Подробный расчет мощности радиаторов отопления

Проблема отопления в наших широтах стоит значительно острее, чем в Европе с ее мягким климатом и теплыми зимами. В России значительная часть территории находится под властью зимы до 9 месяцев в году. Поэтому очень важно уделить достаточное внимание выбору систем отопления и расчету мощности радиаторов отопления.

В отличии от теплых полов, где учитывается только площадь, расчет мощности радиаторов отопления производится по иной схеме. В этом случае следует учитывать также высоту потолков, то есть общий объем помещения, в котором планируется установка или замена системы отопления. Бояться не стоит. В конечном итоге весь расчет строится на элементарных формулах, совладать с которыми не составит труда. Радиаторы будут обогревать помещение благодаря конвекции, то есть циркуляции воздуха в комнате. Нагретый воздух поднимается вверх и вытесняет холодный. В этой статье Вы получите самый простой расчет мощности радиаторов отопления.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Выбор радиатора исходя из расчета

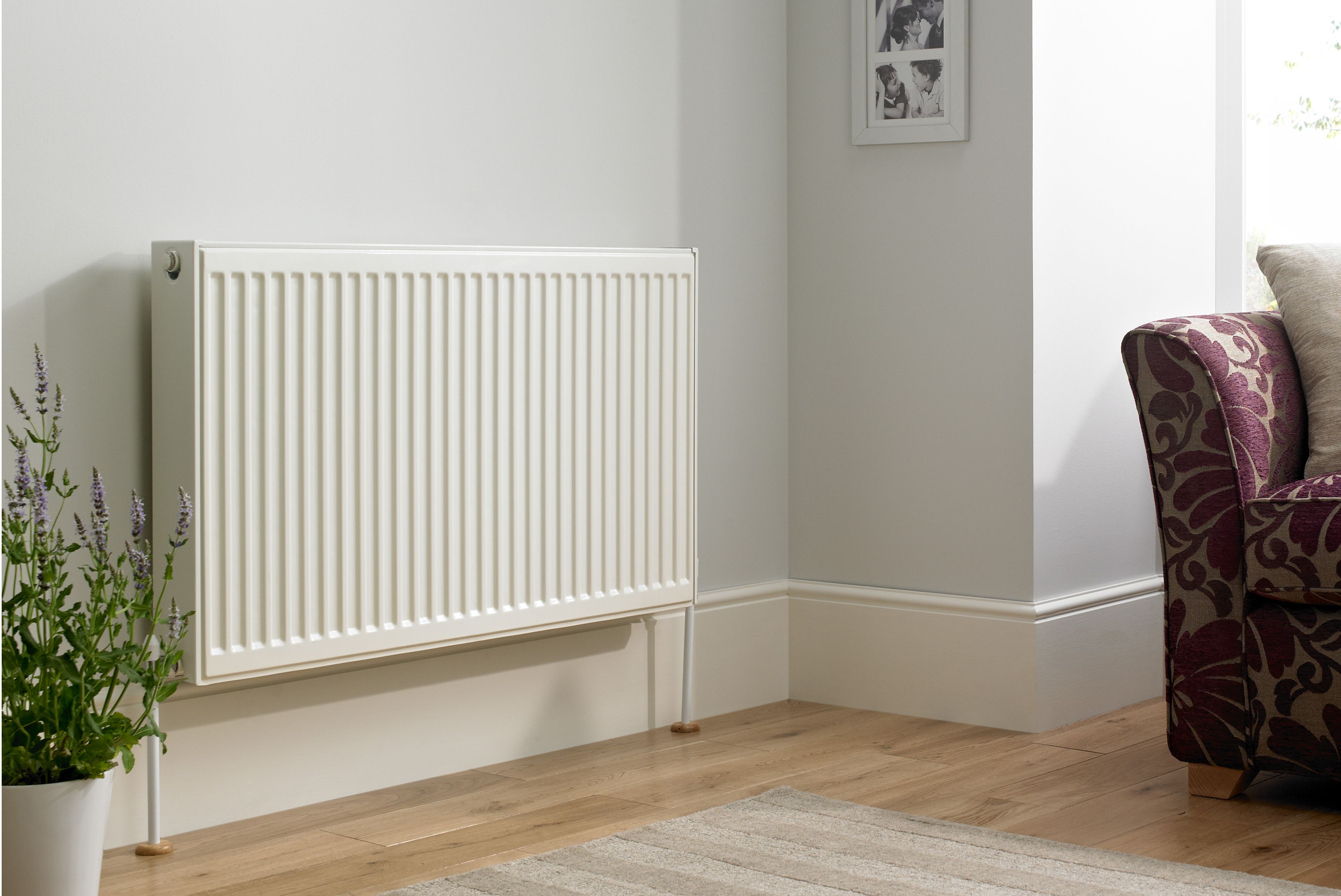

Стальные радиаторы

Оставим за скобками сравнение радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. Смотрим по таблице и ищем стальные батареи, выдающие необходимое число Вт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров. Обратите внимание на температурные режимы, при которых будет эксплуатироваться система отопления. Оптимально использовать батарею в режиме 70/50 С.

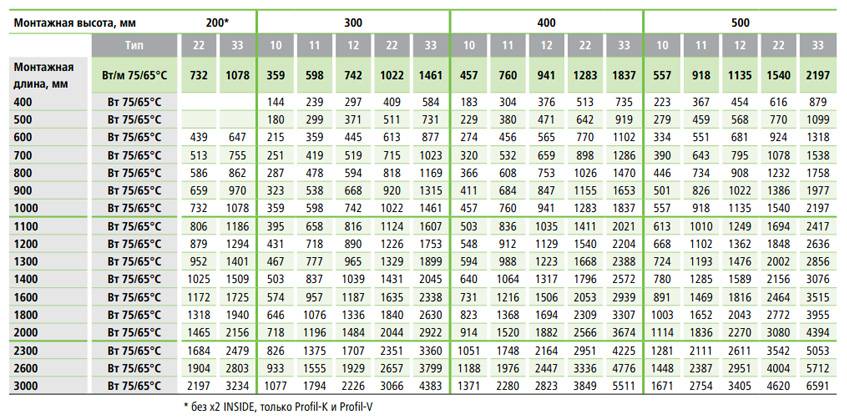

В таблице указывается тип радиатора. Возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. Отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Лучше брать немного с запасом.

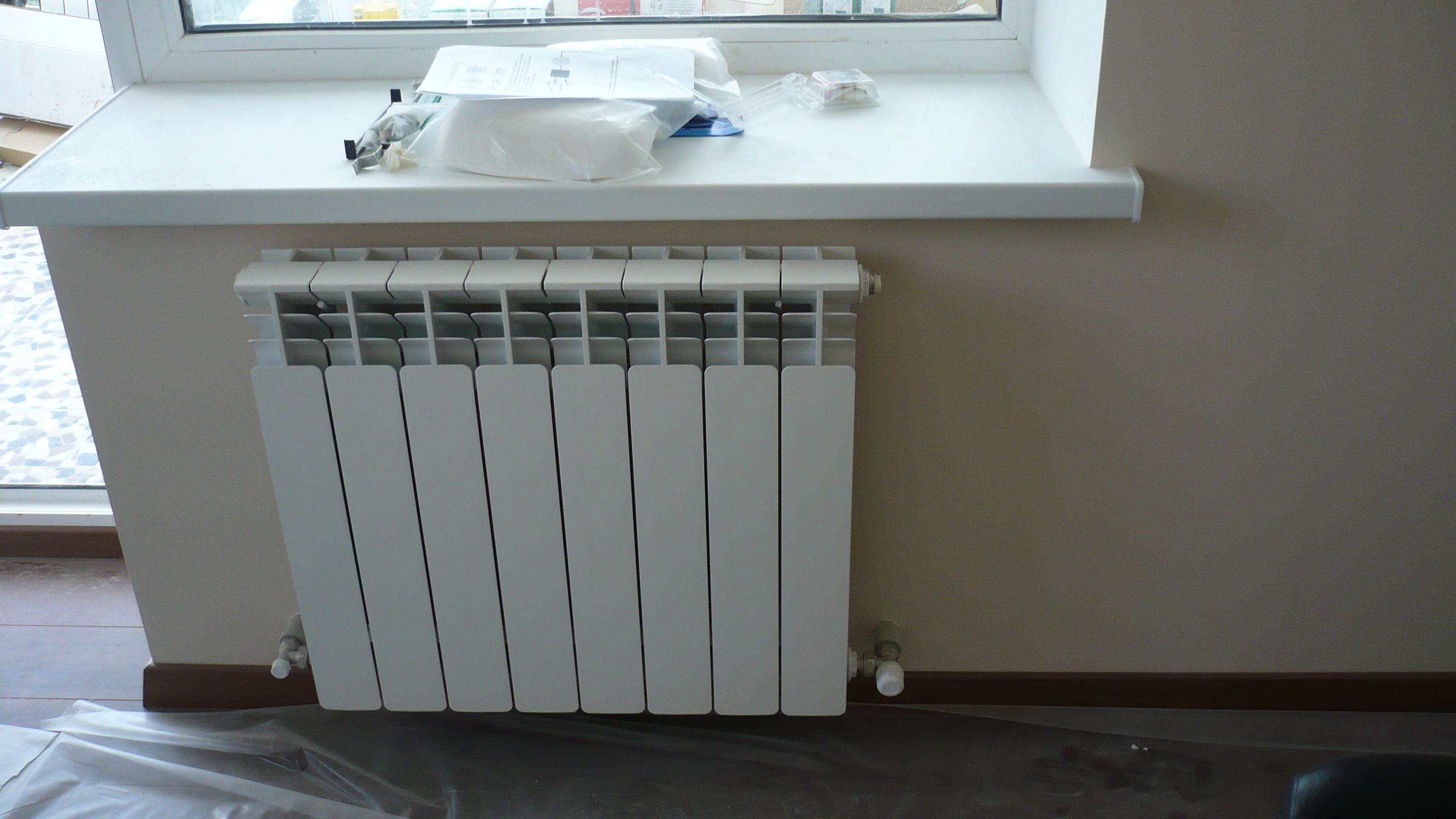

Алюминиевые и биметаллические радиаторы

Алюминиевые и биметаллические радиаторы зачастую продаются секциями. Мощность в таблицах и каталогах указывается для одной секции. Необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

Получили необходимое число секций для помещения объемом 45 кубических метров.

Не переборщите!

14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене.

Со стальными радиаторами так же. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Радиаторы обычно продаются по 10 секций,  лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Видео по расчету мощности батареи

Читайте так же:

Как рассчитать систему отопления дома?

В процессе разработки проекта отопительной системы одним из ключевых моментов является тепловая мощность батарей. Это нужно для того, чтобы обеспечить требуемую санитарными нормами РФ температуру внутри жилого помещения от +22 °С. Но приборы отличаются друг от друга не только материалом изготовления, габаритами, но и количеством выделяемой тепловой энергии на 1 кв. м. Поэтому перед приобретением проводится расчет радиаторов.

Оглавление:

1. Что нужно учесть перед монтажом отопления?
2. Формулы для расчета, примеры
3. Калькулятор
4. Как определиться с количеством батарей?

С чего начинать

Оптимальный микроклимат в жилом помещении обеспечивается правильно подобранными радиаторами. К каждому изделию производитель прилагает паспорт с техническими характеристиками. В нем указывается мощность радиатора любого вида, исходя из размеров одной секции или блока. Эта информация важна для вычисления габаритов агрегата, их количества с учетом некоторых других факторов.

Из СНиП 41-01-2003 известно, что тепловой поток, поступающий в комнаты и кухни, следует принимать не менее, чем 10 Вт на 1 м² пола, то есть расчет системы отопления частного дома прост – нужно взять номинальную мощность батареи, прикинуть площадь квартиры и высчитать число радиаторов. Но все гораздо сложнее: она подбирается не по квадратным метрам, а по такому параметру, как термопотери. Причины:

1. Задача отопительной конструкции – компенсировать тепловые потери жилья и поднять температуру внутри до комфортной. Активнее всего тепло уходит через оконные проемы и холодные стены. При этом утепленный по правилам дом без сквозняков требует гораздо меньшей мощности радиаторов.

2. В расчет включаются:

• высота потолка;
• регион проживания: средняя уличная температура в Якутии составляет -40 °С, в Москве – -6 °С. Соответственно размеры и мощность радиаторов должны быть разными;
• система вентиляции;
• состав и толщина ограждающих конструкций.

Получив заданную величину, приступают к вычислению ключевых параметров.

Как правильно рассчитать мощность и количество секций

Продавцы отопительного оборудования предпочитают ориентироваться на средние показатели, указанные в инструкции к прибору. То есть, если указано, что 1 сегмент алюминиевой батареи может прогреть до 2 кв. м помещения, то дополнительные вычисления не требуются, однако это не так. На испытаниях берутся условия, приближенные к идеальным: температура на входе – не менее +70 или +90 °С, обратки – +55 или +70 °С, внутренняя температура – +20 °С, утепление ограждающих конструкций соответствует СНиПам. В реальности ситуация сильно отличается.

• Редкие ТЭЦ поддерживают постоянную температуру, соответствующую 90/70 или 70/55.
• Котлы, применяемые для отопления частного дома более +85 °С не выдают, поэтому пока теплоноситель дойдет до радиатора, температура падает еще на несколько градусов.
• Наибольшую мощность имеют алюминиевые батареи – до 200 Вт. Но их нельзя использовать в централизованной системе. Биметаллические – в среднем около 150 Вт, чугунные – до 120.

1. Расчет по площади.

В разных источниках можно встретить как сильно упрощенный расчет мощности батареи отопления на квадратный метр, так и очень сложный с включением логарифмических функций. Первый основывается на аксиоме: на 1 м² пола необходимо 100 Вт тепла. Норматив нужно умножить на площадь комнаты, и получается требуемая интенсивность работы радиатора. Величина делится на мощность 1 секции – искомое число сегментов найдено.

Пример:

Имеется комната 4 х 5, биметаллические радиаторы Глобал с сегментом на 150 Вт. Мощность = 20 х 100 = 2 000 Вт. Количество секций = 2 000 / 150 = 13,3.

Расчет количества секций биметаллических радиаторов показывает, что для данного примера необходимо 14 узлов. Впечатляющая гармошка разместится под окном. Очевидно, что этот прием весьма условный. Во-первых, не учитываются объем помещения, термопотери через наружные стены и оконные проемы. Во-вторых, норматив «100 на 1» – итог сложного, но устаревшего инженерного теплотехнического расчета для определенного типа конструкции с жесткими параметрами (габариты, толщина и материал перегородок, утепление, кровля и тому подобное). Для большинства жилищ правило не подходит, а результатом его применения станет недостаточный или излишний прогрев (зависит от степени изоляции дома). Чтобы проверить правильность вычислений, возьмем сложные приемы расчета.

2. Расчет по теплопотерям.

Формула расчета включает средние поправочные коэффициенты и выражается следующим образом:

Q = (22 + 0,54Dt)(S_p + S_ns + 2S_o), где:

• Q – требуемая теплоотдача радиаторов, Вт;
• Dt – разница между температурой воздуха в помещении и расчетной наружной, град;
• S_p – площадь пола, м²;
• S_ns – площадь стен снаружи, м²;
• S^o – площадь оконных проемов, м².

Количество секций:

• X = Q / N
• где Q – теплопотери помещения;
• N – мощность 1 сегмента.

Пример:

Имеется комната 4 х 5 х 2,5 м, оконный проем 1,2 х 1, одна наружная стена, биметаллические радиаторы Глобал с мощностью секции 150 Вт. Коэффициент термопроводности по СНиП – 2,5. Температура воздуха – -10 °С; внутри – +20 °С.

• Q = (22 + 0,54 х 30) х (20 + 10 + 2,4) = 1237,68 Вт.
• Количество секций = 1237,68 / 150 = 8,25.

Округляем до целого в сторону увеличения, получаем 9 секций. Можно проверить еще одним вариантом расчета с климатическими коэффициентами.

3. Расчет по теплопотерям комнаты согласно СНиП «Строительная климатология» 23-01-99.

Для начала нужно вычислить уровень термопотерь помещения через наружные и внутренние стены. Отдельно высчитывается этот же показатель для оконных проемов и дверей.

Q = F х k_{теплопроводности} х (t_вн-t_нар), где:

• F – площадь внешних ограждений за минусом оконных проемов, м²;
• k – берется согласно СНиП «Строительная климатология» 23-01-99, Вт/м²К;
• t_вн – температура внутри помещения, в среднем величина берется от +18 до +22 °С;
• t_нар – температура наружного воздуха, значение берется из того же СНиП или на сайте метеорологической службы города.

Полученные результаты для стен и проемов складываются, и выходит общая сумма теплопотерь.

Пример:

Имеется комната 4 х 5 х 2,5 м, оконный проем 1,2 х 1, одна наружная стена, биметаллические радиаторы Глобал с мощностью секции 150 Вт. Коэффициент термопроводности по СНиП – 2,5. Каждое окно отнимает около 100 Вт, дверь – 150.

• Qстены внут. = 10 х 2,5(20 + (-10)) = 250.
• Qстены наруж.= 8,8 х 2,5 (20 + (-10)) = 220.
• Общие теплопотери = 250 х 3 + 220 + 100 + 150 = 1 080 Вт.
• Количество секций = 1 220 / 150 = 8,13.

Почти идентичный результат, но и это не все. Корректный расчет батарей отопления в квартиру или дом включает поправку на фактическую мощность радиатора при определенных условиях (температуры подачи воды, обратки и воздуха). Показатель не зависит от вида радиатора, он – математическая составляющая. Некоторые производители, например, Керми, Фондиталь, присылают дилерам специальную таблицу коэффициентов, которые позволяют скорректировать номинальную тепловую мощность и получить фактическую с учетом реальной температуры теплоносителя и воздуха в районе проживания.

Если нет доступа к подобной информации, можно добавить к рассчитанному значению 20 % запас мощности на случай сильных холодов. Таким образом, количество секций увеличивается до 10 шт.

Онлайн калькулятор

От чего зависит количество радиаторов в помещении

Радиаторы априори устанавливаются там, где холоднее всего – под или рядом с оконными проемами на наружной стене, то есть первый и главный фактор – область наибольшей теплопотери. Если оконных проемов 2, то разумнее смонтировать батареи под каждым.

Второе условие – материал, из которого изготовлен прибор. Чем выше термопроводность, тем меньшие габариты имеет радиатор. Для нашего примера в пересчете на алюминиевые Глобал Эволюшн 203 Вт потребуется 8 секций, если брать чугунные Cherad 97 Вт – 16 шт.

Расположение квартиры или дома не менее важно. Угловая комната всегда холоднее – две стены выходят на улицу. Если теплоноситель движется сверху вниз, отдача увеличивается на 20 %. Особую роль здесь играет утепление стен и пола – нормативное значение 0,024 Вт/м²К улучшает термоемкость помещения почти на 40 %. Монтаж двойных или тройных стеклопакетов сокращает теплопотери на 20 %. В противовес этому активная принудительная вентиляция требует повышения мощности.

как рассчитать мощность самостоятельно, фото и видео подсказки

Содержание:

Каждого владельца квартиры или дома интересует, какое минимальное количество секций радиатора требуется для полноценного обогрева жилых и подсобных помещений, исходя из их площади. Чтобы получить ответ на данный вопрос, необходимо знать, как рассчитать мощность батареи отопления. Существуют как простые варианты вычислений, так и сложные формулы расчетов.

Особенности самостоятельного расчета мощности батарей отопления

Нижеприведенные способы, как рассчитать мощность радиаторов отопления, предназначаются для хозяев частных домовладений и жильцов квартир, а не для специалистов в сфере теплотехники. Поэтому инструкция будет по возможности простой и понятной, чтобы в ней мог разобраться каждый человек, который планирует монтировать отопительную конструкцию своими руками.

Чем проще расчет мощности батарей, тем большей будет величина погрешности. Но с другой стороны для потребителей главной целью является обеспечение достаточной тепловой мощности. Ничего нет плохого в том, что в сильнейший зимний мороз данный параметр окажется больше, чем требуется.

В квартирах, жильцы которых платят за отопление в зависимости от площади, тепло не бывает лишним. А в домах, где имеются счетчики потребляемой тепловой энергии, несложно установить регулировочные дроссели и регуляторы температурного режима, приобрести которые можно в любой момент. Читайте также: «Счетчики тепловой энергии для квартиры».

Что касается частных домов, то при наличии собственного котла излишняя мощность не приведет к финансовым потерям, поскольку все современные газовые и электрические теплоагрегаты оснащены термостатами, регулирующими теплоотдачу в соответствии с температурой в помещении (подробнее: «Тепловой расчет помещения и здания целиком, формула тепловых потерь»).

Даже в том случае, когда при проведении самостоятельных расчетов будет допущена серьезная ошибка, но в большую сторону, владельцу жилья она будет стоить нескольких излишне купленных секций батареи. Согласно последним данным, раз в несколько лет на отечественных просторах зимой сотрудники гидрометцентров фиксируют экстремально низкие температуры. По мнению специалистов, подобные явления в связи с изменением климата на планете будут происходить все чаще. По этой причине, делая расчет мощности батарей отопления, не следует опасаться ошибок в большую сторону.

Порядок расчета мощности радиаторов

Способ выполнения вычислений, как правило, зависит от того, какое оборудование планируется использовать. Если это электрические отопительные приборы, то у них имеются сопроводительные документы, в которых производители указывают их эффективную тепловую мощность.

При отсутствии паспорта на продукцию соответствующая информация имеется на сайте изготовителя. Нередко там же может находиться калькулятор, с помощью которого можно сделать расчет батарей отопления для конкретного объема помещения, а также определить основные параметры будущей отопительной конструкции.

Но при этом следует учитывать такой нюанс: практически всегда производители закладывают в компьютерную программу по вычислению величины теплоотдачи радиатора (конвектора или батареи) определенную разницу температур между помещением и теплоносителем — обычно на уровне 70 градусов Цельсия. К сожалению, для российских систем теплообеспечения такой параметр пока является недосягаемым.

В конце концов, потребители могут воспользоваться простым, правда, не очень точным расчетом, позволяющим узнать мощность батарей отопления с учетом количества секций.

Биметаллические отопительные радиаторы

В качестве примера взяты данные, имеющиеся на сайте завода «Большевик»:

• для секций, у которых межосевое расстояние составляет 500 миллиметров, теплоотдача находится на уровне 165 ватт;
• для 400-миллиметровых секций — 143 ватта;
• для 300-миллиметровых секций — 120 ватт;
• для 250-миллиметровых секций — 102 ватта.

Алюминиевые отопительные радиаторы

Чтобы ознакомиться с величиной мощности алюминиевых отопительных радиаторов, взяты данные для изделий ТМ Calidor и Solar от итальянских производителей:

• секция, имеющая межосевое расстояние 500 миллиметров, отдает максимум 182 ватта;
• 350-миллиметровые секции имеют теплоотдачу 145-150 ватт.

Стальные пластинчатые отопительные радиаторы

Как узнать мощность батареи отопления, если это стальные радиаторы пластинчатого типа, ведь у них отсутствуют секции? В данном случае при проведении расчетов учитывают длину стального пластинчатого радиатора отопления и межосевое расстояние. Помимо этого, производители рекомендуют обращать внимание на способ подключения батареи. Дело в том, что вариант врезки в отопительную систему влияет на тепловую мощность в процессе эксплуатации радиатора.

Все, кого интересует величина теплоотдачи стальных пластинчатых батарей, могут посмотреть таблицу модельного ряда продукции ТМ Korad, изображенную на фото.

Чугунные отопительные радиаторы

С данными отопительными приборами все гораздо проще, поскольку у всех отечественных (российских) чугунных радиаторов межосевое расстояние подводок стандартно и составляет 500 миллиметров. Мощность чугунных радиаторов отопления при стандартной разнице температур, равной 70 градусам, равна 180 ватт на одну секцию.

Порядок расчета тепловой мощности

Знание тепловой мощности одной секции позволит узнать необходимое их количество, но как вычислить этот параметр.

В данной статье будут рассмотрено несколько вариантов, как сделать необходимые расчеты в зависимости от разных переменных:

Расчет мощности по площади

В его основе лежат санитарные нормы, согласно которым на 10 «квадратов» помещения должен приходиться 1 киловатт тепловой энергии (100 ватт на м²). При проведении расчета необходимо учитывать поправочный коэффициент, соответствующий определенному региону России. Например, для Якутии и Чукотки он равен 2, для Дальнего Востока составляет 1,6, а для южных областей и республик находится в пределе от 0,7 до 0,9 (прочитайте также: «Как рассчитать батареи отопления — количество и размер»).

Разумеется, что подобный метод не может обеспечить абсолютную точность, поскольку:

• панорамный способ остекления в одну нитку значительно увеличивает потерю тепла по сравнению с тем, когда стена сплошная;
• несмотря на то, что расположение квартир внутри здания не учитывают, при наличии теплых стен при одинаковом количестве батарей в них будет намного теплее, чем в угловом помещении, имеющем стену, соприкасающуюся с улицей;
• расчет верен только в том случае, когда высота потолков не превышает 2,5 — 2,7 метра (стандартный параметр для квартир, построенных в советское время). Уточненных вычислений требуют помещения в сталинках, у которых трехметровые потолки. Кроме этого, в начале 20-го века во многих строящихся домах высота потолков достигала 4 — 4,5 метра.

В качестве примера будет приведен расчет количества секций чугунных батарей для комнаты размером 3 на 5 метров, которая расположена в доме, находящемся в Краснодарском крае.

Порядок действий следующий:

• сначала определяют площадь 3х5=15м²;
• потом вычисляют требуемую тепловую мощность отопления — 15м² х100Вт х0,7= 1050 ватт. 0,7 – региональный коэффициент;
• если мощность каждой секции составляет 180 ватт, тогда потребуется 1050: 180 = 5,83 секции. После округления до целых значений получается 6 секций.

Простые вычисления мощности по объему

Поскольку расчет мощности батареи отопления в зависимости от объема воздуха в помещении учитывает высоту потолка, он является более точным. На один кубометр требуется 40 ватт мощности отопительного оборудования.

Расчет производится для той же комнаты в Краснодарском крае при том, что ее построили с высотой потолков, равной 3,1 метра:

• прежде всего, вычисляют объем помещения 3х5х 3,1 = 46,5 кубометра;
• радиаторы должны обладать мощностью 46,5х 40 = 1860 ватт, а с учетом регионального коэффициента 1860х0,7 = 1302 ватта или 8 чугунных секций (1302: 180 =7,23).

Уточненные вычисления мощности по объему

Более точный расчет мощности батарей отопления производят c учетом разных переменных:

• количества окон и дверей. В среднем теплопотери по причине наличия одного окна стандартного размера составляют 100 ватт, а одной двери – 200 ватт;
• если помещение располагается в углу здания или в его торце, используют коэффициент 1,1 – 1,3, который зависит от толщины стен и материала их изготовления;
• для частных домовладений применяют коэффициент 1,5, так как в них отмечаются повышенные теплопотери через крышу и пол, поскольку снизу и сверху нет теплых квартир.

Теперь расчет мощности тепла для радиаторов отопления будет выполнен для помещения аналогичного по площади (как в Краснодарском крае), но находящегося в углу частного домовладения в Оймяконе, где средняя температура в январе опускается до — 54 градусов, а температурный минимум за все время наблюдений достигал 82 градусов мороза. Особо неприятный момент заключается в том, что дверь выходит на улицу и имеется окно.

Последовательность вычислений такая:

• поскольку известна базовая мощность, равная 1860 ватт, к ней прибавляют 300 ватт (окно плюс дверь) и получают 2160 ватт;
• так как дом частный, происходит потеря тепла за счет холодного пола и крыши — 2160х1,5 = 3240 ватт;
• угол дома вынуждает использовать коэффициент 1,3 и в итоге получится – 3240х1,3 = 4212 ватт;
• Оймяконский климат требует применения регионального коэффициента, равного 2 — 4212х2 = 8424 ватта.

Если радиаторы будут чугунными, то количество секций должно быть равным 8424: 180 = 46,8, а с округлением – 47. Поскольку длина секции составляет 93 миллиметра, то батарея растянется на 4,4 метра.

Видео о стандартах расчетов мощности батарей отопления:

Расчет мощности радиаторов: как рассчитать радиаторы отопления

Радиаторы отопления настолько привычные и настолько же важные элементы системы отопления, что без них невозможно представить современное жилье. Делая замену старых радиаторов на новые, либо устанавливая радиаторы другого типа мы сталкиваемся с рядом вопросов – как правильно рассчитать мощность, количество секций и выполнить монтаж радиаторов отопления? Безусловно лучше специалиста это не сделает никто, но хотя бы быть немножко информированным в этом вопросе, понимать и уметь выполнить расчет самому никогда не будет лишним, тем более ничего сложного в этом нет.

Главная задача любых радиаторов – это компенсация своей теплопередачей теплопотерь отапливаемого помещения.

Итак, произведем расчет мощности радиаторов двумя простыми способами.

Расчет мощности радиаторов (упрощенный способ)

(в расчет заложена средняя высота помещения 3 метра)

Компенсацию теплопотерь можно выразить так – каждые 10 м² обогреваемой площади помещения соответствует 1 кВт мощности радиатора  (или 1 м² =100 Вт). Данный показатель необходимо умножить на коэффициент 1,45 (в него заложены возможные утечки тепла через окна, не утепленные стены и т. д.) – для быстрого просчета данная формула вполне подходит.

Произведем расчет мощности радиаторов на примере комнаты и размером (5м * 4 м).

(5м * 4 м)=20 м2

20м2 *100 Вт = 2000 Вт.

2000Вт *1,45 = 2900 Вт.

Расчет мощности радиаторов (продвинутый способ)

(более точный учитывается фактическая высота помещения)

Произведем расчет мощности радиаторов на предыдущем примере.

1. Вычисляем объем помещения (V), перемножая длину, ширину и высоту (в метрах).

5м*4м*3м = 60м3 – получаем V помещения в м3.

2. Для нагрева одного кубометра в доме стандартной планировки (с деревянными окнами с не утепленными стенами и т. д.) в климатической зоне европейской части России, Украины и Беларуси, требуется 41Вт на 1м3 тепловой мощности.

Вычислим, какая мощность потребуется, для этого перемножим объем V и цифру 41:

V * 41=60м3 *41Вт = 2460 Вт.

3. Вычисленную мощность необходимо умножить на коэффициент теплопотерь, который составляет 1,2.

2460 Вт*1,2= 2952 Вт

Вычисленная цифра – это мощность теплоотдачи, которая должна быть у радиаторов, чтобы обогреть комнату.

Определяем количество радиаторов

Количество радиаторов должно соответствовать количеству окон в помещении.

В нашем примере, если вкомнате два окна, то нужны два радиатора мощностью

2952Вт х 2 = 1476 Вт

У каждого производителя радиаторов мощность теплопередачи разная, поэтому нужно исходить из конкретных цифр.
Если устанавливаются чугунные радиаторы (мощность каждой секции для радиатора МС- 140 составляет 160 Вт), то необходимо

1476/160=9.225 секций

два радиатора по 9 секций

Точно также можно рассчитать количество секций для алюминиевых и биметаллических радиаторов.

Если устанавливаются стальные панельные радиаторы 22-го типа, то данной мощности соответствует радиатор размером 500*800 мм. – т.е. нужны два радиатора таких размеров. Если в помещении одно окно, нужен один панельный радиатор 22-го типа размером 500*1600 мм.

Следует также учитывать важный момент – устанавливая более мощные радиаторы, мы снижаем нагрузку на котел отопления, поэтому лучше поставить радиатор с количеством секций на одну больше, а у панельных на один размер больше (обычно у стальных панельных радиаторов размеры идут с шагом 100 мм.).

Расчет мощности радиаторов, как рассчитать радиаторы отопления на inbud.ru

Как рассчитать количество радиаторов отопления в доме

Добиться от системы отопления полной эффективности и экономичности — нормальное желание хозяина дома. Как рассчитать количество радиаторов отопления в доме? Существует ли универсальная формула, позволяющая получить точный ответ и сразу заказать определенное количество приборов?

Да, формулы существуют, они разработаны с учетом действующих СНиП, но применить их конкретному частному дому без специальных знаний довольно сложно. Это стоит объяснить отдельно. Для расчета потребности в тепловой энергии применяется сложная система коэффициентов, в которой учитывается все, что может повлиять на обогрев — от площади комнаты до этажа и определенного типа радиаторов. Таким образом можно получить довольно точные значения, но в реальности это необходимо в случаях, когда речь идет о большом строительном проекте, поскольку общее количество приборов и выделяемое ими тепло с учетом потерь составляют внушительные суммы в денежном эквиваленте.

Способы и методики расчета количества радиаторов

Для частного дома, пусть и большого, такая точность не нужна, но узнать, сколько потребуется установить радиаторов, все же необходимо. Поэтому мы рассмотрим ответы в виде самых простых примеров:

• расчет количества радиаторов в системе отопления частного дома по объему помещений;
• расчет с учетом площади помещений;
• расчет с использованием простого калькулятора;
• описание некоторых поправочных коэффициентов, применяемых в профессиональном проектировании.

Любой из этих вариантов даст приемлемый по точности результат, а если вы все же хотите получить точные данные, то лучше поручить эту задачу профессионалу в области проектирования.

Какой тип радиаторов нам интересен

Для примера возьмем трубчатые стальные радиаторы КЗТО из серии Гармония — их параметры можно уверенно считать наиболее подходящими для подбора в частный дом. Варианты с чугунными, алюминиевыми, биметаллическими и панельными радиаторами демонстрируют крайности либо в цене, либо в эффективности теплоотдачи.

При изучении продукции в таблице с характеристиками радиаторов можно найти их мощность, количество секций и размеры. Поэтому мы не будем делать конкретный расчет, а приведем пример в виде описания порядка действий.

Расчет по объему помещения

Самый простой и доступный вариант расчетов количества радиаторов для частного дома учитывает объем помещения. При отступлении от стандартной высоты потолков в 2,7 м это дает возможность опираться на реальные размеры. Сначала узнаем объем помещения в метрах кубических — умножаем площадь на высоту. Для того, чтобы узнать потребность в тепловой энергии, можно применить средний вариант — 41 ватт на кубометр дает комфортную температуру примерно в 20 С даже в панельных многоэтажках. Умножаем 41 на объем помещения, подбираем радиатор по таблице, в которой указаны размеры, количество секций и тепловая мощность, делим цифру потребности на мощность одного прибора и получаем их количество для одного помещения.

Расчет по площади помещения

Теперь посмотрим, как рассчитать радиаторы отопления по площади. Здесь можно условно принять высоту потолков за 2,7 м , а потом ввести поправку, если помещение выше. Исходим из следующих условий:

• дом расположен в средней полосе России;
• используются трубчатые стальные радиаторы;
• площадь помещения известна;
• стены кирпичные, в два кирпича, с хорошей теплоизоляцией.

Для обогрева помещения в таких условиях достаточно затратить от 60 до 100 Ватт на квадратный метр. Принцип расчета тот же — находим в таблице радиатор КЗТО с подходящими нам размерами, узнаем там же его тепловую мощность, делим потребность на мощность прибора.

Может ли возникнуть ситуация, при которой в доме все равно будет прохладно? Может, например в зоне, где часто и подолгу держатся морозы. Тогда потребуется исходить из потребности 150 — 200 Ватт на квадратный метр. Но это еще не все — есть ряд факторов, которые влияют на теплопотери дома. Например, радиатор отопления для дачи, может работать в режиме с пониженной теплоотдачей из-за маломощного котла, а само строение окажется недостаточно утепленным.

Поправочные коэффициенты для точного расчета

Для того, чтобы учесть эти особенности, вводится еще ряд поправочных коэффициентов, на которые умножают полученное значение потребности в тепловой энергии. Во внимание принимается:

• площадь и количество окон;
• соотношение площади стен и остекления;
• наличие и утепление чердака;
• качество стен, характер теплоизоляции;
• расположение радиаторов в помещении;
• тепловой напор — разница между температурой в помещении и температурой радиаторов;
• тип системы отопления — двухтрубная или однотрубная.

Если вы решите, что необходимо учесть все особенности дома, то расчетом должен заниматься только специалист. Пример поправочных коэффициентов при расчете потребности в радиаторах отопления в одном помещении в зависимости от площади остекления и пола:

• 10% — 0,8
• 20% — 0,9
• 30% — 1,0
• 40% — 1,1
• 50% — 1,2

Пример расчета в зависимости от наличия теплоизоляции, если считать нормой стену в два кирпича:

• кирпичные стены — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Пример расчета в зависимости от того, сколько стен в помещении выходит наружу:

• внутреннее помещение — 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На профессиональном уровне учитывается очень много параметров, поэтому произвести такой расчет самостоятельно вам не удастся. Обратитесь к специалистам компании КЗТО, мы с удовольствием выполним этот расчет для Вас и подберем оптимальное количество и модели радиаторов отопления, учитывая все ваши пожелания.

Расчет мощности и количества радиаторов отопления

Расчет радиаторов для отопительной системы, хотя это уравнение со многими переменными — это операция, которую необходимо выполнять внимательно, чтобы получить необходимый тепловой комфорт при минимально возможных затратах. Если мы не примем во внимание все факторы, которые будут влиять на наш выбор подходящих радиаторов (объем помещения, теплотвой коэффициент и поправочный коэффициент), мы можем столкнуться с двумя ситуациями, которые создадут дискомфорт, завышая или занижая мощность радиаторов.

Оба варианта создают недостатки. Например, завышение размеров может привести к ненужным ежемесячным расходам. С другой стороны, занижение размеров приведет к перегрузке котла и отопительной системы, что сократит их срок службы. Поэтому размеры радиаторов отопления производятся в зависимости от поверхности помещений и степени их изоляции. Правильный подбор размеров радиаторов позволяет получить тепловой комфорт, не превышающий бюджета, выделенного на отопление.

Роль калибровки и правильного расчета

Задача определения размеров радиаторов — получить необходимое количество тепла для обогрева комнаты. Для этого мы должны произвести правильный расчет в зависимости от поверхности комнаты и ее теплового коэффициента, который определяется объемом нагреваемого воздуха или количеством и размером окон. Таким образом определяется правильный размер радиаторов (их поверхность излучающая тепло).

Тепловой комфорт

Для получения теплового комфорта необходимо, чтобы у радиаторов была правильная поверхность для обогрева помещения без перегрузки котла. Также очень важны другие факторы, такие как материал, из которого изготовлен радиатор, тот, который показывает нам коэффициент теплопередачи, или температура воды в системе. Тепло, излучаемое радиатором, обеспечивается его излучающей поверхностью и должно быть максимально адаптировано к потребностям пользователя. Точнее, лучшие радиаторы поддерживают постоянную температуру независимо от температуры наружного воздуха.

Система отопления/котел

Размеры радиаторов строго зависят и от остальных составных отопительной системы. Выбор котла имеет чрезвычайно важное значение, поскольку именно он приводит в движение всю систему. Правильный подбор радиаторов в соответствии с выбранным котлом приведет к умеренному расходу топлива и соответственно меньшим счетам за отопление.
Очень важно знать мощность котла, который мы хотим установить, чтобы ее хватило на объем, который мы хотим обогреть.

Для того чтобы рассчитать мощность котла, сделаем умножение между площадью комнат, их высотой, калорийностью (количество энергии, Гкал) и поправочным коэффициентом. Коэффициент калорийности зависит от степени теплоизоляции (теплопотерь) дома и поверхности окон, а последний представляет собой показатель преобразования энергии из калорий в ватты (Вт).

Эффективность тепловой установки обеспечивают все составляющие ее частями, не только котла и радиаторы. Важно обратить внимание на тип труб, по которым проходит теплоноситель, а также на термостаты, запускающие систему.

Факторы, влияющие на мощность радиатора

Мощность радиатора зависит от нескольких важных факторов, таких как:

• размер
• температура воды в контуре
• положение в комнате
• материал радиатора.

Температура воды в системе, в свою очередь, влияет на мощность радиаторов. Лучшие котлы — конденсационные, потому что они обеспечивают оптимальный тепловой комфорт при температуре воды в контуре подачи-обратки в диапазоне 35-55 градусов Цельсия.

Выбирая новые радиаторы для дома, помимо их габаритов, вы также должны понимать, что материал радиатора играет главную роль с точки зрения теплового комфорта. Таким образом, мы должны знать, например, что алюминиевые радиаторы очень быстро нагреваются, но имеют низкую тепловую инерцию, что справедливо и для стальных, в то время как чугунные радиаторы нагреваются дольше, но излучают тепло на более долгое время. Когда мы делаем выбор, нам нужно знать, какой из них нам больше подходит.
Радиаторы лучше размещать таким образом, чтобы излучать тепло в центр комнаты, и не закрывать их мебелью или толстыми шторами, которые не позволяют теплу распространяться в комнату. Кроме того, их содержание играет первостепенную роль. Таким образом, регулярный спуск воздуха и чистка заставят их работать на полную мощность.

Как выполнить расчет поэтапно

Правильный расчет для определения мощности радиаторов производится по объему обогреваемого воздуха в помещении, степени его теплоизоляции и поверхности окон. Расчет состоит из трех этапов. Начнем с расчета объема помещения, а точнее объема нагреваемого воздуха. На следующем этапе мы установим калорийность помещения. В конце мы перейдем к преобразованию калорийной мощности в тепловую с помощью поправочного коэффициента.

1. Объем помещения

Чтобы узнать объем нагреваемого воздуха (V), сделаем умножение поверхности комнаты (длина х ширина) и ее высоты. Итак, если у нас есть комната размером 4 метра на 4 метра с высотой 2,5 метра, расчет объема будет производиться путем умножения трех измерений — 4м х 4м х 2,5м = 40м3.

2. Коэффициент калорийности помещения

Теплотворная способность комнаты определяется степенью ее теплоизоляции, а также поверхностью окон, которые есть. Обычно этот коэффициент имеет значение от 40 до 70 ккал/м3, причем указано, что он ниже, когда комната лучше изолирована. Если у нас слишком много окон или комната не изолирована должным образом, коэффициент будет слишком высоким и сильно повлияет на тепловой комфорт. Для быстрого расчета, если у вас частный дом, вы можете использовать среднее значение 50 ккал/м3.

3. Коэффициент коррекции

Третий этап включает превращение калорий в ватты. Это потому, что калорийность измеряется в калориях, а тепловая мощность — в ваттах. Расчет поправочного коэффициента осуществляется путем преобразования калорий в ватты с использованием индекса (отношения между двумя единицами измерения), значение которого равно 1,163.

Формула расчета

Таким образом, излучаемая мощность радиаторов определяется умножением результатов полученных на трех этапах, указанных выше. Умножим объем комнаты на значение калорийного коэффициента и на указанный выше показатель 1,163.

Выполнение расчетов (примеры)

Мы привели в пример комнату 4х4м высотой 2,5м и получили объем 40м3. Таким образом, мы умножаем эти 40м3 на средний коэффициент калорийности для изолированных помещений 50ккал/м3 и на индекс, который показывает соотношение между калориями и ваттами, и получаем мощность излучения.
Мощность излучения = 40м.куб x 50ккал/м.куб x 1,163Вт/мккал = 2326Вт

Для определения количества радиаторов, их размеров и количества элементов будем руководствоваться результатом, полученным для каждого помещения. Таким образом, для нашей комнаты размером 4х4 м требуется радиатор мощностью более 2326 Вт или два радиатора, чтобы суммировать эту мощность.

Калькулятор мощности радиатора

Итак, смело пользуйтесь формулой расчета мощности
P = Объем x Коэффициент калорийности x Коэффициент коррекции

Таким образом вы сможете правильно подобрать радиаторы.

Как провести расчет мощности радиаторов отопления

Расчет мощности отопления

При строительстве частного дома или капитальном ремонте квартиры всегда продумывается вопрос системы отопления и комплектующего его оборудования. Для комфортного проживания микроклимат помещения напрямую зависит от расчета количества радиаторов при определенной мощности системы отопления. Чтобы провести этот расчет, можно воспользоваться традиционными методами. Они, конечно же, близки к реальности, но дают определенную погрешность. Наиболее точным и удобным для многих стал расчет мощности радиаторов отопления калькулятором онлайн.

Базовые данные

Точный теплотехнический расчет довольно сложен, и его делают специалисты при проектировании системы отопления. Если заказать его проблематично, то простой расчет можно сделать самостоятельно.

Для его выполнения необходимо иметь базовую информацию:

1. Изначально нужно знать размеры помещения, где будут устанавливаться радиаторы отопления:

• Длину.
• Ширину.
• Высоту.

2. Затем нужно определиться с выбором батарей:

• стальные пластинчатые;
• чугунные;
• биметаллические;
• алюминиевые.

3. В технической документации на каждый радиатор в характеристиках от завода-изготовителя значится тепловая мощность прибора. Это то количество тепла в ваттах, которое может выделить 1 модульный элемент секции за 1 час.

Для справки — один ватт равнозначен 0,86 калорий тепла.

4. Чтобы рассчитать мощность радиаторов, необходимо воспользоваться нормативными значениями теплоотдачи каждой секции, а именно:

• Для чугунных батарей советского производства — 160 Вт.
• Алюминиевых с межосевой высотой в 500 мм — 200 Вт.
• Стальных панельных неразборных при длине 500 и 800 мм соответственно 700 и 1500 Вт.

Как провести расчет?

Разные климатические зоны нашей страны для обогрева квартир по типовым строительным нормам и правилам имеют свои значения. В зоне средней полосы на широте Москвы или Московской области для обогрева 1 квадратного метра жилой площади с высотой потолков до 3 метров потребуется 100 Ватт тепловой мощности.

К примеру, для обогрева комнаты в 20 квадратных метров нужно будет затратить 20×100 =2000 Ватт тепловой энергии. Если одна секция чугунной батареи имеет теплоотдачу в 160 ватт, то расчет количества секций будет выглядеть так: 2000:160=12,5. Значит, округляя, 12 секций или две батареи по 6 секций.

Аналогичные расчеты можно провести и для других типов радиаторов:

• алюминиевых;
• биметаллических;
• стальных.

Недостатки упрощенного расчета

Расчеты проводятся на основе формул

Упрощенный расчет предполагает идеальные условия герметизации наших квартир. Однако здесь нужно учесть специфические особенности зимнего периода, а именно:

1. Через оконные проемы может улетучиться до 50% поступаемого в квартиру тепла. Поэтому установка современных стеклопакетов значительно снизит теплопотери.
2. Угловые квартиры требуют для обогрева больше тепла, так как их две стены обращены на улицу.
3. В отопительный сезон система центрального отопления не всегда работает, как часы. Иногда возникают колебания температуры теплоносителя, экстремальные заморозки, незапланированные порывы или другие технические форс-мажорные ситуации. Установленные по расчету батареи не обеспечат свою полную мощность теплоотдачи. Поэтому при установке радиаторов их количество должно быть на 20% выше расчетного.

Онлайн-калькулятор

Обратите внимание! Сегодня возможности интернета позволяют с помощью компьютера рассчитать мощность радиаторов отопления, учитывая все инновационные строительные технологии.

Расчет радиаторов отопления

Формула онлайн-расчета аналогична стандартной, но немного видоизменена с учетом корректировочных коэффициентов. Они устанавливаются:

• На пластиковые окна, которые уменьшают потери тепла.
• На наружные стены — чем их больше, тем выше коэффициент.
• На высоту помещения. Если оно более 2,5 метров, то коэффициент увеличивается.

В базовом онлайн-расчете за основу взяты средние значения по каждому типу отопительных батарей, межосевое расстояние которых равно 500 мм. По теплоотдаче в стандартный расчет приняты данные:

• Для чугунных радиаторов — 145 Вт.
• Для биметаллических — 185 Вт.
• Для алюминиевых — 190 Вт.

Чтобы провести расчет, необходимо в компьютерную базу ввести все запрашиваемые данные:

• Площадь и высоту комнаты.
• Количество окон и наружных стен.
• Тип помещения и выбранного радиатора.
• Состояние и материал стен.
• Минимальную температуру на улице.

После заполнения полей онлайн-формы нужно нажать только опцию «Выполнить расчет», и через несколько секунд компьютер выдаст результат. Это очень просто и удобно. Онлайн-калькулятор можно найти на сайте производителя радиаторов.

Заключение

Упрощенный расчет мощности радиаторов системы отопления не учитывает множество внешних факторов, влияющих на потребность помещения в тепле. Для более точного расчета всегда можно обратиться к онлайн-калькулятору.

Чтобы не беспокоиться о своем здоровье и здоровье близких людей, нужно вовремя провести теплоизоляцию квартиры, поставить пластиковые окна и увеличить количество секций батарей на 20% от расчетного. Тогда морозы за окном точно не отразятся на температуре в вашем доме.

Расчет мощности и количества секций

Расчет радиаторов (батарей) для отопления

Радиаторы являются наиболее распространенным отопительным прибором, применяемым в жилых, промышленных и общественных зданиях. Это полые нагревательные элементы, которые постоянно заполняются водой. Важными техническими характеристиками, на которые следует обратить внимание при покупке радиатора, являются его рабочая мощность и давление. Перед установкой отопительного оборудования нужно тщательно продумать до мелочей: планируемый материал радиатора, его дизайн и бюджет.Дальнейший расчет радиаторов отопления должен заключаться в определении количества радиаторов и их секций и необходимой мощности для обогрева помещения.

Содержание

• Расчет — основа для грамотного выбора

• Расчет мощности батареи
• Коэффициенты коррекции мощности
• Сколько секций необходимо для обогрева

Расчет — основа для грамотного выбора

Огромное количество На современном рынке представлены нагревательные батареи с различными техническими характеристиками.

После выбора оборудования, наиболее подходящего под дизайн помещения и собственные требования, можно приступать к расчету отопительных батарей. Для этого вам потребуется:

Кроме того, необходимо ознакомиться со свойствами выбранного источника тепла и узнать мощность одной секции радиатора.

Мощность одной секции биметаллического радиатора составляет 122 Вт

Перед тем, как рассчитать количество секций радиаторов отопления, необходимо рассчитать необходимую мощность для обогрева помещения.

Расчет мощности аккумулятора

Сначала определите площадь помещения. Для этого просто умножьте ширину комнаты на ее длину. Для удобства расчета все измерения ведутся в метрах. После измерения высоты потолка необходимо рассчитать количество дверей и окон, определить материал, из которого они сделаны, узнать расположение квартиры и самую низкую температуру наружного воздуха зимой. Кроме того, расчет мощности радиаторов отопления требует знания температуры теплоносителя.

Согласно СНиП, для обогрева каждого квадратного метра жилой площади требуется 100 Вт мощности обогревателя. Поэтому для расчета необходимой мощности необходимо умножить общую площадь помещения на 100 Вт и скорректировать полученное значение с помощью специальных коэффициентов увеличения и уменьшения мощности.

Коэффициенты коррекции мощности

Сначала рассмотрим коэффициенты снижения мощности

1. Если в помещении установлены пластиковые стеклопакеты, полученное значение следует уменьшить на 20%.
2. При высоте потолка менее трех метров мощность уменьшается на коэффициент, который рассчитывается как отношение фактической высоты к установленной по стандартным стандартам (в данном случае 3 метра). То есть, если высота потолка 4 метра, то коэффициент приведения будет 4/3 = 1,33
3. При температуре отопительного котла выше нормы каждые 10 «лишних» градусов приводят к снижению мощности на 15%. .

Наличие стеклопакетов на окнах позволяет снизить мощность, необходимую для достаточного обогрева, на 20%.

Коэффициенты увеличения мощности

1. Для потолков выше трех метров мощность должна быть увеличена в раз, расчет которых проводится аналогично расчету для потолков высотой менее трех метров.
2. При угловом расположении квартиры мощность увеличивается в 1,8 раза.
3. Если в комнате более двух окон, мощность также увеличивается в 1,8 раза.
4. При нижнем подключении радиаторов вводится коэффициент увеличения 8%.
5. На каждые 10 градусов охлаждающей жидкости ниже нормы мощность увеличивается на 17%.
6. При очень низких зимних температурах мощность следует увеличивать в 2 раза.

Совет: при расчетах учитывайте возможность различных случайных факторов, для этого значение необходимой мощности следует увеличить еще на 20%.

Мощность одной секции чугунного радиатора 160 Вт

Сколько секций нужно для отопления

Рассчитать радиатор на комнату можно несколькими способами:

1. Расчет секций радиаторов отопления, обычный способ. После расчета необходимой мощности для обогрева полученное значение делится на мощность одной секции (эта величина указывается в технических характеристиках). Например, мощность радиатора составляет 200 Вт, а необходимая мощность для обогрева помещения — 2400 Вт.Затем нужно установить 2400 Вт / 200 Вт = 12 секций.
2. Расчет количества радиаторов отопления по объему. Если вы знаете, сколько кубометров может обогреть одна секция вашего обогревателя, то количество радиаторов можно рассчитать следующим образом: объем помещения (напомним, что для определения этого значения нужно умножить длину, ширину и высоту комнату) нужно разделить на количество кубиков, нагретых секцией аккумуляторов.
3. Примерная методика расчета.Как правило, все секционные батареи имеют типоразмеры, небольшая разница практически не играет роли. Опытные люди давно заметили, что при высоте потолка 2,7 метра одной секции хватит на отопление 1,8 кв. номера. То есть, если площадь помещения 25 кв.м, то понадобится (25 / 1,8 = 13,9) 14 аккумуляторных отсеков.

Конечно, используя наши методики расчета, вы можете добиться необходимого уровня тепла в своем доме, но не забывайте, что только настоящие профессионалы могут учесть все нюансы.Даже небольшая ошибка в расчетах или пренебрежение хотя бы одним влиятельным фактором может стать причиной того, что жители дома зимой будут страдать от мучительного холода.

БТЕ Калькулятор | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходным BTU, чтобы показать радиаторы, подходящие для ваших потребностей в отоплении

При выборе нового радиатора для дома необходимо учитывать несколько факторов. Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора, БТЕ

Вы можете задать себе такие вопросы, как:

• Что такое БТЕ?
• Радиатор какого размера мне нужен?
• Как рассчитать размер радиатора для комнаты?
• Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (ы) идеально подойдет для вашего дома!

Что такое БТЕ?

Давайте начнем с основ. БТЕ (британская тепловая единица) — это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого — сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно помнить, это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры своей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в БТЕ, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не представляет собой общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотели бы обогреть желаемую комнату.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в помещении, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к БТЕ, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной комнаты.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме — от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в жилых комнатах, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать вешалку для полотенец на электрическую или двухтопливную.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, посмотрите наш предыдущий блог: «Рассмотрите свой радиатор как часть дизайна комнаты».

Сборы выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным. Если требуются более точные показания, обратитесь к своему сантехнику. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на тепловые потери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не должны считаться точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta — T 50 ° C (Δ-T50 ° C).

Калькулятор радиатора

Этот калькулятор радиаторов (также известный как калькулятор теплопотерь) предоставит руководство по выходной мощности, необходимой как в БТЕ, так и в ваттах для определенного помещения.

Калькулятор требует, чтобы измерения вводились в метрах, поэтому при необходимости мы включили удобный преобразователь имперской системы в метрическую — просто введите свои размеры в футах и ​​дюймах (или просто дюймах) и нажмите кнопку РАСЧЕТ.

Калькулятор основного радиатора прост в использовании — просто заполните форму, включая размеры комнаты, площадь окна (умножьте высоту на ширину оконной рамы) и выберите детали пола, потолка и стен, которые лучше всего подходят для вашего дома. Результаты приведены в нижней части страницы и для вашего удобства включают в себя британские тепловые единицы (BTU) и ватты.

футы и дюймы »Конвертер метров

Калькулятор БТЕ / Вт

Посмотрите наш полный ассортимент радиаторов, выбрав тип ниже.

Радиатор какого размера мне нужен?

Калькулятор рассчитывает требуемую тепловую мощность, и теперь мы добавили динамические ссылки, которые появятся, когда вы укажете размер комнаты и т. Д.Ссылки приведут вас к выбору радиаторов на основе результатов вашей тепловой мощности, что позволит вам сразу же купить их, если хотите! Есть стандартные радиаторы, дизайнерские радиаторы, колонные радиаторы в традиционном стиле, а также поручни для полотенец с подогревом как в классическом, так и в современном дизайне.

Обратите внимание, что в этом калькуляторе для радиаторов используются стандартные формулы, однако результаты являются ориентировочными, и мы не даем никаких гарантий относительно точности индивидуальных результатов. Вы можете обнаружить, что некоторые онлайн-калькуляторы для радиаторов дают разные результаты — мы советуем руководствоваться интуитивным чутьем и руководствоваться здравым смыслом. Более высокий результат означает, что вы будете искать радиатор большего размера, который будет стоить дороже …

Мы надеемся, что предоставленная информация окажется интересной и поможет вам сделать осознанный выбор радиатора. Мы будем рады любым комментариям, которые у вас могут быть — отправляйте письма по адресу

или позвоните по телефону 01752 705522.

Ватт — правильный радиатор

Нашли нужный радиатор, но не знаете, какая мощность? Нашли обогреватель, который является энергоэффективным и отлично смотрится в вашем доме, но не знаете, какой размер выбрать? «Электрический обогреватель какого размера я должен купить?» это вопрос, который нам задают все время.

Каждый электронагреватель в нашем ассортименте имеет широкий выбор размеров, часто до 6 различных размеров. Каждый размер имеет разную мощность.Это может сбивать с толку. Но не волнуйтесь, мы здесь, чтобы помочь вам выбрать подходящий радиатор для вашей комнаты.

Простой способ расчета необходимой мощности

Мы создали удобный калькулятор мощности, который поможет вам выбрать правильные варианты отопления для вашей комнаты. Просто измерьте ширину и длину своей комнаты, ответьте на несколько дополнительных вопросов, и будет рассчитана мощность, необходимая для вашей комнаты.

Затем вы просто выбираете электрические обогреватели, которые вместе дают необходимую мощность.Например, если для вашей комнаты требуется 1200 Вт, вы можете использовать два радиатора мощностью 600 Вт для ее обогрева.

Используйте калькулятор тепловой мощности

Дополнительная информация о мощности

Это относится к тепловой мощности электрического радиатора. Ценность каждого из наших радиаторов — это максимальное количество тепла, которое он будет выводить.

Расчет стоимости электронагревателей

Каждый радиатор, который вы можете приобрести у нас, имеет определенную мощность. Вы можете использовать это значение мощности для расчета стоимости эксплуатации каждого радиатора, используя пенсы за кВтч, предоставленные вашим поставщиком энергии.

Советы по максимальной мощности

1. Не недооценивайте необходимую мощность

   У вас может возникнуть соблазн купить радиаторы меньшего размера, чем рекомендует ваша мощность, однако на самом деле это может быть менее эффективным, так как вы, возможно, заставите свои радиаторы работать больше, чтобы обогреть вашу комнату. Это, конечно, обеспечит более высокие эксплуатационные расходы.

2. Наивысшее значение не обязательно является правильным выбором

   Больше не всегда лучше. Если вы выберете радиатор высокой мощности для небольшой комнаты, вы можете повредить радиатор.Покупка радиатора на 1800 ватт, который продается на распродаже, для комнаты, где требовался только радиатор на 800 ватт, может в конечном итоге обойтись вам дороже, чем вы сэкономили бы.

3. Изоляция — важный фактор

   Ваша комната не сможет эффективно удерживать тепло, производимое радиатором, без хорошей теплоизоляции стен и потолка. Поэтому важно сначала отсортировать изоляцию, если это возможно. В противном случае вам нужно будет выбрать радиатор, который немного больше обычного для вашего размера комнаты.

4. Много окон? Старые окна? Окна с одним стеклом?

   Количество и состояние ваших окон будут иметь большое влияние на то, насколько легко (или сложно) эффективно отапливать вашу комнату. Например, вы можете выбрать обогреватель меньшего размера для комнаты с современными стеклопакетами. Если в комнате того же размера есть более старые окна с одинарным стеклом или дополнительное окно, вы можете выбрать обогреватель на размер больше.

5. Насколько высоки ваши потолки

   В некоторых старых домах высокие потолки.Это больше места для обогрева, поэтому в помещениях с высокими потолками требуется радиатор большего размера, чем считается нормальным для помещения такого размера.

6. Расположение, местонахождение, местонахождение

   Место вашего проживания имеет огромное влияние на количество ватт, необходимое для обогрева ваших комнат. Например, если ваш дом находится в Северной Шотландии, вам потребуется больше тепла, чем тем, кто живет на юге Шотландии, поскольку температура постоянно ниже.

7. Замена старого электронагревателя?

   Если вы заменяете старый электрический обогреватель новым блестящим электрическим радиатором, вам следует стремиться к тому, чтобы его мощность соответствовала мощности.Установка нового радиатора с более высокой мощностью может повредить ваши схемы и проводку. В случае сомнений, пожалуйста, свяжитесь с нашей полезной командой экспертов по электричеству.

8. Используете другой источник тепла?

   Если в вашей комнате уже есть существующий источник тепла, например, система центрального отопления, вы должны принять это во внимание при выборе электрического радиатора, который вам нужен. Здесь вам может пригодиться наша команда экспертов по отоплению!

В случае сомнений обращайтесь к нашей дружной команде

Мы будем рады дать вам первый совет по телефону.Но мы можем быть очень полезны, если сможем лично оценить ваши потребности в обогреве помещения. Просто позвоните в нашу команду, чтобы назначить встречу в удобное для вас время.

Свяжитесь с нашей командой

Сообщение навигации

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиатора или нагревательной панели в первую очередь зависит от разницы температур между горячей поверхностью и окружающим воздухом. Тепловыделение можно рассчитать

P = P ₅₀ [(t _i — t _r ) / ln ((t _i — t _a ) / (t _r — t _а )) 1/49.32] ⁿ (1)

где

P = тепловыделение от радиатора (Вт, Дж / с)

P ₅₀ = тепловыделение от радиатора с разница температур 50 ^o C (Вт)

t _i = температура воды на входе ( ^o C)

t _r = температура воды на выходе ( ^o C)

t _a = температура окружающего воздуха ( ^o C)

n = константа, описывающая тип радиатора (1.33 для стандартных панельных радиаторов, 1,3 — 1,6 для конвекторов)

Обратите внимание, что радиаторы обычно рассчитаны на температуру средней панели 70 ^o C — и температуру окружающего воздуха 20 ^o C (разница 50 ^o C )

Пример — тепловыделение от радиатора

Теплоотдача от радиатора с номиналом ^*) тепловыделение 1000 Вт при температуре воды на входе t _i = 70 ^o C и температура на выходе t _r = 50 ^o C можно вычислить

P = (1000 Вт) [((70 ^o C) — (50 ^o C)) / ln (( (70 ^° ° C) — (20 ^° ° C)) / ((50 ^° ° C) — (20 ^° ° C))) 1/49.32] ^1,33

= 736 Вт

^*) номинальное при температуре воды на входе t _i = 80 ^o C , температура воды на выходе t _r = 60 ^o C и температура окружающего воздуха t _a = 20 ^o C

Калькулятор тепловыделения радиатора

Тепловыделение и расход воды

Калькулятор ниже можно использовать для расчета тепловыделения и расхода воды от радиатора, работающего вне стандартных условий — например, повышение или понижение температуры воды на входе или выходе или повышение или понижение температуры окружающего воздуха в помещении.

Температура воды в обратной линии и расход

Калькулятор ниже может использоваться для расчета температуры обратной воды и объемного расхода воды через радиаторы на основе фактического тепловыделения и температуры воды на входе.

Крупногабаритные радиаторы довольно распространены, поскольку практически невозможно адаптировать стандартный радиатор в точности к требуемым потерям тепла из комнаты. С помощью калькулятора, расположенного ниже, можно изучить последствия нестандартного тепловыделения, когда радиатор слишком большой.

При проверке теплоотдачи радиаторов учтите, что стандарты тестирования различаются. Примеры стандартов:

• BS 3528 «Спецификация для обогревателей конвекционного типа, работающих с паром или горячей водой» (отозвана, заменена на BS EN442) — температура подачи 90 ^o C, температура возврата 70 ^o C , температура воздуха 20 ^o C
• BS EN442 «Спецификация на радиаторы и конвекторы.»- температура подачи 75 ^o C , температура обратки 65 ^o C, температура воздуха 20 ^o C

Тестирование того же радиатора с BS EN442 по сравнению с BS 3528 снижает тепловую мощность с приблизительно 11% .

Описание калькулятора БТЕ | Только радиаторы

Добро пожаловать обратно в блог Only Radiators, где на этой неделе мы расскажем о неуловимых BTU.

Мы начнем с разбивки самого устройства, а затем перейдем к использованию лучших функций нашего калькулятора BTU, чтобы улучшить ваше восприятие при просмотре нашего обширного интернет-магазина, позволив вам отфильтровать поиск радиаторов только до наиболее актуальные единицы.

Итак, давайте начнем с вопроса, который мы слышим так часто.

Что означает BTU?

«Британская тепловая единица» — традиционная единица тепла, определяемая как количество, необходимое для подъема одного фунта воды на один градус Фаренгейта. Если вы хотите понять, что это означает в реальных условиях, одна БТЕ составляет примерно 1,06 кДж (килоджоулей) или тепло, выделяемое при сжигании одной деревянной спички на кухне!

Итак, теперь у нас есть определение, давайте перейдем к делу.

Сколько БТЕ для обогрева комнаты?

«Сколько БТЕ мне нужно для обогрева дома?» Это вопрос, который мы слышим так же часто, и ответ сводится к ключевым элементам комнаты, которую мы хотим обогреть.

Требования к БТЕ помещения зависят от таких факторов, как площадь пола и высота по вертикали, наличие в помещении внешних стен, количество пространства на стенах, занимаемое окнами и их остеклением, и т. Д.

Что расположено в комнате внизу — пол с подогревом, комната с подогревом, деревянный пол или что-то еще? А сверху — шиферная, соломенная или деревянная крыша и какой толщины утеплителя?

В расчетах

БТЕ учитывается тепло, необходимое для наполнения комнаты, а также количество тепла, которое может уйти.Лучшая изоляция равняется меньшему количеству БТЕ, в то время как то же самое верно и для противоположного.

Очень просто!

Расчет BTU

Чтобы узнать количество БТЕ, необходимое для обогрева помещения с новым радиатором, вы можете использовать наш удобный калькулятор БТЕ .

Использование нашего калькулятора BTU

С помощью рулетки (или одного из тех классных лазерных инструментов, если вы чувствуете себя футуристично!), Помещения для измерений и нескольких минут вашего времени, вы успешно сузили свой поиск до самых подходящих радиаторов. , экономя ваши деньги, время и усилия, и позволяя вам непрерывно просматривать наш огромный интернет-магазин.

Давайте рассмотрим это шаг за шагом.

Шаг 1 — Размеры помещения

Во-первых, вам нужно измерить длину, ширину и высоту помещения, которое вы хотите обогреть. Затем вы можете ввести эти измерения в калькулятор БТЕ в метрах или футах.

Шаг 2 — Дополнительная информация о комнате

Затем калькулятору BTU требуется немного больше информации о планировке и конструкции вашей комнаты.

Как он вписывается в остальную часть дома, какой тип остекления предлагает окна и насколько комната подвержена воздействию элементов.

Ответьте на них, выбрав тип комнаты, тип окна и уровень укрытия.

Шаг 3 — Результаты BTU!

И вот вам ответ.

Наш калькулятор БТЕ предоставляет вам два измерения — БТЕ / час и требуемую мощность в ваттах. Это единственные два измерения, которые вам понадобятся, и два измерения, которые вы найдете для каждого радиатора в нашем интернет-магазине.

Минимальная производительность — это самое важное число здесь. При условии, что мощность в BTU выбранного вами радиатора равна или превышает минимальное значение, указанное на калькуляторе, у вас будет достаточно тепла, чтобы обогреть комнату.

Просмотр только радиаторов по BTU

Теперь, когда вы знаете, как рассчитать, сколько БТЕ для обогрева комнаты, вы можете отточить свой поиск до самых подходящих доступных радиаторов.

Чтобы просмотреть наши радиаторы по мощности в BTU, сначала зайдите в любой раздел нашего обширного интернет-магазина, например, на главную страницу вертикальных радиаторов , и обратите внимание на набор критериев поиска в левой части страницы.

Наряду с возможностью просматривать наш выбор по размеру, цвету и другим параметрам, мы даем вам возможность осуществлять поиск по:

• БТЕ: количество БТЕ, вытесняемых радиатором за час.
• Ватт: стандарт для определения размера электрического обогревателя, необходимого для обогрева помещения.

Общее правило — 10 Вт мощности на квадратный фут отапливаемого помещения. Следите за обновлениями, чтобы увидеть статью о том, что к чему с ваттами, а пока давайте вернемся к нашим любимым БТЕ.

Гибкость БТЕ?

Не отчаивайтесь, если окажется, что радиатор, который вам просто необходим, недостаточно мощный, чтобы наполнить комнату теплом.

Радиатор со слишком низкой выходной мощностью в BTU может быть не в состоянии эффективно обогревать комнату в одиночку, хотя, если это абсолютно необходимо, обычно будет достаточно 10% ниже.

Помните, что измерение, полученное с помощью нашего калькулятора BTU, является всеобъемлющим показателем, учитывающим все возможные нагревательные элементы в комнате. Несмотря на то, что зимой вам не нужно ставить в ряд шесть дополнительных электрических обогревателей, вы, безусловно, можете выбрать два или три радиатора меньшего размера, которые соответствуют требованиям к БТЕ для вашей комнаты.

Когда дело доходит до технических характеристик BTU, на самом деле нет высшего класса, поэтому вам не нужно беспокоиться о чрезмерных расходах на радиатор, здесь вам пригодятся термостатические клапаны, вы можете просто выключить их, чтобы найти идеальный тепло.

Вот почему использование нашего калькулятора BTU на самом деле увеличивает гибкость при покупке нового радиатора, а не ограничивает его.

Если у вас есть расчет БТЕ, ваш поиск станет намного проще, и вы не будете тратить деньги на запуск гигантских радаров на половинной мощности или выстраивание шести электрических обогревателей, чтобы пополнить незащищенное помещение зимой.

Нажимая темп

Вы можете увеличить или уменьшить BTU радиатора несколькими способами, например, увеличив температуру воды, протекающей через систему. Хотя обычно используется тепло 50 ° C, его можно увеличить до 60 ° C с небольшой регулировкой, которая повысит BTU радиатора.

И когда дело доходит до материала радиатора, который вы имеете в виду, он также имеет большое значение для выхода продукта в BTU. Если вам требуется максимальное количество тепла от радиатора наименьшего размера, лучше всего подойдет одна из наших алюминиевых моделей.

БТЕ и вы

Проще говоря, БТЕ — это универсальная единица измерения эффективности радиатора.

Думайте о них как о руководстве по выбору размеров радиатора и верном пути к поиску радиатора подходящего размера для вашей комнаты.

Теперь наслаждайтесь просмотром нашего сайта и получите еще более полное представление о радиаторе, который идеально вам подойдет!

И если вам нужен совет или помощь относительно того, что мы только что рассмотрели, позвоните нашей группе экспертов.

Временные ряды потребности в тепле и эффективности теплового насоса для моделирования энергосистемы

В этом разделе описывается методология, лежащая в основе набора данных When2Heat.Сначала вводятся данные, которые служат входными данными для расчета потребности в тепле и временного ряда COP. Далее подробно представлены процедуры, применяемые для подготовки временных рядов потребности в тепле и временных рядов COP, соответственно. Наконец, указывается доступность кода.

Входные данные

Временные ряды настоящего набора данных основаны на данных о погоде из архива ERA-Interim, глобального атмосферного реанализа Европейского центра среднесрочных прогнозов погоды (ECMWF) ¹¹ .Используются следующие параметры:

Температурные параметры извлекаются за период с 2008 по 2018 год с шестичасовым временным разрешением, а данные скорости ветра за все доступные годы (1979–2018 годы) извлекаются с месячным разрешением. Все параметры имеют пространственную сетку 0,75 × 0,75 °, что эквивалентно прибл. 28 × 17 км. Что касается скорости ветра, то для каждого местоположения определяется среднее значение всех отопительных периодов с октября по апрель с 1979 по 2018 год, что позволяет классифицировать их на «нормальные» и «ветреные» в следующих местах.

Для их пространственного агрегирования местные временные ряды взвешиваются с использованием геоданных населения из набора данных Eurostat GEOSTAT (http://ec.europa.eu/eurostat/web/gisco/geodata/reference-data/population-distribution-demography/geostat ). Эти данные изначально имеют разрешение 1 км² и, таким образом, изначально отображаются в сетке 0,75 × 0,75 ° данных ERA-Interim. Для окончательного масштабирования профилей спроса годовые данные о конечном потреблении энергии для отопления помещений и нагрева воды в жилых и нежилых зданиях извлекаются из базы данных ЕС по зданиям (http: // ec.europa.eu/energy/en/eu-buildings-database).

Временной ряд потребности в тепле

Профили потребности в тепле во времени определяются тремя факторами: погодными условиями, свойствами здания и поведением людей. Его расчет может выполняться либо статистическими методами, включая стандартные и эталонные профили нагрузки, либо физическими подходами (для обзора см. Fischer et al . ¹² ). Для набора данных When2Heat была выбрана немецкая статистическая методология расчета стандартных профилей нагрузки газа, которая постоянно используется поставщиками газа для потребителей, не измеряющих ежедневные дозировки.Профили явно относятся к обогреву помещений и воды, и предполагается, что (1) работа газового котла соответствует первоначальной потребности в тепле и (2) здания, отапливаемые газом, являются репрезентативными для всего строительного фонда.

Методология стандартного профиля нагрузки газа была представлена ​​BGW ⁷ и обновлена ​​BDEW ⁸ . Хотя расчет дневных эталонных температур в равной степени включен в обе ссылки, расчет дневной потребности был уточнен в BDEW ⁸ , а расчет средней скорости ветра (для назначения различных профилей) и расчет почасовая потребность описана исключительно в BGW ⁷ .{amb}} {1 + 0,5 + 0,25 + 0,125} $$

(1)

Коэффициенты суточной потребности выводятся из эталонных температур с использованием функций профиля. {\ circ} C + {b} _ {вода} \ end {array} \ right \}, $$

(2)

с T ₀ = 40 ° C .BDEW ⁸ представляет наборы параметров функции профиля, A, B, C, D , м _{пространство} , b _{пространство} , м _вода , _вода , для различных типов зданий, а именно для односемейных домов, многоквартирных домов и коммерческих зданий. Параметры для более или менее чувствительных к температуре профилей предоставляются для различных региональных погодных условий, которые связаны с местной скоростью ветра ⁷ .Таким образом, все местоположения группируются на основе усредненных данных скорости ветра ERA-Interim: для средних значений выше 4,4 м / с применяются сигмовидные функции для «ветреных» местоположений. В противном случае локации относятся к «нормальной» категории. На рис. 4 показан набор функций результирующего профиля.

Рис. 4

Коэффициенты суточной потребности в тепле в зависимости от эталонной температуры. Примерные функции профиля для односемейных домов (SFH), многоквартирных домов (MFH) и коммерческих зданий (COM), а также для односемейных домов в ветреных местах (SFH_windy).Кроме того, отображаются коэффициенты суточной потребности в отоплении воды для частных домов (SFH_water).

Временные ряды почасовой потребности выводятся для каждого местоположения из дневных значений с помощью почасовых факторов спроса. BGW ⁷ представляет эти коэффициенты для разных типов зданий, десяти различных диапазонов температур и — в случае коммерческих зданий — различных дней недели (см. Стр. 55 для односемейных и многоквартирных домов и стр. 85–86 для коммерческих зданий). . Обратите внимание, что разные классы различаются по доле старых зданий и типу торговли, но здесь учитывается средний показатель по Германии.Эти факторы спроса можно интерпретировать как почасовые доли ежедневного спроса, то есть они составляют 100% в день. Для коммерческих зданий BGW ⁷ дополнительно выводит коэффициенты дня недели, которые масштабируют дневную потребность в соответствии с днем ​​недели. На рисунке 5 показан выбор почасовых факторов спроса, в которые уже включены факторы буднего дня, т.е. почасовые факторы каждого дня суммируются с фактором буднего дня в случае коммерческих зданий.

Рис. 5

Факторы почасовой нагрузки при различных диапазонах температур.Примеры функций для односемейных домов (SFH), многоквартирных домов (MFH) и коммерческих зданий (COM). Обратите внимание, что только факторы коммерческих построек зависят от дня недели.

Отдельные временные ряды для отопления помещений и воды представляют интерес, например, чтобы учесть их различные уровни температуры для расчета COP. В BDEW ⁸ независимый от температуры компонент сигмоидной функции, параметр D и линейная функция для нагрева воды, \ ({m} _ {water} \ cdot {T} _ {d, l} ^ { ref} + {b} _ {water} \), связаны с расходом газа на нагрев воды.{\ circ} C \ end {array} \ right. $$

(3)

Что касается почасовых факторов спроса, то в BGW ⁷ нет такого явного различия между обогревом помещения и водой. Однако, если предположить, что при высоких температурах окружающего воздуха обогрев помещений не происходит, почасовые коэффициенты потребления для самого высокого диапазона температур (выше 25 ° C) связаны с нагревом воды. Следовательно, суточные коэффициенты нагрева воды умножаются на коэффициенты почасовой потребности при высоких температурах (включая коэффициенты рабочих дней для коммерческих зданий) для расчета временных рядов потребности в нагреве воды для каждого типа здания.Потребность в отоплении помещения рассчитывается как разница между общей потребностью в тепле и потребностью в нагреве воды. Таким образом, летом при почасовом разрешении возникают некоторые отрицательные значения, которые установлены на ноль.

Наконец, результирующие временные ряды пространственного спроса взвешиваются с использованием геоданных Евростата по населению, агрегируются по странам и нормализуются к среднему годовому спросу в один ТВт-ч. Таким образом, погодные изменения за год приводят к тому, что точная годовая сумма нормализованного временного ряда колеблется около одного ТВтч.Для 2008–2013 годов, данные по которым доступны из базы данных ЕС по зданиям, профили дополнительно масштабируются с учетом годового конечного потребления энергии для отопления. Для жилого сектора временные ряды спроса на одно- и многоквартирные дома агрегированы с учетом соотношения 70:30. После масштабирования временные ряды для жилого и нежилого секторов агрегируются отдельно для отопления помещений и нагрева воды. Затем конечное потребление энергии для отопления преобразуется в полезную потребность в тепле, предполагая, что средняя эффективность преобразования равна 0.9, а временные ряды скорректированы с учетом перехода на летнее время и разных часовых поясов. В конце концов, временные ряды по отоплению помещений и водонагревателям агрегируются, но в набор данных также включаются отдельные временные ряды.

Временной ряд COP

COP тепловых насосов обычно зависит от температуры и условий теплопередачи в источнике тепла и на радиаторе, которые, в свою очередь, связаны с техническими характеристиками и изменяющимися погодными условиями.

Температурная зависимость COP для термодинамически идеального процесса описывается КПД Карно, который может быть уменьшен с коэффициентом качества для моделирования реальных процессов теплового насоса ¹³ .{2}, & WSHP \ end {array} \ right. $$

(4)

Для простоты ASHP с регулируемой скоростью не учитывались в регрессии, то есть включены только двухпозиционные модулирующие тепловые насосы. Обратите внимание, что эта лабораторная параметризация COP скорректирована с учетом реальной неэффективности в следующем.

Рис. 6

Расчет кривых COP. Квадратичная регрессия выполняется по данным производителя ⁹ , различая тепловые насосы с воздушным источником (ASHP), тепловые насосы с грунтовым источником (GSHP) и тепловые насосы с грунтовыми водами (WSHP).{источник}. $$

(5)

Что касается температуры источника, различают разные типы тепловых насосов. Для ASHP напрямую используется температура окружающего воздуха из набора данных ERA-Interim. Для GSHP данные производителя относятся к температуре рассола, а не к температуре грунта. Чтобы учесть передачу тепла от земли к рассолу, разница температур в 5 K вычитается из температуры грунта ERA-Interim. Для WSHP учитываются постоянная температура 10 ° C и разница температур 5 K для возможных промежуточных теплообменников.{amb}, & пол \, отопление \ end {array} \ right. $$

(6)

В случае водяного отопления предполагается постоянная температура радиатора 50 ° C в соответствии с немецкими полевыми измерениями ¹⁰ .

Рис. 7

Расчет кривых нагрева. Собственные предположения сравниваются с литературными данными из Fischer et al . ¹⁴ и Набе и др. . ¹⁵ , различающие радиаторы и системы теплого пола.HT: высокотемпературный; LT: низкотемпературный. {- 1}, $$

(7)

где \ ({\ dot {Q}} _ {h, l} \) и \ ({\ dot {Q}} _ {h, c} \) обозначают пространственные и национальные временные ряды спроса на тепло, которые рассчитывается, как описано выше. P _{h, c} — потребление электроэнергии тепловыми насосами в стране. Для простоты временные ряды COP не различают разные типы зданий, и здесь используется сумма нормализованных временных рядов потребности в тепле для разных типов зданий. Временные ряды COP для систем напольного и радиаторного отопления пространственно агрегированы относительно временных рядов потребности в отоплении помещений, тогда как временные ряды COP для водяного отопления пространственно агрегированы с использованием временных рядов потребности в водяном отоплении.

Постоянный поправочный коэффициент применяется ко всем временным рядам COP для учета таких реальных эффектов. Как показано в разделе «Техническая проверка», полученные временные ряды COP значительно отличаются от полевых измерений.

Замена радиаторов отопления в квартире. Советы эксперта

При ремонте квартиры собственнику необходимо обращать особое внимание на монтаж инженерных систем, так как от качества выполнения данных работ, подбора материалов и оборудования зависит не только комфорт проживания но и безопасность, в том числе и финансовая. Поэтому замена радиаторов очень ответственное мероприятие, ведь по трубам отопления подается теплоноситель под большим давлением и температурой и уязвимость любого участка системы отопления многоквартирного дома может привести к печальным последствиям.

На что нужно обратить внимание при замене радиаторов отопления:

• последовательность выполнения монтажа
• материал трубопровода
• технология монтажа
• тип отопительного прибора
• запорно-регулирующая арматура
• схема подключения радиатора
• выбор исполнителя

Последовательность и время выполнения монтажа.

Замену радиаторов отопления оптимально и технологически правильно выполнять по окончании черновой штукатурки стен и заливки стяжки, перед заменой окон. Для того чтобы установщик понимал на каком расстоянии устанавливать радиатор, как от стены так и параллельно ей. Если старый отопительный прибор мешает оштукатурить стену за ним, рекомендуется выполнить штукатурку вокруг старой батареи. Оставшийся участок заштукатурить после окончания сварочных работ сняв новый радиатор и перекрыв шаровые краны. Что касается окон, для опытной и аккуратной бригады их наличие не является проблемой, но при небрежном выполнении работ стекла могут повредится искрами от УШМ (болгарки), а подоконники могут расплавиться от пламени газовой горелки, если их не укрывать специальным материалом не проводящим тепло.

Что касается времени года, основная рекомендация не планировать данные работы на август-сентябрь, чтобы не попадать на пик сезона по замене радиаторов. За свой 12-ти летний опыт я ежегодно убеждаюсь в правдивости одной известной поговорки, когда все кто хотел поменять батареи вспоминают об этом в последний момент перед началом отопительного сезона. Отсюда длинные очереди к опытным специалистам и существует риск не успеть до начала октября.

Материал трубопровода.

Трубы которыми подключаются новые радиаторы должны быть из того же материала из которого выполнены и стояки отопления по проекту дома. Это понятное для любого профессионального строителя правило очень часто нарушается отделочными бригадами выполняющими ремонт квартир «под ключ» и предлагающим своим заказчикам кроме отделочных работ выполнить и замену радиаторов, подключая их чаще всего самым доступным для непрофессионального монтажника материалом — полипропиленом. Как это выглядит наглядно показано на фото нашей переделки подобного монтажа.

Мало кому известно, что неудивительно на современном российском рынке ремонтных услуг, монтаж полипропиленовыми трубами систем высокотемпературного отопления в многоквартирных домах согласно ГОСТ Р 52134-2003 запрещен. Прямого запрета конечно нет, но согласно табл.26 в данном ГОСТе трубы отопления должны выдерживать в аварийном режиме температуру 100гр. С в течении 100 часов при давлении 10 бар. На маркировке любой полипропиленовой трубы указана максимальная рабочая температура — 95 гр.С. Так что не стоит доверять словам ЖЭКовского сантехника как истине в последней инстанции якобы » у нас таких температур не бывает и не будет никогда». Следует понимать, что будут значить слова работника по найму не подкрепленные договорными обязательствами в сравнении с вашей собственной безопасностью. Эти слова не будут значить абсолютно ничего, в случае аварии с серьезными последствиями вы не сможете привлечь никого к ответственности. Да и стоит ли так рисковать?

Поэтому при вертикальной разводке со стальными стояками из черной ВГП трубы подключение радиатора должно выполнятся стальными трубами, а при горизонтальной лучевой — трубами из сшитого полиэтилена.

Технология монтажа.

Рассмотрим подробно технологию монтажа стальными трубами, как самый распространенный случай. Тут есть два варианта, сварка или резьба. Оптимальной технологией является газосварка, так как в сравнении с резьбой отсутствуют уязвимости в виде сгонов, без которых не обходится ни один монтаж на резьбовом соединении. Если сказать коротко, сгоны текут как правило всегда, так как на них распространяются нагрузки от температурного расширения, да и монтаж с большим количество фитингов выглядит не так привлекательно как цельная стальная труба на сварке.

Подробности на фото монтажа радиатора на резьбе и наша переделка с газосваркой.

А что касается газосварки в сравнении с электро-дуговой сваркой, то у газовой есть 3 преимущества:

— возможность исправить неточности монтажа строителей путем нагрева и изгиба фрагментов стояка с помощью газосвой горелки.

— отсутствие шлака внутри трубы, заужающего сечение.

— отсутствие искр из расплавленного металла.

Тип отопительного прибора.

Для установки в систему центрального отопления многоквартирного дома из современных отопительных приборов подходят три типа радиаторов :

-чугунные

-биметаллические

-стальные трубчатые.

Преимуществом чугунных радиаторов является их универсальность, благодаря которой их работа не зависит от направления подачи теплоносителя по стояку, но присутствует 2 серьезных недостатка. Чугун материал хрупкий, поэтому их не рекомендуется устанавливать в системы с высоким давлением, поэтому по проекту вы никогда не встретите чугунные радиаторы в современных высотках этажностью более 9-ти этажей. А также чугун не поддается такой обработке как сталь и алюминий, поэтому поверхность чугунных радиаторов всегда шероховатая и требует дополнительной окраски.

Из биметаллических радиаторов стоит выделить две модели выгодно отличающихся из всего многообразия на рынке благодаря своей конструкции и дизайну: Rifar Monolit и Rifar Supremo.

Rifar Monolit.

Rifar Supremo.

У этих двух моделей в отличии от всех остальных биметаллических радиаторов присутствует несколько важных конструктивных особенностей:

-радиаторы имеют цельносварной коллектор, исключающий протечку между секциями.

-входной диаметр в коллектор Ду-20 (3/4″), что избавляет от необходимости монтажа переходной футорки монтируемой на прокладку, которая может со временем потерять свою эластичность и вызвать протечку.

-широкие посадочные места под кронштейны, благодаря которым радиатор скользит не вызывая посторонних звуков при температурных расширениях на стояках.

Преимуществом стальных трубчатых в отличии от биметаллических является отсутствие большого количества тонких пластин, которые в редких случаях могут вызвать акустический дискомфорт.

Стальной трубчатый радиатор Arbonia.

Последние радиаторы весьма дорогие, но для вас у меня есть хорошая новость, отечественные производители освоили выпуск доступных по цене стальных трубчатых радиаторов под маркой RadStal, которые по своей конструкции и внешнему виду ничем не отличаются от немецкой Arbonia.

Запорно-регулирующая арматура.

В качестве запорной арматуры каждый радиатор должен быть оснащен двумя шаровыми кранами. Конкретный производитель не так важен, главное чтобы кран был выполнен из качественной водопроводной латуни марки CW617N и был оригинальным, то есть не подделкой. Контрафактные производители часто грешат применением дешевого сырья, что пагубно влияет на надежность шарового крана. Я остановил свой выбор на шаровых кранах фирмы Valtec, которые отлично зарекомендовали себя за все время работы с ними, а опыт монтажа у меня 12 лет. К тому же это единственные краны у которых присутствует маховик белого цвета, что отлично сочетается в интерьере с цветом радиатора.

Для повышения комфорта я также рекомендую вместе с шаровым краном устанавливать термостатические вентили с термоголовками, позволяющие поддерживать выбранную пользователем комфортную температуру автоматически. При выборе вентиля важно его соответствие типу системы отопления, однотрубная или двухтрубная. Для однотрубных систем на рынке распространенны всего 2 модели от производителей Valtec и Danfoss. Мой личный выбор Valtec, так как они значительно привлекательнее по стоимости и имеют универсальные посадочные места под термоголовку, позволяющие выбирать любую термоголовку по дизайну. Самые симпатичные на мой взгляд и компактные из присутствующих на рынке это Valtec 1000 и Oventrop Uni SH.

К термостатическим вентилям Danfoss подходят только термоголовки этой же марки, но они отличаются, на мой взгляд, непривлекательным дизайном, поэтому данные вентили я устанавливаю только когда у заказчика есть потребность в монтаже программируемых термоголовок, позволяющих программировать различную температуру на разное время суток, например днем теплее, на время сна — прохладнее.

Также хочу отметить, что все байки «опытных» сантехников о том, что вентили часто забиваются основаны лишь на неправильном выборе типа вентилей. Если установить на однотрубную систему вентиль от двухтрубной системы, имеющий гораздо меньший условный проход, то радиатор уже сразу может не работать и не по причине того что он забился окалиной. За 12 лет монтажа ко мне не поступало ни одной претензии со стороны моих заказчиков, о том что радиаторы укомплектованные термостатическими вентилями стали хуже прогреваться.

Схема подключения радиаторов.

С учетом многообразия вариантов прокладки стояков и форм помещений, а также присутствия верхней и нижней подачи теплоносителя по стоякам, схемы подключения биметаллических радиаторов это отдельная объемная по содержанию история. Важно лишь отметить что из-за узких каналов вертикальных коллекторов биметаллических радиаторов, они чувствительны к направлению подачи теплоносителя и как указано в инструкции любого производителя важно подключать радиаторы таким образом, чтобы остывший теплоноситель всегда выходил из нижнего коллектора. При верхней подаче получается стандартная схема с боковым подключением.

А вот при нижней подаче и боковом подключении остывший теплоноситель будет выходить из верхнего коллектора, при этом вектор гравитационного напора остывающего теплоносителя будет направлен вниз и препятствовать принудительной циркуляции со стороны насосов, что приводит к неполному прогреву радиатора, как правило работают только первые 2 секции.

Поэтому при нижней подаче биметаллический радиатор стоит подключать либо по схеме низ-низ.

Либо по универсальной схеме, которая не зависит от направления подачи теплоносителя в стояке.

Особенностью универсальной схемы является необходимость монтажа трубы большего диаметра напротив верхнего отвода радиатора, в котором благодаря принципу закона Бернулли, создается повышенное давление вызывающее ток теплоносителя в верхний коллектор радиатора.

Подробно о всех схемах подключения биметаллических радиаторов можете прочитать в моей статье «Как правильно установить биметаллический радиатор» на моем сайте, где я привожу примеры более 50-ти различных вариантов из своей практики.

Выбор исполнителя.

Как становится понятно из данной статьи монтажник радиатора отопления должен обладать серьезным багажом знаний, навыков и инструмента для качественного оказания этой услуги с учетом всех перечисленных выше нюансов. Также хочу отметить, что с учетом специфики интернет-маркетинга на рынке услуг по замене радиаторов отопления в квартирах, к сожалению, присутствует большое количество недобросовестных исполнителей, о чем я сделал подробный обзор в своей статье по сравнению нескольких предложений присутствующих по запросу «замена радиаторов» в топ10 Яндекс, статья «У вас дорого!» на моем сайте в Блоге мастера. Будьте внимательны.

Модератор раздела Отопление, форума Город Мастеров mastergrad.com, Сергей @k@ Олегович, техкомфорт. рф.

Процедура замены радиаторов отопления: особенности

В некоторых домах, особенно построенных несколько десятилетий назад, радиаторы отопления ни разу не менялись. Современные батареи имеют привлекательный вид, безопасны, имеют более долгий срок эксплуатации. Возникает необходимость установить отопительный прибор и в новостройках, особенно если типовые батареи не устраивают новых хозяев.

Когда требуется замена отопительных приборов?

• если необходимо повысить показатели теплообмена;
• когда старая батарея не справляется со своими функциями;
• если необходимо снизить нагрузку на перекрытие;
• в случае нарушения общей композиции помещения ненадлежащим видом старого радиатора;
• если установленный радиатор не соответствует нормам отопительной системы.

Сегодня на рынке представлены радиаторы, отличающиеся количеством секций, своими размерами, материалом изготовления. Поэтому выбрать изделие, максимально подходящее для квартиры или дома, не составляет труда.

Когда менять радиаторы отопления?

Есть два противоречивых мнения: одни специалисты заявляют о том, что лучше всего это делать летом, когда батареи пустые, вторые – зимой, поскольку это повышает гарантии отсутствия протечек.

В летнее время, действительно, процедура считается менее хлопотной. Это связано с тем, что гораздо проще договориться об отключении стояка отопления. Кроме этого, батареи пустые – из них не надо сливать воду. Но дело в том, что когда включат осенью воду, жильцов дома может не оказаться. Если вдруг монтажники плохо выполнили свою работу, то могу появиться протечки, а как следствие – затопление квартиры этажом ниже. Если финансовые возможности нк позволяют откладывать решение этого вопроса, то лучше установить радиаторы в теплое время, поскольку цены на такие работы минимальны.

Есть и случаи, когда управляющая компания может отказать в отключении стояка:

• если у монтажной организации нет свидетельства о вступлении в СРО;
• если проводятся профилактические работы в системе отопления;
• если осуществляются пробные пуски воды.

Зимой сначала останавливается вода в стояках, а затем ускоренными темпами проводится замена батарей. Для отключения выбирается максимально теплый день, чтобы не заморозить все квартиры, находящиеся по этому стояку. Преимуществом этих работ является то, что можно сразу проверить герметичность батарей. Поэтому возможность затопления квартиры сводится к минимуму. Если вы решили проводить работы в зимнее время, не забудьте заранее оповестить о них соседей и управляющую компанию. Стоит знать, что обычно стоимость работ в зимой выше, поскольку такие услуги зимой пользуются спросом.

Что необходимо для замены радиатора?

1. Необходимо согласовать все работы с управляющей компанией.

2. Предупредить соседей о проведении работ.

3. Демонтировать старые батареи.

4. Навешать новые радиаторы.

5. Нарезать резьбу на стояках.

6. Собрать трубопровод и подключить систему.

Первые два пункта обычно не вызывают сложностей, поэтому поговорим о демонтаже старых батарей. Если ремонтные работы проходят в квартире старого образца, то вентиль перекрытия подачи горячей воды чаще всего находится в подвале. Стандартный демонтаж батарей включает спуск воды, скол краски, откручивание всех элементов и их снятие. Если батареи старые и находятся в плохом состоянии, то может потребоваться специальное паяльное оборудование.

В автономных системах, например, коттеджах, дачах, есть возможность отключить циркуляцию теплоносителя, то есть заморозить трубы. Данный способ позволяет не сливать воду из стояков. Для этого используется специальная техника, позволяющая создать ледяные пробки, которые выдерживают давление до 10 атмосфер. Но стоит помнить, что чем более старые батареи, тем больше проблем может возникнуть при заморозке.

Перед тем как установить новые радиаторы, делается разметка положения батарей отопления. При этом учитывается следующее:

• расстояние от пола до батареи должно быть не меньше 10 сантиметров;
• нельзя приближать батарею слишком близко к подоконнику;
• нельзя устанавливать радиатор вплотную к стене.

Только затем можно делать предварительную сборку всех узлов. Для этого обязательно устанавливаются все детали, ставятся прокладки, закручиваются заглушки. Также необходимо разметить и нарезать трубы, вварить необходимые детали.

После завершения всех подготовительных работ можно начинать врезку в систему отопления. Для этого отрезается старый радиатор, выкручиваются обрезанные участки из батарей соседей. Затем новый радиатор крепится на новое место. Обратите внимание: если стены гипсокартонные, а радиатор сделан из тяжелого материала, то сначала необходимо обшить поверхность каркасом.

Наиболее эффективным и популярным является одностороннее подключение батарей. С любой одной стороны сверху входит подача, а снизу, по той же стороне, выход обкатки. Одним из самых важных этапов является монтаж крана на входе и выходе. Такая работа, качественно выполненная, обеспечит их легкое функционирование.

Непосредственно установка радиатора происходит в течение одного дня, если нет необходимости в проведении других работ. От того, какой был выбран радиатор, и от качественной его установки зависит долговечность работы всей системы.

В заключение необходимо сказать, что если вы незнакомы с сантехнической спецификой работы, то лучше доверить замену радиаторов лицензированным специалистам, которые могут предоставить гарантии на свои работы.

причина аварий и отсутствия тепла в доме

По данным Мосжилинспекции, в 25% случаев отсутствия тепла в квартирах виноваты сами собственники. Нет, власти не снимают с себя ответственность за возможные перебои в системе отопления многоквартирных домов, они лишь говорят о том, что некоторые жильцы самовольно вмешиваются в устройство системы и становятся виновниками похолодания соседских квартир.

Разберемся, почему нельзя менять радиаторы отопления самостоятельно, куда обращаться за согласованием, и какие еще причины холода в комнатах не очевидны, но существуют.

Законна ли замена радиаторов?

Инженерам и строителям хорошо известно понятие «тепловой баланс дома». Он рассчитывается на этапе проектирования здания и представляет собой соотношение 1:1 тепловых потерь дома к поступающему теплу. Расчет теплового баланса сводится к тому, чтобы каждая часть здания (квартира, отдельно взятая комната) получала тепло в одинаковом объеме. От этого в будущем зависит комфорт жильцов. Если баланс нарушен, в одних квартирах бывает очень жарко и душно, а в других люди в отопительный сезон вынуждены включать обогреватели. И, соответственно, платить за их работу немалые деньги.

Как оказалось, нарушить баланс тепла в доме просто. Для этого жильцу квартиры достаточно самостоятельно заменить радиаторы отопления без согласования и расчета. Происходит это в следующих случаях:

• Старые радиаторы меняют на новые, не соответствующие проекту и не подходящие данной системе отопления. Так бывает в домах старой постройки — сталинках, хрущевках — когда старые чугунные батареи во время ремонта меняют на современные с индивидуальным регулятором.
• Радиаторы «наращивают», т.е. ставят секции больше, чем предусмотрены проектом дома
• Переносят радиаторы, например, на балконы или ставят еще одни в неположенных местах

В погоне за эстетикой люди забывают о технических нюансах, за что потом им приходится платить штрафы или, следуя предписанию, возвращать квартиру к первоначальному виду.

Замена радиаторов отопления требует согласования в управляющей компании дома. Сама процедура не относится к понятию переустройства помещения, как иногда неправильно ее могут трактовать, однако подходит под определение нарушения порядка пользования общим имуществом дома. Чтобы дать точную юридическую оценку, необходимо провести техническую экспертизу, которая покажет степень взаимодействия отопительных элементов в системе дома и подтвердит (или опровергнет) статус радиатора как общедомового или внутриквартирного оборудования. Безусловно, это займет какое-то время. Рутинная процедура замены радиатора превратится в сложную и затратную. Поэтому проще обратиться напрямую в УК, вызвать слесаря, обговорить с ним покупку и установку нужного оборудования и передать информацию рабочим, которые будут заниматься ремонтом. Все это возможно сделать за один день.

По Правилам и нормам технической эксплуатации жилищного фонда (Постановление Госстроя РФ от 27 сентября 2003 г. N 170), согласовать с обслуживающей организацией необходимо:

• замену старых батарей как на аналогичные, так и батареи иного типа
• увеличение количества секций радиаторов
• перенос радиаторов

В случае установки элементов отопления без разрешения управляющей компании, когда это будет выявлено в ходе профилактических работ, аварий или жалоб жильцов, предусмотрена принудительная замена элементов за счет собственника жилья и компенсация материального ущерба в случае порчи соседского или общедомового имущества.

Другие причины отсутствия отопления в квартирах

• Замена стояков без согласования с остальными жильцами дома и обслуживающей организацией
• Подключение систем теплого пола, теплых стен или плинтусов напрямую
• Изоляция трубопровода без доступа для осмотра, ремонта и профилактики

В Правилах содержания общего имущества в многоквартирном доме (Постановление Правительства РФ от 13.08.2006 N 491 (ред. от 13.09.2018)) отмечено, что в состав общего имущества входит: внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных приборов учета тепловой энергии, а также другое оборудование на этих сетях. Стояки, проходящие через квартиры, относятся к общедомовому имуществу и подлежат регулярному осмотру и проверке (не реже двух раз в год) со стороны управляющей компании. Любые манипуляции со стояками отопления необходимо согласовывать с УК и остальными жильцами. Перекрытие стояков, замена некоторых участков, изоляция — все это сказывается на общей системе отопления в доме. Кроме того, если часть стояка, находящаяся в квартире, заменена без согласования, то в случае аварии, например, потопа, владелец квартиры обязан будет возместить ущерб соседям и оплатить штраф за некорректное пользование общедомовым имуществом.

Что касается теплых полов, то их подключение напрямую к системе отопления также является незаконным. Теплоноситель будет направлен в еще одну, индивидуальную систему, а в общедомовой тут же значительно упадет давление. Прервется полноценная циркуляция теплоносителя, что приведет к температурным потерям в соседних квартирах и нарушению теплового баланса.

Изоляция трубопровода — когда стояки и другие трубы зашивают в стены и декоративные коробы без доступа — означает невозможность его осмотреть и проверить на наличие дефектов, протечек, износа. При изоляции труб необходимо предусмотреть доступ, чтобы специалисты в любой момент смогли предупредить  или ликвидировать на начальном этапе аварийную ситуацию. Если во время профилактического осмотра выявлена полная изоляция труб, собственника обяжут демонтировать конструкцию.

Ремонт «своими руками» — это хороший способ сэкономить. Но только на первый взгляд. Чтобы не платить дважды и не выйти с соседями на тропу войны, обратитесь за консультацией в местную жилинспекцию и управляющую компанию. Потратив пару часов на изучение норм и правил, вы сохраните и приумножите свой бюджет.

Как поменять радиаторы отопления в квартире своими руками

Для того, чтобы обеспечить комфортные условия для проживания в квартире в зимнее время, необходимо организовать качественную систему обогрева. Если старые радиаторы пришли в негодность, следует позаботиться об их замене. О том как поменять радиатор отопления в квартире своими руками узнаем далее.

Оглавление:

1. Подготовка к замене радиаторов в квартире
2. Особенности выбора и замены радиаторов в квартире
3. Технология замены радиаторов отопления

Подготовка к замене радиаторов в квартире

Выполнять замену радиаторов в квартире следует по нескольким причинам. Прежде всего, если ваши радиаторы протекают или имеют механические повреждения, перед началом отопительного сезона, следует их заменить. Некоторое оборудование выходит из строя под воздействием на него гидравлических ударов. Для этих целей рекомендуется установить дополнительное защитное оборудование, предотвращающее скачки давления в системе.

Некоторые радиаторы отличаются низким КПД, что отрицательно сказывается на комфорте пребывания в помещении. Это объясняется наличием на внутренних стенах радиаторов коррозии, минеральных отложений и т.д. Теплоносительная жидкость не может нормально циркулировать в системе, передавая тепло.

Иногда, замена радиатора производится по причине недостаточной мощности старого оборудования для обогрева помещений. Частная система отопления позволяет выполнять регулировку силы подачи тепла, а вот в квартире, подключенной к централизованной системе отопления, это выполнить не удается. Для того, чтобы выполнить качественный обогрев всего жилища, рекомендуется заменить радиаторы, особенно в том случае, если срок эксплуатации старых батарей подходит к концу.

Предпочтительно выполнять замену оборудования в теплое время, когда система отопления находится в нерабочем состоянии. Если работы проводятся в многоэтажном доме, то необходимо получить разрешение на проведение подобного рода работ. Также, рекомендуем предупредить соседей, живущих как сверху, так и снизу вас, о том, что вы будете производить замену радиаторов.

Замена подводящих труб без разрешения соседей не может быть выполнена. Так как трубы должны подводиться к соседним радиаторам, для этого потребуется доступ к ни в квартиру. Таким образом, заменив не только радиаторы, но и трубы вы следующие несколько десятков лет не будете ремонтировать систему отопления.

Следующий этап — выполнение замеров всех труб и перерасчет оптимального размера радиаторов для каждого помещения. Рекомендуем сделать проект системы отопления на бумаге, при этом, придерживайтесь определенного масштаба. Таким образом, удастся быстро и качественно рассчитать количество труб, радиаторов и переходников. Не забудьте также приобрести тройники, краны, входные отверстия для радиаторов и краны из полипропилена.

Если соседи разрешили подвести трубы к их радиаторам, то также следует выполнить такие замеры:

• запишите диаметр входных и выходных отверстия в соседские радиаторы;
• измерьте трубы, которые будут подводиться к радиаторам;
• определите количество уголков и переходников для работы.

На следующем этапе работы следует закупить необходимые для работы материалы. Изначально подсчитав количество труб и диаметры переходников, достаточно приобрести их в строительном супермаркете или на рынке. Обратите внимание на материал из которого выполнены трубы, он должен быть прочным, на переходниках не должно быть никаких дефектов и посторонних включений. О том как выбрать радиаторы, поговорим далее.

Особенности выбора и замены радиаторов в квартире

Существует огромное количество современных радиаторов, которые различаются как по форме, так и по материалу из которого они выполнены. При этом, каждый из этих видов радиаторов имеет как определенные преимущества, так и недостатки. Выбор того или иного варианта зависит прежде всего от места их монтажа, климатических особенностей региона и площади отопления.

Среди основных вариантов радиаторов отметим устройства выполненные из:

• алюминия;
• биометалла;
• стали;
• чугуна.

Радиаторы, выполненные из алюминия отличаются рядом положительных характеристик:

• прежде всего отметим отличную тепловую проводимость данных устройств, они очень быстро проводят тепловой обмен;
• вес таких радиаторов небольшой, поэтому они не нагружают стены и фундамент здания, легко устанавливаются и при необходимости демонтируются;
• внутри радиаторов создаются конвекционные потоки, которые улучшают их тепловой обмен;
• существует большое разнообразие радиаторов из алюминия, различаются по количеству секций и высоте.

Несмотря на большое количество преимуществ, алюминиевые радиаторы имеют такие недостатки:

• не способны выдерживать большое давление, механически непрочные, нуждаются в дополнительной защите от гидравлических ударов;
• не рекомендуется устанавливать в высотных домах именно из-за непереносимости гидроударов;
• если тепловой носитель содержит большое количество кислоты в своем составе, то батарея быстро приходит в негодность.

Радиаторы биметаллического типа очень похожи с алюминиевыми радиаторами по внешним параметрам. Однако, внутренняя часть такого радиатора имеет дополнительную облицовку на основе алюминия. Внутри такой батареи имеется стальная основа. Таким образом, алюминий улучшает быстроту теплового обмена, а сталь — противостоит гидравлическим ударам и механическому воздействию на радиатор.

Плюсы использования радиаторов на биметаллической основе:

• отличаются привлекательным внешним видом;
• имеют высокую тепловую отдачу;
• хорошо противостоят высокому давлению в системе;
• не склонны к повышенной кислотности теплового носителя;
• длительность эксплуатации таких радиаторов составляет более двадцати лет.

Однако, стоимость таких радиаторов на порядок выше, чем алюминиевых. Хотя она вполне оправдывается в эксплуатации.

Панельные радиаторы, выполненные из стали имеют форму двух листов, соединенных между собой при помощи сварки. Внутренняя форма радиатора имеет вид проходных каналов для теплового носителя.

Такие радиаторы отличаются самой оптимальной стоимостью, поэтому широко популярны в применении. Кроме того, они просты в конструкции и отличаются хорошей тепловой отдачей.

При плохом качестве теплового носителя они легко поддаются коррозии, не выдерживают чересчур большого давления и имеют стандартные размеры, увеличить или уменьшить которые невозможно.

Последний вариант — радиаторы из чугуна. Они отличаются такими преимуществами:

• большой вес обеспечивает хорошую тепловую емкость и удерживают тепло длительное время после отключения отопления;
• способны работать при максимально высокой температуре теплового носителя;
• отличаются стойкой перед агрессивным составом теплового носителя;
• способны выдерживать большое давление и гидравлические удары;
• отличаются доступной стоимостью и самым длительным периодом эксплуатации около пятидесяти лет.

Однако, такие радиаторы имеют определенные недостатки:

• нуждаются в дополнительном окрашивании перед выполнением монтажных работ;
• отличаются очень большим весом;
• имеют не особо привлекательный и современный внешний вид.

Так как не все виды радиаторов способны противостоять гидравлическим ударам, которые иногда возникают в городских квартирах. Рекомендуем заменять старые радиаторы отопления в квартире на приборы, выполненные из биметалла или чугуна.

Технология замены радиаторов отопления

Радиаторы отопления бывают секционными и не сборными. Количество секций определяется площадью помещения. Использование секционных радиаторов предполагает последовательный монтаж секций к ним. Также потребуется наличие двух заглушек, верхняя слева и нижняя справа. Еще одна заглушка поможет установить на радиатор кран маевского. С его помощью удается извлечь воздух из радиатора при первом запуске системы отопления. Под каждую из заглушек устанавливается прокладка, которая обеспечивает герметичность ее соединения.

Если вы выбираете трубы из полипропилена, то внутри они должны содержать дополнительное армирование. С помощью дополнительных кранов — американок, удается извлечь из батареи тепловой носитель и снять ее для замены или ремонта. Краны на основе полипропилена позволяют включить систему при закрытом кране и позволяет системе работать при отсутствии одной или нескольких батарей. С помощью концевиков осуществляется подключение труб к радиаторам от соседей.

В процессе замены радиатора отопителя потребуется наличие:

• специального паяльника, с его помощью соединяются трубы, если такой прибор у вас отсутствует, рекомендуем взять его в аренду;
• двух ключей — разводного и газового типа;
• дрели — на которой имеются сверла по бетону;
• болгарки и насадки для резки металлических поверхностей;
• рулетки и карандаша;
• строительного уровня.

На следующем этапе производится процесс замены панели радиатора и всей отопительной системы. Предварительно следует выполнить разметку места установки батареи на стене. Далее предварительно собираются основные узлы и отключается стояк отопления. Для этого, следует обратиться в ЖЭУ. Только после того как будет отключена подача отопления следует врезать в стояк.

Выполняя разметку местоположения радиатора следует обратить внимание на такие факторы:

• интервал между полом и батареей должен составлять минимум десять сантиметров;
• при более низком расположении батареи воздух не сможет нормально циркулировать, кроме того возникнут проблемы с влажной уборкой в помещении;
• интервал между подоконником и батареей также не должен превышать пятнадцати сантиметров;
• интервал между стеной и радиатором составляет 30-50 мм, это расстояние определяется прочностью стены и крепежами для установки радиатора.

Далее следует собрать батареи отопления, в том случае, если они являются сборными. Необходимо установить приборы в виде заглушек, прокладок, кранов американок и других дополнительных элементов. Разметьте места монтажа труб, нарежьте их в соотношении с определенными размерами. Произведите установку тройников и уголков.

Далее следует обратиться в специальную службы, которая позволит отключить стояк отопления на определенное время. Далее следует процесс врезки в систему отопления. Для этого отрезается старая труба с помощью болгарки. Отрежьте два участка трубы, которые идут от соседнего дома. В соотношении с ранее определенной разметкой установите радиатор отопления.

Для уплотнения соединений используйте специальную ленту. Учтите, что все стыки должны быть качественно герметизированы.

Замена радиатора видео:

Монтаж радиатора чаще всего производится рядом с подоконником. Если стена недостаточно прочная, чтобы выдержать этот прибор отопления, следует позаботиться о дополнительном ее укреплении. Не рекомендуется устанавливать радиаторы отопления на гипсокартонные стены.

Далее разметьте места установки кронштейнов на стене. Они устанавливаются на стену в двух или четырех местах, в соотношении с весом отопительного прибора. Для фиксации кронштейнов на стене используйте перфоратор. Для отражения тепловой энергии вовнутрь помещения, рекомендуется перед установкой радиатора приклеить на стену вспененный полистирол, имеющий фольгированное покрытие.

На замену радиаторов отопления в квартире цена определяется многими факторами, такими как тип фиксации радиатора и материал из которого он выполнен, количество радиаторов, тип системы отопления и т.д.

При подключении радиатора в квартире чаще всего он подключается к односторонней системе. Данная схема подразумевает монтаж с одной стороны подачи, а с другой стороны обратного выхода теплового носителя. В верхней части производится монтаж специального крана, через которых удаляется воздух из системы. В любом случае, подключение нового радиатора должно выполняться по такой же схеме, по которой был подключен старый прибор.

Существует два варианта монтажа радиатора — двухтрубный и однотрубный. Более популярный в старых домах — однотрубный вариант. Тепловой носитель в таком случае подается с верхней части дома и попадает к радиатору.

Более современной является двухтрубная система отопления. В таком случае, к радиатору подключается две трубы. Одна из которых подает тепловой носитель, а через вторую он идет в обратку. В таком случае, регулировать отопительный процесс гораздо проще.

Выбирая трубы для системы отопления, особое внимание уделите условиям их эксплуатации, обратите внимание на химический состав воды. Самый оптимальный вариант — использование труб на основе полипропилена. Они отличаются стойкостью перед коррозией и имеют высокий срок эксплуатации. Внутренней армирование таких труб обеспечивает надежность и прочность к механическим воздействиям.

Выполнять замену радиатора охлаждения самостоятельно или все же обращаться к специалистам решать вам. Изучив все технологические особенности данного процесса, сопоставьте собственные усилия с ними. Данный процесс достаточно простой, при наличии специального оборудования и свободного времени для его выполнения.

Замена радиатора печки видео:

Замена батарей отопления: цена в Москве на установку центрального отопления и радиаторов в квартире и в доме

Если вам необходимо заменить отопительную систему в доме или в квартире (2-комнатной, 3-комнатной и других планировок), закажите услуги квалифицированных специалистов на Юду, и цена замены батарей отопления будет невысока.

На сайте youdo.com зарегистрированы квалифицированные специалисты, готовые выполнить ремонт отопительной системы в различных городах и районах России:

• Москва и Московская область (Раменский, Ступинский, Клинский и другие районы)
• Волжский
• Комсомольск
• Ломоносовский район Ленинградской области
• Старый Оскол

Частные сантехники и специалисты, официально сотрудничающие с фирмами, зарегистрированными на Юду, выявят неисправность отопительной системы любой сложности, и осуществят замену старых батарей отопления.

Особенности подводки труб при замене отопительной системы

Квалифицированные специалисты используют для замены батарей отопления сварку и резьбу. Сварочные работы стоят дороже, ведь для замены батарей используется специальный аппарат.

Опытные сантехники поменяют радиаторы отопления, придерживаясь определенной последовательности:

• проведут диагностику батарей и стояка (центрального или индивидуального)
• рассчитают количество комплектов радиаторов
• разработают схему разводки и составят смету
• выполнят демонтаж старой конструкции
• приобретут и доставят новые радиаторы
• установят секции, выполнят крепление батареи к стене
• соединят отопительные трубы со стояком центральной или индивидуальной системы

Если замена отопительной системы выполняется не в загородном доме, а в двухкомнатной квартире, прежде чем приступить к замене радиаторов, исполнители Юду согласуют отключение стояков в ЖЕКе или в управляющей компании.

Опытные специалисты закрепят новый элемент на оптимальной высоте от пола, чтобы комната отапливалась максимально эффективно.

Сколько стоит замена отопительной системы

Примерные расценки на замену отопительной системы по Москве указаны в прайс-листах специалистов, зарегистрированных на Юду. Просмотрев усредненные цены, установите стоимость работ, которая устроит вас и специалистов.

Закажите у исполнителей Юду такую услугу, как замена радиаторов отопления – цена будет зависеть от:

• площади и количества комнат, в которых будет проводиться замена отопительной системы
• типа отопительной конструкции и материала, из которого изготовлены секции
• стоимости расходных материалов
• сроков выполнения ремонтных работ

Квалифицированные специалисты разработают проект и рассчитают смету, в которой будут указаны все статьи расходов. Цены на услуги мастеров ниже, чем расценки в крупных компаниях.

Преимущества заказа установки отопительной системы на Юду

Все специалисты при регистрации на Юду предоставили достоверные данные, поэтому при необходимости вы сможете быстро найти того, кто менял отопительную систему.

Заказав замену отопительных коммуникаций на Юду, вы получите такие преимущества:

• простота оформления заявки
• быстрые ответы от опытных сантехников
• доступные цены на ремонтные работы
• высокое качество предоставляемых услуг

На сайте youdo.com высокая конкуренция, к тому же мастера работают без посредников, поэтому цена замены батарей отопления одна из самых низких по Москве.

Замена радиаторов отопления: пошаговая инструкция

Тепло в доме – один из главных составляющих комфорта и уютного проживания. Об установке радиаторов отопления важно позаботиться еще на этапе чернового ремонта, выбрав подходящий вариант по стоимости и эффективности. Однако, даже самые качественные радиаторы отопления спустя некоторое время нуждаются в замене. Как правильно заменить радиаторы отопления, расскажу в статье ниже.

Когда менять батареи

О том, что пришло время замены радиаторов отопления, сообщит потребителю множество факторов. Сгнившие от времени батареи начинают течь, не справляясь с гидроударом и возросшим давлением в системе отопления. Из-за отложения солей внутри радиатора также растет давление воды и уменьшается просвет, из-за чего теплоноситель не поступает во все концы батареи, качество обогрева помещения снижается. Еще одна причина замены батареи – неправильно рассчитанная мощность прибора. В таком случае тепла не хватает, приходится подключать дополнительные обогреватели, а это означает повышение трат на электроэнергию.

Если вы живете в частном доме, добавить мощности, а с ней и тепла, несложно, раскочегарив сильнее котел отопления. В квартире многоэтажного дома этот вариант не сработает, выход только один: в замене батарей. Но и в частном доме случается необходимость модернизации. Производители с каждым годом создают все более совершенные модели радиаторов, уменьшая энергоресурс и увеличивая КПД техники. С течением времени установленный радиатор устареет, и для финансовой экономии необходимо задуматься о новых радиаторах. Кроме того, нельзя забывать и о том, что у любого технического средства имеется свой срок службы. Когда он подходит к концу, велик риск внезапной поломки, что понесет за собой финансовые потери не только на замену техники, но и на устранение последствий.

Подготовка к замене батарей

Оптимальное время для замены радиаторов отопления – межсезонье, когда центральная система отопления еще не запущена. В летнее время часто профилактические работы мешают, а в зимнее – для работы понадобится пакет документов и вызов специалист жилищно-коммунальной службы. Дело в том, что давление воды в системе не позволит срезать батарею и не получить сильнейший потоп горячей водой. Перед началом работ необходимо отключить весь стояк квартир от отопления, разрешение на подобные действия имеются только у коммунальных служб. После отключения стояка производят слив теплоносителя. Когда трубы осушены, можно приступать к началу работ.

Замена радиаторов отопления

Приступаем к самому ответственному этапу работ. Рассмотрим подробную пошаговую инструкцию по замене батарей.

• Выбор новых радиаторов – первое, что необходимо сделать. Важно помнить, что выбор батареи производится не только по внешнему виду, вписывающемуся в интерьер помещения. Существуют технические показатели давления в системе отопления и химического состава теплоносителя, выбирать радиатор необходимо, учитывая эти особенности. Уже много лет остаются популярны чугунные батареи, как оптимальное соотношение качества и цены. Кроме того, имеется выбор между стальными, алюминиевыми и биметрическими радиаторами.
• Процесс снятия старых батарей зависит от плана работ. Если в планах замена только батарей, то скрутите резьбовые соединения радиаторов, либо воспользуйтесь шлифмашинкой, еслирезьба сбита и непригодна к работе. Если же вместе с радиаторами принято решение о замене труб отопления на более современные – срежьте всю конструкцию на расстоянии 15-20 см от пола и потолка.

• Подготовьте основание, перенеся на стену разметку. Очертите предполагаемое расположение батареи, просверлите отверстия для удерживающих кронштейнов. Воспользуйтесь уровнем, чтобы проверить ровность горизонтальных и вертикальных линий. На этом этапе можно увеличить теплоотдачу радиатора путем приклеивания к стене фольгированного материала по всей площади батареи.
• Монтаж радиаторов отопления производят в несколько этапов. Сначала на окончания труб нарезается резьба, на которую при помощи пакли и уплотнителя-герметика устанавливается кронштейн для регулировки подачи теплоносителя. На кронштейны повесьте батарею и соедините ее с трубами, используя те же материалы в работе.

Монтаж радиаторов отопления своими руками – дело ответственное. Если вы не обладаете необходимыми знаниями и навыками, обратитесь за помощью к специалистам.

01.02.2018

Подписаться на рассылку

Замена батарей отопления в квартире: своими руками или ЖЭК

Радиаторы отопления обеспечивают комфортные температурные условия в квартире в холодное время года. Традиционно стальные и чугунные приборы отопления устанавливались на этапе строительства дома и подключались к трубопроводу напрямую, без отсечной арматуры. В таких ситуациях замена батарей в квартире связана с дополнительными хлопотами.

Меняем батареи отопления в квартире

Причины для замены

Существует целый ряд причин, по которым приборы отопления в многоквартирном доме приходится менять. В их число входит:

• Физический износ оборудования. Старые батареи разрушаются, теряют герметичность и в ходе опрессовки системы после аварийных или сезонных профилактических работ, либо просто в процессе эксплуатации, дают течь.
• Недостаточно эффективный нагрев. Старый радиатор отличается от нового толстым слоем отложений внутри корпуса, из-за чего теплоноситель не может полноценно отдавать тепло помещению.
• Недостаточная мощность. В многоквартирных панельных домах могут быть установлены конвекторы, мощности которых недостаточно для полноценного обогрева больших комнат.
• Непривлекательный внешний вид. Замена батареи может производиться из эстетических соображений — современные модели отличаются привлекательным стильным дизайном.

После принятия решения об установке новых приборов отопления вместо физически или морально устаревших, необходимо определить, кто будет финансировать и выполнять работы — управляющая компания или собственник квартиры.

Старая чугунная батарея

Чья обязанность выполнять замену радиаторов отопления в квартире?

Разберемся, кто должен менять батареи в приватизированной квартире. В соответствии с Постановлением Правительства РФ № 491 (вступило в действие в августе 2006 г), вся отопительная система в многоквартирном доме относится к общему имуществу. В ее состав (согласно пункту №6 Правил), входит теплосетевое оборудование, стояки, арматура (запорная и для регулировки), общедомовые теплосчетчики, а также отопительные приборы (радиаторы).

Соответственно, в случае физического износа батарей, протечек или зарастания изнутри, замена радиаторов отопления в квартире выполняет управляющая компания (ЖЭК), на счет которой ежемесячно поступают отчисления жильцов на капитальный ремонт. Именно управляющая компания несет ответственность за содержание и обслуживание общедомового имущества, частью которого являются батареи отопления в квартирах.

На практике проще добиться бесплатной замены аварийных приборов отопления в муниципальной квартире. Работники ЖЭКа нередко вынуждают жильцов приватизированных квартир самостоятельно приобрести батарею, оплатить демонтажные и монтажные работы. Но в соответствии с действующим законодательством, покупка прибора отопления и все работы по его установке должны быть оплачены из денег, собранных на капитальный ремонт жилищного фонда, независимо от того, приватизирована квартира или нет.

В стремлении сэкономить, управляющие компании предпочитают ремонтировать старые батареи до тех пор, пока они не начнут рассыпаться. Поэтому может потребоваться немало усилий для того, чтобы добиться бесплатной установки новых радиаторов взамен аварийных.

Аварийный радиатор отопления

Если жильцы решили установить новый, современный прибор отопления взамен морально устаревшего, но исправного, им придется самостоятельно решать этот вопрос, оплатив покупку и монтаж.

Замена приборов отопления через ЖЭК

Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.

По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.

Замена батареи с помощью газосварки

Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.

Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.

Согласование замены элементов системы

Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.

Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.

Снятие батареи с кронштейнов

Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов:

• Заявление с приложенным техническим паспортом на квартиру.
• Документ, подтверждающий право собственности на квартиру.
• Одобренный экспертизой тепловой расчет новых отопительных приборов.
• Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).

Обратите внимание! Если радиатор меняют на аналогичный прибор отопления, разрешение получать не требуется. В этом случае управляющую компанию только предупреждают о проведении работ.

Экспертиза теплового расчета требуется, если планируется:

• поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
• увеличить мощность имеющегося радиатора за счет добавления звеньев;
• перенести прибор отопления в другую часть помещения.

Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.

С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.

После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.

Удобное время для проведения работ

Промежуток времени, когда лучше менять батареи отопления — это период между окончанием одного отопительного периода и началом другого. В межотопительном интервале могут проводиться гидравлические испытания системы. Важно заранее получить информацию в управляющей компании о сроках испытаний, чтобы запланировать замену батарей на другие дни.

Менять радиаторы лучше в летний период

Из-за аварийной ситуации может возникнуть необходимость оперативно сменить приборы отопления. Для приватизированной квартиры аварийная замена радиаторов является платной услугой, поскольку за их работоспособностью должен следить владелец квартиры и своевременно сигнализировать в эксплуатационную компанию о протечках или физическом износе старых батарей, отслуживших свой срок.

Меняем батареи своими силами

Перед тем как заменить отопительный прибор на новый, определитесь с объемом работ. Если батарея подключена к горизонтальным трубам, которые выходят из стены, меняют только сам прибор отопления. В других случаях желательна замена стояка, чтобы не резать металлические трубы.

Чтобы заменить стояк, потребуется договориться с соседями выше и ниже этажом – в этом случае трубопровод подсоединяется к их приборам отопления. Если соседи не желают затевать ремонт, остается выбрать один из трех вариантов:

• обрезать стояк сверху и снизу, нарезать внешнюю резьбу и смонтировать новый трубопровод из современных материалов;
• обрезать трубы подводки рядом со старым радиатором и подсоединить новый прибор отопления к старому трубопроводу;
• обрезать трубы подводки на сгибе и к вертикальным участкам стояка подсоединить новые трубы подводки с байпасом.

Замена радиаторов отопления с использованием сварки

Стальные трубы требуют монтажа на газосварке, для чего следует привлечь профессионалов с соответствующим оборудованием. Самостоятельно устанавливая батарею отопления, удобнее использовать металлопластиковые трубы (обязательное условие — прессфитинги, а не резьбовые соединения), оцинкованные стальные срубы с монтажом на сгонах, гофрированные или обычные трубы из нержавеющей стали.

Демонтаж старых батарей

Перед тем как поменять батареи в квартире важно убедиться, что работники управляющей компании перекрыли подачу теплоносителя и опустошили стояк. У жильца, меняющего радиаторы, наготове должна быть удобная емкость для слива остатков воды из радиатора при демонтаже.

Если принято решение заменить радиатор отопления вместе со стояком или только с трубами подводки, то трубопровод просто разрезается в выбранных местах. В случае, когда новую батарею монтируют взамен старой, прибор отопления снимают по следующей схеме:

• скручивают до упора контрагайку на сгоне (именно она фиксирует батарею), операцию выполняют на верхней и нижней подводке;
• определяют на трубах подводки места реза, при этом требуется оставить не меньше сантиметра резьбы;
• отметки выполняют при помощи уровня — рез должен быть вертикальным и ровным, иначе сложно будет установить новую батарею;
• режут трубы по отметкам и снимают заменяемую батарею с настенных кронштейнов;
• удаляют кронштейны;
• края труб с резьбой при необходимости подравнивают, скрутив контргайку, убирают заусенцы.

Демонтаж старой пластинчатой батареи

Подготовка к монтажу

На этапе подготовки модернизации системы отопления в квартире своими руками следует разработать схему подключения, определить длину и диаметр всех участков трубопровода, количество и вид комплектующих. Список используемых материалов должен быть одобрен специалистами, выдающими разрешение на замену батареи. В схеме обязательно предусматривается установка отсечных кранов на подводке и байпаса — перемычки, которая позволяет отключать радиатор, не перекрывая движение теплоносителя в системе дома.

Работа по установке нового радиатора начинается после того как определено месторасположение прибора отопления:

• промежуток между полом и нижним краем радиатора — не менее 10-15 см;
• расстояние от верхнего края батареи до подоконника — от 15 см;
• между стеной и корпусом прибора отопления оставляют зазор 3-4 см (регулируется при монтаже кронштейнов).

Трубы, краны, фитинги для установки батареи

Обратите внимание! Несоблюдение рекомендуемых расстояний ухудшает циркуляцию нагретого воздуха, снижает теплоэффективность радиатора.

Установка новой батареи

Если стояк отопительной системы был демонтирован, в первую очередь на выступающих частях старых труб нарезают наружную резьбу для крепления стальных или металлопластиковых труб при помощи соответствующих фитингов. Между подающей и обратной трубой устанавливают перемычку-байпас, используя тройники. После байпаса на каждую из горизонтальных труб монтируется шаровой кран с американкой.

Резьбовые соединения уплотняют льняной прядью с силиконовым герметиком (либо масляной краской). Такой вариант уплотнения разрешен для подсоединения чугунных радиаторов, в отличие от ФУМ ленты или нити уплотнитель не выдавливается и не рвется. К выдавливанию склонны невысыхающие герметики, а твердеющие усыхают, из-за чего батарея дает течь.

Установка новой батареи

Чтобы самому подключить прибор отопления к системе, необходимо придерживаться определенной технологии работ:

• Выполняют сборку радиатора. Нижнее незадействованное отверстие закрывают штатной заглушкой, на верхний патрубок монтируют кран Маевского (отводчик поможет удалить воздушную пробку при заполнении нового прибора отопления).
• На входные отверстия радиатора устанавливают футорные гайки с правой и левой резьбой, используя паронитовые уплотнители для герметизации (резиновые под воздействием высоких температур могут высохнуть и растрескаться).
• Радиатор устанавливают на подставку подходящей высоты, чтобы можно было соединить гайки-переходники с американками на шаровых кранах.
• После примерки на стене выполняется разметка под установку кронштейнов, сверлятся отверстия и монтируются все четыре элемента крепежа. Чтобы батарея была закреплена правильно, проверьте уровнем расположение кронштейнов — оно должно быть горизонтальным.
• Радиатор подсоединяется к подающим трубам (важно качественно герметизировать все соединения) и навешивается на кронштейны.

По окончании работ представители управляющей организации заполняют теплоносителем систему — на этом этапе проверяется герметичность соединений и самого прибора отопления. Используя кран Маевского, стравите воздух из батареи при заполнении системы. Для этого специальным ключом или отверткой поворачивается специальный элемент. Когда из отверстия польется струйка воды, кран закрывают.

Обратите внимание! Чтобы заменить радиаторы во всей квартире, требуется поочередно отключить каждый задействованный стояк, о чет требуется предупредить управляющую компанию.

Заключение

Замена батарей отопления в жилых многоквартирных домах в большинстве случаев выполняется за собственный счет. При покупке нового радиатора требуется узнать, можно ли эксплуатировать его в составе центральной теплосети с высоким опрессовочным давлением и опасностью гидроударов. Если нет опыта монтажа сантехнических и отопительных приборов, рекомендуется привлечь к работе опытного специалиста, регулярно меняющего устаревшие приборы отопления на современные модели.

Видео по теме:

Как часто следует менять радиаторы? | Совет по отоплению

Как часто следует менять радиаторы?

Радиаторы

обычно являются одним из самых надежных и долговечных элементов любого имущества, но годы частого использования приведут к неизбежному износу. Это может проявляться в том, что ваши радиаторы не работают или, что менее очевидно, но все же проблематично, неравномерно или недостаточно нагревается по всему блоку. Если вы уверены, что ваше горячее водоснабжение работает нормально, но радиаторы по-прежнему не работают должным образом, возможно, пришло время заменить радиаторы.

Современные радиаторы более эффективны, действенны и экономичны, а постоянное развитие технологий производства означает, что теперь существует более широкий диапазон дизайнов, чем когда-либо прежде. Если вы ищете простой способ сэкономить на счетах за электроэнергию, замена старых радиаторов — один из самых надежных способов. Если вы спрашиваете «как часто следует заменять радиаторы?», Нет простого ответа, но общее правило составляет от пятнадцати до двадцати лет. Если ваши радиаторы приближаются к этому возрасту, стоит знать, как они работают.

Зачем заменять радиаторы?

Радиаторы

часто воспринимаются как нечто само собой разумеющееся, поскольку предполагается, что они будут выполнять свои обязанности без особого ухода или внимания. Если вы недавно переехали в собственность, возможно, ваши радиаторы устанавливались десятилетиями, не получая должного обслуживания. Если вы решите отремонтировать или переоборудовать свой дом, может возникнуть соблазн игнорировать радиаторы и сосредоточиться на других частях вашей собственности. Однако, если вы не переезжаете в новую сборку, вам следует хотя бы подумать о замене радиаторов.Это позволит вам перейти на более эффективный набор радиаторов, а также выбрать единицы, которые соответствуют внешнему виду вашей собственности.

Перед заменой радиаторов необходимо учесть несколько ключевых моментов. У вас может возникнуть соблазн установить более крупные или более многочисленные радиаторные блоки, но вы должны быть уверены, что ваш котел выдержит дополнительную рабочую нагрузку. Часто люди заменяют свои котлы, которые требуют более очевидного обслуживания и ремонта, но оставляют оригинальные радиаторы на месте.Несмотря на то, что обычно они имеют более длительный срок службы, радиаторы не могут служить вечно, и все преимущества вашего нового бойлера могут исчезнуть, если они используются для подачи воды в устаревшие радиаторы.

Проблемы с радиатором

В большинстве случаев проблемы с радиаторами являются результатом не одного катастрофического события, а постепенного накопления. Магнетитовая ржавчина, коррозия и засоры могут занять годы, прежде чем они станут заметными проблемами, что приведет к появлению холодных точек или более широкому снижению эффективности всей вашей системы отопления.Их можно в значительной степени уменьшить с помощью химической «промывки», предлагаемой, среди прочего, British Gas. В сочетании с регулярным удалением воздуха из радиатора можно сохранить работоспособность радиаторов в течение многих лет. К сожалению, даже тщательный уход вряд ли навсегда сохранит радиатор в идеальном состоянии. Независимо от того, заменяете ли вы вышедший из строя блок или хотите его модернизировать по экономическим причинам, теперь вам доступно огромное количество вариантов.

Введение химического ингибитора в вашу систему отопления должно, по крайней мере, уменьшить скорость и влияние коррозии на вашу систему отопления.Ингибиторы представляют собой жидкие смеси, которые легко доступны у большинства поставщиков DIY, и их обычно довольно просто добавить в ваше центральное отопление. Для достижения наилучших результатов рекомендуется дважды в год добавлять свежую жидкость-ингибитор. Хотя ингибиторы могут быть очень эффективными для защиты ваших радиаторов от износа, они не смогут оказать существенного воздействия, если ваши устройства уже сильно пострадали.

Улучшения радиаторов

Несмотря на то, что было внесено большое количество нововведений в конструкцию радиатора, имеется столько же улучшений в производительности.Многие из них были введены в действие в соответствии с современными стандартами качества и правилами безопасности как в Великобритании, так и за рубежом. Качество изготовления также значительно улучшилось, что привело к превосходному литью как внутри, так и снаружи агрегата, особенно в таких областях, как водные каналы, где более грубая отделка может снизить производительность. Легко предположить, что радиаторы, изготовленные несколько десятилетий назад, менее эффективны, но исследования показали, что новый радиатор может быть в два раза эффективнее даже эквивалента двадцатилетней давности.Это улучшение во многом связано с современными конструкциями, увеличивающими площадь поверхности и улучшающей циркуляцию воды, чтобы минимизировать потери энергии. Установки, как правило, меньше по размеру, потребляют меньше энергии, а также производят равную или большую тепловую мощность. Эти более экономичные агрегаты также уменьшают объем воды, что означает более быструю регулировку температуры и снижение энергопотребления.

Вполне возможно, что вы не хотите заменять радиаторы по соображениям производительности, и вас больше интересует визуальное обновление.Если вы сосредоточены на улучшении внешнего вида радиатора, вы можете выбрать из бесчисленного множества вариантов. Благодаря современным технологиям проектирования и производства радиаторы стали тоньше, эффективнее и доступны в более широком диапазоне форм и размеров, чем когда-либо прежде. Помимо минималистичных плоских панелей, существует ряд традиционных колонных радиаторов, в которых классический дизайн сочетается с современными технологиями, чтобы вы могли обновить свою систему отопления, не жертвуя существующим ощущением вашей собственности.

Хотя замена радиатора может показаться относительно простой процедурой, она может быть сложной и отнимать много времени. Хороший сантехник должен уметь заменять несколько радиаторов за день, поэтому стоит потратить немного больше, чтобы работа была сделана быстро и профессионально. Чтобы избежать лишних хлопот, рекомендуется выбрать новые радиаторы, у которых разъемы находятся в том же положении, что и у предыдущих устройств.

Будущее

Если вы заменяете старые радиаторы или решаете, какие модели использовать в новом доме, стоит подумать об электрических установках.Хотя это традиционно ненадежно и дорого, технический прогресс и переход от ископаемого топлива к альтернативным источникам энергии сделали электрические обогреватели гораздо более привлекательным вариантом. Если у вас большой сад или место на крыше, вам следует подумать о солнечной или ветровой энергии. Дополнительные преимущества электрических радиаторов заключаются в том, что их очень легко установить, достаточно просто подключить их к электросети или подключить к электросети. С сегодняшними эффективными солнечными панелями и радиаторами ваше отопление окупается (а также обеспечивает электричеством остальную часть вашего дома).Многие местные органы власти частично или полностью субсидируют затраты на возобновляемые источники энергии, сокращая ваши вложения, а также оказывая бережное отношение к окружающей среде.

Как поменять радиатор самостоятельно: шаг за шагом

опубликовано: 19 июня 2020 г., пятница

Поделиться: Facebook, Twitter

Если вы заметили один из наших потрясающих радиаторов, вы, возможно, задаетесь вопросом, насколько легко заменить один из ваших старых на красивый, блестящий новый.

Итак, чтобы помочь вам, мы составили полное руководство по замене радиаторов, позволяющее вам решить, сможете ли вы справиться с этой работой самостоятельно — или вам лучше расслабиться и пригласить сантехника!

Насколько легко заменить радиаторы?

Сложность: Средняя

Замена радиаторов — довольно простая работа, которую можно выполнить всего за пару часов, если вы знаете, что делаете. Проще всего это сделать — заменить радиатор на аналог; То есть найти тот, который точно такого же размера, как и ваш старый.

В этом сценарии потребуется немного смазки для локтей и немного навыков, но это будет возможно сделать самостоятельно, если вы чувствуете, что компетентны в большинстве домашних задач.

Однако будьте осторожны, если работа пойдет не так, как надо, вы можете повредить ковры и обои водой!

Вам нужен сантехник для замены радиатора?

Для тех, кому неудобно менять радиатор самостоятельно — даже если он точно такого же размера — сантехник с радостью выполнит эту работу быстро и быстро.

Если вы с по захотите изменить размер радиатора, это будет означать, что вам придется отрегулировать трубопровод, поэтому лучше всего нанять сантехника!

Чтобы заменить радиатор меньшего размера на радиатор большего размера или наоборот, необходимо приподнять доски пола, чтобы получить доступ к трубопроводам под ними. Как только новый радиатор будет установлен, ваши трубопроводы будут отрегулированы в соответствии с изменением размеров. Вы должны быть уверены, что кто-то, кто знает, что делает, выполнит эту работу, так как любые ошибки могут привести к очень неприятным утечкам.

Как самому поменять радиатор

Итак, если вы решили самостоятельно поменять радиатор, вероятно, теперь вы хотите знать, как это сделать …

Как измерить замену радиатора

Прежде всего, вам нужно убедиться, что вы правильно измерили радиатор для замены. Для этого вам нужно использовать номер «центра трубы». Это расстояние между двумя клапанами на обоих концах радиатора, которые будут прикреплены к вашей системе трубопроводов.Не измеряйте просто вдоль верхней части радиатора, так как это не даст вам точного определения того, какой размер радиатора вам нужен.

Также стоит обратить внимание на глубину. Если вы выберете радиатор, который расположен дальше или ближе к стене, у вас также могут возникнуть проблемы с его подключением к трубам.

Что касается измерения высоты радиатора, это не должно иметь значения, если вы уверены, что стена выдержит его вес, и вы не столкнетесь с какими-либо препятствиями при установке.

Начало работы!

Перед тем, как начать замену радиатора, всегда сначала проверяйте состояние стены. Если ваш нынешний радиатор висит на крошащейся штукатурке, лучше всего на этом этапе залатать его. Вы также должны убедиться, что знаете, где в стене прячутся стойки, проводка или трубы. Цифровой детектор может сделать это за вас, что может остановить вас от любых опасностей.

Убедитесь, что у вас есть много старых полотенец или защитных простыней, чтобы предотвратить повреждение водой.Вы можете быть удивлены тем, сколько грязной воды может вытечь из клапанов, поэтому берегите ковры от пятен.

Затем выполните следующие действия, чтобы заменить радиатор …

1. Изолируйте радиатор

Чтобы начать легкий старт, первое, что вам нужно сделать, это выключить центральное отопление и водоснабжение. Прежде чем делать что-либо еще, убедитесь, что радиатор полностью остыл.

Затем вам нужно изолировать радиатор, закрыв клапаны, расположенные на обоих концах.С одной стороны, у вас будет ручной регулирующий клапан или термостатический клапан. Поверните его по часовой стрелке до упора.

На другом конце будет запорный клапан. Снова поверните его гаечным ключом по часовой стрелке до упора. Запишите, сколько оборотов вы сделали, так как вы захотите вернуть его в то же положение при установке нового радиатора.

2. Слить радиатор

Далее следует выпустить всю воду из радиатора, чтобы вы могли его удалить. Вы найдете соединение на обоих концах вашего радиатора — это похоже на гайку.Поставьте под него миску и полотенце, чтобы собрать воду.

С помощью гаечного ключа немного отверните гайку от себя, чтобы ослабить ее. Используйте второй гаечный ключ, чтобы удерживать трубу, выходящую из пола, на месте, чтобы предотвратить ее повреждение.

Вы не обнаружите, что много воды выходит сразу, так как теперь вам нужно впустить немного воздуха. Для этого вставьте ключ радиатора в спускной клапан вверху и поверните его по часовой стрелке. После этого вы должны увидеть, как в вашу миску начнет стекать больше воды.Если он наполняется слишком быстро и вам нужно его опорожнить, просто закройте верхний клапан, чтобы остановить поток воды, или держите под рукой две миски.

Сделайте это с обоих концов радиатора.

Будьте терпеливы, сливая воду. Это может занять некоторое время, но лучше подождать, пока это будет сделано, чем рискуете пролить грязную воду на пол.

3. Снимаем радиатор

После того, как вся вода слита, вы можете поднять радиатор со стены или с пола. Возможно, вам придется немного вытащить трубы по бокам, прежде чем поднимать их прямо вверх — здесь вам может помочь вторая пара рук, так как радиаторы могут быть очень тяжелыми.

Скорее всего, внутри будет немного грязной воды, поэтому очень осторожно наклоните радиаторный клапан в чашу, чтобы слить последнюю каплю. Затем заткните отверстие тряпкой, чтобы она не протекала, когда вы вынимаете ее из комнаты.

Снимите хвостовики клапана (гайки) со старого радиатора и очистите их, так как вы снова сможете ими пользоваться. Оберните их резьбу лентой из ПТФЭ, чтобы не повредить уплотнение — около 5-10 витков должно быть в порядке.

4.Заменить настенные кронштейны

Если ваш новый радиатор несовместим со старыми кронштейнами или имеет другие размеры, вам необходимо снять их и закрепить новые кронштейны или приспособления. Если у вас есть отдельно стоящий чугунный радиатор , возможно, вам просто нужно прикрепить новый настенный упор .

Если вам все же нужно заменить кронштейн, измерьте расстояние между креплениями на вашем новом радиаторе. Затем измерьте расстояние от нижней части кронштейна до нижней части радиатора.Нанесите на стену участок, где будут установлены кронштейны, с помощью спиртового уровня, чтобы убедиться, что они прямые, прежде чем сверлить на место.

Когда вы вешаете новый радиатор на кронштейны, убедитесь, что его нижние клапаны совпадают с трубами в вашем полу.

5. Повесьте или установите новый радиатор

После того, как вы все выровняли, поместите выпускной клапан и хвостовики клапана обратно в новый радиатор. Повесьте его на кронштейн или поместите на пол и затяните гайки, чтобы подсоединить радиатор к трубопроводу.Как и на втором шаге, используйте два гаечных ключа; один, чтобы затянуть гайку, и один, чтобы надежно удерживать трубу на месте, пока вы это делаете.

Затем вернитесь к запорному устройству и регулирующим клапанам, которые вы изолировали, чтобы слить воду из радиатора. Откройте их на то же количество оборотов, на которое вы их закрыли. Наконец, приоткройте спускной клапан немного, чтобы выпустить весь захваченный воздух, и обязательно плотно закройте его, когда закончите.

В этот момент вы, вероятно, услышите сильное бульканье, когда радиатор наполняется водой.Если нет, проверьте, достаточно ли вы открыли клапаны.

6. Добавить ингибитор коррозии радиатора

Ингибитор коррозии радиатора невероятно важен для вашей системы центрального отопления, так как он предотвращает образование неприятного осадка в результате контакта воды с металлом.

Когда вы слили воду из радиатора, вероятно, вы потеряли некоторое количество ингибитора коррозии, поэтому его необходимо заменить, даже если вы не промывали всю систему. Доступно несколько различных типов, поэтому выберите наиболее подходящий для вашей системы центрального отопления.

7. Включите центральное отопление и наслаждайтесь заменой радиатора!

Убедившись, что все соединения надежны и надежны, вы можете включить центральное отопление и наслаждаться своими прекрасными новыми радиаторами!

Ищете радиатор на замену? Здесь, в Trads, вы можете найти именно тот размер, который вам нужен, с нашим превосходным ассортиментом красивых чугунных и стальных радиаторов

.

Интернет-магазин

Не стесняйтесь:

, свяжитесь с нами , если вам нужна помощь в выборе радиатора

<Вернуться в блог

Сколько стоит замена всей системы отопления?

Зимой наличие полностью функциональной системы отопления чрезвычайно важно, если вам нужен уютный дом.Если ваша система отопления уже вышла из строя и ее необходимо заменить, сейчас лучшее время для этого, до наступления экстремальных холодов. Однако для начала нужно узнать, во сколько вам обойдется система отопления, если вы ее замените. Вот разбивка различных затрат, которые вы понесете при замене системы отопления:

Стоимость котла

Стоимость основного блока центрального отопления зависит от типа топлива, которое он использует, и от того, заменяете ли вы его или устанавливаете с нуля.Самая дорогая часть отопительной системы — это бойлер, который может стоить от 500 до 1500 долларов. Газовые и электрические котлы, как правило, дешевле, их цены находятся в указанных пределах. Однако другие альтернативы системам отопления, такие как геотермальные насосы, могут изначально стоить немного дороже.

Стоимость деталей

Другие части системы центрального отопления включают резервуар для горячей воды, резервуар для холодной воды и панели радиаторов. Бак для холодной воды может стоить от 300 до 500 долларов.С другой стороны, бак для горячей воды немного дороже, от 50 до 500 долларов. Однопанельный радиатор размером 100 x 50 см может стоить около 250 долларов, а двухпанельный радиатор — от 450 до 500 долларов.

Затраты на подрядчика

Для эффективной установки вашей системы отопления важно нанять профессионального подрядчика. Это будет стоить вам в среднем около 800 долларов, если вы выберете хорошего подрядчика. Хотя вы сможете найти более дешевую рабочую силу, чем эта, вам придется пойти на компромисс в отношении качества работы.
В целом полная замена вашей системы отопления может стоить вам как минимум где-то около 1200 долларов. Однако, если ваша система отопления использовалась более двух десятилетий, было бы неплохо заменить ее, а не тратить деньги на постоянный ремонт.

Эту статью предоставила компания American Air Conditioning & Heating & Heating. С 1981 года American Air предоставляет профессиональных систем кондиционирования и отопления, и ремонт.Обратите внимание на их специальную настройку за 99 долларов — хорошо для вашего кондиционера или печи!

Стоимость снятия и замены радиатора (Руководство на 2021 год)

Хотите заменить радиаторы?

Если вы хотите снять радиатор, ожидайте, что вы заплатите около фунтов стерлингов 80–120 фунтов стерлингов, тогда как средняя стоимость замены радиатора на новый составляет 200 фунтов стерлингов .

Помните, разные стили будут дороже.

Стальные, чугунные и зеркальные радиаторы являются одними из самых дорогих и будут стоить более 700 фунтов стерлингов за большие дизайнерские модели.

С другой стороны, простой однопанельный радиатор центрального отопления будет стоить от 20 до 40 фунтов без установки.

В этой статье рассказывается обо всем, что вам нужно знать о снятии и замене радиаторов, включая затраты на новые радиаторы, дополнительные затраты на замену радиаторов и пошаговое руководство по замене радиатора, а также множество других советов по установке радиаторов своими руками.

Заинтересованы? Читай дальше, чтобы узнать больше.

Средняя стоимость снятия и замены радиатора

В зависимости от сложности работы и типа радиатора обычно это занимает около: 2 часов

£ 200

Сколько стоит снятие и замена радиатора?

Радиаторы

— незаменимый элемент в современных домах для распределения тепла, вырабатываемого котлом, по дому.

Но иногда они могут перестать работать и, возможно, потребуется их замена.

Стоимость замены радиатора на аналогичный для аналогичной замены будет варьироваться в зависимости от размера.

Диапазон затрат от:

• 230 фунтов стерлингов за небольшую замену радиатора
• 300 фунтов стерлингов за замену среднего радиатора
• 370 £ на замену большого радиатора

Это простая работа для инженера-теплотехника и относительно простая для энтузиаста своими руками.

Однако вы также можете добавить термостатический клапан радиатора, пока вы на нем.

Главное помнить …

Купите новый радиатор того же размера и с такими же фитингами, что и тот, который вы снимаете.

Вы также можете рассмотреть возможность установки дополнительного радиатора для обеспечения большего количества тепла в комнате, если вы обнаружите, что в комнате часто слишком холодно.

Цены, взимаемые сантехниками за установку дополнительного радиатора, будут зависеть от количества требуемых трубопроводов и сложности работы.

Но не волнуйтесь!

Замена радиатора — довольно обычная работа для сантехников, и ее нужно выполнить всего за пару часов или около того.

Еще одна очень распространенная причина снятия и замены радиатора — это украшение.

Доступ к стене за радиатором для облицовки плиткой, покраски или оклейки обоями намного проще, если радиатор снят.

После того, как вы определили, что вам необходимо снять радиатор, вам необходимо определить затраты, которые будут связаны со всей работой.

• Цены от мелких местных торговцев варьируются от 150 до 200 фунтов стерлингов
• Крупные компании с национальным покрытием от от 175 до 300 фунтов стерлингов

Снятие и замена радиатора Цены

Ниже приведена таблица, в которой указаны различные расходы, которые могут возникнуть при снятии и замене радиатора, а также цены, которые вам следует ожидать.

Используйте указанные ниже размеры, чтобы определить, какой у вас радиатор: маленький, средний или большой:

• Маленький — (В) 40 см (Ш) 60 см
• Средний — (В) 60 см (Ш) 100 см
• Большой — (В) 80 см (Ш) 180 см

Только затраты на снабжение

Думаете сами установить новый радиатор?

Если это так, вам нужно смотреть на цену радиаторов без стоимости установки.

Есть много разных типов радиаторов, в том числе:

Радиаторы центрального отопления

В радиаторах центрального отопления используются гофрированные панели для отвода тепла в комнату.

Вы можете выбрать радиаторы центрального отопления с одной панелью для небольших помещений или с двумя панелями для больших помещений, поскольку они производят больше тепла.

Каковы преимущества радиаторов центрального отопления?

• Максимальная тепловая мощность
• Наибольшая эффективность нагрева
• Компактные радиаторы для небольших помещений

Итак, как насчет стоимости?

• Малые радиаторы центрального отопления — £ 20- £ 40
• Средние радиаторы центрального отопления — £ 40- £ 80
• Большие радиаторы центрального отопления — £ 85- £ 120

Колонный радиатор

Хотите добавить или сохранить немного старинного очарования в своем доме?

В таком случае колонный радиатор может быть для вас идеальным вариантом.

Вот почему.

• Они предлагают традиционную эстетику
• Происходит из викторианской эпохи
• Современные модели обладают большей тепловой эффективностью

Стоимость колонного радиатора будет варьироваться в зависимости от размера, например:

• Радиаторы малой колонны — £ 115- £ 190
• Средние колонные радиаторы — £ 140- £ 230
• Радиаторы большой колонны — £ 320- £ 380

Дизайнерские радиаторы

Радиаторы

иногда могут испортить эстетику вашего дома, так почему бы не попробовать стильный и современный дизайнерский радиатор?

Дизайнерский радиатор может принести в ваш дом целый ряд преимуществ, в том числе:

• Компактные технологии
• Удивительные дизайны
• Радиаторы двойного назначения, которые можно использовать как зеркала, доски для заметок и многое другое!

Вот стоимость дизайнерских радиаторов разного размера:

• Маленькие дизайнерские радиаторы — £ 180- 300 £
• Средние дизайнерские радиаторы — £ 200- £ 450
• Большие дизайнерские радиаторы — 350–500 фунтов

Вертикальные радиаторы

У вас ограниченное пространство на стене?

Если да, то вам следует выбрать вертикальные радиаторы, которые:

• Идеально вписывается в небольшие стены, а это значит, что вы можете обогреть больше дома, когда раньше это было бы невозможно.
• Доступен в широком диапазоне стилей и цветов.
• Хорошо сочетается с жирным шрифтом

Цена вертикальных радиаторов зависит от габаритов, например:

• Маленькие вертикальные радиаторы — £ 100- £ 200
• Средние вертикальные радиаторы — £ 150- 250 £
• Большие вертикальные радиаторы — £ 230- £ 575

Радиаторы для полотенец

С полотенцесушителем вы можете сушить полотенца, добавляя тепла в ванную.

К основным преимуществам полотенцесушителей можно отнести:

• Легкий доступ к полотенцу при принятии душа / ванны
• Стильный дизайн
• Решения для экономии места

Сколько стоит полотенцесушитель?

• Малый полотенцесушитель — £ 25- £ 150
• Средние полотенцесушители — £ 50- £ 300
• Большие полотенцесушители — £ 75- £ 500

Радиаторы чугунные

Чугунные радиаторы хорошо подходят для старых домов

К достоинствам чугунных радиаторов можно отнести:

• Они дольше сохраняют тепло после включения нагрева
• Отличные радиаторы для больших помещений с высокими потолками.
• Хорошо контрастирует с современным декором.

Чугунные радиаторы доступны в различных размерах, в том числе:

• Маленькие чугунные радиаторы — £ 120- £ 200
• Средние чугунные радиаторы — £ 250- £ 595
• Большой чугунный радиатор — £ 490- 750 £

Плоские радиаторы

Ищете очень простой и относительно быстрый способ замены радиаторов?

Тогда плоский радиатор — идеальный вариант для вас, потому что:

• Они созданы, чтобы быть легкими и компактными.
• Они могут вписаться практически в любую комнату, не занимая при этом много места.

Плоские радиаторы стоят от:

• Маленькие плоские радиаторы — £ 180- £ 250
• Средние плоские радиаторы — £ 200- £ 225
• Большие плоские радиаторы — £ 220- £ 250

Радиаторы из нержавеющей стали

Нержавеющая сталь не подвержена коррозии или ржавчине, как некоторые другие металлы, поэтому радиатор из нержавеющей стали гарантированно прослужит долго.

Плюсы радиаторов из нержавеющей стали, включают:

• КПД
• Низкие эксплуатационные расходы
• Доступны различные варианты и варианты отделки

Радиаторы из нержавеющей стали стоят примерно:

• Малый стальной радиатор — £ 175- £ 275
• Стальной радиатор среднего размера — £ 250- £ 350
• Большой стальной радиатор — £ 350- £ 580

Зеркальные радиаторы

Чтобы создать иллюзию большего пространства, вам следует подумать о приобретении зеркального радиатора.

В чем преимущества зеркального радиатора?

• Сочетание стильного предмета декора
• Создайте ощущение большего пространства
• Отражает естественный свет по комнате

Зеркальные радиаторы стоят около 200-650 фунтов стерлингов

Радиаторы для экономии места

Компактный радиатор — идеальный вариант, если вы хотите максимально использовать пространство в своей комнате.

Радиаторы для экономии места великолепны, потому что:

• Могут поместиться в узком пространстве
• Легко вписывается в интерьер
• Они могут загибать углы

Стоимость компактных радиаторов разного размера:

• Компактные радиаторы для экономии места — £ 200- £ 250
• Средние радиаторы для экономии места — £ 550- £ 675
• Большие радиаторы для экономии места — £ 195- £ 350

Дополнительные расходы

Ниже приведены некоторые дополнительные расходы, которые могут возникнуть при замене радиатора.

• Котел новый (поставка и установка) — £ 900- £ 3500
• Бак для воды (поставка и установка) — £ 150 — £ 600
• Трубопровод (поставка и установка) — £ 800 — £ 1000
• Power Flush — 350 фунтов стерлингов — 650 фунтов стерлингов
• Новый термостат — £ 150- £ 280
• Клапан радиатора TRV — £ 5- £ 39
• Home Insulation (профессиональная изоляция чердаков) — £ 300- £ 350
• Установка двойного остекления — £ 2500- £ 6500

Затраты на рабочую силу и сроки

Ниже приведены затраты, которые вы должны заплатить за работу по снятию и замене радиатора в Великобритании.

Установка аналогичного радиатора

Для простой установки радиатора, равного аналогичному, вы можете рассчитывать на то, что профессиональный специалист возьмет до 500 фунтов стерлингов за всю работу.

С учетом стоимости радиатора вы будете платить около £ 200–300 на юге Великобритании и около 150 фунтов стерлингов на севере Великобритании.

Замена радиатора должна занять всего пару часов. Сантехник должен удалить воздух и проверить радиаторную систему после установки нового радиатора.

Может также потребоваться долить воду в систему. Это зависит от того, сколько воды вы потеряете в процессе снятия старого радиатора.

Установка дополнительного радиатора

Цена на установку дополнительного радиатора в вашем доме будет варьироваться в зависимости от количества необходимых новых трубопроводов и доступности существующих трубопроводов.

Стоимость установки дополнительного радиатора будет зависеть от того, кого вы нанимаете.

Например…

• Малый бизнес или индивидуальный предприниматель будет стоить около £ 150-200
• Более крупная национальная компания может взимать 175–300 фунтов стерлингов

Удаление воздуха из радиатора

Удалить воздух из радиатора — очень простая задача. С помощью подходящего инструмента вы можете удалить воздух из всех радиаторов в вашем доме менее чем за час.

Однако вы можете позвонить профессионалу, который сделает эту работу за вас, если вы предпочитаете, чтобы это делал кто-то другой.

Вы не должны платить более £ 150 за прокачку радиатора.Цены обычно колеблются от фунтов стерлингов до 120 фунтов стерлингов.

Установка или ремонт большинства радиаторов занимает всего несколько часов.

Однако, если вы заменяете все радиаторы, вы должны ожидать, что это займет 1-2 дня.

Готовы получить цену за свою работу?

Факторы затрат на снятие и замену радиатора

Есть несколько факторов, которые могут повлиять на затраты, связанные со снятием и заменой радиатора.

Ниже приведены некоторые из основных факторов, которые могут повлиять на стоимость вашей работы.

Тип радиатора

Тип устанавливаемого радиатора может сильно повлиять на стоимость выполняемых работ.

Если вы устанавливаете радиатор аналогичного типа, вам придется заплатить намного меньше, чем если бы вы изменили стиль установленного радиатора.

Размер радиатора

Радиаторы

бывают разных размеров, и это повлияет на стоимость. В зависимости от размера радиатора сантехнику может потребоваться больше времени для его установки.

Это также повлияет на стоимость, так как сантехник будет брать больше за большую работу.

Количество радиаторов

Если вам нужно снять и заменить более одного радиатора, вам нужно будет учесть дополнительные затраты на дополнительные радиаторы плюс дополнительные затраты, связанные с рабочей силой.

Специалисту потребуется намного больше времени, чтобы установить более одного радиатора, и стоимость будет увеличиваться в зависимости от продолжительности всей работы.

Новый трубопровод

Если сантехнику необходимо установить в систему новые трубопроводы, чтобы подогнать под ваш новый радиатор, это также повлечет за собой дополнительные расходы.

Вам нужно будет подумать о цене на дополнительные трубопроводы, а также о дополнительных затратах на рабочую силу при установке нового трубопровода.

Причины снятия и замены радиатора

Некоторые из основных причин, по которым вам может потребоваться замена радиатора, перечислены ниже.

Возраст — Обычно рекомендуется заменять радиаторы каждые 15-20 лет.Если ваши радиаторы приближаются к этому возрасту, стоит взглянуть на них и оценить, как они работают.

Ржавчина — Ржавчина может часто появляться на внешней стороне радиаторов из-за их нагрева и охлаждения. Если не устранить ржавчину сразу, это может стать проблемой и, в конечном итоге, вызвать утечку.

Коррозия — Внутри радиатора может возникнуть коррозия из-за шлама, который со временем может накапливаться. Это вызывает ржавчину внутри радиатора и может в конечном итоге привести к утечкам.

Засорение — Засорение может быть вызвано засорением шлама или ржавчиной. Это может предотвратить нагрев радиатора.

Низкая эффективность — Менее эффективный радиатор приводит к потере тепла, что может привести к тому, что на обогрев помещения потребуется гораздо больше времени.

Обновление — Возможно, вы захотите обновить существующие радиаторы для новых моделей.

Утечки — Утечки могут возникать по ряду причин, и их часто трудно устранить.

На что следует обратить внимание при установке радиатора

При замене радиатора следует подумать о мощности и КПД котла. Если котлу больше 10 лет, вероятно, стоит заменить и котел.

Замена бойлера — это дорогостоящее вложение, и вам может потребоваться помощь в выборе правильного котла с таким большим количеством вариантов, которые имеют свои преимущества и недостатки.

Другая связанная с этим работа — установка клапанов TRV для более эффективного управления температурой в помещении / радиаторе.Термостатические клапаны радиатора (TRV) регулируют температуру радиатора, измеряя температуру воздуха в помещении и автоматически открывая и закрывая поток воды к радиатору для поддержания заданной температуры.

TRV в настоящее время являются обязательным требованием в рамках строительных норм в домах, но во многих более старых домах они все еще отсутствуют. Проконсультируйтесь с установщиком, чтобы убедиться, что у вас есть подходящие клапаны.

Кроме того, нет смысла иметь эффективные радиаторы, если ваш дом плохо изолирован.Изолируйте чердак как минимум 150 мм современной теплоизоляции и посмотрите на двойное остекление, если оно у вас еще не установлено.

Наконец, вам нужно подумать, действительно ли вам нужен новый радиатор, или есть проблемы с вашей системой. Возможно, стоит промыть центральное отопление, чтобы удалить весь ил и мусор, которые со временем накапливаются.

Замена и демонтаж радиатора своими руками

Всегда рекомендуется обратиться за профессиональной консультацией или нанять специалиста для снятия и замены радиатора, если вы не знаете, как это сделать, или если вы не уверены в своих навыках слесаря.

Хотя наем профессионала стоит денег, вы можете обнаружить, что сэкономите много времени, усилий и даже дополнительных затрат, выбрав профессиональный путь. Это также предотвратит любые проблемы в дальнейшем.

Однако, если у вас есть предыдущий опыт работы с сантехником, вы сможете успешно завершить работу, если у вас есть необходимые инструменты и навыки.

Необходимые инструменты и материалы

• Радиатор новый
• Кронштейны радиатора новые
• Чаша для мытья посуды
• Два разводных ключа
• Ключ для прокачки радиатора
• Сверло
• Детектор трубы / кабеля / стержня
• Тряпки или тряпки
• Лента PTFE (резьбовое уплотнение)
• Стальная вата
• Другой человек, которому нужно помочь

Снятие и замена радиатора

Лучший способ снять и заменить радиатор самостоятельно — это выбрать замену с идентичными центрами труб.Это расстояние между двумя водопроводными трубами. Это значительно упростит работу.

Если вы выберете радиатор другой формы или размера, вам потребуется слить воду из системы и внести некоторые изменения в трубопровод.

Шаг первый

Первый шаг, который вам нужно сделать при снятии и замене радиатора, — это закрыть клапаны с обеих сторон.

Поверните ручной клапан по часовой стрелке до тех пор, пока он не перестанет вращаться.

Если у вас клапан TRV, поверните его, пока он не перейдет в положение «выключено».

Если у вас есть запорный клапан на одном конце, вам просто нужно снять пластиковый экран, а затем повернуть вал по часовой стрелке с помощью гаечного ключа. Обязательно подсчитайте, сколько раз вы поворачиваете гаечный ключ, так как это гарантирует, что вы сможете установить в радиаторе такую ​​же скорость потока.

Шаг второй

Поместите таз для мытья посуды под клапан, чтобы вода могла собираться, когда она начнет стекать.

Ослабьте одну из накидных гаек, которая соединяет ваш клапан с радиатором, с помощью разводного гаечного ключа.Возможно, вам понадобится второй гаечный ключ, чтобы закрепить корпус клапана, чтобы он не поворачивался и не повредил трубопровод.

Шаг третий

Найдите выпускной клапан в верхней части радиатора и откройте его. Затем ослабьте накидную гайку, соединяющую радиатор и клапан, чтобы слить воду. Убедитесь, что стекающая вода сливается в таз для мытья посуды.

Если ваш радиатор довольно старый, вода внутри может быть довольно грязной или грязной. Помните об этом, так как вам, возможно, придется вытирать протечки тканью или тряпками.

Если ваша чаша для мытья посуды недостаточно глубокая, чтобы собрать всю воду, просто снова затяните соединительную накидную гайку, слейте воду и снова начните процесс, пока она полностью не слит. Когда вода перестанет выходить, отключите вентиль, расположенный на противоположной стороне радиатора.

Шаг четвертый

Если у вас большой радиатор, вам может понадобиться помощь на этом этапе.

Снимите радиатор с кронштейнов для настенного монтажа, а затем наклоните его, чтобы слить оставшуюся воду.Когда вся вода перестанет выходить, набейте выпускные отверстия ветошью или салфеткой, чтобы они не протекали.

Если кронштейны, которые в настоящее время установлены на стене, не подходят для вашего нового радиатора, снимите их. Затем вам нужно будет заменить их на подходящие.

Если для этого вам нужно просверлить стену, всегда проверяйте, что находится за стеной. Вы не хотите случайно просверлить трубу. Цифровой детектор поможет определить, что находится за стеной.

Шаг пятый

Осторожно снимите соединители клапана со старого радиатора с помощью гаечного ключа.

Используя проволочную вату, очистите разъемы, а затем намотайте ленту для уплотнения резьбы от пяти до десяти раз вокруг резьбы, чтобы обеспечить водонепроницаемое уплотнение.

Вверните эти соединители в новый радиатор и обязательно затяните их полностью. Затем повесьте новый радиатор на стену.

Подсоедините вентили к новому радиатору, как только он будет установлен на стене, и установите их в исходное положение.Не забудьте проверить количество оборотов, которое вы сделали ранее, чтобы оно было на тех же настройках, что и предыдущий радиатор. Как только это будет завершено, позвольте воде попасть в радиатор.

По мере того, как это происходит, вам нужно будет слегка приоткрыть спускной клапан, чтобы выпустить воздух. Когда вода начнет вытекать, закройте спускной клапан.

Проверьте каждый из клапанов на герметичность, затем затяните и просушите их, если необходимо. Включите центральное отопление и время от времени проверяйте, нет ли подтеков.

Чтобы обеспечить правильный выпуск воздуха из радиатора, ознакомьтесь с нашим практическим руководством.

Стоимость переноса текущего радиатора

В большинстве случаев ваш дом будет построен с радиаторами в середине стены, чтобы тепло распределялось по комнате равномерно. Однако это не всегда идеально, поэтому вы можете переместить радиатор в другую часть стены или полностью на другую стену.

Перемещение радиатора обычно занимает около 2-3 часов, а стоимость профессионального перемещения радиатора составляет около 200 фунтов стерлингов.

Лучше всего доверить перемещение радиатора профессионалу, так как при перемещении радиатора необходимо учитывать множество вещей, например, что находится за стеной и как перемещать трубопроводы. Это непростая работа, особенно если у вас нет высоких навыков слесаря.

Техническое обслуживание и ремонт радиатора

Важно убедиться, что ваше отопление работает эффективно не только для вашего комфорта, но и для вашего банковского баланса. В холодные месяцы года вам нужно будет быстро отапливать всю собственность, и вам нужно, чтобы она оставалась теплой.Знание того, как исправить некоторые незначительные проблемы и поддерживать радиаторы в рабочем состоянии, поможет вам сохранить тепло в доме, не обращаясь к профессионалу.

Для установки системы центрального отопления вам понадобится квалифицированный специалист, но поддерживать радиаторы не так уж сложно.

Если вы чувствуете холодные пятна на радиаторах или если они долго нагреваются, первое, что вы должны попытаться сделать, это удалить воздух из радиаторов. Обычно это устраняет любые холодные точки и помогает повысить эффективность работы радиаторов.

Если прокачка радиаторов не устраняет холодные точки, это может указывать на более серьезную проблему, и вам нужно будет вызвать профессионала, чтобы он ее осмотрел.

Как исправить шумную систему центрального отопления

Каждый котел имеет разные органы управления, поэтому храните руководство в надежном месте, чтобы всегда можно было к нему вернуться. У большинства неисправностей центрального отопления есть довольно простые решения, которые вы обычно можете исправить самостоятельно. Однако если вы сомневаетесь, всегда обращайтесь к профессионалу.

Как исправить скрип труб

Скрип труб может быть вызван расширением горячих труб или трением труб о стену, пол или другие трубы.

Чтобы устранить эту проблему, попробуйте расширить выемки для труб в балках. Если у вас есть незакрепленные трубы, закрепите их или упакуйте изоляцию между трубами.

Как исправить гудение в трубах

Гудящие звуки могут возникать в трубах, когда скорость насоса слишком высока, или когда ваши трубы слишком узкие для потока в системе.

Как исправить шум в трубах

Шум в трубах обычно вызывается воздухом или пузырьками внутри системы.

Лучший способ решить эту проблему — спустить воздух из радиаторов. Если прокачка радиаторов не решает эту проблему, лучше всего вызвать инженера, чтобы он обнаружил более серьезную проблему.

Как исправить шипение или стук

Шипение или стук могут быть вызваны неисправностью бойлера или термостата, либо скоплением накипи в системе.

Лучше всего вызвать инженера для проверки вашей системы. Они смогут лучше всего определить проблему и эффективно ее устранить.

Если ваша система центрального отопления издает шум, лучше решить проблему раньше, чем позже, так как ее прекращение может привести к дальнейшим проблемам в будущем.

Если вам предстоит ремонт или техническое обслуживание, это идеальное время для обновлений. Возможно, стоит обновить котел, радиатор или установить новый умный термостат.

Контрольный список специалистов по радиаторам

Хотя замену радиатора можно выполнить самостоятельно, выбор профессионального сантехника, который выполнит эту работу за вас, дает множество преимуществ.

Профессиональный сантехник будет обладать всеми необходимыми навыками и будет правильно обучен лучшим практикам работы. Они также обычно имеют многолетний опыт работы.

Перед тем, как выбрать сантехника, вы должны рассмотреть следующий контрольный список, чтобы помочь нанять человека для работы.

Ниже приведен список вещей, которые вы должны учитывать, прежде чем нанимать специалиста для устранения проблем с радиатором.

• Зарегистрирован ли торговец Gas Safe?
• Могут ли они предложить гарантию на свою работу?
• Сколько лет у них есть опыт ремонта радиаторов?
• Есть ли какие-либо дополнительные сборы?

Часто задаваемые вопросы

Что такое ингибитор коррозии и нужен ли он?

Ингибитор коррозии — это химическое вещество, которое добавляют в системы центрального отопления для предотвращения образования черного осадка в радиаторах, трубопроводах и котле.Если вас беспокоит коррозия, возможно, стоит подумать о добавлении ингибитора коррозии в вашу систему отопления.

Нужны ли мне термостатические регулирующие клапаны радиатора на моем радиаторе?

Они вам не нужны, но настоятельно рекомендуются, поскольку они позволяют вам устанавливать температуру, необходимую для каждой конкретной комнаты, что позволяет лучше контролировать систему отопления и экономить ваши деньги на счетах за отопление.

Где мне разместить радиаторы?

В современных домах положение радиаторов не так важно; однако в старых домах радиаторы следует устанавливать в самой холодной части комнаты, которая обычно находится под окном.В идеале у вас должен быть один радиатор на каждые четыре метра в комнате.

Чугунные радиаторы нагреваются дольше, чем стандартные радиаторы?

Да, но они дольше сохраняют тепло после выключения центрального отопления. Чугунные радиаторы становятся все более популярными среди инженеров-теплотехников и архитекторов, поскольку они, как правило, больше нагревают ткань здания, что помогает уменьшить влажность и конденсацию.

Почему мой радиатор горячий вверху и холодный внизу?

Обычно это означает, что в радиатор поступает недостаточный поток воды.Это часто происходит из-за закупорки или наличия кислородных карманов в системе, которую необходимо удалить. Если вы знаете, как удалить воздух из радиаторов, вы можете попробовать это самостоятельно, чтобы очистить воздух. В противном случае вам следует обратиться к инженеру-теплотехнику для дальнейшего расследования.

Источники

https://www.npower.com/help-and-support/guides/how-to-bleed-a-radiator
https://www.diy.com/ideas-advice/how-to-fix-problems- with-radiators / PROD_npcart_100309.art
https://www.dripfix.co.uk/helpcorrosioninhibitor.aspx
https://www.bestheating.com/info/how-to-replace-a-radiator-a-best-heating-guide

Последнее обновление MyJobQuote 16 июня 2021 г.

Как снять и заменить радиатор центрального отопления

Этот пост может содержать партнерские ссылки. Если вы покупаете продукт или услугу у аффилированного лица, такого как Amazon, после перехода по ссылке на этом веб-сайте, мы получаем комиссию с соответствующих покупок.

Есть несколько причин, по которым вы можете снять радиатор центрального отопления со стены.

Может быть, вам надоело бороться с обоями за ним, или, возможно, он ржавый, и вам нужно его заменить. Вы можете обнаружить, что внизу больше не нагревается, даже если вы регулярно проливаете кровь. Возможно, скопился осадок, который необходимо смыть.

Сменить радиатор не так сложно, как вы думаете, если умеете жульничать. Метод, который вы здесь изучите, — это самый быстрый и удобный способ, который не влияет на остальную часть системы центрального отопления.Конечно, неисправность может быть не в радиаторе. При подозрении на поломку всегда можно спросить мнение специалиста.

Если у вас комбинированный котел, процесс немного сложнее, чем если бы у вас был стандартный, но если вы хороший любитель DIY, вы все равно сможете это сделать.

Вот процесс, который я использую:

1. Закройте клапаны с каждой стороны радиатора, повернув их по часовой стрелке.
2. Поместите неглубокую чашу под большую гайку, соединяющую клапан с радиатором.
3. Используя гаечный ключ, медленно открутите одну из гаек. Если вы обращены к концу радиатора, поверните гайку по часовой стрелке с помощью гаечного ключа. Гайка является частью радиатора, а не клапаном.
4. Откройте сливной винт в верхней части радиатора. Пока вы этого не сделаете, вода не выйдет, потому что это поток воздуха вытесняет воду.
5. Когда вода начнет вытекать, слейте ее в таз.
6. Подождите, пока чаша заполнится, и затяните гайку клапана, пока поток не остановится.Опустошите миску и начните процесс снова.
7. Когда вода перестанет выходить, полностью открутите гайки, чтобы освободить клапаны.
8. Снимите радиатор с кронштейнов и вынесите на улицу, не опрокидывая, иначе вы уроните грязную воду на пол.

Это было не так уж сложно, правда? Вот процесс замены радиатора.

1. Снова повесьте радиатор на настенные кронштейны.
2. Закрепите клапаны большими гайками.

Заправка и удаление воздуха из стандартной системы

1. Откройте клапаны с каждой стороны радиатора.
2. Откройте выпускные клапаны вверху и подождите, пока не начнет вытекать вода.
3. Закройте выпускные клапаны.

Заправка и удаление воздуха из системы под давлением

1. Попросите помощника встать у котла и посмотреть на манометр. Когда он начинает падать, они должны открыть кран наливной горловины, чтобы наполнить систему и компенсировать это. Это будет происходить медленно.
2. Откройте спускной клапан в верхней части радиатора.
3. Медленно открывайте один из клапанов, пока не услышите, как вода стекает в радиатор.Давление начнет падать, поэтому ваш помощник должен слегка приоткрыть кран наливной горловины.
4. Подождите, пока вода не выльется из радиатора, и закройте спускной клапан.
5. Подождите, пока давление не стабилизируется, и закройте заливной кран у котла.
6. Откройте второй вентиль на радиаторе.

Если после замены радиатор не нагревается, возможно, имеется воздушная пробка. Чтобы исправить это, закройте клапаны на всех остальных и позвольте насосу вытеснить воздух из труб к агрегату, на котором вы работали.

Также может потребоваться выпустить воздух из насоса. На нем есть винтовой клапан, который вы ослабляете, пока не выльется вода. В комбинированных системах насос обычно находится внутри корпуса котла.

Я думаю, что это все, ребята; любой может это сделать. Если что-то пойдет не так, всегда можно вызвать сантехника; это не конец света. Сделайте декорирование простым, сняв радиаторы. Чем больше вы взлетаете, тем легче становится процесс.

Связано: Плюсы и минусы электрических радиаторов

Видео: Как снять и заменить радиатор центрального отопления

Видео Кредит: dereton33

Сообщите нам, понравился ли вам пост.Это единственный способ стать лучше.

Я получил паровое отопление: замена радиаторов на кухнях Филадельфии.

Во многих домах в Филадельфии есть радиаторы. Эти чугунные чудовища обычно являются злейшими врагами кухонного дизайнера. Они громоздкие, притягивают пыль и обычно располагаются перед окнами (именно там, где вы хотели, чтобы раковина располагалась!). Как и большинство домовладельцев, вы, вероятно, сосредоточены на новых столешницах, высокотехнологичной технике или новых красивых шкафах, но не упускайте из виду основы.Если в вашем доме используются радиаторы, они будут важной деталью внешнего вида и работы вашей новой кухни.

Источник этого нового радиатора соответствует более старым существующим.

При замене или добавлении радиаторов у вас есть много вариантов. Чугунные радиаторы старого стиля, которые лучше всего смотрятся в старых домах, все еще производятся и бывают как в декоративных, так и в простых стилях, больших и малых.Скорее всего, наши дизайнеры кухонь смогут найти модель, которая почти соответствует вашим уже имеющимся радиаторам.

Не позволяйте текущему размещению радиаторов ограничивать ваши идеи. Радиаторы можно перемещать, но для перемещения труб потребуется залезть под пол. Хотя лучше всего делать это летом, эта работа несложна, особенно если вы уже планируете подтянуть и заменить пол. Если вы держите пол, доступ к трубам можно будет получить через потолок комнаты ниже.Если эта комната — недостроенный подвал, вам повезло!

Этот современный настенный радиатор имеет гладкий вид, и его легко чистить.

Благодаря большому рынку радиаторов в Европе доступно множество современных радиаторов, в том числе некоторые просто великолепные. К ним относятся низкопрофильные радиаторы для плинтусов, стенные панельные радиаторы и радиаторы, которые практически служат скульптурой.Вам не нужно жертвовать элегантным современным дизайном кухни вашей мечты из-за радиаторного отопления. Однако установка радиаторов европейского типа может стоить дороже, и важно отметить, используют ли они для обогрева пар или горячую воду.

Зачем использовать радиатор в ванной, если у вас может быть полотенцесушитель?

В ванных комнатах можно найти элегантную альтернативу радиатору отопления: вешалку для полотенец.Эти предметы домашнего обихода нагреваются водой из вашего бойлера и согреют вашу ванную комнату и ваши полотенца. Как и радиаторы, они бывают как в традиционном, так и в строго современном стиле.

Для определения размера и количества радиаторов в помещении требуется сложная математика и понимание термодинамики помещения. Вы можете найти учебные пособия и калькуляторы для этого в Интернете, но большую часть этих расчетов лучше доверить специалисту по HVAC.

Электрические радиаторы отлично подходят для небольших помещений.

Даже небольшие радиаторы могут очень сильно нагреваться и передавать слишком много тепла в крошечную комнату. Для очень небольшого пространства, например, дамской комнаты, рассмотрите настенный электрический радиатор с термостатом. Есть много недорогих моделей, но они часто плохо работают и имеют только переключатель включения / выключения. Устройства более высокого качества предлагают удобные функции, такие как блокировка от детей, и обычно выглядят изящнее.

Если сомневаетесь, покрасьте его в черный цвет и положите немного мрамора.

Хотя ваши старые радиаторы отключены во время проекта, вы можете рассмотреть возможность их замены. Накопление старой краски снаружи и шлама внутри может снизить эффективность радиатора, увеличивая тем самым ваши счета за отопление. Внешнюю поверхность радиатора можно подвергнуть пескоструйной очистке, а внутреннюю часть — промыть.

Для тех домовладельцев, которые не хотят переносить радиаторы отопления, подумайте об установке над ними полки, вешалки для полотенец или даже стойки для обуви.Почему бы не использовать этот мощный источник тепла в своих интересах и не высушить зимние ботинки? Если ваш радиатор раздражает глаза, подумайте о том, чтобы Airy Kitchens разработала специальную крышку радиатора, которая соответствовала бы вашей мебели. Помните, что радиаторы — это не просто нагревательные элементы, это возможность добавить особый штрих к вашей новой кухне или ванной.

Как померить радиатор на замену?

Как измерить радиатор?

Краткий ответ на вопрос может быть — от одного конца до другого! Однако ничто не длится вечно, и некоторые вещи со временем необходимо заменить.Эта статья поможет вам точно определить размер, выбрать и заменить радиатор. Следует учитывать, что система отопления заполнена водой, и необходимо принять все меры предосторожности, чтобы предотвратить утечки и повреждение вашего имущества. Прежде чем приступить к работе, убедитесь, что вы уверены, что знаете, как и что вы предпринимаете.

Главное помнить, что некоторые линейки радиаторов были обновлены, поэтому возраст радиатора будет зависеть от размера заменяемого.При измерении замены радиатора необходимо сразу принять во внимание одну или две вещи. Если радиатор старый, скажем, старше 15 лет, то необходимо будет проверить размеры заменяемого. Если центры труб, питающих радиатор, не могут быть перемещены, то есть еще некоторые дополнительные соображения, чтобы подтвердить замену.

На что следует обратить внимание перед заменой радиатора:

• Уверен ли я, что смогу измерить и заменить радиатор?
• Есть ли у меня все инструменты, необходимые для измерения и замены радиатора?
• Знаю ли я, что делать в экстренной ситуации?
• Подходит ли размер радиатора для комнаты?
• Можно ли переместить трубы для установки новой?
• Нужен ли мне радиатор одинарный (большего размера) или более компактный и эффективный вдвое?

Первым шагом к замене радиатора будет измерение длины и высоты радиатора.Длина радиатора плюс расстояние до труб (от центра к центру), примерно 95 мм, даст вам или продавцу представление о длине нового радиатора, включая клапаны, которые соединяют его с системой, если это необходимо.

Идеальный способ подойти к замене — начать все с нуля. С новым пространством, предлагающим чистый холст для новых кронштейнов и дистанционных вставок, чтобы заполнить разницу между существующими трубами.

После определения правильного размера необходимо использовать высоту кронштейна по отношению к соединениям для установки радиатора.Чтобы объяснить это, необходимо отметить, что соединение клапана с трубами является ключом к установлению высоты кронштейна при креплении к стене. Как только он будет обнаружен, кронштейны можно будет централизовать и смонтировать для установки нового излучателя.

На рисунке показан вид сбоку стандартного стального панельного радиатора. Расстояние между точками (обозначенными буквой A) — это расстояние между соединением с клапаном в системе отопления и нижней частью фиксируемого кронштейна.

Посмотрите, как установить горизонтальный стальной панельный радиатор [https: // www.youtube.com/watch?v=s7HHiyVVEnU]

Инструкции по измерению радиатора:

1. Проверьте возраст радиатора
2. Измерьте длину и высоту радиатора, который у вас есть, затем сравните с имеющимся. Ознакомьтесь с ассортиментом радиаторов Stelrad
3. Если есть зазор, не беспокойтесь. Это можно сделать с помощью проставки, доступной в магазинах.
4. Измерьте расстояние между точкой A, показанной выше, это определяет высоту кронштейнов
5. Поставьте радиатор в пространство между трубами, чтобы расположить его по центру, чтобы отметить положение кронштейнов.
6. Отметьте стену там, где понадобятся кронштейны, затем выровняйте ее, отметьте и просверлите отверстия для крепления заглушки и винтов для надежной фиксации кронштейна.
7. Теперь для радиатора необходимо вставить заглушку и заглушки вентиляционного отверстия с помощью гаечного ключа.Кроме того, соединительные «хвосты» для радиаторных клапанов необходимо затянуть с помощью гаечного ключа и ленты из ПТФЭ для герметизации резьбы.
8. После того, как радиатор будет поднят на кронштейн и проверен на уровень, его можно установить на клапаны системы отопления.
9. После подключения к системе и проверки на герметичность, клапан радиатора с одной стороны можно повернуть достаточно, чтобы выпустить воздух из радиатора (см. Наш пост «Как удалить воздух из радиатора»).
10. После заполнения, другой клапан радиатора может быть включен, а затем правильно сбалансирован, чтобы обеспечить равномерное распределение тепла по системе.(См. Наш пост «Как сбалансировать систему»)

Как мне узнать, какой размер радиатора мне нужен?

Радиатор в помещении может быть меньше или больше! Если радиатор был установлен более 15-20 лет назад, то, возможно, у вас были либо новые окна, либо у вас была установлена ​​изоляция стен с тех пор, как было впервые включено отопление.

по существу утечка тепла меньше, чем раньше.

У Stelrad есть две программы, которые могут это проверить, а затем предложить альтернативный размер для обогрева помещения и в течение года сэкономить ваши деньги на счетах за электроэнергию.Воспользуйтесь нашим калькулятором тепловых потерь, чтобы определить ваши потребности в тепле.

Поговорите со специалистом, если хотите проверить свои расчеты, чтобы не перерасходовать счета за электроэнергию.

Как определить нужную высоту радиаторов отопления

Ширина, глубина и объем теплоносителя – важнейшие параметры для определения эффективности отопления. Высота радиаторов отопления также учитывается при расчетах мощности, чтобы все помещения прогревались одинаково. Эти данные нужны для наиболее точных подсчетов, когда нужна общая отдача теплового контура в частном доме. Во время ремонта важны и общие габариты батареи, монтируемой в подоконную нишу.

Производители предлагают большой ассортимент отопительных приборов — с разной высотой, шириной и длиной

Выбор параметров отопительных приборов

Производители предлагают большой ассортимент отопительных приборов, чтобы каждый мог выбрать с наиболее подходящими параметрами для своих условий. Грамотный расчет отопления предполагает понимание того, как взаимосвязаны габариты – ширина и высота чугунного радиатора отопления, определенный формат.Часть моделей имеет такое строение, что их невозможно наращивать. Некоторые можно подкорректировать посредством увеличения количества секций. Но их высоту изменить невозможно, реально только поднять декоративный щит, чтобы немного заполнить нишу у подоконника ради улучшения дизайна.

Стальной вертикальный радиатор

Размеры биметаллического или чугунного блока непосредственно влияют на его мощность – общее количество выделяемого в помещение тепла за единицу времени. По этим параметрам определяется их КПД, поэтому во все калькуляторы вводится формат радиаторов отопления – размеры по высоте и длине. Для эффективной работы чугунных батарей или биметаллических радиаторов при монтаже обязательно соблюдать минимальный интервал. Это необходимо, чтобы потоки теплого воздуха беспрепятственно огибали радиатор со всех сторон. Поэтому от пола оставляют 8-10см, от стены – 5-15см, под подоконником оставляют около10-15см. Батарея по ширине должна перекрывать нишу под окном не менее чем на 70%.

Совет! Если высота правильно подобрана, то площадь обогрева не слишком высокого радиатора будет эксплуатироваться более эффективно, чем вмонтированной вплотную «многосекционки».

Размеры чугунного блока непосредственно влияют на его мощность

Стоит учесть, что отопительные блоки одинакового размера, но отличающиеся по конструкции и габаритам с подобной температурой теплоносителя, дадут разное количество тепла. Это связано с тем, что у них отличается площадь поверхности. Поэтому гладкие панели стальных теплоносителей делают с определенными неровностями, а между секциями биметаллических и алюминиевых радиаторов отопления стандартом установлен минимальный интервал.

 Выбор размера радиаторов отопления при покупке по       каталогам

Глядя на фото радиаторов в каталогах и интернет-магазинах, нетрудно заметить, что многие новые модели отличаются от классических ребристых батарей по всем параметрам:

• конструктивные особенности;
• внутренний объем;
• площадь наружной поверхности;
• способ подключения;
• тепловая мощность;
• высота, ширина и глубина;
• количество секций;
• наличие декоративных элементов;
• основной материал изготовления самих блоков и декоративных элементов.

У биметаллических радиаторов отопления внутри стальная труба, чугунные «гармошки» имеют «ребра». У панельных моделей снаружи есть металлический щит. При одинаковых габаритах у разных предложений будут отличающиеся показатели тепловой мощности.Надежную тепловую завесу, перекрывающую сползающий с окна холод, не может обеспечить блок обогрева помещения меньшего формата, чем это предполагается. В технической документации каждой модели указаны все габариты и важные параметры, включая высоту радиаторов отопления.

Биметаллический широкий радиатор отопления

Обратите внимание! Перед покупкой важно знать размер подоконного пространства, чтобы сориентироваться, войдут ли выбранные модели так, чтобы оставалась воздушная подушка для свободного прохождения тепла.

Оценка отопительного радиатора по высоте, глубине, ширине и мощности

Чтобы при покупке выбрать правильный формат отопительного прибора, учитываются все его параметры, указанные в техническом описании модели:

1. Ширина радиаторов отопления и высота – от 200 мм до 1000.
2. Глубина модели (насколько вперед выдается из подоконной ниши или другого пространства).
3. Тепловая отдача (мощность).

Стандартная модель, к примеру, на 10 секций, ориентировочно должна обогревать 1 жилую комнату в городской квартире. Внешне одинаковые батареи, отличающиеся только по высоте, соответственно, будут пропускать через себя разный объем теплоносителя. Более высокий обогревающий радиатор больше тепла, маленький не сможет работать столь же эффективно.

Внимание! В апартаментах и частных домах с низкими подоконниками устанавливают длинную напольную батарею – от пола чуть больше 200 см.

Проект дома не всегда предполагает достаточно вместительную подоконную нишу. В этом случае используется комбинированное тепловое оборудование или установленные вдоль стен высокие и узкие радиаторы и тепловые панели внушительного масштаба. Их нередко можно увидеть в тренажерных залах, бассейнах, в кафе и на торговых площадках:

1. Тип RD с нижним подсоединениям к теплоцентрали.
2. Тип R с боковым подсоединением.

Низкий стальной радиатор отопления

Низкие батареи неплохо обеспечат тепловую завесу у панорамного оконного проема. Просторное помещение большого метража  желательно дополнительно прогревать по системе «теплый пол». Как вариант – низкие радиаторы по периметру просторного холла или гостиной. Проблема только с тем, как их задекорировать в интерьере. Если отопительная система неверно проектирована и ошибочно выбрана высота радиаторов отопления, то местами в комнате будет холодно, а у батареи — жарко. Точно также в квартире будут холодные и душные комнаты, придется зимой открывать форточки. Если потеют окна и сыреют углы – это тоже от несоответствия между отсутствием утепления поверхностей и мощностью обогревающего блока. Запорное оборудование на радиаторе – возможность регулирования температуры в комнате.

Советы специалистов по монтажу теплового оборудования

При замене старых ребристых батарей важно учитывать соответствие отопительных приборов и коммуникаций. Есть радиаторы, рассчитанные на замкнутый контур и специальный антифриз в качестве теплоносителя. Это оборудование рассчитано на частный сектор, оно не выдержит серии гидроударов и давления в более чем 6 атмосфер.

Установка новых блоков обогрева помещения предполагает соответствие количества входов в батарею по типу подключения:

• нижнее;
• боковое;
• диагональное.

Если это количество больше, чем требуется, на свободные коллекторы ставят заглушки и кран Маевского (сверху). Сечение труб должно совпадать с этим входами, соответственно, подбираются подходящие соединительные фитинги. Их желательно подбирать непосредственно при покупке батарей.

какие бывают батареи по высоте и длине, минимальная ширина, модели с тонкими секциями

Габариты радиаторов определяют количество теплоносителя, который они способны вместить.

Этим обусловлена мощность батарей отопления.

Стандартные размеры батарей отопления

В ГОСТ 26645-85 описаны допуски с номинальными интервалами.

Радиатор обладает тремя линейными размерами, отвечающими за объём секции.

Ширина: тонкие или толстые

Это расстояние между внешними стенками батареи. Довольно вариативный показатель.

Глубина обычно составляет 75—140 мм, в зависимости от материала и производителя.

В редких случаях встречаются более крупные изделия.

Длина

Визуально — длина. Это промежуток от левой до правой боковой стенки. Показатель принимают равным 80 мм при создании порядка 95% приборов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливают на заказ. Это не касается чугунных устройств: они шире.

Минимальная высота

Самая вариативная величина, которая представляет собой вертикальную составляющую секции.

Обычно она составляет 380—420 или 540—580 мм.

Есть специальные виды батарей, протяжённость которых находится в промежутке от двух до трёх метров.

Подобные устройства размещают в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это промежуток между точками соединения труб подачи и обратки. Стандартные размеры — 350 и 500 мм. Но также встречаются другие варианты, особенно среди алюминиевых изделий.

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Вам также будет интересно:

Какие размеры бывают

Встречаются радиаторы следующих размеров.

Чугунные

По спецификации стандартные габариты:

• Ширина — 93 или 108 мм.
• Глубина от 85 до 140 с шагом 5.
• Высота — 588.

Секции, произведённые на заказ, могут иметь практически любой размер.

Зная длину, определяются габариты собранного устройства, поскольку между частями размещают паронитовую прокладку в 1 см толщиной.

Если монтаж производится в точке с недостатком места, добавляют величину крана промывки.

Важно! Расстояние между осями обычно составляет 500 мм. Маленькие батареи с величиной 350 встречаются редко.

Каждая секция способна выдавать от 160 Вт, если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминиевые

Разные модели имеют близкие внутренние габариты. Ширина составляет 80 или 88 мм. Глубина варьируется в диапазоне 10—90 мм. Высота составляет 50 или 35 см. Модели для ванной комнаты достигают трёх метров длины.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой подводкой, мощность секции 196 Вт, производитель — «Royal-Thermo», Россия.

Мощность секций зависит не только от габаритов, но также оребрения конструкции. Низкие развивают 150—170 ватт, а 500 мм — 185—220. Алюминий способен выдержать почти вдвое большее давление, чем чугун.

Биметаллические

Стандартные значения находятся в диапазонах:

• Ширина 80—82 мм.
• Глубина 75—100.
• Высота 400—420, 550—580.

Мощность зависит от габаритов, но редко превышает 200 ватт. Этот тип секций известен благодаря способности выдержать высокое давление, что связано с сердечником из стали. Рабочее значение достигает до 30 атм, а испытательное — 50.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как определиться с размерами и материалом радиаторов отопления.

Что облегчит выбор?

Выбор радиаторов по размеру — сложный процесс. Для этого нужно выполнить расчёты и ориентироваться на них. Рекомендуется пригласить специалистов по отоплению, способных помочь с вычислениями.

как устанавливать алюминиевые, биметаллические приборы, видео и фото

Существует два типа радиаторов по монтажному расположению – напольные и настенные, поэтому, второй вариант подразумевает, что должна соблюдаться определённая высота установки радиатора от пола, которая позволит без каких-либо проблем подключить его к системе отопления.

Радиаторы биметаллические – высотой секции 570 мм можно использовать на лоджии

У каждого производителя существует целая линейка моделей, отличающихся по высоте

Сразу следует сказать, что если вы ждёте по данному параметру чётких указаний, то это напрасно, так как их просто-напросто не существует, и в основном зависит от монтажа отопительного контура, и от высоты подоконников и, в конце концов, от высоты самой секции. Хотя, нельзя сказать, что этот параметр не имеет никакого значения, в чём мы и предлагаем вам сейчас разобраться, а также посмотреть видео в этой статье.

Монтаж технических трубопроводов и оборудования

Рекомендация. При монтаже системы, если размеры радиаторов отопления по высоте и длине позволяют устанавливать их под окнами, то поступайте именно так.
Батарея под окном создаёт нечто вроде тепловой завесы, ограничивающей движение потоков холодного воздуха со стороны стёкол.

Монтаж отопления

• То, на какой высоте от пола устанавливать радиаторы, закладывается при разводке отопительного контура, а ещё это зависит от того, будет ли у вас врезан циркуляционный насос. Если система будет работать без принуждения, то, вполне естественно, что там должен быть уклон по трубам, значит, нужно оставить место для уклона трубы возврата, если система двухтрубная, или трубы подачи, если она однотрубная.
• В «ленинградке» (однотрубной системе на 3-4 радиатора) батареи тоже располагаются с понижением, так как в таких случаях специального отвода для отопителя не делают – контур проходит прямо через них с нижним боковым подключением.
• Разные системы и монтаж подразумевают, что если отступить от пола 10-15 см, то высота установки радиаторов отопления по СНиП 3.05.05-84 («Технологическое оборудование и трубопроводы») будет вполне нормальной для любых контуров. Точнее, сам контур следует монтировать так, чтобы было возможно соблюдать данные параметры.

Какими бывают контуры

Однотрубная схема подключения

По большому счёту существует два вида радиаторных контуров – однотрубный и двухтрубный, а всё остальное, это уже модификация существующей системы, будь то смешанная (тёплый пол – радиаторы) или коллекторная система отопления. В любом из этих случаев инструкция требует использования либо одного, либо другого контура, просто туда вносятся различные дополнения в виде сантехнического оборудования в виде трёхходовых или четырёхходовых кранов и гребёнок.

Если используется однотрубная система, как на верхнем схематическом изображении, то весь теплоноситель закольцовывается в одной трубе – она выходит из котла на подачу, и она же заходит обратно, транспортируя уже охлаждённую воду для подогрева.

В пути следования в неё врезаются радиаторы, причём тип подключения здесь не имеет совершенно никакого значения – под столбовым, тепловым или принудительным давлением вода, проходя мимо отводов, заходит в них и проходит через батарею, возвращаясь обратно в трубу.

Проблема здесь состоит в том, что теплоноситель, пройдя через отопительный прибор, уже теряет свою прежнюю температуру, следовательно, дальше он идёт уже слегка остывшим и чем больше приборов в такой системе, тем холоднее они будут, отдаляясь от котла.

Подключение с байпасом

Для того чтобы была возможность демонтировать радиатор во время отопительного сезона, не сливая при этом воду, перед ним устанавливают байпас – это труба, которая закольцовывает систему и ее хорошо видно на верхнем фото, а перед самой батареей ставят запорную арматуру.

Помимо помощи в демонтаже, байпас также частично способствует сохранению температуры теплоносителя, ведь вода, проходя через него, не попадает в радиатор. Но в многоэтажных домах это приспособление порой используют неправильно – на нём ставят кран и перекрывают, пропуская весь поток через радиатор, следовательно, те, кто живёт дальше, получают уже более холодную воду.

Двухтрубная схема отопления

В двухтрубной системе проблем с охлаждением не существует, точнее, оно-то есть, но зависит только от длины самой трубы и, в общем, получается столь незначительным, что на него даже не обращают внимания – в централизованных системах магистрали защищены теплоизоляцией и там потери тоже минимальны.

Всё дело в том, что горячий теплоноситель поступает по трубе во все радиаторы, но охлаждённая, прошедшая через батарею вода, не возвращается обратно, а сбрасывается в трубу возврата, таким образом, сохраняя первоначальную температуру на протяжении всего контура, сколько бы там ни было точек.

Но здесь есть один нюанс – цена на монтаж и эксплуатацию будет несколько выше, так как, во-первых, добавляется вторая труба и, во-вторых, приходится нагревать большее количество воды, а параметры прибора не имеют значения, это может быть высота радиаторов отопления 250 мм или 1200 мм – всё равно.

Примечание. Если есть потребность в совместном подключении радиаторов и системы тёплого пола, то в таком случае применяется двухтрубная система, но перед контуром водяного пола устанавливается термостатический трёхходовой кран, который перераспределяет теплоноситель в зависимости от его температуры.

Правила установки

Варианты подключения

Все четыре схемы подключения радиаторов, которые вы видите на верхнем изображении, применимы, как для однотрубной, так и для двухтрубной системы отопления – способ, который вы будете использовать, больше зависит от расположения контура.

Тем не менее, в автономных однотрубных системах отопления предпочтение отдаётся либо нижнему, либо нижнему боковому подключению, но это просто связано с удобствами монтажа и не более. Кроме того, на ваш выбор может повлиять высота алюминиевых радиаторов отопления (или из другого металла) – как мы уже говорили, здесь всё сводится к эргономике.

Расположение под окном

Если вы выбрали радиаторы отопления высотой 800 мм, то в 99% случаев, они не поместятся под окном, так как вам нужно отступить не только от пола, но и от подоконника, как минимум, 10 см, поэтому такие отопительные приборы чаще используют в качестве тёплой декорации на стенах.

Поэтому, самая распространённая высота биметаллических радиаторов отопления 600 мм – так у вас получится выдерживать расстояние и от пола, и до подоконника, хотя ничего не мешает также использовать приборы высотой 400 или 500 мм.

По этой таблице можно проверить соотношение длины и высоты

Кроме того, устанавливая отопительный прибор под окном, вам нужно учитывать, не только на какой высоте вешать радиаторы отопления, но и отступать от стены, чтобы промежуток составлял не менее ¾ глубины прибора – в противном случае теплоотдача будет сильно занижена.

И ещё раз хотелось бы вернуться к высоте – если у вас получится, то постарайтесь выдержать 12 см от пола, но запомните, что если это расстояние менее 10 см или более 15 см, то опять-таки вы сильно будете занижать эффект теплоотдачи..

Напольная установка

В том случае, когда установка происходит не под окнами, например, напольная установка приборов, как на верхней фотографии (здесь высота радиаторов отопления 400 мм), то от стены следует отступить, как минимум, 20 см.

Заключение

В большинстве случаев, монтируя водяное отопление своими руками, все стараются размещать приборы отопления под окнами, поэтому, используют самую распространённую их высоту – 500-600 мм. Но это вовсе не означает, вы должны придерживаться именно этих стандартов.

Определяем идеальные размеры батарей отопления для квартиры и дачи

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.  Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Алюминиевый радиатор

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Чугунный радиатор

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

к меню ↑

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

к меню ↑

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

к меню ↑

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

к меню ↑

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

к меню ↑

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

к меню ↑

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920 :200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.
к меню ↑

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

•  расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
•  расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

к меню ↑

Итог

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления.   Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону. Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.
к меню ↑

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

габариты, высота, ширина и толщина

Раньше везде устанавливали практически одинаковые радиаторы – чугунные или стальные. Нынешний ассортимент отопительных приборов шире, из-за чего потребители теряются при выборе. Но разнообразие касается не только материалов, из которых делают радиаторы. Размеры тоже встречаются разные, причем этот параметр остается одним из важнейших при выборе устройств. Почему?

От размера зависит тепловая мощность каждой батареи и расчет числа секций для помещения. Поскольку функция радиатора состоит в обогреве комнат, все должно быть подобрано четко и правильно.

Типоразмеры батарей и разновидности материалов

Различают 3 группы типоразмеров радиаторов отопления:

• стандартные;
• низкие;
• высокие.

Материалы отопительных приборов тоже разнообразны. Востребованными остаются все виды радиаторов, но у каждого есть определенные особенности:

1. Алюминиевые отличаются хорошей теплопроводностью и теплоотдачей. Батареи легкие, компактные, стильные в плане дизайна.
2. Биметаллические представляют собой модификацию алюминиевых устройств. Внутри расположены стальные элементы, благодаря которым повышается устойчивость к коррозии. Еще приборы выдерживают гидроудары и неприхотливы к среде. Внешне батареи стильные, красивые и эргономичные.
3. Чугунные устройства немного уступают двум предыдущим. В частности, из-за своей массивности, большого веса и низкой теплопроводности. Вместе с тем многие до сих пор предпочитают радиаторы из чугуна, поскольку они служат до полувека при любом качестве теплоносителя.
4. Стальные батареи бывают двух видов: панельные и трубчатые. Первая разновидность недорогая, простая в плане конструкции. Трубчатые радиаторы отличаются высокой мощностью и продолжительным сроком эксплуатации (порядка 25 лет).

При покупке приборов отталкивайтесь от материала и специфику вашей отопительной системы. Когда с этим фактором определились, пора переходить к габаритам батарей.

Размеры разных типов радиаторов

Ознакомимся с параметрами отопительных устройств из разных материалов.

Алюминиевые

В советские времена этот материал почти не применялся при производстве батарей отопления из-за его дефицита. Активный выпуск радиаторов из алюминия начался только в 90-х. На сегодняшний день размеры алюминиевых батарей такие (толщина, высота, ширина):

• стандартные – 80-100 х 575-585 х 80 мм;
• низкие – 180 х 200-400 х 40-80 мм;
• высокие – 95 х 590 х 80 мм.

Биметаллические

Для таких радиаторов характерна та же линейка типоразмеров, что и для алюминиевых.

Стальные

Рассмотрим на примере трубчатых радиаторов:

• стандартные – высота 600 мм, ширина от 400 до 3000 мм;
• низкие – высота 400-500 мм, ширина 400-3000 мм;
• высокие – высота от 700 до 90 мм, ширина аналогичная предыдущим.

Чугунные

Отопительные устройства из чугуна имеют такие габариты:

• стандартные – 140 х 588 х 93 мм;
• низкие – 140 х 388 х 93 мм;
• высокие – 203 х 661-954 х 76 мм.

Нынешнее разнообразие размеров батарей большое, и лучше смотреть параметры изделий у конкретного производителя.

Как правильно рассчитать габариты отопительного устройства

Чтобы мощности радиатора хватало для отопления комнаты и вместе с тем не было перерасхода энергии, важно тщательно подобрать количество секций. Есть простой способ сделать это с помощью формулы: площадь комнаты х100 / мощность 1 радиатора. К примеру, для помещения размером 20 м2 и батареи мощностью 184 Вт выходит такой расчет: 20 х 100 / 184 =10,8. Округляем и получаем 11. Таким образом, для оптимального отопления помещения понадобится  11 секций.

Но одной формулы недостаточно. Есть много факторов, которые влияют на потери тепла или, наоборот, способствуют выработке тепловой энергии. При расчетах необходимо брать их во внимание:

• средние температурные показатели на улице зимой;
•  желаемую температуру в помещении;
• розу ветров;
•  этаж;
• высоту потолков в комнате и проч.

При учете этого разница в расчете бывает до 50%. Следовательно, ориентироваться только на формулу нельзя. Берите во внимание окружающие факторы, и тогда получится подобрать количество секций для обогрева помещения.

Высота установки радиатора от пола: на каком вешать расстоянии

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.

Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

• нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
• высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
• от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
• расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

Высота биметаллических радиаторов отопления и межосевое расстояние

Для каждого покупателя биметаллического радиатора важно, чтобы в его доме при любых морозах температура в комнатах была комфортной. Для достижения этой цели, при выборе оптимальной модели нужно ориентироваться, в том числе и на межосевое расстояние биметаллического радиатора.

Что такое межосевое расстояние?

В техническом паспорте на отопительный прибор обозначаются все основные характеристики, в их числе указывается и межниппельное расстояние. Обычно этот параметр есть и в названии модели (обозначается цифрами). Иногда специалисты называют его не только межниппельным расстоянием, но и межцентровым или присоединительным.

Но все это — лишь различные «наименования» величины, которая определяет расстояние между центрами (осями) входного и выходного коллекторов прибора или отдельной секции.

Отличие высоты от межосевого расстояния

Межосевое расстояние биметаллических радиаторов различных моделей может быть одинаковым, но при этом монтажная высота может отличаться, в зависимости от конструкции и особенностей исполнения.

Высота биметаллического радиатора и межцентровое расстояние — это разные характеристики, которые не следует путать. Особенно «проявляется» разница между понятиями в случае, когда предстоит устанавливать отопительный прибор в нише или проеме под окном:

• Стандартное межосевое расстояние биметаллического радиатора — 300, 350 или 500 мм, такие устройства считаются универсальными.
• Менее распространены модели, у которых этот параметр составляет 200, 400, 600, 700, 800 или 900 мм, но они также выпускаются.

При выборе подходящей модели нужно учитывать как межосевое расстояние, так и высоту биметаллического радиатора. При монтаже нужно не просто «уместить» прибор, но также выдержать рекомендованные расстояния до стены, пола и подоконника. В противном случае будет недостаточно места для движения воздушного потока, вследствие чего эффективность обогревательного прибора значительно снизится.

Например, биметаллическая батарея с межосевым расстоянием 500 мм имеет стандартную монтажную высоту от 570 до 590 мм.

Зависимость емкости секции от межосевого расстояния

Межосевое расстояние биметаллического радиатора определяет важный параметр — емкость секции, от которого в конечном итоге зависит тепловая мощность прибора:

• В моделях с межнипелльным расстоянием 500 мм вместимость секции составляет 0,2-0,3 литра.
• При расстоянии между входным и выходным отверстием 350 мм вместимость секции составляет 0,17 — 0,2 литра.
• В биметаллических радиаторах с межосевым расстоянием 200 мм объем теплоносителя варьируется от 0,1 до 0,16 литра.

Межосевое расстояние и высота биметаллического радиатора: советы специалистов

Рекомендации экспертов:

• Высота биметаллического радиатора отопления может быть рассчитана по следующей схеме: к межосевому расстоянию необходимо добавить 80 мм. Например, если расстояние между центрами входного и выходного коллекторов составляет 350 мм, то итоговая (монтажная) высота равна примерно 430 мм.
• Если межосевое расстояние биметаллического радиатора не соответствует высоте труб, достаточно свести или развести их. Но необходимо соблюдать условие: переход должен быть плавным, а не под прямым углом.
• Оптимальная высота биметаллического радиатора отопления определяется таким образом, чтобы после установки в нишу или область под окном расстояние от стенки до прибора составляло от 3 до 5 сантиметров. Если прибор будет находиться ближе, тепловая энергия распределяется нерационально. Также верхняя часть устройства должна находиться на удалении 8-12 сантиметров от подоконника. Маленький зазор снизит тепловой поток от радиатора. Идеальное расстояние от пола до отопительного устройства — 10 сантиметров. Если он установлен ниже, то ощутимо уменьшится эффективность теплообмена. Возникнет и другая проблема — сложность удаления загрязнений с пола в области под батареей. Обратный вариант — слишком высокое расположение радиатора по отношению к полу — приведет к неравномерности температурных показателей в помещении.
• Наиболее востребованы биметаллические радиаторы с межосевым расстоянием 500 мм, такой размер «стандартен» для большинства новостроек. Для маленьких кухонь и санузлов идеально подходят модели с межниппельным расстоянием 200. 800-миллиметровые устройства, как правило, используются для установки в объектах коммерческого назначения, в офисах, а также частных жилых домах.

Затрудняетесь с выбором оптимальных параметров отопительного прибора? Хотите узнать, какой будет оптимальная высота биметаллического радиатора для вашей комнаты? Тогда свяжитесь с представителем «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80. Наш специалист предоставит компетентные рекомендации и расскажет подробнее об особенностях выбора оборудования.

Как измерить радиатор

Правильное измерение радиатора важно для обеспечения правильного размера при его замене. В этом руководстве мы расскажем обо всем, что вам нужно знать, чтобы правильно измерить радиатор и убедиться, что ваш новый идеально подходит.

Как измерить радиатор:

1. Измерьте высоту
2. Измерьте ширину
3. Измерьте центры труб
4. Измерьте расстояние от стены до центров трубы

Эти 4 шага обрисовывают в общих чертах основные измерения, которые необходимо выполнить при расчете размера радиатора. Здесь мы расскажем вам о некоторых дополнительных деталях и советах, которые помогут вам на вашем пути.

Измерение высоты радиатора

Высота радиатора можно легко измерить, сняв рулетку от самой нижней точки радиатора до самой высокой.

Измерение ширины радиатора

Рассчитать ширину вашего текущего радиатора так же просто, как измерить рулеткой самую дальнюю точку с каждой стороны радиатора.

Измерительные центры для труб

Центры труб радиатора — это мера расстояния между двумя входными отверстиями труб на радиаторе. Он измеряется от центра одной трубы до центра другой.

Чтобы измерить центры ваших труб, возьмите рулетку от центра левого впускного отверстия трубы до центра правого впускного отверстия трубы. Делая покупки на Only Radiators, вы увидите размеры центра трубы на странице продукта, чтобы облегчить выбор радиатора, соответствующего вашему текущему.

Измерительные центры от стены до трубы

От стены до центров трубы — это показатель того, как далеко от стены находятся входные отверстия трубы для вашего радиатора в точке, где они входят в клапаны радиатора.

Для измерения центров труб необходимо измерить расстояние от центра входного отверстия трубы до стены. Этот показатель поможет вам определить, как далеко от стены находится ваш трубопровод, и будет полезен, если вы не хотите менять водопровод при замене радиатора.

Другие полезные измерения

Расстояние от стены

Расстояние до стены — это расстояние между радиатором и стеной. Это может помочь вам определить, сколько места будет позади вашего радиатора, когда он будет установлен.

Чтобы измерить расстояние до стены, просто измерьте расстояние от задней части радиатора до стены.

Стенд к лицу

От стены к лицу — это показатель того, насколько далеко в комнату будет выступать радиатор. Он измеряется от самой дальней точки перед радиатором до стены.

Хотя это не обязательно жизненно важно для замены радиатора, например, для подобного, это полезно, если у вас мало места и вам нужен тонкий радиатор.

Расчет BTU

При измерении до установки нового радиатора важно убедиться, что ваш радиатор имеет тепловую мощность, необходимую для помещения. Расчет BTU (британских тепловых единиц) гарантирует, что установленный вами радиатор будет иметь правильную тепловую мощность для эффективного обогрева вашей комнаты.

Чтобы рассчитать свой BTU, вам нужно измерить длину, ширину и высоту комнаты и ввести некоторые другие данные о вашем доме. Затем вы можете использовать наш калькулятор, чтобы получить значение БТЕ, которое вы найдете на всех наших страницах с описанием радиаторов.

Только радиаторы Калькулятор БТЕ

Замена радиатора по вашим измерениям

Теперь, используя BTU и другие значения измерений, вы сможете заменить радиатор, не изменяя никаких трубопроводов.

Хотя использование одних и тех же размеров радиатора может показаться ограничивающим, компания Only Radiators предлагает широкий выбор радиаторов из самых разных материалов и цветов. Это позволит вам сохранить тот же размер, но при этом улучшить теплоотдачу или стиль вашего радиатора.

5 распространенных ошибок при установке и выборе радиаторов

Автор: Jaga — 8 февраля 2016 г.

Советы и советы

Привет.Меня зовут Энди Уильямс, и я работаю в Jaga последние 5 лет, но я работаю в сфере отопления, вентиляции и кондиционирования воздуха более 15 лет, поэтому я сталкивался со своей долей ошибок при установке.

Этот блог (надеюсь) поможет читателям избежать наиболее распространенных ошибок при выборе и установке радиаторов для дома.

Ошибка 1 — Размер радиатора

Среди домашних мастеров (и некоторых сантехников) распространено заблуждение, что вы можете «угадать» размер (и под размером я имею в виду мощность, а не физический размер) радиатор исходя из размеров комнаты.Но это далеко не конец этой конкретной истории. Хотя размер комнаты важен и может дать вам представление, другие факторы включают, помимо прочего, размер окон, конструкцию окон. , конструкция стен, пол, тип потолка, что сверху и снизу, что по другую сторону от стен, температуру контура горячей воды и этот список можно продолжить.

Важно правильно подобрать размер радиатора, чтобы в помещении, в котором расположен радиатор, поддерживалась комфортная температура, когда вы этого захотите.

Практические методы часто увеличивают размер радиатора, чтобы убедиться, что нет жалоб на то, что пространство остается холодным, но никто никогда не говорит вам, что слишком большой радиатор может вызвать другие проблемы в системе.

В качестве практического примера вышеизложенного; если у вас есть окно шириной 1,2 м и высотой 1 м с высококачественным стеклопакетом из ПВХ, для этой части комнаты потребуется радиатор мощностью 58 Вт, чтобы компенсировать потерю окна, но если Окно было более низкого качества, с одинарным остеклением, с алюминиевой рамой (например), которая вам понадобится в районе 210 Вт — почти в 4 раза больше.Это всего лишь один небольшой аспект пространства, поэтому вам нужно будет рассчитать все аспекты индивидуально, чтобы получить точное требование.

Что касается горячего водоснабжения, как и всего остального, вы получаете только то, что вкладываете. С увеличением количества установок, использующих возобновляемые источники тепла (например, тепловой насос), размер радиатора становится еще более критичным, потому что, если они меньше размера, вы не можете просто увеличить температуру котла, чтобы получить от них немного больше. Практически все поставщики в Великобритании работают по стандарту для продукции по каталогу (EN 442), основанному на температуре подачи воды, равной 75 ° C, но тепловые насосы работают при гораздо более низкой температуре (в районе 45 ° C), поэтому радиатор, как правило, должен быть больше, чтобы приспособиться к этому, если вы не используете что-то вроде Jaga Play с DBE, которое дает повышенную мощность без увеличения размера. Увеличение размера может быть в 2 или 3 раза, а НЕ только на 30%, что рекомендуют многие установщики.

Существует множество доступных веб-сайтов, которые обеспечат вам тепловую потерю, но просто помните, что результат хорош настолько, насколько хороша введенная вами информация. Чем больше информации вам нужно ввести, тем лучше будет результат.

Ошибка 2 — ориентация радиатора

Некоторые радиаторы можно устанавливать в любом положении, а другие необходимо устанавливать в определенной ориентации.Важно знать, какой радиатор вы выбрали. Если вы установите радиатор в неправильной ориентации, это может привести к снижению мощности, шуму от системы отопления или, даже в крайних случаях, к радиатору, который не работает. не занимают ничего, кроме занимания места на стене. Это также относится к клапанам. Некоторые клапаны являются двунаправленными (это означает, что вода может течь через них в обоих направлениях), а другие нет. Если установлен двунаправленный клапан В противном случае вы услышите стук клапана при его открытии и закрытии. Хотя это не приводит к повреждению системы, это очень раздражает.

Чтобы убедиться, что вы не совершите эту ошибку, проверьте всю имеющуюся информацию по радиаторам и клапанам. Инструкции по установке бесценны для такого рода информации.

Ошибка 3 — Балансировка

Когда я говорю о балансировке, я не имею в виду стоять на одной ноге, пытаясь повесить радиатор. Балансировка — это процесс настройки ВСЕХ радиаторов в системе так, чтобы необходимый расход воды.Распространенная ошибка, которую допускают установщики (как профессионалы, так и домашние мастера), заключается в том, что они добавляют радиатор и ничего не делают с остальной частью системы. В 4 из 5 домашних установках это не было бы проблемой, но в одном случае это проблема, это может быть большая проблема.

В основном вода ленивая, и ей нужно будет самый простой способ вернуться в котел. Вешалки для полотенец, вероятно, являются самыми большими виновниками проблем с балансировкой, поскольку вешалка для полотенец и клапаны настолько открыты, что оказывают очень небольшое сопротивление воде. Это обеспечивает очень легкий путь для циркуляции воды и, следовательно, предотвращает попадание воды к другим радиаторам. Если вы можете представить, что путешествуете из одного города в другой. Как правило, самый быстрый путь — по автомагистрали, и это это путь, по которому вы пойдете. Но если на автомагистрали возникнет задержка, то дороги A будут такими же быстрыми, а если будет более сильная задержка на автомагистрали и небольшая задержка на дорогах, тогда проселочные дороги будут просто Такой же принцип применим и к балансировке системы отопления.Все радиаторы, клапаны и связанные с ними трубопроводы должны иметь одинаковое сопротивление (выдерживать), чтобы не было возможности двигаться быстрее, сокращая расстояние.

Это очень распространенная ошибка при добавлении радиаторов в систему, например, при переоборудовании пристройки или чердака. Ее легко устранить, уравновесив радиаторы. Это можно сделать, слегка закрыв некоторые из клапанов, чтобы заставить воду собирать воду. другой путь.

Ошибка 4 — Размеры труб

Существует практический метод определения размеров трубопроводов для систем отопления в зависимости от количества радиаторов.Но каждый радиатор отличается: почти так же, как корзина для покупок подходит для 5 пакетов чипсов, она далеко не подходит для 5 пакетов угля. Само собой разумеется, что радиатор на 1 кВт меньше, чем радиатор на 4 кВт, поэтому если у вас было 10 радиаторов мощностью 4 кВт, тогда они предъявляют гораздо более высокие требования к водяному контуру, чем 10 радиаторов мощностью 1 кВт. Если ваш трубопровод неправильного размера, вы получите высокие перепады давления в системе, вызывающие нагрузку на насос, а в некоторых В некоторых случаях вы можете даже услышать свистящий шум в трубах во время работы системы.Как правило, практические методы основаны на использовании радиаторов мощностью 1,5 кВт, поэтому радиатор мощностью 4 кВт стоит ок. 2.5 радиаторов при использовании правила-пальца. Если вы помните об этом, когда вставляете трубопровод, все должно быть в порядке. Альтернативный вариант — правильно рассчитать размеры труб, но это, вероятно, потребует много дополнительных стоимость и время, если вы не знаете, как это сделать самостоятельно.

Ошибка 5 — Расположение

Хотя расположение радиатора обычно принято в качестве декоративного решения, существует практическое соображение, которое многие люди упускают из виду.Почти в каждой частной собственности, в которой я когда-либо был, радиаторы расположены под окнами. В основном потому, что окно уже «испортило» это конкретное пространство стены, так почему бы не поставить радиатор там же. И хотя это приемлемо с точки зрения внешнего вида это не всегда лучшее место для работы радиатора, особенно если радиатор затем «скрыт» мебелью или шторами. Если радиатор представляет собой стальную панель, то любое препятствие перед радиатором прекратится. тепло от попадания в комнату.Если вы используете конвекторный радиатор, такой как Jaga Knockonwood, то поставить что-то перед ним не проблема. Конвекторы полагаются на циркуляцию воздуха, поэтому для обеспечения этого воздушного потока требуется зазор внизу, в то время как тип излучения Радиатор полагается на тепло, излучаемое в пространство, и поэтому все, что находится на пути, остановит излучение.

При выборе стиля радиатора важно учитывать, для чего будет использоваться комната и какая еще мебель будет в комнате.Это может означать, что желаемый радиатор необходимо переставить.

Так что, если вы можете избежать всех этих ошибок, то все будет в порядке. Удачи

Как обогреть под окнами

Есть три причины, по которым радиаторы и окна так хорошо работают вместе.

1. Наружные стены и окна обычно являются самой холодной частью комнаты.

Холодный воздух плотный и опускается на пол, в то время как горячий воздух более плавучий, поэтому размещение радиатора под окном означает, что поднимающийся горячий воздух встречает падающий холодный воздух, когда он входит в комнату, напрямую компенсируя холодный нисходящий поток.

Если вы выберете окна с самыми высокими характеристиками, которые сейчас представлены на рынке, вы можете даже обнаружить, что они лучше изолируют, чем стена, тем не менее, размещение радиаторов под окнами по-прежнему является лучшим способом противодействовать холодной зоне вокруг помещения. внешняя стена.

2. Центральное отопление нагревает комнату конвекционным потоком — цикл, когда горячий воздух поднимается к потолку, затем охлаждается и опускается на пол.

Размещение радиаторов на внутренней стене напротив окна фактически ускоряет цикл, втягивая холодный воздух через пол и увеличивая тягу вниз.Поэтому для наиболее сбалансированного распределения тепла мы рекомендуем размещать радиаторы на внешних стенах, в идеале — под окнами. Если в комнате требуется больше тепла, вы можете установить дополнительные радиаторы на других стенах.

3. W indows также являются идеальным местом для «обрамления» радиатора и превращения его в особенность.

Обилие естественного света также подчеркнет выбранную вами отделку и блестящие аксессуары. Поскольку наши радиаторы изготавливаются по индивидуальному заказу, вы можете выбрать их размер, чтобы они идеально соответствовали симметрии оконной рамы и любых декоративных элементов, таких как молдинги или панели.

См. Наше удобное руководство по измерению радиаторов в окнах ниже.

Измерение радиаторов в Windows: руководство по правильной установке

Измерение высоты: зазор 100 мм (4 дюйма) выглядит правильно

Стремитесь к тому, чтобы расстояние между верхней частью радиатора и нижней частью подоконника составляло не менее 100 мм (4 дюйма). Чем больше, тем лучше. Меньше этого значения, и радиатор начинает выглядеть немного тесным. Если вам нужно дополнительное тепло, подумайте об использовании более глубокая модель радиатора (больше колонн) или установка еще одной в другом месте комнаты.

Совместите ширину радиатора с шириной окна

Помимо того, что он хорошо выглядит, есть и настоящая техническая причина: если радиатор меньше ширины окна, он не сможет адекватно противодействовать холодному нисходящему потоку.

Оставьте 90 мм (3 — ½ дюйма) с каждой стороны радиатора для клапанов и работайте оттуда вниз. Например, если радиатор имеет длину 1200 мм / 4 фута, общее пространство, которое он будет занимать, от внешнего края одного клапана до внешний край другого, составляет около 1380 мм / 55 дюймов.

Радиаторы

лучше всего смотрятся под окнами, если вся вещь находится в пределах ширины оконной рамы. Таким образом, в приведенном выше примере ширина 1380 мм (55 дюймов) хорошо впишется в оконную раму шириной около 1350-1500 мм (4-1 / 2 — 5 футов).

Примечание по однотрубным паровым радиаторам

При использовании только одного клапана принцип тот же, но размеры другие. Держите радиатор в центре окна, оставив 125 мм (5 дюймов) с каждой стороны. Обязательно исследуйте положение существующей системы трубопроводов, прежде чем приступить к перемещению однотрубного парового радиатора — это не всегда простая работа.

Измерение радиатора в квадратной нише или нише

Если радиатор будет находиться в нише с квадратными стенками, важно учитывать клапаны. Если это квадратный эркер с окнами, то ширина радиатора должна примерно соответствовать ширине окна.

Разрешить для клапанов

Оставьте около 100 мм (4 дюймов) с каждой стороны радиатора для клапанов. На схеме ниже это то, что мы называем 2X. Если ниша имеет ширину 1200 мм (4 фута), максимальный размер радиатора будет 1000 мм (39 дюймов). ).

Расстояние от трубы до стены составляет 50 мм (2 дюйма)

X — расстояние от готового края ниши до центра трубы — должно быть не менее 50 мм (2 дюйма), чтобы оставалось место для ручного поворота / регулировки клапана.

Для паровых радиаторов (одно- и двухтрубных) мы предлагаем оставить не менее 5 дюймов с каждой стороны, чтобы можно было использовать более крупные клапаны, и — для однотрубных паровых радиаторов — чтобы воздухозаборник находился на разумном расстоянии от стены.

Измерение одиночного радиатора в угловом эркере

Классический вид — простой и эффективный. Чтобы все было правильно, убедитесь, что клапаны не выходят за углы отсека.

Не будь слишком большим

Пунктирные линии выше представляют собой внешнюю границу того места, где должны находиться клапаны, чтобы радиатор выглядел правильно пропорционально в отсеке. Оставьте около 100 мм (4 дюймов) с каждой стороны радиатора для клапанов. Если расстояние между пунктирными линиями выше составляет 1400 мм (55 дюймов), длина радиатора должна быть не более 1200 мм (47 дюймов), но также — в идеале — тоже не намного меньше этого.

Измерение нескольких радиаторов в угловом эркере

Многое происходит с несколькими радиаторами в отсеке, особенно когда в смесь добавляются занавески длиной до пола, так что дайте каждому из них немного передышки.

Дать передышку

Хорошее практическое правило — держать радиатор целиком (включая клапаны) в пределах ширины оконного проема. Оставьте 100 мм (4 дюйма) с каждой стороны радиатора для клапанов — таким образом, радиатор длиной 1000 мм (39 дюймов) становится длиной 1200 мм (47 дюймов), включая клапаны.

Если по какой-либо причине это не сработает, попробуйте использовать приведенную выше диаграмму в качестве руководства. Оставьте примерно 150 мм (6 дюймов) от пунктирной линии — внешнего края клапана — до угла пролета. В этом зазоре могут упасть занавески в пол.

Для более острых углов — например, в треугольном отсеке — этот зазор может быть больше.

Измерение радиаторов на изогнутых стенах или эркерных окнах

Изогнутые радиаторы

Florence — идеальный способ обогреть самое сложное пространство — радиальную стену.

Аккорды и выпуклости

Измерить изогнутый радиатор довольно просто, но важно, чтобы измерения были точными.

Измерьте ширину ниши с помощью линейки, например деревянной доски. Это называется аккордом.

Не снимая пояса, измерьте расстояние от середины пояса до поверхности стены в задней части пролета. Это называется развалом. Используйте квадрат, чтобы убедиться, что измерение перпендикулярно.

Чтобы рассчитать радиус радиатора, мы добавляем зазор 45 мм между стеной и задней частью радиатора.Существуют некоторые ограничения на доступные размеры изогнутого радиатора — радиус не должен быть слишком узким — но свяжитесь с нами, и мы сможем поговорить об этом подробнее.

Радиаторы отопления | Just Rads

В Just Rads мы предлагаем различные модели водяных и электрических радиаторов. Мы распространяем радиаторы горячей воды таких марок, как Myson, Accuro Korle и Cast Iron. Наш бренд электромобилей — Myson Finesse (доступны модели высотой 12 и 20 дюймов, а размеры варьируются от 500 до 2000 Вт).

ГОРЯЧАЯ ВОДА

ЭЛЕКТРИЧЕСКИЙ

ЧУГУН

Наши радиаторы доступны в различных размерах, стилях и теплопроизводительности, чтобы удовлетворить любые требования вашего помещения. Все наши радиаторы были специально отобраны и соответствуют только самым высоким отраслевым стандартам качества. Кроме того, все наши радиаторы имеют отличную гарантию.

Если вы предпочитаете современный вид, у нас есть радиатор, соответствующий вашему стилю! С нашей линией Myson Radiator мы предлагаем огромный выбор горизонтальных и вертикальных современных панельных радиаторов, которые подойдут для вашего пространства.Доступны различные размеры и стили с разной тепловой мощностью в соответствии с вашими ограничениями по установке.

Если вам нужен радиатор, который отличается более современным и художественным оформлением, мы предлагаем линейку Accuro Korle , которые индивидуально изготавливаются вручную в соответствии с вашими потребностями. Изготовленный из нержавеющей стали, каждый элемент этого радиатора создан по индивидуальному заказу. Это действительно произведения искусства!

Если вы ищете более классический винтажный вид, мы предлагаем различные оригинальные модели Cast Iron Radiator .Каждый радиатор рассчитан на требуемую тепловую мощность, необходимую для обогрева вашей комнаты. Оригинальные отливки полностью перестраиваются, с возможностью указать размеры соединений, размещение, а также цвет отделки.

Если вы ищете электрический радиатор, у нас есть для вас уникальное решение. Наш электрический радиатор Myson Finesse предлагает лучшее качество традиционного тепла для систем горячего водоснабжения (которого ваша система центрального отопления может не достичь). Радиатор Myson Finesse — это декоративный стальной панельный радиатор, заполненный растительным маслом, чтобы обеспечить беспрецедентный уровень энергоэффективности и комфортного тепла.

Мы уверены, что в Just Rads вы найдете радиатор подходящего стиля, размера и цены! Свяжитесь с нами сегодня, и мы будем рады помочь вам определить размер и найти подходящее решение для радиатора.

Вопросы и ответы:

Вопрос. Как выбрать размер радиатора?

Ответ. Вы можете выбрать размер радиатора на основе следующих шести факторов:

1. Кубические футы обогреваемой комнаты (длина, ширина и высота)
2. Система водоснабжения, в которой работает система (т. е. 160 F, 180 F и т. Д.)
3. Уровень теплоизоляции в помещении
4. Количество и размеры окон
5. Количество наружных стен
6. Ограничение пространства в пространстве, которое используется для установки радиатора
7. Как заказать радиатор?

Вы можете заказать радиатор на нашем сайте Just Rads или позвонив в Just Rads (514-915-8347). Один из наших специалистов будет рад помочь вам определить размер и выбрать подходящий радиатор для вашего помещения по электронной почте или по телефону.

Вопрос. Есть ли гарантия на радиаторы?

Ответ. Наши радиаторы поставляются с гарантией. В зависимости от радиатора есть разные гарантии. На наши чугунные радиаторы предоставляется двухлетняя гарантия, на радиаторы Myson — десятилетняя гарантия, а на электрические радиаторы Myson Finesse — десятилетняя гарантия (на радиатор, кроме электрического элемента) и двухлетняя гарантия на электрический элемент.

Вопрос. А где нельзя устанавливать радиатор?

Ответ. Не следует устанавливать электрический радиатор в непосредственной близости от воды. Их также нельзя устанавливать за занавесками или занавесками. Гидравлические радиаторы можно устанавливать где угодно, однако традиционно их устанавливают под окнами и / или на наружных стенах. В зависимости от модели могут быть ограничения на то, как и где устанавливать радиаторы. Гидравлические радиаторы (в зависимости от модели) не следует закрывать или закрывать кожухом.

Вопрос. Нужно ли мне заказывать что-нибудь кроме радиатора?

Ответ. Как правило, кроме радиатора ничего заказывать не нужно. Хотя, в зависимости от модели и установки, могут потребоваться или рекомендованы определенные аксессуары (например, кронштейны, клапаны и т. Д.). В зависимости от модели может потребоваться заказ некоторых деталей, например, вентиляционного отверстия. Наши специалисты проконсультируют вас, если у вас возникнут вопросы по дополнительным аксессуарам.Детали, необходимые для установки, обычно предоставляются установщиком.

Вопрос. Какие типы радиаторов у вас есть?

Ответ. У нас есть как гидравлические, так и электрические модели радиаторов. В линейке гидронных устройств у нас есть несколько различных брендов, которые состоят из разных типов материалов и моделей. У нас есть только одна электрическая модель, Myson Finesse, которая представляет собой радиатор на масляной основе.

Вопрос. Есть ли разница между электрическими и водяными радиаторами?

Ответ. Есть различия между радиаторами и электрическими, и водяными. Электрический радиатор работает от электричества, и наши электрические радиаторы требуют подключения к сети 220 вольт. Гидравлический радиатор устанавливается на существующую систему горячего водоснабжения.

Вопрос. Какой радиатор для горячей воды и электрический радиатор лучше всего подходит для моего дома?

Ответ. Выбор радиатора все зависит от имеющейся у вас системы. Как правило, если у вас есть выбор, радиаторы для горячей воды оказались более эффективными с точки зрения потребляемой энергии. Тем не менее, в наших электрических радиаторах используется особая технология, которая делает их похожими на традиционные водяные радиаторы с точки зрения комфорта и эффективности.

Вопрос. Дорогие ли электрические радиаторы в эксплуатации?

Ответ. Обычные электрические радиаторы могут быть дорогими в эксплуатации, однако наши электрические радиаторы Myson Finesse энергоэффективны, поскольку они нагреваются с помощью маслонаполненных панелей.Наши электрические радиаторы Myson Finesse оказались более эффективными, чем традиционные элементные радиаторы (например, плинтусы).

Вопрос. Где мне разместить электрический радиатор?

Ответ. Электрические радиаторы необходимо установить в каждой комнате для обогрева соответствующих помещений. Их можно установить на любой стене при условии соблюдения расстояния (например, 4 дюйма от пола). Традиционно электрические радиаторы устанавливают под окнами и / или наружными стенами.

Вопрос. Могу ли я использовать электрические радиаторы для обогрева коридора?

Ответ. Вы можете использовать электрические радиаторы для обогрева коридоров, если соблюдаются расстояние и вместимость.

Вопрос. Как установить электрические радиаторы?

Ответ. Для установки радиаторов требуется Электрики. Вам также понадобится провод 220 вольт с правильной силой тока.

Ответы на часто задаваемые вопросы о шкафах крышки нагревателя радиатора — RadiatorCoversShop.com

Измерьте обогреватели плинтуса — крышки EZ Snap ™

Измерьте обогреватели плинтуса — крышки EZ Snap ™

Как измерить обогреватели плинтуса:

Шаг 1

КАК ИЗМЕРИТЬ

Всегда измеряйте слева направо и дважды для точности

Шаг 1: От пола до верха настенная плита

Измерьте высоту от пола до верхней части металлической настенной пластины.

Следуйте нашему руководству по измерению размера крышки обогревателя плинтуса:

Любой плинтус размером более 7 3/8 дюйма (188 мм) будет совместим с нашим стандартным покрытием.

Любой размер, превышающий 9 3/8 дюйма (238 мм), подойдет для нашего высокого покрытия.

Шаг 2: От нижней части Fintube до верхней части настенной пластины

Измерьте расстояние от нижней части нагревательного элемента из оребренных труб до верхней части металлической настенной пластины,

Размер от 5 1/2 «до 6 3/4» (140 мм — 172 мм) подходит для нашей стандартной крышки.

Размер от 7 1/2 «до 8 3/4» (191 мм — 222 мм) подойдет для нашего высокого покрытия.

Шаг 3: от задней стены к передней части Fintube

Измерьте расстояние от стены или металлической настенной пластины, прикрепленной к стене, до внешней стороны нагревательного элемента из оребренных труб.

Любое измерение на расстоянии менее 3 1/8 дюйма (76 мм) от стены подойдет нашему

стандартная крышка.

Любое измерение на расстоянии менее 3 1/8 дюйма (76 мм) дюйма от стены подойдет нашему высокому покрытию.

Шаг 2

ОПРЕДЕЛЕНИЕ НЕОБХОДИМОСТИ КРОНШТЕЙНОВ

Всегда измеряйте слева направо и дважды для точности

Настенный виджет

EZ Snap ™ Wall Widgets используются, когда ваша старая или существующая настенная задняя пластина была снята или если вам нужно повесить новую крышку на 1 дюйм или выше, чтобы поднять их на высоту, которая соответствует нашим рекомендациям по установке. Просто измерьте желаемую общую высоту, вычтите 1 дюйм, просверлите отверстие, желательно в стойке, и прикрепите его к стене с помощью прилагаемого винта.

Напольные непоседы

EZ Snap ™ Floor Fidgets легко поднимает ваши новые покрытия на ¾ дюйма, чтобы компенсировать любой-дюймовый пол (деревянный, кафельный или другой), который был установлен в любое время с момента первоначальной установки обогревателя плинтуса. Может использоваться по любой причине, если общая высота была уменьшена, а общая высота составляет менее 7-1 / 2 дюймов для стандартной высоты или 9-1 / 2 дюйма для ВЫСОКИХ покрытий EZ Snap ™ BaseBoard. Просто используйте саморезы, чтобы прикрепить их к верхней части существующей настенной панели.

Настенные конструкции

Настенные приспособления

EZ Snap ™ используются, когда опорная пластина стены полностью снята. EZ Snap ™ Wall Contraptions принимает покрытие EZ Snap ™ BaseBoard и предохраняет алюминиевую трубку от провисания. Они полностью заменят заднюю стенку вашей стены. Для установки сдвиньте снизу вверх и убедитесь, что верх находится на желаемой высоте. Прикрутите к стене, затем согните передний палец вверх, чтобы удерживать ребристую трубку на месте.

Шаг 3

КАК ИЗМЕРИТЬ ДЛИНУ

В зависимости от конфигурации вашего обогревателя,

выберите вариант ниже, чтобы развернуть и просмотреть

специальные шаблоны для измерения нагревателя плинтуса с горячей водой.

От стены до стены

НЕТ ПРОСТРАНСТВА ЛЮБОЙ СТОРОНЫ

Измерьте расстояние от стены до стены и вычтите ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Торцевые заглушки можно вытянуть или сдвинуть на ½ дюйма наружу с любого конца в соответствии с существующими требованиями к длине. Выберите 2 заглушки, прилегающие к стене.

Скачать лист и распечатать

СРЕДНЯЯ СТЕНА

ПРОСТРАНСТВ НА ОБЕИХ СТОРОНАХ

Измерьте общую длину существующего блока с прикрепленными концами , затем вычтите ½ дюйма (чтобы оставить место для маневра при установке новых крышек.) Торцевые заглушки можно вытащить или сдвинуть на ½ дюйма наружу с любого конца в соответствии с существующими требованиями к длине. Выберите 2 закрытые или открытые крышки.

Скачать лист и распечатать

УГОЛ К СРЕДНЕЙ СТЕНЕ

НА ОДНОЙ СТОРОНЕ ИМЕЕТСЯ ПРОСТРАНСТВО, А ДРУГАЯ СТОРОНА НЕТ

Измерьте расстояние от угла до конца устройства с прикрепленными концами , затем вычтите ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Заглушки можно вытащить или сдвинули на ½ дюйма наружу с любого конца, чтобы соответствовать существующим требованиям к длине.Выберите 1 закрытый или открытый конец и 1 заглушку заподлицо со стеной.

Скачать лист и распечатать

От стены до стены

НЕТ ПРОСТРАНСТВ НА ЛЮБОЙ СТОРОНЕ

Измерьте левую сторону от угла A до угла B (см. Диаграмму). Затем вычтите 3 дюйма для внутреннего угла 90 градусов, затем вычтите еще ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Повторите то же самое для правой стороны, если также от стены до стены. Вам нужно вычесть всего 3½ дюйма с каждой стороны от стены до стены.Выберите заглушки.

Скачать лист и распечатать

СРЕДНЯЯ СТЕНА

ВНУТРЕННИЙ УГЛ НА СРЕДНЕЙ СТЕНЫ

Измерьте левую сторону от угла стены до конца блока с концевыми заглушками . Затем вычтите 3 дюйма для внутреннего угла 90 градусов, затем вычтите еще ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Повторите эти действия для правой стороны. Вам нужно вычесть в сумме 3½ дюйма с левой и правой сторон.Выберите заглушки.

Скачать лист и распечатать

НАРУЖНЫЙ УГОЛ И ЗАКОНЧИВАЕТСЯ СРЕДНЕЙ СТЕНЫ

ОДНА СТОРОНА ИМЕЕТ ПРОСТРАНСТВО, А ДРУГАЯ СТОРОНА НЕТ

L-образные внешние радиаторы, заканчивающиеся посередине стены:
Измерьте расстояние от внешнего угла стены A до конца радиаторного блока с прикрепленными торцевыми заглушками B, затем вычтите ½ дюйма (чтобы было пространство для маневра при установке новых крышек).

Скачать лист и распечатать

ВНЕШНИЙ ВИД

НЕТ ПРОСТРАНСТВ НА ЛЮБОЙ СТОРОНЕ
Г-образные ВНЕШНИЕ УГЛОВЫЕ РАДИАТОРЫ
ЗАКОНЧИВАЮТСЯ В УГЛЕ СТЕНЫ

Измерьте расстояние от внешнего угла стены до угла стены, затем вычтите 1/2 дюйма (чтобы оставить место для маневра, когда установка новых чехлов.)

Скачать лист и распечатать

С ДВУМЯ СТОРОНАМИ ИМЕЮТСЯ ПРОСТРАНСТВА И ОТДЕЛЕНИЯ ОТ СТЕНЫ

Левая опора — измерьте расстояние от угла до конца радиатора, вычтите 3 дюйма для угла и ½ (чтобы оставить место для маневра при установке новых крышек).

Центральная опора — измерьте расстояние от угла до угла и вычтите 3 дюйма для каждого угла, всего 6 дюймов

Правая опора — измерьте расстояние от угла до конца радиатора, вычтите 3 дюйма для угла и ½ дюйма (чтобы оставить место для маневра при установке новых крышек.).

Скачать лист и распечатать

УГОЛ 45 ГРАДУСОВ

ОКНО 45 ГРАДУСОВ ИЛИ ОКНО
РАДИАТОРЫ

Мы рекомендуем заказывать крышки немного длиннее, чем обычно, и разрезать их на месте, так как существует много возможностей для ошибок при измерении и установке. Вырезая на месте, вы можете подогнать и разрезать по размеру. Крышки можно разрезать с помощью лобзика хорошего качества и тонкого лезвия для резки металла.

Скачать лист и распечатать

Z-ФОРМА

ДВЕ СТОРОНЫ ИМЕЮТ ПРОСТРАНСТВА И ОБЕРТЫВАЮТСЯ ОТ СТЕНЫ К СЕКЦИЯМ СТЕНЫ

Измерьте расстояние от угла стены до внешнего угла.Вычтите 3 дюйма для угла 90 градусов (для левой и правой ножек). Измерьте расстояние от угла до конца блока с торцевыми заглушками. Вычтите 3 дюйма для угла 90 градусов, затем вычтите ½ дюйма для пространства для маневра.

Скачать лист и распечатать

Поздравляем!

Теперь, когда вы научились измерять обогреватели плинтуса,

вы готовы сделать заказ.

Быстро просмотрите наши цены, указанные ниже.

Измерьте обогреватели плинтуса

Как измерить обогреватели плинтуса:

Шаг 1

КАК ИЗМЕРИТЬ

Всегда измеряйте слева направо и дважды для точности

Шаг 1: От пола до верха настенная плита

Измерьте высоту от пола до верхней части металлической настенной пластины.

Следуйте нашему руководству по измерению размера крышки обогревателя плинтуса:

Любой плинтус размером более 7 3/8 дюйма (188 мм) будет совместим с нашим стандартным покрытием.

Любой размер, превышающий 9 3/8 дюйма (238 мм), подойдет для нашего высокого покрытия.

Шаг 2: От нижней части Fintube до верхней части настенной пластины

Измерьте расстояние от нижней части нагревательного элемента из оребренных труб до верхней части металлической настенной пластины,

Размер от 5 1/2 «до 6 3/4» (140 мм — 172 мм) подходит для нашей стандартной крышки.

Размер от 7 1/2 «до 8 3/4» (191 мм — 222 мм) подойдет для нашего высокого покрытия.

Шаг 3: от задней стены к передней части Fintube

Измерьте расстояние от стены или металлической настенной пластины, прикрепленной к стене, до внешней стороны нагревательного элемента из оребренных труб.

Любое измерение на расстоянии менее 3 1/8 дюйма (76 мм) от стены подойдет нашему

стандартная крышка.

Любое измерение на расстоянии менее 3 1/8 дюйма (76 мм) дюйма от стены подойдет нашему высокому покрытию.

Шаг 2

ОПРЕДЕЛЕНИЕ НЕОБХОДИМОСТИ КРОНШТЕЙНОВ

Всегда измеряйте слева направо и дважды для точности

Настенный виджет

EZ Snap ™ Wall Widgets используются, когда ваша старая или существующая настенная задняя пластина была снята или если вам нужно повесить новую крышку на 1 дюйм или выше, чтобы поднять их на высоту, которая соответствует нашим рекомендациям по установке. Просто измерьте желаемую общую высоту, вычтите 1 дюйм, просверлите отверстие, желательно в стойке, и прикрепите его к стене с помощью прилагаемого винта.

Напольные непоседы

EZ Snap ™ Floor Fidgets легко поднимает ваши новые покрытия на ¾ дюйма, чтобы компенсировать любой-дюймовый пол (деревянный, кафельный или другой), который был установлен в любое время с момента первоначальной установки обогревателя плинтуса. Может использоваться по любой причине, если общая высота была уменьшена, а общая высота составляет менее 7-1 / 2 дюймов для стандартной высоты или 9-1 / 2 дюйма для ВЫСОКИХ покрытий EZ Snap ™ BaseBoard. Просто используйте саморезы, чтобы прикрепить их к верхней части существующей настенной панели.

Настенные конструкции

Настенные приспособления

EZ Snap ™ используются, когда опорная пластина стены полностью снята. EZ Snap ™ Wall Contraptions принимает покрытие EZ Snap ™ BaseBoard и предохраняет алюминиевую трубку от провисания. Они полностью заменят заднюю стенку вашей стены. Для установки сдвиньте снизу вверх и убедитесь, что верх находится на желаемой высоте. Прикрутите к стене, затем согните передний палец вверх, чтобы удерживать ребристую трубку на месте.

Шаг 3

КАК ИЗМЕРИТЬ ДЛИНУ

В зависимости от конфигурации вашего обогревателя,

выберите вариант ниже, чтобы развернуть и просмотреть

специальные шаблоны для измерения нагревателя плинтуса с горячей водой.

От стены до стены

НЕТ ПРОСТРАНСТВА ЛЮБОЙ СТОРОНЫ

Измерьте расстояние от стены до стены и вычтите ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Торцевые заглушки можно вытянуть или сдвинуть на ½ дюйма наружу с любого конца в соответствии с существующими требованиями к длине. Выберите 2 заглушки, прилегающие к стене.

Скачать лист и распечатать

СРЕДНЯЯ СТЕНА

ПРОСТРАНСТВ НА ОБЕИХ СТОРОНАХ

Измерьте общую длину существующего блока с прикрепленными концами , затем вычтите ½ дюйма (чтобы оставить место для маневра при установке новых крышек.) Торцевые заглушки можно вытащить или сдвинуть на ½ дюйма наружу с любого конца в соответствии с существующими требованиями к длине. Выберите 2 закрытые или открытые крышки.

Скачать лист и распечатать

УГОЛ К СРЕДНЕЙ СТЕНЕ

НА ОДНОЙ СТОРОНЕ ИМЕЕТСЯ ПРОСТРАНСТВО, А ДРУГАЯ СТОРОНА НЕТ

Измерьте расстояние от угла до конца устройства с прикрепленными концами , затем вычтите ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Заглушки можно вытащить или сдвинули на ½ дюйма наружу с любого конца, чтобы соответствовать существующим требованиям к длине.Выберите 1 закрытый или открытый конец и 1 заглушку заподлицо со стеной.

Скачать лист и распечатать

От стены до стены

НЕТ ПРОСТРАНСТВ НА ЛЮБОЙ СТОРОНЕ

Измерьте левую сторону от угла A до угла B (см. Диаграмму). Затем вычтите 3 дюйма для внутреннего угла 90 градусов, затем вычтите еще ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Повторите то же самое для правой стороны, если также от стены до стены. Вам нужно вычесть всего 3½ дюйма с каждой стороны от стены до стены.Выберите заглушки.

Скачать лист и распечатать

СРЕДНЯЯ СТЕНА

ВНУТРЕННИЙ УГЛ НА СРЕДНЕЙ СТЕНЫ

Измерьте левую сторону от угла стены до конца блока с концевыми заглушками . Затем вычтите 3 дюйма для внутреннего угла 90 градусов, затем вычтите еще ½ дюйма (чтобы оставалось пространство для маневра при установке новых крышек). Повторите эти действия для правой стороны. Вам нужно вычесть в сумме 3½ дюйма с левой и правой сторон.Выберите заглушки.

Скачать лист и распечатать

НАРУЖНЫЙ УГОЛ И ЗАКОНЧИВАЕТСЯ СРЕДНЕЙ СТЕНЫ

ОДНА СТОРОНА ИМЕЕТ ПРОСТРАНСТВО, А ДРУГАЯ СТОРОНА НЕТ

L-образные внешние радиаторы, заканчивающиеся посередине стены:
Измерьте расстояние от внешнего угла стены A до конца радиаторного блока с прикрепленными торцевыми заглушками B, затем вычтите ½ дюйма (чтобы было пространство для маневра при установке новых крышек).

Скачать лист и распечатать

ВНЕШНИЙ ВИД

НЕТ ПРОСТРАНСТВ НА ЛЮБОЙ СТОРОНЕ
Г-образные ВНЕШНИЕ УГЛОВЫЕ РАДИАТОРЫ
ЗАКОНЧИВАЮТСЯ В УГЛЕ СТЕНЫ

Измерьте расстояние от внешнего угла стены до угла стены, затем вычтите 1/2 дюйма (чтобы оставить место для маневра, когда установка новых чехлов.)

Скачать лист и распечатать

С ДВУМЯ СТОРОНАМИ ИМЕЮТСЯ ПРОСТРАНСТВА И ОТДЕЛЕНИЯ ОТ СТЕНЫ

Левая опора — измерьте расстояние от угла до конца радиатора, вычтите 3 дюйма для угла и ½ (чтобы оставить место для маневра при установке новых крышек).

Центральная опора — измерьте расстояние от угла до угла и вычтите 3 дюйма для каждого угла, всего 6 дюймов

Правая опора — измерьте расстояние от угла до конца радиатора, вычтите 3 дюйма для угла и ½ дюйма (чтобы оставить место для маневра при установке новых крышек.).

Скачать лист и распечатать

УГОЛ 45 ГРАДУСОВ

ОКНО 45 ГРАДУСОВ ИЛИ ОКНО
РАДИАТОРЫ

Мы рекомендуем заказывать крышки немного длиннее, чем обычно, и разрезать их на месте, так как существует много возможностей для ошибок при измерении и установке. Вырезая на месте, вы можете подогнать и разрезать по размеру. Крышки можно разрезать с помощью лобзика хорошего качества и тонкого лезвия для резки металла.

Скачать лист и распечатать

Z-ФОРМА

ДВЕ СТОРОНЫ ИМЕЮТ ПРОСТРАНСТВА И ОБЕРТЫВАЮТСЯ ОТ СТЕНЫ К СЕКЦИЯМ СТЕНЫ

Измерьте расстояние от угла стены до внешнего угла.Вычтите 3 дюйма для угла 90 градусов (для левой и правой ножек). Измерьте расстояние от угла до конца блока с торцевыми заглушками. Вычтите 3 дюйма для угла 90 градусов, затем вычтите ½ дюйма для пространства для маневра.

Скачать лист и распечатать

Поздравляем!

Теперь, когда вы научились измерять обогреватели плинтуса,

вы готовы сделать заказ.

Быстро просмотрите наши цены, указанные ниже.

Влияние высоты здания на энергопотребление радиаторных систем и систем теплого пола

[1]
Дж.Голебовски, С. Квецковски, Динамика трехмерного температурного поля в электрической системе теплого пола, Международный журнал тепломассопереноса, вып. 45, 12, стр 2611-2622, (2002).

DOI: 10.1016 / s0017-9310 (01) 00353-2

[2]
Б.W. Olesen, Теплый пол в теории и на практике, ASHRAE Journal, vol. 44, 7, стр 19-26, (2002).

[3]
Дж.Х. Ван Герпен, Проектирование и анализ систем обогрева плит, M. Sc. Диссертация, Университет штата Айова, Эймс, штат Айова, (1980).

[4]
А.К. Афиенитис Т.Ю. Чен, Экспериментальное и теоретическое исследование теплого пола с накоплением тепла, Ashrae Transactions, т. 99, 1, (1993).

[5]
К.Athienitis, Численная модель системы теплого пола, Ashrae Transactions, т. 99, 1, (1994).

[6]
ЧАС.Ханибучи и С. Хокой, Исследование радиационного и конвективного теплообмена в помещении с подогревом пола, IBPSA, Building Simulation, C-o7. Pdf, 199.

[7]
П.Weitzmann, J. Kragh, P. Roots, S. Svendsen. Моделирование систем теплого пола с использованием проверенной двумерной численной модели с привязкой к земле, Build Environ, vol. 40, 2. с.153–163, (2005).

DOI: 10.1016 / j.buildenv.2004.07.010

[8]
К.Линь, Ю. Чжан, X. Сюй, Х. Ди, Р. Ян, П. Цинь Экспериментальное исследование системы электрического обогрева полов со стабилизированными по форме пластинами из ПКМ, Energy Build, vol. 37, 3, стр 215-220, (2005).

DOI: 10.1016 / j.enbuild.2004.06.017

[9]
С.Mingqing, M. Xinying, W. Xiaoying, H. Zuofu, L. Zhuoqiu, Экспериментальные исследования системы электрического теплого пола в помещениях с плитами из раствора сажи, Энергия и здания, т. 40, с.1094–1100, (2008).

DOI: 10.1016 / j.enbuild.2007.10.009

[10]
Справочник Ashrae, Основы, опубликованный Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. (1993).

.

130 фото различных вариантов соединений

Система отопления является одним из важнейших элементом домоустройства. Отопление дома напрямую зависит от выбранной системы отопления, и того способа, каким она была подключена. К сожалению, далеко не каждый знает, как лучше подключить радиатор отопления своими руками.

Но прежде, стоит разобраться в разновидностях отопительных систем. Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы.

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

Преимущества подобной системы:

• экономичность, в плане необходимых материалов;
• небольшие временные затраты при монтаже;

Ее недостатками являются:

• Отсутствует возможность верхнего подключения;
• Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
• Теплоотдача не может превышать норму, рассчитанную при установке;

Двухтрубная система – отличается от предыдущей тем, что за подачу и возврат воды отвечают независимые трубы. Также, при использовании данной модели, радиаторы подключаются параллельно.

Достоинства этого метода подключения:

• возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
• равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Подключение радиатора в домашних условиях

Перед непосредственной установкой стоит убедиться в наличии всех элементов необходимых для монтажа. Если был выбран однотрубный метод подключения, рекомендуется приобрести байпас, который позволит снять устанавливаемый радиатор без необходимости перекрывать всю систему.

Также, согласно размерам и методу подключения подбираются соединительные элементы, если они не входят в комплект к радиатору. Сюда же можно отнести запорные вентили и сгоны, которые также подбираются по размерам.

Крайне желательно установить в конструкцию кран Маевского, который позволит периодически стравливать скопившийся воздух из системы.

В интернете существует большое количество фото демонстрирующих подключения радиаторов отопления, для выбора оптимальной конфигурации комплектующих.

Стоит заметить, что при установке любых видов радиаторов за исключением чугунных, не стоит снимать упаковку до завершения монтажных работ.

Инструкция для правильного подключения радиатора

Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.

Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления.

Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.

Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.

Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.

Фото процесса подключение радиаторов отопления

Также рекомендуем посетить:

Схема подключения радиаторов отопления: виды и особенности

Оглавление:
Схема подключения радиаторов отопления: виды и их особенности
Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Одним из немаловажных этапов работ в процессе создания любой системы отопления является так называемая обвязка радиаторов, т. е. их подключение к магистральным трубопроводам. Выполняться она может различными способами, и выбор схемы подключения зависит от многих факторов – правильность этого выбора определяет то, насколько качественно и экономично будет работать система отопления. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, какая схема подключения радиаторов отопления будет правильной в той или иной ситуации. Мало того, мы рассмотрим сильные стороны различных схем обвязки батарей, тем самым предоставив вам возможность выбрать из них наиболее оптимальную и подходящую именно для ваших условий эксплуатации отопительной системы.

Схема подключения радиаторов отопления фото

Схема подключения радиаторов отопления: виды и их особенности

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции. Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.

   Диагональное подключение радиатора отопления фото

3. Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

1. Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.

   Способы подключения радиаторов отопления фото

2. Однотрубное подключение радиаторов отопления. Не знаю, почему, но второе название такой отопительной системы звучит как ленинградка. Она представляет собой закольцованную трубу, один конец которой подключается к подающему трубопроводу отопления, а второй – к обратному патрубку котла. Получается так, что теплоноситель циркулирует по кругу – в этом есть как свои преимущества, так и недостатки. К примеру, при большой длине кольцевого трубопровода последние в цепи радиаторы прогреваются плохо. К преимуществам этой системы можно отнести очень эффективную работу при малой длине кольцевого трубопровода (до 30м). Если длина кольца больше, тогда батареи подсоединяют к магистрали через тройники – в такой ситуации дополнительно установленными кранами на подачу и обратку можно уменьшать ток теплоносителя через батарею, обеспечивая тем самым лучшую работу дальних радиаторов. При небольшой длине трубопровода батареи подключаются немного иначе – без тройников. Выход с первой батареи подсоединяется к входу последующего отопительного прибора. Самый главный недостаток последнего варианта заключается в том, что невозможно заменить радиатор без полной остановки и слива всей системы в целом (поэтому она практически не применяется).

   Радиаторы отопления с нижним подключением фото

3. Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления. В основном они используются для теплоснабжения двух-, трех- и более этажных строений. В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности. Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

как подключить батарею правильно, варианты

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

• Правильность монтажа разводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
• Выбор оптимального отопительного оборудования и комплектующих.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

• Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

• Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками, вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Содержание статьи

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Подключение радиатора отопления

Биметаллические радиаторы все больше вытесняют алюминиевые и устаревшие аналоги из чугуна. Это связано с тем, что они спокойно выдерживают высокое давление в централизованной системе отопления и при этом обладают отличной теплоотдачей. Комфортный микроклимат в помещении, при минимальном расходе энергоносителя, невозможно обеспечить без правильного монтажа оборудования. Схема подключения биметаллических радиаторов отопления, от которой зависит эффективность обогрева, практически ничем не отличается от других разновидностей отопительного оборудования, и зависит от особенностей конкретного помещения.

Факторы, влияющие на эффективность системы отопления

На температуру в доме и счета за использованный энергоноситель напрямую влияют следующие факторы:

• схема подключения;
• место установки радиаторов в помещении;
• тепловая мощность оборудования.

Длина радиаторов и их количество рассчитывается для каждой комнаты индивидуально, в зависимости от площади, схемы подключения, теплоизоляции наружных стен и мощности батарей, заявленной заводом изготовителем.

В большинстве случаев оптимальным местом для установки радиаторов в квартире является ниша под окном. В случае если промежуток между окнами достаточно большой, устанавливают дополнительные батареи между ними. В помещениях, не имеющих оконных проемов, таких как прихожая или ванна, радиаторы монтируют на глухую стену или в углу.

Подключение биметаллических радиаторов отопления производится согласно следующим правилам:

• все радиаторы монтируются вертикально и находятся на одном уровне;
• радиаторы устанавливают посередине окна или со смещением от центра не более 20 мм;
• расстояние между подоконником и батареей — 100-120 мм;
• от пола до батареи — 80-120 мм;
• длина радиатора должна составлять не меньше 75% длины оконного проема.

Уменьшить потери тепла поможет теплоотражающий экран, который устанавливается между стеной и батареей.

Разновидности отопительных систем

Количество тепла, излучаемое радиатором, напрямую зависит от выбранного типа разводки трубопровода. Наиболее часто используются однотрубная и двухтрубная системы отопления. Биметаллические радиаторы имеют универсальную конструкцию и пригодны для подключения к любому типу разводки.

Однотрубная система

При использовании такой системы подключение радиаторов отопления производится последовательно к одному трубопроводу, по которому движется теплоноситель. Поочередно проходя через все батареи, он постепенно остывает и возвращается в отопительный котел или в стояк, если это многоквартирный дом. Таким образом подающий трубопровод одновременно является обратным и, чтобы он эффективно выполнял свою функцию, необходимо правильно рассчитать его диаметр.

В плане экономии затрат на материалы и монтаж – это самый экономичный вариант, поэтому такую разводку часто используют как в многоквартирных постройках, так и частных домах. Но последовательная система подключения радиаторов отопления имеет несколько существенных недостатков. Такая разводка исключает возможность регулирования теплоотдачи отдельной батареи. При изменении регулятором температуры одной из них, изменится температура всей системы отопления. Помимо этого, радиаторы, расположенные ближе к котлу или стояку, будут нагреваться сильнее, но по мере продвижения теплоносителя через систему он постепенно остывает и, соответственно каждая последующая батарея будет становиться холоднее.

Двухтрубная система

Двухтрубная разводка системы предполагает параллельное подключение радиаторов отопления к двум трубопроводам – через один производится подача нагретого теплоносителя, а через второй отведение уже остывшего в котел или стояк. Таким образом батареи имеют одинаковую температуру и все комнаты прогреваются равномерно. В плане тепловых потерь — это самый эффективный вариант, позволяющий производить регулировку тепловой мощности каждого радиатора по отдельности.

Многие заказчики предпочитают все-таки однотрубную разводку, аргументируя это тем, что при системе с двумя ветками требуется большое количество труб, что увеличивает трудозатраты и стоимость проекта в целом. Но если внимательно изучить особенности разводки с двумя магистралями, то окажется, что при условии правильного монтажа батарей и расчета диаметров труб, она в последующей эксплуатации будет обходиться дешевле из-за более лучшей циркуляции жидкости и минимальных тепловых потерь.

К тому же для нормальной работы однотрубной разводки требуются трубы большого диаметра и радиаторы, имеющие большую площадь, а двухтрубная система лишена этих недостатков. Поэтому разница в стоимости необходимых для монтажа материалов будет незначительной.

Помимо описанных типов отопительных систем, существует еще коллекторная, или так называемая лучевая схема разводки, когда к каждой батарее подводятся отдельные трубопроводы подачи и обратки. Недостатком такого подключения является большое количество труб и соответственно стоимость системы. Коллекторную разводку в основном монтируют по полу и заливают стяжкой, чтобы не портить внешний вид интерьера.

Способы обвязки радиаторов

От способа подачи теплоносителя в батарею напрямую зависит степень ее нагрева. Подключение радиаторов отопления из биметалла производится таким же образом, как и батареи из других материалов.

Одностороннее подключение

Односторонняя обвязка подразумевает подвод подающего трубопровода к верхнему отверстию батареи, к нижнему отверстию с той же стороны подключается обратный трубопровод. Такое подключение имеет высокую эффективность – при количестве секций не более 12 шт., потери тепловой мощности радиатора составляют около 3%. При увеличении длины батареи, отдаленные секции будут нагреваться слабее и соответственно обладать меньшей теплоотдачей.

При одностороннем подключении радиаторов отопления в однотрубную систему, для предотвращения резкого остывания теплоносителя, между подающей трубой и обратной предусмотрена перемычка так называемый байпас. Через него часть жидкости, с температурой близкой к начальной, проходит мимо батареи к следующей, позволяя поддерживать одинаковую температуру во всех точках системы. Помимо этого, байпас позволяет снимать радиатор для ремонта или замены, не останавливая всю систему отопления.

Для эффективной работы однотрубной разводки с байпасами необходим точный расчет диаметров труб на всех участках, в противном случае система будет разбалансирована. В многоквартирных домах некоторые жильцы, желая улучшить обогрев своего жилища, прибегают к самовольному демонтажу байпаса, что неизбежно приводит к ухудшению качества отопления у соседей. Такие действия противозаконны и караются штрафом.

Диагональное подключение

При диагональной обвязке нагнетающий трубопровод подключается к верхнему отверстию радиатора, а обратный к нижнему с противоположной стороны. Подобная схема обеспечивает равномерный нагрев всех участков, что позволяет устанавливать радиаторы с любым количеством секций.

Диагональное подключение считается самым эффективным – потери тепловой мощности радиатора практически равны нулю. Данные о мощности теплового потока, указанные в паспорте завода-изготовителя, действительны именно для такого подключения.

Единственный недостаток диагонального подключения – неудобство использования в однотрубных разводках отопительных систем. Теплоноситель по мере прохождения через радиаторы остывает и чем дальше установлен прибор от источника обогрева, тем он будет холоднее. В основном диагональное подключение используют при двухтрубной разводке отопительной системы.

При одностороннем и диагональном подключении батарей нагнетающий трубопровод всегда подводится к верхнему отверстию, а обратный к нижнему. Это связано с физическими свойствами теплоносителя. В случае если трубы будут подсоединены наоборот, эффективность обогрева может уменьшиться до 40%.

Нижнее двухстороннее подключение

Из всех способов нижнее подключение самое малоэффективное — потери тепловой мощности радиатора составляют до 12%. Это объясняется тем, что гидравлическое сопротивление прибора больше, чем у проходящего мимо него трубопровода. В данном случае теплопотери компенсируют установкой более мощного радиатора.
