Фото монолитный фундамент: строительство из плит для частного дома, процесс заливки, какой должна быть толщина для строения из газобетона

строительство из плит для частного дома, процесс заливки, какой должна быть толщина для строения из газобетона

Подвижные, водонасыщенные грунты, а также рельеф с перепадами высоты заставляет строителей искать новые технологии организации фундамента. Одной из таковых является монолитная система, которая позволяет вести строительство на подвижных и склонных к сезонному переувлажнению, вспучиванию грунтах.

Особенности

Монолитный фундамент представляет собой мелкозаглубленную плиту, являющуюся неразрывной конструкцией из армирующего каркаса и бетона. Образуя единое целое, арматура и бетон обеспечивают надежность и высокую несущую нагрузку.

Такое основание подходит для неустойчивых и водонасыщенных грунтов, поскольку оказывается довольно подвижным, но при этом обеспечивает равномерное распределение нагрузки. Иначе говоря, даже испытывая некие колебания и колеблясь вместе с грунтом, такая плита уберегает дом от проседания и нарушения геометрии.

Это достигается благодаря единству конструкции и неглубокому ее заглублению. Если опустить плиту слишком сильно в грунт, то ее боковые стенки окажутся чрезмерно жестко зафиксированными. В таком случае вспучивающийся под действием отрицательных температур грунт будет оказывать негативное давление на плиту.

Плюсы и минусы

Главным преимуществом монолитного основания считается возможность строительства на подвижных грунтах с небольшой несущей способностью. Он спасает, если строительство частного дома на свайном или ленточном фундаменте невозможно или невыгодно на данном типе грунта. Установить это можно только при анализе почв, в том числе во время их сезонных изменений.

Ошибочным является мнение о том, что плитный фундамент подходит для всех типов почв. Это неверно, хотя плита и способна нивелировать некую неустойчивость грунта.

Такой фундамент не подходит для строительства массивного коттеджа на сильно заболоченных грунтах. В таком случае лучше выбрать свайный вариант, укрепив опоры на твердом грунте, минуя мягкие.

Плавающий плитный фундамент незаменим при значительных колебаниях грунта. Он движется в небольшой амплитуде (незаметной для жильцов дома) вместе с ним. Однако, если под плитным фундаментом и вблизи него замечены значительные изменения в перемещении грунта, это значит, что нагрузка на почву приходится неравномерной, что опасно для объекта. Предотвратить подобные явления, повторимся, поможет только тщательный анализ состава и свойств почв.

Преимуществом монолитного основания является возможность возведения на нем довольно массивных, многоэтажных конструкций.

Однако при условии, что данный тип почв является подходящим для установки плиты, а все расчеты произведены с высокой точностью.

Плитный фундамент не имеет швов, поэтому при движении почв он сохраняет надежность, монолитность.

Нередко среди преимуществ монолитной фундаментной системы указывают небольшой объем земляных работ. Подобное утверждение справедливо, когда речь идет о типовом плитном основании. Однако в ряде случаев необходимо наращивать толщину песчаного слоя, поэтому необходимо копать более глубокий котлован, что влечет увеличение объема земляных работ. Аналогичная ситуация наблюдается и при устройстве подвала.

Плюсом фундамента-монолита является простота монтажа пола, что обусловлено возможностью использовать плиту в качестве чернового пола. Если монтаж выполняется по шведской технологии, предполагающей теплоизоляцию плиты, то дополнительного утепления не потребуется. С одной стороны, это упрощает процесс устройства пола, с другой – требует ответственного и профессионального подхода к организации каждого слоя плиты.

Два последних фактора обуславливают более высокую скорость работ. Подобное основание, действительно, возводится довольно быстро. Много времени приходится уделять лишь вязке арматуры.

В целом плитный фундамент подходит для любых типов строений, в том числе необычных форм. Достаточно вырыть котлован нужных размеров и добиться необходимой конфигурации с помощью опалубки, чтобы построить, например, дом с эркерами.

Среди недостатков данной системы можно назвать необходимость привлечения спецтехники и оборудования, что ведет к увеличению сметы. При возведении больших по площади зданий произвести качественную трамбовку грунта своими руками проблематично, следует обзавестись бензиновой или электрической трамбовкой.

Укладка арматуры должна вестись под определенным углом, поэтому для получения нужной формы прутов желательно иметь специальный станок. Наконец, заливка плиты должна осуществляться за один этап без перерывов, бетон должен подаваться равномерно на всю площадь. Естественно, без бетонного миксера или насоса сделать это невозможно.

Одним из минусов данной системы является необходимость выравнивания участка под плитку. Конечно, это не означает, что данный тип основания нереализуем – перепады высоты нужно нивелировать, что в ряде случаев может потребовать значительных финансовых трат. В ряде случаев выгоднее прибегнуть к установке основания на сваях.

Особенностью плитного фундамента является то, что все его части должны равномерно лежать на грунте. При появлении пустот о надежности подобной конструкции не может быть и речи, что делает невозможным организацию подвальных помещений под монолитом. Однако это не значит, что от него придется совсем отказаться. Данная задача решается путем организации более глубокого котлована и устройства подвала непосредственно на плите.

Нельзя назвать это минусом, скорее, особенностью – необходимость тщательно спланировать способы прокладки и разводки коммуникаций на этапе планирования. Это связано с тем, что большая часть коммуникаций прокладывается в толще плиты. При возникновении ошибки или желании что-либо изменить сделать это будет проблематично.

Недостатком системы данного типа является высокая стоимость монтажа. Связано это с необходимостью заливки бетоном большой площади, а также увеличенным по сравнению с числом для ленточного основания, например, количеством требуемой арматуры.

Виды

Выделяют несколько разновидностей монолитного основания.

• Ленточный. Являет собой железобетонную плиту, которая монтируется по периметру здания, а также под несущими стеновыми конструкциями объектов. Данная система подходит для грунтов со средними несущими способностями.

• Плитный. Железобетонный монолит, заливаемый под всей поверхностью дома. В классическом виде представляет собой единую плиту без швов. Впрочем, существует также сборно-разборный вариант, собираемый из частиц. В отличие от монолита такая конструкция имеет меньшую несущую способность, поэтому не рекомендована для жилых объектов. Подходит для слабых грунтов, склонных к сезонным колебаниям, а также в сейсмоопасных районах.

• Свайно-ростверковый. Представляет собой бетонные основания, врытые в землю и связанные друг с другом единой плитой.

Несмотря на то что все указанные типы оснований имеют фундаментную плиту, под монолитным обычно понимается именно плитный фундамент (второй вариант в приведенном списке).

Наконец, к монолитным относят также монолитные фундаменты под дорожные знаки, обозначаемые ФМ 1. Они представляют собой круглые основания из железобетона.

В зависимости от типа заглубления плитный фундамент бывает двух видов.

• Мелкозаглубленный. Погружается в землю не более чем на 50 см. При этом требуется толстая песчаная «подушка», чтобы нивелировать пучение грунта. Мелкозаглубленное основание применяется в основном на непучинистых грунтах под небольшие строения со стенами из дерева или легких строительных блоков.

• Заглубленный. Глубина закладывания плиты может достигать 150 см. Точная глубина залегания определяется точкой промерзания грунта – фундамент должен быть на 10-15 см глубже точки промерзания и при этом опираться на твердые слои.

Последнее условие является первостепенным, то есть если уровень промерзания находится на глубине, например, 1,2 м, а твердые слои – на глубине 1,4 м, то плита укладывается на глубину 1,4 м.

Обычно используется при строительстве массивных объектов на плите или строений выше двух этажей.

Устройство

Как уже говорилось, плитный фундамент не требует большого заглубления, под него роется небольшой глубины котлован по своим размерам соответствующий плите. Далее дно котлована засыпается слоем утрамбованного грунта, который дополнительно приминается и выравнивается.

Следующий слой – песчаная «подушка», которая помогает правильно и равномерно распределить нагрузку. Особенности материала (мелкие песчинки) предотвращают крен фундамента и его просадки, а также нивелирует последствия пучения грунта. Чистый песок можно также заменять песчано-гравийной смесью или несколькими слоями гравия различной фракции.

Поверх слоя песка укладывается геотекстиль, выполняющий армирующую и гидроизолирующую функцию.

Если отказаться от использования данного материала, то следует быть готовым к скорому заиливанию слоя песка, особенно при строительстве на влагонасыщенных грунтах. В зависимости от особенностей почвы и объекта геотекстиль может укладываться в несколько слоев.

Существует также вариант предварительной гидроизоляции, когда монтаж геотекстиля ведется сразу по котловану – он укладывается непосредственно на утрамбованный грунт. Поверх него укладывается песчаная «подушка». Подобный вариант устройства актуален для нестабильных заболоченных грунтов. В ряде случаев геотекстиль может укладываться между песчано-гравийными слоями. Обычно вниз насыпают щебень или гравий крупной фракции, сверху – геотекстиль, на который насыпается песок. Для устойчивости нижнего гравийного слоя под него также может насыпаться некоторое количество песка. Подобная технология строительства позволяет обеспечить лучший дренаж участка под фундамент.

Следующий слой не всегда укладывают даже профессиональные строители в силу стремления сократить смету и ускорить сроки монтажа. Однако это не означает, что данный слой не имеет своего функционала. Речь идет о тонком бетонном слое, раствор которого заливается по маякам. Предварительное бетонирование позволяет добиться идеального уровня, а значит, и точности геометрии всей конструкции. Кроме того, по бетонной прослойке легче вести утепление и гидроизоляцию пола.

Следующий слой – финишная гидроизоляция, которая выполняется с использованием рулонных битумных материалов. Они клеятся или наплавляются в несколько слоев и внахлест. Под слой рулонного материала может наноситься битумная мастика.

После выполнения гидроизоляционных работ монтируется железобетонный монолит. Стандартное армирование ведется в 2 уровня с переплетением посредством вертикальных армирующих элементов.

При заливке следует позаботиться о том, чтобы каждая сторона армирующей решетки была закрыта полностью бетоном, ширина которого в этих местах как минимум 5 см. Это позволит исключить проникновения влаги капиллярным методом и убережет метал от разрушения.

В ряде случаев приведенная типовая схема монолитного фундамента может меняться. Так, при совпадении бетонного уровня с линией грунта прибегают к увеличению толщины плиты или использованию ребер жесткости. Оба способа позволяют защитить бетон от воздействия влаги, но первый обойдется значительно дороже. В связи с этим чаще прибегают к установке ребер жесткости, которые заливаются под несущими и внутренними стенами. Кроме защиты от влаги, такая конструкция позволяет организовать полуподвальное помещение на монолитном железобетонном основании.

Для хозяйственных построек можно использовать плитный сборный фундамент. Он представляет собой не монолитную плиту, а собирается из «квадратов», которые вплотную укладываются на подготовленное основание. Подобная конструкция характеризуется меньшей трудоемкостью монтажа, однако уступает монолитному аналогу по своей надежности, а потому не рекомендована для жилых объектов.

Расчет

Строительство любого фундамента начинается с предварительных расчетов, которые являются частью проектной документации. На основании полученных данных берутся сведения о размерах и особенностях каждого элемента основания, составляется план «пирога» плиты, подбирается толщина каждого из слоев.

Важнейшим показателем прочности конструкции является толщина монолита. Если она будет недостаточной, то фундамент не будет обладать необходимой несущей способностью. При чрезмерной толщине возникает необоснованное увеличение трудоемкости и финансовых расходов.

Правильные расчеты можно сделать только на основании геологических изысканий – анализа грунта. Для этого обычно на разных точках участка делаются скважины, из которых производится забор почвы. Подобный метод позволяет определить присутствующие типы грунтов, а также близость подземных вод.

Каждый тип грунта характеризуется переменным сопротивлением к нагрузке, что означает, какое давление (в кг) может оказываться фундаментом на конкретную единицу площади грунта (в см). Единицей измерения является кПа. Например, переменное сопротивление щебня и гравия крупной фракции к нагрузке составляет 500-600 кПа, в то время как для глинистых почв этот показатель равен 100-300 кПа.

Однако производить расчеты следует на основании значений не удельного сопротивления грунта, а удельного давления на конкретный вид почв. Это обусловлено тем, что при небольшом сопротивлении фундамент будет погружаться в почву. Если же давление окажется недостаточным, не избежать вспучивания грунта под фундаментом и его деформации.

Значения оптимального давления являются постоянными, их можно найти в СНиПе или свободном доступе. Измеряется удельное давление в кгс/см кВ и является индивидуальным для разных типов грунтов. Например, пластичные глины имеют удельное давление в 0,25 кгс/см кВ, в то время как этот же показатель мелкого песка – 0,33 кгс/см кВ.

Интересно, что если сравнить данные таблицы удельного сопротивления и давления грунтов, окажется, что вторая таблица (давления) будет содержать меньшее количество разновидностей почв. Так, из нее «пропадет» гравий и щебень. Объясняется это тем, что плитный фундамент не является единственно возможным вариантом для строительства на данном типе грунта. Возможно, более рациональным окажется использование ленточного аналога.

Изложенные выше факты указывают на необходимость расчета общей нагрузки монолита, которая действует на грунт. Зная этот показатель, можно будет принимать решение об увеличении или уменьшении толщины монолита, а также (если нерационально снижать толщину плиты) использовать более легкие материалы для несущих стеновых конструкций. Например, вместо более тяжелого кирпича использовать блоки, возводя стены из газобетона.

Оптимальной для большинства строений является толщина монолита в 30 см. Несущая способность конструкции в таком случае будет достаточной, а проект – экономически выгодным.

Если в ходе расчетов становится очевидным, что требуемая толщина основания превышает 35 см, имеет смысл рассмотреть иные технологии оснований. Можно также использовать дополнительные ребра жесткости, что позволит уменьшить расход материала, сохранив толщину плиты.

Для стен из кирпича рекомендуется незначительно увеличить толщину основания – он должна быть от 30 см. Для более легких материалов, пено- и газоблоков можно уменьшить это значение до 20-25 см.

После того как получены данные о требуемой толщине монолита, приступают к расчету количества бетонного раствора. Для этого по чертежу следует рассчитать высоту, толщину и ширину плиты и сделать небольшой запас раствора в 10% к полученному числу. Марка цемента должна быть не ниже М400.

Подготовка

Подготовительный этап можно разделить на 2 части – проведение геологических изысканий и создание проекта, непосредственная подготовка участка под фундамент.

Площадь нужно очистить от сора, подготовить въезды для спецтехники. После следует приступить к разметке. Она выполняется посредством колышков и веревки. Достаточно наметить внешний периметр будущего основания.

Важно убедиться, что перпендикулярные линии образуют прямые углы.

После разметки (или до нее –как удобнее) под фундаментом снимается верхний слой почв вместе с растительностью. Следующий шаг – рытье котлована.

Как возводится?

В силу небольшого объема земляных работ и понятной технологии строительства организацию монолитного фундамента можно произвести своими руками. Правда, без привлечения спецтехники все же не обойтись.

Пошаговая инструкция монтажа представлена ниже.

• Подготовка участка, разметка местоположения будущего основания.
• Проведение земляных работ – выкапывание котлована под фундамент. Удобнее делать это с помощью экскаватора. Глубина котлована должна быть достаточной, чтобы вместить все слои «подушки», а также часть монолита. Нельзя забывать, что другая его часть (достаточно и 10 см) должна возвышаться над грунтом. При этом получаемые стенки и дно углубления следует выравнивать механическим способом.

Глубина котлована соответствует проектной и определяется особенностями грунта и здания. Например, на сильно подвижных грунтах прибегают к организации заглубленной плиты, поэтому и котлован копается более глубокий. Аналогичные действия выполняются, если нужен цокольный этаж или полуподвальное помещение.

• Подготовленный котлован застилается геотекстилем. Материал укладывается кусками внахлест. Избежать его расползания под весом «подушки» позволяет проклеивание мест стыков влагостойкой лентой. Геотекстиль укладывается на дно и стенки котлована.
• Засыпание в котлован песка или щебня.

Если используется песок, то он сразу засыпается неполным слоем. Иначе говоря, вся толща песка засыпается в несколько этапов, но при этом один слой должен сразу заполнять всю поверхность котлована. Если пренебречь данной рекомендацией и засыпать сразу весь объем песка, то его вес распределится неравномерно.

• Одновременно с засыпкой песчаного слоя производится организация системы дренирования, благодаря которой от монолита будет производиться отвод лишней влаги. Вокруг периметра котлована выкапывается траншея, в которую помещается пластиковая труба, выступающая дренажным каналом. Отдельные ее элементы собираются в единую систему, которая располагается под углом для выведения влаги в предназначенное для этого место. В трубе делаются перфорации, а пространство вокруг нее заполняется щебнем.
• Вернемся к песчаной «подушке», толщина которой должна быть не менее 20 см. После засыпки слой трамбуется, при этом следует все время проверять уровень слоя. Это помогут сделать несколько колышков, забитых в разных точках внутри котлована.
• Следующим слоем (толщиной около 15 см) насыпается щебень, который будет отводить влагу из-под плиты. Его также следует утрамбовать, соблюдая горизонтальность уровня слоя.

• После засыпки щебня приступают к созданию боковой опалубки, которая должна быть довольно прочной, поскольку на нее будут приходиться значительные нагрузки. При утеплении плиты по всему периметру опалубку делают несъемной из пенополистирольных плит высокой жесткости. В остальных случаях выполняется съемная опалубка из досок или фанеры.
• Для снижения рисков проникновения влаги к бетонному слою поверх щебня укладывается полимерная мембрана. Она также укладывается внахлест, при этом важно уложить мембрану правильной стороной к щебню. Мембрана укладывается с нахлестом и на опалубку.
• Следующий шаг – заливка бетонной стяжки, толщина которой обычно составляет 5-7 см.

• После того как бетонное подоснование наберет прочность, можно приступать к финишной гидроизоляции. Для этого поверхность стяжки покрывается битумным праймером, что позволяет улучшить адгезионные качества материалов. Далее приступают к наплавлению первого рулонного материала для гидроизоляции на битумной основе. После того как первый лист проклеен, аналогичным образом без зазоров приклеиваются последующий. Обычно гидроизоляция укладывается в 2 слоя, при этом важно укладывать второй со смещением, чтобы стыки первого слоя не совпадали со швами между материалами второго слоя.
• После гидроизоляции приступают к утеплению фундамента, для чего обычно используют плитный пенополистирольный материал. Как и при гидроизоляции, утеплитель укладывается в несколько слоев со смещением. Пенополистирольные плиты имеют разную толщину, однако там, где для достижения нужных показателей теплоэффективности достаточно одного толстого слоя, лучше использовать 2 более тонких плиты.

• Следующий шаг – армирование. Его нельзя укладывать непосредственно на утеплитель, следует подложить под армирующий каркас кирпичи или использовать специальные ножки. Между армирующим слоем и утеплителем должен сохраниться зазор как минимум в 5 см. Обрешетка не должна свариваться, она связывается проволокой.
• Прокладка коммуникаций, поскольку после заливки пола сделать это будет невозможно. Если организуется теплый пол, то трубы крепятся к металлической обрешетке. В это же время монтируются коллекторы, которые соединяют все трубы. Следует убедиться, что все проводники находятся под давлением, это поможет быстро выявить пробоину в случае их повреждения во время заливки.
• Завершающий этап – заливка бетонной смеси, перед которой еще раз тщательно проверяют качество опалубки. Она не должна иметь щелей, через которые может вытекать бетон. Раствор следует залить за один раз сразу по всей площади. Для выравнивания слоя используют насосы или деревянные швабры. Обязательно применение вибропогружателей, которые позволят исключить появление воздуха в толще раствора. После этого поверхность равняют правилом и оставляют «отдохнуть» до набора прочности.

Исключить негативное воздействие окружающей среды на застывающий бетон позволяет его защита укрывным материалом. В зимнее время по всей его поверхности укладывается греющий кабель. Кроме того, в процессе заливки при отрицательных температурах рекомендуется добавлять в бетон специальные примеси, ускоряющие процесс схватывания, а также использовать стальные щиты с функцией нагревания для опалубки.

При сильной жаре следует предотвращать пересыхание бетонной поверхности, поэтому в первые 1,5-2 недели после заливки ее периодически увлажняют.

Подробнее об особенностях возведения монолитного фундамента вы узнаете, посмотрев следующее видео.

Советы

Одним из факторов, влияющим на прочность монолита, является качество армирования. Число армирующих уровней определяется толщиной плиты. Если используется плита толщиной не более 15 см, то достаточно одного уровня армирования, при этом стальные пруты связываются проволокой и укладываются точно по центру основания.

При толщине плиты от 20 см используется двухуровневое армирование. Расстояние между элементами армирования в среднем составляет 30 см.

На участках, не подверженных постоянным и большим нагрузкам, можно укладывать пруты с большим шагом. От края плиты до края арматурного каркаса с каждой из сторон следует оставлять по 5 см.

Прочность и долговечность плиты во многом зависит от качества бетона.

Он должен соответствовать следующим требованиям:

• показатели плотности – в пределах 1850 – 2400 кг/м3;
• класс бетона – не менее В-15;
• марка бетона – не менее М200;
• подвижность – П3;
• морозостойкость – F 200;
• водонепроницаемость – W4.

При самостоятельном приготовлении раствора в первую очередь следует обращать внимание на марочную прочность цемента. Рекомендуется выбирать свою марку для каждого типа грунта, а также исходя из особенностей строения здания. Так, на слабых грунтах для тяжелых зданий (например, со стенами из кирпича), рекомендуется цемент М 400. Для пенобетонных домов достаточно цемента с марочной прочностью М350, для деревянных – М250, для каркасных – М200.

Наконец, важно то, как подается бетон и производится заливка. Не рекомендуется подавать бетон с высоты более чем 1 м, а также перемещать его на расстояние более 2 м (нужно периодически двигать бетономешалку по периметру, а также использовать насос). Заливку нужно произвести за один сеанс, не рекомендуется заливать по участкам, оптимально – послойно.

При разравнивании, а также в момент застывания бетонного слоя недопустимо ходить по нему, поскольку это нарушает структуру арматуры и приводит к неравномерности застывания бетонного слоя.

Оптимальными условиями для отвержения бетона являются: температура – не менее 5С, уровень влажности – не менее 90-100%. Для защиты бетона на данном этапе можно использовать обычный полиэтилен или брезент. Важно, чтобы укрывной материал укладывался внахлест, а стыки проклеивались скотчем. В противном случае толку от подобной защиты не будет.

Оптимальной считается такая укладка защиты, при которой материал покрывает не только бетонный слой, но и опалубку, а его края фиксируются на земле с помощью камней или кирпичей.

При орошении бетона влагу нужно распределять капельно, а не лить струей. Предотвратить образование бороздок в свежем слое бетона поможет укладка на его поверхность опилок или мешковины, которые закрываются пленкой. Вода в данном случае льется на опилки или мешковину, равномерно впитываясь в бетон.

Монолитный фундамент, виды и преимущества.

Главной частью любого загородного дома является фундамент, который принимает на себя все нагрузки и гарантирует долговечность и устойчивость всего здания. Монолитные фундаменты относятся к одному из самых надежных типов основания. Прочен он, в первую очередь, благодаря своей монолитности, что исключает наличие каких бы то ни было ненадежных креплений и элементов.

Достоинства и недостатки монолитных фундаментов

Монолитные фундаменты повсеместно используются при строительстве домов, что говорит об их уникальности и приспособленности к любым условиям, т.е. плюсов у такого основания значительно больше, чем минусов.

• Высокая прочность и способность выдерживать значительные нагрузки;
• Возможность использования на грунте любого типа, поскольку фундаменту можно придать какую угодно форму;
• Долговечность;
• Гидроизоляция обеспечивается целостностью конструкции;
• Установить такой фундамент можно в короткие сроки;

Минусы:

• Несмотря на то, что монолитный фундамент – это цельная плита, установка ее не так проста, требует вызова специальной техники и тщательной подготовки.
• Также необходимо немалое количество бетона, поэтому вкупе с первым пунктом фундамент будет стоить недешево.

Имеющиеся минусы с легкостью, однако, перекрываются прочностными характеристиками монолита, поэтому при строительстве многие отдают предпочтение именно такому фундаменту.

Виды монолитного фундамента

Существуют несколько типов монолитного фундамента, и каждый из них рассчитан на определенные нагрузки и приспособлен к определенному грунту. Также стоит определиться, будет ли в доме подвальное помещение, и в связи с этим выбрать один из вариантов.

Монолитная плита с возможностью сделать подвал.

Подвальное помещение не только выполняет свое прямое предназначение дополнительной комнаты, но и служит термоизолирующим уровнем дома. Строить его наиболее целесообразно в монолитном ленточном фундаменте, поскольку во всех остальных случаях это потребует дополнительных денежных затрат и большого объема труда. Высота ленты в данном случае должна соответствовать высоте подвального помещения.

Монолитная плита без подвала.

Это может быть и плитный, и ленточный, и фундамент на сваях — все будет зависеть от типа грунта и величины нагрузки на основание. Соответственно, в этом случае не придется делать специальных углублений, и фундамент может быть мелко заглубленным, если того позволяет вес конструкции.

Ленточный мелко заглубленный монолитный фундамент.

Ленты – это сплошные бетонные полосы, расположенные по всему периметру здания, а точнее – под несущими стенами. Это достаточно экономичный вариант, ведь бетоном заливается не все основание целиком. Однако построить такой фундамент на рыхлых и неустойчивых почвах нельзя. Также не подойдут участки земли с большим уклоном. Кроме того, мелкозаглубленное основание выдерживает только небольшие нагрузки, поэтому больше подходит для малогабаритных строений и каркасных конструкций из дерева или бревна.

Ленточный монолитный фундамент на сваях.

Главное отличие от обычного ленточного фундамента состоит в наличии специальных свай, укрепленных в почве и создающих опору для железобетонной сетки. Сваи могут быть как врыты в землю, так и ввинчены с помощью специального оборудования.

Такой фундамент рассчитан на более высокие показатели прочности, его можно устанавливать на подвижных грунтах (сваи защищают от грунтовых вод), и используют фундамент на сваях для постройки многоэтажных габаритных зданий, нагрузку которого нужно равномерно распределить по всему основанию.

Фундамент в виде монолитной плиты

Усманов Павел Алексеевич

архитектор

Основательность – не будет преувеличением сказать, что именно с ней у многих застройщиков ассоциируется такая база частного дома, как плита. Но оговоримся: чтобы подобное основание было именно таким, выбирать его нужно осознанно и учитывать все нюансы, от типа грунта до просчета, какой же будет на фундамент монолитная плита цена за 1 м2. А для этого следует разобраться, что это такое, каким бывает, как строится, какие плюсы и минусы. Мы расскажем обо всем этом!

Что собой представляет монолитная плита?

Сам по себе фундамент такого типа устроен весьма просто. В грунт укладывается песчано-гравийная подушка, сверху под всю площадь будущего дома заливается слой бетона. Благодаря этому он и называется монолитный (еще бывают сборные плиты из блоков). Но это в общих чертах, в деталях есть отличия.

Фото 1. Начало работ по укладки фундамента

Делят такие основания на 3 типа

1. Плоский. Это базовое исполнение, которое полностью отвечает описанной схеме. У данного фундамента монолитная плита стоимость доступна, но он подходит лишь для легких домов и временного проживания в теплый сезон.
2. С ребрами жесткости. Усиленная база для больших домов. Ребра могут «смотреть» вниз либо вверх. В последнем случае их делают вдоль несущих стен, а в образующиеся под полом пустоты можно уложить коммуникации.
3. Утепленный. В этой основе на подушку перед бетоном кладут утеплитель, поэтому полы очень теплые. Различают шведскую и финскую модели (УШП и УФФ) – последняя оптимальна для домов с высоким нулевым уровнем.

Фото 2. Фундамент для дома

Как создается плитное основание?

Несмотря на разницу в конструкции, принцип возведения такого элемента в целом схож. Потому какой бы вы ни заказали фундамент монолитная плита под ключ, вы получите примерно следующий сценарий:

1. Укладка подушки. Все начинается с подготовки и разметки территории под строительство, за чем следует выемка верхнего слоя грунта. В выкопанный «миникотлован» стелется геотекстиль: он должен защищать от вымерзания и влаги. А далее поверх изоляции засыпается сама подушка. Мы советуем для нее использовать сеяный и послойно утрамбованный песок, хотя также допустима песчано-гравийная смесь.
2. Утепление. Если проект основан на плоской плите, то этот этап не нужен. Однако мы настолько рекомендуем выбрать УШП или УФФ. Да, стоимость выше, но и комфорт в любое время года окажется несоизмеримым. Потому поверх подушки не помешает слой ППС (его также кладут под опалубкой и с обратной стороны у цоколя в финской схеме). Хотя о теплоизоляции УШП и УФФ лучше почитать по этой и этой ссылкам.
3. Монтаж коммуникаций. Если не принимать во внимание плиты с ребрами жесткости, нужно заранее продумать размещение инженерных систем. Так, трубы дренажа, ливневых систем, канализации и холодного водоснабжения прокладывают внутри подушки, горячую воду в утеплителе, а проводку – в стяжке. В последнюю встраивают и теплый пол (с ним на монолитную плиту фундамент цена выше, зато он может заменить отопление).
4. Заливка бетона. Когда нижняя часть «пирога» готова, переходят к верхней части. Базовое в ней – это залить за один раз бетонное основание, будущие полы. Толщина слоя обычно колеблется в пределах 10-20 см, а материал – класса В25. Внутри бетона может скрываться армированная металлическая сетка для укрепления конструкции, а после сушки поверхность стяжки надо отполировать затирочной машиной.
5. Отделочные работы. Чтобы защита основания была комплексной, нужно обустроить качественную, в идеале утепленную отмостку по его периметру, а для УФФ – и гидроизоляцию. Также на этой стадии выполняется монтаж дождеприемников, септика или ЛОС. Примечательно, что часто в стоимость фундамента монолитная плита не включена декоративная отделка цоколя – ее делают после возведения стен, чтобы не испортить.

Фото 3. Фундамент начало

Какие плюсы и минусы у монолитных плит?

К достоинствам такого конструктивного решения можно отнести:

1. Установка на сложном грунте. В отличие от распространенных в России ленточных фундаментов плитные не боятся подвижной почвы, глины, также их не пугает высокий уровень подземных вод.
2. Надежность. При грамотно выполненном монтаже такое основание будет служить десятилетиями. Причем его прочность позволяет использовать его для почти любых по габариту и типа домов.
3. Комфорт. Даже простое плитное основание обеспечит хорошую изоляцию от холода без дополнительных ухищрений. Утепленные варианты позволят спокойно пережить самые суровые морозы.

Фото 4. Укладка фундамента

Следует быть честными и упомянуть недостатки

1. Цена. У фундамента монолитная плита цена за 1 м2 по умолчанию выше, чем у любого другого основания. Ведь хотя работа не очень сложна, расход материала у него самый значительный.
2. Монолитность. Ее главный плюс может обернуться минусом. Ведь с этим типом не получится оборудовать подвал и цокольный этаж, ремонт скрытых внутри коммуникаций проблематичен.
3. Не подходит для сложного рельефа. Если на участке перепады высоты, холмы или тем более сильный склон, то как минимум придется потратиться на подготовку земли. Часто проще выбрать свайный фундамент.

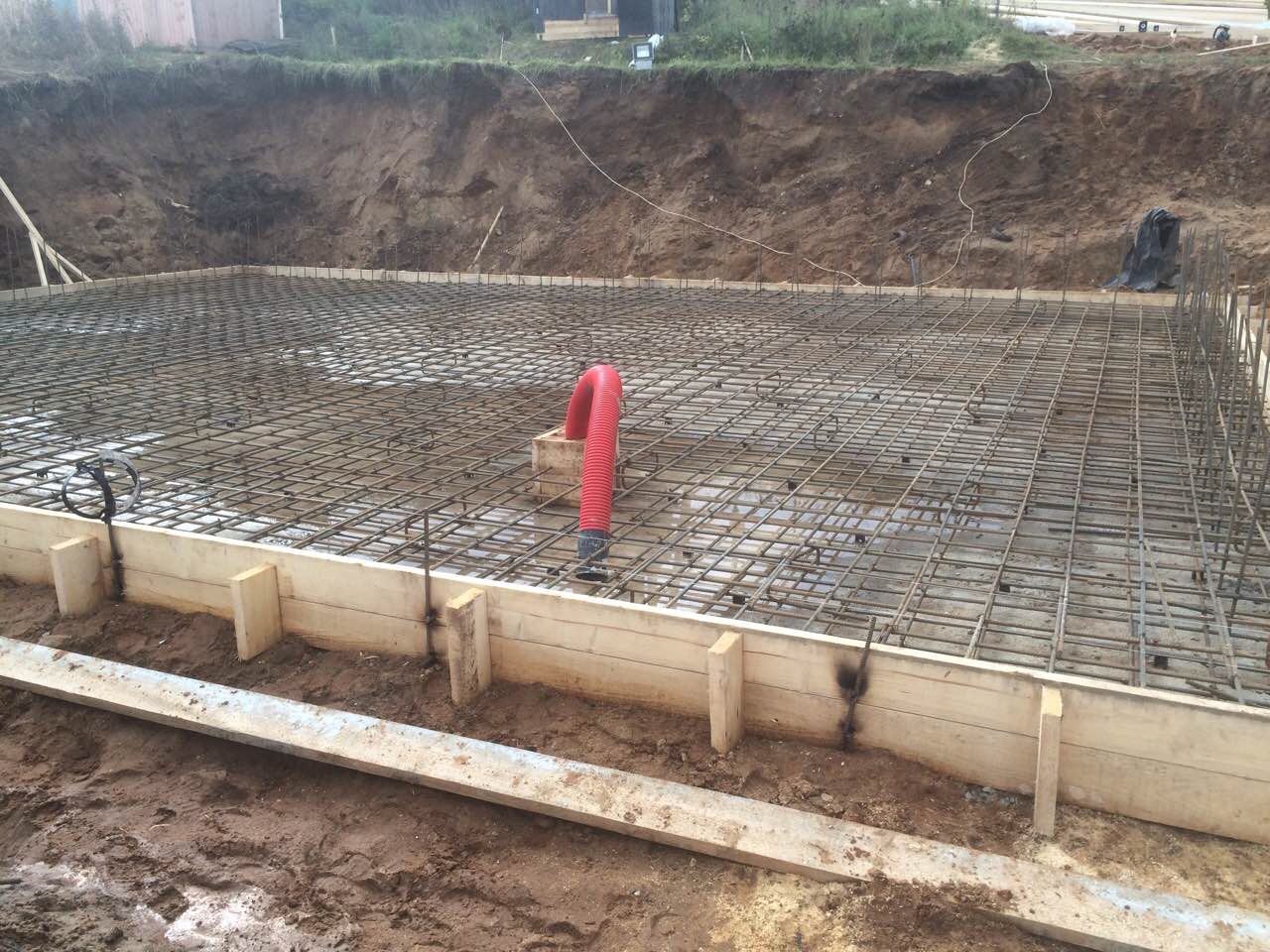

Фото 5. Укладка арматуры в фундамент

Фото 6. Выравнивание фундамента

Кому доверить создание монолитной плиты?

Мы рекомендуем обратиться в компанию «ЛесоБиржа». Почему?

• Опытные, квалифицированные и постоянные бригады мастеров, каждый из которых прошел внутрикорпоративное обучение.
• Точное соблюдение всех технологий при создании фундамента монолитная плита под ключ с обязательным контролем всех стадий.
• Постоянный контакт с вами, грамотная помощь при обсуждении решений и точное соблюдение оговоренных сроков.
• Гарантия качества выполняемых работ – на срок до 3 лет (в зависимости от особенностей проекта).
• Мы готовы к работе под ключ не только с возведением базы, а и постройкой и отделкой всего коттеджа.
• Наша компания поддерживает на фундамент монолитная плита цены на привлекательном уровне.

Фото 7. Работы по укладки фундамента

Фото 8. Фундамент монолитный

Фото 9. Фундамент-плита

Плитное основание вашего дома будет долговечным, теплым и доступным – если, конечно, обратиться в «ЛесоБиржа». Мы открыты для диалога и всегда поможем вам!

Посмотрите, как мы можем

Дома из бруса, каркасные дома, бани, строительство под ключ.

Монолитный фундамент (монолитная плита, ушп).

Монолитный фундамент (монолитная плита) подводят под здания с большой нагрузкой на фундамент (тяжелые дома из кирпича, газобетона) или при недостаточной прочности грунта основания, а также при слабых неоднородных грунтах с высоким уровнем грунтовых вод. Часто такие фундаменты называют «плавающими», т. к. плита способна выравнивать горизонтальные и вертикальные перемещения грунта.
Монолитный фундамент — представляет собой железобетонную плиту, устанавливается под всей площадью здания, широко известен и распространен. Из-за жесткой конструкции  монолитной плиты, сделанной под всей площадью сооружения, ему не страшны никакие передвижения грунта: просто плита двигается вместе с ним, защищая от разрушения конструкцию дома. Именно поэтому плитный фундамент очень часто называют «плавающим фундаментом».

Сплошная плита монолитных фундаментов делается из железобетона, имеет жесткое усиление (армирование) по всей несущей плоскости. Это повышает их иммунитет к перегрузкам,  которые могут возникнуть при заморозке, повышении температуры и просадке грунтов.

Фото отчёт по изготовлению ушп в г. Тосно (утеплённая шведская плита.)

Фото монолитного фундамента.

Монолитный фундамент область применения:

когда на строительной площадке слабый грунт или когда здание создает значительные нагрузки;
при разрушенных или насыпных грунтах основания;
при неравномерной сжимаемости грунтов;
когда существует необходимость защиты от высокого уровня грунтовых вод.

Благодаря отсутствия сложностей в строительстве монолитного фундамента и цельности конструкции, фундамент плита показывает очень высокие показатели надежности. Их можно использовать при возведении построек любого типа на любых грунтах и практически в любых климатических условиях. Монолитный фундамент не боится никаких перемещений и деформации грунтов, подземных вод. Наиболее подходящими постройками на монолитном  фундаменте считаются загородные дома и дачи из кирпича, газобетона в 2-3 этажа.

Монолитный фундамент достоинства и недостатки:

Достоинства фундамента:
Выдерживание больших нагрузок;
Надежность;
Долговечность;
На даёт усадку;
Целостность структуры;

Недостатки фундамента:
Для изготовления плитных фундаментов необходим относительно большой расход бетона и металла.
На практике, этот недостаток сполна компенсируется хорошими эксплуатационными показателями.

Вернутся к фундаментам.

Блок «Поделиться»

Фундамент монолитная плита

Что представляет собой и как устроен плитный фундамент

Монолитный фундамент наиболее доступный из нескольких вариантов обустройства малозаглубленного (либо же вообще незаглубленного) типа фундаментов. Фактически это фундамент плита, под поверхностью которой располагается всего лишь не более 30 сантиметров предварительно утрамбованного щебня, песка. Для укладки щебня необходимо предварительно выровнять поверхность грунта, чтобы земля была не рыхлой и не копаной, так как возможны перекосы плиты при установке. Толщина конструкции варьируется, зачастую в пределах от 20 до 40 сантиметров. Согласно строительным правилам, допускается использовать монолитный ленточный фундамент, либо же сборные элементы, железобетонных конструкций, к примеру, стандартные дорожные плиты. В последнем случае важно установить поверх плиты бетонные, либо цементные стяжки, которые выравнивают конструкцию в зависимости от индивидуального пожелания владельца участка.

Как сделать плиту фундамента собственными усилиями

Устанавливается фундамент монолитная плита самостоятельно без каких-либо усилий. Для этого вам потребуется лишь:

• Исходные материалы, строительные составы, к примеру, тот же бетон, щебень, песок, арматура.

• Оборудование (ручная бетономешалка), комплект инструментов, предназначенные как для изготовления плиты, так и укладки слоя щебня.

• Самое главное – навыки и желание выполнять такие работы, при отсутствии навыков достаточно просто иметь детальную инструкцию и выполнять работы в полном соответствии с установленным регламентом.

Устройство монолитного фундамента достаточно простое, важно лишь правильно учитывать размеры слоев и равномерность укладки материалов на поверхность земли.

Расчет параметров конструкции

Самым первым этапом является проводимые расчеты, на стадии которых можно визуально проанализировать специфику конструкции, все детали элементов, входящих в состав фундамента. В результате правильных расчетов можно исключить наиболее характерные ошибки в работе, которые просто невозможно будет в дальнейшем исправить. Если не обладаете строительным образованием, выполнение таких расчетов будет весьма проблематично. В расчет принимается огромное множество факторов, к примеру, различные деформации, возникшие усадки, крены, правильное распределение нагрузок на поверхность, ряд прочих.

Не следует рассчитывать монолитно железобетонный фундамент «примерно на глаз», большинство этапов просто упускается из вида. Нет смысла проводить расчеты, основываясь на аналогичном опыте соседей, полностью скопировав его. Такой подход может быть вполне оправдан в случае с строительством гаража, но никоим образом не может быть характерен для жилого большого объекта. В случае возведения больших объектов недвижимости, стоит прибегать к помощи настоящих мастеров своего дела, опытных специалистов.

Рытье котлована и установка опалубки, иные операции

В рамках этапа подготовки котлована, последующего его обустройства предусмотрено несколько основных этапов:

• Разметка строительной площадки, после чего осуществляется выемка лишнего (согласно плану) грунта.

• Когда грунт изъят, формируется настил, в основе которого лежат геотекстильные и иные материалы, к примеру, такие как известный Дорнит. Необходимо это с целью последующего обеспечения создания барьера, который препятствует в дальнейшем переходом песка в обычную глину, которая располагается несколько ниже самого материала. Подобный этап позиционирует как не обязательный, но желанный, что стоит учесть и принять к вниманию.

• Следующим этапом служит организация и подготовка подушки из песка, что заключается в соответствующей засыпке площадки сочетанием щебня и песка, последующей утрамбовке посредством виброплиты, либо же вручную. Рекомендуется подобранный чистый песок проливать и утрамбовывать соответствующими слоями, толщина которых составляет в пределах 100 миллиметров.

• Обязательно осуществляется укладка линий коммуникаций, таких, к примеру, как водопровод, система канализации, а также иных систем, которые актуальны в процессе эксплуатации дома.

На что обратить внимание

Устанавливая бетонные плиты, обязательно выполнить подготовку стяжки, толщиной порядка 10 сантиметров. Отливается конструкция из качественного цементного раствора марки м-100, которая помещается из песчаной подушки. На практике, готовится необходимый раствор с применением огромного количества сухих смесей, к примеру, пескобетона марки м-300. На установленную бетонную плиту следует положить слой гидроизоляции, в рамках, возведения которых швы предварительно спаиваются в единую конструкцию, для чего используется пропановая горелка. Размер настила гидроизоляции должен превышать размер необходимого фундамента. Как можно заметить, процесс создания фундамента не является сложным.

Фото монолитного фундамента

Монолитный фундамент цены, устройство монолитного фундамента для домов фото

Монолитный фундамент превосходного качества по доступной цене

Монолитный фундамент в понимании большинства людей – это такое основание для будущего жилого объекта, которое выполняется путем создания цельного железобетонного элемента. Наша компания готова предложить свои услуги по возведению таких разновидностей как: плитный, ленточный, свайный.

Наиболее подходящий вариант определяется исходя из типа грунта, размеров будущего строения и материала изготовления стен и крыши. Монолитные фундаменты для домов, выполненные качественно, позволяют гарантировать долговечность и прочность строения.

Очень важно правильно подобрать компанию, которая поможет с устройством такой основы. Ведь цены на монолитный фундамент сложно назвать низкими. При выборе подрядчика стоит помнить о том, что в данном случае приоритетным является именно качество, а не стоимость. Пытаясь экономить в этом вопросе, можно добиться прямо противоположного эффекта – дополнительных финансовых расходов на исправление ошибок.

Устройство монолитного фундамента

Основными элементами являются, безусловно, бетон и арматура. При застывании бетонная смесь прекрасного качества способна образовывать достаточно прочную массу. Она отличается высокой устойчивостью к сжимающим нагрузкам. Арматура в данном случае выступает «скелетом», который равномерно распределяет нагрузки по монолиту. Она в основном отвечает за возможность противостоять нагрузкам на растяжение. Этим и обусловлено то, что в большинстве случаев арматурные пояса и сетки размещают как можно ближе к граням монолитного фундамента, фото которого представлены на нашем сайте.

Различают несколько разновидностей монолита, в зависимости от глубины закладки:

• мелкозаглубленный – яркими примерами являются ленточный и плитный фундамент
• заглубленный – в этом случае подошва фундамента располагается ниже уровня промерзания грунта. Примеры таких основ – свайный и ленточный фундамент

Специалисты нашей компании ответят на любые возникающие вопросы. Но, не стоит забывать о том, что на строительство монолитного фундамента оказывает значительное влияние структура почвы на участке, на котором планируется возведение здания. Поэтому для начала следует провести геологическую экспертизу.

Стоимость монолитного фундамента будет зависеть от объема и сложности работ. Но, мы готовы предложить привлекательные расценки по региону, которые не отразятся на качестве.

Готовый монолитный фундамент

Перед строительством деревянного дома нужно обязательно делать фундамент. Первый этап строительства фундамента заключается в подготовке к строительству, а именно: проведение геологической экспертизы земельного участка, где выявляются свойства грунта – его устойчивость, глубина промерзания, уровень залегания грунтовых вод и другие параметры от которых зависит выбор типа фундамента.

Сейчас благодаря развитию строительных технологий можно возводить деревянное строение практически на любом участке, все же правильный выбор типа фундамента придаст деревянной конструкции большую надежность.

Обычно основа для деревянного строения делается плитная, ленточная или столбчатая. Если на участке сложный грунт, к примеру, насыпной, то лучше всего делать фундамент монолитный железобетонный. Монолитная плита укладывается на подушку из щебня и песка. При этом плита может иметь дополнительные ребра жесткости. Такой фундамент используется при возведении небольших деревянных домов и коттеджей, у которых не предполагается строительство высокого цоколя. На практике плитный фундамент встречается довольно редко, так как строительство домов на сложных участках стараются избегать.

Ленточный фундамент чаще всего встречается при возведении деревянного дома. Ленточная конструкция из кирпичей или блоков устраивается по периметру стен. Чтобы защитить деревянный дом от паводков, дождей и прочей излишней влаги, вызывающих процессы гниения в цоколе, обязательно делается отмостка, выступающая за вынос карниза.

Столбчатый фундамент позволяет существенно экономить на строительных материалах, при этом конструкция получается надежная. Принцип данного фундамента заключается в поддерживании деревянного дома в углах, опорных точках и в местах, где пересекаются стены. Изготавливается такой фундамент из натурального камня, железобетона или кирпича. При строительстве расстояние между столбами делается не менее двух метров, благодаря чему основа получается надежная, при этом происходит значительная экономия на расходе бетона.

При строительстве фундамента под деревянную конструкцию следует выбирать армированный бетон М200. Он обладает высокой водопроницаемостью, морозостойкостью и не реагирует на агрессивные воздействия окружающего мира. Также не стоит забывать, что фундамент для деревянного дома нуждается в гидроизоляции. Если не делать гидроизоляцию фундамента, то при постоянном воздействии воды со временем на нем начнут появляться трещины, а это отрицательно повлияет на надежность и устойчивость здания.

Производить гидроизоляцию фундамента деревянного здания можно путем применения битумных пленок или же рулонных гидроизоляционных материалов. Также помимо гидроизоляции фундамента нужно обязательно выполнять теплоизоляцию фундамента. Она производится с использованием пенопласта, который позволяет хорошо снижать тепловые потери.

✅ Плитный фундамент на участке домостроения. Монолитные плиты являются фундаментными системами Constru image & stock photo. 259378942

✅ Плитный фундамент на участке домостроения. Монолитные плиты являются фундаментными системами Constru image & stock photo. 259378942

Фундамент в виде плиты на грунте на строительной площадке дома Монолитные плиты представляют собой фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты

СКАЧАТЬ ЭТО ИЗОБРАЖЕНИЕ

Связанные изображения премиум-класса

Город Курессааре остров Сааремаа Эстония старый средневековый замок фотографии

Просмотр улиц Старого города — Познань — Польша

Водохранилище Мсено со старой каменной плотиной в солнечный день.Яблонец-над-Нисоу- Чехия. Черно-белое изображение.

Водохранилище Мсено со старой каменной плотиной в солнечный день. Яблонец-над-Нисоу- Чехия. Черно-белое изображение.

Водохранилище Мсено со старой каменной плотиной в солнечный день. Яблонец-над-Нисоу- Чехия.

Хусавик — Исландия — 25 августа 2015 г .: Катера пришвартованы в порту — в настоящее время используются для наблюдений за китами.

Хусавик — Исландия — 25 августа 2015 г .: Катера пришвартованы в порту — в настоящее время используются для наблюдений за китами.

Хусавик — Исландия — 25 августа 2015 г .: Катера пришвартованы в порту — в настоящее время используются для наблюдений за китами.Kopic Farmhouse- Чехия: Kopicuv statek. Традиционный сельский дом в Чешском раю — Чехия.

Инструмент на белом фоне. Banner Concept ремонт — ремонт автомобилей — день отца

Инструмент на белом фоне. Banner Concept ремонт — ремонт автомобилей — день отца

Инструменты на белом фоне. Banner Concept ремонт — ремонт автомобилей — день отца

Kopic Farmhouse- Чехия: Kopicuv statek. Традиционный сельский дом в Чешском раю — Чехия.

Инструмент на бетонном фоне. Баннер. Концепция.ремонт автомобилей- обслуживание- день отца

Руины замка Хамрштейн недалеко от Либереца — Чешская Республика.

Руины замка Хамрштейн недалеко от Либереца — Чехия.

Тарнов, Польша — 13 июня 2020 г .: Мемориальная доска в честь Норберта Липпоци на здании, где он жил.

Тарнов — Польша — 13 июня 2020 г .: Театр Людвика Сольского.

Ештед — горный отель и передатчик в солнечный зимний день — Либерец — Чехия.

Тарнов — Польша — 13 июня 2020 г .: Здание Почты Польши.

Аэрофотоснимок Страговского монастыря и Петршинских садов — Прага — Чешская Республика.Церковь Святого Николая в Малом городе Праги — Чешская Республика.

Аэрофотоснимок Страговского монастыря — Прага — Чешская Республика.

Спутниковая антенна на крыше старого многоквартирного дома

Большая золотая статуя Будды в храме Пхра Пранг Муни в провинции Сингбури в Таиланде

Храм Пхра Пранг Муни в провинции Сингбури в Таиланде

Пустое пространство штукатурки бетонной гранж текстуры фона с деревянной полкой.

Наш фотограф # 259378942 отметил это изображение как
здание построено цемент строительный фундамент дом дом монолитный участок плита стена

Дата обновления фотографии: 2021-11-03 06:16:01 — Размеры / размеры этого изображения: 953 x 535 пикселей, среднее: 1659 x 1044 пикселей, большое: 2813 x 1873 пикселей, x-большое: 4903 x 3269 Пиксели,

Вы можете использовать это изображение, купив нашу дешевую лицензию на использование стоковых фотографий без оплаты роялти.

Связанные стоковые фотографии премиум-класса

Наша творческая команда хотела бы порекомендовать вам несколько фото из этой же категории:

Нужны еще фото? проверьте лучшие сайты дешевых стоковых фотографий

Монолитный фундамент на пологом склоне

от Джейсона

(Спокан, Вашингтон, США)

Вопрос:

Я подумываю использовать монолитный фундамент для своего магазина, но там, где мы будем его размещать, есть перепад высот около 1 фута.Будет ли это работать по-прежнему, и если да, то какие изменения необходимо будет внести?

Спасибо

Ответ:
Привет, Джейсон,

Спасибо, что посетили all-concrete-cement.com

Относительно чего? Находится ли он от вашего подъездного пути, или недвижимость на 12 дюймов ниже городской улицы, соседского двора и т.д. Учитывая, что это падение всего на 12 дюймов, оно довольно мало и с ним легко справиться.

Самое важное, что нужно понимать при раскопке монолитного фундамента или любого другого типа фундамента, — это следить за тем, чтобы нижняя часть опор была ровной. Фундамент уровня A гарантирует отсутствие движений во время таких явлений, как ураганы и землетрясения.

Фотография выше представляет собой монолитную плиту, сформированную для заливки. Внешние формы, обозначенные буквами A и C, являются не только внешними формами, но и очерчивают периметр конструкции.

Эта форма обычно самая большая в данном случае — 2×12, даже если глубина отверстия составляет 3 фута.Так как будут открыты только 8-10 дюймов фундамента, 2×12 отлично подходит для этого приложения.

Внутренние формы B и D — это 2×4, которые могут образовывать или очерчивать бордюрную стену, возвышающуюся над гаражной плитой.

Из-за падения на 12 дюймов вам может потребоваться форма от 18 до 24 дюймов снаружи и форма глубиной 12 дюймов внутри так же, как она устроена, как показано на фотографии выше.

Внешние формы останутся на протяжении всего процесса заливки и отделки, а внутренние формы будут удалены, как только бетон затвердеет достаточно для того, чтобы формы были удалены, чтобы поверхность была отделана, как показано на фотографии выше.

Обратите внимание на красную линию, которая является вершиной залитой бордюрной стены или вершиной фундамента. Бордюр на фотографии 8 дюймов в высоту, на 4 дюйма короче 12 дюймов, которые у вас есть — метод формирования вашего магазина должен быть очень похож на то, что показано на фотографиях монолитной плиты выше.

Надеюсь, это поможет
Удачи

Обнаружены новые фотографии монолитного здания ST SongEun, построенного Херцогом и де Мерон в Сеуле

Были обнаружены новые фотографии монолитного треугольного здания ST SongEun, построенного компанией Herzog & de Meuron в Сеуле, Южная Корея.

Расположенное в самом сердце района Чхондам Донг, одного из самых оживленных центров коммерческой и роскошной моды в Сеуле, здание открылось для публики 30 сентября 2021 года.

Названный ST International HQ и SongEun Art Space, это первый проект. студии завершено в Южной Корее.

Отличающееся своей треугольной бетонной формой, здание призвано стать «культурным якорем», приглашая публику, выражая различие и открытость, несмотря на или, скорее, благодаря своей герметичной стороне улицы.

Image © Jihyun Jung

Здание площадью 8 167 квадратных метров представляет собой экспериментальное и неожиданное сочетание художественных пространств, офисов и общественных зон, расположенных над и под землей. Создавая новый городской комплекс, здание приглашает общественность приобщиться к современному искусству.

В здании находятся художественные студии и выставочные площади Фонда искусства и культуры SONGEUN, некоммерческой организации, основанной в 1989 году, а также штаб-квартира ST International.

Изображение © Jihyun Jung

Основная выставка под названием Herzog & de Meuron. Изучая пространство SongEun Art Space, демонстрируются работы Herzog & de Meuron и международных художников, с которыми архитекторы давно сотрудничают, а также корейских художников и дизайнеров, которые в прошлом работали с SONGEUN Art and Cultural Foundation.

Herzog & de Meuron. Изучение пространства SongEun Art Space будет доступно до 20 ноября 2021 года.

Вторая часть выставки посвящена 21-й церемонии вручения премии SONGEUN ArtAward, открытие которой ожидается в декабре 2021 года и продлится до 12 февраля 2022 года.

Изображение © Jihyun Jung

Herzog & de Meuron было поручено разработать новое арт-пространство SONGEUN в 2016 году, амбиции проекта были четко определены: создать культурный якорь, который приглашает публику и расширяет возможности корейского языка. художников на международную арену современного искусства.

Предлагая некоммерческие арт-пространства в одном из самых коммерческих районов Сеула, проект направлен на усиление присутствия SONGEUN и внесение значительного вклада в культурную топографию и разнообразие города.

Изображение © Jihyun Jung

Для проекта Herzog & de Meuron вдохновлены отдельными элементами местного контекста, культур и окружающей среды. Создавая резкий треугольный объем, объем вытекает из конверта, указанного для участка, при соблюдении разрешенного объема и максимальном увеличении отведенной площади пола.

Обладая точной геометрией, здание возвышается среди малоэтажных домов, где зонирование позволяет увеличить плотность застройки по направлению к главной улице.

Катализатором проекта послужила быстрая трансформация и уплотнение территории, множество объемных стратегий, отвечающих различным требованиям к участку, расположено вдоль фасада улицы.

Благодаря высокому переднему фасаду этот фасад выходит на главную улицу и вмещает ядро ​​здания, а низкий задний фасад обращен к саду, где более интимный масштаб определяет окружающий район.

Имея 11 этажей над землей и 5 этажей под землей, законченное здание занимает площадь более 8 167 квадратных метров.

Описанное как «культурный якорь, открытый для города», по словам студии, «здание выражает различие и открытость, несмотря на или, скорее, благодаря своей герметичной стороне улицы».

«Прорезь основания приглашает посетителей с улицы в главный вестибюль и уютный сад, открытый для публики в любое время. У входа колонна, обернутая бесшовным светодиодным экраном, действует как привлекательный фонарь. анонсирование текущих выставок и дополнительное место для презентации художественного содержания.»

На западной стороне здания конструкция автомобильного пандуса рассматривается как скульптурный объем. Изгиб нисходящего пандуса вырезает проем в потолке подземного выставочного пространства, соединяющий затонувшую галерею с деятельностью, звуком

За счет бетонных стен это похожее на пещеру пространство контрастирует с отражающей отделкой из сусального серебра, покрывающей внутреннюю часть пандуса и место для парковки под ним.

Пандус закручивается по спирали вокруг пустоты тройной высоты и определяет геометрию парадной лестницы, которая действует как порог и как зрительное пространство для показов и лекций, ведущих к галереям второго этажа.Экспериментальное и неожиданное сочетание художественных пространств, офисов и общественных зон разворачивается над и под землей, создавая новый городской комплекс, который приглашает публику приобщиться к современному искусству в Сеуле.

«Скрытая сосна»: лицо для SONGEUN

Увеличивая сплошную поверхность фасада, здание разрезается только несколькими определяющими проемами. Два высоких вертикальных окна пронизывают южный фасад и создают обрамленный вид на город.

Треугольный проем проходит между уровнями 3-8 на востоке, а задняя часть почти полностью остеклена за слоем балконов, которые пропускают свет и воздух в офисы.

Бетонная масса не только поддерживает всю конструкцию, но также определяет все пространство и декоративные поверхности. Используя фанерные плиты из лиственницы, повернутые по сетке 1 на 1 метр, на бетонный фасад нанесен рисунок с текстурой древесины, что выражает смысл названия SONGEUN: «Скрытая сосна».

Эта уникальная текстура приглашает глаз и руки исследовать его различные качества, сводя городское присутствие здания к тактильному человеческому масштабу.

Новое пространство продолжит миссию Фонда по поддержке молодых талантливых художников, стремящихся стать центром культуры, творчества и вдохновения, соединяя публику с искусством посредством плодотворных выставок и программ.

Недавно компания Herzog & de Meuron завершила новое расширение музея MKM Küppersmühle в Дуйсбурге, Германия. Студия начала строительство по преобразованию электростанции в Сан-Франциско.

Студия также завершила строительство башни музея M + в Гонконге.

Все изображения © Iwan Baan, если не указано иное.

> через Herzog & de Meuron

Руководство по ценообразованию

: сколько стоит бетонная плита?

Средняя цена бетонной плиты по стране составляет $ 6.60 за квадратный фут для материалов и труда. Большинство домовладельцев могут рассчитывать заплатить от 4,34 доллара до 7,73 доллара за квадратный фут за бетонную установку.

Цены на вашу бетонную плиту будут существенно различаться в зависимости от многих факторов, включая толщину плиты, тип и размер бетона. Если вы хотите добавить декоративную отделку к бетонной плите или установить арматуру, можно с уверенностью ожидать более высоких счетов. Железобетонные плиты могут стоить до 9 долларов.29 до 10,04 доллара за квадратный фут .

Хотите добавить какие-то элементы хард-пейзажа или ландшафта на бетонную плиту или вокруг нее — например, беседку для внутреннего дворика или деревья и кусты, чтобы выровнять новую подъездную дорожку? Мы также подробно описали эти дополнительные расходы.

Сколько стоит бетонная плита?

• Средняя стоимость по стране: 6,60 доллара за квадратный фут
• Типичный диапазон: от 4,34 доллара до 7,73 доллара за квадратный фут
• Железобетон: 9 долларов.От 29 до 10,04 доллара за квадратный фут

Средняя стоимость бетонной плиты составляет 6,60 доллара за квадратный фут. Цены обычно варьируются от 4,34 доллара до 7,73 доллара за квадратный фут , в зависимости от размера и толщины плиты. Если бетон содержит арматуру, такую ​​как проволочная сетка, арматура или пароизоляция, плита может стоить от 9,29 до 10,04 доллара за квадратный фут.

Сметчик по размеру

Размер вашей бетонной плиты повлияет на ваш общий счет.Базовая бетонная плита 8 x 8 (64 квадратных фута) будет стоить большинству домовладельцев от 278 долларов до 495 долларов, в то время как бетонная плита размером 40 x 80 (3200 квадратных футов) потянет в среднем 21120 долларов из карманов домовладельца. .

Итог: Чем больше бетонная плита, тем больше вы можете рассчитывать заплатить.

225 долл. США

9023

57 до 4452 долларов

9023 9023

9023 9023 9023

9023 9024

Прочие факторы, влияющие на стоимость

Хотя размер бетонной плиты играет важную роль в ваших общих расходах, многие другие факторы повлияют на вашу окончательную стоимость.Даже если две плиты имеют одинаковую площадь в квадратных футах, их цена может варьироваться в зависимости от их толщины, встроенного армирования и типа отделки.

Другие факторы, которые могут повлиять на стоимость бетонных плит, включают:

• Толщина: Чем толще бетонная плита, тем выше цена квадратного фута.
• Армирование: Хотите повысить прочность и долговечность плиты? Вы заплатите дополнительно, чтобы укрепить его.
• Тип отделки: Придание вашей бетонной плите дополнительного блеска или защитного покрытия также будет стоить дополнительно.
• Заявление: Сколько вы можете рассчитывать заплатить за бетонную дорогу или бетонный внутренний дворик? Мы поможем вам оценить эти затраты.
• Марка бетона: Марка бетона определяет, насколько прочной и долговечной является конкретная смесь.
• Подготовка земли: Если место не ровное или не подходит для бетонной плиты, вам может потребоваться вызов специалиста для оценки или изменения уклона земли.

Толщина

Бетонные плиты обычно имеют толщину от 4 до 6 дюймов, хотя бетонные проезды могут иметь толщину до 8 дюймов, чтобы выдерживать тяжелые транспортные средства.

Чем толще ваша бетонная плита, тем больше вы можете заплатить. Толстые бетонные плиты прочны и долговечны, поэтому увеличивают расходы. 6-дюймовая бетонная плита также потребует больше материала и труда, чем 4-дюймовая бетонная плита.

Установка 4-дюймовой бетонной плиты стоит в среднем 5,35 доллара за квадратный фут , а 6-дюймовая бетонная плита в среднем стоит около 6,19 доллара за квадратный фут.

6 дюймов

9022 9022 9022 × 20

9 0227 $ 19 808

Подкрепления

Армирование бетонной плиты увеличивает ее прочность, долговечность и качество.Бетонные проезды обычно устанавливаются с использованием проволочной сетки или арматуры, чтобы помочь им выдержать вес. Проволочная сетка помогает предотвратить образование трещин, удерживает бетонную плиту вместе, когда она действительно трескается, и равномерно распределяет вес.

Средняя стоимость базовой бетонной плиты составляет 6,60 долларов за квадратный фут . Когда вы увеличиваете долговечность, прочность и качество плиты с помощью армирования, это нормально видеть дополнительные расходы в вашем счете. Железобетонные плиты стоят от $ 9.29 до 10,04 доллара за квадратный фут .

Варианты усиления включают:

• Установка проволочной сетки или арматуры
• Добавление пароизоляции
• Увеличение толщины плиты
• Создание более толстых краев плиты
• Установка изоляции

Описание квадрата

Вид отделки

Бетонная плита не должна быть серой и тусклой. После того, как ваша бетонная плита установлена, вы можете оставить ее в покое или доплатить за декоративную отделку.

Приложение

Как вы планируете использовать бетонную плиту? Будет ли это ваша новая подъездная дорога, фундамент вашего сарая или патио на заднем дворе? Назначение вашего бетона существенно повлияет на его армирование, размер, толщину и конструкцию — и, в конечном итоге, на ваш общий счет.

Бетонный дворик

Патио из заливного бетона в среднем стоит от 4,40 до 16 долларов за квадратный фут на рабочую силу и материалы. Имейте в виду, что указанные ниже цены не включают затраты на подготовку земли.

Бетонный подъезд

Установка бетонной подъездной дороги обычно обходится дороже, так как плита требует большого количества армирования, чтобы выдержать вес одной или нескольких машин.В среднем домовладельцы платят от до 6–14 долларов за квадратный фут за установку бетонной подъездной дороги.

Бетонная подъездная дорога размером 20 x 24 фута (480 квадратных футов) обычно будет стоить от до 2880 долларов США до 6720 долларов.

Фундамент под навес

Бетонная плита может стать прочным основанием для нового сарая. Слэбы сарая обычно имеют толщину от 4 до 6 дюймов. Ниже вы найдете среднюю цену на одноэтажную бетонную плиту площадью 100 квадратных футов как с армированием (проволочная сетка и пароизоляция), так и без него.

Пол гаража

Цена на пол для гаража

может значительно отличаться в зависимости от размера плиты, армирования и толщины.

Ниже мы вычислили среднюю стоимость пола гаража размером 24 x 24 фута (576 квадратных футов), толщиной от 4 до 6 дюймов и содержащего армирующую сетку из проволоки, пароизоляцию и пенополистирол.

9023

9022 дюймов

Монолитный фундамент — это бетонная плита, которую можно залить сразу.Поскольку бетон в фундамент заливается сразу, затраты на рабочую силу остаются низкими. Плита — это основа вашего дома, и по краям она толще, чтобы выдерживать стены.

В среднем монолитный бетонный фундамент стоит от до 4,50–14 долларов за квадратный фут.

Марка бетона

Бетонная смесь состоит из песка, цемента, воды и сыпучих заполнителей. В зависимости от состава смеси прочность бетона будет варьироваться.

Марки бетона определяются по минимальной прочности бетона, измеренной в ньютонах через 28 дней после схватывания. Сорта помогают профессионалам и домашним мастерам определить наиболее подходящий состав бетона для их проекта.

Некоторые марки бетона дороже других. Чем прочнее и долговечнее бетонная смесь, тем больше вы можете заплатить.

Подготовка земли

Прежде чем заливать бетон, земля должна быть подходящей для бетонной плиты.Плита плохо приживается на холмистой или ухабистой местности. Бетон лучше всего заливать на ровную поверхность.

Что это означает: Возможно, вам потребуется нанять профессионального ландшафтного дизайнера для выравнивания, расчистки или выравнивания земли перед укладкой бетона.

Когда профессионалы установят вашу бетонную плиту, самое время найти ей хорошее применение. Покажите это красивым ландшафтом, соедините с палубой или добавьте перголу для тени и уединения.

Ниже приведены лишь некоторые из элементов ландшафтного дизайна, которые вы, возможно, захотите разместить на бетонной плите или вокруг нее — и да, вам следует подготовить чековую книжку.

• Ландшафтный дизайн: Добавьте деревья, кусты или клумбы вокруг бетонной плиты на подъездной дорожке или патио.
• Палуба: Палуба обеспечивает легкий переход от дома к вашему новому бетонному патио.
• Пергола: Нужна тень вокруг бетонной плиты? Пергола может помочь.
• Кухня на открытом воздухе: Как повар вечеринки, принесите приготовление пищи туда, где происходит действие — к грилю на вашей бетонной плите.
• Яма для костра: Разместите костровую яму на бетонной плите, чтобы создать место сбора семьи и друзей в прохладные вечера.

Ландшафтный дизайн

Добавление цветочных клумб, изогнутых дорожек и свежей зеленой лужайки может продемонстрировать ваш новый внутренний дворик из бетонных плит, подъездную дорожку или ваш сарай, который теперь стоит на прочном бетонном фундаменте.

Озеленение обходится большинству домовладельцев от $ 4,000 до $ 20 317 $ , хотя затраты будут варьироваться от проекта к проекту. Ниже мы рассчитали дополнительные расходы для нескольких популярных проектов по ландшафтному дизайну и ландшафтному дизайну.

9000

Строительство палубы обходится большинству домовладельцев от до 22–48 долларов за квадратный фут. Это прекрасное место для семейного отдыха на свежем воздухе и отличное место для домов с уклоном.

Если ваша новая бетонная плита находится где-то на заднем дворе, настил может помочь создать легкий переход от задней двери к плите.

Пергола

Подобно беседке или беседке, беседка представляет собой высокое укрытие. Он имеет решетчатую крышу, которая пропускает солнечный свет, обеспечивая при этом некоторую тень. Все эти сложные ландшафты выиграют от прочного основания бетонной плиты.

В отличие от беседки, павильон не имеет перил или барьеров вокруг своей конструкции, создавая полностью открытую планировку, позволяющую вам приходить и уходить. Беседки не имеют встроенных полов, поэтому их обычно строят на террасах или на террасах.

Поставьте несколько стульев под тенью вашей беседки и вырастите несколько цветущих виноградных лоз вдоль ее крыши. Стоимость установки перголы составляет от до 2216 долларов до 8959 долларов. Для домашних мастеров комплекты беседок просты в изготовлении и стоят меньше.

Летняя кухня

Вы всегда мечтали иметь летнюю кухню? Когда у вас будет бетонная плита во дворе, у вас, наконец, будет место для постройки новой кухни. Как правило, летняя кухня стоит в среднем от до 5 057–17 276 долларов.

Уличные кухни — отличный источник развлечений на свежем воздухе. Пока ваши гости веселятся у бассейна или у костра, вам не придется беспокоиться о том, что вы упустите возможность развлечься, готовя праздничный обед.

Костровище

Легко вывести семью на улицу, когда у вас есть костровище, чтобы собраться вокруг вашей новой бетонной плиты. Не забудьте также принести шоколад, крекеры и зефир. Поставьте несколько удобных стульев вокруг костра, чтобы создать атмосферу хюгге.

Затраты на костровище обычно колеблются от 367 долларов до 2233 долларов.

Стоимость бетонных плит в США

Все расходы, указанные в данном справочнике цен, являются средними по стране.Имейте в виду, что цены могут варьироваться в зависимости от того, где вы живете. Стоимость местного бетона и рабочей силы может отличаться в зависимости от спроса и рынка в регионе.

Хотя большинство домовладельцев тратят от 4,34 до 7,73 долларов на квадратный фут на установку бетонной плиты, ваши общие затраты могут упасть ниже или выше среднего диапазона в зависимости от вашего местоположения.

Бетонная плита своими руками

Заливка бетона — трудная работа. Если вы не опытный домашний мастер, лучше всего доверить этот конкретный проект профессионалам.

Укладка бетона — это тяжелая, мучительная работа, и на ее выполнение может уйти много времени один человек. Попытка залить бетон самостоятельно также может привести к дорогостоящим ошибкам.

Вот что вы можете ожидать, если хотите установить собственную бетонную плиту:

• Очистите участок , на котором вы положите бетонную плиту. Удаляйте всю траву, кусты, кустарники, камни и даже старый бетон, пока не обнажится почва.Вы должны убедиться, что почва, также известная как бетонное основание, полностью уплотнена и утрамбована. В противном случае, если земляное полотно смещается под бетон, структура и прочность плиты будут нарушены.
• Нанесите основание , которое представляет собой слой над земляным полотном. Гравий — распространенный материал основания. Вам нужно будет утрамбовать основание, прежде чем двигаться вперед.
• Отметьте, куда будет идти ваша бетонная плита. Установите деревянный периметр по периметру.Рама позволит вам добиться большей точности при заливке бетона.
• Установите проволочную сетку или арматуру.
• Смешайте состав бетона с помощью бетономешалки или тачки с лопатой. Наденьте маску, защитные очки, резиновые перчатки и рабочие ботинки, брюки и рубашку с длинным рукавом.
• Залейте бетон по периметру и распределите смесь лопатками и граблями.
• Выровняйте и разгладьте мокрый бетон с помощью инструмента для стяжки.
• Управляйте поплавком по бетонной поверхности. Этот инструмент прижимает любой плавающий заполнитель и позволяет бетону без заполнителя подниматься на поверхность.
• Обработайте края бетона кромкообрезным станком для бетона. Обрезной станок делает стороны более точными и менее подверженными растрескиванию.
• Выполните стыки через каждые 5–6 футов с канавкой. Швы помогают уменьшить трещины в бетоне.
• Подметайте поверхность плиты щеткой , чтобы создать сцепление с бетоном.В противном случае поверхность может быть скользкой.
• Нанесите герметик для бетона , чтобы помочь бетону затвердеть.

В качестве визуального руководства для самостоятельного изготовления ознакомьтесь с этим обучающим видео от MARSHALLTOWN:

Часто задаваемые вопросы о бетонных плитах

1. В чем разница между бетоном и цементом?

Хотя бетон и цемент часто используются как синонимы, это не одно и то же. Цемент входит в состав бетона. Бетонные смеси обычно содержат песок, цемент, воду и сыпучие заполнители.

2. Сколько времени нужно для застывания бетона?

Через 24–48 часов вы или домашнее животное можете ходить по бетону, не оставляя следов. Подождите семь дней, прежде чем позволить тяжелым машинам или транспортным средствам по бетону. Через 28 дней ваша бетонная плита должна быть полностью прочной.

3. Как ухаживать за бетонной плитой?

— Содержите в чистоте. Смойте пятна, как только они появятся, особенно разливы масла, и удалите грязь между стыками.

— Не кладите на плиту больше веса, чем она может выдержать. Жилой бетонный подъезд может выдержать вашу машину, но он не выдержит слишком долгого времени под весом движущегося грузовика или грузовика для доставки.

— Нанесите на бетон герметик , чтобы ограничить образование трещин и повреждений.

— Если вы видите трещины в форме , вызовите специалиста для их ремонта.

4. Как долго прослужит бетонная плита?

Трудно определить, сколько прослужит бетонная плита, поскольку все плиты различаются по качеству и прочности.Большинство плит прослужат от 50 до 100 лет, но некоторые плиты могут начать трескаться и крошиться гораздо раньше.

Заключение

Внутренние дворики, подъездные пути, фундаменты — бетонные плиты могут служить множеству целей вокруг вашего дома. Позвоните ближайшему к вам подрядчику по бетону, чтобы он установил для вас плиту или превратит ее в проект по благоустройству дома своими руками, если вы уверены в своих навыках.

И как только ваше патио из бетонных плит будет на месте, сделайте его центром внимания — как основу для летней кухни, костровой ямы или беседки.Хотите добавить клумбы, деревья или живую изгородь вдоль дороги из бетонных плит? Позвоните ближайшему к вам местному специалисту по ландшафтному дизайну.

Профессиональная установка бетонной плиты стоит в среднем 6,60 доллара за квадратный фут, при стоимости, как правило, от 4,34 доллара до 7,73 доллара за квадратный фут .

Помните, что цены будут варьироваться в зависимости от многих факторов, включая толщину, размер и прочность плиты. Железобетонная плита стоит больше, чем обычная плита без проволочной сетки или арматуры, обычно в пределах 9 долларов.29 до 10,04 доллара за квадратный фут .

Основное фото предоставлено: Уилл и Кристин Халл / Flickr / CC BY 2.0

Джейн Пурнелл

Джейн Пурнелл — писатель-фрилансер и актер из Нью-Йорка. Она получила степень бакалавра искусств. из Университета Вирджинии и наслаждается чашечкой горячего кофе из френч-пресса.

Сделал ли Джон Маккракен этот монолит в Юте?

Сначала это звучало как поворот сюжета из научно-фантастического романа Филипа К.Дик. Высокий серебристый кусок металла высотой около 10 футов, окруженный аурой странности, замечен в каньонах из красных скал в пустыне Юта. Государственные служащие, обнаружившие его при обследовании территории на предмет поиска снежного барана, говорят, что понятия не имеют, кто вбил металлическую плиту в каменный пол. И с тех пор загадка того, что это такое и как попала туда, оказалась непреодолимой.

Некоторые нахально задумались, не посадили ли его туда пришельцы. Другие думали, что это может быть дань монолиту из «Космической одиссеи 2001 года».Но наиболее соблазнительным предположением было то, что это могла быть работа Джона Маккракена, скульптора-минималист, увлекающегося научной фантастикой, который умер в 2011 году.

Галерея Дэвида Цвирнера, в которой работы художника выставляются с 1997 года и представляет его поместье. , утверждает, что таинственный монолит — это добросовестный Маккракен.

Только одна проблема: если это действительно так, Маккракен справился с ней, даже не сказав ни слова своему дилеру или друзьям. Сейчас почти все в мире искусства разделились во мнениях о том, правдоподобна ли история или забавная шутка.

Сын художника, Патрик МакКракен, по-прежнему полностью озадачен монолитом. Но когда он услышал эту новость, он вспомнил вечер в мае 2002 года, когда его отец жил в Меданалесе, штат Нью-Мексико, в небольшом глинобитном доме с видом на холм. «Мы стояли снаружи и смотрели на звезды, и он сказал что-то вроде того, что хотел бы оставить свои работы в отдаленных местах, чтобы их обнаружили позже», — вспоминал он в телефонном интервью.

Он думал, что его отец шутит?

«Нет, я думал, что он это сделает», — сказал он.«Его вдохновила идея о пришельцах, которые оставляют предметы, похожие на его работы или похожие на его работы. Это открытие монолита — это очень соответствует его художественному видению «.

Фотограф, живущий в Сан-Франциско, Маккракен-младший добавил: «Он не был обычным отцом. Он заранее верил инопланетным расам, которые смогли посетить Землю. По его мнению, эти инопланетяне посещали Землю очень давно, и они не были злонамеренными. Они хотели помочь человечеству пройти через это время нашей эволюции, когда все, что мы делаем, — это сражаемся друг с другом.

Маккракен, родившийся в Беркли, Калифорния, сын владельца ранчо, был запоминающимся персонажем, высоким, стройным человеком с обветренными чертами лица и глазами, которые, казалось, слишком долго смотрели на солнце. Его интересы были явно галактическими. Заядлый читатель научной фантастики, он верил в путешествия во времени и внеземную жизнь. Он был другом актера Леонарда Нимой, остроухого героя «Звездного пути» и коллекционера работ Маккракена.

Маккракен, умерший от опухоли мозга в возрасте 76 лет, больше всего известен своими глянцевыми, покрытыми смолой «досками», геометрическими скульптурами, которые придают изделиям скромного лесного склада блеск твердой поверхности калифорнийской автомобильной культуры.

Его потусторонние страсти вряд ли являются гарантией авторства скульптуры, и возможно, что произведение было создано не скульптором. Вы можете сузить круг кандидатов, по крайней мере, до миллионов зрителей, влюбленных в классику Стэнли Кубрика 1968 года «2001: Космическая одиссея». В фильме, конечно же, есть собственный героический монолит, сверкающая черная структура, порождающая эволюционные скачки. Когда обезьяны сталкиваются с ним и видят свои первые прямые и прямые углы, они начинают использовать инструменты и претерпевают превращение в разумных существ.

Эд Руша, известный своими картинами с текстовыми надписями и, вероятно, являющийся деканом калифорнийской арт-сцены, подружился с Маккракеном в те годы, когда он жил в Лос-Анджелесе. «Я не думаю, что это Джон Маккракен», — сказал он о скульптуре. «На него не похоже быть обманщиком. Монолит в пустыне? Он настолько универсален, что это может быть кто угодно. Встречать что-то подобное — это настоящая научная фантастика. Мне нравится идея, что кто-то развлекается «.

Художник Джеймс Хейворд, близкий друг Маккракена и бывший его помощник, соглашается.«Насколько я понимаю, это гигантская мистификация», — сказал г-н Хейворд. «Объект на фотографиях, которые я видел, сделан грубо. Я смотрел на углы как мог; они сделаны с помощью механизма, называемого тормозом, который гнет металл. Когда вы сгибаете металл на станке, углы получаются не резкими и четкими. Они округлые.

По сравнению с классическим минималистом, таким как Дональд Джадд, Маккракен был аномалией, отчасти потому, что он сопротивлялся машинам и промышленному производству. Он предпочитал делать свои скульптуры вручную, в духе терпеливого и кропотливого мастерства.По правде говоря, произведение из Юты отличается от досок, которые он впервые применил в 1966 году и о которых он думал до конца своей жизни.

Они состоят из прямоугольных фанерных досок, покрытых стекловолокном, окрашенных в один цвет и прислоненных к стене, как если бы рабочий давал им отдых, собирая, скажем, платформу. Выполненные в различных ярких насыщенных цветах, в том числе розовом, как жевательная резинка, желтом подсолнухе и черном, они придают цвету независимую материальную жизнь. Но полировка их поверхностей делает их такими отражающими, что кажется, что они растворяются на ваших глазах во что-то, что кажется не столько скульптурной массой, сколько чистой платонической метафорой.

Маккракен любил говорить, что доски занимают зону между живописью и скульптурой. Когда один конец опирается на пол, а другой касается стены, доска соединяет землю под нашими ногами с высшим царством стены, поверхностью, на которой сначала началась живопись и, следовательно, иллюзия.

Но в его карьере было не только доски. Монолит в штате Юта, стоящая недревесная колонна, согласуется с менее известными скульптурами Маккракена из нержавеющей стали, для создания которых он полагался на различных производителей, включая Arnold AG.«Мы познакомили его с этой невероятной компанией, которая работает с Джеффом Кунсом», — сказал г-н Цвирнер о немецком производителе.

Г-н Цвирнер, по его собственному признанию, опоздал с открытием работы Маккракена. В 1992 году он был в гостях у художника Майка Келли в его доме в Лос-Анджелесе и заметил розовый плинтус в гостиной. Торговец спросил, кто художник. «Майк сказал:« Ты, должно быть, самый большой болван в мире. Вы не знаете Джона Маккракена? Он один из величайших ныне живущих художников.«Так что я получил настоящую ругань за то, что не знал Джона Маккракена».

В ближайшие месяцы г-н Цвирнер разыскал работы скульптора и позвонил ему, чтобы узнать, принадлежит ли он галерее в Нью-Йорке. Маккракен поколебался, прежде чем ответить: «Боже, Дэвид, я не знаю».

Фактически, Маккракен был представлен престижной галереей Sonnabend с 1970 года, но, очевидно, чувствовал себя безутешным из-за состояния своей карьеры. Хотя он заработал свою первую известность в историческом исследовании 1966 года в Еврейском музее «Основные структуры», которое помогло запустить движение минимализма, его первоначальный импульс испарился.Он подписал контракт с Zwirner, где в 1997 году провел свое первое шоу, и продолжал оставаться уважаемым, хотя и своеобразным минималистом. Его десятая выставка в галерее откроется в марте следующего года, и г-н Цвирнер решил посвятить ее «дощатым» скульптурам, которые, по его словам, никогда раньше не показывались сами по себе.

Во время телеконференции Zoom в среду с г-ном Цвирнером и Ханной Шувинк, партнером галереи, которая на протяжении многих лет тесно сотрудничала с Маккракеном, стало ясно, что разногласия по поводу авторства монолита Юты распространяются даже на сотрудников галереи.В то время как г-жа Схоувинк по-прежнему не убеждена («Я действительно больше не знаю», — сказала она со вздохом), г-н Цвирнер уверенно сказал: «Конечно, это произведение Маккракена! Он вернулся, чтобы помочь нам с переходом », имея в виду события в Вашингтоне.

(Несколькими днями ранее пресса процитировала представителя галереи, заявившего, что скульптура не принадлежит Маккракену, а, вероятно, является трогательной данью ему, сделанной в его стиле и созданной неизвестным помощником.)

Некоторые онлайн-сыщики, использующие Google Earth, чтобы определить, когда скульптура материализовалась в пустыне, все еще утверждает, что она была размещена там примерно в 2016 году, много позже смерти Маккракена.

Как доказать, что кусок металла в пустыне — это на самом деле работа Маккракена? В вопросах аутентификации произведений искусства важными считаются интуитивные эстетические мнения и сила «глаза» — не говоря уже о том, что никто, кроме агентов общественной безопасности штата Юта, не видел монолит лично. Более актуальная и надежная форма аутентификации должна дождаться сбора информации об инсталляции скульптуры. Было бы полезно узнать, кто именно перевез этот металлический предмет в Юту, просверлил красный камень, чтобы посадить его в землю, и, возможно, заложил под ним цементный фундамент.Если вы оказались тем человеком, который это сделал, что ж, скажите, пожалуйста!

Г-н Цвирнер, по его собственному признанию, понятия не имеет, кто установил скульптуру, и, похоже, этот вопрос его не беспокоит. И, возможно, неудивительно, что сейчас, ближе к концу этого чумного года, когда так много людей осаждены разной степенью изоляции и болезней, а также онемением, порожденным телевизионными новостями, действительно успокаивает созерцание восходящего прекрасного призрака. пустынной скалы, трогательное подтверждение торжества воображения над повседневной реальностью.

Но будьте осторожны. Как известно, сам Спок предупреждал: «Недостаток фактов всегда создает опасность».

Дебора Соломон, искусствовед, является автором биографий Джозефа Корнелла и Нормана Роквелла. Она работает над биографией Джаспера Джонса.

Тепло и сухая монолитная плита с кирпичным выступом

Добавление кирпичного шпона снаружи дома усложняет изоляцию снаружи плиты. Так что изолируйте внутри.

Одна холодная точка в доме — это место, где край бетонной плиты выходит наружу.Поскольку воздух на улице зимой намного холоднее земли и жарче летом, этот тепловой мост больше похож на взлетно-посадочную полосу.

Мы рассмотрели два способа изолировать монолитные плиты — для горячих и холодных мест — но когда вы добавляете кирпич, все становится немного сложнее.

Во-первых, вам понадобится полка для поддержки кирпича. Эта полка может быть металлическим уголком, прикрепленным болтами к фундаменту, или это может быть монолитная ступенька.

Пошагово:

• Слой уплотненного гравия покрывает землю под плитой как капиллярный разрыв и стабильное основание для бетона.
• Положите пластиковый пароизоляционный слой поверх гравия и оберните край пластика так, чтобы он стал барьером для грунтовой влаги.
• Залейте плиту, добавив полку снаружи. Лучше всего наклонять полку подальше от дома. Кроме того, убедитесь, что он достаточно глубок, чтобы выдержать кирпич, не менее дюйма дренажного пространства и места для ЛЮБОЙ внешней изоляции, которую вы добавите.
• Установите планку отлива, желательно из нержавеющей стали или меди. Лучше всего заправить его за стенную обшивку, если это возможно, но, по крайней мере, он должен быть притерт под домашнюю пленку.
• Установите внешнюю изоляцию. Если вы не добавляете внешнюю изоляцию, добавьте еще один слой строительной бумаги.
• Вызов каменщиков. Когда они кладут этот первый ряд кирпича, убедитесь, что они добавляют отверстия для просачивания через каждые пару футов вдоль нижнего ряда. В противном случае вода, попавшая за шпон, не сможет уйти. Пропитанные дыры и мигание выпуклым краем дают ему место, куда можно пойти.

Этот набор деталей должен быть всем, что вам нужно для сухой плиты, но перед укладкой пола имеет смысл использовать гидроизоляционную мембрану или кладочную краску.

При наличии системы управления водными ресурсами сосредоточьтесь на замедлении теплового потока. Уложите деревянные шпалы на плиту через каждые 24 дюйма, проложив между ними полосы жесткой изоляции. Закройте его панелями чернового пола, и вы окажетесь на пути к сборке перекрытия, которая не боится погоды.

—Детали основаны на деталях Международного института масонства с дополнительной технической помощью Харрисона МакКэмпбелла, AIA, в Нэшвилле, TN

AIM Photonics получила 321 млн долларов по соглашению с AFRL, Исследовательским фондом SUNY | Бизнес | Октябрь 2021 г.

ОЛБАНИ, Н.Ю., 25 октября 2021 г. — AIM Photonics подписала семилетнее соглашение с Исследовательской лабораторией ВВС (AFRL) и Исследовательским фондом Государственного университета Нью-Йорка. Соглашение включает поддержку на общую сумму более 321 миллиона долларов.

Финансирование включает 165 миллионов долларов, предоставленных AFRL от имени Министерства обороны США (DOD), и 156 миллионов долларов из других источников, в том числе более 60 миллионов долларов, ранее предоставленных штатом Нью-Йорк в рамках обязательства в размере 250 миллионов долларов для создания института, и взносы участвующих компаний, колледжей, университетов и правительств других штатов.

AIM Photonics разработала комплект для проектирования процессов, который поддерживает автоматизацию электронного фотонного проектирования от кристалла до корпуса. Предоставлено MACRO PHOTO / iStock.

Средства будут использованы для обеспечения готовности производства передовой фотоники — технологии, которая необходима для национальной безопасности и имеет решающее значение для будущего высокопроизводительной микроэлектроники.

«Эта награда свидетельствует о неизменной приверженности департамента развитию технологий интегрированной фотоники в сочетании с инвестициями в микроэлектронику», — сказал Роб Голд, директор Управления заместителя министра обороны по программам промышленной базы технологий и производства.«AIM Photonics достигла выдающихся технических успехов за первые пять лет работы в качестве института производственных инноваций. Еще больший прогресс ожидается в следующие семь лет по мере развития отечественной промышленной базы интегрированной фотоники ».

Компания AIM Photonics разработала комплект для проектирования процессов, который поддерживает автоматизацию электронного фотонного проектирования от кристалла до корпуса. В сочетании с многопроектной программой изготовления пластин и уникальными возможностями тестирования, сборки и упаковки, он позволяет дизайнерам изготавливать свои проекты за небольшую часть стоимости, обычно связанной с разработкой прототипа.

AIM продолжит разработку расширенных интегрированных возможностей фотоники для широкого спектра существующих продуктов и позволит использовать такие критически важные приложения, как передача данных, телекоммуникации, лидар, химическое и биологическое зондирование, искусственный интеллект, квантовые приложения и пользовательские приложения Министерства обороны США. пресс-релиз.

Институт также стремится обеспечить наличие высококвалифицированной рабочей силы для поддержки отрасли посредством программ обучения и повышения квалификации кадров, которые поддерживают производство в рамках всей экосистемы кремниевой фотоники.Это обязательство распространяется на крупные корпорации, малые и средние производственные компании, университетских исследователей, федеральные агентства и участников цепочки поставок фотонной индустрии.

«Расширенное партнерство Министерства обороны с Нью-Йорком позволит нам и дальше развивать эту передовую отрасль и создавать экономические возможности, как сейчас, так и в будущем, по всему штату», — сказал Кевин Юнис, главный операционный директор Empire State Development и исполнительный директор. заместитель комиссара.

«Как член комитета Палаты представителей по вооруженным силам и основатель группы Конгресса по оптике и фотонике, я особенно взволнован возможностями, которые предоставляет это финансирование для укрепления наших оборонных технологий и поддержки наших вооруженных сил», — сказал У.Представитель С. Джо Морелль.

«У нас есть уникальные возможности для обеспечения проверенной, передовой производственной среды, которая имеет жизненно важное значение для развития интегрированной фотоники», — сказал Тод Лаурсен, исполняющий обязанности президента Политехнического института SUNY и председатель совета руководителей AIM Photonics. «Наша цель — продолжать расширять участие промышленности, академических кругов и правительств в коммерциализации этой критически важной технологии, обеспечивая беспрецедентный доступ к передовой инфраструктуре, необходимой для поддержки полного цикла разработки как текущих, так и будущих интегрированных фотонных приложений.”

Дэвид Хараме, главный операционный директор AIM Photonics, сказал: «Это время быстро развивающихся приложений, использующих кремниевую фотонику. В будущем появятся новые важные приложения, и эти инвестиции в AIM Photonics повлияют на экосистему кремниевой фотоники США, предоставив доступ к беспрецедентным технологиям фотоники ».

Экосистема AIM предоставляет индустрии фотоники, академическому исследовательскому сообществу и Министерству обороны доступ к набору инструментов проектирования, передовым технологиям изготовления, тестирования и упаковки микросхем на протяжении всего цикла разработки продукта.Работа проводится на заводе по испытаниям, сборке и упаковке в Рочестере, штат Нью-Йорк, и в комплексе Albany Nanotech, который принадлежит и управляется NY CREATES.
