Винтовой фундамент своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция

информация о винтовых сваях и способах вкручивания свай

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

• Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
• Скорость возведения — 2-3 дня;
• Приступать к строительным работам можно сразу после установки свай в землю;
• Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
• Данный вид фундамента подходит для любого типа почв;
• Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

• Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
• Прослужит такой фундамент меньше чем бетонный аналог;
• Требуется хорошее утепление пола в доме;
• Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

• Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

• Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

• Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

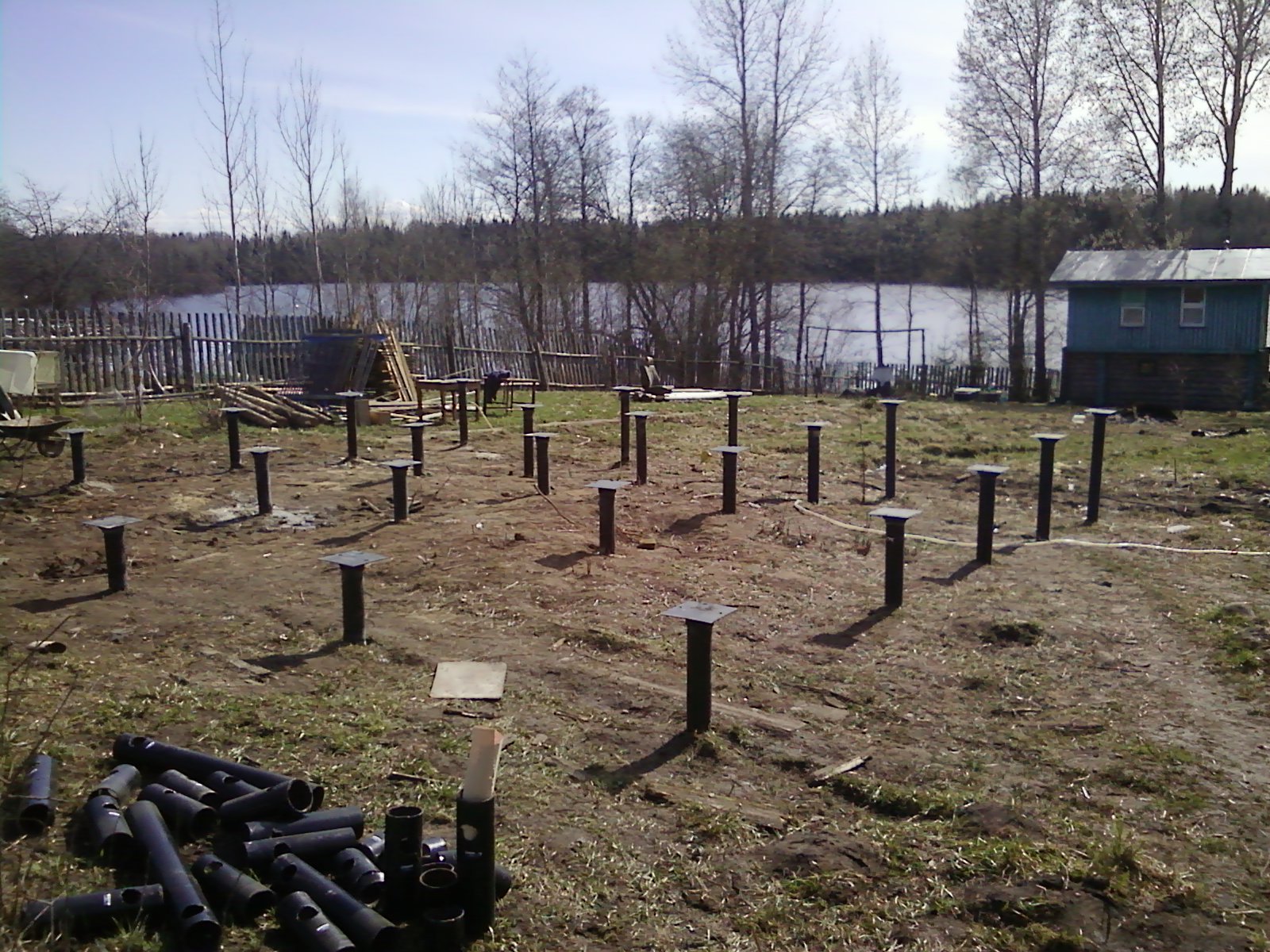

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

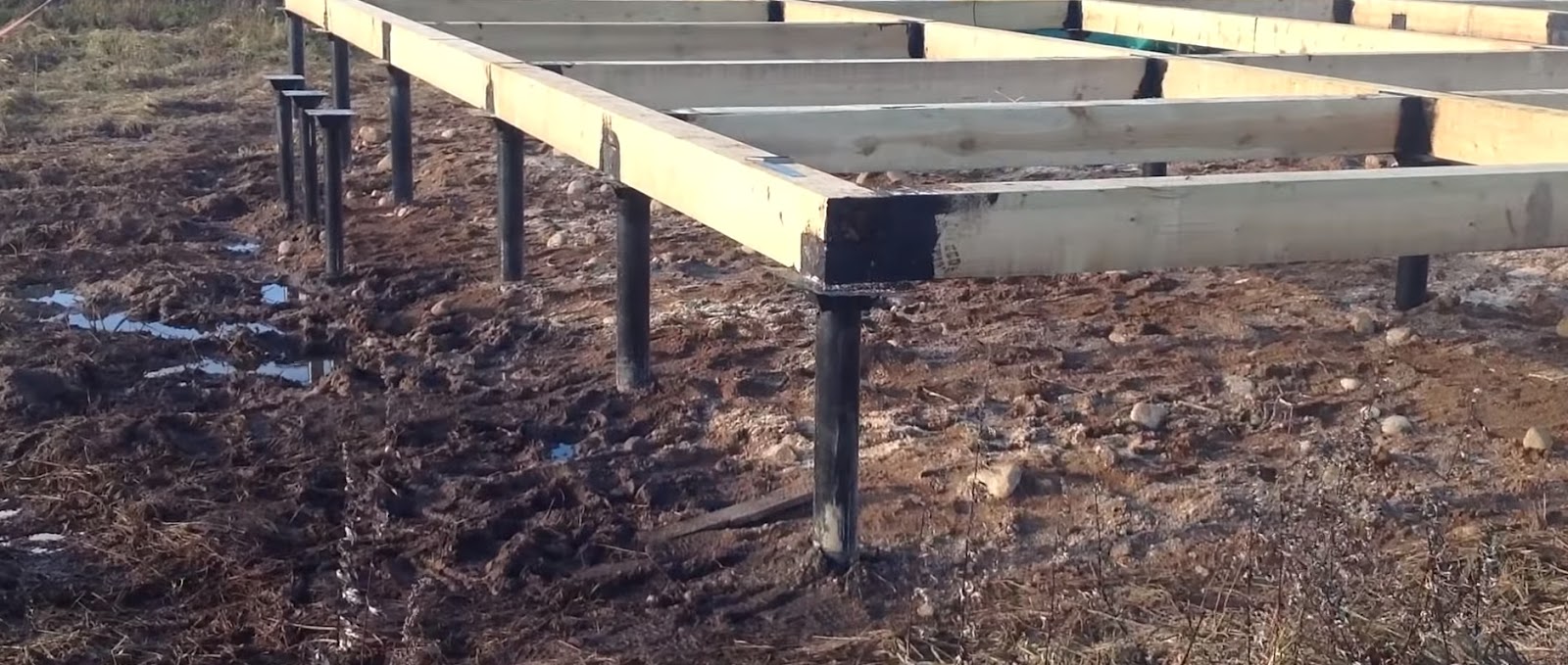

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

Монтаж винтового фундамента своими руками: ошибка или экономия

В деревне большинство строительных дел приходится выполнять самостоятельно, хотя есть и такая работа, которую без профессиональной помощи не одолеть. К примеру, когда у меня дошли руки до возведения забора вокруг собственного дома, я понял, что самому все сделать не получится. Дело в том, что мой выбор пал на ограждение на основе свайно-винтового фундамента, а тут для меня было много непоняток. Скажу честно: идею позаимствовал в интернете на форуме.

Почему я выбрал свайный фундамент

Нет сезонных ограничений

Ввинчивать сваи можно и летом, и зимой. В моем случае работы велись в мае, но у нас в Иркутской области и в это время погода не балует теплом.

Он универсален

Установка возможна в любом грунте и при больших перепадах рельефа, что актуально для моего случая. Мой дом располагается на склоне.

Высокая скорость монтажа

Готовая конструкция не требует усадки и отстаивания, что актуально для ленточной бетонной системы. Установка верхней части забора может выполняться сразу после ввинчивания свай.

Долговечность

Сваи служат 50 лет, а если выбрать качественные, то и все 100. А я собирался выбрать именно качественный материал.

В основном использовалась винтовая свая СВСМ 57х200х3000

Естественно при оценке будущего забора я ориентировался на свои финансы. Чтобы долго не мудрить я последовал совету свайной компании, у которой приобретал сваи. Инженер компании, в качестве бонуса мне бесплатно набросал схему-эскиз в соответствии с моим планом:

• винтовая свая СВСМ 57х200х3000 по периметру;
• винтовые сваи 76 мм 2000 мм возле калиток и ворот.

Меня отговорили от более дорогостоящих 108-миллиметровых опор. Сейчас понимаю, что правильно поступил, что послушал специалистов.

Для забора шаг между опорами может достигать 3 метров – для сетки рабица достаточно. Я же для обшивки использовал металлопрофиль, поэтому решил делать сваю каждые 2 м.

Свайно-винтовой фундамент своими руками: пошаговая инструкция

Теперь о самостоятельном монтаже. Поскольку для забора потребовалось всего 18 свай, то их монтажом я занимался сам. Цена за услугу установки, озвученная в свайной компании, для меня в тот момент была «неподъемная». В процессе выполнения работы, не буду кривить душой, пожалел, что не подождал еще месяц (ожидалось поступление денег) и не заплатил за монтаж с помощью спецтехники. На один элемент при профессиональном выполнении работ уходит от 20 до 30 минут. Я же (кстати со мной еще в помощь было 2 соседа) над каждой возился по часу, а то и больше, поскольку работа состояла из двух этапов:

1. Вручную выкапывался приямок глубиной 70 см. Это помогало правильно позиционировать сваю, да и лопасть в землю заходила проще.
2. В оголовке сваи в монтажные отверстия заводился ломик, а на его концы одевались трубы длиной 2,5 м. Далее 2 человека создают крутящий момент, а один контролирует направление сваи с помощью пузырькового уровня. Как только фиксировалось резкое возрастание усилия ниже зоны промерзания грунта работа прекращалась.

У меня на участке грунтовый пирог представляет собой суглинок. Его глубина промерзания 1,9-2,0 м. Таким образом, 3 м свая закручивалась на глубину 2,6 м, а над плоскостью земли оголовок возвышался на 40 см.

С этим фундаментом я провозился вместе со своими помощниками 6 дней, поскольку приходилось отвлекаться и на другие дела. Были непредвиденные препятствия – свая «не лезла» в землю. Одним словом – намучились. Сто раз говорил сам себе, что надо было купить сваи под ключ.

Винтовой фундамент своими руками. На каких грунтах используется винтовой фундамент?

Винтовой фундамент своими руками. На каких грунтах используется винтовой фундамент?

Водонасыщенные грунты, пески, супеси и суглинки наиболее подвержены зимнему пучению грунта. При этом даже достаточно глубоко заложенный фундамент может начать выталкивать из-под земли. Весной же при оттаивании происходит его неравномерная усадка.

Надежная опора требуется и при строительстве на сыпучих грунтах: ведь заглубляться приходится на слишком большую глубину. Применение ленточного фундамента в таких случаях становится нерентабельным. В таких случаях на помощь приходят сваи.

Первые чугунные винтовые сваи были разработаны англичанином А. Митчеллом в 1933 г. в качестве альтернативы забивным. Они имели виде трубы, один из концов которой был изготовлен в форме лопасти особой формы и был заострен. Благодаря такой конструкции свая легко вкручивалась в грунт, дополнительно его уплотняя, гораздо ниже глубины промерзания и надежно закреплялась в нем.

Строение и внешний вид свай

В нашей стране их чаще всего используют для возведения зданий в условиях вечной мерзлоты (в районах Крайнего Севера и Дальнего Востока). В частном строительстве в последние годы свайно-винтовой фундамент стали применять при строительстве жилья в заболоченных местностях, близком прохождении грунтовых вод и для возведения хозяйственных построек.

Область применения свайных фундаментов

• сваи-пики: с заостренным наконечником; предназначены для легких и сыпучих грунтов;

• сваи-трубы: с зубчатой коронкой на нижнем конце; используются на вязких почвах.

• возможность устройства на любых, в том числе и сложных грунтах и даже на воде;

• простота монтажа, минимальное количество времени, затрачиваемое на их установку, отсутствие земляных работ;

• возможность устанавливать в зимний период;

• такие конструкции не восприимчивы к выталкивающим нагрузкам;

• при необходимости возможность демонтажа и повторной установки;

• высокая прочность: в зависимости от вида свай они способны выдержать нагрузку 4-18 т;

• экономическая выгода: стоимость их на 30-60% ниже цены бетонного фундамента.

• невозможность устанавливать их в грунтах с известковой прослойкой, торфяниках, текучих грунтах и в скалистых местностях;

• оборудовать подвал в доме, установленном на сваях, весьма проблематично – его утепление будет равно стоимости самого фундамента.

Закручивание винтовых свай дрелью. Вкручивание электромеханическими инструментами

Для ввинчивания сваи вручную потребуется three человека, если помощники отсутствуют, осуществить погружение винта конечно при наличии комплекта с мощной дрелью. Для таких целей также производится специальный мультипликатор. Для свай необходимо использовать разновидности с числами 1/56-1/70. В их конструкцию входят:

• Редуктор для винтовой сваи – планетарная передача, превращающая быстрое вращение в медленное ввинчивание.
• Корпус с упором. Туда устанавливается стабилизирующий рычаг, который обеспечит стабильность прибора в свое .
• Четырехгранные не шестигранные головки разных размеров.
• Рукоятка, которая внешне напоминает мясорубку.

Процесс закручивания винтовых свай мясорубкой имеет следующую технологию:

1. На лежащую сваю устанавливается оголовок с фланцем.
2. К нему прикрепляется адаптер.
3. В отверстие адаптера понадобится завинтить редуктор.
4. Соединение электродрели с редуктором, путем зажатия в патроне болта с головкой нужного размера.
5. Свая устанавливается в проделанное отверстие, на упор насаживается труба, которую понадобится закрепить в почве.
6. Инструмент подключается к сети, редуктор начинает собственное} мастерство движение. Рабочему понадобится лишь следить за вертикальными отклонениями не подправлять их.

Мультипликатор содержит большую длину рычага на корпусе, по причине этого он будет упираться в оголовок в процессе монтажа. При наличии такой проблемы рычаг понадобится срезать до необходимой длины.

Приспособление для закручивания винтовых свай. Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
2. Вертикальное позиционирование, установка рычагов;
3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Ручной способ имеет свои ограничения: стержни могут быть закручены на глубину до 3 метров. К тому же для выполнения работы потребуется достаточно много пространства, что рабочие могли использовать длинные рычаги.

Винтовые сваи для забора своими руками. Конструктивные особенности

Сваи имеют свои неоспоримые преимущества — надёжность, технологичность и долговечность. Можно отметить и простоту установки этой конструкции, чего нет в таких видах фундаментов, как ленточный и столбчатый. Для их установки требуются большие трудозатраты. Необходимо вырыть яму, установить опалубку. Зачастую это делается в несколько этапов.

Установка свай для забора не требует больших вложений, закупки песка, гравия, цемента, установки опалубки и больших временных затрат. К тому же заборы, установленные таким образом, считаются самыми надёжными на сегодняшний день.

Как можно понять из самого названия, сваи — это пустотелые трубы с резьбой на одном конце . Зачастую в целях лучшего укрепления в грунте, вместо резьбы, установлены лопасти. Но иногда сваи делают комбинированными: с лопастями и резьбой.

Винтовые сваи вкручиваются непосредственно в грунт за счёт резьбы на одном из их концов

В целях постройки забора, как правило, используют три типа свай: с диаметром 57, 78, 89 мм. Установка того или иного диаметра трубы зависит от типа грунта.

Для разных типов почв используются также разные сваи:

• для песчаных грунтов подойдёт конструкция с закрытым наконечником;
• для большинства почв (кроме песчаных и торфяных) используют открытый наконечник;
• для каменистых пород — резьба с двумя лопастями.

Стоит отметить, что сваренные сваи нельзя использовать для возведения фундамента дома, так как они не имеют достаточной прочности. Лучше в этом случае использовать литые конструкции.

Стоимость таких деталей фундамента может существенно отличаться в зависимости от размеров. К примеру, 89 мм свая может стоить в два раза дороже, чем 57 мм

Чем больше толщина металлической сваи, тем она дороже

.

Конструкции с двойными лопастями для установки на обычных грунтах покупать не рекомендуется. Их цена значительно выше, и их монтаж на «лёгких» почвах неоправдан.

Самостоятельный монтаж тоже имеет важную роль. Если иметь соответствующий опыт (возможно, небольшой), то экономия средств на постройку забора может быть до 50% от общего бюджета постройки.

Как показывает практика, заплатить за установку опоры строительной фирме необходимо приблизительно столько же, сколько и стоит один элемент. Дополнительно необходимо заплатить за исследование грунта в вашей местности. Серьёзные фирмы без анализа почвы к работам не приступят. При самостоятельной установке за это платить не придётся.

Винтовые сваи своими руками. Изготовление винтовых свай своими руками

Изготавливаем сваи сами

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

Преимущества свайного фундамента

Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:

• Строительство на любом грунте. Глубокое завинчивание сваи в грунт позволяет возводить строения на всех типах грунта, включая заболоченную местность, где возведение фундамента другого типа невозможно. Исключение составляют только скальные участки, на которых завинчивание свай считается достаточно трудным.
• Минимум земляных работ. Для обустройства свайно-винтового фундамента не требуется проводить выемку грунта, рыть котлован или траншею. Это позволяет сэкономить на вывозке лишнего грунта со строительного участка.
• Возведение основания в любое время года. Минимальные земляные работы позволяют обустраивать свайный фундамент независимо от сезона.
• Высокая несущая способность. Сваи монтируются ниже уровня промерзания грунта, чем обеспечивается прочность фундамента в любых условиях. Даже при сезонном движении грунта конструкция сохраняет свою целостность.
• Простой и быстрый монтаж. Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.

На сколько вкручивать винтовые сваи. Роль грунта в определении глубины погружения сваи

Несомненно, состав грунта во многом вносит решающий вклад в устойчивость всего фундамента. Преимущество винтовых свай в качестве основы для дома по сравнению с другими типами фундаментов как раз и состоит в том, что влияние состава грунта может быть нивелировано – как раз из-за того, что сваи достигают наиболее плотных слоев грунта.

Свайно-винтовые фундаменты успешно устанавливают на песчаные, неустойчивые грунты. Большую роль играет глубина промерзания грунта. Она различна для разных регионов. В частности, это параметр может составлять от 70-80 см в южных районах России до двух и более метров в северных районах и в Сибири. Иногда глубина промерзания достигает и 2-2,5 метров. На большей территории нашей страны глубина промерзания оценивается в 1.2-1,5 метра. Именно на эту глубину как минимум должны быть завинчена свая.

Роль глубины промерзания определяется таким свойством грунтов, как пучинистость – объемные колебания грунта при замерзании и размерзании. Они могут колебаться в пределах 5-12 процентов в зависимости от свойств грунта. Очевидно, что степень пучинистости зависит в первую очередь от исходной влажности земли, так как именно она при замерзании-размерзании меняет свой объем. Таким образом, при замерзании почвы сваи, если они находятся выше точки промерзания, могут быть вытолкнуты на высоту вплоть до 5-10 см, что существенно может изменить параметры всего фундамента.

При расчете фундамента значение промерзания грунта можно узнать из общих характеристик земель в данном регионе.

Видео инструкция. Как Закрутить Винтовые Сваи. Монтаж свайно-винтового фундамента

Как сделать винтовой фундамент своими руками: порядок работ

С появлением современных строительных технологий открылись новые возможности и в части обустройства фундаментов возводимых домов, для изготовления которых в определённых условиях применяются так называемые «винтовые» сваи.

Фундаменты на основе винтовых свай привлекают исполнителя относительной простой и высокой скоростью изготовления и всё чаще конкурируют с привычными для нас ленточными и столбчатыми конструкциями.

В этой статье мы попытаемся подробно проинформировать вас о том, как сделать винтовой фундамент своими руками, а также ознакомим с пошаговой инструкцией по его монтажу.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Общий порядок устройства винтового фундамента

Перед тем как изготовить винтовой фундамент своими руками следует ознакомиться с общим порядком его обустройства, состоящим из следующих этапов:

Сначала производится разметка точек монтажа винтовых свай, которые должны устанавливаться под балками вдоль стен сооружения, а также по его углам и в точках пересечения с простенками (подготовительная стадия).

По окончании разметочных операций в обозначенных точках в грунт вворачиваются выбранные вами винтовые опоры (они размещаются с шагом от 1-го до 3-х метров).

По завершении монтажа свай их оголовки выравниваются и связываются в единую конструкцию. Последняя чаще всего изготавливается из деревянного бруса или металлических балок, образующих так называемый «ростверк» или цоколь дома.

Важно! При значительных весовых нагрузках на фундамент дома его ростверк (цоколь) может выполняться в виде ленточного связывающего основания, залитого из бетона.

После обустройства фундамента с ростверком, образующим цоколь строения, между ним и землей должно оставаться свободно вентилируемое пространство, которое впоследствии можно будет закрыть обшивкой.

Более подробное описание того, как обустраивается фундамент на винтовых сваях (пошаговая инструкция по его изготовлению) будет рассмотрено нами позднее.

Достоинства и недостатки метода

При кажущейся простоте обустройства фундамента на основе винтовых свай в процессе их монтажа можно столкнуться со следующими трудностями, которые могут рассматриваться как недостатки:

• трудность подбора винтовых опор по показателю максимальной нагрузки на фундамент, определяемому по результатам исследования грунта на застраиваемом земельном участке и учитывающему весовые характеристики будущего дома;
• сложность вворачивания свай в грунт вручную, даже при условии привлечения к работам 4-5-ти помощников;
• высокие издержки на специальное оборудование, необходимое для вворачивания опор в сложные грунты.

К достоинствам этого вида фундаментного основания следует отнести:

• отсутствие необходимости в проведении объёмных земляных работ;
• допустимость обустройства фундамента на участках с любым рельефом местности без необходимости предварительного выравнивания зоны застройки;
• возможность монтажа свайного фундамента на грунтах любого качества (за исключением скальных пород) и независимо от времени года.

Обратите внимание! Скальные породы уже сами по себе являются идеальным основанием для обустройства любого типа фундамента (ленточного или столбчатого, например).

Подготовительные работы

Согласно пошаговой инструкции по обустройству фундамента работы начинаются с подготовительных операций, сводящихся к очистке участка застройки от мусора и посторонних предметов и последующей его разметке.

Отметим, что уже на этапе разметочных работ от вас потребуется максимальная внимательность и точность, исключающие малейшие отклонения от нормы при последующей установке свай.

Важно! Максимально допустимая погрешность их монтажа (как по отклонению от вертикали, так и по расстоянию между соседними опорами) составляет не более 2 см.

В случае несоблюдения этих условий в последующем вы можете столкнуться с таким неприятным явлением как провисание цоколя, способным привести к разрушению стен и перекосу всего здания.

Итак, для того чтобы изготовить надёжный и долговечный винтовой фундамент своими руками – вам в первую очередь следует побеспокоиться о равномерности распределения нагрузки на его опоры и грунт. С этой целью специалисты советуют воспользоваться следующей методикой его разметки.

Сначала берётся план будущего дома и разбивается условно на равные по площади прямоугольники, размеры которых определяются заранее из соображений равномерности распределения нагрузок. По сторонам и диагоналям полученных прямоугольников должны быть намечены места установки блоков винтовых свай с учетом заданного в проекте расстояния между ними.

Обратите внимание! При разметке точек размещения свай необходимо исходить из того, что одна из них должна располагаться по центру каждой из несущих балок дома.

По окончании планировочных работ (согласно пошаговой инструкции) подготовленная разметка переносится на участок застройки с привязкой к местности, после чего в местах установки свай вбиваются деревянные колышки.

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Обратите внимание: При наварке лопастей на трубы важно проследить за качеством образующегося сварочного соединения в зоне их прикрепления. В случае ненадёжного шва в особо плотных грунтах соединение может не выдержать оказываемой на него нагрузки.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

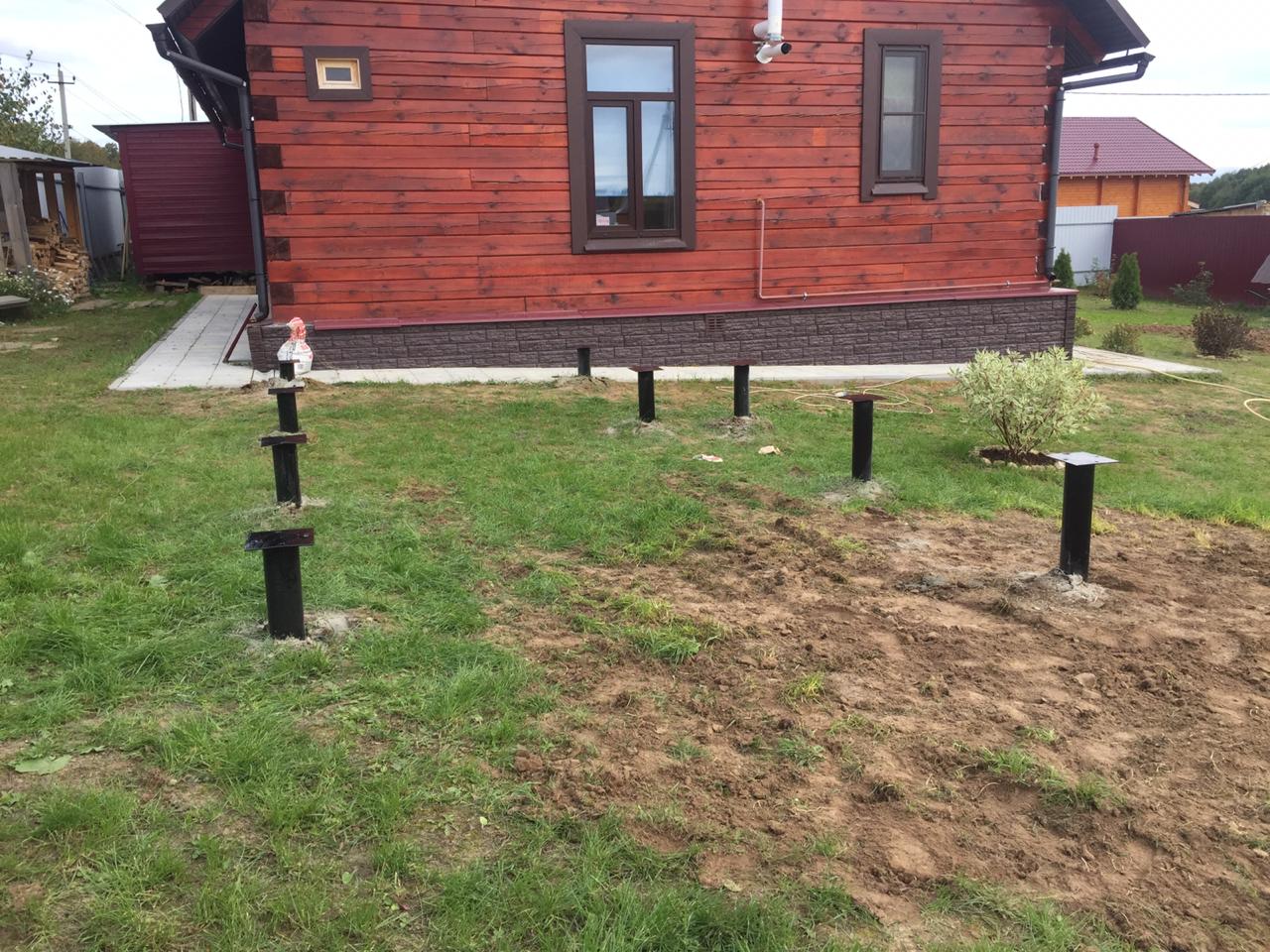

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

Важно! Для удобства проведения земляных работ желательно привлечь к этим операциям 2-3-х помощников.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Сооружение ростверка (цоколя)

Ленточная обвязка винтовых свай, образующая впоследствии цоколь дома, может изготавливаться из следующих материалов:

• из бруса на основе прочной древесины, обработанной специальными защитными составами;
• из металлических балок, привариваемых к выпускным пластинам, имеющимся на оголовках свай;
• на основе жидкой бетонной смеси заливаемой в заранее подготовленную ленточную опалубку.

Для ознакомления с особенностями обустройства связывающего ленточного основания рассмотрим случай, когда обвязка винтовых свай осуществляется брусом.

При этом особое внимание должно уделяться качеству используемых брусовых заготовок, которые не должны иметь визуально различимых следов гниения и микротрещин. Как правило, для обвязки брусом используется хорошо просушенная хвойная древесина с сечением заготовок не менее 150х150 мм.

Порядок формирования обвязки цоколя следующий:

Перед началом работ используемый материал, прежде всего, обрабатывается антисептиком и антипиреном, а затем после просушки на его концах делаются связывающие пазы. Они могут быть сделаны одним из известных способов оформления соединений.

Непосредственно перед укладкой ленточной обвязки оголовки свай закрываются сверху рубероидом, используемым в качестве гидроизоляции.

При укладке элементов обвязки (в процессе оформления угловых соединений) рекомендуем вам воспользоваться одним из указанных на рисунке методов, при реализации которого обязательна прокладка стыков джутом.

По завершении этих работ следует перейти к фиксации элементов обвязки на сваях через заранее подготовленные в деревянных балках сквозные отверстия. Для их привязки к соответствующим крепёжным элементам оголовков используются специальные шпильки или болты необходимого размера.

Свайно-винтовой фундамент своими руками: особенности, усадка и расчёты

Многие говорят, что сделать свайно-винтовой фундамент своими руками тяжело и проблематично, да и вызывает только лишь лишнюю головную боль, однако это далеко не так – при должном рвении и желании можно достичь всего, в том числе и постройки данной конструкции.

История

Изначально дома на свайно-винтовом фундаменте не строились – напротив, такие конструкции применялись только лишь в военных целях. В отличие от жилых помещений, которые можно разместись где и как угодно, размещение военно-промышленного комплекса требует более жёстких рамок, в том числе, когда дело доходит и до слабого или промёрзшего грунта.

Самой первой постройкой на свайно-винтовом фундаменте считают маяк Маплин Сандс, который возвели в 1838 под руководством Александра Митчела. Следующими стали высоковольтные коммуникации.

В России винтовые сваи начали производить на заводе Людвига Нобеля в 1862 году, и Краснофлотский (Старо-Коночный) мост уже был воздвигнут на основе данной конструкции. Они помогали строить даже на песке – и через два года уже был построен Сухумский маяк на береге реки.

С развитием технологии и приходом индустриализации свайные фундаменты достигли небывалого масштаба и применяли их по всему северу СССР в регионах с болотистыми грунтами или же вечной мерзлотой: было сооружено множество линий электропередач и мостов.

Но, как это часто бывает практически со всеми товарами, вскоре они перекочевали из военно-промышленного комплекса в гражданскую сферу и теперь активно используются, если нужно возвести здание на слабом или промёрзшем грунте, коих, к сожалению, крайне много. Сейчас существуют сваи малого диаметра, из-за чего возможно ставить на них даже беседки и гаражи.

Определение

Однако вполне логичным остаётся вопрос, что такое свайно-винтовой фундамент – и вот он, долгожданный ответ. Винтовые сваи заглубляют внутрь не с помощью выкапывания ямы и её закапывания уже со сваей внутри – напротив, саму сваю вкручивают в грунт. Она состоит из нескольких функциональных частей, каждая из которых несёт определённую функцию:

• лопасти;
• головка;
• ствол.

По сути дела, такая свая – это один огромный шуруп, который вкручивают в землю, тем самым уплотняя почву и увеличивая способность к опоре – именно это свойство и позволяет устанавливать данную конструкцию в местах, где все другие фундаменты дают сбой и всё равно разрушаются. Напротив, свайно-винтовой фундамент прекрасно справляется со своими обязанностями и может простоять десятилетиями, не нуждаясь в дополнительном ремонте или каких-нибудь подпорках.

Плюсы данной конструкции

Помимо вышеуказанных достоинств свайно-винового фундамента, у него есть ещё и множество других плюсов, один из которых – возможность сделать свайно-винтовой фундамент самому.

• можно не выравнивать участок и заранее не готовить почву к застройке;
• можно не обращать внимание на близость к коммуникациям и другим зданиям в условиях плотной застройки города;
• быстрая, лёгкая и безопасная установка;
• продолжительный срок службы (буквально может простоять целый век) без необходимости в ремонте;
• если ремонт понадобиться со временем, его крайне просто осуществить.
• вентиляция не позволяет древесине сгнить, что крайне актуально, учитывая особенности болотистых грунтов;
• прекрасные характеристики в плане прочности и выдержки: одна свая выдерживает до 5 тонн массы;
• можно устанавливать в любой сезон и совершенно на любом грунте, хоть болотистом, хоть песчаном или глинистом.

Минусы данной конструкции

Но, как и всё в мире, монтаж свайно-винтового фундамента имеет свои ограничения, с которыми также следует ознакомиться, чтобы правильно установить его или решить выбрать какой-либо другой тип фундамента.

• прежде всего, единственным ограничением по типу грунта является скалистый, а также тот, где встречается огромное количество крупных камней или каменистые прослойки – сваи просто не вкрутятся в почву;
• цоколь свайно-винтового фундамента, как и всё здание в целом не может быть изготовлено из кирпича.

На что стоит обратить внимание

Во избежание каких-либо проблем с установкой или же в послеустановочный период эксплуатации, важно выбирать только лишь качественные материалы – экономить в таком деле, понятно, не стоит, именно на фундаменте держится всё здание.

1. Внимательно осмотрите сваи: металлические части должны быть покрыты антикоррозийными средствами.
2. Ствол не должен быть сшитым – он представляет собой цельный кусок древесины.
3. Лопасти симметричны и правильной формы.
4. Все швы должны быть надёжно закреплены.
5. Необходимо проанализировать грунт, если в нём полно камней, каменистых слоёв или он просто слишком твёрдый, то лучше даже не начинать и использовать какой-либо другой вид фундамента для строительства. Анализ грунта определённо важный момент, который нельзя пропустить или к которому не стоит относиться слишком уж беспечно.
6. Нужно ознакомиться с различными способами монтировки, которые используются для того, чтобы сделать свайно-винтовой фундамент своими руками. Эти способы: завинчивание, погружение вибрацией и забивка, но завинчивание используется чаще всего.
7. Арендовать специальную технику будет необходимо – но это в любом случае будет дешевле, нежели устанавливать любой другой фундамент, особенно, если речь идёт о небольшом загородном доме.

Что такое усадка и как её не допустить

Усадка – проседание почвы под действием массы дома, и она происходит в любом случае, какой бы тип фундамента не был выбран изначально. Именно поэтому обязательно необходимо учитывать её, прежде чем начинать работу и ввинчивать сваи в почву.

Усадка при свайно-винтовом фундаменте заметно меньше, нежели при других типах, так как опора уходит на сваи и вес более-менее равномерно распределяется, так что деформация происходит всего-то на 2 см, максимум – на 3. Однако важно заметить, что таковые показатели актуальны для тех фундаментов, которые были установлены правильно и с использованием технических средств – в противном случае вся ситуация становится далеко не такой радужной.

Сваи обычно ввинчивают в землю на расстояние 1,5-2 метра, поэтому если не соблюдать элементарные правила техники безопасности и правила постройки, то дом может не только лишь просесть, но просесть неравномерно, и вся конструкция может даже разрушиться со временем. Поэтому необходимо всё же соблюдать правила и предварительно рассчитать местоположение каждой сваи.

Расчёт основания

Данное несложное мероприятие состоит из нескольких пунктов:

1. нужно просчитать несущую способность самого фундамента;
2. определить функциональную прочность свай и ростверков, учитывая, из какого материала они изготовлены;
3. проанализировать грунт и его свойства.

При установке любого фундамента, не только лишь свайно-винтового, важно проанализировать максимально возможную нагрузку здания со всей мебелью, людьми и прочими объектами. Также важно – это учитывать силу ветра, которая будет постоянно действовать на дом – он способен на целых 20% увеличить нагрузку на почву.

Особенности климата и погодные условия обуславливают прочность почвы, её несущую способность, а также устойчивость свай к гниению и разложению. В слишком переувлажнённых почвах это будет происходить быстрее, нежели в песчаных грунтах; а в областях с постоянной минусовой температурой металлические части могут деформироваться быстрее, нежели в тех, где температурные условия не такие жёсткие.

Обычная глубина, на которую ввинчивают сваи, составляет от 2 до 7 метров, которая варьируется в зависимости от ряда вышеуказанных факторов.

Осуществление строительства

Если все предварительные расчёты осуществлены, техника арендована и всё подготовлена, можно переходить непосредственно к строительству фундамента.

1. При помощи колышек или железных брусков делается разметка, куда будут ввинчиваться сваи.
2. При помощи специального инструмента – штанги – закручиваются сваи.
3. При помощи водного строительного уровня проверяется их положение – оно должно быть строго перпендикулярно земле и входить на одинаковую глубину.
4. Слишком длинные концы срезаются, сваи выравнивают.
5. Внутрь заливается бетон, чтобы защитить сваи от коррозии.
6. Внешние части также покрываются специальными антикоррозийными средствами.
7. Приваривается каркас из металла, рекомендуется окрасить двухслойной краской.

Важно отметить, что дополнительное утепление не требуется, так как фундамент проветривается, а опоры защищают от холода и сырости земли.

Винтовой фундамент своими руками: преимущества и недостатки технологии

В середине 19 века гениальный английский архитектор Александр Митчел подал идею создания абсолютно нового типа фундамента, который из-за своих конструктивных особенностей получил название «винтовой». Именно благодаря этому революционеру в архитекторском деле строители стали ввинчивать сваи основания постройки в почву, а не забивать, как это делалось ранее.

Благодаря данному изменению был значительно облегчен процесс обустройства основания построек, поэтому данная технология была моментально признана по всему миру. В принципе можно монтировать винтовые сваи для фундамента своими руками, но перед тем, как приступить к данным работам, лучше основательно разобраться в данной технологии.

Вернуться к содержанию

Преимущества

Главным преимуществом данного типа основания является сравнительно невысокая стоимость, которая включает в себя и расходы на материалы, и сами работы. Такая экономичность объясняется отсутствием необходимости:

Обвязка свайно винтового фундамента брусом своими руками

• корчевания пней на строительной площадке;
• проведения расчистки территории под застройку;
• длительных подготовительных работ, которые включают в себя выравнивание поверхности почвы на строительной площадке.

Существует возможность, что проведение вышеуказанных работ потребует наличия специального строительного оборудования. Дело в том, что вручную практически невозможно добиться необходимого эффекта. Поскольку установка винтовых свай своими руками не требует наличия спецоборудования, то весь процесс обойдется владельцу строящегося дома гораздо дешевле, чем в случае с ленточным основанием.

Расчет винтового фундамента

Главной особенностью винтовых свай является тот факт, что при условии использования конструкций с небольшим диаметром нет необходимости привлечения строительной техники – сваи можно ввинчивать вручную. Помимо этого, установка винтового основания требует очень мало времени – в большинстве случаев понадобится не более двух дней, но лучше не спешить и сделать все правильно, поскольку фундамент это один из самых важных элементов строения.

Еще одним несомненным плюсом данного типа основания является возможность проведения работ в зимний период. Винтовые сваи отлично проникают в промерзлый почву, чего нельзя сказать про обычные сваи. Следует также заметить, что можно сразу приступить к возведению стеновых конструкций, не дожидаясь времени, когда основание достигнет своей максимальной прочности.

Свая в почве

Вернуться к содержанию

Недостатки

Несмотря на все вышеперечисленные достоинства, имеются у свайных конструкций некоторые минусы. С первого взгляда может показаться, что сваи можно ввинчивать в почву любого типа, но это не так. Специалисты в строительной сфере рано или поздно сталкиваются со следующими проблемами.

Сваи изготавливаются из металла, поэтому данные изделия рано или поздно покроются ржавчиной, что приведет к их порче. Этот факт говорит о том, что свайный фундамент прослужит значительно меньше, чем ленточное основание, в основе которого лежит бетон, не подверженный коррозии.

Во время монтажа винтовых свай практически невозможно проследить отсутствие повреждений верхнего покрытия, которое имеет антикоррозийные свойства.

Некоторые владельца домов не хотят строить дома с винтовым основанием, в которых будет отсутствовать цоколь.

Данный тип основания не рекомендован к использованию в областях с холодными зимами. Дело в том, что при отсутствии цоколя, невозможно обустроить теплое подполье, из-за чего могут возникать проблемы с промерзанием канализационных и водопроводных магистралей.

Ввинчивание свай фундамента

В некоторых случаях винтовой фундамент, который был установлен в зимний период, к весне начинает «ходить ходуном».

Если взять во внимание денежные траты на установку самого основания, а также декоративное покрытие для цоколя, то винтовой фундамент не такой дешевый вариант.

Обратите внимание! В большинстве случаев проблемы с данным типом основания построек возникают только в случае неправильной установки свай или же их низкого качества.

Исходя из всего вышеизложенного, можно сделать вывод, что лучше приобретать качественные изделия, проводить все работы в строгом соответствии с технологией и проводить работы в теплое время года. Далее будет приведена пошаговая инструкция по монтажу винтового фундамента своими руками.

Вернуться к содержанию

Описание технологии

На подготовительном этапе необходимо провести разметку строительной площадки для монтажа свай. То есть на данном этапе следует определиться с местом расположения основания и его габаритами.

После проведения данной процедуры необходимо провести некоторые расчеты. Сначала следует посчитать общее количество винтовых свай. Для этого нужно воспользоваться следующей формулой. На каждые полтора метра основания, а также в его углах необходим один винт. Необходимо помнить о том, что нужно обустраивать и внутренние и внешние стены.

Установка винтового фундамента

После подсчета общего количества свай, нужно заняться определением максимальной нагрузки на данные элементы, от чего будут зависеть их размеры. Перед тем, как сделать свайно винтовой фундамент своими руками, следует определиться с габаритами данных элементов. Современные элементы способны выдержать максимум 25 тонн.

Во время проведения данных расчетов следует учитывать не только массу стеновых конструкций, но и возможные нагрузки, включая пешую, механическую, порывы ветра, различные осадки, в общем, все то, что может хоть немного увеличить нагрузку.

Рекомендуем перейти по ссылке http://vse-postroim-sami.ru/building/fundament/4375_ustrojstvo-stolbchatogo-fundamenta-s-rostverkom/, чтобы узнать, как рассчитать и возвести столбчато-ростверковый фундамент. О том, как правильно крепить брус к фундаменту, читайте здесь. Возможно, вам также интересны правила гидроизоляции монолитного и ленточного фундамента.

Рекомендуется выбирать сваи, которые уже покрыты антикоррозийным слоем, в противном случае, вам придется докупать специальный состав и покрывать им приобретенные изделия.

После проведения всех необходимых расчетов и закупке стройматериала, можно приступать к установке свай. Для данного процесса потребуется специальная штанга, с помощью которой и происходит процесс ввинчивания изделий в почву. Необходимо регулярно проверять глубину скважины специальным строительным уровнем. Это необходимо для соблюдения четкой вертикальности будущей конструкции. В данном случае погрешностей быть не может, даже стандартно допустимый уклон в 2 градуса недопустим.

Как бы часто вы не проверяли уровень, все равно после установки винтовых свай, будет наблюдаться небольшое отклонение. На этом этапе нужно идеально выровнять все сваи. Для данных целей допустимо использовать лазерный нивелир, который гарантирует максимальную ровность возводящейся конструкции. В случае необходимости винты можно подрезать болгаркой.

Ленточный фундамент на винтовых сваях

Затем необходимо замешать обычный цементный раствор, которым затем нужно будет залить все полости свай. Это делается для того, чтобы конструкция получилась более долговечной и износостойкой. Если опустить данную операцию, то получившееся основание очень скоро придет в негодность из-за появления поврежденных коррозией участков.

На следующем этапе нужно заняться установкой ростверка. Данный металлический каркас устанавливается в местах стыков. После его монтажа нужно будет покрасить его специальной защитной краской. Для большего эффекта лучше нанести два слоя.

На данном этапе можно начинать возведение стеновых конструкций. Теперь вы знаете, как установить винтовой фундамент своими руками и сможете провести данную операцию самостоятельно.

Обратите внимание! Для обеспечения большей защиты основания можно провести его теплоизоляцию. Очень часто для этих целей используется листовой пенопласт, которым обклеивается основание. Главное помнить о том, что такая операция может привести к повышению влажности в подвальном помещении, поэтому решение об утеплении подвала – личное дело каждого владельца.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Сделай сам заземляющий винтовой фундамент — планы небольших деревянных домов | План этажа Micro Homes

Винты заземления очень популярны в крошечных домах. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Благодаря этому установка выполняется очень быстро и может быть выполнена и менее опытным строителем.

Основные сведения о винтах заземления

Винты заземления обладают большой несущей способностью; Благодаря резьбе можно проникать даже в твердые, плотные почвы.Забивка сжимает окружающую почву, что еще больше укрепляет положение заземляющего винта. Размеры заземляющих шурупов различаются в зависимости от размера конструкции, от маленьких шурупов для заземления для игровых домиков до больших для деревянных домов семейных домов.

Установка

Установки имеют несколько вариантов, различающихся типом выбранного винта заземления и его размером. Наиболее типичная установка включает стержень, действующий как рычаг.

Необходимый материал:

• 1) Винты заземления
• 2) Стержень для забивки / поперечина
• 3) Металлический крепеж

Установка с помощью поперечины:

Привести направляющий стержень прим.8 ″ / 200 мм глубиной. Затем снимите стержень и вставьте винт заземления в отверстие. Проденьте стальной стержень в винт и с его помощью вбейте винт на необходимую глубину. При необходимости установите металлический фиксатор на верхнюю часть винта заземления.

• Тщательно отметьте положение будущего фонда. Вбейте стержень, затем извлеките его, после чего останется направляющее отверстие для винта заземления.
• Забейте винт частично; затем начните ввинчивать его в землю.
• Продолжайте закручивать винт заземления на нужной высоте.
• Надземные части конструкции могут быть установлены сразу после этого.

Особые типы:

Этот винт заземления, больше похожий на столб,
забивается при установке.

Кто использовал винты заземления, строя свои
крошечный домик? Что ж, вот Дэн использует его, когда строит для Алексис деревянный дом с А-образной рамой для
пример и многое другое.

Тем не менее, если вы решили
различный фундамент для вашего крошечного домика, или вы этого не сделали
решение еще нет, просмотрите в наших фондах
раздел в блоге, и вы обязательно найдете решение, соответствующее вашим потребностям.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашей территории проходят электрические трубы, водопроводные газовые трубы
3) Аренда CAT-сканера и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай.Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих приложений вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете арендовать переносную машину, которую вы можете взять напрокат в UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать процесс строительства фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является всего лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовой свае, мы предлагаем вам связаться с нами здесь.

Откуда винты заземления получают свою устойчивость?

Земля делает всю тяжелую работу

Понятно, что земля является решающим фактором в отношении несущей способности болтов заземления.Взаимодействие между винтами и грунтом — это то, что заставляет заземляющие винты работать как фундамент. Таким образом, земля определяет внешнюю несущую способность фундамента, а винт — внутреннюю несущую способность.

Исследование грунта необходимо для оценки внешней несущей способности фундамента. Это исследование также может дать представление о том, какие типы грунта существуют на строительной площадке, какова плотность грунта и где расположены несущие слои.Не все полы одинаково подходят для несения нагрузок, здесь существует множество различных факторов. Они могут включать состав отдельных элементов почвы, плотность подстилки и любые возможные движения грунтовых вод. С помощью этой информации, данных о нагрузке на фундамент и данных о характеристиках заземляющих винтов можно рассчитать и спланировать план фундамента. Испытания на нагрузку также дают представление о фактической несущей способности строительной площадки.Прежде чем приступить к планированию любого проекта, необходимо провести испытание на несущую способность, чтобы подтвердить пригодность строительной площадки.

Профессиональная установка важна

Еще одним важным фактором несущей способности фундамента является технология, используемая для установки. Для помощи в установке доступно большое количество разнообразных машин. Они варьируются от электрических заземляющих отверток и гидравлических навесных устройств для экскаваторов до самоходных гусениц с буровым оборудованием.Независимо от типа машины, все они имеют одну общую черту: ими должен управлять опытный и профессиональный оператор.

Что касается правильного ввинчивания болтов заземления, необходимо учитывать множество разных вещей. Например, необходимо следить за тем, чтобы винты ввинчивались равномерно с достаточным усилием зажима. Вам также необходимо следить за крутящим моментом и уровнем, чтобы обеспечить перпендикулярную установку заземляющих винтов.Любой наклон или неточность установки могут отрицательно повлиять на несущую способность, как и движение грунта вверх. Тем не менее, относительно легко научиться устанавливать винты заземления, и, если следовать рекомендациям производителя по установке, это легко сделать.

Сводка

С винтами заземления он такой же, как и с любым другим типом фундамента. Нужные продукты, подходящая почва и опыт монтажа должны быть объединены, чтобы создать безопасный и надежный фундамент.Шурупы для заземления не только невероятно безопасны, но также являются инновационной и экологически чистой альтернативой другим традиционным типам фундамента. Это означает, что их можно использовать для самых разных целей, от дорожных знаков и рекламных дисплеев до террас, навесов для автомобилей и жилых домов. Для этого KRINNER производит широкий ассортимент заземляющих винтов и подходящих заземляющих отверток для любых требований по установке.

Винтовой фундамент своими руками — особенности и пошаговое строительство

Винтовой фундамент своими руками

Решили установить винтовой фундамент своими руками? Тогда вам потребуется подробная информация об особенностях данной конструкции, а также инструкция по ее установке.Работа должна быть продумана до мелочей, ведь от фундамента зависит устойчивость всей конструкции. В данной статье представлена ​​актуальная и полезная информация о том, как правильно обустроить фундамент на винтовых сваях для частных построек.

Содержание

• Фундамент на винтовых сваях: отзывы специалистов о его достоинствах и недостатках
• Где установить свайно-винтовой фундамент подходит больше всего?
• Фундаментные винтовые сваи: особенности конструкции

• Какие сваи используются для строительства винтовых фундаментов?

Фундамент на винтовых сваях: отзывы специалистов о его достоинствах и недостатках

Мастера, давно работающие с свайно-винтовым фундаментом, единогласно рекомендую использовать.Почему?

1. Это универсальный прочный фундамент, как для малоэтажной застройки, так и для гаражей, заборов, маяков, столбов и т.д., проверенный временем. Применяется в строительстве более 100 лет.
2. Данная конструкция не требует предварительных земляных работ. Сваи вкручиваются в грунт с помощью специальной установки или вручную.
3. Допускается строительство на любой сложной поверхности, в любых климатических условиях.
4. Такой фундамент ценят экологи и люди, заботящиеся об окружающей среде.При его строительстве не пострадают корни деревьев поблизости и другие экосистемы.
5. Смонтировать саморезный фундамент с помощью ключа или стержня не составит труда, а это займет не более 2 — 3 дней. Легко разбирается и поэтому подходит для временных построек.
6. При правильном подборе винтовых свай по стоимости такой фундамент выйдет намного дешевле, чем аналогичные традиционные конструкции.
7. Удобно использовать как основу для пристройки к существующим постройкам.

   На участке с рельефом любой сложности можно построить свайно-винтовой фундамент.

К недостатку такого типа фундамента можно отнести то, что сложно организовать подвал или подвал с это, хотя этот вопрос решен.

Также подходит в основном для малоэтажных домов (до 5 тонн).

Где лучше всего устанавливать свайно-винтовой фундамент?

1. Там, где движется неустойчивый грунт.Сваи проходят через участок неустойчивых шариков грунта, врезаясь в твердое основание. Эти металлоконструкции выдерживают поперечные нагрузки ..
2. В суровом климате. В регионах, где грунт глубоко промерзает и земляные работы невозможны, применяют свайно-винтовой фундамент. Его можно монтировать даже при самых низких температурах замерзания. Ворс проходит практически через любой промерзающий слой.
3. На затопленных или затопленных территориях. Если вы хотите построить дом на берегу озера или реки, то вам нужно использовать только свайный винтовой фундамент — отзывы владельцев «озерных» домов подтверждают, что это идеальный вариант.На заболоченных территориях и во влажном климате без него тоже не обойтись.

Оказывается, монтировать можно везде. Единственное, что делать на каменистом грунте непрактично, так как каменный фундамент сам по себе является идеальным фундаментом для постройки.

Фундаментные винтовые сваи: особенности конструкции

Конструкция винтовых свай

Для того, чтобы построить винтовой фундамент своими руками, необходимо подробно представить особенности его конструкции.

Винтовая свая — это специальная полая стальная труба. С одной стороны у нее есть заостренный наконечник с резьбой или сверло. Диаметр сваи может составлять в среднем от 10 до 33 см при толщине стенки от 8 до 12 мм и длине от 0,25 до 2,5 м. В верхней части трубы (земле) находится шляпка (прямоугольная, круглая, П-образная), предназначенная для крепления ростверка, являющегося каркасом здания. На внутреннюю и внешнюю поверхности трубы наносится слой специального антикоррозионного покрытия.Его толщина существенно влияет на долговечность свай. Срок эксплуатации этой продукции от проверенного, надежного производителя — не менее 50 лет.

Какие сваи используются для строительства винтового фундамента?

• Со стандартной резьбой (только наконечник).
• С комбинированной резьбой (не только на наконечнике, но и на других частях трубы).
• С лезвиями.

Стандартные — самые дешевые, а с лопастями — самые дорогие, так как они уплотняют почву эффективнее, чем простые шурупы.На сегодняшний день нет стандартного и единого ассортимента данной продукции. Каждый производитель разрабатывает свой модельный ряд этой продукции и расходных материалов (зажимы, шапки, переходники и т. Д.).

На что обращать внимание при выборе свай?

1. Первый критерий — это качество продукта, которое можно определить по расположению и форме лезвий. Наконечник должен быть асимметричным, чтобы сваи легко и постепенно погружались в почву. Если ворс с трудом вкручивается, то причина может быть в его плохом качестве..

2. Вам следует внимательно изучить технический паспорт продукта, сверить информацию в нем с формой винтов.
4. Также не лишним будет сориентироваться в выборе свай на лидеров продаж, покупать продукцию известных и проверенных компаний.

5. Тем, кто решил установить винтовой фундамент, отзывы покупателей могут оказаться большим подспорьем. Важно изучить мнение людей, купивших продукцию той или иной компании.

Расчет и проектирование

Это отправная точка в работах по фундаменту.От того, насколько качественно выполнена конструкция «фундамента» вашего дома, будет зависеть надежность всей конструкции. Поэтому за помощью в этом вопросе лучше обратиться к специалистам, которые точно рассчитают необходимое количество опор и их технические характеристики. Многие крупные компании, занимающиеся продажей свай, проводят такие расчеты бесплатно для своих клиентов.
При расчете конструкции фундамента учитывается:

• тип грунта, его свойства;
• уровень подземных вод, их сезонные колебания;
• Глубина промерзания земли.Необходимо точно знать «безопасную» глубину, то есть ту, на которой находятся устойчивые грунты. Сваи вырублены под мерзлой землей.
• Вес будущей конструкции. Учитывает ее вес со всем содержимым, разные виды возможных нагрузок на одну сваю и все вместе (например, сезонные, ветровые, динамические и т. Д.).
• Несущая способность столбов;
• Оставшийся запас под обрезку для выравнивания сваи (примерно 15-20 см).

Строительство свайно-винтового фундамента своими руками

После того, как вы приобрели нужное количество свай нужных размеров, можно приступать к монтажу.Если глубина, на которую вы хотите установить сваю, не превышает 1 м, то стоит попробовать провести установку самостоятельно и сэкономить на этом немалые деньги.

Сваи длиной более 1 м (это наиболее распространенный вариант, поскольку в большинстве регионов глубина промерзания составляет 1,5 м) сложнее установить. Но при наличии должного мастерства можно обойтись и без специалистов. Этапы работы будут следующими:
1. Обозначение

Местоположение каждой сваи обозначено колышками по периметру основания конструкции.Распределяются они равномерно и с одинаковым шагом (обычно 1,5 — 3 м). Сваи обязательно должны поддерживать узлы и углы внутренних стен.

2. Забивание свай

После разметки территории под фундаментом сваи приступают к прикручиванию. Если вы делаете это вручную, лучше использовать штангу. Через каждые несколько оборотов необходимо проверять горизонтальный уровень, чтобы избежать изгиба колонны.

Важно! Сваи не могут закручиваться ближе 30 см от существующего забора или стены.

3. Выравнивание по одному уровню

Сваи скручены. Может случиться так, что они будут размещены на разной глубине (это связано с особенностями почвенного покрова), а высота будет разной. В любом случае их нужно подрезать до уровня, определенного проектом, чтобы добиться максимально ровной горизонтальности под «коробкой» конструкции. Делается это с помощью специального оборудования (лазерный вращающийся уровень) или болгарки. Высота грунта свай определяется высотой основания (обычно от 40 до 60 см).

4. Бетонирование свай

Бетонный раствор (песчано-цементный или песчано-цементно-гравийный) заливается в середину трубы. При невысоких температурах в него необходимо добавлять противоморозные присадки. Путем бетонирования заделывают внутреннюю полость сваи, что исключает ее коррозию изнутри. Если конструкция временная, то сваи могут быть не бетонными. Но это рискованно, так как зимой сваи при замерзании могут наполниться водой и лопнуть.

Важно! Ни в коем случае нельзя укладывать бетон снаружи!

5.Устройство верхней решетчатой ​​части свайного фундамента (ростверка)

Монтаж ростверка зависит от материала данной конструкции. Под деревянными домами обычно используют брусчатую нижнюю обшивку, которая крепится к головкам крупными шурупами (шурупами по дереву), а для блочных и кирпичных домов — металлическую перемычку, которая приваривается к стыкам сваями с кольцевым внутренним шов.

Варианты свайно-винтовых оснований для «легких» домов

Сваи при необходимости можно закрыть фасадными панелями, которые представлены на рынке в большом количестве.Только духи надо оставить.
Как видите, ничего принципиально сложного в установке винтовых свай нет. Важно сделать это качественно, и тогда эти конструкции станут надежной опорой вашего дома на долгие годы.

Винты заземления для самостоятельной установки — Магазин винтов для заземления

Установка выполняется быстро, легко, чисто и обеспечивает прочный фундамент для вашего проекта. У нас есть дружелюбные и знающие специалисты, которые помогут вам на каждом этапе пути.Наша линейка продуктов для самостоятельной установки изготовлена ​​из высококачественной стали, оцинкованной в соответствии с DIN ISO 1461. Наши экологически чистые продукты не только спасают планету, но и экономят ваши деньги по сравнению с обычными бетонными фундаментами, и, будучи частью крупнейшей в Великобритании компании по производству болтов для заземления, вы гарантированы. полное спокойствие.

Сделай сам

Для начинающего энтузиаста DIY или подрядчика заземляющие винты предлагают простое решение для фундамента для ряда садовых проектов.Не хочешь делать это сам? — Нет проблем, наши профессиональные монтажные бригады охватывают всю территорию Великобритании.

Быстрая установка

Обычно каждый винт устанавливается менее чем за 5 минут.

Без повреждений

В отличие от традиционных фундаментов, в вашем саду нет беспорядка, порчи, выкапывания или повреждения.

Низкая стоимость

По сравнению с традиционным фундаментом из бетонных подушек, наши винтовые заземляющие винты, изготовленные своими руками, обычно экономят 70% общей стоимости.

Экологичность

Выбросы встроенного углерода значительно сокращаются при использовании болтов для заземления по сравнению с фундаментом из бетонной подушки.Их также можно удалить, повторно использовать и переработать.

Устойчивый к атмосферным воздействиям

Разработанные, чтобы противостоять глобальному климату, наши винты заземления предлагают долговечное, прочное и стабильное фундаментное решение. Их можно устанавливать круглый год при любых погодных условиях.

Винтовой свайный фундамент — Как обсуждать

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента.Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Это сэкономит ваше время и деньги, и вы можете использовать ручные машины для установки таких оснований, как гидравлический крутящий момент. Такие фундаменты на винтовых сваях можно найти во многих отраслях промышленности, таких как железная дорога, телекоммуникации и гражданское строительство. Эти фундаменты могут выдерживать большие растягивающие и сжимающие нагрузки, и вы можете использовать такие фундаменты для создания подпорной конструкции.Преимущества фундамента на винтовых сваях:

Простота установки

Фундаменты на винтовых сваях просты в установке и требуют меньше времени, чем бетонные. Если вы хотите завершить свои строительные проекты в срок, вы можете пойти на этот процесс. Кроме того, это может снизить низкий углеродный след, и вы можете сохранить окружающую среду, выбрав эти основы. Экономит затраты на земляные работы. Вам не нужно удалять почву из земли, и вы можете сэкономить на земляных работах.Устанавливать такой фундамент из винтовых свай можно на неровном грунте, при этом не нужно снимать грунт или рыть землю. Если вы хотите построить фундамент на мягком грунте, то можете использовать этот фундамент на винтовых сваях. С другой стороны, вы не можете установить бетонный фундамент на мягком грунте, потому что вам нужно подготовить землю, выкопав землю. В случае с фундаментом на винтовых сваях такие хлопоты не нужны. Нет необходимости в тяжелой технике: вам не нужно арендовать землеройную технику, и вы можете установить такой фундамент на сваях с минимальными затратами труда.Таким образом, вы сэкономите на расходах, и вы легко сможете закончить свою работу в течение недели. Экономия времени, затрачиваемого на строительство: Такие винтовые сваи также можно использовать для дома и коммерческих зданий. Если вы хотите построить свой дом традиционным способом, вам нужно выкопать землю и перевезти строительные материалы из одного места в другое. Кроме того, для этого нужно использовать какое-то тяжелое оборудование. На реализацию вашего проекта уйдет больше года. Если вы живете в арендованном доме и хотите как можно скорее переехать в новый дом, то вы можете установить такой фундамент на сваях.Это даст вам немедленный доступ к вашему новому дому, и вы сможете завершить его в течение нескольких месяцев.

• Экологичность: Не будет парниковых газов и эрозии почвы, и вы можете спасти окружающую среду от загрязнения, выбрав этот процесс. На бетонном основании могут быть трещины, и их нужно заделать. Бетонные основания могут пострадать от неблагоприятных погодных условий. На поддержание такой бетонной конструкции придется потратить огромные деньги, и вы можете сэкономить на этой раскладушке, выбрав фундамент на винтовых сваях.

• Без бурения: Фундамент на основе винтовых свай не может создавать никакой вибрации, потому что для этого не потребуется удар молотком и бурение. Вы можете просто использовать моментный двигатель для установки таких фундаментов на земле.

Однако вы не сможете установить такой фундамент из винтовых свай своими инструментами и навыками своими руками. Для безупречного строительства вам необходимо нанять лучшего подрядчика. В этом случае вы можете найти таких подрядчиков в Интернете и проверить их отзывы, чтобы выбрать наиболее подходящего для вашего бюджета.

Винтовой свайный фундамент под кабину

Коттедж

Поскольку хижины часто строят возле озер или рек с низкой плотностью почвы, им нужен прочный, прочный фундамент для поддержания их уровня, несмотря на движение грунта, вызванное циклами замерзания и оттаивания.
Если старый фундамент вашего коттеджа со временем пострадает, мы можем разместить под конструкцией винтовые сваи, чтобы расширить или укрепить его.
Устойчивость и устойчивость
Винтовые сваи обеспечат вашему сараю прочное, прочное основание, которое будет противостоять движению грунта из-за состава почвы или циклов сушки замораживанием и оттаивания.Винтовые сваи также являются отличным решением на участках, подверженных наводнениям или крутых склонах.

Наши сваи, забитые под линией промерзания грунта и закрепленные спиральной подушкой под валами, устойчивы к колебаниям температуры и подвижкам грунта. Построенный на прочном фундаменте, ваш коттедж изящно справится с изменяющимися погодными условиями сезона.

Быстрая и простая установка
Количество, размер и расположение свай будут зависеть от типа конструкции и веса сваи.Наши специалисты определят подходящий тип сваи для ваших нужд в зависимости от объема конструкции и типа почвы. Сваи подбираются с учетом этого состава, так как дома обычно строят на грунтах с низкой плотностью.

Винтовые сваи могут привести к тому, что вы полностью откажетесь от земляных работ, а используемые нами машины намного легче, чем те, которые требуются для строительства обычного бетонного фундамента. Наши минитракторы Kubota оснащены покрышками для травы, которые не повредят ваше имущество, в отличие от тяжелого оборудования, необходимого для традиционных фундаментов.Наши устройства также могут циклически работать и работать в очень ограниченном пространстве.

Как только сваи упадут в землю, вы будете готовы строить свой коттедж. Больше никаких задержек! Однако убедитесь, что у вас достаточно утеплителя для пола в вашем загородном доме, так как дно будет подвергаться воздействию элементов.

Фундамент на винтовых сваях uk

Преимущества винтовой сваи

Винтовые сваи

устанавливаются быстро — как фундамент. Они работают в самых разных почвенных условиях и очень экономичны в установке.Винтовые сваи имеют относительно низкую прочность и не мешают окружающей среде.

Недостатки винтовой сваи

Винтовые сваи просты в установке, но для их установки нужны специальные машины.

Поддерживает настилы винтовых пирсов. Фото: Ascension.
Сколько стоит винтовой колышек?
В доме Rise на востоке Канады — мы платим в среднем 250 долларов за стандартный спиральный бассейн. Цена включает полные монтажные кронштейны и полезный небольшой технический отчет в конце.Эта профессиональная установка дает вам душевное спокойствие, зная, что док-станция имеет правильный размер, принимает нужный крутящий момент и будет стоять на земле, не двигаясь.

Винтовые сваи — бетонные сваи

Некоторые из вас могут сказать, что платить за один порт — это высокая цена, а вы думаете дешево. Но подумайте о сравнении бетонных опор. Это еще один распространенный порт, где выкапываются ямы и заливается бетон. Бетон, вероятно, является наиболее распространенным выбором для бассейнов, заднего двора и других портовых сооружений.

Поддерживает бетонный настил опорыБетонный настилБетонный опор опоры настилаБетон Изображение предоставлено: Rise.
При строительстве бетонных лесов затраты на материалы будут составлять около 70, а время на установку займет от нескольких дней. Стоимость установки колеблется от 30 до 230 долларов США, в зависимости от того, какая машина вам нужна, и в зависимости от условий вашей почвы.

Рассматривая монтаж своими руками, учтите, что заливка бетонных лесов может быть очень неправильной. И насколько ценно ваше время для вас? Он вам очень понадобится для этой работы.В общем, 250 долларов может быть разумной ценой. Так вы будете спокойны, зная, что ваш фонд никуда не денется!

Как винтовые сваи влияют на окружающую среду?

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому вот несколько моментов, которые следует учитывать в отношении станций вставки катушек. Большая часть энергии, используемой при постановке на якорь, поступает от лесозаготовительных и производственных процессов и небольшого процента от транспортировки.Обычно они сделаны из стали и покрыты цинком и требуют сильного источника тепла. Одним из преимуществ является то, что отходы от этого производственного процесса относительно низкие и в значительной степени зависят от протирки продукта. Другими словами, общая воплощенная энергия Тха Лан была относительно небольшой.

Как долго прослужит стопка винтов?

Прочность и долговечность также имеют решающее значение для низкой ударной силы положения шестерни. Эти продукты обычно требуют очень много времени. Конечно, их долговечность зависит от качества строительных лесов и почвы, в которой они размещены.

Часто задаваемые вопросы (FAQ)

В: Сколько стоит винтовая свая?

Будьте готовы заплатить от 250 до 350 за профессионально установленный стек для террасы для террасы. Домашние дополнения сильно различаются.

В: Насколько глубока куча шурупов?

Он расположен на 10-25 футов ниже большинства мест. Однако, если желаемый крутящий момент не достигается, возможно, потребуется его увеличить. У нас есть сваи глубиной до 100 футов.

В: Винтовые сваи дешевле бетона?

Обычно дороже в использовании, чем винтовые сваи.Это относится к большинству инсталляций, кроме колод. Для настила винтовые сваи иногда могут быть дороже.

В: Как долго прослужит стопка винтов?

Около 75 лет
Срок службы сваи зависит от типа почвы, в которой находится винтовая стойка, и ее химических свойств (pH, влажность и т. Д.). Вы можете ожидать около 75 лет нормальной эксплуатации на средней почве.

В: Сколько стоит свайный фундамент?

Стальные трубные сваи имеют самую высокую удельную стоимость — от 213 долларов за метр за 81 штуку.Сваи от 3 см до 819 долларов за сваи 154,9 см. Удельная стоимость сваи PPC для сваи PPC 30 см ниже и составляет от 72 до 197 долларов за метр. От 95 до 262 долларов за метр для сваи 41 см.

В: Сколько стоит установка винтовых опор?

Сколько стоит пристань? Стоимость террасного пирса зависит от конструкции, размеров и веса прилегающих конструкций и почвенных условий. Из-за этих многочисленных переменных стоимость установленного пирса для парковки может составлять от 15 до 30 за фут, поэтому типичный пирс с террасой длиной 20 метров может стоить от 300 до 600 долларов на человека.

Вывод

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента. Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Они просты в установке и используются во всем мире.

Статьи по теме

Причины, по которым каждый домовладелец должен использовать качественные кровельные решения

Каковы обязанности кровельщика?

Как сделать крышу энергоэффективной?

Шлифовка пола

Декор, что можно и нельзя делать для домашних мастеров

Настил

построен для лета, и теперь, когда дни длинные и светит солнце,

EHT предлагает обзор некоторых критически важных строительных технологий, чтобы ваш следующий проект на заднем дворе был устойчивым и устойчивым.

Соответствие нормам

Пройдя небольшое исследование, вы найдете множество методов построения колоды, но конструкция колоды всегда должна соответствовать местным строительным нормам. Для строительства палубы также может потребоваться разрешение на строительство. Как правило, строительные нормы и правила разрабатываются отраслевыми ассоциациями для обеспечения минимальных стандартов безопасности для жителей дома, окружающей среды и населения в целом. Строительные нормы и правила принимаются и соблюдаются должностными лицами местных органов власти и, следовательно, различаются в зависимости от местных политических вопросов, экологических норм и т. Д.Однако строительные нормы «не предназначены для исключения использования других строительных методов или материалов. Все конструкции и материалы должны быть одобрены уполномоченным органом »(Международный жилищный кодекс 2009 г.). Другими словами, если местное должностное лицо по строительству определит, что ваш метод строительства соответствует требованиям безопасности и прочности, предписанным строительными нормами, или превосходит их, вы получите зеленый свет, чтобы начать строительство. Проконсультируйтесь с вашим местным строительным инспектором, чтобы определить все местные требования и уточнить любые вопросы, которые могут у вас возникнуть по поводу конструкции террасы.

Выложите палубу кольями и веревкой и положите полиэтиленовую пленку, чтобы предотвратить рост сорняков и нежелательной растительности под палубой.

Схема расположения палубы

Создание компоновки колоды просто включает в себя определение размера и формы колоды с помощью тетивы и деревянных кольев. Этот шаг определит, где вы разместите опорные бетонные опоры и опорные стойки. Это может помочь натянуть периметр колоды, а затем выровнять второй набор кольев и веревки внутри периметра, чтобы отметить ваши опорные стойки. Измерьте диагонали вашей планировки относительно стены дома, чтобы проверить квадрат. Перемещайте необходимые колья, пока контур не станет полностью квадратным.

Чтобы предотвратить прорастание сорняков и нежелательной листвы — и, возможно, сквозь — настил, расстелите лист полиэтиленовой пленки по всему участку. При необходимости разрежьте пленку, чтобы обернуть ее вокруг столбов и обеспечить дренаж дождевой воды. После завершения обрамления пластик можно утяжелить гравием или камнями.

Если возможно, настил должен быть прикручен непосредственно к дому с помощью водонепроницаемых соединений и воздушного пространства, предотвращающего накопление влаги.(Изображение любезно предоставлено Ассоциацией производителей южного кипариса, www.cypressinfo.org)

Установка главной книги

Для настилов, прикрепленных к дому, для соединения необходима бухгалтерская доска. Для наружного использования пиломатериалы для балки и всех элементов каркаса должны подвергаться обработке давлением. Гроссбух определит высоту вашей колоды. Это абсолютно важное соединение, и оно должно быть правильно установлено, чтобы обеспечить прочность и безопасность настила.Ваша бухгалтерская доска и балки настила будут выдерживать вес колоды, поэтому используйте 2 на 8 или 2 на 10 в зависимости от размера колоды, которую вы планируете построить. Для установки доски может потребоваться снять часть сайдинга. Ригель часто прикрепляется болтами непосредственно к балочной балке дома с помощью водонепроницаемого соединения и воздушного пространства, которое предотвращает накопление влаги. Убедитесь, что ригель выровнен, и прикрепите его с помощью шурупов диаметром 1/2 дюйма с шайбами ​​под головками винтов. Вы можете создать воздушное пространство (для дренажа), используя шайбы между ригелем и домом.Стяжные болты, гайки и шайбы также являются приемлемыми крепежными деталями. Все метизы и крепеж должны быть из горячеоцинкованной или нержавеющей стали. При закреплении ригеля просверлите направляющие отверстия диаметром 1/4 дюйма для винтов, расположенные через каждые 2 фута. (Некоторые стягивающие винты, такие как линия RSS от GRK Fasteners, являются самосверлящими.) Используйте 1-дюймовую лопаточную коронку, чтобы зенковать винты, что обеспечивает ровную поверхность для соединения балок настила.

Если вы прикрепляете ригель к бетонному фундаменту, используйте распорные болты.Для соединения с блочным фундаментом заполните ячейки блока бетоном или раствором и с помощью резинового молотка забейте свинцовые анкеры для шурупов с шестигранной головкой 3/8 дюйма в предварительно просверленные отверстия. Закрепите крепеж эпоксидной смолой.

Закройте головки винтов ригеля силиконовым герметиком. Соединение с ригелем также должно быть защищено окладом, чтобы предотвратить проникновение воды. Это важный шаг; Гидроизоляция поможет предотвратить скопление воды за решеткой и ее гниение. А гниль, в свою очередь, может привести к обрушению настила, когда винты оторвутся от гнилой древесины.Ознакомьтесь с местными кодами для получения конкретных инструкций по миганию. Вообще говоря, вам нужно спрятать гидроизоляцию за сайдингом, чтобы постоянно отводить сток от дома и соединения с бухгалтерской книгой.

Оцинкованные анкеры для столбов от Simpson Strong-Tie приподнимают нижнюю часть стойки примерно на дюйм над поверхностью опоры, чтобы защитить ее от стоячей воды (www.strongtie.com).

Опорная рама

Действующие правила кодекса обычно указывают, что стойки палубы должны быть из обработанных пиломатериалов размером 6 на 6 и рассчитаны на контакт с землей, а не 4 на 4.Столбы настила могут поддерживаться бетонными опорами опор или заглубляться ниже линии промерзания и устанавливаться в бетоне. Один из новейших и самых умных методов крепления столба — это использование оцинкованных анкеров от Simpson Strong-Tie, которые приподнимают нижнюю часть стойки примерно на дюйм над поверхностью опоры, чтобы защитить ее от стоячей воды.

Балки настила часто поддерживаются балками, построенными из двух больших кусков бруса, 2 × 8 или больше. Балки настила могут быть соединены с балкой металлическими ураганными кронштейнами.

Если балки настила поддерживаются балкой, балка должна быть соединена с опорными стойками с помощью соответствующих металлических скоб или вырезана в стойке 6 на 6 и закреплена винтами с шестигранной головкой. Недопустимо, чтобы балки перекрывали только стороны стоек с помощью стяжных болтов. Балка состоит из двух прямых досок одинаковых размеров — обычно 2 на 8 или больше — которые прибиваются и приклеиваются заподлицо и лицом к лицу, образуя единую 4-дюймовую. Постройте балку с помощью шурупов или гвоздей 10d в шахматном порядке через каждые 12–16 дюймов.Убедитесь, что все стыки в балке расположены над опорной стойкой.

Настройки инструмента — ключ к организованному проекту. Здесь мы используем торцовочную торцовочную пилу Bosch с выдвижной опорной стойкой для резки досок настила по длине (www.boschtools.com).

В местах, где балки палубы пересекаются с доской, их нельзя прибивать гвоздями. Соедините балки с помощью гвоздей для балок из горячеоцинкованной стали. Там, где балки перекрытия пересекают верхний край балки, они могут быть прикреплены с помощью оцинкованных ураганных стяжек.Используйте свой план настила, чтобы определить расстояние между балками. Балки, расположенные на расстоянии 16 дюймов по центру, обычно делают свое дело, но вам может потребоваться более тесное расстояние между ними, чтобы разместить некоторые системы настилов.

Сделайте надрез в досках настила, чтобы они подходили к стойкам перил, и проведите ими по краю рамы настила. Вы можете обрезать их все сразу после завершения установки.

Для стабилизации движения в раме деки у вас есть несколько вариантов. Один из них — установить длинную диагональную распорку 2 на 4 к нижней стороне балок.Другой — установить перпендикулярный блок между балками, вырезанный из бруса того же размера, что и балки настила. Другой проверенный и верный метод — установка диагональных распорок 2 на 4, прикрепленных к опорным стойкам и прилегающим элементам каркаса.

Пневматический гвоздезабивной станок с кольцевыми гвоздями позволяет быстро установить настил, обработанный давлением.

Решения по настилу

Поверхность настила может быть изготовлена ​​из обработанной под давлением древесины, древесно-пластикового композитного настила, настила из ПВХ, кедра, кипариса или экзотических твердых пород дерева, таких как ипе.Доступны даже системы алюминиевых настилов. Каждый материал имеет разные преимущества; некоторые предлагают текстуру натурального дерева, которую вы получите только с натуральным продуктом, в то время как другие варианты могут предложить классные системы скрытых креплений, готовый внешний вид и минимальные требования к обслуживанию. Тщательно изучите варианты материалов, изучите проблемы обслуживания и сбалансируйте свое желание определенной эстетики с пристальным вниманием к своему бюджету — в зависимости от материала доски настила могут сильно различаться по стоимости.

Предварительно просверлите концы досок настила перед закреплением, чтобы предотвратить растрескивание волокон древесины.

Способ крепления террасных досок будет зависеть от выбранного вами продукта. Самым популярным материалом для настила в Северной Америке по-прежнему остается пиломатериал, обработанный под давлением. Эти доски настила обычно устанавливаются стороной с корой вверх, чтобы избежать образования чашечек. Мы рекомендуем стыковать обработанные террасные доски вместе, потому что по мере высыхания влаги из дерева доски будут усаживаться и естественным образом образовывать щели, позволяющие стечь воде.(В зависимости от содержания влаги для настила из кедра, кипариса и особенно древесины твердых пород может потребоваться преднамеренное расстояние для обеспечения одинаковых размеров швов.)

Крепежные элементы

Scrail от Fasco представляют собой комбинацию винта и гвоздя (www.fasco.com).

Примечание: Популярным методом укладки обработанного настила является укладка досок по диагонали поверх обрамления для придания дополнительного декоративного чутья. Вам нужно будет принять это решение до создания каркаса для вашей террасы, потому что балки диагональной системы настила должны располагаться не более чем на 12 дюймов по центру.Образцы паркета или другие более сложные конструкции могут потребовать дополнительной поддержки, такой как дополнительные блоки или двойные балки.

Вы можете приводить в движение крепежные элементы Scrail с помощью пневматического гвоздезабивателя, а также легко откатывать их с помощью отвертки.

Крепежные детали для дерева должны быть из нержавеющей стали, горячеоцинкованной или с другим покрытием для наружного применения. При прибивании досок персонал EHT рекомендует использовать два гвоздя с кольцевым стержнем на каждую балку, вбитые в настил под углом друг к другу для дополнительной удерживающей способности.Чтобы древесина не раскалывалась, используйте гвозди с тонкими стержнями и тупым концом. И всегда предварительно просверливайте волокна на концах досок перед закреплением, чтобы избежать расколов.

Вы можете приводить в движение крепежные элементы Scrail с помощью пневматического гвоздезабивателя, а также легко откатывать их с помощью отвертки.

Винты также можно использовать для крепления настилов. Одним из новых элементов, облегчающих установку палубы, является крепеж Scrail. Scrail — это нечто среднее между винтом и гвоздем. Используйте пневматический гвоздезабиватель, чтобы с высокой производительностью забивать скребки Scrail в разобранном виде.Однако, если вы допустили ошибку, вы можете легко открутить резьбовой фиксатор с помощью отвертки, чего нельзя сделать с гвоздем с круглым хвостовиком.

Некоторые производители композитных настилов предлагают системы креплений, которые скрыты за бороздками между досками настила. Покажите вот скрытую застежку ConceaLoc от Timbertech.

Для деревянных настилов, а также для пластиковых и композитных опций системы скрытых креплений, которые устанавливаются по краю досок, являются одними из самых горячих новых тенденций в области настилов.Некоторые композитные доски настила даже имеют канавку на каждом краю, в которую можно зацепить зажим или печенье, которые привинчиваются к балке, а затем скрываются внутри стыка при установке следующей доски. В других системах используется конструкция «шпунт-паз», при которой винты настила скрываются под язычком сопрягаемой доски.

Металлические лестничные кронштейны от GOPro Construction позволяют построить лестницу с минимальными отметками и разрезами (www.goproconstruction.com).

Лестницы, поручни и элементы отделки

Лестницы на настиле должны быть соединены с помощью гальванизированных металлических подвесок, специально предназначенных для соединения стрингеров с каркасом настила.Предварительно вырезанные стрингеры лестницы, которые могут сэкономить вам много времени и расчетов, доступны на большинстве лесных складов и строительных магазинах.

Также доступны металлические лестничные кронштейны для построения лестницы с минимальными отметками и разрезами. Вместо того, чтобы использовать стрингеры с зубьями, кронштейны прикрепляются к паре твердых 2х6 с помощью предварительно просверленных отверстий и предварительно отмеченных размеров. Это создает монтажную поверхность для ступеней и подступенков независимо от наклона лестницы.

Создание террасы дает вам возможность добавить индивидуальности, от декоративных рельсовых систем до интегрированного освещения и многого другого.Здесь показаны балясины из нержавеющей стали и колпачки для солнечных батарей от Maine Ornamental (www.deckorators.com).

Системы перил представляют собой еще одно место для потенциальной опасности, если они не построены должным образом. Столбы поручня не следует прибивать к краю настила. На стойках не должны быть выемок в местах их соединения с палубой. Как минимум, стойки перил 4 на 4 должны быть прикреплены к балкам обода с помощью пары болтов и шайб диаметром 1/2 дюйма. Еще лучшая практика — усилить соединение стойки с палубой с помощью металлической фурнитуры, например, произведенной Simpson Strong-Tie или Deck-Lok.Установите стойки отвесом и квадратом. Рельсы и пикеты должны быть жесткими, без раскачивания или раскачивания конструкции. Высота рельсов обычно составляет 36 дюймов, а расстояние между пикетами не должно превышать 4 дюймов. Различные производители предлагают комплекты направляющих для настилов, которые обеспечивают соответствие нормам и прочную конструкцию.

Создание собственной колоды дает возможность придать ей индивидуальный характер. В дополнение к широкому спектру строительных конструкций вы можете украсить его комбинацией дополнительных красок или пятен, добавить художественные акценты на террасную доску или интегрированное освещение, даже построить ящики для цветов, скамейки или вставные рамы, которые обвивают деревья.В конечном счете, окончательный вид остается за дизайнером, поэтому, если вы разрабатываете колоду, получайте удовольствие.
