Какой котел выбрать – одноконтурный с бойлером или двухконтурный
Если имеется возможность подключить к дому магистральный газ, то для приготовления горячей воды и для отопления дома будет использоваться автоматизированный газовый котел. На сегодняшний день это само собой разумеющееся решение из-за дешевизны природного газа и удобства пользования котлом.
С выбором нет сложности, но…
С выбором газового котла проблем обычно не возникает. Известно, что настенный котел с горелкой закрытого типа, у которого короткий дымоход выходит через стену, наиболее предпочтительный при небольших мощностях отопления – до 30 кВт.
С мощностью котла тоже все понятно, — подбирается по известным критериям или по рекомендациям специалистов.
Но затруднения в основном вызывает вопрос, одноконтурный или двухконтурный котел выбрать. А также нужен ли бойлер косвенного нагрева или нет, — ведь это существенные дополнительные траты. А если бойлер приобретать, то как его подключить к котлу.
Далее проясним ситуацию с этим ключевым вопросом выбора газового котла и разберемся, как лучше обеспечить горячее водоснабжение в частном доме и в квартире
Особенности работы каждого из котлов
В одноконтурном котле жидкость может нагреться только в одном теплообменнике для отопления дома. Для водоснабжения теплообменника нет, и у котла два подключения гидравлики – подача и обратка на отопление.
В двухконтурном котле могут нагреваться жидкость для отопления и вода для горячего водоснабжения (ГВС).
Чтобы с одноконтурным котлом получить горячую воду для бытовых нужд, к нему нужно подключить бойлер косвенного нагрева. Это большая емкость в теплоизоляторе, внутри которой находится змеевик для прохождения теплоносителя из системы отопления.
Подключается бойлер ГВС к контуру отопления по особой схеме. Которая, как правило, обеспечивает, так называемый «Приоритет бойлера». Если вода в системе ГВС остыла ниже заданного значения, то котел переключается полностью на нагрев бойлера. Когда вода нагрелась, обычно до 50 – 55 градусов, то снова включается отопление.
Дополнительное оборудование для подключения бойлера
С бойлером устанавливается дополнительное оборудование:
- Расширительный бак в систему ГВС – устройство, которое компенсирует увеличение объема воды при нагреве. Емкость – 1/10 от объема бойлера.
- Циркуляционный насос, который обеспечит подачу горячей воды и давление в системе ГВС.
- Предохранительный клапан, а также дополнительные трубопроводы, краны и другие элементы системы.
Нужно также не забыть, что все это смонтировать самостоятельно не столь просто, если раньше «не крутили гаек». Придется приглашать специалиста.
Котел с бойлером и другими элементами системы на кухне разместить вряд ли получится. Да и не рационально это из-за загромождения и шума оборудования. Поэтому под него желательно выделить отдельное помещение — котельную.
Особенности, недостатки двухконтурного котла
Двухконтурный котел представляет из себя миникотельную в «одном шкафе», в нем имеются уже и приборы безопасности, и циркуляционные насосы, а в
отдельных моделях и расширительные баки. И все это помещается в небольшом аппарате, подвешенном на стене.
Производительность прямого нагрева воды в контуре не велика – расчет только на один отрытый кран. Это значит, что душ может принимать только один человек и желательно, чтобы ему не мешали в это время, открывая горячий кран на кухне, а ванная должна быть не слишком велика, так как набирать ее водой с высокой температурой долго.
При каждом открытии крана второй контур котла будет включаться в работу, если задан режим нагрева воды. Частые включения котла зачастую просто тревожат владельцев – не поломается ли преждевременно?
Размещение двухконтурного
Основное предназначение двухконтурных котлов – небольшие дома и квартиры, где оборудование размещаются рядом с кухней, но и не далеко от ванной. Небольшие расстояния — необходимость для такого типа котлов, — чем короче путь горячей воды к потребителю, тем лучше, чтобы не приходилось слишком долго ждать пока пойдет горячая вода.
Специалисты считают, что максимальное расстояние от контура нагрева к крану – 7 метров. Если больше, то все это становится просто расточительным. Обычные же расстояния – от 1,5 до 3 метров. Но в приоритете размещения — кухня, где горячий кран открывается часто.
Когда нужен бойлер
Для большого дома, где имеются значительные расстояния между потребителями ГВС, а также где есть большие расходы горячей воды, или же там, где люди хотят расходовать много горячей воды, нужно выбирать бойлер косвенного нагрева, — он может одномоментно дать «лавину» нагретой жидкости без значительных скачков температуры.
Также можно сделать систему постоянной циркуляции горячей воды между краном и бойлером, и если вы откроете кран даже в 20 метрах от бойлера, то тут же получите горячую воду.
Это значительно экономичнее, чем дожидаться пару минут, спуская холодную воду тоннами. В таких условиях с двухконтурным котлом недостаток мощности второго контура будет доставлять уже существенные неудобства.
Объем бойлера
Обычно устанавливают бойлеры объемом от 80 до 300 литров. Объем бойлера в принципе не сильно ограничивается мощностью котла и выбирается по предпочтениям. Чем больше количество принятия ванн, — тем больше нужен бойлер. Скажем так, что для большой ванны с гидромассажем даже и 300 литров маловато – нужно 500.
В большинстве же случаев выбор ограничивается в размерах 100 – 200 литров.
Этот же объем весьма быстро подогреет обычный газовый котел мощностью 12 – 20 кВт.
Вопрос цены
Двухконтурный котел лишь не значительно дороже одноконтурного. Но комплект – одноконтурный котел, плюс бойлер, плюс вся система к бойлеру весьма ощутим по цене – на несколько сотен $ дороже, чем двухконтурный котел.
Этот аргумент зачастую является решающим, в пользу выбора простого двухконтурного котла.
(К вопросу о цене, кстати, читайте какой котел и какая система отопления будут экономичными)
Другим фактором, подталкивающим сделать такой же выбор, является недостаток информации. Люди зачастую не знают, зачем еще нужен дорогой элемент бойлер и все связанные с ним сложности, и не хотят в этом разбираться. И это не редко приводит к следующему результату.
Как нельзя подключать бойлер ГВС
Частенько бывает и такая ситуация. Ощутив недостаток комфортности пользования ГВС от двухконтурного котла, жильцы решают исправить положение и прикупить таки бойлер. Но как его подключать?
Ответ, казалось бы, очевиден, – без дополнительной автоматики, дешево, прямо ко второму свободному контуру котла.
Но этого делать нельзя. Второй контур ограничен по температуре 60 градусов, — чтобы не было ожогов от ГВС. Поэтому он никогда не нагреет воду в бойлере до 60 градусов, даже до 50. При нагревании температура на обратке этого контура поднимется до 50 градусов, и котел будет работать в ненормальном режиме, с минимальным пламенем, постоянно отключаясь и включаясь и т.д. Поэтому остается подключать бойлер, как и положено по классической схеме к высокотемпературному контуру отопления.
Котлы со встроенным бойлером ГВС
Это напольные аппараты, напоминающие по виду холодильник, но могут быть маломощными, т. е. это приспособленный образцы настенных котлов. При емкости бойлера до 100 литров, могут быть и настенными.
Особенность в том, что совмещенные с бойлером котлы можно установить, как отдельно стоящий аппарат не только в котельной, но и в другом подсобном помещении, — удобная штука при недостатке места, да и монтировать воедино систему не нужно.
В местах постоянного нахождения людей никакие котлы устанавливать не рекомендуется, так как они шумят. Установка на кухне, это скорее вынужденная мера.
В итоге мы разобрались, когда стоит покупать двухконтурный котел, а когда нужен одноконтурный. Но в принципе, складывается мнение, что на системе горячего водоснабжения экономить не нужно. Она должна быть максимально комфортной. Поэтому бойлер с одноконтурным котлом все же в приоритете.
Как работает котёл с бойлером| Статьи
Вопрос, как работает котел с бойлером, актуален для каждого потребителя, который желает совместить автономное отопление с подачей горячей воды. Самым простым решением этой задачи считается установка двухконтурного отопительного прибора, обеспечивающего повседневные нужды ГВС без подключения дополнительного устройства. Однако его производительность не всегда устраивает домовладельцев, поэтому многие из них делают выбор в пользу котла с отдельным накопительным баком.
Варианты компоновки
Плюсы и минусы двухконтурного котла знакомы многим. Он довольно эффективен для горячего водоснабжения на 2–3 человек, но как быть, если в доме проживает больше людей или у домовладельца нет возможности установить электрический водонагреватель? В такой ситуации существует несколько альтернативных решений:
● Установка бойлера косвенного нагрева (БКН) – используется для совместной работы с одноконтурным отопительным прибором.
● Монтаж котла со встроенным бойлером – подразумевает установку агрегата, часть тепла у которого уходит на поддержку температуры внутри вмонтированного накопительного бака.
Выбор того или иного типа компоновки во многом зависит от общих потребностей семейства в горячей воде, имеющегося отопительного оборудования в доме, запланированных материальных затрат. Консультанты интернет-магазина «Мособлгаз» помогут подобрать приемлемый вариант с учетом ваших потребностей. В нашем каталоге представлен широкий выбор котлов, водонагревателей, БКН, которые помогут организовать эффективную и надежную отопительную систему, совмещенную с подачей теплой воды.
Как работает котел с бойлером косвенного нагрева
Чтобы понять, как работает котел с бойлером косвенного нагрева, нужно разобраться с его конструктивными особенностями, видами и схемами подключения.
Конструкция и принцип работы
При правильном проектировании аппарат косвенного нагрева дает высокие показатели производительности с оптимальным соотношением расходов на получение подогретой воды. Поскольку его работа не зависит от электричества, он не перегружает электрические сети в период отопления. Немаловажно, что благодаря рециркуляции подогретая вода подается в смесители сразу же после их открытия, поэтому домочадцам не нужно ожидать ее подогрева, как это бывает с электрическим водонагревателем.
В основе конструкции прибора лежит металлический резервуар. Изнутри он может иметь эмалированное, стеклофарфоровое или керамическое покрытие, позволяющее сохранить надлежащее качество воды и исключить появление ржавчины. Дополнительную защиту емкости от коррозионных процессов обеспечивает магниевый анод, который умягчает воду и продлевает срок службы устройства.
Внутри резервуара размещается стальной или латунный теплообменник, по которому циркулирует теплоноситель. Обычно он производится в виде змеевика, способствующего наиболее эффективному и быстрому подогреву жидкости. Также аппарат снабжается предохранительным клапаном и термостатом, который контролирует нагрев до нужной температуры.
Принцип действия моделей со змеевиком достаточно прост:
● Холодная вода подается в резервуар.
● Теплоноситель перемещается по теплообменнику и подогревает ее до необходимой температуры.
● Скорость нагрева напрямую зависит от числа витков на змеевике. Чем их больше, тем быстрее будет нагреваться жидкость в накопительном баке.
В некоторых моделях вместо змеевика используется принцип «бак в баке». Рассматривая, как работает котел с таким бойлером, стоит отметить, что в процессе его функционирования холодная вода попадает в меньшую емкость и начинает подогреваться от теплоносителя, который размещается во внешнем резервуаре. Такие устройства быстро нагревают жидкость, поскольку площадь нагрева у них больше, чем у моделей со змеевиком.
Бойлеры косвенного нагрева обычно используются для получения больших объемов горячей воды. Резервуары могут иметь вместительность до 1000 и более литров, что полностью обеспечивает нужды большого семейства. Емкость напрямую зависит от мощности отопительного оборудования. Если она будет небольшой, вода никогда не сможет достичь температуры, необходимой для комфортного применения.
Автоматическая система, управляющая работой котла, имеет в приоритете отопление помещений. Если температура теплоносителя снижается до нижних значений, управляющий блок направляет мощность оборудования сначала на подогрев воды в отопительном контуре, а только затем – на горячее водоснабжение. Чтобы поддерживать температуру жидкости для нужд ГВС на заданном уровне, можно использовать модели водонагревателей, которые дополнительно оснащаются ТЭНом.
Схема подключения
Обвязка БКН требует его подключения к отопительной и водопроводной системам. Монтаж водонагревателя напольного типа производится на ровную поверхность рядом с котлом. Настенные модели крепятся на стену из кирпича или бетона с их расположением на одном уровне с отопительным оборудованием или чуть выше.
При организации системы отопления следует не просто разобраться, как работает газовый котел с бойлером, но и выполнить его правильное подключение. Соединение аппарата с водопроводом производится с учетом следующих правил:
● Холодная вода должна подаваться в нижнюю часть резервуара, а теплоноситель выходить из верхней.
● При включении нагревательного контура теплоноситель должен двигаться в направлении сверху вниз. Иными словами, труба с теплоносителем подключается к верхнему патрубку, а с остывшей водой – к нижнему.
● На все патрубки следует установить краны с накидными гайками, которые позволят отключить прибор в случае его ремонта или замены.
При использовании такой схемы можно достичь максимального КПД аппарата. Теплоноситель, который перемещается по змеевику, будет подогревать жидкость в верхней части резервуара, отдавать остатки тепла охлажденной воде в нижней части и далее поступать в отопительное оборудование для нового подогрева.
Подключение БКН к системе отопления производится с учетом его размещения и возможностей существующей разводки. В зависимости от этих критериев применяют следующие схемы:
1.Соединение посредством трехходового клапана. При использовании этой схемы на подвод горячей воды ставят циркуляционный насос, а затем клапан, предназначенный для управления термостатом. При охлаждении воды клапан по сигналу термостата будет включать ее подогрев, а по достижении нужных значений направлять поток по отопительному контуру.
2. Установка гидравлического распределителя. Схема используется в многоконтурных системах, к примеру, в домах, где отопление осуществляется не только радиаторами, но и посредством теплого пола. Гидравлика будет выполнять перераспредление давления на разных участках системы и способствовать постоянному передвижению теплоносителя без помощи насоса.
3. Монтаж двухнасосной системы. Соединение подходит для частных домов, где не требуются большие объемы горячей воды. Разобраться, как работает котел с косвенным бойлером по этой схеме, несложно. Оборудование подключается параллельно, соответственно, потоки теплоносителя движутся по двум разным трубам. Чтобы обеспечить принудительное движение жидкости, на каждую магистраль устанавливается насос.

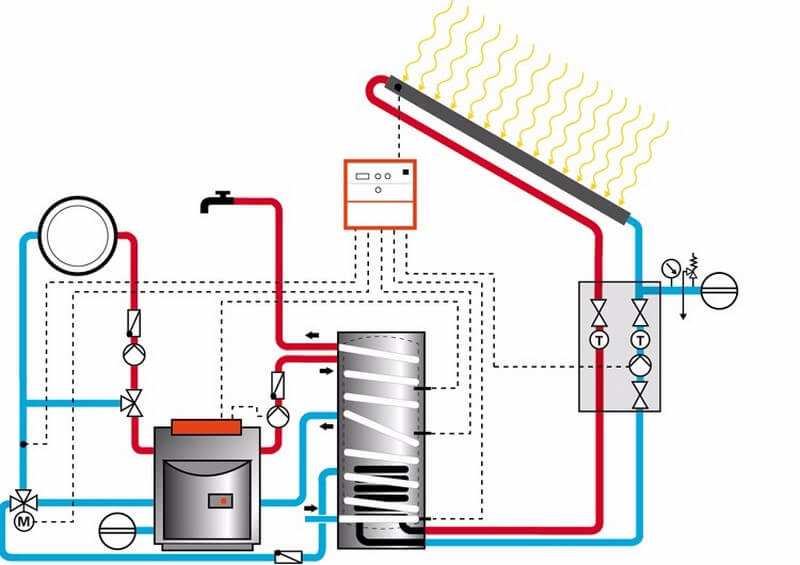

При наличии дополнительного патрубка к водонагревателю можно подключить рециркуляционную систему. Для этого монтируется еще один контур с установкой обратного и предохранительного клапанов, расширительного бака и автоматического воздухоотводчика. Рециркуляция будет обеспечивать постоянную подачу воды для нужд ГВС, то есть пользователям не придется ожидать, пока теплоноситель ее прогреет.
Встроенный бойлер
Отопительные приборы со встроенным накопительным баком позволяют подключать сразу несколько точек водозабора. Такие модели занимают мало места, не требуют отдельного подсоединения к системе отопления и быстро подогревают воду в резервуаре. В зависимости от особенностей работы они бывают двух типов:
● Конвекционные – применяются для обогрева больших помещений (площадью свыше 300 кв. метров). При их подключении газ поступает в горелку, и пламя начинает подогревать теплоноситель, который обеспечивает отопление и подачу горячей воды.
● Конденсационные – более усовершенствованные модели, использующие в работе не только теплоноситель, но и дополнительную энергию, которая выделяется в результате конденсации водяного пара.
Встроенные баки устанавливаются только на двухконтурные модели. Их объем может варьироваться от 10 до 100 л, причем оборудование с резервуарами до 60 л обычно изготавливается в настенном исполнении, а свыше этого показателя – в напольном. По сути, приборы являются теми же котлами с бойлером косвенного нагрева, только их бак размещается не отдельно, а внутри корпуса.
Приборы достаточно мощные – в среднем от 28 кВт. В зависимости от конструкции они оборудуются открытой либо закрытой камерой сгорания. При использовании первой в помещениях устанавливаются обычные дымоходы, для второй – коаксиальные. Внутри накопительного бака размещается вторичный пластинчатый теплообменник, который быстро подогревает воду в резервуаре.
Принцип действия оборудования схож с БКН. Жидкость для бытовых нужд и отопления дома греется одновременно во время прохождения через теплообменники. При ее использовании применяется механизм приоритетной подачи, то есть при открытии водопроводного крана система начинает обеспечивать пользователей горячей водой. Пока жидкость расходуется, прибор подогревает новые ее запасы. Поскольку забор воды выполняется короткое время, теплоноситель для отопления не успевает существенно охлаждаться.
Как выбрать бойлер
Независимо от того, как работает котел с бойлером, перед его установкой следует грамотно подойти к выбору накопительного бака. Все резервуары выпускаются из нержавейки или черного металла с покрытием. Первый вариант стоит дешевле, второй является достаточно дорогим, однако имеет более продолжительный период эксплуатации. Хорошо, если изнутри бак будет оснащен стеклофарфоровым или эмалевым покрытием. В таком случае он надежно защитит металл от коррозии, а при умеренном нагреве (не выше 60 °C) прослужит дольше, чем сам отопительный агрегат.
Ключевым критерием при подборе водонагревателя является правильное соотношение его емкости и мощности отопительного оборудования. Далеко не каждый знает, что баки на 140 и 200 литров могут выдавать примерно одинаковый объем горячей воды в час. Поэтому, если котел имеет высокую мощность, потребителю вовсе необязательно ставить резервуар больших размеров.
Если же в доме применяется маломощное отопительное оборудование, нагреватель воды значительного объема не будет выдавать литраж, заявленный в его паспорте. К примеру, при использовании прибора отопления на 23 кВт и водонагревателя на 200 литров потребитель получит столько же горячей воды за час, сколько дает резервуар на 140 литров. Иными словами, при покупке 200-литрового бака вы переплатите.
Примерные цифры при выборе БКН
|
|
|
|
|
|
|
|
|
|
|
|
Выяснив, как работает котел со встроенным бойлером, можно понять, что использование этой системы считается практичным и экономным решением в снабжении дома горячей водой. При правильном выборе объема резервуара (с учетом тепловой производительности оборудования) он обеспечивает пользователям любое необходимое количество подогретой воды. Поэтому данный вариант организации ГВС становится все более популярным среди домовладельцев и отодвигает на задний план двухконтурные отопительные системы.
Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер
12.11.2020
Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?
Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?
Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?
Двухконтурная система отопления и ГВС
Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.
Существуют 2 основных типа двухконтурных котлов:
• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.
За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.
Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.
WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:
Одноконтурный котел в сочетании со сторонним водонагревателем
Электрический котел
Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер.,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.
Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.
Проточный или накопительный электрический водонагреватель?
Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.
Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.
Газовый котел
Газовый котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).
Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, теном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.
Если площадь позволяет, лучше использовать бойлер косвенного нагрева, так как он обеспечит подачу горячей воды одновременно в нескольких точек водоразбора с разной температурой на каждой из точек. Что невозможно добиться с проточным водонагревателем или двухконтурным котлом.
Электро бойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.
|
WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:
Подведем итоги:
Преимущества системы с двухконтурным котлом:
• Занимает мало места, компактные габариты – идеально для небольших квартир
|
Преимущества сочетания одноконтурного котла с проточными и накопительными нагревателями:
• Возможность выбор водонагревателя исходя из возможностей – колонка, накопительный электрический бойлер или косвенного нагрева.
|
Недостатки двухконтурного котла:
• Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
|
Недостатки сочетания одноконтурного котла с проточными и накопительными нагревателями:
• Более сложная обвязка
|
Настенные газовые котлы со встроенным бойлером (двухконтурные)
Любое жилое строение должно не только отапливаться, но и обеспечиваться горячей водой. Причем желательно с минимальными сопутствующими расходами (например, на приобретение дополнительного оборудования). При возможности подключения к газовой магистрали, с учетом компактности агрегатов данной группы, предпочтение отдается котлам двухконтурным с настенным креплением. К сожалению, они не всегда эффективно выполняют свою функцию, о чем многие и не подозревают. Основная причина – в так называемом приоритете ГВС (подробнее об этом здесь), хотя она и не единственная.
Двухконтурные настенные модели с встроенным бойлером нельзя считать каким-то суперсовременным инженерным решением, но о них большинство потенциальных покупателей пока еще мало что знает. Действительно они намного лучше и характеризуются лишь достоинствами, как их позиционируют отдельные производители? Насколько значимы их преимущества? Если есть недостатки, то так ли они существенны?
Принцип работы котла с бойлером
Никаких особых отличий от традиционных двухконтурных котлов по устройству у агрегатов данной группы нет. Но оснащение емкостью для подготовки ГВС несколько меняет инженерное решение. У каждого производителя оно свое, поэтому стоит лишь вкратце отметить специфику функционирования установок с встроенным резервуаром.
В бойлере накопительном расположен змеевик, по которому циркулирует вода контура ОВ. От нее тепловая энергия передается жидкости, находящейся в баке, нагревая ее до нужной температуры. Из него она и поступает в контур ГВС. На схемах все хорошо показано.
По окончании отопительного периода такие котлы переводятся в режим приготовления горячей воды с помощью проточного теплообменника. То есть работают аналогично моделям без накопительной емкости.
На тематических форумах много хвалебных отзывов о настенных газовых агрегатах известного итальянского производителя «Baxi». Двухконтурные котлы серии «NUVOLA» имеют встроенный бойлер на 40 л, что для квартиры или небольшого частного строения вполне хватит. Но если резервуара такой вместимости недостаточно, то можно приобрести отопительный прибор этой же марки серии «Nuvola comfort». Он оснащен баком из «нержавейки» на 60 л, что существенно расширяет возможности по расходованию горячей воды.
Подробнее с характеристиками и ценами на модели можно ознакомиться здесь.
Особенности двухконтурных котлов настенных с встроенным бойлером
Все их плюсы и минусы станут более понятны в сравнении с аналогичными моделями, в которых ГВС «готовится» в проточном теплообменнике.
Преимущества
- Обеспечение дома горячей водой независимо от напора в магистрали ХВ. Особенность двухконтурных газовых котлов в том, что их автоматика при резком снижении давления в контуре может и не перевести агрегат в режим ГВС. Такое случается в часы повышенного водоразбора. Как правило, в вечернее время, когда хозяйки готовят, стирают, купают малышей. Для моделей с встроенным бойлером все подобное не критично – они обеспечат дом ГВС в любом случае. Даже если автоматика схемы защиты перекроет газовую арматуру и котел на время остановится, горячая вода все еще будет поступать из бойлера.
- При подключении данного отопительного прибора не требуется дополнительное оборудование, как считают недостаточно осведомленные люди. По аналогии с обычными моделями он присоединяется к двум основным коммуникациям – водоснабжению и сети пром/напряжения.
- Увеличенный эксплуатационный период. Это объясняется тем, что традиционные двухконтурные настенные котлы при необходимости получения ГВС постоянно переключаются с одного режима на другой. Как результат – повышенный износ отдельных комплектующих. В этом плане отопительные установки с бойлером долговечнее, то есть безремонтный срок их несколько больше.
- Оптимальное сочетание таких показателей, как мощность котла и вместимость емкости для воды. Те, кто выбирает вариант обеспечения ГВС одноконтурным агрегатом с присоединением отдельно стоящего бойлера, к тому же самостоятельно, чаще всего не удовлетворены результатом. Причина – в нерациональном распределении тепловой энергии, которая вызывается именно неправильным подбором оборудования. В котлах же с встроенным бойлером его вместимость точно соответствует мощности установки, поэтому никаких проблем с отоплением, повышенным расходом газа для подобных моделей не существует.
- Резервуар ГВС предохраняет контур ОВ от перегрева, так как выполняет функцию своеобразной «буферной» емкости, отбирая часть тепловой энергии на приготовление горячей воды.
- Расход «голубого топлива» двухконтурных котлов с встроенным бойлером несколько меньше. Но с расчетом на перспективу экономия может оказаться достаточно внушительной.
- Отсутствие инерционности контура ГВС. Горячая вода идет сразу же после открывания крана.
Недостатки
Справедливости ради стоит отметить, что не все минусы котлов настенных с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации. Серьезный анализ соответствующей информации позволяет сделать вывод, что одни из них надуманы (как правило, конкурентами), а другие – от поверхностного понимания сути вопроса. Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой ОВ. Что же ставится в минус двухконтурным котлам с бойлером?
- Встроенный резервуар увеличивает габариты отопительной установки и ее вес. Справедливо, но только отчасти, так как речь идет всего лишь о прибавке в несколько см и кг (в зависимости от модели).
- Малый объем бойлера. А это значит, что полностью потребности в горячей воде при ее большом разборе такой агрегат не обеспечит. Двухконтурные котлы настенные с резервуаром для ГВС выпускаются в нескольких модификациях. Минимальная вместимость бойлера – 10 л, максимальная – 60. Для семьи из 5 – 6 человек вполне достаточно и 35 – 40. Это подтвердит любой специалист, так как нереально, к примеру, чтобы сразу все домочадцы принимали ванные процедуры или одновременно открыли все краны ГВС. Уже обозначенный котел «Baxi» как раз и оснащен бойлером на 40 л. Как говорится, в большинстве случаев «за глаза». Кроме того, у многих моделей есть возможность присоединения накопительного бойлера (например, на 250, а то и 500 л). Поэтому разговоры о том, что горячая вода будет идти буквально считанные минуты, как минимум, некорректны.
- Усложняется обслуживание отопительного агрегата. Это объясняется необходимостью регулярной чистки резервуара ГВС. Совершенно справедливо, если бы ни один нюанс. В любом доме есть и иные приборы (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Рачительный хозяин, чтобы не заниматься систематическим ремонтом тех же стиральных, посудомоечных машин и так далее всегда продумывает вопросы водоподготовки. В зависимости от качества жидкости в частных домах устанавливаются различные модификации фильтров или очистных станций. Так что говорить о том, что с бойлером котла возникнут какие-то особые проблемы, совершенно бессмысленно.
- Высокая стоимость. Существенный недостаток. Но за любое удобство приходится платить, и вряд ли кто станет с этим спорить.
- Сложность выбора приемлемой модели и ее обвязки. Безусловно. Главная трудность, которую многие испытывают при оценке целесообразности приобретения котельного оборудования – определение оптимальной мощности установки. Наиболее распространенная рекомендация – пропорция 1 к 10 (кВт/м2). Но данное соотношение усредненное, и не учитывает множество факторов – особенностей строения (материал стен, планировка), его расположение на местности и ряд других. Применительно же к котлам двухконтурным с бойлером такая формула вообще «не работает», так как часть тепловой энергии расходуется на приготовление ГВС.
Встречающиеся в Сети советы, как выбирать по мощности такие установки, весьма приблизительны. Как правило, предлагается прибавить от 25 до 50% от расчетного значения. По данному пункту, чтобы не допустить ошибки, лучше обратиться к профессионалу. Учитывая, что настенные котлы двухконтурные с бойлером стоят недешево, более чем правильное решение.
Для жителей Подмосковья задача значительно упрощается. Им достаточно позвонить на номер 8 (495) 109-00-95, и специалисты компании «АЛЬФАТЭП» ответят на любой вопрос, связанный с выбором настенного котла с бойлером. При необходимости выедут на место, произведут соответствующие расчеты, доставят, установят, сделают обвязку, опробуют и пустят отопительный прибор в эксплуатацию.
Бойлер косвенного нагрева или двухконтурный котел
Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше – бойлер косвенного нагрева или двухконтурный котел? Обогреватели непрямого нагрева, к которым относится этот тип бойлеров завоевывают все большую популярность, ведь себестоимость нагрева воды в таком случае является очень низкой. Это обусловлено конструкцией бойлера – в ней отсутствует автономный нагревательный элемент. Вода обогревается за счет передавания высокой температуры циркулирующей жидкостью внутри змеевика. В то время как котел не может функционировать, не потребляя энергию, косвенный бойлер не расходует ресурсы на обогрев, беря тепло у другого источника.
Двухконтурный котел или бойлер косвенного нагрева: техническая и финансовая сторона вопроса
Владельцы двухконтурных котлов изначально сделали выбор в пользу многофункциональности и надежности. Однако, в процессе эксплуатации двухконтурный агрегат становится источником ряда неудобств:
- при достаточном количестве точек водоразбора требуется значительное повышение мощности котла;
- расход воды сказывается на ее температуре – в разных точках разбора она может быть разной;
- необходимость ждать после открытия крана, пока вода станет необходимой температуры;
- срок службы проточного нагревателя напрямую зависит от жесткости воды, т.к. на стенках возникают отложения, которые могут привести к поломке.
Кроме того, котел, обслуживающий два контура имеет невысокие показатели при обеспечении ГВС. Работая непрерывно, он может нагреть всего 6-12 литров воды в минуту. Для тех, у кого небольшая семья, а в доме присутствует только душ и кухонная раковина, пользование двухконтурным котлом оправдает себя. В случае же большего количества точек водоразбора или более интенсивного пользования горячей водой, могут возникнуть неудобства. В этом плане пользование бойлером косвенного нагрева надежней и обеспечит вам ГВС в полном объеме и одинаково комфортной температуры. Цена нагрева жидкости при этом минимальна.
Интернет-магазин отопительной техники «Теплозон» помимо стандартных бойлеров косвенного нагрева, может предложить также изделия с ТЭНом, которые позволяют не привязываться к отопительному сезону и в теплое время года умеренно нагревать воду до комфортной температуры. Консультанты помогут также определиться с литражом устройства, исходя из потребностей вашей семьи. Также в интернет-магазине вы сможете купить одноконтурный котел, идеально подходящий для косвенного бойлера для максимально комфортного пользования горячей водой.
Смотрите также:
Как подключить имеющийся двухконтурный котёл к бойлеру
Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.
Какие котлы рекомендовано использовать
Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.
Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.
Двухконтурный котёл в системе отопления
А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.
Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.
Преимущества двухконтурного котла
Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.
Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.
Двухконтурный газовый котёл с встроенным бойлером
В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.
В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.
Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.
Дополнительное подключение бойлера косвенного нагрева

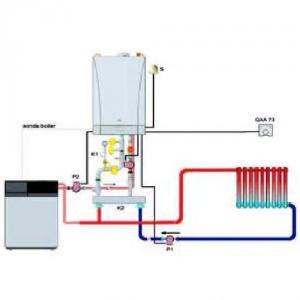

Подключение дополнительного бойлера
В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.
Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.
Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов
Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.
Советы по установке
Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.
Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.
Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.
В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.
Удачи в решении проблем!
Бойлеры косвенного нагрева
Бойлер косвенного нагрева с системой «бак в баке» — это теплообменник или тепло-аккумулятор, состоящий из двух ёмкостей, расположенных одна в другой. Внутренняя ёмкость содержит нагреваемую жидкость (вторичный контур), выполнена из нержавеющей стали и имеет гофрированную поверхность. Наружная стальная емкость содержит греющий теплоноситель (первичный контур). Система обеспечивает однородный нагрев воды по всему объёму резервуара, а возможность свободного перемещения внутренней ёмкости и её гофрированные стенки обеспечивают самоочистку бойлера от накипи. В продаже встречаются модели водонагревателей без теплообменных трубок — конструкция состоит из двух емкостей, установленных одна в другую, внутренняя выполнена из нержавеющей стали, а теплоноситель циркулирует между стенок внешней и внутренней емкостей. Другими словами- «бак в баке». Змеевидная труба теплообменника из стали или латуни, установленная внутри емкости, имеет сложную форму, что позволяет проходящему по ней теплоносителю быстрее и лучше нагревать воду. Витки спирали теплообменника могут располагаться ближе к нижней части емкости бойлера, в более холодном слой воды. Встречаются модели бойлеров с двумя трубчатыми теплообменниками, один из которых предназначен для циркуляции теплоносителя из отопительной системы, а второй — для теплоносителя из альтернативных источников, например- от теплового насоса.
Бойлер косвенного нагрева – это отличная альтернатива обычному двухконтурному отопительному котлу, особенно, если есть необходимость в больших количествах горячей воды. Такой водонагреватель подходит для установки в квартирах, коттеджах, офисных помещениях, и т.д.
Плюсы использования бойлера косвенного нагрева:
- не использует электричество для нагрева воды в холодное время года;
- высокая производительность, при условии достаточной мощности котла;
- внутренняя поверхность змеевика в бойлере контактирует лишь с подготовленной водой, содержащей малое количество солей;
- обеспечение горячей водой без ее предварительного слива из крана;
- возможность подключения различных источников тепловой энергии.
Бойлер косвенного нагрева удобен тем, что ему для работы нужно только тепло, которое вырабатывают другие источники, он не питается за счет газа, электроэнергии или другого топлива. Он может работать с котлами на любых видах топлива, может интегрироваться в центральные системы отопления, его можно устанавливать в удобном для вас месте, так как для работы не нужен мощный источник электричества.
Водонагреватель прост в обслуживании и регулировке, поддержка температуры воды производится автоматически, они бесшумны, экологичны и долговечны, так как в них нет камер сгорания или мощных ТЭНов. Однако, так как бойлер косвенного нагрева работает с более холодным источником тепловой энергии, его производительность ограничена. То есть сложно обеспечить высокую мощность без серьезного увеличения размеров. Поэтому выпускаются исключительно накопительные агрегаты, которые нагревают воду постепенно и хранят нужный вам объем при заданной температуре. Благодаря эффективной теплоизоляции, вода очень медленно остывает, что сводит к минимуму потери тепла. Сама емкость выполняется из металла или полимерных материалов, с обязательным антикоррозионным покрытием внутренней поверхности, часто используется дополнительная защита анодом.
Есть модели с дополнительным электрическим нагревательным элементом, он также выручает летом, когда отопление не работает. Комплектуются термометрами и термостатами. Если горячая вода используется не только для технических нужд, но и для приготовления пищи, то важно выбирать модели, не выделяющие в воду вредных веществ.
Минусы бойлеров косвенного нагрева
- Высокая стоимость комплекта оборудования (бойлер косвенного нагрева+одноконтурный котел), по сравнению с электрическим бойлером или двухконтурным котлом;
- на нагрев холодной воды в емкостях объемом свыше 100 л уходит несколько часов, в это время снижается интенсивность отопления жилых помещений;
- емкость бойлера занимает много места.
Устройство и принцип работы
Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, он может вмещать как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Существуют бойлеры как вертикальной, так и горизонтальной установки: первый тип крепится к стене на некоторой высоте от уровня пола и предпочтителен, если помещение котельной небольшое по площади. Корпус накопительной емкости выполняется из окрашенной эмалью стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно больший срок службы, т.к. не подвержены коррозии.
Принцип работы.
Принцип работы весьма простой — через ввод в емкость бойлера поступает холодная вода, по змеевику теплообменника или между стенками двойного корпуса циркулирует теплоноситель, нагретый отопительным котлом, который эту холодную воду и нагревает. Каждый бойлер косвенного нагрева имеет патрубки, которые соединяют его с отопительным котлом, а нагретая вода поступает к кранам через патрубок вывода. Для снижения теплопотерь и исключения повреждения бойлера из-за постоянных перепадов внутренней и внешней температур, снаружи его емкость закрыта теплоизолирующим материалом из полиуретановой пены, пенополистирола или минеральной ваты. При малом расходе воды, т.е. не выше 1,5-2 л/мин, установка бойлера косвенного нагрева и одноконтурного котла невыгодна, проще и дешевле будет установить двухконтурный котел. Не имеет смысла использование такого водонагревателя при использовании электрического котла отопления. Но если, когда горячая вода необходима в больших объемах и отопительный котел работает на твердом топливе или природном газе— бойлер косвенного нагрева просто незаменим!
Сравнение бойлера косвенного нагрева с другими типами водонагревателей
- Газовая колонка. Установка требует согласования проекта, устройство дымохода, неспособность поддерживать постоянную температуру воды.
- Водонагреватель газовый, накопительный — требования такие же, что и при установке газовой колонки.
- Проточный электронагреватель — быстрый нагрев воды, низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
- Накопительный электронагреватель — не способен обеспечить нагрев воды за короткий срок. Ну и проблема любых электронагревателей — большой расход электроэнергии.
- Двухконтурный котел — низкая производительность, температура нагретой воды непостоянна, забивание змеевика, в котором циркулирует вода, известковыми отложениями. В результате , т.к. накипь препятствует теплопередаче, уменьшается сечение трубки змеевика, отчего вода при открытии крана течет слабой струей, котел теряет мощность.
Вопрос — ответ
Использовать лучше бойлер косвенного нагрева или двухконтурный котел?
Бойлер косвенного нагрева используется в паре с одноконтурным котлом — это оборудование занимает больше места и стоит дороже, чем просто двухконтурный котел. Но есть и преимущество перед просто двухконтурным котлом — значительное количество горячей воды практически без перебоев с постоянной температурой.
Любая водонагревательная система, основанная на нагреве проточной воды, всегда имеет негативные факторы, например, не удастся одновременно вымыть посуду и принять душ, не испытав при этом нехватки воды и понижения ее температуры. Принимающему душ приходится просить других, чтобы те не открывали кран с горячей водой и не доставляли купающемуся бодрящих ощущений. В бойлере косвенного нагрева количество одновременно используемых точек пользования горячей водой ограничено лишь емкостью водонагревателя, горячая вода в нем уже нагрета и имеет одинаковую температуру по всему объему. Таким образом не придется ждать, пока циркуляция воды при открытии крана доставит горячую воду нужной температуры.
Анод из магния. Зачем он?
Внутри бойлера, в заполняемом водой баке, находится анод из магния. Он предназначен для защиты металлической емкости от гальванической коррозии: его электрический потенциал ниже, чем у металлических поверхностей бойлера, поэтому коррозия будет воздействовать и разрушать именно магниевый анод. Требует периодической замены, т.к. коррозия не щадит и его. Заменить нужно магниевый катод при уменьшении его длины на половину.
ТЭН, зачем он в бойлере косвенного нагрева?
Бойлеры косвенного нагрева оснащаются электрическим тэном, который используется в теплый сезон, когда отопительный котел отключен, а горячая вода все равно необходима.
Как подключить бойлер косвенного нагрева?
Подключение бойлера выполняется контуром, параллельному отопительному контуру, в который встраивается независимый циркуляционный насос — благодаря этому достигается независимость горячего водоснабжения от отопительной системы. Кроме того, такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в бойлер. Установка бойлера в гравитационную систему отопления возможна, необходимо ввести его в отопительный контур последовательно через байпас, после котла и до отопительных приборов.
Как удалить накипь в бойлере косвенного нагрева самостоятельно?
Профилактическое обслуживание выполняется раз в полгода или раз в год. Сначала определимся- пора ли удалять накипь. Будем мерять разницу температур на входе бойлера (температуру теплоносителя идущего от котла на входной патрубок бойлера косвенного нагрева) и температуру на выходе из бойлера. Если разница НЕ МЕНЬШЕ 15 градусов- все в порядке, если меньше- пора браться за работу. Почему? Потому что известковая накипь на внешней поверхности змеевика препятствует теплопередаче и теплоноситель не успевает передать тепло воде, соответственно срок нагрева воды возрастет .
Как будем убирать накипь?
Способ «тепловой удар». Для этого полностью слейте воду из бойлера и пустите через змеевик горячий теплоноситель от работающего котла на 10-15 минут, чтобы максимально разогреть теплообменник в пустой емкости бойлера. Затем максимально быстро заполните бойлер холодной водой. В результате большой разницы между температурой змеевика и окружающей его водой известковые отложения отстанут от трубки — промойте и повторите удаление накипи «тепловым ударом» еще раз. Если же на вводе-выводе теплоносителя в бойлер разница температур менее 12градусов, «тепловой удар» не поможет — слишком велик нарост накипи на змеевике. Потребуется применение химических средств для удаления накипи, рекомендованных производителем. Использовать какие-то «домашние» средства и составы для удаления известковой накипи не рекомендуется — емкость бойлера может быть повреждена. Химические средства для удаления накипи, как использовать и пропорции разведения приводятся на упаковке средства очистки. Составленная смесь заливается в емкость бойлера и ее уровень должен полностью закрыть змеевик. Срок очистки, как правило, составляет от 4-х до 8-ми часов и зависит от объема бойлера. По окончании срока очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить ее.
На что обратить внимание при покупке бойлера косвенного нагрева?
Первым делом нужно подобрать оптимальный объем бойлера. Определитесь со средним расходом горячей воды в сутки с небольшим запасом подберите объем бойлера.
Внимание! Бойлер косвенного нагрева емкостью 20 литров нагреет воду за 40 минут, а 200-литровый бойлер нагреется за 6 часов!
Обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренняя емкость для воды и теплоизоляция. Недорогие модели оснащены стальным змеевиком, приваренным к емкости бойлера, более дорогие- имеют латунный змеевик, иногда оребренный. Съемный змеевик из латуни более эффективен, его легко очистить от накипи, приваренному помочь невозможно.
Наши специалисты помогут Вам подобрать, а также смонтировать водонагреватель, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
Бойлер косвенного нагрева
В этой статье: назначение бойлера косвенного нагрева; устройство и принцип работы; положительные и отрицательные характеристики; цены и производители; Критерии выбора; как подключить бойлер косвенного нагрева; как удалить накипь и грязь.
Степень комфорта в нашей жизни прочно связана с таким неотъемлемым элементом цивилизации, как постоянное наличие горячей воды — для мытья посуды, мытья, мытья.В городских условиях горячая вода более-менее присутствует в кранах, но на огромных просторах сельской местности возникают проблемы с подачей горячей воды — она идет только на отопление домов, циркулируя в системах отопления с одноконтурными котлами. Вариант обеспечения домохозяйств горячей водой с помощью электрокотлов не очень привлекателен — электричество стоит недешево, газовые котлы или, чаще, газовые водонагреватели имеют внушительные габариты и не способны поддерживать постоянную температуру воды.Оптимальный вариант — бойлер косвенного нагрева.
Зачем нужен бойлер косвенного нагрева
Котел косвенного нагрева приобретается вместе с одноконтурным котлом — вместе это оборудование занимает больше места и стоит дороже, чем двухконтурный котел. Однако их важное преимущество перед двухконтурным котлом — возможность практически без перебоев обеспечивать домохозяйства значительным количеством горячей воды, при этом ее температура останется неизменной..
Любая система водяного отопления на основе нагрева проточной воды имеет два отрицательных фактора — ее производительности хватает только на одну-две точки водопотребления, при этом температура воды непостоянна. Например, домочадцы не смогут одновременно мыть посуду и, допустим, принимать душ, не испытывая недостатка воды и резкого падения ее температуры, что очень неприятно. Мы должны разработать определенный внутренний график потребления горячей воды — если кто-то собирается принять душ, то он должен сообщить об этом другим жильцам дома и попросить их не открывать кран с горячей водой и вызывать непредвиденные обстоятельства. дискомфорт для пловца.
В семьях с количеством домохозяйств от 2 и более человек проточные системы водяного отопления будут малоэффективными, более оптимальным решением будет бойлер косвенного нагрева.
При использовании бойлера косвенного нагрева количество одновременно используемых точек горячего водоснабжения ограничивается только мощностью бойлера — в нем уже накоплена горячая вода и имеет одинаковую температуру по всему объему, то есть вам не нужно дождитесь, пока циркуляция воды при открытии крана не подаст горячую воду необходимой температуры.
Устройство и принцип работы
Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, вмещает как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Есть котлы как для вертикальной, так и для горизонтальной установки — первый тип крепится к стене на определенной высоте от уровня пола и предпочтительнее, если котельная небольшая по площади. Корпус накопительного бака изготовлен из окрашенной эмалированной стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно более длительный срок службы, так как не подвержены коррозии.
Устройство бойлера косвенного нагрева со змеевиком: 1 — подвод холодной воды; 2 — отвод горячей воды; 3 — защитный анод; 4 — вход охлаждающей жидкости; 5 — теплоизоляция; 6 — трубчатый теплообменник; 7 — выход охлаждающей жидкости
Змеевидная труба теплообменника из стали или латуни, устанавливаемая внутри бака бойлера косвенного нагрева, часто имеет сложную форму, что позволяет циркулирующему в ней теплоносителю лучше и быстрее нагревать воду. Змеевики теплообменника могут быть расположены ближе к нижней части бака котла, где скапливается более холодный слой воды, или могут быть равномерно распределены по всему объему бака — по заявлению производителей такое расположение позволяет для лучшего нагрева воды, достижения равномерной температуры.Существуют модели котлов с двумя трубчатыми теплообменниками, первый из которых предназначен для циркуляции теплоносителя из системы отопления, второй — для теплоносителя из других источников, например, солнечного коллектора или теплового насоса.
Помимо котлов со встроенными змеевиками, выпускаются модели без теплообменных трубок — такие котлы состоят из двух баков, установленных один в другой, внутренний — из нержавеющей стали, а теплоноситель циркулирует между стенками наружного. и внутренние резервуары.
Котел косвенного нагрева «бак в баке»: 1 — вход холодной воды; 2 — отвод горячей воды; 3 — вход охлаждающей жидкости; 4 — внутренний бак из нержавеющей стали; 5 — выход охлаждающей жидкости
Внутри котла, в резервуаре с водой, находится магниевый анод. Он предназначен для защиты металлического контейнера от гальванической коррозии — его электрический потенциал ниже, чем у металлов в конструкции котла, поэтому коррозия затронет и разрушит магниевый анод. Требует периодической замены по причине износа — коррозия «съедает».
Большинство бойлеров косвенного нагрева оснащено электронагревательным элементом, который используется в теплое время года, когда отопительный котел выключен.
Бойлеры косвенного нагрева работают по довольно простой схеме — холодная вода поступает через вход в бак котла, теплоноситель циркулирует по змеевику теплообменника или между стенками двойного корпуса, нагревается котлом отопления, который в Turn нагревает воду в бойлере и поддерживает ее постоянную температуру.Каждый бойлер косвенного нагрева имеет входные и выходные патрубки, соединяющие его с котлом отопления, а нагретая вода поступает в точки ее потребления через специальную выходную насадку. Для уменьшения потерь тепла при контакте с внутренней атмосферой котельной и исключения угрозы повреждения котла из-за постоянных изменений внутренней и внешней температуры, его емкость снаружи закрывается теплоизоляционным материалом из пенополиуретана. , пенополистирол или минеральная вата.Внешний корпус бойлера косвенного нагрева имеет форму цилиндра или овального прямоугольника.
При небольшом расходе воды, т.е.не выше 1,3 л / мин, установка бойлера косвенного нагрева и одноконтурного бойлера невыгодна, проще и дешевле установить двухконтурный бойлер. Такой котел невыгодно использовать даже при нагреве теплоносителя электрическим котлом отопления, при выработке электроэнергии дизельным генератором.В случае, когда для наполнения бани требуется горячая вода, а отопительный котел работает на твердом топливе или природном газе — без бойлера косвенного нагрева не обойтись!
Бойлер косвенного нагрева — плюсы и минусы
Положительные характеристики:
№
- не увеличивает нагрузку на электросеть в холодное время года, так как не использует электроэнергию для нагрева воды в это время года;
- высокой производительности при условии, что одноконтурный котел оборудован теплообменником достаточного диаметра и достаточной мощности;
- отсутствие прямого контакта теплоносителя с нагретой водой, то есть внутренняя поверхность змеевика в бойлере косвенного нагрева контактирует только с подготовленной водой, содержащей небольшое количество солей;
- обеспечение потребителей горячей водой без ее предварительного слива по месту потребления за счет рециркуляции, недоступной для других водонагревательных приборов без их повышенного износа;
- допустимо подключение различных источников тепловой энергии, а также сезонный переход с одного источника теплоносителя на другой.
№
Отрицательные характеристики:
- дороговизна комплекта оборудования (бойлер косвенного нагрева + одноконтурный котел), по сравнению с электрокотлом или двухконтурным котлом;
- для нагрева холодной воды в емкостях объемом 100 литров требуется несколько часов; в отопительный период снижается интенсивность обогрева жилых помещений;
- вместимость котла, особенно большого, занимает много места, что создает трудности при размещении в котельной и требует тщательного планирования.
Сравним бойлер косвенного нагрева и другие типы водонагревателей:
- Водонагреватель газовый — для его установки требуется проект, строительство дымохода и предварительное согласование с государственными органами. Договор на техническое обслуживание газового водонагревателя является обязательным. Главный недостаток водонагревателя такого типа — невозможность поддерживать стабильную температуру воды.
- Газовый обогреватель накопительный — по большинству характеристик аналогичен бойлеру косвенного нагрева, но требует тех же предварительных мер, что и установка газового водонагревателя.
- Проточный электронагреватель — быстрый нагрев воды, но низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
- Накопительный электронагреватель — он, как и проточный электронагреватель, имеет меньшую мощность, поэтому не может обеспечить нагрев новой порции воды за короткое время. Серьезный минус любых электронагревателей — большая потребляемая мощность.
- Котел двухконтурный — производительность данного водонагревателя низкая, а температура нагретой воды непостоянна.Основным недостатком решения проблемы ГВС с помощью двухконтурных котлов является зарастание змеевика, в котором циркулирует вода, известковыми отложениями (накипью). В результате двухконтурный котел теряет мощность, так как накипь препятствует передаче тепла, сечение змеевика уменьшается, из-за чего вода течет слабой струей при открытии крана — полностью удалить накипь внутри крайне сложно. катушка.
Производители и цены на бойлеры косвенного нагрева
Бойлер с баком для воды объемом 80 литров стоит около 14000 рублей, а один из самых вместительных — 900 литров — в среднем 165000 рублей.
В России котлы с косвенным нагревом воды представлены широкой линейкой марок и объемов — German Buderus, Junkers Bosch Gruppe, Reflex, Viessmann, Wolf and Bosch, French Saunier Duval, Czech Protherm, Mora and Drazice, словенское Gorenje, польское Galmet, итальянская Beretta и бельгийская ACV. Кстати, котлы без змеевика — в двойном корпусе — производят только бельгийцы.
Как выбрать бойлер косвенного нагрева
Выбор начинается с подбора оптимального объема котельной мощности.Средний расход горячей воды на человека в сутки: на стирку — 6–17 литров; для мытья посуды — 20-25 литров; душевая кабина — 60-90 литров; для принятия ванны — 160-180 л. На основании этих данных рассчитываются приблизительные потребности домохозяйств по расходу воды, округляются в большую сторону и определяется необходимая мощность. Имейте в виду, что 20-литровый бойлер нагреет воду до оптимальной температуры за 40 минут, а 200-литровый бойлер — более 6 часов.
Определившись с объемом котла и приступив к осмотру предлагаемых в магазинах моделей, обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренний резервуар для воды и теплоизоляция между ним и внешним кожухом.
Модели нижнего ценового диапазона оснащены стальным змеевиком, приваренным к резервуару котла, более дорогие модели — латунным змеевиком, в некоторых моделях — ребрами, закрепленными с помощью фланцевого соединения. Съемный латунный змеевик более эффективен при нагревании воды, его легко снять и очистить от накипи, чего нельзя сделать с помощью сварного стального змеевика.
В недорогих котлах с косвенным нагревом резервуар для воды защищен от коррозии слоем эмали или стеклокерамики, но такое покрытие прослужит недолго — перепады температур вызовут образование микротрещин, в которых начинаются процессы коррозии.Поэтому лучшим выбором будут котлы с баками из нержавеющей стали. Обратите внимание: если бак котла изготовлен из нержавеющей стали, то гарантия на него будет более одного года, если нет — до одного года.
Убедитесь, что изоляция между корпусами котла сделана из полиуретана — в более дешевых моделях изоляция сделана из быстроизнашивающегося поролона.
Каждый котел косвенного нагрева оснащен катодной защитой, которая поглощает эффекты гальванической коррозии.Есть два способа защиты от такой коррозии: магниевый анод, который меняют каждые полгода или год; катодная защита с внешним источником питания — менять не нужно, но необходимо подключить к источнику питания.
Важным критерием выбора будут возможности одноконтурного котла, к которому будет подключен бойлер косвенного нагрева — если в паспорте котла указан расход теплоносителя, проходящего через змеевик теплообменника, соответствующий 45-50% от расход установленного в вашем доме отопительного котла, то производительность отопительной системы дома существенно снизится… Кроме того, увеличится время нагрева ГВС..
Проверить наличие термостата и предохранительного клапана, которые обычно входят в комплект поставки котла — они необходимы при использовании прибора.
Бойлеры косвенного нагрева различаются по способу установки: объемом до 200 литров они могут быть настенными и напольными, большего объема — только напольными.
Подключение бойлера косвенного нагрева
Осуществляется параллельным отопительному контуру, в который встроен циркуляционный насос — благодаря этому достигается независимость подачи горячей воды от системы отопления.К тому же такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в котел.
Пример обвязки бойлера косвенного нагрева: 1 — отопительный котел; 2 — группа безопасности котла; 3 — запорная арматура; 4 — группа безопасности котла; 5 — расширительный бак системы ГВС; 6 — горячее водоснабжение потребителей; 7 — термостат котла; 8 — радиаторы отопления; 9 — бойлер косвенного нагрева; 10 — циркуляционный насос котла; 11 — циркуляционный насос системы отопления; 12 — обратный клапан; 13 — фильтр грубой очистки; 14 — холодное водоснабжение
Допускается установка бойлера косвенного нагрева в системе гравитационного отопления; он должен вводиться в отопительный контур последовательно через байпас, после котла и перед отопительными приборами.
Схема и порядок установки котла указаны в его паспорте. Если вы приобрели настенный прибор, то нужно поднять его на такую высоту, чтобы низ был выше верха отопительного котла — при таком расположении вода в нем будет нагреваться быстрее.
Как удалить накипь в бойлере косвенного нагрева
Согласно инструкции, прилагаемой к котлу производителем, его профилактическое обслуживание проводится один раз в полгода или год, лучше два раза в год — до и после отопительного сезона..
Производители бойлеров косвенного нагрева, однако, как и любых других отопительных приборов, не рекомендуют проводить его профилактику самостоятельно, только в специализированных сервисных центрах, поэтому не дают никакой информации о том, как открыть доступ к внутреннему объему котла. котел. Вы можете удалить и заменить только катод из магния, уменьшив при этом его длину вдвое. Но удалить окалину через небольшие отверстия фланцев без специального оборудования невозможно. Что можно сделать в домашних условиях, то есть самостоятельно?
Прежде всего, определите степень образования накипи на теплообменнике, для этого необходимо измерить температуру теплоносителя на входе и выходе из котла, чтобы определить теплопотери.При нормальной работе котла перепад температур на входе и выходе не должен превышать 15 ° С, т.е. если входящий теплоноситель имеет температуру 90 ° С, а на выходе 75 ° С, все в порядке. Известковая накипь, так как она оседает на внешней поверхности змеевика теплообменника, препятствует передаче тепла, и если при 90 ° C на входе температура воды на выходе из котла составляет 80-85 ° C — необходимо удаление накипи, иначе период нагрева воды увеличится многократно.
Если налет на теплообменнике небольшой, то есть перепад температур на входе-выходе не менее 14–12 ° С, его можно удалить методом «теплового удара». Для этого полностью слейте воду из котла и пропустите теплоноситель из работающего котла через змеевик на 10 минут, чтобы максимально прогреть теплообменник в пустом баке котла. Затем залейте в бойлер холодную воду — емкость должна наполняться за 3-5 минут.В результате большей разницы между температурой змеевика и окружающей воды известковые отложения будут отставать от трубки — промойте и повторите удаление накипи снова с помощью «теплового удара».
Если на входе-выходе теплоносителя разница температур меньше 12 ° C, метод «термоудара» будет неэффективным — слишком большой налет на змеевике. Для удаления накипи необходимо использовать химические вещества, в идеале рекомендованные производителем данной модели бойлера.Не рекомендуется использовать какие-либо «домашние» средства и составы для удаления известкового налета — это может привести к повреждению емкости котла. Химикаты для удаления накипи, специально предназначенные для бойлеров косвенного нагрева, разбавляются водой — температура и степень разбавления указаны на упаковке чистящего средства. Приготовленная смесь заливается в бак котла с условием, чтобы ее уровень полностью перекрывал змеевик теплообменника. Время очистки указывается производителем химиката, как правило, от 4 до 8 часов и зависит от объема бойлера.По окончании периода очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить — на этом удаление накипи завершено.
Нагреватели косвенного нагрева — Pirobloc
На следующем рисунке мы видим обычную компоновку котла с теплоносителем.
Исполнение оборудования может быть горизонтальным или вертикальным. Наиболее распространена конструкция из двух концентрических змеевиков (8) и (9), внутри которых температура теплоносителя увеличивается за счет поглощения энергии, подаваемой горелкой (1). , прикрепленный к крышке котла (17).
Внутренний змеевик выполняет контурные функции камеры сгорания (5), определяя ее диаметр. Пламя горелки направляется от горелки к камере сгорания, достигая, в зависимости от регулировки сгорания, просто контакта с керамической плиткой (задняя крышка камеры сгорания (13)), которая ограничивает длину очага. Это то, что в просторечии называется первым проходом дыма.
Достигнув задней крышки камеры сгорания, газы меняют направление и циркулируют с высокой скоростью и турбулентностью между двумя концентрическими змеевиками (второй проход дыма (6)) к передней крышке, где они снова меняют направление до тех пор, пока не будут откачаны дымоход (14) через проход между внешним змеевиком и внутренним кожухом (11) (третий дымоход).
Для достижения герметичности этого дымового контура, что необходимо для обеспечения ожидаемой выработки энергии котлом, имеются заглушки (13) и (18), которые заставляют дымовые газы проходить путь, изначально запланированный при проектировании. оборудования.
Чтобы способствовать теплообмену, циркуляция теплоносителя сначала проходит через внешний змеевик, а затем проходит во внутренний змеевик, таким образом, происходит противоточный обмен температур по отношению к дымовым газам и достигается отличный выход энергии.
В отличие от нагревателей прямого нагрева, камера сгорания закрывается концентрическими змеевиками, которые предотвращают повышение температуры внутреннего корпуса (11). Следовательно, использование огнеупорного цемента в боковых стенках такого типа оборудования не обязательно, только в некоторых случаях и в небольших количествах, например, в опоре керамической плиты, закрывающей камеру сгорания (13).
Изоляция (10) и (16) обычно представляет собой минеральную вату, достаточную для минимизации потерь энергии конструкции в атмосферу, избегая при этом возможных ожогов из-за случайного контакта с поверхностью котла.
В паровых котлах и с учетом того, что корпус оборудования погружен в воду, также можно уменьшить количество огнеупорного цемента, хотя и в меньшей степени, чем в котлах на теплоносителе, поскольку камера сгорания должна быть защищена, и там нет концентрических катушек, выполняющих эту функцию.
Рисунок 5. Нагреватель теплоносителя. Нагреватель непрямого нагрева
Условные обозначения:
1.- Горелка
2.- Подача топлива
3.- Теплоноситель Выход на точки потребителя / системы
4.- Возврат теплоносителя из точек потребителя / системы
5. — Камера сгорания. Горючие газы, первый проход
6.- Горючие газы, второй проход
7.- Горючие газы, третий проход
8.- Теплоноситель Внутренний змеевик
9.- Теплоноситель Внешний змеевик
10.- Теплоизоляция котла корпус
11.- Внутренний кожух
12.- Основание котла
13.- Заглушка дна камеры сгорания. Керамическая плитка / огнеупорный бетон
14.- Дымоход
15.- Выход дымовых газов
16.- Теплоизоляция котла и камеры сгорания
17. — Крышка котла
18. — Верхняя крышка камеры сгорания
Что лучше — Безбаковый водонагреватель или традиционный [Решено]
Последнее обновление 6 октября 2021 г.
Выбор нового водонагревателя приведет вас к ключевому выбору — выбрать водонагреватель без резервуара или традиционный? Вот ответ.
Есть много способов обеспечить наличие горячей воды в доме: двухконтурный газовый котел, проточный электрический водонагреватель, водонагреватель косвенного действия, накопительный газовый котел, безбаковый газовый водонагреватель, электрический бойлер — безбаквальный против традиционного водонагревателя .Последние два устройства на сегодняшний день являются одними из самых популярных и востребованных. В этой статье мы постараемся выяснить, какие из них лучше — водонагреватели без резервуара или обычные водонагреватели.
Что внутри?
Баковые водонагреватели и безбакерные
Вот определенные критерии для сравнения этих двух бытовых приборов:
Цена
Цены на проточные отопительные приборы и накопительные котлы не на одном уровне. Купить и установить котел без бака вам обойдется в довольно неплохую сумму от до 4000 долларов .При этом на старый добрый бак-водонагреватель вы потратите 500-800 долларов . Бесконтактный водонагреватель по сравнению с традиционным баком по цене, первый проигрывает оппоненту.
Безопасная эксплуатация
Электричество и газ — источник повышенной опасности. В бойлере-накопителе «тонким» местом является электропроводка, которая может быть не рассчитана на большую мощность. Это может привести к перегреву провода, оплавлению изоляции или розетки и другим неприятностям. Проточный отопительный прибор, несмотря на то, что он работает на газе, менее опасен, так как он запланирован в проекте и должен быть установлен и проверен специалистом.Избегайте ненужных отходов и хлопот — найти подрядчика — это то, что вам нужно. Бесконтактный водонагреватель по сравнению с традиционным водонагревателем, в этом плане безбаквальные котлы кажутся более безопасными.
Комфортность воды
В этот параметр можно включить следующие основные характеристики — продолжительность непрерывного использования горячей воды, скорость выхода из смесителя горячей жидкости с момента его включения и возможность наличия линии рециркуляции. . В отличие от водонагревательного котла, который при непрерывном использовании может подавать только определенное количество воды, проточный нагревательный прибор может работать столько, сколько необходимо.Это его плюс. Но по скорости подачи горячей жидкости в смеситель он проигрывает традиционному водонагревателю, так как ему нужно время, чтобы прогреть теплообменник. Поиск подрядчика облегчит процесс. Линия рециклинга с колонкой, в отличие от бойлера, сделать невозможно. На больших расстояниях от точки расхода жидкости до источника тепла это большой минус. Бесконтактный водонагреватель или традиционный — последний кажется более надежным и привычным.
Размеры и конструкция
По этому параметру проточный котел удобнее электрокотла.Он вешается на стену и занимает минимум места. Размещение отопительного прибора может стать достаточно большой проблемой на ограниченном пространстве. К тому же он намного тяжелее, поэтому под него понадобятся качественные застежки и прочное основание. Чтобы не было проблем с установкой безрезервуарного или обычного водонагревателя — лучший выход — найти подрядчика.
Экономическая эффективность
Постоянные циклы нагрева жидкости для поддержания полного бака горячей жидкости не могут не сказаться на ваших счетах за коммунальные услуги.В этом плане безбаковый или обычный водонагреватель выигрывает проточный котел. Еще одно важное преимущество газового / электрического нагревательного устройства мгновенного действия состоит в том, что оно не потребляет электричество / газ в периоды простоя. Проточный котел необходимо периодически включать для поддержания температуры.
Комфортность использования
Использовать водонагревательный котел удобнее, чем отопительный прибор без резервуара. Во-первых, с его помощью можно создавать максимально минимальное давление, так как его работа не зависит от расхода жидкости.Во-вторых, при включении дополнительного потребителя воды из смесителя не потечет резко горячая жидкость. У проточных котлов этот недостаток присутствует. Не усложняйте себе жизнь там, где в этом нет необходимости — найдите подрядчика, упростите жизнь.
Сервисное обслуживание
Оба устройства требуют ежегодной очистки и осмотра. При необходимости теплообменник проточного нагревателя необходимо очистить от накипи, в электрическом бойлере-накопителе очистить бак от отложений и заменить магниевый анод.Для этой работы у вас нет лучшего варианта, чем найти подрядчика.
The Takeaway
Однозначно нельзя отдавать предпочтение какому-либо из устройств. Все зависит от предпочтений пользователя. Тем, кому нужно больше комфорта, лучше купить накопительный электрокотел. Для кого важнее экономичность или место для установки прибора ограничено — лучше взять проточный жидкостный нагреватель. Бесконтактный водонагреватель против традиционного бака — может решить только конкретный потребитель.
Доверьте установку отопительных приборов профессионалам и сэкономьте свое драгоценное время, подумайте о поиске подрядчика.
Понравилась статья? Вот что вы можете прочитать дальше:
4 вещи, которые вам нужно знать о том, чтобы стать подрядчиком по механике
Подробнее
Как выбрать правильного подрядчика коммерческого фонда
Подробнее
5 важных причин для перекачки Септик
Подробнее
20 идей автоматизации умного дома, которые вы захотите использовать
Подробнее
Мы изучаем двухконтурный твердотопливный котел
Сегодня ассортимент отопительного оборудования, работающего на разных видах топлива, достаточно разнообразен.Вы легко сможете приобрести котлы на газ, солярку, электричество. Однако в нашей стране традиционно предпочтение отдается традиционным твердым видам топлива — древесине и углю.
Такие котлы не нуждаются в разрешительной документации на установку, и наша цель — рассказать вам, как выбрать подходящий.
В сельской местности такое оборудование часто используется не только для отопления, но и для горячего водоснабжения. Поэтому в нашем обзоре мы рассмотрим именно такие котлы, акцентируя внимание на их технических характеристиках.
Характеристики оборудования
Перед покупкой котла любой модели ответьте для себя на три вопроса:
- какое топливо вы решили использовать в больших количествах?
- Какой принцип горения вас больше всего интересует?
- какой тип теплообменника следует установить?
Топливо
Дрова |
|
Пеллеты |
Сейчас такое оборудование больше сконцентрировано в промышленном секторе. |
Стружка и опилки |
|
Совет. Для максимальной экономии лучше выбирать модели, которые могут эффективно работать на нескольких видах топлива.
Принцип горения
Важный аспект, от которого зависит комфорт использования оборудования. Согласитесь, не все согласятся бросить топливо в топку через 4-6 часов, особенно ночью.Кроме того, зимой требуется, чтобы в доме постоянно находился кто-то, кто будет следить за котлом ().
Можно выбрать вариант с большой топкой или управляемым горением. Хотя в первом случае оборудование будет в несколько раз дешевле, это все равно не решит проблему, а только отложит ее вовремя.
Предлагаются котлы двух типов:
- Модели газогенераторов — спроектированы таким образом, чтобы использовать максимально возможное количество тепловой энергии в процессе сгорания.
Конструкция состоит из двух камер:
- большой — для загрузки и предварительного сжигания топлива;
- меньший — для дожигания остальных.
В результате КПД установки достигает 98%, что часто играет большую роль при выборе.
Из минуса — дорогие газовые котлы длительного горения, которые могут работать на твердом топливе. К тому же особого выбора моделей нет. Но, если есть желание максимально сэкономить на топливе и получить автономность, рекомендуем присмотреться к ним.
- Котел с верхним принципом горения может работать и в автономном режиме. … Он очень часто имеет керамическую печь и довольно сложную автоматику, что значительно увеличивает стоимость изделия.
Из плюсов:
- не требует постоянного ухода;
- высокий КПД;
- позволяет оставить котел без присмотра на длительное время;
- можно подключить к системе отопления, где не требуется принудительная циркуляция;
- безопасен в эксплуатации;
- производителей дают долгосрочную гарантию на оборудование.
Автоматика
Минусы:
- металлические детали внутри котла плохо охлаждаются;
- можно производить своими руками только сухой древесиной определенного размера;
- сложно избавиться от конденсата, который может образоваться из-за напора воды или увеличения тяги;
- Трудно зажечь топку, наполовину заполненную топливом;
- не используйте опилки или мелкую стружку.
Погрузку
Материал теплообменника
Это важный аспект, его необходимо учитывать при выборе твердотопливного котла, способного гореть длительное время.
Обычно используются сталь, керамика и чугун.
- Стальные детали позволяют снизить стоимость оборудования … Нормально переносят температурные перепады, но быстро ржавеют. Срок службы такого теплообменника не превышает 15 лет.
Совет: этот вариант подходит для временных отопительных нужд.
- Керамическая версия также сделана из стали, но верх керамический напыленный …Такие детали используются в котлах нового поколения. По всем характеристикам они превосходят любые другие варианты.
- Теплообменник собран вручную из чугуна … Материал не боится ржавчины, но достаточно дорогой и подвержен механическим нагрузкам. Срок службы до 30 лет.
Выход
Вышеперечисленные варианты оборудования длительного горения имеют как положительные, так и отрицательные технические характеристики, поэтому при выборе для дома это необходимо учитывать.Рекомендуем отдавать предпочтение моделям, у которых в данном районе избыток топлива ().
Видео в статье поможет вам найти дополнительную информацию по этой теме.
Популяризация загородного жилья и его интенсивное строительство привели к увеличению спроса на отопительное оборудование.
Но поскольку централизованного горячего водоснабжения в таких домах нет, хозяевам приходится приобретать твердотопливный двухконтурный котел. Он способен не только поддерживать в доме комфортную температуру, но и обеспечивать потребности жителей в горячей воде.
Если предполагается использование различных горючих веществ, то прекрасным выбором могут стать твердотопливные комбинированные двухконтурные котлы.
Каковы преимущества этой техники?
Не так давно на отечественном рынке появился новый вид твердотопливных аппаратов — модели двухконтурных газогенераторов. Принцип их действия основан на пиролизе. Хотя эти котлы не являются энергонезависимыми, как классические твердотопливные устройства, их высокий КПД и возможность контролировать процесс горения делают их все более востребованными у жителей загородных домов.
Двухконтурный твердотопливный газогенераторный котел отличается от обычных моделей тем, что в них горит не только сами дрова, но и выделяемый ими газ под воздействием высокой температуры и при недостатке кислорода. Но самое главное преимущество — это возможность не только обогревать помещение, но и использовать горячую воду в необходимом количестве.
Виды твердотопливных аппаратов
Представленные на отечественном рынке модели отопительного оборудования, работающего на древесине или другом твердом топливе, подразделяются на:
- Обычные — имеют традиционный способ сжигания и могут работать на всем, что горит, в эту группу также входят классические твердотопливные устройства
- Комбинированные двухконтурные твердотопливные котлы, работающие на дизельном топливе
- Пиролизные установки являются одними из самых сложных в конструктивном отношении в данной линейке оборудования, они работают по принципу сублимации древесины с последующим сжиганием одного из элементов (газа), на который она разлагается, их еще называют длительным сжиганием. устройства
- Пеллеты — в качестве топлива используются пеллеты, они загружаются из специального хранилища, что дало возможность назвать котлы данного типа автоматическими.
Выбирая одну из представленных разновидностей, следует помнить, что двухконтурные твердотопливные котлы длительного горения имеют один существенный недостаток — необходимость постоянно контролировать процесс горения и дозаправлять топливо.
Но это правило не распространяется на пиролизные и пеллетные машины, которые могут работать в автоматическом режиме. Их чаще всего приобретают жители загородных особняков.
Как сделать правильный выбор?
Устройства длительного горения могут работать от одной нагрузки до семи дней. Добиться таких результатов позволил совершенно новый принцип донного сжигания. В этом случае воздух, необходимый для поддержания процесса, подается снизу и сбоку, что делает горение плавным и увеличивает КПД устройства… Кроме того, двухконтурный твердотопливный котел длительного горения — это оборудование, в которое встроены различные устройства автоматики и управления, значительно упрощающие его эксплуатацию.
Датчики, установленные в помещении, передают данные на блок управления, который, в свою очередь, увеличивает или уменьшает количество кислорода, подаваемого в топку, и, как следствие, меняет интенсивность горения топлива. Это делает твердотопливный двухконтурный отопительный котел более эффективным по сравнению с классическими моделями.
Из множества моделей подобных устройств можно выделить модель EKO-CKB 50 Wirbel.
Это устройство может работать на всех видах твердого топлива и его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците, и универсального, то различия в КПД будут незначительными. Поэтому при выборе модели следует обращать внимание не столько на вид топлива, сколько на возможность его покупки и цену в том или ином регионе.
Технология производства, на основе которой изготавливаются двухконтурные твердотопливные отопительные котлы, позволяет оборудовать их регуляторами мощности, позволяющими регулировать необходимую рабочую температуру … Если рассматривать модели отечественного производителя Danko TE и Danko THE , в них установлен контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.
Смотрим ролик о котлах марки Данко:
В зависимости от материалов, из которых изготовлены теплообменники, устройства делятся на чугун и сталь, но у каждого из них есть преимущества и недостатки, что дает возможность выбора.Но даже профессионалы еще не смогли сделать вывод о лучших из них.
Особенности работы двухконтурных котлов
Твердотопливное оборудование изначально предназначалось для максимального использования тепла и приготовления горячей воды … Поэтому работа первого контура направлена на обогрев помещения, а второго — на горячее водоснабжение.
При его выборе нужно обращать внимание на стабильность. температурный режим … Например, комбинированный твердотопливный котел с электрическим нагревом, работающий по принципу проточного водонагревателя, не всегда может избежать попадания капель в очищенную воду.
Среди достоинств твердотопливных двухконтурных устройств следует выделить:
- Простота установки и эксплуатации
- Низкая стоимость топлива и его доступность
- Прибыльность
- Надежность
Однако у комбинированных твердотопливных отопительных котлов есть свои недостатки, такие как:
- Необходимость ручной загрузки топлива
- Обязательное оборудование котельной
- Дрова для предварительной сушки
Еще один недостаток такого оборудования — это невозможность точного регулирования нагрева воды.Поэтому очень часто котлы используются в паре с таким котлом. косвенный нагрев.
В загородном доме необходимы твердотопливные котлы
Такое отопительное оборудование может использовать в качестве топлива практически все: дрова, уголь, брикеты, кокс и прочее.
А поскольку твердотопливный комбинированный котел представлен на современном рынке в большом ассортименте, то для отопления частного дома всегда можно выбрать подходящую модель, способную работать на любых горючих материалах.
Однако, прежде чем принять решение, нужно изучить возможности приобретения твердого топлива в вашем регионе, выбрать оптимальное по цене и доступности и только потом отправиться за покупками.
Невозможность подключения к газовой сети и дороговизна электроснабжения заставляет собственников загородного жилья искать альтернативный способ отопления собственного объекта. Все чаще для таких целей используются твердотопливные двухконтурные котлы для дома. Они отличаются значительной экономичностью, простотой в эксплуатации и другими качествами, которые описаны ниже. Как выбрать и что учесть — все подробно.
Принцип работы и особенности твердотопливного котла
В отличие от традиционной дровяной или угольной печи, агрегат модернизирован и оптимизирован под реалии каждого дома — необходимого нагрева и нагрева воды для бытовых нужд. потребности. Котлы различаются по принципу горения:
- Пиролизный.Помимо основной деятельности — сжигания топлива, система собирает выделяющийся газ, обычно CO, и смешивает его с кислородом, а затем воспламеняет. В результате сгорания смеси снова выделяется определенное количество температуры, которое используется для нагрева носителя.
- Камера сгорания верхняя. Принцип не работает снизу вверх, а, наоборот, позволяет процессу идти медленно и с большей отдачей.
Конструкция теплообменников для агрегатов разная.В первом варианте он расположен горизонтально над камерами сгорания, во втором — вертикальный теплообменник полностью окружает топку. Как правило, емкости изготавливают в виде спиралей.
Плюсы и минусы двухконтурных твердотопливных котлов
Любой двухконтурный твердотопливный котел идеальным не назовешь. Однако популярность обусловлена следующими достоинствами:
- Долговечность. Срок службы 15-20 лет, что на порядок больше, чем у электрических или газовых агрегатов.
- Надежность. Это включает в себя наличие топлива, автономный процесс, автоматический контроль над уровнем расхода топлива и использование аварийного блока.
- Удобство эксплуатации. Для загрузки котла и очистки камер от продуктов распада топлива не требуются специальные знания. Также блок управления помогает оптимизировать расход топлива, поэтому экономия значительна.
Твердотопливные двухконтурные отопительные котлы не могут обойтись без недостатков.Чтобы определиться с приобретением, вам также стоит учесть их:
- Зависимость котла от энергоресурсов. Автоматика работает от сети. В случае отключения электроэнергии такие котлы могут лишиться принудительной вентиляции.
- Из первого пункта следует, что требуется хорошее устройство газохода, устроенное по всем правилам. Если относиться к работе неаккуратно, то минимум, который ждет хозяев, — это невозможность дышать в собственном доме.
- Котел имеет слабый боковой теплообменник для выработки горячей воды для бытовых нужд.Он небольшой, и накопление накипи приводит к его быстрому разрушению.
- Место для установки котла и хранения топлива необходимо обустроить согласно правилам. Кроме того, агрегат занимает драгоценные квадратные метры.
- Для обслуживания котла требуются физические усилия — дозаправка не реже двух раз в день, чистка, регулярное обслуживание. Они лишены всего этого электрокотлов и газовых мини-котлов.
Модельный ряд предлагает потребителю широкий выбор агрегатов, характеристики которых могут идеально подходить к тому или иному объекту.
На что обратить внимание при покупке твердотопливных двухконтурных котлов отопления — подробности ниже.
Как выбрать двухконтурный твердотопливный котел для отопления дома
Перед покупкой любой системы отопления важно рассчитать необходимую мощность для восполнения потерь тепла в доме. Расчеты сложные, их лучше выполнять специалисту с учетом строительного материала, утеплителя, количества оконных и дверных проемов, а также общей площади объекта.
Когда окончательная цифра найдена, мы можем рассматривать модели, которые удовлетворяют этому значению. Также необходимо обратить внимание на следующие пункты:
Последний пункт требует подтверждения. При покупке твердотопливного двухконтурного котла в первую очередь стоит оценить отзывы о нем. Итак:
Давно установили котел на дровах. Мы ни разу не пожалели, что сделали выбор в пользу отечественного производителя. Наше подразделение называется Smoke, с завода Zota.Многофункциональный — отопление, горячая вода, готовка. Встроенные ТЭНы позволяют не вставать ночью для загрузки топлива или даже оставлять котел без присмотра на долгое время.
Владислав, Астрахань
Пользуемся котлом Данко ТЭ две зимы и ни разу не пожалели. Теплая, сухая, горячая вода все время. Контроллер позволяет установить желаемый режим нагрева, вам не нужно постоянно работать. К сожалению, особой экономии топлива мы не заметили — у нас лютые зимы, и все остальным довольны.
Анна, Березники
EKO-CKB 50 Wirbel был установлен несколько лет назад. Такой агрегат может работать на любом виде топлива, что очень хорошо — не всегда есть уголь. Но при этом не снижается производительность при переходе с одного вида топлива на другой. Регулятор мощности понятен даже нашей бабушке — если нужно потеплее, она умеет это делать. Если бы была возможность использовать голубое топливо, мы бы, конечно, это сделали, но сравнив газовый котел и двухконтурный твердотопливный котел, мы не пожалели о покупке последнего — КПД почти такой же.
Выбрать отопительный котел для дома — серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, — это выбор количества контуров в оборудовании. И здесь уже нужно разбираться более основательно и подробно. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей. Постараемся провести подробное сравнение этих видов по нескольким пунктам.Готовый? Идти!
Разница между одноконтурным и двухконтурным котлом
Установленный двухконтурный котел
Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.
Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома … Они подключаются к системе батарей (радиаторов) и нагревают воду только для них.Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.
Двухконтурные котлы предназначены как для отопления дома, так и для нагрева воды для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Поставляется 2-х типов:
-
Теплообменник проточного типа
— у таких котлов есть режим «Приоритет ГВС». Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС.Такие модели подходят для домов и квартир небольшой площади (до 70-80 кв.м.), поскольку в такие модели встраиваются теплообменники малой мощности. -
Котлы со встроенным накопительным котлом
— объем бака варьируется в среднем от 150 до 180 литров. Они могут нагревать воду как в накопительном, так и в проточном режиме. Однако следует отметить, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при хранении.
Принцип работы и устройство двухконтурного котла
Такая модель изначально оборудована дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , который контролирует направление движения теплоносителя.
Во всех двухконтурных котлах заложен принцип приоритета системы ГВС … Теперь давайте объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.
Получается, что при использовании горячей воды отопительный контур дома не работает. В момент закрытия крана горячей воды бойлер моментально направляет теплоноситель на радиаторы.
Таким образом, 2 контура не могут работать одновременно.
Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если точек 2, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней, насколько это возможно.
Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, то сначала потечет холодная жидкость, а уже потом — теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать, пока потечет горячая вода.
Принцип работы и устройство одноконтурного котла
Схема котла с одним контуром и с двумя
В их конструкции только один теплообменник , который нагревает воду для системы отопления … Если если вы хотите, чтобы он снабжал вас горячей водой, тогда вам нужно будет отдельно купить и установить бойлер косвенного нагрева.
Основными элементами являются камера сгорания , где расположены горелка и змеевик … Теплообменник расположен поверх последнего. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.
Кстати, все модели сконструированы таким образом, что в будущем к ним можно будет подключить этот котел.
В этом случае система будет работать так же, как и двухконтурная котельная: Принцип приоритета ГВС с использованием клапана, который контролирует перемещение теплоносителя из одного контура в другой.
Плюсы и минусы одноконтурного котла
Одноконтурный котел с котлом
Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.
плюс
-
Более низкая стоимость — по сравнению с двухконтурной моделью. Затраты на приобретение, установку и обслуживание такого котла будут для вас значительно меньше, чем у его аналога с двумя контурами. -
Высокая мощность и эффективность … Многие одноконтурные модели имеют установку на открытом воздухе, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А у чугуна, как известно, более высокая теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться даже с обогревом больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно. -
Меньше расхода газа — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход будет значительно превышен.
Минусы
-
Возможно только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло.Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется заняться установкой БКН (бойлера косвенного нагрева). Для этого вам нужно будет выбрать, купить соответствующие детали для его установки и т. Д. -
Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.
Плюсы и минусы двухконтурного котла
Нам нужна аналогичная информация по двухконтурным котлам.
плюс
-
Малые габариты — поскольку конструкция котлов с 2 контурами изначально заточена под отопление и горячее водоснабжение, ее не нужно ничем дополнять. А это значит, что модель какого размера вы купили изначально, она займет у вас столько места. -
Возможность размещения в подсобном помещении — в отличие от одноконтурного котла вам не нужно искать место под котельную, чтобы разместить там котел.Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места. -
Простое управление — как упоминалось ранее, второй контур отвечает за нагрев воды. Это означает, что вам не придется мучиться с выбором и подключением BKN, а также компонентов, необходимых для этой арматуры.
Минусы
-
Нестабильное давление воды и температура теплоносителя — это особенно заметно, если котел работает на 2-х точках водозабора.Из-за не очень большой мощности оборудования вода из-под крана может не всегда течь с сильным напором и не такой горячей, как вы заказывали. Кстати, для одноконтурных с бойлером такой проблемы не наблюдается -
Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро обрастает накипью и отложениями. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе. -
Более высокая цена
— по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.
Мощность и габариты
Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».
Power
Итак, сначала разберем одноконтурный отопительный котел .
Рассчитать мощность устройства достаточно просто: на 10 кв.м. площадь требует 1 кВт мощности. Кроме того, не забывайте о 20% акций. Здесь все просто. Однако особое внимание стоит уделить объему бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем содержится вся «соль» по вашему выбору. Если вы выберете бойлер с комплектным бойлером, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека.Однако о частом купании в ванной можно забыть.
Если выбрать БКН отдельно, то здесь уже стоит отталкиваться от предпочтений своего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.
Двухконтурный котел : его мощность — важнейший параметр при выборе, ведь от него зависит, какой температуры и какого давления вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит время от времени париться в бане, понадобится оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора советуем покупать котел на 24 кВт одновременно. При меньшей мощности
Размеры и компактность
Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане гораздо практичнее , чем одноконтурный, так как это уже готовый продукт без необходимости подключения чего-то лишнего. . Его можно установить в любом удобном для вас помещении.
Для одноконтурного нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.
Оборудование
отопительный котел с 1 схема
Этот параметр напрямую связан с габаритами устройства.
Котел двухконтурный — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое для отопления и горячего водоснабжения оборудование (вентиль, циркуляционный насос, арматура и т. Д.)) Никаких дополнительных устройств приобретать не нужно — только трубы для подачи и отвода воды, а также для организации системы газоудаления.
Котел одноконтурный — это базовая комплектация. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения дома теплом и горячей водой. Настенные одноконтурные котлы, которые укомплектованы частью необходимых агрегатов, более комплектны.
Особенности работы одноконтурных и двухконтурных котлов
Напоследок дадим вам несколько полезных советов, которые окончательно помогут вам определиться с выбором.
- Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто будете выливать деньги на ветер.
Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Большее расстояние значительно снижает эффективность работы.
- У одноконтурных устройств такого недостатка нет, но есть еще один. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно тратиться энергия.
Мощность
Итак, какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство в соответствии со своими потребностями и условиями.
Если вы за экономию топлива и места — то вам обязательно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: одноконтурный будет включаться каждые несколько часов — когда вода в котле остынет.
Также жители квартир предпочитают устанавливать двухконтурные, в которых не так много свободного места, как собственники своих коттеджей.
Если вы за удобство и повышенную надежность — тогда одноконтурный — ваш выбор.Никакой контрастный душ, если второй кран открыт, и слабый напор воды.
Выбор между одноконтурным и двухконтурным: видео
Обязательно посмотрите это видео: оно поможет вам сделать правильный выбор:
Мы надеемся, что наша статья дала вам общее представление о них два типа котлов, и вы уже сделали свой выбор. Удачи!
Традиционное отопительное оборудование постепенно уходит в прошлое. Концепция большого, просторного агрегата с высоким тепловым КПД при всех его преимуществах не применима даже в загородных домах… На смену таким конструкциям приходят компактные, функциональные и в то же время эффективные установки с программным управлением. Один из самых популярных представителей нового поколения в этом сегменте — двухконтурный твердотопливный котел, способный обслуживать как дачу, так и большой коттедж.
Конструкция агрегата
Конструкция основана на камере сгорания. Он получает топливо, после чего действует как распределяемый источник тепла. Циркуляция тепловых потоков разделена на два контура, один из которых предназначен для подачи воды, а второй — исключительно для функции обогрева помещения.Но об особенностях двухконтурной системы как таковой мы поговорим позже. В двухконтурном твердотопливном котле помимо контуров и камеры сгорания предусмотрены зольник, переключающая заслонка, регулятор тяги, телескопическая труба и камеры подогрева воздуха. В зависимости от модификации, конструкция может быть улучшена дополнительными включениями — например, модулем подачи топлива, варочной панелью и т. Д.
Принцип действия
В целом работа таких печей основана на общем принципе преобразования энергии сгорания в тепло. .В традиционных твердотопливных котлах топливо подается в камеру сгорания, после чего достигается нагрев стенок, прилегающих к конструкции. В этом случае можно говорить о нескольких улучшениях, которые повысили эффективность агрегата. В первую очередь, это циркуляция ручьев, которую двухконтурный твердотопливный котел длительного горения разносит по дому. Цена на такую конструкцию может составлять порядка 15-20 тысяч, но высокая производительность котла оправдывает эти вложения.Циркулировать могут как воздушные, так и водяные потоки — это зависит от инфраструктуры, которая была организована в доме и подключена к оборудованию. Кроме того, важно не забывать о внедрении автоматических систем управления, которые позволяют практически без вмешательства пользователя настраивать систему управления на суточные, недельные и даже месячные интервалы самостоятельной работы.
Основные характеристики
Средняя тепловая мощность 30-50 кВт. Это касается котлов средней категории, но есть и промышленный сегмент, в котором потенциал мощности превышает 100 кВт.Объем камеры составляет примерно 50 см 3. Но важно понимать, что это только основная камера — камера вторичного сгорания примерно на 20-30% меньше. По материалам изготовления ситуация в целом однозначная. Используются либо жаропрочные стальные сплавы, либо чугун. Например, вполне оправдано приобретение двухконтурных твердотопливных котлов для отопления частного дома с чугунным корпусом. В домашних условиях этот металл сложно деформировать, а если речь идет о стали, то есть риск, что он лопнет от неправильной работы котла.Это может происходить на фоне взаимодействия конструкции с повышенными тепловыми нагрузками. В промышленности, наоборот, практического применения становятся. В случае деформации предприятие сможет отремонтировать корпус в штатном режиме, но чугунный котел придется утилизировать, если он серьезно поврежден.
Особенности двухконтурной системы
Двухконтурные агрегаты работают по принципу тех же комбинированных теплообменников в радиаторных системах.В них камера нагрева воздуха сопрягается с контурами нагрева воды. То есть если в обычных одноконтурных моделях, в первую очередь, тепловая энергия, то двухконтурный твердотопливный котел обеспечивает, по сути, одновременный нагрев и воздуха, и воды. Затем вода циркулирует по каналам отопления или используется для нужд горячего водоснабжения.
В некотором смысле такое оборудование аналогично котельным. Но котлы ориентированы на работу на газовом топливе или электричестве.Редко встречаются двухконтурные твердотопливные отопительные котлы, но их применение оправдывает себя наличием дров, угля или другого однотипного сырья.
Особенности моделей длительного горения
Концепция длительного горения реализована по двум принципам. В описании конструкции уже было сказано, что такие котлы имеют регулировочный узел на обдув. Благодаря этому механизму пользователь может с высокой точностью увеличивать или уменьшать объем кислорода, поступающего в камеру сгорания.Соответственно, уменьшение открытого пространства в воздуходувке приведет к менее интенсивному сгоранию. Небольшое количество дров или того же угля будет тлеть дольше. Также двухконтурные твердотопливные котлы длительного горения могут содержать две камеры. Первая — основная камера сгорания, а вторая предназначена для рециркуляции газовых смесей. То есть осуществляется двойное сгорание, что дает возможность производить больший объем тепла с меньшими выбросами вредных продуктов сгорания.
Топливное сырье
Основными источниками топлива являются древесина и уголь.Это традиционное сырье, доступное как с финансовой точки зрения, так и с точки зрения рыночной доступности. Как и прежде, это самые популярные виды топлива, на которых твердотопливные двухконтурные котлы продолжают работать и сегодня. Дома, расположенные в районах без газоснабжения, оправданно отапливают твердым топливом. Это более выгодно, чем эксплуатация электроустановок, хотя могут возникнуть проблемы с транспортировкой.
В то же время домовладельцы все чаще переходят на более оптимизированные модели комбинированных котлов, которые также позволяют использовать биотопливо.Например, двухконтурный твердотопливный котел этого типа может работать на пеллетах, щепе и топливных пеллетах … Это не только выгодное по цене и транспортировке сырье, но и экологически чистое.
Положительные отзывы
Основным недостатком классического дровяного котла считается проблематичность ухода за ним. Современные модели оборудования длительного горения обеспечивают полное сгорание вторичных продуктов, минимизируя трудозатраты на очистку.При этом повышается и КПД агрегатов, которые выжимают максимум из топливного сырья за счет рециклинга. У комбинированного теплообменника, который поставляется к твердотопливному двухконтурному котлу, много преимуществ. Цена таких моделей в 20 тысяч, конечно, смущает значительную часть заинтересованных потребителей, но это компенсируется оптимизированной системой циркуляции. Одна тепловая станция концентрирует как точку горячего водоснабжения, так и отопительный контур.Кроме того, многие указывают на закрытый характер системы, что также повышает безопасность эксплуатации оборудования.
Отзывы отрицательные
Вместе с достоинствами комбинированных теплообменников двухконтурный котел взял и их недостатки. Наиболее значительным является появление конденсата во время обслуживания двух линий нагрева. Неправильное обслуживание оборудования, по мнению многих пользователей, приводит к необходимости капитального ремонта с заменой внутренних деталей.Кроме того, двухконтурные твердотопливные котлы длительного горения страдают рядом эксплуатационных ограничений. Среди них владельцы отмечают невозможность загрузки рыхлого топливного сырья, проблемы с розжигом неполной топки и т. Д.
Заключение
Выбор в пользу двухконтурных агрегатов с системой длительного горения более чем понятен. в современных условиях … Такое решение для частного дома оправдано как с точки зрения эксплуатационных характеристик, так и с точки зрения денежных затрат.Другой вопрос, насколько использование твердого топлива может оправдать себя в конкретных условиях. Поскольку газ самый дешевый, а электричество, конечно, самое дорогое по затратам, но позволяет конструировать очень удобные и надежные агрегаты. За счет чего в данном случае выиграет двухконтурный твердотопливный котел длительного горения, цена которого не так сильно отличается от альтернативного оборудования и составляет в среднем 15-20 тысяч? Прежде всего, такие модели надежны. Они не требуют введения специальной защиты от пожара и взрыва, как в случае с газовыми котлами… Что касается преимуществ перед электрическими аналогами — в основном минимальные затраты при эксплуатации, но есть и серьезный плюс, который касается высокой производительности при быстром нагреве.
ТИП (с 1988 г.) | ОПИСАНИЕ КОТЛА | В НАЛИЧИИ ТОВАРОВ | ДОСТУПНЫЕ РАЗМЕРЫ |
B | Проточные бустерные водонагреватели ПРЕКРАЩЕНА 2006 | Бустерные нагреватели | В-50, В-130, В-0195 |
H | Водогрейные котлы (Z21.13, H штамповка) | ||
H | Жилой | Raytherm | 0042-0180 |
H-NF | Жилые районы, водные пути цветных металлов | Raytherm | 0042-0180 |
h2 | Механическая модуляция, 150-210F | Raytherm | 133-1826 |
h3 | Моторизованная модуляция | Raytherm | 514-4001 |
h4 | Двухступенчатый | Raytherm | 181-4001 |
Высокий треугольник | HD101-HD401 | ||
122-322 Прекращено 2010 | |||
302-902 | |||
h5 | Вкл / Выкл | Raytherm | 181-4001 |
Hi Delta | 302-402 | ||
ADB ПРЕКРАЩЕНА 2009 | 500-1501 | ||
МВБ | 504-2004 | ||
H5 | Механическая модуляция, 110-170F | Raytherm | 182-400, 514-1826 |
H6 | Моторизованный модулирующий водяной котел W / B6000 ПРЕКРАЩЕНИЕ 2009 | Raytherm | 514-4001 |
H7 | Низкий уровень выбросов NOx Этап ПРЕКРАЩЕН 2000 | Raytherm | 2100-4001 |
Электронная модуляция, 25-100% | МВБ | 503-2003 | |
XTherm | 1005-2005 | ||
Электронная модуляция, 70-100% | МВБ | 504-2004 | |
Электронная модуляция, 20-100% | XFyre | 300-850 ПРЕКРАЩЕНА 2012 | |
300A-850A | |||
H8 | Пожар при включении-выключении с низким уровнем выбросов NOx ПРЕКРАЩЕН 2000 | Raytherm | 2100-4001 |
H8 | Трехступенчатый | Привет Дельта | 992 |
H9 | Четырехступенчатый | Raytherm | 514-4001 |
Hi Delta | 1262-2342 | ||
N | Проточный водонагревательный котел (Z21.13, штамп H) с механической модуляцией 110-170F ПРЕРЫВАНИЕ 2009 | Raytherm | 514-1826 |
NH | Проточный водонагреватель (Z21.10.3, штамп HLW) с механической модуляцией 110-170F ПРЕКРАЩЕНИЕ 2009 | Raytherm | 514-1826 |
п. | Обогреватели коммерческих бассейнов (Z21.56, ВАО проштамповано) | Raytherm | 514-4001 |
Hi Delta | 302-2342 | ||
МВБ | 504-2004 | ||
Xtherm | 1005-2005 | ||
P8 | Обогреватель бассейна с низким уровнем выбросов NOx ПРЕКРАЩЕН 2000 | Raytherm | 2100-4001 |
B-R | Нагреватель для бассейна, серия Pro, соответствует требованиям ASME | 84 Pro | 259A, 409A |
C-R | Нагреватель для бассейна, соответствует требованиям ASME | бассейн | 206A-407A |
P-R | Обогреватель бассейна жилой | бассейн | 206A-407A |
R | Двухтемпературный водонагревательный котел с механической модуляцией 150-210F (Z21.13, H с отметкой) ПРЕКРАЩЕНА 2009 | Raytherm | 514-1125 |
RH | Двухтемпературный водонагреватель (Z21.10.3, штамп HLW) с механической модуляцией 150-210F ПРЕКРАЩЕН 2009 | Raytherm | 514-1125 |
RHP | Тепловой насос для бассейна | Тепловой насос для бассейна | все |
Спа-Пак | Нагреватель для бассейна, электрическое сопротивление | Спа-Пак | 552, 1102 |
Обогреватель бассейна, газовый ПРЕКРАЩЕН в 1987 году | Спа-Пак | 33, 33GBI, 53, 53A, 53B, 151, 153 | |
Вт | Бытовые водогрейные котлы (Z21.13, H штамповка) | ||
W1 | Вкл. / Выкл. | Raytherm | 133-4001 |
ADB Прекращено 2009 | 500-1501 | ||
Высокий треугольник | HD101-HD401 | ||
122-322 Прекращено 2010 | |||
302-2342 | |||
W2 | Механическая модуляция | Raytherm | 133-1826 |
Моторизованная модуляция | 2100-4001 | ||
W3 | Двухступенчатый | Raytherm | 182-4001 |
Hi Delta | 122-322 Прекращено 2009 | ||
302-902 | |||
W7 | Низкий уровень выбросов NOx Стадия пожара ПРЕКРАЩЕНА 2000 | Raytherm | 2100-4001 |
W7 | Электронная модуляция, 20-100% | XFyre | 300-850 ПРЕКРАЩЕНА 2012 |
W8 | Low NOx On-Off Прекращено 2000 | Raytherm | 2100-4001 |
W8 | Трехступенчатый | Привет Дельта | 992 |
W9 | Четырехступенчатый | Raytherm | 514-4001 |
Hi Delta | 1262-2342 | ||
WH | Водонагреватели для бытовых нужд (Z21.10.3, ВАО штамповка) | ||
Wh2 | Вкл. / Выкл. | Raytherm | 133-4001 |
ADB Прекращено 2009 | 500-1501 | ||
Высокий треугольник | HD101-HD401 | ||
122-322 ПРЕКРАЩЕННОЕ 2010 | |||
302-2342 | |||
МВБ | 504-2004 | ||
Wh3 | Механическая модуляция | Raytherm | 133-1826 |
Моторизованная модуляция | 2100-4001 | ||
Wh4 | Двухступенчатый | Raytherm | 181-4001 |
Высокий треугольник | 122-322 ПРЕКРАЩЕНА 2010 | ||
HD101-HD401 | |||
302-902 | |||
WH7 | Электронная модуляция | МВБ | 503-2003 |
XTherm | 1005-2005 | ||
Электронная модуляция, 20-100% продуктовой линейки XFyre является Z21.10.3, но все еще имеют маркировку H. | XFyre | 300-850 ПРЕКРАЩЕНА 2012 | |
300A-850A | |||
WH8 | Трехступенчатый | Привет Дельта | 992 |
WH9 | Четырехступенчатый | Raytherm | 514-4001 |
Hi Delta | 1262-2342 | ||
WHP | Z21.10.3 водонагреватель в бассейне. Используется там, где температура на выходе превышает пределы Z21.56. ПРЕКРАЩЕНА в июле 2012 г., ЗАМЕНЕНО подразделениями П | Raytherm | 1287-4001 |
Hi Delta | 2072-2342 | ||
МВБ | 2004 | ||
XTherm | 1005-2005 | ||
WH | Многоцелевые обогреватели Econopak | Raytherm | 0090-0401 |
Суффиксы старых моделей Raytherm (использовались до ноября 1988 г.Все устарело, заменено действующей системой) | |||
ТИП | ОПИСАНИЕ КОТЛА | ДОСТУПНЫЕ РАЗМЕРЫ | ЗАМЕНЕНО |
-Т | с механическими клапанами, модулирующий, 120-240F. | 489-4000 | h2, H5, W2 |
-Ta | отопительный котел с моторизованными регулирующими клапанами. | 514-4001 | ч3 |
-Tb | отопительный котел, 2-х ступенчатый. | 182-4001 | ч4 |
-TC | отопительный котел, двухпозиционный. | 133-4001 | h5 |
-Td | с механическими клапанами, регулируемыми в низкотемпературном диапазоне. | 202-1826 | H5 |
-Tx | с системой управления B3A или B6000. | 514-4001 | H6 |
-TP | комплектный бойлер центрального отопления и косвенного горячего водоснабжения. То же, что и котел -T, с добавлением насоса, резервуара Air-X без кодов, манометра, регулятора и реле давления воды, заводского монтажа и подключения. | под 1060 | – |
-WHT | бойлер горячего водоснабжения. Проточный водонагреватель, одобренный AGA. Не сертифицирован ASME. | до 361 | – |
-WT | то же, что и -WHT, с теплообменником ASME. Утвержден как водогрейный котел. | 489-4000 | W1, Wh2 |
-THWS | бойлер горячего водоснабжения.Модуляция 90-210F и 125 # PRV. | все | h2, h3, H5 |
-TIP | Instant-Pak. Бесконтактный проточный водогрейный котел прямого нагрева в комплекте с бронзовым насосом и блоком управления. Стандартный калибр T&P для размеров 489+. | все | – |
-TIPR | Ресторан-Пак. -СОВЕТ с добавленным аккумулятором на 13 галлонов.Обеспечивает подачу горячей воды 140F / 180F. Полностью упакован на заводе с бронзовым насосом, реле потока, термометром, предохранительным клапаном T&P и элементами управления. Смесительный клапан поставляется отдельно для установки на месте | все | – |
-WHG | подогреватель бассейна. | до 361 | п. |
-WG | бойлер для бассейна. | все | P, WHP |
Способы подключения бойлера косвенного нагрева. Пошаговая схема подключения бойлера косвенного нагрева Схема подключения для бкн
Для нагрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом работа проточного водонагревателя данного типа возможна как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом.С контур для подключения бойлера косвенного нагрева
различается в зависимости от типа котла и выбранного способа подачи горячей воды.
Обвязка водонагревателя требует подключения его к системе отопления, а также к магистралям холодного и горячего водоснабжения. В этом случае холодная вода поступает снизу, горячая вода отводится сверху бака, а точка рециркуляции находится примерно посередине котла.
Нагретая охлаждающая жидкость должна двигаться наоборот — сверху вниз.
Теплоноситель от котла попадает в верхний патрубок водонагревателя, а через нижний патрубок котла возвращается в теплотрассу.
Таким образом, эффективность устройства повышается за счет передачи тепла в первую очередь наиболее нагретым слоям воды.
Чтобы правильно подключить котел, нужно знать основные способы его подключения.
Подключение настенного котла к отопительному агрегату
Подключение котла к газовому котлу
Для подключения бойлера косвенного нагрева к котлу газового отопления в его конструкции предусмотрен датчик температуры, установленный в баке.
Подключение к двухконтурному котлу
Для работы котла в паре с отопительным агрегатом, имеющим контур горячего водоснабжения, применяется трехходовой вентиль. С его помощью поток нагретого теплоносителя распределяется между основным контуром отопления и дополнительным контуром горячего водоснабжения.
Трехходовой клапан управляется сигналами, поступающими от термостата, установленного в водонагревателе. Когда вода в котле охлаждается ниже установленного значения, термостат включает вентиль, который направляет поток теплоносителя из трубы отопления в контур горячей воды.Термостат переключает клапан в исходное состояние, когда температура воды в баке выше установленного значения. В этом случае поток теплоносителя направляется в теплотрассу. В теплое время года поток не перенаправляется, но регулируется режим горения котла. При понижении температуры воды в котле термостат с помощью трехходового клапана «зажигает» основную горелку агрегата, а при ее повышении подача газа к горелке прекращается.
Подключение котла к котлу с помощью трехходового клапана
Данная схема подключения идеально подходит для газовых котлов, оборудованных циркуляционным насосом и автоматикой.В этом случае клапан может управляться самим бойлером по команде, полученной с термостата водонагревателя.
В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром отопления. Применение такого способа подключения котла оправдано для емкостей больших размеров или с большой жесткостью воды, которая не позволит контуру ГВС нормально работать.
При установке максимальной температуры воды в котле (температуры срабатывания термостата) следует учитывать, что она должна быть ниже температуры, установленной для автоматики котла.
Подключение к одноконтурному отопительному агрегату
При подключении водонагревателя к одноконтурному котлу применяется контур с двумя циркуляционными насосами. Этот тип подключения фактически может заменить цепь с трехходовым датчиком. Особенностью такого подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако это достигается только настройкой алгоритма переключения.Поэтому правильнее говорить о параллельной работе обеих схем.
Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.
Для предотвращения смешения потоков теплоносителя перед каждым насосом необходимо установить обратный клапан.
Схема установки котла в системе с двумя циркуляционными насосами
Схема аналогична предыдущему с той лишь разницей, что термостат регулирует попеременную работу двух насосов.При включении насоса ГВС насос отопления отключается, следовательно, система отопления начинает остывать. Однако короткое время нагрева воды в котле не приводит к заметному снижению температуры в помещении и может ощущаться только при первом запуске.
Иногда для обогрева больших домов используют несколько тепловых пунктов. В этом случае устанавливается дополнительный насос для обеспечения работы водонагревателя.
Схема с использованием гидроколлектора
Применение гидроколлектора в системах отопления с несколькими контурами
В сложных многоконтурных системах отопления имеется несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров.Для уравновешивания потоков теплоносителя от разных насосов используется гидрораспределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях системы отопления. Без гидроколлектора пришлось бы использовать балансировочные клапаны, что сильно усложняет настройку и работу системы отопления и организацию горячего водоснабжения.
При использовании бойлера косвенного нагрева в такой системе проконсультируйтесь со специалистами-практиками.
Подключив накопительный водонагреватель к твердотопливному котлу, достигают сразу двух целей — подключают горячее водоснабжение и получают систему аварийного слива теплоносителя. Дело в том, что в системах с твердотопливными котлами на радиаторах часто устанавливают термостатические клапаны с целью повышения комфорта. Однако в этом случае котел может перегреться. Такая же угроза реальна при нестабильном электроснабжении систем с принудительной циркуляцией теплоносителя.
В случае установки бойлера большой мощности этот процесс не страшен, так как избыточное тепло используется для нагрева воды в баке водонагревателя. Конечно, для функционирования такой системы необходимо установить котел с естественной циркуляцией.
Схема подключения бойлера косвенного нагрева к твердотопливному котлу
Группа безопасности твердотопливного котла.
- Расширительный бак.
- Группа безопасности котла.
- Трубопровод горячей воды.
- Запорный вентиль на выкидной линии.
- Тепловой насос.
- Насос водонагревателя.
- Обратный клапан.
- Запорный вентиль.
- Сливной клапан.
- Котел твердотопливный.
- Запорный вентиль котла.
Для закрытия патрубка естественной циркуляции при работающем насосе на выходе из водонагревателя установлен обратный клапан. При выключении насоса открывается клапан, позволяющий сбрасывать тепло в котел.
Обратный клапан является важным элементом системы
Котел, имеющий вход в линию рециркуляции, обеспечивает мгновенную подачу горячей воды. При этом при открытии крана не нужно сливать холодную воду из «горячего» трубопровода.
Это возможно благодаря использованию отдельного замкнутого контура с собственным циркуляционным насосом. Такой контур называется системой рециркуляции. В эту линию можно дополнительно установить полотенцесушитель.
Схема котла, включенного в систему рециркуляции
В трубопроводе котла, входящего в систему рециркуляции, используются:
- Обратный клапан — для предотвращения смешивания потоков горячей и холодной воды.
- Вентиляционное отверстие — для предотвращения попадания воздуха в систему при включении насоса.
- Клапан предохранительный — служит для аварийного сброса давления.
- Расширительный бачок — компенсирует тепловое расширение теплоносителя при закрытых кранах.
Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.
Ошибки установки
При установке или эксплуатации котла необходимо избегать типичных ошибок:
- Установка котла на значительном удалении от котла. Необходимо не только установить водонагреватель как можно ближе к отопительному агрегату, но и правильно сориентировать его патрубки относительно трубопроводов для облегчения монтажа.
- Неправильное соединение подводящего и напорного трубопровода теплоносителя. Теплоноситель всегда подается в верхнюю часть котла, а холодная вода — в нижний патрубок.
- Неправильная установка циркуляционного насоса. Насос следует ориентировать в соответствии с инструкциями производителя.
№
Выполненный по всем правилам монтаж не только обеспечит надежное горячее водоснабжение в любое время года, но и позволит котлу работать в более щадящем, экономном режиме.
Видео. Подключение бойлера косвенного нагрева к газовому котлу
Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходим трубопровод, изготовленный в соответствии с инструкциями производителя.
Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства накопительного бака.Есть несколько вариантов обвязки, что дает возможность учесть технические условия эксплуатации БКН.
Фитинг для обвязки БКН
Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС. Обвязка БКН должна решать несколько важных задач:
- обеспечивать непрерывную циркуляцию теплоносителя от котла к водонагревателю;
- предотвращает гидравлический и тепловой удар;
- поддерживать заданную температуру нагрева воды в автоматическом режиме.
№
При установке котла используется следующая запорно-регулирующая арматура:
- Бачок расширительный мембранный — предназначен для компенсации теплового расширения в системе горячего водоснабжения и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
- Клапан предохранительный — необходим для аварийного слива воды из БКН. Если давление поднимается слишком высоко, он открывается и выпускает воду из бойлера.Клапан используется во время обслуживания для заполнения гидроаккумулятора химическими реагентами, удаляющими накипь.
- Группа безопасности котла косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик. Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлических ударов. Установка группы безопасности и расширительного бака — требование, предъявляемое производителями к трубопроводу БКН.
- Датчик температуры котла — подключен к циркуляционному насосу, регулирующему давление в змеевике.Погружной термостат работает по релейному принципу. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться. После остывания автоматика котла начинает циркуляцию.
- Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел от системы отопления. Существуют простые механические устройства и прецизионные трехходовые клапаны с сервоприводом.
- Циркуляционный насос — в зависимости от выбранной схемы трубопроводов устанавливается один или два модуля.Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В трубопроводе может присутствовать дополнительное оборудование: гидровыключатель, система фильтрации.
Материал трубопровода БКН
К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при прокладке труб:
- Холодная вода — можно установить обычную полипропиленовую трубу.Материал подходит для пайки всей системы холодной воды.
- Подача горячей воды — температура горячей воды, подаваемой потребителю, поддерживается на уровне 65-70 °. Допускается использование полипропилена со стекловолоконным (армированным) или алюминиевым армированием, предназначенного для горячего водоснабжения.
Другой вариант — обвязать медной трубкой. При прокладке с медной трубой обязательно использовать теплоизоляцию. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.
Альтернативой полипропилену может стать металлопластиковая труба. Материал выдерживает высокое давление и нагрев до 95 ° С. Оснащен обжимными и прессовыми фитингами.
Место установки котла сразу за отопительным котлом, перед радиаторами и теплым полом. Такая схема подключения обусловлена тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка.Рекомендуется, чтобы этот участок трубопровода был изготовлен из стальных или медных труб.
Варианты обвязки бойлера косвенного нагрева
На выбор схемы подключения влияют несколько условий. Имеет значение источник тепла, количество точек водозабора, наличие теплых полов, радиаторов отопления в системе. Способы прокладки труб подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.
Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, что также учитывается при подключении.
Трубопровод БКН с трехходовым клапаном
Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. В подачу врезан циркуляционный насос, установлен трехходовой клапан.
Преимущества решения:
- быстрое приготовление горячей воды;
- экономия при постоянном использовании котла;
- Возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя из системы отопления в BKN до тех пор, пока температура в котле не достигнет заданных значений. После приготовления горячей воды теплоноситель полностью возвращается в систему отопления.
Схема трубопровода с двумя насосами
Хорошее решение в тех случаях, когда котел планируется использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.
Циркуляционный насос для накопителя подключен к датчику температуры. При понижении температуры нагрева ГВС подается сигнал на включение.Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Чтобы система работала нормально, необходим точный расчет насоса для бойлера косвенного нагрева.
Гидравлическое соединение стрелка
Контур используется в промышленных целях, а также при прокладке трубопроводов больших резервуаров объемом более 200 литров. Подключение через гидравлическую стрелу применяется также для разветвленных сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла вместе с солнечными коллекторами.
Обвязка требует предварительных грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для реализации лучше обратиться за помощью к профессионалу.
Обвязка в гравитационной системе
Схемы гидравлических соединений для энергонезависимых отопительных котлов. Котел и сопутствующее оборудование поднят над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.
Гравитационная система имеет ряд недостатков, связанных с особенностями ее работы.Вода нагревается медленнее, температура нагрева и подача воды в бак будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работать при отсутствии электричества. При частых отключениях электроэнергии в сети гравитационная система вне конкуренции.
Установка рециркуляции ГВС с БКН
В штатном режиме при использовании горячей воды некоторое ее количество постоянно остается в трубопроводе между БКН и точкой водозабора.В сложных системах ГВС без рециркуляции в этом разделе можно найти несколько десятков литров жидкости.
При повторном открытии крана из него сначала вытекает уже остывшая вода, что снижает комфортность использования бойлера. Рециркуляция необходима для обеспечения мгновенного горячего водоснабжения потребителя. Дополнительным плюсом является возможность подключения полотенцесушителя.
Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения.Отличие в том, что тройник, подключенный к обратному патрубку, устанавливается перед самим смесителем или краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.
Рециркуляция имеет ряд недостатков:
- снижение температуры нагрева ГВС;
- повышенные расходы на топливо;
- волатильность.
В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:
- При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на него максимальное количество тепловой энергии. Катушке нужно время, чтобы прогреться. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки забора и мощности котла).
- Частые запуски и остановки горячего водоснабжения нагружают ТЭНы, что может привести к быстрому выходу оборудования из строя.
По некоторым оценкам, только 1 водозаборный пункт с интенсивным использованием сбрасывает около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в нормальном режиме работы работает так же, как и одноконтурный. Тепло от системы отопления поступает и накапливается в накопителе. При включении ГВС горячая вода сразу подается потребителю.Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.
Главный недостаток схемы: зависимость работы БКН от производительности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.
БКН лучше изначально подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном в случае необходимости модификации существующей системы отопления и горячего водоснабжения.
Для того, чтобы в доме всегда была теплая вода, устанавливается бойлер косвенного нагрева (БКН). Установка такого устройства целесообразна и экономична. При установке важно обратить особое внимание на обвязку бойлера косвенного нагрева с рециркуляцией, чтобы избежать типичных ошибок. Вам также необходимо узнать больше о том, как работает этот тип оборудования.
- подключить подводящую и отводящую линии для пусковой воды от котла;
- подключить шланг и включить подачу холодной воды;
- установить коллектор для раздачи горячей воды на выходе.
Показать все
Как устроен прибор
Перед покупкой и установкой котла следует разобраться в некоторых конструктивных особенностях и принципе работы наиболее популярных моделей.Существует множество типов таких установок, способных одновременно работать от системы отопления и альтернативных источников энергии.
В качестве примера целесообразно рассмотреть традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более подробно разобраться в термине «косвенный нагрев». В классических установках для выработки тепла используется электрическое соединение или природный газ. Котлы лишены этих преимуществ. Они подключены к горячей воде и используют тепло воды или другого теплоносителя.
Циркуляция ГВС (котел и насос ГВС)
Стандартные агрегаты имеют форму круглой бочки (хотя сегодня уже есть более удобные и компактные модели квадратной формы). Если внимательно присмотреться к продуктовой линейке известных производителей, можно заметить определенную тенденцию. Все они имеют одинаковый дизайн. Это касается и котлов, и газовых котлов. Вы можете значительно сэкономить место при их размещении, установив один блок поверх другого.
Единственным нагревательным элементом является змеевик из латуни или стали.Он находится внутри корпуса (бака), который имеет защитный слой эмали. Для уменьшения теплопотерь корпус хорошо изолирован, а иногда накрывается защитным кожухом.
Если нужно быстро нагреть воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного охлаждения воды нужны модели с хорошей теплоизоляцией.
— один из важнейших элементов в современных котлах. Деталь служит для предотвращения появления коррозии на всех внутренних поверхностях, а сам стержень находится внутри конструкции в верхней ее части.Благодаря этому агрегат служит в несколько раз дольше. В конструкции обязательно должен быть термостат и встроенные клапаны, так как они являются защитниками от сильного повышения давления в результате выхода из строя всей системы.
Распространенный миф гласит, что котлы не являются эффективным оборудованием для нагрева воды, так как температура теплоносителя в змеевике не превышает 70 ° С. Это неверно. Все зависит от площади контакта теплоносителя в змеевике с водой. В БКН он довольно большой, поэтому вода эффективно нагревается даже при, казалось бы, невысокой температуре, не превышающей 70 ° С.
Устройство работает очень просто. Бак котла полностью заполнен холодной водой для отопления. Внутри находится змеевик, в который в этот момент запускается горячая вода из котла. Холодная вода через определенное время нагревается и становится пригодной для принятия душа, мытья посуды и других хозяйственных нужд.
Схемы подключения бойлера косвенного нагрева к настенному одноконтурному котлу
Оборудование с блоком управления
На сегодняшний день существует два варианта котлов — простой (более дешевый) и со встроенным блоком управления.Следует помнить, что такой агрегат является обязательным, если основной отопительный прибор, например, газовый котел, не имеет функции управления.
Датчик температуры часто устанавливается внутри встроенного блока управления. Также есть возможность остановить или включить подачу воды к теплообменнику. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить следующие действия:
Многие думают, что с помощью блока управления можно регулировать температуру воды в котле. Это мнение ошибочно. Максимально достижимая температура — это градус самого теплоносителя, который подается непосредственно из котла. Обычно жидкость нагревается на 1-2 градуса меньше. Если вам нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.
Такие агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова перегорят, доступ к горячей воде будет продолжаться долго.
Обзор водоснабжения с рециркуляцией ГВС
Разновидности агрегатов
Емкости самой простой конструкции занимают лишь определенную часть рынка такого оборудования. Есть более продвинутые модели, функции которых очень полезны для совмещения с системой ГВС. Например, в таком оборудовании есть возможность накопления тепла.Это необходимо в случае частых отключений электроэнергии или высоких тарифов на электроэнергию. Такие агрегаты отличаются усиленной изоляцией, предотвращающей теплопотери, а также увеличенным объемом накопительного бака до 300 литров.
Есть еще один вариант обвязки котла ГВС с рециркуляцией, при котором вода в точки водозабора подается намного быстрее. Отличие такой конструкции в том, что устройство имеет не одну трубу для подключения к системе горячего водоснабжения, а три и более.Горячая вода течет по двум трубам, а холодная — по третьей. Циркулирует жидкость с помощью насоса. По такой схеме можно реализовать массу полезных идей, например, оборудовать место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но цена ее намного выше.
Оптимальный размер резервуара
Цилиндрические резервуары имеют размеры, отличные от квадратных (кубических). Размеры устройства нужно подбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде.Есть очень компактные модели на 80-100 литров. Самый большой может достигать 1600 литров.
При установке устройства эти показатели очень важны. При размещении бойлера на стене нужно выбирать только небольшие модели до 150 литров. На полу необходимо устанавливать устройства большего размера.
Все настенные блоки поставляются со специальными креплениями и скобами. Напольное оборудование оснащается ножками или специальной подставкой.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?
Обвязка котла
Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием.Так будет намного проще. Если установить котел в уже смонтированную сеть ГВС, то это сделать намного сложнее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:
Если стены в доме из гипсокартона или тонкого дерева, то настенные котлы лучше не покупать, т.к. они просто не прилипнут к такой поверхности. В этом случае лучше выбирать напольные модели. Для крепления настенных устройств больше подходят бетонные или кирпичные поверхности.
Кронштейны навесных шкафов крепятся дюбелями, скобами или анкерными болтами. Как правило, они предоставляются производителем вместе с оборудованием. В противном случае вы можете купить их в любом строительном магазине.
Котел должен быть установлен на уровне котла или выше. Если с настенными моделями все понятно и их можно прикрепить в любом подходящем месте, то для напольной техники необходимо сделать специальный постамент высотой не более 1 метра.
Все соединения должны быть направлены к котлу, даже если они скрыты за устройством или фальш-стеной.
Правильный монтаж
Выбирая схему разводки для бойлера косвенного нагрева, следует также определиться с принципом его работы. Может быть с приоритетом или без него.
Первый вариант — установить приоритет нагрева воды в котле. При необходимости весь теплоноситель от котла можно пропустить через змеевик БКН, в результате чего вода будет нагреваться намного быстрее. После того, как жидкость нагреется до необходимой температуры, теплоноситель перенаправляется на радиаторы путем переключения режима в блоке управления.
Если подключить систему без приоритета, то весь хладагент не может быть перенаправлен. Вода нагревается дольше, потому что используется только часть ее объема.
Отопление котлом по принципу приоритета намного эффективнее обычного отопления, так как позволяет очень быстро нагреть большое количество воды без ущерба для системы отопления.
При выключении отопления температура воздуха в помещении через полчаса, если она упадет, незначительна, но за это время можно будет получить большой объем теплой воды.Следует помнить, что для такой схемы требуется очень мощный котел.
Схемы подключения БКН
Схемы подключения котла зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. В этом случае нужно учесть расположение котла, вставки насоса и другие нюансы. Существуют такие основные способы обвязки:
Таким образом, установка котла БКН в системе отопления частного дома или квартиры играет важную роль экономия семейного бюджета и быстрое получение горячей воды.
Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые водонагреватели. Система ГВС с таким бойлером (колонкой) относительно дешевая и занимает мало места.
Однако через некоторое время хозяев начинают раздражать недостатки в работе горячего водоснабжения с двухконтурным котлом (колонкой).
Проточный теплообменник ГВС двухконтурного котла (колонны) начинает нагревать воду в момент начала разбора воды при открытии крана горячей воды.
Вся энергия, затраченная на нагрев, передается от нагревателя к воде почти мгновенно , за очень короткое время движения воды через нагреватель. Для получения воды необходимой температуры в короткие сроки в конструкции проточного водонагревателя предусмотрено ограничение расхода воды. Температура воды на выходе проточного нагревателя очень зависит от расхода воды —
размер струи горячей воды, вытекающей из крана.
Для отопления дома эконом-класса обычно достаточно котла меньшей мощности. Поэтому мощность двухконтурного котла выбрана исходя из потребности в горячей воде.
Контур ГВС с двухконтурным газовым котлом или водонагревателем не может обеспечить комфортное и экономичное использование горячей воды в доме по следующим причинам:
- Температура и давление воды в трубах очень зависят от количества воды, протекающей через них.По этой причине при открытии другого крана температура и давление воды в системе ГВС значительно изменяются. Очень неудобно пользоваться водой одновременно даже в двух местах.
- При малом расходе горячей воды проточный водонагреватель вообще не включается и не нагревает воду. Чтобы получить воду требуемой температуры, часто необходимо использовать больше воды, чем необходимо.
- При каждом открытии кранов воды двухконтурный котел или колонка перезапускается, постоянно включается и выключается, что снижает ресурс их работы. Частое повторное зажигание горелки снижает эффективность водонагревателя и увеличивает расход газа. Каждый раз, когда горячая вода появляется с задержкой, только после стабилизации режима отопления. Часть воды без толку уходит в канализацию.
- Мощность газового котла (колонки) в режиме ГВС часто превышает требуемую, что приводит к циклическому (по часовой стрелке) нагреву горячей воды. Горелка котла (колонки) в режиме ГВС периодически включается и выключается. Соответственно, у потребителей идет горячая и холодная вода, , а также проявляются все указанные выше недостатки частого повторного розжига горелки котла.Чтобы исключить поглаживание, расход воды обычно увеличивают сверх требуемого.
- В системах ГВС с двухконтурным котлом невозможно рециркулировать воду в разводке вокруг дома … Время ожидания горячей воды увеличивается по мере увеличения длины труб от котла до места, где вода снимается увеличивается. Часть воды в самом начале приходится без толку сливать в канализацию. Причем это вода, которая уже нагрета, но успела остыть в трубах.
В конечном итоге использование двухконтурного котла (колонки) в системе горячего водоснабжения приводит к необоснованному увеличению расхода воды и объема канализационных стоков, к увеличению расхода электроэнергии и газа на отопление, а также к недостаточно комфортное использование горячей воды в доме.
Применяется система ГВС с двухконтурным котлом, несмотря на свои недостатки, ввиду сравнительно невысокой стоимости и небольших габаритов оборудования .
Более экономичной и комфортной является система отопления и горячего водоснабжения с одноконтурным котлом и бойлером косвенного нагрева.
Но что делать, если в доме или квартире уже стоит двухконтурный котел или колонка, а хозяев не устраивает работа системы ГВС, и вы хотите избавиться от ее недостатков.
Три варианта подключения котла к двухконтурному газовому котлу или колонке
1.
Есть возможность приобрести бойлер косвенного нагрева с теплообменником внутри и подключить его к отопительному контуру двухконтурного котла.Но стоимость такого котла и дополнительного оборудования для его подключения и обвязки достаточно высока. В данной статье этот вариант не рассматривается.
2.
В системе ГВС с двухконтурным котлом или колонкой рекомендую установить котел слоистого отопления … В таком котле нет теплообменника, что значительно удешевляет его стоимость.
3.
Либо в контуре ГВС между двухконтурным котлом (колонкой) и потребителями горячей воды установить накопительный электрический водонагреватель — бойлер … Этот вариант не устраняет всех недостатков системы ГВС, но позволяет значительно повысить комфортность использования воды.
Самый простой способ усовершенствовать систему ГВС с двухконтурным газовым котлом или водонагревателем — это установка накопительного электрического водонагревателя — электрокотла.
Схема подключения электрокотла к двухконтурному газовому котлу, в качестве буферной емкости между котлом и потребителями.
Электрокотел используется как буферная емкость между котлом и потребителями горячей воды.Из контура ГВС двухконтурного котла горячая вода, не доходя до потребителя, поступает в электрокотел. Горячая вода в краны подается уже от бойлера.
Водонагреватель накопительный электрический — бойлер предназначен для хранения запасов горячей воды, нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электронагревательного элемента. Включение электронагревателя контролируется термостатом котла.
На схеме на водопроводе от котла к котлу установлен блок из двух клапанов — обратный клапан и предохранительный клапан. Клапаны обычно продаются в комплекте с электрическим бойлером.
Обратный клапан предотвращает выход воды из котла, когда вода исчезает в системе водоснабжения.
Предохранительный клапан сбрасывает избыточное давление в системе ГВС, связанное с расширением воды во время отопления. Из клапана периодически вытекает небольшое количество воды, которую нужно куда-то слить.
Кроме того, производитель электрокотла предписывает регулярно, каждые две недели, проверять исправность клапана, активируя его вручную. Во избежание этих проблем рекомендую дополнительно установить расширительный бак для горячего водоснабжения , который компенсирует перепады давления воды в системе ГВС.
Срабатывание предохранительного клапана 6 — 8 бар , в зависимости от модели котла. Если давление воды в водопроводе больше давления открытия клапана, то необходимо установить редукционный клапан давления … Клапан настроен на снижение давления воды на выходе — не более 80% от давления предохранительного клапана.
Контур ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется популярностью благодаря своей простоте и невысокой стоимости. Циркуляционного насоса в схеме нет, можно использовать обычный электрокотел, количество штуцеров для обвязки также минимально. Но работа системы ГВС с буферным электрокотлом имеет свои недостатки.
Преимущества и недостатки системы ГВС с буферным электрокотлом
Контур ГВС с электрическим буферным котлом обеспечивает стабильную температуру воды на выходе потребителям, в том числе при малом расходе воды, и при работе котла. Температуру воды в бойлере можно установить выше 60 o C
, (температура, подаваемая котлом). Пользоваться горячей водой станет удобнее, но за нее придется платить повышенным расходом электроэнергии.
Схема с буферным электрокотлом имеет три основных недостатка.
Во-первых, это довольно значительный расход электроэнергии на подогрев воды. Электроэнергия расходуется на компенсацию потерь тепла (водяное охлаждение) при хранении горячей воды в котле, а также на нагрев той части воды, которая поступает из котла в котел, с холодной водой.
Часть воды из котла поступает в котел холодной. Это происходит при запуске режима ГВС котла при каждом открытии крана, а также в случае цикла котла.Кроме того, холодная вода из котла подается в котел в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.
Электроэнергия также расходуется на нагрев воды , если термостат котла настроен на температуру выше 60 o C .
Второй недостаток состоит в том, что режим ГВС котла все равно активируется каждый раз при открытии крана. Цикл котла не исключается, а только становится невидимым для потребителя.Все это, как уже было сказано выше, снижает ресурс котла, а частое повторное зажигание горелки снижает КПД котла и увеличивает расход газа. Некоторым хозяевам выгодно включать режим ГВС на бойлере только при принятии душа или наполнении ванны. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.
В-третьих, зависимость давления в трубах ГВС от расхода воды остается , так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке.По этой причине при открытии второго водопроводного крана температура воды в первом смесителе может измениться, хотя и не так сильно.
Выбор электрокотла для системы ГВС с двухконтурным котлом или колонкой
Чтобы получить выгоду от использования горячей воды из системы ГВС с бойлером и электрокотлом, достаточно установить бойлер малой мощности на 30 (50) литров. К тому же маленький котел будет потреблять меньше электроэнергии, чем большой.
Рекомендую выбирать электрокотел с цилиндрическим баком из нержавейки.Котел часто устанавливают рядом с бойлером или водонагревателем. Чтобы габариты котла не выходили за габариты бойлера, удобно использовать водонагреватели электрические с вертикальным баком небольшого диаметра. В фирменном наименовании таких котлов обычно присутствует слово Slim .
Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, металлический корпус, три уровня мощности нагревательного элемента 0,7 / 1,3 / 2,0 кВтч ., Максимальный внешний диаметр 285 мм., а высотой 800 (1235) мм., с механическим управлением. Гарантия 7 лет.
Водонагреватели накопительные электрические с плоской формой корпуса выбирать не стоит. В случае плоских водонагревателей два цилиндрических бака небольшого диаметра устанавливаются рядом и соединяются трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в резервуарах, а также увеличивает их стоимость.
В конце статьи вы найдете контур ГВС с бойлером и рециркуляцией горячей воды , а также рекомендации по выбору оборудования.
Где и сколько купить электрокотел в вашем городе
Водонагреватель накопительный электрический Thermex Ultra Slim IU
Система ГВС
с двухконтурным котлом (или колонкой), а вот с бойлером послойного отопления устраняет все недостатки.
В последнее время набирает популярность система ГВС с бойлером послойного отопления, вода в которой нагревается проточным водонагревателем. В таком котле нет теплообменника, что снижает его стоимость.
Горячая вода забирается из верхней части бака. На его месте сразу же течет холодная вода из водопровода в нижнюю часть емкости. Вода из бака перекачивается через проточный нагреватель газового котла или колонки и подается непосредственно в верхнюю часть бака. Таким образом, горячая вода поступает к потребителю очень быстро — нет необходимости ждать, пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.
Быстрый нагрев верхнего слоя воды, позволяет установить в доме котел меньшего размера, а также снизить мощность проточного нагревателя без ущерба для комфорта.
Производители выпускают двухконтурные котлы со встроенным или внешним послойным отопительным котлом. В итоге на стоимость и габариты оборудования системы ГВС несколько меньше, на чем с бойлером косвенного нагрева
.
Вода в бойлере нагревается заранее, потрачена она или нет. Подача горячей воды в баке позволяет использовать горячую воду в доме несколько часов.
Благодаря этому воду в баке можно довольно долго нагревать, постепенно накапливая в горячей воде тепловую энергию.
Большая продолжительность нагрева воды позволяет использовать нагреватель относительно небольшой мощности.
Принципиальная схема подключения накопительного бака послойного отопления к двухконтурному котлу
На схеме стрелками показано направление движения воды в контуре ГВС котла при работе циркуляционного насоса. Насос включается датчиком температуры, термостатом котла.
Циркуляция воды в контуре ГВС котла запускает котел в режиме ГВС.Вода, нагретая котлом, поступает в котел, где поднимается. Холодная вода из нижней части котла закачивается в бойлер. Это продолжается до тех пор, пока вода в бойлере не нагреется, пока не сработает датчик температуры бойлера. Датчик выключает насос, прекращается циркуляция воды в отопительном контуре и отключается режим ГВС котла.
Горячая вода в краны подается сверху котла по отдельной трубе. Это решение позволяет простыми средствами стабилизировать температуру воды, подаваемой потребителю.При потреблении горячей воды из бойлера она заменяется холодной водой из водопровода.
Скорость циркуляции воды в контуре ГВС котла выбирается так, чтобы вода в котле успевала достаточно быстро нагреться до заданной температуры, чтобы потребители не испытывали дискомфорта. Для этого удобно установить насос, позволяющий переключать рабочие обороты.
Подключение котла к двухконтурному газовому котлу
Котел послойного отопления Galmet SG (S) Fusion 100 L (для двухконтурных котлов) имеет встроенный трехскоростной циркуляционный насос.Высота котла 90 см. , диаметр 60 см.
В продаже можно найти послойных котлов, специально предназначенных для подключения к двухконтурному котлу. Например, на рисунке показана схема подключения котла польского производства к котлу.
Благодаря технологии послойного нагрева воды с накоплением горячей воды в котле сокращено количество пусков котла, что продлевает срок его службы и снижает расход газа.
Равномерная температура воды (без резких изменений) обеспечивает комфортное использование воды более чем в одной точке водозабора .
Котел имеет пять патрубков для подключения внешних трубопроводов. Причем концы труб внутри котла находятся на разной высоте. Такое большое количество и расположение форсунок позволяет котлу работать как гидравлический разделитель. Такое решение исключает взаимное влияние на режим циркуляции и температуру воды в разных контурах системы, а также упрощает и удешевляет подключение оборудования к арматуре.
Например, две форсунки предназначены для контура рециркуляции горячей воды в разводке вокруг дома. Время ожидания горячей воды не будет зависеть от длины труб до места забора воды. Контур нагрева ГВС котла подключается к двум другим форсункам. Также есть отдельный патрубок для холодной воды от водопровода.
К патрубку подачи холодной воды из водопровода подключаются расширительный бак и предохранительный клапан, устанавливается обратный клапан (на схеме не показан).
Напольный котел хорош еще и тем, что грязь и шлам оседают и скапливаются на дне, не попадают в трубы и не влияют на работу оборудования.
Как сделать послойный котел из электрокотла
Продолжение: перейти к
Для правильной работы БКН необходима рабочая схема подключения бойлера косвенного нагрева. В этом случае отопление тоже будет работать, а горячая вода будет в доме в необходимых количествах во всех точках анализа.
Сама обвязка бойлера косвенного нагрева не вызывает особых затруднений, используются те же материалы и фурнитура, что и при любых работах с горячей водой, как с системой горячего водоснабжения, так и с ней.
Принцип работы БКН и параметры для его выбора, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Котлы к котлам».
Здесь мы подробнее остановимся на вопросе, как подключить бойлер косвенного нагрева на паре к отопительному котлу, рассмотрим возможные варианты и прокомментируем схему.
Итак, поехали.
БКН Расположение в доме
Чем ближе БКН к котлу, тем эффективнее отводится тепло и тепло передается от СО к ГВС. Обычно проводится установка бойлера косвенного нагрева, хотя я видел несколько вариантов установки БКН в коридорах, санузлах и других подсобных помещениях.
В этом случае, конечно, эффективность теплоотвода будет ниже варианта, когда схема подключения бойлера косвенного нагрева реализована в котельной, непосредственно у котла.
Однако и у этого варианта есть свой плюс — потребители горячей воды приближаются к БКН, а значит, потери тепла через ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции сокращается.
Как поставить БКН в котельную
Всего существует 4 типа расположения БКН в котельной на природе. Это настенные горизонтальные и вертикальные котлы, а также напольные БКН, устанавливаемые горизонтально и вертикально.У первых есть фурнитура для крепления на стене, у вторых такой фурнитуры нет, но есть стойки для установки на полу в котельной.
Настенные БКН обычно небольшого объема — от 30 до 200 литров, напольные — от 200 до 1500 литров. Попытка повесить на стену напольный котел может закончиться катастрофой. Представьте, что вы повесили уличный БКН объемом 800 литров на стену из газобетонного блока. Эти 900 килограммов воды и стали в конечном итоге разрушат вашу стену.А за одним поливают весь первый этаж кипятком.
Следовательно, установка бойлера косвенного нагрева должна происходить именно так, как задумал его производитель. Настенный — на стене, напольный — на пол.
Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя — тот же анкер, та же процедура.
Единственный момент! При установке бойлера косвенного нагрева следите за тем, чтобы патрубки подвода и отвода теплоносителя в СО «смотрели» в сторону.
Иначе придется немало помучиться, нагромождете всю систему труб, углов и контуров, обвязка бойлера косвенного нагрева будет «кривой».
И если все сделать правильно, то у вас будет всего 2 прямых ответвления от системы ЦО. Красота!
Правильная схема установки бойлера косвенного нагрева показана ниже.
Схема установки бойлера косвенного нагрева — НАСТЕННАЯ ВЕРСИЯ:
Схема установки бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:
Подключение бойлера косвенного нагрева к СО и ГВС
После того, как БКН будет установлен на законном месте в котельной или ванной, следующим шагом будет подключение бойлера косвенного нагрева.
Сделать это довольно просто, потому что любой нормальный человек с минимумом инструментов может подключить бойлер косвенного нагрева к СО и к системе горячего водоснабжения.
В самой БКН насадки всего четыре — вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда в системе ГВС организована циркуляция, последние две трубы будут — входом циркулирующей теплой воды из системы ГВС и выходом нагретой воды обратно в систему ГВС с циркуляцией.
Пока краны в точках анализа не открыты, вода циркулирует по системе ГВС и нагревается котлом до заданной температуры. Как только кран в точке разбора открывается, вода шла «по запросу» потребителю.
Чтобы произвести подключение бойлера косвенного нагрева, необходимо подключить первые две форсунки к, а вторые две форсунки — к системе горячего водоснабжения.
При работе комбинированного котла вода в БКН будет нагреваться не только от теплоносителя в системе отопления, но и может быть нагрета до значений, установленных потребителем с помощью встроенного БКН.
Ниже представлена схема подключения бойлера косвенного нагрева, когда БКН находится непосредственно в котельной.
Трубопровод котла косвенного нагрева — МОНТАЖНАЯ СХЕМА:
Трубопровод котла косвенного нагрева — НАПОЛЬНАЯ СХЕМА:
В случае ГВС, в котором реализована циркуляция горячей воды, в контур добавляется циркуляционный насос, который стоит перед входом ГВС перед БКН.
В результате весь контур ГВС и СО при подключении БКН будет иметь вид:
Обвязка бойлера косвенного нагрева должна выполняться таким образом, чтобы прибор можно было исключить из общей схемы.Для этого предусмотрен байпас для всех входов / выходов — CO и ГВС.
Сегодня посмотрим, как делается обвязка твердотопливного отопительного котла, схема с тепловым аккумулятором и без …
Водонагреватели без резервуаров
MPHX от Columbia Boilers.
Наслаждайтесь чистой горячей водой без ржавчины в любое время.Мгновенный косвенный нагрев воды с использованием медных змеевиков устраняет разрушительное коррозионное воздействие сырой воды, которое имеет место в нагревателях прямого нагрева. Водонагреватели MPHX шириной всего 32,5 дюйма легко установить в существующем здании.
Идеальный котел для
- Прачечные
- Фитнес-клубы
- Бассейны
- Мотели
- Автомойки
- Рестораны
- Отели
- Многоквартирные дома
- Прачечные с монетами
Бесконтактные водонагреватели серии MPHX предназначены для косвенного нагрева воды.Тепло передается одному или двум змеевикам, в зависимости от размера котла, для мгновенной подачи горячей питьевой воды. Котел представляет собой автономный блок, в котором имеется паровая полость над водопроводом для расширения.
Характеристики
- Непрерывно 240 — 2460 галлонов в час при подъеме на 100 градусов F
- Низкая / высокая / низкая стандартная работа горелки
- При максимальной ширине 32,5 дюйма проходит через стандартную дверь для легкой установки на существующем предприятии.
- Сконструирован и прошел гидростатические испытания в соответствии с Кодексом ASME по котлам, раздел IV
- Доступен пакет высокой эффективности
- Доступны горелки с низким уровнем выбросов
- Диапазон размеров: от 20 до 80 л.с.
- Горелка газовая, жидкотопливная или комбинированная
- Поставляется готовым к установке; полностью собран, подключен, подключен и протестирован при выборе варианта «Заводская упаковка и испытательный огонь».
Если вы заменяете старый безрезервуарный водонагреватель Columbia и хотите приобрести ту же модель, чтобы избежать возможной замены трубопроводов, рассмотрите наш устаревший безрезервуарный водонагреватель CWH. Для новой конструкции или без замены безбаквального водонагревателя мы рекомендуем наши новые безбаквальные водонагреватели MPHX.
Найдите ближайшего к вам дилера или свяжитесь с нами сегодня, чтобы обсудить ваши потребности и получить ценовое предложение на надежный, долговечный и экономичный безрезервуарный водонагреватель.
.
