Твердотопливный котел длительного горения своими руками: Чертеж твердотопливного котла длительного горения своими руками

Июл 31, 1978 alexxlab

Содержание

Котёл твердотопливный длительного горения своими руками: чертежи разных устройств

Собрав первый твердотопливный котел своими руками, чертежи можно отправлять на полку. Потому что, если вы выбрали жаротрубный теплообменник, процесс этот прост. Конечно, если вы пробуете собрать пиролизный твердотопливный котел своими руками, чертежи вам понадобятся снова и снова, и очень хорошего качества.

Необходимые инструменты и материалы

Пеноблоки Болгарка Электроды Цемент Лист стальной Кирпич Уровень Мастерок Показать все Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах.

Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Например, на сайте компании Теплодар -kotly/ представлено 11 моделей отопительных котлов на твердом топливе и 37 их модификаций.

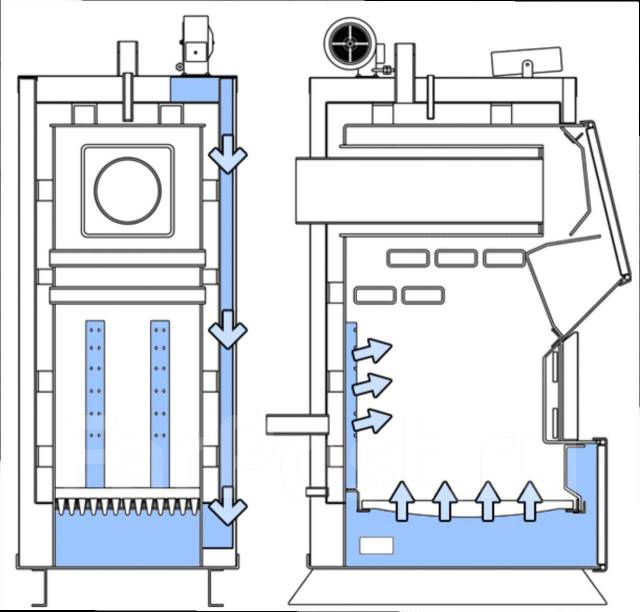

Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Котел на дровах чертежи своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Inside — дизайнерская мебель и освещение Котел длительного горения своими руками – чертежи, изготовление Котел длительного горения своими руками – чертежи, изготовление

2 Пиролизные котлы – получаем газ из дров
3 Котлы длительного горения – закладка дров два раза в сутки!
4 Сталь против чугуна – такие разные котлы
5 Готовый проект твердотопливного котла – бери и делай!
6 Увеличиваем КПД самодельного котла – тепло для всего дома

Самодельное отопительное оборудование: важные моменты

Чтобы собрать твердотопливный водонагреватель своими руками, потребуется несколько железных фрагментов толщиной 3 – 5 мм. Для придания им нужной формы используется болгарка и сварочный аппарат. Первостепенная задача – обращать особое внимание на качество и герметичность швов, поскольку устройство котла подразумевает наличие резервуара для циркуляции воды. Если у вас нет достаточных навыков, вы можете заказать раскрой и сварку корпуса специалисту. В любом случае это будет дешевле, чем покупать готовый водонагревательный котел на твердом топливе.

Самодельный твердотопливный котел … Как сделать своими руками котел … Самодельный твердотопливный котел … Самодельный твердотопливный котел …

Немаловажным моментом является выбор правильного материала для корпуса. Это может быть сталь или чугун. Чугунные котлы при своевременном техническом обслуживании служат не менее 50 лет. Этот материал отличается большей устойчивостью к коррозии и тепловому воздействию. Однако тепловая инерционность чугуна может быть как достоинством, так и недостатком. Для моделей из данного материала в качестве сырья используют высококалорийный уголь с максимальной температурой горения. Стальные котлы отличаются небольшим весом и сравнительно недорогой стоимостью материала. Но их срок службы при интенсивном использовании составляет не больше 15 – 20 лет.

Главная боковая колонка

Найти:Новые Публикации на Сайте

Правильное отопление бани зимой
Подключение радиатора отопления к полипропиленовым трубам — варианты
Грамотный расчет отопления дома
Реальное отопление пеллетами – отзывы владельцев котлов и печей
Какой расход пеллет на отопление дома 200м2
Оптимальный расход пеллет на отопление дома 150м2
Реальный расход пеллет на отопление частного дома 100м2
Печь для гаража своими руками – отопление гаража на дровах
Печка в гараж своими руками — варианты на отработке, дровах, электричестве
Отопление гаража — самый простой и экономный способ

Отзывы Пользователей

Stepan к записи Разморозка системы отопления — запуск системы отопления частного дома после аварии
Павел к записи Какие лучше купить брикеты для отопления
bertsi к записи Отопительно-варочная печь Малютка – порядовка для печи
plastallik к записи Медные трубы для отопления – цены и какие выбрать
Геннадий к записи Самодельный котел для водяного отопления в частном доме
Володя к записи Как работает автоматический спускник воздуха системы отопления в частном доме
ВЛАДЛЕН к записи Альтернатива газовому отоплению в частном доме — какие есть варианты
Валерун к записи Конвекционные печи на дровах и угле для отопления дома

Виды печей со встроенным котлом

Наиболее оптимальным вариантом для бани станет печь, в которую заведомо, еще на этапе возведения, вмонтирован специально подготовленный водяной котел. В таком случае печь приобретает свои специфические особенности в плане конструкции, что в значительной степени повышает эффективность всей системы и ее компактность.

Установка такой печи имеет самый высокий КПД теплоотдачи

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Важная информация

Совершенные промышленные модели, несмотря на их высокую стоимость, позволяют получать значительную экономию в ходе их длительной эксплуатации за счет меньшего расхода топлива и необходимости частого обслуживания.

Изготовить в домашних условиях высокотехнологичное отопительное устройство, обладающее всеми качествами промышленных аналогов, практически нереально. В связи с этим большинство самодельных котлов отличаются достаточно простой конструкцией из дешевых материалов. Они, как правило, обладают небольшим КПД, требуют частого обслуживания (чистки от золы и сажи) и постоянного присмотра за ними во время работы.

Котел длительного горения своими руками: чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром Схема котла длительного горения: Чертежи твердотопливных котлов длительного горения своими руками — ООО «СК «Инросстрой» Дровяной котел длительного горения с водяным контуром своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Стройматериалы Пирамида Устройство котла длительного горения – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — СлавПромСтрой Чертеж котел длительного горения – Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи — termopaneli59. ru — Отопление маркет

Принимая решение о самостоятельном изготовлении твердотопливного котла нужно реально оценить свои технические навыки и умения, доступность необходимых материалов и инструментов, а также примерные расходы на их приобретение.

В ходе проведения работ (особенно при использовании сварки) следует тщательно выполнять все меры противопожарной безопасности.

Советы по изготовлению котла собственноручно

Котлы длительного горения, функционирующие на дровах, можно заказать у мастеров, но при этом не будет лишним проследить за процессом создания агрегата. Купить устройство проще всего в магазине, но собрать собственноручно тоже не так уж и сложно.

Общие советы по созданию твердотопливного котла собственноручно:

топка должна быть обязательно из стали толщиной – 5 мм;
жаропрочность камере придаст легирование хромом и молибденом;
можно использовать и обычную углеродистую сталь, но агрегат не прослужит дольше 7 лет потому, что этот металл деформируется из-за перепада температур;
корпус водяной рубашки создается из того же материала, что и топка, но более тонкого – 3 мм. Понадобится 20 марка стали.

Именно на этих тонкостях часто любят экономить мастер во время изготовления. Потому, если есть необходимость и минимальные навыки работы со сталью, стоит создать котел длительного горения, функционирующий на дровах своими руками.

Пиролизные газогенераторные твердотопливные котлы длительного горения на дровах

Работа пиролизных котлов основана на принципе газификации топлива.

Топка котла разделена на две части. В верхней камере котла (камере загрузки топлива) топливо тлеет. Под действием высокой температуры и недостатке воздуха для полного сгорания, из древесины выделяется горючий газ, который затем сжигается в нижней камере (камере сгорания).

Этот процесс повышает КПД котла до 85-90% и увеличивает продолжительность горения до 12 часов.

Пиролизные котлы достаточно сложные и дорогие устройства. Как правило, котлы оснащаются дымососом, электронными устройствами управления и контроля.

Котельная на дровах в частном доме своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Мини гостиница «Отель А» Устройство котла длительного горения – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — СлавПромСтрой Пиролизные котлы длительного горения с водяным контуром Дровяной котел длительного горения с водяным контуром своими руками – чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром — Стройматериалы Пирамида Твердотопливный котел своими руками, установка, монтаж, обвязка, схема, чертеж

Котлы требуют обязательного использования дров влажностью не более 20-25%. При естественной сушке в поленнице, колотые дрова приобретают указанную влажность только через два года хранения под навесом.

Для увеличения продолжительности горения пиролизных котлов необходимо топливо определенных размеров, например, толщина полена не должна быть меньше 10 см.

Диапазон регулирования мощности котла 50-100% Работа котла нарушается при малой нагрузке, с мощностью менее 30-50%. Для отопления дома в межсезонье необходим другой источник тепла.

Пиролизные котлы торговых марок VERNER и ATMOS имеют хорошие отзывы домовладельцев.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

со встроенным в прибор бойлером;
со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя следующее:

регулятор тяги;
камера сгорания и подогрева; зона горения;
заслонка;
телескопная труба;
распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.

Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Как сделать котел длительного горения своими руками – пошаговое руководство

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

В отдельных моделях горение поддерживается почти неделю.

Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор.

Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх.

Совет

Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива.

Она отличается достаточно высоким температурным режимом – до +1200 градусов.

В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций.

Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка.

По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Котел твердотопливный длительного горения своими руками

Материалы и инструменты первой необходимости:

Монтаж твердотопливного котла.

труба из металла, имеющая диаметр не менее 30 см и толщину стенок не менее 3 мм;
листовой металл толщиной 4 мм;
труба Ø 60 мм для воздухоподачи;
стальной диск Ø 27 см;
труба Ø 100 мм для отвода отработанного газа;
аппарат для сварочных работ;
болгарка для резки металла.

Для того чтобы сделать твердотопливный котел, который будет рассматриваться ниже, необходима толстостенная труба из стали Ø 300 мм, имеющая длину примерно равную 85 см. Вверху трубы вваривается отвод для отработанных газов, который состоит из трубы Ø 100 мм, имеющей длину около 40 см.

Секрет данной конструкции заключается в изготовлении некой ограничивающей зоны под горение топлива, в которой происходит уплотнение дров, препятствующее принятию участия в реакции избыточному кислороду.

Данная “зона” изготавливается из отрезка стальной трубы Ø 60 мм. Длиной труба должна быть немного больше, чем общая длина печи. В данном случае она равна 90 см. Внизу ограничителя подачи воздуха при помощи сварочного аппарата крепится стальной диск, имеющий диаметр 270 мм, на котором приварены шесть дугообразных лопастей, расходящихся от центра. Диаметр входного отверстия трубы ограничивается при помощи еще одного диска, имеющего круглое отверстие по центру Ø 20 мм. Это делается, для того чтобы уменьшить попадание воздуха в камеру сгорания.

Схема подключения твердотопливного котла.

Из стального листа толщиной 4 мм делается съемная круглая крышка, у которой в центре сделано отверстие диаметром немного большим, чем наружный диаметр ограничительного штока (такое устройство позволит ему беспрепятственно двигаться внутри топливного агрегата).

Нижнюю часть корпуса будущей печи необходимо оборудовать небольшим отверстием прямоугольного сечения, к которому крепится открывающаяся дверца. Это отверстие необходимо для систематического удаления отработанных продуктов сгорания. Низкая скорость горения способствует более плотному сгоранию дров, что, в свою очередь, ощутимо снижает количество золы и копоти, образующейся в камере сгорания топливного аппарата.

Теплом, образующимся вследствие сгорания твердого топлива, можно обогревать жидкий теплоноситель, находящийся в отопительной системе дома. Передача тепла от сгорающего топлива может осуществляться несколькими способами. Наиболее простое решение – сделать водяную рубашку вокруг греющейся зоны котла. Такая конструкция чем-то напоминает термос с топливом внутри, а теплоноситель циркулирует между наружными и внутренними стенками.

Во втором варианте жидкость подводится прямо в поршень, который давит на твердое топливо по ходу работы печной конструкции. Такую систему отопления сделать своими руками достаточно сложно. В случае если теплообменник печи не оборудован подвижными конструктивными элементами, его можно расположить в зоне горения топлива. Затем бак соединяется с подающим и отводящим трубопроводом.

Чтобы более наглядно рассмотреть все элементы рассматриваемого котла и изготовить их своими руками, можно использовать следующий чертеж, содержащий основные детали печи длительного горения.

Чертеж содержит подробное описание основных габаритных и посадочных размеров корпуса и других элементов. Чтобы облегчить понимание, развертка чертежа содержит разрезы и поперечные сечения.

Сделанные своими руками котлы длительного горения на твердом топливе могут использоваться не только для обогрева домов частного сектора, но и для выращивания овощей, фруктов, цветов и т. д. в тепличных условиях. Наличие отапливаемой теплицы позволяет получать урожай на протяжении всего года. Причем себестоимость продукции, полученной в теплице отапливаемой твердотопливным котлом, будет намного ниже, чем в парнике с электрическим или газовым обогревом. Если теплица располагается недалеко от дома, то ее можно подключить к общей системе отопления.

Самые популярные статьи блога за неделю

Как рассчитать количество батарей отопления
Как сделать печь длительного горения своими руками
Камины для загородного дома своими руками
Создание отопления в бане
Как утеплить потолок в гараже
Котел отопительный своими руками
Этапы устройства теплого водяного пола под плитку
Антифриз в качестве теплоносителя в системе отопления дома

Теплоаккумулятор — зачем?

Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем. С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно.

Подбор объема аккумуляторного бака

Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.

Схема с баком для аккумуляции тепла

Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.

Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:

Плюсы и минусы самодельных агрегатов

Как уже говорилось, котлы такого типа можно сделать и без специального оборудования и без помощи мастеров. У агрегатов, сделанных самостоятельно, есть такие положительные свойства:

Возможности усовершенствования оборудования. Так, один из самых популярных заводских вариантов имеет показатель эксплуатационного давления в 1,6 Бар. Это достаточно низкий уровень, а сами вы сможете сделать агрегат, в котором давление будет составлять до 3 Бар;
Работа на разных типах топлива. В котел вы можете закладывать дрова, уголь или отходы в виде опилок и т.д. Главное, чтобы к топливной камере был постоянный приток воздуха. А вот влажность древесины не настолько важна.

Мастера немного упростили конструкцию, чтобы такие котлы действительно можно было сделать без сторонней помощи и производственного оборедование. Главное изменение в системе подачи кислорода. Телескопический элемент сделать достаточно сложно, и сейчас вместо нее начали использовать стальную трубу, у нее длина на 30-50 сантиметров больше высоты самой топки. На конце устанавливается «блин» и элементы рассеивания воздуха. Другая часть торчит из крышки конструкции, на ней надо установить заслонку, чтобы контролировать подачу воздуха.

Недостатки у самодельных котлов те же, что и у заводских вариантов, но когда вы делаете котел самостоятельно, то такие недостатки можно исправить, и сделать все действительно качественно:

Цилиндрическая форма. Обычно у таких котлов цилиндрический корпус, и без вальцовочного станка придать такую форму металлу очень сложно. Но выход есть, можно соорудить топку из пустых баллонов, которые предназначаются для пропана. Также можно использовать трубы необходимого диаметра. Но стоит учесть, что такие трубы очень прочные, толщина стенок у них составляет 5 миллиметров и больше, поэтому вес конструкции значительно увеличится.

Конструкция котлов длительного горения такая, что лучше не подбрасывать топливо «на ходу». Для качественной загрузки дров или угля надо дождаться полного сгорания предыдущей порции. Если при работе котла открыть дверцу, то из нее дым начнет выходить внутрь дома, и топливо придется подкидать очень быстро и абы-как. Решается такая проблема установкой теплоаккумулятора.

DIY Outdoor Wood Boiler (Форум дровяных печей в Перми)

Видео №7 показывает старую изоляцию после того, как я снял ее с котла. Держится хорошо, за исключением самого верха, постоянное истирание при закладке дров было ему не по силам.

В этом году перешел на более подходящий материал. Я использовал одеяло из керамического волокна, покрытое твердой подкладкой, чтобы защитить его. Пока что дела обстоят намного лучше. Для тех, у кого нет широкополосного доступа для просмотра видео, у меня есть много фотографий в моем блоге:

Вы заметите сильное вдохновение от периодического сжигания ракетных печей в видео и фотографиях. Эта установка создает больше горения с боковой / нижней тягой, чем с нижней тягой, как в коммерческих бездымных дровяных кирпич в задней и вторичной камере светится от ярко-оранжевого до желтого, когда достигает полной температуры. Вторичные форсунки возвращают воздух в эту камеру независимо от того, работает индукционный нагнетатель или нет.

Со времени съемки моего последнего видео я смог раздобыть немного хорошо выдержанной древесины. Какая разница! Он горит бездымным светом в течение 5 минут после запуска. Когда включается индукционный вентилятор, он не дымит. При добавлении дров нет дыма. Я еще не видел, чтобы из дымохода выходила искра или была самая успешная дровяная печь, которую я построил, и я считаю, что она самая чистая. Никакого запаха горения древесины и, в отличие от моего первого ракетного котла, не выделяется летучая зола (я знаю, что это угольный термин, но я имею в виду золу, которая уносится вместе с выхлопом и оседает за пределами печи). В следующую пятницу я планирую сделать новое видео с обновлением, показывающее, насколько хорошо он горит со всеми настройками, которые я сделал с момента последнего видео, и с использованием хорошего выдержанного дуба.

Самый большой минус – маленькая на улице холодно (20F или ниже), мне нужно наполнять его каждые 4 часа. Это будет моим проектом в следующем году, наряду со строительством изолированного сарая для размещения котла для повышения эффективности.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов . При этом востребованной становится группа безопасности. Также вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

Клапана для стравливания воздуха.
Предохранительного клапана для снижения давления.
Манометра.

Согласно многим видео эту обвязку делают по такой схеме:

Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
На подающую линию, которая отходит от , устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разных расстояниях друг от друга.
Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан . Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Подобная схема может быть использована в ситуации, когда монтируются универсальные

Строим классический котел

Печь длительного горения Начинать изготовление котла необходимо с расчетов и выполнения чертежей, схем или, как минимум, эскизов. Расчеты позволяют определить необходимую мощность агрегата, а значит, выявить такие важные параметры, как объем топки, площадь теплообменника, объем разовой загрузки и т. п. Чертежи можно найти в сети или отчертить самостоятельно. Для создания простейшей конструкции может быть достаточно небольшого эскиза.

Оптимальный вариант — изготовление классического котла. Ведь разработать без наличия опыта и навыков эффективный и надежный пиролизный котел крайне сложно. Основой корпуса агрегата может быть труба или сварная конструкция из листовой стали. Все зависит от наличия возможностей и разработанного проекта.

Работа проводится в несколько этапов:

Сваривание корпуса.
Изготовление воздухораспределителя. С этой целью в верхней части приваривается небольшой кусок трубы с заслонкой для регулировки подачи воздуха в топку. В нижней части распределителя можно дополнительно установить крыльчатку.
Формирование зольника и топки, установка дверок и другой фурнитуры.
Установка крышки в верхней части корпуса.
Монтаж готового котла на бетонный фундамент.
Подключение к водяному контуру.
Разгонная топка.

Если конструкция выполнена правильно, и не было ошибок при подключении агрегата к топливной сети, разгонная топка проходит без проблем. Это означает, что котел можно эксплуатировать без опаски.

Разгонная топка

По окончании загрузки крышка закрывается, и возвращается на место регулятор воздухоподачи. Один из недостатков подобной конструкции состоит в том, что снять верхнюю крышку, не убирая воздухорегулятор, невозможно.

Розжиг осуществляется через открытую воздушную заслонку с помощью горящей лучины. До тех пор пока топливо не начнет уверенно тлеть, заслонка должна оставаться открытой. Затем она немного прикрывается. При снижении скорости горения до недостаточного для эффективной работы уровня заслонку можно немного приоткрыть. При разгонной топке топливо в котле должно полностью прогореть.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

Корпус можно изготовить из листовой стали методом сварки

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределитель

Двойные стенки котла

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Важно в процессе проектирования котла, включения его в цепь отопления тщательно все продумать. Что и как будет работать после сборки.

Сделать отопительный котел своими руками не так уж сложно. Все проблемы обычно начинаются потом, когда что-то не учтено или коряво сделано.

чертежи и инструкция по сборке

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Обратите внимание!

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Обратите внимание!

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

Обратите внимание!

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки»
вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

Несмотря на повсеместную газификацию котлы на дровах продолжают широко использоваться в загородных домах. Обустроить отопительную систему на основе твердотопливного котла вполне реально своими силами. Достаточно понимать принцип работы оборудования, следовать технологии изготовления и придерживаться всех норм пожарной безопасности.

Дровяное отопление: преимущества и недостатки

Твердотопливные котлы — популярный способ обеспечения автономного отопления частного дома, дачи, гаража, складов и объектов промышленного назначения. Дровяные котлы обладают рядом существенных преимуществ по сравнению с устройствами, работающими на специальном топливе:

Материал, используемый для топки, имеет приемлемую стоимость и позволяет сократить расходы на энергоресурсы.
Дрова — экологически чистое топливо, которое не вызывает аллергических реакций и других заболеваний.
Котел на дровах прост в эксплуатации.
Высокая скорость нагрева помещения — после включения котла тепловой эффект наступает в течение нескольких минут.
Твердотопливные котлы на дровах независимы. Их работа не требует подключения газовой системе/электрической промышленной системы.
Топка дровами — эстетична, поэтому такие котлы часто устанавливают, как в небольших дачных домиках, так и элитных коттеджах.
Кроме отопления, печки/котлы на дровах могут обеспечить дом горячей водой без дополнительных расходов. Котел будет подогревать бойлер с водой, который одновременно отыграет роль водяного радиатора отопления.

Самодельный котел на дровах: фото

К недостаткам таких устройств можно отнести:

Подверженность металлического корпуса котла к коррозийным процессам.
Необходимость регулярной чистки оборудования от продуктов сгорания топлива (золы).
Непродолжительный период горения и отопления от одной загрузки.

Разновидности котлов на дровах

Котлы на дровах для дома зависимо от способа подачи разделяют на два типа: автоматические и ручные. К первому виду относят котлы на пеллетах. Топливо укладывается в специальные бункеры и оттуда подается для сжигания. Устройство может функционировать в автоматическом режиме длительное время.

К дровяному котлу можно подключить электрическое оборудование — это позволит сократить частоту участия человека в отопительном процессе. Устройства работают параллельно, и электрокотел поддерживает минимальный температурный режим воды.

Альтернативный способ снизить участие человека — использование аккумуляторного бака. Система функционирует в автоматическом режиме — за день в баке накапливается тепло, а ночью энергия расходуется.

Дровяные котлы с ручной загрузкой можно разделить на три вида:

Традиционные котлы. Устройство имеет стандартную конструкцию — камера топки расположена снизу. Такие котлы трудоемки в обслуживании.
Пиролизные котлы. Оборудование функционирует по принципу разделения топлива на твердые и газообразные компоненты. Преимущества пиролизных устройств: высокий КПД, незначительное образование золы и сажи. Однако такие котлы требуют использования сухой древесины влажностью не более 20%.
В котлах на дровах длительного горения сгорает верхний слой топлива, а оставшаяся часть медленно тлеет. Отличительная особенность котлов — высокий уровень КПД и возможность регулирования потребляемой мощности. Аппарат можно обслуживать один раз в сутки.

Устройство котла на дровах

Дровяной котел изготавливается из термостойкого материала, устойчивого к воздействию высоких температур. Основными элементами котла являются:

камера горения;
зольная камера;
дымоход — трубы вывода воздуха наружу, проходящие через емкость с водой/паром.

Зольная камера и камера горения разделены колосниковыми решетками. Обе камеры закрываются специальными заслонами и дверцами.

Котел на дровах своими руками

Чертеж котла на дровах

Простой дровяной котел можно изготовить самостоятельно без применения сложного технологического оборудования. Основная суть технологии — преобразование процесса горения дров в процесс тления.

Схема котла на дровах

Между двумя кожухами (внутренним и внешним) находится прослойка воздуха. Холодный воздух поступает снизу, нагревается от стенок внутреннего кожуха и перемещается вверх через отверстие во внешнем корпусе. Горячий воздух обогревает помещение.

Подготовка инструментов и материалов

Дровяной котел можно изготовить из следующих материалов:

Инструменты для выполнения работы:

сварочный аппарат;
дрель;
болгарка;
электроды;
молоток и зубило.

Руководство по сборке

Разберем пошагово, как сделать котел на дровах:

Установка и ввод в эксплуатацию

Для достаточной циркуляции воздуха котел должен быть установлен выше уровня пола на 20-30 см. К основанию котла следует приварить «ножки» из стальных элементов. Под котел желательно уложить огнеупорный фундамент.

Работа по подключению котла к отопительной системе происходит в два этапа:

Трубы подачи и обратки системы отопления врезать в корпус котла, используя специальные патрубки.
В водяной бак врезать дымоотводящую трубу.

Перед подключением котла необходимо позаботиться о выполнении условии техники безопасности. Вокруг котла возвести кирпичный экран высотою порядка 1 м — стена повысит эффективность обогрева и защитит от небрежных прикосновений к раскаленному металлу. Между отопительной установкой и кирпичным экраном должно быть расстояние около 30 см.

Порядок вода котла в эксплуатацию:

С установки снять крышку и теплорассеивающий диск.
На воздухоподающей трубе открыть воздушную заслонку.
Плотно уложить дрова в топку не выше уровня дымохода. Сверху дров насыпать немного мелких щепок.
Дрова полить небольшим количеством жидкости для розжига. Растопить печь.
Котел накрыть теплорассеивающим диском и закрыть крышкой.
Когда топливо разгорится заслонку можно прикрыть.

Самодельный котел на дровах: видео

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм 3 . В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

Металлического корпуса, закрывающего внутренние камеры.
Нижней камеры для сжигания топлива.
Верхней камеры для сжигания газа.
Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Устройство твердотопливного котла длительного горения следующее:

Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

Высокий КПД (около 95%)
Автономность отопления.
Экономичность.
Надежность и долговечность.
Высокая эффективность.
Доступность топлива.
Экологичность.
Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

Большие габариты.
Необходимость оборудования отдельной котельной.
Сложное устройство котла длительного горения на дровах.
Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

Дешевизна.
Универсализм в плане используемого топлива.
Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

Следить, чтобы температура внутри контура не превышала граничных показателей.
Питающий трубопровод запрещается оснащать запорным вентилем.
В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
Вентиляция в помещении должна быть полностью исправной.
Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

Сварочный аппарат.
Приспособления для обработки металла.
Электродрель.
Уровень и рулетка.
Маркер.
Болгарка.
Перчатки и защита для глаз.

Также нужно приготовить такие материалы:

Пустой газовый баллон.
Металлический лист.
Асбестовый шнур.
Стальную трубу диаметром 60 мм.
Металлические петли и ручки.
Металлический уголок и вытяжку.
Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

Вначале нужно извлечь ограничитель подачи воздуха.
Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
Ограничитель установить на прежнее место.
Далее следует зажечь спичку и бросить ее в топку.
Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: » «).
Все соединительные узлы необходимо уплотнить герметиком.

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

Высокая экологичность.
Высокий показатель КПД;
Доступное топливо и низкая стоимость котла;
Безопасность котла;
Простые условия эксплуатации;
Автономность установки.

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

Стальные трубы;
Прут с сечением в 20 мм;
Профильные трубы;
Центробежный вентилятор;
Различные гайки и болты;
Лист из стали;
Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

Как правильно и точно выбрать место для топки самодельного котла;
Как наиболее верно рассчитать рабочие параметры теплообменника;
Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Котлы длительного горения своими руками

Изготовление котлов на

твердом топливе длительного горения собственными руками: чертежи и сборочный процесс

Время чтения: 6 минут Мало времени?

Отправим материал вам на электронную почту

Перед тем как приступить к самостоятельному изготовлению котлов, работающих на твёрдом топливе, нужно приготовить эскизы. В них обязаны быть показаны важные и добавочные детали. За основу предлагается взять чертежи котлов на твердом топливе длительного горения. Собственными руками их сделать действительно возможно.

внешний вид самодельной конструкции

Плюсы и специфики конструкций долгого горения

От котлов прямого сжигания аналоги с поддержкой долгого горения выделяются наличием сразу 2-ух рабочих камер. В первой из них сжигается конкретно заложенное горючее, а во второй – выделившиеся газы. Первоочередную роль играет актуальная подача кислорода. В качестве приспособления для нагнетания воздуха может применяться традиционный вентилятор с самой простой автоматикой.

Важные элементы отопительных котлов длительного горения

Из хороших качеств агрегатов необходимо отметить:

немного закладок топлива;
большую эффективность работы;
применение разных видов твёрдого топлива;
минимальное количество сажи в трубах при работе;
конструкционная надежность.

Рабочий принцип самой новой модели

Производственный процесс котлов на твердом топливе длительного горения собственными руками: чертежи и сборка

Сразу следует обмолвиться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом варианте газообразные, жидкие и твердые вещества проникают в рабочее отделение под влиянием сил природы, а в другом – с помощью добавочного устройства для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и просят установки добавочного оборудования при установке, рассматривать их не имеет особенного смысла. Быстрее и экономично выполнить конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Дальше говорится, как самому выполнить твердотопливный пиролизный котел, применяя доступные материалы.

Используемые детали

Для производства конструкции понадобятся:

труба сечением 500 мм и длиной 1300 мм;
труба у которой диаметр 450 мм и длиной 1500 мм;
труба сечением 60 мм и протяженностью 1200 мм;
два кольца шириной 25 мм и диаметром 500 мм;
уголки из металла и куски швеллера;
металлический лист;
асбестовое полотно;
петли и ручки.

Корпус конструкции можно сделать из такой трубы

Порядок сборки корпуса

Первым делом трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с применением кольца, сделанного из уголка размером 25х25 мм. Из листа металла вырезается окружность диаметром 450 мм и крепится к торцевой части трубы. Она выступает как днища. В конце концов должна выйдет маленькая бочка.

Снизу конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверки зольника. К проему фиксируется створка с помощью петлей, а еще ставится задвижка.

Для конструкции можно применять традиционный баллон с газом

Немного больше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть установлены своими силами. От правильно выбранных габаритов зависит удобство загрузки дров или иного топлива. По той же технологии ставится дверка с задвижкой.

Сверху самодельной конструкции выполняется патрубок выпускного типа, благодаря которому выхлопные газы будут поступать в дымоходную трубу. По обоим бокам при помощи сварки закрепляются отрезки трубы, нужные для подключения к системе отопления сооружения. В них в первую очередь режется резьба.

Размещение отрезка трубы для трубы для дымохода

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центре проделывается отверстие круглой формы для воздухораспределительной трубы. Его диаметр должен составить 6 см. Конкретно в отверстие ставится труба и варится к основе.

Распределитель воздуха со стабилизатором

К части которая находится снизу металлического блина фиксируются куски уголка. С другой стороны путем сварки крепится петля, которая нужна для движения конструкции вниз и вверх. Для настройки воздушной подачи конкретно в топку устраивается заслонка.

Воздушное распределение с помощью приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размеру куска металла, ставится в конструкцию. Верхний конец трубы заводится в отверстие, после этого верхняя крышка котла варится плотно. К петле крепится канат стальной, дающий возможность опускать и подымать распределитель.

Вид конструкции которая собрана

Твердотопливный пиролизный котел собственными руками: видео для знакомства

Иной вариант заключается в использовании баллона с газом для корпуса. Из него можно сделать вполне эффективную конструкцию для отапливания построек малых размеров. Для знакомства со спецификами самодельного устройства для обогрева предлагается посмотреть на видео. Пиролизный котел собственными руками без чертежей можно создать по нему.

внешний вид самодельной конструкции с теплообменным аппаратом

Есть ли о котле работающем на твёрдом топливе долгого горения плохие отзывы?

Порой потребителями оставляются отрицательные отзывы о конструкциях, однако они скорее связаны с общими минусами, которые характерны твердотопливным устройствам в общем.

Разрешается применить разные варианты топлива

Выделить можно следующие минусы:

для хранения топлива необходимо применять специализированные помещения или строения;
горючее во всяком случае нужно загружать ручным способом, не обращая внимания на сниженное кол-во загрузок;
во время установки любых моделей котлов, работающих на твёрдом топливе, необходимо принимать особенные меры безопасности;
настраивать процесс горения топлива в топке точно нереально.

Установочная схема котла в гидравлической системе отопления

Топливная загрузка не может быть автоматизирована

О стоимости готовых моделей для отапливания твёрдым топливом

Если сделать пиролизный котел не выходит или же просто нет желания, то можно приобрести собранную конструкцию. Нужно согласится, что модели для обогревания помещений большого размера обходятся дорого. В таблице можно познакомиться расценками на котлы Stropuva.

Можно оценить современный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Как выполнить пиролизный

котел собственными руками – подробное руководство

Наиболее целесообразным источником теплоснабжения для далеких районов без газификации и электрификации считается твердотопливный пиролизный котел. Благодаря хорошему качеству, экономности и эффективности он нередко применяется для оснащения коттеджей и загородных домов.

Как не прекращает работу аппарат

Традиционные тт котлы способны проработать на одной закладке около 6-7 часов. Если по окончании данного времени в топочную камеру не подбросить следущую порцию топлива, это может привести к уменьшению температуры в доме. Причина прячется в циркуляции ключевого тепла в помещении по принципу свободного воздушного движения: после нагревания он подымается вверх и выходит на улицу. Тепловой ресурс одной закладки дров пиролизного прибора рассчитывается на 24-48 часов. В отдельных моделях горение поддерживается практически неделю.

Секрет тут в следующем: в отличие от конвекционных котлов, схема котла тления в себя включает не одну, а две топки. Первая из них необходима для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса в большинстве случаев зависит от своевременной воздушной подачи, зачем в конструкции есть вентилятор. Похожий подход считается технологическим: его первый раз представила литовская компания Stropuva в 2000 году, после этого чертежи котлов на твердом топливе длительного горения были взяты на вооружение ведущими изготовителями оборудования для котельной.

В наше время агрегаты, которые работают по данному принципу, считаются самыми дешевым и удобным вариантом обогревания домов в местах, лишенных газификации. Сутью работы приборов этого типа выступает горение верхнего топлива. В большинстве случаев расположением камеры сгорания считается часть снизу: как последствие, прохладный воздух после нагревания имеет возможность подниматься вверх. Котлы тления аналогичные на газогенераторные: выделение ключевой порции тепла происходит не от сгорания твёрдых брикетов, а от выделившегося при этом газа.

Для сгорания в середине конструкции есть особое замкнутое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Данная процедура вытекает без пауз, до полного перегорания топлива. Она выделяется очень большим режимом температур – до +1200 градусов.

Камера для сжигания твёрдого топлива имеет более обширные размеры: ее объем порой может достигать 500 дм 3 . В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается вмонтированным вентилятором. Процесс горения отличается очень небыстрой скоростью топливного расхода. Как последствие, экономность оборудования для котельной резко увеличивается.

Причина медленного прогорания состоит в нагнетании воздуха, из-за чего прогорает лишь верхняя часть топливной закладки. Увеличение воздушной подачи происходит исключительно после полного перегорания лицевого слоя. В продаже есть большой ряд приборов с функцией нагрева, сутью работы которых считается одинаковый чертеж котла тления на дровах. Различная степень их экономности и эффективности поясняется различием размеров, материалов изготовления и наличием добавочных функций. Для работы многофункциональных Твердотопливных котлов можно применять любое горючее, что существенно облегчает их обслуживание. Самыми экономичными моделями считаются дровяные Твердотопливные котлы.

Особенности конструкции и устройство

Камера для закладки топлива любого котла тления выделяется большими размерами. Это параметр влияет напрямую на определенный период времени перегорания топливной закладки. Сейчас встречаются две удачно конкурирующие между собой технологии, реализуемые в твердотопливных котлах: идет речь о приборах Булерьян и Стропува. Большая цена и сложность изготовления чертежа котла тления собственными руками ставит конкретные препятствия на пути распространения последнего из них в нашей стране. В отличие от него, способ Булерьян широко применяем народными умельцами для самостоятельной организации теплоснабжения коттеджей.

Чертеж котла тления на твёрдом топливе Булерьян состоит из таких узлов:

Металлического корпуса, закрывающего внутренние камеры.
Нижней камеры для сжигания топлива.
Верхней камеры для сжигания газа.
Дверки для закладки дров. Она размещена сверху конструкции из-за внушительных размеров нижнего отсека для закладки ресурса.
Дымового отрезка трубы. Он находится сверху котла и подключен к дымоотводу.
Зольная камера. Расположена внизу котла и необходима для его чистки.

Также есть еще одна интересная деталь. Как понятно, в печах прямого сжигания функция поддувала делается зольником: собственно через него поступает нужный для горения воздух. В случае с Булерьян зольный отсек выполняется полностью непроницаемым: каналом воздушной подачи тут считается верхняя камера наполненная воздухом. Для регулировки кислородной подачи сверху этой камеры есть заслонка. По ходу сгорания дрова в камере сгорания поэтапно оседают, что приводит к опусканию распределителя. Аналогичным образом обеспечивается беспрерывная подача чистого воздуха.

Чтобы выполнить новую загрузку, распределитель легко можно возвратить в первое положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: аналогичным образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян выделяется большой экологичностью, что поясняется полным перегоранием топлива и газа: углекислый газ в атмосферу почти что не проникает. Читайте также: «Как выполнить дровяной котел собственными руками – подробная инструкция».

Устройство котла на твердом топливе длительного горения следующее:

Камера сгорания. Главный конструкционный компонент любого котла или печи. Предназначен для сжигания в нем топлива.
Отдел для дожига газа. Тут догорают газы, поступившие из топочного отделения.
Зольник. Отсек для сборки пепла. Он нуждается в постоянной чистке.
Дымоотвод. Канал для отведения за пределы дома газообразных, жидких и твердых веществ.

Крепкие и слабы стороны

Большие размеры и сложность выполнения собственными руками чертежа котла на твердом топливе длительного горения выполняет приятным применение аналогичных приборов только в больших коттеджах. Что же касается маленьких дач, то для них лучше подбирать более варианты класса эконом.

Главными положительными качествами ТТ пиролизных котлов считаются:

Большой коэффициэнт полезного действия (около 95%)
Автономность теплоснабжения.
Экономность.
Долговечность и надежность.
Большая эффективность.
Дешевизна топлива.
Экологичность.
Большой выбор топлива (уголь, дрова, опилки, паллеты).

Есть также минусы:

Большие размеры.
Необходимость оборудования индивидуальной теплогенерирующей установкой.
Не простое устройство котла тления на дровах.
Необходимость в регулярно обслуживании.

Котлы этого типа имеют довольно большую стоимость, однако подобного рода конструкции можно изготовлять и своими силами.

Плюсы самодельных агрегатов:

Дешевизна.
Универсализм в плане применяемого топлива.
Возможность дальнейших доработок с целью увеличения эффективности и добавки мощности.

Труднее всего – выполнить конструкцию цилиндрической: для этого приходится задействовать вальцовочный станок. Если он отсутствует, есть вариант с устаревшими пропановыми баллонами. Также подойдет каждая труба подходящего сечения: толщина железных стенок должна быть не меньше 5 мм. В сёлах привыкли обходиться маленькими кирпичными печами, демонстрирующими хорошую результативность при обогреве домов с одним этажем и дач. Если же требуется обогревать широкий загородный дом, то в данном случае понадобится большой запас топлива. Более того, избежать не пулучится больших температурных перепадов по мере убирания от печи, да и заботиться за ней довольно сложнее, чем за тт котлом.

Советы по изготовлению самодельного котла

Приступая к изготовлению котла тления собственными руками, нужно вооружиться следующими советами:

Чтобы во время эксплуатации прибора можно было применить любое горючее, топочную камеру лучше выполнить из жаропрочной легированной стали. Несколько удешевить бюджет работ способствует использование бесшовной трубы из стали марки 20.
Прежде чем заносить рукодельный аппарат в приготовленную для него теплогенерирующую установку, рекомендуется испытать его на улице, оборудовав непостоянным дымоотводом. Это позволит проверить надежность обогревательного прибора и удостовериться в правильности сборки корпуса.
Главная камера, сделанная из баллона с газом, в состоянии обеспечить длительность в течении 10-12 часов, т.к. дров в нее входит чуть-чуть. Изначально маленькое пространство внутри пропанового баллона уменьшается после убирания крышки и зольника. Для увеличения показателей котла его можно сделать из 2-ух баллонов. Это даст возможность получить довольно большую топочную камеру для обогревания обширных помещений и сделать больше время между закладками дров.
Створка зольника должна герметично закрываться, что не даст внешнему воздуху пробиваться вовнутрь камеры. Это можно достичь укладкой вдоль периметра дверки асбестового шнура. Если в котле есть добавочная створка для дозагрузки топлива без съема крышки, она также герметизируется таким образом.

Обычные твердотопливные применяют дрова, уголь, опилки, брикеты, торф, каменной и бурый уголь. Особенные претензии к качеству топлива как правило не предъявляют. Однако лучше всего, чтобы топливный материал был максимально сухим, что даст гарантию большого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономности самодельных пиролизных котлов, в ходе их эксплуатации нужно віполнять важные советы по пожарной безопасности:

Смотреть, чтобы температура в середине контура не была больше граничных показателей.
Питающий провод труб не позволяется оборудовать запорным вентилем.
Очень близко от котла не должны сберегаться огнеопасные материалы.
Система вентиляции в помещении должна быть полностью исправной.
Прибор можно ставить только в индивидуальной комнате (теплогенерирующей установкой). Данный момент обдумывается во время реализации мероприятий по подготовке.

Оборудование теплогенерирующей установкой считается оптимальным вариантом, так как Твердотопливные котлы работают немного по-другому, чем печи прямого сжигания на дровах. Более того, снаружи прибор не представляет эстетического заинтересованности, и быстрее всего нарушит весь интерьер. Так как применение твёрдого топлива сопровождается возникновением грязи, целесообразней установить котел в нежилой комнате.

Маленькие приборы мощностью не больше 35 кВт допустимы разместить как правило помещении: для комфорта место процесса установки можно уберечь кирпичным простенком. Комната, где будет размещён котел, обязана иметь правильную систему вентиляции. Крайне важно организовать стабильный приток кислорода с улицы.

Как выполнить твердотопливный пиролизный

котел собственными руками

Для работы потребуются подобные инструменты:

Электросварочный аппарат.
Устройства для металлобработки.
Электрическая дрель.
Уровень и рулетка.
Маркер.
Углошлифовальная машинка.
Перчатки и защита для глаз.

Приступить к аналогичной процедуре рекомендуется только людям, имеющим хотя бы маленькой опыт обращения со сваркой и знать, как устроен пиролизный котел. Наличие спецодежды в первую очередь.

Также необходимо подготовить такого рода материалы:

Пустой баллон с газом.
Лист металла.
Асбестовый шнур.
Профилированную трубу диаметром 60 мм.
Петли из металла и ручки.
Уголок из металла и вытяжную систему.
Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оборудуется разметкой, по чертежам котла на твердом топливе длительного горения собственными руками. Производится прямоугольное отверстие для дверки зольника, которое предназначено для убирания пепла. Сверху баллона по окружности ведется ровная линия под срез шляпки: обрезка выполняется при помощи угловой шлифмашинки.

В центре делается разметка ниши для вывода дымоотвода: размеры этого отверстия должны превышать трубное сечение. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм применяется для обваривания баллона внутри и с наружной стороны. На него потом будет одеваться крышка.

Дымоотвод внизу оборудуется железным кругом, выполняющим функцию распределителя воздуха. Элементы крепежа навариваются по линии среза баллона сверху заранее проложенного асбестового шнура. При крепеже срезанной верхушки главное, чтобы она свободно снималась. Для комфорта ее можно оборудовать ручкой из металла.

Дымоходный отрезок трубы

Сверху баллона намечают отверстие под отрезок трубы, по чертежам котла на твердом топливе собственными руками. Для вырезания трубы для дымохода применяется углошлифовальная машинка: приварив отрезок трубы сверху вырезаного отверстия, одевают ключевой корпус дымоотвода.

Для вырезания отверстия под зольник применяется раньше нанесённая разметка. Створка производится отдельно из листового металла: ее фиксацию на корпус скобками. Чтобы дверку было комфортно закрывать и открывать, она оборудуется импровизированной ручкой из пирона или толстой проволки.

Система воздушной подачи

Вооружившись параметром диаметра внутри баллона, его переносят на лист металла, уменьшив на 5 см. По нанесённой разметке угловой шлифмашиной режут круг. Дальше из уголка из металла производится шесть равных отрезков, их длина должна равняться ? диаметра круга. В этом качестве можно задействовать крыльчатку, имеющую острые лопасти. При приваривании элементов из металла главное сберечь одинаковое направление.

Теплообменный аппарат

Во время изготовления теплообменного аппарата большого труда не составит применить принцип гидроконтура. Выбор его показателей всецело во власти от желаний мастера. Размеры теплообменного аппарата будут прямо оказывать влияние на объем топлива, загружаемого за 1 раз: чем он выше, тем длиннее паузы между закладками дров. Для производства корпуса прибора применяются листы металла толщиной 5-6 мм: их отлично проваривают на всех стыках. Части которые находятся внизу и вверху корпуса оформляется патрубками для коммутации трубы подачи и обратки. Главная часть обязана иметь отверстие для топливные загрузки.

Финальная сборка и монтаж

Для того, чтобы установить дверку зольника, на корпусе сначала необходимо наметить и вырезать нишу для доступа вовнутрь камеры. Дальше в этот проем устанавливаются герметично закрывающийся створка. Баллон ставится вовнутрь теплообменного аппарата. Применяя электросварочный аппарат, бачок тщательно проваривают сверху: это позволяет достигнуть стопроцентной герметичности корпуса, с разместившейся в середине камерой сгорания в форме круга.

В ходе работы самодельного котла тления с гидроконтуром главное добиться дозированной воздушной подачи. Горючее загружают очень плотно: пустоты между слоями обязаны быть сведены до минимума. Бывает так, что плотная кладка головешек различного размера затруднена: в данном случае оставшиеся ниши наполняют бумагой или стружкой. Плотность твердотопливной закладки влияет напрямую на длительность ее горения.

Порядок топливные загрузки в Твердотопливный котел:

Сначала необходимо извлечь ограничитель воздушной подачи.
Провести закладку дров через особое отверстие, заранее смазав их жидкостью для быстрого розжига.
Ограничитель установить на старое место.
Дальше следует зажечь спичку и кинуть ее в топочную камеру.
Удостоверившись в том, что горючее начинает поэтапно разжигаться, дверку плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы вовнутрь баллона. Высота ее положения даёт точную информацию о количестве дров в камере сгорания. Схема угольного котла почти что не отличается ничем.

Испытание прибора

Работы по сооружению котла лучше всего осуществить в жаркий период времени прямо на улице. Там же рекомендуется провести тестирование готовой системы, присоединив к ней кратковременный дымоотвод. В том случае, когда предполагается обогревать обширные помещения, для производства обогревательного прибора лучше всего применять два установленных один на один баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является довольно серьезным моментом. Чтобы его установить лучше предусматривать отдельную комнату или угол, отделив его кладкой из кирпича. Так как поверхность котла железная, высока возможность получения ожогов при неосторожном прикасании к ней. Главное также, чтобы в месте процесса установки имелась возможность комфортно вывести дымоотвод на улицу (через кровлю или стенку). Для свободного доступа к прибору пространство в 50 см по окружности от него избавляется от любых предметов.

Сооружение кирпичного основания. Оно должно состоять из 2-ух сплошных рядов из кирпича, и походить габаритам на твердотопливный пиролизный котел.
Расстояние от топочной двери до стенки — не меньше 125 см. Расстояние между боковыми частями и стеной должно быть не меньше 700 мм.
Между топочной створкой и стеной выполняется дистанция не меньше 125 см. Пространство между сторонами котла и стеной — не меньше 70 см.
Если для строения стен применялась древесина, участки касания котла и перекрытия дополнительно оформляются железной или базальтовой защитой. Это же касается участков выведения дымоотвода наружу сквозь стены или потолок.
Котел ставят на фундаменте четко по уровню. При этом выходной отрезок трубы должен размещаться на одной линии с дымоотводом, в другом случае возможны нарушение тяги по ходу эксплуатации (прочтите также: «Как не прекращает работу тяговый регулятор для котлов на твердом топливе – виды, рабочий принцип, плюсы»).
Все узлы соединений нужно уплотнить герметиком.

Твердотопливник долгого горения: чертёж собственными руками

Не любой человек знает, что созданная собственными руками вещь не только менее затратная, но и принесёт много приятных эмоций мастеру. Создать дома можно почти что все. В первую очередь следует иметь чертёж, минимум инструментов и обязательные детали и механизмы. Одной из таких вещей может стать котёл долгого горения, действующий с твердотопливными материалами.

На просторах интернета можно взглянуть много мастер-классов и видеоуроков по процессу установки данного устройства. Котёл будет обогревать в зимний период в случае если его строение будет походить хотя бы очень маленьким нормативам. И в данном случае сможет помочь информация о его создании, вычислениях, процессу установки добавочной оснастки.

Виды устройства, которые можно сделать самому

Котёл необходимо начать возводить с концепции. Начальным этапом должен стать выбор вида создаваемого изделия. Во многих случаях можно выбрать вид по имеющимся деталям, по свойствам формы оборудования, а еще по собственным потребностям создателя. Исключительно после рассматривания своих возможностей, необходимо выбирать чертежи. В финишном результате необходимо подобрать котёл долгого горения по параметру направления сгорания топлива:

Нижнее. Горючее поджигается снизу (таким вариантом не прекращает работу большинство котлов).
Верхнее. Горючее воспламеняется вверху и поэтапно горит к нижнему уровню.

Котлы с нижним направлением горения можно поделить на несколько видов:

Также рассматривается пару вариантов по методу сжигания. Котёл как правило имеет типовую схему поглощения топлива. Здесь процесс выполняется аналогичным способом, как и при типовых обстоятельствах. прекрасным примером считается печь в приватном доме. Котёл с газогенераторным сжиганием имеет особенную схему, которая предполагает выделение деревянного газа с дальнейшим его воспламенением.

Очень важным отличием считается и теплообменный аппарат. Такой элемент делается по особенной технологии. Есть несколько вариантов решения проблемы с его разработкой. Кроме свойств теплообменного аппарата котёл для процесса горения может применить уголь и дрова, или лишь один из предоставленных вариантов топлива. В данном случае необходимо заблаговременно высчитать резонность применения определённого топлива. От этого выбора зависит конструкция самого изделия.

Материал для установки

теплообменного аппарата

Котёл собственными руками можно выполнить своими руками, если по правилам выбрать материалы. Серьезно отнестись к выбору нужно на стадии создания теплообменного аппарата. Процесс горения предполагает большую температуру, которая действует на состояние металла.

Собственно потому современные рабочие нечасто применяют чугун. Причин тому много и главными являются:

прекрасным примером станет чугунная секция отопительные батареи в доме, которая применялась в период СССР. Её площадь очень невелика и составляет приблизительно 0,25 м 2 . Для оснащения хорошего обогревания помещения, потребуется конструкция, которая равна по площади 3 метрам квадратным. Двенадцать отдельных частей батареи очень велики и тяжелы, а сейчас стоит только себе представить конструкцию котла.

Нагрузка на пол также принимается во внимание в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия попросит строения специализированного фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, однако не как самого теплообменного аппарата.

Хорошим решением становится создание теплообменного аппарата котла на производстве с применением намерено закалённой и обработанной стали. К несчастью, дома создать аналогичный материал не выйдет. Собственными руками можно обработать типовую сталь. Но, данный материал, уже при температуре горения в 400 градусов по шкале Цельсия начинает подчиняться коррозии.

Единственным вариантом становится создание теплообменного аппарата котла из стали, но постепенное совершение нагрузки температуры. Его необходимо поэтапно разогревать, чтобы сталь прослужила долгий временной отрезок без надобности замены.

Котёл с теплообменным аппаратом из стали будет замечательно передавать тепло в пространство вокруг, а не уносить его в трубу. Это дает возможность говорить об хорошем показателе коэффициента полезного действия. С другой стороны, появляется проблема: конструкция не должна очень быстро охлаждаться. Если показатели упадут ниже 65 градусов по Цельсию, то в трубе начнёт накапливаться конденсат из кислоты. Он способен испортить трубу кота за считаные часы. Поправить это упущение можно двумя вариантами:

Если котёл не мощнее 12 кВт, то в нём следует соорудить особенный вентиль, который станет проверять работу обратного процесса и подачи.
В случае увеличения мощности, нужно создать специализированный элеваторный узел. В данном случае работа котла будет иметь в виду перегрев воды регулярно.

Клапан, который применяется с маломощными котлами длительниками, именуется перепускным. Его можно сделать собственными руками с управления от сети (потребуется монтаж специализированного датчика, показывающего температуру) или от своего источника питания. Рабочий принцип клапана прост. В резервуаре есть горячая вода. Когда температура в обратке котла падает ниже 70 градусов по шкале Цельсия, то он открывается и пускает в систему горячую воду. Она не действует на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на высоком уровне.

Котёл с элеваторным узлом имеет особенную особенность работы, а конкретно обратную к методике применения описанного выше клапана. В процессе горения топлива, вода тут нагревается до 120 градусов по Цельсию. Благодаря давлению она не закипает. Должна увеличиваться температура горения, а во время обратного оттока воды она перемешивается с горячей, таким образом повышая её показатели и уменьшая риск образования вредных отложений на трубах. Собственными руками создать что-то похожее тяжело.

Необходимым требованием и в том и другом случае, считается монтаж системы котла с циркулирующей водой. Специфики сооружения такого изделия с долгим горением разрешают соорудить его собственными руками для бытовых нужд. В данном случае можно применять насос воды, который станет питаться не от сети, но от иного источника.

Выбор материала зависит от собственных взглядов на конструкцию строителя. В большинстве случаев рядом есть лишь один металл, а поэтому остаётся работать с имеющимся материалом.

Создание дымоотвода в котле на

твердом топливе

Процесс горения предполагает наличие вредных выделений во время сжигания топлива. Чтобы сделать меньше их, нужно соорудить в твердотопливном агрегате дымоотвод, через трубу которого вещества будут улетать в мир вокруг вас. Долгое горение предполагает больше выделений газа, пепла и сажи. Собственными руками такой элемент выстроить очень легко, если знать его специфики. Собственно потому предлагается рассмотреть чертежи в материалы создания дымоотвода для котла собственными руками.

Кроме самой трубы дымоотвода, потребуется отражатель, если котёл используется для отапливания маленького помещения. Благодаря данным элементам конструкции, при долгом горении, Твердотопливник будет выдавать больше тепла в дом.

Дымоотвод образовывается с целью уберечь человека от влияния выделяемых элементов во время горения. Собственными руками создать эту конструкцию не проблема, однако нужно побеспокоится о правилах безопасности в период выполнения работ. Твердотопливник долгого горения можно уберечь при помощи выкладывания кирпича. Собственными руками выполнить кладку не будет составлять трудностей, она ведь только несколькими параметрами разнится от кладки типовой стены. На данную тему много видео продемонстрировано в сети, и постичь его можно всего за несколько просмотров, а иногда и быстрее.

Чертёж данного строения как правило имеет разные особенности конструкции. Основным из них считается не наружная вычурность, а на самом деле безопасность. Для Создания дымоотвода собственными руками потребуется труба, диаметр отверстия которой не меньше 1200 миллиметров. Прямой трубный участок с горизонтальной поверхностью, обязан иметь не меньше 10 сантиметров. Диаметр же должен составлять более чем выход от камеры сгорания котла. Собственными руками долгого горения изделие нужно создавать с дымоотводом, имеющим как минимум два изгиба. Их градус наклона обязан быть не меньше 45 градусов.

Твердотопливник с долгим горением собственными руками, видео которого приведено ниже, предполагает ещё несколько свойств сооружения дымоотвода, а конкретно:

прекрасным вариантом станет создание разборной конструкции. Собственными руками твердотопливную систему долгого горения необходимо обязательно чистить, так как собравшийся сор, копоть и иные останки сделают хуже работу;
соединение компонентов котла на твердом топливе длительного горения должны собираться в обратном направлении движении газов;
если есть детали в твердотопливном изделии с долгим процессом горения, которые легко загораются, их нужно отдалить от теплообменного аппарата и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и показаны аргументы не в сторону чугуна, для многих профессионалов, особенно дома, данный металл остаётся единственным вариантом. Собственными руками монтаж такого котла, как выше описывалось, попросит от специалиста создания фундамента. Соорудить его не проблема, если раньше такие работы проводились.

Фундамент имеет ещё одной свойство – он оберегает покрытие для пола и саму конструкцию пола от воздействия очень высокой температуры. Прекрасным материалом станет жидкий кирпич или говоря иначе бут. Такие элементы не воспринимают температуру, а поэтому не накапливают тепло. Собственными руками для создания добавочного фундамента потребуется только лишь плита из монолита из данных материалов.

Заменой такой конструкции становится ножки, которые привариваются к днищу котла. Дабы скрыть их от стороннего взора, рекомендуется их заложить кирпичом.

Этим простым способом можно сделать котёл собственными руками. Единственным требованием к строителям считается изучение чертежа и материалов. Чуткое изучение видео даст возможность узнать ответы на ключевые вопросы, понять смысл работы и её специфику, получить конечный вариант безупречного изделия для обогревания помещения на постоянной основе либо же при посещении дачи. Если правильно выполнить котёл, то он будет достаточно времени обогревать не только тело. Но и душу. Ведь каждый специалист должен важничать собственным творением, каким бы оно ни было.

Шахтный твердотопливный

котел BRAGMAN своими руками

Твердотопливный котел длительного горения своими руками

Навигация по записям

Чертежи твердотопливных котлов длительного горения своими руками

Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.

Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.

Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.

Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

минимальное количество закладок топлива;
высокую эффективность работы;
использование различных видов твердого топлива;
небольшое количество сажи в трубах при эксплуатации;
надежность конструкции.

Принцип действия современной модели

Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
антипылевые фильтры;
фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

труба сечением 500 мм и длиной 1300 мм;
труба с диаметром 450 мм и длиной 1500 мм;
труба сечением 60 мм и протяженностью 1200 мм;
два кольца шириной 25 мм и диаметром 500 мм;
металлические уголки и куски швеллера;
лист металла;
асбестовое полотно;
петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.

Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.

Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.

Внешний вид самодельной конструкции с теплообменником

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.

Допускается использовать различные виды топлива

Выделить можно следующие недостатки:

для хранения топлива приходится использовать специальные помещения или сооружения;
топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.

Схема установки котла в водяной системе отопления

Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.

Загрузка топлива не может быть автоматизирована

Воздушный обогрев, комбинированный с вентиляцией

Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.

Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.

В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.

О стоимости готовых моделей для отопления твердым топливом

Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.

Можно оценить стильный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Модель	Мощность в киловаттах	Стоимость в рублях
S-8U	8	70 000
Stropuva S-8U
S-15U	15	116 000
Stropuva S-15U
S-20U	20	123 000
Stropuva S-20U
S-40U	40	142 000
Stropuva S-40U

Stropuva S-40U

Статья по теме:

Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.

Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.

Основные преимущества продукции Stropuva

▶▷▶▷ как сделать своими руками дровяной котел для отопления

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	19-03-2019

как сделать своими руками дровяной котел для отопления — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Котел своими руками на дровах отопительный: как правильно ogonguru … Котлы Дровяные Как сделать дровяной котёл для водяного отопления своими руками Инструменты и материалы: Сварка Болгарка, шлифовальный и отрезной диски, очки Дрель, свёрла по металлу Как сделать дровяной котел отопления своими руками ventilationproru Системы отопления У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками Как Сделать Своими Руками Дровяной Котел Для Отопления — Image Results More Как Сделать Своими Руками Дровяной Котел Для Отопления images Полуавтоматический твердотопливный котел своими руками! — YouTube wwwyoutubecom/watch?v=4PRh6XAEbJo Cached При строительстве дома встал вопрос о выборе котла для отопления , походив по магазинам понял, что ничего Котел на дровах своими руками, самодельные агрегаты x-teploru/otoplenie/kotly/na-drovax-svoimi Cached Сделать такой агрегат своими руками сложнее, чем обычный, но можно Основные элементы прибора Дровяной котел изготавливается из металлической бочки Дровяной котел своими руками: устройство 1poteplyru/kotly/drovyanoj-kotel-svoimi-rukamihtml Cached Помимо этого, сделать простой дровяной котел отопления можно своими руками В качестве топлива можно использовать не только дрова, но и уголь, брикеты сухого торфа Как сделать твердотопливный котёл своими руками: чертежи prorabguru/zagorodniy-dom/nadyozhnyiy-i Cached Как сделать кладовку в квартире для котла своими руками котел отопления своими руками Дровяные котлы для отопления частного дома: как выбрать и по gidpopechkamru/kotly/drovyanye-kotly-dlya-chastnogo Cached Купить или сделать своими руками Можно ли изготовить котел на дровах самостоятельно? Безусловно, российские умельцы способны на многое Водяные котлы на дровах своими руками для отопления baneguru/pechi/vodyanoy-kotel-na-drovah-svoimi-rukamihtml Cached К тому же газовый котел сложен в плане монтажа и дорог сам по себе Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами Как сварить своими руками котёл отопления: чертежи, виды prorabguru/zagorodniy-dom/delaem-kotyol Cached Помимо покупки отопительных котлов, представленных на рынке известными и не очень мировыми или отечественными производителями, всегда существует возможность сделать котёл отопления собственными руками Котел своими руками: как сделать, чертежи, как сварить x-teploru/otoplenie/kotly/svoimi-rukamihtml Cached Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками , будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 9,880 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

Купить дровяной котел можно не только отечественного производства, но и импортного. Незабытое старое
— дровяной котел отопления. Основными потребителями дровяного оборудования являются жители частных домов, применяющие дровяные котлы для дома.
Использование твердотопливного котла для отопления дома
домов, применяющие дровяные котлы для дома.
Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный…
В его основе лежит использование дровяных котлов с водяной рубашкой, устанавливаемых снаружи здания. Установить настенный котел. Хотя камины давно перестали быть единственным средством отопления, они по-прежнему любимы и желанны.
Ванна для бани — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования.
Ниже будет рассмотрен пример создания простой дровяной печи из подручных материалов. Правда КПД котла оставляет желать лучшего, да и громоздкий уж больно.
Также одновременно с установкой отопительного котла желательно установить и системы вентиляции и кондиционирования. Если система отопления уже смонтирована, то монтаж котельной состоит из двух этапов: — монтаж отопительного котла; — запуск системы отопления в целом. Установка дровяных котлов — весьма несложный …
quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как выбрать насос для системы отопления: «умная» подача тепла.
Также ребята научатся плести из бересты, лозы и кожи, а традиционные народные куклы и рождественские ангелочки станут замечательными подарками — сувенирами, сделанными своими руками.
…И. С., Владимиров М. А., Кузнецов М. А., Пиро- гова Л. В., Бойцев Е. В., Кондратьев С. В., Старшов А. Г., Лебедева М. Г. Ребята приготовили открытки, сделанные своими руками…

при низких затратах топлива. Кроме того

Старшов А. Г.

всегда существует возможность сделать котёл отопления собственными руками Котел своими руками: как сделать
которое позволяет без особого труда сделать котел для отопления дома своими руками Как Сделать Своими Руками Дровяной Котел Для Отопления — Image Results More Как Сделать Своими Руками Дровяной Котел Для Отопления images Полуавтоматический твердотопливный котел своими руками! — YouTube wwwyoutubecom/watch?v=4PRh6XAEbJo Cached При строительстве дома встал вопрос о выборе котла для отопления
свёрла по металлу Как сделать дровяной котел отопления своими руками ventilationproru Системы отопления У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции

как сделать своими руками дровяной котел для отопления — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Видео Картинки Покупки Новости Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 187 000 (0,46 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 13:14 Сделать котел отопления своими руками Тепло-вода YouTube — 15 нояб 2014 г 4:30 Простой котёл отопления своими руками для дома в 100 кв м Мастерская Братьев Ждановых YouTube — 10 янв 2017 г 4:00 Простой котёл отопления своими руками на 300 квметров (simple Мастерская Братьев Ждановых YouTube — 19 дек 2016 г Все результаты Котел своими руками — 109 фото безопасных самодельных котлов sdelajrukamiru/kotel-svoimi-rukami/ Сохраненная копия Котел своими руками : инструкция и чертежи для создания электрического, газового и вопросом: как сделать котел отопления своими руками ? ‎ Электрические · ‎ Сооружение · ‎ Подготовка к сооружению Котел на дровах своими руками: самодельный дровяной котел Сохраненная копия Котел на дровах своими руками : самодельный дровяной котел , чертежи мини котла , как сделать отопительный котел , маленький котел для отопления ‎ Плюсы и минусы · ‎ Виды котлов на дровах · ‎ Подготовительный этап Как сделать дровяной котел отопления своими руками ventilationproru › Системы отопления › Твердотопливное отопление Сохраненная копия Конструкция и принцип работы отопительных котлоагрегатов Простейший пиролизный котел отопления своими руками : материалы, инструмент и Как сварить своими руками котёл отопления: чертежи, виды, фото Сохраненная копия 9 февр 2015 г — Делаем котёл отопления своими руками возможность сделать котёл отопления собственными руками Наиболее дешёвым вариантом для самостоятельного изготовления является дровяной котёл Котел отопления своими руками — как сделать, как сварить + Фото kakpravilnosdelatru/kotel-otopleniya-svoimi-rukami/ Сохраненная копия Похожие Рекомендации по монтажу котла отопления Как правильно сделать котел отопление своими руками Твердотопливный котел своими руками — Котлы отопления от kotelstroicom/theory/tverdotoplivnyj-svoimi-rukamihtml Сохраненная копия Похожие 22 мая 2015 г — В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и Как сделать водяной котел отопления на дровах своими руками? mynovostroikaru › Статьи › Отопление › Котлы › Твердотопливные котлы Сохраненная копия Похожие Если следовать инструкции и придерживаться определенных правил можно самостоятельно собрать дровяной котел отопления для своего дома Самодельные котлы отопления своими руками для отопления › Альтернативное отопление Сохраненная копия Перейти к разделу Дровяные котлы — Дровяные котлы отопления своими руками – если Сделать такой котел просто, использовать – тоже, однако Как сделать своими руками котел твердотопливный длительного remooru//kak-sdelat-svoimi-rukami-kotel-tverdotoplivnyiy-dlitelnogo-goreniya-ch Сохраненная копия Рейтинг: 5 — ‎2 голоса 20 июл 2017 г — Иногда целесообразно сделать своими руками котел на рынке котлов отопления на твердом топливе длительного горения Как сделать твердотопливный котел своими руками – Отопление otepleivoderu › Отопление › Котлы и водонагреватели Сохраненная копия Похожие Рейтинг: 5 — ‎2 голоса Тем более, твердотопливный котел своими руками сделать не так уж и сложно И это еще один плюс в сторону альтернативного способа отапливать Котел на дровах своими руками, самодельные агрегаты — x-teplo x-teploru/otoplenie/kotly/na-drovax-svoimi-rukamihtml Похожие По своему конструктивному исполнению самодельные дровяные котлы могут Решив сделать все своими руками , стоит сначала обратить внимание на К системе отопления такой котел можно подключить двумя способами: Котел своими руками: как сделать, чертежи, как сварить агрегат Сохраненная копия Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками , будет ли этот самодельный прибор работать Картинки по запросу как сделать своими руками дровяной котел для отопления Другие картинки по запросу «как сделать своими руками дровяной котел для отопления» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельный котёл для водяного отопления на дровах — 1Drevoru Сохраненная копия 16 сент 2015 г — Котёл водяного отопления своими руками Действительно, сделать самодельный котёл водяного отопления на дровах не К минусам, которые несут самодельные дровяные котлы водяного отопления , можно Котел на дровах своими руками — Отопление частного дома gidotopleniyaru › Котлы и котельное оборудование › Твердотопливные котлы Сохраненная копия Похожие Как сделать котел на дровах своими руками Из-за этих особенностей дровяной или пеллетный твердотопливный котел становится настоящей Котел на дровах своими руками | Строительный портал — Strportru strportru/stroitelstvo-domov/kotel-na-drovakh-svoimi-rukami Сохраненная копия Похожие Дровяные котлы обладают рядом существенных преимуществ по сравнению с Кроме отопления , печки/ котлы на дровах могут обеспечить дом горячей водой без Разберем пошагово, как сделать котел на дровах: Самодельный котёл для водяного отопления: как сделать, схемы Сохраненная копия Рейтинг: 3,4 — ‎14 голосов Перейти к разделу Дровяные котлы — Дровяной котел отопления своими руками Котлы указанных типов наиболее востребованы при Твердотопливный котел своими руками: фото, чертежи › Котлы › Твердотопливные Сохраненная копия котел своими руками » — энциклопедия отопления ZnatokTeplaru Самый экономичный самодельный твердотопливный котел сделать вам не удастся Котел на дровах – строим своими руками экономный › Инженерные системы › Отопление › Котлы Сохраненная копия Рейтинг: 1 — ‎1 голос Котел на дровах в современном исполнении – это эффективный отопительный агрегат Статья с видео расскажут, как построить дровяной котел Чертежи и схема твердотопливного котла Сборка своими руками prof-kirpichru/otoplenie//chertezhi-kotlov-na-tverdom-toplive-svoimi-rukamihtml Сохраненная копия 31 янв 2017 г — Чертежи котлов на твердом топливе своими руками по чертежам сделать котел медленного и сверхдлительного горения своими руками Сбросной клапан для отопления · Термодатчики для котлов отопления Дровяной котел своими руками: устройство — Отопление и Сохраненная копия Дровяной котел своими руками сделать достаточно просто Для этого можно использовать даже простую металлическую бочку на 200 л Котел на дровах своими руками — строительство и установка! › Строительство дома › Отопление Сохраненная копия 20 февр 2015 г — Самодельный дровяной котел прекрасно подойдет для обогрева гаража, теплицы, бани и, конечно же, жилых Радиаторы отопления Видео — Как сделать котел длительного горения своими руками Дровяные котлы для отопления частного дома: как выбрать и по gidpopechkamru/kotly/drovyanye-kotly-dlya-chastnogo-domahtml Сохраненная копия Перейти к разделу Купить или сделать своими руками — Самодельные дровяные котлы и печи своими руками не дадут той высокой Как сделать твердотопливный котел своими руками: инструкция + › Котлы › Водонагреватели Сохраненная копия Перейти к разделу Добавляем систему водяного отопления — Принципиальная схема твердотопливного котла с системой водяного отопления Самодельные котлы отопления: видео-инструкция по монтажу › Котлы › Твердотопливные Сохраненная копия Внешний вид и схема работы определяются доступностью материалов и тем, Литую печь из чугуна произвольной конструкции просто не создать в Этот самодельный дровяной котел отопления сделан из толстостенной Как сделать дровяной котел отопления своими руками? — Энергомир energomirbiz › Отопление › Котлы Сохраненная копия Котел на дровах своими руками — инструкция по изготовлению Дровяной котел предназначен для отопления любых типов помещений — частных и Котел длительного горения – изготовление своими руками по › Котлы и горелки Сохраненная копия Как сделать котел длительного горения на дровах и угле своими руками решивших установить твердотопливный котел отопления , в первую очередь Дровяные и угольные котлы достигают своего КПД 70—75% во время Твердотопливный котел | КлубПечниковру Сохраненная копия Поэтому и требования к конструкции котла отопления на твердом топливе иные, А вот котел на твердом топливе можно и сделать своими руками , Дровяной котел отопления: длительного горения, электро ultra-termru › Отопление › Отопительные приборы › Котлы Сохраненная копия Похожие Перейти к разделу Как создать длительное горение: дровяной котел своими руками — Такой котел вполне можно изготовить своими руками Чертежи твердотопливных котлов длительного горения своими › Коммуникации › Печи и системы отопления Сохраненная копия Рейтинг: 3,3 — ‎6 голосов Своими руками сделать их вполне возможно 3 Твердотопливный котел длительного горения своими руками : видео для Основные элементы котлов отопления продолжительного горения Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования Твердотопливный котел своими руками Cделать — дачная жизнь dachnaya-zhiznru/tverdotoplivnyjj-kotel-svoimi-rukami Сохраненная копия Похожие Безусловно, всегда будет актуален вопрос выбора вида отопления для частных домов Одним и нюансах, как сделать твердотопливный котел своими руками Изготовление твердотопливного котла своими руками ( способ 2) Самодельные котлы отопления: главные принципы сборки и megabeaverru/inzhenernye-kommunikacii//samodelnye-kotly-otopleniya-vidyhtml Сохраненная копия Похожие котлы отопления своими руками Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних Дровяное отопления частного дома своими руками: котлы, схемы › Отопление › Отопление в доме Сохраненная копия Рейтинг: 4 — ‎2 голоса Перейти к разделу Изготовление дровяного котла своими руками — Сложно ли сделать дровяной котел для дома своими руками ? Главным Как сделать простой дровяной котел своими руками log-cabinru/drovyanoj-kotel-svoimi-rukami/ Сохраненная копия Похожие 17 февр 2014 г — Как сделать простой дровяной котел своими руками для горячего водоснабжения или отопления небольшого дома Дровяной котел по Твердотопливный котел своими руками, установка, монтаж opechicom/kotly/osobennosti-sozdaniya-tverdotoplivnogo-kotla-svoimi-rukamihtml Сохраненная копия Похожие Например, можно изготовить твердотопливный котел своими руками Бытовое устройство для автономного водяного отопления может быть нескольких Если помещение готово, остается только сделать котел , обвязку и Экономичные твердотопливные котлы отопления своими руками › Отопление › Отопление дома Сохраненная копия котел отопления на твердом топливе своими руками Если собираетесь топить дровами, то лучше сделать топку побольше Специалисты рекомендуют Твердотопливный котёл длительного горения: чертёж своими › Котлы › Твердотопливные Сохраненная копия Рейтинг: 2,3 — ‎3 голоса Котёл своими руками можно сделать самостоятельно, если правильно Ярким примером станет чугунная секция батареи для отопления в доме, Как сделать котел водяного отопления своими руками: советы › Строительство дома и дачи › Отопление и вентиляция Сохраненная копия Как правильно сделать котел водяного отопления своими руками Дровяной котел наиболее востребован для самостоятельной сборки из-за своей Эффективные и экономные в эксплуатации дровяные котлы Сохраненная копия Дровяной котел отопления длительного горения в основе работы имеет несложный принцип Сжигание дров Как сделать котел своими руками ? Самодельные котлы для отопления частного дома: четрежи, фото wwwportalteplaru › Котельное оборудование Сохраненная копия Похожие Сделать такой агрегат своими руками сложно, но вполне реально, и у многих получается осуществить свои планы Видео 1 Делаем котел отопления своими руками Видео 2 Делаем обычный самодельный дровяной котел Твердотопливный котел длительного горения своими руками на Сохраненная копия Изготовление ТТ- котла с прямым и верхним сжиганием своими руками Как сделать дровяной котел длительного горения на пеллетах, чей запас топлива в бункере позволяет непрерывно обеспечивать отопление до 7 суток Самодельные котлы для водяного отопления для частного дома Сохраненная копия Котёл для отопления частного дома далеко не прост в изготовлении своими руками Виды Сделать своими руками можно такие виды котлов : Дровяной котел своими руками — ТеплоГидроМаш Сохраненная копия Дровяной котел для отопления частного дома своими руками — сборка и Обычный дровяной водонагреватель сделать достаточно легко даже без Дровяной котел своими руками — Всё об отоплении teplosten24ru/drovyanoj-kotel-svoimi-rukamihtml Сохраненная копия Решив сделать все своими руками , стоит сначала обратить внимание на этого, сделать простой дровяной котел отопления можно своими руками Твердотопливный котел длительного горения своими руками Сохраненная копия 10 янв 2018 г — Твердотопливный котел длительного горения своими руками : чертежи и схемы купить , однако, многих интересует вопрос, можно ли сделать Котел отопления на твердом топливе длительного горения из Как сделать котел на дровах своими руками: пошаговое › Климатическая техника › Котел Сохраненная копия Перейти к разделу Как сделать дровяной котёл для водяного отопления своими руками — Самостоятельное изготовление дровяного котла Твердотопливные котлы своими руками из кирпича и металла wwwpostroj-domru/otoplenie/110-tverdotoplivnie-kotly-svoimy-rukamyhtml Сохраненная копия Похожие Как сделать кирпичный твердотопливный котел своими руками части котла и отвода горячей воды из верхней части котла в сеть отопления дома Дровяные котлы для отопления частного дома с водяным Сохраненная копия 5 янв 2019 г — На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления Дровяной котел отопления из газового своими руками Газовые wwwgaztmru › Статьи › Самодельные котлы отопления Сохраненная копия Сделать дровяной котел из обычного, наиболее распространенного сейчас газового Действительно, своими руками можно сделать бесплатно вещи, Вместе с как сделать своими руками дровяной котел для отопления часто ищут котел отопления своими руками чертеж простой котел своими руками твердотопливный котел длительного горения своими руками чертежи как сделать котел отопления на дровах котлы на твердом топливе длительного горения своими руками чертежи самодельный экономичный газовый котел тт котлы своими руками котел из трубы Навигация по страницам 1 2 3 4 5 6 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Купить дровяной котел можно не только отечественного производства, но и импортного. Незабытое старое — дровяной котел отопления. Основными потребителями дровяного оборудования являются жители частных домов, применяющие дровяные котлы для дома.
Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный…
В его основе лежит использование дровяных котлов с водяной рубашкой, устанавливаемых снаружи здания. Установить настенный котел. Хотя камины давно перестали быть единственным средством отопления, они по-прежнему любимы и желанны.
Ванна для бани — статья из раздела рубрики. Реконструкции и оформления интерьера жилых помещений. Планировка и оформление, обзоры ремонтно-строительных материалов, мебели, техники и оборудования.
Ниже будет рассмотрен пример создания простой дровяной печи из подручных материалов. Правда КПД котла оставляет желать лучшего, да и громоздкий уж больно.
Также одновременно с установкой отопительного котла желательно установить и системы вентиляции и кондиционирования. Если система отопления уже смонтирована, то монтаж котельной состоит из двух этапов: — монтаж отопительного котла; — запуск системы отопления в целом. Установка дровяных котлов — весьма несложный …
quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как выбрать насос для системы отопления: «умная» подача тепла.
Также ребята научатся плести из бересты, лозы и кожи, а традиционные народные куклы и рождественские ангелочки станут замечательными подарками — сувенирами, сделанными своими руками.
…И. С., Владимиров М. А., Кузнецов М. А., Пиро- гова Л. В., Бойцев Е. В., Кондратьев С. В., Старшов А. Г., Лебедева М. Г. Ребята приготовили открытки, сделанные своими руками…

Как получить максимум тепла от дровяной печи

Сегодня дровяные печи эффективнее, чем когда-либо. Фактически, благодаря новейшей технологии Ecodesign, некоторые дровяные горелки могут достигать уровня эффективности почти 90%, что невероятно по сравнению с печами прошлого!

Поскольку стоимость отопления постоянно растет, вы должны быть уверены, что в полной мере используете это преимущество, получая как можно больше тепла от вашей дровяной горелки.

Итак, если вы обнаружите, что ваша дровяная печь просто недостаточно нагревается, или вы просто хотите как следует подготовиться к предстоящим холодным месяцам, это руководство для вас!

Вы получаете максимум тепла от своей плиты?

Если вы еще не купили плиту или думаете о покупке новой, всегда проверяйте, выбираете ли вы печь с правильной тепловой мощностью.

Если вы выберете слишком прочный, вы можете попытаться сжечь его при более низкой температуре — как вы узнаете позже в этом руководстве, это , а не , хорошая идея!

Сколько тепла производит дровяная печь?

Тепло, производимое дровяной печью, измеряется в кВт. При преобразовании в кВт-ч вы можете узнать, сколько БТЕ выдала бы ваша плита, с помощью преобразователя. Например, плита мощностью 5 кВт, используемая в течение 2 часов, будет составлять 10 кВт-ч. Это даст вам 34121.42 БТЕ.

Эти расчеты могут быть сложными! Итак, чтобы упростить задачу, вы можете просто использовать наш калькулятор печи, чтобы убедиться, что вы покупаете дровяную горелку с правильной тепловой мощностью.

А теперь ознакомьтесь с остальными нашими советами и приемами, чтобы максимально использовать тепло, получаемое от горелки для дров!

Зажгите огонь как следует
Используйте правильное количество топлива
Поддержание эффективной температуры
Управление воздушными потоками
Используйте правильный вид топлива
Распределите тепло от дровяной печи
Поддерживайте чистоту и уход за печью

1.Зажгите огонь правильно

Чтобы получить максимум тепла от вашей дровяной горелки, вам нужно разжечь огонь как можно лучше.

Итак, всегда убедитесь, что ваша кровать для растопки раскалена тлеющими углями, прежде чем начинать загружать топливо внутрь. Начните с малого, добавив пару бревен и дайте им полностью загореться перед тем, как сбросить максимальный груз.

В нашем блоге есть полное руководство о том, как развести огонь в печи!

На фото: дровяная печь ACR Woodpecker WP4 Ecodesign Ready

2.Используйте правильное количество топлива

После того, как у вас начался хороший огонь, вам нужно поддерживать необходимое количество топлива, чтобы получать максимум тепла от печи.

Если ваш огонь недостаточно горячий, дополнительное топливо, которое вы добавляете, просто не загорится. С другой стороны, добавление слишком большого количества топлива к уже сильно горящему огню может быть опасным. Если вы переполните плиту, она может выделять очень сильный жар, который может повредить плиту, не подлежащую ремонту.

Всегда проверяйте руководство по эксплуатации печи, чтобы узнать, сколько топлива рекомендуется.

3. Поддерживайте эффективную температуру

Хотя вы можете подумать, что сильный ревущий огонь даст вам больше всего тепла для вашей горелки, это не всегда так.

Как мы упоминали в предыдущем пункте, перегрев печи может привести к повреждению. Но знаете ли вы, что также очень неэффективен при обеспечении тепла? Вы не только буквально сожжете свое топливо слишком быстро, но и много тепла уйдет прямо в дымоход.

Чтобы ваша дровяная печь была максимально нагрета, температура должна быть от 260 до 460 ° C.

Чем ниже это, ваш огонь будет гореть слишком медленно, чтобы произвести достаточное количество тепла. Не думайте, что вы можете продлить срок службы топлива, сжигая его медленно. Скорее всего, он будет производить большое количество дыма, что сделает дымоход грязным, а также обеспечит минимальное тепло.

Итак, как вы можете быть уверены, что ваш огонь горит при эффективной температуре? Купите удобный термометр для плиты! Они прикрепляются к вашей печной трубе с помощью магнита, что позволяет вам строго следить за тем, насколько хорошо ваша печь вырабатывает тепло.

4. Регулировка воздушных потоков

Вентиляционные отверстия на вашей плите важны для того, чтобы вы получали максимум тепла от дровяной горелки.

У большинства печей должно быть два вентиляционных отверстия, которые помогают контролировать уровень тепла, исходящего от огня. Их:

Вентиляционное отверстие первичного воздуха
Отвод вторичного воздуха

На снимке: плита Flavel Arundel 5,0 кВт, готовая к экологическому проектированию, многотопливная

Первичное вентиляционное отверстие — ключ к разжиганию огня.Как только у вас будет хорошее пламя, можно медленно закрыть первичный воздухоотводчик. Затем вторичное вентиляционное отверстие контролирует поток воздуха в печь.

Управлять вторичным вентиляционным отверстием — это своего рода искусство. Вашему огню всегда будет нужен воздух, чтобы произвести достаточно тепла. Но если вентиляционное отверстие будет открыто слишком сильно, пламя может стать слишком большим, что сделает ваш огонь неэффективным.

Проверьте это на себе. Попробуйте полностью открыть вентиляционное отверстие и увидеть, как пламя увеличивается в размерах.Закройте его, и они должны начать отсыревать.

Вы хотите найти золотую середину. Опять же, здесь лучше всего использовать термометр для печи. Если он говорит вам, что ваша плита недостаточно горячая, приоткройте воздухоотводчик. И наоборот, если слишком жарко, закройте вентиляционное отверстие, пока оно не вернется в норму.

После того, как ваш огонь потух, вы также должны всегда следить за тем, чтобы дверь была закрыта должным образом. Если оставить ее открытой, это не поможет обеспечить больше тепла в вашей комнате — наоборот, если оставить ее закрытой, печь станет достаточно горячей внутри, чтобы излучать тепло в вашу комнату.

4. Используйте правильный вид топлива

Были некоторые недоразумения по поводу последнего правительственного законодательства о том, какое топливо можно сжигать в своей печи.

Но для тех, кто годами пользуется преимуществами эффективной печи с чистым горением, в этом не было ничего нового.

Чтобы получить от печи как можно больше тепла, вы всегда должны использовать правильно высушенные выдержанные дрова.

Это означает, что он должен иметь влажность менее 20%.

Сухая древесина не только производит меньше дыма и меньше загрязняет воздух, но и дает больше тепла, причем более эффективно, чем древесина, которая все еще содержит высокий уровень влажности.

На фото: Дровяная печь Hillandale Silverdale 7, одобренная DEFRA

Лучший способ сделать это — купить древесину у надежного поставщика древесины. Не бросайте старые деревяшки на плиту. Если он был обработан лаком или краской, вы можете испустить в воздух опасные пары.

Даже древесина в ее естественном состоянии может вызвать проблемы, если вы не знаете, что это такое — некоторые виды древесины содержат сок или выделяют большое количество дыма, который может повредить вашу печь, в то время как другие просто выделяют низкое тепло с неэффективной скоростью.

Чтобы получить максимум тепла от печи, попробуйте сжигать древесину твердых пород, например, ясень, боярышник или тис. Единственным недостатком является то, что, поскольку они более плотные, им требуется больше времени на сезон, чем у хвойных пород, что часто делает их более дорогими. Если у вас получится лучше, вы можете купить большое количество «мокрых» поленьев и заправить себе дрова.

У нас также есть удобное руководство по покупке дров для дровяных печей, которое поможет вам выбрать лучшие дрова!

5. Распределите тепло от дровяной печи

Поскольку многие из нас делают все возможное, чтобы обогрев наших домов стал более эффективным, чем когда-либо, неудивительно, что мы хотим максимально использовать тепло, производимое нашими печами за пределами комнаты, в которой они установлены.

Некоторые люди идут по пути установки котельных печей для циркуляции тепла вокруг своего дома через радиаторы или в резервуары с горячей водой.

Но это может быть большая работа по установке. Кроме того, есть несколько более быстрых и простых способов отвести тепло от дровяной печи.

Один из самых популярных способов максимально эффективно использовать тепло от дровяной печи — использовать вентилятор печи. Они просто прикрепляются к вашей печной трубе и работают, направляя горячий воздух в комнату, а не позволяя ему просто подниматься вверх.

Мы также слышали о некоторых людях, которые вставляли вентиляционные отверстия с потолка в комнату над плитой.Это позволяет теплу распространяться в комнату наверху. Вы даже можете использовать тепло, готовя на дровяной печи!

На фото: плита Flavel Arundel XL Multifuel, одобренная DEFRA

6. Следите за чистотой и уходом за печью

Наконец, есть один простой, но важный способ получить максимум тепла от вашей дровяной печи. Содержание печи и дымохода в чистоте и в хорошем состоянии — одно из лучших средств, которые вы можете сделать, чтобы они работали эффективно.

Хотя пара сантиметров золы, оставшаяся на дне печи, может помочь топливу сгореть, не забывайте регулярно убирать излишки.Смести любой другой мусор, который увидишь, так как он может стать причиной засора. При чистке стекла печи убедитесь, что уплотнитель на дверце печи также в хорошем состоянии.

Вам также необходимо чистить дымоход не реже одного раза в год. Это не только невероятно важно для предотвращения пожара в дымоходе, но и обеспечивает оптимальную тягу в дымоходе. Без достаточно сильной тяги ваш огонь не сможет гореть так же эффективно, что приведет к меньшему количеству тепла.

Вы можете делать покупки всех типов печей онлайн прямо сейчас в Direct Stoves!

Посетите Direct Stoves

Вам также могут понравиться эти сообщения из блога Direct Stoves…

Почему моя дровяная горелка курит? | Вентиляция горелки журнала: зачем мне вентиляционное отверстие? | Как правильно потушить пожар в дровяной печи

Общие проблемы с котельными печами и способы их решения

Следуя нашей статье о проблемах с дровяными печами, мы теперь обращаем внимание на котельные печи.

Это все проблемы, которые иногда возникают с котельными печами. По возможности мы расскажем, как их решить самостоятельно. Если мы не сможем этого сделать, надеюсь, мы хотя бы укажем вам возможные причины.

Итак, вот некоторые проблемы, которые могут привести к неправильной работе котла.

Котел без радиаторов отопления внизу

Обычно это указывает на проблему с циркуляционным насосом в системе отопления.Радиаторы наверху могут нагреваться самотеком, но радиаторы внизу требуют циркуляционного насоса.

Печка тухнет, осталось несгоревшее топливо

Попробуйте увеличить настройку термостата котла. Если проблема не исчезнет, это может быть неисправный термостат, требующий замены.

Также проверьте, установлен ли радиатор утечки тепла (то есть радиатор, который постоянно включен, когда печь котла) установлен, если в инструкции по установке прибора указано, что он необходим.

Если у вас есть радиатор утечки тепла, убедитесь, что он работает правильно. Он должен быть оснащен двумя запорными вентилями, которые нельзя закрыть.

Убедитесь, что гравитационная циркуляция в резервуаре для горячей воды работает правильно. Котельные печи полагаются на радиатор утечки тепла и самотечный контур горячей воды, чтобы дать им работу. Если они не работают и для прибора недостаточно работы, он будет отключен термостатом и огонь погаснет.

Печь погасла на ночь при сгоревшем всем топливе

Это может быть из-за слишком высокой установки термостата котла. В результате топливо, заправленное для ночного сжигания, было израсходовано слишком быстро, потому что печь вырабатывала больше тепла, чем необходимо.

Вам просто нужно выключить термостат котла и найти баланс между сгоранием всего топлива и потуханием печки.

Котельные печи сжигают больше топлива, когда для отопления включен циркуляционный насос.В большинстве случаев вы можете выключить насос на ночь и настроить его на автоматическое включение с помощью таймера. Это продлит время горения и предотвратит тушение огня рано утром.

Плита не выключается должным образом

Убедитесь, что все дверные и стеклянные уплотнители плотно закрыты. Также убедитесь, что заслонка на термостате котла закрывается должным образом и не забита мусором, например углем или золой.

Если температура воды в печи очень высокая, а термостат котла свободен от мусора, но не закрывается, возможно, установщик должен отрегулировать его.Также может быть неисправность термостата. В этом случае может потребоваться замена термостата.

Если вода в бойлере не горячая, то термостат будет автоматически оставаться открытым, пока печь бойлера увеличивает температуру воды.

Включение циркуляционного насоса вернет холодную воду из радиаторов. Термостат отреагирует на понижение температуры, открыв заслонку воздухозаборника, и печь загорится. Это нормально.

Печь не нагревает радиаторы до температуры

Попробуйте увеличить температуру на термостате котла.Если это не сработает, проверьте, правильно ли открывается заслонка воздухозаборника при повышении температуры термостата.

Если печь хорошо горит, но температура радиатора не находится на желаемом уровне, это может быть связано с тем, что к печи котла подключено слишком много радиаторов. Вы можете проверить это, выключив половину радиаторов и посмотрев, не повысится ли температура.

Если радиаторы по-прежнему не нагреваются, возможно, у вас проблема с циркуляционным насосом.Проверьте, теплые ли радиаторы вверху и холодные внизу. Это указывает на проблемы с кровообращением.

Если радиаторы действительно нагреваются до температуры после выключения половины из них, включайте по одному радиатору за раз, чтобы посмотреть, сколько вы можете использовать, прежде чем это повлияет на температуру. Вероятно, причиной проблемы может быть котел-печь с недостаточной тепловой мощностью.

Вода в плите

Это может произойти, если теплый влажный воздух в приборе попадает на холодную поверхность котла во время розжига.Эта влажность должна исчезнуть вскоре после зажигания, когда котел достигнет температуры.

Если влажность сохраняется, это может быть связано с тем, что термостат трубы либо не работает должным образом, либо установлен слишком низко. Он должен быть настроен на работу насоса при температуре выше 40 ° C.

Другая возможная причина — конденсат из дымохода. Это может произойти, если печь недостаточно усердно работает. Дымовые газы могут охлаждаться на выходе из печи и образовывать конденсат, который возвращается обратно в печь.Увеличьте термостат котла и избегайте нагрева радиаторов, когда печь не работает, чтобы решить эту проблему.

Если проблема не устраняется, убедитесь, что радиатор утечки тепла и гравитационная циркуляция к накопителю горячей воды работают правильно. Если у печи недостаточно работы, она будет отключена термостатом, и это может вызвать образование конденсата в печи и дымоходе.

Проблемы с конденсацией внутри котла могут быть вызваны ошибочно указанным котлом с мощностью выше требуемой для системы отопления.Это приводит к тому, что котел проводит много времени с низкой скоростью горения, и это может вызвать проблемы с конденсацией внутри котла или дымохода.

Если при погашении огня присутствует сырость, которая исходит не из дымохода или дымохода, причиной может быть негерметичный котел в печи. Обратитесь к инженеру для проверки.

Радиатор внизу теплый, а вверху холодный

Обычно это происходит из-за скопления воздуха в радиаторе. Используйте радиаторный ключ, чтобы ослабить квадратное вентиляционное отверстие в верхней части радиатора и выпустить воздух.

Радиатор теплый вверху и холодный внизу

Вероятная причина — проблемы с кровообращением. Убедитесь, что клапан радиатора полностью открыт, и если это не решит проблему, убедитесь, что запорный клапан на противоположном конце также полностью открыт.

Системе может потребоваться балансировка, если все радиаторы нагреваются, но один или два теплые вверху и холодные внизу.

Радиаторы, расположенные ближе к циркуляционному насосу, будут иметь приоритет над более удаленными радиаторами при протяженных участках или меньших трубопроводах.Ваш инженер-теплотехник может сбалансировать систему, частично закрыв запорные клапаны на исправных радиаторах. Это даст больший приоритет тем, кто находится дальше.

Если у вас возникла проблема, на которую нет ответа в этой статье, свяжитесь с нами, и мы постараемся написать статью, чтобы помочь вам.

Как определить, есть ли у вас только дровяная печь или многотопливная печь — The Stove House

ПРИМЕЧАНИЕ: ПОЖАЛУЙСТА, ВНИМАНИЕ, ЧТО НЕКОТОРЫЕ ПЕЧИ ИМЕЮТ ОДНО ИЛИ БОЛЬШЕ ВОЗДУШНЫХ ОТВЕРСТИЙ И МОГУТ ВЫГЛЯДИТЬ НЕМНОГО ОТЛИЧАЮЩИЙСЯ ОТ ЭТИХ ИЗОБРАЖЕНИЙ, НО ГЛАВНОЕ — ПОСМОТРЕТЬ, ЕСЛИ ОН ИМЕЕТ БОЛЬШОЙ.

Прочтите, чтобы узнать разницу между дровяными печами и многотопливными печами, чтобы вы знали, как управлять печью более эффективно.

Дровяные печи:

Также называемые дровяными печами, дровяными горелками, они работают исключительно на дровах, как правило, как правило, они имеют прочное основание внутри без зольника.

Древесина лучше всего горит на подстилке из золы, поэтому необходимо лишь время от времени удалять излишки золы сверху решетки. Сжигайте только сухую, хорошо выдержанную древесину, которую следовало распилить, расколоть и сложить в штабель не менее 12 месяцев, со свободным движением воздуха по сторонам штабеля, чтобы она могла высохнуть.Возьмите за привычку приносить стопку, чтобы она могла просохнуть внутри в корзине для бревен или в бревенчатом магазине. Или вы можете купить высушенные в печи бревна, удобно упакованные в мешки, удобные для переноски и хранения.

Никогда не сжигайте твердое минеральное топливо в дровяной печи. Почему нельзя сжигать твердое минеральное топливо на дровяной печи. Почему? Вам понадобится приподнятая решетка для угля, и если вы будете сжигать уголь на дровяной печи, вы аннулируете свою гарантию и можете серьезно повредить дровяную печь. В зависимости от марки и модели вашей печи вы обычно обнаруживаете, что для каждого вида топлива существуют разные настройки, и это влияет на производительность печи, стекло остается чистым и третичный ожог работает эффективно.Если вы обнаружите, что ваш a не работает, вы слишком быстро сжигаете дрова или ваш огонь продолжает гаснуть, вы сжигаете его неправильно.

Многотопливные печи:

Многотопливные печи еще называют камнями на минеральном топливе. Они могут сжигать дрова, бездымное топливо и уголь. Это различия в способах сжигания этих видов топлива, и не все многотопливные печи оптимизированы для сжигания всех совместимых видов топлива с одинаковой эффективностью.

Уголь нуждается в воздухе, чтобы добраться до него снизу.Многотопливные печи имеют решетку для размещения топлива, что делает их идеальными для угля. У некоторых также есть заградительная пластина, которая позволяет удалять накопившуюся золу, пропуская больше воздуха снизу.

«Мульти-топливо» не означает, что вы можете сжигать «твердое минеральное» топливо и древесину вместе. Фактически, это может повредить вашу плиту и не позволит огню работать правильно. Это означает, что печь предназначена для сжигания обоих видов топлива, но по отдельности, а не смешивания. Твердое минеральное топливо горит без зольного слоя, поэтому всегда удаляйте золу перед заправкой и не позволяйте зольному уровню достигать нижней стороны решеток решетки.При твердом минеральном топливе образуется зола, которая, если она накапливается, в конечном итоге приведет к исчезновению огня. При использовании некоторых видов твердого минерального топлива на решетке будут скапливаться остатки сгоревшего топлива или клинкера, поэтому дайте огню периодически гаснуть, чтобы удалить их.

Никогда не сжигайте твердое минеральное топливо на дровяной печи, почему? Вам нужна приподнятая решетка для угля, и если вы будете сжигать уголь на дровяной печи, вы аннулируете гарантию и можете серьезно повредить дровяную печь.В зависимости от марки и модели вашей печи вы обычно обнаруживаете, что для каждого вида топлива существуют разные настройки, и это влияет на производительность печи, стекло остается чистым и третичный ожог работает эффективно. Если вы обнаружите, что промывка воздуха не работает, вы слишком быстро сжигаете дрова или огонь продолжает гаснуть, значит, вы сжигаете его неправильно.

Безопасное и законное использование твердого топлива

Внедрение твердого топлива

Твердые виды топлива, такие как уголь и древесина, могут быть экономичным способом обогрева вашего дома.Возобновляемые виды топлива, такие как древесина, являются прекрасной альтернативой ископаемым видам топлива. Древесина считается углеродно-нейтральным топливом, поскольку углекислый газ поглощается из атмосферы по мере роста древесины и высвобождается позже, когда древесина сжигается.

Твердое топливо (в основном уголь) было самым популярным способом отопления домов в Великобритании, но с 1960-х годов популярность центрального отопления возросла на природном газе, и теперь оно используется большинством коммерческих и бытовых потребителей. Однако в последние годы все большую популярность приобретают твердые виды топлива, особенно бревна и пеллеты.

Сжигание твердого топлива может загрязнять воздух, и многие города раньше страдали от сильного черного смога. В ответ на эти проблемы правительство приняло первый Закон о чистом воздухе в 1956 году, который регулировал использование твердого топлива в домашних условиях. Многие городские местные власти создали зоны контроля дыма в соответствии с Законом о чистом воздухе 1968 года: это районы, где применяются особые положения, если люди хотят сжигать твердое топливо.

Самый простой способ сжечь твердое топливо — в открытом камине. Однако открытый огонь — наименее эффективный способ сжигания твердого топлива — большая часть тепла теряется в дымоходе, и этот метод потенциально может быть наиболее загрязняющим из-за более низких температур.Если вы живете в зоне контроля дыма, у вас ограничены виды топлива, которое вы можете сжигать, например, вы не можете законно сжигать угли с высоким содержанием серы или любую форму древесины в открытом камине.

Печи и котлы сжигают твердое топливо намного эффективнее, чем открытый огонь. Печи могут обеспечить тепло для одной комнаты, а котлы могут обогреть несколько радиаторов и весь дом. Если вы живете в Зоне контроля дыма, «устройство, освобожденное от налогов», разрешает законное сжигание сухого топлива, такого как дрова и пеллеты.

Если для отопления дома выбрано твердое топливо, необходимо следить за тем, чтобы и ваш прибор, и дымоход регулярно обслуживались, чтобы обеспечить безопасность домашнего хозяйства.Также важно убедиться, что вы соблюдаете закон, когда устанавливаете печь или твердотопливный прибор, и соблюдаете все условия Закона о чистом воздухе, применимые к месту вашего проживания.

Совет опубликовал сводную информационную брошюру: Безопасное и законное использование твердого топлива (PDF 162KB).

Зоны контроля дыма

В Брайтоне есть пять зон контроля дыма, охватывающих большую часть Ганновера, Льюис-роуд, Бевендин и центральные районы города. В Хоуве нет зон контроля дыма.Карта районов Брайтона доступна ниже:

Камины бытовые открытые

В зоне контроля задымления можно сжигать только бездымное топливо. Обратите внимание, что древесина не является разрешенным топливом ни в каком виде (бревна, щепа и пеллеты). Если вы не находитесь в зоне контроля задымления, вы можете сжигать любое топливо, при условии, что вы не создадите чрезмерного дыма или запаха, который может причинить неудобства соседям.

Печи и котлы

Если вы хотите сжигать дрова и уголь, в зоне контроля дыма вы должны использовать оборудование, освобожденное от налога.Эти устройства прошли испытания, чтобы убедиться, что они могут сжигать топливо без образования дыма. Обратите внимание, что исключенный прибор будет освобожден только для определенных видов топлива. Например, если прибор не предназначен только для сжигания дров, вы не должны использовать его для сжигания угля. Если ваша плита или бойлер не является устройством, освобожденным от налогов, вы должны использовать одобренное бездымное топливо.

Костры, чайники и барбекю

Камин и барбекю разрешены во всех частях города, включая зоны контроля дыма, но, пожалуйста, будьте внимательны к своим соседям и не создавайте чрезмерного дыма или запаха.Костры также разрешены, если вы не сжигаете коммерческие или бытовые отходы. Пожалуйста, посетите нашу страницу костра для получения дополнительной информации

Вне задымления

Если вы не находитесь в зоне контроля задымления, вы можете использовать любое отопительное топливо или приборы, при условии, что вы не создаете излишний дым или неприятный запах для ваших соседей. Однако помните, что Брайтон и Хов — густонаселенный город, и качество воздуха иногда может быть плохим. Возможно, вы захотите соблюдать правила зон контроля дыма, чтобы свести к минимуму загрязнение, даже если вы не живете в этих районах или поблизости от них.

Выбор твердотопливного прибора

На рынке представлен широкий выбор твердотопливных приборов. Перед тем, как выбрать прибор, следует подумать о следующих проблемах:

Вы будете отапливать только одну комнату или весь дом?

Если вы хотите отапливать только одну комнату, то плита может быть лучшим прибором для вас. Печи сжигают топливо в замкнутом пространстве, что обычно означает, что они используют топливо более эффективно и выделяют более низкий уровень загрязнения, чем открытый огонь.

Твердотопливные котлы более сложны, некоторые модели способны обеспечить теплом весь дом. Котлы могут иметь автоматические системы для добавления топлива и удаления золы. Эти системы могут получить финансовую поддержку в рамках предстоящего государственного стимулирования использования возобновляемых источников тепла — эти страницы будут обновлены, когда будет объявлено об этой схеме.

Следует избегать открытого огня, если твердое топливо не сжигается редко. Они неэффективно сжигают топливо и дороги в эксплуатации. Они также могут быть загрязняющими, и в зонах контроля дыма вы будете ограничены в типах топлива, которое вы можете сжигать.

Какое топливо я хочу сжигать?

Вам нужно будет сопоставить тип приобретаемого вами прибора с топливом, которое вы хотите сжечь. Печи могут быть «однотопливными» (могут сжигать только определенный вид топлива) или более гибкими «многотопливными» моделями. Вам следует проконсультироваться с установщиком или изготовителем печи, чтобы убедиться, что модель, которую вы имеете в виду, соответствует вашим потребностям.

Кто должен устанавливать мое устройство?

Законодательство требует, чтобы печи и котлы на твердом топливе были установлены в соответствии с Частью J Строительных норм.Если ваш установщик был аккредитован как «компетентное лицо», никаких действий после завершения установки не требуется. Если они не аккредитованы или вы установили его самостоятельно, вам необходимо получить разрешение на строительство.

Наиболее широко используемая схема компетентных лиц находится в ведении HETAS. Вы можете найти утвержденных HETAS установщиков на их веб-сайте. Есть и другие схемы грамотного человека.

В идеале, когда в процессе покупки дома с твердотопливным прибором, вы должны попросить предоставить доказательства того, что он одобрен строительными нормами или был установлен членом такой системы компетентных лиц, как HETAS.

Строительные нормы и правила действуют для вашей безопасности. Твердотопливные приборы могут быть опасны, если они не установлены правильно и не обслуживаются; плохо подогнанные приборы могут привести к накоплению в доме угарного газа.

Мой дымоход в хорошем состоянии?

Если дымоход не использовался в течение некоторого времени, необходимо его осмотреть и прочистить перед использованием твердого топлива. Неисправные дымоходы могут пропускать опасные газы, такие как окись углерода, которые могут скапливаться в доме.

Использование твердотопливных приборов

Твердотопливные приборы сильно отличаются от газовых и электрических систем отопления, с которыми большинство из нас знакомо. Вам нужно будет ознакомиться с требованиями к техническому обслуживанию вашей системы и убедиться, что вы сжигаете топливо хорошего качества.

Техническое обслуживание и чистка дымоходов

Приборы на твердом топливе могут показаться простыми, но они требуют регулярного обслуживания, чтобы оставаться безопасными, чистыми и эффективными. Вы должны убедиться, что золу удаляют не реже одного раза в день, желоба и горловины очищают не реже одного раза в месяц, а решетки и огнеупорные кирпичи находятся в хорошем состоянии.Ваш установщик сможет предоставить соответствующий график обслуживания. Вы также можете прочитать информационный буклет HETAS.

Если в вашем доме живут другие люди (например, если вы сдаете недвижимость в аренду или у вас есть опекун), вы должны дать им инструкции по использованию и обслуживанию вашего твердотопливного прибора. Большинство людей не знакомы с твердотопливными приборами и требованиями к их обслуживанию.

Важно поддерживать дымоход в чистоте, чистя его не реже одного раза в год.Вы можете найти трубочиста через Национальную ассоциацию трубочистов или HETAS.

Покупка топлива

На рисунке показано, как бревна должны храниться в хорошо проветриваемой штабеле в солнечном месте перед тем, как их забрать в помещении.

Топливо хорошего качества гарантирует, что ваш прибор будет работать чисто и эффективно. Некачественное топливо может гореть неэффективно, вызывать загрязнение и даже повреждать ваш прибор.

Если вы используете уголь, вы можете получить аккредитацию «Одобренный торговец углем».Это схема, которой управляет Ассоциация твердого топлива, и означает, что поставщик согласился работать в соответствии с Кодексом торговли углем.

Самым распространенным древесным топливом являются бревна, хотя различные виды древесины горят по-разному. Хороший поставщик древесного топлива сможет дать совет. Вы также должны знать, что древесину необходимо выдержать (высушить), прежде чем ее можно будет обжечь, что может занять до двух лет. Большинство поставщиков топлива могут предоставить уже обработанную древесину.

Прочие виды древесного топлива включают древесную щепу и пеллеты.Они обычно используются в более сложных приборах, таких как котлы на древесном топливе, и производитель или установщик вашего прибора должен быть в состоянии дать вам совет по соответствующим стандартам качества топлива.

Наконец, перед сжиганием твердое топливо следует держать сухим, поместив его в помещении или под надежным навесом. Влажное топливо горит неэффективно и может создавать дымовые выбросы.

Брошенная древесина

Есть много источников выброшенной древесины, например, упавшие ветки, обрезки столярных изделий, поврежденные панели заборов, старая мебель и древесина из скипов.Спасение этой древесины от захоронения может оказаться полезным и снизить выбросы метана в атмосферу. Однако не вся древесина пригодна для сжигания, и перед ее использованием следует проявлять особую осторожность. Общие проблемы могут быть:

Древесину необходимо дать высохнуть (выдержать), прежде чем ее можно будет сжечь. При сжигании влажной или свежесрубленной древесины может образовываться большое количество дыма

Дерево можно покрывать консервантами, такими как лак, креозот или краска. При его сгорании в воздух могут выделяться токсичные пары, включая металлы и органические вещества.

Области контроля дыма и правовая база

Совет имеет законодательные полномочия по борьбе с задымлением от бытовых и коммерческих источников. Закон о чистом воздухе позволяет местным властям определять зоны контроля дыма (SCA), которые устанавливают правовые ограничения на сжигание и использование определенных приборов и топлива. Ограничение также распространяется на продажу топлива в Зоне контроля дыма или рядом с ней.

Первоначальный Закон о чистом воздухе (1956 г.) был принят для решения проблем, связанных с твердыми частицами и серным смогом.Городские «гороховые супы» в прошлом представляли собой смесь тумана и загрязнения, возникающего в результате сжигания обычного угля, что оказывало очень пагубное воздействие на дыхательные пути людей, живущих в городских районах. В течение некоторого времени дорожное движение было основным источником местного загрязнения воздуха. Тем не менее, со времени последнего обновления Закона о чистоте (1993 г.) альтернативы центральному отоплению на газе, такие как сжигание дров и угля, стали более популярными. SCA применяется для минимизации воздействия бытовых и коммерческих каминов на загрязнение окружающего воздуха.

Зоны контроля дыма в Брайтоне

В Брайтоне есть пять зон контроля дыма. Все они были объявлены в соответствии с Законами о чистом воздухе 1956 и 1968 годов. Заявления были сделаны в период с 1974 по 1981 год. На карте ниже показаны пять областей:

Зоны контроля дыма

Ниже описаны пять областей (от одной до пяти), как они были объявлены:

Приказ 1974 года о борьбе с задымлением Брайтона № 1 (Нижний Бевендин), утвержденный Городским советом Брайтона 9 мая 1974 года и подтвержденный государственным секретарем по окружающей среде 5 августа 1974 года и вступивший в силу с 1 октября 1975 года.

Приказ 1974 года о борьбе с задымлением Брайтона № 2 , утвержденный Городским советом Брайтона 8 октября 1975 года. Утвержден государственным секретарем по окружающей среде с изменениями от 5 февраля 1976 года. Действует с 1 октября 1976 года.

Приказ 1974 года о борьбе с задымлением Брайтона № 3 , утвержденный Городским советом Брайтона 18 мая 1978 года. Утвержден Государственным секретарем по окружающей среде с изменениями 1 сентября 1978 года. Действует с 1 мая 1979 года.

Приказ 1974 года о борьбе с задымлением Брайтона № 4 , утвержденный Городским советом Брайтона 2 февраля 1979 года. Утвержден государственным секретарем по окружающей среде с изменениями от 23 апреля 1979 года. Действует с 1 ноября 1979 года.

Приказ 1979 года о борьбе с задымлением Брайтона № 5 , утвержденный Городским советом Брайтона 13 декабря 1979 года. Утвержден Государственным секретарем по окружающей среде с изменениями 6 февраля 1981 года. Действует с 1 октября 1981 года.

Соответствие Закону о чистом воздухе и законодательные требования для зон контроля дыма

Поставщики должны предъявить свидетельство производителя о том, что продаваемые ими устройства включены в этот список для законного использования в SCA. Операторы должны иметь четкие инструкции о том, что топливо можно использовать с их твердотопливными установками без чрезмерного загрязнения и разрешено использовать в SCA. Производители, продающие несертифицированное топливо для использования в SCA, например нефтяной кокс или сернистый уголь, рискуют подвергнуться судебному преследованию в соответствии с Законом о чистом воздухе.

5 лучших видов топлива для спиртовых печей для кемпинга и походов

Просто чтобы вы знали, на этой странице есть партнерские ссылки. Это означает, что если вы совершите покупку после того, как нажмете на одну из них, мы можем получить комиссию без каких-либо дополнительных затрат для вас.

5 видов спиртового печного топлива, которые мы протестировали.

После проведения испытаний на кипячение по времени пяти лучших видов спиртового топлива для печей и с учетом цены и степени чистоты сгорания каждой марки мы пришли к выводу, что топливо для печи Crown Alcohol Stove Fuel является лучшим вариантом.

В среднем он был вторым по скорости доводкой стакана воды до кипения. Это доступно. И вот что интересно: он горит чисто, то есть не производит сажи.

Зеленый денатурированный спирт Klean Strip оказался еще одним солидным конкурентом. Он кипятил воду на третьем месте и давал лишь небольшое количество сажи. Если вам нужно топливо с низким содержанием метана на спирте, это лучший выбор. Он содержит менее 5%.

Crown Alcohol Stove Fuel зарекомендовал себя как лучшее сочетание цены, скорости кипения и чистоты горения.

Это доступно и широко доступно. Это было второе по скорости топливо для кипячения воды. И в отличие от самого быстрого топлива, 99-процентного изопропилового спирта, он не дает сажи.

Топливо Crown технически представляет собой денатурированный спирт, хотя в нем содержится большая часть метанола — 65-75%.

Метанол токсичен (потенциальная причина для беспокойства, которую мы обсудим позже), что делает его единственным реальным недостатком этого топлива.

Также пламя практически не видно при дневном свете. Соблюдайте осторожность при приготовлении пищи с его помощью, потому что будет сложно определить, горит ли ваша спиртовая плита, просто взглянув на нее.

На момент написания в паспорте безопасности (SDS) другого продукта Crown, денатурированного спирта Crown, указано, что он имеет потенциально идентичный состав с печным топливом Crown Alcohol (я говорю «потенциально», потому что он содержит диапазоны, а не точные проценты).

Из-за схожих паспортов безопасности я подозреваю, что это похожие или почти похожие продукты с разными названиями и упаковками. Если вам удастся найти денатурированный спирт Crown, я думаю, он будет работать примерно так же.

Состав (паспорт безопасности)

65-75% метанол
20-30% этанол
0-5% изопропиловый спирт
0-1% метилизобутилкетона
Следы компонентов

Примечание: Бренды не раскрывают идентификационные данные конкретных химических компонентов и / или точное процентное содержание компонентов в качестве коммерческой тайны.

Наш лучший выбор, топливо для печи Crown Alcohol, содержит 65-75% метанола. Метанол токсичен, и поэтому некоторые туристы предпочитают избегать его использования в качестве топлива.

Если вы думаете о зеленом денатурированном спирте Klean Strip. Он содержит 80-90% этанола (питьевой спирт) и менее 5% метанола.

Он по-прежнему содержит метанол, поэтому его категорически не следует употреблять и следует избегать вдыхания паров, но с точки зрения химического состава он не так токсичен.

Он находится в том же ценовом диапазоне, что и топливо Crown, а также широко доступен.К тому же, чтобы вскипятить воду, в среднем требовалось всего 15 секунд.

После сгорания на дне кружки образовалось небольшое количество сажи медного цвета. Но в отличие от сажи, производимой изопропиловым спиртом, с ней нельзя было справиться.

Просто не забудьте купить «Зеленый» денатурированный спирт, если вы ищете марку денатурированного спирта, который в основном состоит из этанола. Обычный денатурированный спирт Klean Strip содержит 30-50% этанола и 40-60% метанола.

Состав (паспорт безопасности)

80-90% этанол
<5% метанола
1.5% уксусная кислота

HEET вполне может быть сегодня самым популярным алкогольным топливом на трассе.

Это дешево и широко доступно. При сгорании не образует сажи. Он не кипятит воду быстрее всего, но разница между временем подачи топлива HEET и Crown Alcohol Stove Fuel составляла чуть более 20 секунд.

HEET — это в основном чистый метанол, а метанол токсичен.Он может попасть в организм при проглатывании, вдыхании или абсорбции через кожу.

При проведении тестов на кипение я, конечно, вдыхал пары. При заполнении спиртовых печей топливом часть каждого вида топлива неизбежно попадала мне на пальцы. Этого трудно избежать.

Я ни на секунду не сомневаюсь, что некоторое количество метанола попадает в мое тело каждый раз, когда я использую HEET в качестве топлива. Но я понятия не имею, сколько. И, конечно же, доза создает яд.

Многие туристы сразу же отмечают, что, несмотря на популярность HEET в качестве топлива для спиртовых печей, вы не слышите о туристах, страдающих отравлением метанолом.Учтите, что некоторые туристы, без сомнения, используют HEET со своей спиртовой плитой большинство ночей на тропе, и риск не кажется слишком большим.

Тем не менее, мне еще предстоит найти удовлетворительный ответ на вопрос о том, насколько опасен метанол в качестве топлива для спиртовых печей.

Вы всегда можете снизить риск, если будете обращаться с ним осторожно и держитесь с подветренной стороны от дыма во время готовки. Но в конечном итоге вам придется решить для себя, стоит ли рисковать.

Состав (паспорт безопасности)

100% метанол
0.0006-0.00 12% собственные
0,0001996-0,0003996% собственное

Изопропиловый спирт

кипятил воду в среднем почти на минуту быстрее, чем любое другое топливо, которое мы тестировали.

Тем не менее, это был такой грязный беспорядок, который нужно было сжигать, что мы вообще не рекомендуем это делать.

Даже после сжигания одной унции наша кружка была настолько покрыта сажей, что даже поднять ее оказалось нелегким испытанием.

Хранить закопченный котелок в рюкзаке было бы кошмаром, если бы вы его не упаковали.

Более того, сажа дошла до края кружки. Если вы сделаете глоток из походной кружки после приготовления с изопропиловым спиртом, сажа сразу же сотрется с ваших губ. Это эффективно предотвращает употребление любой еды или напитков, которые нужно пить из кружки или походной кастрюли.

Замачивание кружек в воде в течение нескольких часов почти не удаляет сажу.Чтобы снять его, мне пришлось использовать стальную мочалку и много воды, средства для мытья посуды и смазку для локтей.

Сжигание всего одной унции 99% -ного изопропилового спирта и Iso-HEET (также известного как Red HEET) покрыло наши кружки толстым слоем сажи.

Очистить от копоти на следе — задача не из легких. Это потребует большого количества воды и биоразлагаемого мыла. Простая губка с трудом удалит все это.

Он сработает в крайнем случае, но использовать изопропиловый спирт в качестве топлива было бы настолько сложно, что мы думаем, что вам лучше не использовать.Дополнительная минута, которую вы сэкономите на времени кипячения, окупится в десятки раз, когда вы пойдете мыть посуду в лагере.

Iso-HEET также в основном состоит из изопропилового спирта — 98,5% согласно SDS.

Таким образом, у него та же проблема, что и у версии 99%, которую мы тестировали: это копоть, которую можно сжечь, и потом очистить кружку или кастрюлю непросто.

Iso-HEET был самым медленным топливом, которое мы тестировали. В среднем унция этого напитка требовала более шести минут, чтобы вскипятить чашку воды.

Более того, он даже дороже, чем его аналог, Yellow HEET.Мы не нашли никаких веских причин использовать его в качестве топлива для спиртовой печи, учитывая другие доступные варианты.

Работа с покрытыми копотью кружками быстро превратилась в тяжелое испытание.

Состав (паспорт безопасности)

98,5% изопропиловый спирт
0-1,5% проприетарный
0,14985-0,22485% собственный
0,07498473-0,15012173% собственный

Сводка

Вот лучшие спиртовые печные топлива:

Crown Alcohol Печное топливо
Зеленый денатурированный спирт Klean Strip
HEET
99% изопропиловый спирт
ISO-HEET

Как выбрать лучшее спиртовое топливо для ваших нужд

Виды спиртового печного топлива

Этанол — самый дорогой вид спиртового топлива, и его труднее всего достать. Тем не менее, это лучший вариант, потому что он имеет высокое теплосодержание и обеспечивает чистое горение по сравнению с другими типами.

Мы не тестировали топливо на основе чистого этанола из-за его стоимости и доступности.

Популярные примеры: 190-proof Everclear

Денатурированный спирт (также известный как метилированный спирт) — это этанол, который содержит такие добавки, как метанол, которые делают его токсичным, чтобы препятствовать потреблению в рекреационных целях и освобождать его от акцизного налога на спиртные напитки. Это популярное спиртовое топливо для печей, потому что оно доступно, относительно экологически чистое и более доступно, чем этанол.

Различные марки добавляют разные уровни присадок (в основном метанол).Некоторые бренды содержат до 80-90% этанола, а другие — от 20 до 30%.

Популярные примеры: Зеленый денатурированный спирт Klean Strip, топливо для печи Crown Alcohol, денатурированный спирт Crown, денатурированный спирт Klean Strip

Метанол — токсичное, легковоспламеняющееся химическое вещество, популярное в качестве спиртового топлива из-за своей цены и доступности.

Метанол может попасть в организм при проглатывании, вдыхании или абсорбции через кожу. Однако я еще не нашел удовлетворительного ответа на вопрос, насколько опасно его использование в качестве топлива.

Вы должны решить для себя, работает ли это риск.

Популярные примеры: Yellow HEET

Изопропиловый спирт (также известный как изопропанол) — это бесцветное, легковоспламеняющееся химическое вещество, которое дешево, широко доступно и имеет высокую теплосодержание.

Однако он не горит чисто. Даже при сжигании одной унции изопропилового спирта наши кружки покрывались слоем сажи. После этого обрабатывать кружки и мыть кружки было таким беспорядком, что мы не рекомендуем его в качестве топлива для спиртовой печи.

Популярные примеры: Red HEET, медицинский спирт, изопропиловый спирт

Две кружки с пятнами копоти — результат горения изопропилового спирта. Кружка с медным оттенком — результат горения зеленого денатурированного спирта Klean Strip. Две чистые кружки — результат сжигания HEET и топлива для печи Crown Alcohol.

Как найти и прочитать паспорт безопасности

Паспорт безопасности (SDS) или паспорт безопасности материала (MSDS) содержит информацию о здоровье и безопасности конкретного вещества.

Большинство протестированных нами видов топлива имеют паспорта безопасности, с которыми мы по возможности связывались.

Если вы ищете паспорт безопасности топлива, которое мы не тестировали, сначала сверьтесь с этикеткой. Иногда он будет включать URL-адрес, который вы можете посетить, чтобы найти SDS.

Если нет, посетите веб-сайт бренда и просмотрите его. Обычно где-то на сайте есть ссылка на базу данных, по которой вы можете найти паспорт безопасности вашего продукта.

Если ничего не помогает, простой поиск в Google по запросу «[название продукта] sds» поможет.

После того, как вы нашли паспорт безопасности, для путешественников часть наиболее важной информации находится в разделе, обычно озаглавленном «Состав / информация об ингредиентах».

В этом разделе представлена разбивка ингредиентов с примерным процентным соотношением их веса. Просматривая его, вы можете быстро получить представление о том, сколько этанола, метанола и добавок содержит формула.

Как мы тестировали

Проведение теста на кипение

Тест кипения — это классический способ определения эффективности топлива.Итак, в этом руководстве я и приступил к этому.

Чтобы обеспечить единообразие, я купил пять таких же спиртовых плит, Zelph Starlyte Stove, и пять таких же кружек, алюминиевую кружку IMUSA. Затем я сделал пять одинаковых ветровых стекол из алюминиевой фольги.

Используя кухонные весы, я налил в каждую кружку ровно восемь унций воды, а в каждую плиту — ровно одну унцию топлива.

Затем я зажег печи и подождал 30 секунд, пока они нагреются, прежде чем поставить кружку на каждую плиту, отрегулировать лобовое стекло и запустить таймер.Я смотрел и записывал, когда каждая кружка закипела.

Я повторил этот тест трижды, смывая сажу с кружек после каждого цикла, чтобы убедиться, что это не влияет на время кипения. Я также поменял кружки и ветровые стекла на разные печи и поменял порядок, в котором я зажигал печи.

Примечание: Испытания на кипение проводились на высоте 900 футов при средней температуре 70 °.

Тест кипения	99% изопропиловый спирт	Crown Alcohol Печное топливо	Зеленый денатурированный спирт Klean Strip	HEET	ISO-HEET
# 1	244.96	328,52	306,58	342,7	410,55
№ 2	259,42	318,17	359,16	335,21	311,34
№ 3	314,35	337,66	361,91	377,24	414,24
В среднем	272,91	328,12	342,55	351,72	378,71

Примечание: Время в приведенной выше таблице указано в секундах

Среднее время кипения каждого топлива было важным фактором в нашей оценке.Я также принял во внимание количество сажи, производимой каждым топливом, потому что, как я уже упоминал, было беспорядочно обращаться с покрытыми копотью кружками, а для удаления сажи требовалось много жира и стальной мочалки.

Система котлов на альтернативных видах топлива. (Как построить такой.)

На этой неделе более крупный личный проект по домашнему отоплению (новый теплообменник для старой системы дома) заставил меня снова задуматься о том, как я и многие другие использую нетрадиционные или, по крайней мере, теперь не обычные стандартные методы. (Природный газ, пропан, мазут, электричество) для отопления наших домов и рабочих мест по любому количеству причин.Чаще всего стоимость топлива является основной, даже если мы не признаем этого, потому что хотим, чтобы эти «очень важные товары на ощупь похлопали по спине» за возможность заявить, что мы экологически чистые или что-то в этом роде. Не я, раньше я сжигал старые шины, а теперь сжигаю отработанное масло и не боюсь признаться в этом!

Но на самом деле, насколько эффективны эти альтернативные методы нагрева топлива и с какой целью их преследуют с точки зрения личного времени, усилий и денег плюс неудобства, истощение, разочарование, травмы, гнев, ярость и т. Д.мы никогда не признаемся, что имеем дело с этим слишком часто, чтобы не все также имели значение для чего-то одинакового, прежде чем они станут менее желательными в долгосрочной перспективе? Для меня это приближается к 17 зимам в качестве моего основного метода отопления и очень много во всех перечисленных пунктах разногласий и, возможно, даже больше.

НО , а это большое НО! Какая выгода от всего этого, что заставляет любого глупого дурака когда-либо пытаться использовать любую форму метода нагрева A или альтернативный F uel ( AF отсюда и далее) по любой причине? Что ж, для меня это всегда сводится к нескольким простым вещам.

1. Избежание затрат.
Когда я начал свой путь к нагреву AF, я был ребенком, который рос с дешевыми родителями. У нас был камин, который сжигал дрова и уголь. На самом деле их двое.
Первый был дешевым POS-терминалом, который сжигал около половины дров в неделю, чтобы отапливать дом двойной ширины площадью около 1200 кв. Футов, и в первую очередь моей задачей было поддерживать этот запас дров в порядке. Обычно мы сжигали древесину, полученную с нашей семейной земли, а также любую соседнюю землю вместе с бесплатным лесным ломом от сноса старых зданий, от которых люди хотели избавиться, а также вывозили деревянные поддоны и любые древесные отходы из города.И, как любая правильная и достойная дешевая семья, мы потратили иррациональное, почти постыдное количество времени, усилий и других вещей, упомянутых ранее (много / огромное их количество), чтобы сэкономить несколько долларов на расходах на отопление.

Начиная с самого начала, этот первый ужасно эффективный камин оставался с нами в течение нескольких лет, пока не появился лучший. К счастью, второй, лучше сконструированный и спроектированный, сжигал половину древесины, чтобы лучше обогреть место, но в любом случае это все равно было тяжелой работой, и, помимо массового сбора и перевозки домой грубой срубленной массы древесины, она сожгла. Моя работа заключалась в том, чтобы поддерживать его запас топлива в надлежащем объеме и на складе.
Работа, которую я возненавидел просто из-за полного отсутствия в ней эффективности. Горючая древесина здесь в значительной степени бесплатна, если вы готовы приложить какие-либо усилия, чтобы ее достать, и мне всегда нравился этот аспект нагрева AF. Остальная физическая работа, которая возникла из-за сдвига, включая неэффективность всего этого от начала до конца, не так уж и много.

2. Трудовые отношения.
Что ж, для меня, когда я решил построить свою систему автофокусировки для обогрева моего старого дома, однажды я решил пустить постоянные корни там, где я сейчас нахожусь в далеком 1999 году. самый практичный и эффективный способ, который я мог найти, даже если он убьет меня, хотя я еще не имел понятия, как это сделать.

Примерно в 2001 году я получил работу на небольшом предприятии, которое занималось коммерческими котлами и где я узнал, как они работают как на хорошие, так и на плохие, и где я пришел, чтобы узнать секрет создания AF. более практичное, ГОРЯЧЕЕ ХРАНЕНИЕ ТЕРМАЛЬНОЙ МАССЫ НА ОСНОВЕ ГОРЯЧЕЙ ВОДЫ!
Дело в том, что обычный обычный камин излучает тепло только до тех пор, пока в нем горит огонь, и он никогда не бывает равномерным или эффективным. Сначала он слишком горячий, а затем постепенно сужается до мертвого, если вы постоянно не кормите его и не возитесь с ним.

Функционально, но неудобно, и я ненавижу эту предпосылку до глубины души моей самой ленивой клетки в моем теле. (и, мальчик, у меня много ленивых клеток, когда дело доходит до сжигания дров в качестве основного источника тепла для меня!) Кроме того, в отличие от моих родителей, поскольку у меня нет детей, на которых можно переложить весь этот труд и неудобства, я у меня нет выбора, кроме как справиться с этим самостоятельно.

Вот здесь и вступает в игру котельная часть. Сжигайте дрова с максимальной эффективностью, с учетом рабочей нагрузки, эффективной и удобной скоростью и методом и сохраняйте ее тепловую энергию в воде, а оттуда отбирайте это тепло по мере необходимости в течение гораздо более длительный период времени.Теперь, когда все сделано правильно, это единственное изменение в основном наборе процессов преобразования и повторного использования тепловой энергии сокращает общее время и рабочую нагрузку, и даже значительные эксплуатационные расходы / затраты на обработку материалов, инвестиции в 10 или более раз, а если будет сделано большое, намного больше.

Причина в том, что любой, кто когда-либо владел камином, знает, что в обычном домашнем камине все топливо должно быть превращено в небольшие удобные по размеру части, на переработку которых требуется большая часть физических усилий и времени. древесное сырье превращается во что-то полезное.Со старыми каминами, которые я рос, каждый кусок дерева должен был быть меньше 20 дюймов в длину и менее ~ 3 дюймов в диаметре, и превращение 60-футового дерева в куски длиной менее 20 дюймов и диаметром ~ 3 дюйма — это огромное количество. работы.

Однако с большим котлом AF не так уж и много. Для котла, если он построен правильно, требования к верхнему размеру практически соответствуют тому, с чем вы можете справиться физически любыми доступными вам способами. Для меня, как мускулистого фермерского мальчика ростом 6 футов 3 дюйма 250 #, верхним пределом размера был любой цельный кусок, который весил менее 100 в случае моей первоначальной конструкции первого котла, 50 дюймов в длину на ~ 12 дюймов в диаметре! Работайте, чтобы превратить дерево или любой тип исходного дерева в куски, которые подпадают под требования этого размера! Огромная 10X + экономия труда прямо здесь!

3.Удобство.
При сжигании твердого топлива образуются твердые побочные продукты, такие как зола, и негорючие вторичные материалы, такие как гвозди и крепежные детали, которые идут со старыми пиломатериалами и поддонами, что в домашнем камине беспорядок и неприятность, когда он забивает решетку из золы на половину. биты расплавленного металла. Кроме того, существует предел того, сколько золы вы можете накопить до того, как с ней придется разбираться каким-либо другим, столь же беспорядочным, незначительно трудоемким и неудобным способом.

Если котла не так много, то котел может быть физически намного больше обычного домашнего камина и располагаться снаружи или в каком-то специально отведенном месте, где с такими беспорядками можно легко справиться как в больших объемах, так и в гораздо более удобных временных рамках.Ежедневно вываливать из домашнего камина одно или два ведра золы и прочего мусора и перевозить его по дому — неприятная неприятность. В то время как сброс 3 — 5 кубических футов зольной камеры в специальную систему обработки золы один раз в неделю — это не так, и весь беспорядок — это место, где никому нет дела!

4. Эффективность.
Это немного противоречит интуиции в некоторых аспектах, так как эффективность зависит от ряда факторов. По моим представлениям, потенциальное снижение эффективности передачи тепловой энергии от теоретически идеального сгорания любого используемого AF к любой конечной точке тепла, полученного из системы, является взвешенным измерением, которое не может быть просто уменьшено до теоретического процентного значения скажем, X единиц энергии было в определенном объеме / массе топлива, и X-y процентов этого количества было потеряно до того, как из указанной системы вышло какое-либо продуктивное тепло.И вот почему.

Подумайте немного. С наружным котлом вы снизили физические нагрузки как по сбору, так и по переработке древесины, а также по обслуживанию системы на порядок, если не намного. Сколько это стоит с точки зрения времени и удобства плюс другие факторы по сравнению со стоимостью почти бесплатного топлива? Стоит ли говорить о теплоте сгорания сжигаемого топлива больше, и если да, то насколько? Сжигает ли на 5–15% больше топлива, что теперь требует от вас в 10–20 раз меньше усилий и усилий, чтобы решить реальную проблему, и если да, то почему? Для меня это и ежу понятно.

И, кстати, правильно спроектированная котельная система AF может быть значительно более энергоэффективной, чем обычный домашний камин. Я построил несколько для людей сейчас, и все они говорят, что сократили годовое потребление древесины с 2/3 до 1/2 или меньше, в зависимости от того, какие старые изношенные системы отопления они использовали, в то же время сократив общие рабочие нагрузки в 10+ раз, и целые дома и магазины с комфортным равномерным и стабильным теплом повсюду, точно так же, как их обычные системы отопления в них.

5. Фактор ботаника.
Я не могу сказать, что это не самый высокий пункт в моем списке, даже если это последний важный пункт! Дело в том, что с учетом технологических достижений, которые у нас есть, даже самодельный дизайн можно сделать умным и в значительной степени самоподдерживающимся в своих основных функциях и операциях, если человек захочет. И добавив некоторую интеллектуальную технологию к котлу AF в форме базовой цифровой логики и управления технологическим циклом, а также используя упомянутые системы управления, чтобы полностью интегрировать его работу с любой существующей системой отопления до такой степени, что она может превратить обычную топливную систему быть вторичным или даже третичным резервным копированием в конечном итоге того стоит.

То есть, эй. Если вы можете сделать сжигание чего-либо настолько простым, что его можно уменьшить до — зажгите огонь, нажмите кнопку и уходите — , почему бы и нет? И когда я говорю сжечь все, что я делаю, я буквально имею в виду, что с правильно построенной физической конструкцией системы сгорания котла плюс использование интеллектуальной системы управления, вам не нужно просто сжигать лучшую древесину, уголь или что-то еще. Я не сделал! Я все сжег в своем старом котле. Хорошие твердые породы, полугнилая и низкосортная древесина, старые строительные пиломатериалы, уголь, железнодорожные шпалы, мусор, пластмассы, куски шин и, в конечном итоге, использованное масло самых разных загадочных смесей.

Если он сам по себе может удерживать пламя, его можно сжечь, а не просто сжечь, причем с разумной чистотой и эффективностью!

Итак, с этим я планирую дать достаточно подробный отчет о том, как построить систему котла AF на основе моих уже более 15 лет личных экспериментов и разработок, которые начинались с сжигания старой древесины, что было просто нормальным побочный продукт моей сельской жизни, который привел к моему теперь полностью автоматизированному мини-котлу, работающему на отработанном масле, который обогревает мой старый дом, плюс рабочий сарай размером 14 на 20 футов на ~ 1000 — 1200 галлонов загадочной смеси отработанных масел, которые я бесплатно собираю у местных площадь.

Я не буду строить настоящие котлы по мере развития этой темы, а просто буду обсуждать работу, которая была вложена в то, что я делал за эти годы, и используя какие графические ссылки на то, что я спроектировал и построил, и перестраивал по ходу.

Я не знаю, как часто я буду обновлять эту ветку, но я потрачу на это время, насколько смогу, так как это все еще сердце зимы для меня прямо сейчас, у меня много свободного времени, чтобы поиграть .

Эффективное и действенное использование дровяной печи

Введение

Каждую зиму тысячи жителей Пенсильвании поддерживают тепло в своих домах, используя возобновляемые, доступные по цене местные дровяные обогреватели.Однако очень немногие из нас много думают о том, правильно ли мы его используем. Большинство ископаемых видов топлива не требуют дополнительных усилий, кроме настройки термостата, но это не относится к древесине. То, как вы используете дровяную печь, бойлер или каминную топку, может существенно повлиять на ее производительность.

Ключевой принцип

Эффективная работа печи не только увеличивает количество получаемого полезного тепла, но и помогает очистить воздух. Почему? Все сводится к одному простому принципу: Эффективное тепло — это чистое тепло.

Полное, 100-процентное эффективное сгорание древесины означает, что весь горючий материал в древесине преобразуется в тепло, CO ₂ (диоксид углерода) и водяной пар. Все, что остается, — это зола, минеральный состав древесины. С другой стороны, неполное сгорание означает, что часть углерода и водорода остается несгоревшей; как правило, это соответствует выбросам таких веществ, как частицы углерода, окись углерода и полициклические ароматические углеводороды.Обычно это не то, чем мы хотим дышать, и мы не хотим дуть ими на наших подветренных соседей.

Таким образом, вы можете сэкономить топливо и в то же время сохранить воздух чистым, убедившись, что вы используете дровяную печь, топку или бойлер с максимальной эффективностью. Как? Вот несколько простых советов.

Используйте высокоэффективную плиту

Дровяные печи и топки, продаваемые в США с 1988 года, требует от Агентства по охране окружающей среды США (EPA) использования высокоэффективных конструкций, которые помогают обеспечить более полное сгорание древесины.Дровяные котлы для установки вне помещений не подпадают под это постановление, но доступны программы добровольной сертификации. Посетите веб-сайт Управления по охране окружающей среды, на котором приведены списки производителей, а также печей и котлов, отвечающих стандартам высокой эффективности. Печи и котлы, которые были построены до 1988 года, или котлы, не имеющие сертификата EPA, как правило, не так эффективны.

Наиболее распространенный метод, используемый для высокоэффективных печей, — это добавление предварительно нагретого воздуха для горения над огнем. Многие люди не осознают, что около половины энергии в древесном топливе происходит за счет «летучих» газов, которые выделяются из древесины и сгорают в окружающей смеси газов и воздуха.Если в этих газах нет кислорода или они недостаточно горячие, они не сгорают. В высокоэффективных печах также используются «полки» или другие перегородки, чтобы заставить горячие газы проходить более длинный путь, прежде чем они покинут горячую печь, что дает им больше времени для полного сгорания. Иногда используются каталитические устройства; они используют специальные химические материалы для разложения большего количества несгоревших углеводородов, дополнительно улучшая тепловыделение и сокращая выбросы.

Если у вас старая плита или плита, не имеющая сертификата EPA, подумайте о ее замене.Может показаться безумием избавление от старой печи, которая все еще работает «отлично», но если вы это сделаете, повышение эффективности и сокращение выбросов будут значительными. Вы также будете использовать меньше древесины — экономия 30 процентов не является чем-то необычным.

Типичный поперечный разрез с пронумерованными частями старых и новых дровяных печей.
Старая печь слева:
1. Воздухозаборник, не подогретый, уменьшает сгорание
2. Первичная камера сгорания
3. Газы охлаждаются в дымоходе, прежде чем они успеют полностью сгореть, образуя дым и креозот
Новая печь справа:
1.Камера предварительного подогрева нагревает воздух для горения
2. Первичная камера сгорания
3. Вторичный воздух для горения вводится над пламенем
4. Дополнительная камера увеличивает время сгорания газов
5. Каталитический нейтрализатор разрушает любые оставшиеся углеводороды, выделяя больше тепла

Используйте сухую древесину

Конечно, мы знаем, что сухую древесину легче сжигать, но знаете ли вы, что она также дает намного больше тепла? Правильно высушенная и выдержанная древесина с влажностью около 20 процентов по весу содержит примерно на 12 процентов больше доступной энергии, чем если бы вы использовали ее, когда она была свежесрезана с влажностью 45 процентов.Вдобавок ко всему, домашние дровяные печи, как правило, горят более эффективно при использовании сухой древесины. По возможности держите древесину хорошо уложенной под навес в солнечном месте (подойдет брезент, но лучше сплошная крыша). Если вы пилите собственное дерево, дайте ему высохнуть перед использованием; многие рекомендации предполагают высыхание не менее шести месяцев, но лучше один год или даже два. Хотя поставщики древесины обычно говорят вам, что их древесина «полностью выдержана», многие пользователи заметили, что хранение ее в течение дополнительного года имеет большое значение для содержания влаги в древесине и ее способности к горению.

Keep It Hot

Одним из ключей к высокоэффективному сгоранию является поддержание горячей зоны сгорания, по крайней мере, до 600 ° C (1100 ° F). Если он холоднее, дерево будет «тлеть» (достаточно горячим, чтобы горючие газы выходили из дерева, но недостаточно горячим, чтобы эти газы горели). Если вы держите печь горячей, используя сухие дрова и заправляя печь до того, как она остынет, вы можете обеспечить максимально полное сгорание топлива, минимизируя выбросы, а также накопление креозота в дымоходе.

Не морите огонь голодом

Многих из нас учили, что мы можем «контролировать жар», закрывая заслонки и ограничивая количество воздуха, поступающего в дровяную печь. Хотя это технически возможно, это имеет отрицательный побочный эффект, заключающийся в предотвращении полного сгорания древесины — в конце концов, кислород в воздухе является необходимым ингредиентом для сгорания (кислород + топливо при правильной температуре = сгорание). Известно, что тепловыделение дровяных печей трудно контролировать. Лучше всего менять скорость разжигания огня, а не пытаться контролировать поток воздуха.

Если вы хотите, чтобы печь работала чисто и эффективно, не поддавайтесь желанию приглушить печь, за исключением одного важного момента: когда огонь догорает только до тлеющих углей, и вы не планируете добавлять топливо (например, в конце дня перед сном) это один раз, чтобы частично закрыть заслонку, чтобы ограничить поток воздуха через плиту. По мере того, как огонь горит, количество необходимого воздуха падает, поэтому «накапливание огня» путем частичного закрытия заслонки на угольном слое уменьшает количество тепла, выводимого из дома за ночь.
