Установка твердотопливного котла – монтаж ТТ-котла своими руками

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

Выбор конкретного места в частном доме под размещение теплогенератора.
Подготовка помещения к установке.
Устройство приточно-вытяжной вентиляции.
Инсталляция отопительного агрегата и дымохода.
Подключение к системе отопления (обвязка) и проверочный запуск.

Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

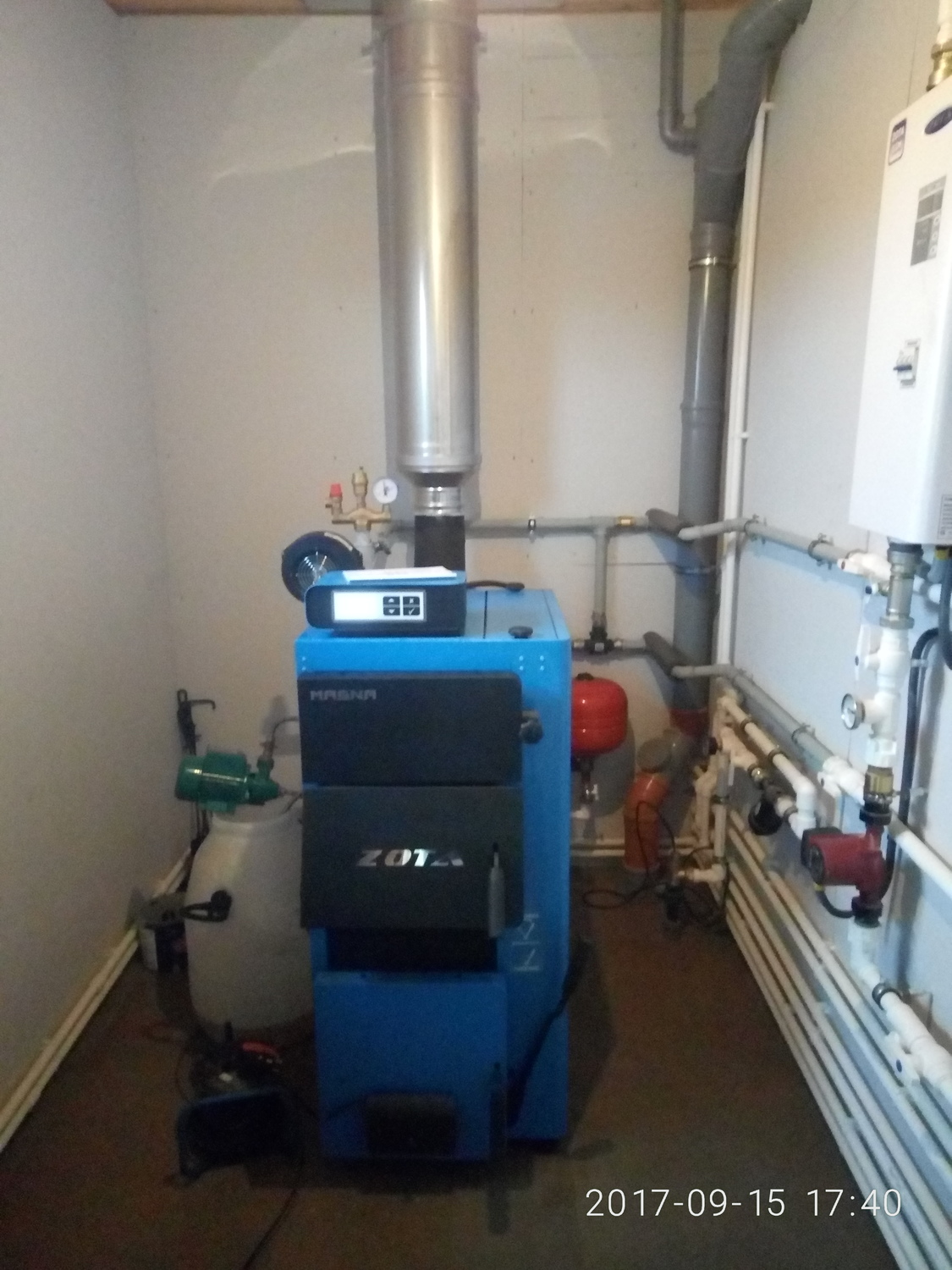

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.
Удачное решение – пристроить твердотопливную котельную из пеноблоков к стене жилого дома
Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).
Схема установки с допустимыми расстояниями до стен и потолка котельной
Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

предусмотреть основание и при необходимости отлить бетонный фундамент;
пробить в стене отверстия для дымоходной трубы и вентиляции;
стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

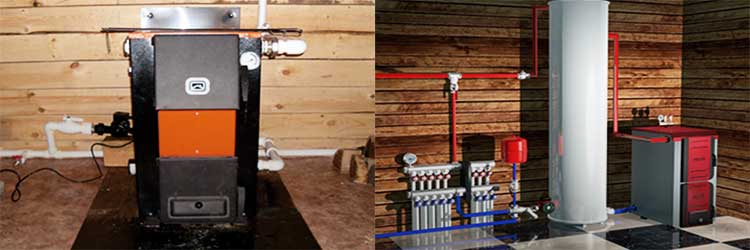

Пример защиты деревянных перегородок и пола рядом с дровяным котлом

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.
Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание
Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Схема устройства фундамента под тяжелый дровяной котел

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

обеспечить твердотопливному котлу нужное количество воздуха на горение;
выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.
Здесь вытяжная решетка установлена неудачно, слишком близко к вентилятору. Во время работы турбины вытяжка становится притоком
Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Заводские и самодельные сэндвич-трубы для дымохода

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
Установите проходной узел из оцинкованной стали в виде короба.
Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Схема сборки и подключения приставного дымоотвода из сэндвича

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
в нижней части установите ревизионный люк и сборник для конденсата;
чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;
Чертеж газохода, прокладываемого от котла внутри дома с выходом через кровлю
стеновые кронштейны не должны совпадать со стыками секций дымохода;
на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Содержание:

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее, установка твердотопливного котла любого типа выполняется по одинаковой методике:

Сначала определяют место, где будет размещен котел.

Далее выполняют предварительную подготовку помещения.

Оборудуют приточно-вытяжную вентиляцию.

Монтируют выбранный котел на твердом топливе и выкладывают дымоход.

Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.

Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.

Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.

Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.

Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

подготовка надежной основы и заливка бетонного фундамента, если это необходимо;

выполнение вентиляционных отверстий и зазора для дымохода в стене;

изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.

При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.

Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

подача в котел достаточного количества кислорода для поддержания процесса горения;

вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;

компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м³ воздуха, а сжигание угля требует порядка 8-9 м³, исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.

Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.

Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.

Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO₂.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см².

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.

Монтируют в проем оцинкованный короб – это будет проходной узел.

Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.

Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;

стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;

горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;

внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;

кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;

крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;

сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Выводы

Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее, в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.

<br />

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.

также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.

монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.

подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.

подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.

в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:
V бака = V системы : 10

Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.

схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,

расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,

группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

itemprop=»video»

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей. Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) — отзывы Установка, монтаж пеллетного котла

itemprop=»video»

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

itemprop=»video»

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

itemprop=»video»

Объект смонтированный в феврале 2021. От клиента поступил вопрос — войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение «ДОРОГО». Пришлось пересчитывать смету под «сварку». Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

Тонкости установки твердотопливного котла в частном доме

Автор Евгений Апрелев На чтение 6 мин. Просмотров 15.3k.

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

[contents]

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности. Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м³, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев . Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м³. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
быть оборудовано дымоотводящей системой;
быть оснащено системой вентиляции, канализации и водоснабжения;

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола. Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

Удалить заводскую упаковку и произвести сборку оборудования согласно документации.
Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.
Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
Закрепите установку на фундаменте, используя уровень.
Подключите ТТ теплогенератор к системе дымоудаления.
Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

https://www.youtube.com/watch?v=1z6OOs3Wdh5&feature

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

Установка котельной печи

— Установка одно- и многотопливной котельной печи

Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, например, отопление помещений .

Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми устройствами аварийного отключения.Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания труб через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!

Печи дровяные

Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3).Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.

У большинства из нас, во Франции, есть хороший (обычно большой) открытый камин, взывающий о дровяной печи. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты.Они называются моделями печей и плит с «бойлером» и в основном бывают двух видов;

со встроенным котлом, который является частью самого корпуса печи,
и
с котлами с защелкой, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с защелкой, который может быть установлен на ваша плита).

Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем печи с «клипсой», хотя котельная печь с зажимом обычно дает больше прямого тепла в комнату.Кухонные плиты, такие как Rayburns, могут иметь любой вариант в зависимости от того, хотите ли вы нагревать только резервуар горячей воды бытового потребления или контур центрального отопления (или и то, и другое). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопровода с гравитационной циркуляцией с использованием 32-миллиметровых подающих и возвратных труб, подключенных к французскому цилиндру с горячей водой с гравитационным нагревом под давлением. Таким образом, «Рейберн» был подключен к системе центрального отопления, расположенной под полом.

Тепловая мощность печи

Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах).Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете. При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна.Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем. Затем результаты публикуются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.

Выбор подходящего размера

Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в домашнем горячем водоснабжении, если вы планируете использовать свою печь для нагрева водонагревателя.Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым отоплением помещения и мощностью котла пропорционально. Дополнительно необходимо указать печь для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если увеличить котел для такого количества радиаторов, то он будет работать слишком горячим и непрерывно «чайник», поскольку он выкипает излишнее тепло в расширительном баке.

Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого отопления помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.

Если вам нужно больше тепла, чтобы генерировать больше тепла в большом помещении, где установлена печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств отопления, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне.Такие расчеты обычно выполняет инженер, чтобы определить ваши требования, которые включают в себя учет потерь тепла на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла от здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и при достаточном обогреве помещения!

Подключение вашей котельной печи к существующему центральному отоплению.

Печь с бойлером может быть подключена к существующей или новой системе центрального отопления либо отдельно, либо в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно достичь несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя приборами, которая затем циркулирует по радиаторному контуру системой центрального отопления. насос. Однако помните, что вам по-прежнему нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных модификаций.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.

Использование котельной печи для отопления и / или горячего водоснабжения

Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий самотечению.Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.

Иметь хорошо спроектированную систему

Чтобы спроектировать и установить хорошую систему, требуется полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может показаться довольно убедительным. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.

Новые правила для Франции с 2015 г.

С 2015 года все установщики дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими фискальными преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!

Накопители горячей и горячей воды

Накопители горячей воды для бытового потребления, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь соединить это с вашим электрическим водителем!
Чтобы предотвратить риск «локализованного» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и в этом случае клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
Даже несмотря на то, что система будет безопасной, если будет обеспечено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с кипением системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.

Объяснение

твердотопливных котлов | Руководство котла

Твердотопливный котел может быть идеальным выбором системы отопления для внесетевой собственности.Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, маслу и электричеству.

Традиционные твердотопливные котлы — это печи, которые можно подключить к системе центрального отопления. Более современный подход заключался бы в установке котла на биомассе, который представляет собой возобновляемую систему отопления, которая сжигает материалы растительного происхождения.

Что такое твердотопливный котел?

Старые системы отопления, которые включали твердотопливный котел, назывались дровяными или угольными печами.Совсем недавно котлы, работающие на биомассе, стали популярным вариантом для твердого топлива. Они так же эффективны и эффективны, как и другие системы отопления, но также являются возобновляемыми. Это потому, что они сжигают растительные организмы, полностью нейтральные по выбросам углерода.

Виды твердотопливных котлов

Печи твердотопливные

Печи на твердом топливе часто относят к дровяным горелкам. Также доступны угольные горелки, но мы настоятельно рекомендуем избегать использования угля, поскольку он сильно загрязняет окружающую среду и будет запрещен правительством в качестве домашнего топлива.

Дровяные печи могут работать на щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом. Это автономные обогреватели, а это значит, что они нагревают только ту комнату, в которой они встроены.

Многотопливные печи предлагают гибкость, поскольку они могут работать на дровах и в холоде.

Печи на твердом топливе обогревают только комнату, в которой они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.

Котлы на биомассе

Система отопления котла на биомассе сжигает природные материалы для обогрева дома.Обычно это древесные гранулы, щепа или бревна, но они также могут включать в себя растительные организмы.

Котлы на биомассе работают так же, как и обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выпущенный в атмосферу, ранее поглощался древесным топливом. Это делает их углеродно-нейтральной возобновляемой системой отопления.

В отличие от твердотопливных печей, в которые нужно подавать топливо вручную, в котел, работающий на биомассе, можно автоматически подавать топливо через бункер.Хотя котлы на биомассе с ручной подачей также доступны.

Что такое котел на биомассе?

Установка котла, работающего на биомассе, требует принятия множества решений. А именно в зависимости от типа топлива, на котором должна работать система отопления, а также от того, нужно ли устанавливать модель с ручной или автоматической подачей.

В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать на более чем одном из этих видов топлива).

Древесная щепа: Более доступна по цене, чем пеллеты, но менее эффективна.
Дрова: Самое большое топливо для котла, работающего на биомассе, и его необходимо вручную подавать в котел, когда необходимо тепло. Потенциально может происходить из местных лесных массивов.
Древесные гранулы: Изготавливаются из прессованной древесной стружки и опилок и могут автоматически подаваться в котел из накопительного бака.

Зачем устанавливать твердотопливный котел?

Преимущества твердотопливных котлов

Низкие эксплуатационные расходы
Нет проблем с перебоями в поставках
Выбирайте из множества видов твердого топлива
Увеличьте вентиляцию помещения

Недостатки твердотопливных котлов

Уголь очень вреден для окружающей среды
Требуется дополнительное место для хранения топлива
Отапливать только одну комнату (если не подключено к системе отопления)
Считается «грязной» отопительной системой, так как в основном это открытый огонь

Теперь обратим внимание на котлы на биомассе.Это более современная версия твердотопливных котлов, потенциально обладающая множеством преимуществ автономной работы.

Преимущества котлов на биомассе

Углеродно-нейтральный
Достигните уровня эффективности более 90%
Обеспечить отоплением и горячей водой всю собственность
Потенциально вы можете обогреть свой дом бесплатно (если у вас есть дрова)
Может иметь право на получение платежей в рамках программы поощрения за возобновляемое тепло

Недостатки котлов на биомассе

Более высокие первоначальные затраты, чем у газовых, масляных и электрических котлов
Топливо необходимо хранить у вас на территории
Могут быть большие системы отопления
Зола из систем ручной подачи требует регулярной очистки

Сколько стоит твердотопливный котел?

Котлы на твердом топливе могут стоить от 499 до 5000 фунтов стерлингов.Это касается только самой печи, поэтому вам также нужно будет учесть стоимость установки. На стоимость установки может повлиять ряд факторов, в том числе:

Тарифы, взимаемые установщиком
Ваше местонахождение
Дымоход требует доработки
Нет дымохода? Затем нужно установить дымоход
Строительные нормы и правила гласят, что в помещении с печью необходима вентиляция

Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать расценки.

Между тем, стоимость котла на биомассе с ручной подачей топлива колеблется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для установки с автоматическим питанием.

Помимо предварительных цен, стоит также обратить внимание на долгосрочные затраты. Уголь — относительно недорогое топливо, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самым дешевым видом топлива из биомассы, но, если ее можно добыть в лесистой местности, тогда древесные бревна потенциально можно найти бесплатно.

Тип топлива	Средняя цена (пенсы / киловатт-час)
Уголь (твердое топливо)	4.13
Древесная щепа	2,9
Бревна	6.93 (или бесплатно)
Пеллеты древесные	5,99

Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату через программу поощрения возобновляемого тепла (RHI). По сути, RHI — это финансовый стимул для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом, работающим на биомассе, вы можете получать 6,97 цента за киловатт-час тепла, произведенного в течение 7 лет.

Получить расценки на котел на твердом биомассе

Звучит ли котел на биомассе как подходящая система отопления для вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Boiler Guide.

Просто заполните нашу короткую форму запроса, а мы позаботимся обо всем остальном. Вскоре вы получите необязательные предложения от трех местных инженеров-теплотехников. Затем вы можете сравнить и установить новый котел на биомассе по наиболее конкурентоспособной цене.

Руководство домовладельца по твердотопливным системам центрального отопления

Поскольку счета за отопление продолжают стремительно расти, все большее число домовладельцев обращаются к более экономичным способам обогрева своих домов.Когда приходит время заменить котел или вам просто надоело постоянное повышение цен, энергоэффективность должна стать вашим приоритетом номер один. В результате в последние годы резко возросла популярность систем отопления на твердом топливе, поскольку они намного более рентабельны в эксплуатации. Однако капитальный ремонт вашей системы центрального отопления — это нелегкая задача, поскольку затраты на установку и требуемые трудозатраты часто дороги и сложны.

Что такое центральное отопление на твердом топливе?

Большинство систем центрального отопления питаются от гидроэнергии, природного газа или, в случае домов, где нет подключения к газу, от нефти, хранящейся локально в резервуаре.В некоторых квартирах и домах используются электрические котлы, хотя они самые дорогие по эксплуатационным расходам.

Твердое топливо, будь то дрова или уголь, использовалось с самого начала истории человечества, и, хотя в течение двадцатого века газ, нефть и электричество стали предпочтительными видами топлива для подавляющего большинства домов, твердое топливо быстро растет. возвращение.

В частности, в сельской местности многие люди используют комбинацию дровяных печей или открытых каминов и обычной системы центрального отопления.Это относительно доступно и эффективно, но с ростом цен на топливо многие рассматривают возможность полностью полагаться на твердое топливо для обогрева своих домов и обеспечения горячей водой.

Современные твердотопливные системы отопления намного сложнее открытых каминов, которые во многих городских районах и так запрещены. Если вы живете в экологически чистом районе страны, вы все равно можете воспользоваться твердотопливным центральным отоплением, потому что многие из них используют технологию чистого сжигания.

Что касается трубопроводов и радиаторов, то система, работающая на твердом топливе, работает точно так же, как и любая другая.Однако вода нагревается в баке, подключенном к плите или твердотопливному котлу, или, в случае некоторых небольших применений, к кухонной плите. В других системах может использоваться сочетание твердого топлива и газа, нефти или электричества, хотя их установка обычно намного дороже. В простейших из этих соединительных систем обычно есть задний котел, установленный на плите, который начинает работать, когда горит огонь. Более сложные системы полностью связаны в той степени, в которой несколько приборов, работающих на топливе, могут одновременно работать в одной и той же системе отопления.

Справочник по твердотопливным котлам

Безусловно, наибольшую озабоченность при покупке твердотопливного котла вызывает относительно высокая стоимость и беспорядок, связанный с загрузкой топлива. В конце концов, большинство домовладельцев не в восторге от того, чтобы постоянно поддерживать котел в рабочем состоянии, добавляя дрова или какое-либо другое топливо, которое он сжигает. К счастью, сейчас доступны автоматизированные системы, включающие питатели топлива, которые необходимо пополнять только каждые несколько дней или неделю.Существуют два основных типа автономных твердотопливных котлов:

.
Конструкция

с гравитационной подачей имеет большой питатель топлива над топкой, который обычно может вмещать топливо на несколько дней. Топливо, используемое в котлах этого типа, обычно представляет собой древесные гранулы, уголь или антрацит. Котлы с гравитационным питанием — самые дорогие, но они гораздо удобнее и доступны во многих размерах.

Котлы с ручным питанием намного дешевле своих более удобных аналогов, но они требуют частой дозаправки, как обычный камин или печь.Тем не менее, они не требуют подключения к электросети, поскольку в них нет термостатов или каких-либо других электрических компонентов. Таким образом, котлы с ручным питанием обычно лучше подходят для небольших применений.

Как правило, более простые бойлеры с ручным питанием вполне доступны для чего-то достаточно мощного, чтобы обеспечить центральное отопление и горячую воду для типичного семейного дома. Однако котлы с гравитационным питанием могут легко стоить более чем в два раза. Как и в случае с любым котлом, чем больше ваш дом, тем более высокая мощность потребуется вашему котлу, а это может значительно увеличить стоимость.Наконец, вам также необходимо учесть стоимость достаточно большого резервуара для воды.

Заключительные слова

Системы отопления на твердом топливе больше не должны означать беспорядок и постоянную загрузку топлива, но более современные и сложные котлы, как правило, стоят вдвое дороже, чем газовые или электрические котлы. Однако с учетом быстро растущих расходов на отопление ваши вложения должны быстро окупиться через несколько зим, и все, что делает ваш дом более энергоэффективным, также повысит его стоимость.

Котлы на твердом топливе | Бойлер Hurst

Котельные системы на биомассе HURST укрепят вашу прибыль за счет сокращения или даже полного исключения затрат на энергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.

Сорокалетний опыт проектирования и производства систем котлов на твердом топливе и биомассе и более 10 000 установок по всему миру сделали Hurst самым популярным в отрасли котлом на твердом топливе.

Херст
Boiler предоставляет своим клиентам поддержку и знания, необходимые для проектирования,
изготовить и установить полные твердотопливные котельные системы из системы хранения топлива
через снижение выбросов выхлопных газов. Различные конструкции гибридных дровяных котлов
подходит для производства пара высокого давления или горячей воды в различных диапазонах
от 3,450 до 60,000 фунтов / час (3,4 ммBTU — 60 ммBTU) производительность от 100 до 900
PSI.

Паровые котлы, водогрейные котлы и паровые котлы, работающие на биомассе, и установки STAG прямого нагрева для твердотопливных систем

Конфигурации влажного и сухого топлива

Котлы Hurst, работающие на твердом топливе, специально разработаны для использования широкого диапазона стандартных и альтернативных видов топлива для котлов на твердом топливе и биомассе, например:

Сельскохозяйственная биомасса
Волокно агавы
Резерв: газ и / или нефть
Кора
Колотые отходы мельниц
Куриный помет
Уголь

Строительный мусор
Корпуса
Топливо для свиней
Королевская трава
ТБО
Бумага
Стружка строгального станка

Рисовая шелуха
Резина
Шлифовальная пыль
Опилки
Стружка
Шлам
Багасса сахарного тростника

Сервис

Hurst Boiler располагает полностью обученным персоналом инженеров по обслуживанию твердотопливных котлов, а также обширным запасом запасных частей.Чтобы быстро реагировать на потребности наших клиентов, мы обслуживаем сложное оборудование, чтобы обеспечить самые последние улучшения в поддержке котлов, оборудовании, производстве, установке, устранении неисправностей и помощи в эксплуатации. Наша приверженность качеству и быстрому обслуживанию непревзойденна.

Другие твердотопливные системы и компоненты, поставляемые с котлом Hurst

Деаэратор (системы подпиточной воды)
Хранилище угольных бункеров
Конвейеры для топлива
Вентиляторы с принудительной тягой и воздушные системы
Конвейеры для золоудаления
Вентиляторы с принудительной тягой и воздушные системы
Огнеупоры марки Hurst Системы дозирования топлива
Системы обратного впрыска золы
Выхлопные трубы и дымоходы
Контроль и мониторинг выбросов
Противопожарные двери и решетки
Системы нагнетания сажи

Универсальность, надежность, простота эксплуатации

Используя стандартные детали, компоненты и конфигурации, мы можем изготавливать, часто в очень короткие сроки, конфигурации паровых установок, адаптированные к конкретным требованиям заказчика.Мы также приветствуем нестандартные, экспериментальные и сложные работы.

Мы встраиваем качество и надежность в каждую систему, потому что ничего меньшего не подойдет. Наш многолетний опыт и приверженность нашим клиентам позволили разработать надежную систему, способную выдерживать непрерывную работу в суровых промышленных условиях.

Разработан, сконструирован и проштампован в соответствии с требованиями Американского общества инженеров-механиков. Проверено и зарегистрировано Национальным советом инспекторов котлов и сосудов высокого давления.

Связывание твердотопливных печей | Подключение к системам центрального отопления

В связи с продолжающимися и растущими ценами на мазут и другое топливо для отопления нас постоянно просят подключить системы автоматических топливных котлов к сжиганию древесины, чтобы снизить текущие расходы.

Мы говорим одно и то же снова и снова. Вот краткое изложение наиболее часто повторяемых моментов, которые следует учитывать.

Напорные системы.

Нет, нельзя! (Технически это возможно, но вы нарушаете так много правил и принципов в пути, что не стоит риска или усилий!)

Стоимость

Вы не можете сделать это дешево! Возникают технические проблемы, для решения которых требуется относительно дорогой комплект, а также услуги хорошо обученного инженера-теплотехника.

Плита v бойлер

Самые большие водонагревательные печи на рынке будут производить около 80 тыс. Британских тепловых единиц, но они огромны! Небольшой котел для кухни или пристройки будет предлагать более высокую эффективность, более высокие диапазоны мощности, часто при сопоставимой стоимости.

НДС Примечание, с января 2007 г. НДС на новые дровяные котельные составляет 5%

Технический

Я так часто вижу, как это делается неправильно, это страшно!

Запрещается полностью прокачивать твердотопливную систему отопления.

Подумайте об этом. Если вы используете масляный или газовый котел и происходит отключение электроэнергии, не только останавливается насос центрального отопления, но и котел перегревается и гаснет.

Большинство систем являются «отказоустойчивыми». Система на твердом топливе будет продолжать производить горячую воду до тех пор, пока в огне есть топливо, которое можно сжечь.

Вы должны спроектировать «гравитационный контур», то есть часть вашей системы отопления, работа которой не зависит от насоса, что позволяет горячей воде циркулировать вдали от котла и охлаждаться.

Предотвратить обратную циркуляцию

Ваши котлы подключаются к вашей отопительной системе с помощью труб с широким проходом. Часто 28 мм, а иногда в более крупных системах на 35 мм.

Поставьте себя на место воды в вашей системе. Если вы просто схватили две большие трубы, чтобы подключить новый котел к своей системе, собираетесь ли вы пойти по трудному пути вниз по микроканальным трубам к радиаторам, когда есть легкая, большая труба, чтобы опуститься вниз? Если вашему жидкотопливному или газовому котлу постоянно разрешается нагревать водяную рубашку твердотопливного котла, то конечным результатом может быть увеличение, а не уменьшение вашего счета за отопление.

Органы управления

Большинство из нас очень привыкли к игрушкам технарей, большинство из которых (вы не захотите это слышать) являются избыточными! Конечно, вы можете установить часы в свою твердотопливную систему, но, поскольку вам все равно придется вставать утром, чтобы завести журнал, какой в этом смысл ?!

Комнатный термостат также может требовать тепла, когда вас нет дома, чтобы развести огонь. Производители твердотопливных котлов не без оснований относятся к мерам контроля.

Плохо установленная система управления не только сведет вас на нет, но и может даже разрушить ваш котел, если ее не настроить для предотвращения образования конденсата.

Альтернативы:

Вам действительно нужно подключиться к системе центрального отопления, чтобы снизить расходы на нефть / газ? Маленькая плита в средней гостиной будет выделять столько тепла, что радиатор в этой комнате будет выключен. (Термостатические радиаторные клапаны обязательны!)

Печь побольше с открытыми дверями в другие комнаты может обогреть значительную часть вашего имущества, и опять же радиаторы выпадут из системы, когда дом нагреется.Результат, уровень комфорта повышается. Счета за топливо падают!

Обратите внимание, я НЕ инженер-теплотехник или водопроводчик и не претендую на то, чтобы им быть, но вышеперечисленные пункты не ракетостроение, а простая логика.

НЕОБХОДИМО проконсультироваться с обученным инженером (предпочтительно HETAS). Он или она вложили много времени, усилий и часто денег в то, чтобы научиться делать эти вещи правильно и безопасно.

И простой, но часто игнорируемый момент. Как найти такого инженера? СПРОСИТЬ! Спросите своих друзей, родственников, желтые страницы, HETAS, кого угодно! Тогда спросите у инженера рекомендации.Если он / она делал это раньше и успешно, значит, у них где-то есть счастливый покупатель, который будет рад об этом поговорить. СПРОСИТЬ!

Контактная форма и как добраться до выставочного зала Тел. 01501 823006

ОЧЕНЬ полезные ссылки

Ассоциация твердого топлива

Ассоциация твердого топлива Сайт ассоциации твердого топлива. Просмотрите меню «Литература» и загрузите или закажите (FOC) «Руководство для подключения». Превосходный документ и почти библия для проекта.

HETAS

HETAS Руководящий орган для твердотопливной промышленности в Англии, но действует по всей Великобритании схеме регистрации инженеров по твердому топливу.

Мы обслуживаем: — Глазго, Эдинбург, Западный Лотиан, Мидлотиан, Стерлинг, Перт, Файф, Северный Ланаркшир, Южный Ланаркшир, Шотландские границы

Домашние дровяные печи Многотопливные и твердотопливные печи Газовые и масляные печи Топливные системы на пеллетах и печи Бездымные печи DEFRA Дровяные печи Эдинбург Печи Castelmonte Галереи печей Фотографии установщика печи для пиццы на дровах Запасные части и аксессуары Дизайн печи Инновации Поставщики и производители, Опросы Часто задаваемые вопросы Ссылки на другие системы Нет дымохода Отзывы Политика Интернета Полезные ссылки Блог

Установка дровяной печи с задним котлом в существующую систему центрального отопления

Варианты установки дровяной печи с задним котлом в существующую систему центрального отопления

Несмотря на то, что вам могли сказать, дровяной камин с задним котлом центрального отопления можно установить в вашем доме.Отапливать весь дом от твердотопливного прибора вполне возможно, и в этом руководстве мы расскажем, как это сделать. Но помните, что вы не должны пытаться использовать какие-либо методы, описанные в этой статье, если вы не являетесь опытным профессионалом.

Есть несколько способов установить дровяные печи с котлом для горячей воды, и здесь мы рассмотрим некоторые из проверенных и надежных методов.

Водопроводная печь

Источник изображения

Подключение многотопливной плиты с задним котлом к центральному отоплению

Водопроводная печь

Можно установить печь по водопроводу, чтобы она могла работать как радиатор в вентилируемой системе , а это один из самых распространенных способов встраивания задней котельной печи в систему горячего водоснабжения.Этот метод установки означает, что существующий газовый котел будет работать только для «дозаправки» системы по мере достижения желаемой температуры.

В этой системе вторичный газовый или масляный котел можно выключить в любое время, чтобы использовать только дровяную печь в качестве источника энергии. Можно установить пароотводную трубу, идущую вверх от печи котла и обеспечивающую подачу холодной воды в собственность.

В качестве альтернативы вы можете подключить резервуар для горячей воды и радиатор тепловых потерь к основному контуру системы и сформировать еще один контур, используя тройники инжектора и запитав другие радиаторы.Термостатический переключатель используется с насосом для запуска радиаторного контура, который гарантирует, что резервуар с горячей водой не переохлаждается из-за того, что радиаторы в контуре забирают большую часть тепла, а горячая вода является приоритетом система.

Приоритет горячей воды

Источник изображения

Другой тип установки дает приоритет горячей воде в системе, подключая бак горячей воды и радиатор теплопотерь к печи бойлера.При этом проходит петля трубы, которая идет от других радиаторов собственности к печи котла, а термостат может контролировать температуру воды, возвращающейся из резервуара с горячей водой, прежде чем автоматически включить насос для нагрева радиатора при достижении уровня температуры. достигает определенной точки, которая во многих случаях составляет около 65 градусов.

Поскольку насос для радиаторов включается только тогда, когда в баке с горячей водой достигается определенный уровень тепла, это имеет эффект приоритетности горячей воды.Горячая вода также может быть взята из змеевика, который находится в резервуаре для горячей воды, в качестве альтернативы доливу из стандартного газового или масляного бойлера.

Резервуар для горячей воды Multicoil

Источник изображения

В этой системе змеевики, погруженные в воду резервуара, действуют как теплообменник, нагреваемый дровяной печью. Поскольку для создания давления в системе используется сила тяжести, ее необходимо устанавливать выше, чем дровяная печь. Вы должны помнить, что нельзя устанавливать какие-либо клапаны, насосы или фильтры между обратной и подающей линиями, которые идут от бака к печи.В этом одном баке вы можете комбинировать воду для горячего водоснабжения, воду, нагреваемую солнечными батареями, и водяные радиаторы.

Тепловой аккумулятор

Image Source

Тепловой аккумулятор дает домовладельцам большую степень гибкости благодаря множеству комбинаций, когда дело касается источников тепла и аккумулирования тепла.

Тепловой аккумулятор, расположенный на расстоянии не более миллиона миль от резервуара с горячей водой с несколькими змеевиками, с точки зрения принципа его работы, способен накапливать тепло благодаря массе воды, которую он удерживает, и по этой причине они могут быть довольно большой по размеру.Они подходят для систем с несколькими источниками тепла, поскольку предлагают выбор количества устанавливаемых змеевиков и точек отвода. В этой системе можно подключить газовый котел, котельную печь и даже солнечные батареи в одной собственности. Существуют также системы подогрева пола с котлом на дровах, которые вы можете встроить.

Печь с бойлером может быть подключена к обычному котлу, а также к аккумулятору горячей воды, который, в свою очередь, подключается к солнечным батареям на крыше.Нагревание происходит за счет горячей воды, которая хранится в накопительном баке горячей воды.

Мы надеемся, что это руководство даст вам несколько советов по различным методам установки о том, как установить дровяную горелку с задней системой котла и заменой заднего котла, а также даст некоторую пищу для размышлений о том, какая система подойдет вашей собственности при установке дровяной горелки с задней топкой котла.

Вопрос «как работает дровяная печь с задним котлом?» Это то, о чем спрашивают многие, кто думает добавить печь в свою гостиную, поэтому в следующий раз, когда кто-то усомнится в этом, помните, что вы определенно можете включить твердотопливное отопление в существующую систему центрального отопления.

Твердотопливные котлы — отопление и охлаждение класса люкс

У вас есть бесплатные (или дешевые) дрова? Почему бы не использовать его для обогрева всего дома?

С твердотопливным котлом это возможно!

Твердотопливный котел работает как дровяной камин или печь, но вместо того, чтобы производить тепло в комнате, он нагревает воду, которая перекачивается в резервуар для горячей воды. Горячая вода в баке используется для обогрева радиаторов, как в дизельной или газовой системе.

Наиболее распространенными видами топлива являются древесина или уголь. Некоторые котлы предназначены для использования различных видов топлива, о чем вам сообщит производитель.

Требуемая установка более существенна, чем газовые или дизельные котлы. Помимо бойлера вам понадобится резервуар для хранения воды. 1000 л — 2000 л типично для бытовой установки.

Также понадобится дымоход для котла. Они обычно имеют большие размеры и обычно составляют 6-10 м в длину и 100-150 мм в диаметре для изолированного дымохода.Производитель должен сказать вам, какой тип дымохода установить. Если вы назначаете цену на твердотопливный котел, убедитесь, что вы учитываете стоимость дымохода, так как это обойдется вам в несколько тысяч долларов.

Все растения должны находиться в гараже или специально отведенном помещении с бетонным полом, вне погодных условий. Котел должен быть доступен для чистки.

Установка твердотопливного котла – монтаж ТТ-котла своими руками

Инструкция по монтажу дровяного котла

Где лучше поставить ТТ-котел

О подготовке помещения

Как сделать вентиляцию в котельной

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Подключаемся к системе отопления

Заключение

монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Последовательность монтажа

Расположение котла

Как подготовить помещение

Как правильно установить приточно-вытяжную вентиляцию

Установка дымохода и котла

Подключение твердотопливного котла к системе

Выводы

ТеплоСпец

ТеплоСпец

ТеплоСпец

Подключение, монтаж, установка и обвязка твердотопливного котла

Как правильно обвязать твердотопливный котел

Схемы подключения котла для общего представления

Подключение котла на фото

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Фото монтаж отопления – Минск обл., г. Дзержинск

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

Тонкости установки твердотопливного котла в частном доме

Котельное помещение: удобство или необходимость?

Фундамент

Вентиляция

Дымоход

Этапы монтажных работ

Схемы подключения

— Установка одно- и многотопливной котельной печи

твердотопливных котлов | Руководство котла

Что такое твердотопливный котел?

Виды твердотопливных котлов

Печи твердотопливные

Котлы на биомассе

Что такое котел на биомассе?

Зачем устанавливать твердотопливный котел?

Преимущества твердотопливных котлов

Недостатки твердотопливных котлов

Преимущества котлов на биомассе

Недостатки котлов на биомассе

Сколько стоит твердотопливный котел?

Получить расценки на котел на твердом биомассе

Руководство домовладельца по твердотопливным системам центрального отопления

Что такое центральное отопление на твердом топливе?

Справочник по твердотопливным котлам

Заключительные слова

Котлы на твердом топливе | Бойлер Hurst

Конфигурации влажного и сухого топлива

Сервис

Другие твердотопливные системы и компоненты, поставляемые с котлом Hurst

Универсальность, надежность, простота эксплуатации

Связывание твердотопливных печей | Подключение к системам центрального отопления

Технический

Предотвратить обратную циркуляцию

Органы управления

ОЧЕНЬ полезные ссылки

Установка дровяной печи с задним котлом в существующую систему центрального отопления

Подключение многотопливной плиты с задним котлом к ​​центральному отоплению

Водопроводная печь

Твердотопливные котлы — отопление и охлаждение класса люкс

Добавить комментарий Отменить ответ

Подключение многотопливной плиты с задним котлом к центральному отоплению
