Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка. Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Рабочая точка насоса системы отопления

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Где:

р – уровень плотности воды;

Q – уровень расхода воды;

Н – уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

Рекомендуем к прочтению:

Вычисляем уровень производительности насоса

Для того чтобы произвести расчет циркуляционного насоса для отопления, потребуется воспользоваться следующей формулой:

Q = S * Qуд / 1000

Где:

S – обогреваемая площадь;

Qуд – это уровень удельного потребления теплоэнергии;

Данный показатель в квартирах и в частных домах будет несколько отличаться. В квартирах удельное потребление тепла составляет около 70 Ватт на один квадратный метр площади, а в частных домах данный показатель может достигать 100 Ватт на один квадратный метр.

Показатель подачи воды

Уровень подачи воды можно вычислить посредством следующей формулы:

V = Q / (1,16 * T)

Где:

V – это уровень подачи жидкости;

1,16 – это стабильное значение;

T – представляет разницу температур.

Рекомендуем к прочтению:

Температурная разница, в среднем, может варьировать от 10 до 20 градусов.

Расчет уровня напора воды

Благодаря следующей формуле можно выявить уровень напора водяного насоса:

H = R * L * ZF / 10000

Где:

R – сопротивление трубопровода и отопительной системы;

L – представляет собой наиболее длинный отрезок отопительной системы;

ZF – это коэффициент запаса.

В традиционной схеме отопительной системы такой коэффициент имеет значение 2,2.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Кавитация в системе отопления

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Правильно выбранное устройство и верно осуществленный расчет мощности циркуляционного насоса отопления станут гарантией того, что работа системы отопления и системы водоснабжения будет наиболее эффективной.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Автоматизация насосного оборудования

Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.

Устройство для автоматической регулировки, потребляемой насосом электроэнергии, поможет вам в этом деле. Благодаря такому устройству количество потребляемого электричества снизится почти в два раза.

Если приобрести более современное оборудование, то оно позволит сократить до 80% электроэнергии. Однако необходимо учесть, что и циркуляционный насос для отопления, характеристики (такие как мощность, скорость насоса отопления) его должны быть последнего поколения. Автоматизированная система позволяет вести контроль над возможностями агрегата, в том числе и над потребительскими. Достигается экономия за счет того, что на устройство не оказывается полная нагрузка, так как система позволяет использовать весь потенциал устройства.

подбор по напору и расходу, формулы, примеры

Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.

Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.

При выполнении такого расчета учитывают два основных параметра:

• общую потребность здания в тепловой энергии;
• суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

• частные дома небольшой и средней площади – 100 кВт на 1 м²;
• многоквартирные дома – 70 кВт на 1 м² площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м².

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• отопительный котел – 1000–2000 Па;
• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

Расчет и подбор насоса для отопления: формулы, примеры, инструкции

Современную автономную систему отопления невозможно представить без хорошего циркуляционного насоса. С помощью этого полезного устройства можно в несколько раз повысить качество обогрева жилища и эффективность работы отопительного оборудования. Чтобы выбрать из многочисленных предложений производителей модель, которая подходит конкретной системе, следует выполнить правильный расчет насоса для отопления, а также учесть ряд важных практических нюансов.

Для чего нужен насос в системе отопления?

Большинству жителей верхних этажей в многоквартирных домах хорошо знакомо такое явление как холодные батареи. Это результат отсутствия в системе давления, необходимого для ее нормальной работы. Теплоноситель перемещается по трубам медленно и остывает уже на нижних этажах. С такой же ситуацией могут столкнуться и владельцы частного дома: в самой дальней точке отопительной системы трубы и радиаторы слишком холодные. Эффективно решить проблему поможет циркуляционный насос. Обратите внимание, что системы отопления с естественной циркуляцией теплоносителя могут быть вполне эффективны в небольших частных домах, но даже в этом случае имеет смысл подумать о принудительной циркуляции, поскольку при правильной настройке системы это позволит снизить общие расходы на отопление.

Упрощенно такой насос представляет собой мотор с ротором, который погружен в теплоноситель. Ротор вращается, заставляя воду или другую нагретую жидкость перемещаться по системе с заданной скоростью, создавая необходимое давление. Насос может работать в различных режимах. Например, установив устройство на максимум, можно быстро прогреть остывший в отсутствие хозяев дом. Затем восстанавливают настройки, которые позволяют получить наибольшее количество тепла при минимальных расходах. Различают модели циркуляционных насосов с «сухим» и «мокрым» ротором. В первом случае ротор насоса погружен в жидкость только частично, а во втором случае — полностью. Насосы с «мокрым» ротором издают при работе меньше шума.

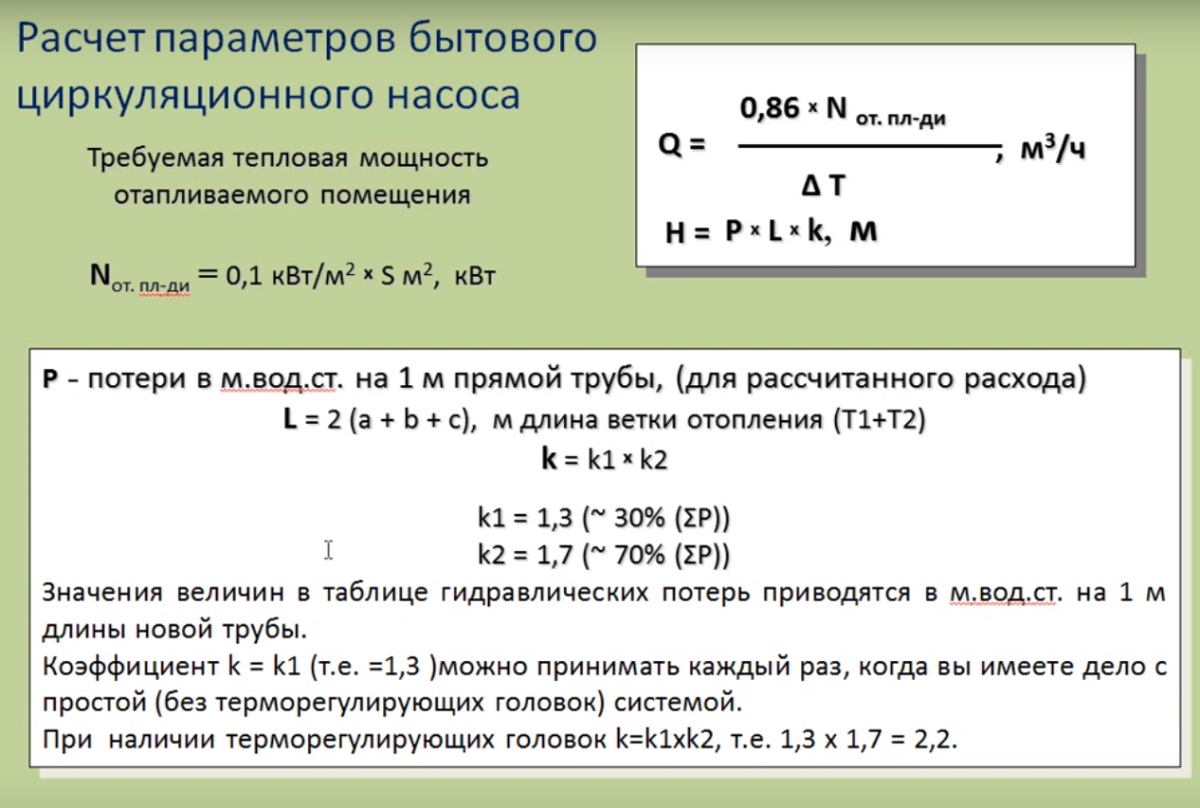

Как рассчитать параметры насоса?

Правильно подобранный водяной насос для отопления должен решать две задачи:

• создавать в системе напор, способный преодолеть гидравлическое сопротивление отдельных ее элементов;
• обеспечивать перемещение по системе достаточного для обогрева здания количества тепла.

Исходя из этого, при выборе циркуляционного насоса следует рассчитать потребность здания в тепловой энергии, а также общее гидравлическое сопротивление всей отопительной системы. Без этих двух показателей подобрать подходящий насос просто невозможно.

Полезная информация о выборе циркуляционного насоса содержится в следующем видеоматериале:

Расчеты производительности насоса

Производительность насоса, которую в расчетных формулах обычно обозначают как Q, отражает количество тепла, которое может быть перемещено за единицу времени. Формула для расчетов выглядит так:

Q=0,86R/TF-TR, где:

• Q — объемный расход, куб. м./ч;
• R — необходимая тепловая мощность для помещения, кВт;
• TF — температура на подаче в систему, градусов Цельсия;
• TR — температура на выходе из системы, градусов Цельсия.

Потребность помещения в тепле (R) рассчитывается в зависимости от условий. В Европе принято рассчитывать этот показатель, исходя из норматива:

• 100 Вт/кв. м площади небольшого частного дома, в котором не более двух квартир;
• 70 Вт/кв. м площади многоквартирного дома.

Если же расчеты проводятся для зданий с низкой теплоизоляцией, значение показателя следует увеличить. Для расчетов по помещениям на производстве, а также по зданиям с очень высокой степенью теплоизоляции рекомендуется использовать показатель в пределах 30-50 кВт/ кв. м.

С помощью этой таблицы можно более точно рассчитать потребность в тепловой энергии для помещений различного назначения и с различным уровнем теплоизоляции

Расчет гидравлического сопротивления системы

Следующий важный показатель — гидравлическое сопротивление, которое необходимо будет преодолеть циркуляционному насосу. Для этого следует рассчитать высоту всасывания насоса. Обычно этот показатель обозначают как «H». Можно использовать следующую формулу:

H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000, где

• R1, R2 – потеря давления на подаче и обратке, Па/м;
• L1,L2 – длина линии подающего и обратного трубопровода, м;
• Z1,Z2…..ZN – сопротивление отдельных элементов отопительной системы, Па.

Для определения R1 и R2 следует воспользоваться приведенной ниже таблицей:

В этой таблице представлены дополнительные данные для более точного расчета гидравлического сопротивления, возникающего в отопительной системе частного дома

Гидравлическое сопротивление отдельных элементов и узлов отопительной системы обычно указано в сопровождающей их технической документации. Если по какой-то причине такая документация отсутствует, можно воспользоваться примерными данными:

• котел — 1000-2000 Па;
• смеситель — 2000-4000 Па;
• термостатический вентиль — 5000-10000 Па;
• тепломер — 1000-15000 Па.

Для других частей отопительной системы смотрите данные в этой таблице:

Если техническая документация по каким-то причинам утрачена, можно рассчитать гидравлическое сопротивление отдельных элементов отопительной системы с помощью данных, приведенных в этой таблице

Количество скоростей циркуляционного насоса

Большинство современных моделей циркуляционных насосов снабжены возможностью регулировать скорость работы устройства. Чаще всего это трехскоростные модели, с помощью которых можно корректировать количества тепла, поступающего в помещение. Так, при резком похолодании скорость работы насоса увеличивают, а в случае потепления — уменьшают, чтобы температура воздуха в комнатах оставалась комфортной для проживания.

Для переключения скоростей существует специальный рычаг, размещенный на корпусе устройства. Большой популярностью пользуются модели циркуляционных насосов, снабженные системой автоматического регулирования скорости работы устройства в зависимости от изменения температуры наружного воздуха.

Следует отметить, что это лишь один из вариантов такого рода расчетов. Некоторые производители используют при подборе насоса несколько иную методику вычислений. Можно попросить выполнить все расчеты квалифицированного специалиста, сообщив ему подробности устройства конкретной отопительной системы и описав условия ее работы. Обычно рассчитываются показатели максимальной нагрузки, при которой будет работать система. В реальных условиях нагрузка на оборудование будет ниже, поэтому можно смело приобретать циркуляционный насос, характеристики которого несколько ниже расчетных показателей. Приобретение более мощного насоса не целесообразно, поскольку это приведет к ненужным расходам, но работу системы не улучшит.

После того, как все необходимые данные получены, следует изучить напорно-расходные характеристики каждой модели с учетом разных скоростей работы. Эти характеристики могут быть представлены в виде графика. Ниже приведен пример такого графика, на котором отмечены и расчетные характеристики устройства.

С помощью этого графика можно подобрать подходящую модель циркуляционного насоса для отопления по показателям, рассчитанным для системы конкретного частного дома

Точка А соответствует необходимым показателям, а точкой В обозначены реальные данные конкретной модели насоса, максимально приближенные к теоретическим расчетам. Чем меньше расстояние между точками А и В, тем лучше подходит модель насоса для конкретных условий эксплуатации.

Несколько важных замечаний

Как уже отмечалось выше, различают циркуляционные насосы с «сухим» и «мокрым» ротором, а также с автоматической или ручной системой регулировки скоростей. Специалисты рекомендуют использовать насосы, ротор которых полностью погружен в воду, не только из-за пониженного уровня шума, но и потому, что такие модели справляются с нагрузкой более успешно. Установку насоса осуществляют таким образом, чтобы вал ротора располагался горизонтально. Подробнее про установку читайте здесь.

При производстве высококачественных моделей используется прочная сталь, а также керамический вал и подшипники. Срок эксплуатации такого устройства составляет не менее 20 лет. Не стоит выбирать для системы горячего водоснабжения насос с чугунным корпусом, поскольку в таких условиях он быстро разрушится. Предпочтение стоит отдать нержавейке, латуни или бронзе.

Если при работе насоса в системе появляется шум, это не всегда говорит о поломке. Нередко причина этого явления — воздух, оставшийся в системе после запуска. Перед пуском системы следует спустить воздух через специальные клапаны. После того, как система проработает несколько минут, нужно повторить эту процедуру, а затем отрегулировать работу насоса.

Если запуск производится с использованием насоса с ручной регулировкой, необходимо сначала установить прибор на максимальную скорость работы, в регулируемых моделях при пуске отопительной системы следует просто отключить блокировку.

Оцените статью:

Поделитесь с друзьями!

Как рассчитать мощность циркуляционного насоса для отопления

Как рассчитать мощность циркуляционного насоса – это насущный вопрос для владельцев частных домов. Это неудивительно, ведь только правильный выбор агрегата обеспечит должный напор, позволяя теплоносителю перемещаться так, чтобы преодолевать сопротивление в трубопроводе и батареях.

Чтобы приобрести безукоризненно функционирующий насос, необходимо произвести расчеты следующих параметров:

• тепловая потребность;
• производительность;
• напор.

Расчет потребности в тепле

В умеренном европейском климате принято брать за основу 100Вт на квадрат площади небольшого здания и 70Вт для многоквартирного дома. Для производственных площадей или хорошо утепленных жилищ достаточно будет 30-50Вт. В случае же, когда утепление фактически отсутствует, а теплопотери весьма высоки, нужно брать более высокое значение за основу.

Определение производительности циркуляционного насоса

Производительность помпы подразумевает количество тепла, которое она может переместить за час. Узнать, помпа какой производительности вам необходима, можно так:

Q=0,86R/TF-TR

В ней Q — расходуемый объем, куб. метров/час;

R — расчётное кол-во тепла в киловаттах;

TF — начальное значение температуры теплоносителя, по Цельсию;

TR — конечное значение температуры теплоносителя, по Цельсию.

Если у вас уже установлен котел, то производительность можно рассчитать так Q = N /(t 2- t 1). Здесь N – это мощность отопительного агрегата.

Расчет необходимого напора циркуляционного насоса

Также очень важной является необходимость учёта сопротивления, которое должен преодолевать циркуляционный насос. Именно напор позволяет теплоносителю циркулировать, не «буксуя» за счет гидравлического сопротивления элементов системы отопления- радиаторов, фильтров, клапанов, котла и т.д.Основная величина, необходимая для этого расчёта — так называемая высота всасывания насоса, обозначаемая как «Н».

Рассчитать можно по следующей формуле:

H = 1,3*(R1L1+R2L2+Z1+Z2+……+ZN)/10000, в которой R1, R2 — потери по давлению на входе и выходе контура, в Паскалях на метр. L1, L2 — длина обоих трубопроводов, в метрах. Z1, Z2, ZN — значения сопротивлений контура, в Паскалях.

Как можно заметить, чтобы подобрать насос, нужно произвести далеко не самые простые расчеты. Не хотите ломать голову над формулами? Тогда лучше всего будет обратиться в интернет-магазин Теплозон. Здесь можно получить подробнейшую консультацию относительно необходимых параметров помп, а также купить их. Наши консультанты также помогут вам выбрать подходящие устройства для систем теплого пола. Цена на циркуляционные насосы будет гарантированно привлекательной, а вся продукция сертифицирована.

Смотрите также:

Мощность насоса для отопления частного дома

Для того чтобы система отопления нормально работала, необходимо внедрять насос определенной производительности, только так можно будет обеспечить доставку необходимого количества теплоносителя к радиатору.

Правильно подобрав мощность насоса для отопления, можно сэкономить деньги и сделать работу системы отопления оптимальной.

Если установить более мощный насос, то это приведет к дополнительным потерям денежных средств, если установить насос недостаточной производительности, то он выйдет из строя намного быстрее, нежели это должно случиться изначально.

Содержание статьи

Типы отопительных насосов

Циркуляционный насос является самым оптимальным выбором, так как обеспечивает эффективный и быстрый обогрев вашего дома. Циркуляционные насосы делятся на 2 типа: мокрые и сухие. Необходимо обратиться к профессионалам, они подберут насос.

Сухие циркуляционные насосы сегодня используются достаточно редко. Такой тип оборудования имеет особенную конструкцию, здесь ротор полностью изолирован, он не имеет контакта с водой, вращаясь, он создает воздушные завихрения, что обеспечивает перекачку теплоносителя. Насосы относительно надежные и производительные, но из-за принципов работы они достаточно часто могут ломаться, требовать постоянного обслуживания.

Внутри используются уплотнительные кольца, которые от температуры и сложных условиях работы изнашиваются. Такие насосы во время работы издают громкий звук, поэтому устанавливаются они в отдельном помещении. Чаще всего такие насосы используются в частных домах или на промышленных объектах.

Мокрые насосы обладают более правильной и выгодной конструкцией. Крыльчатка и ротор погружены непосредственно в теплоноситель. Крыльчатка вращается в определенном направлении и тем самым создает необходимое давление теплоносителя в системе. Сама жидкость выступает в роли смазки и при этом охлаждает ротор насоса. В результате срок службы такого оборудования намного больше, нежели в сухом типе насосов.

Во время работы насос мокрого типа не шумит, поэтому его можно смело устанавливать даже в небольшой квартире, мешать он никак не будет.

Как рассчитать насос для отопления

Если вы хотите, чтобы дом обогревался эффективно, то необходимо правильно подобрать мощность насоса системы отопления. От производительности насоса будет зависеть как быстро обогревается помещение, как эффективно используется энергия теплоносителя и как долго будет функционировать насос без обслуживания.

Если сделать верные расчеты и точно знать, какая мощность насоса отопления частного дома необходима, вы сможете сэкономить существенные деньги, сможете продлить срок службы всего отопительного оборудования.

Необходимо понимать, что рассчитывать мощность тепловых насосов очень сложно, для этого необходимо обладать определенными знаниями и навыками. Если вы ранее с такой задачей никогда не сталкивались, то следует поручить работу профессионалам. Специалисты опытные, они уже неоднократно выполняли похожую работу, они точно понимают, какой циркулярный насос вам нужен и как рассчитать его мощность.

Мощность циркуляционного насоса для отопления

Для того чтобы понять, как рассчитать насос для отопления, необходимо обратиться к специализированным формулам.

Формула для расчета требуемой тепловой мощности выглядит так:

P=V*ΔT*K

где V – объем обогреваемого помещения (произведение ширины на длину на высоту) в м³

ΔT – разница между температурой воздуха вне помещения и требуемой температурой внутри дома, °С

К – коэффициент рассеивания тепла, безразмерный

К = 3 ÷ 4 — для деревянных конструкций без утепления.

К = 2 ÷ 2,9 — для кирпичных конструкций с небольшой теплоизоляцией.

К = 1 ÷ 1,9 — для стандартных кирпичных конструкций(двойная кирпичная кладка) со средней теплоизоляцией.

К = 0,6 ÷ 0,9 — конструкции с хорошей теплоизоляцией – двойные кирпичные стены с теплоизоляцией, двойные и более стеклопакеты, теплоизолированная крыша.

Для примера рассчитаем необходимую тепловую мощность для дома обогреваемой площадью 120 м³, температура воздуха снаружи зимой -10 °С, требуемая температура внутри дома 23 °С, следовательно ΔT = 33 °С. Стандартная кирпичная постройка К = 1.

Тогда P=V*ΔT*K = 120 * 33 * 1 = 3960 ккал /ч

Далее это значение переводится в кВт

Это классический вариант расчет тепловой мощности для обогрева помещения в бытовом случае для того чтобы узнать мощность циркуляционного насоса для отопления предполагается, что для обогрева 10 квадратных метров помещения требуется 1кВт тепловой энергии.

Следовательно если площадь(а не объем как в предыдущей формуле) помещения 100 квадратных метров требуется насос мощностью не менее 10 кВт.

Формула для расчета производительности(подачи) насоса выглядит так:

Q=0,86R/(TF-TR)

Q — расход в объемном значении, куб. м./ч;

R — количество необходимого тепла для определенного помещения (необходимая тепловая мощность), кВт;

TF — температура на входе, градусов Цельсия;

TR — температура на выходе, градусов Цельсия.

Мы подготовили для Вас специальный калькулятор, который поможет подобрать насос необходимой мощности в статье как выбрать насос для отопления.

Необходимо понимать, что это универсальная формула, которая подходит под все типы системы отопления. Но также необходимо отдавать себе отчет в том, что в формулу могут вноситься изменения, необходимо четко понимать, что все зависит от особенностей и уникальной конструкции вашей системы отопления. Опытные профессионалы могут обращать внимание на все детали, они могут менять формулу в зависимости от тех или иных обстоятельств.

Также необходимо понимать тот факт, что ваша система отопления может иметь в своем составе не один контур, поэтому необходимо будет использовать несколько насосов. Необходимо будет рассчитывать мощность насоса системы отопления для каждого отдельного контура, необходимо будет рассчитывать эффективность работы насоса в тех или иных условиях.

В любом случае следует обращать внимание на многие детали. Поэтому если ранее расчеты вами не проводились, то их следует поручить лучшим профессионалам.

Мощность насоса для теплого пола

Теплые полы пользуются очень большим спросом на рынке. Это можно понять, такое дополнение к системе отопления делает вашу жизнь в доме или квартире более комфортной. Теплый может самостоятельно повышать температуру внутри небольшого помещения, он способный сделать вашу жизнь более комфортной и практичной, вы попросту получите огромное удовольствие от того, что ходите по теплой и приятной поверхности. Это безопасно для здоровья, как взрослых, так и детей.

Мощность насоса для теплого пола определяется по таким же формулам.

Если система теплого пола построена на водной основе, то в ней используется циркуляционный насос определенной мощности. Выбрав оптимальную мощность насоса для теплого пола, вы сможете определить эффективность работы насоса и добиться самого оптимального результата.

В системах теплого пола используются не сильно мощные насосы, система использует небольшое количество теплоносителя и не должна работать под очень высоким давлением. Тем не менее, мощности должно быть достаточно для того, чтобы обеспечить оптимальную циркуляцию теплоносителя по системе теплого пола.

Видео расчет мощности насоса для отопления

При вопросе как рассчитать мощность насоса для отопления первое, что приходит в голову — необходимо обратиться к профессионалам, к лучшим специалистам своего дела. Опытные профессионалы могут сделать все необходимое для того, чтобы подобрать оптимальную производительность будущего насоса. Это приведет к тому, что насос будет работать на протяжении всего своего периода, будет выполнять все поставленные на него функции, будет создавать необходимое давление системы отопления.

В расположенной выше статье и разделе про насосы для отопления на нашем сайте представлена вся необходимая информация, но если самостоятельно выбрать оборудование сложно, то лучше поручить данную работу профессионалам, они справятся с поставленной задачей.

Вместе со статьей «Мощность насоса для отопления частного дома» читают:

Выбор и расчет насоса для системы отопления частного дома.

Выбор насоса для системы отопления частного дома.

Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.

Насос для системы отопления UPS во фланцевом исполнении

Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе  как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.

При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.

И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.

Подбор насоса  для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Расчет циркуляционного насоса для системы отопления

Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса.

В ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.

Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.

И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.

Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.

Расчет подачи и напора циркуляционного насоса.

Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.

Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.

Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:

V=(Sопп×Qуд)/(1,16×?T)

V – подача циркуляционного насоса, м3/ч.
Sопп – полезная площадь отапливаемого помещения, м2.

Qуд – удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
?T – разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.

Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.

Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.

Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.

Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.

Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.

Потери давления на местных сопротивлениях определяются по формуле:

Z=∑ζ×V2×ρ/2

ζ – коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V – скорость движения теплоносителя, м/с.
ρ – плотность теплоносителя.

Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.

Выбор циркуляционного насоса.

Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.

Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.

В случае если вы не хотите разбираться в формулах, обращайтесь к нашим менеджерам и они подберут правильный насос для вашей системы отопления.

8 800 511 47 48 бесплатно для РФ
+7 499 899 08 71
WhatsApp +7 919 231 04 32

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде.В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это по-прежнему насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускной патрубок следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено спиральным каналом.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Далее мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество проходит через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно внутри этого типа насоса находится конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и сжимающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, требуется вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 ^и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает фальшивую вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны

.

Таким образом, у нас есть электроны, протекающие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

В нашей предыдущей статье мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Скорость и кинетическая энергия воды увеличивается по мере того, как она достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в спиральную камеру, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводу и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com

Поиск и устранение неисправностей циркуляционного насоса | DoItYourself.com

Циркуляционный насос котла используется для отвода горячей воды из котла, а затем подачи ее в нагревательные устройства, такие как радиатор или система конвекционных труб. Мощности насоса достаточно, чтобы вода вернулась обратно в котел по трубопроводу. Использование циркуляционного насоса — отличный способ удержать воду в системе. В некоторых больших домах для обогрева определенных участков дома даже используется несколько насосов.

Несмотря на свою полезность, насосы, как и все механическое оборудование, иногда могут выходить из строя, и когда это происходит, вам необходимо иметь возможность устранять неисправности ваших нагревательных устройств. Чтобы устранить неисправность циркуляционного насоса, вам сначала нужно убедиться, что бойлер уже горячий (если нет, это проблема термостата), но горячая вода не выходит из резервуара. Подождите, пока температура котла не достигнет необходимого уровня, при котором насос должен включиться, а затем проверьте устройство.

Вот несколько распространенных проблем с циркуляционным насосом.

1. Насос не работает

Проверьте циркуляционные насосы на Amazon.

Если насос вообще не работает, это означает, что горячая вода не поступает в насосную систему или тепло движется туда очень медленно. Ваш насос может работать очень тихо, но если вода не проходит через систему, это означает, что в насосе нет энергии. Клапаны или другие детали внутри могут быть повреждены, и в этом случае вам следует выключить насос и поручить его замене опытному сантехнику.Насос также может быть слишком маленьким, чтобы выдерживать давление воды. Чтобы исправить последнее, потребуется увеличить напор холодной воды или приобрести насос большего размера.

2. Насос шумит

Большинство циркуляционных насосов бесшумно. Если вы слышите сильный шум от системы, это может означать, что в насосе находится слишком много воздуха. Промывка насоса должна исправить это, но если это не остановит шум, возможно, у вас ослабился подшипник, часть внутреннего механизма насоса.Это будет означать, что насос необходимо заменить. Наклоняйте насос из стороны в сторону и прислушивайтесь к любым дребезжащим или лязгающим звукам.

3. Утечка в насосе

У насосов часто возникают утечки в местах соединений или фланцев. Это происходит из-за давления воды, проникающей в самые слабые части насоса, а также из-за веса самого насоса, влияющего на соединения и образования отверстий, через которые может проникать вода. Утечки могут вызвать потерю давления воды и могут повлиять на отопление в некоторых частях дома.Эту проблему нетрудно обнаружить на самом насосе, так как пятна часто будут появляться на внешней стороне насоса и лужах воды на полу ниже. Конопатка вокруг стыков и фланцев может помочь решить проблему в краткосрочной перспективе.

С помощью этого руководства можно легко найти и устранить неисправность циркуляционного насоса вашего котла. В случае сомнений следует вызвать опытного сантехника.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Проблемы, которые могут возникнуть с циркуляционным насосом котла

Водогрейным бойлерам требуется небольшая помощь, чтобы протолкнуть горячую воду по трубопроводу для обогрева дома.Эта помощь исходит от небольших насосов, называемых циркуляционными насосами, которые впаяны в трубы и, таким образом, являются частью трубопровода. Без помощи этих насосов горячая вода никогда бы не добралась до вашей отопительной розетки.

Как работает циркулятор?

Циркуляторы

используют небольшое количество электричества и силы тяжести для проталкивания воды через вашу систему. Внутри насоса находится небольшой моторчик; этот двигатель вращает маленькое колесо, называемое крыльчаткой. Крыльчатка выглядит и функционирует как миниатюрное водяное колесо, и это компонент, отвечающий за захват воды в трубе и ее проталкивание на другую сторону с высокой скоростью.Резиновые уплотнения внутри насоса предотвращают вытекание воды из насоса в тех точках, где она впаяна в трубу.

Общие проблемы циркулятора

Циркуляционные насосы — выносливые маленькие компоненты, но они могут сломаться. Общий ремонт может быть:

• Сломанные или изношенные уплотнения — резиновые уплотнения внутри насоса могут стареть, треснуть или расколоться, что может привести к утечке из насоса. Вода на наружном металле может привести к развитию ржавчины, поэтому, если вы видите, что циркуляционный насос вашей котельной системы протекает, как можно скорее отремонтируйте его.

• Проблемы с релейным переключателем циркуляционного насоса — двигатель подсоединен к релейному переключателю, который передает на него питание, чтобы он мог работать; если переключатель выходит из строя, двигатель может не получать питание или получать питание с перерывами.

• Циркулятор не включается — причины, по которым циркулятор не включается, включают проблемы с вашим термостатом, неравные настройки между аквастатом циркуляционного насоса и термостатом котла, а также неисправный или замерзший двигатель насоса.

• Циркулятор работает, но мало тепла — это может быть из-за поломки или повреждения крыльчатки внутри насоса.

Иногда циркуляционные насосы можно отремонтировать, но в других случаях может потребоваться их замена.

Лучший способ выполнить любой ремонт отопления в вашем котле — это позвонить специалистам компании Polar Bear Air Conditioning & Heating Inc. и назначить встречу для службы отопления в Александрии, штат Вирджиния.

Теги: Александрия VA, Отопление, Услуги

Четверг, 29 января 2015 г., 10:02 | Категории: Газовые обогреватели, Отопление, Масляные обогреватели
|

Циркуляционный насос для гидромассажной ванны

не работает? Как устранить неполадки и исправить

Когда ваш спа-насос издает шум…

В насосных линиях может быть воздух:

• Обычно это происходит, если вы недавно слили воду из гидромассажной ванны.
• Открутите контргайку до тех пор, пока не услышите шипение воздуха, затем затяните снова, когда вода начнет вытекать.

У вас может быть масштабный депозит:

• Отложения кальция или извести могут накапливаться и создавать шум
• Отключите питание, закройте клапаны с каждой стороны насоса и снимите крышку мокрого конца, чтобы осмотреть рабочее колесо.
• Осмотрите трубы и поверхности крыльчатки на предмет отложений. Их легко удалить жесткой щеткой.

У вас могут быть плохие подшипники:

• Есть два подшипника, которые обеспечивают плавное вращение ротора. Когда эти подшипники ржавеют, они начинают громко шлифовать.
• Отсоедините водопровод и ненадолго включите его, чтобы проверить, не издаются ли какие-нибудь странные звуки.
• В зависимости от места неисправности потребуется замена подшипников, двигателя, всего циркуляционного насоса.

Pro-Tip: Циркуляционный насос спа должен работать с минимальным шумом.Если вы слышите гудение или скрежет, обязательно выполните следующие действия:

Когда насос джакузи едва качает…

Циркуляционные насосы просто не изнашиваются. Так что, если у вас проблемы, не думайте, что он просто изнашивается. Скорее всего, ваш фильтр нужно посмотреть:

• Если вы чувствуете, что из возвратной трубы нагревателя выходит небольшой объем воды, снимите фильтр гидромассажной ванны, очистите его и посмотрите, улучшится ли поток.
• Если проблема не исчезла, пора заменить фильтр.

Поиск и устранение неисправностей помпы — простая задача для многих, но если у вас есть какие-либо сомнения, что делать, позвоните профессионалам здесь, в Hot Springs Pools & Spas! Мы в первую очередь заботимся о вашей безопасности и ежедневно занимаемся спа-процедурами, поэтому мы можем выявить проблему быстрее, чем обычный специалист.

Циркуляционные насосы

: почему вы должны установить один

Когда установлен циркуляционный насос водонагревателя, горячая вода будет подаваться почти мгновенно каждый раз, когда открывается кран горячей воды.Это происходит потому, что насос поддерживает движение горячей воды по водопроводной системе, поэтому горячая вода всегда доступна.

В домах без циркуляционного насоса из крана горячей воды будет течь холодная вода до тех пор, пока горячая вода из водонагревателя не достигнет крана. В течение года сотни и даже тысячи галлонов воды могут быть потрачены впустую в ожидании горячей воды. Это может привести не только к потере времени и воды, но и к деньгам!

Для чего нужен циркуляционный насос?

Если в вашем доме нет циркуляционного насоса, когда кран закрыт, горячая вода остается в трубах и в конечном итоге охлаждается.Когда кран снова открывается, холодную воду нужно протолкнуть через водопроводную систему. Поток воды не будет горячим до тех пор, пока холодная вода в трубах не будет заменена горячей водой из водонагревателя. В результате в канализацию уходит много потраченной впустую воды!

Циркуляционный насос горячей воды, также известный как циркуляционный насос, решает эту проблему. Эти насосы обеспечивают непрерывную циркуляцию горячей воды по всему дому, поддерживая постоянную горячую воду в ваших трубах и готовую к использованию.При открытии крана горячей воды горячая вода подается сразу. Однако, как бы хорошо это ни звучало, есть некоторые вещи, которые следует учесть перед установкой циркуляционного насоса на ваш водонагреватель.

Преимущества установки циркуляционного насоса

Циркуляционные насосы для горячей воды существуют уже много лет. Многие элитные отели и рестораны предоставляют своим гостям горячую воду по запросу в качестве стандартного удобства. Однако в последнее время все больше домовладельцев начинают пользоваться многими преимуществами, которые может предоставить циркуляционный насос.

Вот несколько преимуществ:

Удобство: Циркуляционный насос подает горячую воду почти сразу после открытия крана. Возможность иметь доступ к почти мгновенной горячей воде, вероятно, является преимуществом номер один.

Использование воды: Поскольку горячая вода подается почти сразу, тратится меньше воды. После установки отпадает необходимость ждать, пока поток воды достигнет желаемой температуры. Это особенно полезно в районах, где не хватает воды.Огромным преимуществом использования циркуляционного насоса является возможность экономии значительного количества воды, что приводит к экономии денег и времени.

Простота установки: Установить циркуляционный насос относительно просто, и, скорее всего, у вас уже есть необходимые инструменты. Большинство моделей насосов рассчитаны на средний домашний водопровод. Кроме того, на установку насоса в водонагреватель не требуется специальных разрешений.

Простота эксплуатации: Как правило, циркуляционные насосы очень просты и просты в эксплуатации.

Выбор: Циркуляционные насосы для водонагревателей можно найти почти повсюду, у них есть возможность выбирать среди множества производителей и опций.

Недостатки установки циркуляционного насоса

За удобство почти мгновенной подачи горячей воды приходится платить, но даже в этом случае у установки циркуляционного насоса действительно очень мало недостатков.

Начальная стоимость: Доступен широкий диапазон цен, но лучше покупать дорогую модель.Покупка качественного насоса поможет вам в будущем максимально сэкономить.

Потребляемая мощность: Многие из более ранних циркуляционных насосов работали без остановок и были более дорогими в эксплуатации, потому что они постоянно потребляли электричество. Кроме того, они также потребовали, чтобы ваш водонагреватель работал усерднее, чтобы вода оставалась горячей круглосуточно. К счастью, многие из текущих моделей сделаны с учетом энергосбережения и предназначены для подачи горячей воды по запросу, а не для постоянной работы.

Тепловые потери: Поскольку водопровод будет постоянно наполняться горячей водой, вы ощутите потерю тепла из самих труб. Однако, изолировав трубы с горячей водой, вы можете свести потери тепла к минимуму.

Bokywox производит циркуляционный насос, цена которого соответствует почти любому бюджету.

Типы циркуляционных насосов

В простейшей системе (здесь не рассматривается) используется небольшой насос, который работает непрерывно. Он медленно циркулирует воду по основным водопроводным линиям (магистральным трубопроводам) дома и возвращает воду обратно в водонагреватель, если она не используется.Мы не рекомендуем этот тип системы, потому что он приводит к ненужному износу водонагревателя, потому что система постоянно работает.

Для вашего водонагревателя мы рекомендуем 2 основных типа циркуляционных насосов. Оба они очень энергоэффективны и эффективны.

Циркуляционные насосы по запросу

Эти системы сконструированы таким образом, что насос работает только тогда, когда есть потребность в горячей воде, например, при открытии крана или наполнении ванны. Они оснащены либо дистанционным переключателем, либо датчиком движения, который запускает насос для включения при обнаружении движения в трубопроводе горячей воды.

После активации вода циркулирует, пока не достигнет заданной температуры; или насос выключен вручную; или таймер истек. В зависимости от размера вашего дома эти единицы обычно стоят от 300 до 600 долларов.

Pros

• При правильной настройке циркуляционный насос по требованию может снизить количество энергии, потребляемой вашим водонагревателем.
• При необходимости горячая вода доставляется быстро. Это значительно сократит расход воды и время ожидания подачи горячей воды из крана.
• В домах, которые модернизировали свою водопроводную систему с помощью циркуляционного насоса по требованию, будет уменьшено попадание горячей воды в трубы с холодной водой.
• Возможность обходить датчик движения и вручную активировать помпу.

Минусы

• В модернизированных водопроводных системах необходимо будет иметь источник питания и насос на каждом контуре горячего водоснабжения.
• Горячая вода подается быстро, но не мгновенно, потому что насос необходимо активировать.
• Время, необходимое для подачи горячей воды, зависит от конфигурации водопровода в вашем доме.

Циркуляционные насосы по времени и температуре

Этот тип системы автоматически закачивает горячую воду в контур подачи в заданное время. Насос изготовлен с регулируемым таймером и регулируемым аквастатом, который контролирует температуру воды, а также включает и выключает насос. Эти устройства обычно стоят около 300 долларов.

Pros

• Возможность переопределить настройки, если вы выберете.
• Горячая вода подается почти мгновенно, что значительно сокращает потери воды и время.
• Эти настройки можно легко изменить в соответствии с потребностями домашнего горячего водоснабжения.
• Горячая вода циркулирует по водопроводу только при соблюдении установленных значений температуры и времени.

Минусы

• Избыточное использование системы может негативно повлиять на потребление энергии.
• Хотя это и не является обычным явлением, если вы модернизируете водопровод с помощью этого типа насоса, существует вероятность того, что трубопроводы холодной воды могут нагреваться в самом дальнем от водонагревателя кране.

Этот циркуляционный насос производства Grundfos даже имеет резервную батарею на случай отключения электроэнергии.

Модернизация водопровода с помощью циркуляционного насоса

Когда дом построен с циркуляционным насосом, он снабжен специальной возвратной линией, которая направляет горячую воду обратно в водонагреватель. Даже если у вас нет такой роскоши, как выделенная обратная линия, есть простой способ модернизировать водопровод, который позволит вам установить насос в существующем доме с помощью циркуляционного насоса по времени и температуре.

Перепускной клапан обычно устанавливается под раковиной, на самом дальнем расстоянии от водонагревателя. Когда циркуляционный насос работает, горячая вода будет течь по магистральным трубопроводам вашей сантехники. Перепускной клапан управляется температурой и открывается, когда вода в линии горячей воды опускается ниже 95 ° по Фаренгейту.

Как только клапан открывается, это позволяет «охлаждающей горячей воде» течь в линию холодной воды. По мере того как «охлаждающая горячая вода» направляется в линию холодной воды, температура в линии горячей воды будет повышаться до тех пор, пока не будет достигнута заданная температура (обычно около 105 ° по Фаренгейту).Как только вода достигнет заданной температуры, перепускной клапан закроется.

Стоит отметить, что когда перепускной клапан открыт и позволяет теплой воде течь в линию холодной воды, холодная вода может быть теплее, чем ожидалось. Особенно при работающем циркуляционном насосе.

Трудно отрицать удобство системы времени и температуры, однако система по требованию имеет много преимуществ при модернизации вашего дома. Фактически, его может быть немного проще установить, и при правильном использовании он может быть чрезвычайно энергоэффективным.

Полное руководство по насосам для гидромассажных ванн

Вы включаете гидромассажную ванну и слышите визг. Ваши форсунки работают, но через них почти не проходит вода. Или невообразимое — вы включаете спа, и ничего не происходит.

Важно знать, как распознать признаки проблем, какие шаги предпринять, чтобы избежать предотвратимых проблем, и что делать, если они возникнут.

Что находится в насосе для гидромассажной ванны?

Прежде чем пытаться отремонтировать или заменить неисправный насос, ознакомьтесь с техническими характеристиками насоса для гидромассажной ванны.На большинстве насосов сбоку есть этикетка, на которой перечислены наиболее важные технические аспекты, такие как мощность (л.с.) и скорость. Другие характеристики, такие как тип и размер нагнетания, можно определить, просто взглянув на вашу помпу.

Переменная или односкоростная

Каждой гидромассажной ванне нужен насос, который может приводить в действие форсунки и циркулировать воду. Это означает, что ему нужны как высокие, так и низкие скорости, которые измеряются в оборотах в минуту (RPM). Когда один насос может переключаться между высокой и низкой скоростью, это называется насосом с регулируемой скоростью или двухскоростным насосом.

В некоторых гидромассажных ваннах есть односкоростные насосы, но в этих случаях используется два насоса. Один из них называется циркуляционным насосом , который работает с гораздо меньшей скоростью и потребляет меньше энергии, чем любые другие насосы. Циркуляционные насосы, как их обычно называют, движутся со скоростью от 25 до 35 галлонов в минуту (галлонов в минуту).

Даже небольшие насосы с регулируемой скоростью обычно работают на 100 галлонов в минуту или более. Самые мощные насосы для гидромассажных ванн с регулируемой скоростью могут перемещать до 260 галлонов в минуту.

Второй насос будет работать на более высокой скорости, чтобы приводить в действие форсунки в вашей ванне.Это могут быть односкоростные или регулируемые. Некоторые двухскоростные насосы можно даже настроить для односкоростного использования в гидромассажной ванне с циркуляционным насосом.

Влажные и сухие концы

Если вода попадет в моторную часть вашего спа-насоса, это может полностью вывести его из строя. Для того, чтобы поддерживать движение воды без обжаривания деталей двигателя, каждый насос имеет мокрую часть и сухую часть .

Как вы наверняка догадались, в мокрой части находится крыльчатка, которая проталкивает воду через систему циркуляции гидромассажной ванны.Сухой конец содержит двигатель в герметичном корпусе, который защищает его от влаги. На каждом конце есть детали, которые могут выйти из строя и вызвать проблемы с насосом.

Например, если ваше рабочее колесо застрянет из-за остатков, вы увидите проблемы с потоком. Короткое замыкание в проводке двигателя может привести к срабатыванию автоматического выключателя, по всей видимости, случайному. Когда в одном компоненте возникает проблема, можно отремонтировать каждый конец отдельно. Но в большинстве случаев простая замена сломанного насоса обходится дешевле.

Напряжение

Для работы мотора вашего спа-насоса требуется питание. Важно определить, требуется ли вашему устройству 110–120 вольт или 220–240 вольт. Если у вашей помпы только два провода, это 110–120 вольт. Два провода обычно зеленого и белого цвета.

Если у него четыре провода, то это 220–240 вольт. Провода будут зелеными, белыми, черными и красными. Если на вашей помпе есть этикетка сбоку, там также должно быть указано напряжение.

Совет: При замене насоса гидромассажной ванны сохраните шнур питания от старого насоса (если он работает), чтобы использовать его с новым.Даже если к вашей новой помпе прилагается шнур питания, всегда полезно иметь запасной.

Мощность

Так же, как и воображаемые лошади в двигателе вашего автомобиля, мощность в насосе для гидромассажной ванны определяется мощностью, которую он обеспечивает. Насосы Spa широко варьируются от ¾ HP до 5 HP.

Однако вы не можете просто установить насос мощностью 5 л.с. в любой спа-салон и ожидать звездного реактивного движения. Эта мощность должна быть обеспечена соответствующей сантехникой. Слишком большая мощность через слишком маленькие трубы ограничит мощность и даже может вызвать утечки.

Вы также обнаружите, что рейтинг HP на насосах может быть немного завышенным, особенно если ваш имеет маркировку SPL , что означает, что у него особый (читай: завышенный) рейтинг. Этот процесс определения HP, который насос может достичь на заводе, но не в вашей гидромассажной ванне, называется повышением рейтинга .

Разряд

Место выхода воды на помпе — это выходное отверстие , и оно будет либо по центру (вверху), либо сбоку. Большинство насосов позволяют вам повернуть слив, чтобы сориентировать его, как того требует ваш спа-салон.Вы сможете определить, какая у вас помпа, просто взглянув на нее.

Совет: Некоторые марки насосов используют неуниверсальные фитинги для нагнетания. Если это так с вашим новым насосом, вам нужно будет заменить штуцеры при установке насоса.

Размер рамы

В корпусе помпы есть просверленные отверстия, в которые она будет прикреплена болтами внутри гидромассажной ванны. Отверстия расположены дальше друг от друга или ближе друг к другу в зависимости от размера рамы, поэтому, если вы выберете раму неправильного размера, вы не сможете правильно ее прикрепить.

Рамы насосов для гидромассажных ванн имеют размер 48 или 56. Вы можете найти один из этих номеров на наклейке с помпой. В противном случае вы можете просто измерить расстояние между болтами на раме или на двигателе. Если болты ближе 4 дюймов, это 48-я рама. Если расстояние больше 4 дюймов, это 56 кадр.

Как заправить насос для гидромассажной ванны

Когда вы добавляете воду в пустую гидромассажную ванну, воздух может застрять в вашей циркуляционной системе. Заправка помпы выталкивает этот воздух, чтобы вода могла циркулировать правильно.Вам нужно будет заправить помпу перед первым использованием, после заправки и по мере необходимости в промежутках между ними.

Даже самовсасывающие насосы могут иногда нуждаться в помощи. Поскольку процесс грунтовки немного отличается от модели к модели, вам следует ознакомиться с подробностями в руководстве. Два основных метода выполнить несложно.

Прокладка панели управления

Одним нажатием кнопки (или действительно несколькими нажатиями нескольких кнопок) вы можете подготовить помпу к работе.

1. Найдите режим заливки на панели управления (если он доступен).
2. Включите форсунки на низкую скорость на 10–20 секунд.
3. Переключите форсунки на высокую еще на 10–20 секунд.
4. Повторяйте до тех пор, пока давление воды не станет нормальным и форсунки не будут работать без бульканья или пузырьков воздуха.

Ручная заливка

Если первый метод не помог, вы можете использовать спускной клапан помпы, чтобы удалить воздух.

1. Переверните автоматический выключатель, чтобы избежать случайного контакта с электричеством от помпы.
2. Получите доступ к насосу гидромассажной ванны и закройте запорный клапан на стороне нагнетания.
3. Медленно поворачивайте спускной клапан, пока не услышите шипение воздуха.
4. Когда звук прекратится, снова закрутите клапан. Если не затягивать, здесь может протечь вода и вызвать проблемы, поэтому не забудьте заменить ее должным образом.
5. Включите отбойный молоток и гидромассажную ванну, чтобы проверить форсунки.

Устали постоянно поддерживать свою гидромассажную ванну в чистоте и иметь дело с химическими веществами?

Вы сразу сэкономите 100 долларов с помощью этой простой цифровой электронной книги и видеокурса.Это полное руководство по техническому обслуживанию, которое производитель гидромассажных ванн вам не предоставляет.

Нажмите сюда, чтобы узнать больше

Другие насадки для грунтования

Если у вас все еще возникают проблемы после заливки помпы, вы можете попробовать другую тактику:

• Тщательно очистите фильтр и проверьте, нет ли других проблем с потоком воды, таких как засорения или даже утечки.
• Дважды проверьте уровень воды, чтобы убедиться, что ванна заполнена должным образом. Если уровень воды слишком низкий, у вас могут возникнуть проблемы с потоком воды.
• Не сдавайтесь после первой попытки заправки. Иногда для правильной заливки насоса требуется несколько попыток на каждом этапе заливки.
• Никогда не запускайте помпу более 2 минуты , если вы не уверены, что она заполнена водой. Это может повредить насос.

Устранение неисправностей насоса для горячей ванны

Если с помпой что-то явно не так, вы можете попробовать несколько простых вещей, чтобы сузить или даже исправить проблему самостоятельно.

Насос не заправляется

Если вы слышите бульканье, булькающие звуки, это может указывать на то, что воздух пытается вырваться из ваших форсунок. Чаще всего это происходит сразу после наполнения спа. Если вы не слышите эти звуки, скорее всего, причина в мусоре в вашей системе фильтрации, из-за которого в гидромассажной ванне не хватает воздуха.

Сначала очистите уловитель листьев и фильтр, затем попробуйте залить насос. Если проблема не исчезнет, ​​вы можете «отрыгнуть» остаток воздуха из спа, включая и выключая форсунки.

1. Убавьте огонь, чтобы он больше не пытался работать.
2. Полностью откройте все форсунки.
3. Включите форсунки на высокой скорости примерно 15 секунд.
4. Повторите выбросы форсунок три раза, увеличивая каждый раз время работы на 10–15 секунд.
5. Когда из форсунок выходят пузырьки воздуха, оставьте их включенными, пока пузыри не прекратятся.

Нет давления воды

Вода не движется должным образом? Причиной может быть захваченный воздух, отсутствие давления или насос, который не заправляется.Все эти проблемы иногда можно решить, просто убедившись, что ничто физически не препятствует вашей системе кровообращения.

Сначала очистите фильтр и уловители листьев. Если вы заметили серьезное снижение давления, полностью слейте воду из гидромассажной ванны и вымойте ее. Обязательно начните с продукта для промывки линии, чтобы очистить вашу систему циркуляции от мусора. Кроме того, перед началом очистки убедитесь, что все форсунки полностью открыты.

Пресная вода, глубокая очистка, а также приверженность уходу за водой и использованию покрытия для гидромассажной ванны могут иметь большое значение для предотвращения проблем спа и решения проблем с давлением воды.Но если вы не обнаружили какой-либо физической причины снижения давления воды, возможно, помпа нуждается в дополнительной проверке.

Мотор включается и выключается

Обычный симптом предсмертной агонии мотора — случайная потеря мощности. Если темпераментный двигатель не начинает работать при простом сбросе выключателя, это может быть неисправная проводка или сам двигатель.

Если вам удобно, вы можете использовать мультиметр, чтобы проверить, действительно ли проводка подает стабильную мощность на двигатель.Если это не так, вам нужно будет очистить от коррозии или, возможно, даже заменить проводку. Если проводка заржавела, ищите утечки.

Если проблема внутренняя, возможно, вам потребуется полностью заменить двигатель. Как всегда, если у вас нет опыта в ремонте электрооборудования, попросите профессионально проверить двигатель и заменить проводку.

Мотор работает, но ничего не происходит

Если вы можете все включить, но вода не циркулирует, возможно, у вас застряло крыльчатка или где-то в вашей циркуляционной системе есть засорение.Шумы при шлифовании являются отличительным признаком того, что ваше рабочее колесо не вращается должным образом из-за остатков или электрических проблем.

Очистите фильтр и уловители листьев. Переверните GFCI (прерыватель цепи замыкания на землю), чтобы полностью отключить питание вашего насоса, затем проверьте рабочее колесо. Если вы обнаружите, что что-то вскипает, очистите его и снова попробуйте помпу.

Поврежденное рабочее колесо также может не вращаться должным образом, что может потребовать от вас замены самого рабочего колеса. В противном случае ваш мотор может выйти из строя и его потребуется полностью заменить.

Насос не работает

Если вы не можете включить помпу, вы не сможете наслаждаться спа. Ваша панель управления тоже не работает? У вас нет энергии, приходящей в ваш спа.

Простой. Перезагрузите выключатель!

1. Найдите свой выключатель (обычно металлический ящик, установленный на столбе или сбоку от вашего дома, в нескольких футах от спа).
2. Откройте его и обратите внимание, не сработал ли выключатель гидромассажной ванны сам по себе, поскольку это может указывать на другие проблемы в вашей гидромассажной ванне или с самим выключателем.
3. Откиньте его, а затем снова включите.
4. Попробуйте запустить помпу. Если вам повезет, это может быть все, что вам нужно сделать.

Если прерыватель щелкает при запуске насоса, отсоедините насос и переустановите прерыватель.

Если не срабатывает , а не без подключенного насоса, вы знаете, что проблема вызвана насосом.

Если отключает , вероятно, с вашей помпой все в порядке, но вам нужно будет устранить неисправность самого выключателя или позвонить профессионалу, чтобы он осмотрел электрические компоненты вашего спа.

Утечки воды

Конечно, вам нужна вода внутри гидромассажной ванны. Но вода внутри вашего спа-кабинета или рядом с GFCI — это гораздо хуже. Утечки могут привести к неисправности насоса гидромассажной ванны. Они также могут привести к срабатыванию выключателя гидромассажной ванны, поджарить ваш двигатель и вызвать ржавчину или коррозию электрических компонентов.

Утечки могут начаться медленно внутри вашего шкафа и оставаться незамеченными, пока не станут серьезной проблемой. Возьмите за привычку искать влагу вокруг уплотнений насоса, прежде чем проблема усугубится.

Возьмите фонарик, откройте свой спа-кабинет и осмотритесь. Если вы видите влагу, найдите ее источник. Это могло быть так же просто, как потрепанный союз. Вы также можете найти трещину в гидромассажной ванне или корпусе крыльчатки. Трещины более вероятны, если ваша гидромассажная ванна недавно замерзла.

Вам нужно не только устранить источник утечки, но и проверить, не разрушила ли вода какие-либо электрические компоненты внутри вашего спа. Возможно, вам придется удалить следы коррозии или заменить проводку, чтобы помпа снова заработала правильно.

Накачивайте!

Если ваш насос для гидромассажной ванны не подлежит ремонту, замена позволит вам снова качать горячую, бурлящую воду в спа. Не все насосы одинаковы. Фактически, некоторые даже не поместятся там, где была ваша старая помпа. У других есть фирменные разъемы.

Убедитесь, что вы знаете, что искать, чтобы выбрать лучший сменный насос для гидромассажной ванны.

Какой размер насоса для гидромассажной ванны мне нужен?

Если вам интересно, как определить размер гидромассажной помпы, просто взглянув на старую, не переживайте.Сначала найдите наклейку на своем старом насосе, чтобы определить характеристики. Если его нет, вы можете получить информацию сами.

• Размер рамы: Измерьте расстояние между болтами. Помните, что меньше 4 дюймов — это 48-я рамка, а больше 4-х дюймов — 56-я рамка.
• Скорость: Определите, сколько галлонов в минуту вам необходимо для оптимального функционирования ваших форсунок, умножив количество форсунок, имеющихся в вашем спа, на их номинальную пропускную способность. Вы также можете связаться с производителем спа для получения этих подробностей.
  • Если вы можете регулировать интенсивность струи и циркуляцию, у вас есть насос с регулируемой скоростью. Эти насосы также показывают два разных значения силы тока на наклейке с данными.
  • Если у вас есть отдельные настройки циркуляции и струи (два насоса), ваш насос, скорее всего, односкоростной.
• Напряжение: Если у вашей помпы два провода питания, это 110–120 вольт. Если у него четыре провода, вам понадобится насос на 220–240 вольт.
• HP: Перебор с HP может вызвать проблемы, поэтому придерживайтесь мощности вашего оригинального насоса.Общее практическое правило — не увеличивать больше, чем на 1 HP по сравнению с оригиналом.
• Размер сантехники: Измерьте диаметр труб из ПВХ, идущих к нагнетанию и впуску вашего насоса, чтобы определить, какой размер вам нужен.

Установка нового спа-насоса

Если вы уверены, что покупаете правильный сменный насос и у вас нет других проблем с гидромассажной ванной, установить сменный насос довольно просто.

Важно: Обязательно переверните выключатель перед тем, как начать, чтобы не получить удар током.Безопасность прежде всего!

1. Закройте клапаны или слейте воду из гидромассажной ванны, чтобы не вытечь вся вода, когда вы снимете насос.
2. Будьте готовы с полотенцами или пылесосом для магазина, потому что несколько галлонов из труб вытечет .
3. Отсоедините медный провод заземления.
4. Ослабьте впускную и выпускную арматуру.
5. Выверните болты на раме.
6. Осторожно переместите насос, чтобы дотянуться до проводов и отсоединить их.
7. Подключите новый насос правильно.
8. Затяните фитинги, при необходимости сначала заменив штуцеры и уплотнительные кольца.
9. Прикрутите раму на место
10. Наполните СПА и проверьте свою новую помпу.

Не будь болваном, позаботься о своей новой помпе

Насос для гидромассажной ванны — это то, что делает спа-центр спа, а не просто большая ванна, которую вы делите с другими — неудобно . Они изнашиваются, и со временем их нужно заменять, но если вы позаботитесь о помпе, она заставит ваши форсунки массироваться долгое время.

Также не забывайте убирать мусор из гидромассажной ванны и корзины для листьев, регулярно балансируйте химический состав воды и не допускайте замерзания гидромассажной ванны. Если вы заметили что-то неладное, сразу же отремонтируйте, чтобы проблемы не усугубились. Сделайте эти простые упражнения частью своего распорядка, и вы будете наслаждаться беззаботным замачиванием на долгие годы.

Счастливого замачивания!

Мэтт Джованиши является основателем Swim University® и работает в индустрии бассейнов и спа с 1995 года.С тех пор его миссия — сделать уход за бассейнами и джакузи легким для всех. И каждый год он продолжает помогать большему количеству людей с химическим составом воды, очисткой и устранением неисправностей.

Получите нашу БЕСПЛАТНУЮ шпаргалку, которая поможет поддерживать чистоту в гидромассажной ванне, не беспокоясь о химическом составе воды.

Вводя свой адрес электронной почты, вы соглашаетесь получать электронные письма от Swim University. Мы будем уважать вашу конфиденциальность, и вы можете отказаться от подписки в любое время.

Рекомендуемая литература

Объемный расход и повышение температуры

Ни один насос не идеален с КПД 100% .Энергия, теряемая на трение и гидравлические потери, преобразуется в тепло — нагрев жидкости, транспортируемой через насос.

Повышение температуры можно рассчитать как

dt = P _с (1 — μ) / (c _p q ρ) (1)

, где

dt = температура подъем насоса ( ^o C)

q = объемный расход через насос (м ³ / с)

P _s = тормозная мощность (кВт)

c _p = удельная теплоемкость жидкости (кДж / кг ^o C)

μ = КПД насоса

ρ = плотность жидкости (кг / м ³ )

Типичное соотношение между расходом и КПД и потребляемая мощность центробежного насоса:

Насос — Калькулятор повышения температуры

P _с — мощность торможения (кВт)

μ — КПД насоса

c _p — удельная теплоемкость (кДж / кг ^o C)

q — объемный расход (м ³ / с)

ρ — плотность (кг / м ³ )

Пример — Повышение температуры в водяном насосе

Повышение температуры в водяном насосе, работающем при нормальных условиях с расходом 6 м ³ / ч (0.0017 м ³ / с) , тормозная мощность 0,11 кВт и КПД насоса 28% (0,28) можно рассчитать как

dt = (0,11 кВт) (1 — 0,28) / ((4,2 кДж / кг ^o C) (0,0017 м ³ / с) (1000 кг / м ³ ))

= 0,011 ^o C

Удельная теплоемкость воды c _p = 4,2 кДж / кг ^o C .

Если поток через насос уменьшается за счет дросселирования нагнетательного клапана, повышение температуры увеличивается.При уменьшении расхода до 2 м ³ / ч (0,00056 м ³ / с) тормозная мощность немного снижается до 0,095 кВт , а КПД насоса снижается до 15% (0,15) — температура подъем можно рассчитать как

dt = (0,095 кВт) (1 — 0,15) / ((4,2 кДж / кг ^o C) (0,00056 м ³ / с) (1000 кг / м ³ ) )

= 0,035 ^o C

С производственной документацией повышение температуры по сравнению с дросселированием может быть выражено как:

.
