Обратный клапан для отопления ZZ-10-032 Invena

Шариковый обратный клапан

Обратный клапан для отопления шарикового типа ZZ-10-032 1 1/4″ (Ду 32) Invena в основном используется для установки на байпасы отопительных систем и предотвращения перемены направления потоков теплоносителя в отопительной системе. Обратный клапан для отопления шарикового типа ZZ-10-032 1 1/4″ (Ду 32) Invena применяется как составляющая байпаса в сис-мах с применением отечественных напольных котлов, как дымоходных так и парапетных. Основные задачи такого гидравлического узла в который и монтируется обратный клапан ZZ-10-032 1 1/4″ (Ду 32) Invena — это оптимизация прогрева сис-мы отопления, а так же, уменьшение потребления газа котлом.

Это полезено для тех, у кого смонтировано отопление работающее на принципе естественной циркуляции. Для этого обычно пред установкой байпаса вырезается часть вертикального участка трубы «подачи» котла, а вместо неё с помощью сварки устанавливается узел, который состоит из циркуляционного насоса, кранов и непосредственно обратного шарикового клапана ZZ-10-032 1 1/4″ (Ду 32) Invena.

Циркуляционный насос обеспечивает необходимую циркуляцию воды-теплоносителя; с помощью запорных кранов производится переключение циркуляции теплоносиетля по «большому» или «малому» кругу, так же они даеют возможность осуществлять подмес воды-теплоносителя из «подающего» в «обратный» трубопровод, что значительно улучшает работу котла и продляет срок его эксплуатации.

Какие преимущества даёт применение обратного клапана для отопления ZZ-10-032 1 1/4″ (Ду 32) Invena в составе байпаса с насосом для циркуляции?

В первую очердь — топлива расходуется более экономно, а соответственно – и средства. В системах с «естественной» циркуляцией движение воды-теплоносителя основано на разности масс тёплой воды (идёт вверх) и более холодной (опускается вниз), то для «стартового толчка» и поддержания даже минимального уровня циркуляции необходимы большие затраты энергии. С циркуляционным насосом данная сис-ма может функционировать даже при минимальной температуре воды, а байпас при этом не позволяет ей двигаться по «малому» кругу, так как его блокирует обратным клапаном ZZ-10-032 1 1/4″ (Ду 32) Invena с резиновым шариком в корпусе.

Скорость нагрева системы отопления помещения, с примененением циркуляционных насосов значительно увеличивается.

Технические характеристики:

Размер ШхВ: 92х118 мм

Максимальная рабочая температура: +120С

Максимальное рабочее давление: 1,0 МПа

С этим товаром также покупают

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;

уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;

стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

компактными размерами и небольшим весом;

доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.

Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.

В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.

Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

Под давлением потока рабочей среды створка открывается.

Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.

Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.

На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.

Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.

Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.

Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.

На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Обратные клапаны для отопления, где ставятся, схемы применения

Обратные клапаны предотвращают движение жидкости в обратном направлении, при изменении режима работы системы. Специалисты отмечают, что в любительских схемах обратные клапаны часто встречаются в местах, где они не нужны, загромождая схему, увеличивая ее стоимость, и нарушая нормальный режим работы. Когда и где ставятся обратные клапаны, каких разновидностей встречаются…

Дисковые клапана

Прямой поток отодвигает диск от седла, жидкость проходит по контуру диска. Обратный поток прижимает диск к кольцу (уплотнению).

Клапан отличается простотой и дешевизной, но при этом довольно большой резкостью закрытия с образованием микро-гидроударов, что в большинстве схем не критично. Устройство создает заметное гидравлическое сопротивление прямому току, которое можно узнать из характеристик прибора. Конструкции неразборные, не ремонтируемые, дешевые и компактные, применяются широко в сетях с небольшим (до 3 бар) давлением.

Шаровые

Шаровые обратные клапаны по конструкции похожи на дисковые, только перекрытие сечения осуществляется прорезиненным шариком. Варианты — с горизонтальным перемещением шарика, или с подъемом. Корпуса их обычно разборные, поэтому можно обслужить, почистить.

Но к недостаткам относится направленность монтажа, — требует вертикальной установки, при которой шарик опускается к седлу уже под собственным весом при недостаточно большом токе жидкости. Также имеется некоторая массивность конструкции, повышенное давление на открытие. В самотечных схемах поэтому не применяются.

Лепестковый обратный клапан

Лепестком здесь называется перекрывающая сечение пластина, но на этот раз она закреплена на оси и может откидываться.

Одностворчатые, – с одним лепестком на оси, расположенной сбоку от сечения. Жидкость откидывает лепесток в сторону, открывая сечение. Обратный поток прижимает пластину в исходное положение. Здесь вращение может быть подпружининным.

Двустворчатые лепестки размещаются на оси, проходящей по центру трубы и они откидываются в разных направлениях.

Для обоих вариантов характерно повышенное гидравлическое сопротивление прямому потоку, некоторая сложность конструкции с повышенной ценой. Но в тоже время легкость открытия беспружинного клапана позволяет использовать его при слабых потоках, например, в самотечных схемах.

Подъемные клапаны

Еще одна конструкция клапанов является весьма распространенной. В ней сдвижение тарельчатого клапана осуществляется по вертикальной оси. Клапан приподнимается прямым потоком, но опускается уже при его ослабевании под собственным весом.

Для изделий характерна ремонтопригодность, они легко чистятся, и работают довольно надежно. Но в тоже время создают сопротивление потоку повышенное, а установка их возможна только в горизонтальной трубе (или в близком к этому положению), с разворотом корпуса клапана строго вверх.

Подразделение клапанов по способу крепления.

Муфтовые клапаны применяются при малых диаметрах труб, включительно до 50 мм. Их отличает предельная дешевизна и простата установки. На металлических резьбах лучшим уплотнителем оказывается все тот же лен со смазкой.

Фланцевые крепятся на фланцы к трубам большого диаметра, начиная с 40 мм, с использованием болтов и прокладок из резины, силикона между фланцами.

Сварные. Металлические ввариваемые клапана встречаются редко, поэтому это скорее относится к изделиям в полипропиленовых корпусах.

Наиболее дешевыми окажутся пластиковые обратные клапана, но они же и не практичные. Лучше ставить американки и обратный клапан из металла на резьбе. Наиболее прочными и долговечными остаются из нержавеющей стали.

Схемы – как применяются обратные клапана

В системах отопления и водоснабжения обратные клапана ставятся в параллельных ветвях, в которых возможен обратный ток жидкости при изменении режима в соседних.

Простейший пример: много контуров с насосами от одной трубы. При включении любого насоса, в соседних будет меняться давление, — где нежелателен обратный ток жидкости, там и ставят обратный клапан.

Наиболее типичные широко применяемые схемы с обратными клапанами.

Подключение резервного котла, включающегося автоматически без участия человека. Типичная схема совмещения твердотопливного котла и электрокотла. Обратный клапан предотвращает движение жидкости через параллельный котел, пока один работает. Здесь должны быть клапана с минимальным сопротивлением движению жидкости, но возможно с большим усилием на открытие.

Другой типовой вариант – установка насоса твердотопливного котла с сохранением возможности самотека. Обратный клапан, большого диаметра в самотечной трубе предотвратит закорачивание струи, когда включится (автоматически) насос. Здесь уместен клапан с легким открытием для обеспечения самотека, а большой диаметр нивелирует его местное сопротивление.

Подключение подпитки любой системы отопления от водопровода. В принципе, здесь обратный клапан является не столь обязательным… устанавливается на тот случай, если во время наполнения системы вдруг в водопроводе исчезнет давление. Не заметив этого вовремя можно выпустить обратно в водопровод весь теплоноситель…
Обратный клапан всегда ставится в составе водоснабжения для насоса, предотвращая слив трубопровода самотеком обратно в источник.

Как ставится обратный клапан для насоса

Остается заметить основное правило монтажа, – на корпусе любого клапана имеется стрелка, обозначающая направление, по жидкость движется свободно, в обратном направлении будет происходить автоматическое закрытие клапана…

Как самостоятельно сделать обратный клапан

Системы отопления — все для отопления на сервисе OLX.ua Украина

Обычные объявления

Найдено 39 860 объявлений

Хотите продавать быстрее? Узнать как


	Донецк, Петровский Сегодня 08:06

Регулирующий клапан на отопление | Всё об отоплении

Запорная арматура на отопление: виды и характеристики

Качественная запорно регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

запорные клапаны;
шаровые краны;
игольчатый вентиль;
задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления. которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

балансировочный клапан;
обратный клапан;
подпиточный клапан;
термоклапан;
сбросной клапан;
перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

корпус из стали, латуни или силумина;
мембранная перегородка;
фиксатор положения;
индикатор затвора;
патрубок;
измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления» .

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

термодатчик встроенного или выносного формата;
программатор;
автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Как безошибочно выбрать расширительный бак для отопления? Расширительный мембранный бак системы отопления: устройство и функции Расширительный бак для отопления: типы и популярные виды

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Балансировочный вентиль для настройки системы отопления

Независимо от типа, любую отопительную систему необходимо настраивать. Для этого разработаны различные способы. Все они призваны максимально приблизить рабочие параметры сети к расчётным и повысить, таким образом, эффективность её функционирования. Регулировка выполняется с помощью разнообразных специальных средств. Однако наиболее точная настройка достигается при использовании балансировочного вентиля для системы отопления.

При помощи балансировочного вентиля можно добиться оптимального расхода теплоносителя и температуры в радиаторах

Принцип работы. Виды

Коротко принцип функционирования данного устройства формулируется так: оно изменяет расход теплоносителя за счёт уменьшения или увеличения проходного отверстия, одновременно меняя на определённом участке отопительной системы гидравлическое сопротивление.

Балансировочный вентиль выпускается в двух вариантах, каждый из которых применим на сетях отопления из любого типа труб — металлических, пластиковых.

Автоматический. Балансировочный вентиль такого типа в зависимости от уровня расхода теплоносителя и разницы давления позволяет гибко и быстро изменять настройки магистрали теплоснабжения. Используется он в паре с запорным клапаном, который устанавливается в трубу подачи рабочей среды. Сам же прибор монтируется на обратной трубе. Именно он отвечает за присутствующие в ветке теплоснабжения перепады давления. Необходимо отметить, что такой балансовый вентиль на отопление предоставляет возможность разделять сеть на отдельные зоны с учётом разброса значений этого параметра и поочерёдно запускать их в работу.

Ручной. Конструкция данной модификации балансировочного клапана системы отопления состоит из бронзового или латунного корпуса, в котором присутствуют механизм регулировки и ниппели. Последние служат для подключения контрольно-измерительной аппаратуры. Регулировочный механизм вентиля отопления состоит из штока, а также пластиковой рукоятки, на которую нанесена измерительная шкала. В целом, устройства данного типа предоставляют возможность настроить систему теплоснабжения при постоянном давлении. С их помощью гидравлическая балансировка может осуществляться путём отключения отдельных сегментов трубопровода отопления с последующим их опустошением через специальный кран.

Ручной вентиль позволяет настраивать отопительную систему при постоянном давлении

К категории балансировочных клапанов также относят ещё два типа устройств.

Термостатический вентиль. Такая деталь обеспечивает:

сбалансированный температурный режим в помещении. В её функции входит создание комфортного микроклимата в жилье и поддержание его на стабильном уровне;
повышение рентабельности системы отопления;
экономию энергоресурсов.

Принцип работы заключается в отслеживании значений температуры жилого пространства. Если она превысит верхний допустимый предел, термостатический вентиль перекроет подачу теплоносителя в радиаторы. Когда же температура достигнет нижнего уровня, подача рабочей среды будет возобновлена.

Автоматический стабилизатор расхода. Такое балансировочное устройство в соответствии со своим названием поддерживает уровень расхода теплоносителя в стояках исключительно однотрубных систем отопления.

Полезно знать! Существует ещё одна сфера его применения. С помощью данной детали перекрывается магистраль теплоснабжения с целью её опустошения от воды для последующего измерения фактических расходов теплоносителя.

Характеристики и свойства

Основные параметры регулировочного вентиля отопления всех вышеописанных типов аналогичны характеристикам других элементов трубопровода. Изготавливаются такие устройства, преимущественно, из бронзы и латуни. Однако, на рынке присутствуют образцы, произведённые из оцинкованной стали. И всё же основную долю данного сегмента мирового рынка (до 90%) занимают латунные вентили. Обусловлено это их большей надёжностью и долговечностью по сравнению с другими аналогами.

Чаще всего для производства балансировочных вентилей используется латунь

Разброс значений углового диаметра очень велик. Этот показатель колеблется в диапазоне 15 ≤ D_у ≤150 мм. Всё зависит компании-производителя. Чем она крупнее, тем ассортимент её продукции шире. Например, Данфосс производит модели с уникальными размерами и в самых разнообразных вариантах исполнения. Особенно это касается линеек MSV-BD и MSV.

В отношении номинального давления ситуация выглядит так: большинство производителей стремится поставлять на рынок клапаны типа Cimberio, которые способны выдерживать не менее 20 бар. Рабочая температура подобных изделий колеблется в пределах -20 ≤ Т ≤ +200 º С.

Из основных достоинств балансировочного клапана для систем отопления можно выделить:

тонкая регулировка температуры или уровня давления;
упрощение работ, связанных с настройкой конструкции;
относительная простота;
долговечность;
надёжность;
приемлемая стоимость.

Минусы у таких изделий практически отсутствуют. Тем более в бытовом применении альтернативы балансировочным вентилям нет. Не установив их, вы будете вынуждены регулярно вызывать сантехника и выполнять трудоёмкие манипуляции с отопительной системой, что вряд ли придётся вам по душе.

Монтаж вентиля

Установка данного устройства должна производиться только в двух случаях:

при возведении нового сооружения, наличие балансировочной арматуры в котором предусмотрено проектом;
когда появятся проблемы с распределением тепла по определённым веткам системы отопления.

Монтировать арматуру нужно таким образом, чтобы после него оставалась свободной часть трубопровода длиной не менее, чем два диаметра трубы

При установке клапана необходимо руководствоваться правилами работы с трубопроводами, но с учётом следующих нюансов:

до балансового вентиля должен иметься прямой участок трубы длиной в 5 её диаметров, а за ним – в 2. Так будет исключена турбулентность теплоносителя;
врезая арматуру в трубы, обязательно нужно соблюдать направление потока. Оно указывается на корпусе каждого устройства. Это правило актуально и при замене вентиля;
попадание внутрь грязи и каких-либо посторонних предметов недопустимо;
если используется автоматическая модель, необходимо предусмотреть наличие в непосредственной близости от неё дополнительного штуцера. При закрытом клапане он обеспечит полное заполнение контура.

Полезно знать! Как показывает практика, монтаж регулировочного клапана и профессиональная балансировка системы отопления позволяет сэкономить почти треть тепла. При этом стоимость работ даже опытных теплотехников, которым, собственно, и следует поручать их выполнение, вполне доступна кошельку нашего среднестатистического соотечественника.

Настройка автоматического балансового клапана осуществляется с помощью таблицы расхода и перепада давления, а также расходомера. Но первоначальный расчёт важно выполнить ещё на этапе проектирования системы отопления.

Обзор моделей

Данная продукция представлена на современном рынке достаточно большим количеством образцов. Вместе с тем, особого внимания заслуживают лишь те, которые успешно прошли проверку временем.

Чтобы вентиль безотказно выполнял свои функции и долго служил, следует выбирать продукцию известных фирм

К таковым можно отнести:

SRV AG WATTFLOW (производитель — компания WATTS, Германия). Это фланцевый балансировочный вентиль с возможностью тонкой настройки благодаря оснащению расходомером. Наличие ударопрочной шкалы позволяет настраивать систему отопления без дополнительных расчётов и отказаться от использования графиков или схем.
STAD (международная компания TA HYDRONICS). Безупречно выполняет свои функции во второстепенных отопительных контурах. Этот балансовый вентиль практически безотказен и характеризуется надёжной конструкцией.
HYCOCON VTZ (компания OVENTROP, Германия). Входит в группу ручных регуляторов. Отличается небольшой ценой и высоким качеством сборки отдельных узлов.
CIMBERIO 727 (компания GIACOMO CIMBERIO из Италии). Данное устройство обеспечивает оптимальное распределение потока в системах местного значения и в бытовых трубопроводах.
BALLOREX VENTURI DRV(производитель BROEN, Дания). Прекрасно справляется не только с настройкой уровня среды, но и отсекает её лишь одним движением ручки. По сути, представляет собой комбинированный вариант запорной арматуры и регулятора.
MSV BD (компания DANFOSS A/S, Дания). Аналог предыдущего образца. Однако по параметру диаметр углового прохода его линейка включает гораздо больше моделей.
ШТРЕМАКС (компания HERZ, Германия). Представитель модельного ряда немецких регуляторов. Несмотря на простую схему, выполняет свои функции в полном объёме. Цена такого устройства не на один десяток процентов ниже стоимости аналогов от других производителей.

Существуют и другие достойные внимания даже самых искушённых потребителей образцы таких изделий. Но и перечисленных вполне достаточно для правильного выбора балансировочного клапана системы отопления.

Виды клапанов для систем отопления, их назначение и функциональные особенности

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
Давление — номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

Уменьшает гидравлическую нагрузкуна циркуляционный насос ;
Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

С ручной регулировкой потока;
С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

Равномерное распределение тепла по всем отопительным контурам;
Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

Возможность подключения к программатору;
Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

Гидравлический;
Пневматический;
Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/zapornaya-armatura-na-otoplenie-vidy-i-harakteristiki.html, http://trubamaster.ru/dlya-otopleniya/balansirovochnyj-ventil-dlya-sistemy-otopleniya.html, http://strojdvor.ru/otoplenie/vidy-klapanov-dlya-sistem-otopleniya-ix-naznachenie-i-funkcionalnye-osobennosti/

Обратный клапан для отопления лепестковый, шариковый клапан в системе отопления, куда ставить на — Строительный проект

Как работает клапан обратный для обогрева, виды, правила установки

Чтобы ваша система обогрева работала очень эффективно, обязаны быть правильно выбраны все детали контура, от благоприятного котла – до правильной трубной арматуры.

Несмотря на разную цену, назначение и конструкцию, любой из компонентов делает конкретную функцию, благодаря этому неверный выбор одного из элементов заставит систему отопления работать неверно. Ниже мы расскажем о такой детали контура как клапан обратный для обогрева.

Для чего предназначается клапан обратный

Установка клапана обратного типа на отопление считается обязательным мероприятием – он требуется в контуре для возможности регулирования направления движения теплового носителя. На рынке можно повстречать десятки моделей, которые различаются по принципу применения и собственной системой.

Клапан обратный в состоянии устранить серьезные аварии вследствие изменения движения воды во время перепадов давления или когда в батареях накапливается много воздуха. Многие потребители о подобных моментах даже не знают.

Рабочий принцип в отопительной системе

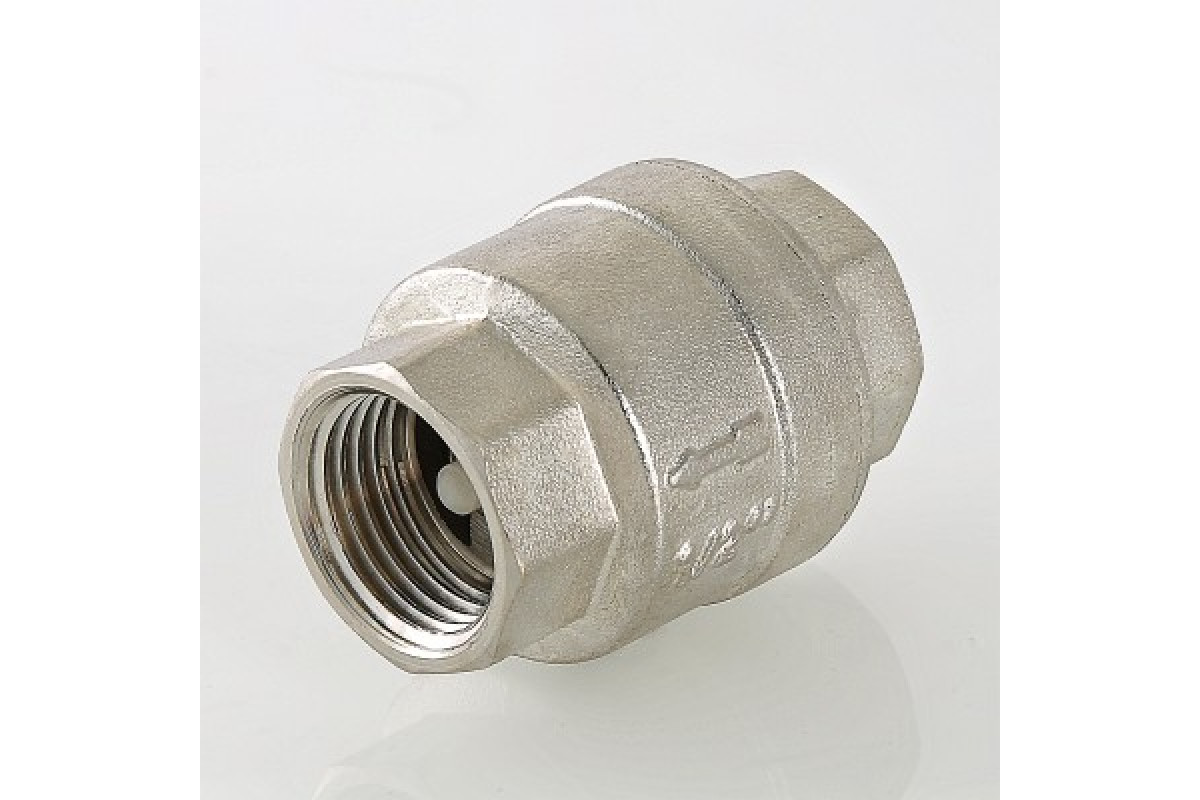

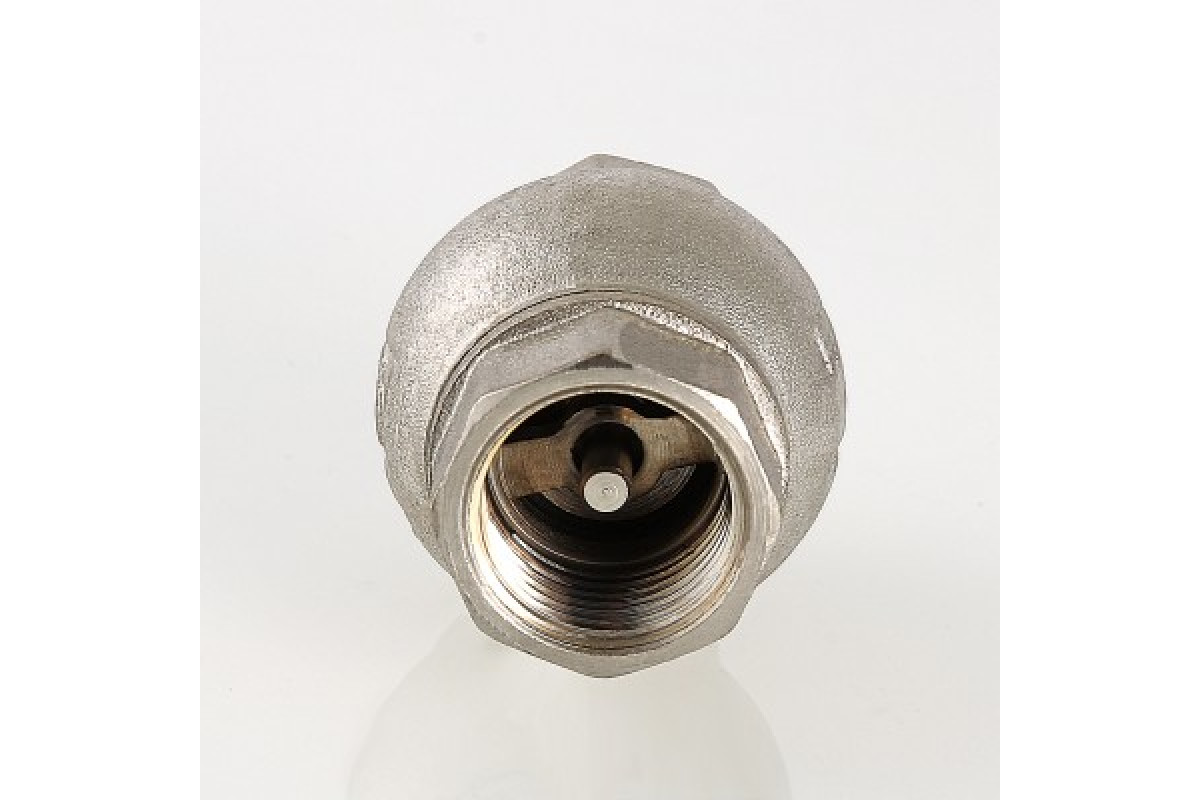

Клапан обратный для обогрева с конвективной циркуляцией можно приобрести в каждом магазине, который продает строительные материалы и инструменты. Не обращая внимания на то, что большинство моделей выделяются по собственной конструкции, у них все же есть одна общая деталь – это пружина. Она нужна для закрывания затвора, в нештатных условиях происходит ее сжатие. В зависимости от условий применения, клапан должен быть выбран с достаточной упругостью и громоздкостью пружины.

Из-за наличия пружины клапан остается в состоянии «закрыто». По мере прохождения теплового носителя по контуру отопления появляется давление, благодаря ему жидкость открывает клапан обратный и продвигается дальше по системе.

При любых нештатных ситуациях, к примеру, в момент появления гидравлического удара или в случае аварии, клапан обратный в отопительной системе не даст возможность жидкости вытечь, изменив направление движения. Не обращая внимания на простоту конструкции, данный элемент запорный предохраняет большие повреждения контура отопления.

Разновидности устройств

Есть несколько разных вариантов запорных вентилей, причем очень часто на подающий и обратный контур монтируются изделия различного типа. Все зависит от применяемого металла, клапан обратный как правило имеет собственные характерности.

Очень часто используются латунные, стальные и чугунные изделия. Помимо прочего, обратные клапаны выделяются по собственной конструкции. Рассмотрим ключевые варианты.

Тарельчатый

Клапан тарельчатой конструкции собой представляет специализированный диск, который закрывает внутренний просвет контура в момент появления изменений в системе. При этом диск опускается в седло с эластичным уплотнителем, а внутри стыкуется со штоком, который свободно двигается по втулке. Для устранения нештатных обстоятельств и изменения направления потока теплового носителя, применяется подъемный или проточный тарельчатый клапан.

По конструкции шариковый клапан обратный практически не выделяется от предыдущего варианта. Единственное значительное отличие заключается в том, что в этом механизме применяется шарик, а не диск. Делают шарики из каучука или алюминия. Если в результате изменения водного потока срабатывает пружина, шарик падает в седло и закрывает внутренний просвет, мешая оттоку теплового носителя в обратном направлении.

В основном, такие клапаны устанавливают в типовых отопительных системах. Если например для обогрева применяют трубы с большим сечением, результативность шаровых и тарельчатых клапанов смотрится вызывает сомнения.

Двухстворчатый

Для систем отопления с трубопроводом больших сечений был разработан особенный вид клапанов – двухстворчатый. Он одинаково резельтутативен как для подающей трубы, так же и для обратки – рабочий принцип будет одинаковым.

При условиях выполнения условий для работы створки клапана обратного типа на обратке отопления и на подаче свободно открываются давлением теплового носителя. При изменении рабочего давления и неправильном потоке воды специализированная ось с прикрепленными на ней створками закрывает внутренний просвет трубы.

Необходимо выделить, что эта арматура запорная признана самой надежной, за счёт чего она популярна в системах с большим давлением.

Лепестковый

Еще одна разновидность арматуры запорной – лепестковый клапан обратный, или, гравитационный. В нем стоит пружина с невысоким сопротивлением и небольшой упругостью. В большинстве случаев такой пружины нет совсем.

Функционирование лепесткового клапана обратного типа для обогрева основано на законах физики, которые связаны с силой тяжести и давлением. В конструкции клапана есть створка с прокладкой для уплотнения, которая размещена на оси сверху сечения трубы. Характерность подобных клапанов в том, что они работают исключительно при горизонтальной установке.

Правила установки клапана обратного типа

Определяясь, куда устанавливать клапан обратный на отопление, руководствоваться необходимо, первым делом, требованиями проекта. Если схема разводки просит обязательного наличия клапана обратного типа, он обязан быть поставлен в необходимом месте и с учетом всех требований и норм. В основном, такую арматуру устанавливают в момент обвязки трубопроводом котла отопления.

Нужно обратить внимание, что для грамотного монтажа клапана обратного типа необходимо правильно выбрать его разновидность в согласии с рабочим давлением и температурой теплового носителя. Более того, важно устанавливать изделие таким вариантом, как было отмечено изготовителем в техпаспорте к арматуре. В основном, расположение обратных клапанов формируют на шаге проектирования системы отопления.

Установка обратных клапанов на систему отопления позволяет справиться сразу с несколькими задачами. Первым делом, данные устройства дают возможность устранить плохие последствия для системы обогрева во время появления нестандартных обстоятельств. Еще, это специфическая страховка от излишних расходов на ремонт в перспективе. Очередной решающий момент – согласованность работы разных приборов, закольцованных в одну систему. Она достигается как раз за счёт установки арматуры запорной. Также устанавливают подпиточный клапан для системы обогрева, который в некоторых случаях очень необходим.

Аналогичным образом, если вы беспокоитесь о долговечности и надежности работы отопления и не желаете иметь в перспективе лишних расходов, то вам точно необходимо учитывать наличие клапана обратного типа в контуре отопления.

Tagged : клапан / лепестковый / обратный / отопление

Как выполняется регулировка батарей отопления

Содержание статьи

Варианты монтажа

Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:

В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если генератора велика, допускается устанавливать два клапана.
Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.

Расчет

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.

Источниками прироста объема может послужить:

Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.

Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.

Предохранительный клапан в системе отопления схема устройства

Данное устройство состоит из корпуса и двух литых элементов. Корпус выполнен из водопроводной латуни, изготавливаемой по технологии горячего штампования. Главной комплектующей клапана является стальная пружина. При помощи своей упругости она устанавливает силу давления, которое будет воздействовать на мембрану, перекрывающую проход наружу.

В свою очередь мембрана, находящаяся в седле, укомплектованном уплотнителем, поджимается пружиной. Верхняя часть пружины упирается в металлическую шайбу, закрепленную на штоке и прикрученную к пластмассовой рукоятке. Рукоятка требуется для того, чтобы в системе отопления.

Рассмотрим более подробно разновидности этих устройств.

Виды клапанов

Они определяются типом запирающего устройства и бывают следующими:

Тарельчатые клапаны
— действующий элемент диск, садящийся на седло с уплотнителем, перекрывая рабочее сечение. Тарелка изнутри крепится на шток, имеющий возможность свободного перемещения в корпусе.

Между телом и тарельчатым элементом устанавливается коническая или цилиндрическая пружина, обеспечивающая плотное прилегание диска к уплотнителю. При изменении направления давления диск сжимает пружину, и поток возобновляется в нужную сторону.

Гравитационные клапаны
— действующим элементом является свободно закрепленный на одном шарнире лепесток. В нормальных условиях лепесток удерживается в открытом положении потоком воды, при изменении направления потока запирающий элемент под силой тяжести перекрывает отверстие. Чем сильнее давление противопотока, тем плотнее он прижимается к корпусу.

Шаровой (поплавковый) обратный клапан
, является аналогом тарельчатого, с той разницей, что роль запирающего устройства выполняет шар. Он обычно изготавливается из легких сплавов на основе алюминия или из каучука.

Шарик может перемещаться по наклонному каналу под крышкой при нормальном токе воды. При изменении направления пружина прижимает шар к седловине и поток теплоносителя прекращается.

Лепестковый механизм производит запирание канала мягкой пружиной, опускающей лепесток на посадочное место с уплотняющей манжетой.
В принципе, такой клапан может работать и без пружины под воздействием на лепесток силы тяжести и под воздействием динамического давления обратного потока.

В этом случае удерживание его в открытом положении происходит усилием потока теплоносителя в правильном направлении. Гидравлическое сопротивление потоку минимально и не изменяет его динамических характеристик.

Возьмите на заметку:
двустворчатые лепестковые механизмы применяются в трубопроводах большого сечения и для систем с повышенным давлением воды. Принцип работы тот же — давление потока раскрывает створки. При падении давления створки закрываются.

Особенность такой конструкции состоит в том, что эти изделия могут применяться только в горизонтальном положении.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

Краны-смесители

Краны-смесители расположены перед отопительным кольцом. С их помощью производится регулировка отопления в системе. При повороте рукоятки трехходового крана открывается , насос втягивает холодную воду, после чего в системе она смешивается с горячим теплоносителем. Благодаря такому устройству принципу работы кранов — смесителей регулируется температура воды.

Установка предохранительного клапана производится как на подающем теплоноситель трубопроводе, так и монтироваться на выходе нагретой воды, если отопление осуществляется с помощью горячей воды.

При монтаже предохранительного клапана в систему отопления, необходимо соблюдение следующих условий:

Правила установки предохранительного клапана

Отсутствие посторонних устройств в системе клапан-трубопровод;
Диаметр клапана регулирования больше диаметра трубы;
Использование специального безопасного помещения для вывода сбросных патрубков;
Подбор необходимого диаметра должны выполнять специально обученные люди при использовании соответствующих утвержденных нормативных документов;
разница давлений между клапаном и установкой должна составлять от 15 до 25%.
Проведение обязательной регулярной проверки работы предохранительных приборов. Проверка осуществляется во время принудительного их открывания. Рекомендуемая поверка приборов должна проводиться не реже одного раза в год. Желательно до подачи тепла.

Это трубы большого диаметра. Выравнивают давление в трубопроводе. Устанавливается такой коллектор в специальный распределительный отопительный шкаф.

Для удаления шлама из системы применяются шаровые краны, врезанные в коллекторы. Помимо шаровых кранов в установках используют магнитные дешламаторы. Дешламаторы имеют специальную сетку, расположенную в виде веера. Благодаря такой конструкции предохранения производится задержка разного рода частиц и мелкого мусора, находящегося в воде, их отделение и отвод в предназначенный для этого сборник.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Защитные отопительные клапаны

В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
На обратной трубе в обязательном порядке монтируется или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Воздушный клапан отопления

Кран Маевского
. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
Автоматический воздухоотводчик
. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

Возможность подключения к программатору;
Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
Надежность работы.

Обзор терморегуляторов

В состав регуляторов отопления входят вентиль и термоэлемент. С помощью вентиля регулируется теплоотдача. Принцип работы основан на распределении расхода воды, который зависит от внешней температуры. В состав вентиля входит золотник, по высоте которого определяют пропускную способность. В зависимости от высоты перемещения бывают малоподъемными и полноподъемными.

Малоподъемные имеют высоту 0,05. Для полноподъемных — составляет более 0,25. Первый вид терморегуляторов рекомендуется использовать, где наблюдается небольшая пропускная способность (обычно жидкая среда), второй тип наиболее подходит для газообразной среды.

Кроме этого, вентили могут быть пружинными и рычажно-грузовыми. В рычажно-грузовых золотник объединен с рычагом. На рычаг навешивают груз. Благодаря перемещению груза, которое осуществляется по всей длине, регулируется сила прижимания золотника к седлу.

Когда возникает разница между давлениями среды и рычага, происходит автоматическое открытие и обеспечивается поступление теплоносителя в сбросный патрубок.

Кроме предохранительного элемента используют перепускной и обратный клапаны, с помощью которых также осуществляется регулировка давления в системе отопления. Принцип действия этих приборов аналогичен принципу действия предохранительного элемента. Разница состоит лишь в том, что их подключают к обратке. Обеспечивают перемещение воды в трубопровод обратного направления, когда давление превышает допустимый уровень.

Основными параметрами, которые надо учитывать при выборе этих приборов — и рабочего давления. Их работа заключается на пропускании воды в одном направлении и исключения допуска движения в обратном.

Перепускной клапан

Предохранительный клапан в системе отопления подбор

Диаметр входящего патрубка клапана должен быть равен или быть больше диаметра патрубка, полученного при расчете. Помимо соответствия диаметра патрубка, необходимо проверять предохранительный прибор на сброс рассчитанного прироста объема теплоносителя при возникновении аварийной ситуации

Важно также принять во внимание тот факт, что чем больше разница давлений между значениями в линии сброса и при открытии клапана, тем большее количество жидкости выйдет через предохранительное оборудование

Подбирая данное устройство, также следует помнить, что его полное открытие достигается при превышении давления в отопительной системе над значением при срабатывании на 10%, а полное закрытие — во время снижения давления ниже параметра срабатывания на 20%. Исходя из этого, желательно выбирать оборудование с давлением срабатывания выше примерно на 20-30% фактического давления системы.

Загрузка…

Плюсы и минусы двух типов обратных клапанов

Обратный клапан является одним из самых важных клапанов в системах перекачки воды и сточных вод. Его цель — автоматически открываться во время работы насосов и возвращаться в закрытое положение для предотвращения обратного потока, когда насосы не работают. Эти клапаны помогают минимизировать потребление энергии и защищают насосную систему от скачков давления и повреждений из-за обратного потока.

Выбор обратных клапанов для технологического процесса похож на выбор оборудования для новых шкафов.Как только вы выберете ручку или ручку, вам нужно будет рассмотреть множество стилей, цветов и цен. То же и с обратными клапанами. Совершенно ясно, что процесс, над которым вы работаете, требует обратного клапана, но какой именно? Каждый тип обратного клапана предназначен для удовлетворения определенной потребности. Вот плюсы и минусы двух разных стилей обратных клапанов: подъемный и поворотный.

Подъемные обратные клапаны

Подъемные обратные клапаны обычно используются в высотных зданиях, на промышленных предприятиях и электростанциях, а также в системах водоснабжения и водоотведения.Они не имеют внешних движущихся частей и известны своей экономичностью и надежностью. Со временем эти типы клапанов могут потребовать больших затрат энергии, потому что диск остается в потоке во время работы.

Бесшумный обратный клапан

Бесшумные обратные клапаны известны своим бесшумным закрытием. Поток толкает диск, чтобы обеспечить прямой поток. Когда насос остановлен, пружина сжатия толкает диск в седло до того, как поток изменится на противоположное, отсюда и бесшумное закрытие.

Этот тип обратного клапана чаще всего используется в системах с чистой водой с высоким напором.

Обратные клапаны с форсункой

очень похожи на бесшумный обратный клапан, предназначены для высокого давления, промышленного и энергетического применения.

Шаровой обратный клапан

Шаровые обратные клапаны обычно используются в системах водоснабжения и водоотведения. Они очень просты в эксплуатации, а также компактны и экономичны. Эти клапаны оснащены шариком с резиновым покрытием, который перемещается в седло и выходит из него при движении потока вперед и назад.

Поскольку шар должен пройти долгий путь при отключении насоса, эти клапаны имеют высокую тенденцию к захлопыванию при высоком напоре.

Поворотные обратные клапаны

Гидравлические обратные клапаны, безусловно, являются одними из наиболее распространенных обратных клапанов, используемых в системах перекачки воды и сточных вод. Они легко доступны и относительно невысоки. Они также автоматические, не требуют внешнего источника энергии и руководствуются только направлением потока.

Эти клапаны могут иметь несколько различных конфигураций и работать одинаково.

Двойной диск

Этот обратный клапан имеет вафельную конструкцию и два диска D-образной формы, которые поворачиваются в сторону, когда поток входит в клапан.Обладает хорошими противозадирными характеристиками, но не рекомендуется для сточных вод. Он также подвержен вибрации и износу.

Традиционный поворотный чек

Это все знают, правда? Это определенно самый распространенный обратный клапан в системах водоснабжения и канализации. Этот тип клапана обычно имеет металлические или упругие седла и угол поворота 60-90 градусов. Однако этот клапан имеет тенденцию хлопать из-за большого хода, трения в набивке и инерции диска.

Иногда используются воздушные подушки, чтобы уменьшить удары. Хотя некоторые считают, что рычаг и пружина — лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.

Обратный клапан с наклонным диском

Разница между обратным клапаном с наклонным диском и традиционным поворотным обратным клапаном состоит в том, что поток может проходить с обеих сторон диска. Благодаря этому он обеспечивает чрезвычайно низкие потери напора.

Этот клапан не рекомендуется для сточных вод, поскольку штифты, выступающие в потоке, как правило, собирают мусор.Для этого клапана лучше всего подходят чистая вода или очищенные сточные воды.

У вас есть обратный клапан подходящего типа для вашего применения? Что может быть лучше? Всегда обсуждайте изменения в вашей насосной системе с инженером, который хорошо разбирается во всех типах обратных клапанов. Они могут помочь вам найти клапан, который будет меньше хлопать или даже будет более энергоэффективным.

Не уверены, стоит ли менять обратные клапаны? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам в Висконсине, Миннесоте, Иллинойсе и Верхнем Мичигане.

Типы обратных клапанов — Руководство по покупке Thomas

Обратные клапаны предотвращают обратный поток в системе трубопроводов. Эти механизмы, также известные как обратные клапаны или NRV, обеспечивают закрытие клапана при изменении направления потока жидкости, проходящей через трубу. Обеспечивая беспрепятственный поток, обратный клапан может автоматически закрываться при понижении давления. Они используются во многих отраслях промышленности, таких как горнодобывающая промышленность, природный газ и водоснабжение.

При покупке обратного клапана обычно учитывается размер линии, класс давления, рабочее давление, скорость потока, а также плотность и температура среды.

К наиболее распространенным типам обратных клапанов относятся:

Мяч
Двойная дверь
Подъемник
Поршень
Stop Check
Качели
Диск наклона

Подробнее о различных типах обратных клапанов см. Ниже.

Шаровые обратные клапаны

Шаровой обратный клапан заменяет дисковое устройство, часто используемое для предотвращения потока, шаром, который действует под действием силы тяжести. Под давлением потока шар поднимется из выпускного отверстия трубы.Когда низкое давление в достаточной мере снижается, шарик возвращается на место, чтобы остановить поток. Шаровой обратный клапан — это тип подъемного клапана.

Запорный клапан

Шаровой клапан

Изображение предоставлено: Conval Inc.

Эти типы клапанов используются для регулирования потока в трубопроводе. Проходные клапаны состоят из подвижного дискового элемента, а также имеют неподвижное кольцевое седло в шаровидном корпусе.

Обратные клапаны с двумя пластинами

Также известный как дроссельная заслонка, двухдверный обратный клапан или двухпластинчатый обратный клапан имеет диск, разделенный на две части по центральной линии.Две двери могут открываться на петлях, чтобы пропустить или остановить обратный поток. Компактный и легкий, этот тип обратного клапана часто применяется для жидкостей и газов низкого давления.

Подъемные обратные клапаны

Этот тип клапана типичен для приложений, требующих работы при высоком давлении. Подъемные обратные клапаны, эффективные при высокоскоростном потоке, могут устанавливаться как горизонтально, так и вертикально (в трубопроводах с восходящим потоком). Типы подъемных обратных клапанов включают поршневой и шаровой.Этот тип клапана может оказаться более герметичным.

Поршневые обратные клапаны

Поршневой обратный клапан представляет собой подъемный клапан. Клапан открывается или закрывается давлением (или отсутствием давления), проходящим через трубу. Сила тяжести переводит вес поршневого клапана в закрытое положение, если поток меняет направление на противоположное.

Запорные обратные клапаны

Сочетая в себе преимущества обратных клапанов и шаровых клапанов, запорный обратный клапан позволяет управлять блокировкой независимо от направления потока.В то время как некоторые другие типы зависят от силы тяжести, запорный клапан может быть закрыт намеренно с помощью внешнего механизма. Это обеспечивает управление потоком независимо от уровня обратного или прямого потока. Этот тип клапана помогает предотвратить повреждение оборудования, такого как котлы или насосы.

Поворотные обратные клапаны

Распространенный обратный клапан с полностью убранным диском при движении материала. Когда диск не используется, он возвращается на место над трубой. Это означает, что поворотные обратные клапаны закрываются медленно.Эти клапаны обычно используются в приложениях с высоким содержанием твердых частиц и меньшим количеством циклов включения / выключения.

Обратные клапаны с наклонным диском

Вариант поворотного обратного клапана, поворотный диск подпружинен, чтобы оставаться в потоке, а среда течет вокруг него. Доступный в исполнении с пластиной или выступом, этот тип клапана имеет диск, который наклоняется вверх под постоянным давлением потока жидкости. Когда уровень потока снизится, диск вернется в закрытое положение. Диск просто плавает на поверхности материала, когда прямой поток достаточен для преодоления натяжения пружины.

Обратные клапаны других типов

Обратные клапаны также характеризуются своим применением. Примеры из них включают сточные воды, нефтепромыслы, морские суда или напитки. Поставщики также характеризуют обратные клапаны по материалам, используемым в корпусе клапана, например, титану, пластику и резине.

Узнать больше

Для получения дополнительной информации об обратных клапанах, установке обратных клапанов и сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Список литературы

Другие артикулы клапана

Прочие «виды» статей

Больше от Насосы, клапаны и аксессуары

Совершенные обратные клапаны для отстойников и сточных вод Обзор

ЧТО ТАКОЕ ОБРАТНЫЙ КЛАПАН НАСОСА И КАНАЛИЗАЦИИ?

Обратный клапан для отстойников и сточных вод — это сантехническое изделие, которое специально используется в системах отстойников или канализационных насосов. Эти клапаны помогают убедиться, что откачанная вода не вернется в яму.Если у вас не установлен обратный клапан, это заставит вашу систему работать намного тяжелее и чаще откачивать то же количество. Установка одного из этих клапанов резко снизит нагрузку на ваш насос и сэкономит энергию за счет ограничения количества, которое необходимо насосу для работы.

Обратный клапан для отстойника и сточных вод очень легко установить, и хотя обычно это не код, рекомендуется убедиться, что он включен в вашу систему. В канализационных системах эти клапаны обычно требуются согласно нормам, чтобы предотвратить слив сточных вод обратно в бассейн.

В большинстве случаев в этих продуктах используется так называемый «поворотный клапан» или «откидной клапан» для управления потоком воды. Этот клапан открывается, когда насос проталкивает воду в определенном направлении, а затем закрывается, когда насос останавливается. Это предотвращает возврат воды или сточных вод, находящихся в вертикальной части трубы, вниз. Основное различие между поворотным и откидным клапаном заключается в том, что поворотный клапан обычно представляет собой откидную пластиковую крышку, а заслонка — это просто кусок резины. Оба они поднимаются под действием силы тяжести при включении насоса и закрываются после включения насоса.

Шаровой обратный клапан широко используется в канализационных системах, поскольку он лучше выдерживает суровые условия. В канализационной системе вы обычно имеете дело с твердыми и полутвердыми жидкостями. При использовании поворотного обратного клапана эти твердые частицы могут со временем нарушить работу этой функции. Эти элементы гораздо менее подвержены влиянию этих элементов на шаровой обратный клапан.

В КАКИХ ПРИЛОЖЕНИЯХ ИСПОЛЬЗУЮТСЯ?

Как следует из названия, эти обратные клапаны могут использоваться во всех видах приложений, связанных с отстойниками и сточными водами.Их можно устанавливать в вертикальных или горизонтальных системах, в зависимости от типа жидкости, которую вы удаляете. Если вы откачиваете твердые или полутвердые частицы, обратный клапан необходимо устанавливать горизонтально (под углом до 45 градусов).

Если вы устанавливаете обратный клапан для отстойника вместо канализационной системы, другие продукты могут применяться больше. См. Различные типы обратных клапанов для отстойников и сточных вод для получения дополнительной информации о том, когда использовать различные продукты.

Во многих случаях в вашей системе может не быть установлен обратный клапан, поскольку во многих местах это не код.Это не означает, что вам не следует устанавливать его. Если у вас есть отстойник или канализация, рекомендуется установить обратный клапан. Наличие одного из них дает множество преимуществ, и это довольно простой процесс, который можно выполнить самостоятельно или попросить подрядчика прийти и сделать.

РАЗЛИЧНЫЕ ТИПЫ ОБРАТНЫХ КЛАПАНОВ НАСОСА И СЧЕТЧИКА

Хотя все обратные клапаны для отстойников и сточных вод выполняют одни и те же задачи, существует несколько различных типов, которые лучше подходят для разных ситуаций.

Поворотный обратный клапан

Поворотный обратный клапан — самый распространенный клапан, который можно встретить в отстойниках. Сила от насоса толкает клапан в открытие, а затем сила тяжести закроет клапан, когда насос остановится. Существует множество различных типов проверок поворота в зависимости от типа соединения и предпочтения материала. Чаще всего используются АБС и ПВХ. В канализационных системах следует использовать только большие поворотные обратные клапаны (2 дюйма). Если вы хотите использовать этот тип клапана в канализационной системе, убедитесь, что вы провели специальное исследование того, как правильно установить правильный тип поворотного клапана.

Пружинный (тихий) обратный клапан

Пружинный или бесшумный обратный клапан работает очень похоже на поворотный чек с одним существенным отличием. Он имеет пружину, встроенную в заслонку, которая заставляет клапан медленно закрываться при выключении насоса. Это устранит громкий «лязг», который часто слышен от обычных обратных клапанов поворота. Это то, что называется «Гидравлический молот». Многие люди предпочитают устанавливать их в своей системе, чтобы избавиться от звука.Гидравлический молот не только раздражает, но и создает ненужную нагрузку на вашу систему.

Комбинированный обратный клапан шаровой / поворотный

Комбинированный обратный клапан шар / поворотный клапан объединяет 2 клапана в один и очень полезен для установки в системах, требующих регулярного обслуживания. Этот продукт включает шаровой клапан, так что вы можете полностью перекрыть линию прямо над частью обратного клапана. Благодаря муфтовому соединению вы можете легко обслужить или легко заменить часть обратного клапана.Этот продукт экономит место и время установки за счет объединения этих двух важных клапанов. Существует также версия этого обратного клапана, которая является «тихой», чтобы помочь с шумом гидравлического удара.

шаровой обратный клапан

Шаровой обратный клапан обычно используется в канализационных системах из-за его конструкции. Поскольку при проверке с помощью мяча используется мяч, а не заслонка, мусор не так легко захватывается и запутывается внутри. Это очень полезно, когда вы имеете дело с откачкой твердых или полутвердых веществ.Эти клапаны, как правило, издают более громкий шум гидравлического удара, чем проверка качания, но в долгосрочной перспективе они будут гораздо лучшим вариантом.

ПРЕИМУЩЕСТВА ОБРАТНОГО КЛАПАНА НАСОСА И СЛИВА

Несмотря на то, что эти продукты обычно не являются кодом, они имеют много преимуществ, которые сделают вашу систему намного лучше в долгосрочной перспективе. Одним из преимуществ для отстойников или канализационных систем является то, что обратный клапан значительно сокращает время работы вашего насоса.

Без обратного клапана вся вода, перекачиваемая вертикально, вернется в бассейн после выключения насоса.Это означает, что большая часть воды, которую вы только что откачивали, снова оказывается в бассейне. Это будет означать, что помпа должна включаться намного быстрее. Это сократит срок службы насоса, а также снизит потери энергии. Обратный клапан решает эту проблему и позволит вашему насосу работать только тогда, когда это необходимо.

Еще одним преимуществом обратного клапана является то, что он защищает помпу от коротких циклов. Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества.Обратный клапан — отличный способ защитить ваши вложения от ненужного ущерба.

Обратные клапаны для отстойников и сточных вод

— довольно простой продукт для установки, если у вас есть некоторый опыт работы с сантехникой. По этой причине их установка не слишком дорогая.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас. Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Вот несколько советов, которые следует помнить при установке обратного клапана поддона или сточных вод:

Установите обратный клапан как можно ближе к полу, чтобы минимизировать количество воды, которая стекает обратно в бассейн. Все, что ниже 2 футов над полом, идеально.
Убедитесь, что клапан установлен в правильном направлении. Часто на клапане будет указатель поворота. Если он не установлен в правильном направлении, клапан не откроется при включении насоса.
Проверьте соединение, чтобы убедиться в отсутствии утечек. Это может показаться очевидным, но какой бы тип соединения у вас ни был, убедитесь, что оно надежно герметизировано.
Используйте только гибкие соединения, если ваша система имеет напор менее 10 футов. Если в вашей системе это количество превышает это значение, рекомендуется использовать сварку растворителем.
Лучше всего устанавливать клапаны в вертикальном положении. Некоторые клапаны можно устанавливать горизонтально, но только в том случае, если в продукте четко указано использование.

* Заявление об ограничении ответственности: Информация на этой странице предназначена для начального образования. Прежде чем выбирать продукт, убедитесь, что вы просматриваете все технические и установочные данные, относящиеся к конкретным деталям, поскольку эта документация будет содержать всю необходимую информацию, относящуюся к этой детали.

Обратные клапаны, шаровые обратные клапаны

Обратные клапаны — это механические устройства, которые позволяют жидкостям и газам течь только в одном направлении, предотвращая реверсирование потока. Они классифицируются как односторонние направляющие клапаны, что означает, что у них есть два отверстия в корпусе: одно для входа жидкости, а другое для выхода жидкости.Поток жидкости в желаемом направлении открывает клапан, в то время как обратный поток заставляет клапан закрыться.

Механика работы обратного клапана проста и работает автоматически, чтобы остановить поток жидкости в неправильном направлении. Flomatic ^® предлагает множество типов обратных клапанов для широкого диапазона конфигураций, типов функций, размеров и конструкции из материалов для жилых, коммерческих, перерабатывающих отраслей и коммунальных служб.

Обратные клапаны имеют расчетное давление открытия, которое представляет собой минимальное давление на входе, необходимое для открытия или работы.Заказчики могут тщательно согласовывать требования к применению с помощью различных типов клапанов.

Большинство обратных клапанов Flomatic ^® обычно рассчитаны на рабочее давление менее 1 фунт / кв. Дюйм, но при необходимости мы можем предоставить диапазон давлений открытия, проконсультируйтесь с заводом-изготовителем.

Шаровые обратные клапаны

Шаровые обратные клапаны содержат шар, который сидит на седле и имеет только одно сквозное отверстие. Диаметр шара немного больше диаметра сквозного отверстия (седла).Когда давление за седлом превышает давление над шаром, жидкость может проходить через клапан. Но как только давление над шаром превышает давление под седлом, шар возвращается в седло, образуя уплотнение, предотвращающее обратный поток. Шар перемещается вверх и вниз внутри клапана в зависимости от потока и уплотняется против обработанного седла, когда поток отсутствует или обратный поток не происходит, и уплотняет седло, чтобы остановить обратный поток. Flomatic ^® предлагает шаровые обратные клапаны со стандартным шаром, футерованным Buna-N, а также с устойчивыми к коррозии фенольными шариками для абразивных сред.Шаровые обратные клапаны обычно предпочтительны для использования на насосных станциях, поскольку они самоочищаются, поскольку шар вращается во время работы, и не требуют обслуживания в вертикальном направлении. Если шаровой затвор издает шум, это обычно происходит из-за недостаточной производительности насоса или гидравлического удара.

Обратный клапан из неэтилированной бронзы

80E
Enviro Check — одобрено NSF 61 и 372 — Сертифицировано без содержания свинца
Размеры: 1/4 — 4 дюйма (8 мм — 100 мм)

100E
Обратные клапаны Enviro
Размеры: 1–1 1/4 дюйма (25–32 мм)

80ME
Обратные клапаны Enviro
Размеры: от 1 до 2 дюймов.(От 25 до 50 мм)

100ME
Обратные клапаны Enviro
Размеры: 1-2 дюйма (25-50 мм)

100DPE
Обратные клапаны Enviro
Размеры: 1 1/4 дюйма (32 мм)

100XLE
Обратные клапаны Enviro
Размеры: 1–1 1/4 дюйма (25–32 мм)

80AE / 80AEVFD
Обратные клапаны Enviro — стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 3/4 — 4 дюйма (20 мм — 100 мм)

80XBEVFD
Обратные клапаны Enviro — стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм)

80BE и 80BEVFD
Обратные клапаны Enviro — стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размер (и): 1–4 дюйма (25–100 мм)

80XBE
Обратные клапаны Enviro
Размеры: 1–2 дюйма (25–50 мм)

80CE и 80CEVFD
Обратные клапаны Enviro — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (ы): 1-2 1/2 дюйма (25 мм — 65 мм)

80HTE
Обратные клапаны Enviro
Размеры: 3/4 — 4 дюйма (20 мм — 100 мм)

80EVFD / 100EVFD
VFD — Обратные клапаны Enviro — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1 — 4 дюйма (25 мм — 100 мм)

100MEVFD
Обратные клапаны Enviro — стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1 — 1 1/2 дюйма (25-40 мм)

Обратный клапан из ковкого чугуна

80DI
Обратные клапаны из высокопрочного чугуна
Размер (ы): 1 — 8 дюймов (25 — 200 мм)

80DIX
Обратные клапаны из высокопрочного чугуна
Размеры: 3–12 дюймов (80–300 мм)

80DI Turbo
Обратные клапаны из ковкого чугуна
Размер (и): 10 дюймов (250 мм)

80DICLVFD / 80DIMCLVFD
Обратные клапаны из ковкого чугуна — стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размеры: 2-8 дюймов (50 мм — 200 мм)

100MDI
Обратные клапаны из ковкого чугуна
Размер (ы): 1 1/4 — 2 дюйма (32 мм — 50 мм)

80DIVFD
Обратные клапаны из высокопрочного чугуна — стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размер (и): 1–10 дюймов (25–250 мм)

80MDIVFD
Обратные клапаны из ковкого чугуна — стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-6 дюймов (50 мм — 150 мм)

82DP
Обратные клапаны из ковкого чугуна
Размеры: 2 1/2 — 6 дюймов (65 мм — 150 мм)

82DI-VFD
Обратные клапаны из высокопрочного чугуна — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм — 200 мм)

80MDW-VFD
Обратные клапаны из углеродистой стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2 3/8 — 9 5/8 дюйма

80DI8R-VFD — 8 круглых резьб
Обратные клапаны из высокопрочного чугуна — стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (ы): 3–8 дюймов (80 мм — 200 мм) 8 круглых резьб НЕ сертифицированы API.

Обратный клапан из нержавеющей стали

80SS / 100SS
Обратные клапаны из нержавеющей стали
Размер (ы): 1-2 дюйма (25-50 мм)

100SSVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/2 дюйма (25–40 мм)

100MSS
Обратные клапаны из нержавеющей стали
Размер (ы): 3/4 — 1 1/4 дюйма (20 мм — 32 мм)

100XLSS
Обратные клапаны из нержавеющей стали
Размеры: 1–1 1/4 дюйма (25–32 мм)

80SSAVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм)

100MSSVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/2 дюйма (25–40 мм)

80SSXBVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/2 дюйма (25–65 мм)

80S6
Обратные клапаны из нержавеющей стали
Размеры: 1–10 дюймов (25–250 мм)

80S6VFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (ы): 1-8 дюймов (25 мм — 200 мм)

80MS6VFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-6 дюймов (50 мм — 150 мм)

80S6MCLVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм — 200 мм)

80S6CLVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2–8 дюймов (50–200 мм)

82S6VFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 2-8 дюймов (50 мм — 200 мм)

402S6 / 402S6R
Обратные клапаны
Размеры: 2-12 дюймов (50-300 мм)

816
Обратные клапаны отделения
Размер (ы): 1/4 — 2 дюйма (8 мм — 50 мм)

816FL
Обратные клапаны отделения
Размер (ы): 1/4 — 2 дюйма (8 мм — 50 мм)

816HS
Обратные клапаны палаты
Размер (ы): 1 дюйм (25 мм)

812X
Обратные клапаны вафельного типа
Размер (ы): 1/2 — 8 дюймов (15 мм — 200 мм)

812XT
Межфланцевые обратные клапаны
Размеры: 1/2 — 8 дюймов (15 мм — 200 мм)

CV80S6
Обратные клапаны
Размер (ы): 1/4 — 1/2 дюйма (8 мм — 15 мм)

80SSCVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1–1 1/4 дюйма (25–32 мм)

80SSBVFD
Обратные клапаны из нержавеющей стали — Стандартные системы или регулируемый расход (насосы с ЧРП)
Размер (и): 1-2 дюйма (25-50 мм)

Шаровой обратный клапан

408S6
Шаровые обратные клапаны
Размеры: 4 и 6 дюймов (100 мм — 150 мм)

208
Шаровые обратные клапаны
Размер (ы): 1 1/4 — 2 дюйма (32 мм — 50 мм)

208B
Шаровые обратные клапаны
Размеры: от 1 1/4 до 2 дюймов(От 32 до 50 мм)

208T / S
Шаровые обратные клапаны
Размер (ы): 1 1/4 — 2 дюйма (32 мм — 50 мм)

408 и 408 ²
Шаровые обратные клапаны
Размеры: 3–14 дюймов (80–350 мм)

508
Шаровые обратные клапаны
Размер (и): 1–4 дюйма (25–100 мм)

508S6
Шаровые обратные клапаны
Размер (ы): 1-2 дюйма (25-50 мм)

Бесшумный обратный клапан Globe Style

402BT / 402BTR
Обратные клапаны
Размер (ы): 2 — 24 дюйма (50 мм — 600 мм)

402BTR2
Обратные клапаны
Размер (ы): 2 1/2 — 12 дюймов (65 мм — 300 мм)

402S6 / 402S6R
Обратные клапаны
Размеры: 2-12 дюймов (50-300 мм)

Гидравлический обратный клапан

Поворотный обратный клапан

745ASC
Обратные клапаны с поворотным механизмом
Размер (ы): 3-4 дюйма (80 мм — 100 мм)

745
Обратные клапаны с поворотным механизмом
Размер (ы): 2-24 дюйма (50 мм — 600 мм)

78
Поворотные обратные клапаны
Размер (ы): 2 1/2 — 8 дюймов (65 мм — 200 мм)

78A
Обратные клапаны с поворотным механизмом
Размер (ы): 3–12 дюймов (80–300 мм)

90CS / 92CS
Обратные клапаны с поворотным механизмом
Размер (и): 2-30 дюймов

90LW / 92LW
Обратные клапаны с поворотным механизмом
Размер (и): 2-30 дюймов

90LS / 92LS
Обратные клапаны с поворотным механизмом
Размер (и): 2-30 дюймов

93LW
Обратные клапаны с поворотным механизмом
Размеры: 2–12 дюймов (50–300 мм)

Межфланцевый обратный клапан

888 / 888R
Обратные клапаны
Размер (ы): 2-10 дюймов (50 мм — 250 мм)

888VFD
Обратный клапан бесфланцевого типа — стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размер (и): 2–10 дюймов (50–250 мм)

812X
Обратные клапаны вафельного типа
Размер (ы): 1/2 — 8 дюймов (15 мм — 200 мм)

888S6VFD
Обратный клапан межфланцевого типа — стандартные системы или регулируемый расход (насосы с частотно-регулируемым приводом)
Размер (и): 2–10 дюймов (50–250 мм)

Пластиковый обратный клапан

297D / 290P
Пластиковые обратные клапаны
Размер (и): 3/8 — 3/4 дюйма (10 мм — 20 мм)

901
Пластиковые обратные клапаны
Размер (ы): 3/8 — 1 дюйм (10 мм — 25 мм)

100MP
Пластиковые обратные клапаны
Размеры: 1–1 1/4 дюйма (25–32 мм)

Автоматический сливной клапан

Защитный клапан

816
Обратные клапаны отделения
Размер (ы): 1/4 — 2 дюйма (8 мм — 50 мм)

816FL
Обратные клапаны отделения
Размер (ы): 1/4 — 2 дюйма (8 мм — 50 мм)

816HS
Обратные клапаны палаты
Размер (ы): 1 дюйм (25 мм)

Обратный клапан из углеродистой стали

80 Slim Line
Обратные клапаны из углеродистой стали
Размер (ы): 2-8 дюймов (50 мм — 200 мм)

Обратные клапаны

Шаровые обратные клапаны

Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Шаровой обратный клапан модели 408 с бесконтактным переключателем.Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту. «Стандарт индустрии сточных вод». Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)
Производитель: Flomatic Corporation
Модель: 408PRX
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Шаровой обратный клапан модели 408 с бесконтактным переключателем.Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту. «Стандарт индустрии сточных вод». Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)
Производитель: Flomatic Corporation
Модель: 408 ² PRX
Шаровой обратный клапан
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Этот 1 клапан доступен из бронзы, нержавеющей стали и ПВХ.Все внутренние детали изготовлены из композитного материала, с диском из нержавеющей стали и упругим седлом. Используется для предотвращения гидравлического удара в клапанах сточных вод.
77 Авто-Vac
Производитель: Flomatic Corporation
Модель: Вакуумный выключатель
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
То же, что и модель 208, с выступами для облегчения монтажа. Корпус из чугуна с эпоксидным покрытием и отверстием для очистки.Резьбовое соединение «мама» x «мама». Особенности: НИТРИЛОВЫЙ (Buna-N) тонущий шар. Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)
Производитель: Flomatic Corporation
Артикул: 208B
Шаровой обратный клапан
Максимальное давление: 100 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Коррозионностойкий корпус из ПВХ. Резьбовое соединение «мама» x «мама». NITRILE (Buna-N) самоочищающийся шар E-Z порт доступа с НИТРИЛОВЫМ (Buna-N) уплотнением. Также доступен с заменой номера детали под сварку муфтой с T на S по той же цене.Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)
Производитель: Flomatic Corporation
Артикул: 208T
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из чугуна с эпоксидным покрытием и отверстием для очистки. Резьбовое соединение «мама» x «мама». Особенности: НИТРИЛОВЫЙ (Buna-N) тонущий шар. Размер (ы): от 1 1/4 до 2 дюймов (от 32 до 50 мм)
Производитель: Flomatic Corporation
Артикул: 208
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Новый шаровой обратный клапан из ковкого чугуна, соответствующий требованиям AWWA C508, с фланцевым соединением на длину укладки фланца, корпус с эпоксидным покрытием и порт доступа, фланцевые соединения ANSI # 125) Размер (ы): 3 и 4 дюйма.(80 и 100 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 408 ²
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из чугуна с эпоксидным покрытием и отверстием для доступа, фланцевое соединение ANSI 125. Металлический шар, покрытый нитрилом (Buna-N). «Тонущий тип», крепеж из нержавеющей стали. Также доступен с «плавающим шаром» для защиты от наводнений или вентиляционным отверстием, добавив FB к номеру детали и 35% к прейскуранту.«Стандарт индустрии сточных вод») Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)
Производитель: Flomatic Corporation
Артикул: 408
Шаровой обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Чугунный корпус с эпоксидным покрытием. Резьбовое соединение «мама» x «мама». Коррозионно-стойкая фенольная заглушка с двумя болтами. Также доступен с плавающим шаром для защиты от наводнений или вентиляционным отверстием. Добавьте FB к номеру детали и 35% к прейскуранту.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)
Производитель: Flomatic Corporation
Артикул: 508
Бесшумный обратный клапан Globe Style
Максимальное давление: 400 фунтов на квадратный дюйм: 2–12 дюймов, 300 фунтов на квадратный дюйм: 14–16 дюймов
Максимальная температура: 180F (80C)
Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI B126.1, класс 250. Посадка металл-металл с пружиной из нержавеющей стали.
Примечание: уплотнение Viton 2-12, 14-16 NITRILE (Buna-N). Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту.Размер (-а): от 2 до 16 дюймов
Производитель: Flomatic Corporation
Идентификатор продукта: 402BT2

Бесшумные обратные клапаны Globe Style

Бесшумный обратный клапан Globe Style
Максимальное давление: 400 фунтов на квадратный дюйм: 2–12 дюймов, 300 фунтов на квадратный дюйм: 14–16 дюймов
Максимальная температура: 180F (80C)
Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI B126.1, класс 250. Посадка металл-металл с пружиной из нержавеющей стали.
Примечание: уплотнение Viton 2-12, 14-16 NITRILE (Buna-N).Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту. Размер (-а): от 2 до 16 дюймов
Производитель: Flomatic Corporation
Артикул: 402BTR2
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов
Максимальная температура: 180F (80C)
Корпус из нержавеющей стали. Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)
Производитель: Flomatic Corporation
Артикул: 402S6
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов
Максимальная температура: 180F (80C)
Корпус из нержавеющей стали.Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)
Производитель: Flomatic Corporation
Артикул: 402S6R
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–24 дюйма
Максимальная температура: 180F (80C)
Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125. Посадка металл к металлу с пружиной из нержавеющей стали.Примечание: уплотнение EPDM 2-12 ‘. Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту.
ТОЛЬКО ДЛЯ УТВЕРЖДЕНИЯ NSF 61 и 372 2–12 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 402BT
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–24 дюйма
Максимальная температура: 180F (80C)
Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125.Седло металл по металлу с пружиной из нержавеющей стали.
Примечание: уплотнение EPDM 2-12 ‘. Для модели 402BTR добавьте R в конце номера детали и 10% к прейскуранту.
ТОЛЬКО ДЛЯ УТВЕРЖДЕНИЯ NSF 61 и 372 2–12 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Артикул: 402BTR

Гидравлические обратные клапаны

Гидравлический обратный клапан
ГИДРАВЛИЧЕСКИЙ ОБРАТНЫЙ КЛАПАН — Конструкция аналогична модели C000 / CF000.Закрывается, чтобы предотвратить реверсирование потока. Регулируемые регуляторы скорости открытия и закрытия. КОНСУЛЬТИРУЙТЕСЬ С ЗАВОДОМ для получения прейскуранта регулирующего клапана для конкретных опций. Размер (ы): от 1 1/4 до 36 дюймов (от 40 до 900 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: C1001
Гидравлический обратный клапан
ГИДРАВЛИЧЕСКИЙ ОБРАТНЫЙ КЛАПАН — Конструкция аналогична модели C000 / CF000. Закрывается, чтобы предотвратить реверсирование потока. Регулируемые регуляторы скорости открытия и закрытия.КОНСУЛЬТИРУЙТЕСЬ С ЗАВОДОМ для получения прейскуранта регулирующего клапана для конкретных опций. Размер (ы): от 1 1/4 до 36 дюймов (от 40 до 900 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: CF1001

Обратные клапаны из неэтилированной бронзы

Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан имеет шестигранную форму, облегчающую заворачивание, имеет нескользящую ацеталевую тарелку, нитрильное уплотнение (Buna-N) и пружину из нержавеющей стали.Имеет очень длинные нити. Размер (ы): от 1 до 1-1 / 4 дюйма (от 25 до 32 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 100XLE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан имеет шестигранную форму, облегчающую заворачивание, имеет нескользящую ацеталевую тарелку, нитрильное уплотнение (Buna-N) и пружину из нержавеющей стали.Размер (ы): от 1 до 1 1/2 дюйма (от 25 до 40 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 100ME
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Enviro Check body. Обратный клапан двойного назначения, пружина из нержавеющей стали и не вращающаяся тарелка из ацеталя. На обоих концах — мужская и внутренняя резьба. НИТРИЛ (Buna-N) печать. Размер (ы): 1 X 1 1/4 дюйма (25 x 32 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 100DPE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава.Этот клапан имеет шестигранную форму для облегчения завинчивания, имеет не вращающуюся тарелку из ацеталя, НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали. Размер (ы): от 3/4 до 1 1/4 дюйма (от 20 до 32 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 100E
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава с двумя резьбовыми отверстиями 1/4 дюйма на выходной стороне для реле давления и манометра.Этот клапан имеет не вращающуюся тарелку из ацеталя, НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали. Для мембранных баков. Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80XBE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан оснащен не вращающейся тарелкой из ацетала, НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали.Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80ME
Обратный клапан из неэтилированной бронзы
Максимальное давление: 100 фунтов на квадратный дюйм
Максимальная температура: 400F (200C)
Корпус Enviro Check с резьбовыми соединениями типа «мама» x «мама». Имеет тарелку из высокотемпературной нержавеющей стали и уплотнение VITON с пружиной из нержавеющей стали. Идеально подходит для горячего водоснабжения. Размер (ы): от 1/4 до 4 дюймов.(От 8 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80HTE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава. Центр управления погружными насосными установками с четырьмя отводами; одна впускная сторона 1/8 дюйма, две выпускные стороны 1/4 дюйма, одна выпускная сторона 1/8 дюйма с латунной заглушкой. В этом клапане используется не вращающийся ацеталь (1/2 — 2 дюйма), НИТРИЛ (бутадиен-нитрильный каучук) ) уплотнение и пружина из нержавеющей стали.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Идентификатор продукта: 80CE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава с двумя просверленными отверстиями с резьбой; Сторона входа 1/8 дюйма и сторона выхода 1/4 дюйма. Этот клапан имеет тарельчатый клапан из неэтилированного ацетала (1/2 «- 2») или неэтилированной бронзы (21/2 «- 4»), НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Размер (ы): от 3/4 до 4 дюймов (от 20 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80BE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава. Этот клапан оснащен тарельчатым клапаном из не вращающегося ацетала (1/2 «- 2») или неэтилированной бронзы (21/2 «- 4»), НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали с просверленным отверстием на 1/8 дюйма и резьбовое отверстие на входе.Размер (ы): от 3/4 до 4 дюймов (от 20 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Идентификатор продукта: 80AE
Обратный клапан из неэтилированной бронзы
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус Enviro Check отлит из неэтилированного сплава с резьбовым соединением «внутренняя x внутренняя». Этот клапан имеет тарельчатый клапан из неэтилированного ацетала (1/2 «- 2») или неэтилированной бронзы (21/2 «- 4»), НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Размер (ы): от 1/4 до 4 дюймов (от 8 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80E
Обратный клапан из неэтилированной бронзы
VFD — обратные клапаны Enviro — для использования с регулируемым расходом (насосы с регулируемым VFD)
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус отлит из неэтилированного сплава с резьбовым соединением «внутренняя x внутренняя». Клапан имеет высокопрочную направляющую, тарелку и пружину с НИТРИЛОВЫМ (Buna-N) уплотнением.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 80EVFD
Обратный клапан из неэтилированной бронзы
VFD — обратные клапаны Enviro — для использования с регулируемым расходом (насосы с регулируемым VFD)
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус отлит из неэтилированного сплава с резьбовым соединением «внутренняя x внутренняя». Клапан имеет высокопрочную направляющую, тарелку и пружину с НИТРИЛОВЫМ (Buna-N) уплотнением.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)
Enviro Check
Производитель: Flomatic Corporation
Артикул: 100EVFD

Обратные клапаны из высокопрочного чугуна

Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Максимальное давление: 400 фунтов на квадратный дюйм: 3 дюйма
600 фунтов на квадратный дюйм: 4-8 дюймов
Максимальная температура: 180F (80C)
Корпус, диск и толкатель из высокопрочного высокопрочного чугуна с эпоксидным покрытием и круглым соединением «мама-мама» 8.Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Для заказа с разрывной заглушкой (3 «-8») добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту.
Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм) 8 круглых резьб (короткие) НЕ сертифицированы API.
Производитель: Flomatic Corporation
Идентификационный номер продукта: 80DI8R-VFD
Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой.Идеально подходит для погружных насосов.
Чтобы заказать с разрывной заглушкой, добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана.
Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Проконсультируйтесь с заводом по вопросам наличия.
Размер (ы): от 2 до 6 дюймов (от 50 до 150 мм)
Производитель: Flomatic Corporation
Идентификационный номер продукта: 80MDI-VFD
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Компактный обратный клапан из ковкого чугуна двойного назначения с уменьшенными отверстиями и внутренней и наружной резьбой на обоих концах.Корпус и тарелка из высокопрочного чугуна с шаровидным графитом, пружина и застежки из нержавеющей стали. Предназначен для установки в плотно прилегающие колодцы. Размер (ы): от 2 1/2 до 6 дюймов (от 65 до 150 мм)
Производитель: Flomatic Corporation
Артикул: 82DP
Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием, тарелка и направляющая из нержавеющей стали с резьбовым соединением «папа х наружная».Включает нитрильное уплотнение (Buna-N), вал из нержавеющей стали и тарелку из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Редукторный вентиль.
Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм)
Производитель: Flomatic Corporation
Артикул: 82DI-VFD
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой.Идеально подходит для погружных насосов. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 100MDI
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Клапан из высокопрочного ковкого чугуна с эпоксидным покрытием имеет вход с наружной резьбой и выход с внутренней резьбой. Идеально подходит для погружных насосов.
Примечание: ОГРАНИЧЕННЫЙ ПОТОК 80MDI НА ОДИН РАЗМЕР МЕНЬШЕ
Чтобы заказать с разорванной вилкой, добавьте «plg» к номеру детали и добавьте 100 долларов США.00 по прейскурантной цене клапана.
Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 5 дюймов (от 75 до 125 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 80MDI
Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием и внутренними компонентами, устойчивыми к коррозии.Имеет нитрильное уплотнение (Buna-N), пружину из нержавеющей стали, шток и тарелку / направляющую для пара из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП.
Размер (ы): от 1 до 8 дюймов (от 25 до 200 мм)
Производитель: Flomatic Corporation
Артикул: 80DIVFD
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на кв. Дюйм: 3 дюйма
600 фунтов на квадратный дюйм: 4-8 дюймов
Максимальная температура: 180F (80C)
Корпус, диск и толкатель из высокопрочного высокопрочного чугуна с эпоксидным покрытием и круглым соединением «мама-мама» 8.Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Для заказа с разрывной заглушкой (3 «-8») добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту.
Размер (ы): от 3 до 8 дюймов (от 80 до 200 мм) 8 круглых резьб (короткие) НЕ сертифицированы API.
Производитель: Flomatic Corporation
Артикул: 80DI8R
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из высокопрочного ковкого чугуна с эпоксидным покрытием имеет двухстороннюю тарелку из ковкого чугуна.Предназначен для вертикального и горизонтального применения. Чтобы заказать с разрывной заглушкой (2 «-8»), добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 3 до 12 дюймов (от 80 до 300 мм)
Производитель: Flomatic Corporation
Артикул: 80DIX
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Запатентованный высокоэффективный обратный клапан из ковкого чугуна.Резьбовое соединение «мама» x «мама». Корпус и тарелка из высокопрочного чугуна с шаровидным графитом, пружина и винты из нержавеющей стали, вал из нержавеющей стали и уплотнительный диск из нитрила (Buna-N). (Без уплотнительных колец) Размер (и): 10 дюймов (250 мм)
Производитель: Flomatic Corporation
Артикул: 80DI Turbo
Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из ковкого чугуна включает в себя запатентованные Certainteeds трубные соединения с пазовым замком, называемые Certa-Lok.Этот клапан с эпоксидным покрытием изнутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочного ковкого чугуна с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Размер (ы): от 2 до 8 дюймов (от 50 до 150 мм)
Производитель: Flomatic Corporation
Артикул: 80DICLVFD
Обратный клапан из ковкого чугуна
Обратные клапаны из ковкого чугуна — для использования с регулируемым расходом (насосы с ЧРП)
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из ковкого чугуна включает в себя запатентованные Certainteeds трубные соединения с пазовым замком, называемые Certa-Lok.Этот клапан с эпоксидным покрытием изнутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочного ковкого чугуна с пружиной из нержавеющей стали и уплотнением из нитрила (Buna-N).
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Размер (ы): от 2 до 8 дюймов (от 50 до 150 мм)
Производитель: Flomatic Corporation
Артикул: 80DIMCLVFD
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Стандартный высокопрочный корпус из ковкого чугуна с эпоксидным покрытием с резьбовым отверстием 1/8 дюйма на входной стороне и 1/4 дюйма на выходной стороне.Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 80DIB
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Стандартный высокопрочный корпус из ковкого чугуна с эпоксидным покрытием и резьбовым отверстием 1/8 дюйма на входной стороне.
Примечание: от 1 до 1-1 / 2 дюйма с тарельчатым клапаном из ацеталя.) Размер (ы): от 1 до 4 дюймов (от 25 до 100 мм)
Производитель: Flomatic Corporation
Код продукта: 80DIA
Обратный клапан из ковкого чугуна
Максимальное давление: 400 фунтов на квадратный дюйм: 1-1 1/2 дюйма
600 фунтов на квадратный дюйм: 2-8 дюймов
Максимальная температура: 180F (80C)
Корпус, диск и толкатель из высокопрочного ковкого чугуна с эпоксидным покрытием и резьбовым соединением «мама» x «мама»Включает нитрильное уплотнение (Buna-N), пружинные фиксаторы из нержавеющей стали и тарелку из ковкого чугуна. Разработан для вертикального применения. Чтобы заказать с разрывной заглушкой (2 «-8»), добавьте «plg» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «pplg» в конец номера детали за 75 долларов США к прейскуранту. Размер (ы): от 1 до 8 дюймов (от 25 до 200 мм)
Производитель: Flomatic Corporation
Идентификатор продукта: 80DI
Обратный клапан из ковкого чугуна
Обратные клапаны из углеродистой стали
— для использования с регулируемым расходом (насосы с ЧРП)
Максимальное давление корпуса: 4400 фунтов на квадратный дюйм (трубопровод API J55)
Максимальная температура: 180F
Короткое входное отверстие с внешней резьбой из углеродистой стали x длинное выходное отверстие с внутренней резьбойСедло металл по металлу с пружиной из нержавеющей стали и штоком с 8-ми или 8-ми круглыми короткими резьбами.
Размер (-а): 2 3/8
Производитель: Flomatic Corporation
Код продукта: 80MDW-VFD

Поворотные обратные клапаны

Поворотный обратный клапан
Максимальное давление: 250 фунтов на квадратный дюйм
Максимальная температура: 140F (60C)
45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, ANSI B16.1, класс 125, ANSI / AWWA C508, диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745LS
Код продукта: 745 С КОНЕЧНЫМ ВЫКЛЮЧАТЕЛЕМ (SPDT)
Поворотный обратный клапан
Максимальное давление: 250 фунтов на квадратный дюйм
Максимальная температура: 140F (60C)
45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745BFPI
Код продукта: 745 с индикатором положения и устройством обратной промывки
Поворотный обратный клапан
Максимальное давление: 250 фунтов на квадратный дюйм
Максимальная температура: 140F (60C)
45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745PI
Код продукта: 745 с индикатором положения
Поворотный обратный клапан
Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 250 фунтов на квадратный дюйм: 14–24 дюйма
Максимальная температура: 140F (60C)
45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745BF
Код продукта: 745 с обратной промывкой
Поворотный обратный клапан
Максимальное давление: 250 фунтов на квадратный дюйм
Максимальная температура: 140F (60C)
45 Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, фланец 125 #, ANSI / AWWA C508, стальной диск с покрытием Buna-N.Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745
Поворотный обратный клапан
745 НАПРЯЖАТЕЛЬ С РЕГУЛИРУЕМОЙ ПРУЖИНОЙ 45? Седло Flo-Flex, поворотный обратный клапан Корпус из ковкого чугуна с эпоксидным покрытием, ANSI B16.1, класс 125, ANSI / AWWA C508, с диском с покрытием Buna-N. Ограничитель перенапряжения разработан для длинных трубопроводов с высоким напором и регулируемым пружинным закрытием. Размер (ы): от 3 до 24 дюймов.(От 75 до 600 мм)
Производитель: Flomatic Corporation
Модель: 745ASC
Поворотный обратный клапан
Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 150 фунтов на квадратный дюйм: 14 дюймов
Максимальная температура: 140F (60C)
Чугунный корпус с эпоксидным покрытием. Фланцевое соединение ANSI 125. Диск в неопреновом корпусе с уплотнительным кольцом круглого сечения. В рабочем состоянии исправен. Размер (ы): от 2 1/2 до 14 дюймов (от 65 до 350 мм)
Производитель: Flomatic Corporation
Модель: 78
Поворотный обратный клапан
Максимальное давление: 175 фунтов на квадратный дюйм: 3–12 дюймов, 150 фунтов на квадратный дюйм: 14 дюймов
Максимальная температура: 140F (60C)
Уголок из ковкого чугуна с эпоксидным покрытием.Фланцевое соединение ANSI 125. Диск в неопреновом корпусе с уплотнительным кольцом круглого сечения. Возможность обслуживания на линии, такая же, как отвод ANSI 90 (фланцевые фитинги ASME / ANSI B16.1, класс 125 — таблица 6) Размер (ы): от 3 до 14 дюймов (от 80 до 350 мм)
Производитель: Flomatic Corporation
Модель: 78A
Поворотный обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов
Максимальная температура: 180F (80C)
Такая же конструкция, как у 90/92. Имеет внешний рычаг и груз, а также герметичную систему закрытия с подушкой для регулировки скорости закрытия клапана.Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)
Производитель: Flomatic Corporation
Модель: 90CS
Поворотный обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов
Максимальная температура: 180F (80C)
Такая же конструкция, как у 90/92. Имеет внешний рычаг и груз, а также герметичную систему закрытия с подушкой для регулировки скорости закрытия клапана. Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)
Производитель: Flomatic Corporation
Модель: 92CS
Поворотный обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов
Максимальная температура: 180F (80C)
Корпус из чугуна с эпоксидной грунтовкой.Соответствует спецификациям AWWA C508. Фланцевое соединение ANSI 125. Накладка из бронзы с валом из нержавеющей стали. Уплотнение металл по металлу или НИТРИЛ (Buna-N) (указать). Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)
Производитель: Flomatic Corporation
Модель: 90
Поворотный обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–30 дюймов
Максимальная температура: 180F (80C)
Корпус из чугуна с эпоксидной грунтовкой. Соответствует спецификациям AWWA C508.Фланцевое соединение ANSI 125. Накладка из бронзы с валом из нержавеющей стали. Уплотнение металл по металлу или НИТРИЛ (Buna-N) (указать). Размер (ы): от 2 до 30 дюймов (от 50 до 750 мм)
Производитель: Flomatic Corporation
Модель: 92
Поворотный обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Поворотный обратный клапан с внешним рычагом и грузом. Корпус из чугуна с эпоксидным покрытием. Соответствует спецификациям AWWA C508.Фланцевое соединение ANSI B16.1, класс 125. Накладка из бронзы с валом из нержавеющей стали. Стандарт сидений металл по металлу. Не для питьевой воды. Размер (ы): от 2 до 12 дюймов (от 50 до 300 мм)
Производитель: Flomatic Corporation
Модель: 93LW

Межфланцевые обратные клапаны

Межфланцевый обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн.Чугунный корпус с эпоксидным покрытием. Межфланцевое соединение ANSI 125/250. Седло металл по металлу с пружиной из нержавеющей стали.
Примечание: Витоновое уплотнение 2-10
Для модели 888R добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 10 дюймов (от 50 до 250 мм)
Производитель: Flomatic Corporation
Модель: 888
Межфланцевый обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн.Чугунный корпус с эпоксидным покрытием. Межфланцевое соединение ANSI 125/250. Седло металл по металлу с пружиной из нержавеющей стали.
Примечание: Витоновое уплотнение 2-10
Для модели 888R добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 10 дюймов (от 50 до 250 мм)
Производитель: Flomatic Corporation
Модель: 888R
Межфланцевый обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн.Корпус из нержавеющей стали 316. Межфланцевое соединение ANSI 125/250. Посадка металл к металлу.
Примечание: резиновое уплотнение
Для модели 888S6 добавьте R в конце номера детали и 10%.) Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)
Производитель: Flomatic Corporation
Модель: 888S6
Межфланцевый обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн. Корпус из нержавеющей стали 316.Межфланцевое соединение ANSI 125/250. Посадка металл к металлу.
Примечание: резиновое уплотнение
Для модели 888S6 добавьте R в конце номера детали и 10%.) Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)
Производитель: Flomatic Corporation
Модель: 888S6R
Межфланцевый обратный клапан
Макс.давление: только посадка металл к металлу
Temp Max: только посадка металл к металлу
812X: 580 фунтов на квадратный дюйм / 40 бар
812X: 660F / 350C
ОБРАТНЫЙ КЛАПАН В СТАЛЬНОМ СТИЛЕ — вся нержавеющая сталь 316, межфланцевое соединение ANSI 150/300.Посадка металл к металлу. 1 1/2 «-8» доступны с сиденьем NITRILE (Buna-N) или VITON, добавьте 10% к прейскуранту. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм)
Производитель: Flomatic Corporation
Модель: 812X
Межфланцевый обратный клапан
Максимальное давление: 200 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из чугуна с эпоксидным покрытием и разъемным диском. Диск из нержавеющей стали с межфланцевым соединением Фланец ANSI 125 2 «-24» EPDM, подшипник PTFE.Пружинный стержень из нержавеющей стали. Подъемное кольцо стд. более 4 дюймов. Размер (ы): от 2 до 24 дюймов (от 50 до 600 мм)
РАЗДЕЛЕНИЕ ДИСКА
Производитель: Flomatic Corporation
Модель: РАЗДЕЛИТЕЛЬНЫЙ ДИСК

Обратные клапаны из нержавеющей стали

Обратный клапан палаты
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
Фланцевый обратный клапан Y-типа из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)
Производитель: Flomatic Corporation
Модель: 816FL
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов
Максимальная температура: 180F (80C)
Корпус из нержавеющей стали. Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)
Производитель: Flomatic Corporation
Модель: 402S6
Бесшумный обратный клапан Globe Style
Максимальное давление: 200 фунтов на квадратный дюйм: 2–12 дюймов, 150 фунтов на квадратный дюйм: 14–18 дюймов
Максимальная температура: 180F (80C)
Корпус из нержавеющей стали.Фланцевое соединение ANSI B16.1, класс 125. Посадка металл-металл с пружиной из нержавеющей стали. Размер (ы): от 2 до 18 дюймов (от 150 до 450 мм)
Производитель: Flomatic Corporation
Модель: 402S6R
Межфланцевый обратный клапан
Максимальное давление: 300 фунтов на квадратный дюйм
Макс.темп: металлическое сиденье 400F (200C)
Все из нержавеющей стали 316, трехкомпонентный обратный клапан с резьбой и корпус. Седло металл по металлу, уплотнительное кольцо из тефлона. 1 1/2 «-8» доступны с уплотнениями NITRILE (Buna-N) или VITON, добавьте 20% к прейскуранту.2 «-6» доступны с соединением под сварку враструб, добавьте 25% к прейскуранту.
Примечание. Добавьте «V» для Viton или «R» для Buna-N в конце номера детали. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм)
Производитель: Flomatic Corporation
Модель: 812XT
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Цельный корпус из нержавеющей стали марки 303. Пружина из нержавеющей стали и уплотнение из Buna-N.Резьбовое соединение «мама» x «мама». Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)
Производитель: Flomatic Corporation
Модель: 80
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Цельный корпус из нержавеющей стали марки 303. Пружина из нержавеющей стали и уплотнение из Buna-N. Резьбовое соединение «мама» x «мама». Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)
Производитель: Flomatic Corporation
Модель: 100SS
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус — цельный корпус из нержавеющей стали 303 с двумя просверленными и резьбовыми отверстиями; Сторона входа 1/8 дюйма и сторона выхода 1/4 дюйма.Размер (ы): от 1 до 2 дюймов (от 25 до 50 мм)
Производитель: Flomatic Corporation
Модель: 80SSB
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Все 303 корпуса из нержавеющей стали. Центр управления погружными насосными установками с четырьмя отводами; одна сторона входа 1/8 дюйма, две стороны выхода 1/4 дюйма, одна сторона выхода 1/8 дюйма с заглушкой.) Размер (ы): от 1 до 1 1/4 дюйма (25-32 мм)
Производитель: Flomatic Corporation
Модель: 80SSC
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус представляет собой цельный корпус из нержавеющей стали 303 с двумя резьбовыми отверстиями 1/4 дюйма на выходной стороне для реле давления и манометра.Этот клапан оснащен не вращающейся тарелкой из ацетала, НИТРИЛОВЫМ (Buna-N) уплотнением и пружиной из нержавеющей стали. Для мембранных баков. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм)
Производитель: Flomatic Corporation
Модель: 80SSXB
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Все 303 корпуса из нержавеющей стали. Состоит из высокопрочной тарелки из ацеталя, пружины из нержавеющей стали и нитрильного (Buna-N) уплотнения.Размер (ы): от 1/2 до 1 1/4 дюйма (от 15 до 32 мм)
Производитель: Flomatic Corporation
Модель: 100MSS
Обратный клапан палаты
Максимальное давление: 600 фунтов на кв. Дюйм *
Максимальная температура: 450F (230C) *
Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 400F (200C)
Корпус обратного клапана с наружной резьбой и наружной резьбой 316 из нержавеющей стали.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением. Размер (-а): 3
Производитель: Flomatic Corporation
Модель: 82S6VFD
Обратный клапан палаты
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
То же, что и 816, с регулируемой пружиной по выбору.
Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816FC
Обратный клапан палаты
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
Тот же корпус, что и у модели 816, с тяжелой пружиной для более высокого давления срабатывания.
Все обратные клапаны типа Y с резьбой FNPT из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): 1 дюйм (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816HS
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 400F (200C)
Корпус обратного клапана с резьбой из нержавеющей стали 316. Пружина, тарелка и уплотнение VITON из нержавеющей стали.
Чтобы заказать с разрывной заглушкой, добавьте «plg» в конец номера детали для 3 «-10» и добавьте 100 долларов США к прейскурантной цене клапана.Чтобы заказать композитную разрывную заглушку, добавьте «pplg» в конце номера детали и 75,00 долларов США к прейскуранту на клапан. Размер (ы): от 1 до 10 дюймов (от 25 до 250 мм)
Производитель: Flomatic Corporation
Модель: 80S6
Обратный клапан из нержавеющей стали
Обратные клапаны из нержавеющей стали
— для использования с регулируемым расходом (насосы с ЧРП)
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с замком с пазом, называемые Certa-Lok.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)
Производитель: Flomatic Corporation
Модель: 80S6CLVFD
Обратный клапан из нержавеющей стали
Обратные клапаны из нержавеющей стали — для использования с регулируемым расходом (насосы с ЧРП)
Размер (ы): от 2 до 8 дюймов.(От 50 до 200 мм)
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 400F (200C)
Корпус из высокопрочной нержавеющей стали 316 с внутренними компонентами, устойчивыми к коррозии. Включает НИТРИЛОВОЕ (Buna-N) уплотнение, пружину из нержавеющей стали, тарелку. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП.
Производитель: Flomatic Corporation
Модель: 80S6VFD
Обратный клапан из нержавеющей стали
Обратные клапаны из нержавеющей стали
— для использования с регулируемым расходом (насосы с ЧРП)
Размер (ы): от 2 до 6 дюймов.Максимальное давление: 400 фунтов на квадратный дюйм:
Максимальная температура: 400F
Корпус из высокопрочной нержавеющей стали 316 с внутренними компонентами, устойчивыми к коррозии. Имеет нитрильное уплотнение (Buna-N), пружину из нержавеющей стали, шток и тарелку / направляющую для пара из ковкого чугуна. Предназначен для вертикального или горизонтального применения. Запатентованная пружинная тарельчатая система является революционной для индустрии водяных скважин и насосов с ЧРП. Проконсультируйтесь с заводом по вопросам наличия.
Производитель: Flomatic Corporation
Модель: 80MS6VFD
Обратный клапан из нержавеющей стали
Обратные клапаны из нержавеющей стали
— для использования с регулируемым расходом (насосы с ЧРП)
Размер (ы): от 2 до 8 дюймов.(От 50 до 200 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 80S6MCLVFD
Обратный клапан из нержавеющей стали
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Корпус из нержавеющей стали отлит из нержавеющей стали 303. Этот клапан имеет шестигранную форму для облегчения завинчивания, имеет не вращающуюся тарелку из ацеталя, НИТРИЛОВОЕ (Buna-N) уплотнение и пружину из нержавеющей стали.Имеет сверхдлинную резьбу для специальных труб из ПВХ с раструбом. Размер (ы): от 1 до 1 1/4 дюйма (от 25 до 32 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 100XLSS
Обратный клапан из нержавеющей стали
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн. Корпус из нержавеющей стали 316.Межфланцевое соединение ANSI 125/250. Посадка металл к металлу.
Примечание: резиновое уплотнение
Для модели 888S6 добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 888S6
Обратный клапан из нержавеющей стали
Максимальное давление: 200 фунтов на квадратный дюйм: ANSI 125, 400 фунтов на квадратный дюйм: ANSI 250
Максимальная температура: 180F (80C)
Новый запатентованный дизайн.Корпус из нержавеющей стали 316. Межфланцевое соединение ANSI 125/250. Посадка металл к металлу.
Примечание: резиновое уплотнение
Для модели 888S6 добавьте R в конце номера детали и 10%. Размер (ы): от 2 до 8 дюймов (от 50 до 200 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 888S6R
Межфланцевый обратный клапан
Макс.давление: только посадка металл к металлу
Temp Max: только посадка металл к металлу
812X: 580 фунтов на квадратный дюйм / 40 бар
812X: 660F / 350C
ОБРАТНЫЙ КЛАПАН В СТАЛЬНОМ СТИЛЕ — вся нержавеющая сталь 316, межфланцевое соединение ANSI 150/300.Посадка металл к металлу. 1 1/2 «-8» доступны с сиденьем NITRILE (Buna-N) или VITON, добавьте 10% к прейскуранту. Размер (ы): от 1/2 до 8 дюймов (от 15 до 200 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 812X
Регулирующий клапан
Корпус из стали 316SS с тарельчатым клапаном из делрина и уплотнением из бутадиен-нитрильного каучука. Резьбовое соединение «мама» x «мама».Максимальная температура: 180 F (82 C)
Максимальное давление: 400 фунтов на квадратный дюйм
Размер (ы): от 3/8 до 1/2 дюйма (от 10 до 15 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: CV80SS

Пластиковые обратные клапаны

Пластиковый обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 200F (90C)
Модель 297D представляет собой корпус из ацеталя.Конструкция с резьбой внутренняя x внутренняя. Включает уплотнение VITON, тарелку из нейлона 11 и пружину из нержавеющей стали.
Модель 290P представляет собой корпус и тарелку из полипропилена с пружиной из нержавеющей стали и уплотнением VITON. Размер (ы): от 3/8 до 3/4 дюйма (от 10 до 20 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 297D
Пластиковый обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 200F (90C)
Модель 297D представляет собой корпус из ацеталя.Конструкция с резьбой внутренняя x внутренняя. Включает уплотнение VITON, тарелку из нейлона 11 и пружину из нержавеющей стали.
Модель 290P представляет собой корпус и тарелку из полипропилена с пружиной из нержавеющей стали и уплотнением VITON. Размер (ы): от 3/8 до 3/4 дюйма (от 10 до 20 мм)
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения.Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 290P
Пластиковый обратный клапан
Максимальное давление: 150 фунтов на квадратный дюйм
Максимальная температура: 150F (80C)
Корпус и направляющая из неагрессивного ацеталя.Вставьте соединение. Имеет уплотнение из нитрила (Buna-N) и пружину из нержавеющей стали. Размер (-а): от 3/8 до 1
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 901
Пластиковый обратный клапан
Максимальное давление: 300 фунтов на квадратный дюйм
Максимальная температура: 150F (51C)
Высокопрочный корпус Noryl GTX 830 с НИТРИЛОВЫМ (Buna-N) уплотнением и полипропиленовой втулкой.Резьбовое соединение «папа» x «мама». Размер (-а): от 1 до 1 1/4
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца. Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 100MP

Автоматические сливные клапаны

Автоматический сливной клапан
Максимальное давление: 27 бар (400 фунтов на кв. Дюйм)
Максимальная температура: 180F (80C)
Этот 1 клапан доступен из нержавеющей стали и ПВХ.Все внутренние детали изготовлены из композитного материала, с диском из нержавеющей стали и упругим седлом.
Примечание: стандартная пружина 10 фунтов на квадратный дюйм, опция 5 фунтов на квадратный дюйм. Добавьте «X» в конце номера детали для этой опции.
Описание:
Запатентованные и другие патенты находятся на рассмотрении
Максимальное давление: 400 фунтов на квадратный дюйм
Максимальная температура: 180F (80C)
Обратный клапан из нержавеющей стали включает запатентованные Certainteeds трубные соединения с канавкой на выпускном конце и резьбу с наружной резьбой для входного соединения. Этот клапан из нержавеющей стали внутри и снаружи, включая тарельчатый узел, устойчив к коррозии и не содержит свинца.Корпус из высокопрочной нержавеющей стали с пружиной из нержавеющей стали и НИТРИЛОВЫМ (Buna-N) уплотнением.
Чтобы заказать с разрывной пробкой (2 «-8»), добавьте «PLG» к номеру детали и добавьте 100 долларов США к прейскурантной цене клапана. Для композитных заглушек добавьте «PPLG» в конце номера детали за 75 долларов США к прейскуранту.
Производитель: Flomatic Corporation
Модель: 70 Auto Drain

Запорные клапаны

Защитный клапан
* Максимальная температура: 800F (400C)
* Максимальное давление: 600 фунтов на квадратный дюйм
16 ФИЛЬТР — Корпус из нержавеющей стали 316, резьбовой фильтр FNPT Y-типа.Стандартные сменные сита с размером ячеек 20 ячеек, дополнительные сита с ячейками 40, 60, 80 и 100 ячеек (подходят внутрь сита 20 ячеек). Класс ASME 600.
Стандартная сетка 20, если опция — 40, 60, 80 или 100, добавьте в конец номера детали:
40 меш = 040 до конца номера детали
60 Mesh = 060 до конца номера детали
80 Mesh = 080 до конца номера детали
100 меш = 100 до конца номера детали
X в части № ниже 1 для нержавеющей стали и 2 для углерода
Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель
: сетчатые фильтры из нержавеющей стали с резьбой 16
Защитный клапан
* Максимальная температура: 800F (400C)
* Максимальное давление: 600 фунтов на квадратный дюйм
16FL ФИЛЬТР — Корпус из нержавеющей стали 316, фланец с внутренним сетчатым фильтром 316SS.Стандартные сменные сита с размером ячеек 20, опциональные сита с ячейками 40, 60, 80 и 100 ячеек (подходят внутрь 20 ячеек) Класс ASME 150.
Стандартная сетка 20, если опция — 40, 60, 80 или 100, добавьте в конец номера детали:
40 меш = 040 до конца номера детали
60 Mesh = 060 до конца номера детали
80 Mesh = 080 до конца номера детали
100 меш = 100 до конца номера детали
X в части № ниже 1 для нержавеющей стали и 2 для углерода
Размер (ы): от 1 до 2 дюймов
Производитель: Flomatic Corporation
Модель: Фланцевые сетчатые фильтры из нержавеющей стали 16FL
Защитный клапан
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
Тот же корпус, что и у модели 816, с тяжелой пружиной для более высокого давления срабатывания.Все обратные клапаны типа Y с резьбой FNPT из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): 1 дюйм (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816HS
Обратный клапан палаты
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
То же, что и 816, с регулируемой пружиной по выбору.
Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316.Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816FC
Обратный клапан палаты
Максимальное давление: 600 фунтов на квадратный дюйм
Максимальная температура: 450F (230C)
Фланцевый обратный клапан Y-типа из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS.Размер (ы): от 1 до 2 дюймов (от 25 до 100 мм)
Производитель: Flomatic Corporation
Модель: 816FL
Обратный клапан палаты
Максимальное давление: 600 фунтов на кв. Дюйм *
Максимальная температура: 450F (230C) *
Все обратные клапаны FNPT Y-типа с резьбой из нержавеющей стали 316. Запатентованный Пружинный плунжер с тефлоновым мягким седлом, дополнительная герметизированная пружина, со всеми внутренними элементами из 316SS. Размер (ы): от 1/4 до 2 дюймов (от 8 до 50 мм)
Производитель: Flomatic Corporation
Модель: 816

Обратные клапаны из углеродистой стали

Обратный клапан из углеродистой стали
Максимальное давление: 450 фунтов на квадратный дюйм
Максимальная температура: 200F
Корпус клапана с резьбой из углеродистой стали (с эпоксидным покрытием NSF 61) и все внутренние детали из нержавеющей стали 316.Нитрил-нейлоновое уплотнение имеет небольшой наружный диаметр корпуса. Размер (ы): от 2 до 8
Производитель: Flomatic Corporation
Модель: 80SL
Обратный клапан из углеродистой стали
Обратные клапаны из углеродистой стали — для использования с регулируемым расходом (насосы с ЧРП)
Размер (-а): 2 3/8
Максимальное давление корпуса: 4400 фунтов на квадратный дюйм (трубопровод API J55)
Максимальная температура: 180F
Короткое входное отверстие с внешней резьбой из углеродистой стали x длинное выходное отверстие с внутренней резьбойСедло металл по металлу с пружиной из нержавеющей стали и штоком с 8-ми или 8-ми круглыми короткими резьбами.
Производитель: Flomatic Corporation
Модель: 80MDW-VFD

Home — Milwaukee Valve

Компания Milwaukee Valve была основана в Висконсине в 1901 году и начинала как небольшой производитель водопроводной и отопительной арматуры. Гершель Седер купил бизнес в 1959 году вместе со своим покойным партнером Максом Кенигсбергом. За прошедшие годы компания расширила свое предложение до того, что сейчас насчитывает более 5000 наименований, используемых в очень широком диапазоне приложений и отраслей, от очень маленьких водопроводных кранов, используемых в подвале вашего дома, до больших нефтехимических клапанов и почти всех размер и тип клапана между ними.

Благодаря нашей долгой истории, нашему опыту в широком спектре услуг и, наконец, нашим людям, многие из которых проработали в компании 25 или более лет, мы разработали уникальное сочетание возможностей, не имеющее себе равных в нашей отрасли. наших конкурентов. Цель этой статьи — описать эти возможности в интересах наших нынешних и будущих клиентов. Мы являемся международной организацией как в сфере поставок, так и в сфере продаж. Мы применяем строгий контроль качества при производстве всех материалов, независимо от того, производим ли мы их на наших заводах в Висконсине, на нашем 100% -ном предприятии в Китае или на одном из наших совместных предприятий в других странах мира.

Federal Corporation долгое время является поставщиком клапанов Milwaukee. Их внутренняя и внешняя поддержка клиентов превосходна и очень хорошо осведомлена о продукте.
Даррин Рэй (менеджер по управлению запасами и закупками) — Федеральная корпорация

Milwaukee Valve честна, и они стараются для нас каждый раз, несмотря ни на что.
Брент Бертран — DSI

В: Какие три слова вы бы использовали для описания Milwaukee Valve?

Качество, осведомленность, приверженность.
Марл Максвелл — M&L Supply Co.

Milwaukee Valve — веселая, захватывающая компания с положительной репутацией. Они вовлечены, профессиональны и готовы оказать поддержку, что помогает нам хорошо выглядеть для наших клиентов.
Кип Миллер — Eastern Industrial

install-Central-Boiler-Radiant-Heat-Flow-Check-Valve-c255

% PDF-1.5
%
1 0 объект
> / OCGs [8 0 R 9 0 R 10 0 R 11 0 R] >> / Страницы 3 0 R / Тип / Каталог >>
эндобдж
2 0 obj
> поток
application / pdf

install-Central-Boiler-Radiant-Heat-Flow-Check-Valve-c255

Adobe Illustrator CC 22.1 (Macintosh) 2018-03-27T13: 28: 02-05: 002018-03-27T13: 28: 03-05: 002018-03-27T13: 28: 03-05: 00

256200JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMk 0AAAAAABAASAAAAAEA
AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f
Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAyAEAAwER
AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE
1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ
qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo
+ DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6tYf8qt0byh5duvMv1eC
71DT7aYvKJJJJHaFGdyE5Nux3J75diwzyfSCWrJmhD6iAt / xT / zj / wD7 / tf + RNz / AM0Zb + Rz / wA0
tX5zD / Oj83f4p / 5x / wD9 / wBr / wAibn / mjH8jn / mlfzmH + dH5u / xT / wA4 / wD + / wC1 / wCRNz / zRj + R
z / zSv5zD / Oj83f4p / wCcf / 8Af9r / AMibn / mjH8jn / mlfzmH + dH5rovMv5BSypEk9nzkYKvKO4UVJ
oKsygD5nE6LMBZiUjV4SaEh82Z / 4A8m / 9WqH / hv65i25Lv8AAHk3 / q1Q / wDDf1xtWKaxqv5I6Prc
2i6ksNvqFsYRcqbe6aKI3IrD6s6o0Kc67cnGKsr / AMAeTf8Aq1Q / 8N / XG1Y9fxflnYeZ5vL11pHC
5t9Jk12a5EZaFbSGX0XHwuZTJXfiE6d67Y2qeWnkvyNeWkN3b6ZC9vcRrLC5V1qjgMpoxBGx7jG1
deeS / IlnaT3l1p1vDa20bTTzPyCpHGpZmY16ACuNqlepWP5U6Z5YXzReW9umgvHBMl8qTSKY7pkS
FgsYZyHMq / s98bVEWOhflrfa1qei2tlDJqejiA6lb8JV9IXSGSh52ARuSqT8JNO9MbVMf8AeTf8A
q1Q / 8N / XG1QVr5a / Li61O + 0u3s7aXUNNELX9svItELhS0XPf9tVJGNqjf8AeTf8Aq1Q / 8N / XG1d /
gDyb / wBWqH / hv642rBvzM8qeX7GbSFtLJIEmaf1VQsA3ER8a79qmmYGtyyjw0ech94c / Q4oy4rHK
J + 4pDd + XtHXTvP8AILZQ9jdRR2jVNY0M7KVXfpx2yo5pVk35Efe2jBC8e3MH7kVpflnQpNS1SOS0
V0j0BJ41YsQshtoGLDfqWYnJDLLiIv8Ag / UxOKPCDX8dfelWmeXdEeTyWGtEIunjFx1 + Ot1Mprv4
ADKoZpcWPfnf + 6DbPDDhybcq / wByVs3l3RB + X4uhaILj9NJF6u / LgYQaVr44Rml4d3 / H + hThh5lV
/ B + l6 / a + SvJFzE0kWlRcVkkiNQw + KGRo27 / zIc28gRzdNEgqv + APJv8A1aof + G / rgtk7 / AHk3 / q1
Q / 8ADf1xtXf4A8m / 9WqH / hv642rv8AeTf + rVD / w39cbV3 + APJv8A1aof + G / rjau / wB5N / wCrVD / w
39cbVJ / OXkrytaeUNcu7XTo4bm30 + 6lgmTkGR0gZlZTXYgiuNq8684eR9M1fyj5d1 / U9Wk02z0zQ
dLhdYbRrx2a4qqUVJEbdyF6ZsNFrzgBAF24Gs0IzkWaph3n + RPy3vi6x + eWjliVnmil0q4RkVFlc
lj6nH7MDkb9vcZm / y5L + aPm4X8iR / nFNfJVv + Xel392dL88W9zNMrWjrd6LPIlUpKSqu / GqlP2vD
w60Z + 1TkABjy7i5GDswYiSJc + 8MpuNX0GSC60Aed4nXWrdHaFNNvJSIdTgt0gkLPcPUuqoV5Vart
70oGsjxCXDvHz9 / l5 / c5B0pMTHi2l + zz8nns3k38r42gQefTJLdQC7toV0q4DSQFWbmvKRR0jb32
zO / lyX80fN1 / 8iR / nFNvKn5R + T / NUxt9G84vNdJF68tu + mSxMiBgjVLyqjUc8fhYitadMf5cl / NH
zT / Ikf5xfRvl6EwaBpkJbmYrSBC / SvGNRXvmiJ3d0EfgS8L8 + / lb501fzL521ayhlmsr6TQ5LPSP
Wt0tdWjswBcw3HJlkT06VWroDv16hVA + bvy2 / NDVfP02vaZZfo27bU0 + q6xaz2kSrpzQeiWl + 1dN
KtQXUNw2PFWJBwqo + Xfyo86Wker18vCwlufJV / ockgvIJjeatK6n1T + 8 + h2 + vJqdPiptgVS0L8rv
zOtvNHlvVp9JW0uNMvNMS5vLWezVDpsNrHBOku5uZJPho4D + nSvFWqDhVvSPyR81Q6J5fgOkpb6h
caf5hs / M0klxE6Fp + R0lZQJJA6q / Fl9MHj1NDgVlGofl / wCYJ / 8AnHdfJ9joX1HXliso5tPWa3Hq
zW91A9xceqsnp / vRG0m7V7dcVSbXPyh8 + Qy + dYNDkuLu01K40OW2n1K8 + sz38Fmkv1qB3aVHoryK
OMjIGUcQe + KpBe / k9 + Ztx5fi0uXSVmtYxqE + nxI1jBNZXNx6ZijX1Z76NLcOpYei / PcgFeuFXoP5
Z + Qdd0Pz7fa3rOjo8up6VpoGsCWB5ILyG2CX8coDeozzzfEXUMpp9rAr1vFXYq88 / Nn / AHo0P / Wu
P1R5re0P4P6w + 8Oz7N / j / qn7ixy9 / wCOX + ZP / MbD / wBRLZSeWT3j / dN454v6p / 3KN0f / AI6ur / 8A
gNp / 1CW + Tj9cv + F / oDXL6I / 8M / SUn0n + 98h / 68f / AFFz5Vj + rH8f90G7J9OX3x / 3JWz / APkth / 23
U / 5MDEf3X + f + hT / e / wDJP9L1zyxoc + j2d1BNdSXZuL25ukaV2k4JPKWSMF99lpX / ACq50OoyiZBA
qgB8nncGIwBBN2SfmU3yhudirsVdirsVdiqReff + UG8xf9sy8 / 6h4xVisOq3Olflpp9 / bfWPWh0j
QqLZwLdTsHkCMkcLFeRdWK9aitRuMKsK0fzN56cXds + qaxeXllcRW0jroFspRZobhAZB6q + pGrhW
ZiN6bD4jRQoW / mfzwZZruf8AS93ZJdTS2MR8u26yxiS0mELxj1GICl0 + McSaEU + Ikqqt75l / MO3u
m0m3udZWRaKbyLRIpUJNzcQsvruwZQvKIK38qchStCqv1DXfNVxpVleXcvmK1lgEkM40 / R0WWSFZ
YmNY1cKjAXipGwBBEbtSu2Ksl8jeevMMerwafrOlazLBf29hHZStpgijt5nEn1l7iYFWq7BWfkvw
/ Til6XpH / HJsv + MEX / EBgV5brP5zar5atLq9vtLfVoZtY1SwtY4HEbQLp8qokZVYn5c4Eln5Ma7U
6EUKpEPz1823GpH0bCGz0 ++ nESG8lqbdJtKF5amErAnxzE8 + MvKp + AUB5KqjF / NnzZf / AJQ6hfRK
1j5p0pNCjkvYjbzG4OqCzk9ZEkjWBHljuTVCvFCeuBVBPzl80 + VdQ1ix8wWtxqkttLAkEd49pbPD
TT4bmSFpLKKSGSeZ5T6SD7R25DCrINO / PG6vfPEHlH / DNxDdzXTWrTSSsFQITI7MPR2ZbQrMVr34
174FY / c / mV5vEgkj1oL5ibXYbCTyW8MEKw2raitunKd4ZJqTxcR6tSPjqo2wqmb / APOQ4ppskXlm
4lgv9HfWGYXMSyAokrGKCJlDXABgId0 + zWpXAq7yt + cep6j + Yw0a5W1l0vVYLM2M0FystpbSlLlp
EjuVgRp5Z / RHFh5j4WodviVY9N + dXnXy3Pqr6xE + rw + WJX0zUIwIrQXV3cXU0ltN6iwtxCWNuDRQ
oZmA + 0QMKpzafnXr1nPeNNpUusQajrkmmaIEZYmhZreylhtpBHC9QVuJZPUJY / CR4Yqi / KX5zat5
q1fRxHpf6Khm1JrC6sfrNvdySRSWVzcLI6oBLbyQParzRwNm79gr13FXnn5s / wC9Gh / 61x + qPNb2
h / B / Wh4h3fZv8f8AVP3Fjl7 / AMcv8yf + Y2H / AKiWyk8snvH + 6bxzxf1T / uUbo / 8Ax1dX / wDAbT / q
Et8nH65f8L / QGuX0R / 4Z + kpPpP8Ae + Q / 9eP / AKi58qx / Vj + P + 6Ddk + nL74 / 7krZ // JbD / tup / wAm
BiP7r / P / AEKf73 / kn + l7nm6dG7FXYq7FXYq7FXYqkXn3 / lBvMX / bMvP + od8VSLSNHvNR / LrSLa2u
buzN7o2nRfXNOkSK6hMMayco2k + h5gxU / wBuxVLZ / wAs9Vmep8y + aRF6Tw + h9dtyhDwGEM9X5MwJ
L1r1 + WKo208i6jDrB1OXWPMFwFl9WKwkuoDaKonSVV9EyEGiR + nXwJ8dlWafXbn / AKt8 / wDwUH / V
XArvrtz / ANW + f / goP + quKtNeXpUiOxlWQiiNI0IQHsW4yM1PGgJxVXtYBb2sNuDyEKLGGPUhQBX8
MVdBZ2lu0zW8EcLXEhmuGjVVMkhUKXegHJuKKKnegGKquKuxV2KuxVAwanNPBHNHYXBjlUOhJgGz
Co / 3birDD + e / 5cgRE3z / AL9xHD8h33JVeK77kGRa + Fd8NKqP + eH5dxuY5tREMoKK0UxjidWkXkgZ
HdWUkb7jGlTTQPzJ8s + YbyWy0SU39zAnqyxwtC3FKheVfUpQk7Hv2wKnc + pzQQSTSWFwI4lLuQYD
soqf924qiZLS0luIbmSGN7i35C3mZQXj9QUfgxFV5Ab064qq4q88 / Nn / AHo0P / WuP1R5re0P4P6w
+ 8Oz7N / j / qn7ixy9 / wCOX + ZP / MbD / wBRLZSeWT3j / dN454v6p / 3KN0f / AI6ur / 8AgNp / 1CW + Tj9c
v + F / oDXL6I / 8M / SUn0n + 98h / 68f / AFFz5Vj + rH8f90G7J9OX3x / 3JWz / APkth / 23U / 5MDEf3X + f +
hT / e / wDJP9L3JJEcckYMoJUlTUVUlWG3cEUObsinR23gV2KuxV2KuxV2KpF59 / 5QbzF / 2zLz / qHf
FXeQv + UG8u / 9syz / AOodMVQ / nj8wdA8mWltcav6z / W3McEVugdzxFWb4mRaLUd ++ ZGn0s8xqLRqN
TDELkxWw / wCchPJt / eRWVlYanPdTtwhhSGEszHoAPW65lT7KzRFmq97jQ7TwyNC79ybv + a + nRxyy
SaJqqLCoaXlHbAqDG0oJBuK7xxsw8RvlI0Mz1HzbzqojoUh / 6GS8g / 8ALNqP / ImH / qtmR / I + fuHz
cb + VsHefkzny / wCcLHzBplvqWl21xNbXMfqrURIyj1Hi4sGkG / KJulc1 + XEccjGXMOfjyCcRIci8
8P8AzlF + XqoHay1RVNN2ith2 + dxmMMoJoMBnjyVbb / nJfyPcqWttN1edR1McFu43NP2Zz3x8UXSf
GjyXXH / OSnkq2f07jS9YhkIqEkt4FNPGhnGJzAc0HPEc3pOha1b6zpsOoW8ckUU6RyIkwUPxliSV
K8GcfZkHfLW5MMVdirDLaPTtN8mtrF2dRnjtIpJZY4Ly6MhSN2FET1kXZRsPuwoSvWfMfk / S9P8A
L13LputXMGvj / Qlt5biQwckUgTj6wPTqHC0Fd9sVTdx5Y / xLc + X / AEdQkvbewXUZJFublomjMjII
g3r8jKCOXHj0YHvilJrK + 0bX / Ls + q6HBqtjMBLFxnuLmOcyGxa5VeKTybqzrUfzD6Sqm + l6bbXfl
O6u5Lq7nY / XuEhvrtlKJNKsf + 7aEcVAwKzLFXYq88 / Nn / ejQ / wDWuP1R5re0P4P6w + 8Oz7N / j / qn
7ixy9 / 45f5k / 8xsP / US2Unlk94 / 3TeOeL + qf9yjdH / 46ur / + A2n / AFCW + Tj9cv8Ahf6A1y + iP / DP
0lJ9J / vfIf8Arx / 9Rc + VY / qx / H / dBuyfTl98f9yVs / 8A5LYf9t1P + TAxH91 / n / oU / wB7 / wAk / wBL
1nynHrMdjdpqscccn1 + 8a2EYK8oGuHZHYMz7tUn5UzotSYEjh / mx + dPOacSo8X84 / K06zHb3Yq7F
XYq7FXYqkXn3 / lBvMX / bMvP + od8Vd5C / 5Qby7 / 2zLP8A6h0xVIfzY0zSbvS4p7 + CymltkIsjqLTL
bLNcXNtAvMwFX + IycRvSvWg3y3FmnjNxNNeTFGYqQt5aZPJ + nS2s8TeV7S59Q / 6VHPqZEYaGW5if
mrpw5Qek32t / iAr2uOtzEUZGmqOkxA2Ii0Vd6962ofoW2t9HudSWC3bUoLmfXoSeK / 6SRE0bARKk
zhHZ9lJY7bZAajIOrYcMDzCTT6h5Ajism + p + Uitx8Etwt / qTRq8NDc8D6YU8VkjKqWBNT88s / P5v
55avyWH + YPk9t8laPBaWQt9PuDbWaRAww23pvCoa5uW / dtIjsVqSQScxpzMjZ3LfCAiKGwfGU8kM
uly24sYZJZkVY5maYNF4slJApPb4wR7ZgYpiMrLg48gjLcJz5LuLTT9MvoLu6NvLKkUcMXrSRpKf
XDUkVUeOQDrSRlAO4JIoZCYOS2zHMGZKa60kpgu4 + TMhgia0iUq0bBp6lkWMcS1B1HbLMo4rpsyx
MgafQthaa / d / l3pEei6u2h4vp2DNMLb607r + jIwYfTAYj4iGLLuAuXDk5ASeDyz + bqXHOb8xbkwR
SJzEmhhQ6ijM3IKKCh5Hp / NhS9WMjXh5wOVths86Hd / FY2HbxYfRvuArHBay3vkiLTYm4SX4mgST
b4T + 9cUrQblKYUIS + 8ttcWGmW63UoOlNyhVrGYc69VlIDrT / AFRiqrHZ6umvSa0PTNzLH6RjNvd +
mAAoqKRc60Xu1PbFUPocN1olzZ6eI / XWe4kuBIY54yGEDIQR6ABDVrWnj7UVSXy1aQXPlbSdUltO
d1pdrqcVnL / pQoLuQiU0WEodowNyfoxCS9WwK7FXnn5s / wC9Gh / 61x + qPNb2h / B / Wh4h3fZv8f8A
VP3Fjl7 / AMcv8yf + Y2H / AKiWyk8snvH + 6bxzxf1T / uUbo / 8Ax1dX / wDAbT / qEt8nH65f8L / QGuX0
R / 4Z + kpPpP8Ae + Q / 9eP / AKi58qx / Vj + P + 6Ddk + nL74 / 7krZ // JbD / tup / wAmBiP7r / P / AEKf73 / k
n + l7issTkhXVircWoQaMNyD75unRrsVdirsVdirsVdiqReff + UG8xf8AbMvP + od8Vd5C / wCUG8u /
9syz / wCodMVTO7t5nniuIkSRo1ZPTlJVTyZG5cgr7qYxTbFWOa35T1bVLt5kvZrCF7NrI2dpdcIR
yrxmANsxWReVAQegGFUnk / LTzDJpf1F / M2qM7OzTXbXkZlljdVRonIsx8NF6ije / Wqqf + W / LepaL
aSwSSfpR5ZfW9a9uAzIfTjjKx8LdAqExc + P8xOKpjp0YttQmhlZFkkjRlQHarzXEhVa0rxB8MCvm
2Cy83tEhXyWZBGhUFdKt9xKgY1 + PchGBBPTtlfhRcM4z + K / 4lmlp + Qjt5Ua6Fyq6jdW5un0 + WyTk
skgjnFuGMgdGR4 / TrXoTthGONU3xxCqeK3XlTXE1Qafd2t9FrkzhorFwQ7StyMYVRH + 0o28BlwAp
lu + kU0st5GtbTWbCScHT4LK8svUW3k9Z7WyqhdioTj6T1PtTIskF5O0XQtEFjNc6JMupQTjjcx3P
KJDKvpFvTWd6hY4lDA8vxFVXoHlqa7S3Ol3gBudOigjeVaUblHUbDwpgShvLl / pDeXreG4uLcqef
KKR03HqMRVWP04ShL / N + hXVzc6H + hbJWt5LrjfzQNFEI4CvP1mBH7xRwpx71xVfbaDd / 48vJJLBR
oIs0aCWsZiadmCtGISCQVCcuQ8fvVSu30fVdL8n3yaooS6eS + oqyer + 6jtJ44258UNHVeYB8d / ir
ikIi00zV59Nj1C21L6vp9t + l473TzAjmfncTcOMx + KPiygnrWnbFWd4FaV0ZmVWBZNmAO4JFd / ox
V55 + bBBn0MjcFrih + iPNb2h / B / Wh4h3fZv8AH / VP3Fjt7 / xy / wAyf + Y2H / qJbKTyye8f7pvHPF / V
P + 5Ruj / 8dXV // AbT / qEt8nH65f8AC / 0Brl9Ef + GfpKT6T / e + Q / 8AXj / 6i58qx / Vj + P8Aug3ZPpy +
+ P8AuStn / wDJbD / tup / yYGI / uv8AP / Qp / vf + Sf6Wc6l + SX5cajeS3k + nSJPNLLPK0FzcwgyTikpp
HIoHJfh37bdhm6dGy3RdG0 / RdLg0vTozFZWwIhjZ3kKhmLEcnLN1bxxVG4q7FXYq7FXYqkXn3 / lB
vMX / AGzLz / qHfFXeQv8AlBvLv / bMs / 8AqHTFU9xV2KuxV2KsY8w6V5fudetL7VrVLqaxRJLAtLGn
pyVkV2KSSRhqq9NwR1wqld3oXk3URaHVbJLyWxkiltZPWt4yrQxxoAeFx8Skwg0O3bFDJf8AEtl /
L / yWtf8AqtjSXmmu + WdR1D80bHzXDLarp1tNbySRPcwiciGNkaihilatt8WKHqelSrOLq4SnCabk
oDI5HGJE3MbOvVfHAlHYqlOm / wDHf1j / AKNv + TZwqil0bR1UKtjbhQKACJAAB9GBXDRtIUBVsbcA
bACJKAfdirf6I0n / AJYoP + RSf0xVA6wvk / TLT6xrCWFnaElfVulhjjrwZmFXAh3FYn2BxVKrPzT +
VE8VbXUtGMJDMSslsqbt8RJNBu1fpr74VR8nn / yNGyq2v6fydiiqLmJiWEogIoGPSVgnzwKw268s
fk95216Se21F7rU9TVrmUWF5OI5BDDHHyZUJhDKskbbip2O4wqhvOflfSfLVpoOm6WsiWsb3RRZZ
ZJmoxRgOUhYniDxBO9AKk0zW9ofwf1h94dn2b / H / AFT9xQd7 / wAcv8yf + Y2H / qJbKDyye8f7pvHP
F / VP + 5Ruj / 8AHV1f / wABtP8AqEt8nH65f8L / AEBrl9Ef + GfpKT6T / e + Q / wDXj / 6i58qx / Vj + P + 6D
dk + nL74 / 7krZ / wDyWw / 7bqf8mBiP7r / P / Qp / vf8Akn + l6x5S1S41Gwu3nhlhkt9Qvbf98QxYR3Dg
cSCfhX7I + WdFqcYjIV1jE / Y85p8hkDfSRh3p3mO3uxV2KuxV2KuxVIvPv / KDeYv + 2Zef9Q74q7yF
/ wAoN5d / 7Zln / wBQ6YqryebvK0eoyaa + rWi30SlpYDMgZOJCkPv8Jqeh4y8abIY8XCa9zT + Yx8XD
xC / emqOrqHQhkYAqwNQQehByghubxV2KoSW1u / rb3FvNGnONI2WSNn + wzkEEOn8 + KsH87aF5K1rW
7ODzHrFrHqsSNHBAk89pIEYeoeXo3UbAHjXciu2XQ0 + SUeIRJDTLPCMuEyHF3KUf5NeV7u1BW7ku
rd5Glt5hc3jMiOsatFHMl0H9I + gvw8jlZBBotoIO4ZPo3lm + 0PSYNP02 + 5pbF3Q3XrztIZGLuJJJ
J3Y1Y9e331ilNdMDFJpXcNLNJylUJw4MEVOBXk + 4C + P4YqjMVSnTf + O / rH / Rt / ybOFV3mDzNo3l +
1W61WV4YXPFWSKWWp8P3SvTr3y3Dp55TUWnNnjjFy5e4n7kZZ30N2rNEsqhTQ + tDLCd / ASqhP0ZX
KBjz + 8H7myMgURkWSF1LStM1S2 + ralaRXltWvozosiVoV + ywI + yxGKpVfeQfJN / DbQ32h3V1FZwp
bWqTQI4jhjBCRryB + FQxp8z44qoSeQ / y + 0 + Jr39AWES2duU5pbRkpBGxm4qAvQN8VB3wgEmlSfyJ
5q / Le / mk0Hy5p7WYljF1JbtZPBG4UBAzFl4lgqAfF4ZkZdLOAs180AsM8y67JLp2l32sWlppc31m
5VVtacGgMUE0DMVLfE0coNPwzU63FKZjw9Df2hz9FmjAS4usa + wrbvWtKaz / ADDt1uUM1xcRzRL4
xpeCNmJ6CjTIN / HK / wAvMie31Hb5tv5iAOPf6Rv8lfRvMmhtq2ogXaE3Hl8xRbHd4bKN3HTbisD7
9NvlkhhlxSNfwV8aDE54cMRf8d / CylWla9o4l8m1uk / 0OZEuTvRWW5dyK03 + GdDt4 / PK4aeYlDb6
bv8A0zZPUwMZ7 / URXwiXSa3pT / l9LbrcqZrfWoZJl3 + FZIXCmtKb + g + 3t8sRp5 + HVfxX8KU6mHiX
e3BXxt6Pd + ddZtbu9khtLZ9Cke0OjXsbBmlFzAZpTKgkBQ82XjyC1FTvm0dSy3RLq / u9Kt7m / hS3
uplLvFG3NQCTwoT4pQnAlG4q7FXYq7FXYqkXn3 / lBvMX / bMvP + od8VYP5R8geZLnynotxF5su4Ip
rC1kSBfX4orQqQgpcKKKDToMwp6WZJPiSHybhljX0hMf + VXa99a + t / 4sufrXAx / WOE3qcCQSvP6z
WlVG2P5bLVeLKl8SF3wi1X / lXPmn / qcr3 / p4 / wCynB + Uyf6pL7E + LH + aHf8AKufNP / U5Xv8A08f9
lOP5TJ / qkvsXxY / zQ7 / lXPmn / qcr3 / p4 / wCynH8pk / 1SX2L4sf5oY / 5y0XzT5W0 + PUn8zX2oxySC
3Foss0FGKtJz9QzS9BHSlMx9TjyY4WMh5s8coyP0hN7f8tdbuDHdP5unu57d3SK5ZJ + aMlYpApFy
KdGU0zLlpso28SQv + 1pGSB34QfxS / U / JXmexsZrseZtQuvSAPoW63LyNuB8Km8FaVrlf5PJ / qkvs
Z + LH + aGG6tq2saTcCO / 1LzCGAKsLe2uLhBIsSSyIZIr5o6xgsCQ1PhO + H8pkr + 8l9iPFj / NDIPL3
l7zDrthLqVnrur2ZWT0TDqEF3aTScAGqEe75U + OgJpvUY / lMn + qS + xfFj / NCbx + QfMk8SyR + cLwK
3 / MSCCNiCDdbEHYjB + Uyf6pL7E + LH + aEnm8neYrOXXLk + abxzp8KTy8WnRpgsTPx5eu3HZaAkH5Z
P8rPb95L7EeKP5oQ3lKz1fzVJfCw8y6jaJYMschkuZbkszFwfsSW / Cnp9wclk0sjynIIjlHUBkX /
ACrnzT / 1OV7 / ANPH / ZTlf5TJ / qkvsZeLH + aHf8q580 / 9Tle / 9PH / AGU4 / lMn + qS + xfFj / NDv + Vc +
af8Aqcr3 / p4 / 7KcfymT / AFSX2L4sf5od / wAq580 / 9Tle / wDTx / 2U4 / lMn + qS + xfFj / NCVa3 + VXmu
5tp0TWItWnkEfoy6jJdxmHg4LKnGS4FHHWo + jLceCUSLkZe9hKYPSmO6X + Q3nO1v7G6bWrdIreAw
z2kbSemzcJEEm8Q5MPVBHIVHGgbf4clreeX2j6vD5YjY1eF9Run + r1CA + jb26tKQ4QVAPw7mtT07
lCy88s6rFfeY7d3Mk2lKTcMWUm5YXcUDKfjNPjlD / F4eOFVlpoGpT3cSRsyj6nNLJMWQFPStZJ3h
A51KlEK16b4LVCW2lXs0enqoYPcXTxCOqUiP7oeoDy3LcxWnh2xvdNbK76DqX6Mv7n4jFFdW0YgL
L ++ M6XDJKwDEKVELDff4sbQypAbC5b14Hm9Wy04xIELhi1lE5Bk4ogIXxNO1SetkIX1AV7H + Y35o
6d5KtdOmks5NQbUzIYBE6ogSIKWYsQ3 + / FoKeP03aTRyzkiJApxtVq44ADK92Df9DP6d / wBWCb / p
IX / qnmf / ACHl / nR + 39Tg / wAtYu6X2frTDRP + cgZdcvDZ6V5XnurkJ6hiW5jB4hgpO6DoWGV5eyZY
xcpRA + P6mzF2pHIajGRPw / WnVn + aWv3dwbaHyqxuQeJtzqFsJOYDsycKcuaiJ + SU5CnTKJaHhFmQ
r / O / V5uRHV2a4T / sf1sZn / 5yZsoJ5IJfL0yyxMUdfrCbMpoR9jxzKHYmQi + KP2 / qcQ9s4waIl9n6
1P8A6Gf07 / qwTf8ASQv / AFTw / wAh5f50ft / Uj + WsXdL7P1s6vvMtp5m / KPVdctYnhhvNJvyIpKcl
aOKWNxtsfiQ0PhmqzYjjmYnmHaYcoyQEhyKceQv + UG8u / wDbMs / + odMqbE9xV2KuxV2KvP8A87HV
PKls7V4i9WpAJpWCYdvnmD2gPQP6wb9P9XwZN5TsdU0 / THttVuvrN491dyqxEan0pLh4jNIwo + JD
yPgTTtm11M4ylcRQofc4OnhKMakbNn706yhvYLe / kr5Durma4NvcwyTLJT0budFR5XeR5FQPxLM8
lTyBGw22xtWZadYw2Gn2thAWMNpEkERc8nKxqEXk3c0G5xVqaOSGQ3MCluVPXhH7YG3If5Yh4jbw
oqx2S60i91XzDo76hBDc30UVssZkT1eUkDLtGSGJHLphRbCfLNh5g8ljV4vK2it5gMmqNb3qiWO2
9NY4jNyUSuasxnpQkKNt / BV6pol1qF3o9ldalafUNQngjku7LmJPRlZQXj5rs3Ftq4Eo3FXYq7FX
Yq7FXz35da9h8uiTT4o5rxLvWZIEno0fMWMLcmDVB4 / ap7Zj5xIzgI8zbm6LwgJHL9Aq / dacXN1q
zHzXFJbRpZGeWSWQFTItwb22 / d1 + 0UAB9q5ifvOCUv4eKvjYc3hwekf5Su7 + HhO / vtqwuvMjieae
zthcXMMX6R48AFik0u5YelQbFgFc08KZMxygzB5xG / 2hBOlNGJPDL6NvOJ3 + FhBW175kimt5Y7S3
N7bR24sIjw4PAYYn5yGlObK7NvvXv4QhHMZwA5yiSPdt + 1sP5UA39IIEtv4qny8vpRtnJrBstLt4
bOB7P1rN7flwDS3JuL5eMm1eDKAvxdOPviDk4Inpxbe8X + tgY4LIP116tv4Tw18dj80R5E08a15z
1qLV4x6s + maXJcrGaD1FtbVvh5gUBPh3zZiMoipfUObqcxgZk4 / oJ293Rk35taZod1aWl3qtja3o
tI5vQ + u3JtIUaV4V5NJ6kI3NBSuXYc88d8JpxsuGGT6hbye6uPJNvPLA / kSwYwGUPcR69E6Exchw
YCcGJnYBAHNeRpQ9cv8A5Qz / AM4tP5HD / NCMstU8s2dm2tad5Fhht45JLeWeLXxCVlgVboBZDIvP
lGvqrxHReVaUyMtbmkKMrZR0mKJsRARVj548p3Ef1i00CE3ttC4WBvMojYcLeP0olLyj + 8e5uIht
twNftUyH5nJ3 / cz8CHchb3 / BI1yRF8j6fNpEsgWDWJPMMUSyhy59YK0pJR + B4 / 6py0a / P / OLUdFh
P8IZZ5S8q / kpr9jYNJplha6veqWOkx6k1zIjDk3DlFLRm4IWoBWgPgcf5Qz / AM4r + Rw / zQyzU9J0
/ SPys17TdOhEFlbWOqpBCCzBV / fmlWLN1Pc5izmZys7kuTCAiKGwTbyF / wAoN5d / 7Zln / wBQ6ZBk
nuKuxV2KoDXbTU7vTnh02 + / R11yRhdcBJRVcM44tt8SgjFXg / wCYF55nkhvfK3mDzGL + 5t5YLmO6
jt0so1HpO5Xkhk5BluANx1UUpmLrJVAGuLf3tmLnzpMNW8xaDe + dl1zVfJ15 + nrNVNlK1zdQ0WF6
hfRVAvKpXlVdwQOnWMtWRXpkyGK + oZz / AMrK8wf9SfqG / T93c / 8AZNkPzk / 9Tl9ifBH84O / 5WV5g
/ wCpP1H / AJF3P / ZNh / OT / wBTmvgj + cEs1j859V0wUl8p3XqsF9KB2mjlkZ2KqEVrbepFMlDVSMqM
JD3oliAF2CxzVfzD8zXNxHMbxxam42tNPfg6xzSFRG0nprUosfwsVNSTXsBdGXH5U1ylwb7FiV / B
Bd6nPrciUnlvTqksKu6pzDmT0wVKuOtPtdd + uT4t3U / mT4nJmem + dtXWynttJtotGtTdSPKiepJc
uCRG376UT8n4kfEVWhA + WDJk4a2u3aY990z8sfmbqqRy28WharqEwZjMlxLJPNEyUVlIS1Xjv1r3
zFOplEkCMpOQYCW9gJpf / mxrFjbm4ufKl5DCv25JvXjQAAn7TW9O2P5yXXHJHgj + cHmCfmZ5nfzn
J5mWW9hPIqfLU924sU5QekqGBzF8a8eTfD9vegrTBPVSjLkK + P7f0KMYIZ35a / OzW9ThWJ / Lcl1d
gFnez9fg6EkK6RiKZuIKlCeR + IH5CR1Uh / CT7kDEO + lTzD + bOr29rOlzp6aEjqsQfUGuopaTVT1k
KwrQRn5 + 2WY8xnsYmNoMRHfm8 + 8ofmt5gtfMFkkz3t4s1qJPUuLySa1 + GOVmEiSN9t / TA5ggIafC
1RSyGLhN2S25tTxxrhjh4Cks0LzFqNq9i8CS3FrHqU73FhGvNpEkS2aZOXhIhMfTpl1bg9Q4l7Ed
C4 + a / Mx0W + tpEnae7u45ZbsxkV4o4ljfxZ3Mb79CtcHCKqtufxZcZu73GyMuPOPmD63rJhguo47m
BY7eNogGtwvporOFVRtbCSIbDZzkjuSf53PzYg7AfzeXkpWnnTVo77TpZIrhzBZtDKqxx8ndUlSF
1DIQVRGjBqCTx6jagAogjmNh5BJJII79z5lDxedPMMem6fBCZVmtbppVnCVVgOBhRR4xv6rf89Dg
4RQFbBPEbJvcs40nz3peiedNZ8wyWTxWd7ZW6pZB41eIx2cLxpxYrUEJx26Gnc5IkncsQKZh + bbz
3vlFZtPikmkmgEsAjs479lUz27c / QkPpsFXc1NMCXll5JbRWGqSjQXt5f0lcL9dXy / Zs / opb8iWR
+ NVe5VJuRb + Ubg0ChbqumappzapoS2moz3CygRXUfli0ayPoxvaB1IkoeUfIK4AJQivsqqaRolta
/ V5JNFuTBNNHW6k8tWKTpbpZpKyTU + EcmuAS / YpTpirtHsLz6uYZrDU7i1ggVbJbjyxY8UE59C3Z
G9Qt + 5luWcoduHQUBxVknk / 8sPNN1YWWu2OpQaRcJKz20FzotpaXkfol7ZTK0ZdqlDIRudm964q9
J80 / + S98y / 8AMHqv6psUsT8oa1 + aieU9FS00C3ltFsLVbeVpIgWjEKhGNblTuvsMwZ5M9moCve3C
OOtymx1783QKny7bAD / iyH / sryPi6j + ZH / TJ4Mfefkl11 + YHn60MQutP0yAzNwi9S6tU5NSvFa3g
qadsgdTm / mx / 0zfDRmV0JGv6JTBdf / NxlDL5etmVhUESQkEH / o7yfi6j + ZH / AEzQYY + 8 / JQ1G9 / N
PUtPutOvPLNtJaXkMlvcx + rEvKOVSjrVbsEVU9sPi6j + ZH / TLw4 + 8 / Jgr / lx5puYLrQh5WSxt7tk
v5buK4O1wo9FAZHubgemsdaxp4KaYMhzyFUB6vsWIgOr39F4Iq8i3EAcm6mnc5ntCR6l5G8ralCI
b6x9aMOsoUySr8amoPwuMOUnIOGW4bNNllglxYzUqr8WnVvBFbwRwQrwiiUKi7mgGwG + RAAFBjKR
kbPNfhYqM9jZXEsMs9vHNLbnlBJIis0bbboSKqdh0xVKm8keUWvTeNpFsZy / qMTGOBeteZj + wWqa
1p1364seAXdN / UtQh2 + ZtOS0trOaFJLx2gJlknLyUPJGjDbfa5VOKXnvmr8ztauFkstO03zJplxa
zvbzX0GimeKXfiJIuRlNFKnj1B79sKWYaB5pvNet7230u3vLO502NIzNrljJCs8rq3FlZGiVxVP3
nBdq + 4wKgPMvknTNb0hdU16K5n1DTEunaLTyVecJI8giRXDsQeNIxWu + VZMMZ8wyjMx5LdN / MeO2
sUs28ta3HNZsbQx / UqRgwFU2kVinGjAhhsRuu2W0xtX0v80rbUXljj8ua7BLCjPKtxYtFRkhabgG
ZqMTwKjjsWoB1GKqvlf8yrfzBfw2Q8v63pkk6syy6jYtBEvBAzB35MFPIlAD1I8CCVWFWv5QavYe
avL800wu7T9IXF1qU8K8EWKCNXtEdCN + brxb + uVzxCUhLucrDqjjxyhUTxdTzHuSu7 / KbXl8s6rb
28Mz3 / 6dVbRy1GbToRwEi7DjzDEt2 + / KvyoqrLlfyrISEuCG0a5fafNObv8ALC + GreeJreFxavZw
ny / FsySTcvrToFI2pNCse25U5L8uN9zu1fyhLhjHhj6Otbn3qdj + VF7 + m / LEc8Uo06PRpYtXkLAk
Xksb7tXZmRpPh37fPH8uO9lPtKUhIcMRxy4uXLyHcEHp / wCVmtP5V8tpdQy / pCTWJG1iIkcorOaU
cmVyK0CWsdAdqORg / LCqs7MpdqSMzLghvGuW3Ii / fvfvZtP + Vunah5s1fVNYSK60u + W2 + qWS + pG8
T28SpyLIUp9k0oe + ZNusTvzP5Oste06DT2cW1rAY + Mca0HGKWOVFAUpRawgU8MCsWh / IbyRC8jJa
R / vY / RYFrwj0y6ScRW62 + OJT7U22w2qfeVfy / wBO8qrKuhCG1WdUWZeE7q3piimj3DAHqdu5PjgV
kHpat / y0wf8AIh / + q2Ku9LVv + WmD / kQ // VbFXelq3 / LTB / yIf / qtiqTecLdrf8v / ADFGzh4Onag7
MBxFZIpHNBVqfa8cVV / IX / KDeXf + 2ZZ / 9Q6YqnpAIodwcVSzUNH0H0lmuNMtp3hYG3V4Y2IlY8F4
ll + EsWpXIeHHuDdHUZBylIX5lJ / NHnSx8rNZR6vfQ2pvxN9VjS1ll2t09SQVWQfZX2FfDJgNJQI /
NXyewf0vM + nzMkUk5iihlkkMcKNI5VFkLNRUPQb9BvhV0X5p + VmuJbWfX7SyvYKiayu7Wa3uFIhM
7D0pJFYlUU1oOu3WmKuk / NPyvHY / X3161Wy + tzaebg2s4QXUDhHiLGSgPxchXqvxdMVXaZ + aXlHU
5LWKz8y6e8t9L6FmjQyIZpC5jUR8pRy5OpC064qyz0tW / wCWmD / kQ / 8A1WwK70tW / wCWmD / kQ / 8A
1WxVxXVkHL1YJab + kImjLewYyPT7sVREEyTwRzx14SqrpXY0YVGKr8VdiqhdTvEI0jAMs7 + nHy + y
DxZyWpvsqH5 + 3XFWJaz + Y + h6N5h / QGpatBb6gIBdMGtJiixkMQSwlI6RnCqiv5q + VJopJLHzBaak
0ciRGGwtZ7qUu4LKFSGR2b4VJ27A4q3bfmr5QuIg8XmWwMhQSfVjBKJ6M3AfuTL6n2vb36Yqtu / z
X8p2cVtPdeYLSG3u4I7qC4a1nEbQytIiycvUpx5xFSexKj9paqo / QfPug6 / cQ22la / YXN3OjyJai
J1mpEFMlUaUMCvqCo / ocVZD6Wrf8tMH / ACIf / qtgV3pat / y0wf8AIh / + q2Ku9LVv + WmD / kQ // VbF
Xelq3 / LTB / yIf / qtirvS1b / lpg / 5EP8A9VsVd6Wrf8tMH / Ih / wDqtirvS1b / AJaYP + RD / wDVbFXe
lq3 / AC0wf8iH / wCq2Ku9LVv + WmD / AJEP / wBVsVd6erDf6xbt7ei4r9Pqmn3YqrWtwJ4RJx4mrK69
aMjFWFe9GU4qk / n3 / lBvMX / bMvP + od8Vd5C / 5Qby7 / 2zLP8A6h0xVPcVQmqf7zJ / xnt / + T6Yqg9R
PlO + uY7XUWsri5cTWsUM7RO55en60SqxrXePko9sVSDTtO / J43CxWFvovrzRNZrHGtvykjlZ0aEL
+ 0GLOCvv4HFUi / NFPIXkzRLe6j8s6ddajdsbSxSWBAqj0GjZmYLyKiM8SoYFq9e4KvLLb81wkBsJ
/ KugvpTXBuruxjs5IVkkZSjuGaSSMO0bFeXFuu4xpCd3XnXy / wCjb3HlDyhYWFtZ + lJBey20TyRO
rNKhj4VWOjTORWp + InY5rM + uMZVH57 / 2fa5WPBYss3 / Ln81b3Ubk6VrzLNeSkmyuI1SMyMTtCR8K
V / lO1enXHR6 / xJcMtj0Tm0 / CLCaax5i / NO1fU0sNCiuRSb9GyMUAWRHPpKy + upkV4eLcqrSQlegz
ZuKm3kvV / POoXV + vmXSYtMt4FiFhJE4k9cl5RI5IduPwrGQtNq9T2Cp / pH / HJsv + MEX / ABAYqi8V
diqEvf8AenT / APjO3 / JiXFVHUPLmgaiZWv8AT7e5acBZjLGrFwqSRryqN6JM6j2Y4qgF / L7yMtvP
bLoFgtvdGM3EQt4wrmEs0ZYAb8DI1Pnirf8Ayr / yPzMn6BsBIRGOYt4w1ISGjFaV + EqMVXXPkPyX
dW0FrcaHZS29qhitomgjKxo0qzFEFPhX1EDUHfFVfTvKXlfTbtbzT9JtLS7RGjS4hhRJAjhAyhgK
0IiX7sVUvO3mYeWPK1 / rxtvrYsUV / q / P0 + fKRUpz4vT7VemKvM9E / wCcjf0prthpX + HvR + u3cFp6
31zlw9eZYefH0Frx51pUYaV7PgV2KuxVJ9d83 + XdBuLW31a8W1mvQxtVYMefGWGFgOIO / O6j2969
AaKpZB + av5fXFld3sGtQS29lC1zcFOZYQq4iLqnHkw9Rgmw + 1tirb / mn + X6T3MD63AsloW9cHnsE
CFnB40KD1V + IbdfA4qj / AC / 518r + YmZNF1CO9dE9SVYw1YwSBSSo + Bqn7Lb / AHYqneKoTS / 95n / 4
z3H / ACffFUt8 + / 8AKDeYv + 2Zef8AUO + Ku8hf8oN5d / 7Zln / 1Dpiqe4qhNU / 3mT / jPb / 8n0xVIIfy
z8ox6lJqb28k1697 + kRLJNIQs4na4UoilUAEjfy7jrXG1XRfl / 5TsnN + 6yieHlMb6e4kZ0b1fXeU
szUryVSzN2UVxtaeO / nx5n0jzPptlpukXT395p9y8gmVFSOSNoip4tyBLq1NwgU707VxjrMYNH59
G0YZEPHbfStXvJBarBM0jkLGr8kUk7dWouTOpxgXxBj4Uu5mtta3ehC1h5qZIY405pujhlAqARur
V3BHsRnN5ZGWSR95Hu5 / c7SAqIRF2gg1QPbMYox6VxEqkgoZFEgUN9r4CaZKMgJAgbk / q / WxIsEF
9Fea / I9t5ku7aa5vbi2it4pIjHbsEZi7pIjcyDx4vErEU + Iha7Ch6h2Sa6BpP6I0i2071jP9XUj1
SoWvJi2yjZVFaKOwxVV0j / jk2X / GCL / iAxVF4q7FUJe / 706f / wAZ2 / 5MS4qi8VdirsVUb26S0s57
pwWS3jeVlHUhFLED7sBKvOpvzw0u1o95p5EfJVKW9xFcTEMG + JVWkVAVAPKQHfpmuw9pRyHYGnIn
pzFiP5hfmXD5p0u1XR / rdpZl7iG9gmZYxMCsZXksTyBhuftZDXakiIMSRuz0 + KybDANKu59P1G01
CyCQ3lrIZIpfSjejBSK8ZFdf2vDY7ihzDhkyQkTG5Hu3LeYxkBdBluqfmp55vLYWkl16AdlkWeAG
CUBOQKh5yvwk9ajtls9Xm4DxeksI4YcW27K9A / OrStF8vWVnrMWoX2pCN5JLhfTkD8pn4AySyq + w
FOmZ + DUjgjxbmnHyY / UaT3SvzXTWL + zsra2jhW7kjja4WdJHQyKDRYnETllLULcWUU75Dh3hGWQQ
ogn9v6lOAiPEgNUk89Xl3cRyeT7bVVtbuRNOv75kYmEzyo0gSVhw / dwxvRQFbag + Icdi46DtbLzJ
pdjby2 / 5eaaJHi5XawpErRhdQkZU4Au0hESxy7EkuS3amKpRcaT5tdrme1 / KrSwYo4ngJeKM3Lkr
8Dxh2om9eD1A6N0riqb6Hf8A5gaIlwlp5Gs9NNxGoje1SvqSQq8nKf0SxCuTwVWNVZ + pAYhV69gS
hNL / AN5n / wCM9x / yffFUt8 + / 8oN5i / 7Zl5 / 1DvirvIX / ACg3l3 / tmWf / AFDpiqe4qhNU / wB5k / 4z
2 / 8AyfTFUXiqU + b45JPKetxxKXkewulRFBLFjCwAAHUnIZBcT7mUeYfJbzTreMSxKUHFdqbdSuaK
OKJx8t / xzc4zPEjA0kjIQAvxUqTSpHh7ZixgBYv9nvbzIndkGqzQ3kj / AFd3vDGDLPNxENIkLSSK
rMHpzZmPJl70p2zJxaiHID1Hr97TLFLmTt3PSZPKHlfy9HYa1pljceZpbkRNbC6cyhYvTZomWOOL
7UlAkZkXirU3WmbfDpMcdxu4c80jsjZfzZ1n6t9Yg8o6hKjkLEhV0df3bszSqY / hVTG3Su3TfbMu
ml6RgShNI / 45Nl / xgi / 4gMVReKuxVCXv + 9On / wDGdv8AkxLiqLxVLZfM3lyIyCXVLSMw + p6waaMc
PSYpJyqduLKQfliqrca5o1vGJJ7 + 3ijKSSh4lRQUhNJGBJ6IT8XhiqC1XW9BmsXtf0hbsb4Napxm
jG7xyE / FUgUSKQ / 7E4kLbzuD8hNGvLqO4Ovy3GnAMkkVukYZnXku0vKRRxOxHA5gYuz4Q6uRPUGS
j5p / Jae0tbSDyuJrtfUmkuvrMsIKlhGE4 / DEKfCchq9GZRAh9rLDmAJJeb + YdCm8v65LpdxMkk9s
IjIeIADywJKy05NXjz4 + / XNfqYcMiKPRyMUrF2p6Vpeoa5rUNjYBJLy4LiOEFUHwo0poWPEUCnIx
EspIreW / lzSSIb3yesaf + SejXOiWk / mO4urPUIY3S4WGaARKPVcqamOQfZYd83GHSgQAlzcKeXc0
ivKn5K2uh6ja6lJrL3htJhNGBCsYIUUCk836U3ORhoYxmJ3uEnUEx4XpkU0UyCSJ1kQ9HUhgfpGZ
zQuxV2KuxV2KoTS / 95n / AOM9x / yffFUt8 + / 8oN5i / wC2Zef9Q74q7yF / yg3l3 / tmWf8A1Dpiqe4q
hNU / 3mT / AIz2 / wDyfTFUXiqjd3tpZQG4vJ47e3UqrSysEQF2CKCzUG7MAMVeE + dPy107VvMDDyvc
Wd1Ddj1PqCTxIwYluYhFeLRrxrQfZHTbNfl0kxLixmrciGaJFSYnrmga15Y1U2WpIkMsZLQSBVlh
lQ9HUyKVYb03WoOavPglily4rDl48gmOdKvl / TvMHmi / fSrE + rVuckaBIYERKD1JBGEXYt4V8N8l
HDkmQIDh33QZxjZO76O0DRDpPl2z0uJ1S4trWKB7hF + 1JHEE9SjddxXfOhHJ1pYv5D8ieavL9 + Ln
U9ek1GGRZzNbvJLIoeV0ZApkPxcaEc2 + KijsxAkrPcCoTSP + OTZf8YIv + IDFUXirsVQl7 / vTp / 8A
xnb / AJMS4qh / Musvo2jT6ils120TRKIEPEn1ZVirXfZefI + wxV4vqdl5S1vUYZZ / y91R5NSuIr27
uXe5jX6xO6v8RQHZfXkIpTenYniUOupfJEdna6dJ5A1lYYVdLZVM3NeM1y7LH8XJ2qvPYUp1PwJy
VSj6p5R + r2MEn5c669pNHLdRQO85 + rrGJ147KGLSSx8 / iZvgo9f2Sq9b8i + a4bm8j8u22jS6bBaW
8zyNIzFVmjeFmiXmoZiVulZiehqOxxKWb4FeY / nrN5jtdI0y80jUJ7GNbh5rn6vM8LOZE5JUoRUD
02798xdXl4I8TbihxGlD8l5PMVzoWqajq + s3c8CTBInlkM7r6UfOT ++ E1BR1 + z1x0mXxI8S5ocJp
rU / zC8k + YdJawvrjU5beRkkvLX04YnX6rIk3FnQIaM0fGqP03qBxOZbSxG2n / LLTLgq2t65Cl1Ib
q20paiOOK9tfUSE1LKwRLvgrM3QcdwCcVUr69 / LgtdWHlvWtXs1M8VnLaLE0sPqWxZ5JY / WeFhIy
OX5l / wBpNvh5hV6hoX5x + UNcvYrTTxcs80yQxtJF6YPqBaP8RB4h4VDtWpr9k1xpLOcCuxV2KoTS
/ wDeZ / 8AjPcf8n3xVLfPv / KDeYv + 2Zef9Q74q7yF / wAoN5d / 7Zln / wBQ6YqnuKoe / hkltuMY5Ojx
yKvTl6Uivxr78aYqs / Slt3juAfD6vP8AwTFUBrttoWvaVPpOqW1xPYXPh2ovRuU5cHEi / Eiq32lH
fFUo0TyX5H0TV21bS7C5t71wA7hLxg3FDGKqwK / Yan0DCqK80eX / ACv5lgCala3HrIKQ3cVvOkyD
wDemQR / ksCPbKM2nhkFSDOGQxOyX6N5K8s6Hps8Gji8gvpreS3OpSQzvMQ6kLXjGigKSp + AL9kYc
WCMOQ5onkMuaS23k3zZYzSwaf5t1FNO4wG3M9pNNMrrIjTggoE4sI / h9jx6V5XMFTUvKHmWNr260
HzNf297eXFxcMlzbXTwqsszSxxRqFKoFUrHyKsaDwooVZj5fuL200OytdRea91SKFUuJhDOFklA3
o8iJtXbk1PE4EptYwNb2VvAxBaGNI2I6EqoG2Kq2KuxVZNBFMnCQVFagglSCO4YUIPyxVD / UZxst
9cKo6CkJoPm0ZY / ScVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBU
sVd9Suf + rhP / AMDB / wBUsVd9Suf + rhP / AMDB / wBUsVUrnRxdR + nc3Mk8YPLhLHbOtR3o0RxIV1to
4tY / TtrmSCMnlwijtkWp70WIYgKti0OKGFYYZ3jhReCRpFbKoQgDiAIaAUAFMVdNocU6lJ53lUsr
lXitmHJKFWoYeq8RTFVx0cHrdSdS393bdWryP911NTXFVM + X7Y3C3JlJuEChJvRteaheXGjejUU5
tT5nxxVE / Urn / q4T / wDAwf8AVLFXfUrn / q4T / wDAwf8AVLFXfUJW2kvbh0PVKxpX / ZRojj6DiqJj
jSNFRFCoooqjoBiqSeff + UG8xf8AbMvP + od8VS3Rb7U7D8rNGu9MtlvL2HSrForZudH / AHMYYfAG
b7Ne2FUtk / M7XltNVI8oaj9d06y + uRIEdorhi6KsUTBObOVk5cQvYjtXFVa3 / M3UZpLpG8patCtv
FLMk0kYEbrGQvGoqytyajLx2oxHIDdpUHc / mzrdv68LeTNVe6ih9VWRGaB2KlkQOE5VYUh3PtbY0
qP1P8x9TtJ4IIfK2pXMlwInQrGQnGSh2mHIjZ1P7vif2q9BjSqbfmfqPoySw + UNYlImjhhT0QrN6
0PrKzBqcAPsvX7JoOp2VU7 / 807 / TrSzlu / LGoNLduYwkKMwB5hVFWVTVunT7RUdyVaQ5fzVv / wBC
3uqP5R1dPqoHo2hhPrTN6qRsqrTaglDdezeGKUNY / m7q17JdJF5O1RfRI9EyRyR + ovCNmIrH + wzs
rfIeOzSqVr + c + pz395E3krWorO0jVxO0D8nYtRkCBPtUFFFfianQGuKo2x / NPUbiNxJ5W1BboW4v
UtUAZzByVW2YKeYZxtSjb0PwtRpCjJ + bOtIYV / wVq7m5X1ICIyAqMwUetVf3bjfkvxU + nGko23 / M
fWG1eCxn8q6gtvd3z2UN4isyoiymP1pwypwXjxfYnavhuqhrT82ru80yK + tvK2pyhwsjRrGxPosg
ZZEPCj1J4geIxpDpvzYvv0Tp2pWvli + mjvrWa8ZTVeKREAIpVHqz8gRUAe + NKt0381dbvUumfyhq
NoY4xParcK6l0rACkgEZ9OQeuxK7j4ep34tJRN / + Zmp26aYYPKmp3TaggkkSONv3QrKDU8f + KQRy
415p05bKoN / zb1Vnt0t / KWouZ2kR2dJUjjMLNyJf0jVZECvGafED0FDjSFRvzU1v91MPKGo / VH05
r + TkrCaORZpYVgZBGVq3pBh8VeLVpilZr / 5uarpkcph8l6zcyIUVP3VELSxeqtWQSGijZ6A0NRvT
FUyi8 / 61daPe6ha + WLxZrVwkNjcB4ppqzGE8QI2A4fAzb9CfDFUptPzZ8zNKlvd + RdUhnnk42 / Cs
kfBiRGZZOC8CepFDQY0qOj / MzV / 0tb2cnlTUTbXUyQx3casRHzk48pwyIEohVtmONKsm / NPVYmEf
+ EdUeV1jdeMbFP3qK6qzcNnUP8Yp8O + 5pjSFC + / NfXrO8VG8malNbG3jldoVdpVldpFKMhjVeK + k
fi513Hw740lU / wCVq6yk6xS + TNWVZEWSORULCj0IV6qoV6Hp440hSsvzZ1m5vorZvKN + gks5771a
SED0oXljtzWJaTS8AFU / r2xpLpfzc1YI6R + TdWN0sMkixvGwUyI8qLGWVGI5ekN + Pc + G7SoiD80t
UnDr / hPUreZC4pcIyqTEYAxqiOeJE5KtTcAeNA0q23 / NXVDYTXFx5P1aOa2mt4JIEiLlzOXDPDsr
Oq8P5RWorTrjSsn8oeYbvXtIF / dadJpkhfiLWblz4lVdS3JI / wCen8cCrfPv / KDeYv8AtmXn / UO +
Ksf9GaX8ndHWHVzoUo0 / Smj1QAsYivoNTiCvLnThx6GtCD0wqwyW8vZEt7uy / NaP6shmt76T0 + Y9
eCEOWRasKqqklTQNyruQtVC2QavcXunNafmeSIHlilZoJTbz3MAV5GMiuI + Ahu4l68Cfi + 1iqvPe
X7afLpFp + Z0i6rNPpqQ3Bs3klDGHhI0cdSWS5nlSTY8FA49MVWaxf6VIJEP5mmN0ubSYPC8xkigt
RLEySiOSi + o9xHzLD9mpr2VVptU1QWWmen + ZMcgLTV1E2zcLhpLgBF4xgRhKgry5bh5V2xVV0m8u
oon9T8x / rMVpp13NqM00TRyrI8awLN6bcgixyukir40CijE4qhbeK9b65ZR / mVJNIsUl5X05w0Ei
ymIlX5klXa8RViNeVFKjFUYusWk3mG2vH8 / Jd29msMrWfCWG2ZIljaSd5o24enJ6LlS1VO + 5 + I4q
hrPzBo9nqyQH8zlaA2twJbI83BklQxxSCZmLJx5pIqg7lWI / aOKrra9k8vNb / pP8zJXhsYUju4Ws
/ tFLVWjLKwdo5D6iMVr8VKh5i2KrtNkudQ1O3s9J / MwvOzPFNY + m0vqzqxD8XkYsqfu + PwnZvc4q
pTXR1CzsdKtPzLkSdmh088LaRpJptzxJD80kpIlaNWiEtvyOKrL7zDpkd1p / o / mlHEi2620aorS +
oYLeMTSMebrVngaQFqkluNT3VRS3b2tvHaap + Zn + kSt + 6ufRMKlfghCq / IVHq2z / ABcjUBm / mxVT
s31KG0W7f80DeWzFY5pPqxCepJaM3IlWJiU + qr7UCexUUVSe0tdTl1KbSv8AlbMiT2fPTJbWW3lh
kaaFR9ZZfUdSxLRE81JoaKrfFuqm512ea5 + pt + YsSXTxfVx9TVrj051nZld6KiBBCIlaRtmbl0DU
KrjdzzpPZD80W9a3tAJpFtyrQzXZiW3lajLU + o4HA9qjb4sVQ2mX + p6Zf2yx / mMmpQRNOt3A0czM
jlW9IIoW49QJ6iq3M9uVCxpiqXfpfV7S5Wz1L8yZfrbRyK1vaQPcwerM7KqrO / ps6xItFb4SWFd6
kYqntpqcln5ftV1Hz60SR3Li3nlinDSRW4CHmZOMjOk7NzBJG3Hcx1xVTuk1a / 8AVj0 / 80Y4o7KO
4uOSxO0ixxoDI0rGQ19OKYdejdqriq7yvqUMNvYxn8zf0p9WWORplhc81hYvJ6gLOCsqclQtUs2w
rwoFV13qSjRrvToPPf1rzT67m11CRriC2t4ooPUnRxGJIyEhieTm43qu + 4OKoC61a0ZLbTbb81Y1
WK3R5XcSEPGD6TPJOsilKyTCh59N2qEGKq + r6pBp2oancr + ZslhBetPqUNs9vLMYI50LxKqyM3wK
nFgoAFBUAcicVZFrt35WvLS1udP81tYyQXT / AFm8jnuZ4HdWWaZQpkZBxadWX9lV22A + FVjem3ay
RjT / APlZkkn1O4ETxXMc1vMfq0U3NOTMsrr6iFudd / s1NEGKt319Bba3cxWv5om1h2DUJZEtUia5
9h2 + UscbSyPIsUIBAV / hU0IG + Ks18qT2V15tuH0XzI99pFraCB9Ff1ZvRkCxAOZ5SXMg4 / GHJIr2
PLFKe + ff + UG8xf8AbMvP + od8CpNZx3sn5SaOllpsOrXLabpvCwuSqxOOMPIsWIA4LVx7jCrCrPRv
MHC2toPy50n / AEglruULDHDCWBiZSolJkZA7BvbbqBihE6v5a81zytH / AIV00aPd3RJtreNGnjSa
3RLkuVaJf3hUIaOK8dyopiqvrieZodRt3j8i2N9eRpDLdXaQp8Ej3M0cYjIfkwjWON + td6nh3VV4
dD1K8m1kXn5fabaubW5fTplEEgnuVd / RSahj + FxHH / zaDQKrL6HzF + h9Psp / y + 064FxG8b2i + m0E
U5n / AHSuFD8IgZneQ / F + 0aYql8Wk + cZrmW7k8gaabm9tYba5dn4RCEky + k0HqlHZHii + MUbYeAoq
itSt / Og0t7nTvy + 0ttWu7We3u / jgIRoZGMMZHKMyI4ghoeSkGh3psqvl0nzZaW0f1X8v9IuJmMtv
cKnoxK1tKimgUsaL8boUNR1pQHFUtGi + ZJvMciyflxpYtbh3NvdyQQ1WCJIOCykSFQzc2X / YdDXF
Ux1BPNF5MLm4 / L7Tr3Ub + 2hl1BZTCWaVC6FDK7HkI1VDQj4eVPfFVfSdDvIvNmny6h5EsrGzs5pB
HqlkwHGWVY6SGBGAZTNK5qwbj12ozFVRZfNgvnaDyZYX8ukXIggnNv8AUmeSIKVu7cyv9hvTX7HL
jWnI0aqqX3HlvzHc2kF435e6KLyG4aJrJoISRZrbxIpjf1V3WSWUj4akLxoOVcVT79HeYb7R72 + 1
jyTpjXlmYobbR09K5M / 79ZnlWYlFVE9WRhGy7tv33VSrj51i05YIPy406K4muVguULQvD9V9P6uH
Ull5cI1pRqVFNqtTFUbENfjFprFt5Csl1J7m5nnuJPSinjcELJcnkQ1ZWLuBy3XjuDiqFitvNn1k
yR / lxp0DW8cR9U + hVwj28SQRlXh3I + ZqfhpGBT4hiqIGha / b3FxEPI2lzQ6hPPDLIEiXjaWlvFJZ
+ r8berzuQdtvs + JriqX + XPK3mO2v4frf5e6YhPqLPfQXAgHMRgGQQ85VX1vSTjxNUZj4MzKq6W / n
SGCDSv8AAenyaUixSQ8JEjaH0oPSSsZlZ3ZBUfaBIPHqa4qirfy7qurppMGueRtPt2ntRHqfxIyQ
cjGkwiEcgAYRoOLDcVAB + EllUHBaeZvqszj8vNMQG2nHBhFGZGmjWNouHNqM3BQ + 5qFO / wAWKqmt
aV5qsrm1t9C / LnSZIZRDDNN6kKiOKREa4Q04bIZHVW9iQN91URDp + uMzXA / L7TEpcPC6K0Du8NwI
obhqgha + nLKrAmlPhOy / EqhJ9C8wfpZ5U / LzSVkKvIbwJAxciJpYY + PNeNZ0jVidvhrSlKKrNZs /
N8xe5b8u9Kv7kWcMRikEL + pyLR + h6rPRFhi + FtjX5UxVX8tWvnWW4sbXWvIWmWttcSKdVuYBAy1l
twk4Wh2GChSoSvJtlpTFV89l5ytOF5p35f6Wb / 6zNKH5W6uizAujcg4 + NfWdZOxbcYqhrDT / ADhz
kN9 + W + kpb25WSNI / q7F + NuiII15EAxleFD1ptTriqbeWf8ZaVYXVxbeRrHTbqd4ytvbSxRswZz6n
qMGYEkcd + xqx5dMVZD5gfVZPys1OTV0SPVX0O4a / jjFEWc2jGRVHJ9g1R9o4EoGJ9GX8m9PTWS66
bPo9lbztGoZ19eGOJGQEEcg7ggnYdcKsDstR / LfXNJuW0 / UNVdrW4lAltYY7VjJPMjsIlCqlAjot
NgUYd60UICyuvytsLyC + tvMOu8IXFyka0MDSW5 + ssDEqhQ0no7grvyB27KrtR1L8uL / R9duLHWda
e9Ecd3LOFBlWJLma1jC8 / TBX1dQMjIzgt9vriqKl / wABWmn3d3N5g8wena3cEVyoJEscrxJcqitS
gUJZlTxOxA8FJVUNQf8ALm41a4nm1TXIY7jULwx8CkcMc8tx6sjxKtJIyJFZQSKkda0xVDadJ + XG
rQwzDX / MjkoZpbeWUEHgkSfvuIKMWaNQSOpYb7VCqZXur / l5Ya / Y6s9 / rkRS / e5uJIuKxsYlW4 / 0
lF / eSx8X5fCpJD064ql0p8gSW9nBe + YdfaOGwkvI5IQsSsGEMs0xWjMHq0cYqTuzbkHliqY67o3l
y0h0KK / 1nXbjTUspbpb + 0lRI39Y / vC8DVkXhx9RhueQr9oGqqCuLn8qlh0tJNQ1sC4sbq5tdYTjH
J6U97SZWoFkEpe1JD8f2eQNSKqpjqVt + X7aFpkcus69d2tbqc3DMHm / dSCGSaQyqGrFJbkjgKjj4
UBVQ / lq4 / LaXV7WW11zXr9ksb8hbg1DxKEmnjfkolY8QGjA25VYHkcVQ9fy2a91W4fzH5im52 / Ce
4BIVjb21Wo6Ivx8mWQ9AzKOqq2Kps2oflums3NlNrWsF76xtIWMteEkVskDqwZlqHlW2CvyFWLMP
CirGp08hLDb3V15l8x22m3MESwcWjaRjaMjAkqZWHqckoOI4qCK7jFU6vrX8tbCXV7S71TWmtzDd
aa7bERhpfr0i29V5xsptOC1Aqd6b8sVQlz5j / KuWDT421vVltrMzGZY4aSXLylFUNQHiipZU48fs
uNxXFUPbXf5e2F / FPqWt + YZYY5hcC2kA9F4VZI / TliQuzLyISlB8BCrspoqirq78iz3lzrlz5g16
3066lSSop6aMs9xMK8S7FJBbNRONQQQCfiNAqgILj8qbbzG0tvr / mB7 / Vbm1soLRl4RoskqmEfvUQ
emnNaVbb4TSuKpxrmtflfO2m6TNqutU0qa8it5YQUZRcESGMyBVkYJxj9Pj8Q5KOqkKqgbex / LrT
XguX1fXHayt4Uki / dcYzeOLkyOAKF1aYDku3xGhbsqmeiweVZ9Shig1zWU0 / V7 + yutIPER8fqc08
KwM3NnaN5mI / u1oFWuwJxVJf03 + Uge1vLbVfMNnbztNcvb27elG / rFrtzIv + 7A7TLwUfZJ7AnFUT
cXX5fX + tXl2mq + YYL5JfXvTbyww8A7 + pHGXqpfiCWXc8a74qmtnD + XZ8lvLB5h2hNPk1CS0E32JD
JqKmTiIQgK2 / 70SoKArxP7XKqqL8gp5Ig8z6Bb6brGtXNyLRpdPW7lDQTxS27ApKqUXlH6TuaqP3
jHc / Dir1zUL6CwsLm + uCRb2kTzzECpCRqWag77DAl8zeffzi84T + aLTSIrua1nv / AEhZ6XYF7eSC
eWSSJYLhz6TSmvp8m5gA1oo3yGXLHHAzkajEWfcFAJNBLtc / MnzP5M1wJcX + oPbvbyR2sv1l3gF6
Zi5mdX5K / BCE4MlG + 0T2zB7L7RjqsfFyPd9x + Lm63RHBIDmCPwHta + a7vzB + WfmSS8gMU66VdTQS
/ APXtJoZlgnKRvKsTt6TB4 + VVI7VoNk4SbaPBrdx + Vmiw6HJDDqb6Zp4hkuF5RhfTiMlVIap9PlT
brgVKZNL / OVNIcW11paaobiGUKoC2wjVmaZI / wB0XCuVX7VWp3BqcKEC + m / nzFo6s02iXd + ZOU1u
IqJ6ShwypyWMc5VYA8mpWu4XFKIttK / OifSw89xpllfluSRRohXjSN1Wf4JFY81fn6dNySDTjRQi
jpH5vzQxia / 0yJmhJvFgj + 3cCdwKepG44NblQSd9qe + KoSXSPzw / R1yYrvRBqDpCLYekeAkNGmeQ
mPryB6V + 0SB0xSjLzS / zdDpFp9xpUVuEhR5ZEJchUT1PhEdK8w5Hb2G2KFBrH865CFjn0uH034Ce
VAZSo4BnQIjKA3Gqg79a / s0VUZdI / PJktT9c0cU9VLy2jjpEQGHpBOcZbh6ZYUJqKKd / ixVONb0f
8yXvb290fUbWL1XiFjY3C84YU9BRKXPCrhpi5IFDxh3t6KpQdxpX5wTaVaxC80mC / wCZa5khjb00
RZImVIxLHJX4VkG47 / coVLLTvzeklt31C80pHVZFuDBGxT95I + 8YdC + w4Hdt1FPtfFiqCfTPzz / S
k0sN3odvZfVeMMYikZhcGJXNDxUlRKpjWv7LFqEgDFKNj0782jp9vDLPpK3clzOdQnjjIQ25hVYQ
iMjbhy3LlU0A7EjFDVxp35vS6XD / AKVpP6U + rqsxMbGL6z68jep8SMeKxCIUHX4qb8cUqFzpH5vx
tGtjPpBtRaqhSeOsqziyVWIKRqlGugSdugTanIYqoHR / ztlu7wXF3o7Wk8nJCkZ9RQVSM8OcbChX
l9vkeJYV + zRQq3WjfnMJ7qe0vNEpzKWkDQOB6XJyJXbiT6pBXYfDUt1xS1f2H5yiNEtm02SRIfUu
JkWNfUkFWWKPmv2lc0BYBeFf2jih0Gk / m8sk017 + h5JAnGBrSMLIoNxCzANKveIzdx8Rr4UVWz6b
+ dIntVR9IlhEhV5nQNIqhX4u / wACA7hV + DenH / KOKrrnSvzguRYwq2lJGJ0k1F7lFl2SC2flAqx0
BF2szgsK1 + jFKHk8vfnJDapHp0 + iW0k9rDFecYQqrJGDHWMLF1WMIPiqu1FAG2KExj0v832mla4v
NJWIAvatBEVnRxIvwBnR04MnPcrXoDU1OKqNvon5wtaSwXV7pDTCSNbe69Gr + hxkEpcGPhzZvTrR
aUriqBu9C / Pe6luaX2h30TySrAFiYkQmOQR8iY3JIdlr / k174pR9vo / 5sprGn3U0 + nXFn8P6VhdU
DyKHZgodYa8o6niem / TqcUPQkt7dCpSJFKKEQhQKKOij2HhgSp6hYwX9hc2NwCbe7ieCYA0JSRSr
UPbY4q8L88eTPOC + fl80XOlLqFxDbQ2VjfWUDzl3iDSC6lij3jk5hEoRxUHYsFocXW6SOoxnHIkR
POuo6j3H5 + bPHk4TdWxXzH5a8zeeLCxsRodw0vqj1XjtZo443W2LREzSmOMgzTFZgxXpyq2YPZvY
sNJIyjKRu9jVdPurbuDk6jWyyx4SHskmg6vpn5Za4 + tSRPqp0KS0dbcMIo4bS1lESAsWLNWR2Zj3
anQDNy4aeWvkPT7S1htbXUdUhtrdFighW + m4oiAKqjfoAKY2qr / g23 / 6uuq / 9J039cbV3 + Dbf / q6
6r / 0nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrq
v / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq /
9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0
nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / Sd
N / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J03
9cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1
xtXf4Nt / + rrqv / SdN / XG1d / g23 / 6uuq / 9J039cbV3 + Dbf / q66r / 0nTf1xtXf4Nt / + rrqv / SdN / XG
1UrryHp93azWt1qOqTW1wjRTwtfTcXRwVZTv0INMbV // 2Q ==

xmp.сделал: 24506840-e125-4ed2-883d-f66360216c50uuid: 57b6d866-f47e-fa45-9052-836941098374proof: pdfuuid: 2C14F88282F6DC118F6BE383581202D8uuid: 14809b42-9e46-fa4d-A314-d609ecd9fcf3xmp.did: 3189169b-20c2-44ff-8135-f590a2f0706auuid: 2C14F88282F6DC118F6BE383581202D8proof: pdf

savedxmp.iid: 3189169b-20c2-44ff-8135-f590a2f0706a2017-03-01T13: 54: 34-06: 00 Adobe Illustrator CC 2017 (Macintosh) /

savedxmp.iid: 24506840-e125-4ed2-883d-f66360216c502018-03-27T13: 28-05: 00 Adobe Illustrator CC 22.1 (Macintosh) /

1FalseFalse11.0000008.500000Inches

ArialMTArialRegularOpen TypeVersion 5.01.2xFalseArial.ttf

Arial-BoldMTArialBold Открытый тип Версия 5.01.2xFalseArial Bold.ttf

MyriadPro-BoldMyriad ProBoldOpen TypeVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Bold.otf

Голубой

пурпурный

желтый

Черный

Группа образцов по умолчанию 0

C = 0 M = 0 Y = 0 K = 0CMYKPROCESS0.0000000.0000000.0000000.000000

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 45 Y = 60 K = 0CMYKPROCESS0.00000045.00000060.0000000.000000

C = 0 M = 50 Y = 5 K = 0CMYKPROCESS0.00000050.0000005.0000000.000000

C = 0 M = 90 Y = 100 K = 0CMYKPROCESS0.00000090.000000100.0000000.000000

C = 100 M = 20 Y = 100 K = 0CMYKPROCESS100.00000020.000000100.0000000.000000

C = 100 M = 40 Y = 15 K = 0CMYKPROCESS100.00000040.00000015.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000

C = 25 M = 100 Y = 25 K = 0CMYKPROCESS25.000000100.00000025.0000000.000000

C = 40 M = 40 Y = 40 K = 0CMYKPROCESS40.00000040.00000040.0000000.000000

C = 40 M = 70 Y = 100 K = 0CMYKPROCESS40.00000070.000000100.0000000.000000

C = 75 M = 90 Y = 0 K = 0CMYKPROCESS75.00000090.0000000.0000000.000000

AquaSPOT100.000000CMYK100.0000000.00000055.0000010.000000

СинийSPOT100.000000CMYK100.00000050.0000000.0000000.000000

Синий СерыйSPOT100.000000CMYK50.00000040.00000130.0000010.000000

Голубое небоSPOT100.000000CMYK80.0000015.0000000.0000000.000000

КоричневыйSPOT100.000000CMYK50.00000085.000002100.0000000.000000

Темно-синийSPOT100.000000CMYK100.00000089.99999810.0000000.000000

Лесной зеленыйSPOT100.000000CMYK100.00000055.000001100.0000000.000000

ЗолотоSPOT100.000000CMYK5.00000020.00000094.9999990.000000

Трава зеленаяSPOT100.000000CMYK75.0000005.000000100.0000000.000000

ОранжевыйSPOT100.000000CMYK0.00000044.999999100.0000000.000000

КрасныйSPOT100.000000CMYK15.000001100.000000100.0000000.000000

ФиолетовыйSPOT100.000000CMYK44.99999989.9999980.0000000.000000

PANTONE 298 CVCSPOT100.000000CMYK75.9999999.0000000.0000000.000000

PANTONE 300 CVCSPOT100.000000CMYK100.00000043.0000010.0000000.000000

PANTONE 642 CVCSPOT100.000000CMYK18.0000010.0000000.0000006.000000

21.0.2 Библиотека Adobe PDF 15.00

конечный поток
эндобдж
3 0 obj
>
эндобдж
13 0 объект
> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Thumb 23 0 R / TrimBox [0.H% wZl-; 췈}> bf3SU6`p’SG_ & o] Z xy_K3% Q۹! Fҧ2 «ZɖeSl̓E% agr \ 6WS9sȳaKJN) hB -; $ ܦ
m # {‘O ߂ o3Oq @% `] _4HDy> 5 {9+ ގ
Marf ﻹ Dq8 {6ld ޔ ו x ޶ Dv-NHgk ں m} TˇK⧥R27 # {OTCP_rLF9] QzDmhɍ6q% G: g47) F
?} Jy;
* _ ‘~ lFϬZ? X = tq: = ii! BfS | j⓼dxqV {WWĩZ

tec — Шаровые обратные клапаны

Спроектировать и изготовить герметичный шаровой кран — довольно простая задача. Использование прецизионного шара, прижатого к сферическому седлу, для проверки потока жидкостей или газов — распространенная тактика проектирования. Прецизионный шар обеспечивает самую точную и, безусловно, самую дешевую из доступных тарельчатых клапанов.Наши стандартные шарикоподшипники твердые и износостойкие. Хромированная легированная сталь типа 52100 имеет очень твердую твердость 62 HRC. Мячи, изготовленные из этого материала, доступны в продаже в большом количестве размеров и всех марок AFBMA (см. Таблицу AFBMA на этом веб-сайте). Этот материал не устойчив к коррозии и легко подвержен коррозии.

Тип 440C — это твердая нержавеющая сталь с твердостью до 58 HRC. Он доступен в большом количестве размеров и марок AFMBA. Этот материал довольно устойчив к коррозии.Нержавеющая сталь типа 316 — это незакаленная нержавеющая сталь, которая очень устойчива к коррозии. Этот материал несколько тверже и более устойчив к коррозии, чем другие нержавеющие стали серии 300. Это не очень сложно, поэтому изготавливать мячи очень высокого качества сложно. Наилучший сорт этого материала коммерчески доступен только с сорт 100. По специальному заказу мы можем обеспечить качество до 25 сорт.

Карбид вольфрама — это металлокерамика, состоящая из порошка карбида вольфрама, удерживаемого металлической связкой.Связующим обычно является кобальт, но также используется хромоникель, который более устойчив к определенным химическим веществам. Этот материал чрезвычайно твердый и износостойкий. У нас есть много размеров этих мячей. Они доступны во всех марках AFBMA. Этот материал довольно дорогой.

Существует несколько сплавов Hastelloy®, которые чрезвычайно устойчивы к коррозии и намного более устойчивы к износу, чем нержавеющая сталь 316. Этот материал дорогой, и эти шары обычно нужно делать на заказ.

Мы изготавливаем шарики клапанов по индивидуальному заказу из множества различных материалов для специальных применений: некоторые из них включают 17-4 PH, 15-5 PH, стеллит, инконель, монель, кмонель (500), сапфир и некоторые виды керамики.

Использование круга с алмазной пропиткой

Процесс притирки используется для исправления небольших ошибок обработки седла шара.

При правильной притирке седло шара будет иметь идеально сферическую форму в пределах микродюймов и обеспечит герметичное уплотнение металл-металл.

Обычный процесс бесабразивной притирки, при котором для образования суспензии используется абразивный порошок, смешанный с маслом или жиром, является медленным и грязным процессом, требующим тщательной очистки. Абразивный порошок на обеих сторонах шара требует использования специальных шариков меньшего размера, чтобы получить надлежащий сферический радиус седла.Процесс притирки свободным абразивом не дает 100% выхода, поэтому каждое седло должно быть проверено после притирки, чтобы удалить детали, которые все еще протекают. Кроме того, отслаивающийся абразив имеет тенденцию застревать в гнездах незакаленных деталей. Эти заряженные абразивом поверхности разрушают мяч.

Используя процесс притирки шариков с алмазным наполнением, можно разработать простой, идеально повторяемый процесс, который обеспечит 100% -ный выход или отсутствие утечек в седлах.

Лучшее решение — использовать наши сферические инструменты для притирки шариков.На их поверхности вкраплено большое количество алмазных частиц. Эти алмазные притирочные шарики обычно приклеиваются в неглубокую коническую чашку на конце цилиндрического штифта, чтобы облегчить его привод в процессе притирки седла (см. Рис. 1). Для высокопроизводительных автоматизированных приложений мы производим специальные притирочные инструменты с резьбовое соединение.

Шарики из медного сплава с алмазным зарядом, установленные на стержнях с линейкой для масштабирования Крупный план шара с алмазным зарядом

Мы можем поставить собранные инструменты в соответствии с вашими требованиями или просто шары с алмазным зарядом для сборки на вашем предприятии.Если вы решите производить сборку на дому, перед нанесением клея следует очистить притирку алмазного шарика и коническую чашку на конце цилиндрической отвертки изопропиловым спиртом.

Непосредственно перед использованием алмазного инструмента для притирки седла его следует окунуть в минеральное масло с низкой вязкостью. Это масло предотвращает истирание алмазного инструмента при контакте с острым краем седла и уносит с него фрагменты снятого металла.Притирочный инструмент медленно вращается относительно седла с небольшими колебаниями либо вручную, либо с помощью гибкого вала, либо какого-либо другого очень легкого медленно движущегося привода.

Обычно используется самая крупная алмазная зернистость 9 микрон, наиболее распространенная — 6 микрон, которая обычно может использоваться для черновой и чистовой притирки, а 3 микрона — наиболее часто используемая.

При работе с седлами из твердых или хрупких материалов процесс притирки в той или иной форме является единственным жизнеспособным подходом.В дополнение к другим характеристикам, процесс притирки седла шара практически не несет риска травм.

Для увеличения срока службы инструмента этот инструмент предлагается в исполнении с «бронированным покрытием». Притирочный инструмент с армированным покрытием состоит из дополнительного слоя алмазной заделки. Сначала заделывают слой алмаза 3 микрона, а затем наносят второй слой алмаза 6 микрон или 9 микрон. По отзывам наших клиентов, этот процесс значительно продлевает срок службы инструмента.

Опция муфты гибкого вала

Для улучшения круглости сферического гнезда, создаваемого алмазным притирочным инструментом, между вращающимся приводом и алмазным притирочным инструментом следует вставить гибкую муфту.Гибкая муфта, такая как наша «Soft Touch», номер по каталогу FLX-250 (124,65 доллара США), должна быть вставлена между роторным приводом и алмазным притирочным инструментом.

Эта муфта «Soft Touch» обеспечивает идеальное самовыравнивание на микродюймы между алмазным сферическим инструментом для притирки и седлом шара, которое подвергается притирке. Это также обеспечивает мягкий контакт между инструментом и деталью. Подавляющее большинство износа алмазного притирочного инструмента происходит в тот момент, когда притирочный инструмент касается грубо обработанной кромки седла шара.

FLX-250 имеет цековку диаметром четверть дюйма на каждом конце. Метод зажима — это не точечный контакт установочного винта, а широкий контакт зажима с разрезной штангой, который обеспечивает хорошую соосность и чрезвычайно жесткий зажим. Притирочные инструменты со штоком меньшего диаметра можно использовать с муфтой soft touch, добавив втулку для перехода от стандартного зенковочного отверстия диаметром в четверть дюйма (1/4 дюйма) до необходимого меньшего диаметра.

Инструменты для притирки шариков с стержнями большего диаметра могут иметь конец стержня с уменьшенным диаметром, чтобы соответствовать стандартному расточенному отверстию диаметром в четверть дюйма (1/4 дюйма).

Адаптер с шестигранной головкой для HX-250

Другой подход к приведению в действие алмазного притирочного инструмента заключается в использовании одной из небольших ручных отверток с батарейным питанием. Широко используемое устройство — это встроенная отвертка, которая немного похожа на гигантскую сигару, а не на ту, что имеет рукоятку пистолетного типа. Эти устройства оснащены шестигранной головкой 1/4 дюйма с внутренней резьбой.

Наша деталь HX-250 доступна с внутренней шестигранной отверткой ¼ дюйма аккумуляторной отвертки для расточки диаметром четверть дюйма в нашей муфте с мягким касанием FLX-250.Цена составляет 125,65 долларов за штуку и состоит из двух частей: шестигранного адаптера и цилиндра, показанных ниже.

Деталь #	Цена
FLX-250	125,65 долларов США
HX-250	17,00 $

Коническое седло

Широко распространенная конструкция седла шара состоит из внутренней конической поверхности со сквозным отверстием. Эта конструкция имеет то преимущество, что шар будет самоцентрироваться по мере движения к седлу.Есть два функциональных варианта этой конструкции.

В первом случае контакт шара касается конуса. Допуски на обработку для этой конструкции могут быть большими, так как контакт шара должен только падать где-то вдоль конической поверхности (см. Рисунок № 2). Чтобы эта конструкция работала хорошо, конус должен быть очень круглым.

Вторая версия конического седла имеет шарик, контактирующий прямо на пересечении конуса и сквозного отверстия. При одинаковом коническом угле эта конструкция обеспечивает гораздо более высокие уплотняющие усилия.Следовательно, герметичный клапан легче изготавливать, сохраняя при этом хорошее самоцентрирование шара и быструю реакцию клапана. Допуски на обработку для этой конструкции довольно жесткие, так как шарик должен оказаться точно на пересечении конуса и сквозного отверстия (см. Рисунок № 3). Эта конструкция требует очень круглого конуса и сквозного отверстия и хорошей соосности между ними.

Необходимо ответить на вопрос конструкции: каков должен быть угол конического седла? Здесь задействовано несколько факторов.Чем круче угол, тем лучше будет тенденция к самовыравниванию шариков. Крутизна угла должна быть смягчена тем фактом, что шарик должен выходить из седла при изменении направления потока. Чем меньше угол седла, тем четче будет освобождение шара, но по мере увеличения угла наклона качество уплотнения снижается. Большинство шаровых сидений имеют угол наклона 90 градусов, что составляет 45 градусов на каждую сторону или очень близко к нему.

Плоское сиденье

Основной альтернативой конусу со сквозным отверстием является использование плоской посадочной поверхности со сквозным отверстием.Такая конструкция обеспечивает гораздо более высокую упругую нагрузку на седло, что, в свою очередь, приводит к лучшему уплотнению при более низком давлении. Дополнительным преимуществом является то, что плоскую поверхность и сквозное отверстие легко создавать с высоким уровнем качества. Это очень важно, потому что любые ошибки плоскостности, любые ошибки округлости и любые ошибки прямоугольности напрямую отразятся на качестве уплотнительной поверхности. Основным недостатком этой конструкции является то, что в ней отсутствует функция самоцентрирования конуса (см. Рисунок 4.)

Сводка конструктивных ограничений седла шара

Угол контакта шара в конструкции с плоским седлом определяется отношением диаметра сквозного отверстия к диаметру шара. Чем выше шар, то есть круче угол наклона, тем лучше уплотнение, но тем хуже будет функция освобождения шариков. Мудрость в дизайне, кажется, остановилась на 45 градусах на каждую сторону или 90 градусах включенного угла (см. Рис. 5).

Трехточечное сиденье

Трехточечное седло — это лучшее в конструкции седла шара с нулевой утечкой.Важной особенностью сферы является то, что она имеет единый радиус во всех направлениях. Эта уникально совершенная геометрия используется для создания идеального седла для шара. На пересечении двух вогнутых сферических поверхностей двух разных диаметров образуется идеально круглая площадка. Ошибок соосности и прямоугольности нет. Две вогнутые сферические чашки почти всегда создаются притиркой. На практике две сферические чашки обычно на 10-15 процентов больше и меньше шара клапана.Очень узкая сферическая площадка (шириной от 0,002 до 0,005 дюйма [0,05 мм до 0,13 мм]), имеющая тот же радиус, что и шар клапана, обычно притирается к поверхности на пересечении двух сферических чашек (см. Рисунок №6. .A.). Важно, чтобы ширина сферических площадок была ограничена (0,002–0,005 дюйма) [0,05–0,13 мм], если необходимо достичь истинной нулевой утечки. Материал, используемый в этих седлах, обычно представляет собой высокопрочный металл с высокой твердостью. Поскольку в результате такой конструкции возникают очень высокие упругие силы Герца, очень низкие давления могут быть герметизированы до нулевой утечки.С помощью этой конструкции шарового седла можно контролировать даже газообразный водород и гелий.

По той же причине, что оно так хорошо работает при низком давлении, это седло ограничено для применений с высоким давлением. По мере того, как давление на шар возрастает, предел упругости материала седла в конечном итоге будет превышен, и уплотнительная поверхность превратится в широкую сферическую чашку, которая больше не будет уплотняться. Сильное усилие может вызвать трещины в области сиденья.

Эластичность

Когда достижение приемлемого уплотнения является реальной проблемой, необходимо подчеркнуть правило, которое гласит: «Для достижения этой нулевой утечки требуется некоторая упругая деформация седла».Как ремень соответствует вашему овалу? Шаровые сиденья работают по тем же принципам.

Даже с наилучшей достижимой геометрией и безупречной обработкой поверхности шара и седла все равно будет иметь место некоторая утечка. Неоднородная кристаллографическая структура металлов огромна по сравнению с атомными размерами газов и жидкостей. Чтобы полностью исключить утечку, к шару необходимо приложить достаточное усилие для достижения механической податливости между контактирующими поверхностями.Требуется небольшое количество упругой деформации Герца, чтобы закрыть крошечные неровности на поверхностях шара и седла.

Когда шаровой затвор находится в режиме уплотнения, давление жидкости или газа будет прижимать шар к поверхности седла, таким образом увеличивая уплотняющую силу. Несколько нелогичный факт заключается в том, что при очень низких давлениях намного труднее достичь герметичности с нулевой утечкой, чем при более высоких давлениях.

Расчетные параметры

Конструирование обратного шарового клапана начинается с диаметра сквозного отверстия.Диаметр сквозного отверстия определяется требуемой скоростью потока, которая, в свою очередь, определяется числом Рейнольдса, давлением жидкости и кинематической вязкостью раствора или газа. Диаграммы и графики, которые дадут точные оценки диаметра сквозного отверстия, доступны в Справочниках по машиностроению. Конфигурацию сиденья можно выбрать, применив логику к предыдущим обсуждениям. Диаметр шара определяется диаметром сквозного отверстия, конфигурацией седла и желаемым углом контакта между шаром и седлом.

Вероятные результаты запрессовки шаровых седел в корпус

Чтобы обеспечить нулевую или близкую к нулю скорость утечки, сферическое седло шарового клапана должно быть точно притерто с точностью до микродюймов (десятых долей микрометра).

Наши притирочные инструменты с алмазным зарядом обеспечивают это качество почти автоматически, и это занимает всего несколько секунд.

При такой высокой степени геометрической точности, необходимой для обеспечения герметичного уплотнения, неудивительно, что запрессовка седла внахлест в корпус может вызвать серьезные проблемы.

Для успешного выполнения прессовой посадки необходимо соблюдать серьезные ограничения.

Внешний диаметр седла должен быть точно отшлифован, чтобы обеспечить отличную округлость.

Корпус должен быть расточен с высокой точностью или, что еще лучше, очень округлен.

Седла должны быть очень прочными, и должна использоваться минимально возможная прессовая посадка или натяг.

Если необходимо использовать прессовую посадку, можно ли выполнить алмазную притирку седла после того, как оно будет запрессовано на место?

При проектировании следует учитывать альтернативные методы установки, такие как склеивание или использование деталей с резьбой и упругих уплотнений.

Предварительная нагрузка пружины

Большинство шаровых обратных клапанов имеют, по крайней мере, легкое давление пружины, прижимающее шар к седлу, и когда шаровой обратный клапан образует предохранительный клапан, пружина может быть значительной. В большинстве применений с подпружиненным усилием сила создается винтовой пружиной сжатия. При небольших нагрузках пружины концевой виток пружины располагается непосредственно на поверхности шара, на стороне, противоположной седлу шара (см. Рисунок № 3). При приложении большой силы к конструкции добавляется направляющая пластина пружины.Это устройство имеет сферическую или коническую чашку, которая надевается на шар с одной стороны, и удлиненную втулку с противоположной стороны, которая находится на внутреннем диаметре пружины.

Вес больших шаров

Масса шара определенного диаметра является фиксированной. При изменении конструктивных параметров клапана для обеспечения большей скорости потока диаметр шара должен увеличиваться. Объем и, следовательно, масса шара изменяются в четыре раза пи, умноженные на радиус в кубе, на три {4 * 3.3) / 3}, поэтому любое увеличение диаметра мяча сильно влияет на массу мяча. Увеличение массы шара приведет к замедлению времени реакции клапана, а повышенная инерция большого шара вытолкнет живые дневные огни из седла. При замене массивной сферы на большую, легкую тарелку со сферическим наконечником, хорошее самовыравнивание и отличные герметизирующие качества шара сохраняются при быстром времени реакции и умеренном износе компонентов (см. Рисунок № 8).Мы можем изготовить для вас сферические тарелки или точно подогнать сферический конец тарелок, которые вы поставляете, с высокой степенью совершенства, чтобы они образовали уплотнение, сравнимое с высококачественным шаром.

Малые и очень маленькие шаровые краны

По мере уменьшения диаметра шара действительная результирующая сила, действующая на седло шара, уменьшается.

Повторяя тот факт, что для достижения уплотнения с нулевой утечкой необходимо иметь некоторую упругую податливость между шаром и седлом, общее качество седла и самого шара должно быть намного лучше для очень маленьких клапанов.

На очень маленьких шаровых кранах округлость и качество поверхности сквозного отверстия должны быть лучше, чем обычно. Одна из тактик здесь — «увеличить размер» лунки. Это означает проталкивание шарика слишком большого размера (обычно из карбида вольфрама для небольших отверстий) через отверстие. Обычно интерференция в одну тысячную дюйма (0,25 мм) примерно правильная. Если седло закалено, размер шара должен быть определен до термообработки седла. Размер шариков значительно улучшит текстуру поверхности и округлость отверстия.См. Нашу техническую документацию «Ballsizing» на этом веб-сайте.

Для очень маленьких шаровых седел конструкция почти всегда представляет собой пересечение отверстия и плоской поверхности. Конструкция используется для максимального увеличения нагрузок на седло, чтобы обеспечить эластичное соответствие Герцина шару.

На маленьких и очень маленьких шариковых седлах процесс притирки может быть очень сложным для механизации. Даже когда производится большое количество единиц, фактический процесс притирки часто выполняется полностью вручную.Шток притирочного инструмента просто удерживается в тисках, и притирочный инструмент с алмазным зарядом погружается в масло, затем инструмент прикладывается к гнезду с вращательным и колебательным движением.

Если проблема с утечкой все еще существует, необходимо тщательно изучить качество шара, используемого в клапане.

В некоторых проблемных случаях верхняя поверхность седла шара может быть обработана как охватываемый конус вместо плоской. Этот конус обычно ограничен примерно 15 градусами, но в крайних случаях может потребоваться до 30 градусов.Если ни один из этих простых подходов не сработает, вы всегда можете перейти к «сиденью тройной точки», как обсуждалось ранее. «Сиденье Tripoint» сложно производить, но оно будет работать даже тогда, когда ничто другое.

Пластиковые шарики

В заключение мы рассмотрим использование мячей, сделанных из очень упругих материалов, таких как резина и пластмасса. Резина по-прежнему находит применение в устройствах низкого давления, но в большинстве случаев ее заменили гораздо менее дорогими пластиками.

Плотность пластика

Одним из распространенных соображений является удельный вес или масса материала пластикового шарика. Полиэтилен и полипропилен имеют удельную массу примерно 0,98, поэтому они просто плавают в воде. Полиэтилен немного мягче и эластичнее, а полипропилен тверже и жестче. Оба материала обладают хорошей стойкостью к органическим растворителям, а также к умеренным кислотам и щелочам. Оба являются недорогими материалами, которые у нас есть в большинстве размеров.

Для тяжелых условий эксплуатации нейлон — бесспорный фаворит.Он довольно твердый, очень прочный, т. Е. Износостойкий, и у нас есть шлифованные шары большинства размеров. Нейлон устойчив к большинству органических растворителей, а также к слабым кислотам и щелочам. У нейлона действительно есть проблемы с водными растворами, так как он немного гигроскопичен и набухает примерно на 1/4 процента (0,25%).

Щелкните, чтобы увидеть наши нейлоновые шарики в корзине.

тефлон

Для очень высоких и очень низких температур очевидным выбором является PTFE. ПТФЭ имеет высокую плотность, т.е.е., тяжело. У нас есть точные шлифованные шарики из ПТФЭ большинства размеров. ПТФЭ недешев, он в несколько раз дороже большинства других пластиков. Есть еще одна проблема: ПТФЭ может течь в холодном состоянии под высоким давлением и может не выходить из седла после длительного воздействия высокого давления. При использовании этого материала необходимо проявлять осторожность в конструкции сиденья. Шарик, касающийся довольно большого конического угла, является нормальной конструкцией.

Щелкните, чтобы увидеть наши шарики из ПТФЭ в нашей корзине.

Измерение ширины и качества седла шара

Техника «Smokey Ball»

Когда контакт между притертой сферической площадкой, образующей седло шара, и материалом самого седла незначительный или отсутствует, трудно или даже невозможно оценить качество и ширину площадки. Это обычная проблема для седел из нержавеющей стали, но действительно серьезная проблема для полупрозрачных или прозрачных материалов, таких как пластик и керамика.

Простое решение — «выкурить» шар на стержне.Если вы поднесете стандартную шаровую пробку к пламени свечи, на шаре появится очень тонкий слой сажи. Едва прикоснувшись этим «дымчатым шаром» к поверхности сферического седла шара, углеродная сажа переместится, и седло станет хорошо видимым. Доступен прецизионный шар правильного диаметра, установленный на штоке, см. «Калибры шаровых заглушек». Этот точный мяч также можно приобрести с гравированной ручкой для удобства и идентификации.

Проверка утечки

Самый простой способ проверки шарового обратного клапана — создать в клапане давление и измерить утечку.Для гидравлических клапанов нередко спецификации испытаний дают максимальное количество капель в минуту; а для газа — количество пузырьков при заданном давлении, которое является допустимой утечкой. Этот метод может не подходить по нескольким причинам. Утечка может быть настолько незначительной, что для ее измерения потребуется длительный период испытаний. Небольшая утечка может потеряться в каналах корпуса клапана. Обнаружение того, что очень сложный, полностью собранный продукт требует переделки, может оказаться очень дорогостоящим.

Тест пузырьком

Более быстрый, чистый, дешевый и более чувствительный метод — создать давление в клапане сжатым газом (часто — воздухом магазина) при заданном давлении, при этом корпус клапана погружается в резервуар с водопроводной водой. Качество клапана оценивается путем подсчета количества пузырьков, выходящих за заданный промежуток времени. Следует отметить, что подверженные коррозии материалы могут ржаветь из-за погружения в водяную баню, поэтому может потребоваться альтернативная жидкость.

Тест вакуума

Еще один очень сложный подход — создать высокий вакуум после шарового обратного клапана.Затем закрыть клапан нулевой утечки, чтобы удержать контейнер фиксированного объема под вакуумом. Измеряя время спада вакуума до заданного давления, можно быстро и точно оценить качество шарового обратного клапана. Это, вероятно, самый быстрый и надежный тест, который можно выполнить. После установления приемлемых параметров этот тест можно использовать в высокоавтоматизированных средах. Мы рекомендуем вакуумный тестер JRM. См .: http://www.delucatest.com/access.htm

Масс-спектрометр

Мы изготовили шаровые обратные клапаны металл-металл для топливных элементов программы Apollo Space.В этих клапанах использовалось седло Tri-Point. Производительность системы была настолько критичной, что утечку измеряли с помощью масс-спектрометра. Этот тест позволил обнаружить утечку даже одной молекулы газообразного гелия, использованного для теста.

Прочность

При проектировании и производстве основным критерием шаровых кранов является окончательная утечка готового продукта.

В этом отношении седло, образованное на пересечении сквозного отверстия и плоского кольцевого кольца, будет давать низкую или нулевую утечку, а седло с верхней поверхностью, которая образует положительный охватываемый конус, будет протекать еще меньше.Но как долго прослужат эти сильно нагруженные седла с нулевой утечкой?

Клапан, у которого шар расположен по касательной к коническому седлу, имеет более прочную конструкцию. Эта конструкция более критична, поскольку ее изготовление намного сложнее. Обработка круглой конической поверхности затруднена. Трудно контролировать угол и глубину конуса, чтобы шарик касался центра конуса.

Угол контакта между седлом и шаром важен. Типичным является конический угол в девяносто градусов, но более крутой угол обеспечивает лучшее уплотнение, а более плоский угол более надежен.

Конический угол будет переходить в более широкую, чем требуется, сферическую площадку намного быстрее, поэтому сложнее сохранить требуемую узкую площадку для создания желаемых высоких напряжений для клапана с низкой или нулевой утечкой.

Долговечность шарового крана может во многом зависеть от выбора используемых материалов. Желательна определенная твердость. Важна мелкая однородная зернистая структура. Материал, который представляет собой скорее смесь элементов, чем гомогенный сплав, может иметь хорошую коррозионную стойкость и высокотемпературные свойства, но быстро разрушает сопрягаемую деталь.

Материалы, которые используют осаждение микроскопических частиц для упрочнения и упрочнения сплава, являются еще одним нежелательным материалом клапана.

Пластмассы, в которых для улучшения физических свойств используются частицы стекла или керамики, где-то могут возникнуть проблемы.

С этой безумной новой патентной системой, которая у нас есть, мы не несем никакой ответственности за чьи-либо предполагаемые притязания на владение базовыми образцами, большинство из которых использовались в течение ста лет.

Цены на инструменты для притирки шариков с алмазной пропиткой

Деталь #	Описание	Размер мяча	Размер бриллианта	Цена
DCB-062-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/16 «, 0.0625 «	АЛМАЗ 3 МИКРОН	$ 10,45
DCB-062-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/16 дюйма, 0,0625 дюйма	АЛМАЗ 3 МИКРОН	21,45 долл. США
DCB-062-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/16 дюйма, 0,0625 дюйма	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-062-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/16 «, 0.0625 «	АЛМАЗ 6 МИКРОН	21,45 долл. США
DCB-062-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/16 дюйма, 0,0625 дюйма	АЛМАЗ 9 МИКРОН	$ 10,45
DCB-062-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	1/16 дюйма, 0,0625 дюйма	АЛМАЗ 9 МИКРОН	21,45 долл. США
DCB-062-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/16 «, 0.0625 «	АЛМАЗ 9 МИКРОН	21,45 долл. США
DCB-062-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	1/16 дюйма, 0,0625 дюйма	АЛМАЗ 9 МИКРОН	29,70 долл. США
DCB-093-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/32 дюйма, 0,093 дюйма	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-093-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/32 «, 0.093 «	АЛМАЗ 3 МИКРОН	19,80 $
DCB-093-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/32 дюйма, 0,093 дюйма	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-093-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/32 дюйма, 0,093 дюйма	АЛМАЗ 6 МИКРОН	19,80 $
DCB-093-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/32 «, 0.093 «	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-093-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	3/32 дюйма, 0,093 дюйма	АЛМАЗ 9 МИКРОН	$ 20,35
DCB-093-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/32 дюйма, 0,093 дюйма	АЛМАЗ 9 МИКРОН	19,80 $
DCB-093-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/32 «, 0.093 «	АЛМАЗ 9 МИКРОН	19,80 $
DCB-093-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	3/32 дюйма, 0,093 дюйма	АЛМАЗ 9 МИКРОН	29,70 долл. США
DCB-100-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1 «	АЛМАЗ 3 МИКРОН	$ 11.00
DCB-100-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1 «	АЛМАЗ 3 МИКРОН	21 доллар.45
DCB-100-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1 «	АЛМАЗ 6 МИКРОН	$ 11.00
DCB-100-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1 «	АЛМАЗ 6 МИКРОН	21,45 долл. США
DCB-100-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1 «	АЛМАЗ 9 МИКРОН	$ 11.00
DCB-100-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	1 «	АЛМАЗ 9 МИКРОН	21,45 долл. США
DCB-100-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1 «	АЛМАЗ 9 МИКРОН	21,45 долл. США
DCB-100-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	1 «	АЛМАЗ 9 МИКРОН	26 долларов.95
DCB-125-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/8 дюйма, 0,125 дюйма	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-125-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/8 дюйма, 0,125 дюйма	АЛМАЗ 3 МИКРОН	19,80 $
DCB-125-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/8 «, 0.125 «	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-125-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/8 дюйма, 0,125 дюйма	АЛМАЗ 6 МИКРОН	19,80 $
DCB-125-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/8 дюйма, 0,125 дюйма	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-125-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	1/8 «, 0.125 «	АЛМАЗ 9 МИКРОН	$ 17,05
DCB-125-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/8 дюйма, 0,125 дюйма	АЛМАЗ 9 МИКРОН	19,80 $
DCB-125-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	1/8 дюйма, 0,125 дюйма	АЛМАЗ 9 МИКРОН	25,30 долл. США
DCB-156-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/32 «, 0.15625 «	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-156-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/32 «, 0.15625»	АЛМАЗ 3 МИКРОН	19,80 $
DCB-156-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/32 «, 0.15625»	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-156-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/32 «, 0.15625 «	АЛМАЗ 6 МИКРОН	19,80 $
DCB-156-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/32 «, 0.15625»	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-156-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	5/32 «, 0.15625»	АЛМАЗ 9 МИКРОН	$ 17,05
DCB-156-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	5/32 «, 0.15625 «	АЛМАЗ 9 МИКРОН	25,30 долл. США
DCB-187-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-187-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 3 МИКРОН	19,80 $
DCB-187-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/16 «, 0.1875 «	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-187-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 6 МИКРОН	19,80 $
DCB-187-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-187-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/16 «, 0.1875 «	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-187-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 9 МИКРОН	$ 17,05
DCB-187-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/16 дюйма, 0,1875 дюйма	АЛМАЗ 9 МИКРОН	19,80 $
DCB-187-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	3/16 «, 0.1875 «	АЛМАЗ 9 МИКРОН	25,30 долл. США
DCB-218-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-218-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 3 МИКРОН	19,80 $
DCB-218-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	7/32 «, 0.21875 «	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-218-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 6 МИКРОН	19,80 $
DCB-218-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-218-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	7/32 «, 0.21875 «	АЛМАЗ 9 МИКРОН	19,80 $
DCB-218-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 9 МИКРОН	19,80 $
DCB-218-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	7/32 дюйма, 0,21875 дюйма	АЛМАЗ 9 МИКРОН	25,30 долл. США
DCB-250-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/4 «, 0.25 «	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-250-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/4 дюйма, 0,25 дюйма	АЛМАЗ 3 МИКРОН	19,80 $
DCB-250-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/4 дюйма, 0,25 дюйма	АЛМАЗ 6 МИКРОН	$ 9,35
DCB-250-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/4 «, 0.25 «	АЛМАЗ 6 МИКРОН	19,80 $
DCB-250-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/4 дюйма, 0,25 дюйма	АЛМАЗ 9 МИКРОН	$ 9,35
DCB-250-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	1/4 дюйма, 0,25 дюйма	АЛМАЗ 9 МИКРОН	$ 17,05
DCB-250-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/4 «, 0.25 «	АЛМАЗ 9 МИКРОН	19,80 $
DCB-250-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	1/4 дюйма, 0,25 дюйма	АЛМАЗ 9 МИКРОН	25,30 долл. США
DCB-281-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	9/32 дюйма, 0,2815 дюйма	АЛМАЗ 3 МИКРОН	$ 9,35
DCB-281-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	9/32 «, 0.2815 «	АЛМАЗ 3 МИКРОН	19,80 $
DCB-281-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	9/32 дюйма, 0,2815 дюйма	АЛМАЗ 6 МИКРОН	$ 9,90
DCB-281-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	9/32 дюйма, 0,2815 дюйма	АЛМАЗ 6 МИКРОН	$ 20,35
DCB-281-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	9/32 «, 0.2815 «	АЛМАЗ 9 МИКРОН	$ 9,90
DCB-281-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	9/32 дюйма, 0,2815 дюйма	АЛМАЗ 9 МИКРОН	17,60 $
DCB-281-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	9/32 дюйма, 0,2815 дюйма	АЛМАЗ 9 МИКРОН	$ 25,85
DCB-312-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/16 «, 0.3125 «	АЛМАЗ 3 МИКРОН	$ 9,90
DCB-312-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/16 дюйма, 0,3125 дюйма	АЛМАЗ 3 МИКРОН	$ 20,35
DCB-312-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/16 дюйма, 0,3125 дюйма	АЛМАЗ 6 МИКРОН	$ 9,90
DCB-312-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/16 «, 0.3125 «	АЛМАЗ 6 МИКРОН	$ 20,35
DCB-312-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/16 дюйма, 0,3125 дюйма	АЛМАЗ 9 МИКРОН	$ 9,90
DCB-312-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	5/16 дюйма, 0,3125 дюйма	АЛМАЗ 9 МИКРОН	17,60 $
DCB-312-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/16 «, 0.3125 «	АЛМАЗ 9 МИКРОН	$ 20,35
DCB-312-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	5/16 дюйма, 0,3125 дюйма	АЛМАЗ 9 МИКРОН	$ 25,85
DCB-343-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	11/32 «, 0,34375»	АЛМАЗ 3 МИКРОН	$ 9,90
DCB-343-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	11/32 «, 0.34375 «	АЛМАЗ 3 МИКРОН	$ 20,35
DCB-343-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	11/32 «, 0,34375»	АЛМАЗ 6 МИКРОН	$ 9,90
DCB-343-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	11/32 «, 0,34375»	АЛМАЗ 6 МИКРОН	$ 20,35
DCB-343-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	11/32 «, 0.34375 «	АЛМАЗ 9 МИКРОН	$ 9,90
DCB-343-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	11/32 «, 0,34375»	АЛМАЗ 9 МИКРОН	17,60 $
DCB-343-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	11/32 «, 0,34375»	АЛМАЗ 9 МИКРОН	$ 20,35
DCB-343-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	11/32 «, 0.34375 «	АЛМАЗ 9 МИКРОН	$ 25,85
DCB-375-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/8 дюйма, 0,375 дюйма	АЛМАЗ 3 МИКРОН	$ 10,45
DCB-375-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/8 дюйма, 0,375 дюйма	АЛМАЗ 3 МИКРОН	$ 20,90
DCB-375-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/8 «, 0.375 «	АЛМАЗ 6 МИКРОН	$ 10,45
DCB-375-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/8 дюйма, 0,375 дюйма	АЛМАЗ 6 МИКРОН	$ 20,90
DCB-375-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/8 дюйма, 0,375 дюйма	АЛМАЗ 9 МИКРОН	$ 10,45
DCB-375-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	3/8 «, 0.375 «	АЛМАЗ 9 МИКРОН	18,15 долл. США
DCB-375-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/8 дюйма, 0,375 дюйма	АЛМАЗ 9 МИКРОН	$ 20,90
DCB-375-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	3/8 дюйма, 0,375 дюйма	АЛМАЗ 9 МИКРОН	$ 26,40
DCB-406-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	13/32 «, 0.40625 «	АЛМАЗ 3 МИКРОН	$ 10,45
DCB-406-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	13/32 «, 0,40625»	АЛМАЗ 3 МИКРОН	$ 20,90
DCB-406-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	13/32 «, 0,40625»	АЛМАЗ 6 МИКРОН	$ 10,45
DCB-406-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	13/32 «, 0.40625 «	АЛМАЗ 6 МИКРОН	$ 20,90
DCB-406-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	13/32 «, 0,40625»	АЛМАЗ 9 МИКРОН	$ 10,45
DCB-406-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	13/32 «, 0,40625»	АЛМАЗ 9 МИКРОН	18,15 долл. США
DCB-406-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	13/32 «, 0.40625 «	АЛМАЗ 9 МИКРОН	$ 20,90
DCB-406-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	13/32 «, 0,40625»	АЛМАЗ 9 МИКРОН	$ 26,40
DCB-500-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/2 «, 0,500	АЛМАЗ 3 МИКРОН	$ 10,45
DCB-500-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/2 «, 0.500	АЛМАЗ 3 МИКРОН	$ 20,90
DCB-500-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/2 «, 0,500	АЛМАЗ 6 МИКРОН	$ 10,45
DCB-500-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/2 «, 0,500	АЛМАЗ 6 МИКРОН	$ 20,90
DCB-500-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	1/2 «, 0.500	АЛМАЗ 9 МИКРОН	$ 10,45
DCB-500-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	1/2 «, 0,500	АЛМАЗ 9 МИКРОН	18,15 долл. США
DCB-500-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	1/2 «, 0,500	АЛМАЗ 9 МИКРОН	$ 20,90
DCB-500-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	1/2 «, 0.500	АЛМАЗ 9 МИКРОН	$ 26,40
DCB-625-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/8 дюйма, 0,625 дюйма	АЛМАЗ 3 МИКРОН	$ 11.00
DCB-625-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/8 дюйма, 0,625 дюйма	АЛМАЗ 3 МИКРОН	21,45 долл. США
DCB-625-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/8 «, 0.625 «	АЛМАЗ 6 МИКРОН	$ 11.00
DCB-625-6-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/8 дюйма, 0,625 дюйма	АЛМАЗ 6 МИКРОН	21,45 долл. США
DCB-625-9-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	5/8 дюйма, 0,625 дюйма	АЛМАЗ 9 МИКРОН	$ 11.00
DCB-625-9-B-AP	АЛМАЗНЫЙ ШАР, БРОНИРОВОЧНЫЙ	5/8 «, 0.625 «	АЛМАЗ 9 МИКРОН	18,70
DCB-625-9-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	5/8 дюйма, 0,625 дюйма	АЛМАЗ 9 МИКРОН	21,45 долл. США
DCB-625-9-S-AP	АЛМАЗНЫЙ ШАР НА ШТОКЕ, БРОНИРОВОЧНЫЙ	5/8 дюйма, 0,625 дюйма	АЛМАЗ 9 МИКРОН	$ 26.95
DCB-750-3-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/4 «, 0.750 «	АЛМАЗ 3 МИКРОН	$ 11.00
DCB-750-3-S	АЛМАЗНЫЙ ШАР НА СТРЕЛКЕ	3/4 дюйма, 0,750 дюйма	АЛМАЗ 3 МИКРОН	21,45 долл. США
DCB-750-6-B	ТОЛЬКО АЛМАЗНЫЙ ШАР	3/4 дюйма, 0,750 дюйма	АЛМАЗ 6 МИКРОН	$ 11. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Без рубрики Котел Крыш Облицовк Окн Отоплен Разное Систем Совет Стен Строительств Схем Утеплен Фундамент 2024 © Все права защищены.
