Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

• Система отопления открытая или закрытая.
• Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
• В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
• Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

• На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
• Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
• Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

• Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
• Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

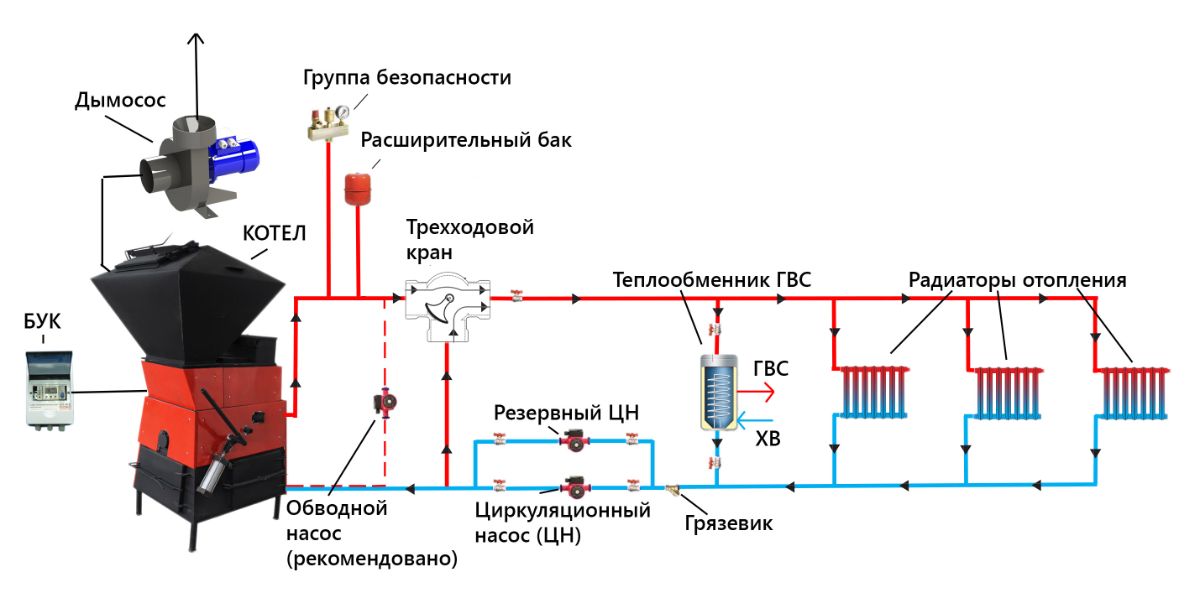

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Как подключить отопительный котел? Раскрываем все секреты монтажа

Для качественного обогрева жилища недостаточно выбрать хороший котел и поставить высококлассные радиаторы. Нужно еще правильно собрать всю систему воедино, чтобы она хорошо функционировала с максимальной производительностью и минимальными потерями. Оптимальная схема подключения котла отопления для разных моделей будет отличаться.

Здесь нужно учитывать много сопутствующих факторов, поэтому при отсутствии знаний в подобных делах лучше обратиться за помощью к профессионалам. Все свои идеи лучше наносить на чертеж, чтобы в ходе непосредственного монтажа не упустить важных деталей. Лучше будет сразу разработать несколько вариантов, среди которых затем выбрать наилучший и реализовать его на практике.

Существует несколько видов котлов, которые отличаются используемым типом топлива. В целом для всех процедура будет носить примерно одинаковый характер, но есть несколько существенных моментов различия. Их необходимо учитывать при проектировании чертежа. Также на итоговый вариант рисунка будет влиять количество и размер комнат, этажность дома, номинальное давление в системе водоснабжения, принцип устройства дымохода для вывода продуктов горения за пределы жилых помещений.

Важно учитывать и мощность самого котла, а также производительность насоса принудительной циркуляции теплообменника. Как видно, факторов очень много и уделить внимание нужно каждому. Любая ошибка в расчетах может привести к низкоэффективному эксплуатационному потенциалу системы. А на исправление недочетов придется потратить много времени и денег. Возможен даже вариант с полной переделкой всей отопительной системы.

Подключение газового котла

Схемы подключения газовых котлов отопления являются одними из наиболее простых. Здесь все элементы снабжения подаются при помощи централизованных коммуникаций, так что пользователь четко знает все необходимые для расчета параметры. Необходимо будет провести следующие коммуникации для обеспечения рабочего процесса:

• —    трубопровод для подачи теплообменника в систему отопления;
• —    трубопровод-обрат, обеспечивающий возврат жидкости к котлу для подогрева;
• —    газопровод для бесперебойного обеспечения отопителя топливным ресурсом;
• —    дымоход для отвода отработанных газов и их выброса в атмосферу;
• —    при использовании двухконтурной модели также потребуется еще два трубопровода для подачи и обрата горячей воды.

При соединении газовых труб с котлом особое внимание нужно уделить герметизации стыков. Любая утечка газа несет серьезную угрозу для жизни людей, поэтому шутки в таких вопросах неуместны. Заодно стоит обработать герметиком и все соединения водопроводных труб, чтобы избежать утечек. Также запрещается вещать настенный котел прямо под потолок или оставлять у пола. Расстояние до верхней точки должно быть не менее одного метра. В остальном схема подключения настенного котла не имеет отличительных особенностей.

Подключение твердотопливного котла

Схема подключения твердотопливного котла отопления будет отличаться лишь одним нюансом: здесь не потребуется газопровод. В остальном последовательность технологических операций будет идентична предыдущему случаю. Данный тип котлов является более безопасным, так как твердое топливо не подвержено утечкам. Но это вовсе не означает, что не нужно соблюдать никаких правил.

Хранить запасы горючего стоит в нескольких метрах от открытого огня, чтобы от искры не произошло самопроизвольного возгорания. А лучше вообще подготовить в котельной специальный металлический ящик, который будет служить для складирования угля или дров.

Подключение электрического котла

Схема подключения электрического котла отопления вообще является наиболее простой из всех существующих аналогов. Здесь нужно подвести только водопровод, так как система снабжения топливом и дымоход в ходе эксплуатации не потребуются.

Что касается электропитания, то лучше протянуть отдельно выделенную линию, которая будет начинаться на входе в квартиру или дом сразу после стабилизатора напряжения. Это позволит котлу работать самостоятельно, не оказывая никакого влияния на другие бытовые приборы. Но если такой возможности нет, подойдет и стандартная проводка.

Производители оборудования настоятельно рекомендуют устанавливать источники бесперебойного питания. Они позволят котлу продолжать функционировать некоторое время при отключении света, так что человек не будет мерзнуть во время аварийно-ремонтных работ.

Подключение двухконтурного котла отопления

Схема подключения двухконтурного котла отопления потребует проведения большего количества расчетов. Здесь все дело в том, что будет тянуться еще две дополнительных трубы. И нужно сделать это таким образом, чтобы рабочее давление в внутри системы не падало ниже нормального уровня.

Оба работающих контура котла функционируют независимо друг от друга, так что мешать работе соседа они не станут. А вот падение давления может привести к неполноценному отоплению или недостаточному напору при открытии крана с горячей водой. На сегодня существует много способов расчета эксплуатационных параметров трубопровода, так что определить оптимальное соотношение не составит труда. Главное правильно реализовать теорию в жизни.

Иногда бывают ситуации, требующие одновременной установки нескольких отопителей. Схемы подключения двух котлов отопления можно найти в интернете или узнать у профессионалов. Такой подход обычно применяют, когда нужно прогреть помещение огромных размеров, и один агрегат не справится с задачей. Реже устанавливают два котла, чтобы один служил в качестве резервного на случай выхода из строя основного.

Подключение электрического котла отопления | Отопление дома и квартиры

Об электрических котлах

Сравнивая различные типы котлов отопления, понимаешь, что электрокотел проще всего подключить к источнику тепла (электричеству), чтобы начать отапливать дом. Гораздо проще, подключить котел к электропитанию, чем газовый котел к газу или монтировать систему дымоотвода для дизельного и дровяного котла.

Конечно, с электричеством есть свои проблемы. Как правило, выделенной мощности для дома хватает для подключения только маломощного электрического котла до 10-12 кВт. Для более мощных котлов до 60 кВт потребуются дополнительные мощности. Напомню, что мощность электрических котлов от 10 кВт до 60 кВт, соответствует домам средней полосы площадью 100 — 600 кв. метров при одноконтурном отоплении. Приблизительный расчет 1 к 10.

С другой стороны, электрический котел в розетку не включишь, для него нужно монтировать отдельную электрическую цепь (электрическую группу). Рассчитать и спроектировать цепь можно с помощью программ автоматизированного проектирования AutoCAD Electrical. Это специальная программа для инженеров электриков с помощью, которой можно создать и рассчитать схему любой электропроводки в модели 2D чертежах. Приобрести AutoCAD Electrical можно здесь.

Подвод электропитания для электрического котла

Подвод электропитания для электрокотла отопления делается от распределительного щита без дополнительных ответвлений и подключений.

Проводка котла защищается автоматическим выключателем. Автомат защитит электропроводку от коротких замыканий и перегрузки. Расчет автомата защиты и сечения электрического кабеля делается по паспорту котла с учетом его максимальной потребляемой мощности при пиковых нагрузках. Ориентировочный расчет делается по закону Ома (для электропитания в 220 Вольт). То есть мощность котла в ваттах делим на 220 вольт: получаем ток в цепи. Округляем ток в большую сторону: получаем номинал автомата защиты. Мощность котла в киловаттах делим на 1.5 и округляем в большую сторону. Получаем сечение жил электрического кабеля.

Для более точного определения сечения кабеля смотрим таблицу:

Проводка для котла

Проводка для котла выполняется согласно нормативам применимым для вида вашего дома. В деревянном доме прокладка кабеля делается открыто. В каменном доме проводка делается на выбор, скрыто или открыто.

Важно! Электрические котлы не подключаются через электрическую розетку. Подключение кабеля электропитания осуществляется напрямую, на заводские клеммы блока подключения электропитания котла.

Если в конструкции электрического котла предусмотрен внутренний автомат защиты, то кабель питания подключается на клеммы этого автомата защиты, смотрим схему.

Важно! Все работы по подключению электрического котла должны производиться при отключенном электропитании дома, и лучше приглашенными профессионалами.

©Obotoplenii.ru

Другие статьи сайта

Размещаем 2 котла в котельной – плюсы и минусы

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв. м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.

Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

• Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
• Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

• Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
• Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
• Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
• Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

• В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
• Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

• Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.
