Принцип работы индукционного котла отопления: Как сделать индукционный котел отопления своими руками: устройство и необходимые материалы

Содержание

Как сделать индукционный котел отопления своими руками: устройство и необходимые материалы

В данной рубрике мы постараемся разъяснить конструкцию котла на схеме индукции, сложность его сборки своими руками, появляются ли ощутимые преимущества, применяя индукционную схему нагрева и на сколько она выгоднее ТЭНов.

Устройство и принцип работы котла

Индукционный электрокотел или вихревой индукционный нагреватель (ВИН) предназначен для преобразования электрической энергии в тепловую. Первичная обмотка образует вихревые токи, создающие индукционное магнитное поле, в котором и происходит преобразование. Полученная тепловая энергия отправляется на вторичную обмотку, служащую в качестве нагревательного элемента. Ее задача состоит в передаче тепла непосредственно теплоносителю (воде, маслу, антифризу).

В индукционный котел отопления входят следующие элементы:

  1. сердечник – проводник энергии, создаваемой магнитным полем;
  2. индукционная катушка, создающая вихревые токи;
  3. теплоизоляция, ограждающая котел от теплопотерь;
  4. изоляционный кожух, защищающий агрегат от утечки электричества;
  5. верхний подающий и нижний отводящий патрубки.

Устройство индукционных котлов

В основу внутреннего устройства такого котла включен индуктор (трансформатор). Обычные бытовые индукционные котлы немного отличается от аналогичных промышленных с цилиндрической системой обмотки. В компактных котлах бытового назначения применяется медная обмотка тороидального типа.

Схема нагрева жидкости в индукционном котле отопления

Внешний корпус агрегата выполнен из окрашенного металла, затем идет толстый слой тепло- и электроизоляции, внутри которой находится сердечник с двойной стенкой. Он изготовлен из особой ферромагнитной стали и имеет толщину стенок не менее 10 мм. Тороидальная обмотка, которая намотана на сердечнике – это первичная обмоткой. Именно в ней происходит преобразование энергии электрического поля в магнитное, которое создает вихревые токи. Уже их энергия переносится на вторичную обмотку. В роли вторичной обмотки выступает корпус контура, который под действием этой энергии выделяет большое количество тепла, передающегося теплоносителю. Тороидальная обмотка позволяет создавать агрегаты с небольшим весом и габаритами.

Принцип работы отопителя

В основе лежит преобразование электрической энергии в тепловую. Такой же принцип используется и в отопительных приборах с ТЭНом, но между ними существенна разница в технологии изготовления котла. При установке индукционного отопителя нет необходимости делать существенную модернизацию уже имеющейся системы отопления.

Как происходит нагрев

Принцип работы электрического индуктора лежит в основе любой модели подобных отопителей. Индуктор состоит из первичной и вторичной обмоток. Первичная преобразовывает энергию в вихревой ток. В результате создается магнитное поле, которое направляется на вторичную обмотку. Она является непосредственно нагревательным элементом котла и выделяет тепло, передаваемое теплоносителю в системе. Теплоносителем может выступать любая подходящая для таких целей жидкость.

Корпус – наиболее важный элемент, который и характеризует базовую разницу между заводским и самодельным устройством. Модели заводского изготовления имеют цилиндрическую обмотку, а самодельные – тороидальную. Обмотка изготавливается из медной проволоки, которая окружает корпус из ферримагнетика с толщиной более 10 мм. КПД такого устройства составляет около 97%.

В сравнении с обычным газовым котлом индукционный отопитель имеет ряд преимуществ:

  • нагревание теплоносителя происходит значительно быстрее;
  • в результате магнитной индукции накипь не может образоваться в узлах;
  • не нуждается в профилактических чистках и прост в эксплуатации;
  • для установки нет необходимости строить вентиляцию.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Нюансы

  1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
  2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
  3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
  4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
  5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
  6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
  7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
  8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
  9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
  10. Можно таким образом организовать “бесплатное” отопление дома, при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
  11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

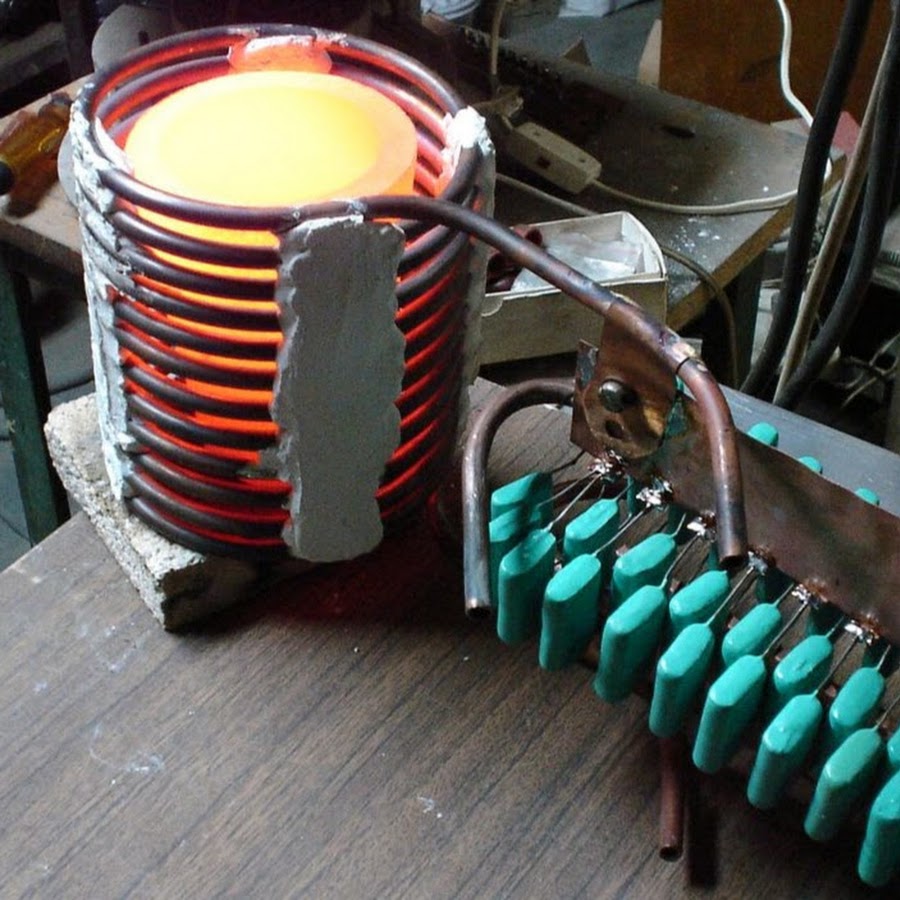

Принцип работы индукционного нагревателя для металла

Под индуктором подразумевается катушка, изготовленная из медной проволоки, которая провоцирует магнитное поле. С помощью генератора переменного тока формируется высокочастотный поток из базового потока бытовой электросети с частотой 50 Гц. Роль нагревателя играет металлический элемент, поглощающий тепло. При правильном соединении таких составляющих получается эффективный прибор, который может использоваться для нагрева жидкого вещества и обогрева помещения.

Принцип работы нагревателя.

Генератор направляет электрический ток с соответствующими параметрами на катушку (индуктор). Когда сквозь деталь проходит поток заряженных частиц, это вызывает формирование магнитного поля.

Индукционные нагреватели работают по принципу образования электропотоков в проводниках. Магнитное поле может менять направление электромагнитных волн. В случае взаимодействия с металлическими изделиями, оно моментально нагревает их без контакта с индуктором. Этому способствуют вихревые токи.

Какими бывают электрокотлы

Сделанный своими руками индукционный котел упрощается до одной металлической трубы, служащей сердечником. Она и заполняется теплоносителем.

Существуют такие типы индукционных агрегатов:

  • однофазные – для сети 220В;
  • трехфазные – для сети 380 В.

Самыми распространенными являются ТЭНовые, индукционные и ионные котлы. Монтаж всех моделей может производиться к стене или полу, так как они имеют достаточно легкий вес – 30—40 кг. Индукционные агрегаты используются для локальных систем отопления и для простого обогрева воды. Если дом выше одного этажа, котел отопления можно снабдить специальным насосом, и закрытая система сможет работать стабильно по всему дому.

Если стены постройки не утеплены извне, работа котла будет иметь низкую эффективность, и понадобится очень мощная модель. Устройство такого типа может работать с разными теплоносителями, не только с водой, но и с антифризом. Технически характеристики индукционных агрегатов зависят от мощности и типа модели.

Компоненты индукционного водонагревателя

Самое простое устройство генерации тепла на основе вихревых потоков представляет собой электрический индуктор, который состоит из нескольких обмоток:

  • первичной;
  • вторичной.

В первичной обмотке электроэнергия преобразуется в вихревые токи, а затем направляет магнитное поле на вторичную. Далее созданная электромагнитная энергия передается теплоносителю, нагревая его. Вторичная обмотка представляет собой одновременно нагревательный элемент и корпус индукционного котла. Он состоит из:

  • внешней обмотки;
  • сердечника;
  • электроизоляции;
  • тепловой изоляции.

Работа индукционного нагревателя

Для поступления холодной воды в агрегат и выхода горячей в систему отопления монтируются два патрубка. Для циркуляции жидкости встраивается насос. Перегрев воды при работе отопительной системы не происходит, так как жидкость постоянно циркулирует – подается остывшая, а выводится горячая. Устанавливать такие водонагреватели для обогрева можно практически в любых помещениях. За счет конструкционных особенностей системы снижается вес и размеры нагревательного элемента, а теплоотдача – существенно увеличивается. Теплоноситель в итоге получает около 97-98%% энергии без существенных потерь.

Внимание! Для монтажа индукционного нагревателя какой-либо серьезной перепланировки отопительной системы делать не нужно, этот агрегат в нее просто встраивается.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Рекомендуем к прочтению:Двухконтурный электрический котел для водоснабжения и отопления

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

  1. SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

На заметку! Котлы SAV мощностью в 2,5 кВт справляются с обогревом площади до 30 м2.

  1. ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

На заметку! Котлы ВИН мощностью 3 кВт справляются с обогревом дома площадью 40 м2.

Устройство и основные элементы котла

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

  • Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
  • Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
  • Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
  • Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Совет! Если хозяин решил сделать индуктивный котел отопления своими руками, необходимо продумать тип материалов для основных элементов. Можно использовать инвертор от аппарата для сварки, патрубки продаются в магазинах.

Итоги

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

В условиях современных рыночных отношений цена на продукты и товары растет достаточно быстро и регулярно. Дорожает все, и энергоносители в том числе. Собственники жилых домов и помещений вынуждены изыскивать выгодные способы варианты без потери качества теплоносителя. Одним из таких способов является индукционный котел своими руками. Принцип работы такого оборудования основан на самом простом и понятном принципе электромагнитной индукции. Для того, чтобы понимать, как это работает, можно представить толстую проволоку, через которую проходит ток. Вокруг этой проволоки возникает электромагнитное поле. Если направить преобразованную энергию на металлическую пластину, можно получить теплоотдающую поверхность.

Главным преимуществом индукционного котла является то, что его легко можно сделать своими руками, даже не имея соответствующего физико-технического образования. Достаточно понять принцип его работы и собрать все необходимые материалы. Какие – в нашей статье.

Преимущества и недостатки

К плюсам индукционного нагрева можно отнести следующие факты:

  • Накипь не образуется.
  • Нет гари, копоти, не требуется место для запаса топлива.
  • Не нужен дымоход.
  • Долгий срок эксплуатации без потерь характеристик.
  • Прибор при солидной мощности обладает скромными размерами.
  • Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

  • Счета за электроэнергию будут немалыми.
  • Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
  • Спорная экологичность.

Человеку, использующему электричество для отопления, может казаться, что он не наносит вреда атмосфере. Но чтобы выработать электроэнергию, нужно было где-то далеко на электростанции сжечь уголь, построить плотину или расщепить атом.

Процесс производства индукционного котла

Для того чтобы изготовить вихревой прибор отопления необходим следующий инструмент:

  • Сварочный инвертор (как для сборки корпуса, так и для последующего подключения котла).
  • Болгарка.

Для корпуса понадобятся:

  • Металлические трубы таких диаметров, чтобы свободно входили друг в друга (зазор около сантиметра).
  • Патрубки (сгоны) для монтажа на трубы отопления.
  • Проволока.

Самодельный индукционный котел

Инструкция:

  1. Варятся два «стакана» один большего диаметра, другой меньшего. Так, чтобы входили друг в друга. Внешний будет корпусом прибора, а на внутренний по слою изоляции наматывается катушка, концы которой выводятся через дно верхнего «стакана».
  2. Соединить детали корпуса можно либо фланцами, либо заварить намертво. Фланцевое соединение позволит в дальнейшем разбирать и собирать прибор, не прибегая к грубым методам.
  3. Когда две детали соединяются, то получается лабиринт, в котором нагревается теплоноситель.
  4. С помощью сгонов, полученный прибор соединяется с системой отопления. Его приваривают, либо прикручивают муфтами. При монтаже важно помнить, что холодная вода будет поступать снизу, а выходить горячая сверху.
  5. Электрику лучше располагать выше котла, чтобы в случае протечки избежать замыкания.

Так как вихревой котел относится к сложным изделиям, за его изготовление лучше не браться, если вам не до конца ясен принцип работы или вы сомневаетесь, что сможете все сделать качественно и правильно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

  • Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
  • Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
  • Небольшие размеры конструкции;
  • Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

  • Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
  • Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
  • В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Инструкция по созданию простого индукционного котла

  1. Внутрь трубы нужно поместить металлический элемент: шнек металлический или проволоку диаметром 7 мм, нарезанную на части в 5 см. Индуктор будет греть шнек, вода станет проходить по «канавкам» шнека, нагреваться и выходить горячей. Здесь зависит КПД от шага шнека – если меньше шаг, то вода проходит больше витков и, соответственно, быстрее нагревается. При этом если индукционная плита работает только с магнитным материалом, вместо шнека можно вставить в трубу нержавеющую мочалку (предварительно проверить магнитом ее свойства) или фехраль и добиться того же используются нержавеющие материалы? Чтобы не вызвать коррозию в последствии, а спокойно использовать агрегат по умолчанию.
  2. Дальше понадобится металлическая мелкоячеистная сеточка – нужно проверить, чтобы те «запчасти», которые были помещены внутрь трубы, не могли пройти через сеточку. Именно она удерживает их внутри. И закройте дно основной трубы одной сеточкой, а свободной отверстие трубки – другой сеточкой.
  3. Далее приступите к созданию индукционной катушки: накрутите на подготовленную пластиковую трубу медную эмалированную проволоку: нужно сделать около 95 витков и предусмотреть одинаковое расстояние между ними. Для обеспечения электроизоляции обмотки нужно обмазать ее специальным клеем – «Эпоксидный».
  4. Снизу необходимо закрепить вводной переходник, который обеспечит подачу воды, а сверху – выводной. При этом входы и выходы целесообразно «обогатить» шаровым вентилем на случай, если вы соберетесь произвести демонтаж котла (при их наличии воду спускать нет необходимости) и аварийный клапан для сброса давления.
  5. В итоге получилось устройство, которое уже можно использовать, остались последние штрихи – его нужно подключить к системе отопления. Вырежете из трубопровода часть трубы, которая соответствует размерам полученного агрегата и вставьте самодельный котел. Здесь же можно использовать шкаф (корпус), закрепив устройство на кронштейны (или текстолит).
  6. Далее его нужно соединить с инвертором и уже можно запускать воду, то есть заполнять систему теплоносителем и испытывать действие самодельного индукционного котла «на себе». Но и здесь есть одна особенность: не включайте котел при отсутствии теплоносителя в отопительной системе, иначе он может расплавиться и все труды станут бессмысленными.
  7. После наполнения водой можно производить запуск индукционного котла отопления и настройку режима его работы.

К преимуществам такого котла можно отнести не только то, что он практически не нуждается в обслуживании в отдельном помещении, но и в том, что способен бесперебойно прослужить вам верой и правдой от 20 лет.

Достоинства

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

  • быстрый нагрев теплоносителя в котле за 3–5 минут;
  • минимальная температура нагрева теплоносителя составляет 35 0С;
  • магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
  • коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
  • при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
  • срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Сердечник

У него должны быть следующие свойства:

  • проводящие — вихревые токи не будут наводиться в диэлектрике;
  • сопротивляемость ржавчине – коррозия в закрытом контуре до добра не довет;
  • ферромагнитными – диамагнетик исключает связь с электро-магнитным полем.

Варианты решения:

  • он должен располагать рубленой проволокой, которая не подвергается ржавению – её неудобство содержит ограничение импровизированного котла с обеих сторон металлической сеткой;
  • плотно входящий в трубу винтовой шнек отличное решение – при движении по канавам в нем, самый большой тепло-объем будет взиматься водой;
  • скатанные из нихромовой проволоки «ежики», плотно помещенные в трубу;
  • соответствующим методом в трубу можно вставить кухонные мочалки из нержавеющего металла.

Ниже расположен чертеж котла отопления своими руками.

Делаем индукционный котел отопления своими руками

Индукционный котел для отопительной системы своими руками изготовить достаточно просто, для этого потребуется только специальная схема. Такое устройство очень эффективно, однако, нужны определенные навыки для процесса работы со сварочным переносным аппаратом, кроме того нужно подготовить трехфазный инвертор, который должен крепится стационарно, материалы и инструменты.

Первичная обмотка преобразует электричество в вихревые токи, направляя электромагнитное поле сразу же на вторичную обмотку.

Она и передает энергию теплоносителю. Корпус современного индукционного котла включает в себя:

  • Внешний контур;
  • Сердечник с двойной стенкой;
  • Слой тепло- или электроизоляции.

Котлы имеют незначительный вес, но при этом значительно повышается КПД. Такие котлы отопления намного более экономичные, нежели привычные системы отопления. Носитель тепла проходит систему двойного нагрева, в результате чего процесс обогрева сокращается почти что вдвое. Достигается этот эффект благодаря достаточно невысокому уровню инерции. В процессе нагревания теплоносителя возникает магнитная индукции, в результате чего в трубопроводе не образуется накипь.

Медная обмотка устанавливается строго на корпус котла, в результате чего достигается высокая производительность, небольшие габариты и маленький вес устройства. Чтобы можно было подводить и отводить теплоноситель, то в индуктор монтируются специальные патрубки.

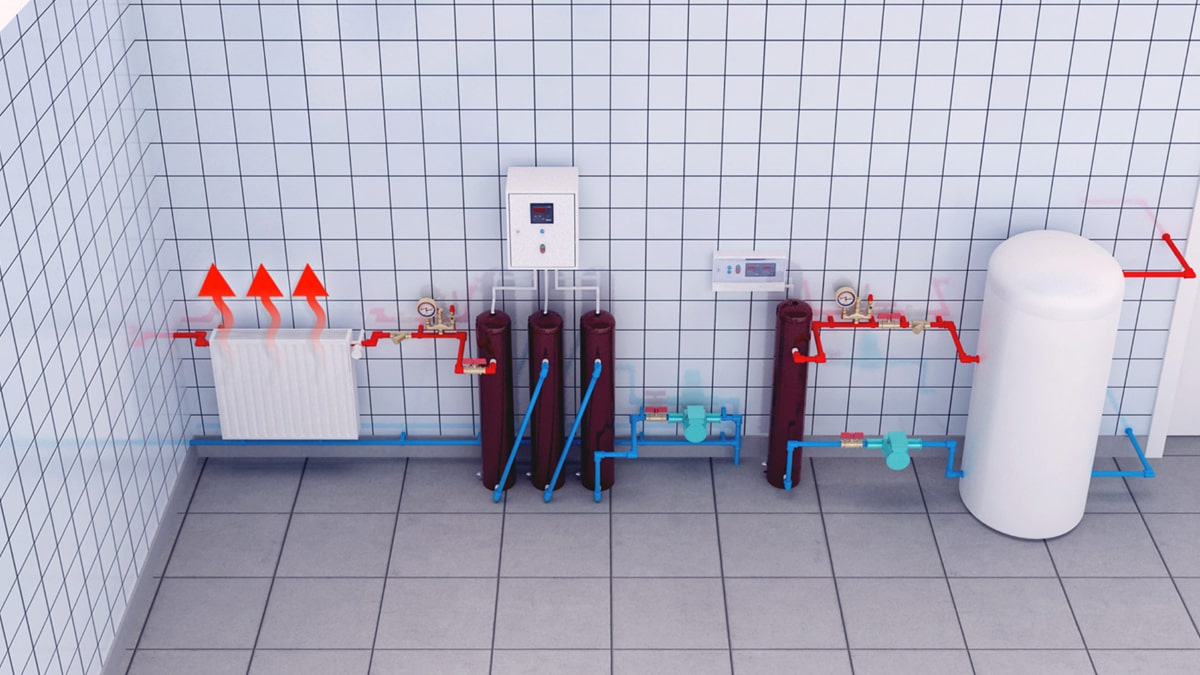

При монтаже индукционных котлов отопительной системы дома нужно учитывать такие требования к монтажу:

  • Устройство можно монтировать исключительно в закрытые отопительные системы;
  • Прибор может монтироваться в системы, использующие пластиковые трубы;
  • Между стеной и системой отопления должно быть достаточно свободного места.

Такое устройство очень производительное, поэтому, способно обеспечить гарантированно не только очень качественное отопление любого типа помещения, но и прослужит на протяжении длительного времени.

Общие советы

Ориентируясь на схемы, можно достаточно быстро собрать индукторы различной мощности для нагрева воды, металлов, обогрева дома, гаража и автосервиса. Необходимо помнить и о правилах безопасности для эффективной службы нагревателей такого типа, ведь утечка теплоносителя из самодельного устройства может закончиться пожаром.

Есть определенные условия организации работы:

  • расстояние между индукционным котлом, стенами, электроприборами должно быть не меньше 40 см, а от пола и потолка лучше отступить 1 м;
  • с помощью манометра и устройства по сбросу воздуха обеспечивается система безопасности за выходным патрубком;
  • пользоваться устройствами желательно в закрытых контурах с принудительной циркуляцией теплоносителя;
  • возможно применение в пластиковых трубопроводах.

Самостоятельная сборка индукционных генераторов обойдется недорого, но и не бесплатно, ведь нужны комплектующие достаточно хорошего качества. Если у человека нет специальных знаний и опыта в радиотехнике и сварке, то не стоит самостоятельно собирать обогреватель для большой площади, ведь мощность нагрева не превысит 2,5 кВт.

Однако самостоятельная сборка индуктора может рассматриваться как самообразование и повышение квалификации хозяина дома на практике. Можно начать с небольших приборов по простым схемам, а поскольку принцип действия в более сложных устройствах тот же, только добавляются дополнительные элементы и преобразователи частоты, то и освоить его поэтапно будет легко и вполне бюджетно. Вконтакте

Вихревой индукционный котел в чем отличие

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе. Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%. Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

ПРИНЦИП ДЕЙСТВИЯ ВИН


Теоретическая основа: Основа и принцип работы Вихревого индукционного нагревателя «ВИН»


Принцип действия «ВИН» — это электромагнитное устройство для нагрева теплообменного устройства виде трубы. Конструктивно нагреватель состоит из магнитопровода, первичных катушек и теплообменного устройства в виде цилиндрической трубы. Параметры катушки, сердечника и теплообменного устройства рассчитаны таким образом, что обеспечивают работу аппарата в длительном режиме без перегрева. Срок службы нагревателя определяется сроком службы изоляции обмоточного провода катушки и качеством сварных швов теплообменного устройства.

Эффект прост: вокруг любой катушки, по которой протекает переменный ток, образуется переменное магнитное поле. Если в это поле поместить электропроводящий материал, то в нем возникают индукционные токи (токи Фуко), которые разогревают этот материал. Во-вторых, если материал ферромагнитный, то его постоянное перемагничивание приводит так же к существенному нагреву. Конструктивные размеры, форма индуктора и труб подобраны таким образом, что энергия, выделяемая в трубах вокруг индуктора за счет образовавшихся вихревых токов и энергия от перемагничивания этих труб приблизительно равны. Это делает импеданс индуктора котла практически активным, повышая косинус фи.


Создание: «ВИН» — Вихревого индукционного нагревателя

Разработанные нашим предприятием ООО «Альтернативная энергия» Вихревые индукционные нагреватели «ВИН» работают на токах промышленной частоты (50 Гц), и предназначены для эффективного отопления и горячего водоснабжения для бытовых и технологических нужд. Благодаря своим техническим и потребительским качествам удовлетворяет современным требованиям электропожаробезопасности, санитарно – гигиеническим и экологическим нормам. В отличие от энергии сжигания сырья не загрязняют воздух, отсутствует необходимость складирования, хранения топлива, утилизации отходов, и выплат заработной платы обслуживающему персоналу. При выборе газового котла в качестве отопительной установки от Вас потребуют проект разрешение на строительство, массу согласований в местной газовой службе, аттестацию в органах Ростехнадзора, очень большие первоначальные затраты.

Создание Вихревого индукционного нагревателя «ВИН», позволило расширить границы и область применения электронагревателя как в производственных целях так и на бытовом уровне, увеличить срок службы оборудования, исключить необходимость ежегодного межсезонного и профилактического обслуживания оборудования.

Предлагаемые Вихревые индукционные нагреватели («ВИН») не требуют дополнительных средств автоматики и средств защиты, системы вентиляции. За счет небольших габаритов, позволяют более эффективно использовать пространство помещений. Оборудование отличается простотой монтажа и запуска, обслуживания, компактностью и исключительной надежностью.

Вариант использования индукционного нагревателя «ВИН» в мобильных установках при аварийных ситуациях для «МЧС», «ЖКХ», в качестве резервной временной системы горячего водоснабжения и отопления позволит качественно и быстро, с минимальными затратами, решить аварийную ситуацию.

Вихревые индукционные нагреватели «ВИН» относятся к классу оборудования с группой электробезопасности «2» (сопротивление изоляции 0,1 Ома) – соответствуют современным требованиям по электробезопасности, для размещения и эксплуатации внутри жилых зданий и помещений.

Температура разогрева спирали ТЭНа — 750°C, что характеризует его пожароопасность. Ресурс ТЭНовых нагревателей около 9000 часов, а при повышенной жесткости воды и отложении накипи на ТЭНах толщиной 0,5 мм, срок службы ТЭНов сокращается в 10 раз, и как следствие снижается КПД до 40-50%.

В отопительных и водонагревательных индукционных котлах типа «ВИН» при нагреве воды до 115°C –температура индуктора не превышает 140°C. Кроме того, переменное магнитное поле индуктора не дает катионам кальция и магния (накипеобразующие элементы) осесть на поверхностную площадь теплообменника индуктора. Исходя из вышеперечисленного, Вихревой индукционный нагреватель «ВИН» за весь период работы не снижает свой КПД, и достигает 98%. В качестве теплоносителя может использоваться любая жидкость; вода, антифриз, масло, глицерин и т.д. Время замены теплоносителя 1 раз в 10 лет. При изготовлении «ВИН» используются только самые высококачественные материалы и комплектующие. Наше качество и 100% гарантии. Ресурс работы такого индукционного электронагревателя «ВИН» составляет свыше 30 лет.


Автоматическое управление индукционными котлами «ВИН»

• каждая индукционная установка «ВИН» снабжена автоматической системой управления, контролирующей работу нагревателя.

• не требуют высококвалифицированного персонала для монтажа и обслуживания;

• нет необходимости в межсезонных и профилактических ремонтов;

• отсутствие шума;

• возможность непосредственного подсоединения к существующей системе отопления и горячего водоснабжения;

• полная автономность и независимость в получении тепла и горячей воды.

• конструкция «ВИН» запатентована и сертифицирована, что гарантирует уникальность его конструкции с высокими потребительскими характеристиками.


Эти преимущества — основа и залог успеха продукции компании ООО «Альтернативная энергия». Мы всегда на десять шагов впереди конкурентов и предоставляем нашим заказчикам наилучшую продукцию. Надеемся увидеть Вас в числе наших лучших клиентов!

Виды индукционных котлов отопления

Индукционный котел представляет собой устройство для отопления помещений путем индукционного нагревания с аккумуляцией тепла. Котел состоит из двух контуров:

Содержание

  • — первичный контур представлен в виде магнитной системы;
  • -вторичный контур является теплообменным устройством или тепловыделяющим элементом.

Индукционный котел применяется для:

  • — обогрев жилых помещений;
  • — обогрев административных и промышленных корпусов и сооружений;
  • — обогрев конструкций с особыми предписаниями по безопасности и экологии;
  • -резервация источников теплоснабжения;
  • — применение в системе горячего водоснабжения;
  • — коррекция процесса теплообеспечения при эксплуатации нестабильного возобновляемого источника энергии и низкосортного местного топлива;
  • — подключение к системам с комбинированным (бивалентным) отоплением;
  • -подключение к системе отопления с дистанционным управлением;
  • — использование в системах технологического нагрева с применением промежуточного жидкого теплоносителя (до 115°С) как в проточных системах, так и с камерным реактором.



к меню ↑

Принцип работы индукционного котла

Изначально индукционный котел отопления производили трансформаторного типа. В нем на традиционный Ш-образный сердечник из металла с первичной обмоткой помещена короткозамкнутая вторичная обмотка, изготовленная из труб, по которым и циркулирует теплоноситель.

Недостатком такого котла является большой размер и вес, а также проблема с плавным регулированием мощности.

Уменьшить вес и размер аппарата помогло использование преобразователя, работающего на высокочастотных токах. Термоидальная обмотка, которая находится на корпусе котла, позволяет значительно увеличить КПД и сделать минимальным магнитное поле возле индукционного котла.

Индукционный котел отопления защищен металлическим ударопрочным корпусом, внутри которого располагаются:

  • — нагреватель из бесшовных труб, напоминающих по форме металлический лабиринт;
  • — катушка, заключенная в герметичный корпус и защищенная специальным электроизолятором.

Таким образом, такой котел имеет двойные стенки и объединяет в себе сердечник и нагревательный элемент. Между стенками котла вварены патрубки, через которые подается теплоноситель. Он охлаждает конструкцию, нагревающуюся из-за воздействия переменного тока. Благодаря высокочастотному переменному магнитному полю индукционный ток выталкивается на внутреннюю поверхность стенок котла. На стенках ток соприкасается с теплоносителем.

Накипь практически не образуется благодаря соединению электромагнитного поля с высокочастотными вибрациями стенок. При необходимости индукционный котел можно изолировать защитным кожухом с теплоизоляцией.







к меню ↑

Характеристики индукционного котла для отопления дома

Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.

Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.

Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.

Схема подключения индукционного котла

В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.

Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.

Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.

В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.

Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы

Экономичность котла обеспечивается:

  • — более малой инерцией нагрева;
  • — применением современной автоматики;
  • — использование современных радиаторов (чугунные повышают расход энергии).
  • — надежность и длительный срок эксплуатации за счет простотой конструкции.

к меню ↑

Мероприятия для поддержания экономичности котла

Индукционный котел

Необходимо обеспечить качественную теплоизоляцию помещений. Отопительная система должна быть правильно спроектирована и установлена высококвалифицированным специалистом. С целью обеспечения качественного обогрева помещения необходимо правильно подобрать комплект автоматики. Автоматика может быть установлена электронная или механическая. Механическая автоматика оснащена надежным устройством управления, но она не способна поддерживать точные показатели мощности. Механическая автоматика более выгодна для использования в производственных, нежилых, складских помещениях, гаражах.

В системе отопления, построенной согласно правилам, индукционный котел запускается с малой мощности, прогревая, постепенно увеличивает мощность до номинального значения. Современная автоматика обеспечивает поддержание оптимальной температуры в помещении с погрешностью ± 0,2 °С.

к меню ↑

Подбор мощности индукционного котла

Если необходимо отапливать здание площадью 150 кв. метров и высотой потолка 3 м, следует рассчитать отапливаемую площадь. Для этого площадь здания ( в нашем случае 150м2) умножаем на высоту потолков – 3 м. Получаем отапливаемую площадь 450 кв.метров.

Одни киловатт индукционного котла рассчитан на 13 м2, значит на просчитанную площадь будет достаточно для обогрева котла мощностью 16кВт.

Данный расчет будет корректным только в случае проведения теплоизоляционных работ перед обогревом сооружения.

Подытожим вышесказанное. Индукционный котел используется для отопления жилых зданий и промышленных объектов. Котел совместим со многими системами отопления. Пригоден для автономного отопления и в комбинации с другими источниками обогрева. Устройство стабильно в работе. Потребляет равное количество энергии не зависимо от срока службы аппарата.

Имеет большой срок эксплуатации и не требует замены комплектующих и межсезонного обслуживания. Практически не образует накипи. К недостаткам можно отнести невозможность полностью очистить котел от накипи и отложений. Так как аппарат не разбирается, его можно только промыть специальными химическими реактивами. Также следует тщательно защищать блок управления от перегрева.

Наличие современной автоматики позволит экономить до 30% ресурсов. В жилых помещениях целесообразно использовать электронную автоматику. Она позволит плавно регулировать мощность прибора, включать и отключать устройство при необходимости, поддерживать заданный температурный режим . Использование дистанционного управления настройками электронной автоматики позволит организовать процесс управления комфортным для пользователя.

к меню ↑

Видео: индукционный котёл ВИН

Индукционный котел отопления: устройство и положительные стороны

При планировании устройства любой отопительной системы, как в загородном доме, так и на даче, большинство хозяев стараются разрешить проблему больших расходов на энергоносители за счет монтажа такого оборудования, как индукционный котел отопления. Помимо экономии по затратам электроэнергии, его технические характеристики таковы, что обеспечивают возможность обходиться без каких-либо вредных для окружающей среды выбросов и его эксплуатация не несет никакой реальной опасности для человека.

Существенным плюсом такого оборудования, как индукционный котел, является возможность его конструирования самостоятельно. В настоящей статье будет рассмотрен принцип функционирования индукционного котла, его устройство, а также достоинства и недостатки.

Устройство индукционного котла

Прежде чем приступить к установке такого оборудования, как индукционный котёл отопления цена которого соответствует его качеству, необходимо знать, что для этого потребуется практически полное переоборудование всей системы по отоплению дома. Это относится как к самодельным конструкциям, так и приобретенной технике.

Следует знать, что индукционный котел отопления технические характеристики которого соответствуют стандартам отопительного оборудования, функционирует идентично электрическому индуктору, как с первичной, так и вторичной обмотками. А про электроотопление более подробно можно прочитать в нашей статье «Отопление дома электричеством – дешево и эффективно».

В первичном контуре осуществляется изменение электроэнергии в вихревые потоки, которые создают магнитное поле. Это поле движется на вторичную обмотку, которая является главным нагревательным элементом оборудования. Именно тут происходит вырабатывание тепловой энергии, нагревающей теплоноситель.

Следует знать, что индукционные котлы отопления имеют корпус, который состоит из следующих компонентов:

  1. электро- и теплоизоляция;
  2. внешний контур;
  3. сердечник.

Обычно, корпус приобретенного в магазине устройства обладает обмоткой цилиндрической, а самодельный индукционный котел отопления отзывы по эксплуатации которого большей частью положительные, характеризуется тороидальной обмоткой.

Нужно знать, что индукционные котлы цена которых привлекательна, обладают очень высоким КПД, порядка 97%, что и объясняет их высокую экономичность при эксплуатации.

От обычных отопительных устройств, индукционные системы отличаются следующими характеристиками:

  • теплоноситель в них нагревается дважды;
  • меньший отрезок времени нужен для прогрева всей системы отопления;
  • благодаря наличию магнитной индукции обладают защитой от накипи трубопроводов и стенок котла;
  • простота в работе и отсутствие сложного технического обслуживания.

Благодаря простому устройству такого агрегата, многие владельцы домов и загородных дач самостоятельно изготовляют индукционные котлы отопления купить которые тем не менее есть возможность в любом магазине оборудования для отопления.

Достоинства индукционного котла

На сегодня индукционные котлы отопления отзывы по эксплуатации которых в основной своей массе положительные, нареканий у пользователей оборудования не вызывают. А достоинств у агрегата большое количество.

Плюсы индукционных котлов:

  1. Характеризуются высокой надежностью. Наличие автоматики обеспечивает этим котлам надежность работы, не требующей регулярного присутствия, а также контроля человека. Агрегат может сломаться только по причине полного отсутствия теплоносителя, что приводит к перегреву сердечника или к его расплавлению.Во избежание этого, необходимо контролировать уровень теплоносителя.
  2. Можно использовать практически любой теплоноситель, основное условие – это должно быть жидкое вещество.
  3. Сегодня индукционный котел купить можно в любом магазине оборудования для отопления, тем более что агрегат характеризуется КПД более 90%. Окончательный КПД зависит от конструкции теплообменника, а также особенностей каждой конкретной модели в отдельности.
  4. Высокая длительность эксплуатации. Поскольку в котле нечему гореть, его катушка индуктивности герметично запаивается и никак не контактирует непосредственно с носителем тепла, а витки покрыты защитным составом, что значительно снижает возможность их пробития. К тому же ломаться больше нечему.
  5. Отличается индукционный нагреватель для отопления от других систем отопления (о существующих системах отопления можно прочитать здесь) и своей простотой в обслуживании и монтаже. Внешне это оборудование является всего лишь отрезком трубы, который запаян с 2-х концов. Имеются 2 штуцера, посредством которых к котлу подается теплоноситель и обратка. Есть еще шнур, подключающий автоматику.
  6. Занимает сравнительно мало места. Длина средних котлов равняется всего паре десятков сантиметров, что способствует их размещению где угодно. Если система функционирует без своего насоса, то агрегат можно монтировать только вертикально.
  7. Обладает высокой эффективностью обогрева. Так как инерционность агрегата мала, то носитель тепла нагревается непосредственно после включения.
  8. На нагревательном элементе не формируется накипь, что объясняется несколькими причинами: сердечник регулярно вибрирует, что препятствует оседанию отложений, к тому температура носителя не больше 90 градусов Цельсия. А так как система характеризуется замкнутостью и масса теплоносителя ограничена, то в качестве носителя можно использовать составы, которые не дают отложений.

Недостатки индукционных котлов

После того, как были перечислены основные плюсы индукционного котла, следует упомянуть и о его недостатках. Следует заметить, что индукционные котлы отопления цены которых можно найти в интернет магазинах обладают небольшим количеством минусов. Тем не менее, они довольно-таки серьезные, что требует их перечисления.

Недостатки индукционного котла отопления:

  • Значительная стоимость агрегата. Стоимость оборудования почти в 2 раза выше стоимости тэновых котлов. Высокая цена главным образом связана с наличием автоматики, что в свою очередь обеспечивает высокую экономичность и долговечность работы индукционного котла.
  • Обязательное наличие электроэнергии. Индукционные котлы будут работать только при наличии электроэнергии, а если электричество отключат – придется мерзнуть. Эту проблему можно решить приобретением дизель генератора.
  • Значительный шум при функционировании. Однако такой недостаток присутствует не у всех моделей, а только у бюджетных агрегатов. Исправить такую неприятность легко – просто нужно вынести оборудование в достаточно изолированное помещение.

Как можно видеть, достоинств у индукционного котла значительно больше, чем недостатков. По этой причине если есть возможность, то такое оборудование будет являться идеальным выбором для приобретения.

Оборудование нового поколения

Следует заметить, что индукционные котлы являются отопительным оборудованием нового поколения, что объясняется их мощностью, практичностью и экономичностью. К тому же сейчас купить индукционный котел отопления можно в любом магазине оборудования для обогрева дома.

Используя в работе электроэнергию, этот индукционный агрегат в состоянии наполнить теплом, как обычный дачный домик, так и большое помещение, где находится производство.

А самое главное, не придется значительно тратиться на трудоемкую установку, а также на сложное обслуживание.

Индукционный котел отопления отзывы пользователей. Индукционные отопительные котлы, плюсы, минусы, обзор некоторых производителей и отзывы об их продукции

ГлавнаяПолИндукционный котел отопления отзывы пользователей

Индукционное отопление дома. Как Вам вешают лапшу. Отзыв эксперта



Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

  • Весьма много элементов нагрева;

  • Что якобы может один или даже несколько тэнов выти из строя;

  • Утверждают, что котёл может потерять свою рабочую способность;

  • Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;

  • Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;

  • Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;

  • Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

 Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г. , обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.



eurosantehnik.ru

Индукционные отопительные котлы, плюсы, минусы, обзор некоторых производителей и отзывы об их продукции

Индукционный котел отопления: принцип действия и обзор

Отопление на электричестве привлекает тем, что котлы, при наличии электропитания, работают автономно и не требуют присутствия человека. Минусы у них, конечно, есть – отопление дорогое (электроэнергия недешева), требуется наличие выделенной линии для электропитания, а это — дополнительные затраты, да еще не везде есть возможность такое электропитание организовать (по техническим причинам). Тем не менее, простота эксплуатации перечеркивает эти недостатки. Тем более что появилось оборудование в котором используют не ТЭНы, а индуктивные катушки, способные быстро разогревать теплоноситель и, как говорят владельцы, экономно отапливать помещения. Подобные котлы называют индукционными.

Устройство индукционного котла

В индукционных котлах использован тот факт, что металлический сердечник, помещенный внутрь катушки индуктивности, быстро нагревается до высоких температур за счет наведенных токов Фуко. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником. Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:

Устройство индукционного котла

  • Вихревые индукционные нагреватели ВИН (Vin). Перед подачей на первичную обмотку катушки индуктивности ток сети 50Гц преобразуется в высокочастотный. Таким образом достигается усиление магнитной напряженности и наводимых токов Фуко, повышается температура нагрева. В таких котлах из ферромагнитных сплавов изготавливают не только вторичную обмотку, но и корпус, что увеличивает площадь нагрева и позволяет нагревать теплоноситель быстрее.
  • Индукционный котел отопления Sav. Котлы этого типа в качестве теплообменника используют вторичную обмотку, которая выполняется в виде лабиринта с толстыми стенками (для увеличения площади теплоотдачи и лучшего нагрева теплоносителя). Так как проводник находится в переменном поле, катушка дополнительно генерирует реактивную мощность.

Индукционные котлы отопления: плюсы и минусы

У этого оборудования достаточно много положительных черт:

  • Высокая надежность. При наличии автоматики они работают автономно и не требуют постоянного контроля и присутствия человека. В принципе, возможна лишь одна ситуация, которая может повлечь выход из строя котла: при отсутствии теплоносителя в системе корпус-сердечник очень сильно нагревается и может расплавиться. Потому в системах отопления с индукционным котлом необходим контроль уровня теплоносителя в системе.
  • Может использоваться любой теплоноситель. Индукционному электрокотлу все равно, что греть, лишь бы это была жидкость.
  • КПД этого оборудования, как и у любого вида электрокотлов выше 90%. Конкретная цифра зависит от конструкции теплообменника и других конструктивных особенностей конкретной модели.

Устройство индукционного котла

  • Длительный срок эксплуатации. При правильной эксплуатации данное оборудование может отслужить 30 лет: гореть нечему, так как катушка индуктивности герметично запаяна в корпусе и изолирована от контакта с теплоносителем. Витки накручиваются не вплотную и заливаются специальным защитным составом, так что вероятность пробоя витков тоже невелика. А больше в индукционных котлах ломаться нечему.
  • Простой монтаж и обслуживание. Бытовой отопительный агрегат этого типа представляет собой небольшой отрезок трубы, запаянный с обоих концов. На корпусе есть два штуцера для подключения подачи теплоносителя и обратки, есть шнур для подключения к автоматике. Вот и все. Подключать его действительно просто. Самые маломощные котлы имеют длину в несколько десятков сантиметров, потому расположить их можно под окном, за дверью или просто вместо одного из участков трубы. Есть одна тонкость: если используется система без насосов, то располагать котел можно только вертикально.

    Индукционный котел отопления занимает мало места

  • Высокая эффективность обогрева. Электрический индукционный котел имеет малую инерционность, из-за чего нагрев теплоносителя начинается практически сразу после включения. Также быстро происходит и отключение котла.
  • На нагревательном элементе не образуется накипь. Это происходит по нескольким причинам. Во-первых, сердечник все время вибрирует, так что на нем ничего не может отложиться. Во-вторых, температура теплоносителя не поднимается выше 90 о С. В-третьих, система замкнутая и количество теплоносителя ограничено, кроме того использовать можно составы, которые просто не дают отложений. В общем, факт – отложений в котле нет.

    • Это бесспорные плюсы. Есть еще один, который вызывает очень много пререканий. Продавцы индукционных котлов утверждают, что они более экономичны, чем традиционные ТЭНовые. И называют даже экономию – 30%. Вот вокруг этого и идут постоянные дебаты. Теоретически, чтобы котел выдал 10кВт тепла, потребить он тоже должен 10кВт энергии (электричества). Даже чуть больше, так как КПД не 100% и все равно есть потери. И от способаа нагрева теплоносителя это не зависит.

    В принципе все так. Никто закон сохранения энергии не отменял. Но отзывы обладателей таких колов говорят о том, что экономия действительно присутствует, и платят они за отопление электричеством меньше. В чем же тут может быть дело? В том, что руководит системой автоматика, а она включает котел только тогда, когда требуется поднять температуру теплоносителя. А так как система малоинерционна, то и «вхолостую» электроэнергии уходит мало. Но это достоинства, по большей части, автоматики. Хотя факт остается фактом: экономия присутствует.

    Электрические индукционные котлы используют не только для отопления дома, но и на производстве

    Теперь о недостатках. Их не очень много, но они существенны. И самый главный — высокая цена на оборудование. Тут сказать нечего – такое оборудование действительно недешево.Оно как минимум в два раза дороже ТЭНовых котлов. Но большая доля стоимости приходится на автоматику. Из сказанного выше понятно, что чем лучше будет работать автоматика, тем экономнее и долговечнее будет ваше отопление. К тому же сегодня некоторые фирмы предлагают такие дополнительные функции, как управление работой на расстоянии. Очень привлекательный момент, особенно для тех, кто часто находится в отъезде. На время отсутствия можно выставить минимальную температуру (5-10 о С), а к приезду поднять ее до комфортного уровня. И удобно и экономно. Есть еще достаточно существенный недостаток, но он присущ всем электрокотлам — есть электричество — есть отопление, нет его — мерзнем. Как вариант решения этой проблемы — дизель-генераторы и источники бесперебойного питания .

    Есть еще один недостаток: по опыту эксплуатации — некоторые модели индукционных электрокотлов во время работы сильно шумят. Но это относится не ко всем моделям, а только к некоторым, невысокой стоимости. Как вариант решения – вынос в отдельное изолированное помещение.

    Можно ли сделать индукционный котел своими руками? В принципе, можно. Но точный расчет и детальную схему котла, с указанием параметров всех компонентов вам найти не удастся. Подбирать самостоятельно – долго и совсем непросто. Ведь не просто так котлы эти стоят дорого – чтобы добиться максимального КПД и минимального расхода, нужна идеально сбалансированная схема. Требуется не просто организовать нагрев корпуса, а еще рассчитать с какой скоростью и в каком объеме должна циркулировать жидкость, чтобы избежать перегрева. К тому же потребуется автоматика, с ней тоже достаточно много хлопот. Оборудование высокотехнологичное и самостоятельная его разработка проблематична.

    Индукционные котлы: производители и отзывы

    Несмотря на то, что активно индукционное оборудование для отопления на рынке продвигается недавно (лет16-17), предложений довольно много. Выбрать есть из чего. Вот несколько фирм, к оборудованию которых имеется постоянный интерес.

    Индукционный котел «Миратрон» (Miratron)

    Индукционный котел «Миратрон» (Miratron)

    Электрические котлы индукционного типа «Миратрон» выпускаются мощностью от 9 до 30кВт. Имеется возможность ступенчатой регулировки мощности, цена от 45т.р. (9кВт котел). Отзывов об индукционных котлах Миратрон немного. Владелец дома на 150м 2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт. Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.

    Как положительный момент отмечается модульная система построения оборудования: имеется несколько нагревателей небольшой мощности, которые включаются/выключаются по мере необходимости. Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: 400х1600х300мм – это самый маленький из котлов.

    Индукционные котлы «Гейзер» (Geyzer)

    Котлы «Гейзер» использоваться могут для автономного отопления дамов, дач, цехов и производственных помещений. Класс электробезопасности – 2-й (не требуют защитного зануления). Мощность – от 4,5кВт до 250кВт. Особенность этих котлов — от 220В работает только самый маломощный «Гейзер -5», все остальные – то сети 380В. Выпускаются в двух модификациях – «Гейзер Е» – для систем с накопительной емкостью, «Гейзер Б» — с теплообменником. Имеют классический для этого вида оборудования дизайн – отрезок трубы, запаянный на концах.

    Индукционные котлы «Гейзер» (Geyzer)

    Индукционный котел «Эдисон»

    Котлы «Эдисон» производятся на Заводе Сибирского технологического машиностроения. Могут использоваться только в отопительных системах закрытого типа. Заявленный КПД — 98%, коэффициент мощности 0,99. Выпускаются мощностью от 4,5кВт до 500кВт.

    Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта. Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов (применялось как для обогрева так и в технологических процессах) экономически оправдано и надежно.

    Индукционный котел «Эдисон»

    Индукционные котлы ПИН

    Индукционные котлы ПИН

    Проточные индукционные нагреватели ПИН – изделия украинского производства. Срок гарантии – 36 месяцев. Выпускаются индукционные котлы ПИН мощностью от 3кВт до 50кВт, заявленный КПД -97-98%. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя. Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная (по заявке).

    На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно. Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия (а она, судя по отзывам, все-таки есть) неясно. Использовать его или нет – каждый решает для себя сам. Единственная просьба – при наличии опыта эксплуатации оставить свои впечатления: вашим «последователям» будет проще ориентироваться и принимать решения.

    http://teplowood.ru

    legkoe-delo.ru

    Индукционное отопление: отзывы. Индукционное отопление дома

    Современная разработка

    Как выяснилось, индукционная технология начала применяться в 1900 году. В это же время появились индукционные нагреватели и печи.   Индукционные котлы отопления появились только в 2000 году. Котлы не являются новым открытием, просто эти технологии никем не использовались в этом направление, это можно сказать с утверждением.

    Выгодная покупка

    Есть утверждение производителя, что индукционные котлы способны экономить до 30% электроэнергии по сравнению с ТЭНовыми и электродными. Почему выбирают индукционное отопление?  Отзывы узконаправленных специалистов подтверждают этот факт.

    Во-первых, КПД котлов составляет свыше 90%, это достигается за счет мгновенного разогрева теплоносителя,

    Во-вторых, если вы покупаете обычный электрический котел, и используете в качестве теплоносителя не очень хорошую воду, то никто не предоставит вам на них гарантию. Котлы ВИК, могут использовать любой теплоноситель с сохранением гарантии.

    В-третьих, котлы комплектуются датчиком температуры, поэтому они не работают постоянно, а только на подогрев. За счет этого и выгодно  индукционное отопление. Отзывы реальных пользователей подтверждают эти цифры на практике.

    Долгий срок службы

    Производители котлов утверждают, что их можно эксплуатировать в течение долгого времени, без обслуживания, вплоть до 25 лет. И что в отличие от других видов  (электродных или ТЭНовых)  работоспособность намного выше. Давайте разберем это утверждение.

    Во-первых, конструкция котлов не разборная, так как в ней нет быстро изнашиваемых деталей. Поэтому не требуется какое-либо обслуживание.

    Во-вторых, катушка сделана из заизолированной медной или алюминиевой проволоки, ее повреждение исключено.

    В-третьих, труба на которую намотана проволока (индукционная катушка), имеет специальный слой чтобы избежать коррозии металла, так как она взаимодействует с теплоносителем.

    В-четвертых, система безопасности защитит от скачков напряжения и возможных перегревов или утечек теплоносителя.  Поэтому многие пользователи склоняются именно к индукционному отоплению. Отзывы людей кто уже использует эти агрегаты, имеют только положительные характеристики.

    Выше указанные доводы доказывают надежность индукционного отопления, в отличии от использования ТЭНов или электродов. Так как они требуют постоянной замены нагревательных элементов, поэтому вы будете нести постоянные расходы на вызов технических специалистов.

    Сохранение рабочих параметров

    Агрегаты на основе электродов и ТЭНов очень быстро перестают соответствовать своим техническим параметрам, это происходит за счет образования накипи. Накипь быстро выведет из строя нагревательный элемент и ваша система отопления может «встать» в самый неподходящий момент.

    Образование накипи можно избежать только одним способом: вода в системе должна быть либо дистиллированная  или мягкая (очищенная). Это достигается за счет двойного контура и системы теплообменников, что приводит к общему удорожанию.

    Индукционные агрегаты полностью исключают образование накипи, так как принцип магнитной индукции подразумевает разогрев трубы (катушки), которая имеет небольшую вибрацию, поэтому накипь не сможет закрепиться на стенках.

    Бесшумный

    Длительная эксплуатация показала на практике, что индукционные электрокотлы практически бесшумные.  Шум может возникать только от электродвигателей насосов или других электрических приборов. Итак, утверждение пользователей можем считать верными.

    Безопасный

    Индукционные системы отопления имеют свою группу безопасности, которая защищает агрегат от скачков напряжения, протоков, перегрева. Можно ли утверждать что прибор безопасный?  Без сомнения стоит. Вихревой индукционный котел имеет неразборную конструкцию, так как он не требует обслуживания, поэтому получить какие-либо повреждения практический не возможно.

    xn—-gtbdkbldildakf0df3c7eg.xn--p1ai

    Индукционный котел отопления:отзывы, обзор, сделать своими руками

    Постоянный рост стоимости энергоносителей приводит к попыткам поиска альтернативных способов отопления со стороны владельцев дач и загородных домов, чтобы минимизировать расходы.

    Примечание: Одним из таких вариантов достижения максимального эффекта с минимумом затрат может служить индукционный котел отопления.

    Бытует мнение, что подобные котлы являются наиболее экономным способом отопления.

    Мнение это недалеко от истины, потому что использовать их можно для обогрева любой полезной площади, а изготовить индукционный котел отопления своими руками для умеющих мастерить не составляет труда.

    Принцип работы

    Кроме того, у них достаточно высок КПД, а потому и электрической энергии они будут потреблять значительно меньше, чем другие виды котлов. Правила работы отопительного котла основаны на электромагнитной индукции, что является новинкой в силовой бытовой технике.

    Принцип работы индукционного нагревателя

    Индукционные котлы — это фактически разновидности трансформатора. Если же быть точным, то это электрический индуктор, в котором имеются первичная и вторичная обмотки. Сначала электроэнергия в первичной обмотке преобразуется в токи Фуко (их называют еще вихревыми), создающие во вторичной обмотке — чаще всего это сердечник — электромагнитное поле. Под воздействием переменного поля сердечник нагревается и передает свою энергию теплоносителю (которым может быть масло, вода, этиленгликоль).

    Схема циркуляции в индукционном котле

    Горячий теплоноситель направляется вверх и способен организовать циркуляцию в небольшом контуре, разнося энергию по зданию. В более протяженных магистралях для качественного отопления понадобится уже циркулярный насос.

    Имеется два основных типа индукционных нагревателей:

    • вихревые – ВИН. В них сначала ток, имеющий частоту 50 гц, преобразуют в высокочастотный ток. За счет этого достигается большая магнитная напряженность, благодаря чему увеличивается температура нагрева. Подобные котлы имеют и корпус, и вторичную обмотку, изготовленную из ферромагнитных сплавов. Это позволяет не только увеличить поверхность нагрева, но и быстрее нагреть теплоноситель.
    • индукционные — SAV. В котлах подобного типа в качестве теплообменника применяется вторичная обмотка, изготавливаемая в форме лабиринта, имеющего толстые стенки. Это позволяет увеличить поверхность теплоотдачи и улучшить нагрев теплоносителя. Поскольку проводник при этом находится в переменном поле, катушкой генерируется дополнительная реактивная мощность.

    Электрическая энергия в котле передается только сердечнику, при этом никаких контактов не используется, а с теплоносителем контактирует только нагретый сердечник (им может быть стальная труба).

    Достоинства индукционных котлов

    Из отзывов о практическом использовании котлов отопления следует, что нареканий на данный момент на оборудование не имеется. А положительных черт у него достаточное количество:

    1. Оно имеет высокую надежность. Тем более что наличие автоматики позволяет таким котлам работать надежно, не требуя при этом систематического присутствия и контроля со стороны человека. Котел может выйти из строя только в случае полного отсутствия теплоносителя, тогда сердечник перегреется и даже может расплавиться. Чтобы избежать подобного, необходим контроль за уровнем теплоносителя.
    2. Теплоноситель можно применять практически любой, главное условие – это должна быть жидкость.
    3. КПД оборудования, как и у всех электрических котлов, превышает 90%. Окончательная величина КПД определяется конструкцией теплообменника и имеющимися особенностями каждой конкретной модели.
    4. Возможность длительной эксплуатации. Ведь гореть в котле нечему, его катушка индуктивности запаивается герметично и не контактирует с носителем тепла, а витки залиты защитным составом, поэтому возможность их пробоя ничтожно мала. Да и ломаться больше нечему.
    5. Простота обслуживания и монтажа, возможного даже своими руками. Внешне этот агрегат является отрезком трубы, запаянным с двух концов. Имеются два штуцера, через которые подается к котлу теплоноситель и обратка. Еще есть шнур, подключающий автоматику.
    6. Занимает не очень много места. Длина небольших котлов составляет всего пару десятков сантиметров, а потому разместить их можно где угодно (у двери, под окном или даже на участке трубы). Если система работает без своего насоса, то котел можно устанавливать исключительно вертикально.
    7. Имеет высокую эффективность при обогреве. Поскольку инерционность котла мала, то нагрев носителя тепла после включения начнется почти сразу.
    8. Накипь на нагревательном элементе не возникает. Причин несколько: сердечник постоянно вибрирует, а потому на него не оседают отложения, да и температура носителя не превышает 90ºС. Поскольку система замкнута, и объем теплоносителя ограничен, то в качестве носителя можно применять составы, не дающие отложений.

    Примечание: Имеется еще один очень важный момент, вызывающий споры. Во многих обзорах бытует утверждение, что индукционный котел отопления по расходу электроэнергии более экономичен, чем обычный тэновый. Причем называют иногда даже цифру экономии, составляющую 30%.

    Именно это утверждение вызывает постоянные дебаты. В случае использования для нагрева электрической энергии все виды котлов, работающих от нее, должны быть одинаковы по экономичности, так как от способа нагрева это зависеть не должно.

    Однако обладатели таких котлов в своих отзывах упорно сообщают, что экономия действительно имеется, а потому и платят они намного меньше за отопление электрической энергией. Но дело здесь не в самом котле, а в системе автоматики, руководящей работой оборудования.

    А она включит котел только в тот момент, когда будет нужно поднять температуру носителя тепла. Ну а сама система малоинерционна, потому электрической энергии расходуется мало, так как оборудование «вхолостую» не работает. Однако факт остается налицо: по данным отзывов, экономия действительно имеется.

    Недостатки котлов

    Недостатков не так много, но все они достаточно серьезные, судите сами:

    • основной — это высокая стоимость оборудования. А оно действительно недешево и почти в два раза превышает стоимость тэновых котлов. Но в нем большая часть цены приходится на автоматику. Опять же, чем лучше работа автоматики, тем более экономно и долговечно сможет работать отопление. К этому добавляются дополнительные функции, например, управление работой оборудования на расстоянии. Возможность эта привлекает многих, особенно тех, кто бывает в частых отъездах. На период своего отсутствия выставляется оптимальная температура (5-10ºС), зато к приезду можно быстро поднять ее до необходимого уровня. Здесь и удобство, и экономия.
    • еще один существенный недостаток, имеющийся у всех видов электрических котлов, отопление есть только тогда, когда имеется электричество. А если электрической энергии нет — приходится мерзнуть. Одним из вариантов решающих проблему может стать наличие своих источников, обеспечивающих бесперебойное питание отопительного агрегата, а также дизель-генераторы.
    • следующий недостаток — повышенный шум во время работы. Но он присущ не всем видам моделей, а только имеющим невысокую стоимость. Бороться с ним легко — просто вынести в хорошо изолированное, отдельное помещение.

    Своими руками?

    Реально ли изготовить индукционный котел своими руками? Сделать, конечно, можно. Но для этого понадобятся детальная схема устройства и точные расчеты (например, скорости циркуляции жидкости в системе во избежание перегрева).

    Плюс ко всему еще потребуется подключение своими руками автоматики, с которой всегда много хлопот. Так что все это сделать далеко не просто, хотя и возможно. Устройство является высокотехнологичным, а потому самостоятельно его разрабатывать несколько проблематично.

    Индукционные котлы считаются отопительным оборудованием, которое можно отнести к новому поколению, поскольку это мощные, практичные и экономичные устройства. Используя электрическую энергию, им под силу обогреть и простой дачный домик, и большие помещения, где располагается производство. И при всех этих достоинствах не придется тратиться ни на трудоемкий монтаж, ни на их сложное обслуживание.

    opechi.com

    Индукционный котел отопления: принцип действия и обзор

    Отопление на электричестве привлекает тем, что котлы, при наличии электропитания, работают автономно и не требуют присутствия человека. Минусы у них, конечно, есть – отопление дорогое (электроэнергия недешева), требуется наличие выделенной линии для электропитания, а это  — дополнительные затраты, да еще не везде есть возможность такое электропитание организовать (по техническим причинам). Тем не менее, простота эксплуатации перечеркивает эти недостатки. Тем более что появилось оборудование в  котором используют не ТЭНы, а индуктивные катушки, способные быстро разогревать теплоноситель и, как говорят владельцы, экономно отапливать помещения. Подобные котлы называют индукционными.

    Устройство индукционного котла

    В индукционных котлах использован тот факт, что металлический сердечник, помещенный внутрь катушки индуктивности,  быстро нагревается до высоких температур за счет наведенных токов Фуко. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником. Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:

    Устройство индукционного котла

    • Вихревые индукционные нагреватели ВИН (Vin). Перед подачей на первичную обмотку катушки индуктивности ток сети 50Гц преобразуется в высокочастотный. Таким образом достигается усиление магнитной напряженности и наводимых токов Фуко, повышается температура нагрева. В таких котлах из ферромагнитных сплавов изготавливают не только вторичную обмотку, но и корпус, что увеличивает площадь нагрева и позволяет нагревать теплоноситель быстрее.
    • Индукционный котел отопления Sav.  Котлы этого типа в качестве теплообменника используют вторичную обмотку, которая выполняется в виде лабиринта с толстыми стенками (для увеличения площади теплоотдачи и лучшего нагрева теплоносителя). Так как проводник находится в переменном поле, катушка дополнительно генерирует реактивную мощность.

    Индукционные котлы отопления: плюсы и минусы

    У этого оборудования  достаточно много положительных черт:

    Это бесспорные плюсы. Есть еще один, который вызывает очень много пререканий. Продавцы индукционных котлов утверждают, что они более экономичны, чем традиционные ТЭНовые. И называют даже экономию – 30%. Вот вокруг этого и идут постоянные дебаты. Теоретически, чтобы котел выдал 10кВт тепла, потребить он тоже должен 10кВт энергии (электричества). Даже чуть больше, так как КПД не 100% и все равно есть потери. И от способаа нагрева теплоносителя это не зависит.

    В принципе все так. Никто закон сохранения энергии не отменял. Но отзывы обладателей таких колов говорят о том, что экономия действительно присутствует, и платят они за отопление электричеством меньше. В чем же тут может быть дело? В том, что руководит системой автоматика, а она включает котел только тогда, когда требуется поднять температуру теплоносителя. А так как система малоинерционна, то и «вхолостую» электроэнергии уходит мало.  Но это достоинства, по большей части, автоматики. Хотя факт остается фактом: экономия присутствует.

    Электрические индукционные котлы используют не только для отопления дома, но и на производстве

    Теперь о недостатках. Их не очень много, но они существенны. И самый главный — высокая цена на оборудование. Тут сказать нечего – такое оборудование действительно недешево.Оно как минимум в два раза дороже ТЭНовых котлов. Но большая доля стоимости приходится на автоматику. Из сказанного выше понятно, что чем лучше будет работать автоматика, тем экономнее и долговечнее будет ваше отопление. К тому же сегодня некоторые фирмы предлагают такие дополнительные функции, как управление работой на расстоянии. Очень привлекательный момент, особенно для тех, кто часто находится в отъезде. На время отсутствия можно выставить минимальную температуру (5-10оС), а к приезду поднять ее до комфортного уровня. И удобно и экономно. Есть еще достаточно существенный недостаток, но он присущ всем электрокотлам — есть электричество — есть отопление, нет его — мерзнем. Как вариант решения этой проблемы — дизель-генераторы и источники бесперебойного питания.

    Есть еще один недостаток: по опыту эксплуатации — некоторые модели индукционных электрокотлов во время работы сильно шумят. Но это относится не ко всем моделям, а только к некоторым, невысокой стоимости. Как вариант решения – вынос в отдельное изолированное помещение.

    Можно ли сделать индукционный котел своими руками? В принципе, можно. Но точный расчет и детальную схему котла, с указанием параметров всех компонентов вам найти не удастся. Подбирать самостоятельно – долго и совсем непросто. Ведь не просто так котлы эти стоят дорого – чтобы добиться максимального КПД и минимального расхода, нужна идеально сбалансированная схема. Требуется не просто организовать нагрев корпуса, а еще рассчитать с какой скоростью и в каком объеме должна циркулировать жидкость, чтобы избежать перегрева.  К тому же потребуется автоматика, с ней тоже достаточно много хлопот. Оборудование высокотехнологичное и самостоятельная его разработка проблематична.

    Индукционные котлы: производители и отзывы

    Несмотря на то, что активно индукционное оборудование для отопления на рынке продвигается недавно (лет16-17), предложений довольно много. Выбрать есть из чего. Вот несколько фирм, к оборудованию которых имеется постоянный интерес.

    Индукционный котел «Миратрон» (Miratron)

    Индукционный котел «Миратрон» (Miratron)

    Электрические котлы индукционного типа «Миратрон» выпускаются мощностью от 9 до 30кВт. Имеется возможность ступенчатой регулировки мощности, цена от 45т.р. (9кВт котел). Отзывов об индукционных котлах Миратрон немного. Владелец дома на 150м2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт.  Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.

    Как положительный момент отмечается модульная система построения оборудования: имеется несколько нагревателей небольшой мощности, которые включаются/выключаются по мере необходимости. Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: 400х1600х300мм – это самый маленький из котлов.

    Индукционные котлы «Гейзер» (Geyzer)

    Котлы «Гейзер» использоваться могут для автономного отопления дамов, дач, цехов и производственных помещений. Класс электробезопасности – 2-й (не требуют защитного зануления). Мощность – от 4,5кВт до 250кВт. Особенность этих котлов  — от 220В работает только самый маломощный «Гейзер -5», все остальные – то сети 380В. Выпускаются в двух модификациях – «Гейзер Е» – для систем с накопительной емкостью, «Гейзер Б» — с теплообменником. Имеют классический для этого вида оборудования дизайн – отрезок трубы, запаянный на концах.

    Индукционные котлы «Гейзер» (Geyzer)

    Индукционный котел «Эдисон»

    Котлы «Эдисон» производятся на Заводе Сибирского технологического машиностроения. Могут использоваться только в отопительных системах закрытого типа. Заявленный КПД — 98%, коэффициент мощности 0,99. Выпускаются мощностью от 4,5кВт до 500кВт.

    Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта. Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов (применялось как для обогрева так и в технологических процессах) экономически оправдано и надежно.

    Индукционный котел «Эдисон»

    Индукционные котлы ПИН

    Индукционные котлы ПИН

    Проточные индукционные нагреватели ПИН – изделия украинского производства.  Срок гарантии – 36 месяцев. Выпускаются индукционные котлы ПИН мощностью от 3кВт до 50кВт, заявленный КПД -97-98%. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя. Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная (по заявке).

    На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно. Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия (а она, судя по отзывам, все-таки есть) неясно.  Использовать его или нет – каждый решает для себя сам. Единственная просьба – при наличии опыта эксплуатации оставить свои впечатления: вашим «последователям» будет проще ориентироваться и принимать решения.

    teplowood.ru

    Индукционный котел отопления

    Вопрос обогрева помещения не потеряет своей актуальности никогда. Периодически в результате продуктивных инженерных разработок на рынке появляются новые предложения по отоплению жилья. Индукционные котлы не столь популярны, как традиционные электрические агрегаты, оборудованные ТЭНами, но ознакомиться с их конструкцией и принципом работы будет полезно тем, кто изучает варианты отопления собственного дома.

    Внутреннее устройство котла

    Исследованием электромагнитной индукции ученый М.Фарадей занимался еще в первой половине 19 века. Его научные труды легли в основу производства трансформаторов, генераторов и электродвигателей. И только в 90-х годах прошлого столетия были разработаны индукционные электрические котлы, принцип работы которых базируется на открытии полуторавековой давности. Индукционный котел отопления обладает сложной конструкцией, состоящей из следующих элементов:

    • Наружный корпус выполняется из металла.
    • Второй слой индукционного котла представляет собой двухслойную защиту, состоящую из электро- и теплоизоляции.
    • В центре агрегата для отопления расположен сердечник, изготовленный из двух труб разного диаметра. Используемый материал – ферримагнитная сталь, толщина стенок – 10 мм. Трубы вставлены друг в друга и решают разные задачи. Внутренняя часть обладает обмоткой, это непосредственно сам сердечник, внешняя труба выполняет функцию нагревательного элемента.

    Принцип работы

    В котлах отопления индукционного типа можно применять любой теплоноситель, но самым удобным и популярным считается вода. Нижняя часть конструкции котла оснащена патрубком для поступления теплоносителя, вверху расположен выход для нагретой воды. Внутри агрегата электрическая энергия преобразуется в вихревые потоки за счет действия первичной обмотки. Далее сформированное электромагнитное поле перераспределяется на вторичную обмотку, представленную металлической трубой отопления.

    Принцип действия индукционного котла аналогичен работе трансформатора. Теплоноситель, находясь в трубе внутри катушки, подвергается сильному нагреву. Процесс циркуляции обеспечивает его продвижение в систему отопления, за счет этого вероятность перегрева исключается.

    Многие мастера успешно конструируют вихревые индукционные нагреватели (ВИН) самостоятельно. Решив соорудить котел отопления своими силами, соблюдайте технику безопасности.

    Предупреждение! Эксплуатация индукционного оборудования возможна исключительно в закрытой системе отопления, оснащенной принудительной циркуляцией теплоносителя.

    Особенности выбора

    Подбирая индукционный агрегат для отопления дома, обратите внимание, что существуют однофазные и трехфазные образцы, второй вариант неприемлем для квартир, его эксплуатация возможна лишь в частном секторе. Большинство котлов промышленного производства оснащены пультом управления, позволяющим устанавливать требуемые параметры обогрева. Мощность оборудования выбирают исходя из площади, нуждающейся в отоплении: для 1 м2 потребуется 60 Вт. Для отопления помещения 120 м2 необходимая мощность индукционного котла составляет 7,2 кВт.

    Достоинства и недостатки

    Любому механизму свойственно облегчать жизнь потребителей. Среди достоинств оборудования для отопления, принцип работы которого основан на электромагнитной индукции, отмечаются следующие моменты:

    • Котел не нуждается в специально оборудованном отдельном здании, наличие дымохода не требуется.
    • Функционирует от сети переменного и постоянного тока. Низкое напряжение не является преградой для прекращения эксплуатации.
    • Отсутствуют нагревательные элементы, требующие регулярной замены.
    • Герметичная и надежная система снижает вероятность утечек до минимума.
    • Образование накипи в индукционных котлах не происходит.
    • Работа индукционного котла характеризуется высокой степенью пожарной и электрической безопасности.
    • КПД составляет 100%, в течение всего периода эксплуатации этот показатель не изменяется.
    • Помимо воды, в качестве теплоносителя может выступать антифриз и масло. Его замена происходит раз в 10 лет.
    • Монтаж оборудования достаточно просто провести самостоятельно.

    Приняв решение приобрести для отопления индукционный котел, будьте готовы к следующим нюансам:

    • Даже небольшая конструкция при высоте 45 см и диаметре 12 см обладает весом в 23 кг.
    • Высокая стоимость агрегата. Это наиболее дорогой котел для отопления из возможных вариантов.
    • Система отопления обязательно должна быть закрытого типа.
    • Из-за возникновения помех на несколько метров не рекомендуется поблизости располагать бытовые приборы.

    Характеристика эксплуатационного процесса

    Если провести сравнительную характеристику между электрическими котлами, работающими от ТЭНа и индукционного типа, первый вариант выигрывает в стоимости. Но это только на первый взгляд. С течением времени эффективность такой конструкции снижается за счет образования накипи. Подобная проблема не свойственна индукционным агрегатам, благодаря чему они дольше не выходят из строя и работают с первоначальной теплоотдачей. Расчеты показали, что с каждым годом выгода от экономии электроэнергии при работе индукционного котла только возрастает и в среднем составляет 30%.

    Также существует простой способ устранить проблему возникновения помех от котла. Для этого достаточно воспользоваться изобретением М.Фарадея и облачить индукционный агрегат в мелкозернистую металлическую сетку.

    Важно! Защита из сетки не должна быть электрически связана с основной конструкцией, наличие заземления обязательно.

    Такая оболочка позволяет задержать помехи и не препятствовать работе электробытовых приборов. Причем существует прямая зависимость между зернистостью сетки и уровнем защиты, для обеспечения качественной преграды достаточно остановиться на латунном экземпляре, размер ячеек которого составляет 1х1 мм.

    Еще один важный момент экономии расхода электроэнергии при пользовании индукционным котлом отопления – качественная теплоизоляция помещения. Если у вас старые окна, стены и пол не имеют достаточной термоизоляционной защиты, то отопление помещения индукционным котлом станет весомым пунктом в семейном бюджете. Предварительный анализ тепловых утечек и их своевременное устранение позволит существенно снизить расходы электричества при работе индукционного котла. В этом случае существенная экономия достигается при установке двух тарифного счетчика. Достаточно включать отопление в ночное время, когда тарифы заметно ниже дневных расценок, и прогрева помещения индукционным котлом хватит до следующей ночи. Дом, обладающий свойствами термоса, давно стал привычной технологией строительства в западных странах. Перенимая прогрессивный опыт, эксплуатация индукционного котла отопления принесет лишь положительные эмоции.

    В процессе эксплуатации индукционных котлов мнения потребителей об их технических характеристиках расходятся. Приводим несколько отзывов, отражающих практическую сторону вопроса.

    Валентина

    Я живу в местности, где отсутствует газовая магистраль. Вопрос отопления всегда стоял остро. Использовать твердотопливный котел мне неудобно: постоянные заботы о закупке топлива, его транспортировке и хранении не внушали оптимизма. В магазине предложили воспользоваться индукционным котлом. У меня небольшой дом 60 м кв., в процессе капитального ремонта окна были заменены на пластиковые, стены утеплены. Установка индукционного котла отопления прошла легко и без проблем. В свое отсутствие я отключаю оборудование, его повторный запуск позволяет быстро и без усилий нагреть систему отопления. Я благодарна консультантам за предложенный выбор индукционного котла.

    Сергей

    Являясь владельцем двухэтажного дома, хочется иметь систему отопления, не выедающую семейный бюджет в зимний период до дна. Желание установить газовый прибор отопления отложен до времен подвода центральной линии газоснабжения. Менеджеры по продажам усиленно пытались убедить в незаменимости индукционного котла: работает долго, бесшумно, со временем не снижается КПД благодаря отсутствию накипи. Но, посчитав стоимость самого индукционного котла и добавив к расходам неизбежные эксплуатационные затраты по оборудованию трехфазной линии электропередач, оформление необходимой документации, пришел к выводу, что гораздо практичней индукционного котла организовать в доме отопление конвекторами, а в дальнейшем перейти на газовое оборудование.

    bouw.ru

    Каков принцип работы индукционного нагревателя

    Если вы работаете на сталелитейном заводе, то индукционный нагреватель будет обычным процессом нагрева для плавления, гибки металла. Обычно процессы, которые мы используем для нагрева объекта, направлены на установление контакта с горячими объектами, огнем или пламенем огня.

    Принцип работы индукционного нагревателя:

    Но для метода индукционного нагрева , мы не контактируем с предметами, огнем или пламенем.Теперь просто внимательно посмотрите на картинку ниже, и вы увидите основной принцип работы индукционного нагревателя .

    На этой фотографии есть катушка, которую делают из меди, и ее индукционная катушка . Если вы уже знаете , как работает трансформатор , тогда вам будет легче понять индукционный нагреватель.

    Потому что принцип работы индукционного нагревателя и силового трансформатора немного похож друг на друга .В силовом трансформаторе есть первичная и вторичная обмотки. Когда мы пропускаем переменный ток через первичную катушку, он создает переменное магнитное поле. Теперь это магнитное поле действует на вторичную катушку.

    И это переменное магнитное поле первичной катушки создает переменный ток во вторичной катушке.

    Связанные: принцип работы трансформатора, конструкция и типы

    Предположим, эта медная катушка является первичной катушкой, а объект, который мы собираемся нагревать, является вторичной стороной с коротким замыканием.Когда ток проходит через вторичную обмотку, этот ток будет называться , вихревой ток . Это вторичное сопротивление предотвратит это, и по этой причине будет выделяться тепло, и объект будет нагреваться.

    И это основная причина системы индукционного нагрева. Но есть ограничение. Поскольку объект, который мы нагреваем, не будет поддерживать постоянный процесс нагрева как с внешней, так и с внутренней стороны. Внешняя сторона нагревательного объекта нагревается сильнее, чем внутренняя.

    Теперь основной причиной этого принципа нагрева является скин-эффект. Для скин-эффекта количество тока, генерируемого во вторичной катушке, будет проходить через внешнюю сторону нагревательного объекта, а затем через внутреннюю сторону.

    Потому что электроны раньше перемещали объект с его внешней поверхности на небольшую внутреннюю поверхность, но не во внутреннюю центральную точку объекта. Если мы подойдем к центру объекта, то плотность тока уменьшится.

    Также из-за гистерезиса объект слегка нагревается.Изменяющееся или изменяющееся магнитное поле стремится распределить молекулы объектов вдоль направления поля. Но когда направление магнитного поля меняется, некоторые молекулы не хотят менять свою текущую ориентацию на новое состояние.

    По этой причине каждый раз некоторое количество энергии магнита удерживается в объекте. Удержание этой магнитной энергии для первичной обмотки — это потеря, которая называется гистерезисной потерей. Теперь эта энергия превращается в тепло.

    Теперь перейдем к самому преимуществу этого метода нагрева , а именно отсутствие контакта с объектом.По этой причине в процессе нагрева объект защищен от любого давления и остается в целости и сохранности. Вы найдете несколько применений индукционного нагрева от вашего дома до промышленности.

    Связано: что находится внутри программируемого логического контроллера (ПЛК)

    Теперь, если вы найдете эту публикацию полезной, поделитесь ею со своим другом и не забудьте подписаться на нашу рассылку новостей. Спасибо!

    принцип работы и устройство своими руками


    Постоянный рост стоимости энергоносителей стал причиной появления новых технологий отопления.Помимо модернизации уже существующих систем, производители предлагают принципиально новые способы нагрева воды. Особый интерес представляет индукционный обогрев частного дома своими руками.

    Особенности индукционного нагрева

    Для повышения температуры теплоносителя необходимо обеспечить отвод тепла от энергоносителя. В традиционных электрокотлах за это отвечает Tenni. Однако у них есть ряд недостатков, которые в первую очередь связаны с повышенным потреблением электроэнергии.Современная индукционная печь нагрева работает по другому принципу.

    Для того, чтобы сделать индукционный нагрев своими руками — необходимо досконально изучить специфику его работы. В основе его работы лежит принцип электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

    • Первичный . Он необходим для преобразования подводимой к нему электроэнергии в вихревой ток. Это один из шагов к созданию индукционного явления;
    • Вторичная .Из-за воздействия электромагнитного поля начинает нагреваться, тем самым передавая образовавшуюся тепловую энергию теплоносителю.

    На практике для изготовления индукционного отопления Частному дому потребуется внешний контур, выполняющий функцию корпуса. Внутренний сердечник выполнен из стали, выпрямленной, толщина которой обычно составляет 10 мм. Такая конструкция позволяет уменьшить массу, а заодно повысить эффективность работы. Для заводских моделей КПД КПД может достигать 98%.При этом даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

    Все системы индукционного нагрева не оборудованы циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

    Плюсы и минусы индукционных котлов

    Так ли эффективен этот вид теплоснабжения, как его рекламируют производители? Читая отзывы об индукционном нагреве, нельзя сделать однозначный вывод.Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны.

    Перед тем, как сделать котел индукционного нагрева своими руками, подберите к нему комплектующие и комплектующие — рекомендуется подробно ознакомиться с плюсами и минусами этого вида теплоснабжения.

    Преимущества:

    Но при этом необходимо учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

    • Дорогие заводские модели.По-настоящему качественные электрические индукционные котлы отопления производятся с использованием современных материалов, стоимость которых более чем и обуславливается высокой ценой. Так что самодельные модели существенно уступают по качеству и техническим параметрам заводским;

      • №

    • Для установки котлов мощностью более 7 кВт потребуется оборудование в электросети 380 В. В противном случае нагрузка не будет работать, оборудование в штатном режиме;
    • При отсутствии воды во время работы индукционной печи Нагреватель будет перегреваться и на ее выходе.Поэтому в конструкцию должны входить датчики давления, которые подключаются к выключателю. Когда давление упадет, автоматическое отключение устройства завершится.

    Решив, что индукционный нагрев все же необходимо делать самостоятельно — можно приступать к выбору оптимальной схемы котла и расчету ее параметров.

    Индукционный принцип нагрева уже применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и произошли котлы индукционного нагрева.

    Самодельный индукционный котел

    Для изготовления индукционного отопления частного дома своими руками необходимо предварительно изготовить корпус. Для этого используют жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, в которой устанавливается обмотка из медной проволоки.

    Для снижения тепловых потерь наружные стены утеплены базальтовой ватой. Таким образом, в хозяйственном помещении можно установить индукционные котлы для отопления частного дома.

    После установки внутреннего контура необходимо выполнить следующие работы:

    1. Отобразите контактные провода через специальные отверстия на внешней конструкции.
    2. Тщательно изолируйте кабели в области прохождения через внешний кожух.
    3. Подключить котел к системе управления. Лучше всего приобретать заводскую модель этого компонента, так как в нем предусмотрены защитные и регулирующие элементы.

    Перед первым запуском индукционного котла отопления, сделанного своими руками, необходимо проверить герметичность всей конструкции.Для этого одна из трубок должна быть герметичной, а во вторую с помощью насоса подавать воду. После заполнения внутреннего пространства следует увеличить давление до максимального осадочного. Обычно этот показатель равен 15-20 атм.

    На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении самостоятельно не изготовить. Исключение составляют лишь небольшие сооружения, которые с большей вероятностью будут выполнять функцию горячего водоснабжения, чем отопления.

    Это связано со сложностью соблюдения всех технологических норм производства.Нередко в обзорах самодельных индукционных котлов можно столкнуться с попытками сделать их своими руками. Но после серии испытаний выбор остановился на заводских моделях этого отопительного оборудования.

    В случае неправильно сделанной обмотки возможен аварийный электрический пробой. Это приведет к короткому замыканию и выходу оборудования из строя. Поэтому котлы должны комплектовать УЗО.

    Правила организации индукционного нагрева

    Так как индукционные электрокурцепторы для обогрева отличаются от обычных, то требования к их эксплуатации также другие.Прежде всего, нужно знать, что установка такого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить помпу.

    Для того, чтобы нагрев от индукционной плиты был безопасным — необходимо адаптировать имеющуюся проводку. Для этого рассчитайте мощность электрооборудования в доме, включая котел, и к полученной цифре прибавьте запас 20%. Технические характеристики электрического кабеля Должно быть не меньше получившейся цифры.

    Подключение тепла индукционной печи к электросети должно производиться отдельным кабелем. Он должен быть подключен напрямую к центральной распределительной панели. Подключение к этой линии питания других устройств запрещено.

    Для повышения эффективности и безопасности индукционного нагрева, сделанного своими руками, вам потребуется установить следующие комплектующие:

    • Расширительный бак . Необходимо компенсировать давление в случае его превышения из-за перегрева теплоносителя.Температура внутри индукционного котла для отопления дома может достигать + 110 ° С;
    • Датчик давления и температуры . Они подключены к центральному блоку управления;
    • Циркуляционный насос . Его установка не обязательна, но желательна. Естественного расширения термальной воды может быть недостаточно для создания движений с нормальной скоростью;
    • Группа безопасности — вентиляционный и береговой клапан.

    Часто в отзывах об индукционном нагреве можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды.Во избежание этого все технические и эксплуатационные характеристики системы отопления должны соответствовать предварительно рассчитанным.

    Во избежание охлаждения воды при отключении электричества рекомендуется установить аварийный генератор. Особенно это актуально для индукционных систем частного дома.

    Обзор производителей индукционных котлов

    А что делать, если требуются индукционные электроконы для обогрева заводского производства? Увы, но сейчас на рынке не так много производителей, продукция которых соответствует мировым стандартам.

    При настройке индукционного нагрева, который делается своими руками, рекомендуется проанализировать актуальные предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных котлах, но и проверить их соответствие действующим нормам. Сделать последнее будет непросто, так как на данный момент нет гостей и СНИПов, регулирующих производственный процесс их изготовления. Максимум, к которому вы можете принуждать — с внутренними техническими условиями производителя.

    Но как же в таком случае оборудовать индукционный обогрев частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для систем индукционного нагрева.

    Гейзер

    Одно из крупнейших и надежных предприятий по производству оборудования для электроснабжения. В настоящее время потребитель может выбрать котел индукционного нагрева мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», не требующий организации дополнительной цепи заземления.

    В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя более экономичным.

    Эдисон

    Компания специализируется на производстве крупных систем отопления, предназначенных для теплоснабжения общественных и производственных зданий. Поставляемый комплекс оборудования включает в себя все необходимые комплектующие. В ассортименте есть модели, рассчитанные на нагрев от индукционной плиты малой мощности. Но их количество крайне мало.

    Миратрон

    Особенность электрических отопительных котлов индукционного типа У данной фирмы есть модульная компоновка. Это дает возможность в любой момент увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте котлы от 4,5 до 30 кВт.

    Перед приобретением электрокотеля для индукционного нагрева рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

    Несмотря на большое количество методов получения тепла с использованием природных ресурсов, домовладельцы все чаще обращаются к использованию для отопления дома электрических отопительных установок.

    Котельные, работающие на электричестве, экологические Так как продукты сгорания, возникающие при сжигании нефтепродуктов, газа, угля и даже дров, не выбрасываются в атмосферу.

    Вихревой нагреватель

    Еще один плюс Использование электрического отопления — это простота системы отопления , смонтированной на базе электрокотла.Однако простота использования электроэнергии для обогрева жилья становится все более дорогим способом получения тепла в доме — оплата счета за потребленную электроэнергию с каждым отопительным сезоном становится для многих невыносимой.

    Домовладельцы начинают искать альтернативу электродвигателям, в основе конструкции которых лежит стандартный ТЭН.

    Постепенно набирают популярность индукционные электрические котлы, преобразующие также электроэнергию в тепло, необходимое для обогрева помещений.но их конструкция позволяет использовать энергоноситель намного экономичнее , что существенно снижает текущие затраты на содержание дома в отопительный сезон.

    Экономия электроэнергии идет за счет быстрого прогрева системы отопления системы отопления. Это связано с тем, что индукционное устройство в котле заменено традиционным ТЭНом.

    Помимо снижения затрат на отопление, у этих котлов есть солидное количество преимуществ перед другими электродвигателями — высокий КПД при длительном обслуживании (минимум 25 лет) и отсутствие масштаба .

    Внутреннее устройство индукционного нагревателя и принцип его работы

    Конструкция такого устройства, предназначенного для выработки тепловой энергии в простейшем виде, аналогична трансформатору. Как и трансформатор, индукционный генератор Состоит из короткозамкнутых обмоток — первичной и вторичной.

    Первичная обмотка Служит для преобразования электричества в вихревые токи, создавая электромагнитное поле, направленное на вторичную обмотку. Вторичная обмотка Одновременно является корпусом индуктора и нагревательным элементом, передающим полученную энергию в систему нагрева.Хладагент может быть любой электропроводящей жидкостью, от обычной технической воды до масла и антифриза.

    Так как вихревой индукционный нагреватель (или просто винный) не выделяет продуктов разложения топлива при работе, он наиболее безопасен среди различных видов отопительного оборудования, применяемого для обеспечения теплом зданий различного назначения. Такая система отопления гарантирует благоприятный состав атмосферы, а значит, сохранение ее экологической чистоты.

    Система обогрева начинает работу сразу после подачи напряжения на внутреннюю обмотку .Возникающее электромагнитное поле направляет вихревые токи на поверхность сердечника, находящуюся снаружи.

    Их плотность увеличивается практически мгновенно, нагревая поверхность сердечника, а затем и весь элемент. Он теплый и служит для нагрева циркулирующего в котле теплоносителя.

    Зачем нужна система отопления? Виды устройства и принцип его работы.

    Стоит ли устанавливать термостат на радиатор отопления? продукт?

    Следует учитывать, что устройство врезается в систему отопления с помощью двух труб. Нижний служит для подачи охлаждающей жидкости. Его монтируют на входе в котел, и через второе сопло нагретый теплоноситель направляется в систему отопления.

    Подача нагретого теплоносителя осуществляется за счет гидростатического давления. Так как теплоноситель постоянно циркулирует в системе, вынося горячую жидкость в систему отопления, возможность перегрева оборудования полностью исключена .

    Особенности монтажа котельной установки и ее эксплуатации

    Для обеспечения непрерывной циркуляции теплоносителя система отопления с индукционным электрокотлом должна быть закрытой, в обязательном порядке оборудована циркуляционным насосом.Есть некоторые правила установки индукционного котла в помещении.

    Котел необходимо монтировать на расстоянии не менее 30 см от поверхностей стен. От пола и от потолка расстояние должно быть более 80 см. Для возможности контроля работы системы и обеспечения ее безопасности, сразу за патрубком отвода теплоносителя должны быть встроены манометр, диверсионный клапан, автомат, предназначенный для удаления воздуха.

    Перед началом работ необходимо проверить наличие охлаждающей жидкости в системе. Подача электроэнергии при ее отсутствии гарантирует выход оборудования. Такой котел можно установить в любом помещении, учитывая его установку на указанном выше расстоянии от стен, потолка и пола.

    Многие потребители, использовавшие пластиковые трубы при монтаже системы, вызывают вопрос: можно ли им подключить инновационный котел? Такой проблемы не существует, пластиковые трубы для систем отопления рассчитаны на использование любого отопительного оборудования.

    Читайте, как правильно выбрать расширительный бак для закрытой системы отопления.

    Достоинства и недостатки. Как выбрать и установить?

    Как выбрать тепловой насос для отопления частного дома? Достоинства и недостатки будущих систем отопления.

    Цена индукционного котла и стоимость монтажа

    Выбор мощности индукционного котла, как и любого отопительного оборудования. Определяется размером отапливаемой площади здания.Стоимость оборудования зависит от мощности. Самая недорогая винная котельная, из имеющихся в продаже, стоит около 30 тысяч рублей. Стоимость монтажа начинается от 6 тысяч рублей.

    Мощность такого обогревателя составляет 6 кВт, что вполне достаточно для обогрева небольшого загородного дома. Имеет две секции нагрева по 3 кВт каждая, что очень удобно при повышении температуры наружного воздуха. Такая конструкция отопительного оборудования позволяет значительно снизить расход электроэнергии на обогрев дома.

    Обратная связь:

    Долго выбирал винный котел и купил САВ. На 5 кВт. Потому что стояла задача трахнуть загородный дом. Устройство хорошо справляется со своей задачей. Единственный минус — часто вырубает автомат, и отказывается работать через УЗО. Проведу более мощную линию энергоснабжения. Возможно, это решит проблему.

    Электрокотел индукционный своими руками

    Простота конструкции позволяет домашним уборщикам самостоятельно изготовить индукционный котел нагрева вина.При изготовлении простейшего варианта этого нагревателя необходимо будет приобрести высокочастотный сварочный инвертор. .

    Желательно, чтобы он был оборудован устройством плавной регулировки тока. Величина сварочного тока (не менее 15 ампер) зависит от мощности конструкции.

    Также необходимо подготовить следующие материалы:

    • толстостенная пластиковая трубка, внутренний диаметр которой чуть меньше 5 см;

      • Проволока нержавеющая

    • 7 мм;
    • переходники для подключения к системе отопления;
    • медный эмалированный провод;
    • малая металлическая сетка.

    Проволока разрезается на кусочки примерно 5 см . Затем берется пластиковая трубка, на дне которой закрепляется металлическая сетка, а затем крепится переходник к основанию. Эта труба будет выполнять одновременно две функции — станет частью системы обогрева системы обогрева и основой индукционной катушки.

    Внутренняя часть трубы полностью заполнена проволочной обрезкой . Они будут обслуживать материал нагретым электромагнитным полем, а закрепленная металлическая сетка не даст им упасть в трубопровод.Затем на верхнюю пластиковую трубу также установили переходник.

    Следующим этапом работ будет изготовление катушки . Вокруг основания пластиковой трубы, заполненной обрезком проволоки, аккуратно наматывают 90 витков подготовленной медной проволоки. Проволока должна располагаться в средней части трубы.

    Готовый прибор с помощью переходников устанавливается в наконечник трубопровода системы отопления . Установка строго вертикальная.

    После установки змеевик следует подключить к высокочастотному инвертору, а систему отопления залить теплоносителем.Нагревательный прибор необходимо обязательно заземлить. Теперь вы можете приступить к использованию отопительного прибора, изготовленного персоналом.

    Для предотвращения потерь тепла и более эстетичного внешнего вида необходимо изготовить теплоизоляционный кожух.

    Также смотрите видео, как сделать индукционный нагрев своими руками:

    Исследование потребительского спроса на рынке котельного оборудования говорит о том, что большинство покупателей, использующих электроэнергию для отопления, отдают предпочтение современным индукционным котлам заводского производителя, оснащенным различными системами безопасности, мощными и экономичными.Такая отопительная техника нового поколения с каждым годом становится все популярнее.

    Отопление — непременный атрибут практически всех загородных домов и коттеджей. Ведь от того, как работает система отопления, во многом зависит тепло и комфорт домашнего уюта.

    На современном рынке отопительного оборудования очень широкую нишу занимают котлы всевозможных модификаций. Каждый может выбрать себе котельную установку индивидуально в зависимости от возможностей и технической необходимости.

    Однако стоит отметить, что постоянный рост разных видов топлива приводит к тому, что многие владельцы домовладений начинают задумываться о том, что такое отопление, чтобы установить, чтобы оно эффективно колебалось в помещении, и при этом была явная экономия. денежных средств, потраченных на отопление жилища.

    Альтернативой в этой ситуации может быть индукционный нагрев, который по праву можно считать новой технологической мыслью.
    Для того, чтобы понять, о чем идет речь, подробно раскроем все важные стороны этого типа отопительного оборудования, а также опишем, каков принцип работы этого обогревателя.


    Конструкция

    Основным элементом данного вида отопления является индукционный котел.

    Данный агрегат представляет собой разновидность электрического водонагревателя, функционирующего на основе действия электромагнитной индукции.

    Конструкция данного электрокотельного агрегата, как правило, состоит из следующих основных элементов:

    • наружный корпус, который выполнен из металла;
    • внутренний узел, состоящий из ферромагнитных труб с намоткой;
    • Изолирующий элемент, который расположен между корпусом и внутренним узлом, одновременно выполняет функцию светоизоляции и теплоизоляции.

    Таким образом, уникальная конструкция индукционной установки позволяет использовать ее для отопления жилых помещений, обогрева гаража и различных хозяйственных помещений.

    Как это работает

    Принцип работы котла данной разновидности заключается в ряде следующих действий:

    Наглядно принцип работы электрокотла этой разновидности можно рассмотреть на следующем рисунке.

    Устройство системы индукционного нагрева

    Система обогрева данного типа состоит из следующих элементов:

    Исходя из представленной схемы, можно смело сделать вывод: индукционный нагрев можно производить своими руками.

    Основные преимущества и недостатки

    Система отопления на базе индукционного котла имеет ряд положительных моментов, к которым можно отнести:

    Также стоит указать, что индукционный нагрев имеет некоторые недостатки, к которым можно отнести следующие моменты. приписано:

    • индукционные котлы устанавливаются только в закрытых системах отопления;
    • обязательный принудительный оборот;
    • обязательное электролитное оборудование на 380В для загрузочных нагрузок мощностью более 6кВт;
    • При прекращении подачи охлаждающей жидкости функция нагрева автоматически прекращается.

    И в заключение хочу сказать, что многие отзывы владельцев индукционного отопления говорят о том, что это достаточно практичный способ отопления любых типов зданий. И это действительно так! Ведь эффективность электрического котла данного типа и отличные технические характеристики не вызывают ни у кого сомнений.

    Посмотрите видео, в котором подробно описаны особенности и преимущества индукционного нагрева:

    Методы индукционного нагрева нашли широкое применение В промышленности, в частности — в процессах плавки и закалки различных металлов.Однако при желании индукционный нагрев можно использовать для обогрева жилых помещений, нагрева воды и даже быстрого теплового нагрева. Основное преимущество индукционных нагревателей — высокий КПД при низком энергопотреблении и.

    Существует 2 основных варианта, с реализацией которых вы можете справиться своими руками: полноценный водогрейный котел и сравнительно небольшой электроприбор, подключаемый непосредственно к батареям отопления. Ознакомьтесь с особенностями предлагаемых решений и выберите наиболее подходящее для вашего случая.

    Перед началом работы выделите время, чтобы подготовить все необходимые аксессуары, чтобы в дальнейшем не отвлекаться на их поиски. Сборка рассматриваемых агрегатов не требует использования сложных инструментов и дорогостоящих материалов. Все необходимое продается в хозяйственных и сантехнических магазинах.

    Комплект для устройства индукционного нагрева

    1. Паяльник.
    2. Аппарат для сварки. Лучше всего строить такую ​​систему, используя инверторные блоки.В общем, подойдет и простой сварочный трансформатор.
    3. Lubes.
    4. Проволока из нержавеющей стали диаметром около 6-7 мм.
    5. Проволока медная эмалированная на 1,5-2 мм.
    6. Стальные трубы диаметром около 2,5 см.
    7. Пластиковая трубка диаметром 5 см.
    8. Клапан взрывной и прочая сантехническая арматура.
    9. Детали для схемы сборки.

    Котел индукционный

    Предварительно подготовить сварочный аппарат с возможностью выставить ток 18-25а.Также подготовьте нержавеющую проволоку. Из него будут собраны элементы конструкции, отвечающие за нагрев воды. При отсутствии подходящей проволоки можно использовать прутья.

    Первый этап. Нарежьте нержавеющую проволоку на кусок длиной 4-5 см.

    Вторая фаза. Сделайте корпус ТЭНа. Для его изготовления используйте толстостенную трубу из пластика. Достаточно будет изделия диаметром около 5 см. Закройте один конец сетки мелкими ячейками. Во второй открытый конец опустите верхнюю часть отрезанной трубы нержавеющей проволоки или прутка.

    Третий этап. Сделайте катушку индуктивности. Для этого берем медную проволоку с эмалью и накручиваем на подготовленный ранее утеплитель. Число витков может варьироваться от 85 до 95. Точное значение зависит от силы тока используемого индуктора. Змеевик поливается по центру основной трубы, выполняющей функции самодельного корпуса обогревателя.

    Четвертый этап. Подключите собранное изделие к системе отопления или водопроводу. Для подключения используйте соответствующие переходники.

    Чтобы превратить изделие в полноценный вихревой индукционный нагреватель, необходимо выполнить определенные дополнительные действия.

    Шаг первый. Сварить две трубки в продукте, похожем на рогалик. Это изделие будет выполнять функцию бойлера на воду.

    Шаг второй. Купите или сварите себе емкость, подходящую под ваш диаметр корпуса, и врежьте в ее корпус патрубок для выхода жидкости (снизу) и аналогичный патрубок для подачи воды (ближе к верху).

    Шаг третий. Вставьте индукционную катушку в корпус, подготовленный в предыдущей части. Подсоедините «бублик» к водопроводным трубам так, чтобы в корпусе индуктора он располагался строго посередине.

    Шаг четвертый. Выполните тщательную изоляцию выходных концов катушки и подключите к трансформатору от устройства.

    В конце вам останется прикрыть нагреватель теплоизоляционным М до экрана, чтобы как можно больше тепла могло храниться внутри агрегата.

    Принцип работы такого устройства предельно прост: вода проходит по трубам внутри змеевика, нагревается, а через соответствующую насадку оказывается уже горячей. Такой агрегат подходит для использования исключительно в закрытых системах отопления, для циркуляции воды, в которой используется насос.

    При желании рассматриваемый самодельный обогреватель можно подключить к системе отопления или водоснабжения, собранной с помощью пластиковых труб.

    В соответствии с требованиями безопасности такое оборудование следует устанавливать на расстоянии не менее 35-40 см от стен и 85-90 см от поверхностей потолка и пола.

    Дополнительно нужно установить вентиль для отвода лишнего воздуха в котел.

    При желании можно подключить обогреватель к радиатору отопления и использовать получившуюся конструкцию для обогрева какого-то конкретного помещения, а не дома.

    Электронный индукционный нагрев

    Второй вариант отопления, с реализацией которого без проблем справишься своими силами, основан на использовании достижений современной электротехники. Представленная схема не требует дополнительной настройки — вы можете запустить ее после завершения сборки.

    Работа схемы основана на положениях резонансной последовательности. Даже изделие небольших габаритов будет обладать довольно внушительной мощностью.Для дополнительного увеличения мощности можно использовать конденсаторы большей емкости, а также полевые ключи увеличенного производителя.

    Шаг первый. Подготовьте дроссель. Прекрасно подходит деталь от компьютерного блока питания. Вы также можете купить новые комплектующие.

    Шаг второй. Приготовьте кольцо из порошкового железа. Нужно спрятать 10-30 витков провода 1,5 мм.

    Шаг третий. Подготовьте необходимые компоненты. Транзисторы IRF740 подходят как нельзя лучше. Если в них не хватает деталей с аналогичным сопротивлением.Индикатор обратного напряжения диодов должен быть не менее 500В, оптимальное значение тока от 3-4а. Такими характеристиками обладают, например, диоды UF4007. Также купите стабилизаторы на 15-18 В. Оптимальная мощность — 2-3 Вт. Резисторы должны иметь мощность 0,5 Вт.

    Шаг четвертый. Соберите схему и сделайте индукционную катушку. Для изготовления катушки используйте проволоку 1,5 мм. 6-7 витков будет достаточно. Присоедините катушку к собранному изделию в соответствии с показанным и включите.

    Схема предельно простая, но емкость продукта будет достаточно высокой.Под действием выделяемого тепла транзисторы могут выйти из строя. Чтобы этого не произошло, установите их на батареи отопления.

    Для подключения такого обогревателя также не требуется никаких сложных действий — вы просто подключаете его к аккумулятору и используете полученную систему для обогрева помещения. При необходимости вы легко сможете собрать нужное количество таких обогревателей для всех остальных комнат дома.

    Имея навыки работы с простейшими инструментами, вы без проблем сможете изготовить индукционный нагреватель своими руками.Делайте все по инструкции, запомните технику безопасности и уже совсем скоро в вашем доме будет тепло.

    Молодец!

    Видео — индукционный нагрев своими руками

    Вариант индукционного отопления чаще всего рассматривается в том случае, если при отсутствии газовой магистрали и нужно обогревать жилище дорогой электроэнергией .

    Индукционный котел

    обычно представляется продавцами более экономичной и инновационной альтернативой привычным нагревателям toan.

    Что такое индукционный нагрев

    На основе работы лежит Явление электромагнитной индукции . Внутри котла создается электромагнитное поле, которое нагревает сердечник от ферромагнетика. Вкл и подает в систему теплую воду вместо обычного загара.

    Когда продавцы и производители вин (вихревые индукционные нагреватели) говорят о его экономичности, подразумевают скорость нагрева элемента и передачу тепла в систему.

    Если ТЭН нагревает воду в системе отопления в лучшем случае через 20
     и затем 30-40 минут затем индукционный элемент на 10-15 минут быстрее.

    Важно! В индукционном нагреве выбор теплоносителя достаточно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

    Принцип работы и устройство индукционной электроколяски

    Как у трансформатора. Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

    Еще проще пояснить работу индукционного нагревательного устройства на следующем примере:

    1. Катушка намотана на трубу из диэлектрического материала (токонепроводящие стержни).
    2. Внутри размещен сердечник из мартенситной или ферритной стали (ферромагнетик).
    3. Катушка под действием электричества создает магнитное поле.
    4. Магнитное поле нагревает сердечник ( до 750 ° С ).
    5. Сердечник нагревает воду, проходящую по трубе.

    Ссылка. Несмотря на то, что индукционный котел может быстро нагреть большое количество теплоносителя, а само явление индукции создает конвекционное движение носителя в системе, так что без проблем выпадет двухэтажный дом, нужно поставить насос в систему.

    Чаще всего индукционный котел бывает достаточно компактным, не слишком высоким ( 40 см, ), но увесистым ( до 23-30 кг ) Широкая цилиндрическая труба. Поэтому, чтобы не задевал, надевают прочные дополнительные насадки. Иногда для усиления эффекта используют парную секцию от нескольких таких баллоновидных трубчатых котлов.

    Фото 1. Индукционный котел, подключенный к отопительному контуру. Это небольшой цилиндр.

    Реже встречаются конструкции в виде шкафчика .

    Но в любом случае индукционный котел состоит из:

    1. Корпус состоящий из диэлектрического металла.
    2. Слой электроизоляционный.
    3. Сердечник из ферромагнетика ( толщиной до 7 мм ).
    4. Датчик температуры в корпусе котла.
    5. Входные и выходные патрубки Соединения с системой труб и радиаторов.
    6. AutoClists (в панели управления).
    7. Терморегулятор (Электроника в панели управления).

    А вот система отопления может выглядеть так:

    • Насос для циркуляции теплоносителя.
    • Нагреватель аккумулятор.
    • Индукционный котел .
    • Мембрана расширительный бачок
       (для регулировки давления).
    • Шкаф пульта управления.
    • Кран шаровой Shuty .

    Внимание! Индукционный котел подходит только Для замкнутого отопительного контура.

    Немного о плите на индукционной

    Эта чудо-плита не похожа на обычные плиты тем, что:

    1. Автоматически распознает подходящую посуду (только из ферромагнитных металлов и с плоским дном), и под неподходящий даже не включается.
    2. Нагревается быстрее Чем газовая или электрическая, поэтому блюда готовятся быстрее.
    3. Разогрев строго определенной зоны , равный диаметру посуды.Остальная часть плиты остается холодной.

    Схема такой плиты у разных марок может существенно отличаться, но ее принципиальное устройство одинаково для всех моделей:

    • Поверхность стеклокерамики.
    • Под ним изолирующий слой.
    • Под изоляцией — индукционная катушка.
    • Под катушкой — блок управления и преобразователь частоты.

    Первичный контур В таком трансформаторе — катушка внутри печки, а вторичная Контур — это сама посуда.

    В Интернете можно встретить даже забавные схемы самодельных систем отопления с использованием индукционных плит. Но Они не выдерживают никакой критики.

    Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проведя замеры выбросов, выяснилось, что они частично поглощаются самой плитой, а остальные действуют строго В радиусе 30 см от центра плиты. Тем не менее, несмотря на доказанную безопасность, людям с кардиомимуляторами не рекомендуется использовать такие пластины, чтобы избежать остановки сердца.А как со злым излучением в индукционном котле? Ведь он также работает на частотах от 25 кГц и выше.

    Вам также будет интересно:

    Плюсы и минусы индукционного электрокотла

    Минусы индукционного котла :

    1. При справедливости утверждений, что такой котел — экологичный и не выбрасывает окружающую среду, выхлопные газы, электромагнитное поле распространяется по жилью. На это реагируют люди, животные и техника.
    2. Безопасен только условно. Если произойдет утечка теплоносителя, электромагнитное поле не отключится автоматически, сердечник будет продолжать нагреваться, пока корпус не расплавится, а произойдет это буквально за пару секунд. Поэтому для такого котла это очень важно. Комплексная и надежная автоматика контроля, отключение электропитания при утечках. Это дорого. А на отечественных образцах индукционных нагревателей в угоду экономии чаще всего стоят дешевые китайские образцы.
    3. Стоит почти в 2 раза дороже датчанина. При этом его заявленная эффективность явно завышена и восстановление будет долгим.
    4. По рациональности и экономии серьезно уступает газовым и твердотопливным системам отопления.

    Преимущества:

    1. Некоторые модели имеют вариант дистанционного управления с помощью электронного программатора По каналу GSM. Действительно бывает удобно — установите температуру 8-10 ° C во время отсутствия людей в доме, уехав на неделю, не беспокоясь о промерзании жилища.
    2. Промежуточные техосмотры не проводятся , замена кожуха и др. Ремонтно-профилактические работы.

    Кто изобрел нагревательный элемент на индукционном

    Маркетинговый аргумент о нововведении индукционного котла не выдерживает никакой критики. Принцип индукции был открыт еще в первой трети XIX века Майклом Фарадеем — известным нам исследователем по школьному курсу физики.

    А в самом начале ХХ века в Швеции была выпущена первая в мире плавильная печь индукционная Для металлургической промышленности.

    Конечно, инженеры и ученые в дальнейшем считали индукцию отопительных котлов в быту. Но, поучившись за и против, посчитал этот вариант нерациональным.

    Индукционный нагреватель для дома и быта начал применять на просторах СНГ в середине 90-х . До этого индукционные котлы большой мощности применялись в СССР только в тяжелой промышленности для плавки металлов.

    Правда ли, что индукционные нагреватели энергосберегающие?

    Эконом У этой разновидности котла достигается только начальная форма за 5-15 минут скорости нагрева. А потом сравнил с Танни. Потому что самая экономичная среди электрических систем отопления — «Теплый пол». Все рассуждения 99 или даже 100% КПД — lucavia И расчет на массовую безграмотность. Такой же КПД имеют все электронагреватели.

    А утверждение, что часть тепла из системы рассеивается, не доходя до теплоносителя одинаково и для бобов, и для индукционных котлов. Учитывая дороговизну котла и обязательное дополнительное оборудование к индукционной системе за отдельную сумму, экономия 30-50% на электроэнергии — не более чем легенда и торговая уловка.

    Долговечность. Как и все в мире, ядро ​​тоже подвержено разрушению, но он будет делаться, в отличие от Тана, гораздо дольше — 30 лет, . Остальные компоненты также имеют неплохой запас прочности. На обслуживание индукционного котла производители дают 10-летнюю гарантию, и не врут. Если укомплектована качественными европейскими электронными контроллерами , беспрепятственно обслуживается и до 30-40 лет.

    Фото 2.Индукционный котел подключен к закрытой системе отопления. Дополнительно комплектуется контроллером, расширительным баком и помпой.

    Учитывая вышесказанное, владелец индукционного котла обнаружит экономию по сравнению с Тановым только в долгосрочной перспективе — После пяти лет использования системы . Но, по сравнению с первоначальными затратами на установку, она может быть незначительной.

    Схема монтажа водяного отопления в системе отопления

    Первое, на что следует обратить внимание — правильные расчеты мощности.Лучше, конечно, пригласить специалиста, но если вы делаете это самостоятельно, воспользуйтесь формулой: 60 Вт Мощность котла на каждый квадрат. м. Корпус.

    Здесь Ряд стандартных правил, необходимых при установке Индукционный нагрев:

    1. Расстояние от котла до стены превышает 30 см.
    2. Расстояние от котла до потолка и пола не менее 80 см.
    3. За разъемом вывода сразу должны быть смонтированы манометр , аппарат удаления воздуха и диверсионный клапан .Это безусловное условие безопасности.
    4. Следуя группе безопасности, желательно подключить горячее питание к обратке, то есть замкнуть небольшой контур . Это мера безопасности от перегрева.
    5. После группы безопасности построить запорной арматуры .
    6. Котел крепится к стене обязательно вертикально При помощи специальных креплений или хомутов.

    Индукционный нагрев — обзор

    12.2 Принципы индукционного нагрева черных и магнитных материалов

    Индукционный нагрев использует переменное магнитное поле для индукции энергии в электропроводной среде.Несколько физических законов вовлечены в объяснение этого сложного явления.

    Уравнения Максвелла определяют, как индуцированные токи генерируются и распределяются внутри нагреваемого материала под действием электромагнитного поля, в то время как закон Фурье может использоваться для оценки теплового поля. Закон Ома и закон Джоуля-Ленца также имеют отношение к индукционному нагреву. Особые свойства материала, такие как магнитная проницаемость и теплоемкость, также играют важную роль.

    Подробное обсуждение общих принципов индукционного нагрева широко доступно в литературе, к которой отнесен читатель [3,4].Далее следует краткое изложение, объясняющее фундаментальный процесс, который позволяет железным и магнитным частицам внутри асфальтовой смеси нагреваться внешним источником — индуктором — и создавать переменное магнитное поле через катушку. Нагреваемый объект обычно называют заготовкой. Нет контакта между заготовкой и индукционной катушкой.

    Согласно четвертому уравнению Максвелла, если электрический ток течет в проводнике, он создает магнитное поле в окружающем пространстве (т.е.е., медный провод, подключенный к аккумулятору). Если ток изменяется со временем, магнитное поле, создаваемое током, также изменяется со временем. Третье уравнение Максвелла определяет электродвижущую силу, создаваемую изменением магнитного потока во времени (то есть частотой индукционного нагрева). Если объект-проводник (то есть железный материал) находится в электромагнитном поле, он будет подвергаться воздействию индуцированных токов в соответствии с законом Ома. Когда на проводник подается напряжение (т. Е., электродвижущая сила), то между любыми двумя точками проводника должен протекать ток. Эти токи обычно называют вихревыми токами. Количество тока, протекающего между двумя точками, зависит, среди прочего, от удельного сопротивления проводника. Вихревые токи генерируют мощность в заготовке, и ее рассеяние вызывает нагрев в соответствии с эффектом Джоуля и, как следствие, повышение температуры. Наконец, тепло или тепловая энергия распределяется в соответствии с тепловыми свойствами материала (т.е.е., удельная теплоемкость и теплопроводность). Некоторые материалы изменяют свои свойства в зависимости от температуры, что приводит к изменению всего процесса нагрева за время индукции. Изменение удельного сопротивления, например, влечет за собой то, что для нагрева стали на один градус требуется больше энергии, когда она горячая, по сравнению с тем, когда она холодная. Точно так же теплопроводность уменьшается с повышением температуры для некоторых материалов.

    Изменение частоты индукционного нагрева в источнике влияет на глубину проникновения в заготовку; низкие частоты (т.е.например, 10–50 Гц) обычно гарантируют более глубокое проникновение, в то время как высокие частоты (например, 50–500 Гц) вызывают более быстрый нагрев поверхности.

    В ферромагнитных материалах гистерезисные потери также играют роль во время индукционного нагрева. Переменное электромагнитное поле генерирует колебания магнитных диполей материала, поскольку полярная ориентация непрерывно изменяется в каждом цикле. Незначительное количество тепла генерируется трением, возникающим при колебаниях диполей (гистерезис).

    Обычно ферромагнитные материалы демонстрируют гистерезисные потери до определенной температуры, известной как температура Кюри; после этого они становятся немагнитными, и гистерезис больше не возникает. Большинство материалов, используемых для индукционного нагрева асфальта, имеют температуру Кюри выше 600–700 ° C; как далее объясняется в следующих разделах, индукционный нагрев асфальта требует быстрого повышения температуры и способен снизить вязкость битума, окружающего микротрещины.Максимальная температура системы в асфальтовых материалах обычно не превышает 80–90 ° C. Потери на гистерезис генерируют дополнительное тепло в ферромагнитных материалах, используемых для восстановления асфальта, хотя, по оценкам, гистерезис производит от 6% до 8% общего тепла [4].

    Асфальт является непроводящим материалом, и индукционный нагрев не работает, если в состав смеси не добавлены проводящие порошки, волокна или специальные заполнители. Нагревание куска «проводящего» асфальта с помощью индукции также сильно отличается от нагрева непрерывного, плотного и однородного куска металла.Проводящий материал, добавляемый в асфальт, далеко не диспергирован однородно из-за неоднородности асфальта, который включает в себя пустоты и агрегаты различных размеров. Микротрещины могут образовываться где угодно; если в непосредственной близости от трещины нет проводящего материала, она не заживет из-за индукционного нагрева.

    Кроме того, при индукционном нагреве твердой и сплошной стальной детали на поверхности выделяется тепло (скин-эффект), которое затем передается внутрь за счет теплопроводности материала.Если нет непрерывности между проводящими частицами в асфальтовой смеси, тогда теплопроводность проявляется между очень разными материалами; некоторые из них имеют очень низкую способность передавать тепло (например, битум и заполнитель), в то время как другие имеют высокую теплопроводность (т.е. проводящие частицы). Это дополнительно увеличивает количество исследуемых переменных и снижает эффективность всего процесса, следовательно, требуется больше мощности на входе.

    Одной из целей расширения использования этой технологии на дорогах является использование малой мощности для быстрого выделения тепла, достаточного для снижения вязкости битума и заполнения микротрещин.

    Принцип индукционного нагрева (принцип индукционного нагрева) — United Induction Heating Machine Limited of China


    индукционный нагрев

    ИНДУКЦИОННЫЙ НАГРЕВ был впервые отмечен, когда было обнаружено, что тепло выделяется в обмотках трансформатора и двигателя, как упоминалось в главе «Термическая обработка металла» этой книги. Соответственно, был изучен принцип индукционного нагрева, чтобы двигатели и трансформаторы могли быть сконструированы с максимальной эффективностью за счет минимизации потерь тепла.Разработка источников высокочастотной индукционной мощности предоставила средства использования индукционного нагрева для поверхностного упрочнения. Вначале индукция использовалась методом проб и ошибок с накоплением личных знаний о конкретных приложениях, но с отсутствием понимания основных принципов. С годами понимание основных принципов расширилось, и в настоящее время оно распространяется на компьютерное моделирование отопительных систем и процессов. Знание этих основных теорий индукционного нагрева помогает понять применение индукционного нагрева в применении к индукционной термообработке .Индукционный нагрев происходит из-за электромагнитных силовых полей, вызывающих электрический ток в детали. Детали нагреваются из-за сопротивления прохождению этого электрического тока.
    Сопротивление
    Все металлы проводят электричество, оказывая сопротивление потоку этого электричества. Сопротивление этому потоку тока вызывает потери мощности, которые проявляются в виде тепла. Это потому, что, согласно закону сохранения энергии, энергия преобразуется из одной формы в другую, а не теряется. Потери, вызванные сопротивлением, основаны на основной электрической формуле: P i2R, где i — количество энергии. ток, а R — сопротивление. Поскольку величина потерь пропорциональна квадрату тока, удвоение тока значительно увеличивает производимые потери (или тепло).Некоторые металлы, такие как серебро и медь, имеют очень низкое сопротивление и, как следствие,
    6 / Practical Индукционная термообработка — очень хорошие проводники. Серебро дорогое и обычно не используется
    для электрического провода (хотя в WorldWar II было несколько индукционных нагревателей, которые имели серебряную проводку из-за нехватки меди). Медные провода используются для передачи электроэнергии по линиям электропередач из-за низких потерь тепла при передаче. Другие металлы, такие как сталь, обладают высоким сопротивлением электрическому току, поэтому, когда электрический ток проходит через сталь, выделяется значительное количество тепла.Стальной нагревательный змеевик наверху электрической плиты является примером нагрева из-за сопротивления потоку электрического тока 60 Гц в доме. Подобным образом тепло, выделяемое в части индукционной катушки, происходит из-за электрического тока, циркулирующего в этой части.
    Переменный ток и электромагнетизм
    Индукционные нагреватели используются для подачи переменного электрического тока на электро-
    трикотажная катушка (индукционная катушка). Индукционная катушка становится электрическим (тепловым) источником, который индуцирует электрический ток в нагреваемой металлической детали (называемой заготовкой).Не требуется контакта между заготовкой и индукционной катушкой в ​​качестве источника тепла, а тепло ограничивается локализованными областями или зонами поверхности, непосредственно примыкающими к катушке. Это связано с тем, что переменный ток (ac) в индукционной катушке имеет невидимое силовое поле (elec-
    Рис. 2.1 Индукционная катушка с электромагнитным полем. OD, внешний диаметр; ID,
    внутренний диаметр Источник: Ref1
    Теория индукционного нагрева
    магнитный поток или поток) вокруг него.Когда индукционная катушка размещается рядом с деталью или вокруг нее, силовые линии концентрируются в воздушном зазоре между катушкой и деталью. Индукционная катушка фактически функционирует как первичная обмотка трансформатора, а нагреваемая деталь становится вторичной обмоткой трансформатора. Силовое поле, окружающее индукционную катушку, индуцирует равный и противоположный электрический ток в заготовке, при этом заготовка нагревается из-за сопротивления потоку этого индуцированного электрического тока. Скорость нагрева заготовки зависит от частоты индуцированного тока, интенсивности индуцированного тока, удельной теплоемкости материала, магнитной проницаемости материала и сопротивления материала протеканию тока.На рисунке 2.1 показана индукционная катушка с магнитными полями и индуцированными токами, создаваемыми несколькими катушками. Индуцированные токи иногда называют вихревыми токами, при этом ток наибольшей интенсивности возникает в области сильных магнитных полей.

    Индукционная термообработка включает нагрев заготовки от комнатной температуры до более высокой температуры, что требуется для индукционного отпуска или индукционной аустенитизации. Скорость и эффективность нагрева зависят от физических свойств заготовок во время их нагрева.Эти свойства зависят от температуры, а удельная теплоемкость, магнитная проницаемость и удельное сопротивление металлов изменяются с температурой. На рисунке 2.2 показано изменение удельной теплоемкости (способности поглощать тепло) с температурой
    .
    Рис. 2.2 Изменение удельной теплоемкости материалов в зависимости от температуры Источник: Ref2
    8 / Практическая индукционная термообработка
    для различных материалов. Сталь может поглощать больше тепла при повышении температуры. Это означает, что для нагрева стали, когда она горячая, требуется больше энергии, чем когда она холодная.В таблице 2.1 показана разница в удельном сопротивлении меди и стали при комнатной температуре, причем сталь демонстрирует сопротивление примерно в десять раз выше, чем медь. При 760 ° C (1400 ° F) сталь демонстрирует увеличение удельного сопротивления примерно в десять раз больше, чем при комнатной температуре. Наконец, магнитная проницаемость стали высока при комнатной температуре, но при температуре Кюри, чуть выше 760 ° C (1400 ° F), стали становятся немагнитными, в результате чего проницаемость становится такой же, как у воздуха.

    Конструкция индукционной катушки


    Принцип индукции

    теория индукционного нагрева

    • Физические характеристики:

      Элементарный символ

      Имя

      Атомный вес

      Удельный вес

      Температура плавления

      Точка кипения

      Удельная теплоемкость

      Коэффициент
      тепла
      проводимость

      Номер элемента

      Ag

      Серебряный

      107.880

      10,49

      960,80

      2210

      0,056 (0 ‘)

      1,0 (0 ° C)

      47

      Al

      алюминий

      26,97

      2,699

      660,2

      2060

      0.223

      0,53

      13

      В качестве

      мышьяк

      74,91

      5,73

      814

      610

      0,082

      —

      33

      Au

      золото

      197.21 год

      9,32

      1063,0

      2970

      0,031

      0,71

      79

      B

      бор

      10,82

      2.3

      2300 + -300

      2550

      0,309

      —

      5

      Быть

      бериллий

      9.02

      1,848

      1277

      2770

      0,52

      0,038

      4

      Ба

      барий

      137,36

      33,74

      704 + -20

      1640

      0,068

      —

      56

      Би

      висмут

      209.0

      9,80

      271,30

      1420

      0,034

      0,020

      83

      C

      углерод

      12,010

      2,22

      3700 + -100

      4830

      0.165

      0,057

      6

      Ca

      кальций

      40,8

      1,55

      850 + -20

      1440

      0,149

      0,30

      20

      CD

      кадмий

      112.41 год

      8,65

      320,9

      765

      0,055

      0,22

      48

      Ce

      церий

      140,13

      6.9

      600 + -50

      1440

      0,042

      —

      58

      Co

      кобальт

      58.94

      8,85

      1499 + -1

      2900

      0,099

      0,165

      27

      Cr

      хром

      52,01

      77,19

      1875 г.

      2500

      0.11

      0,16

      24

      CS

      цезий

      132,91

      1.9

      28 + 2

      690

      0,052

      —

      55

      Cu

      медь

      63.54

      8,96

      1083,0

      2600

      0,092

      0,94

      29

      Fe

      железо

      55,85

      7,896

      1536,0

      2740

      0,11

      0.18

      26 год

      Ga

      галлий

      69,73

      5,91

      29,87

      2070

      0,079

      —

      31 год

      Ge

      германий

      72.60

      5,36

      958 + -10

      2700

      0,073

      —

      32

      Hg

      Меркурий

      200,61

      13,546

      38,36

      357

      0,033

      0.0201

      80

      В

      индий

      114,76

      7.31

      156,4

      1450

      0,057

      0,057

      49

      Ir

      иридий

      193.1

      22,5

      2454 + -3

      5300

      0,031

      0,147

      7

      K

      калий

      39,096

      0,86

      63,7

      770

      0,177

      0.24

      19

      Ла

      лантадуим

      138,92

      6,15

      826 + -5

      1800

      0,045

      —

      57 год

      Ли

      литий

      6.940

      0,535

      186 + -5

      1370

      0,79

      0,17

      3

      Mg

      водород

      24,32

      1,74

      650 + -2

      1110

      0.25

      0,38

      12

      Mn

      марганец

      54,93

      7,43

      1245

      2150

      0,115

      —

      25

      Пн

      молибден

      95.95

      10,22

      2610

      3700

      0,061

      0,35

      42

      Na

      натрий

      22,997

      0,971

      92,82

      892

      0,295

      0.32

      11

      Nb

      ниобий

      92,91

      8,57

      2468 + -10

      > 3300

      0,065 (0 ° С)

      —

      41 год

      Ni

      никель

      58.69

      8,902

      1453

      2730

      0,112

      0,198

      28 год

      Операционные системы

      осмий

      190,2

      22,5

      2700 + -200

      5500

      0.031

      —

      76

      п

      фосфор

      30,98

      1,82

      441

      280

      0,017

      —

      15

      Pb

      привести

      207.21 год

      11,36

      327,4258

      1740 г.

      0,031

      0,08

      82

      Pd

      палладий

      106,7

      12,03

      1544

      4000

      0.058 (0 ° C)

      0,17

      46

      Pt

      платиновый

      195,23

      21,45

      1769

      4410

      0,032

      0,17

      78

      Руб.

      рубидий

      85.48

      1,53

      39 + -1

      680

      0,080

      —

      37

      Rn

      радон

      102,91

      12,44

      1966 + -3

      4500

      0,059

      0.21 год

      45

      RU

      рутений

      101,7

      12.2

      2500 + -100

      4900

      0,057 (0 ° С)

      —

      44 год

      S

      сернистый

      32.066

      2,07

      119,0

      444,6

      0,175

      —

      16

      Sb

      сурьма

      121,76

      6,62

      630,5

      1440

      0,049

      0.045

      51

      Se

      селен

      78,96

      4.81

      220 + -5

      680

      0,084

      —

      34

      Si

      селикон

      28.06

      2.33

      1430 + -20

      2300

      0,162 (0 ° C)

      0,20

      14

      Sn

      банка

      118,70

      7,298

      231,9

      2270

      0.054

      0,16

      50

      Sr

      стронций

      87,63

      2,6

      770 + -10

      1380

      0,176

      —

      38

      Та

      тантал

      180.88

      16,654

      2996 + -50

      > 4100

      0,036 (0 ° С)

      0,13

      73

      Tc

      технеций

      127,61

      6,235

      450 + -10

      1390

      0.047

      0,014

      52

      Чт

      торий

      232,12

      11,66

      1750 г.

      > 3000

      0,126

      —

      22

      Ti

      титан

      47.90

      4,507

      1688 + -10

      > 3000

      0,126

      —

      22

      Tl

      таллий

      204,39

      11,85

      300 + -3

      1460

      0.031

      0,093

      81 год

      U

      уран

      238,07

      19.07

      1132 + -5

      —

      0,028

      0,064

      92

      V

      ванадий

      50.95

      6.1

      1900 + 25

      3460

      0,120

      —

      23

      W

      вольфрам

      183,92

      19.03

      3410

      5930

      0,032

      0.48

      74

      Zn

      цинк

      65,38

      7,133

      419,505

      906

      0,0915

      0,27

      30

      Zr

      цирконий

      91.22

      6,489

      6,489

      > 2900

      0,066

      —

      40

    Закон Ома

    Закон Ома гласит, что в простой электрической цепи сила тока (I), протекающего через сопротивление (R), пропорциональна приложенному напряжению (E). Это выражается формулой:

    Таким образом, если вы увеличиваете напряжение, а сопротивление остается прежним, ток будет увеличиваться пропорционально.

    Resistive Heating
    Сопротивление хорошо названо, так как оно препятствует прохождению тока. Чем ниже сопротивление, тем выше ток в цепи и, следовательно, больше мощность. Эта мощность (P) — это скорость, с которой электрическая энергия преобразуется в тепло. Это выражается формулой:

    Это тепло можно использовать с пользой, и это принцип, лежащий в основе нагревательных элементов, которые вы найдете в фенах и обогревателях для плинтусов. Однако такое прямое производство тепла неэффективно, локализовано и сложно контролировать.Для промышленных целей предпочтительнее производить тепло с помощью наведенного тока, а не постоянного.

    Индукционный нагрев
    При индукционном нагреве мы заменяем наведенный ток постоянным, что, конечно же, является принципом трансформатора. Так работает. Переменный ток, протекающий через первичные обмотки трансформатора, создает переменное электромагнитное поле. Поскольку верно и обратное, поместив вторичные катушки в это поле, мы заставим ток течь через них.И в зависимости от соответствующего количества электрических витков в первичной и вторичной обмотках, мы можем повышать или понижать уровни напряжения. Это напряжение во вторичных витках, которое при приложении к нагревательным элементам создает энергию для нагрева или плавления металлов.

    Показано резистивное нагревание

    Показанный индукционный нагрев

    Поток тока индуцируется во вторичной цепи, помещая вторичные витки в изменяющееся магнитное поле, создаваемое первичными витками.

    Что такое индукционный нагрев?


    Электромагнетизм
    Индукционный нагрев

    Процесс индукционного нагрева

    Индукционный нагрев похож на эффект джоулевого нагрева, но с одной важной модификацией. Токи, которые нагревают материал, индуцируются посредством электромагнитной индукции; это бесконтактный процесс нагрева.

    Путем подачи высокочастотного переменного тока на индукционную катушку создается изменяющееся во времени магнитное поле.Нагреваемый материал, известный как заготовка , помещается внутрь магнитного поля, не касаясь катушки. Обратите внимание, что не все материалы можно нагревать индукцией, только материалы с высокой электропроводностью (например, медь, золото и алюминий). Переменное электромагнитное поле индуцирует вихревые токи в заготовке, что приводит к резистивным потерям, которые затем нагревают материал.

    Плотность наведенного тока в медной пластине при 10 Гц.



    Плотность наведенного тока в медной пластине при 10 Гц.

    Кроме того, высокая частота приводит к скин-эффекту. Переменный ток вынужден протекать тонким слоем к поверхности заготовки. Это, в свою очередь, приводит к увеличению сопротивления проводника, что в конечном итоге приводит к значительному увеличению теплового эффекта.

    Черные металлы нагреваются за счет индукции легче, чем другие материалы. Это связано с тем, что их высокая проницаемость усиливает наведенные вихревые токи и скин-эффект.Кроме того, возникает еще один механизм нагрева. Кристаллы железа материала намагничиваются и размагничиваются переменным магнитным полем. Это приводит к быстрому повороту магнитных доменов вперед и назад, что приводит к гистерезисным потерям, что приводит к дополнительному нагреву.

    Индукционный нагрев в конструкции

    Итак, индукционный нагрев происходит без физического контакта между заготовкой и индукционной катушкой. Это делает его пригодным для процессов, в которых первостепенное значение имеет высокая степень чистоты, например, при производстве полупроводников.

    Плотность магнитного потока.



    Плотность магнитного потока.

    Кроме того, этот метод нагрева очень эффективен, поскольку тепло генерируется внутри заготовки , а не где-то еще, а затем применяется к заготовке. Другими словами, с помощью индукционного нагрева мы можем избежать потерь тепла с поверхностей, которые будут обеспечивать электрическое соединение, тем самым повышая общую эффективность нагрева.

    Индукционный нагрев включает два разных типа физики: электромагнетизм и теплопередачу. Некоторые свойства материала зависят от температуры, то есть они меняются при воздействии тепла. В этом случае вы можете рассматривать два физических явления как взаимосвязанные.

    Скин-эффект: высокая плотность тока у поверхности проводника.



    Скин-эффект: высокая плотность тока у поверхности проводника.

    Конструкции с использованием индукционного нагрева

    Одним из нововведений, использующих преимущества индукционного нагрева, является индукционная плита.В этой конструкции катушка расположена под плитой, и ее электромагнитные поля воздействуют на металлический горшок. Поскольку таким образом можно нагревать только материалы с высокой проводимостью, кастрюля нагревается, а если вы положите руку на плиту, она не будет горячей.

    В полупроводниковой промышленности также используется этот процесс для нагрева кремния. Другие области применения включают герметизацию, термообработку и сварку, и это лишь некоторые из них.

    Когда нагрев приводит к потере энергии

    Несмотря на то, что существует множество продуктов и процессов, которые функционируют благодаря индукционному нагреву, есть одно применение, в котором нагрев приводит к потере энергии.Когда дело доходит до трансформаторов, важно, чтобы , а не , позволял вихревым токам течь внутри сердечников. Если вихревые токи нагревают магнитный сердечник трансформатора, энергия теряется и могут возникнуть дополнительные проблемы, такие как структурное повреждение.

    Дата публикации: 6 ноября 2014 г.
    Последнее изменение: 21 февраля 2017 г.

    Принцип работы, конструкция и применение рабочей катушки

    Люди используют цепь индукционного нагревателя для бесконтактного нагрева проводящих материалов.Это также устройство, которое использует высокочастотное магнитное поле для нагрева ферромагнитной керамики и металлов. Кроме того, индукционный нагреватель подходит для плавки и ковки стали, а также алюминия. В коммерческих целях вы также можете использовать их для пайки, пайки и термообработки.

    Индукционный нагреватель особенно интересен в изготовлении, поскольку он не требует никаких индукционных нагревательных элементов. Вместо этого электронное устройство похоже на плиту, которая сохраняет температуру. В этом руководстве объясняется конструкция цепей индукционного нагревателя.Схема первичного индукционного нагревателя проста в сборке, к тому же в ней используются только некоторые стандартные компоненты.

    Так что давайте перейдем к делу.

    Источник: https://commons.m.wikimedia.org/wiki/File:Induction_heater.jpg

    1. Принцип работы индукционного нагревателя

    Согласно закону Фарадея, изучение процесса индукционного нагрева необходимо — согласно закону электромагнитной индукции Фарадея переключение проводника в электрическое поле приводит в действие переменное магнитное поле.Во время цикла индукционного нагревателя частота движется быстрее, чем электроны в утюге. Несомненно, это вызывает обратный ток, который является вихревым током.

    Из-за образования сильного вихревого тока утюг также нагревается. Принцип также работает наоборот при изменении магнитного поля в проводнике. Экстремальный нагрев равен удвоенному сопротивлению утюга. Поскольку загруженный металл — это железо, мы будем называть сопротивление R металлического железа.Таким образом, твердотельный источник питания радиочастоты применяется к катушке индуктивности и материалам, которые вы будете нагревать.

    Нагрев = I2 x R (Железо)

    Удельное сопротивление железа = 97 нОм

    Поскольку указанное выше тепло равно рабочей частоте, обычные трансформаторы привода затвора не работают в системах высокочастотного индукционного нагрева. Следующий процесс представляет собой принцип джоулевого нагрева. Здесь, после того, как ток проходит через материал, он генерирует магнитные материалы. Кроме того, простые конструкции схемы индукционного нагревателя устанавливаются на резонансную частоту медной катушки и блока схем, которые аналогичны цепи резервуара.

    2. Элементы цепи индукционного нагревателя

    Как построить индукционный нагреватель? Здесь мы обсудим проектирование индукционной катушки и быстро колеблющегося сигнала, в том числе индукцию протекания тока, чтобы сделать металл горячим. Как и для большинства устройств, для цепи индукционного нагрева требуется печатная плата и другие активные компоненты.

    2.1 Материалы

    • Согласование импеданса: мощность источника питания индукционного нагрева аналогична мощности других устройств предыдущего поколения.Поскольку он имеет как переменное, так и максимальное напряжение, полное сопротивление мощности и нагрузка должны быть близки к обеспечению полной подачи питания на заготовку. Цепи управления согласованием импеданса работают при индукционном нагреве, чтобы значения напряжения, тока и мощности достигли своих наивысших пределов. Кроме того, он полезен в электрическом трансформаторе.
    • Источник питания: индукционные источники питания являются неотъемлемой частью системы индукционного нагревателя. Их часто оценивают по рабочему диапазону частот и мощности.Кроме того, существует несколько типов источников питания, таких как умножители частоты, преобразователи искрового разрядника и инвертор напряжения.
    • Резонансный резервуар: Резонансный резервуар индукционного нагревателя обычно состоит из индукторов и конденсаторов, включенных параллельно с резонансной частотой. То, что происходит в контуре резервуара, похоже на качающийся маятник. В баке конденсатора источник питания обеспечивает энергию, которая колеблется между конденсатором (электростатическая энергия) и катушкой индуктивности (электромагнитная энергия).В этом случае передача энергии затухает из-за потерь в катушке индуктивности, нагрузке и конденсаторе. Кроме того, конденсаторная батарея обеспечивает необходимую емкость для достижения резонансной частоты с той же емкостью, что и источник питания.

    Источник: https://en.wikipedia.org/wiki/RLC_circuit#/media/File:RLC_parallel_circuit_v1.svg

    (резонансный контур)

    • Индукторы индукционного нагревателя

    2,2 Цепь индукционного нагревателя — Конструкция индукционной рабочей катушки

    Катушка индукционного нагревателя представляет собой профилированную медную трубку, которая передает энергию в нескольких формах.Индуктивный ток в материале равен количеству витков катушки. Следовательно, для эффективности и действенности схемы нагрева важна конструкция первичного змеевика.

    Это также проводящий материал, через который проходит переменный ток, создавая магнитное поле. Электропроводящие компоненты и металлические детали обычно остаются внутри индукционной тепловой катушки, рядом с ней или через нее. Обратите внимание, что эти материалы никогда не касаются кольца, но они создают в металле магнитную индукцию, выделяющую тепло.

    Обычно индукционные катушки работают как медные индукционные катушки с водяным охлаждением. В зависимости от области применения также существуют катушки различной формы. Но обычно используется многооборотная спиральная катушка. В случае кольца ширина рисунка нагрева определяется количеством витков в петле. Таким образом, однооборотные замки подходят для приложений, где необходим нагрев кремния, наконечника материала или узкой ленты.

    Между тем многопозиционная спиральная катушка нагревает многие детали.Производители также используют внутреннее кольцо для нагрева внутренних отверстий, в то время как змеевик для блинов нагревает только одну сторону материала.

    Источник: https: //www.flickr.com/photos/abstractmachine/332302589

    (индукционная катушка)

    Цепь индукционного нагревателя

    — Условия, которые необходимо учитывать

    1. Когда вы прикладываете катушку к магнитным материалам, она выделяет тепло как за счет эффекта гистерезиса, так и за счет вихревого тока.
    2. Расположение рядом с соединением отдельных катушек имеет меньшую плотность магнитного потока.Таким образом, центр внутреннего диаметра нагревательной катушки никогда не находится в центре индукционного нагрева.
    3. Для повышения эффективности индукционного нагрева необходимо уменьшить расстояние между катушкой блина и нагрузкой.
    4. Если вы разместите деталь посередине катушки индукционного нагрева, лучше всего соединить ее рядом с магнитным проводом или полем. Однако, если он смещен по центру, зона нагрузки ближе к поворотам теряет меньше тепла.
    5. Чтобы определить мощность источника питания змеевика, примите во внимание конвекцию, излучение и теплопотери из-за теплопроводности.
    6. Чем выше критическая частота переменного тока, тем меньше глубина проникновения нагрева.
    7. Материалы с более высокой резонансной частотой нагреваются быстро.

    Источник: https://en.wikipedia.org/wiki/LC_circuit#/media/File:Tuned_circuit_animation_3_300ms.gif

    (контур резонансного бака)

    Эффективность катушки

    Ниже приведена формула КПД катушки:

    Эффективность катушки = энергоэффективность бифилярной катушки, передаваемая нагрузке / энергия, передаваемая катушке

    Цепь индукционного нагревателя

    – Модификация катушки в соответствии с заявкой

    Хотя объект индукционного нагрева требует равномерного нагрева, во многих случаях его профиль не всегда постоянен.Однако вы можете изменить его двумя способами. Во-первых, разделите кривые, где спиральная катушка имеет большее поперечное сечение. Другой способ — увеличить расстояние между обмотками в тех местах, где площадь поперечного сечения более значительна.

    Аналогичная ситуация возникает при нагревании плоских поверхностей большим змеевиком для блинов. Другие области будут получать меньше тепла, чем средняя область. Чтобы предотвратить это, увеличьте пространство между плоским предметом и поверхностью катушки, соединив конический узор с катушкой для блинов.

    Цепь индукционного нагревателя — Типы нагревательных змеевиков

    Канальные катушки

    Industries использует змеевик с каналом, когда время нагрева ни короткое, ни долгое; Но требует относительно небольшого уровня мощности. Несколько нагревательных спиралей проходят через него с постоянной скоростью, чтобы достичь максимального давления при выходе из устройства. Чтобы обеспечить вход и выход катушек, их концы часто загибают. Там, где железу требуется профильный нагрев, в промышленности наряду с многооборотными канальными катушками используется пластинчатый концентратор флюса.

    Змеевик двойной деформации

    Производители используют двойной деформированный змеевик для достижения однородной температуры, нагревают концы вала и припой. Замок имеет наклонные стороны, которые помогают достичь равномерного нагрева. Чтобы иметь магнитный эффект, вы должны обратить внимание на путь обеих блинных катушек, в которых формируются первичные обмотки.

    Источник: https://pixabay.com/photos/coil-copper-diy-energy-heat-87655/

    (нагревательный змеевик)

    Разделительный теплообменник

    Он работает в таких областях, как сварка пластика, металла и узкополосных соединений при легировании ферромагнитной керамикой.Используя разделенную возвратную катушку, вы индуцируете высокий ток в зоне сварки, который разделится на две части. Таким образом, процесс индукционного нагрева на пути сварки выше, чем на других частях объекта.

    Цепь индукционного нагревателя

    — Конструкция выводов для индукционных катушек

    Хотя провода короткие, они являются важным элементом цепи резервуара и индукционной тепловой катушки, поскольку обладают конечной индуктивностью. На схеме ниже показана принципиальная электрическая схема тепловой станции резонансного контура.C — резонансный конденсатор тепловой станции. Кроме того, L — это вывод, который представляет собой полную индуктивность выводов катушки. V — полное входное напряжение от источника индукционного питания к работе цепи индукционного нагревателя.

    Источник: https://commons.wikimedia.org/wiki/File:FET_Armstrong_oscillator.svg

    Концентратор флюса

    Концентратор потока — это материал с низкой электропроводностью и высокой проницаемостью, который работает в катушке индукционного нагревателя, усиливая магнитный поток или поле на нагревающей нагрузке.Воздействие концентратора потока на цепь индукционного нагревателя заключается в повышении теплового КПД при низком уровне мощности.

    Цепь индукционного нагревателя — вычет индуктивности свинца

    Industries использует катушки с высокой индуктивностью на низкой частоте, потому что L-вывод меньше, чем L-катушка.

    Источник: https://commons.wikimedia.org/wiki/File:Eddy_currents_due_to_magnet.svg

    (вихревой ток в магнитном поле)

    3.Пример отображения цепи индукционного нагревателя

    Ниже представлена ​​принципиальная схема и схема индукционного нагревателя.

    Заключение

    По сравнению с несколькими электронными устройствами, индукционные нагревательные приборы обладают большей эффективностью, лучшим контролем и скоростью. Однако уровень эффективности зависит от того, насколько хорошо вы их сконструируете и реализуете.

    Схема индукционного нагревателя обеспечивает быстрый, аккуратный и экологически чистый метод нагрева.С помощью приведенных выше диаграмм вы обнаружите, что работу и конструкцию контура бака и индукционной катушки легко построить и протестировать. Вы всегда можете связаться с нами в любое время.

    Принцип работы индукционной печи без сердечника

    — ваше руководство по электрике

    В индукционной печи без сердечника стержень отсутствует. А
    можно использовать тигель более удобной формы.

    В этом случае расплавляемая шихта также
    вторичная обмотка трансформатора. Первичная обмотка наматывается на сам тигель.Вихрь
    токи, возникающие в заряде, не только нагревают его, но и составляют
    перемешивающее действие. Это основной принцип работы индукционной печи без сердечника .

    Пластины из железа предусмотрены снаружи первичной обмотки для
    создают путь с низким сопротивлением для потока, а также содержат паразитное поле, которое
    в противном случае может вызвать сильный ток в опорной стальной конструкции.

    Используемая частота зависит от размера без сердечника.
    индукционная печь. Для печи малой мощности высокая частота порядка
    Используется 3000 Гц.В то время как для печи большой мощности частоты снижаются.
    до 600 Гц. Используются полые медные трубки
    в котором циркулирует холодная вода для снижения содержания меди
    убытки.

    Рабочая мощность
    коэффициент таких печей очень низкий (от 0,1 до 0,3). Следовательно,
    статические конденсаторы используются для улучшения
    коэффициент мощности установки.

    Так как коэффициент мощности не остается постоянным во время
    работы печи, емкость в цепи во время теплового цикла составляет
    варьировались для поддержания коэффициента мощности примерно равного единице.

    Индукционная печь без сердечника в основном используется для
    выплавка стали и других черных металлов     . Доступные емкости различаются
    от 50 кг до примерно 20 тонн. Начальная стоимость больше по сравнению с дугой
    печь.

    Преимущества индукционных печей без сердечника:

    • Низкие эксплуатационные расходы,
    • Автоматическое перемешивание производства компании eddy
      токи,
    • низкая эрекция потеряна,
    • отсутствие грязи, дымового шума и т. д.
    • меньше времени плавления,
    • простая загрузка и заливка, точный контроль
      мощность,
    • наиболее подходит для производства высококачественных
      легированные стали.

    Блок питания для индукционных печей без сердечника

    Для индукционных печей без сердечника предоставляется источник питания
    от обычной системы питания, а его частота преобразуется в более высокую
    значение с помощью осцилляторов. Эти генераторы могут генерировать очень высокую частоту.
    в порядке мегагерц.

    Питание переменного тока повышается трансформатором, а затем
    исправлено с помощью моста
    выпрямительная схема.Выпрямленное напряжение подается на генератор, и
    высокочастотный выход подается на нагретую шихту через выход
    трансформатор.

    Он также известен как вихретоковый нагрев. Материал, который будет
    подогрев помещен внутри змеевика. Тепло в нагреваемом материале равно
    производятся вихревыми токами. Потери мощности из-за вихревых токов — вихревые
    текущая потеря и проявляется в виде тепла.

    Нагреваемый металл помещается в высокочастотный
    токоведущая катушка.Таким образом создается переменное магнитное поле,
    В металлической детали индуцируются вихревые токи, и в ней выделяется тепло.

    Потери на вихревые токи,

    W e α (B 2 макс f 2 ) / ρ
    Вт / м 3 ,

    Где, B max = максимальная плотность потока,

    f = частота питания,

    ρ = удельное сопротивление металлической детали.

    Поскольку потери на вихревые токи пропорциональны произведению
    квадрата частоты питания и квадрата плотности потока, поэтому на
    контролируя плотность потока и частоту питания, количество тепла может быть
    контролируется.

    Частота может варьироваться от 50 Гц до 8 МГц в зависимости от
    вид проделанной работы. Часто используется высокочастотный вихретоковый нагрев.
    для ковка и отжиг . Процесс экономичен для непрерывного
    обогрев.

    Преимущества индукционного нагрева

    • Быстро и понятно.
    • Небольшие потери тепла в вихревых токах
      нагревание, поскольку в теле выделяется тепло, которое непосредственно нагревается.
    • Простое регулирование температуры i.е., контролируя
      частота питания.
    • Тепло может проникнуть в металл
      поверхность на любую желаемую глубину.

    Недостаток индукционного нагрева

    • Это дорогостоящий метод производства
      нагревать.
    • Начальная стоимость вихретокового нагрева
      аппарат высокий.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
