Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

• иметь время и желание;
• знать способы подключения батарей;
• изучить правила правильного подключения;
• произвести точные расчёты и замеры;
• иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

• Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
• Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
• Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.

• При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
• Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

• демонтаж старой батареи;
• разметка для крепления новой;
• установка кронштейнов и навес радиатора;
• сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
• присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт. ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Установка радиаторов отопления в Новосибирске

Наша компания «ДаблДом» предоставляет профессиональные услуги по монтажу инженерных систем. Установка радиаторов отопления в Новосибирске проводится мастерами с многолетним опытом. Они ежегодно проходят курсы повышения квалификации, сертификацию, поэтому мы гарантируем отменное качество проведенных работ.

Выполняем монтаж радиаторов отопления в новых системах, а также меняем старые. Занимаемся реставрацией. Установка радиаторов отопления по выбору клиента: алюминиевые, стальные, биметаллические.

Как мы работаем

Чтобы выполнить монтаж радиаторов отопления в Новосибирске, сначала наш мастер осматривает объект, где будут проводиться работы. Затем действуем в следующей последовательности:

1. Составляем смету на установку радиаторов, показываем ее, согласовываем. При необходимости вносим корректировки по типу материалов, подключению, цене, принципу работы.
2. Подписываем договор на установку батареи отопления. Все оформляем документально. Работаем в соответствии с прописанными в соглашении пунктами.
3. Доставляем все инструменты и оборудование, радиаторы отопления на объект, чтобы устанавливать. У клиента не отбираем время на организационные моменты. Если у него нет желания присутствовать, отсылаем фото о продвижении монтажа батарей.
4. Проводим установку или замену приборов в соответствии с проектом.
5. Выполняем пусконаладочные мероприятия. Проверяем функциональность и работоспособность.
6. Обучаем владельцев или ответственных лиц правилам безопасности при эксплуатации и уходе за батареями.

На протяжении гарантийного срока самостоятельно обслуживаем установленные приборы.

Преимущества сотрудничества с «ДаблДом»

За время работы мы создали для своих клиентов удобный алгоритм взаимодействия, чтобы они могли экономить время и деньги, не беспокоились о качестве. Наши достоинства:

• стоимость радиаторов отопления в компании «ДаблДом» ниже, чем средняя цена таких же товаров по рынку;
• свыше 8 лет успешной деятельности;
• соблюдение сроков, предусмотренных подписанным соглашением;
• бесплатное проектирование, подбор максимально эффективного оборудования;
• удобные формы оплаты: наличный или безналичный расчет;
• сотрудничество с частными лицами и предприятиями, предоставление всех необходимых для отчетности документов.

У нас можно заказать любые услуги по обустройству инженерных систем в Новосибирске по невысокой стоимости: вентиляция, автоматический полив, водоснабжение, канализация. Звоните, чтобы получить бесплатную консультацию.

правила монтажа, как смонтировать правильно батарею, схема на фото и видео

Содержание:

1. Выбор радиаторов и подготовка

2. Расчет необходимого количества секций

3. Подготовка к монтажу батарей отопления

4.  Правила монтажа радиаторов отопления

5. Монтаж радиатора отопления своими руками

Выполнить монтаж радиатора отопления своими руками при наличии малейших навыков строительных работ несложно. Установка радиаторов отопления своими руками начинается с подготовительного этапа, который включает, в том числе, и выбор типа отопительных приборов, которые планируется подсоединить.

Выбор радиаторов и подготовка

На отечественном рынке теплотехнического оборудования выбор огромен. Что касается стоимости, то приобрести можно как дорогую продукцию, так и изделия по доступным для любого покупателя ценам. Следует отметить, что не всегда дорогостоящие приборы могут оказаться качественным.

Подбирать радиаторы, чтобы выполнить монтаж батарей отопления своими руками, необходимо с учетом следующих моментов:

• расположение комнаты в доме или квартире. Учитывается этаж (первый или последний). Помещение может находиться как в центре здания, так и быть угловым;
• наличие потребности в запорных и регулирующих устройствах;
• материал изготовления труб;
• требуемый тепловой режим отопительной системы;
• какая будет использоваться схема монтажа радиаторов отопления;
• климатические особенности региона проживания.


После изучения всей имеющейся информации приступают к подбору отопительных приборов. Если имеется возможность, то желательно посоветоваться по данному вопросу со специалистом в области теплотехники или прочитать соответствующую литературу. Человек, имеющий соответствующий опыт, может подсказать нюансы проведения таких работ, что в дальнейшем облегчит ремонт батарей отопления своими руками.

В продаже можно встретить радиаторы отопления:

Расчет необходимого количества секций

Покупку и монтаж батареи отопления своими руками начинают с проведения расчетов для выяснения количества секций, которые обеспечат эффективный обогрев помещений. Приблизительное их число подсказать может продавец отопительных приборов во время покупки.

Существует следующий неточный способ расчета: если высота потолков не превышает трех метров, одна секция радиатора способна обеспечить теплом два «квадрата» площади. Дробный результат принято округлять в большую сторону до целого значения.

Безусловно, монтаж батарей отопления в угловой комнате панельного дома или в хорошо утепленной новостройке отличается. Таким образом, подсчет необходимого количества секций отопительных приборов является процессом индивидуальным, поэтому делать расчет, исходя только из размера помещения, нежелательно. Цена обустройства системы отопления в новом доме и старой «хрущевке» будет отличаться в несколько раз.

Подготовка к монтажу батарей отопления

Монтаж отопительных радиаторов из чугуна или из другого сплава начинают при условии наличия набора строительных инструментов. Также нужно иметь при себе результаты расчетов и собственноручно сделанных замеров. А главное, что должно быть у владельца дома или квартиры – это желание качественно выполнить установку (подробнее: «Правильная установка батарей отопления: инструкция»).

Правильный монтаж радиаторов отопления невозможен без специальных инструментов, устройств и механизмов.

В наборе для установки батарей должны быть:

• пассатижи;
• набор ключей;
• шуруповерт;
• строительный уровень;
• рулетка и карандаш;
• ударная дрель плюс набор сверл.

Специалисты категорически не рекомендуют зачищать напильником поверхности, которые необходимо будет в дальнейшем соединять, поскольку в таком случае нарушится герметизация.

Правила монтажа радиаторов отопления

Вне зависимости от того, какие приборы предстоит установить (алюминиевые, стальные или другие) правила монтажа радиаторов отопления едины (прочитайте также: «Монтаж алюминиевых радиаторов отопления своими руками»).

Обеспечить достаточный уровень комфорта можно только при условии соблюдения таких требований:

•  для полноценной циркуляции воздушных масс необходимо оставить зазор величиной 5-10 сантиметров, начиная от верха батареи до нижней кромки подоконника;
• расстояние от низа отопительного прибора до напольного покрытия должно равняться не менее 10 сантиметрам;
• промежуток от поверхности стены до батареи не может быть меньше 2 и более 5 сантиметров.

Когда монтаж радиатора отопления предусматривает оснащение стены отражающей теплоизоляцией, тогда необходимо купить специальные удлиненные кронштейны.  Читайте также: «Какая прокладка для радиатора отопления лучше – виды и способы изготовления».


Монтаж радиатора отопления своими руками

Последовательность действий при установке отопительных радиаторов выглядит следующим образом:

1. До того, как смонтировать радиатор отопления, необходимо произвести демонтаж старого прибора. Сначала систему освобождают от теплоносителя, слив его самостоятельно, если дом собственный. Если здание многоквартирное, нужно обратиться в жилищно-эксплуатационное предприятие.
2. Затем производят разметку под крепления для новых отопительных батарей.
3. Устанавливают кронштейн и навешивают радиатор. После завершения монтажа кронштейна обязательно проверяют надежность его крепления (прочитайте также: «Как сделать декор батареи отопления своими руками используя декоративные панели»).
4. Выполняют установку запорной арматуры и подсоединяют трубы отопительной конструкции. При монтаже запорной арматуры необходимо делать работу очень внимательно и аккуратно, чтобы была обеспечена герметизация мест соединения.
5. В завершение монтажных работ систему заполняют теплоносителем и проверяют ее узлы на герметичность. На данном этапе не помешает помощь нескольких человек.  Читайте также: «Как сделать монтаж радиаторов отопления правильно — руководство».

Профессионалы рекомендуют устанавливать на каждом отопительном приборе термоклапан, который имеет доступную стоимость. Благодаря данному устройству, изображенному на фото, удастся неплохо сэкономить на отоплении. Установка термоклапана – работа несложная.

При четком выполнении всех правил, инструкций и рекомендаций, процесс монтажа отопительных радиаторов будет завершен успешно. В дальнейшем конструкция теплоснабжения прослужит на протяжении длительного времени. Читайте также: «Монтаж отопления в доме своими руками — правила и советы от специалистов».

Хороший пример монтажа радиатора отопления своими руками на видео:

монтаж батарей, своими руками в квартире, самостоятельно по видео в частном доме

Установка радиаторов отопления включает несколько последовательных этапов

Установка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Как установить радиатор отопления самостоятельно (видео)

Чтобы установить батареи в квартире, не потребуется особых навыков. Достаточно получить должные разрешения. Устанавливать радиаторы следует, опираясь на строительные нормы и последовательную инструкцию. Чтобы закрепить прибор на высоте, используется американка и кронштейны. Для напольной установки используется подставка. Последовательность сборки приборов одинаковая, особенности качаются материалов изготовления.

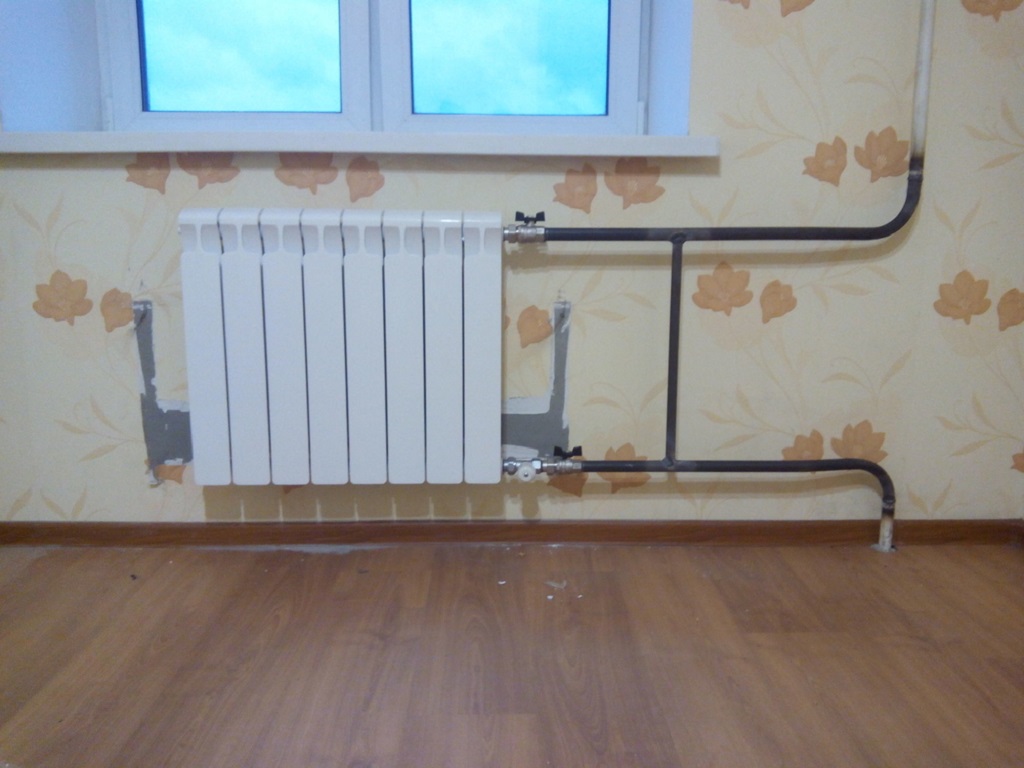

Примеры установок радиаторов отопления (фото)

Что нужно знать при установке радиатора

Установка радиаторов

Монтаж радиаторов ответственное мероприятие, к которому необходимо тщательно подготовиться. Даже небольшие недоработки могут привести к аварийной ситуации. Ниже мы рассмотрим что будет необходимо для установки радиаторов и в какой она производится последовательности.

Подготовительный этап

Если Вы наряду с заменой радиаторов запланировали сменить окна, то лучше будет установить их заранее, смонтировать подоконники. После демонтажа радиатора место, где он находился, следует оштукатурить. Плитку так же следует укладывать до установки радиатора, но доводить ее до идеального состояния не стоит- окончательные отделочные работы производятся позже.

Трубопровод для отопительных приборов можно собрать как до, так и после установки радиаторов. Но, если Вы решили «спрятать» трубы в полу, то необходимо начать именно с трубопровода, чтобы залить стяжку и уложить плитку.

Комплектующие для установки радиаторов

Для установки радиатора не обойтись без дополнительных комплектующих, отвечающих за его правильную работу.

Минимальный «джентльменский» набор должен выглядеть следующим образом:

1- 2 крана для подключения радиатора к системе отопления. Наиболее рациональным будет использование кранов с накидной гайкой, или, так называемой «американкой».

Американка это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

2- 4 проходные пробки. Эта деталь служит для того, чтобы перейти от диаметра отверстия в радиаторе (обычно 1 1/3″) на резьбовой диаметр присоединения трубы (этот размер совпадает с краном).

3- Заглушка. Назначение заглушки понятно из названия- перекрыть один из выходов радиатора.

4- Воздухоотводчик. Если мы рассматриваем минимальный набор, то это Кран Маевского, то есть ручной воздухоотводчик, с помощью которого мы можем избавиться от воздушной пробки в радиаторе.

5- Кронштейны. Или иначе-крепеж радиатора. На стандартный радиатор до 12 секций достаточно 3−4 штук.

Даже при минимальном наборе комплектующих их получается довольно много. Чтобы облегчить покупку пунктов 2,3 и 4 производитель радиаторов выпускают комплекты для подключения радиаторов, в которых уже есть и комплект проходных пробок, заглушка, воздухоотводчик и кронштейны.

Способы подключения радиаторов отопления

— Боковое одностороннее подключение. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей — к нижнему. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.

— Нижнее подключение. Такой тип подключения батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.

— Диагональное подключение. Этот способ подключения наиболее благоприятен при монтаже радиаторов от 10 секций. Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.

— Единственный тип подключения, при котором в обязательном порядке меняется одно из комплектующих, это одноточечное подключение. В этом случае подача и обратка располагаются в одном отверстии радиатора.

Сам элемент, который позволяет таким способом подключить радиатор, называется инжекторный узел.

Расположение радиатора

Следующие правила строго должны быть выполнены, чтобы не нарушать конвекцию воздуха:

— От плоскости пола до батареи 6−10 см и более.

— От нижней линии подоконника до верхней линии радиатора 5−10 см.

— От поверхности стены до радиатора 3−5 см.

Так же следует учесть один важный факт- шаровыми кранами нельзя регулировать подачу радиаторов.

Возникает логичный вопрос, если помещение слишком нагрето, что же, постоянно включать и отключать радиатор для создания комфортного микроклимата?

Ответ немного проще- в этом случае нужно использовать регулировочные клапаны. Их конструкция позволяет настроить температуру радиатора, чтобы Вы комфортно ощущали себя в каждом помещении.

Есть 2 вида этих клапанов- ручные и автоматические. Отличие между ними в способе регулировки- ручной клапан регулируете Вы, а автоматический клапан самостоятельно поддерживает заданную Вами температуру. За регулировку у автоматического клапана отвечает термоголовка. Внутри нее расположен датчик, срабатывающий на изменение температуры в помещении, а в сильфонной камере находится твердое, жидкое, либо газообразное вещество изменяющее объем.

Снаружи оба эти клапана выглядят так:

^{Слева ручной клапан, справа с термоголовкой}

Итак, подытожим, в целом установка радиатора не вызывает сложностей, главное учесть и приобрести все необходимые комплектующие.

Порядок установки выглядит следующим образом:

— Демонтаж старого радиатора

— Разметка для крепления нового

— Установка кронштейна и крепление радиатора

— Сборка монтажного комплекта

— Присоединение к трубопроводу

Вам остается сделать выбор установить радиатор самостоятельно или доверить это дело монтажнику. Как видите, установка не несет в себе особо сложных моментов. Если Вы все же решили, что самостоятельная установка- не Ваш вариант, то проконтролировать работу мастера тоже будет не лишним.

Эксплуатация алюминиевого радиатора в летний период:

-Если оба подающих крана в положении «закрыто» обязательно должен быть открыт кран «Маевского». В противном случае, радиатор может «взорваться», так как в нем растет давление (химическая реакция присадок (содержатся в теплоносителе) и алюминия с сопровождением выделения водорода). Этот случай не является гарантийным

-Нижний кран в положении «закрыт», верхний — в положении «открыт». При таком положении кранов, теплоноситель (вода) останется в радиаторе (не вытечет). Запрещается чтобы алюминиевые радиаторы стояли без теплоносителя (воды).

-Рекомендуем проводить промывку радиатора не реже 1 раза в 3 — 4 года. С этой целью закрывается нижний и верхний вентили, открывается воздухоотводчик. Сливается через кран либо заглушку вода. Потом нужно развинтить разъемные соединения и снять с кронштейнов радиатор. Промыть струей воды прибор с помощью шланга, надетого на водопроводный кран, делая это под давлением. Нельзя использовать для промывки абразивные материалы.

-Старайтесь протирать пыль на радиаторах, иначе будет снижаться их теплотворная способность.

При правильной эксплуатации радиатора, Вы сможете всегда наслаждаться комфортом и теплом.

Монтаж систем отопления — цена за работу, стоимость.

Наша компания предлагает услуги, связанные с монтированием, проектированием и ремонтом систем отопления различной сложности. Даже если вам необходима, казалось бы, несложная работа, связанная с отоплением, для ее выполнения лучше всего обратиться к специалистам – ведь только в этом случае можно рассчитывать на быстрое и качественное оказание услуг. Обращение к профессионалам – гарантия того, что все работы будут выполнены качественно, быстро, с соблюдением стандартов, а также с подготовкой всех необходимых для таких случаев документов.

Зачастую жители загородных домов и квартир сталкиваются с проблемами, связанными с функционированием систем отопления – трубы попросту протекают, на стыках радиаторов возникают протечки, котел работает плохо и т.п. Разумеется, у подобного рода неприятностей есть целый ряд последствия – соседи снизу будут затоплены, ваше имущество будет испорчено, самочувствие может испортиться, да и дополнительные финансовые затраты явно никуда не денутся.

Специалисты нашей компании поспособствуют качественному, быстрому ремонту системы отопления. Мы устраним любые протечки, небольшие неполадки, заменим определенные комплектующие в газовых колонках, в котлах, в системах отопления и т.п. Обращаясь в нашу компанию, можно не сомневаться – специалисты эффективно устранят все имеющиеся неисправности, причем вне зависимости от того, насколько современной является система отопления. По сути дела, любая система отопления нуждается в том, чтобы ее обслуживали каждодневно – это гарантирует максимально высокий уровень эффективности системы и абсолютно безотказное функционирование. Обратившись в нашу компанию, вы можете быть абсолютно уверены в высокой эффективности работы специалистов, и, как следствие, в отсутствии проблем с вашей системой отопления.

Чтобы гарантировать экономичность функционирования системы отопления, а также ее максимальную эффективность, минимизировать вероятность возникновения сбоев и неисправностей, имеет смысл обращаться исключительно к профессионалам, которые хорошо разбираются в вопросах ремонта отопления и монтажных услугах. У каждого из специалистов нашей компании имеется высокопрофильное образование, большой опыт – и это обеспечивает по-настоящему качественное оказание услуг вне зависимости от повреждений системы. Разумеется, вы можете не сомневаться в том, что у специалистов компании в распоряжении есть нужный инструмент, обеспечивающий качественное выполнение работы.

Работа с системой отопления силами наших мужей на час обеспечивает следующие преимущества:
1) оказываются услуги, связанные с предварительной диагностикой ремонтных работ;
2) устраняются последствия аварий любого типа;
3) могут быть заменены либо отремонтированы отдельные компоненты системы отопления, которые получили повреждения;
4) мы оказываем услуги, связанные с монтажом отопления на объекте;
5) будут оказаны все необходимые работы, связанные с тестированием системы до ее активации;
6) мы предлагаем услуги, связанные с техническим обслуживанием различных систем (любой сложности и различного объема).

Таким образом, обращение за услугами, связанными с монтажом или ремонтом систем отопления в нашу компанию – гарантия бесперебойного, качественного оказания услуг с минимальными финансовыми затратами для клиента!

Если вы затеяли ремонт в квартире в новостройке, и в числе задач, которые вы при этом ставите, стоит замена старых батарей отопления на новые, то при демонтаже старых радиаторов отопления необходимо соблюдать определенные правила.

Если ваши старые радиаторы были выполнены из чугуна, то для начала следует убрать обвязку, дальнейшая работа требует от вас вооружиться зубилом, молотком и другими приспособлениями.

Затем, когда вы освободили место, внимательно изучите состояние труб для подачи и сбора воды. Если с ними все в порядке, то смело начинайте заниматься установкой нового радиатора отопления на этом месте. Иной вопрос, если новый радиатора будет располагаться в другом месте, тогда вам обязательно нужно будет тщательно просчитать длину труб для подачи воды. Это можно сделать самому, либо обратиться к нам.

Обратите внимание, что расчеты должны быть произведены таким образом, чтобы подача горячей воды была максимально простой и удобной в применении.

В комплект, который Вы приобрели и хотите сейчас установить, должна входить специальная обвязка, сборка которой должна проводится очень внимательно. При сборке нужно строго соблюдать инструкцию, которая к ней прилагается.

Не секрет, что наиболее востребованными среди покупателей можно с уверенностью назвать биметаллические радиаторы отопления. И это вполне объяснимо, прежде всего, самой доступной ценой на данную позицию.

Как правило, большинство стандартных квартир имеют ограниченную площадь, поэтому для экономии места в таких помещениях установка радиатора отопления возможно лишь при условии ее к стене. Если у вас все планируется именно так, то обязательно нужно замазать щели либо цементом, либо же пеной для монтажа.

Пользоваться новыми батареями можно минимум через сутки после монтажа.

Любой дом, частный или муниципальный, городской или загородный, нуждается в уходе и периодическом обновлении.
Услуги сантехника востребованы всегда: в новом доме или квартире существует необходимость установки сантехнических приборов, старые же краны или ванны-унитазы нередко требуют обновления или замены. Где бы вы ни проживали, и в каком бы состоянии ни находилась ваша сантехника, наша компания — это ваш личный сантехник в ВАШ ГОРОД.

При этом, от момента вызова сантехника до времени его приезда к вам на дом пройдет минимальное количество времени.
Время бесценно, а уровень работ говорит о профессионализме, поэтому главные критерии нашей работы — это оперативность и качество!

Замена и монтаж радиатора отопления в Томске по выгодным ценам

*Замените радиаторы отопления и мы гарантируем скидку на установку санфаянса (унитаз, ванна, раковина и т.д.).

Замена радиаторов отопления это ответственная и узкоспециализированная работа, выполнение которой требует ряд согласований и наличия опыта у исполнителя. Обслуживающие организации нашего города все жестче подходят к этому вопросу и требуют от фирмы исполнителя схему монтажа, зачастую копию договора подряда и учредительных документов. На сегодняшний день самыми популярными в установке являются алюминевые и биметаллические радиаторы.

Особенности алюминиевых радиаторов

Алюминиевые батареи пользуются высоким спросом среди владельцев квартир и домов, благодаря своим преимуществам:

• Небольшой вес изделий, что обеспечивает технологичность их установки;
• Высокий уровень теплоотдачи, благодаря чему есть возможность снизить денежные затраты на отопление;
• Относительно доступная стоимость;
• Экономичность;
• Эстетичный внешний вид, за счет чего радиаторы отопления будут гармонично смотреться в интерьере современной квартиры;
• Продолжительный срок службы. При правильном монтаже и соблюдении правил технической эксплуатации такие радиаторы прослужат более 15 лет.

Среди особенностей таких изделий можно выделить чувствительность к качеству теплоносителя, что необходимо учитывать при их установке.

Работы по установке: порядок и этапы

Монтаж радиаторов начинается с осмотра и замеров для выяснения площади помещения. Далее проводится расчет необходимого количества секций, выполняется комплектация материалом, согласовывается отключение отопительной системы и наконец выполняется сам монтаж. Цена услуги зависит от нескольких факторов:

• изначальное состояние отопительной системы;
• объем запланированной работы;
• необходимость в осуществлении демонтажных мероприятий;
• срочность заказа.

Заказать монтаж алюминиевых радиаторов отопления в Томске можно в компании ООО «Комфорт». Для заказа услуги свяжитесь с нашим менеджером по телефону или же оставьте онлайн заявку на сайте.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом.Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть свой собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное отопление — это приятное непрерывное тепло, как у камина.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• пыль не уносится около
• Относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихий.Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола системой составляют:

Радиаторы
• требуют меньше труб

Для теплого пола

• требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при размещении PEX поверх бетонной плиты)

Радиаторы

• нагревают местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….

Подогрев пола

• работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
• подпольные системы невидимы

Радиаторы

• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже приведена диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также обнаружите, что расширительный бак есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан там, где в дом поступает городская вода. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в систему водоснабжения. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничего не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии тоже рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у Duda Diesel (вы видите два последовательно соединенных теплообменника, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта — теплообменник должен иметь длину , насколько это возможно, , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур по крайней мере 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что воде не хватает времени, чтобы остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безрезервуарных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь вы, возможно, заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Полностью защищенная от идиота установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!

Арматура

• и клапаны можно свободно вращать после установки
• вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Удивительно, что каждый может сделать с приспособлениями для укуса акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Между прочим, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о иногда «странных» ограничениях, с которыми я столкнулся в безбаквальном водонагревателе. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми

Бесконтактные водонагреватели

2. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каковы конкретные ограничения для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, которые сдерживают кратковременные выбросы холодной воды, поступающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду нужно достаточно охладить, прежде чем отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру почти до кипения и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

Во избежание проблем у вас должна быть прямая труба длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть байпасный клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел какое-то дело», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепнины.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, листами документации, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как сделай сам, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз — «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус — бачок полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не допускаются котлами.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котлов на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с закрытым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику и получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хочу уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Как установить радиаторы: выбор между последовательным и параллельным

Радиаторы лучше устанавливать последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем вам выбрать между однотрубной системой и двухтрубной системой.

Установка радиаторов параллельно

При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой . Двухтрубная система состоит, как вы уже догадались, из двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Другими словами, радиаторы устанавливаются параллельно . Хотя, как правило, более дорогая, чем однотрубная система, двухтрубная система является предпочтительным вариантом для современных зданий.

Двухтрубные системы выпускаются двух разновидностей :

• Двухтрубные системы с медными или пластиковыми трубами . Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
• Двухтрубные системы со стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.

Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.

Как установить радиаторы серии

Однотрубная система широко применялась в жилищном строительстве в семидесятые и восьмидесятые годы. При последовательном подключении возвратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потерю тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другой вариант — установка перепускного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.

И последнее, но не менее важное: для последовательной установки радиаторов требуется труб соответствующего диаметра ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузок, чтобы ознакомиться с технической информацией и инструкциями по установке.

Сколько стоит установка центрального отопления?

Установка новой системы центрального отопления включает бойлер, радиаторы, регуляторы отопления и трубопроводы.Стоимость установки центрального отопления будет варьироваться в зависимости от размера системы отопления, но стоимость центрального отопления обычно составляет от 3000 до 4000 фунтов стерлингов.

Примечание: В этой статье рассматривается стоимость установки центрального отопления, то есть бойлера, радиаторов, регуляторов отопления, трубопроводов и, возможно, водонагревателя. Если в настоящее время вы только хотите заменить бойлер, посетите наш справочник по замене бойлера.

Итак, сколько стоит центральное отопление?

Средняя стоимость установки центрального отопления составляет от 3000 до 4000 фунтов стерлингов.

Затраты на установку центрального отопления включают бойлер, радиаторы, трубопроводы и регуляторы отопления. В зависимости от того, какой тип котла вы выберете, вам также может понадобиться накопительный бак для горячей воды, а также подпиточный и расширительный бак.

Цена на каждый из этих элементов будет варьироваться от производителя к производителю, и вам также необходимо будет учитывать трудозатраты и расценки на установку, установленные установщиком.

При этом нет двух одинаковых систем центрального отопления.И есть много переменных, которые могут повлиять на окончательную стоимость, например:

• Марка, тип и размер котла
• Стиль и размер радиаторов отопления или теплого пола
• Усовершенствованная система управления отоплением
• Простота установки напр. пустой дом обеспечит более быструю установку, чем недвижимость, в которой жили в

году.

Все это должно быть включено в расценки, которые вы получите от установщика центрального отопления.

Если потенциальные затраты на установку центрального отопления в размере 3 000–4 000 фунтов стерлингов кажутся обескураживающими, подумайте об экономии, которую вы получите, модернизировав свою систему отопления.Современные котлы очень эффективны и могут потреблять меньше топлива, чем старые системы, при том же уровне тепла.

В современных котлах используется конденсационная технология, которая значительно снижает потери тепла системой во время ее работы. В результате они могут достичь эффективности более 90%. Это означает, что на каждый фунт стерлингов, потраченный на отопление вашей собственности, теряется только 10 пенсов из-за потерь тепла. Это может дать значительную экономию на счетах за электроэнергию, если учесть, что старые котлы намного менее эффективны.

И максимальная экономия энергии не должна останавливаться на достигнутом. Также помогут вложения в эффективную изоляцию и внедрение интеллектуального управления отоплением. Изоляция предотвратит утечку тепла из вашего дома, в то время как интеллектуальное управление отоплением может узнать о ваших привычках отопления дома. Умный термостат позволяет вам управлять обогревом со смартфона, даже когда вас нет дома.

Стоимость центрального отопления: 3-х комнатный дом

Мы рассчитали средние затраты на установку центрального отопления для трехкомнатного двухэтажного дома.Стоимость установки основана на том, что инженер взимает около 200 фунтов стерлингов в день и 100 фунтов стерлингов в день за дополнительного рабочего.

Насколько разрушительна установка центрального отопления?

Обычно установка системы отопления занимает от 2 до 5 дней, и над ней работают 2 инженера-теплотехника.Установка займет больше времени, если дом заселен (в отличие от ремонта пустого дома), так как инженеры будут работать вокруг вас.

По этим причинам рекомендуется запланировать установку новой системы центрального отопления летом. Таким образом, ваше центральное отопление будет готово согреть вас в зимние месяцы.

Установка новой системы центрального отопления в летние месяцы может уменьшить перебои и сэкономить ваши деньги.

Итак, что входит в установку центрального отопления?

1. В первый день установки центрального отопления новые радиаторы обычно устанавливаются первыми.
2. После радиаторов будут проложены трубопроводы, соединяющие радиаторы с котлом, в систему также будет добавлено управление центральным отоплением.
3. Сейчас будет установлен новый котел, для этого отключат воду и газ.
4. Наконец, установщик заполнит систему водой и включит котел. Радиаторные клапаны будут отрегулированы, чтобы обеспечить необходимый поток горячей воды.

Чтобы свести к минимуму неудобства, важно планировать работу заранее.И неотъемлемая часть этого планирования должна включать в себя поиск подходящего котла для отопления вашей собственности. При сравнении котлов нужно учитывать марку, модель, тип котла и номинальную мощность (размер котла).

Помимо бойлера, вам нужно будет определиться с тем, как вы хотите отапливать каждую комнату. Варианты включают обычные радиаторы или более современные инновации, такие как полы с подогревом. В подавляющем большинстве объектов новые радиаторы, вероятно, будут наименее разрушительным вариантом.Это связано с тем, что в большинстве объектов уже есть радиаторы, поэтому установка будет аналогичной заменой. Однако полы с подогревом будут гораздо более разрушительными, и их лучше установить при укладке нового пола.

Затем вам понадобится способ управления центральным отоплением. И нет недостатка в вариантах. Большинство домовладельцев знакомы с настенными термостатами, но эффективность центрального отопления можно повысить с помощью термостатических радиаторных клапанов (TRV) или интеллектуального термостата.

Именно здесь вам нужно найти профессионального инженера-теплотехника, который поможет вам сделать правильный выбор. Boiler Guide может помочь вам найти расценки на центральное отопление — просто заполните нашу быструю форму, и мы найдем подходящих установщиков в вашем районе.

Когда вы нашли подходящего инженера-теплотехника для работы, важно как можно больше работать с ним. Наличие четкого плана разводки системы отопления сделает процесс намного более плавным.

• Где будет установлен котел?
• Сколько будет радиаторов?
• Где будут размещаться радиаторы?

Стоимость центрального отопления: что учитывать

Общие затраты на установку центрального отопления могут быть очень разными, потому что существует очень много потенциальных переменных.На стоимость установки центрального отопления может повлиять все следующее:

1. Топливо и тип котла
2. Производитель котла
3. Размер котла
4. Трубопроводы и радиаторы
5. Регулятор отопления
6. Сложность установки
7. Затраты на оплату труда

Выбор типа котла

Очень важно правильно выбрать котел для вашего дома и образа жизни.

Прежде всего, вам нужно определиться с подходящим типом топлива.Природный газ является наиболее распространенным топливом для котлов, причем около 80% домов в Великобритании имеют газовые котлы. Природный газ доставляется поставщиком напрямую на объект через серию труб по мере необходимости. Однако не все объекты недвижимости подключены к газовой сети.

Газовые комбинированные котлы — самый популярный тип котлов в Великобритании.

Альтернативные виды топлива включают нефть и сжиженный нефтяной газ (СНГ), которые могут храниться на территории. Для хранения топлива таким способом требуется достаточно места на открытом воздухе для установки резервуара для хранения.

К сожалению, хотя все эти виды топлива эффективны для отопления домов, они являются ископаемыми видами топлива. А при горении они выбрасывают в атмосферу парниковые газы, что является основной причиной изменения климата. К счастью, есть более «зеленая» альтернатива в виде биомассы.

Котлы на биомассе сжигают органические материалы, такие как деревянные бревна, щепа и гранулы. Они дороже, чем газовые и масляные котлы, но могут помочь снизить углеродный след. Кроме того, если у вас есть доступ к лесу, вы потенциально можете обогреть свой дом бесплатно.

Небольшие дома и квартиры с менее чем 10 радиаторами и одной ванной, возможно, захотят использовать электрический бойлер. В некотором смысле, электрический котел — это самая простая система отопления, поскольку в нем не сжигается топливо. Вместо этого электричество производит центральное отопление и горячую воду.

Топливо, которое использует котел, является первым фактором. Далее вам нужно будет найти подходящий тип котла. Есть 3 различных типа котлов: комбинированный, системный и обычный. Каждый из них обеспечивает центральное отопление и горячую воду по-своему, и один из них лучше подходит для вашей собственности, чем другой.

Комби

Комбинированный котел — последнее новшество в котельной технике. Как и система, он забирает воду непосредственно из водопровода, поэтому имеет очень хорошее давление, но, в отличие от системы, для нее не требуется водонагреватель. Это потому, что он нагревает воду по запросу как для отопления, так и для домашнего использования. Это отличный вариант для небольших домов с ограниченным пространством, но не обязательно для домов с несколькими ванными комнатами.

Система

Системный котел получает воду напрямую от сети, поэтому, в отличие от обычного котла, не требует питательного бака на чердаке.Он нагревает эту воду для ваших радиаторов, но для хранения горячей воды для использования в кранах требуется водонагреватель. Поскольку системный бойлер забирает воду из водопровода, давление обычно выше, чем в обычной системе, но вам понадобится место для водонагревателя.

Обычный (также известный как обычный или традиционный)

В штатную систему отопления входят бойлер, накопитель горячей воды и подпиточно-расширительный бак на чердаке. Они полагаются на силу тяжести, чтобы подавать воду вниз из бака на чердаке, где она нагревается котлом.Затем котел нагревает воду и питает радиаторы. Горячая вода для ваших кранов должна храниться в накопителе горячей воды. Система отопления, в состав которой входит обычный котел, занимает много места. И поскольку он зависит от силы тяжести, поток воды не всегда велик, но это очень хороший вариант для домов, в которых одновременно используется много горячей воды. Подробнее читайте в разделе Что такое обычный бойлер?

На рынке представлено несколько брендов, предлагающих широкий выбор типов котлов различных размеров.Стоимость всех этих моделей котлов будет варьироваться от производителя к производителю. Узнайте возможные затраты перед установкой в ​​таблице ниже.

Приблизьтесь к поиску идеального типа котла для вашего дома в разделе «Типы котлов».

Накопитель горячей воды стоит

Система отопления, включающая системный или обычный котел, должна включать в себя водонагреватель. Здесь хранится и нагревается горячая вода для бытового потребления перед подачей на точки выхода горячей воды. Так что, если вам нужно установить систему или обычный бойлер с нуля, то вам понадобится новый водонагреватель. Комбинированные котлы обеспечивают прямую подачу горячей воды, поэтому водонагреватель не требуется.

Новый водонагреватель обычно стоит от 300 до 1000 фунтов стерлингов.

Обычно дешевле заменить цилиндр, чем установить новую систему. Это потому, что трубопровод уже настроен при замене цилиндра. Однако установка цилиндра с нуля потребует новых трубопроводов и, как следствие, увеличит затраты на установку. Без учета затрат на установку баллон с горячей водой, вероятно, будет стоить от 300 до 1000 фунтов стерлингов.

Накопители горячей воды бывают двух типов: вентилируемые и невентилируемые. И правильный цилиндр для вашей системы будет зависеть от того, будет ли установлен системный или обычный котел.В вентилируемые баллоны необходимо подавать холодную воду из бака на чердаке, поэтому их необходимо установить рядом с обычным бойлером.

Невентилируемые цилиндры, с другой стороны, напрямую подключаются к водопроводу. Это избавляет от необходимости устанавливать на чердаке резервуар для холодной воды.

Выбор размера котла

При установке новой системы центрального отопления очень важен точный размер котла. Размер котла — это мера мощности, которую котел может выдавать, также известная как номинальная мощность.Все типы котлов, измеряемые в киловаттах (кВт), имеют номинальную мощность центрального отопления, а комбинированные котлы также имеют номинальную мощность горячей воды для бытового потребления. Это связано с тем, что все типы котлов напрямую подключены к центральному отоплению, но только комбинированные котлы нагревают горячую воду по запросу и подают ее прямо в краны, ванну или душ.

Размер котла очень важен, потому что, если он слишком низкий, котел не сможет удовлетворить спрос. Не забывайте слишком много, потому что это приведет к ненужному увеличению ваших счетов за электроэнергию.

Используя приведенную ниже таблицу, вы можете определить подходящую мощность в зависимости от количества радиаторов в вашем доме. Вы заметите, что комбинированным котлам требуется больше мощности, поскольку они нагревают воду по запросу за более короткий промежуток времени.

Вы можете узнать больше о размерах котла в разделе «Какой размер котла мне нужен?»

Для точного определения размера котла проконсультируйтесь с квалифицированным инженером-теплотехником.Они дадут точные рекомендации, основанные на потребностях вашего дома в отоплении и горячей воде. Используя Boiler Guide, вы можете получить бесплатные расценки на новый котел от инженеров-теплотехников, работающих в вашем районе. Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, что займет всего несколько минут.

Выбор производителя котла

В Великобритании есть множество производителей котлов, из которых можно выбирать. Некоторые из них считаются дорогими, а другие более экономичными.Выборка лучших производителей котлов включает:

• Бакси
• Идеал
• Vaillant
• Viessmann
• Вустер Бош

У каждого из этих производителей котлов есть выбор из нескольких диапазонов и моделей. Итак, чтобы помочь вам сузить свой выбор, вот ведущие диапазоны для каждого из них:

• Бакси 800
• Идеальный Vogue Max
• Vaillant ecoTEC Plus
• Viessmann Vitodens 200-W
• Вустер Bosch Greenstar i

Мы выделили потенциальную стоимость котла (без установки) от каждой из ведущих марок котлов.

Используя наш инструмент сравнения котлов, вы можете сравнить всю ключевую информацию, необходимую для выбора подходящего котла для вашего дома.

Выбор регулятора отопления

Почти каждый производитель котлов также предлагает ряд совместимых устройств управления, таких как комнатные термостаты, терморегуляторы и беспроводные датчики. Это не должно сильно увеличивать стоимость установки, но вы можете рассмотреть вариант с умным термостатом.

Комнатные термостаты

Есть 2 типа комнатного термостата: с циферблатом и цифровыми программируемыми комнатными термостатами. Умные термостаты — это третий тип термостатов, но мы поговорим о них позже.

Комнатные термостаты с циферблатом невероятно просты в использовании. Диапазон температур окружает циферблат со стрелкой. Чтобы отрегулировать температуру, просто поверните циферблат так, чтобы стрелка указывала на соответствующую температуру. После этого сработает система отопления и выключится, как только комната

Умные термостаты

Интеллектуальные термостаты

позволяют следить за потреблением энергии в доме и обеспечивают беспрецедентный уровень контроля. Например, многие модели дают вам возможность управлять отоплением через приложение на мобильном телефоне, где бы у вас ни было подключение к Интернету.Некоторые дают вам возможность регулировать температуру отопления для разных комнат или полов. Для этого вам нужно будет приобрести несколько термостатов.

Беспроводные датчики

Беспроводные датчики

предназначены для прикрепления к окнам или дверям и определения того, когда они открыты. Когда датчик распознает, что окно или дверь открыто, он автоматически отключает центральное отопление. Это повысит эффективность вашего дома, поскольку предотвратит попытки системы отопления обогреть комнату, когда для этого придется работать намного тяжелее.

Беспроводные датчики производства Worcester Bosch могут даже повысить безопасность вашего дома. Когда открывается окно или дверь, оповещение будет отправлено прямо на ваш смартфон.

Клапаны радиатора

Радиаторные клапаны позволяют контролировать температуру, выводимую отдельными радиаторами. На выбор предлагаются 3 типа радиаторных клапанов: ручной, термостатический и интеллектуальный.

Ручные радиаторные клапаны являются наиболее распространенными и простыми в использовании. Просто поверните вентиль, чтобы полностью повысить, понизить или выключить уровень нагрева.Хотя радиаторные клапаны с ручным управлением просты в использовании, они не позволяют устанавливать определенную температуру. Чтобы установить определенную температуру для каждого радиатора, вам потребуются термостатические радиаторные клапаны. Термостатические радиаторные клапаны немного больше ручных клапанов, имеют цифровой дисплей, который показывает точную настройку температуры радиатора.

Интеллектуальные радиаторные клапаны обеспечивают еще больший контроль. Установленный вместе с интеллектуальным термостатом, подключенным к Интернету, вы можете управлять каждым интеллектуальным радиаторным клапаном со своего смартфона.

Расходы на управление центральным отоплением

Более точный контроль над центральным отоплением с помощью интеллектуальных технологий обходится дороже, чем ручное управление. Однако интеллектуальные термостаты и интеллектуальные радиаторные клапаны позволят вам более эффективно управлять центральным отоплением и в результате потенциально снизить ваши счета за отопление.

Выбор установщика центрального отопления

Последняя часть головоломки, когда дело доходит до новой системы центрального отопления, — это поиск установщика.Чтобы сохранить расходы на центральное отопление на абсолютном минимуме, мы настоятельно рекомендуем сравнить несколько котировок.

Перед установкой центрального отопления к вам приедет монтажник, чтобы оценить объем работ. Это когда они рассчитают стоимость и предоставят вам ценовое предложение. Приняв первую полученную расценку, не разговаривая с другими профессионалами, вы не узнаете, не переплачивают ли вы. Чтобы найти лучшую стоимость установки центрального отопления, постарайтесь получить как минимум 3 предложения от разных компаний.

В Boiler Guide мы упростили получение предложений от нескольких компаний как никогда. Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, сообщив нам несколько деталей о работе, которую вам необходимо выполнить. После завершения мы приступим к работе и подберем для вас до 3-х специалистов по установке центрального отопления. Каждый из них свяжется с вами, чтобы предоставить вам бесплатное предложение без каких-либо обязательств.

Установка и ремонт радиатора | Binghamton

СОХРАНЯЙТЕ ТЕПЛО ИЗ РАДИАТОРОВ ВЕСЬ СЕЗОН!

BODEK INC.обладает опытом, чтобы удовлетворить все ваши требования к установке радиаторов, включая установку нескольких фитингов, разовую замену и ремонт радиатора.

У вас есть старый дом, который вы хотите сохранить?

Печь с приточным воздухом устанавливать не требуется! Для инвазивных воздуховодов часто требуются невыносимые потолки и подвесные потолки для установки новой системы отопления.

BODEK INC. Может помочь вам сохранить ваши радиаторы теплыми и поджаренными, когда они вам нужны больше всего, сохраняя целостность вашего старинного дома.Когда требуется замена, мы соединяем современные, эффективные котлы с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами). Такой подход создает более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.

По нашему опыту, радиаторы почти всегда в порядке. Обычно необходимо заменять котлы, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам.

ПРОБЛЕМЫ С РАДИАТОРОМ

Радиаторы необходимо проверять на герметичность, особенно между отдельными секциями.В агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба. Протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию с нажимным ниппелем в 1930-х годах, и утечки в этих моделях можно устранить с помощью герметика, такого как J-B Weld.

Если вы хотите заменить радиатор пара или горячей воды, позвоните в BODEK INC., Чтобы демонтировать старый радиатор и установить новый. Крайне важно убедиться, что все трубы и клапаны подключены и функционируют должным образом.Наши сотрудники сертифицированы в области комплексных услуг по установке, ремонту и техническому обслуживанию радиаторов. Мы постоянно обучаемся, чтобы быть в курсе новых инноваций и передового опыта. Если вы нуждаетесь в настройке или подозреваете, что на работе у вас дома может быть более серьезная проблема с отоплением, BODEK INC. Здесь для вас.

КОГДА НАМ ЗВОНИТЬ

• Из радиатора течет вода

• Снаружи ржавчина

• Внутри скопилась ржавчина или грязь, которые препятствуют потоку воды

• Радиатор издает громкие или необычные звуки

• Радиатор неожиданно сильно нагревается или испытывает колебания температуры

• Кажется, что одна часть радиатора холодная, а остальная часть горячая, что указывает на скопление воздуха в установке

Мы понимаем, что иногда случаются вещи, которые невозможно предотвратить.В экстренных случаях звоните нам. Мы устраним проблему с вашим радиатором или бойлером, оценим и обсудим с вами лучший способ действий, будь то ремонт или замена, и приступим к работе. Мы работаем для вас 24 часа в сутки, 7 дней в неделю. Вы поговорите напрямую с дежурным специалистом, когда позвоните в нерабочее время нашего офиса. Не надо ждать, гадая, кто появится. Сделайте нас своим партнером в обеспечении безопасности и уюта вашей семьи в течение всего года.

Теплые полы против радиаторов | Nu-Heat

Не знаю, почему мы так долго миримся с радиаторами — я никогда не вернусь!

Мы постоянно слышим это от людей, живущих с подогревом полов.

В прошлом радиаторы всегда были очевидным выбором для обогрева помещения, но теперь UFH настолько универсален, что его можно установить — и наслаждаться им — практически в любом доме. Напрашивается вопрос, теплые полы или радиаторы; какой вариант мне подходит?

Полы с подогревом можно использовать в любой комнате вашего дома. Благодаря широкому выбору вариантов теплого пола, от низкопрофильного теплого пола до электрических систем UFH и влажных систем UFH, вы можете найти идеальное решение для ваших потребностей в отоплении.Однако мы понимаем, что могут возникнуть ситуации, когда вы предпочтете оставить существующие радиаторы в некоторых частях своего дома.

Нажмите ниже, чтобы перейти в нужный раздел:

Почему бы нам не написать нам по электронной почте или позвонить по телефону 01404 549770, чтобы обсудить вопросы?

Полы с подогревом и радиаторы: разные типы сборки

Объединение теплых полов и радиаторов при ремонте дома

Не всегда должен идти речь о теплых полах и радиаторах; их можно совместить.Возможно, вы не в состоянии переосмыслить отопление для всего вашего дома, или вы можете просто захотеть сохранить некоторые из ваших нынешних радиаторов. Эти две системы могут работать рука об руку, чтобы эффективно обогревать ваш дом.

Может быть, вы хотите избежать перебоев при демонтаже существующих радиаторов, или, возможно, у вас нет бюджета на замену всей вашей системы отопления. С таким количеством предлагаемых гибких модернизируемых систем теплого пола (UFH) возможности для гибридных систем UFH и радиаторов увеличиваются.

Благодаря этим разработкам больше нет необходимости выбирать одну систему для всей вашей собственности. Как полы с подогревом, так и радиаторы можно успешно установить в разных частях дома, чтобы создать гибкую и эффективную систему отопления. Установив радиаторный коллектор, вы можете управлять системой отопления всего дома из одного приложения, включая радиаторы и полы с подогревом.

Полы с подогревом и радиаторы в существующей сборке

Выбор между УФН и радиаторами в существующем здании зависит от масштаба проводимой реконструкции.Монтаж полов для установки определенных систем UFH может быть большой работой, поэтому, если пол не входил в ваш список «дел», вы можете подумать, что пол с подогревом — не лучший вариант для вас. Однако вам следует подумать о модернизации систем УВГ, таких как LoPro ^® — они быстро и легко укладываются поверх существующего пола, помогая свести к минимуму неудобства в вашем доме.

Если есть планы по расширению собственности в ближайшем будущем, и в настоящее время в ней есть радиаторы, у вас есть выбор: придерживаться существующих радиаторов или установить перспективную систему UFH (с учетом дополнительных портов на коллекторе, чтобы UFH мог также быть установленным внутри расширения).В любом случае вам может потребоваться повысить уровень изоляции в старых зданиях, чтобы дом оставался уютным.

Ознакомьтесь с некоторыми из наших примеров использования теплого пола для ремонта

Полы с подогревом и радиаторы при ремонте отдельной комнаты

Когда дело доходит до ремонта отдельной комнаты, выбор между полом с подогревом или радиаторами сводится к тому, как будет использоваться комната.

• Это миф, что если в доме уже есть радиаторы и новая комната будет спальней, радиатор, вероятно, будет более дешевым и простым вариантом.UFH идеально подходит для спален и даже может помочь вам сэкономить деньги. Узнайте больше о расходах на теплые полы.
• Ремонт кухни и жилых помещений особенно хорошо подходит для UFH, освобождая пространство на стенах и предлагая немного роскоши, особенно если будет использоваться плитка или деревянный пол.

Полы с подогревом и радиаторы в новой пристройке

Вместо того, чтобы разрушать весь ваш дом, вы можете установить UFH в новой пристройке, сохранив радиаторы в остальной части дома.Поскольку пристройки должны быть построены в соответствии с действующими стандартами строительства, будет много изоляции. Это означает, что он подойдет для большинства систем теплого пола, в зависимости от пола.

В этом сценарии UFH может быть установлен без необходимости замены или разрушения существующей системы радиатора. Он может даже отключаться от существующего контура радиатора — отлично подходит для новых кухонь или жилых помещений.

При добавлении новой надстройки единый пакет стяжки UFH экономичен, прост в установке и предлагает значительно больше преимуществ, чем радиаторная система.

Ознакомьтесь с некоторыми из наших примеров использования теплых полов для пристройки

Добавление теплого пола к существующей радиаторной системе

Легко установить теплый пол рядом с существующей радиаторной системой. UFH можно установить на всех этажах или в отдельной комнате, например, в ванной или пристройке.

Но как UFH контролируется вместе с существующей радиаторной системой? На это повлияет тип системы теплого пола, которую вы выберете — стандартная стяжка или модифицированная система:

• Если UFH представляет собой стандартную систему стяжки или плавающего пола , она будет работать наилучшим образом при независимом управлении от радиаторов.Это учитывает разницу во времени нагрева.
• Если UFH представляет собой модифицированную систему, например LoPro ^® Max, которая обеспечивает высокую тепловую мощность, UFH запускает UFH непосредственно от существующего контура радиатора. Это решение нагревается и охлаждается аналогично традиционной радиаторной системе, и им легко управлять с помощью существующих таймеров.

Полы с подогревом и радиаторы в новостройках

В новостройке нужно подумать, стоит ли вообще устанавливать радиаторы.

Полы с подогревом легко установить в рамках графика строительства, и это также является рентабельным, предлагая гораздо больше преимуществ, чем система радиаторов при сопоставимых эксплуатационных расходах.

Вы даже можете сэкономить на счетах за электроэнергию, поскольку полы с подогревом на 25% эффективнее радиаторов. Открытая планировка часто является ключевой особенностью дизайна новостройки, а это означает, что пол с подогревом, вероятно, является более желательным решением.

Взгляните на некоторые из наших полов с подогревом в тематических исследованиях нового строительства

Полы с подогревом лучше всего подходят для возобновляемых источников энергии и экологически чистых домов

Заинтересованы в создании более энергоэффективной, экологически чистой и экологически чистой собственности?

Стандартные радиаторы находятся в невыгодном положении, когда дело доходит до их совместимости с возобновляемыми источниками тепла, такими как воздушные и наземные тепловые насосы.Чтобы радиатор отапливал комнату с использованием более низких температур потока теплового насоса, он должен быть увеличен по размеру, занимая больше места на стене.

В этом типе сценария UFH всегда будет лучше.

UFH примерно на 40% эффективнее радиаторов в сочетании с тепловым насосом, так как он использует гораздо более низкую температуру воды, чем требуется для радиаторов.

Узнайте больше о решениях Nu-Heat в области возобновляемых источников энергии

Теплые полы VS Радиаторы: за и против

Полы с подогревом дают вам свободу наслаждаться своим домом.

То, как мы отапливаем наши дома, влияет на то, как мы в них живем. Если вы обнаружите, что ваша холодная кухня — запретная зона, почаще откажитесь от удобного дивана, чтобы бороться за горячую точку у радиатора, и обнаружите, что тянетесь за дополнительным одеялом — пора освободиться от плохого отопления.

Не позволяйте радиаторам испортить вам удовольствие. Освободите место и замените радиаторы на UFH.

Теплый водяной пол с подогревом дает вам свободу наслаждаться каждым последним сантиметром вашего дома, а это означает, что вы можете размещать светильники и фурнитуру в любом месте.Мы считаем, что полы с подогревом — лучший способ обогреть ваш дом, и вот почему.

1. Ваш стиль не стеснит вас: Теплый пол освободит ваши стены. Вам больше никогда не придется ставить диван под изящным углом или идти на компромисс в дизайне интерьера. Вы даже можете спрятать термостаты и управлять всей системой со своего смартфона или планшета. Даже со стандартным термостатом с круговой шкалой требуется только один в каждой зоне — гораздо менее навязчиво, чем хотя бы один радиатор в каждой комнате.UFH особенно хорошо подходит для открытой планировки.
2. Освободите свое пространство: Снимите пушистые тапочки и поставьте шампанское на лед — ваша холодная кухня стала идеальным местом для развлечений. Когда вы выбираете пол с подогревом, все в комнате становится жарко. Никаких сквозняков, холодных пятен и носков!
3. Завидно эффективный: Самое замечательное в теплых полах — это то, что они кажутся фантастическими и освобождают ваш дом, оставаясь при этом невероятно эффективными.Эффективность до 25% по сравнению с аналогичной радиаторной системой *. * EURay 2005

Сделайте ставку на будущее и попробуйте открытую планировку с полом с подогревом

Самое большое преимущество радиаторов в том, что они знакомы. Обычно все установщики знают, как установить радиаторную систему, и каждый домовладелец знает, чего ожидать, когда дело доходит до производительности. Радиаторы работают и будут работать во многих домах.

Однако одним из недостатков является то, что они не подходят для проживания открытой планировки.В большой кухне-столовой открытой планировки могут быть двустворчатые двери, кухонные гарнитуры и бытовая техника, оставляя лишь небольшой участок стены для радиатора.

В этом случае маловероятно, что радиатор сможет достаточно обогреть комнату — на стене просто недостаточно места для необходимого размера радиатора. Поскольку все больше домовладельцев выбирают открытую планировку, это становится проблемой.

Выбрать отопление как должно быть

Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для полов с подогревом.

Планируете ли вы пристройку, беретесь за новую постройку или проводите капитальный ремонт существующего дома, ваше отопление должно быть спроектировано таким образом, чтобы оно идеально подходило. С UFH нет никаких догадок — все рассчитано для вас, поэтому вы знаете, что система будет работать.

Разработка индивидуального решения для теплого пола для вашего дома

Мы проведем расчеты теплопотерь для каждой комнаты и спроектируем вашу индивидуальную систему теплого пола, чтобы обеспечить сверхэффективную и сенсационную уютность во всем доме.Каждая система, которую поставляет Nu-Heat, учитывает размеры помещения, напольное покрытие и то, как помещения используются в повседневной жизни.

Полы с подогревом установить проще, чем радиаторы

Еще одним большим плюсом для теплого пола является то, что его действительно просто установить с четким и подробным руководством по эксплуатации — некоторые домовладельцы даже сами кладут трубки УФН и оставляют сантехника для проверки давления и ввода системы в эксплуатацию.

UFH также требует меньше подводящих трубопроводов от котла, чем радиаторная система.Вам нужно только запустить поток и вернуться к коллектору / ам, а не ко всей радиаторной системе, что упростит установку. Почему бы не запросить посещение объекта, чтобы обсудить варианты вашего проекта?

Более 60 различных решений для теплого пола

Имея более 60 различных конструкций перекрытий, UFH представляет собой очень гибкое решение, которое может быть установлено в любом типе собственности. Возможна установка:

• По всему дому
• На уровне одного этажа
• В одноместном помещении, таком как ванная, кухня или новая пристройка

Новые системы модернизации, которые устанавливаются поверх существующего пола, делают UFH привлекательным вариантом для проектов реконструкции.Их можно установить очень быстро и вызвать минимальное повреждение существующей арматуры и фурнитуры. Вы даже можете выбрать беспроводные термостаты, чтобы не заедать проводами по стенам.

Все еще не уверены в лучшем решении для проекта?

Позвоните по телефону 01404 540650 или по электронной почте [email protected], и один из наших сотрудников будет рад помочь.

Руководство по предварительной установке радиатора

| Castrads

Позиционирующие трубы

Никогда не устанавливайте трубопроводы окончательной фиксации чугунных радиаторов без подтвержденных измерений.Точные измерения центра трубы могут быть предоставлены до поставки по запросу.

Измерьте длину радиатора, добавьте 2 x 1,75 дюйма для гидравлических клапанов от конца втулок. Отверстие большего размера, которое будет закрыто опорной пластиной клапана, можно использовать для некоторой степени регулировки.

Если у вас уже есть радиаторы, эта информация вам не понадобится. Просто используйте радиаторы в качестве направляющих.

При нормальной установке радиатор следует устанавливать как можно ближе к плинтусу.Возможно даже прикосновение задней части ножек радиатора к плинтусу.

Подумайте о шторах

Когда радиатор расположен под окном, закрытие шторы позади него, а не перед ним, делает его намного более эффективным. Для напольных радиаторов это возможно, если вы отодвинете центры труб подальше от стены. Если ваши шторы до пола, не забудьте использовать только одну стойку, чтобы шторы могли полностью закрываться. Радиаторы под окнами почти всегда достаточно низки, чтобы хватило одной опоры на стену, однако обязательно соблюдайте правила техники безопасности, изложенные в нашем руководстве по опоре для стен.

Защитите свой котел

Отказ от установки фильтра может сократить срок службы вашего котла.
Чугунные радиаторы содержат смешанные частицы, которые являются неизбежным результатом процесса литья. Хотя мы удаляем большую часть мусора, некоторые из них всегда останутся в любом чугунном радиаторе. Мы рекомендуем установить комбинированный магнитный и физический фильтр, такой как Sentinel Eliminator.

Клапаны

Установите термостатические клапаны на подающей стороне.Термостатические радиаторные клапаны
Castrads предназначены для установки на подающей или впускной стороне радиатора и запорной заслонки на обратной стороне. Если вы не уверены, какая сторона протока, включите нагрев с холода. Первой нагревается труба со стороны потока или входа.

Радиаторы Castrads можно установить тремя способами, как показано выше. BBOE — обычный метод в Великобритании. Установка TBSE может привести к появлению холодных точек, особенно в радиаторах длиной более одного метра.

Рабочие температуры и давления

Не превышайте следующие значения температуры и давления:

Максимальное рабочее давление 8 бар
Максимальная рабочая температура 120ºC

Котельные системы и радиаторы могут быть лучшим выбором для отопления

Архитектурные детали того периода являются ценным ресурсом для профессионалов, занимающихся ремонтом исторических домов, но старинным механическим системам редко уделяется такое же внимание.Вместо этого оригинальное оборудование, которое часто можно использовать повторно, часто снимается оптом и заменяется стандартными печами с принудительной подачей воздуха, для чего требуются отвесные потолки и подвесные потолки для размещения воздуховодов.

Хотя этот подход, безусловно, работает, он может быть не лучшим решением в обстановке старинного дома. Вместо этого сочетание современных эффективных котлов с существующими радиаторами (и, при необходимости, с новыми подающими и обратными трубопроводами) может создать более исторически точный внешний вид, а также качество тепла, которое предпочитают многие домовладельцы.

Во многих случаях радиаторы являются наиболее прочными частями исходной системы и часто подлежат ремонту, по словам Дэна Холохана, владельца сайта heatinghelp.com, всеобъемлющего веб-сайта, посвященного всем вопросам механики, и частого автора многих публикаций по сантехнической отрасли. .

«Почти всегда радиаторы в порядке», — говорит он. «Котлы обычно необходимо заменять, потому что они либо протекают, либо просто совершенно неэффективны по сегодняшним меркам.«

Замена котла — это не просто замена старого на новый, отмечает Холохан. Он говорит, что профессионалы в области механики должны знать, что эти сценарии модернизации могут представлять угрозу безопасности: дымовые газы от новых высокоэффективных моделей могут конденсироваться в старых дымоходах, а образующаяся в результате очень кислая вода может разъедать строительный раствор. По его словам, это может привести к внутреннему обрушению дымохода, в результате чего угарный газ снова попадет в дом. Он предлагает либо установить облицовку дымохода из нержавеющей стали при замене котла, либо выбрать котел, для которого не требуется выхлоп через дымоход.

Трубопроводы подачи и возврата, также могут нуждаться в замене, говорит Холохан. В паровых системах «мокрые» возвратные трубопроводы — возвратные трубопроводы, проходящие ниже водопровода котла — часто подвергаются коррозии в течение многих лет, поскольку пропаренный CO2 делает воду, проходящую через эти трубопроводы, кислой. По его словам, труба подвергается дополнительным рискам коррозии, когда она закапывается в бетон, потому что кислотная летучая зола, используемая для изготовления бетона, может разъесть трубу снаружи. Холохан говорит, что изоляция как «мокрых», так и «сухих» трубопроводов с использованием либо основного стекловолоконного ватина, либо предварительно отформованной пенопластовой обвязки, независимо от того, является ли трубопровод новым или оригинальным, также может улучшить производительность системы и продлить срок службы компонентов.

«Вся идея состоит в том, чтобы не дать пару превратиться в жидкость до того, как он вернется в котел», — говорит он.

Радиаторы

также необходимо проверять на герметичность, особенно между отдельными секциями. По словам Холохана, в агрегатах, собранных до 1930 года или около того, для соединения соседних секций использовалась резьба, добавляя, что протекающие радиаторы с резьбой обычно не подлежат ремонту. Производители перешли на конструкцию с нажимным ниппелем в 1930-х годах, и утечки в этих моделях можно устранить с помощью герметика, такого как J-B Weld.

Радиаторы, которые нельзя отремонтировать, возможно, не нужно заменять по отдельности, предполагает Холохан, потому что сегодняшним домам может не требоваться все тепло, для выработки которого были спроектированы оригинальные системы. В кратком уроке истории он говорит, что системы отопления, разработанные после эпидемии испанского гриппа 1919 года, были необходимы для поддержания тепла в домах даже при открытых окнах, потому что циркуляция свежего воздуха рассматривалась как важная стратегия борьбы с болезнями.Сегодня, с закрытыми окнами и высокоэффективной изоляцией, комплексный план отопления может означать меньшее количество радиаторов в целом.

Одним из преимуществ систем с принудительной подачей воздуха перед радиаторами является то, что воздуховоды с принудительной подачей воздуха могут использоваться в системах центрального кондиционирования. Одним из возможных решений, предлагаемых Парк, является объединение оригинальных радиаторов с системой кондиционирования воздуха, в которой используются специальные воздуховоды уменьшенного диаметра. Эти конструкции легче приспособить к существующим домам, чем традиционные подходы, часто без необходимости в потолочных перекрытиях и подвесных потолках, которые могут нарушить исторический дизайн.
