Архитектурный проект — что это такое, стадии, этапы, состав

Архитектурный проект – это часть строительной документации, включающая в себя решения, которые необходимы для ее подготовки, в нужном для этого количестве. Все решения на каждой стадии разработки архитектурного проекта должны соответствовать предъявленным к нему нормам и условиям.

Цель архитектурного проекта

Основная цель архитектурного проекта заключается в подробном описании и объяснении художественных или инженерных решений с опорой на государственные стандарты и нормативы. Архитектурный проект коттеджа необходим как органам власти (для удостоверения, что строение отвечает строительным нормам и государственным стандартам в строительстве), так и самим строителям (для воплощения всех идей заказчика в жизнь).

Проектная документация, включенная в состав архитектурного проекта

Примерный список требующейся документации, обозначенный в законодательстве Российской Федерации:

• Пояснительная записка
• Схема земельного участка и его планировочное решение
• Архитектурное решение
• Конструктивные решения
• Инженерное оборудование
• Организация рабочего процесса
• Смета

Такой список расширяется в зависимости от места, где будет располагаться будущий объект.

Типы архитектурных проектов

Все проекты в архитектуре разделяются на типовые, эскизные и готовые по определенным признакам.

• К типовым принято относить проекты, которые представляют компании, которые занимаются индивидуальным строительством. В них включается только документация, необходимая для того, чтобы получить разрешения на строительные работы.
• Эскизные проекты заключают в себе только внешний образ постройки – эскиз. После получения эскизного проекта все расчеты и работу архитектора – конструктора нужно будет обеспечивать отдельно. Спроектировать дом таким образом – очень трудоемкая и дорогая работа.
• Наиболее популярные – готовые проекты. Здания, построенные по таким проектам, удобны инвестору и высоколиквидны для рынка, а также надежны для самого владельца будущего коттеджа. Помимо этого, это — самый экономным вид из возможных, на строительство здания по готовому проекту уходит значительно меньше денег и времени.

Состав архитектурного проекта. Архитектурные и конструктивные решения

Раздел архитектурных решений

Эта часть включает в себя текстовое и графическое подразделения.

В текстовую часть раздела архитектурных решений входят:

• Показ технических и экономических сторон
• Представление экстерьера и интерьера постройки. Показ его планировочной, пространственной, функциональной организации.
• Объяснение архитектурно-художественного пространственного решения путем выполнения определенных параметров.
• Обоснование художественных и декоративных элементов, которые используется в экстерьере дома.
• Описание всех дизайнерских решений в интерьер, то есть декоративные элементы, отделку и материалы.
• Спецификация материалов
• Спецификация используемого оборудования

Графическая часть архитектурных решений

Графическая составляющая архитектурных решений включает в себя все изображения фасадов, планы каждого из этажей, чертежи.

Составляющие графической части:

• Цветовое решение
• Схемы каждого из этажей
• План кровли
• Разрезы
• Вентиляционные каналы
• Дополнительные чертежи, если это необходимо

Раздел конструктивных решений

В этом разделе представлены детальные описания следующих характеристик:

• состояние грунта, особенности климата на территории участка
• инженерные решения, обеспечивающие сооружениям высокую плотность и стойкость к повреждениям
• изоляционные устройства

Графическая часть включает в себя чертежи, планы кровли, перекрытий и фундамента, поэтажные планы.

Разработка архитектурного проекта: этапы

В этом разделе представлен алгоритм выполнения архитектурного плана проекта.

Этапы архитектурного проектирования:

• Сбор данных, анализ.

В момент сбора данных заказчик предоставляет архитектору всю нужную для проектирования информацию, а тот ее анализирует и дает рекомендации по недостающим данным. Далее проводится анализ участка, где планируется возводить дом, определяются его слабые и сильные стороны.

• Планировочное решение участка.

Опираясь на полученную информацию, архитектор образовывает пятно застройки. При этом он должен учитывать каждое ограничение, которые есть у участка (процент застройки, красные линии, подъезды к участку)

• Функциональное решение.

На момент функционального решения архитектор разрабатывает функциональную взаимосвязь блоков и частей здания. Состав каждого из помещений определяется, основываясь на технологических требованиях и нормах СНиП, СП и СанПиН.

• Планировочные и композиционные решения.

С учетом полученной информации создается визуальный образ будущего строения, то есть конечный эскиз, опираясь на который возводится постройка.

• Оформление и подача.

Жизненный цикл архитектурного проекта завершается в моменте его оформления и подачи. Проект дома оформляется под маркой ЭП или ОПР в зависимости от требований согласующих органов. После, воссоздаются дополнительные графические материалы, проект оформляется в альбомы формата А3 или формируется на планшете.

Что такое архитектурно-строительный проект дома?

Архитектурный проект, или раздел проектной документации Архитектурные решения (АР), включает в себя все необходимые объемно-планировочные решения Вашего будущего дома, помогает определить будущую конструкцию здания от фундамента до крыши.

Архитектурное проектирование — обязательный этап подготовки документации для строительства частного жилья. Это закреплено на законодательном уровне федеральным законом №169-ФЗ «Об архитектурной деятельности в РФ», Градостроительным кодексом России (ГСК).

Задача проекта — детально описать и обосновать выбранные к реализации композиционные, инженерные, художественные решения, опираясь на госстандарты, санитарные, экологические, противопожарные нормативы.
Это важнейшая часть полного проекта дома. Разрабатывается после эскизного проекта.

Кому и для чего нужен архитектурный проект коттеджа?

Органам власти, чтобы они убедились, что все задуманное отвечает градостроительному законодательству, строительным нормам, государственным стандартам в строительстве и правилам застройки населенных пунктов — и со спокойной совестью могли дать разрешение на возведение вашего дома

Строителям, чтобы они воплотили в жизнь замыслы в полном соответствии с намеченными планами

Документ составляют в 2-х экземплярах. Первый отправляется на утверждение главному архитектору района, где возводится коттедж. Второй – руководителю строительства и выступает в качестве сборника руководящих указаний для строителей.

Нельзя сказать, что от утвержденного проекта категорически запрещено отступать, и «шаг вправо, шаг влево» нещадно караются, но каждое изменение, возникающее в ходе реализации замысла, следует фиксировать в проекте.

Проект имеет юридическую силу и является обязательным для исполнителей.

Список проектной документации в составе архитектурного проекта

Ориентировочный список необходимой проектной документации прописан в 12 части 48-ой статьи ГСК РФ и постановлением правительства РФ №87 «О составе разделов проектной документации и требованиях к их содержанию»:

• Пояснительная записка
• Схема земельного участка и его планировочное решение
• Архитектурное решение
• Конструктивные решения
• Инженерное оборудование
• Организация строительства
• Смета

Список возможно расширять, ориентируясь на специфику местоположения будущего капитального объекта.

Главные разделы архитектурно проекта

Содержание архитектурного проекта регламентируется пунктом 13-м Положения о составе разделов проектной документации.

Основными можно считать 2 раздела:

• архитектурные решения
• конструктивные решения

Раздел архитектурных решений

Состоят из 2-х частей – текстовой и графической.

Текстовая часть архитектурных решений:

• Описание технико-экономических аспектов проекта
• Описание экстерьера и интерьера объекта, включая планировочную, пространственную и функциональную организацию
• Обоснование архитектурно-художественного объемно-пространственного решения с учетом соблюдения параметров, принятых в капитальном строительстве
• Обоснование декоративных и композиционных приемов, используемых в экстерьере здания
• Описание дизайна интерьера всех помещений, включающее цветовое и декоративное решение, отделку и материалы
• Спецификация материалов
• Спецификация оборудования

В тексте архитектурного решения проекта представлена также информация по организации естественного освещения, защите дома от  возможных вибраций и излишнего шума.

Графическая часть архитектурных решений

В графической части изображаются фасады (как вариант – в цвете), планы каждого этажа и чертежи, прописанные в техзадании и т. д.

• Фасады
• Цветовое решение
• Поэтажные планы с экспликацией
• План кровли
• Разрезы
• Дымовентиляционные каналы
• Другие чертежи, в которых есть необходимость

Проект дома — архитектурный и строительный. Их отличия.

Проектирование дома состоит из двух основных этапов — архитектурного, на котором готовится эскизный проект, и рабочего, на котором готовится проект для строителей. Рассмотрим в чем различия между этими двумя комплектами чертежей.

Архитектурный проект

Также называется эскизным. Этот документ необходим для оформления разрешения на строительство. В его состав входят следующие чертежи:

1. Топографическая съемка участка с привязкой к окружающей местности и конечно же с привязкой проектируемого дома к участку. Функция этого чертежа — указание точного местоположения дома относительно местности. Это очень важный раздел проекта, правильная посадка дома должна учитывать необходимые и регламентированные законом минимальные расстояния от дорог и тротуаров, от линий электропередач, газовых трубопроводов, водопровода, магистральных сетей и от границ соседних участков.
2. Генеральный план — план участка и строения в более крупном масштабе чем съемка. Содержит элементы благоустройства участка и прилегающих территорий.
3. Фасады — вид строения с фронтальной и боковой сторон.
4. Планы — расположение комнат относительно входа в дом, сторон света, дорог и участка, а также указание их площади и объема. Это все необходимо сделать на стадии эскизного проекта, чтобы в дальнейшем не испытывать проблем с размещением необходимых помещений в доме.
5. Перспектива или аксонометрия — пространственная трехмерная модель дома.

Как видно из состава чертежей, основная функция эскизного проекта — информировать о местонахождении объекта, его размерах, границах и внешнем виде. Именно поэтому его готовят в процессе получения разрешения на строительство.

Строительный проект

Строительный (рабочий) проект необходим для процесса строительства дома. Если посмотреть на состав чертежей эскизного проекта и поставить себя на место строителя, то станет очевидно что построить что либо по эскизному проекту невозможно. Он важен для того чтобы разметить оси здания на участке, отметив их от его границ или от реперных точек в соответствии с топографической съемкой. Для всего остального нужен рабочий проект.

К чертежам рабочего проекта предъявляются совершенно другие требования. Они должны содержать размеры всех элементов, цепочки размеров, разрезы конструкций, детали узлов. Если в чертежах не достает информации для конструирования какой либо части здания или узла, то этот строительный проект не выполняет свою функцию. Потребуется или доработать существующий чертеж, или добавить новый лист.

Вот типовой состав чертежей проекта для одноэтажного или двухэтажного загородного дома:

1. План фундамента и чертежи его узлов. Если фундамент ленточный, а стена фундамента запроектирована из сборных элементов (блоков фундамента),  то необходимо несколько чертежей, так как раскладка блоков по рядам необходима по каждому ряду. Кроме дверей и проемов для окон в подвал, этот документ должен учитывать наличие технологических отверстий для ввода водопровода и расположения канализационного стока.

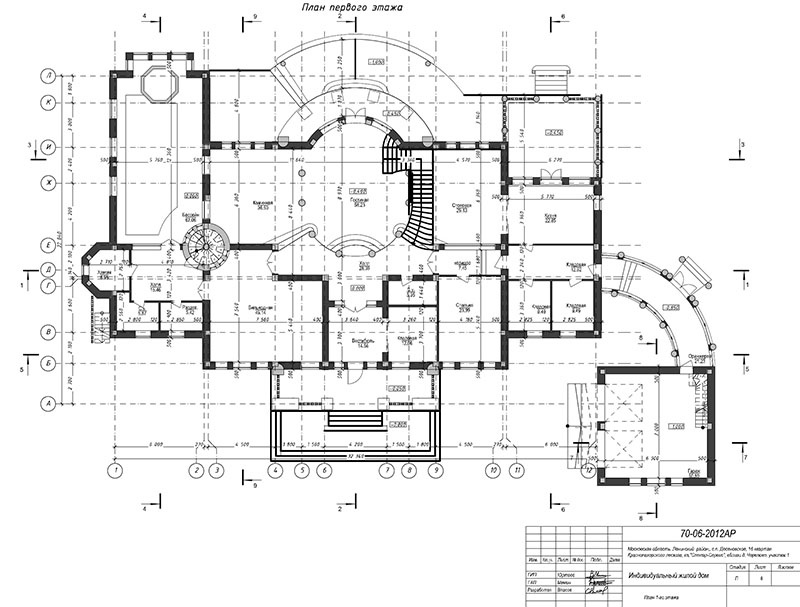

2. Планы этажей учитывающие детальное расположение лестниц, дверных и оконных проемов, деление на комнаты, расположение технологических отверстий для вентиляции, расположение газовой плиты и сантехники.
3. Планы стен учитывающие размеры и расположение стен и перегородок относительно осей. Если стены предполагаются кирпичными, то эти чертежи называются кладочными планами. Они выполняются после того, как определен строительный материал для их возведения. Если стены выполняются из кирпича, толщина стены рассчитывается исходя из его модульных размеров и необходимой толщины утеплителя, которая в свою очередь, зависит от климатической зоны места постройки и теплотехнических свойств кирпича. Поэтому толщины стен из кирпича и из пеноблока будут отличаться между собой, во-первых, из за разного размера самих материалов, во-вторых, из за разной толщины утеплителя, обусловленного разными теплотехническими свойствами легкого бетона и керамики.
4. Планы перекрытий учитывающие расположение балок и настила для деревянного перекрытия, плит для сборного железобетонного перекрытия, армирования и проемов для монолитного железобетонного. Чем технологически сложнее конструкция перекрытия, тем больше требуется чертежей.
5. Разрезы показывают конструкции фундамента, стен, перекрытий и крыши в разрезе. Рабочий проект должен содержать как минимум два разреза по перпендикулярным направлениям. Они дают строителю общее представление о строении, дополняя планы и информируют о высотах конструкций, отметках перекрытий относительно пола первого этажа. Содержат отметки и цепочки размеров во всех направлениях.
6. Фасады как и разрезы содержат размеры и отметки видимых элементов снаружи здания.
7. План стропил информирует о расположении конструкций крыши.
8. План кровли показывает уклоны крыши, расположение воронок для сбора и отвода воды.

Нужен ли проект для строительства дома?

Для строительства частного дома, в соответствии с требованиями закона необходим не всегда. Поэтому многие и не делают его, а процесс происходит так. Приходит опытная бригада, бригадир спрашивает у будущего домовладельца интересующие его размеры и самостоятельно определяет привязку конструкций к осям и принимает прочие решения исходя из своих знаний и опыта. Потом, по мере продвижения строительства, узнает следующие необходимые данные — расстояния от углов до проемов окон, их размеры, расстояния до перегородок, высоту от пола и потолка. Так происходит экономия на изготовлении рабочего проекта, ведь он стоит немалых денег.

Самый бюджетный вариант, найти бесплатный проект в журнале или интернете, адаптировать к своему участку и пожеланиям, изготовить эскизный проект и начать строительство. Но, нужно понимать что в этом случае велики риски, так как многое зависит от подрядчика строителя. Впрочем при наличии проекта, от строителя тоже многое зависит. Наличие чертежей не гарантирует безупречного их исполнения. Но все же рабочий проект дает одно неоспоримое преимущество — возможность сверять и контролировать процесс. Если Вы не специалист, то аргументированно потребовать чего либо от строителей будет затруднительно, а если у есть проект сделанный совместно с проектировщиком, где вы знаете каждую цифру, почему так а не иначе, то сможете добиться его реализации.

Бывают, однако, моменты, когда в проект действительно необходимо внести изменения по ходу стройки, отступить от него. Например, нет возможности приобрести какой либо строительный материал, но есть альтернатива. В этом случае нужно привлечь исполнителя проекта с просьбой внести изменения или одобрить предложение строителей.

Кроме нештатных ситуаций, несколько визитов проектировщика на стройку в процессе строительства также не будут лишними. Свериться с проектом, подтвердить соответствие увиденного задуманному.

Стоит ли использовать бесплатные проекты?

Вполне может быть, что готовый эскизный проект из каталога подходит вашим потребностям на сто процентов. Тогда можно брать его за основу, однако, обязательно нужно учесть ориентацию планов дома относительно местности — траектории солнца и наличию оживленных дорог. Каждый участок индивидуален, поэтому готовых решений здесь быть не может. Если совсем не учитывать привязку, может оказаться что спальная комната выходит окнами на северную сторону (все время в тени, а в окнах никогда не бывает солнца) и на оживленную дорогу по которой проносятся ночные мотоциклисты. Веранда выходит  не на засаженный деревьями участок, а на рынок на соседней улице, мусорные баки или из нее открывается вид промышленного объекта вдалеке.

Краткое резюме: Бесплатный проект использовать можно, но необходимо адаптировать его к месту. Возможно, скорректировать его или заменить другим.

Архитектурный проект загородного дома | Студия 7 этаж

Окунитесь в атмосферу загородной жизни, которая невозможна без комфортабельного загородного дома, где все продуманно до мелочей.

Загородный дом, как ничто иное, подчеркивает статус своего владельца. Любые предметы роскоши и даже машины меняются за несколько лет. И только загородный дом будет служить Вам, Вашим детям и даже внукам более полувека, а может быть и столетие.

Продуманная до мелочей архитектура, чувство вкуса и стиля, качество и долговечность — это то, что способна дать только команда профессионалов.

Вот уже 5 лет мы создаем архитектуру, по которой любой человек поймет, что такое грамотная работа архитектора, конструктора, инженера. Спроектировав более трех десятков индивидуальных проектов домов, мы прекрасно понимаем, что это такое.

Это архитектурные решения «под клиента»

Это планировка земельного участка

Это планы, фасады, строительные разрезы

Это гарантия качества и соответствие СНиПам

Это возможность обсчитать стоимость строительства

Несколько примеров наших проектов:

Виталий Злобин

Главный архитектор проекта

Загородный дом из арболита в стиле традиционных западноевропейских каменных домов. Общая площадь — 121,6 кв. м.

Виталий Злобин

Главный архитектор проекта

Павел Гаврилов

визуализатор

Двухэтажный загородный дом в Мытищах общей площадью 460 кв. м. был спроектирован на узком земельном участке. Общая архитектурная идея нависающих кубических объемов подчеркивает внутреннюю структуру здания.

Виталий Злобин

Главный архитектор проекта

Павел Гаврилов

визуализатор

Архитектура загородного дома на Рублёво-Успенском шоссе в дер. Солослово решена простыми формами с добавлением современной эклектики. Просторные планировки этажей, большие окна и общая площадь дома в 495 кв. м. делают дом незаменимым для комфортной загородной жизни.

Виталий злобин

Главный архитектор проекта

Загородный дом в неоклассике общей площадью 280 кв. м. был спроектирован в 2009 году для молодой семьи. Архитектурное решение простое, и в то же время, выразительное.

Виталий злобин

Главный архитектор проекта

Выразительность фасадов в проекте этого небольшого дома была достигнута с помощью элементов традиционной сельской архитектуры европейских стран.

Виталий злобин

Главный архитектор проекта

Модельный ряд домов различной модификации ориентирован на недорогое и массовое загородное строительство. В основе конструктивного решения лежит деревянная каркас по канадской технологии Stick framing.

Как мы работаем с клиентами:

1

ЗнакомствоМы получаем от Вас заявку и перезваниваем или отвечаем на Ваш звонок. В любом случае Вы получаете консультацию квалифицированного специалиста, который поможет Вам сформулировать основные задачи, подробно расскажет об архитектурном и конструкторском проекте, о его стоимости и этапах. После этого Вы договариваетесь о встрече со специалистом, на которой вместе с ним Вы заполняете анкету на проектирование.

2

Выезд на земельный участок и сбор исходной документации.Специалист приезжает на объект в любое удобное для Вас время. На объекте производится корректировка анкеты на проектирование (или ее составление), а также фотофиксация с обмерами. Мы помогаем подобрать всю необходимую исходную документацию для проектирования загородного дома.

3

Заключение договора и начало работы.Информация из анкеты вместе с обмерами и исходной документацией структурируется и оформляется в техническое задание на архитектурное и конструкторское проектирование, которое является неотъемлемой частью договора. Затем архитектор начинает разрабатывать предложения по планировке загородного дома и по эскизам его фасадов с учетом Ваших пожеланий.

4

Разработка и сдача проекта загородного дома.После того, как Вы согласовываете планировочное решение и эскизы фасадов, дизайнер совместно с конструктором создает рабочие чертежи для строительства загородного дома. Параллельно с работой над архитектурным и конструкторским проектом мы разрабатываем рабочие проекты инженерных сетей для Вашего объекта (Отопление-вентиляция, Водоснабжение-канализация, Электичество-слаботочка). По завершению всех проектных работ, мы делаем экспликации по расходу строительных материалов, которые в дальнейшем ложатся в сметы для строительных работ.

5

Строительные работы и авторский надзор. Согласно рабочему проекту мы выполняем все необходимые строительно-монтажные и отделочные работы на участке. Вы можете в любой момент приехать на объект и убедиться в их качестве, посмотреть акты скрытых работ, задать все вопросы специалистам. Работу выполняют квалифицированные рабочие под руководством опытных прорабов. Одним из ключевых достоинств нашей организации является то, что Вы не переплачиваете за авторский надзор, т.к. мы выполняем строительные работы по своим проектам.

6

Приемка работ и дальнейшее сотрудничество.По завершению строительно-монтажных, отделочных и пуско-наладочных работ Вы принимаете результат, после чего сторонами заполняется и подписывается акт сдачи-приемки работ. С этого момента вступают в силу наши гарантии, которые составляют срок до 5 лет. По вашему желанию, мы оказываем все виды сервисного обслуживания помещений и оборудования, а также делаем последующие разделы проекта: дизайн-проект интерьеров, проект ландшафтного дизайна Вашего участка и проекты малых архитектурных форм.

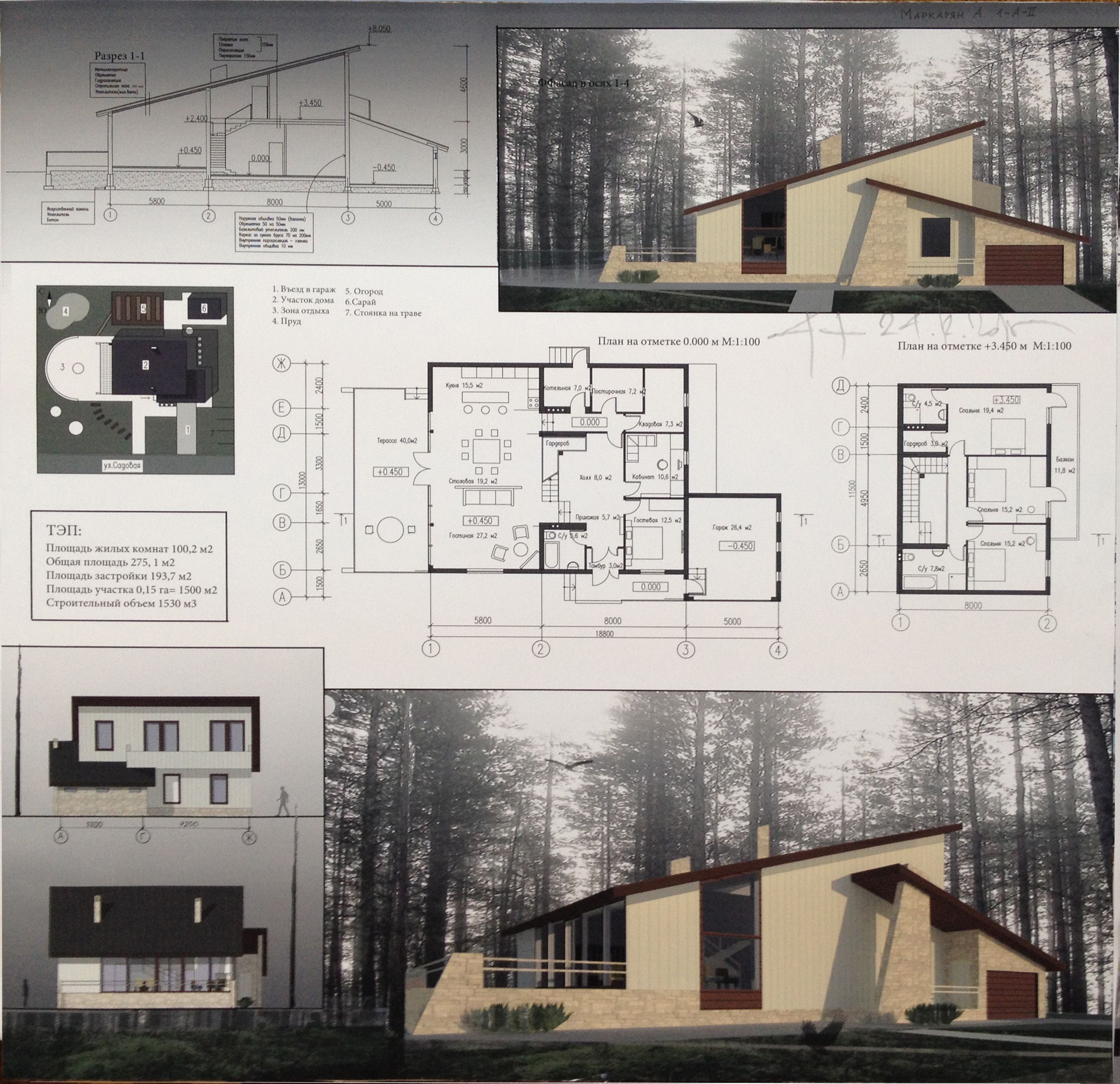

Пример архитектурного проекта дома:

Пример проекта фундамента дома:

К индивидуальному проекту дома мы предлагаем:

• Дизайн-проект интерьеров.
• Инженерные разделы проекта ОВ, ВК, ЭС.
• Ландшафтный дизайн земельного участка.
• Проекты малых архитектурных форм: беседки, зоны барбекю, бани и т.д.

Архитектурный проект | ARHISTATION>>>Мощная Архитектура и Дизайн

Техническое задание

Все предельно просто: на данном этапе Вы, заполнив техническое задание, поможете нам понять, в каких рамках вести проектные работы. Участок для строительства, общие пожелание по набору помещений и площадях, стилистика дома. Если Вы не знаете, что хотите, мы поможем определится.

Эскизный проект дома

ТЗ собрано, можно начинать работу. На данном этапе мы предложим несколько вариантов планировок, после предварительного согласования, “нарисуем” внешний вид дома, выдержим стиль, чтобы дом был и практичным и красивым в тоже время. Прикидка по конструктиву и отделочным материалам

Рабочий проект дома

Разработанный эскизный проект запускаем в детальную разработку, нужно согласовать архитектуру с конструктивными решениями, разработка смежных разделов. Прорисовка узлов, четкие указания по применению материалов. Подготовка всего пакета чертежей, необходимых для строительства дома.

Дизайн-проект интерьеров

Самое интересное — дизайн интерьера. Собственно готовим картинки и чертежи для внутренних ремонтных работ. Укажем в какой цвет красить те или иные стены и какой диван в каком цвете и где купить. Более детально можете ознакомиться в разделе ценового предложения по дизайну интерьера.

Комплектация объекта

Все просто. Название материала или предмета интерьера и указания где можно купить по разумной цене, в этом случае ключевое слово “разумной”.
Если Вы из другого города – не проблема, мы промониторим Ваши интернет-магазины и дадим рекомендации к покупкам

Строительство и авторский надзор

Ну что? Будем строить!
Самый важный и ответственный момент, многое пройдено, нужно определится со строительной бригадой и отдать проект в надежные руки и , безусловно, мы готовы предложить контроль – авторский надзор, как гарантию того, что проект будет такой “как на картинке”.

Что такое проект и зачем он нужен?

В первую очередь, нужно понимать, что же такое проект дома и зачем он нужен.

Проект дома — это не красивая картинка или фотография из журнала или с просторов интернета. Это не просто талантливые рисунки художника, архитектора или же хозяина будущего дома. И это даже не результат любительского эксперимента, выполненного на компьютере при помощи специализированного программного обеспечения

Проект — это комплект чертежей, разработанный и просчитанный специалистами в области проектирования, с применением ГОСТов и СНИПов. Иными словами, проект — это Рабочая Документация, без которой строительство дома само по себе представляется невозможным, так как приведет к плачевным, а зачастую и необратимым последствиям.

Итак, зачем нужен проект?

1. Вы можете выбрать подходящий именно Вам дом и получить на него всю необходимую для строительства информацию (Архитектурный и Конструктивный разделы).
2. Наличие проекта позволяет избежать препятствий со стороны органов архитектурного надзора при согласованиях и получении разрешения на строительство.
3. Вы сможете детально проконтролировать процесс строительства, начиная с составления сметы, даже не имея при этом специализированного образования.
4. Ведомости расхода материалов, содержащиеся в проектной документации, позволят Вам приобрести весь необходимый объем стройматериалов и избежать излишней траты денег.
5. В проекте представлены все необходимые и проверенные узлы. А если вдруг возникнет вопрос, всегда можно обратиться к разработчику.
6. Наличие проекта позволит Вам максимально исключить ошибки при строительстве и убережет от применения неграмотных технических решений, а, следовательно, и от затрат на их устранение.
7. Также проект позволит Вам получить технические условия для подключения к централизованному водопроводу и сети электроснабжения.
8. Проект дома необходим Вам для сдачи дома в эксплуатацию и получения на него паспорта ПИБ (Архитектурный раздел).
9. Проект необходим для регистрации недвижимости.
10. Вы сможете застраховать свой дом в любой страховой компании.

Строительство дома без проекта — это огромный риск и никакой экономии: Вы рискуете потерять гораздо большую сумму на устранение ошибок и недочетов. Как результат подобного зодчества: трещат фундаменты, перекрытия и стены, просто из-за неправильных расчетов. Претензии к строителям без проекта предъявить будет очень сложно.

Реконструкция таких шедевров, как правило, не имеет смысла — зря потраченные средства, время и здоровье. А ведь этих проблем можно избежать, предусмотрев все на этапе проектирования — стоимость проекта ничтожно мала по сравнению со стоимостью строительства.

Архитектурные проекты

Темы журналаПроекты домов от 30 до 149 м²Проекты домов от 150 до 249 м²Проекты домов от 250 до 499 м²Проекты коттеджей свыше 500 м²Архитектурные проекты«Звездные» домаСтроительные материалы и технологии

org/Blog»>
•



  Архитектурные проекты | №2 (205) ‘2021
  Утро жизни: создание интерьера на этапе перепланировки коттеджа

  Дизайнер присоединилась к работе по созданию интерьера на этапе перепланировки реконструированного коттеджа. Вход в дом перенесли в боковую часть и обустроили холл с большим окном на месте дверного проема. Объем дома стал более приватным, из обеденной зоны теперь не просматривается входная дверь, а вид на сад открывается не от порога и поэтому сохраняется эффект внезапности…

  Дизайнер присоединилась к работе по созданию интерьера на этапе перепланировки реконс…

• org/BlogPosting»>



  Архитектурные проекты | №2 (205) ‘2021
  Янтарные комнаты: двухэтажный дом с панорамных остеклением

  Просторный, наполненный светом двухэтажный жилой дом расположен в коттеджном поселке «Охтинский парк» в Ленинградской области. Со всех сторон участок окружают высокие, стройные сосны. Современная архитектура здания построена на сочетании разного размера объемов, у каждого из которых свои функции. В архитектонике проекта значительная роль отведена панорамному остеклению…

  Просторный, наполненный светом двухэтажный жилой дом расположен в коттеджном поселке …

•



  Архитектурные проекты | №2 (205) ‘2021
  Эффект «Вау!»: дом в поселке Агалатово

  Поселок Агалатово называют оптимальным для частного домостроения пригородом Санкт-Петербурга. Именно здесь, на границе с сосновым лесом, заказчики приобрели участок, на котором планировали возвести два дома: большой — для себя и одноэтажный — для гостей. Строительство двух домов шло практически одновременно, но так как гостевой был готов быстрее, с его оформления и началась работа…

  Поселок Агалатово называют оптимальным для частного домостроения пригородом Санкт-Пет…

•



  Архитектурные проекты | №1 (204) ‘2021
  Семейная эклектика

  Трехуровневый дом с яркой черепичной крышей возведен из пеноблоков, его фасады оштукатурены и украшены декоративной подсветкой. Изначально участок был неровный, поэтому были спроектированы подпорные стенки в ландшафте, а также пристроено парадное крыльцо и организовано патио. Мнения заказчиков по поводу будущего интерьера разделились, поэтому архитектор объединила лофт и минимализм …

  Трехуровневый дом с яркой черепичной крышей возведен из пеноблоков, его фасады оштука…

•



  Архитектурные проекты | №1 (204) ‘2021
  Статус – эксклюзив

  В холдинг MoscowHomе входят и одноименная строительная компания, и агентство элитной недвижимости. Его информационно-аналитический отдел на основе регулярно обновляемой базы проводит маркетинг всех предложений на рынке и оказывает профессиональные услуги по продаже, аренде и оформлению любых видов жилья…

  В холдинг MoscowHomе входят и одноименная строительная компания, и агентство элитной . ..

•



  Архитектурные проекты | №1 (204) ‘2021
  У подножия скалы

  Представленное поместье — одна из работ дизайнера Жерара Февра, ставшая примером созданной им концепции элитного жилья. Дом находится в коммуне Ле-Бо-де-Прованс, которая входит в ассоциацию «Самые красивые деревни Франции». Он расположен между известным Павильоном любви королевы Жанны и входом в легендарную Долину ада…

  Представленное поместье — одна из работ дизайнера Жерара Февра, ставшая примером созд…

•



  Архитектурные проекты | №2 (201) ‘2020
  Солнечный и легкий

  Дом расположен в окружении соснового леса на побережье Балтийского моря, в Светлогорске. Заказчик обратился к архитектору-дизайнеру с уже готовым проектом. Учитывая все пожелания и особенности участка, она внесла в исходный проект значительные корректировки, изменила планировку, а также отделку фасада …

  Дом расположен в окружении соснового леса на побережье Балтийского моря, в Светлогорс…

•



  Архитектурные проекты | №2 (201) ‘2020
  В рамках стиля

  Заказчики приобрели участок под индивидуальное строительство в поселке премиум-класса, расположенном на Новорижском шоссе. Несмотря на то, что застройщик предлагал немалый выбор готовых объектов, хозяева решили начать с нуля и сделать дом исключительно в соответствии со своими представлениями о нем, но придерживаясь при этом общей концепции поселка . ..

  Заказчики приобрели участок под индивидуальное строительство в поселке премиум-класса…

•



  Архитектурные проекты | №2 (201) ‘2020
  В гармонии с миром

  Построенный в Подмосковье неординарный дом с футуристическими формами архитекторы органично вписали в искусственный ландшафт. Особняк практически не заметен со стороны поселка. Искусственный рельеф создан таким образом, что закрывает основной объем строения, поэтому оно производит впечатление большого, поросшего зеленью холма. К тому же кровлю его тоже озеленили и разбили на ней сад …

  Построенный в Подмосковье неординарный дом с футуристическими формами архитекторы орг. ..

•



  Архитектурные проекты | Редакционная статья
  Международный архитектурный конкурс «Красивые дома 2019»

  На конкурс «Красивые дома 2019» было подано 93 заявки, в программе представлено 78 работ. В обзор вошли лучшие объекты и проекты, получившие высокие оценки профессионального жюри и онлайн-аудитории.

  На конкурс «Красивые дома 2019» было подано 93 заявки, в программе представлено 78 ра…

Загрузить ещё

Советы профессионалов

Книги по архитектуре и строительству

Другие журналы издательского дома

Важная информация — ArchitecturalHousePlans.

com

Мы стремимся предоставлять дома исключительного качества. Каждый план дома является результатом многих часов размышлений, изобретательности и труда ведущих архитекторов страны.

Если у вас есть вопросы, позвоните по нашему бесплатному номеру ( 1-888-388-5735). Мы работаем с понедельника по пятницу с 10:00 до 18:00 по тихоокеанскому времени. Или напишите нам по адресу [email protected]. Мы также настоятельно рекомендуем вам посетить раздел нашего сайта под названием FAQ, где вы найдете ответы на многие другие важные вопросы.

СТРОИТЕЛЬНЫЕ КОДЫ И НОРМЫ

Наши планы и спецификации дома соответствовали местным, региональным и национальным нормам или даже превосходили их, когда и где дом был первоначально построен. Каждый муниципалитет, округ и штат в Соединенных Штатах и ​​Канаде имеет свои собственные строительные нормы и правила, а также свои собственные законы о зонировании и другие постановления. Ваш план может потребоваться изменить, чтобы он соответствовал местным требованиям, касающимся энергетических норм, почвенных и сейсмических условий, ветровых нагрузок, снеговых нагрузок и широкого круга других вопросов, и вам может потребоваться получить разрешения и разрешить инспекции местными государственные учреждения до и во время строительства.В некоторых городах и штатах также требуется, чтобы у вас был лицензированный архитектор или инженер для проверки и наклеивания «печати» на ваши планы до начала строительства.

Чертежи фундамента, включенные в каждый набор планов, которые мы продаем, изначально были созданы для определенного участка земли в определенном округе, и поэтому их, возможно, потребуется изменить для вашей строительной площадки. Почва, климат и потенциальные стихийные бедствия (наводнения, ураганы, землетрясения и т. Д.), А также ваши местные нормы и правила могут повлиять на любую конструкцию фундамента. Убедитесь, что ваши планы фундамента рассмотрены и, при необходимости, изменены инженером-строителем в вашем районе до начала строительства , даже если местные власти не требуют этого.

ОГРАНИЧЕНИЯ КОПИРОВАНИЯ И ЗАКОН ОБ АВТОРСКИХ ПРАВАХ

Планы, которые мы предлагаем, защищены законом США об авторском праве, авторские права принадлежат архитекторам и дизайнерам, создавшим каждый набор планов. Эти архитекторы и дизайнеры сохраняют за собой все права и права собственности на свои оригинальные проекты и всю связанную с ними документацию.

Закон об авторском праве является федеральным законом, и текущий штраф за нарушение этого закона составляет 250 000 долларов за каждый случай, плюс гонорары адвокатам. Обратите внимание, что при изменении плана — что делают почти все наши клиенты до начала строительства — измененный план считается «производным» от оригинала и по-прежнему защищен авторскими правами. Учитывается не степень изменения, а скорее источник изменяемого материала.

Таким образом, когда архитектурные планы домов распространяются на вас — с разрешения архитектора или дизайнера — выдачу авторских прав на строительство одного дома из планов, которые вы приобрели, этот юридический документ, который вы получаете, охватывает строительство одного (и только одного) дома. , независимо от того, насколько он был изменен.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Эти чертежи были подготовлены в соответствии с общепринятыми профессиональными стандартами и практиками и были разработаны без знания или ссылки на конкретное место или географический регион. Следовательно, в дополнение к этим документам собственник и его / ее строитель обязаны следовать инструкциям производителей материалов и оборудования и использовать принятые стандарты для каждой строительной отрасли. Топографические и подземные условия должны быть проверены, а планы фундамента адаптированы соответствующим образом.Перед началом строительства строитель должен проверить и нести ответственность за все размеры и другие детали, а также должен проверить планы на соответствие требованиям руководящего кодекса для географической области, в которой будет построен дом. Все структурные, механические и электрические требования также должны быть рассмотрены до начала строительства. Коды определяют чертежи, а размеры — масштаб. Владелец должен проконсультироваться с местным строительным отделом, чтобы узнать, требуется ли на чертежах профессиональный штамп для получения разрешения.Предлагается привлечь местного архитектора для проверки и внесения любых изменений, необходимых для обеспечения соответствия планов вышеуказанным требованиям. Любое использование этой информации без адаптации к изменениям и кодексам, стандартам, условиям сайта и другим факторам осуществляется исключительно на риск владельца. Healthy Home Designs, LLC не несет ответственности за изменения, внесенные в эти планы другими лицами, и не дает никаких гарантий, явных или подразумеваемых, в отношении этих планов. Владелец соглашается защищать и возмещать ответственность Healthy Home Designs, LLC и архитектора / дизайнера по всем претензиям, затратам, потерям или ущербу, возникшим в результате использования этой информации.

Мы разрешаем использование наших планов при условии, что вы соблюдаете все местные строительные нормы и правила, требования зонирования и другие применимые законы, постановления и постановления.

Что входит в набор планов дома?

План каждого дома, который мы создаем, объясняется очень подробно. Мы включаем все детали, которые мы хотели бы включить в набор планов, если бы строили дом для себя.

Что входит в набор планов, спросите вы? Мы занимаемся проектированием домов с нуля и знаем, что это довольно большой проект для наших клиентов.Не расстраивайтесь, покупая план дома! Мы здесь, чтобы разобрать это для вас. Во-первых, решите, какой формат плана вы хотите заказать. После совершения покупки вы получите:

Титульный лист, указатель и план объекта

На титульном листе изображен фасад дома, который приблизительно показывает, как дом будет выглядеть после постройки. В указателе указан порядок включенных рисунков с номерами страниц для удобства. План участка представляет собой масштабированный отпечаток дома, который помогает определить, как дом будет размещен на строительной площадке.

Секции на стене и примечания

В этом разделе показаны разрезы внешней стены от крыши до фундамента. Эти участки стен определяют конструкцию дома и строительные материалы. Также они показывают количество этажей, тип фундамента и конструкцию стен. Показаны и указаны кровельные материалы, изоляция, обрамление полов, отделка стен и высота фасада.

Типовые детали и примечания

В этом разделе рассматриваются все аспекты и типичные детали, которые вы захотите включить в свой дом, за исключением требований местных строительных норм и правил.Подробно описаны архитектурные и структурные элементы, в том числе: оконные и дверные компоненты, перила, балясины, деревянные лестницы и коллекторы, внутренние стены, внутренние перегородки, бетонные ступени и опоры (, если применимо, ).

План расположения фундамента

На этом листе представлен план фундамента с указанием размеров и указанием размеров, включая ссылки на опоры, опоры и опорные стены. На планах с подвалом могут быть показаны дополнительные стены и колонны. Планы цокольного этажа содержат план каркаса этажа, который может быть включен в эту секцию или секцию каркаса пола, в зависимости от плана. Фактическая структурная информация должна быть получена местным лицензированным инженером для вашего конкретного местоположения.

Детальный план этажа

В этом разделе представлены подробные чертежи плана этажа и описания всех элементов, которые будут размещены на каждом этаже дома. Внешний вид дома, проемы и внутренние помещения тщательно рассчитаны.Отмечены важные особенности, включая встроенные модули, ниши и бытовую технику. Все двери и окна идентифицированы. Обычно этот раздел также включает информацию о площади в квадратных футах.

Отраженный план потолка

Одна из самых отличительных черт дома Sater — это тщательно продуманная отделка потолка. В этом разделе показаны высота потолка и способы обработки. Он также показывает детали, профили и отделку потолка. Также в этом разделе указаны арки и перекрытия.

План перекрытия

В домах с цокольным или подвальным помещением будет предусмотрен план каркаса первого этажа. В многоэтажных домах также будут планы каркаса верхних этажей. Планы каркаса этажа содержат информацию о конструкции, такую ​​как расположение, расстояние и направление балок, а также высоту этажа и проемы для лестниц.

План крыши

В этом разделе представлена ​​общая планировка и необходимые детали для проектирования крыши.Если используются стропильные фермы, мы рекомендуем обратиться к местному производителю стропильных ферм для проектирования ваших кровельных ферм в соответствии с вашими местными нормами и правилами.

Внешний вид

Фасады — это чертежи, которые показывают, как примерно будет выглядеть готовый дом. В этом разделе показаны фасады передней, задней, левой и правой сторон дома. На этих чертежах указаны внешние материалы, детали и высота.

Строительный разрез и детали

В этом разделе будут показаны важные изменения высоты пола, потолка и крыши или соотношение этажей друг с другом.Элементы интерьера помещений и территорий, такие как колонны, арки, потолки и перекрытия, также различимы и легче визуализируются в поперечном сечении.

Внутренний фасад

На этих внутренних фасадах показаны особые детали и дизайн кухни, ванных комнат, подсобных помещений, каминов, книжных шкафов, встроенных блоков и других особенностей интерьера. Внутренняя высота варьируется в зависимости от сложности дома.

Схема электрооборудования

В этом разделе показан план электрооборудования, который повысит функциональность и подчеркнет уникальные архитектурные особенности дома.

Список материалов

Чтобы помочь в определении цены и строительстве дома Sater, бесплатно включен список материалов (в зависимости от наличия). Включенный список материалов соответствует плану в том виде, в котором он был изначально разработан. Этот подробный список — отличный ресурс, когда вы начнете строительство. Он дает количественную информацию обо всем, от кубических ярдов бетона в основании вашего плана до количества стоек, необходимых для внутреннего каркаса стен.

Руководство по экологическим решениям (доступно по запросу)

Это Руководство по экологическим решениям разработано, чтобы помочь вам принять решение о том, какой уровень зеленого строительства вы хотите использовать при строительстве вашего нового дома.

Прочтите онлайн-руководство по экологически чистым решениям.

Что не входит в комплект

Каждый план разработан в соответствии с Международным жилищным кодексом (IRC), действовавшим на момент создания плана, но Sater Design Collection не гарантирует такое соответствие.Могут потребоваться модификации для соответствия применимым строительным нормам и правилам. При необходимости проконсультируйтесь со строителем, инженером-строителем или другим профессиональным строителем. Sater Design Collection не несет никакой ответственности за то, чтобы планы и / или любой дом, построенный с использованием этих планов, удовлетворяли местным или другим применимым строительным нормам. Вы несете ответственность за определение и соблюдение всех применимых кодексов. Схемы отопления / кондиционирования и сантехнические схемы не включены. Следует соблюдать инструкции производителя для всех материалов, устройств и систем.При необходимости проконсультируйтесь с местным подрядчиком по механическому оборудованию относительно систем, подходящих для местных климатических условий.

Кроме того, к планам акций не прикреплен штамп профессионала. Если вашему строительному отделу требуется такая печать, они примут штамп только от профессионала, имеющего лицензию в штате, в котором вы планируете строить. В этом случае вам нужно будет отнести планы вашего дома местному инженеру для проверки и печати.

Для получения информации о лицензировании и авторских правах щелкните здесь.

Планы домов по расширенным планам домов

Расширенные планы домов предлагают обширную коллекцию планов с множеством разных стилей.Мы не ваша типичная дизайнерская компания. Все планы на нашем сайте разработаны
us, продаваемых нами, и для продажи вам по плановой цене складского дома. Позвольте нам помочь вам
Постройте дом своей мечты с идеальной планировкой.

Если вы ищете планы дома, наши планы дома доступны для поиска по нескольким
различные коллекции, такие как 1-этажные дома,
1.5-этажные дома,
2-х этажные дома, планы с фото,
планы небольших домов, двухуровневых домов и многоквартирных домов. Мы предлагаем все наши планы дома
с 3 типами фундаментов (фундамент из плит, фундамент подвала или фундамент подвала)

План одноэтажного дома также известен как план ранчо или бродяга. В этой коллекции есть
главная спальня и второстепенные спальни на первом этаже.Некоторые из наших планов одноэтажного дома также включают
готовый план подвала, в котором будут дополнительные спальни и еще одна жилая площадь. Если по плану ты
ищите, нет, свяжитесь с нашим отделом изменений, и мы можем разработать его для вас.

Еще одна популярная коллекция — это 1,5-этажные дома. Также известен как генеральный план основного уровня. Эта коллекция
состоит из главной спальни на первом этаже и дополнительных спален наверху.Хотя этот сборник
обычно самый дорогой в строительстве, он также предлагает тихое место наверху, где дети могут спать, когда
родители все еще заняты проживанием на первом этаже. Еще одна замечательная особенность планов 1,5-этажных домов
являются ли внешние фасады, как правило, более уникальными из-за двухэтажного внешнего вида этого генерального плана основного уровня.
создает. Новая и постоянно пополняющаяся коллекция — это наши «Планы с фотографиями».В этой коллекции представлены клиентские сборки по
страна. Когда вы знаете, что план был построен раньше, это всегда успокаивает. Посмотрите эту коллекцию
ежедневно, так как он растет каждый раз, когда один из наших клиентов присылает свежие постройки по плану дома.

Наконец, вы инвестор, желающий построить инвестиционную недвижимость? Возможно, вы захотите просмотреть нашу многосемейную коллекцию.
Эти недорогие планы этажей представляют собой планы домов, такие как дуплексы, триплексы и четырехэтажные дома, идеально подходящие для
строить в своем сообществе.

Вы также можете искать планы домов по архитектурным стилям. Один из самых популярных наших стилей — современный фермерский дом /
Современный дом.

Коллекция план Modern Farmhouse сочетает неподвластные времени элементы деревенского стиля с более современными элементами. По экстерьеру
В современном фермерском доме вы обычно найдете двускатные крыши, доску и обрешетку, большие крытые веранды и металлические
крыши.Внутри дома вы почувствуете себя как дома с палитрой нейтральных цветов с деревянными акцентами.
Обшивка, регенерированная древесина, двери сарая и освещение сарая — другие важные особенности в плане дома современного фермерского дома.

Еще один стиль, который мы предлагаем — это коллекция в стиле средиземноморского дома. Этот стиль отличается лепниной на внешних стенах с тяжелыми
Лепнина, каменные акценты, черепичные крыши.Другими особенностями средиземноморского плана дома являются круглые верхние окна, крытые
ланаис и деревянные кронштейны. Этот стиль плана обычно встречается на южных рынках, построенных на плиточном фундаменте. Однако
многие семьи Среднего Запада вернули проект средиземноморского дома на рынок и сделали его собственными
просто поменять крышу на черепицу и заменить лепнину на лепнину.

Современные прерии — это очень уникальный стиль, который мы предлагаем.Если вы хотите произвести впечатление на своих соседей современными / модернистскими
стиль прерии для вас. Этот стиль плана дома может иметь плоские крыши, крыши с низким скатом или односкатные крыши. Сайдинг
Материал предлагает сочетание лепнины, камня, плитки и сайдинга из кедра. Еще одна замечательная черта плана дома в современном стиле
большие окна и внешние дворики. Внутри вы найдете открытые жилые помещения, величественные потолки и некоторые из них.
плавающие лестницы.

Еще одна страница коллекции, которую вы могли бы рассмотреть, — это наши планы гаража. Мы не типичный дизайнер плана гаража. Многие из
Наши гаражи предлагают прохладный экстерьер, который поможет дополнить ваш существующий дом. Другие функции, предлагаемые нашими планами гаража
это складские помещения, мастерские, высокие потолки для лифтов или лодок и даже навесы для автомобилей.

Квартирные гаражи — еще одна набирающая популярность коллекция.Гаражи с квартирами — это отдельно стоящие строения, в состав которых входят гаражи.
на первом этаже с жилыми помещениями выше. В некоторых гаражах есть 1-2 спальни с кухнями и ванными комнатами.
хорошо. Идеально подходит для свекрови или для ребенка, идущего в институт.

Планы проектов также можно найти на нашей странице коллекции. Планы проекта включают планы террас, беседок, навесов, планы домиков у бассейна,
курятники и мастерские.

Одна из самых крутых новых баннерных страниц — это страница «Тенденции». На странице «Тенденции» представлены 10 наших самых популярных планов на сегодняшний день.
Эти планы — то, что нация считает самыми крутыми планами дня, и они будут меняться соответственно.

Вы мечтаете построить свой собственный крошечный домик в качестве уединения или дополнительного места для гостей? У нас есть планы этажей! И мы предлагаем
планы для других типов зданий, которые могут вам понадобиться, например, столбов и барндоминиумов.Мы работаем с широким спектром архитектурных
влияет на предложение планов домашнего дизайна в таких стилях, как Contemporary, Modern, Traditional, Craftsman и др.

Независимо от размера или стиля плана этажа, для которого вам нужны поэтажные планы, в Advanced House планах есть дизайн дома для вас. И на случай
вы не видите правильного плана этажа или дизайна дома, о которых вы мечтали о наших существующих планах, мы предлагаем индивидуальные планы дома
и изменения плана дома, чтобы помочь вам создать план дома, который идеально подходит для вашей семьи.Так что просмотрите наш много разных домов
проекты, планы гаражей и планы проектов и посмотрите, какой из них вам подходит. Если у вас есть вопросы по процессу, пожалуйста
свяжитесь с нами по адресу [email protected] или 1-844-675-9638 или в нашем удобном живом чате, и мы будем рады помочь вам.
Наши планы были представлены во всем мире, и их можно купить на некоторых из лучших сайтов с планами домов, таких как
Menards.com, architecturedesigns.com

Южных планов жилых домов | Найдите планы этажей, проекты домов и архитектурные чертежи

Архитектор / дизайнерAllison Ramsey Architects, Inc. , Andy McDonald Design Group, Barn Owl Designs, Барри Мур, B&D Studio, LLC, Beau Clowney Architects, Бенджамин Шоуолтер, Бен Паттерсон, AIA, Билл Ингрэм, архитектор, Боб Тимберлейк, Inc.Брэндон Ingram DesignCharles Пол Гебель ArchitectCHK ArchitectsChrist AssociatesChuck DietscheClay AdamsCMA ArchitectsCooper Johnson Smith Architects, Inc.Cooper Robertson & PartnersCornerstone Группа ArchitectsCountryside HomesCourt Atkins GroupCowart GroupCroft & AssociatesCrowe Дизайн и Associates, LLCDavid RanglackDavid SheleyDavid SmelcerDavid SulivanDavid WagnerDebbie L. Simmons, Inc.Dennis WedlickDesign открытия IIDesign для Загородная жизньDevlin ArchitectureDomain DesignsDonald A.Gardner, Architects, Inc., Duany Plater-Zyberk & Co. .Frusterio Design Group, Inc., Гаррелл Ассошиэйтс, Инк. Гэри Джастис, Гэри / Рэгсдэйл, Инк., Джефф Чик и партнеры, Инк., Джеффри Прентисс, Джордж Грейвс, AIA, Джордж Исреаль. John BaxterСистемы дизайна жилых домов на Грейс-СтритГруппа 3 ДизайнHearthstone HomesHistorical Concepts, LLCДомашние планы LLCHomes of EleganceHouse and a HalfHoyte Johnson, AIAIndoor Outdoor LivingInsite Architecture, Inc. Jack Herr Design Associates, Inc. Джейсон Эдвард БигелоуJ. КардиДж. Дин Уайнсетт, Джим Пфаффман, Джим Уильямс, JKH Architects, J.M. Gunn & Co., Inc.Джон БолкДжон Генри, Inc.Johnston Design GroupДжон Ти, архитекторДжонатан Миллер, архитекторДжон Кондорет, Джова, Дэниэлс и Басби, Just Right for CountryJ. Wright Home DesignK2 Urban DesignКейт Ковингтон, AIAKen Pieper and Associates LLC, Кен Тейт, архитектор, Kurk Homes, Lake and Land Studio, LLC, Ларри Гарнетт и партнеры, Ларри Джеймс Дизайн, Лью Оливер, Inc., LifeStage Home Designs, Inc.LiveWell Home DesignЛуни, Рикс, Kiss ArchitectsМарти ШулкенМаккей, Zorn & Associates, P.A. Майк Фандерберк, архитектор Митчелл Барнетт, П.С. Митчелл Гинн, Moser Design GroupMouzon Design, Naumann Group Real Estate Inc. Allen Smith & AssociatesParagon Design GroupФилип ФрэнксPursley Dixon ArchitectsR. Calvin Clendaniel Associates, RLE Designs, LLC, R.N. Black Associates, LLC, Роберт Орр и партнеры, Роберт Орр и партнеры, Рон Хаз, Рон Уорд, Roosney Co.АрхитекторыRPGARyan Gainey & CompanySailer Design, LLCSALA ArchitectsSanders Architecture, PLLCScotty HoodScott ZieglerSeacoast Cottage CompanyПросто элегантный дизайн домаСкип ТуминеллоЮжные проспектыSpitzmiller and Norris, Inc. Компания «Джо Лэнд», «Салливан Дизайн Компани», «Саммерур энд Ассошиэйтс Архитекторы, Инк. Дуглас ЭнохThe Cottage Group, LLCThe Evans GroupThe Village StudioThe Vogt GroupТим Браун Архитектура, ОООТим ХолмсТимоти Брайан, ООО TMC Architecture, Inc.Todd Architects, Inc.Тодд УилсонTribus ArchitectureVillage Building and Design LLCWaterMark Coastal Homes, LLCУотсон РатлендУиттен и Винкельман, архитекторыУильям КларкУильям Х. ФиллипсУильям МурУильям Т. БейкерWiregrass Studio, Inc.Wm. Брайан Джерниган, Inc. Workshops Seven, LLC Захари Хендерсон

0
фут ²

Квадратный фут

10000
фут ²

Перезагрузить
Поиск

Разъяснение архитектурных чертежей плана, разреза, фасада

· Fontan Architecture

План, разрез и фасад — это различные типы чертежей, которые архитекторы используют для графического представления проекта и конструкции здания.Чертеж в плане — это рисунок на горизонтальной плоскости, показывающий вид сверху. Чертеж фасада рисуется на вертикальной плоскости с вертикальным изображением. Чертеж в разрезе также представляет собой вертикальное изображение, но оно разрезает пространство, чтобы показать, что находится внутри.

Я Хорхе Фонтан, архитектор из Нью-Йорка и владелец Fontan Architecture . В этом посте я рассмотрю некоторые основные концепции архитектурного рисунка.

Определение чертежа плана

Чертежи плана — это особые чертежи, которые архитекторы используют для иллюстрации здания или его части.План строится из горизонтальной плоскости, смотрящей сверху вниз. Это как если бы вы разрезали пространство по горизонтали и стояли над ним, глядя на него сверху вниз. Планы — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. За исключением перспектив в плане, чертежи плана являются ортогональными проекциями. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей плана:

• План
• Выноска или план взрыва
• Детали плана
• План участка
• План крыши

  или RCP

  • Перспектива в плане

  Чертежи в плане

  На чертеже в плане показан вид сверху.Это часто используется, чтобы изобразить план здания, показывая расположение комнат и окон, стен, дверей, лестниц и т. Д. Хотя чертежи плана можно рисовать сверху, они часто прорисовываются через здание горизонтальной плоскостью. План обычно вырезается на высоте около 4 футов, но архитектор, рисующий план, может вырезать его на другой высоте. Это означает, что у вас есть воображаемая плоскость, пересекающая здание на высоте 4 фута над полом. Таким образом, вы видите на разрезе все, что проходит самолет.

  Выноски плана

  Другим распространенным архитектурным соглашением является использование выноски плана. Выноска — это область плана, отображаемая в более крупном масштабе. Например, если у меня есть план дома в масштабе 1/4 ″ = 1′-0 ″, у меня может быть выноска кухни и ванных комнат, показывающая их в масштабе 1/2 ″ = 1′-0 ″. . Шкала в полдюйма в два раза больше, чем в четверть дюйма.

  Детали плана

  Детали на архитектурных чертежах — это крупномасштабные чертежи, которые обычно показывают, как что-то построено.Детали определяют все материалы и соединения для строительства. Детали обычно составляют 3/4 ″ = 1′-0 ″ или больше. Детали плана отображаются на виде сверху в крупном масштабе, чтобы показать конструкцию.

  План участка

  План участка можно нарисовать или не нарисовать в разрезе здания. План участка покажет не только здание, но и весь участок, на котором оно расположено. Это может отображать границы владений, расположение здания, инженерные сети, дороги, ландшафт и т. Д.План участка обычно строится сверху здания, как если бы он отображал план крыши здания в плане участка. Иногда план участка можно нарисовать как план первого этажа, прорезанного через первый этаж. Это сделано для того, чтобы показать отношение внешнего вида здания к внутреннему входу.

  План крыши

  План крыши — это план здания или дома, который не проходит сквозь здание, а нарисован сверху. Это показывает все, что находится наверху здания, включая план крыши, переборки лестниц, парапеты и, возможно, оборудование крыши.

  План отраженного потолка (RCP)

  План отраженного потолка — это план потолка в пространстве. Он нарисован так, будто на полу есть зеркало, отражающее потолок. Отраженный план потолка часто называют RCP. На этом архитектурном чертеже будет показано световое освещение, структура, высота потолков, потолки и т. Д. Когда я учился в первом семестре архитектурной школы, мне было труднее всего понять рисунок RCP, но он становится совершенно понятным, когда вы его понимаете.

  Перспективы плана

  Перспектива плана — это чертеж плана, но показанный в перспективе. Это скорее дизайнерский чертеж, призванный показать, как будет выглядеть пространство, а не то, как оно будет построено.

  Определение фасада

  Фасадные чертежи — это особый тип чертежей, которые архитекторы используют для иллюстрации здания или его части. Отметка рисуется из вертикальной плоскости, смотрящей прямо на фасад здания или внутреннюю поверхность.Это как если бы вы прямо перед зданием смотрели прямо на него. Фасады — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Фасадные чертежи представляют собой ортогональные проекции. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

  Существуют различные типы чертежей отметок:

  • Отметка
  • Внутренняя отметка
  • Вызов отметки
  • Детали отметки

  Чертежи

Раздел

особый тип рисунка, который используют архитекторы для иллюстрации здания или его части. Разрез строится из вертикальной плоскости, проходящей через здание. Это как если бы вы прорезали пространство вертикально и стояли прямо перед ним, глядя прямо на него. Разделы — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Чертежи разрезов являются ортогональными проекциями (за исключением перспектив разрезов). Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей секций:

• Секция
• Выноска секции или секция взрыва
• Детали плана
• План участка
• План потолка с отражением или RCP

  Чертежи фасада в разрезе

  Как архитектор, я внимательно изучаю чертежи, но это сложные и весьма запутанные вопросы.В этой статье мы рассмотрели некоторые из основных концепций, касающихся чертежей плана, разреза, фасада в архитектуре. Этот пост не предполагает охватить все возможные проблемы или условия, но дает общий обзор темы.

  Если вы хотите прочитать об архитектурном процессе, у нас есть еще один пост, который вы можете проверить на Как начать архитектурное проектирование .

  ---

  Благодарим вас за чтение нашего сообщения в блоге о архитектурных чертежах плана, разреза, фасада.

  Надеюсь, это было полезно. Оставляйте вопросы и комментарии ниже. Если вы хотите поговорить с архитектором, вы можете связаться с нами напрямую.

  Связаться с Fontan Architecture

  Хорхе Фонтан

  Этот пост написал Хорхе Фонтан AIA, зарегистрированный архитектор и владелец нью-йоркской архитектурной фирмы Fontan Architecture. Хорхе Фонтан получил 3 степени в области изучения архитектуры, включая две степени Городского университета Нью-Йорка и степень магистра в области передового архитектурного дизайна Колумбийского университета. Хорхе имеет опыт работы в строительстве и занимается архитектурой в течение 15 лет, где он проектировал реконструкцию и новые разработки для различных типов зданий.

  Что такое план этажа и можно ли из него построить дом?

  План этажа или план дома — это простой двухмерный (2D) линейный рисунок, показывающий стены и комнаты конструкции, как если бы они были видны сверху. На плане этажа вы видите ПЛАН ЭТАЖА. Иногда это пишется поэтажный план , но никогда не как одно слово; floorplan написано неправильно.

  План этажа Особенности

  План этажа очень похож на карту, с длиной и шириной, размерами и масштабами, показывающими, насколько далеко друг от друга находятся объекты. Стены, дверные проемы и окна обычно рисуются в масштабе, то есть пропорции довольно точны, даже если обозначение масштаба (например, 1 дюйм = 1 фут) не указано. Встроенная мебель и оборудование, такое как ванны, раковины и туалеты, часто демонстрируются на планах этажей дома; Густав Стикли и Фрэнк Ллойд Райт нарисовали встроенные кресла и книжные шкафы в уголке.

  Ключевые слова

  план этажа: На двухмерном чертеже показаны внешние и внутренние стены, двери и окна; детализация варьируется

  чертеж: подробный архитектурный чертеж, используемый в качестве строительного документа или руководства для строителя (относится к старому методу печати белых линий на синей бумаге)

  рендеринг: , используемый архитектором, чертеж фасада, показывающий, как законченная конструкция будет выглядеть с разных точек зрения

  bumwad: калька из луковой кожи, используемая архитекторами для черчения первоначальных планов этажей; также называемая мусорной бумагой, бумагой для рисования или бумагой для заметок, она такая же тонкая, как туалетная бумага, но прочнее; рулоны кальки бывают желтого (легче видеть сквозь слои на световом столе или световом ящике) или белого (легче делать электронные копии)

  схема: «схема» архитектора, как удовлетворить потребности клиента; начальный этап процесса проектирования архитектора включает планы этажей

  вид кукольного домика: Трехмерный план этажа сверху, как в кукольный домик без крыши; легко создавать из цифровых планов этажей

  Эволюция селекции и технологий

  Ховард Сокол / Getty Images

  Планы могут начаться с коктейльной салфетки. План этажа, который обычно строится в масштабе, может быть простой схемой, показывающей расположение комнат. Архитектор может начать со схематических рисунков на кальке, которые иногда забавно называют «бездельником». По мере развития «схемы» к плану этажа добавляется больше деталей. Настоящее преимущество работы с архитектором над проектом — это опыт в дизайне.

  Бранислав / Getty Images

  Сегодня архитекторы используют оцифрованные планы этажей для продажи своих проектов. Однако задолго до появления домашних компьютеров планы этажей часто включались в «выкройки» и каталоги застройщиков, чтобы лучше продавать представленную недвижимость.В начале 1900-х годов был популярен американский Foursquare. Этот метод рекламы и продажи продукта использовался в 1950-х и 1960-х годах для продвижения мечты о собственном доме.

  Если у вас более старый дом, возможно, он был куплен в начале 20-го века, что эквивалентно онлайн-шопингу, каталогу почтовых переводов. Такие компании, как Sears, Roebuck and Co. и Montgomery Ward, рекламировали бесплатные планы этажей и инструкции при условии, что материалы закупались у этих компаний. Просмотр списка выбранных планов этажей из этих каталогов поможет вам найти дом своей мечты.Для более новых домов поищите в Интернете компании, предлагающие акции. Взглянув на планы этажей, вы можете обнаружить, что ваш дом пользуется популярностью. Используя простые планы этажей, домовладельцы могут провести архитектурное исследование.

  Westend61 / Getty Images

  Сегодня существует множество простых в использовании инструментов для создания цифрового плана этажа. Иногда люди используют эти инструменты для документирования исторической архитектуры, такой как готический собор Солсбери в Уилтшире, Англия, построенный между 1220 и 1258 годами.

  Рисование здания с нуля

  Извините, но вы не можете построить дом, имея только план этажа и картинку. Делая покупки для планов дома или зданий, вы можете изучить планы этажей, чтобы увидеть, как устроено пространство, особенно комнаты, и как может проходить «движение». Однако план этажа — это не чертеж или план строительства. Недостаточно построить дом.

  Хотя планы этажей дают общую картину жилых помещений, они не содержат достаточной информации для строителей, чтобы построить дом.Вашему строителю потребуются полные чертежи или готовые к строительству чертежи с технической информацией, которую вы не найдете на большинстве планов этажей. Вам понадобится полный набор строительных планов, который включает не только планы этажей, но и чертежи поперечных сечений, планы электроснабжения и сантехники, фасады или визуализации, а также многие другие типы диаграмм.

  С другой стороны, если вы предоставите своему архитектору или профессиональному дизайнеру дома план этажа и фотографию, он или она сможет создать для вас готовые к строительству чертежи.Вашему профессионалу придется принять решение по многим деталям, которые обычно не включаются в простые планы этажей. Например, если на вашей строительной площадке есть обширные виды в определенных направлениях, архитектор воспользуется этим аспектом, предложив определенные размеры окон и ориентацию.

  «Лучше избегать плана« сумасшедшего лоскутного одеяла », при котором пространства распределяются почти случайным образом, без какого-либо главного представления о том, как они подходят друг другу. Нашему мозгу необходимо найти причину, по которой вещи находятся там, где они есть.Чаще всего это подсознательное осознание. Дом, спроектированный с понятной концепцией, предлагает ясность и комфорт ».
  (Hirsch, 2008)

  А еще лучше заполучите мощное программное обеспечение для создания домашнего дизайна своими руками. Вы можете поэкспериментировать с дизайном и упростить некоторые из трудных решений и вариантов, которые всегда используются в новых проектах. Иногда вы можете экспортировать цифровые файлы в сопоставимый формат, чтобы дать профессиональному строителю фору в выполнении необходимых спецификаций чертежей.Правильное программное обеспечение берет простой план этажа и превращает его в визуализации, виды кукольного домика и даже виртуальные туры. Процесс проектирования очень поучительный, и играть с таким программным обеспечением может быть очень весело.

  Ресурсы и дополнительная информация

  • Хирш, Уильям Дж. Создание идеального дома: уроки архитектора . 2-е изд., Дальсимер, 2008.

  Архитектурные чертежи — Национальный архив

  1.Зачем использовать это руководство?

  Используйте это руководство для обзора коллекции архитектурных чертежей и связанных с ними документов Национального архива, а также для получения совета о том, как найти их среди наших обширных фондов.

  Справочник не распространяется на контракты на строительство, счета или корреспонденцию.

  У нас нет архитектурных макетов.

  Копии всех архитектурных чертежей, представленных в этом руководстве, можно купить в нашей библиотеке изображений.

  2. Какие архитектурные чертежи мы храним?

  В Национальном архиве хранятся тысячи архитектурных чертежей и связанных записей, охватывающих очень широкий спектр зданий и других построек, большинство из которых датируются 18, 19 и 20 веками.Сюда входят планы, фасады, разрезы, перспективные чертежи и различные другие изображения и детали архитектурных работ, в том числе некоторые знаковые британские достопримечательности и крупные инженерные проекты. У нас также есть планы участков, которые варьируются от сложных изображений домов и территорий до простых схем блоков.

  Возвышение Адмиралтейской арки в Лондоне, 1907 г. (ссылка в каталоге WORK 30/3276). Этот рисунок хранится в Национальном архиве среди записей Управления работ и его преемников.

  До 20 века интерес британского правительства к архитектуре в основном ограничивался общественными зданиями и проектами Короны, а также работами местных властей в соответствии с различными законодательными актами. Записи, которые мы храним, очень редко представляют собой полный набор чертежей, созданных для любого строительного проекта; мы обычно держим лишь горстку для конкретной структуры или схемы, хотя в некоторых случаях сохранилось большое количество (особенно для палат парламента и королевских судов).Многие старые планы и чертежи не сохранились, и многие из них хранятся в других учреждениях (см. Раздел 7).

  Из-за землевладения Короны и судебных разбирательств, связанных с частной землей, мы храним некоторые записи о зданиях и сооружениях на земельных владениях; но за исключением Crown Estate, мы редко оказываемся лучшим местом для начала поиска такого материала.

  2.1 Здания Crown Estate

  Большинство наших архитектурных чертежей относятся к зданиям, которые являются частью Crown Estate или находились в ведении Управления работ и его дочерних отделов и агентств.Среди них:

  • королевские дворцы
  • Дом Парламента
  • казенных зданий
  • зданий, построенных для вооруженных сил или используемых ими
  • памятников старины
  • подходит для церемониальных мероприятий, таких как коронация и государственные похороны

  Многие рисунки хранятся в архивах Уполномоченных по наследству Короны, Управления регистрации и регистрации доходов от земли и его предшественников и связанных с ними департаментов.

  2.2 Муниципальные здания и общественные работы

  План первого этажа окружного суда Уондсворта в 1858 году, хранящийся в архивах Управления работ и его преемников (ссылка в каталоге WORK 30/758).

  У нас есть ряд чертежей и планов, относящихся к местным муниципальным зданиям, включая школы, больницы, здания с нарушением закона, отделения столичной полиции и другие общественные сооружения. Большинство из отчетов Министерства жилищного строительства и местного самоуправления, а также правопреемников и связанных с ними органов.

  У нас также есть различные планы, касающиеся крупных комплексов, таких как жилые комплексы, военно-морские верфи или место проведения фестиваля Британии, а также ряд других объектов и зданий.

  2.3 Сооружения общественного транспорта

  Многие планы и чертежи железнодорожных вокзалов и гостиниц включены в записи о компаниях железных дорог, каналов и связанных с ними компаний в Британской исторической коллекции транспорта, а также в тех, которые были созданы или унаследованы Британской транспортной комиссией, Советом Британских железных дорог и правопреемниками.

  2,4 зарубежные постройки

  Мы также храним чертежи зданий и сооружений за пределами Британских островов, которые были созданы или собраны в ходе деятельности британского правительства за рубежом и в ходе работы вооруженных сил как в зарубежных странах, так и в годы Британской империи, колонии. Особенно хорошо представлены чертежи укреплений.

  Планы и чертежи из-за границы хранятся в архивах следующих отделов, но не являются исключительными:

  3.Как искать

  Начните поиск в нашем онлайн-каталоге (см. 3.1). Однако многие чертежи не указаны в нашем каталоге, часто потому, что они принадлежат к более крупным документам («родительским» файлам), описания которых в каталоге ограничены общими деталями. Рисунки часто хранятся или связаны с корреспонденцией и другими записями, созданными в ходе государственной деятельности, частью которой они являлись. Некоторые правительственные ведомства создали отдельные серии карт и планов, но даже в этих ведомствах, вероятно, будет по крайней мере столько же рисунков в их соответствующих текстовых записях.

  Наиболее подробные списки рисунков представлены в опубликованных и неопубликованных каталогах, доступных в библиотеке Национального архива и читальных залах в Кью. Если ваш поиск в онлайн-каталоге не увенчался успехом, вам следует обратиться к этим бумажным каталогам (см. 3.2 и 3.3), хотя для этого вам нужно будет посетить нас.

  В крайнем случае вы можете вернуться к онлайн-каталогу и попробовать спекулятивный поиск записей, выполнив поиск «родительских» файлов. Например, чтобы найти архитектурные чертежи больницы, вы можете попробовать поискать в файлах Министерства здравоохранения район, где расположена больница, или «программы строительства больниц» или любое другое описание, которое может соответствовать теме вашего исследования.

  3.1 Использование нашего онлайн-каталога

  Вы можете найти некоторые архитектурные чертежи (обычно называемые «планами»), используя ключевые слова для поиска их кратких описаний в нашем онлайн-каталоге. Некоторые чертежи и планы описаны индивидуально, другие описаны только как составляющие часть файла или целую серию в более широком описании.

  Начните поиск с названия здания или сооружения; вы можете сузить поиск, объединив имя с такими терминами, как:

  • План / с
  • Планы обследования
  • Схема
  • Чертежи
  • Поперечное сечение
  • Макет
  • Высота
  • архитектурные элементы, такие как «фундаменты», «башни» и т. Д.

  Имейте в виду, что поиск по запросу «план» найдет ссылки на «планы» и «планирование», которые не имеют ничего общего с архитектурой.

  Чтобы настроить таргетинг на записи определенного отдела, используйте расширенный поиск по нашему каталогу или по ключевым сериям, описанным в разделе 5 этого руководства.

  3.2. Использование опубликованных каталогов, имеющихся в нашей библиотеке и библиотеках в других местах

  Четыре тома Карт и планов в Государственном архиве описывают архитектурные планы и чертежи, а также карты, хранящиеся в Национальном архиве (бывшем Государственном архиве). Содержание размещено топографически по названиям стран, использовавшихся на дату публикации, а затем в хронологическом порядке в пределах каждого региона, страны или места.Они содержат указатели рисовальщиков, геодезистов, архитекторов и картографов, но не предметов. Четыре тома:

  3.3. Использование неопубликованных каталогов, доступных только в нашем здании по адресу Kew

  Следующие ресурсы, созданные Государственным архивом, предшественником Национального архива, хранятся в комнате для карт и больших документов в нашем здании в Кью.

  Поиск по персоне: карточный каталог

  Карточка из карточного каталога «Картографов» с указанием ссылок на документы для архитектурных чертежей Марка Исамбарда Брунеля, инженера, отца Isambard Kingdom Brunel.

  Набор ящиков с надписью «Картографы» содержит карточный каталог с картами, планами и архитектурными чертежами различных типов. Каждая запись, указанная по именам чертежников, геодезистов, инженеров, архитекторов и картографов, содержит очень краткие сведения о том, что изображено в документе, и сопроводительную ссылку на каталог.

  Поиск по месту: каталог карт

  Этот карточный каталог содержит информацию о рисунках, обнаруженных после публикации каталогов, описанных в разделе 3.2 и включает места, которые они не закрывают. Он составлен топографически, по названиям стран, которые были на момент каталогизации.

  Поиск по месту или теме: сводные каталоги карт и планов

  Часть сводного каталога и проекта каталога карт и планов Японии в наших читальных залах в Кью.

  В течение нескольких лет, в конце 1980-х — начале 1990-х годов, карты, планы и чертежи, обнаруженные вместе с документами в сериях, не состоящих полностью из графического материала, записывались в сводный каталог.

  Каталоги топографически распределены по дюжине или около того файлов, и есть три отдельных файла, содержащих предметные указатели. Топографические и тематические указатели содержат полные ссылки на документы.

  Проект каталога карт и планов Японии

  Проект рукописного каталога «Карты и планы» местоположений и построек в Японии. Он расположен топографически.

  4. Как искать планы и чертежи конкретных архитекторов

  Не все планы и чертежи в нашей коллекции могут быть отнесены к конкретному архитектору, но в некоторых случаях они подписаны или иным образом идентифицированы как работы конкретного человека.

  Вы можете искать по именам архитекторов следующими способами, хотя ни один из этих методов не предлагает всесторонний поиск записей:

  • Выполните поиск в нашем каталоге, используя имя архитектора в качестве поискового запроса
  • См. Указатели архитекторов, чертежников и геодезистов в опубликованных и неопубликованных каталогах (см. Разделы 3.2 и 3.3)
  • Используйте предметную рубрику для архитекторов и геодезистов, которая является частью «Сводного каталога карт и планов» (см. Раздел 3.3)
  • Используйте машинописный указатель подписанных чертежей среди записей Управления работ и его правопреемников (этот указатель не является полностью надежным)

  5. Основные записи серии

  Три таблицы в этом разделе выделяют те серии записей, которые содержат значительное количество карт, планов и чертежей, относящихся к архитектуре и застроенной среде. Эти серии были унаследованы от различных государственных ведомств, в частности от бывшего Управления работ, в котором собраны серии записей, полностью или в основном состоящих из планов и чертежей зданий или карт, иллюстрирующих аспекты застроенной среды, обычно в связи с планированием и застройкой.Многие архитектурные планы и чертежи были поданы сериями, которые в основном состояли из карт.

  Щелкните ссылку на серию ниже, чтобы выполнить поиск в соответствующей серии, но помните о следующих ограничениях:

  • В описаниях каталогов редко указывается материал или носитель для рисования.
  • В описаниях каталога редко указывается этап строительного проекта, на котором был создан конкретный чертеж или набор чертежей (например, презентационные чертежи, контрактные чертежи, рабочие чертежи, чертежи записи / как построенные).В некоторых случаях это можно определить по самим чертежам, но установить не всегда просто.

  Таблицы местами перекрываются, и вы можете ожидать, что некоторые типы чертежей и планов последовательно появятся в более чем одной из этих таблиц.

  5.1. Чертежи и планы конкретных зданий, участков и схем

  Рисунок 1739 года, показывающий проект Уильяма Кента для здания парламента (ссылка в каталоге WORK 29/3358). План не прошел мимо чертежной доски.

  Копии картотеки, созданной Управлением работ, содержат информацию о чертежах из различных серий «Офис работ» (ссылка на отдел РАБОТА), перечисленных ниже, и доступны в читальном зале карт и больших документов в Кью. Карточный каталог обеспечивает удобный способ поиска записей при отсутствии подробностей в описаниях каталога.

  Серия	Описание
  AT 13	Департамент окружающей среды: Отделение древних памятников: карты и планы, 1971-1980 годы
  BD 101	Министерство общественных зданий и сооружений и Управление Уэльса: планы и чертежи, касающиеся обретения владения принцем Уэльским, 1969, 1968-1970 годы
  HLG 5	Правление местного самоуправления и его правопреемники: Департамент жилищного строительства и городского планирования и правопреемники: Планировочные схемы, карты и планы, 1905-1951 гг.
  HLG 6	Министерство здравоохранения и его предшественники: здания и сооружения, разные карты и планы, 1800-1919 гг.
  HLG 23	Министерство здравоохранения: Юридическая ветвь: Запечатанные планы, 1923-1937 гг.
  HLG 24	Орган местного самоуправления и Министерство здравоохранения: Юридическая ветвь и предшественники: схемы переселения государственных служащих, закрытые планы и схемы, 1890-1939 гг.
  HLG 111	Министерство местного самоуправления и планирования и Министерство жилищного строительства и местного самоуправления: Правовая и парламентская ветвь: Разные запечатанные планы, 1951-1955 годы
  LRRO 1	Управление записи и регистрации земельных доходов и предшественники: Ассоциированные департаменты и преемники: карты и планы, 1560-1981 годы
  MEPO 9	Столичная полиция: архитектурные планы и чертежи, 1847-1965 гг.
  MH 14	Правовой совет по бедным и совет местного самоуправления: Департамент архитекторов и столичный департамент: планы Союза бедных, 1861-1918 гг.
  ПРО 50	Государственный архив: карты, планы и фотографии здания канцелярского переулка, 1896-1965 гг.
  ПРО 55	Государственный архив: карты, планы и фотографии участка Хейса, 1953-1973 гг.
  ПРО 62	Государственный архив: карты, планы и фотографии участка Кью, 1928-1978 годы
  ПРО 65	Государственный архив: бывшие хранилища и офисы, карты, планы и фотографии, 1957-1977 гг.
  т 179	Казначейство: Мемориальный план и документ Джона Ф. Кеннеди, 1964 год
  WO 385	Совет по боеприпасам и преемники: Королевская пороховая фабрика и ее преемники, Уолтемское аббатство: карты и планы, 1783-1983 годы
  РАБОТА 29	Ведомство работ и правопреемники: здание парламента: планы и чертежи, 1698-1947 гг.
  РАБОТА 30	Офис работ и преемники: Общественные здания в Англии: планы и чертежи, 1656-1962 гг.
  РАБОТА 31	Ведомство работ и правопреемники: памятники старины и исторические здания: планы и чертежи, 1666-1977 гг.
  РАБОТА 32	Офис работ и преемники: Королевские парки и сады развлечений: планы и чертежи, 1653-1964 гг.
  РАБОТА 33	Офис работ и преемники: Здания искусства и науки: планы и чертежи, 1815-1952 гг.
  РАБОТА 34	Офис работ и преемники: Королевские дворцы: планы и чертежи, 1662-1994 годы
  РАБОТА 35	Офис работ и преемники: статуи и мемориалы: планы и рисунки, 1821-1958 гг.
  РАБОТА 36	Ведомство работ и преемники: церемониал: планы и чертежи, 1685-1936 гг.
  РАБОТА 37	Управление лесов, лесов, доходов от земли, работ и построек и правопреемники: Осборн Хаус: планы и чертежи, 1843-1952 годы
  РАБОТА 38	Офис работ и правопреемники: разные планы и чертежи, 1662–1951
  РАБОТА 40	Ведомство работ и правопреемники: общественные здания за границей: планы и чертежи, 1852-1952 гг.

  5.2. Чертежи и планы крупных строительных объектов

  План расположения обменных станций Манчестера и Солфорда от 1896 года, хранящийся в архивах Лондонской и Северо-Западной железнодорожной компании в серии RAIL 410 (каталожный номер RAIL 410/796).

  Серия	Описание
  AB 5	Департамент научных и промышленных исследований и преемник: Управление трубных сплавов и преемник: Проект Чок Ривер, инженерные чертежи, 1943-1976 годы
  AN 23	Британская железная дорога: Восточный регион: планы сигнализации и схемы путей, 1883-1968 гг.
  AN 31	Британские железные дороги: регион Мидленд в Лондоне: планы и чертежи станций, 1948-1966 гг.
  AN 42	Британские железные дороги: Южный регион: планы сигнализации и схемы путей, 1948-1962 годы
  AN 48	Британские железные дороги: Западный регион: планы и чертежи станций, 1850-1960 гг.
  AN 93	Британские железные дороги: регион Мидленд в Лондоне: планы сигнализации и схемы путей, 1939-1979 гг.
  BK 7	Национальный совет по трудоустройству доков: планы помещений на 1949–1984 годы
  BK 25	Национальный совет по трудоустройству доков: карты и планы доков и гаваней, 1904-1983 гг.
  MT 8	Возвращение комиссаров железных дорог и планы железных мостов, 1847 год
  MT 21	Гавань Рамсгейт: дела, свидетельства и планы, 1613-1939 гг.
  MT 54	Планы легкорельсового транспорта, 1896-1946 гг.
  MT 57	Карты и планы автомобильных дорог, 1920-1964 гг.
  MT 91	Торговая палата Департамента железной дороги: чертежи и планы, 1840 — 1886 гг.
  РЕЛЬС 796	Компания Великой Северной железной дороги: рабочие планы и разделы, 1846-1914 гг.
  РЕЛЬС 1029	Британские исторические документы транспорта: карты, планы и исследования каналов и внутренних водных путей, 1761-1974 гг.
  РЕЛЬС 1030	Британские исторические отчеты о транспорте: карты, планы и обзоры отдельных железнодорожных компаний, 1824-1963 гг.
  РЕЛЬС 1031	Исторические записи о транспорте Великобритании: карты, планы и обзоры британских железных дорог, каналов и внутренних водных путей, 1808-1964 гг.
  РЕЛЬС 1032	Карты, планы и обзоры: Информационная служба железных дорог, 1870-1960 гг.
  РЕЛЬС 1033	Карты, планы и исследования: города, порты и окрестности, 1834-1960 гг.
  РЕЛЬС 1034	Карты, планы и исследования: Лондон и транспорт Лондона, 1870-1960 гг.
  РЕЛЬС 1035	Карты, планы и исследования: общие и атласы, 1843-1961 гг.
  РЕЛЬС 1036	Карты, планы и обзоры: Британская империя и зарубежные страны, 1863-1956 гг.
  РЕЛЬС 1037	Карты, планы и обзоры: York Collection 1737-1958
  РЕЛЬС 1071	Парламентские: депонированные планы

  5.3. Чертежи и планы военных учреждений

  Фасады 1880 года спереди и сзади Королевского военного колледжа Сандхерст (каталожная ссылка WORK 43/986).

  Серия	Описание
  ADM 140	Военно-морское управление и Адмиралтейство: Управление главного инженера-строителя и предшественник: Карты и планы, 1786-1956 гг.
  АВИА 62	Министерство авиации и преемники: Сословный филиал: гражданские и военные аэродромы: карты, планы и документы, 1935-1968 годы
  BD 54	Валлийский офис и предшественники: планы аэродромов в Уэльсе, 1937-1946 гг.
  WO 78	Военное министерство и предшественники: карты и планы, 1627-1953 гг.
  РАБОТА 41	Адмиралтейство, Департамент морских заводов и предшественники: Военно-морские учреждения: планы и чертежи, c1760-1970 гг.
  РАБОТА 43	Военное министерство, Управление работ и предшественники: Военные сооружения: планы и чертежи, 1713-1963 гг.
  РАБОТА 44	Министерство авиации, Управление работ: Учреждения ВВС: планы и чертежи, 1914-1956 гг.

  6.Архитектурная мебель и фурнитура

  Чертежи архитектурных деталей, фурнитуры и меблировки могут появляться во многих сериях, перечисленных в разделе 5, часто относящиеся к содержанию конкретных зданий. Другие полезные источники включают:

  7. Архитектурные чертежи, находящиеся в других местах

  Многочисленные учреждения по всему миру хранят коллекции архитектурных чертежей и связанных записей. В этом разделе подробно описаны те, которые имеют значительные коллекции материалов, связанных с нашими записями в их истории или содержании.

  • Большое количество планов и чертежей, созданных местными органами власти и другими органами, хранится в архивах местных властей. Чтобы узнать их адреса и контактные данные, воспользуйтесь инструментом поиска архивов или обратитесь к Британским архивам: Руководство по архивным ресурсам в Великобритании Джанет Фостер и Джулии Шеппард (4-е издание, Palgrave Macmillan, 2002).
    • Архив исторической Англии — значительные коллекции рисунков, созданных или собранных правительственными ведомствами, хранятся в Архиве исторической Англии.Записи проливают свет на историю конкретных зданий, построенных или занятых правительственными учреждениями, среди прочего.
    • Национальные отчеты Шотландии — фонды включают правительственные записи, относящиеся к общественным работам, и некоторые записи бывших или нынешних коммунальных предприятий.
    • Национальная библиотека Уэльса — фонды включают правительственные записи, относящиеся к общественным работам, и некоторые записи бывших или нынешних коммунальных предприятий.
    • Государственный архив Северной Ирландии — содержит некоторые записи, касающиеся британского правительства в Ирландии до 1922 года, а также, в частности, записи Северной Ирландии.
    • Национальный архив Ирландии — содержит некоторые записи, касающиеся британского правительства в Ирландии до 1922 года.
    • Отчет о национальных памятниках Уэльса — это архив Королевской комиссии по древним и историческим памятникам Уэльса.
    • Historic Environment Scotland — архивы включают коллекции «Городское прошлое Шотландии» и работы сэра Бэзила Спенса, одного из самых знаменитых архитекторов послевоенной Британии.
    • Исследования и специальные коллекции, доступные на местном уровне — центр исследовательских ресурсов, относящихся к Ирландии, включая EHS: Built Heritage, цель которого — идентифицировать, регистрировать и защищать построенные, захороненные и подводные останки человеческой деятельности с доисторических времен до наших дней.
    • Архитектурное партнерство V&A + RIBA — совместное предприятие, объединяющее чертежи и архивы Королевского института британских архитекторов, а также архитектурные чертежи и фотографии Музея Виктории и Альберта. Материал о зданиях или архитекторах в государственном или частном секторе от эпохи Возрождения до наших дней.
    • Королевский институт британских архитекторов — дом одной из крупнейших и самых разнообразных архитектурных коллекций в мире.

  8.Дополнительная литература и ресурсы

  Со всеми перечисленными здесь публикациями можно ознакомиться в библиотеке Национального архива в Кью.

  Следующие две публикации содержат советы по записям в нашей коллекции с некоторой информацией о планах и чертежах:

  Ник Барратт, Прослеживая историю вашего дома (2-е издание, 2006 г.)

  Клифф Эдвардс, Железнодорожные отчеты: Путеводитель по источникам (2001)

  Следующие руководства могут помочь вам с выбором ключевых слов при поиске в нашем каталоге и в целом:

  Робин Торнс и Вики Портер, Руководство по описанию архитектурных чертежей (GK Hall & Co., 1994)

  Тони Петерсен и Патриция Дж. Барнетт, Руководство по индексации и каталогизации с тезаурусом по искусству и архитектуре (Oxford University Press, 1994)

  Также могут оказаться полезными:

  Анджела Мейс, Королевский институт британских архитекторов: Путеводитель по его архиву и истории (Mansell Publishing, 1986)

  Джеймс Беттли и Ричард Рэйпер, Каталог коллекции рисунков Королевского института британских архитекторов: совокупный индекс (Gregg Publishing, 1989)

  Элеонора Киссель и Эрин Виньо, Архитектурные фоторепродукции: Руководство по идентификации и уходу (Oak Knoll Press, 2009)

  Руководство по архивному хранению архитектурных записей, 19-20 века (Международный совет архивов, 2000)

  .
