Бойлера косвенного нагрева рециркуляция: Бойлеры косвенного нагрева с рециркуляцией

Насосы для рециркуляции горячей воды

Система рециркуляции горячего водоснабжения.

Система рециркуляции горячего водоснабжения (ГВС) обеспечивает мгновенную подачу горячей воды потребителю. Объясним на примере. Котёл и бойлер для приготовления ГВС находятся в цокольном этаже коттеджа. В спальне на третьем этаже хозяин дома решил принять душ. Он открывает кран, из которого сразу начинает литься горячая вода. Допустим, перед этим событием кран не открывали несколько часов. Вода должна была остыть в трубах. Если не обеспечить рециркуляцию, то открыв кран, надо было дождаться, пока горячая вода дойдет из котельной до крана. Это ожидание длилось бы от нескольких десятков секунд, до нескольких минут. Чтобы не возникало подобных ситуаций — применяют рециркуляцию.

Устройство принудительной циркуляции горячей воды.

У бойлера для приготовления горячей воды есть несколько входов и выходов. Вход холодной воды, выход нагретой воды, два патрубка змеевика, подключаемые к котлу отопления. В большинстве моделей есть еще один вход – обратная подача горячей воды в бойлер. Именно к этому входу подключают специальные устройства: насос рециркуляции, расширительный бак ГВС, предохранительный и обратный клапаны. Насос рециркуляции заставляет горячую воду течь по кругу, выходя из бойлера, через весь дом обратно в бойлер.

Труба для ГВС.

Выход горячей воды и вход в насос рециркуляции необходимо замкнуть кольцом. Труба выходит из бойлера, последовательно обходит по кругу все сантехнические приборы, требующие подключения горячей воды, и возвращается обратно в бойлер через рециркуляционный насос. Таким образом, получается, что горячая вода в трубах не успевает остыть, так как насос заставляет ее постоянно проходить через бойлер, который ее подогревает. Если кольцо проходит возле сантехники, то горячая вода будет мгновенно идти к потребителю. В случае, когда потребитель находится на расстоянии одного — двух метров от кольца, то сначала сойдет остывшая вода из подводки к смесителю, а затем пойдет горячая вода. Этот процесс занимает несколько секунд. В случае отсутствия рециркуляции ГВС придется ждать, пока нагретая вода дойдет от бойлера до потребителя. На это, как уже было сказано, может потребоваться до нескольких минут.

Товаров в категории: 2

Схема рециркуляции гвс через полотенцесушитель

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Достоинства и недостатки способов получения горячей воды

Рециркуляция ГВС для настенного котла с бойлером

Рециркуляция горячего водоснабжения (ГВС) позволяет поддерживать температуру воды в трубопроводе за счет периодического «прокручивания» воды через бойлер. Таким образом, открыв кран, не нужно ждать, пока пойдет горячая вода. Данная схема удобна, но для этого нужно установить специальный рециркуляционный насос, а также проложить трубу контура рециркуляции от самой дальней точки потребления горячей воды до входа в бойлер.

Совет: Чтобы уменьшить теплопотери в трубопроводе, необходимо использовать трубчатую теплоизоляцию. Это позволит замедлить остывание воды в горячем трубпроводе в перерывах работы рециркуляционного насоса, а также сэкономит потребление энергии на поддержание температуры бойлера.

В некоторых моделях бойлеров есть отдельный вход для подлючения контура рециркуляции. Однако, не в каждом настенном котле с бойлером он предусмотрен. Как быть в такой ситуации? Можно использовать вход холодной воды с некоторыми доработками. Нужно установить тройник и два обратных клапана. Тройник позволит воде поступать в бойлер как из холодного трубопровода, так и из контура рециркуляции. Обратные клапаны необходимы для предотвращения попадания горячей воды обратно в трубопровод холодной воды. Это может произойти при падении давления в трубе холодного водоснабжения (ХВС), например, при смыве бачка в туалете.

Совет: Используйте насосы для рециркуляции ГВС со встроенным обратным клапаном и таймером. Это позволит сэкономить место и сбережет электроэнергию. Достаточно, чтобы насос включался через каждые 15 мин. В ночное время рециркуляцию вообще можно отключить или сделать реже.

В процессе эксплуатации бойлера при нагреве поступающей в него холодной воды происходит увеличение объема, давление в бойлере может вырасти. Для избежания срабатывания предохранительных клапанов и сброса воды из бойлера убедитесь, что в вашем котле установлен мембранный бак ГВС, который позволяет сгладить скачки давления в бойлере. Особенно это актуально при установке обратных клапанов перед входом в котел.

Совет: Периодически проверяйте давление в воздушной части мембранного бака ГВС.

Теплый пол и рециркуляция ГВС

Мы потратили усилия и проложили трубу контура рециркуляции, а также установили рециркуляционный насос с обратным клапаном и таймером. Давайте рассмотрим, какие еще преимущества можно извлечь из этой схемы.

Отопительный сезон длится 8-9 месяцев, поэтому котел в режиме отопления летом не работает. Если подключить полотенцесушитель в ванной к контуру отопления, то летом мы будем иметь холодный полотенцесушитель и негде будет высушить вещи.

Совет: Используйте только нержавеющие полотенцесушители, поскольку в данной схеме через полотенцесушитель постоянно протекает разогретая вода из водопровода, содержащая в себе растворенный кислород, из-за чего ржавеют стальные полотенцесушители.

К тому же, несмотря на теплое время года, в ванной хотелось бы иметь теплый пол даже летом: это добавляет комфорта, а также позволяет просушивать помещение после принятия душа.

Совет: Если вы решили подключить теплый пол ванной в контур рециркуляции ГВС, рекомендуем понизить максимальную температуру бойлера с 60°С до 50°C. Также следует учесть, что насосы рециркуляции обычно не обладают большой мощностью, поэтому площадь теплого пола не должна превышать 5-6 м2.

Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.

Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.

Рециркуляции ГВС и ее применение

Очень часто бывает так, когда в загородном доме система водоподготовки оборудована в техническом помещении, при этом оно расположено на значительно расстоянии от жилой зоны. К тому же большинство домов, имеет несколько санузлов на разных этажах. Проектируя систему водоснабжения для таких домов, инженеры закладывают значительную протяженность трубопроводов, в которых находится достаточно большой объем воды.

В том случае, если жильцы дома долгое время не пользовались горячей водой, через какое-то время вода в трубах остывает. Вот поэтому, при открытии крана ГВС требуется время, иногда немалое, пока горячая вода, проследовав по трубопроводу начнет поступать из крана. Это создает не только определенные неудобства для пользователя, но и приводит к перерасходу воды, особенно если она поступает из городского водопровода.

Для того, чтобы этой проблемы не было, при проектировании горячего водоснабжения дома, предусматривается узел рециркуляции, поддерживающий постоянный или периодический поток воды в системе ГВС. Благодаря этому горячая вода поступает из крана практически сразу.

Установить узел рециркуляции ГВС можно там, где за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева либо второй контур котла. Необходимо отметить, что рециркуляция ГВС подразумевает совершенно иную компоновку системы водоснабжения. Поэтому лучше всего, если она будет разрабатываться на стадии проектирования дома, так как попытки переделать уже имеющуюся систему, как правило приводят к большим затратам.

Схемы организации рециркуляции ГВС

Принципиальная схема рециркуляции ГВС может отличаться в зависимости от используемого оборудования. Так, например, в конструкции некоторых бойлеров косвенного нагрева предусмотрен третий отвод для подключения возвратной трубы рециркуляции. Если такого отвода в вашем бойлере нет, обратный поток можно подключить через тройник к патрубку подачи холодной воды.

Схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС

На рисунке выше показана схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС, где:

1. Котел отопления;
2. Группа безопасности котла с расширительным баком;
3. Циркуляционный насос системы ГВС;
4. Группа безопасности бойлера с расширительным баком;
5. Потребители горячей воды;
6. Радиаторы отопления;
7. Бойлер косвенного нагрева;
8. Циркуляционный насос бойлера;
9. Обратные клапаны;
10. Циркуляционный насос системы отопления;
11. Сетчатый фильтр грубой очистки

Схема рециркуляции ГВС с накопительным бойлером

Если на вашей даче стоит электрический водонагреватель с двумя отводами, то для организации рециркуляции на патрубке подачи холодной воды сначала устанавливается разъемное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, а другой — для обратной трубы петли рециркуляции.

На рисунке выше показана схема рециркуляции ГВС с накопительным бойлером, где:

1. Накопительный водонагреватель;
2. Кран для подсоса воздуха при сливе бака;
3. Группа безопасности;
4. Обратные клапаны;
5. Циркуляционный насос;
6. Суточный таймер;
7. Потребители горячей воды

В приведенной схеме организации рециркуляции ГВС, подача холодной воды в систему происходит только при снижении давления, в остальных случаях горячая вода будет циркулировать по замкнутому контуру, включая весь объем накопительного бойлера. Но такая схема имеет и свои недостатки, так как при таком подключении, бойлер не будет отдавать 2/3 своего объема с неизменно высокой температурой, как это положено, так как при подпитке весь объем жидкости будет равномерно охлаждаться.

Насосы для системы рециркуляции ГВС

Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов. Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.

В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.

Трубопроводы для системы рециркуляции ГВС

Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.

В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.

Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.

Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.

Эксплуатация системы рециркуляции ГВС

Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.

Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.

В следующей статье я расскажу об анемостате.

Бойлеры косвенного нагрева. Плюсы и минусы. Рециркуляция. Легионелла. | Problemskotlom.net

Все бойлеры можно разделить на 2 группы: прямого и косвенного нагрева. Сегодня поговорим о косвенниках.

Водонагреватель, который нагревает воду за счёт выделения тепла из системы отопления, то есть от отопительных труб будем называть бойлером косвенного нагрева. Мы не прямо греем воду в бойлере, а за счёт отопления то есть косвенно.

Какие плюсы в бойлерах косвенного нагрева.

• Не надо подключать к газу: делать отдельный дымоход; вносить изменения в газовый проект; волокита с регистрацией.
• Срок службы у них выше, потому что нагревательный элемент не высокотемпературный: нет огня; электрической спирали.
• Простое подключение. Нет необходимости вести мощную электрическую линию или газовую подводку.

Минусы — не высокая производительность. Чуть чуть уступает в этой характеристике так, как котёл может работать на обогрев отопительных труб только до 80’С, а температуру воды в газовом бойлере можно довести и до 100 градусов. Соответственно, горячей воды в косвенике меньше. Но этот минус можно решить за счёт незначительного увеличения объема.

Все бойлеры можно поделить на две группы с рециркуляцией и без неё. Для того, чтоб из крана моментально шла горячая вода и не было необходимости сливать холодную — нужна Рециркуляция. Но одного бойлера с рециркуляцией для решения этой проблемы мало. Если у вас не сделана разводка горячей воды с учетом рециркуляции, то купив такой бойлер, вы все равно не сможете воспользоваться этой функцией.

Задачу с обратным условием решить можно. То есть, если у вас разводка выполнена с учетом рециркуляции, а бойлер без, то при помощи некоторых действий бойлеру можно сделать рециркуляцию. Но лучше сразу покупать с данной функцией.

Легионелла. Чтоб в баке не образовывалась бактерия — легионелла, воду в баке надо разогревать до высокой температуры (до 80’С) в течении часа раз в неделю. У некоторых фирм производителей есть такая опция в автоматике, которая сама все это делает по прошитой программе. Например, у Viessmann с воскресенья на пн ночью бойлер разогревается, в это время когда будете пользоваться горячей водой будьте осторожны, не обожгитесь!!!

Как выбрать бойлер, какой лучше, о покрытиях и внутренностях бойлера, какие дольше служат, как рассчитать объём — эти и другие вопросы смотрите в следующей статье.

Подключение бойлера косвенного нагрева к газовому котлу. Все, что нужно учитывать при установке и подключении бойлера косвенного нагрева

Накопительные водонагреватели косвенного нагрева — одни из самых экономичных. Удобство, которое они предоставляют владельцу, невозможно переоценить.

Эксплуатация такого водонагревателя в зимнее время дает значительную экономию, так как для его работы требуется подключение к отопительному котлу. При этом в дом поступает и тепло, и горячая вода.Чтобы оценить эффективность водонагревателя данного типа, необходимо рассмотреть его достоинства и недостатки, а также изучить устройство бойлера косвенного нагрева и принцип его работы.

Преимущества и недостатки водонагревателя косвенного нагрева

Как уже отмечалось, основным преимуществом такого устройства является высокая производительность и скорость нагрева. Рассмотрим другие его преимущества:

• Водонагреватель косвенного нагрева работает без подключения к электросети;
• Нет контакта воды с охлаждающей жидкостью;
• Возможность бесперебойной подачи горячей воды;
• Устройство водонагревателя позволяет подключать несколько источников.

Делая выбор в пользу бойлера данного типа, следует помнить, что, несмотря на его многочисленные достоинства, стоимость установки водонагревателя косвенного нагрева достаточно высока. Объясняется это тем, что для его установки требуется вытянуть от котла отдельный трубопровод и оборудовать его дополнительными устройствами.

С двумя циркуляционными насосами

Схема подключения к одноконтурному котлу требует установки дополнительного насоса, подающего теплоноситель в отопительный контур.В этом случае термостат котла управляет обоими циркуляционными насосами. Фактически такая обвязка предполагает параллельную работу контуров, хотя ветвь горячего водоснабжения имеет приоритетное преимущество перед системой отопления.

В случае подключения водонагревателя по схеме с двумя насосами, перед каждым из них необходимо установить обратный клапан для предотвращения смешения потоков теплоносителя (см. Схему выше).

При подключении накопительного водонагревателя к отопительному котлу должно выполняться условие безопасности его работы — температура термостата котла должна быть ниже температуры, при которой автоматика котла отключает нагрев теплоносителя.

Возможна организация бесперебойного горячего водоснабжения в доме подключением бойлера косвенного нагрева. Суть его работы в том, что он обеспечивает помещение горячей водой за счет ресурсов системы отопления. В этом случае установка не требует электрического отопления или газовой горелки … Обычно котел устанавливается в котельной для более эффективной передачи тепла от CO.

Есть варианты нахождения водонагревателя в других помещениях, но уровень КПД снизится.Однако у такой установки есть преимущество — уменьшатся теплопотери и время ожидания горячей воды, так как устройство будет располагаться ближе к потребителям. Есть 4 способа разместить бойлер косвенного типа. Он может быть установлен на стене или на полу, а также может быть установлен горизонтально или вертикально. Установка агрегата аналогична обычному электрическому водонагревателю, за исключением некоторых тонкостей.

Основные способы

Определившись с местом, следует приступить к подключению к CO. Этот процесс несложный и не требует специальных инструментов: дырокола, рулетки, отвертки, индивидуальной защиты инструмента … Ниже рассмотрены основные схемы его подключения.

1. Трехходовой клапан с сервоприводом. Этот вариант можно использовать для крепления водонагревателя к настенному или напольному одноконтурному котлу, который имеет функцию подключения контура котла. В то же время это будет приоритетом. Охлаждение воды вызывает переключение термостата устройства, а затем и трехходового клапана, заставляя теплоноситель двигаться по контуру водонагревателя.При достижении заданной температуры ГВС клапан возвращается в исходное положение с перенаправлением потока в систему отопления.

Преимущественно данная схема косвенного нагрева применяется для котлов радиаторного типа, оснащенных насосом и автоматикой. Кроме того, его целесообразно монтировать в ситуациях большого расхода горячей воды или ее повышенной жесткости, что может в короткие сроки привести к поломке двухконтурного котла.

2.Двойной насос. В этом гидравлическом контуре, как и в первом, приоритетом является нагрев котла. Температура воды, понижаясь, включает свой насос, одновременно перекрывая подачу жидкости в систему отопления. Для предотвращения образования боковых потоков, в том числе встречных, следует установить обратный клапан.

Оба варианта подразумевают отключение отопительного контура при включении бойлера косвенного нагрева. Однако это не влечет за собой серьезного понижения температуры в здании, так как оно кратковременное.Их часто используют в раздвоенных системах. При этом один из котлов постоянно работает только на отопление, а второй работает в коммутационном режиме.

3. Гидравлическая стрела. Данная схема установки водонагревателя косвенного нагрева применяется в многоконтурных системах отопления, обычно состоящих из отопительных контуров, теплого пола и обслуживания котла. Гидравлический указатель можно заменить балансировочными клапанами, предназначенными для устранения перепадов давления. Для того, чтобы вода быстрее достигла необходимой температуры, автоматическое отключение остальных контуров.

Подключение устройства

Для монтажа, в зависимости от выбранной схемы, потребуются: распределительные коллекторы, клапаны, трехходовые и обратные клапаны, гидравлическая стрелка, предохранительный клапан. Основная задача — обеспечить достаточный поток воды. Ниже представлены этапы работы при стандартном подключении.

1. С помощью рулетки и карандаша отметьте места для подвешивания устройства. Просверлите отверстия под дюбели.

2. Проделав в трубах отводы для водонагревателя, соединить их гибкими шлангами.Пометьте вход XB синим, чтобы избежать путаницы.

3. Установите сюда предохранительный клапан. Чтобы обеспечить беспроблемный слив воды во время обслуживания, рекомендуется интегрировать тройник для подсоединения шланга.

4. Тщательно заделать стыки фумовой лентой или паклей. Для выполнения следующего этапа дождитесь затвердевания герметика.

5. Далее на приборе прикручивается кран ГВ к ​​соответствующему выходу. В первый раз его следует открывать медленно, чтобы убедиться, что работа выполнена правильно и нет утечки.При подключении к водопроводу холодная вода подается в нижнюю часть агрегата, горячая — из верхней. Точка рециркуляции должна располагаться ровно посередине. Теперь вы можете пойти к электрику.

6. Подключение котла к щиту или розетке. В первом варианте следует определить ноль и землю, подвести кабель к устройству, но пока не подключайте его.

7. Положите машину сбоку от устройства, закройте ее и протяните проволоку.

8. Отрежьте от него около 10 см обмотки, обнажите фазу. Теперь нужно прикрутить его к клеммам: от котла к нижним, от щита к верхним.

9. При запуске электрической системы убедитесь, что индикатор горит. В противном случае отключите питание и снова проверьте соединение.

10. Настройте режим нагрева согласно инструкции.

При установке бойлера косвенного нагрева важно учитывать ряд правил:

1. Установите на ровную поверхность.

2. Настенные устройства монтируются на кирпичных стенах только с помощью анкеров или скоб.

3. Водонагреватели напольные устанавливаются над уровнем котла. Для этого создается площадка высотой 100 мм.

4. Давление СО не может превышать указанные характеристики для бойлера косвенного нагрева.

6. Недопустимо использование гофрированных шлангов, потому что, если они не выдерживают давления, они приведут к поломке системы и создадут опасную ситуацию.

7. Для компенсации расширения воды и повышения давления во время нагрева котла необходимо наличие предохранительного клапана. Это сделает работу устройства более надежной и безопасной.

8. При большой длине трубопровода рекомендуется использовать схему подключения бойлера косвенного нагрева, предусматривающего рециркуляцию. Благодаря этому ходу вам не нужно тратить холодную воду, ожидая прибытия горячей воды.

Наиболее частые ошибки при подключении блока:

• Удаленное расположение прибора от водопровода или котла отопления.
• Нарушение последовательности подключения теплоносителя к источнику холодной воды: вход должен располагаться вверху, а выход — внизу. Обратный порядок не даст эффективного нагрева.
• Несоблюдение горизонтального положения оси двигателя, что неизбежно приведет к преждевременному износу подшипников.

Сегодня мы попробуем классифицировать известную информацию об установке накопительных электрических водонагревателей. Рассмотрите схемы гидропроводов, их функции и сделайте выводы — какой монтаж будет технически правильным, а какой нет.

Размещение и механический монтаж

Как известно, электрокотел в системе водоснабжения под давлением абсолютно нечувствителен к перепаду уровней между собой и точками водозабора. Тем не менее есть требования к высоте установки. Он не должен быть слишком большим, чтобы не вносить лишних трудностей в процесс крепления бака, и в то же время не слишком низким, чтобы не было ощутимого «воровства» пространства.

Обращаем ваше внимание, что на участке стены от 30 до 50 см непосредственно под котлом не должно быть коммуникаций и других неподвижных предметов: здесь монтируются запорная арматура резервуара и другие элементы его трубопроводов. Если резервуар установлен в кессоне или нише, либо его обвязка скрыта, предусмотрите наличие в фальш-стене ревизионных люков для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей клеммы расположены сразу за блоком управления для менее заметной разводки коммуникаций.Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился в среднем чуть ниже плеч.

Типовая схема обвязки

Давайте поговорим о нескольких простых сантехнических правилах применительно к установке котла. В первую очередь нежелательно использование гибких соединительных патрубков. Резьбовые ответвления бака нужно сразу повернуть уголками к стене, а затем опустить по ней (или пропустить) с последующей установкой двух кранов.Для слива горячей воды разрешается использовать фитинги PP-R, например, резьбовой угловой переход с MRV.

Но на входе холодной воды лучше упаковать бронзовый уголок «гайка-штуцер» на тефлоновом шнурке. Как и в случае с поворотом крана, не забудьте заранее подсчитать количество поворотов, чтобы после укладки углы смотрели прямо в стену. Для установки группы безопасности требуется металлическое соединение, обычно оно имеет две внутренние резьбы.

Тогда можно полностью перейти на пластиковые трубы… Сразу после закрытия кранов резервуара устанавливаются два шаровых крана в пластиковом корпусе. Еще десять лет назад запорной арматуре в этом месте не придавалось большого значения, пока окончательно не утвердилось мнение, что резервуар нужно обслуживать не реже одного раза в 2-3 года. Чтобы все остальные точки водозабора в это время оставались работоспособными, водонагреватель локализуют отводами. Кстати, горячий отвод явно нужен только при параллельной работе отопительных приборов и для защиты от обратного потока через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорная арматура на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — водонагреватель накопительный

Вот и все: это простейшая схема подключения, которую можно дополнить разве что элементарной механической очисткой фильтра . .. Строго говоря, электрокотел вообще может работать без обвязки, только с одной группой безопасности. Но, как мы увидим позже, дополнительная фурнитура делает использование водонагревателя намного удобнее.

Привязь сезонная

В квартирах котлы чаще всего устанавливают в качестве вынужденной меры на период планового ремонта тепловой сети. Большинство Водонагреватель простаивает в течение некоторого времени, и, хотя рекомендуется держать его заполненным, постоянный поток воды может вызвать накопление отложений в емкости. Следовательно, должна быть предусмотрена система отключения резервуара от водопровода, которую довольно просто реализовать с помощью пары шаровых кранов или одного трехходового клапана.

Если вы используете шаровые краны, установите один из них перед краном горячей воды в системе водоснабжения. Летом кран закрывается, чтобы вода не попала обратно в водопровод. Наличие крана на горячем выходе строго необходимо для ограничения расхода зимой.

1 — запорная арматура на входе водопровода; 2 — трехходовой клапан; 3 — группа безопасности; 4 — водонагреватель накопительный

Один трехходовой клапан, устанавливаемый в точке подключения к горячей линии, также решает проблему переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревателями, соединенными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотеком. Однако есть ряд дополнений к трубопроводу, которые позволяют забирать воду при отсутствии давления. Эти надстройки позволяют легче всего опорожнять резервуар, когда он снимается для обслуживания.

Во-первых, теория: патрубок горячего бака доходит до самого верха бака, холодный находится внизу под крышкой диффузора. Вода сливается именно через холодную трубу, а воздух всасывается в бак через длинную горячую выпускную трубу.

Конструкция накопительного водонагревателя: 1 — холодное водоснабжение; 2 — нагревательный элемент; 3 — бак; 4 — водозаборник горячей воды; 5 — теплоизоляция; 6 — корпус

Самое простое решение — воткнуть тройник в горячий изгиб к месту установки. шаровой кран … С помощью этих двух кранов можно обеспечить всасывание воздуха в бак и использовать горячую воду из «холодного» трубопровода. Но такой подход не совсем безопасен: забыв выключить клапан забора воздуха, вы рискуете затопить свой дом при появлении давления в системе холодного водоснабжения.

Проблема решается двумя способами. Первый — это установка обратного клапана на клапан забора воздуха на горячем входе. Проблема в том, что почти всегда в высокой трубе заполненного резервуара находится небольшое количество воды, поэтому система не работает очень стабильно — столб воды препятствует открытию клапана даже при относительном вакууме в резервуаре.При первом открытии системы необходимо вручную спустить воду из трубки.

1 — тройник; 2 — обратный клапан; 3 — клапан всасывания воздуха

Также возможна установка обратного клапана в обход запорного клапана холодоснабжения. В этом случае клапан устанавливается напротив обычного потока воды, перекрывая ее попадание в резервуар при приложении давления. Как и прежде, эту задачу можно решить с помощью еще меньшего количества трехходовых клапанов.

Трубопровод рециркуляции

Одно из самых интересных нововведений в сантехнике XXI века — добавление в сеть небольшого насоса, который постоянно перекачивает воду по замкнутому контуру горячего водоснабжения.Суть в том, что вам не нужно ждать, пока из системы вытечет остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные теплопотери), но при правильном выполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от такой системы растет пропорционально расстоянию между водозаборами. очки от котлов.

Сначала о компоновке помпы. Устанавливается на линию, поддерживающую трубу горячего водоснабжения до последней точки водозабора.Противоположный конец рециркуляционной линии подключается либо к специальному патрубку котла, либо напрямую к подаче холодной воды. Обратный клапан используется для разделения потоков в этой точке.

Подключение накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — клапан всасывания воздуха при опорожнении бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — водонагреватель накопительный

Насос управляется дневным таймером, который включает рециркуляцию только в часы максимальной нагрузки, например, с 5 до 9 и с 18 до 23 часов.Забор горячей воды возможен из любой точки рециркуляционного контура, но чем дальше по каналу, тем сильнее остывает вода. Часто в систему рециркуляции врезается проточный полотенцесушитель. Чтобы можно было отключать последний в случае необходимости, используйте трехходовой клапан в врезке в перемычку.

Обвязка без смесителя

В заключение расскажем, как лучше подключить бойлер в бане или летней душе, где нет нормального смесителя.Конечно, можно регулировать нагрев воды с помощью термостата, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль термостата; 2 — краны водонагревателя; 3 — группа безопасности; 4 — клапан всасывания воздуха при опорожнении бака; 5 — водонагреватель

Для решения проблемы между входами котла устанавливается перемычка, снабженная термостатическим вентилем для радиаторов отопления. Он предназначен для перекачивания небольшого количества холодной воды.Термостат лучше установить прямо рядом с бачком, чтобы вода успевала нормально перемешаться во время протекания по трубам. Подобная система одинаково хорошо работает при питании как от бака, так и от напорного водопровода.

Конечно, для удобного использования системы терморегулирования к ней придется немного привыкнуть. Это облегчается за счет термостата бака и шкалы делений на термостате.

• Правила подключения котла
• Типы подключения
• Схема подключения с двумя насосами
• Гидравлические стрелочные схемы
• Зачем вам нужна система рециркуляции?

Обеспечение дома системой отопления и водяного отопления — первостепенная задача. Выбор котлов и водонагревателей сегодня огромен, поэтому каждый сможет найти себе подходящий. Но купить оборудование недостаточно, его еще нужно правильно подключить. Обвязка котла может быть самой разной. Сегодня есть 3 варианта:

• с использованием специальной гидравлической стрелы при количестве контуров более 3-х;
• заявка на систему из 2-х циркуляционных насосов;
• использование 3-ходового клапана.

Правила подключения котла

Чтобы все было сделано правильно, необходимо соблюдать следующие правила:

• точка рециркуляции должна находиться в центре нагревательного бака бака;
• охлаждающая жидкость должна быть направлена ​​в бачок сверху вниз.Это значит, что горячая вода будет подаваться через верхний патрубок котла, а возвращаться в систему из нижнего;
• холодная вода подается в котел только снизу, а горячая вода уже должна быть удалена из верхней точки котла.

Чаще всего устанавливаются системы с 2 контурами.

Первый контур обеспечивает подачу теплоносителя на общую систему отопления дома, а второй — на бесперебойную подачу воды потребителю.

При необходимости можно смонтировать большее количество контуров, например, для обеспечения работы теплого пола и т. Д. Только соблюдение всех правил выполнения обвязки позволит котлу работать с максимальной эффективностью, работа оборудование будет эффективным и экономичным. При желании подключается дополнительное оборудование.

Вернуться к содержанию

Типы подключения

Для подключения котла необходимо предварительно выбрать подходящую схему обвязки.Все они имеют определенные отличия. Система подключения котла с сервоприводом и специальным 3-ходовым клапаном имеет следующие характеристики:

• такая система отлично подойдет практически к любому котлу. Водонагреватель может быть настенным или напольным;
• Установлено 2 контура: один полностью используется для отопления и подачи горячей воды, а второй только для отопления дома;
• в данной схеме контур водяного отопления имеет приоритет; при понижении температуры включается 3-ходовой вентиль, который запускает процесс нагрева до необходимого уровня. Но обогрев в это время не производится, т.е. работает только один обогрев. Подобная процедура контролируется специальным терморегулятором, который монтируется при обвязке.

Такая схема подключения применяется только при значительном расходе горячей воды в доме. Если требуется обогрев, поток теплоносителя из отопительного контура направляется только в водонагреватель, он возвращается обратно после того, как вода нагреется до необходимой температуры.

Вернуться к содержанию

Схема подключения с 2 насосами

Котел может быть установлен на 2-х насосную систему.Он характеризуется следующими особенностями:

№

• при установке возле котла необходимо установить специальный тройник, который будет выходить на батареи, в систему ГВС;
• Установлено 2 циркуляционных подающих насоса: один предназначен для контура котла косвенного нагрева, а второй — для прокачки горячей воды по контуру отопления, т.е. для обеспечения движения теплоносителей по радиаторам;
• приоритет в такой системе — котловой контур;
• контроль за уровнем температуры осуществляется специальным термостатом, который подает сигнал при ее понижении, после чего включается нагрев;
• при выключении радиаторной автоматики циркуляционный насос горячая вода в полном объеме начинает поступать в котел;
• требуется дополнительный выключатель для насоса котла. Применяется летом при отключении общей системы отопления и самого котла.

Какие преимущества у такой системы? В каждом контуре используется собственный насос, что обеспечивает бесперебойную работу. В этом случае приоритет имеет именно линия горячего водоснабжения, а для контроля используется датчик, который следит за температурой, подает сигнал о необходимости включения / выключения оборудования.

Такая система идеальна, если в доме требуется подключение не одного котла, а двух.Один из них может быть полностью направлен на обслуживание системы отопления, а второй будет использоваться только для подачи горячей воды в краны. Все это обеспечивает отличную эффективность работы системы, ее удобство для потребителя. На рисунке изображена схема трубопроводов котла с 3 насосами.

Системы отопления на базе котлов могут выполнять различные функции … Кроме собственно обогрева помещения, котлы могут также нагревать воду для бытовых нужд, например, для стирки. Такие системы можно устанавливать не только на дачных участках и в загородных домах, но и в частных квартирах, офисах и производственных площадках. Котел представляет собой достаточно простое устройство и его установку, как и обвязку бойлера косвенного нагрева, можно выполнить самостоятельно. Существует несколько схем такой обвязки, мы рассмотрим их подробнее.

Что нужно знать при подключении котла

Котельные устройства могут управлять двумя контурами водяного отопления.

• Первый — это вода в системе отопления, которая после нагрева подается на радиаторы отопления.Такой контур может быть замкнутым и в такую ​​воду можно добавлять специальные химические добавки для обеспечения бесперебойной работы радиаторов, систем удаления накипи и так далее.
• Второй контур — вода для бытовых нужд. Предназначен для мытья посуды, для мытья. Следовательно, этот контур не замыкается. В него поступает холодная вода из магистрального водопровода, а затем по мере использования такая вода сливается в канализацию.

Принципы подключения трубопроводов котла

При установке системы трубопроводов для бойлера косвенного нагрева помните следующие принципы:

• Точка входа холодной воды в трубопровод котла должна находиться в самой нижней точке системы, а выход горячей воды выходит из трубопровода уже в верхней точке.
• Таким образом, точка рециркуляции находится практически в геометрическом центре обвязки.

При соблюдении вышеуказанных принципов монтажа трубопроводов система отопления будет работать максимально эффективно, а тепло от котла будет эффективно передаваться массе поступающей воды.

Варианты монтажа трубопроводов для бойлеров косвенного нагрева

Монтаж трубопроводов водяных контуров на бойлерах косвенного нагрева можно монтировать тремя основными способами:

• С установкой трехходового клапана
• С установкой двух циркуляционных насосов,
• Использование гидравлической стрелы.

Обращаем ваше внимание на то, что использование системы рециркуляции воды значительно повышает КПД системы отопления и увеличивает КПД нагрева воды и помещения от котла.

Монтаж системы непрямых трубопроводов с трехходовым клапаном

Этот вариант установки системы непрямых трубопроводов предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитывается установка двух отопительных контуров.Первый — основной контур будет предназначен для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытовых нужд. Чтобы вода, поступающая из водопровода, попадала в тот или иной контур и применялся трехходовой вентиль. Клапанное устройство управляется термостатом котла.

Использование трехходового клапана при установке системы отопления позволяет распределять поток воды на котел.Термостат предотвращает перегрев воды и направляет горячую воду в контуры, когда она достигает определенной температуры.

В случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры, термостат котла переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерный нагрев воды и, как следствие, повреждение системы.При достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в отопительном контуре котла.

Очень важен момент получения информации о температуре воды. В том случае, если вода в баке для бытовых нужд будет иметь заданную температуру нагрева выше, чем в отопительном контуре системы отопления — система может начать работать некорректно. В этом случае переключения на обогрев отопительного контура не произойдет.

Возможна установка бойлера косвенного нагрева и двух контуров. Выбор возможного варианта также зависит от воды, которая есть у вас в водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости — тогда разумнее будет использовать систему с трехходовым клапаном … В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж трубопровода для бойлера косвенного нагрева с двумя насосами

Еще одним вариантом установки системы трубопроводов для котлов с косвенным нагревом может быть использование двух рециркуляционных насосов.Также в системе должен быть установлен обратный клапан.

В этом случае в системе устанавливаются два отдельных отопительных контура: отопительный контур и отопительный контур для бытовой воды. Каждый из контуров имеет свой рециркуляционный насос, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева устанавливаются параллельно котлу. Приоритетом при установке и использовании в системе является котловой контур. Таким образом, циркуляционный насос котельной системы располагается перед насосом системы отопления.Как и в предыдущей версии системы, для управления обоими контурами используется датчик температуры, который перераспределяет воду в контуры отопления.

Дополнительно в системе есть обратный клапан, задачей которого является предотвращение смешения потоков нагретой воды.

Принцип работы такой системы заключается в том, что при понижении температуры воды она направляет ее на нагрев и далее в систему отопления.

Система с двумя контурами и насосами может быть установлена ​​с двумя отопительными котлами.Каждый из этих котлов будет иметь отдельный источник питания и будет отвечать за нагрев воды в одном из контуров: отопительный или для бытового использования.

Система отопления от котлов обеспечивает достаточно быстрый нагрев воды в системе отопления. Обычно бойлеру на это требуется час. Таким образом, пока котел нагревается для контура горячего водоснабжения, системы отопления не остывают.

Описание работы гидросистемы в отоплении

Система отопления на базе котла может включать более двух контуров.Например, в качестве дополнительного отопительного контура можно использовать систему теплых полов. Кроме того, могут быть включены другие элементы.

Гидравлическая стрелка используется для регулирования расхода воды в отопительных контурах. Проще говоря — это система распределения потоков теплоносителя, чем-то напоминающая обычный железнодорожный стрелочный перевод. Также гидравлическая стрела во время работы выравнивает давление в нескольких контурах системы.

В сложных системах отопления с несколькими контурами каждый контур имеет свой рециркуляционный насос.При этом в разных частях системы отопления и отопления может создаваться разное давление. Разницу в показаниях давления необходимо компенсировать. Именно для этого могут быть установлены коллекторы в сложных системах и гидравлических стрелках … Кроме того, для выравнивания показателей давления могут применяться специализированные балансировочные клапаны.

Такая сложная система имеет множество нюансов при настройке, поэтому при ее установке рекомендуется воспользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать горячую воду из крана в системах отопления практически мгновенно, без длительного ожидания. В этом случае в системах отопления образуется кольцевая магистраль теплоносителя. По этой линии постоянно течет вода и нагревается. В результате практически исключено ожидание нагрева при бытовом использовании горячей воды.

Чтобы вода в таком контуре постоянно двигалась, в него встроен рециркуляционный насос.Этот постоянно горячий поток воды рекомендуется пропускать через устройства, требующие постоянного обогрева, например полотенцесушитель.

Схемы трубопроводов без резервуара

схема привязки с рециркуляцией, котельная частного дома, установка

Подключение бойлера косвенного нагрева помогает решить массу проблем с ГВС Бойлер косвенного нагрева представляет собой агрегат для накопления и нагрева определенного количества воды в котельной частного дома или в любом другом месте.В его конструкцию входит теплообменник, а также система циркуляции теплоносителя для горячего водоснабжения. Для работы этого теплообменника может использоваться труба системы отопления, а также другие возможные источники.

В комплекте:

• • ASF10:
  • Принцип работы котла

Котел косвенного нагрева с рециркуляцией — это

• Установка котла косвенного нагрева:
• Схема подключения устройства Расширительный бак для бойлера косвенного нагрева: как выбрать
• Этапы подключения бойлера косвенного нагрева (видео)

Котел

FGP: принцип работы котла

Бойлер косвенного нагрева работает практически всегда, как и у одноконтурного котла.Ввиду этого агрегат занимает больше места, чем двухконтурный котел. Однако использование метода косвенного нагрева позволяет постоянно иметь горячую воду для домашнего использования.

Если горячая вода, нагретая прямым способом, используется сразу несколькими кранами, то ее давление падает и меняется режим работы твердотопливного котла. При поступлении из разных выпускных отверстий температура воды снижается одновременно. Если вы используете параллельно холодную воду из другого крана, количество воды, протекающей через прямой теплообменник, уменьшится, а температура воды повысится.

Из самого названия устройства становится понятно, что прямого теплогенератора в нем нет. Нагрев воды происходит за счет теплообмена от нагретой жидкости. Горячая вода циркулирует по змеевику, находящемуся в резервуаре, или попадает между стенками корпуса. С его помощью в емкости нагревается жидкость. Перед тем, как установить в доме бойлер косвенного нагрева, соразмерьте принцип его работы и необходимость в нем.

Бойлер косвенного нагрева удобно использовать при постоянных перебоях в подаче горячей воды и электричества.

Для этого необходимо знать следующее:

• Котел подключается к нескольким точкам водозабора, обеспечивая стабильные параметры расхода воды;
• Расход жидкости ограничен только мощностью агрегата;
• Котел ПБР пригоден для постоянных перебоев в подаче горячей воды и электричества;
• После открытия крана вода уже горячая, без предварительного слива.

Если ваш котел имеет косвенный нагрев, нужно учитывать, что горячая вода в нем будет только в отопительный сезон.Недостатком этого агрегата также является то, что на нагрев емкого резервуара для воды требуется значительное время.

Обертывание водонагревателя косвенного нагрева с рециркуляцией — это

Обвязка котла — это совокупность действий, связанных с подключением агрегата и обеспечение работоспособности устройства на должном уровне. Это подключение может выполняться по различным схемам. При необходимости можно дополнительно снабдить систему рециркуляцией, что сэкономит расход воды.

Многие из тех, у кого обычный бойлер, знают, что вода из излива горячая не сразу. Его сначала нужно слить, а потом уже можно использовать. Но в этот период течет довольно большое количество воды, что конечно сказывается на ее расходах.

Следовательно, лучше использовать систему рециркуляции, когда получается кольцевая линия. В этом случае горячая вода постоянно течет и нагревается, а значит, не успевает остыть. За счет мгновенного выхода горячей воды из излива использование бойлера становится более экономичным и эффективным.Однако для изготовления такой системы потребуется установка дополнительного циркуляционного насоса. Некоторые хозяева одновременно производят подключение и полотенцесушителя, который участвует в этой замкнутой системе. Схема вязки с такой гидравликой — это многоконтурная система. Включает в себя подключение водонагревателя, теплых полов, отопления и прочее. В этой системе можно также использовать распределительные радиаторы, балансировочные вентиляторы и другое подходящее оборудование.

Схема рециркуляции горячей воды в бойлере косвенного нагрева

Двухконтурные и более устройства характеризуются следующими особенностями:

• При установке котла в систему ГВС необходимо установить специальный трехходовой вентиль. ;
• В системе установлено два циркуляционных насоса: один относится к контуру котла отопления, другой обеспечивает подачу горячей воды в систему контура отопления,
• Приоритет отдается контуру котла;
• Регулирование температуры осуществляется специальным термостатом или термостатом, который подает сигнал при понижении температуры, после чего включается нагрев;
• При срабатывании термостата в котел поступает горячая вода;
• На насосе котла всегда должен быть установлен дополнительный выключатель.Применяется летом, когда отключена общая система отопления.

Эта система лучше всего подходит, когда в доме нужно подключить не один котел, а два. Один из них может быть полностью направлен на обслуживание системы отопления, а второй — только для производства горячей воды.

Установка бойлера косвенного нагрева: схема подключения

Подключение бойлера решает проблему правильной работы всех цепей устройства.Для его установки используются несколько вариантов схем привязки. При этом, несмотря на их различие, подача холодной воды и в бак косвенного нагрева, и в трубу горячей воды одинакова.

Поток холодной воды поступает в аппарат снизу, а уже поток горячей воды подается из его верхней части. Нагрев в баке происходит за счет подачи охлаждающей жидкости к змеевику сверху, а жидкость, которая отдает тепло, забирается снизу. Такое подключение устройства гарантированно обеспечивает достаточное количество горячей воды для использования.

Схема водяного отопления очень проста. Горячий поток направляется к потребителю, а холодная жидкость поступает снизу по принципу поршня. При нагревании внутри охлаждающей жидкости вода перемещается в верхнюю часть бака. К тому же бойлер косвенного нагрева подарит вам много преимуществ.

Для установки бойлера косвенного нагрева можно использовать несколько типов приспособлений.

А именно:

• Имеет большую вместимость;
• Возможна установка уличной или подвесной конструкции;
• Могут быть вертикальными и горизонтальными;
• Отличается высокими значениями температуры, мощности и теплообменника;
• Ему нужно минимальное время, прежде чем нагреть воду до максимума;

К тому же эта модель имеет компактные габариты и отлично впишется в интерьер вашей комнаты.

Расширительный бак для бойлера косвенного нагрева: как выбрать конструкцию

Чтобы правильно установить бойлер косвенного нагрева в своем доме, самое главное — правильно определить его объем. Это зависит от предполагаемого использования горячей воды, количества людей, которые будут пользоваться этим водоснабжением, и типа помещения.

Чтобы рассчитать необходимый вам объем котла, необходимо знать принцип его работы и интенсивность выработки загара, вставленного в устройство.Если сделать неверный расчет, змеевик не справится с работой, КПД будет небольшим, и агрегат не сможет нагреть отведенное ему количество воды, или наоборот, вода в приборе будет очень горячо.

Постарайтесь правильно рассчитать количество воды, потребляемой за раз. Это подскажет, сколько жидкости пойдет на ваши нужды. Затем умножьте этот показатель на количество случаев использования горячей воды в сутки. Вы получите желаемый результат.

Схема установки расширительного бака для бойлера косвенного нагрева

Ориентировочный расход воды для бытовых нужд за один раз можно представить следующим образом:

• Мытье рук 3-4 литра;
• Душевая кабина — 30-50 литров;
• Раковина в ванную — 10-15 литров;
• Баня купальная — 130-150 литров;
• Мытье посуды — 16-25 литров.

К полученному результату обязательно прибавляйте 15-20% от полученного объема, чтобы котел не пустовал. При покупке котла ПБР также важно правильно выбрать материал для бака. Оптимальный вариант для этого — емкость из нержавеющей стали. Для исполнения также можно использовать эмалированную емкость. Обладает высокой прочностью и низкой реакционной способностью.

Этапы подключения бойлера косвенного нагрева (видео)

Когда большая семья живет в автономном отопительном доме, обычно возникает проблема с обеспечением горячей водой.Чтобы этого избежать и иметь возможность постоянно пользоваться преимуществами, устанавливайте бойлеры косвенного нагрева. Сегодня они являются прекрасной альтернативой одноконтурному газовому отопительному прибору.

Водонагреватели и цены | Бесконтактные водонагреватели | Водонагреватели косвенного действия

Водонагреватели, работающие на природном газе (атмосферный / с дымоходом)

• 30 галлонов за 6 лет = $ 1,440,00
• 30 галлонов за 10 лет = $ 1,740,00
• 40 галлонов за 6 лет = 1530 долларов.00
• 40 галлонов 10 лет = 1,760,00 $
• 50 галлонов 6 лет = 1725,00 долларов США
• 50 галлонов 10 лет = 1880,00 долларов США
• 75 галлонов 6 лет = 2410,00 долларов США
долларов США • 7545 галлонов 10лет воды3 000 пропан Обогреватели (атмосферные / с дымоходом)

• 30 галлонов 6лет = $ 1,650.00
• 30 галлонов за 10 лет = 1850 долларов.00
• 40 галлонов 6 лет = 1640,00 $
• 40 галлонов за 10 лет = 1820,00 $
• 50 галлонов 6 лет = 1840,00 $
• 50 галлонов за 10 лет = 1950,00 $
• 75 галлонов за 6 лет = 2600,00 долларов США
• 75 галлонов за 10 лет = 2 900,00 $

Бесконтактные водонагреватели

• Navien NPE150S
КПД 96%, до 120 000 БТЕ без рециркуляционного насоса — 15-летняя гарантия на теплообменник.
По запросу До 6,8 галлона в минуту = 4800,00 долл. США

• Navien NPE180A
КПД 96%, до 150 000 БТЕ с рециркуляционным насосом — 15-летняя гарантия на теплообменник.
По запросу До 8 галлонов в минуту = 4 900,00 долл. США

• Navien NPE210A
КПД 96%, до 180 000 БТЕ с рециркуляционным насосом — 15-летняя гарантия на теплообменник.
По запросу До 10 галлонов в минуту = 5 100,00 долл. США

• Navien NPE240A
КПД 96%, до 199 900 БТЕ с рециркуляционным насосом — 15-летняя гарантия на теплообменник.
По запросу До 11 галлонов в минуту = 5 300,00 долл. США

• Rinnai RUCS75in
КПД 93%, до 160 000 БТЕ без рециркуляционного насоса — 12-летняя гарантия на теплообменник.
По запросу До 7,5 галлона в минуту = 4 900,00 долл. США

• Rinnai RUC80in
КПД 96%, до 152 000 БТЕ без рециркуляционного насоса — 12-летняя гарантия на теплообменник.
По запросу До 8 галлонов в минуту = 5 100,00 долл. США

• Rinnai RUC98in
КПД 96%, до 199 000 БТЕ без рециркуляционного насоса — 12-летняя гарантия на теплообменник.
По запросу До 11 галлонов в минуту = 5 200,00 $

• Rinnai 98 руб. За
КПД 96%, до 199 000 БТЕ с рециркуляционным насосом — 12 лет гарантии на теплообменник.
По запросу До 11 галлонов в минуту = 6700,00 долл. США

HTTP / 1.1 200 OK
Дата: пт, 26 октября 2012 г., 15:58:27 GMT
Сервер: Apache
Последнее изменение: Вт, 13 декабря 2011 г., 05:46:26 GMT
ETag: «2ec19a-217ba3-c5a19080»
Accept-Ranges: байты
Длина содержимого: 2194339
Подключение: закрыть
Тип содержимого: приложение / pdf

% PDF-1.6
%
430 0 объект>
эндобдж

xref
430 112
0000000016 00000 н.
0000004696 00000 н.
0000004833 00000 н.
0000004955 00000 н.
0000005109 00000 п.
0000005929 00000 н.
0000006084 00000 н.
0000006484 00000 н.
0000006896 00000 н.
0000007199 00000 н.
0000007597 00000 п.
0000007894 00000 н.
0000008306 00000 н.
0000008605 00000 н.
0000008868 00000 н.
0000009076 00000 н.
0000009430 00000 н.
0000009784 00000 н.
0000010086 00000 п.
0000010257 00000 п.
0000010630 00000 п.
0000010790 00000 п.
0000010945 00000 п.
0000011377 00000 п.
0000011777 00000 п.
0000012090 00000 н.
0000012245 00000 п.
0000012400 00000 п.
0000012820 00000 п.
0000013200 00000 п.
0000013558 00000 п.
0000013757 00000 п.
0000013803 00000 п.
0000013839 00000 п.
0000013885 00000 п.
0000014076 00000 п.
0000014153 00000 п.
0000014344 00000 п.
0000014604 00000 п.
0000014789 00000 п.
0000015032 00000 п.
0000015217 00000 п.
0000015398 00000 п.
0000015692 00000 п.
0000015951 00000 п.
0000016231 00000 п.
0000016468 00000 п.
0000016649 00000 п.
0000016829 00000 п.
0000017186 00000 п.
0000018321 00000 п.
0000018432 00000 п.
0000018684 00000 п.
0000018865 00000 п.
0000019084 00000 п.
0000019303 00000 п.
0000019602 00000 п.
0000019826 00000 п.
0000020105 00000 п.
0000020328 00000 п.
0000020636 00000 п.
0000020828 00000 п.
0000030957 00000 п.
0000040445 00000 п.
0000050276 00000 п.
0000050641 00000 п.
0000050872 00000 п.
0000060827 00000 п.
0000070551 00000 п.
0000079345 00000 п.
0000088462 00000 п.
0000109149 00000 п.
0000126713 00000 н.
0000329565 00000 н.
0000371455 00000 н.
0000786708 00000 п.
00007

00000 н.
0000797266 00000 н.
0000804026 00000 н.
0000813076 00000 н.
0000813338 00000 п.
0000813597 00000 п.
0000818325 00000 н.
0000823053 00000 н.
0000829568 00000 н.
0000829730 00000 н.
0000833541 00000 н.
0000833814 00000 н.
0000835251 00000 п.
0000838141 00000 п.
0000838308 00000 п.
0000838585 00000 н.
0000838748 00000 н.
0000840660 00000 н.
0000843422 00000 н.
0000844655 00000 н.
0000848099 00000 н.
0000849536 00000 н.
0000851647 00000 н.
0000851888 00000 н.
0000852050 00000 н.
0000854720 00000 н.
0000854882 00000 н.
0000855123 00000 п.
0000860658 00000 н.
0000864543 00000 н.
0000869005 00000 н.
0000869978 00000 н.
0000871703 00000 н.
0000875179 00000 н.
0000876963 00000 н.
0000002593 00000 н.
трейлер
] >>
startxref
0
%% EOF

541 0 объект> поток
кВт 範 vnyz # mLN`r ߘ Jr̰vt`dWf (swá̃RKQVRŸ # -1qPyHV> iMIvoA # H Ix | 0 » =.B «& lYZ! WqPe!; ‘R; k] M | xrHPL: -‘ c, LY
u2! {

Рециркуляция воды для бытовых нужд: жилые и малые коммерческие помещения

Все мы пережили долгое ожидание, пока горячая вода попадет в главную ванну или кухонную раковину. Галлон за галлоном воды бесполезно уходит в канализацию. Две, четыре или шесть минут ожидания, пока вода нагреется. Это может быть неприятно, дорого и расточительно. Bell & Gossett, компания Xylem, предлагает вам решение. В зависимости от ваших потребностей есть три решения.Давайте кратко рассмотрим каждый из них.

Вариант рециркуляции горячей воды для бытового потребления №1: Кухонные мойки и гидромассажные ванны

Часто в районе, где мы пытаемся улучшить подачу воды, есть электрическая розетка. Представьте себе главную ванну с джакузи. Зона доступа к ванне будет включать насос и, как правило, выход на 110 В. Насос под мойку Bell and Gossett B 23.5-ACT идеально подходит для этого применения.

Посетите наш веб-сайт для получения дополнительной информации.

Вариант рециркуляции горячей воды для бытового потребления №2: Беспроводной вариант для раковин в ванных комнатах

Что делать, если под раковиной нет розетки на 110 В? У Белла и Госсетта есть решение; Беспроводная система мгновенного нагрева воды Ecocirc . Эта система имеет термостатический беспроводной передатчик, подключенный к горячей и холодной воде под вашей раковиной. Система действительно включает насос мощностью 10 Вт, который будет устанавливаться рядом с водонагревателем, питаемым от розетки на 110 В рядом с водонагревателем.

Измерительный преобразователь определяет, когда температура слишком низкая, запускает насос и направляет небольшое количество горячей воды по кругу через трубопровод холодной воды: ровно столько, чтобы вода в раковине оставалась теплой.

Вариант рециркуляции горячей воды для бытового потребления № 3: Дома, оборудованные системой рециркуляции

В некоторых более крупных домах был установлен обратный трубопровод. Для таких домов Bell and Gossett предлагает очень маленький рециркуляционный насос мощностью 10 Вт: E3 Circulator .Они прокладываются по водопроводу, как при традиционной установке рядом с водонагревателем.

Посетите наш веб-сайт для получения дополнительной информации. Эти продукты можно приобрести у многих оптовых продавцов сантехники и отопления.

Ознакомьтесь с нашей предыдущей «Минутой утра понедельника» о повышении давления в точках использования, где мы обсуждаем типичные проблемы приложений и их решения.

Следите за новостями на следующей неделе в выпуске Monday Morning Minute, посвященном стандартам Министерства энергетики США для насосов и вашим спецификациям.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Rinnai Ремонт и установка водонагревателей в округе Марин и Сонома

Бесконтактные водонагреватели в Санта-Роса

Газовые безбаквальные водонагреватели имеют КПД от 84% до 96%.Если вы перейдете с обычного газового водонагревателя с КПД 62% на водонагреватель без резервуара с КПД 96%, вы сможете сократить свои счета за электроэнергию до 6%. Это может сэкономить сотни долларов в год.

Бесконтактные водонагреватели — это здорово. Однако они подходят не для всех ситуаций. Если в доме протяженные трубопроводы и нет системы рециркуляции, пользователь может разочароваться в использовании безбака. Модернизация рециркуляционных систем или рециркуляционных насосов по требованию может стать решением проблемы растраты воды в любом домашнем хозяйстве и сделать безбаковый водонагреватель удобным для пользователя в не очень хорошо оборудованном доме.

Также доступны электрические водонагреватели без резервуаров. Они очень распространены: от крошечных единиц для мытья рук (например, в общественных ванных комнатах) до единиц, достаточно больших для семьи из четырех человек. Безрезервуарные электрические системы для всего дома — отличный вариант для дома, в котором есть солнечная система горячего водоснабжения и солнечная электрическая система. Солнце делает большую часть работы. Электрический бак без резервуара в основном является резервным обогревателем, когда нет или мало солнца.

Многие жалобы на безбаквальные водонагреватели связаны с неправильной установкой неквалифицированными монтажниками.90% так называемых «гарантийных обращений» связаны с проблемами установки, а не с водонагревателем. Мы являемся квалифицированным установщиком безбаквальных водонагревателей Rinnai в течение 15 лет. Мы также являемся официальными поставщиками услуг для безрезервуарных систем Rinnai и располагаем очень большим запасом общих запчастей.

Бесконтактные водонагреватели требуют обслуживания каждые 3 года, чтобы обеспечить их долгий срок службы. У нас есть водонагреватели, которым 15 лет, и мы рассчитываем, что они прослужат 20 лет. Некоторые домовладельцы купят три водонагревателя с баком через 20 лет, и у них не будет такой экономии энергии или надежности, как у бесконтактного водонагревателя.

Гибридный бак / безбаковый водонагреватель

Rinnai Rh280 — это накопительный бак на 40 галлонов с присоединенным безбаквальным водонагревателем. Он называется Rh280, потому что при необходимости он производит от 180 до 190 галлонов горячей воды в час. Газовый водонагреватель на 50 галлонов обычно производит 90 галлонов за первый час. Его тепловой КПД составляет 80%, что на 13% лучше минимального стандарта Energy Star. В нем используется обычный ½-дюймовый газопровод, обычный 4-дюймовый металлический дымоход, и он является прямой заменой любого обычного водонагревателя с газовым баком на 40 или 50 галлонов.

К другим характеристикам и преимуществам этого гибридного водонагревателя относятся:

• Он работает с любой конфигурацией трубопровода или длинными участками трубопровода в доме.
• Безрезервуарная технология хорошо протестирована и более надежна, чем горелки с низким уровнем выбросов NOx в обычных газовых обогревателях.
• Отсутствует пламя, которое нагружает резервуар для хранения, что значительно увеличивает срок его службы.
• В случае сильного землетрясения у вас будет 40 галлонов пресной питьевой воды на складе.
• Время установки сокращается, поскольку это прямая замена и не требуется отдельный дымоход или новая газовая линия (требуется электрическая розетка).

Солнечные водонагреватели Santa Rosa

Самый экономичный водонагреватель — это тот, который бесплатно нагревается солнцем. Солнечные водонагреватели существуют уже давно. Они были очень популярны в 70-е годы, когда были доступны огромные налоговые льготы. Интерес к солнечным водонагревателям возродился с принятием тепловой программы California Solar Initiative, и стали доступны скидки и налоговые льготы для замены электрического, природного газа или пропанового водонагревателя.

Солнечные энергетические системы, как правило, представляют собой «системы предварительного нагрева». Солнце медленно нагревает резервуар, когда есть солнечный свет. Затем предварительно нагретая вода идет на подпитку к другому водонагревателю, прежде чем она попадет в ваши краны. В летние месяцы солнце нагревает 100% горячей воды; зимой солнечная система частично нагревает горячую воду. Когда нет солнца, штатный водонагреватель может сделать 100% работы. Солнечные энергетические системы, которые питают безрезервуарные газовые или электрические водонагреватели без резервуаров, являются отличным сочетанием, потому что безбакерные системы используются исключительно по запросу и не тратят впустую энергию, когда они не используются.

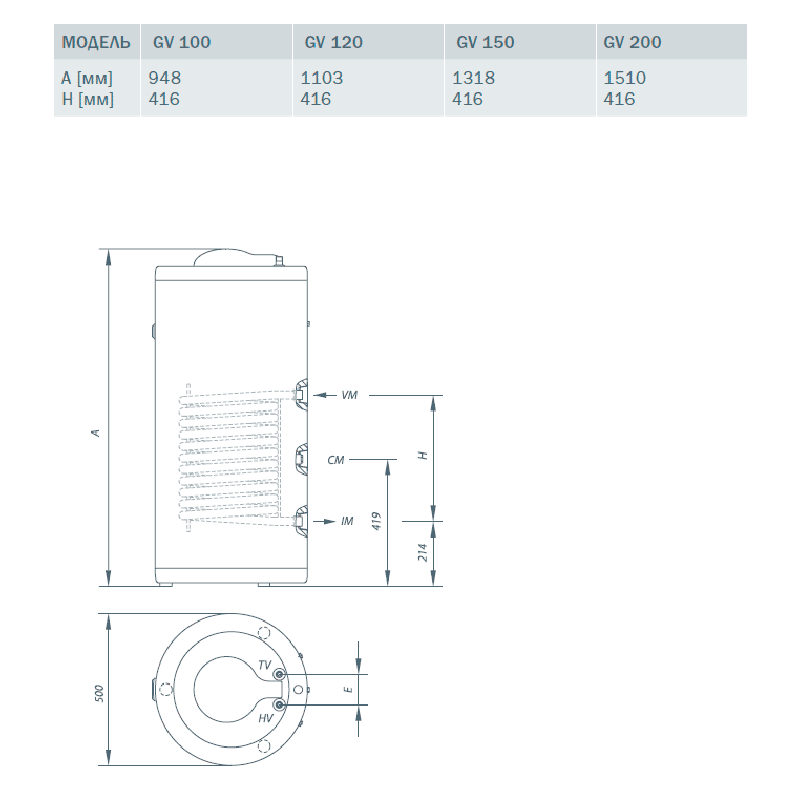

Водонагреватель косвенного нагрева

Резервуар косвенного нагрева — это накопительный бак, который обычно нагревается вашим бойлером лучистого тепла. Большинство современных котлов имеют КПД 95% и являются очень эффективным источником тепла. Баки косвенного нагрева очень хорошо изолированы и не теряют много тепла, просто накапливая горячую воду. Обычно они изготавливаются из высококачественной нержавеющей стали и должны служить очень долго. Резервуар непрямого действия используется в Европе более 50 лет. Баки косвенного нагрева — это эффективный способ нагрева горячей воды и ее хранения.

У данного водонагревателя есть и недостатки. Если у вас сломался бойлер, значит нет горячей воды. Кроме того, котел должен иметь большую мощность, чем другие резервуары, чтобы эффективно его нагревать. Во многих случаях лучше выбрать безбаковый газовый водонагреватель вместе с меньшим бойлером лучистого тепла и держать две системы отдельно.

Готовы выбрать новый водонагреватель в Санта-Роза? Позвольте John Owens Services, Inc.
