Чем вентиль отличается от крана: Чем отличается кран от вентиля?

Чем отличается кран от вентиля?

В магазинах сантехники продавцам часто приходится объяснять покупателям, чем отличается кран от вентиля.

Запорная арматура предназначена для распределения, перекрытия, а также регулирования потока газа или воды. В качестве жидкости могут использоваться: топливо, пищевые продукты, пульпа.

Краны, а также вентили монтируются на трубопроводах разного диаметра и давления.

В чем состоят различия вентиля и крана? Кран имеет два положения: «открыто» и «закрыто». Так можно быстро отключить ток газа или жидкости. Управление потоком рабочей среды происходит горизонтально, вращение заторного органа происходит вокруг оси. Краны бывают полнопроходные и стандартнопроходные. Отличие их в том, что у полнопроходного диаметр пропускного отверстия в регулировочном шаре равен номинальному диаметру отверстия трубопровода. Это сделано для того, чтобы жидкость при прохождении через отверстие в регулировочном шаре не создавала дополнительное давление.

В стандартнопроходном шаровом кране диаметр в запорном органе меньше номинального отверстия трубопровода.

Вентиль может регулировать поток воды плавно, так как шток вентиля ходит вертикально и перекрытие осуществляется запорным органом, который садится на седло. Вентиль может частично перекрыть поток, а кран нет.

В последнее время стали выпускаться трехходовые краны для исключения гидравлических ударов в трубопроводах. Промышленность стала выпускать регулировочные краны, которыми можно управлять потоком жидкости или газа. От обычных кранов они отличаются тем, что рукоятка крана снабжена устройством по типу циферблата, где указаны положения рукояти при частичном перекрытии потока жидкости.

Кран имеет следующие типы присоединений: приварной, муфтовый, цапковый, фланцевый. Наиболее ходовые диаметры: Ду 15; Ду 20; Ду25; Ду 32; Ду 50.

Вентиль имеет такие же типы присоединений.

Что же лучше, кран или вентиль? Вентиль хорошо ремонтируется, так как имеет элементы, которые можно заменить. Кран не подлежит ремонту, его нужно заменять полностью. Но у крана дольше срок службы, так как вентиль снабжен уплотняющими прокладками, которые могут иметь меньший срок службы, чем сам вентиль.

Кстати. На смесителях стоят вентиля, а не краны. Кранами их называют по привычке далекие от сантехники люди.

Как можно отличить кран от вентиля? Кран снабжен рукояткой, а вентиль — штурвалом или «барашком»

Чем отличается вентиль от крана

Чем кран отличается от вентиля? Этот вопрос сегодня волнует многочисленное количество покупателей. Первоначально необходимо понимать, что все существующие трубопроводы оснащаются определенной разновидностью арматуры. Главное ее предназначение заключается в перекрытии, а также в открытии потока жидкости как и в регулировании температурного режима, так и в предохранении оборудования.

Блок: 1/3 | Кол-во символов: 387
Источник: http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana

Основные типы запорной арматуры

К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов.

Кран представляет собой запорное устройство, конструктивно представляющее собой неподвижный корпус, выполненный из различных материалов (металл, пластик) и подвижный элемент. В основном для производства кранов используют бронзу и латунь. Это обусловлено не только их стойкостью к коррозии, но и данные материалы легче подвергаются обработке, так как для поверхностей затвора и корпуса требуется качественная обработка.

Водопроводный кран

При перекрывании крана подвижный элемент имеет перпендикулярную траекторию относительно направления потока жидкости ли газа, при этом он совершает вращательные движения вокруг своей оси.

Среди кранов выделяют затворы, различающиеся подвижным элементом. Он может быть выполнен в виде конуса, шара и т. д.
Вентили также имеют многие разновидности, различающиеся по конструкции и назначению.

Вентиль или клапан применяется не только для перекрывания потока жидкостей или газов, но и служит для его регулирования за счет того, что в своей конструкции имеет подвижный элемент, двигающийся параллельно оси потока. Регулирование происходит благодаря сужению условно-проходного диаметра запорного устройства.

Вентиль

Блок: 2/4 | Кол-во символов: 1351
Источник: https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/

Определение

Кран — тип  трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока. Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся  пробки.

Шаровой кран

Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.

Вентиль

Блок: 2/4 | Кол-во символов: 503
Источник: https://TheDifference.ru/chem-otlichaetsya-ventil-ot-krana/

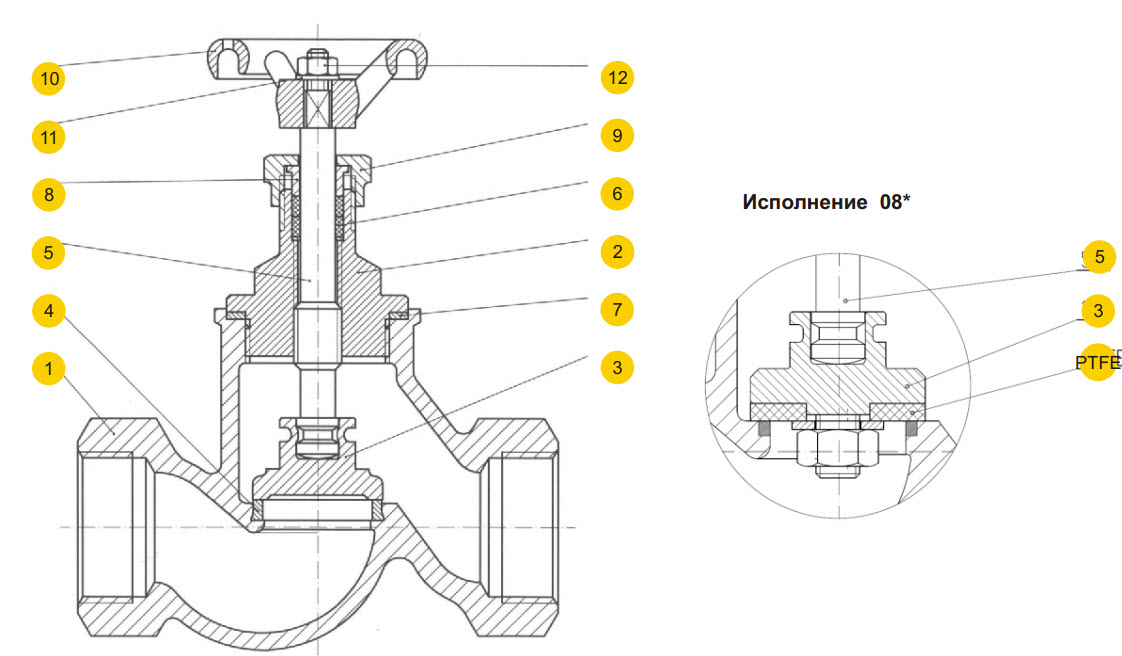

Конструкционные отличия

Вентиль устроен таким образом, что внутри рабочая среда дважды меняет свое направление, изгибаясь под прямым углом, тем самым, увеличивая гидравлическое сопротивление. Основными структурными элементами являются:

• шпиндель;
• бугельный узел;
• золотник.

При приведении устройства в действие запорный механизм, двигаясь по направлению потока, садится на седло. В этом состоит принципиальное отличие клапана от крана. В момент закрытия уплотнительные поверхности не испытывают трения, что способствуют снижению количества задир.

Уплотнение подвижного соединения бывает сальниковым, сильфонным, мембранным (диафрагмовым). Применение неметаллических уплотнительных колец улучшает герметичность стыка, предотвращает возможность протечки.

Кран состоит из корпуса, пробки (затвора), имеющей сквозное отверстие для прохода транспортируемого продукта. При повороте рукояти на 90⁰ происходит полная остановка хода среды. Существует три типа устройства:

• проходные ‒ движение вещества остается неизменным;
• угловые ‒ меняют направление потока под прямым углом;
• трехходовые ‒ оснащены одним выходным и двумя входными патрубками, соединяют жидкости разной температуры в струю. Их используют для сантехнических нужд (смесители).

Приборы также различаются внешним видом. Ручка клапана представлена в форме «барашка». Кран оснащен простой рукоятью, прикрепленной к штоку.

Корпус обоих приспособлений изготавливают из стали, чугуна, бронзы, латуни. Материал выбирают исходя из эксплуатационных условий. Стальные изделия характеризуются повышенной износостойкостью, устойчивостью к температурным деформациям. Чугунные аналоги отличаются стойкостью к коррозии. Латунные ‒ применяют при работе с неагрессивными средами. Бронзовые ‒ обладают высокими прочностными и антифрикционными свойствами.

Блок: 2/3 | Кол-во символов: 1814
Источник: https://www.chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/

Чем отличается вентиль от шарового крана?

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т. д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.

Блок: 2/3 | Кол-во символов: 2802
Источник: http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana

Разница в применении

Арматуру используют во всех сферах промышленности при прокладке промысловых, технологических, магистральных трубопроводов.

Различают вентили: запорные, регулирующие, запорно-регулирующие. Возложенные на них функции распределены, исходя из названий. Особенность всех клапанов состоит в неспособности быстрого реагирования на изменяющуюся скорость и давление в системе. Поэтому их устанавливают на трубы, работающие с относительно постоянными параметрами.

Клапан ставят всегда по течению рабочих веществ. В противном случае повышается нагрузка при перемещении штока, что может привести к преждевременному выходу прибора из строя. Во избежание поломок монтаж производят по стрелке на корпусе.

Кран быстро блокирует движение среды. Его эксплуатируют в системах городского газоснабжения, отопления, на резервуарах, газовых и нефтяных магистралях, при транспортировке вязких, загрязненных продуктов. Обладает простой конструкцией, быстротой срабатывания, небольшими габаритами. Чаще всего применяют на линейной части газопроводов.

Управление прибором осуществляют вручную и механически. Для автоматизации управленческого процесса изделия оснащают электро-, пневмо-, гидроприводами. Использование приводов позволяет дистанционно контролировать работу механизма, монтировать устройства в труднодоступных и/или удаленных местах.

Блок: 3/3 | Кол-во символов: 1345
Источник: https://www. chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/

Что лучше: кран или вентиль?

Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.

По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).

Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.

Блок: 4/4 | Кол-во символов: 996
Источник: https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/

Кол-во блоков: 8 | Общее кол-во символов: 11591
Количество использованных доноров: 4
Информация по каждому донору:

1. https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/: использовано 2 блоков из 4, кол-во символов 2347 (20%)
2. https://www.chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/: использовано 2 блоков из 3, кол-во символов 3159 (27%)
3. https://TheDifference.ru/chem-otlichaetsya-ventil-ot-krana/: использовано 1 блоков из 4, кол-во символов 503 (4%)
4. http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana: использовано 3 блоков из 3, кол-во символов 5582 (48%)

Чем отличается вентиль от крана

Все трубопроводы снабжаются соответствующей арматурой. Ее назначение — открывать и перекрывать поток жидкости (газа), регулировать ее температуру, давление или расход, а также предохранять оборудование от нерасчетных режимов. В соответствии с назначением арматура бывает запорной, регулирующей, предохранительной, приводной и др. К какому же типу арматуры относятся краны и вентили, и в чем состоит их различие?

Определение

Кран — тип  трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока. Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся  пробки.

Шаровой кран

Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.

Вентильк содержанию ↑

Сравнение

Основное различие между вентилем и краном заключается в том, что вентилем можно регулировать напор рабочего потока, а краном нельзя (к тому же регулировка краном по правилам эксплуатации категорически запрещена). Кран выполняет всего две функции, имея только положение «открыто» или «закрыто», а вентилем можно легко регулировать напор рабочего потока.

Всё дело в конструктивных отличиях вентиля и крана. В вентилях запорный орган садится на седло, перемещаясь в направлении потока, а в кранах он оборачивается вокруг своей собственной оси. К тому же краны обычно бывают шаровыми, то есть при повороте шара изменяется диаметр отверстия, а вентили оборудованы грун-буксой (выкручивая или закручивая шток грун-буксы, поднимают или опускают клапан, прикрепленный к штоку, тем самым открывая или закрывая отверстие, находящееся в седле).

к содержанию ↑

Выводы TheDifference.ru

1. Кран имеет два положения — это положение «открыто» и положение «закрыто».
2. Конструкция вентиля, кроме включения/выключения, позволяет еще и регулировать напор рабочего потока.
3. Визуально кран от вентиля отличается следующим образом: если ручка простая и конец ее прикреплен к штоку — это кран, если на штоке вместо ручки имеется «барашек» — это вентиль.

Чем отличается кран от вентиля и задвижки?

Клапан или вентиль?

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

• устанавливающиеся во внутренних водопроводных сетях;
• монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Особенности и назначение

Вентиль или задвижка – это запорные элементы трубопроводной системы. По стандарту называются запорной арматурой.

С запорной арматурой вы наверняка уже сталкивались. К примеру, на любой бытовой системе водоснабжения наверняка стоят краны, позволяющие ограничить поток жидкости в том или ином направлении. Полное перекрытие крана в считаные секунды блокирует движение носителя, отрезая конкретный участок ветки.

В итоге одним движением руки вы получаете возможность изолировать часть трубопровода, а затем выполнять над ней какие-то операции.

В бытовых условиях чаще всего используют клапана. Вентили и задвижки – это тоже запорная арматура, только более крупного образца.

Стандартный клапан размещают на трубы диаметром до 100 мм. Описываемые в данной статье детали слишком крупные и мощные. Их допустимо монтировать на трубы, диаметр которых только начинается от 100 мм (хотя есть и исключения).

Преимущественно подразумевается монтаж на магистральные ветки систем водоснабжения, отопления, газопроводы, маслопроводы, нефтепроводы и т.д.

Что интересно, конструкция вентиля или задвижки спроектирована так, чтобы каждый элемент смог выдержать огромное давление в условиях постоянного движения носителя. Из-за этого конструкция получается дороже, но куда эффективнее обычной клапанной арматуры.

Тип подсоединения

Мы уже отметили что, вентиль, как и задвижка, обладают схожей структурой и применяются для схожих задач. Чтобы сравнить их друг с другом, а также иметь в голове полноценную картину, чем же вентиль отличается от задвижки, нужно разобрать принцип действия каждого образца. Понять, как он работает, и из чего состоит.

Но перед этим обратим внимание на способы их подсоединения к трубопроводу. Они у них общие.

Элементы такого типа могут быть:

• фланцевыми;
• сварными;
• муфтовыми.

Имеется в виду тип подсоединения к трубопроводу. Здесь различий практически нет. Что вентиль, что задвижка выполнены во всех вариациях.

Обычная бытовая запорная арматура

Фланцевый тип подсоединения подразумевает монтаж на фланцы. Своего рода соединительные кольца, наваренные на края, как запорной арматуры, так и трубопровода. Это хороший вариант, когда нужна надежность в комбинации с практичностью.

Фланцы наваривают на выходы, затем уплотняют резиновыми кольцами. Соединение происходит за счет стягивания болтами ответных фланцев на трубе и задвижке. Количество болтов, их размер, диаметр фланца и множество других параметров зависит от условий в каждом конкретном случае.

Фланцы удобнее всего применять в промышленности, но и в бытовых условиях, а также в гражданском строительстве от них есть толк.

Про сварные соединения, думается, вы уже и так знаете достаточно. Сварная запорная арматура не пользуется такой же популярностью, как фланцевая или муфтовая, но она тоже довольно широко представлена на рынке, а значит, не упомянуть ее было бы решением ошибочным.

Сварные фитинги монтируют на трубопроводы с помощью приваривания газовой или электрической сваркой. Плюсы подобных соединений в их прочности. Минусы – в отсутствии возможности снять запорную арматуру. А такая необходимость может появиться в любой момент.

Запорная арматура не вечна. В ней постоянно происходят динамические процессы. Изнашиваются уплотнители, расшатывается клин, стачиваются детали. Рано или поздно задвижка выйдет из строя. И вот что делать тогда, вопрос открытый.

Муфтовые образцы монтируют преимущественно на резьбовые соединения. Это промежуточный вариант между сваркой и фланцами. С ним нужно больше возиться, зато можно обойтись вообще без сварочного аппарата. Задействуются в большей степени на средних размеров гражданских системах.

Конструкция и принцип работы вентиля

Вентиль – запорная арматура регулирующего типа. Вы должны были видеть вентили если не вживую, то по телевизору.

Это крупный элемент трубопровода, немного утолщенный и с большим регулирующим кольцом, которое собственно вентилем и называют. Задача вентиля заключается в перекрытии и регулировании потока жидкости внутри трубы.

Задвижки разных диаметров

Этим он отличается от задвижки. Дело в том, что фиксируемая деталь может находиться сразу в нескольких положениях.

Если закрутить его на несколько оборотов, то поток блокируется только частично. Запорный элемент искусственно уменьшит диаметр проходного отверстия внутри, что скажется на количестве доставляемой жидкости.

Полное закрытие вентиля блокирует всю систему, точно так же, как это делает задвижка. Эта возможность выбирать положение для запорного элемента внутри вентиля – и есть основное его преимущество.

Очень часто в промышленных трубопроводах постает необходимость не просто полностью перекрыть поток жидкости, а только умерить его до определенных значений. Сделать это проще всего именно через монтаж вентилей в потенциально подходящих местах. Более удобного и простого способа человечество еще не придумало.

Разбор внутренностей

Состоит вентиль из нескольких основных деталей. Базу для всех его внутренностей содержит в себе мощный корпус.

Корпус преимущественно литой, а не разборный. Но бывают разные модели, каждая конкретная схема претерпевает некоторые изменения, в соответствии с ожиданиями и желаниями производителя.

Внутри корпуса есть отверстие для прохода жидкости. Отверстие это может быть как полноразмерным, так и уменьшенным.

Полноразмерный проход дает возможность транспортировать жидкость в полной мере, а также снижает нагрузку на внутренности вентиля. Жидкость течет без проблем, не встречая сопротивления.

Другое дело – миниатюрные вентили. Они в своем базовом состоянии не способны пропускать номинальное количество носителя за один и тот же промежуток времени.

Схематический рисунок конструкции задвижек

В центральной части корпуса находится клапанный блокиратор или просто клапан со шпинделем. К нему подсоединена резьба с направляющими, а резьбой управляют за счет вращения ручки вентиля.

Система проста и неприхотлива, от того и столь эффективна. Вращая ручку, мы передаем усилие на винтовую резьбу. Та влияет на положение клапана внутри вентиля. Закручивание ручки опускает клапан, откручивание наоборот, поднимает. Соответственно вы можете регулировать движение носителя в трубе так, как сами того пожелаете.

Важная особенность состоит в том, что в вентиле течение жидкости блокируется за счет параллельного перекрытия потока. Это сказывается на стоимости всей конструкции, а также его цене его разновидностей. Именно поэтому полнопроходный образец вентиля гораздо дороже стандартного суженного.

Конструкция и действие задвижки

Отличие задвижки от вентиля состоит в нескольких небольших, но все же крайне важных конструктивных особенностях. Разобравшись с ними, вы точно поймете, что здесь и как работает.

Задвижка выполняет те же задачи, что и вентиль. Она тоже способна заблокировать или открыть систему в любой момент.

Только вот задвижка существует в двух положениях:

• открытом;
• закрытом.

Третьего варианта не дано. Сама ее конструкция просто не позволяет эффективно перекрывать поток частичным образом. Запорный элемент внутри спроектирован по такой схеме не просто так.

В задвижке запорный элемент или клин находится в перпендикулярном к носителю положении. Закрывается он точно так же, перемещаясь всего на несколько десятков сантиметров вниз.

Это упрощает конструкцию, делает ее более неприхотливой и дешевой. Но также и повышает давление на все составляющие детали. Особенно, если речь идет о запорной арматуре, монтируемой на трубопроводах высокого давления.

Монтаж огромной промышленной задвижки (видео)

Схема сборки

Во многом задвижка повторяет конструкцию вентиля. Она тоже состоит из цельного литого корпуса. Она тоже может быть как полнопроходной, так и стандартной, с суженным диаметром.

Основные различия касаются самого запорного элемента. В задвижках поток блокируют клином. Закрытое положение клина прячет его в верхней седельной части. Клин никак не препятствует движению жидкости в системе.

К его направляющим подсоединена резьба, а ту контролируют вращением ручки. В общем, система та же, что и с вентилем. Различие кроется в деталях.

При вращении ручки клин просто освобождается, в один момент перекрывая всю трубу. Нижняя часть клина заходит во внутренние седла, уплотненные резиной.

Основные отличия

Перечислим все отличия вентилей и задвижек. Так вам будет проще ориентироваться и делать свой выбор.

Список отличий:

1. Вентилем можно регулировать поток в системе, задвижка же находится в двух состояниях: открытом и закрытом.
2. В вентиле идет параллельное блокирование системы, задвижка блокируется перпендикулярно потоку.
3. Задвижка быстрее изнашивается.
4. Вентиль стоит дороже, особенно его полнопроходный вариант.

Источник: https://trubypro.ru/poleznye-materialy/otvety-na-voprosy/ventili-i-zadvizhki.html

Клапан или задвижка?

Итак, в чем же отличие клапана (вентиля) от задвижки? Разница между этими типами арматуры обусловлена конструкцией их запорных органов.

В вентилях поток рабочей среды (жидкость или газ) перекрывается при помощи клапана, который прижимается к седлу в горизонтальных плоскостях, параллельных потоку, для чего производится двойной изгиб потока газа или жидкости под углом девяносто градусов. При этом повышается сопротивление.

Клапан снабжен плоским тарелкообразным или конусоидальным затвором, который и совершает возвратно-поступательные движения по поверхности седла. В задвижках поток перекрывается благодаря заслонке или конусу, опускаемому перпендикулярно направлению движения потока.

Блокирующий элемент задвижек может либо полностью перекрывать поток рабочей среды, либо быть полностью открытым; вентили, в свою очередь, могут выполнять функцию регулирующих элементов.

В том случае, если в системе применяются трубы диаметром от 300 мм, а также при высоком давлении эффективней использовать задвижки. Если перед вами стоит вопрос экономии, то клапан – лучшее решение. Его низкая стоимость обуславливается простотой конструкции устройства. В тоже время, при высоком давлении не возникает трудностей при вращении рукоятки. Однако высокое давление создает дополнительную нагрузку, так как оно «пытается» оттеснить клапан от седла. В задвижках же отсутствуют изгибы, поэтому такой нагрузки нет.

Если клапан сконструирован правильно, то между проходными, входными и выходными отверстиями не наблюдается сужения. При применении задвижек имеется несколько вариантов. Как правило, в трубопроводных системах монтируются полноприводные задвижки, в которых диаметры трубопровода и проходных отверстий полностью совпадают. Однако зачастую, для снижения крутящих моментов устанавливают суженные задвижки. Таким образом, снижается износ уплотнительных поверхностей.

В результате воздействия одностороннего давления потока рабочей среды на заслонку обеспечивается ее более плотное прилегание к седлу, что делает задвижки более надежным оборудованием.

Клапаны могут выполнять регулирующую функцию, в то время как задвижки только перекрывают поток, т.е. они либо полностью открыты, либо полностью закрыты.

Задвижки классифицируются в зависимости от конструкции, используемых материалов, типу управлении и присоединения. В каталоге на нашем сайте представлены все виды задвижек c DN от 10 до 1500.

Свяжитесь с нами любым удобным для вас способом, и наши специалисты решат вопрос с подбором необходимой трубопроводной арматуры по наиболее выгодным ценам в кратчайшие сроки!

Возврат к списку

Источник: https://ngs-penza.ru/about/poleznaya-informatsiya/klapan-ili-zadvizhka/

Чем вентиль отличается от крана — основные отличия

Трубопроводная арматура используется как на промышленных магистралях доставки и распределения различных потоков жидких и газообразных сред, так и на бытовых. Её функциональное значение трудно недооценить, так как она служит не только для того, чтобы перекрывать и открывать подачу различных жидкостей и газов, но и для регулирования напора, а также в качестве предохранительного устройства и конденсатоотвода.

Основные типы запорной арматуры

К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов.

Кран представляет собой запорное устройство, конструктивно представляющее собой неподвижный корпус, выполненный из различных материалов (металл, пластик) и подвижный элемент. В основном для производства кранов используют бронзу и латунь. Это обусловлено не только их стойкостью к коррозии, но и данные материалы легче подвергаются обработке, так как для поверхностей затвора и корпуса требуется качественная обработка.

Водопроводный кран

При перекрывании крана подвижный элемент имеет перпендикулярную траекторию относительно направления потока жидкости ли газа, при этом он совершает вращательные движения вокруг своей оси.

Среди кранов выделяют затворы, различающиеся подвижным элементом. Он может быть выполнен в виде конуса, шара и т. д.
Вентили также имеют многие разновидности, различающиеся по конструкции и назначению.

Вентиль или клапан применяется не только для перекрывания потока жидкостей или газов, но и служит для его регулирования за счет того, что в своей конструкции имеет подвижный элемент, двигающийся параллельно оси потока. Регулирование происходит благодаря сужению условно-проходного диаметра запорного устройства.

Вентиль

Отличия вентиля и крана

Благодаря широкой линейке запорно-регулирующих устройств, необходимо правильно при монтаже системы трубопроводов подачи жидкостей или газов выбирать тот тип запорных устройств, который будет эффективно решать поставленные задачи на определенном участке. Поэтому необходимо понимать особенности и отличия основных элементов запорной арматуры.

Основным отличием вентиля от крана является функциональное назначения в работе. Вентиль служит для плавной регулировки напора потока газа за счет его конструктивных особенностей. Следует отметить, что кран также имеет возможность регулирования потока жидкостей и газов, но из-за многих особенностей условий эксплуатации данных устройств неполное перекрывание категорически запрещено.

Следует отметить что кран и вентиль не изменяют направление потока газа иди жидкостей. Они служат только для частичного или полного перекрывания потока. При этом при установке данных элементов в систему трубопроводов следует обратить внимание на стрелку, указывающей правильное направление движения среды. Неправильный монтаж данных устройств будет создавать лишнее гидравлическое сопротивление, что в конечном итоге отразится не только на их правильной работе, но и на сроке службы.
Конструкция вентиля предполагает наличие грун-буксы, которая крепится к подвижному штоку. Это позволяет данному элементу вентиля герметично садится на седло отверстия.

Можно также отличить кран от вентиля визуально. Для этого необходимо сравнить рукоятки данных устройств. Кран оснащается простой рукояткой, прикрепленной к штоку, вентиль же содержит так называемый «барашек», предназначенный для плавного регулирования потока газов и жидкостей.

Что лучше: кран или вентиль?

Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.

По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).

Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.

Чем отличается вентиль от шарового крана Строим сами

Чем кран отличается от вентиля? Этот вопрос сегодня волнует многочисленное количество покупателей. Первоначально необходимо понимать, что все существующие трубопроводы оснащаются определенной разновидностью арматуры. Главное ее предназначение заключается в перекрытии, а также в открытии потока жидкости как и в регулировании температурного режима, так и в предохранении оборудования.

Чем отличается вентиль от шарового крана?

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т. д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

Кран – это разновидность трубопроводной арматуры специального приводного варианта. Вращение затворного органа осуществляется вокруг именно собственной оси. Она располагается перпендикулярным образом по направлению определенного подающегося потока. Зачастую такое изделие состоит всего из нескольких основных элементов. Сюда стоит отнести, как вращающуюся пробку, так и обычный неподвижный корпус – изучить каталог кранов https://giacom.market/truboprovodnaya-armatura/krany-sharovye/.

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.

Кран шаровый и вентиль: отличие и особенности продукции!

Что лучше приобрести: кран или такое приспособление, как вентиль? Точно ответить на подобный вопрос в действительности нереально. Ведь в некоторых ситуациях необходимо применение именно шарового крана, а вот в других – специального вентиля. Дополнительно здесь рекомендуется отметить и факт того, что кран считается более удобным устройством в применении. В данной ситуации ручку можно повернуть на все 90 градусов. За счет этого осуществляется перекрытие поступающей воды. А вот запорный клапан, присутствующий в вентиле, нужно заворачивать, чтобы осуществить закрытие или открытие подачи воды.

Дополнительно на вентиле имеются и специальные клапаны с наличием прокладок. При износе их достаточно просто поменять на новый вариант. Также периодически рекомендуется заменять и сам сальник. А вот с шаровой разновидностью крана подобных проблем в действительности не существует. Здесь рекомендован только постоянный и тщательный уход за самой поверхностью. Она всегда должна находиться в максимально идеальном состоянии.

В целом, если в помещение подается действительно достаточно жесткая воды, тогда рекомендован монтаж вентиля. Ведь подобное изделие подлежит хоть и частичному, но все-таки ремонту. В ситуации, когда кран по определенным причинам повредится, тогда не обойтись без его полноценной замены.

При всем этом вентиль чаще всего можно приобрести по более низкой стоимости, если брать в сравнении со вторым видом продукции. Подобная не слишком высокая цена в первую очередь обусловлена именно тем, что устройство обладает простой конструкцией такого элемента, как запорный клапан.

В любой ситуации, запорная разновидность арматуры в современное время применяется для создания разнообразных канализационных и газопроводных систем. Она также часто встречается и в трубопроводах, обладающих общим предназначением. Устройство предназначается для перекрытия газового или водного потока. С этой целью возможна установка не только клапанов и задвижек, но и таких приспособлений, как краны и вентили. Все они обладают огромным количеством преимуществ, и некоторыми отрицательными характеристиками. Все зависит от ситуации.

Таким образом, отличие вентиля от крана первоначально заключается в том, что с применением крана невозможно осуществить регуляцию напора рабочего потока. А вот второе изделие допускает выполнение такого действия.

В чем разница между задвижкой, вентилем и затвором

Запорные устройства, применяемые в трубопроводных системах, имеют общее назначение: при необходимости они перекрывают поток рабочей среды. Но каждый вид арматуры выполняет эту задачу по-разному. К примеру, задвижки и запорные клапаны (вентили) отличаются конструкцией и функциональными особенностями. Их специфические преимущества и недостатки определяют выбор конкретного типа арматуры в каждом случае. Чтобы вам было проще выбрать нужное устройство, мы расскажем об основных отличиях задвижки от вентиля, о разнице в их конструкции и функционале.

Конструктивные отличия

Часто можно встретить словосочетание «вентильная задвижка». Но на самом деле между задвижкой и вентилем существует разница в конструкции и принципе работы запорного элемента. Так, в задвижке в большинстве случаев просвет трубопровода перекрывается клином, который перемещается перпендикулярно потоку рабочей среды. А у вентиля затвор выполнен в виде конуса или диска (золотника), движущегося параллельно потоку. При закрывании вентиля затвор перемещается против потока среды, при открывании – наоборот.

Чтобы любой механизм перекрывания трубопровода срабатывал, необходимо соответствующее строение корпуса арматуры. У задвижки корпус цилиндрический, среда движется через него прямо. Когда устройство открыто, для потока может стать небольшим препятствием сужение просвета и наличие в нем уплотнительных колец (они обеспечивают плотное прилегание клина, когда задвижку закрывают). Такая конструкция отличается малым гидравлическим сопротивлением.

У вентиля корпус гораздо сложнее. В нем поток среды делает два последовательных поворота под прямым углом. Это создает большое сопротивление при поднятом затворе и существенно снижает скорость потока. Но при закрывании и открывании запорного клапана затвор перемещается лишь на 0,25 Ду, а у задвижек его необходимо переместить на полный диаметр. Из-за этого у задвижек гораздо большая строительная высота.

Кратко основные конструктивные особенности задвижки и вентиля приведены в таблице:

Функциональные различия: преимущества и недостатки

Чем отличается задвижка от вентиля в плане эксплуатации? Начнем с того, что у этих двух видов арматуры есть много общего:

1. Разнообразие материальных исполнений. Это позволяет подобрать задвижку или вентиль для любой рабочей среды.
2. И задвижки, и запорные клапаны выпускаются с разными способами присоединения к трубопроводу. Их удобно монтировать в систему.
3. Оба типа устройств обеспечивают высокую герметичность перекрывания. Они используются только для полного перекрывания потока и не могут служить регулирующей арматурой (кроме специальных моделей).

При этом у задвижек и вентилей есть свои плюсы и минусы. Для наглядности мы собрали их в таблицу:

Задвижка	Вентиль
– Большой ход затвора для полного открытия (1 номинальный диаметр), следовательно, для открытия и закрытия задвижки нужно много времени	+ Малый ход затвора для полного открытия (до 0,25 номинального диаметра), поэтому вентиль можно открыть или закрыть быстрее, чем задвижку
+ Малое гидравлическое сопротивление (у полнопроходных задвижек оно практически отсутствует)	– Высокое гидравлическое сопротивление из-за сложной конструкции корпуса
+ Отсутствие застойных зон, что позволяет использовать задвижки с густыми, вязкими, загрязненными средами	– Наличие застойных зон в конструкции запорного клапана ограничивает область его применения, так как с некоторыми средами такая особенность может стать причиной ускоренной коррозии
– Сложнее обеспечить высокую герметичность перекрывания при изготовлении арматуры	+ Проще обеспечить требуемую герметичность затвора
– Трение при закрытии и открытии затвора постепенно приводит к износу уплотнительных поверхностей клина и корпуса	+ При посадке затвора в седло трение практически отсутствует
– Для уплотнения задвижек по отношению к внешней среде используются сальники	+ Возможно сальниковое или сильфонное уплотнение
– Задвижки устанавливаются только на прямых участках трубопровода	+ Существуют проходные и угловые запорные клапаны. Угловые можно устанавливать в местах поворота трубопроводов на 90°
– Направление движения среды при установке не имеет значения	+ При монтаже следует устанавливать арматуру так, чтобы стрелка на корпусе совпадала с направлением потока среды
+ Возможность применения задвижек на трубопроводах с большими Ду. При диаметре свыше 30 мм они работают эффективнее, чем клапаны	– Ограничение по диаметру (при большом условном диаметре работа вентиля сильно усложняется, мощный поток среды мешает правильной посадке затвора в седло)
– Большая строительная высота и масса	+ Малая строительная высота, меньшая, чем у задвижки масса
+ Малая строительная длина	– Строительная длина примерно в 1,5 раза больше, чем у задвижки аналогичного Ду

Таким образом, между вентилем и задвижкой есть принципиальные различия, которые влияют на область их применения и процесс эксплуатации.

Чем отличается затвор от задвижки?

Рассмотрев отличия между задвижками и вентилями, стоит упомянуть и затворы. Нередко их путают с однодисковыми задвижками из-за похожей формы запорного элемента. Между тем, они отличаются принципиально.

В то время как в задвижке запирающий диск опускается и поднимается, двигаясь перпендикулярно потоку, в затворе он всегда находится в просвете трубопровода и движется только вокруг своей оси. В открытом виде диск затвора поворачивается параллельно движению потока, а в закрытом – встает перпендикулярно трубе, перекрывая ее. Как и задвижки, затворы практически не создают гидравлического сопротивления. Но они отличаются еще более простой конструкцией, меньшей строительной длиной и небольшой высотой. Кроме того, затворы можно использовать в качестве регулирующих устройств.

Хотите уточнить, какая арматура лучше подойдет ля вашего трубопровода, и сразу заказать ее по выгодной цене? Обращайтесь в «Компанию Север». Звоните, консультируйтесь или оформляйте заказ прямо из каталога. Мы поможем подобрать нужные устройства и доставим их в любую точку страны.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В
велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного
из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь
не замечаем трубы, но по ним транспортируется огромное количество жидкости
(жидкость и газ) по всему миру тихо и эффективно, изо дня в день
выходной. Для эффективной работы трубам необходим способ регулирования
через них может проходить жидкость; им также нужен способ переключения
стечь полностью.Это та работа, которую выполняет клапанов : клапаны похожи на
механические переключатели, которые могут включать и выключать трубы, поднимать или опускать
количество жидкости, протекающей через них. Давайте подробнее рассмотрим
как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо.
Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу.
производят большую и более полезную силу в центре. Если вы не знаете, почему,
взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу.
или полностью изменить количество проходящей через него жидкости.
Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете
клапан, позволяющий воде под давлением выходить из трубы.По аналогии,
когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду
чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым клапаном или
шаровой кран), который впускает больше воды в бак, готовый к следующему
румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель)
На вашей плите регуляторы, которые включают или выключают газ, — это клапаны.
Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше
газ поступает через трубу. Больше газа горит с большим пламенем
так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей
жидкости или газы. В вашей стиральной машине есть клапан, который вращается
подача воды включается или выключается каждый раз при ополаскивании барабана. Есть
также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся
несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть
выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое
важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь
ваши легкие (где он забирает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу. Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания. После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько
различные части.Внешняя часть называется сиденьем и часто имеет
прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому
клапан закрывается абсолютно плотно. Внутренняя часть
клапан, который открывается и закрывается, называется , корпус и подходит для
седло, когда клапан закрыт. Также есть некоторая форма
механизм открытия и закрытия клапана — ручной рычаг или
колесо (как кран или запорный кран) или автоматизированный механизм (как
в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода
жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов
(даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия
с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы
сделай это.Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но
некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье).
Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла. Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите
во многих из них есть клапаны.Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо
винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из
упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его. В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку.Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление,
эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно
что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные
подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан.В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм.
(Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar,
и вы можете прочитать все технические подробности о том, как это работает, в их
US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут работать в течение всего срока службы, но
что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь, он сплющивает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает
мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из
компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана.
(синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя
Углекислый газ улетучивается, затем снова расплющивается, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В
самые распространенные — бабочка, петух или пробка, ворота, глобус,
игла, тарелка и катушка:

• Шар : В шаровом кране полая сфера (шар) плотно сидит
  внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она
  заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Butterfly : Дроссельная заслонка — это диск, который сидит в
  середина трубы и поворачивается вбок (для впуска жидкости) или
  в вертикальном положении (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробковом клапане расход равен
  блокируется конической заглушкой, которая отодвигается при повороте колеса или
  ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы
  опускать через них металлические ворота.Большинство клапанов этого типа
  спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может
  работают правильно, когда они открыты только частично. В водопроводных трубах используются такие клапаны.
• Globe : Водопроводные краны (краны) являются примерами глобуса
  клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это
  позволяет воде под давлением течь вверх по трубе и выходить через носик
  ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
• Игла : игольчатый клапан использует длинную скользящую иглу для
  точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и
  системы центрального отопления.
• Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот
  Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка
  поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в
  гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы
  поток жидкости в одном или другом направлении вокруг контура
  трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления,
или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан
должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так.
Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровая машина, приводимая в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где был клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
• Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

• Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Дисковый затвор Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
• US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В
велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного
из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь
не замечаем трубы, но по ним транспортируется огромное количество жидкости
(жидкость и газ) по всему миру тихо и эффективно, изо дня в день
выходной.Для эффективной работы трубам необходим способ регулирования
через них может проходить жидкость; им также нужен способ переключения
стечь полностью. Это та работа, которую выполняет клапанов : клапаны похожи на
механические переключатели, которые могут включать и выключать трубы, поднимать или опускать
количество жидкости, протекающей через них. Давайте подробнее рассмотрим
как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо.
Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу.
производят большую и более полезную силу в центре.Если вы не знаете, почему,
взгляните на нашу статью об инструментах и ​​машинах. Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу.
или полностью изменить количество проходящей через него жидкости.Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете
клапан, позволяющий воде под давлением выходить из трубы. По аналогии,
когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду
чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым клапаном или
шаровой кран), который впускает больше воды в бак, готовый к следующему
румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель)
На вашей плите регуляторы, которые включают или выключают газ, — это клапаны.Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше
газ поступает через трубу. Больше газа горит с большим пламенем
так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей
жидкости или газы. В вашей стиральной машине есть клапан, который вращается
подача воды включается или выключается каждый раз при ополаскивании барабана. Есть
также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся
несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть
выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое
важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь
ваши легкие (где он забирает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания.После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько
различные части. Внешняя часть называется сиденьем и часто имеет
прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому
клапан закрывается абсолютно плотно. Внутренняя часть
клапан, который открывается и закрывается, называется , корпус и подходит для
седло, когда клапан закрыт.Также есть некоторая форма
механизм открытия и закрытия клапана — ручной рычаг или
колесо (как кран или запорный кран) или автоматизированный механизм (как
в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода
жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов
(даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт.Отключение потока жидкости или газа под высоким давлением путем его перекрытия
с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы
сделай это. Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но
некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье).
Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла.Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите
во многих из них есть клапаны. Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо
винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из
упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его.В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление,
эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно
что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные
подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан. В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм.
(Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar,
и вы можете прочитать все технические подробности о том, как это работает, в их
US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут работать в течение всего срока службы, но
что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь, он сплющивает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает
мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из
компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана.
(синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя
Углекислый газ улетучивается, затем снова расплющивается, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В
самые распространенные — бабочка, петух или пробка, ворота, глобус,
игла, тарелка и катушка:

• Шар : В шаровом кране полая сфера (шар) плотно сидит
  внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она
  заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Butterfly : Дроссельная заслонка — это диск, который сидит в
  середина трубы и поворачивается вбок (для впуска жидкости) или
  в вертикальном положении (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробковом клапане расход равен
  блокируется конической заглушкой, которая отодвигается при повороте колеса или
  ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы
  опускать через них металлические ворота.Большинство клапанов этого типа
  спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может
  работают правильно, когда они открыты только частично. В водопроводных трубах используются такие клапаны.
• Globe : Водопроводные краны (краны) являются примерами глобуса
  клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это
  позволяет воде под давлением течь вверх по трубе и выходить через носик
  ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
• Игла : игольчатый клапан использует длинную скользящую иглу для
  точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и
  системы центрального отопления.
• Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот
  Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка
  поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в
  гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы
  поток жидкости в одном или другом направлении вокруг контура
  трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления,
или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан
должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так.
Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровая машина, приводимая в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где был клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
• Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

• Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Дисковый затвор Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
• US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В
велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного
из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь
не замечаем трубы, но по ним транспортируется огромное количество жидкости
(жидкость и газ) по всему миру тихо и эффективно, изо дня в день
выходной.Для эффективной работы трубам необходим способ регулирования
через них может проходить жидкость; им также нужен способ переключения
стечь полностью. Это та работа, которую выполняет клапанов : клапаны похожи на
механические переключатели, которые могут включать и выключать трубы, поднимать или опускать
количество жидкости, протекающей через них. Давайте подробнее рассмотрим
как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо.
Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу.
производят большую и более полезную силу в центре.Если вы не знаете, почему,
взгляните на нашу статью об инструментах и ​​машинах. Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу.
или полностью изменить количество проходящей через него жидкости.Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете
клапан, позволяющий воде под давлением выходить из трубы. По аналогии,
когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду
чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым клапаном или
шаровой кран), который впускает больше воды в бак, готовый к следующему
румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель)
На вашей плите регуляторы, которые включают или выключают газ, — это клапаны.Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше
газ поступает через трубу. Больше газа горит с большим пламенем
так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей
жидкости или газы. В вашей стиральной машине есть клапан, который вращается
подача воды включается или выключается каждый раз при ополаскивании барабана. Есть
также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся
несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть
выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое
важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь
ваши легкие (где он забирает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания.После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько
различные части. Внешняя часть называется сиденьем и часто имеет
прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому
клапан закрывается абсолютно плотно. Внутренняя часть
клапан, который открывается и закрывается, называется , корпус и подходит для
седло, когда клапан закрыт.Также есть некоторая форма
механизм открытия и закрытия клапана — ручной рычаг или
колесо (как кран или запорный кран) или автоматизированный механизм (как
в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода
жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов
(даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт.Отключение потока жидкости или газа под высоким давлением путем его перекрытия
с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы
сделай это. Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но
некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье).
Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла.Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите
во многих из них есть клапаны. Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо
винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из
упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его.В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление,
эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно
что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные
подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан. В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм.
(Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar,
и вы можете прочитать все технические подробности о том, как это работает, в их
US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут работать в течение всего срока службы, но
что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь, он сплющивает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает
мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из
компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана.
(синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя
Углекислый газ улетучивается, затем снова расплющивается, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В
самые распространенные — бабочка, петух или пробка, ворота, глобус,
игла, тарелка и катушка:

• Шар : В шаровом кране полая сфера (шар) плотно сидит
  внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она
  заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Butterfly : Дроссельная заслонка — это диск, который сидит в
  середина трубы и поворачивается вбок (для впуска жидкости) или
  в вертикальном положении (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробковом клапане расход равен
  блокируется конической заглушкой, которая отодвигается при повороте колеса или
  ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы
  опускать через них металлические ворота.Большинство клапанов этого типа
  спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может
  работают правильно, когда они открыты только частично. В водопроводных трубах используются такие клапаны.
• Globe : Водопроводные краны (краны) являются примерами глобуса
  клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это
  позволяет воде под давлением течь вверх по трубе и выходить через носик
  ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
• Игла : игольчатый клапан использует длинную скользящую иглу для
  точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и
  системы центрального отопления.
• Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот
  Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка
  поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в
  гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы
  поток жидкости в одном или другом направлении вокруг контура
  трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления,
или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан
должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так.
Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровая машина, приводимая в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где был клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
• Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

• Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Дисковый затвор Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
• US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

В чем разница между клапаном и клапаном. Разница между клапаном и краном

Среди самых распространенных запорных устройств — краны и краны. В чем специфика тех и других?

Что такое клапан?

Под задвижкой принято понимать запорный механизм на трубопроводе, заключающийся в блокировании потока жидкости или газа через перегородку. Он может перемещаться по трубе вверх-вниз или влево-вправо.Клапан во многих случаях также позволяет регулировать интенсивность потока жидкости или газа. Например, если перегородка клапана сдвинута вдвое — расход снижается на 50%. По мере того, как он перемещается выше или влево (или ниже или вправо, в зависимости от его исходного положения), интенсивность потока может увеличиваться или уменьшаться.

Вода — один из важнейших продуктов, используемых на любой гастрономической кухне. Но не только в приготовлении пищи, но и в соответствии с правилами гигиены важную роль играет вода.Горячая и холодная вода должны поступать быстро. Для обеспечения гибкости в мойке и очистке используются смесители для гастрономии и фурнитура для коммерческих кухонь.

Универсальные смесители для вашей работы

Быстрый доступ к экономному расходу холодной и теплой воды; легкое регулирование температуры частично в разных направлениях, вращение под высоким давлением для оптимальной чистоты из высококачественной нержавеющей стали или хромированной латуни. В зависимости от приложения или личных предпочтений вы можете выбирать между различными версиями, которые отличаются своим дизайном и производительностью.

Перегородка на клапане часто выполняется в виде диска, иногда — клина или листа. Бывают задвижки, у которых перегородка состоит из одного элемента, но в некоторых случаях представлена ​​несколькими деталями. Например, если их два — увеличение интенсивности или открытие потока, можно сделать, раздвинув их. Снижение динамики или закрытие потока, наоборот, осуществляется закрытием компонентов перегородки клапана.

Таким образом, можно использовать холодную или горячую воду, а горячую воду можно получить, открыв оба клапана. Помимо простых смесителей, вы также получаете двухклапанные душевые лейки. Душевые лейки работают под высоким давлением, эффективно удаляя грязь.

Кроме того, эти модели оснащены гибким шлангом и, таким образом, могут использоваться для целенаправленного использования. Простое управление обеспечивается однорычажным смесителем. Если рычаг сдвинется вправо, вы получите холодную воду. Слева вода нагревается.Это позволяет очень точно установить температуру воды. Двигаясь вверх и вниз, можно оптимально отрегулировать напор воды. Таким образом, этими принадлежностями для кейтеринга можно легко пользоваться одной рукой.

Основным преимуществом клапана является возможность относительно быстро открывать или закрывать поток и при относительно низком энергопотреблении (или устанавливать желаемую интенсивность).

Клапаны можно устанавливать на трубопроводы высокого давления — например, отопление, водопровод.Они относятся к наиболее герметичным запорным элементам.

Педальный или сенсорный микшер

Однако, если вам нужно освободить две руки для работы, вы должны выбрать модель с ножным управлением. Также рекомендуются смесители с датчиком. Как только вы поднесете к нему руку, вода потечет. Регулятор температуры обычно располагается сбоку. Учтите, однако, что для сенсорного микшера требуется подключение к сети!

Независимо от того, используете ли вы однорычажный или двухклапанный смеситель, вы можете выбирать между односторонним или двухходовым смесителем.При установке всегда учитывайте расстояние между отверстиями и диаметр отверстия. В лучшем случае посоветуйтесь со специалистом.

При частом использовании клапан может довольно быстро изнашиваться — во многих случаях это связано с довольно высокой силой трения между краями перегородки и подушечкой, в которой он перемещается влево-вправо или вверх-вниз.

Еще одним недостатком клапана является необходимость выделения дополнительного пространства вне поперечного сечения трубопровода, чтобы временно разместить отходящую часть перегородки.Установка, обслуживание и ремонт рассматриваемого запорного элемента также могут потребовать довольно больших трудозатрат.

На что обратить внимание с точки зрения размера?

При покупке необходимо убедиться, что размер смесителя подходит для вашей мойки. Если напор клапана слишком мал, это может значительно снизить рабочую нагрузку. Однако навес не должен быть слишком большим, иначе вода для ополаскивания растечется по раковине. Таким образом, особенно на поверхности вода может создавать повышенный риск поскользнуться.

Как почистить смеситель для профессиональной кухни от извести?

Для обеспечения полной функциональности необходимо регулярно удалять детали. Используйте очищающий крем, уксус или 25% уксус. Если вы высушите фитинги после использования, вы сможете избежать образования накипи с самого начала. Вам нужна помощь в выборе или у вас есть конкретные вопросы по продукту? Свяжитесь с нашими специалистами в области гастроэнтерологии по телефону или электронной почте. Здесь вам дадут опыт компилирования устройств.

Таким образом, клапан с учетом отмеченных преимуществ и недостатков чаще всего используется не как регулирующий элемент, а как запорный элемент, который предполагается разместить в «открытом», «закрытом» или ином статическом положении. довольно давно.Для того, чтобы, в свою очередь, часто регулировать подачу жидкости или газа в трубопроводы, можно успешно использовать другое запорное устройство — вентиль. Рассмотрим его особенности.

Выпускной клапан: холодная или горячая вода

Холодная вода особенно освежает, особенно в теплые дни. Он активизирует чувства и охлаждает кожу. Кроме того, освежающая влажная вода оказывается чрезвычайно полезной: вы поливаете цветы, моете машину, поливаете лужайку, наполняете бассейн и моете руки и лицо. А вот теплая вода доставляет удовольствие телу и душе, особенно в холодные дни, а также помогает мыть различные предметы домашнего обихода.Свежий или красивый, выберите свой фаворит — выпускной клапан подает вам это по команде.

Что такое смеситель?

Кран — это запорный элемент, основной частью которого является вентиль, представленный в виде шара, в виде конуса или цилиндра. Сделали канал с диаметром, достаточным для обеспечения протекания потока, если соответствующий канал параллелен потоку или расположен под небольшим углом к ​​нему. В свою очередь, при размещении канала перпендикулярно потоку (вращением шара, конуса или цилиндра, в котором он выполнен) или под большим углом к ​​потоку, движение жидкости или газа в трубе прекращается или его интенсивность уменьшается.

Как и любой кран, выпускной клапан классифицируется как выпускной фитинг. Разницу между клапанами и обычным смесителем легко объяснить: хотя из известной версии течет холодная и горячая вода, выпускной клапан дает нам либо горячую, либо холодную воду. Это делает смеситель менее подходящим для ванны или душа на уровне пола. Клапаны холодной воды чаще всего используются для подключения к приборам или полива в саду.

При покупке клапана розетки доступны и настенные модели.Имена указывают на соответствующий метод установки. Клапан для розетки можно прикрепить к стене через удлинитель — это может быть в ванной, в подвале, на кухне или на стене дома в саду. Версия подставки — ножной диспенсер воды.

Изменение положения крана осуществляется за счет поворота шаровой, конусообразной или цилиндрической заслонки вокруг своей оси перпендикулярно или параллельно потоку (это не важно, главное, чтобы добиться необходимой герметичности).

Схема применений выпускного клапана

Таможенная информация в описании товара сообщает вам, какой размер имеет выбранный товар. Настенное соединение обычно соответствует размеру ½. Если вы хотите установить садовый шланг, обратите внимание на размеры шлангового фитинга. На нем может быть наружная резьба ¾ или ⅜, на нем также можно прикрепить аэратор. Модели с высоким расходом часто имеют настенное соединение с внешней резьбой в 1 и шланговое соединение с внутренней резьбой в 1.

Практические функции выпускного клапана

Несмотря на пуристическое представление о холодной или теплой воде, излив имеет некоторые особенности. Столбчатые клапаны в общественных зданиях, например, имеют инфракрасный датчик, поэтому вы можете использовать их бесконтактно, что также соответствует гигиеническим характеристикам модели. Шарнирный клапан в настенном выпускном клапане упростит наполнение базальных ведер, потому что вы можете легко отодвинуть его от раковины. К шланговому соединению некоторых моделей можно также прикрутить аэратор или центрирующую звезду.

Кран, как и вентиль, отличается высокой степенью герметичности. Поэтому его можно устанавливать на трубопроводы высокого давления. Однако для кранов не характерен главный недостаток арматуры — износ. При условии, что рассматриваемое запорное устройство правильно смазано и обслуживается, оно может прослужить долгое время.

Если у смесителя нет шланга, эти дополнительные детали обеспечивают плавность струи воды. Кстати, выпускной клапан отлично подходит для подключения устройства.Таким образом, вы можете установить его на удлинитель, чтобы к стиральной, посудомоечной или эспрессо-машинам можно было подключить воду.

Выпускной клапан с обратным клапаном

Обычный подвесной выпускной клапан можно подключить к резервуару для воды через штуцер для дождевой бочки. Чистая питьевая вода — ценный товар. Для защиты этого жизненно важного ресурса клапан имеет обратный клапан, который позволяет ему течь только в одном направлении. Следовательно, вода не может просочиться обратно в трубу и загрязнить элемент.Вы можете использовать выпускной клапан с системным разделителем для подключения системы отопления к линии питьевой воды. Это также обеспечивает безопасность питьевой воды, поскольку обработанная коррозией отопительная вода не должна контактировать с пресной водой.

Таким образом, кран отлично подходит для управления интенсивностью движения жидкости или газа в трубопроводе высокого давления. Это связано с его частым использованием в качестве запорного механизма на конечном участке трубопроводов. Например, как основной элемент бытовых смесителей, которые располагаются в ванных комнатах, кухнях, душах.

Трубчатый аэратор также рекомендуется для обеспечения безопасности труб. Это защищает трубопроводы от отрицательного давления за счет независимого втягивания воздуха. Во внешней зоне хладостойкие варианты — хорошее решение, чтобы коллектор оставался работоспособным даже после суровой зимы. В этой модели прорезь находится в стене, кроме того, она может быть показана независимо друг от друга и пуста — чтобы в теле не осталось, чтобы она расширялась в холодной воде.

Готовый кран

Запираемые модели обеспечивают еще большую безопасность.Здесь вы можете выбрать выпускной клапан с торцевым ключом или головную рукоятку со встроенным замком. Клапан с торцевым ключом подойдет, например, для того, чтобы ваш ребенок даже не поднял кран с водой и не затопил подвал. Однако, поскольку используется инструмент с аналогичной конструкцией, посторонние лица могут открыть клапан. Для этого тоже есть решение: задвижка для настенной задвижки с ручкой с коронкой и встроенным замком, который открывается только соответствующим ключом.

Крану, как правило, не требуется большого пространства за пределами поперечного сечения трубопровода, поскольку его основной элемент — болт — вращается вокруг своей оси внутри трубы.Однако может потребоваться дополнительное пространство для регулирующего клапана и других механизмов, которые его дополняют.

Сравнение

Основное отличие клапана от клапана заключается в том, что основным элементом первого запорного устройства является перегородка, которая перемещается перпендикулярно потоку жидкости или газа в трубопроводе. Основной элемент крана — заслонка с продольным в ней каналом — которая при размещении параллельно потоку или под небольшим углом к ​​нему увеличивает интенсивность движения жидкости в трубе, а при размещении перпендикулярно потоку или под большим углом к ​​нему, снижает его интенсивность.

Выпускной клапан Материал: главное!

Так вы решаете, когда пойдет вода. Производители используют латунь или нержавеющую сталь для изготовления этих фитингов. Латунь прочна, хорошо обработана, поэтому может составить конкуренцию прочной и долговечной нержавеющей стали. Нержавеющая сталь естественно устойчива к ржавчине; С другой стороны, латунь хромирована для защиты от ржавчины. Оба они также подходят для наружной установки, так как мороз может немного повлиять на материалы. Кроме того, вы получаете пластиковую модель, они дают яркий всплеск цвета.

Различие между рассматриваемыми типами запорных элементов прослеживается также в аспекте:

• износ;
• необходимое пространство за пределами участка трубопровода;
• Сферы применения, преобладание включения в состав бытовых смесителей.

Определив разницу между вентилем и краном, фиксируем выводы в небольшой таблице.

Однако они имеют тенденцию лопаться в саду при низких температурах, поэтому необходима защита от замерзания.Благодаря гладким поверхностям для ухода обычно достаточно влажной тряпки и мягкого универсального чистящего средства. Краны с холодной и горячей водой обычно носят одежду из хрома. Четкие линии с круглыми ручками или классические рычаги подчеркивают осторожный образ. С другой стороны, стержневые клапаны становятся все более популярными в современном дизайне: узкие рычаги, геометрическая фурнитура и короткие изливы отмечают изображение на раковине.

Стол

Все трубопроводы поставляются с соответствующими фитингами. Его предназначение — открывать и перекрывать поток жидкости (газа), регулировать ее температуру, давление или расход, а также защищать оборудование от нерасчетных режимов.В соответствии с назначением арматура является запорной, регулирующей, предохранительной, приводной и т. Д. Что это за арматура и арматура, и чем они отличаются?

Выпускные клапаны доступны в стандартных хромированных моделях с ручкой переключения передач красивой формы. Настенные клапаны с ручкой для животных и патинированной поверхностью вызывают очарование английского сада, а также подчеркивают характер шикарного шика. Напротив, выпускной шаровой кран встречается довольно редко, но он может похвастаться, благодаря встроенному шаровому крану с высокой функциональностью.Этот клапан визуально узнаваем по ручке с пластиковым покрытием.

Выпускной клапан

: варианты корпуса

Внутри находится перфорированный шар, который действует как заслонка и оказывается очень плотным при закрытии клапана.

Производители выпускных клапанов обычно имеют многолетний опыт работы с фитингами для холодной или горячей воды. Помимо самих аксессуаров, в портфолио также есть подходящие запасные части.

Определение

Кран — тип трубопроводной арматуры, в которой элемент клапана вращается вокруг собственной оси, расположенной перпендикулярно направлению потока.Обычный кран состоит из двух основных элементов: неподвижного кожуха и вращающейся пробки.

Шаровой кран

Клапан (запорный клапан) — это тип клапана с приводом, в котором корпус клапана, движущийся в направлении потока, сидит на седле. Клапан предназначен для открытия, закрытия и регулировки расхода газа или жидкости.

Выпускной клапан: известные бренды

Закупочные цены крана

Выпускной клапан легко купить в Интернете. Если вы ищете практичный выпускной клапан, загляните в наш интернет-магазин.Подробное описание продукта, подробные технические данные и фотографии 360 ° высокого разрешения позволяют получить подробную информацию о соответствующем продукте. Информация о доставке и доставке.

Ищете дополнительные банные принадлежности? Общая длина корпуса составляет около 12 см и полностью входит в прилагаемый сифон. Вверху находится подвижная крышка, а снизу — герметичная кромка отверстия в раковине наверху с резиновыми уплотнителями. Под раковиной находится контргайка, которая также скрепляет ее с помощью прокладки.Материал и назначение — колпачок можно перемещать вверх и вниз по корпусу в направляющей. С легким нажатием крышка встает на место, закрывая слив своим уплотнением. При следующем нажатии замок открывается, и колпачок поднимается под давлением пружины. Единственный подходящий материал — хромированная латунь. Вот раковина на кухне и первым делом окунаемся в ванную. Ни один из других водостоков в жилом районе не используется и не используется так часто, как в этих двух случаях. Закрытие дренажных стоков всегда предлагало относительно неудовлетворительные решения.

Клапан

Сравнение

Основное отличие клапана от крана в том, что клапан может регулировать давление рабочего процесса, а клапан — нет (к тому же регулировка клапаном по правилам эксплуатации строго запрещенный). Кран выполняет всего две функции, имея только положение «открыто» или «закрыто», а напор рабочего процесса легко регулируется с помощью клапана.

Все дело в конструктивных отличиях клапана и крана.В клапанах запорный элемент сидит на седле и движется в направлении потока, а в клапанах он вращается вокруг своей оси. Кроме того, краны обычно имеют сферическую форму, то есть при вращении шара изменяется диаметр отверстия, а клапаны снабжены почвенным ящиком (скручивая или скручивая коробку штоковой коробки, поднимайте или опускайте клапан, прикрепленный к стержень, тем самым открывая или закрывая отверстие в седле).

Сайт выводов

1. Кран имеет два положения — это положение «открыто» и положение «закрыто».
2. Конструкция клапана, помимо двухпозиционного, также позволяет регулировать напор рабочего процесса.
3. Визуально клапан отличается от клапана следующим образом: если ручка простая и ее конец прикреплен к штоку — это клапан, если на штоке «барашек» — это клапан.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

4 типа кранов и что о них следует знать

На первый взгляд кажется, что все смесители работают одинаково: поверните ручку или две, и вода потечет.Однако внутреннее устройство смесителей сильно различается от модели к модели. На самом деле существует четыре основных типа кранов кранов — области внутри смесителей, где смешивается горячая и холодная вода, а скорость потока регулируется.

Клапан смесителя каждого типа функционирует по-разному для достижения одной и той же цели — подачи воды с заданной скоростью и температурой. Ниже представлена ​​дополнительная информация об этих типах клапанов и о том, что вам следует знать об их эксплуатации и техническом обслуживании.

1.Клапан сжатия

Компрессионные клапаны — самый старый из используемых кранов, они просты и недороги. Компрессионный клапан состоит из винтового стержня, который поднимается и опускается при повороте, и резиновой компрессионной шайбы в нижней части стержня.

Когда ручка клапана поворачивается против часовой стрелки, шток поднимается, а резиновая шайба поднимается из впускного отверстия для воды. Это позволяет воде попадать в корпус смесителя. Точно так же, когда шток опускается, шайба вдавливается в вогнутый вход, и поток воды блокируется.

Основным преимуществом компрессионных клапанов является их низкая стоимость, что делает приспособления, содержащие эти клапаны, менее дорогими, чем другие типы. Однако компрессионные клапаны более подвержены утечкам, чем другие типы клапанов. Резиновая шайба может деформироваться после многократного использования, а также треснуть и развалиться.

В результате возникнут утечки, когда шайба больше не сможет герметизировать впускное отверстие. Для восстановления водонепроницаемости клапана потребуется замена шайбы.К счастью, низкая стоимость деталей и относительная простота ремонта делают смесители с компрессионными клапанами жизнеспособным вариантом для большинства домовладельцев.

2. Шаровой кран

Другой распространенный тип клапана в смесителях — это шаровой кран. Шаровые краны используются в смесителях с одной ручкой и также относительно недороги. Основным компонентом шарового крана является стальной шар, содержащий сеть канавок и отверстий. Эти канавки и отверстия совпадают с впускными отверстиями для горячей и холодной воды.Затем, регулируя шар с помощью ручки крана, можно контролировать температуру и расход воды.

Обратной стороной шаровых кранов является их относительная сложность. Они содержат множество мелких деталей, включая пружины, уплотнительные кольца и шайбы. Утечки со временем будут развиваться по мере износа этих деталей. Кроме того, минеральные отложения и мелкий мусор в воде могут вызвать проблемы внутри крана, что может потребовать очистки или замены поврежденных компонентов.

3. Патронный клапан

Картриджные клапаны широко используются в смесителях и предлагают отличные характеристики по разумной цене.Ключевым элементом смесителя для картриджей является небольшой цилиндр из пластика или латуни. Внутри цилиндра сеть каналов регулирует расход воды и температуру.

Уплотнительное кольцо закрывает нижнюю часть картриджа для предотвращения утечки по краям.

Смесители с картриджным клапаном обладают рядом преимуществ по сравнению с смесителями с шаровым клапаном. Например, картриджные клапаны могут использоваться в конфигурации с одной ручкой, как смесители с шаровыми кранами, или они могут быть спаренными внутри смесителей с двумя ручками.

Кроме того, смесители с картриджными клапанами предназначены для простоты замены, так как они содержат мало деталей. Фактически, для устранения протекающего крана достаточно просто заменить изношенный картридж на новый.

4. Керамический дисковый клапан

Новейшим типом смесительного клапана является керамический дисковый клапан. Эта инновационная конструкция клапана включает два вращающихся диска из керамики. Диски содержат каналы, которые выравниваются при вращении, что позволяет воде течь и контролировать настройки температуры.Керамические дисковые клапаны по своей природе прочны, очень надежны и редко нуждаются в ремонте.

Недостатком смесителей с керамическими дисковыми клапанами является высокая цена, которую вы платите за технологию и точность изготовления. Однако смесители с керамическими дисковыми клапанами почти герметичны, а их долгий срок службы обычно окупает первоначальные вложения в долгосрочной перспективе.

Если у вас есть вопросы по смесительным клапанам, обязательно обратитесь за помощью в Moody Plumbing Inc. Наша команда специалистов по обслуживанию готова помочь вам с установкой новой арматуры и ремонтом сантехники.

Двигатель — как открываются и закрываются клапаны

клапан
что позволяет смешивать
цилиндр
впускной клапан; тот, через который отходят отработавшие газы, является выпускным клапаном. Они предназначены для открывания и закрывания в определенные моменты, чтобы позволить
двигатель
эффективно бежать на всех скоростях.

Работа контролируется грушевидными кулачками, называемыми кулачками, на вращающемся валу,
распредвал
с приводом от цепи, ремня или набора
шестерни
от
коленчатый вал
.

Где распредвал установлен в
блокировка двигателя
, маленькие металлические цилиндры
толкатели
сидят в каналах над каждым кулачком, а от толкателей металлический толкатель выходит в
крышка цилиндра
. Вершина каждого толкателя встречает
коромысло
который упирается в шток клапана, который удерживается в поднятом (закрытом) положении сильной спиральной пружиной,
пружина клапана
.

По мере того, как толкатель поднимается на кулачок, он поворачивает коромысло, которое толкает клапан вниз (открывает) против
давление
своей весны.Как
кулачок
вращается дальше, пружина клапана закрывает клапан. Это называется системой верхнего клапана (OHV).

Некоторые
двигатели
не иметь толкателей; Клапаны управляются более напрямую от одинарных или двойных распредвалов в самой головке блока цилиндров и в системе верхнего распредвала.

Поскольку между распределительным валом и клапаном меньше движущихся частей, метод верхнего кулачка (OHC) более эффективен и обеспечивает большую мощность для заданного объема двигателя, чем двигатель с толкателями, поскольку он может работать на более высоких скоростях.В любой системе должен быть некоторый свободный ход в приводном механизме, чтобы клапан мог полностью закрываться, когда детали расширяются из-за нагрева.

Толкатель с заданным зазором
оформление
имеет важное значение между
шток клапана
и коромысло или кулачок, чтобы учесть расширение. Зазоры толкателей сильно различаются на разных автомобилях, и неправильная регулировка может иметь серьезные последствия.

Если зазор слишком велик, клапаны открываются поздно и закрываются раньше, что снижает мощность и увеличивает шум двигателя.

Слишком маленький зазор препятствует правильному закрытию клапанов с последующей потерей
сжатие
.

Некоторые двигатели имеют саморегулирующиеся толкатели, которые гидравлически приводятся в действие давлением моторного масла.

Система верхних клапанов (OHV), управляемая толкателями, имеет коленчатый вал рядом и параллельно коленчатому валу в блоке цилиндров.

При вращении коленчатого вала каждый клапан открывается с помощью толкателя, толкателя и коромысла.Клапан закрывается давлением пружины.

Цепь приводная распределительного вала
звездочка
имеет в два раза больше зубцов, чем звездочка коленчатого вала, поэтому распределительный вал вращается с половинной скоростью вращения двигателя.

Двигатель с верхним распредвалом (OHC) требует меньшего количества деталей для управления клапанами. Кулачки действуют непосредственно на толкатели ковша или на короткие
рычаги
— известные как пальцы — которые, в свою очередь, действуют непосредственно на штоки клапана.

Система избавляется от лишнего веса и механической сложности толкателей и коромысел.

Длинная цепь часто используется для привода распределительного вала от звездочки на коленчатом валу, но такая длинная цепь имеет тенденцию «хлестать». В некоторых конструкциях проблема решается установкой промежуточных звездочек и двух более коротких приводных цепей, находящихся под натяжением.

Руководство по выбору вставных и врезных клапанов

Вставные и выпускные клапаны подключаются к трубопроводу, не прерывая его работу. Вставные клапаны могут прерывать поток среды во время установки, но они не требуют приостановки входа трубопровода.Врезные клапаны могут быть установлены без прерывания работы и потока.

Вставной клапан устанавливает новый клапан на существующий трубопровод без потери среды, прерывания обслуживания или сброса давления. Они обычно используются для обслуживания или расширения линий обслуживания, а также для ремонта клапанов или других компонентов трубопроводов. После установки вставной клапан работает так же, как и многие другие типы.

Типы

Врезные клапаны устанавливаются с использованием различных технологий, в том числе:

• горячая врезка
• мокрое нарезание
• остановка или блокировка линии
• замораживание труб

Приложения

В других приложениях используются отводные клапаны для установки расходомеров, датчиков или регулирующих клапанов в существующую линию.Врезные клапаны могут быть установлены с использованием технологии горячего или мокрого врезания. Горячий или мокрый кран устанавливается с помощью водоразборной машины, работающей под давлением, для присоединения врезного клапана к существующему трубопроводу. Для горячей врезки используется сопло или тройник, приваренный к поверхности существующей трубы под давлением. Горячие отводы используются на нефтеперерабатывающих заводах, в системах отопления и охлаждения, а также в паропроводах. В мокрых кранах используется втулка, которая привинчивается к существующему трубопроводу для создания ответвления. Мокрая врезка применяется в канализационных или водопроводных системах.

Характеристики

Отводные клапаны также могут использоваться для установки других системных клапанов, например шаровых или задвижек, в существующие магистрали или трубопроводы. Используя водоразборную машину, можно заменить неисправные клапаны или установить клапан регулирования расхода или расходомер без отключения всей системы. Установка расходомеров или других датчиков предполагает использование водоразборного устройства и запорного клапана. Запорный клапан используется в приложениях для горячей врезки, чтобы обеспечить изолированную среду внутри трубопровода для добавления клапанов или датчиков или для перенаправления потока через байпасную секцию трубы.Врезной клапан с поворотной врезкой — это тип клапана для горячей врезки, который позволяет выполнять врезку дроссельных заслонок и добавлять новые соединения к существующим трубопроводам без прерывания потока в линии.

Связанная информация

CR4 Community — ультразвуковой расходомер вставного типа

Сообщество CR4 — Как измерить глубину нарезания резьбы

Изображение предоставлено:

Rainier5 / CC BY-SA 3.
