Диаметр дымохода для печи на дровах: Расчет диаметра дымохода, какая максимальная длина горизонтального участка, минимальное расстояние от окна и стены, как правильно выбрать сечение, фото и видео инструкции

Содержание

Проектирование и расчет дымоходов для каминов, печей, барбекю

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.

Дымовая труба камина: 1 – Эффективная часть высоты; 2 – Высота оголовника; 3 – Разделка; 4 – Перекрытие; 5 – Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина

Внутреннее сечение дымохода

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева – когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 – чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы – это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты. Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу – вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции – нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

  • величина угла ската крыши;

  • ее толщина;

  • расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

Нормы проектирования дымовых труб:

СП 89.13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76

СП 43.13330.2012 Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85

СП 60.13330.2010 Отопление, вентиляция и кондиционирование.

Дымоход размеры. Расчеты размеров дымохода для безопасной эксплуатации печи

Здравствуйте! Так и не смог найти ответ на нужный мне вопрос, посоветуйте, пожалуйста. Есть стальная самодельная печь, примерный размер: высота – 70, длина – 70, ширина – 50. Нужно сделать трубу. От основания выходит труба (133 мм), хочу уменьшить до 108 мм, поднять вверх на 1 метр, потом колено, 70 см в сторону стены, сквозь стену, на улицу, затем второе колено и вверх. Хочу длину вверх сделать около двух метров. Правильны ли мои расчёты? Или надо длиннее делать?

Ответ на вопрос

При монтаже систем печного отопления нужно делать проектирование, включающее расчеты на основаниях СНиПов и нормативных актов. Это очень важно для правильной работы будущей печи и безопасности её эксплуатации.

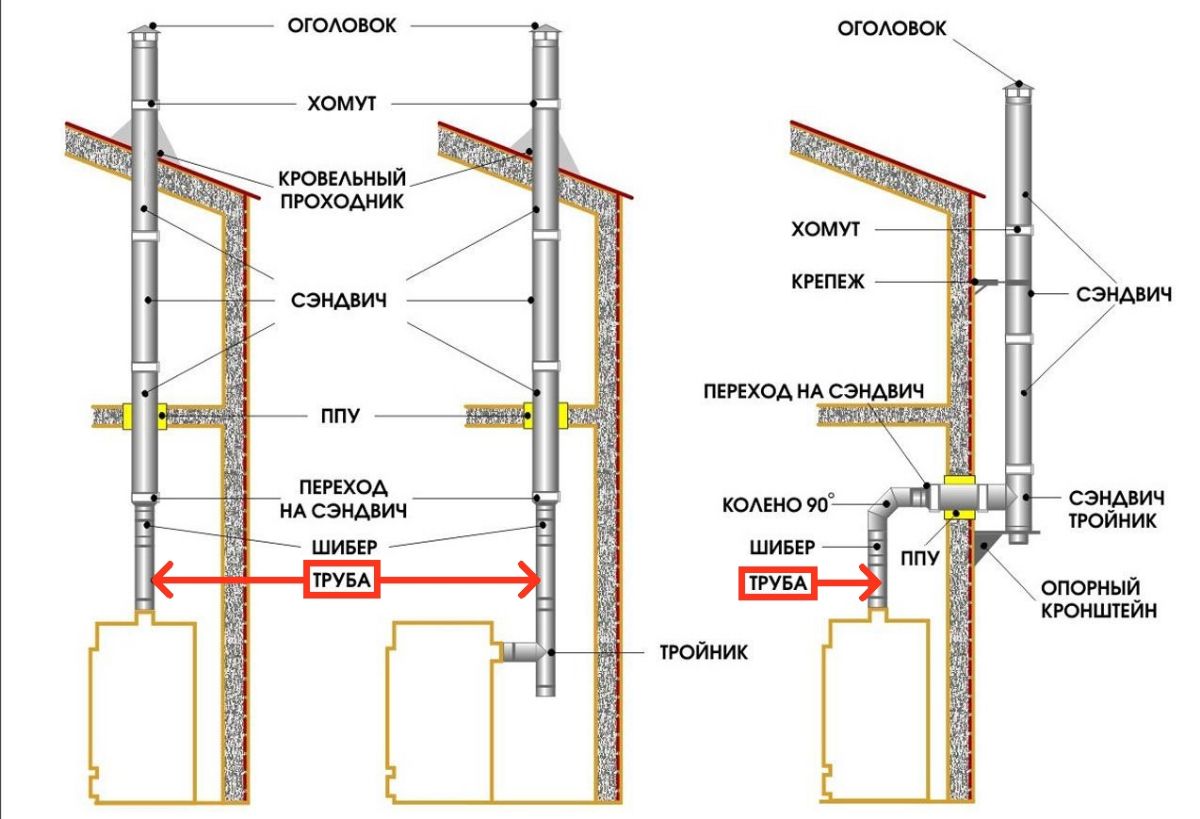

На фото показаны способы подключения дымохода к печи

Правила работы отопительного оборудования

Одну печь можно использовать для отопления не более трех комнат, находящихся на одном этаже. В домах с несколькими этажами допустимо устройство многоярусной печи, и при этом у каждой должен быть отдельный отвод и топливник.

Недопустимо:

  • Устанавливать принудительно вытяжную вентиляцию без обустройства соответствующей приточной системы
  • Применение для отвода продуктов горения вентиляционного канала, а не дымохода
  • Делать дымовой отвод, который располагается в наружной стене, установка которого делается из разного каменного негорючего материала.

С использованием коренной или насадной дымовой трубы. Каждая печь должна комплектоваться своим дымоходом (расчеты нужно делать так, чтобы один отопительный прибор имел отдельный отвод и дымовую трубу). В нескольких вариантах допустимы присоединения к одному каналу двух и более отопительных оборудований, которые находятся на одном этаже.

Базовые параметры конструкции

При применении двух или нескольких труб для обустройства отвода, предусматривают рассечки толщиной 0, 12 мм на расстоянии не меньше одного метра от стыка трубы. Расчеты должны включать монтаж задвижек в каналах. При этом в задвижке должно быть одно отверстие с диаметром 15 мм в случае применения такого топлива, как торф или уголь.

Дымоходную трубу желательно проектировать вертикально, без уступов и изгибов. Если для монтажа канала применяется огнеупорный кирпич с толщиной стенки больше 120 мм или жаростойкий бетон с толщиной больше, чем 60 мм, нужно предусматривать карманы глубиной 250 мм с отверстием для чистки.

Трубу лучше монтировать строго вертикально, но допустимо отклоняться от вертикали на тридцать градусов, с откосом, который не превышает 1м. Если дымоходная труба используется в здании с кровлей из горючего материала, монтируются искроуловители из металлической сетки, размер отверстий не должен превышать 5 х 5 мм.

Если у печки есть присоединяющиеся конструкции из горючего материала, то их защищают разделками из негорючего материала, который предотвратит возгорание. Промежуток между частями системы отопления и горючим материалом может быть разным. Это зависит от применяемого топлива, материала дымохода и ряда других параметров.

О монтаже дымохода для бани говорится в видео:

Параметры системы отвода продуктов горения

Расчеты основных параметров, влияющих на работу печки, заключаются в том, чтобы определить сечение и высоту дымохода. Диаметр или сечение, который имеет дымоход, зависит от мощности тепла, которую выделяет печь.

Размеры такие:

  • С мощностью до 3, 50 кВт – 140 х 140 мм
  • С мощностью от 3, 50 до 5, 20 кВт – 140 х 200 мм
  • С мощностью от 5, 20 до 7, 20 кВт – 140 х 270 мм.

Если печь имеет круглый диаметр для отвода продукта горения, то расчеты производятся с учетом того, что площади сечений круглых каналов будут не меньше площади сечений прямоугольных.

Высота дымоходов рассчитывается так, чтобы конструкция:

  1. Возвысилась над коньком на 0, 5 м
  2. Была на удалении 1, 5 м от конька
  3. Была не ниже уровня плоской кровли, желательно, выше на 1 м.

Если печь с каналом, который превышает уровень кровли на 1, 5 м, применяют дополнительную растяжку. Данная высота может приводить к повышенной ветровой нагрузке и деформированию конструкции. Печь может иметь разные конструкции, высоту, диаметр дымохода, поэтому нужно применять для расчетов дополнительные формулы с целью обеспечения эффективности работы печи и увеличения пожаробезопасности.

Вопрос
Хочу в своем загородном доме переложить печку и заменить трубу с кирпичной на цементно — асбестовую. И чтобы была лучше тяга и не дымила, хочу сделать её повыше. Какой диаметр трубы лучше всего поставить?

Вистр
Сразу могу посоветовать не делать трубу печи слишком высокой. Делайте её выше конька крыши
на 50 — 60 см. В противном случае труба будет остывать на ветру и тяга будет плохой.
Есть правило для печи: температура выходных газов на срезе трубы не должна быть ниже 95 — 105
градусов. Если хотите сделать трубу выше, то Вам прийдется её обязательно утеплить.
Диаметр трубы для печи зависит от многих факторов: от объёма топки, сечения и формы дымоходов,
от количества змеевика дымоходов и от типа топлива.
Есть ещё одно правило, обеспечивающее хорошую тягу в печи: сечение дымоходов в сторону
трубы должно постепенно сужаться. Тогда газы, продвигаясь в сторону трубы, постепенно
уменьшают свой объём, но сохраняют свою температуру (закон Бойля-Мариотта).
Но Вы дали слишком мало данных, чтобы можно было что-то ответить конкретно.
Если топка печи будет сложена с подворотом, то при таких размерах входное сечение дымохода после
топки должно быть равно не менее площади широкой стороны кирпича.
Затем, пять колен дымода змеевика для таких размеров слишком много. Их должно быть четыре.
Змеевик делайте не по классике, т.е. располагайте каналы не вертикально, а горизонтально.
Тогда проходные горячие газы будут постепенно подниматься вверх не создавая газовых пробок.
Причём у нижнего и второго канала сечение должно быть равно площади широкой части кирпича,
у третьего и четвертого канала — 3/4 кирпича, сечение оголовка трубы 1/2 кирпича и сечение трубы
тоже 1/2 кирпича. Отсюда: если Вы хотите установить асбесто-цементную трубу, то вполне подойдёт
диаметра 150 мм. Но с условием, что топливом будут дрова. Если будете применять кору или уголь,
то трубу прийдётся часто чистить.
При указанных размерах, тяга в разогретой печи будет всегда хорошей при любой погоде.
Но обязательно трубу надо утеплить от оголовка и, желательно, до среза трубы.

Ихалайнен
Не ставил бы я асбестоцементную трубу на дымоход. Не для этих дел она создавалась.
Впрочем если без нее никак то выбираете асбестоцементную трубу диаметром 200 мм.
Такой диаметр взят потому, что типоразмеров асбестоцементных труб не так много.
100 мм слишком мал, тем более что 100 мм это не внутренний проход а наружный диаметр.150 мм пойдет но в без запаса. 200 мм самое то.
Vistr, Вы про двух оборотный дымоход писали? Помнится сложил дымоход двух оборотный с горизонтальными каналами. Дымы было много. Пришлось перекладывать на однобортный с вертикальными каналами. Более менее стало. Без опыта с горизонтальными каналами я бы связываться не советовал бы.
У них тяга плохая.
Если уж делать для себя, и бюджет позволяет то есть на металобазах толстостенные трубы из нержавейки. Это не те дымоходы где стенка максимум 1 мм. Там толщина стенки бывает 2,3,4 мм.
Ассортимент диаметров тоже большой. Хотя для нержы 150 мм в самый раз будет.
Эти трубы бывают не везде и стоят они дорого но они того стоят.

Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если ваша дымовая труба круглая она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Про высоту и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на крыше, очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Обязательно посмотрите видео с подробным объяснением.

Коротко о важном

Создавая трубу для бани, учитывайте все мельчащие детали. Единственная ошибка может привести к достаточно тяжелым последствиям и устранить неполадки будет крайне сложно.

В сети можно встретить «40 бочек арестантов» вариаций стандартов для измерения от «самоделкинов», но лишь соблюдая все эти рекомендации и правила, вы получите качество и надежность.

Все эти данные нам были нужны для качественного монтажа. можно прочитать подробнее как это сделать.

Как правильно рассчитать необходимый диаметр дымоходной трубы? При проектировании автономной отопительной системы этот вопрос должен решаться в первую очередь. В подавляющем большинстве случае дымоходная труба подбирается по примерным параметрам – почему-то считается, что чем больше ее диаметр, тем лучше. Но это далеко не так. Для того, чтобы система отопления работала в оптимальном режиме, необходимо сделать правильный расчет дымохода.

Исходные параметры

Существуют определенные параметры, которые прямым образом будут влиять на характеристики будущего дымохода. Наиболее важными из них являются:

  • Тип отопительного прибора.
    В большинстве случаев организация системы газоотведения нужна для твердотопливных печей и котлов. При этом в расчет берется объем камеры сгорания и площадь проема камеры поступления воздуха в топку – зольника. Нередко она рассчитывается и для самодельных котлов, работающих на газу или дизельном горючем.
  • Общая длина дымохода и его конфигурация.
    Оптимальной является 5 метровая конструкция с прямой магистралью. Каждый поворотный узел создает дополнительные вихревые зоны, которые отрицательно сказываются на тяге.
  • Геометрия сечения дымохода.
    Идеальный вариант – это цилиндрическая конструкция. Но для кирпичной кладки добиться такой формы очень сложно (). Поэтому квадратное (прямоугольное) сечение менее эффективно, но при этом и требует меньших трудозатрат.

Беря во внимание все эти факторы, можно приступать к расчетам.

Примеры расчета – точный и приблизительный

Точные вычисления базируются на довольно сложной математической платформе. Для них требуется знать основные физические характеристики дымохода, прибора отопления и топлива. В качестве примера можно привести расчет стандартной трубы круглого сечения без поворотных узлов, которая подключена к печи, работающей на дровах. Входными параметрами вычисления послужат:

  1. Показания температуры газов при входе в трубу t– 150°С.
  2. Средняя скорость их прохождения по всей длине – 2 м/с.
  3. Оптимальная высота дымохода – 5 м.
  4. Скорость сжигания топлива (дров) при одной закладке B= 10 кг/час.

Исходя из этих данных можно приступать непосредственно к вычислениям. На первом этапе необходимо узнать объем выходящих газов. Для этого существует формула:

Где V – объем воздуха, который понадобится для поддержания процесса горения со скоростью 10 кг/час. Он равен 10 м³/кг.

Подставляя значения получаем результат:

Как видно, для такого точного расчета необходимо знать все параметры будущей системы отвода газов. На практике эта схема применяется крайне редко, во всяком случае – для организации бытового автономного отопления. Существуют и другие способы узнать диаметр дымохода.

Можно руководствоваться габаритами камеры сгорания. Ведь от ее размеров зависит количество сжигаемого топлива, а следовательно – и объем выходящих газов. Для открытых топок и дымохода с круглым сечением принято соотношение 1:10. Т.е. если размер камеры сгорания составляет 50*40 см, то оптимальный диаметр дымохода будет равен 18 см.

Если планируется возведение кирпичной конструкции, то соотношение будет несколько другим — 1:1,5. В этом случае диаметр дымоходной системы должен быть больше, чем размер поддувала. Причем квадратное сечение будет не менее 140*140 мм. Как уже говорилось выше, это связанно с завихрениями, которые создаются в кирпичной трубе.

Шведский метод

Во всех вышеописанных методиках не берется во внимание высота газоотводной системы. Для нее применяется соотношение площади камеры сгорания к сечению трубы. При этом учитывается и ее высота. Основополагающим инструментом является представленный график.

В качестве расчетных данных потребуются:

  1. Площадь топки – F.
  2. Площадь дымохода — f.

Например, пусть F равно 77*35=2695 см, а f — 26*13=338. Следовательно, соотношение составляет (338/2695)*100%=12,5%. Сверив это значение по графику можно увидеть, что оптимальная высота трубы для таких параметров может быть около 5 м.

Но этот метод больше применим для каминных систем, так как не берется в расчет объем воздуха для топки.

Выбор метода расчета диаметра может быть различным, но при сложных системах отопления важен оптимально точная схема. В особенности это касается низкотемпературных отопительных приборов длительного горения.

Архивы Диаметр дымохода 120 мм

Главная / Дымоходы / Диаметр дымохода 120 мм

Отображение 1–30 из 66 результатов

  • Хомут 120 оцинковка 0,5 мм обжимной

    0.00₽
    В корзину

  • Хомут 120 нержавейка 1,0 мм обжимной

    0.00₽
    В корзину

  • Хомут 120 нержавейка 0,5 мм обжимной

    254.00₽
    В корзину

  • Адаптер для старта 120 Мама-Мама

    279. 00₽
    В корзину

  • Заглушка глухая 120 нержавейка внутренняя

    295.00₽
    В корзину

  • Труба 120 0,25 метра 0,5 мм

    307.00₽
    В корзину

  • Хомут под растяжку 120 нержавейка 1,0 мм обжимной

    400.00₽
    В корзину

  • Зонт 120 нержавейка 0,5 мм

    460.00₽
    В корзину

  • Труба 120 0,25 метра 1,0 мм

    468.00₽
    В корзину

  • Отвод 45 гр. 120 0,5 мм

    468.00₽
    В корзину

  • Заглушка 120 с конденсатоотводчиком, нержавейка внутренняя

    472.00₽
    В корзину

  • Кронштейн стеновой 120 1,0 мм нержавейка

    481.00₽
    В корзину

  • Труба 120 0,5 метра 0,5 мм

    505.00₽
    В корзину

  • Зонт с искрогасителем 120 нержавейка 0,5 мм

    585.00₽
    В корзину

  • Отвод 90 гр. 120 0,5 мм

    655.00₽
    В корзину

  • Элемент ППУ 120 нерж. 0,5 мм

    681.00₽
    В корзину

  • Отвод 45 гр. 120 1,0 мм

    735.00₽
    В корзину

  • Шибер поворотный 120 0, 5 мм

    761. 00₽
    В корзину

  • Сэндвич-труба 0,25 метра 120/200 нерж/оц 0,5 мм/0,5 мм

    796.00₽
    В корзину

  • Труба 120 0,5 метра 1,0 мм

    814.00₽
    В корзину

  • Старт для сэндвича 120/200 нерж/оц 0,5 мм/0,5мм

    814.00₽
    В корзину

  • Тройник 90 гр. 120 нержавейка, 0,5 мм

    829.00₽
    В корзину

  • Труба 120 1,0 метр 0,5 мм

    842.00₽
    В корзину

  • Оголовок 120/200 нерж/оц 0,5 мм 0,5 мм

    842.00₽
    В корзину

  • Зонт с дефлектором 120 нержавейка 0,5 мм

    870.00₽
    В корзину

  • Тройник 45 гр. 120 нержавейка, 0,5 мм

    947.00₽
    В корзину

  • Отвод 90 гр. 120 1,0 мм

    1 001.00₽
    В корзину

  • Старт для сэндвича 120/200 нерж/оц 1,0 ММ/0,5мм

    1 008.00₽
    В корзину

  • Шибер поворотный 120 1,0 мм

    1 027.00₽
    В корзину

  • Старт для сэндвича 120/200 нерж/нерж 0,5 мм/0,5мм

    1 096.00₽
    В корзину

Дымоход для банной печи своими руками.

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2. 04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Содержание материала

  • 1 Как рассчитать диаметр дымохода
  • 2Кладка кирпичных дымоходов
    • 2.1 Как ставить дымоход?
  • 3Как установить сэндвич-дымоход
    • 3.1 Видео – Дымоход из сэндвич-трубы
    • 3.2 Видео — Монтаж дымохода
  • 4Керамические дымоходы
    • 4.1 Видео — Монтаж керамического дымохода
    • 4.2 Видео — Как установить керамический дымоход
  • 5 Несколько общих советов

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов





ПараметрЗначение
Температура газов на выходе дымохода+120°С
Минимальная скорость движения газовНе менее 2 м/с
Рекомендуемая высота дымохода5 метров
Количество сгораемого топлива в одной закладке топки10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам






СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода
Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы
Размеры распушки
Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Как сделать дымоход
Выдра

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода








Шаг, №№ИллюстрацияОписание
Шаг 1

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4

Хомут для сэндвич труб


Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5

Разделка потолка бани


Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы
Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание
Заполнение первого блока клеем
Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

Отопительная печь ТЕРМОФОР Огонь Батарея 5 Лайт

Дровяная отопительная печь, мах объем отапливаемого помещения 100 куб.м, КПД 77 процентов, max мощность 6 кВт, объем камеры сгорания 35 л, мах загрузка 30 л, проем топочной дверцы 150х300 мм, длина полена 295 мм, диаметр дымохода 120 мм, min высота дымохода 5 м, вес 33 кг, размеры ГxШxВ 760х370х450 мм.

Отопительная печь ТЕРМОФОР Огонь Батарея 5 Лайт предназначена для отапливания жилых и нежилых помещений, а также для разогрева пищи. Упрощенная версия линейки печей нового поколения Огонь-батарея. При максимальном сокращении количества декоративных элементов и некоторых конструктивных упрощениях печь сохраняет все теплотехнические характеристики популярной печи.

  • Боковые поверхности нагрева печи охвачены панелями щелевого конвектора, что обеспечивает максимальный КПД при конвекционном процессе. Топливник печи Огонь-Батарея Лайт выполнен из конструкционной стали толщиной 3 мм. Объем топки 35 л. Максимальная длина полена, которое можно использовать 295 мм. Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей.
  • В нижней части топливника устанавливается сменная защита с колосниковой решеткой изготовленной из конструкционной стали толщиной 3 мм.
  • Топливная дверца выполненная из стали и является глухой, т.е. смотровое стекло отсутствует. Имеет полость с установленным в ней уплотнителем, который обеспечивает плотность прижима дверцы к корпусу печи. Механизм запирания надежно фиксирует дверцу в закрытом положение поворотом ручки. Открывается справа налево, возможности перенавеса нет. Высокая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.
  • Режим длительного горения. Тонкая регулировка интенсивности горения с помощью клапана, позволяет бесступенчато выбирать любой режим работы печи. Клапан находится под дверцей и регулирует первичную подачу воздуха. Вторичный воздух поступает в топку через дожигатели.
  • Герметичный зольник с замком исключает неконтролируемый подсос воздуха, но при этом удалять золу по-прежнему легко и удобно.
  • Широкая верхняя поверхность может использоваться для разогрева пищи, но не позволяет использовать её для приготовления пищи.
  • Диаметр выхода под дымоход 120 мм. В данной модификации печи выход дымовой трубы имеет направление только вверх. Отверстие для выхода дыма имеет встроенный шибер. Фиксатор заслонки дымохода надёжно удерживает её в выбранном положении. Для нормальной работы печи необходим дымоход высотой не менее 5 метров.
  • ДЫМОХОДНЫЕ ТРУБЫ И ВСЕ СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДЯТ И ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО. ВНИМАНИЕ! КОНСТРУКЦИИ ПОМЕЩЕНИЙ ВОКРУГ ПЕЧИ И ТРУБЫ ДЫМОХОДА ДОЛЖНЫ СООТВЕТСТВОВАТЬ ТРЕБОВАНИЯМ СНиП 41-01-2003.

Монтаж печи | ROSSEN


 Присоединение банной печи к дымоходу
должно выполняться трубами
соответствующего диаметра из нержавеющей стали. Трубы должны вдвигаться
одна в другую по ходу сгорания не менее чем на 0,5 диаметра. Прокладка
соединительных труб через жилые комнаты запрещена.


 Дымовую трубу нужно теплоизолировать
особенно тщательно в местах
прохождения сквозь деревянный потолок и крышу, так как с течением
времени в области контакта дерево просушивается настолько, что может
загореться. По этой же причине надо содержать чердачное помещение в
порядке. Трубу выше перекрытия тоже следует утеплять для того, чтобы
уменьшить возможность образования конденсата: если температура
выходящих газов опустится ниже точки росы (50-60°С), вода
сконденсируется на внутренних стенках трубы в виде капель. Пористая
кладка впитывает воду и разрушается, тяга ослабевает. К тому же в
конденсате растворяются дымовые газы, образуя кислоты, которые
разъедают материал трубы. По этой же причине не сжигают в банной печи
пластмассы, клееные деревянные предметы и т.п., используют только сухие
дрова. Зимой вероятность образования конденсата увеличивается. В
сильные морозы в верхней части трубы могут сформироваться ледяные
пробки, поэтому утеплять необходимо всю трубу.


 При использовании банной печи на дровах
возможно засорение коллектора
газохода печи. Его прочистку осуществляют через выход дымохода, для
чего необходимо предусматривать легкосъемный участок в месте соединения
дымоотводящего патрубка печи и основного дымохода.


 Печь для бани устанавливается так, чтобы
лицевая сторона печи и горелка
выходили в предбанник через проем в стене, имеющий ширину 42…46 см и
высоту от основания банной печи 55…65 см. Для удобства обслуживания при
эксплуатации банной печи толщина стены должна быть не более 30 см. Не
рекомендуется закреплять банную печь к стенам и полу, а также
монтировать вплотную к банной печи дополнительные ограждения из кирпича
и других материалов, ограничивающие конвективный теплообмен.


 Предбанник высотой не менее 2,2 м должен
иметь вытяжную вентиляцию из
верхней зоны и окно с форточкой. Двери должны открываться наружу.
Высота дымовой трубы должна быть не менее 5м от уровня горелки. Дымовая
и вентиляционные трубы подлежат обязательной теплоизоляции, толщиной не
менее 5 см. Место присоединения печи к дымоходу должно быть герметично.

диаметр труб для печей на дровах. Какой дымоход лучше использовать для печи длительного горения в бане и для камина?

Практически для любого типа печей дымоход – один из основных элементов, через него выводятся продукты горения. Выбор типа дымохода, его размеров и материала изготовления в первую очередь зависит от параметров печи, условий и частоты использования. При должном подходе к монтажу и выбору материалов система дымоотведения не доставит лишних хлопот, единственное к чему она требовательна – соблюдение чистоты.

Основные требования

Температура горения древесины ниже, чем угля и газа. Несмотря на это, дымоходы печей на дровах все же должны выдерживать разогрев свыше 150°С.

Большинство дымоходных труб справляется с такой задачей, однако в процессе горения выделяются агрессивные вещества, которые постепенно разъедают стенки. Поэтому специалисты рекомендуют дымоходные трубы из металлов устойчивых к агрессивной среде марок.

Второй момент, снижающий эффективность отведения дымовых газов, – образование конденсата на внутренних стенках. Со временем конденсат может привести к закупорке всего устройства дымохода. Во избежание этого трубу утепляют. Оптимальной конструкцией на сегодня является «сэндвич». В этом случае температура газов из печи выравнивается с окружающей средой постепенно, поэтому точка росы наступает редко, и конденсата образуется меньше.

Типы конструкций

Классифицировать типы дымоходов можно по двум параметрам: в зависимости от материала изготовления и от типа монтажа.

По видам материала они бывают:

  • кирпичными;
  • металлическими;
  • керамическими;
  • «сэндвич» – представляют собой 2 слоя стали с утеплителем между ними.

По типу монтажа делятся на внешние и внутренние.

Внешние

Монтируется снаружи и связан с котлом через стену.

Его довольно просто монтировать, не нужно дырявить межэтажные перекрытия. Он не съедает полезную площадь в доме, кроме того, его можно монтировать даже после чистовой отделки помещения.

Однако нужно изначально планировать внешний дымоотвод утепленным, предусмотреть надёжное его крепление и эстетичный внешний вид.

Внутренние

Располагается в помещении и выходит через крышу.

Служит дополнительным источником тепла и в меньшей степени зависим от внешних температур. Такой дымоход обычно планируют ещё на стадии проектирования дома. Его самый большой недостаток в том, что он скрадывает значительную часть внутреннего пространства.

В современном домостроительстве имеют место оба варианта установки. Каждый выбирает в силу предпочтений и средств.

Материалы

На срок службы дымоотвода напрямую влияет то, из какого материала он сделан. Наиболее распространены здесь различные марки стали. Это не только самый простой и бюджетный в работе, но и самый надежный материал.

Металлические дымоходы делают из нержавейки, оцинковки и чёрного металла.

Нержавеющая сталь

Жаропрочная (выдерживает нагрев более 600°С) и стойкая к агрессивной среде сталь. Её выбирают за долгий срок службы и безопасность использования. Рекомендуется использовать изделия из нержавейки минимальной толщиной 0,8 мм. Подходит для помещений жилого и технического назначения.

Оцинкованная сталь

Это доступный вариант для дымоотвода. Металл покрыт слоем цинка, который защищает от негативных воздействий агрессивной среды. Дымоходная труба из оцинковки имеет меньший срок службы, так как тоньше и требует обязательного утепления.

Черная сталь

Самый бюджетный вариант. Его использование может быть обосновано только очень скромным бюджетом строительства. Чаще всего дымоходы из чёрной стали ставят на дачах, банях малого размера, а также в теплицах и подсобных помещениях.

Нюансы выбора

Оптимальный выбор дымохода для дровяной печи зависит от многих параметров. Ситуации бывают разными как с помещением – может быть капитальное строительство жилого дома, а может быть и просто времянка для сезонных работ, так и с самой печью – обычная конвекционного типа или длительного горения.

Рассмотрим, для чего лучше подходит тот или иной тип дымохода, и какие имеются достоинства и недостатки.

Кирпичные дымоходы отличаются долговечностью, подходят для установки как в большом частном деревянном доме, так и в коттедже, где не будет ощущаться большой вес и массивность изделия.

Однако современные котлы увеличивают нагрузку на такой тип дымоотвода, требуется установка дополнительных металлических вкладышей. В целом монтаж такого изделия довольно сложен и требует высокой квалификации каменщика.

Металлические – недорогие и быстровозводимые дымоходы. Лёгкие, подходят для небольших жилых помещений, бань и технических зданий. Имеют небольшой срок эксплуатации – не более 15 лет.

Керамические – лидеры по сроку эксплуатации (более 50 лет) и жаростойкости (выдерживают нагрев свыше 550°C). Отлично подходят для каминов. Дороги в производстве, отличаются хрупкостью и требуют наличия фундамента.

«Сэндвич» – имеет те же эксплуатационные характеристики, что и металлические. Однако более устойчив к конденсату и коррозии, но более дорог. Имеет широкий спектр применения – от дровяной печи до газовой колонки. Можно легко смонтировать как в готовом доме, так и снаружи. В продаже имеется широкий перечень заводских элементов.

Расчет

Сделать правильный расчет длины и сечения системы дымоотведения – более половины дела, как минимум важнейшая его часть. Ошибки на этом этапе могут привести к плачевным результатам и скажутся на всем доме.

Чаще всего, и правильнее, люди стараются отдать эту работу профессионалам. Однако для общего понимания процесса необходимо знать следующее.

Для правильного расчета используется огромный спектр данных – начиная от характеристик топки, заканчивая природными материалами. Существует 3 основных методики.

  1. Точный метод. Выполняется квалифицированными специалистами. В основном это специальный отдел на производстве котлов. Они пользуются экспериментальными данными и профессиональным оборудованием.
  2. Ориентировочный. Базируется на расчетных коэффициентах, графиках и диаграммах. Такой расчёт может выполнить и неспециалист. Однако нужно иметь доступ к нормативным значениям.
  3. Онлайн-метод. Позволяет всё рассчитать с помощью электронных приложений. Может дать быстрый и качественный результат, однако требует скрупулезного введения большого количества точных данных.

Советы по монтажу

Высказывание «хочешь сделать хорошо, сделай сам» – не всегда и не везде применимо. Но бывают случаи, когда нет подходящего специалиста рядом, либо его услуги стоят непомерно дорого, тогда приходится поработать своими руками.

Для того чтобы самостоятельно смонтировать дымоход, нужно максимально тщательно вникнуть во все детали этого процесса. Ведь ошибка сборки на любом этапе может стать критической.

Подготовка

  • Предварительно очистить все места прохождения и крепления дымохода.
  • Проделать необходимые отверстия нужной формы.
  • Позаботиться о герметизации и теплоизоляции выводных отверстий.

Высотные работы

При монтаже внутреннего дымоотвода:

  • необходимо позаботиться о безопасном и комфортном нахождении на крыше;
  • учесть параметры выходного отверстия с учётом силового каркаса и угла наклона.

При монтаже внешнего дымохода:

  • важно надежно зафиксировать трубу с учётом ветровой нагрузки;
  • принять во внимание среднегодовые показатели розы ветров на местности.

Важные моменты технологии

  • При прохождении горючих перекрытий обязательно применять сэндвич-элементы или дополнительную защиту негорючими материалами.
  • Позаботиться об опоре и укреплении конструкции с учётом её веса.
  • Промазать места стыков жаростойким герметиком и закрепить хомутами
  • Элементы необходимо подбирать таким образом, чтобы соединения не попадали внутрь перекрытий и стен.

Защитные элементы

Проходной короб

При прохождении дымохода сквозь стену, перекрытие или крышу рекомендуется делать защитный проходной короб. Эта конструкция из металла и негорючих минеральных ват поможет правильно и безопасно провести трубу в выходное отверстие. Короб можно смонтировать самостоятельно исходя из индивидуальных размеров и потребностей. Схема его сборки проста, правда, понадобится режущий и сварочный аппараты.

Оголовок

Завершающий элемент дымоотводящей системы предназначен для предотвращения попадания осадков внутрь и ветрового запирания канала, а также для защиты утеплителя от намокания.

Что ещё нужно знать при монтаже?

При самостоятельном монтаже требуется неукоснительно следовать СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

  • Диаметр дымоотводного канала не должен быть меньше диаметра выходного патрубка печи.
  • Каналы надлежит выполнять строго вертикально.
  • Минимальная длина канала от воздухозаборника – 5 метров.
  • На чердаке не должно быть горизонтальных изгибов для чистки.
  • Дымоход не должен контактировать с другими техническими коммуникациями дома.
  • Нельзя допускать нагрева окружающих элементов выше 50°C.

Диаметр дымохода для печей, Правила строительства печей Великобритании, документ J

В документе J, стр. 30

Строительные нормы гласят, что диаметр дымохода (или площадь поперечного сечения) не должен быть на меньше, чем размер выходного отверстия печи. , что в целом имеет смысл.

Рекомендуемые минимальные диаметры для печей следующие:

до 20 кВт на бездымном топливе — Минимальный диаметр 125 мм.
до 30 кВт на любом топливе — Минимальный диаметр 150 мм.

Если печь не подлежит дефратированию и имеет выходное отверстие 125 мм, то можно использовать дымоход диаметром 125 мм.

Таким образом, регламенты рекомендуют минимальный размер дымохода 150 мм для любой печи (на которой можно сжечь дрова), если только она не освобождена от Defra Exempt.

Об этом стоит помнить, потому что многие печи без исключения Defra Exempt поставляются с выходом дымохода 125 мм, который затем требует увеличения размера до 150 мм.

Некоторые советы

Вкладыш 150 мм на печи с дымоходом 125 мм может накапливать много отложений, сажи и смолы до того, как это повлияет на производительность печи и пользователь предупредит о скоплении, если дымоход не исправен. прокатился (как это иногда бывает).Поэтому особенно важно, чтобы дымоход был правильно и регулярно прочищен, если у печи есть выход дымохода 125 мм, но она прикреплена к вкладышу 150 мм.

Отложения, сажа и смола могут быть опасны по-разному.

Пожар в дымоходе
Накопление смолы в дымоходе (особенно при сжигании древесины и битуминозного угля) опасно, так как оно является причиной пожара в дымоходе. Возгорание дымовой трубы сажей может достигать 1000 градусов, в то время как дымовая труба дегтя может достигать 1200 градусов.Прочтите о способах снижения риска возгорания дымохода.

Смолу нельзя удалить щеткой для чистки, поэтому лучше всего выровнять и изолировать дымоход, чтобы предотвратить его образование в первую очередь.

Что такое выпадение сажи?

Выпадение сажи
Накопление отложений в дымоходе может привести к их падению, что называется выпадением сажи. Это, конечно, может заблокировать дымоход. Если дымоход заблокирован, дым, скорее всего, попадет в дом, и это потенциально опасно, особенно если это произойдет, когда вы спите (и особенно при угольном огне).

Со временем в дымоходе накапливается сажа, особенно при сжигании дров или каменного угля, и особенно при медленном горении в течение ночи (старайтесь избегать сжигания в течение ночи или «выключения печи на ночь» — это также приводит к более высоким выбросам) .

Время от времени сажа смещается или разрастается до таких размеров, что падает. Падение сажи носит накопительный характер, что означает «снежный ком»: если выпадение сажи начинается в верхней части дымохода, она также может унести большую часть сажи под ним.Это может заблокировать дымоход или соединение с печью.

Различие между битуминозным углем и бездымным топливом

Ассоциация твердого топлива справедливо отмечает, что бездымное топливо дает гораздо меньше отложений в дымоходах, чем битуминозный уголь. Таким образом, гораздо безопаснее (и вы получите больше тепла) сжигать бездымное топливо, такое как антрацит (например, тайбрит), чем менее чистые альтернативы.

Возможно, вы захотите узнать больше о том, как образуется уголь, и о типах угля.

Требования производителя к размеру дымохода

Некоторые производители печей выпускают печи с дымоходом 125 мм, но оговаривают, что он должен быть подключен к системе дымохода / дымохода 150 мм.В таких случаях вы должны соблюдать предписания производителя.

Установщики HETAS

Некоторые установщики не устанавливают систему дымохода / футеровки 125 мм, поэтому, если вы решите использовать дымоход / футеровку 125 мм, убедитесь, что ваш установщик готов установить ее перед покупкой.

Диаметр дымохода для печи на пеллетах и ​​котлов на пеллетах

Печи и котлы на древесных гранулах являются ярким примером того, где эти правила могут быть обременительными. Многие котлы на пеллетах имеют выходное отверстие 80 мм, а дымоход 150 мм может создавать для них слишком большую тягу или всасывание.Затем можно установить стабилизаторы тяги, чтобы справиться с этим.

Когда мы проектируем системы отвода дымовых газов для наших клиентов, и если пеллетный котел лучше присоединить к дымовой трубе с меньшим диаметром, чем рекомендовано в нормативных документах, мы принимаем это во внимание и запускаем систему через программное обеспечение, чтобы проверить ее на соответствие требованиям. соответствующий британский стандарт. Таким образом, не только печь на гранулах будет работать лучше, но и система дымохода будет соответствовать требованиям.

id = «related»>

Дымоходы дровяной печи, Информационное руководство для покупателя — Жизнь в загородной усадьбе — Жизнь в усадьбе

Дровяной печи нужен дымоход, чтобы дым и газы выходили из дома в безопасным и одобренным образом.

В большинстве дровяных печей используется так называемая черная дымовая труба, ведущая от печи к внутреннему потолку или стене дома.

Оттуда используется специальная двустенная или трехслойная дымовая труба, увенчанная дымовой заглушкой.

В этой статье мы рассмотрим:

  • Одностенная и двустенная дымовая труба
  • Дымоход
  • Как определить высоту дымохода над крышей
  • Что смотреть если смотреть на дом с дровяной печью
  • Почему дымоходу в заснеженной стране могут понадобиться переключатели для защиты
  • Как предотвратить возгорание дымохода

Это сопутствующая статья к «Дровяные печи, ценные Руководство покупателя (выберите правильный размер) », в котором содержится ценная информация о дровяных печах, которую вы не хотите пропустить.

Одностенная и двустенная черная труба для печи

Черная труба для печи — это то, что идет от верхней или задней части дровяной печи до потолка или из стены над печью.

Печная труба называется черной, потому что она черного цвета.

Эта черная печная труба бывает двух разных стилей; одинарная стена и двойная стена.

У каждого стиля есть свои преимущества и свои недостатки.

Труба одностенной печи должна располагаться на расстоянии не менее 18 дюймов от горючих материалов.

Поскольку он состоит из металла только одной толщины, он излучает больше тепла в комнату, чем двустенная печная труба.

Одностенная труба для печи стоит меньше, чем двустенная, и ее можно обрезать до любой длины.

Толщина трубы одностенной печи составляет 24 мм и более. (Меньшее значение толщины металла соответствует толщине металла.)

Существует Magic Heat Reclaimer (ссылка для чтения обзоров на Amazon), который может поместиться в одностенный дымоход над дровяной печью.

Размеры подходят для дымоходов диаметром 6, 7 и 8 дюймов.

Утилизирует до 30% тепла, уходящего в дымоход. Он имеет небольшой электрический вентилятор для циркуляции тепла.

Двустенная труба печи может располагаться на расстоянии 6 дюймов от стеновых горючих материалов и 8 дюймов от горючих материалов на потолке.

Двустенная печная труба обеспечивает более равномерный восходящий поток — дым поднимается по дымовой трубе лучше, чем одностенная.

Это означает, что вероятность выхода дыма в комнату при открытой дверце печи снижается.

В двустенной печи обычно меньше накапливается креозот, чем в одностенной.

Чем меньше накапливается креозот, тем меньше вероятность возгорания в дымоходе.

Печная труба, температура которой превышает 250 градусов по Фаренгейту, слишком горячая для того, чтобы креозот конденсировался внутри печной трубы.

Таким образом, один из способов удержать креозот в одностенной печной трубе — это иметь огонь достаточно горячим, чтобы температура в печной трубе составляла 250 градусов по Фаренгейту.

Черная печная труба, одностенная или двустенная, имеет гофрированный конец и гладкий конец на каждой длине трубы.

При установке черной трубы для печи гофрированные концы всегда направлены в сторону печи.

Таким образом, любой образовавшийся креозот возвращается обратно в печь, а не выходит за пределы черной трубы печи.

Чтобы узнать, какого размера требуется черная печная труба для данной дровяной печи, вы измеряете внутренний диаметр фланца наверху дровяной печи.

Наиболее распространенные диаметры — 6 дюймов и 8 дюймов.

Дровяная печь с черной двустенной дымовой трубой

На уровне потолка имеется либо черный короб для печной трубы, либо круглый черный наперсток для печной трубы, который вставляется между стропилами потолка.

Черная печная труба от печки помещается в этот ящик или наперсток.

Металлическая труба дымохода проходит через крышу и соединяется с коробкой или наперстком.

Есть специальные насадки на случай, когда печная труба входит в стену.

Если черная печная труба дровяной печи собирается присоединиться к каменной трубе, обычно используется дымоход из нержавеющей стали, который также соединяется с черной печной трубой.

Эта облицовка дымохода проходит через каменный дымоход.

Качественная футеровка дымохода из нержавеющей стали прослужит 15–20 лет.

Футеровка дымохода низкого качества может прослужить не более 2–3 лет.

Дымоход

Дымоход обычно представляет собой хромированную стальную трубу с двойной изоляцией.

Эта труба рассчитана на долгие годы эксплуатации в различных климатических условиях.

Дымоходная труба нередко прослужит весь срок службы при правильной установке.

Дымоходы необходимо прочищать перед началом каждого сезона сжигания дров.

Это может сделать трубочист или в рамках проекта «Сделай сам».

Если вы решите это сделать, вы можете приобрести щетки для дымохода и шатуны в большинстве строительных или хозяйственных магазинов.

Внутренняя часть дымохода прочищается движением вверх и вниз с закручивающим движением по всем внутренним трубам дымохода.

Это делается для предотвращения возгорания дымохода.

Если креозот скопился на стенках дымохода размером от 1/8 до 1/4 дюйма, он может загореться.

Если температура дыма и газов в дымоходе составляет 451 градус по Фаренгейту или выше, креозот может загореться, и у вас возникнет пожар в дымоходе.

В результате пожара в дымовой трубе может сгореть весь дом!

Следует избегать возгорания дымохода.

Дым, выходящий из трубы, может многое рассказать о состоянии огня в дровяной печи.

Белый дым состоит в основном из водяного пара.

Этот белый дым является нормальным явлением при розжиге огня или добавлении дров к существующему огню.

Но если белый дым остается на протяжении всего горения огня, это означает, что вы сжигаете очень влажные дрова.

Если дым синий, это может быть плохим знаком.

Это означает, что дрова в печи не сгорают полностью.

Это добавляет больше креозота внутрь труб печи, а также расходует энергию из-за неполного сжигания дров.

Как определить высоту дымохода над крышей

Какой высоты должен быть дымоход, чтобы дым и газы поднимались вверх от печи и выходили в воздух над крышей?

При установке трубы дымохода необходимо учитывать два фактора.

Оба фактора должны быть приняты во внимание, если вы хотите получить дымоход удовлетворительного качества.

Фактор номер один; : дымоход должен выходить как минимум на 3 фута выше наивысшей точки, где он проходит через крышу.

Это означает, что высота 3 фута должна измеряться от крыши на верхней (так сказать, в гору) стороне крыши у основания дымохода.

Фактор номер два; : верх дымоходной трубы должен быть как минимум на 2 фута выше любой части крыши или здания, находящейся на горизонтальном расстоянии 10 футов от верха дымоходной трубы.

Оба фактора должны быть приняты во внимание, чтобы дымоход имел удовлетворительную тягу.

В дополнение к двум факторам, указанным выше, вам понадобится заглушка дымохода поверх дымохода.

Заглушка дымохода предотвращает попадание животных, особенно птиц, в дровяную печь и в дом, когда огонь не горит и дверца печи открыта.

Это случилось с нами несколько раз одним летом, когда мы ждали, пока домовладелец арендуемого дома получит новый колпак для дымохода.

Заглушка дымохода также защищает дымовую трубу от влаги — дождя.

Это значит, что печная труба прослужит дольше.

Не ржавеет внутри.

Заглушка дымохода также защищает крышу, если она легковоспламеняющаяся.

Без заглушки на дымоходе могут вылететь горящие угли, которые могут загореться находящейся поблизости сухой траве или кустах.

На что обращать внимание, глядя на дом с дровяной печью

Первое, что нужно искать, это , где в доме находится дровяная печь.

Местоположение печи является хорошим показателем того, насколько хорошо и какая часть дома отапливается.

Чем ближе к центру дома, тем лучше дровяная печь отапливает его.

Следующее, что нужно учитывать, это дровяная печь размером .

Если вы не знакомы с этой маркой дровяных печей и не знаете, насколько велика каждая модель, вам необходимо просмотреть руководство, прилагаемое к плите.

Если дровяная печь является основным или единственным источником тепла для дома, достаточно ли она велика, чтобы отапливать дом.

Помните, печь может обогревать дом нормально, но это только половина того, что вам нужно знать.

Другая и не менее важная половина: Может ли печь поддерживать огонь всю ночь? (По крайней мере, 8 часов?)

В противном случае вы, , не будете счастливы, когда вам придется вставать около 3 часов утра каждое утро, чтобы положить еще дров в печь!

Если возможно, посмотрите, сколько изоляции на чердаке и какой должна быть изоляция в стенах.

Если есть лазейка, сколько изоляции, если она есть, находится под полом?

Что касается чердака и подполья, вы обычно можете посмотреть сами.

Другое дело стены.

Один из способов — снять крышку с выключателя света или электрической вилки, попытавшись вставить тонкую линейку между пластиковой или металлической коробкой, удерживающей выключатель или вилку, чтобы определить глубину стены.

Более простой способ — посмотреть, какой толщины стена, глядя в окно.

Стена, обрамленная каркасами 2 ″ на 4 ″, будет иметь толщину от 5 ″ до 5 1/2 ″, толще, если в доме будет кирпичный сайдинг.

Стена, обрамленная стойками 2 ″ X 6 ″, будет иметь толщину от 7 ″ до 71/2 ″, толще, если у нее будет кирпичный сайдинг.

Если у вас нет ничего для измерения, используйте долларовую купюру, она около 6 дюймов в длину.

Убедитесь, что дровяная печь имеет негорючий очаг или платформу, выступающую не менее чем на 18 дюймов от передней части печи.

Это необходимо для улавливания горячих углей, которые иногда выпадают из печи при открытии дверцы.

Если в дровяной печи нет огня, откройте дверь и посмотрите на огнеупорный кирпич, лежащий в печи.

Есть ли огнеупорные кирпичи с трещинами или трещинами?

Есть ли у кого-нибудь из них глубокие язвы?

Если это так, их потребуется заменить, это довольно простой проект, сделанный своими руками.

Постучать по печной трубе над печкой. Осторожно, если в печи возник пожар, труба может быть горячей!

Если стук звучит приглушенно, это может означать, что внутри печной трубы скопился креозот, который необходимо прочистить.

Посмотрите, где труба печи входит в коробку или наперсток на потолке, там, где она входит в стену.

Есть ли обесцвечивание вокруг коробки или наперстка?

Будьте особенно осторожны, если коробка или наперсток у потолка потускнели из-за сырости.

Произошло что-то, из-за чего вода вытекла из трубы дымохода.

Наконец, посмотрите на дымоход с земли.

Прямо смотрится?

Прямые ли распорки, если дымоход высокий или далеко опускается от пика крыши?

Подробнее о дымоходе и скобах читайте в следующем разделе.

Есть ли на дымоходе заглушка?

Можете ли вы сказать, забита ли крышка дымохода креозотом, много черного пушистого вещества вокруг или торчит из крышки?

Небольшой бинокль поможет вам проверить колпак дымохода, не опасаясь земли!

Почему дымоходу в снежной стране могут понадобиться отводные устройства для защиты

Дымоход в снежной стране требует внимательного осмотра, находится ли он на полпути или дальше по крыше от пика.

Это потому, что снег, соскальзывающий с крыши, может легко унести за собой дымоход.

Поскольку многие крыши в снежной стране являются металлическими, это помогает защитить крышу от возгорания в сезон лесных пожаров и предохраняет раскаленные угли от дровяной печи от возгорания крыши.

Также облегчает скольжение снега с крыши в зимнее время.

Снег соскальзывает с крыши, если снег достаточно глубокий и скользит достаточно далеко, дымоход может унести с собой.

Если дымоход высокий, то к дымоходу, а также к крыше будут прикреплены распорки.

Посмотрите на подтяжки. Они прямые или изогнутые?

Одна скоба изогнута больше, чем другая?

Существует большая вероятность того, что есть утечка вокруг дымохода на стороне, противоположной стороне, имеющей наиболее изогнутую скобу.

Ищите водяной знак на потолке внутри дома у черной печной трубы.

У нас это случилось в съемном доме.

Дымоход находился примерно на 24 футах вниз по очень крутой металлической крыше.

Изначально там была серия металлических перевернутых V-образных отверстий, размещенных на крыше дымохода, чтобы снег не попадал в дымовую трубу. Разбитая, поврежденная дымовая труба из-за снеговой нагрузки

Крыша на той стороне дома была заменена и перевернутые V-образные. не были снова надеты.

Спросили, почему они не были снова надеты, и кровельщик сказал, что они не нужны, так как на дымоходе есть распорки.

Фотография выше доказывает, что кровельщик ошибался!

Когда трубочист пришел прочистить дымоход перед следующей зимой, он спросил, не поставить ли на крышу переключатели, чтобы защитить дымоход.

Стоимость была бы около 250 долларов.

Владелец арендуемого дома решил, что отклонители не нужны. Расчалка для дымохода и водяное пятно на потолке

Снег быстро развалился, прогнул распорки и искривил плафон вверх Крыша со стороны дымохода, как показано на рисунке.

Разумеется, вскоре на потолке изнутри появился водяной знак, соответствующий разбитому окладу и на стороне, противоположной изогнутой распорке.

Значит, вы угадали!

Снег снова ударил о дымоход и опрокинул его — см. Рисунок.

Мы слышали, как снег ударился о дымоход и сорвал одну из скоб с крыши.

Быстрая прогулка на улицу подтвердила наши худшие опасения. Поврежденный дымоход и погнутая коробка

Посмотрите на фото, как это выглядело изнутри.

Обратите внимание, что коробка на потолке сместилась, и черная труба печи больше не прилегала к фланцу на черном ящике.

Мы только что подсыпали дров в дровяную печь и закрыли вентиляционное отверстие после того, как оно начало хорошо гореть.

Если бы черная печная труба выскользнула из черного потолочного ящика, она бы выбросила горячую печную трубу, горящие угли, горячий дым и газы на коврик в комнате, где была печь.

Мы не сомневаемся, что дом полностью сгорел.

Все потому, что хозяин поскупился потратить 250 долларов на диверторы для защиты дымохода от снега, снесшего его!

Мы не пользовались дровяной печью почти 2 недели.

Над дырой в крыше был накрыт пластырь, чтобы снег и вода не попадали в дом.

К счастью, в доме был еще один источник тепла, который не давал нам замерзнуть вместе с водопроводными трубами, пока не удалось заменить дымоход. Новые диверторы отлично удерживают снег

Вот как он выглядел с новым дымоходом и распределителями, установленными на защитить дымоход.

Общая стоимость замены всего поврежденного составила более 1500 долларов!

Мне вспомнилась старая поговорка; «Не будь мудрым на пенни и глупым фунтом!»

Правильные дивертеры удерживают снег, доказывая, что они работают.

Если вы смотрите на дом в заснеженной местности, и в нем есть дровяная печь с дымоходом на полпути или дальше от пика крыши, убедитесь, что у него есть средства, чтобы снег не выбивал дымоход из дома. крыша!

Точно так же, если вы строите или покупаете дом в снежной стране и устанавливаете дровяную печь в месте, где дымоход находится на полпути или дальше от пика крыши, сделайте это правильно с первого раза.

Установите переключатели или аналогичный метод защиты над дымоходом.

Дом, который вы спасете, может быть вашим собственным!

Как предотвратить возгорание в дымоходе

Пожары в дымоходах случаются гораздо чаще, чем должны.

Есть способы предотвратить пожар в дымоходе!

Один из способов предотвратить возгорание дымохода — это проверять и прочищать дымоход компетентным трубочистом перед каждым сезоном сжигания дров.

Или вы можете научиться делать это сами, это действительно не так уж и сложно.

Убедитесь, что дрова, которые вы сжигаете, являются сухими, выдержанными.

Это снижает вероятность скопления креозота на внутренних стенках трубы печи и возгорания.

Сделайте привычкой иметь термометр для дровяной печи (ссылка для чтения обзоров на Amazon) на верхней части дровяной печи или термометр для дымохода (ссылка для чтения обзоров на Amazon) на трубе печи примерно на 2 дюйма выше ее верха. дровяная печь.

Затем, по крайней мере, один раз в день во время сезона сжигания дров, убедитесь, что огонь достаточно горячий, чтобы термометр показывал 250 градусов по Фаренгейту в течение короткого периода времени, около часа или двух.

Это предотвращает прилипание креозота к внутренней части труб печи.

Если креозот не прилипает к внутренней части труб печи, значит, креозот не загорелся и загорелся, что привело бы к возгоранию дымохода.

Когда начинается пожар в дымоходе, раздается громкий звук, часто описываемый как взлет реактивного самолета.

Это громкий ревущий звук , сопровождающийся громкими тресками и хлопками.

Печная труба может раскалиться докрасна, трястись или вибрировать.

Снаружи вы увидите очень густой темный дым из трубы и шлейф пламени и искр, иногда 10 футов высотой.

Когда это происходит, один из быстрых способов остановить пожар в дымоходе — использовать палку Chimfex (ссылка для чтения отзывов на Amazon).

Активируйте его в соответствии с простыми инструкциями и поместите в дровяную печь рядом с огнем, а не в огонь.

Палка Chimfex спасла дом друга от пожара прошлой зимой, когда они пережили пожар в дымоходе.

На мой взгляд, неплохо было бы держать пару таких под рукой для тушения пожара в дымоходе.

Я знаю, что мы уверены!

Принято считать, что дымоход в черной печной трубе и изолированной дымовой трубе сжигает креозот, и дымоход можно снова использовать.

Это не так!

Высокая температура дымохода, тряска и вибрация могут повредить дымовую трубу и изолированную дымовую трубу.

Перед использованием дровяной печи после пожара в дымоходе весь дымоход, от дровяной печи до конца и наружу должен быть осмотрен специалистом и заменены все поврежденные части.

Нередко остается от 10 до 30 галлонов креозота в дымоходе после пожара в дымоходе, и большая часть трубы печи и трубы дымохода нуждаются в замене.

Связанные вопросы

Я понимаю, что древесное тепло — это сухое тепло. Есть ли способ добавить влаги в тепло дровам?

Да, есть.На самом деле это очень просто.

Многие ставят чугунный чайник с водой на дровяную печь.

Добавляет влагу в воздух. Просто не забывайте проверять уровень воды каждый день.

Пустой чайник не добавляет влаги в воздух.

Если на дровяной печи нет воздуходувки, есть ли способ помочь теплу отводиться от печи?

Да, есть. Это простой вентилятор с двумя лопастями, который устанавливается в верхней части печи.

Когда плита нагревается, лопасти начинают вращаться.

Чем горячее печь, тем быстрее крутятся лезвия. Они нагнетают невероятное количество воздуха для размера вентилятора.

Эти вентиляторы работают только от тепла печи.

Хорошо ли иметь под рукой огнетушитель при использовании дровяной печи?

Да, как в старой поговорке; «Унция профилактики стоит фунта лечения!»

С нами такого никогда не случалось, но приятно знать, что у нас есть огнетушитель, если раскаленный уголь выпадет из печи, скатится по ковру и разожжет огонь.

Вам нужен огнетушитель, маркированный как пожарный класс A, пожар от таких вещей, как дерево и бумага.

Также подойдет мультиклассовый огнетушитель, такой как огнетушитель класса A, B или класса A, B, C.

Класс B предназначен для легковоспламеняющихся жидкостей, таких как смазка, бензин и масло.

Класс C предназначен для электрических пожаров.

сообщить об этом объявлении

Как выбрать толщину трубы для печи | Home Guides

Автор: SF Gate Contributor Обновлено 9 февраля 2021 г.

Печная труба, также называемая дымовой трубой или соединительной трубой, проходит от верхней части дровяной печи до потолка или стены.Печная труба используется внутри дома специально для вентиляции дровяных печей. Независимо от того, устанавливаете ли вы печь на существующую трубу или начинаете с нуля, всегда консультируйтесь и соблюдайте требования норм.

Одностенная — стандартная

Одностенная труба для печи используется в стандартных установках дровяной печи. Согласно CBMQ.com, это должен быть лист толщиной не менее 24-го калибра или толще — чем ниже толщина, тем толще металл. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала.Одностенную трубу следует использовать только для отвода воздуха от печи до того места, где труба входит в потолок или стену. Никогда не используйте одностенные трубы для наружных работ или для проникновения сквозь стены или потолки.

Двойная стенка для малых зазоров

Используйте двустенную трубу класса A на современных печах с малыми зазорами. При желании можно использовать его со стандартными дровяными печами, если у трубы печи есть зазор менее 18 дюймов от горючих материалов. Класс A допускает зазор 6 дюймов от горючих материалов из-за изоляционной втулки или трубы внутри.Толщина как внутренней, так и внешней трубы должна быть не менее 24 мм.

Соответствие размеру манжеты

Измерьте диаметр выпускного отверстия манжеты. Хомут — это приваренный круг поверх печки, где соединяется труба. Большинство жилых дровяных печей оснащены 6- или 8-дюймовым воротником. Как указывает Smoke Signals, диаметр печной трубы должен соответствовать размеру воротника. Изменения диаметра воротника и трубы могут вызвать проблемы с тягой, из-за чего печь будет выделять дым при открытии двери и в целом снизить производительность.При изменении диаметра или длины, в том числе того, насколько дымоходная труба выступает над линией крыши, проконсультируйтесь с местными строительными нормами.

Планирование пути прохождения трубы

Перед установкой дымохода любого типа произведите оценку пути. Есть два варианта: протянуть трубу вверх от воротника и повернуть ее на 90 градусов к стене или установить прямо от воротника к потолку. Если в потолке есть препятствия, путь должен быть к стене. Если препятствий нет, пропустите трубу прямо через потолок.Прямая вертикальная труба обеспечивает лучшую тягу и эффективность.

Сопоставление деталей с одинаковым диаметром

Для трубы для печи требуются дополнительные детали с таким же диаметром, как и для трубы: переходник с хомутом для соединения трубы с печью, наперсток для соединения трубы с потолком или стеной и изолированный рукав класса А. который вставляется в наперсток.

Проблемы с дымоходом — сквозняк или дровяная печь

Иногда открытие окна решает проблему сквозняка.

Удовольствие от камина или уютной дровяной печи может быть потеряно, если в вашем доме начнет пахнуть дымом.Конечно, предполагается, что дым поднимается в дымоход, а не в ваш дом, для чего требуется соответствующая тяга или движение дыма. Для диагностики проблемы может потребоваться профессиональный трубочист, но ниже приводится некоторая информация, которая может помочь вам выяснить причину проблемы с сквозняком.

Проблема с воздушным потоком

Возможно, ваш дом слишком плотно запечатан, чтобы обеспечить достаточный поток воздуха в дымоход. Попробуйте открыть окно чуть-чуть; если дым начинает подниматься в дымоход, вы знаете, что, вероятно, потребуется подача наружного воздуха.Однако в большинстве случаев неадекватный воздушный поток вызывается вентиляторами других бытовых приборов, выбрасывающих воздух из дома, или эффектом стека. Проще говоря, эффект стека включает в себя поток воздуха внутрь и наружу.

Дымоход нестандартного размера

Это не очень распространенная проблема, но иногда дымоход не подходит по размеру для дровяной печи. Общая рекомендация заключается в том, что дымоход должен быть примерно того же диаметра, что и выходное отверстие дымохода.

Слишком маленький дымоход будет препятствовать необходимой тяги, так как дым не имеет достаточного пространства, чтобы вывести наружу должным образом.

Дымоход может быть слишком большим, и выход дымохода на приборе также является ориентиром для определения того, есть ли это. Печь с воротником диаметром 6 дюймов не должна иметь дымохода более 8 дюймов в диаметре. Другими словами, дымоход не должен превышать площадь поперечного сечения выходного отверстия дымохода более чем в два раза.Негабаритный дымоход вызывает охлаждение газов в дымоходе, что создает сквозняк в доме.

Высота дымохода может создавать обратную тягу. Национальная ассоциация противопожарной защиты (NFPA) предоставляет рекомендации по высоте дымохода, но эксперты считают, что предлагаемые высоты являются абсолютными минимумами. На количество воздуха, потенциально выталкиваемого в дымоход, влияют различные факторы, например, находящиеся поблизости препятствия. Дымоход может быть настолько высоким, что значительно увеличиваются тяги.

Профессиональный трубочист поможет определить, какой у вас дымоход: слишком широкий, узкий, высокий или короткий.

Птичье гнездо может стать причиной закупорки и затруднить прохождение воздушного потока через дымоход.

Засорение

Если поток воздуха затруднен, это может вызвать обратную тягу. Наиболее частыми причинами засорения являются креозот в облицовке дымохода или дымохода, креозот в решетке дымохода, птичьи гнезда, плохо закрывающиеся заслонки и обломки каменных дымоходов.Поручите профессиональному трубочисту чистить дымоход не реже одного раза в год, чтобы убедиться, что все опасности и препятствия удалены.

Утечка

Стыки в патрубках дымохода обычно не являются причиной потери тяги, но это случается. Если есть значительная утечка в нижней половине дымохода, общая тяга будет уменьшена. Убедитесь, что дверцы для чистки закрыты, и обратите внимание на наличие значительного износа.

Холодный дымоход

Если воздух в дымоходе слишком холодный, это может отрицательно повлиять на тягу в дымоходе.Эта проблема чаще всего встречается в наружных каменных дымоходах, которые теряют значительное количество тепла и, следовательно, охлаждают газы.

Модели ветра

Иногда сильный ветер может наполнять ваш дом дымным запахом камина.

Ветер обычно увеличивает тягу в дымоходе. Но в некоторых ситуациях, например, на восходящей линии крыши, восходящий ветер может вызвать обратное дуновение. Иногда колпак дымохода отводит поднимающийся ветер в дымоход.

Решение проблемы сквозняков в камине или дровяной печи варьируется в зависимости от того, что является причиной проблемы.Но какой бы ни была причина, ее важно устранить. Избыток дыма опасен для вашего здоровья. Позвоните одному из наших профессионалов за помощью в решении одной из самых распространенных и неприятных проблем с дымоходом — сквозняков в камине.

Northeastern Chimney, Inc.
ранее Nayaug Chimney Services, LLC
37 Cody Street, West Hartford, CT 06110
Телефон: 860-233-5770

Проверка дымоходов в Хартфорде, Гластонбери, 06001 Эйвон, 06002 Блумфилд, 06006 Виндзор, 06010 Бристоль, 06010 Форествилл, 06011 Бристоль, 06016 Ист-Виндзор, 06019 Кантон, 06023 Восточный Берлин, 06025 Ист-Гластонберимингтон, 0606029 Эллингтон, 06029 Эллингтон 06033 Glastonbury, 06034 Farmington, 06035 Granby, 06037 Berlin, 06040 Manchester, 06041, 06042, 06043 Bolton, 06043, 06045, 06050 New Britain, 06051, 06051, 06052, 06053, 06066 Rockville, 06067 Rocky Somers, 06070 Simbury , 06074 Южный Виндзор, 06078 Саффилд, 06080, 06081 Симсбери, 06082 Энфилд, 06083, 06084 Толланд, 06085 Фармингтон, 06088 Восточный Виндзор.06089, 06090 Granby, 06092, 06093, 06095 Windsor, 06096 Windsor Locks, Hartford, 06105 West Hartford, 06106, 06107, 06108 East Hartford, 06109 Wethersfield, 06110 Elmwood, 06110, 06111 Newington, 06117, 06118, 06117, 06117, 06118, 06117 , 06129, 06131 Ньюингтон, 06133 Элмвуд, 06133 Вест-Хартфорд, 06138, 06226 Уиллимантик, 06232 Андовер, 06247 Хэмптон, 06248 Хеврон, 06249 Ливан, 06447 Ист-Хэмптон, 06447 Мальборо, 06450 Мериден, 06451,06459 Мидлфилд, 06455 Мидлфилд, 06455 Мидлфилд 06475 Old Saybrook, 06480 Portland и многие другие города CT

Можно ли установить дровяную печь в камин?

У вас есть традиционный камин в вашем доме, но вы начинаете видеть плюсы в покупке дровяной печи? Если это так, вам может быть интересно, можно ли установить его в существующий камин.

Хорошая новость заключается в том, что установка дровяной печи в существующий камин часто оказывается несложной задачей. Вам просто нужно убедиться, что у вас правильный:

  • Тип дымохода
  • Диаметр дымохода
  • Размер камина
  • Тепловая мощность печи
  • Вентиляция помещения
  • Размер и толщина пода

Прочтите, чтобы узнать больше о том, как установить дровяную горелку в свой камин!

Что нужно знать перед установкой дровяной печи в существующий камин…

Если вы открываете камин специально для дровяной горелки, или у вас есть пустая ниша, при установке печи учтите это…

На фото: Firefox 5 Дровяная / Многотопливная печь

Магазин печи

Размер дымохода и дымохода

В камин можно устанавливать дровяную горелку только с дымоходом класса 1.Если раньше у вас был открытый пожар твердого топлива, так должно быть! Если вы заменяете газовый камин, убедитесь, что это дымоход не класса 2 или сборный, так как он не подходит для печи.

Затем вы хотите проверить диаметр дымохода вашего камина. Очень важно, чтобы ваша дровяная горелка была подключена к дымоходу или облицовке дымохода правильного размера — в противном случае она не только будет плохо работать, но и будет небезопасной.

Для большинства печей мощностью до 20 кВт требуется дымоход диаметром не менее 6 дюймов.Если у вас есть плита, одобренная DEFRA, и ваш производитель говорит, что это безопасно, иногда также можно использовать 5-дюймовый дымоход.

Узнать больше о том, какой дымоход вам нужен для вашей печи, можно здесь.

Если дымоход вашего камина меньше диаметра дымохода, необходимого для печи, его установка небезопасна. Вам также придется следить за любыми трещинами — даже если вы устанавливаете облицовку дымохода, их придется отремонтировать.

Для дымоходов, которые не подходят для использования с печью по какой-либо причине, у вас есть альтернатива, установив двустенный дымоход.Посмотрите, как они могут помочь вам приобрести печь без дымохода.

Контрольный список:

  • У вас должен быть дымоход 1 класса
  • Обязательно проверьте диаметр дымохода в существующем камине перед тем, как купите печь.

Расстояние до горючих материалов

Если вы встраиваете свою печь в существующую каминную камеру, вам необходимо убедиться, что она достаточно велика, чтобы обеспечить необходимое расстояние до горючих материалов — это означает, что это должно быть указанное расстояние от чего-либо, например, гипсокартона или обоев, которые потенциально могут загореться.Конкретное необходимое расстояние различается для каждой печи, поэтому перед установкой своей проверьте руководство по установке.

Если камин сделан только из кирпича, камня или другого негорючего материала, нет никаких законодательных положений о том, как далеко должна быть печь. Однако производительность печи может снизиться, если в ней недостаточно места для циркуляции воздуха и тепла.

Если у вас грязная кирпичная кладка в камине, вы можете легко очистить ее для своей печи с помощью одной из наших каминных камер.

Магазин Топки Сейчас

Контрольный список:

  • Измерьте каминную камеру, чтобы увидеть, насколько хорошо в нее поместится ваша печь
  • Убедитесь в отсутствии горючих материалов в пределах необходимого пространства вокруг дровяной горелки.

Тепловая мощность печи

Печи значительно эффективнее каминов и могут выделять много тепла!

Даже если у вас есть большое отверстие в камине для дровяной печи, это не значит, что вам следует использовать печь как можно большего размера.

Воспользуйтесь нашим калькулятором печи, чтобы определить, какая тепловая мощность лучше всего подходит для вашей комнаты, чтобы в ней не стало слишком жарко.

Контрольный список:

  • Убедитесь, что вы выбираете правильную тепловую мощность при установке печи в камин

Вентиляция

Печям для работы необходим воздух. Когда их помещают в комнату без достаточной вентиляции, вы можете столкнуться со всевозможными проблемами, такими как отсутствие выхода дыма из дымохода и трудности с розжигом огня.

Если вы устанавливаете дровяной камин в традиционный камин, убедитесь, что вы проверили воздухопроницаемость комнаты. Если он слишком низкий, возможно, вам понадобится где-то установить небольшой вентиляционный кирпичик.

Подробнее о вентиляции дровяных горелок можно узнать здесь.

Контрольный список:

  • Убедитесь, что в вашей комнате есть соответствующая вентиляция, чтобы разместить печь в камине.

Печь и прилегающая территория

Ставя дровяную горелку в традиционный камин, необходимо соблюдать правила, касающиеся используемого очага.Поскольку ваша печь, скорее всего, будет отличаться по форме и размеру от традиционного камина, не думайте, что она все равно подойдет.

Правила установки печей требуют, чтобы в очагах с температурой до 100 ° C:

  • Выдвинуть не менее 300 мм вперед и 150 мм с обеих сторон печи
  • иметь площадь не менее 840 x 840 мм
  • Толщина не менее 12 мм
  • Изготавливаться из негорючих материалов

Если температура пода превышает 100 ° C, его толщина должна быть не менее 250 мм.

Для очень старых каминных проемов убедитесь, что в камине нет трещин, если вы планируете использовать его повторно — печи выделяют высокий уровень тепла, и трещины могут быстро стать проблемой.

Более подробную информацию о правилах установки печи можно найти здесь.

У вас также может быть старый камин, который вы хотите сохранить для дровяной печи. Если проем в камине достаточно велик и сделан из негорючего материала, нет причин, по которым у вас есть для его замены.Однако зачастую предпочтение отдается каминной балке.

Купить каминные балки сейчас

Контрольный список:

  • Измерьте размер очага камина, чтобы убедиться, что он подходит по размеру для печи
  • Если очаг слишком мал, поврежден или неподходящий материал, замените его новым

Можете ли вы открыть старый камин для дровяной печи?

Если у вас есть полностью заколоченный камин или, может быть, газовый камин в нише, его можно открыть, чтобы внутри поместилась печь.Однако, опять же, это будет зависеть от нескольких вещей.

Прежде всего, важно, чтобы размер отверстия камина был достаточно большим, чтобы в нем поместилась дровяная горелка. К сожалению, вы можете точно знать, насколько велики строители, открывающиеся к вашему камину, пока не приступите к работе, пробивая их!

Точный размер отверстия в камине, необходимый для вашей дровяной горелки, зависит от того, какой размер печи вам нужен. Вы должны оставить достаточно места вокруг печи, чтобы обеспечить необходимое расстояние до горючих материалов и обеспечить достаточный приток воздуха к плите.

Если проем для камина маловат, не волнуйтесь — взгляните на наш ассортимент небольших печей, чтобы найти что-то, что хорошо впишется!

На фото: Stovax Stockton 4 Дровяная печь

Купить все маленькие печи сейчас

Помните, если ваш камин был заколочен в течение некоторого времени, вам также необходимо проверить, что дымоход находится в хорошем рабочем состоянии. Вам нужно будет попросить трубочиста почистить его и осмотреть, чтобы убедиться в отсутствии трещин.Если у дымохода нет облицовки, подумайте об ее установке, чтобы сделать печь максимально эффективной и безопасной.

Узнайте больше о том, зачем вашей печи дымоход.

Вы ищете дровяную горелку для своего камина? Взгляните на наш фантастический ассортимент в Интернете на сайте Direct Stoves — все с бесплатной доставкой и доступными вариантами финансирования.

Вы можете найти больше советов по установке печи и руководств по покупке в блоге Direct Stoves…

Могу ли я установить дровяную печь в зимнем саду? | Что вам нужно, чтобы установить горелку для журналов? | Камин с дровяной печью и идеи для окружения

Посетите Direct Stoves

Дымоходы: сравнение древесины и пеллет

Выбранное топливо также определяет конфигурацию дымохода

Когда дело доходит до новостроек, расположение дымохода или печи и соответствующего дымохода может быть определено на бумаге одновременно с общим дизайном.

Однако это не относится к реструктуризационным работам, когда дымоход уже присутствует, поскольку становится все труднее разместить дымоход именно там, где вы хотели бы.

Камин, дровяной или пеллетный, не является самостоятельным элементом, так как для его правильного функционирования требуется надлежащая дымовая труба. Фактически, правильный дымоход отвечает за обеспечение идеальной тяги, обеспечивая таким образом дымоход, который хорошо прогревается без нисходящего потока дыма и имеет красивое чистое стекло.

Прежде всего, мы должны сказать, что то, что мы обычно называем «дымоходом», на самом деле состоит из двух элементов. Первый элемент — это «дымовой канал» или «дымовая арматура» , который также может иметь неправильную конфигурацию и непременно соединяет дымоход или печь с самим дымоходом. Дымоход — это, точнее, изолированная труба, которая выходит из крыши и достигает дымохода. Комбинация дымохода и дымовой арматуры называется «дымоход ».

Ниже мы увидим типичную конфигурацию дымовой системы, которая необходима для удаления дыма от дровяного камина или продукта сжигания пеллет (печь или камин).

ДЫМОХОД ДРОВЯНОГО КАМИНА

Что вам нужно знать:

КОНФИГУРАЦИЯ

: Дымовой патрубок должен быть сконфигурирован как можно более вертикально с максимальным уклоном 45 °. Изгибов может быть несколько.

МИНИМАЛЬНАЯ ДЛИНА: Общая длина дымоходной системы, используемой для удаления древесного дыма, должна составлять не менее четырех метров.

МАКСИМАЛЬНАЯ ДЛИНА: Ограничения по максимальной длине нет, однако мы должны убедиться, что его длина гарантирует осадку. Чтобы обеспечить адекватную мощность обогрева, тяга всегда должна составлять от 8 до 12 Па в горячем состоянии (измерения должны производиться специалистом по дымоходам).

ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Поперечное сечение дымохода может варьироваться в зависимости от используемого продукта или от общей высоты системы. В любом случае он ни в коем случае не должен быть меньше диаметра воротника дымоотвода прибора, который обычно составляет 15 см.

ДЫМОХОД ДЛЯ КАМИНА ИЛИ ПЕЧИ

Что вам нужно знать:

КОНФИГУРАЦИЯ

: Дымовой патрубок для гранулированных продуктов также может быть частично установлен горизонтально, однако всегда рекомендуется наклон не менее 3%. В любом случае следует избегать более трех изгибов на 90 ° («правило 3T», за исключением тройника на выходе из устройства), а горизонтальные участки не должны превышать трех метров.

МИНИМАЛЬНАЯ ДЛИНА: Дымовой патрубок должен иметь минимальную вертикальную длину 1,5 метра.

МАКСИМАЛЬНАЯ ДЛИНА: Максимальная длина дымовой арматуры зависит от конфигурации трубы: если имеется только один изгиб на 90 °, он может достигать шести метров, тогда как при трех изгибах максимальная длина уменьшается до четырех метров.

ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Диаметр дымохода гранулированного продукта значительно меньше, чем у дымохода, используемого для вывода древесного дыма. Фактически разница составляет 10 см против 25-30 см у дерева.В любом случае дымоход должен иметь большее поперечное сечение, чем дымоход используемого изделия, которое обычно составляет около 8 см.

Три представленных выше решения представляют собой типичную установку продуктов на гранулах. Все они совершенно нормальные.

РЕШЕНИЕ A: дымоход «пробивает» потолок и выходит прямо на крышу; Даже если пол не из легковоспламеняющихся материалов, дымоход и потолок все равно необходимо дополнить подходящим изоляционным материалом.

РЕШЕНИЕ B: от печи идет труба, которая выходит прямо из «стены» и достигает дымохода, построенного за пределами здания; в этом случае необходимо использовать исключительно изолированные двустенные трубы из нержавеющей стали, надежно прикрепленные к стене; дымоход должен быть «ветрозащитным».

РЕШЕНИЕ C: был создан дымоход особой конфигурации, чтобы попасть в уже существующий старый дымоход.

EXCEL — ICC-RSF

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ НА EXCEL

Industrial Chimney Company (ICC) гарантирует, что ее дымоходные системы EXCEL не будут иметь функциональных сбоев из-за дефектов материала или изготовления, пока первоначальный потребитель является собственником дымоходной системы. Данная гарантия предусматривает замену любых компонентов, вышедших из строя в результате нормальной эксплуатации домашнего камина, дровяной печи, печи или котла, и включает замену любых компонентов, поврежденных в результате пожара в дымоходе.(Примечание: возгорание в дымоходе опасно и его можно предотвратить. Мы настоятельно рекомендуем вам регулярно чистить дымоход.) Компания ICC гарантирует, что все компоненты дымохода из нержавеющей стали не будут пробиты в результате коррозии. Эта гарантия не распространяется на ущерб, причиненный зданию в результате пожара в дымоходе или неправильного использования продукта.

Никакие претензии по данной гарантии не будут удовлетворены, если ICC не будет уведомлена о потенциальной претензии и не получит возможность поручить одному из ее агентов осмотреть дымоход перед заменой.

ICC несет ответственность только за ремонт или замену любых компонентов, признанных дефектными в соответствии с данной гарантией. Ни при каких обстоятельствах ICC не несет ответственности за любой случайный или косвенный ущерб, вызванный дефектами дымоходной системы EXCEL.

В течение первых десяти лет гарантии ICC бесплатно обеспечит замену компонентов дымохода. В течение остатка гарантии ICC предоставит замену комплектующих дымохода по цене 50% от текущей розничной цены на момент подачи претензии по гарантии.

ICC не несет ответственности за любые работы, необходимые для удаления или замены системы EXCEL, замененной по данной гарантии.

Эти дымоходы предназначены для отвода печного топлива в жилых помещениях, необработанной древесины, угля с низким содержанием серы, а также природного или сжиженного нефтяного газа. Они предназначены для работы при постоянной температуре 650 ° C (1200 ° F) или ниже. Они не предназначены для отвода конденсата из масляных или газовых приборов. Гарантия аннулируется, если дымоход используется в том случае, если он не предназначен.

Системы EXCEL должны быть установлены в соответствии с Инструкциями по установке, прилагаемыми к каждой системе на момент покупки. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия аннулируется, если дымоход установлен не в соответствии с инструкциями по установке.

Настоящая гарантия не может быть расширена или изменена нашими агентами или представителями. Эта гарантия заменяет все другие явные гарантии или гарантии любого рода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
