Инструкция по изготовлению и монтажу экрана на радиатор своими руками

Вы завершили ремонт квартиры или дома, расставили всю мебель по местам, и перед вами встал вопрос «Как придать батареям отопления эстетичный вид?» Ответ прост, следует закрыть батарею экраном.

Как сделать экран на батарею и установить его своими руками – вы и узнаете из нашей статьи.

Подробная инструкция: решетка радиатора отопления своими руками

Из чего может быть выполнен красивый экран для батареи? Мы рассмотрим самый легкий пример, как сделать экран на батарею отопления из ДВП.

Материалы

Для изготовления декоративного экрана батареи вам понадобятся такие материалы, как:

Листы ДВП (древесноволокнистая плита) ДВП – основа декоративного экрана для радиатора
Металлический лист как отражатель тепла на задней стенке батареи
Сетка, изготовляемая в листах (она необходима для закрытия лицевой и боковых частей радиатора)
Облицовочный материал
Строительные скобы для фиксации решетки к крышке
Шурупы размером – 4 см для крепления элементов спереди и сбоку
Ножки
Винты
Гвозди для фиксации отделки Без клея невозможна сборка деревянных решеток на радиаторы отопления
И столярный клей (ПВА либо Бустилат)

Инструменты для создания экрана «короб» для батарей

Для работы над изготовлением экрана радиатора потребуются следующие инструменты:

Дрель с разными сверлами
Зенкер
Дисковая пила
Разнообразные зажимы
Ножовки
Строительный степлер
Ножовки для резки металла
Скрайбер (скрап) для удерживания зажимов

Общая характеристика и схема

Изделие будет похоже на трехстороннюю коробку из листов ДВП, которая имеет внизу ножки, а наверху – крышку. Все стороны оборудованы декоративной металлической решеткой, которая позволяет теплу поступать в комнату. Позади радиатора расположен металлический лист, улучшающий отражение тепла.

Схема сборки экрана-короба для батарей

Учтите, что такие работы достаточно пыльные, потому совершать их рекомендуем в защитной одежде.

Стена, к которой фиксируется радиатор, будет дополнительной опорой для декоративного изделия, тем более, если вырезание деталей выполняется по плинтусу. То есть передние 2 ножки будут укреплять экран, а стенка и плинтус — дополнительная опора. Или можно применить 4 ножки.

Совет! Выбирайте регулируемые опоры, при помощи которых можно выровнять на неровной поверхности экран для чугунной батареи или другого вида.

Перед тем как сделать экран на батарею, необходимо выполнить разметку и по ней все детали обрезать, соединить и зафиксировать ножки.

Экран для батареи – размеры или разметка

1. Разметка габаритов экрана для радиатора2. 3.

После того, как будут сделаны все замеры, приступайте к вырезанию деталей.

Обрезка элементов

Для выполнения лицевого профиля возьмите листы из МДФ.

1. Обрезка экранных деталей2.

На одном профиле внизу и вверху необходимо создавать равнонаправленные углы. Так, формируются все 4 элемента (детали), из которых после выполните внутреннюю решетку конструкции. Эти детали закрепите столярным клеем и зафиксируйте дополнительно гвоздями для отделки.

Прикрепление каждой детали профиля с помощью клея

Сборка и установка экрана на батарею

Перед тем как приступить к последним этапам изготовления экрана на батарею своими руками, сделайте для фасадного полученного окошка сетку из любого материала: металл или дерево. Для этого:

1. Вырезаем сетку для каждого «окошка» экрана2. Соединение передней части экрана и сетки3.

После того как все заготовки будет выполнены, приступайте к сборке декоративного навесного экрана на батарею отопления.

1. 2.3. Последовательная сборка экрана на радиатор отопления4.

Также есть еще и третий способ установки экрана на батарею, а именно на ножки. В этом случае: прикрепите ножки к нижней части экрана с помощью особых уголков из ДВП. Лучше создайте регулируемые ножки.

Размещение навесного экрана на батарею отопления

Итак, таким немудреным способом можно смастерить своими руками экран на батареи отопления. Если будете выполнять все последовательно и правильно, вы, без сомнения, останетесь довольны своей работой.

Как сделать экран на батарею отопления своими руками

Если внешний вид радиаторов не устраивает владельца или эстетически не вписывается в интерьер, это можно легко исправить. Экраны для батарей выполняют не только декоративную функцию, но и защищают батареи от пыли, а детей от острых углов элементов отопления.

С помощью правильно сконструированного экрана для радиатора можно распределять тепло по комнате в нужном направлении. Многие решетки имеют дополнительные функции, включающие в себя сушку для обуви и т.п.

Экраны для батарей различаются по материалам изготовления и типу конструкции.

Особенности конструкции:

короб, применяемый для полного закрытия места, где установлен радиатор;
плоский, для ограждения отопительного элемента, расположенного в нише;
с крышкой, навесной – служит преимущественно для чугунных батарей, которые выступают из-под узкого подоконника.

Классификация

Материал:

стекло;
МДФ-решетка;
древесина;
пластик;
металл.

Стекло

Стильные и эстетически привлекательные стеклянные экраны пользуются большой популярностью. Существуют эксклюзивные модели из витражного или закаленного стекла.

Стекло – удобный инструмент для творчества, и часто на простые стеклянные экраны наносят индивидуальные рисунки.

Не нужно забывать, что стекло – хрупкий материал и требует повышенной осторожности в обращении.

МДФ-решетка

Удобные, недорогие, практичные и надежные – экраны из МДФ. Они не менее качественны, чем деревянные, но могут иметь больше вариантов исполнения.

Древесина

Экраны для батарей из древесины чаще делаются из цельных древесных пород. Они хорошо сочетаются практически с любым интерьером, но имеют весомый минус – возможность деформации и пересыхания, так как созданы из натуральных материалов. По этой же причине цена решеток из дерева выше, чем из МДФ.

Пластик

Один из самых практичных, недорогих, удобных и многофункциональных материалов. Самый доступный вид, но их не ставят в детских учреждениях ввиду повышенного свойства деформации и плавки материала под воздействием высоких температур. Для нежилого или офисного помещения пластиковые модели – оптимальный вариант. Этот вид экранов славится бошим выбором оформления и спектром цветовых вариаций.

Металл

Металлические экраны для радиатора чаще всего выглядят, как короб из тонкого стального листа с решеткой. Их можно красить соответствующей краской в любой цвет. Недорогие, из-за простых вариантов оформления, но основную функцию по предназначению выполняют отменно.

Решетки для радиатора из нержавеющей стали более дорогие, смотрятся эстетически привлекательно и элегантно. Методом перфорации таким моделям придают более привлекательный и оригинальной вид.

Изделия из нержавейки или металла имеют простейшую конструкцию, и весь монтаж заключается в навешивании экрана на радиатор.

Изготовление

Сделать экран для батареи отопления своими руками довольно просто.

Понадобится:

зенкер;
дрель с разными сверлами;
дисковая пила;
ножницы по металлу;
ножовка;
скрайбер;
строительный степлер.

Также понадобятся материалы для самой конструкции. В инструкции будет рассмотрен вариант из древесины.

Прежде всего нужно сделать замеры радиатора и добавить к ним 5 см в высоту и 10 см по ширине. По полученным размерам вырезается кусок древесины из древесноволокнистой плиты – это будет передняя часть экрана.

К глубине батареи добавляется 2,5 см. В соответствии с получившимся размером вырезаются два куска материала – боковушки. Их высота должна соответствовать высоте передней части. Аналогично создается и элемент верхней части.

Нужно сделать отверстия на передней части, для чего проводятся линии. От низа – 11 см, сверху – 7,5 см. После чего на противоположных сторонах линий делается по отверстию диаметром 1,2 см. По линиям вырезается квадрат или прямоугольник, в зависимости от общей формы панели.

По длине всей детали ножовкой обрезается материал под углом 45^о. Полученный элемент можно будет использовать для отделки уголков. Отделку нужно отмерять так, чтобы она доставала до противоположного угла. В итоге должно получиться четыре части.Сетка для «окна» может быть из любого материала, но она должна быть больше границ «окна» на 6 см со всех сторон. Сетка присоединяется к защитному элементу экрана из древесины.

При окончательной сборке экрана боковые и переднюю панели нужно крепить друг к другу. Потом из древесины вырезаются уголки для ножек, которые будут располагаться с внутренних сторон передних углов. Высота ножек регулируется после крепления к решетке.

Для более продуктивной теплоотдачи нужно сделать из куска металла экранирующий эффект, прикрепив его на стене с противоположной стороны радиатора.

параметры, виды, функции, плюсы и минусы

На чтение 6 мин. Просмотров 70 Опубликовано 21.11.2019
Обновлено 15.11.2019

Радиаторы являются важным элементом в обустройстве дома. Чтобы они сочетались с интерьером комнаты, можно установить на них декоративный экран. В продаже существуют решетки разного цвета, формы и стиля, но при желании можно изготовить экран своими руками. Для этого существуют инструкции с пошаговым описанием создания защитно-декоративного щита на отопительный прибор.

Функции решетки

Экран для батареи выполняет декоративную и защитную функцию

Экран на батарею выполняет несколько важных функций. К ним относятся:

Маскировка батареи с целью преображения комнаты и сохранения единой стилистической композиции.
Защита от пыли. Решетку проще чистить, а также ее наличие продляет срок службы радиатора.
Защита от случайного прикосновения к горячим или выступающим частям радиатора.
При создании правильной конструкции поток теплого воздуха будет распределяться более равномерно по комнате.
Верхняя крышка может открываться, а также использоваться как полка для установки интерьерных мелочей.
На решетке можно сделать крючок для сушки одежды.

При наличии фантазии, небольшого опыта и при широком выборе материалов можно самостоятельно создать экран, который подойдет по стилю и будет выполнять все необходимые функции.

Использование защитной решетки будет немного уменьшать эффективность отопительной системы. Чтобы этого избежать, нужно правильно подобрать структуру будущего изделия и материалы. Также помогает использование фольгированной поверхности сзади батареи – она отражает тепло и направляет его внутрь помещения.

Разновидности экранов

Провести классификацию решеток на радиаторы отопления можно по способу установки. Выделяют три типа экранов:

Тумба. Представляет собой короб с крышкой. Используется, чтобы полностью скрыть батарею.
Плоская панель. Подходит для применения на радиаторы, установленные в нише или под подоконником.
Навесная панель. Применяется в случае выступа батареи из-под подоконника.

Тумба

Навесная панель

Плоская панель

Дерево для деревянной панели нужно обрабатывать специальными средствами, чтобы она не деформировалась

Для создания защитно-декоративной решетки используются следующие материалы:

древесина;
разные виды металлов;
пластик;
стекло;
ДСП, МДФ и другие виды фанеры.

Металлический щит является хорошим проводником тепла. Его делать сложнее, так как нужно специальное оборудование, а также навыки работы с инструментом. Из металлического листа можно создать решетку, имеющую изысканный уникальный вид, со сложными геометрическими фигурами и завихрениями. Соединяются части путем сварки.

Деревянные модели отличаются экологичностью и безопасностью. Материал прост в отработке. Но нужно уметь правильно подбирать дерево, а также отрабатывать его специальными средствами. В ином случае древесина склонна к деформации и просыханию под воздействием влажности и горячего воздуха. Подходят для установки в помещениях в стиле эко.

Пластик – недорогой и доступный материал с широкой цветовой гаммой. Из недостатков выделяют деформацию при высокой температуре и выделение вредных веществ. Не подходит для постоянной установки в помещениях, где живут люди.

Стеклянные модели относятся к классу элитных изделий, поэтому стоят дорого. Их можно оснащать светодиодной подсветкой, декорировать рисунками. Выполняется экран на батарею своими руками из прочного закаленного стекла.

МДФ

Металл

Пластик

Стекло

К наиболее распространенным относятся экраны из МДФ панелей. Они практически не отличаются от древесины по своему качеству, просты в уходе и работе. Имеют богатую цветовую палитру и широкий выбор текстуры и стилей.

Реже используются нетипичные материалы: ткань, бамбук, плотный картон.

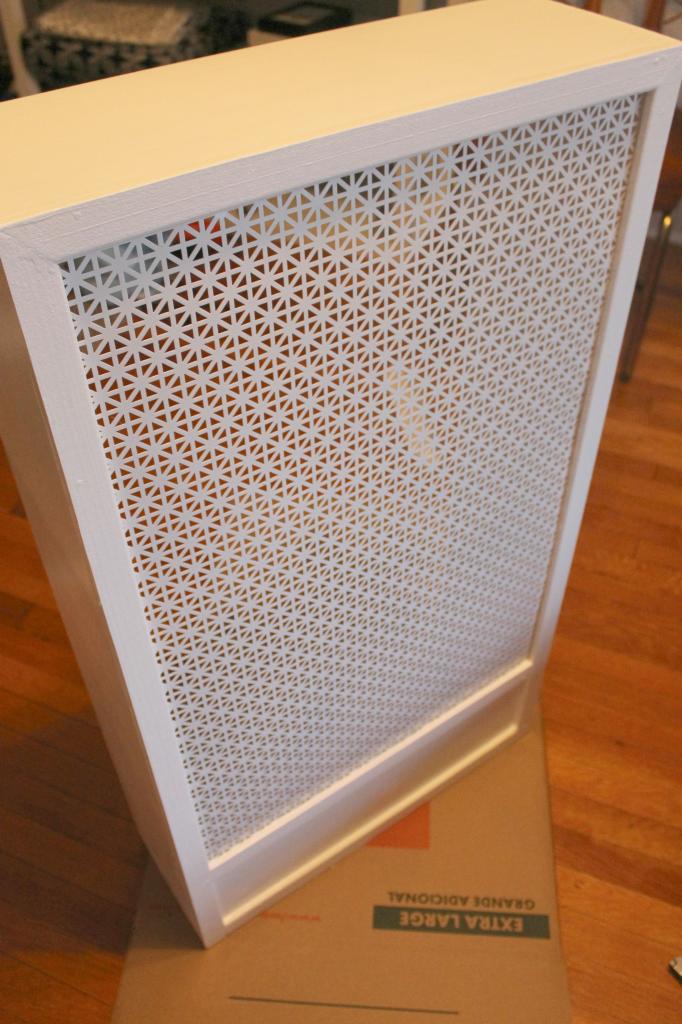

Самостоятельное изготовление короба

Металлическая сетка для панели

Полностью закрывающий отопительный прибор щит является одной из самых популярных моделей у домашних мастеров. Его можно изготавливать из самых разнообразных материалов и с разными вариантами исполнения.

В первую очередь необходимо подготовить:

панели МДФ или ДСП подходящего цвета;
металлическую сетку;
задний отражатель из металла или фольги;
крепежи;
ножовку;
дрель;
клей;
наждачную бумагу.

Короб представляет собой футляр без задней стены. Передняя и торцевая части производятся из металлической сетки, которая заключена в декоративную рамку. Это стильный вариант, который не мешает теплоотдаче радиатора. Крышку можно сделать из сетки или цельного полотна.

Создание эскиза

Схема экрана

Работа начинается с замеров батареи и создания эскиза и чертежей будущего щита. Необходимо отмерить длину и ширину радиатора. Для короба эти значения увеличивают на 5 см для высоты и на 10 см для ширины. Нужно также измерить глубину батареи и добавить 2,5 см к решетке. Размеры крышки будут равны ширине фасадной панели плюс 1-2 см.

Далее полученные выкройки нужно перерисовать на металлическую сетку и вырезать по размеру. Один элемент нужен для фасада, два для торцов и один для крышки. Также на боковых частях нужно предусмотреть места для вывода отопительной системы.

Из плит выпиливают элементы для оформления решетки. В случае цельной крышки ее тоже нужно вырезать из МДФ. Концы полученных реек спиливают под углом 45°, чтобы потом удобнее было соединять раму. Спилы шлифуются наждачной бумагой.

Сборка частей

После подготовки всех деталей можно собирать решетку. Четыре рейки нужно зафиксировать друг с другом с помощью клея и гвоздей. Аналогичным образом соединяются торцевые детали и крышка. С обратной стороны крепится металлическая сетка на степлер.

Далее готовые панели соединяются друг с другом. Когда сборка окончена, можно декоративно оформлять короб.

Монтаж на батарею

Предварительно стену за отопительным устройством нужно оклеить теплоотражающим материалом. Его размеры могут равняться габаритам батареи или быть чуть меньше.

Короб можно поставить несколькими способами:

На ножки. Их закрепляют на нижнюю часть решетки. Желательно выбрать мебельные ножки с возможностью регулировки высоты.
Дюбели с крючками. С их помощью короб будет подвешен. Для этого в стене проделывают отверстия под крючки, вставляют их и фиксируют решетку.
Анкеры с болтами. Их вбивают в заранее намеченное место и закручивают болты. На них крепится короб.

Выбор способа установки зависит от удобства. На функциональность экрана для радиатора отопления своими руками он не влияет.

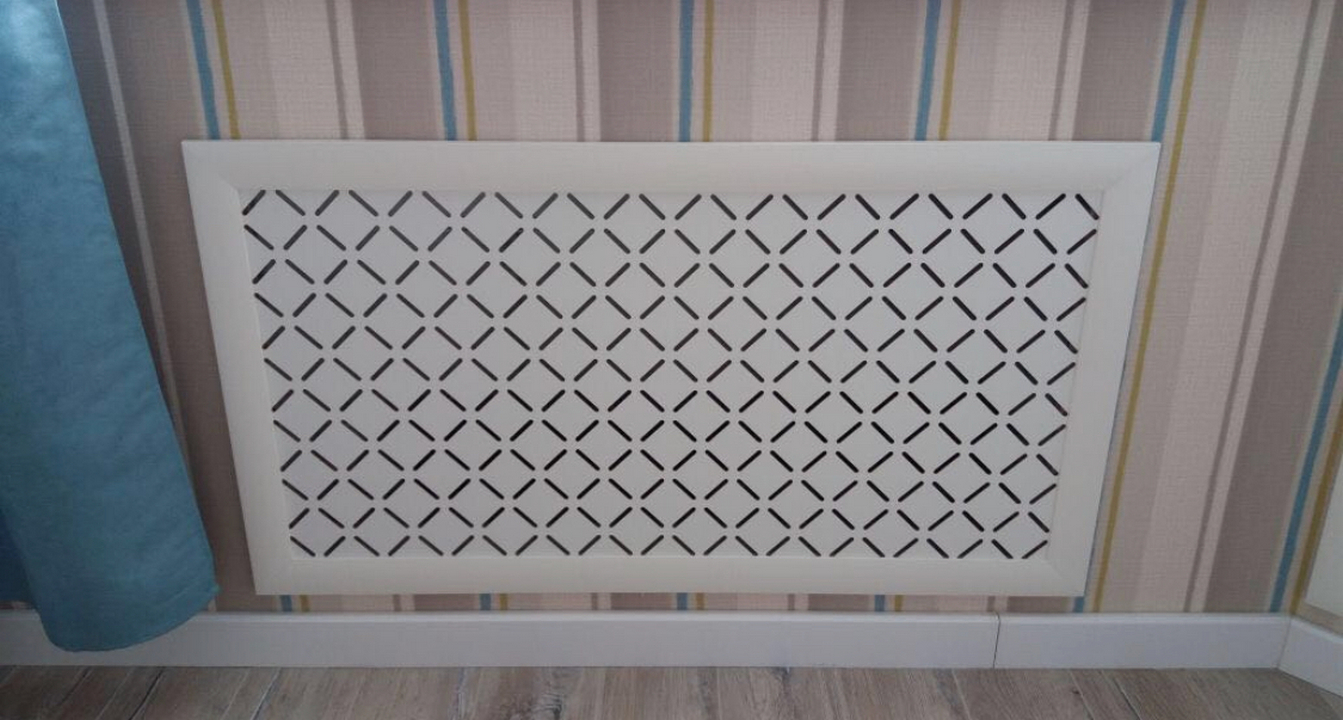

Декоративная решетка

Декоративная решетка

Не во всех случаях выгодно использовать конструкцию в виде короба. Можно обойтись экраном в виде фасадной панели с перфорацией. Она будет соответствовать размерам радиатора, который скрывает.

Производится решетка из металлической сетки, панели МДФ. Алгоритм работы похож на этапы создания короба. При наличии опыта и умений можно сделать щит в виде деревянной реечной структуры по типу жалюзи. Тогда рейки будут размещаться в любом направлении: вертикальном, горизонтальном, диагональном. При желании можно сделать экран для радиатора своими руками из ячеек, но такая структура будет сложнее, так как все элементы нужно разместить под прямым углом.

Советы домашним мастерам

Важно создать или купить такой экран, чтобы он не нарушал основную функцию радиатора – обогрев помещения. Он не должен служить препятствием и сильно уменьшать эффективность. Потери будут, но их можно свести к минимуму. Для этого делают сетки с большим количеством отверстий, которые не мешают циркуляции воздушных масс.

Чтобы улучшить эффективность, можно комбинировать разные материалы. Металл и дерево, металл и панели МДФ позволят сделать улучшенный короб для батареи отопления своими руками.

При выборе модели или самостоятельном изготовлении решетки важно учесть возможность чистки. Также может произойти авария, поэтому щит должен легко сниматься для доступа к поврежденным местам.

как сделать, фото, видео и прочее

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

Экран-коробка – полностью закрывает отопительный прибор.
Плоский экран предназначен для создания оградки радиаторов, находящихся в нише.
Экран навесной. Эта конструкция очень хорошо подходит для чугунных выступающих батарей.

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

стандартные размеры + как сделать экран своими руками (фото)

В вашем доме установлены малопривлекательные батареи отопления, которые своим видом вносят дисгармонию в общий интерьер? Это еще не повод отчаиваться из-за перспективы вечно наблюдать перед собой неприглядные радиаторы. И уж тем более это не причина тратиться на новые приборы. Решить проблему можно гораздо легче и дешевле – замаскировать батареи декоративными решетками. Их не обязательно покупать в магазине или индивидуально заказывать у мастера, ведь экраны необходимых размеров вполне реально сделать своими руками – далее мы и расскажем, как воплотить такую задумку, используя различные материалы: ПВХ, гипсокартон и дерево.

Польза декоративных решеток

Перед тем как начать рассматривать особенности изготовления экранов для батарей, обозначим преимущества этих декоративных элементов, чтобы понять, в чем же их польза. Итак, решетки для радиаторов дают возможность:

Эффектно спрятать батареи. Хотите преобразить жилище и понимаете, что имеющиеся радиаторы, пусть и довольно опрятные, никак не впишутся в новую обстановку? Или приборы отопления уже настолько старые, что одним своим видом портят интерьер? В обоих случаях как нельзя кстати будут декоративные экраны – они не только замаскируют батареи, но и выступят полноценным украшением комнаты.
Защитить радиаторы от загрязнений и пыли, тем самым облегчив их обслуживание.
Обеспечить равномерное распространение теплых воздушных масс по всей комнате.
Обезопасить домочадцев, в частности маленьких детей, от ожогов и ушибов от соприкосновения с отопительными приборами.

Декоративные экраны скроют неприглядные радиаторы

Безусловный плюс декоративных экранов еще и в том, что их внешний вид может быть абсолютно различным. Цветовая гамма, текстура, форма, материал, габариты – здесь все зависит только от ваших пожеланий. Но отметим, что есть и стандартная линейка размеров экранов:

60 х 30 см;
60 х 60 см;
60 х 90 см;
60 х 120 см;
60 х 150 см;
60 х 180 см.

Теперь непосредственно рассмотрим, как же изготовить декоративные решетки из ПВХ, гипсокартона и дерева.

Экраны из ПВХ

ПВХ – термостойкий и долговечный материал, отличающийся низкой ценой и широким диапазоном расцветок. Практически единственный недостаток пластика – низкая устойчивость к механическим ударам. Экран можно делать как полностью из ПВХ, так и с деревянными или металлическими опорами для увеличения общей прочности конструкции.

Первый этап изготовления решетки из ПВХ – создание чертежа. Измерьте высоту, глубину и ширину радиатора. К ширине прибавьте по 4 см с каждой стороны, чтобы обеспечить свободную циркуляцию воздуха, а к глубине – 3-5 см. Оперируя полученными данными, нарисуйте схему будущего экрана.

Второй этап – сооружение короба. Ножовкой или электролобзиком вырежьте из ПВХ боковые, лицевую и верхнюю части экрана. В верхней и передней секциях просверлите фигурные отверстия для воздуха. Соедините между собой элементы короба гвоздиками и металлическими уголками.

Важно! Чем меньше в экране отверстий, тем хуже нагретый воздух распространяется по периметру комнаты, что чревато низким уровнем обогрева помещения.

Третий этап – установка экрана: приставьте короб к батарее и саморезами закрепите его или на стене, или на специальных настенных навесах.

Решетки из гипсокартона

Гипсокартон – еще один финансово доступный, устойчивый к нагреву и легкий в работе материал, который отлично подходит для решеток.

Гипсокартон

Последовательность изготовления экрана:

Выполните разметку: вверху, внизу и по обе стороны от батареи проведите, соответственно, вертикальные и горизонтальные линии с отступом в 5-7 см – по ним будет крепиться профильный каркас.
Из металлического профиля 6 см в ширину нарежьте планки для каркаса: боковые, нижнюю и верхнюю, а также две выступающие – для обеспечения глубины экрана. Последние должны быть самыми длинными, так как их нужно будет согнуть в двух местах.
Шурупами закрепите верхнюю, нижнюю и боковые направляющие профиля на стене. Длинные планки для выступающей части короба согните под прямым углом в нужных местах так, чтобы получились продолговатые П-образные элементы, а затем шурупами соедините их края с боковыми направляющими на стене.
Нарежьте из гипсокартона элементы для обшивки короба. В верхней и передней панелях сделайте отверстия для воздуха. Затем зафиксируйте все панели к каркасу шурупами. Готовый короб можно покрасить, оклеить обоями, разрисовать и т.д.

Деревянные экраны

Экраны из дерева – классический декор, который идеально впишется буквально в любой интерьер. Несмотря на то что этот вариант нельзя назвать самым дешевым, именно деревянные решетки являются одними из наиболее популярных в своей категории. Причины востребованности экранов из дерева – натуральность, элегантный вид и, конечно же, простота сооружения:

Деревянный экран

Снимите мерки для будущего короба. Измерьте ширину, высоту и глубину батареи и прибавьте к каждому показателю по 8-10 см.
Из тонких брусков соорудите каркас экрана. Сначала вырежьте верхнюю и две боковые планки и соедините их между собой металлическими уголками. Затем навесьте полученное изделие на радиатор и зафиксируйте саморезами или непосредственно на стене, или на предварительно установленных навесах.
Из листа МДФ вырежьте лицевую панель экрана, выполните в ней необходимые отверстия и саморезами закрепите на каркасе.

Совет. Поверхность готового экрана обязательно обработайте лаком, чтобы защитить древесину от перепадов температур.

Теперь вы знаете, в чем польза декоративных экранов и как их можно сделать своими руками, используя доступные средства. Осталось запастись необходимыми материалами и можно приступать к работе – следуя простым инструкциям и проявляя фантазию, вы сможете получить решетки ничуть не хуже, нежели магазинные, но гораздо дешевле.

Деревянный экран на батарею своими руками: видео

https://youtu.be/YR5UBtAEkkg

Экран на радиатор отопления: фото

Экран для батареи отопления своими руками из фанеры, ткани и ламината: чертежи, фото, видео инструкция

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора.

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления».

Разновидности экранов для батарей

По способу установки выделяют всего 3 вида:

плоский экран;

навесная крышка;

короб.

Плоские экраны устанавливаются в тех случаях, когда радиатор располагается в нише или под подоконником, что соединяет его с общей концепцией интерьера, но сохраняет в помещении тепло.

Фото 1 Плоский вариант экрана на батарею

Навесная крышка монтируется на выступающие радиаторы. Именно этот вариант в некоторых случаях наращивают и получается миниатюрный столик, подходящий для утренного или вечернего кофе-брейк.

Фото 2 Навесная крышка — идеальный вариант для выступающего радиатора

Короб полностью закрывает радиатор, поэтому очень важно, чтобы вентиляционные отверстия были в нужном количестве и сделаны в определенных местах.

Что касается материала изготовления, то для экранов подходит абсолютно все – от закаленного огнеупорного стекла до дерева, включая ДСП, МДФ, пластик и даже металл.

Преимущества и недостатки отдельных вариантов

Поскольку речь идет о самостоятельном изготовлении экрана, выбирать стоит тот материал, с которым легко работать.

Безусловным лидером является дерево. Природная структура, красота, аромат и эстетика делают этот материал вечным. После того, как экран изготовлен, обязательно покрывайте его специальными составами. Если этого не сделать, даже дерево промышленной сушки от длительного контакта с горячей батареей начнет деформироваться и терять первоначальную форму.

ДСП, ДВП и пластик – находка для начинающих мастеров. Этот материал легко режется и обрабатывается. Вырезать детали можно как «на глаз», так и по трафарету. Такие экраны хотя и недолговечны, но способны значительно украсить интерьер в целом и радиаторы в частности.

Стеклянный экран изготовить самому очень сложно, поэтому их приобретают уже готовыми или делают на заказ. Это настоящая изюминка интерьера, которая может быть оформлена даже в виде картины.

Металлический экран чаще всего изготавливают либо в виде декоративного кружева, либо в виде заслонки. Это тоже специфический материал, который может изготовить только соответствующий специалист.

Поскольку ДВП (ДСП или пластик) являются наиболее простыми материалами, на их примере мы расскажем, как можно сделать экран для радиаторов своими руками.

Пошаговая инструкция

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

лист ДВП подходящей цветовой гаммы

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

листовая сетка, которая будет устанавливаться на переднюю и боковые панели;

отражающий лист – чаще всего используются металлические или фольгирующие листы;

соединительные элементы – скобы, шурупы и гвозди.

столярный клей.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Заключение

Никто не отменяет фактора доступности декоративных элементов в продаже. Сегодня можно выбрать экраны на любой вкус и кошелек. Но все же есть мастера, которые любят и умеют творить настоящие произведения искусства своими руками. Можно начать с малого – и сделать такой простой, но очень красивый экран самостоятельно. Небольшая подготовка и 3-4 часа вашего времени позволят создать уникальный и эксклюзивный элемент интерьера без особых затрат.

Видео 3 Делаем декоративный экран своими руками

Видео 4 Декоративный экран-решетка на батарею

Фото готовых экранов в интерьере

Фото 6 Секционный экран на батарею

Фото 7 Вариант резного экрана для батареи

Фото 8 Плетёный складной-раскладной экран для радиатора

Фото 9 Экран из металла на батарею

Фото 10 Плетеный вариант экрана для батареи

Фото 11 Экран из массива дерева

75 фото идей декорирования батареи отопления своими руками

Батареи отопления, несомненно, важны для каждого помещения, предназначенного для пребывания людей. Как правило, расположение радиаторов отопления всегда на виду. Поэтому их внешний вид существенно влияет на общий вид помещения. В процессе ремонта или готовясь к нему, вопрос с внешним видом батарей отопления следует тщательно продумать. В ближайшие жизненные планы не входит ремонт? – не беда, есть решения и в этом случае. Благодаря доступности информации, а также возможности приобретения разнообразных материалов, декорирование различных предметов интерьера стало доступно для каждого независимо от финансов и способностей к рукоделию.

Правильный подход к декорированию батареи основывается не только на эстетической составляющей, также важно и функциональное назначение отопительного прибора

Весьма неудачное решение – движение теплого воздуха практически полностью заблокорованно

Возможные варианты декора батарей отопления выбираются по ряду параметров. Чтобы результат работы порадовал, при решении вопроса выбора отделки радиаторов отопления, следует исходить из следующих исходных данных:

изначальные свойства самого предмета декорирования;
стиль помещения, в котором расположены батареи;
цветовая гамма комнаты и стиль ее оформления;
функциональное предназначение помещения.

Отлично, если читая эту статью, вы уже знаете, чего именно хотите. Если же еще не определились, как лучше всего поступить, то, возможно после ее прочтения, несколько отличных идей все же появятся. Вам же останется только выбирать способ преобразования батарей отопления, который подходит по средствам и возможности выполнения, если Вы хотите выполнить декор батареи отопления своими руками.

Красота в ущерб теплу

При капитальном ремонте помещений можно, конечно спрятать батарею в стену с помощью устройства ниши из гипсокартона, ДСП или пластика. Вентиляция тепла и отвод его от батареи, в данном случае, осуществляется через решетку, которая обязательно в такой нише должна быть устроена. Как правило, такие ниши декорируются решеткой из ДСП или дерева. Возможен подбор как самой решетки, так и ее обрамления в необходимой цветовой гамме. Решетки такие продаются в большом ассортименте, они долговечны и неплохо пропускают тепло.

Скамья для чтения над батареей

Кроме того, вопрос преобразования батарей отопления можно решить, закрыв их специальными декоративными экранами. Такие приспособления могут устанавливаться непосредственно впереди батарей отопления или выполняться в навесной форме.

Навесной экран из тонких деревянных реек

Простая деревянная решетка, окрашенная в тон отделки стен

Навесной экран из металла незначительно снижает теплообмен, стоит недорого и легко монтируется

Эти решения не всегда можно назвать оптимальными, поскольку очень большая часть тепла, выделяемая батареей, в данном случае теряется впустую. Эффект близок к тому, которого достигли бы, пряча батарею за шторами.

Металлический экран с ажурным дизайном

Любая конструкция экрана должна обеспечивать доступ к батарее отопления

В то же время, закрытие радиаторов отопления выполняет функцию защиты маленьких детей от ожогов. Экраны, короба и ниши красивы, их можно подобрать под любой интерьер. Данный вид декора применяется, как правило, в гостиных и является для них идеальным стилистическим решением. Закрытие батарей в детских комнатах коробами и экранами является оптимальным решением как исходя из целей безопасности, так и с декоративной целью. Панель из дерева или ДСП может быть украшена яркими рисунками и использоваться как игровой элемент.

Идея экрана для высокой батареи

Старая деревянная лавка в роли короба для батареи в прихожей деревенского дома

Смотрите такжеИнтерьер гаража, фото.

Экран своими руками

Впрочем, экран для батареи можно сделать и самостоятельно. Лучше всего для этих целей подойдут такие материалы как дерево, ДСП или фанера. Эти материалы целесообразно окрасить в цвет помещения. Кроме того, отлично подойдет для этих целей оргстекло. Этот материал безопасен. На него так же можно нанести подходящие изображения краской или выполнить декорирование в технике декупаж.

Сделать экран проще всего из дерева

Решившись на изготовление панели для батареи самостоятельно, следует помнить о необходимости выполнения отверстий в ней. Они необходимы для прохода теплого воздуха от батареи в помещение.

Передняя панель экрана изготавливается из досок толщиной 16 мм

В качестве решетки удобно использовать перфорированную панель из ДВП, приобрести которую можно в любом гипермаркете строительных материалов

Перед батареей необходимо установить каркас

Передняя панель экрана закрепляется с помощью саморезов

В итоге получается вполне привлекательная конструкция

Смотрите такжеОформление зала на свадьбу своими руками: фото идеи

Лучшие решения для кухни

Дизайн кухонь, не такой строгий, как принято для гостиных, дает волю для фантазии. Кроме вышеописанных способов спрятать батареи отопления, в помещениях, где творятся кулинарные шедевры, создаются и дизайнерские изыски по украшению радиаторов отопления. Батарею и трубу, соединяющую ее с источником тепла, можно окрасить в цвет стен, можно украсить, применив технику декупажа, а можно и объединить эти два способа.

Окрашенная в тон стен батарея будет меньше бросаться в глаза

Ещё больше эффекта можно добиться, если расписать батарею в тон обоям

Батарею можно выставить напоказ, сделав её частью художественной композиции

Множество идей доступны в Сети. Взяв их за основу, можно самостоятельно и без особых трудовых и временных затрат создать шедевр, украсив внешние элементы системы отопления элегантным или жизнерадостным рисунком. Декупаж батареи представляет собой перенесение рисунка с носителя на металлическую поверхность радиатора. При оформлении в технике декупаж, батареи можно декорировать, используя готовые рисунки, исполненные на тонкой бумаге (подойдут как рисовая бумага, так и обычные декоративные салфетки). Вариантов оформления очень много: цветы, оформление под дерево, геометрические рисунки.

Батарея-радуга

Хохломская роспись на батарее отопления

Если вы обладаете художественными способностями, то можно обойтись без готовых решений и наносить изображения краской непосредственно на поверхность. Для таких работ понадобятся термостойкие краски и лак. Последний необходим тем, кто решится выполнить декупаж батареи самостоятельно. Для декупажа также понадобится клей, подойдет обычный ПВА.

Смотрите такжеЖидкие обои своими руками — изготовление, пропорции, мастер класс

Оформление батареи в ванной

Не каждая ванная комната имеет отдельные батареи, кроме той, которая выполняет роль полотенцесушителя. Современные изделия достаточно эстетичны. Необходимость декорирования возникает в том случае, если замена батареи давно не производилась, ввиду чего она потеряла внешний вид. Самый простой способ придать отопительному прибору презентабельный внешний вид — это окрашивание. Цвет краски подбираются по цвету помещения. Разумеется, изделие, которое подлежит окраске, тщательно очищается. Впрочем, декупаж в ванной комнате так же уместен.

Пример удачного использования батареи в качестве яркого акцента

Кроме того возможно закрыть батарею в ванной комнате сеткой, которая может исполнять роль системы хранения.

Защитный экран с полками для хранения

Батарею можно спрятать в стильный шкафчик

Или оставить на виду, прикрыв сверху полочкой

Подводя итог, следует отметить, что декорирование батареи отопления – это процесс творческий. Выбирая способ преображения радиаторов отопления главное не перестараться с декоративными элементами, выдержав общий стиль оформления помещения. Важно также учитывать то, что не должно пострадать основное функциональное предназначение радиатора – обогрев помещения в холодное время года.

Декорируют как старые чугунные батареи, так и современные изделия из алюминия и биметалла. Последние особенно податливы для нанесения рисунков, поскольку внешнее оформление состоит из плоских пластин, на которые удобно наносить рисунок.

Выбирая окрашивание, следует помнить о том, что для радиаторов отопления производятся специальные краски, которые выдерживают высокие температуры.

Смотрите такжеОригинальный декор часов можно создать и своими руками

Видео: техника росписи радиатора отопления

Смотрите такжеДекор своими руками для эксклюзивного интерьера

Фото: 50 вариантов декорирования батареи

Эти любители DIY Powerwall строят свои собственные домашние аккумуляторные системы

Растущее число энтузиастов, занимающихся домашним хозяйством, обращает свое внимание на накопление энергии в жилых помещениях.

Для этих поклонников Powerwall от Tesla за 3000 долларов не впечатляет. Вместо этого они создают свои собственные версии DIY — за небольшую часть стоимости.

Джеху Гарсия, Питер Мэтьюз и Даниэль Рёмер — лидеры движения, которое использует социальные сети, чтобы показать, как можно собрать домашние аккумуляторные батареи из батарей для ноутбуков.

Гарсия, чей канал на YouTube насчитывает почти 113 000 подписчиков, работает над созданием самодельной аккумуляторной системы промышленного масштаба с емкостью хранения 1 мегаватт-час. Его видео-анонс проекта был просмотрен более 91 000 раз.

Гарсия впервые рассказал, как создать самодельную версию Powerwall от Tesla в 2016 году. Хотя он так и не завершил проект, он вдохновил других ютуберов последовать его примеру.

Одним из них был австралиец Питер Мэтьюз, который ведет форум под названием DIY Powerwalls.В августе он продемонстрировал на своем канале YouTube 23 000 подписчиков самодельную аккумуляторную систему хранения на 40 киловатт-часов, собранную из 4480 литий-ионных элементов размером 18650.

В другом месте в Интернете Даниэль Ремер, который управляет веб-сайтом DIY Tech & Repairs, который имеет более 5000 подписчиков на YouTube, предлагает уроки о том, как собрать ячейки модели 18650 в пакеты, которые можно использовать для домашнего хранения.

Пока Гарсия не осуществит свои планы по созданию аккумуляторной системы на 1 мегаватт-час, Рёмер, похоже, удостоится чести создать самую большую в мире самодельную систему хранения энергии с емкостью более 100 киловатт-часов.

Другие руководства по батареям на YouTube включают DIY Tesla Powerwall Майка, где зрители могут увидеть экономию от любительской установки с солнечной батареей и хранилищем, и AveRage Joe, управляемый Джо Уильямсом, который демонстрирует попытки заставить 10-киловаттную систему работать в течение 24 часы.

YouTube — лишь один из нескольких каналов, на которых собираются поклонники заряда батареи. Страница DIY Powerwalls в Facebook, также управляемая Мэтьюзом, насчитывает более 7100 участников.

Стоимость создания собственной версии Powerwall, естественно, зависит от ряда переменных, от используемых частей до емкости хранилища.В видео, опубликованном в 2015 году и просмотренном более миллиона раз, Гарсия заявил, что может построить DIY Powerwall за 300 долларов.

Между тем, британский канал DIY Powerwall на YouTube оценивает стоимость в 900 долларов. Несмотря на такое снижение затрат, маловероятно, что YouTube-пользователи Powerwall сделают самодельный проект, что вызовет волну любительского производства систем хранения энергии.

Получение ячеек — например, старых ноутбуков, купленных на eBay, — это рутинная работа. «Когда они приходят ко мне, это просто аккумуляторы для ноутбуков», — объясняет Мэтьюз в видео.«Они мертвы. Обычно они больше не взимают плату.

Обычно причина в том, что одна или несколько ячеек вышли из строя. Проверка того, что они находятся в рабочем состоянии, может занять около часа на каждую ячейку. «Это очень трудоемкий процесс», — объясняет Мэтьюз.

Затем вам нужно собрать аккумуляторную систему, что включает в себя изготовление какой-то коробки или корпуса для ее установки. Ютуберы, поддерживающие нестандартные аккумуляторные системы, обычно имеют хорошо укомплектованный сборочный цех или мастерскую, где можно поиграть.

То, что у них в итоге получается, иногда бывает достаточно большим, чтобы заполнить небольшой сарай, и совсем не близко к настоящему Powerwall с точки зрения дизайна или эстетики. Если посмотреть в сторону, есть еще проблема безопасности.

«Самостоятельное хранение энергии — это не то, что мы поощряем из-за неотъемлемых опасностей, связанных с электричеством и батареями», — сказал Ник Дженки из Dulas, специализированной консультационной фирмы по возобновляемым источникам энергии.

«Мы видели примеры, когда отечественные производители энергии пытались построить« Powerwalls », используя старые аккумуляторы 18650 для портативных компьютеров», — сказал он.«Однако никому, даже опытному инженеру, крайне не рекомендуется собирать литий-ионный аккумулятор большой емкости из бывших в употреблении или даже новых компонентов».

«Помимо опасностей, связанных с электричеством и высоким напряжением, литиевые элементы содержат легковоспламеняющиеся органические растворители и могут загореться при неправильном обращении», — отметил Дженки.

«В случае большой батареи возгорание будет очень серьезным и потенциально опасным для жизни», — сказал он.

Вот почему, по словам аналитика по хранению энергии GTM Research Бретта Саймона, «хранение энергии своими руками, скорее всего, останется прерогативой некоторых преданных любителей, а не тенденцией, которая подорвет рынок.»

«Кроме того, по мере того, как бытовые системы хранения становятся все более популярными, потребители с гораздо большей вероятностью приобретут надежный бренд с гарантией, чем попытаются создать свою собственную систему», — добавил он.

DIY Professional 18650 Аккумулятор: 12 шагов (с изображениями)

Мир отказывается от ископаемого топлива и однажды станет полностью электрическим. В современном мире литий-ионный аккумулятор — наиболее многообещающий химический элемент из всех батарей. Большинство аккумуляторных батарей, используемых в ноутбуках, радиоуправляемых игрушках, дронах, медицинских устройствах, электроинструментах, электронных велосипедах и электромобилях (EV), основаны на батареях 18650.Это один из наиболее зрелых доступных литий-ионных форматов, он производится в больших объемах и имеет низкую стоимость ватт-часа.

◆ Подпишитесь на меня в Instagram @ opengreenenergy

Вы можете найти все мои проекты на https://www.opengreenenergy.com/

Батарея 18650 (диаметр 18 мм и длина 65 мм) представляет собой классификацию литий-ионных батарей по размеру. . Он такой же формы, но немного больше, чем батарея AA. Батарейки AA иногда называют 14500 батареями, потому что они имеют диаметр 14 мм и высоту 50 мм.

Ранее я сделал генератор солнечной энергии, который до сих пор работает очень хорошо. Но главная проблема — это его вес, он действительно тяжелый. Основной вес солнечного генератора обусловлен находящейся внутри тяжелой свинцово-кислотной батареей. Поэтому я решил сделать легкий и компактный литий-ионный аккумулятор 18650.

В этом руководстве я покажу вам, как сделать аккумуляторную батарею 18650 для таких приложений, как Power Bank, солнечный генератор, электронный велосипед, силовая стена и т.д. последовательно и параллельно, чтобы сделать пакет большего размера и, наконец, обеспечить безопасность, добавив к нему BMS.

В конце этого проекта я сделал заказной корпус для аккумуляторной батареи, напечатанный на 3D-принтере.

Заявление об ограничении ответственности: Я не могу нести ответственность за потерю имущества, повреждение или гибель людей, если это дойдет до этого. Это руководство было написано для тех, кто знаком с технологией перезаряжаемых литий-ионных аккумуляторов. Пожалуйста, не пытайтесь это сделать, если вы новичок. Оставайтесь в безопасности.

Полное видеоурок:

Набор для сборки литий-ионных аккумуляторов DIY открывает двери для самодельных электровелосипедов, powerwall и даже электромобилей

Самодельные литий-ионные аккумуляторные батареи для домашних энтузиастов в сообществе экологически чистой энергии уже давно стали святым Граалем.Для всего, от домашнего накопителя солнечной энергии до электрических велосипедов, картов и полноразмерных электромобилей, литий-ионные батареи когда-то были одним из самых ограничивающих факторов для любителей и производителей.

Тем не менее, в последние несколько лет наблюдается впечатляющий рост доступности запчастей, инструментов и знаний в области литий-ионных аккумуляторов своими руками. Это привело к увеличению возможностей для творческих домашних мастеров избавиться от связей традиционных поставщиков дорогих литий-ионных аккумуляторных батарей и вместо этого разрабатывать свои собственные аккумуляторы для различных проектов и приложений.

Я лично занимался сборкой собственных аккумуляторных батарей с 2011 года, когда понял, что ограниченных возможностей, доступных для таких мастеров, как я, просто недостаточно для удовлетворения потребностей моих проектов по солнечной энергии и электромобилю. В то время аккумуляторные элементы были ограничены несколькими коммерчески доступными вариантами. Если вам нужно что-то особенное, например аккумуляторные элементы большой мощности или большой емкости, вам нужно будет разобрать аккумуляторные блоки для электроинструментов, чтобы собрать специальные элементы.

Однако сегодня известные компании, такие как Samsung, Panasonic, LG, Sanyo и Sony, производят десятки — если не сотни — различных типов высококачественных аккумуляторных элементов, которые любители используют для создания аккумуляторных блоков для бесчисленных проектов зеленой энергетики.Кроме того, сложные инструменты, необходимые для сборки аккумуляторных батарей, такие как точечные сварочные аппараты, которые раньше стоили более 1000 долларов, снизились в цене и размерах до такой степени, что любители могут использовать их в своих домах и гаражах.

В Интернете возникли большие сообщества, демонстрирующие проекты самодельных аккумуляторов, созданные творческими людьми по всему миру. Одно из первых и крупнейших сообществ вращалось вокруг электрических велосипедов. Электровелосипеды были одними из первых потребительских товаров, для которых требовались большие литий-ионные аккумуляторы с десятками отдельных аккумуляторных ячеек.

Сочетание высокой стоимости этих батарей с самодельной природой многих в ранних сообществах электровелосипедов сделало самодельные аккумуляторы неизбежным результатом. Изготовители нестандартных электровелосипедов, которым требовалось больше вариантов для аккумуляторов, начали покупать недавно доступные потребительские аппараты для точечной сварки, чтобы создавать свои собственные конфигурации аккумуляторов. Так родился ренессанс DIY-аккумуляторов.

Вскоре после этого DIY powerwall или домашние аккумуляторные батареи, часто построенные из утилизированных аккумуляторных ячеек для ноутбуков, начали становиться все более популярными.Еще до того, как Tesla представила свой одноименный Powerwall в 2015 году, энтузиасты DIY уже пытались создать свои собственные домашние аккумуляторные батареи. После того, как Tesla вышла на рынок и превратила Powerwall в нарицательное имя, версии DIY стали еще более популярными.

Поскольку они используются для электроснабжения целых домов, самодельные силовые стены часто требуют многих тысяч отдельных аккумуляторных ячеек. Однако при цене от 3 до 6 долларов за ячейку строителям приходилось проявлять творческий подход. Сообщество обнаружило, что старые аккумуляторы для ноутбуков, предназначенные для центров по переработке, часто содержат совершенно исправные аккумуляторные элементы, в основном из-за того, что компьютеры умирают задолго до того, как аккумуляторы отслужили свой срок службы.

Скрупулезные домашние мастера могли собирать элементы из этих аккумуляторов для ноутбуков, иногда даже находя их бесплатно в мастерских по ремонту компьютеров и в магазинах розничной торговли, которые по закону часто обязаны забирать старые литий-ионные аккумуляторы. Это поразительно повлияло на экономию утилизации аккумуляторов. За считанные месяцы старые аккумуляторы для ноутбуков превратились из раздражающего электронного мусора, с которым у большинства розничных торговцев и центров сбора не было проблем, в товар, который распродавался за фунт.

В отличие от большинства самодельных аккумуляторных батарей для электровелосипедов, которые сварены точечной сваркой вместе, как и профессиональные аккумуляторные блоки, строителям самодельных силовых панелей нужен был способ экономично соединить тысячи ячеек быстро, дешево и таким образом, чтобы они могли удалять элементы, которые со временем выходили из строя.Таким образом, сообщество DIY powerwall приняло иногда противоречивый метод пайки аккумуляторных элементов вместе в свои массивные аккумуляторные блоки. Этот процесс пайки позволил строителям добавлять предохранители на уровне ячеек, такие как Tesla включает в свои пакеты, но остается открытым вопрос о том, насколько велико влияние тепла паяльника на долговечность литий-ионных аккумуляторов. аккумуляторные элементы.

По мере того, как производство аккумуляторных батарей стало более доступным, я начал фиксировать на бумаге все знания и опыт в области самостоятельного изготовления литий-ионных аккумуляторных батарей, которые я накопил за эти годы.Эта попытка создать единый источник высококачественного образовательного контента об аккумуляторах DIY в конечном итоге превратилась в бестселлер Amazon DIY Lithium Batteries.

Между написанием книги и запуском канала на YouTube, который обучает людей искусству сборки батарей, я общался с бесчисленным множеством производителей и любителей, которые хотели присоединиться к повальному увлечению литиевыми батареями своими руками. Одно из самых распространенных желаний, которые я видел, было создание модульной системы сборки аккумуляторных батарей. Вместо того, чтобы использовать сварку и пайку для создания постоянных батарейных блоков, домашние мастера хотели иметь возможность заменять литиевые батареи так же, как вы меняете AA в пульте дистанционного управления телевизора.Ничего подобного не существовало в масштабах и на уровне мощности, подходящих для питания крупных накопителей энергии или электромобилей. Так что мне пришлось работать с командой ярких, увлеченных молодых инженеров и дизайнеров, и мы создали решение.

Прошлым летом мы представили первую версию нашей идеи, которая называется комплект для сборки батарей Врузенд. Он включает в себя запрессованные крышки аккумуляторных батарей, которые подходят к концам обычных литий-ионных аккумуляторных элементов, используя подпружиненные клеммы и резьбовые клеммы.Колпачки фиксируются вместе, позволяя изготовителю аккумуляторов создать аккумуляторы точного размера, формы, напряжения и емкости, необходимые для любого проекта.

Наша последняя версия, только что анонсированная сегодня на Kickstarter, предназначена для приложений с более высокой мощностью, таких как мощные электрические скейтборды, электровелосипеды, гоночные карты и электронные мотоциклы или аккумуляторы большой мощности.

Я считаю, что будущее изготовления литиевых батарей своими руками невероятно радужно для любителей и производителей зеленой энергии.Собираете ли вы игрушку на солнечной энергии или гоночный электромобиль, растущая индустрия сборки аккумуляторов своими руками ждет вас под рукой.

[Примечание редактора: несколько комментаторов выразили обеспокоенность тем, что это реклама или спонсируемый пост. Обстоятельства таковы, что мы были знакомы с Микой некоторое время и были в восторге от продукта, который был запущен на этой неделе. Мы решили, что вместо того, чтобы писать об этом, лучше услышать прямо из уст лошади. Мы не получали никаких денег или пособий от этой публикации.. -Сет Вайнтрауб]

FTC: Мы используем автоматические партнерские ссылки для получения дохода. Подробнее.

Подпишитесь на Electrek на YouTube, чтобы смотреть эксклюзивные видео, и подписывайтесь на подкаст.

stuartpittaway / diyBMS: система управления батареями для литий-ионных аккумуляторов / элементов

своими руками

Самостоятельная система управления батареями для литий-ионных аккумуляторных блоков / элементов

Больше обсуждения
https: //community.openenergymonitor.org / t / diy-lithium-battery-balancer-and-monitoring-bms / 5594/10

** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ДАННЫЙ ДИЗАЙН БЫЛ ЗАМЕНЕН ВЕРСИЕЙ 4 **

https://github.com/stuartpittaway/diyBMSv4

Некоторые видеоролики Youtube о создании и тестировании BMS можно найти на
https://www.youtube.com/playlist?list=PLiYbY8lzAN-2qB9rR0Sc7Z7sUrsgYzsiV

DIY Powerwall — это самодельная конструкция блока аккумуляторных элементов для создания накопителя энергии, который можно использовать через инверторы для питания электрических устройств в доме.Как правило, элементы утилизируются / используются из вторых рук и обычно используют литиевые элементы 18650.

Литиевые батареи должны иметь одинаковый уровень напряжения в параллельной батарее. Это делается путем балансировки каждой ячейки в батарее, чтобы повысить или понизить ее напряжение, чтобы оно соответствовало другим.

Существующие решения по балансировке доступны на рынке, но по относительно высокой стоимости по сравнению со стоимостью аккумуляторного блока, поэтому этот проект направлен на разработку недорогой, простой в использовании системы BMS / балансировщика.

Большое количество людей использовали коммерческую систему BATRIUM BMS в своих устройствах Powerwall.

для Великобритании, но с небольшой установкой. У меня есть установка 7s96p, которую мне нужно держать в равновесии.

Наблюдая за потреблением электроэнергии в моем доме с помощью решений emonTX и emonSD, я обычно использую около 9 кВт / ч в день (без учета зарядки электромобилей). Не считая странных скачков, нагрузка обычно составляет менее 500 Вт в течение большей части дня / ночи.

Установите DIY powerwall с возможностью подачи нагрузки 1000 Вт, чтобы покрыть все обычные домашние дела (за исключением всплесков, с которыми справится сеть).

Для преобразования постоянного тока батареи в переменный ток сетевого уровня потребуется инвертор, подключенный к сети.

Управляемое зарядное устройство может потребоваться для зарядки аккумулятора в течение дня (или при дешевом энергоснабжении от сети). В идеале зарядное устройство должно соответствовать генерации экспорта от солнечной батареи (ей), чтобы предотвратить импорт.

Возможно объединение зарядного устройства и инвертора в один блок (так называемые гибридные блоки)

По очевидным причинам безопасность имеет решающее значение, поэтому необходимо позаботиться о том, чтобы компоненты были установлены и сертифицированы по мере необходимости, наряду с правильной спецификацией кабелей, прерывателей, предохранителей и т. Д.

Почему я это делаю? Ради интереса: weak_smile: Мне действительно нужно больше выходить!

Напоминаем, что это продукт / решение «сделай сам», поэтому не используйте его для систем, критически важных для безопасности, или в любой ситуации, где существует опасность для жизни. Нет гарантии, может работать не так, как ожидалось, или вообще не работать.

Я работаю над следующими проектными параметрами, которые взяты из исследований в этой области (что делает большинство других!).

Предположение, что бывшие в употреблении элементы 18650 собраны в «пакеты», содержащие десятки или сотни элементов параллельно.Напряжение ячейки 18650 от 3,0 В (пустой) до 4,2 В (полный)
Батарейный блок 48 В постоянного тока — последовательная работа 14 блоков / ячеек (также известный как 14S), это дает от 42 В до 58,8 В постоянного тока
Ожидаемая мощность батареи (1000 Вт), поэтому вырабатывается ток до 25 А (в зависимости от напряжения батареи)
Зарядное устройство и инвертор будут коммерческими продуктами (не сделанными своими руками), чтобы соответствовать необходимым разрешениям

Опираясь на мои существующие навыки и знания, а также создавая что-то, что другие могут внести, используя обычные стандартные библиотеки и готовые компоненты.

Спроектируйте концентратор и расположение спиц для центрального контроллера и отдельных узлов мониторинга ячеек на каждом блоке (так 14 в моем случае)
Используйте библиотеки и инструменты на основе Arduino (можно перейти на platform.io) **
Используйте esp8266-12e в качестве контроллера — чтобы воспользоваться преимуществами встроенного Wi-Fi для мониторинга / предупреждений и производительности ЦП / ОЗУ
Используйте AVR ATTINY85 для каждого узла
Убедитесь, что напряжение каждой ячейки изолировано от других ячеек и что напряжение заземления изолировано.
Необходима изолированная связь между контроллером и узлом
Ставить все на GITHUB
Документируйте это!

** Существуют более мощные процессоры, чем 8-битный Arduino, однако им не хватает удобства для пользователя и сообщества для поддержки и поддержки разработки кода

ПРИМЕЧАНИЕ РАЗМЕР КОМПОНЕНТОВ ДОЛЖЕН БЫТЬ РАЗМЕРОМ 0805 ДЛЯ МЕНЬШЕГО ВАРИАНТА ПП!

См. BMS_Cell_Module_BOM.html для подробностей

Ссылки на основные компоненты
АТТИНИ85В-10СУ
http://uk.farnell.com/atmel/attiny85v-10su/mcu-8bit-attiny-10mhz-soic-8/dp/1455166

REG710NA-3.3
http://uk.farnell.com/texas-instruments/reg710na-3-3-250/charge-pump-regulator-buck-boost/dp/1535743

Аналоговые устройства ADUM1250ARZ
http://uk.farnell.com/analog-devices/adum1250arz-rl7/digital-isolator-4-ch-1mbps-nsoic/dp/2758723

SI2312BDS-T1-E3 МОП-транзистор, канал N, 3,9 А, 20 В, 0,025 Ом, 4.5 В, 850 мВ
http://uk.farnell.com/vishay/si2312bds-t1-e3/mosfet-n-ch-20v-3-9a-sot-23-3/dp/2396085

B57891M0103K000 Термистор, NTC, 10 кОм, серия B57891M, 3950 K, сквозное отверстие
http://uk.farnell.com/epcos/b57891m0103k000/thermistor-ntc-radial-leaded/dp/2285471?ost=B57891M0103K000&iscrfnonsku=false&ddkey=http%3Aen-GB%2FElement14_United_King 9

Как собрать литиевую батарею для электровелосипеда своими руками из ячеек 18650

Литиевая батарея — это сердце любого электрического велосипеда.Ваш двигатель бесполезен без всей этой энергии, хранящейся в вашей батарее. К сожалению, хороший аккумулятор для электровелосипеда часто бывает самым трудным и самым дорогим. При ограниченном количестве поставщиков аккумуляторов для электрических велосипедов и множестве различных факторов, включая размер, вес, емкость, напряжение и скорость разряда, поиск именно той батареи, которую вы ищете, может быть сложной задачей и привести к нежелательным компромиссам.

Но что, если бы вам не пришлось идти на компромисс? Что, если бы вы могли собрать свой собственный аккумулятор для электровелосипеда в соответствии с вашими точными характеристиками? Что, если бы вы могли собрать аккумулятор идеального размера для вашего велосипеда со всеми необходимыми функциями и сделать это дешевле, чем в розницу? Это проще, чем вы думаете, и ниже я покажу вам, как это сделать.

А теперь пристегнитесь, возьмите напиток и приготовьтесь к серьезному чтению, потому что это не короткая статья. Но это определенно того стоит, когда вы путешествуете на своем собственном аккумуляторе для электровелосипеда!

Заявление об отказе от ответственности: Прежде чем мы начнем, важно отметить, что литиевые батареи по своей природе содержат большое количество энергии, и поэтому крайне важно обращаться с ними с максимальной осторожностью. Создание литиевой батареи своими руками требует базового понимания принципов работы с батареями и не должно предприниматься кем-либо, кто не уверен в своих электрических и технических навыках.Пожалуйста, прочтите эту статью полностью, прежде чем пытаться собрать свой собственный аккумулятор для электровелосипеда. При необходимости всегда обращайтесь за профессиональной помощью.

Примечание. В нескольких местах этой статьи я вставлял сделанные мною видеоролики, демонстрирующие этапы сборки батареи. Батарея, используемая в видео, имеет такое же напряжение, но немного большей емкости. Все те же методы все еще применяются. Если вы чего-то не понимаете в тексте, попробуйте посмотреть это в видео.

Необходимые инструменты и материалы:

18650 варианты литиевых элементов

Ячейки

18650, которые используются во многих различных устройствах бытовой электроники, от ноутбуков до электроинструментов, являются одними из наиболее распространенных аккумуляторных элементов, используемых в аккумуляторных батареях электрических велосипедов.В течение многих лет были доступны только посредственные ячейки 18650, но спрос со стороны производителей электроинструментов и даже некоторых производителей электромобилей на сильные, высококачественные элементы привел к разработке ряда отличных вариантов 18650 за последние несколько лет.

Эти клетки отличаются своей цилиндрической формой и размером примерно с палец. В зависимости от размера батареи, которую вы планируете построить, вам понадобится от нескольких десятков до нескольких сотен.

Существует различных типов ячеек 18650, из которых можно выбрать .Я предпочитаю использовать ячейки известных брендов таких компаний, как Panasonic, Samsung, Sony и LG. Эти элементы имеют хорошо задокументированные рабочие характеристики и производятся на уважаемых заводах с превосходными стандартами контроля качества. Фирменные марки 18650 стоят немного дороже, но, поверьте, они того стоят. Отличной ячейкой начального уровня является ячейка Samsung ICR18650-26F. Эти элементы емкостью 2600 мАч должны стоить где-то от 3 до 4 долларов в любом приличном количестве и могут выдерживать непрерывный разряд до 2 ° C (5,2 А на элемент).Я беру свои элементы Samsung 26F на Aliexpress, обычно у этого продавца, но иногда я видел здесь более выгодную цену.

Название бренда аккумуляторов Samsung (18650-29E рупий)

Многие люди склонны использовать более дешевые модели 18650, продаваемые под такими названиями, как Ultrafire, Surefire и Trustfire. Не будь одним из таких людей. Эти клетки часто продаются с емкостью до 5000 мАч, но с трудом могут получить более 2000 мАч. На самом деле эти элементы — всего лишь заводские браки, приобретенные такими компаниями, как Ultrafire, и переупакованные в термоусадочную пленку их собственной торговой марки.Эти элементы B-качества затем перепродаются для использования в устройствах с низким энергопотреблением, таких как фонарики, где их более низкая производительность не является проблемой. Если ячейка стоит менее 2 долларов, она того не стоит. Придерживайтесь элементов известных брендов, таких как мои любимые элементы Samsung, если вы хотите создать безопасную и качественную батарею для электровелосипеда.

Ячейки Samsung ICR18650-26F прямо с завода

Когда дело доходит до покупки аккумуляторов, вы можете найти их в местном магазине или заказать их прямо из Азии.Я предпочитаю второй вариант, так как вы обычно получаете гораздо более выгодную цену прямо к источнику, даже при оплате международной доставки. Одно предостережение: сделайте все возможное, чтобы ваш источник продавал подлинные клетки, а не подделки. Для этого проверьте отзывы и используйте способ оплаты, который гарантирует, что вы сможете вернуть деньги, если продукт не соответствует описанию. По этой причине мне нравится покупать свои ячейки на Alibaba.com и AliExpress.com.

Для этого урока я буду использовать зеленые ячейки Panasonic 18650PF, показанные выше.Однако в последнее время я использовал такие элементы 18650GA, которые немного более энергоемкие, что означает большую батарею в меньшем пространстве.

Обязательно используйте только полосу из чистого никеля

Что касается никелевой полосы, которую вы будете использовать для соединения батарей 18650, у вас будет два варианта: стальные полосы с никелевым покрытием и полосы из чистого никеля. Выбирайте чистый никель. Он стоит немного дороже никелированной стали, но имеет гораздо меньшее сопротивление. Это приведет к меньшим потерям тепла, большему радиусу действия вашей батареи и более длительному сроку службы батареи из-за меньшего теплового повреждения элементов.

Будьте осторожны: некоторые нечестные продавцы пытаются выдать никелированную сталь за чистую продукцию. Им часто это сходит с рук, потому что их практически невозможно отличить невооруженным глазом. Я написал целую статью о некоторых методах, которые я разработал для тестирования никелевой ленты, чтобы убедиться, что вы получаете то, за что заплатили. Посмотрите здесь.

Что касается никелевой ленты, то я тоже люблю Алиэкспресс. Вы также можете найти его на ebay или даже в местном магазине, если вам повезет.Как только я начал делать много батарей, я начал покупать здесь чистую никелевую ленту килограммами, но вначале я рекомендую вам покупать меньшую сумму. Вы можете получить полоску из чистого никеля по хорошей цене в меньших количествах у продавца, подобного этому, но вы все равно получите лучшую цену, купив ее в килограммах или полкилограммах.

Что касается размеров, я предпочитаю использовать никель толщиной 0,1 или 0,15 мм и обычно использую полосу шириной 7 или 8 мм. Более сильный сварщик может сделать и более толстую полосу, но это будет стоить намного дороже.Если ваш сварщик может сделать никелевую ленту толщиной 0,15 мм, то дерзайте; толще всегда лучше. Если у вас более тонкие полоски, это тоже нормально, просто при необходимости положите пару слоев друг на друга, чтобы создать соединения, которые могут пропускать больше тока.

Примечание автора: Привет, ребята, Мика. Я запустил этот сайт и написал эту статью. Я просто хотел, чтобы вы как можно быстрее узнали о моей новой книге «Литиевые батареи своими руками: как собрать свои собственные аккумуляторные блоки», которая доступна как в электронной, так и в мягкой обложке на Amazon и доступна в большинстве стран.Она содержит гораздо более глубокие детали, чем эта статья, и содержит десятки рисунков и иллюстраций, показывающих вам каждый этап проектирования и изготовления батареи. Если вы найдете этот бесплатный сайт полезным, то просмотр моей книги поможет поддержать мою работу на благо всех. Спасибо! Хорошо, теперь вернемся к статье.

ОБЯЗАН ли я использовать точечный сварочный аппарат?

Да.

Что ж, позвольте мне сказать иначе: да, если вы не хотите повредить свои клетки.

Первое, что нужно знать о элементах литиевых батарей, это то, что их убивает тепло.Причина, по которой мы свариваем их точечной сваркой, заключается в том, чтобы надежно соединить ячейки вместе без дополнительного нагрева.

Конечно, можно припаять непосредственно к ячейкам (хотя без соответствующих инструментов это может быть сложно). Проблема с пайкой заключается в том, что вы добавляете много тепла к ячейке, и оно не рассеивается очень быстро. Это ускоряет химическую реакцию в ячейке, которая лишает ее работоспособности. В результате получается ячейка, которая имеет меньшую емкость и умирает раньше срока.

Аппараты для точечной сварки аккумуляторов отличаются от большинства аппаратов для точечной сварки в домашних условиях.В отличие от аппаратов для точечной сварки с большими губками для домашних мастерских, у аппаратов для точечной сварки электроды электроды расположены на одной стороне. Я никогда не видел их в продаже в США, но их довольно легко найти на eBay и других международных торговых сайтах. Мой сварщик, работающий полный рабочий день, — это довольно простая модель, которую я получил здесь. Здесь можно найти настоятельно рекомендуемый источник для немного более красивой конструкции аппарата для точечной сварки (на фото ниже) с установленными и переносными электродами.

Довольно распространенный китайский точечный сварщик на уровне хобби

В настоящее время доступны два основных уровня сварщиков: хобби и профессиональный.Хорошая модель для хобби должна стоить около 200 долларов, а хорошая профессиональная модель легко может быть в десять раз дороже. У меня никогда не было профессионального сварщика, потому что я просто не могу оправдать затраты, но у меня есть три разные модели для хобби, и я экспериментировал со многими другими. Их качество очень хорошее, даже на идентичных моделях от одного и того же продавца. К сожалению, доля лимона довольно высока, а это означает, что вы можете выложить более пары сотен долларов за аппарат, который просто не будет работать должным образом (например, мой первый сварщик!).Опять же, это хорошая причина использовать сайт с защитой покупателя, такой как Aliexpress.com.

Сварщик точечной сварки профессионального уровня

Я использую свои сварочные аппараты на 220 В, хотя доступны версии на 110 В. Если у вас есть доступ к 220 В в вашем доме (во многих странах с 110 В есть линии 220 В для сушилок для одежды и других мощных приборов), я бы рекомендовал придерживаться 220 В. По моему опыту, модели на 110 В имеют больше проблем, чем их братья на 220 В. Ваш пробег может отличаться.

Цена покупки часто отпугивает многих, но на самом деле 200 долларов для хорошего точечного сварщика — это неплохо.В целом, расходные материалы для моей первой батареи, включая стоимость таких инструментов, как точечная сварка, в конечном итоге обошлись мне примерно так же, как если бы я купил розничную батарею такой же производительности. Это означало, что в конце концов у меня был новый аккумулятор, и я считал все инструменты бесплатными. С тех пор я использовал их для создания бесчисленного количества батарей и очень сильно сэкономил!

Прежде чем начать

Несколько советов перед началом работы:

Работайте в чистом месте, где нет беспорядка. Когда вы обнажили контакты многих элементов батареи, соединенных вместе, последнее, что вам нужно, — это случайно положить батарею на отвертку или другой металлический предмет. Однажды я чуть не пролил коробку со скрепками на открытую батарею, пытаясь убрать ее с дороги. Я могу только представить себе фейерверк, который мог бы вызвать.

Надеть перчатки. Рабочие перчатки, механические перчатки, сварочные перчатки, даже латексные перчатки — просто наденьте что-нибудь. На поверхности вашей кожи может проводиться достаточно высокое напряжение, особенно если у вас даже слегка вспотели ладони.Я достаточно раз чувствовал покалывание, чтобы всегда носить перчатки. Фактически, моя пара для работы с батареями — это старые розовые перчатки для посуды. Они тонкие и обеспечивают большую маневренность, защищая меня от коротких замыканий и искр.

Мои перчатки выбора

Удалите все металлические украшения. Это еще один совет, который я могу дать на собственном опыте. Вы не хотите, чтобы контакты на батарее искрились дугой, особенно если это касается вашей голой кожи. У меня такое случалось на моем обручальном кольце, а однажды даже в течение недели на запястье оставался ожог в виде застежки часов.Сейчас все снимаю.

Надевайте защитные очки. Серьезно. Не пропустите это. В процессе точечной сварки нередки разлетаются искры. Не пользуйтесь защитными очками и возьмите очки в стиле химической лаборатории, если они у вас есть — вам понадобится защитный чехол, когда искры начнут отскакивать. У тебя только два глаза; Защити их. Лучше потерять руку, чем глаз. О, если говорить об оружии, я бы порекомендовал длинные рукава. Эти искры причиняют боль, когда попадают на ваши запястья и предплечья.

Хорошо, давайте сделаем аккумулятор для электровелосипеда!

Вы, вероятно, рады начать сварку, но первым делом нужно спланировать конфигурацию вашей батареи.

Большинство аккумуляторов электрических велосипедов имеют диапазон от 24 до 48 В, обычно с шагом 12 В. Некоторые люди используют батареи с напряжением до 100 вольт, но сегодня мы будем придерживаться батареи среднего размера на 36 В. Конечно, те же принципы применимы к любой батарее напряжения, поэтому вы можете просто увеличить размер батареи, которую я показываю вам сегодня, и построить свою собственную батарею 48 В, 60 В или даже более высокого напряжения.

Чтобы достичь запланированного напряжения 36 В, мы должны последовательно соединить несколько 18650 ячеек. Литий-ионные аккумуляторные элементы номинально рассчитаны на 3,6 или 3,7 В, что означает, что для достижения номинального напряжения 36 В нам потребуется 10 последовательно подключенных элементов. Промышленное сокращение для серии — «s», поэтому этот блок будет известен как «блок 10S» или 10 ячеек, соединенных последовательно, для конечного напряжения блока 36 В.

Затем нам нужно будет подключить несколько ячеек 18650 параллельно, чтобы достичь желаемой емкости блока. Каждая из ячеек, которые я использую, рассчитана на 2 900 мАч.Я планирую подключить 3 элемента параллельно, чтобы получить общую емкость 2,9 Ач x 3 элемента = 8,7 Ач. Промышленное сокращение для параллельных ячеек — «p», что означает, что моя окончательная конфигурация блока считается «блоком 10S3P» с окончательной спецификацией 36 В, 8,7 Ач.

Большинство имеющихся в продаже пакетов на 36 В имеют емкость около 10 Ач, что означает, что наш пакет будет немного меньше. Мы также могли бы использовать конфигурацию 4p, дающую нам 11,6 Ач, что было бы немного больше и дороже. Конечная емкость полностью определяется вашими потребностями.Больше — не всегда лучше, особенно если вы устанавливаете аккумулятор в ограниченном пространстве.

Затем спланируйте конфигурацию ячейки на компьютере или даже с помощью карандаша и бумаги. Это поможет убедиться, что вы правильно раскладываете свой рюкзак, и покажет окончательные размеры упаковки. На моем нисходящем рисунке ниже я обозначил положительный конец ячеек красным, а отрицательный конец ячеек — белым.

Это очень простой макет, в котором каждый столбец из 3 ячеек соединен параллельно, а затем 10 столбцов соединены последовательно слева направо.Плата BMS показана в дальнем правом конце упаковки. Вскоре вы увидите, как упаковка, изображенная на рисунке, соберется в реальной жизни.

Ниже я сделал видео, показывающее, как спроектировать расположение ячеек батареи.

Подготовьте свои клетки

Теперь, когда у нас есть все это надоедливое планирование, давайте приступим к самой батарее. Наше рабочее пространство чистое, все наши инструменты под рукой, у нас есть защитное снаряжение, и мы готовы к работе.Мы начнем с подготовки наших отдельных аккумуляторных элементов 18650.

Проверьте напряжение каждой ячейки, чтобы убедиться, что все они идентичны. Если ваши ячейки поступили прямо с завода, они не должны отличаться более чем на несколько процентных пунктов от одного к другому. Они, вероятно, будут находиться в диапазоне 3,6–3,8 вольт на элемент, поскольку большинство заводов отправляют свои элементы частично разряженными, чтобы продлить срок их хранения.

Если какой-либо элемент батареи значительно отличается от других, НЕ подключайте его к другим элементам.Параллельное соединение двух или более ячеек с разным напряжением вызовет мгновенный и массивный ток, протекающий в направлении ячейки (ячеек) с более низким напряжением. Это может повредить клетки и даже в редких случаях привести к возгоранию. Заряжайте или разряжайте элемент по отдельности, чтобы он соответствовал другим, или, что более вероятно, просто не используйте его в своей батарее. Причина разницы в напряжении может быть связана с проблемой в ячейке, а вы не хотите, чтобы в вашей батарее была плохая ячейка.

Вот почему я сейчас всегда использую ячейки известных брендов.Единственный раз, когда я получал заводские ячейки прямого действия с несовпадающими напряжениями, — это когда я покупал элементы других производителей.

После того, как я проверил все необходимые элементы и убедился, что они имеют соответствующее напряжение, мне нравится размещать их на моей рабочей поверхности в той ориентации, которая соответствует предполагаемой упаковке. Это дает мне еще одну последнюю проверку, чтобы убедиться, что ориентация будет работать так, как планировалось, и шанс увидеть реальный размер упаковки без небольшой прокладки и термоусадочной пленки.

Примерно так должна выглядеть пачка, когда батарея разрядится

Приготовьте никель

Мне нравится отрезать большую часть своей никелевой полосы заранее, чтобы я мог просто сваривать прямо, не прерывая поток, чтобы остановить и отрезать больше никеля.Я измерил ширину трех ячеек и отрезал достаточно никелевой полосы, чтобы сварить верхнюю и нижнюю части 10 комплектов по 3 ячейки, то есть 20 полосок никеля шириной по 3 ячейки каждая, плюс пара запасных частей на случай, если я что-нибудь испортил.

Никелевые полосы нарезанные из рулона

Никель на удивление мягкий, поэтому его можно разрезать обычными ножницами. Постарайтесь не сгибать его слишком сильно, так как вы хотите, чтобы он оставался как можно более плоским. Если вы все-таки загните уголки ножницами, вы легко сможете снова загнуть их пальцем.

Подготовьте параллельные группы к сварке

Вам нужно будет каким-то образом удерживать клетки по прямой линии во время сварки, так как делать это сложнее, чем кажется. У меня есть хорошее приспособление (которое я получил в качестве бесплатного «подарка» при покупке одного из моих сварщиков), чтобы удерживать мои ячейки на прямой линии во время сварки. Однако, прежде чем я получил его, я использовал простую деревянную оправку, которую я сделал, чтобы удерживать клетки, пока я горячим склеил их в прямую линию.

Мой «настоящий» 18650 приспособление для точечной сварки

Мой старый деревянный шаблон для горячего склеивания 18650

В любом случае работает, но мой апельсиновый джиг экономит мне один шаг горячего клея, который просто делает упаковку более чистой.Конечно, все будет так же после того, как упаковка будет покрыта термоусадочной пленкой, поэтому вы можете использовать любой метод, который вам нравится. Я даже обнаружил, что некоторые из этих цилиндрических лотков для кубиков льда идеально подходят для хранения 18650 ячеек. Если отрезать верхнюю часть, она останется чистой для сварки. Я бы добавил несколько сильных неодимовых магнитов на заднюю часть, чтобы удерживать ячейки на месте, как у моего апельсинового джига, но в остальном это идеальный джиг почти как есть.

Поднос для кубиков льда, который на 18650 идеально подходит для точечной сварки

Пора начинать сварку!

Хорошо, вот момент, которого все так ждали.Давайте сварим наши клетки.

Теперь план игры состоит в том, чтобы сварить параллельные группы из 3 ячеек (или больше или меньше для вашего пакета, в зависимости от того, какую общую емкость вы хотите). Чтобы сварить ячейки параллельно, нам нужно сварить верхнюю и нижнюю части ячеек вместе, чтобы все 3 ячейки имели общие положительные и отрицательные выводы.

Существуют разные модели сварочных аппаратов, но большинство из них работают одинаково. У вас должны быть два медных электрода, расположенных на расстоянии нескольких миллиметров друг от друга на двух плечах, или у вас могут быть портативные датчики.У моей машины есть сварочные рычаги.

Положите никелевую ленту поверх ячеек и приподнимите ее к сварочным зондам, чтобы начать сварку

Положите никелевую полосу поверх трех ячеек, убедившись, что она закрывает все три клеммы. Включите сварочный аппарат и установите достаточно низкий ток (если вы используете сварочный аппарат впервые). Выполните пробную сварку, поместив элементы батареи и медную полоску под зонды и поднимая их, пока сварочные рычаги не поднимутся достаточно высоко, чтобы начать сварку.

Вы увидите две точки на месте сварки. Проверьте сварной шов, потянув за никелевую полосу (если вы впервые пользуетесь сварочным аппаратом). Если сварка не снимается под давлением руки или требует большой силы, значит, это хороший сварной шов. Если вы можете легко снять его, включите ток. Если поверхность выглядит обгоревшей или слишком горячей на ощупь, уменьшите силу тока. Полезно иметь запасную ячейку или две для набора мощности вашей машины.

Так должны выглядеть ваши ячейки после первого набора сварных швов

Продолжайте движение вниз по ряду ячеек, нанося сварной шов на каждую ячейку.Затем вернитесь и сделайте еще один набор сварных швов на каждой ячейке. Мне нравится делать 2-3 сварных шва (4-6 точек) на ячейку. Если меньше, сварной шов станет менее надежным; больше, и вы просто нагреете камеру без надобности. Все больше и больше сварных швов не сильно увеличивают токопроводящую способность никелевой ленты. Фактическая точка сварки — не единственное место, где ток течет от ячейки к полосе. Плоский кусок никеля будет касаться всей поверхности крышки ячейки, а не только в точках сварного шва. Так что 6 точек сварки — это достаточно для обеспечения хорошего контакта и соединения.

Вот ячейки с еще парочкой сварных швов

Когда у вас будет 2-3 сварных шва в верхней части каждой ячейки, переверните 3 ячейки и проделайте то же самое с нижней частью 3 ячеек с новым куском никеля. После того, как вы завершите нижние сварные швы, у вас будет одна полная параллельная группа, готовая к работе. Технически это уже батарея 1S3P (1 элемент последовательно, 3 элемента параллельно). Это означает, что я только что создал батарею 3,6 В 8,7 Ач. Их осталось всего девять, и мне хватит, чтобы собрать весь рюкзак.

Теперь приварите таким же образом на противоположной стороне ячеек

Затем возьмите еще 3 ячейки (или сколько бы их ни было в параллельных группах) и выполните ту же операцию, чтобы создать другую параллельную группу, аналогичную первой. Тогда продолжай. Я делаю еще восемь параллельных групп, всего 10 параллельных групп.

Ниже я снял видео, в котором показано, как выполнять точечную сварку аккумулятора.

Последовательная сборка параллельных групп

Теперь у меня есть 10 отдельных параллельных групп, и я собираюсь соединить их последовательно, чтобы сделать один аккумулятор для электровелосипеда.

10 параллельных групп, сваренных, никуда не деться…

Когда дело доходит до компоновки, есть два способа собрать ячейки в прямые пакеты (прямоугольные пакеты, как я собираю). Я не знаю, есть ли для этого отраслевые термины, но я называю эти два метода «офсетной упаковкой» и «линейной упаковкой».

Упаковка со смещением приводит к более короткой упаковке, поскольку параллельные группы смещены на половину ячейки, занимая часть пространства между ячейками предыдущей параллельной группы.Однако это приводит к несколько более широкой упаковке, поскольку смещенные параллельные группы простираются в каждую сторону на четверть ячейки больше, чем они имели бы при линейной упаковке. Офсетная упаковка удобна в тех случаях, когда вам нужно разместить упаковку в более короткой области (например, в треугольнике рамы) и не заботиться о штрафе за ширину.

Линейная набивка, с другой стороны, дает более узкую упаковку, которая в итоге оказывается немного длиннее, чем офсетная упаковка. Некоторые люди говорят, что офсетная упаковка более эффективна, потому что вы можете разместить больше ячеек на меньшей площади, используя пространство между ячейками.Однако офсетная упаковка создает бесполезное пространство на концах параллельных групповых рядов, где между краем упаковки и «более короткими» рядами образуются зазоры. Чем больше аккумуляторный блок, тем меньше занимаемого места занимает по сравнению с общим размером блока, но для большинства блоков разница незначительна. Что касается батареи, я решил использовать офсетную упаковку, чтобы сделать ее короче и легче разместить в небольшой сумке с треугольными чашками.

Когда дело доходит до последовательной сварки параллельных групп, вам необходимо спланировать сварные швы с учетом физических возможностей вашего сварщика.Короткие рукава на моем сварочном аппарате могут достигать глубины только двух рядов ячеек, а это означает, что мне нужно будет добавлять по одной параллельной группе за раз, сваривать ее, а затем добавлять еще одну. Если у вас есть ручные сварочные щупы, теоретически вы можете сварить всю батарею сразу.

И теоретически я бы тебе завидовал.

Поскольку у большинства сварщиков есть такие же руки, как у меня, я покажу вам, как я это сделал. Я начал с горячего склеивания двух параллельных групп со смещением, убедившись, что концы противоположны (по одному положительному и по одному отрицательному на каждом конце, как показано на рисунке).Затем я отрезал кучу никелевых полосок, достаточно длинных, чтобы перемыть два элемента.

Обратите внимание, что параллельные группы выровнены с противоположными полюсами

Я поместил первую параллельную группу положительной стороной вверх, а вторую параллельную группу отрицательной стороной вверх. Я положил никелевые полоски поверх каждого из трех наборов ячеек, соединив положительные клеммы первой параллельной группы с отрицательной клеммой второй параллельной группы, как показано на рисунке.

Затем я наложил по одному комплекту сварных швов на каждый конец ячейки первой параллельной группы, эффективно прихватив три никелевые полоски на месте.Затем я добавил еще один набор сварных швов на каждый из отрицательных выводов второй параллельной группы. Это дало мне 6 сварочных комплектов или по одному сварочному комплекту для каждой ячейки. Наконец, я добавил к этим одиночным сварным швам еще пару сварных швов на ячейку, чтобы обеспечить хороший контакт и соединение.

Затем я добавил третью параллельную группу после второй, приклеив ее горячим клеем в той же ориентации, что и первая, так что верх упаковки чередуется от положительных клемм к отрицательным клеммам и обратно к положительным клеммам вдоль первых трех параллельных групп. .

Теперь этот шаг очень важен: Я собираюсь перевернуть блок вверх дном и выполнить этот набор сварных швов между положительными крышками на второй параллельной группе и отрицательными клеммами на третьей параллельной группе. По сути, я свариваю на противоположной стороне блока, как и при подключении первых двух параллельных групп. Пропустите несколько изображений, чтобы увидеть полностью сваренный пакет, чтобы понять, как работает система чередующихся сторон.

Почему мы меняем стороны упаковки во время сварки? Мы делаем это, потому что таким образом мы подключаем положительный вывод каждой параллельной группы к отрицательному выводу следующей группы в линии.Вот как работают последовательные соединения: всегда от положительного к отрицательному, от положительного к отрицательному, чередуя их.

Когда мы добавляем четвертую параллельную группу, мы снова приклеиваем ее горячим клеем в противоположной ориентации третьей параллельной группы (и той же ориентации второй параллельной группы), а затем привариваем ее на противоположной стороне, пока мы сваривали между вторая и третья группы (и та же сторона, что мы сварили между первой и второй группами).

Этот шаблон продолжается до тех пор, пока мы не подключим все 10 параллельных групп.В моем случае вы можете видеть, что первая и последняя параллельные группы не приварены к верхней стороне пакета. Это потому, что они являются «концами» блока или основными положительными и отрицательными выводами всего блока 36 В.

Каждая из групп ячеек, не подключенных наверху, подключена снизу

Добавление BMS (системы управления батареями)

Батарейные элементы теперь собраны в большую батарею на 36 В, но мне все еще нужно добавить BMS для управления зарядкой и разрядкой батареи.BMS контролирует все параллельные группы в батарее, чтобы безопасно отключить питание в конце зарядки, одинаково сбалансировать все ячейки и предотвратить чрезмерную разрядку батареи.

BMS не обязательно строго требуется — можно использовать пакет как есть, без BMS. Но это требует очень тщательного наблюдения за элементами батареи, чтобы избежать их повреждения или создания опасного сценария во время зарядки или разрядки. Это также требует покупки более сложного и дорогого зарядного устройства, которое может сбалансировать все элементы по отдельности.Гораздо лучше использовать BMS, если у вас нет особых причин, по которым вы хотите самостоятельно контролировать свои клетки.

Я выбрал BMS с максимальным током постоянного разряда 30A, чего мне больше не нужно. Хорошо быть консервативным и, если возможно, завышать спецификации вашей BMS, чтобы вы не использовали ее до предела. Моя BMS также имеет функцию баланса, которая поддерживает баланс всех моих ячеек при каждой зарядке. Не все BMS делают это, хотя большинство из них. Будьте осторожны с очень дешевыми BMS, потому что именно тогда вы можете столкнуться с несбалансированной BMS.

Чтобы подключить BMS, нам сначала нужно определить, какой из измерительных проводов (множество тонких проводов) является первым (предназначенным для первой параллельной группы). Ищите пронумерованные провода на одной стороне платы. Моя находится на обратной стороне платы, и я забыл сфотографировать ее перед установкой, но поверьте мне, я заметил, с какого конца начинаются провода датчиков. Вы же не хотите ошибиться и подключить сенсорные провода, идущие в неправильном направлении.

Обязательно ознакомьтесь со схемой подключения вашей BMS, потому что некоторые BMS имеют на один сенсорный провод больше, чем ячейки (например, 11 сенсорных проводов для блока 10S).В этих блоках первый провод идет к отрицательному выводу первой параллельной группы, а все остальные провода идут к положительному выводу каждой последующей параллельной группы. Моя BMS имеет только 10 сенсорных проводов, поэтому каждый будет подключаться к положительной клемме параллельных групп.

Схема подключения, поставляемая с моей BMS

Перед тем, как на самом деле подключать BMS к батарее, я приклеил ее горячим клеем к куску поролона, чтобы изолировать контакты на нижней части платы, а затем приклеил эту пену к концу батареи.

Затем я взял измерительный провод, обозначенный B1, и припаял его к положительному выводу первой параллельной группы (который также совпадает с отрицательным выводом второй параллельной группы, поскольку они соединены вместе никелевой полосой).

При пайке этих проводов к никелевой полосе старайтесь паять между двумя ячейками, а не непосредственно поверх ячейки. Это удерживает источник тепла дальше от фактических концов элементов и вызывает меньший нагрев элементов батареи.

Затем я взял свой второй сенсорный провод (или ваш третий сенсорный провод, если у вас на один сенсорный провод больше, чем параллельных групп) и припаял его к положительной клемме второй параллельной группы. Опять же, обратите внимание, что я припаиваю этот провод к никелю между ячейками, чтобы избежать прямого нагрева любой ячейки.

Я продолжил со всеми 10 проводами считывания, поместив последний на положительный вывод 10-й параллельной группы. Если вы не уверены, какие группы к каким группам относятся, или запутались, используйте цифровой вольтметр, чтобы дважды проверить напряжения каждой группы, чтобы вы знали, что подключаете каждый провод к правильной группе.

Последним этапом подключения BMS является добавление проводов заряда и разряда. И положительный, и разрядный провод батареи будут припаяны непосредственно к положительной клемме 10-й параллельной группы. Отрицательный провод заряда будет припаян к C-контактной площадке BMS, а отрицательный разрядный провод будет припаян к P-контактной площадке BMS. Мне также нужно добавить один провод от отрицательной клеммы первой параллельной группы к B-контактной площадке BMS.

Вы заметите, что для своих зарядных проводов я использовал провода большего диаметра, чем сенсорные провода, поставляемые с BMS.Это потому, что зарядка будет давать больше тока, чем эти сенсорные провода. Кроме того, вы заметите, что разрядные провода (включая контактную площадку B до отрицательной клеммы блока) — самые толстые из всех проводов, так как они будут нести всю мощность всей батареи во время разряда. Я использовал 16 AWG для зарядных проводов и 12 AWG для разрядных проводов.

На следующих фотографиях вы также заметите, что мои провода заряда и разряда обмотаны на концах изолентой.Это необходимо для предотвращения случайного контакта друг с другом и короткого замыкания батареи. Мой друг недавно посоветовал мне другой (и, вероятно, лучший) вариант предотвращения коротких замыканий: сначала добавьте разъемы к проводам, а затем припаяйте их к блоку и BMS. Дох!

Ниже я сделал видео, показывающее, как добавить BMS к литиевой батарее.

Уплотнение аккумулятора электровелосипеда своими руками с помощью термоусадки

Этот шаг не обязателен.Вам следует как-то герметизировать батарею, чтобы предотвратить короткое замыкание на весь этот незащищенный никель, но не обязательно, чтобы имел с термоусадочной пленкой. Некоторые люди используют клейкую ленту, полиэтиленовую пленку, ткань и т. Д. Однако, на мой взгляд, термоусадочная пленка — лучший метод, поскольку она не только обеспечивает водостойкое (хотя и не водонепроницаемое) уплотнение, но также обеспечивает постоянное и равномерное давление все ваши соединения и провода, что снижает риск повреждения от вибрации.

Перед тем, как запечатать батарейки термоусадочной пленкой, я предпочитаю обернуть их тонким слоем поролона для дополнительной защиты.Это помогает предохранить концы ваших элементов от осколков, если аккумулятор подвергнется грубому обращению, что может произойти случайно в виде упавшего аккумулятора или аварии электровелосипеда. Пена также помогает гасить вибрации, которые аккумулятор испытывает на велосипеде.

Нарезка поролона по размеру перед упаковкой

Я использую белый поролон толщиной 2 мм и вырезаю фигуру немного больше, чем моя упаковка. Заворачиваю и заклеиваю изолентой. Он не должен быть красивым, он просто должен покрывать всю стаю.Ваш следующий шаг скроет пену из поля зрения.

Далее идет термоусадочная трубка. Трудно найти термоусадочную трубку большого диаметра, и мне повезло с большим количеством разных размеров от китайского поставщика, прежде чем у него закончились поставки. Лучше всего проверить такие сайты, как eBay, на наличие коротких термоусадочных материалов нужного вам размера.

Небольшое примечание: когда вы переходите к термоусадке большого размера, метод обозначения размера часто меняется от обращения к диаметру трубки на указание на плоскую ширину (или половину окружности, когда она находится в круге).Это связано с тем, что при таких больших размерах это больше не трубка, а два плоских листа, соединенных вместе, вроде конверта. Помните об этом и знайте, какой размер указан, когда вы покупаете термоусадочную трубку большого диаметра.

Существуют формулы для расчета точного размера необходимой термоусадки, но я часто нахожу их слишком сложными. Вот как я определяю, какой размер мне нужен: беру высоту и ширину упаковки, складываю их вместе и запоминаю это число.Размер термоусадки, который вам нужен, если измерять его по ширине плоскости (половина окружности), находится между тем числом, которое вы нашли, и удвоенным значением (или, в идеале, между немного большим, чем это число, до чуть меньше, чем вдвое больше).

Почему эта формула работает? Подумайте об этом: термоусадка (если не указано иное) обычно имеет коэффициент усадки 2: 1, поэтому, если мне нужно что-то, что меньше чем в два раза превышает окружность (или, скорее, периметр, поскольку моя упаковка на самом деле не круг) моей упаковки. Поскольку термоусадка большого диаметра указывается для размеров половинной окружности (плоской ширины), и я хочу, чтобы термоусадка была немного больше, чем периметр моего рюкзака, то я знаю, что мне нужно, чтобы размер половины окружности был немного больше, чем половина периметра моего рюкзака, равная высоте плюс ширина моего рюкзака.

Это может показаться запутанным, поэтому давайте говорить в реальных числах. Мой рюкзак примерно 70 мм в высоту и примерно 65 мм в ширину. Это означает, что половина периметра моего рюкзака составляет 70+ 65 = 135 мм. Поэтому мне нужна термоусадочная трубка с плоской шириной (или половиной окружности) от 135 до 270 мм, или, чтобы быть безопаснее, от 150 до 250 мм. И если возможно, я хочу быть на меньшем конце этого диапазона, чтобы термоусадка была более плотной и удерживалась более прочной. К счастью, у меня есть термоусадочная трубка 170 мм, которая отлично подойдет.

Еще одно замечание о термоусадке большого диаметра: если не указано иное, этот материал обычно дает усадку примерно на 10% в продольном направлении, поэтому вам нужно немного прибавить к длине, чтобы учесть как перекрытие, так и продольную усадку.

Но есть еще одна проблема: теперь, если я просто засуну свой рюкзак в какую-нибудь термоусадочную трубку, у меня останутся открытые концы. Конструктивно это более или менее нормально, хотя не будет водонепроницаемым и будет выглядеть немного менее профессионально.

Итак, я собираюсь сначала использовать более широкий (285 мм, если быть точным), но более короткий кусок термоусадочной пленки, чтобы обернуть упаковку в длинном направлении. Это сначала закроет концы, а затем я смогу вернуться к своему длинному и тонкому куску термоусадки, чтобы покрыть всю длину упаковки.

Если у вас нет настоящего теплового пистолета, вы можете использовать сильный фен. Не все фены подойдут, но модель моей жены на 2000 ватт великолепна. У меня есть настоящая тепловая пушка, но я предпочитаю использовать ее фен, потому что у него более тонкие элементы управления и более широкая мощность.Только не испачкай фен своей жены!

Надевание и усадка второго слоя

Теперь у меня вся моя упаковка запаяна в термоусадочную пленку, а провода выходят из шва между двумя слоями термоусадочной пленки. Я мог бы остановиться здесь, но с чисто эстетической точки зрения мне не особенно понравилось, как там упала усадка на выход провода. Поэтому я взял третий кусок термоусадочной пленки того же размера (285 мм), что и первый кусок, и еще раз прошел вокруг длинной оси упаковки, чтобы плотно прижать провода к концу упаковки.

В результате получилось три слоя термоусадочной пленки, что составляет одну очень защищенную батарею!

Ниже я сделал видео, показывающее, как термоусадку литиевой батареи.

Последние штрихи

Единственное, что осталось сделать на этом этапе, — это добавить разъемы, если вы не сделали это до того, как припаяли провода, что я действительно рекомендую сделать. Но, конечно, я этого не делал, поэтому добавил их на этом этапе, стараясь не закоротить их, подключая только один провод за раз.

Доллар за весы

Вы можете использовать любые разъемы, какие захотите. Я большой поклонник разъемов Anderson PowerPole для разрядных проводов. Я использовал этот другой разъем, который у меня был в контейнере для запчастей, для разрядных проводов. Я не знаю, как называется этот тип коннектора, но если кто-то хочет сообщить мне об этом в разделе комментариев, это будет здорово!

Вы также можете добавить этикетку или другую информацию снаружи рюкзака, чтобы придать ему профессиональный вид. По крайней мере, неплохо было бы хотя бы написать на упаковке напряжение и емкость.Особенно если вы сделаете несколько нестандартных аккумуляторов, это гарантирует, что вы никогда не забудете правильное напряжение заряда для батареи.

Вначале вы также захотите протестировать аккумулятор с довольно небольшой нагрузкой. Попробуйте совершить легкую поездку на первых нескольких зарядках или, что еще лучше, используйте разрядник, если он у вас есть. Я построил нестандартный разрядник из галогенных лампочек. Это позволяет мне полностью разряжать батареи на разных уровнях мощности и измерять выходную мощность. Эта конкретная батарея дала 8.54 Ач в первом цикле разряда при скорости разряда 0,5 с, или около 4,4 А. Этот результат на самом деле довольно хороший и соответствует средней емкости отдельного элемента около 2,85 Ач, или 98% от номинальной емкости.

Производители обычно оценивают емкость своих элементов при очень низкой скорости разряда, иногда всего 0,1 с, когда элементы работают с максимальной производительностью. Так что не удивляйтесь, если вы используете только 95% или около того от заявленной емкости ваших ячеек во время реальных разрядов. Этого следовало ожидать.Кроме того, ваша емкость, вероятно, немного вырастет после первых нескольких циклов зарядки и разрядки, поскольку элементы сломаются и уравновесятся друг с другом.

Я не включил в эту статью раздел о зарядке, поскольку речь шла только о том, как собрать литиевую батарею. Но вот видео, которое я сделал, показывает, как выбрать подходящее зарядное устройство для литиевой батареи.

Теперь ваша очередь!

Теперь у вас есть вся информация, которая может вам понадобиться, чтобы сделать собственный литиевый аккумулятор для электровелосипеда.Возможно, вам все еще понадобится несколько инструментов, но, по крайней мере, у вас есть знания. Не забывайте делать это медленно, все распланируйте заранее и наслаждайтесь проектом. И не забывайте свое защитное снаряжение!

Видеоверсия моего практического руководства:

Если вы похожи на меня, то вам нравится слышать и видеть, как что-то делается, а не просто читать о них. Вот почему я также снял видео, показывающее все шаги, которые я здесь сделал, в одном видео. Батарея, которую я собираю в этом видео, не такая же, но похожая.Это аккумулятор на 24 В, 5,8 Ач для небольшого маломощного электровелосипеда. Но вы можете просто добавить больше ячеек, чтобы получить пакет с более высоким напряжением или большей емкостью в соответствии с вашими потребностями. Посмотрите видео ниже:

Я оставлю вам немного больше вдохновения

Теперь я уверен, что вы все в восторге от создания собственного аккумуляторного блока. Но на всякий случай я собираюсь оставить вам потрясающее видео, в котором производитель аккумуляторов Дамиан Рене из Мадрида, Испания, строит очень большой, очень профессионально сконструированный аккумулятор 48 В 42 Ач из 18650 ячеек.О том, как он построил эту батарею, можно прочитать здесь. (Также обратите внимание на видео, как он хорошо использует средства защиты!)

кредит изображения 1, 2, 3,

Замена аккумулятора iPhone своими руками: вот что мы обнаружили, когда попробовали

Эндрю Хойл / CNET

Я был счастлив, когда нашел iPhone 6 на eBay всего за 75 фунтов стерлингов (около 100 долларов или 140 австралийских долларов).Но этот первоначальный блеск улетучился, когда я обнаружил, что батарея устарела до такой степени, что программное обеспечение снизило ее производительность. Но вместо того, чтобы отказываться от телефона и раскаяться покупателя, я решил купить запасную батарею и инструменты у iFixit, чтобы самому попробовать заменить батарею.

После часа работы я заменил аккумулятор, и iPhone 6 снова работал отлично. Я не даю здесь пошаговых инструкций — зайдите в iFixit и возьмите комплект, если это то, что вам нужно, — но я хочу поделиться своим опытом, в том числе о том, насколько легко это было сделать, и, надеюсь, ответим некоторые из вопросов, которые могут возникнуть, если вам также понадобится новая батарея.

Обратите внимание, что любое техническое обслуживание ваших собственных устройств осуществляется исключительно на ваш страх и риск.

1. Зачем нужно менять аккумулятор iPhone?

Батареи со временем стареют, и, учитывая, что iPhone 6 был выпущен шесть лет назад, неудивительно, что тот, который я купил, не работал в отличном состоянии. Однажды телефон неожиданно перезапустился во время использования, и в нем появилось предупреждающее диалоговое окно, в котором говорилось: «Этот iPhone неожиданно отключился, потому что аккумулятор не смог обеспечить необходимую пиковую мощность.Чтобы этого больше не повторилось, было применено управление производительностью ». Даже сам телефон знал, что у него разряженная батарея.

Короче говоря, производительность телефона может быть снижена, если он больше не может справляться с потребляемой мощностью. Есть возможность чтобы отключить дросселирование, но это приведет к более частым сбоям. Ни одна из ситуаций не является идеальной, поэтому замена батареи показалась мне разумным шагом вперед.

Открываю свой iPhone 6.

Эндрю Хойл / CNET

2.Сколько стоит замена аккумулятора iPhone?

Проблема в моей ситуации заключалась в том, что я купил телефон по такой низкой цене, что потратив больше денег на услугу замены батареи, я свела на нет некоторые из этих первоначальных сбережений. Официальная услуга замены Apple стоит 49 фунтов стерлингов (49 долларов США), что более чем вдвое дешевле моего iPhone 6, который я купил. Находиться в условиях изоляции от коронавируса также означало, что добраться до магазина Apple на самом деле не вариант, а отправка его по почте приведет к общей стоимости до 56 фунтов стерлингов.44.

iFixit, однако, продает комплект для замены DIY за 35 фунтов стерлингов (включая почтовые расходы до моего дома в Шотландии). В США он стоит 30 долларов, а стоимость доставки — 37,96 долларов. Это не большая экономия по сравнению с официальной заменой Apple, но все немного помогает.

3. Что входит в комплект для ремонта аккумулятора iFixit?

В комплект iFixit входит запасная батарея стороннего производителя, а именно , а не от Apple, поскольку Apple не продает свои детали отдельно. В нем также есть все инструменты, необходимые для того, чтобы открыть телефон и удалить старую батарею.Единственное, что мне было нужно, это фен, чтобы нагреть и удалить клей.

4. Аннулирует ли гарантия на телефон при замене аккумулятора?

Открытие iPhone приведет к аннулированию гарантии, но если ваша батарея устарела до такой степени, что ее необходимо заменить, скорее всего, у вас уже истек 12-месячный гарантийный период.

Вытащить старую батарею было непросто, и я не всегда был уверен, что делаю это безопасно.

Эндрю Хойл / CNET

5.Безопасно ли самостоятельно заменять аккумулятор iPhone?

На этот вопрос не так-то просто ответить. В руководстве iFixit даются очень подробные инструкции по задействованным шагам, но было несколько моментов, которые заставили меня понервничать. Один из шагов заключался в нагревании задней части телефона феном, чтобы ослабить клей, удерживающий старую батарею на месте.

В частности, было отмечено, что тепло «немного слишком тепло, чтобы его было удобно прикасаться», что я нашел немного расплывчатым. Тем более, что в этом разделе также предупреждалось, что «перегрев iPhone может привести к возгоранию аккумулятора».«Но насколько жарко, слишком жарко? Какие признаки я увижу, если он перегреется? Я не мог найти эту информацию, и поэтому не был уверен, насколько я мог быть близок к перегреву.

Вскоре после этого, пытаясь поддеть вытащив старую батарею, я случайно разорвал то, что выглядело как черная обертка вокруг этой батареи. Я был почти уверен, что сама батарея не пробита — не было ни дыма, ни шипения — но я бы почувствовал гораздо больше Было бы удобно, если бы у меня были под рукой «аварийные» инструкции о том, что делать, если батарея все же воспламенилась.

6. Могу ли я самостоятельно заменить аккумулятор iPhone?

До определенной степени, да, и я обычно не «подручен» в смысле DIY. Инструкциям iFixit было легко следовать, и нужно было удалить всего семь внутренних винтов, которые легко заменить.

iPhone 6, старый аккумулятор удален и все следы клея счищены.

Эндрю Хойл / CNET

Что меня немного смутило, так это то, что инструкции iFixit на его веб-странице заканчиваются на том месте, где вы извлекаете старую батарею.Единственная инструкция в заключении заключалась в том, чтобы выполнить предыдущие шаги в обратном порядке. По общему признанию, это было нетрудно сделать, но я был бы признателен за дополнительные указания на этом этапе.

Одна проблема, с которой я столкнулся независимо от iFixit, заключалась в том, что во время удаления экрана я сломал защитную пленку, которая была на месте. Я заметил микротрещины и беспокоился, что повредил сам дисплей, но, к счастью, он остался невредимым.

Благодаря новому аккумулятору iPhone 6 должен снова работать на оптимальном уровне.

Эндрю Хойл / CNET

7. Стоит ли заменять аккумулятор iPhone?

Это действительно зависит от возраста и стоимости вашего телефона. Если, как и я, вы купили дешевый подержанный iPhone и просто хотите вернуть его в норму, то это отличный способ вдохнуть новую жизнь в старые технологии, не тратя целое состояние. Однако имейте в виду, что это не будет мой основной телефон, и я не покупал его на свои деньги.Для меня риск был низким, и если бы я сделал это неправильно и испортил телефон, это не было бы большой проблемой. Вам нужно будет подумать, действительно ли вы обойдетесь без него, на случай худшего.

Если вы используете более новое устройство, например iPhone X (900 долларов в Boost Mobile), я бы, вероятно, просто отнес его напрямую в Apple. Экономия, которую вы получите, сделав это самостоятельно, не настолько велика, чтобы оправдать потенциальные затраты на повреждение более ценного телефона.

Что делать, если аккумулятор вашего смартфона раздулся

Я довольно хорошо ухаживаю за своим смартфоном, Moto Z2 Play , поэтому, когда в прошлом месяце я заметил немного слабый клей между экраном и корпусом, я не придал этому большого значения.Этот телефон был со мной по всему миру, и я ежедневно подвергал его суровым условиям городской жизни. Через два года ожидается небольшой износ; безупречный телефон — это телефон, которым никто не пользовался.

Но затем экран Z2 полностью оторвался от корпуса, подвергая внутренности телефона воздействию элементов. Мои инстинкты, отточенные многолетним опытом работы техническим журналистом, подсказывали, что, возможно, что-то не так.

Виновник будет знаком каждому, кто какое-то время пользовался старыми телефонами: вздутый аккумулятор.Литий-ионные батареи отлично подходят для хранения сока и питания современной техники (они намного лучше, чем никель-кадмиевые батареи прошлых лет), но у них есть и свои недостатки. Если вы подозреваете, что аккумулятор вашего смартфона разросся сверх предполагаемых размеров, вам нужно действовать быстро. В опасности не только ваша техника, но и ваше здоровье.

Почему вздуваются батареи телефона?

Как и многое в жизни, причина разбухания батареек в телефоне кроется в химии.Сайт технического ремонта iFixit дает хороший обзор, но в основном он сводится к стехиометрии. Литий-ионные аккумуляторы заряжаются за счет химической реакции. Как вы, возможно, помните из школьной химии, если химическая реакция не полностью потребляет все доступные реагенты, вместо этого будут образовываться побочные продукты — а иногда эти побочные продукты нежелательны.

(Изображение предоставлено Shutterstock)

Таким образом, если вы заряжаете неисправный литий-ионный аккумулятор, в процессе вместо простой зарядки образуется газ.Этот газ накапливается со временем, и, поскольку батареи герметичны, они расширяются, а не выходят наружу.

Повторяйте этот процесс снова и снова на неисправной батарее, и вы будете получать все больше и больше бензина. Вот почему мой телефон из тонкой трещины превратился в выталкивающий экран прямо из корпуса. И если вы продолжите зарядку и зарядку, аккумулятор в конечном итоге лопнет — и потенциально взорвется. Именно это произошло с Samsung Galaxy Note 7 , если вы помните всю эту катастрофу, в 2016 году.

(Изображение предоставлено Shutterstock)

Я не хочу создавать впечатление, что телефон с раздутой батареей — это бомба замедленного действия. Фактически, шансы на это против каждой отдельной платы. Но если вы продолжите использовать это поврежденное устройство бесконечно долго, вы увидите разорвавшуюся батарею, выделяющую очень неприятные газы, в лучшем случае — и, в худшем случае, если вы держите телефон в кармане, небольшой пожар рядом с частями тела, которые плохо реагируют на пламя.

Как обращаться с набухшей батареей

Первое, что вам следует сделать с набухшей батареей, — это разрядить телефон (постоянно следя за устройством), а затем положить его в прохладное сухое место, пока вы оцените свои следующие варианты.

(Изображение предоставлено Shutterstock)

В порядке отказа от ответственности я могу говорить только исходя из своего собственного опыта как владельца телефона Motorola с тарифным планом Verizon Wireless. Но любой производитель и оператор беспроводной связи должны предоставлять услуги, аналогичные описанным ниже, поэтому в вашем распоряжении должно быть большинство из них.

Первое, что я сделал, — это посмотрел, может ли производитель моего телефона решить проблему. Я написал в Твиттере на службу поддержки Motorola , где представитель службы поддержки дал мне хороший совет.На мой продукт не распространялась гарантия, но Motorola потенциально могла исправить это за определенную плату. Я заполнил несколько форм на сайте и узнал, что Motorola действительно может отремонтировать или заменить телефон за 120 долларов. Это показалось немного крутым, так как вы можете получить отличный новый телефон примерно за 200 долларов. Но компания могла бы просто полностью умыть руки негарантийное устройство — подход производителя вашего телефона может отличаться.

Отдельно я связался с корпоративным офисом Motorola, чтобы узнать, часто ли возникает эта проблема и какие действия рекомендует компания в случае ее возникновения.Мы обновим эту статью, как только получим от них ответ.

Позвоните в ремонтную мастерскую

На веб-сайте Motorola я также узнал, что у компании есть десятки авторизованных ремонтных мастерских по всей стране. В то время как почти любая мастерская по ремонту телефонов может заменить батарею, я почувствовал себя немного лучше, доверив свое устройство мастеру по ремонту, получившему благословение Motorola.

ПОДРОБНЕЕ: Смартфоны с максимальным временем автономной работы

К сожалению, Нью-Йорк — своего рода мертвая зона для ремонтных мастерских Motorola, поэтому мне пришлось вызвать техника в Спрингфилде, штат Нью-Джерси.Он сказал, что может произвести ремонт в течение часа, и это будет стоить 100 долларов. Неплохая цена, хотя на то, чтобы добраться до нее, потребовалось время и деньги. Однако это не будет проблемой, если производитель вашего телефона предлагает что-то похожее на то, где вы живете.

Наконец, мой коллега порекомендовал мне мастерскую по ремонту рядом с моим домом; Я решил, что стоит позвонить для оценки. Хотя это предприятие не имело официального одобрения Motorola, технический специалист пообещал, что он получит аккумулятор от официального производителя оригинального оборудования и отремонтирует устройство в течение трех-пяти рабочих дней за 80 долларов.Пока что это лучшее предложение, которое у меня было, но в конечном итоге не самое дешевое.

Сделай сам

Официальный аккумулятор для Z2 play стоит около 30 долларов; новый набор клея стоит около 5 долларов. С доставкой я мог бы отремонтировать свой телефон примерно за 40 долларов. Однако, как и во многих случаях ремонта своими руками, есть и скрытые расходы. В дополнение к моему времени (процесс занимает от одного до двух часов) мне также понадобится несколько инструментов, которых у меня нет под рукой, например, тепловая пушка, жесткая пластиковая карта (старые кредитные карты слишком легко сгибаются, чтобы поддеть что-нибудь) и лопатку.

Меня не устраивает ремонт аккумуляторов своими руками. С одной стороны, каждый должен иметь общее представление о том, как работает его или ее телефон, а замена батареи — довольно простое решение даже для непрофессионала. С другой стороны, если принять во внимание затраты на инструменты и рабочую силу, вы на самом деле не сэкономите так много денег, и это ни в коем случае не «веселый» процесс.

БОЛЬШЕ: Лучшие телефоны 2019 года

Чтобы разделить разницу, я скажу следующее: если вы хотите заменить батарею самостоятельно, нет причин, по которым вы не можете этого сделать, особенно на старых устройствах, где аннулирование гарантии не является проблемой.А если вы не хотите ремонтировать самостоятельно, нет веских причин, почему бы вам это сделать. Однако, если вы решите пойти по пути «сделай сам», будьте очень осторожны при извлечении аккумулятора. Немедленно очистите это место, если почувствуете неприятный запах или аккумулятор начнет нагреваться. Иметь под рукой металлическое ведро на случай, если от устройства будет дымиться, — тоже не самая плохая идея.

Итог

Подведем итог: если аккумулятор вздулся, прекратите пользоваться телефоном как можно скорее. Дайте заряду разрядиться, а затем изучите варианты ремонта.Вы можете связаться с производителем, обратиться в местную ремонтную мастерскую или самостоятельно заменить аккумулятор.
