Электропроводка на даче: самостоятельный монтаж

Оглавление:
Электропроводка на даче: основные компоненты
Электропроводка в дачном доме: открытая или закрытая
Разводка электропроводки на даче: тонкости монтажа

Дача современного человека мало чем отличается от обычной городской квартиры или частного дома – что в тех, что в других человек активно пользуется электрическими приборами. Можно даже сказать больше – мощности используемых на дачном участке потребителей электроэнергии зачастую практически ничем не уступают. Отсюда напрашивается элементарно простой вывод – электропроводка на даче является точно такой же технически сложной системой, как и в городе. Недооценивать этот момент не стоит – он чреват пожарами и прочими негативными последствиями, которые становятся следствием халатного отношения к монтажу электропроводки. В этой статье вместе с сайтом moyadacha.org мы разберемся с тонкостями и нюансами изготовления дачной проводки своими руками.

Электропроводка на даче: основные компоненты

Раз уж мы определились с тем, что решение вопроса, как сделать разводку электропроводки на даче, мало чем отличается от монтажа электрической цепи в жилом доме или квартире, значит и компоненты этих систем будут одинаковыми. По сути, все, что вы видите у себя дома, будет устанавливаться на даче.

Провода. Их понадобится как минимум два типа – кабели сечением 2,5 квадрата и 1,5 квадрата. Первые используются для электроснабжения потребителей высокой мощности (насосы, бойлеры, различные нагреватели), а вторые – для питания маломощных электроприборов (в основном это освещение).
Коробка-подрозетник. У этих изделий назначение одно – в них монтируются розетки и выключатели. Они будут без надобности, если вы решите делать проводку открытого типа.
Коробка распределительная. Она необходима для коммутации проводов в каждом отдельно взятом помещении – где есть разветвление кабелей, там и устанавливается распределительная коробка. Как наружная, так и скрытая электропроводка на даче своими руками однозначно потребуют от вас установки этого элемента.
Автоматические выключатели. Это в первую очередь защита от короткого замыкания – их понадобится пара или один двойной автомат. В его задачи входит защита электрического счетчика от перенагрузки. Кроме того, их используют для обесточивания проводки в случае ремонта.
Розетки, выключатели, патроны (осветительные приборы). Тут вопросов вообще возникать не должно – единственное, что здесь нужно знать, это то, что розетки бывают разными и могут быть рассчитаны на различную силу тока. Лучше выбирать те, что мощнее – слабые розетки при подключении в них мощных потребителей начинают плавиться.
Монтаж электропроводки на даче своими руками фото

Как правило, описанными выше основными компонентами электрической проводки дело не обходится – понадобится еще много всевозможных мелочей, которые нельзя не учитывать, задаваясь вопросом, как сделать электропроводку на даче своими руками? В частности, это всевозможные инструменты, изоляционная лента, клеммы, различные элементы защиты типа УЗО и, если речь идет об открытой проводке, то кабель каналы и все, что им причитается.

С основами изготовления дачной проводки вы можете ознакомиться в приложенном видео ролике.

Электропроводка в дачном доме: открытая или закрытая

Основное различие между скрытой и открытой электрической проводкой заключается в двух моментах – эстетический внешний вид помещений и легкость монтажа. В первом проигрывает открытая проводка, а во втором скрытая. Кроме этих нюансов, существуют и другие моменты, способные повлиять на выбор той или иной электропроводки на даче.

Безопасность эксплуатации. Во всех отношениях скрытая электрическая проводка более безопасна, чем открытая – единственный момент, который опровергает это утверждение, заключается в том, что со временем человек забывает, где проложены провода и, вешая на стену ту же картину, забивает гвоздь именно в провод. Чтобы такого не происходило, проводку нужно прокладывать с учетом определенных требований – тянуть ее нужно под потолком или над полом, а к розеткам или выключателям подводить строго вертикально. При такой постановке вопроса, вы никогда не нарушите кабель гвоздем или еще чем-либо.
Ремонтопригодность. Если что-то случится со скрытой электропроводкой, то отремонтировать ее, не вскрывая стен и не нарушая отделку, практически невозможно. Другое дело – открытая проводка, которая «лежит» как на ладони, и все проблемы с ней находятся на поверхности – вскрыли аккуратно кабель канал и получили доступ к проводам.
Возможность модернизации. В любое время, опять же, не прибегая к нарушениям отделки, можно добавить розетки, выключатели и любые осветительные приборы.
Электропроводка на даче фото

Теперь делайте выводы. В принципе, они не такие уж и сложные – благодаря таким возможностям, как ремонтопригодность и возможность практически до бесконечности увеличивать количество точек, открытая электропроводка получила распространение не только в дачном строительстве, но и при оборудовании офисных помещений. Вы, конечно, вольны иметь свое мнение, но практика указывает именно на проводку открытого типа – тем более ее монтаж осуществляется с меньшими трудозатратами, что является еще одним неоспоримым преимуществом, указывающим на выбор в пользу монтажа открытой электропроводки в дачном доме своими руками. Именно его мы и рассмотрим дальше.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.
Как сделать электропроводку на даче своими руками фото
Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.
Электропроводка в дачном доме фото
Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Оцените статью: Поделитесь с друзьями!

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;

Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;

Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;

Для кухни может быть предусмотрено 2-3 точечных светильника;

Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина должно подаваться по выделенным индивидуальным линиям;

Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.

Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;

От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;

По установленным коробам прокладывается электропроводка к распределительным узлам;

Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;

Проверяется работоспособность схемы;

Провода окончательно крепятся и закрываются заглушками наружные короба.

Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.

Сборка всей схемы на распределительном щите проводится в следующем порядке:

Устанавливаются монтажные планки;

Устанавливаются автоматические выключатели;

Устанавливается электрический счетчик;

Монтируется трансформатор для питания освещения в ванной и подвале;

Подключаются проводники к монтажным планкам и выключателям;

Собранная схема соединяется с защитным заземлением;

Выводится провода на общий рубильник и подключаются к счетчику.

Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.

Схема электропроводка на даче своими руками

Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность – это в том, что много дач используется для сезонного проживания.

Подключение дачного домика к ЛЭП

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Тот факт, что люди проживают на даче временно, летом сказывается на сырости дачных домов. Зимой нет смысла отапливать дом, если в нём никто не проживает. От сырости окисляются провода, контакты розеток и выключателей, соединение в распределительных коробках.

Посещение дачи зимой и включение отопления приводит к перепаду температур в комнатах и к еще большему разрушению контактов и соединений проводов. Для таких дач рекомендуется использовать открытую электропроводку на фарфоровых изоляторах. В открытой проводке легко заменить неисправный участок, не нужно вскрывать штукатурку и портить стены. На дачных массивах обязательным требованием является монтаж контура заземления и молниеотвода.

Схема электропроводки на даче своими руками

Перед составлением схемы электропроводки на даче заранее спланируйте места расположения всех выключателей, розеток. Нелишне будет дополнительное размещение розеток для будущих электроприборов. Выбирать сечение проводов нужно по нагрузке и желательно с учетом будущих потребителей электроэнергии.

Таблица выбора сечения кабеля по току нагрузки

Суммируют мощность всех электроприборов и освещения. Полученную мощность делят на 220 В для нахождения величины номинального тока электропроводки. По таблице находят сечение кабеля с небольшим запасом. На ЛЭП из алюминиевых проводов нельзя подсоединять медные провода скруткой.

Соединения делается с помощью специальных зажимов или ответвителей. Подключение ввода к ЛЭП – это опасный вид работ и желательно чтобы он был выполнен профессиональным электриком. Ввод должен быть подключен к электрощиту заранее, чтобы была возможность подключать электроинструменты.

Обычно энергоснабжающая организация лимитирует мощность потребления электроэнергии. От величины этой мощности будет зависеть сечение кабеля, мощность вводного автомата и параметры общего УЗО. Кабель ведется от ближайшего столба воздушным путем или под землей. Кабель ввода заводится в щиток, который расположен в доме или в других хозпостройках. В щите должен находиться вводной автомат и счетчик электроэнергии с общим УЗО.

Ввод в деревянную дачу через стальную трубу

Распределительные автоматы находятся в другом щите. От него уже расходятся линии электропроводки на розетки, выключатели, мощные электроприборы и хозпостройки. В комнату рекомендуется заводить два кабеля электропроводки в распределительные коробки. Один кабель с коробкой предназначен для освещения, а другой для розеток.

Приблизительная схема электропроводки в дачном доме

Для питания мощных бытовых приборов заводят отдельный кабель от распределительного электрощита до розетки (электроплита, стиральная машина, кондиционер, бойлер). Путь прокладки электропроводки в доме зависит от материала, из которого он изготовлен.

В деревянных постройках скрытый монтаж ведется через потолочное перекрытие или под полом. А к розеткам и выключателям электропроводка подходит сверху от потолка или снизу от пола. В деревянных домах электропроводку ведут только в металлических трубах или коробах.

Для кирпичных и бетонных стен скрытая проводка проводится по стенам, а затем ее закрывают штукатуркой. В этом случае электропроводка проходит от потолка на 20 – 30 сантиметров и выше пола на 30 см. В оконных и дверных проемах электропроводка отступает на 15 см от края.

Монтаж открытой проводки в металлических трубах по дереву

По стенам проводку ведут кратчайшим путем по горизонтали и вертикали. Открытая проводка протягивается в кабельных каналах, металлических трубах или в гофре. В дачных домах, которые не отапливаются зимой лучше вести открытую проводку или в пластиковых трубах под штукатурку.

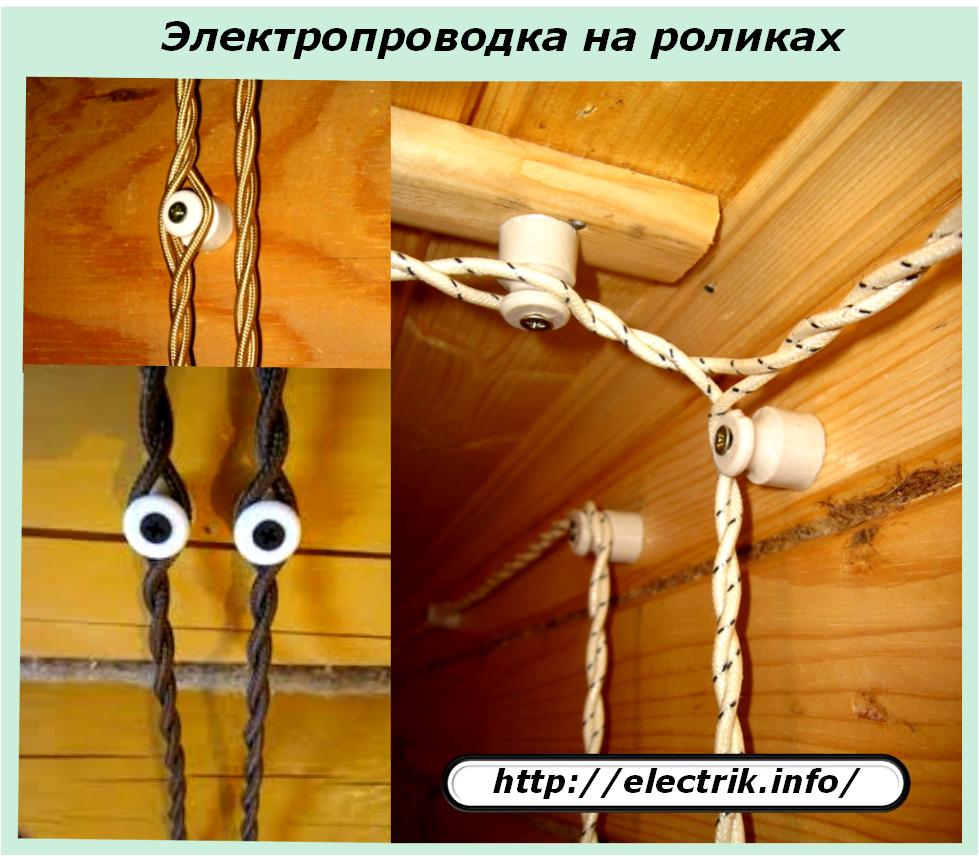

Электропроводка на фарфоровых изоляторах

При таких вариантах электропроводки легче менять участки неисправной проводки. Для освещения обычно хватает медного провода сечением 1,5 мм² и автомата AB на 10 А. В распределительный щит в цепь освещения устанавливают также и УЗО. Для розеток используют провода не менее 2,5 мм² или, рассчитанные на большие мощности приборов. По мощности электроприборов выбирают также и УЗО.

После завершения монтажа электропроводки на даче своими руками составляют схему расположения всех выключателей, розеток, коробок, пути прохождения проводов с указанием расстояния от пола, потолка и стен. Это делается с тем, чтобы при следующем ремонте не повредить провода. Закончив монтаж электропроводки необходимо проверить ее по участкам на короткое замыкание, электрическую прочность и сопротивление изоляции.

Проводка на даче своими руками схема для чайников

Электрика дачного домика своими руками.

Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу, как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

И так, первое с чего начнём практиковаться — это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.

Глава первая. Да будет свет!

Попробую наглядно показать, как провести проводку для освещения четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя. На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

Нарисуем электрическую схему соединений.

Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.

Электрическая схема.

Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом, устанавливаем крепёж для трубок.

Три коричневых фазных провода соединяются вместе. Три нулевых провода синего цвета

соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку.

От лампы вернётся коричневый провод и соединится с синим.

Соединение обматывается изоляционной лентой.

Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать. Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.

На ленту желательно одеть термоусадочную трубку.

Надёжное соединение – скрутка с последующей пайкой. Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку. Сделать паяное соединение просто.

Это почти картина.

Провода соединяются в одной плоскости и скручиваются.

Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.

Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки — можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.

Монтажная схема проводки освещения с использованием разъёмов.

Автоматический выключатель разрывает коричневый фазный провод.

Да будет свет! Здесь надо включить автоматический выключатель.

Нет ничего сложного, когда всё делаешь сам!

И только теперь займемся расчетом.

Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся. Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель. Продолжение следует.

dedclub.blogspot.ru

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

Размещение в тех местах, в которых существуют старые ЛЭП.
Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

материал, из которого сделан дачный дом;
способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится. Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

Дрели со сверлами по дереву или по кирпичу, или же по камню.
Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
Перфоратора с бурами для кирпича.
Набора отверток и гаечных ключей.
Монтажного ножа.
Бокорезов.
Пассатижей.
Индикаторов фазного провода и для определения целостности цепи.
Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

Электропроводами.
Монтажными и распределительными коробками.
Изолентой.
Клеммниками
Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
Розетками.
Выключателями.

Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

всего оценок:4, средняя: 3,25 из 5) Загрузка… Применение металлических кабель-каналов в доме, офисе и на производстве Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа Что нужно знать, чтобы осуществить правильный выбор кабеля, который будет использоваться для проводки в доме? Правила осуществления замены проводки в квартире в панельном доме

electricadom.com

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Как провести электроэнергию на дачу?

Что должна охватить электропроводка на дачном участке?

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Электропроводка в частном доме – что может быть проще?

Автор: Михаил Малофеев
Распечатать

remoskop.ru

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

Открытая – располагается на поверхности стены.
Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

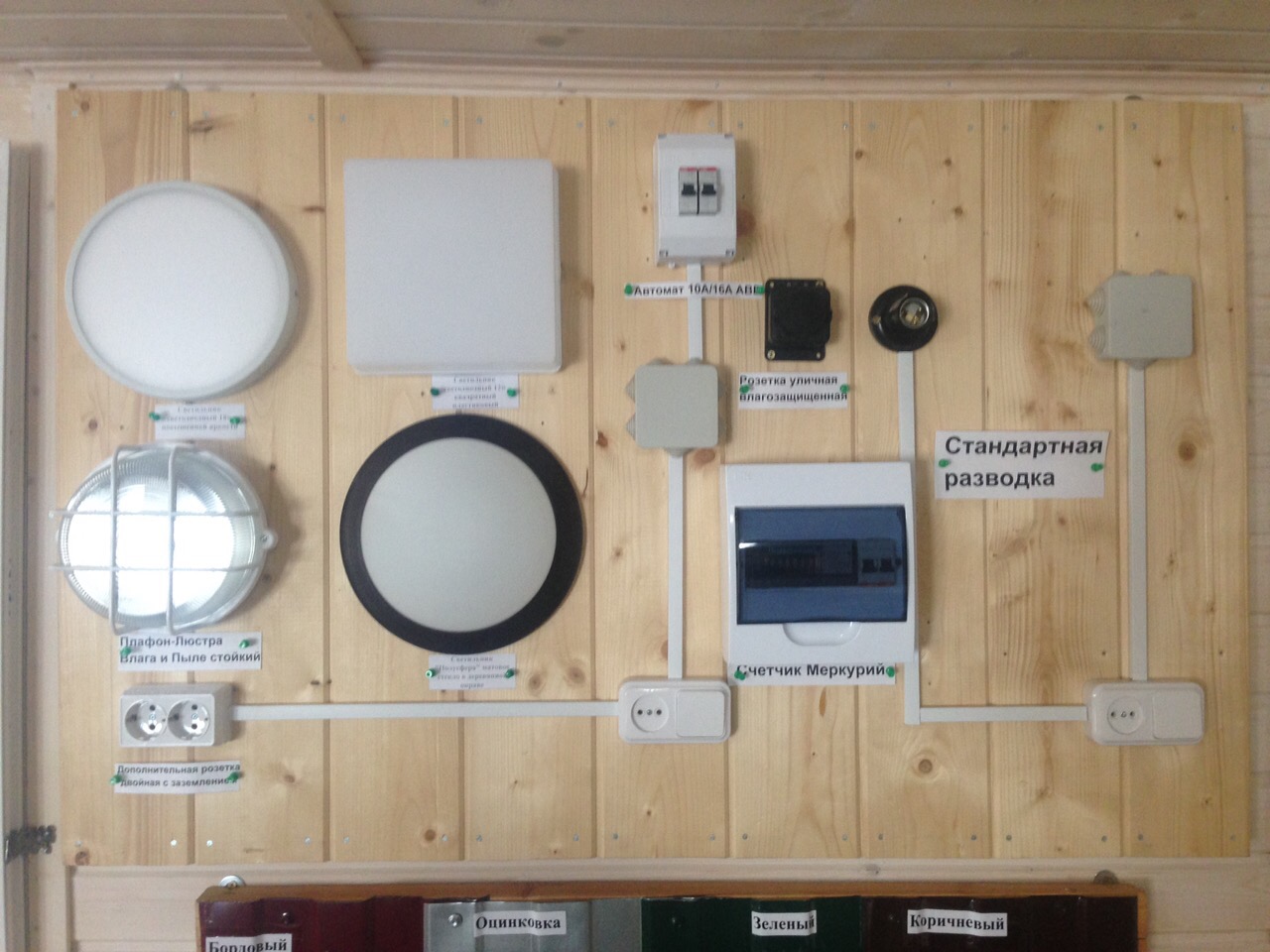

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание! В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
Затем выполняется схема разводки.
После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет! Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
Затем выполняется разводка – провода протягиваются сквозь трубы.
Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет! Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

схема и подключение, монтаж своими силами

Каждый, кто хотя бы раз сталкивался с монтажом электропроводки, понимает, что это дело пускай и не очень сложное, но требует хорошего планирования, аккуратности и внимательности.

Некачественный монтаж или неправильно составленная схема могут привести к печальным последствиям – пожару, поражению электротоком, неработоспособности электропроводки.

Схема электропроводки на даче – как составить и сделать монтаж правильно? Давайте попробуем разобраться.

Материалы и инструменты

Электропроводка на даче

Основными инструментами при монтаже электропроводки являются отвёртка (прямая и крестовая, а лучше их набор для разных шлицев), пассатижи, тонконосы, нож для зачистки изоляции и зажигалка, применяемая с той же целью.

В качестве измерительных инструментов обязательно иметь при себе тестер и отвёртку-пробник.

Также вам понадобится рулетка и полутораметровый уровень, желательно также иметь лазерный уровень.

Для разметки удобно пользоваться карандашом или маркером.

Для монтажа проводов вам понадобится перфоратор, шуруповёрт, молоток, ножницы по металлу. При монтаже розеток используется небольшая ёмкость, в которой можно растворять гипс в малых количествах.

Делать это удобнее всего при помощи обычной вилки. Возможно, что для выполнения штроб будут необходимы штробовочные приспособления – специальная лопатка для перфоратора, штроборез или фрезер.

Основным материалом при работе электрика являются провода. Провода выбираются в соответствии со схемой электропроводки. Провода могут быть медные и алюминиевые.

Существуют два стандарта кабелей – ВВГ и NYM. Провод ВВГ имеет меньшую стоимость, однако провод NYM безопаснее и удобнее при монтаже. Чаще всего используют трёхжильные провода.

Обычно коричневый или красный провод в кабеле означает фазу, голубой – ноль, а жёлтый с зелёным – заземление. Рекомендуется при монтаже не путать эту последовательность.

При работе вам понадобится большое количество изоленты. Удобнее всего пользоваться лентой на синтетической основе – её проще разорвать руками.

Однако для погружных насосов и некоторых ответственных соединений предполагается использование изоленты на тканевой основе. Для качественного выполнения разводки и соединений используйте сжимы.

Они позволяют не только экономить место в раздаточных коробках, но и существенно увеличивают скорость электромонтажа.

Также вам потребуются розетки и выключатели. Используйте те из них, которые соответствуют по мощности подключаемым приборам и светильникам.

Составляем схему электропроводки

Схема электропроводки на даче своими руками – обязательное условие для ее монтажа. Начинают её составление с определения того, какие электроприборы будут стоять в осветительной и силовой электросети вашего дома.

Схема электропроводки в дачном домике

После этого подсчитывают их суммарную мощность в каждой комнате. Электрические котлы и плиты сюда суммировать не нужно – они должны располагаться на отдельных электрических автоматах, и их обсчитывают отдельно. Для них обычно применяется специальный провод ВВГ с сечением 4 квадратных миллиметра.

После подсчёта, определяют их суммарную мощность. Исходя из этой мощности, определяют максимальный ток в электросети в каждом помещении.

Для этого пользуются формулой P=UI, где P – электрическая мощность в ваттах, U – напряжение в электросети, равное 220 вольт, I – ток в амперах. По этой формуле проверяют, соответствует ли мощность электроприборов сечению выбранного провода, и выбирают провод.

Также проводят проверку по току – максимально допустимый ток в электросети, проходящий через один автомат, должен быть не более 16 ампер, и определяют количество автоматов.

После этого на лист бумаги наносится план дома по комнатам и этажам. На этом плане отмечают, где будут розетки и выключатели, подводящий щиток, раздаточные коробки.

Затем определяют, где и как пойдут провода, и также наносят их на схему вдоль стен помещения, и предварительно подсчитывают длину проводов. Окончательный подсчёт длины проводов проводят после разметки проводки по стенам.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Трёхфазные трансформаторы также меньше своих однофазных собратьев на треть, поэтому, при передаче напряжения от магистральной сети в 1000 вольт до местной сети в 380 вольт используются только трёхфазные трансформаторы.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

Лучше производить отбор мощности для однофазных сетей до подключения трёхфазных устройств типа двигателей, насосов, домашних пилорам, станков или сварочных выпрямителей.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Устройство заземления

Монтаж контура заземления

Заземление – важная часть современной электросети.

Практически все современные электроприборы имеют защиту от поражения человека электрическим током в виде защитного заземления.

При пробое электроизоляции в опасном участке ток короткого замыкания пойдёт не через человеческое тело, а через заземляющий провод.

В конце концов, значение максимально допустимого тока превысит предельное значение, при котором сработает защитный механизм выключателя-автомата.

При этом поражения электрическим током человека не произойдёт, или же это поражение будет с минимальным ущербом для здоровья человека.

По действующим стандартам, защитное заземление в частном доме должно располагаться на расстоянии не менее одного метра и не более десяти от него. Заземляющее устройство состоит из трёх металлических штырей из стали, забитых в землю на глубину 2, 5 метра и соединённых между собой при помощи металлической полосы, приваренной к ним.

Площадь поперечного сечения полосы должна составлять не менее 48 квадратных миллиметров. Площадь сечения штырей должна быть не менее 1,5 квадратных сантиметра. Этому требованию соответствуют уголки 50х50х8.

От всей этой конструкции отходит участок металлической полосы, которая находится в полметре под землёй, и возле дома имеет выход наружу. К полосе при помощи болтового соединения крепится заземляющий провод.

Сечение заземляющего провода необходимо делать максимально большим. Вы можете сами произвести расчёт по методике, предложенной в стандартах. Однако гораздо проще перестраховаться и просто выбрать сечение провода для заземляющего контура в 4 квадратных миллиметра.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

Определив их положение, отмечают на стене. При этом руководствуются требованиями ПУЭ для положения розеток и выключателей.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

На стене удобно сразу прочертить каждый провод по отдельности. Разметку доводят до того места, где примерно будут располагаться распределительные коробки.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Покупают с запасом, взяв дополнительно ещё около 3-5 метров. Если провода уже закуплены, проверяют, хватит ли этого количества.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Влияние старых ЛЭП на дачную проводку.
Как влияет на проводку временное пользование дачей?
Важность мощности приборов в создании проводки.
Как определить сечение вводного кабеля?
Как планировать ветки проводки?
От чего зависят маршруты контуров?
Составляющие элементы контуров.
Инструменты и материалы для монтажа.
Последовательность монтажа.
Видео. Проводка в дачной комнате

Размещение в тех местах, в которых существуют старые ЛЭП.
Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Влияние влаги на проводку

Важность мощности приборов

Определение сечения вводного провода

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

По завершении этого процесса вы будете знать:

места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
общую мощность приборов в определенной комнате.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

материал, из которого сделан дачный дом;
способ монтажа (открытый или скрытый).

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится.
Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Составляющие разных контуров

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Инструменты и материалы

Дрели со сверлами по дереву или по кирпичу, или же по камню.
Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
Перфоратора с бурами для кирпича.
Набора отверток и гаечных ключей.
Монтажного ножа.
Бокорезов.
Пассатижей.
Индикаторов фазного провода и для определения целостности цепи.
Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

Электропроводами.
Монтажными и распределительными коробками.
Изолентой.
Клеммниками
Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
Розетками.
Выключателями.

Последовательность монтажа

Проводка в комнате на даче. Видео:

Замена электропроводки в квартире, список необходимых инструментов и материалов

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Правильное подсоединение проводов фаза ноль земля.

Кабель бронированный медный для вашего дома и участка

Электрик в Атланте | Удовлетворение гарантировано

Если вы ищете электрика в Атланте, вам будет достаточно только самого лучшего. Вам нужна надежная, квалифицированная команда профессионалов, готовая предоставить вам исключительный сервис по всем направлениям. Наши сертифицированные электрики занимают лидирующие позиции в области технических знаний и обучения, гарантируя вам необходимое внимание!

Никогда не спрашивайте: «Где я могу найти местных подрядчиков по электрике рядом со мной в Атланте?» опять таки! Если вы живете недалеко от Атланты, штат Джорджия, Р.С. Эндрюс — единственное имя, которое вам нужно знать для электрических служб. Свяжитесь с нами сейчас!

Новая проводка и электромонтаж в Атланте

Мы сделали наши электрические услуги всеобъемлющими, поэтому мы можем быть уверены, что сможем удовлетворить все ваши потребности и ожидания. Обратитесь к нашей компании по производству бытовых электрооборудования в Атланте по номеру:

Если вам нужен ремонт, установка или техническое обслуживание электрооборудования, R.S. Эндрюс может предоставить! Мы посвятили себя оказанию электрических услуг, которым домовладельцы могут доверять, предлагая вам высокое качество продукции и навыки, чтобы ваши электрические проекты выполнялись быстро, эффективно и безупречно!

Ищете лучших электриков в Атланте? Свяжитесь с нашей командой сегодня, чтобы получить ответы на все ваши вопросы по электричеству! Вы можете связаться с нами онлайн или по телефону 770-913-6412.

Ищете коммерческих электрических подрядчиков? Кликните сюда!

Ремонт электропроводки и электрооборудования в Атланте

Электричество — непостоянный зверь, требующий от электрика уверенности и знаний, необходимых для того, чтобы ремонт прошел без сучка и задоринки. Вы можете рассчитывать на наших электриков из Атланты при любых ремонтах. Не знаете, когда вам может потребоваться ремонт электрооборудования? Следите за этими верными признаками того, что вам нужен ремонт электрооборудования:

Приборы, выделяющие неестественное тепло. Для машин и приборов вполне нормально оставаться немного теплыми во время работы, но если вы заметите, что электрическое оборудование становится теплее, чем обычно, или даже становится горячим на ощупь, вероятно, проблема с проводкой.
Чрезмерно частое мерцание. Если вы замечаете частое или постоянное мерцание, которое, кажется, не связано с работой основных механизмов, возможно, у вас проблема с электропроводкой, блоком выключателя или устройством.
Искра. Электрические розетки, в которых возникают искры или искры, исходящие от светильников, являются верным признаком искрения или слабого заземления, и с обоими этими проблемами следует немедленно обращаться!
Горит, обугливание или запах «озона». Если вы заметили какой-либо запах , напоминающий гари, исходящий от вашей электрической панели или проводов, отключите электропитание в вашем доме и немедленно обратитесь к профессионалу . Это очень серьезная проблема, и ее нужно решать немедленно!

Свяжитесь с нашей сервисной службой по ремонту электрооборудования сегодня, если у вас возникла какая-либо из вышеперечисленных проблем!

Электромонтажные услуги в Атланте

Частью нашей личной миссии как бизнеса является предоставление только высококачественной продукции для электромонтажа или замены в вашем доме.

Свяжитесь с нашей командой электриков в Атланте сегодня по любому проекту, который вы планируете, связанного с электричеством. Мы взяли на себя все это и гарантируем полное удовлетворение всех наших электромонтажных работ!

Почему выбирают R.S. Эндрюс?

Вы можете доверять не только нашему хорошему слову в R.S. Эндрюс. Все наши электромонтажные работы предоставляются с полной гарантией, как для того, чтобы вселить в вас уверенность, так и для того, чтобы проявить гордость за нашу работу перед собой. Мы выбираем только лучших электриков, чтобы предоставлять нашим потребителям электрические услуги, выбирая, основываясь не только на навыках и знаниях, но также на порядочности, честности и дружелюбии! Выберите электрическую услугу, которой вы можете доверять с R.С. Эндрюс сегодня.

Если вы ищете надежного лицензированного электрика в Атланте, , свяжитесь с нами онлайн , чтобы узнать больше о том, как наша команда может вам помочь, или назначить встречу для ремонта или замены электричества!

Наша расширенная зона обслуживания

Не в самой Атланте? Мы обслуживаем все города на севере Атланты.

Часто задаваемые вопросы

Что вызывает короткое замыкание светильника?

Часто это тепло.Со временем проводка светильника подвергается значительному воздействию тепловой энергии. Это может привести к растрескиванию изоляции проводки и обнажению оголенных металлических проводов. Когда эта (теперь открытая) металлическая проводка касается металлической распределительной коробки, другого ближайшего оголенного провода или основания прибора, возникает короткое замыкание. Иногда причиной короткого замыкания является неплотное соединение или изношенный провод.

Может ли вода закоротить выход?

Да — воздействие воды быстро увеличивает действующий электрический ток в цепи, что приводит к короткому замыканию и перегоранию предохранителя.При отсутствии предохранителя перегретая металлическая проводка продолжает нагреваться и может стать причиной возгорания.

Можно ли отремонтировать электрооборудование своими руками?

Давным-давно один мудрый человек сказал: «С электрическим током не стоит связываться». Вероятно, это был Бен Франклин, и мы не можем спорить с его мудростью. Есть много причин, по которым ремонт электрооборудования своими руками опасен. Провода под напряжением и электрический ток могут вызвать серьезное потрясение или даже того хуже. Вы можете получить удар электрическим током, а также существует риск возгорания.Это подвергает риску вас, вашу семью, людей поблизости и ваш дом / имущество.

Если вам удастся завершить работу, не получив травм, существует постоянная обеспокоенность тем, что все, что вы сделали неправильно, впоследствии может стать причиной пожара. Скорее всего, ваша работа будет выполняться без кодирования, и это может значительно усугубить проблемы с электричеством в вашем доме и сделать их ремонт более дорогостоящим. Электромонтажные работы своими руками просто не стоят риска. Для вашего благополучия и душевного спокойствия вызовите профессионального электрика из Атланты, который выполнит работу безопасно — и убедитесь, что все сделано правильно.

Опасно ли отключение автоматического выключателя?

Это может раздражать, когда это происходит, но автоматический выключатель является мерой безопасности. Он отключает электрический ток при перегрузке, защищая ваш дом и семью от электрического пожара. Повторяющаяся перегрузка цепи означает, что через одну цепь потребляется слишком много электроэнергии. Одна цепь может управлять слишком большим количеством розеток, и слишком много вещей подключено к розетке. Также виноваты неисправный прибор или короткое замыкание.

Сегодняшние домашние потребности в электричестве намного выше, чем они были даже 10 лет назад, а существующая конфигурация электропроводки в вашем доме в Атланте может не соответствовать вашим домашним потребностям. Опытный электрик может диагностировать проблему, а затем обновить проводку в вашем доме и / или установить новую электрическую панель, если это необходимо.

Сделайте ремонт и установку электрооборудования правильно! Связаться с Р.С. Эндрюс онлайн сегодня или звоните 770-913-6412 прямо сейчас.

Вас также может заинтересовать:

Расшифровка значения каждого цвета

Значение каждого цвета провода

Если вы живете в Соединенных Штатах и ваш дом был построен после 1940-х годов (или с тех пор ваша устаревшая проводка была обновлена), вы можете ожидать, что электрические провода за вашими стенами будут соответствовать определенным цветовым стандартам. Определенные цвета обозначают функцию каждого провода в цепи.

Изучение этих цветовых кодов электрических проводов перед попыткой самостоятельного ремонта электрической системы имеет решающее значение.

Просто помните, все электрические провода в какой-то момент могут пропускать ток, поэтому относитесь к каждому цветному проводу с одинаковой осторожностью. Если у вас есть какие-либо сомнения, доверьте электромонтажные работы квалифицированному специалисту.

Что означает цвет электрического провода?

Черные электрические провода

Провод этого цвета используется для передачи энергии на выключатели и розетки во всех типах цепей. Кроме того, черные провода часто используются в качестве ножек переключателя в цепях, которые соединяют переключатель с электрической нагрузкой.Считайте, что все черные провода всегда находятся под напряжением.

Красные электрические провода

В цепях на 220 В красные провода являются вторичными проводами под напряжением. Как и черные провода, их также можно использовать в некоторых типах ножек переключателей. Кроме того, красные провода используются для подключения проводных датчиков дыма к электросети дома. Можно соединить два красных провода вместе или красный провод с черным проводом.

Синие и желтые электрические провода

Хотя провода этих цветов несут питание, они не используются в обычной розетке.Вместо этого используются синие и желтые провода в качестве токоведущих проводов, протянутых через кабелепровод. Например, вы можете увидеть желтые провода в качестве ножек переключателей потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света. Затем синие провода чаще всего используются в качестве переключателей для трех- или четырехпозиционных переключателей (например, если у вас есть переключатели наверху и внизу лестницы, которые управляют одним и тем же светом, это трехпозиционный переключатель).

Белые и серые электрические провода

Если вы обнаружите провода любого из этих цветов, значит, вы определили местонахождение нейтральных проводов.Чаще всего используется белый цвет, но серые провода выполняют ту же функцию. Назначение нейтрального провода — подключиться к нейтральной шине, проводящему куску металла внутри электрической панели, который притягивает электрический ток для распределения по всему дому. Белый и серый электрические провода можно подключать только друг к другу. Хотя их называют «нейтральными» проводами, они все же могут проводить ток, особенно если токовая нагрузка в цепи несимметрична, поэтому обращайтесь с этими проводами осторожно.

Зеленые электрические провода

Зеленые провода предназначены для заземления электрической цепи. Они подключаются к клемме заземления в розетке и идут к шине заземления в электрическом щите. Таким образом, зеленые провода действуют как отказоустойчивые, давая электричеству место для утечки в землю, если провод под напряжением в цепи касается металла или чего-то другого, проводящего. Зеленые провода можно подключать только к другим зеленым проводам. Помните, что если где-то в вашей цепи есть неисправность, зеленые провода могут оказаться под напряжением, поэтому обращайтесь с ними осторожно.

Trust Mr. Electric для установки и модернизации электропроводки

С помощью этого руководства по цветовым кодам электрических проводов вы, надеюсь, лучше поймете, какие провода выполняют какие задачи. Вы можете чувствовать себя комфортно, выполняя простую модернизацию электрооборудования самостоятельно, но вы можете доверять специалистам по обслуживанию в Mr. Electric®, которые сделают эту работу за вас.

Чтобы получить расценки от местного г-на Electric для вашего предстоящего электромонтажного проекта, вы можете записаться на прием через Интернет или позвонить нам по телефону (844) 866-1367.

Вы недавно использовали Mr. Electric для установки наружного освещения вашего двора? Наш коллега по бренду Neighborly®, The Grounds Guys, может помочь вам улучшить ландшафтный дизайн, чтобы он сочетался с ним!

Этот блог предоставляется компанией Mr. Electric только в образовательных целях, чтобы дать читателю общую информацию и общее понимание по конкретной теме, указанной выше. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

Законность выполнения электромонтажных и сантехнических работ своими руками

Последнее обновление : четверг, 13 декабря 2114 г., Создано : четверг, 13 декабря 2114 г.

НОВАЯ СТРОИТЕЛЬСТВО

В интересах здоровья и безопасности ряд сделок регулируется законом, в частности сантехника и электричество . Степень, в которой фактически регулируются сантехнические и электрические работы, варьируется от юрисдикции к юрисдикции.Например, почти все работы, выполняемые в новом строительстве, должны выполняться лицензированными сантехниками и лицензированными электриками, и то есть прямо по всей стране. В разных регионах есть некоторые исключения из этого общего правила, позволяющие выполнять некоторые работы, выполняемые в домах, построенных собственником, самим владельцем при условии, что они проверяются муниципалитетом.

ИСКЛЮЧЕНИЕ ВЛАДЕЛЬЦА-СОБСТВЕННИКА

В области ремонта большинство юрисдикций требует, чтобы любая работа, которую нанимали наемные работники, выполнялись лицензированными профессионалами, но когда работа выполняется арендатором / владельцем (как арендатором, так и владельцем, а не владельцами или арендаторами арендуемой собственности), существует множество исключений.Это исключение часто ограничивается только техническим обслуживанием, заменяя то же самое на то же самое. Любые дополнения или перестановки в электрике и сантехнике по-прежнему требуют наличия лицензированных специалистов или, по крайней мере, муниципальных разрешений. Кроме того, большинство ремонтников общего профиля будут выполнять мелкие работы с электричеством или сантехникой самостоятельно, хотя технически они должны нанимать для этих работ лицензированного специалиста. Некоторые более крупные ремонтные компании фактически имеют лицензированный персонал для своей внутренней команды.

МУНИЦИПАЛЬНЫЕ ВАРИАНТЫ

Ванкувер находится на одном краю, где владельцы / жители могут пройти курс по таким вещам, как мелкие электромонтажные работы, получить разрешения и сделать это сами.В Онтарио разрешены незначительные работы, такие как замена розеток и выключателей без какой-либо подготовки, при условии, что владелец / житель получит разрешение. Квебек постановил, что замена лампочки — это как можно ближе к любым электрическим проводам. Это техническая сторона закона, и каждая юрисдикция, похоже, пришла к своему конкретному типу регулирования через очень разные размышления.

Ванкувер признает, что люди в любом случае будут выполнять электромонтажные работы своими руками, поэтому они считают, что упреждающий подход приведет к тому, что в реальных домах будет выполняться более качественная работа.Однако курсы проходят гораздо меньше людей, чем покупают электрические приборы и проводку в центрах ремонта, поэтому неизвестно, насколько эффективен этот подход.

Онтарио считает, что требование разрешения позволит проводить техническое обслуживание электрооборудования своими руками, не открывая дверь слишком широко. Но когда разрешения стоят дороже, чем выключатели света, и нет проверок, общее мнение таково, что это всего лишь захват государственных денег, и очень немногие люди получают разрешения, в то время как в Онтарио продается много выключателей.

По всей видимости, абсолютный запрет Квебека на прикосновение к электрическим проводам был введен в действие страховой отраслью, пытающейся уменьшить количество пожаров в домах, вызванных электрическими установками. В какой-то момент они пытались запретить продажу всех электрических проводов и арматуры в торговых точках, ограничив доступ для лицензированных профессионалов, но суды постановили, что свобода торговли преобладает, и розничные магазины могут на законных основаниях продавать все, что вам нужно для строительства дома. конечно при условии, что вы купили его, чтобы передать электрику для установки.Учитывая объем продаж электротехники в розничных точках, эта политика оказалась печальным провалом, в результате чего владелец / житель не может даже проверить и обезопасить свою самодельную установку, потому что он изначально не должен был это делать. Чтобы добавить полной непоследовательности к ситуации в Квебеке, Hydro Quebec рекламирует и субсидирует розничную продажу понижающих термостатов на 240 В напрямую домовладельцам — со всеми из которых опасно работать без знания и ни один из которых не является законным для домовладельца.Эти термостаты на 240 В довольно легко заставить работать, но знаете ли вы, что у вас слишком много или слишком длинных проводов, зажатых в эту электрическую коробку, что нарушает положения электротехнического кодекса по пожарной безопасности? Этот исправный блок может перегреться и стать причиной пожара! Безопасное подключение — это нечто большее, чем просто включение и выключение чего-либо.

КНИГИ И ЗАКОН своими руками

Книг «сделай сам» о том, как сделать всю сантехнику и электричество, предостаточно. Книги являются законными, действия, которые они объясняют, незаконны для нелицензированных в некоторых юрисдикциях при определенных обстоятельствах — и это обычно отмечается мелким шрифтом где-нибудь в книге.Как коммуникатор своими руками должен ли я последовать примеру Квебека, когда я сунул голову в песок, отказываясь давать какие-либо советы по безопасности людям, которые все равно собираются заниматься этим? Или я преподаю передовой опыт, но говорю людям в определенных юрисдикциях не слушать?

СТРАХОВЫЕ КОМПАНИИ ПРИНИМАЮТ СОБСТВЕННЫЕ ЗАКОНЫ

Конечно, вы должны соблюдать закон в том месте, где вы живете, в первую очередь потому, что у вас потенциально могут возникнуть проблемы со страховкой, если дом горит или затопляет, и доказано, что вы выполняли незаконные работы своими руками.Но даже там, где это законно, страховые компании часто пытаются опереться на НОВЫЕ строительные законы, чтобы отказаться от любых платежей. Если работа, которую вы проделали, была законной, страховые компании не могут отказать в оплате, если они не прописали такие ограничения в вашем полисе. Страховой полис — это двухсторонний договор, и в него может быть включено что угодно, независимо от того, подтверждено ли оно законом или нет. Например, большинство страховых компаний сегодня не страхуют резервуар с горячей водой старше 10 лет.Нигде нет закона, который требует, чтобы вы меняли резервуар для горячей воды каждые 10 лет. Таким образом, страховые компании принимают неконтролируемые законы де-факто, поскольку немногие из нас хотят жить без страховки. На самом деле производители резервуаров для горячей воды отказываются от производства качественных резервуаров, которые могли бы прослужить намного дольше — зачем беспокоиться, если ваша страховая компания не слушает, — поэтому резервуары сегодня имеют половину толщины стали, которая была 20 лет назад.

Вы действительно прочитали свой страховой полис, напечатанный мелким шрифтом, перед тем, как пойти в хозяйственный магазин? Вам следует.Если в вашем страховом полисе ничего не говорится о домашних работах, вам необходимо уточнить в своем муниципалитете, что вам разрешено делать в качестве собственника. Если то, что вы сделали, действительно было законным в вашей юрисдикции, не позволяйте страховой компании запугивать вас. Они часто заявляют о законных правах, что им не нужно отпугивать платежи.

МОИ РЕКОМЕНДАЦИИ

Мой лучший совет — изучать то, чем вы хотите заниматься. Если вы не совсем уверены в том, что вы делаете, будь то водопровод или электричество (или структура дома, если на то пошло), обратитесь к профессионалу, даже если законы вашего региона позволяют вам продолжать работу. собственный.Законы непоследовательны, по большей части игнорируются даже теми, кто должен поддерживать или обеспечивать их соблюдение, и в действительности вы или кто-то до вас, вероятно, уже сделал много самодельной сантехники и электричества в вашем доме. Узнайте, безопасно ли оно и полезно для здоровья, или попросите профессионала проверить и исправить это за вас.

иен

Ключевые слова: Радиаторы, Освещение, Расположение, Провод, Электропроводка, Излучатель, Термостаты, Стиральная машина, Подрядчики, Кухня, Ремонт, Резервуар для воды, Общие вопросы, Опасно, Встраиваемые светильники, Горшки, Защита от перенапряжения, Коды, Пожар, Розетки, Земля, Насос, Ремонт, Плита, Защита, Трансформатор, Лампочки, Авария, Выключатели, Генераторы, Подвал, Осмотр, Электрика, Обзор, Ванная комната, Техническое обслуживание, Сушилки для одежды, Безопасность, Предохранитель, Безопасность, Сантехника, Здоровье, Бак с горячей водой

Статья 2171.

Как заменить проводку в старом доме | Руководства по дому

Чарльз У.Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также от допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить проводку самостоятельно, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела.Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена. Возможно, вы захотите нанять электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом при замене проводки является определение степени доступа к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля.Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, вероятно, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения — сверху.Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Замена проводки розетки

Для замены проводки, питающей розетку, необходимо удалить старую розетку. Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для удовлетворения потребностей современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которым необходимо следовать, особенно для таких помещений, как кухня и ванная комната. Изучите схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей. Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом.Эту работу лучше оставить профессиональному электрику.

Электромонтаж и техническое обслуживание

Когда начинаются занятия?

Занятия для новых студентов начинаются только в осеннем семестре. Если вы начнете в весеннем семестре, вы будете проходить вспомогательные курсы, такие как математика, английский язык и другие общеобразовательные курсы.

Как долго мне придется ждать, чтобы попасть в программу?

Поскольку спрос на это обучение очень высок, студенты обычно ждут 2-3 года, прежде чем они смогут начать занятия по электрике.

Могу ли я попасть в список ожидания для участия в программе?

Нет списка ожидания. Вход основан на количестве кредитных часов, отработанных вами в Honolulu CC, в дополнение к кредитам, которые были приняты в качестве переводных кредитов в Honolulu CC. Сумма этих кредитных часов определяет, когда вы зарегистрируетесь, поэтому чем выше эта сумма, тем раньше вы зарегистрируетесь.

Будете ли вы принимать кредиты от других кампусов?

Мы принимаем кредиты от других кампусов, но только те, которые применимы к программе.Если вы хотите перевести кредиты в Honolulu CC, вам нужно будет подать «Форму запроса на перевод», которую можно получить в офисе документации, а ваши официальные расшифровки стенограммы будут отправлены в наш офис документации. Если вы хотите перевести кредиты из колледжа в системе Гавайского университета, вам нужно будет только отправить «Форму запроса на перевод», потому что ваш транскрипт может быть просмотрен оценщиком в режиме онлайн.

Поможет ли завершение программы в Honolulu CC мне попасть в Электросоюз?

№Однако после того, как вы будете приняты в Союз, ваша степень в Honolulu CC будет засчитываться как классные часы в программе ученичества, поскольку вы работаете над получением лицензии на работу в командировке.

Сколько союзов электриков на Оаху?

На Оаху действуют четыре электротехнических союза. IBEW Local 1186 представляет услуги сигнализации и сигнализации, кабельное телевидение, услуги электрооборудования, правительство, строительных электриков, морских, звуковых и общественных служб, а также работников радиотелевизионных служб.IBEW Local 1260 представляет работников коммунальных служб (например, HECO и Maui Electric). IBEW Local 1357 представляет телефонных работников. HEW (Гавайские электротехники) — это подразделение Международной ассоциации рабочих, представляющее некоторых электриков-строителей.

К каким видам электромонтажных работ меня подготовит программа?

После прохождения программы вы можете выбрать профессию электрика-строителя или электрика по обслуживанию. Выпускники программы также работают электриками в компаниях Hawaiian Electric, Maui Electric, Kauai Electric, Hawaiian Telecom, Oceanic Cable, Hotels, City & County Гонолулу, штате Гавайи и федеральном правительстве.

В чем разница между электриком-строителем и электриком по обслуживанию?

Электрик-строитель устанавливает электрические системы жилого, коммерческого и промышленного назначения. Электрик по обслуживанию поддерживает электрические системы и оборудование в рабочем состоянии после их установки.

Есть ли преимущество в прохождении электротехнической программы в Honolulu CC вместо непосредственного вступления в Электротехнический союз?

Преимущество состоит в том, что часто профсоюзы, частные или государственные работодатели могут нанимать учеников через Honolulu CC, потому что студенты уже обладают базовыми знаниями и навыками, необходимыми для выполнения работы начального уровня.

Есть ли вечерние занятия?

Нет. Все занятия по электрике предлагаются только в дневное время.

Какую степень я могу получить после завершения программы?

Вы можете получить либо Свидетельство о достижениях, либо степень младшего специалиста по прикладным наукам.

В чем разница между сертификатом и дипломом младшего специалиста?

Разница в количестве кредитов, необходимых для каждого. Для получения степени младшего специалиста требуется дополнительный класс математики, английский и три общеобразовательных класса, всего 16 дополнительных кредитов.

Сколько времени мне потребуется, чтобы получить степень младшего специалиста?

После того, как вы начнете занятия по электрике, пройдет два года.

Смогу ли я закончить Сертификат в более короткие сроки, поскольку я буду брать меньше кредитов?

Нет. Это займет еще два года. Электрические классы нельзя комбинировать. Их следует сдавать в том порядке, в котором они предлагаются, потому что классы являются прогрессивными и основываются на классах предыдущего семестра.

Могу ли я получить Свидетельство о достижениях, а затем вернуться, чтобы получить степень младшего специалиста по прикладным наукам?

Да.Многие студенты получают свой сертификат, идут работать несколько лет, а затем возвращаются, чтобы получить дополнительные кредиты, чтобы получить свою степень младшего специалиста.

Срок действия моих кредитов истекает через определенное количество лет?

Нет. Срок действия ваших кредитов никогда не истекает, но требования программы могут меняться с годами.

Какие инструменты мне нужно будет купить для программы?

Ваш инструктор даст вам список инструментов, когда вы начнете. Ориентировочная стоимость, включая книги, составляет около 650 долларов.

Советы по электробезопасности для защиты вашего дома

3. Замените или отремонтируйте поврежденные электрические шнуры, чтобы обеспечить безопасность вашего дома.

Поврежденные шнуры питания представляют серьезную угрозу электробезопасности в жилых помещениях и могут стать причиной пожара и поражения электрическим током. Все шнуры питания и удлинители следует регулярно проверять на предмет износа и трещин, а затем при необходимости отремонтировать или заменить. Шнуры питания не должны быть пристегнуты скобами или прокладываться под ковриками и мебелью.Шнуры под ковриками создают опасность споткнуться и могут перегреться, а мебель может разрушить изоляцию шнура и повредить провода.

Регулярное использование удлинителей может означать, что у вас недостаточно розеток для удовлетворения ваших потребностей. Поручите квалифицированному электрику, разбирающемуся в правилах электробезопасности, установить дополнительные розетки в помещениях, где вы часто используете удлинители. При покупке шнура питания учитывайте электрическую нагрузку, которую он будет нести. Шнур с нагрузкой 16 AWG может выдерживать до 1375 Вт.Для более тяжелых нагрузок используйте шнур 14 или 12 AWG.

Наконечник для профессионалов: AWG означает «американский калибр проволоки». Чем меньше цифра, тем толще шнур!

4. Храните использованные и неиспользованные шнуры в чистоте и надежно защищайте, чтобы не повредить их.

Правила электробезопасности применяются не только к шнурам питания, когда они используются — шнуры также необходимо хранить в безопасных условиях, чтобы предотвратить повреждение. Храните шнуры вдали от детей и домашних животных (которые могут грызть шнуры или играть с ними). Старайтесь не наматывать шнур слишком плотно на предметы; это может растянуть шнур или вызвать перегрев.Никогда не кладите шнур на горячую поверхность, чтобы не повредить изоляцию шнура и провода.

5. Отключите все неиспользуемые приборы, чтобы снизить потенциальные риски.

Один из простейших советов по электробезопасности также легко забыть: когда прибор не используется, отключайте его от сети. Это не только экономит электроэнергию, уменьшая фантомное потребление энергии (количество энергии, потребляемой устройством, даже если оно не используется активно), но и отключение неиспользуемых устройств также защищает их от перегрева или скачков напряжения.

Часто бывает сложно отключить неиспользуемые электроприборы, но новое поколение интеллектуальных вилок предлагает решение, позволяющее устанавливать графики электропитания для каждой розетки.

6. Во избежание поражения электрическим током держите электрические устройства и розетки подальше от воды.

Вода и электричество плохо сочетаются. Чтобы соблюдать правила электробезопасности, держите электрическое оборудование в сухом месте и вдали от воды, чтобы предотвратить повреждение приборов и защитить себя от травм и поражения электрическим током.При работе с электроприборами важно, чтобы руки были сухими. Хранение электрического оборудования вдали от горшков с растениями, аквариумов, раковин, душевых и ванн снижает риск контакта воды и электричества.

7. Обеспечьте достаточное пространство для циркуляции воздуха в ваших приборах, чтобы избежать перегрева.

Без надлежащей циркуляции воздуха электрическое оборудование может перегреться и вызвать короткое замыкание, что может стать причиной поражения электрическим током. Убедитесь, что в ваших приборах имеется надлежащая циркуляция воздуха, и избегайте использования электрического оборудования в закрытых шкафах.Для обеспечения максимальной электробезопасности также важно хранить легковоспламеняющиеся предметы вдали от всех приборов и электроники. Обратите особое внимание на газовую или электрическую сушилку, так как для безопасной работы они должны располагаться на расстоянии не менее 30 см от стены.

8. Убедитесь, что все ваши вытяжные вентиляторы чистые, чтобы предотвратить опасность возгорания.

В некоторых приборах есть вытяжные вентиляторы, которые могут загрязняться или забиваться мусором, что затрудняет работу прибора. Это может сократить срок службы прибора и создать опасность для дома из-за перегрева или даже вызвать скопление опасных газов, которые могут привести к электрическому возгоранию.Регулярная чистка вытяжных вентиляторов помогает предотвратить такие опасности.

9. Для повышения электробезопасности всегда соблюдайте инструкции к устройству.

«Прочтите инструкции» должно быть первым в списке советов по электробезопасности дома. Понимание того, как безопасно использовать бытовую технику, улучшает как производительность вашего устройства, так и вашу личную безопасность. Если какой-либо прибор вызывает даже легкое поражение электрическим током, прекратите использовать его, пока квалифицированный электрик не проверит его на наличие проблем.

10.Помните о нагревателях и водонагревателях, чтобы предотвратить возможные несчастные случаи.

Горючие предметы следует хранить вдали от переносных обогревателей и встроенных печей. В целях безопасности храните горючие материалы вдали от нагревательных приборов. Переносные обогреватели нельзя использовать вблизи занавесок, а во избежание опрокидывания их следует размещать только на устойчивой поверхности.

Кстати, знаете ли вы, на какую температуру настроен ваш водонагреватель? Установки высокой температуры влияют на потребление энергии водонагревателем и могут вызвать ожоги и непреднамеренное ошпаривание, особенно в домах с маленькими детьми.

Определение цветов электропроводки дома

Самый быстрый способ определить электропроводку дома — по ее цвету. В зависимости от того, где в конечном итоге устанавливается провод, вы не всегда можете полагаться на маркировку, напечатанную на изоляционном покрытии, и вы не всегда сможете прочитать их разборчиво.

Полезная реальность заключается в том, что на самом деле вам нужно идентифицировать только три типа проводов: горячий, нейтральный и заземляющий.

Можно использовать несколько разных цветов для горячего провода в различных типах проводки переключателя, в то время как нейтральный и заземляющий провода всегда должны быть одинаковыми.Если вы занимаетесь какой-либо домашней электропроводкой, правильная идентификация проводов является обязательной, чтобы вы в конечном итоге сделали правильные соединения.

Источники электропроводки для дома на Amazon.

Перед тем, как приступить к проекту электромонтажа, убедитесь, что вы понимаете основы электромонтажа и цветовую компоновку схемы. При выключенном питании опасность поражения электрическим током отсутствует, но вы все равно можете где-то выполнить неправильное подключение и получить неполное замыкание.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Перед тем, как начать работу с электропроводкой розетки, осветительной арматуры, вентилятора или любого другого прибора, всегда выключайте отдельный автоматический выключатель на главной панели.Это отключит питание этой конкретной цепи и предотвратит риск поражения электрическим током.

Почему провода различаются по цвету

Провода внутри кабеля с оболочкой NM имеют цветовую маркировку, чтобы можно было правильно идентифицировать каждый из них на обоих концах кабеля и провода. Все кабели NM содержат основную черную изоляцию и белые изоляционные провода, а также неизолированный медный или зеленый изолированный провод заземления. В трехжильном кабеле также будет дополнительный красный изолированный провод, который обычно используется в качестве «бегунка» в таком приложении, как двусторонний переключатель.

Стандартные цвета, используемые для домашней электропроводки

Далее следует стандартная окраска проводов по всему дому. Калибр или размер провода может изменяться в зависимости от требований к току цепи, но цвет является неизменной характеристикой.

Черный

Провод, по которому ток от источника питания идет к розетке или розетке, является горячим проводом. Когда вы видите черный провод, вы знаете, что он горячий. Есть и другие провода (называемые путниками), которые проводят ток в более сложных цепях, но черный всегда горячий.

Белый

Для замыкания цепи ток должен вернуться к источнику питания. Это делается через нейтральный провод, который всегда белый.

В некоторых случаях белый провод может быть помечен куском черной изоленты на концах. Белый провод, помеченный черным, означает, что он действует как горячий провод и больше не является нейтральным.

Зеленый или неизолированный

Если вы видите зеленый провод или оголенный медный провод, вы можете быть уверены, что это провод заземления.В качестве защитной меры используется заземляющий провод. Провода заземления возвращают ток короткого замыкания на землю, защищая человека от поражения электрическим током.

Красный

Красные провода обычно используются в многожильных кабелях с оболочкой. Они называются переходными и обычно используются для подключения двухстороннего переключателя. Поскольку красные провода по-прежнему проводят ток, они считаются горячими.

Желтый и синий

Желтый и синий провода иногда используются в более сложных схемах. Если да, то они используются как горячие провода для проведения тока между переключателями и полюсами.По этой причине их еще называют путешественниками.

Другие цвета

Это наиболее часто используемые цвета. Другие цветовые комбинации, включая полосатую проводку, могут использоваться для других приложений.
