Проект мангала из кирпича своими руками

В этой статье мы разберем то, как сделать своими руками мангал из кирпича для дачи (будут модели как для улицы, так и для беседки). Модели с местом для жарки шашлыков и с печками под установку казана. Рассмотрим переносные и стационарные, простые (небольшие) и настоящие (большие) мангальные комплексы с барбекю, грилем, мойками и местами под разделку мяса. Ниже вы найдете более 18 проектов с пошаговыми фото, рекомендация, инструкциями и советами по строительству.

Меню статьи:

В этой статье 22 проекта с пошаговыми фото изготовления:

— с металлической оправой
(.) Мангал из кирпича + печь под казан своими руками
(.) Мангал из кирпича и металла — переносной

— Простые

— Мангальные комплексы
 = Шашлычный комплекс в 300 кирпичей (мангал)
 = Угловой мангал из кирпича в беседку + печь + плита под казан
 = Проект деревянной беседки с мангалом из кирпича. + Фото
 = 3 в 1: кирпичный гриль, барбекю, коптильня

— В беседку
 ☀ Беседка из дерева с мангалом
 ☀ Деревянная беседка с простым кирпичным мангалом внутри.
 ☀ Беседка из кирпича с мангалом
 ☀ Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

— Мангалы из блоков
 ✨ 3 МОДЕЛИ мангалом и грилей из блоков
 ✨ Гриль коптильня из блоков
 ✨ Гриль барбекю из блоков фотогалерея
 ✨ ЧЕРТЕЖИ грилей и барбекю из блоков

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла — переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону «шашлычницу» вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина — 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль — битая грань
Покрашен термокраской
Люди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Автор фото: YuraMatov
Источник: drive2.ru/c/1804189/

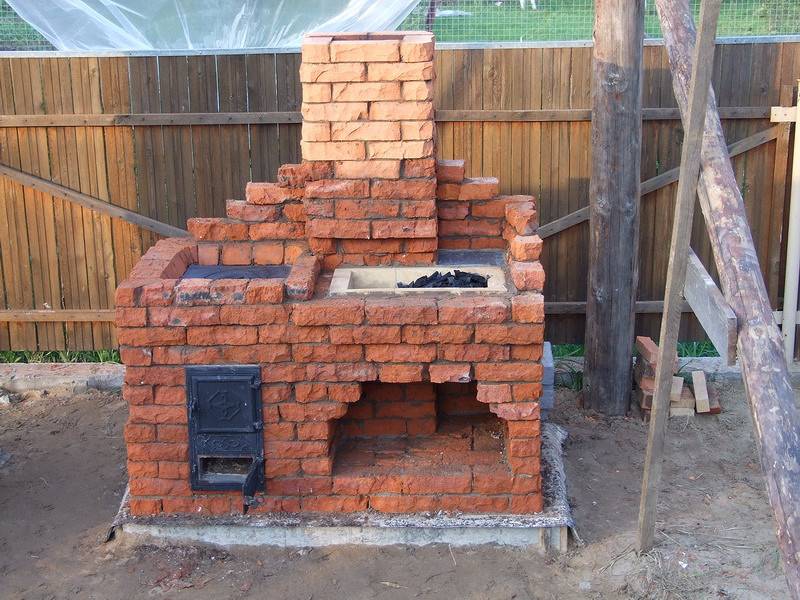

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт «, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом»

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.
Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды.
Труба — оцинкованная труба для водостока
Печь — из огнеупорного кирпича
Мангальная зона — из обычного кирпича
Все клалось на шамотной глине с песком
Пол бетон
Размер по обвязке — 1200х1800

Пошаговые фото:

Автор фото: RazvalDik
Источник: drive2. ru/c/478154793127247935/

Простые модели мангалов из кирпича

Барбекю гриль из кирпича

Представленная здесь конструкция гриля барбекю из кирпича, построена с двойной внутренней стенкой, изготовленной из термостойкого огнеупорного кирпича, который окружает область приготовления пищи, и внешней стенки. Этот материал выбран в основном в целях экономии. Если вы хотите изменить дизайн, то можете использовать другой материал. Десятисантиметровое пространство между стенами помогает изолировать зону приготовления. Стены накрыты тонкими плитками резаного камня. Огнеупорный раствор рекомендуется использовать в местах прямого контакта с огнем. Он термостойкий, и соединения прослужит долгое время без трещин. Основа сочетает в себе опору 30 см, поддерживающую усиленную плиту. Эта структура, известная как плавающая основа, используется, когда изменения температуры заставляют структуру сдвигаться.

Площадка барбекю

Смотрите пошаговые фото:

Источник фото www. blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-brick-barbeque

Мангал из кирпича со столиком

Вы не можете устоять перед вкусом жареного мяса, приготовленного на уличном гриле? Не спешите в магазин, чтобы купить дорогой барбекю – выделите всего один день, и у вас будет собственный стильный гриль из кирпича. Здесь представлен еще один пример, как сделать простой гриль-мангал из карпича.

Вот мастер класс:

Источник фото www.gardenersworld.com/how-to/diy/how-to-build-a-brick-barbecue/

Читайте отдельную статью, о том как сделать ГРИЛЬ из кирпича по ссылке: https://novamett.ru/barbekyu/gril-iz-kirpicha

Небольшой стационарный мангал из кирпича своими руками

со столиком для разделки мяса

Как видите на пошаговых фото процесс изготовления, залит фундамент, произведена кладка из кирпича. На дне мангала лежит металлический лист, под ним кирпич. Облицован природным камнем. Столик для разделки мяса из кафеля

Сверху ложиться решетка и можно гриль делать
Крыша из арматуры, покрыта краской с молотковым эффектом.
Рядом будет столик для гостей

Поддувала нет. Комментарий автора: «Оно ненужно. Высота не большая. Тяга отличная!»

Автор фото: Valerii876
Источник: drive2.ru/c/2827911/

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов. «

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/

Строительство садового мангала из кирпича

Здесь вы видите как сделал автор фото самостоятельно очаг с трубой для улицы, в который вставляется железный мангал. Железный мангал нужен, чтобы легче было выгребать золу, по утверждению автор, весит он всего 15 кг, хоть и толщина железа 6 мм.!

Снаружи обычный кирпич, внутри печи специальный огнеупорный кирпич ШАК-4 или 5.

Автор считает что над постройкой надо соорудить крышу, т.к. осадки могут испортить его творение
Труба умышленно сделана кривой, потому что автору так больше нравится, это художественная кривизна поверхностей кладки

Автор фото: sedoyzzz
Источник: drive2.ru/c/3114697

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

Автор фото: aziat-offroad
Источник: drive2.ru/c/514283095948525943/

Уличный мангал из кирпича буквой Ш с крышей

Стильный мангал-жаровня из кирпича для дачи + бар))), причем автор даже не строитель. Крыша с вытяжкой, вытяжка заказывалась по размерам секции, пирамидкой и сверху труба 20 см.

В мангале две решетки: верхняя для жарки мяса, шашлыка. Нижняя – для копчения, т.е. спускаем мангал вниз, а на верхнюю решетку ставим коптильню.

Крыша крепится к кирпичам в глубину штифтами, или саморезами длинными, сзади уголками на три кирпича вниз. Кстати, не забывайте сразу смывать цемент, вот автор забыл, пришлось красить краской, чтобы было эстетично.

Подведено электричество, чтобы можно было жарить и вечером
Фундамент глубиной 80 см. (Но тут достаточно было бы залить армированную дорожной сеткой плиту толщиной 10см.)
Размеры: 1х2х2 (тут высота 2м.+крыша)
Высота столешницы 70 см.
Покрашено краской для камина
400 кирпичей
2 мешка цемента
3 куба песка

Автор фото: Norahan
Источник: drive2.ru/c/2018791/

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная
300 кирпичей
В самом мангале кирпиче на глине
Плитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Автор фото: Porfirich
Источник: drive2. ru/c/3026683/

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

На этих фото вы видите пошаговый процесс строительства всего мангала-барбекю с варочной печью, хорошо видна порядовка, и в принципе понятен весь проект. Подробности можете почитать в статье автора по ссылке под фото, там он раскрывает много полезных секретов. Топка из шамотного кирпича с горизонтальным дымоходом. В большой трубе два дымохода Сегмент декоративной полки собран на уголках 25 мм, вставленных в запиленные в кирпичах пазы снизу, в кирпичной стене выбран паз, кирпичи полки входят в стену. Есть дровник. Плита над печью уложена на мокрый асбестовый шнур. Плита с большими кругами, чтобы можно было установить казан. Шов должен быть тонким не более 4 мм, тогда это правильная печная кладка.

Кирпич Витебский печной одинарный М-200
Кирпича ушло 650-800 шт.
Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Автор фото: Konstantin-Volk
Источник: drive2. ru/b/2207701 (1 часть) drive2.ru/b/2209371 (2 часть)

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангалом
Размер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25.
Кирпич: 600 штук (красный сталинский б/у)
Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мрамор
Внутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Автор имеет солидный опыт работы с печами и утверждает, что красный кирпич намного лучше огнеупорного, и поэтому использовал только красный, почитайте его комментарии в его статье по ссылке ниже.

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Автор фото: vad4743
Источник: www.drive2.ru/c/3059908 (1 часть) drive2.ru/c/3100372 (2 часть)

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Кирпичный мангал в беседке своими руками

Беседка из дерева с мангалом

Это модель шестигранная беседки с деревянным каркасом и мангалом из кирпича. Как видите, место под мангал вынесено в отдельную комнатку. Это наиболее часто встречающаяся модель в интернете

Ниже вы найдете подробнейшие пошаговые фото изготовления даной беседки. Сначала идет галерея изготовления фундамента, крыши, деревянного каркаса и элементов декора для беседки. Следующая галерея подробно опишет процесс создания кирпичного мангала со всеми тонкостями данного искусства

Делаем каркас беседки

(пошаговые фото, кликните по любому фото)

Процесс создания мангала из кирпича в беседку

(пошаговые фото, кликните по любому фото)

 Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/

Деревянная беседка с простым кирпичным мангалом внутри.

(Мастер класс)

Это мастер класс от пользователя mishkagans как своими руками сделать беседку для дачи с простым мангалом из кирпича. Отметим отличное основание, такое что можно дом ставить. Манал конечно простой, но можно бы и по удобнее сделать с козырьком и дымоходом. Но автор проекта утверждает что подобный дымоход уже запланирован, как и большой круглый стол по центру беседки.

Источник фото: yaplakal.com/forum46/topic1138874.html
Автор: mishkagans

Беседка из кирпича с мангалом

А это уже восьмигранная кирпичная беседка с кирпичным барбекю (с дымоходом). Печка включает в себя: — барбекю, -сушилку для ягод и грибов, -дровницу, умывальник!!!, коптильня и варочная плита.

Ниже в единой галерее вы надете инструкции, как шаг за шагом поэтапно создать такую конструкцию самостоятельно. Все сооружение должно получиться изрядно тяжелым, поэтому потребуется сделать прочный монолитный армированый фундамент.

Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/

Инструкция по изготовлению шаг за шагом:

Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

(пошаговое слайдшою)

В этом слайдшоу подробно показано как сделать бесекдку под одной крышей с домом с кирпичным мангалом своими руками. Автор этой модели самостоятельно все сделал от А до Я, а перед этим практически всю зиму черпал информацию в интернете. И обошлась ему эта модель в 800 у.е.. Интересны идеи внутреней отделки, а именно, фальш-окно, место отдыха из ящиков и поддонов, люстра из коряги и винтажные дверцы, покрытые глазурью.

Смотрите пошаговый слайд-шою мастер класс:

Источник: eurosamodelki.ru/katalog-samodelok/stroitelstvo-i-remont/2-v-1-mangal-i-besedka-pod-odnoy-kryshey

Автор: Riaha111

 Читайте больше о том как сделать беседку с мангалом в статье: https://www.novamett.ru/besedki/mangal-barbeku-pech

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Автор: Ронни Норвуд
Источник фото www.motherearthnews.com/diy/home/portable-outdoor-fireplace-zm0z11zhun#axzz2eGTsAvOq

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия.
Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации.

Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Так же смотрите статью о дачных грилях по ссылке: https://novamett.ru/barbekyu/dachnyj-gril-svoimi-rukami

Гриль барбекю из блоков фото

50 Схем, чертежей и макетов кирпичного гриля

Гриль из кирпича своими руками (90 фото)

Мангал из кирпича своими руками +фото, схемы

Кирпичный мангал – это необходимый атрибут дачного дома, на нем можно готовить вкусную здоровую пищу с ароматным дымком. Да что тут говорить! Даже самое обычное мясное, рыбное и овощное блюдо не сравнится с той едой, которая готовится на обычной варочной панели.

Расположение

Что касается места расположения мангала, то его нужно строить так, чтобы  ветер относил дым от дома в сторону пустыря.

Гармонично смотрится мангал рядом с беседкой – это очень удобно. Таким образом можно без отрыва от застолья наблюдать за процессом приготовления пищи.

Технология строительства

Чертеж кирпичного мангала

Первый этап – это создание проекта и выбор места, а также закупка необходимых для строительства материалов.

Второй этап – строительство мангала. Прежде чем приступить к строительным работам, необходимо приготовить строительный инвентарь, вспомогательное оборудование, необходимый материал и набраться терпения и внимательности, так как потребуется читать схему.

Итак, начнем с комплектации строительного материала. Вам потребуется огнеупорный кирпич, деревянные элементы для обрешетки, клей на основе цемента для декоративной термостойкой плитки, песок, цемент, гравий, бутовый камень. Куски черепицы и сетка из арматуры, листовая фанера. Ну и, конечно же, вы не обойдетесь без бетономешалки, ведер, совковой и штыковой лопат, молотка и строительного уровня.

Фундамент

Углубление под фундамент

Когда будут окончены подготовительные работы и собран весь необходимый инвентарь, приступаем к устройству фундамента – это основа надземной конструкции. Чем качественнее будет сложен фундамент, тем долговечнее будет конструкция.

Фундамент для кирпичного мангала

Фундамент для мангала будет устраиваться на глубине 50-60 см и не глубже. Для него нужно будет вырыть траншею и создать песчаную подушку – это будет 1 слой фундамента.

Поверх песчаной подушки укладывается сетка из арматуры в 10 мм и устраивается опалубка. Опалубка формируется из листовой фанеры и заливается бетонным раствором. Через 48 часов, когда бетонная опалубка схватится, можно приступать к устройству гидроизоляционного слоя. Гидроизоляционный слой можно создать при помощи обычной пленки или листового рубероида.

Цоколь мангала

Строительство цоколя

Цоколь мангала может быть любым, все зависит от ваших финансовых возможностей и предпочтений.

Простая конструкция цоколя состоит из отсека для дров, отсека для приготовления мяса и отсека для резки. Если вы любитель шашлыка, то в таком случае конструкция мангала более сложная и устраивается она стационарно. В данном случае, когда у вас нет особых навыков, можно поэкспериментировать на примитивной конструкции.

1. Высота цоколя, а точнее высота от пола до варочной поверхности должна подбираться под человека, который будет готовить, она должна достигать уровня чуть выше пояса, так чтобы удобно было работать над огнем руками.
2. Ширина не должна превышать 35 см.
3. Длина не должна быть более 1 метра.
4. Глубина должна равняться 12 см.

Правильно строим мангал

Приготовьте цементный раствор с добавлением специальных жаростойких заполнителей, уровень и кирпич и приступайте к укладке первого ряда цоколя. Выровняв первый ряд по уровню, приступайте к кладке второго ряда, уводя стыковые швы в сторону. Кладка сплошных рядов производиться до уровня, где будет находиться очаг.

Очаг устраивается по технологии фундамента. Единственное отличие в том, что опалубка будет сооружаться во внутренней части цоколя. Боковые части цоколя заливаются с выступами, они будут служить пазами для решетки.

Пазы должны заливаться на различных уровнях, чтобы была возможность контролировать уровень жара.

Далее возводятся ветровые стены, и укладывается труба мангала. Труба – это тяжелый элемент, соответственно ее необходимо устанавливать на опорные колонны. Нижняя часть трубы должна быть шире, нежели верхняя часть. Верхняя часть трубы укладывается из четырех кирпичей и закрывается жаропрочной сталью.

Но, если нет желания возводить трубу из кирпича, то можно воспользоваться металлической трубой. В таком случае можно создать интересный дизайн мангала, сочетая несколько видов материала в единой конструкции.

Мангал с крышей

Чтобы атмосферные осадки не попадали в очаг и не разрушали конструкцию, необходимо сделать крышу над мангалом.

Облицованный мангал с навесом

Так же можно построить навес, который может быть разной конструкции. Его устанавливают на монолитную стену, стойки из камня или металлические опоры. Козырек необходимо сооружать из жаропрочного железа, а внешнюю часть укрывать гидроизоляционным слоем.

Можно приступать к декоративной отделке. Идеальный вариантом будет клинкерная плитка, кованые элементы и чугун. Не обделяйте вниманием и площадку, она также должна гармонировать с конструкцией мангала.

Схемы и чертежи

Беседка с мангалом

Мангал барбекю

Материалы и инструмент для строительства

Схема барбекю

Порядовка кирпичного мангала

Порядовка углового мангала

Видео: строительство простого мангала

Фото

Схема фундамента мангала

Мангал с зольником

Мангал с конфоркой

Мангальный комплекс

Кирпичный мангал с мойкой и столом

Мангал из кирпича — 110 фото лучших вариантов для дачи. Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

• Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
• Поверхность для возведения кирпичного мангала должна быть выровнена
• Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
• Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
• Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
• Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

• Высокие температуры (горение разниться в зависимости от рода древесины)
• Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.

Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

Фото мангала из кирпича

Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению:

Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак

Мангал из кирпича своими руками

Любители природы знают, что пища, приготовленная на костре, на свежем воздухе значительно вкуснее и ароматней любой приготовленной дома. Поэтому, в первую очередь при строительстве дачи или загородного дома планируется открытый очаг в зоне отдыха, желательно из надежных и долговечных материалов. Кирпичный мангал станет достойным украшением любого ландшафта.

Мангал — это сложное устройство, используемое для приготовления на природе мяса, рыбы, птицы, овощей и другой пищи. Жар в мангале идет от огня, еда готовится на открытом костре или с помощью горячего дыма, тлеющих углей и древесины. Возведение такой конструкции требует тщательной подготовки, учета многих нюансов и соблюдения некоторых технологических особенностей. В данной статье мы расскажем как сделать мангал из кирпича своими руками, дадим пошаговую инструкцию, а также продемонстрируем фотографии, схемы и видео материалы.

Выбор места

Мангал — это стационарное строение, которое сразу нужно возводить качественно, с учетом того, что оно будет служить долгие годы. Перед тем как построить садовый мангал из кирпича необходимо определиться с выбором места под будущее строение.

Обратите внимание!
При определении месторасположения очага следует учесть направление ветра на загородном участке, особенности рельефа и ландшафта. Мангал должен располагаться на безопасном расстоянии от объектов и строений с пожароопасными конструкциями (деревянными постройками, легко возгораемыми материалами, деревьями, кустами и т.д.).

Однако в то же время, очаг должен быть достаточно близко к зоне отдыха, чтобы в процессе приготовления пищи было удобно транспортировать готовые блюда к столу.

Определение размеров и комплектации

Определение размеров и комплектации мангала

После выбора места необходимо определиться с размерами будущей конструкции. Если есть возможность и небольшой опыт, желательно составить самостоятельно, можно даже нарисовать проект от руки. Дело в том, что по такому проекту будет проще не только строить. По проекту значительно проще рассчитать расход строительных, отделочных и расходных материалов. Нелишне будет заранее предусмотреть отсек для золы, поддува воздуха и отдельное место для хранения дров и углей. На этапе проектирования необходимо определиться с навесом над уличным мангалом, так как для него на стадии строительства нужно будет сделать специальные закладные элементы.

Инструменты

Обратите внимание!
Для шампуров и других специальных приспособлений следует предусмотреть специальные места, а также продумать металлическую решетку, ограждающую открытый огонь от продуктов. В таком случае можно продумать закладку топлива сбоку мангала, а не сверху. Такая конструкция будет наиболее технологичной, что обеспечит удобное приготовление блюд.

Подбирая размеры, в первую очередь нужно спроектировать высоту мангала. Самое главное – максимальное удобство для всех пользователей. Самая идеальная высота мангала — это расстояние от запястья руки до земли. Стандартная длина мангала, внутренней топки, обычно не превышает одного метра. Этот размер позволяет одновременно поместить необходимое количество шампуров. С учетом вышеперечисленных параметров наружные размеры мангала из кирпича таковы: 590 мм на 1400 мм. Постройка таких габаритов требует около 300 кирпичей.

Выбор кирпича

Перед строительством простого мангала из кирпича, следует подготовить необходимые материалы. Правильно выбрать кирпич очень важно и ответственно. Эксплуатация очага этого вида предполагает круглогодичное использование, а также то, что кирпич может при применении нагреваться до очень высокой температуры и затем остывать. Далеко не все типы кирпичей могут выдержать такие перепады.

Материалы для строительства мангала

Обратите внимание!
Наиболее подходящим будет печной кирпич, который специально производится для сложных температурных режимов. В качестве раствора для кладки желательно использовать глиняно-песочную смесь. Глину для этих целей заранее вымачивают в воде на два дня.

Технология строительства

• Первоначально копают небольшой котлован под фундамент (глубиной 600 мм, и размером 800 мм на 1600 мм)
• Засыпаем основание песком на 100 мм
• Делаем опалубку, желательно из влагостойкой фанеры
• Монтируем армирование
• Заливаем в опалубку бетонную смесь
• Делаем сверху гидроизоляцию с помощью специальной пленки или рубероида
• Начинаем класть кирпич. Через каждые два слоя кладку желательно перекладывать металлической сеткой для прочности конструкции. После шести или семи слоев кладки выполняют перекрытие. Далее продолжают делать кладку еще в три ряда в высоту. Последние ряды предназначены для организации места жарки. Здесь в конструкции лучше предусматривать небольшие зазоры, обеспечивающие поступление воздуха для горения.
• Наружные стены мангала можно просто оштукатурить или облагородить натуральным камнем.

Мангал можно с одной или двух сторон дополнить столешницами из специально обработанной древесины или камня. Это будет очень удобно и технологично. Под столешницей можно разместить шкафчики для посуды. И конечно, продумайте навес от непогоды и освещение.

Видео

О том, как правильно построить мангал вы можете узнать из предложенного нами видеоматериала:

Фото

Уличный мангал

Простой мангал

Угловой мангал

Мангал в беседке

Мангал с казаном

Красивый мангал из кирпича без крыши

Маленький мангал

Компактный кирпичный мангал

Беседка с мангалом

Кладка первого ряда

Второй ряд кладки

Строительство мангала с двумья жаровнями

Схемы

Эти схемы и чертежи помогут вам разобраться в технологии кладки мангала из кирпича:

Универсальный мангал

Схема устройства мангала из кирпича

Схема уличного мангала

Виды фундамента для мангала

Схема мангала

Мангал пианино

Схема кладки кирпичного мангала

Конструкция

Чертеж кирпичного мангала

Кирпичный мангал с крышей

фото, схемы, чертежи и видео

Перед тем, как сделать мангал из кирпича своими руками на загородном участке, следует ознакомиться с вариантами конструкций, дополнительными опциями и сложностью работ. В данном руководстве рассматриваются очаги с дымоходом, считающиеся самыми сложными в изготовлении. Зато их можно располагать под открытым небом, навесами или внутри беседок. Но, при этом на нашем сайте вы можете посмотреть и простые варианты с чертежами и фото и видео.

Содержание статьи:

Терминология и нюансы эксплуатации кирпичных очагов

В настоящее время любой стационарный или мобильный очаг для приготовления на углях мяса называют и мангалом, и барбекю. Перед тем, как построить мангал из кирпича своими руками с дымоходом, следует разобраться в терминологии:

• барбекю – этим термином можно назвать способ организации досуга (мероприятие), приготавливаемое/получившееся блюдо и оборудование, на котором оно зажарено;
• мангал – жаровня, изначально медная, у современных пользователей из чугуна, листовой стали, кирпича и камня.

Барбекю готовят на решетках, в комплекте с мангалом чаще используют шампуры, но универсальные конструкции для удобства пользователей принять оборудовать и под шампуры, и под решетки.

В металлическом мангале все элементы соединены сваркой, поэтому конструкция обладает высокой пространственной жесткостью и прочностью. Кирпичная кладка не является монолитной конструкцией, весит намного больше, не армируется из-за сложной пространственной формы. Поэтому возникающие в глинистых почвах силы морозного пучения не могут причинить ущерб мангалу металлическому, зато вполне способны разрушить кирпичную кладку.

Поэтому в обязательном порядке сооружается фундамент, укрепляется основание под ним, проводится комплекс мероприятий по ликвидации сил пучения.

Технология самостоятельного изготовления пошагово

В отличие от металлического стационарного мангала, кирпичную кладку невозможно перетащить самому на новое место эксплуатации. Поэтому подходим к его выбору ответственно, строим с учетом расположения зон отдыха на участке.
Для кладки топки и дымохода потребуются чертежи порядовки. Дополнительные опции проще выбрать на фото очагов с реальным опытом эксплуатации или по аналогичному видео самостоятельного изготовления.

Основание и фундамент

Традиционно строительство мангала из кирпича начинают с изготовления подстилающего слоя и фундамента. При этом необходимо учесть нюансы:

1. если выполнить кладку на плодородном слое, после перегнивания находящейся в нем органике грунт просядет под весом мангала;
2. поэтому необходимо снять пахотный слой полностью, заменить его щебнем при высоком уровне УГВ или песком на сухих почвах;
3. нерудный материал укладывается на разделительный слой из геотекстиля, чтобы исключить взаимное перемешивание щебня/песка с грунтом;
4. каждый слой 10 – 15 см необходимо уплотнить виброплитой или ручной трамбовкой.

Если очаг интегрируется внутри беседки, террасы с крышей, необходимо минимизировать трудозатраты по изготовлению узла прохождения дымохода сквозь стропильную систему и кровельный материал:

• углы трубы дымохода размечаются отвесом от внутреннего пространства внутри стропил;
• от кладки до горючих материалов должно быть минимум 20 см;
• в противном случае брус или доска обертывается негорючим материалом или применяются специальные детали – разделки из термостойких материалов.

На нижнем фото показана последовательность бетонирования фундаментной плиты.

Фото можно увеличить кликнув на него

Из-за небольших размеров сохранить под ней геотермальное тепло недр не получится – мороз будет проникать сбоку. Поэтому утеплять фундамент не имеет смысла, применяются два оставшихся способа ликвидации морозного вспучивания:

1. замена глинистого грунта нерудным материалом;
2. дренаж из перфорированных труб по периметру фундамента на глубине его подошвы.

Почвенная влага отводится дренами в отдельный колодец инфильтрации без дна с природным фильтром внутри него или герметичный резервуар для вторичного использования.

Опорная часть

Чтобы решить проблему домашнего мастера, как сделать мангал из кирпича своими руками, вам необходимы: фото, схемы, чертежи, видео с пошаговой инструкцией, все это есть в данной статье. Если смотреть подробно, то по пунктам это будет так:

1. изображения готовых печей барбекю помогут выбрать необходимый функционал и экстерьер конструкции;
2. порядовка гарантированно избавляет от ошибок даже при минимальном опыте каменных работ, ниже приведу для вас несколько подробных схем;

   Фото порядовки увеличиться при нажатии на неё

3. видео раскрывает секреты технологии возведения и последовательность действий профессионалов.


Опорная часть кирпичного мангала позволяет приподнять жаровню от земли для удобной ее эксплуатации. Оптимальной считается высота шампуров на уровне согнутых кистей рук повара.

Опоры не обязательно изготавливать из кирпича, так как они не испытывают экстремальных температур. Однако бетонный стеновой блок обладает меньшими декоративными свойствами, нежели рядовой кирпич. Расход материала здесь не высокий, поэтому вся конструкция обычно выкладывается из полнотелого глиняного или керамического кирпича.

Стойки чаще всего изготавливаются в виде П-образной конструкции, под задней и боковыми стенками мангала. Это позволяет получить защищенную от осадков нишу, в которой можно хранить дрова или вставить полку для кухонной утвари.

Подовая плита

Поскольку очаг приподнят от земли для комфортной эксплуатации, угли нужно на чем-то размещать для приготовления пищи. Для этой цели кирпичный мангал своими руками оснащается подовой плитой или выдвижными конструкциями:

• железобетонная плита – отливается по месту в съемную опалубку, обладает максимальной прочностью и жесткостью, однако товарный бетон не предназначен для экстремального нагрева, поэтому поверхность нужно выложить кирпичом, желательно огнеупорным;
• листовая сталь – используется вместо плиты для удержания ряда сплошного кирпича по аналогии с предыдущим вариантом, сталь обладает высоким линейным расширением, поэтому лист нельзя вмуровывать в конструкцию наглухо;
• уголок – из этого металлопроката вырезаются перемычки, на которые укладываются кирпичи пода, перемычки проходят вдоль задней стенки печи, опираются на боковые стены;
• ящик – на боковых стенках изготавливаются внутренние полки за счет развернутого тычком кирпичного ряда, на эти направляющие устанавливается металлическая конструкция для сбора и удаления из мангала золы.

Над съемным зольным ящиком изготавливается еще один выступ, на который укладывается чугунная решетка колосника для углей.

Топка

В классическом варианте мангал представляет собой жаровню с достаточно низким КПД от сжигания дров. Для увеличения характеристик и качественного отведения дыма, продуктов сгорания мангал из кирпича своими руками оснащают топочной камерой, переходящей сверху в дымоход.

Основными нюансами при выкладывании кирпичной топки являются:

• передняя стенка – проще всего перекрыть проем аркой, которая к тому же гораздо красивее обычной перемычки, для укладки шампуров может оснащаться съемной металлической конструкцией;
• боковые стенки – либо оснащаются уступами из развернутого кирпича, либо в кладке прорезаются пазы для решеток барбекю;
• задняя стена – в варианте барбекю гладкая, для укладки классических шампуров может оснащаться полкой (кирпич, металлический уголок).

Если кирпичный мангал эксплуатируется еженедельно, а угли и дров изготавливаются непосредственно внутри его топки, имеет смысл облицевать топку огнеупорным кирпичом для повышения ресурса очага.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

• сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
• форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
• качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Дополнительные функции

Поскольку на печь барбекю расходуется небольшое количество кирпича (500 – 700 штук), модернизация после изготовления всегда экономически не целесообразна. Поэтому дополнительные опции следует встраивать в мангал сразу:

• варочная поверхность – позволяет одновременно с мясными блюдами приготовить гарнир, вскипятить чай;
• мойка – обеспечивает высокую гигиеничность очага;
• разделочный стол – столешница из акрила или природного камня, бетона.

Ну, и ещё предлагаем вам посмотреть видео, на котором видно все этапы кладки:

Таким образом, вначале выбираем конструкцию мангала, место его установки, затем рисуем порядовки или скачиваем готовые схемы из сети, затем строим очаг с дополнительными функциями, через неделю производим пробную топку и убеждаемся в наличии тяги, приглашаем друзей на шашлык.

Мангал из кирпича своими руками

Самые простые мангалы — камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича — лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была — простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками — чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал — приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Вид слева

Разрезы

Спецификация на материалы (без учета трубы)

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного — 5мм, для шамотного, который появится в 11 ряду – 3мм.

Ряд 1

Ряд 2

Ряд 3

Ряд 4

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Ряд 5

Уголки

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

Ряд 6

Ряд 7

Ряд 8

Ряд 9

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

Ряд 10

Ряд 11

В 11-м ряду шамотные кирпичи укладываются на торец.

Ряд 12

Редкий случай для печного дела — повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Ряд 13

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Ряд 14

Ряд 15

Ряд 16

Ряд 17

Ряд 18

Ряд 19

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой «зуба», описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Ряд 20

Ряд 21

Ряд 22

Мангальный зуб — это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

Ряд 23

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Ряд 24

Ряд 25

Ряд 26

Ряд 27

Ряд 28

Ряд 29

Ряд 30

Ряд 31

Поздравляем! Это уже первый ряд трубы.

Уважаемые читатели данной статьи! Предлагаем Вашему вниманию готовые проекты мангалов и барбекю, которые представлены в нашем интернет-магазине. Все проекты содержат порядовки, вспомогательные 3D чертежи и текстовые комментарии. Чтобы ознакомиться с проектами переходите по ссылке. Перейти в каталог проектов.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

Внешний вид мангала

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, — такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико — составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки — они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа — много песка, мажется сильно — много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!

Мангал из кирпича своими руками: чертежи, пошаговая инструкция

Мангал из кирпича — специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

• Не стоит забывать, что данное сооружение — объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
• Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант — возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки — шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

• лопата;
• мастерок;
• уровень;
• ведра для растворов;
• бетономешалка или корыто;
• дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

• Необходимо вырыть яму в соответствии с размерами проекта.
• Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).
• Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.
• Сверху фундамент накрывается рубероидом или обычной пленкой.
• Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

• общим и накрывать всю зону отдыха;
• находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

Можно построить мангал из кирпича своими руками по следуещему чертежу.

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Он не сложен в кладке, ему не потребуется мало места и материалов. Это будет отличным вариантом мангала для дачи на небольшую компанию или семью из 4 человек.

Если планируется построить основательное сооружение, которым можно было бы пользоваться круглый год, то кладется стационарный мангал из кирпича, дополненный ветровыми стенами и дымоходом.

Советуем посмотреть следующее видео. В нем представлена пошаговая инструкция по самостоятельному строительству мангала из кирпича.

Как построить кирпичный гриль, который прослужит вам всю жизнь

Лето, возможно, закончилось, но сезон гриля никогда не должен заканчиваться! Построив долговечный кирпичный гриль, вы сможете наслаждаться вкусной едой круглый год.

Традиционные грили не выдерживают осенних, весенних и зимних месяцев. Вот почему знание того, как построить кирпичный гриль, который может прослужить всю жизнь, является лучшим долгосрочным вложением. Металлические решетки легко ржавеют, иногда сразу после одного сезона использования. С кирпичными решетками вам не нужно беспокоиться о ржавчине и возможной поломке механических компонентов.

Грили из кирпича стабильны и прочные. Самое приятное то, что они также настраиваются! Читайте дальше, чтобы узнать, как построить кирпичный гриль, который соответствует вашим потребностям и прослужит долго.

Как построить и кирпичный гриль, который прослужит всю жизнь

1. Обдумайте свой бюджет

Прежде чем покупать какие-либо материалы, ознакомьтесь со своим бюджетом и потребностями. Если вы просто хотите построить кирпичный гриль без каких-либо дополнительных функций (например, места в шкафу или камина), рассчитывайте, что заплатите меньше.

Укажите максимальную сумму, которую вы готовы платить за материалы высочайшего качества. Если вам нужно сэкономить больше, чтобы покупать продукты, которые прослужат вам всю жизнь, подумайте о том, чтобы подождать, пока ваш бюджет не станет более здоровым.

Главное — покупать качественные продукты, чтобы кирпичный мангал прослужил.

2. Соберите материалы

Определитесь с размером гриля, который вам нужен, начиная с размеров решетки для гриля. Если у вас мало места для работы, купите решетку для гриля меньшего размера.Также подумайте, какой высоты вы хотели бы иметь решетку, так как это повлияет на количество необходимых слоев и кирпичей.

Материалы, необходимые для этого проекта, включают огнестойкие кирпичи, обычные кирпичи и раствор. Возможно, вам также потребуется приобрести ручные инструменты, такие как уровень, долото, фуганок, шпатель и жесткую щетку.

Если у вас в настоящее время нет бетонной плиты, на которой можно разместить кирпичный гриль, вам также необходимо предварительно построить такую ​​плиту. Это будет дополнительная плата.

3. Образец кирпича сухой укладки

Используя размеры решетки гриля, установите кирпичи сухой укладкой. Разложите там, где должны быть кирпичи, чтобы решетка для гриля могла скользить внутрь и наружу. Старайтесь плотно прилегать, чтобы решетка для гриля не болталась.

Если вы собираетесь использовать один ряд кирпичей вокруг гриля, выберите огнестойкие кирпичи, чтобы обеспечить долговечность и безопасность.

4. Уложите первые кирпичи

Смешайте раствор в соответствии с приведенными инструкциями. Нанесите затиркой обильное количество раствора в пределах размеров, обозначенных вашим рисунком из сухого кирпича.Плотно прижмите кирпичи один за другим и поместите раствор между каждым соединяющим кирпичом.

Удаляйте излишки раствора во время работы. Когда закончите с первым слоем, убедитесь, что он ровный и ровный.

5. Уложите еще два слоя

Постепенно уложите еще два слоя кирпича, используя раствор. Плотно прижать и удалить излишки раствора.

6. Продолжайте добавлять слои

Продолжайте добавлять слои по горизонтали в шахматном порядке, пока не достигнете высоты, на которой вы хотите, чтобы решетка для гриля стояла.У вас могут быть разные выступы для гриля, чтобы учесть разные температуры приготовления и уровни нагрева.

Чтобы создать выступ, положите не менее трех кирпичей перпендикулярно горизонтальным кирпичам на заднем конце конструкции гриля. Позвольте этим кирпичам выступать изнутри гриля, чтобы образовалась полка для решетки гриля.

Из-за этого кирпичи также могут выступать из задней части гриля. Вы можете разрезать эти кирпичи или оставить их в покое, в зависимости от вашего видения и требований к пространству.

Продолжайте создавать дополнительные полки для каждого второго ряда. Последний слой кирпича должен быть горизонтальным.

7. Последние штрихи

После того, как вы закончите последний слой кирпича, но до того, как раствор полностью высохнет, используйте фуганок, чтобы разгладить раствор и создать эффект углубления. Если вы хотите добавить дополнительные ряды кирпича снаружи кирпичной конструкции гриля, продолжайте делать это после того, как первоначальная кирпичная структура высохнет.

Выполните ту же последовательность кладки кирпича, что и раньше, не забывая о дополнительных соединительных кирпичах.

Готовы построить кирпичный гриль?

Мы предлагаем высококачественную брусчатку для подрядчиков и мастеров кирпичных грилей в Юго-Восточном Висконсине. Ознакомьтесь с нашей подборкой или посетите наш веб-сайт, чтобы посмотреть обучающие видео и видеоролики по установке и почувствовать себя увереннее в своем следующем проекте.

Как построить барбекю-гриль из кирпича

Если вы хотите построить кирпичный гриль для барбекю, который относительно не требует обслуживания и может обеспечить вам, семье и друзьям годы развлечений на свежем воздухе, то вы попали в нужное место.

Строение кирпичного гриля состоит из трех компонентов; заливка бетона, укладка кирпичей и отделка раствора. С ними легче обращаться, если они разбиты на несколько частей.

Залейте бетон

Вам нужно будет использовать металлические решетки для гриля в качестве ориентира, чтобы вы могли определить размер и размещение кирпича. Если вы хотите, чтобы ваши стены были толще одного набора кирпичей, убедитесь, что вы сразу это определите.

Отметьте область маркером и убедитесь, что весь мусор и трава удалены.Вам нужно будет выкопать 8 дюймов площади и убедиться, что земля ровная. Используйте быстросохнущий цемент, как указано в инструкции, и залейте его до уровня земли, чтобы создать плиту.

Установите кирпичи

Перед укладкой кирпича в раствор необходимо высушить первый слой кирпича. Разложите кирпичи от конца до конца по всему периметру бетонной плиты, оставив между ними зазор примерно в один дюйм для раствора. Кирпичи должны быть аккуратно выровнены по углам.

Положите первый слой кирпича

Создайте предварительно приготовленный раствор и уложите слой раствора по отмеченным линиям, где будут лежать кирпичи. Слегка вдавите первый кирпич в раствор, затем нанесите слой раствора поверх следующего кирпича.

Вам нужно будет повторять это снова и снова, пока не закончите всю основу гриля.

Положите остаток кирпича

Не забудьте повернуть некоторые кирпичи так, чтобы они выступали из решетки; это будут выступы опоры решетки гриля.Разная высота создает больше места для приготовления пищи и разный уровень тепла и температуры.

Остальные кирпичи будут построены на задней и внешней стенах, оставив переднюю часть открытой, чтобы можно было получить доступ к древесному углю. Поместите раствор поверх кирпичей и начните укладывать оставшуюся часть, как вы это делали на предыдущем шаге.

Завершение работы

После того, как вы положите последний слой кирпича и раствора, дайте ему высохнуть, чтобы швы образовали вогнутую выемку внутри раствора.Когда это затвердеет, вам нужно будет использовать щетку, чтобы соскрести излишки строительного раствора и мусор.

Когда вы закончите строительство кирпичного гриля, откиньтесь на спинку кресла и оцените его. Это действительно может добавить индивидуальности вашему двору и стать отличным местом для друзей и семьи.

А теперь пора приготовить еду!

Гленн С. Филлипс

Гленн С. Филлипс — генеральный директор Lake Homes Realty.Он также автор и спикер. Когда не думает о недвижимости и технологиях, он периодически играет на своей уродливой тубе (с дыркой от пули), любит познавать когнитивное мышление и предпочитает темный шоколад.

Теги:
барбекю,
мангал,
кирпич,
кирпичный мангал,
кирпичный мангал,
домашний гриль,
как построить барбекю,
как построить барбекю из кирпича

Постройте собственное барбекю из кирпича

Постройте собственное барбекю из кирпича | Домашнее оборудование

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Кирпичный мангал

Создайте собственное барбекю из кирпича — с небольшой помощью Home Hardware

Приготовление барбекю — древнейшая форма приготовления пищи. Она возвращает нас в те времена, когда пищу готовили на огне на конце палки.Сегодня мы делаем это, потому что нам нравится компания, запах шипящих полосок или сосисок и свежий воздух, а также потому, что барбекю на заднем дворе стало частью австралийского образа жизни. Вот ваш шанс добавить красивый кирпичный барбекю в свой сад.

Контрольный список материалов

• Избранные кирпичи
• Товарный бетон (для фундаментов)
• Готовая смесь для строительных смесей (около 1 м площади для смешивания)
• Деревянная опалубка (длина 100 x 25 мм)
• F42 Стальная арматурная сетка 1350 x 780 мм
• 6 — Барные стулья 50 мм (усиливающие опоры)
• Стальные стержни 20-630 x 10 мм для колосниковой решетки
• Выбранная деревянная рабочая поверхность для конфорок и / или гриля
• 4 — Доска 710 x 90 x 25 мм
• 3-370 x 50 x 25 мм Крестовины
• 2-370 x 25 x 25 мм Ручки
• 4-90 x 25 x 25 мм, ручки для упаковки штук

Рабочие инструменты

• Долгий дух Уровень
• Стальная измерительная лента
• Струна
• Мастерок для кирпичной кладки (лезвие 280–300 мм)
• Отбойный молоток
• Кирпичная подкладка
• Тачка
• Лопата
• Ковш
• Прочные перчатки
• Площадь Строительства *
• Калибровочная штанга *

Шаг 1. Покупка кирпичей

Эта конструкция барбекю основана на глиняных кирпичах стандартного размера 230 мм в длину, 110 мм в ширину и 76 мм в глубину с 10-миллиметровым строительным швом.Вам нужно будет купить как минимум 156 кирпичей, но, поскольку некоторые из них нужно будет разрезать пополам или на три четверти длины, безопаснее заказать дополнительные — скажем, всего 200 — на случай непредвиденных ситуаций. Обязательно укажите твердые, хорошо обожженные кирпичи. Кирпичи, обожженные (или обожженные) при высокой температуре, более термостойкие, чем другие виды, и лучше всего подходят для барбекю. Используйте только глиняные кирпичи — никогда не обрезайте кирпичи проволокой. И убедитесь, что их внешний вид также будет дополнять ваш дом и сад.

Раствор: Самый быстрый и простой способ приготовить строительный раствор для проекта такого размера — использовать готовый раствор, доступный в мешках по 40 кг.Из одного 40-килограммового мешка будет достаточно раствора, чтобы уложить от 40 до 50 кирпичей, так что вам понадобится как минимум четыре мешка. Если вы сами замешиваете строительный раствор, используйте правильную смесь: одна часть цемента, одна часть извести и шесть частей песка — хороший общий раствор для кирпичной кладки.

Шаг 2. Выберите свой сайт

При приготовлении барбекю большая часть еды готовится на кухне, поэтому выбирайте место рядом с домом для легкого доступа. Выберите защищенное от ветра место или, по крайней мере, убедитесь, что оно не слишком близко к дому, иначе вы можете выкурить его во время готовки.Также постарайтесь расположить барбекю так, чтобы от него не было дыма над площадкой для отдыха на открытом воздухе. И убедитесь, что вокруг огня достаточно места для свободного передвижения, а также места для стола и нескольких скамеек. Если ваше барбекю является частью нового ландшафта, спланируйте его так, чтобы он вписался в ваш общий дизайн.

Шаг 3. Подготовьте свой сайт

Этот барбекю будет иметь ширину пять с половиной кирпичей, глубину три с половиной кирпича и высоту 10 ячеек, так что вам понадобится прочная бетонная плита для строительства.Сначала отметьте область размером около 1430 x 835 мм, забив четыре угловых штыря в землю и соединив их линией (рис. 1). Строки I и 2 должны быть равной длины, 3 и 4 равной длины. Проверьте расстояние между диагонально противоположными углами с помощью рулетки, чтобы убедиться, что все они находятся на одинаковом расстоянии друг от друга (строки 5 и 6). Это гарантирует, что площадка будет одновременно параллельной и квадратной. Вам потребуется выкопать на глубину около 100 мм. При необходимости плотно утрамбуйте дно, затем закройте в зоне обрезными досками и колышками.Чтобы вес барбекю или растущие корни деревьев не повредили бетонную плиту, поместите легкую стальную арматурную сетку в коробчатую область, поддерживаемую 50-миллиметровыми барными стульями. Смешайте товарный бетон, следуя инструкциям на пакете, и вылейте его в коробку, убедившись, что арматурная сетка полностью покрыта. Выровняйте плиту прямым брусом (рис. 2). Накройте бетон полиэтиленовой пленкой и оставьте на неделю для отверждения. Затем снимаем окантовку и засыпаем бока.

Шаг 4. Укладка барбекю

Положите имитацию первого слоя без раствора на бетонную плиту, чтобы правильно расположить барбекю, не забывая оставлять 10-миллиметровые зазоры между каждым кирпичом для раствора. Убедившись, что все углы квадратные (рис. 3) с квадратом вашего строителя, отметьте положение кирпичей мелом или веревочной линией и колышками. Теперь перемешайте раствор на ступке в соответствии с инструкциями на пакете готовой смеси. Раствор имеет правильную консистенцию, когда он прилипает к шпателю, который держится почти вертикально.

Первый ряд: После Рис. 4, уложите 10-миллиметровый слой раствора для двух или трех кирпичей, начиная с угла. Используйте кончик шпателя, шагая вниз по центру, чтобы распределить его. Поместите угловой кирпич на место и постучите по нему ручкой шпателя. Удерживая следующий кирпич одной рукой, соскребите строительный раствор мастерком по торцу кирпича (рис. 5). Это известно как «намазывание маслом». Приложите смазанный маслом конец к первому кирпичу, чтобы образовался вертикальный стык толщиной 10 мм и плотно прижмите ручкой шпателя.Когда вы будете сдвигать кирпичи, некоторое количество раствора будет сочиться. Чтобы соскрести излишки, держите шпатель под углом и аккуратно удалите его резкими движениями. Кирпичная кладка должна оставаться чистой. Завершите первый курс, постоянно проверяя своим спиртовым уровнем, что кирпичи действительно расположены горизонтально.

Следующие ряды: Уложите второй ряд по рис. 6, следуя той же процедуре, что и при укладке первого ряда. Убедитесь, что кирпичи расположены в шахматном порядке — т.е.что стыки в верхних кирпичах никогда не перекрывают стыки между кирпичами в нижнем ряду. Третий курс повторяет первый (рис. 4), , четвертый такой же, как второй (рис. 6), и так далее. Уложите шестой ряд, как показано на Рис. 7. Выступающие кирпичи будут поддерживать зольник. Зольник изготовлен из оцинкованной листовой стали, обрезанной по углам и согнутой на 50 мм по всем краям, чтобы сформировать поддон. Если хотите, можете попросить изготовителя металла сделать это за вас.Седьмой ряд представляет собой повторение Рис. 4. 10-миллиметровые стальные стержни, образующие колосниковую решетку, уложены поверх седьмого ряда. Распределите их равномерно и положите на них восьмое блюдо, следуя рис. 6. Уложите девятое блюдо, как показано на рис. 7, с выступающими кирпичами, чтобы поддержать вашу плиту или гриль. Наконец, уложите последний слой, как показано на Рис. 6. Когда закончите, дайте раствору затвердеть как минимум на две недели перед использованием, а затем сначала разведите небольшой огонь.

Разделка кирпича: Шестой и девятый ряды (Рис. 7) использует половину и три четверти кирпича, чтобы переместить два на последнем ряду. Это означает, что вам придется разрезать кирпичи по размеру. Нарисуйте линию отреза на каждой стороне кирпича и надрежьте ее по всей длине валиком и молотком. Положите дно кирпича на траву или песок, положите валик на линию с надрезами и плотно ударьте по валику молотком по всем граням (недостаточно сильно, чтобы сломать кирпич). Вернитесь на первую попавшуюся поверхность и нанесите резкий удар по валику.Кирпич должен четко ломаться по линии (рис. 8). В качестве альтернативы вы можете использовать пилу или угловую шлифовальную машину с каменным кругом, чтобы разрезать кирпичи. Постоянно проверяйте С каждым новым курсом используйте калибровочную штангу, чтобы проверять, поднимаются ли кирпичи на правильную высоту (рис. 9). Постоянно проверяйте своим спиртовым уровнем, чтобы каждый кирпич был квадратным, когда вы его кладете. Вы также должны проверить все поверхности вашей кирпичной кладки, чтобы убедиться, что ваши ряды поднимаются идеально вертикально.

Шаг 5: Изготовление рабочей поверхности

При приготовлении барбекю вам необходимо место рядом с огнем для приготовления пищи, а также для хранения приправ и инструментов в пределах досягаемости. Удобную деревянную рабочую поверхность, которая лежит над местом для хранения топлива, легко сделать (габаритные размеры примерно 710 x 360 мм). Добавьте сверху простую деревянную ручку, и она также может служить удобным лотком для переноски. Для его изготовления отрежьте четыре бруса 90 x 25 мм. Используйте оцинкованные гвозди или шурупы, чтобы прикрепить их к трем перемычкам 50 x 25 мм.Распределите доски равномерно, оставив небольшие промежутки между ними для дренажа. При покупке обязательно указывайте прочный качественный брус. К ним относятся большинство местных твердых пород дерева или обработанная сосна. Чтобы сделать ручку, поместите распорку 25 x 25 мм на каждую из двух внешних досок. Поверх этих распорок поместите брусок размером 25 x 25 с закругленными краями (рис. 10). Скрепите их вместе с помощью 6-миллиметровых оцинкованных болтов для тренеров, достаточно длинной, чтобы проходить прямо через поперечины под ними. Затем покрасьте или протрите, чтобы защитить его от непогоды и продлить срок службы.

Шаг 6: Очистка

Очистить новую кирпичную кладку не позднее, чем через два дня после ее укладки. Начните сверху и слейте как можно больше раствора. Затем очистите его деревянным скребком с большим количеством воды. Оставшиеся мазки из раствора очистите смесью из 1 части спирта (соляной кислоты) и 10 частей воды — никогда не сильнее и даже слабее на светлых кирпичах. Важно, чтобы все очищаемые поверхности кладки были предварительно пропитаны водой.Очищайте за раз только небольшие участки и сразу же хорошо промывайте их из шланга — не позволяйте спирту высохнуть на кирпичах. Будьте предельно осторожны при приготовлении и использовании этой смеси — духи соли могут нанести вред вашей коже и глазам, поэтому надевайте резиновые перчатки и защитные очки, чтобы не разбрызгать смесь на голую кожу.

Альтернативный дизайн

На дровах или газе с низким энергопотреблением — выбор за вами. Газовое пламя, конечно, бесконечно легче контролировать, и сегодня на рынке представлен широкий спектр моделей и размеров.Если вы выберете газ, отверстие для огня можно легко замуровать кирпичом до шестого ряда для более аккуратного вида. Для этого вам понадобятся еще два с половиной кирпича для каждого ряда, альтернативно уложенного, как показано на рис. 11 — всего 15. Газовый баллон с низким давлением затем помещается в первоначальное место для хранения древесины. Не забудьте оставить отверстие в кирпичной кладке центральной стены для подсоединения шланга газового баллона.

Бренды, которым вы доверяете

Знай и доверяй

© Mitre 10 Australia Pty.Ltd., Все права защищены.

Как построить барбекю из кирпича

Этот пост может содержать партнерские ссылки. Если вы покупаете продукт или услугу у аффилированного лица, такого как Amazon, после перехода по ссылке на этом веб-сайте, мы получаем комиссию с соответствующих покупок.

Лучший способ построить барбекю из кирпича в саду или на заднем дворе — это сделать это не менее двух дней. Предполагается, что вы строите патио или другую твердую поверхность, которая уже уложена. Если вы этого не сделаете, вам придется создать его, поэтому создание барбекю займет немного больше времени.

Почему это занимает два дня? Хороший вопрос.

Причина, по которой я предлагаю два дня, заключается в том, чтобы вы могли дать раствору застыть, прежде чем строить барбекю слишком высоко. И чтобы снять некоторую нагрузку со стороны неопытного мастера по ремонту, чтобы работа была выполнена быстро.

Можно ли построить барбекю из кирпича за один день? Конечно. Но лучше дать раствору немного застыть, прежде чем насаживать его слишком высоко. Так сделайте это, когда вы уложите половину желобов, которые собираетесь проложить.

В оставшейся части статьи предположим, что вы строили его в течение двух дней.

Руководство для новичков по созданию кирпичного барбекю

Если у вас есть все необходимое, включая хорошую твердую поверхность, на которой можно его построить, как выглядит процесс?

Первый день вы потратите на подготовку площадки для барбекю , укладку первых пяти рядов кирпича , «нанесение» раствора и приведение в порядок проделанной работы.

На второй день вы добавите оставшиеся ряды кирпича , поместите набор для гриля , «нанесите удар» по раствору и снова приведите в порядок проделанную вами работу.

(«Ударная» — это термин, используемый для отделки раствора между слоями кирпича.)

Это вкратце процесс, но давайте рассмотрим его подробнее .

Все начинается с набора для гриля

Первое, что вы захотите сделать при постройке кирпичного барбекю, — это купить набор для гриля. Базовый набор для гриля включает в себя решетку для приготовления пищи, поддон для угля и поддон для пепла (например, тот, что в объявлении ниже — кирпичи продаются отдельно!)

Landmann DIY Charcoal Bar BB

• Барбекю с хромированным грилем для готовки
• Древесный уголь сетка.Пепельница
• Размеры изделия: длина 67 см, глубина 40 см, высота 5 см. Для зоны приготовления 67 см x 40 см

Это необходимо, потому что оно определяет внутреннюю ширину кирпичной кладки. Узнав размеры набора для гриля, вы сможете рассчитать, сколько кирпичей и сколько раствора вам понадобится.

В качестве приблизительного ориентира, если размер набора для гриля составляет 67 см на 40 см (как тот, что показан выше на Amazon), вам понадобится примерно от 100 до 120 кирпичей, чтобы построить барбекю высотой из 10 ячеек.

Обычно кирпичные барбекю состоят из 10–12 блюд в высоту, в зависимости от личных предпочтений.

Чтобы помочь вам рассчитать идеальную высоту для вас, стандартные размеры кирпича в Великобритании составляют 215 мм в длину, 102,5 мм в ширину и 65 мм в высоту, и у вас должно быть около 10 мм раствора между каждым слоем.

Но имейте в виду, что вы можете выбрать кирпичи с размерами, отличными от стандартных, перечисленных выше.

Где построить барбекю

Барби можно построить на патио или на более мягком грунте, например на лужайке.

Если земля мягкая, вам нужно сделать бетонный фундамент для укладки кирпичей.

Основание должно быть достаточно прочным, чтобы выдержать вес кирпичей (а также массивные стейки и гамбургеры, которые вы будете готовить на гриле в летние месяцы!). Итак, выкопайте траншею шириной 250 мм и глубиной от 250 до 300 мм и залейте ее бетоном, чтобы сформировать фундамент для вашей кирпичной кладки. (Эта статья проведет вас через процесс смешивания бетона вручную). Постарайтесь получить фундамент как можно более ровным.

Когда бетонный фундамент затвердеет, можно класть первый ряд кирпичей.

Не торопитесь — кладите кирпичи только после застывания бетона. Обычно это занимает около 24 часов, но может занять больше времени в зависимости от погодных условий и окружающей среды.

Само собой разумеется, но, пожалуйста, сделайте барбекю на безопасном расстоянии от легковоспламеняющихся материалов (включая забор!) И там, где дым не будет заполнять ваш дом или дом ваших соседей.

Типичное руководство предполагает, что расстояние от стен вашего дома должно быть не менее трех футов / одного метра.

Разложите кирпичи перед тем, как начать

Если вы строите барбекю в существующем внутреннем дворике, вам нужно будет отметить, где он будет идти. Поставьте решетку на землю и положите вокруг нее кирпичи в фиксированном положении. Вам нужно будет добавить раствор, поэтому оставьте зазор примерно 10 мм между каждым кирпичом.

Когда вы будете довольны расположением, карандашом или подобным предметом обведите кирпичи снаружи на существующий пол или вновь созданный фундамент.Когда дело доходит до укладки кирпичей, вы размещаете раствор внутри этих линий, поэтому убедитесь, что они хорошо видны и вас устраивает расположение.

Теперь отложите кирпичи в сторону, чтобы на потом.

На этом подготовительные работы закончены. Вы знаете, куда будет идти барбекю, и отметили его место на полу. Следующий этап — замешивание раствора и укладка кирпичей.

Прежде чем это сделать, возьмите все инструменты и снаряжение, которые вам понадобятся, и держите их под рукой.Вы также можете выпить кофе или выпить воды.

Замешивание раствора для кирпичного барбекю

Если вы замешаете слишком много раствора, он может взорваться до того, как вы успеете его использовать. С учетом сказанного, вы тоже не хотите иметь слишком мало. Так что сделайте достаточно, чтобы выполнить первую часть работы — уложить первые пять рядов кирпича.

Когда дело доходит до приготовления другой смеси, используйте такое же соотношение песка и цемента, чтобы убедиться, что вы получите раствор той же консистенции и цвета, что и первая партия.

Хорошее соотношение — четыре части строительного песка к одной части цемента (4: 1), но вы можете предпочесть смесь три в одном. Либо должно быть достаточно, но я всегда предпочитаю более сильную смесь.

Термин «взорваться» относится к миномету, который становится все труднее использовать. Процесс ускоряется в более теплых условиях и замедляется в более прохладных и влажных условиях.

Укладка кирпичей для вашего барбекю

На первом этапе строительного процесса, используя шпатель и соблюдая отмеченные ранее направляющие линии, нанесите на пол / фундамент достаточно раствора, чтобы взять первую пару кирпичей.Будьте осторожны с раствором (посмотрите видео ниже для наглядной демонстрации), так как все ненужное легко удалить.

Положите первый кирпич на основание раствора и постучите по нему шпателем. После установки вы хотите, чтобы высота слоя раствора составляла около 10 мм. Постарайтесь добиться этого на каждом участке и между каждым кирпичиком.

Используйте короткий спиртовой уровень, чтобы проверить уровень кирпича.

Возьмитесь за следующий кирпич и нанесите масляный раствор на один конец. Прижмите его к первому кирпичу и еще раз постарайтесь сделать зазор 10 мм между ними.Проверьте свои уровни и при необходимости отрегулируйте их шпателем.

Обычно третий кирпич поворачивает за угол. Таким образом, вы можете либо сломать кирпич пополам и использовать одну из половин, либо положить третий кирпич под углом 90 градусов ко второму. Я предпочитаю второй метод, так как он создает более прочную структуру.

Еще раз добавьте раствор на пол, где вы хотите разместить кирпич, и добавьте немного раствора в ту часть кирпича, которую вы будете стыковать с уже уложенным кирпичом. Установите на место и постучите шпателем по уровню.

Используйте спиртовой уровень, чтобы убедиться, что он ровный. И сравните его с другими кирпичами.

Продолжайте укладывать кирпичи, пока не будет сделан первый ряд. Когда вы закончите, проверьте уровни и внесите необходимые корректировки. Остальная часть гриля будет построена поверх первого слоя, поэтому важно, чтобы вы сделали все правильно и ровно.

Если вам неудобно класть кирпичи, не торопитесь и продолжайте проверять уровни. Если у вас недостаточно длинный спиртовой уровень, чтобы переходить от одной стороны гриля к другой, используйте кусок бруса, чтобы перекрыть длину, и вместо этого поместите на него спиртовой уровень.

Укладка второго ряда кирпичей

Классический способ укладки кирпича — это чередование вертикальных швов (известное в строительстве как «связка подрамника»).

Значит, второй ряд нужно начинать с полукирпича. Самый простой способ изготовить полукирпич — это использовать молоток, чтобы сломать полный кирпич пополам (не забудьте надеть защитные очки, чтобы кусочки кирпича не попадали вам в глаза).

Но вы не кладете сначала полкирпича. Вместо этого начните с заднего угла барбекю и положите полный кирпич так, чтобы он был направлен в сторону передней части барбекю.Затем продвигайтесь вперед, кладя половину кирпича в последнюю очередь. Вам понадобятся два полных кирпича, а затем один полукирпич, чтобы завершить боковую стенку.

Затем продолжайте укладывать кирпичи поперек задней части и другой боковой стенки, пока не будет завершен второй ряд.

На данный момент есть еще три поля, которые нужно проложить, так что взломайте и закончите их.

Прежде чем класть кирпичи, оставьте первые пять рядов, чтобы они сработали.

Этого достаточно для первой части работы. Вы должны дать раствору время, чтобы он затвердел, чтобы выдержать вес кирпичей.Если на этом этапе вы построите более пяти рядов, велика вероятность того, что прочность гриля снизится.

На этом этапе рекомендуется промазать все швы раствора металлической или резиновой трубкой и с помощью мягкой кисти удалить нежелательный раствор, чтобы придать кирпичной кладке более профессиональный вид.

Дайте раствору застыть и продолжайте на следующий день.

Размещение поддона для углей и решетки для гриля

Перед тем, как продолжить, решите, на какой высоте удобно использовать поддон для углей и решетку для гриля.На этой высоте вы положите по три кирпича с каждой стороны, направленными внутрь, чтобы поддержать поддон для углей, а затем еще по три кирпича с каждой стороны на один курс вверх для решетки для гриля (посмотрите видео в конце, чтобы увидеть это в действии).

На этом этапе вам нужно выбрать лучшие варианты для вас и набора гриля, который вы используете. Некоторые наборы для гриля состоят из двух частей, а некоторые — из трех. Я всегда проявляю осторожность и делаю три полки, даже если они вам не нужны для вашего текущего набора для гриля.

В зависимости от высоты мангала их следует ставить на поле 6 или 7, затем 8 или 9 и, наконец, 10 или 11.Так что это один полный курс между полками.

Положите первый сложенный друг на друга кирпич поверх стыка, как показано ниже, и продвигайтесь к задней части гриля, пока все три кирпича для полки не встанут на свои места.

Затем проложите еще один стандартный курс, прежде чем уложить курс для удержания второй полки. Затем вы захотите повторять этот процесс, пока не будет готова третья полка, а затем закончите обычным курсом.

Когда ваша кирпичная кладка будет завершена, вы можете зацементировать несколько декоративных накладных камней сверху, чтобы придать ей более аккуратный вид.

Заключительная часть процесса строительства — зачистить швы и очистить кирпичи от нежелательного раствора. Как и в конце первого дня.

Держите лошадей!

Как бы заманчиво это ни казалось, но пока не зажигайте барбекю. Подождите день, пока ступка застынет, прежде чем начинать разливать пиво, гамбургеры и стейки.

Варианты классического гриля

Конечно, вы можете построить вариации этого гриля на свой вкус.Может быть, вам нужна каменная столешница с одной стороны или двойной гриль? Есть множество способов настроить барбекю в соответствии с вашим садом или стилем развлечений, для этого просто нужно немного воображения и поискать вдохновение в Google.

Самые продаваемые кирпичные барбекю на Amazon

Инструменты, необходимые для постройки кирпичного барбекю

• Лопата / лопата
• Точечная доска
• Ведро
• Мастерок для кирпичной кладки
• Лодочный уровень 150 мм
• 600 мм спиртовой уровень если он у вас есть)
• Молоток
• Буферное долото
• Рулетка
• Отвес (отрезок веревки с парой гвоздей)
• Кусок металлической или резиновой трубки диаметром 20-25 мм
• Мягкая рука кисть

Совет по безопасности : — Используйте перчатки при смешивании / использовании цемента, так как он может вызвать раздражение и ожог кожи, используйте перчатки / защитные очки при работе / резке кирпичей.

Лучшее изображение Андреаса Лишки с сайта Pixabay

Построить барбекю из кирпича | Братья Старки

Поделиться

«Построй барбекю из кирпича»

Преимущества постройки мангала из кирпича многогранны. Кирпичный барбекю может красиво украсить ваш внутренний дворик, а кирпичный дизайн хорошо сочетается с любой садовой обстановкой.Он не только великолепно выглядит, но и может придать вкусный аромат любой обычной еде. Как только вы его построите, вы удивитесь, как вы когда-либо проживали лето без него.

Барбекю из кирпича обычно делают с гораздо большим пространством для гриля, чем гриль стандартного размера, поэтому они отлично подходят для вечеринок на открытом воздухе. Также мангалы из кирпича очень прочны и устойчивы к атмосферным воздействиям.

Вы можете построить барбекю из кирпича с раствором или без него, каждый из которых имеет свои преимущества. Использование строительного раствора обеспечивает долговечность, но при этом ваше барбекю будет долговечным.Не использовать раствор не так прочно и стабильно, но его легко снять и быстро восстановить, если вы решите переехать.

Строительство барбекю из кирпича — простая работа, которая обойдется вам дешевле, чем установка нового газового гриля, и продлится намного дольше. При наличии подходящих инструментов, материалов и небольшого мастерства вы можете приготовить барбекю, которому позавидуют все ваши соседи.

Постройте барбекю из строительного раствора

Необходимые инструменты и материалы:

• Грили для барбекю
• Противопожарные решетки
• Пепельницы
• Мел
• Остроконечный шпатель
• Кирпичный раствор сухой смеси
• Кирпич SW
• Строительная пл.
• уровень
• Z-образные металлические стяжки
• Арматурный стержень 7 дюймов x 3/8 дюйма (24 шт.)
• Кронштейны и разделочная доска (дополнительно)
• Гвозди для кирпичной кладки (по желанию)

(1) Купите материалы
Купите грили для барбекю, решетки для огня и пепельницы в хозяйственном магазине, прежде чем начать строительство.Эти предметы будут определять, насколько большим будет барбекю, поэтому вы должны иметь их заранее. Определившись с размером решетки, решите, сколько кирпичей вам нужно. В среднем у вас есть 13 блюд (или рядов) в высоту. Если вы хотите прикрепить к мангалу разделочную доску, вы можете приобрести доску, кронштейны и другие необходимые материалы в строительном магазине.

(2) Выберите место для барбекю
Вам понадобится ровное бетонное или кирпичное место для барбекю. Если у вас нет патио из бетона или кирпича, вам нужно будет заложить небольшое бетонное основание для барбекю.Вы также можете подумать, в какую сторону обычно дует ветер, и расположить барбекю так, чтобы дым уносился прочь от повара и обеденной зоны.

(3) Определите размер барбекю

Обозначьте, насколько большим будет ваше барбекю, с помощью мелкой линии на базовой бетонной плите. Без строительного раствора уложите два ряда (или слоев) кирпича, чтобы определить размер барбекю. Не забудьте оставить 1/2 дюйма между каждым кирпичом для швов раствора. Следуйте схеме выкладки кирпича для первого ряда.

(4) Укладка первого ряда
Удалите кирпичи и с помощью остроконечного шпателя нанесите раствор на бетонное основание, но не выходите за меловые линии. Уложите первый слой кирпичей, следуя схеме первого ряда. Нанесите раствор на стороны каждого кирпича, прежде чем класть его, и прижмите кирпичи друг к другу.

(5) Укладка остальных участков
Остальные участки чередуются по схеме. Курсы с четными номерами следуют одному образцу, а курсы с нечетными номерами — другому образцу.См. Диаграмму на Рисунке 1 для схем. Чередуйте шаблоны, пока не получите 13 блюд. Используйте уровень, чтобы убедиться, что каждая трасса ровная, и используйте строительный квадрат, чтобы углы выходили на идеальный угол в 90 градусов. На каждом ряду с нечетными номерами (1, 3, 5…) установите в растворе металлические стяжки z-образной формы и равномерно распределите их. Поместите z-образные стяжки в разные места на каждом поле.

(6) Установите арматуру в строительный раствор. Ширина каждого ряда будет 3 ширины с обеих сторон.Wythe — это вертикальный ярус кирпичей, каждый из которых имеет ширину 1 кирпич. Мы рекомендуем ширину мангала по 3 кирпича с каждой стороны. Перед тем, как разместить внутреннюю часть восьмого ряда, установите 7-дюймовые арматурные стержни в стыки станины с выступом на 4 дюйма из кирпичей. Установите четыре стержня с каждой стороны гриля, чтобы удерживать решетку. Таким же образом установите арматуру на девятом и двенадцатом рядах. Это позволяет разместить 2 решетки для гриля. Всего вы будете использовать 24 куска арматуры.

(7) Укладка верхней полосы
Для верхней полосы внутренний ряд укладывается узкой стороной наружу в качестве носилок, а внешний ряд укладывается короткой стороной наружу в качестве заголовка.(См. Рисунок в шаге 6.) Когда раствор высохнет, вы можете прикрепить разделочную доску к стороне гриля с помощью гвоздей с рифлением. Обратитесь в хозяйственный магазин за помощью в поиске нужных.

Построить складское место (необязательно)

Необходимые инструменты и материалы:

• Кирпич SW
• Кирпичный раствор сухой смеси
• Остроконечный шпатель
• уровень
• Дерево (для двери и коробки)
• Гвоздь оцинкованный
• Две 2-дюймовые латунные петли для приклада
• Пружина
• Сверло

(1) Залить бетонную крышу для бункера для хранения
Следуйте тем же инструкциям для постройки кирпичного барбекю с использованием раствора.Вы прикрепите ящик для хранения по обе стороны от гриля. Используйте 2 x 4, чтобы сделать каркас для бетонной плиты, которая будет закрывать контейнер для хранения. Размеры плиты составляют 20 3/4 x 20 3/4 x 2 3/4 дюйма, поэтому рама также должна соответствовать этим размерам. Используйте кусок дерева того же размера, что и верх дверной коробки, и поместите его в передней части формы, чтобы образовался отступ. Положите каркас на ровную поверхность, покрытую пластиком, и залейте бетон, чтобы он полностью высох.

(2) Вырежьте раму
Вырежьте раму из деревянных кусков размером 1 x 2 дюйма так, чтобы каждая сторона рамы составляла 13 1/4 дюйма.Вбейте гвозди в древесину и через раствор, соединяющий каркас с кирпичными стенками бункера.

(3) Прикрепите бетонный верх
После того, как рама будет прикреплена к раствору. Положите бетонную крышку на контейнер для хранения так, чтобы рама вошла в углубление в бетонной плите. Положите кирпич с раствором на бетон по той же схеме, которую вы использовали для кирпичного барбекю.

(4) Вырежьте и прикрепите дверцу отсека для хранения.
Дверь должна быть изготовлена ​​из 4 деревянных частей размером 1 x 4 дюйма и гвоздей.Перед тем, как прикрепить дверцу к мусорному ведру, прибейте к раме 2 куска дерева размером 1 x 2 дюйма в виде поперечных полос сверху и снизу. (См. Рисунок выше). Каждая поперечная полоса должна быть длиной 11 1/4 дюйма. Прибейте 9-дюймовый кусок дерева размером 1 x 2 дюйма перпендикулярно поперечным полосам на левой стороне между двумя поперечными полосами. Эта деталь будет служить петельной планкой. Прикрепите одну 2-дюймовую латунную петлю к планке петель, а другую — к двери и прикрепите дверь к планке петель. Установите пружинный фиксатор и дверную скобу на дверь и раму, следуя инструкциям производителя.Просверлите отверстие в двери и прикрепите небольшую латунную ручку.

Построить барбекю из кирпича без раствора

Необходимых материалов:

• Кирпич SW
• Грили для барбекю
• Решетки колосниковые
• Пепельница

(1) Найдите ровное место
Построить барбекю без строительного раствора — несложный проект. Очень важно, чтобы место, которое вы выбрали для барбекю, было абсолютно ровным и устойчивым, так как не будет раствора, скрепляющего кирпичи.Для этого типа барбекю лучше всего строить на бетонной плите, а не на мощеной площадке.

(2) Кладка кирпича
Процесс укладки кирпича для барбекю без раствора намного проще, чем для кирпичного барбекю с раствором. Кирпичи укладывают чередующимися парами коллекторов и подрамников. Два кирпича смотрят в одну сторону, а два рядом с ними смотрят в противоположную сторону, как узор плетения корзины. Стандартная высота этого барбекю — тринадцать ячеек.

(3) Комплект подставок для гриля

Внутренние кирпичи четвертого и седьмого ярусов слегка выдвинуты внутрь топки, чтобы создать выступы, поддерживающие решетку.

7 советов по созданию кирпичного угольного гриля

Угольный гриль из кирпича прослужит долгие годы. Если вы собираетесь построить такой дом у себя на заднем дворе, вот несколько советов, которые помогут сделать проект более гладким.

1. Ровный грунт

Перед тем, как строить кирпичный гриль, убедитесь, что территория выровнена. Выровняйте грязь лопатой и положите бетонное основание. Это даст вам область, которая не изменится после постройки.Копайте на глубину от 4 до 6 дюймов. Как только он выровняется, добавьте цемент и убедитесь, что он снова выровнен. Если вы не заложите фундамент для кирпичного гриля, он может расшататься от воды, тепла или холода. Это может привести к растрескиванию кирпичей и нестабильности всего гриля.

2. Огнестойкий раствор

Для этого проекта необходимо использовать огнестойкий раствор. Этот тип раствора лучше всего, потому что вы будете иметь дело с высокими температурами во время готовки, и вы не захотите рисковать тем, что пожар выйдет из-под контроля.

3. Используйте вставку для гриля с керамическим покрытием

Выбирая вставку для гриля, выбирайте решетку с керамическим покрытием, если позволяет ваш бюджет. Они дороже, но не ржавеют. Если вы не приобретете гриль с керамическим покрытием, возможно, вам придется заменить гриль через год или около того, после того, как погода приведет к его коррозии и износу.

4. Часто проверяйте уровни

Когда вы собираете кирпичи нужной формы, используйте уровень, чтобы убедиться, что все стороны ровные.Если сторона будет ниже или выше других, ваш проект не только будет выглядеть странно, но и впоследствии может вызвать повреждение из-за давления или наклона. Убедитесь, что все стороны выровнены, когда вы добавляете каждый дополнительный ряд кирпича.

5. Оставьте место для воздуха

Когда вы добавляете кирпичи в то место, где будет размещаться гриль, добавьте от 2 до 4 дюймов ниже того места, где будет находиться сковорода для гриля, чтобы обеспечить приток воздуха. Это очень важно для угольных грилей. Уголь не будет гореть долго, если вокруг него не будет циркуляции воздуха.

6. Будьте изобретательны и выбирайте правильные кирпичи

Вы можете найти кирпичи самых разных цветов, размеров и дизайнов, но наиболее важным фактором является качество. В некоторых местах продают кирпич, сделанный специально для этого типа проекта, поэтому проконсультируйтесь с местной кирпичной компанией для получения дополнительной информации о том, что доступно в вашем районе.

7. После того, как гриль на древесном угле готов

Хотя вы можете разжечь свой новый гриль, как только он будет построен, на самом деле вам нужно подождать от семи до 10 дней, чтобы он застыл, прежде чем использовать.Раствору потребуется время, чтобы затвердеть. После того, как ваш гриль застынет, вам нужно будет только регулярно его чистить, чтобы каждый раз готовить отличное барбекю.

Планы барбекю из кирпича | HowToSpecialist

В этой статье речь идет о кирпичных планках для барбекю . Приготовление барбекю должно быть возможностью освежить внешний вид вашего двора, улучшить свои навыки разнорабочего и оставить прекрасные воспоминания в кругу семьи. Кроме того, если вам нравится хорошо приготовленная еда, вы проведете большую часть выходных, пробуя новые вкусные рецепты на своем кирпичном гриле для барбекю.В этой статье мы шаг за шагом покажем вам, как построить простой мангал из кирпича с приятным дизайном. Даже если у вас нет опыта работы с бетоном или кирпичом, наши планы помогут вам выполнить работу на профессиональном уровне.

Выбор места для барбекю — настоящая проблема, так как вы должны учитывать несколько аспектов. С одной стороны, вы должны разместить его рядом с вашим домом, так как вам придется много раз заходить в дом, чтобы получить мясо и посуду.С другой стороны, если вы построите его слишком близко к входной двери и окнам, ветер может направить дым прямо в ваш дом. Кроме того, мы рекомендуем вам ознакомиться с местными строительными нормами до начала проекта, так как вы должны оставить определенные расстояния от деревьев, заборов или навесов.

Фундамент барбекю необходим для вашего проекта, поэтому вы должны выкопать его достаточно глубоко и укрепить арматурой. Глубина фундамента варьируется в зависимости от структуры почвы, но обычно составляет 5-15 дюймов.Смешайте 2 части цемента, 3 части песка, 4 части гравия с водой, пока не получите состав консистенции крема. Вы можете смешать бетон в тачке или сделать это намного быстрее, если арендуйте миксер.

Решетка для барбекю должна быть размещена на достаточном расстоянии от земли, чтобы иметь легкий доступ к ней при приготовлении мяса или овощей. Обычно мы устанавливаем решетку на высоте 30 дюймов от земли, а топку — на 5 дюймов ниже. Кроме того, мы рекомендуем купить решетку перед тем, как строить барбекю из кирпича, так как подогнать его размеры в соответствии с шириной решетки.Если вы сначала сделаете барбекю, вы можете в конечном итоге не найти гриль, который поместится в пространстве, и потратите больше денег на гриль, сделанный на заказ.

Сделано по плану

Материалы

• Кирпичи и кирпичи огнеупорные (около 300 кирпичей и 15 кирпичей огнеупорных)
• Бетон (фундамент и столешница)
• Арматура для арматурной конструкции
• Цемент огнеупорный

Инструменты

подсказок

• Внимательно прочтите другие наши статьи, связанные со строительством барбекю
• Разместите кирпичный мангал подальше от легковоспламеняющихся материалов и построек
• Работайте внимательно и с большой осторожностью, так как это легкий проект

Время

Планировка фундамента для барбекю из кирпича

Планы фундамента из кирпича

Прежде всего, нужно построить прочный фундамент для кирпичного барбекю.Таким образом, вы должны использовать доску из теста и веревку, чтобы выложить фундамент (24 x 24 дюйма), убедившись, что вы проверяете, прямые ли углы, с правилом 3-4-5. Затем используйте лопаты, чтобы выкопать траншеи (не менее 15 дюймов) и построить прочную форму из деревянных досок шириной 6 дюймов.

Используйте уровень, чтобы убедиться, что форма идеально горизонтальна, и закрепите ее, установив несколько кольев.

Базовые планы кирпичного барбекю

После того, как вы вылили бетон в форму и выровняли его линейкой, дайте ему высохнуть в течение нескольких дней.Убедитесь, что вы вибрируете бетон, ударяя по форме молотком или используя арендованный вибратор для бетона.

Далее приступаем к укладке кирпичей, как на картинке. Нанесите раствор на фундамент шпателем и положите кирпич правильно . Используйте спиртовой уровень, чтобы проверить, вертикальны ли они и расположены ли они горизонтально.

Строительный мангал из кирпича

Смешайте еще раствор (3 части цемента с 5 частями острого песка) и уложите остальные кирпичи в подрамнике.По консистенции раствор должен быть близок к арахисовой пасте. С помощью спиртового уровня проверьте, ровные ли стены и горизонтальны ли трассы.

Smart Tip: Очистите кирпичи от лишнего материала влажной губкой. Осторожно удалите раствор, иначе вы можете сдвинуть кирпичи с места.

Подставка для барбекю из кирпича

Уложите остальные кирпичи, как описано выше. В большинстве случаев достаточно 10 рядов кирпичей, но вы можете отрегулировать основание барбекю в соответствии со своим ростом.

Вы должны обратить внимание на размеры кирпичного барбекю на изображении. Работайте с большой осторожностью и большим вниманием, если хотите добиться аккуратного внешнего вида. Наши планы барбекю и дизайн просты, но вам все равно нужно работать с здравым смыслом, чтобы не допустить ошибок.

Планы барбекю из кирпича

Форма столешницы для барбекю из кирпича

После того, как вы построили основу для барбекю из кирпича, нам нужно залить бетонную столешницу, которая будет поддерживать пол для приготовления пищи и остальную часть барбекю.

Таким образом, вы должны начать со строительства опалубки, используя деревянные доски 2 × 6 дюймов и стойки 4 × 4. Исходя из нашего опыта, мы рекомендуем вам скреплять деревянные доски шурупами, а не гвоздями, так как после высыхания бетона их будет легче удалить.

Планы столешницы для барбекю из кирпича

Разрежьте кирпичи пополам в продольном направлении и разместите их вокруг формы. Рекомендуем обрезать кирпичи L-образной формы по углам.К сожалению, мы можем нанести раствор только между кирпичами, поэтому вам необходимо установить анкеры для арматуры между стыками (они будут прикреплять кирпичи к бетонной поверхности пола).

Используйте арматуру Ø 10, чтобы построить плотную сеть, и плотно свяжите их проволокой. Поместите армирующую конструкцию внутрь формы и приподнимите ее примерно на 1 1/2.

Столешница для барбекю из кирпича

Смешайте небольшое количество бетона (3 части цемента, 2 части песка, 4 части гравия и воды) с помощью механического миксера и вылейте его в форму.Затем ударьте молотком по бокам формы, чтобы удалить воздушный карман, или воспользуйтесь вибратором для бетона.

Выровняйте бетонную столешницу с помощью линейки, проталкивая ее по сторонам формы. Дайте бетону высохнуть в течение нескольких дней, прежде чем класть остальные кирпичи.

Планы барбекю из кирпича

Уложите остальные кирпичи так же, как и в предыдущих шагах (скрепление подрамником). Используйте спиртовой уровень каждый раз, когда добавляете очередной ряд кирпичей, убедившись, что стены ровные.

Умный совет: Используйте огнеупорные кирпичи, чтобы построить топку для барбекю. Было бы ошибкой укладывать обычные кирпичи, поскольку они не выдерживали бы высоких температур, создаваемых горящими лесами. Вставьте арматуру в стены, чтобы поддержать решетку для барбекю.

Схема дымохода для барбекю

Перемычка барбекю кирпичная

Затем мы должны установить сборную перемычку над входом в барбекю, как на изображении. Если вы не можете купить балку в местном магазине поделок, вы можете построить форму, укрепить ее арматурой и залить бетоном.

Как вы можете видеть на изображении, вам нужно сдвинуть перемычку на 2 дюйма внутрь барбекю, чтобы можно было покрыть ее обрезанными кирпичами. Этот аспект очень важен, если вы хотите получить чистый дизайн.

Сборные балки опоры дымохода

Положите два ряда кирпича вокруг перемычки, как на изображении, и удалите излишки материала влажной губкой. Затем вам нужно разместить перпендикулярно две сборные балки над перемычкой, как вы можете заметить на изображении.

Эти балки будут поддерживать дымоход, поэтому вы должны закрепить их цементным раствором с обоих концов. Работайте с особой осторожностью, следя за тем, чтобы обе балки были идеально выровнены с остальной частью барбекю.

Детали дымохода для барбекю из кирпича

Затем поместите полный кирпич между балками с обоих концов, как на изображении. После этого вы должны ощупывать зазоры обычным кирпичом, пока не получите идеально ровную поверхность.

Работайте со здравым смыслом, так как это будет основание кирпичного дымохода.Используйте спиртовой уровень, чтобы убедиться, что поверхность горизонтальна, и заполните зазоры цементным раствором.

Строительство дымохода из кирпича мангал

Вы должны заметить, что основание дымохода идеально ровное. Теперь вы можете профессионально соорудить дымоход из кирпичного барбекю.

Даже если вы используете наши планы, которые оптимизированы для использования как можно большего количества полных кирпичей, вам все равно придется сделать несколько разрезов. Поэтому рекомендуем арендовать кирпичную пилу на один день и распилить все кирпичи.В качестве альтернативы вы можете использовать долото и молоток, но обрезанная кромка будет выглядеть не очень хорошо.

Кирпичные дымоходы для барбекю

Выложите 4-5 рядов обычных кирпичей таким же образом, как описано в предыдущих шагах. Используйте цементный раствор, чтобы склеить кирпичи, и удалите излишки материала влажной губкой (если вы хотите зацементировать штукатурку стены духовки, вы можете пропустить эту процедуру).

Используйте спиртовой уровень, чтобы убедиться, что дымоход ровный, удалите несколько кирпичей и при необходимости положите их снова.

Планы барбекю из кирпича

Кирпичная печь почти готова к использованию, но нам еще предстоит сделать несколько последних штрихов. Разрежьте несколько кирпичей пополам, чтобы построить по четыре башни на каждом углу дымохода.

Крыша дымохода должна быть либо из натурального камня, либо из бетона. Положите его на столбы и закрепите раствором на цементной основе. Как вы уже видели в наших планах, этот мангал прост в сборке и имеет красивый дизайн.

Спасибо, что прочитали нашу статью о кирпичных планках для барбекю , и мы рекомендуем вам ознакомиться с остальными нашими проектами.
