Характеристики биметаллических радиаторов: технические характеристики, устройство, срок службы и соответствие госту

Содержание

технические характеристики, устройство, срок службы и соответствие госту

Появление на рынке тепловых технологий обогревателей, созданных сразу из двух видов металлов, вызвало настоящий переполох. То, из чего состоит биметаллический радиатор, его свойства и возможности, мгновенно сделали его любимцем «публики», несмотря на высокую стоимость.

Особенности новинки

До появления биметаллических радиаторов потребители довольствовались долгое время чугунными изделиями, затем рынок наполнился продукцией из стали и алюминия. Каждый раз производители предлагали батареи отопления лучшего качества, более высокой прочности и мощности. Когда впервые были представлены радиаторы биметаллические, технические характеристики которых выходили за рамки известных аналогов, к ним отнеслись скептически, так как цена казалась слишком завышенной.

После того, как их стали устанавливать в квартирах с централизованной системой обогрева, и они с доблестью выдержали все ее недостатки, у биметалла появилась масса поклонников. Сегодня они лидируют на рынке тепловых устройств, хотя цена по-прежнему остается высокой.

Первые биметаллические модели состояли из стального змеевика (трубы), по которой проходил теплоноситель, и алюминиевого корпуса. Изобретатели объединили лучшие стороны двух металлов в одной конструкции. Стали не страшна коррозия, и она прекрасно противостоит даже воде в централизованной системе обогрева, обеспечивая быстрый нагрев алюминиевого кожуха. Все знают, что этот алюминий имеет самые высокие показатели теплопроводности, но слишком требователен к качеству носителя.

Если сравнивать алюминиевые и биметаллические радиаторы, разница будет в том, что при более высокой мощности последних, они не обладают слабостью первых. Так как корпус из алюминия не соприкасается с водой, то ему не страшна коррозия, а сталь, по которой она бежит, «равнодушна» к ее составу.

Эти особенности стали развивать дальше, и так появились полу биметаллические радиаторы и аналоги, в которых вместо стальных труб установлены медные. Какие бы составляющие у них ни были, устройство биметаллических радиаторов отопления уникально, как по своим техническим характеристикам, так и по эффективности работы. Наверное, поэтому их можно все чаще встретить в отопительных системах многоквартирных домов.

Как устроены батареи из двух металлов

Если посмотреть на биметаллические радиаторы в разрезе, то будет видно, что это обычные стальные трубы, прикрытые со всех сторон алюминиевыми панелями. На самом деле, сегодня можно столкнуться с двумя их видами:

  1. Полностью биметаллические конструкции состоят из вертикальных трубок и горизонтальных коллекторов, изготовленных из стали. Их объединяют алюминиевые секции, выполненные по методу литья. В этом варианте составляющие кожуха не соприкасаются с теплоносителем, который проходит исключительно по стальным частям устройства. Все элементы батареи соединены между собой электродуговой сваркой, которая признана самым надежным способом скрепления деталей. Отличительной чертой этого типа радиаторов является долговечность, так как им не страшна коррозия и прочность. Им не страшно давление до 30 атмосфер, а теплоноситель может быть нагрет до 120-130 градусов. Особой прочностью отличаются изделия итальянских производителей, но и стоимостью так же.
  2. Полу биметаллические радиаторы характеристики имеют несколько иные. У них из стали выполнены исключительно нижний и верхний коллекторы, что еще больше увеличивает их устойчивость к высокому давлению, тогда как корпус и вертикальные коллекторы состоят из алюминия. Естественно, что его соприкосновение с водой делает конструкцию уязвимой перед составом теплоносителя и может всего за несколько лет вывести ее из строя. Подобная конструкция биметаллических радиаторов отопления применима исключительно в автономных системах обогрева, где можно проследить за составом и качеством воды.

На рынке большой популярностью пользуются секционные литые модели, в которых можно наращивать или укорачивать количество секций. Панельные радиаторы из двух видов металлов – это, скорее, дизайнерская «фишка», которая и смотрится, и стоит дорого, но при этом обладает практически теми же параметрами, что и обычные модели.

Плюсы биметаллических радиаторов

«Петь дифирамбы» этому типу обогревателей можно долго, но, как и у всего хорошего, у них есть недостатки. Прежде чем решиться на их покупку и установку, следует разобраться, насколько преимущество биметаллических радиаторов совместимо по своим техническим характеристикам с имеющейся отопительной системой.

  • Их можно использовать с любыми типами теплоносителей, что значительно облегчает выбор тем, кто подключен к централизованной системе обогрева. Ни химический состав, ни загрязненность воды для стальных коллекторов не имеют значение, поэтому, несмотря на цену, они так востребованы потребителями.
  • Уровень теплоотдачи у биметаллических батарей достаточно высокий за счет их алюминиевой наружной части. У некоторых моделей она сопоставима с аналогами, полностью выполненных из этого металла. Например, радиатор итальянской фирмы Global из модельного ряда Style Plus 500 обладает тепловой мощностью 185 Вт. Средний показатель теплоотдачи биметаллических батарей – 166 Вт.
  • Срок службы биметаллических радиаторов один из самых высоких – в среднем производители дают гарантию на 25 лет.
  • Батареи этого типа единственные способны выдерживать давление от 30 до 40 атмосфер, что делает их первыми в «кандидаты» на подключение к централизованной системе обогрева. Проводимый на прочность тест биметаллических радиаторов на заводах производителях показывает, что они способны противостоять гидроударам до 60 атмосфер.
  • Биметаллические конструкции легко монтировать, а секционные модели можно наращивать или сокращать, что выручает, если в расчетах на необходимую мощность радиатора были допущены ошибки.
  • Объем биметаллического радиатора составляет от 0.16 до 0.18 л, что значительно меньше, чем у самых экономных алюминиевых аналогов (0.25 л). Это означает, что этот тип обогревателей нагревается практически мгновенно, что крайне важно в вопросах экономии энергозатрат и снижении стоимости отопления.
  • Вес биметаллического радиатора составляет 1.5-2 кг, что несколько больше, чем у его алюминиевого аналога, но устойчивость коррозии вполне возмещает этот нюанс.
  • Размер секции у подобных конструкций составляет 575х80х80 мм или 425х80х80 мм.

Перечисленные достоинства биметаллических радиаторов присущи далеко не всем моделям, представленным на отечественном рынке. Если сравнивать параметры китайских и итальянских изделий, то качество будет присуждено вторым, а лучшая цена – первым.

Минусы

Если озвучить недостатки биметаллических радиаторов, то их так же можно назвать достоинствами, но другого плана:

  • На что указывают продавцы в качестве минуса подобных изделий, так это их стоимость, и они правы. Эти модели до сих самые дорогие на рынке тепловых технологий, но это так же и их достоинство, так как их технические параметры – это гарантия, что они прослужат очень долго при достаточно эффективной работе.
  • Небольшая потеря тепла за счет применения стальных трубок внутри конструкции – это небольшая плата по сравнению с тем, что они способны «пережить» самые сильные гидроудары центрального отопления. Всегда можно нарастить несколько секций, чтобы увеличить мощность батареи.

Как показала практика, устройство биметаллического радиатора таково, что их целесообразно использовать исключительно в системах, где бывают большие перепады давления, и теплоноситель не отличается ни чистотой, ни качеством.

Устанавливать подобные конструкции в автономных системах – это излишество, так как там они не смогут проявить себя в полной мере.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

  • Качество и безопасность производства.
  • Соответствие температурному режиму и давлению в трубах.
  • Что должно быть указано в техпаспорте готового изделия.
  • Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Полезное видео

Биметаллические радиаторы отопления — технические характеристики, производители и свойства

От надежности отопительной системы в жилом доме зависит уровень комфорта и удобства. Ее главной задачей является поддержание нормальной температуры в помещении, которая должна помочь вам с уютом пережить холодные зимние дни. В этой статье рассматриваются технические характеристики радиаторы отопления биметаллические разных типов.

Чтобы создать в своем доме или квартире уютную обстановку, чтобы система отопления не подводила в самую неподходящую минуту, необходимо «с умом» подбирать для дома источники теплоты. На рынке можно встретить широкий ассортимент различных типов биметаллических радиаторов.

Некоторые особенности биметаллических радиаторов

Биметаллические радиаторы отличаются от своих аналогов тем, что при производстве для них в качестве материала применяется качественная сталь и алюминий. Благодаря такому сочетанию элементов достигается высокий уровень теплопередачи, и это при наименьших потерях теплоты. Благодаря своим уникальным свойствам и характеристикам подобные отопительные приборы имеют целый ряд преимуществ среди своих аналогов. Более подробно о производителях биметаллических радиаторов мы уже писали здесь.

Из главных достоинств можно выделить их «живучесть» и мощность биметаллических радиаторов отопления, а также их надежность. Особой популярностью на рынке пользуются радиаторы отопления биметаллические радиаторы глобал, которые зарекомендовали себя как качественный и надежный товар.

Например, биметаллические радиаторы отопления alcobro способны без проблем прослужить более двадцати лет! И это без какого либо технического обслуживания или непредвиденного ремонта. У этих радиаторов очень высокий показатель КПД в плане теплоотдачи. Несмотря на маленькие габариты, биметаллические радиаторы имеют чрезвычайно высокий показатель отдачи тепла (170-190 Вт). Они очень крепкие, прочные, способны выдержать различного рода механические нагрузки и практически не ломаются.

А биметаллические радиаторы отопления global имеют современную и красивую форму, которая удачно впишется в дизайн вашего помещения. Они абсолютно не подвержены коррозии. Достигается такая надежность благодаря использованию при производстве радиаторов качественной стали, которая внутри покрывается слоем специального вещества.

Высокое давление — не проблема!

Для примера можно взять биметаллические радиаторы рифар технические характеристики и свойства которого, способны выдержать большие нагрузки. В ней используются стальные трубы, которые обшиваются алюминием. Таким образом, с теплоносителем контактируют только стальные трубы, благодаря надежности которых можно не волноваться при повышениях давления в отопительной    системе. Именно сталь позволяет биметаллическим радиаторам выдерживать предельные значения давления системы и увеличивать количество теплоотдачи при необходимости. Такие радиаторы отопления биметаллические монолит рифар не страшатся даже возможного гидроудара в системе, биметаллический радиатор xtreme без проблем выдержит такую нагрузку, и более того, он не изменит свои свойства.

Виды радиаторов из стали и алюминия

Биметаллические батареи устанавливаются очень легко и без посторонней помощи. В магазинах на территории нашей страны предлагаются различные варианты радиаторов, рассмотрим два из них:

  1. радиаторы, в конструкцию которых входит стальной каркас. В данном случае (согласно инструкции) практически полностью исключается вероятность контакта теплоносителя с алюминиевой батареей, в следствии чего достигается высокое значение сопротивляемости воздействию коррозии;
  2. батареи, в конструкции которых входят только усиленные сталью каналы. Благодаря этому достигается усиленная фиксация стальных вкладок. В свою очередь это предотвращает возникновению проблем, таких как закупорка коллектора. Но и цена на такие радиаторы существенно больше.

На просторах интернета представлено множество фото и видеоматериалов касательно радиаторов. Здесь можно увидеть не только радиаторы, сделанные из алюминия и стали, но и современные модели батарей, изготовленных с применением меди вместо стали. Преимущество таких батарей в том, что медь может выдержать более интенсивные нагрузки, а также она более устойчива к ржавчине и обладает превосходной теплоотдачей.

Батареи из алюминия и меди заслуживают особого внимания, такие радиаторы способны без проблем прослужить немало лет, при этом не вызывая каких-либо проблем и неудобств, а только выполняя свое основное предназначение — поддержание необходимой теплоты в доме.

Как выбирать правильно и какие технические характеристики существуют?

Нужно предельно тщательно выбирать биметаллический радиатор характеристики которого должны идеально подойти для определенного помещения.

К примеру, если нужно приобрести радиаторы отопления биметаллические радиаторы global, или другие варианты для дома или иного помещения, нужно подобрать именно ту модель обогревателя, технические характеристики которого идеально подойдут для данного помещения.

Рассмотрим некоторые технические характеристики, на которых в первую очередь нужно обратить внимание: степень теплоотдачи — этот показатель указывается в ваттах и обозначает уровень выделяемой теплоты в процессе функционирования системы. Рабочее давление — это показатель допустимого значения давления в радиаторе для эффективной работы, в биметаллических радиаторах он варьируется в пределах 16-35 атмосфер.

Но для автономных систем это значение может составлять всего 10 атмосфер, в то время как в централизованных может достигнуть 14 атмосфер. Также в инструкции обозначается и емкость радиатора отопления под обозначением V. Обычно изготовителями бывает предусмотрено приличный запас прочности, чтобы стабильно функционировала система отопления разных типов.

Как правильно рассчитать количество секций?

Когда ставятся дома батареи отопления биметаллические расчет секций для них производится следующим образом: сперва нужно рассчитать объем помещения, для этого нужно измерить ширину и длину, полученную площадь умножают на высоту потолка. К примеру, если площадь составила 18 квадратных метров, а высота — 3, то делаем вычисления: 18*3=54 кубических метров получается объем помещения.

А чтобы определить необходимую мощность обогревателя, нужно объем помещения умножить на 41 (по нормам СНиП минимальный показатель мощности), получится следующее: 54*41=2214 Вт. Теперь нужно рассчитать нужное количество секций. Это зависит от мощности самого радиатора, например если мощность одной секции составит 160 Вт, то нужно 2214/160=13.83, округленно можно установить 14 штук.

Межосевое расстояние — это промежуток от нижнего коллектора радиатора до верхнего и измеряется в миллиметрах. Обычно такие параметры бывают стандартов: 200; 300; 350; 500 и 800 миллиметров.

Рекомендация: при выборе габаритных размеров батареи, необходимо от напольного покрытия и оконных проемов оставить по 15 сантиметров отступы.

В противном случае отопительная система не будет соответствовать требованиям и правилам пожарной безопасности.

Для всех типов отопительных радиаторов, таких как радиаторы отопления биметаллические global styleplus 500 нужен уход. Если вода в системе будет плохого качества и с большим содержанием камня, она со временем будет оседать внутри радиатора, что негативно может повлиять на эффективность работы. Существуют и водяные конвекторы отопления, встраиваемы в пол, более подробно о которых можно прочитать здесь.

Из всего выше рассказанного следует — биметаллические радиаторы являются отличным и дешевым способом для поддержания необходимой температуры у себя дома или на даче, а также в квартире или в офисе. Отличные технические характеристики, малая цена и надежность, уникальность и легкость монтажа делают биметаллические радиаторы лидерами на территории России.

Технические характеристики биметаллических радиаторов отопления

Для нашей страны характерны ранние заморозки и продолжительные зимы, отопительный сезон в нашем регионе длится полгода. Большое значение в вопросе отопления жилья и других помещений играет не только качество работы системы отопления и её тип, но и непосредственно качество обогревательных приборов, которых на сегодняшний день появилось невероятно большое количество.

Биметаллический радиатор — современное решение вопроса отопления

Разнообразие представленных на российском рынке марок и видов теплотехники является несомненным преимуществом, однако создает определенные сложности для большинства покупателей. Человеку, не имеющему специальных знаний, очень сложно сориентироваться в многообразии разного вида радиаторов, сразу учесть все нюансы и сделать правильный выбор.

Конечно же, на помощь всегда готовы прийти квалифицированные специалисты, но все же перед тем как приступить к выбору новых радиаторов, потратьте хотя бы час свободного времени  на то, что узнать не только о разновидностях, но и особенностях современных отопительных элементов.

Если же Вы не имеете свободной минутки для того, чтобы погрузиться в изучении технических характеристик и конструкционных особенностей разных видов батарей, то присмотритесь к универсальным радиаторам из биметалла, пришедшим на смену громоздким чугунным отопительным системам.

Приборы данного типа в свое время стали действительно прорывом в сфере отопления, поскольку благодаря инновационной технологии удалось добиться максимальной эффективности при внешней изящности. На сегодняшний день агрегаты являются лучшими из предложенных видов, отличаются высокой теплоотдачей, надежностью, прекрасным дизайном и долговечностью. Биметаллические радиаторы демонстрируют прекрасные технические характеристики, экологически безопасны, подходят для отопительных систем с высоким давлением, устойчивы к гидроударам и прекрасно вписываются в помещения, благодаря современному дизайну.

Технические характеристики и особенности выбора биметаллических радиаторов

Обратите внимание, что каждая серия приборов состоит из разных моделей, отличающихся не только по габаритам, но и по рабочим возможностям. В инструкции или карточке каждой модели содержится подробная информация о приборе, она поможет определиться с выбором необходимой модели, однако, прежде чем приступить к выбору техники, необходимо узнать следующую информацию об особенностях собственной системы отопления:

  1. Вид системы теплоснабжения: централизованная или автономная.
  2. Схему подвода: двухтрубная или однотрубная.
  3. Давление в системе.
  4. Диаметр подводящей трубы.
  5. Определиться с типом подключения: классическое боковое или нижнее.
  6. Узнать точную площадь помещения и определенной комнаты.

После сбора всей информации обратитесь к квалифицированному специалисту, который поможет сделать правильный расчет тепловой мощности агрегатов необходимых для той или иной комнаты вашего дома, квартиры, офиса или предприятия, в соответствии с площадью и инженерными особенностями. Грамотный расчет это залог эффективной работы системы теплоснабжения. Ниже приведенные статистические данные, являются ярким примером высоких рабочих показателей биметаллических батарей.

К основным рабочим характеристикам относятся:

  • тепловая мощность,
  • давление: рабочее и опрессовачное,
  • масса,
  • объем теплоносителя,
  • максимальная температура теплоносителя.

Сравнение технических характеристик упростит выбор, позволит оценить возможности прибора, сравнить его с другими моделями, похожими по типоразмеру и параметрам. Каждый покупатель подходит  к выбору радиаторов основательно, поскольку от эффективности его работы напрямую зависит погода в доме. Поэтому необходимо сделать правильный выбор в соответствии с рабочими и эксплуатационными возможностями отопительных установок. Да и стоимость биметаллических радиаторов достаточно высока, для того, чтобы совершить ошибку.



Самые надежные приборы для обогрева! Радиаторы отопления: сравнительные характеристики и технические параметры

Габариты отопительного прибора влияют на выбор при покупке. Для дома с маленькими комнатами будет просто неразумно приобретать габаритный и дорогой многосекционный радиатор, а в особняке маленькая батарея ничего не обогреет.

Важно выбирать радиатор соразмерный площади помещения: например, в однокомнатной квартире каждый метр на счету, поэтому там тяжёлый обогреватель будет сильно мешаться.

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство.

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

  • средняя высота — 50—60 см.;
  • длинна одной секции — 7—8 см.;
  • предел мощности — 0,15—0,17 кВт;
  • рабочее давление — 9—10 атмосфер.
Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

  • средняя высота — 60—70 см.;
  • длинной одной составной части — 7—8 см.;
  • тепловой потолок — 0,17—0,19 кВт;
  • рабочее давление — 16 атмосфер.
Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

  • высота секции и, соответственно, целого изделия — 40—50 см.;
  • длина составной части — 8 см.;
  • максимальная мощность — 0,19—0,21 кВт;
  • выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

  • высота секции — 40—50 см.;
  • длина составной части — 5—6 см.;
  • тепловой потолок — 0,09—0,11 кВт;
  • рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

  • высота — 50 см.;
  • длина секции — 6—7 см.;
  • температурный максимум — 0,11—0,13 кВт;
  • давление при работе — до 16 атм.
Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

  • высота изделия — 30—40 см.;
  • длина одной секции — 6—7 см.;
  • потолок мощности — 0,12—0,14 кВт;
  • выдерживаемое давление при работе — до 28—32 атмосфер.

Вам также будет интересно:

Высокие

Подобная разновидность приборов также достаточно популярна.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

  • высота корпуса отопительной системы — 80—90 см.;
  • длина одной секции — 7—8 см.;
  • температурный потолок — 0,18—0,21 кВт;
  • максимальное давление — около 9—12 атмосфер.
Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

  • Высота изделия — до двух метров.
  • Длина секции — около 10—12 см.
  • Максимальная мощность — 0,40—0,45 кВт.
  • Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления.

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

  • Высота отопительной системы ~ 80—90 см.
  • Длина составной части — 7—8 см.
  • Тепловой потолок — 0,18—0,22 кВт.
  • Рабочее давление — от 20 до 100 атмосфер.

Технические параметры батарей

Каждому радиатору характерны технические и конструкционные особенности, которые позволяют каким-то моделям быстрее прогревать помещение, а другим, к примеру, потреблять меньше теплоносителя. Необходимое для покупателя соотношение данных характеристик изделия, зачастую и определяет его выбор:

Чем габаритнее устройство и выше число секций в нём, тем больше мощность. Эта характеристика определяет качество теплоотдачи батареи. Но высокая мощность — это высокое энергопотребление, поэтому за эффективное отопление придётся оплачивать использование большего количества электроэнергии.

Значение уровня рабочего давления сильно различается у моделей радиаторов: от 6 до 100 атмосфер. Чем выше этот показатель, тем лучше изделие переносит гидроудары. Кроме того, устройство, выдерживающее от 16 атмосфер, можно устанавливать в сети центрального теплоснабжения.

Она зависит от того, насколько сильно нагревается теплоноситель внутри рабочей зоны (по СНИПам, нельзя, чтобы это значение превышало 95 °C). К примеру, у масляных радиаторов температура поверхности достигает 150 °C, в то время как у большинства систем централизованного и автономного теплоснабжения значение температуры теплоносителя не превышает 100 °C.

Это одна из самых важных характеристик любого радиатора, так как от неё зависит, насколько быстро и эффективно устройство будет прогревать воздух в помещении.

Самые высокие уровни теплоотдачи у изделий с конвекторами и широкими теплоотводящими пластинчатыми кожухами.

  • Нагрев помещения

Здесь пряма зависимость от первой и четвёртой характеристики. Чем мощнее батарея и выше уровень теплоотдачи, тем быстрее она прогреет все помещение до необходимой домовладельцу температуры.

Важно! Практически бесполезно обогревать помещение с плохой изоляцией — тут не помогут даже самые мощные отопительные системы. Перед установкой в дом, гараж, квартиру или любое другое помещение радиатора важно убедиться, что горячий воздух не будет выходить из щелей в стенах или окнах.

Температурная норма

Существует лишь норматив температуры теплоносителя в системе централизованного теплоснабжения — она не должна подниматься выше 95 °C. Но нормы нижнего порога нигде не установлено, а коммунальные службы руководствуются правительственным постановлением: температура в жилом помещении не должна опускаться ниже 18 °C. В среднем, температура в отопительный сезон должна держаться на уровне 60—70 °C, чтобы обеспечивать необходимые 18—20 °C в доме.

Полезное видео

Посмотрите видео, в котором рассказывается, как выбрать подходящий радиатор отопления.

Продуманный выбор

Появляется явная переплата как за сам радиатор, так и за его дальнейшее обслуживание, если выбор отопительной системы тщательно не обдуман. Для экономии средств и эффективной работы изделия в помещении домовладельца при выборе батареи учитываются все её технические и конструкционные характеристики.

Технические характеристики — Радиатор биметаллический Oasis 500/80, 8 секций

Тип

секционный

Тепловая мощность, Вт

1032

Количество секций, шт

Материал

биметаллический сплав

Межосевое расстояние, мм

Мах рабочее давление, МПа

2. 53

Max температура, °C

110

Страна производства

Китай

Родина бренда

Китай

Гарантия

15 лет

Боковое подключение

да

Емкость секции, л

0. 18

Технические характеристики биметаллических радиаторов отопления

БИМЕТАЛЛИЧЕСКИЙ РАДИАТОР KLIBWI 500/80, 500/100, 350/80

Биметаллические секционные радиаторы KLIBWI применяются в двухтрубных и однотрубных системах отопления с вертикальным и горизонтальным расположением теплопроводов, объединяющих отопительные приборы. Настоящие радиаторы имеют Сертификат Соответствия ГОСТ Р.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Габаритные размеры: 570*80*78мм; 560*80*96мм; 402*80*85мм

Емкость: 0,18 л; 0,26л; 0,16 л
Вес:
1,5 кг; 1,58 кг; 0,98 кг

Диаметр горизонтального коллектора: 1″

Материал: алюминий, сталь

Покрытие: порошковая эмаль

Рабочее давление: 2,0 Мпа

Максимальная температура теплоносителя -110С°

Теплоотдача: 152 Вт; 165 Вт; 95Вт



ТРАНСПОРТИРОВКА И МОНТАЖ РАДИАТОРА

Транспортировка радиаторов KLIBWI допускается любыми видами транспорта с соблюдением мер по предотвращению ударов и других существенных механических воздействий на радиатор. Радиаторы должны храниться в закрытых помещениях или под навесом и должны быть защищены от воздействия влаги и химических веществ.

1. Монтаж радиаторов производится согласно требованиям СНиП 3.05.01-85г. «Внутренние санитарно-технические системы» после окончания отделочных работ. Для монтажа радиаторов рекомендуется привлечения специалиста, имеющего лицензию на проведение данных работ.

2. Радиаторы рекомендуется устанавливать на расстоянии 30мм. от поверхности стены, 100мм. от пола с зазором 80-120мм между верхом радиатора и низом подоконника.

3. Монтаж радиатора необходимо производить в следующем порядке:

— разметить места для установки кронштейнов;

— закрепить кронштейны дюбель — винтами;

— установить радиатор на кронштейны;

— подсоединить радиатор к системе отопления, используя соответствующие пробки и переходники;

— установить воздухоотводчик в верхнюю пробку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. В процессе эксплуатации рекомендуется производить промывку радиатора в начале отопительного сезона.

2. Не рекомендуется дополнительная окраска радиатора, так как при этом снижается теплоотдача радиатора на 8-12%.

3. При эксплуатации систем отопления с алюминиевыми/биметаллическими отопительными приборами рекомендуется обеспечивать pH теплоносителя в пределах 7,5 — 9,5. Содержание кислорода не должно превышать 20 мг/л. Содержание в воде железа (до 0,5 мг/л) и других примесей должно соответствовать «Правилам технической эксплуатации электрических станций и сетей РФ» РД.34.20.501 -95 (Минтопэнерго РФ.М.1996г.).

4. В случае необходимости отключения радиатора от системы отопления, обязательно открыть воздухоотводчик и не закрывать до подключения радиатора.

5. Запрещено использование радиаторов в качестве элементов электрических цепей.

6. При вводе в эксплуатацию радиатора в действующую систему, запрещено резко открывать краны, установленные на входе и выходе радиатора.

7. При манипуляциях с воздухоотводчиком необходимо исключить доступ к радиатору горящих или тлеющих предметов.

8. Запрещено допускать к манипуляциям с кранами и воздухоотводчиком детей и людей, незнакомых с правилами эксплуатации радиатора.

ГАРАНТИЙНЫЕ УСЛОВИЯ

На радиаторы KLIBWI, поставляемые в Россию официальными дистрибьюторами завода-изготовителя, распространяет¬ся гарантия 10 лет со дня продажи при наличии у покупателя настоящего паспорта с полностью заполненным и гарантийным и монтажным талонами. Срок службы радиаторов KLIBWI не менее 20 лет с даты производства при условии соблюдения инструкций по установке радиаторов и условий их эксплуатации. Претензии по качеству радиатора принимаются от покупателя при предъявлении следующих документов:

1. Заявление с указанием паспортных данных заявителя или реквизитов организации, а так же именем и адресом специалиста, производившего монтаж радиатора, с пометкой обладает ли он страховым полисом, покрывающим ущерб, нанесенный неправильной установкой.

2. Копия договора с монтажной организацией, производившей монтаж радиаторы, копия лицензии монтажной организации.

3. Документ, подтверждающий покупку радиатора.

4. Оригинал технического паспорта, подписанный покупателем и монтажной организацией.

5. Справка из ЖЭКа о давлении воды в день аварии.

6. Акт рекламации, подписанный представителем ЖЭКа, продавцом и покупателем, с подробным описанием, фотографиями аварии и нанесенного ущерба.

7. Результаты оценки нанесенного ущерба, составленную независимым оценщиком.

Изделия, выведенные из строя по вине пользователя, монтажной организации или эксплуатирующих организаций, а также по причине нарушения условий их эксплуатации, транспортировки, монтажа, обмену или компенсации не подлежат.

Радиаторы отопления биметаллические – технические характеристики и виды

Появление на рынке биметаллических радиаторов перевернуло отношение к организации отопления в целом. Уникальные по своей конструкции, они дают возможность снизить расход потребляемого топлива, но при этом не снижать температурный режим внутри помещений. А причина в том, что такие приборы обладают высокой степенью теплоотдачи. Радиаторы отопления биметаллические (технические характеристики будут рассмотрены ниже) – это симбиоз двух металлов: стали и алюминия. Для чего необходимо такое соединение?

Всем известно, что алюминий обладает более высокой теплоотдачей, чем сталь. Но при этом это достаточно мягкий материал, который под действием воды, гидравлических ударов может изменить свое первоначальное состояние. То есть он не сильно надежен. Поэтому производители поступили следующим образом: они установили стальные трубы внутри радиаторов, по которым движется теплоноситель. Получается так, что контактировать горячая вода будет именно со сталью, которая в разы прочнее и надежнее алюминия. Это дает возможность в несколько раз увеличить срок эксплуатации изделия.

Сам же алюминий выполняет роль декоративного элемента, который и передает тепло от стальных труб воздуху внутри комнат. При этом он не соприкасается с теплоносителем и не подвергается его негативному воздействию. Получается так, что прочная сталь – это каркас и основа радиатора, мягкий алюминий – это внешняя оболочка прибора.

Технические характеристики

Выбор любого отопительного прибора, и биметаллического радиатора в частности, производится по такому показателю, как теплоотдача. Что это такое? Это количество тепла, которое батарея передает в помещение за определенный промежуток времени. Кстати сказать, теплоотдачу называют по-разному: мощность радиатора, тепловой поток и прочее. Все это одно и то же. Измеряется этот показатель в Ваттах (Вт). Некоторые производители указывают в паспорте другую единицу измерения – калории в час (кал/ч). Чтобы перевести одно в другое, можно использовать вот такое соотношение – 1 Вт = 859,8 кал/ч.

Мощность биметаллических радиаторов отопления зависит от множества факторов. Здесь и количество секций, и размеры прибора, и способ подключения. Давайте рассмотрим, как отличается мощность от размеров. Для этого сделаем таблицу теплоотдачи биметаллических радиаторов отопления в зависимости от их габаритов и производителей.

ПроизводительВысотаШиринаГлубинаТеплоотдача
Рифар 350/014158090136
Рифар 500/014158080200
Global Style Plus 500/015758095185
Global Style Plus 350/014258095140
Sira RS 500/15728095201
Sira RS 300/13728095145

Из таблицы видно, что какой-то определенной закономерной зависимости нет, потому что многое будет зависеть и от межосевого расстояния, от толщины используемых компонентов. Поэтому каждый производитель на каждую модель устанавливает свою мощность, которая определяется лабораторным путем. Этот показатель обязательно записывается в паспорт изделия. Но учтите, что теплоотдача никоим образом не влияет на стоимость радиатора. Здесь нет никакой зависимости.

Устройство биметаллической батареи

Но это так называемая паспортная теплоотдача, и она может изменяться в зависимости от того, как подключен радиатор к отопительной системе. Существует три основных вида подключения.

  1. Боковое. Специалисты считают, что это оптимальный вариант, если дело касается небольших помещений. Именно его производители берут за номинальную мощность.
  2. Диагональное. Этот вид чаще всего используется, если количество используемых секций в радиаторе составляет более 12 штук. Самый эффективный вариант, при котором теплопотери практически сводятся к нулю.
  3. Нижнее. Этот тип подключения обычно используют в тех случаях, когда хотят скрыть трубную разводку в полу. Теплопотери составляют до 10%.

Есть еще один вид – однотрубное подключение. Используется редко, в основном в системе «Ленинградка». В этом случае потери мощности могут составить до 40%.

Как увеличить теплоотдачу

  • Проводить постоянную влажную уборку. Небольшой слой пыли может снизить показатель мощности до 5%.
  • Горизонтальная установка прибора – важная составляющая, влияющая на потери тепла.
  • Постарайтесь не закрывать биметаллические батареи отопления декоративными экранами.
  • Можно на стене за радиатором установить отражающий экран. Это может быть обычная алюминиевая фольга.

Другие технические характеристики

Итак, с теплоотдачей разобрались, идем далее.

  • Рабочее давление биметаллического отопительного прибора. Разброс показателей достаточно большой от 10 до 35 атм. Опять-таки напоминаем, что многое будет зависеть от модели и от марки производителя. Обычно в автономных системах устанавливают биметаллические радиаторы, которые выдерживают давление 10 атм. В городских квартирах, которые обслуживаются централизованными отопительными сетями, устанавливают батареи с давлением до 16 атм. Обычно производители устанавливают запас прочности на случай непредвиденных ситуаций, к примеру, сильный гидравлический удар.
  • Температура теплоносителя. Немаловажный показатель. Для биметаллических радиаторов отопления данный параметр равен +90С. Это максимум.
  • Теперь о размерах биметаллических радиаторов отопления. В таблице, которая стоит выше, вы могли убедиться, что существует три основных размера, и все они разные в зависимости от модели прибора. Но есть и еще один показатель – это межосевое расстояние. Данный показатель определяет расстояние между осями нижнего и верхнего коллекторов. Существует пять стандартных размера: 200, 300, 350, 500 и 800 мм.

Внимание! В независимости от того, какие параметры отопительного биметаллического прибора вы выбрали, необходимо соблюдать установочные размеры. От стены он должен отстоять 3-5 мм, от пола 10 мм, от подоконника 10 мм. Таким образом, решаются две важные задачи: оптимизация теплоотдачи и соблюдение требований и правил пожарной безопасности.

Размерный ряд

Итоги

Итак, подведем итоги по теме. Биметаллические радиаторы обладают множеством достоинств.

  • Высокий коэффициент теплоотдачи.
  • Презентабельный внешний вид.
  • Высочайшая прочность и надежность. Эти приборы прекрасно справляются практически со всеми нагрузками.
  • Повышенная устойчивость к процессам коррозии металлов.

Есть, конечно, и недостатки, но они не столь существенны. Хотя на один надо обратить внимание – цена. Если сравнивать с другими видами батарей отопления, то биметаллические по стоимости выше. Но этот недостаток компенсируется их достоинствами. Кстати, гарантированный срок эксплуатации – 30 лет.

В настоящее время производители стали предлагать биметаллические радиаторы, где вместо стальных труб устанавливаются медные. В данном случае технические характеристики повышаются, но и стоимость приборов тоже сильно возрастает.

Радиатор

— обзор | Темы ScienceDirect

12.4.2 Панельные радиаторы

Панельные радиаторы — это отопительные панели, используемые в системах водяного отопления в европейских домах. В своей простейшей форме они состоят из полых стальных формованных панелей. Более сложными являются радиаторы с удлиненной поверхностью, в которых гофрированный листовой металл приварен точечной сваркой к задней части панелей, чтобы получить большую горячую «расширенную» поверхность, от которой может происходить конвекция. Затем идут двойные радиаторы, состоящие из параллельных пар панелей с расширенными поверхностями между ними или без них.Даже несмотря на эти сложности, панельные радиаторы остаются в основном ламинарными и подходят для погружения.

Внешний вид хороший, но не обязательно самого высокого качества. В некоторых странах покупатели домов красят радиаторы еще до их использования, чтобы они соответствовали своей предпочтительной схеме отделки. Таким образом, покрытие должно иметь вид финишного покрытия, но действовать как грунтовка и допускать перекрытие декоративными красками для дома. Покрытия должны противостоять ударам и царапинам, но другие требования к защите невысоки.Однако необходимо хорошее покрытие всех частей иногда сложной формы. В процессе покраски важна экономия. Темпы добычи умеренные.

Радиаторы идеально подходят для окунания с учетом формы панелей. Несколько лет самым популярным методом было окунание в трихлорэтиленовые краски. Этот растворитель имеет высокую плотность пара, и, хотя испарение краски все еще происходит легко (точка кипения 87 ° C, скорость испарения в шесть раз выше, чем у бутилацетата), пар не выходит из правильно сконструированного резервуара, а висит примерно над уровнем моря. жидкий слой.Когда радиатор извлекается из краски, он проходит через эту зону, насыщенную парами трихлорэтилена, и испарение растворителя из краски замедляется, и краска легко растекается по радиатору. Когда радиатор покидает паровой слой, испарение происходит быстро и поток прекращается. В результате получается гораздо более равномерная толщина пленки, чем при обычном окунании. Системы смол представляют собой алкидно-аминогенные смолы или алкиды, модифицированные стиролом или винилтолуолом.

В последнее время производители были обеспокоены как токсичностью хлорированных растворителей, так и способностью покрытия покрывать все углубления в более сложных современных конструкциях радиаторов. В результате электроосаждение стало наиболее часто используемым методом нанесения покрытий, обеспечивающим полное покрытие всех поверхностей и хороший контроль толщины пленки в сочетании с полной автоматизацией. Анодные акриловые или полиэфирные покрытия обычно предпочтительны, поскольку обычно наносятся бледные цвета (почти белые), а системы на основе катодных смол склонны к обесцвечиванию при обжиге.Эти покрытия требуют высоких температур спекания (170–180 ° C) и времени выдержки около 20 минут для пленок толщиной 20–25 мкм. Механизмы отверждения обычно включают сшивание полимеров с гидроксильными функциональными группами аминосмолами.

Металл хорошего качества обезжиривается, а затем предварительно обрабатывается фосфатом железа, чтобы обеспечить улучшенную адгезию и достаточную степень защиты от коррозии при минимальных затратах.

Растет тенденция к выпуску полностью готовых радиаторов, на которые наносится гальваническое покрытие или акриловая водоразбавляемая грунтовка с нанесением верхнего слоя полиэфирного распылителя или порошкового покрытия [10,11].

Рассчитана мощность одной секции биметаллического радиатора. Расчет количества секций радиаторов биметаллических

Обычно необходимость замены чугунных радиаторов на биметаллические возникает для получения лучшего теплоотвода. В этом случае расчетные биметаллические радиаторы изготовить довольно просто, так как они передают тепло немного лучше, чем чугун с межосевым расстоянием в полметра, 350 мм или другие. Этот параметр отображается в маркировке товара.

Категории перенапряжения — это основные требования к защите от перенапряжения, адаптированные к сетевой системе и существующим угрозам. Распространение скачка напряжения в электрической системе в здании, защищенном в зависимости от опасной зоны и категории установки, показано на рис. Устройство разбрызгивания и монтаж электрической системы в охраняемом здании, многоступенчатая система работает правильно только в случае прекращения хорошей координации. Это должны быть ОПН с соответствующими уровнями ограничения перенапряжения, которые будут находиться на соответствующем расстоянии друг от друга и не будут мешать друг другу, обеспечивая адекватную селективность.

Устройство радиаторное биметаллическое


Предварительные расчеты

Перед тем, как рассчитать количество секций биметаллических радиаторов, необходимо сделать предварительную оценку. Мощность одной секции составляет от 150 до 180 Вт. Но следует учитывать, что в таких ситуациях лучше перегреть, чем заморозить. Несмотря на глобальное потепление, зимы в нашей стране по-прежнему остаются холодными и преподносят сюрпризы в виде сильных морозов.

Однако установка разрядников не решает проблемы защиты от перенапряжения. Выбор варианта защиты от перенапряжения осуществляется с учетом следующих факторов: параметры защиты, уровень чувствительности оборудования, стоимость простоев, тип схемы питания от БП для строительства ВЛ. или кабель, вероятность близкого удара молнии — расположение объекта, среднегодовое количество грозовых дней в регионе, 26.

Установленную молниезащиту и молниезащиту должен проверять специалист по молниезащите с соответствующей квалификацией и навыками в этой области. Угрозу жизни от атмосферных скачков можно уменьшить, используя эквипотенциализацию, которая объединяет все проводящие элементы в здании с уравнительной шиной. Категории защиты Общие требования по защите электроустановок от перенапряжения.

Также существуют специальные устройства для регулирования температуры воздуха в помещениях.В самом примитивном варианте это два крана. Первый монтируется на байпасе, второй служит для перекрытия подачи воды. Последовательными манипуляциями с ними можно добиться плавной регулировки теплоотдачи прибора.

Важно! При колебаниях между меньшей и большей мощностью выбирайте большую. Во-первых, практически во всех конструкциях предусмотрены средства регулировки теплоотдачи, во-вторых, окно всегда можно открыть.

Тема: Средства и методы защиты от перенапряжения.Меры защиты от перенапряжения могут быть разработаны для защиты от эффектов перенапряжения только определенного происхождения или могут иметь место. Цель и объем упражнения. Цель упражнения — ознакомиться с наиболее распространенными схемами подключения трансформаторов тока и напряжения.

Тема: Выбор сечения жилы с учетом механической прочности, допустимой токовой нагрузки и допустимого падения напряжения. Подбор сечения проводов выполняется с учетом длительной токовой нагрузки.Цель и объем упражнения. Цель этого упражнения — изучить принципы выбора защиты от перегрузки и короткого замыкания низковольтных двигателей.

Некоторые нюансы при замене типов радиаторов

Проверка уровня радиатора

Расчет секций биметаллических радиаторов отопления рекомендуется производить исходя из повышенной мощности, относительно чугунных батарей … Перечень особенностей установки:

Тема: Выключатели автоматические.Основным элементом УЗО является сумматор. При одинаковом количестве фазных и нулевых проводов, ран. Цель и объем упражнения. Целью упражнения является изучение конструкции и работы контакторов, простых систем управления для одного двигателя или двух двигателей.

Примером может служить защита системы освещения клетки. Назначение УЗО спонтанное. Предмет технического задания. Предмет данной спецификации. Защита низковольтных электроустановок от воздействия замыканий на землю.Электрический шок — это электрический ток, протекающий по телу. Электричество — прямое — когда тело попадает в электрическую цепь.

  1. Биметаллические материалы лучше проводят тепло. Следовательно, если поставить аккумулятор с таким же количеством секций, будет достигнут запас тепла и температурная стабильность.
  2. Со временем теплоотдача секций несколько ухудшается.
  3. Более мощные устройства не так сильно нагружают отопительный котел или бойлер.

Расчет под новую комнату

С расчетом количества тепла при замене аккумуляторов все более-менее понятно, но как с нуля рассчитать сечения биметаллического радиатора для комнаты? Для начала нужно учесть теплопроводные атрибуты каждой секции в отдельности.Как правило, эта техническая характеристика является основной и должна быть указана производителем в паспорте изделия.

Компактная модульная конструкция шириной 45 мм оснащена быстродействующим. Предметом исследования является технический проект электроснабжения и внутреннего электрооборудования помещения для ремонта обширной гардеробной. Тема исследования. Предметом исследования является электрическая часть начальной школы Проекта пристройки в Яшковой Долне.Объем исследования. Исследование охватывает отношения: отношение.

Предмет исследования — технический проект расширения внутренней электроустановки котельной в Государственном здании Высшего профессионального училища в Глогове. Тема: Контроллеры контакторы с кнопками. ИНЖИР. 17 показана система управления двигателем с прямым пуском с контактором.

Для расчета биметаллических радиаторов необходимо знать несколько определяющих факторов:

  1. Радиатор силовой.Записано производителем на основании тестирования в техпаспорте. Если он утерян, необходимую информацию можно будет найти в Интернете.
  2. Площадь комнаты или комнаты, которая будет отапливаться.

Важно! Учитывается не общая стоимость, а площадь каждой комнаты в отдельности.

Предварительные сведения о релейных системах управления. Список рисунков. 1 Кабельные трассы 2 Система освещения 3. Цель и объем упражнения Цель этого упражнения — ознакомиться с токами короткого замыкания в низковольтных электроустановках.

Электромонтаж первого этажа. Элементы электромонтажа над котельной. Кровельные покрытия — молниезащита. Требования являются предметом данной технической спецификации. Соединения заземления и уравнивания. Тепловые реле Для всего ассортимента контакторов мы предлагаем ряд реле максимального тока как для тепловых биметаллов, так и для микропроцессоров.

  1. И напоследок формула расчета количества секций биметаллического радиатора.Он прост в использовании и доступен каждому неспециалисту.

K = S x 100 / P

Число 100 представляет собой необходимое количество мощности для комнаты со стандартным потолком 2,7 метра. K — необходимое количество секций. S — площадь одноместного номера. P — номинальная мощность радиатора.

Основные правила: Ремонт и обслуживание можно проводить. Целью упражнения является изучение устройства, принципа действия и выбор автоматических выключателей электродвигателя в низковольтных электроустановках и проверка их основных свойств.Основная информация Защита двигателя. Выключатели двигателя используются для подключения, защиты и отключения токовых цепей в основном от нагрузки двигателя. В то же время они защищают эти двигатели от повреждений в результате блокировки пуска, перегрузки, короткого замыкания и однофазного отказа в трехфазных сетях.

Таблица мощности различных типов радиаторов

Пример

Чтобы лучше понять принцип формулы биметаллических радиаторов отопления и рассчитать количество секций, рассмотрим простой пример.

Пусть площадь комнаты будет 25 кв. метров. Высота от пола до потолка нормальная и составляет 2,7 метра. Мощность устройства, указанная производителем, составляет 180 Вт.

Имеют термостат для защиты двигателя и обмоток соленоида. В автоматических выключателях используются триггеры тока для конфигураций: триггеры перегрузки и короткого замыкания; только триггер перегрузки; только короткое замыкание. Следующие функции безопасности должны соответствовать требованиям для удовлетворения своих требований: скорость, избирательность, чувствительность, надежность, энергопотребление и экономичность.Электродвигатель отключает коммутируемые токи, как правило, не более 6 10 каждый. На практике возникают помехи в работе электродвигателей, при которых протекающий в них ток может достигать значения, намного превышающего номинальное.

Подставляем в формулу начальные значения и получаем:

К = 13,8 шт.

Так как количество секций должно быть целым числом (иначе абсурд), требуется округлить найденное значение до целой цифры.И тогда возникает вопрос: в каком направлении обходить? На ум приходят три варианта:

  1. Принять меньшее значение.
  2. Округлить по математике. Если дробная часть числа от 0 до 4 — уменьшаем, если от 5 до 9 — увеличиваем.
  3. Возьми больше.

Настоятельно рекомендуется выбрать третий вариант. Иначе вы рискуете недостаточно прогреть комнату и замерзнуть в случае сильных холодов. А если станет слишком жарко, излишки тепла можно будет удалить путем проветривания.

Эти искажения можно разделить на две группы: из-за повреждения двигателя и в результате условий их эксплуатации. В первую группу входят короткие замыкания, а во вторую группу входят перегрузки, напряжение уменьшается или уменьшается, а иногда и увеличивается. Короткое замыкание вызывается повреждением изоляции, вызванным чрезмерными электрическими, механическими или термическими напряжениями, либо механическим повреждением оборудования. Ток короткого замыкания зависит от типа короткого замыкания, типа источника питания и от того, происходит ли короткое замыкание напрямую или через переходное сопротивление.

Важно! Лучше много тепла, чем мало. Выберите больше разделов.

Особые случаи

А если высота потолка нестандартная? Многие дома, особенно сталинские, имеют высоту более 2,7 м. В этом случае на помощь приходит другая формула:

P = V x 41

P — мощность аккумулятора, V — необходимый объем помещения, а 41 — постоянная величина, необходимая для нагрева 1 кубометра воздуха в помещении без устройств энергосбережения.К ним относятся изолированные окна, стены и многое другое. Цифра верна для Беларуси, европейской части Российской Федерации, Украины и Молдовы.

Это сопровождается образованием электрической дуги … Незапланированные дуги могут вывести из строя двигатель и устройство и создать опасность возгорания. В случае короткого замыкания предохранительные устройства должны немедленно отключить все устройства, через которые протекает ток короткого замыкания. Перегрузка возникает, когда сила тока превышает номинальное значение на несколько десятков процентов.Перегрузка может быть вызвана технологическим процессом, прерыванием одной из фаз сети или неправильным запуском.

Перегрузка может привести к тому, что температура двигателя превысит допустимое значение, что, в свою очередь, сокращает срок службы изоляции и сокращает срок службы двигателя. Чем выше температура двигателя, тем выше перегрузка и выше температура окружающей среды. Постоянная времени определяется как отношение теплоемкости двигателя или обмотки к его теплопередаче. Эта постоянная зависит от габаритных размеров двигателя, конструкции, вентиляции и условий эксплуатации.При длительных перегрузках обмотку нельзя считать изолированной.

Первое вычисленное общее значение мощности, которую радиатор должен выделять в окружающую среду для обогрева. А количество секций легко подсчитать, разделив P на вместимость отдельной секции.

Точный счет

Все вышеперечисленные методы расчета количества секций биметаллических радиаторов отопления являются приблизительными. Есть формулы для точного расчета. Они учитывают множество факторов:

В случае кратковременных перегрузок постоянная времени обмотки составляет мин.Степень перегрузки определяет допустимую продолжительность. Ограничение кратковременных и длительных перегрузок — это чисто договорная операция, основанная на классификации процесса нагрева.

Их продолжительность должна быть значительно меньше постоянной времени обмотки. Однако нет необходимости сразу отключать двигатель от сети. 6. Снижение напряжения снижает крутящий момент и скорость двигателя и увеличивает ток, потребляемый двигателем из сети.Сбой напряжения — это чаще всего вызвано отключением неисправного сегмента сети. В случае спада или значительного и длительного падения напряжения крутящий момент двигателя уменьшается. При подаче напряжения до номинального значения — в случае недостаточной защиты — двигатель запускается автоматически.

  1. Высота помещения.
  2. Параметры теплоизоляции стен и окон (до 70% теплопотерь происходит через окна).
  3. Частота, с которой открываются двери или окна (особенно для офисов и магазинов).
  4. Атрибуты системы отопления.
  5. Средняя сезонная температура в регионе.
  6. Наиболее частое направление ветра и так далее.

Для всего этого на сайтах есть специальные сервисы, но зачастую нет возможности или желания скрупулезно выяснять все детали. В большинстве случаев можно ограничиться приблизительными данными.

Требуется соответствующая защита во избежание повреждения от короткого замыкания и перегрузки, а также для уменьшения или уменьшения падений напряжения.Подбор защиты двигателя от токов короткого замыкания. Прерывание тока короткого замыкания в цепи должно произойти до возникновения риска термического и механического повреждения проводов, соединений и устройств. Это требует правильного выбора предохранительного устройства от токов короткого замыкания. Ток, который может протекать в компактной цепи, называется предполагаемым током короткого замыкания.

Биметаллические радиаторы для систем отопления были изобретены сравнительно недавно — всего 50-60 лет назад, и сразу же быстро завоевали широкую популярность среди населения.Столь высокие оценки объясняются тем, что технические характеристики — прочность, мощность, долговечность и т. Д. — дают стабильные гарантии безупречной работы любой отопительной системы.

Значение этого тока должно быть известно при выборе защиты от короткого замыкания. Прогнозируемые значения токов короткого замыкания следует определять в тех местах, где их знание необходимо для обеспечения безопасной работы системы. Для этой электрической цепи ток короткого замыкания уменьшается с удалением от источника питания, так как полное сопротивление цепи увеличивается в зависимости от поперечного сечения и длины проводов.Как правило, для выбора защиты от короткого замыкания характеристикой, для которой рассчитывается предполагаемый ток короткого замыкания, является распределительное устройство, обеспечивающее защиту от короткого замыкания.


Особенности конструкции

Название биметаллических радиаторов говорит само за себя — их двухслойные стенки состоят из пар разных металлов. Теплоноситель протекает через внутренний сердечник, выполненный в виде трубок. Наружная оболочка обычно состоит из одной или нескольких фигурных пластин.

В таком случае, если в приемнике, на который распространяется эта защита, произойдет сбой, защита сработает. В случае сомнений следует проверить эффективность действия 7. Это особенно важно в случае значительной длины кабеля между установленной защитой от короткого замыкания и приемником и, следовательно, значительных различий токов короткого замыкания в этих местах. . Защита от короткого замыкания обеспечивается электромагнитными приводами или предохранителями.Номинальный ток защиты должен быть таким, чтобы его значение было как можно ближе к номинальному току защищаемого двигателя, но в то же время достаточно высоким, чтобы предотвратить его срабатывание при запуске.

Биметаллические радиаторы отопления, предлагаемые на рынке современного отопительного оборудования, могут быть двух вариантов:

  1. Биметаллические батареи из стали и алюминия — это устройства, секции которых состоят из стальных труб в алюминиевой оболочке. Есть упрощенные версии — без внутренних труб из стали, но с воздуховодами, армированными сталью.В этом случае охлаждающая жидкость может частично контактировать с алюминием. Такие радиаторы удобны тем, что вероятность засорения их коллекторов намного ниже, а теплоотдача намного выше.
  2. Биметаллические батареи из меди и алюминия. Характеристики этих устройств даже немного выше, чем у стали, из-за способности меди противостоять нагрузкам и коррозии, а также высокой теплопроводности. Они служат намного дольше стальных секций, обладают большей мощностью, отлично справляются с задачей обогрева любого помещения.

И те, и другие могут быть цельнолитыми (литыми) или секционными. Для изготовления одной секционной батареи используется метод герметичного внутреннего крепления, позволяющий при необходимости уменьшить или увеличить количество секционных элементов.

Размеры биметаллических радиаторов очень малы (размеры межосевого расстояния 20, 35 или 50 см), что дает возможность использовать небольшие объемы теплоносителя, тем самым экономя деньги на эксплуатации отопительного котла.

Технические характеристики

Технические характеристики биметаллического нагревательного оборудования можно разделить на несколько пунктов:

  • Рабочее давление внутри устройства. Двухслойные радиаторы выдерживают достаточно высокое давление теплоносителя на свои стенки — до 30-40 атм. Это достигается благодаря прочному стальному сердечнику биметаллического аппарата, разрывное давление которого составляет примерно 90 атм. Высокие значения этой характеристики позволяют использовать биметаллические радиаторы в достаточно экстремальных условиях — при наличии частых гидроударов.
  • Теплоотдача (или мощность) секции такого радиатора отопления тоже очень высока — 170-190 Вт. Это уже результат «работы» алюминиевого корпуса, обладающего очень высокой теплоотдачей. Мощность устройства обычно указывается в прилагаемом к нему паспорте, а мощность радиаторов отопления, необходимая для вашей квартиры, рассчитывается несложным арифметическим способом.
  • Температурный диапазон использования охлаждающей жидкости. Значение этой характеристики более 100 0 С.
  • Высокая устойчивость к коррозии. Еще более высокие параметры этой характеристики достигаются в биметаллических радиаторах с сердечником из нержавеющей стали.
  • Конструкция биметаллических устройств — форма, размер и отделка лицевой панели позволяют использовать их для обогрева абсолютно любого интерьера. Более того, компактный размер биметаллической секции и нейтральный цвет делают их практически незаметными в вашей комнате.

недостатки

Обладая высокими техническими характеристиками, биметаллические радиаторы имеют ряд недостатков:

  • Небольшие размеры приборной секции, экономящие ваши деньги, могут плохо справиться с работой в аварийной ситуации.При срочном отключении отопления на несколько часов в зимнее время такие радиаторы быстро остывают.
  • Вялотекущие химические реакции радиаторов в местах соприкосновения разных металлов дают небольшое газообразование внутри секции. Несмотря на то, что он имеет небольшие размеры, при отсутствии автоматических воздушных клапанов в один прекрасный день аккумулятор может вырваться из строя.
  • Сравнительно высокие цены.

Расчет необходимой мощности

Мощность радиаторов отопления, то есть их размеры и количество секций рассчитываются исходя из объема помещения и тепла, уходящего через двери и окна.

Для расчета количества секций, необходимых для отопительного прибора, площадь помещения необходимо разделить на вместимость одной секции и умножить на 100. Если есть дополнительные (более одного) окна и двери, то это необходимо установить 2 — 3 дополнительных секции.

Внимание! Наиболее правильный расчет необходимой мощности может произвести только специалист. Поэтому даже при полной уверенности в своей правоте тепло своего дома лучше доверить профессионалам.

Видео

Замена радиаторов отопления при ремонте квартиры на биметаллические

Алюминиевые и биметаллические радиаторы — как выбрать и не ошибиться?

Измерение температуры

Введение в измерение температуры

Температуру можно измерить с помощью множества датчиков.Все они определяют температуру, ощущая изменение физических характеристик. Шесть типов, с которыми инженер может соприкоснуться, это: термопары, резистивные температурные устройства (RTD и термисторы), инфракрасные излучатели, биметаллические устройства, устройства расширения жидкости и устройства изменения состояния.

OMEGA Engineering предлагает широкий спектр продуктов для измерения температуры на Тайване.

Выберите подходящий прибор для измерения температуры для вашего приложения

Датчики измерения температуры с термопарами

Термопары состоят из двух лент или проводов, изготовленных из разных металлов и соединенных одним концом.Изменения температуры в этом соединении вызывают изменение электродвижущей силы (ЭДС) между другими концами. С повышением температуры эта выходная ЭДС термопары возрастает, хотя и не обязательно линейно.

Терморезисторы (RTD)

В резистивных температурных устройствах используется тот факт, что электрическое сопротивление материала изменяется при изменении его температуры.Двумя ключевыми типами являются металлические устройства (обычно называемые RTD) и термисторы. Как следует из названия, резистивные датчики температуры зависят от изменения сопротивления металла, причем сопротивление возрастает более или менее линейно с температурой. Термисторы основаны на изменении сопротивления керамического полупроводника; сопротивление нелинейно падает с ростом температуры.

Биметаллические устройства для измерения температуры

Биметаллические устройства используют разницу в скорости теплового расширения между разными металлами.Полоски из двух металлов склеены между собой. При нагревании одна сторона расширяется больше, чем другая, и результирующий изгиб преобразуется в показания температуры посредством механической связи с указателем. Эти устройства портативны, и для них не требуется источник питания, но они обычно не так точны, как термопары или RTD, и с трудом поддаются регистрации температуры.

Приборы для измерения температуры расширения жидкости

Устройства для расширения жидкости, типичными для которых является бытовой термометр, обычно делятся на две основные классификации: ртутные и органически-жидкие.Также доступны версии, использующие газ вместо жидкости. Ртуть считается опасным для окружающей среды, поэтому существуют правила, регулирующие транспортировку устройств, которые ее содержат. Датчики расширения жидкости не требуют электроэнергии, не представляют опасности взрыва и стабильны даже после многократных циклов. С другой стороны, они не генерируют данные, которые легко записываются или передаются, и они не могут выполнять точечные или точечные измерения.

Устройства для измерения температуры с изменением состояния

Датчики температуры изменения состояния состоят из этикеток, таблеток, мелков, лаков или жидких кристаллов, внешний вид которых изменяется при достижении определенной температуры.Они используются, например, с конденсатоотводчиками: когда температура сифона превышает определенную температуру, белая точка на этикетке датчика, прикрепленной к сифону, становится черной. Время отклика обычно составляет минуты, поэтому эти устройства часто не реагируют на переходные изменения температуры. И точность ниже, чем у других типов датчиков. Кроме того, изменение состояния необратимо, за исключением жидкокристаллических дисплеев. Даже в этом случае датчики изменения состояния могут быть удобны, когда необходимо подтверждение того, что температура единицы оборудования или материала не превышает определенного уровня, например, по техническим или юридическим причинам во время отгрузки продукта.

Магазин приборов для измерения температуры на Тайване

Офис OMEGA Engineering в Сингапуре обслуживает всю Юго-Восточную Азию и Тайвань. У нас есть инженеры по приложениям и сотрудники службы поддержки продаж, готовые помочь
со своими техническими вопросами, предложениями и заказами. Универсальный источник для измерения и контроля процессов, расположенный в самом сердце Сингапура.Мы предоставляем поддержку через веб-чат, электронную почту и телефон. Приходите к нам в офис; просмотрите нашу страницу контактов для получения подробной информации о местонахождении.

Температура | Сопутствующие товары

↓ Посмотреть эту страницу на другом языке или регионе ↓

Прокладка низкого слоя расширения

Ни36 биметаллическая для водонагревателей

домочадца

Прокладка низкого слоя расширения

Ни36 биметаллическая для водонагревателей домочадца

OhmAlloy-5J20110 ( Биметаллическая лента )

(обычное название: Truflex P675R, Telcon200, Kanthal 1200)

Биметаллическая полоса используется для преобразования изменения температуры в механическое смещение.Полоса состоит из двух полос из разных металлов, которые расширяются с разной скоростью при нагревании, обычно из стали и меди или в некоторых случаях из стали и латуни. Полосы соединяются по всей длине с помощью клепки, пайки или сварки. Различное расширение вынуждает плоскую полосу изгибаться в одну сторону при нагревании и в противоположном направлении при охлаждении ниже начальной температуры. Металл с более высоким коэффициентом теплового расширения находится на внешней стороне кривой при нагревании полосы и на внутренней стороне при охлаждении

Боковое смещение полосы намного больше, чем небольшое продольное расширение любого из двух металлов.Этот эффект используется в ряде механических и электрических устройств. В некоторых приложениях биметаллическая полоса используется в плоской форме. В других для компактности он завернут в катушку. Большая длина спиральной версии дает улучшенную чувствительность.

Химический состав (%)

Марка С Si Mn-п. S Ni Cr Cu Fe
Ni36 ≤0.05 ≤0,3 ≤0,6 ≤0,02 ≤0,02 35 ~ 37 Бал.
Марка С Si Mn-п. S Ni Cr Cu Fe
Mn75Ni15Cu10 ≤0,05 ≤0.5 Бал. ≤0,02 ≤0,02 14 ~ 16 9 ~ 11 ≤0,8

Состав

Марка 5J20110
Слой с высоким расширением Mn75Ni15Cu10
Слой с низким расширением Ni36

Типичные физические свойства

Плотность (г / см3) 7.7
Удельное электрическое сопротивление при 20 ℃ (Ом · мм 2 / м) 1,13 ± 5%
Теплопроводность, λ / Вт / (м * ℃) 6
Модуль упругости, E / Gpa 113 ~ 142
Гибка K / 10 -6 -1 (20 ~ 135 ℃) 20,8
Температура изгиба F / (20 ~ 130 ℃) 10 -6 -1 39.0% ± 5%
Допустимая температура (℃) -70 ~ 200
Линейная температура (℃)-20 ~ 150

Применение: Материал в основном используется в устройствах автоматического управления и контрольно-измерительной аппаратуре (например: термометры выхлопных газов, термостаты, регуляторы напряжения, реле температуры, автоматическое защитное переключение, диафрагменные измерители и т. Д.)) сделать контроль температуры, температурную компенсацию, ограничение тока, индикатор температуры и другие термочувствительные компоненты.

Характеристика: Основной характеристикой термостата биметаллического является деформация изгиба при изменении температуры, в результате чего возникает определенный момент.
Термостат Биметаллическая полоса коэффициент расширения отличается от двух или более слоев металла или сплава вдоль всей контактной поверхности, прочно скрепленных, при этом в термочувствительных функциональных композитах происходит изменение формы в зависимости от температуры.При этом более высокий коэффициент расширения активного слоя называется слоем, который называется слоем с низким коэффициентом расширения, и называется пассивным слоем.

Стиль поставки

Ohmalloy-5J20110 — Полоса — Ширина = 5 ~ 120 мм; Толщина = 0,1 ~ 3 мм

1. Какое минимальное количество может заказать клиент?
Если у нас есть ваш размер на складе, мы можем предоставить любое количество, которое вы пожелаете.
Если у нас нет катушки с проволокой, мы можем изготовить 1 катушку весом около 2-3 кг. Для катушечной проволоки 25 кг.

2. Как можно заплатить за небольшую сумму образца?
У нас есть счет, банковский перевод на сумму образца тоже в порядке.

3. У клиента нет экспресс-счета. Как мы организуем доставку для заказа образца?
Просто укажите свой адрес, мы проверим экспресс-стоимость, вы можете организовать экспресс-стоимость вместе с образцом.

4. Каковы наши условия оплаты?
Мы принимаем условия оплаты LC T / T, это также зависит от доставки и общей суммы.Давайте поговорим более подробно после получения ваших подробных требований.

5. Предоставляете ли вы бесплатные образцы?
Если вам нужно несколько метров и у нас есть запасы вашего размера, мы можем предоставить заказчику стоимость международной экспресс-доставки.

6. Какое у нас рабочее время?
Мы ответим вам по электронной почте / телефону в течение 24 часов. Независимо от рабочего дня или праздников.

Биметаллическая лента Ohmalloy 5J20110 Kanthal 1200 для элементов бытовых водонагревателей

Радиатор отопления Mirado 500 Биметаллический радиатор

Годовая экономия

Годовая экономия: грн 200/200 кВтч *

Годовой базовый план энергии для отопления 22 944 кВтч / год

Годовая энергия после замены Mirado 500 Биметаллический радиатор

Ваша годовая экономия

* Заявление об отказе от ответственности:

1.Включение технологий, оборудования и материалов в Выбор технологий основано исключительно на квалификации в соответствии с «Стандартами минимальных энергетических характеристик» IQ energy ** и не означает одобрения ЕБРР производителей или поставщиков этих продуктов. Несмотря на то, что были приложены все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

** Включенные технологии были оценены как обеспечивающие повышение энергоэффективности как минимум на 20% по сравнению со среднерыночным значением

2.Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия от индивидуальных проектов ремонта / оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилища / оборудования, поведения потребителей и т.д. доступен биллинг на основе потребления.

3. Несмотря на то, что мы предприняли разумные меры для применения актуальных цен на энергию при расчете экономии в гривнах, мы не несем ответственности за точность любых оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставлены поставщиками как ориентировочные розничные цены и должны использоваться только в справочных целях. Фактические цены продавцов / розничных продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ energy. Программа IQ energy не несет ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте у поставщиков актуальные цены на интересующие вас товары и технологии.

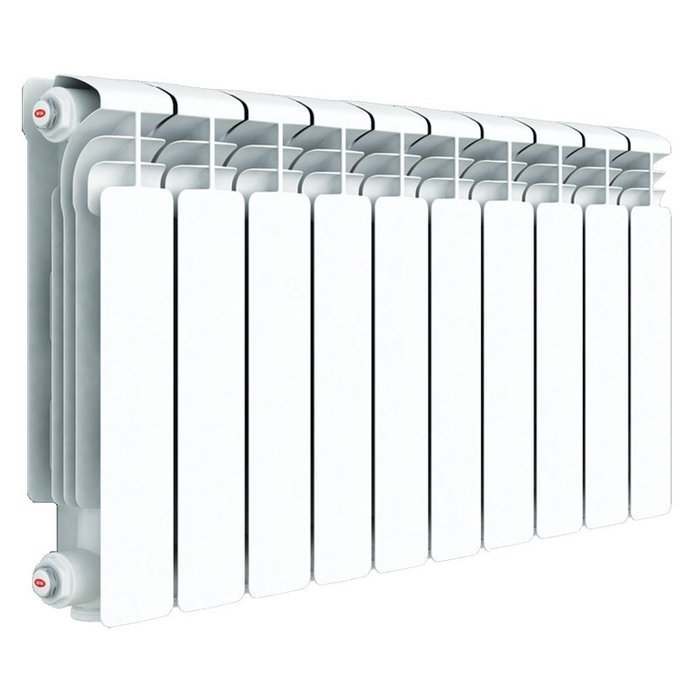

Все о биметаллических радиаторах

Содержимое

  1. Устройство и свойства биметаллического радиатора
  2. Возможные проблемы при эксплуатации
  3. Особенности конструкции
  4. Размеры батарей
  5. Расчет количества секций биметаллических батарей
  6. На что обращать внимание при выборе
  7. Установка радиаторов

Среди различных типов батарей биметаллические радиаторы занимают особое место.Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и ознакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, изготовлена ​​из стали; внешняя часть, отвечающая за качество теплопередачи, сделана из алюминия.Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нейтрализуя их недостатки.

Из алюминия, радиаторы отопления биметаллические Получено:

  • высокая тепловая инертность;
  • отличный отвод тепла;
  • быстрое реагирование на регулировку температуры аккумулятора.

Стальной сердечник наделяет батареи следующими характеристиками:

  • устойчивость к перепадам давления и гидроударам;
  • устойчивость к электрохимическим воздействиям;
  • нетребовательна к качеству охлаждающей жидкости;
  • Прочность.

В отличие от алюминиевых радиаторов, биметаллические батареи отлично переносят условия систем централизованного отопления.

Помимо этих преимуществ, можно отметить следующие положительные характеристики биметаллических батарей:

  • Предел высокого порогового давления — 30-40 атмосфер;
  • повышенной мощности при малых габаритах;
  • экономичность за счет небольшого сечения каналов;
  • Удобство конструкции, позволяющее быстро снимать отдельные участки устройства для ремонта;
  • легко рассчитываемое количество секций, необходимое для качественного обогрева помещения.
  • длительный срок службы — до 25 лет;
  • современный и привлекательный внешний вид.

Биметаллические радиаторы этой марки обладают всеми этими достоинствами. STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах производственного процесса. Радиатор дважды прижимают высоким давлением — первый раз перед покраской, второй раз после.Это гарантирует 100% надежность каждого устройства.

Доступное количество секций от 4 до 14, эффективная работа с теплоносителем до 135 ° С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают бренд STOUT лучшим выбором.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Отделка стен на кухне: варианты

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминия, понять, какой радиатор перед вами в первую очередь, можно по весу.Биметаллическое устройство со стальным сердечником намного тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства

имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на сроке службы устройства.
  2. Различные коэффициенты расширения металлов, присутствующих в конструкции батареи, могут привести к нестабильности теплопередачи и снижению прочности устройства с течением времени.
  3. Использование в системе некачественного теплоносителя может привести к засорению каналов, появлению коррозии и ухудшению теплоотдачи.

Особенности конструкции

Биметаллические батареи

могут иметь две конструкции.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят устройства из алюминия, им все же не хватает прочности, присущей полноценным биметаллическим батареям.
  • Настоящие биметаллические нагревательные устройства имеют прочный стальной каркас, который в процессе производства заливается алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают прекрасной устойчивостью к коррозии, обладают отличным теплоотводом и длительным сроком службы, но высокая стоимость не позволила им найти широкое применение.

Размеры батарей

Размеры устройства имеют значение, ведь при необходимых параметрах мощности он должен помещаться в нише под окном.Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы отопления характеризуются стандартными высотными размерами. На устройстве имеется маркировка, указывающая межосевое расстояние устройства — 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние — это зазор между входным и выходным отверстиями аккумулятора, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к межцентровому расстоянию прибавить 80 мм.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гипсокартон звукоизоляционный «Кнауф»: гипсокартон звукоизоляционный или звукоизоляционный

Полная высота устройства с разной маркировкой:

  • маркировка 200 — реальная высота 280 мм;
  • 350 — высота устройства 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Выбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько биметаллических секций радиатора могут полностью обогреть комнату? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров занимает площадь пола;
  • мощность одной секции устройства.

Согласно строительным нормам, для обогрева 1 квадратного метра жилой площади требуется около 100 Вт мощности. Чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100.Результат делится на силовую часть выбранного радиатора.

Узнаем, сколько секций устройства понадобится для комнаты 25 кв. м. при использовании биметаллического устройства, мощность одной секции которого равна 170 Вт.

  1. 25 х 100 = 2500 Вт — необходимая мощность.
  2. 2500: 170 = 14,7 — округляем до 15 — получаем нужное количество секций.

С учетом того, что параметры системы могут измениться из-за износа оборудования или засоров, можно добавить 20% от складского запаса.Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высоких потолков. Для регионов с суровым климатом необходимое количество секций будет в 1,5–2 раза больше.

Важно! Поскольку батареи с более чем 10 секциями не нагреваются эффективно, рекомендуется установить несколько радиаторов с меньшим количеством секций.

На что обращать внимание при выборе

Узнаем, какие характеристики биметаллического радиатора стоит изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
  2. Номинальная силовая часть — необходимо рассчитать их количество.
  3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных вкладышей. Чем толще стены, тем прочнее прибор и тем дольше прослужит.
  5. Цена. Биметаллические радиаторы как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественный «полуметалл».

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Кисти для малярных работ: их виды и размеры

Установка радиаторов

Какие лампы лучше всего подходят для биметаллических батарей? Опытные мастера советуют комбинировать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование на цангах стальных и металлопластиковых труб, однако в этом случае нужно быть готовым к протечкам и засорам.Благодаря своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно под окном принято ставить радиатор строго по центру. Это позволяет устройству создавать тепловую завесу, которая создает препятствие для проникновения потоков холодного воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее соединение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций удаленная от подающей трубы секция не будет хорошо прогреваться.
  • Нижнее соединение менее эффективно с точки зрения теплопередачи; он используется только в случае конкретной конфигурации системы.
  • Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного нагрева устройства.

Перед подключением к каждой биметаллической батарее необходимо установить вентиль для отвода воздуха или кран Маевского, а также переходники для подключения к трубам.

Порядок подключения радиатора:

  1. После демонтажа старого оборудования с помощью строительного уровня производится разметка для установки нового устройства, просверливаются отверстия под кронштейны.
  2. К стене кронштейны крепятся с помощью дюбелей и цементного раствора.
  3. Аккумулятор подключается к питающим линиям, на разветвлении находится кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением необходимо перед каждой очисткой аккумулятора устанавливать фильтр грубой очистки.

Аккумулятор 6 секций габаритов. Межосевое расстояние в радиаторах отопления

Сегодня из алюминия делают много полезных вещей. Итак, в наших домах уже прижились радиаторы из сплава этого металла — красивые, легкие, быстро нагреваются. Однако при выборе этих отопительных приборов необходимо знать и правильно подбирать габариты алюминиевых радиаторов отопления. Разберемся, какие бывают размеры и как их правильно выбрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первый важный параметр — это расстояние между осями.Чаще всего в продаже алюминиевые радиаторы с расстоянием между верхним и нижним коллекторами 35 или 50 см.

Также есть модели, у которых есть этот показатель — 80, 70, 60, 40 и 20 см.

В продольном направлении алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения необходимого уровня мощности возьмите определенное количество секций. Общая длина радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Для стыковки радиатора с трубами системы отопления используйте монтажный комплект.

  • 1. Кронштейны (2 или 4 шт.) Для подвешивания радиатора на стене.
  • 2. Специальный клапан для отвода лишнего воздуха (клапан Маевского).
  • 3. Ключ метчик
  • 4. Заглушки проходные радиатора диаметром 3/4 или 1/2. Они могут быть левого или правого типа.
  • 5. Заглушки радиатора (заглушки).
  • 6. Иногда также дюбеля для крепления скоб.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

1. Литье делает устройство более прочным и надежным. В этом случае секции представляют собой полностью отлитые отдельные детали, которые собираются в один радиатор. Дно батареи приварено в самом конце.

2. Использование экструзионного оборудования предполагает продавливание нагретого алюминиевого сплава через металлическую пластину с отверстиями — фильеру.Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его необходимо измельчить на куски, соответствующие габаритам радиатора. Затем сваривают верхнюю и нижнюю части. В этом случае невозможно отрегулировать длину радиатора; вы не можете вычитать из него разделы. Их редко можно найти в продаже, но они все еще есть.

Размеры алюминиевых радиаторов различных производителей и их моделей

В таблицах ниже показаны размеры секции алюминиевого радиатора и размеры всех радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Эта компания, входящая в Sira Group, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их установки (приобретается отдельно) обязательно должны входить переходники, заглушки, ниппели с прокладками ( для соединения секций), кронштейны для настенного монтажа и кран Маевского.

  • Максимальное рабочее давление — 20 бар.
  • Давление при проверке прибора 37.5 бар.
  • Предельная температура воды 110 ° С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это подробнее, чтобы оптимально подобрать радиаторы для своей комнаты.

Размеры биметаллических радиаторов отопления: методы расчета количества секций

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество отопления помещения.

Какие типоразмеры выпускаются батареи для отопления?

Есть ли у них стандартных значений или разные для каждого производителя?

Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов описываются следующим образом: основные параметры : монтажная высота, глубина и ширина.

Высота и Глубина зависят от размера секции , а ширина — от их количества.

Высота батареи зависит от расстояния между вертикальными каналами.Имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различаются (см. Табл. 1).

Межосевое расстояние у большинства производителей указано в названии модели. Но высота монтажа другая и указывается в спецификации на радиатор.

Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного радиатора — 800 мм и для 12-секционного радиатора — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора зависит от ее габаритных размеров. При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0.12-0,14 кВт, при дистанции 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП на среднюю полосу на 1 кв.м площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования для расчета количества секций используется формула :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Например, в помещении площадью 15 м 2 планируется установить радиаторы с секциями тепловой мощностью 140 Вт.Подставляя значения в формулу, получаем:

N = 15 м 2 * 100/140 W = 10,71.

Округление выполняется в большом направлении. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

Более точный расчет получается путем определения количества секций не на площадь помещения, а его объем. Согласно требованиям СНиП, для обогрева одного кубометра помещения требуется тепловая мощность 41 Вт.С учетом этих норм получаем:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Например, расчет для комнаты все тот же с площадью 15 м 2 и высотой потолка 2,4 метра. Подставляя значения в формулу, получаем:

N = 36 м 3 * 41/140 W = 10,54.

Повышение снова выполнено с большим размахом : требуется радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. В расчете учитываются коэффициенты теплопроводности каждого материала, используемого при строительстве крыш, стен и полов.

При выборе типоразмера необходимо учитывать требования СНиП на установку аккумуляторов:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо обратить внимание на выбор размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют небольшие отличия, которые учитываются при покупке. Правильный расчет позволит избежать ошибок .

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов отопления, то наверняка помните, что при всех своих положительных качествах эти устройства имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к общественным тепловым сетям.

Устройство биметаллических радиаторов

Биметаллический радиатор выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и окрашен такой же краской. Отличить его можно только по весу — уже сказывается внутренняя конструкция устройства, внутри которой есть стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им участки аккумуляторной батареи не подвергаются разрушающему действию различных примесей, которые разносятся вместе с теплоносителем в инженерных сетях.Кроме того, сталь намного более устойчива к кислотам и щелочам, которыми также много в городских системах отопления, и не взаимодействует с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

.

Использование стального сердечника для прохождения теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

  • Прочность … Предельное давление, которое выдерживает корпус биметаллического радиатора, составляет 30-40 атмосфер.Такому устройству не страшны никакие гидроудары;
  • Экономичность … Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на отопление и тепловой инертности радиатора;
  • Прочность … Стойкость внутренних полостей стали к коррозии и разрушению позволяет производителям устанавливать длительный срок службы своей продукции — в среднем до 20 лет.

Если добавить сюда преимущества, которые унаследовали от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно с уверенностью сказать, что биметаллические радиаторы — лучший выбор для отопления городской квартиры сегодня.

При выборе биметаллического радиатора большое значение имеют его габаритные размеры. Обычно под окном устанавливают обогревательные приборы, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен вписываться в имеющуюся нишу и обеспечивать необходимые характеристики теплоотдачи.

Размеры радиаторов отопления по высоте имеют нормативные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти числа содержатся в названии модели.

Размеры секции радиатора

Однако следует иметь в виду, что межцентровое расстояние — это не общая высота корпуса, а только длина отрезка между центрами впускного и выпускного коллекторов. Фактическую высоту устройства можно получить, прибавив 80 мм к межцентровому расстоянию.

Так, например, радиатор с маркировкой 350 займет около 430 мм, а 500-я модель — около 580 мм.

Следует учитывать, что техническими стандартами предусмотрено расстояние не менее 100 мм от корпуса устройства до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится аналогично.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м2 площади, равную примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции.Иногда этот параметр называют немного иначе — теплоотдача секции. Зная мощность, количество секций можно рассчитать по формуле:

где N — необходимое количество, S — площадь помещения, Q — вместимость одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов составляет 80 мм, теплоотдача типовой секции 500 мм — около 180 Вт. Таким образом, если у нас, например, площадь помещения 20 м 2, тогда для его обогрева потребуется 12 секций, а ширина такого радиатора будет около 1 м.

Особенности конструкции

Как мы уже говорили, разница между биметаллическим радиатором и алюминиевым радиатором заключается в том, что вдоль его внутренней поверхности проложены стальные выступы для защиты материала корпуса от коррозии.

Стальные вкладыши могут быть установлены в разные части радиатора:

В простых моделях стальной сердечник присутствует только в вертикальных воздуховодах. Это так называемые полу- или псевдобиметаллические радиаторы, хотя их характеристики превосходят их алюминиевые аналоги, степень защиты корпуса и их прочность все же недостаточны;

Вместимость секции и присоединительные размеры

Из-за наличия стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевого.С одной стороны, это хорошо, и мы уже отметили, что чем лучше малые габариты секции — это снижение необходимого количества теплоносителя и тепловой инертности, а как следствие — комфорт в управлении и экономия энергии. . Но не забывайте, что слишком узкие каналы могут забиться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина канала зависит от толщины стенки стальной вставки. Чем толще стенки, тем лучше прочностные и долговечные характеристики радиатора, но тем уже каналы для охлаждающей жидкости.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопровода. В этом случае вместимость секции зависит от межосевого расстояния:

  • Для АКБ с дистанцией 200 мм — 0,1-0,16 л;
  • Для батарей 350 мм — 0,15-0,2 л;
  • Для 500 мм — 0,2-0,3 л.

Как видим, объем охлаждающей жидкости в таких радиаторах действительно невелик. Например, популярный 10-секционный обогреватель РИФАР высотой 350 мм вмещает только 1.6 литров. При этом он способен отапливать площадь до 14 м 2, а его ширина составляет 80 см. Правда, он будет весить 14 кг. Это как раз говорит о том, что радиатор биметаллический — обычно они в 1,5-2 раза тяжелее алюминиевых.

Большинство биметаллических радиаторов продаются одной секцией. Это удобно, так как вы можете купить ровно столько секций, сколько вам нужно для обеспечения необходимой мощности. Каждая секция имеет два входа и два выхода или 1 дюйм ID, в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два — левую.

Биметаллический радиатор имеет смысл устанавливать только в городской квартире. Если у вас есть частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с необходимой теплоотдачей рекомендуется учитывать следующие характеристики:

  1. Рабочее давление. Обычно он не превышает 15 атмосфер. Радиатор должен выдерживать эту нагрузку;
  2. Мощность. Необходимо рассчитать количество секций по вышеописанной методике;
  3. Размеры.Ширина радиатора определяется количеством секций, а высота определяется межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, но если не подходит, нужно брать 350-ю модификацию;
  4. Толщина стальных вкладышей. Убедитесь, что он не слишком маленький. Косвенным показателем толщины вкладок является вес устройства;
  5. Цена. Обычно биметаллические радиаторы как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и правильно выберете радиатор, тепла в вашем доме не будет недостатка даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: габариты, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о радиаторах биметаллических

Среди различных типов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов — алюминия и стали — обеспечивает выдающуюся прочность и рассеивание тепла.Рассмотрим устройство и особенности этих устройств и ознакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, изготовлена ​​из стали; внешняя часть, отвечающая за качество теплопередачи, сделана из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нейтрализуя их недостатки.

Из алюминия, радиаторы отопления биметаллические получено:

  • высокая тепловая инерция;
  • отличный отвод тепла;
  • быстрое реагирование на регулировку температуры аккумулятора.

Стальной сердечник наделяет батареи следующими характеристиками:

  • устойчивость к перепадам давления и гидроударам;
  • устойчивость к электрохимическим воздействиям;
  • нетребовательна к качеству охлаждающей жидкости;
  • Прочность.

В отличие от алюминиевых радиаторов, биметаллические радиаторы отлично переносят условия систем централизованного отопления.

Помимо этих преимуществ, можно отметить следующие положительные характеристики биметаллических батарей:

  • высокий порог предельного давления — 30-40 атмосфер;
  • повышенной мощности при малых габаритах;
  • экономичность за счет небольшого сечения каналов;
  • удобство конструкции, позволяющее быстро снимать отдельные участки устройства для ремонта;
  • легко рассчитываемое количество секций, необходимое для качественного обогрева помещения.
  • длительный срок службы — до 25 лет;
  • современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы марки STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР» и специально адаптированы к условиям эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах производственного процесса. Радиатор нагнетают дважды высоким давлением — первый раз перед покраской, второй раз после.Это гарантирует 100% надежность каждого устройства.

Доступное количество секций от 4 до 14, эффективная работа с теплоносителем до 135 ° С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: так как внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять какой радиатор перед вами можно в первую очередь по весу.Биметаллическое устройство со стальным сердечником намного тяжелее своего алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства

имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на долговечности устройства.
  2. Различные коэффициенты расширения металлов, присутствующих в конструкции батареи, могут привести к нестабильности теплопередачи с течением времени и снижению прочности устройства.
  3. Использование в системе некачественной охлаждающей жидкости может привести к засорению каналов, появлению коррозии и ухудшению теплоотдачи.

Особенности конструкции

Биметаллические батареи бывают двух типов.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полуметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят устройства из алюминия, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
  • Настоящие биметаллические нагревательные устройства имеют цельную стальную раму, отлитую под давлением из алюминиевого сплава во время производства.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают превосходной коррозионной стойкостью, отличным отводом тепла и длительным сроком службы, но их высокая стоимость помешала им получить широкое распространение.

Размеры батареи

Размеры устройства имеют значение, ведь при требуемых параметрах мощности он должен помещаться в нише под окном.Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы имеют стандартную высоту. На устройстве имеется маркировка, указывающая межосевое расстояние устройства — 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межцентровое расстояние — это зазор между входным и выходным отверстиями аккумулятора, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению межосевого расстояния прибавить 80 мм.

Общая высота устройства с разной маркировкой:

  • маркировка 200 — фактическая высота 280 мм;
  • 350 — высота устройства 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Выбирая размер радиатора, не забывайте, что в соответствии с техническими стандартами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько биметаллических секций радиатора могут полностью обогреть комнату? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров занимает площадь помещения;
  • мощность одной секции устройства.

Согласно строительным нормам, для обогрева 1 квадратного метра жилой площади требуется около 100 Вт мощности. Чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100.Результат делится на мощность выбранной секции радиатора.

Узнаем, сколько секций устройства нужно для комнаты площадью 25 кв. при использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

  1. 25 x 100 = 2500 Вт — необходимая мощность.
  2. 2500: 170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

С учетом того, что параметры системы могут измениться из-за износа оборудования или засоров, можно добавить 20% маржу.Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высоких потолков. Для регионов с суровым климатом необходимое количество секций будет в 1,5–2 раза больше.

Важно! Поскольку батареи с более чем 10 секциями не нагреваются достаточно эффективно, рекомендуется установить несколько радиаторов с меньшим количеством секций.

На что обращать внимание при выборе

Давайте выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер; для централизованной системы отопления лучше выбирать прибор с максимальным рабочим давлением.
  2. Номинальная мощность секции нужна для расчета их количества.
  3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных вкладышей. Чем толще стены, тем прочнее прибор и тем дольше прослужит.
  5. Цена. Биметаллические радиаторы как минимум на 20% дороже алюминиевых. Если цена ниже, то это, скорее всего, некачественный «полуметалл».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование на цанговых соединениях стальных и металлопластиковых труб, но в этом случае нужно быть готовым к протечкам и засорам.Благодаря своей надежности метод точечной сварки является оптимальным способом соединения при подключении.

Традиционно под окном принято ставить радиатор строго по центру. Это позволяет прибору создавать тепловую завесу, предотвращающую попадание холодного воздуха через окно.

Какие есть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций удаленная от подающей трубы секция не будет хорошо прогреваться.
  • Нижнее подключение менее эффективно с точки зрения теплопередачи, используется только в случае конкретной конфигурации системы.
  • Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного нагрева устройства.

Перед подключением к каждой биметаллической батарее необходимо установить клапан выпуска воздуха или клапан Маевского, а также переходники для подключения к трубам.

Порядок подключения радиатора:

  1. После демонтажа старого оборудования с помощью строительного уровня делается разметка для установки нового устройства, просверливаются отверстия под кронштейны.
  2. Кронштейны крепятся к стене дюбелями на цементном растворе.
  3. Аккумулятор подключается к питающим линиям, в месте подключения ставится кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением обязательно установить фильтр грубой очистки перед каждой батареей.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, выбор и правила подключения. Положительные и отрицательные характеристики. Расчет количества аккумуляторных секций.

Чтобы расчет системы отопления был произведен максимально точно, нужно будет опираться на общую площадь дома. Правильный расчет системы отопления предполагает подбор отопительных приборов необходимого размера, мощности приборов, количества и так далее.После этого уже можно будет рассчитать, насколько эффективна будет система отопления. Чтобы обогрев был более эффективным, необходимо будет прикрыть отводящую тепло поверхность радиаторов. Сделать это можно с помощью решетки или кожуха. Обычно радиаторы отопления монтируют возле окна в специально отведенном для них проеме. Поэтому радиатор должен быть такого размера, чтобы он не доходил до подоконника по высоте, а по ширине не превышал ширину окна.

Расчет количества радиаторов отопления

При расчете нужно обращать внимание на следующие факторы:

  • Площадь обогреваемого помещения. Чтобы такой расчет был более точным, необходимо обозначить объем помещения в кубометрах.
  • Площадь поверхности радиаторов, отводящая тепло в комнату.
  • Температурный диапазон радиатора отопления 200 мм.

Если определить точный расчет — это не так важно, то можно использовать более старый метод.Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм относятся к секционным, то размеров одной секции хватит для обогрева 2 квадратных метров площади. Считаем сумму и прибавляем к результату, которого у нас получилось примерно 10%. Эта цифра является компенсацией тепла, уходящего через окна или двери.

Выбор размера радиаторов отопления

Размеры такого нагревательного элемента устанавливаются исходя из тепловой мощности, которую они выделяют.Если в проем под окном монтируются радиаторы отопления, то потребуется рассчитать такие размеры как:

  • Расстояние от подоконника до верха радиатора должно быть не более 100 см.
  • Расстояние от пола до нижнего края радиатора отопления должно быть не менее 60 см.
  • Ширину радиаторов нужно выбирать так, чтобы они перекрывали ширину окна примерно на 60-70%.

Есть несколько правил:

  • Если под окном установлены более узкие небольшие радиаторы, они могут не создавать тепловую завесу.Это предотвратит попадание холодного воздуха через радиаторные блоки небольшими радиаторами отопления.
  • Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать конкретную модель нагревательного элемента с определенным количеством секций.
  • Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, у которых будет большая мощность. Главное — не опускать этот показатель.
  • Если в доме или квартире нет места, где можно было бы установить радиаторы отопления высотой 250 мм, или вам нужно нагреть довольно большой объем воздуха, то вам потребуется приобрести высокие радиаторы отопления.Чаще всего такие радиаторы отопления монтируют в закрытых помещениях или в больших спортзалах.

Аккумуляторы высокого нагрева бывают двух типов:

  • RD тип — характеризуется нижним подключением;
  • Тип R — характеризуется боковым подключением.

Радиаторы с большой высотой радиатора отопления характеризуются высокой конвекцией и высокой теплоотдачей. Этот тип радиатора может достигать высоты 760, 940 и 1120 мм и иметь ширину от 400 до 1400 мм. По глубине все высокие радиаторы имеют стандартные размеры радиаторов — 90 мм.

Батареи Low являются радиаторами отопления 300мм-450мм. Как правило, невысокие модели ставят под подоконники, когда окно занимает практически все пространство стены. Такие невысокие радиаторы отопления, конечно, будут больше уступать по эффективности моделям, поэтому, если вы будете использовать такие радиаторы, вам придется увеличивать их количество. Следует отметить, что низкие радиаторы отопления более равномерно обогревают помещения. Ведь в этом случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, и в результате теплый воздух будет распределяться по помещению, не оставляя холодных мест.

Все-таки стоит отметить, что чаще встречаются высокие и узкие радиаторы. Такие радиаторы отопления высотой 2000 мм можно устанавливать везде, где позволяют габариты помещения. Однако такие радиаторы, в отличие от длинных, не так эффективно распределяют тепло.

Поэтому, если разместить высококлассные радиаторы отопления 350 непродуманно, то возникнет ситуация, когда рядом с батареей будет невероятно жарко, а в других частях помещения — холодно.

Оптимальные схемы монтажа нагревательных элементов

Если необходимо снизить затраты на такие операции, как установка радиаторов отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на однотрубной системе электропроводки. Однако такая система в обязательном порядке предполагает наличие обходной линии.

В верхних точках будут установлены клапаны, через которые будет выпускаться воздух. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет перекрываться напором воды.

Запорный клапан создаст барьер на пути охлаждающей жидкости, а также увеличит теплопередачу.

Такой клапан также понадобится при различных демонтажных работах. В случае однотрубной распределительной системы такой вентиль лучше всего подключать по диагонали. В этом случае охлаждающая жидкость будет течь в верхнем левом углу, а выходить — в правом нижнем.

Также можно использовать обратный вариант. Самый главный нюанс, который необходимо соблюдать, — не подключать радиаторы отопления высотой 150 мм с одной стороны.В этом случае можно потерять до 10% теплоотдачи. Если устанавливаются небольшие или мини-радиаторы отопления, то подключение лучше всего выполнять нижним.

Антон Цугунов

Время чтения: 6 минут

Среди различных типов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов — алюминия и стали — обеспечивает выдающуюся прочность и рассеивание тепла. Рассмотрим устройство и особенности этих устройств и ознакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; внешняя часть, отвечающая за качество теплопередачи, сделана из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нейтрализуя их недостатки.

Из алюминия, радиаторы отопления биметаллические получили:

  • высокая тепловая инерция;
  • отличный отвод тепла;
  • быстрое реагирование на регулировку температуры аккумулятора.

Стальной сердечник наделяет батареи следующими характеристиками:

  • устойчивость к перепадам давления и гидроударам;
  • устойчивость к электрохимическим воздействиям;
  • нетребовательна к качеству охлаждающей жидкости;
  • Прочность.

Доступное количество секций от 4 до 14, эффективная работа с теплоносителем до 135 ° С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: так как внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять какой радиатор перед вами можно в первую очередь по весу. Биметаллическое устройство со стальным сердечником намного тяжелее своего алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на долговечности устройства.
  2. Различные коэффициенты расширения металлов, присутствующих в конструкции батареи, могут привести к нестабильности теплопередачи с течением времени и снижению прочности устройства.
  3. Использование в системе некачественной охлаждающей жидкости может привести к засорению каналов, появлению коррозии и ухудшению теплоотдачи.

Особенности конструкции

Биметаллические батареи бывают двух типов.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах.Такие радиаторы иногда называют полуметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят устройства из алюминия, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
  • Настоящие биметаллические нагревательные устройства имеют цельную стальную раму, отлитую под давлением из алюминиевого сплава во время производства.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы аккумуляторов.Они обладают превосходной коррозионной стойкостью, отличным отводом тепла и длительным сроком службы, но их высокая стоимость помешала им получить широкое распространение.

Размеры батареи

Размеры устройства имеют значение, ведь при требуемых параметрах мощности он должен помещаться в нише под окном. Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы имеют стандартную высоту. На устройстве имеется маркировка, указывающая межосевое расстояние устройства — 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межцентровое расстояние — это зазор между входным и выходным отверстиями аккумулятора, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению межосевого расстояния прибавить 80 мм.

Общая высота устройства с разной маркировкой:

  • маркировка 200 — фактическая высота 280 мм;
  • 350 — высота устройства 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Выбирая размер радиатора, не забывайте, что в соответствии с техническими стандартами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций биметаллических радиаторов может полностью обогреть комнату? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров составляет площадь помещения;
  • мощность одной секции устройства.

Согласно строительным нормам, для обогрева 1 квадратного метра жилой площади требуется около 100 Вт мощности. Чтобы узнать общую мощность, необходимую для, значение площади умножается на 100. Этот результат делится на мощность секции выбранного радиатора.

Выясняем, сколько секций устройства нужно для помещения площадью 25 кв. при использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

  1. 25 x 100 = 2500 Вт — необходимая мощность.
  2. 2500: 170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

С учетом того, что параметры системы могут измениться из-за износа оборудования или засоров, можно добавить 20% маржу. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высоких потолков. Для регионов с суровым климатом необходимое количество секций будет в 1,5–2 раза больше.

Важно! Поскольку батареи с более чем 10 секциями не нагреваются достаточно эффективно, рекомендуется установить несколько радиаторов с меньшим количеством секций.

На что обращать внимание при выборе

Давайте выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер; для централизованной системы отопления лучше выбирать прибор с максимальным рабочим давлением.
  2. Номинальная мощность секции нужна для расчета их количества.
  3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных вкладышей. Чем толще стены, тем прочнее прибор и тем дольше прослужит.
  5. Цена. Биметаллические радиаторы как минимум на 20% дороже алюминиевых. Если цена ниже, то это, скорее всего, некачественный «полуметалл».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование на цанговых соединениях стальных и металлопластиковых труб, но в этом случае нужно быть готовым к протечкам и засорам.Благодаря своей надежности метод точечной сварки является оптимальным способом соединения при подключении.

Традиционно под окном принято ставить радиатор строго по центру. Это позволяет прибору создавать тепловую завесу, предотвращающую попадание холодного воздуха через окно.

Какие есть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций удаленная от подающей трубы секция не будет хорошо прогреваться.
  • Нижнее подключение менее эффективно по теплопередаче, оно используется только в случае конкретной конфигурации системы.
  • Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного нагрева устройства.

Что нужно знать, прежде чем принять решение о замене радиаторов отопления в доме или городской квартире, находящейся в многоэтажном доме? Ответ лежит на поверхности.Вам необходимо иметь представление об основных отличиях отопительных приборов, которые можно приобрести в строительном магазине.

Обычно у вашего дилера есть следующие типы аккумуляторов:

  • сталь;
  • медь;
  • чугун;
  • алюминий;
  • биметаллический (алюминий + сталь).

Сразу можно сказать, что первые два типа являются экзотическими моделями и используются редко. Чугунные радиаторы отопления давно не устанавливают в современных домах.И те люди, которые проводят капитальный ремонт, пытаются от них избавиться.

В отрасли давно освоено производство нагревательных приборов из других материалов, которые при гораздо меньших габаритах обеспечивают более эффективную теплопередачу. К таким устройствам относятся алюминиевые и биметаллические радиаторы. Поговорим о них.

Если сравнивать системы отопления из алюминия и биметалла, то первые проигрывают в некоторых позициях. Устройства из алюминия и его сплавов не соответствуют требованиям, разрешающим их использование в жилых помещениях, расположенных в городе и работающих от централизованной системы отопления.

Биметаллические радиаторы

вполне спокойно справляются с большинством технических проблем, связанных с их установкой в ​​зданиях, подключенных к централизованным сетям теплоснабжения. Это напрямую связано с их основными техническими параметрами:

  • габариты;
  • предельное давление;
  • предельная температура.

Биметаллический нагревательный прибор внешне неотличим от алюминиевого. Их главное отличие в том, что внутри биметаллического нагревательного устройства находится стальной корпус, сваренный из нержавеющей стали, а поверх него установлен алюминиевый корпус.

Такая конструкция гарантирует, что устройство не контактирует с охлаждающей жидкостью. Кроме того, сталь гораздо более устойчива к воздействию различных агрессивных веществ, присутствующих в больших объемах в централизованных системах теплоснабжения. Кстати, в некоторых сетях промывка проводится с добавлением 5% раствора фосфорной кислоты.

Использование стальных элементов увеличивает срок службы нагревательных приборов. По утверждениям некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

Наличие стали внутри биметаллического радиатора отопления обеспечивает значительную прочность конструкции. Устройство этого типа выдерживает рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно выдержать сильный гидравлический удар.

Суженные каналы гарантируют наиболее эффективное сочетание тепловой инертности радиатора и расхода того количества охлаждающей жидкости, которое требуется для нагрева заданного объема.

Если учесть все вышеперечисленные свойства и добавить к ним высокую тепловую эффективность, стильный внешний вид, то можно смело сказать, что сегодня биметаллические отопительные приборы оптимальны для установки в современных многоквартирных домах.

Размеры биметаллических радиаторов

Выбирая отопительный прибор, потребитель должен учитывать его габариты. Чтобы обеспечить эффективную защиту от холодного воздуха, идущего из окон, в нишах под ними монтируют радиаторы отопления. Другими словами, прибор должен свободно помещаться в нем и обеспечивать подачу достаточного количества тепла.

Все биметаллические обогреватели имеют стандартный диапазон высот. Расстояние между вертикальными каналами может отличаться в зависимости от типа биметаллического обогревателя и составлять: 200, 350 и 500 мм соответственно.Но необходимо помнить, что этот размер показывает межцентровое расстояние между впускной и выпускной трубами. Чтобы определить общую высоту, добавьте 40 мм с каждой стороны. То есть при межцентровом расстоянии 500 мм общий размер составляет 580 мм. Ширина радиатора определяется количеством установленных секций.

Тепловой расчет — алгоритм выполнения

Количество секций для установки в радиаторы отопления рассчитывается по единому алгоритму.В нашей стране действует такой стандарт: для обогрева 10 квадратных метров площади требуется мощность 1 кВт. Большинство производителей в технических параметрах своей продукции указывают максимальную мощность, которую обеспечивает одна секция. Зная эту характеристику, можно рассчитать необходимое количество узлов радиатора. Для этого примените следующую формулу:

N = S * 100 / Q, где

  • Q — паспортный индекс раздела,
  • S — площадь отапливаемого помещения
  • N — необходимое количество секций.

Типичная ширина блока 80 мм. Для создания достаточного уровня тепла в помещении площадью 20 квадратных метров необходимо установить биметаллический радиатор шириной около 1 метра.

Кстати, биметаллические конструкции характеризуются еще и таким параметром, как вместимость сечения. Так, агрегат с межцентровым расстоянием 500 миллиметров вмещает до 0,3 литра охлаждающей жидкости.

Вставка из стали, установленная внутри биметаллического нагревательного устройства, обеспечивает длительное хранение тепла.Кроме того, эти закладные детали значительно уменьшают объем сечения. Это явление имеет два варианта развития событий: с одной стороны, происходит снижение тепловой инертности, что, соответственно, приводит к снижению затрат на поддержание тепла, а с другой стороны, сужение каналов может привести к быстрому засорение тепловой сети.

Биметаллический радиатор отопления содержит в секциях чуть меньше охлаждающей жидкости, чем алюминиевый. Но при этом типовой прибор одного из производителей шириной 80 мм и высотой 350 мм несет 1.6 литров охлаждающей жидкости. ОН способен отапливать площадь до 14 квадратных метров.

Кстати, такие биметаллические устройства в 1,5-2 раза тяжелее алюминиевых.

Требования к температуре и давлению

При создании системы отопления важны такие параметры, как температура рабочей среды и давление в системе.

Наличие вставки из нержавеющей стали не влияет на внешний вид и размеры каменки.Но их использование позволяет выдерживать значительное давление (до сорока атм.). Следует отметить, что испытания тепловой сети проводятся при давлении в полтора-два раза превышающем нормативные параметры.

Кстати, максимально допустимая температура тепловой среды может достигать 100-110 градусов по Цельсию. Это значение близко к параметрам теплоносителя, поступающего в здание из централизованной сети. Но он теряет часть энергии при прохождении точки нагрева циркулирующего в домашней сети рабочего тела.

Важно! Перед приобретением новых отопительных приборов желательно связаться с офисом управляющей компании и запросить данные о рабочих и испытательных параметрах давления и температуры. Это поможет вам сделать правильный выбор.

Выбирая аккумулятор, потребитель должен учитывать еще несколько важных параметров. В некоторых недорогих моделях стальная вставка выполняется только в вертикальных воздуховодах. Поэтому радиаторы этого класса имеют меньшую защиту от коррозии, и, соответственно, сокращается срок их службы.К тому же такая конструкция не обеспечит высокой прочности. Поэтому такие отопительные приборы называют псевдобиметаллическими.

Важно! Устанавливать радиаторы такого типа в городских квартирах нецелесообразно. Это может привести к аварийной ситуации!

На практике используются два основных типа радиаторов отопления: монолитные и сборно-разборные. Первая — это неразборная конструкция, в основе которой лежит система из нержавеющей стали. Эти радиаторы предназначены для работы в системах, в которых допустимы резкие скачки давления, например, в высотных зданиях.Разборные устройства представляют собой определенное количество секций, количество которых можно увеличивать или уменьшать, но они не приспособлены к резкому изменению давления (гидроудар).

Кстати, многие специалисты рекомендуют устанавливать сборно-разборные конструкции в автономных системах отопления, которые можно встретить в малоэтажных или загородных домах. Установленное в таких зданиях котельное оборудование обеспечивает постоянное рабочее давление и стабильную температуру. Эти параметры устанавливает домовладелец при настройке системы.

Фотогалерея (14 фото)

Устройство биметаллических нагревательных приборов

Алюминий — легкий материал, широко используемый.

Кроме всего прочего, из него делают радиаторы.

Очень важен при их создании расчет характеристик.

Влияние размера алюминиевого радиатора отопления

Алюминиевые батареи производятся в широком диапазоне размеров.Длина в первую очередь влияет на мощность.

Соответственно, для достижения необходимого нагрева нужно на увеличить количество секций. Общая длина аккумулятора зависит от расчетов.

Глубина и высота также изменяют показатели, поскольку они влияют на объем. В отличие от длины эти два значения — переменные, благодаря чему существует множество разных моделей.

Следующий показатель — межосевое расстояние … Он отвечает за скорость нагрева радиаторов, так как означает зазор между подающей и обратной трубами.

На способ работы также влияет способ изготовления:

  1. Металлический отлив увеличивает прочность и долговечность устройства. В этом случае каждая секция представляет собой единое целое, из которого собирается устройство. Делается это в определенной последовательности: сначала привариваются верхние части, затем нижние.
  2. Метод экструзии предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. За счет этого получается профиль заданной формы, который делится на части и собирается в радиатор.

    Внимание! Такие отопительные приборы встречаются редко, но обычно изготавливаются под заказ. Это связано с невозможностью внесения изменений в конструкцию после окончания производства.

Межосевое расстояние

Показателем является зазор между осями радиатора. Они расположены симметрично, один сверху, один снизу. К ним примыкают трубы, через которые они подключаются к отопительному контуру.

Фото 1.Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя значение колеблется в пределах 150-2000 мм. Для большинства приборов этот показатель сделан равным 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты производятся на чугунные радиаторы. При замене аккумуляторов затраты на переваривание трубопровода нежелательны.

Ссылка! Название большинства моделей содержит номер , обозначающий межосевое расстояние.

Глубина

Зависит от материала батареи. Минимальное значение 52 мм … Этого достаточно для выработки большой мощности на небольших участках. Максимальная скорострельность — 180 мм. Довольно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного нагрева.

Определение объема участка

Для расчета необходимо знать указанное выше значение, а также длину и высоту. Первое значение , визуально — ширина.

Она составляет 80 или 88 мм, то, что указано в паспорте.

Второй — переменный. Обычно вертикальная составляющая размеров сечения составляет 570 мм.

Чтобы найти объем, достаточно умножить на три показателя.

Метод расчета секции

Для определения необходимого количества элементов необходимо определить мощность. Есть несколько округленных значений, рассчитанных для комнаты с высотой потолка 2.7 метров:

  1. Для стандартной комнаты нужно 100 Вт.
  2. Для каждого окна добавьте на 10.
  3. Если оно угловое, значение умножьте на 1,2.
  4. Если потолки выше или окна больше, чем обычно, добавьте 10%.
  5. Нагрев ослабевает от верхних этажей к нижним, поэтому за каждым этажом следует с добавлением еще 2%.

Полученную нормативную мощность умножить на площадь помещения … В итоге итоговая стоимость рассчитывается с запасом.

Затем число делится на паспортного индекса одной секции с округлением в большую сторону. Примерный расчет выглядит следующим образом:

  1. (100 + 10) * 1,2 * 1,04 = 137,28
    , где выбран крайний коэффициент для квартиры на третьем от верхнего этажа .
  2. 137,28 * S = 151 * 18 = 2471, где S (18) — квадрат.
  3. 2471/190 = 13.
    В данном случае при мощности на одну секцию 190 Вт потребуется 13 штук.

Вес радиатора

Алюминий — легкий металл. Изделия из этого материала имеют малый вес, что облегчает их перемещение, сокращает объем монтажа, требуется прочность … Следует отметить, что при изготовлении аккумуляторов металл сплавляется с кремнием. Это немного увеличивает серьезность.

Средний вес одной секции 1,25 кг.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
