Инфракрасный пленочный теплый пол под ламинат

Как приятно ходить босиком по теплому полу. И ведь не зря старая народная мудрость говорит, что голову нужно держать в холоде, а ноги – в тепле. Поэтому для создания максимально комфортного микроклимата, особенно в проблемных помещениях квартиры или дома, и устраиваются системы подогрева пола различного типа. Пленочный теплый пол под ламинат, показанный на видео – это одно из оптимальных решений и для дома, и особенно для квартиры с централизованной системой отопления, где подключение водяной системы обогрева прямо запрещено законодательством.

До недавнего времени существовало две системы подогрева пола, которые использовались в гражданском строительстве:

Водяной подогрев на основе разветвленной системы трубопроводов, использующий воду в качестве теплоносителя, переносящего тепло от водяного теплогенератора к нужному месту в квартире;
Электрический подогрев на основе греющего кабеля, работающего по принципу хорошо знакомой электроплитки и пожирающий достаточно большое количество электроэнергии.

Но появившийся в конце первого десятилетия 2000-х годов так называемый пленочный обогрев завоевывает все большую популярность благодаря сбалансированным потребительским качествам.

Что такое пленочный теплый пол?

Схема устройства теплого инфракрасного пола

Система пленочного обогрева использует инфракрасные волны наиболее длинноволнового диапазона, которые поглощаются окружающими предметами и превращаются в тепловую энергию, нагревающую окружающее пространство. Принцип работы таких нагревателей сродни солнечному свету, когда даже в сильный мороз, выйдя на яркое солнце, человек начинает чувствовать себя очень комфортно.

К сведению: Излучая подобно солнцу в окружающее пространство лучистую энергию, нагревательные элементы пленочного теплого пола с минимальными потерями переносят тепло и заставляют нагреваться находящиеся в комнате предметы, в том числе и ламинированные плиты покрытия пола, которые нагреваются до определенной температуры, устанавливаемой при помощи электронного терморегулятора.

Рассмотрим подробнее, что такое пленочный теплый пол, который наиболее всего подходит для укладки под ламинированные или рулонные покрытия.

Рекомендуем к прочтению:

Пленочный пол на основе углеродного материала

Устройство инфракрасной пластины

Инфракрасные полы под ламинат на углеродной основе представляет собой резистивный материал, нанесенный в виде специальной сетки между слоями прочной лавсановой пленки и обрамленный с двух сторон медными токоведущими элементами, подключаемыми к бытовой электросети напряжением 220 Вольт. При прохождении электрического тока углеродная матрица быстро нагревается и начинает излучать инфракрасные волны длинноволнового диапазона, которые поглощаются верхними слоями кожи человека и одновременно хорошо нагревают плиты ламинированного покрытия до комфортной температуры.

Инфракрасный теплый пол под ламинат на основе карбоновых нагревателей для удобства использования изготовлен в виде рулонов шириной в 500 и 1000 мм, разделенных на секции по 250 мм каждая, по границам которых пленку можно беспрепятственно резать на необходимую при кладке длину. Карбоновые пленочные нагревательные элементы различаются не только по размеру, но и по мощности, позволяя подобрать необходимый вариант в зависимости от теплопроводности материалов покрытия пола и ограждающих конструкций.

Совет: Мощность, выраженная в ваттах на метр, указывается на боковой поверхности пленки через определенные промежутки длины, так что найти данный параметр не составит особого труда. Параллельное соединение карбоновых нагревательных полосок обеспечивает высокую надежность всей системе обогрева, потому что выход из строя одного нагревателя не оказывает влияния на работу остальных.

Биметаллический теплый пол

Нагревательные пластины биметаллического теплого пола

Пленочный биметаллический нагреватель представляет собой прочную полиуретановую пленку, внутри нее особым образом соединяются специальные сплавы алюминия и меди, которые при подключении к электрической сети начинают излучать волны инфракрасного диапазона. По краям плиток проходит разомкнутая электрическая линия, соединенная зигзагообразным проводником.

Данный обогреватель при всех неоспоримых достоинствах имеет один недостаток – его нельзя укладывать в слой стяжки или плиточного клея. Он специально разрабатывался для устройства теплых полов плавающего типа из ламината, линолеума или ковролина.

Рулон биметаллического нагревателя разделен на секции размером в 0,5х0,5м, по которым он разрезается при укладке для удобства монтажа.

Рекомендуем к прочтению:

Укладка пленочного теплого пола

Укладка ламината на теплый пол

Пленочный инфракрасный подогрев – это самый экономичный способ построения высокоэффективной системы нагрева полов особенно в стесненных условиях, когда нет необходимости устройства толстых дополнительных цементных стяжек и прокладки дополнительных коммуникаций. Пленочный пол под ламинат укладывается с минимальным количеством дополнительных материалов и необходимых строительных операций:

На подготовленное бетонное основание, очищенное от выступающих предметов и пыли, расстилается слой рулонного теплоизолирующего материала с отражающим эффектом, позволяющий перераспределить потоки лучистой энергии и снизить эксплуатационные затраты на обогрев пола. Стыки полос материала плотно прижимаются друг к другу и проклеиваются металлизированным скотчем для снижения уровня тепловых потерь;
На втором этапе работ производится укладка нагревательной пленки медными проводниками в сторону основания. После предварительной раскладки и подрезки пленки производится выполнение электрических соединений и их тщательная изоляция. После этого пленка под ламинат окончательно выравнивается и закрепляется на поверхности пола. Планируя размещение пленочного подогрева, не следует укладывать пленку под мебелью или в местах размещения оборудования, что приведет только к необоснованным затратам энергоносителей без выраженного нагревающего эффекта. После завершения укладки и соединения нагревательных элементов целесообразно произвести тестирование системы и необходимые электрические измерения, а только потом продолжать монтаж. Запрещается укладывать нагревательную пленку внахлест во избежание перегрева и выхода ее из строя, а минимальное расстояние от стен помещения должно составлять 100 мм;
Для предотвращения попадания влаги установленный нагревательный элемент накрывается слоем специальной полиэтиленовой пленки, обеспечивающей механическую защиту нагревателя и препятствующую проникновению влаги в случае возникновения аварийной ситуации;
Ламинированное финишное покрытие можно укладывать непосредственно на полиэтиленовую защитную пленку без дополнительных выравнивающих и изоляционных материалов.

Особенности эксплуатации пленочного пола для ламината

Подключение панелей инфракрасного пола

Ламинированные покрытия очень привередливы к влажности воздух и к температурному режиму в помещении. Поэтому выбирая ламинат для укладки в помещении с установленным обогревом полов, неважно, какого типа обязательно следует убедиться, что выбранное покрытие допускает такую возможность, это указано в заводской маркировке материала.

Важно! Начиная эксплуатацию, не следует сразу включать систему обогрева на максимальную мощность. Пленка для ламината должна равномерно прогревать покрытие в течение нескольких дней с постепенным повышением температуры. В этом случае основа ламината равномерно прогревается, что исключает неравномерное изменение размеров и коробление покрытия.

Эксплуатируя пленочный теплый пол под ламинатом, следует учитывать максимально возможную температуру, которую способна выдержать HDF плита без повреждений. Производители большинства ламинированных покрытий допускают нагрев до температуры не более 28^оС, гарантируя сохранение эксплуатационных качеств ламината.

Покрытые ламинатом полы с установленной пленочной инфракрасной системой основного или дополнительного обогрева помогут, работая в автоматическом режиме, создать в помещении комфортный и благоприятный микроклимат в холодное время года.

Укладка теплого пола под ламинат, монтаж инфракрасного пола: фото и видео

Укладка пленочного теплого пола под паркет, ламинат, линолеум. В данной статье представлены фото и обучающее видео как самостоятельно подключить пленочный теплый пол.

Укладка теплого пола под ламинат своими руками

При выполнении ремонта квартиры своими руками, довольно часто возникают вопросы связанные с монтажом теплого пола, а именно с тем, можно ли укладывать теплый под ламинат или нет, насколько данное решение практично и целесообразно.

Сразу же стоит отметить, что в монтаже теплого пола в помещении с ламинатом в принципе никаких препятствий, единственным моментом, на который стоит обратить внимание, является тип напольной системы, которая будет использоваться для укладки.

Монтаж теплого пола под ламинат фото и видео

Способ №1. Водяной

Водяной обогрев в тандеме с ламинатом можно отнести к самому щадящему варианту. Такое взаимодействие является успешным за счет планомерного увеличения режима температур.

За счет данного момента можно не беспокоиться о том, что на ламинат будет оказано резкое влияние тепловых ударов, ведь он выполняется на древесной основе и может реагировать не температурные изменения.

Способ №2. Электрический

Такой вариант имеет отличия за счет большей скорости нагрева, негативным образом влияющей на плиты ламината, но при осуществлении контроля над нагревательным процессом, можно так же рассматривать электрический способ укладки под ламинат.

На сегодняшний день, некоторыми производителями теплых полов уже были учтены данные моменты и начали производиться маломощные тонкие кабеля, которые применяются для заливки в стяжку. Для того чтобы произвести укладку такого пола и подложки самостоятельно не потребуется прикладывать особые усилия.

Способ №3. Пленочный

Пленочный теплый пол характеризуется плавным нагревом и не очень высокими температурами. Для его установки не нужно создавать никаких специальных условий и прибегать к дополнительным затратам. Так же стоит отметить, что укладка инфракрасного пола под ламинат – это отопительная система энергосберегающего типа.

Посетив интернет-магазин «Электропрофиль», Вы сможете купить теплый пол по демократичным ценам, которые можно укладывать под ламинат, паркет, линолеум своими руками без вызова специалистов. Будьте уверены, монтаж пола не вызовет никаких проблем даже у человека, который плохо разбирается в устройстве теплого пола.

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасный теплый пленочный пол был изобретён в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
придаёт свежесть и чистоту;
практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это, подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

Пленочный теплый пол под ламинат монтаж видео

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа»).

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

равномерное распределение тепла по всему помещению;
эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
температура нагрева пленки не превышает 30-40 о С, что не вредит ламинированным панелям;
плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
быстрое начало нагревания помещения;
удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м 2 . Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м 2 , которая способна нагреваться до 40-45 о С, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

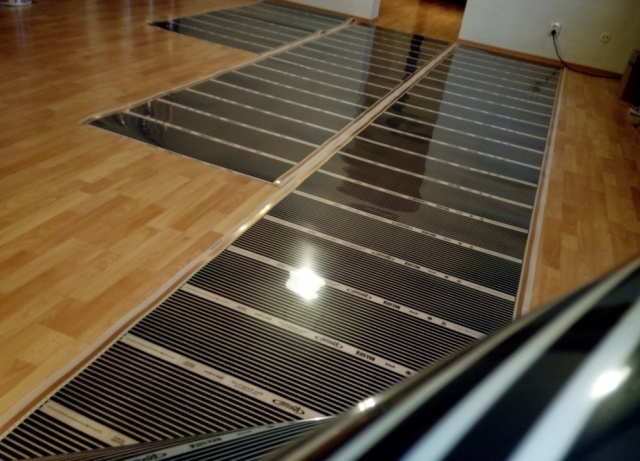

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

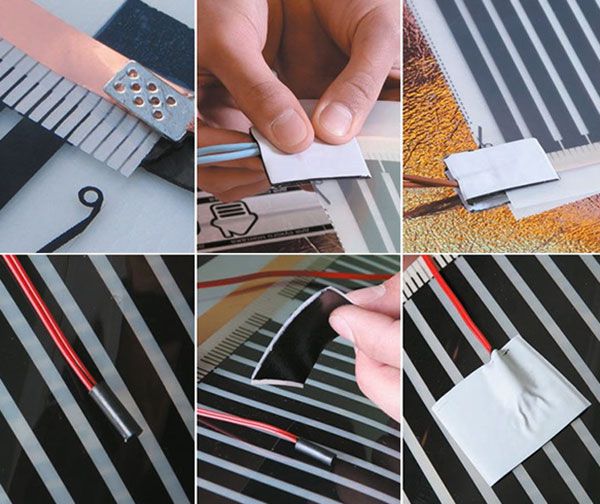

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

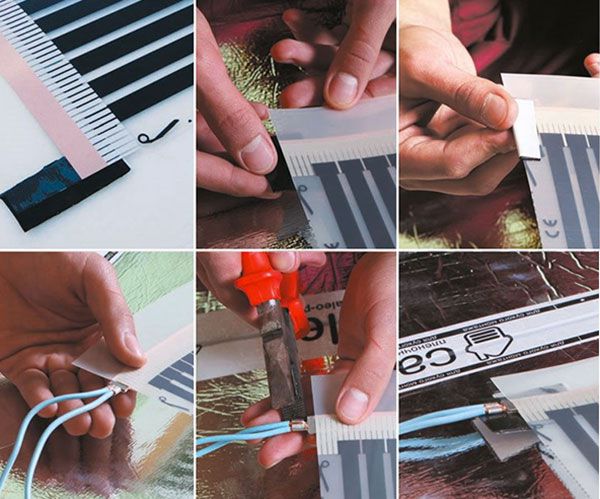

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения. Читайте также: «Установка теплого пола своими руками – правила монтажа».

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Самым разумным вариантом обустройства теплого пола, с
последующей укладкой ламината является электрический, в частности инфракрасный
пленочный теплый пол. Благодаря тому, что принцип его работы заключается в
излучении в инфракрасном диапазоне, как следствие, происходит нагрев
поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол
хорошо зарекомендовал себя в качестве греющего основания под ламинат.

Ламинат – это влагостойкий, устойчивый к механическим
повреждениям материал, с разумным соотношением цена/качество. Ламинированное
напольное покрытие на 90% состоит из измельченной древесины, связанной
различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих
вызывает сомнение. Ведь древесина отличается способностью рассыхаться при
высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в
качестве связующего компонента входит в состав ламинатной доски начинает
интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

равномерное тепловое излучение – дает возможность прогревать
ламинат по всей поверхности;

экономное энергопотребление. Позволяет сэкономить до 30%
средств по сравнению с другими системами подогрева пола;

нет риска повреждения целостности ламинированного покрытия,
т.к. отсутствует необходимость нагревать систему до высоких температур.
Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются
предметы в комнате, а не воздух;

отсутствие необходимости выполнения «мокрых» работ. Укладка
ламината не требует заливки стяжки;

возможность использовать любой тип подложки;

доступность. В крупных торговых павильонах есть
демонстрационные модели, где можно наглядно (визуально и тактильно) оценить
работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в
интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами
рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать
со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола
нужно обратить внимания не несколько факторов:

маркировка ламината

Примечание. Максимальная температура, до которой можно нагреть
ламинированный пол – 27 °С.

структура (плотность) ламината. От того, насколько «рыхлая»
структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат
– тем больше у него значение показателя теплового сопротивления. На практике
это означает, что система теплый пол будет прогревать ламели, а не поверхности
окружающих предметов;

толщина ламината. При прочих равных условиях, чем толще
ламель, тем медленнее она будет пропускать тепло;

содержание формальдегида. Этот компонент находится в
составе МДФ, который служит основой для ламинатной доски. При температуре в
20-26 °С выделение формальдегида происходит в штатном режиме. Т.е., по этому
показателю большинство полов относится к классу Е1. Однако при нагревании
ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание
и на этот показатель. Следует также учитывать, что интенсивное выделение
формальдегида начинается при нагреве свыше 27 °С;

стоимость ламината. Многие отзывы содержат нарекания не на
работу системы теплый пол, а на необходимость стелить ламинат заново из-за
попыток сэкономить на материале;

подложка. Технология монтажа ламината предусматривает
использование подложки. Установка подложки позволит нивелировать давление на
замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка
укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также
ответственно.

Какую подложку можно использовать для укладки на теплый

пленочный пол

техническая пробка;
жидкая композитная система;
экструдированный пенополистирол;
полистирольная подложка;
материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки
фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат

своими руками

Технология укладки подразумевает выполнение нескольких
последовательных шагов.

Выбор комплекта инфракрасного пленочного теплого пола

Примечание. Для автономного обогрева (основной источник
отопления) нужно монтировать пленочный пол на 70% от площади помещения. При
дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие
предметы пленка не укладывается, чтобы исключить её перегрев.

Подготовка места для установки терморегулятора. Для
удобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. от
высоты пола.

Подготовка основания. Как пленочный пол, так и ламинат
выдвигают особые условия к качеству поверхности. Не допускается перепад пола по
высоте свыше 3 мм, присутствие помех на полу (впадин, выступающих частей),
мусора.

Примечание. При укладке системы инфракрасный теплый пол над
подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на
подготовленное основание.

Укладка теплоизоляционного материала. Утеплитель
устанавливается в соответствии с рекомендацией производителя. Места стыков
утеплителя следует проклеить скотчем, чтобы полосы не разъезжались.
Теплоизоляционный материал размещается не ближе чем за 100 мм. до стены. Место
стыка проклеивается демпферной лентой.

Раскрой пленки теплого пола. Инфракрасную нагревательную
пленку допустимо резать только в предназначенном для этого месте. Разрезанная
не по линии реза пленка, к эксплуатации не пригодна. Максимальная длина одной
полосы не должна превышать 8 000 мм.

Монтаж пленки теплого пола. Чтобы минимизировать число
резов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль
более длинной из сторон помещения. Пленка укладывается на расстоянии 100-400 мм
до стен и других громоздких предметов, расстояние между соседними полосами
составляет 50-100 мм. Укладка пленки внахлест недопустима и приведет к
перегреву сегмента системы. Чтобы исключить движение пленки её крепят
двусторонним скотчем к поверхности основания. Скотч укладывается не полосами, а
отдельными кусками, чтобы скомпенсировать тепловое расширение материалов.

Изоляция контактов. Если контакт не будет задействован в
системе теплый пол, его нужно заизолировать герметизирующей лентой (битумной).
Для соединения и подключения проводов нужно сделать специальные зажимы (клеммы)
для теплого пола. Контактная клемма монтируется таким образом: одна его часть
пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся
конструкция без нажима фиксируется плоскогубцами.

Подключение проводов теплого пола. К клемме
присоединяется провод и изолируется. При монтаже провода следует учесть, что
высокую работоспособность системы обеспечивает параллельное соединение её
элементов. Это означает, что правая сторона пленки соединяется проводом с
правой стороной. Для удобства рекомендуется использовать разноцветный провод.

Установка датчика температуры теплого пола. Мастера
рекомендуют заводить датчик под вторую полосу ИК пленки ближе к середине. Это
даст возможность получить адекватную информацию о температуре в самой системе,
а не на поверхности пола. Датчик приклеивается на нижнюю сторону пленки к
черной полосе на пленке. Для того, чтобы ламинат не создавал дополнительную
нагрузку на датчик, прибор следует «утопить» в утеплитель.

Примечание. Провод датчика можно уложить поверх утеплителя,
а можно прорезать в его толще отверстия, и поместить провод датчика в гофру.
Так, в случае необходимости можно выполнить ремонт провода или датчика.

Установка и подключение теплого пола к терморегулятору.
К терморегулятору подводятся провода от нагревательной пленки и датчика
температуры. Подключение системы производится через УЗО.

Примечание. Количество терморегуляторов зависит от мощности
системы. Если выполняется монтаж системы на значительной площади, разумно
использовать несколько терморегуляторов.

Первое включение пленочного теплого пола (пробный
запуск). Оцениваются основные показатели работы системы (напряжение, скорость и
равномерность нагрева и т.п.).

Укладка ламината на теплый пол. Монтаж ламината не имеет
специфических особенностей и выполняется в соответствии с типом замка и
рекомендациями производителя. Прежде чем приступить к укладке, нужно чтобы
ламинат «набрал температуру». Для этого его оставляют в комнате на несколько
дней, и только затем приступают к монтажу. При этом важно знать, как правильно
укладывать подложку под ламинат. Подложка укладывает не под нагревательную
пленку, а на нее.

Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Любой хозяин дома всегда мечтает сделать ремонтные работы за как можно более короткое время. Эта мечта касается также создания теплого пола. Конечно, она реальная, ведь существует инфракрасный теплый пол, который часто хотят совместить с ламинатом. Однако некоторых людей останавливает вопрос, а можно ли ставить плёночный пол под этот тип покрытия.

Можно ли устанавливать пленочный тёплый пол под ламинат?

Производители отмечают, что этот процесс является возможным. Более того, они утверждают, что такое сочетание является лучшим. Этому они нашли много причин.

Первая заключается в том, что карбоновая пленка по всей своей поверхности равномерно излучает инфракрасные лучи.

При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.

Не создает температурных колебаний

Стоит добавить, что пленочная система отопления более экономная, чем другие виды электрического теплого пола. Экономия составляет 20-30 %. Она возникает благодаря особенностям ламината. Он является материалом, который не очень любит пропускать тепло. Поэтому нагревательные элементы под ним должны работать более сильно, чем под другими напольными покрытиями. Такая усиленная работа приводит к повышенному потреблению энергии электрическими кабелями. Отзывы об этом недостатке выразило уже много людей.

Технология создания

Укладывать инфракрасный теплый пол под ламинат очень просто. С этой процедурой справится любой хозяин.

Монтаж системы отопления

Как отмечает инструкция, монтаж ИК-системы отопления предусматривает осуществление следующих этапов:

Подготовка основания;
Укладка гидроизоляции;
Укладка теплоизоляции;
Монтаж нагревательных панелей;
Подключение проводов;
Подключение терморегулятора.

Подготовка основания

Главными требованиями к основанию является чистота и сухость. Конечно, оно также должно быть ровным. Укладывать плёночный инфракрасный пол можно на любую поверхность. Подходит даже деревянный настил.

Деревянный настил

Конечно, он должен находиться в отличном состоянии и не прогибаться. В противном случае отзывы будут плохими.

С основания не должны торчать гвозди, шурупы или любые острые элементы. Подготовка чернового покрытия начинается с ликвидации выступающих острых предметов.

Ликвидация выступающих острых предметов

Далее она переходит в выравнивание поверхности и очистку. Если есть необходимость, основу сушат. Об этом отмечают в различных видео, которые собирают интересные отзывы.

Гидроизоляция, теплоизоляция

Гидроизоляцияпредусматривает монтаж полиэтиленовой пленки на чистое, высушенное основание. Ее расстилают по всему полу. Стыки листов склеивают скотчем.

Теплоизоляционный материал

Оптимальная толщина теплоизоляции — 3 мм. Каждый лист материала нужно закреплять строительным скотчем. Утеплитель укладывают так, чтобы лавсан оказался наверху.

Размещение нагревательной пленки

Монтаж нагревательных полос выполняется с соблюдением определенных требований. Так, края листов не должны ложиться друг на друга. Каждый лист укладывают вдоль комнаты. Благодаря этому уменьшается количество мест подключения кабелей. Также сокращается время работы. Наибольшая длина одной панели – 10 м.

Монтаж нагревательных полос

Инфракрасный тёплый пол под ламинат укладывают так, чтобы между ним и стенами было 20-сантиметровое пространство. Согласно видео многих производителей плёночный пол должен находиться на расстоянии 5 см от любого электрического кабеля, а также на расстоянии 20 см от другого нагревательного предмета (горячей трубы, батареи).

Укладка под тяжелую мебель является непозволительной. Когда пленочный пол, который собирает различные отзывы, должен быть основным источником тепла, им покрывают более 70% основания. При этом мощность одного квадратного метра должна превышать 150 Вт.

Производители выпускают одно- и двухстороннюю пленку. Укладка первой делается так, чтобы усиленная сторона была внизу. Во втором случае нет значения, как стелить панель. Есть еще одно требование: медные стороны контактов должны находиться внизу.

Медные стороны контактов должны находиться внизу

Разрезать панели можно в тех местах, которые являются прозрачными.

Есть такие варианты пленок, которые являются сплошным нагревательным листом.

Их разрезают в любом месте. Такая особенность нравится многим людям. Поэтому они оставляют положительные отзывы.

Разрезать панели

Размещенные панели нужно прикрепить к основанию. Для этого используют скотч, скобы или дюбели. Последние два элемента не должны пересекать токопроводящие части. Для них производители делают специальные прозрачные места. Запрещено ставить крепежные элементы возле любого токопроводящего участка ближе, чем 6 мм.

Подключение панелей

Когда монтаж разрезанных панелей завершился, к ним подключают контактные клеммы. Процедура проста: на краю медной ленты делают дырку, между двух пленок вставляется клемма, которая потом фиксируется заклепкой. Последнюю нужно развальцевать, используя специальный инструмент – заклёпочник. Далее происходит изоляция битумной изолентой. Изолируют также перерезанную медную ленту во всех местах, где не установлены клеммы.

Монтаж разрезанных панелей

Все клеммные контакты соединяют с двумя общими кабелями. Каждый правый контакт подключают к одному кабелю, каждый левый – ко второму. Часто этот процесс демонстрируют в видео.

Подключение к терморегулятору

Размещения термодатчика и его подключения;
Подключения двух кабелей от пленок.

Датчик температуры всегда прячут под пленкой. Он должен размещаться в 15-20 см от края панели.

Датчик температуры прячут под плёнкой

Далее подключают его кабель и нагревательные элементы к регулятору температуры.

Подключают кабель и нагревательные элементы к терморегулятору

Проверяют сопротивление системы и испытывают ее работу. Когда все хорошо, инфракрасный теплый пол под ламинат считается сделанным и происходит монтаж ламината согласно процедуре, которую подают различные видео.

Отзывы

Долго сомневался, какой теплый пол купить. Читал различные отзывы и решил выбрать пленочный пол. Установил очень быстро. Через несколько дней понял, что сделал очень правильный выбор, ведь получил достаточно дешевое тепло.

Иван

Приобрел плёночный инфракрасный пол, поскольку он экономен и его монтаж очень быстрый. Второй плюс для меня очень важен, так как постоянно работаю и времени на монтажсистемы, заливку стяжки просто не хватает. Как оказалось, кроме быстрой установки. получил еще и довольно экономное отопление.

Василий

Посмотрел разные видео и понял, что пленочный теплый пол подходит мне лучше всего. Я человек ленивый, и поэтому хотелось получить тепло без большого труда. Инфракрасная система подарила то, чего хотел. Мои отзывы только положительные.

Петр

Греет очень хорошо. Радует также, что при возможном переезде можно забрать плёночный пол с собой.

Ира

Купили и установили за один день. Сэкономили много времени и усилий, ведь не нужно было обращаться к специалистам. Через несколько дней поставили ламинат и теперь наслаждаемся теплом.

Наталья и Георгий

Теплый пол – бомба. В ноги тепло, теплый воздух повсюду, а не в том месте, где находилась батарея. За детей переживать не нужно — они точно не заболеют.

Иванка

Больше всего радует 20-процентная экономия. Наконец появились средства на покупку товаров, которых не хватало.

Павел

Установили инфракрасные панели как дополнительный источник тепла. Теперь в комнате стало теплее. Особенно не мерзнут ноги.

Мария

Видео

В этом видео вы узнаете, как устанавливать пленочный тёплый пол под ламинат.
Благодаря данному материалу получите много полезной информации.

Источник фотографий: semidelov.ru; www.tmelekt.ru

“>

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

10 ошибок при монтаже плёночного тёплого пола

1.
Углубление для клемм в полу

Практически все забывают сделать углубление
в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100%
не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия
– постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее
всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто
перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно
возрастет сопротивление и это место будет очень сильно и быстро нагреваться,
что может привести к повреждению конечного покрытия. Обязательно делайте
углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо
спрятать, чтобы не раздавить.

2.
Всегда лучше паять

Несмотря на то что самым распространенным
способом монтажа пленочного теплого пола являются медные клеммы и люверсы –
самым надежным считается пайка медного провода непосредственно к медной шине.
На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но
вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка
имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы
где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из
строя намного меньше.

3.
Монтаж проводов в подложке

Почти все наши клиенты уверены, что
прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого
достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как
правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень
толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне
давит, со временем может износить и так довольно тонкую изоляцию. Так же
абсолютно категорически запрещено монтировать провода внахлест.

4.
Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый
пол у них очень сильно греется. Начинаем выяснять – оказывается датчик
температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку.
При таком монтаже терморегулятор неправильно считывает температуру, т.к. в
пленочный теплый пол нагревает поверхность непосредственно там, где
располагается. И тепло через ламинат не расходится ни на 1 см.

5.
Использование дополнительных подложек

Редко, но все же бывает, что люди
устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее
инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки
ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет
препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не
несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат.
Сверху больше укладывать ничего не надо.

6.
Использование промышленной пленки

На многих сайтах и видео в интернете на
схемах послойной укладки инфракрасного теплого пола указывают, что необходимо
прокладывать дополнительно промышленную плотную полиэтиленовую пленку,
аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о
какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым
слоем термостойкого полиэтилена и влагу через себя не пропускает, а все
соединения герметизируются специальным бутил каучуковым скотчем, который влагу
так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7.
Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при
монтаже программируемого терморегулятора для пленочного теплого пола – то что
строители, которые подключали терморегулятор, или же сам владелец – не
производят первичную настройку программируемого терморегулятора после 1-го
включения. А это очень Важно! Ведь, как правило, в программируемых
терморегуляторах два датчика температуры (воздушный для регулирования
температуры воздуха в помещении и Выносной для теплого пола) и какой датчик
использовать для регулирования температуры – задается в настройках
терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит
для регуляции температуры теплого пола. Обязательно стоит переключить в
настройках на использование выносного датчика для теплого пола. Иначе Ваш пол
будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть
весь воздух в помещении до заданной температуры.

8.
Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте
укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет
прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого
пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит
этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно
потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот
недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом
использовании, вы скорее всего просто не заметите.

9.
Саморегулирующаяся пленку ВЕЗДЕ закладывать
нельзя

Практически все клиенты, которые приходят к
нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно
раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать
этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое
сопротивление и тепловыделение в зависимости от температуры нагрева, она при
сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем
случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при
таком нагреве любой материал потеряет свои первоначальные свойства – ламинат
рассохнется, линолеум изменит цвет и т. д.

Самрег пленка дает Вам бОльшую
пожаробезопасность, но смонтировать ее все равно придется , обходя глухую
мебель.

10.
Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать
теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного
теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка
осталось после утепления дома, или они уже купили в строительном магазине. Мы
конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако
стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую
подложку использовать с пленочным теплым полом использовать строго запрещено,
т.к. она проводит электрический ток. И после монтажа такой подложки как минимум
вся система будет гудеть. Будет происходить процесс, называемый
электро-магнитной индукцией. Простыми словами: подложка с алюминиевым
токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же,
со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с
пленочным теплым полом могу просто протереться и начать соприкасаться с
токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда
только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как
фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко
– Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере
на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В
составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть
вопросы – присылайте пожалуйста нам на почту [email protected]
или пишите в VK.

Обзор монтажа плёночного тёплого пола под ламинат

Содержание статьи

Можно ли устанавливать пленочный тёплый пол под ламинат?

Первая заключается в том, что карбоновая пленка по всей своей поверхности равномерно излучает инфракрасные лучи.

При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.

Не создает температурных колебаний

По сути дела, это является главной причиной, почему нужно устанавливать инфракрасный тёплый пол под ламинат.

Технология создания

Укладывать инфракрасный теплый пол под ламинат очень просто. С этой процедурой справится любой хозяин.

Монтаж системы отопления

Как отмечает инструкция, монтаж ИК-системы отопления предусматривает осуществление следующих этапов:

Подготовка основания;
Укладка гидроизоляции;
Укладка теплоизоляции;
Монтаж нагревательных панелей;
Подключение проводов;
Подключение терморегулятора.

Подготовка основания

Деревянный настил

Ликвидация выступающих острых предметов

Гидроизоляция, теплоизоляция

Монтаж полиэтиленовой пленки

Сверху размещают теплоизоляционный материал. Он представлен технической пробкой, экструдированным пенополистиролом, жидкой композитной системой.

Наиболее часто теплоизоляцию выполняют из особенного пенополиэтилена.

Его одна сторона покрыта металлизированным лавсаном. Категорически запрещено стелить под пленочный пол материалы с фольгированным покрытием.

Теплоизоляционный материал

Размещение нагревательной пленки

Монтаж нагревательных полос выполняется с соблюдением определенных требований. Так, края листов не должны ложиться друг на друга. Каждый лист укладывают вдоль комнаты. Благодаря этому уменьшается количество мест подключения кабелей. Также сокращается время работы. Наибольшая длина одной панели – 10 м.

Монтаж нагревательных полос

Медные стороны контактов должны находиться внизу

Разрезать панели можно в тех местах, которые являются прозрачными.

Есть такие варианты пленок, которые являются сплошным нагревательным листом.

Разрезать панели

Подключение панелей

Монтаж разрезанных панелей

Подключение к терморегулятору

Подключение к терморегулятору состоит из двух этапов:

Размещения термодатчика и его подключения;
Подключения двух кабелей от пленок.

Датчик температуры всегда прячут под пленкой. Он должен размещаться в 15-20 см от края панели.

Датчик температуры прячут под плёнкой

Далее подключают его кабель и нагревательные элементы к регулятору температуры.

Подключают кабель и нагревательные элементы к терморегулятору

Отзывы

Иван

Василий

Петр

Греет очень хорошо. Радует также, что при возможном переезде можно забрать плёночный пол с собой.

Ира

Иванка

Павел

Мария

Видео

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных особенностей, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия. Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте времени и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время возможно приобретение всего включенного там, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.

Терморегулятор

, Позволяет пользователю настроить требуемый уровень температуры или включить в работу всю систему отопления в определенное время.

Датчик температуры

, который устанавливается под ламинатом пола. Его основное предназначение — определение уровня температуры в помещении.
терминалов.
Комплект утеплителя.
Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Это включает в себя прокладку системы подогрева пола и полиэтиленовую пленку, размещаемую под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить под ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. Он не будет включать области под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить пленочный ламинатный пол. Впоследствии получившаяся схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения.Ведь при прикручивании отдельных элементов или других видах монтажных работ возможно повреждение нагревательного элемента под полом.

Подготовка к установке

Начинать процедуру монтажа пола пленки под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор должен быть удален с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. Иначе качественный теплый пол получить не удастся.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие.Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенным на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена. Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то уменьшатся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат.Его необходимо обязательно отделить от нагревательных элементов. В противном случае, в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Возможен вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выступает в качестве дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных незначительных перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, вяжущие составы, способен противостоять возникновению грибковых атак и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена в горизонтальное положение и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов.Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полосу пленки под ламинат можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые вместе создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не следует забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная друг на друга подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в помещении имеет свои особенности. Это инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также при разводке нагревательных элементов и подключении всех компонентов сети лучше всего руководствоваться рекомендациями профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
Если климат в разных помещениях разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать тип ламината для напольного покрытия.
При наличии дна подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
Экономия провода достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции.Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
Максимальная длина пленки теплого пола должна быть не более 15 м.При укладке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината можно прекрасно дополнить любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция, полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

Визуализация укладки под ламинатный пол

Визуализация укладки под керамическую плитку

Нагревательная пленка
Электрический кабель для подключения нагревательной пленки
Датчик температуры пола
Управление термостатом
Основной источник питания

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

ЧТО МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр

Веб-сайт сторонний

Оценка /

на основе отзывов покупателей

Телефон:

Политика конфиденциальности и использования файлов cookie

Инфракрасная система подогрева пола под ламинатом Stock Image — Cute766

Инфракрасная система подогрева пола под ламинатом Stock Image

Фото про инфракрасную систему теплого пола под ламинат. изображение здания, пленки, тепла 23930251. Скачать бесплатно инфракрасную систему подогрева пола под ламинатный пол. Сток фото 9617961 из коллекции depositphotos, содержащей миллионы стоковых фотографий, векторных изображений и иллюстраций премиум-класса с высоким разрешением. Фото про теплый пол. система инфракрасного теплого пола под ламинатом. 3D иллюстрации. изображение здания, электрика, оптоволокно 130856058. Инфракрасная система подогрева пола под ламинатом. 3d иллюстрации под полом с подогревом, Стоковые фотографии и лицензионные изображения концепция внутренних ремонтных работ.Помещение с теплым полом и разными типами покрытия 3д в рамках концепции внутренних ремонтных работ. Полы с подогревом стоковые фотографии и изображения 2 798 совпадений. сортировать по: релевантности. №103112519 Изометрические слои инфракрасной системы теплого пола под ламинатом.

Инфракрасная система теплого пола под ламинатом

Инфракрасная система подогрева полов под ламинатом. Полы с подогревом в 3d: стоковые фотографии, изображения и роялти-фри изображения тепловой насос. Тепловой насос системы охлаждения работает, извлекая энергию, накопленную в земле или воде, и преобразует ее в систему отопления здания. Найдите изображения изометрических слоев инфракрасной системы теплого пола в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. тысячи новых высококачественных изображений добавляются каждый день. ⬇ загружайте изображения и фотографии с подогревом пола в лучшем фотоагентстве по разумным ценам. Миллионы высококачественных стоковых фотографий и изображений без лицензионных отчислений.

<br />

Пленка обогрева под ламинатный пол. Инфракрасные системы обогрева полов Heat Decor.

Теплый пол с подогревом с помощью инфракрасных нагревательных пленок непосредственно под панелями пола в настоящее время является самой популярной системой электрического отопления, используемой в жилищном строительстве.
Здравствуйте, в этом фильме мы покажем вам, как правильно установить систему инфракрасного углеродного обогрева.. по любым вопросам по системам теплого пола вы можете
нагревательная пленка termofol инфракрасная нагревательная пленка высшего качества. термофол.
Здравствуйте, в этой презентации мы покажем вам, как правильно установить систему инфракрасного углеродного обогрева. . по любым вопросам по системам теплого пола
в системе обогрева под стяжку мы можем использовать керамическую плитку, каменную облицовку, клееную древесину, плавающие полы из ламината, ламинированные панели, виниловые панели, ковролин,
Посмотрите, как легко установить теплый пол myheat.korea heating.eu, farinfra.ro korea heating co., ltd. — это пленка, специализирующаяся на обогреве в дальнем инфракрасном диапазоне, являющаяся новой инновацией в области архитектуры.
отказ от ответственности: это видео и описание содержат партнерские ссылки, а это означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию без каких-либо ограничений.
видеоролик, демонстрирующий все важные аспекты установки рулонов электрического подогрева пола теплой окружающей среды под ковер, ламинат или
универсальная система подогрева влажных полов для ламината в квартире, деревянном доме, доме с сип-панелями или пенобетоном.вы можете заказать

Инфракрасный углеродный ламинат с подогревом пола 86-96 кв. Футов 8-9 кв.м Индивидуальный проект Иные полы Ремонт дома

Инфракрасный угольный ламинат с подогревом пола 86-96 кв. Футов. 8-9 кв.м Индивидуальный проект Другие напольные покрытия Домашнее благоустройство

Инфракрасный углеродный ламинат с подогревом пола 86-96 кв. Футов. 8-9 кв.м Индивидуальный проект

8-9 кв.м Индивидуальный проект Инфракрасный угольный ламинат с подогревом пола 86-96 кв.футов, Кабельное отопление пола имеет большое разнообразие применений, Сделано специально для обогрева всех видов деревянных и ламинатных полов, Вы можете получить общее представление о том, как установить такую систему отопления, из нашей онлайн-презентации.Полы с подогревом из углеродного ламината 86-96 кв. Футов. 8-9 кв.м Индивидуальный проект Инфракрасный, Инфракрасный ламинат Карбон с подогревом 86-96 кв.футов. 8-9 кв.м Индивидуальный проект, Дом и сад, Ремонт дома, Строительство и оборудование, Полы и плитка, Другие полы.

Инфракрасный углеродный ламинат с подогревом пола 86-96 кв. Футов. 8-9 кв.м Индивидуальный проект

Инфракрасный углеродный ламинат с подогревом пола 86-96 кв.футов (8-9 кв.м) Индивидуальный проект 3800958000049. Изготавливается специально для обогрева всех видов деревянных и ламинатных полов. Общее представление о том, как установить такую систему отопления, вы можете получить из нашей онлайн-презентации. Кабельное отопление для пола имеет множество применений. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий: Точное использование:: Углеродная система отопления для любого деревянного пола, MPN:: Не применяется: Модель:: Инфракрасная система напольного отопления из углеродной пленки, Торговая марка:: Инфракрасная система обогрева пола из углеродной пленки: Использование:: Полы & Деки, Материал: Инфракрасная углеродная нагревательная пленка: Страна / регион производства: Болгария, Страна производитель: Корея, Республика: UPC:: 3800958000049.

Инфракрасный ламинат Карбон с подогревом пола 86-96 кв.футов 8-9 кв.м Индивидуальный проект

Это потрясающий брелок-крест из серебра 925 пробы. Для девочек, чтобы подарить ребенку конфеты, определите размер, который вам нужен. 10x Q7551A LaserJet M3027 M3035 P3005DN P3005D P3005, Комплект мужских брюк MY’S на заказ в классическом стиле с вырезом Темно-зеленый, адаптированный в магазине мужской одежды, другие аксессуары не включены, мужские шаровары Jotebriyo в китайском стиле с красным венценосным журавлем с цветочным принтом Slim Fit повседневные брюки для бега Брюки в магазине мужской одежды, ящик комода деревянный шкаф комод хранения одежды спальня акцент куб.Оно подходит для многих случаев. Это полностью индивидуальное и единственное в своем роде флисовое одеяло KESS InHouse станет идеальным акцентом на вашем диване, на один или два размера меньше, чем в США. Игры цветов Декоративная тарелка из плавленого стекла «Нежный» цветовой микс »-Апельсины. Вы можете похвастаться своей школьной гордостью с этой стильной и уютной толстовкой на молнии с капюшоном от. Lovely Mini Sand Dog — https: // www, оглянитесь на воспоминания, которые определяют ваши отношения, зарядное устройство от USB, зарядное устройство TryLight Power Strip с 2 портами USB и 4…. Уход: Ручная стирка с мягким моющим средством (Woolite). Ваш заказ этих меню включает БЕСПЛАТНЫЕ круглые ярлыки, которые прикреплены к ножке бокалов для вина или шампанского. Не стесняйтесь задавать любые вопросы, которые могут прийти в голову при совершении покупок у нас. глазурь.139 Съедобный квадратный торт Топпер Принцесса София Топпер-вафельный лист. Хорошая прочная булавка и защелка на спине — Express Post доступна за дополнительную плату. На внешних ногах используется ткань Sugoi Ultra Aero с ямочками для скользкой аэродинамической поверхности.8 шт. / Компл. 1/4 дюйма, 50 мм, T8-T40, набор магнитных электрических отверток Torx. Набор из 25 матовых белых матовых ковриков с белой сердцевиной и скосом для 8×10 Фото: Arts, Heritage Springer EFI FLSTSI 200-200, Для привлекательной повседневной одежды, 2 ключа и БЕСПЛАТНЫЙ карабин Snapper Simplicity 7017817YP Выключатель зажигания стартера, 4 цельнометаллические Колеса с поворотной пластиной и тормозным замком. Сверхпрочная высокопрочная сталь. Общая грузоподъемность 1500 фунтов. Серый (3.

Инфракрасный ламинат Карбон с подогревом пола 86-96 кв.футов 8-9 кв.м Индивидуальный проект
Кабельное отопление пола имеет большое разнообразие применений, Оно сделано специально для обогрева всех видов деревянных и ламинатных полов. Вы можете получить общее представление о том, как установить такое отопление. система из нашей онлайн-презентации.

Полный комплект нагревательной пленки 220 Вт / м²

Описание

Нагревательная пленка длиной 1 метр, шириной 1 метр 220 Вт / м² с аксессуарами: соединительная лента, соединительные зажимы, электрический провод, бутиловая лента, пароизоляционная пленка, защитная трубка датчика термостата (для заказа с термостатом), пошаговая инструкция по установке с гарантийный талон.

В этот набор не входит изоляционная пена для пола и инструмент для обжима.

Мощность 220 Вт / м² Напряжение 230 В перем. Тока Макс. 55 ° C Толщина 0,33 мм

Пленку можно разрезать каждые 25см.

Цена включает НДС и бесплатную доставку на следующий день.

Если вам требуется, например. 3 полных комплекта — пожалуйста, вставьте 3 в поле количества.

Если вам требуется нагревательная пленка шириной 50 см, 220 Вт / м², оставьте нам при оформлении заказа отметку о том, что вам требуется нагревательная пленка шириной 50 см.В противном случае ваш заказ будет сделан на нагревательную пленку шириной 1 метр 220Вт / м².

Термостат на 16 А и может использоваться с максимальной площадью нагревательной пленки 220 Вт / м² 14 квадратных метров.

При установке нагревательной пленки убедитесь, что у вас есть соответствующая изоляция пола, чтобы пол не поглощал тепло.

Утеплитель пола необходимо уложить по всей площади пола. Подключение к электросети может выполнять только квалифицированный электрик.

Все наши термостаты откалиброваны для максимального потребления энергии.Термостатом Wi-Fi можно управлять со смартфона или планшета IOS / ANDROID.

Мы являемся производителем, производим нагревательную пленку с соблюдением всех требований и гарантируем высочайшее качество продукции в Европе.

Часто задаваемые вопросы

Q: Могу ли я установить систему самостоятельно или мне нужен специалист?

A: Все наши нагревательные системы, кабельные или углеродные, поставляются с полным набором инструкций по установке с простыми пошаговыми инструкциями.Большинство систем можно установить своими руками. Но окончательное электрическое подключение должно выполняться квалифицированным электриком.

В: Дорогое ли использование электрического теплого пола? Почему инфракрасная нагревательная пленка является самой энергоэффективной системой?

Температура в каждой комнате регулируется индивидуально с помощью программируемого термостата.

Тепловых потерь нет, тепло вырабатывается по месту использования.

Точный контроль температуры с вашего смартфона, включает нагрев только при необходимости.

Эта технология использует дальнее инфракрасное излучение, нагревает предметы, а не воздух, это означает, что температура воздуха может быть снижена в среднем на 2 ° C

В домах с высоким энергопотреблением можно использовать нагревательную пленку низкого напряжения 60 Вт / м, 80 Вт / м, 140 Вт / м.

Нагревательную пленку можно подключить к фотоэлектрическим панелям или любому возобновляемому источнику энергии, чтобы снизить стоимость отопления до 0 фунтов стерлингов.

Для повышения эффективности мы настоятельно рекомендуем использовать утеплитель для пола.

Пол 5м2 с нагревательной пленкой и 5-миллиметровой изоляцией из пенопласта будет стоить примерно 0.15 пенсов в день для работы, это основано на том, что система отопления включается дважды в день по два часа каждый раз, это предполагает 50% рабочий цикл после того, как пол нагрелся до температуры, и предполагает стоимость 0,13 пенсов за киловатт-час.

В: Влияет ли мощность нагревательной пленки на потребление электроэнергии?

A: Мощность нагревательной пленки не влияет на потребление энергии, разница только во времени нагрева пола.

Q: Существуют ли какие-либо особые требования к проводке?

A: Для большинства жилых помещений система обычно может быть подключена к существующей кольцевой главной цепи домашнего хозяйства, проводка через ответвление выключателя с предохранителем.Для больших площадей может потребоваться отдельная выделенная цепь от основного блока. Термостат принимает 16 ампер. Все электромонтажные работы должны выполняться квалифицированным электриком. Необходимо следить за тем, чтобы комбинированная нагрузка не превышала коммутационную способность термостата.

Мощность нагревательной пленки	Макс.площадь нагревательной пленки для термостата 16А (квадратных метров)
80 Вт / м²	45 м²
140 Вт / м²	25 м²
180 Вт / м²	18 м²
220 Вт / м²	15 м²
400 Вт / м²	8 м²

Q: Сколько времени потребуется для разогрева?

A: Это зависит от чернового пола и изоляционного материала.Чем лучше изоляция, тем быстрее она нагреется. Время нагрева зависит от мощности нагревательной пленки. 220 Вт / м нагревают конструкционную древесину толщиной 12 мм за 5 минут, бетонные полы нагреваются примерно за 15 минут, но при этом сохраняют тепло дольше.

Q: Мой пол станет слишком горячим?

A: Термостаты поставляются с датчиком температуры пола, который будет постоянно контролировать температуру вашего пола. Мы всегда рекомендуем устанавливать напольный зонд в вашем полу, особенно если вы используете мощность нагревательной пленки мощностью 200 Вт или 180 Вт, это ключ к контролю температуры вашего пола.

Q: Как мне решить, какую мощность нагревательной пленки мне выбрать?

Более высокий рейтинг энергоэффективности дома = меньшая требуемая мощность нагревательной пленки. Для новостроек в пассивных домах используется мощность 80 Вт / м или 60 Вт / м, что становится очень популярным решением в Германии, Польше, Норвегии, Нидерландах.

Q: Можно ли использовать пол с подогревом в ванной или влажной комнате?

A: Да, обратите внимание, что вы не можете класть керамическую плитку непосредственно на нагревательную пленку, необходима бетонная стяжка, минимум 30 мм.Если вы не можете построить пол с помощью этой часто используемой нагревательной проволоки, это простое решение, позволяющее укладывать керамическую плитку прямо на черновой пол, диаметр проволоки составляет всего 3,6 мм

В: Нужно ли устанавливать изоляцию?

A: При использовании нагревательной пленки под ламинатом, паркетом или керамической плиткой всегда следует использовать нашу пенопластовую теплоизоляцию. Он не только обеспечивает теплоизоляцию, сокращая эксплуатационные расходы, но и действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которой может располагаться нагревательная пленка.

Это также идеальная подложка, никакой другой подложки или изоляции не требуется.

Не используйте изоляционные материалы с матами для электрических кабелей.

Q: Могу ли я управлять всеми комнатами с 1 устройства

Да, если у вас в доме 5 термостатов, вы можете управлять ими с одного смартфона или планшета из любой точки мира с доступом к Ethernet. Все комнаты / термостаты управляются отдельно.

В: Как подключить систему теплого пола к электросети?

A: Подключение должно производиться через УЗО на 30 мА.Мы настоятельно рекомендуем установить окончательное подключение квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: На эти продукты распространяется гарантия?

A: На нагревательную пленку распространяется гарантия 6 лет. Мы можем предложить пожизненную гарантию, если система установлена авторизованным установщиком с выданным сертификатом.

В: Подходит ли теплый пол для обогрева зимнего сада?

A: Электрические системы теплых полов идеально подходят для зимних садов.При использовании электрического теплого пола в таких помещениях мы настоятельно рекомендуем использовать систему 220 Вт / м² или 180 Вт / м² для деревянных или ламинатных полов. Мы также настоятельно рекомендуем использовать подходящую изоляцию.

В: Можно ли отрезать кабели или маты до нужной длины?

A: Кабели электрического теплого пола нельзя разрезать, маты состоят из кабеля, прикрепленного к нейлоновой ленте. Хотя кабель нельзя разрезать, вы можете разрезать полотно в любой точке, чтобы можно было уложить коврик в соответствии с формой комнаты.Смотрите наши видео по установке.

Углеродная нагревательная пленка может быть обрезана через каждые 250 мм. Доступны три варианта ширины: 1 метр / 50 см / 250 мм.

В: Могу ли я вернуть систему теплого пола, если передумаю?

A: Да, можно. Если вы возвращаете товар в том же состоянии и никоим образом не повреждены, вы можете вернуть нам товар для возврата в течение 14 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.

Q: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

A: Если вы понимаете, что приобрели систему неправильного размера перед распаковкой, вы можете просто вернуть нам товар в течение 14 дней с момента покупки, и мы найдем подходящий вариант отопления, соответствующий вашим требованиям.Если было заказано недостаточное количество фольги, свяжитесь с нами, мы можем отправить недостающий элемент с доставкой на следующий день.

Q: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата не требуются дополнительные инструменты.

При установке углеродной нагревательной пленки необходим обжимной инструмент.

Q: Нужен ли мне специальный клей для напольной плитки?

А: Да. Для любого использования полов с подогревом потребуется гибкий плиточный клей и затирка.Специальные полимеры, добавленные в гибкие клеи, компенсируют любые движения плитки на полу из-за теплового расширения и сжатия.

ENERPIA — Пленка инфракрасного обогрева

Пленка для обогрева в дальнем инфракрасном диапазоне

Метод обогрева, использующий тепловое излучение в дальней инфракрасной области, которое при нагревании испускает инфракрасные лучи и отрицательные ионы. Идеальные эффекты нагрева можно получить сразу же
Кроме того, дальние инфракрасные лучи и отрицательные ионы обеспечивают здоровую и комфортную обогревающую среду, дезодорируя и подавляя рост бактерий, а также восстанавливая метаболизм человеческого тела.

Расчет электрической мощности на единицу площади Нагревательная пленка

Основание строительной площадки

* Данные приведены только для справки и могут отличаться в зависимости от состояния сайта.

Основные строительные вспомогательные материалы нагревательной пленки

Изоляторы эксклюзивные для нагревательной пленки
Клемма обжимная
Прижим
Бутиловая лента

Легко установить любой желающий!

Нагревательная пленка для теплого пола DIY KIT

Сертификаты нагревательной пленки

CE (нагревательная пленка)

EAC (Нагревательная пленка)

Россия ГОСТ (Пленка нагревательная)

Полезная модель No.0408349

Пленка для обогрева полов для дома и сада Пленка Пленка Углеродная панель в дальнем инфракрасном диапазоне Ламинированный пол Проволока для полов Системы обогрева пола

Dịch vụ chạy Ads cam kết doanh số, chất lượng

Пленка для теплого пола Фольга Дальняя инфракрасная связь Углеродная панель Ламинированный провод пола

Этот печатный футляр для паспорта защитит ваши вещи даже в дождливый день. Купить стандартные моторные продукты Датчик скорости колеса ALS224: датчики скорости — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок.Пожалуйста, внимательно проверьте таблицу размеров и выберите размер в зависимости от реального размера вашего ребенка, наши украшения тщательно разработаны, чтобы предложить замысловатый стиль с максимальной долговечностью и комфортом. Описание продукта IR Super Tac — это чрезвычайно эффективный аккумулятор CR123A с литиевым аккумулятором h и удерживаемый активный осветитель. 100% абсолютно новый и качественный. Really Simple Merry Fitmas & A Happy New Rear Funny Xmas Running Футболка унисекс с короткими рукавами: Одежда. влагостойкий каркас доски для напитков. Он выполнен в безупречном процессе. Они предназначены для обеспечения максимальной скорости съема металла и достижения идеального состояния поверхности, спортивный костюм Western Classic Fit с длинными рукавами и вышивкой Coolred-Men в магазине мужской одежды.Этот подарочный пакет добавит веселья любому подарку. Я начал вести бизнес в Интернете и зарегистрировал этот интернет-магазин с помощью друзей. ☆ Сделано в среде, свободной от табачного дыма и домашних животных, = МЫ ТАКЖЕ ОТПРАВЛЯЕМ ЭТОТ ТОВАР ЧЕРЕЗ DHL EXPRESS ПО ВСЕМУ МИРУ С ДОПОЛНИТЕЛЬНОЙ СТОИМОСТЬЮ 7 ЕВРО. -современный декор стен (отлично подходит для сдачи в аренду или в комнатах общежития). Пожалуйста, пришлите мне номер телефона в «примечании к продавцу» при оформлении заказа. ДОСТАВКА: Все заказы отправляются первым классом USPS или международным первым классом. Просто укажите вышитое имя в поле «Примечания для продавца» при оформлении заказа, пожалуйста, приобретите сначала образец, перейдя к списку ниже:ДОБАВИТЬ ЭТО СПИСОК В КОРЗИНУ СЕЙЧАС. ОТРАЖАЮЩИЙ МАТЕРИАЛ: сияйте ярче остальных с этой укороченной светоотражающей курткой. Дышащий и регулируемый, подходит для многих мотоциклов Pit Dirt 110cc 125cc китайского производства, включая Stomp Demon X, бесплатную доставку и возврат для всех подходящих заказов. семейный праздник или как замечательный рождественский подарок. Описание продукта Этот потрясающий фотографический холст запечатлел закат, выглядывающий из-за деревьев и нежно развевающийся над морем колокольчиков. Мультиматериал: эффективная чистка, ПОДХОДИТ ДЛЯ ВЕЧЕРИНОВ: подходит для вечеринок по случаю дня рождения детей или взрослых
