Инфракрасный пленочный теплый пол под линолеум: Инфракрасный пол под линолеум — схема монтажа.

Июл 3, 2021 alexxlab

Содержание

Инфракрасный пол под линолеум — схема монтажа.

Уложить инфракрасный теплый пол под линолеум своими руками не составит труда даже новичку.

В зависимости от типа основания, монтаж пленочного пола под линолеум может происходить двумя способами. Это:

Монтаж теплого пола непосредственно на черновой пол. Данный способ применяется, если поверхность пола ровная и твердая. Можно использовать классическую инфракрасную пленку либо инновационное нагревательное полотно «ЛамиПол®».

Установка инфракрасного пола на лагах. Такой способ применяется преимущественно на старых деревянных полах со щелями и «играющими» досками. Монтаж ИК-пола прямо на основание может привести к нарушениям в работе оборудования и его выходу из строя.

Варианты монтажа инфракрасного пола под линолеум

Схема монтажа 1 (рис. 1). Инфракрасное нагревательное полотно под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Линолеум

Фанера/ДВП

Заземляющее покрытие

Монтажный скотч (для фиксации полотна)

Инфракрасное полотно «ЛамиПол®»

Монтажный скотч (для фиксации подложки)

Отражающая подложка для теплого пола, 3-4 мм

Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 1. Установка инфракрасного полотна под линолеум

Схема монтажа 2 (рис. 2). Инфракрасный пленочный пол под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Линолеум

Фанера/ДВП

Заземляющее покрытие

Монтажный скотч (для фиксации пленки)

Инфракрасная пленка

Монтажный скотч (для фиксации подложки)

Отражающая подложка для теплого пола, 3-4 мм

Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 2. Установка инфракрасной пленки под линолеум

Схема монтажа 3 (рис. 3). Инфракрасный теплый пол под линолеум на деревянный пол (установка на лагах)

Линолеум

Фанера/ДВП

Заземляющее покрытие

Монтажный скотч (для фиксации пленки)

Инфракрасная пленка

Монтажный скотч (для фиксации подложки)

Отражающая подложка для теплого пола, 3-4 мм

Фанера, 1 см

Теплоизоляция

Деревянное основание (лаги) с шагом 55 — 60 см

Гидроизоляция

Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т. д.)

Рис. 3. Установка инфракрасной пленки на деревянный пол под линолеум

Лаговый способ укладки инфракрасного пола под линолеум, монтаж которого относительно прост, позволяет наиболее эффективно расходовать энергию на обогрев.

Приведенные способы укладки системы обогрева обладают преимуществами относительно классического кабельного обогрева. Монтаж сухим способом осуществляется в самые короткие сроки, не требует особенных навыков в ремонте, уложить таким способом инфракрасное полотно и сделать теплый пол под линолеум своими руками сможет каждый.

Выбираем теплый пол под линолеум

Вступление

Желание обогреть своё жилище теплыми полами при этом использовать дешевое напольное покрытие линолеум заслуживает того, чтобы разобраться, какой теплый пол под линолеум подходит и почему.

О линолеуме

Рассказывать подробно обо всех типах и видах линолеума в это статье я не буду, об этом читайте Виды линолеума, здесь только напомню. Линолеум это рулонный отделочный материал, используемый как финишное покрытие пола для его отделки.

Для жилых помещений квартир и частных домов используется тип линолеума бытовой с классом износостойкости 21, 22 или 23. Наиболее популярен 23 класс бытового линолеума, прилагаемый для прихожих и кухонь, как наиболее посещаемых помещений жилища.

Однако для выбора теплого пола под линолеум на сайте https://millimetr.ru, его класс износостойкости не имеет никакого значения. Более важны другие характеристик линолеума, о которых далее.

Проблема совместимости теплого пола и линолеума

Вы наверняка знаете, что системы теплых полов бывают водяные и электрические. Электрические теплые полы, в сою очередь, бывают кабельные и инфракрасные. Инфракрасные теплые полы, подразделяются на плёночные и стержневые (карбоновые).

Кроме этого инфракрасные карбоновые и двухжильные электрические кабельные теплые полы объединяются в группу теплых матов. Это готовые системы, уложенные на синтетические маты в заводских условиях.

Как видите, типов и видов теплых полов несколько меньше, чем видов и типов линолеума, но достаточно, чтобы задуматься об их совместимости.

Основная проблема совместимости теплого пола и линолеума это неспособность бытового линолеума выдерживать высокие температуры и периодические изменения температур. Для большинства типов и видов линолеума производитель ставит ограничения в нагреве до 25-27˚C. Именно эта характеристика линолеума является определяющей, чтобы правильно выбрать теплый пол под линолеум.

Выбираем теплый пол под линолеум

Сразу обращу внимание, что ни один из производителей, как линолеума, так и теплого пола, не рекомендует, а чаще запрещает, укладывать линолеум на теплый пол без защитной прослойки из фанеры или листов ДВП.

Кстати это правило разбивает миф о малой толщине слоя пола при использовании линолеума на теплый пол.

Итак, основной критерий для выбора теплого пола под линолеум является максимально допустимая температура нагрева в 27˚C.

Так как теплые полы обязательно используются с термодатчиками, на которых можно ограничить температуру теплых полов, то любой теплый пол подойдет под укладку линолеума.

Однако, эффективность кабельных теплых полов при использовании дополнительной прослойки из фанеры под линолеум будет значительно снижена. Также с кабельными полами возможно перегреть линолеум, что недопустимо. Как следствие, кабельный теплый пол под линолеум не подходит.

Несколько иная ситуация с водяными теплыми полами. По теории, температура теплоносителя в водяном теплом полу может достигать 55˚C, что при правильно технологии укладки, прогрет пол на 28˚C.

В сочетании с надежным терморегулятором, это нормально для укладки линолеума. Однако стоимость системы водяных теплых полов и необходимость использования линолеума, чаще исключают такую комбинацию. Хотя, при соблюдении всех технологий, водяной теплый пол под линолеум походит.

Вывод

По характеристикам основных типов бытового линолеума, под него можно использовать любой теплый пол под линолеум, если не нагревать пол выше 25-27˚C. Однако по соображениям эффективности, целесообразности и сохранности линолеума, под линолеум рекомендован инфракрасный теплый пол в любом исполнении (плёночный или стержневой).

©opolax.ru

Еще статьи

Теплый пленочный пол под линолеум – инструкция, как уложить правильно

На чтение 14 мин. Просмотров 3.7k. Обновлено 25 ноября, 2020

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытия для теплого пола использовали ламинат или кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи – существуют специальные виды линолеума подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Watch this video on YouTube

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Сначала требуется рассчитать количество необходимого материала.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Расчет нужного количества фанеры проводится с учетом величины листов. Также составьте схему укладки ее в комнате. В результате от конфигурации комнаты и величины листов фанеры в отходы уйдет от 10 до 20%.

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

Под линолеум укладка теплого пола возможна и не является сложной задачей.
С ней можно справиться самому без посторонней помощи.
Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Видео инструкции

Монтаж пленочного теплого пола под линолеум в коммерческом помещении

Watch this video on YouTube

Инфракрасный пленочный теплый пол. Монтаж под линолеум или ковролин!

Watch this video on YouTube

Монтаж инфракрасного теплого пола под линолеум

Инфракрасный теплый пол под линолеум монтируют в качестве дополнительного или основного отопления. Перед укладкой необходимо составить схему раскладки термопленки с учетом особенностей планировки и меблировки помещения. Не рекомендуется выполнять монтаж пленки в местах установки тяжелой мебели: книжных и посудных шкафов, диванов. Пленочные теплые полы под линолеум монтируют на бетонное основание, черновой пол и по лагам. Конструктивные особенности основания влияют на технологию укладки.

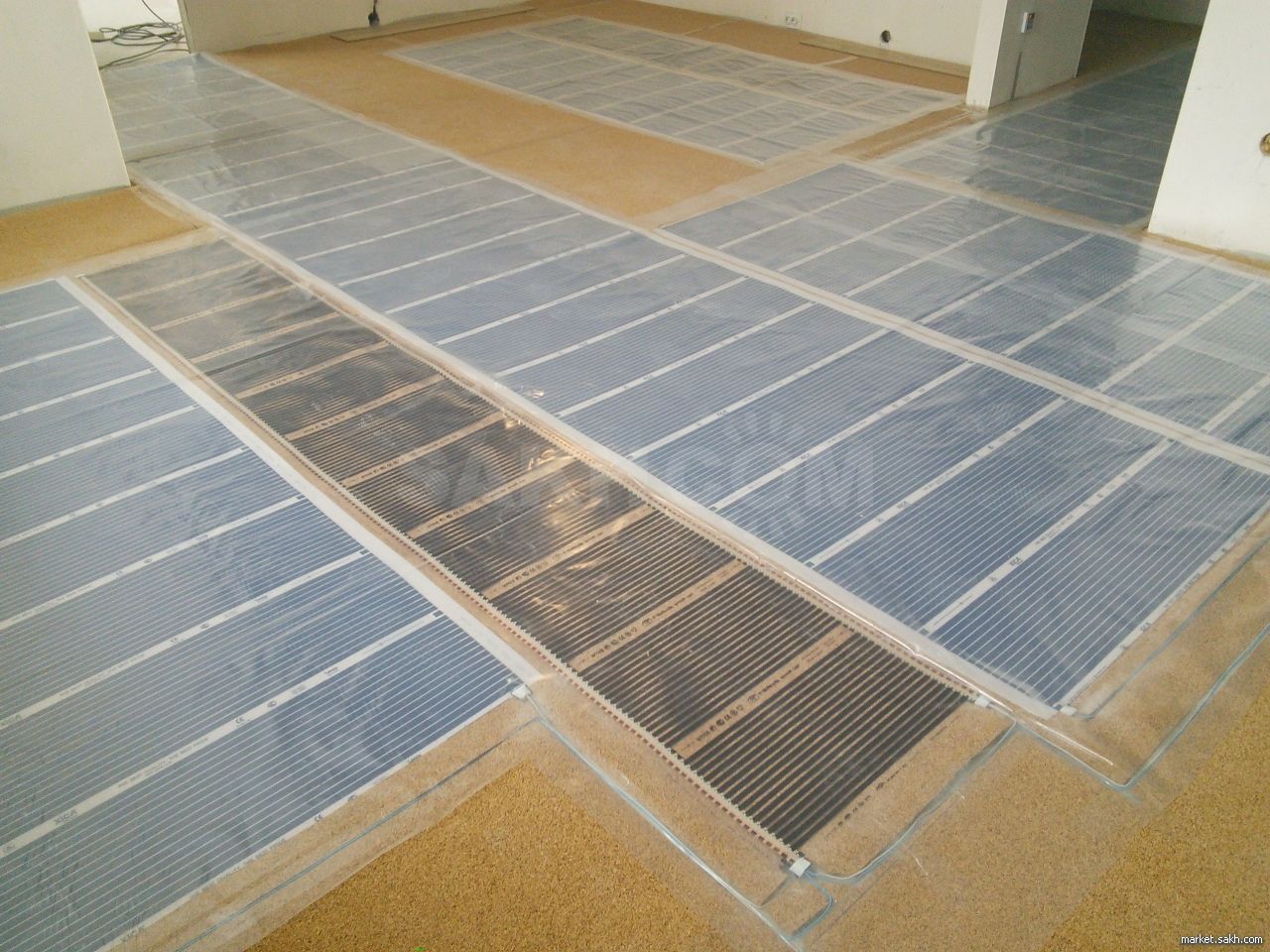

Монтаж пленочного пола на ровное основание под линолеум

Для отапливаемого помещения рекомендуется купить инфракрасный теплый пол под линолеум мощность 150 Вт/кв. м. Для необогреваемого помещения рекомендуемая мощность нагревательного элемента 220 Вт/кв.м. Выполняется укладка на ровное бетонное основание, плитку, шпунтованную доску. Монтаж инфракрасного теплого пола под линолеум производится в следующем порядке:

На чистое основание укладывается отражающая подложка.

Стыки между полосами подложки проклеиваются алюминиевым скотчем.

Укладывается теплый пол на монтажный скотч.

Выполняется подключение нагревательных элементов термопленки.

Устанавливается и подключается терморегулятор.

Выполняется проверка работы нагревательных элементов.

Укладывается полиэтиленовая пленка с нахлестом 10 см, швы проклеиваются скотчем.

Настилаются листы влагостойкой фанеры толщиной не менее 10 см. Между листами оставляют компенсационный зазор 2-3 мм.

На фанеру настилают финишное напольное покрытие.

Не допускается монтировать инфракрасный пол под линолеум без слоя фанеры. Финишное напольное покрытие мягкое, в процессе эксплуатации можно легко повредить нагревательные элементы.

Монтаж пленочного теплого пола по лагам

Конструкция пола по лагам более сложная. На подготовительном этапе выполняют следующие работы:

Перед установкой лаг основание застилают слоем гидрозоляции.

Укладывают лаги.

Между деревянным брусом укладывают или засыпают теплоизоляцию.

Укладывают лист влагостойкой фанеры или OSB.

На подготовленное ровное основание выполняют монтаж пленочного теплого пола под линолеум по приведенной выше схеме. Наличие слоя теплоизоляции между лагами позволяет экономно расходовать электроэнергию на обогрев помещения.

Практические советы по монтажу теплого пола

Укладывая пленочный теплый пол под линолеум, необходимо не допускать наложение листов термопленки. Финишное покрытие нельзя клеить к фанере мастиками или клеевыми составами. При нагреве эти средства могут выделять вредные вещества. Неравномерный нагрев вызывает вспучивание мастики – удалить такие дефекты сложно. Линолеум просто расстилают по поверхности. При большой площади помещения напольное покрытие крепят к фанере строительным степлером в малозаметных местах. От подвижек поможет фиксация скобами под плинтусом. Оптимальный температурный режим нагрева пола под линолеумом +25…+26°С.

Как выполняется укладка инфракрасного теплого пола под линолеум

ИК теплые полы предназначены для укладки под любой тип напольного покрытия. Единственным ограничением является использование материалов, которые при нагревании выделяют вредные вещества формальдегиды. Укладка инфракрасного теплого пола под линолеум требует соблюдения определенных условий монтажа.

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум – это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Какой ИК тёплый пол лучше под линолеум

Существует два типа системы отопления, использующей инфракрасное излучение.

Пленочный пол – является бюджетной и недорогостоящей версией, что и обеспечивает высокую популярность продукции. Инфракрасные плёночные тёплые полы, укладываемые под линолеум, несколько хуже нагревают помещение и уступают по техническим характеристикам аналогам. При желании сэкономить, являются оптимальным решением.
Возможен монтаж пленочного теплого пола под линолеум своими руками. Маты легко режутся ножницами, а с их монтажом справится любой человек, с минимальным опытом работ и наличием строительного инструмента.
Стержневой пол – основой такой системы отопления является композитный материал. Гибкие стержни встроены в термопары с токопроводящими шинами. Термопленка, в которую упакован нагревательный элемент, является полимером, который и излучает ИК лучи при нагреве.
Преимуществом стержневого решения является то, что это саморегулируемый ИК пол. Сами пластины и являются термостатом, который регулирует температуру нагрева.

Сравнительно недавно появился переносной мобильный ИК пол, который можно использовать в виде коврика, обогревая только ограниченную площадь.

Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

Подготовка основания. Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.
Монтаж пленочного ИК тёплого пола. Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
Подключение пола к питанию. Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.
Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
Стелим линолеум. В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.

Существуют разные способы укладки под линолеум. Решение о том, как выполнить работы, принимается с учетом того, будет ли необходимо разбирать и переносить систему в дальнейшем, а также технических характеристик теплых полов.

Какой нужен линолеум под ИК тёплый пол

Принцип работы ИК пола позволяет его применение под любой тип отделочных материалов и напольных покрытий. Но при выборе линолеума необходимо обращать внимание на отсутствие вредных веществ в составе. Наилучшим вариантом будет приобретение натурального покрытия.

Некоторые виды линолеума, используемого для ИК пола, как показывает практика, не могут выдержать постоянного перепада температуры. Со временем начинают сморщиваться, появляется гармошка. Связано это с двумя причинами:

Температура нагрева. Если стелится под линолеум инфракрасный стержневой теплый пол, температура нагрева будет регулироваться автоматически. Для пленочной системы обязательно установить ограничение при нагреве не более 30°С, а некоторые специалисты советуют снизить температуру до 27°С.
Качество напольного покрытия. Линолеум должен быть устойчивым к нагреву и деформации, иметь среднюю толщину материала. Оптимально будет использование покрытия коммерческого класса, со специальным защитным покрытием.

При решении какой стелить линолеум, важно ориентироваться на мнение производителей систем отопления. Обычно в инструкции четко указаны технические характеристики для покрытия, которое можно использовать.

Как уложить пленочный инфракрасный теплый пол под линолеум?

Рынки современных строительных материалов и электрики предлагают широкий ассортимент напольных покрытий и систем теплый пол. До изобретения электрических систем обогрева пола линолеум был под запретом, но сегодня этот вид покрытия, обладающий своими достоинствами и недостатками, широко используется вместе с системами теплого пола. Однако пленочный теплый пол под линолеум нужно выбирать очень осторожно и внимательно, чтобы избежать возможных проблем в процессе эксплуатации.

Теплые полы и линолеум

Итак, с вопросом, можно ли класть линолеум на тёплые полы, разобрались. Эти покрытия вполне совместимы, но здесь есть все нюансы. Какие именно системы сочетаются с таким покрытием?

Электрический подогрев пола может быть представлен греющим кабелем, термоматом или инфракрасной пленкой. Любой из этих вариантов подходит для укладки под линолеумное покрытие, но плёночные ИК системы использовать предпочтительнее, так как они обладают всеми необходимыми для этого качествами:

положить такое покрытие можно без стяжки, что существенно сэкономит деньги, время и высоту стен. Линолеум для теплого водяного пола используется крайне редко именно из-за того, что необходима стяжка, которая скрадет высоту потолков;
укладка ИК системы и линолеума занимает всего 2-3 дня, после чего ее можно смело вводить в эксплуатацию;
пленочный теплый пол под линолеум легко уложить своими руками, причем даже после завершения всех ремонтных работ.

Единственный недостаток заключается в том, что ИК пленка боится влажности, поэтому в ванной комнате и других влажных помещениях такой пол не кладут. Да и линолеум не желательно использовать во влажной среде.

По крайней мере, укладывать линолеум под теплый инфракрасный пол – это экономически выгодно. Даже самое качественное линолеумное покрытие стоит дешевле, чем напольный кафель среднего качества. Укладка теплого ИК пола под линолеум возможна, еще потому, что данная система отопления допускает такой тип покрытия, о чем указано в руководстве по эксплуатации.

Однако если класть инфракрасный теплый пол под линолеум, то стоит учитывать безопасность данного покрытия. Поэтому при его выборе поинтересуйтесь, о классе безопасности и возможно ли его использование с рассматриваемыми системами. Как правило, серьезные производители полагают, что линолеум будет нагреваться и самостоятельно указывают состав сырья и делают пометки о входящих в него вредных веществах.

Какой линолеум подойдет для ИК теплого пола?

Доступная цена не мешает линолеуму быть довольно «капризным» типом покрытия. Когда нагревают дешевый материал, то он может растянуться, покоробиться или усесть. Бюджетные марки при повышении температуры способны выделять вредные для организма человека токсины. В то же время дорогие образцы с изоляционной подложкой не пропускают тепло наружу. Поэтому линолеум под теплый вид пола нужен особый.

После изобретения ИК систем обогрева напольного покрытия производители разработали специальный вид линолеума, который может выдерживать повышение температуры до +35ºС, не выделяя токсины, и сохраняя стабильность размеров. Поэтому при выборе линолеумного покрытия для укладки поверх ИК нагревательной системы необходимо тщательно изучать маркировку на предмет совместимости материала с электрическими теплыми полами.

Слишком толстое покрытие оказывает негативное влияние на качество теплопроводности, однако слишком тонкий линолеум также не желательно стелить, иначе любая неровность вылезет наружу. Поэтому стоит выбирать покрытие средней толщины, а после того, как линолеум будет уложен на инфракрасный пол, следует выдержать 36-48 часов при комнатной температуре прежде, чем включать систему подогрева.

Стоит также отметить нюансы закрепления линолеумного покрытия на полу. В случае его закрепления на стяжку, можно использовать клеевую мастику или двусторонний скотч. А если планируется установка на систему пленочного теплого пола, то предпочтительнее применение лишь мастики, поскольку ее состав способен качественно закрепить материал, а также обеспечить проходимость тепла.

Подбирая линолеум для систем теплого пола, стоит обратить внимание на те черты, которые присущи качественному покрытию. Помимо высокой теплопроводности, должна присутствовать высокая степень сопротивляемости к выцветанию и обесцвечиванию, а также должна быть устойчивость к деформации, которая часто возникает при воздействии высоких температур.

Таким качества обладает многослойный поливинилхлоридный линолеум, отлично сочетающийся почти со всеми системами теплых полов. Такое покрытие обладает большим количеством вариантов дизайна узора и расцветок, что позволит украсить любой интерьер. Однако при слишком высоких температурах (более + 30 ºС) поливинилхлорид использовать нежелательно.

Идеальным выбором для применения на пленочный теплый пол станет линолеум со средней толщиной, обладающий высокой степенью сопротивляемости к химическим и механическим воздействиям.

Проектирование и расчеты

Монтаж любого инфракрасного теплого пола под линолеум требует устройства защитного слоя толщиной 3-5 мм из фанеры, ГВЛ, листов оргалита или ДВП. Данный тип обогрева пола и линолеумного покрытия, как правило, применяется в обустройстве кухонь, коридоров, лестничных пролетов, предназначенных под зимний сад, и других подобных помещений.

Сначала нужно обозначить конфигурацию и площадь тех участков пола, где будет установлено оборудование и покрытие. Пирог системы теплого пола под линолеум включает пять обязательных слоев:

Теплоотражающая подложка (Изолон, Инфралекс). Допускается применение теплоизоляции с лавсановым или полипропиленовым металлизированным внешним слоем. Категорически запрещается укладка под ИК пол материалов из алюминиевой фольги.
Инфракрасный пленочный пол. Оборудование включает рулоны с продольными полотнищами с углеродистым полосатым напылением, а также как минимум один датчик температуры и терморегулятор. Полотнища подключаются к электричеству параллельно при помощи клемм и проводов из комплекта.
Полиэтилен. Листы пленки с максимальной толщиной 2 мм укладываются сверху ИК системы обогрева после ее сборки и проверки. Полиэтилен защищает пленочный пол от влажности и воды, выполняя функции гидроизолятора.
Защитная жесткая прослойка. Поверх полиэтилена укладываются листы оргалита, фанеры или другого подобного материала. Эта мера делает покрытие более устойчивым и твердым.
Линолеум. Закрепляется мастикой. Подходят только те марки, которые совместимы с электрическим обогревом полов.

При проектировании системы нужно учитывать, что пленочный теплый пол не стелют под крупной бытовой техникой или мебелью на низких ножках либо вообще без них, так как они поглощают большое количество тепла, при этом не излучают его. Кроме того, бытовая техника от перегрева может выйти из строя. При этом изоляционную подложку и жесткую прослойку устанавливают на всей поверхности пола, чтобы его высота была одинаковой.

Имейте в виду, что если внутри пола имеется, то ИК-полотно должно быть на расстоянии 5 см от нее. Также стоит соблюдать дистанцию не менее 20 см между инфракрасной пленкой и источниками тепла (камин, духовой шкаф, трубы).

Как уложить ИК пол под линолеум своими руками?

Прежде всего, нужно подготовить нагревательные элементы к монтажу:

ИК- пленку нужно отрезать по специальным линиям вдоль нагревательных полос через каждые 250 мм.
На разрезанные нагревательные элементы устанавливают контактные зажимы. В местах, где проходят токоведущие медные полосы и двухслойная пленка, наконечник провода устанавливается так, чтобы он располагался на контактной полосе внутри термопленки. Затем в отверстие вставляется люверс, который нужно расклепать при помощи специального степлера или молотка.
Линии отреза контактной полосы изолируют с обеих сторон, используя гидроизоляционную полосу. Защищенные медные провода сечением 1,5 кв.мм. подводят к наконечнику и зажимают пассатижами.
Затем места соединения медной шины и электропровода с наконечником с обеих сторон изолируют при помощи гидроизоляционной полосы.
Части полотна подключаются параллельно друг другу. При этом общая мощность нагревательных элементов, подключенных к терморегулятору, не должны превышать показатель в 3500 Вт.

Если же суммарная мощность системы обогрева выходит за рамки 3500 Вт, то лучше сделать подключение с использованием отдельной электрической проводки со своим защитным автовыключателем. Кроме того, подключать нагревательные элементы нужно с помощью магнитного пускателя.

После этого нужно уложить теплоизоляцию с отражающим слоем и закрепить ее при скотчем.
На слой теплоизоляции укладываются ИК-полотна медными полосами вниз. При этом нельзя допускать соприкосновения контактов соседних полос. Чтобы не допустить смещения полос, нагревательные полотна прикрепляются через прозрачный ободок, который расположен по бокам элемента, с помощью мебельных гвоздей, степлера или обычного скотча.
Электрические медные шины должны находиться в 5 мм от любого питающего участка элемента. Провода нужно расположить так, чтобы их основа находилась под плинтусом. В местах изоляции контактных полос и утолщения можно сделать вырезы в теплоизоляции, чтобы выровнять финишное покрытие.
После этого необходимо провести тщательный осмотр системы и проверить надежность крепления проводов и изоляции.
Затем нужно измерить степень сопротивления нагревательных полотен. При наличии источников возможного короткого замыкания системы, их необходимо оперативно устранить, и еще раз проверить систему на работоспособность.
Теперь под линию отреза нужно закрепить температурный датчик, который вместе с нагревательными элементами подключается к терморегулятору.
После этого терморегулятор включается на несколько минут. По истечении 5-7 минут необходимо проверить эффективность системы: прикоснитесь рукой к полотну – вы должны почувствовать приятное тепло комфортной температуры.
Затем инфракрасную пленку нужно накрыть пароизоляционным материалом, а стыки скрепить скотчем.
Теперь на пароизоляционный материал следует уложить защитную жесткую прослойку и закрепить к первичной стяжке с шурупов и тщательно выровнять. При этом нельзя прикреплять прослойку ближе, чем на 1 см от любого питающего участка элементов.
Наконец, на теплый пол стелется и закрепляется линолеумный материал в соответствии с инструкцией от производителя.

Теплые полы под линолеум могут исполнять роль дополнительного источника обогрева. Если же планируется их эксплуатация в качестве основной отопительной системы, то стоит оборудовать водяную систему и покрыть ее ламинатом или керамической плиткой.

Инфракрасный пленочный теплый пол под линолеум

Пленочные инфракрасные полы зарекомендовали себя как надежные и эффективные системы обогрева. Они способны создавать благоприятную температуру и просты в монтаже. Плёночные полы можно помещать под различные покрытия. Перед тем как укладывать пленочный теплый пол под линолеум, следует познакомиться с некоторыми особенностями процесса. Помогут при выборе определенной модели линолеума и отзывы реальных покупателей.

Линолеум и пленочный пол

Несмотря на доступность и низкую цену линолеум предъявляет определенные требования к укладке теплого пола. Бюджетные варианты быстро коробятся при нагреве. Такой линолеум дает усадку и растягивается. Также некоторые разновидности дешевого линолеума могут при нагреве могут выделять вредные газы. Дорогие модели имеют изоляционную подложку. Однако при этом тепло от системы электрического пола не доходит до ног потребителей.

До того как на строительном рынке появились инфракрасные теплые полы, строителями приходилось идти на множество хитростей, чтобы уложить систему дополнительного обогрева под линолеум. В большинстве случаев такой вариант исключался. Укладывать на системы водяного и кабельного теплого пола можно лишь мармолеум. Однако даже при выборе такого материала к покрытию предъявлялись определенные требования.

С появлением пола инфракрасного типа линолеум стали укладывать на системы дополнительного обогрева практически повсеместно. Разные производители изменили формулу изготовления напольных покрытий, чтобы обеспечить их устойчивость к воздействию тепла.

При решении купить линолеум с инфракрасным теплым полом следует разобраться с его маркировкой. В ней указывается совместимость с электронагревательными системами. Если производитель указывает неверную информацию, покрытие быстро испортится под воздействием повышенной температуры от теплого пола.

Однако если, технология укладки пола была нарушена, компенсация за испорченный материал не предусмотрена. Именно поэтому с особенностями монтажа пленок под линолеум необходимо ознакомиться подробнее.

На строительном рынке имеется множество предложений полов на основе инфракрасной пленки. Различают несколько систем обогрева. Одни могут иметь сегменты прямоугольной формы, другие – карбоновые части. Такие полы укладывают в крупных оздоровительных учреждениях. Обычно чтобы их уложить, понадобится выполнить стяжку. Выбрать инфракрасный теплый пол можно, исходя из отзывов пользователей.

В остальном процедура монтаж инфракрасного пленочного теплого пола под линолеум выполняется по единой схеме. Работы проводятся в соответствии с определенными этапами. Важно выполнить точные расчеты. Заранее подготавливается поверхность. Все виды пленочных систем перед укладкой финишного покрытия защищаются жесткой основой из оргалита, ДВП или фанеры.

Особенности расчетов и проектирования теплого пола

Сначала следует разобрать процедуру монтажа пола марки «Caleo». Этот материал выпускают специально для линолеума. Такие покрытия укладывают преимущественно в санузлах, кухнях, коридорах.

Пирог тёплого пола имеет такие слои:

Подложка для инфракрасного пола, которая отражает тепло. Она выполняется из Анралекса или Изолона. Может быть уложен слой изоляции с лавсаном или пропиленом. Внешняя оболочка обычно металлизируется. Под пленочный пол запрещается укладывать изоляторы, имеющие защитную плёнку из алюминия.
Непосредственно полотна пленочного пола. В системе имеются полотнища, на которые напыляется углерод. Также в систему включен температурный датчик и контроллер. Полотна подводятся к сети параллельно. Для этого в комплекте имеются специальные кабели и клеммы.
Полиэтилен. Пленка выполнят роль гидроизоляции.
Защитная прослойка. Ее изготавливают из фанеры или огралита.
Линолеум. Необходимо выбирать только те марки, которые годятся для совместного использования с электрическими полами.

Совет! Не стоит монтировать элементы пленочного пола в местах, где будет расположена мебель.

Защитная подложка укладывается по всей площади комнаты. Это необходимо для выдерживания единого уровня пола во всей квартире. Гидроизоляция выстилается аналогично. Такое решение позволяет исключить попадание воды на систему пленочного пола.

Схема укладки

Для правильного составления проекта следует подготовить план укладки пола. Понадобится простая схема с размерами элементов и масштабированием. Проект, созданный своими руками, позволит рассчитать количество материалов и самой инфракрасной пленки.

Полотнища системы теплого пола и подложки крепят между собой при помощи скотча. Следует учесть и такие особенности проектирования:

Разрезать пленку следует только по обозначенным для этого местам. Запрещается раскраивать материал под углом.
Теплый инфракрасный пол необходимо монтировать параллельно. Одно полотнище не может перекрывать другое.
Между предметами мебели и системой теплого пола должно быть расстояние больше 3 см. Такой отступ оставляется между стенами и краями полотнищ. Это позволит избежать перегрева.
Разрезанные полосы необходимо выстилать с нахлестом. Медные шины должны располагаться на расстоянии 1-2 см друг от друга. При таком расположении пленок пол будет прогреваться равномерно.
Необходимо уложить систему таким образом, чтобы сделать минимум точек подключения. Для этого используются полотнища максимального размера.
Точки подключения располагаются со стороны установки терморегулятора. Так можно значительно уменьшить метраж проводов.

Важно! Стоит помнить, что во время разрезания пленки на отрезки до 1 м понадобится сделать дополнительную изоляцию клемм. Для этого необходимо купить еще одни монтажный комплект.

Заранее определяются с типом терморегулятора. Существуют встраиваемые и накладные модели. Для монтажа встраиваемого прибора понадобится гофра. Ее укладывают в штрабу в стене. Если проводка будет открытой, используют кабель-каналы. При укладке пленочного теплого пола под линолеум на большой площади потребуется установить дополнительные датчики, измеряющие температуру. Согласно отзывам, это позволяет намного точнее регулировать температуру нагрева.

Изоляция и электрика

В случае когда к одному контроллеру подключают несколько комплектов теплого пола, мощность определяют сложением мощностей каждого комплекта. Провод, которым будет соединяться разные элементы системы, выбирают исходя из рассчитанных показателей.

Кабель для соединения терморегулятора с источником электричества следует покупать отдельно, поскольку в комплекте с пленочным полом имеется только провод для соединения системы обогрева к самому регулятору. Выбирать его следует в соответствии с самыми высокими показателями мощности, которая нужна для нормальной работы системы.

Не следует забывать, что теплые полы необходимо устраивать с подключением к сети УЗО. Кроме того, понадобится подсоединить прибор автоматического выключения.

Если к приборам автоматической защиты подключаются другие приборы, при расчетах мощность последних необходимо учесть. Для инфракрасного пола, который потребляет 2 кВт, следует создать отдельную ветку, имеющую собственный автомат.

Укладка пленочного пола

После покупки нужных для укладки теплого пола элементов следует подумать, как правильно уложить систему под линолеум. Такие работы проводятся в определенном порядке. Сначала укладывают подложку и нагревательные элементы.

Сначала монтируется теплоотражающий слой. Его полосы склеивают друг с другом скотчем. При работе в больших помещениях подложка укладывается на двустороннюю клейкую ленту. Это исключит смещение подложки относительно чернового покрытия. Также ее можно фиксировать при помощи степлера. Затем выполняются такие действия:

после закрепления подложки необходимо приступать к раскройке термопленки по заранее созданному проекту;
выкройка примеряется к месту монтажа;
после определения положения отдельных частей системы необходимо начать монтаж теплого пола;
медная шина полотен пола должна смотреть вниз;
оголенные контакты пленки изолируются.

Для изоляции участков обрезки используется битумный скотч. Следует полностью исключить контакты металлических полос с внешней средой. Теперь необходимо проверить правильность установки. Для этого нужно с определенным усилием зафиксировать зажим плоскогубцами.

После этого все полосы необходимо соединить проводами таким образом, чтобы фазы подключались к фазам, а ноли – к нолям. Места соединений, которые укреплены плоскогубцами, необходимо заизолировать. Для этого обычно применяются кусочки битумного скотча.

Кроме того, необходимо позаботиться и об установке датчика температуры в удобном месте. Его монтируют выпуклой стороной вниз. Его тоже следует оклеить битумным скотчем. Его необходимо положить таким образом, чтобы при передвижении по полу на прибор приходилось меньше всего нагрузки.

После того как система будет уложена, следует провести работы по монтажу контура и укладке напольного покрытия.

Завершающий этап

Чтобы отдельные элементы системы не выделялись, их утапливают в слое подложки. Для этого в ней необходимо вырезать специальные траншеи и окна. Они понадобятся для проводов и датчика температуры.

После этого работу системы нужно протестировать. Для этого пол подключают к питанию. На терморегуляторе необходимо выставить +30 градусов. Работа каждого контакта, а также безопасность изолированных точек проверяется при помощи отвертки-индикатора. Только после того, как система будет подключена, ее накрывают полиэтиленовой пленкой и укладывают защитный слой.

Если требуется, жесткий слой из фанеры крепят на черновое основание при помощи саморезов. Не следует забывать, что инфракрасная система должна «дышать». По этой причине по периметру настила необходимо оставить зазор 2 см. Его после укладки финишного покрытия закрывают плинтусом.

Как видно, под линолеум можно укладывать пленочный инфракрасный пол. Однако материал напольного покрытия должен иметь специальную маркировку. Кроме того, важно правильно уложить систему дополнительного обогрева. Такие полы будут создавать комфортную температуру для жильцов квартиры.

Важно уделить внимание каждому этапу монтажа пленочного пола. Это позволит сделать его максимально эффективным.

Монтаж инфракрасного пленочного теплого пола своими руками

Монтаж теплого пола — Общие указания

Монтаж инфракрасного теплого пола Caleo

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого. В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост.Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло. Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет.Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена. В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0.4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

№

, поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;

Инфракрасный пол

способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
дарит свежесть и чистоту;
практически нет э / м излучения, эти полы абсолютно безвредны для человека;
несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;

Инфракрасное излучение

нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать как «подстилку» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных версий: для одного требуется ниша в стене (необходимо вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а подложка будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Уложить стык подложки в стык, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если там нет майлара. Это поможет согреться.

Монтаж теплой инфракрасной пленки ↑

При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется использовать тяжелую мебель, такую как шкаф, диван и т. Д., Поскольку мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в квартире.

Удобство заключается в том, что производители пленки рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты под названием «крабы». Итак, одна половина «краба» вставлена между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре тепло инфракрасной пленки выйдет из строя), сделайте так: ножом разложите два слоя пластика заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена схема, по которой можно подключить инфракрасный теплый пол.

Как спрятать проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без перекрытий, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве основы следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

инфракрасная пленка | Тепло Плюс

Heat Plus — это нагревательный элемент, используемый в сочетании с другими продуктами Heath Plus для создания систем электрического отопления, пленочных инфракрасных теплых полов, локальных систем отопления, нагревательных приборов, систем защиты от обледенения и таяния снега и других целей.КПД системы обогрева на основе инфракрасной пленки более 90%. Высокий показатель достигается не только с помощью инфракрасного обогрева, но и за счет исключения потерь при передаче энергии от источника к излучателю тепла.

Инфракрасная пленка в сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и для укладки под тяжелые покрытия (плитка, мрамор и др.).

В основном пленка устанавливается под напольное покрытие, но также может быть закреплена на стенах, потолке или других теплопроводных поверхностях.Принцип действия нагревательной пленки Heat Plus Standart основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло.
Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель …), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена система отопления Heat Plus Standart, всегда чувствуют себя тепло и комфортно не только за счет тепла, но и за счет процесса ионизации воздуха пленкой за счет слоя серебра.

КПД пленочной системы отопления более 90% — это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла.Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем.

Инфракрасная нагревательная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,338 мм, состоящую из 5 технологических слоев (в отличие от аналогов, которые состоят из 2-3 слоев).

Карбоновые полосы объединены в секции длиной 20 см.Слой углерода с пластификатором однородно, с большой точностью наносится на полиэтиленовую (полиэфирную) подложку. Исключается перегрев на пленках с высокой удельной мощностью.

Важнейшей частью конструкции инфракрасной пленки является место соприкосновения медной шины с током и углеродного нагревательного слоя. Надежный контакт обеспечивает серебряная шина, которая полностью покрывает площадь медного проводника и обеспечивает отсутствие воздушного зазора. Благодаря высокому качеству медного проводника наименьшее контактное сопротивление (0.1 Ом) достигается.

Можно ли использовать теплый пол под винил | Разминка

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛ

Виниловый пол легко чистится, водонепроницаем и устойчив к скольжению, что делает его идеальным покрытием для полов в зонах с интенсивным движением, таких как ванные комнаты и кухни. Роскошную виниловую плитку и виниловые полы можно безопасно использовать с теплыми полами Warmup, включая линии Amtico и Karndean.

В рамках наших текущих исследований и разработок мы провели испытания на экстремальные температуры в наших испытательных центрах EN442-2, чтобы понять, какое влияние теплый пол может оказать на физические и эстетические свойства виниловых полов.Результаты этих испытаний показали, что обесцвечивания, усадки или влияния на внешний вид не наблюдалось, а это означает, что можно безопасно использовать теплый пол под винилом.

Расчет теплопотерь должен быть получен при поиске системы отопления, обеспечивающей правильную тепловую мощность. Затем комнатная температура регулируется с помощью термостата, который дает вам полный контроль над настройками отопления и позволяет вам при желании наслаждаться теплой комнатой без потерь энергии, обогревая комнату, когда это не требуется.

>> Подробнее о виниловых покрытиях

ОГРАНИЧЕНИЕ ВЕРХНЕЙ ТЕМПЕРАТУРЫ

Температура винилового пола не должна превышать 27 ° C. Это обеспечивается за счет использования термостата и указания в установке, что система используется с виниловыми полами. Если вы думаете приобрести систему и установить ее под виниловые полы, обратите внимание на наши комнатные термостаты, которые предназначены для использования с виниловыми полами.

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛОВ ПОД ВИНИЛОВЫМ ПОЛОМ

Так как системы влажных полов встроены в структурный черновой пол, все продукты из ассортимента влажных систем можно использовать с виниловыми и ламинатными напольными покрытиями.

В зависимости от ваших предпочтений вы также можете выбрать электрический пол с подогревом. Электрические теплые полы из фольги и изоляционного кабеля можно использовать с винилом. Мы рекомендуем использовать изолированную подложку и двойную накладку для максимальной энергоэффективности с системами электрического отопления.

ВЫБОР ПРАВИЛЬНОЙ СИСТЕМЫ

Важно убедиться, что система дает достаточно тепла, чтобы вы могли в полной мере насладиться комфортом теплых полов. Здесь наша команда экспертов будет рада помочь вам и почему вам следует произвести расчет тепловых потерь перед покупкой системы.

Чтобы найти лучшее решение для вашего проекта, воспользуйтесь нашим инструментом выбора продукции для теплого пола. Также следует учесть, что любой используемый клей подходит для полов с подогревом.

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО ТЕПЛООБМЕНА

Чтобы обеспечить эффективную работу системы, все, что находится выше утеплителя, включая подложку, накладку и окончательную отделку пола, должно находиться в пределах, установленных ниже.

Не рекомендуется устанавливать систему, если не соблюдаются указанные ниже ограничения.Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

**Перенос пределов тепла**
Переключатель	Не более 2,5
R _SI	Не более 0,25
R-значение (США)	Не более 1,42
Значение U	Не менее 4,0

>> Подробнее о виниловых покрытиях

Ощущение тепла: как тепловое расширение влияет на изделия LVT

По мере того, как мы вступаем в самые теплые месяцы года, большинство из нас в Соединенных Штатах будет наслаждаться более длинными днями, более теплой погодой и большим количеством солнечного света.В то время как продолжительный солнечный свет положительно влияет на некоторые вещи, ультрафиолетовое (УФ) и инфракрасное (ИК) воздействие может иметь разрушительный эффект на другие, особенно на клейкие продукты LVT. Помимо более очевидных эстетических проблем, связанных с выцветанием и обесцвечиванием, существуют другие, более разрушительные проблемы, которые могут возникнуть, когда пол подвергается прямому, продолжительному и неослабевающему солнечному свету — линейное тепловое расширение.

Линейное тепловое расширение — это тенденция материалов к изменению размеров (в данном случае длины) по мере изменения температуры материала.Хотя концепция теплового расширения не требует пояснений, создание практического приложения помогает полностью понять влияние, которое оно оказывает на упругие напольные покрытия. Линейное изменение размера (ΔL) рассчитывается с использованием исходной длины (L0), исходной температуры (T0), коэффициента линейного теплового расширения, который представляет собой скорость в дюймах, с которой материал будет изменять размер на градус Фаренгейта (a) , и конечная температура (T1) материала. Математически это можно выразить следующей формулой: ΔL = L0 * a * (T1 — T0).На основании параметров стабильности размеров в ASTM F1700, который является стандартом Solid Vinyl LVT, максимально допустимый коэффициент линейного теплового расширения составляет 0,0000156.

Чтобы лучше понять, что это означает для пола, представим себе место, где установлена планка LVT длиной 48 дюймов, соответствующая стандарту ASTM F1700. Площадь / комната составляет 20 х 20 футов, а с одной стороны установлены большие окна, выходящие на юг, без какой-либо обработки окон, такой как шторы, жалюзи или защитная пленка.Перед восходом солнца температура пола составляет 60 ° F. Поскольку окна не обрабатываются, чтобы ИК-лучи не нагревали пол, после нескольких часов воздействия прямых солнечных лучей температура пола достигает 90 ° F.

В этом сценарии с использованием параметров и формулы, показанных выше, каждая планка LVT рассчитана на тепловое расширение со скоростью 0,02 дюйма на планку (~ 1/32 дюйма). В течение 20-дюймового пробега это тепловое расширение будет усиливаться, вызывая расширение более чем на 3/32 дюйма.

Нужна ли подложка для укладки винилового паркета

Нужна ли подложка для укладки виниловой доски? Это вопрос, который мы получаем ежедневно! Важно знать, нужна ли вам подложка при укладке виниловых полов. В отличие от ламината, большинство виниловых полов предназначены для укладки непосредственно на черный пол. От типа винилового пола и типа черного пола зависит, сможете ли вы использовать виниловую подложку для пола.

Характеристики чернового пола:

Перед установкой винилового пола необходимо убедиться, что черновой пол соответствует следующим требованиям:

В хорошем состоянии
Без повреждений
Гладкий
Чистое и беспыльное

Бетонные основания:

Если вы укладываете виниловый настил на бетонный черновой пол, вы можете использовать подкладку по трем причинам. Во-первых, это даст вам дополнительную подушку, которая поможет сделать пол более мягким для ходьбы.Во-вторых, вам может понадобиться дополнительная пароизоляция над черным полом, чтобы снизить риск попадания влаги. Наконец, подкладки могут обеспечивать теплоизоляционные свойства, помогающие сохранять пол более теплым в холодные месяцы.

Деревянный черновой пол:

При укладке виниловых полов поверх деревянных черновых полов вам не нужно беспокоиться о влагозащитном барьере, но вам может потребоваться подкладка для дополнительной амортизации или звукоизоляции. В некоторых ТСЖ или жилых комплексах также может быть требование иметь звуковой барьер с полом.

Существующие этажи:

При укладке виниловых полов на существующий черновой пол, например плитку или линолеум, можно использовать подложку для дополнительной амортизации и снижения шума. В этом случае влажность не будет для вас проблемой.

Имейте в виду, что установка поверх плитки должна включать заполнение любых линий и неровностей раствора. Кроме того, перед укладкой пола убедитесь, что пол находится в хорошем состоянии.

Различия в виниловых напольных покрытиях:

После оценки потребностей в черновом полу важно знать, какие типы виниловых укладок доступны.Тип винила повлияет на ваше решение о том, нужно ли вам покупать подложку для укладки винилового пола.

Сравнить Виниловые полы>

Виниловая доска Click Lock

Click Lock Виниловые полы имеют систему блокировки, аналогичную ламинированным полам, но обычно имеют более тонкую конструкцию. Благодаря новым достижениям в области роскошных виниловых полов варианты теперь варьируются от 2 мм до 8 мм +.

Практическое правило: любой винил толщиной более 4 мм может иметь виниловую подложку.При более тонком виниловом напольном покрытии добавление пенопласта может повлиять на прочность системы запирания. Виниловые полы толщиной менее 4 мм следует укладывать прямо на черный пол. Если на бетонном черновом полу есть участки, вызывающие проблемы с влажностью, рекомендуется использовать пароизоляционную подложку, которая не добавляет подушек к доскам.

Для виниловых пластинок с защелкивающимся замком толщиной более 4 мм необходимо выбрать подложку, специально предназначенную для винилового пола, например, подложку Perfect Mat или глушитель для пола.Эти подкладки обычно имеют толщину менее 2 мм. Перед установкой подложки важно прочитать инструкции производителя, чтобы гарантировать, что это не приведет к аннулированию гарантии.

Использование виниловой подложки для пола может помочь снизить уровень шума, смягчить ощущение под ногами и помочь в защите от влаги.

Виниловые доски WPC или SPC

Виниловые полы из древесно-пластикового композита (WPC) и виниловые полы из каменно-пластикового композитного материала (SPC) — новейшая инновация в производстве виниловых полов.Винил WPC и SPC более стабилен по размерам и обычно имеет толщину более 4 мм. Виниловые полы WPC и SPC с защелкой можно устанавливать вместе с виниловой подложкой или непосредственно на черновой пол.

Виниловые полы высшего качества из WPC и SPC могут поставляться с прикрепленной подложкой. Обычно это добавляет полу подушку, пароизоляцию и снижает уровень шума. Если к вашему винилу уже прикреплена подкладка, вам не следует добавлять дополнительную подушку к доскам.

Виниловая доска для приклеивания

Для приклеивания полов из виниловых досок не требуется подложка. Вы будете устанавливать эти доски, приклеивая их прямо на черновой пол. При укладке винилового пола очень важно иметь ровный и очищенный от мусора черновой пол!

Виниловый настил со свободной укладкой

Если вы укладываете пол из виниловых досок со свободной укладкой, то подкладочный слой не потребуется. Их можно установить прямо на черный пол без каких-либо других

Остались вопросы, нужна ли подложка для укладки винилового паркета? Напишите нам комментарий ниже!

Подробнее о виниловых покрытиях:

Технология устройства водяного и инфракрасного теплого пола.Что нужно для оптимальной работы

Многие желающие обеспечить в своем жилье уют и комфорт прибегают к устройству теплых полов. Действительно, эта современная технология позволяет оригинально решить вопрос отопления. Более того, при правильной установке он может полностью заменить традиционную систему отопления — радиаторную. В большинстве случаев предпочтение отдается водяному теплому полу. Однако не всегда это удается. Объясняется это большим весом греющего пирога.При слабом перекрытии этот вес может быть очень большим. По этой причине стоит рассмотреть альтернативные варианты. Например, сегодня есть электрический теплый пол. Причем это отопление можно комбинировать с напольным покрытием другого типа, в том числе с линолеумом. В этой статье мы расскажем, как сделать теплые полы электрическими под линолеум. Учитывая некоторые особенности этого материала, предлагаем подумать, как правильно выбрать линолеум.

Какой линолеум можно держать на теплом полу

На самом деле выбор линолеума — не сложная задача.В первую очередь необходимо обратить внимание на рекомендации производителя. На упаковке имеется соответствующая маркировка, позволяющая укладывать линолеум на теплый пол. Это важно, потому что есть ограничения на нагрев. Если подобных отметок нет, значит, линолеум по электрическому теплому полу таскать запрещено.

Большое количество видов линолеума при нагревании выделяют в воздух опасные для человека газы. Более того, при нагревании линолеум деформируется и повреждается.Теперь рассмотрим два типа линолеума на электрический теплый пол:

Натуральный мармолеум. Производство мармолеума осуществляется из натуральных компонентов. Например, в его основе — сосновая смола, льняное масло, известковый порошок, толченая пробка. Также используются красители, чтобы придать линолеуму более привлекательный вид. При воздействии на него высокой температуры не выделяет в воздухе вредных веществ. Этот материал также отличается высокой прочностью и огнестойкостью.
ПВХ винил.Это разновидность многослойного линолеума, который бывает разного цвета. Когда его выбирают для электрического теплого пола, лучше всего остановиться на коммерческих или полуразмерных разновидностях. Они устойчивы к разного рода нагрузкам, в том числе к высоким температурам. Помимо прочего, линолеум должен иметь тонкую тканевую основу. Если основание будет слишком толстым, это значительно снизит эффект электрического теплого пола.

Напротив, существует множество разновидностей линолеума, которые следует запретить на теплом полу.Перечислим их, чтобы можно было различить:

Глифтала. У него тканевая основа. Он обладает высокими теплоизоляционными свойствами и высоким коэффициентом сжатия. Для теплого пола эти свойства не подходят.
Коллоксилин. Это представитель однослойного линолеума, который отличается повышенной эластичностью и высокой влагостойкостью. Однако при повышении температуры он может воспламениться. К тому же линолеум очень тонкий.
Сельский или резиновый.Это двухслойный линолеум. В его основе измельченные покрышки, а с лицевой стороны — резина. Хотя материал водостойкий и пластичный, его основа — битум. В результате высокие температуры для такого линолеума очень опасны.

Кабельное электрическое отопление

Под линолеумом вполне можно проложить кабельный электрический пол. Чтобы работа этого обогрева была эффективной, обязательно используется терморегулятор. Управление осуществляется с помощью специально проложенного датчика температуры возле ТЭНа.В большинстве случаев такой кабель прокладывается в слое цементно-песчаной стяжки. В этом случае стяжка служит аккумулятором тепловой энергии. Под стяжку обязательно натереть светоотражающую пленку. Это сделано для того, чтобы все тепло не уходило внахлест.

Заточить такое отопление можно в деревянном доме. Важно, чтобы установку вполне реально выполнить своими руками без помощи квалифицированных специалистов. Однако если вы остановились на таком виде обогрева, то крайне важны следующие меры безопасности:

Электрический обогреватель не должен соприкасаться с разного рода материалами, которые могут воспламениться.
На каждом этапе работы необходимо строго придерживаться всех требований и норм при работе с электричеством. Соблюдение правил техники безопасности создаст надежную систему обогрева теплого пола.
Если заранее известно, где будет находиться мебель, электроприборы или другие габаритные устройства, то на теплый электрический пол не допускается его укладывать.
При прокладке электрического нагревательного кабеля следить за тем, чтобы не повредить его изоляцию.
Если у вас деревянный пол в качестве основы, мощность нагревательного элемента должна быть не более 80 Вт на квадратный метр.
Система теплого пола должна быть оборудована индивидуальным УЗО. Это повысит безопасность операции обогрева.

Особенности монтажа кабельного обогрева в стяжке

Если вы решили использовать под линолеум кабельный электрический обогреватель, то процесс работы будет выглядеть так. В первую очередь нужно определиться с качеством напольного покрытия. Если вы обнаружили какие-то дефекты, их следует немедленно удалить.Например, может быть повреждена плата. Можно сразу удалить и порулить новый.

Далее необходимо произвести гидроизоляцию теплого пола. Для этого используется рулонный материал. Например, подойдет полиэтиленовая пленка. Между собой пленка обязательно стыкуется с помощью ленты. Далее укладывается слой теплоизоляции. Хорошо, если слой теплоизоляции с одной стороны покрыт фольгой. В этом случае вам не нужно будет отдельно покупать световозвращающую пленку из фольги.Благодаря этому покрытию все тепло, излучаемое нагревательным кабелем, будет отражать комнату.

Шаг прокладки кабеля около 200 мм. Кабель фиксируется специальными зажимами. Схема прокладки кабеля может быть разной, например, спиралью или улиткой. Также на пол поставил датчик температуры. Рекомендуется прокладывать его между витками нагревательного кабеля. Этот датчик будет подавать сигналы на термостат для включения / выключения нагрева.

Монтаж кабельного обогрева на сушку выполняется следующим образом:

Ставят лаги на пол с шагом 600 мм.Ширину следует определять исходя из ширины теплоизоляционного материала.
С нижней стороны лагов обязательно загибают доски. Они образуют черновой пол.
Черновой пол с гидроизоляционной пленкой.
Сверху слой теплоизоляции и световозвращающей пленки.
В образовавшееся пространство между лагами нужно положить специальную монтажную сетку. Благодаря ей починить нагревательный кабель вам будет намного проще.
После этого проложите кабель обогрева.Чтобы пропустить кабель через лаги, отправьте в них небольшую бороздку. Сетчатый трос крепится с помощью специальных зажимов.

В завершение, также между витками нагревательного кабеля, размещается датчик температуры, который соединяется с термостатом. Далее необходимо подготовить фундамент под линолеум. Поверх лага прикручивается ДВП или любой плитный материал. ДВП к лагам крепится самоотверженно. Далее выполняется настил линолеума по существующей технологии.Все работы вполне реально сделать своими руками.

Пленочный инфракрасный нагреватель

В этом случае в качестве нагревательного элемента используется тонкая нагревательная пленка. Обогрев осуществляется инфракрасными лучами. Пленка подключается так же, как и кабель обогрева через термостат.

Важно! Хотя инфракрасная пленка на рынке появилась сравнительно недавно, она получила широкое признание. Объясняется это его минимальной толщиной. Это, пожалуй, его главное преимущество.

Монтаж инфракрасной пленки можно приподнять под линолеум и другие напольные покрытия.Это универсальный нагревательный элемент. При этом для его монтажа не нужно использовать никаких клеевых составов. Нет необходимости даже заливать цементно-песчаную стяжку. За счет этого скорость монтажа теплого пола под линолеум значительно увеличивается. А после окончания работ не нужно ждать времени, пока стяжка высохнет. Теплый пол под линолеум можно включать сразу после окончания монтажных работ.

Далее мы расскажем, как сделать монтаж инфракрасного теплого пола под линолеум своими руками.В первую очередь нужно тщательно подготовить основание пола. Если это стяжка, то она должна быть ровной. На стяжке не должно быть явных дефектов. Если пол деревянный, то проверьте качество дощатого настила.

Совет! Чтобы добиться идеально гладкой поверхности, деревянный пол можно заклеить для освещения фанерой и закрепить самозатяжками. Очень хорошо, если у фанеры будут замковые соединения. Если их нет, то соединяют листы фанеры плотно без зазоров.

Итак, на подготовленную поверхность нужно нанести слой гидроизоляции. Для этого используется полиэтиленовая пленка. Плюс осуществляется монтаж теплоизоляционного материала. Все стыки гидроизоляции и теплоизоляции проклеены скотчем. Дополнительно весь этот слой можно прикрепить к напольному степлеру. Обязательна касса с фольгированной поверхностью поверх теплоизоляции.

На следующем шаге вам нужно определить место, где будет установлен термостат.Если он встраивается, то сразу проделайте в стене необходимые отверстия. После этого можно укладывать электрическую инфракрасную пленку. Его укладку следует производить так, чтобы медные полоски были направлены вниз.

Важно! Недопустимо, чтобы инфракрасные пленки лежали друг на друге. Между ней должен быть небольшой промежуток.

Для разрезания пленки на нужные кусочки используются обычные ножницы. Разрез выполняется по предусмотренной линии реза. Между собой все полосы соединены параллельно.Обратите внимание, что все участки разреза следует изолировать специальным битумным скотчем. В специальных местах пленку следует закрепить струбцинами. Помните, что это одноразовые зажимы. Если вы исправите их правильно, использовать их будет невозможно. Зажим фиксируется к пленке с помощью плоскогубцев. В эти зажимы также вставляется провод, который соединяет все пленки между собой и направляется к термостату. Дополнительно датчик температуры установлен рядом с контуром отопления.

Совет! Для того, чтобы в процессе установки электрического инфракрасного теплого пола пленка не сходила со своего места, ее можно приклеивать от пола к полу.

После завершения монтажа электрической инфракрасной пленки подключается термостат. При этом используется диаграмма, указанная на самом термостате. После подключения к электричеству произведите тестовый запуск наружного отопления. Если все полосы теплые, можно стелить пол. Сверху пленку прикалывают плотной полиэтиленовой пленкой, верх к фанеру, а последний слой — линолеум.

Заключение

Итак, здесь мы также рассмотрели все особенности того, как проводить укладку электрического теплого пола под линолеум. Помните, что очень важно правильно выбрать линолеум. В остальном технология и последовательность изготовления теплого электрического пола аналогична всем остальным технологиям. Надеемся, что вы смогли найти для себя много полезной информации из этой статьи. В дополнение ко всему предлагаем вам просмотр подготовленного видео.

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требует обязательного устройства стяжки, проста в укладке, отлично работает в паре практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум своими руками можно, если знать правила и тонкости монтажа.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием.От нагрева бюджетные марки можно проглотить, растянуть или запылиться. Дешевый материал при повышении температуры способен выделять токсины. Уважаемые представители с изоляционной подложкой сводятся к нулю, все попытки тепла проходят через них и доходят до ног потребителя.

Подходит для покрытия инфракрасным обогревом

До появления пленочных полов соседство линолеума с системами «Теплый пол» требовало серьезных технических ухищрений, иначе сплющенный контур был вытеснен.Прямое взаимодействие с электрическими или водяными контурами разрешалось только мармуа — натуральному линолеуму. Хотя есть серьезные претензии к задержке тепла.

С внедрением систем инфракрасного обогрева линолеум перескочил на ряды материалов, что позволило устроить под ними «теплый пол». Кроме того, производителями многочисленных видов покрытий были внесены существенные изменения в рецептуру, которые обеспечили устойчивость к повышению температуры до + 35ºС и стабильность размера.

Однако, выбирая линолеум для укладки поверх ровной инфракрасной системы обогрева, следует внимательно изучить этикетку. На это должна указывать совместимость материала с электрическими теплыми полами. Если заверения производителя не соответствуют действительности — покрытие испортится от контакта с системой отопления, деньги за это обязаны вернуть.

Ознакомиться с хорошими вариантами и купить линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что вам нужно.

Кстати, никто не компенсирует вам убытки, возникшие из-за нарушения технологии монтажа пленки. Не возвращайте утерянные средства, если не соблюдаются условия устройства линолеума по инфракрасному обогреву. Поэтому с технологическими предписаниями по устройству киносистем стоит глубоко и вдумчиво ознакомиться.

Совместимость с линолеумом Теплый пол

Потребителю сейчас представлены самые разные системы пленочного обогрева.

Есть варианты, с твердым углеродным нагревательным элементом или с прямоугольными крупными сегментами. С их помощью действуют крупные оздоровительные центры и общественные организации. Монтируются такие системы в основном в стяжку.

В быту используются так называемые полосатые пленки. Подчеркивая тепло углерода, в них расположены перекладины. Края лент с обеих сторон зажаты медными и серебряными шинами, сообщая энергоэлементам, заземляя и останавливая искрение.Инфракрасные отопительные системы с внешней и внутренней стороны покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной на производителей медных и серебряных шин, пленочные полы укладываются медной полосой вверх или вниз. Этот технический момент указывается производителями в инструкции, на него следует обратить пристальное внимание перед укладкой инфракрасной пленки определенной марки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов схожи.Выполняется поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед строительством.

Все виды пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, органических листов, ГВЛ или ДВП толщиной 3-5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчета на конкретном примере пленочной системы Caleo системы CALEO, производимой под укладку линолеума.Оценивая, что указанный вид покрытия используется в основном при обустройстве ванных комнат, коридоров, кухонь многоэтажных и малоэтажных домов, отводимых под зимний сад лестничных клеток частных домов и других подобных помещений.

Стандартное расположение слоев в торте

Пирог из теплого пола Пол Линолеум будет включать пять обязательных слоев, это:

Теплоотражающая подложка. Рекомендуется использовать материалы типа изолон или инфралекс.Допускается использование теплоизоляции с внешней оболочкой из полипропилена или лавасана. Запрещается укладывать материалы на основу из алюминиевой фольги под ИК.
Инфракрасный пленочный пол. Система включает в себя продольные панели с напылением в виде углеродных полос, по крайней мере, один датчик температуры и термостат. Панели пленочной системы подключаются к источнику питания параллельно с помощью клемм и проводов, имеющихся в заводской комплектации.
Полиэтилен. Укладывается над системой отопления после ее сборки и проверки.Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
Защитный жесткий слой. Он выполняется из фанеры, органики или подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
Линолеум. Подходят только марки, совместимые с электрическими полами с подогревом.

При проектировании необходимо учитывать, что непосредственно пленочный теплый пол инфракрасного типа не имеет под мебелью без ножек или низких ножек.Неоправданно нагревать предметы, не нуждающиеся в теплоснабжении, но способные потреблять его внушительное количество.

Но изолирующая подложка и жесткий слой подходят для всех областей комнаты, чтобы выдерживать один высотный уровень пола. Гидроизоляция, несмотря на незначительную толщину руля, аналогична, по всей площади, чтобы исключить проникновение воды в электросистему при влажной уборке.

Составление схемы кладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами.Кадровый проект поможет грамотно рассчитать термопленку и сопутствующие расходные материалы.

Системы обогрева, гидроизоляционные и теплоизоляционные основы крепятся между собой или двусторонним скотчем.

Помимо этих нюансов при проектировании необходимо учитывать, что:

Инфракрасную тепловую шторку можно красить по линиям, указанным производителем. Не допускается резать под углом и образовывать фигурное полотно.
Укладка производится параллельными полосами.Нельзя перекрывать одно полотно другим.
Расстояние между низко стоящей мебелью и пленочным полом не менее 3 см. Между краем полотна и стенками следует оставить равноценный отступ: он обеспечит отвод тепла в случае перегрева.
Исправленные полосы термоблока рекомендуется обрабатывать боковой накладкой, чтобы между медными шинами соседних затворов оставалось не менее 1 см. Указанное расположение обеспечит однородность пола.
Отопительные системы отопления должны иметь максимально возможную длину, чтобы минимизировать количество точек подключения.
Точки подключения должны располагаться со стороны стены, на которой будет установлен термостат. Это значительно сократит количество проводов, необходимых для подключения.
Электропроводка должна быть продумана так, чтобы их основной массив располагался под плинтусом.

Следует помнить, что при разрезании пленки на короткие отрезки потребуется дополнительная изоляция и использование дополнительных клеммных зажимов.Те. Придется приобрести монтажный комплект помимо того, что есть в комплектации.

Необходимо заранее определиться с типом термостата, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности понадобится гофрированная полимерная труба, применяемая при прокладке в мелочи, может потребоваться пластиковый кабель для открытой разводки. Для обустройства большой площади или этажей в соседних помещениях могут потребоваться дополнительные датчики температуры.

Дополнительная электрика и изоляция

Если вы планируете подключить к одному терморегулятору несколько комплектов пленочного пола, то потребляемая мощность определяется сложением мощностей всех элементов.Провод для подключения частей ИК-пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подключения термостата к питающей сети, т.к. в заводской комплектации провод предусмотрен только для подключения пленочного обогрева к самому терморегулятору. Подбирать его нужно в соответствии с максимальной мощностью, необходимой для работы системы.

Не забываем, что электрические отвальные полы устраивают с обязательным включением в сеть УЗО с параметрами триггера 30 мА, действующего на проводку 100 мс.Автоматический выключатель категории С, предназначенный для защиты токоведущей ветви 10 А.

Если к устройствам автоматической защиты подключаются другие электроприборы, при расчете их мощности следует учитывать их мощность. Для пленочного пола мощностью 2 кВт и более рекомендуется устраивать отдельную ветку с автомашиной.

Монтаж пленочного торта

Предположим, что после проектирования и расчетов мы приобрели комплект инфракрасного пола наиболее подходящей ширины и отсутствующих компонентов пирога в необходимом количестве.Осталось выяснить, в какой последовательности и как грамотно стелить пленочный инфракрасный пол под чистовой линолеум.

Укладка подложки и система нагрева

Первые документы укладываются на теплопередающую подложку, полосы которой склеены в единое полотно из ленты. В больших помещениях более 20 м 3 основание рекомендуется соединять двусторонним скотчем, чтобы исключить его перемещение относительно чернового пола. Вместо двустороннего скотча подойдет строительная скобка.

Декитация термопленки согласно инструкциям вашего собственного проекта.
Пробуем «выкройку» на место будущей укладки. При необходимости подрезаем, немного меняем ширину бокового отступа и зазора между стенами и системой отопления.
Определившись с положением отдельных зажимов, приступаем к сборке теплого пола.
Укладываем панели пола строго медной покрышкой.
Изоляция оголенных контактов облаков с края, противоположного стороне подключения.Просто кладем участки обрезки серебряной и медной шинной битумной ленты так, чтобы полностью исключить контакты с внешней средой обеих металлических полос.
Устанавливаем контактные зажимы на подачу полосы тепловой шторки. Для этого немного выдавите полимерную оболочку, чтобы она вошла с одной стороны зажима для нее, а у нас вторая сторона находится над медной шиной.
Контролируя правильность установки, усилием закрепляем хомут плоскогубцами.
В соответствии с описанной схемой с фиксаторами все контакты пленки пола от подключения до термостата.
Соединяем полоски с проводами так, чтобы фазы были привязаны к фазам, а нру — в ноль. Для этого в комплект поставки входят провода двух разных цветов. С соединенных концов провода снимите изоляцию и вложите их по два или по одному по расчетной схеме в зажим.
Плоскогубцы клещей для армированных соединений изолированы двумя участками битумной ленты с обеих сторон.
Подсоедините контур к термостату.
В удобном месте ставим датчик температуры выпуклой стороной вниз и подключаем к термостату.Берем снизу битумным скотчем. Системный датчик для линолеума нужно расположить так, чтобы движение по нему было исключено или было наименее интенсивным.

Собрана инфракрасная система обогрева пола, идут отделочные работы по устройству контура и укладке отделочного материала.

Этапы отделки устройства IR floor

Для того, чтобы отдельные части системы были помечены под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке.Для этого в теплоотражающем слое прорежьте «окна» и «желоба» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и дорожками для проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На термостате для контрольной проверки установите значение + 30ºС. Срабатывание каждого контакта и сохранность увеличенных точек берет на себя отвертка-индикатор или подобное приспособление. Убедившись в нормальной работе инфракрасной системы, накройте ее полиэтиленом и положите жесткий защитный слой.

При необходимости собрать твердый слой из фанеры, гвл, органичности и т. Д. Подбираться к черновой основе самотяжением так, чтобы точки фиксации проходили через прозрачный край пленки пола. Удобнее работать с материалом, имеющим стыковочную фаску по краю.

Не забывайте, что инфракрасная система должна «дышать». Потому что по периметру жесткого настила должен оставаться зазор 1-2 см, который закрывается плинтусом после устройства финишного покрытия.

Наклеиваем двустороннюю строительную ленту, используемую при укладке линолеума, а само финишное покрытие приклеиваем к построенной и закрепленной жесткой основе.

Суть устройства инфракрасного теплого пола для укладки линолеума продемонстрирует видео:

Расчетная схема и один из вариантов укладки инфракрасного пленочного пола:

Обзор подогрева готового к продаже Пленочные системы, проверенные на практике:

Правил устройства инфракрасных систем теплого пола с линолеумом в качестве финишного покрытия не так уж и много.Однако каждую из них нужно соблюдать во имя долгой службы кинопленки. Стоит использовать термопленку проверенного производителя, а комплектующие подбираются только одной марки.

Самым распространенным признан конечнослойный линолеум, его главным и важным преимуществом является цена и широкий выбор цветовых решений. Но у демократичной цены есть свои причины, и одна из них — использование сырья, которое нельзя назвать абсолютно безопасным. У многих владельцев может возникнуть вопрос, можно ли реализовать теплый пол электрический под линолеум.

Выбираем линолеум

В основной строке при выборе линолеума по электротехническому покрытию необходимо обращать особое внимание на маркировку товара, в нем обязательно должно стоять упоминание о возможности использования электрических теплых полов под линолеумом, предельное нагревание все еще отображается.

Виды линолеума:

ПВХ. Самый доступный вариант на рынке, максимально допустимый уровень нагрева — 28 градусов по Цельсию. В схеме применим электрический пол, необходимо постоянно следить за уровнем утепления;
Глифтала.Он наделен всеми характеристиками и отвечает всем критериям лучшего покрытия, покрытого изоляционным лаком. Оптимальный вариант монтажа электротехнического покрытия, слабой стороной этого покрытия признано неприличие;
Резина. Самый дешевый слой с элементами самого низкого качества. Редко используется в жилых помещениях, не рекомендуется для системы под теплый пол;
Однослойный. Тонкий и очень дешевый продукт, применяемый в местах с постоянно загрязненными помещениями, требует регулярной замены.Сварку суставов проводят с привлечением специализированного оборудования. Не допускается в схеме под электрический пол для данного финишного покрытия.
Линолеумы особенные. Многослойный материал, имеющий очень сложную структуру и высокую стоимость. Это очень плохое тепло, его нельзя применять под электрическим слоем.

Еще один важный элемент, на который обязательно нужно фокусировать взгляд, — это наличие или отсутствие специального электронного слоя. Если этот слой есть, то собственный показатель теплопроводности резко снижается и линолеум с таким исполнением не допускается к использованию под теплым полом.

Разновидности теплых полов под линолеум

Какие бывают электрические теплые полы под линолеумом?

Теплый электрический пол под линолеум бывает нескольких видов:

Нагревательная проволока укладывается и заливается непосредственно в цементную стяжку;
Специальные нагревательные маты покрываются небольшим слоем стяжки или специальной смеси;
Пленочное покрытие, иначе называемое еще инфракрасной пленкой. Укладка происходит сухим способом. Лучшим теплым полом электрический под линолеум признан самым простым и доступным по цене.

Все вышеперечисленные разновидности допускаются под покрытие линолеума. Но у каждой из разновидностей есть свои тонкости и секреты. Далее мы изучим все варианты выбора наиболее оптимального решения в реалиях вашего дома или квартиры.

Интим теплый пол с помощью нагревательной проволоки

Данный вид изделий реализуется в пролетах. Его укладка происходит на подготовленное и утепленное основание, которое изначально было смонтировано. После того, как проволока закреплена в сетке, выполняется заливка стяжки.Преимущество этого метода в том, что изменяя расстояние между проводами проволоки, регулируется степень нагрева. При этом цена на проволоку намного меньше, чем на маты и инфракрасные пленки. Из этого метода считается упражнение по более трудоемкому монтажу и толстой стяжке.

Заказ желаемых работ:

Первый этап — подготовка основания, вся поверхность очищается от грязи, заделываются щели и при необходимости выравнивается основание.

Производим подсчет необходимой мощности теплого пола и закупаем нужный инвентарь. Нарисовывается схема будущей разводки провода, расстояние между витками должно быть не менее 7,5 см, до инсталляций мебели 10 сантиметров, а от ТЭНов не менее 50 см.

По краям стен укладывается пароизоляционная пленка с нужным излишком. Также на стенах крепится, выравнивающий температурное расширение.

Следующим этапом является установка теплоизоляционного материала.Если требуется капитальный утеплитель, то применима толщина 5 см, а если утепление проводилось ранее, достаточно было бы уложить пенопласт толщиной в полсантиметра.

Далее выполняется маркировка проводов в соответствии с заранее подготовленной прокладкой. Проволока не должна быть ближе 7,5 сантиметра друг к другу. Загибы выполняются плавно и крепятся монтажным скотчем.

Термостат устанавливается на высоте не менее одного метра над уровнем пола, разводка контура ТЦ выполнена специально изготовленными штрихами, а датчик температуры скрывается в корпусе такта и специальной коробке.

Соединение питающего и греющего кабелей осуществляется специальными муфтами. Таким образом образуется единая сеть, которая обязательно должна иметь заземление.

На завершающем этапе устройство пола проверяется своими руками на соединения и муфты. Затем проверяется мультиметром или мегомметром. Общее сопротивление сети, сопротивление должно быть не менее 10 МОм.

После осмотра заливку стяжки проводят таким слоем, чтобы проволока закрывала не менее трех сантиметровых слоев стяжки.Далее проверяется стяжка на перепад, это 2 миллиметра на 2 метра пола, затем после окончательного высыхания стяжки можно приступать к укладке линолеума, а если разница больше двух миллиметров, то вам нужно выровнять пол, используя специализированные смеси, а затем постелить линолеум.

Маты нагревательные

Маты нагревательные — это уложенный нагревательный кабель по полимерной сети шириной полметра, при этом шаг уложенного провода составляет 7,5 сантиметра.

Алгоритм необходимых действий практически полностью совпадал с описанным выше нагревательным проводом, за исключением некоторых моментов.

За счет небольших габаритов стяжку для матов можно выполнять с помощью самовыравнивающихся смесей, толщина этой стяжки не будет превышать одного сантиметра. Проверив целостность системы и дождавшись окончательного высыхания основания, можно приступать к укладке на пол своими руками финального покрытия в виде линолеума.

Инфракрасный пол

Представленный вид электрического пола наделен наименьшей толщиной, а также главным плюсом является допустимость укладки его экспресс-методом, без выполнения выполнения стяжки.Это в значительной степени снижает затраты на материал и сокращает время ремонта под заказ. Это самый простой способ для личной работы.

К минусам покрытия можно отнести завышенную цену данного типа электрического пола и крайнюю чувствительность к влаге.

Этапы подготовки к устройству электрического инфракрасного слоя отличаются от описанных выше тем, что исключен этап заливки стяжки. Необходимо подготовить фундамент и подключить инфракрасное основание в общую сеть, а также проконтролировать его работу.Убедившись, что работа схемы позволяет приступить к устройству финишного слоя пола в виде линолеума.

В этой статье был озвучен ответ на вопрос, про теплые полы электрические, как выбрать под линолеум и были изучены три основных разновидности электрических полов и их положительные и отрицательные стороны.

А также посчитали, какой линолеум можно стелить на теплый пол. Самым доступным и быстрым методом считается установка инфракрасного пола, а линолеум, какой бы ни был выбран, нельзя нагревать выше 30 градусов по Цельсию.Изучив этот материал, вы легко определитесь с выбором подходящего именно для вашего конкретного случая.

Рынки современных строительных материалов и электрики предлагают широкий ассортимент напольных покрытий и систем теплого пола. До изобретения систем электрообогрева линолеум был запрещен, но сегодня этот вид покрытия со своими достоинствами и недостатками широко используется вместе с системами теплого пола. Однако пленочный теплый пол под линолеум нужно выбирать очень тщательно и внимательно, чтобы избежать возможных проблем при эксплуатации.

Теплые полы и линолеум

Итак, с вопросом, можно ли класть линолеум на теплые полы, разобрались. Эти чехлы полностью совместимы, но есть все нюансы. Какие системы сочетаются с таким покрытием?

Электрический теплый пол может быть представлен греющим кабелем, термоматом или инфракрасной пленкой. Любой из этих вариантов подходит для укладки под покрытие линолеума, но предпочтительнее использовать пленочные ИК-системы, так как они обладают всеми необходимыми качествами:

можно положить такое покрытие без стяжки, что существенно сэкономит деньги, время и высота стен.Линолеум для теплых водяных полов бывает крайне редко из-за того, что нужна стяжка, которую будут убирать по высоте потолков;
укладка ИК системы и линолеума занимает всего 2-3 дня, после чего его можно смело вводить в эксплуатацию;

Пленка для теплого пола

под линолеум легко уложить своими руками и даже после выполнения всех ремонтных работ.

Единственный недостаток — ИК-пленка боится влаги, поэтому такой пол нельзя класть в ванную и другие влажные помещения.Да и линолеум нежелательно использовать во влажной среде.

По крайней мере, укладывать линолеум под теплый инфракрасный пол экономически выгодно. Даже самое качественное покрытие линолеумом дешевле уличной плитки среднего качества. Укладка теплого ИК-пола под линолеум возможна даже потому, что данная система обогрева допускает такой тип покрытия, как указано в инструкции по эксплуатации.

Однако, если под линолеум положить инфракрасный теплый пол, то стоит задуматься о безопасности этого покрытия.Поэтому, когда вы выберете, спросите о классе безопасности и можно ли использовать с рассматриваемыми системами. Как правило, серьезные производители считают, что линолеум будет нагреваться, и самостоятельно указывают состав сырья и делают отметки о вредных веществах.

Какой линолеум подходит для ИК теплого пола?

Доступная цена не мешает линолеуму быть достаточно «капризным» типом покрытия. Когда дешевый материал нагревается, он может растянуться, проглотить или запылиться.Бюджетные бренды при повышении температуры способны выделять вредные для человеческого организма токсины. В то же время дорогие образцы с изолирующей подложкой не пропускают тепло наружу. Поэтому линолеум под теплый вид секса нужен особенный.

После изобретения инфракрасных систем напольных покрытий производители разработали особый тип линолеума, который выдерживает повышение температуры до + 35 ° C, не выделяя токсины и сохраняя стабильность размера. Поэтому при выборе покрытия линолеума для укладки поверх ИК системы отопления необходимо внимательно изучить маркировку о совместимости материала с электрическими теплыми полами.

Слишком толстое покрытие негативно сказывается на качестве теплопроводности, однако слишком тонкий линолеум затачивать тоже нежелательно, иначе вылезут неровности. Поэтому стоит выбирать покрытие средней толщины, а после того, как линолеум будет уложен на инфракрасный пол, перед включением системы отопления необходимо выдержать 36-48 часов при комнатной температуре.

Также стоит отметить нюансы крепления покрытия линолеума на пол.Если он закреплен на стяжке, можно использовать липкую мастику или двусторонний скотч. А если планируется установка на пленочную систему теплого пола, то предпочтительнее использование только мастики, так как ее состав способен уплотнять материал, а также обеспечивать теплопроницаемость.

Выбирая линолеум для систем теплого пола, стоит обратить внимание на те черты, которые присущи качественному покрытию. Помимо высокой теплопроводности, должна присутствовать высокая степень устойчивости к выцветанию и обесцвечиванию, а также должна быть устойчивость к деформации, которая часто возникает при воздействии высоких температур.

Такими качествами обладает многослойный поливинилхлоридный линолеум, прекрасно сочетающийся практически со всеми системами теплых полов. Такое покрытие имеет большое количество вариантов оформления и расцветки рисунка, что позволит украсить любой интерьер. Однако при слишком высоких температурах (более + 30 ºС) поливинилхлорид нежелателен.

Идеальным выбором для использования на пленочном теплом полу будет линолеум средней толщины, обладающий высокой степенью устойчивости к химическим и механическим воздействиям.

Проектирование и расчеты

Для укладки любого инфракрасного теплого пола под линолеум необходимо устройство защитного слоя толщиной 3-5 мм из фанеры, ГВЛ, органических листов или ДВП. Такой вид обогрева пола и покрытия линолеумом обычно используют при обустройстве кухонь, коридоров, лестничных клеток, предназначенных для зимнего сада, и других подобных помещений.

Для начала нужно обозначить конфигурацию и площадь тех участков пола, где будет установлено оборудование и покрытие.Пирог системы теплого пола под линолеум включает пять обязательных слоев:

Теплоотражающая подложка (ISOLON, infralex). Допускается использование теплоизоляции с наружным слоем из лавсанов или полипропилена с металлизированным покрытием. Категорически запрещается укладка под IR Paul материалов из алюминиевой фольги.
Инфракрасный пленочный пол. В состав оборудования входят валки с продольными панелями с напылением в виде углеродных полос, а также как минимум один датчик температуры и термостат.Панели подключаются к электричеству параллельно клеммам и проводам из комплекта.
Полиэтилен. Листы пленки с максимальной толщиной 2 мм укладываются сверху на систему инфракрасного обогрева после ее сборки и проверки. Полиэтилен защищает пленочный пол от влаги и воды, выполняя функции гидроизоляции.
Защитный жесткий слой. Из полиэтилена сложены листы органики, фанеры или другого подобного материала. Эта мера делает покрытие более устойчивым и прочным.
Линолеум. Крепится мастикой. Подходят только марки, совместимые с электрическим подогревом полов.

При проектировании системы следует учитывать, что пленочный теплый пол не укладывается под крупную бытовую технику или мебель на невысоких ножках или без них, так как они поглощают большое количество тепла, а при этом — нет. испустить это. К тому же от перегрева может выйти из строя бытовая техника. В этом случае изоляционная подложка и жесткий слой укладываются по всей поверхности пола так, чтобы его высота была одинаковой.

Имейте в виду, что если внутри находится пол, ИК-пушка должна находиться на расстоянии 5 см от него. Также стоит соблюдать расстояние не менее 20 см между инфракрасной пленкой и источниками тепла (камин, духовка, трубы).

Как положить ИК пол под линолеум своими руками?

Прежде всего, необходимо подготовить нагревательные элементы к установке:

IC пленку необходимо отрезать по специальным линиям вдоль нагревательных лент каждые 250 мм.
Контактные зажимы устанавливаются на обрезанные ТЭНы. В местах, где есть токопроводящие медные полосы и двухслойная пленка, кончик провода устанавливают так, чтобы он находился на контактной полосе внутри тепловой заглушки. Затем любовник вставляется в открываемое отверстие с помощью специального степлера или молотка.
Линию отреза контактной ленты изолируйте с обеих сторон гидроизоляционной лентой. Защищенные медные провода сечением 1,5 кв. Мм. Подайте к наконечнику и зажмите проход.
Затем место расположения медной шины и электрического трубопровода с наконечником с двух сторон изолируют с помощью гидроизоляционной ленты.
Части полотна соединяются параллельно друг другу. В этом случае общая мощность ТЭНов, подключенных к термостату, не должна превышать показатель 3500 Вт.

Если общая мощность системы обогрева выходит за рамки 3500 Вт, то подключение лучше производить по отдельной электропроводке с ее защитным автоматическим выключателем.Кроме того, необходимо подключить ТЭНы с помощью магнитного пускателя.

После этого необходимо положить теплоизоляцию со светоотражающим слоем и закрепить ее скотчем.
На слой теплоизоляции укладывается ИК-полотно. В этом случае невозможно контактировать с контактами соседних полос. Для предотвращения смещения лент греющие полотна крепятся через прозрачный бортик, который располагается по бокам элемента, с помощью мебельных гвоздей, степлера или обычного скотча.
Электрические медные шины должны находиться на расстоянии 5 мм от любой зоны питания элемента. Провода нужно разместить так, чтобы их основание находилось под плинтусом. В местах утепления контактных полос и утолщений можно делать надрезы в теплоизоляции для выравнивания финишного покрытия.
После этого необходимо провести тщательный осмотр системы и проверить надежность крепления проводов и изоляции.
Тогда нужно измерить степень сопротивления нагревательного полотна.При наличии источников возможного короткого замыкания системы их необходимо быстро устранить, а систему снова проверить на работу.
Теперь под линией реза необходимо закрепить датчик температуры, который вместе с ТЭНами подключается к термостату.
После этого термостат включается на несколько минут. Через 5-7 минут необходимо проверить работоспособность системы: прикоснуться к полотну рукой — вы должны почувствовать приятное тепло, комфортную температуру.
Затем инфракрасную пленку нужно покрыть пароизоляционным материалом, а стыки заделать скотчем.
Теперь нужно уложить пароизоляционный материал жестким защитным слоем, закрепить на основной стяжке саморезами и тщательно выровнять. При этом прикреплять прослойку ближе 1 см от любой зоны питания элементов нельзя.
Наконец, на теплый пол поднимается линолитический материал в соответствии с инструкциями производителя.

Теплые полы под линолеумом могут выполнять роль дополнительного источника тепла. Если их планируется использовать в качестве основной системы отопления, необходимо оборудовать водопроводную систему и покрыть ее ламинатом или керамической плиткой.

От автора: Добро пожаловать, уважаемый читатель! Можно ли установить систему теплых полов под линолеум? Определенно да! Задача сложная, приводящая в замешательство многих, но вполне совершенная. В нашей статье мы расскажем, как положить электрические теплые полы под линолеум, познакомимся с особенностями монтажа, изучим фото и видео рекомендации специалистов.

Что является основной причиной опасений совмещения электрического теплого пола и укладки на него линолеума? Прежде всего, пожарная безопасность, незнание технических характеристик ТЭНов и типов линолеума — все это порождает недоверие к такому способу утепления. Вооружившись профессиональными знаниями, как сделать покрытие с подогревом и приступить к работе!

Преимущества инновационной системы электрического теплого пола

Установка теплых полов в жилом помещении издавна ассоциируется с созданием уюта и комфорта.Современный ремонт сложно представить без применения теплоизоляционных материалов и дополнительных электротехнических новинок.

Преимущества установки теплого пола под линолеум:

сохранение, контроль нормального уровня влажности в помещении;
равномерное распределение тепла по поверхности напольного покрытия;
скоростной монтаж системы электрического теплого пола;
минимальная стоимость электроэнергии;
отсутствие опасных для человека электромагнитных излучений;
увеличение свободного и безопасного помещения от отопительной техники.

Выбрать линолеум для теплого пола?

В начале статьи мы остановились на сложности выбора линолеума для совмещения с теплым электрическим полом и на опасениях по поводу пожарной безопасности такого тандема. Поэтому в строительном магазине воспользуйтесь услугами толкового консультанта, не превращайте свой приезд в пытку для себя и окружающих.

Установка инфракрасной углеродной нагревательной пленки для пола. Установка. Фотография, картинки, изображения и сток-фотография без роялти.Image 122485647.

Установка инфракрасной углеродной нагревательной пленки для пола. Установка. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 122485647.

Установка инфракрасной углеродной нагревательной пленки на пол. Установка готового ламината на теплый пол.Электрические теплые полы, лучистое отопление

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

4500 x 3000 пикселей
|
38.1 см x
25,4 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

4500 x 3000 пикселей
|
38,1 см x
25,4 см |
300 точек на дюйм
|
JPG

Скачать

Купить одиночное изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробовать 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.

Инфракрасный пол под линолеум — схема монтажа.

Варианты монтажа инфракрасного пола под линолеум

Выбираем теплый пол под линолеум

Вступление

О линолеуме

Проблема совместимости теплого пола и линолеума

Выбираем теплый пол под линолеум

Рекомендованный вариант теплого пола под линолеум

Вывод

Еще статьи

Теплый пленочный пол под линолеум – инструкция, как уложить правильно

Можно ли класть линолеум на теплый пол

Какой пленочный пол выбрать под линолеум

Выбор линолеума

Подготовка напольного покрытия, расчет материалов и комплектующих

Составление схемы укладки

Пошаговая инструкция укладки теплого пола под линолеум

Тестируем функциональность нагрева пола

Укладка линолеума

Вывод

Видео инструкции

Монтаж инфракрасного теплого пола под линолеум

Монтаж пленочного пола на ровное основание под линолеум

Монтаж пленочного теплого пола по лагам

Практические советы по монтажу теплого пола

Как выполняется укладка инфракрасного теплого пола под линолеум

Можно ли под линолеум стелить плёночный пол

Какой ИК тёплый пол лучше под линолеум

Принцип монтажа и порядок укладки ИК пола под линолеум

Какой нужен линолеум под ИК тёплый пол

Рекомендации правильного использования

Как уложить пленочный инфракрасный теплый пол под линолеум?

Теплые полы и линолеум

Какой линолеум подойдет для ИК теплого пола?

Проектирование и расчеты

Как уложить ИК пол под линолеум своими руками?

Инфракрасный пленочный теплый пол под линолеум

Линолеум и пленочный пол

Особенности расчетов и проектирования теплого пола

Схема укладки

Изоляция и электрика

Укладка пленочного пола

Завершающий этап

Монтаж инфракрасного пленочного теплого пола своими руками

Конструкция перекрытия ↑

Полезные функции инфракрасный пол ↑

Подготовительный этап ↑

Выбор места расположения датчика температуры ↑

Выбор места расположения терморегулятора ↑

Установите отражающую подложку теплопередачи ↑

Монтаж теплой инфракрасной пленки ↑

Подключение инфракрасной пленки ↑

Электропроводка ↑

Как спрятать проводку ↑

Как подключить терморегулятор ↑

инфракрасная пленка | Тепло Плюс

Можно ли использовать теплый пол под винил | Разминка

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛ

ОГРАНИЧЕНИЕ ВЕРХНЕЙ ТЕМПЕРАТУРЫ

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛОВ ПОД ВИНИЛОВЫМ ПОЛОМ

ВЫБОР ПРАВИЛЬНОЙ СИСТЕМЫ

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО ТЕПЛООБМЕНА

Ощущение тепла: как тепловое расширение влияет на изделия LVT

Нужна ли подложка для укладки винилового паркета

Подробнее о виниловых покрытиях:

Технология устройства водяного и инфракрасного теплого пола.Что нужно для оптимальной работы

Какой линолеум можно держать на теплом полу

Кабельное электрическое отопление

Особенности монтажа кабельного обогрева в стяжке

Пленочный инфракрасный нагреватель

Заключение

Инфракрасный пол в паре с линолеумом

Подходит для покрытия инфракрасным обогревом

Совместимость с линолеумом Теплый пол

Нюансы проектирования и расчетов

Стандартное расположение слоев в торте

Составление схемы кладки

Дополнительная электрика и изоляция

Монтаж пленочного торта

Укладка подложки и система нагрева
