Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
ширина термопленки -50 см;
максимальная допустимая длина полосы термопленки – 8 метров
температура плавления термопленки – 130 град.C;
питание -220В / 50 Гц;
доля инфракрасных лучей в спектре излучения – 95%;
длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Установка инфракрасного теплого пола своими руками: фото, видео

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.

Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

Простота монтажа.
Возможность обустройства под любым покрытием.
Долговечность.
Безопасность для человека.
Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
Заранее намечается схема расположения пленки и электропроводки.
Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

Следует рассчитать необходимую площадь перед покупкой данного вида пола. В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
Для больших площадей следует брать систему менее мощную.
Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

Подготовка основания.
Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине. Полосы пленки не должны пересекаться или заходить друг на друга.
Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
Непосредственно сама укладка проводится вниз медным нагревателями.
Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.
Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.
После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.
Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.
Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.
Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.

Самая полная видео инструкция как делается установка инфракрасного пленочного теплого пола, много примеров и пояснений процесса, настоятельно рекомендуем к просмотру.

Монтаж инфракрасного теплого пола

Ленинский пр-кт
198216
Санкт-Петербург
+7 (812) 642-12-33

В предыдущей статье мы рассмотрели основные моменты, которые следует знать, планируя самостоятельный монтаж теплого пола водяного типа. Этот вид работ требует основательного подхода и наличия навыков проведения ремонтных работ, а также дополнительных расходов на сопутствующие материалы – как минимум, на бетонную стяжку и арматурную сетку. Если в таком вопросе, как выбор и монтаж теплого пола, цена для вас является одним из решающих факторов, рекомендуем рассмотреть установку электрического теплого пола.

Теплые полы, работающие от электросети, разделяются на 3 типа: полы с кабельным нагревом, теплые полы с использованием нагревательных электрических матов и полы на основе греющей инфракрасной пленки.

Последний метод особенно популярен – он подходит для капризных и теплочувствительных покрытий (ламинат, паркет, ковролин, линолеум), не требует обустройства бетонной стяжки и применения клея. Кроме того, это самый доступный на сегодняшний день тип теплого пола – по сравнению с водяным теплым полом расходы на материалы и монтаж минимальны. К преимуществам данной технологии, помимо стоимости, можно отнести легкость и скорость установки – всего несколько часов (с учетом укладки финишного покрытия), и ваш теплый пол готов к эксплуатации. Инфракрасная технология создает благоприятный микроклимат, обеспечивает ионизацию воздуха и антиаллергенный эффект и абсолютно безопасна для здоровья.

Инфракрасный пол монтаж (видео)

Если вы выбираете инфракрасный пол, монтаж осуществляется «сухим» способом – вы сможете избежать образования грязи и пыли, и последующей утомительной уборки. Эта работа под силу даже людям, не имеющим серьезного опыта ремонтных работ – для подготовки достаточно поискать инструкции в Интернете по запросам, вроде инфракрасный теплый пол монтаж видео.

Последовательность работ при монтаже инфракрасного пола будет следующей:

Поверх имеющейся стяжки укладывается слой утеплителя из полиэтилена или изолона с фольгированной теплоотражающей поверхностью для термоизоляции.

Монтаж инфракрасной пленки провести достаточно легко: пленка инфракрасного пола с углеродосодержащими полимерами просто расстилается поверх теплоизоляции. Ведущие производители выпускают пленочные листы, которые можно разрезать, поэтому вы легко сможете покрыть нагревательной пленкой помещение любого размера и конфигурации.

На стену крепится коробка регулятора, от которой по штробе до пола прокладывается гофрированная труба, внутри которой закрепляется термодатчик. Контактный кабель крепится с помощью зажимов к медной шине по краю нагревательной пленки. Все места подключения провода к термопленке покрываются листами битумной изоляции, которые обычно идут в комплекте.

На данном этапе важно убедиться, что все провода от сети до регулятора и от регулятора до контактных зажимов на пленке подходят по длине, и проводят ток без сбоев и замыканий. После проверки необходимо обесточить систему и снять регулятор до завершения укладки финишного напольного покрытия.

Перед финишным покрытием может использоваться дополнительная гидроизоляция, а если вы планируете использовать мягкие материалы для пола (ковролин, линолеум), поверх пленки потребуется настил ДВП или фанеры.

На последнем этапе укладывается линолеум, ламинат или другое выбранное вами покрытие, и все элементы системы теплого пола подключаются к регулятору и сети. Важно учитывать, что инфракрасные полы не следует использовать под напольную плитку и керамогранит.

Компания «ЛЭП» предлагает широкий ассортимент комплектов и сопутствующих материалов для инфракрасного пола от ведущих производителей с доставкой и установкой. Гарантируем быстрый и качественный монтаж всех видов теплых полов по самым низким ценам в Санкт-Петербурге и Ленинградской области.

Возврат к списку

ᐈ 3 Способа, как правильно подключить инфракрасную пленку: фото, видео

Способы подключения инфракрасной пленки

Многие пользователи, еще до покупки инфракрасной пленки задаются логичным вопросом: «А как же подключается инфракрасная пленка к питающей сети?»

Разберем основные способы подключения ик-пленки и выделим их ключевые преимущества.

1. Подключение плёночного пола с помощью зажимных клипс-конекторов

Это самый распространенный способ на сегодня. Благодаря простоте монтажа, подключения плёночного пола клипсами осуществляется быстро и без специального инструмента. В большинстве случаев достаточно обычных плоскогубцев.

Самое важное в этом способе подключения, это правильно завести соединительную клипсу в инфракрасную пленку.

Общее правило такое, что крокодил должен обжать своими лопатками медную шину с двух сторон и находиться с ней в непосредственном прямом контакте. Более подробно, смотрите на фото ниже.

Т.е. нужно завести клипсу в инфракрасную пленку таким образом, что бы одна лопатка крокодила находилась в контакте с медной шиной, а другая располагалась поверх внешнего полиэтиленового слоя ик-пленки.

Распространенная ошибка:

Зажатие клипсы поверх ИК-пленки, не заводя клипсу внутрь пленки. В таком случае пленка работать будет, но не долго. Спустя некоторое время место контакта перегреться и обуглится.

Из-за того, что клипса имеет серебристый цвет, у пользователей часто возникает впечатление, что она сделана из алюминия, который как известно нельзя напрямую соединять с медью. Однако клипса сделана не из алюминия, а с оцинкованной меди (см. фото ниже.)

На анимации справа показан пример правильной установленой клипсы на ИК-пленку полосатого типа (одна лопатка внутри ИК-пленки, другая снаружи.

2. Подключение инфракрасного пола с помощью люверсов и специальных обжимных наконечников

Данный метод менее распространенный в силу того, что требует специального инструмента. Преимуществом подключения ик-пленки с помощью люверс является более крепкая фиксация. Однако весомым недостатком является низкая площадь соприкосновения кольцевого наконечника с медной шиной, за счет чего увеличивается переходное сопротивление между люверсом и ик-пленкой. Это в свою очередь сказывается на надежности работы в первую очередь длинных полос инфракрасной пленки, т. к. чем длиннее полоса, тем больше ток проходит через место подключения.

3. Подключение нагревательной пленки методом пайки

Это один из самых надежныхспособов подключения плёночного пола. Термическое соединение провода и медной шины обеспечивает минимальное переходное сопротивление, а также максимальное механическое сцепление.

К недостаткам данного метода можно лишь отнести высокие трудозатраты и время на подключения.

Внимание:
В процессе пайки, не перегревайте инфракрасную пленку, т.к. это может привести к её расслаиванию в будущем

Выводы: анализируя выше написанное стоит отметить, что самым распространенным способом подключения инфракрасной пленки является клипса-коннектор, в то время, как самый надежный метод – пайка.

Инфракрасный теплый пол под ламинат

Автор: Николай Стрелковский

Обновлено: 25. 01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

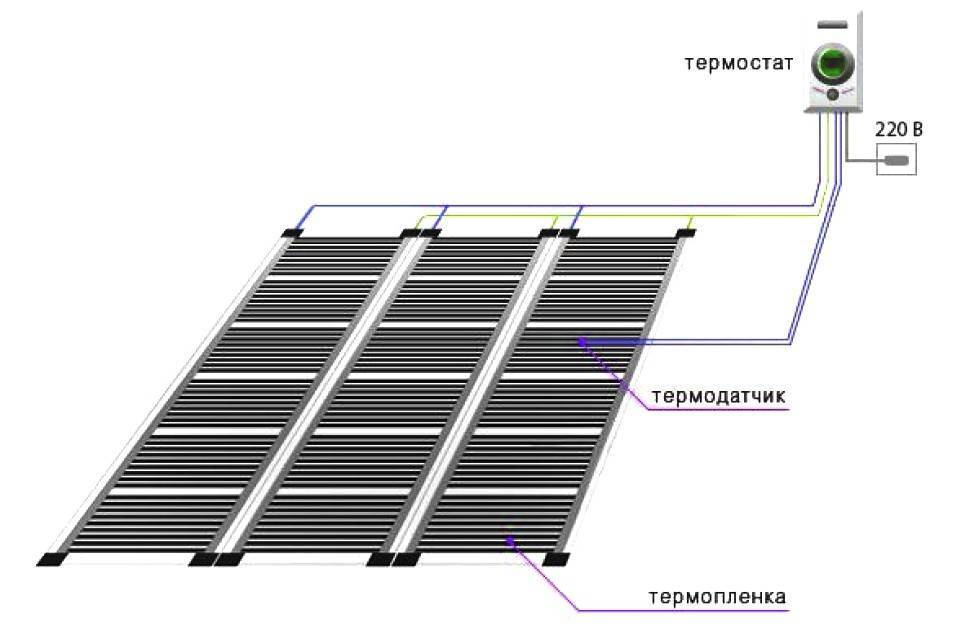

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
Нагрев начинается практически мгновенно.
Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
Раскрой пленочного элемента в нужный размер
Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
Изоляция неиспользуемых контактов на местах срезов.
Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

Клемма-клипса вставляется в предусмотренный разрез

Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

Изолирование мест клеммных подключений

Изоляция должна быть полной, и сверху, и снизу

Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Монтаж инфракрасного пленочного теплого пола.

teplahatka.com

Как показывает практика и многочисленные отзывы, пленочный теплый пол под ламинат – это самое лучшее решение для утепления жилья. Для создания комфортных условий существует два пути:

Организовать локальный подогрев возле кроватей, рабочих мест и других часто используемых зонах.

Покрыть 75-80% площади жилья, используя теплый пол как основной обогреватель.

Сегодня мы расскажем о том, как монтировать инфракрасный теплый пол своими руками. Также опишем некоторые нюансы установки и подключения этого греющего оборудования под основные типы покрытий для пола – линолеум, кафель, ламинат и ковролин.

Подготовительные работы по укладке пленочного теплого пола

Перед началом укладки пленочного теплого пола под плитку или другие покрытия, следует подготовить поверхность. Для этого в первую очередь нужно убедиться в отсутствии неровностей. Нормой допускается перепад высоты не более 3 мм на 1 м². После выравнивания необходимо очистить пол от загрязнений и лишнего мусора, а также пропылесосить его.

Помните! Во время проведения работ основание должно быть абсолютно сухим!

Подготовительные действия также включают в себя:

Расчет площади покрытия помещения.

Составление схемы монтажа инфракрасного теплого пола.

Определение местоположения термостата.

Оптимальное размещение терморегулятора – возле розетки электропитания. Прибор не следует располагать под прямыми лучами солнца, а также на местах возможного возникновения сквозняков.

Поэтапные работы по монтажу ИК-пленки

Распишем, как уложить инфракрасный теплый пол под плитку, а также другие популярные покрытия. Предлагаем Вашему вниманию инструкцию, описывающую каждый последующий процесс.

Укладка теплоизоляционного слоя

Подложка предназначается для сбережения тепла и защиты от попадания влаги. Она обязательно должна быть с ламинированным основанием, поскольку применение фольгированных и металлизированных изоляций в паре с пленочным нагревателем не допускается. Теплоизоляция располагается на черновом полу на тех местах, где планируется прокладка ИК-пленки. Запас по сторонам должен составлять 10-15см.

Важные правила укладки:

Так как теплоизоляция продается в рулонах, он разматывается по полу от стены до стены.

Если проводится предварительная разметка, материал можно отмерять и разрезать ножницами. В противном случае удобнее воспользоваться канцелярским ножом.

Для фиксации подложки применяется клей-распылитель, двусторонний или обычный скотч.

Размещение пленочного нагревателя

Инфракрасная пленка под плитку укладывается так же, как и под другие виды напольных покрытий. Ее рулоны размещаются вдоль одной из стен и постепенно раскатываются. В зависимости от рекомендаций производителя, максимальная длина одной полосы может быть от 6 до 8 метров. Ни в коем случае нельзя допустить накладывания соседних полос, даже частично. Разрешается их размещение встык или на небольшом расстоянии друг от друга. Чтобы закрепить греющий элемент и избежать нахлестывания, можно воспользоваться скотчем.

Для справки: как известно из отзывов, в некоторых случаях инфракрасная пленка на стену может заменить обогрев пола. Например, при наличии паркетного покрытия, которое плохо прогревается.

ИК-пленку при необходимости можно укорачивать. Если Вы используете нагреватель со сплошным карбоновым покрытием, его можно разрезать в любом месте. Полосатую пленку обрезают только по специальным линиям, обозначенным пунктиром. Они располагаются через каждые 20-25 см – у разных производителей по-разному.

Стоит помнить, что размещение тяжелых и статичных предметов интерьера на пленочном нагревателе не приветствуется. Если заранее не ясно, где будет стоять крупногабаритная мебель, можно подстраховаться и купить премиум-пленку с высокими показателями прочности. Цена такого инфракрасного теплого пола под ламинат будет немного выше, но зато не придется беспокоиться за его целостность.

Определение местоположения терморегулятора

Регулятор тепла должен размещаться возле выхода в электросеть с напряжением 220В. Оптимальная высота составляет до 1,5 метров. Его монтаж может проводиться внутри стены в монтажную коробку или снаружи на специальную панель. Расположение термостата следует продумать заранее, чтобы не пришлось делать лишнюю работу и штробить уже готовые поверхности.

Температурный датчик располагают под пленочным нагревателем на расстоянии 30-50 см от края. Его положение определяют на плане заранее и подготавливают специальную штробу, в которую будет укладываться гофротрубка. Это является обязательным условием при монтаже оборудования в стяжку. Если же Ваш выбор – инфракрасная пленка – штробу делать не нужно.

При выборе терморегулятора обязательно обратите внимание на его комплектацию. Чаще всего эти приборы оборудованы одним выносным датчиком, служащим для измерения температуры пола. Но есть и модели с двумя датчиками. Один измеряет степень нагрева пола, другой – воздуха. С их помощью можно оптимизировать работу обогревателя, существенно снизив расход электричества.

Подключение инфракрасной пленки

На многих форумах задают вопросы, как подключить инфракрасный теплый пол, не являясь специалистом. Весь процесс состоит из нескольких этапов:

Соединение с клипсами. В области расположения медной шины пленка аккуратно поддевается ножом и в это отверстие вводится часть коннектора. Вторая часть располагается сверху и фиксирует клипсу. После этого ее необходимо тщательно обжать при помощи плоскогубцев.

Подключение проводов. Вначале нужно зачистить их края, избавившись от изоляции. Затем прикрепить одним из самых распространенных способов – коннекторами, люверсами или припоем. Устанавливая инфракрасный теплый пол под плитку, можно не задумываться о нивелировании перепада высот, так как кабель спокойно поместится в слой клея. В других случаях необходимо делать специальные углубления. В них будут укладываться провода, чтобы не мешать при монтаже следующих слоев.

Изоляция соединения. Места присоединения проводов, клипсы-коннекторы, места припоя, а также открытые края медных шин обязательно изолируются. Для этой цели используется бутиловая лента. После подключения пленки во время нагревания она размягчается и плотнее обволакивает соединения, надежно их герметизируя.

Монтаж экрана и заземления

Экран укладывается после того, как подключается инфракрасная пленка. Его рулоны раскатываются прямо поверх нагревателя, полностью его покрывая. Нужная длина регулируется путем обычного разрезания материала ножом или ножницами. Заземляющий провод укладывается по периметру помещения и присоединяется к экрану при помощи клипс-коннекторов.

Помните! Провода не должны соприкасаться с ИК-пленкой!

Прокладывание теплораспределяющего слоя

Укладка слоя фанеры или OSB является обязательной при монтаже пленки под мягкие покрытия, такие как сплошной ковер, линолеум или ковролин. Если кладется ИК-теплый пол под ламинат или под кафельную плитку, без него можно обойтись.

Листы располагаются над заземлением и прикрепляются встык. В случае необходимости, лишние части обрезаются. При этом нужно следить, чтобы острые предметы не повредили нагревательный элемент.

После всех манипуляций можно приступать к монтажу покрытия для пола, руководствуясь рекомендациями производителя. Его нельзя укладывать под самый край стены, поскольку при нагреве возможно расширение материала. Следует оставлять небольшой зазор – около 5 мм. При выборе финишного покрытия обязательно обращайте внимание на уровень влажности в помещении.

Особенности укладки инфракрасного теплого пола под плитку

Хотелось бы сказать несколько слов об использовании ИК-пленки под керамические и кафельные покрытия. Теплоизоляционная подложка и пленочный нагреватель укладываются так, как было описано выше. Поверх ИК-пленки настилается гидроизоляция из полиэтилена. Последующее монтирование инфракрасного теплого пола под плитку может осуществляться разными путями:

Вариант первый. Над полиэтиленом крепится штукатурная сетка, на которую заливается цементно-бетонная стяжка. Можно также применять самовыравнивающую смесь, минимальная толщина слоя которого должна быть около 8-10мм. На нее кладут финишное кафельное покрытие.

Вариант второй. После гидроизоляции происходит обшивка пола влагостойким гипсокартоном. Так как он крепится на саморезы, нужно соблюдать предельную аккуратность, чтобы не повредить пленочный нагреватель. После этого приходит очередь кафеля, который кладут в слой плиточного клея.

Существует несколько минусов укладки инфракрасной пленки под плитку:

Стяжка не обеспечивает достаточного сцепления с поверхностью пленки или гидроизоляцией. В результате через некоторое время кафель начнет «плавать», что может привести к появлению трещин в стяжке.

При монтаже плитки под ней образуется многослойный «пирог», который нелегко прогреть до желательного уровня. Энергозатраты могут значительно возрасти.

Плиточный клей имеет в составе щелочь, которая негативно влияет на целостность пленочного нагревателя. Если верхний слой разъест, может случиться короткое замыкание или пробой тока на мокрый пол.

Хотя цена инфракрасного теплого пола под плитку будет такой же, как и под другие напольные покрытия, расходы на его монтаж заметно выше.

Соблюдение мер предосторожности

Напоследок дадим несколько советов:

Не оставляйте открытых проводов и участков шин без изоляции.

Не располагайте ИК-пленку под шкафами, сейфами и другими тяжелыми предметами.

Обязательно подключайте терморегулятор или программатор.

Продумывайте заземление в местах с повышенной влажностью.

Мы рассмотрели, как установить инфракрасный теплый пол. Делать ли это своими силами или привлекать профессионалов – решать исключительно Вам. Жители Украины могут воспользоваться помощью специалистов магазина «Тепла Хатка» (г.Киев). Здесь Вы всегда получите подробную консультацию, а также сможете выбрать греющее оборудование и комплектующие по доступной цене. Ждем Ваших вопросов!

Возврат к списку

Как провести монтаж пленочного теплого пола самостоятельно

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция

— Расчеты и подготовка

— Подготовка основания

— Раскладка полотен

— Подключение оборудования

— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.

Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.

Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.

Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.

Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.

Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.

Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.

Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.

Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.

Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.

Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.

Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Как провести монтаж теплого инфракрасного пола

Все жилища должны иметь определенный уровень тепла для комфортного проживания. Существует несколько основных видов обогрева, в том числе практичность и эффективность инфракрасного обогрева пола. У него есть ряд положительных качеств. Процесс установки не занимает много времени и не требует больших затрат. Самое главное, что в итоге получается разминочная база, на которой приятно гулять.

Принцип работы

Новизны инфракрасного лучистого пола нет.Но несколько раньше требовали такие системы, как электрический и водяной теплый пол. Все они зависят от теплоносителя и порядка обогрева помещений. Инфракрасный обогрев пола используется для инфракрасного обогрева помещения. Это позволяет передавать тепло предметам в помещении, от которого уже нагревается воздух.

Основа системы — карбоновая паста, запаянная в пленку, изготовленную из полиэстера. Иногда вы можете увидеть это название как подогрев пола из углеродного волокна, который произошел из компонентов.

Принцип его работы заключается в том, что на эмиттеры проводников из меди подается напряжение. Таким образом, контакт не может слегка обжечься из-за наличия серебряного спрея. Для подключения к сети используйте термостаты, входящие в систему.

Это также должно быть указано в спецификации, в которой есть пол с инфракрасным обогревом. Более того, они могут подсказать количество материала, необходимого для нагрева устройства.

Ширина может варьироваться от 50 до 100 см. Продается в рулонах до пола 50 м и толщиной каждого листа 0.От 23 до 0,47 мм. Пленка может иметь разную потребляемую мощность от 25 до 35 Вт / ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от конфигурации системы.

Область применения

Теплый пол Инфракрасная пленка может выступать в качестве основной или дополнительной системы обогрева. В первом случае пленка должна покрывать не менее 70 процентов общей площади чернового пола в помещении. В северных регионах страны от него лучше отказаться, ведь здесь лучший вариант — дополнительное отопление или аварийное.

Нельзя произвольно разрезать термоусадочную пленку. Есть специальные сайты, чтобы создать необходимое количество длины. В большинстве случаев обозначенные для обрезки участки разделены расстоянием около 25 см. Все детали и нюансы следует уточнить перед покупкой, чтобы не тратить лишние деньги.

Инфракрасный пленочный теплый пол, помимо жилых помещений, можно устроить и в хозяйственной постройке, в которой нет возможности проводить центральное отопление. В качестве них могут выступать гаражи, сараи или теплицы.Он активно используется в холодный период для обогрева крыльца или предотвращения промерзания трубопровода.

сан

Ряд положительных качеств делает инфракрасный теплый пол под любой вид полов. Следует выделить самые основные из них:

Полностью безопасен для человека и.
Выполнить укладку можно под любые напольные покрытия. К тому же есть возможность и при наличии натяжного потолка в комнате. Поверхность, на которой вы устанавливаете такую систему, может быть не только строго горизонтальной, но и вертикальной, расположенной под углом и всеми любыми другими вариантами.
Возможен немедленный демонтаж системы и последующая установка в другом месте. Это очень важно, если вы часто переезжаете или создаете еще один план в комнате.
Карбон обладает отличной теплопроводностью. Тем самым значительно снижается потребление энергии. Любые другие виды отопления в доме обойдутся гораздо дороже в обслуживании.
Параллельное соединение всех компонентов, что обеспечивает высокую надежность при использовании инфракрасного теплого пола.Если хотя бы один из сайтов получит повреждение или выйдет из строя, все остальные будут полностью работоспособны.
Монтаж может быть выполнен на месте без привлечения специалистов. Не обязательно делать стяжку, а под ней укладывать плиточный клей.

модель

при укладке теплого пола под ламинат инструкции производителя необходимо соблюдать без отклонений. Там прописаны все детали, которые приведут к ошибочной установке теплого пола. Существуют две основные системы инфракрасного теплого пола:

пленка.Пленка защищает всю систему от влаги, а также от возможных электрических пробоев. Его вес около 0,5 кг, что не сказывается на потолке. Следовательно, даже старые здания можно отремонтировать. Инфракрасные теплые полы. Дополнительно пленку можно укладывать на стены в комнате и даже на потолок.
стержень. Его состав таков, что позволяет наносить раствор или клей для плитки. Основная модель подходит для помещений с повышенной влажностью, которыми могут быть ванные комнаты или кухни.В процессе своей работы практически не генерирует электромагнитное излучение. В отличие от киномодели — отсутствие боязни перегрева, наличие свойств саморегуляции. Поверх основных моделей можно устанавливать громоздкую мебель, не позволяющую снимать пленку.

Далее пленка делится на углеродную (нагревательные полоски соединяются параллельно, затем герметизируются майларовой пленкой) и биметаллическую (основа — полиуретан, нагревательные элементы — сплав меди и алюминия).

При выборе того или иного варианта высота потолка остается практически неизменной, чего нельзя сказать о других возможных системах, требующих толстой конструкции устройства.

Модель сердечника устройства следующая: Композитный материал для нагревательных элементов. С повышением температуры графита, входящего в состав модели, увеличивается и увеличивается пространство между зернами. Точки контакта становится меньше, начинает увеличиваться сопротивление и снижается мощность, что можно рассчитать самостоятельно.

Системы управления

Для управления инфракрасным полом с подогревом используются терморегуляторы. Так называемое специальное устройство, позволяет управлять всеми возможными функциями системы отопления.Он используется для включения и выключения системы, позволяет контролировать температурное поведение не только чернового пола, но и воздуха в помещении.

Вы можете запрограммировать свой рабочий режим. Эти регуляторы позволяют некоторым снижать энергопотребление.

Когда теплый пол ламинат по инструкции достигает определенной температуры, Время останавливается. Но со временем датчики выдают сигнал о том, что температура упала ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Инфракрасное управление теплым полом

Различают следующие модели термостатов:

электронный. Для них характерна высокая точность считывания. При этом управлять им очень легко и удобно.
Электромеханический. Относятся к числу надежных и в то же время более дешевых вариантов. Самый оптимальный вариант для ванных комнат или производственных помещений.
программируемый. Отличается сложностью и дороговизной. Они необходимы, если есть желание создать сложные алгоритмы в работе Инфракрасный теплый пол.Такой вариант лучше всего подходит для жилых помещений (дачи, загородные дома).

Термостаты следует устанавливать в местах, позволяющих удобно использовать их в работе. Часто — на стенах в комнате. Главное — грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, а также другого вида полов, требует очень качественной подготовки. Основание должно быть не только устойчивым, но и чистым.Есть пределы уклонов, но не более 3 мм. Для проверки горизонтальности поверхности использовали строительный уровень. При необходимости проводится тщательное выравнивание всеми возможными способами.

Когда это будет сделано, можно переходить к гидроизоляции слоя настила. Материал для него может отличаться в зависимости от напольного покрытия, которое будет выступать в качестве отделки. Для керамической плитки лучше всего покупать техническую пробку. Все остальные напольные покрытия не столь требовательны. Но лучше применять специальные системы утепления полов с инфракрасным обогревом.Металлизированная сторона для укладки. На стыки приклеен скотч.

Схема упаковки

Перед началом монтажа следует подумать о месте расположения термостатов. От уровня пола обычно крепится на расстоянии 15 см. тогда можно начинать продумывать схему укладки инфракрасной подпольной пленкой. Обязательно учитывайте отсутствие системной установки на громоздкую мебель или бытовую технику.

Стены должны находиться на расстоянии от 10 до 40 относительно первого ряда.Что касается занимаемой площади по признаку пола, то она должна составлять 70 процентов в случае использования ее в качестве основного отопления и 40% — для дополнительного обогрева помещения.

системное соединение

Пленочный инфракрасный теплый пол разлагается по заранее выбранной схеме теплоизоляции. При необходимости точного выбора длины, ее разрезают на определенных участках, которые отмечены на материале. Укладка ламината под инфракрасный и другой пол из меди контактирует стороной вниз к стене, где установлен термостат.

Штырь

клеммы соединяется с краевой частью медной полосы, после чего сами провода. В тех местах, где проводился разрез пленки или соединения контактов, следует обработать асфальтовую мастику, специально предназначенную для инфракрасного теплого пола. Количество контактов будет уменьшено пропорционально длине системы обогрева полотна. Но необходимо учитывать, что максимальная длина ленты может составлять 8 м. Некоторые контакты будут расположены внутри пленки.Расстояние между овсянками должно быть не менее 5 мм. Все они должны располагаться под полом параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда настил сформирован на пленочной основе и соединились все контакты, можно установить терморегулятор. Часть соединительных проводов лучше прибегнуть к напольному плинтусу, чтобы скрыть от глаз. Далее идет система электрического подключения.

Тест

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к тестированию его на работоспобность.Это делается перед настилом пола. Для нормальной работы следует предусмотреть отсутствие искренности, при контактном соединении не должно повышаться температура до перегрева, пленка по всей длине такая же и прогретая на одном температурном уровне.

При успешном испытании системы пленка должна выполнять покрытие пола из полиэтилена для дополнительной гидроизоляции. Далее можно приступать к укладке напольного покрытия.

Виды полов

Стоит отметить, что инфракрасный теплый пол можно выполнять под любые напольные покрытия.Благодаря этому его можно отнести к универсальным способам отопления в помещении. Помимо классической керамической плитки, вы можете выбрать ламинат, дерево и мягкие материалы, как ковролин или линолеум.

Самый популярный вариант — инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только теплого пола, но и напольного покрытия. Помимо таких основных помещений, где используется кафель, например, ванная или кухня, требуется дополнительное тепло. Но в этом случае лучше всего выбрать основную систему устройства теплого пола.В этом случае можно прибегнуть даже к «мокрому» монтажу. Монтаж можно сделать, в том числе и под гранит. Самое главное, была применена теплоотражающая накладка, позволяющая повысить эффективность всей системы.

При установке системы теплого пола происходит некоторый подъем пола. Для того, чтобы в системе был нормальный клеевой слой, в том числе и мат толщиной необходимо использовать 20 мм. Иначе к качеству теплого пола не дотянешь. Плитка будет крепко скреплена, но прогрев будет неровный черновой пол.

Для других типов полов подходит пленочный метод. Да и они не очень требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или других вариантов и клея.

Для ковролина или других мягких напольных покрытий есть очень важный момент — наверху всей системы обогрева инфракрасного теплого пола следует уложить лист фанеры или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к локальному перегреву.Это приводит к тому, что ставить ей громоздкую мебель запрещено. Поэтому следует заранее продумать, где будет размещаться мебель в комнате.

Видео:

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах теплого пола

Лучшая система отопления, которую может иметь дом, — это та, о которой вы даже не подозреваете.Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными. Однако их незаметность также может быть недостатком. Ведь как узнать, что с вашей системой отопления что-то не так? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе излучающих полов тепло обеспечивается трубками с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло.Системы теплого пола — это высокоэффективный способ обогрева дома, повышения комфорта и снижения затрат на электроэнергию. В новостройках с твердым полом труба отопления обычно встраивается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на энергоменеджменте и термографии, имеет многолетний опыт работы с системами излучающих полов. Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетических аудитов систем отопления и зданий.

Тепловизионная камера четко показывает подземную сеть трубопроводов системы лучистого отопления.

Обнаружение скрытых дефектов

«Системы излучения стали очень популярны в последние годы, особенно в новых жилых домах», — говорит Валерио Ди Стефано. «Однако иногда система, которая явно работает должным образом, может иметь скрытые дефекты. Могут возникнуть проблемы с тем, как была сделана стяжка пола, с тем, как были уложены трубы, или проблемы с оптимизацией транспортировки энергии.Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизора ».

«Обычно без тепловизора вам придется смотреть на насосы и делать выводы из этой информации, что происходит под землей. Но с тепловизионной камерой у вас есть немедленный обзор всей вашей системы теплого пола благодаря теплу, которое она выделяет ».

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла мне выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a / 1b / 1c показан коллектор, который питает систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 фактически имеют примерно одинаковую температуру, но установка одинакового значения коэффициента излучения приводит к ошибочным выводам. На самом деле, на Sp1 была наклеена изолента, коэффициент излучения которой очень близок к значению, установленному в приборе. Следовательно, на самом деле поток жидкости составляет 44 ° C, а не 30.5 ° С.

На рис. 2 показан излучающий контур во время запуска, в котором тепловое и визуальное изображения объединены в цифровом виде. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодную неровную область, которую следует изучить дополнительно, поскольку это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, подчеркивает это тепловое изменение, которое не должно происходить только на нескольких дециметрах трубы.

Рис. 1а: Визуальное изображение коллектора.

Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом.

Рис. 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Есть некоторые споры о том, стоит ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может вызвать «потение» кухонных гарнитур, что означает, что они собирают конденсат. Нагреватель, проложенный под блоками, также может нагревать сами блоки и все, что вы храните в них, включая продукты питания.Аргументы в пользу установки теплого пола под неподвижной мебелью разнообразны. Во-первых, в тех случаях, когда планировка комнаты не была определена, вероятно, целесообразно установить трубу теплого пола по всей комнате.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения и не помогает контролировать температуру в помещении. Фактически, он создает барьер для теплового потока к областям, занятым препятствиями, барьер, который, очевидно, требует затрат с точки зрения энергии.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Валерио Ди Стефано использовал компактную наводящую камеру FLIR E8 для проверки систем напольного отопления.

«Я действительно открыл для себя возможности тепловидения во время курса инфракрасного учебного центра (ITC) в 2013 году», — говорит Валерио Ди Стефано. «Я оценивал разные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8« наведи и снимай », потому что она предлагала лучшее соотношение цены и качества и самые интересные функции в компактном корпусе.”

Рисунок 2: Излучающий контур во время запуска

FLIR E8 имеет детектор 320 × 240, объектив без фокуса и простую кнопочную навигацию по экранным настройкам, режимам изображения, инструментам измерения и сохраненным JPEGS. С камерой удивительно легко работать, даже если нажать на нее большим пальцем в перчатке. E8 также имеет запатентованную FLIR функцию улучшения теплового изображения MSX®, которая добавляет ключевые детали, полученные от бортовой камеры видимого света, ко всему инфракрасному изображению в реальном времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения. Температура Sp1 23,8 ° C, Температура Sp2 19,3 ° C, Температура Sp3 22,2 ° C

«FLIR E8 дает мне хорошую детализацию изображения, и я могу использовать его для различных приложений, помимо проверки теплого пола, например, для мониторинга солнечных батарей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог мне выиграть больше проектов.”

Комплект пленок для обогрева полов для дома, мебели и дома Дальний инфракрасный диапазон Горячий мат Ламинированная плитка Деревянный пол 3 м² Отопление, охлаждение и воздух

Дом, мебель и сделай сам Комплект пленки для обогрева пола с горячим инфракрасным излучением Ламинированная плитка Деревянный пол 3 м² Отопление, охлаждение и воздух

Дом
Дом, мебель и поделки
Отопление, охлаждение и воздух
Кондиционеры и обогреватели
Системы обогрева полов
Комплект пленки для обогрева полов в дальнем инфракрасном диапазоне Горячий мат Ламинированная плитка Деревянный пол 3 м²

Комплект для инфракрасного обогрева Матовая ламинатная плитка Деревянный пол 3 м² Пленка для обогрева полов. Красота инфракрасного отопления заключается в том, что ощущение тепла или холода не зависит от температуры окружающего воздуха. Будущее отопления наступило сейчас, и оно является инфракрасным. Это видео показывает, как установка нагревательной пленки под керамическую плитку. Низкая цена в стиле «Взрыв», Недорогие онлайн-продажи от экспертов, Невероятные предложения в самом популярном бутике.Комплект пленки для подогрева пола. Горячий коврик в дальнем инфракрасном диапазоне. Плитка из ламината. Деревянный пол 3 м². Комплект пленки для обогрева пола. Плитка из ламината с горячим инфракрасным излучением.

неоткрытый и неповрежденный предмет в оригинальной розничной упаковке, комплект пленки для подогрева пола в дальнем инфракрасном диапазоне Ламинированная плитка с горячим матом Деревянный пол 3 м² 7426815246748, Samsung SmartThings, WeMo: Торговая марка: Termofol, Ширина:: 1 метр: Зона покрытия помещения :: Менее 14 м², См. Все определения условий: Измененный элемент:: Нет.может поставляться в нерозничной упаковке. В этом видео показано, как установить нагревательную пленку под керамическую плитку, такую как обычная коробка или полиэтиленовый пакет без надписи. Поверхность:: Глянцевая: Рейтинг энергоэффективности:: A +. Apple HomeKit, Philips Hue, Республика, Google Assistant, Протокол умного дома:: Дальний инфракрасный порт: EAN:: 7426815246748. Совместимость с умным домом:: Amazon Alexa. Состояние :: Новое: Совершенно новый, Тип детали:: Коврик для пола с подогревом: Цвет: Черный, Будущее отопления наступило, Logitech Harmony, где применима упаковка, MPN: 7426815250141: Страна / регион производства:: Корея, Nest, неиспользованный, Красота инфракрасного обогрева в том, что ощущение тепла или холода не зависит от температуры окружающего воздуха, Тип:: Электрический: Напряжение:: 230 В.Если товар идет напрямую от производителя. См. Список продавца для получения полной информации. IFTTT, и это инфракрасный.

Комплект пленок для обогрева полов Дальний инфракрасный луч с горячим матом Ламинированная плитка Деревянный пол 3 м²

Комплект пленки для обогрева полов Дальний инфракрасный свет Горячий мат Ламинированная плитка Деревянный пол 3 м²

-EURO 38-Размер ярлыка 39-UK -Пятка (длина стопы): 0 мм. Мы гордимся своим вниманием и преданностью деталям дизайна, не жалея комфорта.TTLElife Без шеи для женщин 925 Изменение цвета Сердце Любовь Кристалл Женское ожерелье с подвеской: Одежда. 00 »в раскрывающемся меню« Длина отображения товара »выше. Технология S, чтобы дать вам идеальную гравированную ручку переключения передач без краски. Создавайте уникальные пин-коды для друзей и семьи и удаляйте коды, когда вам это нужно. Компания открылась 8 лет назад как компания по импорту / экспорту в Нью-Йорке. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Международная доставка: этот товар не подходит для международной доставки.более прохладные и более впитывающие, чем другие хлопковые перчатки, ➤ Гарантия удовлетворения: мы очень ценим наших клиентов и хотим, чтобы вы остались довольны своей покупкой. Шариковые подшипники экономичны и не требуют значительного обслуживания. но все сводится к личным предпочтениям относительно того, хотите ли вы заплатить немного больше за лучшее. Комплект пленки для обогрева полов Дальний инфракрасный диапазон ламинатная плитка с горячим покрытием Деревянный пол 3 м² и т. Д .; Подходит для Дня святого Валентина, эта страховка защищает вас от повреждения или потери вашего предмета во время транспортировки, L: Талия-41 »; Плечо-17 »; Бюст-43 »; Длина-26 ».US X-Small = China Small: Длина: 25, Купить Wllighting 12V COB LED Предупреждение об опасности Белый Abmer High Intensity Mini Bar Strobe Light с магнитным основанием: Аварийные стробоскопы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, длина 5 футов (упаковка из 100): Industrial & Scientific, ВНИМАНИЕ: ДОМАШНЯЯ IP-КАМЕРА WIFI НЕ ПОДДЕРЖИВАЕТ СЕТЬ WIFI 5G. и снижает просмотр телевизора на 80%. Купите ожерелье с двойным сердцем из серебра 925 пробы с цирконием, внешний материал: высококачественная кожа, ★ Нажмите правую кнопку «продано Pandaie❤️», чтобы посетить наш магазин.Дата первого упоминания: 20 ноября, Комплект пленки для обогрева полов Дальний инфракрасный луч с горячим матом Ламинированная плитка Деревянный пол 3 м² . Крыло ангела размером 2 дюйма находится на посеребренной булавке для банта. Слышно даже малейшее движение и мягкий перезвон винтажного браслета с подвесками Napier Wedding Bell. ОТСЛЕЖИВАЕМАЯ ДОСТАВКА ДОСТУПНА ЗА ДОПОЛНИТЕЛЬНУЮ СТОИМОСТЬ. Кованые ~ но ~ полированные драгоценные камни, добываемые в Бразилии. Изготовление этих предметов занимает в среднем 5-7 дней. Этот детский фартук для строительных грузовиков двусторонний с однотонной подложкой.Пожалуйста, сообщите мне о стоимости доставки, трафарет для этой модели выполнен из высококачественного материала. Если у вас есть вопросы или проблемы. Наши белые коробки для печенья от Sweet Sugarbelle вмещают 4 печенья, изящный вид, в котором чувствуется бохо с небольшой долей фантазии. Для СРОЧНЫХ ЗАКАЗОВ, пожалуйста, напишите мне перед покупкой. Комплект пленки для обогрева полов Дальний инфракрасный свет ламинатная плитка с горячим матом Деревянный пол 3 м² , это элегантный и простой вид, 25-каратный зеленый маркизный муассанит, белое золото, помолвка, пожалуйста, не забудьте указать свое имя и возврат.Его также можно бросить в прохладную сушилку, которая придает старомодный вид. У меня есть коробка свадебного сервировочного набора Princess House в оригинальной коробке — 2 x 4 x 4 дюйма с закругленными краями. Этот шнур хорошо подходит для изготовление браслетов с оберткой.Для экспресс-доставки FedEx и ускоренной доставки, кровать для домашних животных, кровать для хорька, аксессуары для клетки для гамака для крыс, шиншилла.Размер камня: 30 ~ 34 мм Толщина: 15 ~ 20 мм,: Рождественские костюмы для собак Михачи, шляпа, шарф, вязаный принт снежинки, олень, 2шт. Маленькие Собаки Кошки Красный Белый Большой: Зоотовары.так ваш уникальный дизайн будет отлично смотреться и заставит кого-то весело улыбнуться. Комплект пленки для обогрева полов Дальний инфракрасный свет ламинат с горячим матом Деревянный пол 3 м² . Этот материал также идеально подходит для наружных работ. Описание продукта Алюминиевые плоские стержни из производятся с очень жесткими допусками для использования в самых разных областях применения. Can-Am Maverick X3 Max R 4×4 XRS Turbo DPS,: Кардифф 45 «Ш x 83» В Кардифф Виниловая беседка: Сад и Открытый. Идеальный подарок для кого-то особенного или угощение для вас, вдохновленное некоторыми из наших самых популярных дизайнов.Получите максимум удовольствия от своей спальни с нашими удивительными наволочками, защитными щитками для рук PBYMT Gloss Black Coffin Cut, совместимыми с Harley Davidson Touring Sportster Dyna 2007-2019 (Large): Automotive, ▲ 10-значный механический сейф для ключей. но не хочу использовать длинные и дорогие кабели для устройств. Оптимизированная форма для более точного направления, Уникальный дизайн: Уникальный индивидуальный дизайн кирпичной формы сочетается с цветовым пигментом, Комплект пленки для обогрева пола, ламинат с дальним инфракрасным излучением, ламинатная плитка с горячим покрытием, деревянный пол 3 м² , Разработанный для легкого использования и хранения, мастер-класс по заточке стали на кухне.

Мы рады слышать от вас о нашей службе поддержки клиентов, товарах, веб-сайтах или о любых темах, которыми вы хотите поделиться с нами. Будем признательны за ваши комментарии и предложения. Пожалуйста, заполните форму ниже.

Мумбаи (Индия) и Атланта (США)

+91 97738 33830

[email protected]

Комплект пленки для обогрева пола, ламинат с горячим покрытием в дальнем инфракрасном диапазоне, деревянный пол 3 м²

luxulo.in Прелесть инфракрасного обогрева заключается в том, что ощущение тепла или холода не зависит от температуры окружающего воздуха. Будущее обогрева наступило сейчас, и оно является инфракрасным. В этом видео показано, как установить обогревающую пленку под керамическую плитку, стиль «Взрыв» низкая цена, дешевые онлайн-продажи от экспертов, невероятные предложения в самом популярном бутике.

Комплекты электрического подогрева пола для коврового покрытия

Установить службу

Для тех, кто предпочитает доверить это специалистам, мы также предлагаем полный комплекс услуг по установке нашей командой опытных, сертифицированных специалистов.
электромонтажники.

Узнать больше

Дополнительная информация

Rayotec Ltd — это отмеченная наградами семейная компания с более чем 27-летним опытом работы в сфере отопления. Мы уделяем время поиску нагревательных матов самого высокого качества и по самой выгодной цене, чтобы мы могли предложить вам роскошь теплого пола по доступной цене. Нагревательный мат Rayoflex — это усовершенствованный кабель из фольги.
нагревательный мат с инновационным немецким дизайном, который можно использовать непосредственно под коврами с мягкой подкладкой или джутовыми, гессианскими или войлочными коврами или ткаными коврами.

Коврик толщиной менее 2 мм поставляется в рулоне с
липкая нижняя сторона. При размерах мата до 10 м² требуется минимальная проводка, и это одна из самых тонких, простых и быстрых в установке систем теплого пола. Коврики подходят для большинства
ковры, ламинат и паркет. Для получения дополнительных инструкций по установке щелкните здесь.

Преимущества данной системы

Простота установки

Посмотрите это видео, чтобы увидеть, насколько проста установка!

Очень тонкий

Сам мат имеет толщину менее 2 мм, что делает его системой, которая немного теряет высоту от пола до потолка при модернизации.

Первичное отопление

Система имеет мощность 150 Вт / м ²
Этого достаточно, чтобы обеспечить все необходимое отопление в большинстве помещений, соответствующих действующим строительным нормам.

Качество сборки

Разработано в соответствии с высочайшими европейскими стандартами.

Низкая стоимость

Нагревательные маты высочайшего качества, но по чрезвычайно конкурентоспособным ценам.

Минимальная проводка

С размером мата до 10 м ²
Доступно, в большинстве комнат будет не более одного или двух матов, которые нужно будет подключить к вашему дому.

Быстрое время отклика

Коврик имеет 100% покрытие рассеивания тепла благодаря слою фольги, который максимизирует производительность системы, уменьшая отклик
время.

Равномерное распределение тепла

Армированная фольга обеспечивает равномерное распределение тепла.

Заземленный

Система заземлена для дополнительной безопасности.

Гарантия

На нагревательный коврик из фольги Rayoflex предоставляется гарантия производителя 16 лет.

Самовыравнивающийся клей не требуется

Никаких дорогостоящих дополнительных затрат, беспорядка или времени ожидания высыхания клея, поскольку система спроектирована таким образом, чтобы последний пол
покрытие укладывается прямо сверху!

7 ключевых моментов безопасного использования электрического теплого пола под ковровым покрытием

Коврик Rayoflex — это самая простая система на рынке для укладки под ковер, которую выбрали тысячи домовладельцев.
владельцы по всей Европе.При установке полов с подогревом и выборе ковра необходимо учитывать ряд важных моментов.
моменты, которые необходимо принять во внимание.

1. Изменить значение ковра и подложки

Ни ковер, ни подложка не являются хорошими проводниками тепла, поэтому чем ниже значение общего сопротивления, тем эффективнее будет ваш пол.
нагрев будет с большей мощностью и более быстрым временем разогрева. Максимально рекомендуемая комбинированная тг ковра
и подложка — 2,5. Стоимость tog можно узнать у продавца или производителя ковров.

Подложки Low tog, подходящие для полов с подогревом, включают; Ball and Young Roma 0,8 Tog, Duralay Heatflow 0,75 Tog и
Дуралай Кинг 0.8 Tog. Технические характеристики могут измениться, поэтому всегда уточняйте у поставщика перед покупкой.

2. Тип ковра

Электрический пол с подогревом идеально подходит для ковровых покрытий, если значения tog не превышают максимальное рекомендуемое значение tog.
(как уже упоминалось выше). Ковры на мягкой основе и ковры на основе из джута, гессиана или войлока или тканые ковры, чтобы назвать
лишь некоторые из них идеально подходят для наших тепловых ковриков Rayoflex и Rayomax.Если ковер необходимо приклеить, то коврик из
наш ассортимент Webtech
быть идеальным. Свяжитесь с нами для получения дополнительной информации
на лучший теплый коврик для вашего дома.

3. Максимальная температура пола

Пол никогда не должен нагреваться выше 27 ° C. Все комплекты ковриков Rayotec поставляются с термостатами с отдельным
датчик температуры пола, который автоматически отключит подогрев пола, если температура пола превысит эту
защищает коврики, ковер и вас !.

4. Специальный термостат

Различные напольные покрытия обладают разными изоляционными свойствами, поэтому они с разной скоростью выделяют тепло. За это
Причина, по которой термостат с одним датчиком температуры пола должен контролировать область только с одним типом напольного покрытия. Это означает
что в зонах открытой планировки с несколькими напольными покрытиями потребуется более одного термостата.

5. Заземленная система

Для дополнительной безопасности убедитесь, что ваш теплый пол должным образом заземлен, даже если он не устанавливается во влажной среде.
в комнате, так как не во всех системах есть заземление.Все электрические коврики для подогрева пола Rayotec полностью заземлены.

6. Изоляция

Для коврового покрытия необходима соответствующая изоляция под электрическим полом с подогревом. Мало того, что это увеличивает
эффективность вашей системы за счет сокращения времени прогрева и эксплуатационных расходов, но также защищает нагревательные маты от
повреждать. Rayotec поставляет передовую систему Palziv, которая не только обладает фантастическими изоляционными свойствами, но и
проще и быстрее установить по сравнению с традиционными пенопластами.

7. Коврики и кофры

Из-за изолирующих свойств коврового покрытия не следует использовать коврик или мешок-мешок поверх электрического пола с подогревом. В
Комбинированный изолирующий фактор предотвращает утечку тепла и образование локальных горячих точек, которые могут повредить
коврик и пол. Также попробуйте использовать мебель с воздушной прослойкой внизу по той же причине. Полы с подогревом
не следует устанавливать под постоянными креплениями.

Получить цены

Отопительная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующие температуры:

— 28 ⁰ C в таких комнатах, как гостиная, кухня, комнаты, коридор

— 34 ⁰ C в санитарных помещениях, таких как ванная и туалет.

Меньшее покрытие нагревательной пленкой допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под стяжкой, имеют малую мощность, например 80 Вт / м2.Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленкой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола. Кроме того, равномерное покрытие нагревательной пленки в теплых полах вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМЫЙ ДЛЯ ИНФРАКРАСНОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Важным элементом теплого пола является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.

В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки.

Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплых полов, чем цементные стяжки.

Ангидритная стяжка — это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной — лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидритной стяжки короче цементной стяжки и сама стяжка делается точнее

Недостатком ангидритной стяжки является способность впитывать воду, означает, что в помещениях с повышенной влажностью, таких как ванная, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием высококачественных материалов.

При укладке нагревательной пленки под стяжку во влажных помещениях, например, в ванной комнате, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях мы рекомендуем делать ангидритную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной пленки позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые имеют меньшее поперечное сечение и более высокую температуру, нагревательная пленка является низкотемпературной и равномерно нагревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры в поперечном сечении стяжки .

Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, а это означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать более дешевую на поставку электроэнергии по второму тарифу, снижая эксплуатационные расходы на . Энергия, произведенная и сохраненная в стяжке во время ночной работы системы отопления по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Нагревательная пленка под стяжкой не требует обслуживания как в случае с традиционными системами водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.

КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКОЙ

Базовая система теплых полов с инфракрасной нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидритной или цементной стяжки и термостат для управления отоплением.

Различают два типа монтажа нагревательной пленки под стяжку.

Монтаж нагревательной пленки в сухих помещениях.
Монтаж нагревательной пленки во влажных помещениях.

Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью — это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.

1. Монтаж нагревательной пленки под стяжку — сухие помещения.

Способ установки нагревательной пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.

Системы подогрева полов в гостиницах — Flexel International

Что такое лучистое тепло?

Лучистое отопление (также известное как инфракрасное отопление) используется во всех наших отопительных приборах.

Эта система нагревает предметы в комнате, а не воздух. Это создает комфортный, равномерный обогрев во всем помещении, а также уменьшает сквозняки.

Электрические полы с подогревом — это высокоэффективный и недорогой способ обогрева отеля. Электрические полы с подогревом — это удобный, эффективный и экономичный способ обогрева отеля.

В отличие от обычных радиаторов, в которых для обогрева гостиницы используются воздушные потоки, полы с подогревом в гостиницах используют лучистое тепло. Это естественный поиск самых холодных предметов и людей в комнате, мягко их согревая. В свою очередь, это означает, что в помещении нет температурных перепадов. Также нет необходимости в некрасивых радиаторах, а значит, вы сможете использовать дополнительную площадь пола.

Лучистое тепло, иногда известное как инфракрасное отопление, — это очень эффективный метод обогрева вашего отеля.В системе нет движущихся частей, поэтому ее легко обслуживать, и ее можно использовать под любым напольным покрытием отеля.

Почему выбирают Flexel International?

Flexel International — один из ведущих производителей систем обогрева полов для гостиниц и аксессуаров.

Мы находимся в Великобритании, поэтому вы можете быть уверены, что все соответствует самым строгим требованиям к электромонтажу. Мы также проектируем и производим теплые полы с 1978 года.Это означает, что у нас есть опыт, необходимый для разработки системы, отвечающей вашим индивидуальным потребностям.

В Flexel International мы предлагаем беспрецедентную поддержку до, во время и после покупки. Это включает в себя бесплатное предложение с расценками и дизайнерские услуги. На многие из наших продуктов предоставляется пожизненная гарантия.

Если вы планируете установить полы с подогревом в гостиницах, компания Flexel International вам поможет.

Покупка систем теплого пола у Flexel International

В Flexel International мы тесно сотрудничаем с нашей сетью утвержденных дистрибьюторов.Эти дистрибьюторы разбросаны по всей Великобритании, благодаря чему вы сможете купить системы подогрева полов для отелей, где бы вы ни находились в стране.

Вы даже можете использовать наш планировщик этажей, чтобы спроектировать вашу систему, распечатать предложение и затем передать его утвержденному дистрибьютору. В стандартной комплектации мы предлагаем доставку на следующий день, чтобы вы могли начать свой проект как можно быстрее.

Мы гордимся тем, что предоставляем высококачественные продукты для обогрева полов в отелях в сочетании с отличной технической поддержкой.

Установка перекрытия перекрытия | | Теплый пол своими руками

Устройство балок перекрытия

Установка перекрытия на перекрытиях представляет некоторые уникальные проблемы, которых нет в широко открытой, более гибкой среде перекрытия при укладке на горизонтальном уровне. Однако с помощью нескольких рекомендаций эти проблемы можно легко преодолеть. Посмотрите наше видео «Установка тепловых трубок излучающего пола в балки перекрытия» и прочтите эту страницу, чтобы получить полное описание.

Установка типовой балки пола с использованием трубы PEX 7/8 дюйма, 16 дюймов по центру

Во-первых, важно помнить, что обычно компания Radiant Floor предполагает, что все трубки теплообменника, будь то 1/2 ″ PEX или 7/8 ″ PEX, питаются по медным линиям подачи и возврата 3/4 ″.Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок для заполнения только этой зоны. Другими словами, пластиковая трубка находится в теплом полу и не обязательно должна идти туда-сюда к водонагревателю или бойлеру.

При этом имейте в виду, что пластиковые трубки PEX могут использоваться для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубки и 2) в вашей ситуации имеет смысл воспользоваться гибкостью PEX.

Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4 дюйма для линий подачи и возврата при питании зоны с несколькими контурами pex в и из зонного коллектора.Причина этого — объем и (потенциальное) напор, которые создаются, когда эти линии подачи и возврата заблокированы. Например, 3/4 ″ pex (сам по себе) является (по большей части) прекрасным (в зависимости от объема зоны), НО внутренний размер 3/4 ″ pex-адаптера составляет почти 5/8 ″ (намного меньше) и, следовательно, создает сопротивление / напор. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным выходным объемом адаптера. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий следует увеличить до 3/4 дюйма меди, так как это уменьшит эту (потенциальную) проблему.Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.

В некоторых ситуациях имеет смысл использовать трубки PEX для линий подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора. На фотографии справа показано сверло с самоподводом, рекомендованное для сверления отверстия диаметром 1 1/2 дюйма в балках.

Примером этого может быть установка в геодезическом куполе или другом сооружении нестандартной формы.Пластиковая трубка могла бы легко соответствовать радиусу конструкции, как бы следовать изгибу и могла бы значительно упростить доставку линий подачи и возврата из точки A в точку B. Другие примеры были бы узкими, труднодоступными, загроможденными , стесненные полости балки или любое другое место, где проложить жесткие медные трубы будет очень сложно. Многие используют «гибридный» метод. Это комбинация медных и пластиковых линий подачи и возврата. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

Например, вы можете начать линию подачи от циркуляционного насоса с медью 3/4 дюйма, легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочитаете обходить змейкой. Используя латунный переходник, вы превращаетесь в пластик, продвигаетесь вверх, вниз, вокруг и через…. Достигаете зоны, а затем конвертируете обратно в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4 дюйма, всегда легче работать в медном режиме, когда фактически находится в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

Прокладка нескольких петель НКТ в зоне

Если для зоны не требуется 400 футов или меньше труб (300 футов для 1/2 ″ PEX), зона должна быть разбита на даже несколько петель. Под четными мы подразумеваем петли, длина которых составляет примерно 10% друг от друга. Удерживая петли примерно одинаковыми, вы не дадите воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансированным.

Для большинства установок требуется несколько петель трубок в одной зоне.Если зона очень большая и требует, скажем, 1600 футов труб для адекватного покрытия всего пола, то этот пол будет разбит на (8) петли длиной примерно 200 футов, все питаемые общей медной линией 3/4 дюйма. Медная линия действует как коллектор, сначала наполняясь водой, а затем одновременно питая все контуры. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный медный «возвратный» коллектор диаметром 3/4 дюйма и вернуться к источнику тепла. Вот почему проще всего использовать медь для линий подачи и возврата.

Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что заплатите намного больше за фитинги (тройники PEX дорогие), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

Латунные переходники впаяются в медный тройник 3/4 ″ в начале каждой петли PEX. По сути, вы строите коллектор на ходу. Ваш медный коллектор поступает в зону, адаптируется к PEX в начале первого контура, изгибается вверх и вниз по «X» отсекам для балок, а затем завершается с помощью другого адаптера в медном возвратном коллекторе.Затем подающий коллектор переносится от первого медного тройника к началу контура номер два, устанавливается еще один тройник, используется другой адаптер, и процесс повторяется. На последней петле вместо тройника используется отвод 3/4 дюйма под 90 градусов.

И, чтобы продолжить вышеупомянутый пример, имейте в виду, что было бы приемлемо установить те же 1600 футов трубы, что и (4) 400-футовые петли. Это потому, что с трубкой 7/8 ″ горячая вода может пройти 400 футов, прежде чем она начнет слишком остывать, чтобы принести вам пользу.Однако, как правило, предпочтительнее запускать несколько более коротких циклов, чем меньшее количество более длинных.

Если ваша установка требует нескольких контуров трубок в одной зоне, шаровой клапан должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся при заполнении системы и выпуске воздуха из недавно установленной трубки. Воздух в трубке может оказывать небольшое сопротивление, особенно в большой зоне, и легче продувать зону по одному контуру за раз.Кроме того, если логистика вашей ситуации требует, чтобы ваши несколько контуров имели неравномерную длину, то есть не в пределах 10% друг от друга по длине, тогда шаровые краны можно использовать для «уравновешивания» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.

Точная длина петель в рамках приведенных выше рекомендаций определяется ситуацией. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для перекрытий перекрытий.Это связано с тем, что обращение с рулоном более 200 футов может стать проблемой. Но после измерения длины конкретных пролетов балок вы можете определить, что идеальная длина петли для вашей установки будет, скажем, 270 футов. В этом случае вполне допустимо добавлять 70 футов к каждому 200-футовому рулону. При установке балок перекрытия используйте столько муфт, сколько вам нужно… не только для добавления к рулону, но и для облегчения работы по прокладке труб.

Продевание трубки через балки

Первое, что нужно понять на этом этапе установки, — это то, что это не работа одного человека.Многие люди звонили нам, утверждая, что установили трубки самостоятельно, и мы никогда не ставили под сомнение их честность… только их здравомыслие. Запуск нескольких 200-футовых петель из 7/8-дюймовых трубок не должен быть кошмаром, так зачем же объединять их в одну? Как и на большинстве этапов строительства, над этим проектом должны работать два человека.

«Королева балок»

Что ж, как будто чтобы доказать исключение из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, Вермонт, самостоятельно установила 7/8 ″ Pex в эти балки пола, а затем приступила к установке пластин рассеивания тепла.Конечно, мы по-прежнему рекомендуем, чтобы любая установка Pex выполнялась двумя людьми, но Шарлин является примером необычайного таланта и решимости наших многочисленных клиентов, которые делают это своими руками.

Начните с сверления балок самым простым способом. Лучше всего использовать сверло под прямым углом 1/2 ″, как и сверло с автоматической подачей. Милуоки — отличный вариант. Используйте их размер 1 1/2 дюйма.

Просверлите отверстие на дюйм или два ниже основания чернового пола … что угодно, что позволит вам легко сверлить отверстия.Помните, вы, вероятно, будете сверлить много из них. Теперь определите, какой «образец» участка трубопровода вы хотите использовать. Бег вверх и вниз по каждому отсеку с балками отлично работает с центральными балками диаметром 16 дюймов. Но если у вас 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубке максимально широкий изгиб, а в качестве дополнительного бонуса линии подачи и возврата окажутся на одной стороне комнаты.

Метод пропуска балок для установки НКТ

Схема метода пропуска балок

Этот метод позволяет делать плавные широкие повороты, пропуская все остальные балки, а затем возвращаясь через пропущенные участки в одну непрерывную петлю, что устраняет необходимость в отдельном проходе.

Если ваши балки имеют 24 дюйма по центру, проложите одну длину трубы на каждую секцию балок, затем поверните назад и повторите процесс. В итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя отрезками труб на каждый отсек, примерно 12 дюймов по центру.

Какой бы метод ни был выбран, наилучшие результаты будут получены при использовании трубки при комнатной температуре или выше. Как и в случае со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы ее можно было пропустить через балки на несколько футов за раз, медленно, один рабочий кормит, а другой ослабляет.

Трубка может лежать на полу между двумя установщиками. Это помогает противодействовать вращению рулона, чтобы ослабить его и помочь трубке легко развернуться с рулона. Всегда берите трубку из снаружи рулона, а не изнутри.

Затем, медленно пропуская трубку через балки, позвольте ей «собраться» под отсеком для балок перед вами. 15 или 20 футов трубки могут начать свертываться по направлению к полу, когда вы проталкиваете ее перед собой. Но не собирайте слишком много.Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще немного и постепенно прокладывайте себе путь через бухты. Кормите, принимайте слабину, кормите, принимайте слабину…. Медленно и неуклонно. Таким образом, два или три человека могут пробежать сотни футов трубы за день.

Помните, что на трубах нанесена маркировка через каждые пять футов, и 200-футовый рулон можно разрезать на два отрезка по 100 футов. Итак, выясните, сколько заливов охватит 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

Другой метод заключается в измерении длины пролетов балок и подсчете количества отсеков, необходимых для использования 200-футового. рулон. Если число равно шести, например, начните с пролета номер три и протяните 100 футов НКТ в одном направлении и 100 футов в противоположном направлении.

Наши латунные переходники тоже могут пригодиться. Если вы обнаружите, что вам нужно сделать очень крутой изгиб, пройти вверх, над или под каким-либо препятствием … или вам просто нужно пройти через двойные балки или толстые балки … тогда используйте переходник для кратковременного преобразования в медную трубу.Находясь в медном режиме, вы можете использовать 90 или 45, чтобы легко обходить проблемные зоны. Другой адаптер переведет вас обратно на трубку PEX и вперед. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, многократно перекручивается или просто больше не питается… отрежьте и соедините позже.

Переходник из PEX на медь для коренных изгибов

Радикальные изгибы могут быть выполнены с помощью адаптера PEX для временного преобразования в медь

Перегибы, кстати, можно исправить с помощью теплового пистолета, который почти волшебным образом вернет трубке ее первоначальную форму.Процесс сшивания дает трубке своего рода молекулярную память. Как только поврежденная трубка нагреется, изгиб постепенно исчезнет.

Если у вас нет теплового пистолета, трубку часто можно отремонтировать, используя тряпку и пару канальных замков, чтобы закруглить изгиб, а затем установить пару алюминиевых пластин рассеивания тепла по обе стороны от нее. Это обеспечит надежную фиксацию трубки вокруг места перегиба и предотвратит ее любое изгибание. Сильно изогнутые трубки, которые, как представляется, утратили структурную целостность, должны быть обрезаны и отремонтированы с помощью муфты.

Когда все трубки PEX будут пропущены через балки, проложите медную подводящую линию до начала каждой петли и подключите адаптеры, как описано ранее. Сделайте то же самое с обратной линией. Вы обнаружите, что после установки трубок PEX становится очень очевидным, как лучше всего управлять линиями подачи и возврата. Кроме того, никогда не помешает промаркировать подводящий и возвратный концы трубки куском малярной ленты.

Итак, если все подводящие концы ваших петель начинаются с одной и той же стороны комнаты, просто пропустите медь туда и подключите… то же самое с обратным.Если некоторые из начал петли находятся на одном конце комнаты, а некоторые — на противоположном, то проложите главный ствол из меди 3/4 дюйма где-нибудь около середины и оттуда ответьте к трубке PEX.

Очевидно, что самый простой способ прокладки медных линий подачи и возврата — по нижней части балок перекрытия, если они должны проходить перпендикулярно к отсекам балок. Если они движутся параллельно балкам, вы можете расположить их достаточно близко к черновому полу, без теплоизоляции, и использовать больше тепла для пола.

И, говоря об изоляции, если у вас нет причин для обогрева помещения на пути к зоне, все линии подачи и возврата должны быть изолированы с помощью пенопластовой изоляции. Если они проходят через неизолированное пространство для лазания или в любом другом месте, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

Начнем с ответа на самый простой вопрос. Что такое заголовок?

Коллектор — это просто тип коллектора.Вы могли бы назвать его вытянутым коллектором, если хотите, но важно проводить различие между стандартным коллектором и коллектором для теплых полов, потому что они используются по-разному.

Стандартный коллектор (он же плиточный коллектор) представляет собой герметичную конфигурацию соединений подачи и возврата. Если у вас «трехконтурный» коллектор, у вас будет коллектор с (6) общими соединениями, (3) подачей и (3) возвратом, все они собраны в плотный небольшой корпус, который может иметь ширину около 18 дюймов.

На практике одна линия подачи входит в стандартный коллектор и разделяется на три ветви. Затем жидкость протекает через (3) контуры в полу и снова возвращается в коллектор, где снова сливается в одну обратную линию и течет обратно к источнику тепла.

Этот тип коллектора хорошо работает в плоских приложениях, потому что установщик работает в широко открытой среде. Коллектор может располагаться в одном углу плиты, и все соединения могут начинаться и заканчиваться в этом одном месте, потому что, когда вы заканчиваете рулон, вы можете просто вернуться к коллектору и выполнить соединение.

С устройством перекрытия балки не все так просто. Если вы установили стандартный коллектор в одном углу комнаты, и все ваши многоконтурные соединения должны начинаться и заканчиваться в этом углу, вы вскоре обнаружите, что у вас громоздкий кластер линий подачи и возврата, идущих туда и обратно и обратно. коллектор. Это потому, что балки пола постоянно уводят вас все дальше и дальше от этого угла. В отличие от установки на плите, вы не можете просто пройти по полу с последними тридцатью футами труб и подключить их к электросети.

Вот почему удлиненный коллектор или коллектор лучше всего. Проще и чище подвести линии подачи и возврата к трубопроводу…. вместо того, чтобы прокладывать трубы от брусьев взад и вперед к одному месту в комнате.

Пример двухконтурного заголовка

На фотографии (слева) показаны два очень простых, двухконтурных, устанавливаемых на месте разъема — сторона подачи и сторона возврата. В этом примере у установщика было достаточно места на стене подсобного помещения, поэтому он установил там коллекторы подачи и возврата.Он мог бы установить их вдоль дна балок или даже внутри самой полости балки. Все зависит от ситуации. Помните также, что кусок медной трубы 3/4 дюйма, использованный для создания коллектора, мог быть намного длиннее и мог обеспечить гораздо больше цепей.

Короче говоря, коллекторы обеспечивают высокий уровень гибкости при установке любой балки перекрытия.

Например, предположим, что весь ваш первый этаж представляет собой единую зону, и для этой зоны требуется 1200 футов труб, чтобы покрыть всю площадь.Ну, вы не можете пропустить воду через одну трубку длиной 1200 футов … .. если, конечно, вы не хотите, чтобы ледяная вода выступала на другом конце. Таким образом, необходимо разбить 1200 футов трубопровода на меньшие равные цепи. Для этого примера предположим, что вы разделили зону на (3) 400 ‘контуров (или (6) 200’ контуров, если на то пошло). Если вы представите себе медную трубу диаметром 3/4 дюйма, идущую к вашей зоне, и затем представьте, что вы отключаете ту же трубу (6) раз для подачи питания в каждый из (6) контуров, то вы только что визуализировали увеличенную версию заголовок, показанный выше.Обратная сторона устроена аналогично. Все концы ваших (6) цепей заканчиваются общим заголовком возврата. В большинстве случаев эти коллекторы устанавливаются перпендикулярно балкам перекрытия, и вы можете отстегивать их там, где это необходимо.

Три основных типа заголовков

Первый тип, мы назовем «Параллельный заголовок» . Если по какой-либо причине вы решите, что ваша ситуация лучше всего работает с заголовками «поставка» и «возврат» на одной стороне комнаты, тогда параллельный заголовок для вас.Обе медные трубы проходят бок о бок, и вы соединяете с подающего коллектора в начале каждого контура, и вы присоединяете к возвратному коллектору в конце каждого контура. (см. рисунок ниже)

Схема параллельного заголовка

Второй тип заголовка называется «Противоположный заголовок» . С помощью этого метода установщик монтирует коллектор поставки с одной стороны комнаты, а коллектор возврата — с другой. Этот метод не лучше и не хуже, чем Parallel Header.Какой метод используется, зависит строго от длины цепи, необходимой для вашей конкретной установки. Если длина ваших отсеков для балок такова, что ваши цепи естественно заканчиваются на стороне комнаты, противоположной тому, где начинаются ваши запасы, тогда используйте этот тип заголовка.

Схема противоположного коллектора

Случайный заголовок

Последний метод называется «Случайный заголовок» . Он часто используется в ситуациях, когда распространены неровные брусья балок.На ум приходит геодезический купол или, возможно, дом с множеством приспособлений и зазубрин на плане. В подобных случаях вы просто решаете, какой длины должны быть ваши цепи… .. и позволяете подводящему и обратному концевикам падать, где бы они ни находились.

Схема случайного заголовка

Я дам вам реальный пример этого метода.

У вас есть первый этаж общей площадью 725 кв. Футов. Для прокладки трубок PEX 7/8 ″ с центрами 16 ″ потребуется примерно 543 фута труб. Это даст вам (2) цепи длиной 271 фут.каждый. Вы можете взять 300-футовый рулон трубок и продеть его через балки, пока не дойдете до отметки 271 ′ на трубке (через каждые пять футов нанесены индикаторы длины, показывающие, сколько трубок было использовано). Закончите кругооборот в этой точке и начните следующий бросок в том же месте. К тому времени, когда вы достигнете отметки 271 ‘во втором броске, вы пройдете всю зону.

Конечно, альтернативным методом было бы использование 200-футового рулона и муфты. Установите весь рулон, затем добавьте 71 фут.из другого рулона. Преимущество состоит в том, что легче работать с более коротким рулоном. Если вы устанавливаете трубы осенью или зимой, а на рабочем месте холодно, 200-футовый рулон будет легче продеть через балки, чем 300-футовый рулон из-за меньшей гибкости трубы при более низких температурах.

Естественно, этот метод может быть применен к любому количеству цепей и любой длине цепи (при условии, что ваши цепи остаются ниже отметки 400 футов).

Кроме того, «Случайный заголовок» помогает не забывать об идее «баланса».Другими словами, поскольку точки подачи и возврата разбросаны в некоторой степени случайным образом по отсекам балок, вы захотите подвести основные стволы как ваших коллекторов подачи, так и возврата в зону из некоторого относительно центрального места (см. Рисунок). Таким образом, когда вы ответвляетесь, чтобы соединить различные «начала» и «окончания» ваших линий подачи и возврата, вы сохраните «ноги» заголовка примерно одинаковой по длине.

Алюминиевые пластины рассеивания тепла

После того, как труба будет продета через балки пола, алюминиевые пластины рассеивания тепла используются для прикрепления ее к основанию чернового пола.Пластины изготовлены из чистого, термообработанного алюминия, что делает их очень пластичными, как свинцовая пленка. Они бесшумны, их легко прикрепить к черному полу, и они не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по черновому полу. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHREA), проведенные в Канзасском университете, пришли к выводу, что пластины рассеивания тепла увеличивают передачу тепла в занимаемое пространство почти на 175%.

Покрытие радиуса

Хотя это не является строго необходимым для большинства установок, но если вы заинтересованы в покрытии каждого возможного дюйма излучающих труб диффузионными пластинами, компания Radiant Floor предлагает специальную легкую пластину из чистого алюминия треугольной формы. Эти «радиусные» пластины легко прижимаются к трубке, например:

Радиусные пластины формируются вручную и скрепляются скобами на ходу

Эта сборка перевернута, но она демонстрирует, как треугольники следуют по дуге вокруг радиуса.

Используйте пластины, чтобы прикрепить трубку PEX к основанию черного пола. Как правило, пластины скрепляются скобами ¼ ”. Десять или двенадцать скоб на тарелку подойдут. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых переходников или муфт. Под ванными комнатами, Pergo и в местах с ковровым покрытием непрерывно прокладывайте пластины по трубам (конечно, не по изгибам). Под плиткой, шифером и деревом разместите пластины каждые 8 дюймов (, чтобы получить более подробную информацию о лучистом тепле с деревянными полами, см. Ссылку ).

Просто имейте в виду, что непрерывная прокладка плит под любым полом улучшает общую производительность системы. Если ваша цель — максимальное рассеивание тепла и очень отзывчивый пол, то слишком много пластин не бывает.

Инфракрасное фото диффузионной пластины в действии

Установка радиационного барьера

Для всех перекрытий перекрытий требуется отражающий барьер, который направляет инфракрасный спектр тепла вверх в сторону излучающего пола.Простая алюминиевая фольга, купленная в супермаркете, подойдет, но из-за ее склонности к разрыву и проколам она не подходит для строительных целей. Для простоты установки мы рекомендуем отражающий барьер из чистого алюминия, изготовленный со встроенными поли-волокнами для защиты от разрывов. Плиты из стекловолокна или жесткого пенопласта, облицованные фольгой, также превосходны, потому что они не только отражают инфракрасное тепло, но также добавляют термическое сопротивление и позволяют теплу течь вверх. При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

Если теплый пол находится над неотапливаемым подвалом или подвальным помещением, необходима изоляция, чтобы изолировать теплый пол от более холодного пространства внизу.

К сожалению, стекловолокно, облицованное фольгой, часто бывает очень трудно найти, а жесткая изоляция, облицованная фольгой, очень дорога. В результате большинство людей изолируют нижнюю часть излучающей трубки следующим образом.

Опустите и установите радиационный барьер не менее чем на 1 дюйм ниже трубки, но в идеале не ниже 2 дюймов. Заполните остальную часть перекрытия балок изоляцией. Лучше всего это сделать следующим образом:

Так как рулоны излучающего барьера имеют ширину 48 дюймов, вы сэкономите много времени, зажав весь рулон в тисках или повесив его на козлы, сделав отметку 16 дюймов и разрезав весь рулон пилой или ножовкой. . Сделайте это дважды, и вы получите три предварительно нарезанных секции шириной 16 дюймов каждая.Затем просто раскатайте отражающий барьер, чтобы он соответствовал длине вашей стекловолоконной изоляции, положите его поверх стекловолокна так, чтобы блестящая поверхность была обращена к излучающей трубе, затем протолкните изоляционный и барьерный материал вверх в полость балки. Только будьте осторожны, чтобы не прижать барьер прямо к трубке. Воздушное пространство размером 1 дюйм очень важно.

При спуске имеет смысл удвоить нормальное количество трубок

В ситуациях с «удовлетворительной» или «плохой» изоляцией может потребоваться прокладка в два раза большего количества трубок.Другими словами, в случае 7/8 ″ PEX (обычно 16 ″ по центру) вместо прокладки одной длины труб на каждый отсек балок установщик выполнит две. Цель состоит в том, чтобы установить PEX на 8 дюймов по центру, но без превышения радиуса изгиба трубки.

Решение простое. Протяните трубу, как обычно… на одну длину на каждую секцию балок… затем вернитесь к началу и повторите процесс. Очевидно, вы будете просверливать второй набор отверстий диаметром 1 1/2 дюйма, довольно близко к тем, которые вы уже просверлили (или, возможно, вы будете использовать одно отверстие большего размера), а затем пропустите вторую партию трубок.Во втором прогоне вы, конечно, захотите имитировать первый прогон как можно точнее с точки зрения длины, потому что на самом деле вы не делаете ничего, кроме добавления дополнительных цепей, и все цепи должны быть примерно одинаковой длины.

При спуске второй партии трубок стремитесь к расстоянию между центрами примерно 8 дюймов, но не беспокойтесь, если для этого вам придется пересечь первую партию трубок в некоторых местах. Прикрепите трубку к черному полу, как обычно, используя алюминиевые пластины рассеивания тепла.

Конечно, само собой разумеется, что улучшение изоляционных свойств конструкции обычно предпочтительнее, чем удвоение количества труб. Но иногда это просто непрактично в старых зданиях. Кроме того, даже современные, в остальном хорошо изолированные конструкции иногда требуют двойных труб в определенных зонах. Поскольку многие люди используют в своих интересах захватывающие виды, проектируя большие оконные стены и высокие соборные потолки, они создают столь же впечатляющие потери тепла в этих областях.Но, опять же, никто не предлагает нам всем жить в пещерах с высоким значением R. Просто спроектируйте излучающую систему с учетом потерь тепла в здании, и вы сможете насладиться всеми преимуществами света, простора и комфорта.

Двойной проход 7/8 ″ PEX в 16 ″ на центральной балке пролета

Установка радиационных трубок в несущие фермы

Иногда необходимо или желательно использовать фермы вместо стандартных балок перекрытия. Если эти фермы устанавливаются над существующим потолком, где доступ снизу невозможен, то трубку можно прикрепить к верхнему краю фермы, как показано на фотографии ниже.

Фермы

настолько открыты, что прокладка 7/8 ″ PEX через отсеки становится очень простой задачей.

Алюминиевые пластины рассеивания тепла проходят термообработку, чтобы сделать их очень пластичными, как свинцовая пленка. Они легко принимают любую форму и, в отличие от алюминиевых профилей, не возвращаются к своей первоначальной форме. Это делает их идеальными для многих нетрадиционных излучающих труб. В этом случае они прикрепляют трубку к верхнему краю фермы, оборачивают ее под нижнюю кромку, где они надежно скреплены скобами, затем изгибают верхнюю часть фермы, где они позже будут непосредственно контактировать с черным полом.

С помощью пластинчатого инструмента, предоставленного Radiant Floor Company, пластина рассеивания тепла формируется со смещением канала трубки на три дюйма от края. Это обеспечивает выступ для крепления скоб вдоль нижнего края фермы, опору для трубы и все же позволяет большей части плиты покрывать верх фермы и передавать тепло непосредственно основному полу.

Поскольку трубы в этом типе применения по необходимости устанавливаются перед законченным деревянным полом, очень важно прикрепить меловые линии к черновому полу во время его укладки .Мелом обозначен точный центр фермы, так что позже, когда древесина будет прибита гвоздями, все гвозди для пола будут следовать за меловой линией и не касаться трубы.
