Как настроить автоматику на насосной станции: Виды автоматики для насосных станций – что собой представляют, как регулировать

Виды автоматики для насосных станций – что собой представляют, как регулировать

Насосная станция – это установка, в состав которой входят насос и гидроаккумулятор. Последний работает по принципу выталкивания воды за счет воздуха, закаченного под давлением 1,5 атм., между стенками металлического корпуса бака и резиновой груши (мембраны). В последнюю и закачивается вода. При расширении мембраны воздух уплотняется, и его давление поднимается до 4,5 атм. Оно-то и способствует выталкиванию воды, когда насос не работает. И всем этим заправляет автоматика для насосной станции, которая обеспечивает автоматическую работу насоса на включение и выключение.

Разные модели блоков автоматики

Как работает насосная станция

Принцип работы насосной установки достаточно прост.

• Насос закачивает воду в резиновую мембрану. Она заполняется, увеличивая давление воздуха в баке. На это изменение реагирует манометр, который соединен с реле насосной станции.
• Последний отключает насос, а вода начинает поступать в водопроводную систему дома из гидроаккумулятора.
• Как только в последнем давление воздуха упадет до необходимой настроенной, насос тут же включается и начинает закачивать воду в резиновую грушу.

То есть, схема управления насосной станции настолько проста, что хватает всего лишь двух элементов, чтобы она работала в автоматическом режиме.

Элементы системы автоматики

Итак, из вышесказанного понятно, что реле включения насосной станции – это, если так можно выразиться, мозг всего оборудования, а соответственно и всего водопровода. Именно оно определяет, когда необходимо включать насос, а когда выключать. При этом все основывается на давлении внутри водопроводной системы, включая и гидроаккумулятор. Поэтому очень важно правильно провести настройку прибора, которая будет зависеть от технических характеристик насосного агрегата и емкости накопительного бака.

Манометр для насосной станции

Нельзя допустить, чтобы насос включался очень часто. Это приведет к его преждевременному выходу из строя. Поэтому очень важно правильно создать оптимальный предел давлений, который должен располагаться в средней зоне технической характеристики насосного прибора. Оптимально данный диапазон располагается в пределах 1,2-2,5 атм. Конечно, придется учитывать такую характеристику насоса, как допустимо возможное включение агрегата за определенный период времени. Данная характеристика обязательно указывается в паспортных данных.

Особенно важен учет всех перечисленных показателей при сборке насосной станции своими руками. В этом случае, приобретение всех составляющих – насоса, гидроаккумулятора и управляющей автоматики может производиться по отдельности. Поэтому при сборке необходимо брать в расчет характеристики насоса, объем и максимальное рабочее давление расширительного бака, диапазон работы управляющего реле – все эти показатели должны обеспечивать нормальный режим работы для станции в целом и не противоречить друг другу. При отсутствии хотя бы минимальных знаний в этой области, рекомендуется приобрести готовую станцию.

Как правильно настроить реле

Под крышкой блока автоматики насосной станции располагается два винта: один поджимает большую пружину, другой маленькую. Первая отвечает за высокий порог срабатывания реле. То есть, с помощью большой пружины можно регулировать высокое давление в гидроаккумуляторе. Зажимая винт, увеличиваем давление. Или, наоборот, раскручиваем, значит, уменьшаем. Соответственно насос будет отключаться при тех давлениях, которые настроены именно большой пружиной.

Малая пружина соответственно отвечает за включение агрегата. Расслабляя ее, это значит, увеличивается давление включения. И, наоборот, зажимая, повышается данная характеристика.

Внутренности реле давления

Сухой ход насоса

Есть две причины, по которым насосы выходят из строя.

1. Некачественная нестабильная подача электроэнергии.
2. Когда насос работает в на холостом ходу. Он включен, но воду не качает по причине ее отсутствия.

Необходимо отметить, что эти причины выводят из строя и скважные агрегаты, и поверхностные. А дело все в материале, из которого изготавливаются рабочие колеса приборов. Постепенно металл выходит из оборота, его место занимают пластмассы. В насосах для рабочих колес используются специальные пластики (износостойкие и высокопрочные). Понятно, что их невысокая цена снижает себестоимость изделия в целом, что выгодно и производителям, и потребителям.

Схема комплекта автоматики

Но термопластики не могут, как металл, выдерживать высокие температуры, под действием которых они сильно расширяются. А при холостом ходе, при отсутствии охлаждения, температуры вырастают до приличных значений. Поэтому все производители бытовых насосных установок в инструкциях оговаривают, что эксплуатировать приборы без воды запрещается.

Поэтому чтобы данной ситуации никогда не произошло, производители комплектуют агрегаты специальными приборами, входящими в блок управления насосными станциями.

• Поплавковый выключатель. Самый недорогой, но эффективный элемент, обеспечивающий защиту насоса от выхода из строя. Она располагается на поверхности водной глади и контролирует ее уровень. При опускании до критического, поплавок разъединяет питающую электрическую цепь, насос тут же отключается. При поднятии уровня воды он, наоборот, включает агрегат.

  Внутренности поплавкового выключателя

• Реле давления. Это обычное реле, которое работает в зависимости от падения или увеличения давления. Оно просто размыкает или смыкает контакты питающей сети. Разброс величин давления задаются на заводе в процессе изготовления прибора. Диапазон 0,4-0,6 атм. (имеется в виду нижний предел). Регулировке он не подлежит. То есть, это нижний порог, при котором считается, что вода находится при минимальном давлении, то есть, она уже не поступает через агрегат.


  Внимание! Данный вид реле используется только в насосных станциях, в которых присутствует гидроаккумулятор. Иногда применяется и в блоке управления скважинным насосом.

• Еще один прибор защиты – это реле потока воды, который выполняет функции и устройства давления жидкости в системе домашнего водопровода. Это компактный прибор, который еще называют прессконтролем. Этот контроллер насосных станций подает сигнал, если давление воды в системе падает ниже 1,5 атм. Хотя все будет зависеть от настройки, потому что данный показатель может варьироваться в пределах 1,5-2,5 атм.

Последний защитный прибор отличается самыми малыми габаритами, потому что в его конструкции встроен всего лишь один датчик потока. Он реагирует на наличие движения жидкости или ее отсутствие. Правда, реагирует насос на отключение с небольшой задержкой, связанной с конструкцией самого реле, хотя на его работоспособность это ни коми образом не действует.

Вообще, автоматизация насосной станции – это возможность уберечь ее от некорректной работы или полного выхода из строя. И неважно, что устанавливается в систему защиты: блок управления водяным насосом или шкаф управления большой насосной станцией, все они выполняют одну и ту же функцию – защита насосного агрегата от холостого хода. Конечно, когда разговор заходит о больших насосных установках, то в первую очередь защита – это не просто реле или маленький блок. Это разветвленная схема автоматизации этой насосной станции, в которую входят большое количество реле, осуществляющих контроль над разными характеристиками. К примеру, это и давление воды, и температура электродвигателя, и скорость потока, и падение напряжения в питающей электрической системе.

Настройка реле давления PM5 | Блог

13.10.2017

    Памятка монтажника по принципу работы PM/5. Так как PM/5 относится к экономичной серии автоматики для насосов, то и принцип действия ее простой и одновременно надежный.

    Краткое руководство по настройке реле давления серии PM/5 самое популярное реле давления для насосных станций!

Описанный ниже тип настройки можно применить к следующим моделям:

• PM/5-3W — реле с манометром и трехвыводным штуцером с резьбой 1 дюйм, 1,5-5 бар

• PM/5-G — реле давления с вращающийся гайкой ¼ дюйма, 1,5-5 бар

• PM/5ML — реле давления с наружной резьбой ¼ дюйма для установки на насосе, 1,5-5 бар

• PM/12 реле давления с вращающийся гайкой ¼ дюйма, 3-12 бар

    Так же, данная настройка, может применяется ко всем другим типам реле давлений PM/5.

Для настройки Вам потребуется шлицевая отвертка (плоская) и рожковый ключ на 10 (в некоторых моделях понадобится ключ на 9 или 8!)

1. Отключите РД от электросети

1. Открутите верхний крепежный винт на корпусе РД

1. Аккуратно снимите крышку РД

1. После снятия крышки Вы увидите два подпружиненных винта большой и маленький.

Приступим к самой настройке реле давления PM5

 — БОЛЬШАЯ ПРУЖИНА (на рис.4) регулирует нижний порог включения насоса, чем сильнее Вы ее закрутите тем выше будет порог включения насоса. Чем меньше она будет затянута тем раньше насос будет включаться.

 — Вторая МАЛЕНЬКАЯ ПРУЖИНА (на рис.3) регулирует дельту* (расстояние между нижним порогом (включения насоса) и верхним порогом (отключения насоса)) . Стандартная настроенная заводская дельта 1,5 — 2,8 бар. Чем сильнее будет затянута маленькая пружина тем больше будет дельта и соответственно выше порог выключения насоса

    Самое главное правило настройка реле давления насосной станции, крутите по пол оборота не больше. После каждого оборота включайте насос и смотрите, что у Вас получилось!

    Срок службы реле давления серии PM составляет 3-5 лет, в зависимости от условий эксплуатации.

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

• Предназначены для работы с насосами мощностью до 1,5 кВт.
• Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
• Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2.

Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

• Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
• Надежность в работе.




• Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
• Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3.

Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

• Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
• Регулировка производится вращением.
• Универсальность настроек.
• Возможно подключение манометра.
• Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

• Золоченые контакты. Следовательно, «залипание» исключено.
• Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

• Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
• Влаго- и пылезащищенность – нулевые.
• Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

• Контактная группа – медные ламели.
• Антипригарное покрытие – слой Ag-Ni.
• Пластиковый корпус с изолирующей прокладкой.

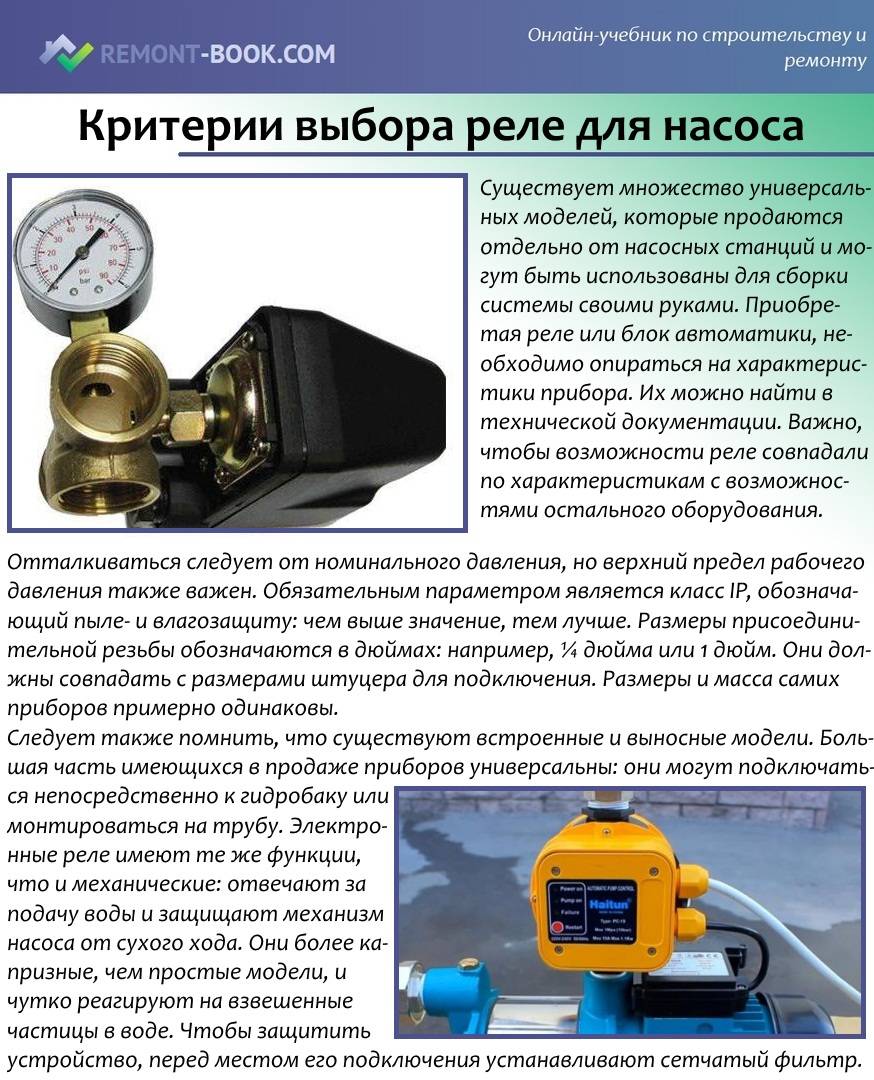

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.

Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Регулировка автоматики на насосной станции. Реле давления для насоса воды: правила подключения и регулировки

Эксплуатацию насосного оборудования невозможно представить без автоматики — если вы ее не подсоедините, всасывающие воду с глубины скважин и колодцев насосы будут работать непрерывно до перегрева и перегорания обмотки электродвигателя. Поверхностные модели электронасосов за счет массивного корпуса не так чувствительны к перегреву и могут работать длительное время при отсутствии воды в системе, погружные виды без водяного охлаждения корпуса выходят из строя в течение очень короткого времени. Основным элементом в системе автоматического управления работой всех видов насосов является реле давления, устанавливаемое на поверхности в водопроводную магистраль.

Рис. 1 Различные виды реле давления для водопроводной магистрали

В системе автоматики реле выполняет несколько функций:

• Служит для автоматизации работы насосного оборудования, включая электронасос при малом давлении в системе и отключая его при повышении напора до заданного уровня.
• Защищает электронасос от перегрева, предотвращая его непрерывную работу.
• Оптимизирует работу водопроводной системы в зависимости от ее параметров за счет изменения верхней и нижней границы срабатывания.

Принцип работы и конструкция реле давления

Рис. 2 Реле давления в разборе

Устройство является прибором, размещаемым в цепи питания электронасоса с замкнутыми в нормальном состоянии контактами. Оно подключается к водопроводной системе посредством штуцера с внутренним резьбовым отверстием. Жидкость в водопроводной магистрали через отверстие в штуцере давит на круглую резиновую мембрану, спрятанную под металлической пластиной. Мембрана в свою очередь передает усилие на скобу — круглую металлическую кнопку с двумя выступающими заостренными плоскими выступами по краям, расположенными перпендикулярно плоскости металлического диска. Выступы скобы при перемещении давят на металлическую пластину внутри корпуса с прикрепленной к ней пластмассовой насадкой с контактами. В результате насадка перемещается и происходит размыкание контактной группы.

Рис.3 Основные узлы реле: мембрана, скоба, контактная группа

Под крышкой прибора установлены два регулировочных узла — винтовые стойки разного размера и высоты с гайками и пружинами под ними. Большая стойка задает верхнюю границу давления, малая — диапазон между верхним и нижним порогом срабатывания («дельту»).

Электрические провода подключаются через два отверстия в его корпусе к клеммам, расположенным под крышкой.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом

При подключении реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера.

Рис. 4 Реле давления воды для насоса — схема подключения

Подключение насоса к автоматике без реле холостого хода является не слишком хорошим вариантом для скважинных видов, поэтому при монтаже двух приборов реле давления устанавливается на 4-входовой фитинг как можно ближе к гидронасосу.

Рис. 5 Схема подключения скважинного насоса с реле давления и сухого хода

Настройка реле давления своими руками

Чтобы подключить реле к погружному насосу, в системе при помощи манометра выставляют нижний и верхний пороги его срабатывания. Заводские установки давления в распространенных отечественных приборах (РДМ-5) имеют диапазон 1,4 — 2,8 бар.

Настройку проводят в следующей последовательности:

1. Немного ослабляют прижимную гайку на маленькой стойке, включают электронасос и ждут его отключения, фиксируют полученное в манометре значение.
2. Так как пружина большой стойки давит на пластину, которую поднимает через скобу резиновый клапан, то более сильный прижим пластины пружиной увеличивает верхний порог срабатывания. Вращением гайки по часовой стрелке добиваются увеличения давления в системе или уменьшают его поворотом гайки в другую сторону. После изменения высоты прижимной пружины сливают воду из системы и манометром фиксируют новое давление. Процедуру повторяют несколько раз до получения необходимой величины верхней границы.
3. После установки верхнего порога срабатывания приступают к регулировке нижнего, точнее диапазона между порогами срабатывания реле. Вращением регулировочного винта на маленькой стойке устанавливают определенный прижим пружины, начинают сливать воду из системы и фиксируют показания манометра в тот момент, когда насос включится. Операцию повторяют несколько раз до установления нужного порога срабатывания, отвечающего за включение насоса.

Рис. 6 Внешний вид и конструкция РДМ-5

Реле давления в системах индивидуального водоснабжения является основным и во многих случаях единственным элементом автоматики, управляющим работой насосного оборудования. От его работоспособности зависит не только правильность и надежность функционирования системы водоснабжения, но и работоспособность электрического глубинного насоса. Поэтому при покупке следуют приобретать качественные и проверенные приборы от известных производителей и использовать надежные схемы соединений.

Рис. 7 Пример загрязнения механизма реле

В 80% случаев неисправность реле вызывается забиванием входного штуцера и резиновой мембраны песком и грязью. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования.

Есть в комплекте насосной станции небольшой, но очень ответственный прибор – реле давления. Он обеспечивает постоянное давление в системе водопровода частного дома. Автоматическое управление насосом производится с помощью реле давления.

Грамотно отрегулированные границы наименьшего и наибольшего давления позволяют насосу работать с отдыхом, что значительно продлит срок его эксплуатации.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

1. Насосную станцию надо отключить от электричества.
2. Слить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройки

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).

Отключить насос от электросети.

Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.

Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.

Открыть кран, снижая давление в системе и контролируя включение насоса.

Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.

Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.

Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже.

Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

Даже если установить реле с заводскими настройками, контролировать давление нужно хотя бы раз в квартал. Это продлит срок эксплуатации насосной станции.

Защита от сухого хода

Эксплуатация насоса при отсутствии жидкости – частая причина поломок насосной станции при нормальном энергообеспечении.

В бытовых насосах используют термопласт (износоустойчивый пластик), обладающий высокой технологичностью и приемлемой ценой.

Но при нагрузке без воды (она для него и смазка, и охладитель) внутренние детали при контакте нагреваются и деформируются.

В итоге вал мотора заклинивает и мотор горит. После работы без воды насос или совсем не работает или не соответствует указанной мощности.

Опасными для «сухого хода» могут быть:

Колодцы или скважины с низким дебитом. Причина может заключаться в несоответствии мощности насоса объему воды или природные явления.

При жаркой сухой погоде дебит (количество воды из подземных источников/ на скважину за час или сутки) меньше производительности насоса.

Емкость для сбора воды должна быть под контролем при включенном насосе, чтобы вовремя его отключить.

Сетевые трубопроводы с врезанным насосом для выравнивания давления в системе. Засушливым летом перебои с водой в трубопроводе обычное явление и важно отследить, когда давление пропадает совсем.

Виды защиты:

Выбор и цена

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции.

Основные характеристики качественного реле любого производителя

• Доступный монтаж.
• Простота регулировки.
• Гидроизоляция реле давления.
• Соответствие контактной группы мощности мотора
• Надежность и долговечность.

На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Марку можно взять любую, но устройство системы водоснабжения в конкретном доме специалисты советуют комплектовать оборудованием от одного производителя.

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно не оснащаются автоматикой для контроля и управления работой. В то же время включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо, ведь выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса)
.

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов
, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация . Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

   Реле давления подключается к двум системам: электрической и механической

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

   Внутри расположена клеммная колодка

3. Подведите провода и зафиксируйте в клеммах.

   Прижмите провода в клеммах

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

   Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P

• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP


Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить — ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Чтобы контролировать, какое давление получается в результате настройки, используется манометр.

Как настроить реле давления?

1. Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра.
2. Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение.
3. Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот.
4. Повторить пункты 1, 2 и 3 до установки нужного давления включения.
5. Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять.
6. Повторить пункты 1,2 и 5 до установки нужного давления выключения.

После окончания настройки — одеть обратно корпус реле.

Читайте так же:

• Датчик сухого хода необходим в системах автономного водоснабжения для защиты насоса от работы без воды. Сухой ход возникает, когда всасывающий патрубок насоса оказывается выше уровня воды. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.
• Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к системе водоснабжения, к электросети и насосу. В этой статье речь будет рассмотрен самый простой пример подключения.

Реле давления насоса или как отрегулировать контроллер?

Опубликовано: 17 мая 2016 г.

  Часто бывает, что пользуясь насосной станцией, вас не устраивают параметры реле давления насоса, выставленные на заводе-производителе.. Как быть в такой ситуации? Многие решают вызвать мастера, для регулировки реле, другие – пытаются методом «тыка» по регулировать сами. Если есть у вас понимание в технических вопросах, или хотя бы, можете повторить всё, что сегодня я опишу, эта проблема будет решена для вас.

Снятие крышки реле давления

1. Первое, что нужно сделать – обезопасить работу, то есть, отключить насос от сети.
2. Отвинчиваем крышку реле давления насоса, только аккуратно. Она пластмассовая, поэтому усилие нужно контролировать. Как видно на фото в верху, винт имеет плоское отверстие, соответственно, отвинчивать нужно с помощью плоской отвёртки. Стрелками показано направление, против часовой стрелки.
3. Обычно, достаточно два-три оборота винта, и можно снимать крышку. Сторона, противоположная винту, зацеплена за пластмассовый корпус самого реле давления насоса. Поэтому, не выламайте крышку реле, а движением, похожим на снятие крышки с пивной стеклянной бутылки (не придумал лучшего сравнения 🙂 ), снимаем крышку, и откладываем в сторонку.

  И, перед нами открывается внутренняя часть реле давления. В некоторых описаниях, инструкциях, его ещё называют контроллер давления. Но, сути это не меняет.

Как устроено реле давления?

  Для того, чтобы приступить к регулировке реле давления насоса, немного опишу, что и где находится. Для этого, можно ознакомиться с фото, которое я нашел в сети интернет, на нём прописаны все устройства, имеющиеся на реле давления.

  На фотографии реле давления насоса, нас будут интересовать всего два пункта, 3 и 4. Именно они и участвуют в регулировке.

  Пункт 3, как и написано, служит для того, чтобы менять диапазон давления, запуска и отключения насоса. Это означает, что чем больше этот диапазон, тем меньшим будет давление включения насоса и больше при выключения насоса.

  Для примера, заводские настройки реле давления, предусматривают разницу в один бар (1 bar). Нижнее давление выставлено на 1,5 – 1,6 bar, а верхнее давление реле имеет настройку отключения на 2,5 – 2,6 bar. Разница между ними, в 1 bar.

  Пункт 4, регулирует давление, при котором и будет выключаться насос, при нагнетании давления в ваш водопровод. Из примера выше, видно, что заводская настройка идёт на 2,5 – 2,6 bar. Это то давление, выше которого насос не будет накачивать, он просто отключается при достижении этого параметра давления.

Приступаем к регулировке

  Ну вот, осталась самая малость. Когда мы ознакомились с назначением регулировочных гаек реле давления насоса, нам не составит труда сделать нужную нам регулировку реле давления.

  Я просто опишу, что нужно сделать и для чего. Итак, если вы хотите сделать максимально нагнетаемое давление воды насосом выше, например, до 3,5 bar, то вам нужно взять подходящий к гайке рожковый либо разводной гаечный ключ. На фото снизу, гайку под номером 1, прокручиваем по часовой стрелке на 1 – 2 оборота. На шайбе, которая удерживает пружину, должно быть изображение стрелочек, и значки «+» и «-», как понятно, означающие увеличить давление и уменьшить, соответственно. Всё очень просто.

  Сколько оборотов прижимать гайку на реле давления, можно понять только путём эксперимента! Сразу вспоминается обучение, лабораторные работы …Но, это к делу не относится. Нужно после каждого изменения, включать насос в сеть, наблюдая за манометром, при каком давлении он отключается. И, как говорится, при необходимости повторить регулировку ещё.

  Главное не переусердствовать. Если сделать давление слишком большим, уплотнения насоса, гидроаккумуляторная резиновая груша (если используется с насосом), могут очень быстро испортиться.

  Если же, вам нужно сделать большим диапазон между нижним давлением включения насоса и верхним давлением, отличным от заводских настроек реле давления насоса. Переходи тогда к гайке, которую мы обозвали «пункт 3», но на последнем фото, она под номером 2. Тут уже проще, просто повторяем действия, как с предыдущей регулировкой реле давления. Так же, включает в сеть насос, смотрим на показания манометра, корректируем, для достижения нужного результата.

  К этой регулировке, тоже предупреждение – не стоит делать слишком большим диапазон разницы давлений. Это вызовет только дискомфорт при пользовании водопроводом.

  По завершении регулировки, устанавливаем крышку реле давления насоса, в обратном порядке. Винт прижимаем без особых усилий. Резьба на нём пластмассовая, скручивается очень легко.

Написал очень подробно, насколько получилось, специально для тех, кто не сильно разбирается.

Всего доброго, с вами был Владимир Войнаровский и «Сайт о сантехнике».

(PDF) АВТОМАТИЗАЦИЯ НАСОСНОЙ СИСТЕМЫ ВОДОСНАБЖЕНИЯ ЖИЛОГО ДОМА

Автоматизация технологических и бизнес-процессов Том 8, Выпуск 2/2016

www.journal-atbp.com

28

дом. Для управления приводами насосной системы используется Wilo-Comfort [http://ovk.prom.ua/p1532359-nasosnaya-stantsiya-

wilo.html]. В зависимости от давления воды в системе насосы включаются или выключаются последовательно.

Однако данная система управления имеет недостатки:

1. При прямом включении электроприводов насосов мощностью 2,2 кВт каждые несколько лет выходят из строя контакторы электроприводов

по обжигу контактов.

2. При близком давлении в водяной системе к границе включения наблюдается частое включение / выключение

привода, что приводит к его нагреву. Если не настроена тепловая защита двигателя, это может быть повреждено.

3.В квартирах, расположенных на верхних этажах дома, давление значительно колеблется (до 1 бар), что приводит к перенастройке

теплового режима при принятии душа.

Рассмотрим один из вариантов системы автоматического управления насосной станцией водопровода многоквартирного дома

, разработанной в отделе автоматизации производственных процессов ОНАФТ.

Цель исследования — построить систему управления насосной станцией, которая устранила бы эти недостатки

и обеспечивала экономное потребление электроэнергии.Поставленная цель была достигнута за счет использования в системе преобразователя частоты

, питающего электроприводы насосов, а также за счет совершенствования алгоритмов управления частотой вращения насосов

и логики управления

последовательностью их переключения.

Известны две системы управления насосными станциями с помощью преобразователя частоты с помощью постоянного или сменного супервизора

PID — регулятора [http://www.picad.com.ua/3403/pdf/26_30.pdf].

Схема исследования была выбрана с постоянным ведущим ПОД регулятором, учитывая его относительную простоту и, следовательно, более высокую надежность

.Он регулирует давление в системе дома по сигналу датчика давления, изменяя частоту вращения одинарного насоса

с преобразователем частоты. Когда давление из-за увеличения расхода упадет до определенного уровня, вы

последовательно начнете включать дополнительные насосы прямого включения.

Для реализации системы управления в ее составе, помимо преобразователя частоты, дополнительно

включены датчик давления и датчик расхода с непрерывными аналоговыми выходными сигналами.Датчик давления обеспечит сигнал обратной связи

в системе, а датчик расхода необходим для оценки нагрузки, так как давление водопроводной сети

существенно зависит от затрат.

Основные функции разработанной системы управления:

1. Стабилизация давления в водопроводной сети на заданном уровне путем изменения частоты вращения первого насоса

по ПИД-алгоритму.

2.Повышение динамической точности поддержания давления за счет регулировки управляющего сигнала в зависимости от изменения

расхода воды.

3. Логическое управление переключением исполнительных механизмов второго и третьего насоса в случае, если первый насос не обеспечивает требуемый расход воды

.

4. Сигнализация о критических значениях уровней воды в резервуаре накопления, а также минимальном и максимальном значениях

и

давления воды в всасывающем и магнитосомном трубопроводе.

5. Блокировка предаварийных ситуаций при достижении критических значений рнв или давления с выдачей предупреждающих звуковых сигналов.

6. Отображение информации о системном операторе с возможностью переключения режимов работы и конфигурации

параметров алгоритмов.

7. Дистанционная система архивирования данных в виде необходимых графиков.

8. Администрирование SCADA-системы.

Анализ технологического процесса водозабезпеченист как объект регулирования

Целью насосной станции является обеспечение в доме воды требуемого давления при минимальных затратах

электроэнергии.Это достигается поддержанием давления воды в домашней сети Рв на уровне 6 бар при длительных допустимых отклонениях ± 0,1

и переходных ± 4 для 30С при ее переменных расходах в течение суток.

Для минимизации затрат на электроэнергию за счет повышения динамической точности поддержания Рв (t) во времени, а также за счет

близость Rsad к минимально возможному уровню, т.е. к нижнему граничному давлению, которое будет комфортно использовать холодная

вода, особенно на верхних этажах.В разработанной системе для регулирования давления воды в сети за счет изменения скорости насоса

, т.е. управляющее воздействие U1 представляет собой частоту вращения инвертора, приводящего в действие насос.

В качестве контролируемого возмущения рассмотрим изменения расхода воды Fв, которые можно измерить с помощью расходомера.

К неконтролируемым возмущениям можно отнести изменение давления в городской сети, но с учетом небольших значений этих

изменений в будущем рассматривать их не буду, тем более что большую часть времени насосная станция питается от воды, которая

Потратила во всасывающий патрубок из бака скопление, и при этом давление в нем почти постоянно.

На блок-схеме представлены собственные каналы управления и контролируемые возмущения (рис.1)

Системы автоматизации насосов | Festo USA

Пневматическое решение с ножевыми задвижками

Festo предлагает безопасное и энергоэффективное решение для насосных станций, заменяющее механические обратные клапаны: автоматические задвижки с пневматическими линейными приводами. Клапаны процесса подключаются через централизованный или децентрализованный ПЛК.

Энергоэффективная работа насосов

Важным аргументом в пользу пневматической автоматической ножевой задвижки является то, что насос больше не должен работать против гидравлического сопротивления, создаваемого заслонкой. Экономия энергии в результате работы насоса намного превышает энергозатраты на дополнительный контроллер и создание сжатого воздуха.

Долговременная стабильная система

Клапаны NAMUR, которые устанавливаются непосредственно на линейный привод и управляются с помощью централизованного или децентрализованного ПЛК, гарантируют, что ножевые задвижки открываются и закрываются одновременно с насосом.Если возникает нежелательная кавитация, газ выходит из пузырька сразу после открытия задвижки, что не влияет на работу насоса. И в результате контролируемой функции закрытия гидравлический удар больше не создается в системе трубопроводов. Кроме того, снижен износ автоматической ножевой задвижки и улучшено уплотнение, что значительно продлевает срок службы системы.

Повышенная эксплуатационная безопасность

Даже в случае сбоев питания ваша система остается надежной и переходит в отказоустойчивое состояние; при падении напряжения автоматически включается воздушный резервуар компрессора.Пневматические приводы имеют три аварийные функции: открывать, закрывать, останавливать. Функционирование технологических клапанов в соответствии с ситуацией гарантируется в любое время.

Автоматизация мониторинга насосных станций | WWD

Challenge
Город Кобург, расположенный недалеко от Торонто, Канада, снизил эксплуатационные расходы на своей насосной станции сточных вод на 30% после модернизации оборудования для мониторинга и контроля станции.

Система очистки сточных вод состоит из двух станций контроля загрязнения с проектной мощностью очистки 3.58 миллионов галлонов в день (MGD) на заводе 1 и 2,58 MGD на заводе 2, плюс пять канализационных насосных станций. Насосная станция на МакГилл-стрит является самой крупной и имеет мощность 4,6 млн баррелей в сутки. Он оснащен тремя насосами постоянной скорости и магнитным расходомером.

До модернизации завода станция Макгилла использовала ручную поплавковую систему для управления насосами. Требовалось ежедневное обслуживание поплавков, ручной осмотр и протоколирование работы. Технический специалист должен был подъехать к станции, вручную проверить работу поплавка, выбрать ведущий насос, сменить бумагу для самописца, зарегистрировать количество откачиваемых часов и суточный объем откачки, измеренный магнитным расходомером, а затем принести журнал обратно на станцию. офис.Техник выполнял эти задачи каждый день.

Решение
Роберт Ландри, руководитель завода, возглавил внедрение системы удаленного мониторинга для станции Макгилла. Он выбрал Siemens-Milltronics, ведущую марку приборов для измерения уровня и технологических процессов. Автоматизация рутинных задач оказалась успешной стратегией повышения эффективности и снижения затрат.

Была установлена ​​новая современная система мониторинга и управления EnviroRanger ™ ERS 500.Блок управления EnviroRanger, подключенный к датчику Milltronics Echomax ™ XRS-5, обеспечивает точное и надежное измерение уровня. Он также подключен к расходомеру для контроля расхода.
Благодаря установке отпала необходимость в ежедневном обслуживании на месте. Он автоматизировал сбор информации, а также все процедуры управления насосом и настройки последовательности. EnviroRanger обеспечивает функции управления насосом, регистрации данных и связи. Он интегрирован в существующую систему SCADA, на которой работает Modbus RTU, через телефонный модем.Не выходя из офиса на главной очистной установке, оператор теперь может удаленно отслеживать время работы насоса, неисправности насоса, количество запусков насоса, мгновенный расход с магнитного расходомера и общий перекачиваемый объем.

Преимущества
«EnviroRanger повысил эффективность, снизил стоимость эксплуатации и держит меня в курсе», — сказал Роберт Ландри, руководитель завода. Непосредственная выгода — экономия времени. Это устранило необходимость в ежедневных ручных проверках, ручных настройках управления насосами и сборе данных.Это освобождает техника и оборудование для других важных проектов. Это улучшило работу завода и контроль качества, сделав больше данных доступными для принятия решений. EnviroRanger ERS 500 обеспечивает мгновенный мониторинг уровня жидкости насосной станции, состояния насоса и рабочего цикла насоса. Он также записывает запуски насоса, время работы насоса, историю аварийных сигналов и общий перекачиваемый объем. Новая система позволяет непрерывно контролировать уровень жидкости — значительное улучшение по сравнению с предыдущей поплавковой системой точечного уровня.Инвестиции в автоматизацию оказались выгодными для чистой прибыли. Финансовая экономия была значительной: операционные расходы снизились на 30%.

Модернизация насосных станций с помощью ПЛК | Library.AutomationDirect

Когда реле и схемы таймера стареют, они вызывают проблемы. Замена их на ПЛК обеспечивает бесперебойную работу насосов.

Одна из важнейших задач водораспределительной системы — надежная доставка воды потребителям. В нашем водном округе в Калифорнии у нас были насосные станции (, рис. 1, ) с релейными средствами управления, которым более 30 лет, и устаревание средств управления вызывало определенные проблемы с надежностью.

Типичная насосная станция состоит из трех или четырех насосов, каждый из которых приводится в действие двигателями мощностью 100 или 125 лошадиных сил. Из-за относительно большого размера двигателя система пуска двигателя с частичной обмоткой используется с двумя пускателями двигателя. При включении насоса включается первый пускатель двигателя. Затем, после временной задержки, включается второй пускатель. В логике управления использовались таймеры двух типов: пневматические и электронные. По мере старения пневматические таймеры теряли повторяемость времени. В ожидании включения второго стартера было обычным делом слышать шум двигателя.

Электронные таймеры иногда были еще хуже, поскольку их электролитические конденсаторы со временем выходили из строя. Когда таймеры вышли из строя, это было тяжело для двигателя, потому что он работал только от одного стартера до срабатывания перегрузки.

Лично мне пришлось заменить больше электронных реле времени, чем любое другое устройство в цепи управления. Я подумал, что пришло время обновить систему управления насосом, и моя компания согласилась, поэтому мы решили изучить альтернативы.

Тест-драйв

Мы решили провести пилотные испытания на двух станциях в течение одного года.Мы заменили все пневматические и электрические реле на ПЛК DL05 от AutomationDirect (, рис. 2, ). ПЛК были установлены внутри ковшей центра управления двигателями (ЦУД) нашими местными электриками.

Когда первая схема управления пилотным насосом была переключена на управление ПЛК, я установил время задержки между активацией двух пускателей двигателя на 0,5 секунды. Нашему электрику не понравился звук мотора, поэтому одним быстрым редактированием я установил таймер на 0.4 секунды. С тех пор нам ни разу не пришлось их настраивать, и смещения во времени больше нет, потому что ПЛК — это цифровое устройство.

Мы были обеспокоены тем, насколько хорошо ПЛК выдержит горячую и электрически зашумленную среду MCC без охлаждения или ИБП, но они оказались очень надежными. Единственный сбой, который у нас был, — это короткое замыкание в соленоиде регулирующего клапана насоса и возникновение чрезмерного тока. Установка предохранителя на выходе решила проблему.Следует отметить, что эта неисправность произошла по нашей вине, так как мы изначально должны были установить выходной предохранитель.

С тех пор мы установили около 55 ПЛК DL05 на наших насосных станциях, по одному на каждый двигатель, без каких-либо проблем с надежностью за более чем 10 лет эксплуатации.

Еще одним преимуществом является то, что ПЛК упрощает и улучшает работу насоса. Типичный MCC имел сотни проводов и десятки реле (, рис. 3, ) в нескольких корзинах. В некоторых случаях номера проводов со временем уменьшались, что сильно затрудняло поиск и устранение неисправностей.Кроме того, логика управления обеспечивала тайм-аут только одного аварийного насоса. Когда насос не запускался должным образом, мы никогда не знали, почему он вышел из строя.

Конкретная проблема заключалась в том, что, когда насос не работал должным образом, он истекал по таймауту, и его нельзя было перезапустить, пока оператор не сбросит его вручную. Этот сброс очистил логику реле тайм-аута, что затруднило техническому специалисту поиск неисправности.

Теперь ПЛК запрограммирован так, что оператор может сбросить аварийный сигнал; это позволяет насосу работать, сохраняя при этом информацию об отказе в релейной логике до тех пор, пока технический специалист не сбросит соответствующую область программы ПЛК.Это дало нам большую гибкость, так как отказавший насос можно было вернуть в эксплуатацию без потери информации, важной для процесса устранения неисправностей.

Еще одним усовершенствованием было расширение типа аварийных сигналов, отправляемых обратно в центральную систему SCADA. Теперь аварийный сигнал определяется тремя разными способами: отказ насоса, отказ MCC или отказ регулирующего клапана насоса. До обновления было обычным делом, чтобы несколько насосов не запускались каждую неделю, но теперь это уже не так.

Устранение гидроудара

В системе водоснабжения другой проблемой всегда является гидроудар.Гидравлический удар возникает, когда поток воды резко останавливается, в результате чего по трубопроводу проходит ударная волна. Сила ударной волны может вызвать серьезные повреждения критически важных частей управления. Когда в нашем приложении для перекачивания воды запускается большой насос, на выходе насоса используется регулирующий клапан, чтобы предотвратить гидравлический удар (, рис. 4, ).

Двигатель запускается при закрытом регулирующем клапане насоса, и клапан может медленно открываться. При отключении клапан медленно закрывается, и микровыключатель уведомляет контроллер о выключении двигателя.Вот последовательность событий, которые происходят при запуске большого насоса:

1. Первый пускатель двигателя тянет

2. Второй пускатель двигателя втягивает

3. На регулирующий клапан насоса поступает команда на открытие

4. Контрольный клапан насоса контролируется, чтобы убедиться, что он полностью открывается

Каждый шаг рассчитан по времени, и в случае нарушения правильной последовательности двигатель автоматически отключается. Затем насос отключается до тех пор, пока оператор не исследует проблему и не нажмет кнопку сброса.

Старая система была кошмаром для устранения неисправностей с ее пневматическими и электрическими реле. Теперь, с помощью ПЛК, найти источник проблемы стало намного проще. ПЛК позволили нам решить наши проблемы управления с низкими затратами при высокой надежности. Мы по-прежнему используем ПЛК кирпичного типа Direct LOGIC DL05 PLC в существующих MCC, но в наших новых MCC мы перешли на ПЛК DL06, который имеет большую расширяемость и возможность локального ЖК-дисплея. Мы ожидаем такой же надежности от ПЛК DL06, наряду с неизменной простотой использования и превосходной поддержкой поставщиков.

Генри Палечек
Начальник управления технологическим процессом

Об авторе

Генри Палечек — руководитель информационных систем и управления технологическими процессами в водоканале в Калифорнии. Он работает в компании более 16 лет. Он имеет степень бакалавра наук в области информационных систем и с середины 90-х годов преподает курсы технологий водоснабжения в местном общественном колледже. Он также имеет лицензию оператора T3 в Калифорнии.

Сообщение: 1 июня 2011 г.

Ratnik Industries

Автоматизируйте свою насосную станцию ​​для оснежения с помощью управления двигателем Ratnik с регулируемой скоростью.Ratnik предлагает преимущества решения от одного производителя — экспертиза от начала до конца, отсутствие проблем с совместимостью.

Автоматические насосные системы Ratnik предназначены для выполнения жестких задач, связанных с насосными системами для оснежения под высоким давлением. Они используют мощное программное обеспечение и сложное микропроцессорное управление для автоматического регулирования насосных станций оснежения. Что наиболее важно, эти удобные в использовании системы разработаны таким образом, что их эксплуатация и настройка просты и требуют минимального обучения персонала.Архитектура этих систем на основе ПЛК также предлагает практически неограниченные возможности расширения.

Основными компонентами каждой системы являются:

• Микропроцессорный контроллер.
• Частотно-регулируемый привод (VFD.)
• Комплект датчиков.
• Один или несколько водяных насосов для искусственного оснежения.

Как работает система?

Программа управления насосом Ratnik находится в главном контроллере насоса. Контроллер насоса использует ПЛК (программируемый логический контроллер) для выполнения функций управления насосом.Пользователь вводит желаемое давление нагнетания насосной станции. Различные датчики, установленные в насосной станции, сигнализируют об обратной связи реле с контроллером. Контроллер сравнивает фактическую работу насосной системы с заданным значением давления, введенным пользователем. Если есть какое-либо отклонение от заданного пользователем заданного значения, программа PLC предпримет корректирующие действия и соответствующим образом отрегулирует давление нагнетания. Если требуется производительность менее одного насоса, контроллер будет снижать скорость ведущего насоса с помощью частотно-регулируемого привода, сохраняя при этом заданное давление, обеспечивая значительную экономию энергии.Когда потребность в потоке увеличивается до полной производительности ведущего насоса, контроллер будет сигнализировать ЧРП о работе на 100% номинальной скорости. По мере того, как потребность в потоке увеличивается, превышая производительность ведущего насоса, включается насос постоянной скорости, и ведущий насос замедляет скорость, чтобы поддерживать желаемое заданное давление. Эта последовательность повторяется до тех пор, пока потребность в откачке воды от снежных пушек не достигнет полной мощности насосной станции. Затем последовательность меняется на обратную, так как потребность в снежных пушках снижается.Контроллер автоматически выполняет постоянные настройки для поддержания желаемого заданного давления нагнетания.

Boulting модернизирует насосы на насосной станции 90-летней давности

Сводка

Оригинальные насосы соединены с новыми высокопроизводительными двигателями и редукторами, рядом со старейшим статическим паровым насосом, который будет храниться как музейный экспонат.

31 июля 2015 г. — Thames Water — крупнейшая в Великобритании компания по водоснабжению и водоотведению, поставляющая около 2 600 миллионов литров водопроводной воды более чем девяти миллионам клиентов в Лондоне и долине Темзы. Одним из крупнейших водозаборных сооружений Thames Water является насосная станция сырой воды Littleton (RWPS) в графстве Суррей, Великобритания.

Построенная между 1923 и 1925 годами, вокзал сохранил большую часть своего первоначального облика.В рамках инициативы по превращению Литтлтона в наиболее экономичную и надежную систему водозабора реки вдоль Темзы, сохранив при этом аутентичную индивидуальность этого места, Thames Water сотрудничает со своим давним партнером, командой Pump Management компании Boulting Group.

Насосная станция Littleton изначально была оборудована четырьмя горизонтальными насосами с двухсторонним всасыванием с осевым разъемом и осевым разъемом с напорным патрубком 900 мм. Каждый отдельный насос имел производительность 340 мегалитров в день. В 1950-х годах три насоса были преобразованы в приводы от электродвигателей и с тех пор работают по этой схеме.

Насосная станция отвечает за поддержание водоснабжения одного из крупнейших резервуаров сырой воды в Великобритании, обеспечивая пресной водой Лондон и некоторые соседние округа. Он занимает территорию в 707 акров и находится на высоте 13 метров над окружающей территорией.

Несмотря на свою успешную историю и очаровательный характер, Littleton RWPS не работал с оптимальной эффективностью. Могут быть внесены усовершенствования, чтобы уменьшить потерю заливки насоса, минимизировать кавитацию, упростить процедуры запуска, технического обслуживания и контроля, снизить потребление энергии и, следовательно, эксплуатационные расходы.

Требования

После четырех лет успешных проектов с Boulting Group, Thames Water предложила компании предложить модернизацию Littleton RWPS, которая повысит производительность объекта, а также сделает его более гибким, надежным и энергоэффективным. Thames Water также стремилась увеличить среднюю производительность с 400 до 750 мегалитров в день.

Кроме того, Thames Water хотела внедрить автоматизированную систему с функцией дистанционного управления, которая позволила бы ускорить и повысить эффективность процедуры запуска насоса, а также упростить мониторинг.В существующей системе операторы должны были выезжать на объект и работать от трех до четырех часов, чтобы запустить насос, что делало операцию трудоемкой и дорогостоящей.

Последним требованием было обеспечение двойного источника электропитания от национальной сети и до 1,5 МВт электропитания от фотоэлектрической (PV) системы, расположенной в соседнем поле.

Решение

Чтобы удовлетворить эти требования, Boulting Group завершила целостный и объективный процесс тестирования и оценки всей системы, включая предварительное проектирование и проектирование (FEED).В результате был выработан ряд рекомендаций, включая модернизацию таких активов, как распределительное устройство, двигатели, приводы и системы управления.

Хотя к отчету Boulting Group не прилагались никакие дополнительные договорные обязательства, и Thames Water могла свободно нанять другого подрядчика для реализации любых улучшений, глубокое сотрудничество с Pump Management и предыдущие успешные проекты побудили водного гиганта поручить инжиниринг, проектирование, контракты на поставку и реализацию с Boulting Group.

Помимо выполнения требований клиентов, неожиданным преимуществом работы с Boulting Group стал энтузиазм команд, занимающихся управлением насосами, по сохранению оригинальной эстетики и характера насосной станции. После тесного сотрудничества с Thames Water компания Boulting немного изменила первоначальный объем проекта, чтобы минимизировать потерю первоначальной эстетики и сохранить характер бювета.

Гидравлическая модернизация рабочих колес

Первоначальный КПД рабочих колес был ограничен примерно до 80%.Для улучшения гидравлических характеристик и процесса заливки компания Boulting Pump Management предложила модернизировать насос, включая полную реконструкцию и производство рабочих колес насоса, чтобы улучшить характеристики чистой положительной высоты всасывания (NPSH) и эффективность насоса.

Специальная конструкция Boulting, созданная для этого проекта, позволяет повысить КПД насоса до 87% и повысить надежность во время запуска и эксплуатации. Еще одним преимуществом новой конструкции было сведение к минимуму кавитации и ее разрушающего воздействия на компоненты насоса.

Улучшенный процесс грунтования

Плохая заливка также усложнила управление старой системой, сделала ее трудоемкой и дорогой. Чтобы решить эту проблему, компания Boulting Group предложила установить новую автоматизированную систему заливки, в которой используются вакуумные эжекторы рабочего воздуха и непрерывный мониторинг уровня воды.

Для дальнейшего повышения надежности заливки компания Boulting Group заменила старые набивные сальники механическими уплотнениями. Это снизило утечку практически до нуля, сделав систему более надежной и добавив еще два процента к общей эффективности системы.

Повышенная энергоэффективность

Модернизация и ремонт насоса также означали повышение общей энергоэффективности. В новой установке насосы, двигатели, приводы и уровень канала будут автоматически контролироваться для оптимизации удельного энергопотребления (SEC) системы. Каждый компонент будет управляться индивидуально и автоматически с использованием Boulting PSOp (оптимизация насосной системы), установленного в управляемых SCADA программируемых логических контроллерах (ПЛК).

Программное обеспечение PSOp было разработано компанией Boulting Pump Management и широко используется в насосных системах для воды Темзы. Он способен непрерывно контролировать и анализировать насосную систему, принимая во внимание известные характеристики каждого компонента с точки зрения производительности. Система автоматически определяет скорость, с которой насос должен работать для достижения оптимальной эффективности. Он также автоматически определяет, сколько насосов должно работать в любой момент времени, чтобы обеспечить минимальное удельное потребление энергии.

Кроме того, функция дистанционного управления программного обеспечения Boulting PSOp означала еще большую экономию средств для системы Littleton. В то время как в прошлом операторам приходилось выезжать на место и вручную запускать насосы — работа, требующая много времени и зачастую ненадежная, — новая система сокращает время запуска насоса до 96%.

Двойной блок питания

Другой интересной особенностью этого проекта была необходимость интеграции двойного источника питания от национальной сети, а также отдельной солнечной фотоэлектрической системы.Опираясь на свой опыт в качестве признанного поставщика решений, Boulting Group установила распределительный щит высокого напряжения, который позволяет насосной станции использовать фотоэлектрическую энергию, когда она есть, и дополнять ее электросетью, когда это необходимо.

Эстетика

Уникальный характер насосной станции Литтлтона проявляется в красиво оформленном бювете, созданном в середине 1920-х годов. Чтобы сохранить индивидуальность и исторический характер помещения, Boulting Group предложила изменить компоновку системы.Это означало удаление некоторого оборудования, установленного в 1950-х годах, и нескольких дополнительных элементов, таких как воздуховоды, а также установку современных инверторов, панелей, трансформаторов и системы управления в соседнем помещении.

Оригинальные насосы соединены с новыми высокопроизводительными двигателями и редукторами, рядом с самым старым статическим паровым насосом, который будет храниться как музейный экспонат.

После последней модернизации бювет будет больше похож на оригинал 1920-х годов, хотя система значительно повысит надежность, гибкость и энергоэффективность.

За счет повышения эффективности, надежности и производительности, а также за счет интеграции возобновляемых источников энергии новая система будет очень энергоэффективной. Обновление направлено на то, чтобы сделать абстракционную станцию ​​Литтлтон одной из самых современных и инновационных в Великобритании.

Этот проект принесет значительную и устойчивую пользу компании Thames Water на десятилетия вперед. Годовая экономия энергии в результате этого проекта, по прогнозам, превысит 4,9 миллиона киловатт-часов при снижении затрат на электроэнергию почти до 0 фунтов стерлингов.5 миллионов.

Учить больше

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше замечательных статей ..

Подписывайся

Трехфазная система автоматизации Schneider для насосных станций, до 500 В,

Трехфазная система автоматизации Schneider для насосных станций, до 500 В, | ID: 21840899255

Спецификация продукта

Описание продукта

• Характеристики панели
• Универсальный размер корпуса для стандартных частотно-регулируемых приводов (для одинаковых номиналов)
• Однопанельный корпус для частотно-регулируемого привода, контроллера и требуемых распределительных устройств
• Выбор Авто / Ручной
• Устройство байпаса контроллера
• Ручной пуск / останов каждого насоса при отказе частотно-регулируемого привода
• Неисправная замена частотно-регулируемого привода в рабочем состоянии
• Защита от короткого замыкания и перегрузки
• Защита от обрыва фазы

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2014

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников От 51 до 100 человек

Годовой оборот 25-50 крор

Участник IndiaMART с марта 2016 г.

GST24AACCO0601Q1ZK

Основанная в 2004 году, мы «Adaptive Engineering Private Limited» успешно зарекомендовали себя как крупный производитель высококачественных SCADA и панелей управления.Ассортимент предлагаемой продукции состоит из SCADA, PLC и мониторинга насосов. Они произведены, используя компоненты гарантированного качества. В дополнение к этому, наш ассортимент востребован благодаря таким характеристикам, как низкие эксплуатационные расходы, простая установка, высокая производительность и долговечность.

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.
