Как подключить бойлер к водопроводу: Как правильно подключить бойлер к водопроводу

Как подключить бойлер к водопроводу: особенности работы

Горячая вода является незыблемым символом комфорта. Но, к сожалению, бывают ситуации, при которых подача горячего водоснабжения не осуществляется. В летний период, например, ведутся плановые работы в системе водоснабжения, поэтому на месяц приходится забыть о горячей воде и всех удобствах, которые с ней связаны.

Еще совсем недавно люди грели воду в кастрюльках, и ополаскивались с помощью ковшика. Это было, мягко говоря, очень неудобно, но все привыкали к этому, поскольку иного выхода просто не было. В летний период приходилось едва ли не по три раза в день греть воду, поскольку освежающий душ, зачастую, был единственным спасением от изнуряющей жары. (См. также: Карта сайта 2)

Современный рынок бытовых приборов стремительно расширяется, предлагая все новые изобретения и усовершенствованные модели разных приборов. Не так давно на российский рынок пришли и водонагреватели. Они позволяют без труда согревать воду, причем в любых количествах и за минимум времени. Существует два вида таких приборов: проточный и накопительный. Остановимся подробнее на накопительном варианте, поскольку он позволяет подавать горячую воду по всей квартире, во все места, где она может понадобиться хозяйке и домочадцам.

Бойлер и водопровод

Накопительный водонагреватель иначе называется бойлером. Он представляет собой большой резервуар, в котором вода и подвергается нагреву. Сам процесс нагревания происходит плавно, поэтому он не нагружает электросистему квартиры. Короткие замыкания при использовании такой техники крайне редкие явления. На вопрос, как подключить бойлер к водопроводу, полноценно ответит инструкция, которая прилагается к каждому прибору.

В устройстве бойлера имеется один ввод для холодной воды и один вывод для горячей. В некоторых случаях их количество может быть иным, но это встречается редко. Схема подключения бойлера к водопроводу имеется в каждом приборе. Обозначим все пункты такой схемы, которые необходимо соблюсти при подключении к воде. Вода поступает по холодной линии водоснабжения. Это возможно при, так называемой, тройниковой разводке. (См. также: Как подключить водонагреватель)

• Необходимо установить специальные запорные краны. Они служат для безопасного отключения устройства от центрального водопровода.
• Не обойтись без фильтра для глубокой очистки от механических загрязнений. Он необходим для очистки воды, которая будет поступать в сам бойлер. Без фильтра бойлер прослужит небольшой срок.
• Со стороны подключения к холодной воде необходимо сделать сливной отвод. Благодаря нему можно будет аварийно слить воду при необходимости. Отвод обязательно должен быть оснащен запорным краном.

(См. также: Подключение накопительного водонагревателя своими руками)

• Не многим известно, что в самом резервуаре с водой должно быть воздушное давление. Это просто физика. Слив воды невозможен без давления воздуха. Так вот для того, чтобы оно было, необходимо установить шаровой кран еще и со стороны горячей воды.
• Особого внимания заслуживает система безопасности, которая не позволит горячей воде поступать в холодный водопровод. Данная система заключается в установке отвода, точнее дренажного слива напрямую в канализацию.

Таким образом, отвечая на вопрос, как подсоединить бойлер к водопроводу, можно отметить некоторую сложность в этом процесс. Собственными силами это вполне выполнимо, но желательно перед началом процедуры наглядно ознакомиться с алгоритмом действий. В сети имеется огромное количество видео роликов, на которых можно пронаблюдать этот процесс. (См. также: Как подключить бойлер к котлу)

Бойлер и котел

Нередко приходится искать альтернативу подключения к водопроводу. Актуальным является подключение бойлера к котлу. Для осуществления этого замысла необходимо разместить бойлер в непосредственной близости к котлу отопления. Для того, чтобы происходило взаимодействие, понадобится объединить эти два элемента в единую систему.

Бойлер должен взаимодействовать с котлом таким образом, чтобы не обременять его. Если он будет вбирать в себя большую часть тепла системы отопления, то дом будет отапливаться не должным образом. Поэтому необходимо выбрать «правильный» водонагреватель. Рассмотрим подключение котла Vaillant к бойлеру, поскольку эта фирма создает «умные» бойлеры, предназначенные для совместной работы с котлом. В его комплекте имеется циркуляционный насос, который позволяет автоматически контролировать параметры теплоносителя.

Стоит отметить, что на рынке бытовой техники много бойлеров, которые предназначены на взаимодействие с котлом, поэтому уже имеют в своем комплекте все необходимое для осуществления монтажа. Специалисты отмечают, что подключение бойлера к газовому к котлу, является более целесообразной задумкой, нежели эксплуатация в тандеме с электрическим аналогом. С газовым котлом и процесс монтажа гораздо проще. Достаточно лишь установить специальный термоблок на стену с одним или двумя контурами. Подключение бойлера к одноконтурному котлу актуально при наличии джакузи или даже целого бассейна. (См. также: Как устроен бойлер)

Подключение к электросети

Обозначив, как подключить бойлер к воде, необходимо сделать акцент на том, как осуществлять подключение бойлера к сети. Ну, самый простой способ выполним с помощью розетки. Все бы ничего, да только розетка может оплавиться от колоссальной мощности бойлера, поэтому посредством розетки можно эксплуатировать только водонагреватель с небольшой мощностью.

В инструкции к водонагревателю обычно указывается, как именно его лучше подключать к электричеству. Если подключение к розетке все же предусмотрено, то она должна быть трехполюсной. Необходимо обратить внимание на заземление, поскольку оно обязательно должно присутствовать перед началом эксплуатации. Кроме того, розетка должна быть влагостойкой.

Многие люди считают более правильным вывести из самого помещения электрическое соединение. Для этой затеи потребуется провести отдельный кабель с электрического щитка. Это, конечно, можно осуществить и самостоятельно, но людям, которые не разбираются в данном вопросе, не рекомендуется лезть в щиток. Это очень опасно, причем не только для всей домашней электрики, но и для здоровья самого горе-мастера.

Бойлер должен иметь свой распределительный щит, который позволит безопасно управлять подачей электричества к водонагревателю. По понятным причинам такой щит не стоит устанавливать на кухне или в ванной комнате. Если бойлер очень мощный, то будет необходимо установить автомат. Он сбережет от коротких замыканий и прочих электрических неприятностей.

Таким образом, для подключения к сети потребуются следующие элементы:

• Распределительный щит;
• Кабель трехжильный;
• Выключатель автоматический;
• Устройство для аварийного отключения.

Важные моменты

Подключение бойлера к системе отопления идея, конечно, интересная, но не всегда целесообразная. Она имеет массу недостатков, связанных с тем, что будет требоваться дополнительная очистка воды, а без нее срок службы водонагревателя сократится едва ли не вдвое. По этой причине рекомендуется продумать все аспекты, прежде чем приступать к установке.

Сам монтаж вполне можно осуществить собственными силами, но стоит взять во внимание, что о технике безопасности забывать нельзя. Газовые котлы предполагают появления продуктов горения, поэтому доступ свежего воздуха не должен прекращаться никогда.

Что касается электрических приборов, то они всегда несут в себе опасность для здоровья, поэтому всегда должно быть заземление. Для выполнения работ по установке электрического оборудования желательно приглашать специалиста – электрика, потому что без знаний и умений лезть в щиток весьма опасно. Можно не только самому покалечиться, но и вывести из строя всю электрику в доме.

Что касается подключения к водопроводу, то тут все предельно просто. В каждом комплекте имеется инструкция, в которой все описано подробно и понятно. В отечественных водонагревателях все элементарно. Важным аспектом в монтаже бойлера является правильный крепеж. Водонагреватель должен быть намертво прикреплен, потому что иначе он может просто упасть, и обрушить весь кипяток на рядом стоящего человека. Первое включение должно быть по всем правилам безопасности.

Электрический прибор нельзя недооценивать, поскольку электричество в тандеме с водой – смертельно опасно! По этой причине рекомендуется делать отдельный щит, который можно расположить в коридоре рядом с ванной комнатой. Он избавит от риска того, что вода попадет на розетку, и возникнет замыкание.

При выборе водонагревателя необходимо отталкиваться от ряда моментов. Прежде всего, необходимо выяснить, от чего будет питаться новый прибор. Он может работать от газа или электричества. Наиболее популярными являются электрические водонагреватели. Так вот они бывают двух видов: накопительные и проточные. У каждого имеются определенные недостатки, но и без неоспоримых достоинств не обойтись. Бойлер – отличный вариант, когда требуется большое количество горячей воды, которой можно пользоваться по всему дому.

Вода из бойлера может поступать и на кухню, и в другие места, где она может потребоваться. Но сам резервуар достаточно больших размеров, поэтому подойдет не для всех квартир. При выборе нужно обратить внимание и на объем воды, которое вмещает в себя бойлер, поскольку ассортимент очень широкий.

Как подключить бойлер к водопроводу. Установка бойлера своими руками

Текст:
Бондаренко Валерий, 25 ноября 2015
7599

Как подключить бойлер? Признаться, здесь нет ничего сложного. Только для начала вам следует определиться, на сколько литров вам нужен такой аппарат и где именно вы будете его устанавливать. Если же с помощью бойлера вы будете только мыть руки и посуду, расход горячей воды будет небольшим, достаточно бойлера на 10-15 л. Если же планируется постоянный расход на душ, значит, стоит остановить свой выбор на бойлере объемом в 50 л и более. Безусловно, после сделанного вами выбора осталось решить еще одну задачу — справиться с его установкой. Давайте попробуем.

Правильная установка бойлера своими руками

Сначала следует приставить бойлер к стене, туда, куда вы собираетесь его установить. Кстати, если бойлер большого размера, то потолочный отступ должен быть не менее 10 см — иначе его невозможно будет ни снять, ни «надеть». Далее отмечаем карандашом или маркером места креплений: все это нужно делать максимально аккуратно, желательно вдвоем, поскольку бойлер имеет достаточно тяжелый вес. После проделанного вам нужно просверлить отверстия, вкрутить крепежи и установить бойлер к стене. Перед установкой бойлера нужно проверить качество резьбы на входе холодной и горячей воды в бойлер. Обязательно поставьте два крана для перекрытия воды.Так установка бойлера своими руками поможет вам сэкономить и получить полезный навык.

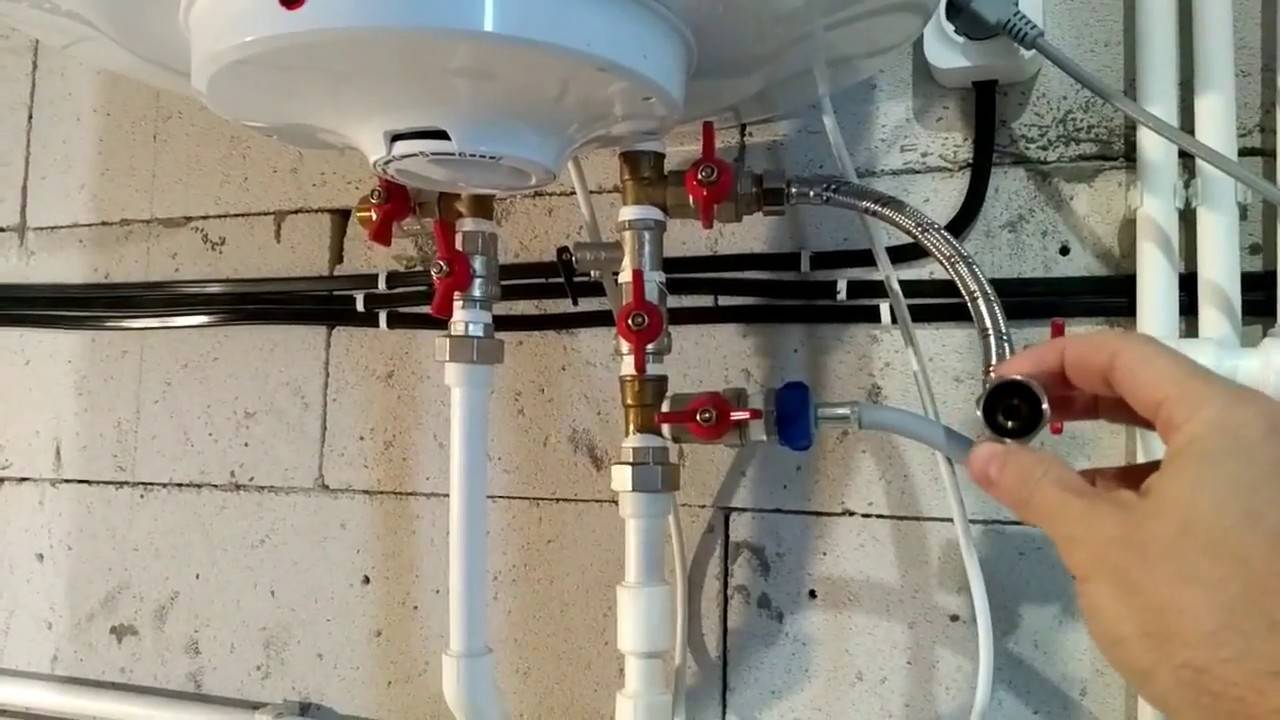

Как подключить бойлер к водопроводу

Итак, как подключить бойлер к водопроводу? Внимательно посмотрите на выходы резьбы водонагревателя: синий цвет — холодная вода, красный — горячая. Здесь все предельно ясно. Теперь наматываем лен, накручиваем на входе холодной воды сбросной клапан. Подсоединиться к водопроводу можно при помощи шлангов и трубок. Кстати, не стоит использовать гибкие шланги при высоком давлении.

Включение бойлера

Начинаем заполнять бойлер холодной водой. Открываем кран с горячей водой. Теперь включаем в розетку. Если с электричеством не произошло никаких сбоев, то уже через два часа вы сможете пользоваться бойлером. Надеемся, наша небольшая инструкция помогла вам ответь на вопрос: «Как подключить бойлер?»

Видеоурок в помощь

Подключение водонагревателя к водопроводу в квартире: схема, особенности

Чтобы обеспечить себя и свою семью постоянным наличием горячей воды в кране, несмотря на график коммунальной службы, потребуется провести подключение водонагревателя к центральному водопроводу, конструкция которого позволяет, если предварительно разобраться с мелкими нюансами, самостоятельно осуществить монтаж. Электрический прибор, такой как бойлер, при установке не требует специального разрешения надзорной организации и может послужить прекрасным подогревом холодной воды в любой квартире или доме.

Инструкция подключения

Начальным этапом, по которому следует осуществить подключение водонагревателя к водопроводу, является изучение нюансов, которые образует технологическая схема бойлера. Оборудование стандартной модели состоит из таких деталей:

• тэн, подогревающий воду;

• резервуар хранения воды с оптимальной температурой;

• термостатное устройство;

• подводящие и отводящие шланги.

Важный критерий выбора бойлера в квартире — это схема его установки для постоянного месторасположения: на стене или специальной полочке.

Схема подключения водонагревателя несложная при тщательном изучении инструктажа и процесса нагрева. Если неверно присоединена муфта или фиксация стыков произведена слабо, то неисправности гарантированы. Также это может значительно повлиять на срок службы бойлера.

Наиболее трудоемкая схема подключения водонагревателя к нескольким узлам водозабора требует наличия специальной обвязки с запорной конструкцией и дополнительным разветвителем. Порядок подведения проточного оборудования включает в себя упрощенный способ подключения водяного агрегата. Устанавливая аппарат в квартире, нужно выбрать участок его месторасположения. Он должен соответствовать водозаборным точкам и выполнять такие действия:

1. Совершить врезку тройного устройства в горячий и холодный трубопровод.

2. Поставить на тройник шаровой клапан.

3. При помощи гибких шлангов соединить бойлерный выход к крану.

Как установить бойлер?

В квартирах современной планировки часто выбор приходится на горизонтальные емкости. Такие установки имеют небольшой вес, ширину, а сам процесс подключения к коммуникациям происходит быстрее. В работе потребуется такая последовательность действий:

1. Крепится аппарат на стену, оснащенную кронштейнами, что входят в упаковку. Все детали, входящие в комплект, специально рассчитаны на весовую категорию агрегата. Параметры крепежных элементов можно найти в техническом паспорте.

2. При установке бойлера в квартире следует контролировать, чтобы сливные отверстия находились снизу.

3. Устанавливается защитный клапан от обратного спуска воды. Клапанное отверстие при включенном бойлере должно быть открытым на случай несвоевременного отвода ненужного количества горячего источника в канализацию, что грозит неприятными последствиями.

4. Клапан оснащен различными функциями, которые помогают не смешиваться горячей и холодной воде, экономить электричество и следить за давлением в системе.

5. Применяя трубы и компрессионные шланги, вода выводится в коллектор.

6. Все стыки на трубе обрабатываются силиконовым герметиком. После герметизации все остальные работы нужно оставить на сутки, дав ему высохнуть. Перед проведением герметизации вода в трубе должна быть перекрыта.

7. Бойлер подключают к водопроводу.

8. Шланги для бойлера лучше приобретать из полипропилена для легкости монтажа и продления срока эксплуатации.

9. Используя шаровой клапан, провести холодную воду к бойлеру, зафиксировать и надежно закрепить герметиком.

10. Через шаровое устройство следует отвести горячий источник воды. Схема работ должна проводиться таким образом, чтобы при закрытом вентиле вода не просачивалась, но в закрытом состоянии можно было ею пользоваться.

11. Прибор подключается к электропитанию и запускается проверка. Также перед запуском системы требуется провести осмотр заземления и исправности розеток.

12. Проверить состояние электрошнура, который должен иметь водозащитное покрытие и быть прочным.

Врезка в водопровод

Подключение водонагревателя происходит путем врезки в централизованный водопровод. При разводке горячего источника в квартире с использованием полипропиленовых или пластиковых труб тройники устанавливают на близком расстоянии от прибора.

Перед монтажом вода, поступающая в квартиру, перекрывается по всему стояку. В полипропиленовые трубы тройник монтируют, применяя прибор по такому материалу. Если труба состоит из пластика, врезка осуществляется разводным ключом.

Если квартира оснащена металлическим трубопроводом, провести врезку будет труднее: для этого понадобится сварочный аппарат. Также можно воспользоваться вторым способом и применить врезочный хомут, который ставят на прочищенную трубу и прижимают винтами. После этого через патрубок отвода проделывают отверстие в водотрубе. Если понадобится, можно на подаче труболинии вмонтировать редуктор, снижающий уровень воды и давления, а также решетчатый фильтр (если он отсутствует), определяющий количество израсходованной воды.

Как подключить водонагревательный бак — как подключать водонагреватель

Регулярные отключения горячей воды, приходящиеся, как правило, на самое жаркое время года заставляют многих из нас задуматься о покупке нагревательного бака (бойлера). Перед принятием окончательного решения (ещё до похода в магазин) желательно ознакомиться с особенностями этого оборудования и разобраться с тем, как подключается водонагревательный бак.

Сразу отметим, что перед покупкой водонагревателя вы должны определиться с подходящей для ваших условий моделью этого устройства.

Если к вашему дому или квартире уже подведён газ, то предпочтение следует отдать обогревателю, работающему на газовом топливе. В противном случае лучше всего приобрести электрический бойлер, в котором вода нагревается при помощи встроенных в него электрических приборов – ТЭНов.

Мероприятия по обустройству водонагревателя

Водонагревательный бак

• установка устройства по месту его постоянной эксплуатации;
• подключение к магистрали водоснабжения;
• подключение к электрической сети или к газовой магистрали (в зависимости от выбранного вами типа обогревателя).

Установка бойлера

Бойлер традиционно монтируется в ванной комнате неподалёку от центрального (магистрального) стояка, что позволяет получить требуемый напор циркулирующей в нём воды. Местом его крепления выбирается обычно капитальная стена, способная выдержать вес бака, заполненного водой. Иногда водонагреватель монтируют над туалетным бачком, если при этом он не мешает посетителям. После того, как решён вопрос о месте крепления бойлера, можно перейти к его установке.

Для установки водонагревательного бачка потребуется следующий набор инструмента:

• перфоратор с буром или ударная дрель;
• строительный уровень;
• молоток, разводной ключ и плоскогубцы;
• специальный паяльник для труб;
• отвёртка.

В комплект водонагревателя должны входить специальные крепёжные элементы и планка, с помощью которых он навешивается в выбранном вами месте. Выставление точного положения устройства производится при помощи строительного уровня.

Процесс подключения водонагревательного бака включает в себя два этапа и предполагает подводку труб от магистрали водоснабжения и подключение к электросети (к газовой магистрали).

Видео

Видеоматериал по установке электрического бойлера:

Подключение бойлера к водопроводу

Подключение электрического водонагревателя

При решении вопроса о том, как подключить водонагревательный бак к водопроводу желательно использовать именно трубы, а не шланги, поскольку износ последних грозит неминуемым затоплением соседей снизу. Материал и установочные размеры этих труб должны совпадать с соответствующими характеристиками элементов действующей в вашей квартире водопроводной сети, что позволит вам сэкономить на переходниках.

Бойлер должен оснащаться, кроме того, специальной запорной арматурой (шаровыми кранами, устанавливаемыми на входе и выходе водного канала), которые позволяют отключать его от водопроводной системы на период консервации. Не забудьте также установить сбросный обратный клапан, защищающий бак от избыточного внутреннего давления и не позволяющий ему оставаться полностью без воды. Без этого клапана включённые «на сухую» нагревательные элементы (ТЭНы) могут элементарно сгореть.

Сбросное отверстие обратного клапана подсоединяется непосредственно к дренажной системе с помощью специальной тонкой трубки (внешне напоминающей капельницу), которая крепится к отводящему избыток воды патрубку. Второй конец этой трубки можно завести либо в бачок унитаза, либо прямо в трубу канализационной системы. На входе холодной воды рекомендуется установить фильтр тонкой очистки воды, не позволяющий посторонним загрязнениям проникнуть в систему.

От стояка с горячим водоснабжением желательно отсоединиться совсем. Если же горячая вода отключается только на непродолжительное время – вам следует убедиться в герметичности вентиля, стоящего на отводе горячей воды и перекрываемого на время работы бойлера.

Запорные краны

А теперь рассмотрим более подробно общую схему подключения бойлера к водопроводной сети:

1. Подключение канала холодной воды производится по направлению от трубы к водонагревателю (т.е. снизу вверх).
2. Сначала на трубу с помощью специального паяльного устройства напаивается кран, а затем таким же образом устанавливается переходник типа «пластик-гайка».
3. Следом за ним монтируется обратный клапан, препятствующий утечке воды из устройства и осуществляющий обратный её сброс при высоком давлении. Корпус обратного клапана закрепляется непосредственно на вводе в бойлер.
4. На выходе из водонагревателя устанавливается переходник типа «гайка-пластик», который присоединяется к крану; при этом сам кран подключается к трубе, ведущей к системе разводки горячей воды.

Видео

Видеообзор элементов подключения электрического бойлера:

Что такое комбинированный котел?

Комбинированные котлы, широко известные в Великобритании как комбинированные котлы, представляют собой конденсационные котельные системы, сочетающие в себе высокоэффективное водяное отопление и центральное отопление. Меньшие по размеру, чем обычные системы, они идеально подходят для небольших жилых домов.

Как работают комбинированные котлы?

В котлах

Combi резервуары для воды не используются. Вместо этого они нагревают воду, которая течет из уличной сети в дома. При открытии крана горячей воды котел зажигается, и вода нагревается по мере того, как она течет из уличной сети в бытовые трубы. Давление воды, создаваемое в кранах и душевых лейках, велико, потому что она подается прямо из водопровода.

Преимущества комбинированных котлов

Давление воды

Котлы

Combi забирают воду непосредственно из магистрали, поэтому давление выше, чем в обычных котлах или котлах, работающих только на тепло, в которых используются резервуары для горячей и холодной воды, встроенные в чердаки. Вода поступает по трубам в краны и душевые лейки. Давление воды в обычных котлах ниже, потому что оно ограничено силой тяжести.

Экономия энергии

Обычные водогрейные котлы автоматически нагревают воду два раза в день, один раз утром и один раз ночью, что приводит к потере энергии.

В два раза больше работы

Котлы

Combi выполняют сразу две задачи: обеспечивают центральное отопление и воду по запросу. Как только бак с горячей водой в обычных агрегатах заканчивается, бойлеру требуется время, чтобы нагреть больше горячей воды.

Сэкономьте деньги

Обычные котельные системы требуют большего обслуживания, чем комбинированные котлы, поскольку они имеют два агрегата и резервуары для воды. Комбинированные котлы имеют всего один блок, что вдвое сокращает расходы на обслуживание и ускоряет установку.

Экономия места

Обычные котельные системы занимают пространство пола и стены с большими резервуарами для воды и длинными сложными трубными сетями. Комбинированные котельные легко монтируются на стены или пол и могут уместиться в более тесных помещениях. Они идеально подходят для небольших домов и квартир.

Простая установка

Котлы

Combi дешевле в установке, чем обычные котельные системы, потому что для них требуется меньше трубопроводов и их не нужно подключать к внешним резервуарам для воды.

Недостатки комбинированных котлов

Котлы

Combi не производят достаточно горячей воды для одновременного использования нескольких душевых. В больших домах с несколькими ванными комнатами требуются обычные бойлерные системы с резервуарами для воды, которые могут поддерживать несколько душевых одновременно.

В отличие от обычных систем, пароконвектоматы чувствительны к жесткой воде или воде, содержащей большое количество минералов магния и кальция. Жесткая вода создает множество бытовых проблем, в том числе:

• Загрязнение трубопровода отложениями накипи
• Более быстрый износ техники

Наконец, поскольку вода нагревается прямо из водопровода, она зависит от давления воды в водопроводной сети, которая перемещает воду по дому.Если в вашем районе плохое давление воды, то комбинированный бойлер может с трудом поддерживать в вашей системе давление, достаточное для перемещения воды вокруг нее.

Типы комбинированных котлов

Котлы

Combi могут работать на нескольких видах топлива, а также от электричества.

Газовые комбинированные котлы

Газовые комбинированные котлы — самый популярный вариант установки в Великобритании. Для домов, подключенных к газовой сети, комбинированный котел, работающий на природном газе, вероятно, будет самым дешевым вариантом.

Комбинированный масляный котел

Комбинированные котлы, работающие на жидком топливе, являются популярным выбором для примерно 4 миллионов британских домов, которые не подключены к газовой сети. Они могут быть очень энергоэффективными, с рейтингом до 95%. Они требуют установки наружного масляного бака, который необходимо периодически пополнять.

Комбинированные котлы на сжиженном нефтяном газе

Комбинированные котлы для сжиженного нефтяного газа или сжиженного нефтяного газа — еще один популярный выбор для домов в Великобритании, расположенных за пределами газовой сети. СНГ — это экологически чистое горючее ископаемое, которое производит небольшое количество вредных выбросов и имеет такую ​​же эффективность, что и газовые системы центрального отопления. Комбинированным котлам, работающим на сжиженном нефтяном газе, требуется масляный бак, который можно доливать или заменять.

Комбинированный электрический котел

Комбинированные котлы, работающие на электричестве, намного меньше, чем комбинированные котлы, работающие на топливе; их можно установить в большем количестве помещений, потому что они не должны находиться рядом с розеткой. Обладая эффективностью около 99%, они безвредны для окружающей среды.

Электрические комбинированные котлы, как правило, не могут нагреть столько воды, как комбинированные котлы, работающие на топливе. Тем не менее, они являются хорошим вариантом энергосбережения для домохозяйств, не подключенных к магистральному газу.

Соображения перед покупкой пароконвектомата:

Тепловая мощность

Комбинированные котлы производят тепловую мощность, измеряемую в британских тепловых единицах. Требуемая тепловая мощность зависит от размера и типа недвижимости, а также от количества воды, которое будет использовать система.

Расход воды

Расход воды — это скорость, с которой вода проходит через теплообменник в бойлере. Чем меньше скорость потока воды, тем выше температура воды.

Комбинированный котел какого размера мне нужен?

Понимание того, какой размер котла вам нужен для вашего дома, жизненно важно для создания эффективной системы, которая поддерживает горячую воду и тепло в доме. Это особенно характерно для пароконвектомата, поскольку он нагревает воду по запросу, и если он слишком мал, он не сможет удовлетворить потребности вашего дома. Точно так же, если он слишком большой, вы потратите впустую энергию и перерасходуете по счетам.

Важно знать, что комбинированные котлы не рекомендуются, если у вас большой дом с более чем 2 ванными комнатами.Это потому, что есть только один выход воды, который уменьшается, если разделить на слишком много кранов.

Стоимость установки комбинированного котла

Полная стоимость комбинированного котла равна сумме затрат на поставку и установку.Общая сумма зависит от марки, модели и установленных компонентов системы отопления.

Стоимость замены старого комбинированного котла на новый ниже, чем стоимость замены обычного котла, потому что не требуется установка трубопроводов и удаление резервуаров.

Когда устанавливать комбинированный котел

Лучшее время для установки комбинированного котла — весна или лето. Сантехники и электрики требуют более высоких тарифов в холодные месяцы, потому что их услуги пользуются повышенным спросом.Установка во время капитального ремонта также является хорошей идеей, так как при прокладке трубопровода может потребоваться разрыв полов и ковров.

Основные положения Кодекса по сантехнике

и техническая информация

Новый закон о количестве свинца в сантехнике, трубах и припоях

С 1 января 2010 года новый закон (известный как «Закон 193»), ограничивающий продажу или использование сантехнической арматуры, труб и припоя, с количеством свинца, превышающим новые ограничения, применяется ко всем сантехническим устройствам, которые транспортируют или распределяют воду. для потребления человеком (т.е. вода, которая используется для приготовления пищи или питья). Ограничения Закона 193 применяются ко всем зданиям, даже к тем зданиям, на которые не распространяются Правила водопровода.

Генеральная прокуратура штата Вермонт выпустила руководство по Закону 193 и руководству по поставкам сантехники

Для получения дополнительной информации о Законе 193 посетите веб-сайт генерального прокурора штата Вермонт или позвоните по телефону 802-828-5507.

Предохранители обратного слива для котлов с антифризом и / или кондиционирующими химикатами

Раздел 608.16.2 Свода правил водоснабжения IPC 2015 года гласит, что питьевая вода в котел должна быть оборудована устройством предотвращения обратного потока с промежуточным выпускным отверстием для атмосферного воздуха в соответствии с ASSE 1012 или CAN / CSA B64.3. Если в систему вводятся кондиционирующие химикаты или антифриз, соединение с питьевой водой должно быть защищено воздушным зазором или предохранителем обратного потока по принципу пониженного давления в соответствии с ASSE 1013 CAN / CSA B64.4 или AWWA C511.

Требования к смесительному клапану бытового водонагревателя

Каждый раз при установке нового или замененного водонагревателя после февраля. 1 января 2005 г. устанавливается смесительный клапан. Смесительный клапан должен соответствовать ASSE 1017, который рассматривается в разделе 613.1 Санитарных правил IPC 2015 года. Этот стандарт гарантирует, что если по какой-либо причине клапан выйдет из строя; не выдерживает холодного положения. Определение водонагревателя — это любое устройство, которое нагревает горячую воду. Это требование также распространяется на безбаквальные водонагреватели, которые подают горячую воду более чем в одно приспособление.

На своем заседании 18 ноября 2008 года экзаменационный совет водопроводчиков штата Вермонт рассмотрел вопрос о том, отменяет ли Закон штата Вермонт 92 законодательного органа 2008 года, который аннулировал требование нагревать воду в баке с горячей водой до 140 градусов, также недействительным требование раздела 602. .2 Международного кодекса по сантехнике 2003 г. с поправками, внесенными в раздел 2 статьи 2 Правил водоснабжения штата Вермонт 2004 г., требующие наличия термостатического смесительного клапана? В этом разделе говорится:

-amend-602. 2 Требуется питьевая вода. Только питьевая вода должна подаваться к водопроводной арматуре, которая обеспечивает воду для питья, купания или кулинарии, или для обработки пищевых продуктов, медицинских или фармацевтических продуктов. Если иное не требуется законом, питьевая вода должна подаваться во все сантехнические устройства при максимальной температуре 120 ° F (49 °).

Совет принял решение, подтверждающее правило, требующее «установки главного термостатического смесительного клапана для поддержания максимальной температуры 120 градусов на сантехнической арматуре. Термостатический смесительный клапан должен соответствовать требованиям смесительного клапана ASSE 1017 ». Единственный способ обеспечить максимальную температуру в 120 градусов в приспособлении в 100% случаев — это контролировать температуру после источника нагрева и до конечной точки сантехнической арматуры с помощью смесительного клапана, соответствующего стандарту ASSE 1017.

Максимально допустимая температура горячей воды

120 градусов по Фаренгейту, если иное не требуется по закону. Об этом говорится в разделе 602.2 с поправками, внесенными в Правила по сантехнике Вермонта 2015 г. (IPC 2015 г.). Хорошим ориентиром является то, что любой кран, под который вы можете положить руку, должен соответствовать этому требованию. Посудомоечные машины не должны соответствовать этому требованию, потому что в них нельзя класть руки.

Определение общественного здания

Это определение можно найти в Кодексе пожарной и строительной безопасности.Определение довольно подробное, но практическое правило — это все, что угодно, кроме жилья для одной семьи, занимаемого владельцем. См. Действующие определения и описания в Кодексе.

Отключение топлива при низком уровне воды и переключатель проверки

На всех водогрейных котлах, установленных после 1 января 1991 года, должна быть установлена ​​отсечка маловодья. NBIC, который является эталоном в Правилах предотвращения пожаров, гласит: «Должны быть предусмотрены средства для проверки работы внешнего отсека для подачи топлива с низким уровнем воды, не прибегая к сливу всей системы. Такие средства не должны выводить устройство из строя, за исключением следующего. Если средство временно изолирует устройство от котла во время этого испытания, оно должно автоматически вернуться в свое нормальное положение. Соединение может быть выполнено так, что устройство не может быть отключено от котла, кроме как с помощью крана, установленного на устройстве и снабженного тройником или рычажной ручкой, расположенной параллельно трубе, в которой оно находится, когда кран открыт. ”

Регуляторы температуры на котлах в общественном здании

NFPA 31 требует, чтобы каждый отдельный котел для нагрева воды или горячего водоснабжения с автоматическим запуском имел ограничительный контроль безопасности, который отключал бы подачу топлива, чтобы температура воды не превышала максимально допустимую температуру на выходе из котла.Этот предохранительный регулятор температуры воды должен быть сконструирован таким образом, чтобы не допускать превышения максимально допустимой температуры. Кроме того, каждый отдельный водогрейный котел или водогрейный котел или каждая система котлов с общим подключением без промежуточных клапанов должны иметь регулятор, который отключит подачу топлива, когда температура достигнет рабочего предела, который должен быть ниже максимально допустимой температуры. В таблице A.10-5.4 стандарта NFPA 31 также требуется «Одно ручное управление предельными значениями сброса, которое требует местного ручного вмешательства для сброса».

Писсуары без воды

Совет по сантехнике штата Вермонт принял решение от 1.8.08, которое гласит: Механические вставки сифона в писсуары без воды запрещены для использования на новом или существующем писсуаре в штате Вермонт.
Перед установкой всех безводных писсуаров требуется разрешение комиссии по исследованию сантехники. Должны быть выполнены (7) требований:

1. Писсуары должны быть одобрены Комиссией по проверке сантехники штата Вермонт перед установкой в ​​Вермонте.
2. Для обслуживания агрегатов необходимо разработать надежную программу технического обслуживания.
3. Блоки должны соответствовать стандартам ANSI / ASME.
4. Вода должна подаваться в каждый писсуар.
5. Должна быть предоставлена ​​документация относительно производительности этих устройств по завершении первого года использования. Эта документация должна быть отправлена ​​на рассмотрение в Департамент общественной безопасности.
6. При необходимости блоки должны соответствовать требованиям ADA.
7. Все установки должны получить одобрение G.Дж. Гарроу (председатель комиссии по исследованию сантехники) перед установкой.

Предохранители обратного потока в автоматических пожарных спринклерных системах Меморандум

25 января 2016 г. был подписан меморандум относительно устройств предотвращения обратного потока, которые будут установлены на автоматической системе пожаротушения с внешним подключением ( 2015 IPC § 608. 16.4 Подключения к автоматическим системам пожаротушения и системам стояков)

В этом меморандуме содержится руководство по установке устройств предотвращения обратного потока на автоматических спринклерных системах.17 декабря 2015 года в центральном офисе Берлина состоялась встреча с широким кругом заинтересованных сторон, включая сотрудников отдела пожарной безопасности, подрядчиков по спринклерным системам, проектировщиков спринклерных систем, пожарных служб, специалистов по обратному потоку, операторов систем водоснабжения и членов Департамента здравоохранения. Отдел гигиены окружающей среды, Агентство природных ресурсов — Отдел защиты питьевой и подземных вод.

1. Если муниципалитет имеет постановление / программу, требующую (предотвращение обратного потока и перекрестное соединение), то постановление / программа муниципалитета будет действовать.Если местные правила отсутствуют, должны соблюдаться правила, установленные Отделом пожарной безопасности ( 2015 — Правила и положения по сантехнике Вермонта ) и Агентством природных ресурсов (Правила водоснабжения — Глава 21). Применяются более строгие правила.

2. Минимальный стандарт защиты от обратного потока на подаче питьевой воды в систему влажного спринклера с внешним подключением, используемым в случае аварийной ситуации, питаемой от того же источника питьевой воды , должен быть защищен проверяемым двойным обратным клапаном в сборе.(МПК 2015-608.16.4, 608.13.7).

3. Система питьевого водоснабжения, подающая воду в дождевальную систему с наружным подключением, которая может подаваться из озера, пруда или ручья через это внешнее подключение, должна быть тщательно оценена, и, согласно нормам, потребует установки (RPZ) тестируемый предохранитель обратного потока по принципу пониженного давления. (IPC-2015- 608.16.4, 608.13.2). Разряд из (РПЗ) должен быть направлен в безопасную точку разряда. (608.14.2.1).

4. Все соединения системы питьевого водоснабжения должны быть защищены предохранителем обратного потока по принципу пониженного давления ( RPZ) или воздушным зазором , когда любое химическое вещество должно быть введено в систему пожаротушения или введено в автоматическую противопожарную систему через стояк. (IPC-2015 — 608.16.4.1, 608.13.2). Разрядку из РПЗ также необходимо направить в безопасную точку или сброс. (608.14.2.1).

5. Тестирование, необходимое для всех устройств предотвращения обратного потока с тестовыми портами, должно проводиться во время установки, сразу после ремонта или перемещения и не реже одного раза в год.(IPC 2015-312.10.2). Обратитесь к водопроводу.

   Если у вас есть какие-либо вопросы по этому поводу или если вы считаете, что необходимы дополнительные разъяснения, свяжитесь со мной напрямую по телефону (802) 770-8473 или напишите мне по адресу [email protected]

Питательная вода для котлов — Леннтех

9

ПРИМЕСИ	В РЕЗУЛЬТАТЕ	ИЗБАВЛЕНЫ BY	Растворимые .
Сероводород (H 2 S)	Вода пахнет тухлыми яйцами: имеет неприятный вкус и вызывает коррозию большинства металлов.	Аэрация, фильтрация и хлорирование.	Встречается в основном в подземных водах и загрязненных ручьях.
Двуокись углерода (CO 2 )	Коррозийное вещество, образует угольную кислоту в конденсате.	Деаэрация, нейтрализация щелочами.	Пленки, нейтрализующие амины, используемые для предотвращения коррозии конденсатопровода.
Кислород (O 2 )	Коррозия и точечная коррозия труб котла.	Деаэрация и химическая обработка (сульфит натрия или гидразин)	Точечная коррозия труб котла и лопаток турбины, выход из строя паропроводов, фитингов и т. Д.
Взвешенные твердые частицы
Осадки и мутность	Унос шлама и окалины.	Уточнение и фильтрация.	Допуск ок. 5ppm макс. для большинства применений 10 ppm для питьевой воды.
Органические вещества	Унос, пенообразование, отложения могут засорить трубопроводы и вызвать коррозию.	Разъяснение; фильтрация и химическая обработка	Встречается в основном в поверхностных водах, вызванных гниением растительности и сточными водами хозяйств.Органические вещества распадаются с образованием органических кислот. Приводит к низкому уровню pH питательной воды котла, который затем разрушает трубы котла. Включает диатомовые водоросли, плесень, бактериальные слизи, железо / марганцевые бактерии. Взвешенные частицы собираются на поверхности воды в котле и затрудняют выделение пузырьков пара, поднимающихся на эту поверхность. Пенообразование также можно отнести к воде, содержащей карбонаты в растворе, в котором на поверхности будет образовываться легкий хлопьевидный осадок. вода. Обычно это связано с избытком карбоната натрия, используемого для лечения некоторых других проблем, когда в котел попадает животное или растительное масло.
Растворенные коллоидные твердые вещества
Масло и консистентная смазка	Пенообразование, отложения в бойлере	Попадает в котел с конденсатом
Твердость , кальций (Ca) и магний (Mg)	Накипные отложения в котле, препятствуют теплопередаче и тепловому КПД.В тяжелых случаях это может привести к прожиганию трубы котла и выходу из строя.	Умягчение, плюс внутренняя обработка в котле.	Формы — это бикарбонаты, сульфаты, хлориды и нитраты в указанном порядке. Некоторые соли кальция обратимо растворимы. Магний реагирует с карбонатами с образованием соединений с низкой растворимостью.
Натрий, щелочность, NaOH, NaHCO 3 , Na 2 CO 3	Пенообразование, карбонаты образуют углекислоту в паре, вызывают возврат конденсата и коррозию конденсатоотводчика , может вызвать хрупкость.	Деаэрация подпиточной воды и возврат конденсата. Ионный обмен; деионизация, кислотная обработка подпиточной воды.	Натриевые соли встречаются в большинстве водоемов. Они очень растворимы и не могут быть удалены химическим осаждением.
Сульфаты (SO 4 )	Твердая окалина, если присутствует кальций	Деионизация	100CO300 Пределы допуска примерно равны 3
Хлориды, (Cl)	Грунтовка, т. е.е. неравномерная подача пара из котла (отрыжка), перенос воды в пар, снижающий эффективность пара, может отлагаться в виде солей на пароперегревателях и лопатках турбин. Вспенивание, если присутствует в больших количествах.	Деионизация	Заливка, или прохождение пара из котла в «отрыжках», вызывается концентрацией карбоната натрия, сульфата натрия или хлорида натрия в растворе. Сульфат натрия содержится во многих водах США, а также в водах, где кальций или магний осаждаются кальцинированной содой.
Железо (Fe) и Марганец (Mn)	Отложения в котле в больших количествах могут препятствовать передаче тепла.	Аэрация, фильтрация, ионный обмен.	Наиболее распространенной формой является бикарбонат железа.
Кремнезем (Si)	H Окалина в котлах и системах охлаждения: отложения на лопатках турбин.	Деионизация; известково-содовая обработка, известково-цеолитовая обработка.	Кремнезем соединяется со многими элементами с образованием силикатов. Силикаты образуют в трубах котла очень вязкие отложения. Очень трудно удалить, часто только фторводородной кислотой. Наиболее важным соображением является перенос летучих веществ в компоненты турбины.

Источник воды для котла — Chipkin Automation Systems

Как для гидронных котлов , так и для паровых котлов для работы требуется источник воды.Эта котловая питательная вода может быть получена либо в виде городского водопровода, либо в виде колодезной воды, подаваемой насосом. «За исключением протечек, подтеков или запотевания в вашей системе, вода из колодца или города необходима для поддержания желаемого уровня воды».

Топление котла в сухом состоянии может привести к опасным результатам. Следовательно, очень важно поддерживать соответствующий уровень воды в котельной системе. В случае водяных котлов система должна быть полностью заполнена водой, тогда как в паровых котлах уровень воды не должен касаться водопровода, иначе система не будет работать должным образом.В паровых котлах всегда должен поддерживаться контроль подачи воды, чтобы ограничить уровень воды.

Задвижка или шаровой кран обычно используется для прекращения подачи воды в периоды технического обслуживания или утечки воды. При прекращении подачи воды необходимо также отключить подачу электроэнергии и топлива из котельной системы. «После запорного клапана должен быть предохранитель обратного потока, однако могут быть некоторые старые системы, которые не имеют предохранителя обратного потока.Действующие местные и национальные нормы и правила требуют наличия предохранителей от обратного потока для предотвращения загрязнения подаваемой воды обратным потоком из контура горячего водоснабжения ».
После устройства предотвращения обратного потока всегда должен быть установлен редукционный клапан с целью снижения давления подаваемой воды до 12 P.S.I. «После редуктора давления исходная вода должна подаваться в обратный или подающий контур в зависимости от области применения и типа системы».

Водоподготовка

Питательная вода котла должна пройти различные процессы обработки и кондиционирования перед тем, как попасть в котельную систему по следующим основным причинам:

• Водоподготовка помогает поддерживать непрерывный теплообмен в системе.
• Обеспечивает устойчивость к коррозии.
• Помогает в производстве высококачественного пара.

Два основных способа очистки котловой воды: внешняя очистка воды и внутренние методы очистки воды.

Внешняя очистка воды

В этом методе питательная вода котла обрабатывается и очищается вне системы котла. Этот метод очистки воды обычно выбирают, когда уровни примесей, присутствующих в питательной воде, достигают настолько высокого уровня, что могут повредить внутреннюю структуру используемой котельной системы. Следовательно, необходимо удалить примеси из питательной воды до того, как вода попадет внутрь котла внешним способом.
Доступны различные методы внешней обработки воды, такие как умягчение воды, процесс испарения, техника деаэрации, мембранные подрядчики и т. Д. Любой из этих методов может использоваться в зависимости от требований конкретной котельной системы.

Внутренняя очистка воды

В этом методе очистка и кондиционирование воды от примесей осуществляется только внутри котла.Необходимые реакции имеют тенденцию происходить либо в линиях подачи воды, либо именно в котле. Этот метод очистки воды можно использовать как отдельно, так и в сочетании с технологиями внешней очистки воды. Метод внутренней очистки воды в основном решает следующие проблемы с питательной водой:

1. Жесткость воды
2. Образование шлама
3. Подача кислорода
4. Вспенивание воды и т. Д.

Ссылка

1. Источник котловой воды
2.
