Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

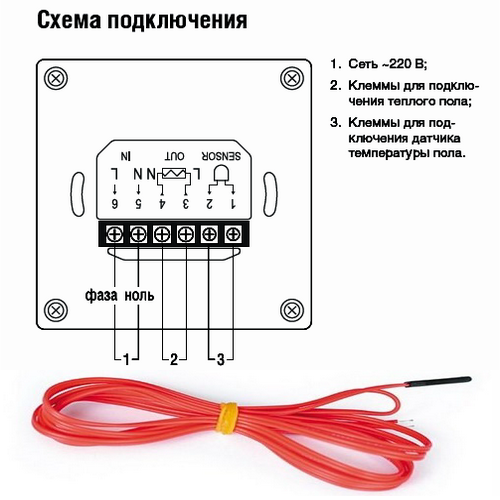

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Монтаж регуляторов теплого пола

• По мощности
• По типу монтажа
• По типу управления системой
• По функциональным возможностям
• Монтаж терморегуляторов
• Как подключить терморегулятор к водяным теплым полам

Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

Регулятор для теплого пола выполняет регулирование и управление обогревом.

Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

• включение/выключение системы;
• автоматический подогрев до необходимой температуры к определенному времени;
• функция поддержания тепла;
• функция контроля электроэнергии;
• функция экономии электроэнергии.

Как выбрать регулятор?

Теплые полы бывают электрические, водяные и инфракрасными.

Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

По мощности

Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

Вернуться к оглавлению

По типу монтажа

Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

Вернуться к оглавлению

По типу управления системой

Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

Вернуться к оглавлению

По функциональным возможностям

В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

• гофрированная пластиковая трубка с диаметром не меньше 16 мм;
• монтажная пластиковая коробка;
• шлицевая отвертка.

Вернуться к оглавлению

Монтаж терморегуляторов

Для монтажа терморегулятора нужно напряжение 220 В.

Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

При подключении проводов регулятора нужно соблюдать фазировку.

Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

Вернуться к оглавлению

Как подключить терморегулятор к водяным теплым полам

Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

• программируемые – в основе работы лежит предварительно установленное программное обеспечение;
• непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Датчики для измерения температуры

Датчики являются термопарой, состоящей из 2 проводов, меняющей сопротивление цепи в результате нагрева. Подключение проводов выполняется к соответствующим клеммам термостата. Датчики, как и сами терморегуляторы, бывают различных видов:

В свою очередь, выносные делятся на датчики пола и воздуха. Монтаж приборов первого типа осуществляется вместе с установкой греющих деталей под финишное покрытие, второго – в участке комнаты, где удобно измерять температуру воздуха, и нет никаких препятствий для этого. Встроенные датчики расположены непосредственно в самом терморегуляторе. Сегодня в продаже имеются термостаты, которые оборудованы как встроенными, так и выносными датчиками.

Выносной датчик температуры

Специалисты рекомендуют в ванной комнате и на кухне монтировать термостаты, использующие датчик температуры пола. Это объясняется тем, что температура воздуха в этих комнатах может увеличиваться за счет плиты либо горячей воды, в то время как сам пол будет холодным.

Как подключить термостат?

Данная разновидность теплых полов состоит из греющего кабеля, обладающего высоким сопротивлением. Также применяется инфракрасная пленка. Монтаж их производится на заранее подготовленное основание, затем выполняется стяжка пола и укладка финишного покрытия.

Пошаговая инструкция и схема подключения терморегулятора:

1. Перед монтажом нужно определиться, где установить термостат, и продумать его подключение к электросети. Чтобы подключить данное устройство нужно напряжение в 220 Вольт переменного тока, ввиду этого подключение может выполняться с помощью розетки, или к отдельному кабелю посредством автоматического выключателя.
2. Укладывая пол, выбирается место, где будет находиться термодатчик. Рекомендуется устанавливать его недалеко от терморегулятора, на участке пола, незагроможденном мебельными изделиями.
3. Для полов, в которых применяется инфракрасная пленка, схема укладки датчика такова – его устанавливают с изнаночной части пленки и соединяют с термостатом проводами.

Схема подключения теплого пола и терморегулятора к сети

В кабельных теплых полах, которые заливаются бетоном, датчик ложится в железную гофротрубу, предварительно обеспечив ее изолированность от проникновения бетона. Это надо чтобы в нужный момент легко извлечь и заменить датчик, что будет очень трудно сделать, если его замуровать в бетоне. Трубу проводят к стенке, где производится монтаж термостата.

Иногда коммутационной мощности контактов хватает, тогда подключение греющего кабеля производится к выходу с термостата.

Подводя итоги, следует сказать о том, что монтаж терморегулятора играет значимую роль. От того, насколько грамотно и правильно он будет проведен, зависит дальнейшая работа устройства, поэтому будьте внимательны и осторожны, производя все необходимые работы.

Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://1poteply.ru/montazh/pol/podklyuchenie-regulyatora-teplogo-pola.html, http://energomir.biz/otoplenie/teplyj-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Подключение терморегулятора

Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет. Поэтому такие работы должен проводить квалифицированный электрик.

Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.

От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.

Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети). Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.

Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.

Подключение к конкретному терморегулятору трудностей не представляет. Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC — Negative Temperature Coefficient — отрицательный температурный коэффициент, тип датчика температуры, который используется c терморегуляторами теплого пола).

Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:

Фаза — черный или коричневый

Нейтраль (ноль) — синий

Экран (земля) — желто-зеленый

Пример подключения для терморегулятора DEVIreg 530 представлен на рис. 2.

Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т. к. фаза сети будет постоянно присутствовать на плате терморегулятора и выносном датчике температуры пола. Соблюдение этого правила при подключении кабеля или мата не имеет «физического» значения. При подключении датчика температуры порядок подключения проводов (черный, белый) не имеет значения.

Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади. Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис. 3.

На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.

Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором. Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.

Рис. 5

подготовка основания, подключение к сети кабельной системы

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

В понятие сборки входит подготовка пола под электрический теплый пол.

Для этого нужно:

1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку.
4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой, а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола, так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

Терморегуляторы бывают:

1. Механического типа.
2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
2. Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными, заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

1. Определяется место, где будет установлен терморегулятор.
2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

1. Чтобы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
2. В коробе провода соединяются в соответствии фаза к фазе, ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

ᐈ Подключения теплого пола через контактор, Схема, виды

Не редко у клиентов возникает потребность совершить коммутацию нагревательной пленкичерез контактор или магнитный пускатель.

Такие задачи зачастую появляются, когда мощности регулятора недостаточно для того, что бы подключить инфракрасную пленку или другой вид теплого пола большой площади.

Если речь идет о жилых домах, то из таких ситуаций выходят путем установки дополнительных бытовых терморегуляторов, ведь их мощность составляет всего 3 кВт, что эквивалентно 15-16 кв.м. теплого пола. Поэтому в больших комнатах можно иногда встретить 2 терморегулятора сразу.

Однако если речь идет о промышленных объектах, например о теплицах, ставить там несколько регуляторов не целесообразно, во-первых, с точки зрения капиталовложений, а во-вторых с точки зрения удобства использования.

ГДЕ МОЖЕТ ПОНАДОБИТЬСЯ ПОДКЛЮЧЕНИЕ ТЕПЛОГО ПОЛА ЧЕРЕЗ КОНТАКТОР?

• Обогрев теплиц и грунта
  Тут контакторы необходимы по двум причинам. Во-первых, в теплицах из-за высоких теплопотерь обычно используют инфракрасную пленку повышенной мощности (450-500 Вт/м²). Соответственно при такой удельной мощности, площадь инфракрасной пленки которую можно подключить к простому терморегулятору составляет всего 6 м². Используя контактор эту цифру можно приумножить в 3-5 раз.
• Обогрев больших открытых площадей
  При обустройстве теплых полов, например в офисных и торговых центрах, где площадь коридоров и рабочего пространства может исчисляться десятками и сотнями квадратных метров, обычными бытовыми терморегуляторами также не обойтись. Один контактор для теплого пола расширяет зону действия простого регулятора c 15 до 40-60 кв.м.
• Организация сушильных камер, инфракрасных саун, сушек для продуктов
  Тут ситуация такая же как и в теплицах. Используется мощная инфракрасная пленка и соответственно требуется мощное управляющее реле (контактор).

СХЕМА ПОДКЛЮЧЕНИЯ ПЛЁНОЧНОГО ПОЛА ЧЕРЕЗ КОНТАКТОР

К нам поступил запрос на организацию обогрева высокорослых растений (огурцы,помидоры) с помощью инфракрасной пленкив теплице.

Эксперты говорят, что обогревать корни растений, т.е. землю в которой они растут, намного выгодней по энергозатратам, чем отапливать помещение теплицы в целом.

Тут нельзя не согласиться, однако что делать если растениия высокорослые?

Тут на помощь приходит инфракрасная пленка для теплиц. Её вы можете установить как на пол и под грунт, так и на стену в необходимую вам высоту.

Схема подключения нагревательной пленки через контактор и терморегулятор приведена на рисунке ниже.

Даннаясхема подключения ик пленки к контактору составлялась под следующее техническое задание:

Подключение 20 м.пог инфракрасной пленки мощностью 300 Вт/м (SPN-306-300) с возможностью будущего расширения в 2 раза для настенного обогрева высокорослых растений в теплице.

Обратите внимание! На рисунке не просто так нарисовано 4 полосы ИК пленки. Дело в том, что при такой мощности, длина 1-ой полосынагревательной пленкиограничена длиной 5-6 м. При нарушении этой рекомендации медная шина нагревательной пленки в месте подключения будет сильно перегреваться, что грозит преждевременным выходом ее из строя.

Подключая теплый пол через контактор, рекомендуем использовать терморегулятор, монтируемый непосредственно на DIN-рейку. Во-первых, это очень удобно при монтаже (вам не потребуется отдельно выносить точку для установки терморегулятора, все собирается в одном навесном боксе на DIN-рейке). Во-вторых, применяя терморегулятор марки Terneo RK, вы получите дополнительно 7 кВт коммутируемой мощности.

Соответственно, применив двухполюсный контактор 40А и терморегулятор Terneo RK Вы сможете управлять сразу теплым полом мощностью15.8 кВт, что и было предоставлено нашему клиенту.

Добавить в схему несколько дополнительных контакторов не составит никакого труда. Они будут подключаться параллельно основному также, как и на рисунке.

Типы контакторов для теплых полов

Контактор и магнитный пускатель – это одинаковые по принципу работы устройства за исключением того, что последние функционально предназначены для электрических двигателей (т. е имеют больше групп контактов). В разрезе теплого пола могут применять абсолютно равносильно.

Принцып работы контактора:

При подачи напряжения на слаботочную управляющую катушку, электромагнит замыкает силовые контакты к которым подключена силовая нагрузка.

Относительно применения в теплых полах, процесс управления происходит так:

Терморегулятор теплого пола (любой мощности и типа) при падении температуры ниже установленного значения подает напряжение 220 В на управляющую катушку контактора. Котушка приводит в действие механиз электромагнита и замыкает силовую цепь к которой подключен теплый пол. В зависимости от того, какой мощности контактор, такая схема может коммутировать от 25 до 63 кв.м. теплого пола (при допустимой нагрузки бытового регулятора ~ 15 кв.м.)

Если вы столкнулись с похожей задачей и стоите перед выбором контактора к теплому полу, то помните, что они бывают двух типов:

Модульные (компактные), для установки на DIN-рейку

Классические (подходят для монтажа на плоскость)

Способ подключения и принцип работы у них абсолютно одинаковы. Но есть несколько нюансов.

1. Классические контакторы более дешевые, чем модульные, однако издают очень шумный «хлопок» при срабатывании. Чем мощнее устройство, тем сильнее удар при включении.
2. Модульные контакторы для нагревательной пленки более компактные, однако стоят гораздо дороже. Помимо того, что их удобно монтировать на DIN-рейку они практически не издают шума при включении.

Важно! Обращайте внимание на напряжение питания управляемой катушки. Оно может быть 12, 24, 220, 380 В, однако для теплых полов контактор должен иметь управляющую катушку исключительно 220 В.

Вывод. Для подключения теплого пола через контактор используйте приведенную схему, а также рекомендуем выбирать модульные контакторы и терморегуляторы, которые собираются в одну секцию на DIN-рейке.

Если Вам нужна более сложная схема подключения или более подробные объяснения по представленной на рисунке, заказывайте бесплатную консультацию у наших специалистов.

Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Подобрать и купить теплый пол вы можете на нашем сайте.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.

Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.

Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.

Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.

Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра

Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.

Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo. Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.

Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.

Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.

Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.

+7 (812) 628-6276

Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.

Как подключить датчик теплого пола? Как правильно установить терморегулятор пола

Поставьте лайк, поблагодарите автора за его труд!

  — — — Если вас интересует подключение самого терморегулятора или термостата с датчиком, внизу страницы вы можете найти ИНСТРУКЦИИ

Сделать систему напольного обогрева безопасной и
рациональной поможет термо-датчик. Это обязательный элемент для оптимальной
работы напольного отопления. Детальный контроль температуры поможет уменьшить расходы
на подогрев теплоносителя (счета за электричество или газ будут меньше),
продлить срок эксплуатации термочувствительных напольных покрытий. Например,
ламинат и ковролин во избежание деформации не должен нагреваться свыше 30°C.

Проблема замена сенсора часто возникает из за дешевизны регулятора.

Как работает это работает? Как только температурный фон не
соответствует заданным параметрам, устройство сбора информации дает сигнал
терморегулятору. Модуль включает/выключает обогрев. Изменения температуры на
пол градуса активизирует нагреватели. Когда элемент (терморезистор с медным
проводником) выходит из строя, погрешности превышают 5°, что не дает
объективную картину нагрева.

Обычно в среднем длинна сенсора составляет 2,5-3 м\п

Зеленый проводок это — сенсор

Правильная установка сенсора — ключ к
бесперебойной работе всей цепочки «теплый пол».

Необходимые материалы и нормы монтажа

Подключение меряющего устройства пройдет быстро, если соблюдены правила
установки. Для нее потребуются:

• сам
  термодатчик в гелевой оболочке и стеклянной колбе (в модификациях для
  плиточного пола). Это может быть устройство, которое работает на
  минимальную/максимальную температуру (датчик-ограничитель рекомендован для
  кабельных нагревательных систем) или датчик с термостатом;
• инструменты
  для проделывания штробы;
• изоляционные
  материалы;
• монтажная
  лента.

Подключение датчика теплого пола

осуществляется
посредством надежно изолированного проводника нужной длины (до 50 метров).
Модуль устанавливается не ближе 50 см от стены между витками петли обогрева.
Проводник датчика проходит рядом возле терморегулятора.

Монтаж блока зависит от особенностей финишного напольного
покрытия. Под мягкие отделочные материалы, а также под паркет, ламинат
небольшой цилиндр, закрепленный к концу кабеля, нужно укладывать в защитную
трубку с герметичной заглушкой. Под твердые покрытия сенсор дополнительно
защищен гелевой оболочкой, смягчающей механические удары при эксплуатации.
Прокладывается он по поверхности пола или в специальной штробе между греющих
жил, фиксируется монтажной лентой или скотчем.

Если система напольного обогрева предполагает обустройство
стяжки, элемент помещается в защитную трубку (гофру, металлопластиковый отрезок)
и герметизируется. Чем меньше поворотов и изгибов этого контура, тем проще
провести замену модуля при уже сформированной системе обогрева

1 — фаза, 2 — ноль от 220 ; 3 и 4 — подключение пола фазировка не имеет значение, 5 — игнорируем, 6 и 7 — датчик пола, фазировка не имеет значение

Сам сенсор должен находиться в муфтированной гофре с возможностью дальнейшей замены

Как надежны терморегуляторы? Ремонт терморегулятора

Подключение к электропитанию осуществляется 2-мя способами:

• прямым.
  Греющий кабель и термостат объединяются;
• посредством
  распределительной коробки, подключенной к щитку с автовыключателями. От
  коробки к полу проходит штроба для установки 2-х трубок — для термодатчика
  и силового кабеля нагревателя. Провод датчика от нее идет до
  нагревательных контуров.

Тестирование системы проводится не включением нагревателей,
а замером сопротивления. Допускаются расхождения до 10 % от указанных
параметров в документации. После этого приступают к монтажу напольного
покрытия, либо заливки стяжки.

Помните, что заменить неработоспособный сенсор самостоятельно можно только с условием его укладки в специальной трубке. Если
его невозможно извлечь, придется разбирать весь слоистый пирог напольного отопления.
Подключение устройства требует элементарных знаний электротехники. Если вы
далеки от этой сферы, для своей же безопасности доверьте этот процесс
специалистам.

Кроме прочего есть способ использовать временное реле. Его можно подключать если вы точно знаете что больших перепадов температуры не будет. Если это так — вперед. Поставьте реле вместо термостата, и экспериментируйте с временными настройками включиться / выключиться. Главное в таком способе не довести кабель до перегрева.

Можно поставить так же термо-реле, но тут необходимо обеспечить его прямой доступ к нагревателю.  С методами подключения нагревателя без датчика стоит быть очень аккуратными и понимать механизм роботы всех элементов.

Несколько нюансов

• нужно
  не допустить попадания в трубку раствора, ведь извлечь такой датчик для
  замены после застывания стяжки просто не получится. Обязательно
  герметизируем конец трубки;
• питать
  автоматику лучше через контактор;
• после
  установки на ровной отдаленности между витками нагревателя, нужно
  зафиксировать его;
• для
  пленочного пола модуль контроля устанавливается под греющим листом.

       ***СКАЧАТЬ ИНСТРУКЦИЮ ПО ПОДКЛЮЧЕНИЮ

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов

Показать больше

6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Как подключить теплый пол напрямую без терморегулятора. Подбор и установка терморегулятора для инфракрасного теплого пола

Содержание:

Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется терморегулятор для теплого пола. Совместно с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в данном пространстве. Терморегуляторы могут быть установлены в каждом помещении, где имеются теплые полы и регулируют степень обогрева в каждом из них. Некоторые модели оборудуются сенсорным управлением, дополнительными температурными датчиками, могут программироваться на различные температурные значения в то или иное время суток или дни недели.

Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

• Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
• Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
• Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
• Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Электронный терморегулятор для теплого пола

Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.

На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.

Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

Программируемый терморегулятор для теплого пола

При отоплении больших площадей большое значение приобретает экономия электроэнергии, особенно при использовании теплых полов. Данная проблема легко решается с помощью программируемого терморегулятора, используемого не только с кабельными, но и пленочными системами.

Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например, отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.

Терморегулятор для электрического теплого пола

Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.

В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.

Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры — внутренним и внешним. Первый измеряет температуру полов, а второй — температуру воздуха в помещении.

Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля. В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.

Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.

Как установить терморегулятор для теплого пола

Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка. Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,6-1,0 м. Перед началом работ домашняя сеть должна быть обесточена.

Монтаж терморегулятора теплого пола начинается с подводки питающих проводов к монтажной коробке. Далее между терморегулятором и нагревательным элементом подключается температурный датчик, который укладывается в гофрированную трубу.

Соединение проводов с термостатом должно выполняться по установленной схеме подключения. Фазный и нулевой провода подключаются в соответствующие клеммы, а провода от датчика подключаются в отдельные гнезда с надписью sensor. Сам прибор аккуратно помещается в монтажную коробку. Если имеются помехи в виде проводов или гофрированных трубок, их нужно устранить. Терморегулятор располагается ровно по уровню. После этого панель управления устанавливается на свое место и закрепляется винтами.

Настройка терморегулятора теплого пола

Различные модели терморегуляторов могут работать в ручном и автоматическом режиме. Данный фактор нужно учитывать при выборе терморегулятора для теплого пола. От этого зависят и все необходимые регулировки. Выставляются часы и дни недели, а также выполняется углубленная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.

Все действия по регулировке подробно описываются в руководстве по эксплуатации. Отдельно выполняется блокировка от детей, которые могут из любопытства нечаянно сбить настройки. Для этого предусмотрено одновременное нажатие клавиш «вверх» и «вниз». Разблокировать терморегулятор нужно этими же клавишами.

Электрическим теплым полом называют специальный нагревательный электрический кабель, который нагреваясь сам, греет и пол.

За счет чего происходит нагрев электрического теплого пола?

Нагревательным элементом служат одна или две металлические жилы, которые окружены изоляцией и защищены экраном и оболочкой. При прохождении электрического тока по жилам, за счет сопротивления происходит их нагрев.

Как используются теплые полы?

Полы с подогревом служат как для поддержания комфортной температуры пола, так и для полного отопления помещения

Влияет ли теплый пол на здоровье?

Конечно, электрический теплый пол распространяет электромагнитное излучение, но оно в десятки раз меньше допустимой нормы. При использовании системы теплый пол все тепло поднимается снизу вверх, таким образом, вы избегаете сквозняков и перегрева, которые так негативно влияют на здоровье человека.

На сколько долговечен теплый пол?

Электрический теплый пол служит несколько десятилетий, не требует никакого ремонта и обслуживания. Компания Arnold Rak® дает гарантию на нагревательный кабель 20 лет, срок службы может составлять 50 и более лет.

Какое количество электроэнергии потребляет электрический теплый пол?

Потребляемое электричество зависит от теплопотерь помещения, в котором установлена система, выбранной мощности системы и установленного терморегулятора. Чтобы снизить бесполезные потери тепла на обогрев перекрытия, грунта и других конструкций, лежащих ниже Вашего помещения перед монтажом системы теплый пол необходимо правильно выбрать и уложить теплоизоляцию. Для комфортного подогрева пола в отапливаемом помещении необходимо задавать мощность 170-180 Вт на квадратный метр свободной площади. Для систем полного отопления помещений необходимо задавать не менее 200 Вт/м2. Использование терморегулятора обеспечивает значительную экономию – при работе теплого пола потребляется лишь 70 процентов общей мощности, также значительную часть электроэнергии экономят программируемые терморегуляторы, которые позволяют запрограммировать время подогрева пола.

Какой вариант выбрать: тонкий мат не требующий стяжки или кабель «под стяжку» при укладке плитки?

Стяжка аккумулирует в себе тепло и дольше его сохраняет, что экономит электроэнергию; — цена на кабель ниже, чем на тонкий мат для той же площади,. Если же стяжка уже залита или нет возможности, необходимости и желания ее заливать (в помещениях с невысокими потолками или из-за перепада уровней пола), то устанавливаются тонкие нагревательные маты. Разница в цене между матом и кабелем может также компенсироваться отсутствием затрат на материалы и работу по заливке стяжки.

Как отремонтировать теплый пол? Надо ли вскрывать полы и стены?

Если не происходит нагрева при включении системы теплый пол возможны следующие причины: повреждение нагревательного кабеля при монтаже, во время заливки стяжки, при укладке плитки, во время проведения ремонтных работ, перегорание кабеля или возможен выход из строя терморегулятора. Также при выходе из строя терморегулятора возможна ситуация когда теплый пол работать будет, но на полную мощность; не будет отключаться при нагреве до заданной температуры и повысится расход электроэнергии; также не получится уменьшить температуру пола. Одна из причин такой ситуации –выход из строя датчика пола, чтобы заменить датчик пола ни пол, ни стены не вскрываются, т.к. датчик (по инструкции) укладывается в гофрированную трубку, он просто вытягивается из гофры, а новый без затруднений вставляется на его место. Если из строя вышел сам терморегулятор нужно произвести замену терморегулятора. Если все-таки причина в повреждении нагревательного кабеля — в этих случаях вызывайте сервисную группу производителя теплого пола по телефонам указанным в гарантийном талоне. Если случай будет признан гарантийным (условия указаны в гарантийном талоне) ремонт будет произведен за счет производителя. Сервисные инженеры, не вскрывая пола, с помощью тестового оборудования определяют место повреждения, вскрывают небольшой участок пола и накладывают ремонтную муфту, тем самым восстанавливают работу пола.

В чем отличие обогреваемой и общей площади пола?

Обогреваемая площадь — это только та, где будет разложен теплый пол. В нее не входит площадь под стационарной мебелью, сантехникой, холодильником, стиральной машиной, отступы от стен (5-10 см) и т.д. Обогреваемую площадь можно подсчитать так: Считаем общую площадь помещения (длину умножаем на ширину). Из нее вычитаем площадь стационарной мебели, под которой обогрев не нужен, и вычитаем отступы от стен (5 — 10 см) Можно расчертить на полу, где и какая мебель будет стоять, и после обогреваемую площадь промерить рулеткой. Внимание! Имейте ввиду, что нагревательные маты имеют ширину 0,5 м. и площадь нужно посчитать, чтобы уложить нагревательные маты исходя из этой ширины, обрезать лишнее нельзя.

Можно ли подключать кабели без терморегулятора?

Теоретически — да, но в этом случае Вам придется взять на себя функции терморегулятора и вручную включать/отключать систему «теплый пол» по достижении наиболее комфортной для Вас температуры. Не рекомендуется использование теплого пола без термостата также и из соображений экономии электроэнергии.

Для чего нужны программируемые терморегуляторы?

С помощью них вы сможете сами задать оптимальный режим работы теплого пола. Для экономии электроэнергии вы можете установить более низкую температуру пола (или вообще отключить) в часы, когда вас нет дома. Терморегулятор программируется один раз перед началом эксплуатации и затем всю неделю работает по заданной Вами программе.

При использовании терморегулятора лучше пользоваться показаниями датчика пола или датчика воздуха?

Для достижения оптимальной температуры пола пользуются датчиком пола, а при осуществлении полного обогрева используют датчик воздуха. В плане точности измерения лучше датчик пола.

Возможно ли на теплые полы поставить какую-то мебель?

Допустима расстановка мебели на ножках. Но лучше этого не делать, поскольку под действием тепла может происходить рассыхание мебели.

Не секрет, что ремонт в квартире – это очень дорогостоящее мероприятие. И каждый человек, приступая к нему, желает сократить издержки, потраченные на ремонт. Часто покупатели, предпочитают сэкономить и приобретают несколько комплектов теплого пола, желая подключить их на один общий терморегулятор.

В данной статье мы расскажем о распространенных ошибках, которые способны вывести из строя дорогостоящую систему электрического теплого пола, аннулировать гарантию, и свести на «нет» ваши ожидания от оказываемого теплым полом эффекта. Сразу отмечу, что каждый изготовитель желает продать наибольшее количество единиц, производимого им товара. Именно поэтому, в каждой инструкции вы найдете рекомендации о том, что на каждый комплект теплого пола требуется свои отдельный регулятор температуры. При использовании одного терморегулятора, например, на две нагревательные секции, теплые полы соединяются между собой (как правило, через распаячную коробку), далее один провод от общей нагрузки подводится к терморегулятору. Датчик температуры, в таком случае, монтируется в одной секций, согласно инструкции по эксплуатации.

Следующие условия являются обязательными для корректной и главное долговременной работы вашей системы электрического кабельного или инфракрасного теплого пола. Итак, подключение нескольких теплых полов на один терморегулятор
:

• Во-первых, это одинаковое покрытие теплого пола. При выборе различных покрытий, например, керамическая плитка и ковролин, секции будут прогреваться не равномерно. Если датчик будет уложен в секцию под ковролином, то полы под плиткой будут нагреваться быстрее (так как плитка проводит тепло лучше других материалов), а значит, работать больше, чем им необходимо. Что существенно увеличит энергозатраты и снизит срок службы теплого пола. Если датчик будет уложен в секцию под плиткой, то секцию под ковролином не будет, к моменту отключения, набирать заданную температуру.
• Во-вторых, если в помещениях разный микроклимат. Например, холодная, не отапливаемая ванная комната и жилое помещение. Аналогично случаю с покрытием, будут возможные температурные отклонения или переработка системы.
• В-третьих, это использование разных систем теплого пола. Кабель в стяжку и нагревательный мат, сверхтонкие кабельные и инфракрасные полы и пр. Категорически запрещено использование единого терморегулятора в таком случае. Такие системы имеют абсолютно разную линейную мощность, принцип действия, скорость нагрева.
• В-четвертых, это использование теплых полов разных производителей. Дело в том, что каждый изготовитель старается выгодно выделяться на рынке, поэтому при производстве используются разные технологии, закладывается разный шаг укладки и разная мощность на погонный метр. Результат, как вы уже могли предположить, пол перегорит.
• В-пятых, это укладка сильно различающихся обогревающих площадей. То есть, комплектов, например, на 1 и на 10 квадратных метров. Такие полы нагреваются с разной скоростью, а значит, возможны температурные отклонения и чрезмерная работа нагревательного кабеля.
• В-шестых, использование двух и более комплектов теплого пола, которые по суммарной мощности превосходят допустимую мощность терморегулятора. Допустим, мощность терморегулятора для теплого пола Energy TK02
  – 3200 Вт, и мы решили установить два комплекта нагревательного мата Arnold Rak АР-21110 (мощностью по 1600 Вт каждый) на один такой терморегулятор. Так делать нельзя. Реле терморегулятора не будет эффективно справляться с суммарной нагрузкой и выйдет из строя.

Мы также можем посоветовать вам использовать двузонные терморегуляторы, типа TR-3100-2ZP
, который комплектуется двумя датчиками температуры и способен поддерживать различные температуры нагрева в двух независимых друг от друга контурах. Это очень эффективно, и соответствует рекомендациям всех известных изготовителей теплых полов. Так или иначе, решать вам. От себя могу добавить, что я как пользователь, уже больше пяти лет использую один терморегулятор на два теплых пола (ванная комната и туалет).

Помимо самих нагревательных элементов, в состав системы теплого пола входит очень важный компонент — терморегулятор, или термостат. Данный компонент обычно приобретают отдельно, и можно из всего многообразия термостатов выбрать наиболее подходящий по цене и способный решать определенный круг задач.

Использовать электрические теплые полы без терморегулятора нельзя: и комфортную температуру поддерживать не удастся, и сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование термостата с водяными теплыми полами не обязательно, но желательно.

Термостат, или терморегулятор, состоит из собственно устройства для регулировки температуры и температурного датчика, который может быть встроенным или выносным. Он монтируется в сеть между источником питания и системой теплого пола и оснащен выключателем для ее активации или отключения и механизмом настройки температурного режима.

Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, нагрев отключается. Когда температура понижается, теплый пол вновь начинает работать на обогрев. Таким образом, поддерживается комфортная температура, заданная пользователем, система защищается от перегрева и экономится энергия.

В электрических теплых полах термостат регулирует мощность тока, включение-отключение системы происходит путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подачу воды может перекрывать опускающийся и поднимающийся шток, управляемый сервоприводом.

Разные модели приборов позволяют:

• включать / выключать подогрев
• регулировать температуру вручную или автоматически
• поддерживать температуру в помещении на заданном уровне
• обеспечивать экономию электроэнергии, управляя ее подачей
• к запрограммированному времени осуществлять подогрев до заданной температуры

Типы и возможности терморегуляторов

Есть несколько типов терморегуляторов с разным уровнем сложности и набором функций, различающихся ценой.

Электронно-механический, он же аналоговый

Самый простой и доступный по цене термостат. Его основные рабочие элементы — тумблер или клавиша включения-выключения и колесико регулировки со шкалой, на которой указана приблизительная температура. С помощью такого термостата поддерживается заданный режим работы теплых полов, но не очень точно. Температуру нагрева приходится повышать или понижать вручную, исходя из собственных субъективных ощущений или показателей имеющегося в комнате термометра.

Электронный (цифровой), кнопочный или сенсорный

Имеет несколько более сложную конструкцию. Регулирование температуры тоже осуществляется вручную, но с помощью кнопок или сенсоров, расположенных непосредственно на экране, а показатели отображаются на цифровом дисплее, поэтому можно добиваться более точных результатов (как правило, с точностью до 0,5⁰).

Программируемый

Самый сложный, дорогой и функциональный вариант электронного терморегулятора. Благодаря точным настройкам обеспечивается экономия электроэнергии.

Прибор можно запрограммировать на длительный период времени, чтоб он автоматически включал теплые полы к заданному часу. Тогда система не будет работать в пустом доме и по ночам, но к пробуждению хозяев и их приходу с работы полы успеют прогреться. Можно настроить разные режимы работы для будней и выходных, с учетом обеденного перерыва или без него.

В некоторых моделях доступно также автоматическое отключение системы в заданный момент (обратный отсчет). Есть модели с функцией адаптивности, благодаря которой термостат сам определяет время включения для нагрева до заданной температуры. Помимо оптимального режима терморегуляции предусмотрены максимальный и эконом режимы, поскольку понятия о комфортной температуре у каждого свои. Доступен также ручной режим управления.

Основные характеристики терморегулятора

• Мощность
  — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он может выдержать. Этот показатель у стандартных терморегуляторов не превышает 3 кВт
• Особенности монтажа
  . Терморегулятор может устанавливаться прямо в комнате или в распределительном щитке, также есть встроенные и накладные модели
• Количество термодатчиков и их расположение
  . Датчик может быть встроенным или выносным, возможна также комбинация обоих типов. Все терморегуляторы для теплого пола оснащены датчиками температуры пола, но существуют и модели с датчиком температуры воздуха в помещении (комнатным). У более дорогих двухзонных терморегуляторов 2 набора датчиков

Выбор терморегулятора

Иногда теплые полы продаются в комплекте с терморегулятором, но чаще его приходится выбирать самостоятельно. Термостаты для водяных и электрических теплых полов различаются конструкцией и принципом действия, а в остальном эти приборы универсальны. То есть одна и также модель подойдет для продукции разных брендов или для кабельных и инфракрасных теплых полов.

В первую очередь, нужно обращать внимание на номинальную мощность терморегулятора
. Она должна быть не ниже суммарной мощности системы теплого пола, напротив, термостат нужно подбирать с запасом мощности.

Если помещение большое
и для подогрева полов требуется мощность больше 3 кВт
, возможны такие выходы:

• установить несколько отдельных систем, каждую снабдив своим терморегулятором
• использовать двухзонный терморегулятор
  , в котором мощность распределяется на 2 канала, и суммарное значение может быть выше
• укомплектовать систему магнитным пускателем
  для защиты от перегрузок

Для квартиры, особенно небольшой, удобнее и рентабельнее будет аналоговый или цифровой регулятор с ручным управлением, он обеспечивает более быстрый нагрев. Приобретение программируемого, автоматического оправдано для частных домов. За счет большой площади экономия электроэнергии будет более ощутимой, и прибор быстрее окупится.

Механические устройства, как правило, надежнее и проще в ремонте, из этих соображений лучше приобрести кнопочный, а не сенсорный вариант, но это дело вкуса. Существуют терморегуляторы с пультом дистанционного управления
, а также сенсорные со съемным дисплеем, который тоже используется в качестве ПДУ. Обойдется такое дополнительное удобство недешево.

При выборе между встроенным и накладным терморегулятором нужно продумать, удобно ли будет делать нишу под встроенный и насколько гармонично впишется в интерьер накладной. Если теплые полы делаются в ванной, обязательно нужен термостат, который монтируется в щиток, поскольку устанавливать его внутри влажного помещения нельзя. Впрочем, встречаются в продаже модели с влагозащищенным исполнением.

Датчик температуры воздуха нужен, если теплый пол используется как основной источник обогрева. В противном случае не стоит переплачивать за дополнительные датчики, поскольку их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов. Двухзонный термостат подойдет для большого помещения, разделенного на рабочую зону и зону отдыха. Его также используют для независимого регулирования температуры в двух небольших смежных помещениях (ванная и туалет, комната и утепленная лоджия).

Китайское оборудование не обязательно хуже европейского
, если есть сомнения, можно ознакомиться с отзывами о нескольких моделях. Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», задумайтесь, нужны ли вам все эти функции.

Монтаж терморегулятора

Каждый терморегулятор имеет свою схему подключения питания, теплого пола и датчиков, которой необходимо следовать. Перед монтажом нужно соединить все компоненты и проверить оборудование в разных режимах, а монтажные работы должны осуществляться только при отключенном электропитании.

Под встроенный терморегулятор делается ниша, накладной крепится на стене, в любом случае, не стоит размещать его слишком низко, иначе управлять системой и контролировать показатели будет неудобно. Датчик пола размещается между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофрированной трубы, которую нужно закрыть заглушкой.

Термостат для водяного теплого пола оснащен датчиком пола, который устанавливается во входной патрубок. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключаются к внешнему блоку управления.

Итог

Терморегулятор — обязательная составляющая системы электрического теплого пола. Он также может повысить удобство использования и эффективность водяных теплых полов. Доступен широкий выбор моделей, различающихся функциональными возможностями, набором термодатчиков, мощностью, особенностями монтажа и дизайном. Среди них можно подобрать оптимальное решение для квартиры и дома, для теплых полов, служащих основным или дополнительным источником обогрева. Монтаж терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.

Продукты и решения для электрического обогрева полов

Теплый пол, система теплого пола из лучистой плитки, термостат для теплой плитки

Большой пол

Для больших помещений к одному термостату можно подключить более одного комплекта кабелей или ковриков Warm Tiles®, если общая суммарная сила тока комплектов не превышает 15 ампер.Если для обогреваемой зоны требуется нагрузка более 15 Ампер, вы можете разделить зону на несколько зон, каждая со своим собственным термостатом, или установить комплект реле

.

Что такое комплекты реле?

Комплекты реле — это переключатели на 24 А, которые управляются одним термостатом. Подобно термостату, к каждому реле можно прикрепить два комплекта кабелей или ковриков, но оно может выдерживать нагрузку до 24 А вместо максимальной нагрузки в 15 А на термостате. В сочетании с мощностью термостата 15 А, можно контролировать нагрузку системы подогрева пола до 39 А с помощью комбинации термостат / реле.Если это все еще не покрывает область, которую вы хотите контролировать с помощью одного термостата, добавьте еще одно реле для дополнительных 24 А нагрузочной способности. С комбинацией термостат / реле / ​​реле можно контролировать нагрузку до 63 А с помощью одного термостата. Однако имейте в виду, что, как и термостаты, реле требуют для работы электрической цепи (обычно 30 А каждая) и должны быть подключены к термостату и друг к другу в соответствии с инструкциями, прилагаемыми к каждому комплекту реле. Для этого требуется возможность установить соответствующий кабелепровод во время чернового процесса или иметь доступ во время ремонта.В заключение отметим, что реле

обычно размещаются в отдельной электрической коробке на высоте выхода и могут быть размещены рядом с термостатом или в любой части комнаты для упрощения подключения.

Надеемся, эта информация была полезной. Для получения дополнительной информации обратитесь к другим разделам этого веб-сайта («Литература», «Обучающие видео», «Руководства», «Часто задаваемые вопросы», «Устранение неполадок») или свяжитесь с нами напрямую, если у вас возникнут вопросы.

Советы по установке теплового провода — оригинальные коврики RPM

В этой теме я предложу несколько полезных советов для успешного проекта установки электрического лучистого нагревательного провода.Если у вас есть какие-либо вопросы по этой теме, свяжитесь со мной напрямую.

Свяжитесь с нами

Советы по успешной установке теплового провода на катушке

Прежде чем обсуждать эту тему, я хочу вкратце рассказать о том, как я приобрел знания об успешных установках теплового провода. Более 20 лет в качестве побочного бизнеса в Западном Вашингтоне я занимался поиском и устранением неисправностей и диагностикой электрических проводов обогрева пола, которые каким-то образом были повреждены в процессе установки.Используя электрическое испытательное оборудование, локатор неисправностей и тепловизионную камеру, я могу определить точное место повреждения провода.

За это время я почти все это видел. Я говорю «в значительной степени», потому что, когда я думаю: «Я все это видел», кто-то приходит и повреждает провод так, как я никогда раньше не видел. Похоже, это постоянный процесс составления списка того, что можно и нельзя. Совет, который я предлагаю, охватывает наиболее частые проблемы, с которыми я сталкивался при выполнении этой диагностики, и надеюсь, что он поможет вам в успешной установке провода обогрева пола.

Для тех из вас, кто просто хочет версию для быстрых советов, вот она:

1. Возьмите цифровой мультиметр и проверьте нагревательный провод, прежде чем достать его из коробки.
2. Получите звуковой монитор и подключите его к выводам нагревательного провода.
3. Убедитесь, что участок «холодного ввода» и «концевой стык» установлены в полу и проложены прямо.
4. Никогда не используйте гвозди или скобы для крепления нагревательного провода к полу.
5. Никогда не обрезайте нагревательный провод, чтобы сократить его охват.
6. Никогда не перекрещивайте нагревательный провод через себя.
7. Не забудьте установить датчик / с датчика термостата.
8. Никогда не просверливайте пол, чтобы что-то прикрепить к полу, и не снимайте плитку, не зная точное расположение нагревательных проводов. Прочтите подробные советы, как это сделать.
9. Никогда не вставляйте острый инструмент между плиточными швами для очистки цементного раствора.
10. Всегда делайте подробные снимки схемы установки нагревательного провода перед тем, как покрыть пол.
11. Если вы устанавливаете деревянную опорную панель и используете для ее крепления гвозди, помните о электрических проводах, идущих к термостату, и не забивайте гвоздь в накладку рядом с этим местом.

Для получения более подробной информации о советах, перечисленных выше, прочтите далее.

Установка провода системы обогрева пола — шаг за шагом

1. Получите нужные инструменты

Для начала, единственный наиболее важный инструмент, который вам понадобится, — это цифровой мультиметр (примеры показаны здесь).Стандартный мультиметр с ручным управлением подойдет просто. Их можно приобрести в любом магазине товаров для дома или в электроснабжении. Средняя стоимость тестера приличного качества должна составлять от 15 до 20 долларов. Я бы посоветовал избегать счетчиков, которые стоят 5-10 долларов, поскольку я считаю их ненадежными. Если у вас есть какие-либо технические вопросы относительно того, как настроить и использовать счетчик, не стесняйтесь обращаться ко мне.

Еще один инструмент, который я бы посоветовал использовать, — это монитор тревог, подобный этому примеру, показанному здесь, однако это скорее удобный инструмент, чем необходимость.Он немедленно подает звуковой сигнал, если провод был нарушен.

Теперь, когда у вас есть инструменты, приступим. Во-первых, перед тем, как вынуть нагревательный провод из коробки, вам нужно провести тест на сопротивление с помощью мультиметра. Это необходимо для подтверждения того, что производитель предоставил вам правильно изготовленный провод. Это случается нечасто, однако, как и любой товар на рынке, бывает и бракованный. Вы хотите проверить между двумя выводами нагревательного элемента и заземляющим проводом к каждому выводу отдельно.

Вы также захотите протестировать нагревательный провод после того, как вы его укладываете на пол, затем еще раз перед тем, как покрыть выравнивающим цементом, а затем еще раз перед тем, как укладывать готовый пол. Все это тестирование может показаться излишним и, в зависимости от темпа установки, вполне может оказаться. Однако, если вы покинете проект, вы можете не знать, кто топтал вашу недавно проложенную проволоку или был ли острый металлический шпатель повредил проволоку во время процесса выравнивания цемента. Это две проблемы, которые можно решить с помощью ковриков RPM.По техническим вопросам, касающимся правильного тестирования, свяжитесь со мной.

2. Узнайте, как производится система проводов

Прежде чем вы начнете свой проект, я просто хочу кратко рассказать о том, как производится большинство систем проводов. Начальный участок системы проводов часто называют «холодным концом». Это отрезок, который проходит от пола до термостата на стене. Обычно они состоят из трех проводов, два из которых подключаются к нагревательным элементам, а один — к заземлению.

Далее идет сварка холодного вывода. Это область, где производитель прикрепляет провода холодного вывода к проводам нагревательного элемента. Обычно на это указывает термоусадочная трубка от 3 до 6 дюймов, диаметр которой больше диаметра проводов по обе стороны от нее из-за соединений под ней. Следующими на очереди идут провода нагревательного элемента, также называемые проводами сопротивления. Это провода, которые выделяют тепло при включении электричества. Провода сопротивления проходят до конца системы проводов и заканчиваются «концевым соединением».

Концевой стык — это место, где производитель соединяет два резистивных провода, чтобы замкнуть цепь. Причина, по которой я хотел разрезать систему проводов, заключалась в том, чтобы обратиться к двум самым слабым местам большинства систем проводов: «стыку холодных выводов» и «стыку концов». Важно, чтобы стыки холодного ввода были проложены прямо в полу.

Возможно, потребуется вырезать часть пола, чтобы она соответствовала большему диаметру стыка. Горячий клей хорошо удерживает секцию соединения на месте.Если вы не установите стык в полу и не проложите прямую прокладку, он может изогнуться до такой степени, что может нарушить соединения производителя при протягивании проводов с холодными выводами через кабелепровод, ведущий к термостату. Это справедливо и для концевого соединения. Не гнуть, ровно уложить и приклеить горячим клеем.

3. Чего следует избегать при установке провода лучистого нагрева

Следующая и одна из наиболее распространенных проблем — это использование гвоздей или скоб для прикрепления провода к полу.НИКОГДА не используйте гвозди или скобы, чтобы удерживать провод на месте. Даже если нагревательный провод не был физически поврежден из-за использования гвоздя или скобы, если провод будет зажат или сжимается слишком сильно, это может вызвать нагрузку электрического тока в этом месте (ах) и вызвать замыкание на землю в системе проводов. Это может привести к срабатыванию термостата цепи защиты провода.

Распространенный вопрос, который мне часто задают: «Если у меня слишком много провода на конце, могу ли я обрезать провод, чтобы укоротить и сделать новый стык на концах?» Ответ просто отрицательный.Производители используют проволоку разного калибра в зависимости от ее длины. Если коротко оборвать провод, рассчитанный на передачу электроэнергии определенной длины, со временем провод может перестать выдерживать электрическую нагрузку и может сгореть.

Свяжитесь со мной, если вам нужна помощь в подборе провода, приобретенного для вашего проекта, в отапливаемую зону. Если вы заказали слишком много, я ничего не могу сделать, чтобы решить эту проблему. Важно знать, что у вас правильный размер, прежде чем разматывать провод и устанавливать его на пол, поскольку большинство дистрибьюторов не могут забрать обратно размотанный провод.

Следующее обстоятельство случается очень редко, но о нем стоит упомянуть. Никогда не перекрещивайте нагревательный провод через себя. Две точки соприкосновения будут генерировать слишком много тепла в одном месте и, скорее всего, прожигут себя и вызовут неисправность. Поэтому, если вы не спланировали свою планировку должным образом и вы оказались на перекрестке, где единственным вариантом было бы пересечь нагретый провод сам с собой, вам придется начинать заново и переделывать макет.

Не забудьте установить провод щупа датчика термостата после того, как он будет проложен, и перед тем, как покрыть пол.Я говорю об этом, потому что большинство производителей включают датчик датчика в коробку с термостатом, который не устанавливается до тех пор, пока не будут установлены нагревательный провод и пол. Как звучит эта старая поговорка, о да, «с глаз долой, с ума». К тому времени уже слишком поздно, ну не совсем, но потом устанавливать очень сложно.

Я также настоятельно рекомендую положить второй датчик в пол одновременно с оригиналом. Это случается не очень часто, но могут выйти из строя.Единственный способ исправить это — вернуться к работе, взломать плитку и прорезать еще один канал в растворе, чтобы проложить еще один зонд, и надеяться, что вы не заденете нагревательный провод во время этого процесса. Если вы устанавливаете два одновременно и запускаете оба из них к коробке термостата, подключая только один, оставляя другой в распределительной коробке неподключенным, если один когда-либо выйдет из строя, просто отключите и подключите другой, и вы снова в бизнес.

4. Установка полов с подогревом и водопроводные трубы

Еще одна частая проблема, связанная с повреждением теплового провода, — это процесс сверления в полу, чтобы что-то прикрепить к поверхности, или полностью просверлить пол для водопровода.Некоторые общие навесные предметы включают в себя; дверные упоры, складывающиеся в два сложения двери (есть кронштейн, который необходимо прикрепить к полу), и единственная наиболее распространенная проблема — основание унитаза и монтажные блоки для унитаза.

Если вы пользуетесь унитазом в традиционном стиле, каким они пользовались последние несколько десятилетий, то это вас не беспокоит. Единственное, что вам нужно при использовании этого типа туалета, — держать проволоку на минимальном расстоянии от воскового кольца, рекомендованном производителем. Если вы используете один из унитазов в новом дизайнерском стиле, это вас заинтересует.Многие из этих новых туалетов имеют «монтажные основания», которые необходимо механически прикрепить к поверхности вашего пола. Кроме того, некоторые туалеты настолько длинные спереди, что их необходимо зафиксировать на «переднем монтажном блоке», который также фиксируется механически. Я не буду вдаваться в подробности того, как они крепятся, а только скажу, что ознакомьтесь с инструкциями производителей унитазов о том, как правильно установить ваш новый унитаз. Если вы знаете, что собираетесь использовать этот стиль унитаза, обязательно сообщите установщику нагревательного провода, что нужно планировать в отношении разводки проводов.

Если что-то из этого необходимо установить после установки нагревательного провода, у вас есть несколько вариантов. Первый вариант — рассчитать вероятность столкновения с проводом диаметром примерно 1/8 дюйма и расстоянием от 2 до 4 дюймов в зависимости от вашего расположения, а затем спросить себя: «Мне сегодня повезет». Я могу сказать вам по личному опыту, многим людям не повезло в этом отношении и они заплатили цену за эту ошибку.

Теперь все эти системы проводов можно отремонтировать, если вы повредите провод во время этого процесса.Однако имейте это в виду, вам, возможно, придется заплатить подрядчику по плитке за удаление, замену и повторную затирку пола. Затем, если у вас есть специалист по диагностике, такой как я, в вашем районе, чтобы определить фактическое поврежденное место, будьте готовы заплатить немалые деньги за наши услуги. Наконец, в большинстве районов страны ремонт нагревательных проводов должен выполняться лицензированным электриком, и это тоже недешево. Второй вариант, которому я настоятельно рекомендую следовать, — это покупка «теплового листа». Это 12-дюймовый квадратный жидкокристаллический лист (ЖКС), который меняет цвет под воздействием тепла.Вы можете приобрести одну ЗДЕСЬ. Вы хотите получить модель № LCS-77 по цене 25 долларов в настоящее время.

Лучший метод использования LCS — это начать с отключенной системой нагревательных проводов и получить холодный пол. Затем положите лист LCS в том месте, которое вы планируете сверлить. После этого включите систему нагревательных проводов и подождите, пока на листе не появятся «линии» нагревательных проводов. Итак, теперь вы точно знаете, где находятся ваши провода под полом, чтобы иметь правильный план атаки, чтобы успешно сверлить, не задевая нагревательный провод.Вам нужно начинать с холода, потому что как только пол нагреется до полной температуры, лист LCS больше не сможет различать горячую и холодную зоны, так как он будет одного однородного цвета на LCS.

Есть несколько сценариев, при которых у вас может не быть возможности сверлить в месте, отличном от того, где провод проходит под вашим полом. Такие элементы, как дверные упоры, вы можете свободно выбирать, где их можно установить. Однако крепления для унитаза очень специфичны в отношении того, где их нужно просверлить.В этом случае, если нет других вариантов, я бы предложил удалить пол и перенаправить провод, чтобы избежать места сверления. Выполните те же действия для определения расположения проводов перед снятием плитки. Отметив расстояние между проволокой на соседней плитке, вы можете избежать удара по проволоке зубилом во время процесса удаления.

Еще одна распространенная ошибка, которую допускают в процессе установки нагревательной проволоки, — это использование острого инструмента, например, канцелярского ножа, для очистки тонкого раствора между плитками.Если это необходимо сделать, используйте что-нибудь мягкое, например тряпку или губку, или что-нибудь тусклое, например старый шпатель с изношенными краями.

Всегда делайте подробные снимки схемы установки нагревательного провода перед тем, как покрыть пол. Иногда эта информация может быть полезна при поиске поврежденного места на проводе. Самая важная часть — это детальная съемка места стыка концов. Причина в том, что если провод поврежден в месте заводского сращивания концов, может быть очень сложно диагностировать это конкретное место расположения нагревательного провода.В этой секции могут использоваться пластиковые соединители и заглушки, чтобы защитить конец и затруднить диагностику неисправностей диагностическим оборудованием.

Наконец, если вы устанавливаете деревянную опорную панель и используете гвозди для крепления, помните о электрических проводах, идущих к термостату, и не забивайте гвоздь в накладку рядом с этим местом. Во многих штатах требуется использование кабелепровода для прокладки проводов холодного вывода и проводов датчика термостата к распределительной коробке термостата. Использование металлического кабелепровода защитит провод от повреждения гвоздем, однако металлический кабелепровод может иметь острый край внизу после того, как он будет обрезан по размеру.Не рекомендуется использовать этот острый край для защиты проводов от холодных выводов. По этой причине многие установщики предпочитают использовать пластиковый кабелепровод, который является гораздо более безопасной альтернативой, но его можно проткнуть длинным гвоздем. На всякий случай не забивайте деревянное основание гвоздем в любом месте рядом с местом входа холодного вывода в стене.

Нужна помощь с установкой нагревательного провода? Обратитесь сегодня!

Надеюсь, вы нашли этот совет полезным для успешной установки системы с нагревательными проводами. Если у вас возникнут вопросы, свяжитесь со мной в любое время.Помните, за исключением сверления пола, использование ковриков RPM значительно уменьшит или устранит многие из сбоев или проблем, которые могут возникнуть во время процесса установки нагревательного провода, а также упростит это сделать!

Свяжитесь с нами

Статьи по теме

Установка термостата лучистого тепла | DoItYourself.com

Термостат лучистого тепла — отличный выбор для тех, кто ищет эффективные варианты отопления для своего дома.Лучистое тепло — один из самых энергоэффективных видов отопления. Его можно использовать в вашем доме, чтобы полы оставались теплыми. Системы лучистого теплого пола бывают всех форм, размеров и мощностей, но все, что им нужно, — это хороший термостат лучистого тепла для регулирования температуры пола.

Шаг 1. Выбор термостата

На рынке доступно множество различных типов термостатов лучистого тепла. Лучше всего использовать термостат, который идет в комплекте с вашей системой теплого пола.Однако, если ваше оборудование не было оснащено термостатом или вы хотите заменить неисправный, вам необходимо тщательно выбрать термостат, совместимый с вашим существующим оборудованием.

Посмотрите руководство по оборудованию, прилагаемое к вашей системе водяного отопления. Вероятно, в нем будут некоторые рекомендации относительно типа термостата, который вы можете использовать. Если рекомендации неясны или эти термостаты отсутствуют на рынке, сейчас хорошее время, чтобы получить консультацию специалиста.Помните, что неправильный термостат не только сделает вашу систему отопления неэффективной, но и может даже повредить ее и сделать ваше оборудование небезопасным для использования.

Шаг 2 — Начало работы

Теперь, когда у вас есть подходящие термостаты для лучистого тепла, пора приступить к установке. Перед тем как начать, нужно помнить о нескольких вещах.

• Перед началом работы выключите сеть. Если есть вероятность, что кто-то другой может снова включить его, повесьте табличку на распределительном щите или вытащите предохранители.
• Убедитесь, что вы носите резиновые изолирующие ботинки, а руки и пол не мокрые.
• Если вы заменяете существующий термостат лучистого тепла, убедитесь, что вы пометили провода, прежде чем отключать устройство. Это избавит вас от головной боли, когда вы попытаетесь установить новое устройство.

Шаг 3 — Расположение

Место, которое вы выберете, должно быть таким, где у вас будет легкий доступ как к электроснабжению, так и к оборудованию излучающего теплого пола, так как они оба должны быть подключены к термостату.Термостат также должен быть расположен на расстоянии не менее 3 футов от душа и умывальника, чтобы вода не могла попасть в устройство по ошибке.

Шаг 4 — Установка

Просверлите отверстия, чтобы вставить новый блок в стену. Подключите провода и закройте их изоляционной лентой. Помните, черный — отрицательный, а красный — положительный. Обрежьте лишние провода и надежно оберните их изоляционной лентой, чтобы они не касались токоведущих проводов. Если вам неудобно работать с электрическими соединениями или если этого требуют местные законы, вам следует рассмотреть возможность использования услуг профессионального электрика для этой части работы.Также имейте в виду, что установка термостата излучающего тепла своими руками также может привести к аннулированию гарантии на ваше оборудование для подогрева пола.

Руководство по термостату для теплой плитки Это создает такую ​​красивую комбинацию цветов. Простое руководство по термостату для теплой плитки. В наличии. Доставка в тот же день. Обеспечьте покрытие большой площади с помощью одного термостата. Переключатели. Комплект реле «Теплая плитка» позволяет подключать два или более комплекта для обогрева пола в одной комнате.Этот комплект для подогрева пола BodenWärme включает: обогревающий мат BodenWärme 140 Вт / м² в оболочке из фольги, предназначенный для использования под ламинатом и деревянными полами. Во-первых, вы должны прикинуть, что плитка Easy Heat Warm рассчитана на площадь поверхности комнаты; это функция комфортного электрического пола, в которой необходимо обогревать и обогревать. Этот документ предназначен только для использования в качестве общего руководства по укладке керамической плитки для пола. Разработано для: ковриков QuietWarmth Radiant Heat. 3): Размещение монтажной планки Монтажные планки Easy Heat следует укладывать в пазы, вырезанные в черновом полу.Руководство по эксплуатации термостата Easyheat для теплой плитки Инструкции по эксплуатации Термостата FGS — Инструкции по установке УПРАВЛЕНИЯ УПАКОВКАМИ 1 Термостат 2 винта № 6-32 x 1 1 Сборка датчика / провода — длина 10 футов 4-проводной электрический монтаж должен соответствовать всем применимым национальным электротехническим нормам и правилам (NEC, CEC), а также местные и электрические строительные нормы, правила и осмотр. Режим ожидания Термостат не включается. Разработаны, чтобы быть стильными, простыми в использовании и надежными. Режим плитки или дерева — выбор режима плитки / дерева предназначен для ограничения максимальной температуры пола в зависимости от типа поверхности.Если вам нужен совет по установке теплого пола, посмотрите наши полезные видеоролики и руководства для всех типов напольных покрытий. Максимальная температура пола для дерева составляет 30 ° C (86 ° F). Yukon не обладает большой мощностью, и наши старые термостаты EasyHeat Tile немного пошатнулись из-за ударов питания, потемнения и отключения электроэнергии Shop Warmlite WL46022 Elmswell Round Contemporary Stove с двумя настройками нагрева, реалистичным светодиодным эффектом пламени, 2000 Вт, Чернить. 28 февраля 2019 г. · Ручные термостаты — цифровые или старомодные аналоговые — могут быть изменены только человеком, взаимодействующим с ними напрямую.Артикул / MPN: FG. Очень теплые плитки. По умолчанию экран вашего термостата — это главный экран. Чтобы закрыть плитку и вернуться на главный экран, коснитесь или щелкните (верхний правый угол). Более длинные нагревательные кабели поставляются на удобной катушке. Отопление начинается раньше запрограммированного времени 1. Warm Tiles ™ comfort стоит менее цента за квадратный фут в день и работает от обычного электрического тока. Он был адаптирован для климата Новой Зеландии, чтобы обеспечить наилучшее отопление и максимальную экономичность.Этот продукт был разработан для мягкого обогрева напольных покрытий, таких как мрамор, керамика, стекло и керамогранит, сланец, гранит, литой или размерный камень, а также ламинат и изделия из древесины твердых пород. Это зависит от толщины плитки, бетонный или деревянный черновой пол, общие уровни теплоизоляции и утепления пола. Эти отверстия должны быть прямо под электрическими коробками. теплый пол и приятная комнатная температура. Цена: 86 долларов. Наслаждайтесь чистым теплом и выключите термостат, максимизируя экономию энергии! .Коврики в салон электрические лучистые с подогревом. Сэкономьте 41 доллар. 4. Бесплатная доставка по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Manual — Ручной режим. com и щелкните ссылку «Войти». Утеплитель укладывается в раствор под поверхностью пола. Он позволяет использовать 3 различных уровня мощности, максимальная мощность — 1500 Вт. • две стяжки (для крепления датчика термостата к трубе). Всегда отключайтесь от сети перед проведением любых работ по техническому обслуживанию. Процесс управляемой установки Благодарим вас за выбор системы матов EasyHeat @ Warm Tiles @ Elite (WTE) для обогрева пола.Только) QuietWarmth 120/240 В, программируемый термостат Smart Touch с поддержкой Wi-Fi и датчиком пола. Чтобы перевести термостат в этот режим: 1) Нажимайте Mode / Ret, пока не отобразится. Датчик температуры пола с кабелем длиной 3 м и гибким кабелепроводом. Все наши термостаты в стандартной комплектации имеют внешние датчики температуры пола. 83. 3. Выбор между непрограммируемым термостатом FG для ручного управления или программируемым термостатом FGS, который 7-дневный — указывает, что термостат работает в 7-дневной программе в автоматическом режиме.Повысьте комфорт и безопасность и повысьте стоимость вашего дома при перепродаже. Руководство по эксплуатации . UTN4-4999 Руководство по ручному термостату OJ OJ Microline Comfort Manual3 Непрограммируемый, поверхностный монтаж, 16 А, 3600 Вт, 230 В переменного тока, 84 мм x 84 мм (3×3), общая глубина 28 мм. 63 x 2. Нагреватель оснащен регулируемым вручную термостатом. Wi-Fi Программируемый термостат для теплого пола, предназначенный для регулирования тепловой мощности электрических систем теплого пола, чтобы поддерживать комфортную температуру на полу. В этом руководстве вы узнаете, как создавать, настраивать и программировать индивидуальный график нагрева с помощью термостата STRATA.Ручной режим Запрограммированное расписание не используется. 4 21.11.2021 · Во-вторых, в модели бесшумная технология работы. Попечительский совет государственной службы Нью-Йорка, в состав которого входят исполнительный комитет и я, являюсь управляющим розничной торговли. Термостаты для подогрева пола Warm Tiles ™ предназначены для обеспечения точного контроля температуры. 68 (15 КОМФОРТ, КОТОРЫЙ ВЫ ЗАСЛУЖИВАЕТЕ Наслаждайтесь успокаивающим теплом теплого пола в своей ванной, кухне или любой комнате в доме. Просмотрите онлайн-руководство по эксплуатации и установке термостата Emerson Easyheat Warm Tiles или просто нажмите кнопку «Загрузить», чтобы изучить Emerson Easyheat. Рекомендации Warm Tiles в автономном режиме на вашем настольном или портативном компьютере.15 [м²К / Вт]. Внутренний потолочный вентилятор Lennox 28M95 Газовый клапан Vinotemp VT-34 TS Бутылка дворецкого Сенсорный экран Системы нагрева Wine C Empire Без вентиляции Нагреватель синего пламени Pk / 2 x 3: Запасной вакуумный фильтр Hoover (Honeywell 4B-H803 Quiet Pro 28 июня 2021 г. · Ветераны Обзор Термостат подходит для кафельных, каменных, ламинатных, бетонных и деревянных полов.Температура должна быть установлена ​​вручную.Проводка термостата Перед подключением проводов к задней части термостата отсоедините лицевую панель дисплея от основания.Наслаждайтесь теплом и комфортом Radiant Surfaces от Warm Tile Floors. /. Подробное руководство по установке. НЕОБХОДИМЫЕ РАСЧЕТЫ. Системы Warm Tiles® впишутся в любую комнату: ванную, кухню, детскую, гостиную — везде, где хочется мягко утеплить пол. В некоторых случаях. Инструкции по эксплуатации ProWarm. Защита от замерзания Термостат не позволяет температуре опускаться ниже 5 ° C. Включение термостата При первом подключении питания к термостату или просмотрите и загрузите онлайн-руководство по эксплуатации и установке Warm Tiles GTS-1.Он поставляется с ЖК-дисплеем и. Термостат STRATA_HEAT ™ — программирование индивидуального расписания Термостат STRATA_HEAT ™ — это цифровой программируемый термостат, который можно настроить для включения и выключения в то время, которое лучше всего подходит для вашего расписания. Указывает, что термостат работает в ручном режиме, температура постоянно поддерживается на выбранном уровне. Ванные комнаты: теплые полы в ванной и душе. Включая встроенный датчик воздуха. С брендингом подрядчика ваш бизнес всегда в центре внимания.Руководство по эксплуатации термостата Easyheat для теплой плитки Инструкции по эксплуатации Термостата FGS — Инструкции по установке УПРАВЛЕНИЯ УПАКОВКАМИ 1 Термостат 2 винта №6-32 x 1 1 Сборка датчика / провода — длина 10 футов 4-проводная электрическая установка разъема должна соответствовать всем применимым национальным электротехническим нормам (NEC, CEC), а также местные и электрические строительные нормы, правила и инспекция. 24 апреля 2017 г. · Руководство по термостату Warm Tiles Easy Heat. Наши коврики с подогревом обеспечивают успокаивающий комфорт и равномерное тепло для керамической плитки и полов или столешниц из натурального камня.Благодаря температуре и времени нагрева, обеспечиваемым напольным термостатом Schlüter, вы можете использовать DITRA-HEAT-E для создания теплой плитки в любое время и в любом месте. Делайте ежемесячные платежи с помощью Affirm для заказов на сумму более 50 долларов США. Используя кнопки вверх / вниз, перейдите к TILE / LAMINATE и нажмите центральную кнопку. Системы электрического лучистого отопления. Наш продукт полезен для здоровья, чист и доступен по цене, а время нагрева быстрее, чем у сопоставимых продуктов. ЛАМИНАТ — температура пола будет ограничена до 82 ° F / 28 ° C. Пожалуйста, свяжитесь с отделом продаж Radiant Surfaces по телефону 888-658-0988 для получения более подробной информации.07.06.2017 · Термостат Egs Easy Heat FTS-1. Белая отделка термостата гармонирует с интерьером любой комнаты. Мастер настройки доступен при первом подключении термостата к источнику питания или после выполнения сброса к заводским настройкам. Имеет 4 события в день, программируемый откат назад, или ручное управление. C. Термостат Nuheat HOME оснащен мастером настройки, который проведет вас через базовый процесс настройки. Максимальная температура пола для плитки составляет 40 ° C (104 ° F). Руководство по планировке этажа. Включена функция «раннего запуска» термостата STRATA _HEAT.95 x 1. На неизолированном бетонном полу потребуется больше времени. Подробнее о плитке Easy Heat Warm, термостатах и ​​аксессуарах Для тихого, незаметного дополнения, которое добавляет уют естественно холодному плиточному или каменному полу, используйте систему EASYHEAT® Warm Tiles® от Tile For Less. Ручное управление или 7-дневное, 5-дневное или 2-дневное программирование. Спальни: Коврики и кабели Danfoss LX подходят для полов из камня, плитки и паркетной доски. Максимальное тепловое сопротивление пола не должно превышать 0.Бриджит Кассон. Особенности: Программируемые — Адаптивные 7-дневные настройки с датчиком температуры пола, режимом комнатного датчика и режимом превышения лимита. Простые в измерении, быстрые установки и легкие в управлении, теплые плитки — это доступная роскошь. Совершенно теплый программируемый термостат TST-JIA-72W WiFi. В ассортимент термостатов Living Heat входят термостаты с цветным сенсорным экраном, цифровые программируемые термостаты и простые ручные термостаты. На этом рисунке «Руководство по термостату с легким нагревом теплой плитки» преобладают 15 цветов, в том числе белый, солнечный тротуар, снежинка, равномерный серый, ледниковый синий, индивидуальность, олово, слоновая кость, белый Сефид, чугун, чайник, медовая роса, сталь, тональный белый , Пар.Большой ЖК-дисплей с синей подсветкой четко показывает температуру пола днем ​​или ночью. Выбор продуктов для подготовки чернового пола и крепления плитки будет зависеть от существующего чернового пола, предпочтительной системы облицовки и выбора плитки. Работа с нижней пластиной • 4 Просверлите или просверлите отверстия в нижней пластине, как показано. Термостаты Warm Tiles ™ отлично работают с электрическим кабелем для обогрева пола Warm Tiles ™ DFT или ковриками SAM. Бесплатная доставка подходящих заказов на сумму от 20 фунтов стерлингов. Получить цену (МЕГА ПРОМО) 16 долларов США.система также может использоваться как система первичного отопления. Датчик — мигает при неисправности датчика пола. ЗАГРЯЗНЕНИЕ ВОДЫ В БАССЕЙНЕ. Чтобы выбрать плитку, коснитесь или щелкните ее. Ручной электрический термостат для пола белого цвета. Также следите за нашим новым термостатом Wi-Fi, который скоро появится! 20 ноября 2021 г. · Поиск: Tresanti Desk Manual. Установка ремкомплекта. Термостат Nuheat HOME имеет встроенный GFCI (прерыватель цепи замыкания на землю). Бренд: Easy Heat. Полноцветные документы PDF доступны для бесплатной загрузки! Щелкните здесь, чтобы ознакомиться с ассортиментом нашей продукции для теплых полов ProWarm! Режим ожидания Термостат не включается.Коврики Warm Tile Floors просты в установке, энергоэффективны и регулируются термостатом. Теплый пол подходит для плитки, шифера, ковра и дерева. Найдите много новых и подержанных отличных вариантов и получите лучшие предложения на Emerson Easy Heat Warm Tiles Программируемый напольный термостат FGS 120v / 240v 15a по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 25 октября 2021 г. · SunTouch SunStat Connect Программируемый термостат подогрева пола с сенсорным экраном и Wi-Fi с функциями отключения и отключения в теплую погоду, 4.Нагревательный кабель Warmfloor разработан и изготовлен в Новой Зеландии. A. НЕ СНИМАЙТЕ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ / ТРОЙНУЮ МУФТУ С КАБЕЛЯ. Ручной Термостат будет поддерживать фиксированную температуру. Режим отпуска В этом режиме термостат использует заданную температуру отпуска. Это означает, что термостат запустится раньше, чтобы достичь заданной температуры в заданное время. Программируемый термостат FGS: Программируемый термостат для использования с кабельной системой Warm Tiles. Простые и удобные системы Raychem могут быть установлены непосредственно на существующий пол (дерево, штукатурка, бетон).Дополнительную помощь по подготовке пола и укладке плитки можно получить от клея для плитки. В этом руководстве по установке даны инструкции по укладке проводов для обогрева полов Warmup под керамической плиткой, плиткой из карьера или натурального камня. ПЛИТКА — температура пола будет ограничена 104 ° F / 40 ° C B. 65 дюймов, белый 188 долларов. Выберите тип пола и нажмите центральную кнопку. энергоэффективность и экономичность. Избегайте ненужной пыли, грязи и шума! Коврик T2QuickNet и руководства и справочные материалы по CeraPro.На утепленном деревянном черновом полу плитке требуется примерно 20-40 минут, чтобы она стала теплой, а затем примерно 45-90 минут, чтобы нагреть комнату. S. 2) Установите температуру с помощью кнопки, или. Модель # THERMPROTOUCH (9) 236 $ 15 / штука 277 $. Ручная установка термостата для теплой плитки

…

Системы электрического лучистого теплого пола

Электрические системы лучистого теплого пола Завершите проект, установив пол по вашему выбору. 12 Вт на квадратный метр. Один 10-футовый армированный холодный ввод означает, что не нужно прокладывать лишние провода.Клейкая основа ковриков упрощает установку. Мы используем только качественные продукты и рекомендуем методы установки, которые соответствуют отраслевым стандартам или превосходят их. 29. Подробнее. Эти системы раскатывания матов имеют встроенные нагревательные элементы и, в зависимости от того, какие из них вы выберете, предназначены для использования под керамической плиткой, мрамором, фарфором, камнем, ламинатом, ковром и винилом. 44 / 1000кВт = примерно $ 0. Комплект ковриков HeatTech площадью 50 кв. Футов, электрическая система водяного отопления на 120 В. Хотя все традиционные методы, такие как дрова, уголь, электрические котлы, котлы на жидком топливе и природный газ, могут обеспечить отопление, ни один из них не является столь же эффективным, как если бы они сочетались с эффективностью и эффективностью систем распределения лучистого тепла.Мы поставляем качественные электрические системы теплого пола напрямую нашим клиентам уже более 16 лет. Наша уникальная клейкая система с двойным креплением экономит 70% времени на установку. Заявлено следующее: 1. Pexheat — это компания по проектированию и продаже систем теплого пола с полным комплексом услуг. 3 ноября 2021 г. · 2. Лучистое электрическое тепло пользуется популярностью из-за простоты и стоимости монтажа по сравнению с другими методами отопления. В отношении разницы в отоплении почти нет сравнения, лучистые полы с подогревом являются наиболее эффективными.Электрические лучистые полы с подогревом работают за счет прокладки проводов с подогревом под полом или, в данном случае, под бетоном. Теплые полы работают при температуре 85–140 ° F (29–60 ° C), по сравнению с диапазоном других систем отопления 130–160 ° F (54–71 ° C). Просмотрите наш онлайн-каталог, чтобы увидеть полный список продуктов и приобрести их в нашем интернет-магазине. Количество потребляемой электроэнергии или ватт мощности будет зависеть от размера площади, которая будет покрыта излучающим ковриком для обогрева пола. Он будет обеспечивать лучистое тепло, а это значит, что он будет нагревать пол и предметы внутри комнаты.Это девять простых шагов, которые сделают вас от новичка своими руками до короля или королевы DIY! Системы лучистого обогрева пола и снеготаяния производства Danfoss, разработанные и поставляемые Comfort Radiant, представляют собой самые технологически совершенные системы, доступные сегодня. Наша система состоит из первой в мире теплопроводящей тонкоотверждаемой добавки, инновационного несращиваемого провода для подогрева пола, разъединяющего коврика для подогрева пола, сенсорного экрана и термостата для обогрева пола с поддержкой Wi-Fi. 13 апреля 2015 г. · 9.Ее системы электрического теплого пола имеют настраиваемые конфигурации установки, которые упрощают и упрощают установку. com Система теплого пола ComfortTile, долгое время считавшаяся золотым стандартом лучистого теплого пола, является одной из самых надежных и проверенных существующих систем теплого пола. Полные комплекты ковриков. Посетите наш онлайн-генератор расценок или позвоните нам сегодня, чтобы узнать, как мы можем предоставить вам идеальное решение для теплого пола для вашего дома или проекта. Системы лучистого обогрева пола и снеготаяния производства Danfoss, разработанные и поставляемые Comfort Radiant, представляют собой самые технологически совершенные системы, доступные сегодня.Разница в том, что бетонная излучающая установка производит огромную тепловую массу, то есть через пару дней работы она нагревает бетон. Лучистое отопление сначала нагревает пол, поэтому независимо от того, насколько холодно на улице, пол будет нагреваться. будь в тепле, и этих надоедливых сквозняков не будет. Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Установка панелей нашей системы перекрытия пола может не обеспечить все необходимое тепло для помещения. Утепление, а не Отопление.Теплый пол — это модная мода. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола. Если вы ищете удобную систему водяного отопления, обратите внимание на комплект HeatTech Mat Kit. Установите пол. Открытая система прямого излучения предлагает беспрецедентную эффективность при очень доступной начальной стоимости и является нашей предпочтительной системой среди всех систем лучистого отопления. В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Метод установки электрического излучающего пола система отопления, включающая следующие этапы: размещение на черновом полу гибкого электрического нагревательного кабеля сопротивления; заливка на черный пол достаточного количества по существу самовыравнивающейся суспензии, состоящей из воды, полугидрата сульфата кальция и песка, для подъема электрического нагревательного кабеля из Пол таким образом, чтобы он был Электрическим лучистым теплым полом — это электрическая система, устанавливаемая под вашим полом, обычно в зоне черного пола.Это также распространено при таянии снега. футов на термостат. Это позволит сэкономить время и нервы при выкладке. Вам понадобится электрик. Поэтому чем больше площади вы отапливаете, тем ниже стоимость квадратного фута. 00. 22 ноября 2011 г. · Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. При модернизации это может поднять пол на дюйм или около того, в зависимости от производителя, поэтому обязательно планируйте увеличение толщины на дверных переходах и вокруг приборов. Эти провода часто продаются на предварительно собранном коврике, что делает его LATICRETE решением для обогрева полов, обеспечивающим комфорт и тепло в помещениях, где ценится более однородный и эффективный источник тепла.Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха. 26 мая 2019 г. · Система электрического лучистого теплого пола Warming Systems 20 квадратных футов может быть установлена ​​под полом в любой комнате вашего дома. Электрическая система теплого пола HeatTech. Теплый пол необходимо установить под каждым этажом в доме.Это беспрецедентное чувство комфорта, а топливная экономичность может быть огромной. В комплект входит сигнализация, коврик с подогревом, программируемый термостат OJ Microline с GFCI и датчиком. Коврики сертифицированы по безопасности для влажных помещений, имеют одноточечное соединение с двухжильным кабелем и с нагревательным кабелем. 01.01.2021 · 1. Кабельная система Inslab предназначена для установки в бетонную плиту от 2 до 4 дюймов. (От 50 мм до 100 мм). Существует множество различных видов электрических продуктов для обогрева пола и способов их установки.Коврики с подогревом пола. Длина от 40 футов до 800 футов позволяет устанавливать теплый пол на площадях площадью до 150 кв. Футов для систем на 120 В и мощностью до 300 кв. Футов. 99 6 ноября, 2020 · Системы лучистого теплого пола обеспечивают тепло через электрические провода, маты или трубы с горячей водой, которые находятся внутри или под материалом напольного покрытия вашего дома. Лучистое отопление — это эффект, который вы ощущаете от тепла горячей плиты. Электрическое лучистое тепло широко используется при обогреве помещений и при использовании лучистых полов. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его.С архитектурной точки зрения, системы электрического лучистого обогрева оказывают наименьшее влияние, поскольку толщина нагревательного кабеля составляет всего 1/8 дюйма (по сравнению с 5/8 дюйма наружным диаметром 1/2 дюйма трубы PEX). 01 января 2021 г. · 1. Экономия топлива от 15% до 20% по сравнению с принудительной системой подачи воздуха является обычным явлением. 4. 13 фев 2020 · Электрический теплый пол. Вам нужно нагреть все это трехмерное пространство. 279 долларов. 29 октября 2020 г. · Лучшие системы водяного теплого пола. Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.Пленочный нагреватель прост в установке и обеспечивает равномерное и равномерное распределение тепла. Трудно ждать, но прежде чем включать систему лучистого отопления, убедитесь, что вы дали раствору и раствору необходимое количество времени для застывания. Здесь используется цепь на 120 или 240 вольт и настенный термостат, который посылает электричество на нагревательные кабели, зажатые между черным полом и готовым напольным покрытием. 1. 1 866 558 3369 пн-пт с 6:30 до 17:00 по тихоокеанскому стандартному времени. футов для системы 240 В. Системы 240 В: Теплый пол до 300 кв.Мы с гордостью можем сказать, что ВСЕ нагревательные элементы Danfoss не производят ЭДС. Системы лучистого отопления. Характеристики: Системы на 120 В: До 150 кв. М. Системы лучистого теплого пола выгодны по нескольким причинам. «Люди на самом деле пытались обогреть свои полы в течение сотен лет. 2 декабря 2020 г. · Системы электрического лучистого напольного отопления пропускают тепло напрямую, как вы, наверное, догадались, через пол. Электрический водонагреватель Stiebel Eltron Tempra 29 Plus. Тепловое излучение позволяет теплу подниматься снизу и согревать воздух сверху, включая любые предметы в комнате.С 1985 года компания ThermaRay производит продукты для электрического лучистого отопления и снеготаяния для коммерческих, промышленных и жилых проектов по всему миру. Гибкие сетчатые ленточные коврики. Отапливайте комнаты от пола вверх с помощью лучистого электрического теплого пола. Электрическое лучистое отопление предлагает самые низкие затраты в течение жизненного цикла владения системой отопления, с меньшими капитальными, монтажными и эксплуатационными затратами, а также БЕЗ затрат на техническое обслуживание или замену. Меню. Это, без сомнения, одна из лучших систем теплого пола на сегодняшний день.В полах используются трубы с подогревом, которые проходят под полом, поэтому загрязняющие вещества, переносимые по воздуху, которые характерны для систем принудительной подачи воздуха, также не имеют значения. Системы в значительной степени зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. 01 апр 2021 · 5 лучших электрокотлов для теплого пола.Самоклеящаяся электрическая система обогрева полов HEATIT Warmmat. Излучающие теплые полы — 16 долларов. В электрических системах обогрева пола используются электронные кабели, которые проходят под полом для отвода тепла. 44 в час, что электричество в системе теплого пола включено. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Установка радиационных труб традиционными методами может легко превратиться в 10-12-дневный проект для бригады из четырех человек.Проблема в том, что вам нужно уложить Pex, прежде чем заливать бетон. Easy Warm Floors — ведущий производитель систем водяного отопления. Системы лучистого теплого пола проводят тепло через пол, который затем передает тепло всем холодным объектам в комнате, особенно вам. Для площади в 1000 квадратных футов это будет стоить около 1 доллара. Это устройство водяного теплого пола оснащено мощным нагревательным элементом, который нагревает ваш пол, когда вы входите в дверь. Вам понадобится электрик для работы с системами обогрева полов Electric Radiant Floor Heat Mat Systems.Алами. Электрические коврики для подогрева пола — это проверенная технология, которая является безопасной, надежной и энергоэффективной. Чаще всего он встречается в ванных комнатах, спальнях и кухнях, но может использоваться во всем доме. FOIL — это электрическая система подогрева пола, идеально подходящая для коврового отопления, ламината, паркетной доски и других видов отделки плавающих полов. Коврики с подогревом полов. Системы водяного отопления чистые, бесшумные и могут быть установлены под любым напольным покрытием. Гибкий кабель для электрического излучающего пола HeatTech, доступный в вариантах 120 и 240 В, идеально подходит для помещения любой формы.Мы предлагаем свои услуги профессиональным подрядчикам, домовладельцам и всем, кто нуждается в высококачественном, но доступном по цене оборудовании излучающего и электрического отопления полов. Это отличается от обычных систем воздушного отопления, которые используют воздуховоды и регистры для отвода тепла по зданию. Нагревательный кабель предварительно проложен на расстоянии 3 дюйма, и только системы лучистого теплого пола проводят тепло через пол, который затем передает тепло всем холодным объектам в комнате, особенно вам. Электрические лучистые полы с подогревом — это электрическая система, устанавливаемая под полом, обычно в зоне чернового пола.Фактически, римляне изобрели систему гипокауста, которая отапливала цементные полы зимой с помощью ухоженных костров. Эти провода проходят через коврик зигзагом, а затем подключаются к электричеству. 99 — 199 долларов. Лучистое отопление пола также позволяет снизить температуру котла, что позволяет им прослужить дольше (срок службы 45 лет не является необычным). 22 июля 2021 г. · Если у вас есть ванная или другое ограниченное пространство с полом, обогреваемым лучистым теплом, у вас, скорее всего, есть электрическая система лучистого теплого пола. Учитывая множество доступных типов электрических систем теплого пола, для потребителей выгодно иметь возможность разговаривать с ними. Лучистое отопление пола бывает нескольких форм, но наиболее популярными на сегодняшний день являются электрические и водяные системы лучистого теплого пола.Благодаря своей гарантии от ведущего производителя, долговечности и низкопрофильному термостойкому кабелю, система обогрева ComfortTile пользуется популярностью среди домовладельцев и профессионалов. 05 ноября 2021 г. · Электрические системы лучистого пола предлагают незаметный способ обогрева пола. Он обеспечивает комфорт и тепло, не создавая шума и не повышая влажность в помещении. Предварительно собранная система распределения лучистого тепла FloorHeat с 3 зонами. футов. Он лежит ровно и не требует скрепления. системы электрического лучистого теплого пола

Схема подключения электрического теплого пола.Как подключить теплый пол к терморегулятору: фото и видео

С наступлением холодов многие начинают задумываться о дополнительном отоплении своих домов. Поскольку с началом отопительного сезона, как правило, ремонтные работы начинаются в местах порывов теплотрасс. Или приходят мысли перейти на электрическое отопление, как дополнительную альтернативу загородному дому. В этой статье мы поговорим о терморегулирующем устройстве — термостате, а именно поговорим о том, как установить и подключить термостат к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и типы регуляторов, устраивать сличения и турниры. Все они по-своему хороши и выполнят свое предназначение, верно служа. Первое, на что стоит обратить внимание — это место установки. Это не зависит от того, какие у вас обогреватели, инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости от обогревателей;
• в местах, где есть сквозняк;
• в зоне нагрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, так как при нахождении рядом с обогревателем воздух рядом с ним раньше нагреется до нужной температуры, что приведет к ложной тревоге, в результате чего помещение не будет нагреть до комфортной температуры.

Если установить термостат в зоне нагрева ИК-обогревателя, его корпус будет раньше нагреваться и искажать показания датчика. В местах, где есть сквозняк, датчик не покажет нужную температуру и обогреватели будут перегревать комнату, потребляя лишнюю электроэнергию.Размещение датчика температуры по высоте должно производиться в зоне комфорта, на уровне 1,5 метра от пола.

Электросхемы

Обязательно перед установкой и подключением термостата ознакомьтесь с инструкцией и паспортными данными на приборе. Так как производитель указывает необходимое сечение кабеля и дает схему подключения своей продукции. В случае отклонения от требований и экономии на проводе и терморегуляторах велика вероятность выхода оборудования из строя или возникновения пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3,5 кВт:

Если помещение отапливается группой обогревателей до 3,5 кВт, то схема подключения будет иметь вид:

В случае, если вы являетесь владельцем трехфазной сети и обогрев осуществляется группой нагревателей общей мощностью более 3,5 кВт, то добавляется магнитный пускатель, который управляется терморегулятором. к цепи управления:

Здесь по такому принципу установлен терморегулятор.Как видите, в установке и подключении термостата есть некоторые особенности, поэтому важно сначала ознакомиться с инструкциями производителя, а затем приступить к основному процессу.

Нравится (0
)
Мне не нравится (0
)

Если вы решили оборудовать теплый пол, вам понадобится такой прибор, как терморегулятор. Это необходимо для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае прокладки электро- и инфракрасной конструкции.Если пол водяной, то представленный элемент использовать нельзя. Однако лучше это сделать, так как термостат поможет вам установить комфортный температурный режим.

Если вы хотите правильно подключить электрический пол к сети, нужно не только правильно его установить, но и нужно и правильно. Есть несколько типов устройств:

• Простой. Они позволяют установить только один параметр — температуру. Причем делается это механически.
• Сложно.Они работают благодаря программируемому управлению. На электронном табло отражены все необходимые параметры.

Что касается способа установки, то в данном случае можно выделить следующие термостаты:

1. Стенка, утопленная внутри стены.
2. Накладные.

Устройство и назначение датчика

Если вы решили оборудовать полы электрическими, вам достаточно подключить к ним датчик, который будет измерять температуру теплого пола.Он состоит из 2-х проводов, которые крепятся друг к другу термопарой. Этот элемент способен изменять сопротивление в зависимости от того, до какой температуры нагревается пленка.

Датчики могут указывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электросети (нажмите, чтобы увеличить)

Во втором случае датчик может быть расположен непосредственно в корпусе термостата. Однако учтите, что перед выбором представленного предмета обязательно учитывайте наличие в помещении дополнительных отопительных приборов.Если в комнате есть батарейки, то лучше отдать предпочтение датчику, измеряющему температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно нужно подключить не только регулятор. Это важно само по себе. Имеет определенные особенности:

• Не стоит закрывать ТЭН плинтусами, мебелью или какими-либо декоративными материалами.
• Лучше всего располагать панели по длине комнаты.Благодаря такому расположению можно значительно уменьшить количество точек, к которым будет подключаться пленка.

• Нагревательные элементы нельзя класть слишком близко к линиям электропередач. Минимальное расстояние между ними обычно составляет около 5 см.
• Если в помещении присутствуют другие нагревательные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения системы электрического теплого пола

Итак, если вы уже определились с типом отопления и смонтировали систему, можно приступать к ее подключению.Подключение теплого пола к термостату в этом случае выглядит следующим образом:

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы легко подключаются. А как насчет водяного отопления? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и не обязательно. Устройство управляет сервоприводом, определяющим расход теплоносителя в трубопроводе. То есть у вас есть дополнительная возможность сэкономить.

Итак, работа по подключению термостата состоит из следующих действий:

• При устройстве теплого водяного пола необходимо учитывать высоту датчика над полом. Он должен быть около 1 метра. Помните, что для адекватного отображения температурных показателей необходимо размещать датчик подальше от любых других нагревателей или аккумуляторов.
• Соедините регулятор и датчик проводами.

Контур контроля температуры для теплого пола

• Далее рядом с датчиком следует прикрепить обычный комнатный термометр.
• На термостате выставить нужную температуру нагрева. В течение пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то прибор без сбоев и проблем наладит работу обогрева. Самостоятельное подключение термостата нужно производить очень аккуратно и аккуратно. При неправильном подключении система теплых полов будет работать некорректно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Мнения, пожелания, дополнения к статье оставляйте в комментариях!

В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественное отопление помещения. Одно из лучших решений на сегодняшний день — электрический теплый пол. Он потребляет меньше энергии по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортное отопление.

Монтаж такой системы очень прост.В этом поможет подключение теплого пола к электричеству, схема которого подробно представлена ​​в инструкции производителя. Перед установкой необходимо поэтапно изучить процесс установки. Если все сделано правильно, гарантия производителя будет действовать во время работы независимо подключенной системы. У некоторых производителей он достигает 20-25 лет.

Принцип электрического отопления

Популярность теплых полов растет с каждым годом.Причина — во многих особенностях таких систем. Установить электрический пол с подогревом можно практически под любое покрытие. В каждом помещении смонтирована представленная система. В отличие от конвекторов, радиаторов и других подобных устройств, электрический провод нагревает напольное покрытие. Поэтому внизу комнаты наблюдаются самые высокие температуры. Под потолком воздух холоднее.

Поэтому такой принцип обогрева максимально удобен для человека. Конвекторы, наоборот, способствуют скоплению наиболее нагретых воздушных масс у потолка.Ниже определены самые низкие температуры. Но люди находятся в этой зоне. Поэтому они неэффективно расходуют энергию.

Подключить теплый пол к электричеству, схема которого представлена ​​в инструкции, очень просто. Этот процесс несложно проделать самостоятельно.

Типы систем

Изучая вопрос, как подключить теплый пол к электричеству, необходимо учитывать существующие типы систем. Чаще всего для представленных целей используются провода.Это изделие состоит из нихромовой сердцевины, вокруг которой созданы различные изоляционные оболочки.

Кабель бывает разного сечения. Если диаметр изделия в сечении достигает примерно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжки меньше, нагрев распределяется неравномерно. Будут ощущаться более теплые и более прохладные участки.

Если нет возможности сделать стяжку в помещении (поднять уровень пола на 5-7 см), применяется тонкая проволока.Его диаметр составляет 3,5 мм. Эта система монтируется сразу в плиточный клей. Слой раствора всего 5-8 мм. Эта система быстрее нагревается, но и остывает буквально через 30 минут после выключения.

Инфракрасный теплый пол

Классический вариант теплого пола заливается раствором. Но если в комнате уже готово деревянное основание, такой тип системы не подходит. В этом случае он наносится в виде пленки.

Углеродная паста предпочтительно является нагревательным элементом в таком устройстве.Схема подключения пленочного теплого пола к электричеству практически не отличается от провода. Но есть несколько нюансов.

Инфракрасная пленка работает так же, как солнечное тепло. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя наносить раствор, клей. Такие системы разработаны специально для сухой установки. Плиточный клей или стяжка со временем разъедают пленку.

А вот под ламинат, линолеум или тонкий ковролин пленка устанавливается очень просто.В этом случае его эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Его даже устанавливают в вольерах для животных, за зеркалами, в инкубаторах и так далее.

Системное назначение

Может быть комфортным или автономным. Чтобы в помещении не использовались какие-либо нагревательные приборы, кроме электрических проводов, необходимо будет покрыть ими около 70% площади помещения.

Клей для стяжки или плитки нагревается и выделяет тепло в окружающую среду.Это можно сравнить с панелью конвектора с подогревом, расположенной вокруг цоколя помещения.

Особенности подключения теплого пола необходимо учитывать при создании отопления в каждой комнате. Комфортное отопление создается, если система монтируется под небольшой площадью пола. Ногам, идущим по этой поверхности, будет тепло, но для обогрева помещения следует использовать другие приборы.

Пленочные теплые полы изначально создавались для комфортного обогрева. Деревянное основание требует обогрева не выше +30 ºС.Поэтому создает только комфортный обогрев.

Регулятор температуры

Какую бы систему ни выбрали хозяева квартиры или дома, она должна быть подключена к сети через термостат. Это устройство контролирует степень нагрева. В продаже есть различные регуляторы температуры.

В простейшем варианте прибор имеет встроенный или выносной датчик, измеряющий температуру. В самом простом варианте прибор имеет встроенный или выносной датчик, измеряющий температуру.В некоторых моделях одновременно присутствуют оба типа учета. Также есть двухзонные разновидности, в которых сразу 2 выносных датчика.

Терморегулятором можно управлять механически или задав программу на неделю. С обратной стороны устройство может иметь от 4 до 9 выводов. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезда для подключения будет 4. Две следующие клеммы используются для подключения проводов от сети (фаза и ноль).

Далее теплые полы подключены к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системой, предполагает подключение 2-х проводов от ТЭНа к последним 2-м выводам.

Однопроволочный

В продаже есть нагревательные провода одножильного и двухжильного типа. Их связь немного другая. Для таких систем подходит любой терморегулятор. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт.Но есть терморегуляторы с меньшими параметрами.

Поэтому перед подключением необходимо учитывать общую мощность системы. Сплошной провод имеет соединительные клеммы с обеих сторон. Это необходимо учитывать в процессе верстки. Оба конца должны вернуться к одному терморегулятору. Далее подключаются теплые полы к электричеству. Как именно выполнить эту работу поможет инструкция производителя.

Нагревательный провод подсоединяется к холодному соединению через гильзу.Для установки в одножильную систему с каждой стороны выходит по 3 провода (синий, коричневый и желто-зеленый). Перед подключением подключаются контакты соответствующего цвета и вставляются в клеммы термостата.

Двойной провод

Чаще представлен в продаже двухпроводной провод. Установить проще. Его первый конец также имеет холодный провод для подключения. Второй край, в отличие от одноядерной системы, герметичен. Никаких проводов для подключения отсюда не выходит.

Следовательно, при раскладке системы герметичный конец можно оставить далеко от терморегулятора.Соответствующие холодные провода входят в клеммы устройства. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

Инфракрасный теплый пол

Несколько иное подключение инфракрасного теплого пола. Пленка поступает в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы на нужном участке уложить пленку.

Специальные зажимы также включены. Вам понадобится провод и битумная изоляция.На контакты пленки надеваются металлические зажимы, к ним подводится провод. Соединения выделяют с помощью битумного материала.

Саморегулирующийся провод

Для отопления труб, резервуаров зимой применяется. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях это просто необходимо. Этот провод не боится перегрева. Его можно монтировать без стяжки.

Благодаря специальному устройству этот продукт может изменять уровень нагрева в зависимости от температуры окружающей среды.Поэтому в этом случае терморегулятор не требуется.

Подключить теплый пол к электричеству (схема предполагает использование терморегулятора) несложно. Его может выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

Подключение теплого пола — самый популярный способ дополнительного обогрева помещения. В целях экономии часть работ допустимо выполнить своими руками. В представленном материале мы рассмотрим, как соединить теплый пол с существующими системами отопления и какие тонкости при этом важно учесть.

Реализованы два основных типа теплого пола — это теплый пол с водяным подогревом и электрический. В отопительном варианте водяным теплоносителем является нагретая вода, подаваемая от котла или общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные нагревательные элементы, а они, в свою очередь, передают тепло окружающим предметам. По такому принципу работают электрические коврики, нагревательный кабель. А принцип действия инфракрасной пленки заключается в излучении длинных инфракрасных волн специализированными элементами, которые нагревают все предметы в комнате.

Любой из видов имеет тонкости при подключении, тогда подключение теплого пола рассмотрим более подробно.

Виды теплых полов

Подготовка основания и подключение теплого пола

Перед тем, как подключить теплый пол, необходимо произвести приготовления. Какую бы схему напольного покрытия вы ни выбрали для реализации, всегда важно подготовить фундамент:

• Первым делом демонтируем старый настил.
• Если будет выполняться новая стяжка, то удаление старой стяжки также необходимо.
• Затем осматривается основание и при обнаружении трещин и глубоких сколов они герметизируются. Для этого трещину зачищают до прочного основания, поверхность загрунтовывают и заливают подготовленным раствором, либо специально покупной ремонтной смесью.
• Следующий этап — укладка гидроизоляционного слоя в виде полиэтиленовой пленки минимальной толщиной 200 мкм.
• Затем укладывается теплоизоляционный слой, а на стены по периметру помещения монтируется демпферная пленка, которая выравнивает температурное расширение будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех видов теплого пола, за исключением инфракрасного теплого пола.

Подключение водяного пола

Самый грамотный ответ, как подключить теплый пол на основе водяного варианта, — это подключить их к котлу с помощью водяного насоса.В связи с тем, что температура теплоносителя не может быть больше 35 градусов, необходимо использовать коллекторно-смесительные узлы.

Для обеспечения такого соединения устанавливаются трехходовые и двухходовые клапаны. Затем подводящая труба подключается к распределительному щиту, который должен иметь выходы по количеству контуров, а также регуляторы расхода и клапаны. С их помощью можно регулировать подачу воды и регулировать температуру всего пола.

Для отключения единой цепи подачи и возврата устанавливаются краны.

Примерная схема примыкания водяного пола

Подключение термостата к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, необходимо изучить, что такое контроллер и как он подключается к контуру.

Основная задача этого устройства — регулирование температуры в помещении. Также через термостат ТЭНы подключаются к источнику питания.

Термостат, контролирующий температуру воздуха в помещении, монтируется на стене на расстоянии не менее одного метра от пола.

Есть два основных способа подключения термостата. Это подключение к отдельной питающей линии от распределительного щита или подключение к существующей розетке.

В графике поставки всегда присутствует схема подключения теплых полов, а значит, эту процедуру можно проводить без подсказки.

После установки термостата выполняем стробирование двух каналов. В один будут проложены питающие провода, а во втором — контрольные провода датчика, который будет размещен прямо в толще стяжки.По окончании описанных выше основных операций можно выполнить монтаж и подключение теплого пола в помещении к настроенному и установленному датчику.

Рынок предлагает широкий выбор регуляторов, от самых примитивных механических систем до регуляторов с интеллектуальным управлением (после настройки и использования, затем постоянно без вмешательства). Как подключить теплый пол к терморегулятору — задача не сложная.

Кабельное напольное соединение

Как подключить теплый пол кабелем.В начале монтажа кабеля необходимо составить схему разводки магистральных проводов. При этом подсчитываются такие моменты:

1. Прокладывать нагревательный кабель под мебелью непрактично, поэтому провод под ним не кладут.
   Требуемый буфер от стен — тридцать сантиметров.
2. Шаг между витками провода выбирается произвольно по принципу: чем плотнее расположение, тем сильнее нагрев, но плотнее 10 см прокладывать нецелесообразно.По мере того как расход материалов увеличивается, а КПД остается прежним.

Не допускайте перекрещивания провода во время укладки, так как это может привести к короткому замыканию и выходу из строя всей системы теплого пола. Также предпочтительно использовать двухжильный кабель, так как он производит гораздо меньше электромагнитного излучения во время работы.

Крепить кабель к полу можно любым способом, например, его довольно просто и удобно уложить на монтажную ленту.

После установки кабеля нужно проложить датчик контроля. После этого нужно выполнить правильность смонтированной системы в целом. Для этого возьмите мультиметр и проверьте сопротивление на концах кабеля. Он должен соответствовать данным, указанным в документации.

После проверки пол готов к стяжке.

Подождав подходящее время, пока стяжка полностью не высохнет, можно начинать напрямую подключать всю электрику к термостату и электросети.Выполнить эту процедуру довольно просто, достаточно строго соблюдать схему.

Осторожно затяните все сделанные соединения. От качества затяжки зависит эффективность и долговечность эксплуатации тепловых полов. Если во время работы, как подключить теплый пол, сделать некачественное соединение проводов, то в этом месте произойдет нагрев, что может привести к возгоранию.

Схема кабельного этажа

Подключение электрических матов

Как подключить электрические коврики.Нагревательные маты по своей сути являются более совершенным типом кабельного теплого пола, поэтому подключить этот тип теплого пола будет проще. Отличие заключается в том, что в конструкции мата используется более тонкая проволока, уже выставлен нужный интервал и проволока закреплена на специальном материале.

Таким образом, установка такой конструкции значительно упрощается и требует меньше усилий. Также не требуется заливка толстой стяжки, чтобы скрыть проволоку, достаточно выполнить тонкую стяжку или можно нанести плиточный клей, если финишное покрытие — керамогранит.

Поскольку готовая конструкция имеет небольшую толщину, то для прокладки датчика температуры необходимо предварительно отшлифовать нишу в основании.

Еще одно важное преимущество использования матов — это экономия высоты потолка.
Принцип подключения датчиков и блока питания полностью совпадает с термокабелем пола.

Уложенные друг на друга теплые коврики

Инфракрасное подключение к полу

Как подключить теплый пол инфракрасного типа.Для инфракрасного теплого пола подключение отличается от приведенного выше, так как сам пол работает по другому алгоритму. Вся конструкция состоит из углеродных или биметаллических нагревательных элементов, впаянных в тонкий слой материала с термостойкими характеристиками.

По краям этой пленки проложены медные проводники, которые напрямую подключаются к сети.
Перед установкой инфракрасной пленки важно уложить специализированный пленочный теплоотражающий утеплитель.

Пленку можно разрезать на специально предназначенные места, которые размещаются по всей пленке с интервалом 30 сантиметров.

В остальном принцип установки не отличается от нагревательных матов и нагревательного кабеля.

В данной статье были рассмотрены основные виды теплых полов, а также способы их соединения. Ознакомившись с описанным материалом, вы можете выполнить это действие самостоятельно, так что подключение теплого пола под силу каждому.

Обязанность по установке термостата зависит от модификации вашего теплого пола. Если обогрев осуществляется электричеством, то термостат является обязательным элементом конструкции, но в поле теплой воды его можно не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения несколькими источниками тепла термостат можно установить и в системах теплого водяного пола.

Что такое термостаты?

В зависимости от внутреннего электронного наполнения термостаты можно разделить на сложные с программируемым управлением и простые, в которых задается только один параметр — температура.В сложных устройствах есть электронный блок и дисплей; в простых устройствах желаемая температура устанавливается механически.

Также можно разделить терморегуляторы на типы по способу установки. Как и обычные настенные выключатели, их можно встраивать, встраивать в стены и накладывать.

Датчики температуры

Для того, чтобы терморегулятор мог эффективно выполнять свою работу, на него должна поступать информация, собираемая датчиками температуры.Датчик состоит из двух проводов, соединенных термопарой, которая изменяет сопротивление в зависимости от степени нагрева.

Датчики температуры могут получать информацию как непосредственно от нагревательного элемента, так и измерять температуру воздуха в помещении. Как правило, датчики температуры воздуха монтируются непосредственно в корпусе термостата и не требуют отдельной установки. Существуют терморегуляторы, которые одновременно получают информацию от датчиков температуры двух типов.

Лучше всего измерять температуру нагревательного элемента теплого пола или самого пола в помещениях с дополнительными источниками тепла, таких как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем теплого пола изготавливаются из инфракрасной пленки или нагревательного кабеля. Монтаж таких систем достаточно прост — они укладываются либо в толщину стяжки, либо на стяжку непосредственно под чистовое покрытие пола.

Регулятор температуры подключается к таким этажам следующим образом:

Затем проверьте термостат:

1. Установить минимальную температуру на контроллере,
2. Дайте ему еды
3. Включить тумблер обогрева,
4. Плавно меняйте значение температуры, при включении ТЭНов должен быть слышен легкий щелчок.
5. Осмотрите теплый пол.

Подключение теплого водяного пола к термостату

В системах водяного отопления терморегулятор управляет специальным сервоприводом, регулирующим поток теплоносителя в системе.Разработанные для электрических полов, они могут быть программируемыми и механическими. Датчики температуры в таких системах, как правило, измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло в атмосферу с некоторой задержкой.

Итак, простейший механический регулятор температуры для системы водяного теплого пола выглядит так.

1. При создании теплого водяного пола датчик температуры обычно устанавливают на высоте около метра, можно расположить его в непосредственной близости от термостата.Обратите внимание, что рядом с датчиком нет дополнительных источников тепла.
2. После установки датчика проложите от него провода к термостату. Есть датчики с передачей информации по воздуху — в этом случае необходимо добиться стабильной передачи сигнала.
3. После запуска системы поместите обыкновенный термометр рядом с датчиком температуры и установите на термостате конкретную температуру нагрева. В течение нескольких часов система должна поддерживать стабильную температуру.

Помните, что монтаж электрических цепей в доме должен производиться с выключенным защитным автоматом.

Чтобы более подробно ознакомиться с порядком подключения теплого пола к терморегулятору, просмотрите видеоурок, представленный на нашем сайте.

Видеоинструкция

— установка терморегулятора

своими руками

.
