Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

  • Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
  • В нижнем секторе эжектора устанавливается сетчатый фильтр.
  • Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
  • Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
  • На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
  • Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
  • Роются траншеи на глубину ниже порога промерзания грунта.
  • В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
  • Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
  • Для подсоединения трубы к эжектору используются муфты.
  • Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
  • Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
  • Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

  • При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
  • Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
  • Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

  • изменившиеся гидрогеологические условия;
  • устаревшее оборудование;
  • увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

  • В заранее продуманно месте разъединяется водопроводная труба.
  • Конец, от городской магистрали присоединяется к накопительной емкости.
  • Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
  • Выполняется монтаж электропроводки.
  • Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Оцените статью:

Поделитесь с друзьями!

Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Подключение насосной станции к скважине своими руками по инструкции

На чтение 6 мин. Просмотров 5.6k. Опубликовано Обновлено

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос.
    Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор.
    Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления.
    Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан.
    Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.



Существуют такие варианты размещения станции:

  1. Вдали от центра помещения.
    Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
  2. Размещение в отдельном строении.
    Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

  1. Обвязка гидроаккумулятора.
    В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
    В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
  2. Вывод трубопровода.
    Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
  3. Подключение к электрической сети.
    В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

  1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
  2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
  3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
  4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
  5. Реле имеет предустановленные настройки, при необходимости их изменяют.
  6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

Подключение насосной станции к скважине: технология проведения работ

Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т. п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Как подключить насосную станцию — советы специалистов

Как подключать насосные станции

Насосная станция как подключить?

Покупая насос в дом , часто задают этот вопрос.Мы всегда отвечаем, что лучше, если подключение насосной станции выполнит специалист. А как же быть, если место установки насосной станции находится далеко от «цивилизации». Стоимость выезда специалиста и монтаж насосной станции может превысить стоимость самого оборудования.На такой случай дадим несколько рекомендаций. Хотим подчеркнуть, что не претендуем на полную инструкцию по монтажу насосной станции. Повторимся, установку станций должен выполнять специалист.

Итак для монтажа бытовой насосной установки нам потребуется сама станция водоснабжения, обратный клапан с фильтром, быстроразъемные фитинги Unidelta, труба ПЭ.

Для нормальной работы насосной станции необходимо, чтобы всасывающий участок трубопровода до насоса был герметичен. Это достигается правильным соединением и уплотнением фитингов. Отметим, что не всегда герметичных соединений можно достичь в «полевых условиях».

Как же быть? Решение есть!

В Насосвдом можно заказать насосную станцию с уже собранным и правильно уплотненным монтажным комплектом.Стоимость такой станции всего лишь на 50 грн. дороже покупки комплектующих по отдельности. На месте монтажа останется только подсоединиться к трубе с помощью быстромонтируемых фитингов Unidelta.

Устанавливать насосную станцию необходимо как можно ближе к скважине или колодцу. При стационарном использовании станции рекомендуем закрепить ее на твердой опорной поверхности с использованием резиновых прокладок. Насосная станция обязательно должна быть защищена от атмосферных осадков.И еще одно важное замечание.Нам часто задают вопрос: а можно ли кратковременно включить насос на сухую, чтобы убедиться в его исправности.

Отвечаем — нельзя!

Работа насоса насухо приводит к его поломке. И обмануть сервисный центр не удастся. Такая поломка является не гарантийной. Поэтому наберитесь терпения и после монтажа обязательно, подчеркнем обязательно заполните всасывающий трубопровод и корпус насоса водой через заливное отверстие.

Вот и всё. Удачи!

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;
  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.
  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.
  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.
  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.
  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.
  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

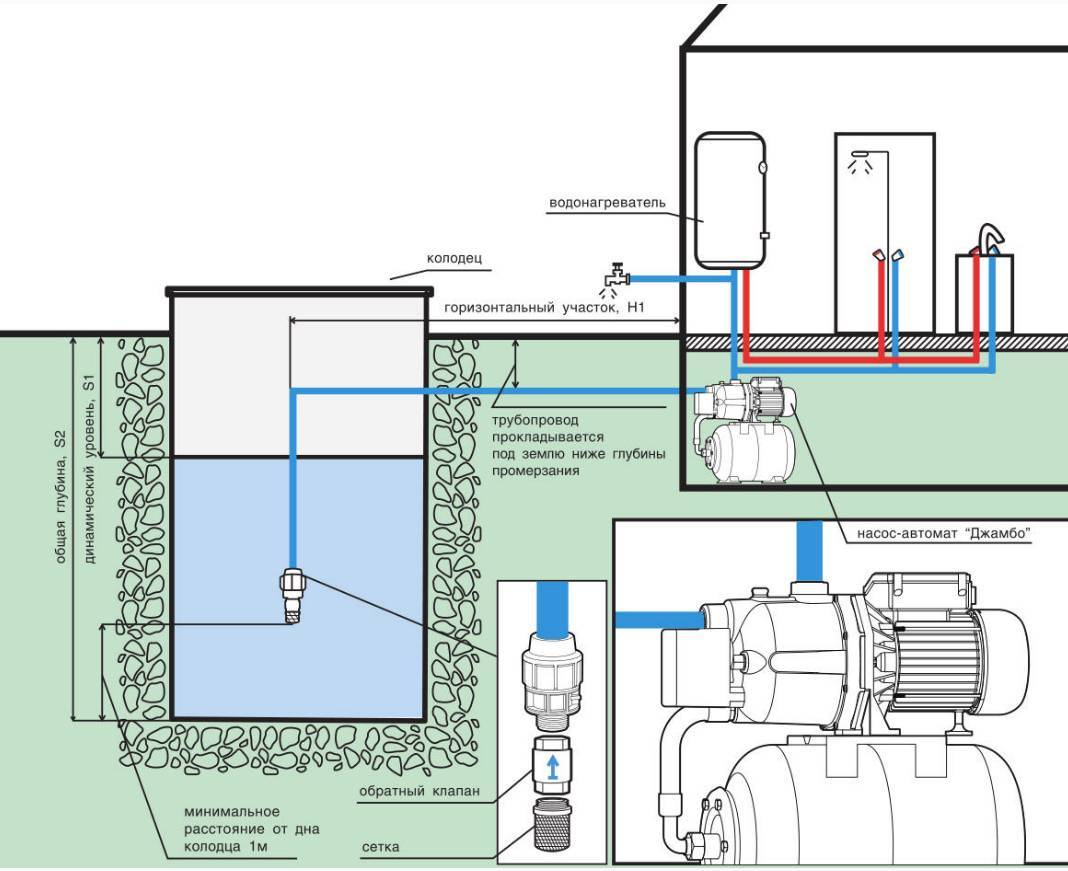

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.
  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.
  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

Замена / установка септической насосной станции | Кент Чистая Септическая Служба

Анатомия насосно-подъемной станции

Правильная установка и установка вашей насосной станции имеют решающее значение, когда речь идет о надежном использовании в течение многих лет. Это начинается с мокрого колодца для отходов. Мокрый колодец — основа любой насосной станции. Когда сточные воды попадают в мокрый колодец, уровень воды повышается. Это в конечном итоге приводит к тому, что насосная станция либо поднимает сточные воды через систему очистки, либо просто поднимает их на более высокий уровень, до точки, где сила тяжести может взять верх.Внутри колодца находится:

  • Насосы: для любой насосной станции насосы, естественно, являются невероятно важной частью системы, отвечающей за надежную подачу сточных вод туда, куда они должны идти.
  • Поплавковый выключатель: поплавковый выключатель играет очень важную роль, сообщая насосам о включении, когда сточные воды достигают определенного уровня. Здесь важно помнить, что мокрые колодцы не предназначены для использования в качестве «резервуара для сточных вод».В зависимости от ваших потребностей влажный колодец не обязательно должен быть очень большим.
  • Панель управления и сигнализация: Панель управления — это первое место, куда мы обращаемся для обслуживания любой станции подъема сточных вод, она также обеспечивает важную индикацию того, работает ли ваша насосная станция должным образом (или нет).
  • «Хранилище клапана»: Хранилище клапана — это просто набор труб и клапанов, которые регулируют давление и соединяются с выпускным отверстием системы сбора.Здесь сточные воды покидают систему и переходят к следующему этапу своего пути к муниципальным очистным сооружениям или канализационной системе.

Как часто нужно чистить или обслуживать насосную станцию?

Обычно мы рекомендуем нашим бытовым клиентам чистить свои колодцы каждые 4 года, а нашим коммерческим клиентам — один раз в год. Это помогает предотвратить накопление жира и твердых частиц, которые могут повредить ваш насос. Помимо очистки и перекачки, инспекции насосных станций от Kent Septic также обеспечат надлежащую работу погружных насосов, клапанов, поплавков, систем сигнализации и других жизненно важных компонентов системы.

Поиск и устранение неисправностей, если вашей насосной станции требуется обслуживание:

Во-первых, вы можете услышать сигнал тревоги, не паникуйте, это просто предупреждение о том, что может быть проблема с помпой.

  • Проверьте автоматический выключатель, не сработал ли он.
  • Вы потеряли электроэнергию на какое-то время? После возобновления подачи питания насосу может потребоваться 15-20 минут, чтобы догнать и перекачать сточные воды.

Если после проверки сигнал тревоги не исчезнет, ​​обратитесь в компанию Kent Clean Septic для обслуживания.

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой без прямого участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водяные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной.Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельхозугодья. Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. Когда заболоченная земля осушается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен.Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, очень распространены водонасосные станции, подающие воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде.При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, и насосы разработаны так, чтобы их можно было программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется удаленно, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут повлиять на давление в водяной системе.При расчете давления необходимо учитывать входные размеры трубы, любые изменения направления трубы (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо, чтобы преодолеть давление в системе и заставить воду двигаться. В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод.Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому для их перемещения по трубопроводу потребуется более сильное давление.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на суше рядом с ними. В прошлом эти устройства были построены местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения.Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня. Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений.В канализационных системах без достаточной откачки застоявшаяся вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании. Достаточная перекачка гарантирует, что неочищенная канализация движется с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачивания воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для оказания коммунальных услуг водоснабжения и канализации.

Для водяных насосов требуется источник питания

Для всех водяных насосов требуется какое-то питание. Первые в Великобритании работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии.Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывают с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция. По любым вопросам, касающимся вашей промышленной водонасосной станции, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Секция R317-3-3 — Канализационные насосные станции, Администрация штата Юта.Код 317-3-3

Текущий бюллетень 2021-07, 1 апреля 2021 г.

Раздел R317-3-3 — Канализационные насосные станции 3.1. Общие. Конструкции канализационных насосных станций, а также электрическое и механическое оборудование должны быть защищены от физических повреждений, которые могут возникнуть в результате 100-летнего наводнения. Канализационные насосные станции должны оставаться полностью работоспособными и доступными во время 25-летнего наводнения. 3.2. Конструкция A. Скорость откачки. Насосы и органы управления основных насосных станций, и особенно насосных станций, перекачивающих на очистные сооружения или работающих как часть очистных сооружений, должны быть выбраны для работы с различными скоростями подачи, чтобы обеспечить сброс сточных вод примерно с их скоростью подачи на насосную станцию. . B. Система — расчет напора 1. Инженер-проектировщик должен представить расчеты и кривые напора системы. Должны быть построены кривые напора системы для значений C 100, 120 и 140 в уравнении Хазена Уильяма для расчета потерь напора, соответствующих минимальному, среднему и максимальному уровням воды. 2. Кривая напора системы для значения C, равного 120, соответствующего среднему (нормальному рабочему) уровню воды, должна использоваться для предварительного выбора двигателя и насоса. Насос и двигатель должны удовлетворительно работать во всем диапазоне кривых напора системы для значений C 100 и 140, соответствующих минимальному и максимальному уровням воды, пересекаемым соотношением напора и нагнетания данного насоса. 3. Насосы и двигатели должны быть рассчитаны на 10-летний пиковый расход; желательно 20-летний срок отвода сточных вод. Эти рабочие точки должны быть показаны на кривых напора системы. C. Доступность. Насосная станция должна быть легко доступна для автомобилей технического обслуживания при любых погодных условиях. Объект должен располагаться вне проезжей части улиц и переулков. D. Зернистость. Если необходимо перекачивать сточные воды перед удалением песка, конструкция мокрого колодца и трубопроводов насосной станции должна быть такой, чтобы исключить эксплуатационные проблемы, связанные с накоплением песка. E. Контроль запаха и коррозии. В проекте насосной станции должны быть предусмотрены мероприятия по: 1. по снижению воздействия сульфидной коррозии на конструкции и оборудование; и 2. эффективный контроль запаха, когда населенный пункт находится в непосредственной близости. F. Сооружения 1. Сухие колодцы, включая их надстройки, должны быть полностью отделены от мокрых колодцев. 2. Должны быть предусмотрены средства для облегчения технического обслуживания и демонтажа насосов, двигателей и другого механического и электрического оборудования. 3. Должны быть обеспечены безопасные средства доступа и надлежащая вентиляция для сухих колодцев и влажных колодцев, содержащих решетчатые решетки или механическое оборудование, требующее осмотра или обслуживания. а. Для встроенных насосных станций лестница с площадками для отдыха должна быть предусмотрена с интервалом по вертикали, не превышающим 12 футов (3,7 метра). Для заводских насосных станций глубиной более 15 футов (4,6 метра) должна быть предусмотрена жестко закрепленная площадка с вертикальными интервалами, не превышающими 10 футов (3.0 метров). При использовании приземления должен быть предусмотрен подходящий и жестко закрепленный барьер для предотвращения падения человека после промежуточного приземления на более низкий уровень. г. Если требований к пространству недостаточно, проект может предусматривать подъемник или лифт вместо площадок для приземления на заводской станции, если проект предусматривает аварийный доступ или выход. г. Местные, государственные и федеральные требования безопасности, включая те, которые содержатся в действующих правилах пожарной безопасности, Единых строительных правилах и т. Д., должны быть рассмотрены и соблюдены. Эти требования, если они более строгие, чем указанные выше, должны быть включены в проект. 4. Строительные материалы. Материалы, выбранные при строительстве и установке, должны быть безопасными и способными противостоять неблагоприятным условиям окружающей среды, вызванным присутствием сероводорода и других агрессивных газов, смазок, масел и других компонентов, часто присутствующих в сточных водах. 3.3. Насосы и пневматические эжекторы A. Несколько блоков 1. Должны быть предусмотрены как минимум два насоса или пневматические эжекторы. Для станций, обрабатывающих потоки более 1 миллиона галлонов в день (3785 кубических метров в день), должно быть предусмотрено минимум три насоса. 2. Если предусмотрено только два блока, они должны иметь одинаковую мощность. Каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток. Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при выходе из строя любого из крупнейших агрегатов оставшиеся агрегаты должны были выдерживать максимальные потоки сточных вод. B. Защита от засорения 1. Насосы, перекачивающие сточные воды из коллекторов диаметром 30 дюймов (76 сантиметров) или больше, должны быть защищены легкодоступными штангами от засорения или повреждения. 2. Стойки для бара должны иметь свободные отверстия, не превышающие 1-1 / 2 дюйма (6,4 сантиметра). В конструкции должен быть механический подъемник. 3. Инженер-проектировщик должен рассмотреть возможность установки механически очищенных и дублирующих барных стоек на насосных станциях, работающих с расходом более пяти миллионов галлонов в сутки (18 900 кубических метров в сутки). 4. Небольшие насосные станции, перекачивающие менее одного миллиона галлонов в день (3 785 кубических метров в день), должны быть оборудованы штангами или линейными шлифовальными устройствами и т. Д. Для предотвращения засорения. C. Отверстия для насоса. За исключением случаев использования шлифовальных насосов, насосы должны пропускать сферы диаметром не менее 3 дюймов (7,6 см), а всасывающий и нагнетательный трубопроводы должны иметь диаметр не менее 4 дюймов (10,2 см). D. Грунтовка. Насос должен быть размещен таким образом, чтобы он мог работать при положительном давлении всасывания при нормальных условиях эксплуатации, за исключением погружных насосных станций. E. Электрооборудование. Электрические системы и компоненты (например, двигатели, осветительные приборы, кабели, трубопроводы, распределительные коробки и цепи управления) в колодцах с неочищенными сточными водами или в закрытых или частично закрытых помещениях, где могут присутствовать опасные концентрации горючих газов или паров, должны соответствовать требованиям Требования Национального электротехнического кодекса для местоположений класса 1, группы D, раздела 1. Кроме того, оборудование, расположенное во влажном колодце, должно быть пригодным для использования в коррозионных условиях. Каждый гибкий кабель должен быть снабжен водонепроницаемым уплотнением и отдельным устройством для снятия натяжения.На всех насосных станциях должен быть предусмотрен выключатель-разъединитель с предохранителем, расположенный над землей. Когда такое оборудование подвергается воздействию погодных условий, оно должно как минимум соответствовать требованиям к оборудованию, защищенному от атмосферных воздействий (NEMA 3R). F. Впуск. У каждой помпы должен быть индивидуальный забор. Следует избегать турбулентности возле водозабора во влажных колодцах. Всасывающий трубопровод должен быть как можно более прямым и коротким. G. Сухое обезвоживание. В сухих колодцах должен быть предусмотрен отдельный отстойный насос, оборудованный двойными обратными клапанами для удаления утечек или дренажа.Разряд должен располагаться как можно выше. Подключение к всасывающему патрубку насоса также рекомендуется в качестве дополнительной функции. Водяные эжекторы, подключенные к источнику питьевой воды, не будут одобрены. Все поверхности пола и пешеходных дорожек должны иметь достаточный уклон до точки слива. Затворная вода насоса должна подаваться в отстойник. H. Элементы управления 1. Тип. Системы управления для контроля уровня жидкости должны быть барботажного типа, емкостного типа, герметизированного поплавкового типа или бесконтактного типа.Выбор типа контроля должен основываться на характеристиках сточных вод и других условиях, связанных с площадкой. Директор может утвердить существующие системы поплавкового управления на модернизируемых насосных станциях. Электрооборудование должно соответствовать требованиям Национального электротехнического кодекса для местоположений Класса I, Группы D, Раздела 1. 2. Местоположение. Система контроля уровня должна быть расположена вдали от турбулентности набегающего потока и всасывания насоса. 3. Чередование. Инженер-проектировщик должен учитывать автоматическое изменение последовательности использования насосов. I. Клапаны 1. Всасывающий трубопровод. Запорный клапан должен быть установлен на всасывающей линии каждого насоса, за исключением погружных насосов. 2. Напорный трубопровод a. Запорный и обратный клапаны должны быть размещены на линии нагнетания каждого насоса. Обратный клапан должен располагаться между запорным клапаном и насосом. г. Обратные клапаны нельзя размещать на вертикальном участке нагнетательного трубопровода, если клапан не предназначен для этого конкретного применения. г. Шаровые краны разрешены для вертикальных участков. г. Все клапаны должны подходить для обрабатываемого материала и выдерживать нормальное рабочее давление и гидравлические удары. e. Если ограниченное обратное вращение насоса не приведет к повреждению насоса и существуют условия низкого напора на нагнетании, Директор может утвердить короткую индивидуальную силовую магистраль для каждого насоса вместо нагнетательного коллектора. 3. Местоположение. Клапаны не должны располагаться во влажном колодце.Они должны быть расположены в сухом колодце рядом с насосами или в прилегающей изолированной яме, надлежащим образом защищенной от физических повреждений, погодных условий или замерзания, с надлежащим доступом для эксплуатации и технического обслуживания. J. Мокрые скважины 1. Разделенные скважины. Мокрый колодец должен быть разделен на несколько секций, должным образом соединенных между собой, чтобы облегчить ремонт и очистку, а также в условиях отсутствия турбулентности гидравлической системы на входе каждого насоса. 2. Размер. Размер влажного колодца и настройки контроля уровня должны быть подходящими, чтобы избежать накопления тепла в двигателе насоса из-за частых запусков (короткие циклы) и септических условий из-за чрезмерного времени выдержки. 3. Уклон пола. Дно мокрого колодца должно иметь уклон от дна бункера как минимум один к одному. Горизонтальная площадь дна бункера не должна быть больше, чем это необходимо для правильной установки и функционирования впускного отверстия насоса. К. Вентиляция. Все насосные станции должны вентилироваться для поддержания безопасной рабочей среды. Если насосный колодец находится ниже поверхности земли, требуется механическая вентиляция, устроенная таким образом, чтобы независимо вентилировать сухой колодец и мокрый колодец, если в мокром колодце расположены экраны или механическое оборудование, требующее технического обслуживания или осмотра.Между системами вентиляции влажного и сухого колодцев не должно быть взаимного соединения. В ямах глубиной более 15 футов (4,6 метра) рекомендуется использовать несколько входов и выходов. Заслонки не следует использовать на вытяжных или свежих воздуховодах. Во избежание засорения следует избегать мелких сеток или других препятствий в воздуховодах. Выключатели для работы вентиляционного оборудования должны быть помечены и расположены так, чтобы было удобно работать вне замкнутого пространства. Все вентиляционное оборудование, работающее с перерывами, должно быть подключено к соответствующей системе освещения приямка.Для насосных станций с периодической вентиляцией рекомендуется автоматическое управление. Детали вентилятора должны быть из нержавеющего материала. Все части, прилегающие к движущимся, должны быть из искробезопасных материалов. Следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения. 1. Мокрые колодцы. Вентиляция может быть как постоянной, так и прерывистой. Вентиляция, если она непрерывная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Вентиляционное оборудование должно нагнетать воздух во влажный колодец, а не вытягивать его из влажного колодца. 2. Сухие скважины. Вентиляция может быть как постоянной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 6 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час. L. Измерение расхода. На всех насосных станциях с проектной пропускной способностью более одного миллиона галлонов в сутки (3785 кубических метров в сутки) должны быть обеспечены непрерывное измерение и регистрация стока сточных вод. м. Водоснабжение. Между любым источником питьевой воды и канализационной насосной станцией не должно быть физического соединения, которое при любых условиях могло бы вызвать загрязнение источника питьевой воды. Подача питьевой воды на насосную станцию ​​должна быть защищена от перекрестного соединения или обратного потока. 3,4. Самовсасывающие насосы. Самовсасывающие насосы должны обеспечивать быструю заливку и заправку ведущего насоса на высоте. Такое самовсасывание и зачистка должны выполняться автоматически в проектных условиях эксплуатации.Всасывающий трубопровод не должен превышать размер всасывающего патрубка насоса, а общая длина не должна превышать 25 футов (7,6 метра). Высота всасывания у ведущего насоса на высоте должна включать коэффициент безопасности не менее 4 футов (1,2 метра) от максимально допустимой высоты всасывания для конкретного оборудования в проектных условиях эксплуатации. Суммарная динамическая высота всасывания на высоте насоса и требуемый чистый положительный напор на всасывании в расчетных условиях эксплуатации не должны превышать 22 футов (6,7 метра). 3,5. Погружные насосные станции. Погружные насосные станции могут использоваться при расходах менее 0,25 миллиона галлонов в сутки (946 кубометров в сутки). Директор может утвердить погружные насосные станции для потоков, превышающих 0,25 миллиона галлонов в день (946 кубических метров в день), исходя из соображений эксплуатации, надежности и технического обслуживания. Погружные насосные станции должны соответствовать проектным требованиям, указанным выше, за исключением изменений, внесенных в этот раздел. А. Строительство.Погружные насосы и двигатели должны быть разработаны специально для использования неочищенных сточных вод, в том числе полностью погруженных в воду во время части каждого цикла откачки. Должен быть обеспечен эффективный метод обнаружения отказа уплотнения вала или потенциального отказа уплотнения, и двигатель должен иметь конструкцию с короткозамкнутым ротором, без щеток или других механизмов, создающих дугу. B. Снятие насоса. Погружные насосы должны легко сниматься и заменяться без осушения мокрого колодца или отсоединения каких-либо трубопроводов в мокром колодце. C. Электрооборудование 1. Электроснабжение и управление. Цепи электропитания, управления и сигнализации должны быть спроектированы с учетом отключения оборудования снаружи и внутри насосной станции. Клеммы и соединители должны быть защищены от коррозии путем размещения вне мокрого колодца или использования водонепроницаемых уплотнений. Если они расположены за пределами насосной станции, необходимо использовать погодоустойчивое оборудование. 2. Органы управления. Центр управления двигателем должен располагаться за пределами мокрого колодца и быть защищен уплотнением кабелепровода или другими соответствующими мерами, отвечающими требованиям Национального электротехнического кодекса, для предотвращения доступа атмосферы влажного колодца к центру управления.Уплотнение должно быть расположено таким образом, чтобы двигатель можно было снимать и электрически отключать, не нарушая уплотнения. 3. Шнур питания. Шнуры питания двигателя насоса должны быть гибкими и пригодными для эксплуатации в тяжелых условиях эксплуатации и соответствовать требованиям Управления по безопасности и охране здоровья в шахтах в отношении продольных кабелей. Защита от прерывания замыкания на землю должна использоваться для обесточивания цепи в случае любого нарушения электрической целостности кабеля. Концевые фитинги шнура питания должны быть устойчивыми к коррозии и сконструированы таким образом, чтобы предотвратить попадание влаги в кабель, должны быть снабжены приспособлениями для снятия натяжения и должны быть спроектированы так, чтобы облегчить подключение в полевых условиях. 3,6. Клапаны. Клапаны должны располагаться в отдельной приямке для клапанов. Накопившуюся воду слить во влажный колодец или в почву. Если приямок с клапаном опорожняется в мокрый колодец, должен быть предусмотрен эффективный метод предотвращения попадания в колодец сточных газов и жидкости в условиях перегруженного влажного колодца. 3,7. Системы охранной сигнализации. А. На насосных станциях должна быть предусмотрена сигнализация. Аварийный сигнал должен срабатывать в случае сбоя питания, высокого уровня воды в сухом или влажном колодце, отказа насоса, использования задерживающего насоса, отказа воздушного компрессора или любой другой неисправности насоса. B. Тревоги насосной станции должны передаваться по телеметрии, включая идентификацию состояния тревоги, на объект эксплуатирующей организации, который обслуживается 24 часа в сутки. Если такое оборудование недоступно и не предусмотрена круглосуточная задержка, сигнал тревоги должен быть передан телеметрическим способом на объект эксплуатирующей организации в обычные рабочие часы и в дом человека (лиц), ответственного за подъемную станцию ​​во время нерабочего времени. часы. C. Директор может утвердить аудиовизуальные системы сигнализации с автономным источником питания вместо системы телеметрии, описанной выше, в зависимости от местоположения, вместимости станции и частоты проверок. 3.8. Аварийная эксплуатация A. Насосные станции и системы сбора должны быть спроектированы таким образом, чтобы не допускать попадания неочищенных сточных вод и дублирования в канализационную систему. Для использования во время возможных периодов значительных отключений электроэнергии, обязательного снижения мощности или неконтролируемых штормовых явлений должен быть предусмотрен контролируемый высокоуровневый перелив мокрого колодца или аварийный генератор энергии. Если используется высокий уровень перелива, должны быть предусмотрены резервуары для хранения или удержания или бассейны с удерживающей способностью не менее 2 часов при ожидаемой скорости перелива. B. Заявитель должен проверить требования R317-6 (Правило защиты качества грунтовых вод) на предмет соответствия указанному правилу для земляных водосборных бассейнов. C. Эксплуатирующая организация должна предоставить: 1. стационарный или переносной насос, приводимый в действие двигателем внутреннего сгорания или аварийным генератором, способный перекачивать воду из мокрого колодца на напорную сторону станции для насосных станций с мощность, превышающая один миллион галлонов в день (3785 кубических метров в день), и 2. генерирующее оборудование с приводом от двигателя или независимый источник электроэнергии или аварийные генераторы, способные перекачивать воду из мокрого колодца на нагнетательную сторону станции для насосных станций с производительностью более пяти миллионов галлонов в день (18 925 кубических метров в сутки). день). 3.9. Требования к вспомогательному и аварийному оборудованию A. Общие. Следующие общие требования должны применяться ко всем двигателям внутреннего сгорания, используемым для привода вспомогательных насосов, вспомогательных насосов через специальные приводы или электрогенерирующего оборудования. 1. Защита двигателя. Двигатель должен быть защищен от вредных условий эксплуатации. Защитное оборудование должно выключить двигатель и активировать сигнал тревоги на месте, если не запланирован постоянный ручной контроль. Защитное оборудование должно контролировать условия низкого давления масла и перегрева. Контроль давления масла не требуется для двигателей со смазкой разбрызгиванием. 2. Размер. Двигатель должен иметь достаточную номинальную мощность для запуска и непрерывной работы всех подключенных нагрузок. 3. Тип топлива. Тип топлива необходимо тщательно выбирать для обеспечения надежности и простоты запуска, особенно в холодных погодных условиях. Неиспользованное топливо из топливного бака необходимо ежегодно удалять, а бак заправлять свежим топливом. 4. Вентиляция двигателя. Двигатель должен располагаться над уровнем земли с соответствующей вентиляцией паров топлива и выхлопных газов. 5. Текущий запуск. Все аварийное оборудование должно быть снабжено инструкциями, указывающими на необходимость регулярного запуска и работы таких агрегатов с полной нагрузкой. 6. Защита оборудования. Аварийное оборудование должно быть защищено от повреждений при восстановлении штатного электроснабжения. B. Насосное оборудование с приводом от двигателя. Если используются стационарные или переносные насосы с приводом от двигателя, в дополнение к общим требованиям применяются следующие требования: 1. Насосная мощность. Насосы с приводом от двигателя должны быть способны перекачивать с расчетной скоростью откачки, за исключением случаев, когда имеется накопительная емкость для потоков, превышающих производительность насоса.Насосы должны быть рассчитаны на ожидаемые условия эксплуатации, включая высоту всасывания, если применимо. 2. Эксплуатация. Должны быть предусмотрены автоматический и ручной запуск и переключение нагрузки. Насос должен быть защищен от повреждений в неблагоприятных условиях эксплуатации. Следует предусмотреть меры, позволяющие двигателю запускаться и стабилизироваться на рабочей скорости, прежде чем принимать на себя нагрузку. Если ручной запуск и переключение оправданы, емкость хранилища и система сигнализации должны соответствовать требованиям, указанным выше. 3. Переносное генерирующее оборудование. Если предусмотрено переносное генерирующее оборудование или ручная передача энергии на насосное оборудование, в конструкции насосной станции должна быть предусмотрена достаточная емкость для хранения, чтобы было время для обнаружения отказа насосной станции, а также транспортировки и подключения генерирующего оборудования. Для подключения переносного генерирующего оборудования рекомендуется использовать специальные электрические соединения и двухпозиционные переключатели. 3.10. Инструкции и оборудование A. Канализационные насосные станции и их операторы должны быть снабжены полным набором инструкций по эксплуатации, включая аварийные процедуры, графики технического обслуживания, специальные инструменты и необходимые запасные части. B. Местные, государственные и федеральные требования безопасности, включая те, которые содержатся в действующих правилах пожарной безопасности, Единых строительных правилах и т. Д., Должны быть пересмотрены и соблюдены. Эти требования имеют приоритет над вышеупомянутыми требованиями, если они более строгие, и должны быть включены в проект. 3.11. Force Mains A. Скорость. Скорость не менее 2 футов в секунду (0,61 метра в секунду) должна поддерживаться при среднем расчетном расходе, чтобы избежать образования септических сточных вод и возникающих запахов. B. Клапан сброса воздуха. Автоматический клапан сброса воздуха должен быть размещен на высоких точках в силовой магистрали, чтобы предотвратить блокировку воздуха. C. Прекращение действия. Силовая магистраль должна входить в самотечную канализационную систему на высоте не более 2 футов (30 сантиметров) над линией потока приемного колодца. D. Расчетное давление. Силовая магистраль и арматура, включая блокировку реакции, должны быть спроектированы так, чтобы выдерживать нормальное давление и скачки давления (гидравлический удар). E. Специальное строительство. Силовые основные конструкции вблизи ручьев или используемые для воздушных переходов должны соответствовать требованиям, изложенным в Канализационных коллекторах. F. Расчетные потери на трение 1. Потери на трение в силовой сети должны быть основаны на формуле Хазена и Вильямса или другом гидравлическом анализе для определения потерь на трение.Когда используется формула Хейзена и Вильямса, расчет должен основываться на значении C, равном 120; для железных или стальных труб без футеровки следует использовать значение C, равное 100. 2. При первоначальной установке силовая сеть будет иметь значительно более высокий C-фактор. Более высокий коэффициент C следует учитывать только при расчете максимальной потребляемой мощности. G. Отделение от водопровода. Заявитель или инженер-проектировщик должны ознакомиться с требованиями, изложенными в R309-112.2 — Правила распределительной системы, Правила питьевой воды и санитарии, чтобы обеспечить соблюдение указанного правила. H. Идентификация. Четко маркированная лента для определения местоположения индикатора должна быть помещена на два фута выше верхней части силовой сети, диаметр которой меньше или равен 24 дюймам (61 см) по всей ее длине.

Юта Админ. Код R317-3-3


Улучшения канализационной насосной станции Blackberry Lane

* Обновлено 01.04.2021 (обновления будут предоставлены, если и когда возникнут дополнительные вопросы) *

В: Как после обновления, как это повлияет на обслуживание во время сбоя питания? Раньше возникали проблемы с резервным копированием / наводнением.

A: Проект направлен на смягчение проблем с резервным копированием за счет увеличения размера станции и предоставит более надежные функции сигнализации, чтобы обеспечить адекватное время отклика.

Вопрос: Каковы шансы и последствия модернизации, недостаточной для удовлетворения дополнительных требований к канализации?

A: Оценка и моделирование были завершены на этапе проектирования этого проекта для анализа существующих условий канализации с рекомендациями по модернизации.

Q: Будут ли во время обновления время, когда использование канализации, воды или электричества прерывается или ограничивается?

A: Перебои / ограничения в канализации, водоснабжении и электроснабжении не предусмотрены. Если потребуется прерывание или ограничение, жители будут уведомлены как можно более подробно. В случае возникновения чрезвычайной ситуации могут возникнуть непредвиденные отключения. Экипажи постараются как можно скорее восстановить любые перебои в работе.

В: Какое влияние на обслуживание окажет отказ от сухого колодца?

A: Строительство будет вестись таким образом, чтобы сначала установить новую станцию ​​и ввести ее в эксплуатацию, прежде чем отказываться от существующего сухого колодца.Ожидается, что брошение не повлияет на работу канализации.

В: Не могли бы вы подробнее рассказать о «ежедневных закрытых дорогах».

A: Закрытие дороги и объезд будут действовать в часы строительных работ (с 7:00 до 16:00, с понедельника по пятницу).

Доступ к отдельным объектам недвижимости будет сохранен для жителей и автомобилей скорой помощи.

Приглашаем всех подписаться на общегородские оповещения, включая еженедельные оповещения о дорожной обстановке и самые свежие экстренные оповещения в разделе Уведомить меня нашего веб-сайта, чтобы поставить нам отметку «Нравится» на Facebook , или подпишитесь на нас в Twitter @DPWFramingham .

В: Как это повлияет на доступ / переход пешеходов?

A: Доступ пешеходов будет сохранен во время строительства. Специалисты по детализации будут присутствовать во время строительства. Напоминаем пешеходам проявлять осторожность возле строительных зон.

В: У моего ребенка есть автобусная остановка на Блэкберри-лейн и Миллвуд-стрит. Как это повлияет на нас?

A: Городские сотрудники координируют свои действия со школами и транспортной командой.Специалисты по детализации будут присутствовать во время строительства и могут помочь пешеходам.

Q: Какова продолжительность проекта?

A: Примерно четыре месяца активного строительства, за которым следует период отстаивания перед окончательной укладкой.

В: Доступна ли для просмотра видео встречи Соседства 11 марта 2021 года?

A: Видео и PDF-копии презентации PowerPoint теперь доступны на веб-сайте проекта.

В: Куда мне отправлять новые вопросы?

A: Вопросы, относящиеся к проекту канализационной насосной станции, можно направлять старшему руководителю городского проекта, курирующему проект: Элисон Элиот, P.E. на [email protected] . Вопросы о веб-сайте можно направлять старшему менеджеру проекта по связям с общественностью города: Аллиссе Джуэлл, по телефону [email protected] .

Q: Вы можете сделать обзор канализационной системы и места в ней насосной станции.

A: Канализационная система перекачивает сточные воды из домов в самотечную канализационную линию, которая попадает в канализационную насосную станцию. От насосной станции канализация попадает в магистраль и обратно в городскую систему сбора. Городская система сбора сточных вод направляет сточные воды в Управление водных ресурсов Массачусетса (MWRA). Как мы кратко упомянули в презентации, мы уверены, что исследования и анализ, проведенные во время разработки этого проекта, будут достаточными для удовлетворения растущего спроса.Город Фрамингем имеет надежную систему, направленную на поддержание инфраструктуры, в том числе заботу об обновлениях, чтобы мы не улучшали вышестоящую часть системы, которая могла бы создать проблемы на последующих этапах.

Вопрос: Несколько лет назад, во время сильного ливня, канализационная система соседа затормозилась, и его подвал заполнился сточными водами из подвального туалета. Почему ливневая вода повлияла на домашнюю канализацию?

A: Возможно, вы слышали термины «приток / проникновение» или «I / I».Проникновение происходит, когда грунтовые воды просачиваются в канализационные трубы через трещины, негерметичные соединения труб и / или изношенные люки. Приток — это ливневая вода, которая попадает в канализационную систему через ливневые отстойники, отстойные насосы подвала или стоки из фундамента, незаконно подключенные к канализации. Это оба примера того, как погода может повлиять на выделенную канализационную систему. Городские власти добиваются успехов благодаря постоянным усилиям по максимально возможному сокращению I / I. Хотя я не знаком с конкретным инцидентом, о котором вы упомянули, я / я, среди нескольких других факторов, мог бы внести свой вклад в такое резервное копирование.

Q: Почему городские власти не управляют строительством вдоль Blackberry (см. 10:45 на видео) и какое влияние такое строительство может оказать на жителей? Можете ли вы объяснить разделение труда / ответственности в этих проектах?

A: Проект, упомянутый в 10:45 в видеоролике «Другое возможное строительство», не будет управляться городскими властями, так как предполагается, что его работы будут завершены застройщиком. Пока мы не знаем выбранный путь, трудно предсказать последствия для жителей.

Город имеет надежную систему, направленную на поддержание инфраструктуры. Framingham DPW приступила к обширным усовершенствованиям своих критически важных инфраструктурных систем — дорог и управления движением, распределения воды, сбора сточных вод и отвода ливневых вод. Некоторыми из этих проектов управляют «внутри компании» операционные группы DPW, в то время как другими управляет Департамент капиталовложений DPW при поддержке внешних консультантов и подрядчиков. Тем не менее, другие работы проводятся в нашем городе частными застройщиками и коммунальными предприятиями по согласованию с городскими властями.

Вопрос: Когда мы узнаем окончательный путь / планы для проекта 175 Millwood по подключению к городской канализационной системе?

В настоящее время у застройщика есть разрешенный план подключения канализации к городской канализационной системе, однако рассматриваются альтернативные варианты подключения. Обновления, касающиеся проекта насосной станции, обычно будут публиковаться на веб-сайте ежемесячно после начала строительства. К сожалению, у меня нет информации о том, когда и могут ли планы разработчика измениться.Любые изменения или новые планы от разработчика будут представлены Совету по планированию. Список дат встреч можно найти на веб-сайте Совета по планированию: https://www.framinghamma.gov/69/Planning-Board

Q: Где я могу найти копию диаграммы, которая появляется в 04:15 в видео? Письмо слишком мелкое, чтобы я мог его прочесть.

Копия плана, показанного в 4:15, доступна на сайте проекта. Для целей презентации более мелкий текст не добавляет смысла.Части планов строительства использовались, чтобы выделить особенности проекта, но вспомогательный текст не был удален. Например, в небольшом тексте говорится: «Подключите к существующей 12-дюймовой водопроводной магистрали со сплошной муфтой».

Q: Смогу ли я просмотреть вопросы после встречи, которые задали другие, а также ответы группы на эти вопросы?

A: На сайте проекта создан раздел вопросов и ответов.

Q: Как лучше всего быть в курсе обновлений проекта?

A: Обновления, касающиеся проекта насосной станции, обычно публикуются на веб-сайте ежемесячно после начала строительства.

Приглашаем всех подписаться на общегородские оповещения, включая еженедельные оповещения о дорожной обстановке и самые свежие экстренные оповещения, в разделе Уведомить меня нашего веб-сайта на Facebook или подписывайтесь на нас в Twitter @DPWFramingham .

Проектирование насосной станции для защиты от хронических наводнений

Когда обрушивается суровая погода, она может опустошить сообщества в считанные минуты, разрушая дома и предприятия и оставляя жителей без основных потребностей, таких как кров и чистая вода.К сожалению, число этих трагедий увеличивается из-за изменения климата и урбанизации.

В связи с обострением штормов и наводнений муниципалитеты внедряют программы устойчивого управления ливневыми водами и совершенствуют инфраструктуру для улучшения контроля за наводнениями.

Водные технологические компании, работающие в насосной отрасли, часто используют свой опыт, чтобы помочь сообществам оправиться от стихийных бедствий, таких как ураганы, рекордные осадки и наводнения.Некоторые также помогают коммунальным службам и предприятиям подготовиться к худшему с помощью решений для насосных станций, систем ливневой канализации и планов действий в чрезвычайных ситуациях. Так было в городе Эль-Пасо, штат Техас, после сильного летнего наводнения, разрушившего общину в 2006 году.

ИЗОБРАЖЕНИЯ: Установка и модели насосной станции ливневых вод в Эль-Пасо, штат Техас (изображения любезно предоставлены Xylem)

Город Эль-Пасо расположен на оконечности пустыни Чиуауа. Летом нередки случаи, когда годовые дожди выпадают за считанные дни.Эти дожди годами наносили значительный ущерб всему городу, но наводнения всегда были особенно сильными в Чихуахуите, историческом районе к югу от центра Эль-Пасо. Решить проблему помогла ливневая насосная станция с осевыми пропеллерными насосами.

В 2006 году сильный шторм принес в Эль-Пасо годовой дождь всего за два дня, вызвав наводнение по всему городу. Ураган нанес ущерб предприятиям и домам на сумму более 200 миллионов долларов, а городской системе ливневых вод — 115 миллионов долларов.

В ответ на это городской совет Эль-Пасо создал коммунальную службу ливневой канализации для решения проблем, связанных с наводнениями. Компания наняла строительную фирму CEA Group для проведения исследования системы дренажа с целью разработки решений по уменьшению воздействия этих штормовых явлений.

CEA Group определила, что наводнение в Эль-Пасо было напрямую связано с высоким уровнем воды в реке Рио-Гранде во время проливных дождей.

«Район Чиуауа включает примерно 12 акров жилых домов и малых предприятий, и у него есть единственная подъездная дорога к станции очистки поверхностных вод канала (CWTP)», — сказал Уоррен Маркетт, инженер водоснабжения города Эль-Пасо.«Район невысокий и со всех сторон ограничен железнодорожными путями и водоочистными сооружениями. Высота земли примерно соответствует уровню половодья реки ».

Входы ливневой канализации, которые были добавлены в прошлом для осушения территории, были подключены к системе, осушавшей водораздел на более высокой высоте. Это вызвало сток от штормов вверх по течению, чтобы создать резервную копию в дренажной системе, затопив район Чиуауа.

Ограниченное пространство под насосную станцию ​​ливневых вод

Новая насосная станция была определена как лучшее решение для контроля уровня воды в реке и предотвращения наводнений.Но решение не обошлось без проблем, так как в районе не хватало места и средств для строительства обычной насосной станции для ливневых вод. Коммунальное предприятие для ливневой канализации требовало, чтобы насосная станция работала как при низком уровне реки (или нормальном уровне), так и на стадии паводка. Конструкция должна быть способна преодолеть эти проблемы, используя сифон, когда река низка, и полную мощность насоса, когда река находится на своем нормальном уровне.

В 2012 году дистрибьютор James, Cooke and Hobson, Inc. разработал проект насосной станции.(JCH) и производитель насосов при участии CEA Group. Конструкция обеспечивала правильную работу насосной станции даже в тех случаях, когда занимаемое пространство было меньше рекомендованных стандартов Гидравлического института для насосных станций большого объема.

Постоянная откачка независимо от уровня реки

Проект требовал проектирования насосной станции, которая могла бы эффективно транспортировать ливневые воды и занимать минимально возможную площадь, чтобы минимизировать гражданские расходы для города.«Доступный пролет на этом участке составляет всего около 20 футов в длину, что намного меньше минимума, предусмотренного для традиционной конструкции отвода, установленного Гидравлическим институтом», — сказал Маркетт.

Комбинат ливневой канализации приобрел два участка размером 30 на 80 футов для прокладки трубопроводов и установки новой станции. Аварийное резервное питание было установлено на прилегающем к станции участке ОСВ.

Пропеллерные насосы с осевым потоком были выбраны из-за их высокого КПД и низкого энергопотребления.В конструкции также предусмотрена формованная конструкция всасывающего патрубка для обеспечения оптимальных гидравлических условий на впуске насоса. В конечном итоге эта конфигурация позволила обеспечить более постоянные условия откачки независимо от уровня реки.

Формованный всасывающий патрубок представляет собой впускное устройство, которое обеспечивает оптимальный приток к пропеллерному насосу с осевым потоком, постепенно ускоряя и перенаправляя поток к впускному отверстию насоса. Его основная функция — преобразовать входящий поток в единый профиль и перенаправить его.Компактный дизайн устройства также идеален, когда доступное пространство ограничено.

«Направление входящего потока к проушине рабочего колеса насоса значительно уменьшило необходимое погружение и вероятность вихревого вовлечения воздуха, а также уменьшило размер переднего отсека», — сказал Маркетт. Обеспечивая надежный всасывающий патрубок в ограниченном пространстве, сформированный всасывающий патрубок позволяет получить более экономичное решение насосной станции с меньшей занимаемой площадью и лучшими гидравлическими характеристиками, чем у стандартных всасывающих устройств.

Обработка 100-летних штормовых событий

Обладая пропускной способностью 27 000 галлонов в минуту (галлонов в минуту), станция может справиться со 100-летними штормами. Используя методы сифонирования, город смог приспособиться к большим перепадам высоты реки, что позволило станции работать как на высоком, так и на низком уровне реки.

Проект насосной станции включал улучшение ливневой канализации и перенос многочисленных существующих водопроводных и канализационных линий, обслуживающих центр города.

Проливные дожди снова обрушились на исторический район Эль-Пасо Чиуауита в 2012 году, но с новой установленной и хорошо функционирующей насосной станцией для ливневых стоков наводнения не возникли. Программа устойчивого управления ливневыми водами позволила городу противостоять неожиданным климатическим явлениям и принесла необходимую помощь историческому району.

«С тех пор, как станция была установлена ​​и пути обратного потока были устранены, район станции не подвергся дальнейшему затоплению», — подтвердил Маркетт.

Осмотр и обслуживание насосной станции

: наш отчет из 30 пунктов

Наши инспекции по техническому обслуживанию обычно охватывают 30-точечный осмотр, гарантируя, что любая мелочь не превратится в большую. Ниже представлены основные компоненты, на которые мы обращаем внимание при каждой проверке:

Наш 30-точечный отчет о проверке насосных станций является стандартным для всех коммерческих насосных станций

Мокрый колодец

Накопление смазки: Проверьте все поверхности на скопление смазки.Любая поверхность, которая может вызвать охлаждение сточных вод (бетон, металл, пластик и т. Д.), Может быть поверхностью, на которой накапливается жир. Этот налет следует очищать насосной станцией при каждом обслуживании, либо механическим, либо механическим способом. Кроме того, консистентная смазка должна быть полностью удалена из системы, так как выталкивание ее вниз по потоку просто вызовет накопление смазки в месте ниже по потоку, что в конечном итоге приведет к блокировке выше по потоку.

Посмотрите этот видеоролик из города Хэмптон о том, как они чистят свои насосные станции:

Поплавки: Поплавки должны находиться на назначенной высоте, чтобы они могли работать в соответствии с проектом.Иногда поплавки запутываются или заедают на мусоре, смазке или других компонентах. Также следует обращаться с плавающими кабелями.

Уплотнительный фланец: Насос должен сидеть на уплотнительном фланце без препятствий или зазоров. Если насосы сняты и переустановлены, важно убедиться, что уплотнение остается в рабочем состоянии в начале следующего цикла обслуживания.

Девка и монтажная стойка: Для многих больших насосов требуется подъемный механизм для подъема и опускания во время обслуживания.Этот механизм необходимо осматривать, смазывать маслом / смазкой и контролировать на предмет деформаций или слабых мест в цепи или кабеле.

Электрические кабели: Кабели следует хранить организованными и привязанными в безопасных местах, где это возможно. Следует контролировать уплотнения, чтобы убедиться, что они целы. Следует проверить резиновую изоляцию на предмет каких-либо признаков износа — зазубрины или царапины могут привести к сбоям в результате перегрузки или другим электрическим проблемам.

Насосы

Производители насосов

потребуют регулярной программы технического обслуживания для поддержания гарантийного статуса.Ниже приведены несколько основных производителей с рекомендациями для конкретных моделей. Любые услуги по осмотру и техническому обслуживанию насосной станции должны включать как минимум полные требования вашего производителя.

Основные производители

Управление насосом

Панель управления насосной станцией

Поплавковые переключатели: Поплавки в резервуаре сообщают насосам, когда нужно включать и отключать. Заполненные ртутью полости, прикрепленные к поплавкам, перемещаются при движении поплавка, вызывая электрический сигнал, сообщающий панели управления, когда включать и выключать насосы.

Панели управления: Этот компонент является мозгом насосной станции. При техническом обслуживании насосной станции необходимо убедиться, что панели управления находятся в рабочем состоянии.

Датчики влажности: Поддерживайте двигатель насоса в рабочем состоянии. Среда, в которой работает насос для сточных вод, влажная — держите насос в сухом состоянии.

Контакты: Следует проверить контакты стартера и генератора переменного тока, чтобы убедиться в надежности соединений.

Выключатели: Невыполнение технического обслуживания выключателей может привести к простому скачку напряжения и вывести из строя ваши органы управления или насосы.

Автодозвон

Автодозвонщики: Протестировано удаленно и онлайн. Полезно, когда насосная станция переходит в состояние «аварийного сигнала о наводнении». Программа автоматического набора передает сигнал тревоги на номер телефона или адрес электронной почты. Это особенно важный компонент для насосных станций с чрезвычайно интенсивным потоком и / или насосных станций, расположенных в социально или экологически уязвимых районах.В то время как регулярный плановый осмотр и техническое обслуживание насосной станции — лучшая линия защиты, автодозвонщик будет на связи 24 часа в сутки, 7 дней в неделю, если возникнут какие-либо проблемы.

Электрооборудование

Главный разъединитель: Главный разъединитель обеспечивает быстрое и эффективное обслуживание вашей насосной станции. Это также позволяет всем оставаться в сети, когда нужно сделать работу.

Световые индикаторы: Световые индикаторы являются важными компонентами сигнализации. Также может потребоваться техническое обслуживание строительного и строительного освещения.

Безобрывные переключатели

(см. Пункт «Генератор» ниже): рабочий безобрывный переключатель включает резервный генератор. Неисправный разрывает важное звено в этой цепи.

Расходомер

Калибровка : Если вы используете расходомер для расчета скорости, с которой сточные воды поступают на станцию ​​или из нее, вам необходимо убедиться, что он правильно откалиброван при установке и с любыми интервалами обслуживания, требуемыми производителем.

Мусор / скопление: Все, что будет закупоривать или блокировать датчик, приведет к неправильным показаниям расходомера.

Генератор

Цикл системы: Система должна циклически повторяться как минимум один раз для каждого обслуживания. Любые проблемы, которые могут возникнуть, следует решать в кратчайшие сроки.

Проверка масла / фильтра: Проверить масло и при необходимости заменить фильтр.

Выхлопная система: Выхлопная система должна быть исправной и беспрепятственной.

Хранилище клапанов

Valve Vault с некоторыми проблемами обслуживания

Воздушный предохранительный клапан: ARV может играть важную роль в поддержании вашего насоса в хорошем рабочем состоянии.См. Кавитацию.

Пробки / обратные клапаны: Клапаны должны открываться и закрываться для обеспечения работы при необходимости. Клапаны имеют тенденцию заклинивать или заклинивать, если не используются регулярно.

Отстойник: В вашем хранилище может быть отстойник для дождевой или грунтовой воды. Убедитесь, что свод клапана остается сухим, при наличии работающего отстойника или дренажа отстойника.

Здание и территория

Нагреватель: Любой наземный трубопровод может замерзнуть.Обогреватель требуется во многих ситуациях, чтобы избежать замерзания и поломки труб.

Система вентиляции: Требования к здоровью, а также требования к теплу и влажности означают функционирующую систему вентиляции. Иногда это просто набор рабочих жалюзи. Иногда добавление небольшого вентилятора.

Сантехника: трубопровод внутри и вокруг здания может служить для поддержания порядка на территории или играть функциональную роль в насосной работе станции. Убедитесь, что водопровод не протекает, а все соединения безопасны и соответствуют коду.

Территория и уборка: Чистая и опрятная насосная станция — это здоровая насосная станция. Мы видели, как насосные станции служили бродячими домами как для людей, так и для животных. Следует поддерживать траву, деревья и кустарники для облегчения доступа и поддержания надлежащего рабочего буфера от растительности.

Важность осмотра и обслуживания насосной станции…

Будьте в курсе новостей — свяжитесь с нами сегодня, чтобы запланировать осмотр и техническое обслуживание вашей насосной станции.

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачивания сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для самотечного потока и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон других производителей) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовой разгрузкой.

Насосную станцию ​​для сточных вод можно использовать в целях экономии или для преодоления недостаточного гидравлического напора, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и позволять им течь под действием силы тяжести на очистные сооружения, или поднимать сточные воды для прохождения через систему очистки сточных вод под действием силы тяжести.

Эти агрегаты, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем.К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором. Для этого применения доступны два типа насосов: насосы для измельчения и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции.Цель мокрого колодца — обеспечить возможность автоматической работы подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Влажный колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод. Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более.В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
