Как сделать вытяжку в квартире в туалете: инструкция и руководство от IVD.RU

Содержание

инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

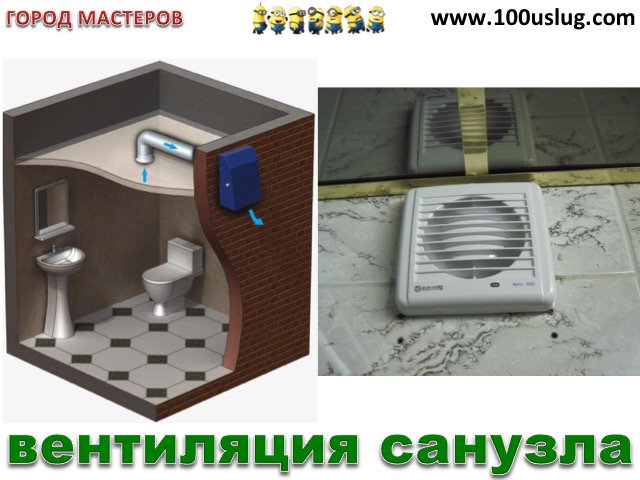

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий
  • Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
  • Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
  • Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
  • Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
  • Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
  • Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
  • Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60.13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

  • Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  • Нарушена герметичность соединений вентканала.
  • Вентиляторы установлены с ошибками и шумят слишком сильно.
  • Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Вентиляция в туалете в квартире: выбор вентилятора

Вентиляция в туалете и ванной комнате служит для удаления неприятных запахов, нормализации уровня влажности. При ее отсутствии помещение не только заполняется «чарующими» ароматами, в нем создается благоприятная среда для развития вредоносных микроорганизмов, плесени и грибков, которые крайне сложно вывести. Кроме того, вентиляционный канал, выход которого находится в туалете, участвует системе вентиляции всей квартиры.

Виды вентиляции

Для того чтобы определить, установка какой именно системы вентиляции вам необходима, следует определиться с ее основными разновидностями.

Основные два типа вентиляции:

  • Естественная вентиляция – функционирует без применения специальных устройств, воздух движется естественным путем из области высокого давления к более низкому. Свежий воздух поступает через окна и форточки, вытесняя загрязненный, который движется через вентиляционные отверстия на кухне и в санузле и выходит через шахту.
  • Принудительная вентиляция – предполагает использование вентиляторов, быстро и эффективно перемещающих воздушные потоки.

С точки зрения выполняемых функций вентиляция делится на три вида:

  • Вытяжная вентиляция. Воздухообмен осуществляется посредством вытяжных каналов, применяется, когда есть возможность совмещения механического и естественного способа вентиляции.
  • Приточная вентиляция. Работает за счет вытеснения отработанного воздуха чистым.
  • Смешанная вентиляция. Как понятно из названия, предполагает совмещение нескольких видов вентиляции, в этом случае происходит одновременно и нагнетание воздуха и его принудительный отвод.

В многоквартирных домах выходы в вентиляционную шахту располагаются в туалете или ванной, а также в кухне, поскольку в соответствии с санитарными нормами здесь допускается большее по сравнению с жилыми помещениями загрязнение воздуха. Воздушные потоки движутся из жилых комнат в эти помещения, а затем выводятся наружу через вентканалы.

Как определить качество работы вентиляции

Большинство многоквартирных домов рассчитаны на естественную вентиляцию, но для нормального воздухообмена ее может быть недостаточно. Даже при правильно организованной системе естественной вентиляции нет гарантии, что эта система будет эффективно работать.

Выявить наличие проблемы с эффективностью вентиляции достаточно просто. Поднесите полоску бумаги к вентиляционному отверстию, при достаточной циркуляции воздуха она должна прилипнуть к решетке.

В городских квартирах старой застройки достаточно редко наблюдается сильная тяга, однако если при проведении теста бумага совсем не двигается, все указывает на явные проблемы и неполадки с вентиляцией, которые могут быть вызваны засорами, неправильными действиями других жильцов и некоторыми другими причинами, для устранения которых следует обратиться в управляющую компанию.

Если тяга присутствует, но интенсивность воздухообмена является недостаточной, улучшить его поможет организация принудительной вентиляции в туалете. Покупка небольшого вентилятора и его подключение не отнимут у вас много средств и времени, зато существенно улучшат качество воздуха.

В туалете может располагаться свой выход в канал вентиляции, но в некоторых случаях он находится в ванной, а воздухообмен происходит через отверстие в стене между ванной комнатой и туалетом.

Выбор вентилятора

Вентиляторы делятся на три типа:

  • Осевые вентиляторы. Наиболее распространенная разновидность. Отличаются простотой конструкции, способностью удалять достаточно большие объемы воздуха. Однако при возникновении сопротивления производительность устройства снижается пропорционально его величине.
  • Канальные вентиляторы. В квартирах используются редко, поскольку достаточно сложны в монтаже. По производительности превосходят осевые модели.
  • Центробежные вентиляторы. По сравнению с осевыми дороже (в 2–3 раза) и менее производительны (в 2–3 раза), габаритны. Однако способны создавать значительное давление, позволяющее преодолевать воздушным массам значительную высоту с минимальными потерями.

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

  1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
  2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
  3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
  4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
  5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Монтаж вентиляции в туалете

Последовательность работ по монтажу принудительной вентиляции будет следующей:

  • Устанавливаем приобретенный вентилятор со стороны выхода вентиляционной шахты. Если есть такая необходимость, расширяем отверстие при помощи перфоратора. В том случае, если ситуация складывается, наоборот, и вентиляционный ход имеет слишком большое выходное отверстие, тогда монтируется труба подходящих габаритов, а свободное место заполняется монтажной пеной. Закрепление вентилятора происходит посредством саморезов либо клеящего состава.

Если стены вашей туалетной комнаты облицованы плиткой, то вентилятор лучше закрепить на клей, чтобы не портить ее.

  • Подводим электропитание к заранее установленному вентилятору. Наиболее оптимальный вариант – проведение отдельной линии на стадии ремонта. Если ремонт уже сделан, выхода два: можно уложить проводку в проштробленные на стенах каналы, после чего вернуть им первозданный вид, либо запитаться от потолочного светильника. При осуществлении последнего варианта потребуется покупка пластикового кабельного канала, который максимально аккуратно монтируется от осветительного прибора до вентилятора. В него прячутся провода электропроводки.
  • Подключаем установленное оборудование для вентиляции при помощи клеммных колодок. Скрутки для этих целей использовать запрещено. Провода заводятся через специально предусмотренные на корпусе вентиляционного прибора отверстия.

Не забывайте о соблюдении мер безопасности. Все электромонтажные работы выполняются только тогда, когда система подачи электропитания будет полностью обесточена.

Как видите, установка вытяжки в туалете своими руками – процесс нетрудоемкий, выполняется достаточно просто. При исполнении описанных действий начинать работать вытяжная система будет при включении света.

Несколько важных моментов

Если вас интересует, как сделать вентиляцию в квартире, чтобы ваши время и силы не были потрачены впустую, а вытяжная система работала эффективно и без сбоев, прислушайтесь к нашим советам:

  • Монтируйте вентилятор напротив двери. Ее установка на одной стенке с дверью ослабляет циркуляцию воздуха.
  • Перед монтажом вентилятора обязательно прочистите вентиляционный канал.
  • Расширение вентиляционного отверстия увеличивает интенсивность вытяжки.
  • При монтаже вытяжку полностью углубляют в шахту, наружу смотрит лишь его решетка.
  • В качестве клеевого состава при монтаже может выступать герметик. Дополнительно он улучшит звукоизоляцию, уменьшит вибрацию работающего вентилятора.

Как сделать вытяжку в туалете с минимальными затратами

Туалет – это помещение в квартире, где скапливается самое большое количество различных примесей в воздухе. К ним можно отнести влагу и неприятные запахи. Туалетные ароматы просто создают дискомфортное проживание, а вот влажность может сильно навредить здоровью жильцам, мебели и технике, установленной в санузле. В статье будет описано, как сделать вытяжку в туалете, как подобрать оборудование, и многое другое.

Виды вытяжки

Втяжка бывает двух видов

  1. Механическая
  2. Естественная.

Ванная с вытяжкой

В этой статье будет рассказано о том, как правильно сделать принудительное вентилирование в ванной комнате квартиры.

Сперва нужно сказать, что в каждом доме и квартире уже имеется естественная система вентилирования. Соответственно, если у вас возникли проблемы с несвоевременным выводом влаги из помещения, то, возможно, было что-то нарушено во время ремонта.

Факторы, приводящие к нарушению циркуляции

  1. Смена деревянных окон на металлопластиковые. Это связано с тем, что дерево само по себе дышит, плюс щели пропускали воздух, а металлопластиковые, в свою очередь, полностью герметичные.
  2. Неправильная установка новых дверей. К этому можно отнести и монтаж современных входных дверей, которые герметичны. Но ухудшить циркуляцию могли и межкомнатные, это случается, если они плотно закрываются. Не оставляя вообще никаких щелей.
  3. И последнее – это загрязненные вентиляционные каналы. Чаще всего они не чистятся с момента постройки дома.

До и после прочистки

Правильная проверка вентиляции

Чтобы определить, что же приводит к ухудшению вытяжки в санузле, нужно сделать проверку, для этого вам понадобится зажженная свеча или спичка.

  1. Сначала нужно сделать проверку с открытыми межкомнатными дверями и форточкой или окном. Если тяга будет нормальная, то, скорей всего, вентиляционные каналы в нормальном состоянии.
  2. Следующая проверка позволит определить, есть ли проблемы с притоком свежего воздуха в квартиру. Для этого закройте все окна и входную дверь, при этом межкомнатные оставьте открытыми. Если тяга при этом осталась нормальная, то с общим притоком в квартиру все нормально.
  3. Последняя проверка, с закрытыми окнами и дверями в ванную комнату. Если и в этом случае циркуляция не будет нарушена, то вам не нужно ничего делать. Хотя, для профилактики можно прочистить воздуховоды.

Проверка пламенем

Показателем того, что система вентиляции работает хорошо, будет затухание огонька при поднесении его к вытяжному отверстию, или же он будет «ложиться», то есть принимать горизонтальное положение.

Что делать, если вытяжка работает плохо

Вернемся к причинам неисправной работы вентиляции в ванной комнате. Первая причина говорит о том, что воздух плохо поступает в квартиру. Чтобы ее решить, можно прибегнуть к одному из следующих способов.

Оконный клапан

  1. Установка оконных клапанов. Они позволят запускать свежий воздух в квартиру, устанавливаются на металлопластиковых окнах. Лучше всего сразу заказать стеклопакеты с клапанами. Но их можно поставить и на тех, что у вас уже есть.
  2. Стенные клапаны. Единственная рекомендация по монтажу — это то, что их лучше всего устанавливать над радиатором. Таким образом, свежий воздух будет немного прогреваться перед попаданием в квартиру.

Если с притоком все нормально, а дело в межкомнатных дверях, что тогда делать?

Дверные клапаны

  • Самое простое, что можно предпринять, это просто не закрывать двери.
  • Вторым вариантом будет сделать щель между дверями и полом в 2 см. Этого расстояния с лихвой хватит, чтобы обеспечить насыщением новым воздухом ванной.
  • Установка дверных клапанов. Этот вариант самый современный и дорогой. Но у него есть масса плюсов, так что о нем можно также задуматься.

Если же с притоком воздуха все нормально, все вышесказанное имеется, то в таком случае дело с вытяжным каналом, как уже говорилось ранее, его можно прочистить. Это может помочь справиться с проблемой вентиляции. Но этот вариант не всегда возможен или не помогает, в таком случае устанавливают вытяжной вентилятор для ванной.

Выбираем оборудования для вытяжки

Вентилятор для туалета

Чтобы вентиляция в туалете работала эффективно, нужно подобрать правильное оборудование. Что в себя включает слово «правильное»?

  1. Качественное
  2. Безопасное
  3. Эффективное
  4. Удобное в использовании.

Качество

Для того чтобы определить качественный продукт или нет, нужно посмотреть на содержимое упаковки. В ней обязательно должна быть инструкция по эксплуатации и установке. На упаковке должны быть международные знаки качества. Это сможет дать хоть толику уверенности в подлинности продукта.

Безопасность

Ванная комната – это помещение с самым высоким уровнем влажности в доме, где не маловероятно прямое попадание воды на вентилятор, а как всем известно, он является электроприбором.

Следовательно, аппарат должен иметь какую-то защиту, т.е. на упаковке должна быть эта комбинация букв и цифр: IPx4. Все приборы вентилирования с такой меткой предназначены для совмещенных санузлов, и не боятся влажности и прямых брызг.

Установленное оборудование

Эффективность

В это понятие вкладывается, будет ли справляться нагнетатель со своими прямыми обязанностями, или нет. Для санузлов, где есть туалет и ванная, минимальное значение производительности оборудования — 50 м3/ч. Чтобы узнать более точное значение, воспользуйтесь одной простой формулой. В ней нужно перемножить кратность (для санузлов от 3 до 8, берите среднее значение) и объем ванной комнаты. Сделав это, вы получите рекомендуемое значение производительности. Ну или хотя бы проведите замеры комнаты и идите с ними в магазин, там продавец-консультант поможет сделать выбор.

Удобство в использовании

Первое, на что нужно обратить внимание – это то, сколько шума издает нагнетатель, для бытовых условий не должен быть не выше 40 дБ.

Следующий момент — это дополнительные функции.

Схема подключения вентилятора с датчиком влаги

  1. Таймер. Это очень удобно если вы покупались, а пар еще не выветрился, тогда вы выставляете таймер, после чего можно забыть о вентиляторе и заниматься своими делами. Или же если выключатель вентиляционного оборудования совмещен с освещением.
  2. Автоматический запуск и отключение. Работает благодаря датчикам влаги или движения.
  3. Часы, позволят следить за временем во время купания.
  4. Постоянное вентилирование. Удобно, если вентилятор будет установлен так, что воздух без его работы не сможет циркулировать.

Конечно, чем больше «примочек», тем дороже вам обойдется оборудование.

Как правильно установить принудительную вентиляцию

Установка

Перед установкой необходимо подготовить место, где будет находиться вытяжка. Оно должно располагаться напротив дверного проема под потолком. К нему нужно провести проводку, конечно, если Вы не решили приобрести аппарат, работающий на батарейках. После того, как место будет готово, можно начинать монтаж.

Сперва нужно подготовить вентилятор, для этого снимаем крышку, после чего наносим жидкие гвозди на место, которое будет примыкать к стене. Это была половина установки, осталось поставить его на место и подержать, пока клей возьмется, примерно 5 минут. Нагнетатель уже на месте, подключаем его к электросети, накрываем противомоскитной сеткой, и поверх нее крепится крышка, которая была снята ранее.

Установка завершена, теперь лишь остается наслаждаться чистым воздухом.

Рекомендации по монтажу от специалистов

🔥 Как правильно сделать вентиляцию в туалете?

Вентиляция в туалете устанавливается для эффективного удаления загрязнённого в процессе пользования санузлом воздуха. Вытяжка должна быть настолько производительной, чтобы до момента завершения использования туалета, воздух в нём был практически полностью очищен. Для этого требуется как минимум два условия: наличие качественного оттока и присутствие достаточного притока воздуха в помещение. Несоблюдение норм по обустройству подачи или вытяжки может привести к попаданию несвежего воздуха из санузла в смежные помещения.

Из чего состоит вентиляция туалета?

Качественный воздухообмен между туалетом и улицей может быть обеспечен совместной работой двух воздушных потоков: входящего и выходящего. Приток в помещение уборной обеспечивается через входную дверь или окно. Для этого в проёмах должны присутствовать либо естественные щели, либо выполнена специальная подрезка дверного полотна снизу. Согласно нормам, приведённым в справочном пособии к СНиП 2.08.01-89 под названием «Отопление и вентиляция жилых зданий», в нижней части дверного полотна уборной должен присутствовать просвет высотой не менее 2 см.

Очевидно, что данный стандарт уместен только для частных домов или квартир, в которых эффективно работает вытяжная вентиляция. Это второй необходимый элемент воздухообмена, продуктивность работы которого также регламентирована приведённым выше нормативным документом. Справочное пособие к СНиП 2.08.01-89 «Жилые здания» устанавливает норму вытяжки воздуха из туалета в размере 110-140 м³/ч.

Такие показатели скорости удаления воздуха из помещения, очевидно, способна обеспечить только принудительная вентиляция. То есть в вытяжное отверстие обязательно устанавливается специальный вентилятор. Возможны варианты обустройства вытяжки с естественной тягой, сила которой будет вполне достаточной для обеспечения качественного воздухообмена. С этой целью на конце воздуховода размещают так называемый «дефлектор», который увеличивает тягу в канале за счёт силы наружного ветра. Минусом данного решения становится невозможность просчитать производительность устройства, так как она зависит от непостоянных погодных условий.

Отдельный или совмещённый вентиляционный канал?

В процессе проектировки вентиляции в частном строительстве чаще всего возникает необходимость объединения вытяжки в ванной комнате и туалете в один общий канал. Это продиктовано тем, что изготовление двух отдельных отверстий на крыше более трудозатратно, чем изготовление одного. Практически реализация данного решения требует установки мощного вытяжного вентилятора на участке общего воздуховода.

Минусом такого решения является необходимость установки достаточно мощного вентилятора, способного работать одновременно на два помещения. Если требуется использовать только туалет, включение вытяжки в нём означает запуск этого совместного вентилятора, который будет «в холостую» вытягивать воздух одновременно и из ванной комнаты.

Как вариант, можно поставить по одному вентилятору на каждое помещение, но тогда придётся делать односторонний клапан в канале ванной комнаты, чтобы воздух из туалета не проникал в неё. Пример установки такого клапана можно видеть на схеме ниже.

Здесь клапан выполняет функцию предотвращения обратной тяги. Если воздуховод размещён недостаточно высоко или при наличии сильного ветра, воздух может начать двигаться в обратном направлении. Это приводит к охлаждению помещения зимой при выключенном вентиляторе.

Говоря о том, как сделать вентиляцию в туалете, важно помнить о необходимости утепления вентканала. Если не утеплить воздуховод, то зимой в нём начнёт активно образовываться конденсат, который в холодное время года будет замерзать. В определённых условиях такое положение вещей может привести к полному перекрытию канала изнутри. В межсезонье конденсат будет стекать по трубам и может попасть в вентилятор, что станет причиной преждевременного выхода устройства из строя.

Согласно санитарным нормам, совмещение вытяжки таким образом, чтобы воздух двигался из туалета в ванную, не допускается. Если установить вентилятор, как показано на следующем изображении, то при посещении туалета тяга из уборной частично создаст входящий поток в ванную комнату и туда попадут неприятные запахи из вентиляции в туалете.

Совмещение воздуховода ванной и туалета допустимо только если конечная точка канала находится в уборной. Тогда воздух, поступающий из ванной комнаты будет частично попадать в туалет, но так как в нём нет резких неприятных запахов, это будет практически незаметно. Также важно знать, что объединение воздуховодов туалета с вытяжкой на кухне запрещено в принципе.

Особенности размещения вентиляционных каналов

Стандартный диаметр вентиляционной трубы составляет 100 мм. Если есть необходимость прокладки плоского вентканала под потолком для возможности монтажа подвесной гипсокартонной или натяжной конструкции, допускается применять трубу прямоугольного сечения 50х100 мм.

Для комфортного использования вытяжки в туалете рекомендуется устанавливать специальный таймер для санузлов, типа БЗТ-300-СУ. Данное устройство подключается к выключателю света и вентилятору. Таймер работает таким образом, что вытяжка воздуха начинается спустя минуту после включения света. По истечении 5 минут после выключения света в уборной, вентилятор останавливается.

В туалете в квартире принципы расчёта вытяжки и подачи воздуха остаются теми же, что и для частного дома. Единственная особенность тут может быть в том, что в квартире бывает размещено только одно вытяжное отверстие. Для создания отдельных воздуховодов для ванной и туалета, в стене, чуть выше этого отверстия, можно сделать ещё один проход с помощью перфоратора. Такой шаг даст возможность подвести ко второму выходу дополнительный вентканал из смежного помещения. Трубу верхнего воздуховода в данном случае следует направить вверх с помощью специального углового соединения.

Монтаж вентилятора

Установка вентилятора выполняется на монтажную пену. Обычно вытяжной вентилятор продаётся с тонкой трубой диаметром 100 мм, которую следует запенивать в большом отверстии в стене. Чтобы трубу не сжало в процессе расширения пены, вентилятор нужно либо сразу вставлять в неё, либо вместо стандартной трубы покупать более прочную канализационную трубу аналогичного диаметра (обычно это 100 мм). В такую трубу корпус устройства входит недостаточно плотно, но это неудобство легко устранить, если надеть на корпус вентилятора плотные резиновые кольца, которые можно приобрести в строительных магазинах.

Схема подключения вентилятора должна быть рассчитана таким образом, чтобы он запускался либо сразу с включением света, либо по таймеру, как описано выше. Рекомендуется иметь дополнительный отдельный выключатель для вытяжки. Это может понадобится в том случае, если свет в помещении нужен, а вытяжка воздуха — нет.

При создании вентиляции в туалете важно помнить, что в идеале это должен быть отдельно идущий воздуховод, не совмещённый ни с каким другим. Категорически запрещено совмещать вытяжной канал с принудительным вентилятором и любые другие воздуховоды, работающие на принципе естественной тяги. Единая система вентиляции, эффективно удаляющая отработанный воздух из всех помещений в доме или квартире требует подробного расчёта. Процесс создания такой схемы у квалифицированного специалиста занимает несколько часов.

Для организации качественной вытяжки в туалете своими руками, лучше один раз создать отдельно идущий вентканал, чем потом вкладывать много времени и сил на достижение правильного распределения воздушных потоков внутри совмещённого воздуховода. В то же время нельзя забывать и о притоке свежего воздуха, он должен быть в обязательном порядке менее интенсивным, чем его отток.

Как улучшить вентиляцию в ванной комнате и туалете

Как обустроить вентиляцию в ванной комнате и туалете



Каждый из нас задавался вопросом как улучшить вентиляцию ванной комнаты и туалета. Ведь именно в этих помещениях скапливается наибольшее количество влаги, которая способствует возникновению конденсата, вплоть до появления плесени. Эта влага должна удаляться через вентиляционные шахты, начало которых находится именно в ванной и туалете. Но к сожалению, это происходит не всегда, давайте рассмотрим распространенные случаи нарушения воздухообмена и способы борьбы с ними.










Причины нарушения воздухообмена в ванной и туалете





Причиной может послужить образовавшийся засор в общедомовой шахте или нарушения в ее конструкции, чаще всего учиненное соседями сверху. В таком случае тяги в вентиляционном канале не будет совсем, и установка вытяжных вентиляторов не поможет. Что делать в такой ситуации читайте в статье чистка вентиляции.





Не редко к нарушению воздухообмена приводит неправильная установка двери в ванную и туалет. Многие строители, при установке двери, не оставляют зазор 1-2 см от пола необходимый для регулярного воздухообмена при закрытых дверях. Возможно из-за эстетических соображений или ввиду установки порога, препятствующего распространению воды по квартире (в случае затопления). Таким образом когда дверь закрыта, воздух не может проникнуть в помещение, для дальнейшего выхода через шахту.





Так же нарушением может послужить отсутствие приточного воздуха в квартиру в целом. В таком случае работа вытяжной вентиляции не возможна. И вероятнее всего возникнет обратная тяга, и через вентиляционную шахту начнут поступать запахи из квартир, расположенных снизу.




Как сделать вентиляцию в ванной и туалете.





Для улучшения воздухообмена в этих помещениях необходимо провести следующие действия





В первую очередь необходимо организовать постоянный приток воздуха в квартиру. Для этого нужно либо держать окна постоянно приоткрытыми, либо установить специальные устройства для подачи воздуха при закрытых окнах, такие как приточные клапаны или проветриватели.





Так же необходимо установить на двери в ванной и туалете клапаны ДВЕРВЕНТ. Благодаря этому воздухообмен будет происходить даже если Вы будете держать двери закрытыми.





В случае если тяга в вентиляционном канале не достаточна или не регулярна, то необходимо установить принудительную вентиляцию, а именно вытяжной вентилятор, это поможет улучшить воздухообмен. При установке нужно учесть один важный момент. Нельзя полностью перекрывать канал воздуховода вентилятором! Давайте разберемся как правильно это сделать.







Как правильно установить вытяжной вентилятор





Если размер отверстия в стене позволяет, то рекомендуется установить сдвоенную решетку. Она разделена на две части, в одной отверстие для установки вентилятора, а в другой обычная решетка. Благодаря такой конструкции, воздух будет уходить в вентиляционный канал круглосуточно через решетку, а когда будет включаться вентилятор, то будет создаваться дополнительная тяга. Это позволит быстро избавиться от влаги, когда Вы, к примеру, принимаете душ.











Не редко бывает, что диаметр вентиляционного канала не достаточен для установки сдвоенной решетки. В таком случае необходимо устанавливать вентилятор не вплотную к стене. Просто подняв корпус на небольшие опоры. Это даст возможность воздуху проходить в вентиляционную шахту минуя лопасти вентилятора, когда он выключен.




Вентиляция в ванной и туалете

Санузел в любом доме требует интенсивного воздухообмена, это связано со спецификой помещения. Поэтому, чаще всего, вентиляционные шахты проходят именно в ванной комнате и туалете. Но если система работает плохо или была спроектирована неправильно и ее мощности не хватает для дома, то приходится задуматься над вопросом, как сделать вентиляцию в туалете, чтобы обеспечить необходимую мощность потока.

Принудительный воздухообмен в ванной

Самым простым и достаточно эффективным способом избежать излишней влажности и появления плесени является установка в вытяжное отверстие осевого вентилятора. Он требует минимум трудозатрат и позволит, чтобы вентиляция санузла была выполнена на должном уровне.

Если помещение имеет большую площадь, а короб находится в углу, то стоит подумать над вариантом сборки системы вентиляции, состоящей из пластиковых труб и расположить ее, например, под подвесным потолком. При этом вентиляторы в ней должны находиться как можно ближе к ванной или над унитазом, это позволит добиться максимального эффекта.

Видео — Монтаж вентилятора принудительной вентиляции туалета и ванной комнаты

Какое вентиляционное оборудование выбрать для туалета

Как сделать вентиляцию в туалете, чтобы она смогла обеспечивать необходимым количеством воздуха? Следует учитывать, что данное устройство должно подбираться из расчета 30 м³/час. При этом чтобы избежать его постоянной работы, выполняется подсоединение непосредственно к лампочке. В таком случае вентилятор будет включаться только вместе с ней. Но если туалет имеет общий воздуховод с ванной или кухней, то потребуется еще и обратный клапан, который не позволит запахам попадать из одного помещения в другое.

Если вентканал очень забит, то осевой вентилятор может не справиться со своими функциями. В таком случае нужно взять более сильный центробежный агрегат. Но предварительно следует все правильно рассчитать. Иначе можно организовать слишком сильный поток и тогда вытяжные решетки в других помещениях могут превратиться в приточные.

Еще одним важным моментом при решении вопроса как сделать вентиляцию в туалете является то, что любой вентилятор работает от электричества, поэтому такое оборудование должно быть установлено вдалеке от кранов с водой или снабжено защитой от брызг. Неплохо оборудовать его и системой контроля влажности, что позволит применять вентилятор как осушитель в случае превышения указанного порога. Это необходимо для любых помещений, так как влага приводит к появлению грибка и должна своевременно удаляться.

Если ваш санузел разделен на две комнаты – туалет и ванную, то не стоит устанавливать для них общее оборудование. Вентиляция в туалете и в ванной комнате должна быть изолированной.

Правила эксплуатации вентиляционных систем

Любое оборудование требует обязательных профилактических работ. Особенно это касается вентиляторов. Они обеспечивают воздухообмен в помещении, и поэтому на их лопастях скапливаются пыль и грязь. В таком состоянии они не смогут обеспечивать необходимую интенсивность, а в конечном итоге просто выйдут из строя. Чтобы не допустить такой ситуации, необходимо постоянно проводить очистку лопастей вентилятора и профилактический осмотр всех узлов системы. Только при регулярном проведении таких работ ваше оборудование будет работать исправно и поддерживать в доме приемлемую микроклиматическую обстановку.

Современные дома считаются практически герметичными, поэтому вопрос как сделать вентиляцию в туалете является для них самым насущным. При этом она должна быть выполнена согласно проведенным заранее расчетам. Только в таком случае можно быть уверенным в ее правильном функционировании и возможности обеспечивать дом необходимым количеством чистого воздуха.

Вытяжки с рециркуляцией — столь же эффективны, как и унитазы с рециркуляцией

Вы бы никогда не согласились на унитаз с рециркуляцией, не так ли? Нажмите на рычаг, и все в чаше просто закружится. Никогда не покидаю, просто рециркулирую. Это

на прошлой неделе в его выступлении на Сессии экспертов по строительной науке. Он обсуждал вытяжки и качество воздуха в помещении (IAQ).

Вы бы никогда не согласились на туалет с рециркуляцией, не так ли? Нажмите на рычаг, и все в чаше просто закружится.Никогда не покидаю, просто рециркулирую. Это изображение, которое профессор Джон Штраубе нарисовал для нас на прошлой неделе в своем выступлении на Сессии экспертов по строительной науке. Он обсуждал вытяжки и качество воздуха в помещении (IAQ).

Подумайте об этом. Вы готовите к праздникам. На одной из конфорок стоит горшок без крышки, от него поднимаются пары. Вы включаете другую горелку, чтобы поджарить немного лука, и что-то, что пролилось на горелку в следующий раз, начинает гореть, образуя немного дыма.У вас есть индейка в духовке. На кухне становится немного жарко и парно, поэтому вы включаете вытяжку.

Шумит. Вы знаете, что воздух движется, потому что чувствуете, как он ударяется о ваш лоб. Но действительно ли это помогает очистить воздух? Нет! Он забирает воздух из кухни и направляет его обратно в кухню. Да, он может улавливать жир и запахи в этом маленьком сетчатом фильтре, что может объяснить появление прыщей на лбу.

Но на самом деле он мало помогает улучшить качество воздуха в помещении.Для этого вытяжка должна втягивать воздух из кухни и отправлять его наружу.

Зачем вам вытяжка, которая выводит воздух наружу? Дай посчитать пути:

  1. Окись углерода — если у вас есть газовая плита, особенно с газовой духовкой, вы можете повышать уровень окиси углерода в воздухе.
  2. Формальдегид — одна из составляющих топочного мазута
  3. Другие токсины — эти кусочки жира и пищи, которые сгорают, создают в воздухе токсины, которыми вы действительно не хотите дышать.
  4. Влага — При приготовлении пищи в воздух может попадать большое количество водяного пара.
  5. Запахи

Как узнать, вентилируется ли вытяжка?

На фото выше показана ниша шкафа, в которую входит вытяжка. Поскольку этот строитель также устанавливал газовые камины без вентиляции, я полагаю, что они установили вытяжку прямо в этом месте, не вырезая предварительно отверстие для воздуховода, чтобы выпускать воздух наружу. Иногда вы можете определить, выходит ли ваша плита наружу, открыв дверцы шкафа над ней.На фото ниже показан канал, проходящий через этот небольшой шкаф.

Однако возможно, что вытяжка вентилируется прямо через стену наружу. Чтобы понять, так ли это, выйдите на улицу и посмотрите на стену, чтобы увидеть, есть ли на стене заглушка, позволяющая выходить вентилируемому воздуху. Конечно, если вытяжка не установлена ​​на внешней стене, она, вероятно, не будет вентилироваться таким образом. (Я говорю «наверное», потому что в существующих домах много странного.)

Если вы нигде не можете найти воздуховод и чувствуете сильный поток воздуха из передней части вытяжки при ее включении, это, вероятно, модель с рециркуляцией.

Выход наружу — это только начало

Да, вам определенно нужна вытяжка, которая втягивает воздух и отправляет его на улицу, но это еще не все. Вы также должны быть уверены, что захватываете достаточное количество воздуха, поэтому вам нужна вытяжка, которая действительно покрывает диапазон. Если этого не происходит, вы можете использовать задние конфорки, чтобы улучшить вентиляцию.

Вы также должны убедиться, что это действительно движущийся воздух. Это одно из требований версии 3 программы новых домов ENERGY STAR.Контрольный список оценщика качества установки HVAC требует, чтобы оценщик энергии в доме измерял воздушный поток вытяжки, чтобы убедиться, что она тянет не менее 100 кубических футов в минуту. Если вы читали мою статью о потоке воздуха в вентиляторах для ванны, вы знаете, что может быть много проблем, которые могут уменьшить поток воздуха.

Прекрасный обзор проблем с вытяжками см. В статье Карла «Зеленый скряга» Севильи в Green Building Advisor по теме, опубликованной ранее в этом году: Почему вытяжки не работают .

Статьи по теме

Не позволяйте Турции сбить вас с толку! Предупреждение об угарном газе

Боб Вила и газовый камин без вентиляции — прискорбное положение

5 причин, по которым у вентиляторов для ванн такой плохой воздушный поток

Не идите на компромисс — получите монитор низкого уровня угарного газа

День с профессором Штраубе на сессии экспертов по строительным наукам

Как спустить воду из туалета без вентиляции?

Мы используем туалеты для смыва и удаления жидких и твердых отходов, но никому из нас не нравится этот ужасный запах.К сожалению, это обычное явление, происходящее в туалетах, поэтому вентиляция является неотъемлемой частью нашего дома.

В настоящее время недостаточно уделять особое внимание отличным системам вентиляции. Для избавления от неприятных запахов нужно следить за современными инновациями. Поэтому полезно разобраться в системе вентиляции и в том, зачем она нам нужна. Посмотрим.

Что такое вентиляция?

Хотя люди обычно считают, что удаление воздуха из стандартного американского унитаза — это просто быстрое проветривание от неприятных запахов, это не так просто.Процесс более сложный и напрямую связан с водопроводными и канализационными трубами.

Как известно, атмосферное давление влияет на все на планете, включая наши туалеты. Это давление должно быть сбалансировано в канализационных трубах, чтобы обеспечить правильную работу систем водоснабжения и канализации.

Если у вас закрытая канализация, у вас будет много проблем с разбалансировкой давления. Поскольку оно не должно быть слишком низким или слишком высоким, вам нужно найти способ, позволяющий уравнять давление в трубах с атмосферным.

На самом деле добиться этого не так уж и сложно. Вам нужно установить одну вертикальную вентиляционную трубу наверху вашей крыши, и она будет вентилировать всю систему. Эта открытая труба, соединенная с канализацией, канализацией и трубами, будет подавать воздух в сточные трубы.

Когда вы смываете воду в унитазе, запах будет плавно проходить через вентиляционную трубу благодаря процессу выравнивания атмосферного давления в сливной системе. В результате из канализационных труб не будет ни неприятного запаха, ни посторонних звуков.

Более того, у вас не возникнет проблем с засорением канализации и медленным отводом сточных вод. Следовательно, вентиляция труб необходима и обязательна согласно строительным законам. В большинстве домов эти трубы находятся в крыше, вдали от окон и бытовой вентиляции.

Поскольку эти трубы проходят через крышу, рано или поздно вам придется ремонтировать протекающие крыши и разрушенные потолки. К счастью, есть еще несколько изящных решений.

Как вентилировать без вентиляции

Не беспокойтесь, если в вашем доме нет вентиляционной трубы, или если она заблокирована и вы не можете ее починить.Вместо того, чтобы думать о масштабных строительных проектах, вы можете использовать вентиль для впуска воздуха, известный как вентиль для мошенничества.

Возможно, вы слышали, что они незаконны и ненадежны, но не стоит верить всем слухам. Во многих случаях установка стандартной вентиляции невозможна по разным причинам, и установка клапанов впуска воздуха может решить эту проблему. Это простой механизм, который заменяет классические системы вентиляции. Атмосферное давление проходит через клапан и действует так же, как при классической вентиляции.

На самом деле, эта система не редкость в Европе и во многих других частях света. В США юридические вопросы, связанные с воздушным впускным клапаном, находятся в серой зоне. Некоторые известные производители производят эти системы на американской земле, и большинство местных магазинов оборудования и сантехники продают их.

Сантехники регулярно устанавливают клапаны впуска воздуха, и до сих пор нет никаких юридических действий против их установки. Если вы не знаете, что делать, вы всегда можете проконсультироваться с местными сантехническими службами и ассоциациями.Они скажут вам, законна ли установка этой системы в регионе, где вы живете.

Как работают клапаны впуска воздуха?


Клапан пропускания воздуха

(AAV) позволяет воздуху попадать в дренажную систему и одновременно предотвращает появление неприятных запахов. Это возможно, потому что эти клапаны реагируют на давление в дренажной системе.

Если в дренажной системе оказывается более низкое атмосферное давление, уплотнение клапана автоматически открывается и поднимается.В результате будет поступать свежий воздух и помочь выровнять давление.

После выравнивания уплотнение автоматически закрывается под действием силы тяжести, возвращая его в исходное положение. Когда уплотнение в клапане закрывается, это предотвращает выход неприятных запахов из канализационной системы. Он будет оставаться закрытым до тех пор, пока давление в дренажных трубах будет положительным.

Как выглядят клапаны впуска воздуха?

Клапаны пропускания воздуха

бывают разных размеров, материалов и цветов.Это клапаны простой сборки с небольшим механизмом наверху, а их конструкция зависит от мощности и производителя.

Большинство производителей используют современные пластмассовые материалы для изготовления высококачественной арматуры. Некоторые из них могут иметь сетку, не позволяющую насекомым заползать в канализацию и выходить из нее. Следовательно, ничто не может входить или выходить из вентиляционного отверстия, кроме воздуха.

В зависимости от пропускной способности дренажа вам потребуются клапаны разных размеров. Кроме того, это не то же самое, если вы используете его для одного или нескольких из них.Вы можете быстро рассчитать, какой размер клапанов вам нужно использовать в своем доме. Определите, сколько жидких отходов ваша система выпускает в секунду, и значение давления, необходимое для утилизации отходов.

Некоторые стандартные меры составляют от 119 галлонов США в минуту (7,5 л / с) при -250 Па для мини-клапанов до 507 галлонов США в минуту (32 л / с) при -250 Па для макси-клапанов. Имейте в виду, что 10 Па эквивалентны 0,04 дюйма (1 мм) водяного столба.

Большинство клапанов будут работать при экстремальных температурах от -4 F (-20 C) до 140 F (60 C), но это напрямую зависит от выбранной вами модели.

В конце концов, вы должны установить один или несколько воздухозаборников в соответствии с вашими потребностями. Это означает, что вы должны определить, должны ли ваши клапаны поддерживать сливную вентиляцию для одного или нескольких сантехнических устройств.

Как установить клапаны впуска воздуха

Когда вы решите установить клапан впуска воздуха, вам сначала потребуется установить тройник для сантехнического соединения с переходными фитингами. Только так вы сможете установить эту систему. Независимо от того, какой бренд вы выбрали, установка проста и очень похожа.Кроме того, большинство производителей также прилагают к набору инструкции.

Обратите особое внимание на тройник сантехнический. Это очень важно, потому что там нужно установить форточку. Поместите его вертикально, но не беспокойтесь, если в вашем случае это невозможно. Вы можете отрегулировать его на 15 градусов по вертикали.

Затем соедините левую и правую части тройника с существующей канализационной трубой. Приложите отсоединенный кусок трубы к потолку.

Перед тем, как присоединить фитинги трубы к вентиляционному отверстию, необходимо соединить вентиляционное отверстие с помощью тефлоновой ленты. Учтите, что все форточки имеют протектор, который нужно соединить с трубкой тройника.

Где установить клапан впуска воздуха?

По сути, вы можете установить воздушный клапан в любом месте, что делает его практичным и очень удобным.

Если у вас есть квартира, вы можете установить эту систему под раковиной на кухне или в ванной, потому что она не требует много места.Вам необходимо согласовать размеры участка с размерами задвижек и тройника сантехнической канализации. Достаточно определить пропускную способность клапанов и необходимое количество агрегатов.

Если у вас есть дом, вы можете установить систему где угодно, включая чердак над изоляцией или подвал, подключенный к канализационной системе. Если у вас есть полость в стене, вы можете установить туда воздуховыпускной клапан. В этом случае вам следует приобрести модель с встраиваемым ящиком и решеткой, чтобы воздух мог входить и выходить.

Поскольку вы хотите установить ее для вентиляции унитаза, лучшим решением будет прикрепить систему к сливу унитаза. Имейте в виду, что вам необходимо установить клапан впуска воздуха как минимум на 4 дюйма (10 см) выше дренажной линии.

Для успешного завершения работы вам понадобится тройник сантехнический. Все дополнительные установки будут зависеть от сантехники в вашем доме. В соответствии с вашими потребностями вы должны приобрести необходимые дополнительные детали, фурнитуру, клеи ПВХ и тефлоновую ленту.

Надежен ли клапан впуска воздуха?

У многих людей есть много опасений и сомнений по поводу клапана впуска воздуха. С другой стороны, многие специалисты сходятся во мнении, что эта система — правильное решение для вентиляции унитаза без вентиляции.

Главный вопрос заключается в том, могут ли отходы канализации выходить из AAV в случае засорения внутри дренажных труб. Вы должны знать, что это практически невозможно. После многочисленных испытаний на утечку и переполнение стало очевидным доказательство того, что этого не произойдет независимо от обстоятельств.

Убедитесь, что клапан впуска воздуха — это высококачественное, безопасное и надежное решение, которое будет работать без беспорядка и утечек. Независимо от того, тестируете ли вы его в унитазах с двойным смывом, сливных отверстиях для ванн или унитазах с самотечным смывом, этот современный сантехнический гаджет будет работать безупречно.

Заключение

Несмотря на то, что клапан воздушного потока звучит слишком хорошо, чтобы быть правдой, он работает благодаря фундаментальным законам физики и передовым технологиям.

В настоящее время эту систему выпускают многие отечественные и зарубежные производители.Эти системы различаются по конструкции, мощности, материалам и температурам, при которых они могут работать. Вам следует выбрать марку, которой вы доверяете больше всего, и модель с самой продолжительной гарантией.

ВЕНТИЛЯЦИЯ — Основа конструкции

ПОЧЕМУ ВЕНТИЛЯЦИЯ — ОБЩАЯ ИНФОРМАЦИЯ:

Вентиляция преследует три цели:

  1. для удаления переносимых по воздуху загрязнителей,
  2. для разбавления переносимых по воздуху загрязнителей, которые невозможно эффективно удалить, и
  3. для обеспечения свежего воздуха .

Удаление переносимых по воздуху загрязняющих веществ является задачей управления источниками вентиляции (т.е. вытяжки и вытяжного вентилятора ванны). Разбавление распространенных переносимых по воздуху загрязняющих веществ и обеспечение свежего воздуха — это работа общего фона вентиляции .

Исторически сложилось так, что для вентиляции в зданиях использовались протечки в ограждении здания и открытые окна. Источниковая вентиляция часто неэффективна при таком подходе. Общая фоновая вентиляция нормы не являются ни контролируемыми, ни надежными. Случайные утечки при таком подходе наносят серьезный ущерб комфорту, затратам на электроэнергию и борьбе с вредителями.

Совсем недавно была признана необходимость в механической вентиляции, и вытяжные вентиляторы использовались для подачи воздуха в здания и из них. Обеспечивая более надежный контроль источника вентиляция и некоторый контроль общего фона вентиляции , эти системы по-прежнему полагались на негерметичный корпус здания.Воздух, выходящий из здания, был заменен воздухом, «просачивающимся» обратно в здание. Подход «только выхлоп» не позволяет контролировать, откуда поступает подпиточный воздух. Подпиточный воздух для вытяжки из квартиры может быть не свежим, а через полости здания и из соседних квартир.

Сегодня наша цель — сделать наши ограждающие конструкции герметичными и избежать случайных утечек. Следовательно, системы вентиляции должны включать приточный воздух. Баланс между приточным и вытяжным воздухом в здании поддерживает хорошее качество воздуха в помещении (IAQ) , что является ключом к созданию здоровых домов.Удаляя углекислый газ, загрязняющие вещества, образующиеся при приготовлении пищи, летучие органические соединения и избыточную влажность / влажность, система вентиляции улучшает качество воздуха в помещении и увеличивает долговечность здания, ограничивая возможность роста плесени / грибка.

При капитальном ремонте или новом строительстве строительные нормы и правила будут определять количество свежего воздуха, подаваемого в здания и блоки ( общая фоновая вентиляция) . Они также определяют количество воздуха, которое необходимо удалить ( вентиляция с контролем источника ) из помещений здания, где часто образуются переносимые по воздуху загрязнители, таких как прачечная и мусорное помещение, а также кухни и ванные комнаты в квартирах.В то время как коды определяют объемную интенсивность вентиляции, коды не обеспечивают эффективности вентиляции. Например, положения кодекса не гарантируют, что предполагаемый свежий воздух действительно достигает квартир, ни то, что вентиляция с контролем источника действительно улавливает или содержит переносимые по воздуху загрязнители. Нормы также не требуют, чтобы системы вентиляции были оптимизированы с точки зрения эксплуатационных расходов и энергопотребления.

Из-за этого POAH нужны инженеры для капитального ремонта или новых строительных проектов, чтобы спроектировать систему вентиляции, которая не только соответствует нормам, но также эффективна и энергоэффективна.Проект вентиляции будет рассмотрен специалистами по проектированию и строительству и консультантом по энергетике (если применимо). Инженера также попросят предоставить данные об использовании энергии системой вентиляции, расходах и других параметрах системы в качестве средств демонстрации энергоэффективности и эффективности проекта.

Для управляющих недвижимостью и обслуживающего персонала , заменяющих вентиляторы или крышные агрегаты, пожалуйста, используйте предпочтительные продукты, выделенные ниже. Если устанавливается новое оборудование, свяжитесь с POAH для получения указаний.

9 шагов, чтобы убедить арендодателя установить вытяжку

Знаете ли вы, что как арендатор у вас есть определенные права арендатора? Вы можете убедить арендодателя вложить деньги в вытяжку с небольшой силой убеждения!

Компания Proline Range Hoods считает, что в каждом доме должна быть высококачественная и надежная вытяжка. Наши дома — это место, где мы проводим больше всего времени, и их чистота должна быть приоритетом.

Первые три пункта ниже могут быть всем, что вам нужно, чтобы убедить арендодателя установить вытяжку в вашем доме.Однако мы добавили несколько дополнительных элементов на тот случай, если арендодатель будет более упрямым.

1) Права съемщиков: чистота и безопасность

В вашем доме должна быть чистая и безопасная среда для проживания вас и вашей семьи. Сюда входит соблюдение всех санитарных требований и правил зонирования. Это требование применяется к большинству прав арендаторов. Обязательно проконсультируйтесь с местным консультантом по арендаторам, поскольку он может помочь вам разобраться в реальном деле и посоветовать вам о правах арендаторов в вашем родном городе.

2) Права арендаторов: бытовая техника

Возможно, в вашем доме установлена ​​вытяжка, и она работает не так, как должна. Или, может быть, у вас вообще не установлен вытяжной колпак. К счастью, в большинстве штатов права арендаторов требуют, чтобы вся ваша техника работала эффективно. Вытяжной колпак также может требоваться по закону. Это будет зависеть от штата, в котором вы живете. Обязательно ознакомьтесь с юридической энциклопедией NOLO, чтобы получить дополнительную информацию о законах вашего штата об арендодателях и квартиросъемщиках.

3) Права арендаторов: местные строительные нормы и правила.

По мере того, как новые научные исследования и исследования показывают реальную важность кухонной вентиляции, все больше строительных норм в разных штатах требуют установки вытяжного шкафа. Изучите эти строительные нормы и правила со своим домовладельцем, чтобы узнать, требуются ли в вашем штате вытяжки.

Между правами арендаторов, требованиями к здоровью, правилами зонирования и местными строительными нормами, вы, надеюсь, получите достаточно информации, чтобы убедить арендодателя установить вытяжку.

Если ваш арендодатель все еще не сдвинулся с места, у нас есть еще несколько убедительных моментов, которые следует рассмотреть. Не бойтесь попробовать эти предложения ниже, чтобы помочь вам убедить арендодателя, если вам это нужно.

4) Укажите повреждения, которые можно нанести без вентиляционного колпака.

Вы тратите много времени на приготовление еды? Тогда не забудьте упомянуть, что вы заядлый повар, особенно если готовите много жареной пищи. Кроме того, вежливо выразите свое беспокойство и упомяните, что вы бы не хотели, чтобы жир испортил шкафы над плитой.

Меньше всего арендодатель хотел бы заменить кухонные шкафы из-за жирных пятен или деформации из-за влаги, которая не проветривалась должным образом.

5) Предлагаю установить вытяжку самостоятельно.

Предложение установить вытяжной колпак самостоятельно может проявить инициативу, чтобы привлечь внимание арендодателя. Многие домовладельцы просто не хотят иметь дело с наймом профессионала для установки вытяжки, и при этом они не хотят устанавливать кухонную вытяжку самостоятельно. Установка собственного вытяжного кожуха может показаться сложной задачей, но это не обязательно.Для некоторых вытяжек может потребоваться установка воздуходувки внутри вытяжки перед установкой ее на стене. Однако в Proline Range Hoods мы позаботимся обо всех этих ненужных разочарованиях. Многие из наших вытяжек поставляются с полностью установленными нагнетателем и вентилятором, что упрощает установку.

6) Попробуйте продлить срок аренды.

Если вам нравится место, где вы живете, и вы планируете остаться там на некоторое время, предложите продлить срок аренды, добавив в договор аренды новый пункт о том, что арендодатель установит вытяжку.Если вы платите арендную плату каждый месяц вовремя и являетесь арендатором с низкими эксплуатационными расходами, это беспроигрышная ситуация как для вас, так и для вашего арендодателя. Однако, если вам сложно вносить арендную плату или у вас уходит много времени, или вы постоянно нуждаетесь в их внимании, попробуйте сначала внести поправки, прежде чем упоминать о продлении срока аренды.

7) Упомяните, что запахи вашей готовки могут влиять на ваших соседей.

Вы когда-нибудь жили в квартире рядом с кем-то, у кого из-за уникальной кухни весь коридор и места общего пользования пахнут крепкой этнической смесью? Ваша еда может быть фантастической на вкус, но как она пахнет? Если вы не кормите и всех своих соседей, они могут быть недовольны пронизывающими запахами, которые витают в коридорах.

Вы можете не возражать против запаха, но он напрямую повлияет на повседневную жизнь ваших соседей. Вежливо предложите арендодателю, что, по вашему мнению, вытяжка станет мгновенным решением этой проблемы. Меньше всего они хотели бы, чтобы ваши соседи жаловались на резкий запах.

8) Сообщите о проблемах со здоровьем.

Знаете ли вы, что во многих домах качество воздуха в помещениях было хуже, чем даже федеральные уровни загрязнения наружного воздуха? Каждый должен принять надлежащие меры, чтобы убедиться, что он дышит чистым воздухом в своем доме.

Установка вытяжного колпака особенно важна, если у вас или вашего близкого есть проблемы с дыханием. Плохо вентилируемые помещения также могут быстрее передавать вирусы и бактерии. Это может сделать процесс заживления более длительным, а болезнь — более серьезной.

Будь то астма, заболевание легких или другое заболевание, вы должны сообщить арендодателю о любых проблемах со здоровьем. Правильная вентиляция кухни значительно поможет очистить воздух от токсинов и химикатов, вызванных приготовлением пищи, уборкой и повседневной жизнью.

9) Порекомендуйте своему арендодателю обратиться в компанию Proline Range Hoods!

На Proline Range Hoods мы также предлагаем трехлетнюю гарантию и бесплатную доставку на некоторые модели. Для любого ремонта, с которым домовладелец не хочет иметь дело, трехлетняя гарантия может помочь. Порекомендуйте своему домовладельцу приобрести красивую вытяжку от Proline. Вы можете просмотреть некоторые из наших профессиональных и доступных по цене вытяжек здесь.

В моей квартире в Нью-Йорке есть газовая плита, но нет вытяжки. Нужна ли домовладельцу вытяжка для печи?

Арендодатели не обязаны предоставлять вытяжку для вашей плиты.Некоторым домовладельцам может потребоваться вытяжка. В большинстве квартир вам придется установить вытяжку без воздуховода, а не с вытяжкой с воздуховодом. Арендодатели, скорее всего, не позволят вам изменить существующий воздуховод в вашей квартире.

Мы надеемся, что эти советы по убеждению арендодателя установить вытяжной колпак оказались полезными. С помощью этих предложений вы не только сэкономите деньги домовладельцев, но и поможете им защитить свои вложения.

Это не исчерпывающий список, но, надеюсь, эти советы помогут вам убедить вашего (или кого-то еще) домовладельца.Не забудьте подписаться на более свежий контент и поделиться этим сообщением, если вы сочли его полезным!

Вытяжные вентиляторы для ванных комнат и кухонь с воздушным уплотнением

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, проводка, вытяжные вентиляторы и другие проходы в некондиционное пространство закрыты, с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Revision 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC) 2009 г.

Таблица 402.4.2 Критерии проверки компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, открывающиеся наружу или без кондиционера, герметичны.

2012 , 2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015, 2018 и 2021 гг.). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Проверка герметичности вытяжных вентиляторов для кухонь и ванных комнат

Выхлоп
вентиляторы обычно устанавливаются в потолках ванных комнат и в кухонных вытяжках,
или иногда в кухонных потолках или стенах, чтобы обеспечить точечную вентиляцию.Щедрый
в потолочном гипсокартоне обычно вырезаются отверстия для установки вытяжки ванны
вентиляторы и вытяжные воздуховоды кухни, оставляя зазоры там, где установлен вентиляторный блок или воздуховод.
установлены. При этом эти зазоры могут быть закрыты декоративной накладкой (в случае вытяжных ящиков) или скрыты в шкафах (в случае вытяжных вытяжек).
вентиляционные каналы), эти покрытия не остановят утечку воздуха. Домашним инспекторам следует принять к сведению, что когда гипсокартон не
к краям короба вытяжных или вытяжных вентиляторов (которые сами по себе могут иметь негерметичность), значительное количество
Кондиционированный воздух может просачиваться через эти промежутки в некондиционированное чердак, что может создать дисбаланс давления воздуха, что приведет к множеству вторичных проблем, связанных с энергоэффективностью и комфортом.

Разница давления и температуры
между кондиционируемым и некондиционированным помещениями поощряйте воздушный поток там, где происходят эти утечки. Такой воздух
утечка представляет собой потерю энергии; он также потенциально может позволить тепло,
влажный воздух на чердаках без кондиционирования, где он может конденсироваться на холоде
поверхности, вызывающие проблемы с влажностью, включая рост плесени. Воздушные барьеры должны быть непрерывными, чтобы
эффективный; это означает герметизацию всех проемов в наружных стенах, потолках и
этажи, прилегающие к безусловным помещениям.

Домовладельцы должны убедиться, что работа по герметизации
вокруг вытяжных вентиляторов и воздуховодов выполняется после установки вентиляторов и гипсокартона. Ответственность за герметизацию утечек воздуха вокруг вытяжных вентиляторов и воздуховодов должна быть
включены в договор на соответствующую сделку (в зависимости от рабочего процесса
на конкретной строительной площадке для новостроек).

Как профессионалы герметизируют отверстия в вытяжном канале кухни

1. Отверстия для воздуховода должны быть не больше, чем необходимо для прохождения вытяжного воздуховода через потолок или
верх кухонного шкафа.Срезы должны быть чистыми и ровными.

2. После вытяжного воздуховода
Установлен герметик с герметиком между воздуховодом и гипсокартоном со стороны помещения.
Если зазоры больше дюйма, осторожно используйте баллончик с пеной для распыления. Не используйте куски волокнистой изоляции, которая не обеспечивает эффективного уплотнения воздуха. Если зазоры больше 1 дюйма, их можно заделать со стороны чердака.
с воздухонепроницаемым материалом, таким как жесткий пенопласт, разрезанный по размеру и запечатанный
место с герметиком или аэрозольной пеной.

3. Используйте герметик или готовый
прокладки на внешней стене для герметизации наружного вентиляционного канала, выходящего наружу
стена. Убедитесь, что внешние прокладки должным образом интегрированы с обивкой.

Рис. 1. Как сделать воздухонепроницаемое уплотнение вокруг кухонной вытяжки (Изображение любезно предоставлено Министерством энергетики США)

Как профессионалы герметизируют воздухом
Корпус вентилятора для ванной

1. Вырежьте отверстия в
потолок не больше, чем необходимо для установки вентиляторного блока.Сделайте чистым, даже
разрезы в гипсокартоне.

2. После того, как вентилятор
установлен, герметичный герметик между корпусом вентилятора и гипсокартоном со стороны
сторона помещения перед установкой обшивки.

3. Если какие-либо зазоры превышают 1/4 дюйма, используйте баллончик с пеной для распыления, аккуратно нанесите так, чтобы накладка подходила к ней.

4. Если какие-либо зазоры превышают 1/2 дюйма, они могут быть заделаны со стороны чердака материалом, блокирующим воздух, например жесткой пеной, которую разрезают по размеру и герметизируют на месте герметиком или спреем.
мыло.Не используйте куски волокнистой изоляции, которая не обеспечивает эффективного уплотнения воздуха.

5. Закройте отверстия в вентиляторе.
корпус с герметиком или металлической лентой.

6. Используйте герметик или готовый
прокладки на внешней стене для герметизации наружного вентиляционного канала, выходящего наружу
стена. Убедитесь, что внешние прокладки должным образом интегрированы с обивкой.

Как профессионалы создают изоляцию
Щиток вытяжного вентилятора

Коробка вытяжного вентилятора для ванной может иметь утечки воздуха и отверстия в корпусе.Вентилятор должен быть накрыт, чтобы предотвратить утечку воздуха и установить изоляцию.
над ним.

Рис. 2. Неизолированный вытяжной вентилятор ванны (изображение любезно предоставлено Министерством энергетики США)

1. Создайте пятистороннюю коробку из
твердый воздухонепроницаемый материал, такой как жесткий пенопласт, гипсокартон или фанера. Лента
швы коробки заклейте изолентой (не изолентой) или заклейте мастикой.
Сделайте в коробке доступ к вытяжному каналу.

2. Прикрепите коробку к
потолочный гипсокартон и уплотнение вокруг вытяжного канала герметиком или банкой
аэрозольная пена.

Рис. 3. Вытяжной вентилятор для ванны с коробкой из жесткого пенопласта (изображение любезно предоставлено Министерством энергетики США)

3. Крышка
ящик с утеплением мансарды.

Рис. 4. Полностью изолированный вытяжной вентилятор для ванны (изображение любезно предоставлено Министерством энергетики США)

Сводка

Вытяжные вентиляторы обычно устанавливаются на потолках ванных комнат и в вытяжках на кухне, а иногда и на потолках или стенах кухонь для обеспечения точечной вентиляции.Если пространство между вытяжным вентилятором и окружающим гипсокартоном не герметизировано должным образом, через него может просочиться большое количество кондиционированного воздуха, что может привести к потере энергии и проблемам с влажностью. Домовладельцы должны убедиться, что в их контракт включена эта работа по герметизации и что она выполняется после установки вытяжных вентиляторов. Домашние инспекторы должны проверить эти потенциальные проблемные места на предмет утечек воздуха.

Источник для этой статьи предоставлен Министерством энергетики США и InterNACHI®.

Вентиляционные каналы и вентиляторы для ванных комнат

Проверка возврата по воздуховоду

Проверка выхлопа осушителя

Пройдите бесплатный онлайн-курс InterNACHI Как проверить системы HVAC прямо сейчас.

Прочтите больше подобных статей об инспекции.

Как установить вытяжной вентилятор в ванной

Описание проекта

Навык

3 из 5
Умеренный
Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1. Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев.Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили This Old House генерального подрядчика Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжную трубу через чердак и выходил через фронтон.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1.1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. У поклонников также есть звуковой рейтинг, измеряемый в сонах. (У современного холодильника примерно один сон.)

Вентиляторы Vent варьируются от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2: Просверлите контрольное отверстие

Фото Keller & Keller Photography

  • Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
  • Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и очистите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
  • Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Учтите, что поблизости есть трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography

  • Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
  • Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
  • Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography

  • Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
  • Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5. Установите вентилятор

Фото Keller & Keller Photography

  • Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
  • Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
  • Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
  • Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите веер к балкам

Фото Keller & Keller Photography

  • Полностью выдвиньте кронштейны, пока они не коснутся сторон балок.
  • Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
  • Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
  • Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

  • Изнутри чердака выберите место на боковой стене для гибкого воздуховода для выхода из дома.Место должно быть между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
  • Сделайте несколько эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
  • Отметьте расположение отверстия в сайдинге, используя исходные размеры.
  • Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной воздуховод к стенной крышке

Фото Keller + Keller Photography

  • Прикрепив заглушку к внешней стене, переместитесь на чердак.
  • Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
  • Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

Фото Keller & Keller Photography

  • Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
  • Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где настенная заглушка не контактирует с сайдингом.
  • Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
  • Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography

  • Из ванной открутите и снимите электродвигатель нагнетателя с кожуха вытяжного вентилятора.Сохраните винты.
  • Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
  • Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: от белого к белому, от черного к черному.
  • Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
  • Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography

  • Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
  • Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
  • Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
  • Надавите на решетку так, чтобы она плотно прилегала к потолку.
  • Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.


инструментов:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
