Как соединить пластиковую трубу с чугунной: Как соединить чугунную трубу с пластиковой

соединение канализационной трубы, переходник, стыковка для канализации, чем сделать переход

Содержание:

По истечении срока эксплуатации чугунных канализационных коммуникаций, и все чаще возникающих протечках, необходимость ремонта таких систем становится очевидной. В данном материале мы расскажем о том, как соединить пластиковую трубу с чугунной канализацией, какие подготовительные работы при этом нужно выполнить, а также опишем особенности данного процесса.

Повышенный спрос на продукцию из полимеров обусловлен ее небольшой массой, устойчивостью к коррозии и вполне демократичной ценой. Вот почему такие трубы все чаще ставят на замену чугунным. Безусловно, лучше выполнить ремонт заранее, не дожидаясь аварийных ситуаций.

Стоит отметить, что соединение чугунных труб с пластиковыми аналогами должен выполнять специалист в области сантехнических работ, хотя, по большому счету, с такой задачей может справиться и обычный человек, если только он умеет пользоваться болгаркой и немного разбирается в сантехнике.

Подготовительный этап соединения

В процессе подготовке к ремонту канализации в первую очередь нужно выяснить, на каком отрезке труба нуждается в замене. Для стояка понадобятся трубы с сечением 110 мм, а подводящие трубы канализации могут быть с диаметром в 50 мм.

Соединение чугунной канализационной трубы с пластиковой не предполагает какой-либо сложной технологии и специальных умений.

Отрезки пластиковых труб стыкуются между собой раструбным методом, причем в пазу раструба помещают уплотнительные кольца для герметичности стыков. По завершении сборки к несущим конструкциям такие участки крепятся хомутами.

Во время ремонта понадобятся такие инструменты и комплектующие:

• болгарка или ножовка по металлу для резки труб;
• деревянный или резиновый молоток;
• пластиковая труба нужного размера;
• муфта для выполнения перехода с чугунной трубы на пластиковую.

Удаление участка чугунной трубы

Одним из самых сложных этапов ремонта чугунных канализаций считается демонтаж старой деформированной трубы. Оптимально для этих целей подойдет болгарка. В процессе работы обязательно используйте средства индивидуальной защиты – очки и респиратор, которые предотвратят возникновение насморка и кашля.

Удобнее всего отрезать чугунную трубу вплоть до раструба, чтобы ее было удобнее удалить, а также не возникло осложнений с установкой нового пластикового участка трубопровода.

Нередко пластиковую трубу требуется укорачивать. Это можно сделать, разрезав ее сначала чуть далее середины, после чего провернув по оси и слегка надавив, чтобы она лопнула.

Обратите внимание, что существенно упростить стыковку пластиковой трубы с чугунной могут переходные муфты, имеющиеся в продаже. Они позволяют сделать переход с чугунной канализационной трубы на пластиковую без особых сложностей.

Особенности и тонкости работ

Разбираясь в технологии, как соединить чугунную трубу с пластиковой, стоит обратить внимание на такие тонкости:

• Поскольку чугунные трубы являются достаточно хрупкими, при работе с ними стоит использовать только деревянный или резиновый молоток, чтобы при неосторожном ударе не отколоть кусочек чугуна и не закупорить просвет канала.
• Хотя работать болгаркой с чугунными трубами значительно быстрее и удобнее, все же подойдет и обычная ножовка по металлу. Качество работы при этом будет аналогичным, однако, времени потребуется значительно больше.
• При монтаже пластиковых труб нельзя забывать о ревизионных люках. Они могут понадобиться в аварийных ситуациях, чтобы не тратить время и деньги и не разрезать пластиковую трубу для диагностики и ремонта.

Стыковка чугунных и пластиковых труб

Не менее важным аспектом в процессе ремонта является и принятие решения, чем соединить чугунные канализационные трубы. От корректного выбора будет зависеть качество дальнейшей работы и герметичность всей системы. Данный вопрос может волновать и тех, кто уже произвел ремонтные работы, но с соединением возникли проблемы.

Разберем обе ситуации более детально.

Главными причинами возникновения течей в месте стыковки пластиковых и чугунных труб являются периодические перепады температуры содержимого трубопровода, а также гидроудары.

Если последние считаются явлением довольно редким, то резкие скачки температур встречаются довольно часто и могут быть чреваты неприятными последствиями.

Проблемы в системе возникают, главным образом, из-за различной степени термического расширения чугуна и пластика, а также из-за фитингов плохого качества. Так, под воздействием горячей воды чугун начинает расширяться не так столь равномерно, как пластик. Тогда фитинг испытывает чрезмерную нагрузку и может треснуть, приведя к ослаблению крепления.

Зачастую нагрузки не выдерживают фитинги китайского производства, хотя и другие, качественные изделия, имеют свой моральный износ.

Чтобы устранить проблему в данном случае, можно либо немного подогнуть раскрутившийся фитинг, либо демонтировать его и заменить. Чтобы быть уверенными в надежности соединения, можно приобрести специальные опрессовочные фитинги или изделия с защитой от раскручивания. В любом случае, экономить на таких комплектующих не стоит.

Соединение пластиковых и чугунных труб может выполняться с целью наращивания длины чугунного водопровода, тогда устанавливают разводку из полимерных изделий, а также, чтобы немного сэкономить.

Тем не менее, чтобы избежать проблем в дальнейшем, лучше всего произвести полную замену чугунного водопровода, установив пластиковые трубы. Это позволит не только устранить возможность любых протечек, но и избежать возможных проблем с самовольной врезкой в общую систему совершенно другим материалом. В данном случае речь идет о том, что в случае возникновения аварий, владелец такой врезки несет полную материальную ответственность.

При аварии представители ЖКО, ЖЭКа или других обслуживающих организаций, а также жильцы, составят акт, который позволит им в судебном порядке требовать возмещения убытков для устранения проблем с хозяина, выполнившего самовольную врезку.

Соединение металла с пластиком на практике

Если по какой-либо причине вы решили соединить чугунную трубу с пластиковой, не помешает доверить такие работы специалисту, но, в крайнем случае, все можно сделать самому.

Вам понадобится:

• Пресс-фитинг или переходник, у которого с одной стороны присутствует резьба под трубу из чугуна, а с другой стороны раструб для соединения пластиковой трубы.
• Два раздвижных ключа.
• Пакля или тефлоновая лента.

Стыковка пластиковой трубы с чугунной состоит из таких последовательных работ:

1. Для начала отсоединяют муфту от чугунной трубы там, где нужно сделать стыковку с трубой из пластика. Как вариант, старую трубу можно просто отрезать болгаркой.
2. Наносят солидол или масло на торец трубы до места выхода ее из плашки, после чего можно начинать нарезать резьбу.
3. Теперь нужно протереть резьбу, обмотать ее ФУМ-лентой или паклей и обмазать силиконом.
4. Далее на резьбу нужно накрутить пресс-фитинг.

   Стоит отметить, что пресс-фитинг лучше накручивать руками, без применения ключа, так как это может привести к тому, что пресс-фитинг может треснуть.

   Пресс-фитинг накручивают, пока не будет устранена возможная протечка. Лучше его дотянуть после запуска в систему воды, чем сразу перекрутить и повредить.
5. Ввиду несоответствия коэффициентов температурного расширения металла и пластика, поливинилхлоридные фитинги с внутренней резьбой нежелательно накручивать на металлическую резьбу.
6. Осуществляя установку системы подачи горячей воды или отопления, нужно использовать переходные муфты, у которых имеется уплотнитель из резины, или разъемные муфты из латуни с вставками из поливинилхлорида.

Используя указанные советы, можно применить переходник для унитаза на чугунную трубу, сделав качественное соединение. При этом будет достаточно обладать минимумом навыков сантехника.

Повторим лишь, что старайтесь выполнить все работы заблаговременно, не ожидая появления аварийной ситуации. Помните, что трубы из пластика обладают большим числом положительных качеств, за ними не нужно ухаживать, к тому же, они не создают неприятных запахов.

Как соединить чугунную канализационную трубу с пластиковой

Содержание статьи:

Всегда наступает момент, когда старые чугунные трубы канализационной системы приходят в негодность и необходимо заменить их полностью или частично. Полная замена их на пластиковые, которые пришли на смену чугунным аналогам, не вызывает затруднений, но не всегда есть возможность осуществить подобные работы. Это могут быть как финансовые проблемы, так и проблемы организационного характера, в том случае если дом многоквартирный. А вот вопрос, как соединить чугунную канализационную трубу с пластиковой многих владельцев жилья ставит в затруднительное положение. Существует несколько способов соединения сливов разных эпох, но не все они могут быть осуществлены самостоятельно, так как требуют определенных навыков и оборудования.

Все работы необходимо начинать с подготовки, то есть заранее приобрести нужное количество пластиковых и соединительных элементов, как для пластика, так и для чугуна. Диаметр пластиковых труб идущих в кухне, ванной и туалете до унитаза составляет 5 см, от унитаза и до стояка используется диаметр 11 см.

Демонтировать чугунный слив нужно осторожно, так как чугун весьма хрупкий материал и использовать в работе обычный молото нельзя, здесь нужен резиновый или деревянный молоток. Раньше чугунные раструбы заделывали цементным раствором и паклей, поэтому удалять его нужно осторожно при этом не раскачивая вынимаемую трубопровод, а прокручивая ее. Если раструб поврежден, то его необходимо срезать болгаркой, после чего поверхность тщательно очистить. После подготовительных работ можно непосредственно приступить к основным работам.

Способ первый – чугунная с раструбом

Если чугунный раструб в хорошем состоянии, то его необходимо тщательно очистить и промазать любым герметиком. Заранее приобретенный резиновый переходник для чугунных труб тоже обрабатывается герметиком и вставляется в раструб на всю его глубину. В резиновый переходник вставляется пластиковый трубопровод. В итоге получается весьма надежное соединение, которое легко разбирается при необходимости.

Способ второй – чугунная без раструба

Если раструб пришлось удалить, то придется воспользоваться пластиковым переходником с резиновым уплотнителем. Край трубопровода необходимо выровнять любым удобным способом и сделать на нем фаску, очистить от ржавчины. После чего на чугун установить резиновое кольцо покрытое герметиком и пластиковый переходник. Выполняя работы при соединении старых труб из чугуна с пластиковыми необходимо для их прочистки предусматривать ревизию.

Способ третий – соединение при помощи фитинга

Фитинг, это муфта, где с одной стороны есть внутренняя резьба, а с другой раструб и чаще всего этот метод используется тогда, когда используется ровная пластиковая труба. Надежность соединения здесь достигается с двух сторон, то есть при помощи резинового уплотнителя в виде кольца со стороны раструба и герметизации резьбового соединения.

Данный вид соединения наиболее трудоемкий, так как потребуется нарезать резьбу на чугунном трубопроводе. Край трубы выравнивается любым способом с одновременным снятием фаски. После чего край необходимо смазать машинной смазкой и приступить к нарезке резьбы, глубина которой не должна превышать 50 мм. Герметизация резьбы достигается использованием пакли или фум-ленты.

После ее нарезки необходимо установить пресс-фитинг с раструбом. Закручивать фитинг необходимо руками, так как использование ключей может привести к тому, что резьба выйдет из строя и протечки гарантированы. После установки фитинга, можно установить пластиковое продолжение с уплотняющей манжетой.

Способ четвертый – зачеканка

Данный способ использовали еще в те времена, когда о пластиковых сливах еще даже не мечтали. Следует знать, что данный вид соединения допустим при зазоре до 5 мм. Здесь понадобится специальная паста и пакля. На край трубы из пластика наматывается пакля смазанная сантехнической пастой, после чего эта конструкция вводится в раструб старой чугунной. Далее щель необходимо плотно законопатить паклей, примерно оставляя 1/3 свободного пространства. Оставшуюся пустоту заливают раствором цемента, для надежности можно добавить клей ПВА. Пользоваться при этом способе соединения канализацией можно только через сутки, пока цементный состав полностью не высохнет.

Способ пятый – использование силикона

Силикон на сегодняшний момент лучшее средство для герметизации соединений, но здесь важно соблюдать одно правило, зазор между элементами должен быть маленьким – 2 мм. При соблюдении этого условия соединение получится максимально надежным.

Прежде чем приступить к использованию силикона поверхность соединяемых элементов нужно очистить от грязи и просушить. Силикон в щель нужно вводить под давлением, заполняя все пространство в месте соединения. Для полного схватывания силикона необходимо минимум несколько часов. В это время соединение шевелить нельзя, так как герметичность может быть утрачена и все работы придется начинать заново.

При переходе с труб из чугуна пластик все эти способы можно использовать как самостоятельно, так и в комбинированных вариантах. Например, можно одновременно использовать резиновый уплотнитель и классическую зачеканку. Ту же зачеканку можно герметизировать любой смесью, главное условие здесь, отсутствие протечек и надежность полученной конструкции. При проведении работ с канализационными системами необходимо придерживаться разумного подхода, понимая то, что пластичность резиновых и иных уплотнений, это гарантия надежной работы всей системы канализации в вашем доме.

Теперь, зная, как соединить чугунную канализационную трубу с пластиковой у владельцев квартир и частных домовладений не возникнет проблем с их установкой. Но если не уверены в своих силах, то не стесняйтесь обращаться к специалистам, которые все работы проведут в течении одного дня, не создавая вам дополнительных трудностей.

Советуем почитать:

видео-инструкция по монтажу своими руками, как соединить чугунную с канализацией из пластика, цена, фото

Делая ремонт в доме или в квартире, возникают ситуации, когда необходимо поменять старые фановые трубы. Обычно чугунные заменяют пластиковыми, при этом приходится соединять между собой и те, и другие. В данной статье мы рассмотрим соединение пластиковых канализационных труб между собой и с чугунными.

Способы стыковки

Пластик и пластик

Самыми востребованными на данном рынке сегодня являются поливинилхлоридные и полипропиленовые изделия. Связано это с их долговечностью и пропускной способностью, которая в разы превышает чугунные. Теперь узнаем, как соединить канализационные пластиковые трубы, для чего есть несколько способов:

Клеевой	Возьмите мелку наждачную бумагу и ошкурите место склейки, а затем обезжирьте его. Нанесите клей ровным валиком на соединяемый участок. Чем он ровнее, тем лучше будет герметичность соединения. Вставьте трубы одну в другую и не разъединяйте в течение 60 секунд. Промажьте стык клеем еще раз.
Сварочный	Приготовьте специальный сварочный аппарат для расплавления полипропилена. Наденьте детали и трубы на соответствующие насадки оборудования. Подождите, пока полипропилен расплавится. Снимите трубы и детали с насадок. Вставьте их без вращения одна в другую. После того, как полипропилен застынет герметичным сварным швом, узел не подлежит разборке.
С помощью компрессионных фитингов	Соединить трубы небольших диаметров вы сможете своими руками благодаря компрессионным канализационным фитингам особой конструкции, при этом сварка и клей не используются.Они позволят обеспечить требуемую герметичность узла. Для проверки качества соединения достаточно попробовать прокрутить детали между собой.

На фото – соединение пластиковых труб разных диаметров

Совет: прежде чем окончательно остановиться на том или ином способе, проведите ряд опытов, чтобы быть уверенным в своих силах.

Пластик и чугун

Теперь рассмотрим,как соединить чугунную канализационную трубу с пластиковой, что часто встречается во время ремонтов в многоквартирных домах. Есть 1 способ с использованием пресс-фитинга и 4 без его использования. В любом случае после прочтения статьи вы сможете самостоятельно создать надежное соединение.

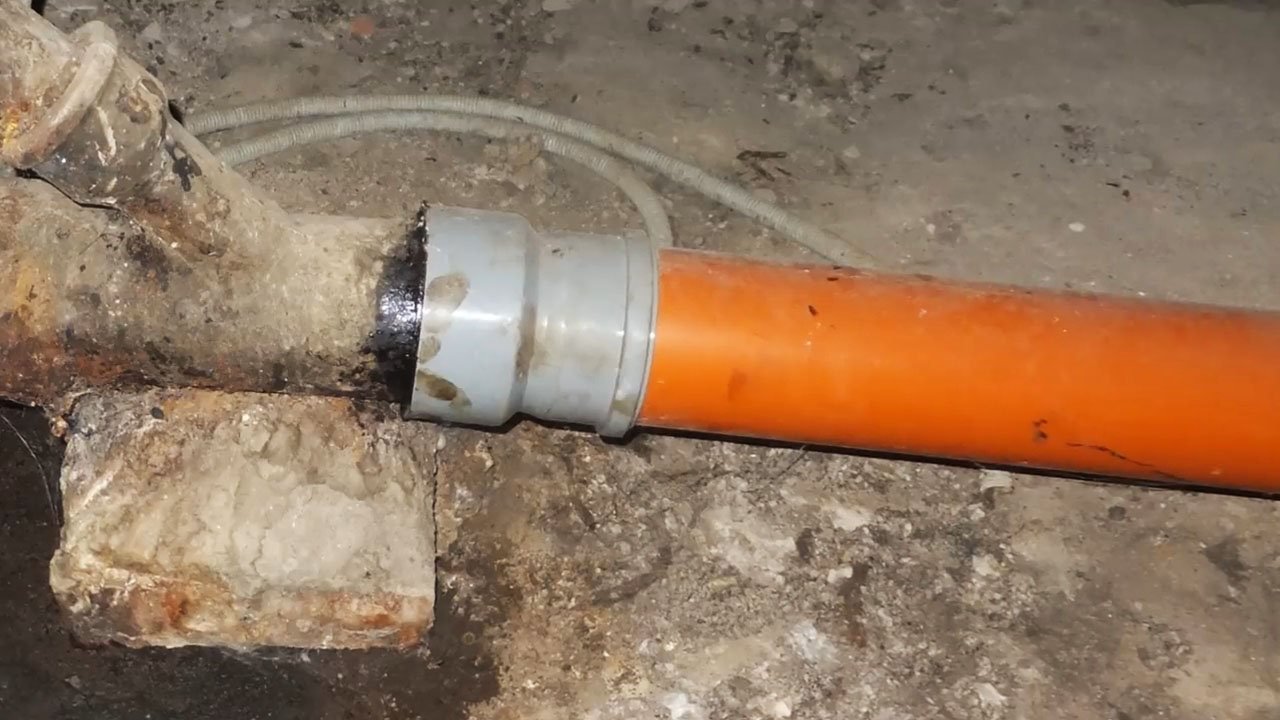

Соединение канализационной трубы пластиковой с чугунной с помощью резиновой прокладки и силикона

Используем резиновую прокладку

Когда после удаления старой чугунной трубы внутренняя поверхность раструба осталась ровной, есть возможность использовать специальный уплотнитель. В данном случае пластиковая войдет в нее на 30-80 мм.

Вариант дает возможность быстро произвести монтаж и продолжить эксплуатацию системы канализации. Срок службы такого соединения – до 8 лет.

Обычно канализационный стояк имеет 2 выхода – первый Ø100 мм, второй – Ø50 мм для водоотвода.

Инструкция по соединению следующая:

1. Очистите места стыковки от грязи и ржавчины.

Прочистите место соединения

2. Нанесите на внешнюю сторону резинового перехода слой герметика.
3. Вставьте резиновый переходник в раструб чугунного раструба.
4. Установите в манжету новую трубу.

Если раструба нет, используется пластиковый переходник.

В данном случае делают следующим образом:

1. Отрежьте часть чугунной трубы болгаркой и выровняйте край.
2. Наденьте на эту часть резиновый переходник.
3. Промажьте край герметиком.
4. Наденьте сверху трубы смазанную герметиком манжету.

Совет: переходы и манжеты должны соответствовать размерам трубопроводов.
Соединение по технологии перехода является одинаковым для любых диаметров.

Зачеканка соединения

Подмотка изо льна

Данное соединение чугунных и пластиковых канализационных труб часто применяется при стыковке первых, однако подходит и для нашего случая.

Вам следует выполнить следующее:

1. Намотайте на пластиковую трубу в точке стыка в несколько слоев сантехническую подмотку, цена ее небольшая. Жалеть ее в данном случае не стоит.
2. Узким шпателем или широкой отверткой плотно затолкайте в щель между изделиями. Из-за этого способ получил название чеканка.
3. Промажьте несколько раз переход на чугунную полимерцементным раствором, состоящим из цемента, воды и ПВА клея.
4. Эксплуатировать канализацию можно только через сутки.

Такой стык будет являться достаточно надежным. Хотя сегодня на смену пришел силиконовый герметик, льняную подмотку часто применяют при стыковке под умывальником или мойкой. Если и возникают спустя время протеки, это не связано с данным узлом.

Простой стык

Применяем сантехнический силикон

Обычно используют способ тогда, когда стык пластиковой трубы с чугунной имеет щель шириной до 2 мм. При этом уделить особое внимание герметичности стыка в нижней части.

В этом случае нужно:

1. Высушите место стыка, для чего лучше всего применять строительный фен.
2. Загоните силикон в щель строительным пистолетом.

Совет: чем глубже сможете вдавить силикон, тем соединение будет надежнее.

3. Подождите, пока слой силикона высохнет, на что обычно уходит 3-5 ч. Учтите – чем он будет толще, тем время на высыхание будет больше.

Совет: не рекомендуется использовать канализацию, пока силикон полностью не высохнет.

Схема установки пластиковой фановой трубы в чугунную

Комбинированные методы

Для повышения надежности соединения между пластиком и чугуном используют комбинирование способов:

1. Для заделки большой щели применяют резиновую прокладку вместе с зачеканкой.
2. При использовании гофры для подключения унитаза к системе комбинируют зачеканку льняной подмоткой с санитарным силиконом, которым промазывают в месте стыка резиновые уплотнители и чугунную крестовину.
3. Вместо полимерцементного раствора часто применяют силиконовый герметик.

Пресс-фитинг

В данном случае применяют фум-ленту или паклю.

Технология работ следующая:

1. Отрежьте вместе будущего соединения старую трубу болгаркой или открутите муфту, установленную на чугунной.
2. Смажьте край трубы солидолом или маслом.
3. Нарежьте резьбу резьборезом, протрите место и намотайте на него фум-ленту или паклю.

Накрутка пресс-фитинга

4. Смажьте подмотку силиконом.
5. Накрутите пресс-фитинг рукой на резьбу (не используйте ключ, чтобы он не лопнул). Вы можете потом докрутить его после включения подачи воды, если нужно будет остановить протечку.

Совет: не следует накручивать пресс-фитинг из поливинилхлорида на металл.

Вывод

Из данной статьи вы узнали, как соединять между собой пластиковые фановые канализационные трубы, а также пластиковые и чугунные трубопроводы. Было рассказано о часто применяемых для этого способах, где используются пресс-фитинги, сантехнический силикон, подмотка из льна, резиновая прокладка или их комбинация. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Как соединить чугунные трубы с пластиковыми

К сожалению, иногда обновление сантехники и замена труб канализационной системы и других коммуникаций таит в себе целый ряд неприятных сюрпризов. Один из них – старые чугунные стояки, к которым нужно как-то подвести новенькие пластиковые трубы. Невольно возникает вопрос, как соединить чугунные трубы с пластиковыми.

Такая необходимость возникает в ряде следующих случаев.

1. При постройке частного жилища, когда приходится делать отводы от центральных трубопроводов.
2. При капитальном ремонте, когда приходится полностью обновлять систему коммуникаций.
3. Если вы решили заново установить или заменить приборы учета.

На самом деле, в этом нет ничего сверхъестественного, главное знать, чем и как производить соединение чугунных и пластиковых участков канализации, и какими методами при этом нужно руководствоваться в тех или иных случаях.

Надо отметить, что в данном случае допустимы только разъемные типы соединений, такие, как фланцевые и фитинговые. Различаются они тем, что реализуются посредством разного рода деталей.
Фланцы предназначены для сращивания труб большого диаметра, на пример при стыковке стояка с центральной коммуникацией. Фланец – это особая парная деталь соединения, представляющая собой два примыкающих друг к другу диска с отверстиями для соединительных болтов. Фиксируются на трубах они при помощи обжимного кольца с уплотнением.

Фитинги делятся на два вида: обжимные и литые и служат для формирования узлов соединения труб с диаметром меньше 110 мм. Литые фитинги представляют собой цельные детали с раструбом для соединения, в котором располагается уплотнитель. Обжимные фитинги гораздо более сложная, сборная конструкция.

Для соединения труб из полипропилена с металлическими, предусмотрены фитинги, которые с одной стороны имеют пластиковый раструб, а с другой – металлический наконечник с резьбой. Также существуют разнообразные гофрированные манжеты и переходники.

Вернуться к содержанию

Подготовительные работы

Первое, что нужно сделать, перед тем, как соединить чугунные трубы с пластиковыми — это грамотно спланировать размещение коммуникации. Затем, рассчитав необходимый метраж труб и узлов сочленения, произвести закупку материалов. Для стояков используются трубы 110 мм, а для внутренней разводки – 50 мм. Детали для соединения должны быть калибровки, соразмерной трубам. Для отводов, соединений труб с разным сечением, стыковкой с фланцами, предусмотрены соответствующие детали.

Приводим перечень деталей и инструментов, которые вам понадобятся.

• Трубы определенного диаметра.
• Соединительные детали.
• Разводной ключ.
• Уплотнитель тефлоновый (подмотка).
• Небольшая киянка или молоток с наконечником из резины.
• Ножовка.

Далее следует примерная схема проведения работ по обустройству трубопровода.

1. Демонтируйте заменяемый участок при помощи разводного ключа или ножовки. Учитывайте при этом, что удаление старой трубы до раструба, значительно облегчит последующий монтаж. При снятии чугунных труб не забывайте о том, что данный материал очень хрупок.

2. Подготовьте нужные материалы и детали. Нарежьте трубы на секции необходимой величины. Если вы демонтировали трубу до раструба. Очистите его от всяких загрязнений и подготовьте к стыковке. Если же труба была просто спилена, в месте соединения нужно нанести резьбу при помощи специального метчика, при этом используются обжимные фитинги. До нанесения резьбы, металлическую трубу нужно обработать солидолом или другим смазочным материалом.

Вернуться к содержанию

Формирование узла соединения при помощи обжимного фитинга

1. Резьба очищается от стружки и пыли и уплотняется лентой ФУМ.

2. Для облегчения стыковки, ленту нужно смазать силиконом.

3. Когда место соединения готово, вручную навинтите соединительную деталь.

Внимание! Место соединения чугунной трубы с фитингом окончательно затягивается после заполнения системы водой, чтобы избежать гидравлического удара.

4. Осуществите сочленение муфты с пластиковой трубой.

Внимание! При монтаже отопительного трубопровода или коммуникаций горячей воды, используйте фитинги, специально для этого предназначенные.

Вернуться к содержанию

Раструбное соединение с помощью литых фитингов

1. Приступая к соединению участков канализационных труб из разнородных материалов, чугуна и пластика, место стыковки пластиковой трубы обезжиривается при помощи растворителя или спирта.

2. Обрабатывается клеем для пластика и обсыпается песком.

3. Далее следует дождаться полного высыхания клея.

4. Чугунный раструб очищается от загрязнений и обезжиривается.

5. Изнутри раструб необходимо обработать специальным герметиком. После этого в него монтируется уплотнительное кольцо из латекса.

6. Узкую часть фитинга помещают в уплотнительное кольцо раструба.

7. Подготовленный заранее край пластиковой трубы вставляется в манжету фитинга с уплотнением или гофрированный рукав.

Так как гофрированные переходники обеспечивают подвижное соединение, которое в ряде случаев, безусловно, очень удобно, следует избегать перегибов шланга, чтобы не травмировать его.

Вернуться к содержанию

Фланцевое соединение труб

1. Демонтаж старого трубопровода производится с помощью болгарки.

2. Участок трубы, примыкающей к основному трубопроводу, должным образом зачищается.

3. К нему приваривается или приворачивается способом, указанным выше, металлическая часть фланца.

4. На обработанную заготовку накидывается обжимная муфта фитингового переходника.

5. Две части фланца соединяются при помощи болтов с гайками, предварительно разместив между ними уплотнительное кольцо. Количество соединяющих болтов должно соответствовать числу отверстий, для них предназначенных.

Внимание! Разводка трубопровода монтируется в направлении от стояка или центральной системы, а не наоборот.

Мы предоставили вам краткую информацию, необходимую при замене чугунных труб на пластиковые. Но, чтобы исключить претензий со стороны управляющих компаний, такого рода работы должны быть согласованы с ними.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию видеоматериал, который наверняка пригодится вам в работе по монтажу и соединению пластиковых заготовок с чугунными канализационными трубами.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как соединить пластиковую канализационную трубу с чугунной или дренажной

Установка канализационных труб в вашем жилище может быть выполнена собственными усилиями.

Для этого не требуется много ума и совсем не обязательно приглашать в дом специалистов, которые возьмут за свою работу немалые деньги.

Сэкономленные таким образом ресурсы можно потратить с пользой на другие цели.

Если вы не обладаете нужными знаниями в этом вопросе, не беда. Всю необходимую информацию можно почерпнуть с интернет ресурсов.

Краткое введение

Да будет вам известно, что современная промышленность производит большой ассортимент труб для прокладки канализации.

Они легко собираются в единую систему для вывода сточных вод.

Огромный выбор данного вида продукции привел к тому, что способов соединения труб стало великое множество.

Каким образом производить стыковку, зависит не только профессионализма умельца, но и от материала из которого изготовлено оборудование.

Очень трудно работать с чугунными изделиями, а соединить между собой трубы из пластика сможет любой домашний мастер, у которого есть голова на плечах и элементарное понятие о том, что он собирается делать.

Канализационные ПВХ – трубы производятся на современном оборудовании с применением новейших технологий.

Они выпускаются определенного диаметра и длины.

Так как система сточных вод, далеко и не всегда, прокладывается по прямой линии (а если быть более точным, то такой вариант, практически, никогда не встречается), то в магазинах, которые реализуют подобный вид товаров, можно купить поворотные фитинги.

Если не вдумываться в сам процесс, то весь этот набор похож на конструктор для взрослых:

• нужно только брать элементы и вставлять их друг в друга.

А известно ли вам, как сделать ливневку в частном доме? Пошаговая инструкция, начиная с проекта и заканчивая укладкой труб или лотков на участке, прочитайте в полезной статье.

Какую лучше купить емкость под септик пластиковый для канализации написано на этой странице.

А в конечном итоге, получается надежная конструкция, соединения которой не протекают, и через них по пути в септик (какой лучше сделать для дачи своими руками написано здесь) не проходят зловонные «ароматы».

Система, выполненная из пластиковых труб, будет функционировать без ремонта и замены комплектующих довольно долго.

Для того, чтобы устройство работало без сбоев, нужно все свои действия выполнять по четко составленному плану.

Сортамент комплектующих

Устройство вывода сточных вод – это комплексное инженерное сооружение (про чистку септиков и выгребных ям написано в этой статье).

Кроме канализационных труб в систему входят санитарно-технические приспособления, а именно:

Все начинается с проекта, и монтаж сточной системы, в этом случае, не исключение.

При разработке документации нужно, в первую очередь, определиться с количеством соединительных узлов.

Что такое пластиковые трубы

Это обобщенное понятие, которое содержит в себе полимерные трубы, состоящие из следующих составных частей:

• поливинилхлорид,
• полиэтилен,
• полибутилен,
• полипропилен.

Главное свойство данных материалов – это способность становиться мягкими при нагревании до высоких температур, а затем при охлаждении воссоздавать свою конфигурацию и функциональность.

Многие обыватели при прокладке канализации отдают предпочтение трубам из пластика.

Металлическими изделиями пользуются намного реже.

[note]Эксплуатационные характеристики и уникальные свойства материала позволили данной продукции занять лидирующие позиции на рынке по продажам.[/note]

Неоспоримое преимущество пластикового трубопровода:

1. Он не подвержен коррозионному процессу.
   При укладке труб в землю не требуется проводить работы по изоляции.
2. Не восприимчивость к вредному влиянию химических субстанций и среде, имеющей разрушительное воздействие.
3. Умеренный вес.
4. Высокая пропускная способность конструкции, которая достигается, благодаря гладкой поверхности изнутри изделия.
5. Простота монтажа.
   За счет использования фитингов, можно создать трубопровод различной конфигурации.
6. Стойкость к воздействиям механического вида.
7. Безупречная податливость материала.
8. Долгий срок службы и безопасное функционирование системы на протяжении многих лет.

А что вы знаете про глубинные насосы для колодца? Их условия эксплуатации, разновидности и сферы применения описаны в полезной статье.

Про электрический бойлер для горячей воды прочитайте здесь.

На странице: https://ru-canalizator.com/santehnika/oborudovanie-santehnika/bassejn.html прочитайте про детский уличный пластиковый бассейн для дачи.

При всех вышеперечисленных достоинствах, пластик имеет некоторые недостатки:

• термопластические материалы боятся высокой температуры и у них есть жесткие рамки по допустимому рабочему давлению.

Стадии подготовки для канализационных стоков

Прежде, чем приступить к работе, нужно рассчитать количество материала, который понадобиться в процессе монтажа и подготовить необходимый инструмент.

Делая вычисления, необходимо учесть всех потребителей, которые пользуются системой.

Следующий шаг – анализируем, в каком месте на схеме будут находиться повороты, изломы, поперечины и муфты. А так же определяемся с численностью фасонных изделий (крепежные элементы).

На этой стадии производства работ определяем, сколько метров труб вам понадобится для прокладки магистрали до выгребной ямы или септика (отзывы о септиках для загородного дома) и количество других комплектующих.

Оптимальные параметры уклона трубопровода должны быть не менее 3 – 4 см на один погонный метр.

Монтировать пластиковые канализационные трубы своими руками нужно с самой отдаленной точки доступа в магистраль, по которой происходит отток сточных вод. Скос рассчитывается именно от этого места.

Способы монтажной стыковки

Канализационные пластиковые трубы можно объединять между собой двумя приемами:

Разборный (муфтовый и фланцевый).

Неразборный (подсоединение с помощью сварки, разветвлением, склеиванием, с применением обжимок).

С помощью фланцев

В этом случае работы выполняются с применением чугунного крепежного приспособления и резиновой прокладки.

Кромки труб обрезаются ровно в местах подсоединения, затем надевают свободный фланец, вставляют резиновую прокладку, затем на нее еще раз крепят кромку.

Только после этого всю конструкцию закрепляют болтами.

Разборное

Края труб спиливаются под прямым углом, затем одевается муфта таким образом, чтобы ее центр и граница стыковки совпадали.

На изделия наносят разметку в соответствии с положением муфты. Из внутренней части края элементов промазывают смазкой.

Далее – один конец трубы вставляют в муфту и натягивают на другой, при этом строго придерживаясь отметок.

При монтаже канализации безнапорного типа допускается использование крепежных элементов из гофрированной трубы.

Оба эти метода не дорогостоящие и для их выполнения не потребуется специальный инструмент и дорогостоящее оборудование.

С помощью сварного шва

Для того чтобы элементы соединить «встык» нужен будет профессиональный инструментарий – сварочное оборудование по пластику.

Для начала концы труб нужно разогреть до тех пор, пока они не начнут плавиться.

Затем размягченные торцы прижимаем друг к другу и ожидаем некоторое время до полного остывания пластика.

В местах соединения получается монолитная стыковка, по прочности идентичная качеству обычного участка трубы.

При обустройстве небольшой канализационной системы не нужно специально покупать сварочный аппарат, он себя не оправдает. В этом случае соединение пластиковых труб можно производить с помощью фитингов.

Внимание! Эта работа под силу не каждому домашнему мастеру. Далеко не все умеют обращаться со сварочными аппаратами.

Клеевая версия предполагает использование особого клея, который предназначен для этих целей.

Прежде, чем начинать работу, нужно внимательно изучить рекомендации производителя клеевого состава. Пошаговая инструкция:

• зачищаем и обезжириваем поверхности, которые при склейке будут соприкасаться друг с другом;
• небольшой кистью наносим на склеиваемые края адгезив;
• вставляем ПВХ — изделия одно в другое, фиксируем их в неподвижном положении и держим так несколько минут.

В течение этого времени клей хорошо схватится.

Места стыков нужно для закрепления результата еще раз загерметизировать дополнительным слоем клеящего состава.

Таким образом, конструкция станет более прочной и неуязвимой для протечек в точках сопряжения.

Соединение труб «в раструб»

Специалисты считают раструбное соединение самым простым и надежным.

Применение фасонных изделий делает этот способ монтажа доступный в денежном выражении для семей со средним достатком.

Хорошая герметичность этого метода достигается за счет сжатия резинового обода на раструбе и отшлифованного конца трубы.

Края изделия промазывают силиконом и вставляют в патрубок, а саму трубу закрепляют на несущей поверхности.

Не забывайте, что раструб должен быть обращен в обратную сторону от течения потока сточных канализационных вод.

Вместо силиконовой смазки допускается использование жидкого мыла или любого моющего средства, которое у вас имеется в данный момент в хозяйстве.

Резать изделия из пластика можно обычной ножовкой с мелкими зубцами.

Какой вариант выбрать

Все вышеописанные варианты соединения изделий из пластика в одну систему делают возможным выполнить качественное крепление.

На протяжение многих лет места стыковки труб, например, при подключении встроенной посудомоечной машины к канализации, будут оставаться надежным и герметичным.

Работая с пластиковыми трубами, испортить их, практически, невозможно. Поэтому покупать их с запасом не стоит.

Помните! При монтаже канализационной системы нужно не забывать о создании нужного уклона. В противном случае ваша конструкция не сможет обеспечить надлежащий отток сточных вод.

Собирается система от сантехнических приспособлений к главному стояку. Только в этом случае стыки не будут являться помехой току жидкости.

Рассмотрев все имеющиеся способы монтажа канализации с применением пластиковых труб, можно смело сказать, что ничего сложного в этом нет.

И за эту работу можно браться самостоятельно, без привлечения специалистов.

Единственное, чем вы можете воспользоваться – это их советами и рекомендациями, они окажутся вам полезными.

Имейте ввиду, все уважающие себя мастера, оценивают свой труд недешево.

— Вы готовы платить деньги за то, что вам под силу сделать самому?

— Нет?

Тогда соберитесь с мыслями, подготовьте весь необходимый материал и приступайте к выполнению намеченных планов.

[note]Если следовать правилам и не пренебрегать, на первый взгляд кажущимися мелочами, у вас все получится в лучшем виде.[/note]

Различные способы соединения канализационных труб вы увидите в предлагаемом видео.

Способы соединения пластиковых и чугунных канализационных труб!

При соблюдении определенных технических требований соединить пластиковые и чугунные канализационные трубы может не только профессиональный сантехник. Самостоятельно выполнить несложную операцию может любой желающий.

Перед тем, как приступить к выполнению задания необходимо определить физическое состояние объекта, его размеры и назначение. Существует множество причин полной или частичной замены стояка канализационной системы: установка или перенос умывальника, мойки, ванной или душевой кабины, подключение стиральной или посудомоечной машины.

Удлинение существующего трубопровода, разводка системы, замена сифона нуждается в присоединении элементов, изготовленных из пластика и чугуна.

Предварительная подготовка к рабочему процессу требует выбора муфт, труб, переходников и другой водопроводной соединительной арматуры.

Подготовка к работе

С поиском соединительных элементов для монтажа трубопровода трудностей не возникает, так как все существующие системы соответствуют стандартным типоразмерам: 50 и 110 мм. К выбору арматуры можно привлечь консультанта специализированного магазина.

После того, как товар будет выбран и доставлен на рабочее место, можно приступить к демонтажу старых участков системы канализации, очистить чугунный стояк снаружи и внутри от ржавчины, ила, жировых отложений. Обработанный участок чугунной трубы тщательно промыть, высушить.

Этапы монтажа канализационного стока

Существует множество вариантов соединения труб из разных материалов.

Наиболее простым способом скрепления отдельных частей трубопровода, изготовленных из разных материалов, является использование резиновых манжет.

Герметизация соединительного шва производится при помощи силиконового клея. Внутренняя и внешняя сторона раструбы чугунной трубы зачищаются крупнозернистой наждачной шкуркой, очищаются от пыли, смазывается клеящим герметиком. Смазанная клеем манжета устанавливается в раструб чугунного водостока, после чего надевается на пластиковую часть трубы.

Эластичные свойства манжеты герметично фиксируют конструкцию различной конфигурации. После высыхания клеящего вещества прочность соединения увеличивается в несколько раз, исправно служит на протяжении нескольких лет.

Выбор герметика

Если соединительный шов между пластиковой и чугунной трубой имеет небольшой зазор, то можно обойтись специальным сантехническим клеем или использовать силиконовый клей универсального назначения.

Клеящие вещества, нанесенные на обработанные наждачной бумагой места, плотно скрепляют раструбы канализационных труб.

Сантехнический и универсальный силиконовый клей, для полного высыхания которых потребуется 4-5 часов, не боятся перепадов температурного режима, не растворяются в воде, сохраняют герметизирующие свойства даже в процессе активной эксплуатации канализационных стоков.

Пресс-фитинги

Если на трубах для канализации отсутствуют раструбы, то соединение элементов сточных систем осуществляется при помощи пресс-фитинга, представляющего собой арматуру с одинарным или двойным контуром обжатия уплотнительного кольца.

При использовании пресс-фитинга осуществляется выравнивание краев канализационных труб, их концы смазываются литолом, машинным маслом или солидолом, после чего нарезается резьба. После удаления мелкой стружки на резьбу наматывается уплотнительная пакля или ФУМ-лента, наносится силиконовый или сантехнический клей.

Пресс-фитинг накручивается на резьбу только вручную, так как при использовании ключа существует вероятность нарушения целостности конструкции. Поверхность соединительного шва обрабатывается водостойким герметиком.

Как соединить чугунную трубу с пластиковой: советы специалиста

Необходимость в стыковке старых чугунных канализационных труб с пластиковыми обычно возникает при выполнении работ по подключению к системе центрального водоснабжения либо в случае проведения капитального ремонта. В первом случае это вызвано необходимостью, во втором – как правило, от желания сэкономить. Есть несколько методов соединения изделий из двух разных эпох, не менее надёжных и долговечных, чем при обустройстве канализационной системы, собранной полностью из современных деталей.

Готовимся к работе

Соединение чугунной трубы с пластиковой может понадобиться как во время ремонта, так и при подключении к центральному трубопроводу

Чаще всего разводка канализационных трубопроводов в квартире выполняется трубами диаметром 110мм и 50мм. Более габаритные изделия устанавливаются в качестве стояка и линейного трубопровода от унитаза, а 50-мм трубы расходятся к точкам выпуска. Сложнее всего заменить именно стояк, поэтому и переход пластик-чугун обычно требуется в месте подсоединения к нему веток линейных трубопроводов.

Перед началом работ подготовьте ПВХ-трубы, молоток («киянку» или резиновый), и угловую шлифмашину. В процессе работы вам понадобятся и другие материалы, в зависимости от выбранного способа стыковки.

Если подключение изделий из пластика понадобилось в процессе ремонта, то часто возникает необходимость в демонтаже чугунных элементов. Для этого лучше всего воспользоваться «болгаркой», разумеется, приняв меры по защите глаз от частичек металла. Демонтируя старые трубы, обязательно оставляйте раструбы на не удаляемых частях. Помните о том, что соединение любых элементов «встык» считается наименее надёжным.

Избежать сложностей в работе помогут несколько простых советов и рекомендаций:

• Помните о том, что чугун – один из самых хрупких металлов. Именно поэтому не прибегайте к помощи металлического молотка.
• Выполняя новую разводку пластиковыми элементами, обязательно устанавливайте ревизии на участках трубопроводов с изменением траектории и на длинных ветках системы, выполненных стыковкой нескольких элементов.
• Не забывайте о разных коэффициентах теплового расширения чугуна и пластика. Именно из-за этого фактора в целях уплотнения следует использовать только материалы, сохраняющие пластичность в течение длительного времени.

Перед тем как приступить к стыковке, хорошо зачистите поверхность чугунины от ржавчины и остатков старого уплотнения. После этого подготовленный участок трубы требуется вытереть насухо, а при использовании в дальнейшем силиконовых герметиков нелишним будет его обезжирить.

Соединение с пресс-фитингом

Схема установки пресс-фитинга на чугунную трубу

Такой вид соединения применяется при отсутствии на конце пластиковой трубы раструба под установку изделия из ПВХ. Пресс-фитинг для перехода чугун-пластик как раз и представляет собой муфту с внутренней резьбой на одном конце и раструбом на другом. Надёжность соединения обеспечивается герметизацией резьбы с одной стороны и установкой резинового уплотнения с другой. Работу выполняют в таком порядке:

• Край чугунной детали ровняют с помощью угловой шлифмашины («болгарки») или ножовки по металлу.
• По контуру края металлической трубы срезают фаску (угол 45-60°) и смазывают эту часть любой машинной смазкой (литол, солидол, минеральное масло).
• Используя плашку необходимого размера или резьборез, на участке 30-50мм нарезают резьбу, которую смазывают сантехнической пастой или силиконом и наматывают на неё паклю. В сети можно найти рекомендации по герметизации таких труб ФУМ-лентой. Воспользоваться этим советом можно, если ваш дядя работает на фабрике по её производству, так как этого материала для герметизации чугунной трубы понадобится много.
• Прикручивают пресс-фитинг. В процессе его установки не надо затягивать соединение с усилием. Помните о хрупкости чугуна. Лучше немного «дожать» резьбу при появлении протечки.

Используя фитинги, помните о недопустимости установки пластиковых деталей на металлическую трубу. При значительной разности в коэффициентах теплового расширения такое соединение очень быстро потеряет герметичность и начнёт протекать. При возможности лучше применить разборные латунные муфты с ПВХ-элементом или переходные муфты, снабжённые резиновым уплотнением.

Стыковка с резиновыми и пластиковыми переходниками

Раструбное соединение с резиновым уплотнением

Если при удалении чугунного трубопровода оставшаяся часть имеет ровный раструб без сколов и трещин, то состыковать её с пластиковой магистралью не составит труда. Для этого достаточно приобрести специальную резиновую манжету. Следует сказать, что срок службы соединений с резиновым уплотнением достигает 10 лет и может быть увеличен на такой же период простой заменой манжеты, потерявшей эластичность.

Состыковать две трубы из разных материалов в данном случае просто: достаточно резиновый элемент вставить в раструб и ввести в него пластиковую трубу на глубину 50-80мм. При этом важно соблюдать рекомендации по очистке чугунины.

Если внутренняя поверхность раструба чугунной трубы имеет глубокие раковины, то можно устранить неровности силиконовым герметиком, заполняя им дефектные места.

Резиновая уплотняющая манжета

Ситуация, при которой расширяющаяся часть на конце чугунной трубы по той или иной причине отсутствует, потребует от вас запастись пластиковым переходником. Для его установки выравнивают край трубопровода «болгаркой» и очищают его от ржавчины. Затем на эту часть устанавливают резиновое уплотнение и пластиковый переходник. На финишном этапе присоединяют  раструб пластиковой трубы. В процессе работы все переходы и уплотняющие элементы необходимо смазывать толстым слоем силиконового герметика.

Стыковка посредством пластикового переходника

Выполняя соединение с пластиковым элементом, следует понимать, что место входа чугунной трубы – участок, в сильной степени подверженный засорам. Поэтому обязательно надо предусмотреть ревизию для его прочистки.

Герметизация зачеканкой

Герметизация щели зачеканкой

Способ, при котором уплотнение между раструбом и установленной в него трубой выполняется методом набивки пакли, хорошо знаком ещё со времён, когда о пластиковых трубах никто и не слышал. Именно такая герметизация применялась на стыках чугунных трубопроводов, но при должной аккуратности может быть использована и на магистралях с элементами из разных материалов.

Зачеканку места соединения пластиковой и чугунной трубы лучше всего выполнять при наличии щели не менее 3-5мм. В других случаях проще воспользоваться современными герметизирующими составами.

Для того чтобы добиться требуемой герметизации соединений, воспользуйтесь следующими рекомендациями:

• На край пластиковой трубы наносят сантехническую пасту и наматывают слой льна.
• Вводят изделие в чугунный раструб до упора.
• Воспользовавшись шпателем, стамеской или отвёрткой, щель между трубами на 2/3 высоты забивают слоем пакли.
• Оставшийся зазор заполняют герметизирующим составом из цемента, воды и клея ПВА.

Пользоваться канализацией можно после полного схватывания полимерцементного состава, но не ранее чем через сутки.

Применение силиконового герметика

Силикон — одно из самых эффективных средств герметизации соединений

При хорошем состоянии раструба чугунной трубы, её соединение с пластиковой разводкой можно герметизировать при помощи одного лишь сантехнического силикона. Единственное условие – зазор между элементами не должен превышать 2мм. Если оно выполняется, то стык будет надёжным и долговечным, важно только руководствоваться такими правилами:

• Место стыка должно быть сухим и чистым.
• Силикон в щель лучше всего загонять под давлением, стараясь заполнить её до самого дна, без пустот и разрывов силиконового слоя.
• Полная полимеризация силикона происходит за 3-5 часов (в зависимости от толщины его слоя). В течение этого времени не допускается механическое воздействие на стык.

Герметизацию силиконовым герметиком следует проводить лишь после обеспечения неподвижности стыка, иначе при смещении труб герметичность конструкции может быть нарушена. В той или иной степени придерживаться этого правила следует и при других методах стыковки.

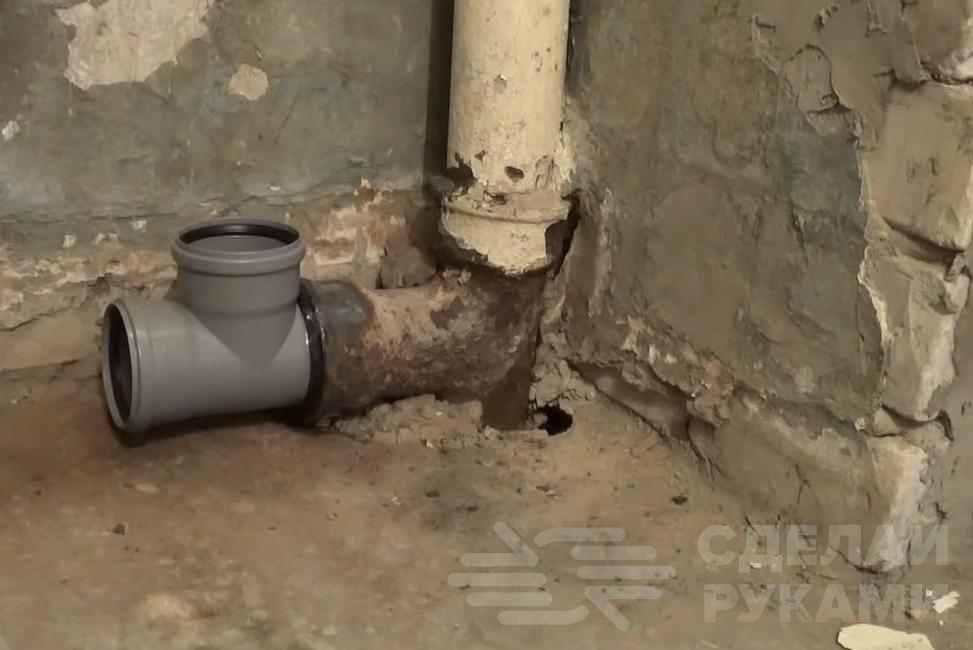

Переходим с чугуна на пластик

В разумных пределах все описанные методы герметизации можно комбинировать друг с другом. Как бы ни парадоксально это звучало, но часто комбинация различных способов намного повышает надёжность соединений. К примеру, слишком широкая щель может быть устранена резиновой манжетой с одновременной зачеканкой, а классический чекан может быть герметизирован не полимерцементной смесью, а сантехническим силиконом. Главное в процессе работы руководствоваться принципом разумной достаточности и понимать, что пластичность уплотняющих элементов является залогом надёжной и долговечной работы всей канализационной системы.

Оцените статью:

Поделитесь с друзьями!

Как соединить ПВХ с чугуном

Хотя в наши дни это и не используется повсеместно, в некоторых домах все еще есть чугунные трубы в водопроводной системе.

Таким образом, становится необходимым разработать способы соединения труб из ПВХ с существующим чугуном, например, при модернизации дренажных труб в вашем доме, что является непростой задачей.

Почему?

В отличие от экологически чистых труб из ПВХ, ПВХ безумно трудно разрезать.

Что еще хуже, чугунная труба довольно тяжелая, и ее трудно контролировать.

Тем не менее, соединение ПВХ с чугуном не является невозможным, и есть несколько различных способов сделать это соединение.

Ниже мы приводим некоторые пошаговые инструкции по решению этой проблемы с водопроводом.

Как соединить ПВХ с чугуном

На рынке есть несколько отличных муфт из чугуна и ПВХ, и они очень удобны.

Если вы хотите использовать разъемы, мы рекомендуем использовать популярные резиновые муфты Fernco.

Продолжайте читать, чтобы узнать, как соединить ПВХ с чугуном с помощью специальных муфт Fernco.

Как использовать муфту Fernco для соединения чугуна с ПВХ

Fernco производит множество трубных муфт разного размера для такого рода соединений, и они подходят практически для всех типов ситуаций.

Кроме того, их размерная гибкость гарантирует герметичное уплотнение для чугуна и практически любого материала трубопроводов.

Имейте в виду, что вы должны быть уверены в толщине ваших труб — отверстий для труб из ПВХ и чугуна — при покупке муфты Fernco (для некоторых Fernco Donut).

Также стоит отметить, что для подземных соединений следует использовать только безэкранированные муфты Fernco.

Процедура

Этап 1: Резка чугунной трубы

Есть два способа отрезать кусок трубы:

• с резаком
• Использование сабельной пилы

Мы сконцентрируемся на этих двух, но я должен сказать, что труборез для чугуна быстро справляется с трубой и может быть вариантом (вы можете арендовать / одолжить).

Резка чугунной трубы резаком

1. Измерьте и отметьте мелом точку, в которой вы хотите разрезать трубу (нарисуйте прямую линию мелом).
2. Возьмите цепочку резака и оберните ею трубу. При этом убедитесь, что много отрезных кругов упираются в ленту.
3. Теперь вы готовы к резке — надавите на ручки резака так, чтобы колеса начали врезаться в трубопровод.
4. Повторите вышеуказанные шаги для каждой второй линии мелом, если необходимо.

Как использовать сабельную пилу для резки чугунных труб

1. Установите на пилу металлический режущий диск (убедитесь, что он достаточно длинный).
2. Отметьте линии, которые нужно вырезать, все еще мелом (держите их ровными).
3. Удерживайте трубку на месте (убедитесь, что она плотная, или попросите друга помочь вам удержать ее).
4. Установите пилу на достаточно низкую скорость и оставьте лезвие, чтобы отрезать трубу за вас.

Совет: Не давите на пилу слишком сильно, так как это может привести к щелчку полотна.Кроме того, часто смазывайте лезвие маслом, особенно при резке нескольких труб.

Этап 2: Подключение

Удалив кусок старой чугунной трубы, можно переходить к соединению трубы из ПВХ.

1. Распакуйте Fernco и наденьте его на ПВХ.
2. Возьмите ПВХ и вставьте его в его ответную часть из чугунной трубы, чтобы завершить соединение. Здесь будьте осторожны, чтобы не допустить возможных протечек (ПВХ должен быть плотно закреплен в чугуне).
3. Вы можете провести испытание под давлением перед сокрытием или хранением, если применимо.

Совет: Если натереть муфты Fernco небольшим количеством средства для мытья посуды, это поможет им легче скользить по трубе.

PS: Вы можете заказать муфту Fernco подходящего размера на Amazon.

Как подключить ПВХ к чугунной ступице

Если вы собираетесь подключить ПВХ к чугунной ступице — возможно, часть вашего чугунного трубопровода сильно корродировала — «бублик» все равно пригодится.

Выполните следующие действия:

Шаг 1: Обрезка существующей чугунной трубы

Сначала отрежьте имеющуюся чугунную трубу примерно на дюйм (или даже два) выше ступицы.

Эффективным инструментом для работы — если вы не хотите использовать сабельную пилу или храповой резак — является угловая шлифовальная машина (для этой задачи установите абразивный отрезной диск).

Постарайтесь, чтобы труба оторвалась от ступицы, стараясь не повредить ее.

Шаг 2: Очистите свинец и дубину

Теперь вам нужно вытащить все провода и дубинки из ступицы / розетки. Просто используйте для этой процедуры отвертку.

После того, как вы удалили провод, приступайте к очистке ступицы.

В этом случае можно использовать проволочную щетку.

Шаг 3: Установите пончик Fernco и подсоедините трубу

Закрепите Fernco в ступице, затем установите новый трубопровод из ПВХ.

Как было замечено ранее, нанесение небольшого количества раствора для мытья посуды на трубу помогает смазать деталь и облегчит ее скольжение.

Альтернативный метод: установите соединение с отведением

Хотя это не так просто, как использовать специальный резиновый пончик Fernco, вы также можете использовать свинец для соединения ПВХ с чугунной втулкой.

Если все сделано правильно, свинец работает отлично — просто сделайте правильное выравнивание и вылейте расплавленный свинец в сустав — и готово.

Однако мы настоятельно не рекомендуем это делать не только потому, что это требует больше работы, но и потому, что некоторые производители ПВХ никогда не одобрят свинцовые соединения.

Кроме того, существует опасность, что горячий свинец может расплавить ПВХ.

Наконец, некоторые строительные нормы и правила разрешают использовать только резиновые аксессуары для соединения труб из ПВХ с чугуном, и вы столкнетесь с проблемами при таком подходе.

Заключение

Из этой статьи вы узнали, как соединить ПВХ с чугуном.

Конечно, могут быть и другие методы самостоятельной работы с разным уровнем сложности, и вы сами выбираете технику, которая, по вашему мнению, лучше всего подходит для вас.

В конечном счете, метод, получивший самое широкое признание даже среди профессионалов, — это использование пончика Fernco.

Мы рекомендуем вам расставить приоритеты.

Лучший погружной насос бытового назначения

Последнее обновление 18.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Подвязка к чугунной трубе с ПВХ

Связка чугуна с ПВХ — отличный способ добавить новых линий для отходов .

Сначала изготовьте тройник из ПВХ. Используя обычный тройник, отрежьте два куска ПВХ, которые войдут в концы тройника и будут удерживать фитинги без ступицы, которые прикрепляют ПВХ к чугуну.

Измерьте длину сборки и прибавьте 1/4 дюйма. Затем отметьте эту длину на чугуне карандашными линиями и используйте стяжки, чтобы отметить разрез на трубе.

Для пропила используйте сабельную пилу с лезвием для резки металла, рассчитанным на чугун. Установите башмак пилы на трубу, совместите лезвие с отметкой и начните пиление.Поддержание контакта башмака пилы с трубой помогает удерживать лезвие под прямым углом к ​​разрезу, а также снижает вибрацию и вероятность отдачи. Не заставляйте разрезать; пусть инструмент сделает всю работу.

После разреза протрите трубу тряпкой, чтобы удалить мусор, и используйте напильник для удаления заусенцев.

Для соединения используйте бесступенчатые муфты, рассчитанные на ваш тип трубы. Используемые здесь предназначены для перехода от обычного чугуна к ПВХ или сверхтяжелому чугуну.

Снимите внешнюю ленту из нержавеющей стали с неопреновых прокладок муфты, наденьте прокладки на каждый конец сборки фитинга из ПВХ (убедившись, что прокладка ориентирована правильно; каждый конец имеет немного другой диаметр) и загните ее обратно на себя. .Затем выровняйте узел фитинга с чугуном, разверните прокладки на чугун и наденьте ленты на прокладки.

Наконец, затяните гайки с помощью динамометрического ключа с храповым механизмом, и переход будет завершен.

Подробнее о сантехнике:

Дренажно-дренажные системы — Несмотря на то, что они спрятаны за стенами, в полу и потолке, трубы, составляющие дренажно-дренажную систему, необходимы для бесперебойной работы водопроводной системы.

Как повесить дренажную линию — Чак Миллер представляет этот совет для считывателя на подвесных дренажных линиях в подвале, чтобы они были прямыми, надежными и с правильным уклоном.

Резка и соединение пластиковых труб — Большинство дренажно-вентиляционных систем в наши дни изготавливаются из пластиковых труб, поскольку чугун вытесняется во всех конструкциях, кроме дорогих. Вот как работать с ПВХ и АБС-пластиком.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как переместить слив унитаза из чугуна | Руководства по дому

Чугунные канализационные трубы — обычное дело в старых домах.Чугун тихий и звукопоглощающий; он также очень тяжелый, может ржаветь, образовывать дыры и протечки. С 1970-х годов пластиковая труба, легкая и прочная, приобрела популярность и теперь широко используется в новом строительстве и ремонте. При перемещении чугунного водостока проще и дешевле всего прикрепить к чугуну трубу из поливинилхлорида или ПВХ.

Установить новый фланец унитаза из ПВХ в полу на новом месте унитаза. Для большинства унитазов требуется, чтобы фланец располагался на расстоянии 12 дюймов по центру от задней стенки и не менее 15 дюймов по центру от чего-либо по бокам.Отметьте на полу центр расположения фланца. Будьте осторожны, чтобы фланец и соединительная труба не пропустили балки пола или каркас дома под полом.

Просверлите 5-дюймовое отверстие в полу с помощью дрели и кольцевой пилы на сделанной вами отметке центра фланца. Поместите фланец в отверстие и поверните его так, чтобы отверстия для болтов фланца находились прямо по бокам и перпендикулярно задней стенке. Такое расположение отверстий важно, потому что при последующей установке унитаза фланцевые отверстия должны совпадать с отверстиями для болтов в унитазе.Прикрепите фланец к полу минимум четырьмя винтами.

Отрежьте чугунный слив унитаза с помощью чугунного зажима. Эти инструменты можно взять напрокат в местных компаниях по аренде инструментов. Если вы удаляете длинную трубу, начните с одного конца и разрежьте чугун на короткие части, чтобы облегчить работу с тяжелыми частями.

Наденьте резиновую муфту на половину ее длины на чугунную трубу. Вставьте новую трубу из ПВХ в оставшуюся половину резиновой муфты. Поддержите новый кусок трубы из ПВХ с помощью сантехнического ремня или пластиковых крючков для труб, прибив ремни или крючки к каркасу дома.Затяните ленты из нержавеющей стали на резиновых муфтах с помощью плоской отвертки, поворачивая их по часовой стрелке.

Подвесьте и протяните трубу из ПВХ к новому месту унитаза. Используйте грунтовку для ПВХ и клей, чтобы приклеить все соединительные элементы из ПВХ к трубе. Труба должна свисать с уклоном вниз 1/4 дюйма на каждый погонный фут в том направлении, в котором должна стекать вода. Используйте ремень или крюки для труб, чтобы поддерживать новую трубу из ПВХ с максимальным интервалом в 4 погонных фута. Подсоедините трубу из ПВХ к новому фланцу унитаза из ПВХ с помощью изгиба из ПВХ.

Наконечники

• Сливная труба унитаза должна быть не менее 3 дюймов в диаметре.

Writer Bio

Том Деннис пишет технические, а также религиозные статьи и учебные программы с 2008 года. Он имеет лицензию сантехника более 30 лет и имеет большой опыт работы в домашних проектах. Деннис имеет степень магистра религиозного образования Богословской семинарии Гранд-Рапидс.

Чугунные переходники из ПВХ — Canplas Industries Ltd.

Адаптер ступицы Чугун

Устанавливается в систему труб DWV белого цвета из ПВХ для перехода на чугунную втулку. Стыки чугунной трубы втулкой и пластмассовой втулкой следует выполнять механическим компрессионным соединением. Рекомендуется «Пончик Фернко».

Характеристики

• Отлит под давлением из нетоксичного прочного белого поливинилхлорида (ПВХ)
• Номинальная рабочая температура (140F) + 60C
• Для использования как в дренажной, так и в вентиляционной частях водопроводной системы
• Высокая химическая стойкость к кислотам, щелочам, спирты, галогены и другие агрессивные среды
• Используйте одобренную грунтовку для ПВХ и цемент на основе растворителя для изготовления стыков из ПВХ

• Огнестойкий, не поддерживает горение в присутствии источника воспламенения
• Используйте одобренную ПВХ грунтовку и цемент на основе растворителя для изготовления ПВХ-соединений
• Огнестойкий, не поддерживает горение в присутствии источника воспламенения

Отчётные листы
Ресурсы

Нажмите на номер детали ниже, чтобы сгенерировать отчетный лист.

2 «ПВХ БЕЛЫЙ переходник ступицы DWV из чугуна для адаптации патрубка DWV к чугунному патрубку ступицы X H

БЕЛЫЙ переходник ступицы DWV, 4 дюйма, ПВХ, чугун, адаптирует патрубок DWV к чугунному патрубку втулки X H

БЕЛЫЙ переходник ступицы DWV, 6 дюймов, ПВХ, чугун, адаптирует патрубок DWV к чугунному патрубку втулки X H

Ступица DWV, 3 «, ПВХ, белая, для чугунной трубы 4», переходник H X

ДРУГИЕ ИНСТРУМЕНТЫ

чугунных систем против.Системы труб из ПВХ

Выбор подходящего материала для водопроводной системы вашей собственности — важное решение. Чугун и пластиковый ПВХ — два наиболее распространенных варианта труб, и у каждого из них есть свои плюсы и минусы. Не делайте своего выбора, не зная, какой материал лучше всего подходит для вашей ситуации.

Сравнение чугунных и ПВХ труб

Сантехника из чугуна — проверенный и проверенный метод, который выдержал испытание временем. Фактически, система резервуаров для знаменитых фонтанов Версаля была построена из чугуна в конце 17 века и используется до сих пор! Можно с уверенностью сказать, что долговечность — одна из его сильных сторон.Тем не менее, вы должны проявлять бдительность при техническом обслуживании, поскольку чугунные трубы склонны к ржавчине и должны быть отремонтированы при появлении первых признаков этого.

ПВХ трубы

изготовлены из пластика, сами по себе долговечны и не подвержены таким проблемам, как ржавчина. Вот еще несколько точек для сравнения:

• Регулируемость. Современные чугунные системы удивительно регулируемы. Даже после установки фурнитуру можно без проблем отрегулировать и сориентировать.Это может быть полезно при ремонте дома. После установки фурнитуры ПВХ не подлежит регулировке, а при необходимости замены секций водопровода необходимо заменить.
• Цена. Трубы и фасонные части из ПВХ могут стоить до 50% меньше, чем их чугунные эквиваленты. Кроме того, они значительно легче и требуют меньше времени на установку, что означает меньшие затраты на рабочую силу. Если не требуется выполнять обширные процедуры пожаротушения, установка ПВХ, как правило, будет проще для кошелька.
• Огнестойкость. ПВХ и чугун огнестойкие. Однако температура самовоспламенения ПВХ составляет 450 градусов, что означает, что он может плавиться при пожаре в доме. Чугунные трубы чрезвычайно устойчивы к нагреванию и не плавятся.
• Гибкость . Хотя чугун прочен, он может быть хрупким и сломаться при нанесении травмы тупым предметом. ПВХ — гораздо более гибкий материал и может выдерживать эти нагрузки, не ломаясь.
• Шумоглушитель .Чугун толстый и плотный. Вода, протекающая через него, не вызовет такой сильной вибрации, как в трубе из ПВХ. Эти колебания приводят к возникновению шума, поэтому, если шумоподавление является серьезной проблемой, лучше выбрать чугун.
• Водное трение . Внутренняя часть труб из ПВХ под микроскопом намного более гладкая, чем трубы из чугуна, что приводит к меньшему трению жидкости и более стабильной скорости потока. Таким образом, давление не будет сильно колебаться, и характеристики трубы будут лучше.

Хотя ПВХ не имеет богатой истории чугуна, он все еще используется с 1950-х годов с большим успехом. Учитывая его общую долговечность, привлекательную цену и стабильный расход, мы рекомендуем использовать ПВХ для бытовых канализационных сетей. Если вам нужна более прочная коммерческая линия, необходимо соблюдать строгие правила пожаротушения или нужна максимально тихая водопроводная система, чугун — отличный выбор.

Если вы все еще не уверены, в каком направлении вам следует двигаться в отношении вашей водопроводной системы, свяжитесь с нами сегодня в Bieg Plumbing для консультации.Мы обслуживаем территорию Сент-Луиса почти 60 лет и можем помочь вам принять наилучшее решение. У нас есть опыт работы с обоими материалами, и мы можем установить, отремонтировать или заменить все, что вам нужно.

Вы застряли в таком выборе? Заезжай в красный грузовик!

Чугунные трубы VS Канализационные трубы из ПВХ

Для любого дома конкретная система труб может учитывать ряд различных факторов. Выбор между чугунными трубами и трубами из ПВХ может быть связан с такими вещами, как возраст дома, финансовые ресурсы, доступные домовладельцу, и географическое положение самого дома.

Между двумя системами существуют определенные различия, а это означает, что важно понимать все аспекты, связанные с каждой трубой. Ниже перечислены некоторые положительные и отрицательные стороны вашего выбора:

Стоимость

Многие люди в этом отделе часто выбирают трубы из ПВХ. Это потому, что они сделаны из прочного пластика, что намного дешевле, чем выбор чугуна.

Однако, поскольку такие вещи, как фитинги, подвесные пространства и компенсаторы, относящиеся к самой трубе из ПВХ, стоимость иногда может быть ближе, чем ожидалось, к стоимости чугуна.

Прочность

В сочетании железа и пластика, когда речь идет о долговечности, железо всегда имеет преимущество. В большинстве домов, построенных до 1960-х годов, будут только чугунные трубы, а в некоторых старых домах они все еще находятся в хорошем рабочем состоянии примерно через 80–100 лет после постройки дома.

Ремонтировать чугунные канализационные трубы реже, а это означает, что деньги, которые в противном случае можно было бы вложить в их поддержание в рабочем состоянии, можно использовать для других целей.

Одним из недостатков чугуна является то, что они могут быть подвержены ржавчине, что может не проявиться, если не проводить регулярное техническое обслуживание. Для этого потребуется, чтобы кто-то занялся ремонтом чугунной канализационной трубы для вашего дома.

Проблемы безопасности

Перспектива пожара в доме с трубами из ПВХ может привести не только к ремонту труб из ПВХ, но и к полной замене.

Это связано с тем, что пластик не обеспечивает достаточной защиты при воздействии такой жары. Напротив, в ремонте чугунных труб нет необходимости, потому что они огнестойкие.

Еще одна проблема, связанная с пожаром, заключается в том, что когда этот пластик горит, он в конечном итоге выделяет пары, которые могут быть опасны для дыхания для любого, кто, к сожалению, находится в доме.

Коэффициент шума

Одна из самых больших претензий к трубам из ПВХ заключается в том, что шум от них намного сильнее, чем от чугунных моделей.

В последнем случае основная причина гораздо более спокойной атмосферы заключается в толщине трубы, которая дает домовладельцу немного больше спокойствия.

Это не то, что будет происходить с трубами из ПВХ, где каждый раз сквозь стены слышен звук работы крана, включения душа или слива воды в туалете.

Это может быстро стать раздражением, особенно для тех, кто планирует оставаться в своем доме в течение длительного периода времени.

Эстетика

На самом деле, эта категория не самая важная для большинства людей. Тем не менее, это важно для всех, кто задумывается об установке труб из ПВХ, потому что они имеют разные цветовые варианты, что соответствует разным проблемам.

Например, белые трубы неизбежно будут собирать грязь намного быстрее, в то время как другие варианты могут либо образовывать полосы на стене, либо просто выделять раздражающие капли.

Заботы об окружающей среде

Для тех, кто внимательно следит за своим воздействием на окружающую среду, лучше всего подойдут чугунные трубы. Причина в том, что трубы ПВХ изготавливаются из продуктов на масляной основе. Любой ремонт канализационных труб из ПВХ обычно выбрасывает материал в мусор. Между тем чугунные трубы можно создавать из металлолома.

Как установить фитинг на чугунную трубу

Изготовление

Первое, что вам нужно сделать, это изготовить тройник, который подходит к вашей чугунной трубе. Используя свой тройник и куски трубы, приклейте по две части к каждому концу по прямой линии, оставив достаточно открытой трубы для подсоединения фитинга без ступицы. В 4-дюймовом фитинге количество, которое вы должны оставить открытым, будет примерно от 1 ¼ до 1 ½ дюйма. Чтобы получить длину реза, измерьте всю сборку (два склеенных куска трубы и звездочку) и добавьте к этому размеру ½ дюйма.Затем перенесите длину резки на чугунную трубу и отметьте ее соответствующим образом. Используйте трубную пленку или лист бумаги, чтобы отметить весь диаметр трубы для разреза. Не забудьте дважды отмерить и один раз отрезать.

Резка чугуна

Самое первое, что вам нужно сделать, прежде чем что-либо разрезать, — это обязательно отключить подачу воды.

Теперь, прежде чем разрезать чугунную трубу, вы должны убедиться, что она имеет соответствующую опору, чтобы она не упала вам на палец ноги или другую чувствительную часть тела.Вы можете поддержать трубу, привязав ее к ближайшей стойке, сделав временную опорную скобу из деревянных обрезков и веревки или иным образом закрепив чугунную трубу на конструкции.

Затем совместите полотно сабельной пилы с измеренными линиями реза и разрежьте трубу. Обязательно выровняйте пилу так, чтобы ваши пропилы были квадратными. Применяйте постоянное давление на всем протяжении, не прилагая усилий к инструменту. Удалите заусенцы напильником и протрите всю трубу тряпкой.

Если есть доступ по всему диаметру трубы, вместо сабельной пилы можно использовать дисковую пилу с режущим лезвием по металлу.

Подготовка к сборке и сборке

Затем вам нужно подготовить сборку, которую вы устанавливаете. Для этого снимите ленты с фитинга без ступицы и наденьте резиновую втулку на предварительно подготовленную звезду из ПВХ. Сложите рукав на себя, чтобы вы могли поднять звездочку на место, а затем удерживайте звездочку на месте, разворачивая рукава. Это должно выглядеть как прямая линия (более или менее). Установите на место бандаж и затяните его с помощью динамометрического ключа с храповым механизмом.

Теперь вы можете установить любую новую трубу и привязать ее к недавно установленной звездочке.

Несколько советов

• Убедитесь, что ваш тройник обращен в правильном направлении для потока в слив. Поверьте нам: вы не хотите, чтобы ваш звезду случайно установили в противоположном направлении, потому что это означает, что вы будете отправлять всевозможные нежелательные материалы в места, где вы определенно не хотите, чтобы это было.
• Поднесите звездочку к месту резания чугуна , прежде чем делать надрез в чугуне.Мы уже говорили об этом ранее, но стоит повторить: старая пословица гласит: «Отмерь дважды, отрежь один раз», поэтому обязательно отмерь еще раз или два, чтобы быть уверенным, что твой разрез будет правильным.
• Не перетягивайте ремни. Может возникнуть соблазн надавить на хомуты для фитингов без ступицы, но чрезмерное затягивание может вызвать деформацию фитинга и, в конечном итоге, выйти из строя. Сливные линии, как правило, проходят в подвале, поэтому они могут нанести значительный ущерб в случае необнаруженной утечки.
