как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

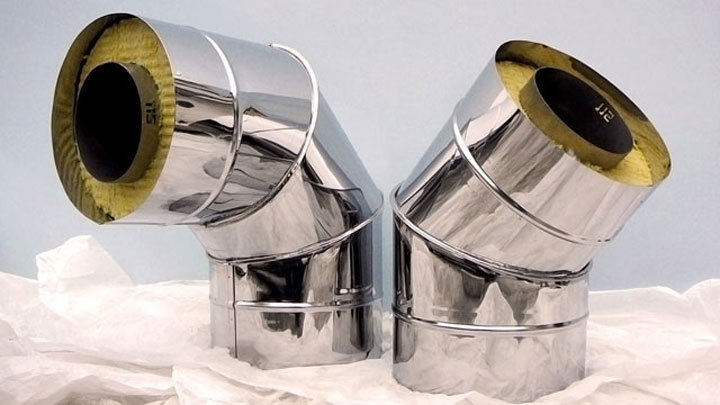

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

• отличная стабильная тяга;
• практически отсутствует конденсат;
• поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
• простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

• Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
• А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

• Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
• По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
• Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
• К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
• Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
• Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
2. Какая температура будет отходящих газов?
   Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
3. На какую температуру рассчитана изоляция сэндвича?
4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т. к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т. к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

• Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
• Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
• Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
• Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
• Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
• Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
• Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
• Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

• Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
• Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
• Заделать старый проем в кровле.
• Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
• Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

• Сборка конструкции осуществляется снизу вверх.
• Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
• На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
• Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
• Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

• Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
• Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
• Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
• Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Соединение двух металлических труб для дымохода

Металлический дымоход – компактное и удобное в эксплуатации устройство, предназначенное для удаления из печки или камина высокотемпературных продуктов горения. Единственный недостаток металлического дымохода – большая длина трубы затрудняет транспортировку, хранение и частично монтаж. Проблема решается сборкой отдельных фрагментов дымохода непосредственно в процессе монтажа. Как соединить две металлические трубы для дымохода, чтобы места соединения были прочными и безопасными при эксплуатации?

Варить или не варить?

Первое что приходит в голову – это соединение труб электросваркой. Идея не самая удачная, поскольку основной ассортимент дымоходных труб производится из нержавеющей стали. Сварные работы на таких материалах требуют специального оборудования, которое можно найти только в специализированных компаниях. Кроме всего иного такое соединение относится к группе неразъемных, поэтому может создать немало проблем при проведении текущих ремонтов.

Прочные сварные соединения небезопасны из-за повышенной хрупкости шва. Постоянные статические нагрузки могут инициировать образование трещин, через которые в дом могут проникнуть токсические продукты горения в частности угарный газ.

Заказывайте уже сегодня текущий ремонт медной кровли и металлического дымохода у профессионалов нашей компании!

Преимущества разборных соединений и как уменьшить диаметр трубы в домашних условиях?

Оптимальный вариант соединения – разборное, обеспечивающее должную герметичность, безопасность и возможность демонтажа.

Части дымохода

• Проще всего соединяются трубы разного диаметра с помощью стяжного хомута или подобранного по размеру труб переходника. Разница в диаметрах должна быть минимальной. Уменьшение сечения дымохода может отрицательно сказаться на его производительности. Так называемая тяга может ухудшиться на 20-30%. На практике это означает неэффективное сгорание топлива и снижение КПД системы в целом.
• Вариант второй – резьбовое соединение с применением соединительной резьбовой муфты. При необходимости трубу можно разобрать например, для замены поврежденного фрагмента.
• Резьбу на трубах большого диаметра вручную нарезать практически невозможно, поэтому преимущества резьбового соединения можно реализовать после обращения на специализированное предприятие.

Соединение встык с последующей стяжкой хомутом вариант не самый удачный, поскольку точное сопряжение в стыке получить сложно. Утечка тепла может привести к перегреву самого хомута, что небезопасно в пожарном отношении.

Домашние умельцы предлагают свой вариант соединения. Для этого по диаметру одной трубы делаются неглубокие пропилы, длиной 30-50 мм обжав которые можно уменьшить диаметр до заданного значения. Соединение получается частично телескопическим, поэтому перегрев хомута практически исключается.

Практика показала, что увеличение диаметра конца трубы вынуждает усложнять конструкцию хомута, кроме того такое соединение выглядит менее компактным.

Фитинги для сэндвич – дымоходов

Монтаж металлического дымохода

• Производители отопительного оборудования осознают сложность проблемы. Поэтому ассортимент соединительных устройств, так называемых фитингов, постоянно увеличивается за счет новых более совершенных моделей. В частности, несложные в монтаже фитинги способствуют эффективному соединению сэндвич конструкций.
• Для надежного соединения имеется проверенный временем способ. Технология предписывает выдвижение внутренней трубы на 100 мм, что упрощает наложение хомута или соединительной муфты. По завершению работы наружный кожух трубы стыкуется по выбранной схеме.
• В коаксиальных металлических дымоходах в качестве внутренней изоляции используется воздушная прослойка. Такие соединения герметизировать проще из-за отсутствия минераловатной теплоизоляции.

Конструкция любого соединительного устройства должна исключать попадание в жилые помещения токсических продуктов сгорания.

Тяжело разобраться с инструкцией по монтажу керамической черепицы и металлического дымохода? Тогда заказывайте профессиональный монтаж в нашей компании!

Переход с кирпичной трубы на сэндвич. Переход со специальным переходником

Русская печь, внутри которой потрескивают дрова, — символ добрых семейных традиций и уюта. Мастера своего дела  передавали искусство кладки печных труб из кирпича новым поколениям. Современные строительные материалы и технологи обеспечивают  возможность устанавливать дымоходы, способные противостоять коррозии. Так, например, когда возникает необходимость замены верхней части дымоотводной конструкции, выполняют переход с кирпичной трубы на сэндвич.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Достоинства и недостатки сэндвич труб для дымохода

Однозначно ответить на вопрос, какая труба лучше – сэндвич или из кирпича — сложно. Правильность выбора определяется множеством факторов.

Во-первых, немаловажное значение имеет вес готовой конструкции. Отыскав в справочниках необходимые данные и проделав несложные арифметические подсчёты, можно получить весьма интересную цифру: кирпичная труба тяжелее трубы сендвич  больше чем в 30 раз. Конечно,  при одинаковой высоте и диаметре системы отвода токсичных газов.

Во-вторых, вопрос надёжности конструкции. Любая подвижка деревянного строения или фундамента дома из другого более прочного стройматериала может привести в худшем случае к слому трубы, а в лучшем – к её растрескиванию.

И, в-третьих, по сложности, а также по времени работ процесс постройки кирпичной трубы гораздо более трудоёмок.

Но есть фактор, заслуживающий отдельного упоминания. Касается он эстетического восприятия загородного коттеджа. Для многих домовладельцев вопрос, какой – кирпичной трубе или сэндвичу — отдать предпочтение, не актуален: по традиции они выбирают первый вариант. Но реализовать его можно лишь при гарантии прочности строения, и если печь стоит на мощном фундаменте.

В целом, застройщики выделяют следующие преимущества сэндвич труб для отвода продуктов горения:

• малогабаритность;
• возможность оперативно и легко установить дымоход, не привлекая печных специалистов;
• универсальность применения. Изделие можно выводить сквозь стены или крышу;
• наличие нескольких слоёв препятствует созданию сажевых отложений и образованию конденсата;
• устойчивость к экстремальным условиям и агрессивным средам (высокой температуре, химическим веществам и проч.).

Нержавеющие дымоходы долговечны, не требуют защитной обработки и подходят практически ко всем типам котлов и печей

Из недостатков стоит отметить:

• высокая стоимость;
• срок эксплуатации, как показывает практика, ограничен 15-ю годами;
• возможность снижения герметичности системы дымоотвода.

Использовать эти изделия допускается в домах из любого стройматериала, но чаще возникает необходимость в установке сэндвич трубы на кирпичную трубу.

Для выполнения перехода на сэндвич трубу с кирпичной используются несколько методов.

1. Реализация этой задачи при помощи специальных квадратных насадок, крепящихся к трубе из кирпича.
2. Можно купить переходник с одноконтурной конструкции на двухконтурную. На кирпичную кладку устанавливается широкая площадка. Одноконтурная конструкция направляется вниз.

Совет! Образовавшиеся при монтаже зазоры заполните негорючим материалом.

Особенности выполнения перехода со специальным переходником

Подобные переходники рекомендуется приобретать только в специализированных магазинах  стройматериалов. Хоть цена там повыше, чем на рынке, но так будет надёжнее с точки зрения качества изделий. Фирменным переходникам присущи следующие достоинства:

• изготавливаются из жаро- и кислотоупорной высококачественной нержавейки, вследствие чего способны выдерживать кратковременный сильный перегрев без потери долговечности;
• минимизируется сопротивление дымовым газам и исключается появление турбулентности в их потоке благодаря плавному переходу на сэндвич кирпичной трубы;
• конструкция позволяет надёжно и легко герметизировать стыки;
• обладают привлекательным внешним видом;
• в некоторых моделях могут быть реализованы различные опции. Например, поворот патрубка на угол 45 градусов.

Переходник имеет с одной стороны цилиндрическую форму, а с другой – квадратную. Внутри этого элемента присутствует слой базальтовой ваты. Так требуют нормы противопожарной безопасности.

Стыковка двух труб осуществляется специальным переходником из жаропрочной стали

Последовательность этапов работы по установке переходника с кирпичной трубы на сэндвич трубу вы найдете ниже. Кроме того, там представлены определенные нюансы, без знания которых не обойтись.

1. При монтаже используйте два таких элемента. Один из них закрепите на полу чердака, а второй – к потолку непосредственно над кирпичным дымоходом.
2. Выполнять монтаж сэндвич дымохода необходимо с соблюдением строительных норм. Внутренняя поверхность двухслойной трубы должна быть удалена от сгораемых конструкций не меньше, чем на 38 сантиметров. Это расстояние в полном объёме заполните негорючим материалом.
3. Иногда вовнутрь кирпичного канала запускают часть стального.
4. Для заделки швов во время монтажа понадобятся герметики. Они потребуются и, если пропускать дым станет не только дымоход, но и сама печь. Материал, который используется для заделки трещин, будет препятствовать проникновению в помещение пыли и продуктов сгорания даже сквозь незначительные щели. Стойкость герметика к воздействию высоких температур гарантирует пометка «Жаропрочный».
5. При переходе на круглое сечение с прямоугольного установите монтажную площадку, а также хомуты. Образование выступов конструкции и уменьшение сечения не допускается. Иначе возможно отсутствие тяги, либо, что не лучше, она будет действовать в обратном направлении.

Как устанавливается сэндвич труба на кирпичную трубу без заводского переходника

Нередко случается, что переходника с кирпичной трубы на сэндвич трубу в продаже вы просто не найдёте. Выполнить качественный переход можно и в этом случае. Однако потребуются большие временные затраты. Для этого вам предстоит выполнить следующие действия:

• выпилите в кирпичном основании отверстие круглой формы. Его размер должен быть примерно равен половине толщины кирпича. А диаметр ненамного превышать значение данного параметра внутренней части сэндвич-изделия;
• поместите в выпиленное отверстие внутреннюю часть конструкции.

Переходник можно соорудить своими руками из остатков любого металла

Совет! Возникшие зазоры заделайте предварительно подготовленным печным раствором.

• опорой внешней части конструкции служит кирпичное основание. После установки одного на другое заполните место стыка тем же раствором;
• на следующем этапе выполняется сам монтаж системы дымоотвода. Для этого все компоненты трубы последовательно вставьте друг в друга и зафиксируйте;
• в зоне прохода дымохода через крышу закрепите конструкцию обрезами металлического профиля, прикрутив их саморезами. Всю операцию по фиксации создаваемого сооружения проводите строго по отвесу.

Выполняем переход при помощи металлической площадки с патрубком

Этот метод позволяет выполнить обустройство дымохода без специального переходника.

Монтаж выполняйте в такой последовательности:

• вырежьте из металлической пластины площадку. Её размер  должен совпадать с конфигурацией кирпичной части. Постарайтесь, чтобы пластина не выступала за её края;
• наметьте места крепления площадки к кирпичному проёму. Контролируйте, чтобы крепёж не располагался на краях кирпича или на швах;
• в заранее намеченных местах металлической пластины просверлите отверстия под саморезы. Сделайте отверстия и в кирпичной кладке, но уже под дюбеля;
• вставьте в проделанные отверстия дюбеля;
• на поверхность кладки нанесите силиконовый огнеупорный герметик;
• на слой герметика установите металлическую площадку;
• при помощи саморезов равномерно стяните её с кирпичной поверхностью;
• дав герметику высохнуть, приступайте к монтажу части системы дымоотвода из сэндвич трубы.

Пластина-переходник должна быть надежно закреплена на кирпичном основании

Установив самодельный переходник с патрубком, вы ускорите монтаж дымохода благодаря тому, что трубы прекрасно стыкуются друг с другом через отверстия с расширенным и суженным концом.

Подгонка кирпичной трубы

Это – ещё один метод создания плавного перехода с кирпича на трубу круглого сечения. Суть технологии такова:

1. Отслужившую своё трубу демонтируют. На её остатках возводят огнеупорным кирпичом постепенно сужающуюся короткую надстройку. Она и служит в качестве переходника. Сужение формируется для того, чтобы на надстройку можно было установить специальный элемент части дымохода из сэндвич трубы. Называется он насадка нижняя или по-научному – переход моно-термо. Это изделие представляет собой прочное основание, на которое устанавливают ствол, набираемый из отрезков трубы. Чтобы уменьшить внешний размер кирпичной части дымохода, кирпич кладётся на длинный торец (ложок).
2. Внутреннюю поверхность надстройки необходимо оштукатурить – гладкая поверхность минимизирует сопротивление потоку газов.
3. Переход моно-термо устанавливается поверх кирпичной надстройки. Для герметичности и устойчивости его заливают смесью из камней и цементного раствора.

У дымоходов из кирпича демонтировать чаще приходится только наружную часть, поскольку расположенная в доме кладка находится, как правило, в удовлетворительном состоянии. А этот фактор виду малого веса и небольшой длины сэндвича допускает его установку без моно-термо перехода.

Как выполняется переход с кирпичной трубы на сэндвич

Делаем правильный переход

Всем хорошо известно, что именно дымоходные трубы «сэндвич» сегодня являются наиболее оптимальным и удачным решением, когда возникает вопрос отвода дыма. Сегодня мы расскажем, как делается переход с кирпичной трубы на металлическую.

Эта работа довольно серьезная, ведь отвод отработанных газов, это прежде всего здоровье, да и если это сделать неправильно, тогда замедлится горение и теплоотдача. Так же посмотрев фото и видео в этой статье, вы сможете получить дополнительную, нужную информацию.

Чем привлекателен сэндвич переход

Нельзя не отметить, что данная технология установки отличается рядом важных преимуществ, более того у нее практически нет недостатков. И самое интересное, что при желании всегда можно провести необходимые работы, связанные с проектированием, а также сооружением дымохода самостоятельно.

Внимание: Вы должны знать, что печные трубы «сэндвич» славятся тем, что они обладают высоким уровнем защиты от пожаров, более того, это неповторимое и уникальное устройство, которое препятствует образованию конденсата на внутренних стенках, а ведь это действительно важное преимущество.

• Совсем не обязательно чистить дымоход по несколько раз в год и это сэкономит массу времени.
• Материал является огнестойким м вы можете применять практически любой вид топлива.
• Так же такая конструкция прекрасно переносит агрессивную среду, которая возникает при отводе отработанных газов, в результате этого он долговечен.
• Чтобы обеспечить нормальное функционирование, необходимо проводить профилактические процедуры один раз в несколько лет. Вы должны правильно собрать коммуникацию, таким образом, дым и продукты горения станут выводиться в атмосферу, не оседая в комнате.
• Чтобы получить хороший результат, обязательно нужно использовать материалы высокого качества, они не должны подвести, так что отдайте предпочтение проверенным брендам.

Цена такой конструкции не высокая, особенно если сравнить с кирпичной кладкой. Ведь это сможете сделать только специалист. Но если вам кирпич нужен для общего дизайна, тогда всегда трубу можно обложить лицевым кирпичом и это получится значительно дешевле.

Правила установки и комплектующие

Если у вас уже есть старая кирпичная труба, тогда надо сделать демонтаж кирпичной дымовой трубы. Это надо для правильной установки.

Делаем демонтаж кирпичной высотной трубы

Так же при ведении работ стоит знать правила:

• При установке дымохода нельзя допускать различных уступов;
• Отвод трубы делается под углом не менее 30-ти градусов;
• Поперечное сечение трубы при горизонтальном отводе не может быть менее вертикального;
• Так же надо предусмотреть и искроулавливатель, ведь с ним будет безопасно при топке использовать торф;
• Для защиты от дождя надо будет обязательно сделать установку дефлектора;

Внимание: Так же при установке нельзя допускать соприкосновения трубы с коммуникациями и электропроводкой.

Устройство сэндвич трубы

Сама труба имеет такие составляющие:

Как правильно собирается дымоход

Естественно, чтобы правильно собрать дымоход, должны быть учтены важные нюансы и особенности этого вопроса, только тогда можно сделать все правильно.

Схема устройства дымохода

Обеспечить крепление «сэндвич» труб можно за счет их строения, говоря о деталях в целом, то нужно отметить, что они представляют собой отдельные элементы, при этом каждый из этих элементов вставляются в предыдущую часть, чтобы можно было образовать монолитную конструкцию.

Внимание: Установка такой конструкции сразу над топочным агрегатом категорически запрещена.

Делаем переход на растворе

Как соединить кирпичную трубу с сэндвич трубой без стационарного переходника:

• В кирпиче заливаем отверстие, которое равно диаметру трубы;
• Теперь ставим в отверстие внутреннюю часть сендвич;
• Внешний кожух подрезается и должен упираться в кирпичную кладку. Место стыковки герметизируем;
• Закрепляем верхнюю часть при помощи саморезов.

Внимание: При стыковке лучше применять переходники, которые обеспечат надежность соединения.

Как поставить металлическую трубу на кирпичную при помощи патрубка и стальной площадки:

Переходник через пластину

• Вырезаем при помощи болгарки с листа металла площадку. Ее наружная часть не должна выходить за пределы кирпичной кладки;
• Площадка не должна располагаться на краю кирпича и на шве. Прикладываем ее на кирпич и делаем отметку по контуру;
• Делаем в площадке отверстия для саморезов. Так же при помощи перфоратора делаем отверстия в кладке. Здесь будут крепиться дюбеля;
• Закрепляем дюбеля в сделанный отверстиях;
• Установку площадки делают только на герметик. У нас не должно быть утечки;
• После посадки на герметик сразу делаем соединение саморезами. При этом герметик должен проступит по всей полосе стыка, это будет гарантией ее заполнения.

Для сборки так же есть инструкция, ее надо прочесть.

Для установки надо использовать следующие рекомендации:

• Трубы нужно тщательным образом, подогнать друг под друга, так что для монтажа не требуется использовать дополнительные материалы. В результате этого, конструкция получается прочной.
• Между трубами нужно расположить слой теплоизоляции, помните, что именно изоляция позволяет проводить коммуникации в деревянных помещениях, при этом вы будете уверены, что в любом случае, стены не смогут загореться от высокой температуры.
• При производстве труб в качестве основного элемента выступает легированная сталь, это и медные сплавы, такие части принято использовать исключительно во внутреннем дымоходе.
• Так же следим и за переходом через крышу. Здесь надо сделать изоляцию и не допустить возгорания крыши

Установка внешней части трубы:

• Внешняя часть трубы может быть собрана из различных материалов, при этом нельзя не учесть и то, что вы должны соблюдать главное правило, а именно – каждый стык должен быть обязательно герметичен, помните об этом обязательно.
• Помните, что дым имеет такое свойство просачиваться в любую щель, а это в будущем чревато серьезными и негативными последствиями, так что, вы должны обязательно учитывать это.
• Обязательно учтите и то, что если продукты горения не будут полностью выводиться за пределы помещения, то знайте, что это негативно может повлиять на здоровье всех жильцов, поэтому так важно учитывать это обязательно.

Внимание: Если вы не желаете, чтобы дым негативно мог влиять на состояние дома, на здоровье людей, то вы должны обязательно учитывать все необходимые требования и рекомендации специалистов, тогда многие проблемы будут решены.

«Сэндвич» на кирпичную трубу принято считать важным видом стыка, на самом деле, это не удивляет, ведь вы должны понимать, что внешний дымоход отличается прежде всего долговечностью, надежностью, более того он является простым в проектировке и возведении.

Переход с кирпичной трубы на сэндвич, пожалуй, самый важный участок, именно здесь происходит утечка наиболее часто. Поэтому герметизация должна быть основательной. Практически все можно будет сделать своими руками, и если вы посмотрите видео в этой статье и фото, тогда вся работа не займет много времени.

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Монтаж дымохода из нержавейки. Дымоходы из нержавейки: разновидности и принципы монтажа

Прежде чем установить в частном доме, бане или хозяйственной постройке, источник тепла, для работы которого требуется газ, твердое либо жидкое топливо, необходимо подготовить проект системы отвода продуктов сгорания. Сегодня классические конструкции из кирпича или асбоцементных труб вытесняют удобные и практичные дымоходы из нержавеющей стали, для монтажа которых используют готовые элементы.

Разновидности дымоходов из нержавейки

К универсальному модульному дымоходу можно подключить отопительный котёл любого типа, металлическую или компактную кирпичную печку, камин. Сборку дымового канала можно выполнить самостоятельно, грамотно выбрав систему. Они различаются по конструкции, назначению, характеристикам металла.

Основные достоинства

Дымоходы из асбоцементных труб пользовались спросом благодаря дешевизне, несмотря на невысокую практичность. Кирпичные конструкции активно используются и сегодня, в том числе благодаря солидному и эффектному внешнему виду, но все чаще их модернизируют при помощи вкладок из нержавейки. В список преимуществ дымовой трубы, выполненной из нержавеющей стали, входят:

• Небольшой вес. Дымоход не нуждается в обустройстве фундаментного основания, что удешевляет и ускоряет монтажные работы.
• Коррозионная стойкость. Нержавеющая сталь устойчива к воздействию кислот, содержащихся в дымовом конденсате и опасных для кирпича и асбоцемента.
• Устойчивость к температурным перепадам. Металл выдерживает охлаждение до низких температур в морозные дни и нагрев дымовыми газами до 800 градусов по Цельсию и более.
• Эффективный дымоотвод. Хорошей тяге способствует круглое сечение трубы.
• Нетребовательность к обслуживанию. На внутренних стенках дымоходного канала практически не оседает сажа (в отличие от шершавых стенок из кирпича или асбоцемента), благодаря чему он редко нуждается в чистке.
• Простой монтаж. Конфигурация стандартных элементов предусматривает быструю сборку трубы любой протяженности.
• Ремонтопригодность. Модульная система позволяет при необходимости менять только элемент, вышедший из строя, что удешевляет эксплуатацию дымоотводной системы.
• Длительный срок службы (при условии правильного подбора материала изготовления и грамотного монтажа).
• Универсальность. Дымоход из нержавеющей стали подойдет отопительному агрегату любого типа.
• Свобода установки. Необязательно монтировать строго вертикальную конструкцию, допускаются наклонные элементы и повороты, что упрощает поиск удобного места для установки котла, камина или печи. Трубу с внутренним утеплением допускается монтировать снаружи постройки – в этом случае не потребуется обустраивать проходные узлы через перекрытия и кровлю.
• Доступная цена.

Установка дымохода в деревянном доме. Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Как соединить трубы дымохода. Основные достоинства

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На на чальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов .

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG – в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще в сего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов :

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Дымоход сэндвич по конденсату. Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м³.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Видео как правильно собрать дымоход у печи длительного горения: по дыму или по конденсату?

применение и способ монтажа сэндвич труб для дымохода

Дымоход может быть выполнен из различных материалов. Самым традиционным является кирпич, но устройство такого дымохода требует больших капиталовложений и много времени.

Намного удобнее и эффективное использовать современные дымоходы — «сэндвич». Это не только эффективно, но и практично, функционально, эстетично. Главное преимущество такого дымохода — это возможность произвести все необходимые работы по его монтажу самостоятельно, сэкономив тем самым на оплате труда наемных работников.

Главное быть знакомым с правилами установки, купить качественные материалы, прошедшие процедуру сертификации. Труба сэндвич для дымохода обладает целым рядом преимуществ, среди которых можно выделить следующие факторы:

• отсутствие конденсата;
• незначительные отложения сажи;
• простота обслуживания;
• высокая пожаробезопасность;
• эстетичность и легкий вес.

Такая труба для дымохода подойдет, как для установки в доме, так и любом другом помещении, где используется печь или газовый котел.

Сборка сэндвич трубы

В комплект готовой конструкции входят несколько основных элементов, длина которых составляет один метр. Все отдельные сегменты последовательно вставляются друг в друга. По своей внутренней конструкции изделие, состоящее из внутренней и наружной трубы, с промежуточным утеплительным слоем. Для изготовления внутренней трубы чаще всего применяют нержавейку, внешняя труба может быть выполнена из сплавов цветных металлов, что повышает ее эстетичные свойства.

Покупать сэндвич трубу, изготовленную из оцинковки, крайне нежелательно. Связано это с тем, что при постоянных температурных перепадах, труба из оцинкованного металла будет видоизменять существующие размеры, в то время, как трубам из нержавейки это не свойственно. При этом, если у вас в банном помещении стоит твердотопливный котел, то труба должна быть изготовлена из качественной нержавеющей стали, обладающей высокой степенью жаропрочности.

Для создания теплоизоляционного слоя принято использовать минвату, которая не горит, а при тлении не выделяет в атмосферу токсичных и вредных веществ. Толщина теплоизоляционного слоя может находиться в пределах 25−60 мм. В некоторых случаев, в качестве утеплителя может быть использован керамзит или полиуретан.

Соединяться трубы между собой могут байонетовым способом или с помощью фланцев, относительно «мостика холода», кроме этого «по конденсату» и «по дыму». Соединение по дыму дает полную гарантию, что угарный газ не попадет во внутренние помещения, а по конденсату, что влага, образовавшаяся в результате перепада температур, будет постепенно стекать по трубе вниз. В чем заключается разница между этими двумя способами соединения?

В первом случае, дым беспрепятственно выходит наружу, но на теплоизоляционный слой может попасть конденсат, а воздействие влаги на утеплитель крайне нежелательно. Во-втором случае, верхняя труба соединяется с раструбом нижней трубы, что исключает попадание влаги, но не гарантирует проникновение угарного газа в помещение. Как видно оба способа имеют свои недостатки, устранить которые можно только с помощью тщательно произведенной герметизации всех стыковочных швов. Не рекомендуется устанавливать сэндвич трубу непосредственно на печь или газовый котел, а в местах примыкания с кровлей, балками, плитами перекрытия, она должны быть хорошо изолирована.

Монтаж сэндвич трубы

Монтаж осуществляется очень легко и сделать это может практически любой человек, не обладающий определёнными знаниями и навыками. Установка осуществляется снизу вверх и весь монтаж проходит в несколько этапов.

1. Первый этап. Соединение элементов дымохода. Один конец трубы обязательно имеет сужение. Его и требуется вставлять в соединяемую трубу. За счет того, что в таком дымоходе практически не образовывается сажи, из него легко выводится конденсат. Еще намного больше упрощает эту задачу установка специальных тройников.
2. Второй этап. Выводим сэндвич трубу наружу. Здесь может быть два различных варианта решения задачи. Через крышу или стену. Если труба по плану будет выходить через стену, то ее в этом месте необходимо будет разобрать. По линии выхода трубы монтируются специальные кронштейны, с помощью которых и будет закрепляться труба к основанию стены. Образовавшееся отверстие можно заделать фанерой, дополнительно прикрепив к ней асбестовый лист. Кроме этого, делаем еще одно дополнительное усиление с помощью оцинкованного металла. Прорезаем в листе квадратное отверстие и устанавливаем проходник, который крепиться с помощью шурупов. Оцинковку можно покрасить и покрыть лаком, чтобы предупредить появления коррозии металла. После этого просверливаем отверстие необходимого диаметра и вставляем в него сэндвич трубу. Соединять внутреннюю трубу с внешней, следует таки образом, чтобы вы хорошо могли видеть место соединения. Это позволит вам контролировать самое уязвимое место вашего дымохода.
3. Третий этап. Крепление дымохода. Все элементы, колена, тройники — скрепляются специальными хомутами. Кроме этого, тройники крепятся еще опорным прочным кронштейном. Верхнюю часть дымохода для подстраховки укрепляем растяжками под углом в 120 градусов. Трубы между собой скрепляются обжимными хомутами. Тройники и переходники с помощью этих же хомутов, но с двух сторон.
4. Четвертый этап. Заключительный. В первую очередь после окончания проведения монтажа, снимает защитную пленку с трубы. Оптимальная длина вашего дымохода должна составлять как минимум пять-шесть метров, если считать от оголовка до колосника. Тщательно герметизируем все стыковочные соединения. Для выполнения этой работы используют жаропрочный герметик, рассчитанный на максимальную температуры эксплуатации не менее 1000 градусов. Когда все будет готово, следует провести испытание дымохода, чтобы можно было уже визуально определить, насколько качественно вы выполнили герметизацию швов.

Как видно из прочитанного, монтаж дымохода вполне под силу произвести самостоятельно. Главное купить комплект всех необходимых элементов и иметь в своем распоряжение инструменты, которые могут потребоваться в процессе работы.

Отзывы

После того, как установил у себя дома сэндвич дымоход, могут сказать, что действительно монтируется он легко и просто. Как недостаток, могут отметить, что покупка качественного дымохода может обойтись в «копеечку», но учитывая длительный срок эксплуатации, надеюсь, что он себя за это время окупит. На установку его в сауне потребовался один день и еще один ушёл на герметизацию и проверку.

Алексей г. Москва

У меня в бане сэндвич дымоход эксплуатируется уже на протяжении 12 лет и пока за это время никаких нареканий в его адрес у меня не накопилось. Главное не экономить на покупке качественного дымохода и тогда никаких проблем в процессе его эксплуатации уже не возникнет.

Борис г. Москва

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Элементы сэндвич-трубы.Что такое сэндвич-трубка. Металлические эмалированные трубы черного цвета.

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может значительно снизить производительность. характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

В состав сэндвич-дымоходной системы входят следующие основные элементы:

• Сэндвич-трубки;
• Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
• Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
• Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
• Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
• Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
• Горловина — элемент конструкции, необходимый для устройства верхнего края дымохода;
• Консоль несущая — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
• Настенный зажим — приспособление, предназначенное для надежного крепления дымохода к стене.

Преимущества и недостатки многослойных дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно сочетаются с топками и котлами различных моделей;
• Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
• В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
• Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
• Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для непосредственной вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
• Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
• Благодаря удобству конструкции, при монтаже которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери целостности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
• Высокая стоимость строительства;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике многослойные дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых пойдет речь далее.

Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

Дымоходы керамические многослойные

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения многослойных труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не проникнет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

На что следует обратить внимание при установке дымохода из сэндвич-труб?

• Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
• В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;

• В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для слива конденсата, который предназначен для отвода конденсата и ревизии дымохода;
• В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
• При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
• Длина горизонтальных участков дымохода не должна превышать 1 м;
• Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;

№

• Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

• Размер сечения дымоходной трубы;
• Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

• Если тепловая мощность не превышает 3,5 кВт, расчеты следующие: 0,14 м x 0,14 м;
• Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

• СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
• Дымоходы следует размещать над коньком дома не менее чем на 50 см;
• Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;

Нюансы, которые необходимо учитывать при установке

Возведение дымохода необходимо начинать от отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны отличаться отсутствием выступов;
• Температура газов, проходящих по напорному патрубку, не должна быть выше 500 градусов;
• Максимальный угол подъема труб не должен превышать 30 градусов;
• Отрезки труб, расположенные под наклоном, не должны иметь неровностей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первому участку дымохода и закрыть заглушкой, чтобы не было видно торчащего из нее нагревателя и не выходил пар;

Трубы вставляются одна в другую. Для выполнения данной манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов имеет меньший диаметр.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув стык, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

Монтаж дымохода в местах соприкосновения с домом

Как перекрыть

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный кусок дымохода, представляющий собой проходную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.

Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходят через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется. Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Если вы думаете, что заботятся только счастливые обладатели каминов, то, скорее всего, вы просто планируете приобрести частный дом. Домовладельцы со стажем на собственном опыте знают, что этот элемент системы отопления нужен и для газовых котлов, с помощью которых отапливается дом и организация горячего водоснабжения, для печей в бане.

А какой русский не любит хорошую баню? Каждое теплогенерирующее устройство требует трубопровода для отвода газовой смеси, состоящей из воздуха и продуктов сгорания топлива, из помещения в атмосферу.Для проведения этой работы опытные печи рекомендуют сэндвич-дымоходы, а какие они бывают, как производится монтаж и текущий проход через крышу расскажет текущая статья.

Труба с теплоизоляцией

Конструкция из многослойных труб

Все, что связано с отопительным оборудованием, связано с опасностью возгорания, особенно в деревянных домах. Статистика утверждает, что более половины случаев возгорания происходят из-за того, что домовладельцы неправильно установили установку.Чтобы облегчить эту задачу и защитить дом от пожара, используйте для дымохода многослойную трубу. На первый взгляд они выглядят как обычные изделия из нержавеющей стали, но на самом деле имеют трехслойную структуру:

Конструкция многослойной трубы

1. Внутренний контур. Круглый цилиндр из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутренняя труба изготовлена ​​из металлического листа, сваркой с получением герметичного шва.Благодаря высокой коррозионной стойкости легированная сталь не нарушает взаимодействия с водой.
2. Изоляционный слой. Между внутренним и внешним контурами находится изолирующий слой, который выполняет две важные функции: «блокирует» тепло внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяя дыму остыть при прохождении через трубу, так что на его стенках не оседает сажа. В качестве теплоизоляции используются волокнистые материалы с высшим показателем огнестойкости с температурой эксплуатации до 700 градусов, например, минеральная вата на базальтовой основе.Слой утеплителя между контурами составляет 40-60 мм, а плотность утеплителя — 12 кг на кубический метр.
3. Наружный кожух. Наружная оболочка многослойной трубы из нержавеющей стали или другого металла. Герметизация корпуса осуществляется с помощью лазерной сварки, которая не повреждает гальванический слой нержавеющей стали, что защищает его от коррозии. Стоимость труб из латуни и меди значительно увеличивает стоимость прокладки дымохода, а установка оправдывается эффектным внешним видом.

Трубы многослойные состоят из дополнительных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все детали дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества многослойных труб

Дымоходы типа «сэндвич» дороже обычных из нержавеющей стали, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж производится своими руками.К их достоинствам можно отнести:

Для расчета дымохода своими руками требуется инструкция к ТЭНу с указанием мощности и размера входной трубы, на основе этих данных определяют диаметр трубы, необходимый для обеспечения тяги.

Принципы монтажа многослойных дымоходов

Чтобы пользоваться каменкой, не опасаясь пожара, отравления угарным газом, необходимо соорудить дымоход, руководствуясь правилами пожарной безопасности и СНиП:

1. В местах, где дымоход проходит через потолок, стены или кровлю, требуется дополнительная теплоизоляция с помощью проходной коробки из стали или патрубка.
2. Не подключайте многослойную трубку непосредственно ко входу нагревателя. Рекомендуется использовать многослойную трубу на внешних участках дымохода, когда уже сделан проход через стену или крышу.
3. Места прохождения дымохода в непосредственной близости от стен ограждают листами огнеупорного материала, например, асбеста.
4. Если установка выполняется вручную, убедитесь, что длина горизонтальных участков, отрицательно влияющих на силу тяги, не превышает 100 см.
5. Диаметр трехслойной стальной трубы не должен быть меньше входного патрубка водонагревателя.
6. Дымоход из стали нужно собирать своими руками, чтобы стыки не упали.
7. Для пропуска попавших в зазор между элементами стропильной системы кровли используют отводы. Сэндвич-трубы имеют отрывные части под углом 45 градусов, если требуется поворот на 90 градусов, требуются два изгиба.
8. Диаметр всех элементов дымохода должен совпадать, чтобы стыки не образовывали зазоров.Для герметизации стыка используйте стальные хомуты и огнезащитный герметик.
9. Внизу дымохода выполняется установка ревизии, двери или стекла, через которые контролируется состояние дымохода.

Монтаж внутреннего контура трубы осуществляется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух подключается «конденсатом», наоборот, накладывая верхний сегмент на нижний.

Последовательность установки

Монтаж дымохода можно произвести своими руками, если запастись необходимыми инструментами и материалами, соблюдая несложную технологию. Перед установкой подготовьте места, где будет выполняться сквозное перекрытие и кровля. Для этого вырезаем отверстие, размер которого позволяет беспрепятственно вывести трубу. Проход защищен от перегрева от контакта с трубой с помощью проходной коробки из металла или асбеста.Первый одноконтурный сегмент подключается к патрубку ТЭНа, вытягивая кожух. Затем установите следующие элементы дымохода.

Монтаж тройников, отводов и отводов осуществляется с помощью кронштейнов, закрепленных на стенах через каждые 2 м. Обращаем ваше внимание, что нельзя прокладывать дымоход рядом с электропроводкой или газопроводом, во избежание взрыва, пожара. На крыше дымоход снимается на расстоянии 50-150 см от наивысшей точки, а его высота должна превышать конек минимум на 0.5 мес.
Установка дымохода с использованием многослойных труб делает работу отопительных приборов более безопасной и снижает теплопотери, что снижает затраты на отопление дома на 10% за сезон.

Видеоинструкция

Сегодня сложно представить загородный дом или загородный дом без бани. Он может быть довольно маленьким и скромным, но будет построен в соответствии со вкусом и потребностями хозяина. И, конечно же, хозяева домов стараются устроить в жилище камин, ведь он не только согревает холодными вечерами, но и создает атмосферу уюта и покоя.

Если в доме есть камин, а на участке баня, то устройство дымохода становится обязательным. Современные производители предлагают потребителю самые разные варианты устройства систем отопления и дымоходов, и каждый домовладелец выбирает оптимальный вариант. Одним из самых популярных материалов для возведения дымоходов являются сэндвич-трубы для дымохода. Этот материал доступен в ассортименте, то есть имеет разные размеры. Преимущество — удобство и долгий срок службы.

Дымоход сэндвич

Название сэндвич-труба для дымохода получено из-за характерных особенностей конструкции трубы, которая является основным элементом данного устройства.Сэндвич для дымохода состоит из внутренней и внешней трубы разного диаметра. Между трубами укладывается слой теплоизоляции.

Технические характеристики сэндвич-трубы

Большинство производителей используют базальтовое волокно (минеральную вату) в качестве теплоизоляционного материала. По своим свойствам он похож на асбестовое волокно. Минеральная вата устойчива к различным химическим веществам и высоким температурам. Также базальтовое волокно отличается прекрасными звукоизоляционными и теплоизоляционными свойствами.Толщина теплоизоляционного слоя из базальтового волокна 25-60 мм .

Внутренняя труба многослойной конструкции меньшего диаметра изготовлена ​​из нержавеющей стали. Наружная труба, диаметр которой больше на 50-120 мм, может быть из разных материалов. Наиболее распространены наружные трубы из нержавеющей стали, но они также производятся из меди, латуни и других материалов.

Выпускаются трубы-сэндвичи разных типов, разница в размерах (диаметре) и толщине теплоизоляционного слоя.Трубы разных типов предназначены для использования в разных температурных режимах. Главное требование, которому должно соответствовать соединение труб — наличие герметичности. Подключение может быть выполнено разными способами: фланцевое, «мост холода», байонетное соединение.

Дымоходы из многослойных труб, то есть изолированные, имеют существенные преимущества перед однотрубными дымоходами:

1. В таких дымоходах практически не образуется конденсат, а это увеличивает срок службы дымоходной системы.
2. В прогретых дымоходах накапливается гораздо меньшее количество сажи, поэтому их нужно реже обслуживать.

Сэндвич-трубу для дымохода специалисты рекомендуют устанавливать на все типы деревянных домов, так как такие трубы являются наиболее пожаробезопасными. Благоприятными являются дымоходы типа «сэндвич» от своих кирпичных аналогов:

1. Дымоходы из нержавеющей стали имеют более эстетичный вид.
2. Они изготовлены из огнеупорного материала и при этом имеют меньший вес, чем кирпичные дымоходы.

Таким образом, несмотря на внушительные размеры сэндвича дымохода, возведение специального фундамента не требуется, следовательно, этот способ более выгоден и экономичен. Кроме того, установка сэндвича с дымоходом — гарантия того, что трубы не будут корродированы, а значит, срок эксплуатации дымоходной системы увеличится.

Три основных правила установки многослойных труб

Совет: Если вы используете твердое топливо, необходимо обязательно использовать многослойную трубку из нержавеющей жаропрочной стали, иначе срок службы дымохода сократится.

Подготовка к монтажным работам

Монтаж дымохода: порядок действий

При установке дымохода сэндвич необходимо придерживаться такой схемы размещения дымоходов над уровнем кровли. При наличии подробной инструкции, необходимых инструментов и материалов для монтажа строительство сэндвич-трубы для дымохода можно сделать своими руками. Использование сэндвич-труб гарантирует, что дымоход прослужит долго и надежно.

Сегодня наиболее популярны дымоходы типа «сэндвич».Практично, эстетично, функционально … А главное — установка сэндвич-дымохода своими руками — довольно простое и безопасное мероприятие, если ранее вы приобрели действительно качественные и сертифицированные материалы. Дымоходы этого типа имеют множество преимуществ: отсутствие конденсации, незначительное образование сажи, высокая пожаробезопасность, простота обслуживания, относительно легкий дымоход, эстетичный вид. И, наконец, сэндвич-трубы просто идеальны для деревянных построек, которыми традиционно являются бани.А что делать, как и в какой последовательности — вы узнаете из этой статьи.

Как самому сделать и собрать трубку для сэндвича?

Готовый дымоход «сэндвич» представляет собой отрезок, каждый из которых имеет длину один метр и при установке вставляется в другой. А как собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвича дымохода следующая: это внутренняя и внешняя труба, между которыми находится слой теплоизоляции.Внутренняя трубка изготовлена ​​из нержавеющей стали, а внешняя трубка может быть из самых разных материалов, даже из меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме отопление-охлаждение он изменит свой диаметр, тогда как нержавейки почти нет.

Важно! Если печь в бане отапливается твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве теплоизоляционного материала используется базальтовое волокно или минеральная вата с хорошими теплоизоляционными свойствами.Опытные печи, например, советуют в качестве теплоизоляции взять базальтовую вату Rockwool WIRED MAT 80. Его толщина может варьироваться от 25 до 60 мм.

Использование в качестве внутренней изоляции таких труб также керамзита и полиуретана. Единственная проблема при прокладке теплоизоляции между наружной и внутренней трубами заключается в том, что материал необходимо нахлестывать с нахлестом на половину толщины и нахлестом 10 см. Или вообще набить все вручную, если получится аккуратно.

Сэндвич-трубки также соединяются по-разному: фланцевое, байонетное и «мост холода», «дымовое» и «конденсатное».«По дыму» дымоход собирается для того, чтобы полностью гарантировать, что угарный газ не попадет внутрь дома или бани. «Конденсат» — чтобы конденсат, образовавшийся из-за разницы температур, беспрепятственно стекал по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит, но при неаккуратной герметизации стыков конденсат может попасть внутрь сэндвича. Почему пострадает и внутренняя изоляция.Но при втором способе внутренняя трубка сэндвича входит в раструб нижнего, и влага никак не может попасть в трубу. Вот только дым, если найдешь хоть малейшую щель, то отдушину найдешь. Что выбрать? Газ вредит здоровью человека, а конденсат — долговечности дымохода. Единственный выход — как бы то ни было тщательно заделать все щели и стыки, и все.

Для внутренних труб. Мы рекомендуем многослойную дымовую трубу в качестве «конденсатной» установки, чтобы она не попадала на швы трубы и не протекала.И, несмотря на двойной слой, сэндвич-трубы по-прежнему нуждаются в качественной изоляции от наиболее пожаробезопасных участков — от балок, крыш и потолков. А в качестве первой трубы, которая присоединяется непосредственно к духовке, бутерброд использовать нельзя.

Итак, зная технологию, вы вполне можете сделать качественный дымоход-сэндвич — из лично закупленных материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в баню поэтапно

Сама установка сэндвич-трубы для дымохода несложная.Так как сэндвич-трубы максимально пожаробезопасны, их может соединить и правильно закрепить даже человек, очень далекий от строительства.

Монтируется дымоход «бутерброд» снизу вверх — от печи до крыши, причем наружную трубу следует «надеть» изнутри. Вообще, для установки бутерброда есть несколько важных пунктов. Давайте посмотрим поближе.

I этап. Соединяем элементы дымохода

При установке сэндвич-дымохода обращайте внимание на то, чтобы один из концов трубы всегда был с немного меньшим радиусом — сужался.Его просто нужно вставить в предыдущую трубу. В связи с тем, что в таком дымоходе практически нет скопления сажи, удалить из него конденсат несложно — а для этого лучше добавить специальные тройники.

Этап II. Вариант 1. Ведем дымоход через стену

.

Если дымоход будет выходить через стену, его придется демонтировать и укрепить посадочные места под кронштейн. Далее собираем внешний кронштейн и прикрепляем к нему два уголка в виде полозьев — чтобы можно было легко сдвинуть тройник при установке дымохода из сэндвич-трубок, и ничего не застряло.

Сама стена может быть покрыта фанерой толщиной в один сантиметр, а лист асбеста еще придется закрепить шурупами. Дополнительно — цельный лист оцинкованного металла 2х1,20 см. В самом листе вырезаем квадратное отверстие для туннеля и фиксируем саморезами. Наконец, мы покрываем кронштейн металлическим лаком для защиты от коррозии. Далее просверливаем в переходнике отверстие и кладем в него бутерброд.

Использование при строительстве дымохода и такое понятие, как уступка, — это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитайте первый соединительный элемент дымохода так, чтобы первая многослойная труба соединялась со следующей секцией потолка. Ведь важен визуальный контроль наиболее пожароопасных частей!

Этап II. Вариант 2. Ведем дымоход через крышу

.

При прокладке сэндвич-труб через крышу необходимо сначала взять оцинкованный стальной лист, прикрепить его изнутри к отверстию и снять трубу. Только после этого лист крепится к крыше.При необходимости — можно добавить под край крыши.

Внимание! Если крыша бани плоская, то дымоход над ней должен возвышаться минимум на один метр. Если высота дымохода от крыши до дефлектора больше 1,2 метра, то необходимо поставить растяжки с обжимными скобами.

Если крыша сделана из горючих материалов, ее необходимо защитить от огня. А для этого на дымоходе, который возвышается над деревянной плиткой или битумом, устанавливаем дефлектор с сетко-искрогасителем с мелкими ячейками.

III этап. Крепим дымоход

Все тройники, колена и другие элементы крепятся хомутами, а тройник фиксируется опорным кронштейном. Если верхняя часть дымохода остается неплотной — лучше застраховать. По крайней мере, такие же растяжки на 120 градусов. Вот как дополнительно прикрепить стыковочные соединения: сэндвич-трубки между собой — обжимные зажимы, трубы с другими элементами, например переходниками и тройниками — одинаковыми зажимами, но с двух сторон.

Кстати, опорный кронштейн для дымохода можно сделать самому: для этого нужно взять два уголка 30 и 50 мм, и с помощью болгара, сверла и болтов М10 и М8 все собрать.

IV этап. Конец установки

После окончания сборки снимаем защитную пленку с труб. Оптимальная длина дымохода — 5-6 м от колосниковой решетки до изголовья — обратите на это внимание. И заделываем все швы и щели.

Для этого вам понадобится термостойкий герметик для дымоходов, который рассчитан на температуру не менее 1000 ° С. Наносите его следующим образом:

• Для внутренних труб — на внешней поверхности верхней внутренней трубы.
• Для наружных труб — по наружной поверхности.

Название сэндвич-дымоходов — это достаточно новая технология, по которой слои разных материалов собираются в конструкцию, напоминающую обычный сэндвич. Корпус дымохода состоит из двух труб разного диаметра, вставленных одна в другую. Между ними кладется теплоизоляционная прокладка, часто используется минеральная вата или базальтовое волокно. Они используются из-за высокой устойчивости к высоким температурам, открытому пламени и стойкости к активным химическим веществам в этих материалах на высоте.Еще они способны гасить звуковые волны и отлично сохранять тепло.

Видео — проектирование и монтаж многослойных дымоходов

Тип сэндвич-трубки зависит от ее назначения и температурных условий окружающей среды, в которой она предназначена. Они разные по диаметру и толщине слоя теплоизоляции. Соединение двухконтурных труб может осуществляться разными способами: байонетным, фланцевым или «мостиком холода».

Комплектующие дымоходной системы

Естественно, что систему отвода дыма нельзя делать только из прямых труб.Он должен огибать элементы здания, которые встречаются на своем пути, проходят сквозь крышу и перекрытия. Он собран из секционных фрагментов, которые соединяются дополнительными элементами. Дымоход состоит из таких основных элементов: сэндвич-трубы, тройники для соединения конструкции дымохода с топкой или каминным камином, модели 15, 30, 45 и 90 градусов используются для выполнения изгиба дымового тракта, коллектор конденсата для отвод влаги, скапливающейся на канале стен дымохода из-за перепадов температур, элементы кровли для преодоления конструкций кровли с организацией качественной тепло- и гидроизоляции, ревизионный тройник с дверцей для контроля чистоты канала дымоудаления и очистки от сажи,

Дымоходная система состоит из следующих основных элементов:

• сэндвич-трубы
• тройники — элементы для соединения дымоходной конструкции с топочными топками и каминами, для разветвления дымоходного канала

Колено

• — для осуществления изгиба дымоходного канала используются разные модели на 15, 30, 45 и 90 градусов

Коллектор конденсата

• — для отвода влаги, скапливающейся на стенках дымоходного канала в результате перепада температур
• элементов кровли — для преодоления конструкции кровли с организацией качественной тепло- и гидроизоляции

Тройник ревизионный

• с дверцей — для контроля чистоты дымового канала и его очистки от копоти

Устье

• — для оборудования верхней кромки дымохода конструкции
• Опорная консоль — для установки дымохода на пол или стену
• струбцина — для надежной фиксации дымохода к стене;

Дымоходы двухконтурные — достоинства и недостатки

Положительными сторонами данной конструкции являются:

• хороший внешний вид;
• отлично сочетается с различными моделями котлов и печей;
• возможно как внешнее, так и внутреннее использование, ввиду простоты и универсальности конструкции;
• не загромождают пространство изнутри, как, например, кирпичные дымоходы за счет гораздо меньшего объема;
• из нержавеющей стали сэндвич-трубы не подвержены разрушению от химического и термического воздействия, то есть от факторов, образующихся при сгорании топлива;
• при длительном использовании не оставляет следов на поверхности и не повреждает внутренний слой, позволяя конструкции надежно выполнять свою функцию;
• гарантированно защищает от образования конденсата высокий уровень теплоизоляции, что особенно актуально при использовании оборудования с прямым отводом;
• гладкая поверхность внутренней трубы предотвращает оседание сажи и дает возможность редко чистить дымоход;
• высокая пожаробезопасность обеспечивается отличной теплоизоляцией, не позволяющей внешнему контуру нагреваться до критических температур, которые могут воспламенить горючие элементы здания;
• удобная конструкция, позволяющая делать повороты и изгибы дымохода, дает возможность обходить любые препятствия на пути его монтажа, не прибегая к демонтажу или снятию частей крыши или перекрытий;
• вся конструкция может быть возведена без дополнительного фундамента, что значительно удешевляет и упрощает ее монтаж.

Из недостатков, характерных для элементов сэндвич-дымохода, стоит упомянуть их достаточно высокую стоимость, а также возможность потери герметичности при длительной эксплуатации. из-за постоянных перепадов температур нарушается целостность конструкции. Однако и с гарантированным сроком службы 10-15 лет на практике они обычно работают намного дольше.

Подготовка к установке

Для обеспечения максимальной безопасности прохода дымохода через толщу перекрытий необходимо соблюдать правильную последовательность его монтажа.Для проведения дымохода через потолок перед монтажом используется специально подготовленная труба. Его стены кладут изоляционным материалом (минеральной ватой), после чего изолируют внутреннюю часть, стыки и примыкания к стенам. Для того, чтобы патрубок входил в потолок на определенном участке, делается разметка, по которой в потолке делается проем. На примыкания патрубка к элементам потолка в качестве утеплителя укладывается слой минеральной ваты, после чего можно устанавливать многослойную трубу дымохода.Важный! Сэндвич-труба, проходящая через пожароопасные зоны, такие как элементы пола или стены из дерева и балок, требует укладки дополнительного слоя теплоизоляции.

Рассчитывая параметры трубы, необходимо обращать особое внимание на их свободный проход через подготовленные отверстия, они не должны касаться перекрытия потолка. Стыки в таких местах недопустимы. Чтобы обеспечить вентиляцию и охлаждение, оставьте свободное пространство между соплом и самой трубой.После завершения монтажа дымохода устанавливаются элементы защиты патрубка, проверяется вертикальная ориентация дымохода. Важный! Категорически запрещается использование сэндвич-трубы для организации самого первого элемента дымохода, сразу после топки.

Правила монтажа труб

Монтаж системы дымохода начинается снизу вверх, то есть от самого теплового оборудования в помещении.Необходимо вставить верхнюю внутреннюю трубу в предыдущую, а ту, что снаружи — надеть поверх предыдущей. Этот метод позволяет защитить теплоизоляционный слой от сырости. Монтаж внутренних труб осуществляется «на конденсат», то есть так, чтобы влага со стен не проникала в швы. Эффективную герметизацию на длительное время обеспечивает использование герметизирующего состава, с диапазоном рабочих температур от 100 градусов. Для дополнительной фиксации поворотов и стыков, швов, тройников, колен используются специальные опрессовочные зажимы.Закрепите дымоход на стене через каждые 2 метра. помните, что максимальная длина одного горизонтального участка не должна быть больше метра. Все места перехода перекрытия дымоходной системой располагаются патрубками, изолируются минеральной ватой, согласно основным нормам пожарной безопасности. Регулярная чистка канала производится путем установки съемной детали или совмещения отверстий с дверцей.

Важно! При установке дымохода необходимо избегать касания дымоходом линий электропроводки, газопроводов и других коммуникаций.

Допуск на монтажные расстояния

Учет расстояний при установке дымохода При монтаже дымохода необходимо замерить расстояние: плоская крыша должна находиться под трубой не менее 50 см, если выход дымохода расположен на 1,5 метра от конька, он должен выступать за конек на 50 см, если выход 1,5 — 3 метра, его высшая точка равна высоте конька, если выход находится более чем в 3 метрах от конька, его высокий край должен находиться на уровне линии, соединяющей конек крыши с уклоном 10 градусов, если крыша пожарная — требуется поднять края конструкции системы дымоудаления на полтора метра над уровнем конька;

Имея все необходимые материалы и элементы, а также подробную инструкцию, можно осуществить самостоятельный монтаж сэндвич-дымохода.Однако гарантированное качество монтажа и надежная и долгая работа обеспечат обращение к профессионалам. Вы используете дымоходы для сэндвичей? Напишите в комментариях.

Как установить трубу из ХПВХ с использованием цемента на основе растворителя

В отличие от зеленых труб (PPR) и металлических труб, для сварки стыков которых требуется тепло и пламя, для труб и фитингов из ХПВХ FlowGuard ^® используется процесс, называемый сваркой цементным раствором.

Сварка цементом растворителем — это быстрый и безопасный процесс, при котором труба и фитинг соединяются вместе на молекулярном уровне, создавая неразъемное соединение, которое становится самой прочной частью системы.

Когда дело доходит до бытовых систем горячего и холодного водопровода, подрядчики предпочитают цемент на основе растворителя, потому что он надежен и прост в использовании, экономя время и деньги. Просто следуя приведенным ниже инструкциям, любой — подрядчик или домовладелец — может эффективно собрать систему трубопроводов из ХПВХ.

Шаг 1. Отрежьте трубу

Квадратные вырезы необходимы для монтажа ХПВХ. Обеспечивает максимальную поверхность склеивания. Вы можете использовать циркулярную пилу, торцовочную пилу, ручную пилу или храповик для резки труб из ХПВХ.Что бы вы ни выбрали, убедитесь, что лезвие имеет мелкие зубья (от 6 до 7 на сантиметр) и острое.

Для ручных пил и трещоток обязательно используйте направляющую, чтобы обеспечить прямоугольный разрез.

Если труба треснула или повредилась во время резки, отмерьте пять сантиметров от трещины и отрежьте заново. Для получения дополнительной информации о резке труб из ХПВХ щелкните здесь.

Шаг 2. Подготовьте трубу и фитинги

Используйте напильник или небольшой карманный нож, чтобы удалить всю стружку и обрезки с конца трубы. Затем возьмите наждачную бумагу и сделайте небольшой скос по краю трубы.Это предотвращает попадание цемента на растворитель в фитинг.

Перед нанесением клея на основе растворителя убедитесь, что труба входит как минимум на длины в фитинг.

Шаг 3. Нанесите цемент-растворитель

Перед цементированием растворителем рекомендуется использовать грунтовку. После нанесения грунтовки используйте малярку размером не более половины ширины трубы для нанесения цементного раствора на основе растворителя, но обратитесь к руководству производителя для получения конкретных инструкций.

Нанесите толстый ровный слой цементного раствора на внешнюю поверхность трубы.Затем без повторного погружения нанесите тонкий ровный слой на внутреннюю часть фитинга. Убедитесь, что нет подтеков.

Шаг 4: Соберите шарнир

Вставьте трубу в фитинг как можно скорее. В зависимости от температуры и влажности клей на основе растворителя может быстро испаряться. Если по какой-либо причине произошла задержка и цементный раствор больше не мокрый, предыдущий слой цементного раствора на растворителе можно удалить наждачной бумагой. Затем можно нанести новый слой без ущерба для процесса соединения.

Вставив трубу в фитинг, убедитесь, что она доходит до конца фитинга. Подержите на месте 5-10 секунд, чтобы соединение застыло. Это время будет зависеть от условий окружающей среды.

Шаг 5. Дайте стыку необходимое время для высыхания и высыхания

Отверждение — это процесс испарения растворителей из стыка. После того, как весь растворитель исчез, соединение готово к испытаниям.

Время отверждения зависит от диаметра трубы, влажности и температуры, поэтому время отверждения уточняйте в инструкциях производителя цемента на основе растворителя.

Дополнительные ресурсы по установке FlowGuard CPVC

Ищете дополнительную информацию об установке трубы FlowGuard из ХПВХ в жилищном водопроводе? Ознакомьтесь с этими полезными ресурсами:

По вопросам о FlowGuard CPVC обращайтесь к нашей команде консультантов по трубопроводным системам.

Что можно и чего нельзя делать при сварке труб из ХПВХ растворителем и цементом

Этот пост был первоначально опубликован в июле 2017 года и был дополнен дополнительной информацией и ресурсами, в том числе видеороликом об испытании соединения цемента на разрыв на разрыв.

При установке систем трубопроводов из хлорированного поливинилхлорида (ХПВХ) у вас есть несколько различных вариантов соединения трубопроводов и фитингов. В зависимости от размера трубы труба и фитинги могут иметь резьбу или фланцевое соединение, каждая из которых обеспечивает прочное и надежное соединение. Однако для большинства применений Corzan ^® Industrial Systems рекомендует сварку на цементном растворе.

Цемент на основе растворителя не является клеем. Вместо этого это быстрый и простой процесс установки, в котором используются растворители и смола для химического сплавления трубы и соединения на молекулярном уровне, по сути, создавая один сплошной кусок пластика.Фактически, цемент на основе растворителя — единственный метод соединения, рекомендуемый для таких элементов системы, как расширительные петли, поскольку он позволяет трубе изгибаться и двигаться без нарушения или ослабления герметичного соединения.

Чтобы обеспечить правильное нанесение клея на основе растворителя во всей вашей технологической системе, мы собрали следующие рекомендации, которые следует и не следует помнить на протяжении семи этапов процесса соединения.

Если при установке на цементный раствор следует и что нельзя делать, посмотрите, насколько надежными становятся соединения, посмотрев видео об испытании на разрыв ниже.

Испытание на разрыв сварных швов цемента на растворителе ХПВХ

1. Резка ХПВХ

Следует: использовать инструменты, предназначенные для работы с пластиковыми трубами и фитингами.

К предпочтительным инструментам для резки пластмасс относятся храповик, колесный резак для пластиковых труб, электрическая пила или пила с мелкими зубьями.

Что нужно: убедитесь, что ХПВХ обрезан под прямым углом, используя угловую коробку.

Обрезка трубы под прямым углом обеспечивает максимальную площадь склеивания.Чем больше площадь поверхности становится химически связанной, тем большую прочность будет проявлять соединение.

Запрещается: использовать тупое или сломанное лезвие режущего инструмента.

2. Снятие фаски и удаление заусенцев из ХПВХ

Необходимые действия: Удалить заусенцы и опилки.

Заусенцы и опилки могут препятствовать надлежащему контакту между трубой и фитингом и могут оказывать чрезмерное давление на трубу и узел фитинга. Используйте инструмент для снятия фаски или напильник, чтобы удалить заусенцы и опилки с внешней и внутренней стороны трубы.

Необходимые действия: Сделайте небольшой скос на конце трубы.

Небольшой скос облегчает вход трубы в муфту и сводит к минимуму вероятность вытирания цементного раствора с фитинга. Для труб размером 2 дюйма и более рекомендуется фаска 3/32 дюйма от 10 до 15 °.

3. Подготовка фитинга для цемента на основе растворителя

Что нужно: чистой сухой тряпкой сотрите рыхлую почву и влагу с муфты фитинга и конца трубы.

Рыхлая почва и / или влага могут замедлить время отверждения и снизить прочность соединения. Убедитесь, что посадка выполнена правильно, убедившись, что труба легко входит в муфту фитинга на 1/3 — 2/3 глубины.

Примечание. Если нижняя часть трубы входит в фитинг с небольшим натягом, попробуйте новый фитинг.

4. Нанесение грунтовки

Следует: использовать грунтовку, соответствующую ASTM F656, и подходящий аппликатор.

Грунтовка необходима для подготовки места склеивания для добавления цемента и последующей сборки. Используйте подходящий аппликатор, такой как мазок, тампон или кисть, размером примерно в половину диаметра трубы.

Нанесите грунтовку на внутреннюю часть муфты фитинга и на внешнюю сторону конца трубы. Нанесите второй грунтовочный слой внутри муфты фитинга. Повторно наносите аппликатор так часто, как необходимо, чтобы вся поверхность обеих частей была липкой.

Нельзя: наносить грунтовку тряпкой.

5. Нанесение цемента на растворитель

Следует: использовать только цемент на основе растворителей, соответствующий ASTM F493

Свяжитесь с Corzan® Industrial Systems или производителем цемента на основе растворителей для получения рекомендаций по использованию в агрессивных химических средах.

Нанесите клей на основе растворителя, когда поверхность трубы станет липкой (не мокрой) от грунтовки. Соединяемые поверхности должны быть пропитаны и размягчены.

Цемент следует наносить кистью с натуральной щетиной или тампоном, который меньше диаметра трубы в два раза.Для труб размером менее 2 дюймов можно использовать мазок.

Нанесите толстый ровный слой цемента на внешнюю сторону конца трубы и средний слой на внутреннюю часть муфты фитинга. Для труб диаметром более 2 дюймов нанесите второй слой цемента на конец трубы.

Запрещается: допускать образование луж клея на основе растворителя в фитингах и трубе.

Запрещается: использовать цемент на основе растворителя вблизи источников тепла, открытого огня или при курении.

Запрещается: используйте цемент на основе растворителей, срок годности которого превышает срок хранения, или он обесцветился или загустел.

6. Сборка

После нанесения цемента немедленно вставьте трубу в муфту фитинга, повернув на 1/8 — 1/2 оборота, пока не будет достигнут упор фитинга. В это время фитинг должен быть правильно выровнен для установки.

Труба должна совпадать с нижней частью муфты фитинга.После установки узел следует удерживать на месте от 10 до 30 секунд, чтобы обеспечить первоначальное соединение и избежать выталкивания.

Необходимо: Убедитесь, что вокруг стыка трубы и фитинга видна полоска цемента.

Если этот валик не сплошной вокруг заплечика гнезда, это может указывать на то, что было нанесено недостаточное количество цемента. В этом случае фитинг следует выбросить, а соединение снова собрать.

Сотрите излишки клея с растворителем тряпкой.

Следует: использовать оборудование для соединения труб большого диаметра.

Для трубы диаметром 6 дюймов и более рекомендуется использовать съемник для труб (длинный), чтобы собрать соединение и удерживать его на месте в течение начального установленного времени, не прилагая чрезмерных усилий, которые могут повредить трубу или фитинг.

Это оборудование необходимо настроить до начала грунтовки, чтобы можно было быстро выполнить сборку, пока грунтовка и цемент еще не высохли.

7. Время схватывания и отверждения

Растворитель цемента схватывается и время отверждения зависит от размера трубы, температуры, относительной влажности и плотности посадки.

Время высыхания меньше для более сухих сред, труб меньшего диаметра, высоких температур и более плотной посадки.

Сборке необходимо дать возможность застыть без какого-либо напряжения на стыке в течение времени, указанного в следующих таблицах. После начального периода схватывания со сборкой можно обращаться осторожно, избегая значительных нагрузок на соединение.

Делайте: Соблюдайте рекомендованное время установки.

После того, как соединение собрано с использованием клея на основе растворителя, его нельзя трогать в течение определенного периода времени, чтобы обеспечить надлежащее «схватывание».”Рекомендуемое время установки следующее:

Необходимо: Соблюдайте рекомендованное время отверждения.

После того, как соединение будет собрано с использованием цемента на основе растворителя, цементу необходимо дать возможность должным образом «затвердеть» перед тем, как система трубопроводов окажется под давлением.

Рекомендуемое минимальное время отверждения показано ниже. Эти рекомендации должны служить только руководством, поскольку атмосферные условия во время укладки будут влиять на процесс отверждения.

Примечание: Высокая влажность и / или холодная погода потребуют более длительного времени отверждения.Обычно добавляют 50% к рекомендованному времени отверждения, если окружающая среда влажная или сырая.

Получите максимальную отдачу от цемента на основе растворителей

Для различных применений и размеров труб требуется разная вязкость цемента на основе растворителя. Чтобы убедиться, что вы выбрали правильный цемент на основе растворителя и правильно его использовали, свяжитесь с нашей командой технических экспертов и экспертов по продукции. Или начните с нашего полного руководства по цементу для растворителей .

Чему не учили арматуре в инженерной школе!

Этот технический документ поможет вам определить, какой тип миниатюрного (зазубренного, нажимного или компрессионного) фитинга подходит для вашего конкретного применения.

В начале нового проекта инженеры и дизайнеры сталкиваются с множеством важных решений относительно выбора компонентов. Как и следовало ожидать, в первую очередь выбираются самые сложные компоненты. Выбор относительно простых компонентов, таких как гидравлическая арматура, часто откладывается до конца цикла проектирования. Поскольку время для проведения исследований ограничено, даже опытные дизайнеры и инженеры могут воспользоваться помощью в выборе наилучшего типа фитингов для своего применения.

Перед тем, как выбрать миниатюрный пневматический фитинг для применения, необходимо выбрать шланг или трубку. Типы трубок, обычно используемых в миниатюрных гидравлических системах, варьируются от жестких металлических (таких как медь и нержавеющая сталь) до относительно гибких эластомерных или полимерных трубок и шлангов (таких как полиуретан, полиэтилен, нейлон, Teflon®¹, PEEK®², ПВХ, силикон. , Viton®³ и др.).

При выборе трубок необходимо учитывать множество конструктивных соображений. Химическая совместимость с газом или жидкостью, минимальное и максимальное давление, ожидаемые экстремальные температуры, необходимость в жестких или гибких трубопроводах, простота сборки и обслуживания, а также внешние условия окружающей среды определяют, какие трубки или шланги следует использовать в применении.

Существует три распространенных типа фитингов, используемых в миниатюрных гидравлических системах:

В этой таблице представлен процесс выбора фитинга. Читайте дальше, чтобы узнать больше об индивидуальных стилях посадки.

910 910 910 910 910 910 ✔ Фитинг

910

Примечание:
* В зависимости от duromter (обычно 95 Shore A или выше)

** Может потребоваться модификация НКТ

Колючая арматура

Шип «линейный контакт» является предпочтительной конструкцией.

На фитинге с зазубринами «линейный контакт» край зазубрины создает «линейный контакт», в отличие от поверхностного контакта, со стенкой трубы.Кроме того, трубка обеспечивает «поверхностный контакт» с хвостовиком фитинга. Когда фитинг спроектирован должным образом, трубка расширяется над выступом «линейного контакта», а затем сжимается обратно на стержень фитинга за краем выступа. Острый зазубрин вонзается во внутренний диаметр трубки, создавая контакт под высоким давлением и обеспечивая герметичное уплотнение. Правильно спроектированные зазубренные фитинги позволяют легко надевать трубку на фитинг, но затрудняют снятие.

«Елочка» (множественные зазубрины увеличивающегося диаметра) зазубрины тоже не запечатываются

Это конструкция «старого стандарта», которая все еще используется во многих промышленных приложениях, но имеет много недостатков.На первый взгляд эта конструкция выглядит так, как будто она может удерживать трубку более надежно, чем одиночный зазубрин «линейного контакта». Однако зазубрины все большего диаметра могут распределять удерживающую способность трубки по большей площади. Такое распределение силы по большой площади снижает удерживающую силу, а также увеличивает вероятность утечки. Кроме того, обычно сложнее надеть трубку на фитинг, имеющий все более крупные зазубрины.

Оба типа зазубрин лучше всего подходят для гибких трубок с отличными характеристиками памяти, например, из полиуретана.Наилучшие конструкции зазубрин с «линейным контактом» могут выдерживать полное разрывное давление трубки без повреждений. Тем не менее, зажимы для трубок обычно рекомендуются, когда давление в системе приближается к диапазону от 80 до 100+ фунтов на квадратный дюйм (в зависимости от внутреннего диаметра трубки, поперечного сечения и твердости). Зажимы для трубок повышают надежность и справляются с импульсами давления и проблемами нагрева. Зажимы для трубок также не позволяют внутреннему давлению поднимать трубку с зазубрин. Фитинги зазубренного типа занимают меньше места по сравнению с фитингами с защелкивающимся соединением и фитингами компрессионного типа, поскольку зазубрины уплотняются по внутреннему диаметру трубки.Фитинги с зазубринами ограничены относительно низким давлением (обычно ниже 150 или 125 фунтов на квадратный дюйм) из-за ограничений мягких и гибких трубок. Фитинги типа Barb также имеют меньшие водные пути, чем фитинги push-to-connect или компрессионные фитинги.

Фитинги Push-to-Connect

Этот тип фитинга может называться разными названиями в зависимости от производителя. Общей особенностью является то, что трубку или шланг можно отсоединить от фитинга, нажав на освобождающую манжету для случайных отсоединений / соединений.Если ожидается много циклов отключения / подключения, следует указать действительно быстрое разъединение вместо фитинга типа «нажми для подключения». В этом типе фитинга трубка удерживается на месте гибкой зубчатой ​​цангой, которая входит в наружный диаметр трубки. Зубья цанги смещаются от внешнего диаметра трубки, когда выпускная муфта вдавливается, что позволяет вынуть трубку из фитинга. Уплотнительное кольцо или другой тип уплотнения внутри фитинга обеспечивает радиальное уплотнение на внешнем диаметре трубки.Фитинги с защелкивающимся соединением обычно используются с материалами трубок с более высоким показателем твердости (95 по Шору A или выше), такими как нейлон, PEEK®, полиуретан (версии с более высокими показателями твердости) и Teflon®. Некоторые специальные типы фитингов с нажимным соединением предназначены для работы с металлическими трубками. В некоторых конструкциях на внешнем диаметре металлической трубки может потребоваться канавка для приема зубьев цанги.

Фитинги

с защелкивающимся соединением нашли широкое применение в большинстве отраслей промышленности благодаря простоте соединения и разъединения.Благодаря этой особенности они особенно удобны при работе над прототипом. Фитинги этого стиля также имеют более крупные водные пути, чем фитинги с зазубринами. Однако есть и недостатки. Фитинги с защелкивающимся соединением занимают больше места, чем фитинги с зазубринами, поскольку корпус фитинга должен охватывать внешний диаметр трубки. Напротив, фитинги с зазубринами уплотняются по внутреннему диаметру трубки, поэтому они не должны быть такими большими, как фитинги с нажимным соединением. Еще один немаловажный фактор — надежность пломбирования.Для правильного уплотнения фитинга внешний диаметр трубки должен быть круглым и не иметь царапин. При снятии трубки можно поцарапать ее, так как она скользит по металлическим зубьям цанги. Царапины на трубке могут привести к утечке, когда трубка вставлена ​​обратно в фитинг с нажимным соединением. Наконец, большинство фитингов с нажимным соединением рекомендуется, например, фитинги с зазубринами, для применений с низким давлением.

Компрессионные фитинги

Компрессионные фитинги — хороший выбор для использования с металлическими трубками, такими как нержавеющая сталь и медь, а также с трубками из твердого полимерного эластомера, такими как PEEK®, нейлон, Teflon®, Kynar®⁴ и полиэтилен.Компрессионные фитинги обычно используются для приложений с более высоким давлением (от 150 фунтов на квадратный дюйм и выше) или когда требуется чистота и / или термостойкость жестких труб, таких как нержавеющая сталь, PEEK®, Teflon® или Kynar®. Компрессионные фитинги состоят из фитинга. корпус, цельный или состоящий из двух частей, и компрессионный колпачок или гайку. Затягивание компрессионного колпачка или гайки толкает манжету в конический угол в корпусе фитинга и, таким образом, прижимает манжету к внешнему диаметру трубки.Этот натяг создает уплотнение, а также защищает трубку, чтобы она не могла выскользнуть из фитинга. Компрессионные фитинги можно разбирать и собирать, но обычно только несколько раз перед заменой манжет и / или корпуса фитинга для обеспечения герметичного уплотнения.

Как и фитинги с нажимным соединением, компрессионные фитинги больше, чем фитинги с зазубринами, потому что они уплотняются по внешнему диаметру трубки. Компрессионные фитинги более надежны, чем фитинги с нажимным соединением, и могут выдерживать гораздо более высокие давления, но не так удобны с точки зрения соединения и разъединения.

Компрессионные фитинги не подходят для более мягких трубок, поскольку они должны противостоять сжатию втулки. Некоторые производители фитингов предлагают металлические опоры для трубок, которые могут быть вставлены во внутренний диаметр более мягких материалов для трубок, чтобы гарантировать, что трубка не разрушится, когда обжимная муфта вдавливается во внешний диаметр трубки.

Многие клиенты используют трубки Teflon® с компрессионными фитингами, поскольку они устойчивы к большинству химикатов и выдерживают относительно высокое давление.Недостатком Teflon® является его склонность к «хладотекучести». Teflon® будет со временем отодвигаться от приложенной нагрузки (такой как компрессионное кольцо). Сильный нагрев может усугубить эту проблему.

Резьбы

Общие метрические и английские размеры — прямые фитинги

Вы должны знать характеристики резьбового порта, в который вы будете устанавливать фитинг, чтобы вы могли выбрать подходящий фитинг. Миниатюрные фитинги бывают разных размеров резьбы.Некоторые из наиболее распространенных: M3 x 0,5, M5 x 0,8, M6 x 1 и M8 x 1,25 в метрических размерах и 10-32 UNF, ¼-28 UNF и 5 / 16-24 UNF в унифицированных размерах резьбы. Это прямая резьба (а не коническая, как у трубной резьбы). Для предотвращения утечки из фитингов с прямой резьбой требуется уплотнение, обычно уплотнительное кольцо или прокладка.

Размеры трубной резьбы

Коническая трубная резьба, такая как 1/16 — 27, 1/8 — 27 и ¼ — 18 NPT, также очень распространена, поскольку они используются уже много лет.Коническая трубная резьба несколько устойчива к вибрации. Они широко используются в промышленности и в сантехнике, но коническая резьба имеет недостатки. Трубная резьба протекает, если не используется резьбовой герметик. Кроме того, из-за конической конструкции резьбы трубная резьба не позволяет легко расположить выпускной патрубок коленчатого и тройникового фитингов. Единственный способ разместить выпускные отверстия — это изменить степень затяжки или ослабления фитинга, что может привести к чрезмерной затяжке или утечке.

Уплотнения

Уплотнительное кольцо в сравнении с прокладкой

В прошлом плоские мягкие эластомерные, твердые пластмассовые или металлические прокладки использовались для уплотнения фитингов с прямой резьбой. Этот метод уплотнения вызвал ряд проблем, включая проблемы со сборкой, утечки и незакрепленные соединения. Гораздо более совершенным методом уплотнения является использование торцевого уплотнения с захваченным уплотнительным кольцом. Этот метод уплотнения исключает утечки, компенсирует шероховатую поверхность сопрягаемых деталей, обеспечивает больший момент установки (надежное соединение), устраняет необходимость в герметиках для резьбы и значительно сокращает время сборки.Доступны многочисленные эластомеры уплотнительных колец для работы в широком диапазоне температур и химикатов.

Типы торцевых соединений клапана

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Концевые соединения: Покрытая никелем Латунь (смачиваемая)
Поршень: Chem.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: нержавеющая сталь или бронза
Уплотнения: ПТФЭ

Подключения

NPT: 3/8 дюйма до 2 дюймов
Tri-Clamp: 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: нержавеющая сталь или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE и Viton
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50

Подключения

NPT: от от 1/2 до 4 дюймов
150 # / 300 #: от от 1/2 до 8 дюймов
Tri-Clamp: от от 1/2 до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: 1/2 дюйма до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: от 1/2 «до 2»

BFY серии

Материалы

Корпус: Нерж. Сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Сиденья: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 до 12 дюймов
С выступом: от 2 1/2 до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: 2–12 дюймов
С выступом: 2–12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: 2–12 дюймов
С выступом: 2–24 дюйма

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием из PFA
Седла: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С выступом: от 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный

Подключения

150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Трим: SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, нержавеющая сталь или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: 2 1/2 дюйма до 8 дюймов
300 # Фланец: 2 1/2 дюйма до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с выступом: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба с внутренней резьбой): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

2-ходовые шаровые краны

NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с выступом: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: 2–12 дюймов
С выступом: 2–12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25 600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25 600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O Серия

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердых тел: .01 микрон
Вода: Удаление 100%

01N Серия

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ, график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

WM-PT серии

Материалы

Кузов: ПВХ лист.60 или 80

Подключения

Клейкое гнездо (наружная): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (наружная): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Инструкции по установке труб из ХПВХ

| FlowGuard Gold

FlowGuard Gold ^® соединяется с помощью быстрой и простой одностадийной сварки растворителем, исключающей необходимость использования отдельной грунтовки. Местные нормы и правила определяют, какой метод приемлем в вашем регионе, но двухэтапный метод чаще используется в США.S. Эти указания представляют собой обзор инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед любой установкой проверьте местные нормы и правила и инструкции, утвержденные производителем.

FlowGuard Gold CPVC Краткое руководство по установке Английский

Инструкции по установке на испанском языке

Пошаговая инструкция

1. Отрезать трубу

FlowGuard Gold можно разрезать с помощью трещоток *, дисковых фрез или пилы с мелкими зубьями.При врезании в ранее установленный FlowGuard Gold избегайте использования трещоток, поскольку они могут нарушить целостность ремонта. Если на конце трубы видны какие-либо признаки повреждения трубы, отрежьте минимум 2 дюйма от видимого повреждения.

* Не используйте трещотки на ранее установленной трубе.

2. Подготовить трубу и фитинги

(a) Удалите все заусенцы или опилки и снимите фаску на конце трубы с помощью инструмента для снятия фаски.Если инструмент для снятия фаски недоступен, подойдет острый нож или напильник, но они не предпочтительны.

Чистой сухой тряпкой сотрите грязь и влагу с поверхностей стыков.

(b) Проверьте посадку трубы и фитинга, труба должна соприкасаться со стенкой муфты на 1/3 — 2/3 пути в муфту фитинга. Если на этом этапе труба полностью входит в фитинг, выбросьте фитинг.

Немедленно переходите к шагу 3, не проверяйте установку нескольких фитингов одновременно, так как это может увеличить риск того, что установщик забудет сварить растворителем одно или несколько соединений.

3. Нанесите одноэтапный растворяющий цемент FlowGuard Gold

Нанесите толстый ровный слой одноэтапного цемента на растворителе FlowGuard Gold на внешнюю сторону конца трубы. Затем, используя тот же аппликатор, без дополнительного цемента нанести тонкий слой внутрь штуцера. Не допускайте скопления излишков цемента в фитинге и сборке труб.

Большинство местных норм допускают использование одноэтапных цементов на основе растворителей, всегда проверяйте свои местные нормативные требования. Обеспечьте надлежащее покрытие цементом трубы и фитинга.Слишком малое количество цемента на основе растворителя может привести к образованию зазоров и утечек, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчая материал. Чтобы избежать посадки в сухом состоянии, сольвентные цементы FlowGuard Gold доступны со специально разработанным УФ-индикатором, который позволяет подрядчику или установщику проверять сварные соединения с использованием растворителя с помощью простого УФ-фонарика.

4. Соберите шарнир

Сразу после нанесения цемента на основе растворителя вставьте трубу FlowGuard Gold в фитинг, повернув трубу на ¼ на ½ оборота при вставке, чтобы обеспечить равномерное распределение цемента.Правильно выровняйте фитинг и удерживайте сборку примерно 10 секунд, чтобы соединение застыло.

5. Проверьте правильность установки

Вокруг стыка должна быть видна ровная полоска цемента. Если этот валик не виден, это может указывать на неправильное нанесение цемента на основе растворителя. В этом случае разберите и переделайте соединение, чтобы убедиться в целостности системы.

Сухая установка крайне редка, и ее можно полностью избежать при правильной установке.Проверка наличия непрерывной полоски цемента на основе растворителя на фитинге является важным шагом для обеспечения целостности системы.

Напоминаем, что эти указания являются обобщением инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед любой установкой, пожалуйста, подтвердите правильные инструкции от производителя и любые местные нормы.

Что можно и чего нельзя делать при установке

• Не выполняйте предварительную сборку сантехнической системы без цемента на основе растворителя, это увеличивает риск отказов при сухой установке.
• Обеспечьте надлежащее покрытие цементом трубы и фитинга. Слишком мало цемента на основе растворителя может привести к образованию зазоров и путей утечки, а слишком много цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчая материал.
• Сухая установка крайне редка, и ее можно избежать при правильной установке. Всегда визуально осматривайте стык, чтобы убедиться в наличии непрерывной полоски клея на основе растворителя на фитинге.
• Всегда оставляйте место для расширения и сжатия трубы.
• Не размещайте подвесы или ремни, которые ограничивают естественное движение трубы, вызванное расширением и сжатием.
• Не упирайтесь коленами или тройниками в неподвижные конструкции (балки, стойки, стены и т. Д.).
• Ни в коем случае не используйте труборезы ножничного типа.
• Для резки старых труб используйте пилу с мелкими зубьями или диск. Не используйте трещотки на старых трубах.
• Никогда не устанавливайте водопроводные трубы в неизолированных местах, которые могут быть подвержены замерзанию.
• Избегайте чрезмерного напряжения в системе.
• Используйте только химически совместимые вспомогательные строительные материалы.

Видео с инструкциями по сварке растворителем

Расширение и сжатие

FlowGuard Gold CPVC расширяется примерно на 1 дюйм на 50 футов прямой длины трубы при повышении температуры на 50 ° F. Расширение и сжатие в основном влияют на линии горячей воды, но могут повлиять на линии холодной воды, когда они установлены в необычно горячих или холодных условиях.При учете расширения и сжатия важно следовать нескольким передовым методам, в том числе:

• Не создавайте дополнительных нагрузок на трубы или фитинги в расширительном контуре, смещении или изменении направления.
• Не ограничивайте естественное движение трубы в направлении расширения и сжатия.
• Всегда оставляйте достаточное расстояние между локтями и подвесками / ограничителями.

В большинстве случаев расширение и сжатие можно компенсировать нормальными изменениями направления.Для длинных прямых участков потребуются петли или смещения. При установке под плиту установите трубу так, чтобы она изгибалась из стороны в сторону в траншее, чтобы учесть расширение и сжатие.

FlowGuard Gold Инструкции, утвержденные производителем

Всегда обращайтесь к местным нормам и инструкциям производителя для конкретного производителя FlowGuard Gold, который вы используете:

.
