Как соединять трубы пнд для водопровода: виды перехода (фитингами, фланцем или сваркой), как правильно для водопровода 50 и 110мм

Как соединить трубу пнд с полипропиленовой: виды и методы

Автор Фесенко Сергей, инженер На чтение 5 мин.

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Мне нравится22Не нравится

Трубы ПНД для водопровода — фото и видео

Home » Водопровод » Особенности и достоинства водопроводных ПНД труб

ПНД расшифровывается как полиэтилен низкого давления. Из него изготавливают различные предметы, в том числе и водопроводные трубы. Применяют трубы ПНД для водопровода, при обустройстве бассейнов и скважин и других целей, где требуется подача воды. Помимо этого, их используют для транспортировки других жидкостей, а также веществ в газообразном состоянии.

Такие трубы изготавливают из полиэтилена низкого давления методом экструзии. В результате получается изделие, обладающее множеством полезных свойств и характеристик.

Характеристики водопроводных труб

ПНД трубы в торговых точках представлены в трёх видах. Они бывают в бухтах длиной сто и двести метров. Ещё один вариант – отрезки длиной двенадцать метров.

К трубам из полиэтилена низкого давления предъявляется ряд эксплуатационных требований:

• изделия должны иметь гладкие поверхности снаружи и изнутри;
• полосы и волнистость допускаются, но в незначительных количествах;
• все поверхности, в том числе и торцевые должны быть без каких-либо трещин, включений и иных дефектов;
• цвет изделия чёрный, синим цветом наносят маркировочные полосы, не меньше трёх и равномерно расположенные.

Все водопроводные трубы из полиэтилена низкого давления делятся на группы. Их выделяют в зависимости от диаметра, по устойчивости к давлению и марке материала.

По марке материала трубы бывают двух типов ПЭ 80 и ПЭ 100. Первые используются для обустройства водопровода и канализации. Они отлично подходят для систем, диаметр которых относительно небольшой – до девяти сантиметров.

Если труба будет использоваться для подачи питьевой воды, то на ней должна быть соответствующая маркировка. Она производится из полиэтилена, который может контактировать с питьевой водой. Существуют трубы той же марки, но технического назначения. Их производят из вторсырья.

Трубы марки ПЭ 100 применяются для изготовления трубопроводов большого диаметра. Из них делают магистральные трубопроводы, которые поставляют холодную воду.

Ещё один показатель – устойчивость к внутреннему давлению. Он определяется как соотношение внешнего диаметра трубы к толщине стенки и обозначается буквами SDR. Чем показатель меньше, тем толще стенка и прочнее труба.

back to menu ↑

Основные достоинства

Если сравнивать изделия из полиэтилена низкого давления с вариантами из других материалов, то можно отметить ряд важных преимуществ. Стальные, чугунные и асбестовые изделия существенно поигрывают полимерным.

Гарантийный эксплуатационный период у этих изделий оказывается весьма существенным. Они могут служить до пятидесяти лет. Объясняется это устойчивостью к агрессивным средам. Полиэтилен не разрушается коррозией любого типа. Материал довольно упругий, чтобы без повреждений переносить замерзание воды внутри. Если жёсткие трубы замёрзшая жидкость разрывает, то полиэтилен остаётся неповрежденным.

Благодаря эластичности изделия из полиэтилена низкого давления выдерживают подвижки грунта без повреждения. Их можно использовать в областях с сейсмической активностью.

Следующая группа преимуществ связана с удобством монтажа и обслуживания. Трубы ПНД поставляются бухтами существенной длины. В результате ускоряется процесс прокладки, т. к. меньше требуется соединять отдельные элементы. Уменьшающееся количество стыков делает готовый трубопровод более прочным.

Процесс соединения отдельных элементов относительно прост. Сварка полимерных труб не требует от сварщиков столь тщательной подготовки, как работы с металлическими изделиями. Для соединения могут применяться терморезисторные фитинги, что делает соединение более быстрым и простым.

Сами трубы из полимерного материала обладают небольшим весом, поэтому они легко укладываются на место. Есть возможность монтировать одни и те же элементы многократно, т. е. водопровод разбирается и собирается на новом месте. Сложность работ увеличивается ненамного.

При прокладке нового трубопровода из полимерных материалов есть возможность протянуть его через старую систему. После этого старые элементы можно разрушить или оставить.

Процесс обслуживания и ремонта такого трубопровода предельно прост. Если появились дефекты, то эти участки относительно быстро и с небольшими затратами заменяются.

Трубы из полиэтилена обладают идеально гладкой внутренней поверхностью. Это сокращает возможности для накапливания осадка. При прохождении воды уменьшается сопротивление, поэтому есть возможность использовать трубы меньшего диаметра, сохраняя производительность.

Все водопроводные трубы из ПНД соответствуют нормам токсикологической и бактериальной безопасности. Их следует использовать в соответствии с имеющимися маркировками.

back to menu ↑

Монтаж с созданием неразъемных соединений

Полиэтиленовые трубы соединяются неразъемным способом, если использоваться будут в условиях высокого давления. Соединяют их специальной сваркой или электромуфтовым способом.

Для выполнения сварки встык требуется специальное оборудование и обученные сварщики. При качественно выполненной сварке прочность шва такая же, как и у остальной части трубопровода. Плюсом такого способа является и отсутствие дополнительных элементов. Соединяться могут части труб между собой или с фасонными элементами.

Для электромуфтового соединения используются электрофузионные муфты, представляющие собой фасонные детали, изготовленные из полиэтилена. В них заложены закладные электронагреватели.

Такое соединение более затратное, чем сварка, но его используют относительно часто. Электромуфтовый вариант удобен для выполнения соединений в стеснённых условиях. Если нет возможности разместить сварочное оборудование, которое довольно громоздкое, то выбирают более компактный способ.

Электромуфты бывают простые, для прямых соединений. Помимо этого, выпускают отводы и тройники с электронагревателями. Обычно такое соединение используется для труб, имеющих небольшой диаметр.

back to menu ↑

Монтаж с выполнением разъёмных соединений

Фланцевые соединения являются одним из наиболее часто встречающихся вариантов. Состоят они из двух элементов. К концам элементов привариваются специальные втулки под фланцы, а для выполнения соединения используются накидные фланцы из металла.

Если труба из полиэтилена низкого давления имеет малый диаметр, т. е. меньше пяти сантиметров, то для соединения можно использовать компрессионные фитинги. Их применяют в тех случаях, когда экономически невыгодно выполнять сварку или фланцевый вариант соединения.

Компрессионный способ служит не только для стыковки пары труб из полиэтилена, но и для соединения с элементами из прочих материалов. Одним из вариантов компрессионного соединения является цанговое обжимное. Оно может выдерживать давление до двадцати пяти атмосфер.

Такую высокую механическую прочность обеспечивает врезка зубьев разрезной втулки. Для лучшей герметичности используется уплотнительное кольцо из резины. Все это в комплексе даёт высокую эффективность и надёжность, благодаря которым разъёмные соединения широко распространены.

Если трубопровод из ПНД правильно и качественно смонтировать, предварительно тщательно подобрав материалы, то он долгое время не потребует ремонта. Даже при длительной эксплуатации изначальные характеристики практически не теряются. Такая конструкция будет эффективна и удобна.

Ещё статьи:

Монтаж труб ПНД

Содержание статьи

1. Способы соединения пнд труб
2. Стыковка ПНД труб на сварку
3. Компрессионное соединение труб ПНД
4. Фланцевое соединение пнд труб

Соединение пнд труб должно быть герметичным, прочным и эластичным. Ведь ПНД арматура используется и в газопроводах, и в водопроводах, и в системах отвода стоков. Причем все трубопроводы из полиэтилена низкого давления можно проложить и над землей, и под землей.

А качественное соединение ПНД труб является залогом и прочности, и пропускной способности газовых, водопроводных и канализационных трубопроводов. Поэтому в данной статье мы рассмотрим лишь самые результативные технологии, гарантирующие высокое качество стыковки.

Соединение пнд труб встык

↑

СПОСОБЫ СОЕДИНЕНИЯ ПНД ТРУБ

Полимерные трубопроводы можно стыковать двумя способами:

• На сварку, используя прямоточные муфты или монтажные утолщения (раструбы).
• На обжимные фитинги – особые соединительные элементы или полимеров или металла.

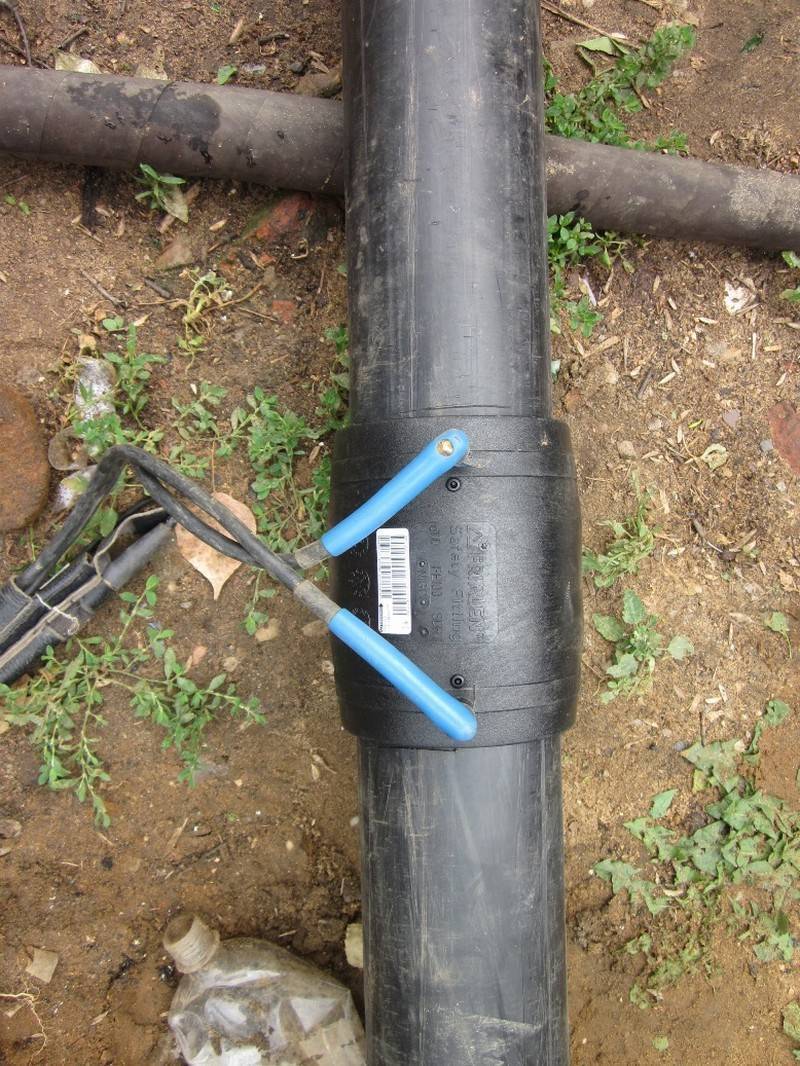

Электромуфтовая сварка ПНД труб

Причем первый  способ — монтаж на сварку – дает возможность сформировать лишь неразъемное соединение.  А соединение пнд труб фитингами позволяет создать разъемный узел, облегчающий демонтаж и монтаж арматуры при ремонте.

При этом с помощью фитингов или полимерных муфт с металлическими втулками можно стыковать не только полимерные трубы, но и ПНД арматуру со стальными, медными или алюминиевыми аналогами.

И далее по тексту мы рассмотрим типовые способы стыковки на сварку и на муфту.

↑

СТЫКОВКА ПНД ТРУБ НА СВАРКУ

Существует три способа сборки ПНД трубопроводов на сварку:

• Монтаж встык, когда разогретые торцы труб соединяют с помощью термической сварки давлением.
• Монтаж в раструб, когда разогретое плечо (гладкий торец) вставляют в прогретое монтажное утолщение (раструб).
• Монтаж на электромуфту, когда трубы закладывают в прямоточную муфту (или отвод, или тройник), внутри которой установлена легкоплавкая спираль, разогревающая место стыковки после подключения к сварочному трансформатору.

Вышеописанные варианты основаны на термопластичной природе полиэтилена низкого давления. Ведь полимерные волокна, из которых состоит структура ПНД, распадаются на отдельные молекулы при температуре выше 175 градусов Цельсия. И «собираются» в полимерные цепочки при понижении температуры.

Поэтому, разогревая тело трубы или фитинга до указанной температуры и соединяя разогретые элементы перед остыванием, можно добиться возникновения межмолекулярных связей между материалом двух деталей.

При этом таким образом можно обустроить не только стык полиэтиленовой арматуры, но и соединение труб пвх и пнд типов. Правда ПВХ торец придется монтировать на клей.

Словом, все три способа стыковки основываются на общем физическом процессе.

Но реализуются эти технологии совершенно по-разному:

Соединение в сварной раструб

• Так, для монтажа встык нужно сделать следующее: подрезать торцы под прямым углом, вставить трубы в направляющие, подвести и прижать торцы к нагревательному элементу. Ну а после разогрева нагревательный элемент убирается, а торцы спрессовываются с помощью направляющих, в конструкцию которых входят винтовые домкраты.
• Соединение в сварной раструб реализуется так: трубу надевают на ниппель (раструбом) и муфту (гладким торцом) сварочного паяльника, который разогревает место стыка. После этого элементы сопряжения демонтируются с нагревательных калибров и спрессовываются руками.
• Электросварная муфта для соединения пнд труб предполагает следующий порядок стыковки: трубы обрезаются, их поверхности обезжириваются, после чего торцы монтируют в электромуфту, к клеммам которой присоединяют провода от сварочного трансформатора. Включив трансформатор, можно активировать легкоплавкую спираль, которая размягчит поверхность трубы и муфты. Ну а после отключения трансформатора труба и муфта остынут, образуя надежное соединение.

↑

КОМПРЕССИОННОЕ СОЕДИНЕНИЕ ТРУБ ПНД

Помимо электромонтажных муфт в процессе сборки ПНД трубопроводов можно использовать еще и компрессионные (обжимные) фитинги. Суть процесса монтажа заключается в механической фиксации тела трубы на ниппеле фитинга (муфты). Причем такую фиксацию можно обустроить за счет уплотнительного кольца или эластичности самого тела трубы.

Компрессионное соединение труб ПНД

И в первом случае монтаж осуществляется следующим образом:

• Трубу обрезают, муфту разбирают, отсоединяя контргайку и демонтируя уплотнительное кольцо.
• Трубу калибруют и надевают на нее контргайку и кольцо.
• Трубу монтируют (надвигают) на шпиндель муфты, кольцо передвигают поверх ниппеля, контргайку закручивают.

В итоге, контргайка давит на кольцо, а оно, в свою очередь, прижимает трубу к ниппелю муфты.   Причем, один торец такой муфты может быть компрессионным, а другой – резьбовым. Фитинги такой конструкции используют в процессе монтажа в арматуру запорной или контрольно-регулирующей арматуры с резьбовыми штуцерами или стороннего оборудования.  Например, с помощью такой муфты можно обустроить соединение трубы пнд с насосом (компрессором), расширительным бачком, обратным клапаном.

Во втором случае монтаж происходит так:

• Трубу расширяют эспандером – особым инструментом, растягивающим тело арматуры в зоне монтажного торца.
• Муфту раскручивают, надевая монтажную гайку на трубу.
• Растянутый торец трубы надевают на ниппель муфты.
• Контргайку затягивают на резьбовом сгоне корпуса муфты.

После этого тело трубы вернется к первичному диаметру (эффект обратной усадки), прижимаясь к ниппелю муфты.

↑

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПНД ТРУБ

Кроме компрессионных муфт в полиэтиленовых трубопроводах используются еще и фланцевые фитинги. Основная задача такой арматуры  — соединение пнд труб с металлическими аналогами.

Причем сама фланцевая муфта состоит из двух узлов – компрессионного фланца и монтажного фланца. Первый узел используется для фиксации полимерного участка стыка – он работает по принципу компрессионной муфты. Второй узел – это обычный фланец, габариты которого нормированы. И этот фланец можно соединить на болты или шпильки с аналогичной деталью, зафиксированной на торце стального трубопровода.

В итоге, в границах одного корпуса существуют как бы две муфты – компрессионная (для монтажа ПНД трубы) и фланцевая (для монтажа металлической арматуры). И такое решение дает возможность использовать фланцевые муфты даже в напорных трубопроводах среднего и высокого давления.

↑

Как проложить подземный водопровод из труб ПНД? Пошаговая инструкция | Торговый дом «СантехУрал»

Сделать собственный водопровод на даче или в частном доме можно своими руками и без лишних затрат. Один из вариантов трубопровода вне дома — проложить трубы ПНД в специально вырытых траншеях.

Главное, нужно понять технологию и составить правильную схему, чтобы в будущем не пришлось раскапывать трубы и устранять недочеты.

Шаг 1. Составление проекта

Первый обязательный этап перед непосредственно прокладкой водопровода — составление подробного плана всей системы и расчет сметы. Это позволит вам закупить весь необходимый материал для водопровода без риска, что в последний момент чего-то не хватит или, наоборот, останутся лишние трубы и фитинги.

Выбрать ПНД трубы для водопровода можно онлайн — в интернет-магазине сантехники ТД «СантехУрал» www.tdsu.ru.

Шаг 2. Подбор материалов

Специалисты ТД «СантехУрал» рекомендуют применять для организации водоснабжения на даче или в своем доме трубы из полипропилена или полиэтилена низкого давления (ПНД). Главное преимущество ПНД труб — в легкости монтажа. Из большого ассортимента труб разного размера и диаметра вы наверняка найдете подходящий вариант для вашего проекта.

Преимущества ПНД труб

Полиэтилен, в отличие от металла, не вступает в реакции с водой, поэтому в ней не будет нежелательных примесей и ржавчины. Внутренняя поверхность трубы гладкая, что снижает риск возникновения засоров.

• Легкость монтажа

Этот материал весит в 7 раз меньше металла, поэтому перевозку и монтаж таких труб осуществлять гораздо проще.

• Надежность и долговечность

Полиэтилен устойчив к высокому давлению и выдерживает перепады температур. Даже если вода увеличится в объеме при замерзании, это не нарушит целостность трубы. Поэтому у ПНД труб такой длительный срок службы — до 50 лет.

Покупка ПНД труб, их монтаж и перевозка обходятся дешевле, чем труб из других материалов.

Шаг 3. Способы соединения трубопроводной сети

Существует несколько вариантов, как соединить ПНД трубы в единую систему.

Это наиболее надежное и прочное соединение. Однако этот способ имеет существенный минус — для него необходим дорогостоящий сварочный аппарат, который позволяет надежно зафиксировать две трубы специальными гайками, выровнять их стыки, нагреть до необходимой температуры и под давлением соединить трубы точно встык. Поэтому этот способ подходит только для стыковки труб одного диаметра и одной марки полиэтилена.

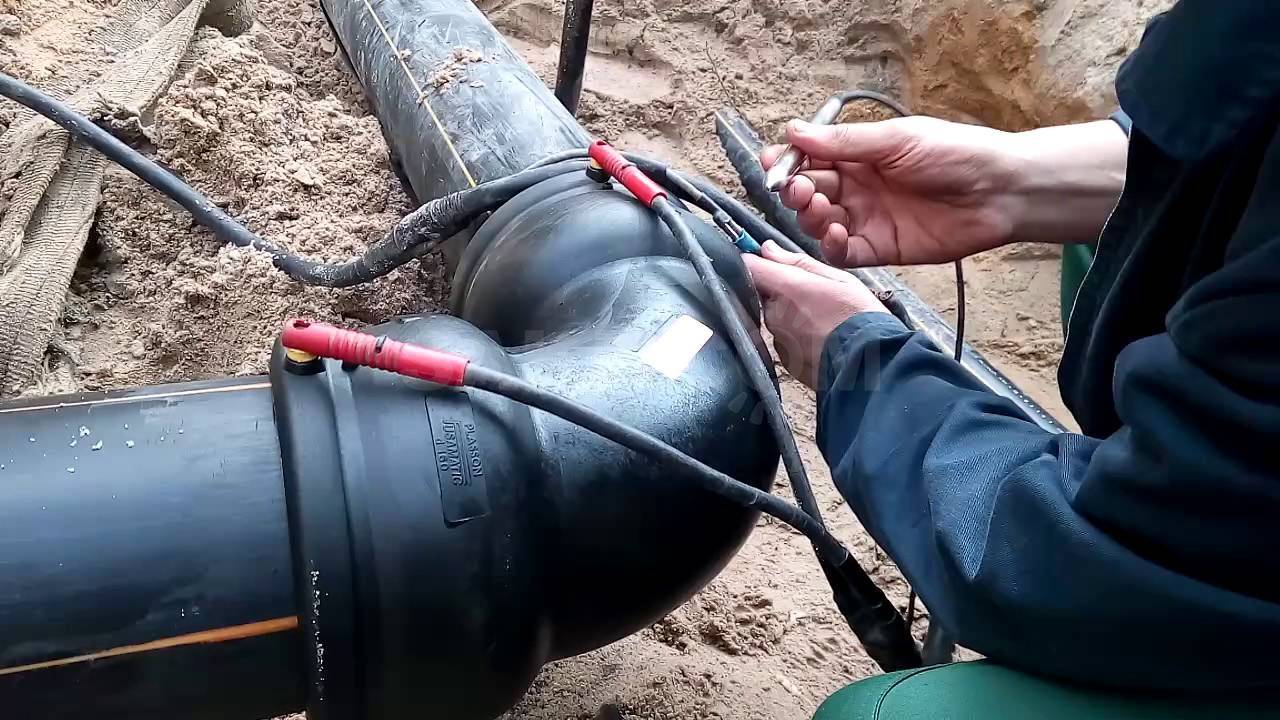

• Электросварка муфтовая

Этот способ оптимален для сварки в труднодоступных местах. Для него необходим сварочный аппарат и электромуфты.

Сначала необходимо зачистить соединяемые поверхности. Свариваемые части труб зачищаются и обезжириваются. Электромуфта помещается на один конец трубы, затем надвигается на соединяемую трубу. Затем контакты сварочника вставляются в пазы электромуфты. Температура для сварки автоматически считывается со специального штрихкода, который нанесен на саму муфту. Труба плавится, затем контакты вынимаются, поверхность остывает и образуется монолитное соединение.

• Механическое соединение компрессионными фитингами

Еще один вариант соединения — с помощью фитингов. Выполняется без использования сварочного оборудования и специальных инструментов.

Этим способом соединять трубы любых марок, в том числе разного диаметра. Большое разнообразие фитингов также позволяет менять угол водопровода, делать разветвления и решать другие задачи при монтаже вашей системы.

Однако, учитывая, что разборные соединения требуют периодического обслуживания, их применяют, в основном, в местах свободного доступа. Например, соединение водопровода ПНД фитингами особенно популярно для организации полива на даче. Такая конструкция легко демонтируется и убирается на хранение до следующего сезона.

Скрытые (закопанные) участки труб все же лучше прокладывать цельным отрезком трубы, без разборных соединений.

Купить ПНД фитинги онлайн можно в интернет-магазине сантехники «СантехУрал» www.tdsu.ru.

Шаг 4. Подготовка траншеи

Чтобы в процессе прокладывания водопровода не задеть газопровод, электрические сети или другие инженерные коммуникации, необходимо найти технические документы на земельный участок с подробной схемой прокладки коммуникаций.

Если планируется подключение к существующей сети, или ваша труба будет проходить через соседний участок, вы должны будете получить разрешение от органов местной власти и ваших соседей. Для водопровода, который проходит только по вашему участку, каких-либо согласований не требуется.

Необходимо учитывать, что траншея должна проходить на полметра ниже глубины промерзания грунта (см. сборник СНиП 2.02.01-82). Траншея глубиной до 1,5 метров может быть обычной прямоугольной формы. Для более глубокой траншеи лучше выбирать трапециевидную форму.

Если грунтовые воды располагаются слишком близко, или если грунт окажется слишком твердый или мягкий, каменистый или зыбкий, то рекомендуют дополнительно укрепить всю систему.

Шаг 5. Монтаж и запуск водопровода

Перед тем, как прокладывать водопровод, необходимо собрать полностью всю систему и провести опрессовку на земле, то есть наполнить водой под давлением и проверить герметичность системы. Если это сделать невозможно, то трубы укладываются непосредственно в траншею, однако в этом случае предпочтительнее выбирать сварку муфтовым методом.

На дно траншеи, как правило, насыпают слой песка около 15 сантиметров. На него укладывается труба, снова насыпается песок.

Если глубина траншеи небольшая, то дополнительно необходимо использовать теплоизоляцию и греющий кабель. Трубу можно утеплить минеральной ватой, пенополистиролом или другими материалами.

Заключительный шаг — врезка системы в дом, установка запорной арматуры. Затем траншея засыпается грунтом и выравнивается.

Выполнив эти 5 шагов, вы закроете вопрос с водоснабжением на даче или частном доме. Больше не придется мучиться со шлангами, бояться повредить трубы лопатой или все время запинаться о них.

Также у нас есть для вас видеоинструкция  => Капельный полив своими руками

На сайте www.tdsu.ru можно оформить онлайн-заказ и на другие товары для дачи => Всё для уДАЧНОЙ самоизоляции

Соединение труб ПНД — способы и технологии стыковки

Слабое место любого трубопровода – соединения. Не исключение и трубы из полиэтилена низкого давления (ПНД), применяющиеся для подачи воды и природного газа. Их длительную и безаварийную эксплуатацию обеспечит только правильное соединение ПНД труб, ведь сам полиэтилен достаточно прочен и долговечен.

Виды и способы стыковки

Инженерные сети выполняются не только из полиэтилена, но и других материалов, которые нужно соединять друг с другом. В процессе производства работ исполнителям приходится соединять коммуникации из таких материалов:

• трубопроводы ПНД — между собой;

• соединение ПНД труб с металлическими участками или арматурой;

• выполнение стыков полиэтилена с магистралями из других полимеров – полипропилена и металлопластика.

В зависимости от условий прокладки и перемещаемой среды (вода или газ), а также с учетом требований строительных норм выбирается способ, каким должны соединяться трубы:

1. Разъемное фланцевое.

2. Разборное соединение ПНД труб компрессионными фитингами без использования специальных инструментов.

3. Неразъемное. Производится методом сваривания деталей.

При малых диаметрах на неответственных участках водопроводов трубы соединяются компрессионными фитингами. Стыковка посредством сварки подходит для любых перемещаемых сред, размеров магистралей и условий прокладки. Исключение – соединение трубы ПНД со стальной трубой и участками из других полимеров. Фланцы ставятся на стыках водопроводов большого диаметра (DN50 и более), газопроводах, а также при подключении к запорной арматуре.

Согласно нормам, соединение ПНД труб под землей должно выполняться методом сварки, а в местах разборных стыков необходимо устраивать водопроводные колодцы.

Использование компрессионных фитингов

Фитинги — это фасонные изделия (колена, тройники, переходы), изготавливаемые из пластика либо латуни. С их помощью стыковать трубопроводы достаточно просто, поскольку не требуется специального инструмента и оборудования. С другой стороны, соединение труб ПНД фитингами — не самое надежное, его нельзя применять при подземной прокладке магистрали с последующей засыпкой в траншее. Хотя на практике владельцы частных домов зарывают подобные стыки в землю под свою ответственность.

Нормами не допускается соединять компрессионными фитингами инженерные сети, подводящие природный газ.

Надежное соединение трубы ПНД с фитингом осуществляется гайкой, прижимающей цангу и зажимное кольцо, герметизацию обеспечивает резиновое уплотнительное кольцо. Конструкция фасонных изделий из латуни немного отличается: прижимное кольцо, куда надавливает цанга, имеет прорезь и острую насечку с внутренней стороны. При закручивании гайки насечка врезается в полиэтилен, не давая элементу двигаться.

Технология соединения труб ПНД фитингами выглядит следующим образом (пошагово):

1. Отрезать участок отмеренной длины, лучше труборезом для пластиковых труб (как вариант — таким). Обычная ножовка оставит заусеницы, которые придется удалять острым ножом.

2. Фитинг разобрать, оставив внутри резиновые кольца.

3. Детали надеть на трубопровод в таком порядке: гайка, цанга в виде конуса, компрессионное кольцо.

По теме

4595

Американское военное руководство рассказало о готовности Соединенных Штатов приступить к испытаниям собственного гиперзвукового оружия уже в течение этого года.

4. Вставить трубу в отверстие до упора, приложив некоторое усилие.

5. Сдвинув все детали к фитингу, закрутить и зажать гайку от руки.

Разборное соединение трубы ПНД с краном или задвижкой осуществляется через компрессионный переходник, имеющий ответную часть в виде резьбы либо фланца. Резьбу крана перед закручиванием следует запаковать льном, а между фланцами установить прокладку и стянуть болтами.

Присоединение методом сваривания

Сварные способы соединения являются наиболее надежными и долговечными, хотя и требуют наличия оборудования и строгого соблюдения технологии. Существует 2 метода сваривания:

1. Встык. Нагревательные элементы сварочного аппарата разогревают соединяемые торцы до определенной температуры, отчего они сплавляются в единый монолитный участок.

2. Электросварными муфтами со встроенной нагревательной спиралью.

Выполняя стыковую сварку, необходимо зафиксировать всю конструкцию, чтобы она не двигалась. Не менее важно выдержать время прогрева, дабы соединение получилось надежным. Сваркой производится и фланцевое соединение ПНД труб, для чего к торцу припаивается специальная втулка, а фланец надевается на трубопровод заранее.

Сваривать участки можно под разными углами, если исполнитель имеет достаточную квалификацию. Более удобный способ – сделать поворот либо врезку, используя литые фитинги, предназначенные для пайки.

Электросварная муфта оснащена собственным нагревательным элементом в виде спирали. Соединение трубы ПНД происходит так: зачищенные концы трубопроводов вставляются в муфту, к ее контактам подключаются провода от аппарата, предназначенного для данного вида работ. Спирали разогревают пластик муфты до сплавления с ПНД. Время нагрева сварочный аппарат определяет самостоятельно, руководствуясь штрих-кодом на шильдике изделия.

Перед свариванием участков водопровода важно удостовериться, что их материал одинаков. Нельзя варить детали из полиэтилена разных марок, например, ПЭ80 и ПЭ100. Стык выйдет ненадежным, невзирая на то, что может пройти первичную проверку под давлением. По той же причине недопустимо выполнять сварное соединение трубы ПНД с полипропиленом и прочими полимерами.

Стыковка с трубопроводами из разных материалов

Переход с пластика на металл – одно из наиболее распространенных соединений. Выполнить его чисто на сварке невозможно по понятным причинам. Поэтому соединение трубы ПНД с металлической трубой производится 2 путями:

• через компрессионный или литой фитинг с резьбой;

• на болтах, стягивающих фланцы.

Первый вариант – для магистралей малого диаметра, где есть возможность нарезать наружную трубную резьбу ручной леркой. Затем на нее накручивается переходник или компрессионный фитинг, присоединяемый к полиэтиленовому участку. Трубопроводы диаметром DN50 и более соединяются на фланцах, закрепляемых различными видами сварки.

Поскольку выполнять соединение труб ПНД с полипропиленовой водопроводной сетью посредством сварки недопустимо, остается только стыковка на резьбе либо фланцах. Правило действует такое же, как при переходе на металл: диметры до 50 мм соединяются через компрессионные фитинги, свыше 50 мм – с помощью фланцев.

Хотя металлопластиковые трубопроводы тоже сделаны из полиэтилена, их нельзя сваривать с изделиями из ПНД. Причина — разные марки полиэтилена и алюминиевая армировка в стенках металлопласта. Кроме того, их максимальный размер (DN40) не позволяет применять для стыковки фланцы. Соединение трубы ПНД с металлопластиковой системой выполняется только через компрессионный либо приварной фитинг с внутренней резьбой. Ответная часть со стороны металлопласта — тоже фитинг, но с резьбой наружной. Можно применить 2 элемента с наружными резьбами, соединив их муфтой.

Монтаж труб ПНД без применения сварки

При работах с инженерными системами нередко возникают ситуации, когда надо соединить две трубы, а использовать сварку или нарезать на них резьбу невозможно, т.к. мешает близкое расположение их к стенам или нецелесообразно из-за необходимости постоянной их расстыковки в дальнейшем. Данную проблему позволяет решить применение специальных устройств — компрессионных фитингов.

Что такое фитинг?

Идея, как соединять трубы без сварки или резьбы, была предложена в первой половине прошлого столетия фирмой Гебо, которая запатентовала метод обжима. Фитинг — это устройство, в котором реализован этот метод.

Суть его состоит в том, что на трубу одевается обжимная гайка и коническая втулка, имеющая разрез и небольшие круговые внутренние выступы. При закручивании гайки, разрез сжимается и втулка плотно обхватывает трубу врезаясь в нее выступами.

Виды компрессионных фитингов

В зависимости от функционального назначения разработаны различные виды фитингов. Для соединения труб одного диаметра используются муфты, в которых кроме обжимной гайки и втулки, в месте упора торцевой части трубы устанавливается прокладка, обеспечивающая герметичность.

Для скрепления необходимо муфту одной стороной одеть на один конец трубы, а другой стороной — на второй и закрутить обжимные гайки. Соединение получается очень качественное, а выполняется в течение нескольких минут. Скреплять таким способом можно трубы не только из одного материала, но и из разных.

Для стыковки изделий находящихся под углом друг к другу применяют отводы, имеющие требуемый угол.

Если надо изготовить ответвление, используются тройники. Тройники позволяют соединять не только трубы одного диаметра и материала, но и переходить на краны или трубы другого диаметра.

Соединение труб разных диаметров осуществляют с помощью переходов.

Находят применение и комбинированные муфты, у которых с одной стороны фитинг, а с другой внутренняя или внешняя резьба.

В ассортименте фитингов имеются также имеются заглушки и краны.

Фланцевые соединения

В тех случаях, когда трубу необходимо установить запорную арматуру, применяют фланцевые соединения. Фланец — это круглая пластина с отверстиями, которая к металлическим трубам приваривается, а на полиэтиленовые трубы устанавливается при помощи втулки или компрессионного фланцевого соединения.

Для соединения изделий данные пластины совмещают, между ними для герметичности устанавливается прокладка и закрепляются болтами. Наиболее часто данный метод используют при подключении в сантехнических системах приборов учета, которые необходимо регулярно снимать для проведения профилактических ремонтов и поверок.

компрессионные для соединения водопровода, латунные варианты размером 32 мм для водоснабжения, как соединять

Полимерные трубы часто используются как в промышленности, так и при монтаже водопроводных систем в частном строительстве. Их популярность обусловлена простотой монтажа и невысокой ценой изделий. Причина такой низкой стоимости – ограничение рабочей температуры ПНД-труб до 65 градусов. Тем не менее подвод как холодной, так и горячей воды в дом или квартиру почти всегда осуществляется с их помощью, поэтому соединение таких труб – вопрос достаточно актуальный.

Особенности

Кроме монтажа трубопроводов, эксплуатационные свойства ПНД-труб нашли свое отражение в следующих областях применения:

• защита электрических кабелей и кабельных систем связи, проложенных в почве, от коррозии;
• формирование гидроизоляционного слоя для различных материалов – бетон, металл, древесина;
• монтаж систем орошения и канализации, а также подача газа.

Их высокая популярность связана еще и с тем, что соединить отрезки труб между собой можно несколькими способами, что делает их практически универсальными.

Виды

Существует несколько классификаций таких соединительных элементов для систем из ПНД. Главной из них является классификация по способу их монтажа. Все соединения ПНД-изделий можно разделить на два типа: неразъемные и разъемные.

Неразъемные соединения могут создаваться как с использованием фитинга, так и без него. Однако соединение без дополнительного элемента является менее надежным и долговечным, поэтому практически не используется.

Неразъемные

Такие соединения используются достаточно редко и выполняются с помощью специальной сварки, выполняемой либо как обычное стыковое соединение, либо с использованием электромуфты. В первом случае с помощью профессионального сварочного оборудования торцы обрезанных изделий нагреваются до мягкого пластичного состояния, после чего прижимаются друг к другу и остывают в таком положении до затвердевания. Такое соединение будет крепким только в том случае, если отрезки двух соединяемых труб имеют не овальное, а круглое сечение.

Для работы с электромуфтой также потребуется специальное оборудование, которое нагреет спираль, расположенную в ней. В оба выхода муфты вставляются обрезанные куски труб, спираль нагревается и плавит их соединенные края. После того как спираль остынет, нагревательный аппарат отсоединяют от муфты, а ее оставляют в качестве соединительного элемента, защищающего шов.

Таким образом, сварка ПНД-изделий может производиться встык, гнездовой сваркой с фитингом, с помощью пресса (краевая сварка) и с использованием электромуфт.

Разъемные

Чаще всего для соединения изделий из ПНД используют разъемные крепления. Делают это методом раструбного совмещения с помощью эластичных полимерных уплотнителей. Использовать такой метод можно исключительно в системах безнапорного трубопровода.

Для труб, вода в которых подается под напором, идеальным способом соединения выступают различные фитинги. Их использование повышает срок эксплуатации всей системы, ее надежность и устойчивость к перепадам температур. Фитинги универсальны и устойчивы к условиям различных агрессивных сред. Они применяются как для соединения шлангов с одинаковыми внутренними диаметрами, так и для разнокалиберных изделий.

Само соединение может быть разным.

• Фланцевое. В этом случае латунный фланец или фланец литой соединяется с трубой сваркой. Чаще всего так соединяют трубы из разного материала или широкие магистрали.
• Раструбное, когда один конец трубы входит в расширение фитинга на другой трубе. Правильно соединенные таким методом системы являются самыми надежными и устойчивыми к давлению.
• Резьбовое. При таком соединении на трубах и фитинге заранее накручивают специальным инструментом резьбу. Соединять таким образом можно только системы с небольшим давлением, так как это не слишком надежный способ.

С учетом жесткости материала существуют гибкие и негибкие соединения из металла (латунь, сталь, чугун и медь) или полимеров (полипропилен, пластмасса, полиэтилен и ПВХ). По диаметру шланга способ крепления делится на соединение труб одного размера и разных.

Кроме способа соединения, комплектующие для ПНД-труб подразделяют на следующие виды.

• Сварные. Такие элементы для ПНД-систем производятся либо методом отлива (литые фитинги), либо с помощью обычной сварки коротких кусочков трубы (сварные фитинги). Такая сварка называется стыковой. Диаметр элементов колеблется в пределах от 63 до 315 мм.
• Электросварные. По сути своей, такие фитинги – это как раз терморезисторные муфты, применяемые там, где обычные сварные соединения организовать невозможно либо они недостаточно надежны. Одной из особенностей таких электросварных элементов является возможность проведения работ без перемещения трубы и создание отдельных врезок в систему. С их помощью можно соединить шланги разного диаметра, так как фитинги выпускаются с множеством различных диаметров. Они бывают не только в виде обычных муфт, но и в виде тройников, отводов и заглушек как с маленькими диаметрами 20, 25, 32 мм, так и для крупных систем с диаметрами 800, 900 и 1200 мм.

Такой вид изделий имеет широкое применение и используется для монтажа любых ответвлений и заглушек, которые существуют. Чаще всего их устанавливают в системы подачи газа или для жидкости с наивысшей температурой в 40 градусов.

• Компрессионные (обжимные). Такие разъемные крепления выпускаются для совмещения труб без применения сварки. Компрессионные элементы состоят из полиэтиленового жесткого или гибкого корпуса с уплотнительными кольцами на концах, зажимных соединений, прессующей втулки и крышек-гаек. Размеры таких фитингов начинаются всего от 16 мм, а заканчиваются стандартным диаметром магистрали стояка – 110 мм. Обычно при монтаже водопровода и канализации используют фитинги с диаметром 50 мм, так как подводящие и отводящие трубы именно этого диаметра установлены в большинстве домов и квартир.

Кроме всех вышеперечисленных классификаций, сами фитинги подразделяются на несколько типов в зависимости от того, какую роль выполняют в системе водопровода или канализации.

• Заглушки – для постоянного или временного закрытия пути току воды и газа.
• Хомуты обжимают и фиксируют трубу.
• Тройники или крестовины – для устройства ответвлений от основного трубопровода и подключений дополнительных устройств.
• Муфты – элементы соединения двух отрезков.
• Переходники – для сборки труб из разного материала в одну систему, например, ПНД с металлом.
• Отводы нужны для углового поворота труб и изменения их направления. Стандартные угловые отводы выпускаются с углами 45, 56 и 90 градусов, а при необходимости другого градуса изгиба они делаются под заказ.
• Седелки используют для создания ответвлений.
• Накладками врезают новые трубы в систему, смонтированную ранее.

Монтаж

Из всех видов соединения полиэтиленовых деталей для проведения монтажа своими силами чаще всего выбирают компрессионные фитинги. Выбор данного вида комплектующих связан с отсутствием дорогостоящего оборудования для их установки. Соединять все детали такого крепления нужно просто «голыми руками».

Сам процесс монтажа выглядит следующим образом.

• Обрезка трубы. Полиэтиленовая труба обрезается специальными ножницами под прямым углом. Кромка должна быть очищена от всех заусенцев и закруглена. На поверхность трубы наносится специальная метка, которая показывает, на какую глубину трубу нужно вставить в раструб фитинга.
• Разбор крепления. Перед тем как вставить концы трубы в полимерный соединитель, необходимо ослабить и снять их пластиковые крышки. Надевать собранный фитинг на конец трубы строго запрещено, так как детали будут соединены неправильно и высок риск появления протечек.
• Соединение. Конец трубы смазывается обычным мылом или смачивается водой, на него надевается снятая с фитинга гайка. На трубу помещается запрессовывающая втулка. Зажимное колечко белого цвета устанавливается так, чтобы его толстая часть была направлена к трубе, а резиновое колечко можно как поместить в специальное углубление фитинга, так и надеть на саму трубу.

Труба вставляется в корпус фитинга, кольцо и втулка сдвигаются к нему вплотную. Прижимная гайка закручивается сначала руками, а после затягивается с помощью специального инструмента. После монтажа всех соединений необходимо провести проверку системы, подав в нее воду под максимально разрешенным напором.

Советы

Монтаж водопровода с помощью ПНД-труб достаточно прост, даже новички смогут собрать простую систему водоснабжения собственными силами.

Однако существуют некоторые типичные ошибки, о которых лучше знать заранее, чтобы избежать их.

• Не стоит приобретать изделия из разных материалов. Шланги подачи воды могут быть произведены из полимеров разного вида, что снизит герметичность их соединения. В результате можно получить трещину или течь рядом с фитингом.
• Ошибкой является как чрезмерно сильная затяжка гайки, так и слабая ее фиксация. В первом случае можно не только сорвать резьбу на изделии, но и получить микротрещину корпуса, незаметную на первый взгляд. После подачи воды в систему такая трещина начнет расширяться, и корпус фитинга, в конце концов, лопнет. Во втором случае гидроизоляционное кольцо будет неплотно прижато, и вода может просачиваться за край соединения.

В бытовых сетях обычно ставят самый недорогой вариант с ручным управлением. Тем не менее широкое распространение получили и устройства с редуктором, позволяющим облегчить ручное усилие при смене положения рычага. При ширине магистрали от 150 мм и выше используют исключительно механические приводы и вручную их не перекрывают.

• При использовании сварного способа соединения изделий из ПНД их края нужно очень ровно подогнать. Лучше всего купить для этого недорогой торцеватель, который позволит совместить края обрезанных труб настолько ровно, насколько это возможно. В качестве запорного устройства в ПНД-системах лучше всего использовать шаровые краны. Чаще всего их подбирают в том же исполнении, что и остальные фитинги системы (пластиковые, полиэтиленовые, латунные или стальные).
• Для того чтобы уверенность в герметичности готовой системы была полной, необходимо выбрать трубы и фитинги правильного диаметра и хорошего качества. Предпочтение лучше отдать чуть более дорогим, но качественным европейским производителям либо знаменитым отечественным компаниям. Правильно смонтированная и прошедшая первичную проверку система еще долгое время будет служить без поломок и замен.

Подробнее о видах фитингов для ПНД-труб и способах их монтажа вы узнаете в следующем видео.

3 способа ремонта и соединения медных труб

#TheHardWay, легкий способ и промежуточный способ

Специалисты по ремонту

неизбежно попадают в ситуации, когда требуется изменить трассу труб или отремонтировать их после того, как энтузиасты-гвоздеры забывают посмотреть, прежде чем прыгнуть.

Старые способы по-прежнему отлично работают, но есть также несколько улучшений, которые могут помочь вам повысить до вашей игры или предоставить решение для определенного сценария.

Три способа подключения медной трубы:

1. Запотевание медной трубы (соединение с припоем) осуществляется обычным способом.
2. Водоотводящая труба с припаянными фитингами
3. Фитинги Push-to-Connect

1. Труба для пота по старинке

Пол вставляет это предупреждение об использовании открытого огня в полостях стен:

«В пожарной части я видел несколько действительно плохих возгораний от водопроводчиков, которые совершили ошибку, не применив тепловой экран, из-за чего тлеющие угли опускались в стену, они закрывали стену, и в ту ночь у нас есть рулон … в огне.«

Так что соблюдайте меры предосторожности и двигайтесь с определенной целью.

Инструменты и материалы:

• Пропан и газ Mapp: пропан не горит горячим, поэтому используйте газ Mapp. Полу нравится его газовый пистолет Mapp, потому что огонь загорается, когда вы нажимаете на курок. Если положить, огонь погаснет.

Он также отмечает, что он отлично подходит для фейерверков.

• Перчатки для защиты рук от горячей меди или припоя. Потому что пайка сильно нагревается.
• Теплозащитный экран. Используйте кусок оцинкованного листового металла шириной около 15 дюймов, чтобы защелкнуть его между двумя стойками, балками или стропилами. Это убережет тепло от шпилек, утеплителя и гипсокартона.
• Огнетушитель или вода на случай, если что-то станет слишком горячим, «особенно при работе в стенах». Говорит Пол.
• Бессвинцовый припой, бессвинцовый припой. На упаковке обычно написано «Сантехника». Если вы стоите на складе снабжения и не можете вспомнить, брать ли свинец или этилированный, подумайте о том, насколько это безопасно. Пейте воду со свинцом.
• Паяльная паста или флюс — это паста, которую наносят на трубу перед тем, как запотеть.
• Очиститель труб для зачистки и полировки внешнего конца медной трубы. Существуют очистители для труб 1/2 дюйма и 3/4 дюйма. Если у вас нет устройства для чистки труб, можно использовать наждачную бумагу с зернистостью 400 или стальную мочалку 00.
• Труборез: Хорошо иметь труборез с режущей головкой с обеих сторон. Обычно труба, которую нужно разрезать, находится в ограниченном пространстве, которое не позволяет вращать резак на 360 градусов.Хорошо иметь мини резак в дополнение к большому.

Пошагово:

1. При резке не затягивайте лезвие слишком сильно от руки. Если вы зажмете резак на трубе, вы можете раздавить трубу, что в значительной степени снизит ваши шансы на то, что она плотно войдет в фитинг, в который вы ее вставляете. Прижмите резак, поверните, поверните ручку. Прижать, повернуть, покрутить. Прижать, повернуть, скрутить. У большинства фрез есть расширитель для удаления заусенцев.Используйте его, чтобы убрать порезы.
2. Спланируйте порядок обработки: спаяйте все стыки, которые расположены близко друг к другу за один раз. Если вы потеете одно соединение, а затем через час плотно потеете другое, тепло от второго припоя перейдет к первому и вызовет отверстия для штифтов. Потейте все суставы, которые находятся рядом во время одного сеанса. Если вы ДОЛЖНЫ вернуться и попотеть в суставе рядом с другими людьми, постарайтесь использовать как можно меньше тепла.
3. Очистите внутреннюю часть фитинга и внешнюю часть трубы с помощью очистителя для труб, наждачной бумаги или стальной мочалки.Очистите внутреннюю часть трубы металлической щеткой меньшего размера.
4. Нанесите флюс: Используйте кисть или ватную палочку, чтобы нанести пасту на внешнюю часть трубы и внутреннюю часть фитинга. «Не пользуйтесь пальцами, потому что масла на ваших пальцах могут вызвать загрязнение флюса». Если вам не нравится работать с маленькой щеточкой или ватной палочкой, наденьте латексную перчатку и используйте палец. «Таким образом, вам не придется держать кисть для флюса в вашем наборе инструментов, создавая беспорядок». Будьте осторожны, чтобы не испачкать флюс. Если вы устанавливаете трубу, подпереть ее концом над чем-нибудь, чтобы флюс не попал на рабочий стол, ведро, пол или что-то еще.
5. Нагрейте трубу в месте соединения, а не трубу.
6. Нанесите катушку припоя на нижнюю часть соединения и дайте ей подняться по трубе к теплу. Не наносите припой вокруг соединения, потому что припой не будет втягиваться в соединение. «У тебя плохое сиденье, и тебе нужно будет переделать стык». Трубка достаточно горячая, когда переходит в тепло. Этапы пайки: (1) припой не плавится. (2) Припой плавится, но не перемещается. (3) Припой перемещается вверх по трубе в стык.
7. После пайки протрите стык влажной тряпкой, чтобы охладить стык. Все, что вы должны увидеть, — это небольшое серебряное кольцо из припоя вокруг стыка. Вы не должны увидеть на трубе замороженный кусок трубы.
8. Сотрите излишки флюса с трубы , когда закончите. Флюс является кислотным и может вызвать коррозию трубы и фитингов.

2. Предварительно припаянные фитинги

имеют припой, уже упакованный в фитинг.

При использовании фитингов с предварительной пайкой все, что вам нужно сделать, это очистить трубу, обработать флюсом, надеть фитинг и нагреть.Для предварительно припаянных фитингов нагревайте трубу, а не фитинг, потому что припой переходит в тепло.

Нагрейте трубу, пока не увидите, что припой доходит до внешнего края стыка.

Чтобы удалить припаянные фитинги, расплавьте припой при нагревании. Их можно использовать снова после очистки и флюсования.

При чистке просто отполируйте поверхность, ничего страшного, если на поверхности остался припой.

3. Фитинги Push-to-Connect быстро подсоединяются, медленно разбираются.

Это, безусловно, самый простой в использовании разъем.Просто очистите трубу, вставьте ее в фитинг — и готово. Зубья внутри фитинга удерживают трубу.

Обязательно отметьте глубину фитинга на трубе перед тем, как надеть его, чтобы труба полностью вошла в трубу для плотной посадки.

Для удаления используйте небольшой пластиковый инструмент, который в строительном магазине стоит около доллара. Он работает не так хорошо, как говорят, особенно в ограниченном пространстве. Чтобы использовать инструмент для снятия, наденьте его на трубу, плотно прижмите к фитингу, сожмите их вместе и сильно потяните.

Тогда потяните сильнее.

—Пол Рикальде — подрядчик по ремонту дома и пожарный в Новом Орлеане, штат Луизиана. Его канал на YouTube богат видеороликами о строительстве и реконструкции.

Разъяснение 20 типов сантехнической арматуры (с фотографиями)

Для среднего домовладельца может быть непросто узнать, какая сантехника и куда проложена. Есть много разных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные рекомендации, вы попали в нужное место. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.

Различная сантехническая арматура

1. Адаптер

Адаптер имеет охватываемый и охватывающий концы, при этом охватываемая часть имеет резьбу снаружи, а охватывающая — внутри.

Они используются для соединения труб разного диаметра или даже для превращения охватываемой трубы в охватывающую и наоборот.

Существует три типа переходников: «папа», «мама» и с прямой резьбой.Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Адаптеры незаменимы при удлинении или окончании участков трубопровода. Герметичные переходники могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопроводов к трубным системам.

Вы можете найти адаптеры из различных материалов, в том числе:

• Сталь.
• Алюминий.
• Резина.
• Латунь.
• Медь.
• Чугун.
• Полимеры.

2. Ниппель

Ниппель для труб — один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка труб.

Ниппельный фитинг имеет два наружных конца и может быть из различных материалов и отделок, например:

• Латунь.
• Алюминий.
• Медь.
• ПВХ.
• Углеродистая сталь.
• Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

• Приварной ниппель: Используется для соединения трубных обжимных фитингов. Они прочные и могут использоваться при резких скачках давления, вибрации и изменениях.
• Ниппель с шестигранной головкой: Имеет два конца с резьбой и шестигранный центр. Доступен в различных материалах, разной длине и резьбе.
• Обжимной ниппель: Используется для подачи жидкости через трубу одного размера к другому.
• Цилиндрический ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце, без резьбы между ними.
• Закрыть ниппель: Резьбовое соединение на обоих концах. Также называется «бегущий сосок».

Перед покупкой трубного ниппеля важно учесть материал, толщину и диаметр, чтобы убедиться, что вы получите правильный фитинг.

3. Union

Соединительные фитинги состоят из трех частей: гайки, охватываемого конца и охватываемого конца.Они предназначены для соединения двух труб с возможностью отсоединения труб без повреждения или деформации. Их удобно использовать при техническом обслуживании или при плановой замене в будущем.

Трубные соединения доступны из широкого спектра прочных материалов, таких как:

• Чугун.
• Никель.
• Латунь.
• Бронза.
• Пластик.
• Резина.

Одно из многих преимуществ переходных фитингов — их простота установки.

Они используются в различных промышленных и муниципальных приложениях, таких как технологические трубопроводы и системы очистки сточных вод. Покупая штуцер, подумайте, какой тип и размер вам нужен.

4. Зубец

Фитинги

Barb обычно имеют охватываемый конус на одном конце и конический и ребристый конус на другом. Они предназначены для захвата трубки изнутри и герметизации соединения.

Когда зазубренный фитинг вставлен, шланг или трубка сначала расширяются, а затем расслабляются.Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение закрывается, и его становится трудно отсоединить. Фитинги с зазубринами обычно используются в системах контроля газа, воздуха и жидкости при низком давлении.

Для подключения воды используются пластиковые зазубрины для холодной воды. Латунные зазубрины используются для переноса горячей воды. Перед покупкой зубчатого фитинга примите во внимание следующее:

• Совместимость материалов.
• Одиночный или многоствольный.
• Жесткость трубки или шланга.
• Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их нельзя отсоединить, не повредив трубы.

Муфты

можно использовать для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; раструбный редуктор — это обычная муфта, используемая для этого, поскольку она соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы.Муфты без резьбы используются либо для пайки меди, либо для сварки пластмасс растворителем.

Есть два других основных типа муфт:

• Компрессия: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протекание.
• Накладка: Обычно используется для ремонта поврежденной трубы определенной длины.

Соединительные фитинги доступны в различных материалах; в их число входят:

• АБС.
• Хромированная латунь.
• Латунь.
• ХПВХ (хлорированный поливинилхлорид).
• ПВХ.
• Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины — это четырехходовые фитинги, комбинация двух тройников (см. Ниже). Они состоят из одного входа и трех выходов, и они часто имеют раструб, приваренный растворителем, или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины

в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в системах пожаротушения.

Эти типы фитингов доступны в следующих материалах:

• Латунь.
• Сталь.
• Нержавеющая сталь.
• Податливый.
• ПВХ.

7. Тройники

Тройники тройники. Они похожи на муфту с выходом посередине. Это короткие трубы с 90-градусным «ответвлением» в центре.

Существует два основных типа тройников:

• Тройник прямой: Используется в установках, где длина участка трубы совпадает с размером тройника.
• Переходной тройник: Используется, когда тройник меньше, чем напорная труба.

Тройники доступны в различных материалах:

• АБС.
• Хромированная латунь.
• Латунь.
• Медь.
• ХПВХ.
• ПВХ.
• Нержавеющая сталь.

8. Тройник-седло

Футболки Saddle очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда вам нужно добавить новую дождевальную линию. Седловые тройники «защелкиваются» на трубу с помощью клея. Как только клей осядет, просверливается новое отверстие.

9. Wyes

Wyes похож на букву «Y.«Они обычно используются в дренажной арматуре и имеют ответвление под 45 градусов.

Наклон ответвления разработан для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Фитинги типа «тройник» доступны в:

10. Фланцы

Фланец — это круглый фитинг, используемый для соединения труб. Трубы нарезаются резьбой или привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются в нескольких материалах:

• Медь.
• Податливый.
• ПВХ.
• Латунь.

11. Колено

Угловые фитинги изогнуты и используются в основном для изменения направления потока.В основном они производятся под углом 45 и 90 градусов и могут иметь пропитку или резьбу.

Концы углового фитинга могут быть выполнены под приварку встык, нарезать резьбу или врезаться. Редукционный локоть — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

• Латунь.
• Хромированная латунь.
• ХПВХ.
• Медь.
• АБС.
• ПВХ.
• Нержавеющая сталь.

12. Колпачки

Заглушки используются для закрытия конца открытой трубы и герметичны для жидкости и газа.Колпачок может быть прикреплен к концу трубы с помощью внутренней резьбы (внутренняя) или муфты, приваренной растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, двутавровой или U-образной; у некоторых даже будет рукоять.

Заглушки доступны в различных материалах:

• АБС.
• Медь.
• ХПВХ.
• Латунь.
• Хромированная латунь.
• ПВХ.
• Податливый.
• Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но вместо того, чтобы устанавливаться на трубу, они устанавливаются внутри.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Они предлагаются во многих из тех же материалов, что и колпачки:

• АБС.
• Медь.
• Латунь.
• Нержавеющая сталь.

14. Втулки

Втулки похожи на винтики. В основном они используются для соединения труб разного диаметра, превращая большой фитинг в маленькую трубу. Они могут иметь внутреннюю и внешнюю резьбу; Тем не менее, это не всегда так.

Втулочные фитинги меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга имеется в наличии:

• Латунь.
• Хромированная латунь.
• ХПВХ.
• Медь.
• АБС.
• ПВХ.
• Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого приспособления и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Хомут сжимает резину, что создает плотное уплотнение.

Этот тип фитинга немного гибок и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

• Изоляция: Используется для временного отключения части системы трубопроводов. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте годами до замены.
• Дросселирование: Используется для регулирования давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; тем не менее, они могут со временем сработать. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
• Обратный клапан: Также называемые обратными клапанами, они позволяют свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

• Бронза.
• Чугун.
• Стальное литье.
• Нержавеющая сталь.
• Углеродистая сталь используется для высокого давления или высоких температур.

17. Редуктор

Редуктор предназначен для уменьшения расхода. Поставляется двух типов:

• Концентрический переходник: По внешнему виду похож на конус. Предназначен для соединения двух участков трубы на одной оси. Обычно используется при изменении диаметра трубы.
• Эксцентриковый переходник: Используется в системах трубопроводов, в которых труба на входе больше, чем труба на выходе.

Редукторы доступны из различных материалов, таких как:

• Сталь углеродистая.
• Сплав.
• Нержавеющая сталь.

18. Очистка

Фитинг для промывки имеет съемные части, которые обеспечивают доступ к канализации без необходимости снимать сантехнические приспособления. Очистка позволит шнеку (типу сверла) войти и очистить забитый слив.

Его важные очистители размещаются в доступных местах, поскольку шнек — не самый длинный инструмент.В более крупных сантехнических системах предусмотрено несколько чисток, которые будут проводиться через равные промежутки времени.

Очистители в основном выполняются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют постепенно изгибающуюся центральную ветвь. Они используются в канализации, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Изгиб также облегчает водопроводчику проталкивание инструмента в виде змеи.

Эти фитинги доступны из ПВХ.

20. Тройник дивертора

Этот тип тройника в основном используется в системах водяного отопления под давлением.Он отводит часть потока из первичной линии в боковую ветвь, соединенную с теплообменником.

Он спроектирован так, чтобы обеспечить постоянный поток через основную линию, даже если ответвление отключено.

Установка тройника переключателя может быть сложной задачей. На нем имеется направленная маркировка, которой необходимо следовать. Если он установлен в обратном порядке, он не будет работать должным образом.

Тройники дивертора доступны в материалах, аналогичных обычным тройникам:

• Нержавеющая сталь.
• АБС.
• Латунь.
• Хромированная латунь.
• Медь.
• ПВХ.

Часто задаваемые вопросы о типах сантехнической арматуры

Где купить сантехнику?

Сантехническую арматуру можно приобрести в местных магазинах бытовой техники и товаров. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный трубопроводный фитинг?

Вы можете сделать это, задав себе простой вопрос: зачем мне это нужно?

Фитинги — это то, что объединяет трубы для различных применений в наших домах.Некоторые предназначены для перенаправления, другие — для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки ⁽¹⁾ .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые, кухонные раковины и смесители.

Типы трубопроводных систем

«более новых» домов в США (построенных в середине 1970-х) оснащены пластиковыми трубами и фитингами. Используемые материалы оценены Американским обществом испытаний и материалов.

Эта рейтинговая система может использоваться для оборудования под давлением, такого как распределители холодной и горячей воды, питьевая вода и ирригационные системы. Его также можно использовать в установках без давления, таких как дренажные, канализационные и ливневые системы.

В более старых домах (до 1960 года) для канализации, сточных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод и предотвращения попадания канализационных газов в дома.

Сегодня в домах используются трубы из ПВХ (поливинилхлорида) и меди. Эти материалы прочные, долговечные и, что самое главное, просты в установке ⁽²⁾ .

Справочник по материалам для сантехнической арматуры

Использование правильного материала может означать разницу между беспроблемным и герметичным.Знание того, какие материалы куда идут, может помочь вам быстро найти подходящую фурнитуру для вашего дома.

• Чугунная арматура: Подходит для систем DWV и обычно черного цвета.
• PVC, сортамент 40: Используется в системах DWV, орошении и наружных применениях, таких как бассейны и спринклеры. Материал также может использоваться в системах, находящихся под давлением. Его нельзя использовать для сжатых газов или воздуха.
• ПВХ, график 80: Может использоваться в системах, находящихся под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
• Медь: Используется для распределения горячей и холодной воды в системах, находящихся под давлением.
• Акрилонитрилбутадиенстирол (ABS): Обычно используется в системах DWV в западных частях США.
• Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является распространенным материалом для изготовления фитингов. Он используется в системах под давлением, в основном для питьевой воды и в системах горячего водоснабжения ⁽³⁾ .
• ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ ⁽⁴⁾ .

Фитинги

Трубы легко купить — все, что вам нужно знать, это длина и материал. Однако фурнитура — совсем другое дело. Крайне важно использовать правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или неисправностям в вашей системе.Следуя нашему руководству по типам сантехнической арматуры, вы будете чувствовать себя немного увереннее в следующий раз, когда будете искать сантехническую арматуру.

Вы моете сантехнику дома? Какой тип фитинга вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Фитинги быстрого соединения для медных труб

Соединение медной трубы с помощью быстроразъемных фитингов

Самые распространенные сантехнические материалы для водопровода
медные трубы.Медные трубы очень популярны из-за их долговечности.
и это разнообразие сортов. Он широко используется для транспортировки питьевой воды.
из-за его коррозионной стойкости, обрабатываемости и высокого уровня
теплопередача.

Есть несколько способов соединения медной трубы. Пайка
и сжатие — два популярных метода, однако из-за затраченного времени
и деньги вкладываются в инструменты, они не самый эффективный способ. ProBite’s
Технология быстрой установки позволяет добиться того же уровня безопасности.
соединение (даже более надежное, чем пайка и обжатие) при
в то же время устраняя проблемы, беспорядок и необходимые инструменты, которые поставляются с
пайка и обжатие.

Соединение медных труб пайкой и обжатием

Пайка
и сжатие может быть довольно хлопотным, особенно для среднего дома DIY.
владелец. Даже с профессиональным сантехником, у которого есть необходимые инструменты
при пайке и использовании компрессионных фитингов он может стать очень длинным
процесс установки трубы, особенно в труднодоступных местах.

Пайка медных трубок:

Процесс пайки включает открытое пламя и
припой, чтобы расплавить металлы и соединить фитинг и медную трубу.Это будет
сделать постоянное соединение между фитингом и трубой и может быть очень
сложный процесс при работе в тесноте и там, где должна жара
не использоваться (трубы под давлением). В дополнение к этому трубы, которые находятся рядом
к стене может быть невозможно установить, не повредив стены
открытое пламя (без специальных инструментов).

Компрессионные фитинги на медных трубках:

Компрессионные фитинги

также популярны для соединения медных трубок, однако
они требуют специальных инструментов для сжатия и обеспечивают постоянное соединение
который требует замены трубы, если когда-либо возникнет необходимость отсоединить
(в случае утечки).

Соединение медной трубы с фитингами Push to Connect

При установке медной трубы с быстроразъемными фитингами ProBite® вы
нужно отрезать медную трубку, очистить ее и пометить так же, как и
с подготовкой к любому другому способу подключения фитинга. Однако вместо этого
из-за необходимости пайки, вы можете просто надвинуть фитинг на медь, пока
он достигает вашей отметки и крепко защелкивается. Фитинг будет герметично протекать
бесплатное подключение за секунды.

Обычные медные трубы

Общие области применения медных труб: безмасляные сжатые
воздух, Вакуумные системы, Отопление и охлаждение, Спринклерные системы, Питьевая вода,
Перекачка жидкости, Охлажденная вода, Горячая вода, Автомойка, Под землей
трубопроводы жидкости, Системы водоподготовки.

Ищете соединитель для медной трубы без пайки?

Возможно подключение медной трубы без пайки.Медь нашла применение во многих типах трубопроводных систем, от горячей и холодной питьевой воды до систем противопожарной защиты. В то время как пайка обычно использовалась для создания соединений в этих системах трубопроводов, этот традиционный подход оставляет некоторые проблемы для установщиков, пытающихся оптимизировать эффективность. Медленная скорость процесса установки, тяжелая работа и использование расходных материалов — вот лишь некоторые из постоянных проблемных моментов.

Хорошая новость заключается в том, что пайка — не единственный доступный метод соединения медных труб.Используя несколько различных примеров (и выделив их плюсы и минусы), мы объясним, как подключить медную трубу без пайки.

1. Разъемы с компрессионной посадкой

В соединениях с компрессионной посадкой фитинги оснащены внешней гайкой и внутренним кольцом, называемым обжимным кольцом, которое обычно изготавливается из латуни или бронзы. Когда внешняя гайка затягивается гаечным ключом (с другим гаечным ключом, удерживающим фитинг на месте), сила от затягивания гайки заставляет муфту прижиматься к трубе и создавать водонепроницаемое соединение.

Хотя компрессионные соединители избавляют от хлопот, связанных с разрешениями на горячие работы и пожарными, этот метод также предполагает некоторую степень догадок с точки зрения ручной затяжки. Вместо того, чтобы затягивать сустав, есть тенденция сжимать его на собственном опыте. Излишнее затягивание гайки приведет к растрескиванию стяжной гайки, что приведет к выходу из строя. С другой стороны, недостаточно затянутая гайка может протекать.

Более того, даже при правильном выполнении компрессионных соединений они немного слабее, чем их паяные аналоги, и не такие гибкие.Если по какой-либо причине труба не входит прямо в фитинг, это создаст путь утечки и, таким образом, вызовет утечки в будущем.

2. Разъемы с плотной посадкой

В соединениях с плотной посадкой трубные фитинги содержат серию металлических зубцов и уплотнительное кольцо из неопреновой резины. Каждый фитинг надвигается на трубу до упора, при этом резиновое уплотнительное кольцо вокруг трубы плотно захватывает трубу, обеспечивая водонепроницаемое соединение.

Подобно компрессионным соединителям, соединители с плотной посадкой исключают использование горелок и пламени, которые могут создать угрозу безопасности и затруднить выполнение проектов.Они также не требуют инструментов для установки, и трубы не должны быть полностью сухими для выполнения соединений.

Однако могут возникнуть проблемы с безопасностью этих подключений. Всего несколько лет назад журнал «Отопление, вентиляция и сантехника» (HVP), ведущее издание для монтажников сантехники и систем отопления, опубликовал статью о росте требований к воде из-за того, что трубы с плотной посадкой разделяются под давлением, вызывая утечки. Такое повреждение водой может быть связано с любым количеством незначительных ошибок в процессе установки, будь то одно неплотное соединение между трубой и фитингом или слишком много раз снятие и повторная установка фитинга, что приводит к ослаблению уплотнительного кольца.

Подобно их аналогам с компрессионной посадкой, разъемы с плотной посадкой также подвержены утечкам, когда труба не входит прямо в фитинг. По этой причине ни один из них не может соответствовать требованиям изгиба, которые необходимы для некоторых применений, таких как пожарные спринклеры.

3. Разъемы с запрессовкой

В прессовых соединениях используется запрессовочный инструмент с батарейным питанием для соединения фитингов с трубами. Одним нажатием кнопки инструмент зажимает фитинг на трубе и обеспечивает постоянное герметичное соединение.

Соединители

с прессовой посадкой обладают многими из тех же преимуществ, что и соединители с плотной посадкой. Для их установки не требуется тепла или пламени, а также предотвращается отключение оборудования, поскольку монтажные работы могут выполняться даже в том случае, если трубопроводные системы не полностью высохли. Не говоря уже о том, что фактические соединения выполняются за считанные секунды — гораздо более быстрое время выполнения работ по сравнению с пайкой.

Что особенно уникально в соединителях с прессовой посадкой, так это их способность сочетать скорость и надежность .В то время как другие методы соединения оставляют место для догадок, пресс-фитинги каждый раз создают прочное и надежное соединение, снижая вероятность дорогостоящих утечек и других проблем в будущем.

В пресс-фитингах

используются самые современные технологии, позволяющие определить, присутствуют ли неопрессованные соединения в трубопроводных системах. Один из способов определить несжатые соединения — использовать технологию Viega Smart Connect®. Эта функция, встроенная непосредственно в фитинги ProPress, постоянно предупреждает установщиков о соединениях без давления, позволяя воде или воздуху проходить через уплотнительный элемент во время испытаний системы под давлением.

Готовы узнать больше о преимуществах использования прессовой технологии для соединения медных труб? Загрузите бесплатную копию нашей электронной книги Как Viega ProPress помогает вам расти и добиваться успеха на рынке .

Типы трубопроводной арматуры различного назначения в водопроводной системе

🕑 Время считывания: 1 минута

В сантехнических системах доступны различные типы трубопроводной арматуры для различных целей и функций.Фитинг используется в водопроводной системе для соединения нескольких труб одинакового или разных размеров, для регулирования расхода или для измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. Д.

Типы трубопроводной арматуры в водопроводной системе

Ниже описаны различные фитинги и их функции.

• Колено
• Редуктор
• Тройник тип
• Крестообразный
• Муфта
• Соединения
• Адаптеры
• Olet
• Заглушка
• Заглушка
• Клапан

Угловые фитинги

Колена используются для изменения направления потока между двумя трубами.Колена обычно доступны с углом 22,5 ^o , 45 ^o и 90 ^o . Если трубы одинакового диаметра, используются обычные колена, в противном случае — переходные колена. Локти изготавливаются из разных материалов. Обычно они имеют внутреннюю резьбу, и мы также можем исправить их стыковой или раструбной сваркой.

Переходник для труб

Редуктор — это компонент фитинга трубы, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов.Один из них — концентрический переходник, имеющий форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приведет к кавитации. Другой — эксцентриковый редуктор, у которого одна кромка параллельна соединительной трубе, из-за чего скопление воздуха невозможно.

Тройник для труб

Фитинг тройникового типа является составной частью водопроводной системы, имеющей Т-образную форму. Он имеет один вход и два выхода, выходы расположены под углом 90 ^o к основной магистрали (вход).Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны из разных материалов и разных размеров. Если три стороны Т-образного фитинга одинаковы по размеру, то он называется равным тройником, в противном случае он называется неравным тройником.

Крест тип

Крестовая арматура содержит 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения.Крестовины обычно используются в спринклерных системах пожаротушения.

Муфта

Муфта используется для соединения труб одного диаметра. Муфты также полезны, если труба сломана или произошла утечка. Обычно доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта — это обычная муфта, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предоставляется клей. Муфту скольжения проще установить, она содержит две трубы, которые расположены одна в другой, внутренняя труба может скользить на определенную длину.Таким образом, мы можем отремонтировать длинную поврежденную трубу с помощью скользящей муфты.

Соединения

Соединение — это тип фитинга, который функционирует аналогично соединению. Но связь не может быть удалена после исправления, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, с наружной и внутренней резьбой. Таким образом, это также полезно для поддержания цели трубы.

Адаптеры

Если трубы не имеют специальных концов или гладких концов, переходники делают их резьбовыми либо с наружной, либо с внутренней резьбой, в зависимости от того, что необходимо.Адоптеры обычно используются для труб из меди и ПВХ. Переходники с наружной резьбой содержат наружную резьбу, а переходники с внутренней резьбой — с внутренней резьбой. Один конец адаптера простой, который приклеивается, приваривается или припаян к гладкому концу трубы.

Олет

Olets используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входного патрубка больше по сравнению с выходным патрубком таврового сечения, тогда также используются Olets. Доступны многие виды олетов. Некоторые важные типы олетов:

• Стыковая вельвета
• Сварка внахлест Olet
• Олет резьбовой
• Колено olet
• Ниппель Olet
• Боковое отверстие
• Сладость
• Фланец olet

Заглушка

Заглушка — это элемент сантехнического оборудования, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта.Заглушка обычно содержит наружную резьбу.

Заглушка

Заглушка — это тип фитинга, который выполняет ту же функцию, что и заглушка, но с той лишь разницей, что заглушка содержит наружную резьбу, а заглушка содержит внутреннюю резьбу, которая является винтами на наружной резьбе трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т. Д.

Клапаны в трубопроводной арматуре

Клапаны являются компонентами водопроводной системы, которые используются для остановки или регулирования потока жидкости на ее пути. Доступны различные типы клапанов в зависимости от их применения.Некоторые важные типы клапанов и их применения перечислены ниже.

• Задвижка, пробка и шаровой кран — используются только для изоляции
• Запорный клапан — используется для дросселирования
• Обратный клапан — используется для предотвращения обратного потока (невозврата)
• Дроссельная заслонка — используется как для изоляции, так и для дросселирования
• Мембранный клапан — используется как для изоляции, так и для дросселирования

Подробнее:
Как определить подходящие размеры труб для распределения воды в зданиях?
Типы сантехнических труб, используемых в строительстве
Типы соединений труб в водопроводной системе
Типы водопроводно-канализационных систем в зданиях

Учебное пособие по Revit MEP: подключение сантехнической арматуры к трассе трубопровода

В последнем учебном пособии по Revit MEP мы создали трассу трубопровода и соединили сантехнические устройства с помощью соединителей.На этот раз мы подключим сантехнику к трубе другим способом.

Откройте файл учебного пособия (вы также можете загрузить файлы для этого учебного пособия здесь). Откройте вид 1 — Сантехнические планы этажей.

Осмотрите цвет писсуара и унитаза. Санитарные узлы теперь синие, потому что теперь они подключены к системе. Писсуары все еще черные, потому что они еще не подключены. О системах мы поговорим позже.

Изменить длину трубы

Увеличьте масштаб, чтобы вы могли видеть крайний левый писсуар.Выберите трубу возле писсуара.

Щелкните и перетащите конец трубы влево, пока не увидите, что писсуар выделен.

Revit выделит писсуар, чтобы вы знали, что длина трубы достаточна для подсоединения к писсуару. Отпустите кнопку мыши, чтобы завершить изменение длины.

Теперь щелкните крайний левый писсуар, чтобы выбрать его.

Подсоединение сантехники к трубе

Чтобы было интересно, откройте 3D вид. Если вы забыли, как его открыть, вы можете щелкнуть значок на панели инструментов быстрого доступа (QAT) или в обозревателе проектов.

Выберите последний писсуар. Вам нужно выбрать последний писсуар, потому что результат будет другим, если вы выберете другой. На ленте щелкните Подключиться к.

Revit попросит вас выбрать, какой разъем вы хотите подключить. Поскольку у этого писсуара два разъема, вам нужно будет выбрать, какой из них. Выберите разъем 1: бытовая холодная вода. Щелкните ОК.

Выберите трубу. Вы увидите, что писсуар теперь подключен к трубе.Повторите процедуру для всех оставшихся писсуаров.

Теперь вы можете видеть, что все сантехнические устройства подключены. Вы можете видеть, что все цвета синие.

Работа с системным обозревателем

Давайте проверим систему. Нажмите F9, чтобы открыть обозреватель системы. Разверните Трубопровод> Бытовая холодная вода . Вы увидите систему, автоматически созданную после того, как вы подключите все приборы. Вы можете увидеть список светильников, включенных в систему.

Revit автоматически назвал его Бытовое холодное водоснабжение 1 .Если вы выберете систему, Revit выделит ее на виде.

Выбрав имя системы в обозревателе системы, измените имя на палитре свойств. Переименуйте его в «Подача воды в туалет».

Добавочный насос

Откройте вид 1 — Сантехнические планы этажей. На ленте> вкладка «Системы»> панель «Механика» щелкните «Механическое оборудование».

На палитре свойств в селекторе типов выберите M_Inline Pump, как показано ниже.

Переместите указатель вправо в конце трубы, пока не увидите выносную линию.Убедитесь, что ваш указатель параллелен существующей трубе.

Немного отодвиньтесь от трубы, потому что мы не сможем подсоединить ее, если насос находится слишком близко. Щелкните, чтобы разместить насос. Дважды нажмите клавишу Esc, чтобы активировать инструмент изменения.

Выберите насос, затем с помощью инструмента Connect Into подсоедините насос к трубе. Аналогично подключению писсуаров к трубе. Выберите разъем 2 для выхода воды.

Выберите насос, колена и вертикальную трубу в окне выбора.

Нажмите MV, чтобы активировать команду перемещения. Щелкните базовую точку рядом с насосом, переместите указатель до пунктирного прямоугольника у стены. Щелкните, чтобы завершить команду перемещения. Вы увидите, что длина трубы автоматически укорачивается после перемещения насоса.

Теперь проверьте еще раз в обозревателе системы. Вы увидите, что насос добавлен к существующей системе.

Мы расскажем больше о системах в следующем руководстве.

Подводя итоги

В этом уроке мы узнаем о:

1. Измените длину трубы с помощью ручки
2. Использование инструмента Connect Into
3. Знакомство с системным обозревателем

Возникли проблемы с соблюдением инструкций?

Вы можете посмотреть это видео в качестве руководства.

Или просмотрите видео на YouTube здесь: Замена сантехнических приборов и использование инструмента «Подключить к».

Ищете дополнительную информацию в этой серии руководств по Revit MEP? Проверьте содержание здесь.

Об Эдвине Пракосо

Я работаю старшим техническим консультантом в компании Tech Data Advanced Solutions Indonesia. Я использую AutoCAD с R14 и Revit с Revit Building 9. Я иногда пишу для журнала AUGIWorld, а также активно участвую в дискуссионном форуме Autodesk.
Я сертифицированный специалист Autodesk (ACP) по Revit Architecture и AutoCAD. Я также являюсь членом Autodesk Expert Elite, благодарю людей, которые вносят вклад в сообщество Autodesk.
Свяжитесь со мной в Twitter или LinkedIn

18 Типы сантехники и трубопроводной арматуры

Вы знаете, как работает ваша сантехника? Если вы этого не сделаете, вот вам отличная идея. Сначала вода поступает в такие приспособления, как ванны, насадки для душа и унитазы. Обычный водонагреватель или водонагреватель без резервуара нагревает воду до того, как она достигнет арматуры.

После использования вода попадает в водосточные трубы и попадает в септическую систему. Для идеального потока в водопроводной системе используются разные виды сантехнической и сантехнической арматуры. Ниже приведены некоторые из наиболее распространенных типов, которые вы можете найти в зданиях (даже если в них есть пропановый безбаквальный обогреватель).

Различные формы трубопроводной арматуры

Если вы хотите узнать «типы сантехники и трубопроводной арматуры, вот варианты, которые вы найдете в большинстве хозяйственных магазинов».

1. Переходные фитинги

Если вам нужно соединить разные трубы для приспособлений, таких как газовый водонагреватель без резервуара, вам понадобится переходник.Адаптеры имеют концы с наружной или внутренней резьбой, которые позволяют соединять разные трубы.

Если на концах нет резьбы, можно припаять или сварить его с трубой. Вы даже можете использовать клей, чтобы соединить оба предмета.

Адаптеры идеально подходят для проектов, в которых используются трубы из ПВХ или меди. Вы можете приобрести этот фитинг из латуни, ПВХ и нержавеющей стали.

2. Зубчатые фитинги

Этот элемент служит для крепления шлангов к трубам. Он состоит из охватываемого конца, а другая часть имеет коническую трубку.Он также поставляется с зажимом, чтобы он идеально подходил.

Зубцы изготавливаются из пластика или латуни. Для холодной воды вам нужно будет использовать пластиковую модель, в то время как горячая вода лучше работает с латунным стержнем.

3. Втулочные фитинги

Следующим в нашем списке типов сантехнической и сантехнической арматуры является щеточный фитинг. Этот элемент, обычно известный как редукторная чистка, используется для соединения двух труб разного размера. У него маленький конец, который входит в меньшую трубу, а его большая сторона входит в большую.

4. Муфта

Хотите соединить две одинаковые трубы одинакового размера? Для выполнения этой задачи можно использовать муфту. Вы также можете использовать его для ремонта негерметичных или сломанных трубопроводов.

Существует три типа муфт: нормальная, скользящая и компрессионная. Каждая модель работает по-разному.

Фитинг скользящего типа имеет трубу, которая выдвигается из другой трубы, таким образом увеличивая ее длину, чтобы зафиксировать любую длину сломанного водопровода. Но если вы хотите использовать компрессионную муфту, вам придется разместить ее между двумя трубами.Муфты также отлично работают при устранении утечек с помощью прокладки или резинового уплотнения.

5. Крестовина

В отличие от предыдущих типов сантехнической арматуры, этот элемент имеет крестообразную форму и соединяет четыре отдельные трубы. Некоторые модели имеют три розетки и одну розетку, в то время как другие имеют одну розетку и три входа.

Этот элемент более прочный, чем большинство типов пластиковых водопроводных труб и фитингов, поскольку они соединяют несколько труб.

6.Втулка с двойной резьбой

Ниппели особой формы имеют внутреннюю и внешнюю резьбу. Поскольку центральное отверстие покрыто резьбой, оно также называется двухрезьбовым.

Вы также можете увидеть этот фитинг как переходник. Однако он более жесткий, чем средний. Большинство втулок с двойной резьбой имеют охватывающие элементы.

7. Угловые фитинги

Этот продукт похож на человеческий локоть, так как он имеет такой же изгиб. Вы можете использовать этот фитинг, чтобы направить поток воды в водопровод.Доступны отводы под углом 90 градусов, но вы можете найти другие модели под углом 45 и 90 градусов.

Некоторые колена могут соединять трубы разных размеров. Отводы изготавливаются из разных материалов и имеют внутреннюю резьбу.

8. Фланцевые фитинги

Этот фитинг имеет плоскую круглую форму и обеспечивает прочное уплотнение для крепежа. Вы можете использовать этот элемент при работе с сантехникой, которая проходит через твердые поверхности, такие как стены или потолки.

Один из самых популярных предметов в проектах DIY — унитаз.Также известный как фланец туалета, он помогает прикрепить унитаз к полу и прикрепляет унитаз и сливной трубопровод.

9. Механическая втулка

Если вы хотите соединить две трубы винтом, этот элемент поможет вам быстро установить фитинг. Фитинг включает резину, которая помещается в зажим из нержавеющей стали.

Когда вы ввинчиваете зажим, он использует резиновое приспособление для создания прочного уплотнения. Этот фитинг немного гибкий, что означает, что вы можете использовать его в ограниченных пространствах.

10. Ниппель

Ниппель — это небольшая труба, используемая для соединения двух разных типов водопровода и трубопроводной арматуры. Этот фитинг изготавливается из разных материалов, в том числе из латуни, меди и стали.

Также существуют разные типы сосков. Некоторые из них имеют непрерывную резьбу (закрытые соски), в то время как другие имеют наружную резьбу, но имеют различную длину.

11. Заглушка и заглушка

При ремонте и проверках эти детали используются для герметизации отверстий труб.Оба фитинга имеют резьбу, заглушка — охватываемая, а крышка — охватывающая.

Для изготовления этой арматуры используются различные материалы. К таким материалам относятся пластик, резина или металл. Их также можно прикрепить к трубам с помощью пайки, сварки, клея и нарезания резьбы.

12. Фитинги Olet

Если у вас есть проект, требующий фитингов определенного размера, вы можете использовать Olet. Вы также можете использовать этот фитинг, если входная труба на Т-образном сечении больше, чем выходная труба.К наиболее популярным типам этих изделий относятся фланцевые, боковые и сварные муфты.

13. Переходник

Этот увеличивающий элемент помогает уменьшить диаметр большой трубы до меньшего размера. Обычно сантехники используют две формы редукторов — концентрический и эксцентрический.

Первый имеет вид конуса и используется для труб на одной оси. Здесь воздух может заполнить пространство, что приведет к образованию и схлопыванию пузырьков.

Далее идет эксцентриковый переходник с кромкой, параллельной соединительной трубе. В этом фитинге нет пузырей.

14. Тройник

Как и ожидалось, этот сантехнический фитинг имеет Т-образную форму. Он также имеет одинарный вход и двойной выход. Каждое выходное отверстие расположено под прямым углом к ​​основному входному отверстию. Вы также можете использовать его для направления потока от двух входов к одному выходу.

Фитинги тройникового типа изготавливаются из различных материалов и бывают разных размеров.Если 3 стороны имеют разные размеры, они называются неравными. Но если вы заметите, что все они имеют одинаковую форму, у вас одинаковый тройник.

15. Соединительные детали

Как и некоторые типы сантехнической и трубной арматуры, этот продукт имеет наружную или внутреннюю резьбу. Они даже похожи на муфты, но их легче снять и заменить.

Профсоюз состоит из трех частей. К ним относятся охватывающий конец, охватываемый конец и гайка, соединяющая оба конца.

16.Фитинги сифона

Эти фитинги можно найти в трубах под раковинами на кухне или в ванной комнате. Обычно они имеют U- или P-образную форму, но при этом напоминают провалы на сантехнике.

Установка ловушки выполняет две задачи. Во-первых, он предотвращает утечку неприятных запахов из раковины за счет накопления сточной воды. Это также предотвращает засорение дренажной системы мусором.

17. Клапан

Клапан позволяет изменять направление потока воды. Различные типы фитингов включают дросселирование, изоляцию и невозврат.

• Дроссельные клапаны регулируют объем и давление жидкости. Вы можете найти эти фитинги закрытыми от запорных клапанов. Из-за избыточной загруженности они служат недолго.
• Обратные клапаны позволяют воде течь в одном направлении. Также известные как обратные клапаны, их можно найти в канализации вокруг вашего дома.
• Запорные клапаны можно использовать для отделения части водопровода, особенно если вы хотите отремонтировать.Обычно эта арматура постоянно открыта или закрыта. Но желательно время от времени проверять, находятся ли они в рабочем состоянии.

18. Фитинг с тройником

Этот Y-образный фитинг используется для соединения трех отдельных труб. Вы можете использовать Y-образные фитинги для регулировки высоты трубы. Этот процесс заставляет трубу перемещаться в новые линии подачи или водостоки.

Тройник напоминает тройник. Но у них лучшие углы, которые предотвращают трение, позволяя воде течь мягко.Вы также можете использовать его для прикрепления горизонтальной дренажной трубы к трубе в вертикальном положении.

Различные способы соединения трубных фитингов

Можно использовать различные способы усиления соединения труб. Однако ваш предпочтительный метод зависит от сборки и работы, которую вы планируете выполнять. Ниже приведены различные способы крепления вашей фурнитуры.

Резьбовые фитинги

Чтобы закрепить фитинги здесь, вам нужно будет их скрутить. Внутренние трубопроводы и фитинги имеют внутреннюю резьбу, соответствующую вариантам с наружной резьбой.

Фитинги Push to Connect

Если вы ищете идеальный вариант для самостоятельного проекта, эти элементы — лучший вариант, поскольку они упрощают установку. Они обеспечивают отличное соединение с кольцами и металлическими зубьями. Вы можете использовать их с трубами из меди, PEX и PVC.

Вставные фитинги

При использовании этого метода соединительного фитинга вам необходимо прикреплять трубы и фитинги с гладкими поверхностями. После этого вы должны соединить его с помощью специальных химикатов.

Компрессионные фитинги

Здесь вы можете затянуть соединение, сдавив трубу.Фитинги включают корпус с резьбой, гайку и втулку.

Факельная арматура

Это соединение используется для проектов, связанных с высоким давлением воды и газа.

Обжимные фитинги

Для этого соединения необходимо закрепить фитинг на трубе. Затем сожмите стык специальным инструментом и металлическим кольцом.

Зажимные фитинги

При использовании этих фитингов вам необходимо разместить зажимы вокруг трубопровода после добавления фитинга.

Наконечники для труб и трубных фитингов

Вы можете найти сантехнические фитинги из различных материалов, таких как ПВХ, латунь или медь.Однако есть несколько советов, которые следует учитывать.

• Некоторые специальные фитинги подходят для двух труб из разных материалов.
• Если у вас дома есть трубы из PEX, используйте фитинги из PEX. Эти изделия изготавливаются из пластика или стекла.
• Для незаметных мест, например, под раковиной в ванной комнате, выбирайте фурнитуру из хромированной латуни. Такой вариант добавит элегантности вашему банному пространству.
• Используйте фитинги из ПВХ для трубопроводов холодного водоснабжения, так как тепло может их повредить.
