Какое давление должно быть в гидроаккумуляторе 80 литров с водой: Какое давление должно быть в гидроаккумуляторе?

Заполняемость гидроаккумулятора водой (полезный объем)

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др. , передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Сколько воды отдает гидроаккумулятор в систему водоснабжения

Гидроаккумулятор – это устройство, служащее для
обеспечения комфортности в пользовании автономной системой водоснабжения со скважинным насосом и увеличения срока
эксплуатации, как насоса, так и остальных элементов системы
водоснабжения.

Устройство и принцип работы мембранного гидроаккумулятора
мы подробно рассмотрели в статье «Мембранный
гидроаккумулятор». Здесь же мы подробно рассмотрим, сколько воды может
отдать гидроаккумулятор в систему.  Судя
по форумам, посвященным автономному водоснабжению, этот вопрос интересует
многих.

Понятно, что если объем емкости гидроаккумулятора
составляет 100 л, то это не означает, что он может выдать 100 л воды.
Во-первых, какой-то объем занимает сама мембрана, а, во-вторых, для того, чтобы
устройство работало, в нем должна быть полость с воздухом, который, собственно,
и выталкивает воду. Как показывает практика, со 100-литрового гидроаккумулятора
в среднем можно получить 30 л воды. Рассмотрим, какие величины влияют на этот
показатель и как его можно увеличить.

1.      Давления включения и выключения скважинного
насоса. Чем выше давления выключения, тем больше воды можно закачать в
гидроаккумулятор. Ведь чем больше в нем давление, тем меньший объем занимает
воздушная полость. И понятно, чем ниже давление включения насоса, тем больший
объем, эта полость будет занимать в устройстве перед непосредственным
включением насоса. То есть тем больший объем воды будет вытолкнут из
гидроаккумулятора. Следовательно, чем больше разность между давлением включения
и выключения, тем больший объем воды можно получить из гидроаккумулятора.
Обычно верхнее давление больше 4.5 атм. не устанавливают.  Ведь с таким же давлением из крана будет
первоначально вытекать вода! Некомфортно. Да и гидроудар может получиться. Нижнее
давление ниже 1.5 атм. не опускают. Ведь необходимо. Чтобы вода не только
вылилась из гидроаккумулятора, но и добралась до крана или стиральной машины.
Не забываем о гидравлических потерях и атмосферном давлении.

2.
Начальное давление воздуха в полости
гидроаккумулятора. Чем выше этот показатель. Тем изначально больший объем будет
иметь воздушная полость и тем на меньший объем она уменьшится при поступлении
воды.   Ведь, если, допустим, она имеет
давление 2 атм., то для того, чтобы достигнуть давления в 4 атм. полость должна
уменьшиться в 2 раза. А если начальное давление 1 атм., то она должна
уменьшиьтся в 4 раза! Обычно, начальное давление воздуха устанавливают на 0,5
атм. ниже давления включения.

Выводы. Таким образом, для увеличения емкости мембранного
гидроаккумулятора необходимо максимально увеличить разность давления включения
и выключения скважинного насоса и уменьшить начальное давление воздуха (в
допустимых пределах). И в заключение приведем формула, по которой можно
довольно точно посчитать объем воды, запасаемый гидроаккумулятором:

V_{п =}V_{гидр Х}αХβ,
где:

V_п  – полезный объем гидроаккумулятора;

 V_{гидр –}полный объем
гидроаккумулятора;

 α – коэффициент конструктивного совершенства
(определяет объем, занимаемый самой мембранной), обычно равен 0,8;

β – коэффициент, зависящий от
давления включения, выключения и начального давления воздуха.

Последний коэффициент можно
установить из таблицы.

Гидроаккумулятор для систем водоснабжения | Устройство

Гидроаккумулятор для систем водоснабжения устройство и принцип работы описан во многих обзорах на просторах интернета. Мы попытаемся собрать в одном месте все частые вопросы и конечно дадим на них ответы. Тем более что сегодня, гидроаккумулятор для систем водоснабжения можно встретить практически в любом месте, где подача воды осуществляется в автоматическом режиме.

Бурный рост обеспечения водой индивидуальных строений в последние годы, был обусловлен доступной стоимостью насосного оборудования. Всевозможные скважинные, глубинные и поверхностные насосы заполнили скважины, подвалы и прочие, специально отведенные места. Но с приходом вроде бы понятного устройства, такого как насос, в наши дома въехал еще один сосед – гидроаккумулятор для систем водоснабжения.

Давайте поближе рассмотрим техническое оснащение и принцип работы гидроаккумулятора. Уточним его главное назначение, узнаем, как правильно монтировать гидробак и найдем ответы на вопросы связанные с возможными неисправностями при эксплуатации. А также научимся выбирать необходимый гидроаккумулятор по объему, в зависимости от наших потребностей, а поняв принцип действия гидроаккумулятора, станем более уважительно, относится к нашему новому соседу.

Гидроаккумулятор для систем водоснабжения устройство и принцип работы

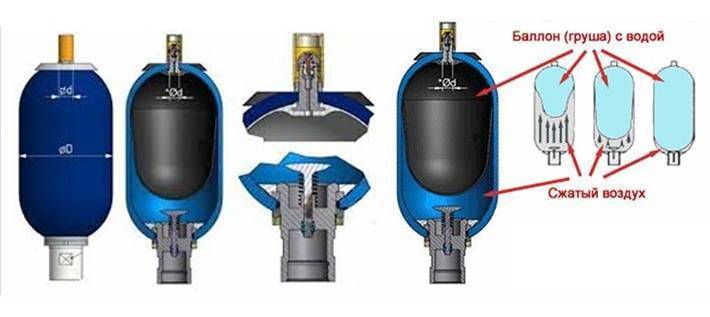

Принцип действия гидроаккумулятора прост. Представьте себе шарик, вставленный в бутылку. А теперь будем наливать в него воду. Не трудно догадаться, что под давлением, наш воздушный шарик немного начнет расти. Если мы быстро закроем крышкой бутылку, то шарик так и останется деформированным. Что же произойдет, если мы сделаем шилом дырку в пробке? Правильно, вода под давлением шарика, стремительно потечет как из детской “сикалки”. Более наглядно это видно на картинке:

 Точно также работает гидроаккумулятор для систем водоснабжения, только для большего давления, емкость бака подкачивают насосом через золотник, заставляя “шарик” сдуваться еще быстрее. Основное назначение данного устройства – аккумулировать воду и автоматически, под давлением подавать её потребителю, без включения насосного агрегата. Благодаря мембране, вода по водопроводу, после открытия крана устремляется наружу. Другими словами, надувной шарик, в нашем случае – мембрана, сдуваясь, выдавливает накопленную воду из емкости бака.

Мембрана гидроаккумулятора

Кроме своего прямого назначения – накапливать воду под давлением, гидроаккумулятор выполняет еще две важные функции. Одна из них, обеспечить сохранность насоса, а точнее его вращающихся частей, которые так не “любят” цикл пуск-остановка. Действительно, в чем необходимость включать в сеть мощный насос, и тут же его останавливать, если необходимо всего лишь сполоснуть руки или помыть яблоко? Для этих нужд понадобится всего на всего пару литров воды…

Таким образом, поставляя потребителю воду под давлением, гидроаккумулятор предохраняет насос от частого включения, увеличивая его ресурс службы. Еще одна немаловажная функция, которую несет гидроаккумулятор – уменьшение риска появления гидравлических ударов в системе.

Гидроаккумулятор для насосной станции

Гидроаккумуляторы для систем водоснабжения различаются по конструкции: они бывают горизонтальные и вертикальные, по объему: их диапазон широк и также делятся на стандартные от 24 до 50 литров, на средние от 80 до 100 литров и большие свыше 150 литров. Материал изготавливания сосуда, как правило, эмалированная сталь. За редким исключением, производитель делает сосуд из блестящей нержавейки, не несущей особой технической нагрузки, кроме как предлагая удорожание и “красоту”.

Сосуд стального гидроаккумулятора, обычно красят в синий, красный, белый, или редко в зеленый цвет порошковой краской с последующим оплавлением. Гидробаки красного цвета, как правило, выкрашивают для расширительных устройств в системе отопления.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Как выбрать гидроаккумулятор для насоса

Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета. Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:

— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.

— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.

До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.

Где установить гидроаккумулятор для водоснабжения

Сосуд подбирают исходя из особенностей помещения, возможно горизонтальный бак занимает слишком много места, тогда обратите внимание на вертикальную компоновку. Основное чем следует руководствоваться – удобное расположение, для дальнейшего регламентного обслуживания. Необходимо также соблюсти правило, что чем ближе к насосу расположен гидроаккумулятор, тем эффективнее будет эксплуатация водопроводной системы в целом.

Сегодня на рынке представлены как отечественные, так и импортные, производители, в этой статье мы не будем давать рекомендаций по бренду. Основное, что мы хотели сказать, что гидроаккумулятор помогает создать эффективную эксплуатацию водопроводной системы. Продлевает срок работоспособности насоса и технологических соединений системы, а также всегда можно надеяться на некий запас воды в случае отключения электроэнергии. Кроме того защитит Вас от разрушительных воздействий гидравлических ударов.

Неисправности гидроаккумулятора для систем водоснабжения

Определение размера напорного бака — ваше пошаговое руководство Блог продаж Dultmeier

Напорные баки используются в различных областях, но чаще всего используются для повышения эффективности системы. Например, одна из причин, по которой кто-то может установить резервуар высокого давления в водопроводной системе, — это предотвратить постоянную работу насоса. При этом резервуар для регулирования давления увеличивает срок службы насоса / двигателя и сокращает время обслуживания и время простоя, что в конечном итоге приводит к снижению эксплуатационных расходов. Давайте углубимся в пошаговые инструкции по подбору размеров резервуара высокого давления.

Информация, которую НЕОБХОДИМО ЗНАТЬ перед запуском

Перед тем, как начать процесс определения размера резервуара, необходимо знать несколько важных входных данных, чтобы правильно определить размер резервуара высокого давления:

1. Расход
2. Давление включения / выключения
3. Целевое время работы

Общее практическое правило, которое предлагают большинство производителей, — время работы менее одной минуты, если мощность меньше 1 л.с. Если мощность двигателя превышает 1 л.с., рекомендуется соблюдать время работы не менее 2 минут.Всегда подтверждайте это с выбранным производителем резервуара, так как рекомендации могут отличаться.

Общее правило выбора размера резервуара высокого давления

Как правило, при выборе напорного бака можно руководствоваться следующими рекомендациями:

1. 0-10 галлонов в минуту: 1 галлон просадки на 1 галлон потока в минуту
2. 10-20 галлонов в минуту: 1,5 галлона просадки на 1 галлон потока
3. 20 галлонов в минуту +: 2 галлона просадки на 1 галлон потока

Просадка можно определить как величину потери объема в резервуаре, когда водопроводная система «снимает» это накопившееся давление.В конце концов, напорный бак предназначен для поддержания давления в данной системе и остановки насоса. Таким образом, насосу не нужно постоянно работать, чтобы поддерживать давление в системе. Хотя напорный бак может показаться дорогостоящим с самого начала, в долгосрочной перспективе он поможет сэкономить. Меньшее время работы насоса означает меньшие затраты на техническое обслуживание и меньшие затраты на электроэнергию.

Баки высокого давления имеют различную ориентацию, наиболее распространенными из которых являются горизонтальная, линейная и вертикальная. Обязательно определите, какая ориентация лучше всего подходит для вашей сантехнической установки.

После того, как мы определили наш расход в галлонах в минуту (галлонов в минуту), определили наше давление включения / выключения и подтвердили целевое время работы — мы должны определить, какое давление включения / выключения мы хотим установить систему на.

Объяснение размеров напорного резервуара

Важное уравнение
следует помнить при выборе напорного бака:

Расход X Время работы = Производительность резервуара

Пример:

Допустим, у нас есть насос, который производит 5 галлонов в минуту и ​​приводится в действие
¾ Двигатель HP.Поскольку я управляю мотором
то есть менее 1 л.с., мы предполагаем, что «Производитель ABC»
рекомендует 1-минутное время работы. Мы хотим
спроектировать эту систему для включения (включения) при 40 psi и отключения (выключения) при
60 фунтов на квадратный дюйм.

5 (расход) X 1 (время работы) = 5 галлонов вытяжки (при 40/60 фунт / кв. Дюйм)

Итак, мне нужно будет выбрать резервуар, который допускает 5 галлонов откачки при настройке давления 40 фунтов на квадратный дюйм и отключение 60 фунтов на квадратный дюйм. Если мне нужен вертикальный резервуар, я могу выбрать WOMAX-220 .Если бы моя схема водопровода лучше подходила для горизонтального резервуара, я мог бы выбрать WOMAXH-220 . Это даст мне примерно 3,5 минуты работы до того, как насос снова включится. Горизонтальные напорные резервуары имеют пластиковую подставку для насоса, поэтому вы можете максимизировать пространство при проектировании водопроводной системы. Это, безусловно, хорошая особенность при работе в ограниченном пространстве, где пространство в дефиците.

Взаимосвязь между давлением и размером резервуара

Важно помнить, что чем выше рабочее давление, тем больше должен быть бак.Давление и размер резервуара имеют прямую взаимосвязь — по мере увеличения одного увеличивается и другое. Чем выше настройка давления, тем меньше просадка и, следовательно, требуется большая емкость резервуара.

После того, как мы определим эти три точки, мы можем приступить к определению размеров резервуара высокого давления. Параметры давления — еще один важный фактор в любой водопроводной системе. Наиболее распространенные настройки давления — 30/50; 40/60; 50/70. У большинства производителей есть таблица размеров напорного резервуара, которая позволит зрителям быстро оценить просадку резервуара на основе настроек давления в их системе.

Мы можем предоставить вам эту информацию о линейке продуктов Wilo MaxAir®, если вы хотите вникнуть в подробности. Просто позвоните нам или посетите www.dultmeier.com 24/7. Вот рисунок горизонтального резервуара Wilo MaxAir®, на котором показаны некоторые особенности, которые отличают эту линейку продуктов от остальной упаковки и действительно делают ее одним из лучших продуктов на рынке.

Горизонтальный напорный бак Wilo MaxAir в разрезе

Вы можете просмотреть полный ассортимент напорных резервуаров Wilo MaxAir® прямо здесь, на сайте dultmeier.com. Как всегда, если у вас возникнут дополнительные вопросы о размерах резервуаров высокого давления или других областях применения, не стесняйтесь обращаться к нам. Вот для чего мы здесь. Ваши эксперты в области решений для работы с жидкостями — мы знаем Flow!

Связанные

Руководство по пониманию и обслуживанию гидроаккумуляторов

Гидравлические аккумуляторы есть почти на каждом промышленном предприятии. В большинстве заведений их несколько, но их часто неправильно понимают.Аккумуляторы могут быть самыми опасными гидравлическими компонентами мельницы не потому, что они опасны по своей природе, а из-за отсутствия понимания. Все гидроаккумуляторы, независимо от их назначения, накапливают энергию, поэтому к ним следует относиться с уважением.

А зарядная установка должна быть
используется для предварительной зарядки аккумулятора.

Функции аккумулятора

Гидравлический аккумулятор используется для одной из двух целей: либо для очень быстрого увеличения объема системы, либо для поглощения ударов.Какую функцию он будет выполнять, зависит от его предварительной зарядки. Если гидроаккумулятор будет использоваться для увеличения объема системы, его предварительная заправка должна быть несколько ниже максимального давления в системе, чтобы в него могло попасть масло. Если гидроаккумулятор будет использоваться для амортизации ударов, его необходимо предварительно зарядить до максимального давления в системе, чтобы в нем было мало или совсем не было масла.

Предварительная зарядка аккумулятора

Аккумулятор обычно предварительно заряжается сухим азотом. Азот не вступает в неблагоприятную реакцию с гидравлическим маслом под давлением, и, поскольку он составляет почти 78 процентов атмосферы Земли, это наименее дорогой газ, который можно безопасно использовать.Следующим по количеству инертным газом является аргон, который составляет менее 1 процента земной атмосферы.

Ни при каких обстоятельствах нельзя предварительно заряжать аккумулятор кислородом или воздухом. Если сжатый кислород или воздух встречает даже небольшое количество любого углеводорода, он может бурно отреагировать, что приведет к взрыву, пожару, травмам персонала и материальному ущербу. На аккумуляторе должна быть наклейка с предупреждением о недопустимости предварительной зарядки любым газом, кроме азота. Новые аккумуляторы идут с такими наклейками, но они часто соцарапаны или закрашены.

Для предварительной зарядки аккумулятора следует использовать зарядную установку. Предварительная зарядка должна выполняться без масла в гидроаккумуляторе. Сбросьте давление на входе в гидроаккумулятор. Большинство гидроаккумуляторов имеют сливной клапан, который можно открыть для слива масла в бак. Навинтите зарядную установку на клапан Шредера гидроаккумулятора и поверните рукоятку газового патрона по часовой стрелке, чтобы нажать на штифт. Текущая предварительная зарядка может быть считана на зарядном устройстве.

Если предварительная зарядка слишком высока,
Баллон в баллонном аккумуляторе
может ударить по тарельчатому клапану,
приводит к порезанию мочевого пузыря
или чрезмерный износ
тарельчатая пружина.

Если предварительная зарядка слишком высока, спускной клапан на зарядной установке может быть открыт для выпуска азота в атмосферу до тех пор, пока предварительная зарядка не упадет до рекомендованного уровня. Если предварительная зарядка слишком мала, зарядная установка поставляется со шлангом для подсоединения ее к баллону с азотом. Подключив баллон с азотом, откройте клапан на баллоне и медленно добавляйте азот, пока предварительная зарядка не достигнет желаемого уровня.

Правильная предварительная зарядка зависит от области применения и типа аккумулятора.Большинство гидроаккумуляторов бывают баллонного, поршневого или диафрагменного типа. Следуйте всем рекомендациям производителя оригинального оборудования (OEM), если они доступны. В противном случае можно оценить правильную предварительную зарядку.

Когда гидроаккумулятор используется для измерения объема, например, для включения тормоза в случае сбоя питания, для увеличения производительности насоса или для поддержания постоянного давления в системе, большинство производителей рекомендуют предварительно заряжать баллонный аккумулятор до 80 процентов минимально допустимого давления и поршневой аккумулятор на 100 фунтов на квадратный дюйм (psi) ниже минимального давления.К сожалению, во многих случаях заводское давление предварительной зарядки недоступно, а минимально допустимое давление неизвестно. В этом случае предварительная зарядка до 50 процентов максимального давления в системе обычно дает приемлемый результат.

Если баллонный аккумулятор теряет заряд,
мочевой пузырь можно протолкнуть к
верх оболочки и становится
разорван
Узел клапана Шредера.

Самая частая причина выхода из строя аккумулятора — слишком высокая предварительная зарядка.Если предварительный заряд выше, чем должен быть, баллон в баллонном аккумуляторе будет ударять по узлу тарелки клапана во время каждого цикла, вызывая либо разрезание баллона, либо чрезмерный износ пружины в тарелке. В поршневых гидроаккумуляторах слишком высокая предварительная зарядка может повредить поршень и помешать ему удариться о дно в каждом цикле. Слишком низкая предварительная заправка (или повышение давления в системе без компенсирующего увеличения предварительной заправки) также может привести к рабочим проблемам, таким как снижение скорости и сваливание.Это может даже привести к повреждению аккумулятора.

В общем, лучше занижать, чем завышать. Однако баллонный аккумулятор, который потерял весь или большую часть своего заряда, может быть раздавлен в верхней части корпуса и разорван клапаном Шредера в сборе.

Добавление тома

В объемных гидроаккумуляторах есть сбросная линия для сброса давления при отключении системы. Предварительную зарядку можно проверить без зарядного устройства, наблюдая за падением манометра, когда система выключена и разгрузочная линия открыта.Датчик будет медленно опускаться, потому что линия разгрузки обычно уменьшена, чтобы избежать турбулентности в резервуаре. Когда манометр достигнет текущего значения предварительного заряда аккумулятора, он сразу упадет до 0 фунтов на квадратный дюйм.

Это также хороший способ узнать, открылся ли автоматический сбросной клапан должным образом. Когда система выключена, если манометр сразу упадет до 0 фунтов на квадратный дюйм без постепенного падения сначала, вполне вероятно, что манометр изолирован от аккумулятора, и будет ли происходить разгрузка аккумулятора, будет неизвестно.

Масло проходит мимо
поршневые уплотнения
в поршневом гидроаккумуляторе,
вытесняя азот.

Амортизация

Когда аккумулятор используется для амортизации, нежелательно, чтобы в аккумуляторе было много масла, если оно вообще было во время работы. Аккумулятор будет быстрее реагировать на скачки давления, если процесс сжатия уже начался. По этой причине обычно рекомендуется предварительно заряжать гидроаккумуляторы примерно на 100 фунтов на кв. Дюйм ниже максимального давления нагрузки привода, который он защищает.

Не рекомендуется использовать поршневой аккумулятор для амортизации ударов. Баллонные и диафрагменные гидроаккумуляторы более отзывчивы, потому что им не нужно преодолевать статическое трение поршневого уплотнения, а масса поршня не требует ускорения или замедления.

Горизонтальная установка поршневого гидроаккумулятора
вызывают более быстрый износ поршневых уплотнений.

Поршневой гидроаккумулятор похож на гидроцилиндр без штока.Он предварительно заправлен азотом и не содержит масла на дне. Когда система находится под давлением, азот сжимается, так как нижняя часть аккумулятора заполняется маслом. Давление азота соответствует давлению в системе, поэтому любое понижение давления в системе приведет к сбросу масла из гидроаккумулятора в систему. Таким образом, гидроаккумулятор будет дополнять насос во время частей цикла, когда системе требуется больший поток, чем может обеспечить насос.

Со временем масло будет проходить через уплотнения поршня, вытесняя азот вверху.Первым признаком этого является повышение давления предварительной зарядки, когда азот не добавляется. Из-за обтекаемого сверху масла ход поршня уменьшается. Давление в системе падает, могут наблюдаться срывы, а поршень может быть поврежден из-за многократных ударов по дну гидроаккумулятора.

Масло можно удалить из верхней части гидроаккумулятора, прикрепив заправочную установку и открыв спускной клапан, когда система находится под давлением, удалив весь азот и масло. Когда масло перестает выходить, поршень находится вверху.Затем система может быть отключена, сливной клапан открыт для слива масла снизу, и предварительная зарядка восстановлена, восстанавливая уменьшенную емкость аккумулятора. Если масло не перестает выходить из выпускного клапана, поршень сильно изношен и его необходимо заменить.

Если баллонный аккумулятор установлен горизонтально,
между мочевым пузырем и оболочкой может образоваться полость,
в результате чего жидкость может попасть в ловушку.

Монтаж аккумулятора

Как правило, аккумуляторы лучше всего устанавливать в вертикальном положении с помощью монтажного кронштейна примерно на две трети высоты корпуса.Установка поршневого гидроаккумулятора в горизонтальное положение приведет к более быстрому износу поршневых уплотнений. Баллонные гидроаккумуляторы также могут быть повреждены, если они установлены горизонтально. Помимо неравномерного износа мочевого пузыря, жидкость может задерживаться на выходе из выпускного отверстия, если между мочевым пузырем и оболочкой образуется полость. Мембранные аккумуляторы обычно можно устанавливать в любом положении.

Проверка аккумуляторов

Гидравлические аккумуляторы следует тщательно проверять визуально не реже одного раза в год, чаще в средах, неблагоприятных для стали.Убедитесь, что на краске нет пятен ржавчины или трещин. Ищите незакрепленные точки крепления, изношенную резину и любые признаки движения во время работы. Проверить герметичность всей арматуры. Не реже одного раза в пять лет аккумулятор следует выводить из эксплуатации и проводить гидроиспытания. Наконец, никогда не пытайтесь ремонтировать корпус аккумулятора. Если есть какие-либо нарушения, оболочку следует выбросить и заменить.

Накопительный бак

Flow-Thru 80 л — Центральное отопление

Накопительный бак Flow-Thru 80 л — Центральное отопление

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Как и большинство веб-сайтов, Mr Central Heating использует файлы cookie. Чтобы предоставлять персонализированные, оперативные услуги и улучшать сайт, мы запоминаем и храним информацию о том, как вы используете сайт.Это делается с помощью файлов cookie, которые представляют собой простые текстовые файлы, которые хранятся на вашем компьютере. Эти файлы cookie безопасны и надежны и никогда не будут содержать конфиденциальную информацию. Они используются только компанией Mr Central Heating или надежными партнерами, с которыми мы работаем. Недавно мы обновили нашу Политику конфиденциальности, чтобы предоставить вам более подробную информацию о ваших правах и о том, как мы используем ваши данные.

Дополнительные функции

Эти файлы cookie, также известные как «файлы cookie предпочтений», используются для запоминания решений пользователей, принятых в
прошлое и может предоставить сайту дополнительные функции, которые не являются строго необходимыми.Отключение
эти файлы cookie не будут препятствовать пользователям использовать сайт, но могут отрицательно повлиять на их
опыт в отношении удобства.

Нажмите здесь, чтобы узнать о файлах cookie

Разрешить файлы cookie

Настроить

Принять все

Сохранить настройки

Назад

Накопительный бак Flow-Thru 80 л — высота 736 мм x ширина 407 мм

Революционная серия Flow-Thru гарантирует высочайшее качество воды.Доступен в стальной модели. Все резервуары Flow-Thru оснащены эксклюзивной запатентованной технологией Flow-Thru, которая гарантирует, что ваша система будет обеспечивать воду самого высокого качества из возможных, просто устраняя застоя!

Соединение Flow-Thru отводит воду из системы в резервуар и, что более важно, из него во время работы насоса. Эта постоянная промывка гарантирует, что вода в баке остается максимально свежей, и исключает возможность застаивания воды во время нормальной работы системы.

В резервуарах Flow-Thru используется проверенная запатентованная диафрагма с регулируемым действием (CAD-2). Стальное зажимное кольцо CAD-2 регулирует движение и предотвращает трение диафрагмы о стенку резервуара.

Flow-Thru также является идеальным решением для монтажников систем водоснабжения с постоянным давлением, которые хотят хранить воду без риска застоя.

Резервуары

Flow-Thru проходят проверку качества на нескольких этапах производственной линии, чтобы гарантировать структурную целостность каждого резервуара.Резервуары Flow-Thru представляют собой наилучшее соотношение цены и качества и являются лучшими на сегодняшний день резервуарами Flow-Thru.

подробнее …

Эл. адрес

Если у вас есть зарегистрированная учетная запись на веб-сайте Mr Central Heating, вы можете добавлять товары в список предложений, готовый к доступу в вашем местном магазине. Просто сообщите команде, что у вас есть онлайн-аккаунт, и они откроют вам список предложений, готовый к рассмотрению.После этого вы можете быстро и легко внести поправки и оплатить свои товары в магазине.

Калькулятор БТЕ

Найдите установщика

Демпфер пульсации / мембранный аккумулятор для насосов-дозаторов низкого давления

Для дозирования с малой пульсацией

• Дозирование с низкой пульсацией
• Снижает сопротивление потоку при использовании длинных линий дозирования

Демпфер в линию PP

Обратите внимание: : Используйте демпферы пульсации только в сочетании с устройством перелива с регулируемым обратным давлением / предохранительным клапаном.При этом: Заглушки для уплотнения выходной стороны заслонки в установках с тройником.

Применение

5-30 ° C — макс. рабочее давление 10 бар

40 ° C — макс. рабочее давление 8 бар

60 ° C — макс. рабочее давление 4 бар

Мембрана заслонки сменная, уплотнения из EPDM.

Средняя температура макс. 50 ° C

Предварительное давление прибл. 0,6 х рабочее давление.

Для других размеров (0,2 л и 0,5 л) см. Встроенный демпфер пульсации PVDF.

Заглушка резьбового соединения PP

2

PP

2

Демпфер проходной из ПВХ

Обратите внимание: Используйте демпферы пульсации только в сочетании с устройством перелива с регулируемым обратным / предохранительным клапаном
.

С этим: Заглушки для уплотнения выходной стороны заслонки в установках с тройником.

Применение

5-20 ° C — макс. рабочее давление 10 бар

40 ° C — макс. рабочее давление 6 бар

60 ° C — макс. рабочее давление 2 бар

Съемный шланг, уплотнения из FKM.

Для других размеров (0,2 л и 0,5 л) см. Встроенный демпфер пульсации PVDF.

Заглушка резьбового соединения PP

2

0 Результаты

Фильтр по типу документа

только в
английский

Соответствующие загрузки

Больше нет доступных матчей!

К сожалению, мы не нашли подходящего совпадения.

Все слова написаны правильно?
Выполните поиск снова с меньшим количеством поисковых запросов или с другими запросами?

Служба недоступна

Сервер временно не может обработать ваш запрос из-за простоя в обслуживании или проблем с производительностью. Пожалуйста, попробуйте позже.

Гидроаккумулятор для систем водоснабжения

С отверстием все в порядке. Но, чтобы не было гидроудара, воду нужно наливать в промежуточную емкость — 200 литров.Вода в нем дополнительно осядет и всегда будет небольшой запас воды.

Делаем всю проводку от этого фильтра, резервуара, н / ст и т.д.
Уровень воды в резервуаре поддерживается электрическим датчиком, который включает насос в колодце. Это намного проще, чем перекрыть трубы отопления.

гидроудар не будет точным — работает уже 3 года, вода вытекает мелкой струйкой. Хочу поставить гидробак на 80 литров

Не на то, господа, акцентирую внимание
гидроудар… и т.д.
При «дыре» в водопроводе появится воздух.
Везде, где установлен обратный клапан.
Это плохо с самых разных точек зрения.

Саморегулирующийся кабель не нужно проталкивать ВНУТРИ трубы.
Кустаршина и лишнее слабое звено.
Снаружи вместе с армированной лентой и утеплителем сверху можно обмотать обыкновенной лентой.

Если накопление воды сейчас автоматизировано, то логично делать водопровод после накопительного бака.Ибо сама идея «дырка» хоть и кустарная, но вполне разумна и экономически оправдана.

Снаружи вместе с армированной лентой и изоляцией сверху обыкновенной лентой — думаю, это разумно. Сейчас автоматизации нет. Включаю пульт, в бочку льется вода, сам выключаю, и все.

Абсолютно не согласен. Кабельное решение носит изящный характер. Есть связка нагревательных проводов специально для прокладки внутри трубы питьевой воды.+ рукава для кабельного ввода. Поэтому это, конечно, не рукоделие. Ну а монтировать / разбирать врагов проще. Проверено. У меня в подполе труба 70 см. Меня пытали в подземелье, чтобы подорвать его на метр, затем обмотать кабелем, затем фольгой, затем труборезом и собрать все вместе, забившись в темноте на три смерти. Обнаружив недостачу кабеля, он все это разобрал, просто обмотал трубу изоляцией, а потом спокойно на 10 минут прикрутил муфту в комнате и погрузил в шланг двухметровый греющий кабель.Все). Не смущало даже, что труба была всего 1 дюйм.

Что касается ямы, то я ее пропустил — если погружной насос — в самой воде растворено больше воздуха, чем из ямы, которую она качает (потому что не качает). А если есть насосная, то от ямы надо избавляться!
-гидроцилиндр — насосная станция.
В общем, лучше всего закрыть отверстие и поставить кран на тройник перед обратным клапаном, чтобы перед округом открыть кран и слить воду из шланга.

Сливаю воду из шланга, но у меня нет кессона, чтобы опускать воду из трубы на глубину промерзания.

Кабель внутри по натуре изящно, тоже неплохо. а теперь трубку на метр закапываете или нет.

Друзья, вы меня запутали — просил совета по гидробаку — будет работать или нет, то почему.

Для создания равномерного и постоянного потока воды в частных системах водоснабжения используются гидроаккумуляторы, напорные или расширительные баки.Эти устройства сглаживают скачки давления во время работы (включения / выключения) насосного оборудования или анализа ресурса потребителями.

Резервуар такого резервуара разделен на два отсека мощной и гибкой мембраной. Вода поступает в один отсек (нижний) через штуцер фильтра. Другая часть общей емкости резервуара (вверху) заполнена воздухом. Работа начинается с включения помпы. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться.Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.

Видеообзор — Принцип работы гидроаккумулятора

Специальный релейный блок автоматически отключает насос при заполнении напорного резервуара. И какое-то время энергия мембраны не дает уменьшиться давлению. Когда аккумулятор пустой, насос снова запускается. Такое расположение избавляет насосную установку от кратковременных и частых пусков / остановов.Это снижает скорость износа его деталей. Чтобы все работало правильно, напорный бак должен соответствовать по емкости объему необходимого анализа воды. Обычно резервуар должен выдерживать от четверти до половины рабочего объема, который трубы могут пройти за минуту.

Правильно подобранный объем устройства обеспечивает его частоту срабатывания от пяти до пятнадцати раз в час. В таком режиме работы обязательно использовать надежную и эластичную мембрану, выдерживающую большие нагрузки.

Поскольку аккумуляторы работают в системах хозяйственно-питьевого водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.

Вода, поступающая в гидроаккумуляторы для водоснабжения, в основном поступает из подземных колодцев или колодцев. Отсюда его насыщение кислородом, который выделяется при работе системы, накапливаясь в мембране. Для этого в большинстве современных аппаратов этого типа есть предохранительный клапан , при необходимости стравливающий воздух .Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.

Такой напорный элемент желательно устанавливать до того, как контур водоснабжения начнет разветвляться. Лучшее место сразу после входа в дом водопровода. Также не помешает установить обратный клапан .. Особенно, если в насосе такого клапана нет. Кроме того, рекомендуется установить манометр для контроля создаваемого давления.

Монтаж оборудования в водопровод

Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Выбирайте из них тот, который более компактно умещается в отведенном месте. Положение монтажа выбирается максимально высоким. Это упрощает работу всей схемы. Дело в том, что подняв агрегат на высоту, например, 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.

Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами для систем горячего и холодного водоснабжения.Они обеспечивают давление воды, необходимое для работы линии. Работа таких систем снижает количество запусков насоса и снижает вероятность гидравлического удара. Также в них содержится определенное количество воды, что будет актуально при отключении электроэнергии.

Как выбрать подходящий?

Выбирать гидроаккумуляторы для водоснабжения необходимо с учетом того объема воды, который использует данная система. По своей конфигурации они делятся на два типа:

• вертикальные , главное преимущество в том, что они занимают меньше места;
• горизонтальный , это удобнее гидроаккумуляторам первого типа, так как они имеют крепления для установки внешнего насоса.

Также важным при выборе гидроаккумулятора является вопрос его объема. Бак с небольшим объемом сделает цикл насоса более частым. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления в системе. Большой резервуар позволит вам хранить достаточно воды.

Особо следует учитывать момент при частом включении насоса. Из-за частого включения перегревается, что, соответственно, значительно сокращает срок службы.

Однако и здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют лимит 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с резервуарами небольшого объема.

Субъективный фактор, отвечающий за правильный выбор размера гидроаккумулятора, — это примерный расчет того, сколько раз насос будет включаться в течение часа. Или сколько человек одновременно будут пользоваться водой в помещении, используя работу водопровода.Сегодня существует запатентованный метод расчета объема гидроаккумулятора, разработанный итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, санузлами и прочей техникой, потребляющей достаточное количество воды.

Очень часто возникает вопрос, какой гидроаккумулятор лучше использовать в системе водоснабжения частного дома. Это не тот вопрос, на который можно быстро ответить. Необходимо учитывать множество аспектов.

Если насос слабый, следует выбрать резервуар для воды большего размера. Если в доме проживает от 3 до 5 человек, аккумулятор должен иметь емкость не менее 150 литров. Преимущества большой емкости очевидны, большой бак будет работать как аккумулятор. Насос будет медленно наполнять его, и когда, например, мы принимаем душ или пользуемся краном, большого перепада давления не будет.

Недостатком такого решения является полив, при котором, как правило, кран нужно открывать дольше.Когда вся вода выльется из бака, давление резко упадет. Количество и скорость подачи воды напрямую от насоса малой мощности может не только усложнить процесс, но и сократить время полива.

Если насос выбран правильно, не слишком большой и не слишком маленький, то можно предположить, что чем больше гидроаккумулятор, тем лучше для насоса, реже он будет работать, плюс удобство пользования водопроводом система увеличится.

Примечание! Минимальный объем гидроаккумулятора в доме — 150 литров, благодаря этому насос не будет слишком часто включаться и не будет слишком больших колебаний давления в домашней водопроводной сети.

Если вы купите гидроаккумулятор очень большого размера (300л), то насос будет работать дольше, но будет работать реже, это приводит к увеличению срока службы насоса и снижению энергопотребления.

В системе домашнего водоснабжения редуктор давления тоже очень важен. Насос всегда работает в определенном диапазоне давления, например от 2 до 4 бар. Некоторых смущает такое положение вещей, ведь под душем сразу сильно течет вода и со временем поток ослабевает. В таких случаях поможет дополнительный редуктор давления.Перед самым входом воды в домашнюю сеть устанавливаем редуктор давления с манометром. Достаточно выставить на манометре 2 бара и у нас будет постоянное давление в кране. Таким образом повышается комфорт использования воды.

Остается вопрос, какую емкость выбрать: с мембраной или без?

Какой аккумулятор выбрать: мембранный или обычный?

Многие утверждают, что лучше было бы купить оцинкованный бак без диафрагмы из-за того, что диафрагма может лопнуть, а это дополнительные затраты на ремонт.Другие отдают предпочтение гидроаккумуляторам с диафрагмой, потому что это препятствует попаданию воздуха в воду, и, несмотря на ту же емкость, воды в таком баке больше, пока не будет включен насос.

Для тех, кто хочет принять правильное решение, мы подготовили подборку. Недостатки и достоинства обоих танков.

Преимущества гидроаккумулятора без мембраны:

• за счет отсутствия диафрагмы гидроаккумулятор менее уязвим;

Недостатки гидроаккумулятора без мембраны:

• воздух растворяется в воде, потому что он не разделен мембраной — через некоторое время нужно заполнить емкость воздухом;
• более частая проверка состояния давления воздуха в баллоне.

Преимущества мембранного аккумулятора

• мембрана — это своего рода воздушная преграда — нет необходимости в частой откачке воздуха;
• бак не требует обслуживания (достаточно раз в год проверять давление воздуха в баке).

Недостатки гидроаккумулятора с мембраной

• мембрана может лопнуть. Однако танки, которые можно приобрести на сайте shop.teplo-volhov.ru имеют толстую мембрану, которая очень прочная, не трескается и отличается долгим сроком службы. Также в ассортименте магазина вы найдете и другие емкости для домашнего использования.

Гидроаккумулятор с мембраной фото

Как видите, оба решения имеют свои недостатки и преимущества, поэтому каждый должен сам решить, что ему нужно. Проанализировав возможности и потребности дома, будет несложно принять решение. Желаем успехов!

Гидроаккумулятор — это необходимый элемент станции в системах бытового водоснабжения, рассчитанный на прием определенного объема жидкости и избыточного давления.

Разберем подробнее, зачем нужно подключение гидроаккумулятора:

1. Необходимость накопления определенного объема жидкости;
2. Необходимость снятия избыточного давления;
3. Необходимость гашения гидроударов в системе;
4. Поддержка давления воды даже при выключенном насосе;
5. Аккумулятор дает насосу паузу, он включается значительно реже;
6. При пиковом расходе жидкости гидроаккумулятор их размягчает.

Для более четкого представления о функции и устройстве гидроаккумулятора в вашем помните конструкцию и назначение водонапорных башен. Их функция заключалась в хранении воды и обеспечении давления воды в системе.

При этом насос забирает воду из колодца и перекачивает ее в гидроаккумулятор, а точнее в грушу или резиновую мембрану внутри емкости.

Вода будет закачиваться в гидроаккумулятор до определенного уровня и остановится, когда давление станет максимальным.

А при работе душа или стиральной машины датчики давления подадут сигнал насосу о возобновлении работы.

Гидроаккумулятор сделает ваш загородный дом по-настоящему комфортным и уютным.

Является неотъемлемой частью современных систем автоматического водоснабжения частного дома, дачи или дачи. На рынке существует множество типов и конфигураций расширительных баков для холодной воды.

Сегодня мы подробно разберем устройство и принцип работы гидроаккумулятора, его основное назначение, правила установки и возможные неисправности.Также мы постараемся разобраться в принципе работы, и как правильно выбрать гидроаккумулятор для нашей насосной системы.

Основные типы и особенности

Гидроаккумуляторы для систем водоснабжения различаются компоновкой:

— горизонтальный
— вертикальный

По объему или вместимости:

— стандартный бытовой: 24-50 литров
— средний объем: 80-100 литров
— большой объем: 150 литров и более

По материалу изготовления корпуса:

— стальная эмалированная
— из нержавеющей стали

Горизонтальный гидроаккумулятор для насосной станции

Корпус стального аккумулятора обычно окрашивается синей или зеленой эмалью.Расширительные баки красного цвета чаще всего предназначены для систем отопления.

Область применения

Гидроаккумуляторы предназначены для:

— накопление воды и поддержание ее автоматической подачи на водозабор

— увеличение срока службы насоса, снятие нагрузки на него при включении

— предотвращение возможного гидроудара в водопроводе

Устройство и принцип работы аккумулятора

Типичный аккумулятор состоит из следующих элементов (см. Схему ниже):

1 — штуцер с резьбой для подключения к водопроводу, диаметр обычно 25 мм или 1 дюйм

2 — фланцы для уплотнения

3 — те самые емкости разного объема

4 — резиновая мембрана для воды

5 — пневмоклапан для откачки и отвода воздуха

6 — монтажная площадка для установки на нее поверхностного насоса
(для горизонтального исполнения)

7 — ножки для устойчивости конструкции

Устройство гидробака

Принцип действия гидроаккумулятора основан на автоматической подаче воды из бака к потребителю без включения насоса.Это связано с тем, что при открытии водопроводного крана нагнетаемый в емкость воздух начинает выдавливать воду из мембраны под давлением.

Требуемое давление в баллоне должно составлять 1,5-2 атмосферы. По мере потребления воды потребителем после закрытия крана гидроаккумулятор автоматически наполняется водой во всем объеме в автоматическом режиме.

Как выбрать гидроаккумулятор для насоса

Если вы планируете покупать и не знаете, с каким объемом бака выбрать его, или у вас уже есть поверхностный насос, но планируете приобрести к нему гидроаккумулятор, то рекомендуется следующее:

— для насоса мощностью до 1000 Вт подходит бак емкостью 24 литра
— для насоса мощностью более 1000 Вт лучше покупать бак объемом 50 литров

Если приобретать гидроаккумулятор для, то он рекомендуется для насосов емкостью:

— до 500 Вт установить бак объемом 24 литра
— до 1000 Вт, подходят 50 литров
— до 1500 Вт — 80 или 100 литров

Погружные насосы из-за своей конструкции включаются и выключаются реже, чем поверхностные.Поэтому им необходимо установить несколько больших по объему аккумуляторов.

На практике расширительные баки объемом 24-50 литров способны полностью удовлетворить потребность в хозяйственной воде для небольшой семьи, для одной или двух точек водозабора. Если семья большая, можно купить гидробак большего размера. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водозабора: кухню, ванную, душевую и туалет.

Гидроаккумуляторы вертикального типа

Рекомендации по установке гидробака

1.Устанавливать гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте сначала промыть подачу воды.

3. Убедитесь, что в бак закачан воздух с достаточным давлением.

Если нет, то накачать до 2 атм. самостоятельно через пневматический воздушный клапан. Эту процедуру можно проделать, например, с помощью обычного велосипедного или автомобильного насоса.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуть пневматический клапан и накачать воздух.

2. Недостаток воздуха под давлением в гидроаккумуляторе.
Необходимо заменить клапан или диафрагму.

3. Из клапана вытекает вода.
Требуется замена мембраны. Смотрю видео.

Гидроаккумулятор для систем водоснабжения — это непременный атрибут современного загородного частного дома или дачи. Надеюсь, теперь вы понимаете его принцип работы и особенности конструкции.И теперь вы можете легко выбрать гидроаккумулятор под свои условия, а также правильно его установить и не допустить ошибок при запуске системы водоснабжения.

Поршневой аккумулятор высокого давления с гофрированной торцевой крышкой — серия HCP — (Европа)

Поршневые гидроаккумуляторы HCP имеют запатентованную гофрированную конструкцию, которая обеспечивает высокопрочное соединение крышек со стальной трубкой и превосходную усталостную долговечность. Материал трубки и торцевой крышки из высококачественной углеродистой стали позволяет эффективно рассеивать тепло и имеет микрообработку для увеличения срока службы уплотнения.

Серия HCP является хорошей альтернативой диафрагменному аккумулятору, так как она обеспечивает улучшенное удержание газообразного азота и имеет компактную и легкую конструкцию.

Несмотря на то, что эти аккумуляторы предлагаются в стандартной емкости, конструкция со стальным корпусом дает простой способ «индивидуального» изготовления аккумулятора для точного соответствия емкости для любого приложения заказчика.

Поршневые гидроаккумуляторы HCP доступны в двух версиях; Перезаряжаемый или защищенный от взлома. Перезаряжаемые модели позволяют пользователю контролировать и регулировать предварительную заправку газа в соответствии с различными условиями эксплуатации.Защищенные от взлома, герметичные на весь срок службы версии HCP предварительно заряжаются при сборке в соответствии со спецификацией заказчика и полностью не требуют обслуживания.

Компания Parker Olaer разработала очень сложное программное обеспечение для моделирования, чтобы оптимизировать рекомендации по выбору размеров гидроаккумуляторов. Вы можете загрузить программное обеспечение для определения размера аккумулятора на вкладке «Поддержка продукта».

Примеры рынков:
* Вилочные погрузчики и Cherry Pickers
* Транспортные средства
* Строительство и горнодобывающая промышленность
* Турбинные двигатели
* Станки
* Гидростатические приводы
* Автоматизация сборки
* Возобновляемые источники энергии

Характеристики / преимущества:
* Высокое давление номинальное давление 350 бар
* Рентабельность
* Высокопроизводительная конструкция
* Критический с точки зрения безопасности не внезапный отказ
* Компактная конструкция
* Низкие потери газа из-за проницаемости
* Уплотнения с низким коэффициентом трения
* Возможность адаптации к пространству за счет изменения диаметра отверстия и хода
* Ручки ударная нагрузка и вибрация

Применения:
* Аварийное торможение
* Аварийное рулевое управление
* Подвеска и управление ходом
* Системы подвески стрелы
* Пополнение потока
* Амортизация
* Накопление энергии

Функция:
Гидравлические аккумуляторы являются важным компонентом для оптимальная работа гидравлического контура.Аккумулятор позволяет:
• Накопление энергии: экономит энергию без потерь и при необходимости перераспределяет, тем самым снижая установленную мощность.
• Компенсация давления: Поглощает скачки давления от насосов или других компонентов для управления давлением и расходом в гидравлическом контуре.
• Регулятор объема: Поглощает изменения объема жидкости, вызванные изменениями температуры в замкнутом гидравлическом контуре, и поддерживает номинальное давление.
• Аварийное накопление энергии: в случае отказа основного источника энергии эти аккумуляторы могут обеспечить достаточно энергии для завершения операции или для реализации полного гидравлического цикла.
• Гидравлическая пружина / амортизатор: поршневой аккумулятор может действовать как пневматическая пружина, подавляя удары и вибрации в гидравлических системах подъемных транспортных средств (например, вилочных погрузчиков), и поддерживает реальную подвеску нагрузки на пневматической пружине.

Примечание.
