Кессон на скважину своими руками: изготовление и установка

Для того чтобы рукотворно создать изолированную полость в насыщенном влагой грунте или под водой, в различных сферах человеческой жизни применяются кессоны (ящик – в переводе с французского), представляющие собой герметичные конструкции различной пространственной ориентации из разнообразных материалов. В повседневной жизни кессон на скважину используется для того чтобы создать герметичное пространство для размещения устья водяного шурфа на придомовом или дачном наделе.

Кессон для скважины для чего он нужен и что это такое

В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:

Погружной напорный или поверхностный вакуумный насосный агрегат.
Система очистки и фильтрации, обратного осмоса.
Расширительная емкость.
Система управления и регулирования работы насоса и системы водоснабжения.
Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

металлический;
бетонный;
из железобетонных колец;
кирпичный;
пластиковый.

Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.

Металлический кессон

Бетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.

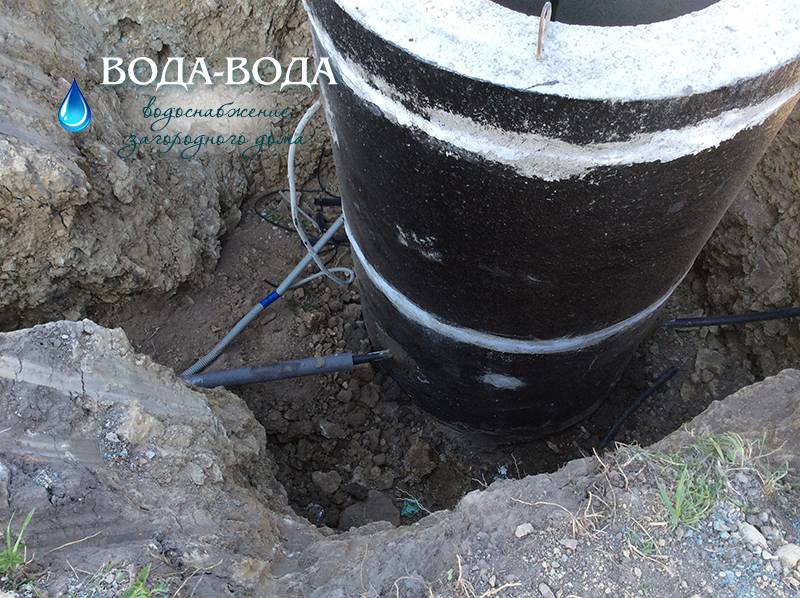

Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.

Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.

Пластиковый кессон

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Какие кессоны для скважины можно изготовить своими руками

Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:

Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Земляные работы

Процедура возведения кладки или установки опалубки может быть начата после того, как залита опорная плита или ленточный фундамент, оборудуемый, в свою очередь, после того как будет выполнен приямок для скважины, который можно вырыть своими руками или привлечь средства малой механизации.

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

Минимум – 140х140 см;
В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

Металлические кессоны для скважины

Конструкция изготавливается в последовательности приведенной ниже.
Подготавливаются листовые заготовки по размеру дна, боковых стен и крыши, которые предпочтительно выполнить цельными, без сварных стыков или их придется проварить с двух сторон сплошным швом, чтобы кессоны для скважины были герметичными.

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

В нижней плоскости необходимо вырезать одно отверстие для обсадной трубы, а в верхней – два: сечением не менее 0,6 м – в качестве люка и 0,1 – 0,12 см – для вентиляции, необходимой в кессоне скважины для предотвращения выпадения конденсата. Сделать это можно при помощи газорезки или ножниц по металлу, если позволяет толщина.

Наружная поверхность битумизируется в несколько слоев при помощи мастики или жидкого гудрона, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии следов коррозии, применение нитрокрасок строго запрещено, так как работы будут проводиться в замкнутом пространстве).

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

После того, как залита опорная плита с гидроизолирующей прослойкой или выполнен ленточный фундамент и гравийная подсыпка, можно выполнять кладку кессона на скважину, которая не отличается от процедуры возведения обычной кирпичной стены, но по возможности следует реализовать следующее:

Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
Кладку производить на специальную гидрофобную строительную смесь.
После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

Поверх короба монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах размещения люк-лаза и вентиляционного патрубка. Укладка производится на брусья, закрепленные к внутренней поверхности стен, с отступом по вертикали вниз на толщину опалубочных досок, чтобы залитая плита легла на стены короба.

Кирпичный кессон

Периметр заливаемой плиты ограждается при помощи досок шириной 200 – 250 мм, сшиваемых между собой по углам и закрепляемых к внешней плоскости стен. Отверстия ограничиваются при помощи металлических отрезков труб соответствующего диаметра или свернутых в виде цилиндров полос жести, ширина которых составляет 150 – 200 мм.

Поверх досок, с нахлестом на боковую обшивку, выстилается слой гидроизоляции, которая предотвратит протекание песчано-бетонного раствора и позволит получить ровную поверхность. Для того чтобы при снятии опалубки рубероид или пленка не прилипли к бетону, её следует смазать отработанным маслом или другой маслянистой субстанцией.

По готовности формы, выполнить армирование при помощи двухъярусной сетки из арматуры толщиной 5 – 8 мм, связанной с шагом 0,1 – 0,15 м при помощи проволоки или пластиковых хомутов. Расстояние между ярусами составляет 50 – 70 мм, а соединение производится посредством вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.

Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

Выполняется оборудование опалубки кессона для скважины из досок, ДСП или иных листовых материалов, поверхность которых обрабатывается отработанным маслом или иным доступным маслянистым составом. Геометрия формы должна соответствовать потребностям, вмещать всю необходимую аппаратуру и оставлять запас от стенок выработки в земле не менее 10 – 20 см на сторону.

Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.

Установленная опалубка подлежит заливке в один заход, чтобы гарантировать взаимную адгезию слоев и прочность конструкции. Высыхание бетона происходит в течение 7 – 10 дней, его необходимо смачивать и предохранять от попадания атмосферных осадков, влаги и посторонних включений (частиц грунта). По прошествии недели, опалубка может быть снята.

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Монтируем кессон на скважину своими силами

В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:

Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.

Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.

Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:

Низкую стоимость покупки кессона на скважину.
Простоту устройства кессона и приямка под скважину.

Изготовление кессона для скважины своими руками

Сегодня мы подготовили статью на тему: «изготовление кессона для скважины своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.

Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:

Вакуумный или погружной насос.
Фильтрационное оборудование.
Расширительный бак.
Приборы для управления работой насоса и других систем водоснабжения.
Запорную арматуру и систему трубопроводов.

Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

металл;
бетон и железобетон;
кирпич или камень;
пластик.

Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.

Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:

Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.

Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.

На дне приямка заливается ленточный фундамент или опорная бетонная плита.

Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.

Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.

Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.

Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.

На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
Заливку выполняют за один раз.
Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.

Строительство кессонов для скважины своими руками из различных материалов

При строительстве автономного водоснабжения загородного дома скважина нуждается в защите от попадания в трубу песка, почвы и поверхностных загрязнённых вод. Рассмотрим порядок выполнения работ по сборке и установке кессона, притом в нескольких вариантах с использованием различных материалов.

Для исключения попаданий загрязнений в водоносный слой, сдерживания стенок скважины от обрушения и защиты оборудования водоподачи от промерзания в зимний период, скважина оборудуется кессоном.

В продаже имеются готовые металлические и пластиковые кессоны, отличающиеся формой и размерами, но обустроить кессон можно и самостоятельно, используя и другие строительные материалы.

Для того чтобы соответствовать своему назначению, конструкция кессона должна быть:

герметичной;
прочной и жёсткой;
иметь утеплённую крышку;
иметь размеры, достаточные для размещения оборудования, приборов и возможности их обслуживания.

При этом форма устройства может быть одно- и двухступенчатой, с основанием в виде круга или квадрата.

В днище кессона предусматривается проход под водоподъёмную трубу. В боковой стенке оборудуются проходы для домашнего и уличного водопровода, электрического кабеля, а в некоторых случаях — вентиляционные отверстия с трубами, выходящими выше уровня земли. При использовании тонколистовых материалов основание, боковые поверхности и крышка должны быть укреплены рёбрами жёсткости. В верхней части кессона фиксируется на петлях утеплённая крышка. На вертикальной поверхности монтируются ступени для быстрого и легкого доступа и обслуживания оборудования, а на крышке крепятся ручки.

На выбор материалов для кессона в первую очередь влияют: трудоёмкость монтажа, доступность и цена материалов, а также наличие опыта работы с ними.

На первом этапе выполняются земельные работы. Нужно выкопать котлован таким образом, чтобы выход обсадной трубы находился не по центру кессона, а был несколько смещён. Так удобнее располагать и обслуживать устанавливаемое в резервуаре оборудование. Дно котлована должно находиться на 0,5 м ниже уровня промерзания грунта, а его ширина должна быть немного больше наружных размеров кессона, на 150–200 мм с каждой стороны для создания песчаной теплоизоляционной засыпки (для тонкостенных кессонов — металлического или пластикового).

Внутренние размеры камеры без установки в нём насосной станции могут составлять 1х1 м (Ø 1 м), с оборудованием — 1,5х1,5 м (Ø1,5 м). Толщина стенок зависит от выбранного материала и его прочностных характеристик.

Одновременно с подготовкой котлована выбирается часть земли под каналы для прокладки водопровода к дому и к кранам на приусадебном участке.

Обязательно стенки укрепляются арматурой, учитывая высоту сооружения и стоимость обустройства скважины. Было бы весьма досадно, если бы обрушившаяся стена нанесла серьёзный ущерб системе водоснабжения дома. Так как гораздо проще сделать плоскую опалубку, монолитные кессоны чаще всего выполняют квадратными в основании.

Для работы потребуются:

цемент, желательно не ниже М400;
щебень;
чистый песок;
арматура с вязальной проволокой или арматурная сетка;
гидроизоляционный материал для стен;
пиломатериалы для опалубки;
теплоизолированная крышка или материалы для её изготовления;
бетономешалка, строительные инструменты.

1. Песчаная подушка. 2. Бетонное основание. 3. Стенки кессона из монолитного бетона. 4. Горловина люка. 5. Лестница. 6. Крышка кессона

Опорная плита может не армироваться, однако по её периметру желательно уложить ряд арматуры с вертикально закреплёнными прутьями для связки с ней стен для надёжности. Ко второму этапу нужно переходить, когда бетон достаточно схватится, чтобы по нему можно было ходить. Если грунтовые воды расположены ниже уровня днища кессона, опорную плиту можно не заливать бетоном, а просто уплотнить почву и насыпать слой песка и щебня.

1. Опорные колья. 2. Щиты опалубки. 3.Песчаная подготовка. 4. Бетон. 5. Арматура

Земляные стены закрываются гидроизоляционным материалом, препятствующим осыпанию грунта и не позволяющим впоследствии подмывать стены талыми или поливочными водами. По периметру кессона выполняется вязка арматуры на расстоянии от гидроизоляции, равном половине толщины стены. Вертикальные пруты достаточно установить в один ряд через 0,4–0,5 м, подварив их к закладным бетонного основания и перевязав арматурой с соседними прутами. Если в основание заложить пруты на всю высоту кессона, то потребуется только горизонтальная перевязка через 0,4–0,5 м. Высота арматуры должна быть достаточной для крепления на ней горизонтального арматурного каркаса перекрытия.

Проще заранее подготовить щиты для опалубки заданных размеров, чем заколачивать гвозди в тесноте. Если щиты готовы, нужно их опустить в котлован и закрепить с внутренней стороны вдоль линии арматурного каркаса на расстоянии, равном половине толщины стены, скрепляя между собой. В местах прохода коммуникаций закладываются отрезки труб или ограждается досками канал прямоугольного сечения. Если закладные не сделаны (например, из-за сложности герметизации опалубки), стену впоследствии нужно будет пробивать перфоратором, пока бетон не полностью окаменел. Если есть желание вмуровать ступени в стены, нужно побеспокоиться о закладных конструкциях до заливки.

1. Внешняя опалубка стенок кессона. 2. Внутренняя опалубка стенок кессона. 3. Распорные брусья. 4. Бетон

Стены до самого верха лучше залить в один приём или хотя бы в один день. Заранее подсчитайте необходимое количество раствора и составляющих для его приготовления. Так можно избежать горизонтальных швов в конструкции кессона. При наполнении опалубки нужно периодически трамбовать слои или штыковать прутом в глубину, выпуская воздушные пузырьки.

После того как раствор залит, нужно установить над местом строительства временный навес, защищающий стены от осадков. В жаркую погоду поверхность бетона нужно слегка смачивать, чтобы избежать растрескивания. К следующему этапу можно переходить через 7-10 дней, после высыхания бетонных стен.

После снятия опалубки на стены укладывается щит, сколоченный из досок, в котором имеется ограждённое отверстие под монтаж крышки, а также проходы для вентиляционной трубы и уличного водопровода. Трубы вставляются в отверстия и закрепляются. Щит накрывается слоем гидроизоляционного материала, а поверх него, на некотором расстоянии от поверхности, вяжется арматурный каркас, закрепляемый к прутам стен. Чтобы обеспечить просвет между каркасом и гидроизоляцией, нужно под арматуру подложить несколько камней. Заливают бетон и дают ему окрепнуть.

Собирается опалубка для монтажа металлоконструкции крышки. Покупная крышка или сваренная собственноручно из листовой и профильной стали, устанавливается в опалубку и заливается бетонным раствором. Опалубка снимается, внутренняя сторона крышки утепляется (например, пенопластом). Поверхность кессона, кроме люка, накрывается гидроизоляцией и засыпается слоем почвы до уровня земли на участке.

Немного полезной теории на видео:

Кессоны из кирпича имеют сходную конструкцию. Земляные работы и заливка перекрытия выполняются так же, как и в предыдущем случае. Если опорная плита не сооружается, под стенами устраивают ленточный фундамент шириной чуть больше стен и покрывают его слоем рубероида.

Стены, а при необходимости и дно кессона, представляют собой кирпичную кладку. Выкладываются на некотором расстоянии от грунта для организации изоляции из песка, битого кирпича или щебня. Каждый ряд кирпичей следует выкладывать, контролируя горизонтальность уровнем и тщательно накладывая и разравнивая цементный раствор, чтобы не оставалось пустот в кладке. В месте прохода канала для водопроводной трубы в кладку вмуровывается закладная конструкция.

Перекрытие и монтаж крышки выполняются так же, как для монолитного бетонного кессона.

Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3–10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.

Если вы сможете недорого приобрести трубу диаметром 1–1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.

На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.

При сварочных работах старайтесь выполнять швы максимально качественно, а затем обработайте всю поверхность средством против ржавчины и вскройте изнутри подходящим лаком, а снаружи битумной мастикой.

Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.

После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.

Кессон из железобетонных колец на всех этапах, кроме стен, выполняется так же, как и из монолитного бетона, но стены конструкции составляются из готовых элементов. Экономятся время и силы, но укладка колец потребует привлечения спецтехники с грузоподъёмным оборудованием. Бетонные кольца укладываются друг на друга на раствор из гидроизоляционной цементной смеси. Перед монтажом правильным будет подготовить бетонное основание, особенно если за счёт талых вод весной верховодка в вашем районе может высоко подниматься, уложить гидроизоляцию на дно и стенки котлована, а затем закрепить края на горловине конструкции. Вокруг выполняется песчаная отсыпка и монтаж люка, аналогично описанному выше.

Пластиковые кессоны из полипропилена или полиэтилена устанавливаются аналогично металлическим, но герметизацию соединений внутри конструкции к трубам выполняют не сваркой, а монтажной муфтой. Полость между наружной боковой поверхностью и земляными стенами рекомендуют залить бетонным раствором для большей прочности сооружения. После высыхания бетона, «плечи» резервуара засыпаются почвой. Иногда бетонируют весь объём вокруг кессона.

Изготавливаем и устанавливаем кессон для скважины самостоятельно

Кессон для скважины для чего он нужен и что это такое

Погружной напорный или поверхностный вакуумный насосный агрегат.
Система очистки и фильтрации, обратного осмоса.
Расширительная емкость.
Система управления и регулирования работы насоса и системы водоснабжения.
Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

Какие кессоны используются для скважин, их специфика

металлический;
бетонный;
из железобетонных колец;
кирпичный;
пластиковый.

Металлический кессон

Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.

Пластиковый кессон

Какие кессоны для скважины можно изготовить своими руками

Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Минимум – 140х140 см;
В среднем – 190х190 см.

Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.

Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
Кладку производить на специальную гидрофобную строительную смесь.
После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.

Кирпичный кессон

Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.

Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.

Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.

Низкую стоимость покупки кессона на скважину.
Простоту устройства кессона и приямка под скважину.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3. 7 проголосовавших: 10

Как построить кессон из бетонных колец

Строительство кессона с применением железобетонных колец заводского изготовления ответственная и кропотливая работа, требующая определённых знаний. В этой публикации будет кратко изложена информация об особенностях этой работы.

Как устроен кессон из бетонных колец

В начале строительства вокруг скважины роется котлован ниже глубины промерзания грунта и размером, позволяющим выполнять гидроизоляцию швов между кольцами после их установки на место.

Подготавливаются:

• строительные материалы: бетонные кольца, цемент, песчано-гравийная смесь, полиэтилен, пергамин, утеплитель из плит для фундаментов;

• инструменты и приспособления: бадья для бетона, лопаты, вёдра, ножницы.

Определяются места прохода трубопровода и кабеля. На дне котлована устраивается подушка из песчано-гравийной смеси толщиной более 10 см.

В местностях с возможными весенними подвижками почвы возможно нарушение герметичности швов между кольцами и попадание в камеру грунтовых вод. Для исключения затопления скважины и расположенного в камере оборудования следует предусмотреть строительство приямка для установки насоса откачки талых вод. Насос желательно применять с поплавковым выключателем, чтобы автоматизировать процесс.

Выполняется укладка основания из бетона с армирующей сеткой. Следует обратить внимание на отсутствие неровностей и горизонтальность поверхности бетонного основания. Монтаж колец и крышки производится с помощью крана. Особое внимание следует обратить на совпадение стенок бетонных колец и исключение их перекосов. Для облегчения демонтажа крышки люка следует отдавать предпочтение полимерным крышкам. Засыпка котлована производится глиной с последующей поливкой водой, что образует дополнительный герметичный глиняный замок.

На заключительном этапе строительства выполняется монтаж водопровода и электропроводки, установка необходимых задвижек и розеток. При необходимости сверления технологических отверстий в конструкции можно использовать алмазные коронки по бетону

Как выполнить гидроизоляцию кессона.

Перед монтажом колец производится их наружная гидроизоляция битумной мастикой и пергамином. На песчано-гравийную подушку укладывается полиэтиленовая плёнка, заходящая на стены. На бетонное основание, в месте установки кольца, наносится мастика и наклеивается лента из пергамина в несколько слоёв, аналогично выполняется гидроизоляция между кольцами. После монтажа колец производится обрезка, выступающего за поверхность стен колец пергамина и дополнительная гидроизоляция швов наклеиванием полос из него.

Технологические отверстия после монтажа водопровода и кабеля следует тщательно задраить.

Теплоизоляция кессона

В местности с морозными зимами производится теплоизоляция колец и крышки теплоизоляционными плитами для фундаментов на глубину промерзания почвы. Дополнительно устанавливается утеплённая крышка на глубине 1 м.

Скважину с кессоном из железобетонных колец смело можно эксплуатировать круглый год и быть уверенным в сохранности установленного в нём оборудования. Участок и дом всегда будут иметь главный для человека ресурс – природную воду необходимого качества.

Кессон для скважины своими руками

Если вы собрались обустроить скважину, то стоит начинать с ее оборудования при помощи кессона, вы должны будете установить его в грунт на обсадную трубу. В этой статье предлагаю ознакомиться с обустройством скважины и тем, как сделать кессон для скважины своими руками. Стоит запомнить то, что труба чаще всего выходит в кессон и все это на глубине примерно полутора метров.

Именно такая глубина нужно только для того, чтобы труба не промерзала, если вдруг наступят сильные морозы. Материал, изложенный ниже, пригодится вам для проектирования системы водоснабжения. Также нужно знать о том, что в кессон можно установить гидроаккумулятор, фильтр, насос, а также любое другое технологическое оборудование.

Что такое кессон, можно ли его сделать своими руками?

Кессоном называют герметичную емкость, в которой располагается оборудование скважины.

Это небольшое помещение должно быть герметизировано и утеплено должны образом. Чтобы сделать кессон для скважины своими руками, необходимо сразу определиться с его видом:

бетонный;

металлический;

пластиковый.

Использование бетонного кессона возможно при глубоком залегании грунтовых вод, в противном случае через бетон будет просачиваться вода. Металлический и пластиковый кессоны достаточно герметичны, поэтому могут использоваться и при высоких грунтовых водах. Но самое главное назначение кессона в том, что он должен создавать рабочею камеру в грунте для того, чтобы создать в ней место для размещения водоподъемного оборудования.

Типы кессонов

Стоит сказать о том, что кессоны изготавливаются из самых разнообразных материалов, а именно из пропилена, полиэтилена, железобетона, металла.

Металлический кессон своими руками

Если говорить о кессоне, который выполняется из металла, то он изготовлен из стали толщиной четыре миллиметра. Чтобы сделать такой кессон своими руками, необходимо обладать навыками сварки и достаточным количеством металла. Чтобы кессон не покрывался коррозией, используют битум для покрытия сверху, а для покрытия изнутри грунтовка. Такой тип кессонов изготавливается листов стали, которые соединяются между собой методом сварки. И именно из-за качественной сварки кессон становится герметичным.

Кессон из бетонных колец своими руками

Также есть тип кессона, который изготавливается из железобетона — сделать кессон собственноручно не получится без использования специальной техники. Работа по обустройству кессона из бетонных колец ведется аналогично устройству смотровых колодцев, септику из колец. он чаще всего бывает смонтирован из специальных железобетонных колец, которые обладают диаметром обычно в один или два метра. Для того чтобы совершить герметизацию такой конструкции, необходимо крайне тщательно загерметизировать водонапорную сторону. Но такой вид кессонов крайне сложен для монтажа, и крайне недолговечен, а все потом, что со временем они теряют большую часть своей герметизации со временем.

Кирпичный кессон своими руками

Дальше мы рассмотрим кирпичный кессон для скважины. Его можно назвать наиболее экономичным вариантом, так как кирпичный кессон сделать своими руками может даже начинающий строитель. Работы по его устройству вначале схоже с установкой металлических или бетонных емкостей. Однако они занимают больше времени. Каждый ряд увеличивает высоту кирпичного кессона всего на 65 см, поэтому доля ручного труда достаточно высока, но это и возможность экономии денежных средств.

Пластиковый кессон своми руками

Ну и последний вид кессонов, это пластиковый кессон. Устройство такого сооружения своими руками заключается в разработке котлована, подготовке основания и проведении монтажных работ. Такоим образом, доля вашего участия при использовании пластиковых кессонов существенно ограничена, что может не подойти, если вы решите сэкономив, задействовав собственные силы. Обратите внимание на схему скважины с пластиковым кессоном, все выглядит достаточно практично. Кстати, подобное решение есть и для системы канализации, в ней могут использоваться пластиковые смотровые колодцы.

Этот тип производится из полипропилена и обладает толщиной всего до двадцати миллиметров. Но стоит отметить то, что такой тип кессона, является наиболее прочным в сравнении с другими, а также то, что данный тип герметичен на все сто процентов, и абсолютно не подвергается коррозии. Именно такие кессоны рекомендуют устанавливать к себе, если у вас наблюдается повышенный уровень грунтовых вод.

Но крайне полезно и то, что в случае установки кессона вы полностью избавитесь от необходимости защиты от проникновения грунтовых и дождевых вод, в питьевую воду, а именно эти воды содержат наибольшее количество вредоносных бактерий, и множество ядовитых веществ. Корпус кессона, который изготовлен из пластмассовых материалов, надежно защищает вас от того, что вам нужно выделять место в помещении для гидробака, а также для любого другого насосного оборудования. Но одной из самых главных особенностей кессона является то, что в него можно установить патрубок для топлива ну или других целей, и все это можно будет выводить на поверхность грунта.

Как устроен кессон?

Кессон обладает крайне простым строением, в его составные части входит кессонная камера и надставка, ну или по другому горловина.

Внутри емкости находится полость, в которой нет никаких перегородок. Обычная высота кессона колеблется в размерах от полутора до двух метров, а обычный диаметр один метр. Если говорить о герметичности такого устройства, то кессон, который выполнен из пластмассы, герметичен на все сто процентов, а все из-за того, что все швы крайне хорошо пропаяны, это все делается на производстве. Внутрь кессона возможна установка оборудования.

Кессон для скважины – виды, функции и правила монтажа

Пробуренная скважина и установленный насос – это решение проблемы водоснабжения загородного дома. Оптимально, если в скважину опускается глубинный насос. Он находится ниже уровня промерзания грунта, и если правильно спланировать сам водопровод, то проблем с замерзанием оборудования и трассы не возникает. Все по-другому, если устанавливается насос поверхностный. Он располагается на грунте около обсадной трубы скважины на поверхности, поэтому подвержен изменениям температуры окружающего воздуха. Понятно, что зимой он замерзнет. Чтобы этого не происходило, устанавливается кессон для скважины.

Кессон

Это пустая емкость, которой накрывается место сооружения скважины, где установлен скважинный насос. Основное его назначение – закрыть собой оборудование и электрику от атмосферных осадков. Это первое. Второе – это возможность углубить место установки насоса до уровня промерзания грунта, чтобы обеспечить бесперебойную работу агрегата в независимости от перепадов температур. При этом кессон будет создавать непреодолимый барьер для подпочвенных вод, которые могут через котлован проникнуть в скважину, плюс затопить насосную установку.

Поэтому кессоны изготавливаются из прочных и плотных материалов. В основном из металла, пластика или железобетона.

Первые два варианта доступны для покупки в готовом виде. Но иногда используется и третий вариант. Для экономии средств многие изготавливают кессон из подручных материалов, но чаще используется бетон. Насосная станция своими руками предполагает и самостоятельное изготовление кессона. Но с точки зрения денежных затрат это не всегда оправданно. Сооружение бетонной конструкции для защиты насосной станции – это сложный и долгий процесс, который сопряжен с сооружением опалубки, армированием, заливкой раствора. Поэтому в большинстве случаев рационально использовать готовый вариант.

Виды кессонов

Самый старый вид – это металлический кессон для скважины с горловиной сверху и с установленным на ней люком. Он может быть круглым или прямоугольным. Основное преимущества металлического кессона – это пластичность металла, поэтому при воздействие различных нагрузок резервуар не трескается. Что очень важно, потому что в любую даже самую маленькую трещинку вода проникает без проблем.

Но при этом металл быстро коррозирует, что приводит оборудование в негодность, поэтому у металлических кессонов низкий эксплуатационный ресурс. Чтобы это не происходило, металлическую поверхность обязательно с двух сторон гидроизолируют. Производители решают проблемы коррозии по-разному. Поэтому на рынке можно найти кессоны из алюминия и нержавейки – удовольствие не из дешевых.

Установить металлический кессон для скважины своими руками несложно. Хотя надо отметить, что эти защитные емкости изготавливаются из металлического листа толщиною не менее 3 мм. То есть, это достаточно тяжелое устройство, поэтому к его монтажу привлекаются подъемные механизмы.

Металлический прямоугольного сечения

Пластиковые кессоны

Как только на рынке появились первые пластиковые изделия, их производители ту же стали задумываться над тем, чтобы производить изделия больших размеров. К ним относятся емкости, резервуары, бочки и так далее. Не обошло это веяние и кессонов. Пластиковые кессоны для скважин на сегодняшний день самый оптимальный вариант. При толщине стенки в 20 мм они очень легкие, поэтому их монтаж производится вручную. Пластик не подвержен коррозии, поэтому нет необходимости проводить гидроизоляционные мероприятия. Он, как и металл, на все сто процентов водонепроницаем. По цене он самый дешевый из всех видов кессонов для скважин.

Единственный их недостаток – небольшая масса. Все дело в том, что кессоны устанавливаются в грунт. Весной, когда происходит оттаивание грунта, появляется эффект вспучивания. Это когда лед внутри почвы превращается в воду, то есть, увеличивается в объеме. При этом происходит расширение грунтовых пластов верхнего уровня, поэтому земля начинает подыматься вверх, в сторону, где нет давление и преград. Такое давление, воздействуя на кессон, просто выдавливает его из земли. Этот эффект называется «всплытие».

Чтобы этого не произошло, нужно под кессоном залить бетонную подушку. И уже к ней крепить пластиковый саркофаг с помощью каналов или лент. Это, конечно, затраты, которые увеличивают себестоимость устройства. Но без этого не обойтись.

Пластиковый круглый

Железобетонные кессоны

Такие конструкции еще встречаются, хотя от них уже многие отказываются в пользу пластиковых моделей.

Во-первых, изготавливают кессон из железобетонных колец.
Во-вторых, это тяжелые конструкции, которые своими руками не поднять и не установить. Поэтому придется воспользоваться услугами подъемных механизмов, что увеличивает стоимость сооружения.
В-третьих, бетон – материал гигроскопичный, то есть, пропускающий через себя влагу. А значит, придется провести достаточно большой объем гидроизоляционных мероприятий.
В-четвертых, это стыки между кольцами, которые являются самыми уязвимыми участками. Их обязательно гидроизолируют специальными составами, к примеру, Бетоноконтактом, а сверху битумной мастикой в несколько слоев.
В-пятых, перед тем как устанавливать кессон из бетонных колец своими руками, необходимо под ним залить бетонное основание. Все дело в том, что железобетонная конструкция обладает большим весом, который действует на грунт. Поэтому со временем происходит проседание всего устройства, что может привести к его деформации.

Итак, как сделать кессон из бетонных колец. Он собирается точно так же, как и колодец, с установкой колец друг на друга. На самый верх монтируется крышка с люком, на который устанавливается чугунная круглая плита. Внутрь кессона обязательно опускается металлическая или деревянная лестница, по которой можно спуститься вниз. Она может находиться или внутри устройства постоянно, или снаружи в качестве отдельного элемента.

Из железобетонных колец

Правила монтажа

Как уже было сказано выше, кессоны могут быть разной формы: с круглым или прямоугольным сечением. Именно от этого будет зависеть форма выкапываемого котлована под него. Что касается размеров кессонов для скважин, то 2-2,5 м – высота, 1-1,5 м – диаметр или длина стороны прямоугольника (квадрата). При этом необходимо учитывать полметра высоты горловины и 60 см ее диаметра. Это стандартные величины, которыми пользуются основная масса производителей. Хотя надо отметить, что есть и устройства с большими размерами.

Монтаж кессона начинается производиться после того, как была пробурена скважина и установлена в нее обсадная труба. В первую очередь выкапывается котлован под форму и размеры защитного резервуара.

Внимание! Размеры котлована должны быть на 20-30 см больше размеров кессона.

Установка в котлован

При этом учитывается уровень промерзания почвы, то есть углубляться в грунт надо ниже данного показателя минимум на полметра. Самое важное, чтобы под этот уровень попадал установленный к скважине поверхностный насос.

Теперь надо выровнять дно котлована по горизонту, после чего можно производить установку самого кессона для скважины. В днище есть специальное отверстие под обсадную трубу. Так вот кессон надевается отверстием на трубу. Если использовалась металлическая модель, то производится сварка трубы к днищу кессона. Если используется кессон из полипропилена, то место входа обсадной трубы герметизируется.

Самое сложное, когда устанавливается кессон из железобетонных колец. Очень важно грамотно провести изоляцию места стыка кольца и бетонного основания. Это самое уязвимое место, через которое чаще всего и поступает внутрь влага. Скопившись, она может попасть и в саму скважину.

Гидроизолированные кессоны

Что касается гидроизоляции кессона (металлического или бетонного), то эту операцию проводят до того, как его упустить в котлован. Особое внимание внешним плоскостям конструкции, потому что именно извне происходит негативное воздействие и влаги, и грунта. Оптимальная гидроизоляция на сегодняшний день – битумная мастика, нанесенная в несколько слоев. Можно дополнительно использовать поверх оклеечную гидроизоляцию из рубероида или толи, также уложенных в несколько слоев и промазанных между слоями мастикой.

Итак, кессон своими руками установлен, теперь необходимо его засыпать грунтом из котлована. Здесь никаких строгих требований нет, главное – производить трамбовку засыпаемой земли. После чего можно устанавливать внутрь водозаборное оборудование. Кстати, в кессон стандартного размера легко помещается и гидроаккумулятор емкостью до 100 литров, это помимо насоса. Не забываем и про оголовок скважины, который выполняет защитные функции.

Гидроаккумулятор внутри кессона

Внимание! Если принято решение установить в кессон для насосной станции гидроаккумулятор, то отверстие для обсадной трубы лучше сделать не по центру днища, а сбоку. Это дает возможность поместиться внутри человеку. При этом шланг, по которому будет вода откачиваться из скважины, и питающий электрический кабель надо выводить ближе к трубе, ведущей к дому.

3 варианта обустройства скважины для воды в частом доме

Бурение скважины по сей день является отличным вариантов обеспечения себя бесперебойной подачи воды для различных душ. Это может быть питьевая вода, источник полива, источник тепла (в случае теплого насоса) и др. Для того, чтобы скважина могла служить верой и правдой не один десяток лет, ее нужно грамотно обустроить. Об этом и поговорим в нашем материале.

Зачем обустраивать?

После бурения скважина обязательно должна обустраиваться для избежание загрязнений, атмосферных явлений и неблагоприятных факторов. Они отрицательно влияют на дальнейшую эксплуатацию. Между бурением скважины и питанием водопровода в доме проводится подбор оборудования, обустройство источника и монтаж выбранного оборудования. Такого рода обустройство решает ряд задач:

защита оборудования и самого источника от замерзания в холодное время года;
обеспечение чистоты внутри источника, что гарантируется его герметичным закрытием вместе с использованным оборудованием;
формирование условий обслуживания и подключения оборудования.

Последовательность действий

Главное — определить глубину скважины. От параметра глубины придется отталкиваться при обустройстве. Скважина до 50 м оборудуется самостоятельно с использованием такой последовательности:

Узнать глубину скважины и диаметр. Показатели узнать просто. Для замеров требуется использовать веревку и метр. Замеры проводятся и при помощи специального оборудования при его наличии.
За установленной трубой и перед земляными стенками скважины и конструкцией засыпается гравий в количестве 10 ведер.
Остальное пространство за трубой и перед земляными стенками засыпается сухой глиной или аналогичным материалом. По структуре используемый материал должен соответствовать показателям глины. В процессе производится процесс трамбования при помощи длинной арматуры.
Приготовить смесь из жидкого бетона и на поверхность с сухой глиной залить жидкую смесь. Процесс заливки проводится постепенно до самого верха. Неспешность — обязательное условие для обеспечения плавного заполнения пустот. При несоблюдении условия и применении только гравия через все отверстия затечет талая вода, отработанные жидкости и нечистоты. При затоплении риск загрязнения повышается на порядок. Бетон защищает от проникновения сточных вод внутрь конструкции.
Обезопасить конструкцию от промерзания. В противном случае нельзя использовать систему зимой. Для этого копается яма на 2 м глубиной и шириной и оставляется труба высотой 60 см. Габариты ямы — обязательное требование для проведения работ. Обеспечение закрытого доступа осуществляется через заказ стального оголовка. Диаметр заказывается шире самой конструкции. Полы в яме заливаются бетоном. После остывания состава на стенки устанавливаются кольца бетона. Потребуется от 1 кольца до 3, в зависимости от уровня промерзания.
Швы и стыки конструкции смазывать не нужно. Требуется для обеспечения циркуляции воды в системе. Герметичность не позволяет удалять остатки жидкости при случайном попадании в “домик”.
Сделать замок для крышки данного “домика”, обеспечить утепление. Утеплять конструкцию обязательно для избежания возникновения конденсата и обеспечения эксплуатации конструкции зимой при отрицательных температурах. При необходимости стенки конструкции дополнительно утепляются. Люк обязан по оси соответствовать конструкции.
Продолжить внутри калан (из пластика). В нем располагаются трубы водоснабжения и кабель проведения электроэнергии, питающий насос.

При правильном проведении работ талые воды и нечистоты не смогут пробраться внутрь конструкции и испортить качество водоснабжения. При наличии должной защиты конструкция используется и обслуживается без усилий. Все работы по обустройству скважины выполняются быстро. Их можно уместить в 2-3 дня с учетом времени на остывание бетона.

Насосы для скважины

Выбор насоса для скважины является важным. Купленный насос определяет продолжительность эксплуатации системы водоснабжения и ее эффективность. При выборе стоит ориентироваться на ряд важных параметров:

Производительность. Показатель производительности описывает количество добываемой воды за единицу времени. Параметр измеряется в количестве литров воды в минуту.
Мощность. Под мощностью в оборудовании подразумевается сила функционирования. От мощности напрямую зависит ресурсоемкость и производительность. Необходимость выбирать качественное решение на потребности и бюджет нужно ориентировать не на самые мощные модели. Критерии выбора должны отразить потребности хозяйства в воде.
Глубина и диаметр скважины. Параметры глубины и диаметра при выборе насосаимеют принципиальное значение. От них напрямую зависит использование оборудования и тот факт, сможет ли оно вписаться в конкретную скважину. Параметры уточняются у специалиста. С ним советуются перед выбором конкретной модели устройства. Покупка, основанная на мнении профессионалов, удачная.
Напор. Параметр принципиален для объектов с необходимостью поднимать воду на большую высоту, для организации на участке полива растений. Чем больше напор, тем качественнее водоснабжение на верхних этажах зданиях и при поливе. Напор напрямую связан с производительностью. За большую мощность придется больше заплатить.
Стоимость. У мощных аппаратов цена выше. Зависимость является простой, так что у покупателей есть возможность получить нужный товар после определения его основных характеристик. Дорогими аппаратами считаются произведенные заграничными известными брендами профессионального оборудования. У аппаратуры есть гарантия на длительный срок и высокое качество изготовления. Чтобы не переплачивать придется найти оптимальное соотношение цены и функционала.

Варианты защиты от внешних явлений

При обустройстве скважины не обойтись без мер защиты от внешних воздействий. Существует три частых варианта защиты:

Обустройство кессоном

Вариант обустройства защиты кессоном является самым популярным для скважины. Кессон представляет собой колодец, устанавливаемый в землю. На поверхности готовой конструкции виден люк, открывающий удобный и простой доступ внутрь. Устанавливается на уровне с землей, не загромождает участок и не является препятствием при ходьбе.

Преимуществом защитной конструкции кессона является возможность ее утепления. Благодаря конструкционным особенностям она является теплым вариантом. Желательно покупать конструкции из пластика. Пластиковый материал практически не подвергается коррозии и вредоносным воздействиям. У кессона долгий срок эксплуатации, простота в обслуживании, материалы, устойчивые к вредоносным воздействиям и легкость профессионального возведения конструкции.

Обустройство адаптером

Бюджетный вариант для обустройства защиты скважины от вредоносных воздействий. Простое и удобное решение заключается в установке трубы из дома на высоком уровне на выходе из скважины. Монтаж подразумевает укладывание в большую трубу скважины меньшей, выходящей из дома. Это способ быстро и надежно сделать систему защиты и не слишком потратиться на ее обустройство. У конструкции присутствует существенный минус — при необходимости обслуживания придется раскапывать на метр вглубь. Прямой доступ к адаптеру исключается. Простота и бюджетная цена обеспечивает спрос на вариант с адаптером у дачников и владельцев небольших загородных домов. Монтаж не требует специальных знаний и навыков. Работы занимают минимум времени.

Обустройство бетонными кольцами

Бетонные кольца при монтаже обязательно требуют использование специальной техники. Конструкция монтируется на довольно большую глубину, а сверху накрывается люком. Обеспечивает удобное получение доступа к конструкции. Количество бетонных колец и диаметр рассчитывается специалистами. Обычно для монтажа используются решения стандартных размеров. Их диаметр составляет 1,5 м. Их вполне достаточно для обеспечения водоснабжения в большом доме. Бетонные кольца — довольно бюджетное решение по сравнению с кессоном. Обустройство глубокой скважины стоит на аналогичном уровне. За вырывание ямы, работу профессионалов и монтаж колец нужно заплатить существенную сумму.

Полезное видео по теме

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru
Автор youtube-канала: Технотерм

Кессон из бетона своими руками: как сделать, монтаж

Для организации сохранности оборудования водоносной шахты от осадков и мороза, обрушения оголовка гидросооружения строят бетонный кессон. Этот элемент — важная составляющая автономной водопроводной системы индивидуального пользования, который можно приобрести в торговой точке или соорудить самостоятельно из простых и доступных материалов.

Что это такое?

Монтаж водозаборного оборудования проводится в той части почва, которая подвергается воздействию отрицательных температур, что приведет к поломке или разрушению насосной станции. Первоначально кессон использовался при проведении работ под водой — он герметичный и не пропускает воду. Конструкция приобрела и новую функцию — защита оголовка скважины он внешнего воздействия. Сооружение имеет простое строение — утепленная емкость, оборудованная надежным люком. Это устройство должно обеспечить пользователю легкий доступ к водозаборному оборудованию с целью проведения обслуживающих мероприятий или ремонтных работ.

Требования к защитному элементу:

Герметичность. Предотвращает попадание влаги.
Теплоизоляция. Крышка утепляется, так как это самый доступный путь для попадания мороза.
Прочная и жесткая конструкция. Сооружение противостоит механическому воздействию почвы.
Наличие входов для ввода и вывода воды и электрической проводки, в некоторых типах присутствуют вентиляционные отверстия.
Рациональные габариты. Внутри должно легко разместиться все оборудование с возможностью его обслуживания.
Оснащение лестницей или ступенями. Для доступа к скважине.
Ширина котлована для будущей конструкции должна превышать внешние размеры кессона. В пустоту помещают теплоизоляционные материалы.

Виды сооружения

Признаки разделения	Виды	Характеристика
Количество ступеней	Одноступенчатый	Имеет 1 отсек
Количество ступеней	Двухступенчатый	Состоит из 2 камер
Форма	Круглые	Кессон из бетонных колец, прочного пластика
	Прямоугольные	Применяются для установки дополнительного оборудования
	Квадратные	Простейшее сооружение из различных материалов
Материал	Сталь	Обладают высокой прочностью и надежностью, но дорогостоящие
	Бетон	Долговечное сооружение, при строительстве необходимы навыки
	Кирпич	Долговечное сооружение, при строительстве необходимы навыки
	Пластик	Небольшой вес, высокая герметичность, слабая прочность
	Полимерный песок	Высокая прочность, долговечность, герметизация, простота при сборке

Как сделать?

2 варианта сооружения

Одним из вариантов сооружения кессона является применение бетонных колец, как правило диаметром 100-150 см.

Чтобы построить кессон для скважины своими руками, специалисты рекомендуют воспользоваться 2-мя методами:

Вылить монолитную конструкцию из бетона, укрепленного арматурой или металлической сеткой.
Воспользоваться литыми бетонными кольцами с диаметром 100—150 см.

Проведение работ

Перед началом работ следует исследовать уровень расположения грунтовых вод. Профессионалы рекомендуют делать это весной. Если будущее дно сооружение сухое, то его можно засыпать гравием и утрамбовать При наличии влаги необходимо строительство полностью изолированного кессона. Далее для возведения монолитной бетонной защиты выполняют такой перечень работ (проще будет выполнить объект с квадратным или прямоугольным сечением):

Рытье котлована вокруг скважины. Можно выполнить вручную или с использованием спецтехники.
Анализ состояния дна сооружения.
Сооружение изолированного днища. Для этого укладывают песчаную подушку в 10 см, ее утрамбовывают и смачивают водой.
Укладка полиэтиленовой пленки. Она должна выходить за периметр будущей стенки.
Закрепление сетки для армирования. Ее укладывают на деревянные колышки, чтобы она была внутри бетонного слоя.
Заливка бетона. Материал должен полностью покрыть пленку слоем мощностью в 100 мм.
Сооружение деревянной опалубки. Для этого используют прочные доски. Если грунт плотны и не осыпается — опалубку формируют с одной стеной, в противном случае — двойную. В междустенный промежуток устанавливают арматурную сетку или металлические прутья.
Гидроизоляция сооружения. Степлером прикрепляют к доскам полиэтиленовую пленку — она будет выполнять роль гидробарьера.
Установка выводных патрубков. Используются для формирования технологических отверстий под трубы и электрический кабель.
Заливка бетонной смеси. При помощи пики или вибрационного бура раствор штыкуют. Так предотвращается возникновение воздушной подушки.
Период экспозиции. Раствор просыхает за месячный срок. Для предотвращения усиленного выхода влаги из бетона опалубку прикрывают пленкой.

Заключительный этап

Зачастую, чтобы сделать крышку используют дерево и утепляют ее специальными материалами.

Создание крышки. В качестве этого элемента используют щит из досок, утепленный специальным материалом. Если можно — покупают готовую бетонную плиту с отверстием для лаза или же отлить ее из раствора.
Гидроизоляция стенок кессона. Используя битумную мастику, обрабатывают бетонную поверхность.
Подводка коммуникаций. Прокладывают трубы и силовой кабель.

При использовании бетонных колец алгоритм проведения работ сходный, разница лишь в использовании для формирования стенок готовых блоков.

Монтаж и демонтаж

Установка бетонных колец предполагает использование специальной техники, которая может деформировать грунт, что приведет к повреждению водоносной скважины. Демонтаж блоков также возможно выполнить лишь с помощью специальных устройств, как правило, кольца при этом разрушаются, их повторное использование невозможно.

Кессон для колодца из бетонных колец своими руками. Монтаж кессона для колодца из бетонных или полимерно-песчаных колец Кессон из бетонных колец как сделать

Бурение скважины — это только половина дела в вопросе водоснабжения частного дома. Необходимо его обустроить, приобрести, установить и подключить технологическое оборудование. Не самый затратный, но от этого не менее важный этап работ — строительство и оборудование кессона для колодца.

Чтобы понять, как оборудовать колодец для колодца, нам необходимо знать, для каких задач он предназначен:

Избегать попадания внутрь обсадной колонны талой воды, пыли и других загрязняющих веществ.

Защищать трубопроводы и оборудование от замерзания.

Служат для размещения трубопроводов, арматуры и, при необходимости, гидроаккумулятора с устройствами управления.

Защитное сооружение над устьем скважины может быть выполнено в одном из следующих вариантов:

Разместите колодец внутри основного сооружения, тогда он будет в техническом помещении цокольного этажа.Решение рациональное и удобное в обслуживании, но требует бурения скважины перед постройкой дома и тщательного планирования работ.

Возвести павильон над колодцем, который можно совместить с хозяйственной постройкой. Однако в условиях холодного климата трудно обеспечить достаточную изоляцию надземной конструкции. Может возникнуть необходимость в дополнительном обогреве, что нерационально.

Откажитесь от защитной конструкции, установив переходник для скважины.Дешево, но крайне неудобно, могут быть проблемы с обслуживанием.

Наиболее распространенное в бытовых условиях техническое решение — устройство колодца с полностью заглубленным кессоном (колодцем) ниже уровня земли. Преимущества этого варианта перед уличным павильоном: кессон не занимает места над землей, а его нижняя часть расположена в зоне положительных температур незамерзшего грунта, что позволяет экономить на нагреве.

Каким требованиям должен соответствовать кессон

Как правильно сделать колодец для колодца, чтобы впоследствии не возникало проблем в обслуживании водозаборной конструкции частного дома? Для этого подземное защитное сооружение должно соответствовать следующим требованиям:

Исключить проникновение талой воды внутрь сооружения.Поверхностные микроорганизмы, попадая в кожух, могут испортить воду, восстановить ее качество будет сложно и дорого. Кессон должен быть тщательно гидроизолирован, но не должен быть абсолютно герметичным: необходимо обеспечить ограниченный поток воздуха внутрь через щели в люке или специальные приточно-вытяжные трубы.

Внутри кессона необходимо поддерживать положительную температуру даже в самые сильные морозы.

Оптимальная схема устройства индивидуального водоснабжения частного дома.Обратите внимание на изоляцию кессона

Внутренние размеры должны позволять бесплатное обслуживание трубопроводов и оборудования. Много копий сломано о том, где разместить основное оборудование: гидроаккумулятор с автоматикой или насосную станцию … Исходя из нашего многолетнего опыта, настоятельно рекомендуем размещать перечисленные устройства у себя дома, в теплом, сухом и относительно просторная техническая комната. Как бы тщательно ни проводилось устройство кессона колодца под водой, повышенная влажность и низкие температуры вызывают повреждение водопроводного оборудования, хотя оно рассчитано на работу в таких условиях.Страдают электрические контакты, при нарушении лакокрасочного покрытия стальные элементы активно разъедают. К тому же, если требуется обслуживание, человеку не очень удобно залезать в колодец и работать с инструментами в узком колодце.

Устройство кессона ствола скважины. В доме установлен гидроаккумулятор. Слева — обсадная труба со специальной головкой, водопровод в жилой дом. Справа — выводы на систему автополива и подсобные помещения.Для обогрева скважины можно использовать дополнительный ввод электропитания, если возникнет такая необходимость.

При размещении основного оборудования вне кессона — 0,8 х 0,8 м.

При размещении внутри основного оборудования — 1 х 1,3 м при условии использования стандартного накопительного бака емкостью до 200 литров. Чем больше колодец, тем проще обслуживать оборудование.

Размеры кессона должны позволять проводить в нем монтажные и сервисные работы.

Типы кессонов для колодцев

Существуют кессоны различной конструкции, конструкция может быть целиком построена на строительной площадке или можно установить готовый блок … Подробнее:

Колодец для колодца из бетонных колец

Устройство колодца колодец с кессоном из бетонных колец — наиболее распространенное решение для частного дома. Заводские кольца диаметром 1-1,5 метра относительно недороги, при определенном навыке их можно установить без крана, используя ручную таль… Дно, как правило, делается монолитным, кольца устанавливаются на раствор. Швы между элементами тщательно отчеканены на цементно-песчаном растворе с высоким содержанием цемента (1: 2-1: 3), желательно с водоотталкивающими добавками. Крышку колодца следует немного углубить, а горловину люка удлинить типовым элементом или выложить из бетонной плитки, хорошо обожженного керамического кирпича.

Горловина бетонного колодца может быть продлена от крышки до люка стандартным кольцом малого диаметра

Или выложена полнотелым кирпичом

Полимерные люки, в зависимости от модели, выдерживают нагрузку до 0 .8-5 тонн, дешевле чугунных, при этом не ржавеют и эстетичнее выглядят. Люк не должен располагаться в углублении рельефа или на пути дождя или талой воды, чтобы вода не попадала в кессон через щели.

Гидроизоляцию лучше проводить снаружи, можно использовать рулонные битумно-полимерные материалы или цементно-полимерные смеси. Колодец под колодцем своими руками проще гидроизолировать цементным составом, он стоит дешевле, к тому же такие смеси можно наносить как снаружи, так и внутри подземной бетонной конструкции.Это важно, если кольца устанавливались вручную, методом последовательного копания.

Чтобы колодец под колодцем не промерзал, его необходимо утеплить, в зависимости от климатических условий … На бетонное покрытие и под люк можно положить листы пенополистирола, а круглые кольца и горловину обернуть пеной полиэтилен. В холодные зимы нужно утеплять пространство под люком. Утепление колодца можно сделать изнутри, если позволяет место. Следует использовать не гниющие, не впитывающие материалы.

Кессон монолитно-кирпичный

Заметно дешевле по материалам, однако значительно трудоемче оборудовать кессон для колодца своими руками на строительной площадке из монолитного железобетона или кирпича. Также можно использовать малогабаритные бетонные блоки … При возведении монолитной конструкции много времени придется уделить возведению стального арматурного каркаса (шаг армирования диаметрами 8-10 мм — 10- 20 см) и установка опалубки.Но если залить бетон сразу по всему объему стен, в них не останется швов, которые в колодцах из колец являются потенциальными местами протечек. Добавив в строительную смесь водоотталкивающие добавки и хорошо утрамбовав, можно получить водостойкий бетон, не нуждающийся в дополнительной изоляции от влаги.

Кирпичная или блочная кладка не подойдет идеально ровной. Чтобы наклеить на нее рулонную битумную гидроизоляцию, поверхность придется оштукатурить. Чтобы не увлекаться штукатуркой и ее высыханием, кладку можно покрыть снаружи цементно-полимерным гидроизоляционным составом после тщательной заделки швов.Керамический кирпич должен быть только полнотелым и хорошо обожженным.

Кирпичному колодцу рациональнее придать цилиндрическую форму: меньше расход кирпича, выше прочность

Полимерные и стальные кессоны

В последние годы появилась возможность приобрести готовый модульный кессон колодца из армированных полимеров . Как правило, он имеет все необходимые технологические отверстия, оборудован люком, многие модели утеплены.

Выбор полимерных кессонов для скважин достаточно широк по размерам.

Такие изделия нельзя назвать дешевыми, но монтажные работы относительно просты и занимают минимум времени. Вам просто необходимо вскрыть котлован необходимых размеров, устроить песчаную подушку, установить (собственно, вручную) конструкцию на место и засыпать. При правильной установке полимерный модуль имеет лучшие гидроизоляционные свойства по сравнению с другими типами подобных конструкций. Это существенное преимущество при строительстве грунтовых вод высокого уровня.

Ввод всех технологических коммуникаций заводских кессонов происходит в готовые отверстия через герметичные манжеты.Надежно, быстро, удобно

Стальные кессоны для колодцев прочнее полимерных, но дороже, а также требуют защиты от коррозии и изоляции.

Внутреннее оборудование защитного сооружения для колодца

Кессонное оборудование для колодца своими руками — отдельная большая тема, подробные материалы по которой можно найти на нашем сайте. Мы ограничимся всего несколькими советами, которые могут оказаться полезными:

Необязательно располагать колодец точно по центру колодца, перемещайте его, тогда будет свободна центральная часть дна, что облегчит монтажные и сервисные работы.

Не обрезайте обсадную трубу слишком низко, пусть она поднимается над дном конструкции на 20 и более сантиметров. Если вода попадет через люк, она не потечет в колодец. Не торопитесь, чтобы укоротить трубу, сначала отмерьте семь раз.

Обязательно установите на обсадную трубу специальную головку, она предотвратит попадание грязи внутрь, предотвратит натирание труб и кабелей, позволит надежно подвесить погружной насос … Устройство можно купить уже готовым- Сделано или собрано самостоятельно.

Устройство головки обсадной колонны. Цанговый зажим надежно фиксирует подводящую водопроводную трубу, карабин предназначен для подвешивания насоса.

Внутри конструкции не помешает разместить компактную лестницу для спуска. При возведении бетонного или монолитного колодца в стены несложно установить стальные кронштейны.

Не поленитесь установить лестницу для спуска даже при устройстве стен колодца. Обратите внимание, что дно этой конструкции выполнено из типичной крышки колодца, заложенной в основание.Достаточно дорого, но прочно, осталось только забетонировать отверстие под люк

В холодном климате желательно предусмотреть возможность обогрева колодца. Для колодца отлично подойдет нагревательный электрический кабель с датчиком температуры, предназначенный для предотвращения замерзания ливневых стоков.

Устанавливайте люк на крышу только тогда, когда вы знаете точную отметку на поверхности лужайки или дорожки, на которой он будет установлен.

Если в вашем доме нет отдельного подвала или холодного подвала, вы можете использовать кессон колодца для хозяйственных принадлежностей, если в нем есть свободное место.

При использовании колодца в качестве хранилища овощей и булочек необходимо соблюдать гигиенические требования, загрязнения не должны попадать в колодец, необходимо следить за состоянием продуктов, а испорченные — удалять. Требуется дополнительная вентиляция

На видео показано устройство колодца с кессоном: от котлована до установки гидроаккумулятора и запуска оборудования

Металлоконструкция

«Домашнему мастеру должно быть понятно» »из материалов статьи как сделать колодец для колодца своими руками.Но, если вы не обладаете навыками строительства, не готовы уделять этим работам достаточное количество времени, рекомендуем доверить строительство колодца с кессоном ответственным профессионалам.

До появления на рынке металлических и пластиковых контейнеров владельцы частных домов практиковали строительство кессонов из бетонных колец или кирпича. Такая конструкция отличается прочностью и невысокой стоимостью. Наша компания предоставляет услуги по установке бетонных кессонов в Москве и Подмосковье.При качественной работе расположение такое же, как у металлических и пластиковых моделей.

Характеристики бетонных конструкций

Монтаж кессона колодца из бетонных колец производится быстро (чаще всего за один рабочий день). Технология такая же, как и при строительстве колодца, только колец мало:

дно котлована забетонировано
кольца скреплены стальными пластинами
Швы залиты цементным раствором без добавок

К достоинствам можно отнести устойчивость к пучинистым грунтам и промерзанию.Поскольку любой бетон водопроницаем, потребуется гидроизоляция. Пленка или рубероид малоэффективны, лучше использовать гидролизол или стекловидный утеплитель.

Помимо гидроизоляции требуется утеплитель. Мягкий материал не подойдет — он будет сдавлен почвой. Лучший способ — пеностекло. Если вы хотите сэкономить, подойдет экструдированный пенополистирол.

Следует отметить, что яма должна быть достаточно большой, чтобы человек мог пройти между емкостью и стеной.Иначе гидроизоляция и утеплитель не подойдут. Большая масса часто влечет за собой значительную усадку готовой конструкции. Это может привести к разрыву водопроводных труб.

Не стоит планировать устройство такого кессона на участке с высоким уровнем грунтовых вод. Подобная конструкция может подойти для объекта, расположенного на холме или для песчаных грунтов. Вентиляция решит проблему образования конденсата. Если места ввода труб изнутри утеплены цементом, а снаружи битумной мастикой, можно устроить кессон из бетонных колец обычным комплектом оборудования.

Услуги нашей компании

Специалисты нашей компании

доставит на площадку бетонные кольца и спецтехнику
копать яму
оснастить и утеплить днище
установить конструкцию
выполнит герметизацию швов, гидро- и теплоизоляцию
после установки крышки люка засыпают пространства между кессоном и стенками котлована.

Цена будет рассчитываться исходя из типа и количества колец, необходимости обустройства (установка помпы и другого оборудования), стоимости материалов, используемых для гидроизоляции и утепления.

Для эксплуатации скважины в зимний период необходимо провести ряд организационных мероприятий, направленных на исключение вероятности замерзания насосного оборудования. Это делается путем установки оборудования на уровне 2 м под землей. На такой глубине всегда поддерживается положительная температура.

Для защиты насосного оборудования от грунтовых и дождевых вод наши специалисты рекомендуют покупать бетонный кессон … С его помощью можно организовать надежный и герметичный колодец, в котором всегда будет сухо и температура не опускается ниже нуля даже в суровые заморозки.

Кессон достоинства и особенности конструкции

На сегодняшний день бетонный кессон для колодца считается самым надежным, ведь ни один другой материал не сравнится по прочности с железобетоном. Единственным минусом таких изделий считается более сложный процесс. монтажные работы в связи с большой массой.

Строится бетонный кессон из железобетонных колец. Они укладываются друг на друга, а швы между ними заделываются специальным водоотталкивающим раствором.Монтаж таких изделий осуществляется на заранее подготовленную бетонную площадку на дне котлована.

Герметичность бетонного колодца зависит от того, насколько качественно будет выполнен монтаж. Поэтому мы рекомендуем покупать кессон данного типа в нашей компании, потому что мы гарантируем высокое качество монтажных работ в московское время. В частности, за счет качественного соединения нижнего кольца и бетонной подушки исключается возможность проникновения грунтовых вод в колодец.Нижнее кольцо имеет отверстие для входа трубопровода. После того, как трубы вставлены, его герметизируют специальными средствами.

Стоит отметить ряд преимуществ бетонных кессонов:

Прочность за счет прочности сырья
цена на бетонный кессон для колодца одна из самых низких из-за дешевизны материалов, из которых он изготовлен
герметичный смотровой люк предотвращает попадание дождевой воды.

Наша компания предлагает цену на бетонный кессон ниже, чем у конкурентов на аналогичные предложения.Осуществляем доставку и установку купленных кессонов по Москве и за границу. Подробную информацию о стоимости, доставке и монтажных работах можно узнать, заказав обратный звонок.

Автономное водоснабжение на удаленном от городской инфраструктуры объекте — не роскошь, а острая необходимость. Не так ли? Чаще всего в качестве источника воды используется колодец, для которого требуется особое устройство — кессон, который требуется для защиты головы от неблагоприятных воздействий и вандалов.

Для тех, кто хочет устроить кессон для колодца своими руками, мы расскажем, как его лучше сделать и где установить.Принимая во внимание наши рекомендации, любой желающий может оборудовать устье дома хозяина источника воды … Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Мы подробно рассмотрим четыре варианта возведения конструкций, разберем нюансы их монтажа. А содержащиеся в материале видеоролики наглядно продемонстрируют процесс монтажа кессонов разных типов.

Кессон — это емкость, надежно защищенная от проникновения воды.Изначально они использовались исключительно для подводных работ, позже для них нашли другие области применения.

В частности, начали установку герметичных камер на устье скважины. Стандартный кессон имеет очень простую конструкцию … Это контейнер с люком наверху.

Кессон колодца представляет собой герметичную емкость, защищающую головку от воздействия низких температур и проникновения грунтовых вод.

Через нее человек спускается в камеру для проведения сервисных и ремонтных работ… В нижней части устройства находится вход в кожух, в боковых стенках — входы для кабеля и водопровода.

Крышка, а в некоторых случаях стенки кессона утеплены. Чаще всего для этого используют пенопласт или вспененный полимер. Камера классической конструкции выполнена в виде цилиндра высотой около 2 м и диаметром не менее 1 м.

Эти размеры выбраны не случайно. Высота резервуара обусловлена необходимостью защиты установленного внутри него оборудования от воздействия низких температур.Участок врезки водопровода и устье колодца должны располагаться ниже уровня промерзания грунта.

Чаще всего это глубина около 1-2 м. Именно эта величина определяет глубину дна камеры и, соответственно, ее высоту.

Диаметр емкости тоже был выбран не случайно. Этого должно хватить для установки необходимого оборудования и размещения у человека, который спустится для обслуживания или ремонта скважины.

Строительство скважины — следующий этап после бурения.Бак должен быть герметично защищен от попадания в него верхней или талой воды и прочего мусора, песка и грязи. Кроме того, нам необходимо компактно разместить оборудование для доставки воды, поступающей из глубины в дом. Кессон из бетонных колец для колодца — в данной ситуации можно считать одним из самых бюджетных и практичных решений … Конструктивно это подземное пространство в виде колодца с крышкой и люком, а также как бетонное дно.

Техническим оборудованием кессона могут быть: колодезная труба с головкой, гидроаккумулятор, реле автоматики, кран к поливочному крану и отводной водопровод В дом.Эта система существенно сэкономит место в доме, вам не нужно строить отдельную комнату.

Кессон из бетонных колец для колодца необходимо герметизировать для защиты от затопления. Один из надежных способов сделать это — покрытие битумной грунтовкой. Этот компонент образует несколько слоев тонкой пленки, предотвращающей просачивание воды. Кольца следует соединять скобами во избежание их смещения под воздействием почвы.

Наши специалисты помогут произвести грамотный монтаж такой конструкции, работы выполняются на высоком качественном уровне, с гарантией до одного года.

Цены на кессон железобетонных колец для колодца под ключ.

Монтаж основного помещения с гидроизоляцией — 25000 руб. (Включая материалы)
Монтаж кессона с оборудованием — 38000 руб (напор, гидробак, автоматика)
Прокладка труб ПНД под землей до дома — 1000 руб / метр

Из достоинств системы следует выделить

1) Низкая стоимость материалов и монтажа
2) Повышенная сила
3) Срок установки от 1 до 2 дней
4) Удобство проведения частичного ремонта

У нас вы можете заказать кессон из бетонных колец для колодца в Подмосковье.Позвоните по номеру телефона, который указан на сайте, и мастер грамотно проконсультирует вас по всем интересующим вопросам.

вариантов устройства и способы их реализации. Услуги нашей компании

Колодец — неотъемлемый атрибут любого частного дома. Однако их обустройство необходимо проводить по определенным правилам, чтобы обеспечить долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон колодца для воды.О том, как обустроить бетонный кессон, мы намерены рассказать в нашей статье.

При установке скважинного оборудования следует учитывать, что оно будет располагаться в слое грунта, подверженном промерзанию. Этот факт вполне может вызвать физическое повреждение оборудования из-за температурных сдвигов в слоях почвы. Кроме того, вода в полостях оборудования также может замерзнуть и вызвать их разрыв.

Чтобы исключить вероятность возникновения подобных ситуаций, в скважинах часто оборудуют кессоны, которые представляют собой утепленную емкость, в которой устанавливается скважинное оборудование.Огромным преимуществом кессонов является еще и то, что их внутренний объем обеспечивает достаточно легкий доступ к находящимся в нем устройствам.

Разновидности кессонов

Кессоны отличаются друг от друга как формой, так и материалом, из которого они изготовлены. Основные материалы, используемые для этой цели:

сталь;
колец бетонных;
пластик.

Кессоны стальные

Многие пользователи считают возможность собственного производства большим преимуществом.Для этого можно использовать стальные ящики или листы толщиной от 4 мм и более. В процессе работы применяется сварка, а готовое изделие обрабатывается антикоррозийными составами, чтобы обеспечить его большую долговечность. Конечно, эти контейнеры можно купить в готовом виде, но для пользователей это стоит намного дороже.

Кессоны кольцевые железобетонные

Железобетонные кольца, которые раньше широко применялись и пока достаточно часто используются для устройства кессонов, довольно убыточны, хотя и любимы большим количеством пользователей.Их недостаток обусловлен следующими причинами:

высокая цена;
большой массы, требующей применения специального оборудования и способной вызвать просадку грунта и повреждение всего комплекса скважинного оборудования;
подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
недостаточно высокая теплоизоляционная способность и, как следствие, отсутствие полной гарантии работоспособности оборудования в сильные морозы.

Наличие перечисленных недостатков привело к постепенному вытеснению железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца до сих пор сохраняют свою широкую популярность, о порядке их укладки мы поговорим чуть ниже.

Кессоны пластиковые

Пластиковые кессоны многими считаются лучшим вариантом для обустройства колодцев на воду. Эта точка зрения принадлежит:

доступность продукции;
легкий вес и простота установки даже без использования специального оборудования;
устойчивость изделий к коррозии и другим агрессивным воздействиям;
высокие теплоизоляционные свойства;
высокий уровень герметичности продукта.

№

Обладая большим количеством преимуществ, пластиковые кессоны имеют еще и важный недостаток, заключающийся в их низкой прочности. Этот недостаток вполне способен нанести ущерб скважинному оборудованию, то есть свести на нет все преимущества, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают оставаться верными кессонам из железобетонных кольцевых элементов, правилам укладки которых мы намерены посвятить основную часть нашей статьи.

Итак, собираем железобетонный кессон вместе, исходя из одной конкретной ситуации, которую автору пришлось испытать на собственной шкуре.

Процесс демонтажа кессона

Ситуация была следующей. Один мастер пробурил колодец и установил кессон из железобетонных колец, спустил насос и решил за определенную плату раздать воду соседям. В итоге было решено, что мастеру нужно все вернуть и оборудовать колодец своими силами, а также заново установить хороший, качественный и герметичный бетонный кессон.

Для этого мы экскаватором выкопали старый кессон и вынули уже изрядно пропитанные влагой кольца и отнесли их мастеру.Кольца оказались ужасного качества, развалились, а последнее вообще все треснуло. Я считаю, что это именно из-за обилия влаги.

Монтаж бетонного кессона

К тому времени, как мы вытащили кольца, нам приехали новые кольца. После того, как вытащили старые, нужно было углубить котлован и сделать ровную песчаную подушку. Когда подушка была готова, пришло время построить бетонный кессон. Перед установкой необходимо было просверлить отверстие в пластине днища для трубы колодца.Затем днище опускалось на дно и кольца устанавливались сверху одно за другим. У нас был кессон из железобетонных колец 1,5 м. Раньше я лично каждое кольцо мазала битумной мастикой (сорт 24, говорят лучше герметизирует) в два слоя после высыхания предыдущего. Несмотря на то, что весь день шел дождь, мастика хорошо сохнет.

Мастика битумная предназначена для уплотнения бетонных колец и предотвращения попадания поверхностных вод в наш бетонный кессон.

Если кольца мастикой не мазать, велика вероятность, что бетонное кольцо пропитается влагой и будет хрупким, а также влага и грунтовые воды попадут в кессон, наполнятся и попадут в колодец.

Стыки между кольцами решили вспенить, решили попробовать впервые, посмотрим, какой будет эффект.

Почему пена? Потому что любой раствор, на который ставят кольца, обычно разваливается при движении земли и теряет смысл.Пена должна прилипнуть. Посмотрим.

Колодец бетонный кессон

В результате мы имеем готовый кессон из бетонных колец, с максимальной техникой герметизации.

В такой бетонный кессон можно установить обвязку для колодца и не бояться, что он будет затоплен водой и все оборудование не выйдет из строя.

Отсутствие централизованного водоснабжения во многих жилых поселках, а также в некоторых районах частного сектора вблизи городов вынуждает строить колодцы или колодцы.Строительство колодца сегодня — очень дорогое удовольствие, и поэтому в большинстве случаев предпочтение отдается устройству колодца. Это дешевле, а вода в дом подается автоматически с помощью насосного оборудования. Но следует учитывать, что насосное оборудование нуждается в защите. Поэтому наша компания рекомендует приобретать кессон из бетонных колец для колодца, чтобы защитить оборудование внутри от грунтовых и дождевых вод, а также от замерзания.

Бетонная кессонная конструкция

Этот продукт представляет собой колодец глубиной около двух метров, построенный из бетонных колец.Последние изготавливаются на заводе и доставляются на объект нашей компанией. Кессон из бетонных колец строится так:

копание котлована глубиной более 2 метров
Засыпка и утрамбовка щебеночно-гравийной подстилки
Укладывается нижняя бетонная плита, которая служит основанием
бетонных колец уложены друг на друга
Получившийся колодец накрывают круглой бетонной плитой с отверстием для организации смотрового люка.

Швы между всеми бетонными элементами заполнены раствором с водоотталкивающими компонентами. Это делает получившуюся конструкцию водонепроницаемой, что обеспечивает хорошую защиту от влаги. Кессон строится из железобетонных колец таким образом, чтобы верхнее кольцо находилось на высоте примерно 10-25 сантиметров над уровнем земли.

Преимущества бетонного кессона

На кессон из бетонных колец для колодца цена доступная, за счет невысокой стоимости исходного строительного материала.Это главное преимущество данного вида продукции.

Обычно нижнее кольцо имеет одно или несколько входных отверстий для труб. После того, как трубы вставлены, отверстия заделывают, исключая вероятность попадания грунтовых вод. Сверху установлен смотровой люк, который герметично закрывается и не пропускает дождевую воду в кессон.

Стоимость кессона из бетонных колец в большинстве случаев зависит от их диаметра. От этого зависит и количество устанавливаемого оборудования, так как при большом радиусе кессона в нем можно разместить не только насосное оборудование, но и гидроаккумулятор с автоматическим управлением.Более подробную информацию о ценах и условиях установки можно получить у наших специалистов по телефону.

Частные дома в основном оборудованы децентрализованным водоснабжением, поэтому чаще всего требуется строительство колодца. Установка кессона необходима для защиты гидротехнического сооружения. Конструкция защитит водозабор зимой, защитит его от грунтовых вод и ограничит нежелательный доступ к каким-либо предметам. К тому же кессон придает дополнительную прочность сантехнике.Установка кессона своими руками — вполне посильная задача.

Типы кессонов

Бетон. Прочная и антикоррозионная конструкция. Их можно сделать из готовых колец или заливкой бетона в подготовленную опалубку.
Металлик. Прочность тоже высокая. Установка проста, но конструкция требует защиты от коррозии даже при использовании нержавеющей стали.
Пластик. Легкий, установка очень проста.Цена самого кессона высока.

Кессон пластиковый

Установка пластиковых кессонов — самый доступный способ. Такой кессон представляет собой камеру диаметром до 1,5 метра и высотой до 2,5 метра. Доступен с крышкой или без нее.
Достоинства пластикового кессона:
Легкость конструкции.
Герметичность.
Нет риска коррозии.
Возможность самостоятельного монтажа за счет небольшого веса оборудования.
Изготовлен из безопасного полимера.
Срок службы около 50 лет.
Удобен в установке и обслуживании.

Дефекты:
Высокий риск деформации из-за сезонного сжатия грунта.
Установка для малых глубин.
Высокая цена.
Установка пластиковых кессонов осуществляется следующим образом:
1. Подготовить яму вокруг кожуха с учетом того, что его ширина должна быть на 30-50 сантиметров больше емкости.
2. Дно ямы засыпать слоем песка и хорошо утрамбовать.
3. Обсадная труба обрезается по высоте котлована.
4. Кессон опускается на трубу.

5. Обеспечьте герметичность крышкой.
6. Проверить вертикальность установки кессона.
7. Снаружи кессон вспенен. Монтажная пена крепит кессон к основанию и служит теплоизоляцией.
8. Уплотните яму смесью песка и цемента.

Важно! Если грунтовые воды близки к земле, уплотнителя песка недостаточно. Дно котлована необходимо укрепить бетонной плитой или сделать заливкой. При попадании воды в котлован бетон защитит почву под кессоном от эрозии.

Бетонный кессон

Установка бетонного кессона для колодца — один из самых распространенных вариантов устройства колодезного кессона.
Плюсы бетонных кессонов:
Прочность.
Простота конструкции.
Износостойкость.
Отсутствие коррозии.
Любая монтажная глубина.
Конструкция имеет ряд недостатков:
Строгость конструкции усложняет монтаж кессона, если брать готовые бетонные кольца.
Необходимость специального оборудования для монтажа. Вам понадобится кран, чтобы закачать кольца в яму.
Необходимость дополнительных работ по пломбировке.
Установка бетонного кессона на колодец своими руками вполне возможна, если использовать заливку.

Читайте также: Автономная канализация

Схема установки кессона:
1. Подготовительные работы. Включает определение размера резервуара и глубины залегания грунтовых вод. Если они тесные, то кессон необходимо полностью заделать затопленным полом. В противном случае для устройства дна достаточно засыпки щебнем.
2. Копаем яму вокруг обсадной колонны. Стены котлована покрывают пленкой для защиты от попадания грунтовых вод.На дно котлована утрамбовывается щебень или заливается бетон.
Примечание! Высота подушки из щебня должна быть не менее 15 см. Лучше брать самую мелкую фракцию, лучше подлежит уплотнению.
3. Установка арматурной сетки. От стенок ямы отступают примерно 8 см и вяжется сетка с шагом 30х30. При поэтапном заполнении сетка вяжется частями, при полном заполнении — сразу на всю высоту ямы.
4. Установка опалубки.
5. Заливка бетонной смесью, трамбовка.
6. Бетон должен полностью затвердеть.
7. Снимите опалубку.

Важно! Доски для опалубки лучше прикрыть пленкой. Это поможет отделить их от затвердевшего бетона.

8. Просверливание отверстий под трубы перфоратором.
9. Вставьте металлические втулки в отверстия в соответствии с размером труб.
10. Монтаж труб в рукава.
11. Заделка отверстий вспениванием.
12. Трубы необходимо вывести из кессона на длину, необходимую для подключения.
13. Формирование крышки кессона. Для нее также производится опалубка под заливку с расчетом последующей герметизации люка.
14. После высыхания бетона снимаем опалубку и монтируем люк. Лучше сделать его из металла. Может быть построен из прочной древесины, покрытой влагостойким составом. Недостаток деревянной конструкции в том, что в нее нельзя установить вентиляционную трубу.
15. Кессон должен быть загерметизирован изнутри смолой.

Металлический кессон

Установка металлического кессона для колодца требует навыков сварщика.
Преимущества металлического кессона:
Конструкционная прочность.
Любая монтажная глубина.
Любые размеры.
Кессон может быть квадратным или круглым.
Самостоятельное выполнение работ.

Дефекты:
Риск коррозии.
Дополнительные работы по защите металла.
Монтаж металлического кессона выполняется в следующем порядке:
1. Выполняется подготовка котлована с обязательным бетонированием дна.
2. Чертеж конструкции создается на бумаге со всеми размерами.
3. Детали кессона (крышка, стенки, днище и люк) вырезаются из листовой стали по заранее установленным размерам.
4. Вертикальные стены снаружи укреплены швеллерами.Кусочки швеллера высотой 10 см приваривают с внешней стороны через каждые 50 см. Высота канала должна быть больше, если кессон монтируется на большей глубине.
5. В нижней части прорезано отверстие по диаметру кожуха. №
6. В крышке кессона проделаны два отверстия. Один для люка размером 60х60 см, другой диаметром 10 см для вентиляции.

Читайте также: Паровое отопление: принцип работы, преимущества и недостатки, выбор котла, особенности системы

Примечание! Для монтажа металлического кессона вам понадобится сварочный аппарат для резки и сварки.Лучше взять газовую сварку, можно без проблем вырезать детали и отверстия.

7. Сварить детали конструкции и установить кессон в приямок.
8. Емкость крепится к бетонному основанию анкерными болтами.
9. Зазор между кожухом и резервуаром заделывают бетонированием или пенополиуретаном высокой прочности.
10. Приварить люк.
11. Снаружи емкость должна быть покрыта битумом или дегтем для защиты от коррозии.
12. Внутренняя часть кессона должна быть покрыта эмалью.

Важно! Ни при каких обстоятельствах не используйте нитроэмаль. Если окрасить ядовитым составом внутри емкости, можно отравиться.

13. Для свободного открывания в крышку люка необходимо приварить трубу или ручку от штанги.
14. Труба также должна быть приварена к вентиляционному отверстию на правильной высоте для максимального снежного покрова.
15. Трубы и крышка люка окрашены для защиты от коррозии.
16. Залить цементно-песчаной смесью или засыпать котлован щебнем.

Для всех типов кессонов необходимо предусматривать установку трапа для обслуживания оборудования.

Какой кессон лучше?

Какой кессон лучше всего определить исходя из наличия оборудования и навыков работы с бетоном и сварки. Также имеет значение стоимость установки, глубина колодца и максимальные зимние температуры.

Самый простой, но и самый дорогой способ — установка пластикового кессона. Стоимость емкости от 20 тысяч рублей. Преимущество — скорость работы.

Монтаж металлического кессона для колодца более трудоемкий, но вполне доступный для мастеров, владеющих сваркой. Будет намного дешевле.
Установка бетонного кессона для колодца потребует значительного времени и опыта в опалубке и заливке.По стоимости такая установка примерно равна предыдущему способу.
Для неглубоких колодцев лучшим выбором будет установка пластикового кессона. Для больших глубин подходят бетонные и металлические варианты. Для температуры зимой более 30 градусов пластиковый кессон не подходит, он может деформироваться при движении грунта. К тому же под воздействием низких температур он может треснуть. Кессоны из металла и бетона выдержат любые погодные изменения.
Установка кессона на абиссинскую скважину проводится так же, как и на другие, разница в габаритах кессона.Абиссинский колодец очень узкий, поэтому размеры кессона должны ему соответствовать. Поэтому очевидным решением будет установка металлического кессона, его можно сваривать любого диаметра. Другие типы в этом случае работать не будут.

Когда бурильщики покидают площадку и оставляют обсадную трубу торчащей из земли, самое время для. Для обустройства кессоном дешевле всего построить заглубленный колодец. Для такого обустройства используются бетонные кольца.

Оборудование и материалы

Подготавливаем все необходимое для обустройства колодца таким образом.

Перечень инструмента и оборудования:

Экскаватор

;

Автокран

;
лопаты;
болгарский;

Рулетка

;

Пузырьковый уровень

;

Бетономешалка

;
досок;
ножовка по дереву;

Молоток

;

Правило

;

Мастерок по бетону

;

Ролик

;

Горелка

;
шпателей;

Перфоратор

с коронкой.

Перечень материалов:

песок;
щебень;

Цемент

;

Арматурная сетка

;
гвоздей;
вязальная проволока;
колец колодцев диаметром 1 или 1.5 м;
плита колодца;
крышка колодца оболочкой;
битумно-рулонная гидроизоляция;

Грунтовка

;

Мастика битумная

;

Гидроизоляционная смесь

;
проходка бетона;
лист полистирола.

Земляные работы

Лучше обустраивать обустройство в сезон низких грунтовых вод, когда грунт сухой и плотный. Для обустройства с бетонной ямой это особенно актуально.

Бетонные конструкции обеспечивают худшую герметичность по сравнению со сварными металлическими или пластмассовыми заводскими кессонами.Они не очень подходят для установки в местах, где длительное время сохраняется высокий уровень грунтовых вод. Но при серьезном подходе к гидроизоляции такая конструкция получается более прочной.

Яма выкапывается вручную или экскаватором. Чтобы можно было выполнить качественную гидроизоляцию, диаметр котлована должен быть на 1,5-2 м больше диаметра колец. Если есть уверенность, что грунтовые воды на этом участке всегда остаются ниже дна будущей ямы, гидроизоляцию можно выполнить по упрощенной схеме.Тогда для установки колец достаточно зазора по 20 см с каждой стороны. Удалять грунт необходимо так, чтобы ствол скважины находился в центре будущей котловины, чтобы он был более устойчивым.

Глубина обычно 2 метра. Это позволяет опускаться ниже уровня замерзания и обеспечивает достаточную высоту в яме, чтобы человек мог в ней находиться.

Дно котлована тщательно выравнивается вручную. Вам нужно только выйти из столба и поднять всю разрыхленную почву на поверхность при помощи привязанного к веревке контейнера.Если распределить грунт на участке негде, объем, занимаемый колодцем, придется убрать. Чтобы не платить отдельно за погрузку, лучше арендовать экскаватор вместе с самосвалом.

Бетонные и монтажные работы

На плотном выровненном основании бетон делают слоем 80-120 мм. Для этого используется тощий бетон марки 100. Его готовят из следующего расчета: на 25 кг цемента укладывается 105 литров щебня, 75 литров песка и 20 литров воды.Объемные доли измеряются в ведре объемом 10 литров. Здесь точность концентрации не важна.

Устанавливаем опалубку из доски по периметру так, чтобы основание выходило за кольца на 15-20 см, его верхний край должен располагаться на высоте заливки в уровень. Если доски нужной высоты нет, можно просто забить шпильки нужной высоты по периметру внутри опалубки, что будет обозначать высоту насыпи.

Готовим и заливаем бетон.Заливка аккуратно разравнивается до плоскости. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним концам опалубки, как в шаблоне. Фундамент оставляют для застывания на 7 дней.

Ствол скважины вырезаем болгаркой так, чтобы он выступал на 50 см над фундаментом, и затыкаем пеной. По основанию расстилается рулонная гидроизоляция, ее нахлесты оплавляются горелкой. Вокруг ствола отверстие прорезается аккуратно, без лишних зазоров.Гидроизоляция должна выходить за пределы фундамента.

Гидроизоляционная смесь готовится согласно рекомендациям производителя.

Перед установкой колец их сопрягаемые поверхности тщательно очищаются, обеспыливаются и увлажняются.

Нижнее кольцо укладывается краном прямо на гидроизоляцию. С внутренней стороны неточности стыковки заполняются гидроизоляционной смесью. На верхний конец кольца наносится слой смеси и устанавливается следующий.На второе кольцо снова наносится смесь и монтируется плита перекрытия. Кран можно отпустить.

Вся образовавшаяся лишняя смесь должна быть аккуратно удалена шпателем и должна быть получена ровная поверхность без перехода между кольцами. Это важно сделать снаружи колодца для вертикальной гидроизоляции.

По дну колодца укладывается арматурная сетка. Дно внутри колодца залито бетоном марки 400. Для его приготовления на каждые 10 литров цемента добавляют 11 литров песка и 24 литра щебня.Толщина заливки должна составлять 120 мм.

Оболочка на плите колодца залита таким же бетоном. Его бетонируют по высоте чугунного венца с уклоном от люка к краю плиты. Чтобы бетон на поверхности не растрескивался, его также лучше укрепить.

Вертикальная гидроизоляция и установка оборудования

Срезаны участки горизонтальной гидроизоляции, выходящие за пределы колец. Наружная поверхность колодца загрунтована грунтовкой.Стены оклеиваются снаружи плавлением по кругу снизу вверх. Стык между горизонтальной и вертикальной гидроизоляцией тщательно промазывается мастикой. Для грунтов с малым залеганием поверхностных вод оклейка наружных поверхностей не производится.

На уровне ниже глубины промерзания перфоратором просверливают отверстие с венцом для прохода водопровода. В него вставляется труба, которую следует проложить без стыков от точки расхода до самой ямы.Выпускное отверстие закрывается заводской пробкой. Это может быть фланцевая втулка или нажимная втулка. Уплотняющий элемент находится сбоку от опоры, то есть снаружи.

Конструкция заканчивается установкой и подключением оборудования, в том числе герметичного устья скважины, насоса, обратного клапана, гидробака, регулятора давления и манометра. Электропроводка обычно выполняется пластиковыми трубами, а подключаются устройства по пятиэлементной схеме. Силовой кабель вводится в кессон через отверстие в верхней плите.

После того, как система была протестирована, она заполняется пломбой. После проседания грунта по периметру кессона делают отмостку шириной 80 см с уклоном наружу. Колодец, оборудованный бетонными кольцами, готов к длительной круглогодичной эксплуатации.

На начальных этапах строительства собственного дома его хозяин думает, где взять воду. Ведь даже для того, чтобы залить фундамент здания, его нужно много. Первая мысль, которая приходит в голову, — пробурить скважину.Наряду с этим потребуется установить насос, трубы и бетонный кессон, чтобы получить рабочий трубопровод. Также следует обратить внимание на обустройство источника воды — устья. Разбавление труб по участкам трубопровода должно быть ниже глубины промерзания грунта. Если это условие не соблюдено, то вода при нулевой температуре замерзнет и трубы лопнут. Соответственно, выйдет из строя и насос, и система выйдет из строя. Чтобы этого не произошло, потребуется установить кессон из бетонных колец.

Кессон представляет собой водонепроницаемую емкость глубиной 2 метра, которая служит дополнительным помещением для колодца. Кессон может быть из пластика, стали, металла, кирпича или бетона. Форма также может быть разной: круглая, квадратная и прямоугольная. Устанавливается на кожухе источника воды, а сверху имеет люк для полного доступа к колодцу. Кессон необходимо утеплить гидроизоляцией, чтобы вода не замерзала.
Установлено оборудования внутри кессона:

Насос;
Запорные клапаны, перекрывающие поток среды;
Приборы для измерения давления воды — манометры;
Фильтры;
Автоматика — насос, отключающийся при падении давления ниже нормы;
Аккумуляторный бак.

Садоводы устанавливают в кессон дополнительный кусок трубы, который используется для орошения почвы.

Совет! Можно обойтись без кессона, если колодец расположен рядом с теплым помещением. В этом случае вы сможете увидеть все компоненты системы водоснабжения, но шум от их работы может мешать вам.

Основные функции кессона

Так для чего нужен кессон?

1. Это дополнительное место для размещения приборов в водопроводе.
2. Защищает воду от замерзания.
3. Предотвращает попадание грунтовых вод и осадков, которые могут содержать пестициды и удобрения.
4. Защищает колодец от проникновения насекомых, мелких грызунов и земноводных.

Самыми дешевыми являются кессоны из кирпича и бетонных колец. Этому материалу также понадобится качественная гидроизоляция. К тому же железобетонные кессоны сложно монтировать, а их герметичность со временем ухудшается.
Итак, приступим к установке бетонных колец.

Работа с землей

Монтаж железобетонного кессона необходимо проводить в засушливое время года, потому что грунтовые воды глубокие, а сама земля — сухая.
Если у вас есть участок, где грунтовые воды остаются надолго, то откажитесь от бетонных колец. Из всех материалов у этого самая плохая герметичность. Выбирайте пластик или сталь. Если вы выбираете бетон, то серьезно подумайте о его гидроизоляции.
Так как диаметр колец 1,5-2 метра, то ямы в земле нужно в 2 раза больше.Ложа понадобится для защиты конструкции утеплителем. Выкопать его можно руками или экскаватором. Если в земле мало воды, то можно уменьшить яму и оставить зазор в 20 см. Выкопайте так, чтобы обсадная труба оказалась в центре ямы.
Еще нужно углубиться в землю на 1,5-2 метра. Тогда уровень промерзания почвы будет выше, и в кессон поместится человек в полный рост.
Вся рыхлая земля должна быть удалена со дна ямы, чтобы получилась идеально ровная плоскость.

Бетонные работы

Дно котлована залить бетоном марки 100. Толщина слоя — 8-12 см. Для приготовления такого бетона смешайте цемент — 25 кг, щебень — 105 литров, песок — 75 литров и воду — 20 литров. Измерьте пропорции ведром на 10 литров.
Установите опалубку. Делаем его из досок и кладем на расстоянии 20 см от будущих колец. Верхний край доски должен быть на одном уровне с заливкой бетона. Если подходящих досок нет, то забейте небольшие гвоздики по периметру предполагаемой заливки.
Залить в яму бетон и выровнять ее. Оставляем на неделю застыть.
Отрезаем трубу от колодца так, чтобы она выступала на 50 см над поверхностью. Затыкаем пеной. На бетон кладем гидроизоляцию так, чтобы она выходила за его край, и соединяем с горелкой. Обрежьте изоляцию вокруг трубы, чтобы она плотно прилегала к ней.

Совет! Перед установкой бетонных колец на трубу колодца необходимо тщательно очистить их стыки.

Монтажные кольца

Кольца можно устанавливать только краном.На слой гидроизоляции кладем первое кольцо. Все стыки между кольцом и основанием заполняем гидроизоляционной смесью. Обильно смажьте этой смесью верхний срез кольца и нанесите на него следующее. Снова смажьте торец, а на второе кольцо положите плиту перекрытия. Автокран больше не нужен.
Удалите шпателем всю смесь, которая выходит за пределы колец. Края кессона должны быть ровными, особенно снаружи.
На дно колодца укладываем сварную сетку из арматуры и заливаем ее бетоном 400.Его состав: цемент — 10 литров, песок — 11 литров, щебень — 24 литра. Толщина слоя — 12 см. Заполните край плиты подготовленным бетоном. Укрепите заливку в верхней части колодца, чтобы предотвратить растрескивание.

Кессонная гидроизоляция

После установки и заливки бетонных колец можно удалить излишки гидроизоляции. Сверху на колодец нанести грунтовку. Снаружи обклеиваем стенки колец утеплителем, снизу вверх. Для этого стыки листов оплавляют горелкой и склеивают.Внизу кессона замазываем швы утеплителя мастикой. Эти действия нужны для влажных почв.
В стене колодца просверливаем отверстие под трубу к водопроводу. Труба должна идти прямо от обсадной трубы до места потребления, без стыков. Закройте отверстие снаружи. Используем для этого герметичный рукав или манжету.
После этого устанавливаем оборудование в кессон и протягиваем трубы через пятёрку. Через люк в печке выводим шнур электропитания наверх.
Проверяем работу всей системы. Если все исправно, то можно засыпать колодец грунтом. Ваш бетонный кессон полностью готов к эксплуатации!

Заключение

Теперь вы можете купить кессон из любого материала, от стали до кирпича. Вы можете сделать это своими руками. Но суть та же: без качественного кессона скважина не сможет нормально функционировать.

Устройство колодца с кессоном из бетонных колец.Кессон для колодца изготавливаем и устанавливаем сами. Работа с землей

Строительство скважины — следующий этап после бурения. Бак должен быть герметично защищен от попадания туда верхней или талой воды и прочего мусора, песка, грязи. Кроме того, нам необходимо компактно разместить оборудование для доставки воды, поступающей из глубины в дом. Кессон из бетонных колец для колодца — в данной ситуации его можно считать одним из самых бюджетных и практичных решений… Конструктивно это подземное пространство в виде колодца с крышкой и люком, а также бетонное дно.

Техническим оборудованием кессона могут быть: колодезная труба с головкой, гидроаккумулятор, реле автоматики, кран к поливочному крану и отводной водопровод В дом. Эта система существенно сэкономит место в вашем доме; не нужно строить отдельную комнату.

Кессон из бетонных колец для колодца необходимо герметизировать для защиты от затопления.Один из надежных способов сделать это — намазать битумной грунтовкой. Этот компонент образует несколько слоев тонкой пленки, предотвращающей просачивание воды. Кольца следует соединять скобами во избежание их смещения под воздействием почвы.

Наши специалисты помогут произвести грамотный монтаж такой конструкции, работы выполняются на высоком качественном уровне, с гарантией до одного года.

Цены на кессон железобетонных колец для колодца под ключ.

Монтаж основного помещения с гидроизоляцией — 25000 руб. (Включая материалы)
Монтаж кессона с оборудованием — 38000 руб (напор, гидробак, автоматика)
Прокладка труб ПНД под землей до дома — 1000 руб / метр

Из достоинств системы следует выделить

1) Низкая стоимость материалов и монтажа
2) Повышенная сила
3) Срок установки от 1 до 2 дней
4) Удобство проведения частичного ремонта

Заказать кессон из бетонных колец для колодца в Подмосковье Вы можете у нас.Позвоните по номеру телефона, который указан на сайте, и мастер грамотно проконсультирует вас по всем интересующим вопросам.

Качество материала: (Как вы оцениваете статью?)

Одной из самых популярных альтернатив традиционному металлическому кессону колодца является бетонный кольцевой кессон. Считается, что это более выгодно, потому что цена на бетонный кессон ниже, за счет возможности использовать материалы, использованные при строительстве дома, а также имеющуюся рабочую силу.Также принято считать, что кессон из бетонных колец вечен, потому что не гниет, в отличие от стального.

Здесь мы увидим, насколько надежен бетонный кессон, каковы его особенности, плюсы и минусы, как его сделать и как сделать гидроизоляцию. Это поможет вам решить, какие кольца кессона или колодца лучше всего.

Кольцо бетонное кессонное своими руками

Рассмотрим подробнее, как сделать кессон из бетонных колец, это не так уж и сложно.По сути, это своеобразная имитация кессона, где вместо цельной емкости используются железобетонные кольца, уложенные друг на друга, бетонируется дно и делается гидроизоляция. Это просто.
Диаметр бетонного кольца — 1 метр, и чтобы работникам было удобно обходить его, им нужен еще 1 метр вокруг кольца. Всего диаметр котлована под бетонный кессон 3 метра, глубина не менее 2 метров. Далее бетонируется дно, кладутся кольца друг на друга, стыки замазываются и гидроизолируются.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Hydrostop, Hydro-seal, мастику или аналогичные вещи. Они покрыты кольцами, оклеены гидроизоляцией и все выглядит очень плотно. Но в итоге вода идет через дно …
Если еще можно покрыть кольца снаружи, то дно снаружи никак не намазать, останется только изнутри, а вот дно вода протолкнет любое покрытие.Точка ввода обсадной трубы в кессон будет наиболее уязвимой, потому что сделать 100% герметичный вход в металлическую трубу в бетоне невозможно. Металл и бетон плохо взаимодействуют, все равно будет микротрещина и оттуда будет сочиться вода (фото типичного кессона колец рядом), но это полдела.

Кроме входа в обсадную трубу, есть точки выхода труб из кессона в дом и другим потребителям. Каждая такая точка — это все слабые места, оттуда будет проникать вода.Наша практика, как и опыт других компаний, показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, что бы и кто ни говорил.
Конечно, все думают, что у них будет уникальный случай, они точно знают, кто и как будет пломбировать. В результате весной кессон колец до краев залит водой …
Более того, сделать гидроизоляцию бетонного кессона, даже если это кессон из монолитного бетона, невозможно… И снова точки входа и выхода труб пропустят воду.
Если ваш кессон затопил, то напишите потерянно, можно выкачать воду, снова все намазать, но результат будет тот же — все равно придется все переделывать в металлический кессон. Бетонный кессон отремонтировать нельзя, деньги на ветер выкинешь.

Калькулятор строительства скважины с кессоном в Московской области

Бетонный кессон. Достоинства и недостатки

Главный недостаток бетонного кессона — его гидроизоляция, а точнее невозможность ее выполнения.Ни при каких обстоятельствах, как описано выше, невозможно надежно защитить стыки и точки входа в трубы. Рано или поздно верхняя вода просочится и заполнит этот кессон. После этого уровень воды поднимется над прорезью обсадной колонны и потечет в саму трубу. Ничего не подозревающий дачник продолжит пользоваться водой и будет думать, что она чисто артезианская, но это будет вода из септиков, туалетов и других мест. Также высока вероятность заноса в лунку инфекции, такой как E.coli.
И даже когда уровень грунтовых вод упадет, вода в вашем кольцевом кессоне будет продолжать стоять.
Если у вас уровень грунтовых вод низкий, и они не угрожают кессону, то не забывайте об осадках, они точно не минуют ваш кессон из бетонных колец.

Все остальное, например, изоляция, не имеет смысла, бетонный кессон никогда не выполнял и не выполняет.

Кессон из бетонных колец — пустая трата времени и денег.

Ровно то же самое можно сказать и о кирпичном кессоне.

Чтобы вручную создать изолированную полость в почве, насыщенной влагой или под водой, в различных областях жизнедеятельности человека используются кессоны (вставка — в переводе с французского), которые представляют собой герметичные конструкции различной пространственной ориентации из различных материалов. V В быту кессон для колодца используют для создания герметичного пространства для размещения устья колодца на участке дома или дачи.

Ну кессон для чего и для чего

В зависимости от габаритов заглубленной конструкции для размещения ствола водовода, по которому вода поднимается из водоносного горизонта на поверхность, помимо устья, там может быть размещено все необходимое оборудование, в том числе:

Погружной напорный или поверхностный вакуумный насос.
Система очистки и фильтрации обратного осмоса.
Расширительный бак.
Система управления и регулирования помпы и водопровода.
Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

Таким образом, кессоны, оборудованные под колодцы, могут заменить отдельное помещение в подвале жилого дома, а также предотвратить промерзание водоводов при отрицательных температурах, превратив простейшую песчаную скважину в всесезонное гидротехническое сооружение.

Какие кессоны используются для колодцев, их специфика

В принципе возможно создание заглубленной конструкции, представляющей собой скважинный погреб для кессона, из любого конструкционного материала, используемого в строительстве, но наиболее распространены следующие варианты:

металл;
бетон;
из железобетонных колец;
кирпич;
пластик.

Кессон металлический стальной для колодца, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которых соединены между собой сваркой. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности ящика, а также необходимость периодической покраски внутренних стенок.

Бетонный кессон, монтируемый на месте под колодец, путем заливки опалубочной конструкции может иметь любую геометрическую форму, для придания жесткости он армирован металлической арматурой.Конструкция нуждается в утеплении и гидрофобном слое снаружи.

Кессон колодца из железобетонных колец — разновидность бетонного колодца, состоящая из стандартных строительных элементов, соединенных между собой с помощью специальных гидроизоляционных строительных смесей.

Кирпичный кессон для колодца, возводимый методом кладки, который можно сделать своими руками, причем толщина стен конструкции и ее размеры определяются исходя из индивидуальных условий.Между землей и стеной требуется гидроизоляционная прокладка, которая при толщине в 1 кирпич и более может не утепляться.

Пластиковые кессоны являются новинкой в оборудовании для строительства скважин и представляют собой жесткие, водонепроницаемые, легкие, моноблочные изделия с низкой теплопроводностью и не требуют изоляции или защиты от коррозии.

Какие кессоны для колодца можно сделать своими руками

Возможность сделать своими руками кессон для колодца определяется наличием и набором определенных навыков, к которым относятся:

Мастерство соединения металлических заготовок с помощью ручной электродуговой сварки потребуется для того, чтобы своими руками сделать металлический кессон для колодца.
Опыт выполнения кладки необходим для того, чтобы построить кессон для колодца из кирпича своими руками, а также выложить оголовок бетонного кессона колодца.
Большой вес бетонных колец является препятствием для изготовления кессона колодца без привлечения сторонних подрядчиков и подъемного оборудования, которое, в зависимости от размера элемента, должно быть в состоянии поднять от 200 кг до 2 тонн.
Чтобы построить железобетонный кессон для колодца своими руками, необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также разрезать и связать арматуру между собой для получения сетки.
Пластиковые кессоны, используемые для оборудования скважин, изготавливаются заводским способом и не могут быть изготовлены самостоятельно из-за отсутствия специального оборудования, реагентов и знания технологии.

Кессон под колодец, изготовление своими руками

Кессоны для колодца, в зависимости от выбранной конструкции из материала, имеют определенный процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Раскопки

К кладке или опалубке можно приступить после заливки опорной плиты или ленточного фундамента, оборудованного, в свою очередь, после завершения котлована для колодца, который можно вырыть своими руками или привлечь с помощью мелко- масштабная механизация.

Глубина котлована должна быть на 0,2 — 0,5 метра ниже линии промерзания почвы, а размер в свете определяется потребностями и должен быть:

Минимум — 140х140 см;
В среднем — 190х190 см.

Если кессон предназначен для насосной станции, его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание на месте, то рекомендуемый размер выборки будет определен как 240×240 см.

Все указанные размеры превышают размеры кессона, сделанного для скважины, чтобы обеспечить припуск по 200 мм с каждой стороны для обратной засыпки в качестве изоляции.

При устройстве котлована требуется сместить периметр так, чтобы опалубка находилась не посередине, а по осевой линии первой трети длины или ширины. Это сделано для удобства обслуживания и установки сопутствующего оборудования.

Кессоны металлические для колодца

Конструкция изготавливается в указанной ниже последовательности.
Листовые заготовки подготавливаются в соответствии с размерами дна, боковых стенок и крыши, которые предпочтительно выполнены цельными, без сварных соединений, или их придется сваривать с обеих сторон сплошным швом, чтобы кессоны для хорошо герметичны.

Для боковых поверхностей необходимо армировать швеллерами шириной 50 — 100 мм, сваренными вне коробки по всему периметру, на расстоянии 0,5 — 0,7 м между собой и от краев.

В нижней плоскости необходимо вырезать одно отверстие под обсадную трубу, а в верхней — два: сечением не менее 0.6 м — в качестве люка и 0,1 — 0,12 см — для вентиляции, которая необходима в кессоне колодца для предотвращения выпадения конденсата. Сделать это можно газовым резаком или ножницами по металлу, если позволяет толщина.

Наружная поверхность битумирована в несколько слоев мастикой или жидким дегтем, а внутренняя окрашена краской, выбор которой зависит от площади поверхности).

Головки в виде обечаек соответствующего диаметра привариваются к отверстию в верхней плоскости, которое будет выступать над земной поверхностью и служить опорной поверхностью для люка и вентиляционной трубы соответственно.

Кирпич кессон для колодца

После заливки плиты основания с гидроизоляционным слоем или устройства ленточного фундамента и подсыпки из гравия можно укладывать кессон на колодец, что не отличается от обычного способа возведения. кирпичная стена, но по возможности должно быть выполнено следующее:

Используйте силикатный кирпич или пенобетон с лучшими гидроизоляционными свойствами.
Положите кладку на специальную гидрофобную строительную смесь.
После возведения стен необходимо уложить снаружи слой гидроизоляции, который будет прижиматься к стене слоем засыпки, выполняющей роль утеплителя и представляющей собой песчано-цементную смесь, изготовленную в соотношении 5 : 1.

Открытый периметр должен быть оборудован перекрытием с проемом для люка, для чего необходимо уложить стандартную плиту или выполнить заливку, которая будет включать в себя последовательность мероприятий, указанную ниже.

Сверху коробки на нижней опорной поверхности опалубки монтируются отверстия соответствующего диаметра в местах расположения люка и вентиляционной трубы.Укладка ведется на балки, закрепленные на внутренней поверхности стен, с вертикальным смещением вниз на толщину опалубочных досок, чтобы налитая плита лежала на стенках коробки.

Кирпичный кессон

Периметр заливаемой плиты ограждают досками шириной 200 — 250 мм, сшивают по углам и прикрепляют к внешней плоскости стен. Проемы ограничиваются отрезками металлических труб соответствующего диаметра или катаными металлическими полосами в виде цилиндров шириной 150-200 мм.

Поверх досок, внахлест на боковую обшивку, выкладывается слой гидроизоляции, который предотвратит вытекание песчано-бетонного раствора и позволит получить ровную поверхность … Во избежание попадания рубероида или пленка от прилипания к бетону при снятии опалубки, ее следует смазать отработанным маслом или другим маслянистым веществом.

Когда форма будет готова, выполнить армирование двухъярусной сеткой из арматуры толщиной 5-8 мм, соединенной с шагом 0.1–0,15 м с помощью проволочных или пластиковых зажимов. Расстояние между ярусами составляет 50 — 70 мм, а соединение осуществляется с помощью вертикальных кусков арматуры, длина которых меньше толщины залитой плиты на 10 — 15 мм.

Если нагрузка на плиту перекрытия незначительна, армирование можно не проводить и сразу переходить к заливке, которую необходимо выполнять за одну операцию, чтобы обеспечить прочность плиты.

Затвердевание бетона происходит в течение 7-10 дней, в течение которых его необходимо покрывать пленкой от влаги, мусора и почвы, а также периодически увлажнять, проливая воду из лейки 1–3 раза в день.

Бетонный кессон под колодец

Кессоны колодца, изготовленные вручную методом литья в изложницу, комплектуются следующим образом:

Оборудование кессонной опалубки колодца выполняется из плит, ДСП или других листовых материалов, поверхность которых обработана отработанным маслом или другим доступным масляным составом. Геометрия формы должна соответствовать потребностям, вмещать все необходимое оборудование и оставлять зазор от стен шахты в земле не менее 10-20 см с каждой стороны.

Для обеспечения жесткости бетонные кессоны усилены, что обеспечивает их долговечность более 50 лет.

Установленную опалубку необходимо отлить за один проход, чтобы обеспечить взаимное сцепление слоев и прочность конструкции. Сушка бетона происходит в течение 7-10 дней, его необходимо смачивать и защищать от атмосферных осадков, влаги и посторонних включений (частиц почвы). Через неделю опалубку можно будет снимать.

После затвердевания коробчатого кузова необходимо заполнить плиту перекрытия в последовательности, описанной выше для кирпичной конструкции.

По окончании бетонных работ выполняется засыпка щелей между стенами и землей, при этом предварительно укладываются листы рубероида с нахлестом 70 — 120 мм в качестве внешней гидроизоляции конструкции.

Заливаемая смесь прижимает листы к коробу, в результате чего не требуется их дополнительное крепление, главное, чтобы между кровельным материалом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Самостоятельно монтируем кессон на колодец

В отношении пластиковых кессонов для скважинного оборудования и бетонных колец справедливо говорить об установке, а не изготовлении своими руками кессона для колодца, который будет состоять из следующих частей:

База оборудована, которую можно засыпать щебнем или отсевами, так как пластиковый кессон для колодца имеет герметичное дно, а под кольцом можно делать точечную подливку по диаметру.
Кессон колодца из бетонных колец монтируется с помощью ГПМ путем последовательной укладки их друг на друга с промежуточной заделкой из гидроизоляционного раствора.
Пластиковый кессон на колодце можно установить вручную и выровнять с положением обсадной колонны, а затем зафиксировать от всплытия и смещения с помощью анкеров, что возможно только с бетонной опорной плитой.
Полости между наружной стеной и грунтом заполняются описанной выше смесью.
Для бетонных колец сверху необходимо установить специальную головку с отверстием для металлического люка, выступающего над землей.

Установка металлического ящика из-за его значительной массы также требует использования крана, с помощью которого он опускается на бетонное основание … Обсадную трубу следует пропустить через вырезанное отверстие, разрезать так, чтобы головка выступает на 5-10 см от уровня пола и приваривается к нему сплошным швом по окружности. Полость между внешней поверхностью конструкции и откосами котлована следует заполнить песчано-цементной смесью, которую по мере засыпки уплотняют для лучшей теплоизоляции.

Если вы решили, какой кессон из перечисленных лучше для колодца, то следует выбрать пластиковые кессоны для колодцев, которые, помимо конструктивных преимуществ, сочетают в себе:

Невысокая стоимость приобретения кессона на скважину.
Простота установки кессона и колодца под колодец.

Для того, чтобы скважина эксплуатировалась в зимний период, необходимо провести ряд организационных мероприятий, направленных на исключение вероятности промерзания насосного оборудования.Это делается путем установки оборудования на уровне 2 м под землей. На такой глубине всегда поддерживается положительная температура.

Для защиты насосного оборудования от грунтовых и дождевых вод наши специалисты рекомендуют покупать бетонный кессон. С его помощью можно организовать надежный и герметичный колодец, в котором всегда будет сухо и температура не опускается ниже нуля даже в сильные морозы.

Кессон достоинства и особенности конструкции

На сегодняшний день бетонный кессон для колодца считается самым надежным, ведь ни один другой материал не сравнится по прочности с железобетоном.Единственным минусом таких изделий считается более сложный процесс. монтажные работы в связи с большой массой.

Строится бетонный кессон из железобетонных колец. Они укладываются друг на друга, а швы между ними заделываются специальным водоотталкивающим раствором. Монтаж таких изделий осуществляется на заранее подготовленную бетонную площадку на дне котлована.

Герметичность бетонного колодца зависит от того, насколько качественно будет выполнен монтаж.Поэтому мы рекомендуем покупать кессон данного типа в нашей компании, потому что мы гарантируем высокое качество монтажных работ в московское время. В частности, за счет качественного соединения нижнего кольца и бетонной подушки исключается возможность проникновения грунтовых вод в колодец. Нижнее кольцо имеет отверстие для входа трубопровода. После того, как трубы вставлены, его герметизируют специальными средствами.

Стоит отметить ряд преимуществ бетонных кессонов:

Прочность за счет прочности сырья
цена на бетонный кессон для колодца одна из самых низких из-за дешевизны материалов, из которых он изготовлен
— герметичный смотровой люк, предотвращающий попадание дождевой воды.

Наша компания предлагает цену на бетонный кессон ниже, чем у конкурентов по аналогичным предложениям. Осуществляем доставку и установку купленных кессонов по Москве и за границу. Подробную информацию о стоимости, доставке и монтажных работах можно узнать, заказав обратный звонок.

До появления на рынке металлических и пластиковых контейнеров владельцы частных домов практиковали строительство кессонов из бетонных колец или кирпича.Такая конструкция отличается прочностью и невысокой стоимостью. Наша компания предоставляет услуги по установке бетонных кессонов в Москве и Подмосковье. При качественной работе расположение такое же, как у металлических и пластиковых моделей.

Характеристики бетонных конструкций

дно котлована забетонировано
кольца скреплены стальными пластинами
Швы залиты цементным раствором без добавок

Услуги нашей компании

Специалисты нашей компании

доставит на площадку бетонные кольца и спецтехнику
копать яму
оснастить и утеплить днище
установить конструкцию
выполнит герметизацию швов, гидро- и теплоизоляцию
после установки крышки люка засыпают пространства между кессоном и стенками котлована.

5. Скважины большого диаметра

5,1
Обоснование строительства скважин большого диаметра
5.2 Размеры
для колодцев большого диаметра
5,3 Земляные работы
5,4 Футеровка выработок
5,5 Оборудование
для подъема и опускания материалов
5.6 Формы
5.7 Бетонные работы
5.8 Безопасность
5.9 Отделка больших
диаметр скважины

Как указано в Таблице 1, скважины большого диаметра имеют некоторые недостатки по сравнению со скважинами малого диаметра, в том числе:

— большие усилия и более длительное время строительства
— большая угроза безопасности во время и после строительства
— трудность предотвращения загрязнения
— обычно более низкая скорость притока для задействованных усилий.

Однако есть обстоятельства, которые делают необходимым строительство колодцев большого диаметра:

и. невозможность приобрести или обслуживать насосы или специальные ковши, необходимые для скважин небольшого диаметра
ii. желание использовать какой-либо тип системы подъема воды, требующий больше места, чем имеется в колодце небольшого диаметра (например, непрерывная цепь и ведра)
iii. желание улучшить или отремонтировать существующие скважины большого диаметра. iv. необходимость хранения воды там, где водоносный горизонт имеет чрезвычайно низкую проницаемость v.недорогая рабочая сила доступна
vi. доступны местные навыки.

Скважины большого диаметра почти всегда имеют круглую форму в горизонтальном сечении. Эта конфигурация (i) делает стороны наиболее устойчивыми во время выемки грунта; (ii) использует наименьшее количество облицовочного материала для данной площади поперечного сечения; и (iii) наилучшим образом использует прочность облицовки каменной кладкой на сжатие. Одним из возможных исключений могут быть колодцы, в которых в качестве облицовки используется горизонтальная деревянная опалубка. В этом случае горизонтальное поперечное сечение будет прямоугольным, предпочтительно квадратным.

Внутренний диаметр колодцев, вырытых вручную, обычно составляет от одного до двух метров. На нижнем пределе небольшой размер выемки обычно затрудняет работу, поскольку должно быть место, по крайней мере, для одного рабочего, его инструментов и ведра, в которое он загружает выкопанный материал. Кроме того, после достижения уровня грунтовых вод цилиндрический кессон обычно опускается внутрь первоначальной шахты, тем самым еще больше сокращая рабочее пространство.

Однако по мере увеличения диаметра достигаются определенные практические пределы, поскольку объем вынутого грунта пропорционален квадрату диаметра, а объем материала, необходимого для выравнивания выемки, примерно пропорционален диаметру.Например, объем материала, извлеченного из колодца диаметром два метра, будет в четыре раза больше, чем объем материала, извлеченного из колодца диаметром один метр. Как следствие, обнаружено, что подавляющее большинство вырытых колодцев имеют диаметр в диапазоне от 1,2 до 1,5 метра (от 4 до 5 футов). Большой размер позволяет одновременно использовать до четырех больших колодцев, если подъемные шкивы расположены правильно.

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды.(а) со стенами из тесаного камня

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды. (б) выемка из выветрившегося гранита

Выемки очень большого диаметра, выполняющие функцию двойного колодца-цистерны, действительно существуют (рис. 43). У некоторых есть лестницы, встроенные в боковые стороны, позволяющие людям спускаться к уровню воды, чтобы окунуться в воду. Однако лестницы обычно используются в основном во время строительства и обслуживания. Строительство таких сооружений не может быть рекомендовано, за исключением очень особых случаев, из-за больших затрат на строительство.Очевидно, неэффективно опускать и поднимать весь вес тела водовоза на поверхность земли с уровня грунтовых вод. Наиболее эффективно просто поднять воду.

Основная цель и проблема выемки — точность, как по местоположению, так и по размерам, т.е. ось выемки или ось выемки должна поддерживаться как можно более вертикальной, при этом радиус выемки должен быть как можно точнее относительно оси. Вертикальная точность необходима для предотвращения угловых ошибок и ошибок смещения между последовательными участками футеровки.Радиальная точность необходима, потому что выемка служит внешней формой для облицовки. Если радиус котлована слишком мал, в облицовке образуется тонкое слабое место. Если радиус слишком велик, образуется толстое пятно, расточительное количество материала.

Положение оси можно легко и точно определить в любое время и на любой глубине с помощью отвеса. Линия может быть прикреплена к специальной измерительной линейке с отверстием на каждом конце, которое проходит по диаметру колодца на поверхности земли и обозначает два стальных стержня, надежно вбитых в землю с обеих сторон колодца (Рисунок 44a).Если эту ручку использовать для определения центра скважины в самом начале, она и отвес будут служить для определения оси скважины в любое время, когда она устанавливается на двух стальных установочных штифтах. Если в процессе строительства существует опасность того, что эти колышки будут сбиты вбок, их следует закрепить в бетоне.

Ручные инструменты, используемые на месте, обычно подходят для проведения земляных работ. Это могут быть лопаты, бруски, кирки и мотыги. Иногда ручки укорачивают для использования в ограниченном пространстве.Затем яму выкапывают немного меньшего размера до желаемой глубины, сохраняя дно достаточно ровным. Вынутый грунт помещается в ведро или корзину рабочим, выполняющим копку, и поднимается на поверхность с помощью каната и шкива другими рабочими, которые сбрасывают его на некотором расстоянии от колодца. Это расстояние должно быть достаточно большим, чтобы куча выкопанного материала не превратилась в препятствие и не смыла его обратно в колодец дождем.

После черновой выемки яма аккуратно обрезается до готового размера.Это требует использования отвеса. Один из методов состоит в том, чтобы точно вбить заостренный металлический стержень в центр котлована, как определено отвесом, а затем проверить верх стержня отвесом, чтобы убедиться, что он вертикальный. Верхняя часть стержня должна быть не ниже самой высокой точки, которую нужно обрезать. После установки стержень можно использовать как временную ось. Затем можно использовать калибровочную линейку для проверки радиуса выемки в процессе обрезки. В качестве альтернативы для окончательной обрезки можно использовать небольшой скребок или мотыгу, прикрепленную к цепочке правильной длины, поворачиваемой вокруг осевого стержня.Другой метод — это крест, ножки которого чуть короче желаемого диаметра котлована. Этот крест подвешен к отвесу с помощью петли в его средней точке, так что обе его ножки находятся в горизонтальной плоскости. В стенах котлована аккуратно прорезаны четыре вертикальных паза, чтобы крест мог свободно висеть. Затем обрезка продолжается до тех пор, пока крестовина не будет иметь желаемый зазор в любом положении, когда она подвешена к отвесу. Затем следует тщательно выровнять дно котлована, если предполагается разместить опалубку для облицовки котлована.

Футеровка котлована служит как минимум трем целям:

и. Он защищает рабочих от обрушения во время строительства.
ii. Он стабилизирует стенки колодца, предотвращая отслоение и вымывание материала во время использования, тем самым продлевая срок службы колодца.
iii. Он может предотвратить попадание поверхностных вод и последующее загрязнение там, где вода предназначена для потребления людьми.

Обычно используются три разные системы футеровки (Таблица 3).В одной скважине можно использовать более одной системы в зависимости от встречающихся условий. С каждой системой можно использовать несколько различных типов футеровки.

Система I (Таблица 3, Рисунок 44) состоит из выемки грунта и точной обрезки одного метра глубины. Рядом с дном котлована добавляется горизонтальная кольцевая канавка, которая затем облицовывается. Затем выкапывается, обрезается и бороздится еще один метр глубины, что полностью подрывает облицовку первого метра. Однако эта футеровка поддерживается за счет того, что она входит в кольцевую канавку.Дополнительная поддержка может быть получена путем забивания коротких отрезков арматурного стержня радиально наружу в стороны выемки с торцами, выступающими в выемку, перед укладкой облицовки. Как только подготовлен второй счетчик, он также облицовывается. Попеременная выемка грунта и футеровка продолжаются вниз до достижения уровня грунтовых вод. На этом этапе необходим другой метод, поскольку присутствие воды и обычная нестабильность насыщенного материала делают этот метод неприменимым.

Самый распространенный метод футеровки — заливка бетона в кольцевое пространство между котлованом и цилиндрической формой. Толщина подкладки варьируется от 5 до 15 см, причем наиболее распространены размеры примерно посередине между двумя крайними значениями. В целом, чем тоньше подкладка, тем больше навыков и внимательности требуется для получения адекватного результата. Перед заливкой важно выровнять форму и тщательно отцентрировать ее по отвесу. Форма сконструирована так, чтобы ее можно было сложить или разобрать для снятия после того, как футеровка наберет достаточную прочность.После первого метра глубина каждой последующей выемки делается на пять-десять сантиметров больше, чем высота формы. Это оставляет пространство между верхом формы и низом ранее отлитой футеровки, через которое бетон может быть помещен позади формы. Впоследствии это пространство необходимо залить бетоном. Хотя теоретически можно выкапывать и облицовывать один метр в день, этого трудно добиться на постоянной основе, особенно на больших глубинах.

Важно обеспечить непрерывность между последовательными заливками.Это может быть обеспечено путем вбивания отрезков арматурного стержня вертикально вниз в дно котлована по его периферии, где будет размещаться облицовка. При заливке футеровки в нее входят верхние половинки стержней. Нижние половинки штанг обнажаются при последующей выемке и становятся частью следующего участка футеровки. Эти стержни обеспечивают непрерывность между соседними участками футеровки.

Там, где формы недоступны, можно установить довольно мелкую сетку из вертикальных и кольцевых арматурных стержней по периферии обрезанной выемки.Затем бетонный раствор затирается в армирующую сетку и разглаживается без помощи формы. Этот метод требует больше человеко-часов, больше навыков и больше арматурного стержня, чем предыдущий, однако хороший каменщик может добиться удовлетворительного результата.

Альтернативный метод — использование кирпича или камня в качестве облицовочного материала. На дно каждого уровня котлована необходимо насыпать железобетонный подоконник или кольцо, на которые кладется кирпичная или каменная кладка. Это кольцо должно хорошо входить в кольцевую канавку вокруг дна котлована, чтобы оно могло поддерживать облицовку над ним после того, как оно будет подорвано.

Этот метод сводит к минимуму необходимое количество бетона, арматурного стержня и формы, но увеличивает количество требуемых человеко-часов и навыков. С помощью такой футеровки также трудно изолировать поверхностные воды.

Предпринимаются некоторые усилия по производству полуколец из стекловолокна, которые можно легко установить вместо бетона. Пока что стекловолокно кажется довольно дорогостоящим и, безусловно, требует сложных технологий производства, которые не всегда доступны там, где необходимы колодцы самопомощи.

Рис. 44 Выемка грунта и устройство колодца большого диаметра. (a) выкопайте и подрежьте первый метр, включая опорную канавку.

Рис. 44 Выемка грунта и облицовка колодца большого диаметра. (b) забейте арматурный стержень в стороны и дно котлована, поместите форму и залейте бетон

Рис. 44 Выкапывание и облицовка колодца большого диаметра. (c) удалите форму, выкопайте и подрежьте следующий метр глубины

Рис.44 Выемка и строительство колодца большого диаметра. (d) забейте арматурный стержень в стороны и дно выемки, поместите форму и залейте бетон

СИСТЕМА I: ПО АЛЬТЕРНАТИВНОМУ ГЛУБИНУ И ЛИНИЙ ВАЛ
(перед повторением процесса выкапывается и облицовывается примерно один метр глубины)

Общие ограничения и возможности техники	Тип вагонки	А.Монолитный железобетон	Б. Бетон затертый в сетку арматурных стержней	C. Кирпич или камень. бетонная основа, закрепленная в стороны котлована
Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ.Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить. Глубина практически не ограничена.	1. Описание	Бетон заливается в кольцевое пространство, образованное между сторонами котлована. и разборная форма	Уложена достаточно мелкая сетка из вертикального и кольцевого арматурного стержня. вокруг вне раскопа.Бетонный раствор засыпается в сетку. и разглаживается без плесени.	На дно котлована засыпано кольцевое железобетонное кольцо. Его кольцо вставляется в паз за пределами выемки и поддерживает на него кладут вагонку.
	2. Требования	Разборная форма, арматурный стержень, бетон.Кольцевая проточка прорезана по периметру за пределами котлована для поддержки футеровки при ее последующем подрыве для дальнейшего углубления.	Пруток арматурный бетонный, опытный каменщик. Кольцевые канавки и / или стержень забивается радиально в стороны выемки, может использоваться для поддержки во время подрыв.	Маленькая форма для бетонного кольца, арматурного стержня, бетона, кирпича или камня.
	3. Преимущества	Гладкая, прочная, однородная подкладка. Наиболее часто используемый метод. Высокое мастерство не требуется.	Форма не требуется.	Количество бетона и арматуры, а также размер формы минимизированы.
	4.Недостатки	Стоимость пресс-формы.	Требуется больше человеко-часов, навыков и арматурного стержня. Бетон, вероятно, будет быть менее прочным и плотным, чем с плесенью.	Больше человеко-часов, медленнее прогресс, требуется больше навыков. Подкладка наверное не такой прочный, как монолитный бетон. Трудно исключить поверхностную воду.

СИСТЕМА II: ВЫСОТАЙТЕ К ВОДОСНАБЖЕНИЮ, ЗАТЕМ ПОСТРОИТЕ ОБЛИЦОВКУ ВВЕРХ

Общие ограничения и возможности техники	Тип вагонки	А.Монолитный железобетон	Б. Кирпич или камень по	C. Деревянные опоры или другие деревянные конструкции
Применяется только над уровнем грунтовых вод, так как отсутствие воды и стабильность земляных работ. Должен использоваться вместе с кессонным методом. ниже, чтобы хорошо закончить. Глубина практически не ограничена.	1. Описание	Бетон заливается в кольцевое пространство между формой и котлованом. Каждый заливка равна высоте формы и идет снизу к поверхности.	Заливка кольцевого бетонного фундамента на дне котлована и футеровки. лежит на нем.	Бревна или бревна, уложенные горизонтально в прямоугольной выработке (‘бревенчатый домик’ мода). В качестве альтернативы можно использовать вертикальные столбы с разрезным бамбуком, сплетенные горизонтально. вокруг них мода корзины.
	2. Требования	Разборная форма, арматурный стержень, бетон.	Бетон, арматурный стержень, кирпич или камень	Подходящая древесина.
	3. Преимущества	Минимальные потери времени и материалов, если скважина должна быть оставлена без завершение. Гладкая, прочная однородная подкладка. Не требуется высокого мастерства.	Минимальные потери времени и материалов, если скважина должна быть оставлена без завершение. Количество бетона и арматуры сведено к минимуму,	Минимальные потери времени и материалов, если скважина должна быть оставлена без завершение.Низкая начальная стоимость и трудозатраты.
	4. Недостатки	Вал без футеровки — угроза безопасности! Стоимость пресс-формы-	Вал без футеровки — угроза безопасности! Для облицовки требуется больше навыков и человеко-часов. Трудно исключить поверхностную воду.	Вал без футеровки. Опасность для безопасности! Не исключена низкая жизнь живой поверхностной воды.

СИСТЕМА III: ПРЕДВАРИТЕЛЬНАЯ ЦИЛИНДРИЧЕСКАЯ ФУТБОЛКА МОЙКИ

Общие ограничения и возможности техники	Тип вагонки	А. Сборный железобетонный кессон	Б.Кирпич или камень на армированном кольце	C. Кессон сборный стальной	D. Вертикальные планки, поддерживаемые внутренними горизонтальными кольцами
Применяется как выше, так и ниже уровня грунтовых вод. (Пористый или перфорированный материал, используемый ниже уровня грунтовых вод, чтобы допустить попадание воды.) Может использоваться исключительно или в сочетании с вышеуказанными методами. Глубина обычно ограничивается трением по сторонам до 5-10 диаметров.	1. Описание	Кессон цилиндрической формы имеет в нижней части переднюю кромку. Он может состоять из двух или несколько секций, надежно скрепленных между собой или может быть монолитным, выполненным заливки.	Режущее кольцо изготовлено из сборного сплава и опущено на дно.Кессон стоит на приколе звенеть. Могут использоваться специальные блоки, чтобы арматурный стержень мог проходить сквозь их для дополнительной силы.	Цилиндрическая сталь с режущей кромкой внизу и необходимой арматурой ребра.	Доски затачиваются по нижнему краю и забиваются индивидуально. по мере продолжения раскопок.
	2.Требования	Бетон, усиливающий стержень, формы для внутренней и внешней поверхности. Средство для скрепления секций между собой. Средства для опускания кессонных секций в колодец, если необходимо.	Бетона, усиливающий стержень, форма для резки кольца, кирпича или камня.	Цилиндрическая стальная металлическая конструкция для опускания в скважину.	Доска, опорные кольца из стали или клееной древесины.
	3. Преимущество	Возможна заливка кессонов на объекте. Не требует высокого мастерства или чрезмерного человеко-часы. Наиболее часто используемый метод.	Количество бетона и арматуры и размер формы	Более легкий вес для опускания в колодец.Не треснет при оседании. Последовательные секции могут быть скреплены болтами.	Достаточно легкие предметы для опускания в колодец. Кессон не треснет, если происходит оседание.
	4. Недостатки	Требуются пресс-формы и опускное оборудование.	Больше человеко-часов, требуется больше навыков.Кессон может треснуть при отстаивании если арматурный стержень не используется.	Вероятно, необходимо изготовить с места и перевезти. Вес может должны быть добавлены, чтобы разрешить затопление.	У досок ограниченный срок службы.

Система II (Таблица 3, Рисунок 45) состоит из погружения котлована до уровня грунтовых вод без какой-либо облицовки.Затем возводится футеровка от дна котлована до поверхности земли любым из методов, описанных в Системе I.

Там, где питьевая вода не требуется, иногда используют деревянную опалубку для выравнивания колодца. Он состоит из горизонтальных бревен, уложенных внутри прямоугольной шахты с перекрытием концов, как «бревенчатый». Там, где много древесины, получается недорогая и быстрая облицовка, но с ограниченным сроком службы.

Еще одна деревянная облицовка, срок службы которой еще более ограничен, состоит из ряда вертикальных столбов, примерно очерчивающих круговой котлован.Они переплетены с тяжелым бамбуком, закрученным по спирали по горизонтали, образуя более или менее непрерывную подкладку.

Хотя Система II несколько быстрее и проще, чем Система I, и должна давать футеровку с минимумом разрывов , ее нельзя рекомендовать из-за опасности для безопасности, связанной с работой в нижней части вала без футеровки.

Рис. 45 Установка кессонов из сборного железобетона в колодец, вырытый до уровня грунтовых вод, без футеровки

Система III (Таблица 3) состоит из погружения предварительно сформированного цилиндрического кессона с открытым концом путем выкапывания внутри него и под его краями, что позволяет ему опускаться под собственным весом.Это единственная практичная система для выемки грунта ниже уровня грунтовых вод, так как стороны выемки обычно не обладают достаточной прочностью, чтобы поддерживать себя в насыщении. По этой причине Система III почти всегда используется для заканчивания скважин, которые были облицованы либо Системой I, либо Системой II над уровнем грунтовых вод. Кроме того, колодец может быть полностью построен кессонной системой проходки, начиная с уровня земли (Рисунок 46). Однако в этом случае глубина скважины может быть ограничена примерно в десять раз больше ее диаметра из-за нарастания трения на внешней стороне кессона.Если требуется большая глубина, можно использовать второй кессон с телескопами внутри первого. Обычно часть кессона, которая находится ниже уровня грунтовых вод, либо перфорирована, либо сделана пористой, чтобы вода могла поступать в скважину. Нижняя кромка должна быть скошена внутрь, чтобы образовалась острая режущая кромка, чтобы минимизировать ее сопротивление опусканию. Если кессоны сделаны из кирпичной кладки, следует обильно использовать арматурный стержень, чтобы предотвратить растрескивание при перемещении, во время опускания и на месте.

Рис. 46 Скважина, построенная путем подрыва кессонов из сборного железобетона, начиная с поверхности земли

Кессоны обычно проектируются так, что их высота может увеличиваться по мере опускания. Это помогает сохранить размер и вес единиц, с которыми необходимо работать, на более управляемом уровне. Увеличение роста может быть достигнуто за счет:

и. использование форм для заливки новых бетонных секций целиком поверх старых. В этом случае должна быть непрерывность вертикального арматурного стержня от одной секции к другой;
ii.постепенная кладка кирпича или камня для образования кессона нужной высоты поверх врезного кольца из железобетона;
iii. добавление предварительно сформированных разделов поверх существующих разделов.

В последнем случае чрезвычайно важно, чтобы последовательные секции были надежно соединены, чтобы предотвратить разделение во время погружения или при использовании.

Было разработано несколько способов соединения сборных железобетонных секций кессона (Рисунок 47):

(a) Нижняя секция кессона может быть отлита с помощью трех или четырех длинных стальных стержней, выступающих из нее вертикально вверх.Последующие секции отливаются с вертикальными отверстиями через них, чтобы их можно было надевать на стержни. Стержни могут иметь резьбу на верхнем конце и гайки, используемые для удержания стопки секций кессона вместе.
(b) Три или более стальных стержня, ремня или троса проходят вертикально снизу вверх вдоль внутренней поверхности кессонной трубы. Каждый из них оборудован соответствующими крючками, которые подходят для верхней и нижней части стопки, а также натяжным устройством для надежного удержания стопки вместе.
(c) Горизонтальные стальные выступы в трех или более местах около верха и низа каждой секции кессона выступают на несколько сантиметров в скважину. Выступы в верхней части секции кессона прикреплены болтами к соответствующим выступам в нижней части следующей секции, таким образом, соединяя их.
(d) Маленькие стальные пластины с отверстиями для болтов устанавливаются заподлицо с верхней и нижней поверхностями секций кессона. Эти плиты крепятся к кессону путем приваривания их к вертикальным частям арматурного стержня перед заливкой кессона.При заливке бетона для обсадной колонны вокруг плиты опускается небольшое количество. Это позволяет вставить короткий болт из-за одной пластины. Болт проходит через отверстие соответствующей пластины в соседней секции кессона, и для скрепления двух секций используется гайка. После того, как все гайки затянуты, бетон, которого не было вокруг крепежных пластин, засыпается на место. Этот способ имеет небольшое преимущество перед двумя предыдущими, так как крепеж не выступает в колодец.

Рис. 47 Способы крепления кессонных секций. (а) секции кессона со сборными отверстиями, надетыми на штанги

Рис. 47 Способы крепления кессонных секций. (b) секции, скрепленные стержнями или ремнями

Рис. 47 Способы крепления кессонных секций. (c) стальные выступы, выступающие в скважину

Рис. 47 Способы крепления кессонных секций. (d) стальные пластины, закрепленные на секциях

Помимо кессонов для каменной кладки, иногда используются кессоны из стали, досок и кирпича.Стальные кессоны могут потребовать навыков изготовления и оборудования, недоступного рядом с буровой. Кессоны досок состоят из вертикальных досок, нижние концы которых заострены и расположены вокруг внутренних опорных колец. По мере раскопок отдельные доски забиваются вниз. Срок службы кессона из досок, как правило, будет значительно меньше, чем у каменной облицовки, особенно частей, которые время от времени подвергаются воздействию воздуха.

Устройство, позволяющее воде попадать в скважину через стенки кессона (Рис. 48), вероятно, является наиболее важной характеристикой скважины и часто является ее наименее удовлетворительной характеристикой.Иногда она становится «ахилловой пятой» хорошо построенного колодца.

Рис. 48 Способы обеспечения притока воды через стенки кессона (а) литые отверстия в кессоне

Рис. 48 Способы обеспечения притока воды через стенки кессона (б) пористый бетон

Рис. 48 Способы обеспечения притока воды через стенки кессона (c) «окна» из перфорированной пластины из нержавеющей стали

Формы для кессонов колодцев часто снабжены отверстиями, через которые можно вставить стержни малого диаметра.Эти стержни извлекаются после того, как бетон в форме частично застынет, оставляя отверстия в стенке кессона, через которые вода может попасть в колодец. Однако, если водоносный горизонт не является относительно крупным, таких отверстий будет слишком мало и они будут слишком большими в диаметре. В результате мелкий материал в водоносном горизонте может уноситься водой и попадать в скважину. Это потребует периодического удаления мелкого материала из колодца. Постепенно в водоносном горизонте за пределами обсадной колонны могут образовываться большие пустоты.Возможное обрушение этих пустот также может привести к обрушению дна скважины, что сделает его бесполезным. Входные отверстия иногда наклонены вверх, идя снаружи внутрь, чтобы препятствовать поступлению штрафов. Сомнительно, насколько эффективна эта методика. Мелкий гравий может быть введен между внешней стороной кессона и облицовкой скважины во время проходки с целью формирования гравийной набивки вокруг кессона. Такая гравийная набивка может улучшить проницаемость и уменьшить количество мелких частиц, попадающих в скважину.

В качестве альтернативы можно сделать кессон из пористого бетона. Это делается путем уменьшения количества песка из обычной цементно-песчано-крупнозернистой смеси. Предлагаемое соотношение цемент: песок: крупный заполнитель — 1: 1: 4. Изготовленный таким образом пористый бетон значительно менее плотный и прочный, чем обычный бетон. Следовательно, он должен быть сделан с большим количеством арматуры и с ним следует обращаться более осторожно, чем с обычным бетоном. Однако этот метод обеспечивает большую площадь инфильтрации и предотвращает попадание мелкого материала в скважину.

Второй вариант состоит в том, чтобы сделать «окна» в стенах кессона из листа нержавеющей стали с достаточно мелкой перфорацией. Это может предотвратить попадание штрафов, но поскольку «окна» составляют довольно небольшой процент площади кессона, приток воды также может быть ограничен.

Другие системы используют непроницаемый кессон и полагаются на воду, поступающую со дна скважины или через скважинные экраны, погруженные вертикально в дно скважины или вытесняемые радиально через порты в кессоне.Они будут описаны более подробно позже.

Кессон заглубляется путем удаления равномерного слоя материала со дна скважины, работая как можно ближе к краю кессона. По мере опускания кессона необходимо внимательно следить за тем, чтобы он оставался вертикальным. Если одна сторона опускается медленнее, чем другая, земляные работы следует в некоторой степени сконцентрировать в этой точке, чтобы попытаться вернуть кессон в вертикальное положение. Если ситуация не исчезнет, цепь или трос от поверхности земли могут быть прикреплены к нижней стороне кессона и подвергнуты нагрузке с помощью лебедки или приспособления, чтобы замедлить спуск в этой точке.

Поскольку кессон опускается ниже уровня грунтовых вод, приток воды в колодец начинает препятствовать дальнейшим земляным работам. В этом случае выкачивание грунта обычно чередуется с рытьем. Это сильно замедляет продвижение и нередко приводит к тому, что рытье колодца заканчивается на недостаточной глубине. Строительство или углубление колодца в то время года, когда вода находится на минимальном уровне, может помочь несколько смягчить эту проблему. По возможности, мотопомпы иногда используются для осушения колодца.Однако, если скважина достаточно глубокая, центробежные насосы могут не иметь требуемой грузоподъемности. установка мотопомпы в скважину с плохим воздухообменом очень опасна для всех, кто находится в скважине, из-за накопления окиси углерода. Твердые частицы, унесенные водой, вызывают чрезмерный износ большинства типов насосов. По этой причине диафрагменные насосы обычно используются для осушения котлованов.

Лучшим решением является разработка методов, позволяющих проводить земляные работы под водой.Такие методы обычно не используются. Исключением является использование обычных кранов с электроприводом или бугельных тросов с ковшами типа «моллюск» или «апельсиновая корка». Аналогичные методы необходимо разработать для проектов с низким капиталом и трудоемкостью. Предлагаются две возможности: (i) большой, тяжелый желонка или грязевой шалфей, аналогичный описанным в разделе о скважинах малого диаметра. Это может быть выполнено работниками на уровне земли и под руководством рабочего на строительных лесах у дна колодца; и (ii) небольшую апельсиновую корку или ведро аналогичного типа.Как и черпак, он будет подниматься и опускаться рабочими на уровне земли и направляться рабочим у дна колодца.

Возможность выемки грунта под водой позволит опустить кессон на желаемую глубину и будет важным преимуществом при строительстве колодцев, вырытых вручную.

Поскольку весь вынутый грунт необходимо поднять из колодца, а весь строительный материал для облицовки, кессонов и т. Д. Должен быть опущен в колодец, а рабочие должны подниматься и опускаться несколько раз в день, безопасная и адекватная система для выполнения работ. это должно быть изобретено (Рисунок 49).

Рис. 49 Кессон опускается в скважину с помощью подвесного шкива и стального троса, выдаваемого лебедкой джипа

Минимальные требования — наличие прочного троса и шкива, расположенных довольно точно над центром колодца на высоте, по крайней мере, до плеча. Его можно подвесить на штативе, например, показанном на рис. 9, или на поперечной балке на вертикальных опорах. В любом случае опоры или вертикальные опоры должны быть установлены в бетоне или глубоко заглублены, чтобы обеспечить устойчивость при больших горизонтальных нагрузках на канат, проходящий через шкив.Используемые опора шкива, шкив и трос или трос должны выдерживать самые тяжелые нагрузки, которые, несомненно, будут кессонными секциями. Усиленная секция кессона высотой один метр, внешним диаметром 130 см и толщиной стенок 7,5 см будет весить примерно 800 кг. Иногда кессоны делают полуметровыми секциями для уменьшения веса. Для этого потребуется как минимум канат из конопли диаметром 30 мм, диаметр шкива 20 см и поперечная балка из прочной твердой древесины 25 см на 25 см в поперечном сечении, если расстояние между опорами равно 2.5 метров. В качестве альтернативы можно использовать стальной трос диаметром 12 мм. Подчеркнем, что это минимальных габаритов.

Различные ручные лебедки с ручными кривошипами, редуктором, тросовым барабаном, храповиками и ручным тормозом можно приобрести для использования на проектах строительства скважин. Катушка должна быть достаточно большой, чтобы в нее можно было пройти достаточный кабель, чтобы дотянуться до дна колодца. Это несколько дорого, и хотя они удобны, они не являются абсолютно необходимыми. Снижение тяжелых грузов может быть выполнено путем наматывания троса на три или четыре оборота вокруг гладкой круглой стойки, надежно установленной в земле на некотором расстоянии от колодца (Рисунок 50).Между веревкой и стойкой возникает достаточное трение, так что рабочие, удерживающие свободный конец веревки, могут без труда опустить тяжелый груз. Этот столб должен быть ростом с человека, а его верхушка должна отклоняться от колодца, чтобы веревка не сошла с верха столба. Самый тяжелый груз, который необходимо поднять, — это вес одного человека. Его могут поднять 3-5 рабочих. Свободный конец троса следует обвести вокруг тормозного столба и удерживать в натянутом состоянии дополнительный рабочий, чтобы исключить любую возможность падения рабочего.Этой же практике следует придерживаться при подъеме вынутого грунта из колодца для защиты рабочего на дне колодца.

Рис.50 Опускание кессона с помощью тормозного столба

Имеются промышленные формы для облицовки колодцев и кессонов. Они могут дать отличные результаты при небольшом количестве навыков и минимальных трудозатратах (рис. 51). Однако такие формы относительно дороги, и решение о том, покупать их или нет, зависит от того, сколько колодцев нужно построить, наличия необходимого капитала, имеющихся навыков и стоимости рабочей силы.Менее дорогие формы можно изготавливать на месте. Для получения хорошего результата может потребоваться немного больше времени и навыков. Одна такая форма показана на рисунке 52. Она состоит из облицовки из листового металла толщиной 2 мм, натянутой вокруг двух деревянных колец. Этот тип формы может использоваться для облицовки колодцев или для формирования внутренней поверхности кессонов. После схватывания бетона деревянные кольца можно свернуть и снять. Затем листовой металл можно удалить.

Формы могут быть полностью деревянными.В этом случае облицовка обычно выполняется из узких деревянных полос, идущих параллельно оси кривизны. Эти облицовочные полосы прикреплены к деревянным ребрам, образуя секции цилиндра, как внешние, так и внутренние. Эти секции должны быть соединены таким образом, чтобы их можно было легко разобрать для снятия. Чтобы получить хорошую отделку поверхности, форму необходимо тщательно очищать и смазывать маслом перед каждой заливкой.

Самая простая форма с наименьшими затратами — это форма, которую формируют путем осторожного вкапывания желаемой формы в землю и заполнения ее бетоном.Однако это требует значительного времени и навыков для достижения точности размеров и хорошего качества поверхности. Кессоны могут быть изготовлены путем аккуратного создания цилиндрической выемки, служащей формой для внешней поверхности. В кристаллизаторе устанавливается сетка из вертикального и кольцевого арматурного стержня. Бетонный раствор вливается в армирующую сетку и затем вручную разглаживается. Таким образом отпадает необходимость во внутренней форме. Должны быть предусмотрены средства для крепления к кессонам, чтобы их можно было опустить в колодец.

Секции водопропускных труб из сборного железобетона могут использоваться в качестве кессонов при условии, что разработаны средства для их надежного скрепления между собой.

Рис. 51 Секции кессона, изготовленные с использованием стандартной формы (обратите внимание на перфорацию на поверхности для впуска воды)

Рис.52 Форма местного производства

Бетон часто играет важную роль при строительстве скважин. Хорошая практика может иметь особенно важное значение для успеха и срока службы скважин большого диаметра.О рекомендуемых практиках написано много книг и статей, поэтому здесь будут упомянуты лишь несколько принципов и практических правил.

Подходящая смесь для строительства скважин может иметь приблизительное объемное соотношение:

Вода	Портлендский цемент	Мелкий заполнитель	Грубый агрегат
		(песок)	(гравий или щебень)
3/4	1	2½	3½

Вода должна быть чистой и использоваться ровно столько, сколько необходимо для укладки бетона.Чем меньше воды, тем прочнее бетон. Если песок сырой или мокрый, воды потребуется меньше. И песок, и гравий не должны содержать мелких частиц, таких как ил или глина. При необходимости эту мелочь можно вымыть, разложив заполнитель на сетке и промывая ее водой.

И песок, и крупный заполнитель должны иметь градацию размера своих частиц. Крупнейшие частицы крупного заполнителя не должны превышать 1/3 толщины отливаемой детали.Бетон, частично затвердевший в мешке, следует измельчить и использовать , а не , так как он будет иметь очень низкую прочность.

Если смешивание производится вручную, обычно делают платформу для смешивания из тонкого, слабого бетона размером не менее 2 на 2 метра. Ингредиенты для одной партии отмеряют на этой платформе, тщательно перемешивают и затем добавляют воду.

Когда бетон помещается в формы, пустоты могут быть устранены путем многократного перемещения тонкого стержня вверх и вниз по бетону и ударов по форме молотком.

Бетон следует выдерживать, выдерживая его во влажном состоянии не менее семи дней или дольше, если возможно. Это заметно прибавит ему силы. Это можно сделать, накрыв его влажным песком, землей, соломой или мешковиной.

Бетон прочен на сжатие, но относительно слаб на растяжение. Целью использования стального арматурного стержня является получение достаточной прочности на растяжение без необходимости делать бетон слишком массивным. Если бетон заливается на месте, очень хорошо поддерживается прочным материалом и не распространяется на большие площади, может не потребоваться его армирование.Однако, когда бетон заливается в одном месте, перемещается в другое и затем имеет сомнительную поддержку, как в случае с кессонами, армирование является необходимостью. Обычной практикой является использование двух наборов арматурных стержней, расположенных под прямым углом друг к другу (например, вертикального и кольцевого в кессонах). Два набора связаны световым проводом в точках пересечения, образуя жесткую сетку. Обычной практикой в кессоне может быть арматурный стержень 6 мм или 8 мм с центрами 10-15 см в обоих направлениях. Перед использованием необходимо очистить арматурные стержни от грязи и ржавчины.

Строительство колодцев большого диаметра сопряжено с определенными опасностями. Следует приложить все усилия, чтобы минимизировать опасность.

Опасность обрушения может быть эффективно устранена путем облицовки каждого метра выработки по мере ее выполнения. Могут произойти два других типа несчастных случаев:

и. Рабочий на дне колодца ударил падающим предметом; либо ведро, используемое для удаления вынутого грунта, либо инструмент, либо другое оборудование.
ii.Рабочий падает в колодец при работе вокруг него или при входе в колодец.

ДТП первого типа можно свести к минимуму:

а. иметь постоянное соединение между ковшом и тросом и всегда иметь свободный конец троса, натянутый вокруг тормозного столба;
г. иметь любые инструменты или оборудование, которые необходимо использовать возле края колодца, прикрепленные к надежно закрепленному шнуру, и держать землю вокруг колодца свободной от мусора или выкопанного материала;
г.обеспечение рабочего в колодце каской. Излишне говорить, что рабочий никогда не должен находиться в колодце, когда опускается тяжелый предмет, например, кессон.

Аварий второго типа избежать можно:

а. держать землю вокруг колодца ровной и свободной от препятствий;
г. закрепить свободный конец троса на тормозном посту, чтобы за него мог ухватиться любой, кто потеряет равновесие;
г. обеспечение подходящего стула боцмана для человека, входящего в колодец, и всегда удерживая свободный конец веревки натянутым вокруг тормозного столба при подъеме или опускании рабочего.Веревка местного производства может быть ненадежной или долговечной. По этой причине в качестве меры предосторожности рекомендуется использовать веревку из манильской конопли. Трос следует часто проверять на предмет повреждений или износа. Кроме того, на нем не должно быть грязи и песка, насколько это возможно.

Для входа в колодец и выхода из него можно использовать веревочную лестницу, но это утомляет рабочего. Дно колодца становится жарким и душным местом, особенно в теплом климате. После того, как колодец достиг определенной глубины, следует подумать о вентиляции колодца.Применялись такие устройства, как большие кузнечные мехи или ручные нагнетатели, подключенные к трубам большого диаметра.

Когда вода в колодцах большого диаметра опускается ниже своего статического уровня, давление, оказываемое водой в колодце на материал на дне колодца, может быть значительно меньше давления, оказываемого на него водой, окружающей колодец. . В этих условиях может возникнуть так называемое «быстрое» состояние, в результате чего материал забоя поднимется или потечет вверх, частично заполнив скважину.Это показатель того, что кессон недостаточно проницаем и оказывает слишком большое сопротивление притоку воды из водоносного горизонта.

Если материал дна, который втекает, неоднократно удаляется, вокруг внешней части кессона может образоваться полость. Обрушение этой полости может серьезно повредить или разрушить колодец.

Эту проблему можно решить, утяжелив дно колодца либо диском из пористого бетона, либо слоем среднего и крупного гравия или щебня.В любом случае, вероятно, будет достаточно толщины или глубины 20-25 см.

Лучшее долгосрочное решение — найти методы улучшения пористости кессона, тем самым снижая его сопротивление притоку.

Все колодцы большого диаметра должны иметь парапет высотой примерно по пояс. Помимо значительного снижения риска падения детей, взрослых и животных, он также значительно снижает количество мусора, который выдувается или выбрасывается в колодец.

Тип конструкции вокруг кровли колодца определяется функцией колодца.Если он предназначен для хозяйственно-питьевого водоснабжения, круглая площадка из непроницаемого бетона должна выступать из колодца на 2-3 метра. Платформа должна иметь уклон в сторону от колодца. В одном случае обод вокруг платформы был спроектирован так, чтобы собирать всю пролитую воду, которая затем направлялась в поилку для скота. В любом случае пролитую воду нужно слить подальше от колодца.

Если колодец будет использоваться для орошения, тип водоподъемного устройства будет определять, какой тип надстройки потребуется.Если используется ручной или моторный насос, верх колодца можно закрыть сборной бетонной плитой, тем самым исключив источник загрязнения.

Как выкопать колодец вручную

Добавить в избранное

Если вы поселенец, полезно уметь выкопать колодец вручную. Из трех основных типов скважин — выкопанные, пробуренные и забивные — вырытые скважины являются самыми старыми и до относительно недавнего времени наиболее распространенными. В США их основными недостатками являются подверженность загрязнению грунтовых вод и постоянно понижающийся уровень грунтовых вод, а также большое количество трудозатрат.В определенных благоприятных местах или там, где нельзя использовать современное оборудование — или в возможных чрезвычайных ситуациях — копание может быть единственным вариантом, особенно при рассмотрении автономных систем водоснабжения для вашей усадьбы.

Из соображений экономии и прочности колодцы, выкопанные вручную, обычно имеют круглую форму. Опыт показал, что для комфортной работы одному человеку необходим диаметр от трех до четырех футов. Два человека могут работать вместе в яме диаметром от четырех до пяти футов. Поскольку было обнаружено, что два человека, работающие вместе, более чем в два раза эффективнее, чем один человек, работающий в одиночку, больший размер, вероятно, встречается чаще.Похоже, что нет никаких преимуществ в том, чтобы делать колодец больше, чем необходимо, когда вы пытаетесь выкопать колодец вручную.

Футеровка из прочных материалов необходима для предотвращения просачивания грунтовых вод в колодец и его загрязнения. Построенный по мере раскопок, он также является защитой от обвалов. Кроме того, футеровка служит фундаментом для крышки скважины и насосных или подъемных механизмов.

Железобетон — лучший выбор для облицовки, но можно использовать кладку или кирпич.Неравномерное давление может привести к вздутию и ослаблению двух последних материалов, поэтому они должны быть толще бетонной футеровки. При работе из ямы в земле работать с кладкой и кирпичом также труднее, чем с бетоном. Мы нашли старые упоминания деревянных обшивок в материалах, в которых рассказывается, как копать колодец вручную. Хотя это и не рекомендуется, многие поселенцы предпочитают оставлять такую информацию на задворках своей головы. Бетонные формы можно отлить на месте. Обычно достаточно толщины в три дюйма на хорошей почве и пяти дюймов на плохой.В связи с этим «бедной» почвой будет подвижный песок, сланцы и т. Д.

Как выкопать колодец вручную: начало работы

Для начала выкопайте яму глубиной около четырех футов. Затем устанавливаются «ставни». Эти накладки выступают примерно на шесть дюймов над уровнем земли. Вокруг ставен плотно утрамбуйте землю. Их функция заключается в предотвращении закругления краев котлована, что не только создает дополнительную работу, но и может быть опасным для любого, кто работает в яме. Створка остается на месте при проходке первой секции колодца и остается на месте до тех пор, пока секция не будет забетонирована.Затем специалисты сооружают водопроводные стержни, чтобы убедиться, что отверстие идет вертикально. Он состоит из перемычки, которую можно точно установить над центром колодца.

Крюк над точкой мертвой точки поддерживает веревку, которая, в свою очередь, поддерживает триммеры. Эти штанги — точный диаметр колодца. При опускании в котлован они позволяют экскаватору держать борта ровными и ровными. Они также помогают поддерживать правильный размер отверстия сверху вниз.Отклонение всего в один дюйм приведет к использованию на 33 процента больше бетона. Затем вы начинаете копать, используя кирку, пруток и лопату с короткой рукоятью.

Если почва достаточно твердая и сухая, должна быть возможность поднять первый «подъем» (так говорят землекопы о секциях ямы) примерно на 15 футов. Тогда вы готовы к подкладке. Глубина ямы 15 футов, дно выровнено, а рот все еще защищен ставнями. Следующим шагом будет установка другой створки или формы на дно отверстия.Он должен быть около двух футов высотой и обычно делается из металла.

Эта первая форма чрезвычайно важна. Если не будет точно по центру и выровнен, вся дыра будет выброшена из строя. Просуньте рыхлую землю за формы. Затем протолкните 20-футовые арматурные стержни в землю так, чтобы они выступали на пять футов над верхом колодца. Количество требуемых стержней зависит от типа грунта. Я предпочитаю использовать слишком много, чем слишком мало. Семи стержней достаточно для нормальных условий, но для подвижного грунта может потребоваться до 19 стержней.Штанги поддерживаются на расстоянии 1–1 / 2 дюйма от забоя колодца по всей их длине с помощью шпилек, прикрепленных или скрученных к штангам, и вдавленных в земляные стороны колодца. Второй комплект ставен теперь расположен над первым. Пространство позади залито бетоном. Обязательно смазать ставни маслом, чтобы бетон не прилипал к ним.

Бетон смешивается в соотношении 5: 2,5: 1 из гравия, песка и цемента. Удобный способ измерить это — соорудить два бездонных деревянных ящика.Размеры ящиков 30 дюймов на 30 дюймов. Один имеет глубину 12 дюймов для измерения гравия, а другой — шесть дюймов для измерения песка. При смешивании со 100 фунтами цемента пропорции будут правильными. Это количество должно быть как раз подходящим для заполнения за одной двухфутовой заслонкой. Гравий должен проходить через сетку размером ¾ дюйма, а песок должен быть острым речным песком. Оба должны быть очищены от земли или глины. Используйте только чистую воду. Бетон следует аккуратно утрамбовать в ставне, чтобы исключить воздушные карманы, но будьте осторожны, чтобы не повредить арматурные стержни.Оставьте верх бетона шероховатым, чтобы он хорошо сцепился со следующим слоем.

Когда заливка за второй ставней будет завершена, сделайте первый бордюр. Это выемка в земляной стороне колодца непосредственно над верхней частью второй заслонки. Канавка должна быть примерно восьми дюймов в высоту и врезаться в стенку колодца примерно на 30 сантиметров. По одному штифту для каждого арматурного стержня вбивают в канавку, и загнутый конец штифта прикрепляют к арматурному стержню. Затем устанавливается горизонтальный стержень и прикрепляется к каждому штифту и вертикальному стержню.Затем вручную заполните бордюр бетоном, установите на место третий комплект ставен и залейте бетон позади них.

Верх будет слишком высоким, чтобы добраться до него после закрепления третьей заслонки, поэтому на следующие ступени придется добираться до стула боцмана, подвешенного на полудюймовой веревке от лебедки. Еще два комплекта ставен устанавливаются на место и цементируются. Вершина теперь находится на высоте пяти футов над уровнем земли. Бетон следует оставить на ночь, прежде чем продолжить.

Самая слабая часть колодца находится на уровне земли.По этой причине верх должен быть толщиной шесть дюймов. Если колодец имеет диаметр 4-1 / 2 фута, вам нужно будет выкопать до диаметра пяти футов. Ставни внизу оставлены на своих местах. Оставьте их минимум на неделю, чтобы бетон застыл. Но снимите заслонку на поверхности, стараясь не повредить сантехнические колышки, на которых держатся ваши сантехнические стержни.

Добавляются еще три ставни и забетонируются по одной. Перед бетонированием верхней облицовки вершины арматурных стержней загибают вокруг колодца на высоте около двух дюймов над уровнем земли.Бетон заливается на высоту шести дюймов над уровнем земли. Это предотвратит попадание поверхностных вод и защитит колодец от падающего мусора. Первый подъем завершен. У вас есть 13 футов бетонной облицовки, опирающейся на бордюр, шесть дюймов стены над землей, а два нижних фута — это выемка без футеровки.

Продолжайте этот процесс, пока не достигнете водоносного горизонта.

Единственная проблема, с которой вы должны столкнуться в следующих разделах при обучении рытью колодца вручную, — это то, где верх второго левого колодца встречается с низом первого.Одно из решений — сделать сборные кирпичи с язычком. Их можно вдавить в бетон в проеме, чтобы они плотно прилегали друг к другу. При достижении водоносного горизонта заливать бетон будет невозможно. Тогда вам понадобятся сборные кессонные кольца. Эти кольца, изготовленные на поверхности несколькими неделями ранее, имеют внутренний диаметр 3’1 дюйма и внешний диаметр 3’10 дюйма. Каждый цилиндр имеет высоту два фута. Кольца состоят из четырех стержней диаметром 5/8 дюйма, встроенных в стены, и четырех равноудаленных отверстий для приема стержней из кессона непосредственно под ним.Штанги выступают на два фута над верхней поверхностью (для двухфутовых кессонов), а отверстия имеют расширенные вершины, поэтому штанги можно прикручивать болтами и оставаться заподлицо.

Опустите первое кольцо в стену. Когда второе кольцо опускается, его необходимо маневрировать так, чтобы стержни из нижнего кольца вошли в отверстия верхнего кольца. Они плотно прикручены. Когда четыре или пять колец прочно скреплены вместе, опускание продолжается путем выкапывания вручную внутри кессона. По мере того, как кессон опускается, добавляются новые кольца до тех пор, пока вода не будет поступать с такой скоростью, что выкачивание кусков более невозможно.Вы достигли дна … что хорошо при рытье колодца. (Копание колодцев — единственная работа, где вы начинаете с вершины и постепенно спускаетесь вниз.)

Пространство между футеровкой и кессоном нельзя заполнять цементом, раствором или камнем. Это позволяет кессону в дальнейшем осесть, не разрушая футеровку. В зависимости от характера водоносного горизонта вода может поступать в колодец через дно или через стены. Когда предпочтение отдается второму способу (а это обычно так), кессоны должны быть из пористого бетона.Это достигается смешиванием бетона без песка, заполняющего воздушные пространства, с небольшой утрамбовкой; и смешивание с минимальным количеством воды. Очевидно, этот бетон не такой прочный, как тот, что сделан из песка. Правильное лечение даже более важно, чем обычно.

Как выкопать колодец вручную: простой метод копания

Может ли обучение рыть колодец вручную звучит сложно или требует больше работы, чем вы ожидали или к которым были готовы? Если вы живете в одном из немногих районов, где вы можете получить воду, не заходя на большие глубины, вам может подойти более простой и примитивный метод.

Самый простой способ научиться копать колодец вручную — это просто выкопать яму желаемого диаметра и глубины. Вынутый материал помещают в ящики или ведра и поднимают из ямы с помощью веревок. Когда будет достигнута вода, вылейте ее твердым материалом. Чем суше вы сделаете яму, тем глубже вы сможете пройти, и колодец будет производить больше воды.

Когда вы войдете как можно глубже, положите вокруг дна камни высотой два или три фута.Просто положите стену из камня или кирпича и раствора оттуда до поверхности. Это не сделает стену такой же прочной, как ранее описанный метод, как вырыть колодец вручную, а также труднее сделать стены водонепроницаемыми, чтобы не допустить попадания загрязненных грунтовых вод. Но если вы не можете получить воду другим способом и готовы начать фильтровать колодезную воду, это не будет проблемой.

Вы можете выжать воду из земли

Еще в начале 1960-х мы взяли интервью у профессора Фаррингтона Дэниэлса, который занимался исследованием солнечной энергии и фактов о солнечной энергии в Университете Висконсина.Он упомянул способ получения воды из почвы, который может быть полезен в чрезвычайной ситуации. Это очень простой солнечный перегонный аппарат.

Выкопайте яму в земле. Размер не имеет значения, но чем больше отверстие, тем больше воды можно ожидать.
Поставьте емкость в центр.
Закройте отверстие листом пластика, закрыв края грунтом.
Поместите небольшой груз в центр над контейнером.
Влага из почвы испаряется под действием солнечного тепла, конденсируется на пластике, стекает по перевернутому конусу в емкость.
Обратите внимание, что с некоторыми типами пластика капли воды будут падать прямо вниз, а не к конусу. Тедлар избегает этого.
Размещение зеленой растительности в яме увеличит ее производительность, особенно если она мокрая от росы.

Вы научились копать колодец вручную? Какими советами вы бы поделились с кем-то еще, кто хочет научиться выкопать колодец для своей усадьбы вручную?

Первоначально опубликовано в выпуске Countryside & Small Stock Journal за январь / февраль 1999 г. и регулярно проверяется на точность.

Кессон для колодца изготавливаем и устанавливаем сами. Делаем кессон из бетонных колец для колодца своими руками Кессон из колец для колодца

Для решения проблемы водоснабжения загородного дома, находящегося вдали от благ цивилизации, требуется пробурить на участке скважину, установить насосное оборудование, проложить трубы для воды в дом. Благодаря современным современным насосным системам вода подается как из централизованного водопровода при открытии крана в самом доме, хотя забирается из собственного колодца.Именно такую бесперебойную и бесперебойную работу обеспечивает специальный кессон для скважины.

Они необходимы, если вы планируете жить в загородном доме не только летом, но и круглый год. Чтобы колодец не промерзал на морозе и не прекращал подачу воды из него, его необходимо заглубить ниже уровня промерзания почвы с возможностью максимально эффективно использовать управление всей системой, то есть , построить кессон.

Кессон для колодца — это емкость достаточно большая, с горловиной и крышкой, изолированная и водонепроницаемая.Его применяют для того, чтобы не только не допустить промерзания колодца в холодную погоду, но и разрушить его стоками и различными загрязнениями. Кессон содержит все необходимое для водоснабжения оборудование — клапаны, фильтры, насос, измерительные приборы и др. Кессоны изготавливаются из металла, пластика и железобетона.

Сделать кессон для колодца своими руками несложно. Он построен из нескольких колец из литого бетона, размещенных на подготовленном основании. Внутри этих колец находится железная фурнитура, а сверху кессон прикрывается крышкой (люком), расположенной чуть выше уровня земли.Устройство довольно простое, оно бывает квадратным и прямоугольным, но чаще бывает круглым, высотой два метра и диаметром от одного метра и более. Конструкция кессона предусматривает абсолютную герметичность.

Бетонный кессон требует тщательной гидроизоляции, так как бетон имеет пористую структуру и способен разрушаться от постоянного контакта с водой. Также необходимо заделать швы между кольцами, поэтому гидроизоляция является обязательной. Наносится на внешнюю поверхность кессона горячим асфальтом и битумными растворами, а также холодными битумными мастиками.Гидроизоляция наносится на внешнюю стену кессона, предварительно очищенную от всевозможных загрязнений.

Наличие правильно построенного и оборудованного кессона из бетонных колец на заднем дворе частного дома предотвращает выход из строя водопровода (разрыв труб, поломку насоса и т. Д.) И обеспечивает бесперебойную подачу воды в дом. в течение года.

Бетонный кессон для колодца видео

Знаете, зачем вообще кессон ставят на колодец? Нет.Тогда давайте разберемся, что это такое и зачем они нужны.

Кессоны для колодца — это разновидность конструкции цилиндрической или параллелепипедной формы, в которой колодец скрыт под водой. Берегите колодец от промерзания зимой и весной от проникновения талой воды. Сверху должен быть люк для доступа и лестница, если хотите выбраться оттуда 🙂 Из бетона (очень редко кирпича), полимерно-песчаных колец, металла или пластика.

Рассмотрим кессоны для колодца из пластика и металла отдельно, а теперь остановимся на кессонах из бетона или полимерных песчаных колец для колодцев.

Сравнение кессонов бетонных и полимерпесчаных колец

Кессон для колодца из бетонных колец: достоинства и недостатки.

Перед установкой кессона в колодце выкапывается яма, затем делается ровное дно, затем устанавливаются железобетонные кольца, на кольца ставится бетонная крышка и вся эта конструкция венчается люком.

Преимущества:

Большой вес — для установки в яму требуется грузовик и манипулятор.
Обязательная обработка колец битумом (гидроизоляция) — так как бетон имеет пористую структуру и пропускает через себя воду. Гидроизоляция должна высохнуть, т.е.установить кессон за одну смену не получится.
Со временем верхняя часть бетонного кольца кессона разрушается под действием температурных колебаний.

Кессон для колодца из полимерно-песчаных колец: достоинства и недостатки

Ну а теперь поговорим о кессоне из полимерно-песчаной смеси, это тоже кольца, но их высота всего 200 мм, а диаметр может быть 750 или 1000 мм.Исходя из этих размеров колец, можно вырыть яму любого размера и собрать колодец необходимой высоты.

Преимущества:

Простая установка — крепление представляет собой паз-гребень, все очень просто, криво установить не получится.
Хорошая герметичность — кольца не нужно обрабатывать дополнительной гидроизоляцией, пазы заклеиваются герметиком.
Легкий — можно привозить на ГАЗели или в прицепе, не требует установки манипулятора в яме, легко перемещается двумя взрослыми людьми за одну смену.
Не ухудшаются со временем.

Общие недостатки колодезного кессона:

Дно — в полимерных песках вырезается отверстие под нужный диаметр колодца, затем все заделывается герметиком, но со временем герметик разрушается и вода начинает стекать в кессон. В кессонах из железобетонных колец днище иногда не ставят, если колодец предназначен для технических нужд. Но если речь идет о питьевой воде, то перед установкой колец основание дна нужно утрамбовать глиной, сделать подушку из песка и забетонировать дно.
Затопление — ни один из этих продуктов не гарантирует долговременную гидроизоляцию; со временем вода начнет поступать в кессон, если грунтовые воды будут высокими. А для колодца с питьевой водой это серьезный недостаток. Весной талая вода может содержать трупы грызунов и представлять, что из-за плохо установленного напора или самого низкого качества такая вода может попасть в ваш колодец с питьевой водой, а это как минимум пищевое отравление!

Сделаем выводы, в каких случаях возможна установка кессона из колец для колодца:

при отсутствии выхода, при небольшой территории участка;

нет закрытых грунтовых вод;
Вы находитесь в незатопленном районе (на склоне горы).

Но если вы находитесь в низине или у русла реки, то ставить заглубленный кессон из колец опасно!

Стоимость кессона скважины

Ниже представлена ориентировочная стоимость кессонных элементов колодца из бетона и полимерно-песчаных колец.

Стоимость земляных работ по подготовке котлована под кессон около 20 000 руб.

Обустраивая колодец своими руками, начинают работу с установки в грунт кессона. Устанавливается на обсадной трубе около 1.Глубиной 5 метров. Его не следует устанавливать на близком расстоянии от поверхности земли, так как есть риск обмерзания при наступлении морозов. Кессонное оборудование подходит для установки насосов, трубопроводов, фильтров и аккумуляторов.

Кессон концепт

Кессон представляет собой водонепроницаемую камеру, внутри которой располагается скважинное оборудование. Чтобы смонтировать кессон для колодца или колодца своими руками, для начала нужно определиться, какой он будет. Бывает кессон бетонный, пластиковый или металлический.Основная задача кессонов — создать в грунте камеру для размещения водоподъемного оборудования.

Особенности конструкции

Кессон представляет собой металлическую или пластиковую емкость, имеющую вид ящика или двухметровой бочки. Часто сталь используется для изготовления кессонов, которые необходимо утеплить (частично или полностью) и покрасить специальными растворами. При необходимости внутри кессонной конструкции устанавливают лестницу, это необходимо для больших емкостей.

Исходя из системы водоснабжения, а точнее, какие ее части будут установлены в конструкции, выбирают габариты конструкции с кессоном.Внизу конструкции есть отверстие, через которое подается вода. Над отверстием для трубы также устанавливается крышка, чтобы облегчить доступ к колодцу для очистки.

Назначение и где применяется?

Герметичный кессон выполняет две функции:

Защита верхней части трубы колодца и внутреннего оборудования от проникновения грунтовых вод. Таким образом экономится место для установки крупных технологических конструкций и увеличивается срок службы скважины.
Защита оборудования, расположенного внутри кессона, а также водопроводных труб от воздействия на них низких температур в холодное время года. Чтобы обеспечить изоляционную систему, контейнер покрыт изоляционными материалами.

Кессоны возводятся для любых подземных сооружений с повышенной влажностью за счет их гидроизоляции.

Технология изготовления

При большом желании можно сделать кессон своими руками. В свою очередь, материал для постройки танка бывает разным.В строительной практике бетон, металл, кирпич и кессон из. Размеры подбираются индивидуально в зависимости от размера колодца.

Работа начинается с рытья ямы под погружной контейнер с учетом габаритов кессона. Объем рассчитываем так, чтобы над землей было видно только люк, а корпус находился под землей. Также не стоит забывать о герметичности конструкции, что особенно необходимо при высоком уровне воды в почве.

Обустройство котлована под конструкцию

Обустройство бетонного сооружения происходит следующим образом: вокруг обсадной колонны выкапывают яму необходимой длины, ширины и высоты. Чтобы защитить бетонную конструкцию от проникновения воды (гидроизоляция), ее стены покрывают пленкой для фундамента. На дно конструкции также укладывается слой.

Монтаж сетки из арматуры

Монтировать сетку из арматуры в кессоне необходимо строго по всей площади конструкции с шагом 30х30.Кладку начинают снизу от необходимой высоты планируемой конструкции. Рекомендуется заливать весь том целиком, но, к сожалению, не всегда получается.

Установка опалубки

Опалубка — это конструкция ящиков из досок и брусков, которые заполняются бетоном. После того, как бетон схватился, его разбирают. Чтобы было легче снимать опалубку, опытные строители советуют накрыть ее пленкой и закрепить строительным степлером.

После установки опалубки приступают к заливке бетонного раствора. Выполняя работы поэтапно, заливку проводят несколько раз, для этого заново укладывают арматуру, фиксируют опалубку и заливают бетоном, все это увеличит конструкцию до необходимой высоты. Как только конструкция полностью высохнет, в ее стенках просверливаются отверстия для подвода водопроводных труб.

Стоит помнить, что в месте соприкосновения с бетоном на деталь надевают металлическую трубку, образовавшийся шов обрабатывают пенополиуретаном, а между трубкой и бетоном нужно промазывать ее раствором.

Бетонирование

Смешивание бетонной смеси вручную требует больших усилий; для облегчения можно использовать специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

Низ конструкции заливается небольшими слоями, при этом каждый ярус необходимо тщательно утрамбовать. У профессиональных строителей, конечно, есть в арсенале инструментов электровибратор для утрамбовки бетона, но при сборке конструкции своими руками приобрести такой инструмент может позволить себе далеко не каждый.Затем применяют штыковой метод, при котором арматуру берут, погружают в раствор и совершают покачивающие движения из стороны в сторону и постепенно достают ее из бетона.
Поддерживайте оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон склонен к растрескиванию, что отрицательно сказывается на его прочности. Чтобы этого не произошло, замороженный раствор смачивают водой.

Через 7 дней опалубка уже снята, но эксплуатировать кессон еще рано, так как он может работать только через 28 дней.

Для тех, кто хочет устроить кессон для колодца своими руками, мы расскажем, как его лучше сделать и где установить. Принимая во внимание наши рекомендации, любой домашний умелец может обустроить устье источника воды.Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Кессон — это емкость, надежно защищенная от проникновения воды. Изначально они использовались исключительно для подводных работ, позже для них нашли другие области применения.

В частности, на устье скважины начали установку герметичных камер. Стандартный кессон имеет очень простую конструкцию. Это емкость с люком наверху.

Кессон для колодца представляет собой герметичную емкость, защищающую напор от воздействия низких температур и проникновения грунтовых вод

Через нее человек спускается в камеру для проведения профилактических и ремонтных работ. В нижней части устройства расположен вход в кожух, в боковых стенках — входы для кабеля и водопровода.

Эти размеры выбраны не случайно. Высота резервуара обусловлена необходимостью защиты установленного внутри него оборудования от воздействия низких температур. Участок врезки водопровода и устье колодца должны располагаться ниже уровня промерзания грунта.

Диаметр емкости тоже был выбран не случайно. Этого должно хватить, чтобы установить необходимое оборудование и поместить его внутрь человека, который спустится для проведения технического обслуживания или ремонта скважины.

Строительство скважины — следующий этап после бурения. Бак должен быть герметично защищен от попадания туда верхней или талой воды и прочего мусора, песка, грязи.Кроме того, нам необходимо компактно разместить оборудование для доставки воды, поступающей из глубины в дом. Кессон из бетонных колец для колодца — в данной ситуации можно считать одним из самых бюджетных и практичных решений. Конструктивно это подземное пространство в виде колодца с крышкой и люком, а также бетонное дно.

Техническим оснащением кессона может быть: колодезная труба с головкой, гидроаккумулятор, реле автоматики, выход к водопроводному крану и выход водопровода в дом.Эта система существенно сэкономит место в вашем доме; не нужно строить отдельную комнату.

Наши специалисты помогут произвести грамотный монтаж такой конструкции, работы выполняются на высоком качественном уровне, с гарантией до одного года.

Цены на кессон железобетонных колец для колодца под ключ.

Монтаж основного помещения с гидроизоляцией — 25000 руб. (Включая материалы)
Монтаж кессона с оборудованием — 38000 руб (напор, гидробак, автоматика)
Прокладка труб ПНД под землей до дома — 1000 руб / метр

Из достоинств системы следует выделить

1) Низкая стоимость материалов и монтажа
2) Повышенная сила
3) Срок установки от 1 до 2 дней
4) Удобство проведения частичного ремонта

дизайн, приложения и установка. Установка кессона на колодец Как установить кессон стальной, чтобы он не плавал

Автономное водоснабжение на удаленном от городской инфраструктуры участке — не роскошь, а острая необходимость. Не так ли? Чаще всего в качестве источника воды используется колодец, для которого требуется особое устройство — кессон, который требуется для защиты головы от неблагоприятных воздействий и вандалов.

Для тех, кто хочет устроить кессон для колодца своими руками, мы расскажем, как его лучше сделать и где установить. Принимая во внимание наши рекомендации, любой домашний умелец может обустроить устье источника воды. Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Кессон — это емкость, надежно защищенная от проникновения воды. Изначально они использовались исключительно для подводных работ, позже для них нашли другие области применения.

В частности, на устье скважины начали установку герметичных камер. Стандартный кессон имеет очень простую конструкцию … Это контейнер с люком наверху.

Через нее человек спускается в камеру для проведения сервисных и ремонтных работ… В нижней части устройства расположен ввод корпуса, в боковых стенках — кабельная и водопроводная трубы.

Вариант №2 — кессон из бетонных колец

Устройство скважинного кессона бетонное и начинается с подготовки котлована.Его глубина рассчитывается аналогично монолитной конструкции … Высота низа конструкции зависит от ее типа.

Также может быть герметичным или дренажным слоем … Выбор типа осуществляется с учетом уровня залегания грунтовых вод.

Рассмотрим вариант с герметичным днищем. Выкапываем яму необходимой глубины, выравниваем дно и укладываем на него песчаную подушку высотой примерно 10 см. Утрамбовываем хорошо.

Бетонные кольца перед установкой необходимо обработать.гидроизоляционный материал, например, битумная мастика. В противном случае они будут пропускать воду в камеру и достаточно быстро разрушатся.

Подготовка бетонного дна к установке. Просверливаем отверстие в плите. Затем с помощью специального оборудования осторожно опускаем днище вниз, продевая обсадную трубу в подготовленную лунку. Ставим плиту на песчаную подушку.

Приступаем к подготовке к установке бетонных колец … Тщательно покрываем каждое из них. гидроизоляционный состав, например, битумной мастикой и дать высохнуть.

Опускаем кольца в яму, тщательно обрабатывая каждый стык скрепляющим составом. Некоторые специалисты советуют вспенивать швы, объясняя это тем, что раствор разрушится при движении земли, и тем более пенопласт должен остаться невредимым.

Обрабатываем получившиеся швы гидроизоляцией. Сверху ставим потолок с люком.

Монтаж бетонных колец осуществляется только с применением спецтехники. Важно уложить элементы так, чтобы они максимально точно совпадали.

Кессон готов. Осталось только засыпать пустоты вокруг конструкции.

Вариант №3 — бюджетная кирпичная камера

По своему устройству напоминает строительство монолитного бетонного кессона. Начинаем с рытья котлована под фундамент. Его можно выкопать точно под будущую емкость или сделать еще немного.

Второй вариант предпочтительнее. Он предполагает засыпку всех пустот, в которые можно заливать дождевую воду, после того, как стены камеры возведены и высохнут.

В первом случае кирпич будет уложен к стене котлована, но никто не может гарантировать, что за ним нет пустот.

Галерея изображений

Вне зависимости от герметичности днища кессона под кирпичную камеру делают ленточный фундамент, ширина которого должна быть немного больше толщины кессона. будущая кладка. Выкапываем траншею глубиной около полуметра по периметру конструкции, засыпаем ее слоем песка высотой 10-15 см и хорошо утрамбовываем.

Будущий фундамент не нужно бетонировать. Как вариант, можно засыпать траншею обломками кирпича, крупным щебнем и залить песчано-цементным раствором.

После того, как подложка установлена, можно приступать к укладке. На фундамент укладываем гидроизоляцию, это может быть как рубероид, так и любой другой подходящий материал.

Кладку начинаем с угла, швы хорошо заполняем раствором. Время от времени контролируем качество работы отвесом и уровнем.Когда высота кладки достигает уровня кабельного ввода и между кирпичами вставляем гильзы под вводы.

Кирпичный кессон может быть изготовлен из использованного материала. Такое решение можно считать очень практичным и экономичным.

Доводим кладку до нужной высоты. Дать высохнуть, затем оштукатурить или обработать специальным раствором для гидроизоляции.

Приступаем к обустройству днища емкости. Если он должен быть герметичным, устанавливаем бронепояс на высоте 4-5 см от нижнего уровня.Затем заливаем бетон. Его высота должна быть около 15 см. Если дно не должно быть герметичным, выложите слой щебня и хорошо утрамбуйте.

Перекрытие кирпичного кессона бывает разным. Уложить готовую плиту можно или сделать своими руками. Во втором случае на верхние стенки камеры кладем участки швеллеров, балок или досок.

Закрепляем на нужном уровне вентиляционный канал, люк и втулку для спринклерной трубы. Затем накрываем получившуюся конструкцию жестью или полиэтиленовой пленкой, если обрешетка установлена без зазоров.

Галерея изображений

Для усиления конструкции на высоте 4-5 см от ее основания выставляем армирующую сетку. Залить бетон и подождать, пока он высохнет. После этого обустраиваем шейку фотоаппарата. Затем заправляем емкость до уровня почвы и монтируем люк.

Если есть желание снизить стоимость конструкции, верхний этаж заливать бетоном не нужно. Его можно засыпать грунтом, устроив горку высотой 0.3-0,4 мес.

Вариант №4 — герметичный металлический контейнер

Металлический кессон может быть любой формы, чаще всего это определяется имеющимся материалом. Для четырехугольной камеры потребуется металлопрокат 3-5 мм и пруток или арматура сечением 10 мм.

Круглый контейнер может быть укомплектован отрезками промышленной трубы диаметром 1250 мм для корпуса и около 600 мм для горловины.

При выборе формы будущей емкости учитываем, что чем меньше сварных швов, тем меньше шансов их разрушения и, соответственно, потери герметичности камеры.

Форма металлического кессона часто определяется материалом, доступным его владельцу. Если есть промышленная труба, она будет круглой; рулоны нужны для четырехугольных камер

Начинаем работу с расчета подготовки котлована. Выкапываем яму необходимого размера и выравниваем ее дно.

Обрежьте обсадную трубу на высоте 40-50 см от дна и временно закройте ее пластиком или ветошью. Подготовленные металлические детали очищаем от ржавчины и выкладываем на дощатый настил, что предотвратит возможное загрязнение во время работы.Начинаем с изготовления низа.

Подготавливаем деталь нужной формы и вырезаем в ней отверстие, в которое будет вставляться гильза кожуха. Для его монтажа мы используем двухсторонний сварной шов.

Если делаем четырехугольную камеру, вырезаем ее из катаных металлических боковых стенок … Размечаем их и вырезаем отверстия для ввода кабелей и трубопроводов. Соединяем нижнюю и боковые стенки.

Металлические камеры необходимо тщательно обработать гидроизоляционным средством.Для наружных работ используется битумная мастика; внутри использована грунтовка, краска и антикоррозийный состав.

Ставим крышку емкости на место. Не забывайте, что все сварочные швы необходимо выполнять только двусторонними. Это обеспечит необходимую герметичность кессона.

Привариваем горловину и корпус для вентиляции. Привариваем к стенкам камеры кабельные и трубопроводные муфты. Закрепляем петли из бруса или арматуры, которые понадобятся для фиксации строп. Прикрепляем люк или крышку.

Начинаем гидроизоляционные работы. Все сварочные швы, как внешние, так и внутренние, тщательно очищаются от шлака.

После этого несколько раз их обрабатываем. защитный состав … Так поступаем со всей конструкцией. В результате у нас должна получиться многослойная внешняя битумная гидроизоляция. Внутри наносим грунтовку, краску и антикоррозийный состав.

Галерея изображений

Возможна установка небольшого металлического кессона в яме без использования подъемного оборудования и приспособлений, таких как тренога

Штатив для погружения кессона в яму

При необходимости изолируем камера.Для этого можно использовать экструдированный пенополистирол или другой утеплитель. Важно, чтобы он не был гигроскопичным.

Металлический кессон готов, его можно опускать в яму. Для монтажа конструкции используется кран, оснащенный мягкими стропами. Над ямой устанавливаем деревянные бруски, на которые ставим емкость.

Затем снимаем опоры, и очень осторожно и медленно опускаем конструкцию вниз, надавливая на кожух. Подошедший на дно котлована кессон необходимо выровнять.

Закладываем трубы и кабели в рукава. Проверяем гидроизоляцию. Повторно обрабатываем участки, где он был поврежден при установке.

После опускания кессона на дно котлована необходимо выровнять его дно и проверить целостность гидроизоляционного слоя, который мог быть поврежден при установке

Привариваем гильзу к опалубке или вспененный, если кожух пластиковый. Выполняем работы по герметизации вводных участков силового кабеля и трубопровода.Затем можно заправлять кессон.

Если вы не хотите строить на небольшом дачном участке подземную камеру для размещения в ней оборудования, рекомендуем ознакомиться с вариантом. В случае сезонного использования источника воды это отличный вариант.

Выводы и полезное видео по теме

Видео №1. Как установить металлический ящик:

Видео №2. Процесс изготовления монолитного бетонного кессона:

Видео №3.Как обустроить кессон из кирпича:

Есть много способов сделать кессон для колодца своими руками. Какой выбрать, зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае при правильном и качественном проведении всех работ полученная герметичная камера надежно защитит устье скважины от промерзания и попадания поверхностных талых и паводковых вод. Это гарантирует бесперебойную подачу чистой воды в дом.

Расскажите о собственном опыте устройства кессона колодца на дачном участке … Напишите, пожалуйста, в блоке ниже. Здесь вы можете прокомментировать предоставленную нами информацию и задать вопросы.

Хранение овощей и фруктов — актуальная проблема для каждого домовладельца с приусадебным участком … Для решения этой проблемы можно построить склад из кирпича или бетона, но современный рынок предлагает более технологичный вариант — кессон для погреба. Хранилище такого типа, представляющее собой литой металлический ящик или ящик из пластика, всегда будет иметь стабильную температуру, что обеспечит сохранность урожая и товаров для дома.К тому же такой погреб полностью исключает возможность проникновения влаги. Такая конструкция намного надежнее простой. овощная косточка.

Преимущества перед традиционными погребами

Прочность и герметичность традиционного погреба иногда вызывает сомнения. Даже если полностью сделать хранилище своими руками, можно упустить некоторые моменты, касающиеся его гидроизоляции или утепления. Кроме того, многие участки земли разделены на низины, где грунтовые воды подходят близко к поверхности.Подвалы, расположенные в таких местах, периодически отапливаются, и овощной запас в них исчезает.

Металлический или пластиковый кессон для погреба является воздухонепроницаемым и поэтому представляет собой постоянно сухой контейнер, внутри которого продукты могут храниться долгое время и не портятся под воздействием влаги.

Исторически кессонная камера использовалась только для подводных работ, но со временем это замечательное изобретение стало применяться и в других областях.Кессонный погреб в современном виде может иметь форму куба или цилиндра с отверстием и крышкой. Толщина стен кессонов погреба обычно составляет 10-16 мм, ведь они должны успешно справляться с напором воды и грунта. Кроме того, любой металлический или пластиковый кессон имеет приточно-вытяжную систему вентиляции, которая позволяет кислороду поступать в хранилище, а углекислый газ, образовавшийся в результате созревания овощей, — выходить наружу. Дополнительно бокс оснащен специальным креплением, которое не позволяет ему плавать при повышении уровня грунтовых вод под его основанием.

Кессон для подвала или погреба можно установить на участке с любым рельефом, даже в очень низменности, где грунтовые воды подходят максимально близко к поверхности. Многие погреба страдают плесенью и грибком, но в такой конструкции этих неприятностей полностью нет.

Монтаж кессонов для погреба можно произвести своими руками. Хранилище можно сделать под верандой, гаражом или устроить как отдельное подсобное помещение. Кессон хорошо защищен от воров и вандалов по сравнению с традиционными подвалами.Поэтому, если вы не живете в загородном доме круглый год, а зимой приезжаете всего несколько раз — этот тип погреба идеален для вас.

Разновидности

Сегодня существует три основных типа подвальных кессонов:

Основание выполнено из бетонных колец.

Сборный железобетон. Такой погреб можно сделать из стандартных бетонных колец, предназначенных для строительства колодцев. Чтобы привезти и установить эти кольца, вам понадобится специальное оборудование, так как они много весят.Как только все кольца ставятся в яму друг на друга, сверху монтируется крышка. Если вы хотите сделать такой погреб своими руками, то в обязательном порядке предусмотреть наличие качественной гидроизоляции. Такой бетонный подвал кессоном в полной мере назвать сложно, так как преимущество последнего должно заключаться в том, что нет необходимости проводить гидроизоляционные работы.

Подвал металлический готовый.

Кессон металлический. Наличие металлического кессона для погреба — прекрасное решение проблемы хранения овощей.Такие погреба в последние годы как никогда популярны … Сделать такое хранилище самому очень сложно, поэтому нужно покупать уже готовую конструкцию в магазине. Для установки требуется специальное оборудование, и производители обычно предлагают свои услуги. В влагозащищенном и теплоизолированном погребе всегда будет подходящая температура для хранения продуктов.

Подвал из легкого пластика.

Кессон пластиковый. Никакой дополнительной обработки пластикового кессона для погреба (как и металлического) не требуется.Благодаря небольшому весу монтаж такого погреба можно произвести своими руками. Пластиковый кессон может без проблем эксплуатироваться несколько десятков лет, и при этом он не будет поврежден никакими внешними воздействиями окружающей среды.

Какой кессон выбрать и где его разместить?

По большому счету, выбрать подходящее место для кессона довольно просто. Подумайте, где вам удобнее было бы сделать погреб. Чаще всего он располагается под кухней.При размещении под домом хранилище необходимо приобрести и установить до начала строительства здания.

Схема монтажа под жилое помещение.

Если необходимость постройки погреба возникла после постройки дома, то его можно расположить вне помещения.

Схема наружной установки.

Выбирая кессон для металлического погреба, лучше всего ориентироваться на сварные модели, обладающие высоким уровнем надежности. Или, при желании, можно выбрать пластиковый вариант.

Специализированные магазины предлагают готовые дизайны, они доступны в квадратной, прямоугольной или цилиндрической форме. Приобретая изделие, помните, что железный кессон должен быть хорошо сварен со всех сторон, чтобы внутрь не попадала вода. Вся конструкция должна быть цельнометаллической. Только крышка может быть деревянной.

Защита от коррозии и перепадов температур

Качественный металлический кессон для погреба должен иметь хорошую гидроизоляцию в местах сварных швов и антикоррозийную обработку.На всякий случай, если вы сомневаетесь, перед тем, как опускать кессон в яму, проведите дополнительную обработку стен конструкции специальными составами, которые защитят ее от ржавчины. По большому счету, никакой защиты металлической конструкции больше не требуется.

Если вы предпочли пластиковый кессон, то гидроизоляцию делать не нужно — пластик не подвержен коррозии, а особая технология производства не позволяет материалу разлагаться даже со временем.К тому же пластиковая коробка весит намного меньше.

Изнутри пространство кессона под погреб рекомендуется утеплить стеклопластиком или другим подобным материалом (лучше использовать какой-нибудь современный и безопасный с экологической точки зрения).

Спуск конструкции в котлован и установка

При установке кессона главное правильно рассчитать размеры необходимого котлована и разметить территорию. Глубина котлована под металлический кессон должна быть около 250 см.Учитывая размеры будущего кессона, необходимо копать котлован с некоторым зазором, чтобы камера могла беспрепятственно в него зайти. Для рытья котлована лучше нанять экскаватор, который быстро сделает основную часть работы, а вы уже закончите все необходимое лопатой.

После предварительной антикоррозионной обработки и внутренней теплоизоляции устройства кессон можно опускать в подготовленную яму. В первую очередь с двух сторон опускаются бревна, которые будут выполнять роль упоров и направляющих, что позволит максимально точно смонтировать конструкцию.Обычно кессон спускается с помощью лебедки.

Спуск конструкции в котлован.

Для хорошего металлического или пластикового кессона для погреба проблема проникновения воды не актуальна. Но, с другой стороны, разница температур внутри и снаружи погреба может быть значительной. Именно поэтому на стенах периодически может образовываться конденсат и стекать на пол. И весь овощной бульон сгниет. Поэтому на этапе рытья ямы следует произвести внешнюю теплоизоляцию.

В связи с вышеизложенным монтаж кессона выполняется на подготовленную глиняную подушку, толщина которой должна быть 20-25 см.

Также важно следить за тем, чтобы во время опускания кессона в яму не попадала вода, иначе ящик начнет плавать.

При наличии такой проблемы требуется дополнительная гидравлическая блокировка. Для этого зазоры между краями котлована и стенками кессона погреба также заполняются глиной.Каждый слой после заливки необходимо утрамбовать. Гидравлическую блокировку следует делать ниже глубины промерзания грунта (1,5-2 метра).

Конечно, такой гидрозатвор не гарантирует, что вода не потечет на дно погреба. Поэтому возможность всплытия есть всегда. Для его устранения необходимо применить следующий метод: набираем воду в емкость, в результате чего конструкция не будет плавать.

К дну кессона следует приварить трубу с задвижкой.Клапан необходимо держать открытым в течение первых месяцев. После того, как из трубы выпадут осадки, вода будет литься в погреб, но в дальнейшем ее будет становиться все меньше и в конце концов она вообще перестанет поступать в кессон. Благодаря переливанию воды все трещины вокруг погреба будут залиты глиной, и он прочно встанет на место. Только после этого закрываем вентиль на трубе (как правило, это происходит через 6-10 месяцев использования).

Правильно организованная система вентиляции не позволяет влаге накапливаться в погребе и вызывать появление плесени и болезнетворных микроорганизмов.Особенно важен здоровый микроклимат, если под домом расположен подвал.

К обеспечению дома водой с колодцем нужно подходить с особой тщательностью и даже скрупулезностью. Основная проблема — обеспечить нормальную работу насосного оборудования и не допустить попадания грунтовых и грунтовых вод в ствол скважины. Для этих целей лучше всего использовать переходник или установить кессон для колодца своими руками. Так будет надежнее и дешевле.Место для кессона или адаптера для колодца готовится заранее, очищается от растительности и верхнего слоя почвы.

Что дает установка кессона на скважину

После завершения работ по бурению потребуется не менее недели на окончательную обустройство устья и устья скважины. Причин проведения отделочных работ и установки кессона колодца несколько:

Прежде всего, вам нужно будет закрыть возможность попадания грунтовых жидкостей в воду, которую вы будете использовать для питьевых и хозяйственных нужд;
Использовать теплоизоляцию, установка которой предотвратит разрушение и проседание устья скважины из-за размораживания трубы в горловине;
Установка кессона в колодец защитит насосное оборудование, электрические и гидравлические компоненты, сантехнику и вспомогательные устройства.

Важно! Помимо защиты от климатических и погодных факторов, установка кессона убережет дорогостоящее насосное оборудование от попыток его украсть или демонтировать.

Более подробно и полезная информация по защите колодца и кессона колодца понятна из видео:

Кессон и обустройство колодцев на воду

Кессон по-французски называется изолированным боксом, предназначенным для установки на горловину скважины. колодец. Существует несколько типовых конструкций кессонов.В зависимости от размера и материала можно установить короб и решить, как утеплить конструкцию самостоятельно.

Чаще всего это кирпичные конструкции или коробки из набора бетонных колец. Лучшими считаются кессоны из листового металла или полипропилена. пластиковые конструкции огромных размеров.

Помещение для установки должно соответствовать следующим требованиям:

Быть прочным и устойчивым на земле, при любой температуре и осадках;
Имеют хорошую тепло- и гидроизоляцию, оборудованы вентиляционным отверстием;
Глубина установки ящика выбирается на 20-30 см ниже максимальной глубины промерзания почвы;
Электропроводка, проложенная внутри ящика, должна быть гидроизолирована, а водопровод — теплоизоляционным кожухом.

Совет! Пол внутри ящика необходимо накрыть решеткой из резины или перфорированного пластика.

Подготовка к установке кессона

Перед установкой бокса с насосным оборудованием колодец необходимо подготовить к длительной эксплуатации и, прежде всего, обезопасить от риска попадания неочищенного грунта и талой воды … Основная опасность — это проникновение болезнетворных бактерий и микроорганизмов. Чаще всего забираемая из колодца вода перед употреблением не обрабатывается специальными нейтрализующими веществами.

Подготовка к установке заключается в засыпке нерабочего пространства колодца промытым щебнем. На один колодец расходуется около 70-100 литров материала. На следующем этапе необходимо установить в колодец глиняную пробку из натертой и просохшей глиняной массы. После заполнения пространства между трубой и стенками колодца, оставшиеся несколько метров необходимо залить жидким бетоном … Остальной раствор бетонируется в устье у основной металлической трубы, выходящей на поверхность.

Кессон для колодца своими руками из кирпича или бетона

Самый простой и дешевый способ — построить кессон на колодце из кирпича или заливкой из бетонной массы в подготовленную опалубку. Размер будущего ящика должен позволять проводить минимальное обслуживание насосного оборудования, при необходимости заменить его, отремонтировать с установкой запчастей и агрегатов.

Типичный размер закрытого помещения готового кессона чаще всего составляет 1,5х1,5 метра и до 2.5 метров высотой. Последний размер во многом зависит от глубины промерзания почвы на вашем участке. В среднем глубина котлована под установку кессона выбирается около двух метров.

Специалисты рекомендуют перед установкой кессона составить схему расположения насоса, напорного бака, электрооборудования, кранов, трубопроводов и арматуры. Таким образом будет понятно, где удобнее всего установить выход металлической трубы колодца. В некоторых случаях положение розетки смещено от центра к одной из стен.

После устройства котлована на дно сбрасывается шлак и выполняется стяжка из бетона М400. Если почва песчаная, использовать арматуру не нужно. В остальных случаях на пол обязательно установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна быть не менее 100 мм. Если корпус кессона предполагается из кирпича, в этом случае необходимо отступить от стен котлована на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон.Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.

Еще проще сделать кессон отливкой из бетонной смеси … Для этого необходимо выпилить и установить в яму двойную опалубку из OSB или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольное тело кессона. Наружную поверхность стен обрабатываем мастикой или дегтем, на внутреннюю поверхность рекомендуется уложить слой вспененного полиэтилена.Таким образом, получаем утепленный кессон.

В обоих случаях кровля делается либо на заказ из металлического листа, либо укладываются балки перекрытия из асбестовых труб и заливается бетонная стяжка … В процессе формирования стен кессона из камня производится Необходимо предусмотреть технологические отверстия для подвода электропроводки в помещение, вывода водопроводных труб и вентиляционных отверстий.

Металлический кессон для колодца

Одним из самых популярных вариантов кессона считается конструкция из листового металла.В отличие от бетонных или кирпичных ящиков, металлический ящик с покрытием намного легче и практичнее. При желании можно купить готовый ящик из оцинкованного или никелированного металла, но стоит такой «домик» на порядок дороже самого дорогого пластикового. Устройство такой коробки легко понять из приведенной выше схемы.

Металлический кессон легко изготовить и установить вручную. Чаще всего для строительства короба используется листовая сталь толщиной 3 мм, реже 4 мм.Конструкция представляет собой каркас из металлических труб или уголка с диагональными подкосами. Детали для стен, перекрытий и кровли крепятся к сварному каркасу электросваркой. Каждый шов сваривается дважды с внутренней и внешней стороны.

Потолок ящика армируется как минимум одной двутавровой балкой высотой 100-120 мм. В центре балки приваривается крепеж, за который всю конструкцию кессона можно поднять краном. Кроме того, в потолочной плите необходимо вырезать отверстие и установить фланец под крышкой.Для входного люка готовая пластиковая крышка диаметром 500-600 мм.

После сборки внешняя поверхность стен тщательно обрабатывается защитной мастикой или окрашивается составом на эпоксидной основе. Внутренняя поверхность обрабатывается антикоррозийной защитой, после чего на стены и потолок укладывается слой пенопласта. В потолочной части устанавливается резиновая или силиконовая втулка, через которую в короб заводится электропроводка для помпы.

В боковые стенки конструкции ввариваются переходные фитинги для подключения внешних водопроводных труб.Перед установкой насосного агрегата и напорного бака в полу вырезается отверстие под металлическую трубу колодца. При установке кессона в яму его вывешивают на стропах и медленно опускают так, чтобы труба колодца вошла в подготовленную яму. При необходимости дно котлована заливается и выравнивается, чтобы установка кессона была максимально точной. После этого труба нарезается на высоту 40-50 см, из стального стакана труба с внутренним диаметром чуть больше наружного диаметра трубы из колодца.Установленное стекло приваривается к трубе колодца и к полу кессона.

На следующем этапе выполняется установка электронасоса, напорного бака, переходные водоводы чаще всего спаяны из полипропиленовых труб на пластиковые водопроводные трубы.

После установки кессона на колодец пространство между стенками котлована и установленной конструкцией засыпают сначала песком, а затем смесью грохота щебня и песка. При правильной установке конструкция ящика возвышается на 40-50 см над уровнем земли.Интересные подробности монтажа и обустройства металлического кессона для колодца можно получить из видео:

Заключение

В отличие от кирпичного или бетонного здания, металлический вариант не требует бетонной фундаментной плиты, поэтому его изготовление и установка являются намного быстрее и с меньшими затратами.

Кессон металлический — распространенная конструкция, представляющая собой емкость, сваренную из металлических листов. Имея сварочный аппарат, сварочные навыки и листовую сталь, контейнер можно сварить в домашних условиях .

Сейчас в продаже есть контейнеры из более дешевого и прочного материала, но все же актуальны металлоконструкции.

Устройство и назначение

Конструкция кессона довольно проста. Бак состоит из основной камеры, входной горловины и металлической лестницы для спуска в камеру. Горловина контейнера закрывается люком.

Основное требование к металлической таре — ее герметичность, антикоррозийное покрытие, изоляция.

Изначально танки предназначались для подводных работ. В настоящее время увеличилась сфера их применения:

защита колодца от сточных вод и от замерзания воды в насосном оборудовании в зимний период;
улучшение акустики в архитектуре;
использование в газовой и сталелитейной промышленности;
Используют для устройства колодцев, канализации, хранения овощей на даче.

Существующие разновидности

В зависимости от назначения кессон изготавливается разных форм и размеров. Емкости делятся по используемому материалу:

железобетонная конструкция может быть выполнена из монолитных стен из бетона, кирпича, бетонных колец. Конструкция тяжелая, требует хорошей гидроизоляции, очень трудоемка в строительстве;
Металлический резервуар сварен из листового железа. Требует хорошей гидроизоляции, так как сильно подвержен коррозии. Современный производитель предлагает емкости из нержавеющей стали … Их отличает долгий срок службы, но их недостаток — высокая стоимость;

Пластиковые емкости

прочные.Коррозионная стойкость дает возможность отказаться от дополнительной гидроизоляции. Недостаток — деформация пластиковых стен от давления грунта.

Металлические резервуары бывают двух типов:

Для колодцев наиболее выгодным является резервуар цилиндрической формы. Горловина может иметь любую форму: круглую, квадратную и т.д. Преимущество цилиндрической емкости — небольшое количество сварных швов … Они наиболее подвержены коррозии и могут лопнуть от давления грунта, нарушив герметичность емкости.
Квадратные или прямоугольные контейнеры больше подходят для обустройства любого вида хранения. Ребра жесткости приварены к стенкам резервуара, чтобы противостоять давлению почвы. Горловина также может быть любой формы.

Возьмите на заметку: кустарное производство емкостей позволяет сваривать металлические емкости любой формы по желанию хозяина, например, в виде ромба, треугольника и т. Д.

Применения для металлических емкостей

Сфера использования кессонов широка:

Установив на дачном участке квадратную или прямоугольную емкость, можно построить отличный погреб для хранения овощей.Наиболее выгодное строительство на сыром земельном участке … Герметичный кессон предотвратит попадание влаги в подвал;
В гараже из кессона можно сделать смотровую яму. Главное условие монтажа конструкции — капитальная конструкция. Контейнер стоит дорого, и если его установить в переносном гараже, который в конечном итоге будет демонтирован, это приведет к непредвиденным отходам. Если у вас нет дачного участка, то в гараже из контейнера получится сделать отличный погреб;
в канализационные резервуары используются для устройства отстойников, установки водоподъемного оборудования, защиты колодцев;
на автомойках, можно ставить емкости для сбора грязной воды;
Резервуар артезианской скважины защищает от затопления сточными водами… Насосное оборудование хранится в чистом, сухом месте и защищено от мороза.

Какой должна быть глубина колодца для питьевой воды:

Самостоятельное производство

Имея сварочное оборудование и навыки, вы можете изготовить резервуар самостоятельно:

Контейнер с круглым или квадратным колодцем сваривается из листовой стали толщиной 4-6 мм. Сверху приваривается горловина с люком и вваривается штуцер для вентиляции. Для спуска в камеру устанавливают металлическую лестницу… На боковых стенках приварены ниппели из отрезков труб для прохождения водопровода и электрокабеля.
В днище вырезается отверстие со смещением от центра к стене и привариваются гильзы 150 мм. Он должен быть в диаметре немного больше, чем обсадная труба скважины. К наружным стенкам квадратного резервуара приваривают ребра жесткости для усиления конструкции.
Контейнер для погреба прямоугольной или квадратной формы изготавливается аналогично. Свариваются только листы толщиной не менее 10 мм и усиленные ребра жесткости.Такое усиление конструкции связано с повышенным давлением грунта на резервуары больших размеров. Ниппель приваривается только сверху для вентиляции.
Горловины могут быть две: одна шириной не менее 1 м для спуска людей, вторая — с размерами, удобными для погрузки продуктов. Снаружи к стенам на расстоянии 500 мм друг от друга приваривают крючки или полосы из стали для крепления утеплителя.

Размер любой емкости подбирается индивидуально.В резервуаре колодца должно быть достаточно места для размещения оборудования и лица, выполняющего техническое обслуживание.

Гидроизоляция и теплоизоляция резервуара

Металл — очень коррозионный материал. Обязательная гидроизоляция бака поможет продлить срок эксплуатации бака. Для этого наружные стены покрывают битумной мастикой или растопленным на костре битумом с добавлением небольшого количества бензина.

Примечание: битумная мастика собственного производства опасна.Расплавленный битум нужно аккуратно собрать в металлическое ведро и подальше от огня тонкой струйкой долить бензин, при этом тщательно перемешивая состав.

Вся емкость покрыта мастикой. Особо тщательно обрабатываются сварные швы. Сверху на мастику можно приклеить рубероид. Долговечность конструкции будет зависеть от количества ее слоев.

Металл способствует образованию конденсата в камере, что отрицательно скажется на насосном оборудовании или положениях в погребе. Избежать этого поможет утепление стен, нижней и верхней части горловиной. Стекловата или другой рулонный утеплитель прикрепляют к приварным крюкам.

Для погреба возможна фиксация сетки с последующим наложением глиняной штукатурки.

Над котлованом проложены перемычки из труб или деревянных балок … обрезаны на уровне земли.
Контейнер наматывают по трубам на балки и обнажают. Боковые приварные ниппели должны совпадать с траншеей, а нижняя втулка должна совпадать с корпусом.
С помощью лебедки или другого подъемного оборудования, постепенно снимая перемычки, цистерну опускают в яму и устанавливают по уровню.
Обсадная труба ошпаривается муфтой снизу и обрезается до нужного размера … В боковые ниппели вводятся трубы для подачи воды и кабель. Стыки заделаны переходами из ПНД (герметичные пластиковые соединители разных размеров).
Установленная емкость засыпана грунтом или сухой смесью песка и цемента (5: 1).

Кессон для погреба монтируется аналогично, только без штуцеров. На дно ямы насыпают глиняную подушку толщиной 200 мм. Это создаст дополнительную изоляцию подвала. Резервуар опускают в яму и по бокам засыпают напорной стенкой из красного кирпича, а затем засыпают землей.

Установленная мощность нестабильна и может «играть» за счет грунтовых вод. Избежать этого поможет отверстие в днище под приваренную трубу.

В первый год погреб не используется.Он стоит с открытым люком, чтобы внутрь могла собираться дождевая вода. Впитываясь через трубу в грунт, вода пропитает глину, и она заполнит все пустоты, прочно укрепив вместимость погреба.

Когда вода перестанет впитываться, вычерпайте ее остатки. Осталось приварить трубу и погреб готов к эксплуатации.

На этом монтажные работы завершены. Вам остается научиться правильно пользоваться кессоном, чтобы обеспечить ему долгий срок службы.

Процесс установки металлического кессона смотрите на видео:

Перед каждым человеком, занимающимся выращиванием различных овощных культур и собирающим урожай, встает вопрос о его хранении и консервации подготовленной к зиме. Чаще всего для этого всегда использовались подвалы, но в отличие от современных вариантов ранее прибегали к помощи обычных ям, выложенных кирпичом. И сегодня есть более удобные и выгодные решения подобных задач, и это были кессоны для погреба.Что это за устройство, и чем оно выгоднее обыкновенной ямы? Что такое кессоны, и как их сделать самому?

Кессон. Что это?

Соленья, овощи, корнеплоды и фрукты принято хранить на черновых полах, в подвалах, сараях и складских помещениях. Предпочтение все же больше отдается погребам, вариантов строительства которых всегда было довольно много, но у каждого из них есть свои недостатки. Будь то котлован из кирпича, дерева или бетона, прочность и герметичность этих материалов оставляет желать лучшего.Со временем кирпич и бетон теряют свои свойства и портятся, а древесина подвергается воздействию плесени и грибка. И часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запасы.

Но современный мир не стоит на месте, и сегодня придумано отличное решение и достойная альтернатива старым конструкциям — кессон для погреба. Это полностью герметичная сухая камера, которая, находясь в земле, насыщенной водой, или даже под водой, создает воздушный карман.

Кессон для погреба может быть круглой или прямоугольной формы с горловиной и люком. Чтобы противостоять и воздействовать на грунт, толщина стенок кессона может достигать шестнадцати миллиметров. Внутри конструкций устроена вентиляция, защищающая от лишней влаги и сырости.

Преимущества кессона

Кессон

имеет ряд преимуществ:

полная герметичность, что позволяет устанавливать устройство даже в месте с высоким уровнем грунтовых вод, не опасаясь за сохранность продукции;
не подвержены появлению грибка, что постоянно бывает в обычных подвалах;
не придают хранящимся внутри продуктам специфического запаха.

Кессон для погреба можно оборудовать где угодно под домом, навесом и гаражом, а также на открытом воздухе. Правильно выполненная гидроизоляция гарантирует защиту от дождя, аварий канализации или водопровода и грунтовых вод. А еще кессон имеет более надежный уровень защиты от краж, чем обычный погреб.

Разновидности кессонов

Итак, существует несколько видов кессонов:

Кессон для погреба своими руками

Набирая популярность и известность, кессон все чаще используется дачниками.Поскольку периодически уровень грунтовых вод может повышаться и угрожать сохранности урожая, хозяева строят кессоны для надежной защиты от воды. А кроме того, правильное хранение урожая позволит ему оставаться в первозданном виде до следующего сезона, а соленья будут храниться не один год. Кессон можно приобрести в готовом виде вместе с услугой по установке или изготовить и установить самостоятельно. Для тех, кто склоняется к самостоятельному решению, мы расскажем, как сделать кессон для погреба.

Расположение кессона

Выбирая место для размещения кессона, следует помнить, что для постоянного обдува стен свежим воздухом желательно располагать устройство посередине подполья. Более распространенный вариант — подполье под кухню, с выходом через пол. Заранее следует учесть, что люк кессона необходимо закрывать плотной крышкой, устанавливаемой заподлицо с полом.

Самым удачным считается оборудование кессона на участке до постройки основного помещения.Необходимо внимательно изучить место, где вы планируете установить кессон своими руками. Если местность, на которой расположен участок, возвышенная и сухая, проблем с обустройством возникнуть не должно. Если почва участка заболоченная, придется приложить усилия и поработать. Рекомендации специалистов склоняются к установке металлических кессонов в связи с их большей надежностью. Но большое количество владельцев выбирают для погреба пластиковый кессон, который также имеет хорошие отзывы пользователей.

Изготовление кессонов для погреба из металла

Есть два решения, чтобы иметь хороший кессон для хранения урожая. В специализированных магазинах можно купить уже готовый кессон металлический. Также вы можете заказать модель по вашему размеру. Но при наличии определенных навыков и умений вполне реально сделать металлический кессон для погреба самостоятельно. Существует множество вариантов формы будущего кессона. Главное — помнить, что все швы должны быть заварены внутри и снаружи, чтобы исключить возможность попадания воды.Плохо сваренные швы могут привести к быстрому коррозионному повреждению и длительному ремонту. Стены и пол кессона должны быть металлическими, а верх — из бетона или дерева.

Яма под кессон

После того, как кессон будет готов, нужно рассчитать размеры ямы и сделать разметку на территории. Металлический кессон устанавливается на глубину не менее 2,5 метров. Делая разметку, следует учитывать, что между стенками кессона и котлована по всему периметру должно быть расстояние 0,5 метра.

Во избежание осыпания стенок котлована следует стараться беречь дерн при рытье. В процессе работы после снятия верхнего слоя могут возникнуть проблемы в глине с грунтовыми водами … Если это произойдет, в середине ямы выкапывают яму глубоко в штык лопаты для сбора воды. После завершения копки дно ямы засыпают песком слоем 10 сантиметров. Деготь, размазанный по стенкам и дну ямы, послужит дополнительной защитой.

Гидроизоляция кессона

Так как металл подвержен коррозии, перед установкой кессона в приямок его необходимо обработать антикоррозийным покрытием. Или, купив специальный состав, воспользуйтесь лакокрасочной гидроизоляцией … После этого необходимо покрыть кессон битумом. Для этого можно самому приготовить в котле битумную мастику … Взяв количество битума, равное одной трети объема котла, подожгите его.После того, как битум перестал вспениваться, его тонкой струйкой переливают в заранее подготовленную емкость с бензином и перемешивают. При обработке наружных стен необходимо соблюдать пропорции одной части битума на три части бензина. Для первичной покраски — в равных частях, для повторной покраски — три части битума на один бензин. Облицовка кессона таким составом должна быть сплошной, с упором на острые точки.

Теплоизоляция кессона

Итак, кессон защищен от проникновения воды, но теперь он содержит тепло, а значит, вода будет стекать с его стенок, что приведет к гниению урожая в кессоне.Чтобы преодолеть эту проблему, необходима теплоизоляция. Необходимо как можно лучше утеплить стены и низ погреба.

Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется сделать его изоляционный слой из глины толщиной не менее 20 сантиметров. Внешние стороны следует утеплить таким же слоем глины. Для достижения большей надежности с помощью цементного раствора пол и внутренние стены погреба оштукатуривают слоем в 2 сантиметра.Для этого устанавливают на стальной проволочный каркас диаметром 0,06 сантиметра стальную сетку с ячейками, фиксируют и штукатурят. Далее застелите пол слоем в 3,5 сантиметра и дайте составу просохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

Установка кессона

После завершения подготовки можно опускать кессон погреба в яму. Для установки кессона в центре котлована в него сначала вертикально с двух сторон опускаются бревна, которые будут выполнять роль ограничителей и направляющих для кессона.Установка может производиться с помощью лебедки, трос которой должен постоянно ослабляться и контролироваться одним человеком. Остальные участники процесса направляют кессон и не дают ему раскачиваться.

Если установка проводится в зоне с постоянно проточной водой, кессон будет плавать. Для преодоления этой проблемы устанавливается гидрозатвор. Расстояние от стен кессона до погреба засыпают глиной, хорошо утрамбовывая. Устройство гидрозатвора должно быть ниже уровня промерзания почвы.Но даже его установка не дает полной гарантии.

Устройство кессона

После установки кессона его необходимо оборудовать для удобства использования. Современный рынок пестрит множеством всевозможных ящиков и полок для хранения продуктов. Места установки будут зависеть только от предпочтений и фантазии владельцев. Также можно сделать деревянные стеллажи своими руками, которые устанавливаются на стеллажи из бруса.

Помимо оснащения кессона различными полками и ящиками, нужно позаботиться о его вентиляции.Поэтому в каждый металлический кессон необходимо установить вентиляционные трубы, чтобы в устройстве не было сырости.

Для удобного доступа к кессону необходимо использовать лестницу. Он может быть металлическим или деревянным, главное — хорошее усиление с двух сторон, предохраняющее от движения и раскачивания.

Конечно, для удобства использования кессона в нем должно быть освещение. Он может быть электрическим или с помощью свечей, фонаря, или же Главное не забывать о пожарной безопасности, а если в качестве способа освещения выбран керосиновая лампа, желательно вынуть ее из кессона после использования, чтобы избегать специфического запаха продуктов.

После заполнения кессона зерном и солеными огурцами верх кессона рекомендуется залить материалом, предназначенным для теплоизоляции, например, шлаком или керамзитом.
