Киловатт на метр квадратный расчет: Как рассчитать радиаторы отопления

Содержание

Калькулятор для расчета площади


Данный онлайн-калькулятор позволяет рассчитать площадь различных геометрических фигур, таких как:


Для удобства расчетов вы можете выбрать единицу измерения (миллиметр, сантиметр, метр, километр, фут, ярд, дюйм, миля). Также полученный результат можно конвертировать в другую единицу измерения путем выбора её из выпадающего списка.


Полезные калькуляторы

Конвертер единиц площади
|
Конвертер единиц длины

Расчет площади прямоугольника

Результат:

S= 1111
кв.ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади треугольника

Способ нахождения площади треугольника:
По трем сторонамПо одной стороне и высоте, опущенной на эту сторонуПо двум сторонам и углу между ними

Вычислить

Результат:

S= 1111
кв. ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади круга


Рассчитать площадь круга, если известен:

Вычислить

Результат:

S= 1111
кв.ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади параллелограмма

Способ нахождения площади параллелограмма:
По основанию и высоте параллелограммаПо двум сторонам и углу между нимиПо двум диагоналям и углу между ними

Вычислить

Результат:

S= 1111
кв.ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади правильного многоугольника


Многоугольник с числом сторон n и длиной стороны аМногоугольник с числом сторон n, вписанный в окружность радиуса RМногоугольник с числом сторон n, описанный вокруг окружности радиуса r

Вычислить

Результат:

S= 1111
кв. ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади эллипса

Результат:

S= 1111
кв.ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади сектора круга



Рассчитать площадь сектора круга, если известен:




r=



ммсммкмфутярддюйммиля

θ=



ммсммкмфутярддюйммиля


град.рад.

Вычислить

Результат:

S= 1111
кв.ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля

Расчет площади трапеции

Способ нахождения площади трапеции:
По двум основаниям a,b и высоте hПо двум основаниям a,b и боковым сторонам c,d

Результат:

S= 1111
кв. ммкв.смкв.мкв.кмкв.футкв.ярдкв.дюймкв.миля


Площадь — численная характеристика двумерной (плоской или искривлённой) геометрической фигуры.








Метрические единицы измерения площади:
Квадратный метр, производная единица системы СИ 1 м2 =1 са (сантиар)
Квадратный километр — 1 км2 = 1 000 000 м2
Гектар — 1 га = 10 000 м2
Ар (сотка) — 1 а = 100 м2 (сотка как правило применяется для измерения земельных участков и равна 100 м2 или 10м х 10м)
Квадратный дециметр, 100 дм2 = 1 м2;
Квадратный сантиметр, 10 000 см2 =1 м2;
Квадратный миллиметр, 1 000 000 мм2 = 1 м2.


Данный онлайн-калькулятор удобен при расчете площадей помещений и земельных участков.

Расчет мощности отопления — Система отопления

Каждый россиянин знает, что нефть, газ, уголь перманентно дорожают. Тяжело представить существование жителя в нашей стране без обогрева дома. В любом месте РФ необходимо в зимнее время года отапливать жилище. Каждый хозяин дачи может разобраться: как модернизировать обогрвевающий комплекс квартиры. На нашем www портале собрано множество разнообразных комплексов обогрева квартиры, использующих абсолютно различные приемы производства обогрева. Любую систему отопления можно монтировать по отдельности или комбинировать.

Содержание

Как определить мощность отопления

Если вы построили собственный дом и уже готовы приступить к сооружению инженерных сетей, вам необходимо ознакомиться с некоторыми нюансами, которые будут влиять на правильность проведения монтажных работ. Давайте поговорим о системе отопления. И начнем с расчета отопления помещения.

Казалось бы, что тут можно рассчитывать — покупай котел, трубы и радиаторы, все это устанавливай и соединяй. Но не все так просто. Ведь вкладывать придется свои кровные. А правильно проведенный расчет системы позволит сэкономить немалые денежные средства.

Расчет отопительного котла

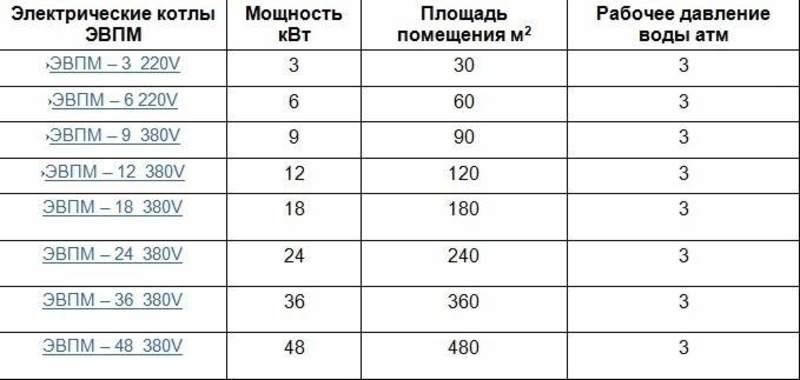

Это самый простой из расчетов, потому что мощность отопительного котла зависит от площади помещений, которые он будет отапливать. Для этого берут соотношение — 1 киловатт тепловой энергии обогревает 10 квадратных метров площади при высоте потолков не выше 3-х метров. Берете общую площадь дома, делите на 10 и получаете мощность отопительного котла.

Эту упрощенную формулу можно использовать только для одноконтурных устройств. Для двухконтурного агрегата расчет придется проводить по-другому. Например, дом площадью 240 квадратных метров не получится обогреть настенным котлом мощностью 24 киловатта. Один отопительный контур будет работать на обогрев помещений, а второй — на подогрев воды для бытовых нужд. Поэтому мощность придется разделить на 2, и получится, что таким котлом можно отапливать дом площадью не более 120 квадратных метров.

Однако специалисты рекомендуют приобретать котлы с большей мощностью для создания небольшого запаса — 10-15% бывает достаточно. Правда, многое будет зависеть от высоты потолков.

С одноконтурным прибором все гораздо проще, но и здесь необходим небольшой задел. Например, выбирая одноконтурный котел мощностью 24 киловатта, можно гарантировать, что он спокойно обогреет дом площадью 200 квадратных метров при высоте потолков 2,5-2,6 метров. Если потолки в доме 3 метра, то прибор сможет обогреть помещения общей площадью 170 квадратов.  Вот такие манипуляции.

Расчет размеров и количества радиаторов

Расчет радиаторов отопления в квартире тоже очень важен. И здесь придется в первую очередь определить их количество, причем для каждого помещения отдельно. Для этого за основу нужно брать не площадь, а кубатуру. Если батарей будет мало, это обеспечит нехватку тепла, а значит, в комнатах всегда будет холодно. Если радиаторов будет слишком много, то за такое тепло придется заплатить больше, приобретая большее количество топлива. Так что все должно быть в меру.

Расчет радиаторов отопления условно делят на два этапа:

  1. Определение общего количества секций, необходимых для эффективного отопления помещения.
  2. Определение количества радиаторов.

При этом придется принять во внимание показатели теплоотдачи тех приборов, которые вы выбрали для установки в доме. Давайте рассмотрим один простой пример, который покажет, как подсчитать количество радиаторов.

Альтернативное подключение радиаторов отопления в автономной системе

Для примера возьмем комнату площадью 10 квадратных метров с высотой потолков 3 метра. Есть стандартный показатель, определяющий количество тепловой энергии, которой хватает для обогрева 1 кубометра пространства. Он равен 39-41 ватт. Чтобы подсчитать объем помещения, нужно умножить площадь на высоту комнаты — в нашем примере это 30 кубических метров. Теперь эту величину умножаем на 41 ватт. Итог — 1230 ватт. Это та мощность, которая потянет объем данного помещения.

Есть еще один стандартный показатель — это количество тепловой энергии, которую может выработать 1 секция радиатора. Оно равно 200 ваттам. Теперь полученную общую мощность делим на мощность одной секции —1230/200=6,15. Это и есть необходимое количество секций, которое нужно округлить в большую сторону. В итоге получается цифра «7». Значит, в этом помещении можно устанавливать радиатор с семью секциями. Вот так все просто.

Для угловых помещений расчет чугунных батарей проводят с применением дополнительного корректирующего коэффициента, который зависит от региона. Коэффициент равен 1,1-1,3. Чтобы не ошибиться, возьмите за основу максимальный показатель. Формула получится такой — 1230х1,3/200=7,995. Округляем до 8.

Внимание! В нашем случае количество секций не такое большое. Иногда это число зашкаливает за пару десятков. Для таких случаев совет — разбивать число секций на равное количество батарей, установленных равномерно по всему зданию и в идеале под окном.

Расчет остальных материалов для отопления

Для тех, кто никогда не сталкивался с монтажом системы отопления, будет очень сложно подсчитать необходимые материалы. Минимум, что нужно, это хотя бы иметь представление, как будет проводиться разводка труб, как будет обвязываться отопительный котел, и как будут подсоединяться батареи. Поэтому перед тем как начать подсчет, необходимо изучить схему работы отопительной системы. Если вы с этим не справитесь, то лучше обратиться к специалистам.

Схемы подключения радиаторов

Какие материалы нужны для отопительной системы? Рассмотрим их на примере двухконтурного котла. Чтобы подключить его к системе отопления дома, потребуется, как минимум, четыре шаровых крана с разъемными соединениями — по одному на каждый вход и выход двух контуров. К каждому крану по одному резьбовому переходнику, чтобы подключать его к трубопроводам. Обязательно потребуется два фильтра для механической очистки поступающей в котел воды.

Теперь переходим к обвязке радиаторов. Здесь нужны два крана (регулирующий и отсекающий), кран Маевского (для спуска воздуха), заглушка, два резьбовых переходника и два тройника для подсоединения патрубков к основной магистрали. И это комплект только на один радиатор. Чтобы подсчитать все необходимые изделия, придется умножить это на количество батарей, которые запланированы в вашем доме.

Что касается труб, то придется промерить расстояния от радиаторов до котла и полученный метраж умножить на два. Потому что многие системы работают по принципу подачи и обратки теплоносителя. Единственная проблема может возникнуть с диаметрами трубопроводов, но и здесь не все так сложно. Во многих системах используются, в основном, трубы от 20 до 32 миллиметров в диаметре. И если ваш дом по своим размерам не очень большой, то этот показатель будет достаточным.

Заключение по теме

Как видите, расчет мощности отопления коттеджа — дело серьезное. Здесь необходимо учитывать многие параметры самого дома. Но в целом эти математические выкладки не представляют ничего сложного, если в них разобраться.

Источник: http://gidotopleniya.ru/montazh-otopleniya/raschet/raschet-otopleniya-pomeshheniya-kak-vse-sdelat-pravilno-3285

Отправляясь в магазин за радиаторами, можно всецело положиться на квалификацию продавца и приобрести их столько, сколько он скажет. Но, как Вы понимаете, зарплата этого человека напрямую зависит от количества проданных единиц товара. Поэтому ниже будет приведен расчет, который либо вообще избавит Вас от чужих советов, либо позволит перепроверить их в случае, если Вы засомневались.

Произведем расчет мощности радиаторов отопления на конкретных числах. Предположим, необходимо обогреть комнату в 14 квадратных метров и высотой 3 метра. Первым делом необходимо узнать объем помещения. Он рассчитывается следующим образом:

14 кв. м. х 3 м. = 42 куб. м.

Для дальнейших расчетов полезно знать следующее. Чтобы обогреть один кубический метр квартиры в строении стандартной постройки необходимо затратить 41 Ватт тепловой мощности. Это условие справедливо для климата европейской части России (в том числе, и для городов Москва и Нижний Новгород), а также Беларуси, Молдавии и Украины.

Значит, для определения необходимой мощности нужно перемножить объем помещения на этот норматив, т. е. на 41 Ватт: 42 х 41 Вт = 1722 Вт. Полученный показатель — количество тепла, которое должны отдать радиаторы, чтобы обогреть предполагаемое помещение.

В соответствии с проведенными вычислениями, владельца предполагаемого помещения вполне устроит отопительное устройство мощностью 1700 Вт (округление 1722 лучше производить в меньшую сторону).

Чтобы уже полностью быть уверенным, можно увеличить полученную мощность процентов на 20. На случай особо холодных зим, так сказать. Получим: 1700 х 1,2 = 2040. Округлим эту цифру в меньшую сторону. Таким образом, для гарантированного тепла в особо холодную зиму понадобится радиатор мощностью 2 кВт.

Далее нужно понять, сколько секций необходимо, чтобы обеспечить полученную величину мощности. Сделать это не менее просто. На упаковке (или во вкладыше) всякого радиатора имеется информация о его тепловой мощности. Под нею понимают то количество тепла, которое отдаст радиатор в процессе охлаждения с температуры нагрева до 20 градусов Цельсия (средняя комнатная температура). Зная, что одно ребро биметаллического или алюминиевого радиатора обладает мощностью порядка 150 Вт, рассчитаем необходимое количество ребер: 2000. 150 = 13,3 шт. Следовательно, радиатора с 13-тью ребрами будет достаточно.

Другие статьи по теме

Как увеличить теплоотдачу батарей отопления

Недостаточная теплоотдача квартирной системы отопления — это еще не повод, чтобы менять ее на новую или же модернизировать. Куда целесообразнее поработать над увеличением эффективности ее работы.

Источник: http://termosyst.ru/radiatory-otopleniya/raschet-moschnosti-radiatorov.php

Раздел. Отопление дома

Для того, что бы правильно выбрать как способ отопления, и минимально необходимую мощность отопителя, важно подсчитать общую величину тепла, которую дом будет терять. Т.е. рассчитать теплопотери, исходя из комфортной температуры внутри и максимально холодной температуры снаружи. Для Владимирской области минимальная температура снаружи зимой принимается — 40 С (редко, но бывает). А комфортную температуру внутри помещения можно считать + 20 С. Т.е. перепад температуры составляет около 60 градусов.

Расчет, разумеется. оценочный, так как совершенно точно рассчитать теплопотери нет никакой возможности (надо будет учитывать неоднородность стен, наличие возможных мостиков холода, площадь окон, их теплопотери и пр. и пр.). Да это и не нужно. Важно знать порядок этих теплопотерь, что бы определиться с отоплением. Любая неоднозначность и допуски должны трактоваться в сторону увеличения теплопотерь (т.е. увеличения мощности отопителя).

Для расчетов нам потребуется справочная величина соотношения между Ваттами, Джоулями и калориями (килокалориями). Потому что мощность измеряется в Ваттах (килоВаттах), а теплота сгорания топлива и теплотворность печей – в Джоулях и килокалориях.

Итак: 1 Вт/м*град = 0,86 Ккал/м*час*град = 3600 Дж/м*час*град

С материалом и конструкцией стен я уже определился (это керамзитобетон и пенополистирол) ( см. Расчет теплового сопротивления стены загородного дома из монолитного керамзитобетона с дополнительным утеплением. ), Коэффициент теплового сопротивления такой стены составляет

0.2 Ватт/град (толщина стен уже учтена). Соответственно, через каждый квадратный метр поверхности стены при разнице температур 60 градусов будет уходить 12 ватт тепла (или 43200 Дж/час, или 10,3 Ккал.)

Но тепло уходит не только через стены, но и через кровлю, и через пол. Поскольку чердачных помещений в моем доме практически не предусматривается, можно считать всю крышу за стену с Ктп = 0,2 ватт/м *град (с учетом толщины). Т.е. примерно те же 12 Ватт/м2

Поскольку площадь крыши равна примерно 200 м2, то потери тепла через крышу составляют 2400 Ватт или 8,64 МДж/час или

2064 Ккал/час. Потом я эту сумму приплюсую к тому, что дом теряет через стены.

Теплопотери через пол. Температура в подвалах вобщем-то всегда положительная. Поэтому перепад температур в данном случае составляет не более 20 градусов. Кроме того, под бОльшей частью отапливаемых помещений первого этажа располагается именно теплоаккумулятор ( см Проект дома. ). Поэтому пол в данном случае будет выступать как источник тепла, а не его проводник наружу. Единственное место — кухня площадью ок 20 кв. метров. Поскольку пол будет утепляться примерно так же как и крыша, это составит теплопотери ок. 100 Ватт. На втором этаже часть помещений (общей площадью ок. 120 кв.м.) расположена над слаботапливаемыми помещениями (гараж, мастерская). Разница температур там будет не 60 градусов, а градусов 30. Соответственно и теплопотери составят 0,2 х 30 х 120 = 720 ват. Т.е. можно считать, что теплопотери через пол составят величину примерно в 1 КВт (или 3,6 МДж/час или 860 Ккал/час).

Осталось посчитать теплопотери через стены. Для этого надо знать общую площадь стен отапливаемых помещений, выходящих наружу дома. В моем случае это примерно 150 кв. метров. Кроме того, часть стен выходит во внутренние слабо отапливаемые помещения с перепадом температур 30 гр. (примерно 50 кв. метров). Стены внутри дома между помещениями с одинаковой температурой естественно не учитываются, так как передачи тепла между ними не происходит.

Таким образом, теплопотери через стены составят:

1) 12 Вт х 150 = 1800 Вт

2) 6 Вт х 50 = 300 Вт

Итого 2100 Вт или 7,56 МДж/час или 1806 Ккал/час.

Итак, суммируем все наши теплопотери:

2400 Вт + 1000 Вт + 2100 Вт = 5,5 КВт или 4730 Ккал/час или 19,8 МегаДж/час.

Это минимально возможная мощность отопителя (или сумма мощностей нескольких отопителей) при условии идеального равномерного распределения тепла. Разумеется такое не возможно даже в принципе из-за наличия множества перегородок в доме, неоднородности стены (двери, окна), конвекции воздуха и т.д. Поэтому минимально необходимую мощность отопителя можно смело увеличить на 50%, т.е. принять равной 7-8 Квт ( 25-30 МДж/час), и то, при условии наличия мощной и правильной системы центрального отопления, равномерно распределяющей тепло по комнатам и помещениям.

25-30 МДж, Много это или мало? Для такого большого дома (площадь застройки ок. 200 кв.м) вобщем то не много. К тому же это пиковая мощность, для морозов — 40 С. Что бы получить такое количество тепла, надо сжечь примерно 2-3 килограмма дров в час (с учетом КПД печи – примерно 5 кг. Или примерно 1 литр дизельного топлива .

В моем случае, все эти цифры весьма и весьма оценочные. Они не учитывают наличие других источников тепла, как то различные бытовые приборы, наличие камина и печи в сауне. Не учтено так же наличие с южной стороны большой теплицы, которая будет помогать сберегать тепло, а в солнечные дни и служить его источником. Так же оставлен за скобками теплоаккумулятор примерно на 50 тонн воды, способный накопить (теоретически до 8000) 5000-6000 МегаДжоулей (т.е. тепла на 200-250 условных часов отопления при экстремальном морозе). Не учтено наличие солнечного коллектора площадью ок. 80 кв. метров способного в солнечный день вырабатывать ок. 50 КВт (или 180 Мдж/час) и т.д.

Кроме того, существеннейшую экономию топлива или электроэнергии может дать отказ от центральной системы отопления и переход на распределенную систему отопления для каждой комнаты. В большом доме с небольшой семьей не обязательно поддерживать высокую температуру во всех помещениях, тем более при экстремальных морозах. Достаточно поддерживать ее на уровне + 10 градусов, например, или даже меньше, имея возможность в течении нескольких часов довести ее до нормальной. Распределенная система отопления позволит полнее задействовать локальные источники тепла незначительной мощности. Например, маломощный ветроэлектрогенератор, солнечный обогрев, электрокотел малой мощности и т.д.

Распределенная система отопления позволит так же значительно эффективнее использовать и различные способы отопления. Не только водяные, но и воздушные, конвекционные или отопление инфракрасным излучением.

Для расчета необходимой мощности отопления при распределенной системе потребуется рассчитать теплопотери для каждого контура такого отопления. Но методика расчета примерно такая же.

Источник: http://dom.delaysam.ru/otoplenie/otoplenie1.html

Смотрите также:

09 августа 2021 года

Как правильно рассчитать твердотопливный котел

Содержание:



Правильный расчет мощности твердотопливного котла – половина успеха. Переплачивать за установку повышенной производительности нет смысла, слишком слабое устройство не будет удовлетворять текущим запросам. Отталкиваться следует от текущих тепловых потерь в здании. Они зависят от широкого перечня факторов, включая материалы строительства, наличие теплых полов.

Расчеты по площади

Для начала рассмотрим, как рассчитать мощность твердотопливного котла по площади помещений, этот метод используется чаще всего. В российских климатических условиях для отопления 10 квадратов нужно около 1 кВт. Если площадь постройки 100 метров, получаем 10 кВт. Это примерные расчеты, но общее представление они дают.

Дополнительно можно использовать корректирующие коэффициенты. Норма 1 кВт на каждый квадратный метр площади справедлива для помещений с высотой потолков не более 2.7 м, в остальных случаях нужна более высокая мощность. 20% к полученному значению добавляют сразу, если котел будет использоваться и для отопления, и для нагрева воды.

Заложите в расчет тепловые потери. Независимо от используемого топлива (газ, дрова, дизель) это будет:

  • 15% на проветривание;
  • 35% при плохом утеплении стен;
  • 15% на холодные полы.

Учтете каждый нюанс – получите теплый, комфортный дом.

Можете использовать простую формулу: W = S*Wуд., где

  • S – это площадь отапливаемых помещений в метрах квадратных;
  • W – мощность оборудования, кВт;
  • Wуд – показатель удельной мощности, за ориентир берется среднее для конкретной климатической зоны значения.

Купить самый мощный?

Некоторые покупатели решают не думать о том, как рассчитать твердотопливный котел, а просто берут самую мощную установку. Да, так поступать можно, но Вы заплатите больше, чем могли бы. Производительное оборудование дорого обходится в покупке, эксплуатации, способствует росту нагрузок на гидравлические системы, вызывает сбои в их работе, постоянные поломки.

Частично перечисленные проблемы устраняет горелка модуляции, которая отвечает за настройки силы горения. Но если разница между оптимальной и реальной мощностью большая, горелка может срабатывать не всегда, не корректно, котел начнет работать импульсивно. Нет смысла переплачивать за супепроизводительную установку, тем более, что основные расчеты выполняются просто.

Другие рекомендации

Также при расчете мощности твердотопливного котла нужно учитывать, что:

  1. Тепловая мощность (то есть объемы выработанного за час тепла) зависят от фазы горения, используемого топлива. Это не стабильные показатели.
  2. Номинальная, заявленная производителем мощность может быть достигнута при сжигании марки Антрацит. Это самый дорогой уголь, он имеет максимальную теплоту сгорания. Для других типов нужно использовать поправочные коэффициенты. Для каменного угля это будет 1.05, бурого 1.18, брикетов 1.25, сухих дров 1.25, сырых поленьев 3.33. Без применения поправочных коэффициентов данные предварительных расчетов получаются очень примерными.
  3. Производитель определяет номинальную тепловую мощность как средний показатель выработанной установкой за час мощности при полной загрузки углем Антрацит. Режим горения при расчетах используется нормальный, с избытком кислорода. В первый и четвертый часы котел выдает максимальную мощность, во второй-третий всего около 30% от общих значений. В номинальных показателях будет указан усредненный вариант.
  4. Запас мощности к среднему показателю потребления энергии нужно делать примерно 30%. Он покроет неучтенные тепловые потери, нивелирует несоответствия в качестве топлива заявленным параметрам, продлит горение каждой загрузки, покроет необходимые для подготовки горячей воды запросы. Иногда запас увеличивают на 100-200%, но оптимальным вариантом будет именно 30%.
  5. Больше 12 часов горят только пиролизные котлы. Чтобы твердотопливный работ такое время, нужно запускать режим тления, создавать дефицит кислорода в топке. При этом упадет эффективность сжигания топлива, возрастет зольность. Производители не советуют часто включать котел в данном режиме в принципе.
  6. Одно топливо горит быстро, другое медленно. Если не уверены в выборе, посмотрите обзоры, выполните расчеты для каждого варианта, обратитесь за консультацией к менеджеру магазина.

Тепловую мощность для отопительной системы опционально рассчитывать на период самой холодной пятидневки зим последних лет. Это ориентировочно -19—23°C. Система за период отопления потребляет около половины расчетных тепловых нагрузок. Поэтому чем теплее на улице, тем дольше горит одна загрузка.

Компания «Котёл 52» предлагает качественное оборудование для частных домов, помогает в выборе. Твердотопливные пиролизные котлы утилизаторы отвечают стандартам отрасли, находятся на гарантии.

Расчет мощности обогревателя — Рекомендации Nobo

Существует большое многообразие формул, таблиц для расчета и подбора мощности обогревателей, но ни один расчет не может точно определить необходимую мощность для каждого конкретного случая. Все они дают приблизительные результаты подбора для стандартных условий, в которых находится помещение. Что понимается под стандартными условиями?

  • температура воздуха, которая должна поддерживаться в помещении. Обычно для расчетов принимается +20С.

  • стандартная теплоизоляция дома или помещения, которая рассчитывается, исходя из средней сезонной температуры воздуха.

  • помещение имеет высоту потолков не более 2 метра 70 сантиметров.

  • помещение одноэтажное.

Не многих людей устроит температура поддерживаемого воздуха в помещении +20С. Она может быть значительно выше.

Средняя сезонная температура наружного воздуха отличается от каждодневной температуры и зачастую бывает значительно ниже среднего значения. В этом случае количество тепла, выделяемое обогревателями, не компенсирует поступающий холод в помещение. Такая ситуация плачевно сказывается не только в моменты пониженных температур, но и в дальнейшем, так как помещение охлаждается, недополучая тепло. Во все последующие дни обогреватели должны будут прогреть помещение, и на это может уйти не один день, а все это время будет казаться, что в помещении холодно.

В частных домах, коттеджах высота потолков бывает от 3 до 5 метров. Чем выше потолок, тем больше горячего воздуха подымается вверх и остается там, а взрослый человек оценивает температуру воздуха на уровне своего роста, в среднем — 175 см, и воздух на этом уровне значительно холоднее.

Не все современные помещения, предназначенные для обогрева – одноэтажные. Для многоэтажных помещений с общим сообщающимся пространством расчеты значительно усложняются. Теплый воздух из нижнего этажа подымается вверх и, в большей мере, отапливает не нижний этаж, а верхний.

При любом расчете потребляемой мощности допускаются погрешности, поэтому выбор способа подбора стоит только за самим пользователем. Можно предложить быстрый и универсальный способ расчета, когда на 10 кв.м выбирают 1000 Вт. с учетом, что высота потолка примерно 270 см. Все остальные параметры могут быть скорректированы во время эксплуатации системы обогрева. Причем существует ложное представление o том, что установленный в помещении 20 кв. м один обогреватель 2000 Вт будет работать экономичнее, чем четыре по 500 Вт. Скорей всего наоборот, так как большее количество обогревателей будут более равномерно и, соответственно, быстрее нагревать весь объем.

Производитель конвекторов Nobo рекомендует воспользоваться табличными данными по подбору своих конвекторов.

Площадь помещенияМощность конвектора
до 10 кв.м500 Вт
8- 15 кв.м 750 Вт
10-18 кв.м 1000 Вт
15-22 кв.м 1250 Вт
18-25 кв.м 1500 Вт
22-30 кв.м 2000 Вт

Существуют, однако, еще и правила по правильному и рациональному размещению конвекторов для отапливаемых помещений. Пренебрегая ими, все сделанные расчеты будут сильно расходиться с реальной картиной распределения воздушных температурных потоков по отапливаемому объему.

  • конвекторы необходимо устанавливать в местах наибольшего поступления холодного воздуха: под окнами, вдоль сплошных стен, которые граничат непосредственно с наружным воздухом и исключить установку на сквозняках.

  • при высоте потолка выше 3 метров на каждый метр высоты стоит прибавить 25-30% мощности обогревателей.

  • при двухэтажном размещении отапливаемых помещений, которые имеют общее пространство со свободным обменом воздуха с одного этажа на другой, следует для первого этажа подбирать обогревателей на 25-35% больше мощностью, а для второго этажа на 25-35% меньше.

Конвекторы Nobo можно применять в качестве нагревательных приборов основного отопления или в качестве дополнительного временного отопления. Если в помещении уже есть какой-либо способ обогрева, то при расчете мощности конвекторов из общей расчетной мощности необходимо вычесть мощность основных отопительных приборов, а по оставшейся мощности подбирать конвекторы. Но в любом случае способ расчета выбирать Вам.

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1. 05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.
  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1. 0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Расчет количества батарей отопления онлайн калькулятор



Радиаторов, батарей отопления

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Расчет обогрева помещений бытовыми обогревателями. Часть 2

Лучше бы вам никогда не выбирать обогреватель. Если система отопления в доме рассчитана правильно и работает на совесть, дополнительные источники тепла не нужны. Но мы понимаем, что это в идеале. На практике же часто бывает так, что тепла не хватает, и приходится, возвращаясь с работы домой, зябнуть и кутаться в пледы, а потом — идти в магазин за обогревателем.

Если эта ситуация вам знакома, прочитайте о том, как рассчитать мощность бытового источника тепла. Это сэкономит ваши деньги и на покупке слишком мощного аппарата, и на оплате электроэнергии в следующем месяце.

Кто как греет? Краткий обзор современных обогревателей

Рынок бытовой техники позволяет сегодня выбрать обогреватель на любой вкус и цвет. А точнее — для любого помещения, бюджета и климата. Какие типы обогревателей самые популярные? Их немного, всего 4.

  • Масляные
  • Инфракрасные или микатермические
  • Конвекторы
  • Тепловентиляторы

Масляные обогреватели

Классический вариант, который можно найти, наверное, в каждой второй российской квартире. Внешне очень напоминают обычные батареи (радиаторы), но питаются от сети и в качестве теплоносителя используют не воду, а специальное масло. Отсюда и название. Довольно долго нагреваются, но и долго остывают. Хорошо прогревают комнату при правильном расчете мощности. Минус — сильно сушат воздух. При одновременной работе радиаторов отопления и масляных обогревателей позаботьтесь о качественном увлажнении воздуха.

Инфракрасные или микатермические обогреватели

Работают совсем по иному принципу, нежели масляные. Технология обогрева помещения с помощью микатермических обогревателей основана на инфракрасном излучении. Волны, которые излучает аппарат, нагревают в первую очередь предметы, находящиеся в комнате, а также людей и домашних животных. Т.е. тепло мы получаем напрямую, а уже потом передаем его в окружающую среду. За счет такого принципа действия воздух в помещении не перегревается и дышать при включенном обогревателе намного легче.

Конвекторы

Работают по принципу конвекции, когда теплый воздух уходит вверх, а более тяжелый холодный опускается вниз. Современные конвекторы довольно быстро прогревают комнату, и в первую очередь ее верхнюю часть. Если потолки в помещении не слишком высокие, стандартные, человек ощущает комфортное тепло буквально сразу после включения оборудования. Конвекторы — пожалуй, самый «дизайнерский» обогреватель. Их моделей сотни: встраиваемые, автономные, напольные, настенные. Устанавливают конвекторы рядом с источником теплопотерь: окон, балконов, дверей.

Тепловые вентиляторы

По принципу действия это те же вентиляторы, что спасают нас от жары, но только с нагревательным элементом внутри. Холодный воздух, попадая в тепловой вентилятор, нагревается и возвращается в комнату уже теплым потоком. О высокой эффективности тепловентилятора говорить не приходится. Точно так же как летний вентилятор охлаждает целенаправленно, зимний нагревает. Его можно направить на кровать, место, где играет ребенок, рабочую зону или зону отдыха. На обогрев всего помещения сразу не рассчитывайте.

Отчего зависит расчет мощности

Казалось бы, все просто. Пришел, увидел и купил. Но, согласитесь, не факт, что вам посоветуют экономную модель. И хоть каждый обогреватель оснащен регулятором, платить лишние деньги за «адскую жару» в доме совсем не хочется. Поэтому, отправляясь за покупкой, соберите немного данных. В этом вопросе проще будет владельцам частных домов. Но и собственники квартир тоже могут найти нужные данные, посмотрев по сторонам.

Итак, понадобится:

— средняя температура на улице в отопительный сезон;

— желаемая температура в помещении;

— площадь помещения и высота потолка;

— количество внешних стен и их ориентация по сторонам света;

— тип термоизоляции, если она есть;

— что расположено под и над помещением (холодные комнаты, отапливаемые, фундамент и т.д.)

— количество и тип окон: деревянные, стеклопакеты, энергосберегающие, с шумоизоляцией;

— количество дверей;

— наличие балконов.

Важно знать и о показателях потерь тела:

  • Каждое окно «съедает» 10% тепла
  • Двери — 15%
  • Холодные стены — до 30%
  • Крыша — 15%
  • Близкое расположение фундамента — 10%

Чем подробнее описание комнаты, где будет стоять вентилятор, тем точнее расчет. Во многих магазинах бытовой техники консультанты владеют сервисами по расчету мощности. Продавцу останется ввести полученные от вас данные и помочь выбрать подходящую модель.

Сделать расчет самостоятельно

В прошлой статье, где мы рассказывали о расчете мощности радиаторов отопления, самой простой формулой была эта:

100 Вт мощности на 1 квадратный метр

Актуальна она и сейчас. Примерную цифру вы получите сразу. Дополнительно ее можно умножить на коэффициент 1.2, который даст вам запас мощности на случай сильных морозов или перебоев в системе отопления.

Но есть формула сложнее.

V х ΔT x k = ккал/ч,

Где V — объем помещения (длина*ширина*высота), ΔT — это разница между температурой за окном и желаемой температурой в комнате, k — так называемый коэффициент рассеивания, который индивидуально присваивается каждому типу теплоизоляции здания.

3,0-4,0 — коэффициент (k) для помещений без теплоизоляции

2,0-2,9 — небольшая теплоизоляция при одинарной кирпичной кладке

1,0-1,9 — средняя теплоизоляция

0,6-0,9 — высокая теплоизоляция, где теплоизоляционные материалы используются для стен, крыш, оконных проемов.

Пример расчета:

Объем помещения = 120 м³. ΔT = 30 °C (за окном -10°C, внутри помещения требуется +20°C).  K = 2 (здание с небольшой теплоизоляцией).

120 м³ *30 °C*2 = 7,200 ккал/ч — минимальная мощность обогревателя.

Чтобы перевести это значение в кВт, делим 7 200 на 860 (1 кВт = 860 ккал/ч). Получаем 8.4 кВт минимальной мощности.

Все данные здесь только для примера расчета.

Мощность обогревателя — главный показатель. Но не единственный. При выборе техники обращайте внимание на безопасность. Если есть риск получить ожог или высушить воздух в комнате до состояния постоянных проблем со здоровьем, то лучше выбрать менее мощный, но безопасный для человека вариант. Согреться проще, чем потом лечиться и тратить деньги на замену неудачной покупке.

карт солнечной инсоляции в США | Северная Аризона Wind & Sun

Карты солнечной инсоляции от Национальной лаборатории возобновляемых источников энергии (NREL)
  • Здесь четыре карты:
    • Среднее годовое солнце — Первый показывает среднегодовое значение
    • Best Case — 2-й вариант «лучший» или июнь
    • Худший случай — Третий вариант — «худший случай» или декабря .
    • с держателем для слежения — 4-я карта снова показывает наихудший случай (, январь, ), но с креплением для панели слежения , которое следует за солнцем.

Для проектирования системы вы почти всегда используете наихудший случай, или карту декабря-января . «Плоский коллектор» — это просто солнечная панель.

Полный набор карт (всего около 300) доступен на сайте NREL:

Некоторые определения:
киловатт-часов на квадратный метр: Земля на уровне моря получает около 1000 ватт на квадратный метр.Если на карте указано 9 кВтч / м2, значит, вы получаете около 9 полных часов солнечного света на панели. Современные солнечные панели имеют эффективность около 15%, так что получается примерно 150 Вт на квадратный метр или 15 Вт на квадратный фут.
Наклон на юг по широте: Панель обращена строго на юг и наклонена под тем же углом, что и широта. Если вы посмотрите на дорожную карту и увидите, что широта составляет 23 градуса, тогда панель будет наклонена на 23 градуса.

На этой первой карте показано среднегодовое значение в

киловатт-часов на квадратный метр за средний годовой день.

Перевод: В полдень в ясный день на каждый квадратный метр поступает 1000 ватт солнечной энергии. Если вы посмотрите на большие желтые области, вы увидите, что в среднем он выдает около 6000 Вт в день. Таким образом, даже если средний день составляет ровно 12 часов, мощность, которую вы фактически получаете от своих панелей, равна примерно 5-6 часам полного солнечного света в день. Поскольку типичная современная солнечная панель имеет КПД около 12%, вы получите около 700 Вт на квадратный метр панели. Итак, если на карте указано, что вы живете в районе «шести», вы можете ожидать, что солнечная энергия будет равна 6 часам в день в течение всего года.

На этой карте показано среднегодовое значение для среднего июньского (в лучшем случае) дня.

Большая часть страны теперь желтая, что говорит о том, что хорошая солнечная энергия доступна для большей части страны в течение лета.

На этой карте показано среднегодовое значение для среднего декабрьского (наихудшего) дня.

Как видите, зимой совсем другая история. На большей части страны сейчас в среднем 4 часа или меньше солнечных часов в день.

На этой карте показано среднегодовое значение для среднего январского дня (наихудший случай), но с установкой

для слежения за солнечным светом .

Сравните это с предыдущей картой, и вы увидите, какое значение может иметь система трекинга. Показан пример для 2-осевого трекера, такого как WattSun. Одноосный трекер, такой как Zomeworks, будет немного меньше, но все же значительно больше, чем фиксированный массив. Самая большая проблема с гусеничными креплениями заключается в том, что они дают наибольший прирост летом, в то время как наибольшая потребность в мощности приходится на зиму.Если у вас много энергии летом, но не хватает зимой, лучшим вариантом может быть использование трекера максимальной мощности (MPPT Charge Controller). Крепления для слежения, используемые для более разумного использования, когда солнечные панели продавались в диапазоне от 10 долларов США за ватт, но с текущими ценами в диапазоне от 4,50 до 5,50 долларов США за ватт экономические преимущества отслеживания меньше.

Может ли солнечная энергия служить источником энергии в Соединенных Штатах? К
ответьте на этот вопрос, давайте посчитаем, сколько реально будет
требуется для производства такого количества энергии из солнечной.

Тогда для сравнения сравним это с землей.
площадь, в которой нам потребуется добывать уголь, чтобы поставлять только нашу электроэнергию (около 1/3 нашей
общее потребление энергии (остальная часть приходится на нефть и природный газ) за период
пятьдесят лет (пятьдесят лет — это примерно время, необходимое для полного
переход на возобновляемые источники энергии).

Сделанные здесь простые вычисления выполнены
явно, чтобы каждый мог видеть детали и воспроизводить результаты
самих себя.

Пусть BTU представляют британские тепловые единицы, м 2 представляют квадратные метры, кВт представляют киловатты, часов представляют
часы, d представляют дни, лет представляют годы.Следовательно, для
Например, количество «1 киловатт-час в день на квадратный метр» будет
можно записать как 1 кВт-ч / д-м 2 . Также полезно знать, что
« кг » означает 1000 или 10 3 в экспоненциальной записи, единица
миллион
равен 10 6 , а один миллиард равен 10 9 .

Факт: Общее потребление энергии в США,
включая электричество, нефть, природный газ, атомную энергию и возобновляемые источники энергии, в настоящее время
примерно 10 17 БТЕ / год.

Предположим, что эффективность солнечной
коллекторов составляет 30% (в настоящее время очень реалистичная цифра — последние фотоэлектрические элементы
достигают 34%, например), и что мы получаем восемь часов солнечного света за
день около 1 киловатта на квадратный метр. Таким образом, мы можем улавливать 0,3 киловатта на
квадратный метр в течение восьми часов, что означает, что мы можем собрать 8 часов x 0,3 киловатта
= 2,4 кВт-ч / д-м 2 .

(Кстати, энергоэффективный дом
потребляет около 10 кВт-ч / день или меньше электроэнергии.Это означает, что нам понадобится 4
квадратных метров или менее фотоэлектрических панелей с КПД 30%. Это очень много
меньше площади крыши дома, поэтому просто отсюда видно, что солнечные
должно быть достаточно. Но все равно продолжим)

В течение года мы улавливаем 365 д / год x 2,4 кВт-ч / д-м 2
= 876 кВт-час / год-м 2 .

Теперь один квадратный километр равен одному миллиону
(10 6 ) кв. Умножив цифру выше на миллион
и правильно корректируя показатели, мы обнаруживаем, что на одном квадратном километре мы
улавливание 876 млн кВт-ч / год-км 2 .

Если мы знаем, как относиться к БТЕ и киловатт-часам,
тогда мы можем закончить наш расчет. Одна британская тепловая единица (BTU) равна
1055 Джоулей. Джоуль — это количество энергии, которое доставляет 1 ватт на один
второй. Термин киловатт-час означает энергию, отдаваемую на 1 киловатт сверх
3600 секунд или 3600 кДж. Разделив это на коэффициент 1055 Дж / БТЕ,
мы находим, что один киловатт-час равен примерно 3,41 киловатт-часа.

Итак, годовое потребление энергии в США в киловаттах.
часов, составляет 10 17 БТЕ, разделенные на 3.41 кБТЕ, или 2,93 x 10 13
кВт-час / год.

Разделив это на 876 миллионов кВт-ч / год-км 2 ,
находим, что нам нужно 3,34 х 10 4 км 2 . Это область
334 на 100 километров.

Одна квадратная миля равна 2,58 квадратных километров,
итак:

W е обнаруживаем, что нам потребуется площадь
1,29 x 10 4 квадратных миль, что составляет площадь 100 на 129 миль, чтобы
полностью власть США.

Как это по сравнению с углем?

Факты: Средняя мощность угольного пласта
около 1 метра, плотность угля около 1.1 грамм на кубический сантиметр,
а энергия, содержащаяся в одном грамме угля, составляет около 30 килоджоулей / грамм.

Средняя толщина 1 метр означает, что у нас
около 1 кубометра угля на квадратный метр земельного участка. Один кубический метр — это
один миллион кубических сантиметров. Следовательно, плотность 1,1 грамм на куб.
сантиметров означает, что у нас есть около 1,1 10 6 граммов угля на
квадратный метр земельного участка. Умножив это на плотность энергии 30
килоджоулей на грамм означает, что мы получаем около 33 миллиардов джоулей на квадратный метр.
метр земельного участка из угля.

Поскольку киловатт-час равен 3600 килоджоулей,
разделение этого на предыдущий показатель означает, что добыча угля составляет около 9100
киловатт-часов на квадратный метр, или около 9100 миллионов киловатт-часов на
квадратный километр.

Делим это на 1/3 использования в США 2,93
x 10 13 кВт-час / год (1/3 из того факта, что мы просто рассматриваем
электричество здесь), мы обнаруживаем, что нам нужно добывать 1066 квадратных километров в год.
Разделив это на 2,58, мы обнаружим, что должны добывать 413 квадратных миль на
год.

Это, в свою очередь, означает, что в течение 50 лет мы должны
шахта 20 670 квадратных миль.

В заключение находим, что больше
пятидесятилетний период времени, чтобы производить только нашу электроэнергию из угля, мы должны
добыть более чем вдвое большую площадь суши, необходимую для того, чтобы полностью обеспечить США солнечной энергией.
в одиночестве!

Киловатт / квадратный метр Таблица преобразования — Плотность теплового потока


9022

9022

36242

1
Кол-во Справочная единица равно Коэффициент преобразования Блок
1 киловатт / квадратный метр = 1 киловатт / квадратный метр
1 = 1000 ватт / квадратный метр
0.1 ватт / квадратный сантиметр
1 = 0,64515999952767 ватт / квадратный дюйм
1 = 1000
= 859,84522785899 килокалорий в час квадратный метр
1 = 79,882235563347 килокалорий в час квадратный фут 02388458966275 калорий / второй квадратный сантиметр
1 = 85.98452278 грамм калорий / час квадратный сантиметр
1
= 36000000 эрг / час квадратный миллиметр
1 = 4111.305952 фут фунт / минуту квадратный фут
1 0228
11263129814746 лошадиных сил (метрическая) / квадратный фут
1 = 0,12458502880275 лошадиных сил (Великобритания) / квадратный фут
1
1 1 квадратный фут
1 киловатт / квадратный метр = 5,2833054592292 БТЕ / мин кв. Фут
1 = 176.11018191798 CHU / час квадратный фут

Киловатт / квадратный метр Преобразование

Киловатт / квадратный метр , единица измерения

Для преобразования между киловатт / квадратный метр и другой плотностью теплового потока
единиц пожалуйста, попробуйте наши
Конвертер единиц плотности теплового потока

Преобразовать киловатт на квадратный метр в:
ватт на квадратный метр, ватт на квадратный сантиметр, ватт на квадратный дюйм, джоуль в секунду на квадратный метр, килокалорию (IT) / час / квадратный метр, килокалорию (IT) / час / квадратный фут, калория (IT) / секунда / квадратный сантиметр, калория (IT) / минута / квадратный сантиметр, калория (IT) / час / квадратный сантиметр, калория (th) / секунда / квадратный сантиметр, калория (th) / минута / квадратный сантиметр, калория (т. ) / секунда на квадратный фут, Btu (IT) / минута / квадратный фут, Btu (IT) / час / квадратный фут, Btu (th) / секунда / квадратный дюйм, Btu (th) / секунда / квадратный фут, Btu (th) ) / минута / квадратный фут, Btu (th) / час / квадратный фут, CHU / час / квадратный фут

Киловатт / квадратный метр в ватт / квадратный метр Калькулятор преобразования


Используйте следующий калькулятор для преобразования в киловатт / квадратный метр
и Вт / квадратный метр .Если вам необходимо преобразовать киловатт / квадратный метр в другие единицы, попробуйте нашу универсальную
Конвертер единиц плотности теплового потока.
киловатт / квадратный метр [кВт / м 2 ]:
ватт / квадратный метр [Вт / м 2 ]:

Как использовать киловатт / квадратный метр в ватт / квадратный метр Калькулятор преобразования
Введите значение в поле рядом с « киловатт / квадратный метр [кВт / м 2 ] ».Результат появится в поле рядом с « ватт / квадратный метр [Вт / м 2 ] ».

Сделайте закладку киловатт / квадратный метр в ватт / квадратный метр. Калькулятор преобразования — он вам, вероятно, понадобится в будущем.

Загрузить конвертер единиц плотности теплового потока

наша мощная программная утилита, которая поможет вам легко преобразовать более 2100 различных единиц измерения в более чем 70 категорий.Откройте для себя универсального помощника для всех ваших потребностей в преобразовании единиц измерения —
скачать бесплатную демо-версию прямо сейчас!

Сделайте 78 764 преобразования с помощью простого в использовании, точного и мощного калькулятора единиц измерения.

Мгновенно добавьте бесплатный виджет «Конвертер плотности теплового потока» на свой веб-сайт

Это займет меньше минуты, это так же просто, как вырезать и наклеить.Конвертер органично впишется в ваш веб-сайт, поскольку его можно полностью изменить.

Щелкните здесь, чтобы просмотреть пошаговое руководство по размещению этого конвертера единиц на своем веб-сайте.

Ищете интерактивную таблицу преобразования плотности теплового потока
?
Посетите наш форум, чтобы обсудить проблемы преобразования
и попросить о бесплатной помощи!
Попробуйте мгновенный поиск по категориям и единицам
, он дает результаты по мере ввода!

Технологии солнечных батарей

© Х. Фёлль (сценарий «Железо, сталь и мечи»)

Немного
Общие пункты
Солнечный элемент — это устройство, поглощающее
свет и преобразует содержащуюся в нем энергию в электрическую.В
чтобы понять, о чем идет речь, сначала нужно взглянуть на несколько
числа. Приведу только ориентировочных числа , т.к.
насколько это возможно в системе «1», потому что этого достаточно, чтобы получить
основные сообщения по горизонтали. Зададим следующие вопросы:

  1. Сколько энергии содержится в солнечном свете?
  2. Сколько электроэнергии мне нужно лично?
  3. Насколько велика эффективность преобразования солнечных элементов?
  4. Сколько квадратных метров солнечных элементов нужно лично мне, чтобы покрыть все
    мне нужно электричество?
  5. Сколько это стоит? Могу ли я себе это позволить?
  6. Как насчет времен, когда не светит солнце?
Обратите внимание, что на данный момент мы не
нужно знать, как работает солнечный элемент.Давайте
пройдитесь по этим точкам один за другим.
1. Сколько
энергия содержится в солнечном свете?

На этой планете максимальное количество солнечного света может быть на экваторе
безоблачный день. Это — примерно — 1 кВт / м 2 или 1000 Вт
за квадратный метр.
На рассвете и вечером вы получаете меньше, а ночью ничего не получаете. В
ежегодно в среднем на этом безоблачном месте на
на экваторе примерно 200 Вт / м 2 .Год (аббревиатура:
a ) имеет 1 a = 365 · 24 = 8 760 часов (ч), поэтому энергия, произведенная на
квадратный метр в год составляет 200 Вт / м 2 · 8 760 ч = 1 760 000
Втч / м 2 = 1760 кВтч / м 2 или примерно 2000
кВт / м 2
.
Там, где я живу (на широте к северу от штата Мэн), солнца гораздо меньше, много
облака, холодно, и идет сильный дождь. Допустим, мой средний годовой показатель составляет 100
Вт / м 2
или около 1000 кВт / м 2
Мое прискорбное отсутствие солнца и избыток дождя и снега не так уж плохи, как
кажется.Солнечные элементы работают лучше всего, если они холодные, они сталкиваются с серьезными проблемами.
проблемы если реально жарко! Дождь действительно снижает интенсивность света, но также
сохраняет поверхность солнечных элементов в чистоте и, таким образом, имеет положительный эффект.
Солнечные элементы, покрытые листьями, пылью или птичьим пометом, не производят столько
электричество как чистое
Ватт , как вы
наверняка знаю, это единица для
мощность или энергия на
время. 1 Вт равно 1 Дж / с (Джоуль в секунду), а Джоуль — это
базовая мера энергии . Теперь посмотрим на
источников питания вы можете относиться. Если вы идете
На полную мощность на велосипеде вы производите около 200 Вт — если у вас все хорошо. Если
вы идете более неторопливо и делаете перерывы для сна, еды и походов в
ванная комната, ваша дневная средняя может быть около 50 Вт . Что мы можем принять как
мощность, производимая типичным упорным рабом, вездесущим и
относительно умный источник энергии, которым ценится большинство великих культур в
история.
Если посмотреть на потребление энергии , типичный (США)
лампочка потребляет 100 Вт . Вам нужно два раба, чтобы один горел.
Типичные бытовые приборы мощностью от 50 Вт (маленький телевизор) до нескольких кВт.
(плита, сушилка). 746 Вт , кстати, равняется 1 лошадиным силам. Лошади могут работать
действительно тяжелее, чем рабы, но они не так полезны в таких работах, как копание
для руды, ковки мечей или совместного использования кровати.
Да ну, даю вам некоторые точные
данных сейчас:
Средняя солнечная энергия в год в
Германия.
Это замера, чисел для Германии. Я живу в киле
(черный круг, полностью вверх), значит 1000 кВт / м 2 не слишком
плохой. Баварцы на юге имеют немного больше солнца и поэтому собирают больше урожая.
солнечная энергия.
2.Как много
электрическая энергия делаю,
лично нужно?

Лично я использую электрическую энергию двумя способами. И у вас тоже. Первый , использую там, где живу, и для
что я плачу какую-то утилиту напрямую .
Второй , пользуюсь там, где работаю и тусуюсь,
и в товарах, которые я покупаю. В моем офисе есть фонари и другие электрические
устройств, как и оперный театр, где я болтаюсь. Изготовление и
для транспортировки пива, которое я пью, нужно немного электричества и так далее.Для всего этого
электрическую энергию я плачу косвенно через
налоги и цены на товары и услуги.
Отношение между моим прямым и косвенным
потребность в электроэнергии составляет — примерно — 50: 50 , а общее количество на душу населения составляет около 5000 кВтч / год
или, выраженное в мощности, 5000 кВтч / 8760 ч = 570 Вт . Двойной или тройной, что
если вы гражданин США.
3. Как
велика эффективность преобразования солнечных элементов?

Эффективность — это просто отношение (в процентах) между тем, что получается.
относительно того, что входит. Теперь мы знаем, что до 1 000 Вт / м 2
световая мощность поступает в солнечную панель 1 м 2 . Сколько электричества
мощность выходит?
Хорошие серийно производимые солнечные элементы, которые есть на рынке сейчас (конец 2012 г.), имеют
КПД преобразования около 20% .Это отличный
значение, кстати. Это означает, что из моего среднего годового значения 100
Вт / м 2
энергия солнечного света, 20 Вт / м 2 дойдет до
электроэнергия.
4. Сколько
квадратных метров солнечных батарей нужно ли мне лично покрыть всю мою электроэнергию
потребности?

Таким образом, средняя энергия, производимая на квадратный метр в год, составляет 20 Вт ·
(365 · 24) ч = 175.2 кВтч / м 2
. Все мои прямые потребности в электроэнергии ( 2500 Втч )
таким образом, на моей крыше можно встретить около 15 м 2 солнечных элементов;
мои всего потребностей, включая косвенное использование
электроэнергии, спрос 30 м 2 . Американцам, конечно, нужны
более. Тем не менее:
Сюрприз! Это, вероятно, намного меньше, чем у вас было бы
догадался.
5. Сколько
это стоит? Могу ли я себе это позволить?

В настоящее время (май 2013 г.) вы платите около 100 долларов за 1 м 2
модули; или 3000 $ за 30 м 2 нужно. Вы тоже
должны платить за установку модулей на крыше, установку всего оборудования и т. д.Итак, предположим, вы получите 8000 $ — 10 000 $ сейчас и меньше в ближайшем будущем.
будущее. Вам также понадобится контракт с местным коммунальным предприятием, по которому вам будут платить.
когда вы производите больше, чем вам нужно, и выставляете счет, когда вы используете больше, чем вы
производить. Ваше предприятие ненавидит это, поэтому вам нужно правительство, которое
эта часть. Если все сделано правильно, доходы и расходы взаимно компенсируют друг друга
Другими словами: у вас будет вся электроэнергия.
вам нужно и никаких счетов за электроэнергию в течение следующих 20-40 лет с тех пор (хорошо)
модули длятся вечно.Вы прикидываете, привлекательно это или нет.
6. Как
о временах, когда не светит солнце?

Темно, мужик! Когда солнце не светит, ваши солнечные батареи не работают.
производство. Выбора нет, теперь вы должны получать электроэнергию от
другие источники.
Вы можете, например, накапливать достаточно электроэнергии на несколько дней в некоторых
батарейки в подвале. Многие компании в настоящее время предлагают подходящие аккумуляторы.
но цены по-прежнему высоки.
Разумеется, самое разумное — создать
новая общенациональная инфраструктура, включающая различные способы производства и
хранить (зеленую) электроэнергию. Помимо солнечных батарей у вас должны быть ветряные мельницы, вода.
мощность (в том числе гидроаккумулирующие ГЭС) прочие хранилища
как сжатый воздух в больших полостях, газовые турбины и «умные»
сеть. Газовые турбины будут работать на производимом газе всякий раз, когда есть
избыток энергии ветра и солнца и, таким образом, производство «зеленой» энергии.Ты
Американцы также должны получить хотя бы полуразумный подход к использованию энергии.
Сделать это не слишком сложно и не слишком дорого. Это всего лишь лот , который нужно сделать, и, следовательно, требуется большая сумма денег (хотя и меньше среднего
бессмысленная война, которую США постоянно проигрывают). Обратите внимание, что большой
количество денег, необходимое для чего-то, не то же самое, что что-то
дорого.
Поскольку новая структура власти — это инвестиция на очень долгий период времени, она
не привлекателен для частного предпринимательства.Были веские причины, почему большие
инфраструктуры, касающиеся, например, транспорта (уличная сеть), электроэнергии,
или связь (почта и телефон) в старые добрые
раз.
Сообщение, надеюсь, ясное.
Зеленая электроэнергия по разумным ценам не является технической
проблема больше.Это просто нужно делать.
The
Работа солнечного элемента
Возможно, вы знаете, что солнечная батарея
просто простой pn-переход или диод, насколько физика полупроводников
обеспокоенный. Что ж, да, но физика никогда не о деньгах. Что касается серийного производства
речь идет о дешевых, но очень хороших солнечных элементах, они чрезвычайно сложны
устройств — и я не собираюсь здесь обсуждать это.Я собираюсь обсудить только
несколько простых, но решающих характеристик солнечных элементов.
На рисунке ниже показаны основные
тонкопленочный солнечный элемент (слева) и стандартный кремниевый (Si) солнечный элемент (справа).
Давайте посмотрим, что мы можем узнать из этого
Основы тонкой пленки и солнечного кремния
ячейка
Ключевой pn-переход в обоих случаях находится между
оранжевый и желтый материал.
Во-первых, вам нужен полупроводник
материал с только полупроводники могут
преобразовывать световую энергию в электрическую. Полупроводников много
материалы есть, и некоторые из них справляются с работой лучше, чем другие. Не существует единого
материал, однако, может преобразовывать более — примерно — 30% световой энергии.
в электрическую энергию по очень фундаментальным причинам. Объединяя кучу
различные полупроводники могут повысить эффективность до 50% или выше, но не
дешево!
Однако выбранный материал — это только
работает хорошо, если соблюдается множество других требований.Большинство полупроводников
не будет этого делать, независимо от того, сколько денег вы готовы потратить. В настоящий момент
осталось лишь несколько, которые можно заставить работать удовлетворительно (хотя никогда
ну теоретически возможно) и
дешевый. По сути, мы имеем кристаллический кремний (Si), аморфный кремний, кадмий.
теллурид (CdTe) и семейство «CIGS» (медь (Cu) индий (In)
сплавы галлия (Ga), серы (S) или селенида (Se)). Кадмий и селенид очень
токсичные, галлий, индий и кристаллический кремний дороги.
Основное различие между кристаллическим Si и
остальное (включая все варианты аморфного Si) — это толщина солнечного элемента
должен поглощать весь падающий свет. Кристаллическому кремнию требуется
толщина около 20 мкм; все остальные могут работать с толщиной всего 1 мкм или даже
меньше. Это означает, что вы можете сделать «тонкопленочный» солнечный элемент из всех
претенденты кроме кристаллического кремния. Это здорово, потому что вам не нужен
много дорогого материала, если нужна только тонкая пленка.Так почему у нас
в основном (около 85%) солнечные элементы из кристаллического Si?
Ну а
первый закон
экономика применяется. Есть цена, которую нужно заплатить. Во-первых, тонкопленочные солнечные элементы так
далеко не так хороши, как солнечные элементы из кристаллического кремния. Тебе нужно
покрыть большую площадь тонкопленочными солнечными элементами, чтобы собрать такое же количество
электрическая энергия по сравнению с кристаллическим кремнием, и это вызывает
в некоторой степени преимущество более низких цен.
Пластина из поликристаллического кремния и солнечный элемент
из него
Темно-синий цвет обусловлен просветлением.
слой. Видимые линии — это металлические контакты (богатые серебром).
Далее необходимо установить солнечную батарею.
механически стабильный, а это означает, что для него требуется определенная минимальная толщина
минимум — примерно — 150 мкм. В противном случае машины у вас полностью
автоматизированная фабрика просто не может справиться с этим, не сломав его. Если вы идете
для солнечных элементов из кристаллического кремния вы просто делаете их толщиной 150 мкм и
у вас нет проблем, за исключением того, что вы тратите впустую большую часть своего
(относительно дорогой) кремний только для поддержки активной части.
Тонкопленочный солнечный элемент необходимо нанести на
толстый субстрат. Вам нужны дешевые вещи, которые прослужат как минимум 20 лет.
там на солнце, под дождем и снегом и совместим с вашим продуктом
требования. Например, он должен выдерживать тепло; высота
температуры, необходимые для нанесения всех этих слоев.
Стекло идеально, но не проводит электричество, поэтому вам придется сначала положить металлический предмет.
слой для обеспечения необходимого электрического контакта с тыльной стороной солнечного
клетка.На кремнии это намного проще и — большое преимущество! — вы можете сделать
металлический слой достаточно толстый и нанесите его несложными методами. Это электрический
сопротивление тогда будет намного ниже, чем в случае тонкой пленки, и это
важный!
Для солнечного элемента требуется переход между
два полупроводника с разным типом проводимости, называемые n (отрицательный)
тип и p (положительный) тип. В кремнии это легко сделать с помощью процесса, называемого
легирование с образованием n-Si и p-Si.Соединение между ними хорошее
понятны и достаточно хороши для солнечных батарей.
Тонкопленочные солнечные элементы, необходимые для соединения
путем размещения двух разных материалов. Сделать это несложно, но
образующиеся переходы (пока) не так хороши, как Si
переходов, и это одна из причин, почему (массово производимые) тонкопленочные солнечные
элементы имеют типичную эффективность около 10% — 12%, в то время как (массовое производство) Si
солнечные элементы приближаются к 20%.В лаборатории мы можем добиться большего, но (пока) не
с дешевыми процессами / материалами.
Теперь нужно обратиться на фронт
боковая сторона. Куда бы вы ни положили контактный металл, свет не достигнет солнечной
ячейка ниже. Очевидно, вы хотите поставить систему из тонких проводов или
прозрачный проводник. Опять же, напыление металла легко выполняется на
кристаллический кремний, а сопротивление проводов намного меньше, чем в
случай тонкопленочных солнечных элементов, где прозрачные (и довольно плохие) проводники
необходимо использовать.
Стойкость металлизации серьезная.
проблема в обоих случаях. Однако для кристаллического кремния нам может сойти с рук
простая металлическая структура, как показано выше, для тонкопленочных солнечных элементов мы не можем.

Нам нужно добавить несколько сложных дополнительных процессов, которые не показаны в
рисунок выше. Однако вы можете смело предположить, что они стоят денег. В
рисунок ниже дает представление о том, о чем я говорю.
Поперечные сечения солнечной системы типа CIGS
ячейка
Источник: любезно предоставлено доктором Повалла; ZWS
Штутгарт, © Powalla / ZWS Stuttgart
Показана сложная конструкция, которую необходимо
введены примерно через каждый сантиметр, где отдельные ячейки переключаются последовательно в порядке
преодолеть проблему сопротивления.CIGS и CdS (сульфид кадмия) являются
полупроводники для производства электроэнергии, ZnO («собственный» оксид цинка) и
ZnO: Al (ZnO, легированный алюминием) обеспечивает прозрачный передний боковой контакт. В
для обратного контакта необходим молибден (Mo).
Наконец, нам нужно записать
антибликовое (AR) покрытие, так как в противном случае будет отражено слишком много света
на поверхности солнечного элемента. Это стандартная технология для обоих типов
солнечные батареи.
Осталось только поставить солнечную
ячейки в герметичный каркас площадью около 1 м 2 ; это мы называем
«модуль» и это то, что вы видите на крышах. Теперь тонкая пленка
солнечные элементы имеют большое преимущество: они размером с модуль, поскольку могут
изготавливаться на подложках большой площади.
Солнечные элементы из кристаллического кремния, напротив, являются
сравнительно небольшой (около (12 х 12) см 2 ), и нужно отложить
и спаяем около 100 из них, чтобы получился модуль.Это требует денег,
конечно.
Что я могу предсказать на будущее?
Я уверен в двух вещах:

  1. Производство солнечной энергии будет настолько дешевым, что станет большим.
    бизнес на долгие годы вперед.
  2. Кристаллический кремний выиграет конкуренцию, по крайней мере, в обозримом будущем.
    будущее. Причина в том, что подходящий кремний может иметь большой потенциал.
    производиться гораздо дешевле, чем сегодня, в огромных количествах.Все, что нам нужно
    делать — это следовать примеру чугуна и стали, где аналогичные разработки
    как то, что я предсказываю здесь, имело место более 100 лет назад.

Сколько электроэнергии вырабатывают солнечные панели?

Автор: Эми Кэтлоу 4 мин чтения

Обновлено:

Большинство солнечных панелей сделаны из поликристаллического или монокристаллического кремния

Переход на солнечную энергию может сократить ваши расходы. счета за электроэнергию до 50%

Заполните форму выше, чтобы получить бесплатные расценки на солнечные панели от местных установщиков.


Smart Export Guarantee (SEG) , запущенная 1 января 2020 года для замены старого Feed -в Тарифе.Ознакомьтесь с нашим руководством по SEG здесь, чтобы узнать, сколько вы можете заработать.

Что на этой странице?

Перейдите прямо в определенный раздел, щелкнув ссылки ниже.

Возобновляемые источники энергии и окружающая среда

В обществе, которое все больше озабочено их воздействием на окружающую среду, популярность солнечной энергии стремительно растет.

Солнечные панели могут служить источником электричества, поглощая естественный солнечный свет, сокращая ваши счета за электроэнергию, сокращая углеродный след и принося доход через Smart Export Guarantee.

Заинтересованы в приобретении лучших солнечных панелей для своего дома? Узнайте, сколько они будут вам стоить, введя свои данные в в этой короткой форме , и наши профессиональные поставщики свяжутся с ними и сообщат их наиболее конкурентоспособные цены.

Типы солнечных панелей и их установка

Три основных типа солнечных панелей для жилых помещений: монокристаллические , поликристаллические и аморфные .

Монокристаллические солнечные панели состоят из решеток, состоящих из кремниевых элементов.Это наиболее эффективный тип солнечных панелей, поэтому их можно рекомендовать для домов, где мало места для установки.

Поликристаллические солнечные панели похожи на монокристаллические по своему составу, однако рост кристаллов кремния менее контролируем, а производительность менее эффективна. Аморфные солнечные панели — самые последние разработки, и они полностью отличаются по конструкции от своих предшественников. Силикон разбросан по тонкому гибкому слою, который может принимать форму крыши.

Стоимость установки солнечных панелей в собственности может быть довольно высокой, и есть другие меры, которые могут быть приняты, если вы хотите снизить счета за электроэнергию; изоляция и двойное остекление могут уменьшить потери энергии через стены, окна и кровлю и, как правило, являются менее дорогостоящими вариантами.

Сколько электроэнергии я могу произвести с помощью солнечных батарей?

Существует ряд факторов, которые могут повлиять на то, сколько электроэнергии вы будете вырабатывать с помощью установленных солнечных панелей.

Некоторыми из них можно управлять, например размером, количеством и положением панелей в доме; однако другие менее предсказуемы, например, количество часов светового дня (которое может зависеть от времени года и погоды).

Определение количества электроэнергии, которое вы можете вырабатывать на своей собственности, должно производиться в индивидуальном порядке, и это во многом будет зависеть от типа вашей панели и ее рейтинга.

Стандартная солнечная панель имеет входную мощность около 1000 Вт на квадратный метр , а большинство доступных солнечных панелей имеют около 15-20%.Следовательно, если ваша солнечная панель имеет размер на 1 квадратный метр, то при хорошем солнечном свете она, вероятно, будет производить только около 150-200 Вт .

Чтобы рассчитать, сколько энергии вы можете рассчитывать на выработку собственной солнечной фотоэлектрической системы, ознакомьтесь с нашим подробным руководством.

Влияние на ваши счета за электроэнергию

Хотя установка солнечных панелей по-прежнему обходится дорого, как только они будут установлены на вашей крыше, вы можете начать получать доход от Smart Export Guarantee (SEG).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
