Как сделать кладку русской печи с лежанкой и плитой в доме своими руками: Обзор +Видео

В прошлом веке русская печь была многофункциональным устройством. Это обогрев комнат в зимнее время, в тоже время это горячая и полезная пища, возможность сохранения урожая за счет сушки, и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская печь из кирпича идеальное устройство. Минусом печи в качестве отопления является неравномерный нагрев. Современные печки конструируются так, чтобы прогревать комнату на всю высоту.

[contents]

Русская печь состоит из следующих деталей и элементов:

  1. Опечек – применяется для хранения и сушки дерева.
  2. Холодная печурка — незначительное углубление, в котором хранится различная посуда.
  3. Шесток — площадь, на которую можно поставить горшок.
  4. Под — это пол варочной камеры. Обладает легким уклоном к устью, для удобного движения тяжелой посуды. Его нужно качественно отшлифовать.
  5. Варочная камера — место, для закладки дров, и готовки пищи. У свода горнила также есть уклон.
  6. Перетрубье — камера над шестком. Труба дымохода расположена выше.
  7. Душник — специальное отверстие, для подключения трубы самовара.
  8. Вьюшка — перекрывающая дверца дымохода.
  9. Лежанка — горизонтальная поверхность, располагается позади дымохода. На ней можно легко спать в зимнее время.

Более распространенной в настоящее время является усовершенствованная русская печь. Отличается она прогревом подтопочной части, за счет чего обогрев комнаты становится более комфортным.

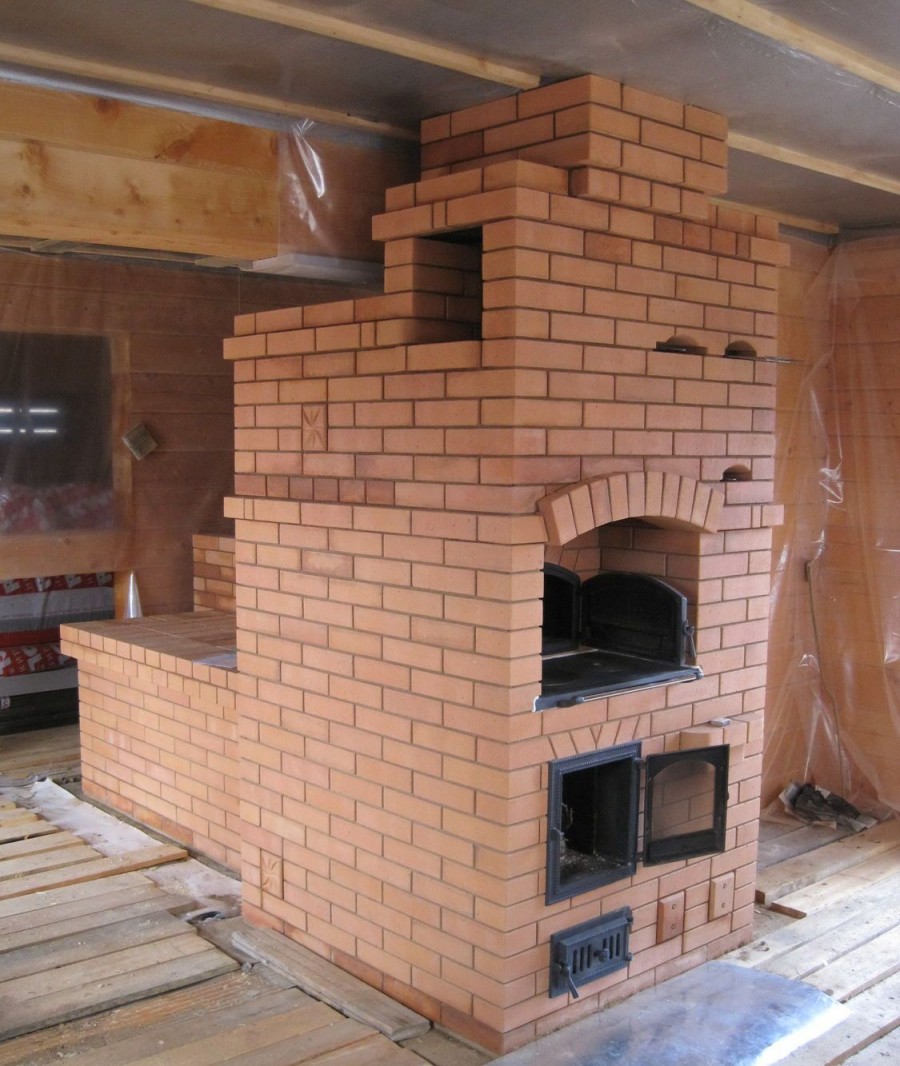

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

  1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
  2. Колосниковая решетка;
  3. Металлические задвижки;
  4. Вьюшка;
  5. Заслонка горнила;
  6. Водогрейная коробка;
  7. Плита;
  8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

  • Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
  • Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
  • При применении шамотного кирпича используют растворы из огнеупорной глины;
  • В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

В третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

В 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!




кладка своими руками, лучшие порядовки и схемы

Строительство печи в частном доме – ответственное и требующее особых навыков мероприятие, которое рекомендуется выполнять под руководством опытного печника. Только он знает, как построить русскую печь: правильно подобрать схему кладки, выбрать кирпич, приготовить раствор.

Даже небольшие просчеты в порядовке могут обернуться плачевным результатом, поэтому необходимо следовать правилам работы и нормативным требованиям в строительстве.

Содержание статьи:

Устройство русской печи

По размеру, форме и особенностям конструкции русские печи могут отличаться. По одному из определений, это отопительно-варочные сооружения с 2-мя топливниками, предназначенные кроме отопительных функций еще и готовить характерные блюда, и выпекать хлеба.

Процесс сжигания дров в главном топливнике происходит следующим образом: газы, образующиеся в процессе горения поленьев, поступают в 1 секцию подподовой камеры, затем через специальные отверстия – подвертки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основной топливник необходим для зимнего отопления, малый используют для приготовления пищи в любое время года

При сжигании дров в малом топливнике газы от горения сначала поступают в основной топливник, из него – в трубу. Здесь можно использовать не только сухие поленья, но и кору, щепу, ветки и прочие отходы.

Русская печь обладает массой достоинств, но имеет один заметный недостаток: тепло выделяется на уровне пода, то есть примерно на расстоянии 0,9 м от пола, что препятствует нагреванию нижней части помещения

Основанием для конструкции служит фундамент, обычно на 0,1 м превышающий размеры нижней части русской печи. Здесь же, внизу, находится подпечье – свободное пространство для хранения кочерги, ухвата, лопатки и другого инвентаря.

Главной частью считается горнило – варочная камера с отверстием (устьем) с передней стороны. Устье может иметь прямоугольную или арочную форму. Через него внутрь горнила закладывают топливо (поленья) и ставят посуду с пищей

Для кладки варочной камеры, а в частности для свода, подбирают самый огнестойкий, отборный кирпич. От толщины стенок зависит, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но остужаются также быстро. Стандартная толщина – 1 или ¾ кирпича. Передняя стенка тоньше – ½ кирпича, как и перегородка перед горнилом.

В нижней части камеры для варки располагается под, для которого годится прочный гладкий кирпич. Зачастую его укладывают насухо, без применения раствора, на засыпку из крупнозернового песка, в который добавляют щебень, гравий или битое стекло. Настилка пода производится с уклоном 3-5 см в сторону устья.

Форма свода влияет на степень нагрева и сложность кладки.

Например, полуциркульные своды слабо нагревают под и неравномерно отражают газы, однако считаются более легкими в устройстве своими руками

Пологие своды класть сложнее, для распределения нагрузки приходится использовать стальные стяжки. Однако при такой конструкции под прогревается сильнее.

Технология кладки свода русской печи может отличаться, но часто соблюдают следующее правило: выкладывают его одновременно с 2-х сторон и заканчивают на середине. В центре закладывают замковый кирпич, для обмазки которого используют раствор глины.

Варочная камера устраивается с учетом того, чтобы топливо можно было укладывать недалеко от устья – горение при этом происходит более эффективно. Горшки и противни также устанавливают на под рядом с устьем

Если выпекают хлеб, то под расчищают – выгребают золу, а ее остатки выметают.

До сих пор существует способ выпекания хлеба без противней и форм, когда его кладут на специальную лопату, слегка посыпанную мукой, а затем «сажают в печь» – просто сбрасывают резким движением на под.

Строительство: подготовка и кладка

Чтобы защитить себя от всевозможных рисков, связанных с возгоранием, а также от претензий пожарной инспекции, рекомендуем при возведении конструкции опираться на нормы и положения, изложенные в правовой документации:

  • СНиП 41-01-2003 – раздел об отоплении;
  • СНиП 23-02-2003 – о тепловой защите;
  • СНиП 3-01-01-85 – общие строительные нормы.

Материалы для сооружения печи должны также соответствовать нормам безопасности и противопожарным правилам.

Выбор места для кладки

Традиционно выбирают такое расположение печи, чтобы устье выходило в сторону окна и было хорошо освещено. Строение может находиться как в центре помещения, так и у стены, в углу.

Если стены деревянные, их необходимо защитить негорючим материалом – например, стальными листами или асбестовыми плитами. При этом кирпичная кладка должна размещаться не ближе, чем на 0,2 м.

Расстояние между печью и стенами помещения необходимо и для проведения ежегодной ревизии, которую обязательно совершают перед началом каждого отопительного сезона

Иногда постройку размещают в простенке между двумя помещениями. Для защиты стены или перегородки можно применить кирпичную кладку толщиной около 0,2 м или облицовку негорючим материалом.

Центральное расположение русской печи позволяет увеличить площадь обогрева: нагретая конструкция может отапливать сразу две смежные комнаты, например, кухню и спальню

Можно использовать и такой вариант, когда большой топливник выходит на кухню, малый – в соседнее помещение. Его раньше практиковали в домах-пятистенках с «летней» избой, в которой топка большой печи с лежанкой с теплый сезон не применялась.

Подготовка инструмента и материалов

Приспособления и инструменты для кладки заготавливают заранее, чтобы не отвлекаться и не бросаться на их поиски в самый неподходящий момент.

Основной инструмент печника:

Галерея изображений

Фото из

С помощью небольшой лопатки с ручкой набирают необходимое количество кладочного раствора и наносят его на кирпич, равномерно распределяя по поверхности. Ею же убирают излишки раствора, выступающие из швов

Чтобы придать кирпичам нужную форму, подогнать их под определенные размеры или просто расколоть пополам, используют инструмент, одна сторона которого – это обыкновенный молоток, а вторая, с плоской ударной частью, напоминает кирку

Для придания печной кладке аккуратного вида применяют небольшой, очень простой, но полезный инструмент – расшивку. С помощью ее оформляют горизонтальные и вертикальные швы, особенно, если не планируется последующая облицовка плиткой

Чтобы печь функционировала правильно, очень важно соблюдать ровность рядов или, напротив, наклон под определенным углом. Для этого и применяют уровень, причем желательно пользоваться им после кладки каждого ряда

Кельма или мастерок для распределения раствора

Молоток-кирка для раскалывания кирпичей

Металлическая расшивка для швов

Строительный уровень пузырьковый или лазерный

Также могут пригодится отвес и строительный шнур – для точной подгонки углов и стенок конструкции по вертикали, правило – для выравнивания фундамента, складной стальной метр – для разметки и выравнивания.  В целях безопасности рекомендуем перед работой надевать защитную одежду, удобную обувь и перчатки.

Материалы и их количество зависит от выбранной модели печи – с обогревательным щитом, лежанкой или варочной поверхностью.

Таблица необходимых материалов может выглядеть так:

Особое внимание нужно заострить на печных приборах, выполненных из металла (стали или чугуна): дверках, колосниках, вьюшках, задвижках, заслонках, чугунных плитах

Преимущество чугуна над сталью очевидно: он не ржавеет, не прогорает, практически не деформируется под действием высокой температуры, долго держит тепло.

Покупая дверки и задвижки, проследите, чтоб первые закрывались плавно и плотно, а вторые легко скользили в полотне. Ранее размеры приборов подчинялись стандартами, например, прочистные дверки имели размеры 112*150 мм. Сегодня можно встретить оборудование различной формы, длины и ширины.

Как приготовить раствор?

По основному материалу растворы делятся на глиняные, цементные, известковые.

Глиняные считаются традиционными и наиболее подходящими для устройства таких частей печи, как горнило. Современные составы обычно относятся к смешанному (сложному) типу и кроме вяжущего компонента включают заполнители

При обозначении вяжущий компонент стоит на первом месте, заполнитель на втором, например, 1:1 или 1:2. Сложные растворы обозначаются тремя частями, например, 1:2:6, причем на первом месте – два вяжущих компонента, последний – заполнитель. Марка цементных растворов зависит от марки используемого цемента.

Готовый раствор должен обладать следующими качествами:

  • пластичностью, удобной для нанесения и распределения;
  • достаточной густотой для предотвращения растекаемости;
  • нормальной плотности, не тощим и не жирным.

Здесь действую общие правила: слишком тощие растворы считаются слабыми и недолговечными, а жирные после высыхания дают трещины.

Опытные мастера имеют свои секреты приготовления печных растворов, причем многие из них придерживаются традиций и используют привычный, веками зарекомендовавший себя состав из глины и песка

Самое сложное в подготовке глиняного раствора – найти подходящий сорт глины. Она должна быть жирной, чтобы состав получился эластичным, удобным для кладки и создания аккуратных, ровных швов. На подбор правильных пропорций иногда уходят года – это еще одна причина работать под руководством опытного мастера.

Новички же подбирают состав раствора опытным путем. Сначала глину перед замешиванием очищают от посторонних включений, затем на 24 часа замачивают в воде.

Одинаковые порции глины смешивают с различными порциями песка, формируют лепешки и дают им высохнуть в течении 2-3 суток. В дальнейшем для приготовления раствора применяют пропорции, давшие меньше всего трещин.

Для придания глиняной массе подходящей текстуры и однородности ее замачивают, а затем протирают через сетку с ячейкой 5 мм.

При устройстве топки вместо песка требуется добавлять в огнеупорную глину шамотный порошок 1:3 или 1:4. Можно использовать кладочный состав, приготовленный в заводских условиях.

Для кладки дымоходов и дымооборотов в пределах дома применяют известково-цементную или известково-песчаную смесь. В сооружении трубы выше кровли используют цементный раствор или известково-цементный состав.

Базовые принципы порядковой кладки

Для устройства русской печи рекомендуется использовать полнотелые огнеупорные кирпичи без трещин и сколов. Толщина зазоров между соседними рядами, заполненная раствором – от 0,5 до 0,8 см.

Различные отделы печи могут производиться кладкой в целый кирпич, поставленный на ребро или уложенный плашмя, а также в ½ (равно ширине) или ¼ (равно ребру) кирпича.

Перевязка углов выглядит чаще всего как поочередное переплетение двух сторон – «ложка» (длинного ребра) и «тычка» – короткого ребра

Предлагаем с помощью схем и описания познакомиться с порядковой кладкой русской печи. Размеры предлагаемого варианта – 1,45*1,28 м (то есть 6 кирпичей в дину и 5 – в ширину).

Схема русской печи в разрезе в двух основных позициях. Кладка производится в 32 ряда, первый – на уровне пола, последний – перед дымовой трубой

Фундамент закладывают в грунте, от которого зависит конструкция сооружения. На глубине 12 см от пола укладывают двухслойную гидроизоляцию (например, 2 куска толя).

Схемы кирпичной кладки в разрезе. До уровня пола выкладывают два ряда кирпичей в положении плашмя – это верхнее перекрытие фундамента

Первый слой кладки печи тоже состоит из кирпичей, уложенных плашмя.

1-4 ряды выкладывают согласно ниже приведенным схемам, при этом в 4-ом ряду потребуется закрепить стальные полосы и поддувальные дверцы (3 штуки).

5 ряд отличается установкой колосниковой решетки, которая необходима для удаления золы из варочной топки в поддувальный проем. Под следует выкладывать только из огнеупорного кирпича.

Схема 5 ряда и схема 6-11 рядов:

6-11 ряды выкладывают по одной схеме с некоторыми отличиями:

6 ряд – установка основной дверки топки,

10 ряд – установка поддувальной дверки для малой топки,

11 ряд – колосниковая решетка для удаления золы из малой топки.

12-17 ряды – дополнительные монтажные работы:

12 ряд – дверца малой топки,

13 ряд – варочная 2-конфорочная плита из чугуна (0,71*0,41 м), материал – огнеупорный кирпич и стальные полосы для усиления. После этого выкладывают арочные проемы внутренней, а затем и внешней варочных камер,

15 ряд – огнеупорные кирпичи ставят в положение на ребро, устанавливают дверцу для варочной камеры (0,45*0,45 с защелкой), остальные кирпичи кладут плашмя, перемежая со стальными полосами.

17 ряд – выкладывают из уложенных плашмя кирпичей, затем 5 рядов – патрубок, при этом между последним рядом и потолком прокладывают лист асбеста.

Схемы рядов с 12 по 17 (3-3), с 17 по 22 (4-4), с 22 по 27 (5-5):

Выше основной конструкции печи проходит труба, выложенная в 5 кирпичей (положение плашмя). Для прочности ее соединяют в перевязку. Таким образом, получается 32 ряда.

Печь с водогрейным котлом и лежанкой

Кроме простейшего варианта с двумя топками возводят своими руками сложные русские печи с лежанкой, котлом для нагрева воды, с подтопком или камином. Рассмотрим порядовку популярного решений, которое можно применить для самостоятельного строительства.

Порядовка значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно отличается предыдущий ряд от последующего, какие элементы необходимы на всех этапах.

Рассмотрим схемы для строительства русской печи с котлом, созданные в компьютерной программе.

1 ряд задает расположение всей конструкции, его делают сплошным из огнеупорного кирпича, уложенного плашмя.

Перед кладкой необходимо сделать разметку, возвести фундамент, положить слой гидроизоляции. Лучше сначала разложить все элементы на сухую, чтобы уточнить размеры печи

2 ряд – начало строительства отсеков.

Сначала выкладывают кирпичи, составляющие стенки печи, затем – черед внутренних перегородок. Кирпичи следует класть строго по рисунку, вымеряя каждый ряд уровнем

3 ряд – оформление двух камер, прочистной и поддувальной.

Напротив камер устанавливают чугунные дверцы. Для фиксации применяют проволоку, которая одним концом заводится в ушки изделий, другим – закладывается в швы между кирпичами

4 ряд – закрытие пода.

Одна камера внутри конструкции – под – закрывается уложенными плашмя кирпичами. Таким же образом перекрываются внутренние каналы у стенок

5 ряд – колосник.

Большой топливник оснащают колосниковой решеткой, на этом же этапе устанавливают еще одну дверцу – для малого топливника. Внутреннюю кладку осуществляют шамотным кирпичом без применения раствора

6 ряд – водогрейный бак.

Бак прямоугольной формы, изготовленный из оцинкованной стали и предназначенный для нагрева воды, устанавливают сбоку, но так, чтобы подход к нему был открытым

7 ряд – усиление боковой стенки.

Стяжку стенки производят стальной полосой. Одновременно устанавливают дверку для основной топки и колосник – для малой. Зазоры на внутренней кладке увеличивают теплоотдачу

8 и 9 ряд – выведение каналов.

Выполняется кладка внутренних каналов строго по схеме и по уровню. Здесь же производят установку еще одной дверцы – уже для малой топки

10 ряд – объединение сводов основной и малой топок.

Здесь же сплошняком выкладывается дно горнила. Бак для нагрева воды полностью закрывается. Открытыми оставляют только отверстия для прохождения нагретого воздуха к варочной камере

11 ряд – установка варочной плиты.

Лучшее место для монтажа – на краю передней стенки, над дверцами в обе топочные камеры. Для фиксации плиты подходит стальной уголок 50*50 мм. В задней части – колосниковая решетка

12-13 ряд – оформление стенок варочной плиты.

На этом этапе начинается строительство дымоотвода. Между дымоходом и горнилом следует установить металлическую заслонку, при необходимости закрывающую отверстие

14 ряд – вход в трубу.

Начинается оформление канала для отвода дыма. Отверстие в него открывается с помощью заслонки, установленной вертикально. Продолжается подъем стенок горнила

15 ряд – свод варочной камеры

Направление кладки меняется – она идет на сужение, чтобы сформировать и перекрыть варочную камеру. Появляются очертания дымоходной трубы

16 ряд – усиление стенок.

Кладка производится по принципу 15 ряда, но для надежности конструкции в швы закладывают стальные пластины со стопорными элементами на концах

17 ряд – установка металлических деталей.

Производят стяжку задней стенки металлической полосой, еще больше сужают свод варочной камеры, над варочной плитой устанавливают стальные опоры для последующей кладки – уголок и полосу

18 ряд – свод горнила.

Для создания арочной конструкции свода применяют или шаблон, или металлическую раму. Кирпичи выкладывают на длинное ребро – ложок. Варочную плиту закрывают

19 ряд – усиление внутренней перегородки.

Для усиления, как и обычно, используют стальную планку. По периметру свода выкладывают стенки, которые будут служить бортиками для дальнейшей засыпки

20 ряд – засыпка песком.

Пространство над горнилом полностью засыпается чистым просеянным песком, который необходимо осторожно утеплить. Засыпка повышает теплоемкость камеры для выпекания хлеба

21 ряд – основание лежанки.

В задней части утрамбованный песок и прилегающие к своду стенки полностью закрывают кладкой – это основание будущей лежанки, спереди сужают перетрубье

22 ряд – установка в дымоход металлической детали.

Чтобы увеличить время нагрева, сдерживать тепло и иметь возможность перенаправлять газы, в дымоход устанавливают металлический элемент с отверстием

23 ряд – дверца дымохода.

Для чистки дымохода необходимо специальное отверстие, закрывающееся дверцей, которая фиксируется на проволоку. Продолжается выведение перетрубья

24 ряд – монтаж заслонки.

Заслонка необходима для регулировки тяги и в горниле, и в топках. Сначала устанавливают полотно, по которому она движется, а затем и саму задвижку

25-26 ряд – сужение кладки.

Два ряда выкладывают почти одинаково, главная цель – перекрыть пространство над установленной задвижкой и сформировать верхнюю часть печи

27-29 ряд – соединение перетрубья и дымохода.

Кладка основных частей закончена, продолжается строительство трубы – до уровня разделки. Часть дымохода, проходящую через перекрытие, укрепляют не глиняным, а цементным раствором

Дымоход выводят через чердак на кровлю, там обустраивают выдру и гидроизолируют прилегающую зону, чтобы между трубой и кровельным материалом не было зазоров.

Главное при строительстве – соблюдать порядовку русской печи и следить за качеством используемых материалов.

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см. Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями. Важно, чтобы они сгорели одновременно, так как жара при этом будет больше.

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

  • Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
  • Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
  • Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
  • Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
  • Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
  • Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Выводы и полезное видео по теме

Видеомакет русской печи с порядовкой:

Процесс разборки старой и строительства новой печи:

Один из вариантов русской печи с порядовкой:

Если правильно построить русскую печь, то можно получить сразу и почти «вечный» отопительный прибор, и прекрасное кухонное оборудование для приготовления пищи. Однако для этого устройство должно полностью соответствовать порядовке, а технология укладки кирпичей и замешивания раствора – общепринятым нормам.

А перед тем, как сделать проект русской печи, лучше проконсультироваться с квалифицированными печниками.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, как строили русскую печку у вас на даче или в загородном доме. Задавайте вопросы, делитесь информацией, полезной для заинтересованных темой посетителей сайта, размещайте тематические фото.

Кладка печи из кирпича [Шведка, Голандка, Русская, Банная] Цена Москва и область

Занимаясь строительством загородного дома, кроме основного источника тепла, многие собственники желают иметь и резервный. Сохраняя Русские традиции, таким источником, может стать кирпичная печь.

Испокон веков кирпичные печи, служили верой и правдой своим хозяевам. Ими обогревали пощения, на них спали, готовили еду, сушили одежду, грибы и ягоды.

Кладка печи, это трудоёмкий, кропотливый процесс, который требует не только физической силы, но и досконального знания печного дела.

Мастеров печного дела называют печниками. Печники кладут печи и камины, а в последствии выполняют их ремонт.

Основная ценность кирпичной печной конструкции, заключается в её устройстве.


Внутри кирпичной печи предусмотрены дымовые каналы, задерживающие перегретые газы и продолжительное время сохраняющие тепло. Топка подобных устройств проводится дважды в день, вечером и утром.


Кладка Русской печи

Кладка печи цена работы

Печные конструкции бывают разные, положенные по базовым проектам или индивидуальным конструкциям, с разными габаритными размерами и функциональной начинкой.

Озвучить окончательную стоимость работ и материалов, возможно после детальной проработки конструкции и выборе используемых материалов.

Поэтому, первым этапом работ, всегда является консультационный выезд.

Во время первичной консультации:

  • обсуждается конструкция
  • определяется место размещения
  • производится выбор печной фурнитуры
  • производится выбор производителя кирпича

На основании достигнутых договорённостей, заключается договор.

Основными условиями, с нашей стороны, являются, 100% авансирование стоимости всех материалов и 30% авансирование стоимости работ, перед началом их выполнения.








Наименование работЕд.измЦена, руб
Консультационный выездштот 1000
Кладка печи типа Шведка, Голандка, Кузнецова
(цена указана за кладку одного кирпича)
штот 100
Кладка Русской печи
(цена указана за кладку одного кирпича)
штот 120
Кладка Банной печи
(цена указана за кладку одного кирпича)
штот 130
Кладка изразцовой печиштдоговорная
Облицовка печиштдоговорная
Оформить заказ

Дополнительные расходы:

  • Возмещение стоимости доставки материалов
  • Возмещение стоимости транспортных расходов
  • Стоимость декоративной отделки или облицовки

Что бы печник тратил свои силы на работу, а не дорогу, желательно предусмотреть возможность его проживания на объекте.


Печник


Учитывая высокую степень ответственности, мы не гонимся за количеством, поэтому в нашей компании работает всего один печник. Являясь дипломированным печником, с большим опытом работы, он выполняет работу высокого качества. Именно благодаря этому, сложно найти негативный отзыв о компании ООО «Трубочист».



Кладку печей выполняет

профессиональный, дипломированный печник
Яковлев Юрий Сергеевич.

От печника:
Я умею внимательно слушать и реализовывать на практике проекты, учитывая пожелания Заказчика, при этом соблюдая нормы пожарной безопасности и строительные нормативы.

Мои печи красивы и долговечны!

Перейти в каталог работ



Типы кирпичных печей

Всего существуют четыре основных типа — это отопительные, варочные, отопительно-варочные и банные. Данные типы имеют различные модификации: Шведка, Голландка, Русская, конструкции Коробанова, Кузнецова, Самарина и др.

Наш мастер знаком с большинством из них, а так же способен разработать индивидуальную конструкция, исходя из особенностей помещения и пожеланий заказчика.



Отопительная

Отопительная – это вид, работающий на твердых видах топлива (дровах, угле, торфе). Её основная и единственная задача – обогрев помещения. Размер конструкции обусловлен размерами помещения, в котором она устанавливается и подразделяется на малые, средние и большие.

Схема варочной печи

Варочная – также как и отопительная, работает на твердых видах топлива. Однако её основной задачей является возможность приготовления пищи. Помимо варочной панели, она может быть оборудована духовым шкафом или сушильной камерой.

Отопительно-варочная

Отопительно-варочная – наиболее универсальный вид, который имеет сразу две главные функции, первая – это отопление помещения, в котором она находится, а вторая – приготовление пищи различными способами. Обе эти функции реализуются в равной пропорции.

Основные конструкции кирпичных конструкций

Особую популярность в нашей стране получили такие печи как: Русские, Шведка, Голландка, Камино-печи, Садовые комплексы, ну и, конечно же, банные, которые чаще называют Каменки. Любители восточных лепешек могут заказать тандыр, а любители копченостей – коптильню. Дополнительными опциями могут быть сушильные камеры, варочные панели, панели под казан.


Схема Русской печи

Русская – это классика Российской истории, успешно совмещающая в себе задачу длительного обогрева помещений и приготовления пищи непосредственно на углях. Её основными отличиями являются большие габаритные размеры и достаточно Низкий КПД, по отношению к более современным конструкциям. Функциональности добавляет наличие в верхней части хорошо прогреваемой лежанки.

Схема печи Шведка

Шведка – относится к типу отопительно-варочных и является классическим её представителем. Шведка, помимо высокой эффективности в плане обогрева помещений, в оснащается плитой, с возможностью установки духового шкафа. Имеет несколько модификаций, различающихся размерами и мощностью теплоотдачи.

Схема печи Голландка

Голландка – типовой представитель отопительных печей, предназначена исключительно для обогрева помещения и выполняет эту задачу максимально эффективно. Модификации различаются по мощности и размерам.

Схема банной печи

Банная (каменка) – используется только для прогрева парного помещения в бане. Есть различные типы для разных видов бань и саун. Предусматривает отделение для выкладки камней, на которые поливается вода для создания пара, а также котел нагрева воды для мытья. Идеально подходит для небольших бань без центрального водоснабжения. Возможна доработка конструкции отопительным щитком, для обогрева всего помещения бани.

Схема печи-барбекю

Садовое барбекю – основная функция, это приготовление пищи различными способами мангал, казан, варочная панель и т. д. От других типов её отличает то, что барбекю располагаются вне жилых помещений, на территории приусадебных участков, в беседках, под навесами и т.д.

Схема каминопечи

Каминопечь – это вид закрытого камина, совмещающего в себе также функцию отопления.

При небольших габаритах, позволяет отапливать небольшие помещения и наслаждаться процессом горения дров в камине.

Схема кухонной печи

Кухонная – универсальный вид, малый по габаритам и имеющий в составе плиту и духовку для приготовления пищи. Идеально подходит для летних садовых домиков, не требующих отопления.

Схема печи Тандыр

Тандыр – предназначен для выпекания хлеба и приготовления мяса.

Схема коптильной печи

Коптильня – предназначена для холодного и горячего копчения продуктов.

Нормативные документы и основные рекомендации по кладке печей и подготовительным работам

К сожалению, сейчас трудно найти профессионального печника. Обычные каменщики, начитавшись литературы, ринулись в бой, сооружая порой, совершенно не мыслимые, не работоспособные конструкции.

Чтобы Ваше отопительное устройство служило долгое время, и доставляло исключительно положительные эмоции, необходимо самостоятельно контролировать процесс выполнения кладочных работ. Для этого, необходимо «быть подкованным» и знать основные требования, которые следует выполнять при выполнении работ.

Крайне важным этапом подготовительных работ, является заливка фундамента. Сезон печника ограничен температурным графиком, поэтому большинство печников дорожат своим временем и отказываются от выполнения этих работ, давая рекомендации и размеры.

Кладка фундаментов под печи и дымовые трубы должна производиться в соответствии с правилами, приведенными в главе СНиП III-B.4-62 «Каменные конструкции. Правила производства и приемки работ».

Внимательно изучите данный документ, особое внимание обратите на глубину фундамента. Сэкономите на работах и материалах, и зимой Ваша печь даст трещину из-за смещения промержшего грунта.

Глубина промерзания почвы в Российских регионах, достигает 130 см., поэтому котлован под будущий фундамент следует рыть на 130-140 см. После этого требуется отсыпать песчано-гравийную подушку, пролить ее водой и тщательно утрамбовать. Из арматуры, толщиной 12-14 мм., связать цельный каркас и залить бетоном (марка не ниже М200). В местах, где по боковым сторонам нет грунта, установить опалубку. Размер фундаментного основания рассчитывается с учетом габаритов конструкции.

Для осуществления должного контроля за выполнением кладочных работ, следует изучить СНиП III-Г.11-62 «Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ» . Дата введения документа – 01.04.1963. Поверьте, тогда печники были настоящими!

Следите за тем, чтобы работы выполнялись при температуре не ниже +5 °C. Допустимо устройство оголовка конструкции (видимый участок на кровле), при отрицательном температурном режиме, с использованием разогревающих присадок. Но знайте, что после их использования труба на протяжении долгих лет будет иметь белесый оттенок.

Контролируйте, чтобы специалист не спеша выполнял свою работу, в соответствии с правилами пожарной безопасности, использовал огнеупорные материалы, устанавливал их на стены, в участках примыкания печи, выкладывал кирпичные расширения (распушки) в местах, где проходят перекрытия.

Отдавайте предпочтение материалам высокого качества. Для дымохода и тела печи приобретайте печной, полнотелый кирпич, для топки — шамотный.

Не забывайте, что печник тоже человек! Создайте для него комфортные условия, обеспечьте жильём на время проведения работ. Если он будет каждый день приезжать из дома, свои силы он будет тратить на дорогу, а не на работу.

Советуйтесь с печником, прислушивайтесь к его рекомендациям, ведь у него богатый опыт, а различных нюансов гораздо больше, чем изложено в нормативных документах.





Фундамент печи и дымоход Schiedel

Кладка русской печи своими руками

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Рекомендации

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по кладке своими руками, но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

 Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:
  • Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
  • Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
  • Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
  • Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
  • В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Русская печь с подтопком под ключ, кладка печей от бригады опытных печников

Особенность теплушки в отсутствии холодного подпечья, вместо него там расположена камера, которая накапливает тепло и прогревает печь от самого низа. Дрова можно жечь как и в горниле теплушки, так и в подтопке — специальном топливнике, расположенном под горнилом. На месте шестка в печи можно установить варочную поверхность на 2 конфорки, что значительно улучшит функциональность печи. Теплушка сохраняет все положительные качества русской печи и избавлена от ее недостатков.

Преимущества теплушки

  1. Работа в нескольких режимах. Теплушка может работать как обычная русская печь, в теплое время года, например, когда не нужен повышенный нагрев печи.
  2. Большое горнило для приготовления пищи. Вкус хлеба и пирожков, вынутых из печи, в рекламе не нуждается.
  3. Теплая просторная лежанка, которая вылечит большинство болезней.
  4. Безопасность. Печка хорошо защищена от перегрева футеровкой из огнеупорного кирпича.
  5. Отсутствие холодного подпечья, нагревание печи происходит от самого пола.
  6. Высокий КПД. Та же охапка дров, что сгорит в теплушке, отдает в 2 раза больше тепла, чем те дрова, что сгорят в русской печи, все это за счет второй, нижней камеры.
  7. Возможность установки варочной поверхности заметно расширит возможности печи и , к тому же, ускорит прогрев помещения.
  8. Теплушка очень теплоемкая печь и держит тепло более двух суток.

Схема теплушки

Устройство теплушки

Теплушка является двух-колпаковым типом печей. Огонь и дым в первую очередь попадает в верхний колпак — горнило печи, а затем опускается в нижний колпак, после, отдав большую часть тепла, дым устремляется в небо через шахту дымохода. В самом низу печи расположены маленькие прочистные дверки для чистки нижнего колпака от сажи и пепла. Нижний колпак футерован огнеупорным кирпичом, что позволяет сделать независимыми внешнюю и внутреннюю часть теплушки. Это положительно влияет на прочность всей конструкции, помогает избегать перегрева печи и повышает способность печи удерживать тепло.

Стоимость теплушки

Оформление и размеры теплушки могут быть разными. Всё зависит от пожеланий заказчика. Арки в печи могут заменяться перемычками, может использоваться кирпич разных цветов, формы и фактуры.

Средняя стоимость кладки теплушки составляет 250 000р. Материал обойдется в 150 — 250 000р. Для точной стоимости необходимо составлять и просчитывать проект теплушки.

Если у Вас есть вопросы – звоните, мы проведем для Вас бесплатную консультацию!


Русская печь с подтопком и лежанкой

Благодаря своей функциональности дрова в ней можно жечь как в горниле теплушки так и в подтопке.


Интересует русская печь с подтопком?

Оставьте заявку, мы свяжемся с вами, всё расскажем и ответим на оставшиеся вопросы.

Цена 2021 кладки русской печи с лежанкой подтопком и плитой в СПБ и Лен Обл

Цена кладки русской печи с лежанкой, плитой и нижним подтопком в СПБ и Лен Обл

Русская печь с лежанкой — это печь не только отопления, это — своеобразная дань русским традициями. Более того, русская печь вошла в быт русского человека настолько, что даже в 21 веке многие никогда в живую не видели русскую печь и не пользовались, но знаю о ней многое из сказок и былин. В этой статье я расскажу о современном подходе к кладке русской печи с лежанкой и плитой в СПБ и Лен Обл.

Кладка русской печи с лежанкой и варочной плитой

Итак, рассматривая кладку русской печь не как музейного экспоната, а как эффективного источника отопления в современно доме, коттедже, загородной даче — нужно для начала остановиться на сути русской печи, почему конструкция имеет именно такой внешний вид и какие предпосылки были для улучшения отопительных моментов русских печек.

Немного Истории. В средние века весь крестьянский быт строился от печки. Вначале строилась печь, а вокруг печи возводился дом. Если я опишу вам все процессы, которые русский крестьянин решал с помощью русской печи с лежанкой, то вы можете просто не поверить! Действительно, часть бытовых дел современные деревенские жители перестали делать, применяя русскую печку, однако в те далёкие времена русская печь служила всем. Итак, вот список известных мне бытовых и хозяйственных нужд, которые на руси удовлетворяла русская печь с лежанкой :

Отапливать жилую избу

Служить единственным источником приготовления пищи

В русской печи — мылись!

В холода в жилую избу приводили греться скотину ( коровы, овцы и тд..)

Единственный источник вентиляции — русская печь.

Любопытен тот факт, как мылись наши предки в русских печах с лежанкой. После прогорания дров из топки русской печи (пода) удаляли все угли. Внутри было очень тепло, а пространство позволяло поместится даже нескольким людям. Человек забирался внутрь русской печи, и парился, как в настоящей бане. Только простые крестьяне не имели возможности построить отдельную баню. Именно такой способ спас Русь от нашествия Чумы. Ведь в Европе в те времена существовало мнение, что моются только грязные люди. Выходит, что только Русская печь с лежанкой спасла наше население от Чумы средних веков! Вот так мылись и парились в русских печах :

Ну а теперь непосредственно к строительству

Цена эффективной русской печи с лежанкой и плитой

Классический вариант русских печей в современном мире высокой конкуренции просто не смог бы устоять. Конечно, преимуществ у русской печи с лежанкой для деревенских крестьян времен Ивана Грозного — не перечесть. А вот в 21 веке каждый владелец дома сравнивает КПД русской печи с другими источниками отопления и даже другими печами — Отопительно-варочными печами, печь-каминами.

Не стоит на месте и печное дело : эффективность русской печи с лежанкой уже давно, в 20 веке, была улучшена, дополнена и модернизирована. Теперь русские печи немыслимы без плиты и нижнего подтопка. Почему же русская печь с плитой и нижним подтопком имеет хорошие показатели эффективности и за счет чего это достигается? Обо всём по порядку!

Для начала — фотография моей работе, на базе которой я буду описывать эффективность современной печной мысли. Русская печь с плитой и подтопком, работа № 180.

Обратите внимание на нижнюю часть русской печи — дверца топки в левом нижнем углу — это нижний подтопок. Дело в том, что классическая русская печь является настолько неэффективной в современном понимании, что сложно представить, как с такой неэффективностью наши предки мирились. Я опишу лишь несколько, на мой взгляд, чудовищных упущений классической русской печи, которые есть в старинных русских печах. ВНИМАНИЕ : таких допущений в современных русских печах я избегаю ! Итак :

Классическая русская печь не греет помещение ниже пояса.

В классической русской печи нельзя быстро вскипятить воду ( для чая, умыться)

Русская печь с лежанкой занимает слишком много места, чтобы имело смысл строить её в дачном доме

Повышаем КПД русской печи за счет нижнего подтопка

Как я уже обратил ранее ваше внимание — нижний подтопок в русской печи — это современная доработка. В нижний части современной русской печи проходит дымоходный канал, который служит для обогрева нижней части печи. Это — огромный вклад в снижение количества сжигаемого топлива. Более того, если топить русскую печь с лежанкой только через основную топку, то ногам будет попросту холодно и придется ходить в теплой обуви по дому. Но нижний подтопок русской печи решает эту проблему легко и просто! Вот так это выглядит на фото русской печи с нижним подтопком.

Тем самым мы увеличиваем площадь источника отопления вдвое! Следовательно, чтобы нагреть то же помещение до нужной температуры вам потребуется в два раза меньше дров, чем в том случае, когда у вас была бы классическая русская печь. Ну а теперь обратимся к решению второй проблемы — быстрого приготовления пищи. Это решение вытекает из первого тезиса.

Русская печь с плитой — вот лучшее решение для готовки в такой печи. Ведь стоит подбросить в нижний подтопок несколько дров, и уже через 15 минут плита русской печи будет горячей, чтобы нагреть воду или разогреть еду. В отличие от классического варианта, когда нужно, чтобы дрова в поде русской печи прогорели, остались только угли. На это уйдет не менее часа. А такая русская печь с плитой — самое эффективное решение в 2021 году!

Русская печь для дачи. А теперь поговорим о размерах. Я специально хочу выложить фотогрфию, где мы проектируем габариты русской печи с варочной плитой.  Это фотография всё той же русской печки № 180,

Если взять любой вариант русской печи с лежанкой — то такая конструкция в глубину ( за счёт лежанки) имеет габарит не меньше 2.5 метров ! Представить себе дачный домик с размерами 5х5, то есть 25 квадратов, где 3.5 квадрата занимает печь, не легко, ведь пространства и так немного…а главное — на лежанку уходит огромное количество кирпича и дров, что не всегда под силу оплатить владельцам небольших домов. В нашем случае мы с заказчиком пришли к выводу полностью отказаться от лежанки, которая занимала бы большое пространство.

Размер моей русской печи с варочной плитой и подтопком вышел : 7 кирпича х 6.5 кирпичей, или же 1.7 метров х 1.6 метра, что вполне приемлемо для любого небольшого дома.

Конечно же, мои работы — это лишь частное решение для конкретного заказчика. Вот, например, ещё одна моя русская печь с лежанкой и плитой, и нижним подтопком. Эту печь я строил в начале 2010 года, и не сохранилось фотографии лежанки, но конструкция получилась огромная. Надеюсь вам понравится моя работа, только цена на такую русскую печь будет значительно выше за счет больших объёмов работы. Русская печь № 182

Если вас заинтересовал мой подход к работе — то я всегда готов помочь решить любую вашу задачу в области кладки русских печей, тем более что
печников в СПБ и Лен Обл с таким реальным опытом и своими фотографиями — совсем не много. И тут факторов много : во первых это не самая частая задача. К примеру за весь года ко мне могут обращаться 10-12 человек с просьбой о кладке русской печи с плитой. И многих цена на русскую печь просто отпугивает. Цена работы на русскую печьколеблется от 180 000 — 350 000, такой же разброс по материалам, в зависимости от объёма и вида кирпича.

Чтобы дать какую то оценки своей работы и необходимых материалов, мне нужно предельно понимать задачу. Для этого звоните мне напрямую, я выявлю все ваши потребности, опишу для себя все параметры и смогу составить смету на вашу русскую печь.

С уважением,
печник в СПБ и Лен Обл,
Константин Омельниченко

Уважаемые заказчики!

Ниже в сможете ознакомиться с моими проектами печей по данной тематике

Кладка печей из кирпича, каминов, барбекю и мангальных комплексов.

Группа печников с творческим подходом предлагает услуги по кладке печей из кирпича различного назначения, каминов и мангальных комплексов. Также производим ремонт и обслуживание кирпичных печей. Фотографии реализованных проектов можно посмотреть в фотоальбоме.

Печные работы производятся следующим образом. После встречи с заказчиком (и, возможно, выездом на место) определяется тип печи, ее особенности, варианты отделки и при необходимости отмечается место для заливки фундамента под печь. Составляется проектно-сметная документация и закупаются все необходимые материалы. Время, затрачиваемое на кладку печи сильно зависит от ее конструкции и размера. Ориентировочно можно сказать, что оно составляет от двух недель до полутора месяцев, считая с момента комплектования объекта, в зависимости от сложности работы. Производим кладку печей из кирпича в Москве и МО, выезжаем также в соседние области.

Для получения более подробной информации и консультаций можно связаться с нами по телефону или электронной почте. Выездные консультации являются платными мероприятиями.



Кладка русских печей




Кладка банных печей

Кладка банных печей прямого нагрева (огонь проходит через каменный заряд). Их еще называют банные печи периодического действия, т.к. необходимо сначала протопить печь и только потом можно париться. Наилучшее решение для русской бани. Возможно устройство вентиляции парной через каналы печи.

Кладка банных печей постоянного действия (нагрев каменки происходит через металлическую перегородку).

Возможны различные варианты отделки — кладка «под расшивку», облицовка печи плиткой или изразцами.



Кладка отопительных печей

Строительство теплоемких отопительных печей, иногда называемых голландками. Возможно интегрирование в печь хлебной камеры (ХК – аналог горнила русской печи) для выпечки и приготовления блюд.

Возможны варианты печи для постоянного проживания и «дачные варианты». Отличаются толщиной стенок, и, соответственно, временем прогрева и теплоемкостью.



Кладка печей с каминами

Печь-камин — это печь, объединенная с камином. Существует вариант, когда дымовые газы от печи проходят в стенках камина, он предпочтительнее при необходимости отопления. Возможна просто пристройка камина к печи.

Камино-печи – отопительные печи с большими каминными дверками и системой задвижек. При желании посидеть у открытого огня задвижки переключаются в режим камина и можно распахнуть дверку. Более компактны по сравнению с печью с камином.



Кладка каминов

Классические кирпичные камины, камины double-face, облицовка и подключение каминных кассет. Различные варианты отделки.



Кладка мангальных комплексов

Мангальные комплексы для открытых и закрытых беседок. Обычно включают в себя три предмета: мангал, плита для казана и небольшая варочная камера (аналог русской печи). Подробнее о мангальных комплексах можно прочесть здесь.



Кладка отпительно-варочных печей

Отопительно-варочные печи (иногда называемые шведками) — печи, снабженные варочной плитой.



Ремонт и отделка печей и каминов

Услуги по ремонту существующих кирпичных печей. Улучшение их внешнего вида — штукатурка, роспись, отделка кафельной и клинкерной плиткой, облицовка изразцами. Замена печной фурнитуры — топочной, поддувальной и прочистных дверок, плит и пр. Чистка дымоходов и каналов.

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз животных, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного ненормальным, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и, в конце концов, получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Медные трубки подойдут, но меня немного беспокоило то, что со временем они могут вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоход, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

При разжигании горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. В первую очередь это связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы дождетесь, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.


Первоначально опубликовано: октябрь / ноябрь 1997 г.

Российская каменная печь обогревает высокопроизводительный жилой дом

11.12.2017

В холодные зимние месяцы приятно посидеть перед теплым огнем.Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Вик задумал свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Российская каменная печь для обогрева

В его новом доме установлен инновационный российский каменный обогреватель от Sheridan Brick & Stone Work в качестве основного источника тепла для дома.Его продуманная конструкция позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за стоимости дома R я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн. «В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один.Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».

Более высокие температуры повышают энергоэффективность обогревателя, — объясняет Шеридан. «Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вы хотите просто разводить огонь один или два раза в день. Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь домой вечером, плита все еще будет излучать тепло.Затем вы можете снова разжечь огонь перед сном, а когда вы просыпаетесь утром, в доме очень тепло ».

В каменной печи используется камень, добытый в местных карьерах, для скамейки и мантии, а также кирпич ручной формовки местного производства из Бостона. Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный голубой оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Равномерная домашняя температура

Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома.Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов. С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не посылаете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей.В этом весь гений! »

Кроме того, в доме есть много энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции. Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии дом герметизирован, стратегия вентиляции важна для здоровья жильцов и долговечности дома.

Превосходное качество воздуха в помещении

Для поддержания здоровья и энергоэффективности домашнего воздуха в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder. Установка ComfoAir расположена в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.

В спальни, гостиную, кладовую и офис подается постоянный поток свежего отфильтрованного воздуха. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом.Зимой тепло рециркулирует от отработанного воздуха к приточному, что позволяет экономить электроэнергию.

Семья Вик скоро переедет в свой новый уютный дом. Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.

русских каминов. Они больше европейцы, чем русские, и больше печки, чем камина; но название прижилось, потому что они теплые, как шуба медведя и …

Шелтон, Вашингтон.

GUS McNEIL из Шелтона, штат Вашингтон., был настроен скептически. Как может охапка прутьев и прутьев согреть дом площадью 1800 квадратных футов в течение 12 часов? И не только это, но и излучать тепло, даже если оно колеблется всего на 4 градуса от одного конца его дома к другому? И все это из чего-то известного как « русский камин ».

« Потребовалось немного убедительности », — говорит его жена Мерль. Но в конце концов его убедили установить это массивное строение из кирпича и глины, когда они переделывали свою семейную комнату.

Теперь у Макнейлов два камина.Один из них — открытый очаг, облицованный полевым камнем, который дорог американскому сердцу как символ дома и тепла. Неважно, что большая часть тепла идет прямо в дымоход, и его необходимо увеличить с помощью других методов отопления.

Другой, русский камин, представляет собой большую кирпичную конструкцию с маленькой железной заслонкой с одной стороны, которая сохраняет в доме тепло даже от 68 до 70 градусов.

« Отопление дома с помощью русского камина обходится нам вдвое дешевле, чем использование электричества », — говорит г-жа Х.Макнил. « Кроме того, наша вода предварительно нагревается до 150 градусов по медным трубкам, идущим от камина к водонагревателю ».

Люди веками использовали обогрев кирпичной кладки в Северо-Восточной Европе и Азии. Древние китайцы и корейцы использовали систему подземных дымоходов для обогрева полов, как и римляне. Жителям редких деревьев равнины на севере России, в Польше и на Балтике нужен был способ согреться в течение долгих суровых зим без использования большого количества дров. Результатом стал массивный каменный обогреватель, который через несколько оригинальных вариаций превратился в современную каменную печь.

На самом деле термин « русский камин » вводит в заблуждение. Обогреватель из кирпича и глины в семейной комнате Макнейлов представляет собой сочетание лучших элементов многовековой каменной каменной печи восточноевропейцев, финнов и австро-германцев.

Это тоже не камин в строгом смысле этого слова. Как правило, перед глазами не увидишь рев и потрескивание открытого пламени, хотя для стойких огневиков можно установить стеклянные двери. И хотя поддерживать закрытую систему эффективнее, американцы предпочитают открытый огонь, и здесь доступно множество моделей с открытым очагом.

Каменная печь обеспечивает энергоэффективность от 70 до 90 процентов — если она правильно построена и обслуживается, так что используется почти вся энергия древесины. Для сравнения, КПД обычного каменного камина составляет от 10 до минус 10 процентов; дровяная печь лучистого типа имеет КПД от 50 до 70 процентов.

Существует множество различных типов обогрева кирпичной кладки, включая такие вариации, как кухонные плиты, закрытые камины или некоторые их комбинации.

Каменное отопление, вероятно, наиболее эффективно и красиво было продвинуто австрийцами и немцами при разработке изразцовой печи, или Кахелофена.Интерьер построен по тому же принципу, что и каменные печи, но снаружи покрывается теплоудерживающей плиткой специального обжига, что позволяет использовать тот факт, что большая площадь поверхности будет удерживать больше тепла. Эти выпуклые полые блочные плитки бывают разных форм и цветов с рельефными узорами или углублениями, чтобы добавить дополнительную площадь поверхности для удержания тепла. Многие из них расписаны вручную и довольно красивы, что делает этот популярный в Европе метод отопления элегантным архитектурным дополнением.

Как и у любой системы отопления, есть свои недостатки.Во-первых, из-за своей массивности каменная печь лучше всего подходит для установки только во время строительства нового дома или ремонта.

Тем не менее, одна из ведущих компаний-подрядчиков по изготовлению каменных печей в США, Deitmeyer, Ward and Stroud, остров Вашон, Вашингтон, говорит, что новую каменную печь можно построить практически в любом месте существующего дома, если может быть обеспечена структурная поддержка .

Архитектор Гордон Култум из Сиэтла соглашается.

« Основная проблема при строительстве каменной печи — обеспечить достаточную опору для массивного веса кирпичей.»

По этой причине русский камин — это « в значительной степени новое домашнее явление », — говорит Дэвид Лайл, руководитель отдела исследований отопления в Олстеде, штат Нью-Хэмпшир, и автор многочисленных статей и книги по отоплению кирпичной кладки. « Каменная кладка — это более крупное вложение, чем бытовая техника », — говорит он. « Это образец архитектуры, который повышает ценность дома, как камин, и окупается в долгосрочной перспективе ».

На самом деле, недавний опрос журнала по ремоделированию показал, что каминные дополнения имеют лучший ремонт ( то есть перепродажа) возврат 147 процентов.

Второе неудобство каменной печи заключается в том, что из-за своего размера она имеет задержку теплового отклика. Это не проблема поздней осенью и зимой, когда погода предсказуемо холодная, но весной и ранней осенью за погодой нужно внимательно следить. В худшем случае окно придется открыть, если день станет не по сезону жарким.

Стоимость — еще один важный фактор. Изготовленная на заказ модель мастером-каменщиком может стоить 5000 долларов за стандартную кирпичную печь и немного больше за плиточную модель.

В качестве альтернативы каменным плитам по индивидуальному заказу существуют также готовые модели, отмечает г-н Лайл. « Я думаю, что нам нужно перейти к модульному строительству в США, потому что у нас нет традиций каменной кладки для строительства этих печей », — говорит он. « Это способ обеспечить качество дизайна в мире, где не хватает мастеров ».

За дополнительной информацией обращайтесь в Association for Mason Heating Professionals, Dave Holland, P.O. Box 669, Englewood, CO 81051.

Загорать в гостиной: печи и обогреватели

————————————————— ————————————————— ——————————————

————————————————- ————————————————— ——————————————-

Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда.В Новом Свете никогда не было недостатка в дровах, и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью существовала важная и успешная связь.

Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «стейнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

Духовки уже появляются на рисунках и картинах 1300-х годов (см. Иллюстрации выше и ниже). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.

Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они могут работать даже с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, в то время как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.

Камню требуется больше времени, чтобы нагреться, но когда он нагреется, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных камер.Их цель — как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления, и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одна из самых ярких особенностей печи с духовкой (на дровах) — это кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой производительности скромной каменке или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас есть даже небольшой сад, вы можете легко заправить печь своими черенками — тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это за счет лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, которое отапливается духовкой, градусник практически ничего не может измерить.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и тело лыжника.

Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают тепло, поглощаемое окружающей их средой — подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление — изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей или плитой всегда слишком жарко, а в другом конце комнаты — слишком холодно.

Во-вторых, конвекция — это не здорово. Пыль в доме начинает плавать, что раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к неприятному щелочному климату воздуха, который может вызвать головные боли.

Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые продувают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клещей домашней пыли и противных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

Духовка не имеет этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духового шкафа не нагревается так сильно, как поверхность металлической плиты или радиатора, не происходит опаливания пыли.

И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожоги.Это качество иногда используется для интеграции скамейки или кушетки в печь — роскошь, которую не может предложить ни один другой отопительный прибор. В России было принято ставить кровати на духовку.

Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья — металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно будет использовать как кухонный прибор.

Полное сгорание

Духовки — альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В каком-то смысле это неплохая вещь, поскольку в отличие от газа и нефти, древесина является возобновляемым и нейтральным по отношению к СО2 топливом (СО2, образующийся при сжигании древесины, был унесен деревом из атмосферы в течение нескольких лет до этого). ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

Древесину можно сжигать, не загрязняя воздух слишком сильно, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сжигание древесины более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи пожар тушат уменьшением притока воздуха; в противном случае комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку духовка не выделяет тепло огня сразу, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

Полное сгорание не только выгодно с точки зрения качества воздуха и эффективности, но и является более безопасным. В случае неполного сгорания дымоход все более плотно засыпается креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенное нагревание

Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимальную пользу, например, одевшись теплой одеждой или менее технологичным способом, установив дополнительный обогреватель, например газовую плиту, в той же комнате.

Этот второй нагревательный генератор также может быть изразцовой печью гораздо меньшего размера или керамической печью (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи, предлагает такую ​​же возможность.

Перегрев

Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.

Если утром вы сжигаете слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в условиях, отличных от России или Финляндии.

Третий недостаток изразцовой печи — следствие лучистого тепла. Духовка-плита только нагревает то помещение, в котором она стоит. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этой задачей, но система центрального отопления, похоже, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

Тепловые стены

Обогрев стен или полов — еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.

Тепловые перегородки можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Так же изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также можно комбинировать с существующим центральным отопительным прибором. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший микроклимат в салоне.

В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

Тяжелый, громоздкий и дорогой

Еще один, довольно принципиальный недостаток — духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют меньшие модели, но они теряют некоторые преимущества по сравнению со своими более крупными собратьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические обогревательные приборы обладают неоспоримым преимуществом компактности.

Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя усилия прилагаются) и поэтому не представляют особого интереса для отопительной промышленности. Они предпочитают продавать, например, печи на пеллетах.

Пеллетные печи

Печь на гранулах — единственная дровяная печь, которая достигает полного сгорания, как духовка. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

Печи на гранулах требуется электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает отдавать тепло при поломке.

В печь на гранулах можно подавать только пеллеты, небольшие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиленая древесина бесполезны в печи на гранулах.Производство этих гранул требует много энергии.

Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и практически не излучает лучистое тепло, поэтому нет никакого преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

Духовки-муляжи

Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов пытаются заполучить кусок пирога.Некоторые начали предлагать их в соответствии с традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую духовку, которую вы пожелаете.

Большинство производителей, однако, теперь используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, которые похожи на духовку, только не так. Это обычные металлические печи, обтянутые плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, в чем духовка не нуждается (см. Рисунок ниже).

Плитка, конечно, нагревается, когда печь работает, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом рекламируют как современный вариант духовки, и она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание леса

Печь с духовкой — единственная технология, которая позволяет чистое сжигание дров без потребности в дополнительном энергозатрате, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся ресурсам газа и нефти.

Главный вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреться значительное количество людей. Сегодняшний энергетический кризис — не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «решена» только с приходом угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка леса в средние века была следствием камина, который требует в десять раз больше топлива, чем печь-печь (древесина также была основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, она прорвалась в больших масштабах только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и обилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать духовки, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

© Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

Более низкотехнологичное отопление:

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

Фотографии:

————————————————- ————————————————— ——————————————-

Статьи по теме:

На главную

————————————————- ————————————————— ——————————————-

Штаб-квартира Low-tech Magazine:

Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

————————————————- ————————————————— ——————————————-

Каменный обогреватель • Вместо

Также известен как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи, противоточные камины, излучающие камины и камины массового хранения.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов. Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности. При таких высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла обеспечивается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах.Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц. Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию. Медленное горение, низкотемпературное пламя с низким содержанием кислорода приводит к образованию смол и углеводородов, быстрое, горячее горение с подачей воздуха сжигает загрязняющие вещества. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из кирпичной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день. В очень холодных условиях вам может понадобиться разжигать два костра в день. За металлическими дровяными печами необходимо следить, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, так как дрова сгорают не полностью.Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старинной металлической дровяной печью. Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как и дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменный обогреватель: древняя зеленая технология

Каменная печь использовалась в самых разных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме.В Северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита дров, поэтому каменный обогреватель был заменен дровяной металлической печью. Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, США следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя наборы доступны, это не проект для новичков в каменной кладке (см. Раздел ресурсов).А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Удивительное вдохновение для каменной печи

1) Качелофен

Каменная каменка — новая печь, основанная на старой конструкции. Качелофен — это дровяная печь, облицованная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистый выхлопной газ нагревает окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню очень сильно разгораться внутри обогревателя. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло.Дополнительные примеры см. На сайте biofireinc.com.

2) Kachel Tiles

Tiled Kachelofen by biofireinc.com. Внутренний огнеупорный кирпич окружен специальной плиткой «качель».

3) Лепнина и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на сайте fliesen-ofen-ritter.at.

4) Старинный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только специальная «Kachel» плитка может коснуться внутреннем огнеупорный кирпич, все остальные плитки должны быть расположены на расстоянии от внутренней кладки, в противном случае они будут трескаться. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что упрощает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с помощью налоговых льгот. Программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи — изогнутая плитка.Внутри на самом деле много кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Обогреватель для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3-4 дюйма дает умеренную теплопередачу, не слишком быструю, не слишком медленную. Автор Ларс Хельбро. Первоначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Дэвенпорт, turtlerockheat.com. Чтобы уменьшить напряжение, каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорный сердечник включая топку и каналы или перегородки, а также отдельную, неприсоединенную кладку шпону.В противном случае тепло огнеупорного кирпича может треснуть фасад, хотя кирпич является наименее вероятно, следует подчеркнуть.

Циркуляция обогревателя кирпичной кладки

Направление дымовых газов через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, питающий огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревом вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

В этой каменной печи в Берлингтоне, штат Вермонт, на кухне установлена ​​печь для выпечки. Масоны: Уильям Давенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов или более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers.Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Каменный обогреватель

Кирпичный обогреватель. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. На противоположной стороне каменки находится дровяная плита. Больше изображений можно найти на stenovne.dk. Первоначально можно найти на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель Уильямом Давенпортом в Вермонте. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена ​​на сайте Turtle Rock Heat. Первоначально можно найти на сайте turtlerockheat.com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх ящика из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти по адресу turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень по своим тепловым свойствам превосходит любой другой камень, кирпич или лепнину. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner.de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложно (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отдается (излучается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Обогреватель мозаики

Обогреватель лепнины и мозаики. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый внешний вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет передавать вам быстрое и прямое тепло, проходящее через металл, и более медленное, лучистое тепло от верхних перегородок, облицованных плиткой.Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полная галерея этого обогревателя доступна на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится впустую в виде дыма…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован той же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот обогреватель, скорее всего, не будет передавать код в США. Подробнее об этом обогревателе можно узнать на envisioneer.net.

Как работает противоточный нагреватель

Схема противоточного нагревателя

По мере того, как огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит через решетку в полу топки (c) и питается горящий лес. Благодаря конструкции топки и ее наклонному потолку тепло, излучаемое от огня, отражается от стенок топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного воспламенения.

Воздух из забора вторичного воздуха ( d ), расположенный в загрузочных дверцах, пламя и несгоревшие газы устремляются вверх через узкую горловину в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру около 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы с обеих сторон нагревателя. ( g ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г, ). Via: pyromasse.ca

Обратите внимание на рисунки справа: каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или и то, и другое. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь — где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь рядом с плитой, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но делает ли это Америка? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». — Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменный обогреватель: двери

Качелофен Планы

Сертифицированный каменный обогреватель

Модульные / отдельно стоящие каменные обогреватели

Винтажные каменные каменки

старинные каменные печи Старинные каменные печи

.com

Обогреватели из каменной кладки

Горение гранул в каменной печи на дровах. heatkit.com

Вставки для каменных нагревателей

Лучшие книги по каменным нагревателям

Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца, Кен Матес

Книга каменных печей: заново открывая старый способ утепления Дэвид Лайл

Мой русский камин / каменная печь

РАСХОДЫ НА КАМЕННЫЙ КАМЕНЬ — Часть III

Затраты (на «дорогой» каменный обогреватель стоимостью 25 тысяч долларов) относительны.И помните, он нужен для домашнего тепла.

РАСЧЕТ ЭКОНОМИИ / ОКУПАЕМОСТИ («Плотный» новый дом 2900 SF, основной и чердак — план этажа открытого типа)

ноябрь 2004 — октябрь 2008 (48 месяцев)
С каменным нагревателем / Harman TLC 2000
$ 2876 . (1278 G) Фактические закупки сжиженного нефтяного газа по цене 2,25 долл. США / средн. (Печь, H / W, генератор Onan 12K)

300 долл. США. Покупка дровяной древесины (травма плеча ротатора 3/05)

250 долл. США. Покупка антрацита (печь в подвале) )

65 долларов США.Топливо бензопила / тракторное
__________
3491 $. / 48 месяцев = 73 доллара. / Месяц

без нагревателя / плиты — расчетные расходы
7200 долларов. Сжиженный нефтяной газ (300 долларов США / мес x 48 мес / 2)

7200 долларов США. Стоимость СУГ 4 года без дополнительных нагревателей
— 2876. Стоимость СУГ 4 года с дополнительными нагревателями
_______
4324 $. За 4 года сэкономил только на сжиженном газе

НО, я сжигаю свои собственные дрова, так что
3200 долларов. Избавление от покупки большинства дров (4 шнура в год по 200 долларов за шнур x 4 года)
1881 доллар. Средняя экономия в год

25 тыс. Долл. США / 1881 долл. США.= Срок окупаемости составляет 13,3 года (худший случай) без суммирования несущественных опытов (см. Ниже)

Всего за 1 год прибавьте то, что вы тратите на второстепенное, например:

25000 долларов. Ваш второй или третий автомобиль (у меня один)
3000 $ -? Ваша лодка (у меня их три, и я признаю, что это слабость, извините)
$ 15000 Бассейн для вашего дома
125000 $ Ваша «охотничья хижина» или второй дом (у меня один дом)
$ 1500 Табак 5 долларов США / уп x 300 / год ( порок, это нехорошо)
$ 3600 Этанол 10 $ / день (вино, пиво, выпивка)
$ 50000 -? Твоя любовница (было так, сделано — настоящая трата)
$ 2500 Еда в ресторанах (я делаю это скромно)
$ 3500 Походы на охоту и рыбалку (я давно перестал убивать)
$ 1000 Выдумываемые карманные деньги, банкомат с монетами ( Все так делают)
? «Вещи», которые вы купили, но не использовали по крайней мере в течение года
(складывается)
$$ Большие баксы Пара разводов (см. Несколько строк; без комментариев)
Яда, Яда, Яда

и Стоимость, легкость, безопасность, эффективность, экологичность и удобство использования большого каменного камня (он же каменный обогреватель) в вашем доме не кажется таким уж исключительным.

Да,
Марти

Повышение эффективности дровяных печей: Ракетные печи и каменные обогреватели

Фото: Norbert Senf, MHA

Повышение эффективности дровяных печей: Ракетные печи и каменные обогреватели:

Вступительное слово редактора: каменные обогреватели, многие из которых построены собственными силами, согревают миллионы домов в бывшем СССР, где вырос Алексей Чернов. Теперь, работая сертифицированным каменщиком в Канаде, Алекс проектирует и строит обогреватели и духовки, а также консультирует по проектам по всему миру через свою компанию Stovemaster (его веб-сайт предлагает обширную справочную информацию).В приведенной ниже статье он сочетает свой профессиональный опыт с собственными знаниями и опытом в культуре, где большинство людей имеют большой опыт отопления дровами и где создание собственного обогревателя не было чем-то необычным. Идеи (и чертежи) предлагают практичный, простой и недорогой каменный обогреватель с одинарной обшивкой, который должен быть не более сложным, чем печально известная ныне «ракетная печь». Он называет это «русской ракетой». Мы рады, что он добавил свой голос в разговор о домашнем тепле.

Одним из моих первых подробных разговоров о ракетных печах была длительная дискуссия с Джоном Фишером, хорошим другом, членом MHA (Masonry Heater Association) и известным шведским производителем печей и обогревателей.Джон был очарован и убежден, что это стоит исследовать. Он привлек мое пристальное внимание к этой теме, поделившись своими мыслями и идеями и порекомендовав книгу, написанную Янто Эвансом. После прочтения, разговоров со многими производителями обогревателей, наблюдения за работой ракетных печей, участия в некоторых ракетных семинарах и долгих размышлений у меня есть несколько идей, которыми я хотел бы поделиться.

Хотя я считаю концепцию ракетной печи интересной и уважаю всю работу, проделанную на протяжении многих лет вокруг этой идеи в области естественного строительства, я не могу не сравнить ракетные печи с каменными обогревателями.То, что сейчас называют «обогревателем ракетной массы», явно относится к топочным каминам большой массы, но между ним и типичным каменным обогревателем есть некоторые существенные различия. На мой взгляд, преимущества нагревателя массы ракеты:

  • Простая конструкция, в которой используются широко доступные, переработанные и утилизированные материалы, поэтому ее строительство недорого.
  • Обещание более чистого сгорания, чем в топках других типов.
  • Верхняя поверхность стального барабана может быть варочной панелью.

Из минусов, как я их вижу:

  • Для обогревателя Rocket требуется несколько небольших партий по сравнению с одной большой партией, необходимой для обогревателя для каменной кладки;
  • Трудный запуск;
  • Высокая чувствительность к условиям розжига и настройкам подачи воздуха, что может привести к нестабильному горению и высокой вероятности пролива;
  • Классический ракетный обогреватель требует гораздо большей площади основания, чем обогреватель, с очень длинным столом для обеспечения того же количества массы и тепловой мощности, которые могут быть доставлены в компактный каменный обогреватель — так что если он не построен на плите на уровне или над земляным полом, это также требует гораздо большего фундамента;
  • Конструкция не подходит для встраиваемой духовки.
  • Также он не позволяет легко увидеть огонь.

Обещание очень чистого горения в перевернутой топке привлекает многих производителей обогревателей и других «пироманов», которые составляют большую группу последователей, пытающихся разработать идеальную топку. Но что он предлагает среднему домовладельцу?

Для среднего домовладельца каменные обогреватели должны быть более привлекательными, но многие, похоже, предпочитают конструкцию ракетной печи. Почему? Во время одного из ежегодных собраний MHA пару лет назад молодой человек из Эшвилла, Северная Каролина, сказал, что ему очень нравятся каменные обогреватели, но для своего небольшого дома он выбрал конструкцию ракетной печи, потому что ее построить дешевле.Он был не очень доволен его работой, но сказал, что это единственный каменный обогреватель, который он мог себе позволить. Тогда меня осенило, что ракетная печь многими воспринимается как единственный способ построить недорогой и простой каменный обогреватель. Однако это неверно, как было показано на протяжении веков в Восточной Европе и России. Именно о таком традиционном обогревателе я и расскажу в этой статье.

Кирпичные обогреватели получить дорого из-за строительных норм и требований ASTM 1602 для полного огнеупорного ядра, и из-за того, как они, как правило, построены в Северной Америке, чтобы походить на традиционные открытые камины.Ракетные печи дешевы, потому что они построены из одинарной обшивки с использованием основного глиняного кирпича и глиняного раствора, а в топке и горящей трубе всего несколько кирпичей. Таким образом, ракетные печи не соответствуют строительным нормам.

Однако, если кто-то не хочет или не обязан выполнять требования строительных норм, почему бы не построить однослойные каменные обогреватели так, как они всегда строились в Восточной Европе и России? Вы можете использовать переработанный кирпич и глиняный раствор, который вы делаете сами.Можно даже строить из необожженного глиняного кирпича. Хотя нет необходимости использовать огнеупорный кирпич в самой топке, без такой облицовки топка довольно быстро разрушится и потребует частой перестройки. А количество огнеупорных кирпичей, необходимых для облицовки топки в таком простом каменке, сопоставимо с тем, что требуется для классической ракетной печи. Двери могут быть чугунными, с дешевой очисткой дымохода или простыми самодельными жестяными дверцами, как те, что используются на шведском kakelugns. Таким образом, стоимость каменной однокамерной каменки должна быть не выше, чем у ракетной печи.Однослойные каменные обогреватели также обычно проектируются так, чтобы их можно было построить с помощью простейших ручных инструментов, и, как таковые, они хорошо подходят для строителей своими руками — они намного менее сложны и проще, чем конструкции с двойными стенками, требуемые кодексом.

Можно утверждать, что те старые обогреватели горели довольно грязно по сравнению с ракетной печью. Давайте поговорим об этом минутку. Хотя многие заявляют, что ракетные печи по своей природе очень чистые, испытаний было мало, а точных данных практически не существует.Тем не менее, некоторые отчеты показывают, что выбросы от ракетных печей не особенно низкие. Небольшие ракетные печи для приготовления пищи в странах третьего мира показывают довольно высокие выбросы как CO, так и твердых частиц (см. Отчет о выбросах Уганды и Отчет Лаборатории Апровечо по выбросам печей).

Мне не известно о каких-либо современных испытаниях на выбросы, проведенных на нагревателях ракетной массы. Одно из наиболее всеобъемлющих научных исследований, когда-либо проводившихся по принципу выброса тепловых ракетных печей, было проведено доктором Дж.Ричард С. Хилл в 1977-79 гг., Что привело к разработке так называемой печи Хилла. Выбросы измерялись с помощью измерителя дыма и CO в дымовой трубе. Точечный измеритель зафиксировал выбросы, аналогичные стандартной дровяной печи при запуске, а общие уровни CO были в среднем около 2100 ppm. Норберт Зенф из компании Masonry Heat Builders недавно провел несколько экспериментов с ракетными плитами, в том числе испытания на углекислый газ.

Сравнивая эти данные о выбросах, можно увидеть, что лучшая из существующих технологий каменных обогревателей предлагает такие же низкие, а в некоторых случаях более низкие уровни выбросов, чем у испытанных ракетных печей.Хорошо спроектированные нагреватели grundofen работают при уровнях CO ниже 1000 ppm (в Австрии предел выбросов CO составляет 1100 ppm), хорошо спроектированные нагреватели с обратным потоком и двойные колпаки работают при средних уровнях выбросов твердых частиц от 1 до 1,5 г / кг и довольно низком уровне CO. как показано на этом портале HeatKit. Я хотел бы обратить ваше внимание на тот факт, что каменные обогреватели лучшей конструкции достигают этих низких уровней выбросов с большими загрузками топлива, которые требуют минимального — если таковое имеется — управления пользователем после освещения.

Лучшие принципы конструкции топки каменной печи могут быть использованы в простых, дешевых, однослойных каменных каменках. Большая топка, предназначенная для чистого сжигания, может снизить выбросы, избегая при этом основных недостатков ракетной печи: необходимости подавать топливо очень маленькими порциями и необходимости поддерживать привередливый огонь.

Этот базовый рецепт позволяет получить простой, дешевый, компактный, эффективный и экологически чистый обогреватель. Гибкий дизайн позволяет легко модифицировать. Российская система проектирования двуколонных обогревателей, разработанная И.Подгородников и расширенный Игорем Кузнецовым лучше всего подходит для этой цели. Действительно, большинство каменных утеплителей в России по-прежнему производятся в виде однослойных утеплителей с сотнями различных конструкций, которые можно легко адаптировать ко многим ситуациям.

Я считаю, что пора принять традиционные российские технологии строительства обогревателей, объединить их с последними достижениями в области проектирования топок и создать способ создания универсальных недорогих одностенных обогревателей. Обогреватель, который мы построили на встрече MHA в 2011 году, был простым и компактным устройством, достаточно большим, чтобы обогреть большой (хорошо изолированный) дом, со всеми необходимыми функциями в одном устройстве: обогреватель, черная духовка для выпечки и небольшая варочная поверхность. , вентилируемый дымоходом диаметром 6 дюймов.

Другие варианты: от очень маленьких комнатных обогревателей до очень больших с подогреваемыми скамьями и другими функциями. Вот быстрые эскизы для пары других возможных макетов:

Описанные выше обогреватели и все однослойные обогреватели, которые могут быть разработаны в рамках этой инициативы «Российская ракета», являются однослойными и как таковые не соответствуют действующим строительным нормам Северной Америки. Однако я считаю их лучшей альтернативой классической ракетной печи.Независимо от того, изменятся ли коды или нет, знание того, как построить дешевый и эффективный многофункциональный обогреватель, является отличным вложением в личную независимость, которая, кто знает, может однажды стать важным навыком выживания …

Немного более длинная версия этой статьи была первоначально опубликована в MHA News. Алекс планирует разместить планы «Русской ракеты» на своем веб-сайте Stovemaster.

Дополнительная литература:

Отверстие в дне печи действует как горловина, через которую огонь вырывается из топки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
