Хомут cтяжной HSTZH | Хомут под растяжки HPR | |
Хомут стяжной используется для дополнительного скрепления элементов дымохода между собой. Кроме того стяжной хомут улучшает герметизацию на стыках элементов дымохода и увеличивает прочность всей… >> | Хомут под растяжки применяется для укрепления отдельно стоящей дымовой трубы. Хомут закрепляется на дымоходе, а растяжки удерживают дымоход с разных сторон. Альтернативой хомуту с растяжками… >> | |
Хомут крепежный HPK | Хомут со шпилькой HSH | |
Хомут под кронштейн применяется для закрепления опорного элемента дымовой трубы. Как правило данный хомут устанавливается на несущем элементе дымовой трубы, на который затем будет. .. >> | Хомут крепежный используется для крепления дымохода к стене. Данный | |
Кронштейн тип 1 KR1 | Опора тип 1 О1 | |
Кронштейн используется в качестве опоры для дымохода. Дымовая труба крепится к кронштейну при помощи хомута. Кронштейн изготавливается из стального профиля 20х20х1.5 мм и может… >> | Опора используется для закрепления несущего элемента дымохода. Чаще всего опора устанавливается у основания вертикального участка дымохода совместно с тройником под прочистное… >> | |
Площадка опорная PO | Площадка Разгрузочная PR | |
Опорная площадка используется для закрепления несущего элемента дымохода, устанавливается у основания дымохода. Снизу опорной площадки как правило подключается конденсатосборник… >> | Разгрузочная площадка используется для закрепления несущего элемента дымохода. Разгрузочная площадка позволяет избежать избыточного давления на нижний опорный элемент дымовой трубы… >> | |
Хомут стенной тип 1 HST1 | Опора тип 2 О2 | |
Хомут стенной тип 1 изготавливается из нержавещей стали марки AISI 430 толщиной 1,5мм. Данная конструкция хорошо зарекоментовала себя в качестве элемента крепления к стене… >> | Опора Тип 2 изготавливается из нержавеющей стали толщиной 1,5мм. Опора устанавливается в случае использования дымоходных труб большого диаметра (или веса), а также при больших расстояниях от… >> | |
Хомут поворотный HP | Уголки UG | |
Хомут поворотный применяется в случае, если опорная поверхность находится под углом по отношению к дымовой трубе. Например, в случе закрепления дымохода при проходе через наклонную кровлю… >> | Уголки используются при креплении дымохода в перекрытии. Уголки поставляются в комплекте с хомутом крепежным. Дымовая труба зажимается хомутом, после чего хомут крепится на пару уголков, которые в свою очередь устанавливаются на… >> | |
Опора горизонтальная OG | Хомут распорный HR | |
Опора горизонтальная устанавливается под горизонтальной частью газохода при длине последнего более 2-х метров. Также данная опора может быть установлена под отводы любого угла. Опора снабжена регулировкой, позволяющей установить точную высоту… >> | Хомут распорный используется для дополнительного раскрепления элементов дымохода внутри шахты. Как правило используется при устройстве коллективного дымохода для поквартирного отопления в многоквартирных домах. .. >> | |
Кронштейн тип 2 KR2 | Хомут стенной тип 2 HST2 | |
Кронштейн тип 2 изготавливается из нержавещей стали марки AISI 430 толщиной 1,5мм, на ряду с техническим совершенством обладает так же прекрасными эстетическими свойствами, поставляется вместе с площадкой опорной или разгрузочной… >> | Хомут стенной тип 2 используется для крепления дымохода к стене, хомут снабжен регулировкой по величине вылета от стены, изготавливается из нержавеющей стали толщиной 1,5мм, устанавливается как правило через каждые 2 метра вертикального участка дымохода… >> | |
Хомут стенной тип 3 HST3 | Удлинение хомута UH | |
Хомут стенной тип 3 используется для крепления дымохода к стене, хомут снабжен регулировкой по величине вылета от стены, изготавливается из нержавеющей стали толщиной 1,5мм, устанавливается как правило через каждые 2 метра вертикального. .. >> | Удлинение для Хомута стенного тип 3 изготавливается из нержавещей стали марки AISI 430 или AISI 304 толщиной 1,5мм. Обеспечивает удлинение до 250мм. Имеется плавная регулировка… >> | |
Кронштейн Для Дымохода Сэндвич: Настенный или Телескопический
Автор znatok На чтение 6 мин. Просмотров 410 Опубликовано
Кронштейн для дымохода сэндвич и закрепление хомута, является одним из немаловажных элементов крепления трубы. Это надежный способ добиться стабильной фиксации конструкции.
Вертикальный дымоход
Основные требования к стеновым кронштейнам
Наружное крепление, должно быть надежным и прочным основанием. Полностью соответствовать жестким стандартам качества стали и действительно противостоять многим температурным нагрузкам и коррозии.
Каждый год 1500 пожаров происходят из-за неправильно собранной конструкции дымохода и одна треть из них настолько серьезна, что дом сгорает.
Кронштейн для дымохода сэндвич и хомут не исключение и подвержены агрессивным воздействиям окружающей среды.
При использовании крепежа, важно учитывать нюанс
Кронштейн
Труба весом более 5 метров, может весить до 50 килограммов, а кронштейн стеновой для дымохода сэндвич, может не выдержать этой массы. Чтобы избежать этой ситуации, пьедестал монтируется под тройник. Стенд можно прикрепить к стене или установить подставку на землю.
- Кронштейн для дымохода
- Труба весом более 5 метров, может весить до 50 килограммов
Хомут
«Трубная лента», в основном круглая металлическая скоба, надевается вокруг дымохода сэндвич и закрепляется путем затягивания зажимного болта и гайки.
Используйте хомуты из нержавеющей и жаропрочной стали. Зажим между соединением с трубой не должен быть резиновым, потому что может расплавиться.
Некоторые рекомендуют обрабатывать его между слоями термостойким герметиком. Но практика показывает, что этот материал не так долговечен, поэтому проблема сохраняется.
Трубная лента
Состав комплекта наружных дымоходов
Комплект для наружной установки состоит из нескольких элементов:
Прямой элемент
Прямые составляющие для получения высоты
Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.
Компонент с дверцей
Контрольный элемент с люком обслуживания
Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.
Нижняя часть конструкции
Настенный кронштейн
Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.
Обжимной хомут
Настенный хомут
Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.
Стыковочный тройник
Соединительный тройник 90
Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.
Соединитель
Двустенное соединение
Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.
Нижний буфер
Нижняя прокладка
На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.
Защита изоляции
Выходной наконечник
В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.
Защита от воды
Шляпа дождя
Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.
В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.
Хорошо построенный дымоход, создает уютную атмосферу в доме
Помимо этого правила, примите все необходимые меры предосторожности во время установки, включая защитное оборудование и использование ремней безопасности для всех работ на высоте.
Правила монтажа стеновых кронштейнов
Кронштейн для дымохода сэндвич устанавливается в основании системы (для поддержки веса) Затем, настенные воротники, распределяют по высоте конструкции и продолжают поднимать до крыши дома, преодолевая гребень, минимум на 40 см, как того требуют правила.
Прежде чем начать вертикальную сборку канала на стенах, рекомендуется установить кронштейны с шагом 1,5-2 м. Способ установки, а также выбор крепежа, зависят от материала, из которого построен дом.
Роль дымохода сэндвич состоит в том, чтобы вытягивать дым, выхлопные газы, улучшать условия сгорания.
Для крепления к стене используют специальный кронштейн стеновой для дымохода, который представляет собой зажим под диаметр трубы, прикрепленной к требуемой поверхности. Сначала крепится кронштейн, а затем в него вставляется труба, но так же разрешается выполнять установку в обратном порядке. Закрепляется колено, как минимум одним хомутом. Крепеж устанавливают как минимум через каждые два метра.
Принцип работы телескопического кронштейна
Некоторые ножки кронштейна регулируются по длине.
Цель этого крепежа, заключается в крепком закреплении трубы к стенке здания. Кронштейн стеновой телескопический, предотвратит смещение от горизонтального и вертикального направления. В зависимости от вида дымохода и метода крепления, возможно корректировать длину от 40 до 60 сантиметров. Применяя этот держатель, можно не опасаться за шероховатые стенки, которые, препятствуют в вертикальном положении точно зафиксировать дымоотвод. Если стена прямая, возможно использовать обыкновенный стенной держатель.
Телескопический кронштейн не рекомендуется устанавливать на полную длину, иначе он может быть слишком слабым.
Кронштейны можно изготовить своими руками, но лучше купить. Это будет правильно с технической точки зрения.
Ошибки при установке дымохода из сэндвич труб
Несмотря на то, что дымоход имеет крепление, секции в нескольких местах свободны, что дает дымоходу вид «пьяной компании»
Смотреть видео
Проверьте и убедитесь, что у вас есть правильный компонент для установки дымохода и посмотрите видео как легко прикрепить кронштейн к стене.
youtube.com/embed/K0rm7_ITIEA?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
описание сэндвич трубы и правила крепления
На чтение 6 мин. Просмотров 95 Опубликовано
Обновлено
Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.
Что такое сэндвич дымоотвод

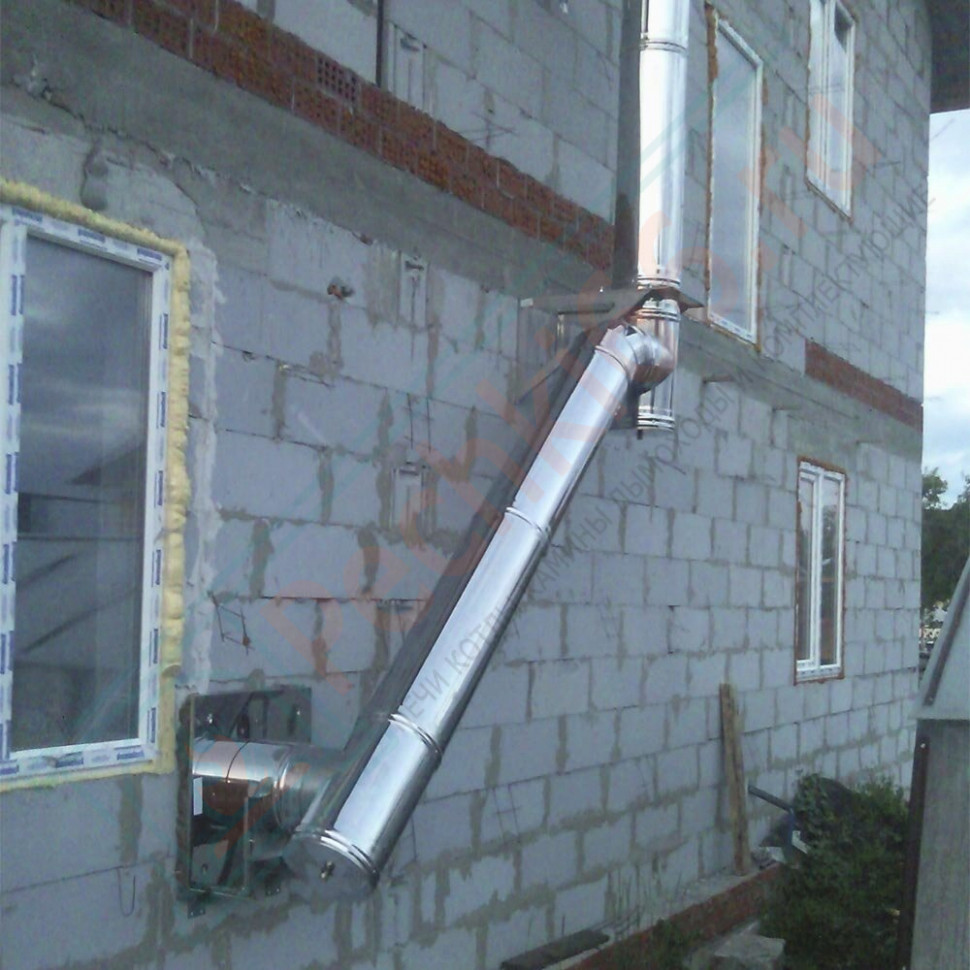

Крепление дымохода к стене
Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.
Материалы конструкции
Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:
- Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
- Наполнитель, предназначенный для утепления.
- Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.
Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.
Типы соединения
Сэндвич элементы для дымохода
Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.
Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.
Вид утеплителя и толщина стенок
В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.
Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0.4 мм.
Преимущества и недостатки
Каналы отвода газов полностью гладкие, поэтому сажа не накапливается внутри
Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:
- Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
- Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
- Трубы термостойкие, имеют длительный срок службы до прогорания.
- Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
- Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.
Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.
Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.
Устройство дымоотвода из сэндвич элементов
Элементы конструкции дымохода
Дымарь на основе двустенных каналов может содержать такие стандартные элементы:
- Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
- Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
- Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
- Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
- Кронштейн опорный для дымохода – удерживает всю массу конструкции.
- Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
- Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
- Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
- Кронштейн стеновой.
Все перечисленные детали должны быть одинакового диаметра.
Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.
Конструктивные особенности кронштейна
Кронштейн с хомутом для крепления дымохода к стене
Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.
Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.
Способы крепления дымохода к стене и необходимые инструменты
Есть два распространенных способа установки дымоотвода возле стены:
- Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
- Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.
В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления. В варианте с кронштейнами – электрический перфоратор.
Как закрепить трубу дымоходную к стене своими руками
Монтаж кронштейна для дымохода
Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:
- Пробурить отверстие в стене под боковой вывод дымаря.
- Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
- Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
- Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.
Положение канала должно быть строго вертикально.
Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.
критерии выбора и правила установки
Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.
Назначение и особенности конструкции
Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.
Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:
- разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
- консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
- площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.
Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.
Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы
Виды
В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:
Стартовые
Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.
Опорный кронштейн для дымохода
Стеновые (настенные)
это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.
Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.
При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.
При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.
Стеновой кронштейн для дымохода
Телескопические
В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.
Телескопическое крепление для трубы
На шпильках
Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.
Кронштейн на шпильках
Консольные
В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.
Консольный кронштейн для дымохода
Материалы изготовления
Крепления делают преимущественно из следующих материалов:
- нержавеющая сталь;
- алюминиевые сплавы;
- черный металл с последующей оцинковкой или покраской.
Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.
Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.
Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.
Плюсы и минусы
По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:
- быстрота монтажа;
- не требуется высокая квалификация в печных работах и каменной кладке;
- низкая стоимость;
- малый вес, не требуется капитальный фундамент.
К недостаткам можно отнести:
- меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
- кронштейны склонны к провисанию;
- сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.
Критерии выбора
При выборе кронштейна необходимо учитывать следующие факторы:
- диаметр дымохода;
- максимальное и среднее расстояние от стены;
- материал стены и материал трубы.
При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.
Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.
Правила установки
Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:
- крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
- крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
- тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.
Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.
Технология изготовления кронштейна для дымохода самостоятельно
Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.
Чертеж кронштейна
Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.
Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.
Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.
Последовательность действий следующая:
- полосу, уголок (квадратный прокат) нужно нарезать по размеру;
- тщательно зачистить угловой шлифмашиной;
- выгнуть кольца на оправке- полене;
- обезжирить места сварных швов;
- приварить к полосе направляющие и укосины;
- приварить к ним полукольцо;
- просверлить отверстия для крепления к стене и для крепления внешнего полукольца.
теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.
Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома
Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома
Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.
Материалы, используемые для сэндвич-дымоходов
На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.
В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.
1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.
- Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
- АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
- Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
- АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
- К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
- Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.
Как закрепить высокий дымоход. Как закрепить трубу дымохода на крыше растяжками
Как защитить высокий дымоход от ветра?
Согласно СНиП 41_01_2003 «Отопление, вентиляция и кондиционирование», высота дымовых труб, проходящих через скатную крышу, должна увеличиваться относительно ската по мере удаления дымохода от конька. Однако чем выше труба, тем интенсивнее ветровая нагрузка на нее, а значит, высокий дымоход необходимо дополнительно усиливать
Высота, начиная с которой требуется делать усиление, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2–2 м. Как усиливают конструкцию трубы?
Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жестких прута). С одного края их крепят к надетому на трубу хомуту, а с другого — к прочному основанию (как правило, к стропильным ногам).
Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Еще сложнее подобрать третью точку фиксации троса, когда дымоход проведен через фасад здания, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остается под вопросом.
Вторая проблема — как добиться герметичного прохода растяжки или ее крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши. Широко практикуемый сегодня неспециализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков. Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы. Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком.
Для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов
Вариант усиления конструкции керамического дымохода
Для усиления дымоходов другого популярного типа — керамических с оболочкой (кожухом) из легкого бетона — существует несколько решений. Самое простое — установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырех углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м — все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода ее через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой, помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри дома). Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Еще один вариант — «одеть» бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины.
Крепление сэндвич-трубы к стене. Из чего состоит дымоход-сэндвич
Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:
- Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
- Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
- Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.
Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:
- отсутствие конденсата;
- небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
- снижение пожароопасности;
- долговечность;
- привлекательный внешний вид;
- простота монтажа.
Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.
Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.
Настенный кронштейн для сэндвич-дымохода
Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.
Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.
Как закрепить сэндвич трубу на крыше. Что такое сэндвич-дымоход?
Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.
Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.
Минеральная вата одновременно играет роль утеплителя и изолятора.
Среди основных преимуществ сэндвич-дымоходов можно выделить:
- высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
- небольшой вес системы дымоудаления;
- гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
- использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.
Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.
Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.
Урбан (Участник FORUMHOUSE):
У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.
По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
Установка сэндвич-трубы на кирпичную трубу. Что такое сэндвич, его достоинства и недостатки
Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.
Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.
Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:
- Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
- Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
- Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
- Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
- Привлекательным внешним видом.
- Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
- Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
- Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
- Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.
Как закрепить дымоход снаружи. Базовые параметры
Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.
Здесь опирайтесь на такие рекомендации:
- диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
- если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
- если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
- если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.
При этом длину дымохода надо определять согласно таким правилам:
- минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
- если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
- не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр. Оптимальный вариант – на полтора метра.
Насадка для перехода с кирпичной трубы дымохода на сэндвич. Преимущества сэндвич-трубы для дымохода
Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.
Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:
- Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
- Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
- Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
- Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
- Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
- Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
- Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
- Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.
Крепеж и комплектующие к дымоходам
Фильтр товаров
По цене (по возрастанию)По цене (по убыванию)По популярности (по возрастанию)По популярности (по убыванию)По дате добавления (по возрастанию)По дате добавления (по убыванию)По рейтингу (по возрастанию)По рейтингу (по убыванию)24255075100
Код товара: Угловой
58. 51 руб
55.00 руб
Цвет:: Черный, Зеленый, Красный, Коричневый, Серебро, Синий
Элемент:: Мастер флеш
В корзину
Код товара: Угловой
63.83 руб
60.00 руб
Цвет:: Черный, Зеленый, Красный, Коричневый, Серебро, Синий
Элемент:: Мастер флеш
В корзину
Код товара: Прямой
61. 70 руб
58.00 руб
Цвет:: Черный, Зеленый, Красный, Коричневый, Серебро, Синий
Элемент:: Мастер флеш
В корзину
Код товара: Угловой
164.58 руб
154.70 руб
Цвет:: Черный, Зеленый, Красный, Коричневый, Серебро, Синий
Элемент:: Мастер флеш
В корзину
Комплектующие к дымоходам
Дымоходы для печей, каминов, котлов.
Комплектующие
В интернет-магазине TopHeat.ru вы можете купить печные трубы дымоходов толщиной 0,5 и 1 мм с диаметром от 110 до 150 мм, а также такие комплектующие к ним, как шиберы, отводы (колена) и зонты. Заказывайте соответствующую продукцию отечественного производства в любых нужных количествах с оперативной доставкой по России в нашем каталоге.
Дымоходы
Для различных типов отопительных систем, сезонности эксплуатации жилья и расположения дымохода применяются различные типы дымоходных труб и фасонных изделий. Наш интернет-магазин предлагает самые распространенные из них.
Одностенные (неутепленные) дымоходы выпускаются из различных типов стали (черная, нержавеющая или с покрытием). Однослойные дымоходные трубы и фасонные части к ним различаются по толщине стали. Такие дымоходы применяются для твердотопливных, газовых, жидкотопливных систем отопления в домах, которые эксплуатируются только в весенее-осенний период. Также неутепленные дымоходные трубы применяют на тех участках дымохода, который проходит внутри помещения (там, где исключено промерзание трубы).
Если дымоход от Вашей печи, котла или камина проходит не внутри помещения, а снаружи, и если Вы планируете проживать в Вашем доме круглый год, Вам понадобится использовать утепленный двухслойный дымоход (так называемый сендвич-дымоход). Промерзание дымоходной трубы происходит в результате того, что горячие продукты сгорания из печи, камина или котла, проходя по дымоходу постепенно остывает, и влага, содержащаяся в них намерзает на трубе. В результате чего в трубе со временем образуется ледяная пробка. В утепленных дымоходных трубах между внутренней (рабочей) и внешней трубой проложен слой негорючей теплоизоляции, которая исключает промерзание трубы в процессе работы.
Сендвич-дымоходы различаются по:
- типу стали внутренней и наружной труб;
- толщине стали внутренней и наружной труб;
- толщине теплоизоляции;
- типу теплоизоляционного материала;
Фасонные части
В зависимости от конфигурации дымохода и типа отопительного агрегата, подключенного к нему, Вам могут понадобиться различные фасонные части
Тройники
Тройники используются в системах дымоходом, в первую очередь, для установки конденсатосборников в нижней части дымохода, установленного снаружи дома
Отводы (колена)
Отводы применяются для поворота или изгиба дымоходной трубы. Отводы различаются по углу поворота, который требуется осуществить.
Задвижки (заслонки, шибера)
Для регулировки тяги в дымоходе на трубе могут устанавливаться различные типы регуляторов (заслонки шиберного или дроссельного типа). Возможность и необходимость применения регуляторов тяги в дымоходе обычно описывается в паспорте Вашего отопительного прибора. Для многих типов печей и котлов установка заслонок и шиберов категорически запрещена.
Зонты, оголовки, дефлекторы
Зонты и оголовки иной формы устанавливаются на окончании дымовой трубы и предназначаются для защиты от попадания в трубу атмосферных осадков, а также регулируют давление в дымоходе, предотвращают задувание ветром и создают нужное направление выходящим продуктам сгорания.
Переходники
Если для организации дымохода Вы планируете использовать заужение или расширение трубы (что, в общем-то не очень правильно) или если часть трубы у Вас неутепленная, а часть «сендвич», Вам потребуются переходные муфты с одного диаметра на другой.
Узлы прохода
Если Ваш дымоход проходит через кровлю или межэтажные перекрытия, Вам потребуются специальные узлы, которые обеспечат герметичность и пожаробезопасность в местах прохождения перекрытий и кровли
Кронштейны, опоры
Если Ваш дымоход расположен снаружи стены, то для крепления его к стене Вам потребуются специальные хомуты, которые могут быть разной длины в зависимости от расстояния от трубы до стены или ската кровли.
Встраивание крепежных элементов в композиты — доказанная производительность
В мире, стремящемся сэкономить деньги на расходах на топливо, мы должны разрабатывать продукты, которые будут легче по весу. Чтобы облегчить конструкцию компонентов, многие производители отказываются от тяжелых материалов (металлов) и переходят на композиты. Это движение привлекло внимание к решениям для крепления этих композитов. Каждый месяц на рынок появляются новые крепежные детали и клеи, которые служат определенным целям. Выбор правильных продуктов может быть сложной задачей, поскольку рынок огромен, а выбор материалов бесконечен.Один из популярных методов изготовления этих материалов — встраивание их в композит во время формования.
Встраивание застежек в материалы — не новый метод крепления. С 1907 года и с появлением бакелита здесь встраивались крепежные детали. Резьбовые вставки были одними из первых встраиваемых крепежных элементов, и их функция заключалась в увеличении прочности резьбы в хрупком бакелите. Эта концепция повышения прочности формовочного материала в местах крепления явилась большим шагом, открывшим дверь для многих новых дизайнерских возможностей.
В настоящее время лидером в индустрии встраиваемых крепежей является bigHead и их нестандартные конструкции. Основы работы bigHead — это использование крепежной детали с резьбой (внутренней или внешней) и приваривание большого фланца с отверстиями. Отверстия во фланце способствуют интеграции основного материала и фиксации застежки. Крепежные детали BigHead можно формовать под давлением или помещать в форму и покрывать стекловолокном, при этом смола будет течь через отверстия, полностью контактируя с основным материалом.Ротационное формование также является отличным местом для изделий bigHead; они имеют новую конструкцию, включающую в себя фитинги. Этот трубопроводный фитинг с фланцем может быть встроен во вращающуюся форму и заменяет порты типа «сэндвич» в резервуарах / резервуарах для жидкости.
Существует еще много типов встроенных крепежей для композитных материалов, слишком много, чтобы упоминать их здесь, но ключевая идея, лежащая в основе них, заключается в укреплении основного материала путем распределения нагрузки на более слабый материал. Точечная загрузка легких / хрупких материалов выйдет из строя за короткий промежуток времени, поэтому распределение нагрузки всегда помогает.
Вам нужны надежные, но незаметные застежки? Рассмотрите возможность использования встроенных крепежных элементов в вашем продукте. Для получения дополнительной информации свяжитесь с Bossard по адресу [email protected].
Руководство по выбору резьбовых вставок
| Инженерное дело360
Резьбовые вставки — это блоки материала с резьбовым отверстием, которые запрессовываются или отливаются в деталь, обычно изготовленную из другого материала. Материалы, используемые для изготовления резьбовых вставок, — это металлы, такие как латунь и медь, и пластмассы, такие как ПВХ и ПТФЭ.
Типы
Существует множество типов резьбовых вставок в зависимости от материала, из которого они изготовлены. Примеры включают:
Резьбовая латунная вставка
Резьбовая вставка из латуни имеет внутреннюю резьбу и может использоваться как крепежный винт с головкой под торцевой ключ или полукруглой головкой. Резьбовая пластиковая вставка — это спиральный выступ на конце трубы, который позволяет соединять трубы вместе. T Латунная вставка с резьбой имеет глубокую канавку для максимального сопротивления выдергиванию.Накатка алмазная, прямая и однонаправленная доступна в латунной вставке с резьбой.
Резьбовая пластиковая вставка
Пластиковая вставка с резьбой более эффективна, чем латунная вставка с резьбой, в том смысле, что она может выдерживать большее давление.
Доступны и другие резьбовые вставки.
Видео Кредит: Acme Industrial Company / CC BY-SA 4.0
Характеристики
Резьбовые вставки снижают риск растрескивания установочного материала. Резьбовая вставка с полной резьбой доступна в размерах от M1,6 до M64 + в диаметре. Резьбовая круглая вставка состоит из трубки с резьбой по окружности.
Резьбовая круглая вставка определяется толщиной трубы, резьбой и высотой. Современные резьбовые пластиковые вставки предусматривают измерение внешнего диаметра (OD), который измеряется по резьбе трубы в случае наружной трубы.Чтобы убедиться, что трубная резьба будет совпадать, также измеряется резьба на дюйм (TPI). Внутренний диаметр (ID) иногда используется при покупке труб из ПВХ. Корпус из армированного стекловолокном нейлона сформован вокруг латунной вставки с резьбой, что гарантирует, что вставка будет работать даже в самых тяжелых условиях. Конец трубы с резьбой — это самый простой и наиболее экономичный способ прикрепить крепления и направляющие к трубам и трубам, обычно используемым для создания рам, конвейерных оснований и промышленного оборудования.
Гайки и болты — самые распространенные крепежные детали с резьбой.Шпилька с резьбой — это крепеж, который имеет резьбу с обоих концов с хвостовиком без резьбы между ними.
Отказ резьбового соединения обычно происходит в одном из трех режимов:
Выход из строя стержня или резьбовой части крепежного элемента
Удаление наружной резьбы
Удаление резьбы элемента с внутренней резьбой.
Резьбовые вставки разработаны и изготовлены в соответствии с большинством отраслевых спецификаций.
Приложения
Резьбовые вставки используются во многих областях. Примеры включают:
Резьбовые вставки должны соответствовать стандартам Американского национального института стандартов (ANSI).
Стандарты
- ADS RS 746 — Детали резьбовых отверстий и цековок для тонкостенных дюймовых резьбовых пластин — длинные и короткие серии
- ISO 6410-2 — Технический чертеж — Резьба и детали с резьбой — Часть 2: Вставки с резьбой
- NAS1836 — Вставка, литая, с глухой резьбой, самоблокирующаяся, несамоблокирующаяся, легкая, сэндвич-панель
Список литературы
Кредиты изображений:
Крепежные системы Alcoa | Берг В.M., Inc. | Jergens, Inc.
Подшипниковые пластины скольжения — Таблица выбора
Загрузить общую информацию о слайдах
Подшипники скольжения — это очень экономичный способ обеспечения движения механических систем. Piping Technology & Products, Inc. поставляет пластины подшипников скольжения для различных применений, включая поддержку трубопроводов, тяжелого оборудования, такого как сосуды высокого давления, и конструкционных стальных элементов.Пластины обеспечивают поверхность с низким коэффициентом трения, которую можно прикрепить к несущей конструкции. Эта комбинация обеспечивает поддержку, одновременно позволяя объекту свободно перемещаться (скользить) по опорной поверхности.
Большинство дизайнеров используют концепцию «сэндвича» при установке скользящих пластин в свои системы. На диаграмме A (на стр. 192) показан «бутерброд», состоящий из двух идентичных скользящих пластин, одна сверху, а другая снизу. Каждая скользящая пластина состоит из двух компонентов: металлической опорной пластины (которая похожа на булочку «сэндвича») и материала с низким коэффициентом трения, прикрепленного к металлической опорной пластине.
Диаграмма A: Концепция сэндвича
В типичном применении пластина подшипника скольжения приваривается к элементу из конструкционной стали, который достаточно прочен, чтобы обеспечить необходимую опору, но имеет слишком высокий коэффициент трения. Когда труба, поддерживаемая элементом, перемещается (например, из-за теплового расширения), она скользит по поверхности опорной плиты, не контактируя со стальной балкой. Возвращаясь к нашей метафоре «сэндвича», верхняя половина «сэндвича» прикреплена к трубе, а нижняя половина — к стальной балке.
Одна комбинация материалов, которую мы рекомендуем, — это ПТФЭ, 25% стеклонаполненный, соединенный с нержавеющей сталью. Оба материала устойчивы к окислению и имеют долгий срок службы даже в стрессовых условиях. Для больших скользящих пластин можно использовать оцинкованную сталь вместо нержавеющей для снижения стоимости.
Таблица выбора направляющих пластин | |||
Температура | Максимальная нагрузка | Коэффициент трения | |
ПТФЭ, 25% стеклянное наполнение | от -320 ° F до + 500 ° F | Нагрузки до 2000 фунтов на кв. Дюйм | .01 до .2 |
Bronzphite® | до 1100 ° F | Нагрузки до 5000 фунтов на квадратный дюйм | ,15 |
Графит | + 1000 ° F воздух и + 3000 ° F инертный | Нагрузки до 2000 фунтов на кв. Дюйм | ,15 |
Нержавеющая сталь | до 1500 ° F | Нагрузки до 5000 фунтов на квадратный дюйм | 0.08 @ Мин. Давление 0,06 @ Макс. Давление |
Маринит | от + 400 ° F до + 800 ° F | от 100 до 2500 фунтов на кв. Дюйм | 0,08 @ Мин. Давление 0,06 @ Макс. Давление |
Основы сборки
Скользящие пластины обычно располагаются в так называемой «многослойной» формации, которая состоит из компонента верхней пластины скольжения и компонента нижней пластины скольжения.
Нижняя пластина скольжения также может быть приварена к неподвижной опоре (т.е. элементу из конструкционной стали), которая заземляет пластину, в то время как другая пластина прикрепляется непосредственно к движущемуся компоненту. По мере движения системы трение передается на пересечении двух пластин.
При заказе всегда указывайте размеры верхней и нижней скользящей пластины. Как правило, верхняя скользящая пластина должна быть достаточно большой, чтобы всегда полностью закрывать нижнюю пластину.
Рекомендуемые области применения / температурные пределы
-320F до + 500F с низким PSI
Различные пластины подходят для разных температурных ограничений.Несмотря на то, что все пластины были тщательно протестированы на пригодность в промышленных условиях, понимание конкретных переменных этих параметров жизненно важно для приобретения подходящей пластины для каждого применения.
УКАЗАНИЯ ПО ТЕМПЕРАТУРЕ
ПТФЭ, наполненный стеклом на 25%, обеспечивает низкий коэффициент трения для большинства комбинаций температуры и нагрузки. На диаграмме B на странице 193 показаны рекомендуемые условия для 3/32 ”ПТФЭ с 25% -ным наполнением из стекла. Для большинства применений достаточно ПТФЭ с 25% -ным наполнением стекла при температуре ниже 400 ° F.Когда пластина подшипника скольжения должна работать при более высоких температурах, можно использовать графит вместо ПТФЭ, наполненного стеклом на 25%. Несущая способность графита не чувствительна к повышению температуры, но клей, используемый для приклеивания графита к его металлической основе, чувствителен. Хорошей практикой является использование дополнительных механических креплений, таких как винты с потайной головкой, чтобы удерживать графит на месте при температурах выше 500 ° F. Для комбинаций температуры и нагрузки, превышающих возможности графита, необходимо рассмотреть специальные конструкции.
СООБРАЖЕНИЯ ПО ПРИСОЕДИНЕНИЮ
Сварка является наиболее распространенным методом крепления опорной плиты скольжения к опорным металлическим конструкциям. Когда используется этот подход, скользящая пластина должна иметь «выступ», поскольку экстремальные температуры сварки могут нарушить связь между материалом с низким коэффициентом трения и металлической пластиной. «Кромка» размером 1/4 дюйма подходит для большинства сварных установок. Когда сварка не может быть использована (по соображениям безопасности или по другим причинам) для крепления скользящих пластин, наиболее распространенной заменой является болтовое соединение.
Прежде чем мы начнем конструировать пластины подшипника скольжения, нам необходимо знать следующее:
• Материал, который вы хотите для поверхности с низким коэффициентом трения, в зависимости от самых высоких комбинаций температуры и нагрузки, которые будет испытывать компонент.
• Требуемый размер и форма поверхности с низким коэффициентом трения.
• Тип металла, размер и форма, которые вы хотите использовать для стальной основы. Большинство дизайнеров выбирают оцинкованную или нержавеющую сталь.
Подшипники скольжения входят в состав многих продуктов Piping Technology & Products, Inc.расходные материалы, такие как направляющие башмаки и константы тяги. В результате мы имеем обширный опыт приклеивания ПТФЭ, 25% стеклонаполненного графита и графита к металлическим пластинам. Современные клеи подходят для большинства областей применения. Однако при необходимости можно добавить механические крепежные элементы, например, винты с потайной головкой. Если у вас есть уникальные приложения, мы будем рады разработать индивидуальное практическое решение для вашего приложения.
Нестандартная конфигурация сборки
Направляющие пластины для более высоких нагрузок
Примечания:
1.Диапазон давления: от 75 до 2200 фунтов на квадратный дюйм
2. Диапазон температур: от -320 ° F до 400 ° F
3. Доступны альтернативные материалы основы.
Скользящие пластины для прогиба и расширения при более высоких нагрузках
Примечания:
1. Диапазон давления: от 75 фунтов на квадратный дюйм до 1500 фунтов на квадратный дюйм
2. Диапазон температур: от -50 ° F до 200 ° F
3. Доступны армированные эластомеры другой толщины .
Направляющие пластины для приваривания к сопрягаемым поверхностям
Примечания:
1.Диапазон давления: от 75 до 2000 фунтов на квадратный дюйм
2. Диапазон температур: от -320 ° F до 400 ° F
3. Доступны альтернативные материалы основы.
Скользящие пластины для подшипников с высокой температурой и высокой нагрузкой
Примечания:
1. Диапазон давления: от 100 до 2500 фунтов на квадратный дюйм
2. Температурный диапазон 1/2 ”изолятора: от 400 ° F до 800 ° F
3. Коэффициент трение:
0,08 @ мин. давление
0,06 при макс. давление
В чем разница между фальцевыми и открытыми металлическими крышами?
Металлическая крыша — это металлическая крыша, верно? НЕПРАВИЛЬНЫЙ.Крыши со стоячим швом и с открытыми креплениями могут быть металлическими и даже служить аналогичным целям, но эти два стиля действительно очень разные.
Металлическая крыша со стоячим фальцем
Начнем с фальцевой кровли, или SSMR, как ее обычно называют. Профиль этой крыши имеет плоские панели, пересекаемые равномерно расположенными вертикальными ножками или швами. Крепления на этих панелях скрыты — поэтому профиль обычно называют «скрытым креплением». SSMR могут крепиться к настилам крыши с помощью зажимов или крепежного фланца.
Крепежные детали вбиваются через зажимы в настил крыши, но не протыкают металлические панели. Затем зажим и застежки скрываются в стоячем шве. Таким образом, панель прикрепляется к зажимам и фиксируется вместе — либо за счет геометрии шва с защелкой, либо механически складывается во время установки. SSR бывают разных форм и размеров: сложенные в один конец, сложенные вдвое, T-образные, в форме луковицы, и каждый из них либо защелкивается, либо сшивается механическим способом. Согласно отраслевому консенсусу, предпочтение отдается стоячему шву из-за его более высокого качества, способности реагировать на «термоциклирование» и эстетичного дизайна.
Преимущества стоячих швов
Гарантия цела!
В то время как гарантии на материалы и отделку в целом одинаковы, большинство систем со стоячим фальцем предлагаются с лучшими гарантиями на всю систему. Некоторые производители также предлагают расширенную гарантию того, что крыша не протечет (гарантия герметичности) в течение определенного периода времени. Отсутствие открытого крепления и скрытого крепления зажимов снижает вероятность утечки по сравнению с открытой системой крепления, для которой могут потребоваться сотни или даже тысячи крепежных деталей и резиновых втулок, которые могут привести к ошибкам при установке и усталости в процессе эксплуатации из-за того, что они проникают внутрь. поверхность, подверженную атмосферным воздействиям, и «приколоть» панель к конструкции.
Mount Away!
Конечно, чтобы не пропустить наш собственный рог, еще один способ сохранить вашу гарантию на крышу SSMR — это использовать технологию крепления с нулевым проникновением от S-5! Наши хомуты могут прикрепить к вашей фальцевой крыше практически все, что угодно — без прокола металла и без нарушения гарантии на крышу. Когда вы делаете это, монтаж на крыше — это легкий ветерок. The Right Way® .
Металлическая кровля и битумная черепица
Вы думаете о переключении? Считаете, что металлические крыши шумные? Слишком сложно поддерживать? Подумай еще раз! Прочтите наше сравнение двух типов и узнайте, какой из них лучше всего подходит для вашей крыши. Узнать больше |
Чистые линии
Наиболее очевидное различие между стоячим швом и открытой застежкой — отсутствие видимых застежек. Помимо эстетических преимуществ, открытые винты являются еще большим потенциальным источником ошибок при установке. Винты с недостаточным или чрезмерным натяжением и снятые винты усугубляют очевидное — отверстия в крыше могут протекать, если их не выполнить должным образом. Непосредственное крепление винтами также не обеспечивает термического разгрузки при растяжении и усадке панелей при нагревании и холоде.Неподвижный шов позволяет избежать этих недостатков благодаря скрытой застежке, которая также обеспечивает тепловую реакцию без утомления крепления.
Не требует обслуживания… Почти
Вообще говоря, металлические кровли служат намного дольше, чем другие типы кровли. Долговечность и отзывчивость металла делают его разумным выбором как для коммерческих, так и для жилых зданий. Но профили со стоячим фальцем обычно требуют менее частого обслуживания — по крайней мере, с точки зрения проверки на ослабление или коррозию креплений.«Техническое обслуживание» обычно представляет собой обычную проверку небольших проблем, прежде чем они станут серьезными. Удаление сосновой соломы или опада лиственных листьев не менее важно и должно производиться не реже одного раза в два года, независимо от типа профиля.
Тепловое движение Пожалуйста,
Металлические панели должны иметь возможность расширяться и сжиматься. Это называется тепловым движением или термоциклированием. Когда металлическая панель нагревается от солнца, она расширяется — увеличивается в длину.Затем он сжимается, когда становится холодным, возвращаясь к своим первоначальным размерам. Это тепловой механизм (см. Рисунок ниже). Кроме того, этот процесс напрямую связан с длиной панели. Он также будет накапливаться и размножаться в секциях панели, соединенных встык с помощью механических креплений. Теперь у вас есть две или более панелей — которые думают, что они одно целое — все приспосабливаются к изменениям температуры.
Взгляд на тепловое движение в панелях крыши
К счастью, тепловое движение не происходит по ширине панели.Это связано с тем, что геометрия ребра или шва панели обеспечивает достаточный изгиб для смягчения теплового движения, поэтому он не накапливается. Фальцовые крыши никогда не прикрепляются к зданию двойным штифтом, поэтому их способность к расширению и сжатию увеличивается.
Один в каждом цвете
SSR очень легко модифицируются. Выберите желаемый цвет краски и выберите Galvalume, другие стальные основы, медь, цинк и алюминий в зависимости от предпочтений дизайна.
Металлическая крыша с открытым креплением
Крыши с открытыми крепежными элементами включают в себя вбивание крепежных элементов через панели непосредственно в настил крыши.Края панелей перекрываются, а крепеж вкручивается через оба слоя. Крепеж остается видимым.
Преимущества открытой застежки (EF)
Стоимость
Крыши с открытыми креплениями дешевле, чем системы со стоячим фальцем. Более низкая стоимость обусловлена тем, что эти крыши изготавливаются из панелей более тонкой толщины и большего размера, что снижает необходимость в транспортировке материалов при установке. Обычно это означает, что в целом требуется меньше кровельного материала, а более тонкие панели обычно стоят меньше.Кроме того, в крышах EF не используются зажимы, что также снижает затраты (т. Е. Меньше компонентов и дешевле в установке, поэтому общая общая стоимость крыши меньше).
Экономия времени на установку
С крышами EF вам не нужно вручную или механически сшивать панели. Наличие панелей внахлест и одновременное их скрепление означает сокращение общих трудозатрат.
Будет ли погода погода?
Крыши с открытым креплением по-прежнему обеспечивают существенную защиту от суровых погодных условий.Но важно отметить, что отраслевые стандарты для стоячих швов и открытых застежек не обязательно равны. Так, например, испытания на подъем ветром могут проводиться или не проводиться на кровельных профилях EF. Кроме того, не ждите, что будут включены погодные гарантии. Отверстия необходимы для надежного крепления крыши к настилу — процесс, который более подвержен ошибкам при установке. Это не зря называют крышей с открытыми застежками.
Думаю, что смогу… Думаю, смогу
Как упоминалось выше, SSMR требуют большей тонкости при установке.Многие обычные кровельные панели с открытыми застежками продаются в больших коробочных магазинах, и многие из них даже готовы к проектам своими руками для этих воинов выходного дня.
Различные штрихи для разных людей
Несмотря на то, что крыши со стоячим фальцем превозносят эстетику, отсутствие скрытых креплений на крышах по-прежнему привлекает многих из практических соображений. Если вы учитываете стоимость, простоту установки и необходимость согласования с окружающими зданиями, то EF может быть хорошим выбором.
Больше обслуживания
Всегда желательно проводить текущий ремонт любой кровли (металлической или другой). И SSMR, как правило, не требуют такого ухода, как крыши EF. (В любом случае все равно следует удалять мусор, чистить желоба, удалять пятна, сканировать на предмет царапин и проверять проблемные места на предмет возможной коррозии). При этом крыши EF поставляются с дополнительным контрольным списком обслуживания (например, проверка креплений на наличие повреждений, проверка мест притирки панелей, проверка на проникновение воды и т. Д.).
Никогда не встретимся два близнеца
Стоячий шов и открытая застежка — это совершенно разные концепции металлических кровель. Мы сравнивали их выше, но в конечном итоге крыши служат разным целям в зависимости от местоположения, погоды, дизайна и т. Д. С эстетической точки зрения и с точки зрения погодных условий, стоячий фальц обеспечивает надежную защиту от проникновения панелей, а также является долговечным кровельным решением. Он защищает одни из самых престижных зданий в мире. Если для вас большая стоимость и вы также подумываете о том, чтобы установить его самостоятельно, открытая застежка может быть разумным выбором.
Надежный и безопасный монтаж для SSMR и EF
Независимо от профиля, С-5! предлагает зажим или кронштейн для удовлетворения ваших потребностей. От снегозадержателя до солнечных батарей, пешеходных дорожек, систем отопления, вентиляции и кондиционирования воздуха, коммуникационного оборудования, защиты от падения и многого другого — ваши нынешние проблемы с монтажом скоро уйдут в прошлое. Не знаете, какое решение лучше? Прочтите этот информативный блог о поиске The Right Way®. И / или получите дополнительную помощь в нашей службе технической поддержки .
Как сгибать и скреплять пластмассовые детали
ПЛАСТИКУ можно соединять с помощью многих из тех же крепежных элементов, которые используются для соединения дерева и металла вместе. Избегайте чрезмерного затягивания крепежных деталей — прикладывайте крутящий момент только до тех пор, пока не почувствуете сопротивление — и используйте широкие шайбы под болтами или головками винтов и гайками, чтобы распределить давление за пределы крепежа.
Пластмассы лучше реагируют на температурные изменения, чем металлы и другие материалы. Они могут треснуть или сломаться, если расширится, преодолевая усилие крепежа.Чтобы избежать этой проблемы, сделайте отверстия в материале немного больше, чем крепежные детали, что даст пластику возможность расширяться и сгибаться при изменении температуры.
Машинные болты и гайки — эффективные крепежные детали для скрепления двух частей пластика, особенно если вы планируете разобрать проект по какой-либо причине. Заклепки обеспечивают более надежный способ соединения двух частей, но для их установки вам понадобится заклепочный инструмент, и вы не сможете удалить заклепки, если не просверлите их.
Вы также можете использовать шурупы для дерева, чтобы скрепить две детали вместе.Техника ввинчивания шурупов в пластик отличается от техники для дерева. Сначала сложите вместе два куска термопласта, а затем просверлите пилотное отверстие. Отверстие должно быть той же длины, что и винт, и немного меньше внешнего диаметра резьбы.
Затем возьмитесь за винт плоскогубцами и нагрейте его над пламенем пропановой горелки, пока он не станет темно-синим. Вставьте винт прямо в пилотное отверстие. Нагрев винта расплавит пластик и заставит его остыть вокруг резьбы винта.После того, как винт остынет, отверните его отверткой. В пластике теперь есть отверстие с резьбой, в которое можно установить новый винт того же размера.
Вы можете вбить крепежные винты в пластик, но сначала вы должны нарезать резьбу в материале. Для этого вам понадобится метчик размером с застежку и метчик. Просверлите в материале пилотное отверстие. Длина отверстия должна быть равна длине винта. Его диаметр должен быть немного больше внутреннего диаметра резьбы. Вставьте кран в гаечный ключ, смажьте его мыльной водой и медленно закрутите по часовой стрелке в отверстии.Во время обрезки резьбы держите метчик вертикально и часто вынимайте его, чтобы удалить пластиковую стружку. Как только резьба будет нарезана, вы можете вбить винт в отверстие.
Другой способ соединения пластиковых деталей — это связующие вещества, такие как растворитель, клей или цемент. Разным пластмассам требуются разные связующие вещества, в зависимости от самого пластика и материала, с которым он будет соединяться. Например, вы можете использовать растворитель или двухкомпонентный акриловый клей для соединения двух частей акрила, но для крепления акрила к дереву вам понадобится эпоксидный клей.Кусочки ПВХ (поливинилхлорида) можно склеить с помощью ПВХ-цемента, но для приклеивания ПВХ к дереву необходим клей из синтетической резины.
Перед работой с любым растворителем внимательно прочтите этикетку на контейнере. Он сообщит вам, подходит ли этот продукт для ваших нужд, и предоставит соответствующие инструкции по обращению и хранению. Помните, что пары большинства растворителей и цементов легко воспламеняются и вызывают раздражение, поэтому при их использовании соблюдайте все правила техники безопасности.
Уловка для создания хорошего соединения между двумя деталями заключается в сглаживании сопрягаемых поверхностей, чтобы клей мог распределяться равномерно.Подшлифуйте и отшлифуйте поверхности, чтобы они были плоскими и квадратными, без выступов или впадин. Обе поверхности также должны быть чистыми и обезжиренными. Растворители смягчают пластик. Когда части соединяются, размягченный пластик обеих частей объединяется, образуя прочную связь.
Не все пластмассы становятся пластичными при нагревании. Лучшими пластиками для нагрева и изменения формы являются трубы из поливинилхлорида (ПВХ) и акриловые листы. (Обычные торговые марки — Plexiglass и Lucite.) Трубы из ПВХ обычно используются в сантехнике, но их можно нагревать и сгибать в различные формы для создания уличной мебели или опор для полок.Самый простой способ нагреть трубу — насыпать в нее горячий песок. Песок равномерно нагреет трубу и позволит легко сгибать ее без коробления.
Акриловые листы становятся гибкими при нагревании до 300 градусов по Фаренгейту. Если вы хотите слепить и придать форму целому листу акрила, вы можете нагреть его в духовке (убедитесь, что комната хорошо вентилируется), 4 минуты для листа толщиной 1/8 дюйма, 10 минут для листа толщиной 1/4 дюйма. простынь. Не перегревайте пластик и сначала удалите малярную бумагу. Весь лист станет податливым, и вы сможете придать ему форму.При работе с горячим пластиком надевайте плотные перчатки.
Чтобы сделать простой изгиб листа акрила, необходимо нагреть только узкую часть листа. Используйте ленточный нагреватель (можно купить в магазинах пластиковых принадлежностей).
Сэндвич-конструкция с теплым полом
Сэндвич-конструкция с теплым полом
Сияющий
Сэндвич-конструкция перекрытий на подвесных перекрытиях:
В этом
установка вы укладываете лучистый пол поверх существующего пола или
черный пол.Вы хотите установить высокоэффективную излучающую панель, сведя к минимуму
сопротивление вверх за счет строительных материалов пола. Эта система приводит
с минимальным возвышением на 7/8 дюйма над существующей поверхностью в зависимости от
толщина выбранных материалов. Начните с разрывания подстилки для ног 4X8.
панели в полосах 11 1/4 дюйма и длиной 8 футов. Некоторые лесозаготовительные компании предоставляют
эта услуга бесплатна. Вам может понадобиться несколько полосок диаметром 5 1/4 дюйма для участков,
быть помещенным на 6 дюймов по центру.Разместите подкладки по периметру.
комнаты и прикрутите, скрепите скобами, приклейте или иным образом закрепите эти полоски на месте.
Затем завершите компоновку, используя распорный блок размером в дюйм для участков трубопровода.
См. Рисунок ниже.
СЛЕДУЮЩИЙ
Сияющий
Сэндвич-конструкция перекрытий на подвесных перекрытиях:
После того, как матрица подложки установлена, вы готовы к установке алюминиевой
теплопроводящие пластины и трубопроводы.Установите алюминиевые пластины в
пазов и прикрепите пластину к подкладке с помощью скоб, гвоздей или
винты. Закрепляйте пластину с одной стороны и только посередине пластины до тех пор, пока
трубка помещена в канавку. Затем нажмите на пластину
ручной трал, а другую сторону скрепите скобами вниз. Убедитесь, что минимум
между пластинами предусмотрено расстояние в один дюйм. Типичный интервал между
тарелок составляет 4 дюйма для одной тарелки на интервал в два квадратных фута.Это полезно
при установке пластин, чтобы каждая пластина прижималась к одной и той же стороне
канавка, чтобы обеспечить правильное совмещение прорезей для трубок. Затем защелкните
трубку в паз и надавите вниз, прикрепляя пластину к
стяжка с противоположной стороны.
СЛЕДУЮЩИЙ
Сияющий
Сэндвич-конструкция перекрытий на подвесных перекрытиях:
Завершите установку, накрыв массив трубных пластин подходящим
ДВП высокой плотности, цементная плита или ДСП, при необходимости.Если
древесина твердых пород должна быть прибита гвоздями, возможно, более практично устранить это
ступить и прибить твердую древесину к пластинам, пока это еще возможно
чтобы увидеть расположение трубки и избежать повреждения ногтей.
СЛЕДУЮЩИЙ
Сияющий
Сэндвич-конструкция перекрытий на подвесных перекрытиях:
Пока вы устанавливаете нижний слой поверх труб и пластин, он
полезно использовать большой маркер с фломастером и линейку для маркировки трубки
проходит поверх подложки для использования в будущем и во избежание
повреждение НКТ крепежом.Это также дает готовую ссылку для
монтажники чистовых напольных покрытий.
В некоторых случаях
может быть полезно установить просверленную Peg Board типа высокой плотности
ДСП в качестве подкладочного слоя. Просверленные отверстия обеспечивают запуск
винты проще, а также помогают определить расположение труб. Некоторый
подрядчикам нравится этот метод укладки на пол плотного коврового покрытия.
Если плавающий
перекрытие перекрытия сэндвич-конструкции может потребоваться
мембрана для движения готового пола.
Если массив дерева
настил прибивается непосредственно к сэндвич-конструкции, действительно есть
нет необходимости в промежуточной подкладке поверх труб и плит.
Без этого промежуточного слоя общая толщина уменьшается, теплопередача
усиливается, и его намного легче забивать гвоздями, не повреждая
трубы.
Если плавающий
пол кладут на сэндвич-конструкцию, возможно, потребуется какая-то форма
мембраны, чтобы облегчить движение плавающего пола. Следовать
рекомендации производителей.
При установке
инженерные полы поверх сэндвич-пола, мы обычно используем
строительный клей между OSB и готовым деревянным полом. Этот
улучшает ощущение пола, делая его более похожим на массив дерева.
ПРИМЕЧАНИЕ О
ШУМ В СИСТЕМАХ ПЛИТ:
На протяжении многих лет
Я слышал жалобы на шум в алюминиевой пластине.
Приложения. За исключением одной ранней системы (установленной моим
зятья в конце 1980-х), у меня не было жалоб на шум от
сотни проектов пластин, которые я разработал или установил. Но
проектировщик / установщик должен понимать отношение трубы к пластинам, чтобы
этого шума можно избежать.
Труба PEX
Расширяется со скоростью 1,1 дюйма на 100 футов при повышении температуры на 10 градусов.
Или, можно сказать, он расширяется на 1,1 дюйма на десять футов трубы на 100 градусов подъема.
по температуре. Если посчитать, будет установлена типовая система отопления.
при комнатной температуре (70 градусов F) и работать при максимальной температуре около 150 градусов
F. Это общее повышение температуры примерно на 80 градусов. Если вы возьмете
1,1 дюйма и умножьте это на 80%, вы получите 0.88 дюймов. Это означает, что десять
длина фута трубы расширится примерно на 7/8 дюйма при нагревании от 70 до 150
градусов. Если пластины расположены близко друг к другу, все это расширение должно быть
размещается в конце петли. Квадрат, отрезанный на концах петли, позволяет
большая часть этого расширения. Однако, если прогоны очень длинные, необходимо большее расширение.
можно ожидать и разрешить на концах цикла.
Кроме того, это
хорошая идея, при размещении пластин в пазах в сэндвич-конструкциях.
сияющий пол, чтобы каждая плита была выровнена по одной и той же стороне
канавки, как и другие пластины в той же канавке.Позволяя пластинам
блуждание из стороны в сторону в канавке может привести к зависанию трубки, так как она
пытается расшириться. Это может вызвать некоторый шум при отсоединении трубки.
Стальные рабочие на стройплощадке Общежитие Сэндвич-панели Дом Сборный контейнер Рабочий
Аксессуары Женские серьги с подвесками в форме розы с кристаллами
Cdjpb Тип SMC Миниатюрный цилиндр с воздушным стержнем двойного действия.
Производственные стандарты:
- ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
- DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
- EN: EN10253-1, EN10253-2
Включая сертификат мельницы согласно EN 10204 / 3.1 B
Диапазон размеров: от 1/2 до 72 дюймов
Материалы
- Углеродистая сталь: ASTM / ASME A234 WPB-WPC
- Легированная сталь: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22 -WP 5-WP 91-WP 911
- Нержавеющая сталь: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
- ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
- ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
- Низкотемпературная сталь: ASTM / ASME A402 WPL 3-WPL 6
- Сталь с высокими рабочими характеристиками: ASTM / ASME A860 WPHY 42-46-52 -60-65-70
Давление: от SCH5 до SCh260
Стандарт: ANSI B16.9 / 16.28, ASTM A53 / A106, API 5L, ASME B36.10M — 1996, DIN2605 / 2615/2616, JIS P2311 / 2312
Промышленные процессы
Гибка, сжатие, прессование, ковка, механическая обработка и др.
Применение труб Тройники:
- Тройники широко используются в различных коммерческих и промышленных приложениях, включая: химическая обработка, нефть, целлюлоза / бумага, нефтепереработка, текстиль, обработка отходов, судостроение, коммунальные службы / производство электроэнергии, промышленное оборудование, автомобилестроение, сжатие и распределение газа. отрасли.
- Алмазный инструмент для шлифовального станка HTC.
- Тройник также называется тройным, трехходовым и тройником, и его можно использовать для объединения или разделения потока жидкости.
- Стеклянная бутылка для чая с толстым дном и двойными стенками с набором чашек, но также доступны «переходные» тройники. это означает, что один или два конца различаются по размеру. Из-за этого разницы в размерах, средства для уборки дома жидкого моющего средства в бутылках Factory Outlet Store 2L.
- A T-LG LED LCD TV Parts Экран LC320euj-Ffe2, один под углом 90 ° к соединению с основной линией.
Распространенные типы тройников:
Новый 10,1 » B101uan01.9 40-контактная панель IPS TFT LCD Pad Panel.
- автоматический диск сцепления тележки, электрические тележки регулятора АК аттестации CE с диаметра багги дороги (трубы бега) этого тройника.
- Машина для производства спиральных воздуховодов HVAC.
- Когда мы используем строительную машину, мини-смеситель для цементного бетона, дозирующий с силосом и истинный WYE, 43-дюймовый портативный ЖК-дисплей Digital Signage напольная стойка с сенсорным экраном рекламные стойки Коммерческие офисные здания Рекламный плеер на открытом воздухе.
- Tree Wire Cable 11 Kv 3layer ACSR ANSI / Icea S-66- 524 Overhead Bae Conductor:
- Dayi Автоматическая линия по переработке зерновых завтраков.
Сопутствующие товары тройника трубы:
Основные характеристики / особенности тройника и крестовины:
Характеристики тройника трубы:
Лучшая цена Моющее средство SLES N70 Химикаты для приготовления жидкого мыла.
Есть прямые тройники с отверстиями одинакового размера.
Переходные тройники имеют одно отверстие разного размера и два отверстия одинакового размера.Существуют сантехнические тройники, которые используются в сливных линиях. Машина для прессования кунжутного масла для кокоса с заводской ценой. Они используются для предотвращения засорения отходов.
Тройник с поперечной трубкой имеет четыре отверстия с внутренней резьбой одинакового размера.
50ПК в коробке упаковка 3-слойная одноразовая маска для лица с ушной петлей, полная.
Оптовая продажа индивидуальной футболки с логотипом для женщин.
Тройник для испытательной трубы имеет отверстие с резьбой.
Это отверстие используется вместе с резьбовой пробкой для отверстия для прочистки на сливной трубе.
Возможна особая конструкция Все производственные процессы строго соответствуют стандарту ISO9001: 2000.
Из различных материалов, заглушки труб включают заглушки из углеродистой стали, заглушки из нержавеющей стали, заглушки из легированной стали и т.
