Лепестковый переход трубы: Как сделать переход с трубы большего диаметра на меньший

Как самому изготовить переход для стального трубопровода?

Как правило, означенная необходимость возникает в подавляющем большинстве случаев на производстве. Если речь идёт о бытовых системах, то всё же рекомендуется использовать не самодельные, а промышленные переходы для стального трубопровода.

Переходы стальные можно приобрести в Интернет-магазине компании «Сантехкомплект». У нас — самый большой ассортимент и лучшие цены в Москве.

Однако, если по какой-то причине нет возможности осуществить покупку, остаётся рассчитывать только на себя. Сделать конический переход стальной трубы на самом деле не так сложно. Необходимо лишь предельно строго соблюдать технологический процесс производства.

Какая труба может послужить донором для организации перехода?

В зависимости от того, какая среда перемещается по трубопроводу, следует применять различные трубы в качестве главного сырья. К примеру, жидкие среды запрещают использовать сварные трубы.

Цельнометаллическая стальная труба может быть применена для создания подобного перехода. Для производства потребуется следующее:

• шаблон для разрезания на станке;
• сварочный аппарат;
• измерительные приборы.

В начале при помощи шаблона наносятся линии по которым будет осуществлён выбор паза. Крайне важно, чтобы каждый паз располагался на одинаковом расстоянии от соседнего.

Только таким образом можно создать равномерный переход с одного диметра трубы на другой. Сложности могут возникнуть с равномерным загибанием получившихся лепестков.

Без пресса вряд ли этой удастся осуществить.

Выполнение сварки

Вряд ли стоит говорить о том, что каждый лепесток перехода должен быть предельно качественно проварен. Напомним, что металл в месте сварки получается прочнее, чем даже в тех местах, где металл является цельным.

Это означает, что качественный технологический поход к производству перехода даёт возможность вне промышленной площадки самостоятельно создать переход для трубопровода.

Естественно, отдельное внимание должно уделяться материалу трубы, из которой осуществляется производство перехода. Кроме того, в последнее время для производства означенных переходов стали использоваться стальные трубы футированные эмалью, различными резинами и даже стеклом.

Смотрите также:

В видео будет продемонстрировано строительство трубопроводов:

Источник №1: https://www.santech.ru/catalog/293/309/

Tweet

Переходы сварные по ОСТ 36-22-77 и ОСТ 34 10.753-97

Переходы сварные используются в трубопроводах большого диаметра, работающих в условиях невысокого давления. На сегодняшний день, практически во всех строительствах трубопроводов или теплотрасс используются сварные переходы. Сварные переходы могут быть изготовлены двумя способами: Первый это когда свариваются две готовые половинки перехода, заранее вырезанные из листа металла, и отвальцованные на специализированном оборудование; Второй когда на специализированном оборудовании вальцуется один, вырезанный в нужный размер, лист, края которого затем свариваются. Вальцовка, или по другому вальцевание это такая технологическая операция деформирования листового материала вдоль некоторого направления или радиального деформирования трубы. Другими словами вальцовка это когда берется лист металла и прогоняется между двумя, вращающимися в разном направлении, металлическими валами (вальцами), получая при этом необходимую геометрию. На рисунке, приведенном ниже, вы можете посмотреть как схематично выглядят переходы сварные:

Переходы сварные:

Таким образом, сварной переход, как правило, имеет 1 или 2 сварных шва.

Как видно из схематичного изображения, приведенного выше, переходы сварные могут быть изготовлены в двух вариантах: переход сварной концентрический и переход сварной эксцентрический.

Отличительной особенностью сварных переходов является цена, как правило, она в разы ниже цены на переходы штампованные и переходы штампосварные больших диаметров. Это обусловлено простым процессом их изготовления, при котором не требуется наличие очень дорогостоящего оборудования и очень мало отходов.

Сварные переходы могут выдерживать невысокое давление, всего лишь до 2,5МПа, поэтому если в монтируемом трубопроводе предполагается невысокое давление, а трубопровод идет диаметром более 530мм, то для данного трубопровода наиболее целесообразно применить сварные переходы. Переходы сварные чаще всего изготавливаются по двум стандартам: ОСТ 36-22-77 (для нефтепроводов) и ОСТ 34 10.753-97 (для трубопроводов воды и пара). Такие переходы идут от диаметра 500мм до диаметра 1400мм.

В нижеприведенных таблицах указаны все виды переходов сварных по ОСТ 36-22-77 и ОСТ 34 10.753-97 поставляемые нашей компанией, а также все характеристики данных переходов:

Переходы по ОСТ 36-22-77:

Переходы, изготовленные по ОСТ 36-22-77 должны иметь не более 2-х сварных швов, расположенных вдоль образующих конуса.

Ниже приведены примеры условного обозначения переходов по ОСТ 36-22-77:

Переход сварной концентрический, с наружными диаметрами 820мм и 530мм, с толщиной стенки 14мм из стали марки 09г2с:

Переход К820х530х14 ст.09г2с ОСТ 36-22-77

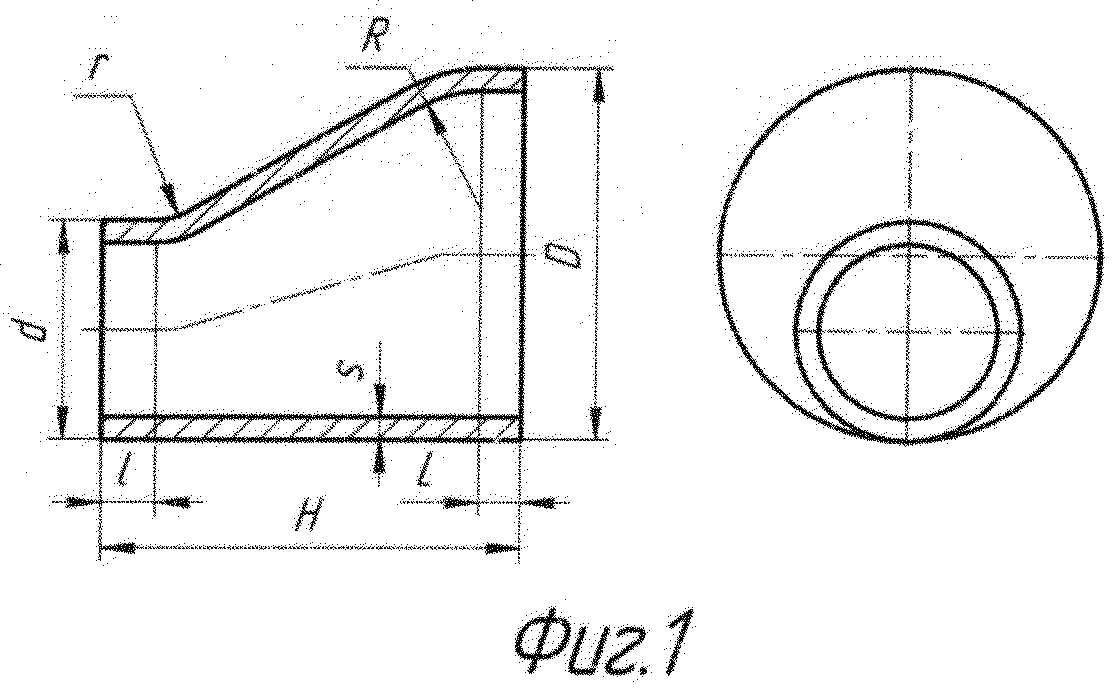

Переход сварной эксцентрический, с наружными диаметрами 1020мм и 630мм, с толщиной стенки 15мм из стали марки 17г1с:

Переходы по ОСТ 34 10.753-97:

В ОСТ 34 10.753-97 все характеристики у концентрических и эксцентрических переходов идентичны, но их вес различен. Ниже приведены 2 отдельные таблицы с основными характеристиками для переходов сварных концентрических и переходов сварных эксцентрических.

Характеристики переходов концентрических по ОСТ 34 10.753-97:

Характеристики переходов эксцентрических по ОСТ 34 10.

753-97:

Ниже приведен пример условного обозначения переходов по ОСТ 34 10. 753-97:

Переход сварной концентрический, с условными проходами 600мм и 400мм, на условное давление 2,5МПа из стали марки 09г2с:

Переход 600х400-2,5 ст.09г2с 7 ОСТ 34 10.753-97

Переход сварной эксцентрический, с условными проходами 1000мм и 700мм, на условное давление 1,6МПа из стали марки 09г2с:

Переход 1000х800-1,6 ст.09г2с 88 ОСТ 34 10.753-97

Таким образом, из примеров условного обозначения видно, что в случае с ОСТ 34 10.753-97 достаточно знать только исполнение перехода, а все остальные параметры данного перехода, в том числе и что это за переход в целом, можно определить, пользуясь вышеприведенными таблицами. Также и наоборот, зная другие несколько параметров перехода, такие как условный проход и давление, пользуясь вышеприведенными таблицами можно определить, что за переход Вам нужен, а также остальные параметры данного перехода.

Пользуясь данными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т. к. в данных таблицах указан вес всех переходов сварных по ОСТ 36-22-77 и ОСТ 34 10.753-97.

Если Вам требуется посмотреть остальные характеристики переходов по ОСТ 36-22-77 и ОСТ 34 10.753-97, не указанные в наших таблицах, то Вы сможете посмотреть их, скачав данные ОСТы на нашем сайте.

Все швы сварных переходов тщательно проверяются на неразрушающий и разрушающий контроль. Методы контроля могут быть различны, например: радиационная дефектоскопия, ультразвуковая дефектоскопия, магнитная и электромагнитная дефектоскопия и т.д. Поэтому все сварные переходы, поставляемые компанией ООО “ТД ”Союз ДСК”, успешно выдерживают все необходимые воздействия при правильных условиях их эксплуатации.

Сварные переходы могут быть произведены из различных видов стали (углеродистой, низколегированной, высоколегированной, коррозионно-стойкой и д.р.). Они применяются в соединениях трубопроводов многих видов промышленности, позволяющих по условиям эксплуатации их использование.

Наша компания поставляет переходы сварные из различных марок стали, таких как: сталь 20 и 09Г2С (переходы сварные стальные), сталь 12х18н10т (переходы сварные нержавеющие) и др. Возможно изготовление переходов сварных других диаметров, из других марок стали,  по другим нормативным документам, а также по чертежам и эскизам заказчика. Для того, чтобы заказать переходы концентрические сварные или переходы эксцентрические сварные из углеродистых сталей или из нержавейки по чертежу или эскизу — достаточно на данном чертеже или эскизе отметить следующие параметры:

1. Входной диаметр перехода;
2. Выходной диаметр перехода;
3. Длина перехода;
4. Толщина стенки.

На все

сварные переходы, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Если у вас остались вопросы, связанные с переходами сварными, то Вы можете задать их менеджерам нашей компании по электронной почте soiuzdsk@mail. ru или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Переходы сварные

Может быть интересно

Как сварить трубы разного диаметра — лепестковый переход

tvin270584 — 14.06.2021

Один из сложных видов сварочных работ, требующий привлечения
опытного сварщика – сварка труб малого диаметра с трубопроводами
большего сечения. В статье мастер сантехник
расскажет, как можно сварить между собой две трубы с разным
диаметром.

Изготовление сварных переходов для труб

Переходы необходимы для изменения пропускной способности трубы с
большего диаметра на малый и наоборот. Переходы изготавливаются при
помощи штамповки, а также сварки (лепестковые переходы).
Изготовление при помощи штамповки применяется в серийном
производстве на заводах, изготовить такой переход в домашних
условиях не является возможным.

Переходы с одного диаметра трубы на другой можно изготовлять
кузнечным способом (путем осадки труб при красном калении) или
путем вырезки клиньев.

Что потребуется

Прежде чем браться за работу, следует сначала приготовить все
необходимое для предстоящей операции:

• Сварочный
  аппарат;
• Болгарка;
• Резиновая лента;
• Линейка;
• Маркер;
• Бумага;
• Циркуль.

Как сделать лепестковый переход на трубе

Первым делом края свариваемых труб нужно отторцевать максимально
ровно.

Далее необходимо разделить окружность большей из труб на восемь
абсолютно равных частей. Лучше всего сначала произвести все расчёты
и разметку на бумаге.

При изготовлении переходов из труб путем вырезки клиньев
величина m определяется по формуле:

m = (π(Dh2 — Dh3)/n)·c

Где:

• m – наибольшая ширина вырезаемого клина в мм;
• Dh2 – наибольший наружный диаметр перехода в мм;
• Dh3 – наименьший наружный диаметр в мм;
• n – число клиньев;
• с – величина, равная 2 – 2. 5 мм при электродуговой сварке и 3 –
  4 мм при газовой сварке.

Когда план будет готов, переносим разметку с масштабного чертежа
с бумаги на саму трубу.

Размеченные клинья аккуратно вырезаются при помощи болгарки.

Полученные выступы стягиваются тугой резиновой лентой до нужно
диаметра.

В таком состоянии трубы с разным диаметром соединяются и
свариваются. По мере надобности бандаж отпускается.

Также завариваются продольные разрезы.

Видео

В сюжете — Как сваривать трубы разного диаметра и
толщины

В сюжете — Сварка 2х труб разного диаметра

В сюжете — Переход с большого диаметра трубы на меньший диаметр
трубы

В сюжете — Как очень просто изготовить плавный переход на любую трубу
самостоятельн

В продолжение темы посмотрите также наш обзор Как разрезать трубу под
углом

Источник

https://santekhnik-moskva.blogspot.com/2021/06/Kak-svarit-truby-raznogo-diametra%20.html

Сохранено

Один из сложных видов сварочных работ, требующий привлечения опытного сварщика – сварка труб малого диаметра с трубопроводами большего сечения. В статье мастер сантехник …

Читать полностью

Источник

Как сварить трубы разного диаметра — лепестковый переход — Московский сантехник

Один из сложных видов сварочных работ, требующий привлечения опытного сварщика – сварка труб малого диаметра с трубопроводами большего сечения. В статье мастер сантехник расскажет, как можно сварить между собой две трубы с разным диаметром.

Изготовление сварных переходов для труб

Переходы необходимы для изменения пропускной способности трубы с большего диаметра на малый и наоборот. Переходы изготавливаются при помощи штамповки, а также сварки (лепестковые переходы). Изготовление при помощи штамповки применяется в серийном производстве на заводах, изготовить такой переход в домашних условиях не является возможным.

Переходы с одного диаметра трубы на другой можно изготовлять кузнечным способом (путем осадки труб при красном калении) или путем вырезки клиньев.

Что потребуется

Прежде чем браться за работу, следует сначала приготовить все необходимое для предстоящей операции:

Как сделать лепестковый переход на трубе

Первым делом края свариваемых труб нужно отторцевать максимально ровно.

Далее необходимо разделить окружность большей из труб на восемь абсолютно равных частей. Лучше всего сначала произвести все расчёты и разметку на бумаге.

При изготовлении переходов из труб путем вырезки клиньев величина m определяется по формуле:

m = (π(Dh2 — Dh3)/n)·c

Где:

• m – наибольшая ширина вырезаемого клина в мм;
• Dh2 – наибольший наружный диаметр перехода в мм;
• Dh3 – наименьший наружный диаметр в мм;
• n – число клиньев;
• с – величина, равная 2 – 2. 5 мм при электродуговой сварке и 3 – 4 мм при газовой сварке.

Когда план будет готов, переносим разметку с масштабного чертежа с бумаги на саму трубу.

Размеченные клинья аккуратно вырезаются при помощи болгарки.

Полученные выступы стягиваются тугой резиновой лентой до нужно диаметра.

В таком состоянии трубы с разным диаметром соединяются и свариваются. По мере надобности бандаж отпускается.

Также завариваются продольные разрезы.

Видео

В сюжете — Как сваривать трубы разного диаметра и толщины

В сюжете — Сварка 2х труб разного диаметра

В сюжете — Переход с большого диаметра трубы на меньший диаметр трубы

В сюжете — Как очень просто изготовить плавный переход на любую трубу самостоятельн

В продолжение темы посмотрите также наш обзор Как разрезать трубу под углом

https://santekhnik-moskva.blogspot. com/2021/06/Kak-svarit-tr…

https://www.facebook.com/groups/santehnikmoskva

https://tvin270584.livejournal.com/583253.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/kak-…

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

переход лепестковый — это… Что такое переход лепестковый?

Продукция — Детали трубопровода — Переходы — Переходы концентрические

Размеры вальцованных переходов

мм

  Примечание. Массу вальцованного
перехода (в кг при подстановке размеров в мм) определяют по формуле

М = 10^-6·12,325LS(D_н+ d_н — 2S).

Таблица 2

Размеры лепестковых переходов

мм

  Примечания: 1. В скобках указаны
размеры для переходов наружным диаметром одного из торцов 114 мм.

  2. Массу лепесткового перехода (в кг при подстановке
размеров в мм) определяют по формуле

М = 10^-6·12,325lS(D_н+ d_н — 2S) + 0,001Lq,

где q — линейная плотность трубы, из которой
изготовлен переход,
кг/м.

Таблица 3

Размер
формованных переходов

мм

  Примечание. Массу формованного перехода определяют по формуле,
приведенной в примечании к табл. 2 настоящего
стандарта.

  4.
При изготовлении лепестковых переходов из сварных прямошовных труб ось одного
из вырезов должна совпадать со сварным швом трубы.

  5.
Формованные переходы изготавливают методом обжима конца трубы большего диаметра
D_н или раздачи конца трубы меньшего диаметра d_н.

  6.
Размер L лепестковых и формованных переходов устанавливается в проектной
документации либо принимается изготовителем с учетом условий изготовления,
транспортирования и монтажа, но не менее 100 мм.

  7.
Технические требования — по ОСТ 36-49-81.

  Примеры условных обозначений:

вальцованного перехода D_у 400 мм, d_у 200 мм и S = 10
мм:

  ПереходВ 400×200×10 ОСТ36-44-81;

  лепесткового перехода D_у 300 мм, d_у 200
мм, S = 6 мм:

  ПереходЛ 300×200×6 ОСТ36-44-81;

  формованного перехода D_у 40 мм, d_у 25 мм,
на трубе с толщиной стенки S = 2 мм:

  ПереходФ 40×25×2 ОСТ36-44-81.

ПРИЛОЖЕНИЕ

Справочное

Черт. 1

Таблица 1

Размеры шаблонов для разметки
вальцованных переходов

мм

Черт. 2

Таблица
2

Размеры шаблонов для разметки
лепестковых переходов

мм

  Примечание. В скобках указаны размеры шаблонов для переходов
наружным диаметром одного из торцов 114 мм.

Разметка труб, конусов, переходов | Разметочные работы

Разметка труб в основном сводится к разметке длины детали. Обычно детали из труб в судовых конструкциях (пиллерсы, стойки и др.) располагают вертикально и их торцы обрезают перпендикулярно образующей, т. е. оси трубы. При этом на трубе указывают ее длину и по этим рискам размечают места обрезки верхней и нижней кромок.

Если плоскость реза неперпендикулярна образующей трубы, то необходимо сделать развертку. Кромки обреза на развертке в этом случае получают с помощью построения развертки усеченного цилиндра. Разметка для изготовления труб, состоящих из двух цилиндров одинакового сечения, соединенных друг с другом под прямым углом и лежащих своими осями в одной плоскости, сводится к развертке прямых цилиндров, усеченных наклонной плоскостью (рис. 64).

Рис. 64. Развертка колен трубы, соединенных под прямым углом

Построение развертки боковой поверхности усеченного кругового цилиндра выполняют следующим образом: проводят окружность основания цилиндра диаметром D и делят ее на 8 (12) равных частей; точки деления окружности проектируют на усеченную часть цилиндра и получают ряд образующих: 1 — I,2 — II,3 — III, 4 — IV, 3′ — III’, 2 — II’, 1′ — I’. В стороне проводят прямую линию 0 — 0′, равную длине развертки цилиндра пDн. Линию 0 — 0′ делят на 8 (12) равных частей, наносят на ней точки 1, 2, 5, 4, 3′, 2′, 1′ и через них проводят перпендикуляры к прямой 00′.

На каждом перпендикуляре откладывают соответствующую длину, равную образующей усеченной части цилиндра 1 — I, 2 — II, 3 — III, 4 — II’, 3′ —III’, 2′ —II’, 1′ — I’. Соединяя концы образующих плавной кривой, получают развертку боковой  поверхности усеченного цилиндра (трубы).

Разметка конической трубы с различными диаметрами (рис. 65, а) сводится к построению развертки усеченного конуса с диаметрами большего основания D и малого основания d и высоты Н. По разметкам D, d и Н строят боковую проекцию конуса AC BE. Продолжая образующие конуса АЕ и С В до пересечения, находят центр 0, лежащий на средней осевой линии, и из него проводят две дуги через точки А и Е. От произвольной точки Л, лежащей на верхней дуге, при помощи тонкой рейки откладывают длину окружности большого основания пD, отмечают точку C1 и соединяют точки A1 и C1 с точкой 0. Проведенные линии пересекают малую дугу в точках Е1 и В1. Фигура A1C1B1E1 и является полной разверткой усеченного конуса.

Для разметки перехода с прямоугольного сечения на круглое (рис. 65,6) строят развертку усеченного конуса, у которого диаметр верхнего основания (окружности) d, условный диаметр нижнего основания (прямоугольника) D и высота Н. Величину D определяют, предполагая, что длина его окружности равна периметру прямоугольного перехода, т. е. 2 (А + В). Приравнивая 3,14D = 2(А + В) находят величину

Строят боковой вид конуса acbd по размерам d1D и Н и определяют центр развертки 0 и из нее через точки а и с проводят дуги оснований конуса. На верхней дуге откладывают длину окружности диаметром d(пd), а на нижней дуге — стороны прямоугольного основания А и В. Чтобы обеспечить плавность перехода при гибке, на развертке наносят линии рассечки 1, 2, З, 4, которые направлены в точку 0, а по длине они равны 2/3H.

Рис. 65. Развертка патрубков с разными основаниями:
а — при переходе с одного диаметра на другой, б — при переходе с прямоугольного сечения на круглое

Клапаны ПНД

Показатель

Откидные клапаны HDPE — Westatlantic Tech Corp.

, Water Control

Для получения дополнительной информации выберите ниже типы откидных клапанов:

Клапаны из HDPE могут быть круглой, прямоугольной или квадратной формы.

Водопад Стандарт: 1 МВт
Условия наводнения: 5 МВт 72 часа
Доступны более высокие давления.

Откидные клапаны Настенный : WA-PTKG

Устанавливается заподлицо на стену.

Размер: от 100 мм до 1500 мм
Другие размеры по запросу.

Стандарт водяного напора:
1 Mwc
Условия наводнения: 5 Mwc 72 часа
Возможно более высокое давление.

Клапаны с фланцевым креплением :

Заслонки прикручиваются к фланцу нагнетания трубы.

Размер: 100 мм-1500 мм
Другой размер по запросу

Стандарт водяного напора:
1 Mwc
Условия паводка на 5 м 72 часа
Возможно более высокое давление.

Откидные клапаны : WA-PTKA

Двери с откидными клапанами на 10 градусов, закрепленные на стене

Размер: 100 мм — 15000 мм
Другой размер по запросу

Стандарт водяного напора:
1 Mwc
Условия паводка: водонапор 5 Mwc 72 часа
Возможно более высокое давление.

Откидные клапаны : WA-PWKF

Откидные клапаны устанавливаются на напорных линиях насоса.

Размер: от 100 мм до 15000 мм
Другой размер по запросу

Откидной клапан — комбинация затвора WA-POTK-G

Нижнее положение: как откидной клапан
Поднятое положение: свободный поток

Стандарт водяного напора:
1 Mwc
Условия наводнения: водонапор 5 Mwc 72 часа
Возможно более высокое давление.

Свяжитесь с Westatlantic для определения размеров
1-902 455-4455

Проточные затворы Монтаж на внутренней трубе.

См. Затворы и Затворы шлюзов

Клапаны

защищают от дублирования во время паводков. Двери открываются, позволяя потоку начинать с очень низкого напора воды и выдерживать высокие напоры.

Характеристики:

Откидные клапаны срабатывают автоматически для слива воды и автоматически закрываются, чтобы остановить обратный поток.Поднимающиеся воды в результате наводнений или приливов не могут попасть в дренажную систему. Клапаны из ПНД весят меньше металлических блоков и практически не требуют обслуживания.

Для любых металлических материалов в откидных клапанах из HDPE используется нержавеющая сталь 316L — например, нержавеющая сталь 316L для петель, противовесов дверных крючков и арматурных стержней. Нержавеющая сталь 316L обеспечивает защиту от коррозии для длительного срока службы.

Загрузить листы Введение в откидные клапаны из HDPE

Области применения / Преимущества:

Откидные клапаны, защита инфраструктуры от штормовых повреждений.Они предотвращают обратный сток через напорные трубы, защищают низинные земли и строительные конструкции от паводковых вод.

Стандартные откидные клапаны HDPE могут быть покрыты одним метром водяного столба на непрерывной основе, а в случае наводнения пятью метрами водяного столба на срок до 72 часов. Доступны более высокие давления .

D Полы открываются для одностороннего потока с дифференциальным давлением всего в несколько миллиметров.

— Предотвращает противоток из приливных вод.

— Предотвращает наводнение от штормовых явлений.

— Сбрасывает воду в приливные патрубки, канавы, люки, водопропускные трубы, водохранилища, пруды и бассейны.

— Откидные клапаны — это клапаны управления потоком, которые обеспечивают выход воды, предотвращая обратный поток.

— Откидные клапаны могут использоваться на трубах диаметром 4 дюйма (100 мм) и более.

— Для откидных клапанов из ПНД требуется очень низкое давление открытия.

— Когда вода с лицевой стороны откидной дверцы поднимается над водой с обратной стороны, водонепроницаемая дверца закрывается, чтобы предотвратить обратный поток.

— Откидные клапаны могут быть установлены выше ватерлинии или ниже ватерлинии.

— Откидные клапаны из полиэтилена высокой плотности (HDPE) — это легкие, устойчивые к коррозии обратные клапаны для предотвращения повреждений от наводнения.

Общие инструкции по установке Клапаны из ПНД для настенного монтажа

Доступно для труб всех американских и международных размеров
Все материалы труб: ПВХ — высокопрочный чугун — бетон — HDPE

Westatlantic Tech Corp, контакт или 902 455 4455

Вернуться на главную

Откидные клапаны, HDPE, наводнения, борьба с наводнениями, повышение уровня океана, разливы рек, уровни рек, штормовые события, затворы, шлюзовые затворы, стопорные бревна, водосливы, поплавковые клапаны, затворы, нержавеющая сталь, 316L: США и Канада; США: Луизиана, Лос-Анджелес, Алабама, Алабама, Миссисипи, Массачусетс, Техас, Техас, Огайо, Иллинойс, Пенсильвания, Южная Каролина, Южная Каролина, Северная Каролина, Северная Каролина, Висконсин, Висконсин, Милуоки. Канада: Альберта, AB; Эдмонтон, Калгари, Британская Колумбия, Британская Колумбия; Ванкувер, Саскачеван, СК; Регина, Саскатун, Манитоба, МБ; Виннипег, Онтарио, Онтарио; Оквилл, Торонто, Миссиссога. Квебек: QC; Монреаль, Нью-Брансуик, Новая Зеландия, Новая Шотландия, Ньюфаундленд Лабрадор, Нидерланды.

ЗАСЛОННЫЙ КЛАПАН

Защитите от наводнений, высокого уровня реки или любого вида обратного потока в вашу трубопроводную сеть с помощью наших обратных клапанов, откидных клапанов и односторонних откидных клапанов Multitube.

Клапаны из полиамида : Разработаны для дождевой и поверхностной воды.Эти невозвратные клапаны предотвращают обратный поток воды по дренажным трубам (периоды сильных дождей, ливни или наводнения, а затем наводнения в домах). Идеально подходящие для защиты домашних хозяйств, расположенных рядом с ручьями, реками или морской водой, ассортимент полиаммидных клапанов включает в себя два откидных клапана, которые могут быть установлены / установлены на конце систем дождевой воды или поверхностных водопроводных труб.

Откидные клапаны из полиэстера : Односторонние откидные клапаны для предотвращения обратного потока воды в трубы или выпускные отверстия. Эти откидные клапаны из полиэстера легче стандартных откидных клапанов, но намного прочнее, чем клапаны, изготовленные из подобных материалов из ПВХ.Они бывают номинальными диаметрами от 100 мм до 1500 мм и выпускаются в трубном, настенном или линейном исполнении. Они идеально подходят для удаления сточных вод, дождевой воды, поверхностных вод и морской воды.

Эластомерные обратные клапаны : Эти обратные клапаны представляют собой единую часть эластомерной конструкции. Разработанные для экстремальных условий окружающей среды (насосные станции, приливы, обратная промывка, сильно загрязненные сточные воды, промышленные среды. Эти клапаны обладают высокой устойчивостью к коррозии и разрушению озоном, изготовлены без шарниров или движущихся частей, они «небьющиеся».

Откидные клапаны из HDPE : Эти клапаны используются в поверхностных, канализационных и технологических системах водоснабжения. Это очень простой, но эффективный способ надежно предотвратить обратный поток в систему.

Клапаны из нержавеющей стали SS304 / 316 или горячеоцинкованной углеродистой стали : Эти клапаны могут иметь круглое или квадратное сечение. Они предотвращают обратный сток воды рек при наводнении. Эта функция обеспечивается за счет открытия заслонки под действием воды, поступающей из канала.Для облегчения открытия клапана также в случае низкого напора воды может быть установлен специальный балансир. Их можно установить на бетонную стену или на трубу с фланцем

.

Хлопковые клапаны с баком из нержавеющей стали SS304 / 316 или горячеоцинкованной углеродистой стали : Когда уровень воды ниже критической высоты, вода выходит из трубы. Если уровень воды в сборнике бассейна начинает повышаться и приближается к критическому уровню, поплавок поднимается. Критический уровень, выше которого клапан закрывается, и угол открытия буфера могут быть изменены после проектирования из-за некоторых отверстий для регулировки.

Динамические и статические условия сильно влияют на выбор конечного продукта.

Специалисты

Euronova посоветуют подходящий откидной клапан для ваших конкретных требований.
Это может быть обычный естественный сброс, а также в прибрежных или приливных ситуациях, даже в приложениях с гравитационным или напорным сбросом. Вся наша продукция проектируется с особой тщательностью в отношении прочности и допустимой скорости прогиба и производится с использованием только высококачественных материалов.

Неисправная заслонка: 4.Трубы

Автор этого урока:

Оливье Бер

Давайте добавим смертоносные трубы, которых игроку придется избегать.

Убедитесь, что Frame Editor> Layers Toolbar выбран Layer 2 . Из окна библиотеки перетащите pipe-gate. Актив в кадре с координатами (216,328). Перетащите также трубу . Актив с координатами (216,248) прямо над затвором трубы . Действует . Наконец, перетащите pipe-bottom. Active в координатах (216,408) прямо под pipe-gate.Active .

• труба-затвор Актив : материнская труба
• pipe-top.Active : pipe-top child
• труба-дно. Актив : труба-дно, дочерний элемент

Ваш Frame должен выглядеть так:

Это наше самое первое препятствие из трубы, но почему оно состоит из 3 активных объектов ?
труба верхняя.Активные и pipe-bottom. Активные являются дочерними объектами, они будут просто следовать за pipe-gate.Active их родительским объектом. Это очень просто сделать с Clickteam Fusion. Прочтите, чтобы узнать, как это сделать.

pipe-gate.Active настроен так, чтобы быть невидимым в начале , Bouncing Ball Movement назначен ему с начальным Direction , равным 16 (слева) и начальной скоростью Speed ​​, равным 25. И его Движение остановлено при запуске.

Конечно, нам нужно больше труб. Удерживая Ctrl, перетащите трубу . Актив в координатах (472,328). Сделаем это еще раз, удерживая Ctrl и перетаскивая pipe-gate.Active в координатах (728,328). Затем таким же образом создайте дополнительные экземпляры pipe-top.Active и pipe-bottom.Active . Теперь у нас есть 3 экземпляра каждого объекта.

Ваш Frame должен выглядеть так:

Вместо того, чтобы использовать множество каналов в огромном кадре Frame для прокрутки, мы будем использовать только несколько каналов, переместим их к игроку и переместим их, когда они покинут Frame .Это создаст идеальную иллюзию бесконечной горизонтальной прокрутки.

Но как заставить дочерние объекты следовать за их родительским объектом?

В редакторе списка событий вставьте новую группу событий, называемых конвейерами . Активный и оставьте активным, когда начинается кадр. отмечен флажком. Переместите его в конец списка событий. Эта группа будет содержать исключительно события, относящиеся к объектам труб.
Затем добавьте в него следующее событие:

Что происходит с этим событием? Мы постоянно (всегда) устанавливаем координаты дочерних объектов в координаты родительского объекта.
Даже если существует несколько экземпляров каждого объекта, Clickteam Fusion выбирает по одному экземпляру каждого объекта и «соединяет их вместе», таким образом формируя «группы» экземпляров. Эта очень удобная система называется пары объектов .

Запустите приложение и обратите внимание, что трубы статичны. Это потому, что их движение остановлено.

Добавьте следующее событие в группу Game.Play :

Что происходит с этим событием? После того, как файл Game.Группа воспроизведения активирована, мы запускаем Движение объектов трубы. Звучит примерно правильно, не так ли?

Запустить приложение. Трубы выходят из Frame слева, но больше не возвращаются. Давайте с этим разберемся.

Добавьте следующее событие перед первым событием в каналах . Активная группа :

Что происходит с этим событием? Когда pipe-gate.Active покидает Frame слева, мы Wrap его горизонтальное положение к противоположной стороне Frame .

Запустить приложение. Теперь трубы перемещены с правой стороны рамы Frame , но некоторые из них перекрывают друг друга. Давайте исправим это.

Действие Wrap работает вместе с Virtual Size из Frame . В нашем случае нас интересует Virtual Width . Этот параметр находится в Свойства фрейма> вкладка «Настройки» . По умолчанию виртуальная ширина и высота фрейма равны его размеру .

В настоящее время, когда pipe-gate.Active покидает Frame слева, действие Wrap перемещает его в координату X 480 пикселей, поскольку виртуальная ширина кадра Frame установлена ​​на 480 пикселей. Это значение слишком мало и вызывает перекрытие объектов трубы. Итак, какое значение мы должны установить Virtual Width ?

Посмотрите на объекты трубы, которые мы создали на Frame .Каждый «столбец каналов» разделен 256 пикселями, и у нас есть 3 столбца. Если мы умножим оба числа, мы получим 768 пикселей, что является общим пространством по горизонтали, занимаемым 3 «столбцами труб». Итак, давайте установим Virtual Width из Frame на 768 пикселей. Когда pipe-gate.Active покидает Frame слева, действие Wrap перемещает его в координату X 768 пикселей. Это должно удовлетворить наши потребности.

Запустите приложение.Колонны труб теперь расположены равномерно!

Но все трубы имеют одинаковое вертикальное положение. Это не очень весело и не сложно, поэтому давайте добавим немного случайности.

В редакторе списка событий добавьте следующее событие после первого события в каналах . Активная группа :

Что происходит с этим событием? Когда pipe-gate.Active находится за пределами кадра Frame справа, мы устанавливаем его координату Y на случайное значение в диапазоне от 232 до 520 пикселей с 9 интервалами по 32 пикселя.

Координата X 480 пикселей соответствует ширине кадра .

Запустить приложение. Не правда ли, уже веселее?

В начале игры трубы должны находиться за пределами экрана. Мы могли бы убрать их, используя Frame Editor , но более практично оставить их на месте и использовать события.

Вставьте новую группу событий с именем Game.Init и оставьте активным при запуске кадра. отмечен флажком.Переместите эту группу в начало списка событий. Эта группа будет содержать все события, которые необходимо выполнить один раз в самом начале игры.

Затем добавьте в него следующее событие:

Что происходит с этим событием? В начале игры мы просто перемещаем трубы на 600 пикселей вправо от их исходного положения.

Запустить приложение. Теперь опасность наступает через несколько секунд после начала игры.

Ничего не происходит, когда птица попадает в трубу, давайте проведем тесты на столкновение!

Добавьте следующие события в игру .Сыграть group:

Что происходит с этими событиями? Когда птица сталкивается с дочерним объектом трубы, мы отображаем его падающую последовательность анимации . И что еще более важно, мы деактивируем группу Game. Play , в которой мы проверяем ввод игрока, предотвращая любые дальнейшие прыжки.
Мы также активируем группу Game.Outro для дальнейшего использования.

Здесь мы замечаем преимущество использования двух групп событий, связанных с птицей. Когда птица попадает в объект из трубы, птица .Активная группа остается активированной, позволяя птице упасть до тех пор, пока она не столкнется с фоновыми объектами.

Запустите приложение и попробуйте улететь как можно дальше! Птица падает, когда попадает в трубу.

Мы еще не закончили с трубами. Они должны перестать двигаться, когда птица попадает в одного из них.

Добавьте следующее событие в группу Game.Outro :

Game.Outro

• Только одно действие при зацикливании события

(труба-калитка.Активно): Stop

Что происходит с этим событием? Как только группа Game.Outro активирована, мы останавливаем Движение труб.

Запустите приложение и ударьте по трубе. Трубы перестают двигаться. Если подумать, наша игра почти завершена.

И последняя деталь. Иногда птицу полностью прячут за трубами. Это потому, что они были добавлены в кадр Frame после того, как была птица, и поэтому трубы отображаются перед ним.

Чтобы решить эту проблему, выберите птицу . Актив в редакторе кадров . Затем в главном меню выберите Упорядочить> Порядок> На передний план . Теперь bird.Active отображается перед всеми объектами, которые расположены на том же Layer .

Дренажный клапан — обратный клапан, предотвращающий затопление, 110 мм, 160 мм

Откидные клапаны 4 и 6 дюймов для сточных вод (почвы), дренажа и водопровода

Обратные клапаны для дренажных и водопроводных труб, доступны в двух размерах: 110 мм и 160 мм.Надевается на конец трубы. Эффективный клапан защиты от затопления и защита дренажа от крыс.

Эти откидные клапаны иногда называют «выпускными» откидными клапанами, поскольку они устанавливаются на конце трубы. Мы также продаем горизонтальные линейные откидные клапаны для установки вдоль трубы.

Что такое откидной клапан?

Клапаны

— это инновационные устройства, используемые для предотвращения затопления, вызванного обратным потоком ливневой воды и сточных вод. Обратный поток может быть вызван сильным дождем, оттепелью или наводнением.Клапаны предотвращают обратный поток в жилые и коммерческие помещения через дренажные системы, туалеты или канализацию. Эффективно защищает помещения на нижних этажах от затопления, вызванного обратным потоком ливневой воды и канализации.

Если у откидного клапана есть металлические лицевые панели (подобные этим), они также являются эффективным барьером для вашей дренажной системы от крыс. Металл не дает грызунам прогрызть лицевую панель обратного клапана и защищает вашу водопроводную систему от проникновения крыс и других грызунов в здания.

Клапаны

устанавливаются на трубу и позволяют воде (и / или твердым веществам, если это почва или дренажная труба) течь через трубу, как обычно, но предотвращают попадание чего-либо обратно, например, паводковой воды, крыс или мусора. Давление воды, протекающей по трубе, откроет клапан, они автоматически закрываются, когда по трубе ничего не течет.

Где можно установить эти откидные клапаны?

Эти откидные клапаны предназначены для установки на конце горизонтальных канализационных труб, входящих в сборные колодцы, выгребные ямы или на дренажных трубах, ведущих ливневую воду в водоемы или реки.Иногда их называют выпускными клапанами.

Подходит для труб 110 мм (4 дюйма) или 160 мм (6 дюймов).

Простота установки. Обратный клапан просто надевается на конец трубы. Уплотнительное кольцо внутри клапана эффективно прижимает откидной клапан к трубе.

Возвращает

К сожалению, мы не можем принять возврат этого продукта, когда он был установлен. Если вы не уверены, подходит ли этот продукт для вашей системы, свяжитесь с нами перед покупкой.Мы с радостью предложим бесплатный и беспристрастный совет.

Техническая информация

Этот откидной клапан снабжен хромоникелевой крышкой (A), защищающей откидную створку и прокладку. Кроме того, хромоникелевый кожух рычага (B) был спроектирован в обратном клапане для защиты от грызунов, атмосферных условий и условий окружающей среды (например, речного стока). Откидные клапаны имеют резиновое уплотнительное кольцо внутри, которое обеспечивает плотное прилегание клапана к трубе и эффективно удерживает клапан на месте.

• Подходит для водопроводных, дренажных или грунтовых труб
• Подходит для труб 110 мм или 160 мм
• Устанавливается поверх трубы
• Устанавливается на конце трубы
• Работа полностью самоактивирующаяся
• Пластиковый корпус: высококачественный полипропилен с повышенной устойчивостью к ультрафиолетовому излучению. Материал безвреден для окружающей среды, выдерживает температуру до 95 ° C, а также устойчив к агрессивным химическим веществам.
• Лицевая панель из нержавеющей хромоникелевой стали
• Соответствует EN-13564-1: 2004

Другие версии

Обратный клапан, система круглых труб

Übersicht Flachkanal- und Rundrohr-Systeme

Eine leistungsfähige Dunstabzugshaube alleine reicht nicht.

Die Küchendünste müssen noch nach außen geleitet und durch Frischluft ausgetauscht werden … am besten über ein Flachkanal-System.

Hier sind ein strömungsgünstiger Querschnitt, eine einfache Steckmontage und besonders ein baukastenartiges System an Komponenten von Vorteil.

Bausteine ​​Flachkanal-System

So funktioniert die Lüftung perfect

Beachten Sie bitte vor Auswahl und Montage Ihres Flachkanal-Systems die folgenden Grundregeln:

• Abluft braucht Zuluft: Türgitteru und Zuluhenzhrluftgitter.
• Zuluft immer von oben: Nur so mischen sich Raumluft und Frischluft optimal und lösen die aufsteigende Dunstglocke auf.
• Kurze Kanalwege: Je länger der Kanal, desto geringer die Abluftleistung.
• Großer Abluftquerschnitt: Kleine Querschnitte (Reduzierungen) verringern die Abluftmenge und verstärken die Geräusche.
• Richtiges Kanalvolumen: Ein rechteckiges oder ovales Format sollte das gleiche Volumen wie der passende Rundanschluss haben.
• Festes Материал: Das feste Material der Rohre leitet die Luft besser und schneller durch als das flexible Material der Flexschläuche.

Ob Flachkanal- oder Rundrohr-System — hier finden Sie die passende Auswahl:

Hinweis

Das feste Material der Rohre leitet die Luft besser und schneller durch als das flexible Material der Flexschläuche.

Golden Harvest, Inc. Откидные ворота

GH-39 Откидные заслонки из нержавеющей стали и алюминия

• Предотвращение обратного потока в системах очистки воды и сточных вод
• работает автоматически с небольшим перепадом давления напора
• Предусмотрены меры по борьбе с наводнениями и засолением прибрежных территорий
• Гибкий дизайн, адаптированный для большинства проектных приложений

Golden Harvest, Inc. поставляет откидные ворота из нержавеющей
сталь, алюминий и формованный алюминий и поставляются
с неопреновыми прокладками. Гибкий дизайн доступен в квадратном,
прямоугольные и круглые формы.

Автоматическое круглое отверстие для самотечного потока и насоса
слив может быть из алюминия или нержавеющей стали. Нержавеющая
стальная конструкция рекомендуется для нагнетания насоса
приложения, в которых заслонка расположена так, что
в выпускной трубе очень высокое давление.

Откидные ворота имеют встроенный конус.С небольшим дифференциалом
давление на заднюю часть ворот, она открывается автоматически
чтобы позволить разрядку. Когда голова больше на
лицевой стороной ворот, створка закрывается автоматически, чтобы
предотвратить обратный поток.

Откидные затворы действуют как естественные уловители мусора, например:
ветки, бревна и хлам. Рекомендуется, чтобы
запланировать частый осмотр и очистку, чтобы сохранить
откидная заслонка работает эффективно. Установка должна
включить вертикальный перепад под закрылком
ворота размером 12 дюймов или более, чтобы позволить мусору продвигаться вперед
свободный от ворот.Защита откидной заслонки должна быть
учитывается, когда установка проецируется в поток
поток в местах, где может присутствовать тяжелый мусор или лед.

Специальные варианты: откидная створка с боковыми петлями, откидная крышка сверху
откидная створка с камерами плавучести и вспомогательной плавучестью
дверные конструкции.

Варианты монтажа:
Поверхность / 125 # фланец / втулка или втулка / втулка

Заслонка для утечки унитаза | Заслонка туалета не закрывается | Туалет продолжает работать

п.заголовок списка {вес шрифта: полужирный; нижняя маржа: 0! важно; маржа слева: -40 пикселей! важно; }
]]>

Эта статья поможет вам отремонтировать и найти утечку в вашем резервуаре.

Прочтите ниже, если вы:

1. Иметь латунный клапан промывки

2. Иметь пластмассовый клапан промывки

3. Нужны советы по осмотру заслонки

4. Нужны инструкции по поиску медленной течи

5. Нужна схема точек утечки внутри бачка унитаза

6.Необходимо знать, что такое «Призрачная промывка»

7. Необходимо знать, что такое «перекачивание»

1. Клапан промывки из латуни

1. Проверьте седло клапана промывки на предмет коррозии или неровностей. Проведите пальцем по ободу сиденья, чтобы проверить, нет ли неровностей или зазубрин. Если на седле промывочного клапана есть неровности, то промывочный клапан необходимо заменить.
2. Если для латунной переливной трубы требуется переходное кольцо заслонки для подсоединения заслонки к переливной трубе, убедитесь, что переходник трубы расположен перпендикулярно сливу.
3. Если вы используете переходник трубы заслонки, чтобы удерживать заслонку на промывочном клапане, поверните переходник трубы влево или вправо, чтобы отцентрировать заслонку над сливным отверстием. Если задняя половина заслонки имеет зазор между резиной и седлом, Fluidmaster рекомендует заменить заслонку на наши модели заслонки с гибкой рамой (503, 504 или 5051).
4. Некоторые латунные переливные трубы имеют резьбу снизу. Это потенциальное место утечки, которое можно устранить, повернув его. Если труба имеет отверстия для штифтов или коррозию в этой области, замените латунную переливную трубу.
5. Некоторые промывочные клапаны с овальными переливными трубками или угловым седлом могут не вмещать заслонки с жесткой рамой. В этом случае используйте модели с гибкой рамой 503 *, 504 * и 5051 *.

* Примечание. Откидные створки Fluidmaster № 503 * и № 504 * предназначены для унитазов, изготовленных до 1994 года.

* Примечание. Заслонка 5051 предназначена для унитаза, произведенного после 1994 года.

2. Пластиковый клапан промывки

1. Проверьте седло клапана промывки на предмет коррозии или неровностей.Проведите пальцем по ободу сиденья, чтобы проверить, нет ли неровностей или зазубрин. Если есть какие-либо неровности на седле промывочного клапана, вам необходимо заменить или отремонтировать промывочный клапан.
2. Если вы используете переходник трубы заслонки, чтобы удерживать заслонку на промывочном клапане, поверните переходник трубы влево или вправо, чтобы отцентрировать заслонку над сливным отверстием. Если задняя половина заслонки имеет зазор между резиной и сиденьем, Fluidmaster рекомендует заменить заслонку на наши модели с гибкой рамой заслонки 503 *, 504 * или 5051 *.
3. Некоторые промывочные клапаны с овальными переливными трубками или угловым седлом могут не вмещать заслонки с жесткой рамой. В этом случае используйте модели с гибкой рамой 503 *, 504 * и 5051 *.

* Примечание. Заслонки Fluidmaster № 503 и № 504 предназначены для унитазов, изготовленных до 1994 года. Заслонка 5051 предназначена для унитазов, изготовленных после 1994 года.

3. Осмотр заслонки

1. Если заслонке больше 5 лет, просто замените ее. Сэкономленное время перевесит затраты на возню со старой заслонкой.
2. Если заслонке меньше 5 лет, проверьте резиновую поверхность на предмет мусора. Вытрите слизь и / или мусор с нижней стороны и промойте седло клапана чистой тканью.
3. Обрежьте лишнюю цепь, если она мешает посадке заслонки. Убедитесь, что цепь не слишком прямая. Он может поднять заслонку с сиденья. Обеспечьте провисание цепи от 1/4 ″ до 1/2 ″.
4. Если плоский резиновый элемент покоробился, замените его. Если вы используете в резервуаре таблетки хлора, это может стать причиной деформации.
5. Удалите таблетку (она повреждает детали в баке) и замените ее на 8300 Flush ‘n Sparkle Bleach Kit.

См. Предупреждение Fluidmaster: НЕ ИСПОЛЬЗУЙТЕ ОЧИСТИТЕЛИ ДЛЯ ТУАЛЕТНЫХ СРЕДСТВ, СОДЕРЖАЩИЕ ОТБЕЛИВАТЕЛИ ИЛИ ХЛОР В БАКЕ.

Использование таких продуктов приведет к: (1) ПОВРЕЖДЕНИЮ компонентов резервуара и МОЖЕТ ВЫЗВАТЬ ЗАЛИВАНИЕ И ПОВРЕЖДЕНИЕ ИМУЩЕСТВА и (2) АННУЛИРОВАНИЕ ГАРАНТИИ FLUIDMASTER.

Система очистки унитаза

Fluidmaster Flush ‘n Sparkle рекомендуется для тех, кто предпочитает использовать очистители для чаши в баке, и НЕ АННУЛИРУЕТ ГАРАНТИЮ FLUIDMASTER, потому что она не повредит компоненты.

4. Обнаружение медленной утечки (Инструкции)

Таблетки или пищевой краситель можно использовать в резервуаре, чтобы убедиться, что они протекают. Это отлично подходит для проверки более быстрой утечки, но не всегда проверяет медленную утечку и не подтверждает, где происходит утечка. Лучшая процедура устранения неполадок для определения точки утечки следующая:

1. При полном баке отключите воду при закрытии клапана. НЕ смывайте воду в туалете.
2. Отметьте карандашом в резервуаре текущий уровень воды.
3. Подождите 15 минут. Если уровень воды упал, сделайте новую отметку карандашом. Если он существенно не изменился, подождите еще немного.
4. Повторяйте шаг C до тех пор, пока уровень воды не перестанет меняться.
5. Осмотрите промывочный клапан на предмет утечки чуть выше поверхности воды.

Результатов:

• Уровень воды упадет до уровня утечки и остановится.
• Если заслонка изношена или седло, на которое она опирается, повреждено, уровень воды остановится чуть ниже заслонки.
• Если прокладка, которая закрывает промывочный клапан в баке, изношена и протекает, вода, скорее всего, полностью вытечет из бака.
• Если в новых установках возникает утечка через прокладку клапана промывки, может потребоваться дополнительная затяжка контргайки. Стопорную гайку клапана промывки следует затягивать не более чем на 1/2 оборота от руки.

5. Схема точек утечки в бачке унитаза

Взгляните на диаграмму ниже, чтобы получить информацию о соответствующей пронумерованной части.

1. Рычаг бака: Утечка из отверстия ручки никогда не должна происходить, пока переливная труба (8) обрезана или отрегулирована на правильную высоту. Fluidmaster рекомендует на 1 дюйм (или более) ниже рычага бака.
2. Шайба хвостовика: если вы видите утечку воды из области хвостовика заправочных клапанов; перекрыть воду у стены. Если утечка прекратилась, замените линию подачи. Если утечка не исчезнет, ​​попробуйте затянуть стопорную гайку заправочного клапана только вручную. Если утечка не исчезнет, ​​снимите заправочный клапан и замените шайбу хвостовика.

Болты

3. : Утечки на болтах иногда трудно идентифицировать, но большинство утечек, которые возникают между баком и стаканом, вызваны износом прокладок болтов или ослаблением гаек. Во-первых, убедитесь, что бак надежно закреплен на чаше, чтобы он не раскачивался. Если в резервуаре есть какие-либо движения, постепенно затягивайте каждый болт резервуара, пока резервуар не станет устойчивым и не будет раскачиваться. Вторая замена с использованием только латунных болтов и новых болтовых шайб.
4. Прокладка клапана промывки: Утечки в прокладке клапана промывки обычно не видны и почти всегда протекают в резервуар.Хотя, если и прокладка клапана промывки, и прокладка бака к чаше не обеспечивают плотного уплотнения, возможно, вы увидите, как она вытекла на пол. Рекомендуется заменить промывочный клапан и прокладки.
5. Уплотнение заслонки или промывочного клапана: Утечки заслонки являются наиболее распространенной точкой утечки и всегда протекают непосредственно в чашу. Промывочные клапаны башенного или канистрового типа будут иметь плоское уплотнение вместо традиционной заслонки.
6. Заправочная трубка: Вода, капающая из заправочной трубки в переливную трубку, может быть вызвана сифоном.Сифонирование происходит, когда заправочная трубка слишком глубоко вдвинута в переливную трубку промывочных клапанов.
7. Соединения клапана промывки: Утечки также могут возникать в соединениях (пластмассовые клапаны промывки) или резьбовых соединениях (клапаны промывки из латуни).
8. Переливная труба: трещины в пластиковых переливных трубах не редкость, поскольку со временем пластик может стать хрупким.
9. Бак: трещины или сколы в баке — еще одна причина утечек.

6. Призрачная промывка

Ghost Flushing — это просто способ с помощью заправочного клапана сообщить вам, что из резервуара вытекает вода.Временной интервал между фантомными промывками будет меняться по мере увеличения или уменьшения скорости утечки.

Например, самая распространенная утечка — это утечка заслонки. Время между заправками может составлять секунды или минуты в зависимости от серьезности утечки.

С другой стороны, утечка через прокладку клапана промывки происходит намного медленнее, и призрачная промывка может происходить с интервалом в несколько часов или даже дней.

7. Сифонирование

Сифонирование происходит, когда заправочная трубка слишком глубоко задвинута в переливную трубку промывочных клапанов.
