Монтаж электрики в частном доме

     Любой профессионал скажет, что неисправности электропроводки могут быть опасны для частного дома хотя бы потому, что неправильно проложенный кабель может стать не только причиной постоянных сбоев в подаче электроэнергии, но и даже вызвать пожар. По этой причине, если читатель решил самостоятельно заняться этим вопросом, то призываем ещё раз задуматься и все-таки доверить работу профессионалам. Напомним, что большинство частных домов строится из сгораемых материалов и из-за неправильного планирования и выполнения монтажа электрики в частных домах, можно потерять или испортить имущество.

     Методы прокладки кабелей можно разделить на два типа: открытый и закрытый. Перед тем, как начинать электромонтаж необходимо сделать проект и основательно продумать расположение всех электроприборов в доме, расчитать их мощность. Многие считают, что эта «бумажная» волокита является напрасной тратой времени, однако проект нужно сделать обязательно, чтобы потом не пришлось переделывать всё заново. Исполнитель такой работы должен будет иметь необходимые навыки. Планирование действий в данном случае обязательно, так как электромонтаж не терпит ошибок.

     Основные правила монтажа электрики в частных домах

   Самое главное при монтаже электрики в частном доме (коттедже) – это правильно расчитать максимальную нагрузку на каждый кабель, группу розеток и линию освещения. Не правильно подобранный кабель или автомат для его защиты приведет к черезмерному нагреву или даже возгоранию проводки. Также следует ответственно отнестись к качеству используемых материалов. Проводка в доме будет использоваться много лет и экономия на качестве материалов может выйти боком. Менят сгоревший кабель при скрытой проводке достаточно трудоемкое занятие. особенно при законченом ремонте.  Представляет вашему вниманию пять правил монтажа электропроводки:

1. Кабель для электропроводки должен соответствовать предполагаемой мощности из расчета 2кВт/1мм² сечения (в расчет включен уже некоторый запас).

2. Для стационарных приборов большой мощности необходимо прокладывать отдельные линии и подключать через индивидуальные автоматы. Также будет разумно, если вы проложите отдельные линии для розеток и осветительных устройств с выключателями. Это значительно повысит безопасность вашей электрической системы;

3. Установку щитков освещения, автоматов, счетчиков, розеток и выключателей необходимо располагать в доступных местах ,если используются распаячные коробки, они должны быть тк же легко доступны

4. Выключатели монтируют возле входной двери на уровне дверной ручки на высоте 0,8 или 1,5 метра

5. Нормами рекомендуется устанавливать определенное количество электрических розеток в зависимости от предназначения помещения:

           — жилое помещение: на 6 м2 одна розетка;

           — коридор: не меньше 1 розетки на 10 м2;

           — для кухни необходимо как минимум 8 розеток, а если вы решили установить большое количество приборов, можно и больше;

           — в туалете розетки устанавливать запрещено;

           — в ванной установка розетки допускается при условии выполнения определенных требований: К розетке от распределительного щитка должна быть подана отдельная линия, включать ее следует через автомат соответствующей мощности. Сама розетка должны быть с защитной крышкой от попадания влаги.

      6. По Правилами безопасности розетки необходимо устанавливать в 50 см от газовой и электрической плиты.

Для получения более детальной информации или консультации позвоните нам по телефону (4842) 75-03-45 или отправить запрос на почту [email protected]

Мы будем рады помочь Вам.

Электропроводка на даче и в частном доме, монтаж электрики

Требуются электромонтажные работы в загородном доме, коттедже, на даче? Обращайтесь в «Спецэлектромонтаж»! Мы предлагаем грамотно провести электрику в доме по доступной стоимости.

Монтаж электропроводки в частном доме

Монтаж электропроводки в квартире, частном коттедже и на даче начинается с установки счетчика. В частном жилье счетчик в специальных щитках, как правило, устанавливают в сухие закрытые помещения (кухни, прихожие). Щиток должен быть доступен для регулярного осмотра показаний.

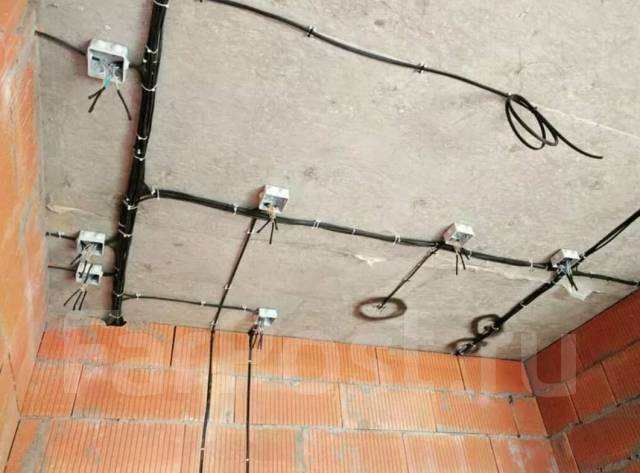

Когда устанавливается открытая электропроводка в частном доме, монтаж из соображений сохранения целостности изоляции нельзя осуществлять с использованием металлических и деревянных предметов, в том числе гвоздей, а также размещать провода за газовыми, водопроводными и отопительными трубами.

Еще одно правило для тех, кто решил провести электрику в доме – монтаж необходимо осуществлять таким образом, чтобы исключить возможность что бы то ни было вешать на открытые провода, перекручивать и красить их.

Большую осторожность следует проявлять, выполняя монтаж электрики в помещениях с высокой влажностью (например, различных пристроек к даче), особенно если полы выполнены из материалов с высокой токопроводностью, таких, как бетон или кирпич. В подобных зданиях нежелательно использование переносных светильников и стационарных светильников без защитной арматуры.

Электромонтаж загородного дома и дачи

Электропроводка на даче, в отличие от частного жилья, предназначенного для круглогодичного проживания, обычно рассчитывается на относительно небольшие нагрузки. Поэтому в некоторых случаях можно уменьшить стоимость электропроводки в доме на даче, используя алюминий в качестве токопроводящего материала. Но для соединений электропроводки на даче, несмотря на малую потребляемую мощность, лучше все-таки использовать колодки и клеммники.

Выполняя электромонтажные работы загородного дома, также обязательно следует учитывать тип строительного материала – от его горючести зависят требования, предъявляемые к качеству монтажа электропроводки в доме. Например, осуществить электромонтаж загородного дома из дерева зачастую оказывается несколько сложнее.

5 причин заказать услуги монтажа в частном жилье у нас:

• При обращении в компанию «Спецэлектромонтаж» монтаж электропроводки в доме и монтаж электрики на даче будет выполнен с учетом всех существующих требований безопасности. Каждый из наших сотрудников имеет стаж работы от 5 лет, электротехническое образование и все необходимые допуски и разрешения.
• При обращении в компанию «Спецэлектромонтаж» наш специалист приедет к вам в частное жилье, офис или на дачу не позже, чем через два часа (в том числе в выходные и праздники).
• Выезд для оценки стоимости монтажа электропроводки – бесплатно.

• У нас доступные цены на электромонтажные работы в загородном или частном доме и на даче. В этом вы можете убедиться, заглянув в наш прайс-лист.

  ПРАЙС-ЛИСТ

• У нас действует гибкая система скидок на монтаж электропроводки в частном жилье и регулярно появляются новые акции и спецпредложения. Следите за новостями нашей компании, и вы сможете получить услуги квалифицированных специалистов по самой привлекательной стоимости!

Монтаж электрики в доме. Разводка электропроводки в частном доме. Монтаж электрики в домах самостоятельно

Все про монтаж электропроводки в квартире и частном доме

electricvdome.ru

Разводка электропроводки в частном доме. Монтаж электрики в домах самостоятельно :: SYL.ru

Приступив к ремонту, в первую очередь необходимо позаботиться о замене инженерных коммуникаций. Ведь именно от них зависит функциональность и долговечность электрических приборов. Старая проводка может в лучшем случае вывести бытовую технику из строя, в худшем – спровоцировать короткое замыкание, которое способно послужить причиной пожара. Поэтому разводка электропроводки в частном доме должна выполняться с соблюдением требований по технике безопасности и в соответствии со схемой работ.

Составление плана

Как правило, электрика в новых домах не нуждается в замене. В данном случае может потребоваться лишь размещение дополнительных осветительных приборов и новых розеток. В старых домах нужны анализ и замена поврежденного участка, предпочтительно – всей проводки.

При замене электрики первым этапом работ является составление схемы, в которой следует четко определить места предполагаемого расположения бытовой техники и другого электрического оборудования (компьютеров, вытяжки, кондиционеров). Также не стоит забывать, что на современной кухне нужно устанавливать много розеток.

После размещения всей бытовой техники необходимо рассчитать сопротивление и нагрузку. Только после этого определяется необходимость монтажа дополнительных автоматов. Для мощных приборов требуется отдельная схема электропроводки. Это позволит грамотно распределить нагрузку и, соответственно, предотвратить выключение электропитания во всем доме.

Способы монтажа

Замена электропроводки начинается с определения ее месторасположения. Если планируете полностью заменить систему электроснабжения, то достаточно выяснить точное расположение провода, входящего в дом, и уже от него разводить кабель по установленной схеме. Поиск выполняется посредством специальных приборов.

Разводка электропроводки в частном доме может выполняться двумя основными способами – закрытым и открытым. Рассмотрим их более подробно.

Закрытый способ

В данном случае предусмотрено полное скрытие системы электроснабжения. Скрытая электропроводка позволяет не только создать эстетичный интерьер, но и обезопасить инженерные коммуникации от различных повреждений.

Однако этот вариант монтажа нуждается в тщательном подходе. Чтобы скрыть кабель, нужно будет дополнительно приобрести гофрированные трубы для электропроводки. Для каждой точки (выключателя, розетки) потребуется купить специальную коробку, которая обезопасит установленный механизм.

В местах прокладки инженерных коммуникаций в стенах устраиваются штробы. Как только будет полностью выполнена разводка электропроводки в частном доме, необходимо соединить между собой провода и проверить работоспособность системы. И только после этого наносится слой штукатурки.

Открытый способ

Открытая схема электропроводки обеспечивает свободный доступ к проводам и каждой точке системы. В данном случае провод укладывается в специальные пластиковые короба, которые при желании прекрасно впишутся в интерьер. Соединение электропроводки осуществляется посредством специальных связок.

Техника безопасности

Разводка электропроводки в частном доме должна размещаться в свободной доступности. Все счетчики, розетки, щитки и выключатели должны находиться вдали от газовых приборов и в открытых местах.

Розетки необходимо монтировать на высоте не менее 300 мм от уровня пола, а выключатели – на уровне опущенной руки. В туалете и ванной комнате розетки устанавливать нежелательно. Однако если такая необходимость все-таки возникнет, понадобится прокладка отдельной линии и качественная изоляция кабеля.

Важно точно соблюдать требования техники безопасности. Монтаж электропроводки должен производиться в полностью обесточенном помещении. Необходимо соблюдать рекомендации по устройству кабеля и следить, чтобы он не соприкасался с конструкциями из металла.

Основные этапы

Электропроводка своими руками должна осуществляться последовательно. Весь процесс состоит из следующих основных этапов:

• Составление монтажной схемы.
• Разметка.
• Строительные работы.
• Прокладка кабеля.
• Установка осветительных приборов и розеток.
• Соединения кабеля в единую систему.
• Пусконаладочные работы.

Составление схемы

Перед тем как сделать электропроводку, необходимо разработать чертежи. Это требуется для определения количества потребителей электрической энергии и способов их подключения. Схема позволит выяснить места установки всех элементов, оптимальное расстояние между ними, а также точное количество расходного материала.

Чертежи допускается составлять в произвольном порядке, однако желательно соблюдать некоторые требования.

Мощная бытовая техника (бойлер, электрическая плита, стиральная машина) должны быть заземлены. Для этого потребуется монтировать 3 провода для электропроводки («фаза», «ноль», «заземление»). Следует разделить линии для подключения ламп и розеток.

Разметка

В соответствии с проектной документацией необходимо произвести разметочные работы. Следует обозначить места прокладки кабеля и установки розеток. На этом этапе также можно изучить особенности обеспечения других инженерных коммуникаций (водоснабжение, канализация, отопление и т. д.).

Строительные работы

После разметки следует приступить к бурению стен. Это требуется для прокладки коммуникаций. Пробуриваются штробы – специальные каналы в бетоне или кирпиче. Данные отверстия могут быть различными по глубине и размеру. При отсутствии профессионального оборудования для сверления штроб можно воспользоваться обыкновенным зубилом. Но в этом случае процесс займет значительно больше времени. Поэтому желательно воспользоваться перфоратором или болгаркой. Чтобы создать отверстия под выключатели и розетки, нужно пробурить круглые углубления диаметром 80 мм.

Укладка кабеля

Как уже упоминалось выше, электропроводка своими руками может выполняться двумя способами – закрытым и открытым. В первом случае монтаж осуществляется в бороздах под штукатуркой. Традиционно такие коммуникации создаются еще в процессе возведения здания. Данный вариант применяется при строительстве домов для обеспечения максимальной безопасности. Но стоит отметить, что для этого варианта характерны существенные недостатки – к примеру, они труднодоступны при необходимости дополнительного присоединения токовых приемников. Также кабель при скрытой проводке может прокладываться в конструкции пола.

Во втором случае провода для электропроводки прокладываются открыто по поверхности стен и потолков. Этот вариант больше подходит для технических помещений и дачных домов.

Установка светильников и розеток

Электроустановочное оборудование можно разделить на несколько видов – светильники, выключатели и розетки. Все они могут принадлежать к открытой или скрытой проводке.

Данное оборудование необходимо монтировать на специальных подрозетниках толщиной не менее 10 мм и диаметром 70 мм. Изделия должны быть выполнены из материалов, не проводящих ток – текстолита, оргстекла, дерева. Коробки устанавливаются в штробы и закрепляются посредством гипсового раствора.

С выключателя снимается верхняя крышка, к клеммам присоединяется кабель с запасом примерно 50-60 мм. Чтобы задвинуть в коробку корпус изделия из пластин распорных скоб, необходимо демонтировать винты. Затем их следует завернуть, распорки раздвинуть для фиксации в установочном устройстве. Для предотвращения перекоса розетки винты необходимо закручивать по очереди. И в завершение крышка устанавливается на место.

Выключатели устанавливаются в разрыв провода «фаза», ведущего к патрону лампы. В случае короткого замыкания это позволит максимально быстро обесточить сеть, а при замене осветительных приборов обеспечить безопасность.

В процессе монтажа нужно следить за тем, чтобы выключение осуществлялось за счет нажатия верхней клавиши. Розетки подключаются параллельно магистральной линии электрической сети.

Соединение линии в единое целое осуществляется посредством специальных клемм. Чтобы в дальнейшем обеспечить удобную эксплуатацию электрической проводки и возможность отключения или присоединения дополнительных потребителей, рекомендуется выполнить маркировку кабельных соединений.

Пусконаладочные работы

Проверка работоспособности электрической сети является одним из важных моментов, так как это позволит предотвратить многие проблемы в дальнейшем. Пусконаладочные работы предполагают следующие этапы:

• Визуальный осмотр электроустановки на соответствие требованиям проведения электромонтажных работ и проектной документации.
• Измерение сопротивления изоляции.
• Проверка наличия цепи и качества соединения заземляющих устройств.
• Тестирование креплений для установки светильников и узлов розеток.

Разрешение на подключение

Монтаж электропроводки жилого дома завершен, объект готов к подаче напряжения. Владелец электрических сетей на основании приемо-сдаточных мероприятий оформляет акт допуска к присоединению. В процессе приемо-сдаточных мероприятий разрешается подача напряжения на новый дом на основании договора в течение всего срока испытания. Для проведения этих испытаний нужно будет обратиться к владельцу электрических сетей, к которым подключается электроснабжение, с заявлением о проведении технического осмотра и допуска на присоединение. К заявлению нужно приложить следующие документы:

• Действующие технические условия.
• Проектную документацию со всеми необходимыми согласованиями.
• Сведения об установленных приборах учета электрической энергии.
• Акт эксплуатационной ответственности сторон и балансовой принадлежности.
• Однолинейную схему электроснабжения.

Полезные советы

Если вы решили выполнить замену электрических сетей, то необходимо уяснить несколько основных правил:

• Перед монтажом нужно начертить схему проводки с указанием мест расположения выключателей, осветительных приборов, розеток, устройств учета и защиты электрической энергии.
• Замена электропроводки – это не оклейка обоями помещения. Желательно осуществлять ее монтаж максимально быстро и за один раз.
• Важно, чтобы монтажом занимались квалифицированные специалисты.
• Как правило, замена проводки проводится раз в 30-50 лет, все зависит от качества монтажа и используемых материалов. Поэтому в данном случае экономить не стоит, это в первую очередь касается защитных устройств и кабельной продукции.
• Для электропроводки желательно использовать медный кабель. Несмотря на то что он, в отличие от алюминиевого, значительно дороже, медный провод обладает отличными механическими и электрическими характеристиками.

www.syl.ru

Замена электропроводки в доме своими руками: видео, фото, схемы

С необходимостью замены электропроводки в доме на более мощную сталкиваются в том случае, если домашняя линия устаревшая и не способна выдержать нагрузку от современной бытовой техники, вроде электрического котла либо плиты. Далее мы рассмотрим современные электромонтажные решения, а также наглядный видео урок, показывающий, как заменить проводку дома своими руками.

Определяем сложность работ

Итак, для начала Вы должны сделать анализ старой проводки и выяснить следующие моменты:

1. Присутствует ли система заземления на участке. Это очень важно, ведь без наличия заземляющего контура Вы можете пострадать при выходе из строя бытовой техники либо пробое изоляции.
2. Можно ли частично поменять проводку в частном доме либо нужно обязательно делать полную замену электрики. Возможно, в некоторых комнатах недавно делался ремонт и, соответственно, протягивался новый, более мощный кабель, который подойдет к современным требованиям.
3. Сможете ли Вы сами осуществить электромонтаж или для этого придется нанимать специалиста. Тут нужно отметить, что заменить электропроводку в доме своими руками несложно, но мероприятие трудоемкое и требует особой осторожности. Если Вы не сомневаетесь в своих силах, конечно же, делайте все самостоятельно. В противном случае изначально узнайте стоимость работы мастера, т.к. для этого придется отдать немалую сумму денег.

Собрав всю необходимую информацию о сложности и фронте работ, можно переходить к делу. О том, стоит ли полностью менять старую проводку на новую, подробно рассказывается в видео:

Плюсы и минусы полной замены электропроводки

Создаем схему проводки

На данном этапе необходимо продумать схему разводки кабеля по воздуху и внутри помещения. Также необходимо правильно спроектировать систему заземления, которая будет находиться на участке деревенского дома. Рекомендуем Вам ознакомиться со следующими вариантами:

Что касается заземления, то лучше отдать предпочтение системе «треугольник»:

Создав проект можно переходить к подсчету материалов и выбору наиболее подходящих элементов для замены электропроводки в доме своими руками.

Подсчитываем и выбираем материалы

Первое, что Вы должны просчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производиться замена проводки в доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). Расчет сечения кабеля по мощности, длине и току несложный, поэтому здесь Вы запросто справитесь без помощи мастера. Для наружного электромонтажа рекомендуется выбирать медный кабель сечением не менее 2,5 мм2 (лучше 4).

Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:

• для освещения – 1,5 мм2;
• для розеток – 2,5 мм2;
• для мощных электроприборов (к примеру, котел) – 4 мм2;

Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у скрытого электромонтажа, поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать открытую прокладку кабеля.

Что касается защитной автоматики – УЗО и автоматического выключателя, они выбираются на каждую группу проводов отдельно. На освещение подключают 16-амперный автомат, на розетки – 25А, на мощные бытовые электроприборы 32А. Отдельное УЗО нужно установить на вводе (подойдет 63-амперное устройство), на розетки и на каждый мощный электроприбор. Номинальный ток изделия выбирается в каждом отдельном случае согласно расчетам.

Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, кабельные каналы либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае.  После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.

Удаляем старую линию

На данном этапе Вы уже приступаете непосредственно к замене электропроводки в частном доме своими руками. Для начала отключаете питание на вводе в жилье (обычно установлен распределительные щиток в коридоре). После этого освобождаете комнаты от мебели для беспроблемного ремонта.

Старую электропроводку нужно полностью заменить, начиная от распределительных коробок. Если по каким-либо причинам невозможно вытянуть кабель со штробы, лучше оставить его, только тщательно заизолировав с обеих сторон. Старые штробы можно использовать под новый электромонтаж, если Вас устраивает бывшее местоположение выключателей и розеток. Если Вы захотите менять трассу, проштробите новые канавки согласно созданной схеме. Как только вся старая линия будет удалена, можно переходить к прокладке новой.

Приступаем к монтажным работам

Подробно монтаж электропроводки в доме мы рассматривали в соответствующей статье, с которой и рекомендуем Вам ознакомиться. Чтобы Вы поняли всю трудоемкость работ, предоставляем Вам краткую пошаговую инструкцию по замене электропроводки в доме:

1. Подготавливаются стены: карандашом и строительным уровнем размечается трасса проводки в соответствии с начерченной схемой.
2. Болгаркой либо штроборезом (показан на фото) создаются канавки в стене, которые послужат посадочным местом под всю линию электросети. Кстати, можно сделать штроборез своими руками, если конечно есть желание.
3. Устанавливаются подрозетники и распределительные коробки.
4. Кабель фиксируется в штробах с помощью специальных хомутов либо алебастром (заштукатуривать стены не спешите, т.к. это лучше сделать после того, как замена проводки в доме будет полностью завершена).
5. Устанавливаются розетки и выключатели.
6. Подключается защитная автоматика в распределительном щите.

Проверяем правильность электромонтажа

Когда Вы полностью завершите замену проводки в частном доме, необходимо будет осуществить контрольную проверку готовой линии. Для этого можно использовать мультиметр и индикаторную отвертку. Последний вариант позволит Вам проверить напряжение в розетках и остальных электрических точках, однако лучше осуществить прозвонку мультиметром, чтобы удостовериться, что короткое замыкание в электропроводке отсутствует.

Если прибор не показал ошибок, стены можно зашпаклевывать и переходить к декоративной отделке. Напоследок рекомендуем вам просмотреть пошаговую инструкцию по замене электрической проводки:

Видео инструкция по замене проводки в панельном доме (внутренние работы аналогичны)

Вот и вся технология замены электропроводки в доме своими руками! Надеемся, что информация была для Вас понятной и полезной!

Похожий по теме материал:

samelectrik.ru

Монтаж электрики в доме и квартире

Монтаж электропроводки у электрика, только начинающего свою карьеру, – это настоящая головная боль. Такие работы требуют грамотного подхода, схема прокладки проводов должна быть заранее разработана и продумана, чтобы обеспечить максимальное удобство для жителей помещений. Именно с прокладки электрического кабеля начинают капитальный ремонт жилища.

Прокладка электрического кабеля в жилом помещении

Монтаж электрики в доме начинается с прокладки проводов в стенах, затем следует закрыть их под толстым слоем шпаклёвки. На завершающем этапе стены оклеиваются обоями. Внутри электрические провода будут покоиться несколько десятков лет, поэтому перед монтажом электропроводки следует грамотно разработать электрическую схему.

Начало работ

Замена или прокладка с нуля электрических проводов начинается всегда с разработки плана, где учитывается расположение розеток, выключателей и приборов для освещения. Для этого нам понадобятся:

• лист бумаги;
• линейка;
• ручка;
• цветные карандаши.

На бумаге следует составить общий план помещения, обозначить местонахождение дверных проёмов и окон. Затем необходимо на схеме продумать, где будет располагаться мебель в отремонтированном помещении, и обозначить это на плане. После такого нехитрого действия будет легче понять, где необходимо установить розетки для бытовых приборов. Также необходимо обозначить на плане помещения расположение люстр, выключателей и других осветительных приборов.

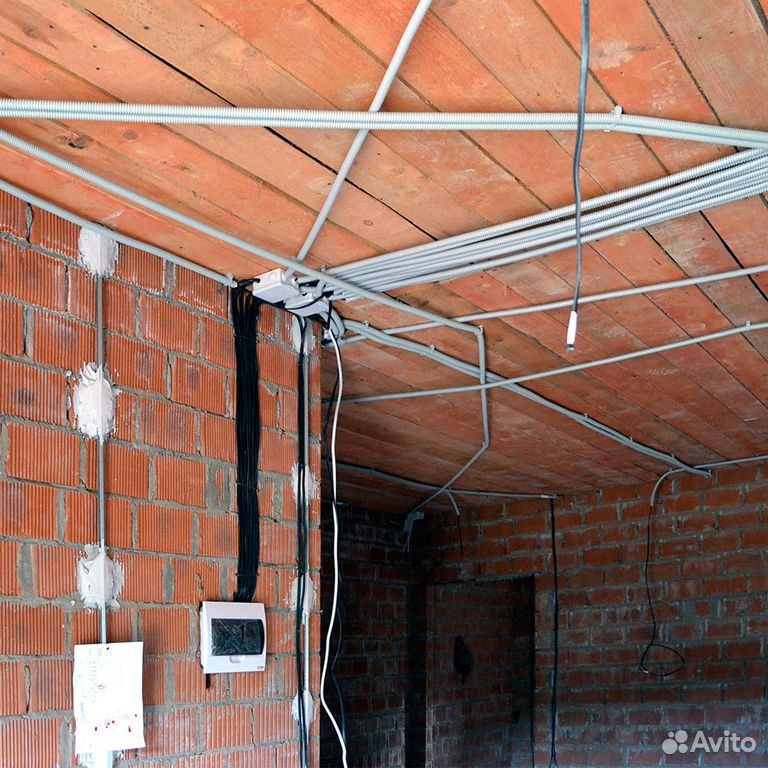

Что такое скрытая проводка? Такой монтаж электрики в частном доме или квартире осуществляется в пустотах, каналах, штробах. После этого провода скрываются под слоем штукатурки. Если материалы, контактирующие с ними, являются сильно горючими, то кабели должны находиться в защитной металлической трубе, которая в случае возникновения чрезвычайной ситуации сможет локализовать возгорание.

Наружный тип проводки монтируется вдоль стены. Провода крепятся специальными крепежами или находятся внутри кабельных каналов, в гофре или металлорукаве.

Современная трёхпроводная электросеть

Согласно правилам электробезопасности, вся проводка в жилом помещении должна быть трёхпроводной, состоящей из фазы (L), нуля (N) и заземления (PE). Провода разрешено использовать только с медными жилами. Если в старом доме давно не проводился капитальный ремонт, то наверняка в нём проведена устаревшая двухпроводная алюминиевая проводка. Старый кабель следует вытащить из каналов в стене, затем смонтировать новую современную систему электроснабжения.

Список инструментов для прокладки кабеля

Для работы по монтажу электрики нам понадобятся следующие инструменты и материалы:

1. Гофрированная труба, которая защищает кабель от повреждений, а помещение от пожара в случае короткого замыкания.
2. Кабель электрический.
3. Коробки для разветвления кабеля.
4. Рулетка.
5. Шпаклёвка.
6. Розетки и выключатели.
7. Уровень и правило для выравнивания стен после укладки провода.
8. Штроборез.
9. Перфоратор.
10. Молоток.
11. Долото.
12. Кусачки или нож для снятия защитного покрытия с кабеля.
13. Крестовая отвёртка.
14. Индикатор напряжения.

Безопасность во время выполнения работ

Во время монтажа электрики в квартире или частном доме следует соблюдать меры предосторожности. Во-первых, не подключайте кабель к сети во время работ с ним. Во-вторых, необходимо надеть защитные приспособления:

1. Очки для защиты глаз во время штробления стен.
2. Респиратор.
3. Резиновые перчатки для защиты от поражения током.

Правила прокладки проводов в помещении

Штробы разрешается делать только по горизонтали или по вертикали. Если стена или перегородка имеет толщину менее 100 мм, то делать вертикальные штробы ближе 200 мм от края стены запрещается. Расстояние между каналами для проводов на одной стене должно превышать 1500 мм. Гофру следует выбирать с таким диаметром, чтобы она в несколько раз превышала диаметр кабеля.

Разметка стены под штробление

Взяв карандаш, нарисуйте места, где планируете монтаж розеток, выключателей и разветвительных коробок. Затем следует обозначить места, где будут делаться штробы, при этом лучше использовать уровень для точной прорисовки линий по горизонтали и вертикали.

Бурение стены

Используя перфоратор со специальной насадкой, проделайте углубления под розетки и выключатели, а также отверстия для установки разветвительных коробов.

Подготовка стен под укладку проводки

Между углублений под розетки и выключатели проделайте каналы, воспользовавшись штроборезом. Такие отверстия следует делать так, чтобы гофрированная труба с лёгкостью помещалась в паз полностью. Проводка не должна выступать за пределы канавки. После работы электроинструментом следует сделать углубления, воспользовавшись долотом и молотком. Обязательно удалите образовавшуюся пыль со стен и пола перед следующей операцией.

Укладка проводов

Уложите гофру с проводами внутри в подготовленные штробы, а затем зашпаклюйте стены и выровняйте их правилом. Затем необходимо приступить к установке разветвительных коробов.

Перед началом работы не забудьте снять верхнюю крышку. В стене такой материал закрепляется небольшим количеством шпаклёвки. После того, как коробка надёжно держится в стене, вставьте в неё трубки и закрепите их гвоздями, вбитыми под углом.

В процессе эксплуатации здания может произойти обрыв цепи в электропроводке внутри помещения. Если во время монтажа проводки не были использованы распаечные короба, найти обрыв будет гораздо сложнее. Если они всё-таки были установлены, то повреждённый провод легко вычислить и заменить на исправный. При этом не нужно отклеивать обои и ломать стены заново.

Шпаклевание отверстий

После успешного монтажа электрики в частном доме или квартире приступайте к шпаклеванию стен. После того, как нужное количество стройматериала нанесено, отверстия замазаны, излишки раствора удалите мастерком и разровняйте стену правилом. Проконтролируйте выполненную работу, приложив к стене уровень.

Варианты соединения проводов в распаечном коробе

Во время монтажа электрики в коттедже или любом другом здании требуется осуществить скрутку проводов друг с другом согласно единым правилам ПУЭ. Существует всего 3 вида соединений кабеля:

1. Используя клеммные колодки. Это наиболее предпочтительный вариант, поскольку такие приспособления имеют небольшие габариты, их с лёгкостью можно уместить в небольшую коробку для распределения проводов.
2. Соединение электрических проводов с использованием метод пайки. Такой способ используют профессионалы старой закалки. Чтобы спаять вместе провода, нужно иметь достаточный опыт в проведении такой процедуры.
3. Соединение методом опрессовки – самый надёжный метод. Однако это трудоёмкий процесс, который потребует от электрика умений и знаний. Также потребуются специальный инструмент под названием «пресс-клещи», и дополнительные материалы: гильза из токопроводящего металла (обычно медь или алюминий), а также трубка для термоусадки. Чтобы соединить провода данным методом, необходимо зачищенные кабели вставить в гильзу с обеих сторон до упора, а затем обжать их снаружи при помощи клещей. Перед обжатием необходимо насадить на один из проводов специальную защитную трубку. После процесса опрессовки требуется сдвинуть трубку на гильзу, затем нагреть её до нужной температуры, чтобы произошла термоусадка.

Защита от поражения электричеством в доме

Во время монтажа электрики в помещении, помимо автоматов, необходимо подумать и об установке противопожарного устройства УЗО с установкой на ток утечки 100 мА. В помещениях с повышенным количеством влаги (ванная комната, кухня) необходимо устанавливать УЗО с током утечки до 30 мА.

Во время работ, связанных с электричеством в жилых помещениях, следует использовать только качественные провода, например кабель ВВГнг и его модификации.

fb.ru

Правильный монтаж электропроводки в частном доме

 Неважно строите Вы дом своими руками или нанимаете для этого бригаду строителей, основными знаниями овладеть рано или поздно придется. Это непосредственно касается и проектирования с последующим монтажом системы электроснабжения своего будущего жилья. На самом деле правильный монтаж электропроводки в частном доме своими руками – совсем не такое сложное дело, как кажется на первый взгляд.

 Как правило, монтаж электропроводки в частном доме начинается с ввода от опоры линии электропередачи

 Вводный кабель выбирается исключительно с алюминиевыми жилами. Причина этому довольно проста, так как провода линии электропередачи с алюминиевыми жилами, а медь с алюминием очень плохие соседи и при непосредственном контакте довольно таки быстро окисляются самым, то есть безобразным образом. Спустя некоторое время большой риск отключения питания по простой причине: резкого возрастания сопротивления непосредственно вместе их соединения, не исключаем и перегорание вводного кабеля или, куда хуже – магистрального провода линии электропередачи. Следующим шагом монтажа электропроводки в частном доме будет: расчет суммарной мощности электроприборов, планируемых использовать в частном доме, и есть ли среди таковых приборов, те которые требуют трехфазного подключения.

 Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

1. 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
2. 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
3. 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

 Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

 При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

 Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.

Прежде чем приступить непосредственно к, разводке проводов по дому, необходимо составить план расположения основных (мощных) потребителей электроэнергии и разбить их на группы, следуя таким правилам:

1. Монтаж электропроводки для домашних осветительных приборов общепринято выполнять проводом 1.5 мм² сечением, и потому суммарная потребляемая мощность одной осветительной группы не должна превышать — 4.0 кВт. А максимальная суммарная мощность для группы розеток, подключенной с использованием провода сечением 2.5 мм² – не должна превышать 5.8 кВт.

2. Основные электроприборы, такие как: электрическая плита, стиральная машина, электрический водонагреватель, подключаются к электросети исключительно через отдельные (собственные) розетки, с отдельной электропроводкой и желательно с защитным прибором от перепада напряжения.

3. Соединить розетки, расположены по соседству, технически очень сложно осуществить шлейфом, так как, согласно требованиям электробезопасности, все провода заземления по всей длине не должен иметь никаких разрывов, соединений и тем более скруток.

 Электрическая проводка каждой группы потребителей подключается в распределительном щитке к отдельному (собственному) автоматическому выключателю, ток срабатывания которых обычно составляет для групп осветительных приборов – 16А, а для групп розеток – 25А.

 Электрический автомат это очень ответственный прибор, по этой же причине не стоит экономить на собственной и безопасности близких вам людей: покупайте приборы только известных производителей пускай даже и цена на них немного больше.

Если в вашем регионе часто случаются перебои с подачей электричества, то дополнительное автономное электроснабжение при помощи дизельного или бензинового генератора будет очень кстати. Если Вы приобрели себе генератор, а у него отсутствует функция автозапуска при отключении основного питания от аварийного щитка, то в этом нет ничего страшного. Вам просто нужно будет установить на распределительном щитке еще один дополнительный рубильник для резервного ввода. Прежде чем запускать генератор нужно будет отключить основной ввод и подключить резервный или наоборот.

 А о том, как подключить Устройство защиты от перепадов напряжения. Стабилизаторы напряжения, или сделать Контур защитного заземления своими руками можете почитать, перейдя по ссылкам.

 Правильный монтаж электропроводки в частном доме главным образом зависит от материалов, из которых были изготовлены стены вашего дома. К примеру, для деревянных домов чаще всего применяется открытый способ монтажа электропроводки. Скрытый способ монтажа электропроводки обычно осуществляется внутри стен выполненных из негорючих стройматериалов таких как: кирпич, шлакоблок, бетон и т. д.

 Старинный способ монтажа открытой электропроводки по асбестовой подкладке на сегодняшний день мало кого вдохновит, ведь всем известны канцерогенные свойства асбеста как материала. Электрическая проводка, проложенная внутри гофрированного пластикового рукава, соответствует всем требованиям и правилам пожарной безопасности, но вот эстетически такой способ годится, разве что, для хозяйственных зданий или подсобных помещений. Пользующийся сегодня широким распространением способ монтажа электропроводки внутри кабельного канала из негорючего пластика, пожалуй, наиболее приемлемый для деревянного строения как из эстетических и экономических так и, пожалуй, из пожарных соображений. Лично я уже довольно давно использую при монтаже открытой электропроводки в частных домах французский «Legrand» — скажу вам отличный продукт. «Legrand», помимо кабельных каналов, они выпускают довольно таки широкий спектр и другой электротехнической продукции не менее высокого качества и по приемлемым ценам. Вообще-то, большинство продукции этого производителя французской можно считать лишь условно, так как основная часть производственных мощностей концерна на сегодняшний день располагается в Турции, но это никак не сказывается на качестве их продукции, а на цене – довольно таки заметно.

 Скрытый способ монтажа электропроводки более трудоемок: еще перед выполнением штукатурных работ необходимо прорезать каналы под проводку, кстати, легче и быстрее всего это делать специальным штроборезом, затем сделать углубления под установку розеток и выключателей, а после этого закрепить внутри этих углублений монтажные пластиковые коробки.

При любом из способов монтажа электропроводки в частном доме — как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

 Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!

Видео о монтаже электропроводки в частном доме

Ремонтные работы, Инженерные работы, Монтажные работы

postroydo.ru

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

• выключатели;
• розетки;
• светильники;
• распределительные коробки;
• квартирный щиток;
• выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
• расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

• любой грамотный ремонт можно и нужно делать с изменением проводки;
• последующая работа не позволит что-либо менять в электрической части;
• качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

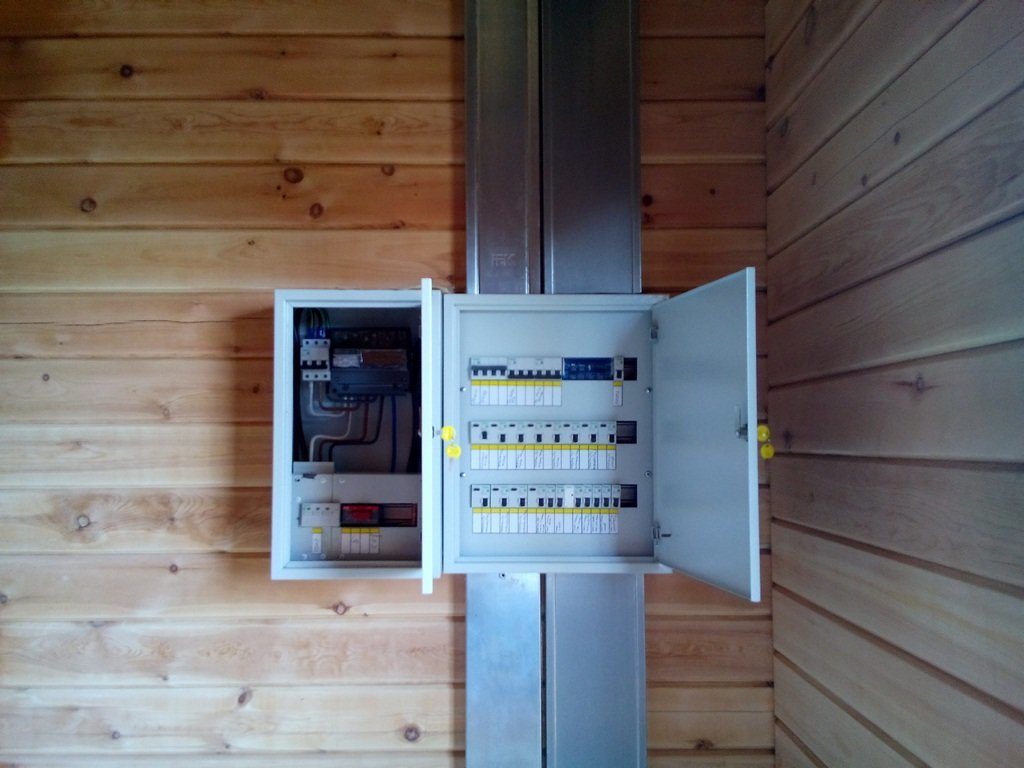

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

elquanta.ru

Установка электрики в доме и квартире

Монтаж электропроводки у электрика, только начинающего свою карьеру, – это настоящая головная боль. Такие работы требуют грамотного подхода, схема прокладки проводов должна быть заранее разработана и продумана, чтобы обеспечить максимальное удобство для жителей помещений. Именно с прокладки электрического кабеля начинают капитальный ремонт жилища.

Прокладка электрического кабеля в жилом помещении

Монтаж электрики в доме начинается с прокладки проводов в стенах, затем следует закрыть их под толстым слоем шпаклёвки. На завершающем этапе стены оклеиваются обоями. Внутри электрические провода будут покоиться несколько десятков лет, поэтому перед монтажом электропроводки следует грамотно разработать электрическую схему.

Начало работ

Замена или прокладка с нуля электрических проводов начинается всегда с разработки плана, где учитывается расположение розеток, выключателей и приборов для освещения. Для этого нам понадобятся:

• лист бумаги;
• линейка;
• ручка;
• цветные карандаши.

На бумаге следует составить общий план помещения, обозначить местонахождение дверных проёмов и окон. Затем необходимо на схеме продумать, где будет располагаться мебель в отремонтированном помещении, и обозначить это на плане. После такого нехитрого действия будет легче понять, где необходимо установить розетки для бытовых приборов. Также необходимо обозначить на плане помещения расположение люстр, выключателей и других осветительных приборов.

Что такое скрытая проводка? Такой монтаж электрики в частном доме или квартире осуществляется в пустотах, каналах, штробах. После этого провода скрываются под слоем штукатурки. Если материалы, контактирующие с ними, являются сильно горючими, то кабели должны находиться в защитной металлической трубе, которая в случае возникновения чрезвычайной ситуации сможет локализовать возгорание.

Наружный тип проводки монтируется вдоль стены. Провода крепятся специальными крепежами или находятся внутри кабельных каналов, в гофре или металлорукаве.

Современная трёхпроводная электросеть

Согласно правилам электробезопасности, вся проводка в жилом помещении должна быть трёхпроводной, состоящей из фазы (L), нуля (N) и заземления (PE). Провода разрешено использовать только с медными жилами. Если в старом доме давно не проводился капитальный ремонт, то наверняка в нём проведена устаревшая двухпроводная алюминиевая проводка. Старый кабель следует вытащить из каналов в стене, затем смонтировать новую современную систему электроснабжения.

Список инструментов для прокладки кабеля

Для работы по монтажу электрики нам понадобятся следующие инструменты и материалы:

1. Гофрированная труба, которая защищает кабель от повреждений, а помещение от пожара в случае короткого замыкания.
2. Кабель электрический.
3. Коробки для разветвления кабеля.
4. Рулетка.
5. Шпаклёвка.
6. Розетки и выключатели.
7. Уровень и правило для выравнивания стен после укладки провода.
8. Штроборез.
9. Перфоратор.
10. Молоток.
11. Долото.
12. Кусачки или нож для снятия защитного покрытия с кабеля.
13. Крестовая отвёртка.
14. Индикатор напряжения.

Безопасность во время выполнения работ

Во время монтажа электрики в квартире или частном доме следует соблюдать меры предосторожности. Во-первых, не подключайте кабель к сети во время работ с ним. Во-вторых, необходимо надеть защитные приспособления:

1. Очки для защиты глаз во время штробления стен.
2. Респиратор.
3. Резиновые перчатки для защиты от поражения током.

Правила прокладки проводов в помещении

Штробы разрешается делать только по горизонтали или по вертикали. Если стена или перегородка имеет толщину менее 100 мм, то делать вертикальные штробы ближе 200 мм от края стены запрещается. Расстояние между каналами для проводов на одной стене должно превышать 1500 мм. Гофру следует выбирать с таким диаметром, чтобы она в несколько раз превышала диаметр кабеля.

Разметка стены под штробление

Взяв карандаш, нарисуйте места, где планируете монтаж розеток, выключателей и разветвительных коробок. Затем следует обозначить места, где будут делаться штробы, при этом лучше использовать уровень для точной прорисовки линий по горизонтали и вертикали.

Бурение стены

Используя перфоратор со специальной насадкой, проделайте углубления под розетки и выключатели, а также отверстия для установки разветвительных коробов.

Подготовка стен под укладку проводки

Между углублений под розетки и выключатели проделайте каналы, воспользовавшись штроборезом. Такие отверстия следует делать так, чтобы гофрированная труба с лёгкостью помещалась в паз полностью. Проводка не должна выступать за пределы канавки. После работы электроинструментом следует сделать углубления, воспользовавшись долотом и молотком. Обязательно удалите образовавшуюся пыль со стен и пола перед следующей операцией.

Укладка проводов

Уложите гофру с проводами внутри в подготовленные штробы, а затем зашпаклюйте стены и выровняйте их правилом. Затем необходимо приступить к установке разветвительных коробов.

Перед началом работы не забудьте снять верхнюю крышку. В стене такой материал закрепляется небольшим количеством шпаклёвки. После того, как коробка надёжно держится в стене, вставьте в неё трубки и закрепите их гвоздями, вбитыми под углом.

В процессе эксплуатации здания может произойти обрыв цепи в электропроводке внутри помещения. Если во время монтажа проводки не были использованы распаечные короба, найти обрыв будет гораздо сложнее. Если они всё-таки были установлены, то повреждённый провод легко вычислить и заменить на исправный. При этом не нужно отклеивать обои и ломать стены заново.

Шпаклевание отверстий

После успешного монтажа электрики в частном доме или квартире приступайте к шпаклеванию стен. После того, как нужное количество стройматериала нанесено, отверстия замазаны, излишки раствора удалите мастерком и разровняйте стену правилом. Проконтролируйте выполненную работу, приложив к стене уровень.

Варианты соединения проводов в распаечном коробе

Во время монтажа электрики в коттедже или любом другом здании требуется осуществить скрутку проводов друг с другом согласно единым правилам ПУЭ. Существует всего 3 вида соединений кабеля:

1. Используя клеммные колодки. Это наиболее предпочтительный вариант, поскольку такие приспособления имеют небольшие габариты, их с лёгкостью можно уместить в небольшую коробку для распределения проводов.
2. Соединение электрических проводов с использованием метод пайки. Такой способ используют профессионалы старой закалки. Чтобы спаять вместе провода, нужно иметь достаточный опыт в проведении такой процедуры.
3. Соединение методом опрессовки – самый надёжный метод. Однако это трудоёмкий процесс, который потребует от электрика умений и знаний. Также потребуются специальный инструмент под названием «пресс-клещи», и дополнительные материалы: гильза из токопроводящего металла (обычно медь или алюминий), а также трубка для термоусадки. Чтобы соединить провода данным методом, необходимо зачищенные кабели вставить в гильзу с обеих сторон до упора, а затем обжать их снаружи при помощи клещей. Перед обжатием необходимо насадить на один из проводов специальную защитную трубку. После процесса опрессовки требуется сдвинуть трубку на гильзу, затем нагреть её до нужной температуры, чтобы произошла термоусадка.

Защита от поражения электричеством в доме

Во время монтажа электрики в помещении, помимо автоматов, необходимо подумать и об установке противопожарного устройства УЗО с установкой на ток утечки 100 мА. В помещениях с повышенным количеством влаги (ванная комната, кухня) необходимо устанавливать УЗО с током утечки до 30 мА.

Во время работ, связанных с электричеством в жилых помещениях, следует использовать только качественные провода, например кабель ВВГнг и его модификации.

монтаж и ремонт электрики в квартире

Работы проводятся с соблюдением норм и стандартов электриками высшей квалификации. Мы выполняем как прокладку электрики «под ключ» в новых зданиях, так и предлагаем услуги по замене и модернизации действующей электросети.

— Разрабатываем проекты энергоснабжения квартир с любой планировкой. Обязательно в документе указывается схема разводки электрики, план мощностей и нагрузок, тип проводников. Просчитываем объемы требуемых материалов, расписываем способ прокладки и многое другое.

— Недорого прокладываем отдельные линии для бытовой техники с высоким энергопотреблением. Монтируем индивидуальные автоматы защиты, обеспечиваем заземление энергоприборов.

— Просчитываем оптимальные места для установки приборов учета, рубильников, электрических щитков, распределительных коробок.

— Выполняем монтаж розеток в ванных комнатах, обеспечиваем высокий уровень влагозащиты. Проектируем и прокладываем низковольтные сети, устанавливаем и подключаем осветительные приборы.

— За доступную стоимость обустраиваем все виды декоративной подсветки. Инсталлируем светодиодные источники света и электронику к ним. Выполняем работы по монтажу системы «теплый пол».

— Открытый. Наши мастера выполняют укладку проводов и кабелей в специальных кабельных каналах, коробах, а также фиксируют их к стене и потолку с помощью клипс. Прежде чем, заказать данный способ прокладки, следует понимать, что он менее эстетичен в сравнении с скрытым, но при этом дешевле и обеспечивает легкий доступ к проводке.

— Скрытый. Требует подготовки штроб в стенах и последующих штукатурных работ. Позволяет полностью скрыть проводку из вида. Допускается прокладка электрики в пустотах потолочных перекрытий, под напольным покрытием либо за листами гипсокартона.

Монтаж электроснабжения в Южно-Сахалинске и Сахалинской областис гарантией, опытные электрики

Монтаж электроснабжения в Южно-Сахалинске и Сахалинской области
с гарантией, опытные электрики

Квалифицированный электрик полностью установит и наладит электроснабжение здания или помещения. Работаем в жилых домах и офисах, торговых центрах, на предприятиях и складах Южно-Сахалинска. Прокладываем силовые кабели и проводку, монтируем щитовые, ставим счетчики учета электроэнергии, подключаем электроприборы. Выделяем отдельные линии для мощных устройств, используем современные автоматические выключатели. Схема электросети реализуется по проекту или соответствует запросам потребителя. Профессионалы выполняют задачи вовремя и безопасно, стоимость услуг доступная.

Квалифицированный электрик полностью установит и наладит электроснабжение здания или помещения. Работаем в жилых домах и офисах, торговых центрах, на предприятиях и складах Южно-Сахалинска. Прокладываем силовые кабели и проводку, монтируем щитовые, ставим счетчики учета электроэнергии, подключаем электроприборы. Выделяем отдельные линии для мощных устройств, используем современные автоматические выключатели. Схема электросети реализуется по проекту или соответствует запросам потребителя. Профессионалы выполняют задачи вовремя и безопасно, стоимость услуг доступная.

Монтаж электрики новостройки под ключ в Южно-Сахалинске с гарантией

Монтаж электрики новостройки под ключ в Южно-Сахалинске с гарантией

Монтируем электроснабжение в новостройках Южно-Сахалинска с соблюдением норм и правил. Любой контроль подтвердит правильность действий наших специалистов. Профессиональный электрик подключит силовой кабель, установит щит с автоматическими выключателями. Поставит многотарифный счетчик, подсоединит мощные электроприборы к выделенным линиям.

Цены на услуги приемлемые для клиентов, делаем скидки социально незащищенным людям. Всем гарантируем качество работы и материалов. Сданная под ключ домашняя или офисная электросеть будет безопасной, устойчивой к перегрузкам и коротким замыканиям.

Монтируем электроснабжение в новостройках Южно-Сахалинска с соблюдением норм и правил. Любой контроль подтвердит правильность действий наших специалистов. Профессиональный электрик подключит силовой кабель, установит щит с автоматическими выключателями. Поставит многотарифный счетчик, подсоединит мощные электроприборы к выделенным линиям.

Цены на услуги приемлемые для клиентов, делаем скидки социально незащищенным людям. Всем гарантируем качество работы и материалов. Сданная под ключ домашняя или офисная электросеть будет безопасной, устойчивой к перегрузкам и коротким замыканиям.

Монтаж электрики жилого дома, коттеджа или дачи в Южно-Сахалинске под ключ

Монтаж электрики жилого дома, коттеджа или дачи в Южно-Сахалинске под ключ

Подключаем к электроснабжению жилые и дачные постройки, проводим ремонтные работы. Электрики высокой квалификации выполняют задачи любой сложности в Южно-Сахалинске. У нас доступные цены, скидки для малообеспеченных людей и крупных заказчиков.

Примерный перечень операций:


• прокладка силового кабеля по воздуху или под землей;
• установка электрощита со счетчиком и предохранителями;
• проводка, розетки, выключатели;
• освещение;
• бытовые электроприборы, в том числе мощные.

Консультант охотно ответит на вопросы по телефону и онлайн, поможет составить предварительную смету.
Работаем с гарантией качества.

Подключаем к электроснабжению жилые и дачные постройки, проводим ремонтные работы. Электрики высокой квалификации выполняют задачи любой сложности в Южно-Сахалинске. У нас доступные цены, скидки для малообеспеченных людей и крупных заказчиков.

Примерный перечень операций:


• прокладка силового кабеля по воздуху или под землей;
• установка электрощита со счетчиком и предохранителями;
• проводка, розетки, выключатели;
• освещение;
• бытовые электроприборы, в том числе мощные.

Консультант охотно ответит на вопросы по телефону и онлайн, поможет составить предварительную смету.
Работаем с гарантией качества.

Монтаж электрики торговых зданий, складов и ангаров в Южно-Сахалинске

Профессиональные электрики наладят электроснабжение промышленной или коммерческой постройки. Учитываем специфику зданий из металлоконструкций и других легких материалов.

В примерный перечень работ входит:


• подведение силового кабеля;
• установка щита со счетчиком и предохранителями;
• разводка проводов;монтаж розеток и выключателей, осветительных приборов;
• подключение мощной электрической техники.

У нас доступные цены, скидки крупным заказчикам и приемлемые сроки выполнения заказов в Южно-Сахалинске. Работаем с частными лицами и организациями, принимаем оплату по безналичному расчету.

Монтаж электрики торговых зданий, складов и ангаров в Южно-Сахалинске

Профессиональные электрики наладят электроснабжение промышленной или коммерческой постройки. Учитываем специфику зданий из металлоконструкций и других легких материалов.

В примерный перечень работ входит:


• подведение силового кабеля;
• установка щита со счетчиком и предохранителями;
• разводка проводов;монтаж розеток и выключателей, осветительных приборов;
• подключение мощной электрической техники.

У нас доступные цены, скидки крупным заказчикам и приемлемые сроки выполнения заказов в Южно-Сахалинске. Работаем с частными лицами и организациями, принимаем оплату по безналичному расчету.

Электромонтаж — как защитить электроустановку в доме?

Электроустановка является неотъемлемой частью любого помещения, офиса или здания. Каждая такая установка время от времени требует технического обслуживания, модернизации или ремонта, что связано с определенным риском, принимаемым на себя электриком (электромонтажником).

Глава 1. Основные правила безопасности и наиболее распространенные ошибки при электромонтаже

Работа с электрическими установками всегда сопряжена с определенным риском, однако его можно эффективно минимизировать.Обязательное условие — соблюдать правила безопасности, использовать правильные инструменты и избегать основных ошибок, которые могут привести к поломке или аварии. В этой главе объясняются все эти ошибки.

Принципы безопасного электромонтажа

Электричество в типовых однофазных или трехфазных установках может представлять серьезную опасность для здоровья и жизни. Поэтому для вашей собственной безопасности вы должны носить соответствующие средства индивидуальной защиты (очки, перчатки, одежду, обувь, изолирующие маты) и использовать безопасные инструменты и оборудование (сертифицированные измерители, тестеры, датчики, изолированные ручные инструменты, такие как плоскогубцы, отвертки, комбинированные инструменты). плоскогубцы, рожковые или торцевые ключи).При работе с электроустановкой в ​​вашем доме вы можете повысить безопасность, убедившись, что установка должным образом спроектирована и защищена с помощью системы TN-S, то есть с отдельным защитным проводом для всей системы, который используется только для защиты подключенных Техника. Здесь есть несколько основных правил, наиболее важным из которых является наличие трехпроводной однофазной системы (фазный провод, нейтральный провод и защитный провод) или пятипроводной трехфазной системы (фазные провода L1, L2, L3, нейтральный провод и защитный провод) .Напрашивается вывод, что во всех помещениях необходимо устанавливать розетки с защитным контактом, к которым подключается защитный провод. Аналогичная ситуация и со светильниками, которые должны соответствовать классу защиты II: они также должны быть подключены к защитному проводу.

Устройства защитного отключения и безопасная прокладка электрических кабелей

Одним из ключевых правил безопасности является защита монтажных цепей с помощью выключателей дифференциального тока и использование эквипотенциального соединения, которое соединяет защитные проводники с токопроводящими частями других установок для выравнивания электрического потенциала токопроводящих компонентов.Также необходимо прокладывать электрические кабели прямыми линиями и всегда параллельно или перпендикулярно краям стен и потолка: это абсолютно фундаментальный принцип, которому необходимо следовать. Очевидно, что все кабели должны быть скрыты в специальных кабельных каналах, трубках или лотках, за исключением многожильных кабелей , покрытых пластифицированной оболочкой из ПВХ (так называемого поливинила) , которую можно свободно прокладывать прямо на поверхности или под ней. штукатурка. При установке розеток в ванных комнатах и ​​других помещениях, где существует опасность разбрызгивания или запыления таких розеток (гаражи, санузлы и т. Д.)), необходимо использовать приборы со степенью защиты не менее IP44 .

Для обеспечения дальнейшей безопасности при работе с электроустановками в здании рекомендуется прокладывать отдельные цепи для освещения, розеток общего назначения, розеток с повышенным риском разбрызгивания (ванная, кухня) и некоторых приборов, которые требуют индивидуальной защиты (компьютеры, сервер и т. д.).

Изготовление электромонтажа — самые частые ошибки

Безопасность при работе с электроустановками можно повысить, избежав некоторых типичных ошибок:

• Ошибка 1: использование средств защиты, не соответствующих нагрузке — последствия включают перегрузку установки, которая может привести к повреждению оборудования или вызвать пожар;
• Ошибка 2: выбор проводов с недостаточным сечением — последствия такие же, как и в случае перегрузки установки;
• Ошибка 3: непостоянное использование цветных проводов — эффект, особенно в случае трехфазных приборов, может заключаться в появлении напряжения на корпусах прибора, что может привести к поражению электрическим током;
• Ошибка 4: нарушение целостности изоляции, неправильная изоляция контактов или перекручивание контактов в электрическом распределительном щите — это может привести к утечке тока (потребляемой мощности на холостом ходу), коротким замыканиям и срабатыванию выключателей защитного отключения;
• Ошибка 5: отсутствие или небрежная маркировка предохранителей и проводов в распределительном щите (блоке предохранителей) — такие упущения затрудняют поиск той части установки, которую необходимо временно отключить;
• Ошибка 6: чрезмерные нагрузки на отдельные электрические цепи и розетки. — это частое следствие ограничения количества цепей приводит к перегрузке, о которой уже говорилось ранее.

Глава 2: Электромонтаж дома — какие цепи он должен включать?

Еще 25 лет назад типичная электрическая установка в частных домах состояла из 4-6 электрических цепей, включая постоянные и повторяющиеся элементы, такие как: цепь освещения, цепь розетки и цепь для устройств с высоким энергопотреблением. , то есть так называемый «контур кухни и ванной», который питает плиты, духовки, чайники или стиральные машины.Со временем среди схем, предназначенных для электропитания собственности, появилась другая, довольно очевидная схема, то есть схема, к которой подключено освещение двора, электрические ворота, домофон или садовые инструменты, такие как газонокосилка и спринклеры. Сегодня количество систем и устройств (которые часто очень чувствительны к изменениям или отключению электропитания), требующих отдельных цепей, значительно выше. Также можно сделать вывод, исходя из практического опыта, что не стоит перегружать каждую цепь.Поэтому лучше сделать их больше с учетом возможных будущих потребностей. В настоящее время количество схем, которые стоит учитывать при проектировании электроустановок для частных домов, часто более чем в два или даже в три раза больше, чем было рекомендовано два десятилетия назад. Предлагаемое оптимальное разделение установки на отдельные цепи представлено в списке ниже.

• Схема освещения : в эпоху светодиодного освещения , которое постепенно заменяет устаревшие лампы накаливания, безопасно и функционально создать отдельный контур для кухни, ванной комнаты, наружного освещения, а также отдельный схема для комнат на каждом этаже здания.
• Розетки в помещениях : розетки следует подключать к отдельной цепи или нескольким цепям — в зависимости от того, сколько из них подключается и размера здания. Отдельная схема для каждой комнаты — оптимальное решение.
• ИТ-оборудование — AV — TV : настоятельно рекомендуется отдельная электрическая цепь для компьютера, принтера, сканера, музыкальной системы и домашнего кинотеатра. По соображениям безопасности рекомендуется снабдить такое оборудование источником бесперебойного питания (ИБП).
• Проходы (пути эвакуации) : все коридоры, переходы, соединяющие конструкции между домом и гаражом, и т. Д. Должны быть соединены в отдельный контур. Это повышает безопасность жителей.
• Устройства с выходной мощностью более 1500 Вт : все такие устройства должны питаться от отдельной цепи. Поскольку сейчас на наших кухнях и ванных комнатах установлено много бытовой техники с потребляемой мощностью не менее 2000 Вт, специалисты рекомендуют настроить несколько цепей — индивидуальную для индукционной плиты, посудомоечной машины, холодильника и чайника, стиральной машины, духовки. , кухонное освещение и вытяжка.Розетки для мелкой бытовой техники в кухне и в ванной, как правило, всегда следует подключать в отдельную цепь. То же касается и теплых полов, которые в последнее время стали очень популярными в ванных комнатах (нагревательные маты или кабели).
• Задний двор, окрестности собственности : освещение заднего двора (сада), насос для бассейна, электрические ворота, подогрев подъездной дороги, пруд, оборудование для обслуживания двора — все это требует отдельной цепи или двух, в зависимости от ваших потребностей и электрической нагрузки.

Глава 3: Выбор правильного предохранителя для цепи — как подобрать предохранитель к источнику питания?

Автоматические выключатели максимального тока, обычно называемые предохранителями , защищают отдельные цепи и подключенное к ним оборудование. Их цель — немедленно отключить электрическую энергию в случае короткого замыкания или перегрузки. Это может произойти сразу или с задержкой, например. в случае предохранителей типа C, которые имеют высокий пусковой ток. Они подключаются в распределительной коробке к фазному проводу с одной стороны и к розетке или переключателю с другой стороны.

Каковы характеристики автоматического предохранителя?

Автоматические предохранители — довольно разнообразная группа товаров, которую можно разделить по нескольким параметрам. Здесь стоит упомянуть время-токовые характеристики, которые определяют время, по истечении которого выключатель сработает. В этом случае чрезвычайно важен правильный выбор предохранителя, потому что цепь, к которой подключаются чувствительные электронные устройства, должна быть защищена другим способом, чем, например, та, к которой подключены двигатели, требующие более высокого пускового тока.Обсуждая решения для защиты домашней установки, мы можем пропустить некоторые характеристики, относящиеся к промышленным приложениям, и сосредоточиться только на первых трех из них.

• Время-токовые характеристики типа A — Это наиболее чувствительные предохранители, и они немедленно срабатывают при обнаружении перегрузки. Они используются для защиты хрупкого электронного оборудования.
• Время-токовые характеристики типа B — Эти предохранители чаще всего встречаются в домах и защищают, например, цепи освещения или цепи, подключенные к электрическим розеткам.Их ток отключения при перегрузке в 1,13 — 1,45 раза больше, а ток отключения при коротком замыкании в 3-5 раз больше номинального тока.
• Время-токовые характеристики типа C — Автоматические выключатели с этой характеристикой используются для защиты устройств с повышенными пусковыми токами. Они могут защитить цепи в гараже или мастерской. Ток отключения при перегрузке такой же, как у предохранителей типа B, в то время как ток отключения при коротком замыкании в 5-10 раз превышает номинальный ток.

Как правильно выбрать автоматический выключатель максимального тока?

Выбор правильного автоматического выключателя максимального тока для конкретной цепи зависит в первую очередь от типа или, скорее, от степени нагрузки в цепи, создаваемой подключенным к ней оборудованием. Здесь необходимы расчеты для правильного выбора таких параметров, как: отключающая способность при коротком замыкании, количество полюсов, кривая отключения или номинальный ток. На практике для схемы в типовой домашней установке следует использовать автоматические выключатели максимального тока, устанавливаемые на DIN-рейку, с мощностью короткого замыкания 6 кА и 10 кА, поскольку они полностью эффективны для защиты кабелей от перегрузок и коротких замыканий. .Для цепей, работающих при более высоких нагрузках, таких как цепи кухни или ванной комнаты, рекомендуются выключатели с номиналом 16-20 А. Для стандартных «цепей розеток» должно быть достаточно предохранителей на 10A-16A, а для цепи, подключенной к светильникам, предохранителя на 10A будет более чем достаточно.

Глава 4: УЗО — почему важно установить устройство защитного отключения?

С недавнего времени устройств защитного отключения (сокращенно RCD ) стали обязательными компонентами, устанавливаемыми в каждый бытовой распределительный щит и в каждую новую установку.Их часто путают с автоматическими выключателями максимального тока, но их работа и функции совершенно разные. Короче говоря, профессионалы различают три типа УЗО в зависимости от допустимого дифференциального тока. Это соответственно:

• Высокочувствительные устройства защитного отключения (до 30 мА), которые используются на кухнях, ванных комнатах, мастерских, студиях и т. Д. — там, где риск возгорания из-за неправильной установки или неисправности прибора достаточно высок;
• Устройства дифференциального тока средней чувствительности (от 30 до 500 мА), которые идеально подходят для защиты цепей общего назначения в жилых домах или на строительных площадках;
• Низкочувствительные устройства защитного отключения (от 500 мА и выше), которые используются для цепей с большим током утечки и в качестве главных выключателей для всей домашней электроустановки.

Как установить УЗО?

Способ установки УЗО наглядно показывает его режим работы, так как он устанавливается в распределительной коробке таким образом, что фазный и нейтральный проводники проходят через него. Когда ситуация стабильна и безопасна, ток, протекающий в цепи, совпадает с током, протекающим в нейтральном проводнике. Как только в установке возникает неисправность, ток «протекает» и присутствует, например, на корпусе электрического прибора — в результате значения фазного и нейтрального токов начинают отличаться.Именно эта разница между двумя параметрами дала название УЗО , и ее появление запускает механизм, отключающий установку от источника питания.

Приведенное выше описание работы и использования УЗО во многом отвечает на вопрос, поставленный в названии главы. Это оборудование в первую очередь защищает пользователей установки и подключенных устройств от поражения электрическим током в результате прямого или косвенного контакта. Эта функция может спасти не только здоровье, но и жизнь.В то же время УЗО сводят к минимуму риск возгорания, вызванного возможным отказом установки или приборов, подключенных к одной из цепей.

Глава 5: Какие аксессуары следует устанавливать в «блок предохранителей»?

Распределительная коробка , широко известная как коробка предохранителей, представляет собой встроенное пространство, в котором сгруппированы все цепи местной электроустановки — как те, которые проходят внутри дома, так и те, которые выходят наружу, т.е.е. в сад, двор или подъезд. Здесь расположены все средства защиты, благодаря которым установка функционирует должным образом и которые защищают цепи, подключенные устройства и нас — пользователей — в случае необычных и опасных событий или ситуаций.

Как правило, каждая такая коробка — часто также называемая распределительным щитом или распределительной коробкой — содержит автоматические выключатели максимального тока, которые защищают схему и ее пользователей от последствий короткого замыкания или перегрузки, прерывая прохождение тока.Кроме них обязательно наличие хотя бы одного УЗО. В распределительном щите также можно найти так называемый изолирующий выключатель, который отключает подачу питания от всей установки. Этот главный выключатель аварийной остановки позволяет — например, в случае наводнения или пожара — немедленно отключить питание всего объекта.

Помимо вышеперечисленных основных компонентов, в распределительную коробку часто устанавливаются дополнительные модули и аксессуары. Многое зависит от возраста здания и электропроводки, а также от того, оснастил ли управляющий здание дополнительной автоматикой, которая, наряду с разработкой концепции «Умный дом» , становится все более популярной в наши домочадцы.В следующем списке представлено большинство возможных дополнительных модулей и аксессуаров, доступных на рынке, которые можно установить в типичную распределительную коробку:

• Устройства защиты от перенапряжения, часто называемые ограничителями перенапряжения : они защищают электрическую установку и подключенное к ней оборудование от повреждений, которые могут возникнуть из-за протекания сильного тока. Это типичная ситуация во время грозы, когда молния поражает ближайшую линию передачи.
• Реле приоритета : они контролируют распределение мощности и нагрузку.Когда включается слишком много электроприборов, подключенных к установке или цепи, эти реле позволяют работать приборам, обозначенным как приоритетные. Остальные, менее важные, отключены.
• Программаторы управления : они являются частью простой системы домашней автоматизации и позволяют запитывать выбранные цепи в определенное время в соответствии с заранее установленной программой. Типичные применения включают включение света перед входом в дом или запуск водонагревателя.
• Счетчик электроэнергии : это обязательный компонент любой электроустановки, и очень часто он устанавливается в блоке предохранителей, хотя это не правило.
• Световые индикаторы , также известные как индикаторы: они используются для информирования пользователей установки о наличии напряжения в данной цепи или точке подключения.
• Розетки : они чаще всего используются в типовых строительных распределительных щитах, но с некоторых пор они также устанавливаются в бытовые распределительные коробки, как в однофазных, так и в трехфазных установках.
• Модули передачи данных : они могут быть сгруппированы в отдельные мультимедийные распределительные щиты, но могут также работать в одном общем блоке предохранителей. Они включают в себя такие устройства, как маршрутизаторы , конвертеры (оптоволоконный Интернет), репитеры для телевидения и Wi-Fi, переключатели, контроллеры или разветвители питания с 230 В и USB-разъемами .

Глава 6: Трехфазные установки: чем они отличаются от однофазных установок?

Трехфазные установки становятся незаменимым элементом оборудования не только в домашней мастерской или студии, но и на любой современной кухне в отдельно стоящих или многоквартирных домах.Трехфазный источник питания — это установка 230/400 В, состоящая из пяти проводов. Три из них являются фазными проводниками, а два других — нейтралью N и защитным проводом PE, что довольно редко встречается в старых трехфазных системах. Такая установка применяется в домах, оборудованных приборами и машинами со значительным энергопотреблением. К ним относятся электрические плиты, варочные панели, электрические бойлеры, проточные водонагреватели, бойлеры, стирально-сушильные машины и системы подогрева полов.

Электроснабжение мощных приборов — не единственное преимущество трехфазной установки.Другой — безопасность и комфорт: три отдельных этапа позволяют без забот одновременно пользоваться перечисленными выше приборами.

Глава 7: Необходимые компоненты трехфазной установки (оборудование, аксессуары).

Трехфазные установки в основном состоят из тех же компонентов, что и однофазные установки. Однако их отдельные цепи, которые питают особо важные приборы с высоким энергопотреблением (кухонное и производственное оборудование), должны быть хорошо спланированы.Рекомендуемым дополнением к подобным установкам являются трехфазные розетки вне дома, в мастерской или гараже. Они будут обеспечивать питание строительной техники, когда это необходимо, например когда пользователи решают расширить свой дом.

Когда дело доходит до защиты домашних электрических установок, стоит убедиться, что отключение устройства защитного отключения не приведет к отключению питания в слишком многих местах одновременно. Поэтому оптимальным решением будет использование как минимум 2-3 УЗО, в том числе отдельное для трехфазных устройств.Однако при выборе правильных УЗО следует помнить, что в этом случае ключевыми параметрами являются сечение проводников и их нагрузочная способность. Эти параметры особенно важны для трехфазных установок, поэтому необходимо использовать автоматические выключатели типа B на 20 А.

В другой нашей статье вы узнаете, как проверить электропроводку в вашем доме или квартире.

Электромонтаж в жилых домах | FRÄNKISCHE — FRÄNKISCHE Rohrwerke

Трубопроводы считаются электрическим оборудованием и подпадают под действие Директивы по низковольтному оборудованию.Все электрическое оборудование, подпадающее под действие Директивы по низковольтному оборудованию, должно иметь маркировку CE. Чтобы соответствовать требованиям безопасности Директивы по низковольтному оборудованию, необходимо соблюдать производственные стандарты DIN VDE и DIN, а также правила монтажа.

Правила монтажа

DIN VDE 0100-520

Монтаж низковольтных сетей — Часть 5: Выбор и монтаж электрооборудования; Глава 52: Электромонтажные системы
• Часть 520 стандартов серии DIN VDE 0100 (VDE 0100) содержит рекомендации по выбору и монтажу электропроводки.
• Минимальные требования к типу установки
Поправка к стандарту от 1 июля 2013 года означает:
• конец распространяющих пламя трубопроводов
• конец гибких упругих трубопроводов в бетоне
• новый метод испытаний трубопроводов с нулевым содержанием галогенов

DIN 18015-1

Электроустановки в жилых зданиях — Часть 1: Принципы планирования
Настоящий стандарт применяется к планированию электроустановок в жилых зданиях (например, многоквартирных домах, таунхаусах, односемейных домах) и связанных с ними наружных электрических установках, за исключением оборудования технической эксплуатации. помещения и операционное оборудование.

DIN 18015-2

Электроустановки в жилых зданиях — Часть 2: Характер и объем минимального оборудования

DIN 18015-3

Электроустановки в жилых зданиях. Часть 3: Электромонтаж и размещение электрооборудования

Дополнительную информацию о стандартах см. В нашем руководстве по кабелепроводам для экспертов.

Стандарты продукции

DIN EN 61386-1 (VDE 0605-1)

Системы кабелепроводов для прокладки кабелей — Часть 1: Общие требования
• Этот стандарт определяет требования и испытания, относящиеся к системам кабелепроводов, включая кабелепроводы, фитинги кабелепровода и аксессуары, для защиты и прокладки изолированных проводов и кабелей в электрических установках или в системах связи. до 1000 В перем.c. и / или 1500 В постоянного тока
• Классификационные коды кабелепровода

DIN EN 61386-21 (VDE 0605-21)

Системы кабелепроводов для организации кабелей. Часть 21: Частные требования. Системы жестких кабелепроводов.

DIN EN 61386-22 (VDE 0605-22)

Системы кабелепроводов для прокладки кабелей. Часть 22: Особые требования. Системы гибких кабелепроводов.

DIN EN 61386-23 (VDE 0605-23)

Системы кабелепроводов для прокладки кабелей. Часть 23: Частные требования. Системы гибких кабелепроводов.

DIN EN 60423

Наружные диаметры трубопроводов для электроустановок и резьбы трубопроводов и фитингов

Электрические системы

Если в вашем доме когда-либо пропадало электричество во время шторма или другого типа отключения электричества, вы, вероятно, хорошо знаете, насколько мы стали зависимыми от электроэнергии.

Без электричества практически ничего не работает, от бытовой техники и освещения до компьютеров и кондиционеров. Даже некоторые виды телефонов и отопительного оборудования приходят в негодность. Электричество — неотъемлемая часть нашего образа жизни.

Электросистема дома включает в себя входящие линии электропередач, электросчетчик, сервисную панель, субпанели, бытовую проводку, электрические коробки, розетки (розетки), переключатели и, конечно же, приборы, освещение и оборудование, обеспечивающее подачу электроэнергии. работать.

Другие электрические системы в доме включают проводку для домашних развлечений, такую ​​как кабельное телевидение, домашние кинотеатры и аудиосистемы, не говоря уже о проводке для домашней связи, такой как телефоны, системы безопасности, дверные звонки и домофоны.

Компоненты домашней электросистемы

Работа с домашней электросистемой может быть оправданно пугающей.

Домашняя электропроводка может быть опасной в зависимости от типа. С электропроводкой стандартного напряжения, которая обслуживает электрические розетки, освещение и приборы, необходимо обращаться осторожно, чтобы избежать поражения электрическим током (см. Ниже).

Но если вы будете следовать инструкциям специалиста и отключите питание цепей и устройств перед работой с ними, вы сможете безопасно выполнять этот тип работы. Низковольтная проводка для кабельного телевидения, колонок и охранных систем очень безопасна для рукодельцев.

Этот раздел HomeTips предлагает информацию и инструкции по электрической системе дома.

Руководства по покупке

Для безопасной работы с электрической системой вашего дома вам понадобятся подходящие инструменты. Все обычные и недорогие.В Руководстве по покупке электроинструментов мы познакомим вас с 8 инструментами, которые позволят вам выполнить практически любой ремонт или проект, связанный с электрооборудованием.

Как работает электрическая система

Домашняя электрическая система — это запутанный лабиринт электропроводки, предназначенный для безопасной и эффективной подачи электроэнергии от местной электросети в ваш дом. Как работает домашняя электрическая система — это обзор, который включает схему различных компонентов и некоторых устройств, которые они обслуживают.

Оттуда мы начнем с краткого ознакомления с электрическими терминами, а затем познакомим вас с тем, как работает ваша электрическая служба, с пониманием вашего электросчетчика и подробным описанием вашей главной электрической панели и ответвительных панелей.

Ремонт и уход за электрической системой

Если вы испытываете дискомфорт при работе с вашей электрической системой, не стесняйтесь обращаться к специалисту. Тем не менее, если в вашей системе возникают проблемы, вы можете легко устранить причину. В разделе «Устранение неполадок бытовой электросети» мы подробно рассказываем о наиболее распространенных проблемах и способах их диагностики.

Одним из ключей к безопасной работе с электрической системой является обеспечение правильного заземления всех цепей.Дополнительные сведения об этом см. В разделе «Электрическое заземление».

Вот краткое объяснение:

Электрический ток проходит по непрерывному замкнутому пути от источника (электрическая панель вашего дома) через устройство, которое использует энергию, например свет, а затем обратно к источнику.

Но электричество не обязательно должно проходить по проводам для обратного пути к источнику. Он может вернуться к источнику через любого проводника, в том числе человека. Просто проводник должен напрямую контактировать с землей или касаться проводящего материала (такого как вода или металл), который идет на землю.

Если вы случайно станете проводящим звеном в цепи, находящейся под напряжением, вы получите удар током — или что еще хуже.

Ключевым моментом здесь является «ссылка».

Вы можете получить поражение электрическим током, если прикасаетесь к проводу или устройству под напряжением одновременно с заземленным объектом (или другим проводом под напряжением).

Это может показаться маловероятным, но если вы касаетесь любого металлического сантехнического оборудования, стоите на земле или чего-либо, связанного с землей, во влажном патио или ступая ногами в воду, вы соприкасаетесь с заземленным предметом. .Вот тогда вы получите шок, если дотронетесь до провода под напряжением.

Всегда следите за тем, чтобы цепь, с которой вы собираетесь работать, не была включена… тогда вам не придется беспокоиться о том, станете ли вы проводником или нет.

Установка электрических компонентов

Даже если у вас нет желания работать с вашей электрической системой, из соображений безопасности вы должны знать, как отключить электричество в вашем доме. К счастью, это простой процесс, подробно описанный в разделе Как отключить электричество в вашем доме.

Частью безопасной работы электрической системы вашего дома является возможность питания всех бытовых приборов и устройств, которые вы имеете или планируете приобрести. Мы покажем вам, как рассчитать потребление энергии в вашем доме. Затем в разделе «Как составить карту электрических цепей дома» мы обсудим, почему неплохо иметь карту электрической системы дома. Панель электрического выключателя контролирует электрическую систему. © Дон Вандерворт, HomeTips

Краткий глоссарий электрических терминов

Что вы должны знать о том, как работают вольты, амперы, ватты, проводники и сопротивление

Ампер (или ампер)
Сколько тока проходит через провод за одну секунду измеряется в амперах.В основном, чем больше размер провода, тем больше ток. Эта единица измерения основана на количестве электронов, проходящих через данную точку в секунду.

Ветвь цепи
Любая из множества цепей, распределяющих электричество по всему дому.

Схема
Два или более провода, обеспечивающих путь для электрического тока, протекающего от источника, через какое-либо устройство, использующее электричество, и обратно к источнику.

Проводник
Все, что позволяет электричеству проходить через него, называется проводником.Медный провод является отличным проводником, так как он обеспечивает беспрепятственный ток электричества с очень небольшим сопротивлением. Менее дорогие альтернативы — алюминий и алюминий, плакированный медью.

Ток
Движение или поток электронов через проводник; измеряется в амперах.

Заземление
Любое проводящее тело, такое как металлическая труба для холодной воды или металлический стержень, твердо вбитый в землю, который передает электрический ток на землю.

Заземляющий провод
Проводник, который заземляет металлический компонент, но не проводит ток при нормальной работе.

Горячий провод
Незаземленный провод, по которому течет ток от источника. Обычно идентифицируется по черной или красной изоляции, но может быть любого цвета, кроме белого, серого или зеленого.

Киловатт-час (кВтч):
Единица измерения и продажи электроэнергии. Один киловатт-час равен 1000 ватт, используемым в течение одного часа.

Нейтральный провод:
Заземленный провод, замыкающий цепь, обеспечивая обратный путь к источнику. Нейтральные провода всегда обозначаются белой или серой изоляцией.

Пигтейл:
Соединение трех или более электрических проводов.

Сопротивление
Все, что в электрической цепи препятствует прохождению тока, называется сопротивлением или импедансом. Сопротивление измеряется в омах.

Volt
Подобно тому, как вода льется из крана, когда кран включен, электричество проходит по проводам при включении переключателя. В обоих случаях сброс давления вызывает поток энергии, и в случае электричества этот поток измеряется в вольтах.Коммунальные предприятия обычно устанавливают уровень напряжения для домохозяйств на уровне 120, хотя сила тока может варьироваться от 115 до 125.

Ватт
Количество потребляемой электроэнергии в секунду измеряется так называемыми ваттами, вычисляемыми путем умножения вольт на ампер. В большинстве случаев использование электроэнергии в домашних условиях оплачивается в киловатт-часах или сумме часов, умноженной на 1000 ватт.

Обратитесь к местному подрядчику по электропроводке, прошедшему предварительную проверку

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Покупка дома мечты: Насколько безопасна встроенная электрическая установка? / Советы специалиста: на что следует обратить внимание покупателям жилья, когда речь идет об электрооборудовании?

02.11.2021 — 08:00

ELEKTRO + Инициатива

Оффенбах (оц)

Повышение арендной платы, новые семьи, желание перемен — есть много причин для желания купить дом.Само собой разумеется, что после того, как собственность вашей мечты была найдена, вы сначала внимательно посмотрите на нее и проверьте ее состояние. Строительная ткань, качество кровли, утеплитель, система отопления — все это важные моменты. «Состояние электроустановки также должно быть в верхней части контрольного списка», — советует Майкл Конради из инициативы Elektro +. «Устаревшие электрические системы обычно больше не соответствуют сегодняшнему поведению. Что еще хуже: они часто представляют угрозу для жизни и здоровья. Поэтому всякий, кто хочет купить дом, должен всегда проверять электрическую установку: безопасно ли это? И с прицелом на умный дом.”-Приложения и электромобильность: насколько это экологично? «Эксперт объясняет, на что следует обратить внимание покупателям.

Сколько лет собственности?

Чем старше объект недвижимости, тем выше вероятность того, что он столкнется с устаревшим электрооборудованием. Как и многие компоненты дома, кабели, выключатели и розетки также подвержены износу. «Самое позднее, по прошествии 35 лет без модернизации электрическая система перестает работать, и ее надежная работа больше не может быть гарантирована», — заявляет Конради.«Zentralverband Elektrotechnik- und Elektronikindustrie eV предполагает, что в более чем 70 процентах жилых домов в Германии есть электрические линии, возраст которых превышает 35 лет. Спросите предыдущего хозяина, когда он в последний раз будет делать что-то с электрооборудованием и что именно модернизировал. ”

В каком состоянии установка?

Для непрофессионалов также есть указания на то, что безопасность электроустановки больше не обеспечивается: устаревшие системы счетчиков обычно можно распознать по их черному цвету.Винтовые замки также свидетельствуют о том, что установка значительно устарела. Неисправные розетки часто имеют сломанную крышку или темный обесцвеченный интерьер. Даже сильно пожелтевшие поворотные переключатели и кабели с поврежденной изоляцией являются признаком того, что необходимо принять меры. «Однако следует соблюдать осторожность с выключателями и розетками: даже если они выглядят современными, это не означает автоматически, что электрические кабели в хорошем состоянии. Часто инвестиции вкладывались только в модернизацию хорошо видимых частей », — говорит Конради.«На всякий случай установка должна быть проверена квалифицированным электриком с помощью профессионального E-CHECK. После этого можно надежно и подробно оценить, в какой степени его нужно модернизировать или даже полностью отремонтировать ». Ближайшего специалиста можно найти с помощью поиска специализированных компаний на веб-сайте инициативы Elektro +: www.elektro-plus.com/fachbetriebssuche.

Достаточно ли розеток?

Во многих домах слишком мало розеток для сегодняшнего стандарта; Требования к электромонтажу за последние годы существенно изменились.То, что раньше считалось роскошью, теперь воспринимается как должное: микроволновая печь, посудомоечная машина, подключение к Интернету. Сотовые телефоны необходимо заряжать, ПК требует подключения, а в доме часто бывает несколько телевизоров. Отсутствие розеток не только раздражает, но и побуждает подключить несколько розеток. Однако это может быстро привести к недопустимой перегрузке существующих цепей и, в худшем случае, к возгоранию. Директива RAL-RG 678, описывающая оборудование для хорошей электрической установки, дает информацию о правильном количестве розеток.«Используйте планировщик помещений инициативы Elektro +, который основан на этом руководстве», — советует Конради. «С его помощью вы можете быстро увидеть, достаточно ли розеток в желаемом доме». Планировщик помещений доступен для бесплатной загрузки на сайте www.elektro-plus.com.

Имеются ли в наличии выключатели дифференциального тока?

Так называемые переключатели FI защищают от опасных для жизни несчастных случаев: если электрические устройства или кабели повреждены, например, на корпусе устройства может возникнуть опасное напряжение.Переключатели FI распознают опасность, прерывают цепь за несколько миллисекунд и, таким образом, могут спасти жизни. Майкл Конради объясняет: «УЗО были обязательными только для всех розеток с 2007 года и для всех цепей освещения с 2018 года. Таким образом, очень высока вероятность того, что в существующей собственности был установлен только один автоматический выключатель или не было ни одного автоматического выключателя, и что он не соответствует требованиям защиты. стандарты, действующие сегодня. Это можно увидеть в шкафу управления: должно быть не менее двух автоматических выключателей с кнопкой тестирования или с меткой «30 мА».”

Готова ли установка к будущему?

Приложения «умный дом», фотоэлектрические системы, энергоэффективные системы электрического отопления, электронная мобильность — все это требует правильной установки электрооборудования. «Даже если покупатели жилья сегодня не водят электромобиль и не придают особого значения системе умного дома — завтра все может быть совершенно по-другому!» — говорит Конради. «Современная электрическая установка также должна обеспечивать возможность использования в будущем без масштабной модернизации.Лучше всего проконсультироваться с профессиональным электриком. Они могут оценить, как в этом отношении работает электрическая система в собственности ».

Подробная информация о «Безопасность электроустановок в жилых домах» доступна в брошюре инициативы Elektro +. После того, как недвижимость вашей мечты будет куплена и электрическая система нуждается в модернизации, «Руководство по модернизации» предоставит ценные советы и рекомендации. Заинтересованные лица могут скачать обе брошюры www.elektro-plus.com бесплатная загрузка.

Контактное лицо для прессы:

becker döring communication
Franziska Little
+49 69 4305214-19
[адрес электронной почты защищен]
www.beckerdoering.com

Оригинальное содержание: Initiative ELEKTRO +, передано news aktuell

Часто встречающиеся проблемы с электроустановкой

В каждом крупном проекте модернизации всегда есть вероятность дорогостоящих и стрессовых ошибок, особенно если вы доверили свои электромонтажные работы кому-то, у кого не было опыта или знаний, чтобы убедиться, что задача была выполнена правильно.Электрические ошибки во время проектов реконструкции или во время монтажных работ могут быть чрезвычайно опасными, создавая значительную опасность пожара для вашего дома и угрожая потратить много времени и хлопот на устранение неполадок. Наши лицензированные и хорошо осведомленные электрики в Cheetah Electric работают в этом бизнесе с 1978 года, и за это время нам пришлось навести порядок в работе многих электриков, не соответствующих номиналу. Проблемы с электричеством, возникающие во время установки, одни из самых простых для устранения, но они также могут быть самыми опасными, если их не заметить.Вот краткий список некоторых из наиболее распространенных проблем с электроустановкой , с которыми мы сталкиваемся, когда нам нужно вернуться и исправить чужую работу.

Небезопасная проводка

Скобы, удерживающие проводку на месте, необходимо вбивать с достаточно высокой точностью. Если они не заедут достаточно далеко, ваши провода ослабнут и могут отсоединиться, а если они будут слишком сильно зажаты вокруг провода, это может привести к его повреждению. Если ваша проводка слишком плотно прикреплена скобами к балке или шпильке, сам провод может начать ломаться, что приведет к проблемам с освещением и подключенными через него приборами и даже может привести к возгоранию электрического тока.

Неправильный размер проводки

Если человек, которому вы доверили электрическую проводку, использует провод неправильного типа или размера для вашего дома, у вас могут возникнуть серьезные проблемы. Неправильный размер или тип провода может быстро привести к его перегреву и, возможно, вызвать возгорание, поскольку проводка может быть вынуждена пропускать больше электрического тока, чем она рассчитана на то, чтобы выдержать. В большинстве случаев, чем толще провод, тем больше тока он может безопасно пропускать, поэтому чрезвычайно важно иметь проводку правильного размера для вашего дома.

Неправильная длина провода

Для создания эффективного проводного соединения участки вашей электропроводки должны быть зачищены до металлической жилы. Длина провода, который может быть законно зачищен таким образом, подлежит нормативному регулированию, и если вы доверили свою электрическую проводку кому-то без этого знания, вы можете столкнуться с некоторыми серьезными и дорогостоящими проблемами в будущем, когда его придется переделывать. . Кроме того, если человек, выполняющий вашу работу, неправильно зачистит вашу проводку, у вас могут появиться зазубрины на металле, которые могут прервать соединения и вызвать короткое замыкание.

Незащищенная проводка

Проводка может быть повреждена, если ее оставить открытой, подвергнуть воздействию суровых погодных условий или взлома. Очень распространенная проблема, с которой наш московский электрик сталкивается с домовладельцами, заключается в том, что те, кто раньше выполнял электромонтажные работы, не установили закрытый блок питания для защиты своей наружной проводки.

Подключения

Убедитесь, что ваши электрические соединения надежны и надежны, это важная часть любого электрического монтажа. Ослабленные соединения могут вызвать искрение и перегрев, что легко может привести к пожару в доме и травмам.Опытный электрик сможет найти правильные разъемы для ваших проводов и убедиться, что все выровнено должным образом, чтобы обеспечить надежное соединение.

Если вам нужна информация по электромонтажу в Москве, позвоните специалистам Cheetah Electric сегодня по телефону 208-883-1099 или заполните форму онлайн-запроса.

Электрический монтаж — IBERDROLA

EIC, Сертификат электроустановки или Электрический бюллетень — это официальный документ, отражающий основные характеристики вашей установки, такие как установленная мощность или максимальная мощность, которую может обеспечить установка, сверх которой не может быть заключен договор. .Он понадобится вам только при выполнении новой установки, расширении или изменении существующей.

Он выдается монтажной компанией и представляется компетентному органу автономного сообщества, в котором расположена установка, путем записи в соответствующий реестр, где он прямо заявляет, что он выполнил установку в соответствии с требованиями Электротехнические правила, утвержденные РД 842/2002 от 2 августа, и, если применимо, со спецификациями, утвержденными электроэнергетической компанией, а также с отчетом о проекте или техническом проектировании.

Он выдается установочной компанией и представляется компетентному органу автономного сообщества, в котором расположена установка, путем записи в соответствующий реестр, где он прямо заявляет, что он выполнил установку в соответствии с требованиями Электротехнические правила, утвержденные РД 842/2002 от 2 августа, и, если применимо, со спецификациями, утвержденными электроэнергетической компанией, а также с отчетом о проекте или техническом проектировании.s

Компетентный орган автономного сообщества должен иметь дело с 5 копиями EIC, возвращая 4 установочной компании, два для себя и два других владельцу, чтобы последний мог, в свою очередь, сохранить одну копию. а другой доставить электроэнергетической компании, без чего последняя не сможет подавать электроэнергию в установку.

Копия сертификата должна быть доставлена ​​дистрибьютору для регистрации, даже если у вас уже есть электроснабжение.Распределитель, у которого есть записи всех сертификатов установки с момента запроса подключения к сети для подачи электроэнергии, может запросить это, когда есть существенные изменения в условиях поставки: изменение типа установки или увеличение в мощности из-за расширения установки или новой установки.

Мы можем связать вас с электромонтажной компанией через Mapfre MULTISERVICIOS, лидера в области ремонта и изменения. Все, что вам нужно сделать, это позвонить по номеру 902 136 532.

ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ — Домашняя мебель Сантехника и отопление

ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ

Монтаж электропроводки — это работа профессионалов, и, к счастью, наши проверенные электрики в Канкаки на вашей стороне. Вы можете рассчитывать на домашнюю мебель, сантехнику и отопление при выполнении электромонтажных работ, необходимых для вашего дома.

ЭЛЕКТРОМОНТАЖНЫЕ УСЛУГИ

НОВАЯ КОНСТРУКЦИЯ

Если вы строите новый дом, позвоните нам, и мы проведем электромонтаж во всем доме.Наши лицензированные и застрахованные электрики готовы к работе любого размера, поэтому не стесняйтесь обращаться к нам, если вам понадобится новая проводка. Мы будем рады вам помочь.

ПАНЕЛЬ ГЛАВНЫХ ЦЕПЕЙ

Главная электрическая панель обслуживания вашего дома является наиболее важным центральным местом для вашей проводки, и эту работу должен выполнять лицензированный электрик. Положитесь на наших дружелюбных и опытных электриков, которые сделают это.

ПЕРЕПРОВОДКА

Вы живете в старом доме, который не был построен для размещения современного набора бытовой техники и электроники, которую вы ожидаете использовать дома? Вызывает ли ваша проводка опасность поражения электрическим током из-за того, что она устарела? У вас есть целые комнаты в доме, в которых требуется переделать проводку? Сделайте свою работу по замене проводки правильно, выбрав электриков из компании «Домашняя мебель, сантехника и отопление».

РЕМОДЕЛИРОВАНИЕ

Когда вы реконструируете или надстраиваете дом, вам часто нужно заново проложить провода к существующим комнатам и добавить проводку к новым комнатам. Попросите квалифицированного электрика правильно выполнить работу с первого раза.

НЕБОЛЬШИЕ ПРОЕКТЫ

Возможно, вам просто нужно добавить пару розеток в комнату или проложить провода для установки каких-то осветительных приборов. Независимо от размера вашего проекта, мы будем рядом с вами. Не подвергайте свою безопасность риску, пытаясь сделать работу своими руками, если вы не знаете, как делать электромонтаж.Нельзя быть слишком осторожным, играя с электричеством. Правильно проведите электромонтаж для своих небольших проектов, обратившись в компанию «Мебель для дома, сантехника и отопление».

ЧТО МОЖНО ОЖИДАТЬ ОТ УСЛУГИ ПО МОНТАЖУ ЭЛЕКТРОМОНТАЖА

КАЧЕСТВО

Если вы когда-либо жили в доме, где предыдущий домовладелец проделал работу, вы ломаете голову и спрашиваете: «О чем они думали?» Не соглашайтесь на низкое качество. Когда вы работаете с домашней мебелью, сантехникой и отоплением, наши электрики — это обученные профессионалы, которые выполнят качественную работу.

ОБСЛУЖИВАНИЕ КЛИЕНТОВ

Это наш приоритет и цель, чтобы вы остались довольны. Именно так мы завоевали себе репутацию с 1945 года и поддерживаем наши электрические услуги в соответствии с теми же стандартами обслуживания клиентов и удовлетворения требований. Вы можете рассчитывать на уважение и честность, если выберете наших электриков Kankakee.
