Демонтаж электропроводки: важные особенности и нюансы

Вступление

Демонтаж электропроводки одна из самых простых, но опасных работ в ремонте квартиры. Также демонтаж электропроводки своими руками позволит вам разобраться с устройством электропроводки вашей квартиры, что поможет при новом монтаже.

Демонтаж электропроводки – опасно для жизни

Важно! Любые работы с электрикой квартиры, в том числе демонтаж электропроводки нужно производить при отключенном электропитании квартиры.

Последовательно отключите автоматы защиты групповых цепей, далее отключите вводной автомат. После отключения пройдите по квартире и проверьте тестером, а лучше контрольной лампой в патроне с проводами, отсутствие напряжения во всех розетках, а также проверьте отключение освещения. После проверки можно начинать демонтаж электропроводки.

Подготовьте инструмент для демонтажа

Для работ приготовьте стандартный набор инструмента электрика:

• Отвертки;
• Пассатижи;
• Кусачки;
• Монтажный нож;
• Пробник;
• Изолента ПВХ;
• Тяжелый молоток и скарпель.

Демонтаж электропроводки – начало

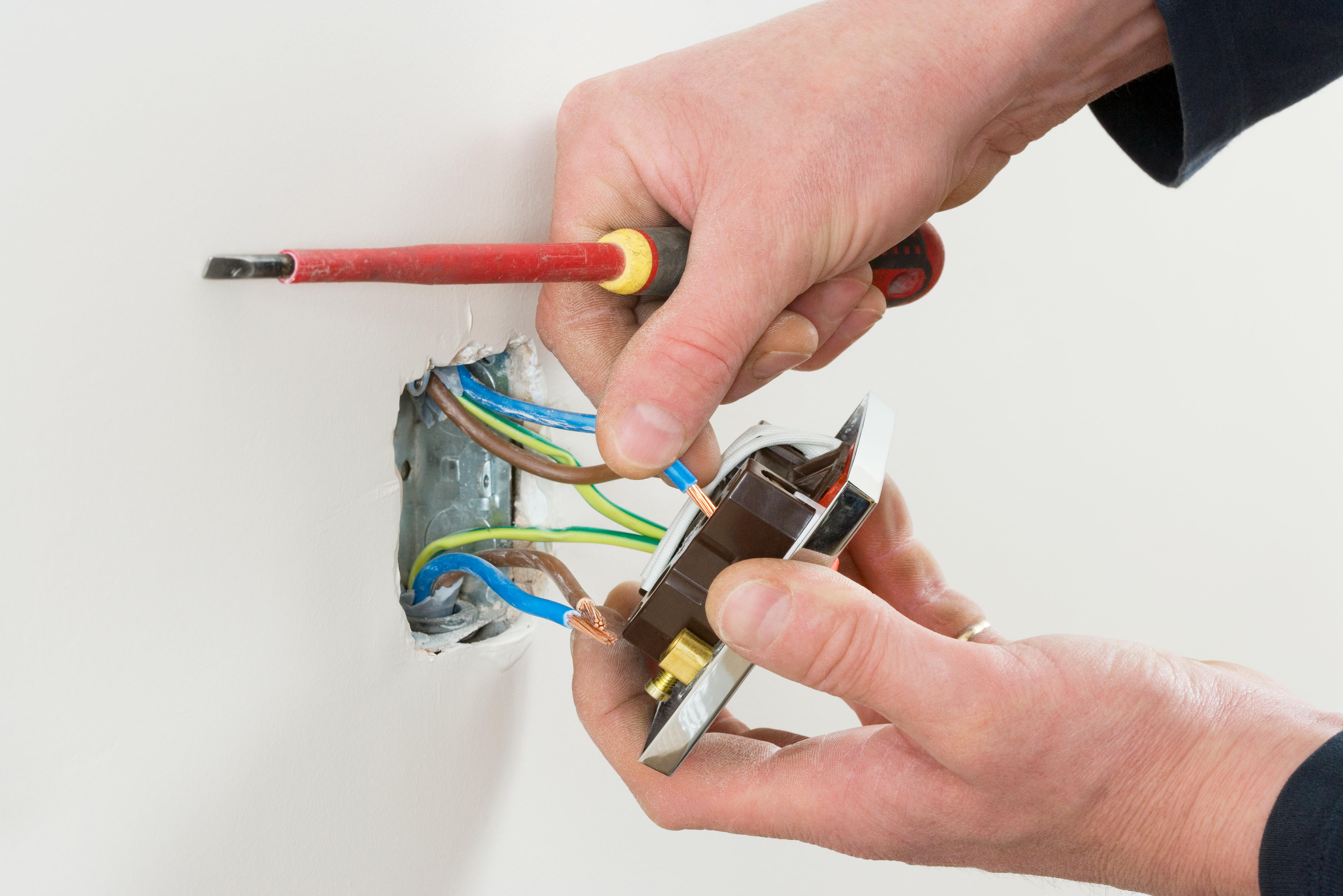

Начните демонтаж со снятия всех розеток. Если проводка выполнена в пластиковых коробах по краю пола, серия домов П-3, то после снятия розеток демонтируйте эти короба. В коробах будут проложены алюминиевые провода, которые демонтируются вместе с коробами.

Демонтаж электрических проводов

Скрытую в бетонных стенах проводку демонтировать не обязательно. Только после снятия розеток, откусите оголенные концы скрытых проводов и, на всякий случай, изолируйте их концы.

Демонтаж проводов освещения

Не торопитесь убирать провода освещения. Если освещение заложено в полости  потолочных плит, старые провода могут помочь их перетянуть. Для этого вам нужно найти распаячные коробки в каждой комнате. Скорее всего, они будут в районе двери. Откройте коробку, разверните все скрутки и найдите провода, идущие к светильникам.

Если старые провода заложены в полостях плит, то подцепив к ним новую проводку можно сделать перетяжку проводки.

Перетяжка проводки в плитах

Если перетяжка не возможна, то демонтируйте старую распаячную коробку, скрытые провода изолируйте и оставите в стене. Потом просто заделайте места установки старых распаячных коробок штукатурным раствором.

Демонтаж электропроводки: электрический щит

Если электрощиток стоит в квартире, и вы хотите его полностью поменять, то  старый щиток демонтируется. Если щиток был утоплен в стене, то старое место можно использовать под новый щиток. Если щиток, установлен открыто, то демонтаж щитка, вообще не вызовет затруднений.

Если автоматы защиты и вводной автомат (или пакетный выключатель) установлены на этаже, то демонтаж старых автоматов защиты можно производить позже, когда будете менять старые автоматы на новые.

Старые автоматы защиты в этажном щите.

Некоторые нюансы демонтаж электропроводки

Говоря про полный демонтаж электропроводки, хочу заметить, что убрав всю старую проводку, квартира останется без электричества, что не очень хорошо, тем более, что будут проходить ремонтные работы. Выхода из такой ситуации два.

Первый вариант. Не делать демонтаж одной, двух  розеточных цепей. Соответственно, не демонтировать автоматы этих цепей.

Второй вариант. Полностью сделать демонтаж электропроводки, а для рабочих нужд провести, так называемые времянки. Времянка это временная электропроводка  от старых или уже установленных новых автоматов защиты.

Временная проводка делается открыто, защищенными кабелями. Правда по технике безопасности на строительных объектах, временная проводка освещения делается от понижающего трансформатора на 36 Вольт, а силовые розетки располагаются только в силовых щитах и инструменты запитывается через удлинители. Такой подход к временной проводке можно применить и в квартире.

©www.otdelochnik24.ru

Еще статьи

• Ремонт электропроводки квартиры, основные правила
• Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
• Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
• Краткие советы по электропроводке в квартире
• Виды электрических схем, упрощенный электропроект квартиры своими руками
• Схемы электропроводки в квартире
• Нулевой защитный проводник, система заземления квартиры
• Электрика в квартире своими руками

55. 61953237.741349

Поделись ссылкой:

Пример сметы (цены 2021 года) на электрика

Наименование работ	Ед. изм.	Количество	Расценка	Стоимость работ
Демонтаж эл.точек (механизмы)	шт	75	38	2850
Демонтаж эл.точек (полностью)	шт	100	50	5000
Демонтаж светильника	шт	100	50	5000
Демонтаж старой проводки открытой	мп	50	25	1250
Демонтаж старой проводки закрытой	мп	100	50	5000
Демонтаж счетчика	шт	400	200	80000
Демонтаж автомата	шт	100	50	5000
Демонтаж трубки домофона	шт	75	38	2850
Демонтаж вентилятора	шт	150	75	11250
Демонтаж люстры	шт	400	200	80000
Демонтаж распределительной коробки	шт	100	50	5000
Демонтаж кабель-канала	мп	35	18	630
Монтаж провода до 2,5 кв. мм. открыто	мп	100	50	5000
Монтаж провода от 3 до 6 кв.мм. открыто	мп	100	50	5000
Монтаж провода 5х6 открыто	мп	200	100	20000
Прокладка проводки открытой по скобам	мп	110	55	6050
Монтаж провода в гофре открыто	мп	125	63	7875
Монтаж провода в кабель-канале	мп	140	70	9800
Штробление под провод в кирпиче	мп	200	100	20000
Штробление под провод в гипсе, пеноблоке	мп	130	65	8450
Штробление под провод в бетоне	мп	200	100	20000
Монтаж эл.точек (механизмов)	шт	210	105	22050
Монтаж эл.точек по бетону	шт	550	275	151250
Монтаж эл. точек по бетону	шт	550	275	151250
Монтаж эл.точек по кирпичу,гипсу	шт	450	225	101250
Монтаж эл.точек внутреннего исполн.по плитке	шт	250	125	31250
Монтаж эл.точек наружно	шт	150	75	11250
Монтаж распред.коробки с расключением открыто	шт	350	175	61250
Монтаж распред.коробки с расключением по кирпичу,гипсу	шт	600	300	180000
Монтаж распред.коробки с расключением по бетону	шт	800	400	320000
Подключение провода к распред.коробке	шт	230	115	26450
Монтаж распред.щита наружного исполнения	шт	4400	2200	9680000
Монтаж распред.щита внутреннего исполнения в кирпиче	шт	6500	3250	21125000
Монтаж автоматов	шт	200	100	20000
Монтаж DIN-рейки	шт	300	150	45000
Монтаж розетки для электроплиты с подключением	шт	400	200	80000
Монтаж счетчика	шт	800	400	320000
Подключение силовой линии в эл. щите с подключением	шт	1600	800	1280000
Монтаж точечного светильника	шт	150	75	11250
Монтаж светильника типа»Армстронг»	шт	500	250	125000
Монтаж светильника с подключением	шт	350	175	61250
Монтаж люстры с подключением	шт	500	250	125000
Монтаж трансформатора понижающего,стабилизатора	шт	110	55	6050
Монтаж вентилятора	шт	300	150	45000
Мотнаж вентилятора потолочного с люстрой	шт	800	400	320000
Укладка теплого пола (кабель)	м2	450	225	101250
Укладка теплого пола (миниматы)	м2	400	200	80000
Монтаж терморегулятора по кирпичу,гипсу	шт	500	250	125000
Монтаж терморегулятора по бетону	шт	650	325	211250
Монтаж терморегулятора по ГКЛ	шт	400	200	80000
Монтаж УЗО	шт	300	150	45000
Монтаж трубки домофона	шт	250	125	31250
Установка розеток	шт	200	100	20000
Установка выключателей	шт	200	100	20000
Замена эл. счётчика	шт	1200	600	720000
Замена автомата	шт	300	150	45000
Установка разветвлителя ТВ	шт	200	100	20000
Итого:				36104305

Электромонтажные работы / Услуги

1. КАБЕЛЬНЫЕ РАБОТЫ
1.1.Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв.	м.п.	50
1.2.Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв.	м.п.	60
1.3.Монтаж электропроводки в штробе до 4 мм кв.	м.п.	50
1.4.Монтаж электропроводки в штробе от 6 мм кв.	м.п.	70
1.5.Монтаж кабеля или провода по потолку	м.п.	80
1. 6.Монтаж кабеля или провода в гофротрубе по потолку	м.п.	90
1.7.Затяжка кабеля в гофротрубу	м.п.	20
1.8.Затяжка кабеля в металлорукав	м.п.	30
1.9.Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево	м.п.	100
1.10.Кабельканал шириной до 25 мм по кирпичу	м.п.	110
1.11.Кабельканал шириной до 25 мм по бетону	м.п.	120
1.12.Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево	м.п.	110
1.13.Кабельканал шириной свыше 25 мм по кирпичу	м.п.	120
1.14.Кабельканал шириной свыше 25 мм по бетону	м.п.	150
2. ШТРОБЛЕНИЕ
2. 1.Штроба размером 20х20 мм в ГКЛ (гипсокартон)	м.п.	120
2.2.Штроба размером 20х20 мм в кирпиче	м.п.	160
2.3.Штроба размером 20х20 мм в бетоне	м.п.	260
2.4.Штроба размером 40х40 мм в ГКЛ (гипсокартон)	м.п.	130
2.5.Штроба размером 40х40 мм в кирпиче	м.п.	200
2.6.Штроба размером 40х40 мм в бетоне	м.п.	310
2.7.Штроба размером 70х70 мм в ГКЛ (гипсокартон)	м.п.	140
2.8.Штроба размером 70х70 мм в кирпиче	м.п.	250
2.9.Штроба размером 70х70 мм в бетоне	м.п.	390
2.10.Штроба размером 100х100 мм в ГКЛ (гипсокартон)	м.п.	200
2. 11.Штроба размером 100х100 мм в кирпиче	м.п.	350
2.12.Штроба размером 100х100 мм в бетоне	м.п.	600
3. АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, УЗО
3.1.Автоматический выключатель однополюсный	шт.	190
3.2.Автоматический выключатель двухполюсный	шт.	300
3.3.Автоматический выключатель трехполюсный	шт.	320
3.4.Автоматический выключатель четырехполюсный	шт.	350
3.5.УЗО (дифференциальный автомат) двухполюсное	шт.	300
3.6.УЗО (дифференциальный автомат) четырехполюсное	шт.	350
3.7.Реле автоматического переключения установка	шт.	200
3. 8.Счетчика электрического однофазного установка	шт.	800
3.9.Счетчика электрического трехфазного установка	шт.	1200
3.10.Линии силовой подключение в щите	шт.	500
3.11.Линий ТV и телефонных к линии в щитке подключение	шт.	200
3.12.Магнитный пускатель однофазный	шт.	300
3.13.Магнитный пускатель трехфазный	шт.	450
4. ЭЛЕКТРОЩИТЫ
4.1.Электрощит наружной установки	шт.	500
4.2.Электрощит на 8 модулей внутренней установки в гисокартоне	шт.	1000
4.3.Электрощит на 8 модулей внутренней установки в кирпиче	шт.	1200
4. 4.Электрощит на 8 модулей внутренней установки в бетоне	шт.	1500
4.5.Электрощит на 12 модулей внутренней установки в гисокартоне	шт.	1100
4.6.Электрощит на 12 модулей внутренней установки в кирпиче	шт.	1400
4.7.Электрощит на 12 модулей внутренней установки в бетоне	шт.	1800
4.8.Электрощит на 18 модулей внутренней установки в гисокартоне	шт.	1200
4.9.Электрощит на 18 модулей внутренней установки в кирпиче	шт.	1900
4.10.Электрощит на 18 модулей внутренней установки в бетоне	шт.	2200
4.11.Электрощит на 24 модуля внутренней установки в гисокартоне	шт.	1300
4.12.Электрощит на 24 модуля внутренней установки в кирпиче	шт.	2300
4.13.Электрощит на 24 модуля внутренней установки в бетоне	шт.	2600
4.14.Электрощит на 36 модулей внутренней установки в гисокартоне	шт.	1500
4.15.Электрощит на 36 модулей внутренней установки в кирпиче	шт.	2900
4.16.Электрощит на 36 модулей внутренней установки в бетоне	шт.	3400
4.17.Электрощит на 54 модуля внутренней установки в гисокартоне	шт.	1700
4.18.Электрощит на 54 модуля внутренней установки в кирпиче	шт.	3400
4.19.Электрощит на 54 модуля внутренней установки в бетоне	шт.	4300
5. РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ
5.1.Розетка наружная	шт.	250
5.2.Розетка внутренняя в гипсокартоне	шт.	400
5.3.Розетка внутренняя в кирпиче	шт.	420
5.4.Розетка внутренняя в бетоне	шт.	500
5.5.Отверстия для установочной коробки (подрозетника) в гипсокартоне	шт.	100
5.6.Отверстия для установочной коробки (подрозетника) в кирпиче	шт.	170
5.7.Отверстия для установочной коробки (подрозетника) в бетоне	шт.	250
5.8.Установочная коробка (подрозетник)	шт.	50
5.9.Установка механизма внутренней розетки	шт.	200
5.10.Коробки распаячной наружной установка	шт.	150
5.11. Коробки распаячной коммутация клемником WAGO	шт.	50
5.12.Замена розетки (механизма) внутренней	шт.	250
5.13.Замена розетки наружной	шт.	350
5.14.Розетка для электроплиты наружная	шт.	500
5.15.Розетка для электроплиты внутренняя	шт.	690
6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ
6.1.Люстры монтаж и подключение	шт.	от 700
6.2.Светильник потолочный	шт.	600
6.3.Бра (светильник настенный)	шт.	450
6.4.Светильник точечный	шт.	200
6.5.Сверление отверстия для точечного светильника в гипсокартоне	шт.	100
6.6.Сверление отверстия для точечного светильника в реечном потолке	шт.	150
6.7.Светильник потолочный типа «Армстронг»	шт.	500
6.8.Светодиодная лента	м	210
7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.
7.1.Установка трансформатора, дросселя	шт.	500
7.2.Замена стартера	шт.	100
7.3.Замена люминесцентной лампы	шт.	80
7.4.Замена лампы накаливания, галогенной, светодиодной и т.д.	шт.	50
8. УСТАНОВКА ОБОРУДОВАНИЯ
8.1.Звонок электрический	шт.	300
8. 2.Кнопка звонка электрического	шт.	200
8.3.Разветвителя телефонного и телевизионного установка	шт.	350
8.4.Стабилизатора напряжения для силовых линий установка	шт.	1800
8.5.Вентилятора канального накладного установка и подключение	шт.	600
8.6.Видеодомофона (вызывной панели)	шт.	500
8.7.Видеодомофона (монитора)	шт.	1500
8.8.Блок сопряжения видеодомофонов	шт.	500
8.9.Вытяжки кухонной монтаж с подключением	шт.	1000
8.10.Сушилки электрической для рук установка	шт.	900
8.11.Тёплого пола электрического укладка	м.кв.	500
8. 12.Реостата (диммера) для регулировки нагрева теплого пола	шт.	450
8.13.Тёплого пола электрического укладка	м.кв.	500
8.14.Диммер освещения	шт.	450
8.15.Водонагреватель (бойлер) от	шт.	900
9. ДЕМОНТАЖНЫЕ РАБОТЫ
9.1.Автомата демонтаж	шт.	100
9.2.Кабельканала (короба) демонтаж	м.п.	20
9.3.Проводки электрической в кабельканале демонтаж	м.п.	20
9.4.Проводки электрической открытой демонтаж	м.п.	20
9.5.Счетчика электрического демонтаж	шт.	300
9.6.Люстры, бра	шт.	100
10. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
10.1.Сверление сквозное в стене толщиной до 25 см. в мягких стенах		100
10.2.Сверление сквозное в стене толщиной до 25 см. в кирпичных стенах		140
10.3.Сверление сквозное в стене толщиной до 25 см. в бетонных стенах		190
10.4.Сверление сквозное в стене толщиной от 25 см. в мягких стенах		140
10.5.Сверление сквозное в стене толщиной от 25 см. в кирпичных стенах		220
10.6.Сверление сквозное в стене толщиной от 25 см. в бетонных стенах		320
11. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В ДЕРЕВЯННОМ ДОМЕ, КОТТЕДЖЕ, ДАЧЕ, БАНЕ.
11.1.Штробление по дереву	м.п.	250
11. 2.Сверление отверстия для установочной коробки (подрозетника) в дереве	шт.	250
11.3.Монтаж установочной коробки (подрозетника)	шт.	100
11.4.Сверление отверстия в дереве и монтаж закладной металлической трубы	шт.	250
11.5.Монтаж механизма розетки или выключателя	шт.	200
11.6.Прокладка гофротрубы с кабелем по деревянному основарию	м.п.	70
11.7.Прокладка металлорукава с кабелем по деревянному основарию	м.п.	80
11.8.Прокладка ПНД трубы с кабелем по деревянному основарию	м.п.	100
11.9.Прокладка гофрированной трубы из нержавеющей стали	м.п.	110
11.10.Прокладка металлической трубы (диаметр стенки D=2. 8 мм)	м.п.	250
11.11.Прокладка электрокороба (или кабель канала?) по дереву (шириной до 25 мм)	м.п.	100
11.12.Прокладка электрокороба по дереву (свыше 25 мм)	м.п.	130
11.13.Монтаж розетки на деревянном основании	шт.	300
11.14.Монтаж выключателя на деревянном основании	шт.	300
11.15.Монтаж распаячной коробки на деревянном основании	шт.	200
12. Ретро проводка (электропроводка на роликах)
12.1.Прокладка ретро провода	м.п.	90
12.2.Монтаж ретро розетки	шт.	400
12.3.Монтаж ретро выключателя	шт.	400
12. 4.Монтаж распаячной коробки ретро	шт.	400
13. Модульное заземление
13.1.Модульное заземление 6 метров («для дачи»)	шт.	8000
13.2.Модульное заземление 9 метров	шт.	9000
13.3.Модульное заземление 12 метров	шт.	9500
13.4.Модульное заземление 15 метров	шт.	11000
13.5.Протокол испытания заземления	шт.	4000
14. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В НОВОСТРОЙКАХ.
14.1.Прокладка кабеля в гофротрубе	м.п.	90
14.2.Прокладка кабеля в гофротрубе по потолку	м.п.	110
14.3.Прокладка электрического кабеля	м. п.	50
14.4.Прокладка телевизионного или интернет кабеля	м.п.	30
14.5.Монтаж розетки в железобетонных стенах	шт.	750
14.6.Монтаж розетки в кирпичных стенах	шт.	550
14.7.Монтаж электрощита на 12 модулей от	шт.	3000
14.8.Монтаж электрощита на 24 модуля от	шт.	4000
14.9.Монтаж электрощита на 36 модулей от	шт.	5000
14.10.Монтаж электрощита на 48 модулей от	шт.	6000
15. ПРОЕКТИРОВАНИЕ ЭЛЕКТРИКИ
15.1. Жилые квартиры
до 50м2	от 7000
от 51-80м2	от 10000
от 81-100м2	от 15000
от 101 до 120м2	от 20 000
от 121 до 140м2	от 25 000
от 140м2	от 30000
15. 2. Офисные помещения
до 150м2	80 за метр
от 150 до 300м2	70 за метр
от 300 до 500м2	60 за метр
свыше 500м2	договорная
15.3. Коттеджи, частные дома, дачи
до 150м2	от 150 за метр
от 150 до 200м2	от 120 за метр
от 200 до 300м2	от 100 за метр
от 300 до 500м2	от 90 за метр
свыше 500м2	от 80 за метр
15.4. Магазины, рестораны
до 100м2	10000
от 100 до 300м2	100
от 300 до 600м2	90
от 600 до 1000м2	80
15. 5. Производственные здания и склады
до 100м2	10000
от 100 до 300м2	100
от 300 до 600м2	90
от 600 до 1000м2	80
от 1000 до 3500м2	65
свыше 3500м2	договорная
15.6. Согласование
Трансформаторная подстанция ТП	шт.	от 150 000
РТП-10кВ	шт.	от 150 000
Кабельные линии 0,4 кВ; 6-10 кВ	1 км	от 100 000
16. ПРИМЕЧАНИЕ.
16.1.Выезд мастера для составления сметы в пределах МКАД		0
16.2.Выезд мастера для составления сметы за пределами МКАД		1000
16. 3.Выезд мастера аварийный		от 3000
16.4.Коэффициент на работы свыше 3 метров		1.25
16.5.Услуга по покупке материалов, зап. частей и прочее		0
16.6.Минимальная стоимость электромонтажных работ в Москве		1500

Электромонтажные работы в Калининграде цены (прайс-лист) на 2019 год

Монтаж и демонтаж электропроводки во Владивостоке

Монтаж и демонтаж электропроводки

Цены на электромонтажные работы

9,00. 4, установка автомата электрического однополюсного. Когда установлены розетки и подрозетники, начинаем штробить стены, по направлению от розетки к коробке, от коробки к месту установки щитка. Как сделать быстро, но правильно? Штробление, выбивка, сверление Наименование работ. Разбираем розетку, провода часто легко получается вытащить через коробку.

9,00 1 9,00.2 Подключение силовой линии в щите. Начинается самая грязная работа Грязная работа это дробить стены. Не забываем использовать уровень и делаем штробы горизонтально или вертикально, прокладывать кабель по диагонали не рекомендуется по многим причинам. 4,00.12 Монтаж вентилятора. Еще один важный момент необходимо приобрести качественные проводники. Так как у нас еще не заделаны стены, мы с легкостью можем определить какой провод от куда идет и что питает.

29,00.7 Бокс под электроавтоматы на 18 модулей, врезка в кирпич. Чтобы демонтировать фазный провод придется разобрать выключатель. Линейка при этом должна касаться двух шкивов в 4 точках. Такие работы выполняют при поломке, выходе из строя изделий или при замене морально устаревшего оборудования на более современные образцы. Кабеля (сечением 1-4 мм кв).п. Но при грамотном подходе, полностью заменить проводку можно всего за один день, а прослужит она не один год.

Демонтаж старой проводки своими руками что важно знать

BYN в год без НДС; Современные импортные технологические линии (Турция, Тайвань, Италия, Китай Собственные производственные и складские площади более 3 тыс. Технология демонтажа, как и монтажа, зависит от конструкции электрооборудования. 15,00.15 Монтаж ленточной светодиодной подсветки.п. 100 м2, 2 поста 1 пост химчистка.

Все эти элементы должны быть выверены по осям установки двигателя в горизонтальной плоскости и закреплены при помощи фундаментных болтов. Двигатели массой до 50 кг устанавливают вручную, выше этой цифры с помощью грузоподъемных механизмов. Мультиметр должен показать отсутствия напряжения в сети. Читайте также: методы проверки электропроводки. Так же необходимо установить отдельные розетки для этих приборов, куда и будут подключены индивидуальные кабеля. У электродвигателя с короткозамкнутым ротором сопротивление изоляции измеряют обмоток статора к корпусу и по отношению друг к другу и к корпусу.

Особенности монтажа электрического оборудования

Выверка может осуществляться с применением тонкого шнура. 80,00.9 Бокс под электроавтоматы на 24 модулей, врезка в газосиликат. Замена проводки подразумевает капитальный ремонт в квартире, так как сделать это, не повредив стены невозможно. Он обязательно должен иметь профильное образование, соответствующий выполняемой работе разряд и опыт выполнения тех работ, которые он будет осуществлять. Если же розеточная группа на этапе планировки была поделена на несколько подгрупп то используется соответствующее количество проводников. Его ведут с соблюдением требований действующей нормативно-технической документации в сфере системы стандартизации, строительных норм и правил, пожарных инструкциях.

От 15,00.11 Подключение патрона. Поэтому лучше сразу использовать высококачественные медные проводники необходимого сечения: Для осветительной разводки 1,5 мм2. Когда щиток собран, можно проверить результат проделанной работы. 44,00.13 Бокс под электроавтоматы на 36 модулей, врезка в кирпич. Начинать демонтаж проще всего с розеток, коробок и осветительных приборов. Затем выполняют пробивку отверстий необходимого диаметра с помощью пневмо- или электромолотков.

Прайс-лист на электромонтажные работы на сайте компании ВальтерЭлектро

Стоит испытать проводку мощным электроприбором перед тем, как заделывать стены, но, как правило, если все делалось согласно рекомендациям, то никаких проблем не возникнет. 3,00 1 3,00 итого: 11,50 *Расчет указан примерный и не может являться окончательным для определения стоимости выполняемых работ. Благодаря детальности и конкретизации выполняемых работ вы всегда сможете сами подсчитать и проверить стоимость их выполнения. В углубление устанавливается соединительная коробка, которая уже имеет встроенные соединительные клеммы, это позволит избежать лишней работы с паяльником. От 15,00.13 Монтаж металлогалогеновых светильников. Особенности демонтажа электрического оборудования.

Инвестицироизводство полимерной упаковки, ищем национального или иностранного инвестора за долю в компании. Telegram, не упустите горящие предложения! После этого розетки готовы к подключению. Демонтаж Наименование работ. 5,00.3 Монтаж подрозетника (коробки установочной). Он должен уметь читать электрические схемы и чертежи, знать технологию выполнения конкретной работы, пользоваться измерительными инструментами и приборами, соблюдать правила техники безопасности.

Цены на электромонтажные работы в Уфе

Электрик.Электропроводка.Монтаж.Ремонт. Установка в Ульяновске | Услуги

Доброго времени дня!
ВАМ НУЖЕН ГРАМОТНЫЙ ЭЛЕКТРИК\🌟ОБРАЩАЙТЕСЬ: Мы обязательно ДОГОВОРИМСЯ!
❗ГАРАНТИИ — Ваша уверенность❗
👍 В удобное для вас время!
👍 Качественно! 👍 Аккуратно! 👍Надежно!
❗ЛЮБОЙ РАЙОН❗
Выезд к вам после вашего звонка.
✔ЭЛЕКТРИК ✔УСЛУГИ ЭЛЕКТРИКА — ОПЕРАTИВHЫЙ ВЫЕЗД ПО УЛЬЯНОВСКУ!
● Выполнение всех необходимых электромонтажных работ в квартирах, новостройках, дачах, коттеджах, гаражах и прочих помещениях.
● Полная замена электрической разводки или частичная
● Проектирование электроснабжения, технический проект.
● Устранение неисправностей в электропроводке.Услуги электрика.
● Монтаж и установка розеток, выключателей, светильников, светодиодного освещения
● Перенос и добавление розеток-выключателей
● Электромонтаж (скрытая / открытая электропроводка).
● Сборка щитового оборудования
● Монтаж Электропроводки квартир, частных домов, офисных, складских, производственных, торговых и прочих помещений и зданий
● Полная замена электропроводки или частичная
● Штроба под кондиционер
-● Перенос розеток в новостройке \вторичке
● Утапливание накладного щита
● Установка и замена: электрощитов, электросчётчиков, розеток, выключателей, люстр, светодиодной подсветки и т. д
● Аварийный вызов электрика
● Устранение коротких замыканий
● Монтаж электрики в квартире
● Монтаж электрики в коттедже
●Электромонтаж в новостройках
● Тестирование и поиск неисправности в электросети
● Замена старой алюминиевой проводки
● Штробление стен без пыли
● Работаю с СИП (при необходимости с «балерины» — автовышки)
● Монтаж контура заземления
● Диагностика неисправности электрической проводки, пропал / нет свет
● Замена автоматов
● Сборка щита по проекту Заказчика
● Проектирование щитов по техусловиям Заказчика
● Подключение электротехники
● Подключение электрической варочной панели
● Подключение посудомоечной машины
● Подключение джакузи, душ кабины
● Подключение электрической духовки
● Подключение электрического водонагревателя
● Подключение стабилизатора напряжения
● Прокладка кабеля
● Прокладка кабеля в гофре
● Прокладка кабеля в коробе
● Прокладка короба под кабель
● Прокладка кабеля в подвесном потолке
● Прокладка кабеля в стяжке
● Прокладка кабеля в штробе
●Установка контактора и автоматов защиты
● Установка дифференциального автомата
● Установка устройства защитного отключения (УЗО)
● Установка автоматов
● Установка осветительных приборов
● Установка светодиодной подсветки
● Монтаж светодиодной ленты
● Установка люстры
● Установка настенного светильника
● Установка люстры с креплением на крюк
● Установка бра
● Установка точечного галогенного светильника
● Установка встраимого потолочного светильника
● Установка розеток и выключателей
● Установка электроточки скрытой проводки
● Установка электроточки наружной
● Электрика под ключ
Все работы по Электрике и Электромонтажу

УСЛУГИ САНТЕХНИКА
● Установка новых полипропиленовых труб
● Замена разводки труб в квартире, доме
● Установка смесителя
● Установка раковины, мойки
● Установка раковины с тумбой
● Установка сифона раковины
● Подключение/установка стиральной посудомоечной машины.
● Установка, замена стояков горячей и холодной воды, стояков канализации и отопления.
● Установка и подключение водонагревателя, газовой колонки
● Установка и перенос радиатора, батареи отопления
● Замена водопроводных стояков
● Разводка труб ,установка сантехники

Услуги Электрика.Профессиональная замена проводки. Все виды электромонтажных работ от ремонта одной розетки до электромонтажа «под ключ»
Качественно и оперативно выполню электромонтажные работы в квартире, доме, на даче, гараже
Монтаж/демонтаж розеток, выключателей, автоматов, УЗО, АВДТ, счеткиков, светильников (бра, люстр, люминесцентных и светодиодных ламп, замена лампочек)
Выявление неисправностей электроснабжения

ПОЧЕМУ ИМЕННО Я:
1) — Мобильный выезд специалиста сразу в день обращения.
2) — Самостоятельная закупка и доставка материалов на Ваш объект.
3) — Гарантия качества на все выполненные работы.
4) — Использую только профессиональный инструмент.
5) — С большим опытом работы, специализируюсь только на электромонтаже.
6) — Проект по электромонтажу.
7)МОИ ЦЕНЫ вполне ДОСТУПНЫЕ и ДОГОВОРНЫЕ

При вызове меня вы соглашаетесь с оплатой моих услуг

Работаю по всему Ульяновску и Области
Недорогие цены на работы. Оперативный выезд.
👍ГАРАНТИЯ!КАЧЕСТВО!БЕЗОПАСНОСТЬ!👍
ВСЕГДА РАД ПОМОЧЬ.👍
☎️ ЗВОНИТЕ ! Сохраните номер !
📆 Работаю БЕЗ ВЫХОДНЫХ и Праздников!
💚 Добавляйте в Избранное!
электромонтаж
частный электрик
честный электрик
электрик профессионал
замена проводки
новая проводка
новый провод
электрика в квартире
замена электрики
установка электрощита
скрытая проводка
сделать заземление
контур заземления
установить люстру
перенос розеток
электрик на Дом
установка розеток
услуга электрика
Работы по электрике любой сложности
Замена, установка розеток, люстр, счетчиков, электропроводки
Монтаж, демонтаж электропроводки в квартирах, домах
Электрика под ключ
Прокладка кабеля, СИП
Сборка и монтаж электрощитков
Диагностика

Процедура демонтажа отработанного электрического и электронного оборудования (WEEE) | Смит и племянник

СНЯТИЕ КАБЕЛЬНЫХ УЗЛОВ И ПРОВОДКИ

Разрежьте все стяжки, которыми крепятся кабельные сборки. Поместите их в пластмассовый контейнер для отходов. Снимите кабельные сборки и провода, отсоединив их или отрезав провода заподлицо с разъемами. Поместите кабели в контейнер для отходов электроники.Поместите разъемы в пластмассовый контейнер для отходов.

Исключение: Есть некоторые кабельные сборки с металлическими разъемами (VGA, USB и т. Д.). Поместите эти разъемы в контейнер для металлических отходов после их снятия с кабельной сборки.

Примечание. Доступ к некоторым кабельным узлам можно получить только путем снятия компонентов над ними или вокруг них в процессе демонтажа.

По возможности, из кабельных сборок с прикрепленными ферритовыми бусинами следует удалить феррит из кабельной сборки и поместить в контейнер для металлических отходов.Некоторые кабельные сборки являются неотъемлемой частью электронного компонента и не могут быть удалены путем разборки. Утилизируйте компонент с прикрепленным кабелем в соответствующий контейнер для отходов.

ДЕМОНТАЖ ЗАДНЕЙ ПАНЕЛИ

Снимите все электрические компоненты, такие как вентилятор, выключатель и розетку переменного тока, и поместите их в контейнер для отходов электроники. Другие компоненты, такие как металлические кожухи вентилятора и разъемы, можно поместить в контейнер для металлических отходов.Поместите все пластмассовые детали, такие как пластмассовые кожухи вентилятора, в пластмассовый контейнер для отходов. Ручку (если применимо) и приспособление можно оставить собранными с шасси или снять и поместить в контейнер для металлических отходов. Задняя накладка прикреплена клея PSA и может быть удалена только с помощью растворителя. Рекомендуется, чтобы задняя накладка оставалась прикрепленной к шасси.

ДЕМОНТАЖ ПЕРЕДНЕЙ ПАНЕЛИ

Снимите лицевую панель в сборе, сняв крепеж с корпуса.Поместите крепеж в контейнер для металлических отходов. Если на лицевой панели установлены какие-либо кабельные сборки, печатные платы или переключатели, снимите их и поместите в контейнер для отходов электроники. Если устройство состоит из ручек, утилизируйте их в соответствующий контейнер для отходов. Фронтальные панели, содержащие накладку фасада, скорее всего, прикреплены с помощью клея PSA и могут быть удалены только с помощью растворителя. Рекомендуется, чтобы передняя накладка оставалась прикрепленной к лицевой панели. Безель изготовлен из литого под давлением пластика и должен быть помещен в пластиковый контейнер для отходов.

СНЯТИЕ ПЛАТ ПК

Платы ПК (PCB) обычно крепятся с помощью крепежа и, в некоторых случаях, находятся в сборке в блоке. Снимите крепеж и поместите их в контейнер для металлических отходов или пластиковый контейнер для отходов в соответствии с материалом крепления, снимите печатные платы и поместите их в контейнер для отходов электроники. Печатные платы могут состоять из кронштейнов из листового металла, используемых для монтажа, или могут использоваться металлические стойки.Когда они будут обнаружены и разобраны, поместите их в контейнер для металлических отходов. Продолжайте демонтаж сверху вниз, пока все печатные платы, крепеж и экранирование не будут удалены и утилизированы, как показано.

ДЕМОНТАЖ ДРУГИХ КОМПОНЕНТОВ (ПРЕДЫДУЩИХ НЕ УКАЗАННЫХ)

После демонтажа передней и задней панелей вместе с удалением всех кабельных сборок и печатных плат может остаться несколько различных компонентов, которые не были специально упомянуты для удаления.Эти компоненты могут состоять как минимум из следующих элементов:

• Источники питания
• Клавиатуры
• Дисплеи
• Жесткие диски
• Двигатели
• Узлы ламп
• Динамики

Удалите все оставшиеся предметы и поместите их в соответствующий контейнер для отходов. Поместите крепеж в контейнер для металлических отходов.

ДЕМОНТАЖ ШАССИ

На этом этапе процесса должно быть только шасси с очень небольшим количеством оставшихся компонентов.Проверьте нижнюю часть корпуса на предмет возможных монтажных ножек. Ножки шасси обычно изготавливаются из пластика или резины и крепятся с помощью крепежа или клея. Снимите крепежные детали, если применимо, и поместите их в контейнер для металлических отходов и поместите ножки в контейнер для отходов из пластмассы или других материалов соответственно. Удалите все оставшиеся неметаллические предметы, такие как пластиковые кабельные каналы, и выбросьте в соответствующий контейнер для отходов. Теперь шасси должно быть освобождено от всех компонентов. Поместите его в контейнер для металлических отходов.

Отремонтировать или заменить электропроводку, оборудование или приспособления с помощью ручных и электроинструментов — Техник по электрике 323.609.8250

С гипсокартоном
большая часть электропроводки в вашем доме, ремонт поврежденной проводки может показаться
как огромный проект. Однако можно соединить проводку без
разрывая всю стену. Была ли ваша электрическая проводка повреждена
грызунов или просверлив в стене, как можно скорее отремонтировать, чтобы восстановить
питание всех светильников, запитанных поврежденной схемой.Не ремонтировать повреждение
может привести к другим проблемам, например к возгоранию электрического тока.

Вещи, которые вам понадобятся

• Рулетка
• Генератор звука
• Зонд
• Старая работа, электрика
  коробки
• Пила для гипсокартона
• Кусачки / ножницы для снятия изоляции
• Рыбная лента
• Электрические разъемы
• Отвертка
• Проволочные гайки
• Крышка электрической коробки
  пластины

Отключите питание
поврежденной электрической цепи, отключив прерыватель, который ее подает в
панель автоматического выключателя.

Отсоедините проводку от цепи в
вопрос
от автоматического выключателя. Закрепите черный провод тон-генератора на любом
черный или белый провод от цепи и убедитесь, что он находится в «тональном» режиме
.

Нажмите кнопку на датчике и переместите его вдоль
провод. Следуйте по проводке к устройствам, от которых он питается, пока звук не прекратится.
Если вы дойдете до устройств, вернитесь к панели автоматического выключателя.
и прикрепите тон-генератор к другому проводу; в этом вероятен разрыв
провод.

Еще раз проследите проводку по направлению к устройствам.
пока звук не прекратится. Здесь находится ваш перерыв.

Измерьте размеры вашей старой работы
электрическую коробку и отметьте два места на расстоянии примерно 30 см друг от друга.
путь поврежденного электрического провода. Старые рабочие электрические коробки особенные
распределительные коробки, которые устанавливаются в существующие стены. Они позволяют установку
не открывая большие участки стены и устраняя необходимость в размещении
стеновые стойки.

Вырежьте гипсокартон в каждом из этих мест.
достаточно большой, чтобы разместить старые рабочие электрические коробки.

Обрежьте электрический провод в каждом отверстии. Удалять
поврежденная часть изнутри стены. Зачистите оба оставшихся конца вашим
инструмент для зачистки проводов. Снимите примерно 2 дюйма внешней изоляции, а затем снимите
внутренняя изоляция, чтобы обнажить 1/2 дюйма голой меди от каждого провода.

Вставьте один из оголенных концов в один из
старые рабочие коробки и закрепите электрическим разъемом. Сдвиньте другой
зачищенный провод в другую старую рабочую коробку и закрепите электрическим
разъем.Вставьте
рыбную ленту в одно из вырезанных отверстий в стене и протолкните ее через
стену к другому отверстию. Как только он выйдет из другого отверстия, закрепите отрезок
электрического провода к рыболовной ленте и потяните ее обратно к первому отверстию.
Это позволит протянуть ваш электрический провод через стену. Однажды вернувшись к первому
отверстие, отсоедините провод от ленты. Зачистите провод так же, как
сделанное ранее, и закрепите один конец в каждой из старых рабочих ящиков.

Вставьте каждую старую рабочую коробку в один из разрезов.
проделать дыры в гипсокартоне.

Поверните винты на каждом, чтобы зафиксировать их на месте.

Закрепите проволочные гайки. Скручиваем черные провода
вместе в каждой коробке, белые провода вместе и провода заземления вместе.
Навинтите гайку для проводов на каждое соединение.

Прикрутите крышку распределительной коробки к каждому
электрическая коробка. Подсоедините проводку к автоматическому выключателю и выключите питание.
вернемся к цепи.

СОВЕТЫ И ПРЕДУПРЕЖДЕНИЯ

• В то время как тон-генератор
  отличный инструмент для поиска брешей в стене, он также перестанет звучать
  тон, если отойти от провода.Это может сделать постановку диагноза длительным испытанием.
  и процесс ошибки, так как тон перестанет звучать как в перерыве в
  провод и если вы отойдете от проводки в неправильном направлении. Если ваш тон
  генератор перестает звучать, переместите зонд в разные стороны все
  над стеной, чтобы убедиться, что вы нашли правильное место разрыва. Хотя
  этот процесс может оказаться утомительным, может быть предпочтительнее вскрывать целиком
  секции гипсокартона.
• Вы не можете просто
  соедините провода внутри стены.Они должны быть в электрическом ящике с
  крышка для обеспечения доступа к месту соединения в будущем.

Примечание: для этого содержимого требуется JavaScript.

Общие сведения о тканевой проводке: полное руководство

Если вы заинтересованы в покупке дома с тканевой проводкой, или думаете, что она может быть в вашем нынешнем доме, у вас могут возникнуть некоторые вопросы.

Что это? Это действительно опасно? Всегда ли нужно его заменять?

В этом руководстве мы обсудим все, что вам нужно знать.От основ о том, как это работает и почему он использовался, до определения того, используется ли в вашем доме тканевая проводка, и подробностей о том, как ее следует удалить профессионалом, мы коснемся всего, что вам нужно знать. Читайте дальше и получите все подробности в этом подробном руководстве.

Что такое тканевая проводка?

Как следует из названия, тканевая проводка — это тип электропроводки, которая использовалась до того, как проводка с термопластическим покрытием стала обычным явлением. Обычно он использовался в домах, построенных до 1960 года, и был очень распространен, потому что был недорогим, и эта прорезиненная ткань была стандартным методом изоляции проводов до того, как пластмассы стали широко распространенными и доступными.

Обычно здания, в которых используется эта разводка, строились в первой половине 20 века. Если у вас есть дом, который был построен в это время, есть вероятность, что ваша проводка — по крайней мере частично — покрыта тканевой изоляцией.

Кроме того, этот тип проводки также часто связан с другой распространенной электрической проблемой — проводкой с ручкой и трубкой. В то время, когда использовалась тканевая проводка, трубчатая проводка была стандартным методом прокладки проводов через дома. В нем использовались керамические ручки и трубки для прокладки электрических проводов через стены.

Хотя не все установки с ручкой и трубкой опасны, они склонны к выходу из строя — и им не хватает средств безопасности, присущих современным установкам электропроводки, таких как заземление. Они также обычно не обеспечивают достаточной мощности для современных нужд, что может привести к опасному перенапряжению электрической системы, что может привести к пожару.

Вкратце, тканевая проводка — это устаревший тип электропроводки, в котором ткань вместо пластика используется для изоляции и защиты электрических проводов.Это также часто связано с проводкой с ручкой и трубкой, которая также устарела и потенциально опасна.

Почему это опасно? Давайте исследуем эту тему в следующем разделе.

Почему это так опасно?

Тканевая проводка опасна по нескольким причинам, и обычно ее необходимо заменить, если она обнаружена в доме.

• Хрупкость приводит к износу. Одна из проблем тканевой изоляции состоит в том, что со временем она становится хрупкой.Он может начать отслаиваться, обнажая находящийся под ним электрический провод. По мере того, как истирание увеличивается, вероятность возникновения электрической дуги (электричество, которое «перескакивает» с одного провода на другой) увеличивается. Возникновение дуги — серьезная опасность возгорания.

• Повреждение насекомыми / грызунами — По сравнению с другими методами изоляции проводов тканевая проводка гораздо более восприимчива к повреждениям насекомыми и грызунами. Изолятор можно довольно легко прогрызть, особенно если он хрупкий. Опять же, это приводит к более высокому риску оголенных проводов и возникновения электрической дуги.

• В некоторых тканевых проводках используется асбест — На протяжении десятилетий асбест был предпочтительным материалом для изоляции. Это дешево и чрезвычайно эффективно для изоляции большого количества различных материалов от тепла. Конечно, теперь мы знаем, что асбест является чрезвычайно опасным канцерогеном для человека. В некоторых старых типах обтянутой тканью проводки используется медь, покрытая вискозным или хлопчатобумажным материалом, а затем изолированная асбестовой бумагой или прорезиненной изоляцией. Поскольку ткань со временем становится хрупкой, асбест может разрушиться и попасть в воздух, что чрезвычайно опасно.

• Может не отводить тепло должным образом — Кабель в тканевой оболочке не так эффективен для изоляции проводов по сравнению с современными пластиковыми изоляторами. Это, в сочетании с тем фактом, что современные дома требуют гораздо большей мощности по сравнению с домами, построенными на рубеже 20-го века, означает, что чрезмерное тепло может накапливаться в проводах и в окружающих областях, создавая опасность пожара.

• Скорее всего, без заземления, в нем отсутствуют современные функции — Если в вашем доме используется эта проводка, вероятно, в ней отсутствуют многие современные средства безопасности.У него может не быть трехконтактных розеток или розеток GFCI, а также может отсутствовать заземление. Заземление посылает избыточный электрический ток в землю, а не обратно в электрическую систему, что снижает риск возникновения дуги и пожара. Кроме того, в вашем доме может быть блок предохранителей, а не автоматический выключатель, который может создать опасность возгорания в случае его перегрузки.

По этим причинам тканевая проводка может стать серьезной проблемой и быть опасной для вашего дома. Это может даже повлиять на вашу способность застраховать свой дом, но мы обсудим это далее в одном из следующих разделов этого руководства.

Как узнать, есть ли у меня тканевая проводка? Что искать

Если у вас проводка с ручкой и трубкой, очень высока вероятность, что у вас тканевый провод. Даже если ваша проводка выглядит прорезиненной, она, скорее всего, состоит из резины снаружи и изолирующей ткани внутри.

Если вы все еще не уверены, вы можете осмотреть свои провода, чтобы найти торговые марки, которые использовались в американских домах.

Вот краткий список некоторых наиболее распространенных марок тканевой проводки:

Если вы ищете дополнительную информацию о том, как распознать эти типы проводов, это руководство от InspectApedia является ценным ресурсом.

Однако, если вы не уверены, что сможете самостоятельно распознать эту проводку в своем доме, мы рекомендуем вам нанять профессионала. Домашний инспектор обычно может легко распознать это, или вы можете нанять электрика. В большинстве случаев электрик сможет предоставить более подробный обзор ваших электрических систем.

Как это влияет на страхование жилья

Тканевая проводка может повлиять на страхование жилья по-разному, особенно в таких штатах, как Флорида, где существует требование «4-точечного осмотра», которое должны пройти старые дома, прежде чем они могут быть застрахованы.Новый Строительный кодекс Флориды (FBC), основанный на Международном строительном кодексе (IBC), был принят всеми округами Флориды в 2002 году и является гораздо более строгим, чем Стандартный строительный кодекс (SBC), который использовался ранее. Национальный электрический кодекс (NEC / NFPA 70), часть национальных правил пожарной безопасности, установленных и опубликованных Национальной ассоциацией противопожарной защиты (NFPA), также включен в Строительный кодекс Флориды (FBC).

• Высокие расходы на страхование — некоторые виды тканевой проводки могут рассматриваться крупными страховыми компаниями как пожароопасные.Если у вас есть это в вашем доме и / или проводка с ручкой и трубкой, это может привести к гораздо более высоким страховым взносам по сравнению с современными системами проводки. Со временем стоимость этих страховых взносов может легко перевесить стоимость ремонта вашего дома современной электропроводкой, розетками и автоматическими выключателями.

• Отказ в страховании — Это зависит от страховой компании, с которой вы работаете, но некоторые из них полностью откажутся застраховать дом с тканевой проводкой из-за более высокого риска электрических неисправностей.Возможно, вам придется заменить тканевую проводку и / или проводку с ручкой и трубкой, прежде чем вы сможете застраховаться.

Очевидно, что ни один из этих сценариев не идеален. Это одна из многих причин, по которым вам нужен осмотр дома, когда вы планируете купить дом, построенный до 1960-х годов.

Если вы покупаете дом, в котором есть тканевая или трубчатая проводка, не осознавая этого, вам, возможно, придется заплатить немало, чтобы заменить ее. Но если вы поймаете эту проблему до того, как закончите осмотр дома, вы можете отказаться от продажи или потребовать более низкую цену для покрытия затрат на замену тканевой проводки.

Что мне делать, если я найду это у себя дома?

Если вы только что купили дом и думаете, что в нем тканевая проводка, или вы живете в доме, в котором сейчас тканевая проводка, и только что осознали это, есть несколько различных шагов, которые вы можете предпринять, чтобы защитить себя.

• Наймите электрика для проверки вашей системы. Прежде всего, вам нужно нанять электрика, чтобы он проверил проводку в вашем доме. Вам нужно подтвердить, что у вас тканевый провод и что это опасно.Вы же не хотите тратить тысячи долларов на устранение несуществующей проблемы. Всесторонняя проверка, проводимая квалифицированным и заслуживающим доверия местным электриком, позволит выявить все возможные проблемы с вашей энергосистемой.

• Проверьте свою проводку на содержание асбеста — Как мы упоминали ранее в этой статье, асбестовая бумага использовалась для изоляции в некоторых тканевых проводных изделиях, изготовленных в начале 20-го века. Если в вашей проводке есть асбест, вам нужно будет нанять специализированного подрядчика для его удаления, чтобы обеспечить безопасное удаление материала без выброса токсичных волокон асбеста в воздух.Если ваш электрик считает, что ваши провода содержат асбест, наймите испытательную компанию для проверки проводов, чтобы вы могли принять надлежащие меры безопасности во время процесса удаления.

• Замените тканевую проводку — В редких случаях, когда у вас тканевая проводка, но нет системы проводки с ручкой и трубкой, вы можете просто заменить тканевую проводку в своем доме на современную, пластмассовую. покрытая проводка. Если ваш электрик считает, что система электроснабжения вашего дома в целом находится в хорошем состоянии, это более доступный вариант по сравнению с заменой всей системы.

  В некоторых случаях это также может быть вариантом, если ваша система с ручкой и трубкой находится в хорошем состоянии. Ручка и трубка по своей сути не опасна, но ее часто модифицируют небезопасным образом, и со временем она имеет тенденцию выходить из строя. Однако, если ваша проводка в хорошем состоянии и электрик считает, что она соответствует вашим домашним потребностям, возможно, вам не придется ее заменять. Однако это случается редко и зависит от того, готов ли ваш страховщик застраховать дом с помощью трубчатой ​​проводки. Многие еще могут отказаться.

• Заменить тканевую проводку и систему ручки и трубки — обычно это лучшее решение для тканевой проводки.Как мы ясно показали в этом руководстве, как тканевая изоляция, так и проводка с ручкой и трубкой опасны. В большинстве случаев самый безопасный способ решить эту проблему — застраховаться в компании по страхованию жилья — это полностью заменить ваши электрические системы.

  Вам следует заменить проводку, заменить блок предохранителей на автоматический выключатель, добавить розетки GFCI и предпринять другие подобные действия, чтобы обеспечить соответствие новой проводки в вашем доме всем местным строительным нормам и правилам.

  Это будет недешево.Стоимость замены трубчатой ​​проводки может достигать 5000 долларов, а дополнительные обновления могут легко увеличить стоимость вашего проекта. Однако замена тканевой проводки и систем с ручками и трубками — лучший способ обеспечить максимальные электрические характеристики в вашем доме, предотвратить пожары и получить более высокие ставки страхового покрытия.

Это может быть дорогостоящим. Но замена тканевой проводки — лучший способ защитить ваш дом, получить надлежащую страховку и гарантировать, что вы избежите потенциальных опасностей пожара и опасностей для вашей семьи и имущества.

Могу ли я самостоятельно заменить тканевую проводку?

Мы не рекомендуем это делать, если вы не профессиональный электрик. Самостоятельные электромонтажные работы не только небезопасны для тех, кто не имеет опыта, но вы также можете совершить ошибки и ошибки, которые приведут к нарушению в вашем доме местных строительных норм.

Весь смысл замены тканевой проводки — сделать ваш дом более безопасным и обеспечить соответствие местным нормам и требованиям к страхованию. Попытка взяться за опасный проект «сделай сам», например, перенастроить собственный дом, приводит к поражению цели замены проводки.Нанять профессионала. Это стоит того.

Знайте, чего ожидать

Мы надеемся, что это руководство было полезным. Надеюсь, вы узнали все, что вам нужно знать о тканевой проводке, о том, что это такое, и о рисках, связанных с ее оставлением на месте. Независимо от того, являетесь ли вы нынешним домовладельцем или ищете новый дом, эти знания помогут вам понять, что делать с тканевой проводкой, если вы обнаружите ее в своем доме или в доме, который вы собирались купить.

Монтаж и прокладка проводов, шнуровка и связывание пучков проводов — бортовая электрическая система

Монтаж и прокладка проводов

Открытая проводка

Соединительный провод используется в открытых жгутах «точка-точка», обычно внутри или в герметичном фюзеляже, причем каждый провод обеспечивает достаточную изоляцию, чтобы противостоять повреждениям при обращении и эксплуатации.Электропроводка часто устанавливается в самолетах без специальных ограждающих средств. Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.

Группы и связки проводов и трассировка

Провода часто устанавливаются связками, чтобы создать более организованный монтаж. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, чтобы жгуты проводов могли быть предварительно скомпонованы для установки в самолет.[Рис. 1] В результате все привязные ремни для конкретной установки самолета идентичны по форме и длине. Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 11⁄2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., идентичность групп внутри пакета может быть сохранена.

Провисание пучков проводов

Электропроводку следует прокладывать с достаточным провисом, чтобы пучки и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута.Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов. Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования. Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 2] Это значение может быть превышено, если нет возможности соприкосновения группы или жгута проводов с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения регулировки, обслуживания, настройки, снятия пылезащитных колпачков и замены внутренних компонентов при установке в самолет.

Скрученные провода

Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда необходимо скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:

1. Электропроводка вблизи магнитного компаса или магнитного клапана
2. Трехфазная распределительная проводка
3. Некоторые другие провода (обычно радиопроводы), указанные на технических чертежах

Скрутите провода так, чтобы они плотно прилегали друг к другу, делая примерно такое количество витков на фут, как показано на рисунке 3.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 3.Рекомендуемое количество витков проволоки на фут

Соединения в пучках проводов

Соединение допускается на проводке, если это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода следует свести к минимуму и полностью избегать в местах, подверженных сильной вибрации. Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.

Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной на обоих концах. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP. Однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт двухслойной термоусадочной муфтой из подходящего материала.

Между любыми двумя соединителями или другими точками разъединения не должно быть более одного стыка в одном сегменте провода. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода для соответствия размеру обжимного цилиндра контактов разъема, а также при необходимости произвести утвержденный ремонт.

Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, что отрицательно сказывается на обслуживании.[Рисунок 4]

Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев присоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов таким образом, чтобы они были совместимы с контактом. размеры обжимного ствола.

Радиусы изгиба

Минимальный радиус изгиба в группах или пучках проводов не должен быть менее чем в 10 раз больше наружного диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода разрываются на концах или в обратном направлении в пучке.Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изолирующую трубку. Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз больше внешнего диаметра кабеля.

Защита от натирания

Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов. Повреждение изоляции может вызвать короткое замыкание, неисправность или непреднамеренное срабатывание оборудования.

Защита от высоких температур

Электропроводку необходимо прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить повреждение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода, если принять во внимание температуру окружающей среды и повышение температуры, связанные с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света, когда воздушное судно находится на стоянке в течение длительных периодов времени. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и автономного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, чтобы предотвратить пробой изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или PTFE. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводка должна быть проложена над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата для сохранения расстояния не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на рисунке 5. Эти зажимы не следует использовать в качестве средства поддержки пучка проводов. Необходимо установить дополнительные зажимы для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, идущие вниз по направлению к соединителю, клеммной колодке, панели или соединительному блоку.Капельная петля — это область, в которой провода проходят вниз, а затем вверх к соединителю. [Рис. 6] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку, а капельная петля невозможна, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок.Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в колесных арках

Провода, расположенные на шасси и в области колесной арки, могут подвергаться воздействию многих опасных условий, если не имеют соответствующей защиты. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей.Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов. Если это невозможно, разъемы необходимо заделать. Проводка, которая должна быть проложена в колесных арках или других внешних зонах, должна иметь дополнительную защиту в виде обшивки жгута и разгрузки от натяжения разъема. Кабелепроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Во время осмотра техник должен проверить, что провода и кабели надлежащим образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д. (Если изменение прокладки проводов или кабелей нецелесообразно, используйте защитную оболочку. может быть установлен). Этот тип установки должен быть сведен к минимуму.

Установка зажима

Провода и жгуты проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 7] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов следует выбирать таким образом, чтобы они плотно прилегали без защемления проводов [Рисунки с 8 по 10]

Внимание: использование металлических зажимов на коаксиальных радиочастотных кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение радиочастотного кабеля искажено.

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотными, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Пластиковые зажимы или кабельные стяжки нельзя использовать там, где их выход из строя может привести к нарушению работы подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основной или незащищенной проводки.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или его натирания. [Рисунок 8]

Для поддержки пучка проводов вдоль участка следует использовать зажимы, футерованные неметаллическим материалом.Между зажимами можно использовать стяжку, но ее не следует рассматривать как замену адекватному зажиму. Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9]

Задняя часть зажима, когда это возможно, должна опираться на конструктивный элемент. [Рис. 10] Для сохранения зазора между проводами и конструкцией следует использовать стойки.Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Между последним зажимом и электрооборудованием должен быть достаточный зазор, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование. Если провода или пучки проводов проходят через переборки или другие конструктивные элементы, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Когда жгут проводов зажат в нужном положении, если между вырезом в перегородке и жгутом проводов имеется зазор менее 3⁄8 дюйма, необходимо установить подходящую втулку, как показано на рисунке 11. Втулку можно разрезать под углом 45 °. Угол ° для облегчения установки при условии, что он закреплен на месте и паз находится в верхней части выреза.

Осмотр проводов и кабельных зажимов

Проверьте надежность затяжки зажимов проводов и кабелей. Если кабели проходят через конструкцию или переборки, проверьте правильность зажима и втулки. Проверьте наличие достаточного люфта между последним зажимом и электронным оборудованием, чтобы предотвратить натяжение кабельных клемм и свести к минимуму неблагоприятное воздействие на ударно установленное оборудование. Провода и кабели поддерживаются подходящими зажимами, втулками или другими устройствами с интервалом не более 24 дюймов, за исключением случаев, когда они содержатся в желобах, каналах или трубопроводах.Опорные устройства должны быть подходящего размера и типа, а провода и кабели должны быть надежно закреплены на месте без повреждения изоляции.

Используйте металлические стойки, чтобы поддерживать зазор между проводами и конструкцией. Лента или трубка неприемлемы в качестве альтернативы стойкам для поддержания зазора. Установите фенольные блоки, пластиковые вкладыши или резиновые втулки в отверстия, переборки, полы или конструктивные элементы, где невозможно установить угловые зажимы для обеспечения разделения проводки.В таких случаях может использоваться дополнительная защита в виде пластика или изоляционной ленты.

Надежно закрепите фиксирующие болты зажима, чтобы движение проводов и кабелей ограничивалось расстоянием между точками опоры, а не паяными или механическими соединениями на клеммных штырях или разъемах.

Меры предосторожности при подключении подвижных элементов управления

Зажимы проводов, проложенных рядом с подвижными элементами управления полетом, должны быть закреплены стальной арматурой и должны располагаться на таком расстоянии, чтобы отказ одной точки крепления не мог повлиять на работу органов управления.Минимальное расстояние между проводкой и подвижными элементами управления должно составлять не менее 1⁄2 дюйма, когда пучок перемещается легким давлением руки в направлении элементов управления.

Трубопровод

Трубопроводы изготавливаются из металлических и неметаллических материалов, жестких и гибких форм. В первую очередь, его предназначение — механическая защита кабелей или проводов. Размер кабелепровода следует выбирать для конкретного применения пучка проводов, чтобы упростить обслуживание и возможное расширение схемы в будущем, указав внутренний диаметр (ВД) кабелепровода примерно на 25% больше, чем максимальный диаметр пучка проводов.[Рисунок 12]

Проблем с кабелепроводами можно избежать, следуя этим рекомендациям:

• Не располагайте канал, в котором пассажиры или обслуживающий персонал могут использовать его в качестве опоры для рук или ног.
• Обеспечьте дренажные отверстия в самой нижней точке кабелепровода. Заусенцы при сверлении следует аккуратно удалить.
• Опорный кабелепровод для предотвращения трения о конструкцию и нагрузки на его концевые фитинги.

Жесткий трубопровод

Поврежденные участки кабелепровода следует отремонтировать, чтобы предотвратить повреждение проводов или пучка проводов, которые могут занимать до 80 процентов площади трубы. Минимальные допустимые радиусы изгиба трубы для жесткого кабелепровода показаны на рисунке 13. Изогнутые или смятые изгибы жестких трубопроводов не рекомендуются и должны быть заменены. Изгибы трубок, которые были сплющены в форму эллипса и имеют меньший диаметр менее 75 процентов от номинального диаметра трубки, следует заменять, поскольку площадь трубки уменьшилась как минимум на 10 процентов.С сформированной и обрезанной до окончательной длины трубки следует удалить заусенцы, чтобы предотвратить повреждение изоляции провода. При установке сменных трубных секций с фитингами на обоих концах следует позаботиться о том, чтобы исключить механическое напряжение.

Рисунок 13.Минимальный радиус изгиба жесткой трубы

Гибкий трубопровод

Гибкий алюминиевый кабелепровод, соответствующий спецификации MIL-C-6136, доступен в двух типах: Тип I, гибкий гибкий кабелепровод без покрытия, и Тип II, гибкий кабельный канал с резиновым покрытием. Доступен гибкий латунный кабелепровод, соответствующий спецификации MIL-C-7931, который обычно используется вместо гибкого алюминия, где необходимо минимизировать радиопомехи. Также доступна гибкая пластиковая трубка. (Ссылка MIL-T-8191A.) Гибкий кабелепровод может использоваться там, где нецелесообразно использовать жесткий канал, например, в областях, в которых имеется движение между концами трубопровода или где необходимы сложные изгибы.

При разрезании гибких трубок ножовкой рекомендуется использовать прозрачную липкую ленту, чтобы свести к минимуму истирание оплетки. Лента должна быть отцентрирована над контрольной меткой разреза, при этом пила прорезает ленту. После разрезания гибкого кабелепровода необходимо удалить прозрачную ленту, обрезать потертые концы оплетки, удалить заусенцы изнутри кабелепровода и установить стяжную гайку и наконечник. Минимальные допустимые радиусы изгиба гибкого кабелепровода показаны на рисунке 14.

Рисунок 14.Минимальный радиус изгиба гибкой трубы из алюминия или латуни

Экранирование провода

В обычных системах электропроводки цепи экранируются индивидуально, парами, тройками или квадратами в зависимости от требований к экранированию каждой цепи, указанных в технической документации. Обычно провод экранирован, если предполагается, что на цепь может повлиять другая цепь в жгуте проводов. Когда провода подходят близко друг к другу, они могут создавать достаточно помех, чтобы вызвать пагубное нарушение подключенной схемы.Этот эффект часто называют перекрестными помехами. Провода должны подойти достаточно близко, чтобы их поля могли взаимодействовать, и они должны быть в рабочем режиме, который вызывает эффект перекрестных помех. Однако вероятность перекрестных помех реальна, и единственный способ предотвратить перекрестные помехи — это экранировать провод. [Рисунок 15]

Соединение и заземление

Одним из наиболее важных факторов при проектировании и обслуживании электрических систем самолета является правильное соединение и заземление.Неадекватное соединение или заземление может привести к ненадежной работе систем, электромагнитным помехам, повреждению чувствительной электроники электростатическим разрядом, опасности поражения персонала электрическим током или повреждению от удара молнии.

Заземление

Заземление — это процесс электрического соединения проводящих объектов либо с проводящей структурой, либо с каким-либо другим проводящим обратным путем с целью безопасного завершения нормальной или неисправной цепи. [Рис. 16] Если провода, по которым проходят обратные токи от разных типов источников, таких как сигналы генераторов постоянного и переменного тока, подключены к одной и той же точке заземления или имеют общее соединение в обратных путях, происходит взаимодействие токов.Следует избегать смешивания обратных токов от различных источников, поскольку шум передается от одного источника к другому и может стать серьезной проблемой для цифровых систем. Чтобы свести к минимуму взаимодействие между различными обратными токами, следует идентифицировать и использовать разные типы заземления. Как минимум, конструкция должна использовать три типа заземления: (1) возврат переменного тока, (2) возврат постоянного тока и (3) все остальные.

Для распределенных энергосистем точка возврата мощности для альтернативного источника энергии будет отделена.Например, в системе с двумя генераторами переменного тока (один с правой стороны, а другой с левой стороны), если правый генератор переменного тока подает резервное питание на оборудование, расположенное с левой стороны, (левая стойка оборудования) резервный источник переменного тока возврат на землю должен быть помечен как «AC Right». Обратные токи для левого генератора должны быть подключены к точке заземления с надписью «AC Left».

Конструкции цепи заземления следует уделять столько же внимания, сколько и другим выводам цепи. Требование к правильному заземлению состоит в том, чтобы они поддерживали практически постоянный импеданс.Цепи заземления должны иметь номинальный ток и падение напряжения, достаточные для удовлетворительной работы подключенного электрического и электронного оборудования. Проблемы EMI, которые могут быть вызваны сетевым проводом системы, могут быть существенно уменьшены путем размещения соответствующего заземляющего провода рядом с источником силовой проводки (например, панели автоматического выключателя) и прокладки силового провода и его заземляющего провода в виде витой пары. Следует проявлять особую осторожность, чтобы обеспечить замену заземляющих заземляющих проводов. В этом отношении может помочь использование пронумерованных изолированных проводов вместо неизолированных заземляющих перемычек.Как правило, оборудование должно иметь внешнее заземление, даже если оно заземлено изнутри. Прямые соединения с магниевой конструкцией нельзя использовать для заземления, поскольку они могут создать опасность пожара.

Заземляющие соединения для генераторов, трансформаторных выпрямителей, аккумуляторов, внешних силовых розеток и других сильноточных нагрузок должны быть прикреплены к отдельным заземляющим скобам, которые прикреплены к конструкции самолета с помощью надлежащего соединения металл-металл.Это крепление и окружающая конструкция должны обеспечивать адекватную проводимость, чтобы выдерживать нормальные токи и токи короткого замыкания в системе, не создавая чрезмерного падения напряжения или повреждения конструкции. Для крепления таких кронштейнов необходимо использовать не менее трех крепежных элементов, расположенных в форме треугольника или прямоугольника, чтобы свести к минимуму подверженность ослаблению при вибрации. Если конструкция изготовлена ​​из материала, такого как композит из углеродного волокна (CFC), который имеет более высокое удельное сопротивление, чем алюминий или медь, необходимо обеспечить альтернативный путь заземления для обратного тока питания.Особое внимание следует уделить составным самолетам.

Следует избегать подключения к заземлению или заземлению при токе короткого замыкания в зонах с воспламеняющимися парами. Если они должны быть выполнены, убедитесь, что эти соединения не образуют дуги, искры или перегрева при всех возможных условиях протекания тока или механических повреждений, включая индуцированные токи молнии. Должны быть установлены критерии для проверки и технического обслуживания для обеспечения постоянной летной годности в течение ожидаемого срока службы воздушного судна. Токи замыкания при обратном питании обычно представляют собой самые высокие токи, протекающие в конструкции.Это может быть полная токовая нагрузка генератора. Если полный ток короткого замыкания генератора протекает через локализованную область структуры из углеродного волокна, может произойти сильный нагрев и отказ. CFC и другие аналогичные материалы с низким сопротивлением не должны использоваться в обратных цепях питания. Дополнительные падения напряжения в обратном пути могут вызвать проблемы с регулированием напряжения. Аналогичным образом, повторяющийся локальный нагрев материала скачками тока может вызвать ухудшение качества материала. Обе проблемы могут возникать без предупреждения и не вызывать повторяющихся отказов или аномалий.

Следует избегать использования общих заземляющих соединений для более чем одной цепи или функции, за исключением случаев, когда можно показать, что связанные неисправности, которые могут повлиять на более чем одну цепь, не приводят к опасным условиям. Даже когда потеря нескольких систем сама по себе не создает опасности, последствия такого отказа могут сильно отвлекать экипаж.

Склеивание

Соединение — это электрическое соединение двух или более проводящих объектов, которые иначе не соединены должным образом.

Необходимо учитывать следующие требования к склеиванию:

1. Подключение оборудования — пути с низким импедансом к конструкции самолета обычно требуются для электронного оборудования, обеспечивающего обратные цепи радиочастоты, и для большей части электрического оборудования, чтобы способствовать снижению электромагнитных помех. Корпуса компонентов, вырабатывающих электромагнитную энергию, должны быть заземлены на конструкцию. Чтобы гарантировать правильную работу электронного оборудования, особенно важно соблюдать технические требования к установке системы, когда выполняются межсоединения, соединения и заземление.
2. Склеивание металлических поверхностей — все токопроводящие объекты на внешней стороне планера должны быть электрически соединены с планером через механические соединения, токопроводящие петли или скрепляющие ремни, способные проводить статические заряды и удары молнии. Исключения могут быть необходимы для некоторых объектов, таких как элементы антенны, функция которых требует, чтобы они были электрически изолированы от планера. Такие предметы должны быть снабжены альтернативными средствами отвода статических зарядов и / или токов молнии, в зависимости от обстоятельств.
3. Статические связи — все изолированные проводящие части внутри и снаружи самолета, имеющие площадь более 3 квадратных дюймов и линейный размер более 3 дюймов, которые подвергаются значительному электростатическому заряду из-за атмосферных осадков, жидкости или воздуха в движении, должны иметь механически надежное электрическое соединение с конструкцией самолета с достаточной проводимостью для рассеивания возможных статических зарядов. Сопротивление менее 1 Ом в чистом и сухом виде обычно обеспечивает такое рассеивание на более крупных объектах.Более высокие сопротивления допустимы при соединении более мелких объектов с конструкцией планера.

Проверка облигаций и земель

Сопротивление всех соединений и заземления следует проверять после выполнения соединений перед повторной отделкой. Сопротивление каждого соединения обычно не должно превышать 0,003 Ом. Для точного измерения очень низких значений сопротивления требуется высококачественный испытательный прибор, AN / USM-21A или аналогичный.

Установка клеящей перемычки

Связывающие перемычки должны быть как можно короче и установлены таким образом, чтобы сопротивление каждого соединения не превышало.003 Ом. Перемычка не должна мешать работе подвижных элементов летательного аппарата, таких как наземные органы управления, и нормальное движение этих элементов не должно приводить к повреждению перемычки соединения. [Рисунок 17]

• Клеящие соединения — чтобы обеспечить соединение с низким сопротивлением, непроводящие покрытия, такие как краска и анодирующие пленки, должны быть удалены с поверхности крепления, чтобы к ней соприкасался контактный зажим.Электропроводку нельзя заземлять непосредственно на магниевые части.
• Защита от коррозии — коррозия — одна из наиболее частых причин сбоев в подключении и заземлении электрической системы. Области вокруг завершенных соединений должны быть быстро обработаны подходящим финишным покрытием.
• Предотвращение коррозии — электролитическое воздействие может быстро вызвать коррозию соединения, если не будут приняты соответствующие меры. В большинстве случаев рекомендуются перемычки из алюминиевого сплава; однако следует использовать медные перемычки для соединения деталей из нержавеющей стали, стали с кадмиевым покрытием, меди, латуни или бронзы.Если нельзя избежать контакта между разнородными металлами, выбор перемычки и крепежа должен быть таким, чтобы минимизировать коррозию; Деталью, которая может подвергнуться коррозии, должна быть перемычка или связанное с ней оборудование.
• Установка соединительной перемычки — следует избегать использования припоя для прикрепления соединительных перемычек. Трубчатые элементы должны быть скреплены зажимами, к которым крепится перемычка. Правильный выбор материала зажима должен свести к минимуму вероятность коррозии.
• Соединение с заземлением — когда соединительные перемычки проводят значительный обратный ток заземления, номинальный ток перемычки должен быть определен как адекватный, и падение напряжения будет незначительным.[Рисунок 18]

Связки проволоки для шнуровки и завязывания

Стяжки, шнуровка и ремни используются для закрепления групп или пучков проводов, что упрощает обслуживание, осмотр и установку. Ремни нельзя использовать в зонах SWAMP, таких как колесные арки, около закрылков или складок крыльев. Их нельзя использовать в зонах с высокой вибрацией, где повреждение ремня может привести к перемещению проводки по частям, которые могут повредить изоляцию и вызвать загрязнение механических соединений или других движущихся механических частей.Их также нельзя использовать там, где они могут подвергаться воздействию ультрафиолетового излучения, если только ремни не устойчивы к такому воздействию. [Рисунок 18]

Метод одинарной шнуровки и обвязки лентой может использоваться для групп проволоки диаметром 1 дюйм или меньше. Рекомендуемый узел для начала метода одинарной шнуровки — это зубчатая зацепка, закрепленная двухпетлевым узлом сверху.[Рисунок 19, шаг A] Используйте метод двойной обвязки жгутов проводов диаметром 1 дюйм или больше. При использовании метода двойной шнуровки используйте в качестве начального узла боулин-на-бугорке. [Рисунок 20, шаг A]

Связывание

Используйте группы проводов или связки пучков, если опоры для проводов находятся на расстоянии более 12 дюймов друг от друга.Галстук состоит из зубчатой ​​петли вокруг группы проводов или связки, закрепленных квадратным узлом. [Рисунок 21]

Проверка проводов

Ремонтные работы в самолете предъявляют серьезные требования к окружающей среде для электрического провода. Чтобы гарантировать удовлетворительную работу, ежегодно проверяйте провод на предмет истирания, дефектной изоляции, состояния концевых заделок и возможной коррозии. Особое внимание следует уделять заземляющим соединениям для силового, распределительного оборудования и электромагнитному экранированию, чтобы гарантировать, что сопротивление электрического соединения не будет значительно увеличено из-за ослабления соединений или коррозии.

СВЯЗАННЫЕ СООБЩЕНИЯ
Электрические схемы и типы проводов
Выбор размера провода
Идентификация провода
Концевая заделка провода

Электрическая арматура и кабельная разводка | Монтаж электропроводки | Электромонтаж в доме

Строительство

При строительстве дома домовладельцу следует уделить особое внимание электромонтажным работам; которые требуют особого внимания при прокладке электропроводки, а также качества электропроводки, спецификации электроприборов и кабелей / проводов.Из-за неосторожности или незнания электрика несчастный случай со смертельным исходом может произойти позже и потребовать больше денег на ремонт. Таким образом, при установке электрического оборудования следует проявлять максимальную осторожность. Здесь даны несколько советов, как проложить проводку.

• Электрические кабели / провода проложены внутри стен и плиты RCC, которые могут потребовать демонтажа, если в дальнейшем возникнут какие-либо проблемы / дефекты. Демонтаж обходится очень дорого по сравнению с правильным ремонтом с первого раза.

Всегда выбирайте провода и кабели стандартного качества

(Изображение предоставлено «Ахмедом»)

• В случае дефектов электрических проводов они могут вызвать пожар в доме, а в некоторых случаях даже привести к гибели людей.Поэтому убедитесь, что вы делаете следующее, чтобы обеспечить хорошие электрические работы.

1. Для выполнения электромонтажных работ следует нанять профессионального или хорошего электрика. Все электромонтажные работы и установки должны соответствовать последним индийским законам и правилам в области электроэнергетики во всех отношениях.
2. Все материалы, используемые в электрической арматуре, должны быть одобрены и от известных производителей в соответствии со спецификациями ISI.
3. Убедитесь, что электрик рассчитал общую нагрузку от различных предметов, которые будут использоваться в доме.Прокладывает ли он провода, способные выдержать полную нагрузку.
4. Видно, что во многих случаях электрики неосторожны при установке правильных несущих проводов по назначению, и эти провода сгорают при движении, когда вся нагрузка ложится на провода.

Правила электропроводки в доме согласно

ISI Specification

• Электропроводка должна выполняться в распределительных сетях с главными и ответвленными распределительными щитами в удобные центры и без изолированных предохранителей.
• Все проводники должны проходить как можно дальше вдоль стен и потолков, чтобы они были легко доступны и могли быть тщательно проверены.

3-х фазные жилы

(Изображение предоставлено «Ахмедом»)

• В любом случае проводка не должна проходить выше потолка.
• Цепь на противоположной стороне трехпроводной системы или на разных фазах трехфазной системы во всех случаях держится как можно дальше друг от друга; минимальное расстояние должно составлять 7 футов.
• Электропроводка среднего давления и все связанное с ней оборудование должны соответствовать спецификации.
• Количество точек в световых цепях не должно превышать 10 или общая нагрузка в цепи не должна превышать 800 Вт.
• Одна цепь может быть объяснена как одно соединение от электрического счетчика или цепи главного предохранителя.
• Для схемы силовой разводки количество точек в цепи не должно быть больше 2, а размер провода составляет 1,5 мм для меди и 2 мм для алюминия.
• Щиты управления следует устанавливать на высоте 1,5 метра.
• Горизонтальная прокладка электропроводки должна быть на высоте 3 метра.
• Заземляющий провод должен быть 14 SWG ​​в случае меди и 4 мм квадрата в случае алюминия.
• Провод предохранителя следует подключать только к фазному проводу.
• Подключить нейтраль к нейтральному проводу.
• Подключите все переключатели фазным проводом.
• Все жилы должны быть из меди и иметь сечение менее 0.0020 кв. Дюймов, номинальная площадь (3 / 0,029 дюйма) и каждый такой провод должен быть многожильным.
• Минимальный размер заземляющего провода для световой цепи составляет квадрат 1 мм для меди и 1,5 мм для алюминия.

;

Избегайте ежедневных коротких замыканий и перегрузок с помощью MCB (миниатюрный автоматический выключатель) и сохраните свои электрические приборы от короткого замыкания.Вы знаете, что нужно знать перед тем, как нанять электрика? Вы несете ответственность за все электрические неисправности и их ремонт. Вам необходимо нанять электрика для ремонта электрических неисправностей. Следующий контрольный список должен помочь вам при найме электрика.

Некачественные материалы, неквалифицированный электрик и небольшая невнимательность при выполнении электромонтажных работ могут стать причиной смертельного поражения электрическим током в доме.Такие аварии нелегко отремонтировать и компенсировать. Поэтому очень важно проявлять максимальную осторожность при выполнении электромонтажных работ во время строительства вашего дома. Эта статья дает несколько советов по электромонтажным работам при строительстве дома.

Электричество может быть смертельным, если не использовать его с максимальной осторожностью. Когда фаза или провод под напряжением соприкасаются с нашим телом, электрический ток вызывает шок в зависимости от силы напряжения и парализует мышечные функции тела.Чтобы избежать поражения электрическим током во время электрических работ / контактов, убедитесь, что вы соблюдаете все меры предосторожности, указанные в следующей статье.

Электрооборудование должно быть безопасным и обеспечивать надлежащую безопасность жильцам дома. Продукты или приборы низкого качества могут вызвать несчастные случаи со смертельным исходом, такие как короткое замыкание, возгорание / задымление, возгорание всего дома, поражение электрическим током любого члена и т.В электромонтажных работах заземление означает подключение электрической системы к общей массе земли таким образом, чтобы обеспечить немедленный разряд электрической энергии без опасности в любое время.

Экономия электроэнергии не только увеличивает ваши деньги, но также поможет тысячам людей удовлетворить потребность в энергии.Правильное использование техники — долг каждого гражданина.

Иногда из-за неосторожности или незнания провод электрической фазы (под напряжением) соприкасается с телом человека, и ток течет по телу, поскольку тело является хорошим проводником электрического тока.

Электрические ошибки распространены в каждом доме, что может быть опасно для жителей.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут нанести вред жильцам.

Это три типа неисправностей электрооборудования:
.Отказ разомкнутой цепи
.Short Circuit Fault (Ошибка короткого замыкания)
.Неисправность заземления и неисправность утечки.

Инструменты для электромонтажа в доме: Отвертка для коннекторов (10 см), Тестер для неоновых ламп, Регулируемый гаечный ключ (15 см).

Люминесцентные лампы бывают разных форм и размеров.Все более популярными становятся компактные люминесцентные лампы (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.

Следует проверить ширину и толщину полос, а также расстояние между винтами для крепления полос.

Проверить ширину и глубину канала, качество и размер кирпичей на предмет механической защиты.Предоставлены ли идентификационные бирки кабеля или нет.

Марки электротехнических материалов-Кабели-Skytone

Каменный пол Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид…….

Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания.

Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert.Сплошная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли.

Рамы дверей и окон — самые важные части ваших дверей и окон.Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли и поддерживают двери и окна, чтобы их можно было легко закрывать и открывать. Вот что вам нужно знать о различных дверных и оконных рамах.

Авторское право 2007-
GharExpert.com Все права защищены.

Методы подключения

— часть 1 из 3

Предоставлено www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем наше обсуждение с сосредоточения внимания на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве скрепляющих средств [разд.250.92 (B)].

Рис. 1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из этих методов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводнику. Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл.250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с резьбой, указанным в списке.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводу. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

Перемычка на стороне питания того типа провода, который используется для этой цели, должна иметь размер в соответствии с таблицей 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы внутри кабелепровода [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается к корпусу без кольцевой выбивки.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус для обеспечения надежного соединения.Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Art. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд.250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость, по крайней мере, для трех проводов межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Надежно закрепите и электрически подключите к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Надежно закрепить и электрически подсоединить к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемный контактный зажим» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( Рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл.250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток короткого замыкания, который может быть на них наложен [разд. 110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд.250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, заканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки, размер которой соответствует сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентричными отверстиями указаны в списке для обеспечения надежного соединения, соединительная перемычка не требуется.Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе — один внутри и один снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд. 250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазового проводника в кабельной канавке или кабеле [разд. 250.102 (C) (1)].

Если провода питания фазы соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждой дорожке или кабель [Сек. 250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек качения или кабелей, должен соответствовать Таблице 250.102 (C) (1), примечание 3, на основе эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, который поможет прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400 тыс. Км мил?

Ответ : Согласно п. 250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения.Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвленной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Соединительная перемычка оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одинарную перемычку для соединения двух или более металлических дорожек качения, измеряйте ее размер в секунду.250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( Рис. 3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Сплошные электрические водопроводные трубы из металла должны быть соединены с одним из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного выключателя

(2) Рабочий нулевой провод

(3) GEC, если достаточное сечение

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если она находится в пределах 18 дюймов от поверхности земли [разд. 250.64 (A)] и надлежащим образом защищены в случае физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки с GEC [разд.250.64 (E)]. Точки крепления должны быть доступны.

Размер перемычек для перемычки металлических водопроводных трубопроводов указан в Таблице 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы. Они не должны быть крупнее меди 3/0, алюминия или алюминия, плакированного медью, или 250 тыс. Куб. См, за исключением случаев, предусмотренных в разд. 250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в индивидуальном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита. Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, снабженная фидером, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе отключения здания.

(2) Заземляющий провод фидерного оборудования.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер соединительной перемычки в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд.250.104 (B)]. Трубопровод считается соединенным, если он подсоединен к прибору, который подключен к заземляющему проводу оборудования цепи.

Информационное примечание 1. Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, Национальный код топливного газа и NFPA 780, стандарт для установки систем молниезащиты .

Открытый конструкционный металл, соединенный между собой в металлический каркас здания, должен быть прикреплен к одному из следующих элементов [разд.250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль при сервисном отключении.

(3) Корпус разъединителя здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и конструкционные металлические конструкции, соединенные между собой для образования каркаса здания, должны быть соединены с вторичной обмоткой трансформатора за сек. 250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключается к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: Соединение с трансформатором не требуется, если металлический каркас конструкции служит заземляющим электродом [разд.250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все подробности, при подключении по току короткого замыкания вероятно упущение или недосмотр. Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь повреждения к источнику. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.

Эти материалы предоставлены нам компанией Mike Holt Enterprises из Лисберга, Флорида.Чтобы просмотреть учебные материалы по Кодексу, предлагаемые этой компанией, посетите сайт www.mikeholt.com/code.

5 советов по электробезопасности, которые вы должны знать для своего дома Plymouth Rock Energy

Мы любим электричество — оно согревает нас, делает наши дома яркими, дает нам доступ ко всем нашим развлечениям, позволяет нам есть горячую пищу, когда мы хотим, и многое другое. Электричество сделало нашу жизнь более приятной во многих отношениях — но это не значит, что оно не связано с риском — мы дадим вам несколько советов по электробезопасности, о которых должны знать все домовладельцы.

По данным Национальной ассоциации противопожарной защиты, пожарные департаменты США отреагировали примерно на 47 820 пожаров в домах в 2007–2011 годах, причиной которых стали электрические неисправности. Международный фонд электробезопасности обнаружил, что ежедневно семь детей должны лечиться от травм, вызванных поражением электрическим током.

Получите некоторые знания об основных советах по электробезопасности — эти пять советов помогут вам пользоваться любимыми устройствами и приборами, сохраняя при этом безопасность всех.

1. Замените или отремонтируйте поврежденные шнуры питания

Открытая проводка — это опасность, которую нельзя игнорировать, пишет NFPA. Если вы видите, что защитное покрытие на проводе снято, обязательно замените его или заклейте изолентой как можно скорее.

2. Не перегружайте свои торговые точки

Каждая розетка в вашем доме рассчитана на подачу определенного количества электроэнергии; подключив к нему слишком много устройств одновременно, вы можете вызвать небольшой взрыв или пожар.Если вам нужно много чего подключить, используйте удлинитель (конечно же, энергосберегающий!), Который может безопасно удовлетворить ваши потребности.

3. По возможности избегайте удлинителей

Прокладка удлинителей по дому может сбить с толку жителей; это может привести к травме и повреждению провода или розетки, если шнур вырвется из стены. Если вы очень часто используете удлинители, подумайте о том, чтобы электрик установил новые розетки по всему дому.

4. Держите электрическое оборудование или розетки подальше от воды

Вода проводит электричество, поэтому даже малейшее воздействие этой опасной смеси может привести к травмам. Убедитесь, что вы вытирали пролитое вещество, чтобы вилки не промокли.

5. Защищайте маленьких детей от опасностей

Малыши и маленькие дети очень любопытны и любят исследовать практически все. Родители маленьких детей должны надевать защищающие от несанкционированного доступа защитные колпачки на все неиспользуемые электрические розетки.Кроме того, все незакрепленные шнуры следует убрать и хранить в недоступном для детей месте.

Испытайте нас!

.
