Как монтировать композитную черепицу

Укладка композитной черепицы имеет свои особенности, которые необходимо учитывать при строительстве. Монтаж осуществляется на кровли с уклоном не менее 12 градусов. Обязательным моментом является установка обрешетки и использование не только основных листов профилей, но и доборных элементов кровли.

Правила монтажа обрешетки

Используются деревянные бруски сечением 40×40 мм.
Перед применением обязательно просушить изделия — влажность укладываемых деталей должна быть не более 20%.
Монтаж осуществляется по направлению снизу вверх.
Первый брусок прибивается за карнизной планкой и является потом отправной точкой монтажа первого ряда композитной черепицы.
Последующие бруски обрешетки крепятся с шагом 375 мм — это очень важно, иначе между листами кровельного материалов образуются большие щели.
Рекомендуется расположить все бруски сразу на крыше — их длина должна быть не менее 2 пролетов к стропилам.
Обрешетка фиксируется кровельными гвоздями.

Монтаж ендовы

Оформление ендовы начинается с укладки полимерной ветро-гидроизоляционной мембраны.

Монтаж осуществляется на стропила цельным полотном шириной 1,5 метра.

Вдоль ендовы прибиваются бруски сечением 25×50 мм на расстоянии 100 мм от центра с 4 сторон.

Края ендовы разгибаются, чтобы они легли на бруски.

Крепление элемента ендовы к брускам осуществляется оцинкованными саморезами длиной 25 мм, с каждой стороны прибивается по 5 штук.

Верхняя планка ендовы вставляется в нижнюю с нахлестом 100 мм.

Монтаж листов композитной черепицы

Для установки первого ряда композитной черепицы на листе отмеривается расстояние 375 мм плюс 30 мм добавляется на подгиб.

Сначала произвести подгиб листа, а затем отрезать лист нужного размера, чтобы предотвратить деформацию.

Последующие листы укладываются снизу вверх с нахлестом, так, чтобы верхний лист заходил на нижний.

Крепление осуществляется таким образом — верх нового ряда одновременно прибивается к обрешетке с низом предыдущего ряда.

Важно отметить: во время укладки кровли учитывается направление розы ветров в вашем регионе. Например, если преимущественно происходит дуновение ветра с запада на восток, то кровельный материал сначала укладывается на восточной стороне дома.

Монтаж доборных элементов

Фасадные торцевые планки сначала все размещаются на фронтоне.

Крайние листы Экоруф загибаются на 40 мм и вставляются в торцевые планки. Таким образом получается наиболее герметичное соединение на кровле, которая не будет давать течь даже при повышенных осадках.

Крепление комплектующих планок производится гвоздями к фронтонному брусу и ветровой доске.

Монтаж композитной черепицы. Устройство ендовы

Обыкновенная ендова

Водосборные элементы ендовы смонтируйте вдоль оси снизу-вверх. Зафиксируйте элемент ендовы при помощи специальных металлических кляммеров с шагом 25–30 см.

Первый элемент ендовы заведите на нижнюю полку капельника. Выходящую за пределы капельника часть элемента ендовы подрежьте и загните вниз. Каждый вышележащий элемент ендовы заведите в нижележащий и зафиксируйте при помощи кляммеров. Все нахлесты на величину 15–20 см организовывайте по принципу каскадности воды. На бортах (слева и справа) лотков ендовы наклейте специальный поролоновый уплотнитель.

ВНИМАНИЕ!

Перед приклеиванием специальных поролоновых уплотнителей очистите от загрязнений поверхность контакта элемента ендовы.

Для более плотного примыкания поролонового уплотнителя к панелям выполните поперечные разрезы под стенками панелей глубиной 3 см.

Панель композитной черепицы ТЕХНОНИКОЛЬ LUXARD заведите на элемент ендовы на 8 см и загните вниз так, чтобы расстояние между нижним отгибом композитной черепицы и элементом ендовы составляло 1 см.

Ендова, выходящая на скат кровли

Выход ендовы на панели композитной черепицы проклейте специальной лентой для примыканий.

В качестве водосборного элемента используйте профилированную полосу из горячеокрашенного алюминия.

Длинные стороны полосы загните на 2,5 см вверх (получаем борта ендовы).

Полученный желоб закрепите шестью кляммерами к контробрешетке при помощи кровельных оцинкованных гвоздей 2,8х25 мм.

Для предотвращения сползания желоба прибейте его верхний торец четырьмя гвоздями.

ВНИМАНИЕ!

Недопустимо прибивать гвоздями непосредственно сам желоб по длине.

Стык двух ендов проклейте герметизирующей лентой соответствующего цвета.

Наклейку специальных поролоновых уплотнителей и установку загнутых панелей вдоль ендовы выполните аналогичным способом.

Была ли статья полезна?

Инструкция по монтажу композитной черепицы Gerard

Для выполнения кровельных работ должны привлекаться специализированные строительные организации, имеющие лицензии на выполнение строительных работ.

Настоящая инструкция описывает монтаж композитной черепицы Gerard с использованием утеплителей на основе базальта и стекловолокна, а также подкровельной гидроизоляции. Настоящая инструкция не является инструкцией по монтажу этих материалов.

Для обеспечения соответствия долговечности кровли и несущей конструкции, необходимо обрабатывать все деревянные элементы кровли антисептическими и противопожарными составами.

Если на крыше ведутся работы, связанные со штроблением, оштукатуриванием или окрашиванием, то в этих местах черепицу необходимо надежно закрывать защитной пленкой.

Монтаж композитной черепицы допускается вести при температуре от -10 С до +35 С, применение ремонтного комплекта возможно при температуре выше +5 С.

Не допускается монтаж черепицы во время дождя, а также хождение по мокрой кровле.

Ввиду использования при производстве продукции Gerard натуральной базальтовой крошки, в различных партиях продукции может появляться незначительный разнотон (едва заметное различие цвета). Разнотон не считается браком продукции. Рекомендуется укладывать черепицу на один скат кровли из одной партии черепицы. Где это не возможно (например, для больших кровель), листы от разных партий желательно использовать на разных скатах или частях ската (например отделенных друг от друга ендовами, коньками и т. д.).

Маркировка с номером партии и датой производства располагается на паллете, деревянном поддоне и с обратной стороны каждого кровельного листа.

Инструменты и оборудование для монтажа

При монтаже композитной черепицы Gerard® используются следующие строительные инструменты:

ВНИМАНИЕ!

Использование шлифмашинок с абразивными кругами (болгарок) запрещается!

Подготовка стропильной конструкции, контробрешетки

Монтаж стропильной конструкции осуществляется в соответствии с проектной документацией, при этом должны быть учтены снеговые и ветровые нагрузки в конкретной местности.

Минимальный уклон ската, при котором возможно применение композитной черепицы 12°, максимальный 90°.

Если отдельные элементы кровли имеют меньший уклон, то необходимо предварительно выполнить 100%-ную гидроизоляцию этих элементов (например, рулонными наплавляемыми битумными материалами по сплошному деревянному настилу), и монтировать черепицу в декоративных целях.

Во время монтажа теплоизоляции убедитесь в наличии вентиляционного канала между гидроизоляцией и теплоизоляцией. Наличие вентиляционных каналов является обязательным условием нормальной работы кровли, предотвращается намерзание льда и образование конденсата.

Монтаж обрешетки

Для обрешетки применяются деревянные бруски сечением 50х50 или 50х40, если шаг стропил не превышает 1000 мм. При большем шаге стропил сечение брусков нужно увеличить в соответствии с рекомендациями Вашего проектировщика.

Монтаж обрешетки осуществляется снизу вверх. Бруски обрешетки стыкуются на брусках контробрешетки.

Важно, чтобы расстояние между нижними гранями обрешетин обязательно выдерживалось равным 370 мм! Это условие, необходимое для образования замка между стыкуемыми листами композитной черепицы, обеспечивает надежную гидроизоляцию, ветрозащиту и эстетичный вид кровли. Верхний ряд обрешетки образует нерегламентированное расстояние до конька (Рис. 1.)

При монтаже черепицы Gerard Shingle на кровельные скаты с уклоном от 12° до 30° рекомендуется монтировать обрешетку с шагом 185, то есть установить промежуточный брусок обрешетки между основными. Это даст дополнительную жесткость кровельному листу при монтаже и обслуживании кровли, так как у профиля Shingle высота профиля ниже, чем у остальных профилей черепицы Gerard. Прибивается кровельный лист Shingle так же как и остальные виды профиля — только к основной обрешетке с шагом 370 мм. Если уклон кровли больше 30°, то промежуточная опорная обрешетка не устанавливается (Рис. 2).

Рис. 1, 2

Коньковые бруски для прямых или вальмовых коньков могут быть смонтированы с использованием коньковой скобы (Рис. 3а), либо установлены непосредственно на коньковую балку (Рис. 3б).


Рис. 3а	Рис. 3б

В местах ендовы бруски обрешетки должны отстоять на 150 мм справа и слева от ендовы.

Монтаж черепицы на скате кровли

Начинать укладывать кровельные листы следует с нахлестом в направлении либо снизу вверх, либо сверху вниз. При монтаже сверху вниз (нижний кровельный лист заходит под верхний) человек, прибивающий черепицу, должен встать на кровельный лист, который он закрепляет лицом к карнизу и вбивать гвозди как показано на Рис. 4.

В случае применение пневмопистолета монтаж удобнее вести внизу вверх (Рис. 5).

Гвозди следует забивать под углом 45 к поверхности материала.


Рис. 4	Рис. 5

Для крепления каждого кровельного листа черпицы Gerard используется 4 гвоздя (за исключением первого и последнего листа на крепление которых требуется 8 гвоздей) — (Рис. 6).

При забивании гвоздь пробивает 2 кровельных листа, а в местах боковых нахлестов — 3 кровельных листа одновременно, таким образом каждый кровельный лист заркепляется в 8 торцевых точках, подобная технология монтажа дает повышенную устойчивость кровли к ветровым нагрузкам.

Рис. 6

При выборе порядка укладки кровельных листов следует учивать преобладающие направления ветровых потоков в данной местности. Рекомендуется располагать кровельные листы с боковым смещением по отношению одного ряда к другому (Рис. 7).

Рис. 7

Это позволит избежать просматривания вертикального шва рядов черепицы.При необходимость шляпки гвоздей в видимых местах покрываются клеем и присыпаются каменной крошкой (колорированый клей и каменная крошка в цвет черепицы поставляются в виде ремонтного набора).

Монтаж черепицы на карнизе

Правильный монтаж карнизной планки и нижнего листа черепицы очень важны, так как обеспечивают приток воздуха в подкровельное пространство. Карнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм. Нижний ряд кровельных листов укладывается поверх карниза и прибивается в торец через карнизную планку к обрешетке (Рис. 8).

Рис. 8

Монтаж верхнего ряда черепицы и конькового элемента

Прежде чем устанавливать верхний ряд листов, измерьте расстояние от верхней обрешетины до коньковой доски. Если это расстояние равно 320 мм, то можно сразу приступать к подгибке и монтажу кровельных листов. Если это расстояние меньше 300 мм, то необходимо укоротить верхний ряд листов. Отмерьте расстояние от конька до верхней обрешетки, прибавьте к этому размеру 40 мм и сделайте разметку линий гиба и реза (Рис. 9).

Рис. 9

По линии гиба согните лист при помощи гибочного станка Gerard или специального ручного инструмента. По линии реза отрежьте лист при помощи гильотины Gerard либо ручного инструмента. Чтобы уменьшить деформацию кровельного листа важно сначала производить подгиб, а затем резку листов (Рис. 10,11).


Рис. 10	Рис. 11

Для организации выхода воздуха из под конька, необходимого для вентиляции подкровельного пространства, на коньковую балку набиваются проставочные бруски (размер около 100х50х20) и кровельный лист крепится непосредственно к ним (Рис. 12).

Также возможно подогнуть загнутый край кровельного листа в четырех точках как паказоно на рисунке рис.13.


Рис. 12	Рис. 13

Коньковые элементы укладываются с нахлестом, образуя специальный замок. Торцы коньков закрываются заглушками коньков. При укладке коньковых элементов необходимо учитывать преобладающее направление ветра в данной местности.

Монтаж черепицы на шатровой (вальмовой) кровле

Для монтажа кровельных листов на шатровых (вальмовых) кровлях необходимо измерить расстояние от нижней и верхней части ближайшей к вальме целой панели. Прибавить к этим размерам ширину нахлеста (около 60 мм) и добавить 40-50 мм — подгибки листа.

Рис. 14

По линии реза отрезается заготовка, по линии гиба кровельный лист подгибается вверх на 90° при помощи гибочного станка Gerard или ручного гибочного инструмента.

Кровельный лист прибивается гвоздями к вальмовой коньковой балке так же, как и на прямом коньке — с учетом организации вентилирующего отверстия по всей длине конька. Коньковые элементы крепятся снизу вверх аналогично креплению обычного конька. В местах пересечения полукруглых коньковых элементов с вальмой рекомендуется использовать Y-образный тройной конек. В местах пересечения треугольного конька с вальмой или в случае, если применение Y-образного полукруглого конька не возможно, коньковые элементы стыкуются и подрезаются по контуру. Места соединений стыкуемых коньков и гвозди рекомендуется обработать ремонтным набором.

Монтаж черепицы на фронтоне

В местах примыкания к фронтонной доске кровельный лист обрезается с запасом 40-50 мм и подгибается наверх на 90° аналогично загибу на вальме. Кровельный лист прибивается гвоздями к фронтонной доске (Рис. 15).

Рис. 15

Монтаж фронтонных планок производят снизу вверх с нахлестом 100 мм. Перед фиксацией все фронтонные планки следует выложить и убедиться, что планки размещены ровно и правильно, затем планки прибиваются гвоздями к фронтонной доске по 5-6 гвоздей на каждую планку. Если толщина кровельного пирога на фронтоне превышает 130 мм, под фронтонную планку можно положить дополнительный фартук, вырезанный из плоского листа Gerard с каменной крошкой.

Нижнюю часть фронтонной планки рекомендуется загнуть «конвертом», как показано на рисунке 16. В данном случае необходимо монтировать нижнюю фронтонную планку с припуском на подгибку около 100 мм.

Рис. 16

Для оформления фронтона вместо фронтонной планки может использоваться полукруглый или треугольный конек. При этом полоска шириной 30 мм вдоль кромки конька подгибается по форме фронтонной планки, что обеспечивает плотное прилегание одного кровельного элемента к другому. Снаружи коньковый элемент крепится к фронтонной доске, а со стороны ската к рейке.

Монтаж черепицы в ендове

Элемент ендовы может быть закреплен кляммерами ендовы либо гвоздями. При креплении гвоздями необходимо вбивать гвозди как можно дальше от линии ендовы. Монтаж элемента ендовы начинают снизу вверх, вдвигая каждый последующий элемент в предыдущий с рекомендуемым нахлестом 150 мм.

Кровельные листы прилежащие к ендове отмеряются и вырезаются аналогично листам на вальмовом скате — с запасом 40-50 мм на подгибку. Край кровельного листа подгибается вниз (к ендове), как показано на рисунке 17, при помощи гибочного станка Gerard или ручного инструмента. Расстояние между нижним краем листа и ендовой должно составлять около 20 мм.

Расстояние между двумя кровельными листами в ендове должно быть одинаковым по всей длине и составлять 50-80 мм (Рис. 18).


Рис. 17	Рис. 18

Монтаж торцевого и бокового примыкания к стене

В местах бокового примыкания к стене кровельный лист подрезается и подгибается аналогично примыканию к фронтону с запасом 40-50 мм на подгиб. Планка примыкания закрывает загнутую часть листа, монтаж планки производят снизу вверх с нахлестом 100 мм. Поверх планки примыкания установливается фасонный элемент, изготовленный дополнительно и вштрабливается в стену или печную трубу на всю длину примыкания.

В месте торцевого примыкания к стене кровельный лист подгибается так же как и под прямой конек. Для организации выхода воздуха из-под примыкания необходимо установить бруски как показано на рисунках 19, 20.

Примыкание к стене Gerard закрывает верхнюю часть кровельного листа по всей длине примыкания и монтируется с нахлестом 100 мм. Сверху место примыкания оформляется планкой, которая вштрабливается в стену, для надежной гидроизоляции используйте герметик для наружных работ по всей длине штробы.


Рис. 19	Рис. 20

Примыкание к печной трубе оформляется либо при помощи специального печного оклада либо с нижней и боковых сторон аналогично примыканиям к стене. С верхней стороны печной трубы из плоского металлического листа изготавливается фартук. Верхняя часть фартука заводится на трубу, нижняя часть заводится под черепицу.

Срерху фартук необходимо закрыть фасонным элементом, вштробленным в трубу.

Монтаж сложных и нестандартных элементов кровли

Монтаж полукруглых или конусных элементов кровли производится из плоского листа Gerard. В этом случае в качестве основания монтируется сплошная обрешетка из влагостойкой фанеры OSB или обрезной доски, выполняется 100%-ная гидроизоляция участка кровли. Плоский лист режется на фрагменты, из которых производится монтаж.

Вентиляция подкровельного пространства

Помимо организации подкровельной вентиляции при помощи обеспечения захода воздуха у карниза и выхода из-под конька (вентилируемым является полукруглый конек Gerard 190 мм), также рекомендуется установка на кровельные скаты кровельных вентиляторов. Кровельные вентиляторы (аэраторы) обеспечивают вентиляцию подкровельного пространства на больших скатах и кровель с треугольными коньками, которые не являются вентилируемыми.

Кровельные вентиляторы изготовлены из ПВХ и сверху покрыты той же базальтовой посыпкой, что и остальные доборные элементы Gerard. Опорные площадки кровельных вентиляционных выходов повторяют профиль выбранного вида черепицы: Classic, Heritage, Shingle, Shake, Milano. Для достижения рекомендуемой производительности кровельные вентиляторы должны устанавливаться не дальше 0,8 м от конька, по одному на каждые 50-70 кв. метров кровли (Рис. 21).

Рис. 21

Установка вентиляционных выходов

В местах вывода вентиляционных отверстий на кровлю устанавливаются вентиляционные выходы кровли Gerard, которые подсоединяются к вентиляционному каналу через пластиковый переходник диаметром от 80 до 120 мм.

Как и кровельные аэраторы, вентиляционные выходы изготовлены из ПВХ, покрыты базальтовой крошкой в цвет черепицы и в основе имеют опорную площадку размером около 500-600 мм, повторяющую профиль кровельного листа.

Вентиляционный выход устанавливается на обрешетку, два боковых и верхний кровельные листы накладываются сверху с боковым нахлестом около 60-80 мм.

Закрепление вентиляционного выхода осуществляется гвоздями либо саморезами. По внутреннему периметру рекомендуется нанесение герметика.

Рис. 22

Уход и обслуживание черепицы

Перемещаться на поверхности кровли необходимо в мягкой обуви с резиновой подошвой, наступая на самую низкую точку изгиба кровельного листа. Не наступайте на коньковые элементы.

Черепица не должна вступать в контакт с медью и материалами с медным покрытием. Монтаж композитной черепицы нельзя вести крепежом из нержавеющей стали, так как это может привести к возникновению гальванической коррозии.

Если при монтажных работах поверхность листа загрязнилась, то грязь можно смыть слабым мыльным раствором. Применение агрессивных очищающих средств запрещено. В случае если на черепице задерживаются листья, хвоя, то возможно подмести черепицу щеткой, либо облить водой из шланга.

Если во время монтажа или транспортировки материал подвергся сильным механическим нагрузкам и на поверхности образовались царапины, то их легко устранить, воспользовавшись рементным набором Gerard. Используйте и храните ремонтный набор при температуре не ниже +5°C.

Монтаж композитной черепицы в Туле

Кровельные строительные материалы сегодня отличаются большим разнообразием. Композитная черепица – один из достаточно «молодых» видов покрытия, который поможет украсить ваш дом, придав ему элегантный вид и сделав неповторимым. Монтаж композитной черепицы обойдётся намного дешевле, нежели стоимость покрытия натуральным кровельным материалом. А благодаря отличному внешнему виду и множеству положительных свойств заказ кровельного покрытия из композитной черепицы от ООО «ТулаГрад» станет выгодным решением.

Строение композитной черепицы

Композитная черепица – это материал, который состоит из:

глазури на основе акрила;

натуральной каменной крошки;

базового акрилового покрытия;

защитного акрилового покрытия;

покрытия алюцинком;

стали.

Она совместила в себе все лучшие характеристики черепицы из металла и керамики, плитки из битума и полимернопесчаной черепицы.

Благодаря цинку, кремнию и алюминию, которые входят в защитный слой, покрывающий лист, металл не подвержен пагубному воздействию внешней среды и коррозии. Защита материала от ультрафиолетовых лучей с помощью акриловой грунтовки и базальтовой крошки гарантирует длительный срок службы.

Использование натурального камня позволяет сымитировать разные виды кровельного покрытия, в частности – черепицы из керамики и кедрового гонта. В качестве дополнительного плюса можно выделить его оригинальный цвет.

Многоуровневый защитный слой материала позволяет использовать композитную черепицу практически в любой климатической зоне. Монтаж композитной черепицы может проводиться малыми силами, так как размеры листа кровельного материала – меньше 1,5 м.

Характеристики композитной черепицы

Среди большого количества покрытия для кровли композитная черепица отличается:

высокой крепостью;

устойчивостью к разрушениям;

возможностью применения в зонах с разным климатом;

длительным сроком службы;

идеальным соотношением «цена/качество»;

безопасностью во время возгораний;

влагостойкостью;

высокими теплоизоляционными качествами;

шумоизоляцией;

легкостью монтажных работ;

возможностью использования на крышах со сложной конструкцией благодаря гибкости материала;

небольшим количеством отходов.

Композитная черепица может укладываться на кровлю, наклон которой составляет 12 – 90º. Большая цветовая палитра материала даёт возможность реставрировать здания, которые относятся к историческому наследию страны. Огромный плюс материала – возможность укладки при температуре от -10ºС до +30ºС.

Её лёгкий вес упрощает процесс монтажа. Не нужно дополнительно укреплять конструкцию здания и обрешетку – это снижает стоимость строительства и сокращает его сроки. Качественный монтаж, выполненный специалистами, гарантирует длительный срок службы материала – около 50 лет.

Композитная черепица даже во время резких перепадов температур не расширяется и не сжимается. Благодаря своей лёгкости она не обрушивается вниз во время пожара. Это минимизирует нанесение вреда.

Подготовка кровли для укладки композитной черепицы

Лучше всего композитная черепица ложится на кровлю с углом наклона в 15ºи больше. Если угол меньше, стоимость монтажа вырастет на цену организации дополнительной гидроизоляции. Однако она может потребоваться даже при наклоне крыши в 60º, если чердак будет использоваться в качестве жилого помещения. Что касается стропил, то стандартный шаг обрешетки для композитной кровли составляет 370 мм.

Крепление композитной черепицы производится с помощью анодированных гвоздей. Срок службы такого крепления в разы больше обычных саморезов. Анодированные гвозди исключают возможность ремонтных работ на крыше по причине разрушения самого крепления, а не черепицы. Монтаж можно делать как вручную, так и с помощью пневмопистолета. Крепить листы нужно в торец, сбоку.

Монтаж композитной черепицы

Укладка материала должна происходить в соответствии с рекомендациями изготовителя, если вы занимаетесь процессом монтажа самостоятельно. Однако наша компания настоятельно рекомендует заказать выполнение работ у специалистов, которые смогут не только качественно покрыть кровлю, но и дадут гарантию на свои услуги.

Монтаж композитной черепицы производится сверху вниз, соблюдая шахматный порядок. Смещаются листы в сторону в зависимости от профиля материала. Шероховатая поверхность кровли требует использования гладкой черепицы при обустройстве мест примыканий и ендов. Это необходимо, чтобы осадки не задерживались на кровле.

Торцевой способ крепления композитного материала обеспечивает прочное соединение черепицы с обрешеткой. Кровля более герметична.

Монтаж композитной черепицы от «ТулаГрад». Цены радуют!

«ТулаГрад» — это организация, которая находится на рынке строительных услуг больше 10 лет. В штате наших сотрудников — только опытные специалисты. Если вам требуется качественная укладка кровли, звоните нам, не задумываясь!

Решив заказать услуги в нашей компании, вы получаете:

гарантии на использованные материалы от производителя и на выполненные нами работы до 20 лет;

обслуживание по высшему разряду;

индивидуальный подход;

доступные цены.

Наши специалисты составят план работ, подберут вместе с вами все необходимые варианты и после согласования нюансов проведут укладку кровли или монтаж обогрева кровли в удобное время. Вам понравится качество выполнения и стоимость работ!

Композитная черепица монтаж конструкции: схема укладки, необходимые инструменты.

Если у Вас возникла необходимость соорудить кровлю на вашем строении, то Вам больше, конечно же, подойдет композитная черепица, монтаж которой не составит большого труда.

Композитная металлочерепица – это кровельный материал класса PREMIUM. Поэтому для устройства кровли необходимо нанимать только специалистов с достаточными навыками и опытом работы. Тогда можно ожидать качественную укладку и ее дальнейшую службу.

Если же Вы все-таки решили отказаться от услуг специалистов и выполнить эту работу самостоятельно, то Вам нужно внимательно изучить руководство по монтажу кровли из композитной черепицы. Подробная инструкция помещена на сайте, в рубрике «Монтаж». Кроме этого, Вам следует обзавестись необходимыми для этого случая инструментами.

Наиболее приемлемый и самый современный материал для возведения кровли – это композитная черепица. Монтаж ее производится легко и просто.

Мы можем Вам предложить следующие марки композитной черепицы «Lindab»

Сроки монтажа композитной черепицы

Перед укладкой композитной металлочерепицы необходимо выполнить массу подготовительных работ, таких как установку обрешетки, утепления крыши и многое другое. Под черепицу обязательно нужно уложить так называемый пирог кровли. Это нужно сделать для герметизации и в то же время проветриваемости.

С материалами, реализуемыми в нашей компании, работать легко и удобно. Компания Lindab не только поставляет готовую продукцию, но и производит свою. Работы производятся на современном, новом технологичном оборудовании, используются автоматические линии. Выпускаемая у нас композитная металлочерепица выдерживает все тесты на соответствие международным стандартам. Наша продукция известна во всем мире. Установка композитной черепицы, изготовленной на нашем предприятии – это не работа, а удовольствие.

При использовании нашей продукции во время устройства кровли можно быть уверенным в положительном конечном результате.

Кровля, созданная с применением нашей продукции, выдерживает любые испытания временем и погодными капризами. Например, такая кровля выдерживает воздействие ветра, скорость которого достигает 200 километров в час.

Итак, если у Вас возникла потребность в композитной металлочерепице, если Вы – прагматичный современный человек, то Вам необходимо обратиться в нашу компанию Lindab.

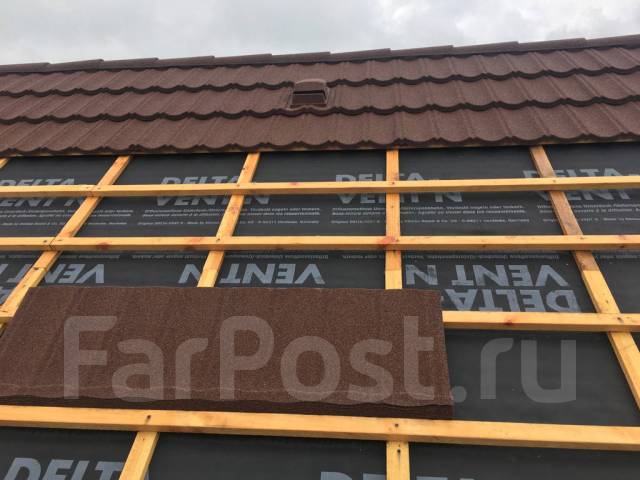

Монтаж композитной черепицы фото:

Отзывы клиентов, кто уже купил композитную черепицу в нашей компании

Евгений Тимин
19.09.2015

Строим с мужем загородный коттедж по собственному проекту. В общих чертах всё давно продумали, а вот с выбором конкретных материалов пришлось повозиться. В основном берём, ориентируясь на качество – для себя же дом. Наконец дошло дело до крыши, и здесь много вопросов появилось. Хочется, чтоб и красивая, и надёжная и особого ухода не требовала. Да ещё параллельно искали в интернете достойные варианты по запросу «композитная черепица монтаж». В результате обратились к профессионалам за помощью и не пожалели. Сделано было всё быстро и по цене сразу вместе с продукцией вполне приемлемо.

Виталий Наумов
23.09.2015

Изначально на доме была уложена стандартная черепица. Тоже довольно неплохое решение, но за годы использования, да ещё и при нашем климате здорово потеряла вид. Да и основа поизносилась, а перманентный ремонт как-то в планы не входит, требуется долговечная кровля с минимумом хлопот. Выбор свой остановил на премиум металлочерепице. Надёжная основа из современных материалов, и внешнее покрытие отлично, серьёзно смотрится. Укладку также доверил местным специалистам, они в этом деле опытные, да и комплексная гарантия тоже весьма привлекает. Справились оперативно, и выглядит кровля превосходно, что и требовалось.

Смотреть видео о композитной черепицы «Lindab»

Представляем вниманию заказчиков видеоматериалы, посвящённые высококачественной продукции от одного из ведущих европейских и мировых производителей. Здесь в доступной и информативной форме описаны особенности конструкции, открытые некоторые нюансы и секреты изготовления, позволяющие добиться высокого уровня качества. Показаны приёмы профессионального надёжного и долговечного монтажа, благодаря которому кровельный материал способен в полной мере реализовать заложенный в него потенциал. Различные методы укладки и конструктивные решения будут полезны каждому, кто раздумывает над выбором среди нескольких доступных типов.

Монтаж композитной черепицы | Строительный портал

Благодаря тому, что композитная черепица обладает такими преимуществами как презентабельный внешний вид и отличные технические характеристики, она завоевала почетное место среди самых популярных кровельных материалов. Однако, монтаж композитной черепицы — достаточно серьезный и ответственный процесс, во время проведения которого следует придерживаться определенных инструкций, о которых и поговорим далее.

Композитная черепица — особенности и характеристика материала
Композитная черепица фото и обзор производителей
Рекомендации по укладке композитной черепицы
Технология монтажа композитной черепицы

Композитная черепица — особенности и характеристика материала

Композитная черепица является многослойным материалом, в основе которого лежит использование стального листа, толщиной около 0,3-0,5 мм. На лист наносят специальные цинко алюминиевые составы, обеспечивающие его защиту от коррозии. Далее, поверхность покрывается акриловым покрытием и натуральной каменной крошкой. Таким образом, черепица приобретает дополнительную механическую прочность. Специальное профилирование делает черепицу еще привлекательной и похожей на натуральную черепицу.

Если рассматривать состав композитной черепицы, начиная с верхнего слоя, то на ней присутствуют слои в виде:

акриловой глазури;
гранулята из натуральных камней;
акрилового слоя на минеральной основе;
грунтовки на акриловой основе;
алюцинкового покрытия;
стали;
еще одного слоя алюцинка;
акриловой грунтовки.

Среди преимуществ применения композитной черепицы следует отметить:

высокий уровень надежности и долговечности — срок службы данного покрытия составляет более пятидесяти лет;
хорошие звукоизоляционные характеристики обеспечиваются многослойностью черепицы, которая не позволяет посторонним звукам проникать в помещение, особенно актуально для мансардных помещений;
материал отличается высоким уровнем пожарной безопасности, он огнестойкий и невозгораемый;
благодаря наличию алюцинкового покрытия, черепица устойчива перед коррозией;
из-за своей многослойности черепица отличается стойкостью к деформации, механическим повреждениями;
кроме того, материал устойчив перед ультрафиолетом и резкими перепадами температуры;
по сравнению с цементно песчаной черепицей, композитный материал отличается достаточно небольшим весом, поэтому не нагружает конструкцию, не нуждается в дополнительном укреплении стен и устанавливается даже в зданиях, способных выдерживать среднюю нагрузку;
композитная черепица после ее монтажа не нуждается в дополнительном уходе в виде окрашивания или нанесения специальных составов на ее поверхность;
презентабельный внешний вид черепицы делает здание более привлекательным и современным, существует огромное количество цветов и оттенков данного материала, поэтому при подборе нужного цвета не возникает никаких проблем.

Кроме того, композитная черепица отличается простотой монтажа, по сравнению с цементной. Она подходит для разных типов крыши, работы по установке черепицы могут проводиться круглогодично. Для того, чтобы разрезать или согнуть черепицу потребуется приложить небольшие усилия, а потому она подходит для установки на кровлях разной формы и конфигурации.

Минимальный угол наклона кровли для монтажа композитной черепицы составляет двенадцать градусов, в то время как для цементно песчаной — двадцать. Возможен вариант монтажа черепицы еще на более пологие кровли, однако в таком случае, перед установкой следует полностью покрыть кровлю гидроизоляционными материалами.

Композитная черепица фото и обзор производителей

Предлагаем ознакомиться с основными производителями композитной черепицы:

1. Композитная черепица Luxard — отличается такими преимуществами:

эстетически безупречным внешними видом;
отличными звукоизоляционными свойствами;
высокий уровень надежности и долговечности;
длительный период эксплуатации из-за использования высококачественного сырья в процессе производства черепицы.

Существует два варианта данной черепицы:

классический;
романский.

Первый вариант отличается строго классической формой. Отлично подходит для обустройства загородных домов. Второй вариант черепицы отличается более лаконичной и современной формой. Подходит для экстерьера, выполненного в европейском стиле.

2. Композитная черепица Gerard — производитель Новая Зеландия. Выделяют шесть видов данной черепицы и двадцать пять ее цветовых решений. Данное кровельное покрытие способно имитировать дерево, камень, дранку и другие материалы. Для изготовления черепицы используется исключительно высококачественная сталь. Из-за запатентованной и оригинальной формы, крыша приобретает презентабельный внешний вид. Производство черепицы начинается с подготовки металла, его деформации в форму черепицы, а уже после этого, на него с обеих сторон наносится алюцинковое покрытие. Для покрытия материала используется также натуральный базальт. Специальные грунтовые составы способны предотвратить развитие мха, плесени и грибка на кровле.

3. Decra композитная черепица — отличается наличием многослойной структуры. Среди преимуществ данного материала следует отметить:

высокий уровень морозостойкости;
стойкость перед резкими перепадами температуры;
хорошая устойчивость перед снегом и ветром;
высокий уровень механической прочности;
стойкость перед коррозией;
длительность эксплуатации более тридцати лет;
разнообразная цветовая палитра;
индивидуальные комплектующие;
не нуждается в дополнительном уходе.

Технология монтажа композитной черепицы

Рекомендации по выполнению установки композитной черепицы:

1. Для обеспечения правильного температурно-влажностного режима чердачного помещения, следует перед установкой обрешетки и самой черепицы, монтировать пароизоляцию и гидроизоляцию. Кроме того, не лишним будет монтаж теплоизоляции и ветрозащиты.

2. Покупайте черепицу только из одной серии, одного производителя и одного кода.

3. Для раскройки композитной черепицы воспользуйтесь ножовкой или ножницами по металлу. Кроме того, возможен вариант использования электролобзика или ручной дисковой пилы.

4. Для хранения композитной черепицы используйте сухое, проветриваемое помещение или навес. Если планируется хранить черепицу под открытым небом, то она должна быть накрыта полиэтиленовой пленкой.

5. Учтите, что композитная черепица не должна контактировать с веществами на основе меди.

6. Монтаж кровли из композитной черепицы должен выполняться при оптимальной влажности и температуре не ниже 6 градусов тепла.

7. Если при установке черепицы возникают проблемы с тем как забить гвоздь, то сначала он устанавливается на черепицу и забивается стальным молотком, а окончательно фиксируется на поверхности молотком из пластика. Это необходимо для того, чтобы не повредить шляпку гвоздя, которая также покрыта антикоррозийным составом.

8. Если при транспортировке или в процессе установки черепицы на ней имеются следы грязи, то для очистки поверхности достаточно протереть ее слабым мыльным раствором. Запрещается очищать черепицу агрессивными химическими веществами.

9. Чтобы перемещаться по кровле обувайтесь в резиновые сапоги с мягкой подошвой.

Для того, чтобы установить композитную черепицу потребуется наличие:

ножовки по дереву;
ножовки по металлу или ножниц для резки металла;
молотка;
монтажного пистолета;
электрической дрели;
шуруповерта;
рулетки;
циркуляционной пилы.

Перед началом работы над карнизным свесом следует прибить карнизную доску на стропила. Ее толщина должна составлять минимум 4 см. Далее производится монтаж карнизных деталей, внахлест на 10 см.

Учтите, что карнизная планка должна быть покрыта пароизоляционным материалом. Таким образом, конденсатные массы будут стекать к желобу и не будут скапливаться на поверхности кровли. При отсутствии водоотводной системы, потребуется соорудить на карнизе специальное приспособление в виде капельника.

Учтите, что воздух через карниз должен попадать в подкровельное пространство, обеспечивая его вентиляцию. Начинать монтаж композитной черепицы следует с верхней части кровли. Учтите, что нижний ряд черепицы должен как бы подталкиваться под верхний, Для фиксации черепицы существует два способа:

ручной — применение простого молотка;
полуавтоматический с использованием пневматического пистолета.

Если используется второй вариант, то допускается устанавливать черепицу, начиная с нижней части кровли.

Для закрашивания видимых шляпок крепежей используется краска, которая продается в комплекте с черепицей или они посыпаются такой же крошкой на основе базальта. Для закрытия нижней планки используется заглушка и силикон.

Композитная черепица видео:

Монтаж композитной черепицы. Инструкция по монтажу и стоимость.

Мода на отделочные материалы «под старину» всегда актуальна, но к сожаления не всегда классические материалы соответствуют запросам современного потребителя, требуя особого ухода или повышенных расходов при монтаже и эксплуатации.

Композитная черепица – это альтернатива глиняной и довольно дорогой черепичной кровле, к тому же требующей очень много сил при укладке, имеющая классический черепичный вид, она позволяет даже обойтись без услуг профессиональных кровельщиков.

Инструкция по монтажу композитной черепицы

Материал выпускается в виде прямоугольных листов, что значительно облегчает монтаж, и состоит из следующих компонентов:

Стального листа толщиной от 0,4 до 0,5мм, являющегося основой материала и покрытого цинковым слоем;
Защитного акрилового слоя;
Базальтовой крошки – декоративного внешнего слоя;
Акриловой глазури – защищающей лист сверху.

Перед монтажом черепицы выполняется гидроизоляция из вспененного полиэтилена, крепящаяся к стропилам с помощью скоб, для ее фиксации обустраивается контробрешетка из вертикально крепящихся к стропилам брусьев.

Поверх контробрешетки монтируется горизонтальная обрешетка, из досок толщиной в 30 мм при этом, расстояние между нижними кромками двух соседних досок должно соответствовать высоте листа, чтобы при укладке, нижняя доска и пространство между досками скрылось под листом.

В отличие от других видов черепицы, композитная крепится в помощью анодированных гвоздей, поскольку обычный крепеж, из-за долгого срока эксплуатации черепицы может быстро выйти из строя.

Каждый последующий лист укладывается заподлицо предыдущего, укладку начинают сверху вниз, а в ендовах и местах прохождения дымоходов используют гладкую композитную черепицу для создания надежной гидроизоляции.

Монтаж композитной черепицы Gerard

Монтаж рекомендуется выполнять в температурном диапазоне от -10 до +35^°С, запрещается проведение работ по монтажу во время дождя, а также хождение по мокрой черепице.

Композитная черепица предназначена для скатов с углом более 12 градусов, если же это условие не выполняется, то необходимо произвести полную гидроизоляцию.

Частичная гидроизоляция выполняется, путем крепления к стропилам вспененного полиэтилена с фольгой, затем обустраивается контробрешетка – к стропилам в вертикальном положении закрепляются брусья размером 50х50, одновременно фиксирующие гидроизоляционный слой.

Поверх контробрешетки монтируется горизонтальная обрешетка, ее можно выполнять из таких же брусков, как и контробрешетку или из досок толщиной 30 мм и с шагом равным высоте листа черепицы, приблизительно 370 мм.

Листы черепицы крепятся к обрешетке с помощью анодированных гвоздей, вбивание производится молотком или пневмопистолетом, в последнем случае, монтаж ведут снизу вверх.

Каждый последующий лист должен заходить заподлицо предыдущего, перекрывая доступ влаге во внутренние слои кровли, а во избежание проникновения воды сквозь вертикальные швы, между листами, укладку производят в шахматном порядке.

При монтаже нижнего слоя и вбивании гвоздей, вместе с черепицей одновременно фиксируется и карнизная планка, прошиваемая гвоздем в торец.

Стоимость монтажа композитной черепицы

Композитная черепица по своей стоимости уступает только натуральной глиняной и опережает даже металлочерепицу, но это же компенсируется длительным сроком службы такого покрытия.

Оно более надежно, чем глина и его монтаж значительно легче, что позволяет сэкономить и отказаться от услуг кровельщиков. Конечно же, если средства позволяют, то не стоит отказываться от услуг профессионалов, которые позволят к тому же дадут гарантию на выполненную работу.

Конечная смета расходов в основном зависит от площади монтируемой кровли, ее высоты, и условий проведения работ, ведь их не всегда приходится выполнять в теплый летний период. Средние расценки на укладку композитной черепицы составляют:

При монтаже «под ключ» начиная от создания стропильной системы, с обрешеткой и контробрешеткой, а также гидроизоляцией и последующей укладкой черепицы – от 11евро за квадрат;
Проведение монтажа черепицы с тепло и гидроизоляционными работами – от 9 евро за квадрат;
Монтаж исключительно черепицы – от 8 евро за квадрат.

Смотрите также:
Полезную информацию о том, что такое черепица?
Гибкая черепица Шинглас – полезная информация тут http://urokremonta. ru/cherepitsa/gibkaya-cherepitsa-shinglas.html
Монтаж водостоков – вся нужная информация здесь.

Каждый подрядчик может предлагать свой список услуг, но однозначно не следует сильно экономить, что в результате может негативно отобразиться на конечном результате.

А также смотрите видео о том, как сделать монтаж композитной черепицы:

Твитнуть

Установка композитной террасной плитки | Ньютехвуд

ИНСТРУМЕНТЫ, КОТОРЫЕ ВАМ НУЖНЫ

Установка плиток для настила с блокировкой почти так же проста, как и в проектах «сделай сам». Единственные инструменты, которые вам понадобятся, — это ваши руки, чтобы соединить плитки вместе.

Однако вам, возможно, придется отрезать некоторые части по размеру. В этом случае рекомендуется использовать одну из следующих пил:

Резная пила
Настольная пила
Циркулярная пила
Головоломка

Для этих пил мы рекомендуем использовать полотна с твердосплавными напайками. После того, как вы отрежете кусочки, вы можете сгладить их края наждачной бумагой зернистостью 180 или выше.

КАК УСТАНОВИТЬ НАРУЖНУЮ ПЛИТКУ

Теперь мы рассмотрим быстрые и простые шаги по установке блокирующей плитки для террасы от NewTechWood:

Найдите или подготовьте ровную твердую поверхность. Ultrashield Naturale Quick Deck Tiles предназначена для укладки на твердые и полуплоские поверхности, включая настилы крыш, веранды, балконы и патио.Не рекомендуется укладывать террасную плитку прямо на грязь. Если вы хотите положить их прямо на землю, рекомендуется сначала положить немного измельченного гравия и песка. Убедитесь, что песок хорошо утрамбован в том месте, где вы собираетесь укладывать плитку.
Соедините плитки вместе. Собрать эти плитки очень просто — просто выровняйте ласточкин хвост двух плиток и защелкните их вместе. Поскольку они блокируются с четырех сторон, вы можете установить каждую плитку в любом направлении.Это позволит вам создавать самые разные дизайны.
Пуск снаружи. Настоятельно рекомендуется начинать с внешней стороны настила и продвигаться внутрь. Таким образом, ласточкин хвост останется нетронутым при установке элементов отделки.
Выполните измерения для резки. Есть вероятность, что не вся плитка подойдет, и вам придется разрезать ее. Если возможно, части, которые вы должны вырезать, должны быть обращены к дому или стене. Достигнув точки, в которую не поместится полная плитка, тщательно измерьте площадь и отметьте это измерение на плитке соответствующим образом.Затем переверните кусок и посмотрите, находится ли ваша линия разреза рядом с одним из шурупов, удерживающих плитку и сетку вместе. В этом случае вам придется откорректировать размер или установить винты в другом месте.
Разрезать плитку. Сделайте надрез с помощью одной из рекомендованных выше пил, а затем сгладьте участок среза наждачной бумагой зернистостью 180 или выше.
Установить облицовку. Далее следует установить обшивку, которая должна быть размещена в местах, где люди будут подходить к террасе, чтобы не споткнуться о плитку.Доступны три различных типа декоративных элементов — прямые секции, внутренний угол и внешние углы. Прямая планка покрывает одну прямую кромку плитки, а коробка обрезков содержит четыре части. Коробка внутренней отделки содержит достаточно деталей, чтобы заполнить один внутренний угол, а каждая коробка внешней отделки имеет достаточно деталей, чтобы заполнить внешний угол.
Установить облицовку. Если вы хотите придать вашей террасе законченный и элегантный вид, мы рекомендуем также установить облицовку.Фасции также бывают трех типов — прямые, внутренние и внешние. Одна прямая панель закрывает одну из прямых кромок плитки. Коробка с прямой отделкой состоит из четырех частей, коробка внутренней угловой панели содержит достаточно деталей для одного внутреннего угла, а одна коробка внешней угловой панели поставляется с достаточным количеством деталей для одного внешнего угла.

И все! Выполнив эти простые шаги, вы превратили простую плиту в яркое и уютное жилое пространство.

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ

Хотя установка плиток для колоды — это простая и быстрая процедура, вот несколько дополнительных вещей, о которых следует помнить:

Оставайтесь в безопасности. Если вам нужно выполнить какую-либо резку, мы настоятельно рекомендуем вам использовать соответствующее защитное снаряжение, чтобы избежать любого шанса получить травму. При резке террасной плитки мы рекомендуем использовать перчатки, длинные рукава, защитные очки и средства защиты органов дыхания, хотя этот список не обязательно является исчерпывающим.
Ознакомьтесь с зонированием и строительными нормами. Перед тем, как начинать строительный проект, рекомендуется изучить строительные нормы и правила зонирования в вашем районе, чтобы узнать, существуют ли определенные ограничения или требования.
Счет статики. В высокогорных районах с более низкой влажностью может преобладать статическое электричество. Если вы живете на возвышенности, возможно, вам не захочется использовать токопроводящие предметы, такие как металлические стулья и перила, поскольку они могут приводить к более частым ударам.Укладка антистатических ковриков перед дверными проемами может снизить количество статических ударов.

Дополнительную информацию об установке террасной плитки можно найти в Руководстве по установке террасной плитки.

НАСКОЛЬКО ПРОДОЛЖИТСЯ КОМПОЗИТНАЯ ПАЛУБНАЯ ПЛИТКА?

Наши террасные настилы рассчитаны на долгие годы работы — и это при практически нулевом техническом обслуживании.

КАКИЕ ТИПЫ НАРУЖНОЙ ПЛИТКИ ИЗ КОМПОЗИЦИИ ЕСТЬ?

NewTechWood предлагает три типа композитной террасной плитки.Мы подробно рассмотрим каждую из функций:

1. Древесный композит

Наша древесно-композитная плитка с текстурой натурального дерева доступна в следующих рисунках и цветах:

Орех испанский
Шведский красный
Карибский синий
Ирландский зеленый
Гавайский уголь
Вестминстерский серый
Египетский камень серый
Римский антиквариат
Исландский дымчатый белый
Калифорния Редвуд
Бразильский Ипе
Перуанский тик
Дуб английский
Канадский клен

2.Каменная палубная плитка

После получения бесчисленных запросов от клиентов NewTechWood разработала террасную плитку с внешним видом камня. Мы потратили месяцы, экспериментируя с различными типами камня и выясняя, какой из них лучше всего дополнит наши существующие продукты из композитной палубной плитки. После этого обширного исследования мы создали плитку для настила UltraShield Outdoor Quick Deck Stone Deck Tile. Эти палубные плитки сделаны добротно, выглядят естественно, и ходить по ним босиком приятно. Если вы хотите отделать крыльцо, террасу, патио, сарай или беседку, наша каменная плитка для террас может воплотить это в реальность.Каменную террасную плитку можно использовать даже внутри вашего дома в таких местах, как солярий или место, которое поможет перейти во внутренний дворик. Даже подвалы, чердаки, ванные комнаты и кухни могут выиграть от этой плитки.

3. Плитка для настила травы

NewTechWood’s Faux Zoysia Grass Deck Tiles — это наш новейший продукт для террасной плитки, который мы разработали, потратив месяцы на совершенствование каждой функции, включая цвет, высоту и ширину лезвия. В конце концов, мы выбрали Zoysia Grass как вид, который мы хотели воспроизвести.С нашей плиткой для террасы вы сможете наслаждаться естественной травой без необходимости поливать, косить или пропалывать ее. Единственное, что требуется, — это время от времени подметать или пылесосить плитку, если на ней скапливается мусор. Наши плитки также идеально сочетаются друг с другом, поэтому иллюзия никогда не нарушится. Наши красивые террасные плитки превращают скучное пространство в яркое и красочное жилое пространство в течение всего года. Многие спортивные стадионы перешли на искусственную траву, и вы можете понять, почему.Соединить наши плитки настила намного проще, чем перетаскивать плиты дерна на задний двор, особенно если вы планируете использовать их только для акцента на существующем настиле. Более того, наша плитка для настила с травяным покрытием является экологически чистой. С искусственной травой вам никогда не придется добавлять вредные пестициды или удобрения, которые могут нанести вред местной экосистеме.

Руководство по установке шиферной крыши [Версия для печати]

Подложки

Щит льда и воды

Однослойный прорезиненный асфальт толщиной 36 мил на несущем полиэтиленовом листе толщиной 4 мил
Рекомендуется лист шириной 36 дюймов во всех впадинах.
1 ряд шириной 36 дюймов вдоль всего карниза, стыки на концах внахлест 6 дюймов и боковые стыки 3 дюйма, выступающие на 3 ‘внутри линии плиты
Наносить на все слуховые окна, выступы на крыше, световые люки и т. Д.
Всегда соблюдайте местные строительные нормы и правила.

ПРИМЕЧАНИЕ: Защита от льда и воды не должна устанавливаться поверх войлока.

Войлок

Основа из органического войлока, пропитанная асфальтом, с покрытием
Отвечает требованиям ASTM D226
Относится к войлоку весом 30 фунтов и без перфорации
Крепится оцинкованными кровельными гвоздями длиной 3/4 дюйма.

ПРИМЕЧАНИЕ: Минимальное требование к твердой платформе — один слой весом 30 фунтов.Это минимум. Чтобы обеспечить лучшую производительность, можно выбрать более эффективную подложку. Если у вас есть вопросы относительно высокопроизводительных подложек, позвоните в Brava Tile @ 319-338-5706. При установке поверх твердой палубы с пазом и шпунтом рекомендуемым минимумом является 43 фунта войлока.

Металлы

Долины

Минимальные рекомендации

16 унций. Медь
26 га. Коррозионно-стойкий металл

Нержавеющая сталь
Цветная плакированная сталь
Цветная плакированная алюминий

Карниз, фронтоны

Полосы для капельного старта карниза
Накладки на фронтон

Материалы для настила кровли

Solid Deck

Минимум 15/32 ″ фанерный настил CDX или эквивалентный
Деревянный настил толщиной минимум 1 дюйм

Уклон крыши

4:12 рекомендуется и выше
Для уклона кровли менее 4,12

Особое внимание следует уделить установке под кровлей.Водную преграду нужно будет внимательно присмотреть. Может потребоваться клейкая подкладка или резиновая кровельная система

Вентиляционное отверстие на крыше

На каждые 300 футов площади чердака вам понадобится проем в крыше на один (1) квадратный фут. Пятьдесят процентов (50%) этого количества должно приходиться на линию карниза. Вентиляция важна, и ее необходимо тщательно продумать.

ПРИМЕЧАНИЕ: Если используется экранирование, площадь проема должна быть увеличена вдвое.

Расстояние между плитками из шифера

Требуется расстояние не менее 3/8 дюйма между сланцевой плиткой.Это сделает возможным любое движение кровельного настила и расширение / сжатие материалов.

Установка для холодной погоды

Не рекомендуется устанавливать Brava Old World Slate при температурах ниже 20F. При установке в холодную погоду следует уделять особое внимание таким элементам, как ледяной и водяной щит и войлочная подкладка. Обязательно соблюдайте требования производителя к установке для всех других приложений и соблюдайте местные строительные нормы и правила.

Внимание: Плитка может быть гладкой, поэтому необходимо соблюдать меры безопасности.

Хранение продукта

Для лучшей и легкой укладки шиферные плитки необходимо хранить на ровной поверхности. При хранении на неровной поверхности сланцевая плитка может скручиваться или сгибаться. Перекрученная или изогнутая сланцевая плитка может вызвать беспокойство на начальном этапе и вызвать возможные проблемы с метелью или дождем, поэтому ее НЕ следует устанавливать.

Вентиляционные элементы

Могут использоваться обычные кровельные стеллажи или кровли.Рекомендуется использовать свинцовые вентиляционные отверстия для водопроводных труб. Всегда следует использовать постоянные типы материалов.

Снежная охрана

Благодаря гладкой поверхности шиферной плитки снег довольно легко соскальзывает. Потребность в снегозадержателях возрастет в районах со снегопадом выше среднего. Обязательно следуйте инструкциям производителя по установке снегозащитных ограждений в отношении правильного расстояния и всегда соблюдайте местные строительные нормы и правила.

Очистка крыши

В областях выступов и впадин, где может возникнуть повышенная потребность в резке шиферной черепицы, рекомендуется подметать эти участки и удалять обрезки с поверхности крыши.Это сделано из соображений безопасности и для того, чтобы стружка не забивала желоба и желоба.

Крепление

Все шиферные плитки (включая отрезанные куски) будут прибиты двумя гвоздями в соответствии с инструкциями Brava. Два гвоздя будут использоваться на предварительно размеченных индикаторах отверстий для гвоздей.

Укладка шиферной плитки

Как для однотонных, так и для разноцветных узоров рекомендуется, чтобы установщик загружал кровлю сланцем Brava Old World Slate со всех поддонов, а не с одного поддона.Ответственность за хорошее смешивание несет установщик.

Укладка ½ шиферной или обрезной плитки

Когда вы начинаете или заканчиваете отрезанным кусочком плитки Old World Slate, рекомендуется использовать цельный аксессуар для плитки. Это обеспечит законченный вид, не обнажая заднюю часть выемки на краях обрезной плитки. Изготовленный край всегда должен устанавливаться на внешнюю (или на двускатную) кромку крыши. Это только для виду. (См. Схему ниже)

Осевые линии на сланцевой плитке можно использовать в качестве ориентира при разрезании половинного сланца.Существуют двойные распорные линии, которые можно использовать в качестве ориентира для сохранения прямых участков и для помощи в поддержании надлежащего расстояния 3/8 дюйма. Из-за несовершенства некоторых поверхностей крыши эти линии не всегда могут удерживать ряды ровными. В конечном итоге ответственность за правильную компоновку лежит на установщике.

Подготовка крыши

Проверьте все участки крыши, которые будут облицованы черепицей, чтобы убедиться, что:

Поверхность однородная, гладкая, прочная, чистая и без неровностей.
Даже несмотря на то, что кровельщик не несет ответственности за металлический оклад и другие специальные оклады, они должны быть установлены перед установкой.
Прочие работы, пронизывающие плоскость кровли, завершены.

Подкладка

Установите Ice and Water Shield на всех карнизах, впадинах и вокруг выступов размером более 12 x 12 дюймов вместо войлочной подкладки.
Войлочная подкладка не должна располагаться под ледяной и водной защитой, она должна перекрывать лед и воду не менее чем на 2 дюйма.
Установите войлок Тип 30, начиная с карниза и внахлест облицовочной доски или металлической кромки крыши, если она установлена и уложена параллельно карнизу. Накройте крышу войлоком, выдерживая 2 дюйма внахлест и 6 дюймов внахлест. Бедра и гребни должны быть нахлестнуты на 6 дюймов. Закрепите подкладку с помощью оцинкованных кровельных гвоздей 3/4 ″ на 9 ″ по центру по всем перехлестам и 12 ″ по центру по центральной линии каждого ряда войлока.

ПРИМЕЧАНИЕ: В специально отведенных местах с сильным ветром или когда конструкция находится на высоте более 40 футов над землей, установите тип 43 фунта.базовый фетр с покрытием или выше вместо Типа 30. Если уклон крыши меньше 4:12, рекомендуется использовать двойной слой из Типа 30 или более тяжелого неперфорированного войлока в мастике, резиновом покрытии или горячем асфальте. водонепроницаемая крыша.

Макет

1. Начальный курс должен выступать на 1 дюйм за облицовочную доску у карниза и на 1 ½ дюйма в конце фронтона.
2. С обоих концов расположите детали стартера и проведите горизонтальную линию от вершин стартеров между этими двумя точками.Затем проведите вертикальную линию от карниза до верхнего конька. Эти меловые линии гарантируют, что сланцевые плитки будут начинаться правильно и вертикально. Можно сделать дополнительные горизонтальные и вертикальные линии, чтобы сланцевая плитка оставалась ровной и ровной на протяжении всей установки.
3. Начальная точка отсчета может быть слева, справа или в центре участка, который нужно выложить плиткой. Требуется минимальное расстояние 3/8 дюйма между всеми сланцевыми плитками.
4. Плитка Solid может отличаться по размеру. Не используйте их для определения планировки крыши.Они представляют собой аккуратный аксессуар. Обязательно закрепите правильные линии для инициализации и обеспечения правильного макета.
5. Один из способов начать работу — определить центр покрываемой области крыши. Сделайте в этой точке вертикальную и горизонтальную линии. Начните с размещения начальной плитки справа и слева от вертикальной линии, сохраняя расстояние 3/8 дюйма, и продолжайте до обоих концов. Стартовые кусочки следует наносить сужающимся краем (тонким краем) вверху стартового ряда.

1. А теперь начинаем первый курс.При использовании полностью сланцевой плитки выровняйте центральную локаторную линию сланцевой плитки прямо над вертикальной меловой линией. Продолжайте движение к обоим концам, сохраняя расстояние 3/8 дюйма между шиферными плитками.
  (см. Схему ниже)

1. Начните второй курс с отступом 6 дюймов (половина плитки) от курса ниже. Выровняйте плитку между локаторами осевой линии из нижнего ряда. Затем отрегулируйте плитку вверх или вниз, чтобы выровнять линии экспозиции с верхом нижнего ряда.(См. Схему ниже)

Долины

1. Может использоваться конструкция с открытой или закрытой впадиной. Для всех применений в долинах рекомендуется использовать цельнолитую плитку. Это сэкономит время при заливке швов или герметизации отверстий в системе открытых ендов. В системе с закрытой долиной по усмотрению установщика можно использовать обычную плитку, но мы по-прежнему рекомендуем использовать сплошную плитку. Установите аксессуар из массивной плитки вдоль впадины и при необходимости подрежьте его.(См. Диаграмму ниже).

При конструкции открытой впадины оставьте минимум 4 дюйма в верхней части впадины с шагом ½ дюйма на 8 линейных футов вниз по склону. Для уклонов крыши 4:12 или больше гидроизоляция ендовы должна быть гофрирована по центру, окрашена, из гальванизированной стали, алюминия, меди или нержавеющей стали и должна выступать минимум на 10 дюймов с каждой стороны от центральной линии ендовы. Для уклонов кровли менее 4:12 гидроизоляция ендовы должна выходить не менее чем на 24 дюйма с каждой стороны.
Закрытые впадины образуются путем укладки сланцевой плитки вплотную к линии впадины и помещения кусков металла под плиткой. Размер металлического листа определяется длиной шиферной черепицы и уклоном примыкающего участка крыши. Каждый металлический лист должен выступать на 2 дюйма над верхом ряда черепицы, к которому он будет прикреплен, чтобы лист можно было прибить гвоздями непосредственно к настилу крыши. Каждый металлический лист должен заходить на нижний лист не менее чем на 3 дюйма и заходить за торцевую кромку плитки сверху, чтобы его можно было скрыть.Каждый металлический лист должен быть достаточно широким, чтобы простираться на 7 дюймов от центра впадины до поверхности крыши.

Облицовка

Оклады следует использовать вокруг всех выступов крыши, таких как стены, дымоходы, слуховые окна, парапеты, вентиляционные трубы, световые люки и т. Д. Доказанными прочными материалами для окладов являются медь, олово, свинец, гальваническое железо и нержавеющая сталь.
ПРИМЕЧАНИЕ: Когда разнородные металлы контактируют друг с другом, возникает гальваническое воздействие, которое может привести к разрушению электроположительных металлов.Этого можно избежать, поместив полоски листового свинца между двумя металлами.
Отливы основания — отливы, которые используются над или под кровельными покрытиями и загибаются на вертикальной поверхности:
1. Основания должны проходить под самым верхним рядом сланцевой плитки на всю глубину плитки или, по крайней мере, на 4 дюйма над плиткой непосредственно под металлом. Вертикальная опора металла должна быть поднята минимум на 4 дюйма и выступать на 4 дюйма по плите при ее укладке.
Заглушка (Встречная планка) металлическая встраивается в вертикальную поверхность крыши и загибается над фундаментной планкой.
1. Если гидроизоляция основания не закрыта вертикальным сайдингом, в швы кладки следует встроить заглушку толщиной не менее 2 дюймов, проходя вниз над гидроизоляцией основания на 4 дюйма с загнутой кромкой назад и вверх на ½ дюйма.

Иллюстрации

На следующих рисунках показаны надлежащие процедуры гидроизоляции черепичных крыш.

Накладка для кромки композитной крыши над наклонной шиферной крышей

Накладка для вентилятора

Накладка для вентилятора на коньке

Встраиваемый цоколь для дымохода

Накладка для дымохода

Переходник для дымохода на коньке

Встраиваемая цокольная планка для слухового окна

Накладка для грунтового стога

Накладка для вентиляционной трубы

Профнастил для мансардного окна

Обрежьте плитку бедра так, чтобы она плотно прилегала.Установите полосу шириной 8 дюймов и толщиной минимум 30 фунтов по центру бедра.

При использовании предварительно отформованной плитки для бедра и конька, поместите гвозди на отметки от гвоздя. Прикрепите набедренную плитку по 2 гвоздя с каждой стороны. Держите голову на коленях 3 дюйма. Бедренная / коньковая накладка регулируется.

Этот тип бедра должен иметь одинаковую открытость на каждом участке. Плитку следует разрезать так, чтобы получился плотный шов. В каждый ряд плитки следует вплетать металлический ступенчатый оклад. Установите металлический оклад и гвозди так, чтобы они были покрыты следующим слоем плитки.Крепежные детали должны быть достаточно длинными, чтобы проходить через бедро / гребень, слои полевой плитки и проникать в настил минимум на 1/2 дюйма.

Минимум ½ дюйма фанеры, прибитой гвоздями по периметру 6 дюймов по центру, по полю 6 дюймов по центру и по швам 4 дюйма по центру. Использование обычного гвоздя с оцинкованным кольцевым хвостовиком 8d x 2 ”на скорость 110 миль в час или минимум ½” фанеры, прибитой гвоздями по периметру 4 дюйма в центре, в области 4 дюйма в центре и на швах 3 дюйма в центре. Использование обычного гвоздя с оцинкованным кольцом 8d x 2 ”для 228.Расчетное давление 5 PSF (класс A) или расчетное давление 198,5 PSF (класс C).

Сланец Brava Old World Slate должен быть установлен с помощью двух кровельных гвоздей с кольцевым стержнем диаметром 1/8 дюйма x 2 дюйма на скорость 110 миль в час. Brava Old World Slate следует устанавливать с помощью двух винтов 2-1/2 дюйма №10 для расчетного давления 228,5 фунтов на квадратный фут (класс A) или 198,5 фунтов на квадратный фут (класс C).

Всегда следует проявлять осторожность, чтобы застраховаться от чрезмерного / недостаточного проникновения. В местах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежных элементов из нержавеющей стали и аксессуаров более высокого качества.

Центр CE — Общие сведения о металлических композитных материалах, установке и системах

Хотя многие продукты продаются как металлические композитные материалы, значительная их часть на самом деле не является металлическими композитными материалами. Металлический композитный материал (MCM) состоит из нескольких различных компонентов. Это панель заводского изготовления, состоящая из металлических панелей, прикрепленных к обеим сторонам твердого пластикового сердечника.

Фото: Роберт Р. Джильотти; любезно предоставлено Ассоциацией металлических конструкций

Больница в Башне Медицинского центра Университета Раша в Чикаго отличается уникальным и функциональным внешним фасадом из металлокомпозитного материала, или MCM.

Металлический композитный материал (MCM) История и предыстория

Термин «металлический композитный материал» является более общим и всеобъемлющим, чем его предшественник, алюминиевый композитный материал (ACM).

Первый ACM был разработан в Европе в 1969 году. Только в 1979 году первый ACM был произведен в Северной Америке. В начале 1980-х годов во всем мире было несколько компаний, производящих ACM и поставляющих их в Северную Америку для архитектурных проектов. К 1990-м годам в Северной Америке было несколько производителей ACM.Кроме того, несколько других стран по всему миру также производили и поставляли ACM для импорта из Северной Америки.

В то время как название ACM первоначально относилось к продуктам, в основном изготовленным из алюминиевой катушки, инновации и технологические достижения привели к использованию альтернативных материалов оболочки, таких как медь, цинк, сталь, нержавеющая сталь и даже титан. Со всеми этими новыми вариантами материалов обшивки общее название этого материала было изменено на металлический композитный материал (MCM).

Добавление дополнительных металлов не только обеспечило большее разнообразие функций и стоимости, но также предоставило больше возможностей при выборе эстетически привлекательных фасадов. MCM часто используется для наружной облицовки или дождевых экранов, чтобы защитить ограждение здания от нежелательного проникновения воздуха и воды. Продукция MCM доступна во многих цветах и вариантах отделки, что позволяет разработчикам создавать уникальные фасады, а также обеспечивать здоровье, безопасность и комфорт пассажиров. Сегодня количество производителей MCM во всем мире продолжает расти, а количество вариаций в предложениях продукции и качестве продолжает расти вместе с этим.

Изображение любезно предоставлено ассоциацией Metal Construction Association

На этом рисунке показаны слои панели MCM.

Материалы MCM

MCM состоят из «оболочек» с обеих сторон ядра. Кожи часто имеют отделку, улучшающую внешний вид фасада.

Скины

Кожа может быть из различных металлов, включая нержавеющую сталь, цинк, медь и даже титан, и это лишь некоторые из них. Вариации в металле, толщине металла и отделке сейчас гораздо более распространены, чем это было всего несколько лет назад.

При выборе материалов в первую очередь следует учитывать толщину обшивки. Минимальная толщина 0,019 дюйма (0,5 мм) требуется в качестве погодного покрытия Международным строительным кодексом (IBC). Эта толщина обеспечивает приемлемый защитный слой для материала, который сопротивляется нормальному воздействию без значительных визуальных повреждений.

Кожухи служат для трех основных целей: обеспечивать основу, которую можно красить или оставлять в ее естественном состоянии, обеспечивая визуально привлекательный продукт в течение длительного периода времени; передавать ветровую нагрузку с поверхности панели на анкерную систему; и играть роль в общих пожарных характеристиках панели.

Вместе панели ограничивают нежелательное проникновение воздуха и влаги, которое влияет на характеристики фасада, вызывает дорогостоящие повреждения строительных материалов и влияет на безопасность и комфорт людей.

Отделка

Металлическая оболочка обеспечивает поверхность для нанесения отделки. Эти покрытия не будут чрезмерно расширяться или сжиматься из-за температуры и не будут отрицательно влиять на отделку.

Для алюминиевых обшивок доступно множество вариантов отделки и цветов.Кожи обычно окрашиваются в любой из множества вариантов отделки, отвечающих требованиям Американской ассоциации архитектурных производителей (AAMA) 2605. Эти покрытия доступны во всем: от землистых тонов с низко-глянцевым покрытием до насыщенных ярких цветов с высокоглянцевым покрытием. . Другие варианты включают отделку, имитирующую дерево, мрамор, гранит и другие натуральные материалы. Некоторые виды отделки также имеют дополнительное прозрачное покрытие для защиты отделки и улучшения внешнего вида, сделав его металлическим, призматическим, матовым, полированным или анодированным.

Другие продаваемые металлические пластины, такие как медь, цинк, нержавеющая сталь и титан, которые в противном случае были бы очень дорогими для архитектурного фасада, также могут быть использованы за небольшую часть стоимости.

Структурные характеристики

Панели

MCM не только создают эстетичные фасады, но и защищают здания от непогоды. Погода неконтролируемая. От сильных ветров до льда и снега до чрезмерных осадков — внешняя облицовка должна защищать здание от общего воздействия суровой погоды.Долговечность, долговечные строительные материалы и системы установки, работающие в течение многих лет, имеют решающее значение как для нового строительства, так и для модернизации.

Из-за исключительной гибкости панелей MCM с металлической обшивкой как на внутренней, так и на внешней стороне чрезмерные ветровые нагрузки обычно не создают постоянных проблем с внешним видом панелей. Хотя MCM действительно отклоняется при сильном ветре, панель возвращается к плоскому виду, который изначально был изготовлен и установлен на здании.Чтобы соответствовать определенным требованиям правил, алюминиевые профили могут быть приклеены к задней стороне панели с помощью структурного клея. Эти профили ограничивают прогиб панели; однако известно, что панели MCM отклоняются на 3 дюйма или более и возвращаются в плоскую форму без постоянного негативного воздействия на внешний вид панели. Проектирование, выполненное производителями панелей, определяет, требуются ли экструзии ребер жесткости и как будут спроектированы окончательные панели.

Проработав более 50 лет, панели MCM показали устойчивость к чрезмерным ветровым нагрузкам без ущерба для высококачественной окраски или металлической оболочки, используемой в производимых продуктах.

На изображениях выше показан небольшой радиус, который может быть достигнут с помощью панелей MCM. Хотя существует максимальный предел того, как далеко можно растянуть отделочный слой без «побеления», при правильном изготовлении эта точка изгиба может выдерживать многие годы ветровой нагрузки.

Чтобы сформировать этот плотный возврат, внутренняя обшивка и значительная толщина материала сердцевины удаляются, оставляя внешнюю обшивку действовать как шарнир и позволяя прикрепить панель к анкерным профилям.

Изображения любезно предоставлены ассоциацией Metal Construction Association

На этом рисунке показана задняя оболочка и часть сердечника MCM.

2021 Средняя стоимость монтажа металлочерепицы

Когда вы собираетесь покрыть крышу металлочерепицей, важно оценить все затраты, связанные с проектом, прежде чем переходить к окончательному плану. Существует множество материалов, которые можно использовать в качестве кровли, при этом металлочерепица является одним из самых простых в установке материалов.Узнайте обо всех расходах и преимуществах, связанных с установкой металлочерепицы.

Затраты

Минимальная стоимость металлочерепицы: 3 доллара за квадратный фут
Максимальная стоимость металлочерепицы: 10 долларов за квадратный фут

Металлочерепица может стоить от 3 до 10 долларов за квадратный фут. В большинстве случаев более высокие цены будут коррелировать с более качественной плиткой, хотя это не всегда так. Некоторые компании могут взимать больше, чем другие, и домовладельцы всегда должны следить за плиткой недостаточно хорошего качества, а также за сотрудниками магазинов, которые продают плитку по слишком высокой цене по сравнению с качеством.В среднем плитку хорошего качества можно найти по цене от 4 до 6 долларов за квадратный фут. Независимо от того, какое качество плитки выбрано, чрезвычайно важно измерить площадь, на которой она будет укладываться, перед покупкой плитки, так как точная площадь в квадратных футах важна для определения того, сколько плитки будет необходимо.

Хотя фактические плитки являются основной статьей затрат, связанных с этим проектом, существует множество других, которые необходимо учитывать при принятии решения об общем бюджете.Помимо плитки, основной проблемой является вопрос о найме подрядчика. Если нанять подрядчика, затраты на установку, несомненно, значительно увеличатся, но подрядчик также, вероятно, установит плитку идеально и без существенных ошибок. Работа подрядчиков должна быть гарантирована, поэтому любые последующие осложнения будут их ответственностью. Это отличный вариант для тех, кому нужно своевременно выполнить проект, или для тех, у кого просто нет ноу-хау для самостоятельной укладки плитки.При рассмотрении возможности найма подрядчика важно, чтобы соответствующий домовладелец получил предложения по крайней мере от нескольких разных подрядчиков, чтобы обеспечить наилучшую возможную сделку, а также высочайшее качество исполнения во время установки. Оценки обычно бесплатны. В среднем хороший подрядчик может стоить от 50 до 75 долларов в час.

При завершении установки без привлечения подрядчика существуют различные затраты, которые должны учитываться в общем бюджете.Например, все необходимые инструменты нужно будет купить до начала проекта. Эти дополнительные расходные материалы и инструменты могут стоить от 400 до 600 долларов, в зависимости от того, что вам нужно. Один из основных аспектов установки без подрядчика, который необходимо учитывать, заключается в том, что если проект выполняется новичком, на его завершение может уйти почти вдвое больше времени.

Материалы

Как и в любом другом проекте по благоустройству дома, существует множество материалов, которые необходимо приобрести, чтобы укладка плитки была завершена без каких-либо серьезных ошибок.Выполняя установку без подрядчика, очень важно проявлять тщательность и осторожность при использовании этих материалов и укладке черепицы на крышу. Два основных материала, которые необходимы, помимо обычных инструментов, которые можно найти в любом местном хозяйственном магазине, — это подкладка и оклад.

Подложка — один из наиболее важных аспектов кровельного проекта, так как это часть кровли, которая лежит непосредственно под черепицей. По сути, подложка предназначена для защиты дома от повреждений водой и протечек, которые могут проникнуть через внешнюю часть крыши, которой в данном случае является металлочерепица.Самым распространенным, а также одним из наиболее эффективных материалов, используемых в качестве подложки, является пропитанная асфальтом войлочная бумага. К счастью, пропитанный асфальтом войлок довольно дешев и не должен слишком сильно увеличивать общую стоимость проекта, так как он стоит всего от 15 до 20 долларов за 400 квадратных футов, в зависимости от того, где он куплен.

Гидроизоляция — это просто материал для защиты от атмосферных воздействий, который просто улучшает общее качество крыши. Они используются для пропускания воды от одной точки крыши к другой при штормах или других опасных погодных условиях.Гидроизоляция — это тонкие полоски материала, которые обычно изготавливаются из свинца, алюминия или меди. Хотя алюминий, вероятно, самый дешевый, это высококачественный вариант, который можно купить от 10 до 40 долларов, в зависимости от размера рулона. Как вышеупомянутая подкладка, так и гидроизоляция необходимы для поддержки конструкции металлочерепицы при установке.

Преимущества металлической черепицы

Металл — один из самых легких кровельных материалов, что делает его особенно простым в установке без привлечения подрядчика.Металлочерепицу также можно купить во множестве разных цветов и дизайнов, которые могут значительно улучшить внешний вид дома в целом. Если покрыть камень зернистым покрытием, они могут выглядеть как глина. Металлочерепица очень энергоэффективна, что позволяет домовладельцу существенно сэкономить на затратах на кондиционирование воздуха. Металлочерепица чрезвычайно устойчива к атмосферным воздействиям и способна выдерживать гораздо большие нагрузки, чем другие материалы.

Недостатки металлической черепицы

Стоимость — один из основных недостатков выбора металлочерепицы.Хотя есть несколько материалов, которые еще дороже, металлочерепица может быть слишком дорогой для кого-то с ограниченным бюджетом. Из-за природы металла любая плохая погода, такая как дождь или мокрый снег, может стать очень шумной при ударе о плитку.

Преимущества кровли из металлочерепицы весьма существенны, их кульминацией является материал, при выборе которого ни один домовладелец не должен чувствовать себя виноватым. Долговечность материала вместе с общей простотой установки делают продукт очень привлекательным.

Получите бесплатные оценки от местных подрядчиков по кровле металлочерепицы.

Металлическая потолочная плитка для следующего коммерческого проекта

Когда мы проектируем потолки для коммерческих помещений, процесс выглядит немного иначе, чем когда мы проектируем их для жилых помещений.

Помещения служат разным целям, поэтому мы строим и относимся к ним по-разному. Подвесные потолки популярны в коммерческих зданиях, потому что они скрывают неприглядные воздуховоды, провода и трубы из поля зрения, но, тем не менее, обеспечивают легкий доступ, вытащив одну или две плитки.Такая гибкость делает обслуживание и ремонт намного проще и экономичнее.

Если вы хотите получить максимальную отдачу от подвесного потолка, металлическая потолочная плитка может быть тем решением, которое вы искали.

Почему выбирают металл?

Отличный способ оживить старую выцветшую плитку — заменить ее металлической потолочной плиткой. Металлическая плитка выглядит чище и острее, чем композитная, к тому же она служит дольше и ее намного легче чистить. Эти свойства делают переход на металл все более популярным вариантом в коммерческом строительстве.Когда мы предлагаем металлочерепицу, многие сразу бросаются в сторону старинной металлической потолочной плитки. Все стремятся достичь винтажного вида, который люди предпочитают в наши дни.

Но переход на перфорированную металлическую потолочную плитку дает дополнительный контроль над звуком. Поскольку эти плитки обычно используются в зонах с высокой видимостью, таких как фойе и конференц-залы, такое управление звуком будет иметь большое значение для создания более приятной и умиротворенной атмосферы.

Современные металлические потолочные системы

Современные металлические потолочные системы призваны обеспечить красоту и устойчивость металла, но при этом позволяют звуковым волнам проходить и поглощаться.Они достигают этого за счет небольших отверстий в металле. Они достаточно велики, чтобы пропускать звуковые волны, но достаточно малы, чтобы не отвлекать от эстетики.

В традиционных коммерческих металлических потолочных плитах используется звукопоглощающая подложка для поглощения звуков. Перфорация большего размера позволяет большему количеству звука проходить через подложку, но перфорация более заметна. С небольшими перфорациями получается обратное. Они позволяют меньшему количеству звуковых волн достигать подложки, но при этом перфорация гораздо менее заметна.

Металлические потолки Microperf

Наши металлические потолки Microperf переворачивают с ног на голову стандартные представления о размере перфорации. Современные технологии в наших панелях позволяют добиться существенного снижения уровня шума без необходимости использования акустической поддержки.

Причина в том, что микроперфорация улавливает звуковые волны, а не поглощает их. В результате получается гладкий, похожий на шелк дизайн, который уменьшает объем. Микроперфорация в металлической потолочной плитке делает тяжелую работу по контролю звука, делая всю конструкцию легче и привлекательнее.

Почему так важен контроль звука?

Как все мы знаем, нежелательный шум может быть одним из наиболее распространенных источников стресса в жизни. Если подумать об их обычном дне, большинство из нас, вероятно, сможет найти случаи, когда управление звуком изменило бы эволюцию нашего отношения к этому дню.

В шумном ресторане может быть сложно вкусно поесть и пообщаться с друзьями. Шумный конференц-зал может отвлекать от презентаций, усиливая каждый щелчок пера и поворот стула.Шумный коллега может лишить вас внимания и негативно сказаться на вашей производительности. Практически любую ситуацию обычного дня можно улучшить, приняв меры по обеспечению безопасности.

Уменьшение нежелательного шума делает нас более комфортными, что, в свою очередь, делает нас более продуктивными. Позволяя клиентам и клиентам чувствовать себя хорошо, когда они входят в пространство, и это гарантирует, что вы действительно сможете услышать все их комментарии, проблемы и потребности. Клиент, который чувствует себя услышанным, — счастливый клиент. Когда вы выбираете привлекательные материалы с хорошей управляемостью, это приносит пользу всем — от клиента до генерального директора.

Творчество с металлической потолочной плиткой

Если вы проектируете комнату с нуля, установить металлическую решетку на потолок не составит труда. Одним из больших преимуществ проектирования нового потолка является то, что вы не связаны существующей структурой. Вы можете использовать пространство как хотите. Дизайн металлического потолка может быть таким простым или замысловатым, как вы хотите. Хотите ли вы добавить контраста в комнату с черным потолком, украсить пространство белой плиткой или добавить еще один элемент земли в свой декор с помощью прозрачного анодированного металла, гибкость металлических потолков Microperf позволяет вам подобрать потолок в любом стиле. уровень вам нравится.

Потолки алюминиевые линейные

Если вы предпочитаете что-то совершенно иное, вы можете не ограничиваться подвесными потолками, когда переходите на металл. Наши линейные потолки из алюминия — фантастическая альтернатива плитке. В этой системе используются металлические потолочные доски для создания современного вида. Параллельные линии визуально удлиняют вашу комнату и помогают перемещать ваше внимание в пространстве. Вы также можете добавить акустическую основу, чтобы доски превосходно поглощали звук. Несмотря на то, что вы можете использовать доски с большим эффектом в любом месте, они особенно хорошо подходят для внешних условий и окружающей среды с высокой влажностью.Такие места, как софиты, навесы для автомобилей и общественные терминалы, переносят много перемен и экстремальных погодных условий, поэтому прочные строительные материалы просто необходимы. Когда вы выберете линейные металлические планки для потолка, ваше внимание к деталям не останется незамеченным.

Делаем переключатель

Если вы готовы серьезно заняться дизайном потолка, пора узнать, что может предложить мир металлических потолочных плит и досок. Если вы не знаете, как установить металлочерепицу на потолок, не о чем беспокоиться.Если ваша текущая плитка обрезана до стандартных размеров, это может быть так же просто, как вынуть старые панели и опустить новые.

Даже если вам нужно полностью удалить существующую конструкцию, процесс установки нового подвесного потолка не будет слишком сложным и длительным. Преимущества намного перевешивают минимальные усилия, необходимые для установки.

ASI Architectural имеет многолетний опыт работы и будет рад помочь в планировании и строительстве пространства вашей мечты.Сообщите нам, что вы ищете, и мы с радостью поможем вам в этом.

советов по резке и установке металлической черепицы | Home Guides

Фартук из металлочерепицы может преобразить внешний вид кухни. Металлочерепица доступна в различных материалах и отделках, включая алюминий, нержавеющую сталь, медь и бронзу. В то время как каждый производитель будет рекомендовать определенные продукты и методы установки, большинство фартуков из металлочерепицы устанавливаются таким же образом.Воспользуйтесь этими советами, чтобы сделать установку успешной.

Планировка

Каждая установка фартука начинается с сухой планировки. Этот макет помогает определить узор для укладки плитки и места, где в ней должны быть сделаны надрезы. Измерьте площадь фартука и отметьте на полу рядом участок такого же размера и формы. Начните укладку металлочерепицы в центре нижней части каждой секции стены. Это поместит обрезанные плитки сверху и по бокам каждой секции, где порезы менее заметны.Металлочерепица не обязательно требует затирки швов, поэтому поиграйте с интервалом, чтобы определить, какой вид вам больше всего нравится.

Резка

Разрезайте всю металлическую черепицу лезвием, предназначенным для металла. Это может быть твердосплавное или алмазное лезвие, специально предназначенное для того металла, который вы режете. Большинство производителей металлочерепицы рекомендуют использовать ножовку или ленточную пилу с соответствующим полотном. Разрежьте плитки лицевой стороной вверх и используйте охлаждающее масло, если лезвие или плитка начинают дымиться или раскалены докрасна при резке.Обязательно используйте защиту для глаз и подметайте участок сразу после резки, поскольку металлические осколки могут быть опасными.

Установка

Некоторые производители плитки рекомендуют клей на силиконовой или уретановой основе для металлической плитки. Однако все металлочерепицы можно укладывать с использованием тонкоотверждаемого раствора с латексной добавкой. Если вы решите использовать клеи на основе силикона или уретана, выдавите клей на тыльную сторону каждой плитки извилистым движением и плотно прижмите их к стене фартука.Если вы решите использовать тонкий раствор, нанесите раствор на саму стену с помощью шпателя. Расчешите раствор зубьями шпателя до однородной глубины, затем вдавите плитки в раствор. Слегка вдавите плитки в раствор резиновым молотком, чтобы обеспечить равномерную глубину.

Деформационные швы и раствор

Металл не может сгибаться, расширяться или сжиматься, как некоторые материалы. Это означает, что вы должны оставить компенсационный шов по периметру установки, чтобы предотвратить отрыв плитки от стены в случае оседания дома или движения стены.Оставьте пространство примерно от 1/16 дюйма до 1/8 дюйма между плиткой и прилавком, шкафом и в углах, где встречаются две стены плитки. Заполните эти промежутки герметиком на латексной основе, который может сгибаться вместе со стенками. Если вы решите залить металлическую плитку раствором, используйте цементный раствор с латексной добавкой для заполнения швов.

Ссылки

Writer Bio

Сарабет Асафф работала и писала о строительстве дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат.Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Что такое перевернутый или перевернутый металлический настил?

Иногда металлический настил проектируется с перевернутым или перевернутым металлическим настилом. Когда это происходит, важно понимать, что такое перевернутый или перевернутый металлический настил. Без надлежащих знаний вы легко можете совершить ошибки, на исправление которых уйдут огромные деньги.

Самым простым определением того, что такое перевернутый или перевернутый металлический настил, будет перевернутый металлический настил.Как он называется: перевернутый или перевернутый, будет зависеть от производителя металлических настилов.

Перевернутый или перевернутый металлический настил — не типичная выноска в строительном проекте. Как бывший слесарь по металлу, я не понаслышке знаком с установкой металлического настила, в котором использовался перевернутый металлический настил. Следуйте этому руководству, чтобы узнать, что вам нужно знать об перевернутом / перевернутом металлическом настиле.

Эта статья будет охватывать следующее:

Что такое перевернутый / перевернутый металлический настил
Типы перевернутого / перевернутого металлического настила
Установка перевернутого / перевернутого металлического настила

Что такое перевернутый / перевернутый металлический настил?

Перевернутый / перевернутый металлический настил — это обычный металлический настил, который намеренно устанавливается в перевернутом виде.Установка металлического настила в перевернутом виде меняет инженерные значения. В результате металлический настил не такой прочный и не может выдерживать одинаковые расстояния. Однако в определенных обстоятельствах инженер или архитектор укажут это таким образом, чтобы создать более прочную бетонную плиту или в эстетических целях.

Типы перевернутого / перевернутого металлического настила

Металлический настил доступен в виде кровли, пола и опалубки различных профилей. Когда дело доходит до перевернутого / перевернутого металлического настила, есть несколько профилей, которые более популярны.Есть также несколько необычных из-за того, что вы ничего не получите, если перевернете лист и установите его вверх ногами.

Ниже мы рассмотрим различные типы перевернутого / перевернутого металлического настила.

Металлический настил перевернутой / перевернутой крыши

Перевернутый / перевернутый металлический настил иногда используется в качестве кровли на крышах коммерческих погрузочных платформ и крышах мусорных баков для защиты от стока дождевой воды из мусорных контейнеров.

Типы 1 5/16 ”Deep Vercor и 9/16” Shallow Vercor — очень популярные варианты металлических настилов для этих применений.Эти типы настилов уже поставляются с вкладываемым боковым перекрытием, и при установке в перевернутом положении боковые перекрытия заканчиваются на верхней стороне панели.

Палуба типа B с наклонным боковым перекрытием — это еще один тип, который можно использовать для навесов или крышек для мусора. При установке в перевернутом виде боковая вставка заканчивается на верхней стороне листов. Важно отметить, что это особый заказ, который стоит дороже и требует больше времени на выполнение заказа.

Когда вкладываемая боковая перегородка находится на высокой стороне листа, это уменьшает количество утечки через панель.Утечка может быть дополнительно уменьшена за счет образования накипи в боковом нахлесте и / или путем двухстороннего прихвата листа и образования накипи на боковых нахлестах. Боковины крепятся шурупами.

Утечка воды все равно будет происходить, однако довольно часто при погрузке навесов доков и крышек мусорных баков боковые и передние стороны конструкций открыты для непогоды. В результате небольшая утечка обычно не является проблемой.

Эти типы панелей настила крыши следует использовать в качестве кровли , а не в здании, цель которого — не пропускать 100% дождевой воды.Надстройка кровельной системы над металлическим настилом должна была бы не пропускать 100% дождевой воды.

Металлический настил перевернутого / перевернутого типа

Перевернутое / перевернутое металлическое перекрытие иногда указывается, когда инженеру необходимо создать более прочную бетонную плиту при использовании композитных плит типа 1 ½ ”B или 3” N.

Композитная дека B с боковым швом на винтах — самый популярный вариант металлического настила в перевернутом / перевернутом виде. Инженеры иногда указывают это таким образом, потому что им нужно создать более прочную плиту.Обычно вы можете создать более прочную плиту, используя более глубокую панель, такую как W2-36 Formlok (панель глубиной 2 дюйма) или W3-36 Formlok (панель глубиной 3 дюйма). Однако в некоторых случаях, когда инженеру необходимо сэкономить место, ему необходимо использовать более мелкую панель, например, настил типа B глубиной 1,5 дюйма.

Standard B-36 FormLok — В нормальном положении большое ребро обращено вверх к небу, поэтому при заливке бетона маленькое ребро заполняется бетоном.

BR-36 FormLok (перевернутый / перевернутый) — Один из способов, которым инженер может создать более прочную плиту, — это указать панель перевернутой или перевернутой. При установке металлического настила в перевернутом виде требуется больше бетона для заполнения канавок металлического настила, таким образом создавая более прочную бетонную плиту.

Композитная плита N не так часто указывается, потому что W3-36 Formlok глубиной 3 дюйма гораздо чаще используется, когда требования к бетонной плите требуют, чтобы панель была глубиной 3 дюйма.W3-36 Formlok более доступен и может удерживать больше бетона при установке правой стороной вверх.

Типы 2 дюйма глубиной W2-36 Formlok и 3 дюйма глубиной W3-36 Formlok обычно не указываются для переворота, поскольку установка панели вверх дном не дает никаких результатов. Обе стороны панели могут удерживать одинаковое количество бетона, однако переворот панели делает ее более слабой и трудной для установки.

Стандартная дека «W»	Перевернутая / перевернутая W-образная дека

Установка перевернутого / перевернутого металлического настила

Важно понимать, что даже если металлический настил установлен в перевернутом виде, он собирается и отправляется с завода или поставщика правильной стороной вверх.Это означает, что во время перетряски (разравнивания металлического настила) каждый лист необходимо вручную переворачивать вверх ногами. После того, как металлический настил будет установлен, нужно скрепить боковины листов между собой.

Приставка для бокового перекрытия для перевернутого / перевернутого металлического настила

При заказе перевернутого / перевернутого металлического настила необходимо убедиться, что вы указали правильный боковой налет. Как правило, можно указать 3 различных типа боковых перекрытий: стандартное соединение, завинчивание с шурупом или гнездо.

Метод крепления внахлест имеет решающее значение, поскольку металлический настил устанавливается в перевернутом виде. Это усложняет некоторые способы крепления внахлест.

Боковой забор с винтовым креплением

Stitch Screw Sidelap — это типичная выноска для прикрепления боковых стенок перевернутого / перевернутого металлического настила. Это потому, что это можно сделать сверху довольно просто с помощью шуруповерта.

Стандартное вложенное боковое перекрытие

Нестабильная боковая полоса крепится винтами-петлями.Иногда при опалубке панели устанавливают вверх ногами, чтобы можно было прикрепить боковины сверху.

Боковое перекрытие стандартное

Если панель имеет стандартную блокирующую боковую перемычку, вы обнаружите, что ее сложнее всего прикрепить в перевернутом положении. После того, как металлический настил будет перевернут и установлен, вам нужно будет пройти под металлическим настилом, чтобы прикрепить боковые панели. Обычно вы используете ножничный подъемник для перемещения, а затем поднимаете инструмент для перфорации пуговиц над головой, чтобы соединить боковые панели вместе.

Делаете ставки на перевернутый / перевернутый металлический настил?

Если вы отвечаете за участие в торгах по новым строительным проектам, и у того, который у вас есть, указан перевернутый / перевернутый металлический настил, есть несколько ключевых моментов, о которых следует помнить.

В Western Metal Deck мы продаем металлический настил более 30 лет.

Как монтировать композитную черепицу

Правила монтажа обрешетки

Монтаж ендовы

Монтаж листов композитной черепицы

Монтаж доборных элементов

Монтаж композитной черепицы. Устройство ендовы

Обыкновенная ендова

Ендова, выходящая на скат кровли

Инструкция по монтажу композитной черепицы Gerard

Подготовка стропильной конструкции, контробрешетки

Монтаж обрешетки

Монтаж черепицы на скате кровли

Монтаж черепицы на карнизе

Монтаж верхнего ряда черепицы и конькового элемента

Монтаж черепицы на шатровой (вальмовой) кровле

Монтаж черепицы в ендове

Монтаж торцевого и бокового примыкания к стене

Монтаж сложных и нестандартных элементов кровли

Вентиляция подкровельного пространства

Установка вентиляционных выходов

Уход и обслуживание черепицы

Монтаж композитной черепицы в Туле

Строение композитной черепицы

Характеристики композитной черепицы

Подготовка кровли для укладки композитной черепицы

Монтаж композитной черепицы

Монтаж композитной черепицы от «ТулаГрад». Цены радуют!

Композитная черепица монтаж конструкции: схема укладки, необходимые инструменты.

Мы можем Вам предложить следующие марки композитной черепицы «Lindab»

Сроки монтажа композитной черепицы

Монтаж композитной черепицы фото:

Отзывы клиентов, кто уже купил композитную черепицу в нашей компании

Смотреть видео о композитной черепицы «Lindab»

Монтаж композитной черепицы | Строительный портал

Оглавление:

Композитная черепица — особенности и характеристика материала

Композитная черепица фото и обзор производителей

Рекомендации по укладке композитной черепицы

Технология монтажа композитной черепицы

Монтаж композитной черепицы. Инструкция по монтажу и стоимость.

Инструкция по монтажу композитной черепицы

Монтаж композитной черепицы Gerard

Стоимость монтажа композитной черепицы

Установка композитной террасной плитки | Ньютехвуд

ИНСТРУМЕНТЫ, КОТОРЫЕ ВАМ НУЖНЫ

КАК УСТАНОВИТЬ НАРУЖНУЮ ПЛИТКУ

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ

НАСКОЛЬКО ПРОДОЛЖИТСЯ КОМПОЗИТНАЯ ПАЛУБНАЯ ПЛИТКА?

КАКИЕ ТИПЫ НАРУЖНОЙ ПЛИТКИ ИЗ КОМПОЗИЦИИ ЕСТЬ?

1. Древесный композит

2.Каменная палубная плитка

3. Плитка для настила травы

Руководство по установке шиферной крыши [Версия для печати]

Подложки

Щит льда и воды

Войлок

Металлы

Карниз, фронтоны

Материалы для настила кровли

Уклон крыши

Вентиляционное отверстие на крыше

Расстояние между плитками из шифера

Установка для холодной погоды

Хранение продукта

Вентиляционные элементы

Снежная охрана

Очистка крыши

Крепление

Укладка шиферной плитки

Укладка ½ шиферной или обрезной плитки

Подготовка крыши

Подкладка

Макет

Долины

Облицовка

Иллюстрации

Центр CE — Общие сведения о металлических композитных материалах, установке и системах

Металлический композитный материал (MCM) История и предыстория

Материалы MCM

Скины
