Монтаж труб ПНД своими руками

Если вы строите дом или делаете ремонт в старом жилище, то наверняка столкнулись с необходимостью замены проржавевших стальных трубопроводов на новые. Лучше всего в качестве альтернативы металлу подойдут пластиковые или полиэтиленовые изделия низкого давления (ПНД). Монтаж труб ПНД своими руками выполнить очень просто даже без специальных знаний. Как правило, производители прикладывают инструкции по сборке к своей продукции.

Кроме легкости монтажа, у труб из ПНД есть и другие достоинства, которые и объясняют их все увеличивающуюся популярность:

• они устойчивы к большинству химических соединений;
• полиэтилен не подвергается коррозии;
• при замерзании внутри воды они не растрескаются;
• хорошо переносят гидроудары;
• не гниют и не поражаются грибками и бактериями;
• эластичны, и потому пригодны для применения в сейсмически опасных регионах;
• транспортировка и монтаж пластика обходится дешевле в 2–3 раза, чем транспортировка и монтаж металлических изделий;
• срок эксплуатации превышает 50 лет.

Пример сварки труб ПНД

Недостаток труб ПНД в том, что они могут служить при температурах до 40°C, т.е. не подходят для горячего водоснабжения.

Бывают два вида труб:

1. Безнапорные – для канализации и ливневых стоков;
2. Напорные – для газопроводов и водяных систем.

Толщина труб

Толщина стенок труб из ПНД варьируется от 2 до 72 мм, а их диаметр — от 20 до 1200 мм. Размеры подбираются в зависимости от места установки и назначения. Для подачи воды в дом чаще всего применяются изделия сечением от 20 до 30 мм с использованием компрессионных латунных или пластмассовых фитингов. При обустройстве канализации выбирают трубы ПНД диаметром от 90 до 160 мм, скрепляя их муфтами с уплотнительными кольцами.

Для труб разного размера существует и 3 различных способа соединения:

1. Стыковая сварка – неразъемный тип, выполняется с помощью специального аппарата;
2. Электромуфтовая сварка;
3. С использованием фитингов и фланцев – разъемный вид монтажа.

Неразъемные соединения больше подходят для трубопроводов высокого давления. Шов, полученный в результате сварки, выходит даже крепче самого корпуса.

Технология сварки встык

Схема пайки труб ПНД

Сваркой наращивают трубы сечением более 50 мм и при толщине стенок свыше 5 мм. Это достаточно сложный метод, который требует некоторой подготовки оператора и наличия сварочного аппарата. Порядок действий следующий:

1. Края труб выравнивают, подрезают под прямым углом и тщательно зачищают.
2. Затем их нагревают до температуры плавления и быстро соединяют.
3. Ждут, когда шов остынет.

При работе надо следить за временем прогрева и нажимом на стыкуемые поверхности. Сварной шов должен быть равномерным по всей длине, тогда он будет максимально прочным.

Не надо пытаться сварить две трубы от разных производителей. Характеристики полиэтиленов могут значительно различаться, и полученный шов разорвет от напора воды.

Соединение электромуфтовой сваркой

Электромуфтовая сварка труб

Данный метод крепления заключается в использовании фасонных элементов с вмонтированными электроспиралями. Спирали раскаляются и плавят полиэтилен, намертво спаивая трубы.

Этот способ применяют при монтаже отрезков сечением меньше 160 мм или тогда, когда доступ к месту стыковки затруднен. Диаметры свариваемых труб не должны различаться более чем на 10%.

Чтобы выполнить соединение, края надо очистить от грязи и выровнять. А также зафиксировать на время работы. В этом поможет позиционер.

Оба конца вставляются в муфту и включается сварочный аппарат. Длительность и температура нагрева указывается обычно на штрихкоде детали.

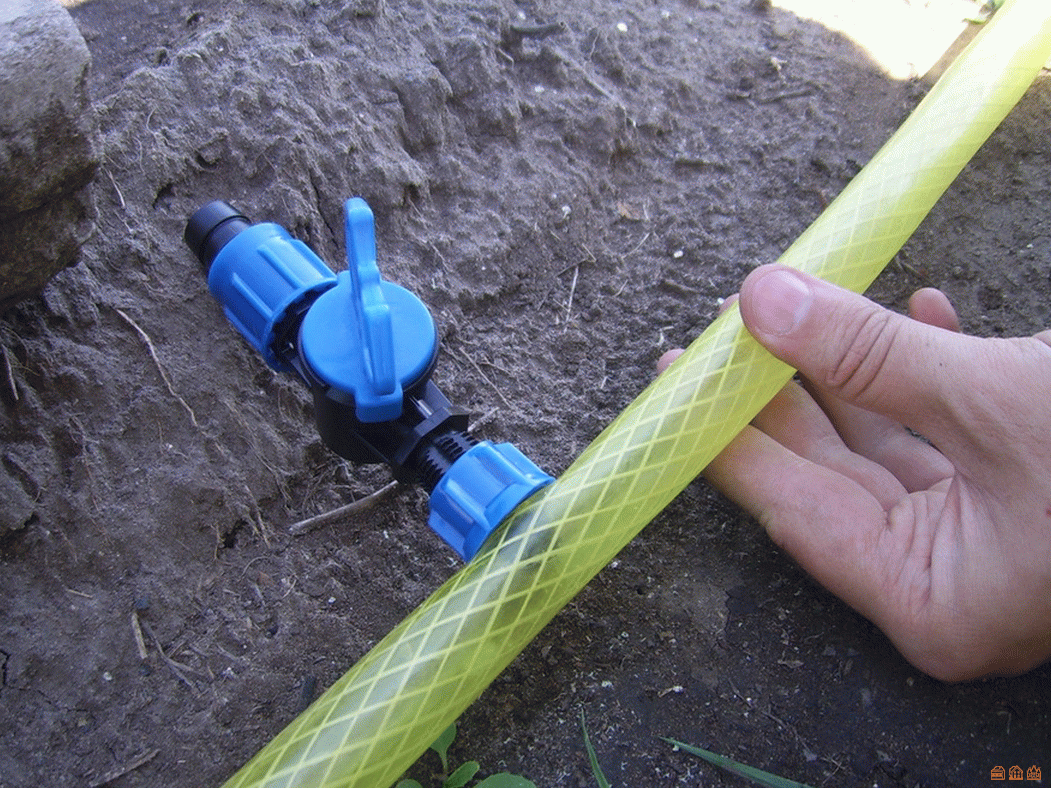

Соединение труб фитингами

Фитинговые соединения

Для труб небольшого размера, сечением до 110 мм, больше подходят съемные соединения. Из них монтируется водопровод и канализация в городских квартирах.

Для сборки вам понадобятся латунные или пластмассовые фитинги компрессионного типа и раструбные заглушки с гибкими уплотнителями.

Так же, как и при сварке, обрезаем трубы до нужной длины, причем торцы выполняются строго перпендикулярно корпусу.

Отворачиваем накидную гайку фитинга на несколько оборотов и вставляем в него трубу до конца. Она должна входить в резиновый уплотнитель с усилием. После этого надо надеть цангу и эластичное кольцо и затянуть гайку. Небольшие детали прикручиваются вручную, но для монтажа труб большего диаметра лучше воспользоваться гаечным ключом. В конце не забудьте проверить герметичность соединения.

Держатели труб

Хомут

Трубопровод из ПНД крепится к стенам хомутами. Причем для надежности их устанавливают под каждым местом стыковки. На остальных участках дистанция между креплениями равняется 10 диаметрам трубы. Отступ от стен – 2–4 мм.

Обычно используют жесткие шумопоглощающие хомуты с резиновым уплотнителем. Но чтобы в трубах при эксплуатации не возникали внутренние напряжения, некоторые держатели ставят без прокладки, оставляя трубопровод лежать в кольце крепления свободно. Это позволит ему сохранить подвижность и прослужить много лет без особого ухода.

Видео

В следующем видеоролике вы можете посмотреть, как скреплять трубы ПНД с помощью фитингов:

Монтаж труб из ПНД своими руками Статьи

« Назад

Монтаж труб из ПНД своими руками  18.01.2019 15:01

Трубы, сделанные из полиэтилена низкого давления, считаются самыми популярными изделиями для создания водопроводных систем и электросетей. Они достаточно просты в установке, поэтому смонтировать их можно своими руками.

Преимущества

ПНД является очень прочным материалом с долгим эксплуатационным сроком. Ему не страшны коррозийные процессы и агрессивные химические вещества. Он легко разрезается даже простыми инструментами. При соблюдении простых правил установки, трубы из ПНД прослужат долгие годы без необходимости замены.

Для установки водопроводной системы в доме или квартире своими силами обычно применяются муфты и фитинги компрессионного вида. Предпочтительнее использовать трубы, имеющие диаметр в диапазоне 16-25 мм.

Подготовка

Первым делом надо узнать, сколько будет поворотов и перепадов в создаваемой системе, а также какова ее общая длина. Это нужно для расчета количества используемых изделий.

Также перед монтажом труб для водопровода надо в обязательном порядке перекрыть воду. Трубы надо нарезать, применяя специальный труборез или обычную ножовку для разрезания металла. Концы изделий подлежат зачистке.

Соединение при помощи компрессионного фитинга

Труба помещается в фитинг необходимого типа (отводы, тройники и т. п.) до заранее размеченного уровня. До окончательного соединения желательно дополнительно закрепить место сочленения лентой ФУМ. Затем надевается гайка накидного типа и цанга, монтируется кольцо для уплотнения. Гайку надлежит затянуть максимально надежно. Проверка соединения осуществляется при помощи подачи воды по трубе.

Если будет использована муфта, то концы труб из ПНД надо сначала обрезать. Далее муфта прижимается к трубам и делается заметка на изделии, на какую глубину будет осуществлена посадка. Края водопроводных труб смазывают и начинают надвигать муфту до максимально возможного предела. Изделия из ПНД ставятся на одной продольной оси и муфту двигают на следующую трубу до обозначенной ранее отметки.

Разводка и крепление

Коллектор и тройник – основные детали для создания разводки. Коллектор удобен тем, что при проблемах с сантехникой его можно оперативно и легко отключить с помощью шарового крана.

Полиэтиленовые трубы к стеновым поверхностям следует фиксировать при помощи хомутов. Для создания более надежного крепления всей водопроводной системы следует смонтировать хомуты под всеми муфтами. При этом надо учесть, что промежуток между хомутами в вертикальной плоскости обязан составлять хотя бы один метр.

Монтаж труб ПНД своими руками — как установить трубы ПНД

Во время строительства нового жилища или капитального ремонта старого, очень важным моментом является правильный монтаж всех коммуникационных систем. Наиболее значимая из этих систем — водопровод и водоотведение. Долговечность и надежность этих систем напрямую зависит от качества и технических характеристик трубопровода.

Вернуться к содержанию

Каким должен быть современный трубопровод

Сегодня тяжелые, подверженные коррозии и трудоемкие металлические трубопроводы все чаще заменяются трубами, для производства которых использован современный материал — полиэтилен низкого давления. Это обусловлено многочисленными достоинствами трубы из ПНД. Главным преимуществом можно назвать простой монтаж труб ПНД своими руками, без использования специального оборудования, инструментов, не требующий особых навыков и знаний.

Смонтированный трубопровод из труб ПНД

Но помимо этого преимущества, ПНД и трубы из него имеют еще много плюсов, которыми и объясняется их стремительно растущая популярность среди дачников, владельцев квартир и коттеджей, промышленных и других зданий. Среди них:

• ПНД совершенно не подвержен коррозии и не вступает в реакцию со множеством химических веществ;
• Этот синтетический материал не подвержен гниению, воздействию грибка, бактерий и других микроорганизмов;
• Эластичность и прочность труб ПНД позволяет им выдерживать достаточно сильные гидроудары, расширения замерзшей в них воды без каких-либо повреждений;
• Благодаря вышеупомянутым эластичности и прочности, эти трубы с легкостью воспринимают все нагрузки, которые возможно получить в сейсмически активной зоне;
• Сравнительно малая масса ПНД изделий выгодно влияет на процесс погрузки, транспортировки и выгрузки труб;
• Также ПНД очень податлив, поэтому при монтаже ПНД труб тратится в два-три раза меньше усилий и средств, чем при установке металлического трубопровода.

Благодаря всем вышеперечисленным свойствам труб из ПНД, можно сделать вывод: долговечность ПНД труб намного превышает долговечность металлических труб и составляет срок более 50 лет.

Вернуться к содержанию

Область применения ПНД труб

Использование ПНД для производства труб накладывает некоторые ограничения: эти трубы не могут быть использованы для подачи горячей воды, поскольку при температурах выше 40 градусов, материал теряет свои свойства, что способно привести к разрушению водопровода.

Если Вы решили обновить в доме водопроводную систему, то Вам стоит присмотреться к полипропиленовым трубам. В нашей статье подробно рассмотрен технологический процесс пайки таких труб в домашних условиях. Монтаж полипропиленовых труб также отличается своей простотой, а трубы ничуть не уступают трубам ПНД.

По области применения, трубы ПНД классифицируют на напорные и безнапорные. Напорные трубы используют для подачи газа и питьевой или технической воды на большое расстояние. Безнапорные служат для водоотведения, обустройства ливневых и канализационных стоков.

Также в зависимости от назначения трубы используется тот или иной диаметр трубы, та или иная толщина стенки. Так, например, для водопровода применяются ПНД труба, внешний диаметр которой составляет 20 — 30 мм. Они соединяются компрессионным пластмассовым или латунным фитингом. А для канализационной системы целесообразно использовать трубы, размером диаметра 90 — 160 мм, и фиксировать с применением муфт и уплотнительных колец.

В целом, размер внешнего диаметра трубы может быть 20 — 1200 мм, а толщина стенок 2 — 72 мм. От диаметральных размеров трубы зависит метод ее установки. Монтаж качественных труб ПНД своими руками можно произвести тремя основными способами: методом стыковой сварки, электромуфтовой сваркой или используя различные фитинги, фланцы, муфты. При этом, первые два метода относятся к неразъемному виду соединения ПНД труб, а последний можно демонтировать и снова монтировать до десяти раз без серьезного повреждения элементов трубопровода. Достоинством неразъемного соединения ПНД труб является возможность использования для трубопровода под давлением, поскольку сварной шов обеспечивает повышение прочности всего трубопровода.

Вернуться к содержанию

Стыковая сварка

Чтобы произвести надежный монтаж труб ПНД своими руками, используя контактную сварку, необходимо иметь специальное оснащение и обладать особыми навыками. Таким способом соединяют ПНД трубы, диаметр которых больше от 50 мм, а толщина стенки не менее 5 мм.

Этапы стыковой пайки труб ПНД

Для того, чтобы произвести качественный сварной шов, требуется выполнить следующее:

1. Обрезать трубы в соответствии с необходимыми размерами перпендикулярно оси трубы, хорошо выровнять и зачистить поверхность среза.

2. Нагреть края обоих деталей сварочным аппаратом до температуры плавления ПНД и быстро соединить, плотно прижав их.

3. Не снимая прижима, выждать время, необходимое для осадки материала.

Для получения наиболее прочного сварного шва следует обратить внимание на время и температуру нагревания, на силу прижимания деталей. Если шов получится неоднородным — не стоит ждать от него хороших технических и механических свойств. Также не следует производить сварку двух труб, произведенных разными предприятиями, поскольку материал может значительно различаться по химическому составу.

Вернуться к содержанию

Электромуфтовая сварка

Для этого типа соединения используют фасонный элемент, внутри которого работают электроспирали, которые нагревают и прочно фиксируют детали трубопровода. Такой метод позволяет сварить трубы разного диаметра, но различие размера должно составлять не больше 10%. Максимальный допустимый внешний диаметр ПНД трубы — 160 мм.

Механизм действия следующий:

1. Обрезать и подготовить свариваемую поверхность как и при контактной сварке.

2. При помощи позиционера, временно фиксировать детали в правильном положении.

3. Ввести детали в муфту, включить аппарат. Выдержать необходимое время после прекращения нагрева, чтобы образовался хороший сварной шов.

На видеоролике, представленном ниже, показан пошаговый процесс установки труб ПНД методом электромуфтовой сварки.

Для такого способа сварки все параметры (температура, время нагрева и осадки) должны быть указаны на детали.

Вернуться к содержанию

Разъемное соединение ПНД труб

Этот метод часто используется, чтобы произвести монтаж труб ПНД в квартирах и жилых домах своими руками. Для этих целей обычно применяют трубы, диаметром менее 110 мм и элементы фиксации: компрессионные пластмассовые или латунные фитинги. Не лишней деталью будет раструбная заглушка с гибким уплотнителем.

Порядок операций следующий:

1. Подготовка концов труб такая, как и при сварке. Единственная особенность: здесь необходимо тщательно проследить за тем, чтобы срез был строго перпендикулярен оси трубы.

2. Открутить гайку фитинга и плотно вставить конец трубы в фитинг.

3. Далее собрать фитинг: одеть на трубу и вставить резиновый уплотнитель в фитинг в специальное гнездо (он должен сесть плотно, с усилием), затем цангу и уплотнительное кольцо с зазубринами. Все должно плотно прилегать и хорошо фиксироваться.

4. Закрутить гайку.

Эти манипуляции можно выполнить без инструмента, вручную. Но если происходит монтаж труб большого диаметра (от 160 мм и больше), то можно использовать гаечный ключ. Если все выполнено верно, можно не переживать по поводу герметичности соединения. Но проверить следует.

Если Вы собираетесь проложить водопровод по участку, тогда Вам может пригодиться инструкция по прокладке труб без копания траншеи. За счет использования данной технологии Вы сможете проложить трубы под хоз. постройками и газонами.

Вернуться к содержанию

Хомуты

Для монтажа труб ПНД нужно использовать элементы, для фиксации труб на стены и другие поверхности. Эти элементы — держатели труб или хомуты. Они располагаются через каждые 10 диаметров трубы и в местах соединения труб, выдерживая расстояние от стен 2 — 4 мм.

Конструкция хомута имеет жесткую основу и резиновый уплотнитель. Для снятия внутреннего напряжения в трубе ПНД, возникающего от жесткой фиксации хомутом, несколько хомутов одеваются с хорошим зазором и без уплотнителя. Благодаря этой хитрости трубы ПНД выдерживают большие нагрузки на протяжении всего срока службы.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как правильно произвести монтаж труб ПНД для водопровода на даче

Прокладка труб водоснабжения за пределами города – достаточно проблематичная задача. Во-первых: необходимо выбрать достаточно хороший и недорогой материал. Во-вторых: соединения сегментов должны быть очень качественными, чтобы быть уверенным, что за длительное время отсутствия они не дадут течь. В-третьих: монтаж в целом не должен быть слишком сложным, чтобы его можно было с легкость провести самостоятельно. Наиболее подходящий вариант для данного случая мы рассмотрим далее.

Правильный монтаж труб ПНД для водопровода на даче в доме

Прежде чем приступить к установке обязательно должен быть сделан набросок плана размещения всех элементов: места прохождения, места поворотов, ответвлений и прочего. Только после этого можно приступать к монтажу труб ПНД для водопровода на даче в самом доме. Работы ведутся по следующим правилам:

• Внутри помещений редко используются сегменты с большим диаметром, чаще он не превышает 32 мм. Это необходимо для того чтобы можно было обеспечить определенный уровень давления подачи воды.
• Для соединения элементов с таким небольшим диаметром наиболее пригодным способом является завинчивание их в компрессионные фитинги.
• В пользу выбора именно такого варианта выступает также их разборная конструкция. В случае чего совершенно несложно заменить поврежденный участок.

гофрированные трубы пнд

соединение

Сами же работы будут проходить в следующем порядке:

1. Отмеряем от цельного элемента сегмент необходимой нам длины и делаем пометку маркером.

2. На отмеченном месте наклеиваем вокруг сегмента отрезок малярного скотча, так чтобы его края точно совпадали друг с другом.

3. Если нет проблем с финансами, пользуемся приобретенным труборезом. Если тратить лишние средства неохота, то используем обычную ножовку. Точно по краю скотча производим обрез и снимаем скотч.

4. Далее необходимо сделать ровный скос на краю обреза. Опять же можно купить специальный ручной фаскорез, что дороговато, или же сэкономить и использовать в этих целях обычный напильник. При помощи него стачиваем край элемента под углом в 20°.

5. Затем на отрезанный сегмент накручивается гайка накидная, после нее натягивается уплотнительное кольцо. Все это сдвигается немного в сторону, так чтобы край сегмента был свободным.

6. После необходимо вставить свободный край элемента в фитинг. Засовываем его до упора, затем пододвигаем гайку с кольцом поближе и начинаем накручивать ее на резьбу фитинга.

7. С обратной стороны фитинга проводим точно такие же манипуляции, вследствие чего получаем два плотно соединенных между собой элемента.

фитинг для соединения

монтаж фитингов

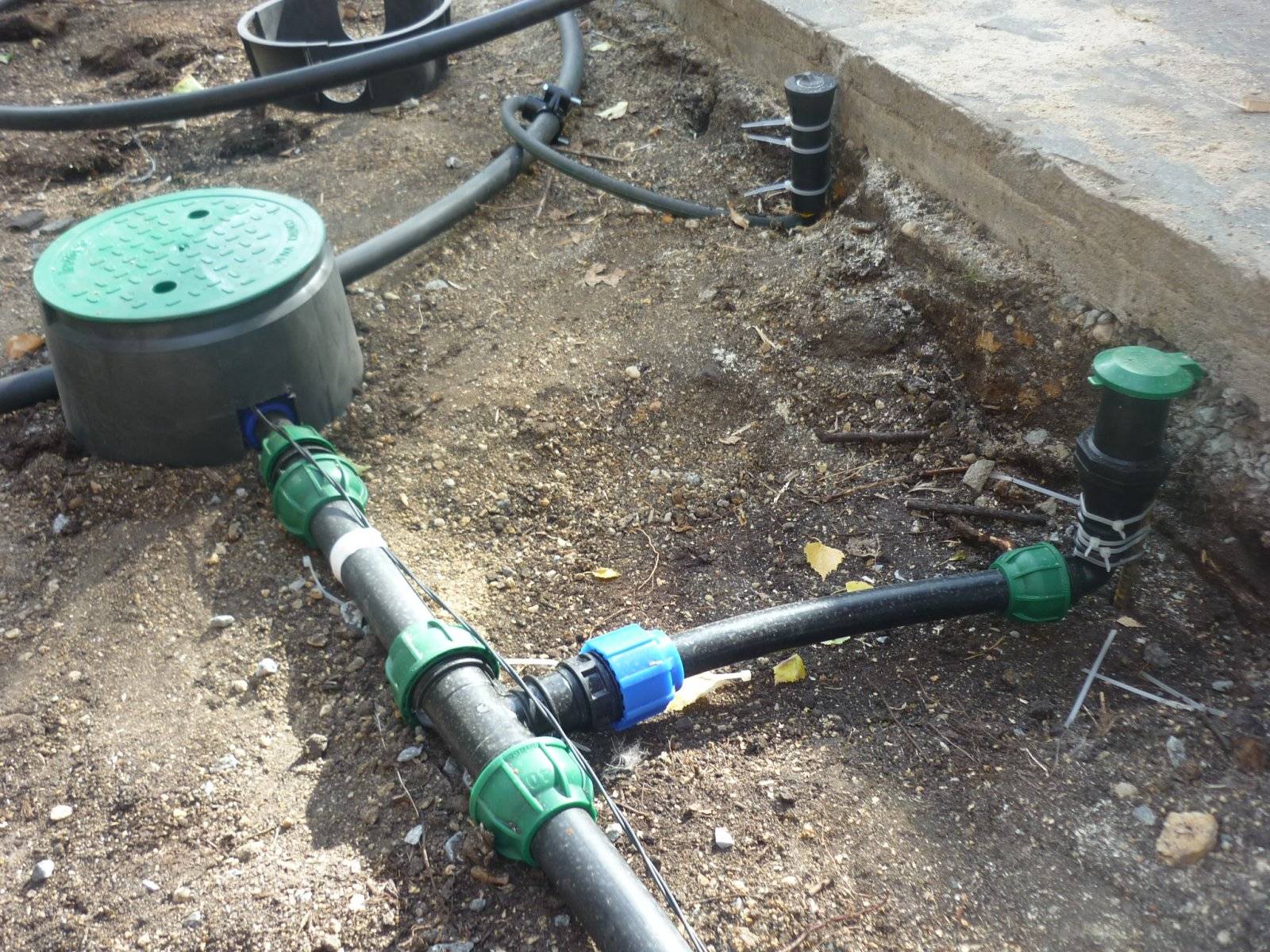

Правильный монтаж труб ПНД для водопровода на даче на участке

А вот монтаж труб ПНД для водопровода на даче на самом ее участке будет несколько отличаться от прокладки его в стенах здания. Так как по участку будут прокладываться элементы разного диаметра, то и соединение у них будет разное. Для элементов с очень большим диаметром, которыми делают подвод от места добычи воды или от общей магистрали к участку, будет подходить следующий метод:

1. Замеры, пометки и обрезка проводятся точно таким же способом, как описано выше.

2. Далее два элемента стыкуются вместе, под них укладываются подпорки.

3. Сведенный элементы немного отодвигают друг от друга, и в зазор вставляется паяльник.

4. Нагреваются края до тех пор, как материал начнет оплавляться. После чего нагревательный элемент убирается.

5. Затем два нагретых края сегментов сводятся плотно вместе и удерживаются, пока материал не остынет.

ЧИТАТЬ ПО ТЕМЕ

Особенности полипропиленовых фитингов и практическое использование.

Для элементов, которые будут подводить воду к самому зданию от основного стояка, необходимо применять такой вариант соединения, как

диффузная сварка фитинга:

1. Все тем же образом подготавливаем детали к соединению. Обязательно срезаем фаску, так как если опустить этот момент по стыку вылезут внушительные неровности, которые приведут к протечке.

2. Сначала нагреваем внутреннюю сторону соединительного элемента, затем нагреваем внешний край одного из отрезков (все работы выполняются при помощи спецпаяльника).

3. После вставляем нагретый конец отреза в гнездо. И повторяем те же действия с другим гнездом соединительного элемента.

Некоторые умельцы пытаются сэкономить также на покупке специальной техники для сварки элементов и используют в этом плане газовую горелку. Качество соединительного шва в таких случаях намного ниже и риск протечек соответственно повышается. Лучше сэкономить на менее значимом оборудовании, которое не снизит качество всего водопровода в целом.

Сварка и монтаж труб ПНД своими руками (инструкция и видео) 2021

Трубы, изготовленные из полиэтилена ПНД, используются практически во всех современных коммуникационных системах, начиная с подачи воды и заканчивая газопроводами и каналами для протяжки кабеля. Они прочные, эластичные и износостойкие. Правильный монтаж трубопроводной системы из полиэтилена обеспечит ее надежность даже в местах стыков трубных отрезков, а знание того, как соединить трубы ПНД своими руками, сэкономит средства на их установку.

Виды трубопроводных систем из ПНД

Из полиэтилена низкого давления изготавливают трубы разного назначения, которые идут на монтаж следующих систем:

• Водопроводных,
• Газовых,
• Канализационных,
• Дренажных,
• Обсадных для устройства водяных скважин,
• Изоляционных для силового либо связного кабеля.

ВАЖНО! Труба ПНД может использоваться как для внутренних коммуникаций, так и для устройства внешних магистралей на открытых местах и под землей.

Установка трубы в систему

Трубы ПНД выпускаются мерными отрезками стандартной длины – по 6 и по 12 метров, а также в бухтах либо катушках большой длины – по 100-500 метров. В процессе их установки в систему в конкретном помещении обязательно потребуется выполнение следующих операций:

1. Распил (разрез) полиэтиленовых труб под пайку либо фитинговое соединение. Эта операция должна проводиться очень аккуратно, чтобы срез получился максимально ровный, без трещин и заусенцев, перпендикулярный к поверхности трубы. Такой разрез может проводиться с помощью:
   • Ручного либо электрического трубореза, которые справляются с трубами диаметром от 15-ти до 30-ти мм,
   • Кругового резака для бытовых труб диаметрами от 15-ти до 160-ти мм,
   • Так называемой «трубной гильотины», используемой для создания качественного разреза трубы от 63-х до 350-ти мм диаметром,
   • Ленточной пилы, являющейся наиболее дорогим профессиональным инструментом и способной создавать чистые и ровные срезы труб диаметром до 1600 мм.
2. Распрямление колец бухты в прямые отрезки потребуется при покупке большого метража трубы. Сложность состоит в том, что при выпрямлении трубы можно нечаянно повредить ее. Здесь нужно вспомнить, что материал трубы – ПНД, который является термопластичным полимером. Поэтому для небольшого изменения формы достаточно недолго подержать изделия в теплом месте (в отапливаемом помещении, на солнце) либо обдать их горячей водой. После этого они будут легко гнуться.
3. Образование угла посредством сгибания прямых отрезков. В этом случае потребуется больший прогрев определенного участка, чем при распрямлении дуги. Для этого используют нагрев той же горячей водой, строительным феном либо простой газовой горелкой.

ВНИМАНИЕ! Для сгиба трубы ПНД нагревать ее следует очень осторожно, так как при малом прогреве она может сломаться на сгибе, а слишком высокая температура может повредить ее.

Способы соединений

Способы соединения полиэтиленовых труб можно разделить на две основные группы: монтаж с помощью дополнительных деталей (муфт и фитингов) и прямая сварка стыков.

Сварка

Сварочные швы обеспечивают наиболее прочное неразъемное соединение с полной герметизацией стыков, выдерживающее нагрузки, аналогичные цельным поверхностям. Пайка применяется к трубам, диаметр которых превышает 50 мм, и требует наличия специального сварочного аппарата.

Сварка отрезков трубы ПНД может проводиться:

1. Встык. В этом случае требуется особая ровность срезов и смещение их относительно друг друга не более чем на 10 % от толщины стенок трубы. Работа проходит последовательно:
   • Срезы труб очищаются от всех загрязнений и обезжириваются (напр., спиртом или другими веществами),
   • Оба торца нагреваются до вязкости полимера,
   • Отрезки трубы соединяются с применением давления и фиксируются неподвижно до полного остывания. При этом нужно следить, чтобы шов получался ровным, без впадин и выступов для гарантии его надежности.
2. С применением электросварной муфты. Здесь также потребуется аппарат для работы с такими муфтами, которые имеют встроенную спираль и могут быстро плавиться при ее нагреве:
   • Очищенные и обезжиренные концы трубы закрепляются в муфте,
   • Клеммы аппарата подсоединяются к выходам спирали до начала ее расплава,
   • Труба фиксируется до полного остывания.

Как это делается смотрите на видео.

ВАЖНО! Сварные муфты обычно применяются в труднодоступных местах, где простая сварка затруднительна: при создании врезок либо ремонте уже смонтированных систем, в колодцах и т.п.

Монтаж

Под прямым монтажом подразумевают создание разъемных соединений с помощью фитингов всех имеющихся видов: муфтовых, угловых отводов, тройников, разводных на 4 отрезка и т.п. Такие соединения обычно осуществляют в системах, где не требуется суперпрочности монтируемых стыков, либо на участках, где может потребоваться демонтаж и реконструкция (например, в частном доме для подключения внешней оросительной системы на летний период).

Бессварочный монтаж может проводиться следующими способами:

1. Соединение труб с помощью устроенных на них раструбов, оснащенных уплотнительными кольцами, для которого достаточно просто приставить соответствующие элементы труб друг к другу и хорошо прижать.
2. Фитинговое соединение компрессионными элементами проходит в несколько этапов:
   1. на срез трубы натягивается прижимная гайка;
   2. труба надевается на штуцер фитинга плотно до упора;
   3. прижимная гайка закручивается с помощью ключей.

Монтаж ПНД труб своими руками: сварка полиэтиленового водопровода, видео

Полиэтилен низкого давления как материал для изготовления труб сегодня составляет конкуренцию привычным материалам, в том числе металлу. В числе преимуществ такого трубопровода — малый вес и высокая прочность. Кроме того, монтаж ПНД труб своими руками незатруднителен.

Основные характеристики и виды

ПНД-трубы часто используются при создании водопроводных и канализационных систем, для газоснабжения и даже для прокладки электрокабеля.

Важно: В таких изделиях могут транспортироваться среды температурой до 40°С, если создается напор до 10 атм и до +65°С, если речь идет о безнапорных сетях.

Чтобы выбрать полиэтиленовые трубы для водопровода и монтаж своими руками провести правильно, нужно ориентироваться в существующих классификациях изделий. Так, по назначению разделяют технические и пищевые трубы, которые могут применяться для канализации и водопровода соответственно, а по уровню допустимого давления — напорные и безнапорные.

Также классифицируют и напорные трубы по уровню предельного давления:

• легкие — до 2,5 атм;
• средне-легкие — до 4 атм;
• средние — 6 атм;
• тяжелые — 10 атм.

Что касается габаритов, то трубы ПНД выпускаются диаметром 16-1600 мм и с толщиной стенок 2-72 мм. Выбирать геометрические параметры следует исходя из назначения трубы и области ее использования. Для водопровода частного дома будет достаточно изделий 20-30 мм, а для канализационных сетей — 90-160 мм.

Монтаж трубы ПНД для водопровода и других сетей предусматривает создание надежных стыковых соединений, устойчивых даже в районах с сейсмической активностью.

Технологии проведения монтажа

Монтаж ПНД труб своими руками может быть выполнен 2 способами:

Компрессионные фитинги для монтажа труб ПНД для водоснабжения

1. Создание разъемного соединения — раструбного с использованием эластичных уплотнителей или же фланцевого. Лучше всего подходит для создания безнапорных сетей. Тип стыка подбирается в зависимости от прочности, сложности конструкции и так далее.
2. Выполнение неразъемного стыка путем использования сварки. Этот способ подходит для трубопроводов, работающих с транспортируемой под высоким давлением средой. Сварка требует специфического оборудования и соединительных муфт, может выполняться встык, в раструб или электромуфтовым способом. Сварные соединения прочны, устойчивы к внешним воздействиям и герметичны.

Особенности создания разъемных соединений

Для монтажа полиэтиленовых труб своими руками для водопроводных и канализационных систем в квартирах диаметром до 110 мм, можно использовать соединения с помощью фитингов. Это могут быть как компрессионные фитинги из латуни или пластика, так и раструбные заглушки с гибким уплотнителем.

Сборка трубопровода производится по следующему алгоритму:

1. Трубы обрезаются до нужной длины и так, чтобы торцы выполнялись перпендикулярно корпусу.
2. Накидная гайка фитинга проворачивается на несколько оборотов и в него до конца вставляется труба — так, чтобы ощущалось усилие при входе в резиновый уплотнитель.
3. Надевается цанга и эластичное кольцо, после чего гайка затягивается.

Совет: Небольшие соединительные элементы прикручиваются вручную, но лучше все-таки воспользоваться гаечным ключом. И не забудьте проверить герметичность соединений после выполнения работ.

Сварка ПНД-труб

Сварка труб ПНД своими руками — это один из наиболее распространенных способов соединения. Таким образом можно соединять отрезки труб с фасонными элементами или просто 2 части водопровода.

Сварочные соединения позволяют получить прочный стык — почти такой же, как и цельная труба. Кроме того, они очень быстро выполняются и не влияют на общую гибкость трубопровода.

Различают три сварочные технологии для труб ПНД:

Станок для сварки ПНД труб

1. Стыковая сварка труб ПНД. На свариваемых деталях оплавляются торцы с помощью электрического тока, после чего они соединяются между собой. Использование этого метода оправдано в случае, если толщина стенок трубы превышает 5 мм. Для проведения работ по пайке полиэтиленовых труб подготовленные части трубопровода закрепляются в центраторе сварочной машины, концы деталей торцуют. Между подготовленными торцами помещают нагреватель, а далее расплавленные торцы соединяют. Их важно выдерживать под давлением до тех пор, пока материал не остынет.
2. Сварка в раструб используется при монтаже трубопроводов диаметром до 63 мм. Для этого одна деталь помещается в расширение, выполненное на торце другой. Для работ потребуется аппарат для сварки труб ПНД, укомплектованный насадками с тефлоновым покрытием. Детали, подготовленные к соединению, надевают на насадки одновременно и выдерживают определенное время, необходимое для разогрева. После этого части трубопровода снимают и соединяют, следя, чтобы сдвигов/перекосов не происходило. Соединение следует удерживать до 30 сек, пока не произойдет остывание материала.
3. Электромуфтовая сварка труб ПНД. Для этого метода соединения используют специальные фитинги для труб — такие соединительные полиэтиленовые элементы, в которых присутствуют участки с нагревательной спиралью. Это могут быть разноразмерные крестовины, тройники, отводы. При подключении электричества спирали в фитингах разогреваются и расплавляют полиэтилен — благодаря этому фасонная детали приваривается к трубной стенке.Электромуфтовая сваркаСама последовательность монтажа трубы ПНД для водоснабжения здесь очень простая. Вначале следует механически зачистить поверхности, чтобы на них не оставалось загрязнений и оксидных пленок. Также следует выровнять и зафиксировать 2 отрезка, для чего пригодится позиционер. На очищенные трубы надевается соответствующий фитинг, и к его электродам подается ток. Температура нагрева и время выдержки соединения указывается на маркировке деталей. Выполненному соединению нужно дать остыть. Электромуфтовая сварка полиэтиленовых труб оптимальна в случае соединения трубных отрезков диаметром менее 160 мм. Также она используется в случае, когда доступ к месту стыка затруднен.

На заметку: Пайка труб ПНД своими руками не допускает сваривание 2 изделий от разных производителей — в этом случае может оказаться, что характеристики трубопроводов существенно разнятся, и полученный шов не будет герметичным и не выдержит давления.

Когда нужны держатели

Созданный трубопровод из изделий ПНД крепится к стене с помощью хомутов. Их желательно устанавливать под каждым стыком — так обеспечивается максимальная надежность. На участках, где нет стыков, расстояние между хомутами должно быть равно 10 диаметрам трубы, а отступ от стен составит 2-4 мм.

Наиболее востребованы жесткие хомуты с резиновым уплотнением — они обеспечивают наибольший коэффициент шумопоглощения. Однако некоторые специалисты рекомендуют не использовать прокладку, а оставлять трубопровод лежать в крепеже свободно. Благодаря этому он сохранит подвижность и долговечность.

Читайте нашу отдельную статью о соединении труб ПНД фитингами. Данный вид монтажа имеет широкое распространение при использовании труб небеольшого диаметра.

А здесь есть информация про использование полиэтиленовых труб в качестве обсадных для скважин.

Про организацию отмостки вокруг дома мы рассказали тут. Зачем она нужна и каких видов бывает.

Монтаж полиэтиленовых труб своими руками видео

На видео представлена подробная пошаговая инструкция по монтажу полиэтиленовых труб для водоснабжения электромуфтовым методом.

Как выпрямить трубу ПНД своими руками, а также согнуть или выгнуть.

Как согнуть ПНД трубу своими руками? О каких технологических особенностях важно помнить, и какие инструменты станут отличными помощниками при выполнении этой работы? Какие строительные хитрости помогают специалистам облегчить процесс гибки или выпрямления?

Как согнуть ПНД трубу в домашних условиях

Перед тем, как выпрямить трубу ПНД, обязательно оснаститесь строительным феном, пилой (альтернативный вариант — ножовка) и куском ДВП и действуйте по следующей схеме:

1.
   С помощью пилы или ножовки выпилите из ДВМ шаблон-заготовку.

2.
   Хорошо разогрейте запланированное место гибки с помощью строительного фена.

3.
   Установите разогретую и размягчённую заготовку в формовочный шаблон.

4.
   Прикладывайте усилие до требуемого уровня изгиба.

5.
   Поставьте изделие охлаждаться.

Деревянный, фанерный шаблон не так удобен в использовании, как полноценный трубогиб, но для работы с тонкостенными трубами небольшого диаметра он вполне подходит.

Если же будущий трубопровод будет толстостенным, у вас нет полноценного трубогиба, и вы не знаете, как выпрямить трубу ПНД своими руками, модернизируйте шаблон. Включите в конструкцию импровизированного домашнего трубогиба 3 ролика и лебедку. Они помогут существенно увеличивать силу гибки и облегчить трудозатраты.

Читайте также статьи: «Прокладка ПНД труб в земле» и «Соединение пнд труб: все способы».

Как согнуть ПНД трубу под 90 градусов?

Очень часто в силу специфики устройства инженерных систем и сетей при создании трубопровода нужно добиться прямого угла. Если вам нужно согнуть ПНД трубу под 90 градусов, то специалисты рекомендуют прогревать отрезок трубы, равный шести её диаметрам. При выполнении работ не пренебрегайте следующими рекомендациями:

1.
   Нагревайте заготовку постепенно.

2.
   Не подносите строительный фен слишком близко к ПНД-изделию.

3.
   Контролируйте температуру, ведь перегрев (превышение температуры 160 ^оС) чреват тем, что нужный угол гибки будет будет большим нежели запланированный.

Если, перед тем, как согнуть ПНД трубу под нужным углом, вы будете следовать данным советам, то вполне корректно справитесь с поставленной задачей.

Как выпрямить ПНД трубу из бухты

Нередко ПНД-трубы реализуются в бухтах. С одной стороны, такая форма выпуска трубной продукции удобна для транспортировки и складирования. С другой стороны, возникает потребность в выпрямлении трубной продукции.

Самый простой способ выпрямления – их привязывание к ровной поверхности (например, металлоконструкции). Для того, чтобы полиэтилен низкого давления распрямился как можно быстрей, в холодное время года дополнительно рекомендуется произвести подогрев ПНД-изделия строительным феном. В жаркое время года прибегать к помощи нагрева необязательно. В этом случае задача легко решается механическим способом.

Если ПНД-трубы очень длинные, их можно выровнять на земле. Чтобы «приструнить» изделия, их придётся зафиксировать металлическими скобами.

Как выпрямить трубу ПНД максимально быстро?

Если вам нужно провести гибку ПНД-изделий большого диаметра в быстрые сроки, на помощь стоит призвать профессиональные трубогибы:

•
  наименее прихотливыми в использовании являются гидравлические станки,

•
  если при гибке нужно обеспечить большие нестандартные углы (свыше 180 градусов.) имеет смысл обратить внимание на автоматизированные конструкции,

•
  если приходится иметь дело с элементами трубопровода с очень небольшой толщиной стенок, то качественная радиусная гибка возможна при использовании специализированного дорнового оборудования (с направляющими).

Читайте также: Прокладка ПНД трубы в земле

Подобрать качественные ПНД трубы, соответствующие вашим задачам, вы всегда можете в компании «Альянс Полимер». Кстати, если вы нацелены на самостоятельные работы, вам наверняка понравится тот факт, что трубную продукцию «Альянс Полимер» при приобретении можно забрать со склада не только, заказав доставку, но и собственным автотранспортом.

Как установить фитинги из полиэтилена | Home Guides

Гибкая природа полиэтиленовой трубы позволяет использовать ее в более холодном климате, где она не трескается, и в ситуациях, когда жесткая труба требует нескольких колен для выполнения сложных поворотов. В отличие от других пластиковых трубопроводов, при соединении поликлиновых труб не используется клей для сваривания деталей друг с другом. Вместо этого два специально разработанных типа фитингов герметизируют поли-соединения за счет трения. У обоих типов есть специальные инструкции по установке, чтобы гарантировать, что они удерживают соединения вместе под давлением.

Установка полиуретанового фитинга с зазубринами

Отрежьте трубку необходимой длины от рулона полиэтиленовой трубы с помощью универсального ножа с острым лезвием. Убедитесь, что срез прямой. Наденьте хомут на конец трубы. Размер шлангового зажима должен соответствовать размеру трубки.

Окуните один конец полиэтиленового фитинга с зазубринами в смазку на водной основе. Держите смазанный фитинг доминирующей рукой, а отрезанный кусок трубки — в другой руке.

С силой вставьте фитинг в конец трубки, поворачивая фитинг вперед и назад.

Сдвигайте хомут по направлению к фитингу, пока конец, ближайший к фитингу, не окажется на расстоянии 1/4 дюйма от конца трубки. Поверните зажимной винт по часовой стрелке с помощью гаечного ключа 5/16 дюйма, чтобы зафиксировать фитинг на месте.

Установка компрессионного фитинга

Удерживайте центральную гайку компрессионного фитинга разводным ключом. Поверните одну из двух внешних стопорных гаек против часовой стрелки вторым разводным ключом. Поворачивайте ключ до тех пор, пока внешняя стопорная гайка не ослабнет, но не разбирайте фитинг.

Вставьте конец куска полиэтиленовой трубы в ослабленную сторону компрессионного фитинга. Сдвигайте трубу до тех пор, пока не почувствуете, что нижняя часть трубы находится внутри фитинга. С помощью разводного ключа поверните стопорный винт по часовой стрелке до упора. Затянутая контргайка не позволяет трубе перемещаться в корпусе фитинга.

Ослабьте вторую контргайку разводным ключом. Вставьте свободный конец второго отрезка трубы в открытую сторону фитинга. Поверните контргайку по часовой стрелке, чтобы зафиксировать второй отрезок трубки в корпусе фитинга.

Наконечники

• Нагрейте конец полиэтиленовой трубы феном, если фитинг с зазубринами трудно вставить в трубку.

Как сделать правильные электромуфтовые соединения HDPE

Подготовка трубы — важный аспект создания надежного электромуфтового соединения

Труба из полиэтилена высокой плотности (HDPE) используется для коммунального и промышленного водоснабжения около 50 лет. Термоплавкие соединения HDPE создают герметичную, самоудерживающуюся монолитную трубную конструкцию.Плавленое соединение исключит проникновение в трубу и утечку в окружающую среду. Труба HDPE обладает и другими преимуществами, включая химическую стойкость, стойкость к истиранию, усталости, сейсмостойкости и коррозии, и предназначена для водоснабжения и водоотведения в соответствии с последними стандартами AWWA C906 и ASTM F714.

Тепловая сварка может использоваться для соединения секций трубы HDPE, включая высокопроизводительную трубу PE4710, в то время как электросварка используется для добавления муфт, тройников, ответвлений и других фитингов.Доказанная как надежная соединительная система, электросварное соединение нагревается изнутри либо проводником на границе соединения, либо проводящим полимером. Тепло создается при приложении электрического тока к проводящему материалу в фитинге.

Затем отметьте поверхность трубы перманентным маркером на участке, который нужно очистить.

Объявление

Типовое соединение для электромуфтовой сварки

Все методы соединения плавлением требуют, чтобы в трубе не протекала или не стояла вода, которая может достичь поверхностей сплавления.Может потребоваться обезвоживание участка, чтобы предотвратить попадание грунтовых вод в сплав и загрязнение соединяемых поверхностей.

При ремонте или включении в трубе может присутствовать протекающая вода из-за негерметичности клапанов. Следует избегать протекания воды, контактирующей с поверхностями сплавления во время сборки или цикла сварки, поскольку это может вызвать образование пустот, поскольку влага превращается в расширяющийся пар во время процесса сварки. Инструменты для отжима полиэтилена можно использовать для управления потоком воды в тех случаях, когда клапан отсутствует или не закрывается полностью.Обратитесь к ASTM F1041 для руководства.

Некоторые практические временные методы сдерживания потока воды и исключения необходимости дезинфекции линии включают использование органических абсорбирующих материалов, таких как хлеб, которые можно смыть из системы через гидранты, расположенные ниже по потоку.

Сухой лед, помещенный в трубу перед местом сварки, временно заморозит небольшое количество проточной воды, пока процесс сварки не будет завершен. В трубах меньшего диаметра надутые латексные баллоны также обеспечивают хорошую временную остановку стекания воды.Баллон лопнет во время испытания под давлением, и его можно будет вымыть из системы на выходе ниже по потоку.

Фитинги для электросварки можно устанавливать при температуре окружающей среды в соответствии с рекомендациями производителя. Типичный допустимый диапазон температур для установки составляет от 14 ° F минимум до 113 ° F максимум. Некоторые производители устанавливают более низкие и / или более высокие температурные пределы и указывают их допустимый диапазон в технических характеристиках. Свяжитесь с производителем фитинга для проверки.

Неправильная подготовка трубы является основной причиной неудачных попыток электросварки, поскольку установщик может не полностью понимать цель зачистки трубы, которая заключается в удалении тонкого слоя внешней поверхности трубы, чтобы обнажить чистый первичный материал под ней.

Поверхность труб подвергается поверхностному окислению в результате процесса экструзии, транспортировки и внешнего воздействия. Поверхностное окисление — это нормальная химическая реакция, которая приводит к физическому изменению молекулярной структуры полимерных цепей на поверхности трубы. Окисление действует как физический барьер, поэтому эти поверхности не могут быть термически сплавлены. Одной черновой обработки поверхности трубы недостаточно. Чтобы добиться сплавления, этот слой необходимо удалить. Даже новая труба должна быть тщательно очищена, прежде чем сварка будет успешной.

Объявление

Внешний слой окисления на поверхности трубы тонкий. Его глубина не увеличивается более чем на несколько тысячных дюйма даже при длительном воздействии. Независимо от того, сколько времени труба хранилась перед зачисткой, требования к глубине зачистки остаются неизменными. Достаточное минимальное количество материала, которое необходимо удалить, составляет всего семь тысячных дюйма (0,007 дюйма) — примерно такой же толщины, как два листа бумаги.

Визуальный индикатор может быть полезен, чтобы убедиться, что вся поверхность очищена и удалено достаточное количество.Разметка поверхности трубы перманентным маркером — простой и эффективный способ.

Наждачную бумагу, ткань эмори или другие абразивные материалы нельзя использовать для подготовки поверхности трубы к электросварке. Доказано, что абразивные материалы неэффективны для электросварки, поскольку они не удаляют материал должным образом. Они могут перераспределять загрязнения на поверхностях, а также могут оставлять после себя остатки песка, которые образуют еще один барьер, препятствующий расплавлению.

Для подготовки поверхности используются только инструменты, специально разработанные для электрофузионного соскабливания и отслаивания, которые могут отслаивать поверхность трубы на контролируемую глубину.Также доступны инструменты с зубчатыми лезвиями. Эти инструменты физически очищают поверхность трубы, протягивая зубчатое лезвие поперек трубы в перпендикулярном положении. Зубчатые лезвия иногда маскируют поверхность трубы, оставляя за собой царапины, которые затрудняют определение того, был ли удален весь исходный материал поверхности.

Типы скребков, которые не рекомендуются: ручные скребки, например деревянные рашпили и металлические напильники. Их использование приведет к непостоянной подготовке поверхности и затруднениям в освоении навыков, необходимых для однородной подготовки поверхности.

Независимо от того, какой тип инструмента используется, рекомендуется сделать контрольные отметки на поверхности трубы перед очисткой перманентным маркером, таким как маркер Sharpie или другой марки, которая быстро сохнет и не содержит масел. Не следует использовать маркеры, которые медленно сохнут или содержат масла, которые могут растекаться по поверхности сплавления. Любая маркировка, оставшаяся после соскабливания, свидетельствует о том, что участки были пропущены или что требуется дополнительная очистка.

Затем соскоблите или очистите трубу, чтобы удалить поверхностный слой и обнажить чистую первичную трубу под ним.Это будет использоваться для фьюзинга.

Объявление

Измерение соскабливания

Избегать повторного загрязнения подготовленной поверхности. Это включает в себя обращение или прикосновение к очищенной поверхности трубы или внутренней части муфты, так как масло для тела и другие загрязнения могут повлиять на характеристики сварного соединения. Если поверхности загрязнены, тщательно очистите их чистым безворсовым полотенцем и изопропиловым спиртом с концентрацией не менее 96% и дайте высохнуть перед сборкой.Не используйте спирт с любыми добавками, кроме воды.

Канавки глубже, чем глубина соскабливания, могут потребовать особого внимания при очистке трубы, чтобы гарантировать удаление любого мусора или загрязнений, застрявших в канавках; может потребоваться использование ручного инструмента для удаления зазубрины. Если канавка превышает 10% толщины стенки трубы, эту секцию трубы следует вырезать и заменить, чтобы сохранить максимальное номинальное давление трубы.

После осмотра очищенной трубы очистите поверхности изопропиловым спиртом и не прикасайтесь к очищенным поверхностям, чтобы они были готовы к плавлению.

Ступеньки для электромуфтовой муфты

1. Очистите трубу чистой водой и отрежьте максимально под прямым углом +/- 3 градуса;
2. Измерьте и отметьте концы опор на обоих концах трубы;
3. Отметить поверхность трубы, подлежащей утилизации, крест-накрест;
4. Установите скребок на очищаемую поверхность;
5. Соскребите или очистите трубу, чтобы удалить поверхностный слой и обнажить чистую первичную трубу под ним; и
6. Тщательно осмотрите очищенную поверхность трубы, чтобы убедиться, что все следы удалены и открыта только чистая поверхность трубы.

Ступеньки для электромуфтовой сварки с седлом

1. Отметить положение седла;
2. Отметить поверхность трубы на участке, который нужно очистить;
3. Соскребите или очистите трубу, чтобы удалить поверхностный слой и обнажить чистую первичную трубу под ним;
4. Тщательно осмотрите очищенную поверхность трубы, чтобы убедиться, что все следы удалены, и что обнажена только чистая поверхность трубы;
5. При необходимости очистить поверхности изопропиловым спиртом, не прикасаться к очищенным поверхностям; и
6. Прикрепите седло к зачищенной трубе, используя только зажим, предоставленный или рекомендованный производителем фитинга.

% PDF-1.7
%
9 0 объект
>
эндобдж

xref
9 123
0000000016 00000 н.
0000003163 00000 п.
0000003260 00000 н.
0000004389 00000 п.
0000004414 00000 н.
0000005037 00000 н.
0000005148 00000 п.
0000005261 00000 п.
0000005642 00000 н.
0000005783 00000 н.
0000005818 00000 н.
0000006353 00000 п.
0000006733 00000 н.
0000007196 00000 н.
0000007327 00000 н.
0000012217 00000 п.
0000012610 00000 п.
0000012764 00000 п.
0000012900 00000 п.
0000013299 00000 п.
0000013550 00000 п.
0000018674 00000 п.
0000023865 00000 п.
0000023892 00000 п.
0000024047 00000 п.
0000024197 00000 п.
0000029956 00000 н.
0000030209 00000 п.
0000030367 00000 п.
0000035795 00000 п.
0000036055 00000 п.
0000036236 00000 п.
0000041995 00000 п.
0000048052 00000 п.
0000053361 00000 п.
0000074331 00000 п.
0000074448 00000 п.
0000075662 00000 п.
0000075967 00000 п.
0000100874 00000 н.
0000130785 00000 н.
0000131262 00000 н.
0000131528 00000 н.
0000150362 00000 н.
0000150445 00000 н.
0000150514 00000 н.
0000153162 00000 н.
0000153231 00000 н.
0000153310 00000 н.
0000163060 00000 н.
0000163333 00000 н.
0000163544 00000 н.
0000163569 00000 н.
0000163940 00000 н.
0000164034 00000 н.
0000164680 00000 н.
0000164960 00000 н.
0000165048 00000 н.
0000165476 00000 н.
0000165745 00000 н.
0000165780 00000 н.
0000166009 00000 н.
0000166363 00000 н.
0000166481 00000 н.
0000166684 00000 н.
0000166796 00000 н.
0000166999 00000 н.
0000167111 00000 н.
0000167313 00000 н.
0000167424 00000 н.
0000167626 00000 н.
0000167738 00000 н.
0000167942 00000 н.
0000168053 00000 н.
0000168167 00000 н.
0000168281 00000 н.
0000227438 00000 н.
0000289507 00000 н.
0000346996 00000 н.
0000347024 00000 н.
0000347107 00000 н.
0000347252 00000 н.
0000347397 00000 н.
0000347485 00000 н.
0000347655 00000 н.
0000347823 00000 н.
0000347992 00000 н.
0000348075 00000 н.
0000348220 00000 н.
0000348303 00000 п.
0000348448 00000 н.
0000348809 00000 н.
0000348928 00000 н.
0000349073 00000 н.
0000349238 00000 п.
0000349402 00000 п.
0000349567 00000 н.
0000349738 00000 н.
0000349857 00000 н.
0000350045 00000 н.
0000350432 00000 н.
0000350819 00000 н.
0000350940 00000 н.
0000351129 00000 н.
0000351317 00000 н.
0000351504 00000 н.
0000351689 00000 н.
0000351859 00000 н.
0000352028 00000 н.
0000352196 00000 н.
0000352366 00000 н.
0000352535 00000 н.
0000352702 00000 н.
0000352781 00000 н.
0000352928 00000 н.
0000353007 00000 н.
0000353154 00000 н.
0000353324 00000 н.
0000353692 00000 н.
0000353896 00000 н.
0000354704 00000 н.
0000355014 00000 н.
0000002756 00000 н.
трейлер
] / Назад 405690 >>
startxref
0
%% EOF

131 0 объект
> поток
ht + q_6́Iav @; pe6 + qXkBk (‘(J’ $ -98wA8: # F44% n: r ~ Ba / Vkk? XL «6R 괱 j2A» DXI`36 f $ ݃91 # Vgo9 ؒ + puʹJ / ~ d, H> Nȩs *! {ޥ Ы9)> Y # u
үeH \%.; ʝV⹊) uQR / K-I8`

Замена железной трубы на пластиковую трубу из полиэтилена высокой плотности на Арлингтонском кладбище

Пластиковая труба HDPE уходит под землю с меньшим количеством траншей

Пора ремонтировать водопровод на Арлингтонском национальном кладбище, и чиновники выбрали полиэтиленовую трубу из полиэтилена высокой плотности. В рамках проекта по укладке труб были заменены 60-летние 6-дюймовые чугунные трубы 60-летней давности на трубы из полиэтилена высокой плотности (HDPE). Во-первых, проблемой была работа в дневное время. Подвиг заключался в установке трубы под землей, в то время как в среднем в день происходило 28 официальных похорон.Во-вторых, проблема заключалась в том, чтобы избежать могил. Поскольку мы являемся местом последнего упокоения героев нашей страны, уменьшение ударов у могил имеет решающее значение. Укладка «бестраншейной» пластмассы — наиболее эффективное средство выполнения работы. В-третьих, по трубе была вода. Труба должна была противостоять коррозии и протечкам. Так, при бесшовном сплавлении труб «встык» сокращается количество обычных механических соединителей, которые могут протекать.

Труба из ПНД: разные формы и размеры, и некоторые из них созданы, что дает

Топография Арлингтона была ключевым фактором при выборе пластиковых труб из полиэтилена высокой плотности.Его можно установить, легко адаптируя к изогнутому плану ориентира. Чугунная труба вилась вокруг 70 участков кладбища, включая знаменитый склон Арлингтона. В результате, по словам руководителя из Арлингтона, замена старых трубопроводов прошла без происшествий.

В результате пластиковые трубы HDPE представляют собой надежный выбор инфраструктуры. Он устойчив к утечкам, гибок, энергоэффективен и экономичен. Пластик имеет огромную ценность в течение жизненного цикла.Наконец, бестраншейная технология помогает защитить окружающую среду от разрыхления почвы и эрозии. Эта система пластиковых труб может помочь решить экономические, инфраструктурные и экологические проблемы по всей Америке.

См. Соответствующую статью о трубе из ПНД (щелкните изображение)

Решения для труб из ПНД для реабилитации водной инфраструктуры

«Вода, вода, везде / Ни капли для питья».

–Сэмюэл Тейлор Кольридж, Иней древнего мореплавателя

Когда английский поэт Сэмюэл Тейлор Кольридж писал вышеупомянутые строки, он описывал тяжелое положение моряка, застрявшего в море — к сожалению, его пророческие слова быстро становятся применимыми к инфраструктуре водоснабжения Северной Америки.В Соединенных Штатах около 151,4 миллиарда литров (40 миллиардов галлонов) воды ежедневно обрабатывается для бытовых и общественных нужд, в то время как около (300 миллиардов галлонов) используется в сельскохозяйственных и коммерческих целях. ¹ В большинстве распределительных систем количество потерянной или неучтенной воды обычно составляет от 20 до 30 процентов, но может достигать 50 процентов для старых систем. ² Помимо очевидной потери воды и повреждения трубопроводной сети (, т.е. эрозия подстилки и разрывы труб), утечка также может стать проблемой для здоровья населения из-за попадания загрязняющих веществ в трубу через отверстия при давлении воды в распределительной системе. потерян.

Несбыточные сны и кошмары
По данным Американской ассоциации водопроводных сооружений (AWWA), утечки в отдельных основных водопроводах могут достигать 3785 л (1000 галлонов) в минуту, а утечки клапанов могут достигать 1893 л (500 галлонов). ). Утечки из-за коррозии являются наихудшими причинами, и их труднее обнаружить, потому что они обычно начинаются с малого в результате чрезмерного давления, неправильной установки, осадки или перегрузки. Утечки в магистрали и клапанах постепенно ухудшаются, пока не станут серьезными проблемами.Стоимость их обнаружения составляет до 800 долларов за милю магистрали, поэтому их обнаружение требует больших затрат времени и средств.

Полная замена примерно 3,2 миллиона км (2 миллиона миль) запасов водопровода в Соединенных Штатах — не забывая дополнительные 965 606 км (600 000 миль) канадских водопроводов и 112 000 км (69 594 миль) канадских водопроводов. быть дорогим, разрушительным и длительным, мягко говоря. Учитывая масштабность и сложность проблемы, коммунальные предприятия изо всех сил пытаются разработать альтернативные стратегии восстановления трубопроводов водоснабжения и канализации.В настоящее время наибольшее распространение получает «бестраншейная технология». Центральным элементом этого подхода является выбор и использование практически герметичных труб из полиэтилена высокой плотности, также известных как трубы из полиэтилена высокой плотности.

Бестраншейная технология — это использование безопасных методов строительства, материалов и оборудования для установки, замены или восстановления подземной трубопроводной инфраструктуры. Недавно он завоевал популярность у коммунальных предприятий и их клиентов, отчасти потому, что он быстрее и менее вреден для общества, чем строительство открытых траншей, но в основном потому, что он может в полной мере использовать последние достижения в разработке труб из полиэтилена высокой плотности с длительным сроком службы.

Возможности полиэтилена
Трубы из полиэтилена высокой плотности обычно производятся прямыми отрезками длиной до 15 м (50 футов) и свертываются в бухты диаметром до 152 мм (6 дюймов). Материал не туберкулирует и не поддерживает рост бактерий. Таким образом, трубы HDPE обладают превосходной химической стойкостью и подходят даже для суровых условий окружающей среды. Учитывая оценку Федерального управления шоссейных дорог (FHWA), коммунальные предприятия ежегодно тратят 36 миллиардов долларов на защиту труб от коррозии, также важно отметить, что полиэтилен является диэлектриком (т.е.е. непроводящий), что означает, что он не подвержен коррозии и сохраняет свою текучесть с течением времени. В то время как C-фактор Хазена-Вильямса для других материалов со временем резко снижается из-за коррозии и / или образования бугорков, HDPE остается постоянным на уровне 150.

Хотя многие разные типы пластиковых труб обладают этими конкретными преимуществами, трубы из полиэтилена высокой плотности и сопутствующие товары сочетают в себе эти свойства с дополнительными преимуществами плавких соединений и гибкости.

Сварка при нагревании
Труба из ПНД обеспечивает превосходную целостность сплавления, что позволяет создать единую систему непрерывных трубопроводов.Тепловое сплавление, процесс соединения отрезков трубы друг с другом или с другими элементами (например, клапанами), обеспечивает полностью герметичные соединения. Это может устранить потенциальные точки утечки, которые могут возникать через каждые 3,1–6,1 м (от 10 до 20 футов) с другими материалами и приспособлениями.

Стоимость жизненного цикла трубы из ПНД может отличаться от стоимости труб из других материалов, поскольку допустимая утечка воды равна нулю, а не типичная скорость утечки от 10 до 20 процентов для обычных аналогов. Плавленые соединения труб из полиэтилена высокой плотности являются самозатягивающимися, что исключает дорогостоящие ограничения тяги или упорные блоки.Кроме того, сварные стыки труб из ПНД практически никогда не протекают, что эффективно устраняет проблемы просачивания и эксфильтрации, возникающие при использовании альтернативных стыков труб.

Производство труб из полиэтилена высокой плотности по консервативным оценкам составляет срок службы труб из полиэтилена высокой плотности от 50 до 100 лет. Потенциально это может быть связано с экономией затрат на замену для будущих поколений.

Гибкость
Труба HDPE может обеспечить большую прочность и гибкость, чем некоторые другие материалы, поскольку ее можно легко согнуть и протянуть через существующие трубы.Труба HDPE может быть изменена на радиус, в 25 раз превышающий номинальный диаметр трубы. Другими словами, 305-миллиметровая (12-дюймовая) труба HDPE может быть подвергнута холодной деформации в полевых условиях до радиуса 7,6 м (25 футов), что может устранить необходимость в большом количестве фитингов, необходимых для изменения направления в системе трубопроводов.

Гибкость напорных труб из ПНД делает их пригодными для работы в динамических грунтах, в том числе в районах, подверженных землетрясениям. Он может выдерживать повторяющиеся скачки давления, значительно превышающие номинальное статическое давление трубы. Его сочетание гибкости и герметичных соединений также позволяет использовать экономичные методы установки, такие как горизонтально-направленное бурение (ГНБ), разрыв труб, скольжение, а также струг и установка.

Кроме того, поскольку полиэтилен намного менее плотный, чем другие материалы, он не требует использования тяжелого подъемного оборудования для установки. Тем не менее, трубы из полиэтилена высокой плотности могут конструктивно выдерживать различные виды ударов, особенно в холодных погодных условиях, когда другие материалы могут быть более подвержены образованию трещин и разрывов.

Труба ПЭ для водоснабжения

/>

По данным Агентства по охране окружающей среды, не менее 12% воды, используемой в домашних хозяйствах США, тратится впустую в результате утечек в системах водяных трубопроводов.По оценкам Американского общества инженеров-строителей (ASCE), потеря составляет более 6 миллиардов галлонов очищенной воды. Напряженность инфраструктуры требует огромных усилий по ремонту и замене, которые, по оценкам, превышают несколько сотен миллиардов долларов. Эти проблемы с трубами будет только труднее исправить, потому что многие системы вышли за рамки их конструкции. Муниципальные системы водоснабжения были перегружены на протяжении десятилетий, особенно в городах с резким ростом населения после промышленной революции.Сегодня компании водоснабжения и муниципалитеты ищут жизнеспособные альтернативы трубопроводам, которые были бы долговечными, недорогими в обслуживании и безопасными для использования людьми.

Одним из возможных материалов является полиэтилен высокой плотности (HDPE), который десятилетиями использовался в качестве высоконадежного и прочного материала для трубопроводов. За это время были широко опубликованы преимущества полиэтиленовых труб для систем водоснабжения. Реальные преимущества систем водопровода из HDPE не ограничиваются Соединенными Штатами.В глобальном масштабе проектировщики и инженеры трубопроводных систем осознали потенциал решения основных проблем инфраструктуры, связанных с водой. Читайте дальше, чтобы изучить несколько важных применений полиэтиленовых труб для водоснабжения.

Реконструкция водной транспортной сети полиэтиленом

После Второй мировой войны город Палермо в Италии вырос с 300 000 до более чем 700 000 человек. Остаточный ущерб от войны наряду с повышенным спросом на воду со стороны растущего населения оказал огромное давление на стареющую чугунную водопроводную сеть.На некоторых участках сети уровень утечки воды превышал 40%. В 1990 году городские планировщики и итальянская компания водоснабжения разработали план водоснабжения, способного подавать 430 литров на человека в день для прогнозируемого населения в миллион граждан. Система была спроектирована для работы до 2040 года. Для удовлетворения этих требований была выбрана труба из ПНД благодаря ее легкому весу и гибкости, что позволяет быстро устанавливать и использовать меньше фитингов. Кроме того, возможность соединения труб из полиэтилена высокой плотности с помощью термического плавления обеспечила максимальный потенциал обеспечения герметичных соединений внутри системы.

Годовое наблюдение за установкой показало удовлетворительные результаты.

Прокладка нового трубопровода ПНД вдоль неровного водного пути

Небольшой городок Гранд-Айленд, штат Луизиана, когда-то был в состоянии в достаточной мере снабжать свое небольшое население чистой питьевой водой через 8-дюймовую чугунную трубу. Однако к 1990-м годам более 7500 человек зависели от той же системы чистой воды, которая оказалась неустойчивой.

Было предложено решение в виде 16-дюймовой системы трубопроводов из ПНД длиной 32 мили.Труба была спроектирована для прокладки вдоль водного пути Баратария для подачи пресной воды с близлежащего участка. Хотя конструкция была предложена ранее, это стало возможным только с использованием HDPE. Другие материалы для трубопроводов вызвали озабоченность по поводу целостности соединений и общей устойчивости трубопровода в болотистых условиях Луизианы.

В конечном итоге, благодаря способности термоплавких стыков между трубами HDPE, а также присущей трубам гибкости, команда смогла установить 32-мильную трубу менее чем за половину ожидаемого времени.Быстрая установка с минимальной площадью основания важна для гидротехнических сооружений, построенных в экологически чувствительных зонах и вокруг них. Так было с трубой из полиэтилена высокой плотности, используемой на водном пути Баратария.

HDPE поддерживает многие методы установки, помимо методов, используемых на Гранд-Айленде, включая горизонтально-направленное бурение (ГНБ). ГНБ зарекомендовал себя как один из наименее инвазивных и наиболее экономически эффективных доступных методов установки труб, и ПЭВП хорошо работает с этим подходом.

Горизонтально-направленное бурение трубой ПНД

К концу 1990-х годов, зажатый между океаном и очень крутыми холмами, быстро развивающийся город Карлсбад, штат Калифорния, вскоре расширился дальше на восток за пределы существующей инфраструктуры.Необходимость подвода воды к новым застройкам представляла собой уникальную задачу: рентабельно построить трубопровод вверх и под большой межгосударственной автомагистралью, учитывая при этом местную окружающую среду.

HDD был определен как лучший подход. Это был не только бестраншейный метод установки с минимальным воздействием на поверхность, но и направление бурения можно было контролировать, чтобы избежать препятствий, таких как межгосударственный. Труба из ПНД дополнила технику монтажа благодаря высокой прочности, гибкости и способности выдерживать незначительные поверхностные возмущения во время установки без нарушения целостности трубы.

Проект был завершен к 2001 году с опережением графика и ниже запланированного бюджета.

Качества, которые делают трубы HDPE идеальными для решений водоснабжения

Трубы из ПНД

обладают рядом характеристик, которые делают их идеальным материалом для транспортировки воды.

Прочность соединения и долговременная пластичность труб из ПНД — от прямого закапывания до прокладки существующего трубопровода до бурения в горизонтальном направлении — делают их хорошо подходящими для многих методов монтажа и самых сложных условий эксплуатации.Здесь также часто можно использовать гибкость HDPE, чтобы минимизировать потребность в некоторых фитингах, тем самым повышая гидравлический КПД системы.

С эксплуатационной точки зрения целостность метода стыкового соединения методом термического наплавления гарантирует проектировщику, что потенциальная потеря воды через стыки системы будет минимальной. Кроме того, исключается возможность проникновения загрязняющих веществ в водную систему из окружающей почвы через герметичные или механические соединения.

Трубы из ПНД

гидравлически эффективны, что означает, что внутренняя поверхность равномерно гладкая. Что еще более важно, коэффициент гладкости не меняется со временем, в отличие от труб, изготовленных из других материалов, которые подвержены коррозии, бугоркам или биологическим отложениям.

Трубы из ПНД

устойчивы практически ко всем типам воздействий окружающей среды, таким как соленая вода, коррозионные почвы и / или агрессивные потоки. Как результат. HDPE — идеальный материал для транспортировки питьевой воды.Установленная труба не подвергнется коррозии или разрушению со временем, и нет необходимости в катодной защите самого HDPE.

Прочность, пожалуй, самая привлекательная характеристика трубы из полиэтилена. Долговечность способствует простоте установки трубы и ее длительному сроку службы (от 50 до 100 лет), что, в свою очередь, делает ее рентабельной системой. С точки зрения стоимости жизненного цикла трубы из полиэтилена высокой плотности являются одним из наиболее привлекательных материалов для трубопроводов, которые следует учитывать при производстве водопроводных труб.

Соединения труб ПНД Система механического соединения
