Монтаж своими руками погружного насоса для скважин: пошаговый монтаж, как опустить и установить насос

пошаговый монтаж, как опустить и установить насос

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

• хомутами для закрепления электрического кабеля на трубе;
• обратным клапаном;
• манометром;
• запорным краном для водопроводной трубы;
• стальным узлом крепления;
• кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т. е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

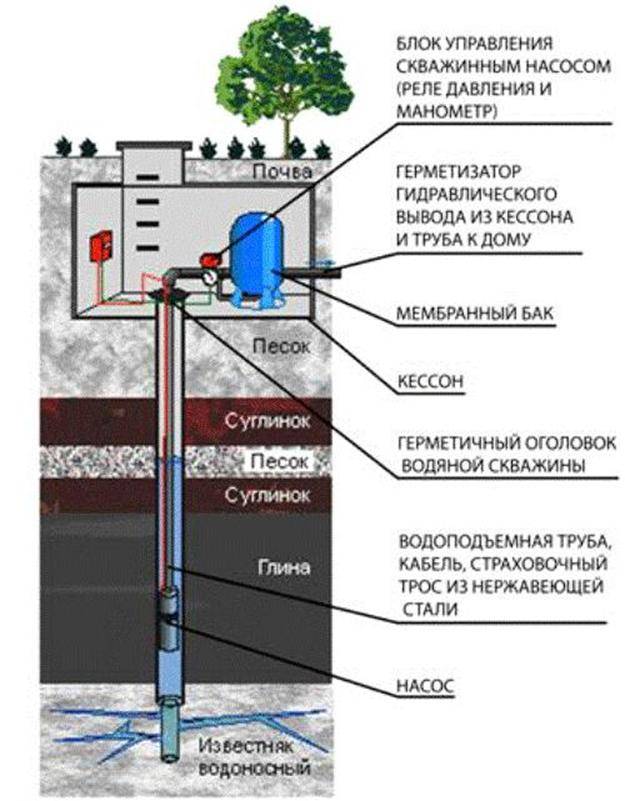

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

Все про установку скважинного насоса своими руками

Наличие водоснабжения в доме или техническом помещении сегодня уже перестало быть роскошью. Раньше многие жители частных домов могли только мечтать о проведении водопровода прямо внутрь строения.

Сейчас благодаря современным техническим достижением, даже при отсутствии системы централизованного водоснабжения можно сделать свою отдельную скважину и подать воду прямо из нее с помощью специального оборудования – скважинного насоса.

Чтобы правильно установить все технические элементы для водоснабжения необходимо внимательно и в строгой последовательности выполнить следующие действия по обвязке самой скважины. Но в начале надо разобраться в том, что понадобится для этого.

Для установки необходимо

В первую очередь необходимо приобрести специальный скважинный насос. Производительность его выбирается исходя из будущих потребностей по объему расходования воды в процессе пользования. Дополнительно нужно будет обратить внимание на наличие в скважинном насосе обратного клапана. В случае его отсутствия понадобится дополнительная его установка.

Дополнительно для установки скважинного насоса понадобится ПНД труба. Длина трубы должна быть больше глубины самой скважины, чтобы потом не получилось так, что трубы не хватает и нужно будет думать, что тогда делать дальше.

Обязательно страховочный трос соответствующей толщины. Он понадобится для того, что подвесить непосредственно сам скважинный насос. А также с помощью скважинного насоса можно будет извлечь насос обратно из скважины для профилактических, например работ.

А для обеспечения скважинного насоса электричеством отдельно приобретается кабель, длина которого будет достаточна для вывода из самой скважины и подключения в электрическую цепь.

Также понадобится автоматика для того, что бы обеспечить систему водоснабжения необходимым рабочим давлением. Автоматика включает в себя встроенный обратный клапан и реле протока. С ее помощью от пользователя не понадобится никаких дополнительных действий. Будет только необходимо открыть кран и все.

Дополнительно необходимо будет еще приобрести все необходимые соединительные элементы и переходники. Чтобы не получилось так, что из-за одного отсутствующего фитинга пришлось заново ехать в магазин.

Только имея все вышеперечисленное можно приступать к сборке всех элементов.

Важные моменты

При выполнении работ при установке скважинного насоса на каждом этапе соблюдать технику безопасности.

Необходимо использовать специальные рабочие перчатки, которые будут защищать руки от нежелательных повреждений.

При установке скважинного насоса с трубой в скважину желательно использовать сварочные перчатки. Они надежно будут закрывать не только пальцы и ладони, но еще и места рук выше запястья. Так конструкция в собранном виде обладает достаточно большой массой и при случайном проскальзывании в руках возможны глубокие порезы.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

 Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин.

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована.

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Проверка проделанной работы

Перед тем как начать опускание всех элементов в скважину необходимо тщательно проверить:

1. Обратный клапан;
2. Затяжка фитингов;
3. Плотность соединения кабеля;
4. Крепеж троса;
5. Фиксация троса и кабеля к трубе;
6. Крепление обратного конца троса на поверхности земли;
7. Ответный фитинг.

Это необходимо для того, что бы исключить все неполадки и после пробного пуска оборудования получить успешный результат.

В противном случае если проверка элементов была выполнена не должным образом или вообще отсутствовала. А после опускания системы в скважину и ее запуска выяснилось, что есть проблемы. То поднять назад всю конструкцию будет затруднительно, так как она будет дополнительно еще заполнена водой. В этом случае масса может увеличиться в два и более раза.

Желательно пробный запуск провести еще до опускания системы в скважину и в случае обнаружения неполадок их сразу же устранить, пока конструкция находится в зоне досягаемости рук.

Опускание

_{Фото взято с сайта http://kolodec.guru/}

Опускается скважинный насос непосредственно в саму скважину с трубой и кабелем.

Необходимо при опускании всей конструкции обратиться за помощью еще к одному человеку, который будет обеспечивать страховую поддержку. Она может понадобиться, когда глубина скважины более 50 метров. Тогда масса всей конструкции в сборе может оказаться непосильной для одного человека.

Ведь возможна такая ситуация, что сил не хватит, а поддержать будет некому и придется отпустить все в скважину. Что бы этого избежать, необходим помощник.

Помните

Если скважина долгое время не эксплуатировалась. И было принято решение об установке скважинного насоса, то обязательно надо после первого проверочного пуска, до включения элементов во всю водопроводную систему пролить более 200 литров мимо.

Это нужно для того, что бы обновить воду в самой скважине.

Подключение к системе

Производится также в строгой очередности каждого последующего элемента:

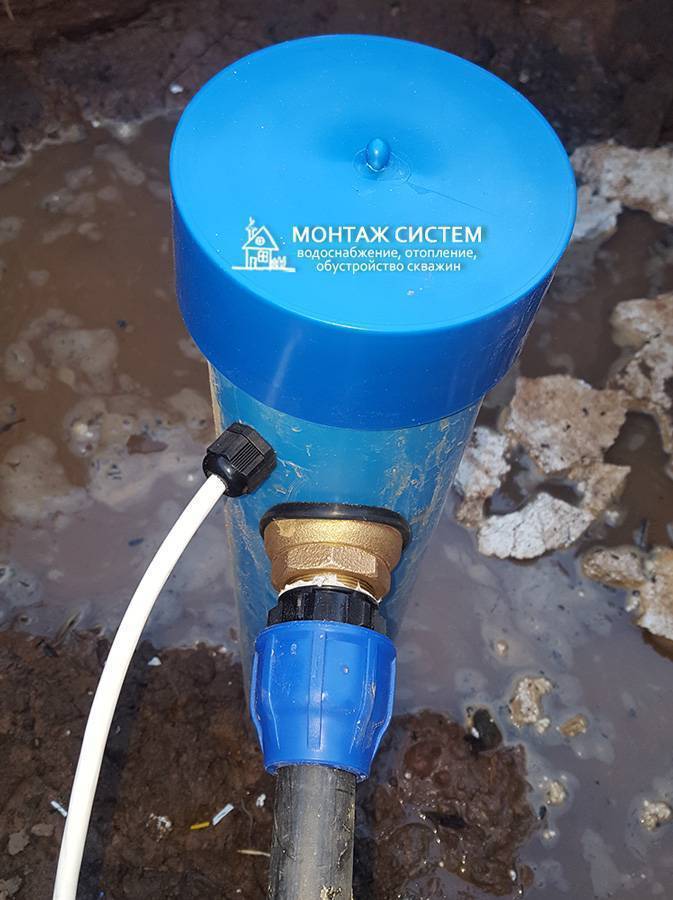

1. Конец троса теперь может быть закреплен к скважинному оголовку, где имеется специальная петля.
2. При необходимости заводится греющий кабель. Он не даст промерзнуть системе водоснабжения при эксплуатации в холодное время года.
3. Подключается кабель к автоматике.
4. Идет соединение с гидроаккумулятором.
5. Устанавливается фильтрующий элемент и после него уже монтируется запорный кран.

Когда скважина находится непосредственно в доме, то подвальное помещение дома и будет представлять собой кессон, который будет всегда с положительной температурой в любое время года.

Если же кессон находится за пределами помещения, то прокладка трубопровода от самой скважины должна быть произведена на глубине ниже промерзания с использованием герметичного скважинного адаптера. В зависимости от региона России глубина промерзания колеблется от 1,5 до 2 метров в районах крайнего Севера.

Вход в кессон расположенный за пределами помещения должен быть гидроизолирован, так же как и кессон. Это нужно для того, что бы в период весеннего половодья грунтовые воды не попали в саму скважину. Иначе вода из нее может стать не пригодной к эксплуатации.

Итог

Теперь обвязка скважины выполнена в соответствии со всеми требованиями по эксплуатации и установка скважинного насоса прошла успешно. И теперь можно подключаться к водопроводной системе.

И можно теперь спокойно пользоваться водопроводной системой.

При выполнении каждого этапа самое главное не спешить и внимательно проверять каждый элемент.

В случае если нет уверенности в правильности выполненных действий, то стоит обратиться к профессионалам.

Читайте так же:

Как установить глубинный насос в скважину самому: инструкция

Наличие скважины уже подразумевает установку насоса. Какой он будет погружной или поверхностный зависит от глубины скважины. Именно выбор насоса является самым первым шагом при установке. Погружной насос является самым популярным видом, т.к. именно он позволяется качественно доставлять воду с необходимым напором.

Выбирать лучше центробежные модели, т.к. при работе с вибрационными насосами есть вероятность обрушения грунта и обваливание скважины из-за их дополнительных вибраций.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Помимо всего перечисленного, Вам понадобиться хомуты, при помощи которых будет закрепляться электрокабель по трубе, манометр, обратный и запорный клапан.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

К насосу подсоединяется: водоподающая труба, электрокабель, страховочный трос.

Установка насоса в скважину

Когда конструкция собрана, начинается самое сложное – это монтаж в скважину. Прежде чем засунуть насос в обсадную трубу на него одевается защита, в виде кольца.

Опускать насос в скважину необходимо аккуратно и медленно. Так как насос весит достаточно много, эту работу необходимо выполнять нескольким людям.

Один отпускает страховочный трос, а остальные удерживают насос. Страховочный трос должен быть из нержавеющей стали, т.к. только данный металл сможет находиться долгое время в вое без появления коррозий.

Если вдруг при погружении насоса появилось какое-то препятствие, то, не совершая резких движений, попробуйте его обойти или вправо или влево.

Как правило, до начала погружения насоса проводится проверка скважины на наличие непредвиденных участков.

Насос крепится на той высоте, которая Вам необходима, при условии, что она совпадает с техническими возможностями оборудования. Плюс насос должен полностью находиться в воде, но не должен доставать дна скважины.

Самое удачно расстояние до дна составляет два метра. Без учета таких особенностей все это может привести к быстрой поломке насоса из-за попадания мельчайших частиц, а также работы вхолостую.

В конце необходимо убедиться, что именно трос держит насос, а не труба. После этого трос прикрепляется к кронштейну.

Водоподающую трубу соединяем с насосом с одной стороны, а другим концом подсоединяем с накопительным баком.

В последнюю очередь насос подключается к электрическому питанию. При этом необходимо использовать специальный электрический кабель.

Место соединения с силовым кабелем должно быть закрыто термоусадочной муфтой. Если в доме зафиксированы скачки питания, то нужно установить генератор напряжения. Иначе, частые скачки могут вывести из строя насос.

При монтаже глубинного насоса необходимо его испытать и установить сколько расходуется воды за одну единицу времени и сколько потребляется электрической энергии. Заводские характеристики, указанные в паспорте насоса не всегда соответствуют действительности.

Манометром определяется рабочее давление в водопроводе. После выявленных значений Вы сможете определить точку работы глубинного насоса.

Если Вы хотите произвести монтаж глубинного насоса своими руками, то в сети интернет находится большое количество видео роликов с примерами установки оборудования.

При неправильном монтаже возникает вероятность быстрой поломки скважинного насоса.

Одним из примеров, может быть насос, который находится не на своей рабочей глубине. Вместо 30 метров, его эксплуатировали на 50.

При таки параметрах такой насос не сможет поднимать воду, насос будет работать «впустую», без настроенного рабочего давления воды.

Ремонтные работы

При неполадках в работе насоса есть два варианта ремонт:

• Вызов специалиста по ремонту оборудования. Данным способом необходимо воспользоваться тем, кто не разбирается в глубинных насосах. Ведь профессионал сможет посмотреть правильно ли настроена автоматика питания, а также определить другие проблемные зоны насоса.

Преимуществом вызова специалиста является гарантийное обязательство. Т.е. если после ремонта в течении какого-то времени насос снова выйдет из строя, Вы вправе обратиться в фирму, из которой приходил сотрудник, для повторного выполнения работы.

• Ремонт своими силами, при наличии определенных знаний. Чем ниже глубина скважины, значит тем больше вес насоса. Поэтому при ремонте необходимо иметь помощников, которые помогут вытащить насос из глубины скважины.

Важно: перед началом ремонтных работ отключите электропитания насоса и отсоедините трубопровод. Также необходимо будет запастись инструментами.

Насос поднимается за счет страховочного троса. После того как насос поднят на поверхность необходимо определить в рабочем ли он состоянии находится. При необходимости заменяются детали, которые износились, производится замена.

Если же насос ремонту не подлежит, то придется  идти за покупкой нового глубинного насоса.

Монтаж насоса в скважину: пошагово 11 фото

Монтаж погружного насоса в скважину: подробное описание с пошаговыми фото самого процесса монтажа глубинного насоса и установки оголовка на скважину с обсадной трубой.

При установке скважины на воду, возникает необходимость монтаже погружного насоса, сразу скажу, что здесь нет ничего сложного, главное соблюдать порядок установки и внимательно следить за каждым шагом, важно ничего не забыть, чтобы не пришлось обратно доставать насос и всё переделывать.

Итак, приступим к монтажу насоса на скважину.

Верхняя часть трубы скважины при необходимости обрезается болгаркой или пилкой по металлу на нужной высоте, оптимальна высота трубы скважины над поверхностью – 20 — 30 см.

На обсадную трубу скважины одевается нижняя часть оголовка и уплотнительное кольцо.

Следующий шаг проверка и подготовка погружного насоса, насос можно опустить в ёмкость с водой и проверить его работоспособность.

Важно! Погружной насос не рассчитан на работу на сухую без воды, поэтому проверять его работоспособность, предварительно не погрузив его в воду не следует!

К насосу подсоединяем и крепим трос, сам трос протягиваем в специальные отверстия на корпусе насоса, затем фиксируем в петлю металлическими скобами.

Фитингом подсоединяем трубу, кабель питания подвязываем к трубе (не в натяжку) используем стяжки.

Начинаем опускать в обсадную трубу скважины глубинный насос, обратите внимание, чтобы кабель не повредился он не должен быть натянутым. Сам насос держится на тросе, трос должен быть в натяжку.

Теперь на трубу насоса одеваем верхнюю часть оголовка, при этом кабель пропускается в отверстие оголовка, на фото видно карабин к которому крепится трос который держит подвешенный насос.

Верхнюю часть оголовка нужно болтами стянуть с нижней частью оголовка.

К кабелю насоса подключаем конденсатор.

Теперь нужно проверить работу насоса, прокачать воду из скважины, включаем насос на пол часа, первая вода может быть немного грязной, но она быстро выйдет и пойдёт чистая. Если с водой всё нормально, можно отключать питание насоса и продолжать монтаж.

Трубу, идущую от насоса обрезаем (с запасом) одеваем фитинг и соединяем с наземным трубопроводом. Кабель в гермовводе уплотняем.

Монтаж глубинного насоса в скважину закончен, теперь можно качать воду из скважины напрямую например, для полива огорода, как вариант в систему можно подключить реле и накопительную ёмкость, сделав таим образом насосную станцию.

Очень рекомендую посмотреть подробное видео по монтажу погружного насоса в скважину, всё предельно подробно показано и рассказано в этом видео.

Установка скважинного насоса своими руками

Установка скважинного насоса своими руками в скважину или колодец требует ответственного подхода, так как от правильного или неправильного монтажа будет зависть, как качество забираемой воды. К монтажу насоса необходимо подготовиться заранее, подготовив необходимый инструмент и оборудование для погружения.

Если Вам необходимо заказать установку насоса в скважину, Вы всегда можете обратить в нашу компанию «Исток МСК — инженерные системы» по номеру телефона, или оставить заявку на сайте, Вам обязательно перезвонят!

Оставить заявку

Установка насоса в песочную скважину или колодец своими руками.

1. Перед установкой насоса, своими руками, в скважине или колодце измерьте высоту подъема от поверхности воды до уровня слива и подготовьте шланг подходящей длины.
2. Лучше использовать шланги из поливинилхлоридного пластика с внутренним диаметром 18-20 мм.
3. Для подвески насоса нужен капроновый шнур, который выдерживает нагрузку на разрыв, пяти кратно превышающую вес самого насоса.
4. Нельзя применять в качестве подвески металлический трос или проволоку: при вибрации такой трос может разбить проушины крепления на алюминиевом корпусе насоса и тот свалится в скважину.
5. Если глубина подвески насоса менее 10 м, то к концу капронового шнура присоединяют дополнительную пружинящую подвеску, которая будет гасить вибрацию насоса. Для пружинящей подвески используют полосы эластичной резины или медицинский жгут.
6. Закрепив другой конец подвески на перекладине, можно опустить насос в скважину или колодец. При этом он не должен касаться стенок, а до дна должно оставаться не менее 30 см. Глубина погружения в воду — не более маркированной на насосе (2-3 м).
7. Если насос все же касается стенок скважины, на его корпус необходимо надеть защитное резиновое кольцо.

Установка скважинного насоса своими руками в артезианской скважине.

При обустройстве скважины, перед установкой скважинного насоса необходимо изучить документ выданный буровой бригадой, после бурения. Такой документ называется паспорт на скважину, в нем указанны необходимые нам параметры для подготовки водоподъемной магистрали. Водоподъемная магистраль представляет собой: трубу, электрический кабель питания и трос(необходимой длинны), скважинный оголовок, скважинный насос. Насос крепится к трубе, через обратный клапан и компрессионную муфту, трос монтируется в специальные отверстия, расположенные на корпусе насоса, и фиксируется специальными металлическими хомутами. Далее необходимо спаять кабель питания насоса и электрический кабель магистрали с помощью паяльника и обеспечить герметичную изоляцию с помощью термоусадочной муфты, убедившись, что вода не проникнет в места соединения электрического кабеля. После этого, нужно закрепить кабель и трос к трубе, с помощью пластиковых хомутов таким образом, чтобы кабель имел небольшой провис, относительно длины трубы и троса — это избавит его от излишнего натяжения и предотвратит обрыв провода.

1. Изучаем паспорт на скважину для определения глубины загрузки скважинного насоса.

   В паспорте есть такие показатели, как динамический и статический уровень воды. Эти параметры позволят нам определить правильную глубину загрузки насоса (в большинстве случаев, рекомендованная глубина загрузки скважинного насоса пишется в паспорте). Погружать насос в скважину необходимо на глубину ниже динамического уровня на пять метров, это условие позволит насосу не остаться без воды и сгореть. Хотя, большинство насосов и имеют защиту от сухого хода, но не стоит испытывать судьбу на прочность, особенно, если это стоит немало денег и трудозатрат.

2. Готовим трассу водоподъемной магистрали для скважины.

   К скважинному насосу с помощью резьбовых фитингов крепим обратный клапан, это позволит воде оставаться под давлением при неработающем насосе. К обратному клапану, с помощью компрессионной муфты соединяем трубу ПНД, необходимого нам диаметра (в основном применяют трубы 32 и 40 мм. в диаметре). Далее отрезаем необходимое количество трубы, троса и электрического кабеля (длина должна составлять больше глубины загрузки, по паспорту, на 2-3 метра) и разматываем это вдоль, для удобного скрепления всех элементов. Кабель, как указанно выше, спаиваем с проводом насоса и герметично изолируем с помощью термоусадочной муфты, а трос крепим хомутами к корпусу насоса. На другом конце трассы крепим скважинный оголовок и монтируем к нему трос, кабель пропускаем в специальное технологическое отверстие и фиксируем с помощью имеющегося на оголовке зажима (не забудьте оставить небольшой запас кабеля, чтобы он не перетянулся). Дальше необходимо, с помощью пластиковых хомутов закрепить трос и кабель с трубой ПНД, не забывая про небольшие опуски для электрического кабеля. На этом трасса водоподъемной магистрали готова и можно переходить к погружению насоса в скважину своими руками.

3. Монтаж насоса в скважину своими руками или с помощью лебедки.

   После того, как подготовили скважинный насос к погружению, стоит обратить внимание на общий вес конструкции водоподъемной магистрали, так как он может оказаться большим и погружать насос вручную окажется невозможным, если конструкция весит немного, то с этим справятся 2-3 человека, один из которых должен направлять насос в скважину и регулировать скорость погружения, второй подавать трассу, а третий держать скважинный оголовок, что бы тот не волочился по земле. Погружать скважинный насос необходимо плавными не быстрыми движениями, что бы насос не бился о стенки обсадной трубы и не перетирался кабель питания. После погружения необходимо зафиксировать скважинный оголовок к устью скважины с помощью крепежных болтов и проверить надежность монтажа.
   Если вышло так, что конструкция водоподъемной магистрали очень тяжела, то погружение насоса нужно произвести с помощью лебедки или позвать на помощь несколько человек, которые будут страховать направляющего, а при необходимости смогли его подменить.

Рекомендации при установке скважинного насоса.

1. При сборке трассы водоподъемной магистрали обратите внимание на прочность всех соединений, обязательно проверьте все ли герметично и плотно стоит на своих места, это убережет от многих неприятных моментов и не заставить доставать насос из скважины без необходимости.
2. Оставляйте небольшой запас трубы и электрического кабеля, для того, что бы насос висел на тросе, а не на трубе и не перетягивал кабель.
3. Для уплотнения резьбовых соединений используйте не фум-ленту, а сантехнический лен, это убережет вас от разгерметизации всей магистрали.
4. При фиксации скважинного оголовка к устью скважины, используйте перекрестную затяжку болтов и не перетягивайте их очень сильно, иначе оголовок может лопнуть.
5. Не используйте дешевые скважинные насосы, это продлит время эксплуатации водоподъемного оборудования и избавит Вас от преждевременного извлечения насоса из скважины, для его замены.
6. Перед загрузкой насоса в скважины, убедитесь, что не забыли одеть ответную часть оголовка на устье и зафиксировать уплотнительное кольцо.

Смотреть так же: Замена скважинного насоса своими рукам
Оставить заявку

Установка глубинного насоса в скважину своими руками

На чтение 7 мин Просмотров 73 Опубликовано 28.06.2019 Обновлено 12.06.2019

Обеспечить наиболее комфортное проживание в частном доме без полноценного водоснабжения очень сложно. Выкопать колодец, доходящий до водоносных слоев пригодных для употребления, получится не на каждом участке. Поэтому бурение — наилучший способ получения питьевой воды. Однако установка насоса в скважину своими руками часто вызывает затруднение. Это ответственный процесс, точность которого влияет на последующую работу всей системы.

Подготовка материалов и комплектующих для установки

Устройство, способное поднимать воду с большой глубины

Чтобы при выполнении монтажных работ не произошло досадных недоразумений или заминок, надо предварительно подготовить все расходные материалы, которые могут понадобиться во время установки. К ним относятся: хомуты, обратный клапан и запорный кран, крепления, электрокабель, манометр и ряд других деталей.

1. Специальный кабель электропитания с двойной виниловой изоляцией для длительного нахождения в жидкой среде. Он должен лежать свободно, без натяжки и в идеале быть цельным, без стыков на всем своем протяжении, поэтому метраж лучше брать с запасом. Сечение провода для исключения перегрузки подбирается согласно паспортным данным агрегата. Если электрошнур требует наращивания, для полной герметизации стыков берут специальные виды муфт.
2. Для подачи воды используются металлопрокатные трубы либо пластиковые низкого давления ПНД. Выполняя монтаж скважинного насоса своими руками, надо учесть, чтобы напор был достаточной мощности. Ставится изделие с сечением 32 мм и более. Оно имеет наименьшее гидравлическое сопротивление и поэтому более эффективно. Места стыка крепятся фланцами, установленными болтами вверх. Для резьбовых соединений обязательно понадобится укрепленная силиконовым герметиком подмотка уплотнительной либо ФУМ-лентой.
3. Страховочный тросик лучше брать в предотвращающей коррозийные процессы пластиковой оболочке. Он по длине должен соответствовать глубине скважины плюс запас для крепежа. Фиксирующие зажимы берутся с расчетом массы всей системы помноженной на десять.
4. Чтобы установить насос в скважину самому, нужно уделить внимание сантехнической арматуре. В работе обязательно понадобятся переходные фитинги для соединения деталей разного диаметра и футорки со вставленными металлическими гильзами для состыковки с трубами.

   Оголовок скважинный. Джилекс ОСП 110-130/32

5. Оголовок необходим для защиты конструкции от попадания в нее извне посторонних предметов. На его нижней части выполнены отверстия под напорный шланг, кабель и страховочный трос. Также имеется карабин для крепления элементов системы.
6. Шнур электрокабеля, страховочный подвес и труба скрепляются между собой с шагом в 70-130 см. Первое крепление выполняется на расстоянии 0,2 м от патрубка. Для выполнения соединений используется изоляционная лента или пластиковые стяжки.

Для работы водозаборной системы обязателен обратный клапан. Прежде чем начать монтаж погружного насоса в скважину, надо убедиться в его наличии. Своими руками механизм, предотвращающий обратное движение воды на оборудование, установить не сложно. Его можно приобрести в любом специализированном магазине.

На выходе устанавливается шаровой кран, предназначенный для проверки наличия воды в системе и регулировки ее напора. Включение устройства в электросеть «на сухую» запрещено.

Подготовка насоса к установке

Крепление трубы для скважинного насоса

Сборка всех элементов перед монтажом происходит в строго определенном порядке. Изначально проверяется наличие обратного клапана, при его отсутствии необходимо данный механизм приобрести и установить самостоятельно. Далее монтируются переходные фитинг с футоркой  для подсоединения трубы. Их размеры должны подходить по размеру к деталям. Стыки герметизируются для исключения появления течи.

1. Страховка крепится к помпе за две проушины, симметрично расположенными по обеим сторонам аппарата, и фиксируется специальными зажимами.
2. В полипропиленовую трубу вкладывается гильза и собирается фитинг. Затем выполняется соединение данной конструкции с насосом и протяжка фитинговых узлов. При установке обжимного кольца нужно следить за правильным расположением внутренних зубьев, а также стараться не повредить резиновый уплотнитель.
3. В случае недостаточной длины выполняется наращивание кабеля аппарата. Основное внимание надо уделить герметичности места стыка, иначе произойдет окисление контактов, и установка глубинного насоса в скважину своими руками закончится коротким замыканием.
4. После подготовки всех отдельных компонентов электропровод и страховка соединяются с трубой. Для этой цели применяются пластиковые хомуты, расположенные на расстоянии метра друг от друга. Обратный конец троса зацепляется за любой крупный неподвижный предмет, способный удержать собранную конструкцию.
5. Последним устанавливается фитинг, который понадобится для фиксации оголовка после погружения аппарата в скважину и отрезки лишней трубы. После данного мероприятия проводится проверка точности сборки всех элементов, что бы исключить возможные неполадки.

Дополнительное присоединение гидроаккумулятора к погружному насосу положительно влияет на срок его службы. В данном устройстве расположен запас воды, который способен удовлетворить разовые потребности пользователя. Численность подключений самого насоса в разы уменьшается, что положительно сказывается на сроке его эксплуатации.

Проведение монтажных работ

Правил и рекомендаций, касающихся установки погружного скважинного насоса, в том числе и своими руками, существует множество. В нормативах указано, что данное устройство не должно соприкасаться с дном водозаборного колодца, и в тоже время аппарат должен быть погружен более чем на метр под воду. Наполняемость скважины не постоянна. Она может меняться в зависимости от времени года и интенсивности забора.

1. Чем выше параметры производительности агрегата, указанные в паспорте, тем больше должна быть глубина погружения. Самый лучший способ определения местоположения, который чаще всего используется на практике: аппарат опускают на страховочном тросе до дна водяной скважины, а затем приподнимают на 2,5-3 м и временно закрепив, запускают. Если оборудование действует без отклонений от нормы, его в таком положении и фиксируют.
2. Данный метод используется при установке агрегатов в колодцы до 16 м, для глубинных аппаратов расчет делается по-другому. Из общей глубины источника от оголовка до дна вычитается расстояние от устья до водяного зеркала (динамический уровень). Полученная разность является величиной расположения воды во время активной эксплуатации скважины. Согласно нормам, данный промежуток сокращается на 300 мм снизу и 100 мм сверху. В оставшемся отрезке и должен располагаться аппарат.
3. Перед тем как опустить насос в скважину, нужно самому проверить обсадную трубу на присутствие неровностей, сужений или искривлений. Они могут повлиять на качество работы оборудования и стать причиной выхода агрегата из строя. Предварительная промывка и очистка шахты даст возможность уберечь главные узлы конструкции. Этапы данного процесса можно посмотреть на видео.
4. Перед опусканием агрегата на трубу через уплотнительное кольцо надевается оголовок. Если подготовительные работы выполнены правильно, проблем на данном этапе возникнуть не должно. Однако если насос остановился и не идет, значит в скважине присутствуют посторонние предметы.

Установка оборудования выполняется только после проведения всех расчетов и составления схемы. В работе должно участвовать от 2 человек и более. При проведении сборно-монтажных работ на даче стоит воспользоваться стабилизатором напряжения. Это поможет уберечь высокочувствительную аппаратуру от перепадов напряжения в электросети.

Возможные ошибки и как их избежать

Ошибка при установке скважинного насоса

Для человека, решившего установить погружной насос в скважину своими руками, главной задачей является учет всех нюансов и предотвращение промахов, чаще всего совершаемых другими.

1. Параметры мощности насоса должны соответствовать глубине скважины. Оборудование, работающее с превышением своих возможностей, быстро выходит из строя.
2. Неточные расчеты при определении места подвеса аппарата могут привести к тому, что он остается без охлаждения, а перегрев – это одна из главных причин поломки агрегатов.
3. Неправильная фиксация троса может привести к обрыву аппарата. Такого же результата стоит ждать, если материал страховки выбран неверно.
4. Напорный шланг должен выдерживать давление, создаваемое в системе, поэтому его не может быть меньше выходного патрубка насоса.
5. При наращивании шнура берется электрокабель, сечение которого соответствует мощности аппарата. В противном случае работа оборудования неизбежно закончится перегревом и коротким замыканием.

Отсутствие стабилизатора или автоматических реле ведет к риску перегрузки оборудования во время скачков напряжения. В идеале лучше установить систему автоматического контроля. Но шкаф с управляющими и защитными приборами, способный отследить работу системы, может оказаться невыгодным в частном доме.

Установка насоса в скважину: схема подключения своими руками

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Схема водоснабжения с скважинным насосом и адаптером.

Водоснабжение из колодца может осуществляться  при помощи установки поверхностного насосного оборудования. Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность погружного насоса не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Характеристики погружного насоса

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

• глубина;
• статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Трубу подключают к системе автономного водоснабжения. Прокладка водопровода от дома до скважины должна осуществляться под землей не меньше 1,5 м в глубину, для того чтобы предотвратить его промерзание зимой.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.

6 уроков, как делать правильно

ОБНОВЛЕНО 2 августа 2019 г .: «Как установить погружной насос?» Если вы задаете этот вопрос, то эта статья для вас. Читайте подробности. Насколько я понял, это наиболее полный набор инструкций в Интернете. Я также готов ответить на отдельные вопросы по телефону [адрес электронной почты]

.

Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают лучшую производительность среди всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов. Погружные аппараты не нуждаются в заливке, они бесшумны, они перемещают большую часть воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в домашних условиях, чем поршневые или струйные насосы. Однако есть одна загвоздка — установка.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УВИДЕТЬ НАСТОЯЩУЮ СЕССИЮ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ И ЗАМЕНА ПОГРУЖНОГО НАСОСА

Когда приходит время установить погружной насос, работа становится более сложной физически, чем любой другой вариант водозаборника, потому что насос, трубопроводы и провода должны быть опущены на самую глубину углубления колодца. И если этого было недостаточно, несколько неясных деталей установки определяют разницу между пятью годами безотказной работы насоса и двадцатью пятью годами. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим апробированным методам, и вам не придется выполнять эту хлопотную работу чаще, чем это абсолютно необходимо.

ТЕХНИЧЕСКИЙ СОВЕТ: У вас возникла проблема с качеством воды. Щелкните здесь, чтобы получить объективный некоммерческий обзор технологии фильтрации воды, включая эффективный подход к избавлению от запаха серной воды.

Что такое погружной насос?

Погружные насосы длинные, тонкие, цилиндрические по форме и располагаются на глубине четырех или пяти футов над дном колодца. Обычно при мощности 1/2 или 3/4 л.с. для большинства домашних хозяйств подводные аппараты нагнетают воду вверх и в резервуар высокого давления в доме через трубу диаметром 1 дюйм или 1 1/4 дюйма. Провода проходят вниз от поверхности для питания насоса через блок управления, при этом сама водопроводная труба выходит из стенок металлического кожуха колодца ниже линии замерзания, а затем проходит горизонтально в ваше здание.Щелкните изображение слева, чтобы загрузить полную версию типичной системы погружных насосов. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят дороже, чем другие типы насосов, но они бесшумны и не требуют заливки.

Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, показывающую все части системы водяных скважин с погружным насосом

Еще одна вещь. . . иногда путают разговоры о «погружных насосах». Помимо описанных здесь погружных водяных насосов для подачи воды под давлением в ваш дом, термин «погружной насос» также может относиться к погружным насосам для отстойников, предназначенным для поддержания сухости подвалов.Установка водоотливного насоса стоит от 900 до 3000 долларов, и выбор агрегата полностью отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вам действительно нужны погружные насосы для отстойников.

Установка погружного насоса Урок № 1: Подъем и опускание насоса

Замена неисправного погружного насоса включает те же инструменты и методы, что и при установке нового насоса с нуля, за исключением того, что сначала необходимо вытащить старый. Уроки, которые вы здесь усвоите, основаны на работе по замене старого насоса, которую я задокументировал в пробуренной скважине высотой 143 фута с металлической обсадной колонной.Это типичная установка, которая позволяет видеть как удаление, так и замену. Независимо от того, поднимаете ли вы подводную лодку или опускаете ее, этот процесс включает в себя две вещи: самодельный инструмент из оцинкованной стальной трубы и обычную арматуру для водозабора, называемую адаптером без ямы.

Представьте себе металлический водопроводный отвод, который раздвигается на две части. Это безамарный адаптер, и вы можете увидеть, как он работает, справа. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на нем), постоянно монтируется через отверстие, просверленное в боковой части металлической обсадной трубы, и выходит из обсадной колонны ниже линии замерзания.Другая половина адаптера, показанная на рисунке над ним, соединена с черной полиэтиленовой трубой, идущей вниз около дна колодца, где находится насос. Обратите внимание, как нарезан верхний конец безамбарного адаптера? Это позволяет опустить в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинтить в безымянный адаптер. Эта деталь является ключевой.

Т-образная рукоятка из оцинкованной трубы зацепляется с безамбарным адаптером в скважине, готовая вытащить насос и трубу из скважины

Во время установки насоса подвижная часть безамбарного адаптера скользит вниз, зацепляясь с неподвижной половиной. фитинга, закрепленного болтами через обсадную трубу колодца, и создавая водонепроницаемое соединение под углом 90º. Снятие насоса и водопровода включает в себя отделение скользящей части безамбарного адаптера вверх и от колодца, и для этого вам понадобится самодельный инструмент. Он состоит из стальной водопроводной трубы с резьбой диаметром 1 1/4 дюйма длиной шесть футов, тройника наверху и двух рукояток. Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, позволяя вытаскивать его и трубу, накачивать и выкачивать из колодца. Вот что происходит на фотографии выше. На глубоком колодце это тяжелая работа, потому что полиэтиленовая труба заполнена водой.

Установка погружного насоса Урок № 2: Защитите эти провода

Износ этого кабеля был вызван раскачиванием погружного насоса внутри обсадной колонны скважины после момента запуска.

Вытягивание вышедшего из строя погружного насоса преподает урок, и одной из самых удивительных является причина выхода из строя многих насосов. Не обязательно, что двигатель выходит из строя (хотя такое, конечно, может случиться). По крайней мере так часто, потому что изоляция на проводах насоса изнашивается из-за движения по внутренней части металлической обсадной трубы.Каждый раз, когда насос останавливается и запускается, когда он свешивается на конце пятидесяти, ста или двухсот футов трубы, вся установка перемещается в ответ на крутящий момент двигателя. Стоп, старт, втирать, втирать. После многих лет таких действий изоляция провода изнашивается, обнажая медь и вызывая короткое замыкание, которое не позволяет насосу работать. На изображении показано, как выглядят типичные изношенные провода в погружном насосе.

Этот резиновый ограничитель крутящего момента предохраняет погружной насос от слишком сильного раскачивания при запуске и останове двигателя.

Другая распространенная проблема также связана с крутящим моментом двигателя. Со временем повторяющаяся скручивающая сила при запуске двигателя может привести к тому, что резьбовые фитинги на верхней части насоса будут закручиваться все туже и туже, оборачивая провода вокруг полимерной трубы до тех пор, пока они не порвутся. «Гаситель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса, где он встречается с трубой, которая в него ввинчивается. Гаситель крутящего момента прижимает установку к крутящему моменту двигателя при его запуске, предотвращая вращение, перемещение и раскачивание насоса, когда он свешивается с трубы.

Водонепроницаемая термоусадочная трубка применяется к проволоке, питающей погружной насос

И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных соединений проводов в условиях влажного колодца. Вот почему я всегда припаиваю любые проводные соединения, которые возникают внутри обсадной трубы скважины, а затем заключаю эти припаянные соединения внутрь самоуплотняющейся термоусадочной трубки. Это то, что вы видите здесь, на фотографии.

Погружные насосы поставляются с завода с непрерывным проводом, прикрепленным к двигателю, но обычно этого недостаточно, чтобы добраться до верха колодца. Часто бывает необходимо наклеить дополнительные провода на установку до того, как насос опустится ниже. И пайка этих соединений имеет смысл. Правильно обжатые разъемы сначала работают нормально, но с годами они подвержены коррозии. На время пайки это быстрая страховка. Даже с паяными соединениями на всякий случай накройте их водонепроницаемыми термоусадочными трубками. Никогда не используйте изоленту, потому что со временем она просто отвалится. Многоступенчатая надежность может просто предотвратить ненужный отказ системы водоснабжения, когда на улице февраль -30º.

Этот новый погружной насос готов снова опускаться в скважину. Труба слева направляет воду из колодца, в то время как меньшая труба справа защищает провода, ведущие к насосу.

Хотя это не обычная практика, я предпочитаю защищать провода погружного насоса внутри участка диаметром 3/4 дюйма. черная полиэтиленовая труба, идущая вдоль основной трубы и привязанная к ней пластиковыми стяжками. Вот что вы здесь видите. Я обнаружил, что вы можете протолкнуть провода насоса через 10-футовую трубу без ее коробления.Натяните на провода столько кусков полиуретана диаметром 3/4 дюйма, сколько необходимо для их защиты, пока ваша установка находится на земле, или используйте ленту для электрика, чтобы протянуть провод через всю защитную трубу сразу.

Установка погружного насоса Урок № 3: Не забудьте обратные клапаны

Обратные клапаны позволяют воде течь только в одном направлении, и, несмотря на их ценность для повышения надежности системы водозаборных скважин, их часто упускают из виду при установке с погружными трубами. Обратный клапан вставляется во впускную линию и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на насос. Во-вторых, обратный клапан обеспечивает немедленный поток воды в бак при запуске насоса. Не пропустите обратный клапан. Лучшие из них имеют внутри лоскут из латуни. При работе они издают легкий щелкающий звук, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом.Установите обратный клапан сразу после того, как водопровод войдет в ваш дом, но до того, как он достигнет напорного резервуара. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.

Установка погружного насоса Урок № 4: Следуйте этим приемам для опускания погружного насоса

Использование шлифовального станка для удаления острого заусенца на верхнем крае стальной обсадной трубы скважины

Установка трубы, насоса и проводов в скважину одним целым — тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы добиться большего успеха . Первый связан с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная колонна режется на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил вашу трубу. Чтобы быть уверенным, я использую фанерный пончик с закругленным внутренним краем, который находится наверху колодца. Это снижает давление на трубу, что позволяет избежать ее перегиба. Вы можете увидеть фанерное тесто, которое я приготовила ниже.

Этот самодельный пончик из фанеры надевается на обсадную трубу колодца и защищает провода и трубы при их опускании.Обратите внимание на закругленный внутренний край отверстия, имеющий форму, обеспечивающую защиту.

Перед тем, как вы начнете опускать новую установку в колодец, наденьте Т-образную рукоятку на адаптер без ямки и привяжите конец веревки 1/2 дюйма из полиамида к предохранителю. выступ на насосе. Назначьте двух человек, которые будут направлять трубу у устья скважины, а третьего — направлять верхний конец трубы и тройник по земле. После соединения двух половин безамбарного адаптера привяжите конец страховочного троса к верхней части внутренней крышки колодца, завершите соединения с проводами, подающими питание на насос, затем закрепите внешнюю крышку колодца поверх всего.Если повезет, пройдет двадцать пять лет, прежде чем вы снова увидите эту обложку. На изображении ниже показано, как должен выглядеть верхний конец колодца после завершения установки погружного насоса.

Практически завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, затем снова спускаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы.

Установка погружного насоса Урок № 5: Получение воды в то же время

Никто не знает, когда их скважинный насос перестанет работать, но есть способ временно получить воду для всего вашего дома, пока вы снова вернете свою подводную лодку в рабочее состояние. Пока температура на улице выше нуля, вы можете тащить воду в бак, а затем подключить портативный электрический струйный насос с небольшим напорным баком, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет стекать обратно в напорный бак в доме, а затем оттуда во все другие приспособления. Реле давления на переносном насосе включается или выключается по мере необходимости, когда вода для бытового потребления используется для любого приспособления.Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно наполнять резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет иметь воду для мытья и туалетов.

Вы когда-нибудь думали об установке ручного насоса в качестве запасного для вашего электрического насоса в том же колодце? Я так и сделал. Щелкните здесь, чтобы увидеть, как происходила установка.

Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения

Черная полиэтиленовая труба является наиболее распространенной для систем водозабора, но винтовые зажимы сами по себе не обеспечивают надежного соединения на черной полиэтиленовой трубе. Также необходимо нагреть и размягчить трубу пропановой горелкой перед затягиванием винтовых зажимов. Вот что здесь происходит. На всякий случай используйте два зажима на соединение и потратите дополнительные деньги на зажимы из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или отвертку, а не отвертку.

Для обеспечения надежных соединений на черном полиэтилене необходимо нагреть трубу, чтобы она стала мягкой, и наложить два винтовых зажима на каждое соединение, затягиваемое, пока пластик еще мягкий

Установка погружного насоса Вопросы и ответы

Q: Какой калибр провода используется для подключения скважинного насоса? — JC, по электронной почте

A: провод 14 калибра подходит для подачи питания от вашего дома на стандартную бытовую насосную цепь.Если ваш насос погружной, продается специальный провод, который будет проходить снаружи вашего дома в колодец и к вашему насосу. Сечение этого провода не менее 14. Я не уверен в точном размере, но есть только один вид провода, который продается для ввода в колодец. Он имеет более толстую изоляцию, чем обычно, и представляет собой группу из трех или четырех проводов (в зависимости от типа), свободно скрученных вместе. Это не кабель, а группа проводов.

Самодельный ручной скважинный насос из ПВХ — DIY

Узнайте, как собрать самодельный ручной скважинный насос из ПВХ.

Ручной скважинный насос из ПВХ своими руками.

После того, как из-за нескольких отключений электроэнергии нам не хватало воды, я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов. Оказывается, легче сказать, чем сделать. Мне нужно было что-то, что можно было бы установить вместе с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются примерно за 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше того, что нам было нужно.Домкратные насосы для средних и глубоких скважин будут забирать воду с глубины до 300 футов, но они также оставят в вашем кошельке дыру на сумму более 800 долларов.

От разочарования я взялся за чертежную доску, решив найти решение. Результатом стало изобретение, которое я назвал «Holopump», ручной скважинный насос из ПВХ, способный эффективно забирать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны практически в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.

Как работает ручной скважинный насос из ПВХ

Конструкция удивительно проста: внутренняя насосная штанга, снабженная на конце муфтой и крышкой, вставляется во внешнюю водопроводную трубу. При каждом движении насосной штанги вниз вода, равная объему штанги, поднимается в трубу; это то, что известно как положительное смещение, и оно происходит независимо от силы или скорости нисходящего хода. На самом деле, лучше всего делать движение вниз медленным и неторопливым.На подъеме вверх вам нужно набирать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вышедшая вода стечет вокруг муфты и торцевой крышки. Таким образом, толкая или подтягиваясь, вы набираете воду. Простой донный клапан на конце водопровода предотвращает слив воды обратно в колодец.

Для перекачивания воды с глубины 60 футов под землей требуется минимальное усилие — от 15 до 20 фунтов для подъема вверх и от 25 до 30 фунтов для хода вниз (такое усилие может выдержать даже моя 12-летняя дочь).Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и равномерно надавливая и быстро подтягиваясь, используя соответствующую силу, вы можете рассчитывать на получение от двух до трех галлонов в минуту из колодца со статическим уровнем воды 60 футов — без потения.

Зависимость глубины скважины от уровня воды

Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды — это расстояние от уровня насыпи до поверхности воды вашего колодца.У человека может быть колодец длиной 175 футов, но статический уровень воды — 30 футов. В таком случае 40-футовый холонасос (сделанный из двух 20-футовых трубок) подойдет как нельзя лучше.

Ограничения глубины скважинного насоса

Планы на этих страницах относятся к холонасосу длиной 70 футов, который идеально подходит для колодца со статическим уровнем воды 60 футов. Хотя я знаю, что некоторые люди успешно пошли немного глубже с моим дизайном, я все же говорю, что 60-футовая модель (с использованием 70 или 80-футовой трубы) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которая у меня есть. готов рекомендовать.(Чтобы построить 80-футовый насос, просто замените последний сегмент штанги и водяной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые отрезки, показанные на планах.)

Сборка и установка ручного скважинного насоса из ПВХ

Хотя Holopump довольно легко собрать, правильно его достать немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами колодца, возможно, стоит нанять профессионала для установки.

Если вы решите пойти по пути «сделай сам», небольшое предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание, и в водопроводах не должно быть давления ( откройте ближайший к колодцу кран и дождитесь прекращения потока воды). Для промывки всех труб по мере их установки следует использовать разбавленный хлор.

Вы также захотите убедиться, что устанавливаемый вами насос соответствует всем применимым кодексам или законам в вашем регионе.

Перед тем, как начать, прочтите инструкции, соберите инструменты и материалы, затем действуйте следующим образом:

1) Изучите существующую конфигурацию заглушки колодца, затем купите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке для вентиляционного отверстия или отверстия для доступа к проводке. Если в вашем существующем погружном электронасосе используются ограничители крутящего момента, их может потребоваться изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте стержни вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. Таблицу материалов в галерее изображений, позиции 15 и 16).

3) Склейте и привинтите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (позиция 9) и ниже. Сделайте фаску на внутренних краях, чтобы в дальнейшем можно было легко вставить стержневую секцию. Дайте всем клеевым соединениям ПВХ достаточно времени для отверждения.

4) Перед установкой насоса и новой крышки колодца вам необходимо снять старую крышку. Если вы знакомы с имеющейся у вас водопроводной скважиной, вы можете оценить, с каким весом вы будете иметь дело.Перед тем, как полностью освободить крышку, наденьте страховочную веревку на любое оборудование ниже старой крышки. Вы точно не хотите ничего терять в колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вам захочется нанять слесаря-скважинника, хотя бы для того, чтобы использовать его подъемное оборудование!)

5) Вставьте основной участок трубы в скважину. Два сильных человека могут сделать это, если один будет стоять у нижнего конца клапана, а другой — на высоте около 30 футов на трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу донного клапана пройтись по обсадной трубе скважины, стараясь не согнуть ее слишком резко.Также будьте осторожны с существующей проводкой и трубами. Опять же, используйте страховочную веревку. Проденьте отрезок металлической трубы через заглушку колодца и затяните стальную муфту (поз. 8). Снова вставьте оригинальную сантехнику и закрутите колпачок.

6) Соберите секцию носика на место. Приклеивание носика не является обязательным. Протяните стержень по основной трубе. При втягивании нижняя часть стержневой секции должна опускаться ниже статического уровня воды.

Вот и все. Вы готовы начать качать.Чтобы получить максимальное количество сожженной воды из расчета на калорию, потребуется немного практики, но не забывайте медленно и равномерно нажимать вниз и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического колодезного насоса открывает потенциальный новый путь проникновения бактерий в вашу систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и, как владелец колодца, вы, вероятно, знакомы с одним или двумя. Однако, если у вас еще нет стандартной процедуры избавления колодца от бактерий, попросите местного специалиста по помпам дать ему наилучшую рекомендацию.Вы также захотите проверить воду на наличие бактерий после установки насоса.

Прочтите больше статей о самостоятельной работе на сайте www.motherearthnews.com.

Инструменты

• Ручная пила (любая пила, которая может разрезать деревянную доску, легко разрезает трубу из ПВХ)
• Рашпиль по дереву среднего или высокого качества
• Разводной торцевой ключ (8-, 10- или 12-дюймовый)
• Пара средних трубные ключи или плоскогубцы (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подключения проводов)
• Сверло на 1/2 дюйма (для просверливания дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать как я сделал и протянуть электропроводку электронасоса и продуть вместе на крышке колодца)

Первоначально опубликовано: июнь / июль 2000 г.

Выбор подходящего скважинного насоса

Новые или заменяемые скважинные насосы:

Колодезные насосы используются для подачи воды из подземного источника воды в ваш дом, мелкие или трансформируемые струйные насосы не являются погружными и обычно размещаются вне колодца в колодце.Погружные насосы для глубоких скважин — погружные.

Насколько глубок ваш колодец?

Струйные насосы для неглубоких скважин

могут перекачивать воду на глубину от 0 до 25 футов. Конвертируемые струйные насосы перекачивают воду с глубины от 0 до 90 футов. Конвертируемый струйный насос для скважин может работать от 0 до 25 футов с соплом для неглубокой струйной скважины или от 25 до 90 футов с эжекторным узлом. Погружные насосы для глубоких скважин прикрепляются к дну спускной трубы и могут работать в скважинах глубиной от 20 до 300 футов.

Какой диаметр обсадной трубы вашей скважины?

Диаметр обсадной трубы определяет, какой тип скважинного насоса вам нужен.Если у вас нет обсадной трубы, у вас есть неглубокий колодец. Некоторые обсадные трубы имеют размер 2 дюйма и требуют специальных принадлежностей с трансформируемым струйным насосом. Если обсадная труба вашей скважины имеет диаметр 4 дюйма или более, вы можете использовать либо струйный насос, либо погружной насос для глубоких скважин, в зависимости от глубины вашей скважины.

Сколько лошадиных сил (л.с.) вам нужно?

Если при замене колодезного насоса потребности в воде не изменились, выберите насос с той же мощностью и напряжением. Вам может потребоваться больше лошадиных сил, если вы добавили члена семьи или крупный прибор после установки вашего текущего насоса.Для больших насосов также могут потребоваться баки высокого давления для предотвращения быстрой смены циклов.

Установка скважинного насоса:

Чтобы убедиться, что ваш скважинный насос правильно установлен, следуйте полным инструкциям по установке, прилагаемым к вашему новому скважинному насосу или доступным в Интернете. Убедитесь, что в источнике воды и трубопроводах нет песка и другого мусора, который потенциально может засорить насос. Чтобы продлить срок службы скважинного насоса, защитите его от замерзания и никогда не запускайте насос всухую.
Струйный насос для неглубоких скважин:

Перед установкой скважинного насоса убедитесь, что у вас под рукой есть следующие инструменты: отвертка, трубный ключ, разводной ключ, ножовка, кусачки, приспособления для снятия изоляции и зажимы для труб.
СОВЕТЫ ПО УСТАНОВКЕ: Струйный насос для неглубоких скважин следует закрепить болтами на ровном полу или закрепить на кронштейне на резервуаре. Подсоедините все трубопроводы к колодцу, у струйного насоса для неглубоких скважин будет одна труба, проходящая между насосом и водопроводом. Приемный клапан на конце трубы будет удерживать воду в трубе после заливки системы.После присоединения к насосу скважинных труб подсоедините трубопровод между нагнетательным патрубком насоса и резервуаром. Чтобы завершить процесс установки, подключите соответствующий источник питания к насосу после завершения всех соединений трубопроводов. Чтобы заправить насос, следуйте инструкциям, изложенным в руководстве по эксплуатации.

Конвертируемый скважинный струйный насос:

Перед установкой скважинного насоса убедитесь, что у вас под рукой есть следующие инструменты: отвертка, трубный ключ, разводной ключ, ножовка, кусачки, приспособления для снятия изоляции и зажимы для труб.
СОВЕТЫ ПО УСТАНОВКЕ: Струйный насос для трансформируемого колодца следует закрепить болтами на ровном полу или закрепить на кронштейне на резервуаре. Подсоедините все трубопроводы к колодцу, у струйного насоса для конвертируемой скважины будет одна труба, проходящая между насосом и водопроводом (всасывающая труба), и дополнительная труба между насосом и эжекторным узлом (приводная труба). Приводная труба помогает насосу забирать воду из колодцев глубиной до 90 футов. Приемный клапан на конце трубы будет удерживать воду в трубе после заливки системы.После присоединения к насосу скважинных труб подсоедините трубопровод между нагнетательным патрубком насоса и резервуаром. Чтобы завершить процесс установки, подключите соответствующий источник питания к насосу после завершения всех соединений трубопроводов. Чтобы заправить насос, следуйте инструкциям, изложенным в руководстве по эксплуатации.

Как установить погружные насосы: краткое руководство

Будь то выбор правильного типа обсадной трубы нефтегазового трубопровода для предотвращения усталостного разрушения соединений или высококачественных погружных насосов для улучшения управления сточными водами, роль труб и обсадных труб в сокращении углеродный след.

Погружной насос — это инструмент, который включает полностью герметичный двигатель, прикрепленный к корпусу насоса.

Погружной насос перекачивает жидкость по шлангам, которые затем перемещаются в резервуары для хранения и, наконец, на очистные сооружения. Этот насос используется для откачки септиков.

Выбор и установка правильного погружного насоса может быть выгодной или невыгодной сделкой для вас.

Эти насосы устанавливаются в хорошо построенных колодцах. При правильной установке он может сэкономить пользователям много хлопот и сэкономить деньги в плане ремонта в будущем.

Погружные насосы — Пошаговое руководство по установке

Вы можете установить погружной насос самостоятельно или нанять профессионала, который сделает эту работу за вас. В этом посте мы расскажем о шагах, которые необходимо выполнить, чтобы самостоятельно установить погружную трубу.

Осмотрите колодец

Перво-наперво вы должны внимательно осмотреть колодец. Перед началом работы убедитесь, что вы проверили глубину, повреждение корпуса и уровень стоячей воды.

Глубину колодца можно проверить, посчитав расстояние от земли до дна. Для измерения напора можно рассчитать расстояние по вертикали от насоса до уровня земли. Чтобы измерить галлоны в минуту, просто рассчитайте количество воды в галлонах в минуту, выбрасываемое насосом.

Тщательно осмотрите все компоненты

Следующим шагом будет проверка поставляемых компонентов. Этот шаг очень важен, так как он поможет вам следовать правильному маршруту установки.

Внимательно изучите данные, указанные на двигателе, включая номинальные параметры источника питания.Также проверьте, является ли это двухпроводной или трехпроводной фазой.

На этом этапе вам также может потребоваться проверить, совпадает ли ответвительный кабель насоса с кабелем двигателя. Не забудьте проверить, совместимы ли фитинги с выпускным отверстием насоса, крышкой отверстия и поднимающейся магистралью.

Когда вы узнаете все технические детали и спецификации, самое время установить двигатель на насос.

Присоедините двигатель к насосу

Чтобы установить двигатель на насос, необходимо использовать прилагаемую смазку для смазки и уплотнения вала в сборе.Для укладки фитинга можно использовать либо полиэтиленовую ленту, либо резьбовую ленту.

Соединение

Если соединение ответвительного кабеля неизбежно, убедитесь, что соединение является водонепроницаемым. Вы можете легко выполнить сращивание, используя заливочные материалы или имеющиеся в продаже наборы для сращивания.

Просто убедитесь, что вы внимательно ознакомились с инструкциями на комплекте, прежде чем начинать процесс сварки.

Закрепите насос на колодце для воды

Следующее, что вам нужно сделать, это закрепить насос на колодце.Для этого все, что вам нужно сделать, это установить и раскатать поднимающуюся трубу для накачки. Закрепите крышку отверстия на другом конце магистрали.

Roll Out Drop Cable

Итак, вы уже закрепили насос на колодце. Теперь подсоедините страховочный трос из нержавеющей стали к подъемной магистрали, а также к отводному тросу. Оставьте пространство для поднимающегося трубопровода, чтобы он мог растянуться, подключив один конец страховочного троса к крышке отверстия.

Вы также можете использовать ленту по длине сращивания кабеля, чтобы защитить магистраль.Кроме того, оставьте дополнительный ответвительный кабель (который можно сложить) и загните к основному прямо под крышкой отверстия. Это может потребоваться, если вам в будущем придется заменить сросток кабеля или двигатель.

Повторная проверка сборки

И последнее, но не менее важное: перепроверьте все фитинги, чтобы убедиться, что все компоненты правильно прикреплены и работают.

Вы также можете опустить конец насоса в колодец с помощью помощника, чтобы удерживать конец крышки отверстия, если вам трудно обращаться с узлом из-за его легкости.

Совет, на который стоит обратить внимание

Если вам все еще трудно справиться с весом сборки, вы также можете использовать ролик, сделанный из колеса вашего автомобиля.

Просто прикрепите заглушку к автомобилю с помощью ремня и скобы. Переместите машину, чтобы погружной насос вошел внутрь колодца. Переместите машину к колодцу и позвольте крышке столкнуться с роликом. Вы можете проверить насос, подключив стартер, контроллер и предохранительное устройство.

Дайте всему процессу несколько минут, чтобы вода достигла поверхности.

Если все в порядке, вы можете подсоединить необходимый трубопровод к крышке. Проверьте все устройство еще раз и внесите необходимые изменения на месте.

Заключительные слова

Более или менее, все погружные насосы используют один и тот же принцип работы. Однако на рынке доступен широкий спектр погружных насосов. Также они различаются по дизайну и функциям.

Убедитесь, что вы проверили все доступные варианты, прежде чем соглашаться на один. Погружные насосы — это долгосрочное вложение.Мы надеемся, что это пошаговое руководство развеяло ваши сомнения. Теперь можно легко установить погружной насос самостоятельно. Не правда ли?

(Посещали 319 раз, сегодня 2 раза)

2021 Стоимость скважинного насоса | Цены на новые и заменяемые водяные насосы для скважин

Стоимость замены скважинного насоса

Средняя стоимость замены скважинного насоса составляет от 538 долларов до 1851 долларов США в зависимости от типа насоса, мощности, марки и глубины скважины. Замена скважинного насоса и напорного бака вместе стоит от 800 долларов США до 2 300 долларов США .Мелкий ремонт скважинного насоса стоил от $ 150 до $ 9000 $ 6004.

Установка новых проводов или трубопроводов для насоса добавляет около 200 долларов за каждые . Сложные работы по прокладке трубопроводов или модернизация до солнечной системы или насоса постоянного давления добавляет 1000 долларов к 3 000 долларов США.

Содержание

1. Стоимость замены скважинного насоса
2. Средние цены на насос для скважин

Средние цены на насос для скважин

Средний скважинный насос стоит от от 200 до 800 долларов. без установки, в зависимости от типа и мощности.Погружные скважинные насосы стоят от 165 до 1000 долларов США4, струйные насосы для глубоких или неглубоких скважин стоят от долларов США до 800 долларов США 4, ручные насосы стоят от долларов США до 600 долларов США , а скважинные насосы на солнечной энергии стоят от долларов США до 1400 долларов США до 2 600 долларов США .

Получите бесплатную оценку от сервисных служб скважинных насосов.Посмотреть профи

Погружной насос Стоимость

Установка погружного насоса для скважины стоит от 400 до 2000 долларов в среднем в зависимости от размера двигателя, глубины скважины и наличия существующего насоса. Погружные насосы для глубоких скважин поддерживают скважины глубиной от 25 до 300 футов и более, мощностью от до 5 л.с. с производительностью от 5 до 140 галлонов в минуту.

• Погружные насосы постоянного давления , или «насосы 40/60», включают насос при падении давления ниже 40 фунтов на квадратный дюйм и отключают, когда давление достигает 60 фунтов на квадратный дюйм.
• Погружные насосы постоянного давления будут постоянно контролировать давление в системе и при необходимости регулировать скорость насоса.

Большинство погружных скважинных насосов дороже струйных насосов, но они более надежны, менее шумны и служат дольше. В большинстве домов используется погружной насос мощностью от ½ до 1–1 ½ л.с., сделанный из чугуна, нержавеющей стали или корпуса из термопласта. При замене устройства выберите насос с таким же количеством проводов, 2 или 3-проводным.

* В двухпроводном кабеле три провода, а в трехжильном — четыре; зеленый заземляющий кабель не учитывается.

Стоимость скважинного насоса постоянного давления

Скважинный насос постоянного давления стоит от 2000 до 5000 долларов. Установка в среднем. Система постоянного давления работает непрерывно, если на водоснабжение требуется не менее 1 галлона в минуту, а необходимая емкость резервуара может составлять всего 20 галлонов.

Контроллер насоса, используемый в системе постоянного давления, представляет собой ЧРП (частотно-регулируемый привод), который представляет собой насос с регулируемой скоростью, который лучше подходит для городских районов, где электроснабжение стабильно.Контроллеры VFD служат около десяти лет и стоят от 800 долларов США до 2 900 долларов США без учета платы за установку.

Цены на струйные насосы

Струйный насос для мелкой скважины стоит от 300 до 900 долларов. Замена и опора для скважин 25 футов или меньше. Трансформируемый струйный насос для глубоких скважин до 90 футов стоит от 400 долларов до 1 200 . Надземные струйные насосы имеют производительность от 1 до 70 галлонов в минуту и ​​диапазон от ½ до 1 л.с. для использования в жилых помещениях. Выбор материала: чугун, нержавеющая сталь или термопласт.

* Цены указаны только на струйный насос.

Высококачественные струйные насосы из нержавеющей стали являются самовсасывающими, в то время как стандартные струйные насосы могут потерять заливку и перестать перекачивать.Струйные насосы обычно дешевле погружных, но обеспечивают меньший объем и меньшее давление. Некоторые производители производят комбинированный струйный насос и напорный бак, который быстрее устанавливается и стоит от 300 до 1400 долларов США4.

Струйные насосы для неглубоких скважин обычно используются в районах с высоким уровнем грунтовых вод и подходят для более теплого климата. Установите струйный насос с защитой от перегрузки, чтобы избежать перегорания двигателя — насосы могут продолжать работать, когда уровень воды слишком низкий, что может вызвать выгорание.

Защитите наружные струйные насосы и резервуары зимой с помощью изолированного мешка ( $ 50 — $ 200 ) или установив колодец ( $ 150 — $ 1,200 ) и обернув открытые трубы изоляционными рукавами.

Стоимость скважинного насоса на солнечной энергии

Колодезный насос на солнечной энергии стоит от 1 650 долларов США до 3 200 долларов США. установлен и будет перекачивать воду как из неглубоких, так и из глубоких скважин. Солнечные насосы — отличный выбор для сельской местности и позволяют снизить затраты на энергопотребление.Однако солнечная энергия требует беспрепятственного солнечного света не менее 6-8 часов в день. Насосы для солнечных батарей изготавливаются из пластика или нержавеющей стали (или того и другого) и имеют следующие размеры:

• Насосы прямого вытеснения (погружные) — всасывают воду во впускной отсек и перемещают ее к выпускному отверстию с помощью диафрагмы, возвратно-поступательного или поворотного механизма. Расход нагнетаемого воздуха будет постоянным.
• Центробежные насосы (струйные) — Создает вакуум для перемещения воды через вращающееся рабочее колесо.Поток будет колебаться.

Для подключения солнечной батареи напрямую к насосу требуется двигатель постоянного тока. Если вы хотите, чтобы ваша система заряжала батареи, и вы выбираете насос с двигателем переменного тока (переменного тока), требуется инвертор для преобразования мощности постоянного тока в переменный ток, что приводит к некоторым потерям мощности в насосе.

Комплект насоса для солнечной энергии

Комплект насоса для солнечной скважины стоит от 1,500 до 6,500 долларов США4 в зависимости от требуемого количества галлонов в минуту и ​​подъема в футах. В комплект входят насос, солнечные панели, монтажная скоба и все необходимое для питания и защиты насоса.Большинство комплектов представляют собой погружные насосы для глубоких скважин, поскольку они потребляют меньше энергии на галлон воды за счет использования давления, а не всасывания для выталкивания воды.

Ручной насос для водозабора Стоимость

Ручные насосы для водяных скважин стоят от 50 до 600 долларов в среднем, с расценками на рабочую силу от от 195 до 300 долларов на установку. Ручные насосы изготавливаются из пластика, нержавеющей стали или чугуна. Ручные насосы премиум-класса стоят от до 9000 долларов США и подходят для глубоких скважин — перекачивание одного галлона за 7 ходов с глубины 300 футов.

Чтобы предотвратить замерзание ручного насоса, просверлите небольшое отверстие в водосточной трубе, чтобы при его установке отверстие находилось на 4 или 5 футов ниже уровня земли. Когда вы закончите откачку, оставшаяся вода в водосточной трубе будет просачиваться через это отверстие, не оставляя оттуда замерзать на поверхность.

Цены на водяной насос ветряной мельницы

Водяной насос ветряной мельницы стоит от 4200 долларов до 19 600 долларов , при этом средняя опорная башня стоит 9 900 долларов США , а башня с поперечными распорками — 12 900 долларов США .Водяные насосы ветряных мельниц отлично подходят для мест, где нет электричества или где насос на солнечной энергии не обеспечивает достаточной мощности.

Профессиональная сборка и установка занимает 1-2 дня и стоит от 2 000 до 5 000 долларов . По-прежнему требуется решение для хранения воды, которое стоит от 380 до 1500 долларов США4 в зависимости от типа резервуара и давления в нем.

Преимущества механического водяного насоса ветряной мельницы

• Подходит как для мелких, так и для глубоких скважин до 1200 футов.
• Работает при скорости ветра до 3 миль в час; 24 часа в сутки.
• Практически не требует обслуживания и автоматическая защита от ураганного ветра.
• Пропускная способность 1500 галлонов в сутки.
• Энергия ветра заряжает аккумуляторы для колодезных насосов, когда они не перекачивают воду.

Установите анемометр или одометр ветра на своей территории для измерения скорости ветра на разной высоте, чтобы получить представление о пригодности энергии ветра и размере лопастей, необходимых для использования воды.

Вернуться к началу

Как определить, что насос неисправен?

Скважинные системы состоят из двух основных компонентов: скважинного насоса и напорного резервуара, оба из которых могут выйти из строя. Приведенные ниже знаки могут указывать на проблемы с насосом, но вам может потребоваться только замена напорного бака. Сначала попросите профессионала проверить ваш напорный бак, потому что это быстрее и дешевле, чем вытаскивать насос из земли.

Общие признаки неисправности скважинного насоса или резервуара включают:

1. Из кранов не течет вода
2. Плохое давление воды
3. Смесители с малым расходом и брызги
4. Постоянно работающий насос
5. Странный шум из вашего насоса
6. Звук быстрого щелчка из танка
7. Грязная вода или вода с плохим вкусом
8. Высокие счета за электроэнергию и воду
9. Ошпаривающая вода для душа

Выход из строя баллона напорного бака резко сокращает срок службы скважинного насоса.Как только вы заметите какие-либо проблемы, обратитесь к специалисту по помпам, и он поставит правильный диагноз. Чтобы предотвратить выход из строя скважинного насоса, выполняйте ежегодную промывку водонагревателя и напорного бака, чтобы продлить срок их службы.

Запланируйте осмотр скважинного насоса сегодня.
Посмотреть профи

Вернуться к началу

Факторы затрат на установку нового скважинного насоса

Установка скважинного насоса стоит от 300 до 4500 долларов , при этом большинство домовладельцев тратят от до 1851 долларов США в зависимости от глубины скважины, типа насоса, размера насоса, размера напорного бака и затрат на рабочую силу.

• Глубокие и мелкие скважины — Глубина вашей скважины определяет, какой тип насоса требуется.
• Размер насоса — Мощность, необходимая для вашего насоса, зависит от использования воды в вашем доме и глубины колодца.
• Напорный бак — Размер вашего напорного резервуара основан на количестве галлонов в минуту, производимых насосом.
• Установить или заменить — Установить новый насос проще и дешевле, чем заменить старый насос, который сначала нужно вытащить из земли.

Скважинный насос какого размера мне нужен?

Размер скважинного насоса, который вам нужен, зависит от вашего потребления воды и количества членов семьи. В среднем на дом с 3–4 спальнями требуется 8–12 галлонов в минуту . Чтобы оценить ваши потребности в воде, добавьте один галлон в минуту для каждого водного приспособления. Оснащение включает смесители, души, стиральные машины, водопроводные краны, туалеты, посудомоечные машины и холодильники.

При замене скважинного насоса проверьте паспортную табличку на вашем агрегате, чтобы определить мощность в лошадиных силах.Выберите новый насос с той же мощностью (л.с.) или увеличьте размер, если вы добавили новых членов семьи или устройства. Служба ремонта колодцев также подскажет, какой размер вам нужен.

Избегайте выбора насоса слишком большого размера, так как это приведет к снижению производительности и снижению энергоэффективности.

Размер резервуара высокого давления

Скважинные напорные баки рассчитаны на хранение 3 галлона воды на каждый галлон в минуту (GPM) , производимый насосом. Чтобы рассчитать размер резервуара для давления в скважине, возьмите требования к системе в галлонах в минуту и ​​умножьте на 3. Например, в среднем доме используется 8 галлонов в минуту и ​​требуется резервуар на 24 галлона для хранения.

Затраты на оплату труда при замене скважинного насоса

Затраты на рабочую силу для замены скважинного насоса составляют от 250 до 800 долларов США в среднем, при сложных проектах стоимостью 1000 долларов и более .Установка новых проводов или трубопроводов для насоса стоит около 200 долларов за каждые . Сервисные службы и сантехники берут от 45 до 150 долларов в час.

Установка новых скважинных насосов проще, а затраты зависят от того, требуются ли дополнительные трубопроводы, водопровод или ремонт системы водоснабжения. Для замены требуется деррик-самосвал или насос-роликовый агрегат для извлечения погружного насоса или снятия старой скважинной трубы для ремонта. После любой работы систему водозабора необходимо проверить и продезинфицировать, что обычно входит в их оплату труда.

* В среднем для установки скважинного насоса требуется 3 часа, а для замены существующего насоса — 6 часов.

Глубокие и мелкие скважины

Глубина колодца определяет общую стоимость установки нового насоса. Струйные насосы используются для неглубоких скважин до 25 футов, они дешевле и проще в установке. Погружные насосы используются для скважин до 250 футов и имеют несколько конфигураций.

Затраты на время и материалы будут тем выше, чем глубже будет скважина, потому что на каждые 80 футов спускной трубы будет устанавливаться обратный клапан. Замена погружного насоса связана с дополнительными расходами из-за оборудования и времени, необходимого для безопасного извлечения старого скважинного насоса.

Нанять специалиста по замене скважинного насоса.
Посмотреть профи

Насосы артезианские скважины

Артезианские скважины обычно пробуриваются в замкнутом водоносном горизонте ниже неограниченного водоносного горизонта и в верхнем ограничивающем слое коренных пород. Проточные скважины обычно не нуждаются в насосах, потому что подземная вода находится под давлением и выходит из устья естественным путем.

Для артезианских скважин с постепенным снижением давления может быть установлен погружной насос аналогично непроточной скважине.Насосы для неглубоких скважин не могут быть подключены в направлении от колодца к подземной линии, а могут сливаться только в уравнительный резервуар с переливной трубой или предохранительным клапаном в верхней части резервуара. Подкачивающий насос может быть подключен к расширительному бачку и выгружен в резервуар с повышенным давлением.

Вернуться к началу

Стоимость замены деталей водяного насоса из скважины

Возможно, вам потребуется заменить другие компоненты скважинного насоса, такие как напорный бак, или добавить подкачивающий насос вместо или в дополнение к замене скважинного насоса.

Единственная часть скважинного насоса, которая действительно заменяема, — это двигатель в сборе в корпусе.Тем не менее, установка или замена других систем и компонентов требует ряда затрат.

Стоимость замены резервуара высокого давления в скважине

Средняя стоимость замены резервуара высокого давления в скважине составляет от 275 до 500 долларов США в зависимости от емкости резервуара и его номинального давления. Высококачественные модели или сложные соединения резервуаров с перемещением сантехники могут стоить более 9000 долларов США4. Замена скважинного насоса и напорного бака вместе стоит от 800 долларов США до 2 300 долларов США .

Расходы увеличиваются, если ваша помпа находится не на том же уровне, что и ваш дом.Если вы приобретете ту же модель, которая предварительно заправлена ​​до необходимого давления, вы можете самостоятельно заменить бак после просмотра видеороликов производителя.

Напорные баки поддерживают воздух в баке в определенном диапазоне от 40 до 60 фунтов на квадратный дюйм. Большинство современных резервуаров имеют два отсека для предотвращения переувлажнения — баллон или мембранный механизм для воды и зону под давлением.

• Мембрана — Внутренняя мембрана разделяет воду и сжатый воздух
• Баллон высокого давления — Вода хранится в мешке, окруженном сжатым воздухом
• Одно отделение — Сжатый воздух и вода находятся в одной камере

Получите бесплатные оценки от компаний по ремонту скважин.Посмотреть профи

Стоимость резервуара-дозатора

Баллон высокого давления стоит от 50 до 600 долларов с моделями высокого класса стоимостью до 1500 долларов . Большинство баллонов под давлением имеют сменные баллоны, которые стоят от от 20 до 250 долларов США4 в зависимости от марки резервуара, для которого он предназначен, и вместимости резервуара.

Цены на двигатель скважинного насоса

Средняя стоимость замены электродвигателя скважинного насоса составляет от 200 долларов США до 1 400 долларов США . Однофазный двигатель (230 В) стоит от 199 до 479 9000 долларов США4, а трехфазный двигатель (415 В) стоит от 289 до 1889 долларов США 4.Замена двигателей обычно доступна только для дорогих погружных насосов, и вам, вероятно, придется заменить весь насос.

Осадки изнашивают подшипники насоса и другие движущиеся части, что приводит к отказу двигателей. Если двигатель более старого насоса выходит из строя, компонент механизма насоса также может выйти из строя, что удешевляет замену насоса. Проверьте заводскую MTBF (среднее время наработки на отказ) помпы, чтобы убедиться, что это так.

Стоимость подпорного насоса для скважины

Средняя стоимость подкачивающего насоса для скважины 750 долларов США по цене от 250 до 2 000 9000 долларов США4 в зависимости от размера комплекта повышения давления, марки и характеристик.Средние затраты на рабочую силу составляют от 200 до 300 долларов США () для установки устройства. Подкачивающий насос улучшает низкое давление воды из смесителей и насадок для душа.

Усилитель колодца подключается к основному водопроводу и увеличивает давление воды до 70 фунтов. Перед покупкой усилителя давления проверьте эти другие проблемы, которые также могут повлиять на давление воды.

• Обратитесь к сантехнику на предмет закупорки сточных вод или труб.
• Проверить старые трубы на наличие отложений, ограничивающих поток воды с течением времени.
• Снимите систему смягчения воды, чтобы проверить, не повышается ли давление.
• Узнайте в местной компании по водоснабжению, существуют ли какие-либо местные ограничения по давлению воды.

Гаситель крутящего момента погружного скважинного насоса

Чтобы обеспечить долгий срок службы вашего погружного скважинного насоса, расширяемый ограничитель крутящего момента устанавливается вокруг трубы — чуть выше того места, где насос подсоединяется к спускной трубе — и он будет расширен, чтобы соответствовать диаметру обсадной трубы скважины, и прикреплен к трубка. Затем он будет опущен на место вместе с насосом, чтобы обеспечить сопротивление обсадной колонне скважины, где он поглощает рывки, создаваемые насосом каждый раз, когда он включается.

Вернуться к началу

Стоимость ремонта скважинного насоса

Средняя стоимость ремонта скважинного насоса от 150 до 600 долларов США в зависимости от задачи. Обычный ремонт включает замену реле давления за 150 долларов, внутренних клапанов и подшипников насоса или погружного электрического кабеля за 200 долларов. Чтобы предотвратить полную замену насоса, запланируйте ежегодные проверки скважинных насосов на сумму от $ 100 до $ 150 .

Прочие возможные ремонтные работы водяного насоса из скважины:

1. Один или несколько вышедших из строя обратных клапанов, которые следует устанавливать через каждые 80 футов водосточной трубы.
2. Неправильная первоначальная установка, из-за которой вода просачивается на поверхность.
3. Не установлен ограничитель крутящего момента или он не был полностью расширен, что привело к ослаблению компонентов трубы из-за крутящего момента.
4. Электрический кабель был установлен неправильно, а ограничитель крутящего момента не растянут полностью — движение от запуска двигателя может в конечном итоге ослабить провода.

Вернуться к началу

Что такое скважинный насос?

Колодезный насос поднимает и забирает воду из колодца и подает ее в резервуар для хранения под давлением.Погружные насосы используются для глубинных скважин от 90 до 250 футов. Насосы для неглубоких скважин или трансформируемые струйные насосы используются на глубине до 25 футов в однотрубной конфигурации и до 90 футов в двухтрубной конфигурации.

Большинство скважинных насосов не работают постоянно; когда давление в резервуаре для хранения падает ниже определенного значения, насос включается для повторного заполнения резервуара до тех пор, пока уровень давления не достигнет в среднем от 40 до 60 фунтов на квадратный дюйм.

Струйный насос против погружного скважинного насоса

Два наиболее распространенных типа скважинных насосов — струйные и погружные, альтернативой являются ручные насосы и солнечные насосы.Для более глубоких скважин вам понадобится насосный двигатель большей мощности, который стоит дороже.

Альтернативные скважинные насосы

• Ручные насосы для колодцев — Ручной насос приводится в действие вручную с помощью уровня, проворачиваемого вручную, и может быть установлен на скважинах или вырытых вручную колодцах.Ручные насосы дешевы в сборке и установке, отлично подходят для районов без электричества и просты в обслуживании.
• Солнечные насосы для колодцев — Солнечные насосы используют солнечную энергию для перекачки от 500 до 1000 галлонов в день и подъема воды на высоту до 200 футов. Количество необходимых солнечных панелей зависит от дальности откачки. Большинство солнечных насосов необходимо обслуживать каждые 2–4 года, и в зависимости от климата и использования воды может потребоваться накопительный бак на 3–10 дней.

Получите консультацию в сервисной службе скважинных насосов.Посмотреть профи

Советы по эксплуатации скважинного насоса

Если ваша земля не облагается налогом AG, вы можете претендовать на различные льготы в рамках инициативы EQIP On-farm Energy Initiative. Иногда предоставляются гранты или финансовая помощь, если вы устанавливаете водяной насос на солнечной энергии. Эти стимулы время от времени меняются, и время от времени добавляются новые программы.

7 советов для владельцев водяных насосов в жилых помещениях

1. Документируйте настройку — Используя острие на блоке управления или на резервуаре высокого давления, напишите номер модели насоса, глубину колодца, дату установки и любые другие относящиеся к делу детали, такие как показания ампер.
2. Документирование показаний амперметра — Получите амперметр и документируйте регулярные показания при использовании системы. При установке нового насоса попросите установщика показать вам, как получить показания усилителя.
3. Храните документацию — Храните руководство пользователя, а также № 1 и № 2 в месте рядом с блоком управления или другим насосным оборудованием для скважин.
4. Запишите настройки напорного бака — Напишите давление включения и выключения (например, 40/60) на внешней стороне реле давления (и на напорном баке).Задокументируйте конфигурацию проводов на внешнем кожухе или пронумеруйте кабели, чтобы знать, какой кабель куда идет при сборке.
5. Зарегистрируйте свое давление — Вы можете использовать манометр Шредера (манометр) для измерения давления внутри напорного резервуара. Документируйте это на внешней стороне резервуара не реже одного раза в год. Оно должно быть на 2–3 фунта / кв. Дюйм ниже давления включения.
6. Отметьте ваш отбойный молоток — Отметьте, какой отбойный молоток предназначен для вашего колодезного насоса, на электрической панели с помощью острого лезвия.
7. Проверьте свою воду — Регулярно проверяйте воду в колодце, чтобы знать, что она в питьевой воде. Когда вы впервые выкопали колодец или установили новый насос, сделайте лучший лабораторный тест, который вы можете себе позволить. Последующее тестирование обычно предлагается только раз в год, если ранее в районе не было заражения.

Вернуться к началу

Часто задаваемые вопросы о скважинных насосах

Как долго прослужит скважинный насос?

Погружной насос для скважин работает от 8 до 15 лет , а струйный насос работает от от 4 до 20 лет в среднем .Меньшее потребление воды или большая мощность означает, что насос работает меньше и служит дольше. Другие факторы включают количество отложений в воде, качество насоса и двигателя, а также график технического обслуживания.

Сколько стоит запустить скважинный насос?

Стоимость эксплуатации скважинного насоса $ 3.46 в месяц для среднего дома с 4 людьми, которые ежедневно перекачивают 480 галлонов со скоростью 10 галлонов в минуту с помощью погружного насоса ½ HP. Насос работает около 2 часов в день и потребляет 1,92 кВт электроэнергии, или от 50 до 60 кВт в месяц.

Сколько ватт делает скважинный насос использования?

Средний скважинный насос потребляет 700 Вт , в большинстве случаев от 250 до 1100 Вт в зависимости от размера насоса, эффективности, давления воды, расхода и плотности жидкости. Начиная мощность должна быть 1.В 5–3 раза больше рабочей мощности, чтобы обеспечить мощность, достаточную для запуска насоса.

Если вы ищете генератор для питания своего насоса, помните, что А = Ватт / Вольт , а пусковая сила тока в 5–7 раз выше рабочей мощности является нормальной для небольших электродвигателей.

Покрывает ли страхование домовладельцев колодезные насосы?

Колодезные насосы

покрываются страховым полисом вашего домовладельца, если это связано с одной из опасностей вашего плана, такими как молния, пожар или ураган. Общие случаи, когда причиняют ущерб и не покрываются страховкой домовладельца, являются износ, небрежность и землетрясения.

Как далеко колодец может перекачивать воду?

Погружной насос для глубоких скважин может извлекать воду с глубин от до 400 футов .Струйный насос для неглубоких скважин откачивает воду от до 25 футов для однотрубной системы и от до 90 футов для двухтрубной конфигурации.

Может ли скважинный насос замерзнуть?

Погружные насосы не замерзнут, потому что сам насос закопан в землю намного ниже линии замерзания. Струйные насосы или насосы для неглубоких скважин устанавливаются над землей, и необходимо принять меры для предотвращения воздействия низких температур на насос, напорный бак и водопроводные линии.

Как разморозить замерзшую трубу из колодца?

Чтобы разморозить замерзшую трубу колодца, начните с открытия одного или нескольких кранов в доме, а затем медленно нагрейте трубы нагревательной лампой, грелкой, обогревателем или даже феном. Работайте подальше от дома в направлении открытого участка. Чтобы наилучшим образом защитить конструктивную целостность ваших труб, не используйте паяльную лампу с открытым огнем для размораживания труб.

Какие марки насосов для мелководных скважин самые лучшие?

Популярные марки струйных насосов для мелководных скважин включают Tallas, Aquapro, Everbilt, Superior Pumps, ECO Flo, Aquaer, BURCAM, Rigid, Water Worker и Wayne.На рынке трансформируемых струйных насосов Saer — один из наиболее популярных вариантов.

Каковы лучшие марки погружных насосов для глубоких скважин?

Популярные марки глубинных погружных насосов: XtremePower US, Everbilt, FloTec, Wayne, Truhorse, A.Y. Макдональд, Мейерс и Франклин Электрик.

Остались вопросы? Спросите про скважинный насос.
Посмотреть профи

Вернуться к началу

Аренда скважинного насоса

Рекомендуется нанять сервисный центр по обслуживанию скважинных насосов, поскольку большинство проблем с скважинными насосами требует опыта работы с водопроводом и электрикой.Специалисты по насосам для скважин могут сказать вам глубину вашей скважины и тип насоса, который вы используете в настоящее время.

• Профессионал точно диагностирует проблему.
• Профессионал купит насос нужного типа для замены.
• Профессиональные установщики точно знают, какие кабели насоса использовать для безопасной установки насоса.
• Погружным насосам в глубоких скважинах требуется специальное оборудование, чтобы вывести насос и всю трубу на поверхность, не повреждая спускную трубу или проводку — например, деррик-самосвал, моторизованный подъемник или съемник электрических насосов.
• Наем профессионала, скорее всего, защитит любой гарантийный срок от производителя.

Получите бесплатную оценку HomeGuide от проверенных служб насосов для скважин:

Получите бесплатные оценки

Наземные и погружные скважинные насосы

У скважинного насоса одна задача — отводить грунтовые воды из-под земли в ваш дом. Хотя это всего лишь одна работа, но она важна, поэтому выбор правильного оборудования очень важен. Есть две основные категории насосов — погружные скважинные насосы и наземные или струйные насосы.Если вы хотите пробурить скважину или установить новый насос, мы сравниваем эти два типа, чтобы помочь вам сделать правильный выбор.

Что такое погружной скважинный насос

Как следует из названия, погружной насос устанавливается внутри колодца вашего дома, погруженного под водопровод. Предназначенные для глубоких колодцев глубиной 75 футов и более, их глубина позволяет им выталкивать воду в трубу, по которой вода поступает в резервуар для хранения.

Преимущества погружного насоса

Преимущество номер один для этого типа скважинного насоса — его эффективность.Поскольку насос уже находится в воде, он может подавать воду вверх, что позволяет более эффективно расходовать энергию. Это дает несколько преимуществ, в том числе:

• Долговечность — им не нужно прилагать столько усилий, чтобы подать воду в дом.
• Скорость. В насосе уже есть вода, поэтому нет необходимости заливать воду в дом, что позволяет сэкономить время.
• Давление — Погружной насос обеспечивает более сильное и постоянное давление воды.

Кроме того, погружные насосы обычно удобны, поскольку они портативны и могут перемещаться по мере необходимости, не занимают места за пределами скважины и работают более тихо, чем струйные насосы.

Недостатки погружного насоса

Погружные устройства

должны входить непосредственно в скважину, поэтому их немного сложнее установить, и их должны устанавливать только опытные специалисты по насосным станциям. Кроме того, хотя маловероятно, что они будут перегреваться из-за непрерывного потока воды вокруг насоса, в отсеке может накапливаться тепло, что может привести к риску перегрева.

Самым большим недостатком погружного насоса является стоимость покупки и обслуживания скважинного насоса выше, чем у стандартного насоса.

Что такое насос для надземных скважин?

Наземный насос или струйный насос устанавливается над колодцем либо в доме, либо в отдельно построенном «колодце» и оснащен всасывающей трубой, в которой используется крыльчатка для создания вакуума и отвода воды вверх. насадка. Струйные насосы большие и мощные, потому что энергия, необходимая для подъема воды, больше, чем энергия, необходимая для проталкивания, как это делает погружной насос. Этот вариант обычно лучше всего подходит для домов с неглубокими колодцами или колодцами глубиной менее 75 футов.

Преимущества струйного насоса

Наземный скважинный насос предлагает домовладельцам несколько преимуществ, в том числе:

• Устойчивый поток воды — поскольку он может перемещать воду на большое расстояние, это хорошо, когда колодец находится дальше от дома.
• Требует минимального обслуживания
• Недорого

Недостатки надземного скважинного насоса

Самая большая проблема, с которой сталкивается большинство домовладельцев со струйным насосом, заключается в том, что он должен быть заправлен для работы.Это означает, что воду нужно набрать в колодец, а затем отправить в дом — вы не можете просто включить его и сразу набрать воду. Кроме того, чем глубже скважина, тем ниже ее эффективность, а песок, мусор и растительные вещества могут повредить внутренние механизмы двигателей. Еще одна вещь, которую следует учитывать, — это то, что шум от насоса может отвлекать или раздражать, если он находится рядом с вашим домом.

Свяжитесь с нами для установки скважинного насоса в Роли

Если вам нужен новый скважинный насос для дома, мы можем помочь.Имея опытную лицензированную команду специалистов по насосам для скважин, мы можем помочь вам выбрать правильный насос для вашего дома, в том числе лучший тип насоса, чтобы обеспечить постоянный приток свежей чистой воды в ваш дом. Чтобы запланировать обслуживание или узнать больше о том, как мы можем вам помочь, позвоните нам сегодня по телефону 919-291-4063 или заполните контактную форму ниже.

3 причины, почему теперь установить собственный погружной скважинный насос проще, чем когда-либо | Насосы для солнечных батарей RPS

Установить собственный скважинный насос проще, чем когда-либо прежде! Раньше вам приходилось платить большие деньги, чтобы нанять подрядчика по установке погружного насоса, но теперь с гибкой трубкой из полимера, более легкими двигателями и простыми в сборке наборами вам просто установить солнечный насос самостоятельно. и сэкономить кучу денег.Вот 3 причины, по которым это стало проще, чем когда-либо!

# 1 Гибкая полиэтиленовая труба

Волшебство полипропиленовой трубы заключается в том, что ее можно прикрепить к насосу с помощью шланга и легко установить своими руками одним или двумя людьми, в зависимости от глубины колодца; он легче, его можно уронить вручную, и он не подвергается коррозии в вашем колодце. Это дает вам полный контроль. Традиционно скважинные насосы устанавливались с жесткой трубой, затем из оцинкованной стали, затем из ПВХ. Обратной стороной обоих видов жестких труб является то, что большую часть времени владельцу скважины потребуется профессионал с грузовиком для подъема или опускания насоса, оставляя их в долгу перед подрядчиком, который будет им помогать.

# 2 Спиральный и бесщеточный

Более эффективные насосные механизмы и бесщеточные двигатели с постоянными магнитами означают, что вы можете вложить больше мощности в более компактный и легкий корпус из нержавеющей стали. Бесщеточные двигатели могут быть на 20% эффективнее, а винтовые насосы прямого вытеснения могут поддерживать поток воды почти в два раза дольше в день. Более эффективный насос меньшего размера означает, что вам будет намного проще сбросить его в колодец самостоятельно.

# 3 Сделай сам + RPS

До RPS для самостоятельной установки насоса на солнечной энергии требовалось либо платить подрядчику большие деньги за покупку и установку всего для вас, либо самостоятельно собирать систему вместе с компонентами, найденными в Интернете.RPS обеспечивает золотую середину между ними. Сочетание ваших отличных навыков самостоятельного изготовления в сочетании с полным набором качественных деталей RPS, нашими советами по размеру и планированию, видео на YouTube, 32-страничным полноцветным руководством по установке, Гарантией водоснабжения и инженерами RPS по телефону, текст и электронное письмо, чтобы поддержать вас. С тысячами установленных и прокачиваемых по всей США и более 90% установленных DIY — вы в хорошей компании!

В прошлом году более 90% наших клиентов установили сами, и каждый из них получил воду!
У нас также есть несколько отличных новых видеороликов на YouTube, которые помогут вам освоить различные компоненты.

Позвоните нам, если у Вас возникнут вопросы по установке! 888-637-4493

.
