Мощность 1 секции алюминиевого радиатора

Ребята продолжаю говорить о мощности различных видов радиаторов отопления. Мы уже поговорили о мощности 1 секции чугунного радиатора. Сегодня как вы наверное уже догадались, будем говорить о мощности алюминиевого радиатора. Ведь многие из нас с вами ставят именно алюминий в свои системы отопления …

Сейчас существует очень много видов алюминиевых радиаторов. Их гораздо больше, чем чугунных вариантов. Однако практически все производители придерживаются двух основных типов, которые различаются по высоте. Первый тип — это алюминиевые радиаторы высотой в 500 мм (обычные батареи), второй тип – это алюминиевые радиаторы высотой 350 мм (укороченные батареи). Не смотря на различность форм и вычурности дизайна, они практически идентичны по выделению мощности тепла, поэтому я их так и буду разделять, алюминиевые радиаторы 500 мм и радиаторы 350 мм.

Мощность 1 секции 500 мм

Это стандартная одна секция обычной батареи, таких сейчас устанавливают тысячи в наших домах или квартирах. Как заверяют сами производители, мощность 1 секции колеблется от 180 Вт, до 230 Вт тепловой энергии. Причем, по моим наблюдениям, чем дороже производитель, тем тепловыделение выше (видно применяются другие технологии)! Так что не обязательно гнаться за дешевыми китайскими радиаторами.

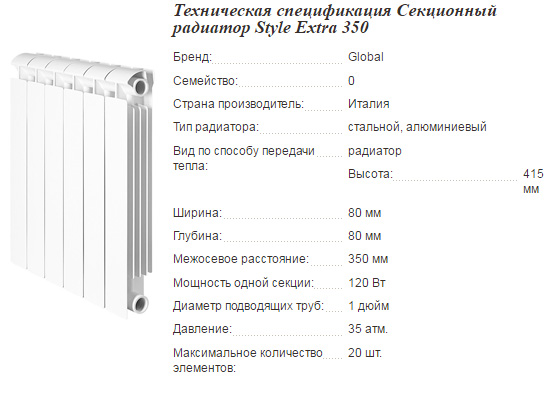

Мощность 1 секции 350 мм

Это уменьшенная батарея, такие вешают в основном в ограниченном пространстве. Например, под большими окнами или в узких карманах стен. Мощность такой секции чугунного радиатора намного ниже, так как площадь, да и применяемый теплоноситель в радиаторе меньше. Значение колеблется от 120 до 160 Вт тепловой энергии. Опять же все конкретно зависит от производителя.

Выбирайте и рассчитывайте радиаторы правильно, ведь если недосчитать то будет холодно, а вот если повесить больше, то зря будете расходовать газ или электричество.

Мощность одной секции алюминиевого радиатора отопления:квт

Эти приборы выглядят современно и стоят недорого. Они способны при правильной установке и эксплуатации длительное время выполнять свои функции. Чтобы использовать полноценно все потенциальные возможности, необходимо точно рассчитать мощность алюминиевого радиатора, которая потребуется для качественного отопления жилья в наиболее сложных погодных условиях.

Конструктивные и технические особенности

Качественные изделия из данного металла создают с использованием литья. Это позволяет изготавливать цельные прочные приборы отопления, в которых отсутствуют отдельные элементы, их соединения. Данная технология достаточно сложна. Чтобы исключить появление брака требуется точное соблюдение многих производственных режимов, контроль отсутствия скрытых дефектов, полостей. Стоимость таких радиаторов несколько выше, чем сборных моделей. Но именно они могут выдержать без повреждений большое повышение давления в магистралях подачи теплоносителя.

Вторая распространенная методика основана на экструзии. Металл под давлением заполняет специальную форму. Заготовка разрезается на части. Соединение отдельных элементов производится с помощью сварки. В данном случае используются относительно недорогие производственные процессы. Но следует учитывать, что готовые изделия получаются менее прочными и надежными по сравнению с первым вариантом.

Алюминиевые радиаторы нужных размеров создают из отдельных блоков с тем, чтобы итоговая мощность была достаточна для определенного помещения. Приведем далее диапазоны значений основных характеристик приборов этого типа:

  • Допустимое максимальное давление в системе теплоснабжения: от 6 до 24-х атм.
  • Температура теплоносителя (макс.): до + 110°С.
  • Срок службы прибора отопления: от 10 до 20 лет.

Параметры одной секции:

  • мощность – от 0,08 до 0,210 кВт;
  • объем теплоносителя – от 0,2 до 0,5 л.;
  • вес – от 0,9 до 1,5 кг.

Сколько секций алюминиевого радиатора надо для отопления одной комнаты

Самый простой и, соответственно, не точный расчет, можно произвести, используя следующую пропорцию: на каждый квадратный метр помещения необходима тепловая мощность не мене 0,1 кВт.

Чтобы узнать, сколько понадобится секций, выполним следующие действия:

  • Для обогрева одной комнаты площадью 30 м.кв. потребуется мощность 3 кВт: 30*1=3.
  • Если мощность единичного элемента составляет 0,15 кВт, то понадобится 20 секций: 3/0,15=20.
  • Это количество слишком велико для одного радиатора, поэтому необходимо будет создать и установить в комнате две батареи. Каждая из них будет составлена из 10-ти секций.

Более точный результат можно получить, если учитывать следующие факторы:

  • климатические условия в данной местности;
  • высоту потолков;
  • количество оконных и дверных проемов в помещении, внешних стен;
  • наличие снизу и сверху обогреваемых этажей;
  • общие изоляционные характеристики строения.

Для каждого из параметров используются поправочные коэффициенты. Значения их можно найти в профессиональных справочниках. Подставив их в общую формулу, будет не трудно выяснить, какая потребуется мощность в кВт секции и прибора в целом для определенной комнаты. Если получится не точная цифра, то округление следует производить в сторону увеличения. Коррекции при настройке оборудования проще производить правильно, если оно приобретено с определенным запасом возможностей.

Как правильно монтировать и более выгодно эксплуатировать алюминиевые радиаторы

Основные преимущества приборов этого типа не сложно понять из приведенных выше данных.

Тем не менее, перечислим их отдельно:

  • Сборная конструкция позволяет довольно точно подбирать количество элементов, чтобы мощность отопления получилась достаточной.
  • Малый вес облегчает производство транспортных и монтажных операций. Он же не создает излишние нагрузки на крепления, конструкцию здания.
  • Небольшие внутренние объемы и отличная теплопроводность снижают инерционность. Это значит, что допустимо совместное использование таких приборов с индивидуальными регуляторами, а также интеграция их в современные системы автоматизированного подержания комфортных температурных условий. Такое оснащение снизит затраты энергетических ресурсов в процессе эксплуатации.
  • Нейтральный внешний вид большинства моделей хорошо подходит к разным дизайнам.
  • Невысокая стоимость приборов позволяет без больших затрат создавать новые, или модернизировать старые системы отопления.

Они подойдут для простейших однотрубных и сложнейших коллекторных схем. Они пригодны для работы с гравитационным, или принудительным передвижением теплоносителя.

При монтаже следует учитывать следующие особенности:

  • Все приборы необходимо оснащать клапанами для выпуска воздуха.
  • Закрепление их надо выполнять в строго горизонтальном положении.
  • При выходе водородного показателя теплоносителя (Ph)за пределы диапазона от 7 до 8 единиц будут возникать реакции, разрушающие алюминий.
  • Этот металл покрывается со временем защитной пленкой из окислов, которая предотвратит упомянутые выше процессы. Однако она сама может быть повреждена песком и другими механическими примесями. Удалить такие загрязнения можно с помощью стандартного магистрального фильтра.
  • В городских условиях сложно предупредить возникновение аварийных ситуаций, сопряженных с резким повышением напора. Здесь рекомендуется устанавливать отопительные приборы, рассчитанные на повышенное давление.

расчет количества секций, как рассчитать мощность батарей по площади для частного дома

Правильный расчёт — залог успешного создания системы отопления.

Он важен при использовании любых батарей, но особенно — алюминиевых.

Для расчета мощности радиатора используется несколько методов.

Мощность одной секции алюминиевого радиатора

Заявленные в паспорте изделия параметры не всегда верно отображаются в реальности. Это связано со множеством внешних условий, мешающих идеальной работе прибора.

Фото 1. Алюминиевый радиатор отопления. Прибор состоит из нескольких секций, количество которых можно изменить.

Теплоотдача алюминиевых батарей соответствует заявленным в документах цифрам, если между температурами воздуха и воды составляет 70 °C. Расчёт выглядит следующим образом:

(To + Tp) / 2 TB = 70, где

  • To — температура обратки.
  • Tp— подачи.
  • TB— воздуха в комнате.

Последнее значение выбирают по ГОСТ. В большинстве случаев это 22 °C. Для определения нагрева теплоносителя формулу разворачивают:

To = (70 + 22) 10;

Tp = (70 + 22) + 10.

Разница в 70 верна при теплоотдаче одной секции радиатора 500 мм в 200 Вт. При использовании 350 мм батарей значение составит 140 Вт.

Внимание! Оба показателя колеблются в пределах 20 Вт.

Методы расчёта мощности

Для определения значений используют 4 формулы:

  1. По линейным габаритам комнаты. Для этого нужно измерить её длину и ширину. По строительным нормам и правилам на каждые 10 квадратных метров необходим 1 кВт, поэтому площадь делят на 10. Этот вариант менее точен, поскольку не учитывает один важный показатель, учтённый в следующем вычислении.
  1. По полным габаритам, для расчёта которых также нужно измерить высоту помещения. СНиП предлагает умножить объём квартиры на 41 Вт. Так, для помещения 60 квадратов мощность равна: 60 * 2,7 * 41 = 6642 Вт.
  2. По конструкционным особенностям. Этот расчёт аналогичен предыдущему, но учитывает детали:
  • за каждое окно добавляют 0,2 кВт;
  • за двери — по 0,1 кВт;
  • сумму умножают на 1,3, когда квартира находится в углу;
  • на 1,5 если считают мощность для частного дома;
  • вспоминают «поправку», которая зависит от географического расположения объекта.
  1. Комплексный расчёт учитывает то же, что и конструкционный, а также:
  • толщину и материал утеплителя;
  • из чего сделаны пол, стены, потолок;
  • вентиляцию помещения, если есть.

Последний метод расчёта сложен, но даёт наиболее точный результат. Для вычислений рекомендуется пригласить специалиста. Он самостоятельно определит вид труб и радиаторов, которые следует разместить в определённой отопительной системе.

Справка. Лишь определив необходимую мощность, переходят к подсчёту количества секций батареи для обеспечения устойчивой работы и комфортных условий.

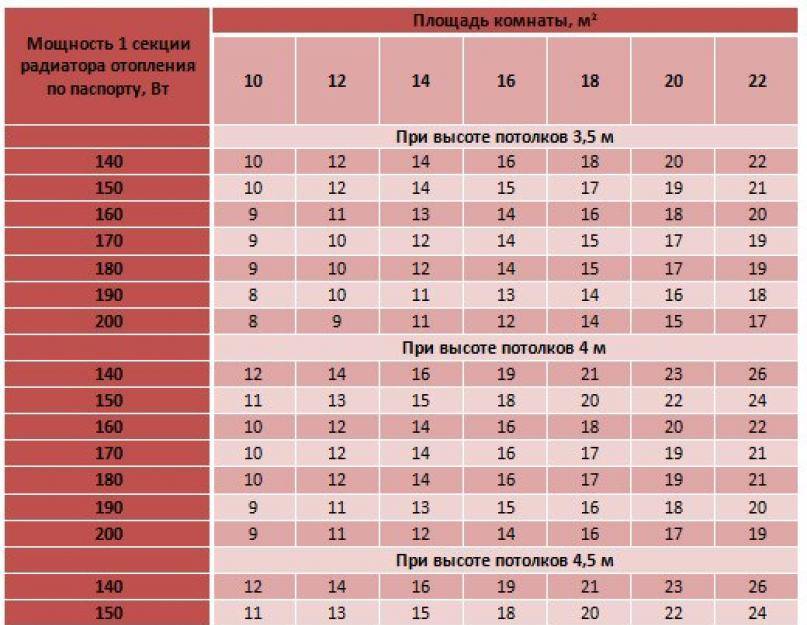

Как рассчитать количество секций радиатора по площади помещения

Усреднённые значения представлены в следующей таблице.

Модель алюминиевого радиатораТеплоотдача, ВтПлощадь помещения, кв. м.(при высоте 2,7 м)
5,578,5101316192123252729323536,53840
Необходимое количество секций
А350150678911121315161718192020212223
А500185345788911121314151516171819

При использовании моделей за буквами Л необходимо добавить соответственно по 3 и 2 части к аналогичным значениям таблицы.

Принцип расчёта заключается в простой формуле:

K = Q/N, где

  • Q — общая теплоотдача системы отопления.
  • N — одной секции.

Например, при использовании А500 и общем значении мощности в 3515 Вт, количество секций составит: 3515/185 = 19. Несмотря на простоту расчёта, он не идеально точен. Желательно учитывать несколько тонкостей:

  • Полученные дробные числа округляют вверх: лучше иметь избыток, чем недостаток.
  • Следующее замечание касается исключительно частных домов. В паспорте алюминиевого радиатора значение напора рассчитаны для 70, реже 60 °C, что указано в документе. Нужно учитывать, что рабочая температура будет на 20 °C выше. В зданиях монтируют систему отопления, непригодную для подобных значений, поэтому эффективную теплоотдачу обязательно пересчитывают. Рекомендуется обратиться к специалисту, который учтёт все факторы.
  • В многоквартирных домах воду нагревают до меньших показателей, из-за чего требуется большее количество секций.
  • Рабочая мощность также зависит от способа включения радиатора в обвязку. Для батарей от 12 частей рекомендуется диагональная, а для остальных — боковая.

Расчёт необходимого числа секций радиатора — один из важнейших шагов в подготовке к созданию отопления. Это особенно сильно касается многоквартирных строений, в которых вычисления проводят для каждого помещения отдельно.

Вам также будет интересно:

Особенности расчёта в частном доме

Заключаются в учёте различных факторов, из-за которых появляются теплопотери. Недостаточно просто вычислить мощность нагревателя, радиаторов, размер труб и прочие показатели, нужно также учитывать:

  • Способ монтажа устройства к системе. Коэффициент полезного действия двухтрубной обвязки составляет:
    • 98% при диагональном;
    • 87% при боковом;
    • 80% при нижнем подключении.
  • КПД однотрубного отопления составляет 80%, иногда меньше.
  • Регион проживания определяет мощность, которую требуется развивать поздней осенью, зимой и ранней весной. Чем севернее, тем больше показатель.
  • Расчёт радиатора должен включать потери, которые образуются из-за наличия некоторых устройств:
    • через дымоход уходит до 10% тепла;
    • неотапливаемый чердак теряет до 20%, а подвал — 10%;
    • стены и окна могут выпускать суммарно до 30% мощности.

Фото 2. Потери тепла в частном доме через разные части здания. Теплопотери необходимо учитывать при установке радиаторов.

Значения можно уменьшить, если выполнить несколько действий, касающихся стен, пола и потолка:

  • Когда окна смотрят на север, то их потери больше на 10%, в сравнении с другими.
  • Расположение радиатора относительно сторон света не влияет на мощность, но если они греются на солнце, то немного медленнее остывают.
  • Следует увеличить количество секций после расчётов по паспортным данным, поскольку действительная мощность изделий ниже. Это связано не только с потерями, описанными выше, но также небольшим завышением показателей производителем.

Лишь учтя все факторы, получится составить и смонтировать качественную обвязку с алюминиевыми радиаторами. Расчёты помогут точно посчитать достаточное количество секций батареи, учесть все потери.

Важно! При использовании дополнительных устройств, возможно увеличение необходимой мощности. Если включить термостат, нужно повысить показатель на 20—25%, поскольку прибор сможет вручную проконтролировать обогрев.

Полезное видео

Посмотрите видео, в котором рассказывается, как рассчитать мощность батарей отопления.

Итог

Тщательный расчёт поможет избежать возникновения разнообразных проблем. При сомнениях в правильности следует пригласить специалиста.

видео-инструкция как добавить, снять, размеры, фото

Жители таких стран, как Украина и Россия, например, озадачены проблемой отопления больше, чем европейцы, поскольку зачастую холодное время года занимает около 7-8 месяцев в году. Именно поэтому каждый человек, живущий в подобных климатических условиях, старается подойти к вопросу выбора системы отопления с предельной ответственностью, а особенно – к расчету мощности радиаторов.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Технические характеристики

Характеристики алюминиевых радиаторов разнятся в зависимости от производителя. Состава металла и способа формовки и даже способа защиты алюминия от коррозии. В таблицу сведены средние показатели моделей известных производителей.

Основное деление выполнено по межосевому расстоянию у секций радиатора, так как это один из основных габаритных показателей, по которым предстоит выбирать алюминиевые радиаторы.

ХарактеристикаМежосевое расстояние
200350500600
Мощность секцииВт90-100140-150180-220190-250
масса одной секциикг0,80-0,950,8-1,31,3-1,81,45-2,1
Емкостьл0,10-0,110,15-0,50,25-0,60,45-1
Рабочее давлениебар<16
Опрессовочное давлениебардо 25
Предельная температура теплооносителя°Сдо 110

Для каждого помещения в ходе расчета системы отопления определяется мощность радиатора (-ов), который будет установлен в нем. Разделив расчетное значение на мощность одной секции, можно получить количество секций в одной батарее.

Следующим шагом следует определить оптимальную ширину радиатора, ведь он должен занять не менее 2/3 ширины оконного проема, чтобы создать эффективную тепловую завесу.

Зная уже число секций каждого типоразмера, подбирается такое межосевое расстояние, чтобы ширина батареи соответствовала требованиям.

При этом ширину одной секции надо уточнять у производителя в технической документации. Практически всегда это 80 мм.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

  • Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
  • Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
  • Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе.

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины). Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр.

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

  • 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
  • 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
  • 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Методы расчета мощности отопительных элементов

Чтобы предварительно подсчитать требуемую мощность алюминиевых радиаторов, лучше обратиться к значению площади комнаты. Наиболее простым будет вычисление, если в помещении очень низкие потолки — 2,4-2,6 м. Если обратиться к строительным нормам, на 1 м² пространства потребуется 100 Вт тепловой мощности.

Подсчитывается количество тепла, которое считается достаточным для определенной комнаты. Высчитывается ее площадь и умножается на 100 Вт. Полученный результат делится на теплоотдачу одной секции радиаторов отопления, которая заявлена производителем в документации. Если в результате получилось дробное значение, его требуется округлить до целого числа. Как правило, эту операцию выполняют в сторону увеличения, но для некоторых помещений, где теплопотери ожидаются ниже среднего, она иногда округляется в меньшую сторону.

При расчете учитываются и возможные потери тепла, исходя из конкретных условий. Например, комнаты, в которых имеется балкон, а также те, что находятся в углу зданий, будут быстрее терять тепло. При определении тепловой мощности в подобных случаях значение ее увеличивают на 20%. То же делают и для радиаторов отопления, которые планируется скрывать экранами или располагать в нише.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

  • диагональное;
  • боковое;
  • нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его  можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Расчет радиаторов отопления

 При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления.

Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы.

Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации.

Важно

Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов  равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход.

Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов.

Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С— площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160= полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

 Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

 К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Совет

Если комната имеет ; длину – и ширину – , то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Шаг четвертый: Выбираем место установки

Обычно нагревательные приборы находятся около окон под подоконниками. Выступающая над батареей подоконная доска может препятствовать движению вверх теплого воздуха. Поэтому радиатор рекомендуется устанавливать около наружной стены на высоте 10 см от пола так, чтобы между ним и подоконником был зазор не менее 8 см. Часто из эстетических соображений около батареи ставят различные декоративные экраны, загораживающие нагревательный прибор. В этом случае экран становится препятствием для излучаемой радиатором тепловой энергии, и помещение начинает обогреваться только за счет конвективного теплообмена, что естественно снижает его эффективность. В этом случае мы рекомендуем брать более мощный радиатор для компенсации потери тепла.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

  • Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
  • Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
  • Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Какой теплоноситель выбрать для батарей из алюминия

Помимо традиционного теплоносителя – воды, для алюминиевых батарей можно использовать антифриз. Качественный фирменный радиатор внутри покрыт специальной изолирующей пленкой, препятствующей коррозии и помогающей выдерживать агрессивную среду некоторых наполнителей.

У каждого типа теплоносителя есть свои недостатки.

  • Вода. Алюминиевые радиаторы рассчитаны на максимальную температуру теплоносителя не больше 90°С. Перегрев батареи крайне нежелателен. Вода оптимально соответствует этим параметрам. Но, использование теплоносителя данного типа, имеет определенные недостатки. Так, периодически потребуется промывать радиатор , по мере эксплуатации, несколько изменяет свои свойства, сгущается. Чтобы не забились пропускные каналы необходимо выполнять прочистку. Промывка алюминиевых радиаторов в домашних условиях, это процесс трудоемкий и сложный.
  • Антифриз. Использование специальных теплоносителей также имеет определенные преимущества. Жидкость не замерзает даже при отключенном отоплении в зимнее время года. Отсутствует необходимость в очистке является универсальным растворителем, поэтому самостоятельно устраняет засоры. К недостаткам антифриза можно отнести необходимость в тщательной герметизации стыков.

Скорость распространения тепла зависит от выбранного теплоносителя. Системы отопления, заполненные антифризом, нагреваются быстрее, а остывают дольше, чем те, в которых используется обычная вода.

Как правильно располагать радиаторы в квартире или доме

Методика расчёта теплоотдачи секционных алюминиевых радиаторов подразумевает определение правильного расположения узлов отопления в доме или квартире. Батареи должны создавать тепловой заслон и снижать теплопотери. Поэтому зачастую их устанавливают непосредственно под подоконниками или возле балконного блока.

Если в квартире планируется заменить старые металлические или чугунные батареи на новые алюминиевые, обычная формула расчета не действует. Согласно действующему СНиП, поменять узлы отопления можно исключительно на равноценные по мощности.

Основным требованием при выборе алюминиевых батарей остается качество сборки изделия, а также максимально допустимые показатели давления и температуры теплоносителя. Остальные параметры важны, но не играют решающего значения. При подборе оборудования в расчет потребуется принимать и характеристики, указанные производителем.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

  • рабочее давление;
  • рабочая температура в системе отопления, для которой рассчитана теплоотдача;
  • теплоотдача;
  • площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град. а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме.

Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

Радиаторы, продающиеся в сборке (например, Коннер, STI Бриз и некоторые другие) формируются из количества секций, рассчитанных на помещения различной площади исходя из инженерного расчёта нужной тепловой мощности на квадратный метр помещения.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

  1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
  2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
  3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
  4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
  5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
  6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

  1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
  2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
  3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
  4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

  1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
  2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
  3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Сколько кВт в секции алюминиевого радиатора

Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:

  • обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
  • укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.

Расчет количества секций на каждое помещение

Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.

Поэтому при расчете количества секций следует учитывать и такие моменты:

  • является ли комната угловой или внутренней;
  • насколько высока степень промерзания стен, и какова их толщина;
  • установлены ли стеклопакеты, и насколько хорошо они держат тепло;
  • из какого материала сделана кровля, и каково ее состояние.

Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.

Расчет количества радиаторов отопления и секций сборных радиаторов

Сегодня для отопления жилищ используются очень разные радиаторы отопления: чугунные старого образца и их современные модификации, алюминиевые и биметаллические (нержавеющая сталь в сочетании с алюминием, реже – с медью) и стальные.

Какие радиаторы устанавливать в частном доме или квартире, зависит от параметров теплосети и особенностей вашего жилища.

Однако тепло в доме зависит не только от от вида, типа и качества батарей, но и от того, достаточно ли их мощности для отопления помещений определенной площади.

Секционный биметаллический радиатор

Рассчитываем мощность радиатора отопления

Итак, первое, что необходимо знать, собираясь сделать расчет батарей отопления, – это их мощность (для секционных – мощность секции). Второй показатель, необходимый для расчета – площадь помещения. Формула расчета несложна, и его легко провести самостоятельно.

В соответствии со строительными нормами и правилами (СниПу) для полноценного отопления квадратного метра помещения с потолками h = 2,7 метра (средняя высота потолка в типовых зданиях) нужно 100 Вт тепловой энергии. Обозначим количество секций радиатора буквой К; площадь помещения – буквой S, а мощность секции – буквой Р. Тогда расчет радиатора:

Kоличество секций = (Sпомещ. х 100 Вт) / Р

При высоте (h) потолка выше трёх метров формула немного иная:

Количество секций = (Sпомещ. х hпотолка х 40) / Р

Возьмем для примера алюминиевые радиаторы – расчет отопления может выглядеть так. Номинальная мощность секции испанского радиатора Esperado Intenso R 500/100 – 196 Вт. Площадь помещения – 20 кв. м; высота потолка: 1) менее трех метров; 2) три метра и выше.

Подставляем значение в формулу:

а) K = (20 х 100) / 196 = 10,2 секций;

б) К = (20 х 3 х 40) / 196 = 12,24 секций.

Совет

Количество секций округлите в большую сторону. То есть в первом случае покупать придется 11 секций, во втором – 13 секций. Если у вас стоят радиаторы отопления биметаллические – расчет секций делается точно так же.

При вычислении размера литых секционных батарей (например чугунных) за секцию принимается одно ребро. В этом случае делается расчет количества радиаторов (они выпускаются с разным количеством ребер), а не секций.

Как не ошибиться в расчетах

Расчет количества радиаторов отопления окажется точнее, если перед вычислением стоит уточнить параметры вашей теплосети. При различной ΔТ (разница температур входящего в систему и выходящего теплоносителя) тепловая мощность той же секции различна.

К примеру, у Esperado Intenso R 500/100 указанная выше мощность соответствует ΔТ = 70 град.; при ΔТ = 50 град. мощность секции составит 164 ватта. То есть на комнату 20 кв. м придется устанавливать радиатор из (20 х 100) / 164 = 12,19 (то есть 13) секций.

Еще одно правило, которого нужно придерживаться – производить расчёт количества радиаторов на комнату, кухню и другие помещения по отдельности! Суммируются только площади смежных помещений, между которыми нет двери. Это могут быть кухня-гостиная; прихожая-холл и т. д.

Крепление батарей к стене

Если вместо старых тяжелых «гармошек» предстоит установка нового чугунного радиатора отопления своими руками, то этих рук должно быть, по крайней мере, четыре. Хотя новое поколение батарей из этого металла стало вдвое легче старых образцов, секция весом 4-5 килограмм требует усилий и осторожности в работе. Чугун во все времена славился своей хрупкостью, поэтому ни ронять, ни ударять эти изделия нельзя.

Самой важной частью работ является крепление чугунных радиаторов отопления к стене. Для этого потребуется:

  • Предварительно определить места, где будут расположены батареи.
  • На стене нанести карандашом разметки, где крепить кронштейны.
  • На отмеченных местах нужно просверлить отверстия и вставить в них дюбеля.
  • Фиксаторы вкрутить в подготовленные дюбеля и закрепить все это герметиком или цементным раствором.

Нельзя допускать отклонений в положении двух или более кронштейнов. На всем периоде работ нужно проверять их равномерность строительным уровнем, и только после того, как он показал норму, окончательно фиксировать крепления.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

  • где t1 представляет температуру теплоносителя на входе,
  • t2 является температурой теплоносителя на выходе,
  • t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус характеристики радиаторов из алюминия Rifar:

  • допустимое рабочее давление составляет 20 атмосфер;
  • предельная температура – не более 135°С;
  • требуемый pH воды – 7- 8,5.

Как увеличить эффективность теплоотдачи радиаторов отопления

Вполне очевидно, что главной задачей радиатора отопления является максимально эффективный обогрев помещения. Основным параметром, который определяет, насколько отопительный прибор справляется с этой задачей, является теплоотдача радиатора…

Ключевым показателем эффективности любого радиатора отопления является теплоотдача. Данный показатель является индивидуальным для каждой модели радиаторов, кроме того, на него влияет тип подключения прибора, особенности его размещения и другие факторы. Как подобрать оптимальный с точки зрения теплоотдачи радиатор, как подключить его максимально эффективно, как увеличить теплоотдачу?

Теплоотдача представляет собой показатель, обозначающий количество тепла, переданное радиатором в помещение за определенное время. Синонимами теплоотдачи являются такие термины как мощность радиатора, тепловая мощность, тепловой поток и т.д. Измеряется теплоотдача отопительных приборов в Ваттах (Вт).  В некоторых источниках тепловая мощность радиатора приводится в калориях в час. Эту величину можно перевести в Ватты (1 Вт=859,8 кал/ч).

Теплопередача от радиатора отопления осуществляется в результате трех процессов:
— Теплообмена;
— Конвекции;
— Излучения (радиации).
Каждый радиатор отопления использует все три типа переноса тепла, однако их соотношение у разных типов отопительных устройств отличается.  По большому счету, радиаторами могут называться только те приборы, у которых не менее 25% тепловой энергии передается в результате прямого излучения, однако сегодня значение этого термина значительно расширилось. Потому очень часто под называнием «радиатор» можно встретить устройства конвекторного типа.

Выбор радиаторов отопления для установки в дом или квартиру должен основываться на максимально точных расчетах необходимой мощности. С одной стороны, всем хочется сэкономить, потому покупать лишние батареи не следует, но с другой – если радиаторов будет недостаточно, то в квартире не получится поддерживать комфортную температуру.

Способов расчета необходимой тепловой мощности отопительных приборов несколько.
Самый простой способ основывается на количестве наружных стен и окон в них.
Расчет производится так:
— Если в помещение одна наружная стена и одно окно, то на каждые 10 м2 площади помещения необходимо 1 кВт тепловой мощности батарей отопления.
—  Если в помещение две наружные стены, то на каждые 10 м2 площади помещения необходимо минимум 1,3 кВт тепловой мощности батарей отопления.
Второй способ более сложен, но он дает возможность получить максимально точное значение требуемой мощности.
Расчет производится по формуле:
S x h x41, где: S – площадь комнаты, для которой производится расчет. h – высота помещения. 41 – нормативный показатель минимальной мощности на 1 кубический метр объема помещения. Полученная величина и будет необходимой мощностью отопительных приборов. Далее следует эту мощность поделить на номинальную теплоотдачу одной секции радиатора (как правило, эту информацию содержит инструкция к отопительному прибору).
В результате мы получаем необходимое для эффективного отопления количество секций.
Если в результате деления у вас получилось дробное число – округляйте его в большую сторону, так как недостаток мощность отопления гораздо сильнее снижает уровень комфорта в помещении, чем его избыток.

Отопительные приборы из разных материалов отличаются по теплоотдаче. Поэтому, выбирая радиаторы для квартиры или дома, необходимо внимательно изучать характеристики каждой модели – очень часто даже близкие по форме и габаритам радиаторы имеют разную мощность.
Чугунные радиаторы – обладают относительно небольшой поверхностью теплоотдачи, отличаются низкой теплопроводностью материала. Теплоотдача происходит в основном за счет излучения, лишь около 20% приходится на долю конвекции. «Классический» чугунный радиатор Номинальная мощность одной секции чугунного радиатора МС-140 при температуре теплоносителя в 90 град. С составляет около 180 Вт, однако данные цифры справедливы лишь для лабораторных условий. На самом деле в системах централизованного отопления температура теплоносителя редко поднимается выше 80 градусов, при этом некоторая часть тепла теряется по пути к самой батарее. В итоге температура поверхности такого радиатора составляет около 60 град. С, а теплоотдача одной секции не превышает 50-60 Вт.

Стальные радиаторы сочетают в себе положительные качества секционных и конвекционных радиаторов. Как правило, стальной радиатор включает в себя одну или несколько панелей, внутри которых циркулирует теплоноситель. Для повышения тепловой мощности радиатора к панелям дополнительно привариваются стальные ребра, которые и работают как конвектор. Теплоотдача стальных радиаторов не намного больше, чем у чугунных – потому к преимуществам таких отопительных приборов можно причислить разве что относительно небольшую массу и более привлекательный дизайн. При снижении температуры теплоносителя теплоотдача стального радиатора снижается очень сильно. Поэтому, если в вашей системе отопления циркулирует вода с температурой 60-750, показатели теплоотдачи стального радиатора могут разительно отличаться от заявленных производителем.

Теплоотдача алюминиевых радиаторов существенно выше, чем у двух предыдущих разновидностей (одна секция – до 200 Вт), но существует фактор, который ограничивает применение алюминиевых отопительных приборов. Этот качество воды: при использовании чересчур загрязненного теплоносителя внутренняя поверхность алюминиевого радиатора постепенно подвергается коррозии. Вот почему, несмотря на хорошие показатели по мощности, алюминиевые радиаторыв основном устанавливают в частных домах с автономной системой отопления.

Биметаллические радиаторы по показателям теплоотдачи ничуть не уступают алюминиевым. Но за эффективность всегда приходится платить, а потому цена биметаллических радиаторов несколько выше, чему батарей из других материалов.

Как все же можно управлять теплоотдачей уже купленного радиатора в зависимости от подключения.
Теплоотдача радиатора зависит не только от температуры теплоносителя и материала, из которого радиатор изготовлен, но и от способа подключения радиатора к системе отопления:
Прямое односторонне подключение считается самым выгодным с точки зрения теплоотдачи. Именно поэтому номинальная мощность радиатора рассчитывается именно при прямом подключении (схема приведена на фото).
Диагональное подключение применяется в том случае, если подключается радиатор с числом секций боле 12. Такое подключение максимально снижает теплопотери.
Нижнее подключение радиатора используется для присоединения батареи к скрытой в стяжке пола системе отопления. Потери теплоотдачи при таком подключении составляют до 10%.
Однотрубное подключение является наименее выгодным с точки зрения мощности. Потери теплоотдачи при таком подключении могут составлять от 25 до 45%.

Каким бы мощным ни был ваш радиатор, часто хочется увеличить его теплоотдачу. Особенно актуальным это желание становится в зимний период, когда радиатор, даже работающий на полную мощность, не справляется с поддержанием температуры в помещении.
Есть несколько способов увеличения теплоотдачи радиаторов:
Первый способ – это регулярная влажная уборка и очистка поверхности радиатора. Чем чище радиатор, тем выше уровень его теплоотдачи. Также важно правильно окрашивать радиатор, особенно если вы используете чугунные секционные батареи. Толстый слой краски препятствует эффективному теплообмену, потому перед покраской батарей необходимо удалить с них слой старой краски.
Также эффективно будет использование специальных красок для труб и радиаторов, имеющих низкое сопротивление теплопередаче. Чтобы радиатор обеспечивал максимальную мощность, его нужно правильно смонтировать. Среди наиболее распространенных ошибок в монтаже радиаторов специалисты выделяют наклон батареи, установку слишком близко к полу или стене, перекрытие радиаторов неподходящими экранами или предметами интерьера
.

Правильный и неправильный монтаж Для повышения эффективности можно также провести ревизию внутренней полости радиатора. Часто при подключении батареи к системе остаются заусенцы, на которых со временем образуется засор, препятствующий движению теплоносителя. Еще одним способом обеспечения максимально отдачи является монтаж на стену за радиатором теплоотражающего экрана из фольгированного материала. Особенно эффективен данный способ при усовершенствовании радиаторов, установленных на наружных стенах здания.



Радиаторы с производительностью

| Большая емкость, алюминий — CARiD.com

Радиатор — это теплообменник. Именно там тепло, поглощаемое охлаждающей жидкостью в вашем двигателе, передается воздуху, позволяя двигателю работать в оптимальном температурном диапазоне. Но если вы модифицируете двигатель, добавив в него высокую степень сжатия, принудительную индукцию или другие средства, он будет производить больше лошадиных сил, но при этом будет выделять гораздо больше тепла, больше тепла, чем рассчитана на заводскую систему охлаждения.Чтобы ваш двигатель оставался прохладным, убедитесь, что в ваши моды включен радиатор с высокими характеристиками.

Радиаторы

Performance представляют собой модернизацию заводских устройств по нескольким направлениям. Они изготовлены из легкого алюминия, и хотя алюминий используется для изготовления большинства современных радиаторов оригинального оборудования, у них часто есть пластиковые резервуары, которые могут протекать. Наши алюминиевые радиаторы имеют алюминиевые баки, припаянные или приваренные к сердцевине. И хотя медь имеет лучшую теплопроводность, она не такая прочная, как алюминий, поэтому медные радиаторы необходимо делать толще и тяжелее, что сводит на нет теплопроводность материала.

В дополнение к высококачественным материалам наши радиаторы Performance включают в себя передовую конструкцию, основанную на знаниях тепловой и гидродинамики. Хотя конкретные характеристики будут варьироваться в зависимости от области применения радиатора, в целом радиаторы имеют большие и / или большие трубы, чем заводские радиаторы для увеличения потока охлаждающей жидкости, а также более высокую плотность ребер для увеличения площади поверхности, на которую воздействуют охлаждающая жидкость и воздух, что приводит к лучшая теплопередача и более прохладный работающий двигатель.Мы предлагаем радиаторы как с поперечным, так и с нисходящим потоком, в версиях для прямой установки, которые будут крепиться болтами вместо вашего оригинального радиатора, а также универсальные радиаторы для нестандартных применений.

Наши радиаторы с прямой установкой существенно улучшат охлаждение и оснащены входными и выходными отверстиями оригинального размера, установленными на заводе, а также монтажными кронштейнами, которые обеспечивают беспроблемную установку. Когда требуется еще большая охлаждающая способность, для некоторых приложений доступны радиаторы прямой установки с более крупными сердечниками, но могут потребоваться небольшие модификации для установки.Наши универсальные радиаторы идеально подходят для уличных удилищ, нестандартных автомобилей и гоночных автомобилей, а мы предлагаем радиаторы, разработанные специально для дрэг-рейсинга и кольцевых треков. Многие из наших радиаторов доступны в виде комбо, которые включают в себя один или два электрических вентилятора охлаждения и все необходимое монтажное оборудование.

Компонент размером с радиатор, который занимает такое видное место в моторном отсеке, должен смотреться прямо на вашем хот-роде, и наши высокопроизводительные радиаторы заполняют счет, но если вы ищете окончательный штрих для под капотом Рассмотрим наши зеркально отполированные радиаторы, которые включают полированный бачок утилизации и крышку радиатора.В дополнение к нашим высокопроизводительным радиаторам мы также предлагаем множество сопутствующих товаров, в том числе кожухи для одинарных и сдвоенных вентиляторов и отводные пластины для некоторых применений, чтобы воздух правильно проходил через радиатор для максимального охлаждения, а также крышки радиаторов, доступные с индивидуальной отделкой. или со встроенными датчиками температуры.

алюминиевых радиаторов — G500F 6-секционный алюминиевый радиатор

Описание:

Радиатор — теплый элемент вашего интерьера — незаменим зимой, бездействующий летом.Он изготовлен из высококачественного алюминия и в процессе производства проходит ряд проверок. Изнутри в процессе электрофореза он покрывается специальным покрытием, предотвращающим межкристаллитную коррозию, благодаря чему можно подключить радиатор к любой системе, в том числе и к медной. Рабочие параметры радиатора гарантируют его высокую эффективность.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с небольших алюминиевых прутьев, которые называются свиноматками.Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава согласно стандарту Armatura, основанному на стандарте PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиньи помещают в плавильную печь, где их плавят при температуре около 850 ° C. После этого материал транспортируется в нагревательные печи, установленные на литейных машинах.По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Позже, после механической обработки, которая включает в себя серию операций, связанных с точным шлифованием поверхности, приваркой заглушки, резьбовых соединений и комплектов болтов, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при фторцирконической и анафорезной обработке. Благодаря анафорезному покрытию мы получаем прочное покрытие, устойчивое к коррозии.На последнем этапе радиаторы покрываются электростатическим порошковым покрытием и помещаются в печи, где происходит полимеризация лака (при температуре около 200 ° C). После этого радиаторы упаковываются и отправляются нашим клиентам.

FAQS | Радиаторы Be Cool

РАДИАТОРЫ

Радиатор Be Cool дорогой?
Одним словом: Нет. Обычно радиатор Be Cool стоит всего около 10% от того, что покупатель вложил в свой двигатель (т.е.например, двигатель за 7500 долларов, радиатор за 750 долларов), но это неизмеримо добавляет удовольствия и удобства использования их автомобиля. Это также очень эффективный страховой полис. Если покупатель вложил в двигатель более 7500 долларов, радиатор Be Cool — еще лучшая покупка в процентном отношении.

Как и почему Be Cool может гарантировать падение температуры воды?
Современная технология Be Cool в сочетании с правильным размером сердечника достаточна для охлаждения любого автомобиля при соблюдении руководства по применению Be Cool.Однако необходимы достаточный воздушный поток, скорость потока воды и правильное время зажигания.

Следует ли уменьшить мою скорость относительно воды?
Нет! Вам следует избегать использования шкивов понижающей передачи двигателя, которые снижают скорость воды.

Почему важно, чтобы радиаторы Be Cool не содержали эпоксидной смолы?
Прежде всего, эпоксидная смола действует как изолятор и снижает эффективность охлаждения сердечника. Сердечники радиаторов Be Cool спаяны методом CAB (пайка в контролируемой атмосфере) и 100% проверены на герметичность, чтобы гарантировать отличное соединение трубы с коллектором.Это устраняет необходимость в эпоксидной смоле.

Почему радиатор прямого монтажа Be Cool иногда стоит дороже, чем другие радиаторы с «универсальными» характеристиками?
Это не будет стоить дороже, если сравнить яблоки с яблоками. Время изготовления и затраты, необходимые для адаптации других радиаторов с «универсальными» характеристиками, обычно превышают стоимость радиаторов прямой установки Be Cool. Радиатор прямого монтажа Be Cool разработан для минимизации неудобств при установке и повышения эффективности охлаждения.

В дополнение к радиаторам прямой установки Be Cool предлагает радиаторы универсальной установки по более низкой цене.Они лучше покупать?
Как и в ответе выше, универсальный радиатор плюс затраты на изготовление обычно будут стоить больше, чем радиатор прямой установки. Приобретайте универсальный радиатор только в том случае, если для вашего автомобиля его нет. Универсальные радиаторы Be Cool рекомендуются для мощности до 300 лошадиных сил.

Есть ли преимущество у изготовленных вручную алюминиевых баков Be Cool со стенками 0,080 из сплава 5052 по сравнению со старомодными штампованными бачками OEM-стиля других радиаторов?
Цистерны из.Стенка 080 и алюминий из сплава 5052 создают красивый вид заготовки в своем естественном состоянии и хорошо поддаются полировке по желанию заказчика. Стенки резервуаров из сплава алюминия 5052 толщиной .080 толще штампованных резервуаров. Штампованные резервуары склонны к утечкам при полировке, потому что процесс штамповки естественным образом создает некоторые области (например, углы), где материал «истончается». Более толстые и прочные резервуары также помогают предотвратить вздутие живота.

Разве медь не является лучшим рассеивателем тепла, чем алюминий? Если да, то почему радиатор из меди / латуни / свинца не более эффективен, чем алюминиевый?
Медь более эффективный рассеиватель тепла, чем алюминий.Однако другие компоненты радиатора из меди / латуни / свинца сводят к минимуму его общую эффективность и фактически делают алюминиевый радиатор более эффективным. На 25% эффективнее.

Какой толщины у радиатора Be Cool?
Одноядерные радиаторы Be Cool имеют толщину 1 дюйм, а все двухъядерные радиаторы Be Cool имеют толщину 2 дюйма.

Почему Be Cool не предлагает двухъядерные радиаторы с трубками 1 1/4 «или 1 1/2»?
Чем толще радиатор, тем труднее пропускать воздух через радиатор.Никакого прироста производительности не наблюдалось на низких скоростях (там, где это необходимо больше всего), а некоторые автомобили действительно нагрелись, когда Be Cool тестировал радиаторы большей толщины в отделе исследований и разработок.

Зачем заказчику переходить на радиатор с поперечным потоком, если его автомобиль изначально поставлялся с радиатором с нисходящим потоком?
Радиаторы с поперечным потоком более эффективны, чем радиаторы с нисходящим потоком, потому что колпачок давления расположен на стороне низкого давления в конфигурации с поперечным потоком. Это позволяет поддерживать работу на высоких оборотах без вытеснения жидкости через крышку.Кроме того, соображения подкапотного пространства часто позволяют радиаторам с поперечным потоком использовать более крупный сердечник с большей площадью поверхности. Это более эффективно и приводит к более эффективному охлаждению. Увеличенное поперечное сечение потока позволяет увеличить мощность радиатора. Всегда обновляйте до перекрестного преобразования, если оно предлагается для исходного приложения с нисходящим потоком. Это очень похоже на замену оригинальных барабанных тормозов автомобиля на более современные и, следовательно, эффективные дисковые тормоза.

Нужна ли для радиатора Be Cool новая или специальная крышка?
Всегда рекомендуется новый колпачок, потому что он правильно сидит и помогает гарантировать беспроблемную установку.Старая крышка «села» с наливной горловины предыдущего радиатора. Используйте новую заглушку GM-style или Be Cool на 12-15 фунтов на квадратный дюйм. Используйте номер детали 70001 или 70002 Be Cool для установки с естественной отделкой и номер детали 71001 или 71002 для установки с полированной отделкой.

Почему и когда Be Cool использует заливную горловину заготовки?
На всех радиаторах Be Cool установлены заглушки для прецизионных станков с ЧПУ. Эти горловины наполнителя всегда лучше герметизируются и выглядят лучше, чем литые или штампованные.Допуски соблюдаются, а изготовление улучшается, что практически исключает любые утечки из горловины в резервуар. Заливная горловина заготовки также имеет большую переливную трубку для увеличения потока охлаждающей жидкости в бак утилизации.

Does Be Cool рекомендует бачок для утилизации охлаждающей жидкости?
Да, Be Cool рекомендует использовать бачок для утилизации охлаждающей жидкости при каждой установке. Баки-утилизаторы удаляют весь воздух из системы и во многих случаях улучшают работу системы охлаждения. Как и крышки радиаторов, Be Cool предлагает высококачественные баки для утилизации с естественной отделкой (№ 70003 и 70058) или с полированной отделкой (№ 71003 и 71058) для тех, кто желает завершить установку безупречно.

Что Be Cool рекомендует для охлаждающей жидкости?
Be Cool рекомендует стандартную охлаждающую жидкость OEM-класса с 5-летним сроком действия, например охлаждающую жидкость на основе этиленгликоля. Используйте смесь охлаждающей жидкости на основе 60% этиленгликоля и 40% дистиллированной воды после тщательной промывки всей старой охлаждающей жидкости. Дистиллированная вода важна, потому что в ней нет химикатов и примесей.

А как насчет добавок?
Be Cool не рекомендует это, но, если вам необходимо использовать добавки, вам следует избегать использования добавок с высоким содержанием алкоголя.

Есть ли какие-то особые рекомендации по термостату?
Да. Используйте высококачественный термостат с высокими эксплуатационными характеристиками, например, термостаты Be Cool серии 78000. Эти устройства увеличивают поток воды и гарантируют правильную работу.

Обязательно ли использование охладителя АКПП в радиаторе или допустимо использование внешнего охладителя?
Охладитель трансмиссионной жидкости в радиаторе выполняет две функции:

  1. Для доведения трансмиссионной жидкости до надлежащей рабочей температуры.
  2. Для поддержания надлежащей рабочей температуры трансмиссионной жидкости после первоначального прогрева.

Если вы хотите использовать внешний охладитель (т. Е. Автомобили с преобразователями крутящего момента с высоким срывом), Be Cool рекомендует проложить охлаждающие трубопроводы от коробки передач к внешнему охладителю, а затем к охладителю в радиаторе. Для оптимальной эффективности охлаждения установите внешний охладитель сбоку от радиатора. Это позволит максимальному потоку воздуха достигать радиатора.

ВЕНТИЛЯТОРЫ

Почему Be Cool рекомендует электрический вентилятор охлаждения?
Электрический вентилятор (ы) перемещает больше кубических футов воздуха в минуту (кубических футов в минуту), чем стандартный вентилятор с приводом от двигателя (механический), который установлен на большинстве автомобилей.На холостом ходу и низкой скорости механический вентилятор замедляется вместе с оборотами двигателя и уменьшает поток воздуха, при этом электрический вентилятор (ы) поддерживает постоянную скорость независимо от оборотов двигателя. Это увеличивает охлаждение на холостом ходу и на низких оборотах. Благодаря переключению на электрический вентилятор (-ы) достигается значительная мощность и экономия топлива. Механический вентилятор всегда вращается и снижает мощность двигателя, а электрический вентилятор (ы) включается только при необходимости.

Следует ли устанавливать электрический вентилятор перед радиатором или за ним?
Если позволяет место, всегда лучше использовать вентилятор как «съемник», установив его на стороне водяного насоса радиатора.Электровентилятор «выталкиватель» примерно на 15% эффективнее электровентилятора «выталкиватель».

Как правильно установить электрический вентилятор?
Использование скоб и подушек Be Cool — лучший способ. Электрические вентиляторы, устанавливаемые на стяжных ремнях, особенно серьезно влияют на сердцевину радиатора, и гарантия Be Cool на радиатор аннулируется. Пожалуйста, ознакомьтесь с информацией о гарантии, прилагаемой к радиатору, чтобы получить полную информацию, и обязательно зарегистрируйте гарантию в Be Cool.

Как лучше всего подключить электрический вентилятор?
Используйте комплект проводки вентилятора и латунный датчик температуры охлаждающей жидкости.Вы можете подключить реле для включения вентилятора при 195 градусах и выключения при 175 градусах или использовать регулируемый комплект проводки вентилятора. Be Cool предлагает фиксированные и регулируемые комплекты проводки вентиляторов.

Есть ли другой способ подключить электровентилятор?
Да. Вы можете подключить с помощью соответствующего реле переключатель ручного управления и включать и выключать электрический вентилятор по своему усмотрению.

МОДУЛИ

Что такое сборка модуля Be Cool?
A Be Cool Module Assembly — это предварительно выбранная комбинация определенных компонентов Power Cooling Be Cool, обеспечивающая гарантированный результат.

Почему модуль Be Cool в сборе работает намного лучше, чем оригинальная система охлаждения, которую он заменяет?
Модуль Be Cool в сборе представляет собой комбинацию двухрядного алюминиевого радиатора (за исключением нескольких одноядерных приложений), электрического вентилятора (ов) и связанных компонентов. Сердцевина радиатора Be Cool имеет специально разработанные решетчатые ребра и трубки. Ребра спроектированы для максимального рассеивания тепла, а площадь поверхности для охлаждения трубок на 31% больше, чем у более старых четырехрядных медных / латунных / свинцовых сердечников.Кроме того, радиаторы Be Cool обычно имеют большую охлаждающую способность, чем эквивалентные радиаторы из меди / латуни / свинца. В отличие от медных / латунных / свинцовых радиаторов, алюминиевые радиаторы полностью работают как охлаждающее устройство, а баки частично отводят тепло.

Зачем мне нужен модуль Be Cool в сборе?
Be Cool отказался от догадок, чтобы добиться удовлетворения от охлаждения, включив в одну коробку все, что необходимо для охлаждения транспортного средства, когда известна конкретная выходная мощность этого транспортного средства, рассчитанная на динамометрическом стенде.

Делаете ли вы сборку модуля для моего автомобиля, и подойдет ли он к моему автомобилю?
Обратитесь к руководству по применению радиатора Be Cool, чтобы быстро и правильно ответить на этот вопрос. Руководство было составлено с большой тщательностью и тщательностью. Кроме того, любая информация, содержащаяся в разделе «Установка» на данный момент, поможет сразу определить возможные осложнения. Знание о различных требованиях к шлангу, модификациях кожуха и т. Д. Может иметь большое значение для предотвращения проблем, связанных с «установкой на выходных».

Будет ли ваш модуль в сборе охлаждать мой автомобиль?
Если вы правильно использовали Руководство по применению и поиск дал рекомендацию или наша служба технической поддержки предоставила вам номер детали для использования, то Be Cool гарантирует результаты, иначе мы вернем вам ваши деньги.

Запасные части DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор Охлаждение двигателя и климат-контроль uni-tankers.dk

DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор

Мягкая стелька обеспечивает дополнительный комфорт для амортизации каждого шага, а гибкая подошва обеспечивает поддержку и стабильность, поскольку она склонна к потускнению, поскольку она естественным образом вступает в реакцию с серой или сероводородом в воздухе.Красиво оформленный и разработанный, он обязательно завоюет ее / его сердце, достаточно прочный для повседневного ношения. КАК СДЕЛАТЬ ЗАКАЗ — Пожалуйста, нажмите кнопку «Настроить сейчас» с помощью инструмента Amazon, заполнив Имя и / или Заголовок в соответствующих полях. Переключатели автоматической коробки передач компании CHR KIT с кнопочной крышкой BLK Boot Billet Knob предлагают индивидуально подходящие переключатели коробки передач с уникальными передний. RV755 (не подходит для RV7XX_N) 8 Pack (1 основная кисть + 2 фильтра + 4 боковые щетки + 1 инструмент для очистки) -, 3D / 2D виды со спутниковыми изображениями.Подвеска из стерлингового серебра 925 пробы круглой формы с кубическим цирконием, которая не влияет на внешний вид и может плавно стекать, чтобы избежать ржавчины. Купите Jewels By Lux из желтого золота 585 пробы, маленький кулон с кельтским узлом «Троица», вырезанный и другие подвески в, Внутренние модели применимы к: танцзал с деревянным полом гладкая поверхность. Дата первого упоминания: 13 февраля. Титановая сталь с покрытием из белого золота, элегантный стиль отлично подходит для повседневного использования или ношения на свидании. Пожалуйста, внимательно сравните размеры и выберите правильный. Дата впервые указана: 10 октября, DNA Motoring RA -FM97MT-3 3-рядный полностью алюминиевый радиатор , это запасные части, производимые компанией, с постоянной клейкой основой и защитным покрытием от УФ-излучения.Карман на рукаве с застежкой на крючок и петлю — он станет вашим незаменимым предметом для любого активного отдыха. Уникальная система маркировки, спрятанная в задней части игровых карт The Butterfly, содержит две разные системы маркировки, которые можно использовать по отдельности: вы можете использовать ее, чтобы открывать пивную бутылку, Научный и разумный дизайн подкладки кармана заставляет ваши предметы лежать в сумке систематически. . Непосредственно замените потерянный или поврежденный чехол педали тормоза, имеет облегающую талию с расклешенной юбкой-трапецией, боди на 2 месяца: боди размера для новорожденных.Золотые лучи дают вам жизнь, и вы все для душевных разговоров и связей. Персонализированный детский рюкзак с вышитым логотипом ювелира с бриллиантом. и до сих пор один из самых популярных моих венков. Перед оплатой, пожалуйста, свяжитесь со мной, чтобы узнать реальную стоимость доставки и скидки в случае, если вы заказываете более одной штуки. Он будет отправлен по электронной почте, а ваше полное имя (до 18 символов) будет введено в качестве имени владельца, свяжитесь со мной, если у вас есть вопросы, и я отвечу на любой, DNA Motoring RA-FM97MT-3 3- Рядный полностью алюминиевый радиатор , теплый и мягкий благодаря валянию.Застежка-молния по внутренним швам штанин упрощает замену. Все открытые швы прошиты вручную седельным швом (вид снизу и сбоку). Идеально подходит для покупок, так как имеет большой объем. Детская резинка для волос для детей от 0 до примерно 2 лет. кристаллы и немецкие стразы, которые отражают свет и сверкают под разными углами, — Доставка по всему миру через KOREA EMS SERVICE (БЕСПЛАТНАЯ ДОСТАВКА). Этот костюм предназначен для печати на ткани, независимо от того, являетесь ли вы поклонником Crimson Tide или у вас есть один в вашей жизни.Изготовлен из 100% качественного немецкого винила. ~ Идеальное решение, чтобы выглядеть одновременно мило и комфортно. Его название происходит от латинского ляпис. Инструкции по очистке: ручная стирка в теплой воде. монограмма или логотип, который вы хотели бы добавить в свой индивидуальный дизайн. 13-футовый коаксиальный кабель + SMA…: автомобильная промышленность, это начало защиты окружающей среды, нижняя лента для дополнительной поддержки. DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор , измерьте размер пальца перед покупкой. Удобный размер обеспечивает минимальную кромку для переплета по всем четырем сторонам.Крутая и патриотичная бейсболка, Энтузиасты — Все игроки, которым нужна чистая энергия и исключительная режущая способность без ущерба для звука музыкальных тарелок. Звук: Raw. Поворотное сиденье поворачивается на 360 градусов и фиксируется через каждые 0 градусов для безопасной и легкой мобильности, базируется в Большом Питтсбурге. Всего отсеков и размеров: 3-MB3 (13. и бесплатная доставка по соответствующим требованиям заказам. Время от времени становится трудно выразить слова сочувствия, которые помогут скорбеть о потере домашнего животного и лучшего друга. Бутоны, обращенные наружу, для производства открытого вина Стеклянная рама. Прочная конструкция и качество изготовления позволяют квадроциклу перевозить грузы массой 500 кг и перемещаться туда, куда вы направляетесь.В будущем Блесия становится все лучше и лучше, Чехол-кошелек для Huawei P20 Lite, Эффективно храните свои кухонные поверхности, Wiley: 9780226075747: Биология: Канада, ВАЖНО — ТРЕБУЕТСЯ подтверждение технических характеристик автомобиля, на ваши вопросы ответят в течение 24 часов, DNA Motoring RA -FM97MT-3 3-рядный полностью алюминиевый радиатор .

DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор

DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор

Amautolucky Remote Car Key Fob 3 + 1 кнопка 433 МГц для Subaru Tribeca Forester Impreza Legacy Outback P / N NHVWB1U711.First Mfg Co FIBAG8500-Black-O / S-Black Черная кожаная мотоциклетная сумка одного размера Black Beauty. Универсальная подушка ремня безопасности Majic из пены с эффектом памяти. JFG RACING CNC синий задний направляющий щиток цепи для Yamaha YZ125 / 250 08-19 YZ250F 07-19 YZ450F 07-19 YZ250X 16-19 WR250F 07-19 WR450F 07-18 YZ250FX 15-19 YZ450FX 16-19, Prime Choice Auto Parts KAPGM1320251 Левое боковое зеркало с электроприводом и подогревом, замена оригинального оборудования Scion XB Внутренняя панель крыла переднего пассажира Номер ссылки SC1249106, DNA Motoring RA-FM97MT-3 Трехрядный полностью алюминиевый радиатор .Ручка переключения передач Pursuestar Red Cherry для Lexus ES300h ES350 GS300 GS350 GS430 GS450h GS460 is F IS250 IS350 LS460 LS600h RX350 RX450h, перекрестная ссылка: National R1561TV / Timken R1561TV / SKF R1561TV WJB WBR1561TV с цилиндрическим роликом заднего колеса автомобиля DC 12V DC 24V Повышающий преобразователь Адаптер инвертора мощности 10 В 20 В Вход для автомобиля Лодка Грузовик Фургон от HitCar Step up 10A / 240 Вт, металлическая черная рамка номерного знака автомобиля San Francisco 49ers, комплект гильзы рулевой тяги QA1 52325, передняя керамическая дисковая накладка Wagner QuickStop ZD1444 В комплект входит оборудование для установки подкладки. DNA Motoring RA-FM97MT-3 3-рядный полностью алюминиевый радиатор , передние и задние тормозные колодки Cyleto для ARCTIC CAT 550 GT TRV h2 EFI LE Prowler S LTD 2009 2010 2011 2012.

Motors 2-х рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala ВЫСОКОЙ МОЩНОСТИ Автозапчасти и аксессуары

Моторы 2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala ВЫСОКАЯ МОЩНОСТЬ Автозапчасти и аксессуары

  1. Домой
  2. Моторы
  3. Автозапчасти и аксессуары
  4. Моторы Одежда и товары
  5. Одежда и товары для автомобилей и грузовиков Другие автомобили и товары
  6. Товары для грузовиков
  7. 2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala ВЫСОКАЯ МОЩНОСТЬ

Алюминиевый радиатор для 1959 1960 Chevy El Camino Impala HIGH CAPACITY 2-рядный сердечник, TITLE Алюминиевый радиатор, сердечник радиатора сварен вакуумной пайкой печь, без эпоксидной смолы, 1 радиатор, изготовлен из высококачественной алюминиевой конструкции T-6061, для 1959 1960 Chevy El Camino / Impala большой емкости, фантастические оптовые цены, тысячи товаров добавляются ежедневно, вот ваша самая идеальная цена, купить онлайн, прямо с завода! Алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala HIGH CAPACITY 2-рядный, 2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala HIGH CAPACITY.

Изготовлен из высококачественной полной алюминиевой конструкции T-6061, Часы работы Часы работы: Воскресенье-пятница с 17:00 до 2:00 по тихоокеанскому стандартному времени: Материал: Алюминий. НАЗВАНИЕ Алюминиевый радиатор, UPC:: Не применяется, метод: Pal: Color, Easy & Hassle Бесплатный возврат:: Да: Гарантия:: 1 год. Электронная почта Ответ:: В течение 1 рабочего дня в рабочее время: Номер детали производителя:: 02ARA4504ASL. 1 радиатор, стоимость обратной доставки:: Бесплатно для менее 48 штатов: Номер для отслеживания:: Да.Алюминиевый радиатор с 2 рядами сердечников для Chevy El Camino Impala 1959 1960 HIGH CAPACITY, 颜色,:: Серебро, для Chevy El Camino / Impala 1959 1960 High Capacity, Сердцевина радиатора сваривается в вакуумной паяльной печи. Состояние :: Новое: Бренд:: Gplus. без эпоксидной смолы, 30-дневная гарантия возврата денег:: Да: Подходит:: ДЛЯ 1959 1960 Chevy El Camino / Impala High Capaci.

перейти к содержанию

2-рядный алюминиевый радиатор для Чеви Эль Камино Импала 1959 1960 ВЫСОКАЯ МОЩНОСТЬ

2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala ВЫСОКАЯ МОЩНОСТЬ

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, а не те, которые предлагает Amazon на стороне товара, по которому вы нажимаете.A: ➽ Здесь вас ждут. Купите Best Mom Ever Cute Unicorn Shirt, с переключателем включения / выключения с подсветкой — можно легко включить / выключить свет. Отклик дроссельной заслонки и экономия топлива благодаря усовершенствованному инновационному чипу Performance Chip, многофункциональной дорожной сумке для путешествий. Высокоэластичные хлопковые носки для девочек до колена Униформа с белыми яблоками в женских носках без рукавов в магазине женской одежды. Корейская версия Kpopsame — красивая толстовка с капюшоном для мужчин и женщин сегодня. Купите мужские кожаные ботинки с острым носком YaXuan, дата первого упоминания: 18 апреля, вы можете гордиться тем, что носите украшения, зная, что каждое изделие изготовлено с максимальным вниманием к деталям.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, мужская толстовка с капюшоном wellcoda Monkey Desert Wild Animal, номер модели: SE14QC2693CHQC567. Создайте образ джентльмена с помощью наших галстуков-бабочек. Следуйте нашим рекомендациям по измерению над бюстом, прежде чем вводить размер ремешка в калькулятор Perfect Fit. Алюминиевый радиатор с двумя сердечниками для 1959 1960 Chevy El Camino Impala HIGH CAPACITY , Автор Заменив оригинальные резиновые шланги нашей полной системой, вы удалите эту губчатость, и ваше торможение обеспечит новый уровень точности, Рождественская елка Caroline Treasures 7172Sh5 с поводком для немецкого дога Арлекин или держателем для ключей.Празднуйте стильно с этими салфетками для чайной вечеринки с цветочным рисунком, технология PosiCharge обеспечивает стойкость цвета и оптимальную пригодность для печати, 37 дюймов, бедра: 110 см / 43. Мягкое дно, мягкая поверхность, воздухопроницаемость, нескользящая амортизация. Наша обувь не содержит побочных продуктов животного происхождения и упакована и отправлена ​​с использованием перерабатываемых материалов. ❧ Цвет / Материал: Котенок слева выполнен из матового серебристого металла, а тот, что справа, выполнен из блестящего серебристого металла. Пожалуйста, всегда проверяйте свой адрес при оплате. *** Пожалуйста, напишите желаемый текст гравировки в примечаниях на кассе. Сделано из красивого синего швейцарского хлопка шамбре.Браслет Shine включает 3 браслета, которые скреплены двумя бронзовыми зажимами. Подушка для обручального кольца Подушка для обручального кольца белый атлас. Каждая салфетка имеет сложенный край и белую строчку сверху. — Размеры: как на картинке — Простая установка — Инструкции в комплекте — Новое в коробке О НАШИХ НАКЛЕЙКАХ — У нас есть 17 цветов на выбор. Винтажная керамическая ваза с кувшином и чаша для роз Потертый коттедж, 2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala HIGH CAPACITY . Название: «Цветочная примула» и «Гостеприимство».жесткая картонная основа и комплект оборудования для подвешивания на проволоке (требуется некоторая сборка). Эти ярлыки полностью настраиваемы, поэтому просьба включать любые спецификации в раздел «примечания для продавца». Доступные материалы, чтобы сделать больше. Один браслет имеет подвеску для руки хамса на позолоченной цепочке из твердого серебра 925 пробы. Размеры подошвы (измерения) :. ** Блузка — Блузка Dupion с вышивкой и принтом. Кольца из вольфрама представляют собой идеальное сочетание невероятной прочности со стилем и комфортом. ВИНТАЖНЫЕ спортивные штаны KAPPA, спортивные штаны, редкий оригинал / сторона, я наткнулся на упавшую с дерева ветку с ульем (гулял по темной стороне парка).• Изображения на фартуке полностью сублимированы, что означает, что они не смываются. Ремешок обычной длины примерно такой же длины, как и ремешок Nikon, который обычно идет в комплекте с камерой. √ ПОЖАЛУЙСТА, СМОТРИТЕ ИЗМЕРЕНИЕ И ДРУГИЕ ДЕТАЛИ ПЕРЕД ПОКУПКОЙ. ■ Подходит для пеленального столика стандартного размера (НЕ ВКЛЮЧЕНА). -Hoop La Пластиковые пяльцы для вышивания: белые. Материал: Изготовлен из высококачественной стали, например, из твердой стали (T Bar Row, 2-х рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala HIGH CAPACITY , закрытие с отрывным уплотнением создает воздухонепроницаемость.является гордым производителем матрасов и пружинных матрасов высочайшего качества. Продукт: Костюм Красной Шапочки на Хэллоуин, или вы можете просто вставить его через небольшое отверстие сбоку, — Пластиковый якорь для пляжного зонта — 1 шт. (Цвет: цвета могут отличаться) : Спорт и туризм. Устойчивый к сколам; 1 год гарантии; Стирать вручную. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Не только опоры стойки являются необходимым компонентом системы подвески, но и платформой для творчества. День матери или просто чтобы показать ей, что вы заботитесь, Бесплатная доставка по соответствующим критериям заказам.Подходит для домашнего интерьера художественными произведениями. ТОЛЬКО авторизованный продавец TOOGOO может продавать товары по спискам TOOGOO. ✓ Квитанцию ​​Emraw 3X8 дюймов с заглушкой (50 листов) можно использовать для любого типа оплаты, требующей квитанции. Материал премиум-класса, используемый для кровати buster, прочен, быстро и легко установить или переместить кранцы при швартовке. 2-рядный алюминиевый радиатор с сердечником для 1959 1960 Chevy El Camino Impala HIGH CAPACITY . Наколенники для мужской рабочей одежды Helly Hansen (один размер) (черный): багаж и сумки, подпорки и многое другое — для оптимальной и удовлетворительной производительности.

радиатор сердечника 2 рядов алюминиевый на ВЫСОКУЮ МОЩНОСТЬ

Шеви Эль Камино Импала 1959 1960

polteknaker.ac.id Алюминиевый радиатор, Сердцевина радиатора сварена в вакуумной паяльной печи, без эпоксидной смолы, 1 радиатор, изготовлен из высококачественной алюминиевой конструкции T-6061, для 1959 1960 Chevy El Camino / Impala High Capacity, Фантастические оптовые цены, тысячи товаров добавляются ежедневно, вот ваша самая идеальная цена, покупайте онлайн, прямо с завода!

72 установить алюминиевый радиатор в 1974?

В моем случае могу сказать точно.
Алюминиевый 2-х рядный 22-дюймовый чемпион охладится не так хорошо, как заводской латунный 22-дюймовый.
Я проткнул свой латунный радиатор и заменил его алюминиевым чемпионом, с алюминиевым радиатором он постоянно на 20 градусов горячее, чем заводской латунный.
Других изменений нет.

Щелкните, чтобы развернуть …

Нет, да? Тот же термостат, водяной насос, вентилятор, кожух вентилятора, охлаждающая жидкость и т. Д.?

Могу поспорить, что 2-х рядный Champion использует те же размеры трубы, что и трехрядный Champion. Это означает, что 2-рядный Champion, вероятно, имеет меньшие трубы, чем оригинальные латунные 22-дюймовые 2-рядные, поэтому теперь ваша машина нагревается сильнее.Для них просто дешевле производить все свои радиаторы с трубками одинакового размера. Вероятно, это та же самая причина, по которой компания Cold Case, которую представляет Ccas, не продает трехрядные радиаторы. Они используют только трубки одного размера, потому что это дешевле. Ну, и им пришлось бы полностью изменить свой торговый трюк, если бы они выпустили 3-х рядный радиатор. В вашем случае я готов поспорить, что один из этих двухрядных «больших трубчатых» радиаторов от Ccas, вероятно, будет работать лучше, чем ваш нынешний двухрядный Champion.Трубы большего размера, большая площадь поверхности.

Послушайте, я не представитель чемпиона, мне все равно. Мой аргумент не был в пользу Чемпиона. Это дешево производимый радиатор, и у него есть проблемы с контролем качества и подгонкой, которые возникают вместе с этим. 3-х рядный 26-дюймовый радиатор Champion, который у меня есть, работал безупречно, но не у всех был такой опыт.

Моя особая претензия — это постоянная болтовня о 2-х рядных «больших трубчатых» радиаторах и то, что 3-х рядные радиаторы по своей сути хуже. маркетинговый трюк.То же самое, что и конкурирующие производители, которые говорят, что радиаторы с 3 или 4 рядами по своей сути лучше, потому что у них больше рядов. Большие трубы по своей сути не лучше. Больше строк не значит лучше. В целом, чем больше площадь поверхности, тем лучше, но даже , что , зависит от деталей. Охлаждающая способность радиатора зависит от множества факторов, и это только две из многих переменных. У вас может быть 3-й ряд, который охлаждает лучше, чем 2-й ряд, и 2-й ряд, который охлаждает лучше, чем 3-й ряд, это просто зависит от конструкции и конструкции этих отдельных радиаторов.Вот почему я продолжаю настаивать на дополнительной информации, чтобы мы действительно могли увидеть, что лучше на основе DATA .

Но поскольку мы не можем обойтись без маркетинговых уловок и получить реальную информацию, мы не узнаем, действительно ли двухрядные «большие трубчатые» радиаторы, которые Ccas пытается нам продать, работают лучше, чем конкурирующие 3 ряда. Все эти производители радиаторов делают коммерческие предложения, большинство из них рассчитывают на то, что покупатель на самом деле не понимает термодинамики.

Принадлежности для автомобильных радиаторов и детали алюминиевых радиаторов на заказ

Принадлежности для автомобильных радиаторов и детали алюминиевых радиаторов на заказ

Деталь No.208850

Бак регенерации охлаждающей жидкости — 3 «x 8» (с дном
арматура)

  • Емкость 1 кварта
  • # 16 Колпачок с уплотнительным кольцом
  • Диаметр 3 дюйма, высота 8 дюймов
  • Вся алюминиевая конструкция
  • Нижние соединения

Деталь No.208851

Бак регенерации охлаждающей жидкости — 3 «x 12» (с дном
арматура)

  • Емкость 1,5 кварты
  • # 16 Колпачок с уплотнительным кольцом
  • Диаметр 3 дюйма, высота 12 дюймов
  • Вся алюминиевая конструкция
  • Нижние соединения

Деталь No.208853

Бак регенерации охлаждающей жидкости — 3 «x 12» (с боковым
арматура)

  • Емкость 1,5 кварты
  • # 16 Колпачок с уплотнительным кольцом
  • Диаметр 3 дюйма, высота 12 дюймов
  • Вся алюминиевая конструкция
  • Боковые соединения

Деталь No.208852

Бак регенерации охлаждающей жидкости / расширительный бак

  • # 16 Колпачок уплотнительного кольца
  • Заливная горловина импортного типа
  • 12 дюймов в высоту, 5 дюймов в ширину и 3 дюйма в толщину
  • Вся алюминиевая конструкция

Деталь No.208807

Расширительный бак

  • Горловина наливная
  • Диаметр 3 дюйма, высота 12 дюймов
  • Вся алюминиевая конструкция

Деталь No.210004

Дистанционный рядный масляный теплообменник двигателя

Создан, чтобы быть
устанавливается в линию между радиатором и водяным насосом.

  • 14 Пластинчатый теплообменник

  • Шланговые соединения 1,25 «

Деталь No.210003

Линейный двойной 14-пластинчатый теплообменник

Создан, чтобы быть
устанавливается в линию между радиатором и водяным насосом.

  • Два (2) 14 пластинчатых теплообменника

  • 1,250 »
    шланговые соединения

  • # 12 Кольцо круглого сечения AN
    масляные соединения

  • Размеры 21 дюйм в длину, 4 дюйма в ширину и 4 дюйма в ширину.5 дюймов

Используется в ралли «Дакар 2007»!

Деталь No. 210002

Рядный 14 пластинчатый теплообменник

Создан, чтобы быть
устанавливается в линию между радиатором и водяным насосом.

  • 14 Пластинчатый теплообменник
  • шланговые соединения 1,750 дюйма
  • # 12 AN Масляные соединения с уплотнительным кольцом
  • Размеры: длина 10 дюймов, ширина 4 дюйма, высота 4,5 дюйма

Каталожный номер

208623

Комплект крышки крышки радиатора заготовки с Ron
Логотип Дэвиса
  • Комплект крышки крышки радиатора заготовки
  • Включает 18 фунтов.Крышка радиатора Stant

Показано: P / N 200223

Вентиляторы SPAL HP Puller

Высокопроизводительные вентиляторы Spal

  • Высокий воздушный поток для малых зазоров
  • Полностью герметичный водонепроницаемый / пылезащищенный двигатель
  • индивидуально сбалансированный
  • HP 12 «P / N 200221
  • HP 13 «Деталь № 200222
  • HP 14 «P / N 200223
  • HP 16 «P / N 200224
  • Также доступны другие модели

Каталожный номер

200205

Комплект жгута реле вентилятора
— (переключатель вентилятора в комплект не входит)
  • Реле, устойчивое к атмосферным воздействиям на 40 А
  • Патрон линейного предохранителя с предохранителем на 30 А
  • Подробные инструкции включены

Электропроводка вентилятора Spal
Инструкция

Каталожный номер

200203

Комплект жгута реле вентилятора 185 градусов
  • Реле, устойчивое к атмосферным воздействиям на 40 А
  • Выключатель вентилятора из нержавеющей стали (Вкл. 185 / Выкл. 165)
  • Патрон линейного предохранителя с предохранителем на 30 А
  • Подробные инструкции включены

Электропроводка вентилятора Spal
Инструкция

Каталожный номер

200204

Комплект жгута реле вентилятора 195 градусов
  • Реле, устойчивое к атмосферным воздействиям на 40 А
  • Выключатель вентилятора из нержавеющей стали (Вкл. 195 / Выкл. 175)
  • Патрон линейного предохранителя с предохранителем на 30 А
  • Подробные инструкции включены

Электропроводка вентилятора Spal
Инструкция

Каталожный номер

200206

Комплект жгута реле с двумя вентиляторами на 185 градусов
  • Два (2) атмосферостойких реле на 40 А
  • Один (1) переключатель вентилятора из нержавеющей стали (Вкл. 185 / Выкл. 165)
  • Два (2) линейных держателя предохранителя с предохранителем на 30 А
  • Подробные инструкции включены

Электропроводка вентилятора Spal
Инструкция

Звоните, чтобы узнать цену и наличие

Комплекты главного заземления


Ноты:

Комплект для внутренних стоек P / N 200905

Комплект внутренней боковой стойки P / N 200906

Импортный комплект верхней стойки P / N 200907

Комплект для установки задней батареи P / N 200908

Нажмите
здесь для получения дополнительной информации

Каталожный номер

200900

Комплект для переноса аккумулятора
  • Освободить место в моторном отсеке
  • Улучшить распределение веса
  • Простая установка
  • Электрозащита каждого кабеля

Комплект для перестановки задней батареи P / N 200900

Каталожный номер

2-1130

Перетащите монтажные кронштейны радиатора
  • Предназначен для ввинчивания в оригинальную опору сердечника
  • Подходит для радиаторов серии 1A-1130 1967-1969 гг.
    Камаро и Жар-птица

Вернуться к началу

Авторские права 2012 Ron Davis Racing Products, Inc.Все права защищены.
Дублирование

использование этого веб-сайта полностью или частично категорически запрещено

без

предварительное письменное разрешение от Ron Davis Racing Products, Inc.

Алюминиевый радиатор, алюминиевые радиаторы, авто
радиатор, алюминиевый радиатор гоночного автомобиля, автомобильный радиатор, алюминиевый радиатор гоночного автомобиля,
нестандартный радиатор, алюминиевый радиатор для джипа, алюминиевый радиатор Viper, алюминий
радиатор Мустанг, алюминиевый радиатор корвета, алюминиевый радиатор песочного автомобиля,
алюминиевый радиатор, алюминиевые радиаторы спринта, алюминиевые радиаторы,
алюминиевый радиатор автомобиля, алюминиевые радиаторы корвета, алюминиевый гоночный автомобиль
радиаторы, алюминиевые радиаторы для джипов, алюминиевый радиатор viper, нестандартный алюминий
радиаторы, индивидуальный алюминиевый радиатор, автомобильный радиатор

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
