Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

на насосное оборудование;
на водонагреватель;
на водомер;
на канализацию;
на отопление;
на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

Бак водонагревателя должен быть пуст.
Основной доступ к воде необходимо перекрыть.
Водонагреватель должен быть полностью обесточен.

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

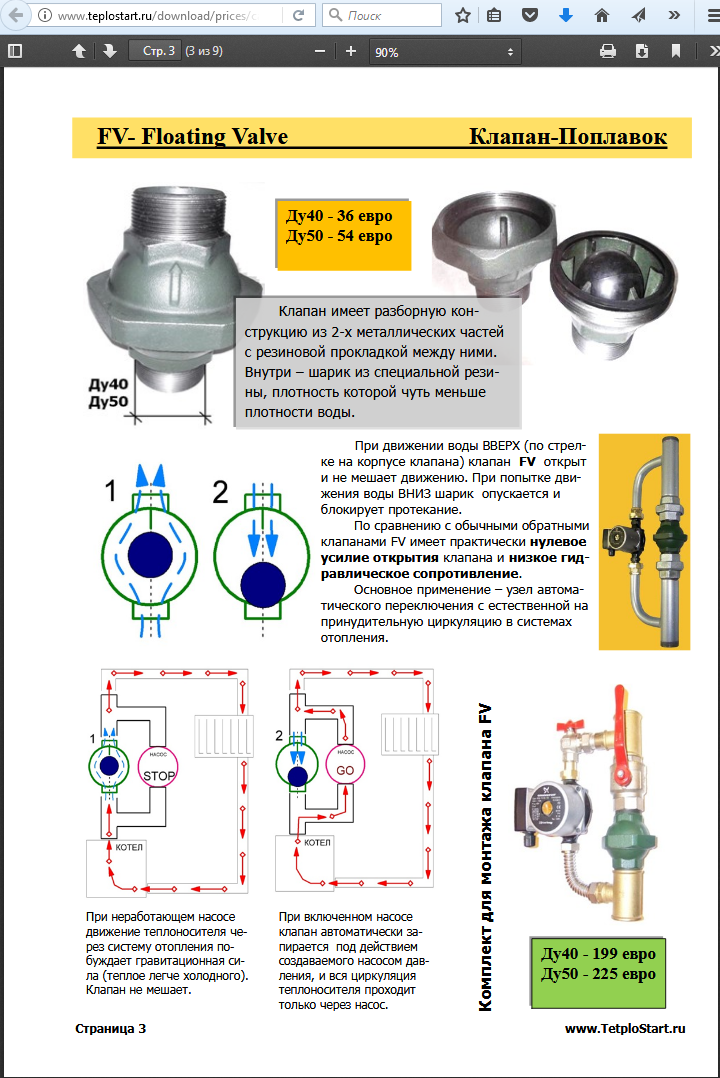

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Где и как установить обратный клапан для воды?

Одним из важнейших элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально. И чем точнее это сделаете, тем дольше обратный клапан прослужит без каких-либо сбоев и нареканий.

Установка обратного клапана на насосную станцию своими руками

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

стандартный – используется практически во всех системах водоснабжения;
миниатюрный – устанавливается внутри сгонов водяного счетчика;
небольшой – располагают на выходе прибора учета;
крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

на стояках холодной и горячей воды, если квартира в многоэтажке;
в нагревательных устройствах – бойлер, электрическая или газовая колонка;
для автономного отопления частного дома;
ими оснащается канализация для предотвращения аварийных ситуаций.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

корпус с рабочей камерой;
регулирующий орган;
исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

муфтовые – применяется резьба;
фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
Определяют правильное направление установки. Его указывает стрелка на корпусе.
Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Как правильно установить обратный клапан

Применение индивидуальных установок водоснабжения требует прежде всего понимания процессов, которые происходят во время работы системы, а уже потом подбора соответствующих компонентов оборудования. Для установки скважинного оборудования и системы водозабора из колодца применяется как насосная станция, так и поверхностные насосы, когда речь идет о прямой подаче воды для полива или хозяйственных нужд. В таком случае обязательно для правильной работы всех элементов и комфортного пользования оборудованием необходимо правильно установить обратный клапан.

Применение обратного клапана в частных домовладениях

Как известно, основное назначение обратного клапана — это обеспечение направленного одностороннего движения содержимого трубопровода и недопущение изменения направления на обратное. В индивидуальных домовладениях, на первый взгляд, применение этого устройства крайне ограничено — только система водопровода может оборудоваться таким клапаном. Однако, разобравшись глубже нетрудно заметить, что обратный клапан находит свое применение и в других местах.

Технологически обратный клапан устанавливается:

В заборной трубе колодца или скважины;

При подключении накопительного или проточного водонагревателя;

При подсоединении дома к системе центрального водопровода;

При установке приборов учета потребления воды;

При монтаже канализационной системы;

При установке септиков разных типов;

Для подключения системы очистки сточных вод;

В системе отопления;

В системе вентиляции и кондиционирования здания.

Как видно применение обратных клапанов в разных системах обеспечения частного дома весьма велико, при этом, применяются разные по устройству и техническим характеристикам оборудование.

Особенности конструкции устройств для системы водоснабжения частного дома

В домах, оборудованных системой индивидуального водоснабжения с забором воды из скважины, колодца или даже открытого источника обратный клапан выступает одним из главных компонентов, обеспечивающих работоспособность всей системы.

Для индивидуального водопровода, обычно используется небольшой по размеру латунный обратный клапан. Он представляет собой латунный цилиндр с вырезами под ключ на внешней поверхности и резьбу для подсоединения к трубопроводу. Внутренние части состоят из планки, на которую крепится прижимная пружина и затворный диск со штоком.

Принцип работы этого устройства прост — при разрежении среды в подающей трубе вследствие работы насоса пружина сжимается и затворный диск освобождает пространство между корпусом и поверхностью клапана. Через этот промежуток вода со скважины начинает поступать в трубу.

Как только работа насоса прекращается, и закачка воды останавливается, под действием давления воды в трубопроводе пружина разжимается и клапан блокирует поток воды.

Для водозаборов небольшой глубины, до 7-8 метров достаточно установка всего одного устройства, которое будет постоянно находиться в погруженном состоянии. А вот если глубина больше или трубопровод до станции с гидроаккумулятором составляет несколько десятков метров, то рационально в конструкции применить еще одну или даже две точки установки клапана — на поверхности в кессоне, и непосредственно возле насосной стации.

Стоит отметить, что такое подключение не является слишком сложным и может быть с успехом проведено самостоятельно, без привлечения специалистов.

Установка обратного клапана в систему водоснабжения

Прежде чем начать установку рекомендуется распаковать и осмотреть комплектность всех деталей и соединительных элементов, подобрать уплотнительный материал.

Для обратного клапана проверить нужно прежде всего его работоспособность. Для этого достаточно просто распаковать устройство и продуть его с разных сторон. Для водопровода от скважины небольшой глубины достаточно обычного пружинного цилиндрического клапана, в котором пружина не настолько мощная, чтобы приложить значительные усилия при продувке.

Далее, алгоритм установки обратного клапана на всасывающую трубу имеет следующий вид:

Конец пластиковой трубы, которая устанавливается в скважину обрезается под прямым углом, место среза зачищается от стружки пластика и делается небольшая фаска как на внутренней, так и на внешней поверхности трубы;

На подготовленную трубу устанавливается муфта-переходник с зажимом;

Зажим фиксируется так, чтобы можно было в дальнейшем провести его окончательную фиксацию и регулировку положения;

На резьбу корпуса клапана с обеих сторон наматывается несколько витков фом-ленты для уплотнения резьбового соединения;

По направлению забора воды с подающего края монтируется к клапану сетчатый фильтр;

Клапан с фильтром подсоединяются к переходной муфте и окончательно зажимаются.

При проведении работ по установке заборного узла важно добиться максимально герметичного соединения всех деталей. Резьба должна быть плотной и не пропускать воздух. Особенно это касается соединения между клапаном и муфтой, и местом где муфта фиксируется на пластиковой трубе.

Установка обратного клапана перед насосной станцией

Для того чтобы сгладить резкие скачки давления и уменьшить время набора воды со скважины рекомендуется установить устройство непосредственно перед насосной станцией — между входным патрубком трубопровода и фильтром.

Применение двух клапанов обеспечивает гарантированное быстрое наполнение гидроаккумулятора водой при этом вода, пройдя через фильтр тонкой очистки уже будет очищена от вкраплений и осадка. Расположение второго клапана непосредственно у насоса обеспечит более ровный режим работы и самого насоса, ведь при включении в схему одного устройства приводит к снижению мощности насоса.

При этом сам насос начинает нестабильно работать, поскольку нагрузка распределяется неравномерно. Второй клапан сглаживает пики и не допускает глубоких провалов, когда мощность резко падает. И хотя снижение давления в системе все равно ощущается, это не так заметно, как только с нижним клапаном.

Поскольку цилиндрический латунный клапан не столь критично относится к положению установки — горизонтальному или вертикальному можно использовать точно такую же модель, как и на другом конце трубы.

Требования к герметичности резьбовых соединений в таком варианте установки выше, поскольку при поступлении воздуха в систему через резьбу вода будет прокапывать наружу, и ожидаемой ровной работы насоса не получится.

Сборка узла осуществляется в следующем порядке:

Проверяется работоспособность клапана, состояние резьбы на соединительных муфтах и сгонах, фильтре;

Резьба обрабатывается уплотнителем — фом-лентой или паклей с универсальной сантехнической пастой для резьбовых соединений;

Сборка осуществляется в порядке от насосной станции — в патрубок вкручивается сгон, следующим этапом соединяется отрезок резьбы т клапан, дальше при помощи муфты и контргайки фиксируется вся конструкция;

Аналогично посредством сгонов и муфт подключается и водяной фильтр.

Перед включением насосной станции необходимо снят колбу фильтра и залить ее водой. При включении насоса это поможет избежать жесткого начала работы.

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

выступает в роли накопительной емкости для воды;
позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Установка обратного клапана!

Нюансы установки обратного клапана

Процесс установки обратного клапана считается довольно трудоемким, и именно поэтому его преимущественно доверяют профессионалам. Однако если человек собирается самостоятельно заниматься установкой, ему необходимо знать обо всех особенностях этого процесса, обо всех специфических нюансах.

Установка обратного клапана водоснабжение 1/2 — 500
Установка обратного клапана водоснабжение 3/4 — 1500
Установка канализационного обратного клапана ДУ 50 — 2500
Установка обратного клапана на канализацию ДУ 100 — 3500

Установка обратного клапана: особенности и специфика работ

Прежде чем рассуждать на тему особенностей самого процесса, необходимо рассказать, зачем нужна установка обратного клапана? Дело в том, что такая процедура в трубопроводных системах помогает обеспечить движение среды лишь в одном направлении. В качестве среды может выступать вода, пар и даже канализационные жидкости.

Устанавливать сам клапан следует в том случае, если обратное движение среды мешает нормальному функционированию всей системы. В каких же системах проводится обычно монтаж обратных клапанов?

Водопровод и водонагреватель.

В колодце или же скважине после насоса.

В канализации.

В системах отопления.

Каждая из этих процедур уникальна и имеет свои специфические этапы. К тому же, установка обратного клапана в каждом отдельном случае имеет свои цели и свое предназначение. Например, установка в канализационной системе помогает защитить сеть от возвратного тока фекальных масс и канализационных вод.

Обратный клапан в водоснабжении помогает обеспечить регулярное давление воды, что в дальнейшем скажется на непрерывности водоснабжения для пользователя.

Пожалуй, самая популярная процедура из всех — это установка обратного клапана на воду. Чтобы обеспечить беспрерывный приток воды, необходимо провести установку грамотно и со знанием дела.

Сам прибор имеет форму цилиндра, а внутри у него встроена небольшая пружина, способствующая удержанию круглой перекрывающей пластины. Устанавливается такой клапан либо на насосе, либо непосредственно перед ним, если это предусмотрено конструкцией.

Процесс установки обратного клапана можно разделить на несколько этапов:

Выбор места для установки между самим насосом и насосной станцией.

Производство разрыва трубопровода.

Установка обратного клапана на одну из частей трубопровода.

Соединение двух частей трубопровода друг с другом при помощи сгона.

На первый взгляд, процесс прост и элементарен, но проведение каждой операции требует специфических знаний и умений. Если человек не обладает опытом в деле установки обратного клапана, он может неправильно провести все процедуры, в результате чего будет нарушено водоснабжение в доме.

В том случае, если обратный клапан устанавливается на трубопровод, который используется только летом, нижнюю точку водопровода стоит снабдить специальным тройником. Далее к нему следует присоединить кран, с помощью которого зимой будет осуществлять слив жидкости.

Установка обратного клапана на канализацию

Обратный клапан для канализации имеет примерно такой же вид, как и клапан на воду, вот только выполнен он может быть из специфических материалов.

Из каких же материалов чаще всего выполняется подобный обратный клапан?

Бронза.

Чугун.

ПВХ.

Нержавеющая сталь.

Полипропилен.

Обычно корпус такого обратного клапана снабжен специальной крышкой, необходимой для чистки запорной пластины. Итак, как же происходит установка обратного клапана на канализацию?

Врезка обратного клапана может быть как вертикальной, так и горизонтальной. Очень важно, чтобы установка прибора происходила в местах состыковки труб подходящего, для этого диаметра.

Установка может происходить как в действующую канализационную систему, так и во вновь монтируемую. Стыковка чугуна с пластиком происходит посредством перехода от одного материала на другой. Профессионалы обычно так устанавливают обратный клапан, чтобы можно было в дальнейшем производить техобслуживание системы.

Установка обратного клапанаТакже стоит помнить, что существуют два варианта установки обратного клапана. Так, например, можно установить по одному прибору на каждый имеющийся в доме сантехнический прибор. В противовес этому, можно провести установку одного клапана с большой пропускной способностью на общую трубу.

Сейчас все чаще вместо обратного клапана, не допускающего приток сточных вод, используют вакуумный клапан, гарантирующий равномерное распределение давления в сточных трубах.

Определить какой вариант клапана нужен в том или ином случае может только профессионал.

Стоимость установки обратного клапана

Конечно, каждый человек может попытаться провести все операции самостоятельно, но дело это непростое. Гораздо легче обратиться к профессионалам, который качественно и быстро установят клапан. К тому же, и стоимость установки обратного клапана сейчас более чем доступная. Обычно стоимость установки обратного клапана напрямую зависит от индивидуальных запросов мастеров и сложности работы. Если требуется установить один клапан с повышенной пропускной способностью, то это будет гораздо дешевле, чем установка нескольких приборов.

Стоимость может зависеть и от состояния труб, и от особенностей самого дома. Так, например, работы с водоснабжением и канализационными системами в частном доме проще, чем в многоквартирном. И все же, за подобными услугами лучше обращаться к мастерам. Специалисты подробно расскажут, как будет проведена подобная операция, а также поведают, как ухаживать за системой труб, чтобы обратный клапан прослужил дольше. К тому же, человеку не придется тратить свое личное время на довольно трудоемкий процесс. И если профессионалы смогут провести установку клапана за пару часов, то у новичка в этом деле может уйти несколько дней только на освоение самой системы.

Разумеется, профессионалы дают гарантию качества на все проводимые работы, а вот при непрофессиональной установке, система водоснабжения и канализации может быстро выйти из строя.

Как установить клапан воды своими руками- Обзор +Видео

Вода по трубопроводу должна течь в одном направлении. Предназначение обратного клапана в том, чтобы не допускать изменения движения потока в противоположную сторону. Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления. И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.

Наличие клапанов не является обязательным условием: его устанавливают для подстраховки на случай возникновения экстренных ситуаций. Для того чтобы понять, устанавливать ли его, следует вначале разобраться, как выбрать обратный клапан, его виды и характеристики.

Содержание статьи:

Применение обратного клапана

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.

Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса, чтобы при остановке его работы вода не вытекла в колодец либо скважину. Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве либо отключении насоса, не придется заново заливать воду с систему.

Нужен ли клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям. Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества, лучше отдельно поставить добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.

Классификация обратных клапанов на воду

В зависимости от своего устройства обратные клапаны делятся на:

Дисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие. Бывают 15 мм – 200мм.

Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).

Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.

Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать, крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.

Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.

Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.

ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.

Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.

Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.

Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.

Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:
Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.

При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.

ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.

Как устанавливать обратные клапаны для насосных станций?

Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.

Установка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.

Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

в частном доме, если отключится насос, вода может пойти в противоположном направлении;
в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
горячая вода от бойлера будет уходить в противоположном направлении.

Как установить поворотные обратные клапаны

Эта запись была опубликована 8 мая 2020 г. Кори Кашмер.

Обратные клапаны поворотные — необходимая часть любого трубопровода, где поток может идти только в одном направлении. В вашем доме водопровод является прекрасным примером — если вы не хотите, чтобы вода, которую вы смываете, возвращалась через кран! Это относительно простой процесс, если вы знаете несколько важных деталей, например, как устанавливать поворотные обратные клапаны по вертикали или горизонтали и обслуживать ваш клапан.

Следует ли устанавливать поворотный обратный клапан вертикально или горизонтально?

Мы слышим, как многие спрашивают: «Можно ли устанавливать поворотные обратные клапаны вертикально?»

Простой ответ на этот вопрос — да, поворотные обратные клапаны можно устанавливать в обоих направлениях. Но чтобы быть предельно ясным, установка поворотного обратного клапана на горизонтальном трубопроводе может на самом деле выглядеть так, как если бы клапан был вертикальным. При установке обратного клапана на вертикальном трубопроводе клапан будет горизонтальным.

Однако чаще всего поворотный обратный клапан устанавливается на горизонтальном трубопроводе.Когда люди спрашивают, можно ли устанавливать поворотные обратные клапаны вертикально, они обычно имеют в виду трубопровод.

Хотите узнать больше о поворотном обратном клапане? Прочтите наш пост здесь.

Как установить поворотные обратные клапаны вертикально

Установка поворотного обратного клапана на вертикальном трубопроводе не меняет процесса установки, но вы должны убедиться, что стрелка потока указывает вверх. Это позволяет потоку воды по трубопроводу двигаться вверх и предотвращает оттягивание его назад под действием силы тяжести и загрязнение водопровода.

Несмотря на то, что поворотные обратные клапаны бывают разных размеров и стилей, вы можете посмотреть на эту схему, чтобы увидеть, как она работает изнутри.

Чтобы увидеть больше примеров, ознакомьтесь с другими поворотными обратными клапанами PVC Fittings здесь, здесь и нашими металлическими здесь.

Этапы установки поворотного обратного клапана

Присоединение поворотного обратного клапана к трубопроводу чрезвычайно простое, но вы обнаружите, что потратите время на то, чтобы не торопиться и внимательно все проверить. Во время установки обнаружить проблему намного проще, чем удалить или заменить обратный клапан.

Вот шаги для установки обратного клапана:

1. Обратный клапан размером

Перед покупкой поворотного обратного клапана убедитесь, что вы знаете размер и стиль, который вам нужен. Измерьте трубы, к которым вы будете прикреплять клапан, и проверьте материал. Существуют клапаны с резьбой, штуцерные клапаны и материалы, такие как углеродистая сталь, нержавеющая сталь и ПВХ. Здесь вы можете увидеть еще больше вариантов.

2. Загляните внутрь клапана

Быстро заглянув внутрь клапана, вы убедитесь, что во время транспортировки внутри ничего не застряло.Если в поворотный обратный клапан попадет что-то маленькое, это может привести к застреванию заслонки и предотвратить вытекание всей воды. Это быстрый и простой шаг, который сэкономит вам часы времени и сэкономит нервы.

3. Проверьте края

Независимо от того, нужен ли вам поворотный обратный клапан с фланцами или нет, вам следует внимательно проверить края. Ищите неровные края, царапины или что-либо еще, что может помешать правильному уплотнению клапана.

4. Подтвердите размещение клапана

Это единственный шаг, который будет меняться в зависимости от направления вашего конвейера.Найдите на клапане стрелку, указывающую направление потока. Если вы устанавливаете поворотный обратный клапан на горизонтальном трубопроводе, установите его в соответствующем направлении.

Если вы устанавливаете поворотный обратный клапан на вертикальном трубопроводе, убедитесь, что стрелка потока указывает вверх.

5. Присоедините поворотный обратный клапан к трубопроводу

Наконец, вы можете прикрепить поворотный обратный клапан к трубопроводу. В зависимости от типа клапана, который вы используете, вам нужно будет либо прикрутить его руками, либо просто соединить части и убедиться, что они надежно закреплены.

6. Проверьте клапан

Вы можете проверить работоспособность поворотного обратного клапана, включив воду и убедившись, что она течет. Если вы используете клапан из прозрачного ПВХ, подобный этому, испытать легко, потому что вы можете увидеть, как клапан работает.

Если во время проверки вы обнаружите, что поток воды заблокирован, вам следует дважды проверить направление поворотного обратного клапана. Если вы заметили утечку или любую другую проблему, вы можете устранить ее, используя приведенные ниже советы.

Техническое обслуживание поворотного обратного клапана

После того, как ваш обратный клапан будет установлен, он сразу же начнет работать.Клапаны не требуют особого обслуживания, но вы можете поддерживать их работу более эффективно, регулярно проверяя их. Ищите:

• Утечки

• Ржавчина

• Обломки

• Правильный расход

Вы также можете смазать поворотный обратный клапан и немного повернуть его, чтобы он работал оптимально дольше.

Если вы обнаружите, что ваш обратный клапан протекает или застревает, существует несколько простых способов устранения проблемы.Перед тем, как сделать это, убедитесь, что у вас отключена вода.

Как исправить поворотные обратные клапаны

Если вы обнаружите, что крышка поворотного обратного клапана протекает, это, скорее всего, вызвано ослабленными болтами или поврежденной прокладкой. Вы можете начать с простого затягивания болтов и проверки, решает ли это проблему. Если нет, вам нужно будет заменить прокладку на клапане.

Если из вашего клапана течет вода, когда он закрыт, вероятно, внутри клапана есть какое-то повреждение. Вы должны очистить лоскут и проверить его на предмет повреждений.Вы можете заменить заслонку, если обнаружите повреждение, но если есть повреждение корпуса клапана, вам придется заменить все это.

Если ваш клапан не открывается, это, вероятно, из-за какого-то препятствия. Вам следует снять клапан и разобрать его, чтобы найти. Очистка клапана должна позволить воде пройти.

Установка и обслуживание поворотного обратного клапана

Установка и обслуживание поворотного обратного клапана просты, но небольшие ошибки могут привести к большим проблемам.Несмотря на то, что поворотные обратные клапаны можно устанавливать в любом направлении, необходимо убедиться, что они правильно размещены на горизонтальных и вертикальных трубопроводах. Убедитесь, что вы покупаете правильный размер и материал для вашего дома, и тщательно осмотрите свой обратный клапан перед установкой.

Установка обратного клапана

| DFT® Inc

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров.Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока, все регулируют поток через немного другой механизм. В поворотных клапанах используется диск, который поворачивается внутрь и наружу потока жидкости, в то время как двухстворчатые клапаны используют пружины, чтобы закрыть две «двери», чтобы остановить поток.Подпружиненные клапаны осевого потока используют конструкцию диска и штока и включают пружины сжатия для закрытия клапана до того, как поток жидкости изменит свое направление потока на обратное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе. В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда — это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы ощутить все преимущества обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

Selection: Выбор клапана, не подходящего для размера вашего трубопровода, материала, ориентации трубы, направления потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан.Не все обратные клапаны будут работать в вертикальном трубопроводе. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность
Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали всеобъемлющий веб-семинар, который расширяет возможности правильной установки и обслуживания обратных клапанов, предоставляя эксперт руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего приложения обращайтесь к нашей команде. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами.

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Ари Брегман 2019-10-16 11:34:31

3 основных правила, чтобы получить максимальную отдачу от ваших клапанов.

Часто проблемы с клапанами вообще не являются функцией клапана, а возникают из-за проблем с конструкцией системы трубопроводов, расположением клапана, неправильной установкой или выбором неправильного клапана для применения.

Следующая информация является руководством по основам работы с клапанами.

Конструкция трубопроводов: 3 основных правила

Правило № 1: Все клапаны лучше всего работают при установке в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех расчетных случаях.Рекомендуется в пять раз больше NPS (номинальный размер трубы — внешний диаметр [OD] трубы) прямой трубы как до, так и вниз по потоку, но клапаны некоторых конструкций могут быть установлены с менее прямой трубой. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с обслуживанием в будущем.

Правило № 2: Используйте расчет расхода для правильного определения размера.

Обратные клапаны правильного размера необходимы для оптимальной работы системы при минимальном техническом обслуживании.Выполнение расчетов размера потока для обратных клапанов так же важно, как и расчет размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, вычисленное при использовании желаемого падения давления в уравнениях для определения размера потока.

Необходимо определить, с каким минимальным расходом может справиться обратный клапан.Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и поддерживать стабильное положение. Минимальное давление для открытия обратного клапана называется давлением открытия, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Правило № 3: Найдите правильное размещение.

Распространенный вопрос: имеет ли значение горизонтальное или вертикальное размещение линий. Горизонтальная линия всегда предпочтительна, потому что она исключает гравитацию. В то время как многие типы обратных клапанов будут работать в горизонтальном трубопроводе, осевом потоке или бесшумно, обратные клапаны типичны для вертикального трубопровода.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в небольшие узкие пространства — это ошибка, которой следует избегать.Изображения 1 и 2 демонстрируют несколько правил проектирования, которые следуют общепринятым методам проектирования трубопроводов.

Если насосы, колена, компенсаторы и другие клапаны находятся перед клапаном, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и отказу компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток по вертикальной линии идет вверх (против силы тяжести), сила тяжести заставит диск удариться о седло, когда поток остановится, что может привести к гидроудару.Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не выполняет свою работу. Однако обратные клапаны с осевым потоком хорошо работают в местах расположения вертикальных трубопроводов.

В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан на линейный обратный клапан осевого типа. Более прочная пружина клапана осевого потока гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана перед изменением направления потока может устранить большую часть гидроудара.

Пружины обратного клапана осевого типа имеют разный размер для потока вниз и вверх. Для повышения давления часто можно использовать стандартную пружину давления срабатывания.

Flow down требует более сильной пружины, чем стандартная, для компенсации веса диска, а также любой статической головки носителя, которую вы, возможно, захотите держать над диском.

Низкое давление открытия

Давление открытия до определенного предела можно легко компенсировать в обратных клапанах с осевым потоком.

3-дюймовый чек с 0.Давление открытия 1 фунт на квадратный дюйм (фунт / кв. Дюйм) возможно, а вот 30-дюймовый клапан с давлением открытия 0,1 фунт / кв. Дюйм — нет.

Это обычная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как смазка для труб) будет перемещаться во внутренние области клапана.

Этот герметизирующий материал приведет к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут уплотняться, а также может вызвать заедание клапана в открытом или закрытом состоянии.

Отвинчивание клапана во время установки

Половинки корпуса концевого клапана с резьбой (обратный клапан, шаровой кран и т. Д.)) может откручиваться, если клапан откручивается от линии.

Всегда кладите гаечный ключ на соответствующий конец клапана, если его нужно отвинтить от линии. Эффект отвинчивания клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца корпуса.

Обратите внимание на направление потока в трубопроводе перед установкой обратного клапана.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя в этом нет необходимости, это предпочтительнее.Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на станке с наклоном в 5 градусов относительно центральной линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не коснется седла и, следовательно, протечет. Клапаны с осевым потоком не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи будут удивлены тем, что останется в трубе во время строительства — сварочный стержень, гаечные ключи, два на четыре и многое другое.Все это повреждает посадочные поверхности и задерживает запуск.

Руководство по техническому обслуживанию клапана

Другой часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при техническом обслуживании клапанов. Следуйте рекомендациям производителя и перед запуском прочтите инструкции по обслуживанию.

По возможности рекомендуется не использовать консистентные смазки или смазочные материалы, поскольку их присутствие может нанести ущерб процессу.

Тщательно очистите клапан, пока он находится на столе для обслуживания.Чем чище, тем лучше.

Консистентные смазки и смазочные материалы, рыхлая ржавчина или окалина на литых поверхностях — все это необходимо удалить, чтобы гарантировать, что клапан будет работать так же хорошо после установки, как и при восстановлении и испытании на стенде.

Постарайтесь получить инструкции по техническому обслуживанию клапана, над которым выполняется работа. Даже опытные профессионалы отрасли, которые занимаются восстановлением клапанов в течение 30 лет, должны проверить, есть ли у производителя особые требования.

Лучше сделать ремонт с первого раза правильно, чем потом делать все заново.

Факторы местоположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для устанавливаемых клапанов. Если зажать их куда-нибудь, проблемы возникнут только позже.

Размер обратного клапана важен. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Посчитайте и получите все правильно.

Обычно материал корпуса клапана соответствует материалу трубы и фланца.Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые зависят от внешних условий окружающей среды, а также от температуры процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердое покрытие выбирается, когда может возникнуть эрозия твердых частиц в потоке среды. Если в среде есть твердые частицы, необходимо определить размеры этих твердых частиц, даже если они небольшие (мелкие частицы), но особенно если они составляют более 10 процентов от NPS.

Важная информация о прокладках

Прокладки в системе трубопроводов так же важны, как и сами клапаны. Выбирайте подходящие материалы в зависимости от температуры, давления и химической совместимости.

Правильная установка также чрезвычайно важна. Уделяя особое внимание неконтролируемым выбросам, необходимо учитывать прокладки, а также любые уплотнения штока.

Если вы работаете с автомобилями, вы знаете о важности правильной установки прокладок, особенно если вы не хотите подтеков масла или утечек топлива.Обработка прокладок трубопроводной системы ничем не отличается.

Смазка резьбы болтов, поверхностей гаек и поверхностей шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и сохраняет их параллельность. Их следует подтянуть в узорную последовательность.

Использование надежных методов установки прокладок позволяет достичь нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это имеет решающее значение для герметичных соединений с прокладками.

Что наиболее важно, это увеличивает срок службы прокладки и, во-вторых, снижает утечку, что означает сокращение технического обслуживания и сокращение выбросов. Это приводит к увеличению производительности завода и делает его более экологически безопасным.

Дополнительные статьи о клапанах можно найти на сайте pumpandsystems.com/valves .

МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ

Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.

1. Нержавеющая сталь не ржавеет.

Ржавчина на нержавеющей стали возникает из-за остатков свободного элементарного железа на поверхности отливки. Многие литейные процессы, включая дробеструйную очистку и шлифование, оставляют на поверхности свободное железо, которое в конечном итоге ржавеет. Травление или пассивация удалит остатки железа.

2. Нержавеющая сталь немагнитна.

Литая нержавеющая сталь будет слабо магнитной из-за содержания феррита в микроструктуре литого материала.Нержавеющие стали серий 300 и 400 будут в некоторой степени магнитными.

Ари Брегман — вице-президент и генеральный менеджер компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматурной промышленности и имеет степень магистра машиностроения в Вустерском политехническом институте. Для получения дополнительной информации посетите dftvalves.Com, напишите по адресу [email protected] или позвоните по телефону 800-206-4013.

Издатель Cahaba — Насосы и системы.Вид
Все статьи.

Эту страницу можно найти по адресу http://digital.pumpsandsystems.com/article/CHECK+VALVE+INSTALLATION+%26+PIPING+DESIGN+GUIDELINES/3505604/626914/article.html.

Как правильно установить обратный клапан компрессионного соединения в сливной насос, сточную или канализационную систему

В этом блоге мы рассмотрим, когда используется клапан компрессионного соединения, варианты, которые у вас есть при выборе клапана компрессионного соединения, и шаги, необходимые для правильной установки клапана компрессионного соединения в отстойник, сточную или канализационную систему.

Компрессионное соединение используется для присоединения клапана к трубопроводу IPS (размер железной трубы) и обеспечивает возможность соединения клапана из ПВХ с трубопроводами из ПВХ без использования грунтовки и растворителя. Компрессионные соединения также позволяют соединять два разнородных материала с внешним диаметром IPS. Для создания водонепроницаемого уплотнения необходимо затянуть стяжную гайку, чтобы сжать прокладку и уплотнить трубу.

Перед установкой вы должны спроектировать схему трубопроводов системы и определить, какой клапан лучше всего подходит для вашего водоотливного насоса, сточной или канализационной системы.

Опции клапана с компрессионным соединением

Поворотные обратные клапаны

A из ПВХ, которые обеспечивают надежную защиту от обратного потока, а также угловое седло, минимизирующее реверсирование потока и потенциально опасный гидравлический удар.

Комбинированный шаровой / поворотный клапан из ПВХ, имеющий как линейное перекрытие, так и предотвращение обратного потока, что делает его компактным вариантом, а также сконструированным угловым седлом для минимизации реверсирования потока и потенциально разрушающего гидравлического удара.

Оба клапана доступны в стандартном или бесшумном исполнении.

Установите с этими знаниями, теперь вы готовы выполнить шаги для завершения компрессионного соединения для вашей системы водоотливного насоса.

ШАГ ЗА ШАГОМ

# 1 — Разработайте схему расположения трубопроводов системы и обрежьте трубопровод до необходимой длины.

Правильное расположение обратного клапана — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, а также чтобы клапан располагался в удобном месте для облегчения осмотра и обслуживания или замены. клапана.

Размер трубопровода не должен быть меньше напора насоса.
Для надежного уплотнения рекомендуется минимум 2 фута (0,61 м) статического напора над обратным клапаном.
В сточной системе труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 3/4 дюйма (19 мм).
В канализационной системе ДОЛЖЕН использоваться 2-дюймовый клапан, а труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 2 дюймов (51 мм).
ВЕРТИКАЛЬНАЯ установка рекомендуется при перекачивании жидкостей, не содержащих твердых частиц.
ГОРИЗОНТАЛЬНЫЙ монтаж имеет решающее значение при перекачивании твердых или полутвердых веществ, при необходимости клапаны можно установить под углом до 45 °. Вертикальная установка может привести к осаждению твердых частиц на клапане, что препятствует открытию заслонки при запуске насоса.
Некоторые производители насосов рекомендуют просверлить вентиляционное отверстие, чтобы предотвратить блокировку насоса (обычно оно находится в резервуаре между насосом и обратным клапаном). См. Инструкции по установке насоса.

# 2 — Очистите оба конца труб и скользящие муфты клапана.

# 3 — Пометьте впускную и выпускную трубы (соответствующую длину см. В инструкциях по установке).

# 4 — Снимите компрессионные гайки, повернув их против часовой стрелки, снимите компрессионные прокладки.

# 5 — Сдвиньте впускную стяжную гайку, а затем прокладку по выпускной трубе от насоса до тех пор, пока она не закроет отметку из шага 3, надвиньте корпус клапана на выпускную трубу до упора.Убедитесь, что стрелка потока указывает в сторону от насоса. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

Лучше всего устанавливать клапаны в положении ВЕРТИКАЛЬНО при перекачивании жидкостей, не содержащих твердых частиц .

При перекачивании твердых / полутвердых веществ клапан должен устанавливаться ГОРИЗОНТАЛЬНО (допустим угол до 45 °, см. № 1). Необходимо проявлять особую осторожность, чтобы стрелка потока указывала в сторону от насоса, а корпус обратного клапана был ориентирован в соответствии с маркировкой на корпусе клапана «ГОРИЗОНТАЛЬНО ИСПОЛЬЗУЙТЕ ЭТОЙ СТОРОНОЙ ВВЕРХ».Неспособность установить поворотный обратный клапан с шарниром заслонки в верхнем центральном положении приведет к тому, что клапан не будет функционировать должным образом.

# 6 — Надвиньте выпускную стяжную гайку, а затем прокладку на выпускную трубу от обратного клапана до тех пор, пока она не закроет отметку из шага 3, поместите выпускную трубу в корпус клапана, убедившись, что она доходит до дна. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

# 7 — Дважды проверьте, чтобы маркировка на трубе (шаг 3) была заподлицо с концами стяжных гаек.

# 8 — Затяните зажимные гайки от 3/4 до 1 оборота гаечным ключом или ленточным ключом. Средний крутящий момент должен составлять приблизительно 25 футов фунтов для клапанов размером до 2 дюймов.

# 9 — Надлежащим образом поддерживайте и удерживайте нагнетательный трубопровод. Трубопровод должен быть ограничен, чтобы предотвратить боковое перемещение за счет блокировки концов при изменении направления и при любом уменьшении размера трубы.

# 10 — ПРОВЕРЬТЕ соединение, чтобы убедиться в отсутствии утечек.

Всегда соблюдайте местные строительные / сантехнические нормы и правила, чтобы убедиться, что установка соответствует всем нормам.

Ключ к сухому подвальному помещению — это знание того, что ваш водоотливной насос, сливной или обратный клапан сточных вод правильно установлен, чтобы защитить и эффективно управлять вашим насосом.

Внимание: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас.Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Для получения дополнительной информации посетите нашу страницу обзора универсального обратного клапана для отстойников и сточных вод.

Как установить обратный клапан из ПВХ

Обратный клапан из ПВХ выполняет множество функций, но в основном используется для регулирования и управления потоком жидкостей, особенно в насосах. Обратный клапан — это односторонний клапан, который позволяет воде течь только в определенном направлении.После того, как вода прошла через клапан, она не может вернуться в исходное состояние. Во время установки необходимо проверить стрелку клапана и подтвердить предполагаемое направление потока. Обратные клапаны из ПВХ можно использовать в прудах и при орошении, где нужно постоянно контролировать расход воды.

Шаг 1 — Измерьте и отрежьте трубу из ПВХ

Если вы хотите, чтобы в вашей работе не было ошибок и ошибок, всегда делайте необходимые измерения перед резкой. С помощью рулетки отмерьте 4 дюйма от одного конца трубы, а затем, используя эти отметки в качестве ориентира, сделайте чистый разрез резаком для ПВХ.

Шаг 2 — Очистите трубу

После разреза на обоих концах трубы из ПВХ обычно остаются заусенцы. Эти заусенцы могут впоследствии вызвать засорение труб. Чтобы этого не произошло, желательно удалить эти заусенцы. Для этого можно использовать карманный нож или наждачную бумагу. Чтобы обеспечить максимальную очистку, возьмите чистую ткань и аккуратно сотрите напоминание о заусенцах. Ткань избавит от любых следов грязи или незаметных заусенцев.

Шаг 3 — Нанесите Primer

Primer — это водоподобный раствор, который наносится на стыки труб для их смягчения и облегчения процесса установки.Через несколько минут труба снова затвердеет. К праймеру прилагается мягкая кисть. Используйте эту кисть для нанесения грунтовки на внутренние поверхности трубы из ПВХ. Обратите внимание на участки, на которые наносите грунтовку. Затем с помощью кисти нанесите грунтовку на внешние части трубы из ПВХ.

Шаг 4 — Клей

Возьмите концы труб из ПВХ, на которые вы нанесли грунтовку, и умело нанесите достаточное количество клея на внутренние поверхности. Вставьте склеенную трубу из ПВХ в обратный клапан и поверните ее под углом, чтобы клей растекся равномерно.Удерживайте две трубы вместе примерно 10 минут. Это позволит трубам образовать прочное соединение.

Шаг 5 — Соедините клапаны

Используя грунтовку из ПВХ, смягчите внутренние части входной стороны обратного клапана. Затем нанесите клей, соедините клапаны и держите вместе около 5-10 минут. Пропустите немного воды по трубам, чтобы убедиться, что обратные клапаны из ПВХ работают правильно.

Дополнительный наконечник

При правильной установке обратные клапаны из ПВХ не требуют регулярного ремонта.

Можно использовать полиуретановый клей

, потому что он дает вам время внести корректировки, если это необходимо, до высыхания. Не забудьте использовать правильный растворитель для правильной трубы из ПВХ.
Всегда целесообразно надевать защитную одежду, респиратор или респиратор. Поскольку вы будете иметь дело с химическими веществами и растворами с сильным запахом, будьте осторожны, чтобы не вдохнуть их опасное количество.

Советы по выбору и установке обратного клапана

Обратные клапаны устанавливаются во многих системах трубопроводов.Их цель — обеспечить поток только в одном направлении, что может иметь решающее значение для безопасности предприятия и защиты оборудования от повреждений.

Существует несколько различных конструкций обратных клапанов, включая поворотные обратные клапаны и подпружиненные обратные клапаны тарельчатого типа. Понимание того, какой тип лучше всего подходит для конкретного применения, и обеспечение правильной установки клапанов жизненно важно для успеха.

Ноа Миллер, менеджер по продажам / разработкам в Check-All Valve Manufacturing Co., и Брайан Стрэйт, менеджер по развитию бизнеса и маркетингу в Check-All Valve, объяснили различия между конструкциями обратных клапанов и предложили советы по установке и подбору размеров в качестве гостей. Подкаст POWER .Check-All Valve — это производитель промышленных подпружиненных обратных клапанов тарельчатого типа в Западном Де-Мойне, штат Айова.

Миллер объяснил, что поршневые тарельчатые обратные клапаны имеют два основных преимущества перед поворотными обратными клапанами. Первый касается гидроудара, который представляет собой гидравлический удар, возникающий, когда вода останавливается или внезапно меняет направление. «Как только эта волна дойдет до механизма качания, она толкнет хлопушку и фактически захлопнет ее, что будет способствовать гидроударному эффекту», — сказал Миллер.Однако пружина внутри поршневого обратного клапана тарельчатого типа помогает свести к минимуму и даже устранить гидроудар, поскольку он закрывает клапан до прихода волны давления.

«Второстепенным аспектом или преимуществом тарельчатого клапана поршня над проверкой поворота является ориентация установки», — сказал Миллер. «Проверку поворота можно устанавливать только в положении с горизонтальным потоком. Принимая во внимание, что подпружиненный поршневой чек может быть вертикальным потоком вверх, вертикальным потоком вниз, 45 градусов, 37 градусов, вы можете выбирать с помощью этой пружины, потому что она позволяет ей закрыться в статическом состоянии в система трубопроводов.”

Еще одно соображение при установке обратных клапанов касается участка трубопровода. Миллер отметил: «В идеале вы хотели бы иметь как минимум 10 диаметров прямой трубы на входе обратного клапана». Причина в том, чтобы обеспечить ламинарный поток через клапан, то есть частицы жидкости текут гладкими слоями с небольшим перемешиванием или без него. Миллер сказал, что это увеличит эффективный срок службы клапана.

Также важно правильно подобрать размер клапана для конкретного применения.Цель состоит в том, чтобы обратный клапан всегда был либо полностью открыт, либо полностью закрыт. «Давление и поток вместе создают перепад давления на данном обратном клапане», — сказал Миллер. «Одного может хватить, а другого — недостаточно».

Миллер представил пример системы с давлением 300 фунтов на квадратный дюйм, но с расходом всего 0,005 галлона в минуту. Он сказал: «Вы не полностью открываете какой-либо обратный клапан, неважно, какой это стиль, потому что у вас достаточно давления, но у вас недостаточно потока, и это давление и поток вместе создают это давление. падение, чтобы полностью открыть клапан.”

Послушайте подкаст The POWER Podcast , чтобы услышать полное интервью. Перейдите по ссылкам ниже, чтобы подписаться через вашу любимую платформу:

Для получения дополнительных мощных подкастов посетите Архивы POWER Podcast .

– Аарон Ларсон — исполнительный редактор POWER (@AaronL_Power, @POWERmagazine).

Как установить обратный клапан откачивающего насоса: 5 шагов и советов

Если ваш дом или офис находится в зоне, подверженной наводнениям, отстойник — одна из самых важных вещей, которые вы можете установить.Впервые они были изобретены в 1946 году как средство предотвращения скопления воды путем откачки ее из здания или сооружения и от них. Отстойники должны правильно работать, чтобы быть эффективными. Когда компоненты изнашиваются, вы подвергаетесь риску неисправности системы и неожиданного повреждения водой. Обратный клапан водоотливного насоса — один из важнейших элементов системы.

Что такое обратный клапан отстойника? Это устройство, которое предотвращает повторное попадание воды в сливную трубу, когда насос не работает. Это предохраняет вашу систему от перекачивания одной и той же воды снова и снова.Установка обратного клапана водоотливного насоса — несложный процесс, но вам нужно знать, что вы делаете. Неправильная установка может привести к отказу насоса и повреждению системы. Приведенные ниже шаги проведут вас через процесс замены, чтобы вы могли быть уверены, что ваш отстойник работает должным образом.

Основы обратного клапана

Обратный клапан водоотливного насоса также известен как «односторонний клапан». Это потому, что они предотвращают попадание воды обратно в выпускную трубу после завершения работы двигателя.Обратные клапаны обычно изготавливаются из металла или твердой пластмассы. Вы можете найти их прикрепленными к напорной трубе, хотя некоторые из них могут быть установлены на верхней части насоса.

Когда обратный клапан водоотливного насоса не работает, вода течет обратно из нагнетательного трубопровода в колодец водоотливного насоса. Это означает, что ваша система снова и снова перекачивает одну и ту же воду. Таким образом, обратный клапан может сократить расходы на электроэнергию и продлить срок службы вашего двигателя.

Если ваш водоотливной насос часто работает, это может быть признаком того, что ваш обратный клапан нуждается в замене.Кроме того, если вы думаете, что ваш клапан протекает, вы можете налить немного воды в яму и подождать, пока она не сработает. Проверьте наличие влаги вокруг клапана, но также проверьте другие трубы на предмет утечек.

Советы и рекомендации: Способы замены обратного клапана откачивающего насоса

Этапы установки обратного клапана

Если возможно, слейте воду из приямка отстойника. Тогда обязательно отключите электричество в системе. Если вы отключаете устройство от сети, держите шнур подальше от стоячей воды.

Соберите нужные детали

Сначала вам нужно знать, какие детали покупать, в том числе обратный клапан правильного размера, который соответствует диаметру трубы. На трубе ПВХ часто напечатаны ее размеры. Если это не так, измерьте конец напорной трубы и купите соответствующий обратный клапан для замены. Большинство из них имеют размер от 1 1/4 до 1 1/2 дюйма.

Вам потребуются муфты и гайки из ПВХ, с помощью которых можно приспособить плохо подогнанный обратный клапан водоотливного насоса к дренажной трубе.Также вам понадобится ПВХ-цемент, наждачная бумага и ножовка или труборез.

Определение местоположения

Если вы не заменяете, а устанавливаете новый обратный клапан, убедитесь, что у вас есть правильная труба, идущая от водоотливного насоса за пределами вашего дома. Чем ближе вы сможете расположить обратный клапан к насосу, тем лучше. Это ограничивает количество воды, которая может скапливаться между ямой и клапаном. Чтобы определить, сколько трубы нужно удалить, измерьте расстояние от одной муфты до другой.Если вы приобрели клапан со шланговыми хомутами, измеряйте расстояние между каждым комплектом.

Советы и рекомендации: Как сохранить температуру в доме летом

Отрежьте трубу

Используйте труборез или ножовку, чтобы разрезать трубопровод в том месте, где должен проходить обратный клапан. Если вы не уверены в количестве, которое вам следует удалить, начните с малого, а затем при необходимости отрежьте дополнительные сегменты. Если вы заменяете старый клапан с металлическими зажимами, ослабьте их и снимите устройство.Если клапан был зацементирован, попробуйте нагреть клей феном, затем ослабьте клапан с помощью пластин.

Установите запасной клапан

Проверьте, подходит ли обратный клапан по длине. Затем зашлифуйте концы каждой секции трубы, пока они не станут гладкими. Поместите гайки из ПВХ, а затем соединительные муфты на каждый обод концов труб. Если обратный клапан поставляется с резиновыми уплотнительными кольцами, установите их на место. Затем установите обратный клапан и затяните хомуты. Наконец, поверните муфты по часовой стрелке, чтобы затянуть соединения.

Убедившись, что все плотно прилегает, снимите клапан. Нанесите поливинилхлоридный клей на поверхность муфт, где соединяется клапан, и соберите конфигурацию. Дайте клею высохнуть в течение нескольких часов перед включением отстойника.

Проверка обратного клапана

Снова включите насос и проверьте, работает ли он. Снова налейте в яму воду и подождите, пока она не заболеет. Вы можете услышать, как внутренняя заслонка обратного клапана поднимается, а затем останавливается.

После того, как насос слит воду, посмотрите, не переместится ли что-нибудь в яму. Если их нет и нет утечек, значит установка обратного клапана водоотливного насоса прошла успешно.

Не ждите замены компонентов водоотливного насоса

Теперь, когда вы знаете, как установить обратный клапан водоотливного насоса, вы можете вернуть свою систему в рабочее состояние. Если по какой-либо причине вы чувствуете, что замена обратного клапана своими руками выходит за рамки вашего опыта или уровня комфорта, наймите профессионала для выполнения этой работы.Вы будете знать, что все сделано правильно и ваш водоотливной насос будет работать правильно.

Наши местные сантехники предоставляют различные виды сантехнических услуг, такие как ремонт отстойника, замена канализационной линии, чистка канализации и ремонт водонагревателя.

Как установить обратный клапан?

Общие принципы установки

Особенности установки клапана на насосное оборудование

Установка обратного клапана на водонагреватель

Установка обратного клапана на водомер

Монтаж клапана на канализацию

Установка обратного клапана на отопление

Установка обратного клапана на водопровод

Где и как установить обратный клапан для воды?

Где установить обратный клапан: в скважине или перед насосной станцией?

Как установить обратный клапан для воды правильно?

Установка обратного клапана на насосную станцию своими руками

Особенности конструкции и назначение обратного клапана

Запорная арматура – виды и правила монтажа

Установка на насосной станции – выбор места

Как правильно установить обратный клапан

Применение обратного клапана в частных домовладениях

Особенности конструкции устройств для системы водоснабжения частного дома

Установка обратного клапана в систему водоснабжения

Установка обратного клапана перед насосной станцией

Обратный клапан для насоса: конструкция, разновидности, монтаж

Конструктивные особенности и назначение

Основные разновидности

Первоначальный монтаж и замена обратных клапанов

Установка обратного клапана!

Нюансы установки обратного клапана

Установка обратного клапана: особенности и специфика работ

Установка обратного клапана на канализацию

Стоимость установки обратного клапана

Как установить клапан воды своими руками- Обзор +Видео

Применение обратного клапана

Нужен ли клапан в квартире?

Классификация обратных клапанов на воду

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Как устанавливать обратные клапаны для насосных станций?

Сборка пружинного обратного клапана своими руками

Ставить ли обратный клапан

Как установить поворотные обратные клапаны

Следует ли устанавливать поворотный обратный клапан вертикально или горизонтально?

Как установить поворотные обратные клапаны вертикально

Этапы установки поворотного обратного клапана

1. Обратный клапан размером

2. Загляните внутрь клапана

3. Проверьте края

4. Подтвердите размещение клапана

5. Присоедините поворотный обратный клапан к трубопроводу

6. Проверьте клапан

Техническое обслуживание поворотного обратного клапана

Как исправить поворотные обратные клапаны

Установка и обслуживание поворотного обратного клапана

| DFT® Inc

Когда требуется обратный клапан

Установка обратного клапана

Решения проблем с обратным клапаном

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Как правильно установить обратный клапан компрессионного соединения в сливной насос, сточную или канализационную систему

Опции клапана с компрессионным соединением

ШАГ ЗА ШАГОМ

Как установить обратный клапан из ПВХ

Шаг 1 — Измерьте и отрежьте трубу из ПВХ

Шаг 2 — Очистите трубу

Шаг 3 — Нанесите Primer

Шаг 4 — Клей

Шаг 5 — Соедините клапаны

Дополнительный наконечник

Советы по выбору и установке обратного клапана

Как установить обратный клапан откачивающего насоса: 5 шагов и советов

Основы обратного клапана

Этапы установки обратного клапана

Соберите нужные детали

Определение местоположения

Отрежьте трубу

Установите запасной клапан

Проверка обратного клапана

Не ждите замены компонентов водоотливного насоса

Добавить комментарий Отменить ответ
