В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

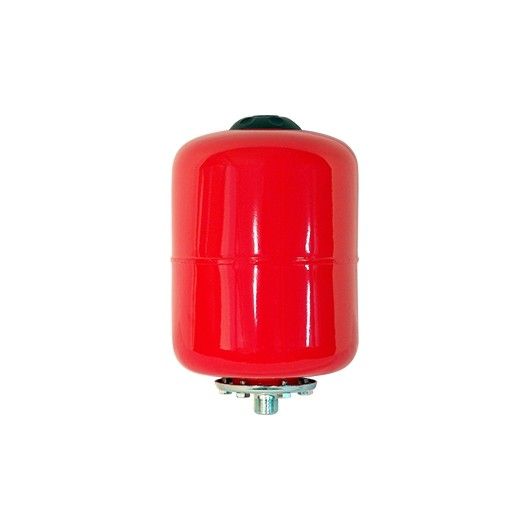

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Неперехваченное исключение

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Расширительный бак для отопления — конструкции и особенности разных типов

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?».

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

• УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
• КВК – объем воды в контуре.
• Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
• Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом.

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

1. Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
2. ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
3. Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.

Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов, особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

Подключение накопительного бака к контуру

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

• Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
• Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
• Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
• Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
• Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Открытый расширительный бак. Расчет и установка

Открытый расширительный бак предназначен для компенсации объема теплоносителя увеличивающийся в следствии нагрева, а так же для контроля уровня теплоносителя и долива.

Открытые расширительные баки нашли широкое распространение в так называемой гравитационной схеме системы отопления. В этой схеме теплоноситель циркулирует за счет разностей плотности нагретого и остывшего теплоносителя. Давление теплоносителя в такой схеме примерно равно атмосферному, поэтому имеется возможность устанавливать открытый расширительный бак.

Без условно учитывая современные системы отопления открытый расширительный бак имеет ряд существенных недостатков.

1. Открытый бак позволяет теплоносителю свободно испаряться, а это приводит к необходимости постоянно пополнять теплоноситель, т.е. постоянно следить за его уровнем.

2. Увеличивается коррозия системы отопления из-за попадания в нее кислорода.

3. Открытый расширительный бак должен быть установлен в самой верхней точке системы отопления. Это обстоятельство приводит к некоторым затруднениям. Установка открытого расширительного бака на не отапливаемом чердаке ведет к необходимости дополнительного утеплению и т. д.

4. Более сложная схема подключения по сравнению с закрытым расширительным баком.

Расчет открытого расширительного бака.

V_рас=0,05×V_сист, где

V_рб — объем открытого расширительного бака, л;

Vсист — полный объем системы отопления. Под объемом системы отопления подразумевается объем всех трубопроводов, батарей отоплений и нагревательного котла. Если вычисление объема системы отопления теплоносителя затруднено, приближенно его можно определить по мощности котла или тепловой потребности здания из расчета 14л/кВт.

Другими словами объем расширительного бака должен быть не менее 5% от объема системы отопления.

Установка открытого расширительного бака.

Расширительные баки открытого типа устанавливаются в самой верхней точке системы. Как правило, расширительные баки имеют четыре патрубка: расширительный, сигнальный, переливной и циркуляционный. Расширительный патрубок расположен в низшей точке открытого расширительного бака. Он, как правило, соединяют с низшей точкой обратной ветки системы отопления, обычно непосредственно перед котлом. По этому патрубку избыток теплоносителя перемещается в расширительный бак и обратно.

Сигнальный патрубок располагается на расстоянии порядка 20 см от дна открытого расширительного бака и предназначен для контроля уровня теплоносителя. Для удобства он соединяется с трубой и подводится к раковине. На окончание трубы устанавливается кран.

Переливной патрубок расположен в верхней части открытого расширительного бак. Он предназначен для слива теплоносителя при переполнении бака. С помощью трубопроводов он соединяется с канализацией.

Циркуляционный патрубок предназначен для подвода горячего теплоносителя с целью обогрева расширительного бака. Это особенно необходимо если бак расположен например на не отапливаемом чердаке.

Гравитация горячей воды — Домашняя инспекция

Как и в случае с гравитационной системой горячего воздуха, гравитационная система горячего водоснабжения неэффективна, плохо реагирует на меняющиеся потребности в тепле и больше не устанавливается в новых зданиях. Однако его можно найти во многих старых домах. Принцип работы аналогичен принципу работы гравитационной системы теплого воздуха: при нагревании вода становится легче, чем более холодная вода, и имеет тенденцию подниматься. Поскольку система заполнена водой, по мере того, как горячая вода поднимается, она вытесняет более холодную воду, заставляя ее возвращаться в бойлер для повторного нагрева и, таким образом, вызывает циркуляцию.Чтобы поддерживать сопротивление потоку на минимальном уровне, размер распределительного трубопровода относительно велик — около 3 дюймов в диаметре — по сравнению с распределительным трубопроводом в принудительной системе — около 1 дюйма в диаметре.

Гравитационные системы также можно классифицировать по тому, являются они открытыми или закрытыми. В открытой системе расширительный бак имеет переливную трубу, открытую в атмосферу. Расширительный бачок должен располагаться над самым высоким радиатором, чтобы радиатор был наполнен водой.Обычно он находится на чердаке с переливной трубой, проходящей через крышу или боковую часть здания. (См. РИС. 14-6.) Если чердак был разделен на комнаты, расширительный бак можно найти в туалете или углу. Если резервуар находится в незавершенной неотапливаемой зоне, он должен быть изолирован, чтобы минимизировать потери тепла и защитить от замерзания в случае неисправности системы.

Водогрейные и паровые системы обычно оборудуются автоматическими предохранительными клапанами

Рис.14-6. Расширительный бак для «открытой» самотечной системы горячего водоснабжения — на чердаке.

, которые нагнетаются, когда давление превышает 30 фунтов на квадратный дюйм и 15 фунтов на квадратный дюйм, соответственно. Однако предохранительный клапан не нужен в открытой самотечной системе горячего водоснабжения, потому что, если давление поднимется до точки, превышающей расчетное давление, вода просто выйдет через переливную трубу в расширительном баке.

В закрытой системе никакая часть расширительного бака не открыта в атмосферу.В этом случае расширительный бак может располагаться в любом месте системы, обычно рядом с котлом. Поскольку система закрыта, она может работать при более высоких давлениях и, следовательно, более высоких температурах, не превращаясь в пар. Более высокие температуры позволяют использовать радиаторы меньшего размера.

В закрытых системах используются расширительные баки двух типов — на воздушной подушке и диафрагменные. В типе с воздушной подушкой воздух первоначально задерживается в резервуаре, чтобы создать подушку, которая сжимается, когда вода в системе расширяется и поступает в резервуар.С годами воздух в баке может поглощаться водой, что приводит к «заболачиванию» расширительного бака. В этом случае, когда система отопления включена, поскольку нет места для расширения, давление будет быстро увеличиваться до тех пор, пока предохранительный клапан не сработает. В этом случае необходимо промыть расширительный бачок и переустановить воздушную подушку.

Для исключения переувлажнения разработан диафрагменный расширительный бачок. В этом резервуаре используется прорезиненная диафрагма для отделения воздушной подушки от воды. По большей части диафрагма устраняет переувлажнение. Однако в случае неисправности диафрагмы происходит переувлажнение.

Если система отопления — самотечное водяное, не волнуйтесь. Его можно преобразовать в систему принудительного горячего водоснабжения, установив центробежный насос с соответствующими элементами управления для циркуляции воды по распределительным трубам и радиаторам. Если система открытого типа, расширительный бачок придется заменить на закрытый.

Читать здесь: Принудительная горячая вода

Была ли эта статья полезной?

Расширительные бачки — StarTribune.com

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные резервуары для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Когда бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут вести две трубы. Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе.На изображении ниже показана внутренняя часть расширительного бачка.

Старые закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми.По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, на некоторое время. Со временем воздух будет поглощаться водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бачок забит водой, он бесполезен. Вода не может расширяться. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление.Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания.Единственная сложность в этих современных расширительных баках заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель.Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные бачки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер вашего водонагревателя и давление воды в вашем доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Негерметичный предохранительный клапан на водонагревателе: почему течет и что с этим делать

Более новое сообщение

Горячая вода быстрее

Преимущества расширительного бака с питьевой водой

Расширительные баки с питьевой водой обычно устраняют нежелательные подтекания или утечки из предохранительных клапанов резервуара с водой. Если вы столкнулись с проблемой с одним из них и при условии, что вы проверили давление поступающей воды, чтобы убедиться, что оно находится в пределах параметров (обычно около 60-65 фунтов на квадратный дюйм, но не более 80 фунтов на квадратный дюйм на код), вам, вероятно, потребуется добавить расширительный бак для питья.

Вот некоторые вещи, о которых следует думать при обнаружении неприятной утечки:

Вы уже заменили предохранительный клапан только для того, чтобы обнаружить на полу новую лужу с водой, когда вернетесь к работе? Если это так, и вы уже отрегулировали температуру входящего бытового резервуара (температура резервуара обычно составляет 119-125 градусов по Фаренгейту), примите во внимание следующее —

Возможно, вам не хватает места, необходимого для расширения внутри трубопроводной системы здания.В таком случае необходим расширительный бак для питья. Один должен быть (а в некоторых муниципалитетах это требуется) установлен с каждым резервуаром.

Всякий раз, когда вода нагревается, масса остается прежней, но объем пространства, занимаемого СЕЙЧАС нагретой водой, увеличивается.

Система горячего водоснабжения — это «открытая система». В системах этого типа пресная вода и, следовательно, свежий кислород добавляются в систему регулярно. Следовательно, расширительные баки «питьевого» типа сделаны из материала, который не ржавеет при постоянной подаче пресной воды или свежего кислорода.

Если говорить о системах отопления дома с принудительной подачей горячей воды, всегда увидите расширительный бак. Традиционные расширительные баки немного отличаются от системы отопления дома, потому что система считается закрытой. «Закрытая» система означает, что свежая вода из хозяйственного колодца или городского резервуара не будет постоянно добавляться.

Будьте очень осторожны при выборе подходящего резервуара, а также резервуара подходящего размера для любого применения.

Резюме:

1. Домашняя система отопления сохраняет ту же воду в бойлере, и любой присутствующий кислород обычно удаляется через автоматические или ручные вентиляционные отверстия и считается «закрытой системой».
