Печь шведка с духовкой и плитой порядовка: Печь-шведка с духовкой и плитой: порядовка, описание кладки, сушка

особенности конструкции с духовкой и плитой, порядовка кирпича

На чтение 11 мин Просмотров 264 Опубликовано 15.02.2020 Обновлено 29.01.2020

Печное отопление в частном доме – вариант надежный и эффективный. Но печную конструкцию нужно выбирать тщательно. Устройство должно прогревать весь дом, а не только 1 помещение, а ведь дополнительные источники тепла, наподобие радиаторов или труб здесь отсутствуют. Печка шведка обогревает здание и позволяет готовить пищу.

Конструкция печи шведки

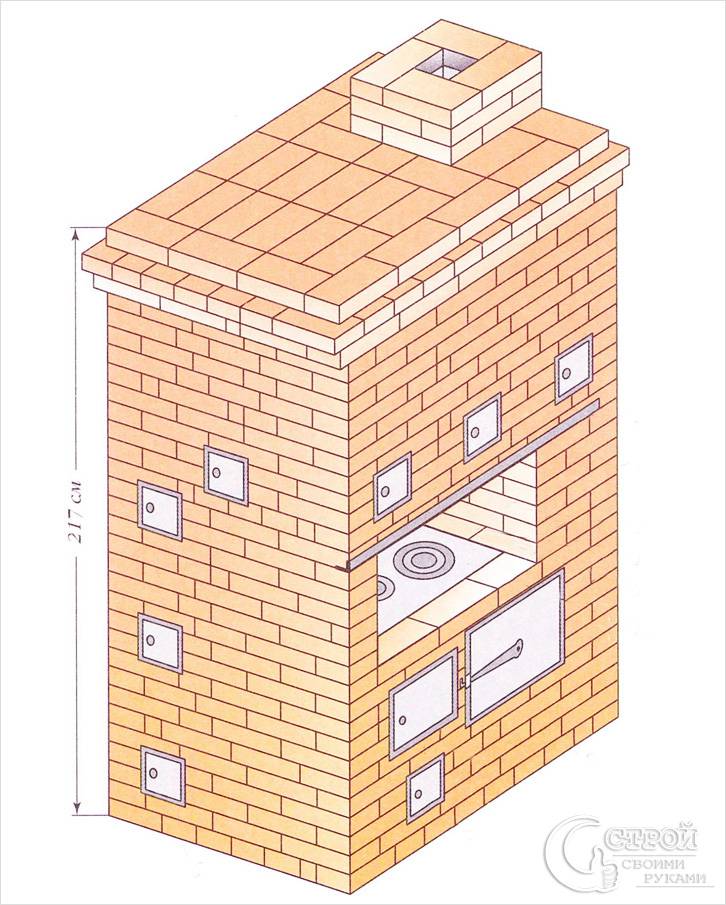

Печь-шведка с духовкой и варочной плитой

Прямоугольная кирпичная конструкция, предназначенная для отопления дома. Оборудована варочной поверхностью, которая размещается в нише, в глубине корпуса. Обычно присутствует и духовой шкаф.

По внешнему виду шведка похожа больше на голландку, чем на русскую печь. Большая площадь обогревающей поверхности делает ее эффективной. Обычно агрегат размещают между кухней и жилым помещением, чтобы варочная плита и духовка находились в кухонном пространстве, а плоская отопительная поверхность – в жилой комнате.

Схема печи стандартная. В топке горит топливо, выделяющийся горячий газ, как и нагретый воздух перемещается из топки по дымоходным каналам, распространяя тепло. Основной теплообмен выполняется в колпаковых элементах над сушкой и топкой. Соотношение элементов шведки и дополнительных конструкций – плиты, духовки, обуславливает ее особенности.

• Духовой шкаф в шведке размещается почти на одном уровне с топкой, имеет большие размеры и выполняется из литого чугуна. При розжиге печи духовка играет роль колпака – помогает дожигу топлива и способствует лучшему выделению тепла. Если открыть духовку, через 3–4 минуты кухня прогреется. Нередко духовой шкаф используют именно в этом качестве.
• Шведская кирпичная печка оснащается верхней нишей. Она тоже играет роль воздушного колпака. Также ниша служит своего рода сушильной камерой. Здесь можно за 3–4 часа высушить 2–3 комплекта промокшей зимней одежды вместе с обувью.
• Нижняя ниша составляет 1 целое с варочной плитой. Здесь готовят пищу. Когда отопление прекращают, ниша играет роль термоса. Пища сохраняется теплой и свежей до следующего дня. Чтобы на еду не покушались мыши, нишу закрывают деревянной крышкой.
• Дымоходные каналы и топка соединяются без хайла – этот элемент удорожает и усложняет конструкцию. Но из-за этого шведка после прекращения отопления быстро остывает. Чтобы удержать тепло, сразу же после окончания топки нужно закрыть вьюшку.

К задней части печи, если она размещается в жилой комнате, можно пристроить полок или лежанку. Полок имеет небольшие размеры – не более 0,7 м в ширину, так что лежать на нем неудобно. Используют его другим образом: устанавливают над полком кровать. Она обогревается теплым воздухом от кирпичного уступа, поэтому спать даже в еще непрогретом доме можно со всеми удобствами. На полке нередко хранят постельное белье, так как здесь ему не грозит сырость.

В исходной конструкции нижняя ниша имеет форму арки. Однако ее кладка требует высокой квалификации. В современных шведках ей придают простую прямоугольную форму.

Достоинства и недостатки печи

К задней части печи можно сделать пристройку — лежанку

Печь шведка имеет немало преимуществ. Однако достоинством они являются только для небольшого частного дома, где живут круглый год.

Плюсы:

• Компактность – основная конструкция без лежанки занимает около 1 кв. м. площади и достигает в высоту 2 м.
• Высокий КПД – печной агрегат таких размеров обогревает до 30 кв. м. при условии, что установлен на границе 2 помещений. Хотя КПД даже простого угольного котла выше.
• Функциональность – печь отапливает дом, в ней можно готовить и даже выпекать хлеб. В верхней нише сушат одежду и обувь. Если пристроена лежанка, на печке можно спать. Допускается обустройство камина на стороне, обращенной в жилую комнату.
• Простая кладка – монтаж не требует высокой квалификации. Однако порядовку следует выполнять очень аккуратно и точно по схеме.
• Любое топливо – можно использовать уголь, дерево, пеллеты, торф. Но количество тепла, вырабатываемого печкой, зависит от типа топлива.
• Экономичность – чтобы поддерживать на даче оптимальный режим, достаточно протапливать шведку дважды в сутки.
• Агрегат обеспечивает быстрый прогрев – за 3–4 минуты.
• Теплообменник представляет собой сочетание вертикальных каналов. Они в меньшей степени задерживают сажу и пыль и не нуждаются в частой чистке.

Из-за небольшой топки нельзя сразу заложить большое количество дров

Недостатки шведки тоже обусловлены ее конструкцией:

• Высота топливной камеры невелика. Кроме того, ее верхняя часть – это варочная чугунная плита, которая отдает тепло намного быстрее, чем кирпичная стенка. Потеря тепла приводит к сильному охлаждению зоны горения. Топливо сгорает хуже, не полностью, поэтому на получение определенного объема тепла требуется больше угля или дров.
• Дверца топки и варочная плита – слабые элементы. Дверцу разрешается ставить только из литого чугуна, так как штампованный лист быстро прогорает. По этой же причине варочный настил приходится часто менять.
• Кладку выполняют только на шамотную глину, кирпич – красный глиняный и шамотный.
• После длительного простоя шведку растапливают в несколько прогонов, так как кирпичные стенки впитывают немало влаги. Для дачи, где зимой живут наездами, такой вариант не годится. Готовить печь к постоянному отоплению приходится слишком долго.

Шведскую печь можно превратить в настоящее украшение. Для облицовки используют кафель, керамику, декоративный камень при условии, что его показатели теплопроводности совпадают с параметрами кирпича.

Материалы и инструменты

Инструменты для кладки печи

Для печки шведки, потребуется:

• красный кирпич для корпуса и дымохода, шамотный для топки;
• шамотная глина для кладочного раствора;
• топочные дверцы, чугунный колосник;
• мастерок, киянка, молоток-кирка;
• правило, отвес, рейка-порядовка и другие приспособления для проверки кладки;
• угольник и рулетка, маркер, карандаш;
• ведра и лопаты.

Могут понадобиться дополнительные инструменты и материалы, например, кафель для облицовки.

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно

Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

1. Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
2. Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
3. После высыхания бетона фундамент гидроизолируют рубероидом.
4. Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
5. Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
6. 1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
7. В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
8. В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
9. В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
10. С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
11. С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
12. На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
13. В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Высота и устройство дымохода зависят от места расположения и конструкции кровли. Если труба обустроена на расстоянии 1,5 м от конька, ее высота должна превышать конек на 0,5 м. Если до конька от 1,5–3 м – дымоход должен достигать самой высокой точки крыши.

Разновидности конструкций

Обычная печь-шведка для отопления

Шведская печь может быть дополнена приспособлениями или иметь более простую конструкцию. От верхней ниши часто отказываются, поскольку даже на даче необходимость высушить столько одежды возникает редко.

Существуют и другие модификации. Например, на форумах можно найти модель, предложенную Бацулиным. Упрощенная конструкция эффективна за счет обустройства двухканального дымохода. Конструкция трехходовой шведки, предложенная Буслаевым, сложнее, зато увеличивает КПД почти до 60%.

С лежанкой

К задней ровной части печи можно пристроить лежанку. Полноценная конструкция имеет большие размеры – до 2 м длиной и до 1,8 м шириной. Обогрев такого элемента требует больше топлива, поэтому такая модель имеет крупные размеры.

Если терять компактность не хотят, пристраивают полок. Ширина выступа невелика – до 0,7 м, располагают его как можно ниже. Это, скорее, лавка для сиденья, чем лежанка.

С плитой и духовкой

Модель с плитой и духовкой

Печь шведка с духовкой и варочной плитой – классическая модель. Конструкция обязательно включает нишу для варочной поверхности и углубление для духового шкафа. Закрытая ниша лучше сохраняет тепло в отличие от открытой варочной поверхности.

Верхнее сушильное отделение можно не делать. Однако небольшое углубление в виде полки лишним не будет: еда, оставленная здесь, долго не остывает.

С камином

Красивый, но не практичный вариант. Камин – скорее украшение комнаты, чем отопительный прибор. Его КПД намного ниже, так как вся масса тепла передается в комнату через относительно небольшие размеры очага. Воздух для сгорания дров камин берет из помещения, комнату нужно оборудовать мощной приточной вентиляцией или постоянно держать окна открытыми.

Камин занимает некоторую площадь задней стенки – уменьшает обогревательную поверхность. При этом сильно усложняется конструкция дымохода. Продукты сгорания из открытого очага тоже выводятся через общий дымоход, устроить это можно, лишь тщательно рассчитав паромеры печной конструкции и обеспечив сильную тягу.

Соорудить шведку с камином своими руками намного сложнее. Популярный вариант – шведка Рязанкина, поражает своей компактностью. Однако здесь недостаток конструкции – тонкие стенки.

Эксплуатация печи

Дымоход необходимо чистить регулярно, чтобы не возникало обратной тяги

Главная особенность шведки – «тихоходная» тяга. Агрегат рассчитан на медленное сгорание топлива. При интенсивном горении тонкостенный корпус перегревается, а это вызывает повреждения швов и быстрый износ. Топить шведку легковоспламеняющимися материалами, как солома или легкий хворост, нельзя.

Следует выполнять и другие рекомендации:

• После простоя печку нельзя растапливать на полную мощность. Выполняют не менее 3–4 прогонов.
• Зольную камеру каждый день очищают от пепла и золы. Чистят колосник и освобождают топку от остатков несгоревшего топлива.
• 1 раз в год обязательно прочищают дымоход. Лучше всего это делать осенью перед началом отопительного сезона.
• 1 раз в 3–4 года осматривают топки, зольник, камин, если есть. При обнаружении поврежденных кирпичей или швов необходимо заменить их или обновить кладочный раствор.

Несомненное преимущество печного отопления по сравнению с водяным – высокая экономичность. Шведку топят углем, дровами, пеллетами, что обходится намного дешевле. При небольших размерах дачи конструкции достаточно для обогрева.

Печка шведка с духовкой | Всё об отоплении

Печь шведка с тремя режимами топки своими руками

Печи-шведки отличаются от других отопительно-варочных печей наличием в задней части отопительного щитка. В этом кирпичном щитке устроена система газоходных каналов: с вертикальных или горизонтальных. Проходящий по ним дым разогревает сооружение, а от него уже греются помещения. Система получается эффективной и экономичной: то тепло, которое в традиционной русской печи уходило в трубу, используется на обогрев помещений. Но у обоих систем построения щитка (вертикальной и горизонтальной) недостатки.

При горизонтальном расположении газоходных каналов, весь щиток разогревается равномерно. Но, такая система нуждается в наличии большого количества прочистных отверстий и, соотвественно, дверок на них. Если учесть, что печное литье стоит сегодня совсем недешево, то эти дверки значительно влияют на конечную стоимость.

Отопительный щиток печи-шведки с горизонтальными и вертикальными газоходными каналами

При вертикальном расположении газоходных каналов в шведке, прочистной люк может быть один. Но тут есть другая проблема: пока топится печь, в первом канале, с той стороны, куда входят горячие газы из топки, щиток будет ощутимо горячее, чем в третьем — на выходе. Так как щиток обычно располагается в двух комнатах, то в одной из них будет намного теплее, чем в другой.

Есть еще третий тип устройства щитка: колпаковый. Он объединяет в себе достоинства обеих систем: прочистное окошко требуется одно, прогревается вся поверхность равномерно, еще и на строительство требуется меньше кирпича. Причем, при таком построении остывает печь медленнее: в верхушках колпаков долго держится самый теплый воздух, а «сквозняк» из дверец проходит только по центру.

При использовании колпакового принципа построения щитка тепло сохраняется дольше

Из всего сказанного выше следует, что наиболее экономичны и эффективный шведки со щитками, построенными по колпаковому принципу. Ими же легче управлять: есть возможность организовать «летний» и «зимний» режим функционирования, в которых в работу включается или только малая часть щитка (летом) или веся отопительная мощь: зимой. Есть даже вариант печи-шведки с тремя режимами топки: добавляется еще «осенний» режим, при котором в дымообороте участвует чуть больше половины дымоходных каналов.

Печь шведка с тремя режимами топки

Печь шведка с тремя режимами топки: внешний вид

Традиционные варианты постройки печи-шведки не предусматривают никаких режимов. В связи с этим, особенно зимой, ее сложно бывает растопить: пока нагреется длиннющий дымоходный канал, дым может попадать в помещение. Если имеется хотя-бы «летний» режим, прогревание происходит быстрее. При закрытой задвижке (в летнем режиме) растапливают шведку и зимой, открывая ее после того, как работавший кусок дымохода прогреется. За это время (минут пять с момента растопки) создается достаточный для нормальной тяги перепад температур и можно подключать весь щиток в работу.

Хотя два режима — это лучше чем один, но три — еще лучше. На случай осенне-весенней погоды в печи шведке В. Григорьева предусмотрено три режима топки, включая и «осенний». Порядовку этой печи мы и выложим ниже.

Материалы и запчасти

Эта шведка с духовкой не очень большая: порядовка содержит 30 рядов (31-й и 32-1 — это формирование трубы). Размеры описываемой печи 1140*760 мм и в высоту 210 см (плюс труба). Для кладки без учета трубы нужны:

• красный полнотелый печной кирпич — 480 шт;
• для кладки топки используется ША-8 — огнеупорный кирпич — 129 шт;
• духовой шкаф 280*370*310 мм;
• плита на чугунная две конфорки 410*710 мм;
• колосниковая решетка — 250*300 мм;
• чугунная дверка для загрузки топлива 210*250 мм;
• дверка поддувала — 140*250 мм;
• дверка на прочистное отверстие — 70*130 мм;
• задвижки:
  • на дымоход, «летнего» и «зимнего» режима — 130*250 мм — 3 шт;
  • «осеннего» режима — 205*250 мм;
• уголок стальной — на укрепление «висячих» рядов — толщина 5 мм, размер 50*50 мм, длинной 730 мм — 2 шт.
• полоса листового металла 5 мм толщины, шириной 50 мм, длинной
  • 1020 мм,
  • 730 мм — 2 шт,
  • 500 мм — 2 шт;
  • 320 мм — 2 шт;
  • 250 мм.
• лист стальной предтопочный — 500*700 мм.

Компактная печь шведка в разрезе

Печь шведка с тремя режимами: порядовка и изготовление своими руками

На рисунках керамический кирпич имеет коричневый цвет, шамотный обозначен желтым. Есть также графические изображения (смотрите фото).

Условные обозначения на схеме порядовки печи-шведки

Первые два ряда кладут сплошными. Очень важно выдержать правильную геометрию: угля строго 90°, диагонали одинаковые. ряды кладутся с перевязкой.

Первые два ряда порядовки печи-шведки

Для кладки третьего ряда используют шамотный кирпич (14 +1/2) и один красный. Начинается формирование зольной камеры и отсека, куда устанавливаться будет духовка. Формируется нижний колпак и вертикальный канал, подходящий к нему. Кирпичи, формующие проход между колпаком печи и камерой духового шкафа подпилены примерно под углом 30-40°.

Третий ряд кладки

Обратите внимание! На боковых стенках оставляют прочистные отверстия — в них вставляются четвертушки кирпича — они выступают за пределы стенок на 100 мм. В этом же ряду устанавливается дверца зольника.

Четвертый ряд — полосы металла перекрывают дверцу зольника

Четвертый ряд похож на предыдущий. С той разницей, что проход между духовой камерой и колпаком делают меньше — он составляет 180 мм. Над установленной дверцей зольника (на рисунке ее нет) устанавливаются две металлические полосы по 320 мм длиной (кирпичи чуть подпиливаются, чтобы полоски ложились в углубления и до краев выемки оставались еще 2-3 мм на компенсацию теплового расширения). Чтобы дверцы хорошо держались, опытные печники эти пластинки соединяют с рамкой дверки, просверлив сквозные отверстия (если литье чугунное, делать это не стоит).

В пятом ряду на полоски укладываются кирпичи — дверца зольника перекрыта. В этом же ряду укладывается колосниковая решетка. Под нее кирпичи тоже обтачиваются, причем так, чтобы размер «лежанки» был по всему периметру больше на 3-4 мм — на тепловое расширение чугуна (стали).

В пятом ряду устанавливается колосниковая решетка

В этом и нескольких следующих рядах кладка полностью ведется шамотным кирпичом. Обратите внимание, что проход между духовой камерой и колпаком стал еще меньше: он равен 100 мм.

Шестой ряд начинает формирование топки. Обратите внимание, что два кирпича на входе в нее до половины срезаны (под 45°). На схеме подрезанные кирпичи обозначены оранжевым цветом. В этом же ряду перекрывается проход между колпаком и камерой духовки и устанавливается сама духовая камера (на следующих рисунках ее не будет, чтобы не перекрывала рисунок кирпичей).

Шестой ряд порядовки — формирование топки печи-шведки

В седьмом ряду продолжается формирование топки, устанавливается дверка.

Установка дверки для загрузки топлива

Следующие три ряда с восьмого по десятый продолжается формирование топливной камеры, обкладывается кирпичом духовой шкаф. Обратите внимание, все больше становится красного кирпича.

Порядовка печи-шведки, формирование топки

В десятом ряду перекрывается установленный духовой шкаф и дверца топки. Стенка между ними в этом ряду не ставится: обе камеры объединяются.

В одиннадцатом ряду слева над духовкой два кирпича кладут так, чтобы они на несколько сантиметров выступали внутрь: на них потом будет опираться канал «летнего» режима.

В одиннадцатом ряду в печь-шведку укладывается двухконфорочная чугунная варочная плита

В шамотных кирпичах этого ряда выпиливается ложе для чугунной варочной плиты. Размеры ложа — не менее чем на 5 мм больше, чем ее размеры на компенсацию теплового расширения. Глубина пропила такая, чтобы от верхнего ряда до плиты тоже было расстояние не менее 5 мм.

В зазоры по периметру укладывают асбестовый шнур. Чтобы он не забился раствором при кладке, его можно прикрыть упаковочным картоном (он выгорит при протопке).

После того, как уложили чугунную плиту, ее наружный край перекрывается металлическим уголком. Это необходимо для того, чтобы кирпичи не повреждались при эксплуатации.

В 12-м ряду формируется область над плитой — варочная камера. Также формуется канал, в котором будет проходить дым при работе в «летнем» режиме (слева от плиты). Чтобы в дальнейшем ширина канала была ровно в кирпич, грань одного из кирпичей обрезают наискосок.

Формирование варочной камеры печи-шведки

В 13-м ряду заканчивается формирование нижнего колпака: его перекрывают керамическим кирпичом. Обратите внимание, что устанавливаются там распиленные вдоль кирпичи — чтобы было место уложить те, которые формируют свод колпака. В четырнадцатом ряду один кирпич вертикального канала (справа) спиливается наискось. В остальном — по схеме порядовки.

В пятнадцатом и шестнадцатом ряду формуется первый горизонтальный канал. В 15-м справа выступает половинка кирпича, закрывающего прочистное отверстие для этого канала.

Формирование горизонтального дымоходного канала

В 17-м ряду кроме формирования канала устанавливается металлический уголок. и две полосы длиной 730 мм. Они будут служить опорой для свода варочной камеры.

В семнадцатом ряду порядовки перекрывается варочная камера в печи-шведке

В следующем, 18-м, ряду на опоры укладываются керамические кирпичи, перекрывающие свод, слева оставляя выход из «летнего» канала. Кирпич на выходе снизу подрезается под углом 45° (на схеме обозначен серым цветом).

Установка задвижки «летнего» режима

В девятнадцатом ряду кладку ведут согласно порядовки. Некоторые кирпичи подрезают для установки задвижки на «летний» канал в печи-шведке, которая работать может в трех режимах.

В двадцатом ряду начинаем выводит стенки сушильного шкафа над варочной камерой. Тут же начинает формироваться второй горизонтальный канал и устанавливается задвижка «осеннего» режима работы шведки. Эта зидвижка ставится вертикально (под нее тоже подпиливаются кирпичи).

Установка задвижки «осеннего» режима печи-шведки

Двадцать первый ряд порядовки печи-шведки готовит «летний» канал к перекрытию в следующем ряду. В этом ряду кирпичи спереди и сзади канала выпускаются на четверть внутрь и снизу подрезаются наискосок, чтобы не было ступеньки. На фронтальной стороне остается небольшой проем — для установки прочистной дверцы.

Эту дверцу проще изготовить своими руками: это должна быть рамка глубиной около 70 мм, внутри которой закрепляется металлическая дверца. Чтобы она не перегревалась, ее изнутри закладывают вырезанным по размерам кирпичом, который укладывают в дверцу на глиняный раствор.

Формируется второй горизонтальный канал, устанавливается прочистная дверца

В двадцать втором ряду правый «летний» канал разделяется на два. Разделяющий кирпич снизу подтесывается так, чтобы скос к правому дымовому каналу подымался (смотрите на рисунке).

Разделение летнего канала

В следующем, 23 ряду перекрывается «летний» и второй горизонтальный каналы. Горизонтальный канал справа имеет выход, крайний кирпич снизу подрезан под углом 45°. Слевой стороны подрезаются кирпичи под установку заслонки «зимнего» режима, после чего устанавливается эта заслонка.

23-й ряд порядовки печи-шведки с тремя режимами. Своими руками сделать по подробной инструкции несложно

В двадцать четвертом ряду выкладываются стенки малой сушильной камеры слева. В имеющихся вертикальных каналах кирпичи немного подрезаются наискосок, угол 45° (на схеме обозначено оранжевым цветом).

Формирование дымовых каналов в верхней части печи-шведки

В 25-м ряду третий горизонтальный канал объединяется с имеющимися двумя вертикальными. Справа из стенки торчит кирпич, перекрывающий прочистное отверстие этого канала.

В 26-м ряду продолжается формование горизонтального канала, также кирпичи подтачиваются под установку заслонки.

Установка задвижки дымового канала

В двадцать седьмом ряду кирпич, который укладывается позади заслонки, срезается с углом 45°. Сверху на уложенные кирпичи выкладывают металлические полоски для поддержки перекрытия. Впереди закрепляют полосу 1020 мм, две полосы по 500 мм перекрывают большую сушильную камеру, одна короткая на 250 мм — малую сушильную камеру.

Готовим перекрытие сушильных камер

Следующий ряд 28-й, перекрывает почти все каналы. Мало того, он больше предыдущего: кирпичи со всех сторон выступают на 3 см. В том месте, где проходит основной дымовой канал, кирпичи спереди и сзади подрезают под углом 45°. Спереди подрез находится внизу, сзади — вверху (серый и оранжевый цвет на схеме порядовки).

29-й ряд иеет еще большие размеры: кирпичи тоже выступают со всех сторон на 3 см. Также подрезаются кирпичи в районе дымового канала, но он теперь смещен на 60 мм ближе к задней стенке.

В 30-м ряду перекрытие возвращается к первоначальным размерам. Канал выкладывается подрезанными кирпичами, за счет чего еще смещается еще на 60 мм.

Выкладывается основание дымовой трубы

Печь шведка своими руками почти закончена. Далее идет кладка дымовой трубы. Схема ее кладки показана в 31-м и 32 рядах. Далее она поднимается на требуемую высоту.

Надеемся, эта порядовка поможет сложить вам печь-шведку своими руками. Есть вариант еще более компактной швдки: печи-малютки. Она описана в видео.

Печь шведка — с духовкой, отопительно-варочные

Для организации обогрева жилых помещений и приготовления пищи с использованием твердого топлива существует масса вариантов.
Одним из таких вариантов считается печь шведка, которая пришла к нам из-за рубежа, и пользуется популярностью уже много лет.
Печи этого типа очень эффективны и экономны.
Хотя их строительство и эксплуатация имеет некоторые нюансы, рассмотренные вкратце в этом материале.

Отопительно-варочные печи шведка

Отопительно-варочные печи этого типа имеют довольно простую, и в то же время продуманную конструкцию. Такие печи обычно рассчитаны на два помещения одновременно. При этом лицевая часть с топочной и варочной поверхностью обращена к кухне или обеденному залу, а тыльная сторона предназначена для обогрева соседней комнаты. Это может быть спальня, зала и так далее.
Работает печь шведка по простому принципу, который становится понятен после рассмотрения ее устройства. Стандартная печь шведка состоит, прежде всего, из топочного отделения. Сбоку над топочным отделением обустраивается варочная плита, изготавливаемая преимущественно из чугуна. В плите имеются специальные конфорки с регулируемым диаметром для установки емкостей, используемых для нагрева воды или приготовления пищи.
После прохода под варочной поверхностью не полностью перегоревшие газы попадают в специальную систему дымохода. Дымоход в печи шведке устроен таким образом, что горячий воздух задерживается в нем максимально долго перед тем, как вылететь в атмосферу. За счет этого достигается эффективное прогревание всех стенок печи, которые потом отдают постепенно накопленное тепло в помещение.

Печь шведка с духовкой

Большинство печей шведок оборудуются духовым шкафом. Такая конструкция имеет несколько преимуществ. Прежде всего духовка дает возможность без лишних затрат делать выпечку и готовить другую пищу. Кроме этого духовка является первой преградой на пути прогретого воздуха, идущего из топки к системе дымохода. Таким образом, при открытой духовке уже через короткий промежуток времени после растопки печи комната наполняется теплом.
Однако печь шведка с духовкой имеет более сложную конструкцию, и есть целый ряд нюансов, которые учитываются при ее строительстве. Прежде всего, следует учитывать тот факт, что горячий воздух, огибая духовой шкаф, направляется сразу вниз. И только потом переходит в систему дымохода. Исходя из этого, получается, что печь такого типа может терять много энергии впустую на прогревание пола. Поэтому при обустройстве современной печи шведки особое внимание уделяется утеплению основания.

Кладка печи шведка

Помимо утеплителя следует уделить внимание надежной опоре под печку, так как вес ее довольно внушительный.
Также перед кладкой печи необходимо убедиться, что в стене, к которой она будет пристроена, нет проводов, труб газопровода и водопровода.
Еще специалисты рекомендуют не строить печь шведку вблизи дверей или окон.
То есть в зонах, где возможно образование сквозняков.
Это пагубно влияет на тягу печи.

Для кладки печи шведки понадобятся следующие материалы :

1. Кирпич обычный красный
2. Огнеупорный кирпич
3. Качественная глина
4. Крупнозернистый песок
5. Дверца для топки
6. Дверца для поддувала
7. Задвижки для регулировки тяги
8. Дверцы для прочистки от сажи
9. Духовой шкаф
10. Варочная плита
11. Колосники

Чтобы понять, как правильно сложить печь шведку, лучше всего посмотреть видео или схемы в интернете.
Основные правила при этом следующие:

• Духовой шкаф должен быть толщиной не менее 4 мм
• Основание под печку выкладывается в два ряда с выступом в полкирпича
• Камера сгорания полностью делается из огнеупорного кирпича или обкладывается им изнутри
• При кладке печи шведки очень важно придерживаться пропорций и конструкции

Некоторыми нюансами обладает и запуск печи. Печь шведка перед первой растопкой должна как следует высохнуть. Для проверки уровня влажности в печь через дверцу для прочистки сажи укладывается газета. Та же газета остается там при первых запусках в щадящем режиме для горячей просушки. По степени увлажнения газеты можно будет понять, когда печь полностью высохла и готова к полноценной эксплуатации.

Видео урок кладки отопительно-варочной печи «Шведка»

Печь шведка своими руками: нюансы установки, порядовка, ввод в эксплуатацию

Эта печь была разработана в 18 веке в Швеции.

Король поручил академии наук разработать печь более экономичную, чем голландка, поскольку вырубка лесов привела к дефициту топлива.

В модель голландки внесли изменения и всё тщательно рассчитали. Рассмотрим подробно, что это за печь, какие есть модификации и правила её установки. Проект и инструкции, как делается печь-шведка своими руками.

Отопительно-варочная печь-шведка: принцип работы

Главная особенность шведок – максимальное использование первого жара.

В канальных печах он практически весь вылетает в трубу, в русских печах нагревает свод, а в шведке весь этот жар моментально раскаляет варочную плиту и духовку.

Вертикальные каналы расположены за печкой.

Печь не слишком прогревается внизу, но сажи меньше, чем при горизонтальной схеме.

Духовка в шведке – это средоточие жара. Если её открыть, уже через пару минут комнату обогреет тёплая волна, которая начинается от самого пола.

Преимущества

У печи-шведки очень «гибкая» конструкция – её можно подстраивать под условия и желания хозяина, видоизменять и импровизировать с функциями. Печью не только обогревают помещения, её можно сложить так, чтобы:

• готовить на ней пищу,
• сушить травы;
• запекать в духовке;
• просушивать верхнюю одежду, а также обувь;
• оборудовать тёплый лежак;
• дополнительные полочки;
• любоваться открытым пламенем.

Но это не все. Печь-шведка:

• Имеет высокий уровень КПД.
• При хорошем КПД имеет небольшие размеры.
• Довольно быстро греется.
• Регулируется процесс горения (заслонками).
• Может быть сделана с «зимним» и «летним» ходом.

Печь-шведка будет отдавать на 20 % больше тепла, чем голландка, построенная из того же количества материалов. И на ней удобнее готовить, чем на русской – не нужно наклоняться и пользоваться ухватом.

В варочную нишу над плитой можно ставить приготовленную с вечера еду и закрывать её заслонкой. Тогда утром можно сэкономить время на разогреве завтрака – он будет ещё тёплым.

Расположение

Шведку часто устанавливают так, чтобы её лицевая сторона выходила на кухню, а обратная сторона – в комнату. Такое расположение придаёт печи более компактный вид.

Кроме того, шведка может быть:

• пристенной;
• угловой;
• в центре комнаты;
• встроенной в стену.

Расположение шведки в центре комнаты

Чтобы не было проблем с тягой, печь не должна быть вблизи, сбоку, напротив окон.

Размеры шведки зависят от:

• габаритов помещения;
• роста хозяйки;
• предпочтений и возможностей владельца.

Рассмотрим подробно проект варочно-отопительной печи-шведки.

Её размеры (без учёта трубы):

• Длина – 1м.20см.
• Ширина – 885см.
• Высота – 2м.30см.
• Мощность = 5,2 кВт.
• Может обогреть дом до 30 м 2 .

Нюансы установки

Фундамент. Должен располагаться ниже уровня пола. Это два ряда кирпича со слегка расширенными швами (но не более 13мм). Гидро- и теплоизоляцией. Хорошо подойдёт базальтовый картон (в 3 слоя).

Пожаробезопасность. Расстояние от дымового канала до стен из горючих материалов – не менее 37 см. И в этой стене не должно быть:

• коммуникаций;
• электропроводки;
• газопровода;
• водопровода.

Чтобы не делать такой отступ, можно между печью и стеной сделать кирпичную стену. Кладка печей шведка должна заканчиваться на 35 см. не доходя до потолка. Та сторона, на которой располагаются топочные дверки, должна быть не менее чем в 120 см от ближайшей стены.

Печь шведка с пристенной установкой

Топливник. Его стенки обязательно делают из шамотного кирпича.

Перекрытия. Между трубой и перекрытиями лучше оставить небольшой зазор. Чтобы на кладку печи не было давления, если вдруг дом даст усадку. Получившаяся щель закрывается утеплителем.

Многие дачники не решаются облагородить дачный домик печкой, ссылаясь на то, что зимой там никто не живет. Тем не менее, в межсезонье нередко возникают проблемы с обогревом дома. Кирпичная печь для дачи своими руками — вполне реальный вариант сэкономить и получить полный комфорт.

О том, как собрать печь длительного горения своими руками, смотрите тут. Чертежи и технические нюансы при постройке.

Компактная печь Булерьян вполне подойдет для отопления загородного дома. В этой статье http://microklimat.pro/otopitelnoe-oborudovanie/pechi/buleryan-svoimi-rukami.html вы найдете пошаговую инструкцию по сборке, а также узнаете о разновидностях ее исполнения.

Необходимые материалы

Для кладки варочно-отопительной шведки понадобятся (+ по 1-2 кирпича на случай отбраковки):

1. Кирпич красный (только на саму печь) 553 шт.
2. Огнеупорный кирпич ША-8 = 32 шт.
3. Глиняный раствор.

• 21 х 25 см (топочная). Она должна быть литая, с усами.
• 14 х 25 см.
• 14 х 14 см (для чистки) = 3 шт.

• 4,5 х 4,5 х 1м.20см. = 1шт.
• 4,5 х 4,5 х 70см. = 1 шт.
• 4,5 х 4,5 х 90,5 см. = 5 шт.

Шкаф духовой для шведки

1. Стальные полоски 5 х 65 см (толщина 5 мм.) — 2шт.
2. Задвижка 25 х 13 см.
3. Задвижка для вытяжки пара 13 х 13 см.
4. Колосниковая решётка 20 х 30 см.
5. Духовой шкаф 45 х 25 х 29 см.
6. Плита (чугун) 41 х 71 см.
7. Лист для перекрытия сушильных камер 80 х 90,5 см.
8. Стальная пластина для малой сушилки 19 х 34 см.
9. Лист перед топкой 50 х 70 см.

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

1. Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
2. Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
3. Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд. Но замачивать кирпичи нельзя!
4. Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
5. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 — 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

Печь-шведка с камином

Есть две модификации шведки с камином:

1. С раздельными дымоходами, когда камин просто пристраивается к тыльной стороне печи.
2. Дымоходы печи и камина соединяются в один дымник.

Первый вариант удобен тем, что топить печь и камин можно порознь и одновременно. Во втором же случае экономится стройматериалы при создании, но в дальнейшем топить камин с печью можно будет только раздельно, иначе в дом пойдёт угарный газ.

Печь шведка с лежанкой

Лежанка с подогревом, на которой может спать человек среднего роста, пристраивается непосредственно к печи на небольшом расстоянии от пола.

Тепло в неё направляется открытием одной задвижки.

Когда задвижка закрыта, лежанка не отапливается и лишнее топливо на неё не расходуется.

Духовка в такой печи не предусмотрена.

Под лежанкой можно устроить ящики для хранения белья. Оно всегда будет просохшим.

Ввод в эксплуатацию

Ни в коем случае нельзя сразу начинать топить печь-шведку. Сырого кирпича она не простит!

Обязательное условие: 2 недели обычной сушки (без дополнительных ухищрений, просто дать отстояться). Затем 2 недели «горячей» сушки.

• Либо подгадать, чтобы окончание строительных работ пришлось на период хорошей, сухой погоды.
• Либо две недели «протапливать» помещение электрообогревателями (если холодно).
• Потом печь подтапливают небольшими порциями дров, чтобы она только слегка прогревалась. Хорошо бы непрерывно, но если не получается, просто регулярно (в течение 2 недель).
• Во время таких протопок, через прочистные дверцы накладывают смятую бумагу (газетную или обёрточную). Когда бумага перестанет отсыревать — можно прекращать топить.

Для периода «горячей» сушки нельзя применять берёзовые и сосновые дрова (от них много жара и сажи). Лучше использовать осиновые полешки или антрацит.

В самом конце нужно три дня топить печь по утрам и вечерам, наращивая интенсивность жара (загружая сначала мало дров, затем подкладывая и доводя до максимума). Теперь печь готова к каждодневной эксплуатации.

Итак. Шведка подходит для небольшого жилого дама. Если помещение нерегулярно отапливается или дом многокомнатный – больше подойдёт голландка. Для регулярной же протопки можно сказать, что шведка идеальна!

Видео на тему

22.03.2016 в 00:26

Жена просит сделать на нашей новой, почти уже достроенной даче, печь-шведку. Идея-то хорошая, но за исполнение её мастера просят дорого — сейчас такими средствами не располагаем. Проскочила мысль сделать всё самому, стал искать информацию в интернете. Статья очень подробная, теперь моя затея уже не кажется мне бредовой, по-моему все реально сделать самому

15.12.2015 в 01:42

Интересная статья. все доступно и подробно описано. Главное иметь мастеровые руки и свою смекалку. Вроде ничего сложного, покажу супругу, в загородном доме как раз печь-шведка актуальна.

Источники: http://teplowood.ru/pech-shvedka-svoimi-rukami.html, http://nagdak.ru/otoplenie/284-pech-shvedka, http://microklimat.pro/otopitelnoe-oborudovanie/pechi/shvedka-svoimi-rukami.html

Печь Шведка с духовкой и плитой:порядовка,печь Москвичка Буслаева

Конструкция этой печи является наиболее популярной среди всего подобного оборудования. Благодаря своим небольшим размерам (1020х885х2030 мм) она неприметна и компактна. Но, несмотря на это, агрегат способен обогреть довольно габаритное помещение площадью до 30 м². Мощность такого отопительного устройства составляет 3,2 кВт (2750 ккал/час).

Конструктивные особенности печи «Шведка» позволяют устанавливать ее в двух совмещенных помещениях. Благодаря этому топка, духовка и плита будут направлены в сторону кухни, а все обогревательные каналы – в жилую комнату. С помощью такого расположения можно сделать «Шведку» визуально меньше.

Во многих источниках представлено большое количество описаний конструктивных особенностей этого приспособления, но не везде указаны основные требования к ним:

1. С помощью подобной печи можно обогреть небольшой загородный дом, выполненный из силикатного кирпича. Его площадь не должна превышать 30 м².
2. Основной вид топлива – дрова. Но не исключается возможность применения иных типов горючего.
3. Отделка топки и других элементов печи должна производиться только внутри устройства.
4. При возведении обогревательного агрегата своими руками не допускается укладка кирпича на одно из ребер, поскольку стены должны быть довольно толстыми.
5. К общему количеству всех стандартных элементов стоит добавить сушильную камеру.

В интернете вы сможете найти большое количество проектов, по которым удастся с легкостью построить подобное оборудование.

Необходимо отметить, что во многих проектах допускаются одинаковые ошибки. Для того чтобы удостовериться в правильности выбранной схемы, стоит обратить внимание на конструкцию печи, которую некогда разработал К. Я. Буслаев, поскольку именно она является основой всех подобных сооружений.

Агрегат «Москвичка»

Печь с духовкой, создана отечественным изобретателем Виктором Пилюшем, – своего рода ответ всем зарубежным отопительным устройствам. Оборудование с русским названием «Москвичка» представляет собой универсальный агрегат, с помощью которого можно не только отапливать помещение, но и заниматься приготовлением пищи. Виктор Пилюш изобрел четыре типа подобных печей. Сооружение оборудования возможно в 20 размерах.

Изобретатель сумел сделать так, чтобы принцип работы всей конструкции был направлен на накопление тепла. Происходит это за счет обогревательного канала, который располагается внизу.

Возможно два варианта исполнения топки в печи «Москвичка»:

• только обогрев комнат;
• отопление помещений и приготовление пищи.

Стоит отметить, что в духовке подобной печи предусмотрено регулирование температуры.

Похожие статьи:

с духовкой и плитой, отопительно-варочная печь

История печи «Шведка»

Данная конструкция носит свое название не просто так. Она действительно имеет шведское происхождение. Самая распространенная легенда гласит, что технология строительства Шведки попала на территорию России еще при Петре Великом, будучи рассказанной пленными шведами.

Различные варианты печи «Шведка»

Разработана же печь «Шведка» была еще в XVIII веке. В те времена людям необходима была экономичная отопительная конструкция с высоким КПД, идеально подходящая для сурового шведского климата. Достигшие широкого распространения «голландки» не справлялись с поставленными задачами.

По сути новая отопительно-варочная печь стала улучшенным вариантом той же голландки. В ней была увеличена надтопочная часть, которую расположили в запечке простой по конструкции кухонной плиты.

Особенности Шведки

Основным отличием данной конструкции является присутствие отопительного щитка, который находится в задней ее части. В нем располагаются газоходные каналы, направление которых может быть горизонтальным или вертикальным.

На видео показан процесс изготовления печи Шведки своими руками

Проходя по изогнутому каналу, дым разогревает конструкцию печи, а она уже, в свою очередь, распространяет тепло по помещению. Такая система отличается высокими показателями экономичности и эффективности, ведь если в обычной печи тепло попросту уходит вертикально в трубу, то здесь оно проходит по внутренним каналам, хорошо разогревая конструкцию.

Основные преимущества такой печи:

• Компактные размеры. Стандартная «Шведка» занимает всего 1 м². Такая печь способна отопить дом площадью 30 м².

Печка является очень компактной и редко занимает по площади более 1 м²

Совет! Для более эффективного отопления дома печь желательно разместить в двух комнатах таким образом, чтобы топочная часть была расположена на кухне, а расположение щитка приходилось на гостиную или спальню.

• Высокий КПД. Эффективность данной конструкции обуславливается наличием сложной дымоходной системы, благодаря которой и происходит рациональное использование тепла. Такие печи позволяют создавать два-три варианта отопления: для лета, зимы и осени. К примеру, летом на такой печи можно комфортно готовить, без какого-либо повышения температуры в помещении.

Варианты печи

Существует несколько вариантов данной печи, каждому из которых отводится своя функция:

1. Наиболее простой из них – это варочно-отопительная конструкция без духовки, которая помимо топки оснащается чугунной варочной плитой. Для вентиляции конструкции используется вытяжка, расположенная над плитой.

Совет! Чтобы в комнату не поступали запахи готовящейся пищи, печь оснащается стеклянными дверцами.

1. Шведка с духовкой и плитой может иметь также специальную нишу, где можно сушить фрукты и овощи, грибы, а также одежду и обувь.
2. Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами. Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Вариант конструкции с лежанкой

1. С камином. Такая печь отлично подходит для загородного дома. Данная конструкция чаще всего размещается между кухней и гостиной. В таком случае каминная часть плиты располагается со стороны гостиной, а варочная поверхность – со стороны кухни.

Относительно построения щитка такие печи также делятся на несколько видов:

• В случае горизонтального построения щитка прогревание конструкции происходит равномерно. Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.
• В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк. Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.
• Шведка с колпаковым режимом топки. Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Два варианта компоновки дымоходов

Особенности строительства Шведки с камином

Поскольку наиболее современным и интересным является вариант с камином, то особенности его возведения следует рассмотреть более подробно. В первую очередь необходима порядовка шведки, ориентируясь на которую можно без каких-либо проблем выстроить данную печку.

Итак, шведка своими руками строится по следующей схеме:

1. Первый ряд кладется полностью сплошным.
2. Второй ряд должен предусматривать установку решетки.
3. С третьего ряда начинается формирование зольника. Устанавливается дверца. Далее выстраивается вертикальный канал параллельно с местом для духовки.

Порядовка «Шведки» с камином

1. Для чистки от золы устанавливаются две дверки, после чего следует выложить каминный топливник.
2. Четвертый ряд полностью дублирует предыдущий.
3. В пятом ряду начинает формироваться посадочное место под колосниковую решетку.
4. Шестой ряд предполагает выстраивание перекрытия между духовкой и вертикальным каналом. Здесь же устанавливается дверка топки.

Совет! Кирпичи между духовкой и топкой следует устанавливать на ребро.

1. Перед кладкой седьмого ряда необходимо уложить две металлические полосы.
2. Два последующих ряда выкладываются так же, как и седьмой. После кладки девятого ряда над духовкой следует уложить две стальных полоски.
3. Начиная с 10-го ряда выстраивается место, предназначенное для чистки камина. Также с этого ряда закладывается место под установку варочной плиты.
4. 11 ряд отличается формированием варочной ниши.
5. В 12-м ряду необходимо выложить в передней стенке камина кирпичи, срезанные наискось.
6. 13-й ряд выкладывается так же, как и предыдущий.
7. Чтобы создать каминную полку, в данном ряду кирпичи выдвигаются на 25 мм по всему периметру печи.

Процесс кладки

1. В 15-м ряду происходит выдвигание кирпичей еще на 25 мм.
2. Завершается укладка варочной ниши посредством установки трех полос металла.
3. 17-й и 18-й ряды не отличаются друг от друга и выкладываются в соответствии с порядовкой.
4. 19-й ряд отличается формированием дымоходов. Для этого производится укладка срезанных с обеих сторон кирпичей между каминным и вертикальным каналами.
5. Далее три ряда выкладываются одинаково, формируя дверки, предназначенные для чистки каналов. При этом перегородка, присутствующая между каминным и вертикальным каналом, должна постепенно смещаться влево.
6. Каминная задвижка устанавливается при кладке 24-го ряда, а печная – при кладке 25-го.
7. Установка дверки для чистки происходит в 26-м ряду, в этом же ряду дымоход соединяется с вертикальным каналом.
8. Далее ряды выкладываются относительно порядовки. 29-й ряд является сплошным и формирует дымоходное отверстие. Кладка самой трубы начинается с 32-го ряда.

Начало кладки дымохода

Совет! Кирпич следует вымачивать перед кладкой. Он должен быть лишен сколов и трещин.

Заключение

Печь «Шведка» является отопительной конструкцией высокой эффективности, которая не претерпела значительных конструктивных изменений в течение нескольких веков. К тому же, «Шведка» очень компактна, чем идеально подходит для отопления дачных домиков. При желании построить ее можно самостоятельно.

Печь-шведка с духовкой и плитой: порядовка, описание кладки, сушка

Печь-шведка с духовкой и плитой олицетворяет наличие тепла и вкусной еды в доме. Из важных преимуществ печи можно выделить: небольшую занимаемую площадь, минимальный расход топлива, а также возможность для одновременного отопления и приготовления кулинарных изделий. Ниже представлена информация, которая поможет нашим читателям выложить подобную печь собственноручно.

Принцип работы печи

Важная отличительная черта “Шведки” максимум жара. Если сравнивать ее устройство с канальными вариациями там жар выводится через трубу и производит обогрев сводных каналов, а в “Шведке” в момент нагревается плита для варки и духовка.

В вертикально-выстроенной печи канальные отверстия располагаются за основным устройством. В отличии от остальных разновидностей, в печи отсутствует перегрев нижней части и замето уменьшено количество сажи.

Отделение духовки в печи-шведке служит в качестве отопления. В этой части концентрируется основной жар. Обогревающая волна распространяется всего за 2-3 минуты от пола и до самого верха.

Схематическое обозначение можно посмотреть на рисунке ниже:

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление  размер таковой увеличится до 50 кв.м).

Для работы необходимо  сделать закупку следующих материалов:

• кирпич шамотный (ША-8) в количестве 33-х штук,
• керамический кирпич полнотелый 552 штуки,
• устройство духовки с размерами 45х25х29 сантиметров,
• решетка колосникового формата 20х30 сантиметров,
• панель для варки из чугуна 410х710 миллиметров,
• топливная дверца 21х25 сантиметров,
• резиновая дверца (в 3-х экземплярах) 14х14 сантиметров,
• заслон для зольника 14х25 сантиметров,
• задвижка для дымохода 25х13 сантиметров,
• заслонка для вытяжки 13х13 сантиметров,

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

Инструменты

• Лопаты штыкового и совкового видов,
• Тара для приготовления раствора,
• Электрическая дрель и миксерная насадка,
• Молоток каменщика и киянка из резины,
• Мастерок,
• Расшивка,
• Уровень строительный (желательно с использованием магнитов),
• Штукатурное правило размером 1,5 метра в длину,
• Отвес,
• Болгарка под железо и камень,
• Измерительная рулетка,
• Строительный степлер,
• электрический плиткорез (возможно использование полупрофессионального прибора).

Пошаговая инструкция по изготовлению

Перед тем, как приступать к построению, следует хорошо продумать конструкцию будущего устройства, грамотно выбрать место расположения и подготовить фундамент, который позволит конструкции продержаться много лет.

Выбор места

Расположение “Шведки” зависит от ряда условностей:

• площадь помещения,
• особенности кровли,
• расположение в помещении дверей и других объектов (необходимо отсутствие таковых вблизи будущего устройства).

Кроме выбора места расположения с эстетической точки зрения, следует заранее продумать как будет проходить канал для дымохода.

ВАЖНО: Перед началом кладки необходимо выложить печь без раствора. Это позволяет еще раз оценить, правильно ли продумано количество стройматериалов и предусмотреть возможные трудности, которые могут возникнуть в процессе работы.

Обустройство фундамента

Независимо от вида и конструктивных отличий печи, основным и главным этапом от которого зависит правильное функционирование и долгий срок службы правильно поставленный по всем нормам фундамент для печи.

Лучший вариант предполагает закладку фундамента под “Шведку” в период возведения самого дома. Однако, чаще всего выстроить печь хозяева решают уже в цельном здании. В этой ситуации необходимо отделение фундамента под печь от основного. Если фундамент дома сделал усадку, дальнейшее выстраивание будет проблематичным.

Для обустройства фундамента необходимо обеспечить углубление до 80 сантиметров (если построение печи происходит в возведенном ранее доме с полом из дерева). Процесс состоит из следующих этапов:

• Маркером предварительно помечают поверхность. Потребуется длина и ширина для планирования расположения будущего строения. К каждому из этих параметров следует приплюсовать по 10 сантиметров. Желательно прочертить линии для наглядного представления.
• На полотне пола по проведенной разметке вырезается отверстие болгаркой.
• Далее, необходимо сделать разметку грунта, расположенного под полом и выстроить основание.
  1. Для этого следует вырыть яму (на основе проделанной разметки) при помощи штыковой лопаты.
  2. Дно следует утрамбовать и засыпать песком.
  3. В полученное отверстие необходимо вылить равномерно ведро с простой водой и еще раз проделать трамбовку песка. Песчаный слой по толщине не должен быть меньше 15 сантиметров (если учитывать яму глубиной около 80-ти сантиметров). При увеличении глубины котлована, песчаная прослойка должна быть увеличена пропорционально.
  4. После песка насыпают 10-сантиметровый слой щебенки и утрамбовывают его штыковой лопатой.
• Когда проделаны все предварительные действия, под фундамент необходимо подготовить опалубок из дерева. Для его устройства можно взять ранее использованные доски. По периметру следует постелить и закрепить слой полиэтилена или рубероида.
• Основание под печь выстраивается следующим образом:
  1. Опалубок поднимается на величину равную 1-му кирпичу над основанием пола.
  2. Готовится раствор для построения фундамента. Желательно вооружиться для этих целей щебенкой, песком и цементом. После раствором заполняют яму на 15 сантиметров.
  3. Укрепить конструкцию следует прослойкой из арматуры, после установки которой снова залить раствор.
  4. Далее, подготавливают раствор другой консистенции для заполнения остальной площади котлована. Щебень (используется более крупных размеров), а также цементный раствор и песок. Все компоненты следует пропустить через миксер строительного назначения. Это позволит получить более надежную консистенцию.
  5. Вырытую яму заполняют раствором на высоту грунта, выравнивают и оставляют на несколько часов для схватки. После укладывают еще один слой арматуры и ждут еще около 60 минут, за которые происходит небольшая усадка.
• Для армирования фундамента необходимо:
  1. Вылить оставшийся раствор поверх арматуры до покрытия границ опалубка. Разровнять раствор лопатой, и с помощью уровня проверить фундамент на погрешности и при необходимости снова разровнять и оставить полученное сооружение на 30 дней.
  2. После указанного выше времени, следует убедиться в полном затвердевании раствора и убрать возвышающуюся над поверхностью пола опалубку.
• На последнем этапе подготовки основания важно создать гидроизоляцию. По размеру фундамента потребуется несколько склеенных между собой слоев рубероида (или менее дорогого базальтового картона в 3 слоя при учете 5-миллиметровой толщины). Этот материал стелят на выровненный фундамент. После всех предварительных действий, которые описаны выше можно начинать выкладывать саму печь. Прежде, на гидроизоляционном слое, необходимо сделать разметку первого кладочного ряда, от ровности которого будет зависеть целостность конструкции всего строения.

Выкладываем печь

При возведении печи-шведки с духовкой своими руками поможет порядовка, рассчитанная на выкладку своими руками, которая представлена ниже:

Описание порядовки с фото:

1. Первые 2 ряда выкладываются всплошную. Это ориентир для основной конструкции. Пользуйтесь измерительными инструментами и соблюдайте углы.
2. Третий и четвертый ряд служат для выстраивания зольной камеры, предназначенной для скапливания пепла. Во время выкладки устанавливают 3 дверцы, зафиксировать которые можно металлической проволокой, скрытой под раствором.
3. На пятом ряду формируется и устанавливается плита и духовка. Начинается выкладка топочной камеры огнеупорным кирпичем. Делать это рекомендуется с правой стороны на левую. После установки решетки делается зазор до 5 миллиметров на случай расширения металла при температуре. Заполнить этот промежуток можно пеплом. В завершении формирования камеры для золы ставят заслонку. Устройство зольника выкладывают шамотным кирпичем. На этом же этапе формируется духовой шкаф и начинается выкладка дымоходов.
4. На последующих рядах до 9-го выкладывается топочная камера, дверца которой ставится с зазором около 5 миллиметров, который перекрывается шнуром из асбеста. Между духовкой и топочной частью кирпич штамповочного типа необходимо укладывать на ребро.
5. В кладке 10-го ряда духовка перекрывается и ставится перегородка с топочной, которая поднимается на 2 сантиметра. После на духовку кладут слой из раствора до уровня перегородки. Под плитку укладывают уголок размерностью 10х4х4 сантиметров.
6. 11-й ряд посвящается кладке варочной плиты и формированию каналов для дымохода.
7. На рядах 12-16 укладывается камера варки и каналы дымоходов. Важно учитывать перевязку швов.
8. Перекрытие варочной камеры осуществляется на 17 и 18 рядах. Кирпич следует укладывать на элементы полосовой стали и уголки. Закрепляет эту конструкцию зафиксированная растворе проволока.

ВНИМАНИЕ: Все зазоры между кирпичами и другими элементами следует перекрывать шнуром из асбеста.

Начать выкладку дымохода следует с шагом в 5 кирпичей. За три ряда до конца необходимо установить “распушку” для того, чтобы защитить деревянные элементы. В этом отсеке толщина трубы должна быть равной величине в полтора кирпича. Важно при завершении закруглить углы, иначе тяга будет слабее.

Согласно нормативам труба должна возвышаться над крышей на 60 сантиметров. Наверху конструкции следует закрепить специальный колпак.

Советы по эксплуатации

Категорически запрещено сразу после кладки пытаться разжечь печь. Необходимо подождать до 15 дней для ее просушки. Раствор должен полностью затвердеть. Если не получается дождаться этого естественным способом, попробуйте воспользоваться вентилятором.

• После окончания первого этапа просушки печь необходимо постепенно вводить в эксплуатацию и начинать подтапливать малыми порциями дров для прогрева до небольших температур. Делать это рекомендуется непрерывно следующие 2 недели.
• Помочь оценить состояние просушки может бумага. Сомните несколько листов и положите их в отверстия для прочистки. Если бумага перестала отсыревать это верный признак окончания просушки. Далее печью можно начинать постепенно пользоваться.
• Последующие три дня печь топят утром и вечером с наращиванием количества дров для увеличения интенсивности работоспособности этого устройства.
• Не рекомендуется для “Шведки” использовать дрова из березы или сосны. От них большое количество жара и много сажи. Лучше всего для этих целей подойдет осина.

Отопительно-варочная печь-шведка с духовкой отличное решение для  жилого дома с малой площадью. Если дело касается нерегулярно отапливаемого помещения, здесь подойдет немного другое строение. Выложить конструкцию “Шведки” самостоятельно можно, воспользовавшись инструкцией, приведенной выше.

Загрузка…

Печь Шведка с духовкой и плитой:порядовка,печь Москвичка Буслаева

aleks888Строительство / Печи, камины, отопление

Уважаемые посетители сайта «В гостях у Самоделкина» в данном материале вашему вниманию будет представлена подробная информация по кладке печи «Шведка» своими руками, а так полная порядовка, выбор, расчет необходимых материалов и инструментов для работы.Печи разных компоновок к нам в Россию в основном пришли из Европы, так же и топить их по белому начали именно за границей, то есть придумали дымоход для отвода печных газов, дыма, сажи, копоти. В начале 18-19 века Указом Царя наша Страна переходит на Европейский стандарт топки печей «по белому» до селе топившие избы по «черному» народу пришлось делать дымоходы. Но топить по черному, продолжали в редких случаях вплоть до 20 века)От Европейцев мы получили такие конструкции печей как «Шведка» и «Голландка» из названия понятно, что первая придумана Шведами, а вторая Голландцами. В основу обеих заложен принцип экономии топлива и максимальной отдачи тепла, а так же простота кладки и конечно же функциональность. Печь «Шведка» включает в себя варочную камеру с плитой на 2, духовой шкаф для выпечки хлебобулочных изделий и пирогов, а так же для отопления помещения в котором она установлена.И так, давайте конкретно рассмотрим, что понадобится для кладки печи?Материалы1. красный керамический кирпич 2. огнеупорный кирпич3. глина (или готовая кладочная смесь)4. песок5. цемент6. гравий7. бутовый камень8. печная дверца9. духовой шкаф из листового металла10. заслонка11. колосниковая решетка12. полоса металлаИнструменты1. лопата2. мастерок3. правило4. емкость для приготовления раствора5. отвес6. уровень7. уголок8. рулетка9. кельма10. расшивка11. кирка (если грунт каменистый)12. шпательПошаговая инструкция по кладке печи «Шведка» своими руками и порядовка.Данный вид печи очень экономичен в плане строительного материала, а именно по словам автора на ее создание потребуется всего 500 кирпичей без учета трубы. На кладке трубы так же можно немного сэкономить, использовав б/у красный кирпич, цена на него обычно в половину меньше чем на новый, а у запасливого хозяина всегда во дворе имеется добротная стопочка б/у кирпича, собранная за несколько лет по кирпичику)Печь включает в себя варочную камеру с плитой на 2 конфорки, а так же духовой шкаф для выпечки хлеба и пирогов, вообщем при своих небольших размерах печь довольно функциональна и несет дополнительную пользу в хозяйственно-бытовом плане помимо отопления помещения.Печь сама по себе имеет значительный вес и давление на грунт, поэтому в обязательном порядке необходим фундамент, заливать его лучше всего на этапах строительства дома, чтоб было легче изымать грунт, если же дом уже построен то придется аккуратно капать яму под фундамент и в ведрах выносить землю на улицу. Так же нужно знать особенности грунта на вашем участке, уровень залегания грунтовых вод и нет ли плывуна. Заглубление в основном делают на 50 см, а далее строят опалубку, с расчетом чтоб он был ниже уровня пола на 5 см. Раствор готовится на основе цемента марки не ниже М-400 и песка с наполнителем в виде гравия и бутового камня. Состав одна часть цемента, 2 части песка и 4 части щебня. Все это заполняет опалубку до самого верха и трамбуется, чтоб выходили пузырьки воздуха, а раствор равномерно заполнил все полости и трещины. После того как все будет готово, начнется химическая реакция и застывание цемента, чтоб это происходило равномерно необходимо периодически смачивать поверхность водой, так цемент станет более прочным.Профессиональный инструмент используемый при кладке печей.Для кладки стен печи и каналов дымохода применяется обычный красный керамический кирпич, а вот для кладки топочной камеры лучше взять огнеупорный, потому как он выдерживает высоки температуры и перепады в отличии от обычного, не крошится и не трескается.Так же печь имеет заслонки, печные дверцы, духовой шкаф из листового металла (шкаф можно сварить самостоятельно) колосниковую решетку, варочная плита, уголок. Общий вид печи «Шведка».И так, первым делом на фундамент укладывается слой гидроизоляции в виде рубероида, а затем выкладывается первый ряд кирпича.При кладке 3 и 4 ряда формируется зольная камера и устанавливаются 3 прочистных дверцы.Далее при кладке 5го ряда закладывается из огнеупорного кирпича топочная камера, так же ставиться духовой шкаф и колосниковая решетка. Внимание! Связки между огнеупорным и простым кирпичом не должно быть, потому как они имеют разную степень расширения при нагреве.Кладка шестого и девятого ряда выполняет топочную камеру, кирпич между духовым шкафом и топкой кладется на ребро.Десятым рядом укладывается перегородка над духовым шкафом, а полость необходимо заполнить глина-песчаным раствором. Далее устанавливается варочная плита.Затем формируется варочная камера и каналы дымохода.Перекрытие варочной камеры делается следующим образом, а именно укладывается уголок и металлическая полоса 4-5 мм. Затем снова делается кирпичная кладка.Устанавливаются дверцы для прочистки каналов, зазор между дверцей и кладкой заполняется асбестовым шнуром.После чего идет формирование и кладка дымоходов.Затем все каналы перекрываются и соединяются в один дымоход. Расширение на 5 см.Далее идет расширение еще на 5 см для создания карниза.В 31 ряду уменьшаем размер печи до первоначального.Начинаем класть трубу в 5 кирпичей, начинают ее класть когда до потолка остается 3 ряда.Под потолок снова делаем расширение.На выходе за пределы чердачного помещения трубу следует класть на цементный раствор. Так же следует соблюсти правило указанное на фото -это необходимо чтоб тяга была стабильная и трубу не задувало. Так же обязательно следует установить металлический защитный колпак. Дабы защитить трубу от атмосферных осадков и разлета искр.Имея в частном доме такую чудесную печь вы можете не беспокоиться, что у вас отключат газ или электричество, в вашем доме всегда будет тепло, светло, приготовлен обед и горячий чайник. Помимо всего перечисленного печь «Шведка» довольно статно смотрится и придаст вашему интерьеру большего антуража.На этом заканчиваю статью. Всем Большое спасибо за внимание!Заходите в гости почаще и не пропускайте новинки в мире самоделок! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. RMNT.RU В /В  Статьи и обзоры В /В  Дом и дача, загородное строительство В /В  Печи и камины

Печь типа В«Шведка» — это теплый, уютный дом, вкусная еда. Значимые достоинства печи: небольшая площадь, меньший расход дров, совмещение отопительной печи иВ возможности приготовления пищи. Мы подготовили для вас пошаговую инструкцию сВ чертежами иВ порядовкой, чтобы вы смогли сложить ее своими руками.

Материалы из сети:

Читайте также

Роспись на печи: фотоподборкаВыбираем сетку для банной печи-каменкиВсё оВ заготовке дров вВ вопросах иВ ответахДунит — камень для бани иВ сауныВыбор топки камина иВ печи: из какого материалаОпасные ошибки при монтаже дымоходаИз чего можно сделать мангал своими руками: вдохновляющие фотоидеиВсё об очистке дымохода вВ вопросах иВ ответахЭлектрическая печь для бани: плюсы, минусы, выборПанорамные, островные камины вВ интерьереКак правильно выбрать буржуйкуЧто влияет на стоимость печи для бани

Специальные предложения

—>

Что представляли собой самые первые дымоходы, можно, конечно, только догадываться, но нетрудно судить о них по печам, использовавшимся еще до середины прошлого века. Но и устанавливая современный газовый котел, без дымохода не обойтись. Впрочем, нельзя не отметить, что собрать дымоход для газового котла намного проще, чем выложить эту конструкцию для традиционной печи.

Кирпичный дымоход

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
2. Необходимо минимизировать острые углы внутри дымохода.
3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

• Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
• Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
• Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм. Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича. Делать это необходимо очень осторожно и аккуратно.

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Есть печь — будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

• Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
• Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
• Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия. Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором. Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

• Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
• С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

• Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
• Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
• На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
• Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Наш совет: вместо металлических дверец, установите выбивные кирпичи. Конечно, это немного усложнит обслуживание дымохода, но в любом случае значительно улучшит его работоспособность.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

—>

Конструкция этой печи является наиболее популярной среди всего подобного оборудования. Благодаря своим небольшим размерам (1020х885х2030 мм) она неприметна и компактна. Но, несмотря на это, агрегат способен обогреть довольно габаритное помещение площадью до 30 м². Мощность такого отопительного устройства составляет 3,2 кВт (2750 ккал/час).

Конструктивные особенности печи «Шведка» позволяют устанавливать ее в двух совмещенных помещениях. Благодаря этому топка, духовка и плита будут направлены в сторону кухни, а все обогревательные каналы – в жилую комнату. С помощью такого расположения можно сделать «Шведку» визуально меньше.

Во многих источниках представлено большое количество описаний конструктивных особенностей этого приспособления, но не везде указаны основные требования к ним:

1. С помощью подобной печи можно обогреть небольшой загородный дом, выполненный из силикатного кирпича. Его площадь не должна превышать 30 м².
2. Основной вид топлива – дрова. Но не исключается возможность применения иных типов горючего.
3. Отделка топки и других элементов печи должна производиться только внутри устройства.
4. При возведении обогревательного агрегата своими руками не допускается укладка кирпича на одно из ребер, поскольку стены должны быть довольно толстыми.
5. К общему количеству всех стандартных элементов стоит добавить сушильную камеру.

В интернете вы сможете найти большое количество проектов, по которым удастся с легкостью построить подобное оборудование.

Необходимо отметить, что во многих проектах допускаются одинаковые ошибки. Для того чтобы удостовериться в правильности выбранной схемы, стоит обратить внимание на конструкцию печи, которую некогда разработал К. Я. Буслаев, поскольку именно она является основой всех подобных сооружений.

Агрегат «Москвичка»

Печь с духовкой, создана отечественным изобретателем Виктором Пилюшем, – своего рода ответ всем зарубежным отопительным устройствам. Оборудование с русским названием «Москвичка» представляет собой универсальный агрегат, с помощью которого можно не только отапливать помещение, но и заниматься приготовлением пищи. Виктор Пилюш изобрел четыре типа подобных печей. Сооружение оборудования возможно в 20 размерах.

Читайте также:  Русская печь в интерьере дома: современная интерпретация

Изобретатель сумел сделать так, чтобы принцип работы всей конструкции был направлен на накопление тепла. Происходит это за счет обогревательного канала, который располагается внизу.

Возможно два варианта исполнения топки в печи «Москвичка»:

• только обогрев комнат;
• отопление помещений и приготовление пищи.

Стоит отметить, что в духовке подобной печи предусмотрено регулирование температуры.Похожие статьи:Печь Шведка с лежанкой РезникаОтопительно-варочная печь «Малютка»: конструкция и проект с порядовкойРеактивная печь для дома своими рукамиКак сделать русскую печь с плитой и лежанкой своими руками

5 Июль 2012

Печь кладут так. С 3-го ряда начинают выкладывать первый горизонтальный газоход 1, окна чистки 2 и поддувальную камеру 3 с окном. В окнах вставляют дверки. Кроме этого по размерам колосниковой решетки начинают возводить заднюю стенку 4 —поддувальной камеры. В 4-м ряду продолжают выкладывать горизонтальный газоход, поддувальную камеру и окна чистки. Сверху 5-го ряда под колосниковую решетку 5 в двух кирпичах 6 вытесывают паз-углубление. В паз-углубление устанавливают колосниковую решетку, которая перекрывает поддувальную камеру и образует подину печи.

В 6-м ряду над решеткой делают углубление 7 для топлива и вертикальный канал-газоход 8. Кроме этого, в 6-м ряду, а далее в 11, 16 и 21-м рядах перекрывают горизонтальный канал, в результате чего образуется окно 9 для прохождения газов (в 6-м и 16-м рядах окна будут ближе к задней стенке печи, а в 11-м и 21-м рядах ближе к передней стенке (см. разрез по В-В). С 7-го по 9-й ряд устанавливают топочную дверку 10. В 22-м ряду заканчивают кладку перевальной стенки 11 (в нее можно класть битые кирпичи). Кладку 23-го ряда осуществляют так, что над перевальной стенкой образуется окно 12 для перехода газов из топки в вертикальный канал-газоход. С 25-го ряда начинают постепенное перекрытие печи. В 26-м и 27-м рядах делают напуск карниза по 3 см. 28-й ряд кладут по размерам 1-го ряда, при этом по размерам задвижки 13 делают окно для выхода газов. С 29-го ряда начинают кладку трубы.

Рис. 1б. Печь с

Используемые источники:

• https://usamodelkina.ru/9295-pech-shvedka-poryadovka.html
• https://www.rmnt.ru/story/fireplaces/pech-shvedka-svoimi-rukami-chertezhi-iporjadovka.1101836/
• http://sdelaikamin.ru/kirpichnyj-dymohod/gorizontalnyj-dymohod-97
• http://pechnoedelo.com/otopitelno-varochnye/pech-shvedka-i-moskvichka.html
• http://tr5.ru/vh-furnace

Шведка: незаменимая печь для дачи — Своими руками — Статьи по печному делу

При отсутствии газового отопления, печь шведка может послужить достойным аналогом. Она позволяет не только отапливать дом или дачу, но и использовать печь для приготовления пищи. В отличие от русской печи, эта печка имеет меньший КПД, но она быстрее нагревается из-за своих небольших размеров. Чаще всего такая печь размещается в стене между кухней и жилой комнатой, либо гостиной и кухней. При желании такая печка может иметь дополнительную лежанку. Классический вариант выкладывается из керамического кирпича, а топка из шамотного. Сбоку от топки размещается большая духовка. Духовка разогревается в первые минуты горения огня и помогает улучшить обогрев помещения.

Содержание:

Разновидности печи

Фото

Шведская печь «Шведка» может быть зримой, грубой и весомой. Обычно оснащается плитой и духовкой. Небольшие декоративные варианты размещаются в углу. Современный аналог производится из керамического кирпича и может быть облицована талькомагнезитом. Их можно устанавливать в любом удобном месте. Такая конструкция имеет специальный накопительный колпак, который помогает дожигать топливо и повышать теплоотдачу печи. Эта печь состоит из нижней, верхней ниши и ниши над плитой.

СКАЧАТЬ КАТАЛОГ

Каталог печей «Шведок»

Совмещенная кладка кухонной плиты простого типа с отопительным щитком

Устройство и особенности печи шведки

Нижняя ниша греется сначала, вторая после. Верхняя ниша довольно просторная. Прогрев происходит, как первым, так и вторым, так и заключительным жаром. Шведка обогревает сперва нижнюю часть, так как дымовые газы из топки идут вниз. Вместо дымохода для этой печи делается переток, который размещается снизу под духовкой. Для сохранения тепла, после перегорания дров, нужно закрывать задвижку. Вертикальные каналы считаются классическим вариантом. Горизонтальные каналы греют лучше, но требуют более частой чистки.

Процесс возведения шведки

Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты — 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

Порядовки печи Шведка

При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа.
Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.

Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.

Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.

Материалы

* кирпич керамический м200, – 600 шт.;
* кирпичогнеупорный, – 80 шт.;
* дверка топочная 210 х 250 мм – 1 шт.;
* дверка поддувальная 250 х 140 мм – 1 шт.;
* дверка чистки 140 х 140 мм – 5 шт.;
* плита чугунная 410 х 710 мм – 1 шт.;
* духовка 450 х 360 х 300 мм – 1 шт.;
* колосники длина 250 мм – 1шт.;
* лист предтопочный 500 х 700 мм – 1 шт.

Видео: Печь «Шведка» своими руками

Дымовая труба

Дымовая труба у шведки делается с распушкой пошире. Она подымается над коньком дома на высоту не менее 60 сантиметров. Ширина распушки от краёв устья должен составить полкирпича во все стороны. Между железными деталями крыши и кирпичом должен быть зазор 5-6 сантиметров.

Советы по просушке

После строительства печи, шведка должна высохнуть и лишь потом ею можно пользоваться. Для просушки можно ежедневно протапливать её минимальным количеством дров из осины. Прогрев со временем усиливается, пока не достигает полной мощности. После этого печью шведкой можно пользоваться.

Похожие публикации:

Amazon.com: Omnia Oven. Твоя духовка на плите. Идеальное решение для лодочной печи, походной печи и печи для дома на колесах. Также известен как чудо-горшок .: Спорт и отдых

Auf den Omnia wurde ich aufmerksam weil ich im Netz einen Trick gesucht habe wie man auf dem Campingkocher Brot oder Brötchen backen kann. Wir sind 14 Tage mit dem Dachzelt durch Norwegen getourt und wussten nicht wie oft wir die Möglichkeit haben würden «frisches» Brot zu bekommen — einen Luxus auf den ich ungern verzichte.

Der Omnia war inclusive Silikonform und Gitterrost im Gepäck.Dieses Zubehör werde ich getrennt bewerten — hier sei aber gesagt, dass wir den Omnia immer mit der Silikonform verwendet haben und mindestens diese absolut dazu empfehlen.

Schon vor der Abreise haben wir einmal ein Brot zur Probe gebacken. Da jeder Campingkocher etwas anders heizt, würde ich das jedem raten — erspart Enttäuschungen im Urlaub. Grundsätzlich wird meist empfohlen, dass man 2-3 min voll heizt und dann das Gas drosselt. Bei unserem Kocher dürfen wir aber zB nur knapp 1min voll heizen — sonst brennt alles an.

Wir hatten einige «Dosenbrötchen und — schokocroissants» (wie Knack & back) im Gepäck und haben uns in Norwegen regelmäßig mit Aufbackbrötchen eingedeckt.
Die Dosen-Backsachen haben wir auf dem Rost mit backpapier gemacht (hatte ich daheim entsprechend zugeschnitten). Die Aufbackbrötchen meist direkt in der Silikonform (mit einmal Wenden).

Zudem haben wir öfter fürs Abendessen frisches Brot gebacken. Dieses gelang super — Allerdings auch mit Wenden (nachdem die Oberseite «grifffest» war).

Einmal gab es Zupfkuchen mit frischen Zutaten. Dieser ist an einer Seite leicht angebrannt von der Unterseite.
Auch unsere Lasagne gelang super — war aber an der gleichen Seite ebenfalls etwas dunkler.

Zukünftig würden die Form auf dem Kocher zwischendurch drehen beim Backen und Kochen — unser Kocher hat hinten einen Deckel als Windschutz, был wohl zu einer inhomogenen Hitzeverteilung in der Form führt.

In der Tonne landete der Versuch mit einer Backmischung im Omnia Brownies zu backen.Die waren unten steinhart und schwarz und oben flüssig. Im Nachhinein nicht verwunderlich — wahrscheinlich hätten wir den Teigansatz in mehreren Durchläufen dünn ausbacken müssen.

Für zwei Erwachsene und zwei kleine Kinder waren die Portionen gut ausreichend.

Beachten muss man den Gasverbrauch. Wir haben für insgesamt 2,5W Reise 5 große Gaskartuschen (450 г) verbraucht mit morgens jeweils Brötchen aufbacken und abends Kochen / Backen.

Getestet haben wir den Omnia am letzten Tag noch auf dem E-Herd einer Hütte.Das Vorgehen ist hier wohl komplett anders — Allerdings kann ich keine Erfahrungswerte nennen außer, dass wir beim Brötchen aufbacken die Platte durchgehend auf höchster Stufe betreiben mussten und die Brötchen länger aufbacken.

Die Reinigung des Omnias ist (zumindest bei Verwendung der silikonform) einfach mit der Hand zu erledigen. Er darf auch nicht in die Spülmaschine — был man beim Zelten wohl verschmerzen kann;)

Die untere Schale verfärbt sich beim ersten Gebrauch — das nur als Info — es hat keinen Einfluss auf die Funktionalität.

Er ist sehr leicht und passt inklusive Zubehör perfekt in die beiliegende Tasche.

Der Omnia kann zwar keine Wunder vollbringen (s. Brownies), ist aber eine absolute Bereicherung für jede Campingküche. Bei uns gehört er nun zur Standard-Ausrüstung 🏕️👍

У нас так не делают …. Шведские печи — обзор датской архитектуры и дизайна

Шведские печи, иногда называемые каменными печами, или по-шведски Kakelugn, все еще встречаются и используются в старых домах и в больших , старые квартиры по всей стране, а также в некоторых квартирах и больших домах в Копенгагене и в других местах Дании — на самом деле, в различных формах эти печи встречаются по всему Балтийскому региону — практически везде, где зимой очень холодно.

В Англии их не так много, хотя я предполагаю, что некоторые из них были привезены скандинавами, переехавшими сюда, или могут быть даже какелуны, которые были импортированы англичанами, которые жили в Скандинавии и, вернувшись домой, поняли, что они не смог бы благополучно пережить зиму без него.

В Англии, конечно, в некоторых домах все еще есть открытые костры, которые могут сжигать уголь или бревна, и это земля Ага — если верить некоторым журналам по дизайну интерьера, у всех английских домовладельцев среднего класса либо есть Aga, либо они у них нет Aga, они хотят купить Aga.

Шведские печи используют те же методы, что и чугунные плиты, с относительно небольшой закрытой топкой, чтобы улучшить способ сжигания топлива, но, очевидно, без плиток и кухонных духовок для приготовления пищи … эти печи были и остаются просто комнатными обогревателями а в домах или квартирах были обычные плиты или духовки на кухне для приготовления пищи.

Шведские печи построены из кирпича, поэтому они покрыты плиткой — некоторые с простой плиткой, но многие с красивой и дорогой формованной или декорированной плиткой — и печи часто очень элегантны, предназначены для использования в самых шикарных и вежливых комнатах .

Принципы шведской печи просты для понимания.

Открытый камин английского типа выбрасывает тепло в комнату, но может быть довольно неэффективным, потому что большая часть тепла от пламени теряется с дымом, поднимающимся вверх по дымоходу, и, как правило, дымоход сам по себе небольшой, чтобы помочь огонь вытягивает, поэтому даже в дымоходе сохраняется мало тепла.

Напротив, шведские печи являются солидными, построенными из фасонных кирпичей, а стыки между кирпичами заделаны глиной.В нижней части находится топка, где дрова горит при очень высокой температуре. Газы (и тепло) могут идти прямо вверх по дымоходу, но если перегородка закрыта, горячие пары перенаправляются через ряд дымоходов вокруг внешнего края печи, прежде чем окончательно выйти через дымоход. Это означает, что сами кирпичи быстро нагреваются и сохраняют тепло, которое затем медленно излучается, чтобы согреть комнату. Плитка также помогает сохранять тепло, но редко становится слишком горячей на ощупь. Другими обнаруженными особенностями являются трубы или каналы, которые иногда встраиваются под очагом, чтобы подавать свежий воздух в топку, чтобы сделать горение более интенсивным, и обычно есть небольшие люки сбоку печи для доступа, чтобы очистить любую сажу или смола из топлива, скопившегося в дымоходах.

Основным преимуществом этой формы печи является то, что, когда она нагревается, она продолжает отдавать тепло, поскольку кирпичи медленно охлаждаются в течение десяти или двенадцати часов, спустя долгое время после того, как сам огонь погас. Это означает, что печь не должна гореть постоянно, чтобы обогревать комнату, а в лучшем случае только два раза в день — утром, чтобы обогревать комнату в течение дня, и поздно днем ​​или ранним вечером, чтобы снова нагреть кирпичи до температуры, чтобы нагреться. комнату в ночи.

Дизайн этой формы печи принадлежит Карлу Йохану Кронштедту, родившемуся в 1709 году. Он был архитектором и инженером, членом Королевской академии наук в Стокгольме, и он намеренно решил переделать традиционную дровяную печь. что он сжигает топливо более эффективно. Фактически, его конструкция была в восемь раз эффективнее обычной дровяной печи. Его проекты были опубликованы в 1767 году в его книге « О новой установке печей для экономии дров» .

Если бы печи были установлены на кирпичном или каменном цоколе, их можно было бы даже встроить в дома с деревянным каркасом — единственной проблемой тогда был вес — и к 19 веку в больших домах среднего и высшего классов могли быть печи. вот так в углу каждой комнаты.

Это хороший пример дизайна, реагирующего как на экологическое давление, так и на социальное давление … к концу 18 века, когда большие территории сельской местности были очищены для сельскохозяйственных нужд, древесины для топлива стало меньше, особенно в городах, а дома становились все больше , поэтому отапливать труднее, но люди ожидали более высокого уровня комфорта.Как-то знакомо.

Omnia Oven: Лучшая печь для кемпинга

Omnia Oven — портативная духовка, идеально подходящая для отдыхающих, домов на колесах и #vanlife. Она позволяет готовить с использованием стандартной горелки для походной плиты.

Мы ехали в нашем переоборудованном фургоне Ford Transit уже больше года, и, хотя мы очень довольны дизайном в целом, единственное, что мы хотели бы включить, это печь.

Мы действительно любили печь, когда жили в квартире, но не ожидали, насколько нам будет не хватать ее, когда мы отправимся в путь.Но что мы можем сделать на этом этапе? В наш дизайн буквально нет места, чтобы добавить духовку. Или есть… 🤔

Потом мы обнаружили духовку Omnia, и все изменилось.

Ведя блог о кулинарии в лагере, мы видим много нового снаряжения для кемпинга, но немногие продукты столь же инновационны (и практичны!), Как духовка Omnia.

Разработанная и изготовленная в Швеции, уникальная конструкция Omnia перераспределяет тепло от одной горелки печи в круглую пекарную камеру.Просто поместите его на стандартную походную печь на пропане, зажгите горелку, и вы готовы приступить к выпечке. Не требуется уголь или встроенная духовка!

Почему нам это нравится
↠ Выпекайте, используя только одну горелку, походная плита
↠ Нет угля или углей, о которых нужно беспокоиться, как с голландской печью
↠ Компактный размер по сравнению с другими портативными походными печами
↠ Множество отличных аксессуаров для расширения функциональности

Если вы путешествуете по дому, на колесах или живете в фургоне и хотите насладиться вкусом свежеиспеченного хлеба, булочек с корицей или начо, то мы определенно рекомендуем попробовать духовку Omnia.Читайте дальше, чтобы узнать больше об этой духовке, как она работает и как в ней печь!

Что можно приготовить в духовке Omnia?

Есть три основных способа приготовления в духовке Omnia:

Выпечка: Хлеб, кексы, булочки, сапожники, лазанья и многое другое. Практически все, что можно испечь в домашней духовке, можно испечь в духовке Omnia.

Steam: Используя прилагаемую решетку для духовки Omnia, вы можете готовить на пару овощи, моллюсков или клецки.

Тушение: Используя печь с двумя конфорками, вы можете поджарить мясо в чугунной сковороде, а затем переложить его в духовку Omnia и сделать медленное тушение. Добавьте овощи, жидкость (например, бульон, соус и т. Д.), Зелень и готовьте на медленном огне.

Изображение любезно предоставлено Omnia Sweden

Анатомия печи Omnia

Omnia состоит из трех отдельных частей: основания, корпуса и крышки, которые работают вместе, чтобы равномерно распределять тепло от одной конфорки плиты.

Основание (нержавеющая сталь): Основание представляет собой профилированное металлическое кольцо с отверстием в центре, которое размещается над горелкой.

Корпус (алюминий): Корпус по форме напоминает поддон с центральной воздушной колонкой посередине. Корпус располагается поверх основания, но только внешний край корпуса находится в непосредственном контакте с основанием. Снизу поддерживается воздушный зазор, который равномерно распределяет тепло и предотвращает ожоги.

Крышка (алюминий *): Куполообразная крышка находится на верхней части корпуса и задерживает горячий воздух, поднимающийся от горелки через центральную воздушную колонку.

* Как материал, алюминий отлично справляется с быстрым и равномерным отводом тепла. Однако алюминий намного мягче других металлов, поэтому следует проявлять осторожность, чтобы не повредить его.

Изображение предоставлено Omnia Sweden

Как это работает

Основание и корпус работают аналогично пароварке. Горелка непосредственно нагревает основание, которое нагревает воздушный зазор между основанием и корпусом. Этот воздушный зазор затем обеспечивает мягкое непрямое нагревание нижней части тела.

Тепло от горелки также проходит прямо вверх через основание и корпус через центральную воздушную колонну и улавливается крышкой. Небольшие вентиляционные отверстия по бокам крышки отводят тепло вниз по продукту, прежде чем тепло уходит.

Конечным результатом является то, что тело получает непрямое тепло как снизу, так и сверху, имитируя условия, характерные для типичной домашней духовки. Пища внутри тела прогревается равномерно со всех сторон.

Духовка Omnia или голландская духовка

Вы могли бы спросить себя: «Подождите, а чем это отличается от голландской печи?»

С голландской печью для кемпинга у вас есть возможность поджаривать, тушить, готовить на пару, а также запекать.По сути, это сверхпрочная чугунная кастрюля и духовка — все в одном.

С другой стороны, Omnia — это просто духовка, в которой нет возможности поджаривать или обжаривать.

Тем не менее, у Omnia есть одно ОГРОМНОЕ преимущество перед голландской печью: она не требует углей / углей. Все, что вам нужно, это походная печь.

В реальности развести костер или разжечь древесный уголь зачастую непрактично. В частности, когда вы разбросаны по палаткам, в ненастную погоду или при приготовлении пищи в доме на колесах, фургоне или лодке.Кроме того, во многих частях страны костры часто запрещены в сезон лесных пожаров.

И даже если вы можете использовать древесный уголь в кемпинге, может потребоваться некоторое время, чтобы начать их работу, что добавит еще больше времени к процессу приготовления.

С духовкой Omnia все, что вам нужно сделать, это зажечь походную плиту, и вы готовы приступить к выпечке.

Принадлежности для духовки Omnia

Есть несколько дополнительных аксессуаров, которые вы можете подобрать, чтобы расширить функциональность и универсальность Omnia.

Силиконовая форма: Эта силиконовая форма очень термостойкая и упрощает уборку (также доступна в двух упаковках).

Кольцо для маффинов: Эта силиконовая форма для колец для маффинов дает вам место для одновременного изготовления 6 маффинов. Как вариант, вы можете использовать такие силиконовые кексы.

Решетка для выпечки: Это полезно для разогрева таких вещей, как булочки, а также может использоваться в качестве решетки для пароварки.

Сумка для хранения: Приятно иметь, но не обязательно, эта сумка для хранения подходит для Omnia и всех ее аксессуаров и поможет предотвратить царапины и вмятины при хранении.

Соберите Omnia и аксессуары в связку, чтобы сэкономить 💸 Этот «стартовый комплект» включает плиту и все вышеперечисленные аксессуары — и у вас будет скидка около 20 долларов от рекомендованной розничной цены при покупке всего по отдельности.

Термостойкие перчатки: Как и следовало ожидать, духовка Omnia довольно сильно нагревается. Ручка на верхней части крышки позволяет довольно легко открыть ее, но если вам нужно отрегулировать ее положение над горелкой, вам понадобятся термостойкие перчатки.

Идеи рецептов духовки Омния

Вам нужно вдохновение, что приготовить в Омнии? Вот некоторые из наших недавних фаворитов!

Фриттата

Это классическое итальянское блюдо из запеченных яиц — отличный способ приготовить завтрак для толпы.

Состав

6 яиц (омлет)
½ стакана молока
1 чайная ложка морской соли
¼ чайной ложки свежемолотого перца
1 столовая ложка оливкового масла
½ стакана помидоров черри, разрезанных пополам
½ стакана нарезанного шпината
½ стакана тертого сыра

Инструкции

В средней миске взбейте яйца, затем добавьте молоко, сыр, нарезанный шпинат, помидоры, оливковое масло, соль и перец и перемешайте до однородной массы.

Вылейте яичную смесь в силиконовую форму внутри Omnia.Накрыть крышкой и варить на среднем огне около 20-30 минут.

Яйца будут казаться полностью приготовленными сверху, а фриттата начнет надуваться, когда закончите.

Переложите на разделочную доску или подавайте изнутри Omnia.

Булочки с корицей

Это очень быстрая и простая идея для завтрака, когда на одной конфорке можно греть, а на другой варить кофе.

Возьмите купленные в магазине булочки с корицей, следуйте инструкциям на упаковке и поместите их в Omnia.

Накройте Омнию и запекайте на среднем огне 15-20 минут, пока булочки не вспыхнут и не прогреются.

Снимите с огня и добавьте глазурь.

Начос

Сделать начос в Omnia проще простого. Добавьте чипсы, сыр, сальсу, бобы, оливки, перец халапеньо, кинзу и все, что вам нравится. Убедитесь, что сыр покрыт слоями.

Затем закройте крышкой и запекайте. Примерно через 15-20 минут весь сыр расплавится, и вы готовы к работе.Это отличная идея для закуски в походе.

Банановый хлеб

Банановый хлеб, один из наших любимых быстрых хлебов, — идеальный способ использовать эти перезрелые бананы.

Состав

1 ½ стакана муки
1 стакан коричневого сахара
2 чайные ложки корицы
1 чайная ложка пищевой соды
Щепотка соли
4 спелых банана
½ стакана размягченного масла
1 столовая ложка бурбона, по желанию

Инструкции

Дома (или в лагере) взбейте вместе муку, коричневый сахар, корицу, пищевую соду и соль.Отложите в сторону.

Поместите бананы в среднюю / большую миску и раздавите вилкой до однородной массы. Добавьте масло, яйцо и бурбон и перемешайте до однородности. Добавьте сухую смесь, помешивая, пока она полностью не смешается с влажными ингредиентами.

Залейте тесто в силиконовую форму внутри Omnia. Накрыть крышкой и варить на среднем огне около 20-30 минут.

Банановый хлеб готов, когда зубочистка, вставленная в середину, выходит чистой.

Могу ли я приготовить пиццу в духовке Omnia?

Итак, вопрос о пицце…

Да, технически вы можете приготовить пиццу в Omnia.Мы делали это раньше. Оно работает. Однако есть и недостатки.

Так как пицца относительно плоская, а общая площадь внутри Omnia уменьшена из-за центрального столба воздуха, выход получается довольно низким. Выпечка занимает около 20 минут, и в итоге получается круглая пицца, которая примерно соответствует двум ломтикам пиццы.

Для человека, который может с комфортом съесть ломтик в минуту, это медленное время производства лично является серьезной проблемой.

Духовка Omnia действительно сияет, когда вы можете использовать весь ее объем, а не только плоскую площадь пола.Если вы хотите приготовить пиццу, подумайте о том, чтобы приготовить чикагское глубокое блюдо или пиццу в стиле Детройта. А еще лучше — стромболи.

То же самое и с печеньем, которые тоже плоские. Если вам нужны файлы cookie, подумайте о создании панели cookie. Или блондиночка. Или пирожные.

Где купить духовку Омния

Вы уверены, что Omnia нужно место на кухне вашего лагеря? Вы можете получить один на Amazon или Camping World !

Печи Nordic и каминные топки эксклюзивного качества — RAIS

При покупке дровяной печи важно подумать, какая дровяная печь подходит именно вам.Новая дровяная печь становится естественным местом сбора всей семьи и приносит тепло и радость на долгие годы. Вот почему так важно сделать правильный выбор. В RAIS имеется обширный выбор дровяных печей, каминных топок и газовых плит, поэтому вы обязательно найдете ту, которая подходит для вашего дома и ваших пожеланий. Узнать больше

Уютные дровяные печи

Дровяная печь от РАИС прекрасно работает и как элемент хюгге, и как источник тепла для вашего дома.Все наши газовые и дровяные печи и топки имеют большие стекла, которые обеспечивают беспрепятственный обзор огня, так что вы можете по-настоящему наслаждаться танцующим пламенем. Большие стекла (а в некоторых случаях и боковые стекла) создают впечатление открытого огня. Таким образом, вы всегда получаете согревающее и расслабляющее настроение, которое создает потрескивающий огонь. Если вы также хотите использовать дровяную печь для дополнительного обогрева, вам следует проверить мощность (кВтч) отдельной модели. Посмотрите спецификации и выберите более высокую мощность, если вы хотите, чтобы дровяная печь могла обогревать большую комнату, и меньшую мощность, чтобы обогревать небольшие комнаты.Вы обязательно найдете газовую или дровяную печь или топку, которые подходят именно вам и вашим потребностям.

Дерево или газ?

С дровяной печью или газовым камином RAIS вы можете создать именно такую ​​печь и стиль, соответствующий вашему вкусу. Попробуйте наш настройщик прямо здесь и отпустите своего внутреннего дизайнера. Комбинируйте различные элементы, чтобы придать вашей новой дровяной печи неповторимый вид. Вы можете выбирать между разными цветами, высотой, дверцами, боковыми стеклами, ручками и многим другим.Экспериментируйте и создавайте свои собственные фавориты. Помните, что у вас также есть возможность выбрать цвет дымохода, который подходит к духовке, так что вы получите полное дизайнерское решение от пола до потолка. Цветной дымоход с почти невидимыми швами придает газовой или дровяной печи эксклюзивный дизайнерский вид. Вы также можете выбрать элегантные напольные плиты, кухонные принадлежности и другие аксессуары, которые дополнят ваш выбор. Все наши аксессуары сделаны из качественных материалов в современном скандинавском дизайне.Добавьте элегантное хранилище для дров с нашими красивыми полками для дров, которые доступны во многих различных вариантах. Дровяная печь может выступать в качестве совершенно уникального элемента дизайна в вашем интерьере — почти как предмет мебели сама по себе. Кроме того, мы предлагаем нашу умную систему AirSystem, которая снабжает огонь воздухом извне. Это особенно удобно в домах с низким энергопотреблением и высокой теплоизоляцией или просто в новостройках.

Высокое качество

Все дровяные печи, каминные топки и газовые плиты RAIS созданы в традициях скандинавского дизайна, который никогда не идет на компромисс по качеству.В РАИС мы работаем только с лучшими материалами высочайшего качества. Мы делаем все, чтобы каждый раз создавать лучший продукт. Вот почему вы обязательно получите продукт, который доставит вам удовольствие долгие годы. И мы предлагаем расширенную гарантию до восьми лет при покупке у нас газовой, дровяной печи или вставки. Просто зарегистрируйте свою плиту онлайн, когда вы ее получите, чтобы активировать расширенную 8-летнюю гарантию. Поэтому дизайнерская печь от RAIS — идеальный выбор, если вам нужна дровяная печь, которая была бы красивой, удобной и долговечной.

Вы также можете выбрать каминные топки из нашего широкого ассортимента. Независимо от того, строите ли вы новый дом или ремонтируете существующий, вставка может быть именно той деталью, которая придаст вашему дому особый характер. RAIS подходит для любого вида архитектуры и открывает мир возможностей дизайна интерьера. Вставьте новую вставку в существующий камин, используйте ее в качестве очаровательной перегородки, закруглите угол или соедините две комнаты. Мы изготавливаем вставки из стекла с одной, двух или трех сторон и с возможностью легкого встраивания из различных материалов.Поэтому легко создать именно тот образ, который вы хотите. Нужно вдохновение? Смотрите наш каталог или подписывайтесь на нас в Instagram, чтобы найти множество идей для умных решений для печей из реального мира. Создайте элегантную кладовку для дров, покрасьте печь в яркий контрастный цвет или создайте уютный уголок у теплого огня — небо — это предел!

Экологически чистая печь на дровах

Все наши новые современные газовые и дровяные печи имеют элегантный дизайн и отличные экологические характеристики.Это означает, что вы получаете печь, которая одновременно служит элементом стиля в вашем доме и настоящим источником тепла с минимальным воздействием на окружающую среду. Все наши газовые и дровяные печи соответствуют самым строгим экологическим требованиям Европы и выделяют очень небольшое количество остаточных частиц. Новые дровяные печи выделяют лишь пятую часть или меньше остаточных частиц, чем старые печи. Таким образом, вы можете внести положительный вклад в охрану окружающей среды, заменив старую дровяную печь на новую экологически чистую печь.Помните, что вы также можете минимизировать выбросы твердых частиц, правильно разжигая дровяную печь. Другими словами, ваши дрова должны быть чистыми и сухими, и вы не должны сжигать брикеты, газеты или другие материалы. Чистый обжиг в значительной степени зависит от того, как вы разжигаете огонь и от материала, который вы используете. Если вы сомневаетесь в правильности освещения, ознакомьтесь с нашими рекомендациями по правильной эксплуатации здесь.

Тепло и гигге без дров

Наше новейшее современное дополнение к ассортименту — линейка умных и экологически чистых газовых плит.Здесь вы найдете отдельно стоящие модели, подобные тем, которые вы знаете по нашим классическим дровяным печам (Nexo, Viva L и Q-Tee), а также нашей линейке встраиваемых газовых каминов Visio Gas. Существует 16 различных моделей, различающихся по размеру, со стеклом с одной, двух или трех сторон. Так же, как и в случае с нашими каминными топками, существуют бесконечные возможности для разумного встраивания — и для газового камина требуется не полноценный дымоход, а просто дымоход, который легко установить. Это позволяет применять гибкие решения, например, в местах, где невозможно установить традиционный дымоход.Выберите, например, угловую модель или используйте газовый камин в качестве перегородки, где можно наслаждаться огнем из двух разных комнат. Возможностей много! Газовые плиты RAIS могут быть подключены к баллонному газу, природному газу или городскому газу, в зависимости от доступных вам вариантов подачи. Вы управляете газовой плитой с помощью прилагаемого пульта дистанционного управления, который позволяет повышать / понижать температуру, устанавливать таймер и многое другое. Например, вы можете настроить газовую плиту на зажигание и тушение огня в определенное время и в определенные дни недели.Вы также можете приобрести модуль Wi-Fi, который позволяет управлять газовой плитой со смартфона или планшета. Просто скачайте приложение MyFire, чтобы начать. Газовые плиты RAIS — это воплощение удобства — вы просто откидываетесь, нажимаете кнопку и наслаждаетесь огнем.

Возьмите RAIS на открытом воздухе

Почему бы не расширить свое жилое пространство с помощью наших красивых и уникальных товаров для улицы? Красивая кострище или гриль для вашего сада обеспечат вам часы удовольствия и станут идеальным местом для семейного отдыха.Наша серия Outdoor отличается традиционной скандинавской обработкой с патиной, созданной ветром, погодой и соленой водой. Смотрите всю нашу коллекцию здесь.

Если у вас есть сомнения или вопросы, вы можете связаться с одним из наших дилеров, которые являются экспертами в установке дровяных печей, газовых плит и каминных топок. Они могут помочь вам найти правильное решение и дать компетентный совет по дымоходу и вариантам установки. Если у вас есть другие вопросы, вы можете связаться с нашей службой поддержки клиентов.

Загорать в гостиной: печи и обогреватели

————————————————— ————————————————— ——————————————

————————————————- ————————————————— ——————————————-

Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда.В Новом Свете никогда не было недостатка в дровах, и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью была важная и успешная связь.

Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «стейнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

Духовки уже появляются на рисунках и картинах в 1300-х годах (см. Иллюстрации выше и ниже). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.

Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они даже могут работать с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, в то время как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.

Камню требуется больше времени, чтобы нагреться, но когда он нагреется, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных камер.Их цель — как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления, и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одной из самых ярких особенностей печи с духовкой (на дровах) является кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой производительности скромной каменке или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас даже небольшой сад, вы можете легко заправить печь своими черенками — тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это за счет лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, которое отапливается духовкой, градусник практически ничего не может измерить.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и тело лыжника.

Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают поглощающее тепло в окружающую среду — подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление — изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей или плитой всегда слишком жарко, а в другом конце комнаты — слишком холодно.

Во-вторых, конвекция — это не здорово. Пыль в доме начинает плавать, что раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к неприятному щелочному климату воздуха, который может вызвать головную боль.

Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые продувают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клеща домашней пыли и противных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

Духовка не имеет этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духовки не нагревается так сильно, как поверхность металлической плиты или радиатора, не происходит опаивания пыли.

И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожоги.Это качество иногда используется для интеграции скамейки или кушетки в печь — роскошь, которую не может предложить ни один другой отопительный прибор. В России было принято ставить кровати на духовку.

Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья — металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно будет использовать как кухонный прибор.

Полное сгорание

Духовки — альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В определенном смысле это неплохая вещь, поскольку в отличие от газа и нефти древесина является возобновляемым и нейтральным по отношению к СО2 топливом (СО2, производимый при сжигании древесины, был унесен деревом из атмосферы в течение нескольких лет до этого ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

Древесину можно сжигать, не загрязняя воздух слишком сильно, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сгорание древесины более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи пожар тушат уменьшением притока воздуха; в противном случае комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку печь-печь не сразу выделяет тепло от огня, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

Полное сгорание не только выгодно с точки зрения качества воздуха и эффективности, но и является более безопасным. В случае неполного сгорания дымоход становится все более плотно залит креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенный нагрев

Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимальную пользу, например, одевшись теплой одеждой или менее технологичным способом, установив дополнительный обогреватель, например газовую плиту, в той же комнате.

Этот второй нагревательный генератор также может быть гораздо меньшей изразцовой печью или керамической духовкой (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи, предлагает такую ​​же возможность.

Перегрев

Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.

Если утром вы сжигаете слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в климате, не похожем на Россию или Финляндию.

Третий недостаток изразцовой печи — следствие лучистого тепла. Духовка-плита только нагревает комнату, в которой она установлена. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этим, но система центрального отопления, кажется, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

Тепловые стены

Обогрев стен или полов — еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.

Тепловые стены можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Так же изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также можно комбинировать с существующим центральным отопительным прибором. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший воздушный климат в салоне.

В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

Тяжелый, громоздкий и дорогой

Еще один, довольно принципиальный недостаток — духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют меньшие модели, но они теряют некоторые преимущества по сравнению со своими более крупными собратьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические обогревательные приборы обладают неоспоримым преимуществом компактности.

Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя прилагаются усилия) и поэтому не представляют особого интереса для отопительной отрасли. Они предпочитают продавать, например, печи на пеллетах.

Пеллетные печи

Печь на гранулах — единственная дровяная печь, которая достигает полного сгорания, как духовка. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

Печи на гранулах требуется электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает отдавать тепло при поломке.

В печь на гранулах можно подавать только пеллеты, небольшие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиленая древесина бесполезны в печи на гранулах.Для производства этих пеллет требуется много энергии.

Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и практически не излучает лучистое тепло, поэтому нет никакого преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

Духовки-муляжи

Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов стараются заполучить кусок пирога.Некоторые начали предлагать их в соответствии с традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую духовку, которую вы пожелаете.

Большинство производителей, однако, теперь используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, похожие на духовку, только не так. Это обычные металлические печи, обтянутые плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, в чем духовка не нуждается (см. Рисунок ниже).

Плитка, конечно, нагревается, когда печь работает, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом рекламируют как современный вариант духовки, и она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание леса

Печь с духовкой — единственная технология, которая позволяет чистое сжигание дров без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся ресурсам газа и нефти.

Главный вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреться значительное количество людей. Сегодняшний энергетический кризис — не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «решена» только с приходом угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка леса в средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печной печи (дерево также было основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, она прорвалась в больших масштабах только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и изобилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать духовки, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

© Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

Более низкотехнологичное отопление:

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

Фотографии:

————————————————- ————————————————— ——————————————-

Статьи по теме:

На главную

————————————————- ————————————————— ——————————————-

Штаб-квартира Low-tech Magazine:

Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

————————————————- ————————————————— ——————————————-

Переносные печи для кемпинга и выживания

Кухонные плиты — электрические, индукционные и газовые плиты

Обновите свою кухню с новой варочной панелью IKEA

Пришло ли время заменить проверенную кухонную варочную панель или вы хотите перейти на новую с лучшими функциями, у IKEA есть доступные варочные панели, которые помогут любому домашнему повару повысить свою квалификацию.

Найдите кухонную плиту, которая соответствует вашим потребностям

Заядлые домашние повара и повара предпочитают точный контроль температуры при приготовлении пищи на открытом огне, обеспечиваемый газовыми варочными панелями. Просто нажмите кнопку зажигания, и вы все управляете поворотом диска. Стеклокерамические варочные панели представляют собой практичную и легкую в уходе альтернативу с расширяемой конфоркой. В индукционных варочных панелях используются электромагнитные катушки только для нагрева посуды. Таким образом, они намного более энергоэффективны и безопаснее в использовании.Как индукционные, так и стеклокерамические варочные панели оснащены индикатором нагрева, который сообщит вам, когда варочная поверхность остынет. И у нас есть варианты для всех наших варочных панелей, чтобы удовлетворить ваши потребности. Выберите портативную индукционную варочную панель с одной варочной поверхностью или используйте до пяти варочных панелей с нашими индукционными или стеклокерамическими варочными панелями. Хотите готовить на дополнительном прямом огне? Вместо газовой плиты с четырьмя конфорками вы можете использовать плиту с пятью конфорками. Совет: При работе с индукционными варочными панелями необходимо использовать сковороды из магнитного материала, например из нержавеющей стали.

Умный дизайн идет рука об руку с плавной очисткой

Минималистичные линии решетки от угла к углу газовых плит ИКЕА позволяют легко перемещать кастрюли, не поднимая их. Они также легко отделяются на сегменты, которые можно мыть в посудомоечной машине. Между тем, горелки герметизированы, чтобы предотвратить попадание мусора и разливов вниз. Гладкая черная поверхность из нержавеющей стали защищена от всего, вплоть до отпечатков пальцев. Стеклокерамические и индукционные варочные панели придают вашему помещению глянцевый черный блеск, который также легко чистить.Поскольку с помощью индукционных варочных панелей нагреваются только сковороды, пролитые продукты еще проще удалить. А если вы выберете портативную индукционную варочную панель, вы можете переместить ее в другое место или убрать в ящик, когда закончите. Независимо от того, какую варочную панель вы выберете, вы добавите элемент дизайна, который дополнит внешний вид любой кухни.

Дышите легче с выбором, подходящим для вашей кухни

Найти подходящую варочную панель с IKEA просто. Просто измерьте свое пространство, отметив глубину, ширину и высоту того места, где вы хотите установить кухонную плиту, внутри или над столешницей.Если вы собираетесь использовать газовую варочную панель, вам следует подумать о вытяжке с вытяжкой или вытяжкой для вентиляции, если над выбранным вами местом еще нет такой вытяжки. И если вы не выберете портативную индукционную варочную панель, потребуется установка профессионалами в соответствии с местными правилами безопасности.

.
