Отопление петля тихельмана отзывы

Желание самостоятельно спроектировать и смонтировать систему отопления все чаще посещает наших соотечественников. Очень часто это заканчивается неравномерным прогревом помещений и несбалансированностью потоков теплоносителя по контурам и отопительным приборам. Одна из возможностей, доступная для неопытных теплотехников — использование в качестве системы распределения теплоносителя так называемой «петли Тихельмана» или попутной схемы отопления.

В двух словах — это система с равными длинами и диаметрами трубопроводов от источника тепла до отопительного прибора. В классической двухтрубке прибор отопления, расположенный рядом с котлом, следует максимально «зажать» с помощью балансировочного вентиля. Самый дальний радиатор в этом случае все равно будет недогретым, так как сопротивление трубопроводов с учетом максимальной длины будет значительно выше, по сравнению с ближним радиатором.

Попутная схема позволяет избежать этой проблемы, даже несмотря на некоторое удорожание системы. Подробнее о петле Тихельмана смотрите в видео-лекции Владимира Сухорукова.

Попутная схема системы отопления — петля Тихельмана.: 14 комментариев

День добрый. Собрал , запустил систему. Получилась классическая петля Тихельмана. Центральные батареи почему то плохо работают. На 4 и 6 батареи секций 6 и 10 соответственно , выход холоднее в отличии от других батарей , а на 5 батареи секций 10 вход холодный, но батарея тёплая . Видать перелавливает. Правда когда систему балансируешь регулирующими клапанами все становиться хорошо. Хотелось бы не крутить клапана. Может что то надо изменить? Спасибо.

Добрый день. Пытаюсь сделать в своём доме петлю Тихельмана. Дом 110 м.кв. Батареи биметалл. 9 шт. Секции 8, 10, 10, 6, 10, 10, 12, 12, 8. На каждый радиатор для балансировки поставлю : на входе регулирующий вентиль , на выходе шаровый . Магистраль труба полипропилен армированный 25, подвод к батареям 20. Насос unipump 25-60 . Я иду правильным путём. Спасибо.

Добрый день!
Подскажите, можно реализовать «попутку» в конвекторами , наверное разной мощности. Надо ли и где в этом случае ставить балансир?
Спасибо. Александр

Добрый день, а если радиаторов пять штук, тоже использовать трубы диаметром 16 и 26?

максимальный диаметр в этом случае применяйте 3/4

скажите пожалуйста. хочу сделать с.о. петля тихельмана. дом 100 кв.м. батареи биметалл секционностью от 4 до 12 10 шт. на каждый радиатор планирую поставить рег. вентили для балансировки. магистраль 32 армированый полипропилен и 25 подводка. насос грундфос 25-40. насколько верен мой путь? заранее спасибо

Думаю, проблем с балансировкой не возникнет, подводку сделал бы из 20й трубы

Добрый день, уважаемые форумчане. Разводка отопления в 3-ккв сделана петлей
Тихельмана. При утеплении стен пришлось добавить по 2 угла на радиатор в 2-х дальних комнатах, так как
толщина стены значительно увеличилась. На текущий момент запустили отопление, стравили воздух, но циркуляции нет. При сбросе обратки на дренаж быстро теплеют первые два радиатора (нумерация снизу вверх и по по часовой стрелке), где подвод и отвод прямые, 3-й радиатор с угловым подводом прогревается меньше, обратка уже холоднее значительно, четвертый радиатор (последний от подачи, первый от обратки) сначало холодный и прогревается только при значительном прогоне теплоносителя. После того как сброс на дренаж перекрывается, циркуляция останавливается во всех четырех радиаторах (труба подвода теплоносителя в первый радиатор остывает последней). Насколько я понимаю, что если бы проблема была только в дополнительных углах, создающих сопротивление, то холодными были бы только 2 радиатора, там где добавлены углы. Что может быть причиной отсутствия циркуляции, если воздух в батареях стравили?

Двухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или добавлением регуляторов на каждый радиатор.

Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.

Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.

Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.

Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.

Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.

Преимущества и недостатки петли Альберта Тихельмана

Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.

Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.

При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.

Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.

Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.

По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

Схема отопления с петлей Тихельмана: плюсы и минусы

Двухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или  добавлением регуляторов на каждый радиатор.

Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.

Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.

Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.

Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.

Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.

Преимущества и недостатки петли Альберта Тихельмана

Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.

Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.

При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.

Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.

Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.

По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

Петля Тихельмана или попутка. Не связывайтесь с этой системой, если вас к тому не вынуждают обстоятельства.

Попутная система отопления — петля Тихельмана: tvin270584 — LiveJournal

Для отопления частных домов и дачных построек широко применяются установки автономного обогрева. Распространенным является вариант с двумя трубами и маленьким генератором, который может работать на разных типах топлива. Существуют разные схемы двухтрубной системы отопления. Одна из распространенных – схема Тихельмана. Она характеризуется стабильностью работы и равномерным прогревом радиаторных элементов. В статье мастер сантехник расскажет, о её устройстве, плюсах и минусах.

Решение Альберта Тихельмана

Немецкий инженер Альберт Тихельман в 1901 году предложил применить так называемую «возвратную систему реверсивного типа», изменив принцип работы «обратки». Что в последствии и получило название отопление петлей Тихельмана (попутная схема). Согласно его идее первый радиатор на получение горячего теплоносителя становился последним в «обратке», а первый в «обратке» (самый близкий к котлу) получал точно такой же горячий теплоноситель последним. В итоге улучшилась циркуляция теплоносителя во всей схеме, и был обеспечен одинаковый прогрев всех радиаторов, отпала необходимость в дополнительной регулирующей арматуре и приобретении радиаторов разных размеров, теплоноситель получил условия легкой проточности, а отопительные котлы смогли, наконец, проявить свою настоящую эффективность.
Проблема лишь была в том, что в 1901 году эта система могла функционировать лишь в одноэтажных зданиях, то есть строго горизонтально. Однако с появлением циркуляционных насосов, принудительно прокачивающих теплоноситель по системе, двухтрубная система отопления проявила себя во всей красе.
Современные распределительные коллекторы раскрывают все новые преимущества этой схемы, позволяя объединять в ней для одного дома и привычные всем радиаторы, и систему водяного теплого пола.
Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:

• Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно. Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным;
• Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться;
• Благодаря петле Тихельмана радиаторы способны работать на 100%;
• Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения;
• Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно;
• Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии;
• Присутствует возможность установки дополнительных устройств отопления;
• Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов;
• Отопление, установленное по схеме Тихельмана, прослужит очень долго.

Минусы схемы:

• Отопление по схеме Тихельмана – удовольствие недешевое, для системы требуется довольно продолжительная длина трубопроводов, поэтому ради удобства придется выложить некоторую сумму. Это самый существенный минус;
• Прокладка системы отопления по такой схеме вызывает много проблем из-за мешающих архитектурных особенностей помещений (дверных проемов, например). Именно из-за этого момента петлю Тихельмана бывает невозможно проложить;
• Данная схема проводится горизонтально. Прокладывая систему отопления вертикально, придется использовать другие схемы.

Описание системы

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.
Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.

Система отопления: 1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением
Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бак
Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке.
Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.
Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.
Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.
Данные по гидравлике
Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.
Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.
Процесс установки системы

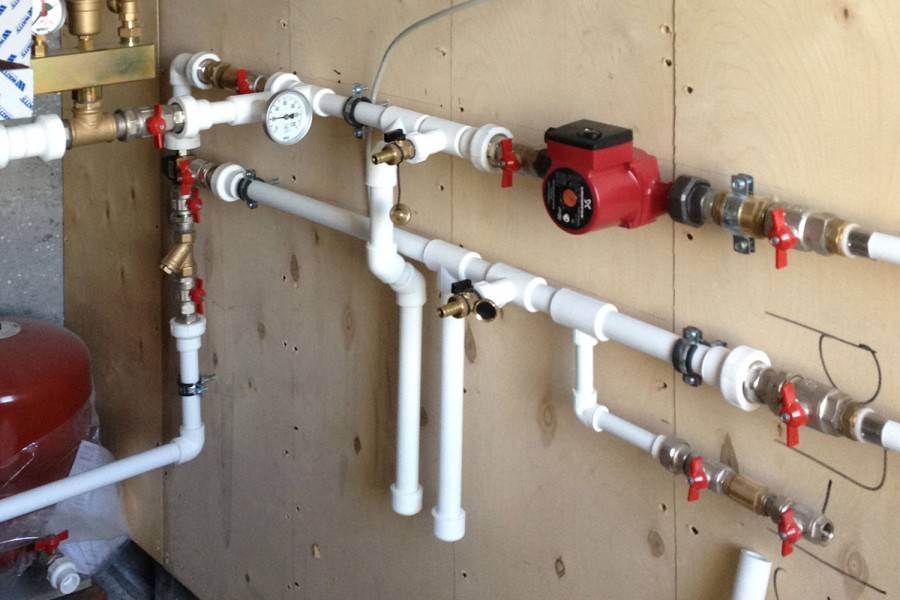

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.
После этого нужно выполнить следующие действия:

• Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
• Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
• Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
• Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.

Самый простой и недорогой метод подготовки воды – использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.
В подсобных и хозяйственных постройках считается допустимым размещать обводной трубопровод непосредственно над дверьми. В этом случае в высшей точке конфигурации нужно поместить устройство отвода воздуха, а в нижней обустроить сливной механизм.
Арматура радиаторов

Часто можно встретить мнение, что двухтрубная система отопления с попутным движением теплоносителя не нуждается в комплектации радиаторов регулировочной арматурой. Считается, что якобы этот факт нивелирует дополнительные затраты на дополнительные трубы и фитинги для них. Однако корректная работа радиаторов в таком случае вряд ли возможна.
Термостатические головки для радиаторов в системе Тихельмана должны быть установлены обязательно. Без них никак не выполнить индивидуальную настройку радиаторов в разных комнатах, что не очень комфортно при изменяющихся климатических условиях. Что до балансировочных клапанов (дросселей), то на этот счёт споры особенно жаркие. Как упоминалось выше, даже при попутном движении теплоносителя отмечается перепад давления на радиаторах. При грамотном расчёте системы это явление можно компенсировать, варьируя число секций в радиаторах разных зон. Тем не менее, если существует даже минимальный риск ошибки, лучше установить регулировочные клапаны хотя бы на нескольких первых радиаторах с каждого края.
Петля Тихельмана также может балансироваться статическими методами регулировки. Речь идёт о так называемом «шайбовании». Если гидравлическим расчётом заранее определены коэффициенты местных сопротивлений, регулировочные клапаны могут быть заменены вставками, занижающими условный проход на определённую величину. Из простейших вариантов можно предложить самостоятельно изготовленные кольцевые уплотнения с разным внутренним диаметром, которые устанавливаются в местах резьбового подключения радиаторов.
Видео
В сюжете — Двухтрубная система отопления, разные схемы (схема Тихельмана)

В сюжете — Достоинства и недостатки попутной системы отопления, петля Тихельмана

В сюжете — Причины неправильной работы попутной схемы отопления

В сюжете — Подробный разбор на реальном примере причин плохой работы попутной схемы

В продолжение темы посмотрите также наш обзор Погодозависимое регулирование системы отопления — стоит ли его устанавливать

Источник

https://santekhnik-moskva.blogspot.com/2020/12/Poputnaya-sistema-otopleniya-petlya-Tikhelmana.html

Системы с попутным движением теплоносителя

При монтаже систем отопления в частных домах наиболее широкое применение получила двухтрубная разводка. Для ее реализации чаще всего применяются две основные принципиально разные схемы — попутная и тупиковая. Рассмотрим, чем отличается попутная система отопления, какими достоинствами и недостатками она обладает.

Принцип действия попутной системы

Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

Петля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

При использовании попутной системы задача балансировки решается намного проще.

Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

Системы отопления с попутным движением теплоносителя, как правило, реализуются с нижней разводкой труб по горизонтальной схеме. При этом прокладывается три трубы:

• подающая магистраль;
• обратная магистраль;
• труба для возврата «обратки» к котлу.

Преимущества и недостатки петли Тихельмана

Как уже было сказано, основным достоинством петли Тихельмана является сбалансированность системы отопления. Она не требует установки дополнительной арматуры для регулировки потока, которая стоит достаточно дорого и к тому же может требовать обслуживания и выходить из строя.

Благодаря сбалансированности системы отопления попутного типа и одинаковой длины циркуляционных колец во всех радиаторах поддерживается практически одинаковый поток теплоносителя, а значит и греют они одинаково. В результате котел и циркуляционный насос работают в оптимальном режиме, и в целом обеспечивается оптимальное значение КПД системы.  Соответственно вы получаете качественный обогрев помещений при снижении расхода энергоносителя и финансовых затрат на эксплуатацию системы.

Петля Тихельмана демонстрирует особую эффективность при создании достаточно крупных систем отопления со значительной протяженностью трубопроводов. В таких условиях спроектировать сбалансированную и хорошо работающую тупиковую систему бывает довольно проблематично. При использовании же попутной схемы особых сложностей с гидравлическим расчетом не возникает.

Схема с попутным движением теплоносителя, как правило, работает с принудительной циркуляцией. Однако может она применяться и в самотечных системах. Более того, в системе с естественной циркуляции теплоносителя петля Тихельмана представляет собой оптимальное решение именно за счет своей сбалансированности и отсутствия необходимости в регулирующей арматуре.

Преимущества системы с попутным движением теплоносителя оптимальным образом раскрываются при ее комплектации высококачественными отопительными приборами. Радиаторы Ogint сочетают в себе высокую тепловую эффективность и отличные гидравлические характеристики. Благодаря этому они позволяют добиться наилучшего режима работы отопления.

Помимо преимуществ петля Тихельмана имеет и ряд недостатков, которые ограничивают ее применение. К основным минусам относятся:

• более сложный монтаж за счет применения труб разного диаметра;
• увеличенная протяженность трубопровода, что приводит к удорожанию системы;
• наличие трех магистральных труб, что может ухудшать эстетические характеристики при открытой прокладке.

В связи с перечисленными недостатками системы с попутным движением теплоносителя имеют меньшее распространение, по сравнению с более простыми тупиковыми системами. Однако в ряде случаев именно такая схема является практически единственным решением для реализации действительно эффективного и экономичного отопления.

Радиаторы для систем с попутным движением теплоносителя:

Попутная система отопления схема своими руками видео

Строительная индустрия радует нас все более разнообразными и практически применимыми тенденциями. Одной из них стала схема отопления под названием петля Тихельмана. Данная система достаточно широко используется не только в нашем государстве, но и далеко за его пределами. Специалисты отмечают, что своей популярностью данная система по большей мере обязана максимальной простоте конструкции. Между тем, несмотря на то, что самостоятельно соорудить эту «петлю» сможет практически каждый, определенную подготовку пройти все же стоит. В противном случае вы рискуете достигнуть результата, качество которого будет, как минимум, неудовлетворительным.
Петля Тихельмана – одно из самых эффективных решений

Мифы вокруг приспособления

Если вам придется когда-нибудь столкнуться с необходимостью сделать выбор между такими системами для отопления дома, как попутная и тупиковая, вы наверняка заметите, насколько неоднозначные отзывы и мифы относительно первого варианта заполняют сетевое пространство. Между тем, практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет никакой практической почвы и построены исключительно в гипотетической плоскости. Итак, специалисты выделяют три наиболее распространённых мифа, которые порочат славу отопления с попутным движением теплоносителя:

• Необходимость в балансировании такой системы отсутствует, а потому на отопительном приборе в ее конструкции не нужно проводить монтаж клапанов балансировочного типа;
• В данной конструкции можно специально уменьшить как диаметр, так и длину трубопровода.
• В каждом циркуляционном кольце присутствует одинаковое гидросопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым вы сможете быстро убедиться в ложности мифов, представленных выше.
Пример схемы “петли”

Краткая характеристика «попутки»

Нужно сразу сказать, что чисто с конструкционной точки зрения «попутка» является едва ли не наиболее простым среди предложенных в современной строительной индустрии вариантов. Попутная система отопления предполагает протяжку подающей трубы традиционным способом, то есть прокладку ее непосредственно от котла в последний по схеме радиатор. Одновременно с этим, есть и обратная труба, монтаж которой осуществляется следующим образом: она протягивается к нагревательному устройству от самого первого радиатора. В связи со спецификой прокладки разводки такого типа суммарная длина труб, которые подключаются к каждой батарее, является одинаковой. Простыми словами: если к батарее ведет короткая труба подачи, то отводная труба будет достаточно длинной.
Схема системы с указанием мощностей

Каковы преимущества данного варианта?

Выбирая между аналогами, которые современные специалисты разработали для частных домов, необходимо разобраться с тем, каковы их отличительные достоинства. В случае «попутки» справедливо будет упомянуть о таких характеристиках:

• Несмотря на то, что мероприятия по балансировке все же необходимо осуществлять, их масштабы будут минимальными, в отличие от аналогичных видов работ с другими отопительными конструкциями.
• Благодаря особенностям конструкции данного типа прогрев помещений осуществляется равномерно, а тепло при этом еще очень долго не покидает дом.
• В заключении хотелось бы сказать, что попутная схема современной системы отопления, которая более известна под названием петля Тихельмана, функционирует с максимальной отдачей.

В рамках тупиковых конструкций двухтрубного типа радиаторы, которые расположены в наибольшей близости к нагревательному оборудованию, в отличие от отдаленных, как правило, нагреваются до высоких температур. Естественно, такая ситуация требует поиска эффективных решений. В данном случае специалисты рекомендуют проводить монтаж балансировочных кранов, при помощи которых количество теплоносителя, протекающего через трубы около нагревательного агрегата, существенно сокращается.
“Петля” подойдет для помещений с простой планировкой

К сожалению, даже дорогостоящая балансировка не способна позволить пользователю запустить радиаторы на мощность, предусмотренную производителем. Помимо этого, дополнительной денежной затратой в деле организации такой конструкции, является обязательная покупка весьма недешевого насоса, мощностные параметры которого обеспечат эффективное движение теплоносителя.

Одновременно с этим, так называемая петля Тихельмана известна практически полным отсутствием подобных минусов. Так, батареи, которые задействованы в ее конструкции, функционируют в усредненных и равных условиях.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена. Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.
Точки «равного давления» — схема с попутным движением теплоносителя

Факторы целесообразности выбора

Современные отопительные системы представлены как на отечественном, так и на мировом рынке строительной индустрии в широком разнообразии. Однако, каждое из предложенных конструктивных решений целесообразно применять в некоторых конкретных случаях. Если рассматривать конкретно систему петли Тихельмана, ее установка является рациональным решением, если:

• у вас большой дом, организация отопления в котором предполагает монтаж большого количества батарей;
• существует возможность прокладки труб исключительно по периметру комнат;
• вы готовы потратить на организацию отопления в доме относительно большое количество финансов.

Выше подан традиционный минимальный перечень условий, в соответствии с которыми выбор в пользу «попутки» является рациональным и обоснованным. Таким образом, если работа циркулярного насоса определяется влиянием балансировки, а необходимости в прокладке трехтрубной системы с большими петлями отсутствует, именно попутная схема оптимальным образом будет функционировать в вашем доме.
Настройка клапана – схема с тупиковым движением теплоносителя

Как рассчитать необходимый диаметр труб?

Естественно, в процессе проектирования схемы отопительной системы в конкретном архитектурном объекте необходимо определиться с тем, каковым должен быть диаметр труб в конструкции. В данном случае предполагается вычисление общих тепло-мощностных показателей. Это необходимо сделать в первую очередь, так как в противном случае монтаж отопления будет затруднен. Итак, в процессе определения диаметра труб мы высчитываем мощность конструкции. Необходимо заранее определить такие параметры:

• объем дома;
• разность температур внутри помещений и в окружающей среде;
• стандартный коэффициент по потерям тепла, который в свою очередь напрямую зависит от того, насколько утепленным является архитектурный объем в целом.

Схема двухтрубной системы

В отношении коэффициента существуют уже заранее определенные числа, которые зависят от степени теплоизоляции архитектурного объекта. Так, если присутствует минимальная теплоизоляция или она полностью отсутствует, то коэффициент равен 3 или 4. В случае облицовки здания кирпичом данный показатель варьируется в диапазоне от 2 до 2.9. При условии среднего уровня изоляции тепла в помещениях предлагается коэффициент со значением порядка 1.8. В завершении стоит сказать, что, если дом утеплен качественными строительными материалами, а также при условии, что был проведен монтаж стеклопакетов и современных дверей на всех входах в здание, коэффициент теплопотерь является минимальным – не более, чем 0.9.

После расчетов, описанных выше, необходимо определить с какой скоростью теплоноситель будет передвигаться по трубам. Традиционный диапазон значений данного параметра – от 0.36 до 0.7 метров в секунду. Специалисты называют эти рамки оптимальными. Как правило, диаметр труб в районе 26 миллиметров является наиболее подходящим как для обратной магистрали, так и для подающей. Для подключения радиаторов к системе специалисты рекомендуют использовать 16-тимилиметровые трубы.

Сколько воды должно быть в «петле»?

Вполне очевидно, что для грамотной организации отопления в доме необходимо знать конкретное количество теплоносителя, который будет заполнять и приводить в действие всю систему. Прежде, чем приступать к непосредственно к расчетам количества необходимой воды, нужно определить каковы теплопотери всего дома. Для этого необходимо знать такие параметры, как:

Далее остается лишь воспользоваться формулой следующего типа: G = S * 1 / Ро * (Тв – Тн)к. Получив значение теплопотерь можно приступать к определению количества воды. Для этого используем такую формулу – Q = G/(c*(Т1-Т2)). Для ее применения понадобиться знать удельную теплоемкость воды, а также ее температуру как в обратной трубе, так и в подающей.
Схема вертикальной двухтрубной системы

Доверьтесь современным технологиям

Ни для кого не секрет, что во времена эры современных технологий люди могут позволить машинам и программному обеспечению решать множество рутинных задач. Очевидно, что новичок в строительной сфере не в состоянии в полном объеме осуществить все необходимые расчеты, а также с нуля создать полноценный проект отопления в доме. К счастью, разработчики уже создали специальные программы, использование которых существенно упрощает дело проектирования и расчетов. Как правило, программное обеспечение для строительной сферы является достаточно дорогостоящим.

Между тем, многие компании предлагают бесплатные версии программ, которые обладают настолько ограниченным функционалом, чтобы пользователь ознакомился с основными возможностями продукта. Собственно, для проектирования отопления в загородном доме подобной бесплатной версии программного продукта может быть вполне достаточно.
Схема магистралей воды в системе отопления

Алгоритм работ

Для того, чтобы осуществить качественный монтаж системы в собственном доме, вам придется следовать определенной технологии. Так, сборка проводится в следующем порядке:

• установка котла;
• монтаж радиаторов;
• прокладка магистралей;
• монтаж циркуляционного насоса;
• установка расширительного бака, а также объектов группы безопасности.

В процессе монтажа системы не забывайте, что необходимо учитывать и специфику планировки каждого конкретного помещения. Следует учитывать насколько магистральные пути, которые так или иначе все равно необходимо прокладывать около двери, портят визуальный образ комнат. В хозяйственных помещениях скрывать трубы нет смысла, а в жилых комнатах трубу можно протянуть непосредственно под дверью.
Тупиковая и попутная схема движения теплоносителя

Схема отопления Тихельмана для одноэтажного и двухэтажного дома: фото и видео инструкция

В настоящее время существует огромное количество методов обустройства отопительной системы в частном доме. Именно по этой причине многие домовладельцы нередко стоят перед трудным выбором, какому из предлагаемых видов обогрева отдать свое предпочтение. Кого-то интересует трехтрубная схема отопления Тихельмана, а кто-то, в силу некоторых обстоятельств, обустраивает свое жилище инновационными схемами, такими как анодно-капиллярная. А чтобы вы четко понимали, что представляет собой та или иная система, поговорим о каждой из них.

Устройство водяного отопления

Этот вариант является наиболее востребованным, причем с его помощью можно обустроить не только частный дом, но и квартиру в многоквартирном доме. Обвязка подобного обогревательного узла может быть коллекторной, одноконтурной и многоконтурной, к которой относится как двухтрубная, так и отопительная система Тихельмана.

Классическое водяное отопления по схеме Тихельмана

Вне зависимости от схемы обвязки по тепловому контуру циркулирует теплоноситель, в качестве которого используют обычную воду. Нередки и случаи, когда магистраль наполняется специальным незамерзающим раствором, который, в отличие от воды, не замерзает при отрицательной температуре. Необходимость в таком наполнении теплового блока возникает лишь в том случае, когда контур частично находится на улице или в помещение, в котором температура может опускаться ниже положительной отметки.

С этой статьей читают: Водяное отопление частного дома

Внутренние системы

Такой способ обогрева может работать как за счет естественной (гравитационной) циркуляции теплоносителя, так и посредством искусственно нагнетаемой (за счет насоса). Первая обвязка теплового контура может быть оснащена нижним и верхним розливом. Схема функционирования верхнего розлива отопления характеризуется тем, что прогретая до необходимого уровня вода имеет меньшую плотность, чем «отработанная», то есть та, которая уже отдала свою тепловую энергию обогревательным приборам.

Подобная обвязка предполагает то, что теплоноситель перемещается вверх по подающему стояку в радиаторы. Далее, отдавая теплоэнергию, он направляется вниз в нагреватель для последующего прогрева. В свою же очередь нижний розлив отопления характеризуется отсутствием общего вертикально располагающегося стояка подачи горячей воды, поэтому теплоносителья поступает непосредственно в обогревательные приборы, то есть в батареи.

Существует еще тупиковая схема системы отопления. Она подразумевает перемещение теплоносителя по магистрали в противоположном холодной направлении.

Тупиковая система будет рентабельнее, если сократить протяженность контура к минимуму. При устройстве помещения с большой площадью наилучшим решением будет установка двух небольших теплонагревательных систем для дома.

Что такое петля Тихельмана

Говоря о трехтрубной системе отопления, нельзя не упомянуть схему Тихельмана. Этот тип обуславливается возвратной системой с реверсом. В простонародье такой способ устройства обогрева частного дома именуется как петля Тихельмана. Благодаря тому, что циркуляционные магистрали в этой схеме сбалансированы, резкие перепады температурного режима не наблюдаются.

Петля Тихельмана, отзывы о которой самые разные, обеспечивает максимально равномерный прогрев радиаторов. А это, в свою очередь, станет отличным выбором для владельцев частных домов.

Но, несмотря на положительные стороны отопительной схемы Тихельмана, она обладает еще и недостатками. Так, к примеру, для ее устройства потребуется гораздо больше расходных материалов, нежели при обвязке любой другой системы.

Помимо вышеуказанных обогревательных обвязок, можно выделить еще и замкнутую (кольцевую) обвязку, которая имеет сходства с одноконтурной схемой. Так, обогревательные приборы посредством переходных соединений монтируются в цепь. По конечному счету выходит замкнутый кольцевой контур с постоянно перемещающимся теплоносителем.

Также хотелось бы отметить и каскадную систему отопления. Ее принцип основывается на работе двух соединенных между собой котлов. При этом используются еще и специальные регуляторы, что обеспечивает увеличение эффективности функционирования узла.

Биметаллические радиаторы

Современные виды устройства обогревательных узлов

Традиционные методы  отопления, такие как петля Тихельмана, одноконтурные схемы и идентичные по функциональности системы обогрева прочно закрепились в своей нише. Однако, на смену им приходят более инновационные виды создания эффективно работающих узлов.

Нанообогрев дома

В последнее время люди все чаще и чаще отдают свое предпочтение именно этому варианту обогрева помещения. И пусть вас не пугает замысловатое название этого узла. В действительности же, многие из вас уже не раз сталкивались с подобными конструкциями, принцип работы которых достаточно примитивен.

ВИДЕО: Инфракрасный пленочный теплый пол – самый популярный пример наноотопления

Нагревательные элементы размещаются в тонкой пленочной основе, которая может монтироваться как в напольном покрытии, так и на стенах. Это обогревательная система еще называется «инфракрасный пленочный теплый пол». Однако, такие тепломаты сегодня используются в качестве дополнения к основному источнику тепла. Реже в качестве основного.

С этой статьей читают: Кабельный теплый пол – разновидности и способы монтажа

Устройство контуров с помощью электродных нагревателей

Этот вариант обвязки отопительной магистрали характеризуется выделением тепла за счет ионизации теплоносителя, а именно, воды. Так, в процессе образовываются положительно и отрицательно заряженные ионы. Частицы, приближаясь к пластинам электродов, начинают постепенно выделять тепловую энергию. Несмотря на незначительную популярность, такие нагревательные элементы обладают массой преимуществ:

•
  котлы подобного типа оснащены автоматическим регулятором температурного режима, что очень удобно;
•
  электродные нагреватели имеют достаточно высокий КПД;
•
  финансовая выгодна в эксплуатации этого котла;
•
  высокий коэффициент теплоотдачи;
•
  возможность замены теплонагревательного элемента;
•
  за небольшой промежуток времени и при незначительных энергозатратах в помещение достигаются комфортные температурные условия;
•
  для устройства обвязки с использование электродного котла потребуются сравнительно небольшие капиталовложения;
•
  нет необходимости в подключении к централизованной газопроводной магистрали.

Особенности анодно-капиллярной системы

Усовершенствованный вариант обогревательных узлов, который обусловливается принципом поляризации молекул воды. Благодаря такому процессу удается увеличить площадь соприкосновения теплоносителя и нагревателя. А это, в свою очередь, дает возможность минимизировать теплопотери. Именно этим анодно-капиллярная обвязка отличается от других вариантов создания отопительного блока.

Иногда можно столкнуться с процессами, схожими с электролизом. Однако этот процесс крайне редкий, потому как в основе топливных ресурсов нет сторонних примесей. С целью улучшения эффективности функционирования подобных блоков, квалифицированные специалисты рекомендуют использовать анодные электроды. Этот вариант топлива производится с высокими показателями качества.

Надеемся, наши советы помогут вам сделать правильный выбор и обустроить свой дом эффективно работающей отопительной установкой.

ВИДЕО: Попутная схема системы отопления. Петля Тихельмана

Петлевая система отопления Тихельмана: установка и расчет

Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта довольно простая, но при электромонтаже в этом случае, конечно, нужно придерживаться определенной технологии. Перед установкой такой системы в обязательном порядке необходимо составить подробный проект, сделав все необходимые расчеты.

Что такое система и как она монтируется

Контур обогрева петли Тихельмана на самом деле очень прост.В этом случае подводящая труба проходит обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к отопительному агрегату не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подключенных к каждому радиатору, одинакова. То есть на последнюю батарею идет длинная подача, а от нее забирается короткая отдача. От первого радиатора — соответственно наоборот.

Преимущества системы

Эта электрическая схема имеет следующие преимущества:

• отсутствие необходимости в сложной балансировке;

• равномерное отопление всех комнат в доме;

• работают с максимальной эффективностью.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет задействовать все радиаторы на полную мощность. Кроме того, при такой схеме необходима установка более мощного насоса.

Попутная схема системы отопления Петля Тихельмана таких недостатков полностью лишена. Все батареи в нем работают в абсолютно равных условиях. То есть его не нужно балансировать.

Недостатки системы

Конечно, такая схема подключения имеет не только достоинства, но и недостатки. В тупиковых системах диаметр магистрали обычно сужается по направлению теплоносителя. Делается это в основном в целях экономии.В сопутствующих системах такая схема не применяется. В этом случае по понятным причинам трубы одинакового диаметра прокладываются по периметру помещения. То есть сэкономить на стоимости магистралей и арматуры при такой схеме разводки невозможно.

В каких случаях рекомендуется монтировать

Поскольку монтаж сопутствующей системы отопления стоит дороже, чем обычный тупик, рекомендуется использовать ее только в больших домах со значительным количеством радиаторов.То есть там, где балансировка существенно влияет на работу циркуляционного насоса.

Также необходимость сборки такой системы ставится под сомнение в тех случаях, когда трубы в силу особенностей планировки невозможно провести по периметру помещения. В этом случае придется делать дорогостоящую трехтрубную систему, запуская обратку длинной петлей. И это обычно дорого с финансовой точки зрения.

Конструкция системы: диаметр трубы

Конечно, составление детального проекта — это то, что установка отопления требует в первую очередь петли Тихельмана.Расчет системы в этом случае проводится обычным образом. Чтобы определить требуемый диаметр трубы, необходимо сначала рассчитать желаемую тепловую мощность системы. Сделать это можно по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, K — коэффициент теплопотерь. Последний параметр зависит от степени утепленности задачи.

Далее необходимо определить скорость движения теплоносителя в магистралях. Диапазон значений оптимального показателя в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб.Чаще всего в таких системах для обратной и подающей магистралей закупается металлопластик диаметром 26 мм. Радиаторы соединяются отрезками 16 мм.

Объем воды в системе

Конечно, для того, чтобы система обогрева контура Тихельмана работала эффективно, перед ее установкой также следует рассчитать необходимый расход теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать с помощью формулы G = S * 1 / Po * (Tv — Tn) k.Здесь Po — сопротивление теплопередаче, Tv и Tn — температура воздуха на улице и в доме, а k — понижающий коэффициент. Первый и последний показатель определяются из таблиц в зависимости от особенностей конструкции здания. Собственно расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

• с — удельная теплоемкость воды (4200),
• T1 — ее температура в обратке,
• Т2 — в подающей трубе.

Последние два параметра определяются с учетом коэффициента нелинейности теплоотдачи радиаторов.В конечном итоге разница между их значениями должна быть примерно 15-20 С.

Специальные программы

Конечно, можно произвести расчет контура системы отопления Тихельмана и вручную. Но лучше использовать специальную программу. Все, что нужно будет сделать в этом случае, — это ввести данные, запрошенные программой, в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги. Однако некоторые разработчики предоставляют его демонстрационные версии или предлагают бесплатные варианты с ограниченным функционалом, которого может хватить для расчета системы отопления обычного загородного дома.

Петля Тихельмана на два этажа и более

Чаще всего такую ​​систему отопления монтируют в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда такую ​​систему собирают и в двух-трехэтажных домах. При электромонтаже в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае связывают не каждый этаж отдельно, а все здание. То есть поддерживается равная сумма длин обратного и подающего трубопровода для каждого радиатора дома.

Таким образом, петля Тихельмана на двух этажах собирается по особой схеме. Также специалисты считают, что использовать только один циркуляционный насос в этом случае нецелесообразно. Если есть такая возможность, стоит установить по одному подобному устройству в каждом здании на каждом этаже. В противном случае, если выйдет из строя единственный насос, сразу отключат отопление во всем доме.

Особенности монтажа: при необходимости балансировки

Как уже было сказано, регулировка количества теплоносителя, проходящего через радиаторы, проходная система отопления не требует петли Тихельмана.Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, слабые радиаторы обычно устанавливают в котельной и других подсобных помещениях, а в жилых комнатах — более мощные модели. Конечно, для всех этих батарей потребуются разные воздуховоды. Если расход теплоносителя рассчитан на слабые радиаторы, на мощные его будет недостаточно. При обратных схемах — в небольших батареях начнут возникать гидравлические шумы.Чтобы этого не произошло, устанавливают балансировочные краны.

Этапы установки

Система отопления собирается по данной схеме обычным способом. Т.е.:

• Котел смонтированный . Высота помещения, в котором он будет установлен, должна быть не менее 2,5 м. В этом случае минимально допустимый объем помещения составляет 8 м ³ . Котел обычно выбирают из расчета, что на 10 кВт площади требуется 1 кВт мощности.

• Радиаторы смонтированы. Самый популярный вид оборудования — биметаллические батареи. Перед монтажом радиаторов следует сделать разметку. Это отопительное оборудование обычно крепится на специальных кронштейнах.

• Сами трассы протянуты. Чаще всего пластиковые трубы используются для сборки систем отопления, в том числе сопутствующих. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Установлен циркуляционный насос.Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Врезать его нужно через обход с тремя кранами. Перед циркуляционным насосом необходимо установить фильтр. Эта добавка значительно продлит срок ее службы.

• Установлены расширительный бак и группа безопасности. Первый подключен к обратной магистрали через одну трубу. Конечно, для системы Тихельмана нужно выбрать расширительный бак мембранный. Группа безопасности обычно идет в комплекте с котлом.

Монтаж петель Тихельмана: полезные советы

Особенности планировки комнат могут усложнить сборку такой системы. Например, в любом случае багажник придется тянуть в районе двери. В подсобных помещениях допускается прокладка труб поверх проема. Ведь в этом случае дизайну помещения обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может потребоваться проделать такую ​​процедуру, как пробивка стяжки.Если по каким-то причинам протяжку под дверью сделать нельзя, обратная труба возвращается в то же место, откуда пришла корма. В этом случае в системе появляются участки, в которых проходят не две, а три трубы. Такая схема иногда применяется в частных домах. Но собрать систему отопления стоит немало. Поэтому, как было сказано выше, в этом случае стоит подумать об использовании коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана.Отзывы о такой системе заработали просто отлично. При правильном проектировании и сборке в доме устанавливается очень комфортный микроклимат. К тому же само оборудование редко выходит из строя и служит долго.

О петле Тихельмана хорошо отзываются не только владельцы жилых домов, но и владельцы коттеджей. Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполняется по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно.С проходной системой таких проблем, конечно же, не возникает. Но собрать отопление по такой схеме действительно дороже, чем по тупику.

Стоит ли монтировать самостоятельно

Как уже можно понять из всего вышесказанного, обогреватель «Петля Тихельмана» имеет довольно простую конструкцию. В любом случае собрать его не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петлю Тихельмана чаще всего монтируют в домах очень большой площади.Монтаж систем отопления в таких постройках уже сам по себе имеет массу нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Просто брать средние значения (10 кВт котла на 1 м ^{2 из помещения} , диаметры труб 26 и 16) в этом случае не получится. Сделать правильные расчеты по таблицам и даже с помощью соответствующих программ самостоятельно будет довольно сложно. Поэтому для проектирования и установки системы Tichelman Loop в большом доме все же стоит нанять специалистов.

Основные качества мужчины и женщины для семьи 👩🏼‍🍳 🧑‍🤝‍🧑 ➗

Семьянин — понятие для всех довольно абстрактное. Все зависит от того, какие качества женщина в первую очередь ценит в мужчинах. Для одной женщины важно, чтобы муж приносил в семью деньги и полностью заботился о вопросах безопасности, а для другой важно, чтобы он умел вкусно готовить, был ласковым с детьми и с ней. Некоторых мужчин привлекают деловые и независимые девушки, а других — спокойные и тихие домохозяйки.Идеальный вариант семьянина — это когда сочетаются все эти качества. Подумайте, что об этом говорит психология и какие качества нужны хорошему семьянину.

Кто такой семьянин?

Для начала разберемся, кто такой семьянин по определению. Семьянин — это человек, состоящий в браке и обладающий всеми качествами, необходимыми для семейной жизни. Но что это за качества и делятся ли они на мужские и женские? Начнем с сильной половины человечества.

Щедрость

Во главе качеств семьянина психологи поставили именно щедрость, и не зря. Речь идет не только о материальной безопасности, хотя подарки и цветы можно дарить без причины. Прекрасные знаки внимания, желание дарить любовь, а не просто получать ее от своей женщины, внимание к ее потребностям — это еще и проявление щедрости.

Пруденс

Еще один качественный семьянин. Мужчина должен постоянно пробовать себя в чем-то новом, думать, размышлять, учиться работать руками и так далее.Если нет движения, происходит регресс, и он ищет утешения в своих любовницах, тем самым чувствуя свою значимость.

Решительность и ответственность

Мужчина должен быть решительным, чтобы заводить отношения, развивать их. Со временем решимость перерастет в ответственность за вашу женщину и семью. Решительность проявляется также в умении мужчины оставаться верным любимой, несмотря на все трудности.

Женских качеств семьянина несколько больше, мы расскажем о них подробнее.

Умение контролировать поведение домашнего задания и сглаживать «острые» углы

Речь идет не о тотальном контроле и тирании мужа и детей. Женщина должна уметь угадывать настроение своего мужа и уметь предугадывать, как изменится его поведение, и стараться подавлять негативные моменты до того, как они выльются наружу. То же можно сказать и о детях.

Способность успокаивать

Мужчинам тяжелее женщин терпеть неудачи, измены, проблемы на работе.В такие моменты хорошая жена становится матерью, которая может пожалеть мужа, оказать поддержку, мотивировать на новые свершения.

Быть незаметным

Еще одно незаменимое женское качество — способность быть незаметным, когда любимый человек не в настроении. Мужчины по своей природе менее гибки, им нужно время, чтобы переключиться с работы на дом. Если вы видите, что сейчас супруга лучше не трогать — дождитесь, пока он «освободится», ни о чем не спрашивайте и больше молчите. В противном случае вы в лучшем случае рискуете получить скандал.

Будьте довольны

Вспомните начало ваших отношений, вам нужно так мало для счастья, и со временем многие проблемы исчезли. Выключите список требований и претензий к супругу, лучше поблагодарите его за то, что он уже сделал для вас и, поверьте, он это оценит. Оставайтесь в этом состоянии благодарности, это улучшит семейную жизнь.

Быть любовником

Не зацикливайтесь на этом вопросе. Постарайтесь привнести в интимные отношения что-то новое, вспомните, о чем вас давно просил мужчина, и сделайте это.Если муж доволен, то эмоции вернутся в норму и риск любовника сведется к нулю.

Перечисленные качества семьянина не являются обязательными, этот список можно дополнять в зависимости от индивидуальных предпочтений каждого человека.

Система отопления петли Тихельмана: установка и расчет

Одним из самых популярных видов систем отопления в наше время является так называемая петля Тихельмана. Схема эта довольно простая, но при проведении электромонтажа в этом случае, конечно, нужно придерживаться определенной технологии.Перед установкой такой системы следует составить подробный проект, сделав все необходимые расчеты.

Что представляет собой система и как она устанавливается

Схема нагрева петли Тихельмана на самом деле очень проста. В этом случае подводящий патрубок удлиняется обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к нагревательному блоку не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подключенных к каждому радиатору, одинакова.То есть до последней батареи идет длинное питание, от него отводится короткая отдача. От первого радиатора — соответственно наоборот.

Преимущества системы

Данная компоновочная схема имеет следующие преимущества:

• отсутствие необходимости в сложной балансировке;

• равномерное прогревание всех комнат в доме;

• работают с максимальной отдачей.

В тупиковых двухтрубных системах, расположенных рядом с котлом, радиаторы всегда нагреваются сильнее, чем установленные в удаленных помещениях.Чтобы исправить эту ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через батареи ближе к котлу. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. К тому же при такой схеме придется устанавливать более мощный насос.

Прилагаемая схема системы обогрева петли Тихельмана подобных недостатков полностью лишена. Все батареи в нем работают абсолютно в равных условиях.То есть балансировать не нужно.

Недостатки системы

Конечно, у такой схемы разводки есть не только плюсы, но и некоторые минусы. В тупиковых системах диаметр магистральной магистрали обычно сужают по ходу потока теплоносителя. Делается это в основном в целях экономии. В попутных системах такая схема не применяется. В этом случае по понятным причинам по периметру помещения прокладывают трубы одинакового диаметра. То есть при использовании такой схемы подключения не сэкономить на стоимости стволов и фурнитуры.

В каких случаях рекомендуется монтировать

Поскольку стоимость сборки проходной системы обогрева дороже, чем у обычного тупика, рекомендуется использовать ее только в больших домах со значительным количеством радиаторов. То есть там, где балансировка существенно влияет на работу циркуляционного насоса.

Также необходимость сборки такой системы ставится под сомнение в тех случаях, когда трубы из-за разводки нельзя разнести по периметру помещения.В этом случае необходимо сделать дорогостоящую трехтрубную систему, допустив обратную петлю с длинной петлей. И это дорого с финансовой точки зрения.

Расчет системы: диаметр трубы

Разумеется, составление детального проекта — это, в первую очередь, установка теплового контура Тихельмана. Расчет системы в этом случае проводится обычным образом. Для того чтобы определить необходимый диаметр труб, необходимо предварительно рассчитать желаемую теплоемкость системы.Это можно сделать по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, K — коэффициент теплопотерь. Последний параметр зависит от степени утепления работы.

Далее , необходимо определить скорость движения охлаждающей жидкости в электросети. Диапазон оптимальных значений в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные со временем следует подставить в специальную таблицу размеров трубы.Чаще всего для обратной и подающей магистрали в таких системах закупается металлопластик диаметром 26 мм. Радиаторы подключаются отрезками по 16 мм.

Объем воды в системе

Конечно, для того, чтобы контур Тихельмана работал эффективно, перед его установкой необходимо еще рассчитать необходимый расход теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать с помощью формулы G = S * 1 / Po * (Tb — Tn) k.Здесь Po — сопротивление теплопередаче, TB и TH — температура воздуха на улице и в доме, а k — коэффициент понижения. Первый и последний показатель определяется по таблицам в зависимости от особенностей конструкции здания. Собственно сам расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

• c — удельная теплоемкость воды (4200),
• T1 — ее температура в реверс,
• Т2 — в подающей трубе.

Последние два параметра определяются с учетом нелинейного коэффициента теплоотдачи радиаторов. В конечном итоге разница между их значениями должна составлять примерно 15-20 ° С.

Специальные программы

Конечно, вы можете произвести расчет системы обогрева контура Тихельмана и вручную. Но лучше использовать специальную программу. Все, что вам нужно сделать в этом случае, — это ввести запрашиваемые данные в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги.Однако некоторые разработчики предоставляют его демо-версию или предлагают бесплатные версии с ограниченным функционалом, которого может хватить для расчета системы отопления типового загородного дома.

Петля Тихельмана на два этажа и более

Чаще всего такую ​​систему отопления устанавливают в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда эту систему собирают и в двух-трехэтажных домах. При проведении электромонтажа в таких домах необходимо придерживаться определенной технологии.По схеме Тихельмана в этом случае вяжется не только каждый этаж отдельно, но и все здание целиком. То есть остается равное количество длин обратных и подающих труб на каждый радиатор дома.

Петля Тихельмана в два этажа собирается, так что особым способом. Также специалисты считают, что использовать только один циркуляционный насос в этом случае нецелесообразно. Если есть такая возможность, в здании необходимо установить по одному подобному устройству на каждом этаже.В противном случае при выходе из строя одного насоса отопление сразу отключится по всему дому.

Особенности монтажа: при необходимости балансировки

Как уже было сказано, регулировка количества Проходя через радиаторы теплоносителя, соответствующая система отопления не требует петли Тихельмана. Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема построения системы отопления применяется редко. Например, в котельной и других подсобных помещениях обычно устанавливают слабые радиаторы, а в жилых комнатах модели более мощные.Конечно, всем этим батареям нужны разные каналы. Если расход теплоносителя рассчитывать от слабых радиаторов, то на мощные его не хватит. В случае обратных цепей в небольших батареях будет гидравлический шум. Чтобы этого не произошло, устанавливают балансировочные краны.

Этапы монтажа

Система отопления собирается по данной схеме обычным способом. Т.е.:

• Котел смонтированный . Высота помещения, в котором он будет установлен, должна быть не менее 2-х.5 мес. При этом минимально допустимый объем помещения составляет 8 м ³ . Котел обычно выбирают исходя из того, что на 10 м. ² Помещение требует 1 кВт мощности.

• Радиаторы навесные. Самый популярный вариант этого оборудования — биметаллические батареи. Перед тем, как повесить радиаторы, необходимо сделать разметку. Крепят это отопительное оборудование обычно на специальных кронштейнах.

• Сами линии растягиваются. Чаще всего для сборки систем отопления, в том числе попутных, используются металлопластиковые трубы.К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Циркуляционный насос установлен. Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Его нужно врезать в байпас с помощью трех кранов. Перед циркуляционным насосом необходимо установить фильтр. Это дополнение значительно продлит срок его службы.

• Расширительный бак и группа собранызащиты.Первый подключается к обратной с помощью одной трубы. Конечно, для системы Тихельмана необходимо выбрать расширительный бак мембранный. Группа безопасности обычно идет в комплекте с бойлером.

Установка петли Тихельмана: полезные советы

Чтобы усложнить сборку такой системы, особенности планировки помещений. Например, шоссе в любом случае придется объезжать под дверью. В подсобных помещениях трубы можно прокладывать над проемом. Ведь в этом случае на дизайн помещения обычно не обращают особого внимания.В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может потребоваться выполнение такой процедуры, как перфорация стяжки. Если по какой-либо причине не получается протянуть протяжку под дверью, обратная труба возвращается в то же место, откуда пришла корма. При этом в системе есть участки, на которых не две, а по три трубы. Эта схема иногда применяется в частных домах. Но стоимость сборки системы отопления стоит дорого. Поэтому, как уже было сказано выше, в этом случае стоит рассмотреть возможность использования коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

Как и большинство владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана. Такая система заслуживала как раз таких прекрасных отзывов. В доме при правильной конструкции и сборке установлен очень комфортный микроклимат. При этом само оборудование системы выходит из строя редко и служит долго.

О петле Тихельмана хорошо отзываются не только владельцы жилых домов, но и владельцы дач.Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполняется по тупиковой схеме, при включении котла помещения нагреваются крайне неравномерно. Конечно, с системой прохождения таких проблем нет. Но стоимость сборки отопления по такой схеме действительно дороже, чем в тупике.

Стоит ли монтировать самому?

Как уже можно было понять из всего вышеизложенного, обогрев «Петля Тихельмана» имеет довольно простую конструкцию.В любом случае собрать не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петли Тихельмана чаще всего монтируют в домах очень большой площади. Монтаж систем отопления в таких постройках уже имеет множество нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Просто возьмем средние значения (котел 10 кВт на 1 м ² комнат, диаметр труб 26 и 16) в этом случае не получится.Сделать правильные расчеты по таблицам и даже с применением одних только соответствующих программ будет довольно сложно. Поэтому для проектирования и установки системы «Петля Тигельмана» в большом доме все же стоит нанять специалистов.

p>

Система отопления петли Тихельмана: монтаж и расчет

Одним из самых популярных видов систем отопления в наше время является так называемая петля Тихельмана. Схема эта довольно простая, но при выполнении электромонтажа в этом случае, конечно, нужно придерживаться определенной технологии.Перед установкой такой системы в обязательном порядке необходимо составить подробный проект, сделав все необходимые расчеты.

Что такое система и как она монтируется

Схема отопления петля Тихельмана на самом деле очень простая. В этом случае подающая труба протягивается обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к нагревательному блоку не от последней батареи (как в обычных тупиковых системах), а от первой. При такой схеме сумма длин всех труб, подключенных к каждому радиатору, одинакова.То есть до последней батареи идет длинный сток, а от него отвлекается короткий возврат. От первого радиатора — соответственно наоборот.

Преимущества системы

Данная компоновка имеет следующие преимущества:

• отсутствие необходимости в сложной балансировке;

• равномерность отопления всех помещений в доме;

• работают с максимальной эффективностью.

В тупиковых двухтрубных системах, расположенных рядом с котлом, радиаторы всегда нагреваются больше, чем установленные в удаленных помещениях.Для исправления ситуации в таких схемах используются балансировочные клапаны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Причем при такой схеме необходимо устанавливать более мощный насос.

Проходная схема системы отопления петли Тихельмана подобных недостатков полностью лишена. Все батареи в нем работают абсолютно в равных условиях.То есть балансировать его не нужно.

Недостатки системы

Конечно, у такой схемы подключения есть не только плюсы, но и некоторые минусы. В тупиковых системах диаметр магистрали обычно сужается по мере движения теплоносителя. Делается это в основном в целях экономии. В попутных системах эта схема не применяется. В этом случае по понятным причинам по периметру помещения прокладывают трубы одинакового диаметра. То есть сэкономить на стоимости магистралей и арматуры при такой схеме разводки невозможно.

Когда целесообразно монтировать

Так как стоимость сборки проходной системы обогрева дороже обычной тупиковой, целесообразно использовать ее только в больших домах со значительным количеством радиаторов. То есть там, где балансировка оказывает значительное влияние на циркуляционный насос.

Также необходимость построения такой системы сомнительна в тех случаях, когда трубы в силу особенностей планировки не могут быть проведены по периметру помещения. В этом случае необходимо сделать дорогостоящую трехтрубную систему, продув обратный контур длинным контуром.И это обычно дорого с финансовой точки зрения.

Расчет системы: диаметр трубы

Конечно, составление детального проекта — это то, что в первую очередь требует установки отопительной петли Тихельмана. Расчет системы в этом случае выполняется обычным образом. Для того чтобы определить необходимый диаметр трубы, необходимо сначала рассчитать необходимую теплоемкость системы. Это можно сделать по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и снаружи, K — коэффициент теплопотерь.Последний параметр зависит от степени утепления задачи.

Далее необходимо определить скорость движения хладагента по магистралям. Диапазон значений оптимального показателя в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб. Чаще всего для реверсивных и питающих линий в таких системах приобретают металлопластик диаметром 26 мм.Радиаторы подключаются сегментами по 16 мм.

Объем воды в системе

Конечно, для того, чтобы система отопления работала эффективно, и перед ее установкой необходимо также рассчитать необходимый расход теплоносителя. Для определения этого параметра необходимо предварительно рассчитать теплопотери здания. Это можно сделать по формуле G = S * 1 / Ro * (TV — Tn) k. Здесь Po — сопротивление теплопередаче, TV и Tn — температура воздуха на улице и в доме, k — коэффициент понижения.Первый и последний показатель определяется по таблицам в зависимости от характеристик строительной конструкции. Фактически расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

• c — удельная теплоемкость воды (4200),
• T1 — температура ее возврата
• Т2 — в подающей трубе.

Последние два параметра определены с учетом показателя нелинейности теплоотдачи радиаторов. В итоге разница между их значениями должна быть примерно 15-20 С.

Специальные программы

Конечно, можно сделать расчет контура отопления Тихельмана и вручную. Но лучше использовать специальную программу. Все, что нужно сделать в этом случае, — это ввести запрашиваемые данные программного обеспечения в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги. Однако некоторые разработчики предлагают демоверсии или предлагают бесплатные версии с ограниченным функционалом, которого вполне может хватить для расчета системы отопления обычного загородного дома.

Петля Тихельмана на два этажа и более

Чаще всего такая система отопления монтируется в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда такую ​​систему собирают в двух-трехэтажных домах. При выполнении электромонтажа в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае вяжется не каждый этаж индивидуально, а все здание в целом. То есть сохраняется равная сумма длин обратной и подающей трубы для каждого радиатора дома.

Петля Тихельмана на двух этажах строится, пока, по особой схеме. Также специалисты считают, что использование только одного циркуляционного насоса в данном случае нецелесообразно. Если есть такая возможность, в здании стоит установить по одному подобному устройству на каждом этаже. В противном случае при поломке единственного насоса отопление отключится сразу во всем доме.

Особенности установки: при необходимости балансировки

Как уже было сказано, для регулировки количества проходящего через радиаторы теплоносителя, проходящего через систему отопления, петля Тихельмана не требуется.Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, в котельной и других бытовых помещениях обычно устанавливают слабые радиаторы, а в жилых комнатах — более мощные. Конечно, для всех этих аккумуляторов потребуются разные каналы. Если расход теплоносителя будет рассчитываться на слабые радиаторы, то на мощные его не хватит. При использовании обратных цепей в небольших батареях начинает появляться гидравлический шум.Чтобы этого не происходило, устанавливаются балансировочные клапаны.

Этапы монтажа

Сборка системы отопления по данной схеме производится в обычном порядке. То есть:

• Навесной котел . Высота помещения, в котором он будет установлен, должна быть не менее 2,5 м. В этом случае минимально допустимым объемом помещения считается 8 м. ³ . Котел обычно выбирают исходя из того, что на 10 м ² помещения требуется 1 кВт мощности.

• Радиаторы навесные. Самый популярный вид этого оборудования — биметаллические батареи. Перед установкой радиаторов отопления следует сделать разметку. Крепление этого отопительного оборудования обычно осуществляется на специальных кронштейнах.

• Сами магистрали нарисованы. Чаще всего металлопластиковые трубы применяют для монтажа систем отопления, в том числе попутных. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Циркуляционный насос установлен.Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Его нужно прорезать через байпас тремя метчиками. Перед циркуляционным насосом должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.

• Установленный расширительный бак и групповая охрана. Первый подключен к обратному трубопроводу через одинарный патрубок. Конечно, для системы Тихельмана необходимо выбрать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с бойлером.

Сборка петли Тихельмана: полезные советы

Усложнить сборку такой системы могут особенности помещения. Например, шоссе в любом случае придется объезжать под дверью. В подсобных помещениях можно прокладывать трубы над проемом. Ведь в этом случае дизайну помещения обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может потребоваться проделать такую ​​процедуру, как штамповка. Если протяжка под дверью по каким-либо причинам не может быть произведена, обратная труба возвращается в то же место, откуда пришла подача.При этом в системе есть участки, на которых не две, а три трубы. Такая схема иногда применяется в частных домах. Но сборка системы отопления обходится дорого. Поэтому, как уже было сказано выше, в этом случае стоит задуматься об использовании коллекторной или тупиковой схемы.

Мнение владельцев загородных домов по системе

По мнению большинства арендодателей недвижимости, эта схема действительно очень эффективна — петля Тихельмана. Отзывы о такой системе заслужили просто отличные.При правильной конструкции и сборке в доме устанавливается очень комфортный микроклимат. При этом само оборудование системы выходит из строя редко и служит долго.

Хороший отзыв о петле Тихельмана не только домовладельцам, но и владельцам дач. Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения нагреваются крайне неравномерно.С попутной системой таких проблем, конечно же, не возникает. Но стоит сборка отопления по такой схеме действительно дороже, чем тупиковая.

Стоит ли монтировать самостоятельно

Как видно из вышесказанного, нагревательная «петля Тихельмана» имеет довольно простую конструкцию. В любом случае собрать его будет не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петлю Тихельмана чаще всего монтируют в домах очень большой площади.Построение одинаковых систем отопления в таких постройках само по себе имеет массу нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Так же брать усредненные значения (котел 10 кВт на 1 м ² труб диаметром 26 и 16) в этом случае не получится. Сделать правильные расчеты по таблицам и даже с помощью соответствующих программ самостоятельно будет довольно сложно. Поэтому для проектирования и монтажа «петли Тихельмана» в большом доме все же стоит нанять специалистов.

Убийство руководителя Google на яхте проливает свет на сайты «сахарного папочки»

Это заархивированная статья, и информация в статье может быть устаревшей. Посмотрите на отметку времени в истории, чтобы узнать, когда она в последний раз обновлялась.

САНТА-КРУС, Калифорния — Арест Аликс Кэтрин Тихельман в связи со смертью руководителя Google пролил новый свет на так называемые веб-сайты сахарного папы, где женщинам платят, иногда тысячи долларов в месяц, пожилые ухажеры за их компания.

26-летний Тихельман подозревается в смерти 51-летнего Форреста Тимоти Хейса, женатого отца пятерых детей, который был найден мертвым в ноябре на своей 50-футовой яхте.

В среду она не признала себя виновной в непредумышленном убийстве и других обвинениях в суде округа Санта-Крус, Калифорния. Ее защита просила освободить ее под подписку о невыезде, но судья отказал ей, поскольку он «не был уверен», что она вернется в суд. Ее семья была в зале суда.

Судья также отклонил ходатайство об уменьшении ее залога, который остается на уровне 1 доллара.5 миллионов. Она вернулась под стражу, и ее следующая явка в суд назначена на 20 октября.

Власти говорят, что Тихельман сделал Хейсу инъекцию героина, а затем, когда он начал умирать, она отпила вино, собрала свои вещи и ушла.

Прокуроры говорят, что пара познакомилась через сайт под названием Seeking Arrangement, который позиционирует себя как «ведущий сайт знакомств Sugar Daddy, где более 3 миллионов участников поддерживают взаимовыгодные отношения на своих условиях».

А что это за термины?

«Женщины, которые присутствуют на сайте, или, как мы их называем,« сладкие младенцы », ищут мужчин, которые могут оказать им финансовую помощь», — сказала Анджела Джейкоб Бермудо из Seeking Arrangement.

«Помимо этого, они также ищут мужчин, которые могут помочь им с точки зрения наставничества, будь то обретение собственной независимости в профессиональном мире или … обеспечение жизненного руководства».

Для сахарной малышки «Белла» эта финансовая помощь предоставляется в виде пособия — от 3000 до 5000 долларов в месяц ». ​​То, как я вижу, это пособие — это не что иное, как обогащение и расширение возможностей моей жизни тем, что у них много , их богатство », — сказала она.

Это был выгодный договор для выпускницы колледжа Беллы, которой удалось вдвое сократить свой долг за колледж за последние два года, сократив общую сумму в 30 000 долларов.

«Я могу жить так, как хочу, без рабства», — сказала она. «Обо мне заботятся те, кто мне действительно небезразличен, и они заботятся обо мне».

А как насчет секса?

28-летняя Белла сказала, что была интимна только с двумя мужчинами.

«Они хотят встречаться только с тобой. Это не имеет ничего общего с интимностью как таковой », — сказала она. «Им просто нужен хороший разговор».

Критики говорят, что сайты сахарного папы — не что иное, как прикрытие для проституции, одного из преступлений, в которых обвиняется Тихельман.

«Соглашение о поисках никоим образом не является проституцией или услугами эскорта», — сказал Бермудо, вместо этого назвав его сайтом знакомств. «Мы предоставляем качественную платформу для успешных людей, а также тех, кто хочет встречаться с щедрым партнером, который готов помочь улучшить их образ жизни».

Ситуация усложняется тем, что обмен денежными средствами не очень хорошо виден, а профили веб-сайтов не обязательно подразумевают секс.

«Я не думаю, что это делает ее законной в Калифорнии или любом другом штате, где проституция незаконна», — сказал Мел Роббинс.«Я просто думаю, что это просто делает невозможным судебное преследование».

Для справки, Seeking Arrangement не говорит, что секс не имеет отношения к делу.

«Как и в традиционных отношениях, вы не подписываетесь, и секс не является частью договоренности», — сказал Бермудо. «Конечно, как и в любых здоровых отношениях, если обе стороны действительно становятся немного более связанными и решают, что они хотят стать более близкими, тогда это зависит от двух согласных взрослых».

Для Беллы существует четкое различие между тем, что она делает, и проституцией.

«Сопровождающему платят за выезд», — сказала она. «Я получаю часть их богатства, чтобы увидеть их снова… чтобы подарить им улыбку текстовым сообщением перед сном. Мне платят, чтобы они были счастливы ».

Смерть руководителя Google

В случае Тихельман власти говорят, что у нее были «продолжающиеся проституционные отношения» с Хейс.

Online, Тихельман похвастался более чем 200 отношениями с клиентами.

На видеозаписи с камеры наблюдения с яхты Хейса видно, как она ввела инъекцию героина и что произошло потом, когда он умирал, сообщает полиция.

«Вместо того, чтобы оказать первую помощь или позвонить в службу 911, г-жа Тихельман продолжает собирать свои вещи, включая героин и иглы», — говорится в заявлении полиции, добавляя, что Тихельман несколько раз переступал через тело Хейса.

На видео также видно, как Тихельман выходит из лодки, а затем тянется назад, чтобы опустить штору, скрывая тело жертвы от посторонних глаз, сообщает полиция.

За два месяца до смерти Хейса Дин Риопель, которого Тихельман идентифицировал в Интернете как своего парня, умер в своем доме в Милтоне, штат Джорджия.Тихельман была там в то время, и она позвонила в службу 911.

Судмедэксперт счел смерть Риопель случайной передозировкой героина и алкоголя. «В то время мы никогда не думали иначе, — сказал капитан полиции Милтона Шон Маккарти.

Теперь власти по-новому смотрят на эту смерть, «чтобы убедиться, что в ней нет ничего (другого)», — сказал он.

Движение теплоносителя попутно. Особенности устройства и примеры отопительных контуров с насосной циркуляцией

Одним из самых популярных видов систем отопления в наше время является так называемая петля Тихельмана.Схема эта довольно простая, но при выполнении электромонтажа в этом случае, конечно, нужно придерживаться определенной технологии. Перед установкой такой системы обязательно составьте подробный проект, сделав все необходимые расчеты.

Что такое система и как она монтируется

Схема обогрева петли Тихельмана на самом деле очень проста. В этом случае подающая труба протягивается обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к нагревательному блоку не от последней батареи (как в обычных тупиковых системах), а от первой.При такой схеме сумма длин всех труб, подключенных к каждому радиатору, одинакова. То есть до последнего аккумулятора идет длинный сток, от него забирают короткий обратный. От первого радиатора — соответственно наоборот.

Преимущества системы

Данная компоновка имеет следующие преимущества:

отсутствие необходимости в сложной балансировке;

равномерное отопление всех комнат в доме;

работают с максимальной эффективностью.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются больше, чем установленные в удаленных помещениях.Чтобы исправить ситуацию, в таких схемах используются балансировочные клапаны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Причем при такой схеме приходится устанавливать более мощный насос.

Хвостовая петля Тихельмана подобных недостатков полностью лишена. Все батареи в нем работают абсолютно в равных условиях.То есть балансировать его не нужно.

Недостатки системы

Конечно, у такой компоновки есть не только плюсы, но и недостатки. В тупиковых системах диаметр магистрали обычно сужается по мере движения теплоносителя. Делается это в основном в целях экономии. В попутных системах эта схема не применяется. В этом случае по понятным причинам по периметру помещения прокладывают трубы одинакового диаметра. То есть сэкономить на стоимости магистралей и арматуры при такой схеме разводки невозможно.

Когда целесообразно монтировать

Поскольку стоимость сборки сопутствующей системы отопления дороже, чем обычного тупика, рекомендуется использовать ее только в больших домах со значительным количеством радиаторов. То есть там, где балансировка существенно влияет на работу циркуляционного насоса.

Также сомнительна необходимость построения такой системы в тех случаях, когда трубы из-за особенностей планировки нельзя провести по периметру помещения.В этом случае необходимо сделать дорогостоящую трехтрубную систему, продув обратный контур длинным контуром. И это обычно дорого с финансовой точки зрения.

диаметр трубы

Конечно, составление детального проекта — это то, что в первую очередь требует установки контура Тихельмана. Расчет системы в этом случае выполняется обычным образом. Для того, чтобы определить необходимый диаметр трубы, необходимо предварительно рассчитать требуемую систему теплоэнергетики.Это можно сделать по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и снаружи, K — коэффициент теплопотерь. Последний параметр зависит от степени утепления задачи.

Далее нужно определить скорость теплоносителя в магистралях. Диапазон значений оптимального показателя в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб.Чаще всего для реверсивных и питающих линий в таких системах приобретают металлопластик диаметром 26 мм. Радиаторы подключаются отрезками по 16 мм.

Объем воды в системе

Конечно, для того, чтобы система обогрева петли Тихельмана работала эффективно, перед ее установкой необходимо в том числе рассчитать необходимый расход теплоносителя. Для определения этого параметра необходимо предварительно рассчитать теплопотери здания.Это можно сделать по формуле G = S * 1 / Ro * (TV — Tn) k. Здесь Po — сопротивление теплопередаче, TV и Tn — температура воздуха на улице и в доме, k — коэффициент понижения. Первый и последний показатель определяется по таблицам в зависимости от характеристик строительной конструкции. Собственно сам расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

• с — удельная (4200),
• T1 — его температура возврата,
• T2 — в подающая труба.

Последние два параметра определены с учетом показателя нелинейности теплоотдачи радиаторов. В итоге разница между их значениями должна быть примерно 15-20 С.

Специальные программы

Конечно, можно сделать петлю Тихельмана и вручную. Но лучше использовать специальную программу. Все, что нужно сделать в этом случае, — это ввести запрашиваемые данные программного обеспечения в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги.Однако некоторые разработчики предлагают демонстрационные версии или предлагают бесплатные версии с ограниченным функционалом, который можно рассчитать с использованием обычных систем отопления. загородного дома вполне может хватить.

Петля Тихельмана на два этажа и более

Чаще всего такую ​​систему отопления монтируют в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда такую ​​систему собирают в двух-трехэтажных домах. При выполнении электромонтажа в таких домах следует придерживаться определенной технологии.По схеме Тихельмана в этом случае подвязывают не каждый этаж отдельно, а все здание целиком. То есть на каждый радиатор в доме выдерживается равная сумма длин обратного и подающего трубопроводов.

Таким образом, петля Тихельмана на двух этажах собирается по особой схеме. Также специалисты считают, что использование только одного в данном случае нецелесообразно. Если есть такая возможность, стоит установить по одному подобному устройству на каждом этаже здания.В противном случае, если сломается хоть один насос, отопление отключится сразу во всем доме.

Особенности установки: когда требуется балансировка

Как уже упоминалось, для регулировки количества охлаждающей жидкости, проходящей через радиаторы, не требуется петля Тихельмана для соответствующей системы отопления. Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, в котельной и других бытовых помещениях обычно устанавливают слабые радиаторы, а в жилых комнатах — более мощные.Конечно, для всех этих аккумуляторов потребуются разные каналы. Если расход теплоносителя рассчитан на слабые радиаторы, на мощные его будет недостаточно. При использовании обратных цепей в небольших батареях начинает появляться гидравлический шум. Чтобы этого не происходило, устанавливаются балансировочные клапаны.

Этапы установки

Монтаж системы отопления по данной схеме осуществляется в обычном порядке. То есть:

Навесной котел .
Высота помещения, в котором он будет установлен, должна быть не менее 2-х.5 мес. При этом минимально допустимый объем помещения составляет 8 м3. Котел обычно выбирают исходя из того, что на 10 м2 площади требуется 1 кВт мощности.

Радиаторы навесные. Самый популярный вид этого оборудования — биметаллические батареи. Перед установкой радиаторов отопления следует сделать разметку. Крепление этого отопительного оборудования обычно осуществляется на специальных кронштейнах.

Сами трассы нарисованы. Чаще всего для сборки систем отопления, в том числе и попутных, используются.К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

Циркуляционный насос установлен. Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Его нужно прорезать через байпас тремя метчиками. Перед циркуляционным насосом должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.

Навесной расширительный бачок и группа безопасности. Первый подключен к обратному трубопроводу через одинарный патрубок.Конечно, для системы Тихельмана необходимо выбрать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с бойлером.

Усложнить сборку такой системы могут особенности планировки помещений. Например, шоссе в любом случае придется объезжать под дверью. В подсобных помещениях можно прокладывать трубы над проемом. Ведь в этом случае дизайну помещения обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверью.Для этого может потребоваться проделать такую ​​процедуру, как штамповка. Если протяжка под дверью по каким-либо причинам не может быть произведена, обратная труба возвращается в то же место, откуда пришла подача. В этом случае в системе появляются участки, в которых проходят не две, а три трубы. Такая схема иногда применяется в частных домах. Но сборка системы отопления обходится дорого. Поэтому, как уже было сказано выше, в этом случае стоит задуматься об использовании коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана.Отзывы о такой системе заслужили просто отличные. При правильной конструкции и сборке в доме устанавливается очень комфортный микроклимат. При этом само оборудование системы выходит из строя редко и служит долго.

О петле Тихельмана хорошо отзываются не только владельцы домов, но и владельцы дач. Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения нагреваются крайне неравномерно.С попутной системой таких проблем, конечно же, не возникает. Но стоит сборка отопления по такой схеме действительно дороже, чем тупиковая.

Стоит ли монтировать самостоятельно

Как уже можно было понять из вышеизложенного, нагрев «петли Тихельмана» имеет довольно простую конструкцию. В любом случае собрать его будет не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петлю Тихельмана чаще всего монтируют в домах очень большой площади.Построение одинаковых систем отопления в таких постройках само по себе имеет массу нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Просто брать усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать правильные расчеты по таблицам и даже с помощью соответствующих программ самостоятельно будет довольно сложно. Поэтому для проектирования и монтажа «петли Тихельмана» в большом доме все же стоит нанять специалистов.

Схема прохода отопительной трубы отличается тем, что она саморегулирующаяся. Если он собран правильно, то после установки настраивать его не нужно. Каждый радиатор в этой системе должен иметь одинаковую разницу давлений между подающей и обратной магистралью. Каждый нагреватель в соответствующем контуре работает в одинаковых гидравлических условиях.

Как устроена поездка

Такая же разница давлений на радиаторах возникает из-за того, что сумма длин подающего и обратного потоков одинакова для каждого из них.Это хорошо видно на схеме. Возьмите любую батарею из системы и оцените общую длину подводящих и отводящих труб к котлу.

Тех. Все нагреватели автоматически находятся в одинаковых условиях, и это именно то, что достигается в других схемах путем точной настройки, а иногда и не может быть достигнуто. Например, сложная конфигурация лучевой цепи, где каждая батарея длинной парой трубопроводов соединена с одним коллектором. Длина этих трубопроводов разная, радиаторы взаимно влияют друг на друга, поэтому систему необходимо тщательно регулировать.

Диаметр трубопровода

Желательно, чтобы диаметр магистрального трубопровода (и подводящего и обратного) был одинаковым по всему кольцу, за исключением присоединения последнего радиатора. Где от точки разветвления до предпоследней можно использовать меньший диаметр, потому что это уже будет не основная линия, а отвод к последнему нагревателю в контуре. Те. Окончательная резка, подача и возврат могут быть с меньшим диаметром.

Отключение ствола одного значительного диаметра необходимо для обеспечения таких же условий для радиаторов.Те. так что эта «поездка» будет сбалансированной системой, в которой все батареи стабильно работают в одинаковых условиях.

Если начать «играть» экономией и уменьшить диаметр магистрали по направлению потока жидкости (потому что с каждой веткой уходит меньше), это сделать очень просто, поэтому группа последних радиаторов всегда будет холоднее , т.е. систему окажется сложно настроить.

Таким образом, для домика с 6-8 радиаторами от котла прокладывается труба диаметром 26 мм (внешняя для металлопластика, для полипропилена и др. — другие значения), затем до предпоследнего. устройство — 16 мм.На обратку наоборот, — от первой батареи 16 мм, затем от второй — кольцо 26 мм к котлу.

Но это только пример для небольшой системы, и если дом большой, то диаметр магистралей может понадобиться больше, чтобы трубопровод не шумел на концевых участках, чтобы скорость в нем не более 0,7 м / с. Определить необходимый диаметр можно простым подбором подключаемой мощности, пример расчета можно обнаружить на этом ресурсе.

Всегда нужна поездка

Соответствующая система отопления дороже тупиковой на 20 процентов. Перерасход связан с использованием труб большого диаметра, в частности их фитингов — тройников на ответвлениях радиаторов и переходников на меньший диаметр, которые подключаются к радиаторам.

В тупиковой схеме диаметры труб будут меньше, так как вся мощность делится на 2 и более плеч, на выходе из котла.

Особенно громоздко становится, когда нет возможности проложить трубы по кольцу по периметру дома — от выхода котла до входа в него. Затем возвратная труба должна быть возвращена тем же способом, по которому была проложена доставка.

Получается сложная петля из трех магистральных трубопроводов большой толщины. Этого следует избегать, и поездка превращается в более простую тупиковую схему для конкретных обстоятельств.

Обычный переход в тупиковую систему происходит при уменьшении количества радиаторов до 10 и менее.Тогда появляется возможность балансировать радиаторы в тупиках и сами плечи без особого увеличения мощности насоса.

Если в плече 3, 4 или даже 5 радиаторов, нет проблем с балансировкой всех радиаторов и плеч в тупиковой схеме отопления.

А если по плечам придется разделить те же десять радиаторов, что и 6 и 4, то лучше сделать саморегулирующуюся поездку, так как при 6 нагревательных приборах и неравных тупиках придется без нужды увеличивать мощность насоса и тоже «зажать» ближе расположенные к нему батарейки.

Осложнения при создании системы совместного отопления и ее настройке

Если, как рекомендовано, диаметр трубопровода будет одинаковым, а радиаторы будут расположены на одной высоте, и если разница в мощность радиаторов, то проблем с работой системы быть не может.

Точнее любые проблемы типа «не прогреть 3-й радиатор» возникают только из-за нарушения монтажа. Например, полипропилен, спаянный с переливами и внутренним диаметром внахлест.

Но если присутствуют указанные выше негативные факторы для работы системы, то могут возникнуть отличия в работе радиаторов.

• Тот, что расположен выше, потребует больше охлаждающей жидкости.
• Слишком мощный не сможет развить его по максимуму, а при увеличении расхода помпы самые маленькие аккумуляторы начнут шуметь из-за большой скорости.
• Подключенные трубопроводом уменьшенного диаметра (последнее не в счет), скорее всего, не будет развивать мощность, так как давление на них будет меньше.

В целом стабильная схема стабильная, но «щадящая», не стоит нарушать правила ее создания, все будет работать как положено.

Остается только вопрос комбинирования очень мощных радиаторов с другими, потому что, если его не решить, система будет … вообще неприменима.

Возможно, что в теплице нам понадобится один обогреватель на 5 кВт, а в туалете — 0,5 кВт. Настроив насос и трубопроводы под 5-киловатник, мы приложим повышенное давление для батареи в унитазе и слишком сильно увеличим скорость.

А решение силового конфликта все такое же, как и в плечевой схеме — балансировочные клапаны. Они должны стоять, по крайней мере, на самых маленьких радиаторах в пути, защищая их от высокого давления.

Но если радиаторами управляют местные термоголовки, то возможно, что какая-то часть отключится, а любая оставшаяся в работе начнет шуметь из-за повышенного потока. Поэтому балансировочные краны лучше ставить сразу на все отопительные приборы при создании сопряженной схемы отопления дома.

Остается один из главных вопросов — возможно ли собрать попутную систему отопления дома своими руками? Конечно можно. Но нужно обратить внимание на развитие следующих вопросов.

Выбор типа труб и их диаметра, выбор радиаторов по мощности, обвязка котла, обвязка радиатора, правильный выбор арматуры, способы монтажа, приемы и проблемы с выбранным трубопроводом, обучение установке. В принципе, даже новички в сантехническом деле собирают отличные эффективные системы отопления из современных материалов.Вполне вероятно, что так будет и дальше.

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже?

Итак, связанное движение теплоносителя — это движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (рис. 1). Со счетчиком (тупиком) все как раз наоборот (рис.2)

Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя.

Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, длины трубопроводов и монтажа.

I. Гидравлика и балансировка.

Под гидравликой подразумевается прямой расчет потери давления в ответвлениях / кольцах. Балансировка — это соединение ответвлений друг с другом, а именно, мы стремимся к тому, чтобы все кольца / ответвления имели одинаковую потерю давления.При расчете потерь давления в сети необходимо рассчитать потери давления в главном циркуляционном кольце (наиболее нагруженном и протяженном) и в остальных кольцах, чтобы связать их с главным циркуляционным кольцом. Все просто: если в одном кольце потеря давления меньше, чем в другом, то вода будет стремиться именно к этому контуру, следовательно, в других кольцах ее будет недостаточно. Это значит, что мы не получим требуемый расход теплоносителя в каждой ветви и, соответственно, необходимую теплоотдачу от отопительных приборов, в этом случае система считается неуравновешенной.Гидравлика для прохождения охлаждающей жидкости на удивление проста. Если у вас есть ветка радиаторов с такой же мощностью и размером (рис.3), то достаточно рассчитать потери давления в контуре через любой радиатор, в остальных контурах величина потерь давления такая же. Система по умолчанию гидравлически связана, то есть сбалансирована и не требует предварительной настройки радиаторных клапанов.

Рис. 3 Схема с попутным движением теплоносителя при одних и тех же силовых устройствах.

Однако, если мощность нагревательных устройств разная или они имеют другой размер (что влияет на значение местного сопротивления устройства), вам придется подсчитать потери в каждой цепи и связать устройства друг с другом. с помощью термостатических вентилей (рис.4).

Рис.4 Схема с попутным движением теплоносителя при разных силовых устройствах.

При использовании противоточного контура в любом случае потери давления рассчитываются в каждом контуре, и на каждом устройстве устанавливается термостатический клапан. Однако можно сказать, что в случае установки термостатических клапанов на устройства с соответствующей схемой течения теплоносителя, скорее всего, настроек клапана будет достаточно для балансировки. Если у нас тупиковая схема, то на первом устройстве на ветке (рис.5) мы должны установить максимальную настройку, т.е. максимально зажать секцию, и если система очень длинная, настроек клапана может не хватить, или если мы выставим максимальную настройку, секция будет уменьшена так, чтобы вода в водонагреватель не течет.

Рис.5 Установка клапана — схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» предпочтительна схема с попутным потоком теплоносителя.

Однако в этой схеме есть одна «ловушка».В этой схеме есть так называемые «точки равного давления». Если вкладыш к ТЭНу будет подсоединен к магистрали в этом месте, то вода в приборе не будет течь. Что это за точки? Предлагаю прочитать картинку 6.

Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что эти точки расположены в середине контура, но в случае более сложных схем трудно предсказать, где эти точки находятся.Но физика здесь проста: в точке 1, расположенной на подающей трубе, и точке 2, на противоположной стороне, давление одинаково, и поскольку между этими точками нет разницы давлений, вода не течет через устройство.

Совет: старайтесь избегать таких точек и подключайте устройство подальше от них!

II. Длина трубопровода и установка.

Часто связанная схема требует более длинных трейлов, но это не всегда так.Все зависит от помещения и расположения устройств. Что касается монтажа, то тупиковая схема устанавливается проще хотя бы потому, что диаметры параллельных участков и типоразмеры фасонных деталей не отличаются. По критерию «Длина трубопроводов и установка» тупиковая схема является более оптимальной. Для простоты и удобства сравнения приведенные выше сведения о схемах потоков теплоносителя представлены в сводной таблице 1.

Таблица 1. Сравнение схем потоков проходящего и тупикового теплоносителя

Схема гидравлической системы

Двухтрубная система отопления, в которой теплоноситель подается по подающей трубе, а затем, пройдя через отопительный прибор, попадает в обратный трубопровод, является одной из самых распространенных.

Есть два типа двухтрубных систем отопления:

• Тупиковая система отопления

Система отопления

• с равномерным движением воды также называется системой Тихельмана , в честь инженера, который разработал и успешно применил ее на практике.

Недостатки тупиковой двухтрубной системы отопления

В тупиковой системе отопления теплоноситель поступает в отопительный прибор, затем в обратный трубопровод, по которому движется к котлу.Чем ближе радиатор к котлу, тем интенсивнее в нем идет процесс теплопередачи. И наоборот, чем дальше отопительный прибор от котла, тем длиннее путь теплоносителя к нему и тем меньше у него подвод тепловой энергии. В результате в помещении, расположенном ближе к котлу, жарко, а в удаленных, наоборот, прохладно.

Для устранения подобных «перекосов» в системе отопления применяется ее балансировка с помощью клапанов и труб разного диаметра, изменяя расход теплоносителя отдельно для каждого отопительного прибора.

В свою очередь, запорная арматура создает в системе отопления дополнительное сопротивление, для преодоления которого необходимо установить более мощный циркуляционный насос. В то же время установка слишком мощного циркуляционного насоса может вызвать в системе отопления гидравлический шум, что может привести к нежелательным последствиям в ее работе.

Еще один недостаток тупиковой системы отопления — это сам процесс балансировки. При его выполнении в ручном режиме очень сложно получить желаемый результат и равномерно обеспечить теплом весь дом, а управление обогревом отопительных приборов в автоматическом режиме может быть дорогостоящим.

Всех этих недостатков лишена система отопления Тихельмана.

Что такое схема отопления с попутным движением воды?

В системе Тихельмана циркуляционные контуры каждого отопительного прибора равны по длине. В результате теплоноситель, движущийся к первому радиатору, проходит ту же длину, что и теплоноситель, движущийся к самому удаленному отопительному прибору. В результате все радиаторы в системе отопления, сколько бы их ни было, находятся в равных условиях эксплуатации и получают одинаковое количество тепловой энергии.Балансировать систему отопления Тихельман не нужно.

Для движения теплоносителя в системе отопления Тихельмана создается контур общей длины, состоящий из двух трубопроводов: подающего и обратного. Форма контура напоминает петлю, расположенную по периметру отапливаемого помещения. Не случайно эту схему нагрева называют петлей Тихельмана.

Следует отметить, что и в подающем, и в обратном потоке теплоноситель движется в одном направлении.Отсюда еще одно название: «схема с попутным движением теплоносителя».

Так же, как и в тупиковой схеме, подводящий патрубок подключается к каждому отопительному прибору поочередно. Отличие обвязки — монтаж обратного трубопровода. Если в тупиковой схеме теплоноситель от первого радиатора попадает в обратную магистраль сразу уходит в котел, то в петле Тихельмана он должен пройти по обратной трубе расстояние, равное длине трубы от котла до котла. последний отопительный прибор.

Это означает, что у первого радиатора самая короткая подающая труба, но самая длинная обратная труба, а у последнего радиатора, наоборот, самая длинная подающая труба, но самая короткая обратная труба. В результате сумма длин подающего и обратного патрубков каждого отопительного прибора равна друг другу. Для обвязки всех радиаторов можно использовать трубы одинакового диаметра, за исключением подачи первого отопительного прибора (можно использовать трубу меньшего диаметра, если основная установка d = 26 мм , то здесь d = 16 мм )

Аналогично монтируется последний радиатор, у которого обратный патрубок может иметь меньший диаметр, чем подающий.

Преимущества и недостатки системы отопления Тихельман

Системы

Тихельмана широко применяются при установке систем отопления с большим количеством радиаторов (от 8 и более приборов), балансировка которых может представлять определенные трудности.

Использование системы Тихельмана дает отличный результат, но не следует забывать и о недостатках, среди которых следует выделить:

• При большей длине трубопровода, в среднем на петлю Тихельмана уходит на 15-20% больше труб , чем на монтаж тупиковой схемы.
• Невозможность установки везде — ведь во многих домах архитектура просто не позволяет прокладывать петлю по периметру здания.

Заключение

Система отопления Тихельмана — это вариант двухтрубной системы отопления, не требующий балансировки. Он отлично подходит для одноэтажных построек и с успехом может применяться для отопления загородных домов и коттеджей.

Действительно, система Тихельмана стоит немного дороже, чем обычная двухтрубная система отопления, но при этом проста в эксплуатации.

Обвиняемая проститутка не признает себя виновной в героиновой смерти руководителя Google

CBC

N.B. Сводка новостей о COVID-19: человек в возрасте 20 лет умер, в Эдмундстоне снята изоляция

Житель Нью-Брансуикера в возрасте 20 лет умер от COVID-19, самого молодого человека в провинции, умершего от болезни с начала пандемии во вторник объявил офицер здравоохранения. По словам доктора Дженнифер Рассел, этот человек проживал в районе Монктон, Зона 1. Это 36-я смерть от COVID в Нью-Брансуике.Рассел отказался сообщить, было ли у этого человека какие-либо заболевания, сославшись на конфиденциальность. Но она сказала, что считает, что у человека был вариант, о котором впервые сообщили в Великобритании, и случай был связан с поездкой. Последняя смерть показывает агрессивные варианты «убивать без дискриминации», — сказала она. Они «будут бить как молодых, так и старых». В Нью-Брансуике теперь есть британский вариант в районе Монктона и в регионе Эдмундстон, зона 4. Вариант, впервые зарегистрированный в Южной Африке, был подтвержден в районе Сент-Джон, зона 2, и районе Гранд-Фоллс в зоне 4.И случай варианта, впервые зарегистрированного в Индии, был подтвержден в регионе Фредериктон, Зона 3. «Нам снова напоминают о безотлагательной необходимости защитить себя, наши семьи, наши сообщества от последствий новых вызывающих озабоченность вариантов COVID-19. и интерес », — сказал Рассел во время обновления COVID-19. Она отметила, что соседняя Новая Шотландия сообщила о рекордном количестве 96 новых случаев COVID во вторник. «Обычно вокруг нас огонь, и мы чувствуем это тепло. И я знаю, что люди измучены и разочарованы, но мы действительно должны продолжать бороться с этим пламенем.137 активных случаев. Во вторник в провинции было зарегистрировано 24 новых случая COVID-19. Основная часть из них, 21, приходится на район Эдмундстон, зона 4. Все они связаны со вспышкой варианта, впервые обнаруженного в Южной Африке в Павильоне. Бо-Лье, специальный дом престарелых в Гранд-Фоллс, заявила главный врач здравоохранения доктора Дженнифер Рассел. В их число входят 14 жителей и семь сотрудников, по ее словам. 39 Четыре человека 50-59 Два человека 60-69 Четыре человека 70-79 Четыре человека 80-89 Четыре человека 90 лет и старше Рассел не мог сказать, сколько человек в доме дали положительный результат, но сказал, что, по ее мнению, «довольно много. количество были вакцинированы.«Мы видим очень легкие симптомы. И я думаю, что некоторые люди были вакцинированы только одной дозой. Так что это очень хорошие новости «. 24 новых случая COVID-19, о которых было сообщено во вторник, увеличили общее количество активных случаев по провинции до 137 (CBC) В регионе Монктон, Зона 1, появилось два новых случая: человек 20-29 человек 40-49 Одно дело касается временного иностранного работника и связано с поездкой, в то время как другое находится в стадии расследования. В районе Фредериктона, Зона 3, также есть одно новое дело: лицо 19 лет или младше.Сейчас в провинции 137 активных дел. Шесть человек находятся в больнице, в том числе двое в реанимации. В Нью-Брансуике было зарегистрировано 1882 подтвержденных случая COVID-19, при этом на данный момент выздоровели 1708 человек. Всего было проведено 285 473 тестов, в том числе 1220 в понедельник. Эдмундстон, Верхняя Мадаваска переходит на оранжевый. Часть региона Эдмундстон, зона 4, которая в настоящее время заблокирована, перейдет на менее строгий оранжевый уровень предупреждения COVID в полночь, заявил во вторник премьер-министр Блейн Хиггс. Эдмундстон и район Верхняя Мадаваска находятся под строгим ограничением здоровья в провинции с 10 апреля, но ситуация улучшилась, сказал Хиггс.«Вирус все еще присутствует, и это изменение уровня готовности не означает, что мы можем снизить нашу охрану», — сказал он. «Но это изменение даст … некоторые свободы и позволит многим предприятиям в регионе заняться своей деятельностью». По словам Хиггса, провинция будет по-прежнему проявлять бдительность на границах с Квебеком и Мэном, чтобы помочь защитить регион, но попросил жителей продолжать вносить свой вклад и соблюдать меры общественного здравоохранения. Гранд-Фолс, Сен-Леонар, Драммонд, Новая Дания и Четыре водопада останутся на оранжевом уровне как минимум еще на неделю и будут переоценены в это время.Регионы Сен-Квентин и Кеджвик остаются на желтом уровне, как и остальная часть провинции. На прошлой неделе главный врач здравоохранения рекомендовал кабинету министров пересмотреть статус изоляции в понедельник. «Мы не наблюдали новых случаев передачи инфекции среди населения в пределах изолированной зоны, и количество госпитализаций в этом районе значительно сократилось», — заявила во вторник д-р Дженнифер Рассел. Кроме того, по ее словам, семидневное скользящее среднее новых случаев в зоне блокировки упало с более чем 10 в начале этого месяца до двух по состоянию на понедельник.Регион Фредериктона может столкнуться с ограничениями. Зона 3, в которую входят Фредериктон и долина реки Сент-Джон, может столкнуться с более жесткими ограничениями COVID, возможно, уже позднее на этой неделе, заявил во вторник главный врач здравоохранения. По словам Дженнифер Рассел, общественное здравоохранение внимательно следит за ситуацией после того, как в этом регионе был впервые выявлен подтвержденный случай варианта COVID-19 в Нью-Брансуике. «В ближайшие дни мы определим, требуются ли новые ограничения общественного здравоохранения для замедления распространения вируса в Зоне 3, и без колебаний предпримем меры для защиты здоровья жителей Нью-Брансуикера.«Должностные лица« очень и очень обеспокоены »агрессивным вариантом, который имеет две мутации, очень заразен и вызывает более серьезные симптомы, — сказал Рассел. — Таким образом, мы будем действовать и принимать все меры предосторожности и все шаги, аналогичные тем, что мы сделал это в Зоне 4, пытаясь сдержать это как можно быстрее ». Возможное заражение в средней школе Фредериктона« Небольшая группа людей »в средней школе Фредериктона могла быть подвергнута воздействию COVID-19, Дэвид Мактимони, суперинтендант англоязычного Запада Школьный округ, сообщил семьям во вторник вечером.Школьный округ работает с должностными лицами общественного здравоохранения, чтобы идентифицировать людей, и, согласно уведомлению, отдел общественного здравоохранения свяжется с ними напрямую. Учащиеся, с которыми не связались службы общественного здравоохранения, могут продолжать посещать школу лично в назначенный день. Все школьное сообщество должно самостоятельно контролировать симптомы и, если они появятся, самоизолироваться и записаться на тест онлайн или по телефону Tele-Care 811. «Мы понимаем, что в ближайшие дни вы можете почувствовать беспокойство», — сказал Мактимони.«Естественно знать, мог ли ваш ребенок подвергнуться воздействию вируса. Представители органов здравоохранения проинформируют тех, кто подвергается риску, о следующих шагах, но для защиты конфиденциальности учащихся и школьного персонала, другие детали (включая имена ) не будет выпущен «. Обязательное тестирование в средней школе Служба общественного здравоохранения подтвердила положительный случай COVID-19 в средней школе на Джордж-стрит, в результате чего школа Фредериктона закрылась на три дня. В электронном письме родителям Управление здравоохранения Нью-Брансуика сообщило, что всем сотрудникам, студентам и их домохозяйствам было предложено изолировать до полуночи четверга, чтобы обеспечить отслеживание и тестирование контакта.Служба здравоохранения Нью-Брансуика подтвердила случай COVID-19 в средней школе на Джордж-стрит в Фредериктоне. (Элизабет Фрейзер / CBC) Школа работает с представителями общественного здравоохранения, чтобы выявить всех учащихся и школьный персонал, которые могли контактировать с этим заболеванием. . «Тестирование будет обязательным для всех учащихся и школьного персонала, чтобы снять изоляцию. Для тех, кто решит не проходить тестирование, период изоляции будет продлен», — сказала Кимберли Баркер, региональный медицинский работник.Школа Priestman Street в Фредериктоне также закрыта во вторник по рабочим причинам. «Нам не рассказали ни об одном случае, но волновой эффект тех, кто находится в самоизоляции, стал причиной отсутствия у нас многих сотрудников», — сказал Дэвид Мактимони, суперинтендант школьного округа Англоязычный Запад, в электронном письме. «В Priestman у нас есть восемь вакантных должностей учителей, которые мы не смогли заполнить. Поэтому мы говорим, что они закрыты по производственным причинам». Восемнадцать школьных автобусов Фредериктона не ходили во вторник из-за закрытия двух школ.Вспышка в UNB Public Health объявила о вспышке в кампусе Университета Нью-Брансуика в Фредериктоне после того, как по состоянию на понедельник было подтверждено шесть случаев COVID-19 в Magee House, жилом доме квартирного типа со 101 квартирой для взрослых студентов, некоторые из у кого есть дети. Доктор Дженнифер Рассел, главный медицинский директор Нью-Брансуика, сказала, что дополнительные исследования являются ключом к выяснению масштабов любой вспышки. Она призывает людей пройти обследование, если у них есть какие-либо симптомы, которые могут быть вызваны другими заболеваниями или аллергией.«С вариантами, вызывающими озабоченность, [и] вариантами, представляющими интерес, переход может произойти очень быстро. И последствия для нашей системы здравоохранения могут произойти очень быстро», — сказала она. Всплывающее тестирование в Nackawic В ответ на недавний кластер положительных случаев COVID-19 в Зоне 3, Фредериктоне и районе Верхней долины реки, Horizon Health Network создает на этой неделе временный центр тестирования в Nackawic. «Это часть усилий общественного здравоохранения по обеспечению того, чтобы как можно больше людей в этом районе прошли тестирование на COVID-19», — заявила пресс-секретарь Крис МакДэвид.Клиника на открытом воздухе будет расположена на парковке торгового центра Nackawic по адресу 135 Otis Dr.Web, и будет работать по предварительной записи только со среды по пятницу, с полудня до 17:00. Те, кто записался на прием, должны принести свою карточку Medicare, надеть маску, войти с Landegger Drive и оставаться в своих транспортных средствах. Люди могут записаться на прием через Интернет или позвонить в Tele-Care 811. Они должны выбрать «Hartland» в качестве предпочтительного сайта, пока «Nackawic» не станет вариантом, сказал Horizon. Когда с ними связываются для записи на прием, они должны указать, что хотят пройти обследование во временном учреждении в Nackawic.Вакцины для людей 60+ Люди в возрасте 60 лет и старше теперь могут записаться на прием для получения первой дозы вакцины COVID-19 через сети здравоохранения Vitalité или Horizon или обратившись в участвующую аптеку, сказал премьер-министр Блейн Хиггс. Опекун или член семьи может записаться на прием от их имени. По его словам, по состоянию на вторник 34 процента жителей Нью-Брансуикса получили хотя бы одну дозу вакцины — это самый высокий процент в Приморье. Провинция теряет вторую изоляторную гостиницу, изолируют более 50 человек Список семи изолирующих отелей, объявленный на этой неделе, сократился до пяти по состоянию на вторник.В понедельник отель Woodstock Best Value Inn попросили исключить его из списка. А во вторник река Родд Мирамичи сделала то же самое. Генеральный менеджер Джим Гертридж сказал, что отель попросили исключить из списка не из-за провинции или Красного Креста, а из-за постоянных гостей. «Они не понимают, почему отели прибегли к помощи», — сказал он. «У нас было много отмен за последние два дня, потому что люди думают, что у нас полный отель, мы даже не близки к полному … Все считают, что у всех, кто останавливается у [нас], есть COVID.Нет, ни у кого нет COVID, они не тестировались ». Hyatt Place в Монктоне — один из пяти отелей в провинции, в котором есть зона для самоизоляции путешественников. (Кейт Летерик / CBC) Премьер-министр Блейн Хиггс заявил во вторник 59 номеров в отдельных отелях заняты с момента вступления в силу ограничений на поездки в субботу в 23:59. Остальные отели в изолированном списке: Saint John: Hilton Saint John Moncton: Hyatt Place Fredericton: Delta Bathurst: Best Western Campbellton: Quality Inn Отель не был найден в Эдмундстоне, потому что он был заблокирован, но теперь, когда изоляция заканчивается, там будет объявлено об этом «очень скоро», — сказал Хиггс.Хиггс сказал, что провинция сможет найти достаточно помещений для размещения всех, кто нуждается в изоляции, и будет контролировать их еженедельно. «Мы скорректируем по мере необходимости, потому что мы занимаемся этим уже 16 месяцев», — сказал он. В заявлении Hilton Saint John говорится, что он «стремится стать частью решения, особенно в том, что касается безопасного облегчения путешествий и туризма во время пандемии COVID-19». «В нашем отеле соблюдаются все правила и протоколы, установленные государственными, провинциальными и местными властями», — говорится в заявлении.Премьер Блейн Хиггс отметил, что если туриста поймают без изоляции в определенном отеле в течение, по крайней мере, первых семи дней, как это требуется, он может быть оштрафован на минимум 4063 доллара. (Правительство Нью-Брансуика) Хиггс сказал, что слышал, как некоторые люди говорят, что они предпочли бы заплатить штраф, чем изолироваться в отеле за 200 долларов за ночь. Он «обеспокоен». «Я знаю, что многие из вас считают, что можно пойти домой и должным образом изолироваться. К сожалению, у нас было множество случаев, когда этого не произошло. И сейчас мы просто не можем рисковать.Он повторил, что минимальный штраф за нарушение обязательного постановления провинции увеличен до 580,50 долларов с 292,50 долларов. Минимальный штраф применяется к каждому правонарушению в соответствии с Законом о чрезвычайных мерах, и если правонарушение продолжается более одного дня, штраф за нарушение составляет 580,50 долларов в день. , максимум до 24 484,50 долларов США, включая дополнительные сборы и сборы. «Путешествие прямо сейчас не стоит ни здоровья, ни финансовых рисков, — сказал Хиггс. — Сделайте правильный выбор для вас и для окружающих вас людей. И по возможности оставайтесь поближе к дому.«Изоляция отелей — повод для беспокойства. Если люди перестанут летать, число случаев COVID-19 снизится в Атлантической Канаде, — говорит эпидемиолог из Онтарио. Колин Фернесс сказал, что поддержит решение о прекращении второстепенных внутренних рейсов». действительно несущественное путешествие, вы добавляете большой риск, — сказал он. — Фактически, вы не добавляете никакой социальной выгоды. Федеральное правительство ввело запрет на пассажирские рейсы из Индии и Пакистана в Канаду на 30 дней, начиная с 22 апреля.В прошлом году авиакомпании резко сократили внутренние рейсы в Нью-Брансуик. Фернесс сказал, что он также обеспокоен самоизоляцией отелей в провинции, потому что заражение COVID-19 все еще может происходить в коридорах этих отелей. «У вас воздух выходит из комнат в коридор», — сказал он. «Как в многоквартирном доме, когда чувствуешь запах чужой кухни». Колин Фернесс, эпидемиолог из Университета Торонто, говорит, что людям нужно избегать ношения масок меньшего размера, которые не плотно прилегают и не закрывают полностью нос и рот, чтобы предотвратить распространение COVID-19 и его разновидностей.(CBC) Фернесс также сказал, что если бы было меньше поездок, меньше людей было бы вынуждено помещаться в карантин в отелях, что, в свою очередь, снизило бы риск заражения вирусом. «Он возвращается к вопросу не« Как мы можем управлять множеством путешествующих людей? » но «Как мы можем уменьшить количество путешествующих людей?», — сказал он. «Это в конечном итоге то, что сделает вещи безопаснее». Фернесс сказал, что он также обеспокоен уменьшением размеров масок. «Я думаю, это потому, что они лучше выглядят, когда имеют форму», — сказал он. Но люди должны носить достаточно большие маски, чтобы не было «зияющих по бокам», — сказал он.Предыдущие возможные воздействия на население Служба здравоохранения определила места, даты и время возможного воздействия на население в четырех регионах. Люди, которые были в этих центрах, имеют право пройти тестирование на COVID-19, даже если у них нет симптомов. Регион Фредериктон: 24 апреля с 10:00 до полудня — YMCA (570 York St., Fredericton) 23 апреля с 13:00. и 17:00 — Walmart Supercentre (1399 Regent St, Fredericton) 23 апреля с 13:00. и 17:00 — Princess Auto (Тринити-авеню, 21, Фредериктон) 23 апреля с 1 ч.м. и 17:00 — Home Depot (Corbett Center, Фредериктон) 23 апреля с 13:00. и 17:00 — Швейцарское шале (проспект 961, Фредериктон) 22 апреля с 9:00 до 11:00 — Canadian Tire (1110 Smythe Ave., Фредериктон) 22 апреля с 10:00 до полудня. — Digital World (524 Smythe Ave., Фредериктон) 22 апреля с 11:00 до 11:30 — Tim Horton’s (1713 Woodstock Rd., Fredericton) 22 апреля с 13:00. и 15:00. — Costco (бульвар Уэйна Сквибба, 25, Фредериктон) с 19 по 22 апреля — Canada Post (135 Otis Dr., Nackawic) 21 апреля с 12:00 до 16:00. — Shoppers Drug Mart (1040 Prospect St., Fredericton), регион Монктон: 12 апреля с 5:45 до 13:00. — отделение неотложной помощи — Университетский госпитальный центр доктора Жоржа-Л.-Дюмона (330 Université Ave., Монктон) 12 апреля с 9:00 до 11:00 — Рентгенологическое отделение — Университет доктора Джорджа-Л.-Дюмона Больничный центр (330 Université Ave., Монктон) 14 апреля с 10:30 до 14:30. — Urban Planet, Walmart и H&M — CF Champlain (477 Paul St., Дьепп) Область Сент-Джон: Приход Святого Духа (место поклонения святому Матфею), 45 долларов, доктор, Сент-Джон, в воскресенье, 18 апреля, с 11:00 до полудня. Церковь закрылась на две недели в качестве превентивной меры, и церковь Св. Розы Лимской (часть прихода Святого Духа) также будет закрыта на следующие две недели, до 8-9 мая. Обслуживание Нью-Брансуик, 15 King Square North, 15 апреля с 15:00. и 15:45 Спорт-бар Rocky’s, Рыночная площадь, 7, 15 апреля с 16:00. и 18:00 Эдмундстон регион: E.& P. Sénéchal Center, клиника вакцинации Vitalité Health Network, 60 Ouellette St., Grand Falls, в понедельник, 19 апреля, с 13:15. и 19:00 .m .; и 12 апреля с 15:00. и 15:30 Служба общественного здравоохранения также выявила путешественников, которые могли заразиться во время следующих рейсов: 20 апреля — рейс 318 Air Canada — из Калгари в Монреаль, вылет в 11:45 20 апреля — рейс 8906 Air Canada — из Монреаля в Монктон, вылет в 19:01 15 апреля — рейс 8919 авиакомпании Air Canada — из Торонто в Монктон, вылет в 20:56.
