Подключение бкн к двухконтурному котлу: Подключение бойлера ГВС к двухконтурному котлу или колонке

Содержание

Как подключить бойлер косвенного нагрева к одноконтурному котлу схема

Главная » Статьи » Как подключить бойлер косвенного нагрева к одноконтурному котлу схема

Как подключить бойлер косвенного нагрева?

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

  1. При помощи трехходового клапана для систем с активной циркуляцией. В этом случае устанавливается приоритет нагрева водопроводной воды. Делается два контура, один из которых идет на водонагреватель, а второй на систему отопления.

    На выходе из котла после насоса ставится трехходовой клапан, который подключен к термостату водонагревателя и переключает поток теплоносителя между ним и радиаторами. Если вода в баке ниже необходимой температуры, клапан переключается на ГВС, если же вода нагрелась, теплоноситель поступает в систему отопления.

    Схема с трехходовым клапаном

    Чтобы трехходовой клапан правильно срабатывал, важно правильно выставить его настройки. Следует учесть, что температура водопроводной воды будет ниже температуры теплоносителя. Если выставить слишком высокий показатель, котел будет постоянно работать только на ГВС.

  2. При помощи двух циркуляционных насосов. В этом случае схема подключения практически такая же, но клапана нет, а в контуре водонагревателя стоит второй насос, который подключен к термостату.


    Приоритет ГВС при данном способе подключения отсутствует. Чтобы потоки в контурах не смешивались, для каждого насоса монтируется обратный клапан.

    Схема с двумя насосами

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Термостатический вентиль на радиаторе

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, Дражице OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

  1. Перекрывается вода на входе в квартиру или дом.
  2. Устанавливается корпус. В зависимости от модели, он или ставится на пол, например, Nibe — Biawar W-E150.6, или крепится к стене, например, Nibe — Biawar W-E100.21. Важно, чтобы стена была кирпичная или бетонная, которая выдержит вес аппарата с водой.
  3. В зависимости от выбранной схемы, монтируется трехходовой клапан, или два насоса. Трехходовый клапан в разрезе
  4. Устанавливаются группы безопасности на котел и бойлер.
  5. Нарезаются трубы нужно длины, спаиваются между собой и переходниками и крепятся на стены с помощью клипс. В системе следует предусмотреть обратные клапаны для предотвращения циркуляции теплоносителя в противоположном направлении.
  6. Медленно открывается вентиль воды, и все узлы проверяются на предмет протечек. После этого тестируется работоспособность системы.

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

boilervdom.ru

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу — схемы

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью. Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

  • №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
  • №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру. Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление. Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

teplodom1.ru

Схема подключения БКН к СО и ГВС

Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.

Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.

Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».

Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.

Итак, поехали.

Расположение БКН в доме

Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.

В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.

Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.

Как поставить БКН в котельной

Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.

Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.

Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.

Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.

Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.

В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».

А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!

Правильная схема монтажа бойлера косвенного нагрева приведена ниже.

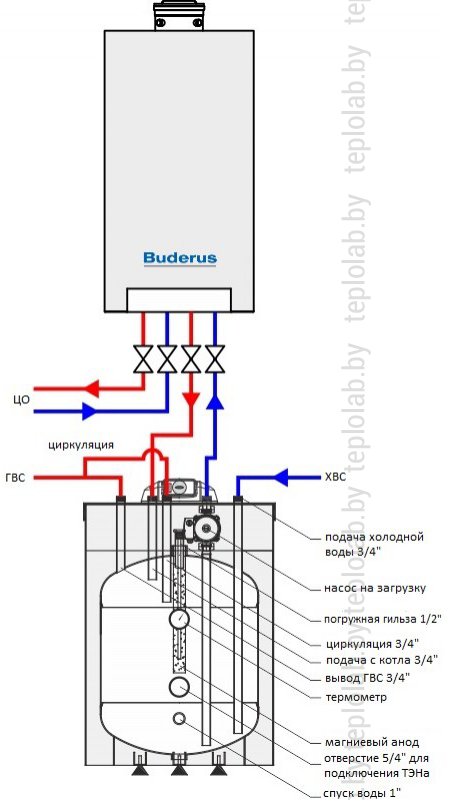

Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:

Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

kotlobzor.ru

Всё, что необходимо учитывать, для монтажа и подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

  • Установить двухконтурный котёл.
  • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
  • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

  • Большой размер, который требует отдельного помещения.
  • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

  • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
  • Давление в самой системе не должно превышать параметры водонагревателя.
  • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
  • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
  • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

domogreev.ru

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

Устройство бойлера в схеме

СодержаниеПоказать

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

  1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
  2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
  3. Выполняют врезку в горводопрод.
  4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
  5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
  6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
  7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
  8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

  1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
  2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
  3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
  4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
  5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Подключение бойлера к двухконтурному котлу. Схема подключения бойлера косвенного нагрева – какую легче сделать самому? Электрическая схема подключения бойлера косвенного нагрева



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак
    — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан
    — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева
    — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера
    — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан
    — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос
    — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода
    — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение
    — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании 2-хконтурного котла.

Еще по этой теме на нашем сайте:

  1. Если у вас имеется бойлер косвенного нагрева, схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего…
  2. Раз уже мы начали писать про эту чешскую марку, то стоит хотя бы один бойлер косвенного нагрева «разобрать по винтикам»….
  3. Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая…
  4. Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
  • на входе холодной воды в агрегат монтируется обратный клапан;
  • в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

  • подключение агрегата к водопроводу от скважины;
  • врезка магистрали, подводящей нагретую воду к потребителям;
  • присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
  • монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

  • после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
  • в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
  • один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
  • в обратный трубопровод врезается тройник;
  • к тройнику подключается патрубок отвода теплоносителя змеевика;
  • за тройником устанавливается вентиль;
  • на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

  • к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
  • в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
  • перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
  • на обратку нагревателя устанавливается насос;
  • труба подключается к змеевику;
  • устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

  • к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
  • далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
  • между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
  • бойлер соединяют с котлом трубой обратки;
  • в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
  • ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • к водонагревателю подключается подача от гребенки системы отопления;
  • подключаются обратка, расширительный бак, группа безопасности;
  • монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия:
хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды.
Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы.
При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики.
Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла.
При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами.
С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости.
Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак
    — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан
    — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева
    — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера
    — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан
    — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос
    — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода
    — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение
    — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Подключение бойлера косвенного нагрева к газовому котлу

При наличии собственного газового котла лучшим решением в обеспечении нужд ГВС является использование бойлера косвенного нагрева. Подключение бойлера производится по нескольким основным схемам. Тип схемы зависит от модели котла отопления, взаимного расположения БКН и теплогенератора. Материал статьи рассматривает все схемы, применяемые для интеграции котла и бойлера косвенного нагрева.

Устройство и принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева (БКН) – емкость со встроенным змеевиком (теплообменником). Змеевик чаще всего выполняется из согнутого спиралью медного трубопровода, реже – из стали. БКН больших объемов могут иметь несколько встроенных змеевиков. Вместимость емкостей варьируется от 50 до 1500 литров.

По трубе змеевика циркулирует теплоноситель контура котла, передает теплоту воде из водопровода ХВС, подключенного к БКН. Ввод холодной воды подключен в нижней части емкости, выход горячей – в верхней полусфере. При организации расхода горячей воды холодная вода постепенно, пропорционально потреблению, заполняет бойлер и нагревается.

Емкость оборудована слоем тепловой изоляции – это позволяет снизить потери тепла. Сама емкость обычно выполняется из стали, реже – из нержавеющей стали. В случае применения обычной стали в емкость монтируется магниевый анод – он несколько снижает скорость коррозии стенок. Анод является расходным материалом – его нужно периодически менять.

Все модели бойлеров имеют основной управляющий элемент – термодатчик. Датчик температуры воды ГВС монтируется в гильзу, расположенную в верхнем или среднем сегменте емкости. Датчик осуществляет контроль за величиной температуры, осуществляет замыкание и размыкание электрической цепи исполнительных механизмов – циркуляционного насоса или трехходового клапана.

Большинство моделей БКН оборудуются дополнительными элементами и опциями:

  1. Разъем для установки ТЭНов;
  2. Ревизионный люк;
  3. Линия рециркуляции;
  4. Линия слива воды.

ТЭНы устанавливают при недостаточной мощности котла или постоянной низкой температуре в системе отопления. Люк предназначен для осмотра теплообменника и чистки емкости от шлама и отложений.

На линию рециркуляции устанавливают циркуляционный насос малой мощности. Он обеспечивает постоянную циркуляцию по системе трубопроводов ГВС – это гарантирует получение горячей воды мгновенно в любой точке водоразбора.

Бойлеры косвенного нагрева выпускаются в двух объемных исполнениях – цилиндрические и прямоугольные. По способу установки делятся на настенные (до 200 литров) и напольные. Установка 200-литрового бойлера требует особой прочности от конструкции стены.

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

  1. Модель газового котла;
  2. Расстояние от бойлера до теплогенератора;
  3. Тип системы отопления;
  4. Обеспечение приоритета ГВС или отопления;
  5. Наличие промежуточного оборудования – теплоаккумулятора, гидрострелки, коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

  1. При наличии клапана, встроенного в котел;
  2. При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Клапан может быть установлен и отдельно – на линию отопления. Насос котла обеспечивает общую циркуляцию, при открытии клапана значительная часть теплоносителя начинает движение через бойлер (по пути наименьшего сопротивления).

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

  1. Бойлер должен быть установлен максимально близко к теплогенератору;
  2. Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

При малом диаметре начальных участков труб (менее 32 – 40 мм) качество циркуляции значительно ухудшается из-за большого гидравлического сопротивления змеевика БКН. Рекомендуется системы с естественной циркуляцией модернизировать установкой насоса малой мощности – он в значительной степени улучшает циркуляцию.

Присоединение бойлера к промежуточным устройствам

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

  1. Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
  2. Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см2;
  3. Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

(Просмотров 3 815 , 1 сегодня)

Рекомендуем прочитать:

Одноконтурный и двухконтурный газовый котел. В чем разница?

Одноконтурный и двухконтурный газовый котел.

В чем разница?

Рассмотрим некоторые моменты, для общего понимания.

Одноконтурные котлы.

• Более низкая стоимость – по сравнению с двухконтурным. Затраты на покупку, установку и техобслуживание такого котла меньше.

• Высокая мощность и КПД. Многие одноконтурные модели имеют напольный способ установки, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как вам известно, обладает более высокой теплоемкостью, что означает более быстрый и эффективный прогрев теплоносителя, а значит, такие котлы могут справиться с обогревом даже больших площадей.

• Возможно отопление дома – Вы будете обеспечены только теплом. Чтобы получить возможность нагрева воды для ГВС, вам придется озаботиться установкой БКН (бойлера косвенного нагрева).

• Желательно отдельное помещение – установку котла и бойлера лучше производить в отдельном помещении, так как система развязки труб будет выглядеть не очень эстетично, да и займет место.

Двухконтурные котлы.

• Возможности размещения – в отличие от одноконтурного котла, вам не нужно искать место для котельной. Вся разводка труб и подключение выглядят очень аккуратно и занимают мало места. Двухконтурные котлы подходят для домов и квартир с недостатком свободного пространства.

• Простая эксплуатация – второй контур отвечает за нагрев воды. Значит вам не придется мучиться с подбором и подключение БКН, и покупкой  необходимых комплектующих.

• Нестабильное давление воды и температуры теплоносителя – это особенно заметно, если котел работает на 2 точки водозабора. Из-за не очень высокой мощности оборудования вода из крана может течь не всегда сильным напором и не такая горячая, как вы заказывали. Кстати, у одноконтурных с бойлером такой проблемы не наблюдается

• Высокие требования к техобслуживанию – второй теплообменник котла (для ГВС) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро обрастает накипью и налетом. Поэтому вам нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.

• Более высокая стоимость – по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и монтаж БКН, тогда двухконтурный котел выходит дешевле.

Схемы подключение бойлера косвенного нагрева. Бойлер косвенного нагрева — схема подключения к газовому котлу Схема обвязки одноконтурного котла отопления с бойлером

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева

различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева
к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления
чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.

Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).

Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – циркуляционный насос системы ГВС;

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка
. Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.


Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.


До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

  • Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
  • Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.


Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.


Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.


Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.


Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.


Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.


К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.


К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.


Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.


Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.


Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Многим жителям частных домов и квартир желают постоянно иметь горячую воду строго отведенной температуры, чтобы можно без особых проблем использовать ее в самых разнообразных целях: принятия душа, мытья рук и так далее. В этом случае наилучшим решением станет установка бойлеров косвенного нагрева. Они позволят обеспечить ваш дом горячей водой в достаточном количестве. К тому же обогрев воды при помощи данного устройства будет обходиться дешевле, чем применение . Также такой бойлер имеет довольно высокую мощность и производительность, по сравнению с тем же .


Бойлер косвенного нагрева не обладает собственным теплоисточником, а применяют теплоэнергию от внешнего источника (отопительный котел, центральное отопление и так далее). Поэтому необходимо выбирать специальную схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет обвязку, которую необходимо подключить к контуру отопления, а также к системе водоснабжения. Если его подключать к водопроводу, то необходимо:

  • холодную воду подавать в низ бака;
  • для горячей воды обеспечить выход с верхней части бака;
  • а в середине расположится рециркуляционная точка.

Контур должен подключатся таким образом, чтобы осуществлял движение сверху вниз, то есть подача горячего теплоносителя должно быть направлено по верхнему патрубку, а уже немного остуженный должен выходить по нижнему. Благодаря такому соединению можно достичь наиболее высокого КПД бойлера, ведь проходящая вода теплоносителя подогревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего выходит системы и идет в котел.

При подключении бойлера самостоятельно следует уяснить основные схемы подключения.

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

  1. отопительный контур;
  2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить!
Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Двухнасосная схема

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям при помощи циркуляционных насосов. Проще говоря котел и бойлер будут подключаться параллельно, а для их функционирования будет задействовано по циркуляционному насосу. Работа насосов опять же будет контролироваться термодатчиком нагревателя.
  2. Для того чтобы не было влияния между потоками теплоносителя после каждого насоса устанавливают обратный клапан.

Схема подключения с двумя насосами

В данной схеме, если включается линия ГВС, то будет отключаться контур отопления. Однако в то же время вода в бойлере имеет свойство нагреваться довольно быстро, что не позволяет батареям остывать до критичной температуры.

В некоторых случаях, если будет применяться сложная отопительная система, в которой будут задействованы два котла, отопление и ГВС будут работать бесперебойно.

Схема, где используется гидравлическая стрелка

Чтобы обеспечить поддержание равновесия потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы частенько используют гидравлические распределители, а также гидравлическую стрелку.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительней, если имеются несколько направлений отопления, то есть нужно направлять теплоноситель в нагреватель ГВС, теплый пол, батареи отопления и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем, чтобы устранить перепады давления в различных ответвлениях. Конечно, их можно не использовать, а просто заменить балансирующими вентилями. В данном случае самостоятельная установка система может вызвать трудности, поэтому стоит обратиться к профессионалам.

Система возвратной циркуляции

Данную схему можно реализовать, если в резервуаре нагревателя будет находиться третий вход, к которому можно будет подключить рециркуляцию теплоносителя. Главная цель данной схемы – увеличить скорость подачи горячей воды, то есть она будет подаваться моментально, как только будет открыт кран. В этом случае не будет лишнего перерасхода воды в ожидании слива остывшей воды.

Образуется закольцованная магистраль, по ней постоянно циркулирует водный поток, который управляется циркуляционным насосом.

При создании данной схемы подключения понадобится подключение дополнительных элементов и узлов:

  • Обратный клапан.
    Его установка на входе в нагреватель позволит предотвратить попадание горячего теплоносителя в систему холодного водоснабжения при перегреве бойлера из-за повышения давления воды.
  • Монтирование автоматического воздухоотводчика
    перед обратным клапаном – он нужен, чтобы предотвратить «завоздушенность» насоса перед началом его запуска.
  • Предохранительный клапан
    – он позволит защитить бойлер от перепадов давления, которые иногда могут происходить.
  • Расширительный бачок
    – позволит обеспечить постоянное давление в системе ГВС когда краны закрыты.

Нужно помнить!
В расширительном бачке максимальное давление не должно быть выше установленного давления для предохранительного клапана.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак
    — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан
    — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева
    — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера
    — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан
    — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос
    — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода
    — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение
    — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Рекомендуем также

знакомимся со схемой подключения Подключение бойлера косвенного нагрева к котлу термона

Многим жителям частных домов и квартир желают постоянно иметь горячую воду строго отведенной температуры, чтобы можно без особых проблем использовать ее в самых разнообразных целях: принятия душа, мытья рук и так далее. В этом случае наилучшим решением станет установка бойлеров косвенного нагрева. Они позволят обеспечить ваш дом горячей водой в достаточном количестве. К тому же обогрев воды при помощи данного устройства будет обходиться дешевле, чем применение . Также такой бойлер имеет довольно высокую мощность и производительность, по сравнению с тем же .


Бойлер косвенного нагрева не обладает собственным теплоисточником, а применяют теплоэнергию от внешнего источника (отопительный котел, центральное отопление и так далее). Поэтому необходимо выбирать специальную схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет обвязку, которую необходимо подключить к контуру отопления, а также к системе водоснабжения. Если его подключать к водопроводу, то необходимо:

  • холодную воду подавать в низ бака;
  • для горячей воды обеспечить выход с верхней части бака;
  • а в середине расположится рециркуляционная точка.

Контур должен подключатся таким образом, чтобы осуществлял движение сверху вниз, то есть подача горячего теплоносителя должно быть направлено по верхнему патрубку, а уже немного остуженный должен выходить по нижнему. Благодаря такому соединению можно достичь наиболее высокого КПД бойлера, ведь проходящая вода теплоносителя подогревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего выходит системы и идет в котел.

При подключении бойлера самостоятельно следует уяснить основные схемы подключения.

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

  1. отопительный контур;
  2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить!
Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Двухнасосная схема

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям при помощи циркуляционных насосов. Проще говоря котел и бойлер будут подключаться параллельно, а для их функционирования будет задействовано по циркуляционному насосу. Работа насосов опять же будет контролироваться термодатчиком нагревателя.
  2. Для того чтобы не было влияния между потоками теплоносителя после каждого насоса устанавливают обратный клапан.

Схема подключения с двумя насосами

В данной схеме, если включается линия ГВС, то будет отключаться контур отопления. Однако в то же время вода в бойлере имеет свойство нагреваться довольно быстро, что не позволяет батареям остывать до критичной температуры.

В некоторых случаях, если будет применяться сложная отопительная система, в которой будут задействованы два котла, отопление и ГВС будут работать бесперебойно.

Схема, где используется гидравлическая стрелка

Чтобы обеспечить поддержание равновесия потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы частенько используют гидравлические распределители, а также гидравлическую стрелку.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительней, если имеются несколько направлений отопления, то есть нужно направлять теплоноситель в нагреватель ГВС, теплый пол, батареи отопления и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем, чтобы устранить перепады давления в различных ответвлениях. Конечно, их можно не использовать, а просто заменить балансирующими вентилями. В данном случае самостоятельная установка система может вызвать трудности, поэтому стоит обратиться к профессионалам.

Система возвратной циркуляции

Данную схему можно реализовать, если в резервуаре нагревателя будет находиться третий вход, к которому можно будет подключить рециркуляцию теплоносителя. Главная цель данной схемы – увеличить скорость подачи горячей воды, то есть она будет подаваться моментально, как только будет открыт кран. В этом случае не будет лишнего перерасхода воды в ожидании слива остывшей воды.

Образуется закольцованная магистраль, по ней постоянно циркулирует водный поток, который управляется циркуляционным насосом.

При создании данной схемы подключения понадобится подключение дополнительных элементов и узлов:

  • Обратный клапан.
    Его установка на входе в нагреватель позволит предотвратить попадание горячего теплоносителя в систему холодного водоснабжения при перегреве бойлера из-за повышения давления воды.
  • Монтирование автоматического воздухоотводчика
    перед обратным клапаном – он нужен, чтобы предотвратить «завоздушенность» насоса перед началом его запуска.
  • Предохранительный клапан
    – он позволит защитить бойлер от перепадов давления, которые иногда могут происходить.
  • Расширительный бачок
    – позволит обеспечить постоянное давление в системе ГВС когда краны закрыты.

Нужно помнить!
В расширительном бачке максимальное давление не должно быть выше установленного давления для предохранительного клапана.



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак
    — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан
    — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева
    — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера
    — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан
    — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос
    — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода
    — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение
    — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева

различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании 2-хконтурного котла.

Еще по этой теме на нашем сайте:

  1. Если у вас имеется бойлер косвенного нагрева, схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего…
  2. Раз уже мы начали писать про эту чешскую марку, то стоит хотя бы один бойлер косвенного нагрева «разобрать по винтикам»….
  3. Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая…
  4. Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…


2016-12-23


Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Котел одно- или двухконтурный. Какой лучше выбрать газовый котел

Вопрос, как будет организовано горячее водоснабжение в доме, следует решить как можно скорее — еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома.

На фото:

В чем разница?

В системе горячего водоснабжения (ГВС). Однокотел, при использовании без дополнительного оборудования, нагревает воду только для отопления.Двухконтурный — как на отопление, так и на ГВС.

Пароварка. В его конструкции предусмотрены специальные устройства для организации горячего водоснабжения: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, регулирующий движение теплоносителя. В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (ЦО). Но как только открывается вентиль горячей воды (кто-то начинает им пользоваться), вентиль меняет положение: теплоноситель движется к теплообменнику и нагревает воду для системы ГВС.Во всех таких устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система центрального отопления отключается от котла.

Котел одноконтурный. Современные одноконтурные котлы также могут нагревать воду для бытовых нужд, но для этого необходим котел, который приобретается отдельно. Это резервуар со спиральным теплообменником внутри; пропускает теплоноситель от котла и нагревает воду для горячего водоснабжения. Также есть клапан, регулирующий подачу теплоносителя из котла, тоже в зависимости от приоритета ГВС.Практически все современные одноконтурные котлы оснащены устройствами для работы котла. Если котел приобретен без этих элементов, то их должен подобрать и установить специалист.

а) 1 — одноконтурный котел, 2 — система центрального отопления, 3 — подключение к системе ГВС, 4 — бойлер косвенного нагрева, 5 — холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

Размеры и мощность

Котлы газовые двухконтурные напольные. Требуют особого внимания к выбору мощности — от этого зависит «мощность» струи из крана горячей воды. Для приготовления горячей бани минимальная мощность котла должна составлять 18 кВт, для душа — не менее 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте газовый двухконтурный отопительный котел с минимальной мощностью 28 кВт.

Котлы одноконтурные. В них определяющим значением является объем котла.Чем больше в доме жильцов и чем чаще они любят нежиться в ванной, тем больше нужен объем. Стандартный объем бойлера в комплекте с бойлером составляет 100-120 литров, однако большую ванную с гидромассажем бойлер на 300 литров не потянет.

1) корпус котла, 2) изоляция из пенополиуретана, 3) насос, циркулирующий теплоноситель через теплообменник котла, 4) теплообменник, 5) патрубок подачи холодной воды, 6) расширительный бак, 7) не- обратный клапан, 8) система горячего водоснабжения, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12) предохранительный клапан, 13) аварийный слив

Полнота

В двойном контуре — все есть. Как правило, двухконтурный напольный газовый котел для отопления уже укомплектован всем необходимым: циркуляционным насосом, предохранительным клапаном, диафрагменным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной, — это подвести газ, трубы с водой и патрубок для отвода продуктов сгорания.

В одиночном — все отдельно. Не только нужно покупать дополнительное оборудование, но и устанавливать его в котельной, для чего требуется много места.В этом смысле настенные одноконтурные котлы удобнее — в них уже есть часть необходимых агрегатов, остается только подключить водогрейный котел для системы ГВС с элементами защиты.

Одноконтурный. Вам нужно место — как под сам котел, так и под расширительный бак, помпу, предохранительный клапан. Учитывая не только размер системы, но и ее неэстетичный вид, лучше размещать ее подальше от глаз. При этом установка и этих, и других котлов не составит труда для хорошего специалиста.

Какой компактнее?

Двойной контур. Если в доме минимум свободного места, то пароварка станет лучшим выбором. Из-за непригодности котла и из-за уже установленных в корпусе арматуры ему легче найти место.

Что лучше?

Двухконтурный более экономичный. Двухконтурный котел включается только при возникновении потребности в воде. Одноконтурный всегда включается при охлаждении воды (в котле это происходит через пару часов).И даже если он не используется, он тратит топливо на отопление.

Одноконтурный удобнее. Горячая вода течет из-под крана сразу и равномерно. Не становится холоднее, если кто-то где-то откроет другой кран. Котел нагревает сразу весь объем воды, поэтому пользоваться им можно без особых ограничений.

В статье использованы следующие изображения: viessmann.com

Комментарий в ФБ Комментарий в ВК

Единственная задача, которую решает одноконтурный газовый котел, — это подогрев теплоносителя в системе отопления.Двухконтурные устройства, помимо этой функции, также нагревают воду для технических, санитарных нужд (например, мытье посуды). Принцип работы одноконтурного устройства прост: вода в теплообменнике с помощью газа нагревается и поступает в систему отопления дома. Сдвоенный котел сложнее.

В аппаратах этого типа имеется пара контуров плюс теплообменник, один из контуров которого подключен к системе отопления, а второй — к системе горячего водоснабжения (или ГВС).При работе системы отопления в контур, подключенный к ГВС, не подается горячая вода; Этому препятствует специальный клапан. Как только открывается кран или другой подключенный к ГВС потребитель, автоматика срабатывает (из-за падения давления) и клапан перекрывает подачу горячей воды в систему отопления дома — весь поток направляется в систему отопления. ГВС. Как только горячая вода больше не используется, происходит обратное, она снова начинает течь на отопительные нужды.

Специальное применение двухконтурного котла

Двухконтурные устройства предпочтительнее с точки зрения комфорта, так как одновременно отапливают дом и обеспечивают его горячей водой для хозяйственных нужд.Однако бывают ситуации, когда экономически нецелесообразно использовать более сложные по конструкции и дорогие «двухконтурные». Например, если в доме уже есть централизованное ГВС (это может быть источник тепла). Другая ситуация — высокая постоянная потребность в горячей воде. Стоит помнить, что при работе потребителей ГВС теплоноситель в системе отопления помещения будет остывать, не обеспечивая необходимую температуру. В этих двух случаях преимущество однокотлового оборудования очевидно.Однако такие ситуации редки, поэтому «двухконтурные» популярны среди большинства домовладельцев как наиболее эффективные средства отопления и подачи горячей воды.

В российских условиях, когда давление воды непостоянно, двухконтурный котел с бойлером представляет особую привлекательность. Такие устройства не зависят от давления воды; в случае ее уменьшения система отопления будет работать с такой же эффективностью. Единственный минус двухконтурного котла с бойлером — более высокая стоимость.


Газовые котлы получили распространение благодаря невысокой стоимости газа и большой простоте эксплуатации. Эти факторы являются причинами, по которым люди продолжают оснащать свои системы отопления таким котельным оборудованием. Но перед установкой таких котлов многим домовладельцам приходится выбирать между одноконтурным и двухконтурным котлом.

Особенности конструкции

Устройство одноконтурного котла очень простое. Представлен:

  1. Горелка газовая.
  2. Автоматика, управляющая горелкой.
  3. Устройство зажигания специального газа.
  4. Трубка над горелкой, по которой течет хладагент.

Благодаря такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его также можно использовать для горячего водоснабжения, но это требует покупки, что часто отмечается в различных видеороликах. Также они рассказывают, чем отличаются газовые приборы и какой лучше выбрать.

Что касается конструкции, то отличие ее от конструкции вышеописанного агрегата имеется:

  1. Трехходовой клапан.
  2. Маленький теплообменник.
  3. Расширительный бак.
  4. Группы безопасности
  5. Насос

В остальном то же самое. Среди этих дополнительных узлов наибольшее значение имеют первые два элемента. Остальное необходимо для безопасной работы прибора и всей системы отопления.

Трехходовой клапан способен изменять направление движения нагретой охлаждающей жидкости . По умолчанию он допускает нагретую воду в системе отопления. Если кто-то из жильцов дома открывает кран горячей воды, срабатывает датчик протока, и по его команде клапан закрывает отверстие, подающее воду в систему отопления частного дома, и открывает отверстие, через которое поступает теплоноситель. теплообменник с небольшими габаритами.

Емкость со спиральной трубкой. Внутри бака течет вода, а горячий теплоноситель движется по спирали, которая также нагревает проточное вещество для горячего водоснабжения . Хладагент будет поступать в теплообменник, пока клапан горячей воды остается открытым. Система отопления дома в это время остается без источника тепла. Понятно, что остывает.

Как видно из вышесказанного, конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне.Это одна из причин, по которой люди хотят его выбрать.

Плюсы однокотловой

Его главное преимущество в том, что цена одной единицы без много меньше, чем стоимость второго типа. Это связано с простотой конструкции. Однако этот плюс оборачивается немалыми трудностями, ведь нужно покупать дополнительные элементы для обвязки и искать специалиста, который сможет их соединить.

Если рассматривать преимущества котла только с точки зрения системы отопления, то преимуществ у него уже нет.Однако они появляются при подключении к нему бойлера косвенного нагрева. Разумеется, дополнительный узел становится частью обвязки. Однако он включен, чтобы при необходимости теплоноситель мог перемещаться по нему. Положительными сторонами однокотлового котла являются:

  1. Независимость работы от давления в водопроводе.
  2. Постоянная подача теплой воды. Хорошая новость в том, что бойлер позволяет создать циркуляцию нагретой воды. Это значит, что после открытия крана сразу потечет горячая жидкость.
  3. Вы можете использовать горячую воду без ограничений (особенно если одновременно открыты краны на кухне, в ванной и других помещениях).

Минусы агрегатов с одноконтурной

Минусы:

  1. Для подключения системы отопления дома необходимо приобрести группу безопасности, расширительный бачок и помпу. О трудностях, связанных с их установкой, рассказывать не нужно.
  2. Большой размер моделей напольного котла, а также необходимость места для вышеперечисленных дополнительных элементов.Это значит, что на кухне разместить его не получится. Требуется дополнительное место.
  3. Сложность установки. Усиливается тем, что необходимо дополнительно подключить бойлер косвенного нагрева и сделать более сложную систему трубопроводов ГВС. Дополнительные трубы необходимы для постоянной циркуляции теплой воды через ГВС. Он не может циркулировать сам по себе. То есть нужна помпа.
  4. Стоимость котла вместе с бойлером выше цены двухконтурного котла.
  5. Поскольку вода в горячей воде постепенно остывает, ее необходимо время от времени нагревать. Дополнительное тепло требует больше газа. Плохо то, что такой нагрев происходит в то время, когда горячая вода не нужна.

Конечно, эти недостатки можно свести к минимуму. По разным видеороликам, чтобы избежать трудностей с нехваткой места и сложностью монтажа, можно приобрести комплект с настенными вариантами котельного аппарата и косвенного бойлера.В первом элементе встроено все необходимое оборудование. Оба блока небольшие по размеру и поэтому могут быть установлены на кухне. Здесь нужно понимать, что нужно ограничивать себя в объеме бойлера, из-за чего не всегда будет горячая вода.

Что касается нагрева воды в системе теплоснабжения горячей воды, то можно использовать трехходовой клапан и автомат, который контролирует работу клапана. Автоматика позволяет установить режимы работы клапана, который перекроет подачу теплоносителя к котлу в ненужное время (ночью или когда все сбежали на рабочие места).

Плюсы газовых котлов двухконтурные

Это:

  1. Аппарат на дешевле , чем одноконтурный котел с бойлером. Если цена котла не входит в стоимость альтернативы, то он дороже.
  2. Компактность . Он имеет небольшие размеры, а потому без проблем монтируется на кухне.
  3. Наличие всего необходимого дополнительного оборудования.
  4. Простота установки .Практически все модели настенные. Для подключения соедините трубы системы отопления дома и ГВС. Также необходимо присоединить газовую трубу, но это должны делать специалисты компании, поставляющей газ.
  5. Подогревает необходимое количество воды. Тем самым экономичнее .

Минусы двухконтурных устройств

Газовый котел с двумя контурами может разочаровать желающих выбрать его такими недостатками:

  1. Вода в ГВС имеет непостоянную температуру .Это связано с тем, что при открытии крана вода только начинает нагреваться. Поскольку он течет, сначала течет холодная жидкость, а потом теплая. Также непостоянство температуры влияет на напор в водопроводе. Чем он меньше, тем холоднее жидкость. При сильном падении давления в сантехнике горячей воды ждать не приходится.
  2. Температура падает при открытии нескольких кранов . По этой причине агрегат с двумя контурами не подходит для домов с большим количеством точек потребления.Для такой постройки лучше выбрать 1-петлевой агрегат с бойлером.
  3. Чем дальше от котла находится точка потребления, тем дольше нужно ждать теплой воды . Это связано с тем, что в системе ГВС нет циркуляции, а жидкость постоянно охлаждается. Чем дольше семья не пользуется ГВС, тем холоднее становится вода в трубе между котлом и краном. Из этого минуса возникает еще один — холодная вода, которая течет ранее теплой, просто льется в канализацию, потому что жильцы дома ждут теплой жидкости.
  4. Включение второго контура происходит только тогда, когда поток воды очень заметен. Из-за этого об экономии можно забыть.

Стоит сказать, что такие недостатки есть не у всех. Таким образом, устройство с накопительным баком (объем варьируется в пределах 15-60 литров) или бойлер послойного отопления способен подавать жидкость с постоянной температурой вне зависимости от того, какое давление в системе водоснабжения. .

Двухконтурный котел

Корейский котел отопления

Не зависеть от качества центрального отопления и горячей воды довольно просто.Необходимо только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена, в зависимости от этажности, в одноэтажных коттеджах и частных домах, это лучшее решение проблемы отопления и горячего водоснабжения.

Главное в автономной системе отопления конечно котел. Их несколько видов.В качестве топлива они используют как традиционное топливо — газ и уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

Одноконтурные отопительные котлы

Однокотельные в первую очередь работают на обогрев помещений и создание в них комфортной температуры. Как следует из названия, через котел проходит один контур теплоносителя. При желании к источнику тепла можно прикрепить теплообменник для нагрева воды. Принцип работы одноконтурного котла предельно прост.В топку поступает топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Циркуляция теплоносителя в отопительном контуре происходит либо за счет разницы температур, либо с помощью циркуляционного насоса. Для качественного отопления помещения циркуляция воды в контуре должна быть постоянной.

одноконтурный котел с подключенным котлом, горячая вода идет от котла

Что касается подключения дополнительного отопительного контура, который находится вне котла, то подключить его не составит труда.Но есть ли в этом польза? Дело в том, что подключение бойлера для нагрева воды сделает котел нестабильным. Это связано с тем, что количество тепла, необходимое для нагрева воды, в течение дня непостоянно. Максимальное потребление воды происходит утром и вечером. Котел требует ремонта, и в горелку подано больше топлива. После прекращения потребления котел может работать только от системы отопления. Такая работа одноконтурного котла будет неэкономичной и приведет к перерасходу топлива.

Преимущества одноконтурного котла:

  • Такие котлы оснащены автоматической системой безопасности. Позволяет выбрать оптимальный режим работы оборудования и расход топлива.
  • На базе одноконтурных котлов можно создавать самые разные системы отопления с разной разводкой по комнатам. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
  • В новые модели одноконтурных котлов встроены датчики погодного контроля.Это означает, что управление подачей топлива в горелку и, следовательно, снижение или повышение температуры в подающей магистрали происходит по температуре наружного воздуха.
  • Простота конструкции делает однокотловые модели очень надежными и простыми в управлении и регулировке.

Двухконтурный котел

Если в планы не входит проживание без горячей воды, то стоит задуматься о приобретении двухконтурного котла. Он отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для нагрева воды.В зависимости от мощности котла можно организовать нагрев воды и подачу ее в две точки водоснабжения одновременно. Чтобы минимизировать охлаждение воды на пути к точкам анализа, желательно располагать котел поближе к ним.

Есть два типа пароварки: с одним и двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник для нужд отопления. Если необходимо нагреть холодную воду, отключают подачу теплоносителя в теплообменник и открывают подачу холодной воды в отопление.Это не очень удобно, особенно в холодное время года.

Самые популярные котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — для нужд горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, которые нагревают воду за короткий промежуток времени.

двухконтурный котел, горячая вода идет от котла

Преимущества двухконтурного котла:

  • Покупка такого котла обойдется дешевле, чем полный комплект, состоящий из одноконтурного котла и бойлера.
  • Котел достаточно компактный.
  • Вода не собирается в накопительном баке, но количество воды, которое необходимо в данный момент, нагревается. Это снижает потери тепла из-за охлаждения.

Как выбрать котел соответствующей мощности

Если выбор в пользу одно- или двухконтурного котла уже сделан, то необходимо выбрать котел соответствующей мощности. Для того, чтобы температура воздуха в комнатах была комфортной, а температура горячей воды около 50 градусов по Цельсию, можно произвести несложный расчет мощности установленного котла.Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это примерная нагрузка на отопление. Увеличивая ее примерно на 15-20%, мы получаем общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать чуть большей мощности, чем полученная расчетным путем. Все дело в том, что со временем производительность оборудования снижается, теплоотдача от топлива к теплоносителю уменьшается, из-за загрязнения поверхностей нагрева.Кроме того, при выборе оборудования следует учитывать количество теплопотерь от трубопроводов, возможные перепады напряжения.

Производители котлов — какая модель лучше?

В многообразии брендов, предлагающих свою продукцию, легко запутаться. Как выбрать бойлер и не ошибиться с выбором. Сейчас на рынке теплоэнергетики в основном предлагается оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
Немецкие отопительные котлы.

Котлы Bosh уже зарекомендовали себя с лучшей стороны. Их конструкция постоянно совершенствуется. Котел оборудован автоматикой и предохранительными устройствами, которые регулируют подачу топлива в горелку и срабатывают в случае возникновения аварийной ситуации. Для улучшения теплоотвода в процессе работы котла все теплообменники изготовлены из меди, которые покрыты специальным составом для предотвращения процесса коррозии. Расчетный срок службы такого котла — 20 лет.

Еще одна немецкая компания, производящая котлы высокого класса — viessmann company . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается прекрасными сборочно-техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, предотвращающую конденсацию дымовых газов в дымоходе и, как следствие, их замерзание.

Итальянские котлы отопления

Котлы итальянских компаний также имеют хорошее качество сборки. Один из самых известных итальянских брендов — Beretta, производит котлы большой мощности. В модельном ряду можно подобрать отопительное оборудование мощностью до 24кВт. Это могут быть как одноконтурные, так и двухконтурные котлы, котлы со встроенным и отдельно стоящим котлом. Отличительной особенностью оборудования Beretta является то, что оно может работать при очень низких температурах окружающей среды.

Baxi на рынке отопительного оборудования несколько лет.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Техника Baxi представлена ​​широким диапазоном мощности от 10 до 80 кВт. Котлы имеют относительно небольшие размеры и высокий КПД — до 90%.

Корейские котлы отопления

Котлы корейского производства сочетают в себе современные технологии и надежность. Они оснащены системами защиты от скачков напряжения, давления и температуры в резервуарах.Также в котел встроен датчик утечки природного газа. При его обнаружении автоматика котла перекрывает подачу газа к горелке.

Navien занимает лидирующие позиции среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с разным количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен регулятор напряжения, который защищает систему от перегрузок.

Компания «Олимпия» специализируется на производстве двухконтурных котлов, оборудованных системой контроля погодных условий. Ассортимент силовых моделей этой марки достаточно широк, что позволяет подобрать котел для размещения любой площади. Все модели котлов оснащены новейшей системой автоматики, позволяющей плавно регулировать работу оборудования и даже защищать систему от замерзания.
Котлы отечественного производства.

Котельное оборудование компании «Данко» регулярно получает хорошие отзывы пользователей и экспертов.Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт подобрать котел для отопления небольшого загородного дома или квартиры несложно, имея путевку. Котельная установка оснащена газовым фильтром, стальным теплообменником и экономичной горелкой с микропульсированием.

Еще одно предприятие по производству конкурентоспособного котельного оборудования — ОАО «Боринское», ИШМА БСК. Отличительной особенностью этих котлов является то, что они доступны со встроенным циркуляционным насосом. При этом работа котла возможна как при работающем насосе, так и без него.Это очень удобно при частых перебоях в подаче электроэнергии.

На что обращать внимание при покупке котла

  1. Горелка. От нее зависит экономичность работы котла. Важно, что конструкция горелки способствует качественному смешиванию газа и воздуха, а значит, полному сгоранию топлива без химического недожога. Наиболее экономичными считаются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом и затем подается в котел.Обратной стороной этой горелки является дополнительный шум, создаваемый вентилятором.
  2. Теплообменник Качество передачи тепла от продуктов сгорания в окружающую среду зависит от материала теплообменника. Лучшим выбором станет теплообменник из стали или меди. Они отличаются высокой теплопроводностью и устойчивостью к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя.Чем известнее будет марка котла, тем проще будет подобрать деталь для замены.
  3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу простым нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении питания сработает защита котла и подача топлива в него прекратится. Следует выбирать технику, на которой есть возможность ручного регулирования ее работы в любых случаях.

По отзывам покупателей, лучшими по их мнению являются котлы немецкого и отечественного производства. За ними легко ухаживать. Ремонт тоже несложный, так как существует множество сервисных центров, которые заказывают комплектующие и запчасти для ремонта прямо с завода. Котлы итальянских брендов, наоборот, вызвали претензии потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запчастей.
Важно обратить внимание на выбор котла.Ведь он прослужит не один десяток лет и создаст ощущение комфорта и уюта зимними вечерами.

Выбрать отопительный котел в доме — серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, — это выбор количества контуров для оборудования. И здесь нужно разбираться повнимательнее и подробнее. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей.Постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

Разница между одноконтурным и двухконтурным

Установленный двухконтурный котел

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома .Они подключаются к аккумуляторной системе (радиаторам) и греют воду только для них. Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы способны как обогревать дом, так и нагреть воду. для мытья посуды, принятия душа и других бытовых нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Бывает 2-х типов:


  • Flow Heat Exchanger — в таких котлах стоит «приоритет горячего водоснабжения».Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС. Такие модели подходят для домов и квартир небольшой площади (до 70-80 квадратных метров), поскольку в такие модели встраиваются теплообменники малой мощности.

  • Котлы со встроенным бойлером-накопителем — Объем бака в среднем колеблется от 150 до 180 литров. Может нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при накопительном.

Принцип работы и устройство двухконтурного котла

Такая модель изначально оснащалась дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , который контролирует направление движения теплоносителя.

Принцип приоритета системы ГВС .Теперь объясните, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

Получается, что при использовании горячей воды отопительный контур дома не работает. В тот момент, когда закрывается кран горячей воды, котел моментально отправляет теплоноситель на радиаторы.

Таким образом, 2 схемы не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если точек 2, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней.

Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, сначала потечет холодная жидкость, а потом теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать горячей воды.

Принцип работы и устройство одноконтурного котла

Схема котла с одним контуром и двумя

В их конструкции всего один теплообменник , который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , в которой расположены горелка и змеевик .Сверху на последней и стоит теплообменник. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели спроектированы таким образом, что в будущем вы сможете подключить к ним этот котел.

В этом случае система будет работать аналогично системе двухконтурного котла: по принципу приоритета контура ГВС с помощью клапана, контролирующего перемещение теплоносителя из одного контура в другой.

Плюсы и минусы однокотлового котла

Однокотловый котел

Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.

плюс


  • Более низкая стоимость — по сравнению с двухконтурной моделью. Стоимость покупки, установки и обслуживания такого котла вам уйдет значительно меньше, чем у брата с двумя контурами.

  • Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ монтажа, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального.А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться с обогревом даже больших площадей (более 100 квадратных метров). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.

  • Меньше расхода газа — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход значительно превысит.

Минусы


  • Пожалуй, только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло. Чтобы иметь возможность нагревать воду на горячую воду, вам придется заняться установкой БКН (бойлер косвенного нагрева). Для этого вам нужно будет выбрать, купить соответствующие детали для его установки и т. Д.

  • Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

Плюсы и минусы пароварки

Аналогичная информация нам необходима и по двухконтурным котлам.

плюс


  • Малогабаритный — так как конструкция котлов с 2 контурами изначально заточена под отопление и ГВС, ее не нужно ничем дополнять. А это значит, что модель того, каких размеров вы купили изначально, отнимает у вас столько места.

  • Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место под котельную, чтобы разместить там котел.Вся разводка труб и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места.

  • Простота эксплуатации — как упоминалось ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой для этого фурнитуры.

Минусы


  • Нестабильное давление воды и температура теплоносителя — Это особенно заметно, если котел работает на 2-х точках всасывания.Из-за не очень большой мощности оборудования водопроводная вода может не всегда течь с сильным напором и быть не такой горячей, как вы заказывали. Кстати в одноконтурной с котлом
  • такой проблемы не наблюдается.
    Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к высокому содержанию солей в теплоносителе и очень быстро обрастает окалиной и налетом. Поэтому нужно регулярно чистить оборудование или следить за содержанием примесей в теплоносителе.

  • Более высокая стоимость — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если рассматривать покупку и установку БКН, то двухконтурный котел дешевле.

Мощность и размер

Это первые два параметра, по которым мы сравниваем наших «соперников».

Мощность

Итак, сначала разберем одноконтурный отопительный котел .

Рассчитать мощность устройства довольно просто: 10 кв.м. На квадрат требуется 1 кВт мощности. Плюс не забываем про резерв в 20%. Здесь все просто. Однако особого внимания заслуживает бойлер косвенного нагрева объемом , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать бойлер с бойлером, идущим в комплекте, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека. Однако о частом купании в ванной можно забыть.

Если БКН вы выбираете отдельно, то здесь стоит исходить из предпочтений вашего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

Пароварка : его мощность — важнейший параметр при выборе, ведь от нее зависит, какой температуры и под каким давлением вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит периодически отдыхать в ванной, понадобится техника уже на 18 кВт Но для стабильной подачи воды в обе точки водозабора также рекомендуем покупать бойлер на 24 кВт. При меньшей мощности

Размеры и компактность

Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане намного практичнее , чем одноконтурный, так как это уже готовое изделие без необходимости что-либо подключать дополнительный. Его можно установить в любом удобном для вас помещении.

Для одного контура нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

Оборудование

отопительный котел с 1 схемой

Этот параметр напрямую взаимосвязан с габаритами устройства.

Двухконтурный котел — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое для отопления и горячего водоснабжения оборудование (вентиль, циркуляционный насос, арматура и т. Д.)) для организации системы газоудаления

Котел одноконтурный — это основное оборудование. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения вашего дома теплом и горячей водой. Более полную комплектацию имеют настенные одноконтурные котлы, которые частично укомплектованы необходимыми комплектующими.

Особенности работы одноконтурных и двухконтурных котлов

Напоследок дадим вам несколько полезных советов, которые наконец помогут сделать правильный выбор.

  • Если вы выбрали двухконтурный котел, то нужно знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, потому что, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто сливаете деньги в канализацию.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Увеличение расстояния значительно снижает эффективность работы.

  • В одноконтурных устройствах недостатка в этом нет, но есть другой. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно тратиться энергия.

Заключение

Итак, какой казан лучше: одинарный или двойной? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство под свои нужды и условия.

Если вы за экономию топлива и пространства — то вам однозначно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: один контур будет включаться каждые несколько часов — когда вода в котле остынет.

Также двухконтурные жители предпочитают ставить квартиры, в которых не так много свободного места, как собственники своих коттеджей.

Если вам нужно удобство и повышенная надежность, — этот одиночный контур — ваш выбор.Никакой контрастный душ, если второй клапан открыт, и слабый напор воды.

Выбор между одинарным и двойным контуром: видео

Обязательно посмотрите это видео: оно поможет определиться с выбором:

Мы надеемся, что наша статья дала вам общее представление об этих двух типах котлов, и вы уже сделали свой выбор. Удачи!

Одно- и сдвоенные дизельные котлы. Кратко о техническом обслуживании

О корейском дизельном отопительном котле Китурами мы уже публиковали отзывы пользователей на нашем сайте.Затем дело касалось конкретных моделей, рассматривались дизельные котлы Kiturami Turbo мощностью от 15 до 25 кВт. Вы можете найти этот обзор и отзывы владельцев в категории Китурами в правом меню нашего сайта.

Сегодня хотелось бы более подробно остановиться на вопросе, что такое двухконтурный вообще, как они работают с ГВС, как установить дизельный котел в котельную и рассмотреть их плюсы и минусы.

Также с момента последней публикации на дизельный котел Китурами появились отзывы читателей нашего сайта, которые они отправили на почту редакции и опубликовали в комментариях к отзывам.Эти отзывы вы можете увидеть внизу обзора.

Какие бывают двухконтурные котлы и их отличия?

Чем отличается двухконтурный дизельный котел от точно такого же котла на дизельном топливе, но одноконтурного? Главное и единственное отличие — наличие второго водонагревательного контура и, как следствие, возможность подготовки горячего водоснабжения.

У одноконтурного котла мы видим одноконтурный водяной контур отопления.Этот контур может состоять из одного, двух, трех теплообменников. Эти теплообменники могут быть жаротрубными или трубчатыми, но во всех них размещается и нагревается котловая вода.

Одноконтурный котел умеет готовить горячую воду для горячего водоснабжения — для этого потребуется (БКН).

Дизельный котел двойного назначения может производить горячую воду без БКН. Для этого в конструкции котла предусмотрен второй контур, в котором водопроводная вода нагревается. Этот контур обычно находится выше первого, в котором нагревается котловая вода.

Таким образом, дизельный водогрейный котел лучше использует энергию сгоревшего дизельного топлива — он одновременно идет на нагрев воды в СО и на нагрев воды в системе ГВС.

Как работают дизельные котлы Китурами Турбо

Рассмотрим устройство второго контура приготовления горячей воды. Эти корейские дизельные котлы спроектированы уже по классической схеме — сгорающая в горелке солярка не только нагревает основной теплообменник котла, но и нагревает контур ГВС.

По этой схеме дизельные отопительные котлы Kiturami работают как проточные водонагреватели, производя горячую водопроводную воду вместе с производством горячей воды для котлов.

А это значит, что при выборе котлов вам придется закладывать производство горячей воды, если вы хотите использовать эту функцию данного котельного оборудования.

Схема подключения дизельного котла со вторым контуром

Схема подключения дизельного котла со вторым контуром для производства ГВС проста.Каждый байпасный котел имеет, помимо входных и выходных патрубков котловой воды, входные и выходные патрубки водопроводной воды. Они промаркированы, чтобы при установке котла не запутались, что подключать.

К входному патрубку от водопровода подключается подача холодной воды, а к выходному патрубку — выход, через который горячая вода будет поступать в систему горячего водоснабжения дома.

В этом случае на водопроводе не требуются предохранительные устройства или системы безопасности.Поскольку двухконтурный дизельный котел выполняет роль проточного водонагревателя, то для быстрого получения горячей воды вам даже не потребуется устанавливать циркуляционный насос на систему ГВС.

Горячую воду вы получите в точках разбора практически мгновенно. Количество производимой горячей воды будет зависеть от выбранной вами мощности котла.

Расчет мощности двухконтурного котла отопления и горячего водоснабжения

Расчет мощности дизельного двухконтурного котла на примере Китурами Турбо будет следующим:

  • примерно равняется 1 кВт тепловой мощности на каждые 10 кв.м. дома с высотой потолка 2,5-3,0 метра и хорошей теплоизоляцией стен и потолка.
  • На самые холодные периоды зимы закладывается резерв в 25 процентов необходимой мощности котла.
  • Мощность котла на производство горячей воды заложена в 30 процентов от общей мощности котла.

Итого, если у вас дом площадью 100 кв.м, то на отопление необходимо 10 кВт тепловой мощности котла, 2,5-3 кВт поставлено в резерв и 4-5 кВт поставлено на производство ГВС.

Оказывается, для данной ситуации нужен котел мощностью 18 кВт. А это Kiturami Turbo 17R. Мощность Kiturami Turbo 17R составляет 19 кВт.

Дизельный котел отопления KITURAMI отзывы пользователей

Получены отзывы пользователей, которые использовали его по прямому назначению — в качестве двухконтурного теплогенератора: для дизельного котла Китурами:

Семен Варшавин, Тула: Отзывы о дизельном отопительном котле Китурами собираю очень давно.Я перечитал весь Forum House и весь форум MasterSity. Все сравнил и подумал, как мне это сделать. Нужен был двухконтурный дизельный котел, который одновременно отапливал бы дом и готовил горячую воду для ванной и ванной на первом этаже. В итоге выбрал Kiturami Turbo 17R, благо мощности этого котла мне хватает с избытком. Корейские дизельные котлы, я считаю, сейчас самое оптимальное предложение по соотношению цена / качество.

Также есть отзывы владельцев данного котельного оборудования на дизельный отопительный котел Китурами:

Роман Копылов, Пермь: Когда я обратился в компанию для установки котла, мне сначала предложили отдельный, отдельный котел.Система была громоздкой и не самой дешевой. Но когда я нашел вариант подключения двухконтурного котла к системе отопления, все стало на свои места. Система компактная, лучший вариант для небольшой котельной. И Kiturami Turbo 30R оказался прав. Мощности на отопление и горячей воды в избытке — без проблем помыть всю семью сразу друг за другом. С электрическим котлом это было невозможно.

Если вы хотите оставить отзывы о дизельных отопительных котлах Китурами, напишите их на почту редактора или в виде комментария внизу этой страницы.Ваш отзыв будет опубликован на этом сайте.

Вы также можете задавать вопросы, на которые, как видите, отвечают эксперты сайта или пользователи и читатели.

Подробнее по этой теме на нашем сайте:

  1. Что ж, компания Kiturami не могла остаться в стороне от общей тенденции. Когда все компании, специализирующиеся на котельном оборудовании, производят …

Этот раздел интернет-магазина «Таваго» посвящен дизельным отопительным котлам. Из-за консистенции используемого топлива их еще называют жидким топливом.Эти котлы станут хорошей альтернативой, если вы не можете подключиться к газопроводу.

В связи с возможностью перехода с дизельного топлива на сжиженный газ некоторые модели относятся к категории универсальных котлов. Чтобы перенастроить такой котел, достаточно заменить горелку.

Отопительные котлы, работающие на дизельном топливе, имеют и другие преимущества, которые делают их незаменимыми.

Преимущества дизельных котлов

  • Мощность и производительность. С помощью приборов можно прогреть даже помещения большой площади, а высокий КПД позволяет экономно расходовать топливо.
  • Возможность регулировки температуры нагрева — в оттепель можно ослабить мощность ТЭНа, а при замерзании ее можно увеличить без перерасхода топлива.
  • Автономность. С дизельным обогревателем в помещении всегда будет тепло вне зависимости от наличия рядом газопровода.
  • Нет необходимости получать разрешения на подключение и установку оборудования, в отличие от газового отопления. Не нужно вызывать газовую службу для установки котла.
  • Наличие — Дизельное топливо можно купить практически на любой заправке.
  • Безопасность, которую обеспечивает автомат.
  • Возможность перехода на сжиженный газ — при необходимости большинство дизельных котлов легко переводятся на газовое топливо путем замены горелки.

Недостатки технологии

  • Для полноценной работы котлу требуется специальная емкость для хранения топлива. Такой бак занимает довольно много места, а потому для котла и бака принято выделять отдельное помещение.
  • Котельная должна быть оборудована по правилам пожарной безопасности, а также иметь подключение к вентиляции для удаления продуктов сгорания.Кроме того, чтобы солярка не замерзла в котельной, рекомендуется провести обогрев.
  • При активной работе аппарат достаточно шумный, в отличие от аналогов по электричеству.

Покупка в Таваго

В нашем интернет-магазине представлена ​​проверенная техника от лучших производителей. Низкие цены на отопительные котлы и гарантия качества — причины сделать у нас заказ. Это можно сделать, добавив товар в корзину на сайте или позвонив по номеру телефона, указанному вверху страницы.

Вопрос отопления частных домов — одна из первоочередных задач их владельцев. Особенно, если такое жилье находится вдали от газопровода или центрального отопления. В этом случае на помощь приходят дизельные котлы.

Особенности отопления на дизельном топливе

К основным достоинствам дизельных отопительных котлов можно отнести:

  • довольно дешевая энергия. Итак, для получения 1 кВт энергии требуется всего 100 г дизельного топлива — это будет стоить примерно в полтора раза дешевле, чем использование электричества для тех же целей;
  • высокая эффективность таких устройств.Обычно это 90%;
  • меньше пожароопасности по сравнению с газом и не требует государственного разрешения на установку оборудования. Так что даже при наличии доступа к газу котлы на дизельном топливе можно считать более выгодным и безопасным вариантом.

Есть, однако, такое оборудование и свои недостатки:

  • Энергозависимость дизельных котлов. После отключения электричества (даже всего на несколько секунд) их включение невозможно без вмешательства человека;
  • не совсем приятный запах, из-за чего дизельные отопительные котлы желательно установить в отдельном помещении;
  • высокий уровень шума от дизельных котлов.

Правда, все эти недостатки устраняются установкой оборудования, например, в подвале, а также обеспечением бесперебойной подачи электроэнергии (аварийный электрогенератор, также работающий на дизельном топливе).

Классификация дизельных котлов

Все дизельные котлы могут отличаться по следующим критериям:

  • по конструкции горелки. Он может быть обычным или включать специальные элементы, снижающие шум. В последнем случае размещать котел в подвале нет необходимости — достаточно будет установить его в отдельном помещении, например, коридоре;
  • по производительности.В среднем считается, что 1 кВт энергии, выделяемой дизельными котлами Kiturami (и оборудованием других производителей), достаточно для обогрева 10 квадратных метров. м кв; но есть и другие показатели;
  • от производителя. Например, дизельные котлы Навьен считаются очень надежными, хотя есть много агрегатов, производимых другими компаниями.

Любые типы котлов можно приобрести в компании «ТепловодСервис». Именно здесь вы можете найти квалифицированный сервис (быстрая доставка, помощь в установке) и лучшие цены на такое оборудование.«ТепловодСервис» является официальным дилером, поэтому на все котлы и аксессуары к ним действует официальная гарантия.

Рейтинг:
99


Обладая массой как существенных достоинств, так и недостатков, для отопления дома, так или иначе, он очень популярен, к тому же считается наиболее распространенным вариантом отопления частных и загородных домов.

Мазутные котлы для отопления домов классифицируются в соответствии с несколькими ключевыми критериями, перечисленными и описанными ниже.

Отопительные котлы также можно разделить на или. Одноконтурные дизельные котлы по своему назначению используются исключительно в отоплении помещений, включают в свою конструкцию только один теплообменник. В этом оборудовании при нагреве воды используется отопительный котел, подключенный по контуру устройства. С их помощью невозможно одновременно использовать режим отопления и горячее водоснабжение.

Двухтопливные дизельные котлы для отопления оснащены двумя тепловыми обогревателями, которые позволяют сразу выполнять обе свои основные функции — обогревать помещение и нагреть горячую воду.Это качество дает им значительную популярность в эксплуатации.

Устройство двухконтурного дизельного котла

По качеству материала котла, входящего в конструкцию жидкотопливного котла, котлы делятся на чугунные и стальные. Дизельный котел для отопления дома, использующий стальной теплообменник, более компактный по размерам, весу, к тому же его стоимость относительно невысока. К основным недостаткам использования стального материала внутри конструкции можно отнести довольно короткий срок эксплуатации из-за образования конденсата при сгорании топлива.

Стальной теплообменник

Дизельные котлы с чугунными элементами более популярны среди пользователей отопительного оборудования из-за длительного срока службы, обусловленного свойствами чугунного материала — его стойкостью к коррозионным процессам, а также невосприимчивостью к конденсат.

Тепловые агрегаты, используемые в доме на топливе, также делятся по типу установки: навесные или встроенные. Инсталляция встраивается самим производителем, встраивая ее на заводе, что, несомненно, снижает общую стоимость продукта, его размер и настройки производителя.Газовая горелка легко монтируется в любом помещении, не требует дополнительных усилий, затрат при установке.

С навесной, пользователи вынуждены производить установку горелки своими руками, так как она не будет входить в комплектацию котла при его покупке. С другой стороны, такое решение позволит вам самостоятельно выбрать и установить горелку, наиболее подходящую для оптимального, эффективного обогрева конкретного помещения, что приведет к некоторой экономии в эксплуатации. Кроме того, масляная горелка при близком расположении трубопровода может быть заменена газовой горелкой, что позволит использовать более дешевый источник энергии.

Горелка навесная

Кроме того, такие устройства довольно часто включают в себя определенный набор дополнительных функций и параметров, но вам придется вызывать специалиста, у которого есть профессиональное оборудование, рассчитанное на такие случаи.

Настенные или напольные модели

Мазутные дизельные отопительные котлы могут быть настенными или напольными. для системы отопления он более привлекателен своими размерами, что позволяет ему вписаться абсолютно в любой интерьер, при этом недостатков у такого оборудования намного больше.Настенные дизельные котлы создают определенную степень вибрации, что увеличивает уровень шума.

Линия дизельных напольных котлов

Для уменьшения веса конструкции теплообменника довольно часто используются такие материалы, как медь и сталь, которые существенно уступают изделиям из чугуна, в том числе и не столь долгим сроком службы.

Производители гарантируют работу по отоплению дома 50 лет, хотя были случаи, когда при правильном своевременном обслуживании, эксплуатации такие устройства работали 60 лет.

Ваши контакты в этой статье от 500 рублей в месяц. Возможны и другие варианты взаимовыгодного сотрудничества. Напишите нам по телефону [адрес электронной почты защищен]

Дизельные котлы — это современное эффективное отопительное и водонагревательное оборудование, отличающееся простотой эксплуатации. Они не требуют специальных разрешений на установку и отличаются высоким КПД.

Такое оборудование незаменимо там, где нет централизованного газоснабжения.Работает на жидком топливе, в том числе на горнодобывающей промышленности (масло от автомобилей, станков и т. Д.), Что значительно снижает затраты на материалы, необходимые для работы котла.

Технические характеристики

  1. Высокая мощность и производительность.
  2. Эффективность.
  3. Надежность и долговечность.
  4. Удобство и практичность.
  5. Экологичность и безопасность для человека.
  6. Эстетичный внешний вид.

Водогрейные котлы на жидком топливе очень просты в эксплуатации.Они не требуют особых навыков и знаний, а также постоянного присутствия человека, который их обслуживает. Эффективный блок автоматического управления следит за текущим состоянием агрегата и при необходимости вносит коррективы в настройки режима. Это обеспечивает эффективную и безопасную работу оборудования. Отопление помещений дизельными котлами не доставит вам особых проблем и хлопот.

Различают одноконтурные и двухконтурные мазутные котлы. Первые предназначены только для обогрева помещения, вторые, помимо функции обогрева, выполняют еще и функцию нагрева горячей воды.

На сегодняшний день выпускаются только дизельные котлы теплого пола. В качестве материала производители используют сталь или чугун. Стальные модели имеют невысокую цену и экономичны, чугунные отличаются самым долгим сроком службы.

Монтаж и подключение отопительного оборудования не рекомендуется производить самостоятельно. Лучше доверить эту работу нашим специалистам, которые являются настоящими профессионалами своего дела.

Интернет-магазин «ИЦ Тепломатика» — это всегда качественный сервис

Предлагаем недорого купить дизельные отопительные котлы оптом и в розницу.Все представленное на сайте оборудование имеет сертификаты качества и безопасности. Также на сайте вы можете найти отзывы покупателей о понравившейся модели. Заказать товар можно через форму заказа, либо позвонив менеджеру по телефону. Для вас удобна доставка — самовывоз из точки выдачи или курьерской службой, цена услуг которой вас приятно удивит. Продажа дизельных котлов онлайн сэкономит ваше время и финансы.

Устройство

, принцип работы и схема подключения.Как выбрать расширительный бак для бойлера косвенного нагрева Подключение к трубам из различных материалов

План артикул


Если вы живете в частном доме, установка бойлера косвенного нагрева вместе с бойлером позволит вам убить сразу двух зайцев — обогреть дом и обеспечить постоянный доступ к горячей воде. Мы подобрали для вас лучшие модели водонагревателей, которые сегодня можно найти в продаже, — Выбирайте!

Кратко об основных характеристиках

В обычных накопительных водонагревателях температура жидкости повышается за счет работы Тана, тогда как в котлах нагрев осуществляется за счет циркуляции в системе нагретого теплоносителя.Выглядит это так: вода нагревается в одно- или двухконтурном котле и по трубам подается в змеевик, установленный в баке или другом теплообменнике; При этом с магистрали в бак поступает холодная вода, которая впоследствии нагревается за счет теплообмена через стенки змеевика. Вместо змейки может быть предусмотрена конструкция «Танк в танке». В этом случае теплоноситель подается в наружный бак, а нагретый — во внутренний. Наличие датчиков температуры и объема жидкости внутри емкости, а также автоматических реле обеспечивают согласованное оснащение.Некоторые модели также оснащены дополнительными электронагревателями — даже при форс-мажоре с бойлером можно наслаждаться горячей водой. Вроде все просто, но перед покупкой необходимо разобраться с основными техническими характеристиками такого оборудования.

Памятка при предстоящей покупке

Критерий выбора Сорта Примечание
Объем бака от 50 до 400 л и более В наиболее популярных моделях бытового назначения используются баки от 80 до 200 литров.Объем подбирается исходя из расхода. горячая вода и количество водоразделов.
Мощность от 2 до 60 кВт и выше Наряду с объемом бака мощность определяет скорость нагрева жидкости. Чем мощнее оборудование и меньше емкость, тем быстрее происходит нагрев.
Максимальное давление воды 6-10 бар (0,6-1 МПа) Давление, которое способен выдержать котел в рабочем режиме.Редукторы давления желательно установить, чтобы предотвратить повреждение гидротранспортом.
Способ крепления Стена Оборудование с небольшим объемом бака (до 100 литров) часто крепится к стене. Чем больше объем, тем сложнее это сделать, поэтому емкие водонагреватели изготавливаются в наружном исполнении.
Этаж
Комбинированный
Конструкция теплообменника Катушка Теплоноситель от котла подается металлическим змеевиком, установленным в баке с подогретой водой.Самый распространенный вид.
Сито в Змеевике Площадь теплообмена увеличена за счет использования двух спиралей разного диаметра.
Резервуар в Бака Есть два стальных резервуара — один в другом. Теплоноситель из котла подается в больший бак, в меньший — нагретую воду.
Материал теплообменника Нержавеющая сталь, латунь Подавляющее большинство изготовлено из нержавеющей стали.Однако этот материал может быть разным по качеству. Поэтому не стоит экономить и покупать продукцию никому не известной марки.
Материал и толщина слоя теплоизоляции Пенопласт, пенополистирол, пенополиуретан — толщина от 20 до 60 мм Эффективность теплоизоляции определяется теплопроводностью (чем меньше, тем лучше) и толщиной изоляционного слоя (чем больше, тем лучше). На сегодняшний день хорошим решением является использование утеплителя из пенополиуретана толщиной 50-60 мм.
Максимальная производительность в проточном режиме при нагреве на Δt ° C, л / мин где Δt ° C = 25, 45, 55 и т. Д. Определяет КПД нагревателя в проточном режиме. Это зависит от его мощности.
Время нагрева при Δt ° C, мин. где Δt ° C = 25, 45, 55, 60 и т. Д. Определяет скорость нагрева всего объема воды в баке. Зависит от громкости и мощности.
Опции ТЭН Многие модели можно модернизировать трубчатыми электронагревателями, которые срабатывают при отключении котла.
Переработка В баке можно подключить контур для циркуляции воды с помощью насоса. Это необходимо для того, чтобы вода подавалась потребителю постоянной температуры.
Солнечные коллекторы Использование энергии солнца для нагрева теплоносителя с последующей теплопередачей нагрева. Коллекторы установлены на крыше. В СНГ такой вариант актуален только в теплое время года.
Тепловой насос Возможность подключения теплового насоса Для минимизации затрат на нагрев холодной воды.Очень редкий вариант.

Мы снизили такой параметр, как диаметр резьбы для подключения к трубам, т.к. этот вопрос решается установкой переходников.

Расчет объема воды

Определить точно необходимый объем можно только, т.к. расчеты привязаны к условиям водопотребления. Наша задача — предоставить информацию, которая хоть как-то поможет при выборе или накачивает мысль при расчетах. Например, обнаруживаем СНиП 2.04.01-85 и видим, что нормы установлены на 7,9-10,9 литров горячей воды (ГВт) в час на человека. Следуя за непривлекательностью, получаем следующий знак.

Эти расчеты могут быть учтены только при условии последовательного использования с подогреваемым бойлером воды и одновременной работы одной точки водоотделения (открыт только один кран). На практике одинаковые значения необходимо умножить на 3-5. Почему это происходит? Потому что в нормах не учтено желание согреться в душе (+20 л.GW) и набрать ванну (+80 л. GW), перенести т. П. Посуды (+20 л. GW) и т. Д. И т. Д. Учитывать пиковые нагрузки на бойлер — выбирайте количество по возможности для ваших нужд .

  • на 1 человека, достаточно 50-60 литров;
  • на 2-3 человека, выбирать нужно из моделей на 80-120 литров;
  • на семью из 3-5 человек хватит возможностей котла на 120-200 литров

Чтобы вам было проще выбрать подходящую модель оборудования, мы выделили четыре товарные группы в зависимости от объема накопительного бака: до 100, 200, 300 и 400 литров.Все технические характеристики взяты из открытых источников, а цены указаны исключительно для сравнения.

Важно! Обращаем внимание на то, что некоторые водонагреватели подходят только для определенных моделей котлов. В описании мы сделаем на этом акцент, но рекомендуем перед покупкой уточнить все нюансы.

До 100 литров

1. BAXI COMBI 80 (80 л.) — от 52500 руб.

Известный итальянский игрок, специализирующийся на отопительном и водонагревательном оборудовании, BAXI десятилетиями владеет брендом качества.Котел малого объема BAXI COMBI 80 предназначен для работы в связке с котлами серии LUNA-3 Comfort того же производителя. Наружное размещение, водонагреватель можно установить прямо под бойлер, сэкономив место. Одним из преимуществ этой системы является ее компактный размер. Защита от коррозии обеспечивается применением анода из нержавеющей стали и магниевого сплава. Пенополиуретан используется в качестве теплоизоляции. Желтое соединение не предусмотрено.

2. Gorenje GBK80ORRNB6 (72.6 литров) — от 24000 руб.

Ищете небольшую модель, способную обеспечить горячей водой одного или двух человек, обратите внимание на словенское оборудование. Это классический компактный котел с двумя трубчатыми теплообменниками, производительности которых хватает на две точки водозабора. Устройство оснащено электронным блоком управления и позволяет изменять температуру ГВС в диапазоне 15-75 ° С. Имеет выходы для подключения к котлу с правой стороны, в качестве дополнительный обогреватель.Модель снабжена несколькими видами защиты: от коррозии (магниевый анод), от замерзания (эффективная теплоизоляция), от перегрева и нагрева без воды. Также производитель предусматривает функцию борьбы с легионеллазой (заболевание легких, возбудители которого активно размножаются в горячей воде). Одно из лучших комбинированных решений по соотношению цена / качество.

* Рабочие параметры в проточном режиме производителем не указаны. Мощность самого теплообменника не указана — только для ТЭНа.

3. PROTHERM FS B100S (95 л.) — от 36200 руб.

Чешский котел конструктивно привязан к котлам того же производителя — Медведя. Компактный, с лаконичной, но информативной панелью управления легко вписывается в кухонный интерьер как встраиваемая техника. Эмалированная нержавеющая сталь, магниевый анод и антибактериальное покрытие — все это направлено на защиту от коррозии и микроорганизмов. Трубчатый теплообменник обеспечивает высокую скорость нагрева всего объема жидкости: вода нагревается на 50 градусов за 13 минут.Для сохранения тепла изделие защищено слоем пенополиуретана.

4. ACV Comfort 100 (100 литров) — от 48000 руб.

Бельгийский производитель за почти вековую историю предлагает интересное решение На базе теплообменника «Бак в баке» — модель. Котел представляет собой две емкости из нержавеющей стали, разного объема, одна из которых вставляется в другую. Особое внимание следует обратить на внутреннюю емкость: ее поверхность гофрирована, поэтому из-за теплового расширения происходит изменение размеров с последующим удалением солей жесткости, образованных образовавшейся плоскостью (окалиной).Стандартное оборудование устанавливается на полу, но с помощью дополнительных креплений возможно крепление к стене. Слой теплоизоляции выполнен из пенополиуретана толщиной 30 мм. Набор стандартных функций невелик, но при желании можно установить панель управления. Также стоит учесть отсутствие возможности утилизации и подключения Тана.

До 200 литров

5. BAXI PREMIER PLUS 150 (150 л.) — от 50600 руб.

Для обеспечения полноценной работы двух водонепроницаемых пунктов ГВС.В серии этих обогревателей использован трубчатый теплообменник «Змеевик в змее». Благодаря небольшой массе устройство можно подвесить или поставить на пол. Не контактирующая с водой часть конструкции изготовлена ​​из нержавеющей стали Duplex, минимизация тепловых потерь достигается за счет использования пенополиуретана. Модель оснащена терморегулятором и может использоваться в связке с любыми типами котлов. По желанию заказчика возможно подключение ТЭНа. Производитель доказал подключение контура рециркуляции.По отзывам это одно из лучших решений по соотношению цены и качества для семьи из четырех человек.

6. Bosch Wstb 160 (160 л.) — от 28000 руб.

Если в вашем доме монтируется газовый котел, то стоит задуматься о покупке водонагревателя. Пусть не будет возможности подключения загара, но есть система рециркуляции. Модель адаптирована к суровым условиям эксплуатации в СНГ, т.е. подходит для жесткой воды. Для защиты стали от коррозии материал покрывают специальным составом из стеклокерамики.Имеется линия рециркуляции, так что вы всегда можете рассчитывать на получение воды постоянной температуры. Для минимизации тепловых потерь предусмотрен слой пенополиуретана 50 мм, облицовка из ПВХ мягкая. Подключение спереди, есть возможность подключить датчик температуры. Весь объем нагревается на ΔT = 45 ° C в течение 37 минут.

7. PROTHERM FE 200 BM (184 л.) — от 41650 руб.

Многие производители предлагают накопительные нагреватели, подходящие только для их моделей котлов.Если вы установили фирменный котел с фирмой, то для удовлетворения запросов большой семьи в ГВС стоит задуматься об установке. Это напольный бойлер косвенного нагрева из нержавеющей стали, покрытый эмалью для защиты от коррозии. Та же мишень — установленный титановый анод. Чтобы избежать размножения на стенках бактерий, они покрыты слоем антибактериального вещества. Высокая производительность — с дельтой 25 градусов вы можете получать более 30 литров воды в минуту.Без возможности подключения линии рециркуляции и Тан.

8. Gorenje GV 200 (188,9 л.) — от 25800 руб.

Уличный водонагреватель косвенного действия внутреннего сгорания GV 200 — Простота устройства, надежность конструкции и лаконичный дизайн. Изделие представляет собой стальной эмалированный резервуар с трубчатым теплообменником внутри. Установлен на полу под котлом. Клапан сброса избыточного веса используется в качестве защиты от перегрева. От коррозии устройство защищено эмалью и магниевым анодом.Для нагрева от 15 до 75 градусов всего объема воды в баке требуется до 24 минут. За сохранение температуры ГВС отвечает слой теплоизоляции толщиной 40 мм.

* Возможность работы в режиме protocate производителем не озвучивается

До 300 литров

9. ВС Комфорт 240 (240 литров) — от 65 000 руб.

Еще один представитель косвенных водонагревателей, в которых используется теплообменник «Бак в баке».Модель способна подавать горячую воду к трем точкам водозабора. Изделие защищено от коррозии за счет использования нержавеющей стали и особого подхода к формированию стенок внутреннего резервуара. Здесь он гофрированный, что положительно сказывается на его работе даже с сильно жесткой водой. При этом для оборудования характерны те же особенности, что и для изделий этой же серии: минимум функций, слой теплоизоляции в 30 мм, отсутствие возможности подключения ТЭНа и ТЭНа. контур рециркуляции.

10. PROTHERM FS B300S (295 л.) — от 63000 руб.

Гидроаккумулятор предназначен для совместного использования с котлами с грейсли или зубрами. — Резервуар для резки с трубчатым теплообменником. В емкости два фланца: для установки Тана и обслуживания котла. Эмалированные поверхности, контактирующие с водой, а также наличие титанового анода защищает оборудование от коррозии. Нельзя не отметить наличие антибактериального покрытия.За снижение тепловых потерь отвечает слой полиуретановой изоляции. Аппарат отличается высокой производительностью в проточном режиме, есть возможность подключения рециркуляционной линии. Возможности этого обогревателя оценят владельцы больших частных домов с более чем тремя санузлами.

11. BAXI PREMIER PLUS 300 (300 л.) — от 70 000 руб.

Часто основным критерием выбора котла является не только его объем, но и скорость нагрева.В данном случае рассмотрение моделей с теплообменником Змеевика в змеевике. — именно то, что нужно! Во-первых, он совместим с любыми котлами. Во-вторых, при его производстве используется высококачественная нержавеющая сталь, отлично защищенная от коррозии. В-третьих, при достаточно компактных размерах и малой массе оборудование имеет универсальное размещение и оснащено точным терморегулятором. Модель позволяет дополнить систему контуром рециркуляции. Подключение Тана на 2,7 кВт — опция.

До 400 литров

12. DRAZICE OKC 400 NTRR / 1 MRA (380 л.) — от 68000 руб.

Чешский котел оборудован двумя трубчатыми теплообменниками, один из которых предназначен для подключения к солнечному коллектору, а второй — к котлу. Это позволяет легко сэкономить на нагреве воды в солнечные дни, особенно летом. При необходимости, например, при выходе из строя котельного оборудования, можно установить два дополнительных электронагревательных элемента.Эмалированный резервуар, а также наличие магниевого анода обеспечивают долговременную защиту резервуара от коррозии. В теплоизоляционном слое используется твердый пенополиуретан толщиной 50 мм. Трубы для рециркуляции нет.

Информация о скорости нагрева воды в проточном режиме изготовителем не предоставляется. Объясняется это наличием двух независимых теплообменников с разным температурным режимом работы.

13. Bosch SK 400-3 ZB (388 литров) — от 59500 руб.

В ассортименте Bosch не так много водонагревателей косвенного нагрева интересующей вас мощности, но среди них есть особая модель — Bosch SK 400-3 ZB.Это эмалированный бак со змеевиком из нержавеющей стали. Защита от коррозии представлена ​​магниевым анодом, что уже стало естественным явлением в таком оборудовании. Устройство довольно простое: встроенный термометр и фланец для удобного обслуживания. Возможно подключение линии оборотного водоснабжения, а также синхронизации с бойлером при наличии в последнем разъеме датчика NTC (термодатчика). Те. Можно более тонко настроить работу оборудования горячего водоснабжения. Отдельно нужно сказать о теплоизоляции.Здесь не пенополиуретан, а твердый пенопласт, который при одинаковой толщине дает меньший эффект теплозащиты.

14. BAXI UBVT 400 SC (395 литров) — от 58100 руб.

Если преобладающая часть котлов рассчитана на работу в паре с котлом, то модель является исключением из правил. Он адаптирован для подключения к солнечному коллектору, поэтому приобретение его будет целесообразно в двух случаях: в местах с круглогодичной солнечной погодой или для сезонного использования.Дополнительно возможна установка электронагревателей. Сам контейнер изготовлен из стали, покрытой титановой эмалью — она ​​оказалась устойчивой к коррозии и прочным покрытием. Последнему также способствует наличие магниевого анода. В комплекте термометр для контроля температуры, есть розетки для подключения датчиков. В конструкции предусмотрен фланец для контроля состояния змеевика, а также встроенный рециркуляционный патрубок.

15. HAJDU STA 400 C (400 л.) — от 64100 руб.

Модель от незапрошенного венгерского производителя интересна тем, что при наличии одного теплообменника возможна тонкая настройка оборудования. Так, в холодную погоду такой бойлер косвенного нагрева можно настроить на работу в паре с бойлером, летом — подключать к солнечному коллектору. В последнем случае при необходимости дополнительно подключается ТЭН. От коррозии бак и теплообменник защищены слоем горячей эмали и установленным магниевым анодом.Чтобы минимизировать тепловые потери, емкость покрыта слоем пенополиуретана, защищенного пластиковым кожухом. Предусмотрена форсунка для подключения системы рециркуляции ГВС.

В следующем ролике этот котел представлен в контексте.

Выбор редакции

Для удобства сравнения приведем основные характеристики в таблицу и определим с наиболее удачными моделями. Для наглядности выбираем котел на 1-2 чел., 2-4 чел., 4-6 чел.(в таблице выделены жирным шрифтом сверху вниз соответственно). Не все производители придерживаются единых стандартов при оформлении технической документации, например не все указывают значение производительности в проточном режиме, то мы вводим характеристику N. Она показывает соотношение единицы мощности на 1 литр. вода. Те. Мы просто взяли и разделили емкость, указанную производителем, на полезное количество дисков. Чем больше это значение, тем быстрее будет проводиться нагрев.

Рейтинг котлов косвенного нагрева

Название модели Полезный объем, л мощность, кВт Н, кВт / л Жилье Теплообменник ТЭН Рек. Цена, руб.
80 31 0,3875 открытый катушка 52500
72,6 2 0,027548 военно-морской флот катушка + 24000
95
26,1
0,274737
открытый катушка

36200
100 23 0,23 для улицы / вино танк в Бака 48000
150
30
0,2
для улицы / вино сито в Змеевике +
+
50600
160 20,8 0,13 военно-морской флот катушка + 28000
184 43,2 0,234783 открытый катушка 41650
188,9 17,6 0,093171 открытый катушка 25800
240 53 0,220833 для улицы / вино танк в Бака 65000
Gorenje KGV 300-2 / BG 280
69,6
0,248571
открытый катушка +
+
83700
295 46 0,155932 открытый катушка + + 63000
300 30 0,1 для улицы / вино сито в Змеевике + + 70000
380 57 0,15 открытый катушка + + 68000
388 60 0,154639 открытый катушка + 59500

Накопительные водонагреватели, работающие от электричества, обеспечивают необходимый расход горячей воды, но длительно набирают температуру — 1.5 … 2 часа в зависимости от объема бака. Более привлекательный вариант — специальная емкость для ГВС, нагреваемая котлом отопления за 10-30 минут, разница ощутима. Цель публикации — объяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению привода своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева представляет собой металлический бак объемом 50… 300 литров, используя сторонний источник тепла для приготовления горячей воды — бойлер или солнечный коллектор, реже — геотермальную установку (). По устройству и принципу работы водонагревательные приборы делятся на 2 типа:

  1. Самый распространенный вариант — теплообменник в виде змеевика из меди или нержавеющей стали.
  2. Конструкция «Бак в баке», где ТЭНом служит внутренняя емкость из нержавеющей стали.

Накопительные баки для воды предлагаются в разном исполнении, пользователь может выбрать соответствующую форму.

Цилиндрической или иной форме придается резервуар цилиндрической формы, но обязательно с закругленными концами. Так как давление водонепроницаемости часто достигает 6-8 бар, сварной прямоугольный бак (от англ. Tank) прослужит недолго — плоские стенки будут спорить от давления воды, тара лопнет по шву.

Ссылка. Некоторые модели двухконтурных газовых котлов комплектуются баками косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Емкость встроенных приводов не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, приведите подробное описание каждого типа бойлеров косвенного нагрева.

Аппараты со спиральным теплообменником

Емкостной котел данного типа состоит из следующих элементов:

  • бак косвенного нагрева изготовлен из нержавеющей стали или черного металла, покрытого термостойкой эмалью;
  • металлический бак оборудован насадками для присоединения водопроводной сети и погружными гильзами для установки термостатов или датчиков температуры;
  • Внутри бака установлен ТЭН — спиральный змеевик, подключаемый к системе отопления частного дома;
  • для защиты стального корпуса от воздействия электрохимической коррозии используется магниевый или титановый анод, который в процессе эксплуатации постепенно разрушается;
  • снаружи резервуара изолирован пенополиуретаном толщиной 30-50 мм, лицевая обшивка — тонколистовой крашеный металл или полипропилен;
  • на передней панели прибора снята шкала переключателя термометра.

Примечание. Иногда производители поставляют свою продукцию с насадкой с краном для слива, автоматическим дефлектором и другими полезными дополнениями.

Устройство подогрева бака со спиральным контуром теплообменника

Принцип работы котла довольно прост: теплоноситель с температурой 70-90 ° С подается через верхнее сопло в змеевике, быстро нагревая весь объем котла. вода в баке. Остывший теплоноситель через нижнее сопло возвращается обратно в котел.

Отбор горячей воды производится из верхней зоны бака, пополнение — ниже. Скачивая (нагревая) до заданной температуры, термостат и трехходовой вентиль входит в схему обвязки котла, которую мы рассмотрим дальше.

Информация для сравнения. Водяной теплообменник «Кленник» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды 80 … 90 ° С. В сети 1 .5 … 2,5 кВт. Максимальное время нагрева 100 литров воды — 43 и 240 минут соответственно, минимальное — 25 и 150 минут (данные французского производителя atlantic).

Мы рассматривали относительно дешевую модель одинарного водонагревателя. Какие еще разновидности устройств можно найти в продаже:

Важный момент. В настенных вариантах котлов арматура расположена снизу, а внутри бака — труба забора горячей воды из верхних слоев.В напольных моделях соединительная резьба находится сверху или сбоку от аппарата, а трубка опускается на дно бака от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «Бак в баке»

Внешне котел не отличается от «встречного» — цилиндрический утепленный корпус, патрубки для подключения тепла и бытовой воды, шкала термометра. Изнутри водонагревательный прибор устроен иначе:

  1. Внешний резервуар из обычной углеродистой стали служит водяной рубашкой для внутреннего резервуара.Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80-90 ° С.
  2. Внутренний цилиндрический контейнер сварен из нержавеющей стали.
  3. Внутренняя часть подогреваемого контейнера не включает в себя гильзу датчика температуры и подающую трубку / трубку подачи воды (в зависимости от ориентации корпуса в пространстве). Магниевый анод отсутствует.
  4. Полезная мощность контура ГВС составляет примерно 70% от общей мощности котла.
  5. Тепловая мощность 100-литрового аппарата достигает 18 кВт на уровне поверхности нагрева 1.03 м², время полной загрузки — 10 минут (данные бельгийского производителя ACV).
  6. Котел с подогревом может работать в проточном режиме — площади теплообмена достаточно для производства горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечивать желаемый расход теплоносителя. Например, модель на 100 литров (ГВС — 70 литров) может потребовать 1,5 … 2,5 тонны теплоносителя в час.

Конструкция агрегата с внутренним резервуаром в наружном исполнении

На сокращенной схеме, показывающей режущую способность, хорошо заметен волнистый профиль стенки резервуара, сделанный из таких соображений:

  • гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагревании / охлаждении воды;
  • увеличивает площадь теплообмена;
  • подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

Водонагреватели «Бак внутри резервуара» также предлагаются в комбинированном исполнении — с прямым нагревом. Трубчатый элемент автоматически включается при охлаждении содержимого бойлера до заданной температуры или работает летом при отключении отопительного оборудования. Температура устанавливается пользователем с помощью электронного блока управления.

Разъяснение. В отличие от электрических котлов, ТЭН нагревается теплоносителем котла, а не санитарной водой внутри нержавеющего бака.

Конструкция настенного аппарата с трубчатым ТЭНом

Водонагреватели косвенного нагрева на водонагревателе более эффективны и долговечны, производитель заявляет гарантийный срок службы 5-10 лет. Дополнительный плюс — упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

  • нагревательная рубашка занимает 25-30% полезного объема бака, традиционный змеевик — до 10%;
  • Модели

  • , оснащенные электрическим тэном, не могут быть установлены горизонтально;
  • Агрегат транспортируется только в вертикальном положении.

Примечание. Котлы, предназначенные для горизонтальной установки, крепятся к стене с помощью «холодной» трубы.

Существенный недостаток водонагревателей — это приличная стоимость. Сравните 2 сопоставимых по качеству агрегата: ACV Smart Line E 300 и Drazice OKC 300 NTRR общим объемом 300 литров. Бельгийский подогреватель ACV «Бак внутри цистерны» будет стоить 1720 у.е. е., цена бойлера «Дражице» с катушкой — 750 у.е. е. Чешская модель с двумя теплообменниками вдвое дешевле одинарной «бельгийской».

Выбрать бойлер косвенного нагрева

Чтобы правильно подобрать бак косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

  1. Количество постоянно проживающих и режим водоочистки. Цель состоит в том, чтобы рассчитать общий расход горячей санитарно-технической воды.
  2. Мощность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование, учитывая подачу электроэнергии 50-100% от нагрузки котла.
  3. Найдите место для установки устройства и подумайте о способе установки — на стене или на улице.
  4. Определитесь с функционалом ТЭНа — нужен ли ТЭН, второй теплообменник.

Варианты размещения водоподготовки рядом с источником тепловой энергии

Совет. При выборе места расположения накопительной емкости учитывайте нюанс: рядом с котлом ставят расширительный бак, объем которого составляет 10% от емкости основного резервуара.Оптимальный вариант размещения в загородном коттедже — котельная.

Расчет расхода воды из системы ГВС предлагаем вести по минимальным показателям. В сутки на 1 человека требуется 20 л теплой воды На обертывание (душ) и 12 литров — на хозяйственные нужды всего 32 литра. Итак, семья из 2 человек. Понадобится бойлер с полезным объемом 50 … 80 литров, на трех жильцов — минимум 100 литров. Если вы хотите наполнить ванну, выберите емкость от 120 литров.Упрощенный алгоритм выбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом на 10-15 кВт, ставить накопитель на 200 литров бессмысленно — пока вода прогреется, дом успеет остыть. Дело в том, что приоритет загрузки котла выше, чем нагрев. Упрощенно: пока бочка не прогревается до нужной температуры, радиаторная сеть не получает необходимого количества тепла.

Приведем пример расчета мощности котла:

  1. Исходные данные: Объем котла 200 литров, температура в системе ЗАЛ плюс 10 ° С, ГВС — 50 градусов.
  2. Для нагрева 1 кг воды на 1 градус требуется 1,16 Вт тепловой энергии. Считаем расход тепла за 1 час: 1,16 х 200 х (50 — 10) = 9,28 кВт.
  3. Чтобы сократить время загрузки в четыре (до 15 минут), нужно подать в 4 раза больше энергии — 9,28 х 4 = 37.12 кВт. Результат: Мощность отопительного агрегата в максимальном режиме — 40 кВт, иначе котел будет греться дольше.

Примечание. Толщину металлических стенок рабочего резервуара можно оценить по весу резервуара. Качественный бойлер на 80 литров, металлический 2 мм, «затянутый» около 25 кг.

Чугунные резервуары, покрытые термостойкой пластиковой эмалью с добавлением циркония, по надежности практически не уступают нержавеющим, но намного дешевле.Слабое место нержавейки — сварные швы, которые удачно совмещены в случае полного производства магниевого анода. Кстати, лучше выбирать изделие с титановым электродом — он служит в три раза дольше.

Комбинированная обвязка с бойлером

В первую очередь агрегат необходимо установить на пол или надежно прикрепить к капитальному ремонту из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться.При наружной установке соблюдайте расстояние 50 см до ближайшей конструкции — расстояние необходимо для обслуживания котла.

Важно. Перед креплением настенной горизонтальной модели котла внимательно изучите инструкцию. Обычно устройство вешается таким образом, чтобы труба холодной воды располагалась внизу. Если танк перевернет ножки, катушка и Десятка окажутся в верхней зоне, что недопустимо.

Рекомендуемые технологические отступы от уличного котла до ближайших стен

Подключение котла к твердотопливному или газовому котлу, не оборудованному электронным блоком управления, выполняется по схеме ниже.

Комментарий. Для нормальной работы загрузочного контура достаточно насоса 25-40 (давление — 0,4 бар). Элемент может быть установлен как на реверсной, так и на фидерной линии — большой разницы нет. В руководстве по установке DRAZICE предоставляет схему обвязки, в которой блок коммутации находится на подаче.

Аналогичным образом обогреватель объединяет более сложные системы с несколькими котлами и контурами отопления. Единственное условие: котел должен принимать самый горячий теплоноситель, поэтому он сначала врезается в сеть, а трещина гидроразрыва подключается напрямую, без трехходового клапана.Пример показан на схеме обвязки первичными / вторичными кольцами.

На общей схеме Условно не показаны обратный клапан и термостат котла

При подключении котла «Емкость Емкость» производитель рекомендует использовать расширительный бачок и группу безопасности, прикрепленную к выходу теплоносителя. Обоснование: При расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости некуда деваться. Применимое оборудование и приспособления показаны на рисунке.

При подключении водонагревателей типа «Бачок в баке» производитель рекомендует ставить расширительный бачок со стороны системы отопления.

Самый простой из буггеров косвенного нагрева подключается к мерзким киталам, которые предусматривают специальный штуцер. Остальные теплогенераторы, оснащенные электроникой, соединены с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемым контроллером котла. Алгоритм:

  1. Когда температура в баке понижается, термостат сигнализирует блоку управления котлом.
  2. Контроллер дает команду трехходового клапана, он переводит весь теплоноситель на загрузку мощности ГВС. Циркуляцию по змеевику обеспечивает встроенный насос котла.
  3. При достижении установленной температуры электроника получает сигнал от термодатчика котла и переводит трехходовой кран в исходное положение. Теплоноситель возвращается в тепловую сеть.

Важный нюанс. Вышеуказанная схема применяется и при обвязке привода газовым котлом.Недопустимо сохранение «косвенности» с Линией ГВС Теплогенератора.

Подключение солнечного коллектора ко второму змеевику котла показано на следующей схеме. Гелиосистема — это полноценный замкнутый контур со своим расширительным бачком, помпой и группой безопасности. Не обойтись без отдельного блока, который управляет работой коллектора по сигналам двух датчиков температуры.

Нагрев воды от солнечного коллектора необходимо контролировать отдельным электронным блоком

Видео: Самая простая схема подключения Wall Boyler

Подключение к водопроводу

Если водоемы или точки расположены рядом с теплопроизводительностью, подключение производится по типовой схеме, представленной ниже.Поясним функции некоторых элементов:

  • Редуктор давления рекомендуется применять при скачках давления выше 6 бар;
  • обратный клапан на подаче сварного шва не позволяет бачку опорожняться в водопровод;
  • расширительная способность компенсирует увеличение объема нагретой жидкости;
  • предохранительный клапан, настроенный на 7 бар, сбрасывает воду в канализацию при повышении давления до критической отметки;
  • Кран сливной

  • служит для слива воды по способу сообщающихся сосудов.

Важно оставить залитую сливную магистраль — тогда при открытии дренажного клапана, ведущего воду по закону сообщающих сосудов

Внимание! Используйте расширительный бак в обвязке, предназначенный для систем водоснабжения и рассчитанный на повышенное давление — 6 … 8 бар. Не подходит мощность нагрева — мембрана быстро придет в негодность.

При удалении потребителей от котла стоит поставить линию рециркуляции с дополнительным насосом и обратным клапаном.Если ваша модель водонагревателя не оборудована отдельным штуцером для присоединения этой линии, просто перережьте обратную трубу в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «Емкость внутри бака» необходимо сначала залить во внутренний резервуар бытовую воду, только потом прокачать охлаждающую жидкость и произвести опрессовку. Подробности расскажет мастер на видео:

Схема электрических подключений

Комбинированный вариант водонагревателя, оснащенный ручкой, необходимо подключить к бытовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла.Предлагаем использовать универсальную схему, при которой модуль управления насосом включается от термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий — нейтраль, коричневый — фаза, желто-зеленый — заземление и так далее.

В схеме задействован второй охранный термостат, который срабатывает в момент срабатывания. перегрева бытовой воды. Лампа — индикатор мигает при включении загара.

Заключение

Корпоративные отопительные приборы имеют ряд преимуществ перед электроустановками.Недостатки — габариты стен, более сложный монтаж и неизбежные тепловые потери при работе в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает экономия котла, работающего в паре с бойлером.

Все больше и больше систем отопления Альтернативные двухконтурные котлы Используйте бойлеры косвенного нагрева или так называемый «бак в баке». Когда необходимо подать большое количество воды, в нескольких точках на водной основе «бак в баке» становятся незаменимыми помощниками.Котел из нержавеющей стали подходит для загородных домов, офисных и промышленных зданий.
«Бак в баке» становятся все более популярными на рынке отопления. Работа за счет тепла, вырабатываемого любыми другими источниками энергии, является основным преимуществом, поскольку нагрев воды происходит не напрямую от электроэнергии, твердого топлива или газа. Котлы с косвенным нагревом не перегружать электросеть, не нужен дымоход.
Принцип работы »Бак в баке»
Котел из нержавеющей стали с косвенным нагревом изготавливается по принципу бака в баке.Работает на базе двух танков. Первая емкость — внутренняя, наполненная горячей санитарной водой, вторая емкость — внешняя, содержащая теплоноситель — просто нагревает бытовую воду. Так что «бак в баке» устраняет большое количество недостатков, присущих обычным водонагревателям со змеевиком.

Основные преимущества работы бойлера косвенного нагрева:
1. Большее количество водонепроницаемых точек обеспечивает горячая вода за счет увеличенной площади теплоотдачи. Также непродолжительное время нагрева вновь введенной холодной воды.№
2. Водонагреватели, выполненные по схеме бака в баке, имеют меньший объем, чем требовалось при использовании обычного водонагревателя для обеспечения заданной производительности.
3. Санитарные требования обусловлены многочисленными преимуществами нержавеющей стали.
4. Использование надежной теплоизоляции и эффекта самоочистки от накипи приводит к экономии энергопотребления.
5. Возможность регулировать нагрев санитарной воды за счет встроенного термостата.
6. Длительный срок службы

В помещениях без центра системы горячего водоснабжения бойлеры «бак в баке» — незаменимый помощник.
Бойлеры можно разделить на бойлеры косвенного и прямого нагрева.

Достоинства бойлеров косвенного действия (например, бойлеров Вестер или Вестер) используют тепло, трансформируемое с отопительными котлами, и предназначены для экономичного водоснабжения систем горячего водоснабжения, офисных и промышленных учреждений, коттеджей.

Газовые водонагреватели

IN Применяется прямая схема отопления. Преимущество котлов этого типа — стабильность, а иногда и независимость от электричества и других факторов.
К достоинствам бойлеров косвенного нагрева (например, бойлера ACV SMART) относится скорость нагрева и возможность использования для нескольких точек водопотребления.Во время отключения воды косвенная подача обеспечивает непрерывную подачу. Объем бака может достигать 1000 литров. Экономия энергии охлаждается!

Купить бойлеры косвенного нагрева в п.



Необходимость расширительного бака для ГВС постоянно оспаривается. Более того, у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехники рекомендуют устанавливать бак для бойлеров косвенного нагрева.Назначение узла довольно простое: снизить нагрузку на систему и устранить гидроподъемники.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем будет не менее 10% от воды, находящейся в БКН. А это дополнительная емкость на 10-20 литров, занимающая полезную площадь. Неудивительно, что один из самых частых вопросов, который задают специалистам, связан с тем, что расширительный бак необходим для ГВС.Чтобы ответить на него, нужно разобраться в устройстве и принципе работы оборудования.

Что понадобится расширительный бачок для БКН

Говоря простым языком Необходимо защитить водогрейное оборудование от гидроудара. Такая потребность возникает, если потребность в ДВС удовлетворяется за счет котла косвенного нагрева, подключенного к твердотопливному котлу.

Контроль интенсивности горения и теплоотдачи котла на твердом топливе. Несмотря на то, что не все оборудование используется, это довольно проблематично.При нагревании вода расширяется и создает в системе избыточное давление, которое приводит к образованию гидротрансформаторов.

Мембранный бак выравнивает перепады давления и защищает водопроводные краны, трубы и сам котел от повреждений. Происходит это следующим образом:

Внутри бойлера косвенного нагрева находится ТЭН, подключенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, нагрузка на трубы и важные элементы конструкции, что приводит к выходу из строя дорогостоящей техники Santeh.

Принцип работы расширительного бака с BCN Security Group заключается в предотвращении высокого давления в системе HBS и возникновения гидротрансформаторов. Есть обратный и сбросной клапаны, помогающие в аварийных ситуациях.

Подключение группы безопасности и расширительного бачка обязательное условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказываются от гарантийного ремонта, если в обвязке к котлу не установлено защищаемое оборудование.

Как рассчитать объем расширительного бачка для БКН

Самые простые расчеты, которые дадут приблизительный результат, следующие.Объем бака должен составлять не менее 10% от общей БКН. Отсюда:

  • 100-литровый бойлер подключается к емкости не менее 10 литров;
  • водонагреватель на 200 литров, нужен бак на 20 литров.

После определения необходимого объема переходит к определению дополнительных характеристик:

  • Подбор расширительного бачка для БКН по прямому назначению. Вода в ГВС более агрессивна, чем в системе отопления. Техническая документация на буферную емкость должна быть основным назначением.На бойлер можно поставить только бак, в инструкции которого прописана возможность использования для ГВС.
  • Расчет давления — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: Какое начальное давление воздуха должно быть в расширительном баке котла ГВС:

    Максимальное давление ПМА, бар

    Давление первичного газа R₀, Бар

  • Выбор мембраны — резины, используемой в баке, влияет на качество жидкости, подаваемой в ГВС, и время срабатывания предохранительного бака.Общие материалы для изготовления мембран:

    Каучук натуральный для питьевой и непитьевой воды. Диапазон температур от -10 до + 50 ° С. Эластичный, но допускающий частичную диффузию воды. Область применения — Накопление холодной воды.

    Шины синтетические бутиловые для питьевой и непитьевой воды. Диапазон рабочих температур от -10до + 100 ° С. Менее эластичный, чем Natural, но прочный с точки зрения водонепроницаемости.Область применения — водопровод (самый универсальный материал).

    Каучук этилен / пропиленовый синтетический для питьевой и непитьевой воды. Диапазон температур от -10 до + 100 ° С. Более влагопроницаемый, чем бутил.

    Применяется только для непитьевой воды (отопительные котлы). Температурный диапазон от -10 до + 100 ° С. Менее эластичен.

    Используется для активных сред (масла, топливо).Диапазон температур от -10 до + 100 ° С.

  • Выбор с учетом коэффициента температурного расширения системных жидкостей:

Для облегчения расчетов можно использовать специальные онлайн-калькуляторы. В исходных параметрах нужно будет ввести объем котла. После этого программа рассчитывает объем и начальное давление в газовой полости.

Hydrobaccy для горячей воды имеет синий корпус (белый), для нагрева красный.

Схема подключения Бойлера с расширительным баком

Блокировка осуществляется следующим образом:

  • Вода в БКН подается через обратный клапан. Такая мера предотвращает попадание нагретого теплоносителя в систему ВЭС.
  • Расширительный бак лучше располагать в системе ГВС между обратным клапаном и котлом. Это необходимо, чтобы при открытии крана пользователю сразу поступала горячая вода.
    Схема подключения расширительного бака к БКН допускается при установке РБ после котла.Функциональных отличий в работе группы безопасности не будет. При этом в ГВС в первую очередь будет приходить охлажденная вода из Республики Беларусь, что не совсем комфортно.

Если привязка котла к расширительному баку выполнена правильно при нагреве ГВС, предохранительный клапан не сработает. Важно избегать двух крайностей:

  • Перекачка расширительного бачка — в этом случае давление выдавит всю воду из бака.Последствия: гидродинамика и шлепки сантехники при перегреве воды. Необходимо снизить давление в баллоне. Для расчета исходных параметров можно воспользоваться таблицей выше.
  • Заниженные показатели РБ. — При нагревании теплоносителя порвутся предохранительные клапаны. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднимать давление в баке, даже при небольшом перегреве теплоносителя сработает группа безопасности.

Для системы горячего водоснабжения с бойлером косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидросистему.Такой блок предотвратит поломку дорогостоящего сантехнического оборудования и снизит вероятность возникновения аварийной ситуации.

Как подключить бойлер косвенного нагрева «Дражица»? Недостатки котлов Drazice

Для обеспечения правильной работы бойлера косвенного нагрева при установке следует руководствоваться электрической схемой. При этом можно использовать и отопление, а вода в доме будет подаваться во все точки забора. Обвязка котла не вызывает затруднений, для этого необходимо использовать арматуру и материалы, которые используются для подключения котла к системе горячего водоснабжения.

Определение места расположения БКН

Если вы решили использовать бойлер косвенного нагрева «Дражица», то на первом этапе важно определиться с его расположением. Если этот агрегат находится ближе к котельному оборудованию, то будет эффективнее теплоотвод, а также передача тепла на горячее водоснабжение. Котел устанавливается в котельной, но иногда этот компонент системы можно встретить в:

  • санузлах;
  • коридоров;
  • подсобные помещения.

В этом случае теплоотвод будет не таким эффективным, как в случае со схемой, когда отопительное оборудование находится в котельной. Но это решение имеет свои преимущества, выражающиеся в том, что потребители будут ближе к котлу, уменьшатся тепловые потери и время ожидания горячей воды.

Установка котла в котельной

Котел косвенного нагрева «Дражица» может быть размещен в котельной, при этом может быть использован один из вариантов монтажа устройства.Например, настенные горизонтальные агрегаты поставляются в комплекте с арматурой для крепления к вертикальной поверхности. Напольные котлы не имеют фурнитуры, но их нужно будет дополнить стойками для установки на полу.

Необязательно устанавливать напольный котел на стену, так как такая попытка может плохо закончиться. Если устройство, содержащее большое количество воды, упадет со стены, весь первый этаж залит кипятком. Поэтому установка котла должна соответствовать плану производителя.

При установке бойлера косвенного нагрева «Дражица» необходимо следить за тем, чтобы выходные и входные патрубки для выхода и подачи теплоносителя были обращены в сторону котельного оборудования. В противном случае мастеру придется пострадать, устроив систему по контурам, углам и трубам. В этом случае обвязка котла получится «кривой». При правильном выполнении работы вы получите два прямых отклонения от системы.

Подключение котла к системе отопления и горячего водоснабжения

Котел косвенного нагрева «Дражица» подключаем к отоплению и горячей воде.После того, как вы установите устройство на место, вы можете продолжить подключение. Имеет несколько форсунок, а именно: выход горячего теплоносителя из холодной и горячей горячей воды.

При циркуляции горячего водоснабжения, то два последних патрубка будут выходом нагретой воды и входом теплого теплоносителя. Пока не будут открыты краны в точках забора, вода будет циркулировать по системе горячего водоснабжения, в этот момент она нагревается до нужной температуры. Как только кран откроется, жидкость уйдет к потребителю.

«Дражице» — бойлер косвенного нагрева, который должен быть соединен двумя патрубками в системе отопления котельного оборудования. Две другие трубы необходимо подключить к системе горячего водоснабжения. При использовании комбинированного котла вода будет нагреваться от теплоносителя в системе отопления и нагреваться электронагревателем до тех пор, пока не достигнет потребителя.

Если горячая вода работает по принципу циркуляции горячей воды, в контур необходимо добавить циркуляционный насос, он должен быть установлен перед входным патрубком горячего водоснабжения.Котел косвенного нагрева «Drazice-200» подключается таким образом, что прибор из общей схемы при необходимости можно исключить. Такая необходимость возникает при ремонте и профилактике. Для этого необходимо установить байпас на выходах и входах.

Принципы подключения котла

В установке вода будет подаваться в два контура, первый из которых — отопительный, подключенный к системе отопления дома. Другой контур используется для нагретой воды, которая подается из водопровода и отводится на кухню или в ванную комнату.

Котел косвенного нагрева «Дражица-160» настраивается с учетом соблюдения определенных принципов. Среди них следует отметить:

  • необходимость подвода холодной воды к нижней части устройства;
  • выход горячей воды вверху агрегата;
  • Подача охлаждающей жидкости в бачок сверху вниз.
  • Циркуляция должна осуществляться в центральной части контейнера оборудования.

Важно помнить, что антифриз или вода будет подаваться в верхний патрубок, а возвращаться обратно из нижнего.

Варианты привязки

Чаще всего при подключении бойлера косвенного нагрева используется один из трех основных контуров, а именно:

  • использование циркуляционных насосов;
  • вариант с трехходовым клапаном;
  • Применение гидравлической стрелы.

Помимо прочего, необходимо учитывать, что существуют варианты использования системы рециркуляции, улучшающей качество горячей воды в квартире или доме.

Особенности использования трехходового клапана при подключении

Если горячая вода потребляется в вашем доме большого объема, рекомендуется использовать трехходовой клапан при подключении бойлера косвенного нагрева.Это создает два контура, один из которых нагревает комнату, а другой необходим для нагрева воды в приборе. Для распределения потока между ними устанавливается трехходовой клапан, управляемый термостатом.

Эта система работает по определенному принципу. Как только температура в баке упадет ниже необходимого значения, клапан нагнетает теплоноситель в отопительный контур устройства. После того, как вода нагреется, клапан возвращает поток в главный контур. Основную роль будет играть подогрев жидкости в баке, а не отопительный контур.

«Drazice» — бойлер косвенного нагрева (200 литров), имеющий трехходовой клапан. Рекомендуется для тех участков, где вода в водопроводе жесткая. В этом случае от использования двухконтурного котла стоит отказаться, ведь его элементы выйдут из строя за короткое время.

Основные недостатки

Бойлер косвенного нагрева «Дражице», подключение которого вы можете провести по описанному выше принципу, имеет не только достоинства, но и недостатки.В качестве одного из основных выступает высокая стоимость. Иногда потребители также считают установку недостатком. Однако это утверждение верно только для новичков, ранее не сталкивавшихся с подобным видом монтажных работ.

В некоторых случаях недостатком также называют необходимость установки теплового насоса, а также солнечного коллектора. Устройства этого производителя иногда бывают инерционными. Если агрегат имеет большую емкость по воде, то нагрев будет продолжаться долго. По размерам такое оборудование превосходит проточные нагреватели типа газовых колонок, поэтому для установки потребуется не только дополнительное свободное пространство, но и отдельное помещение.

Заключение

Вышеперечисленные модели бойлеров косвенного нагрева марки Дражица разработаны и изготовлены в Чехии. Они могут быть горизонтальными, вертикальными, навесными и стационарными. В этом случае емкость варьируется от 100 до 1000 литров.

Обзор

, характеристики, недостатки. Газовый котел Bosch

__________________

Пожалуйста, предоставьте список минимальных настроек для уменьшения тактовой частоты. Комнатный термостат пока что использовать нельзя. А вам всегда нужно настраивать газовую арматуру при вводе в эксплуатацию? Котел Bosch Gaz 6000 W WBN 6000-24 C.Отапливаемая площадь 120 кв. м. Установленная мощность 50 процентов. Температура охлаждающей жидкости 70 градусов. Отапливались пока только радиаторами первого этажа в количестве 5 шт. Горелка включается и выключается примерно каждые 5 минут.

Недостатки газовых котлов Bosch

Это высококачественное оборудование включает в себя сосуд высокого давления, горелку, теплообменник дымовых газов или конденсации, а также технику управления и безопасности, которая поставляется готовой к подключению к встроенному. в клеммной коробке.

Сопутствующие компоненты котельной

Различные варианты оборудования под требования заказчика. Жаровая труба непрерывного действия заканчивается внутренней камерой улавливания дымовых газов с внутренней водой, которая ведет к первой дымовой трубе. И в первом, и во втором дымоходах нет фитингов. Функциональная круглая конструкция для оптимального сопротивления давлению. Топка, объем водяной камеры, лучистая и конвективная поверхности нагрева идеально подобраны и согласованы между собой.

Нужно уменьшить минимум до 30%, можно увеличить время между включениями до 10 минут. а еще можно примерить температурный интервал. вкл. / выкл., чтобы изменить. Регулировка газового клапана — необходимость.

Неисправность с ошибкой ЭП на котле Бошта 6000 35 кВт. Сначала скинул и завелось. Уже пятый раз за полторы недели. Вчера вечером проверил, работает. Сегодня в обед заехал проверять еще раз ошибку EA. Ошибка сбрасывается, но на этот раз кликер щелкает, но не запускается.Так пять раз до ошибки. Пришлось выключить и отключить от розетки. После этого началось. Работает или нет, не знаю. В доме пока не живу.

Передняя дверца котла полностью навешивается на петли справа или слева. Все сечения котла в свободном доступе. Это облегчает обслуживание, чистку и осмотр. Качественная изоляция из минеральной ваты, покрывающая весь корпус котла, и специальные теплоизоляционные материалы на входной двери сохраняют незначительные потери излучаемого тепла.При желании источник тепла может быть поставлен от работы со встроенным теплообменником дымовых газов или конденсации.

Газовый котел Bosch

Экономичен и быстро нагревается. Отопление по запросу — это здорово, потому что вы еще не исчерпали горячую воду. Он мгновенно нагревает воду, когда она протекает через него, а потому не нужно включать раньше, также это экономит электроэнергию. Газовый водонагреватель постоянно дает вам одну и ту же постоянную температуру во время работы и снабжен газом, а не электрическими водонагревателями, которые медленно охлаждают поток воды, когда резервуар пуст.

Эта ошибка сбрасывается только при выключении питания, поэтому пытаться выполнить сброс не было смысла. Заземлите блок, если он не заземлен. Установите уровень вентилятора на большее значение (например, у меня 5 вместо требуемых 2 по инструкции).

Пароварка 6000, при запуске и остановке чирикает, так страшно. Аппарат новый, теплообменник посмотрел, промыл, на всякий случай. Не помогло.

Для начала вам понадобится обычный внутренний газовый баллон, который даст вам примерно вдвое больше горячей воды на ваш доллар.Расход составляет 11 литров, 14 литров или 18 литров в минуту. Это количество воды, которое ему удается нагреть по мере ее поступления. Различная емкость важна, потому что, например, 11 литров могут обеспечить душ или раковину, однако, если у вас есть водонагреватель, подключенный к нескольким розеткам, которые работают одновременно, вам может потребоваться поток 14 или 18 литров.

Ваш выбор будет зависеть от того, сколько вы хотите использовать в любое время. Главный недостаток заключается в том, что, конечно, вам нужен газовый баллон, который правильно вентилируется и размещается.Часто его устанавливают на открытом воздухе и прокладывают по длине трубы не более 6 метров.

Не мучайте горелку, звук идет от турбины вентилятора при включении / выключении. Снимите вентилятор и отрегулируйте балансировочные зажимы на турбине так, чтобы они не цеплялись за корпус, или затяните гайку на турбине, если она ослаблена.

Почему вода вокруг стакана по объему вытекает из переливной трубы на котле 6000 с периодичностью 20-30 минут? Клапан подпитки закрыт.У всех неисправный агрегат?

Газовые водонагреватели обычно потребляют меньше энергии и дешевле в эксплуатации — вы можете рассчитывать на экономию около 50% по сравнению с электрическими водонагревателями, хотя вы должны учитывать, что газовые модели более дороги на момент покупки. Около 250 евро за модели меньшего размера и до 300 евро за модели большего размера.

Хотя это самый дешевый и самый дорогой тип водонагревателя, этот тип водонагревателя обычно наименее долговечен. Электрический дисплей обеспечивает полный контроль над настройками, позволяющими использовать его таким образом, чтобы сэкономить на ежедневном потреблении.К недостаткам можно отнести погружной элемент ТЭНа. Кальций быстро образуется на элементе, и это немедленно снижает эффективность нагрева водонагревателя, поэтому для достижения той же температуры воды требуется больше энергии.

Как показывает практика, в 9 случаях из 10 котел не причем, это только часть системы. Необходимо вызвать специалистов и посмотреть комплекс.

Подскажите, а если в котле есть терморегулятор, открывающий и замыкающий контакт, нельзя ли его подключить к Бош 6000? Или нужно только датчик температуры котла прицепить к прибору?

Кому это только датчик.У меня квартира 32 метра с газовым котлом Bosch ГАЗ 6000 W. У пары человек в этом многоквартирном доме была ошибка по ней. По результатам, из отопления слили очень грязную воду, потому что она была заполнена, когда еще не было воды, а дом был совершенно новый, новый квартал. Хочу слить воду из отопления и залить новый контур, но в паспорте не могу найти, как это сделать, на каких режимах. На схеме изображены кран подпитки и сливной шланг.Как промыть отопление и залить?

Водонагреватели с сухим контактом имеют нагревательный элемент, который находится внутри стеклянной металлической трубки, которая постоянно удерживает нить накала. Неабсорбирующие элементы водонагревателя более долговечны просто потому, что элемент расположен внутри металлического купола, поэтому он не контактирует с водой и, следовательно, не подвержен коррозии. Хотя они стоят на 60–100 евро дороже в зависимости от мощности, они также имеют более длительный срок службы — на 40% больше.

Резервуары для воды содержат специальную функцию защиты от перегрева.Предохранительный клапан защищает от опорожнения бака в случае перекрытия подачи водопроводной воды и от выпуска воды в случае чрезмерного повышения давления. Защита магниевого анода также обеспечивает дополнительную защиту стального резервуара, направляя вредный электролитический процесс от внутреннего резервуара для воды к аноду. Это называется жертвенным анодом, который защищает внутренний резервуар от коррозии и нагревательный элемент.

Я так понимаю, у вас двухконтурная модель.Непосредственно из бойлера сливать нельзя. Для этого в системе отопления необходимо предусмотреть сливной клапан в самой нижней точке системы. Если есть такой кран, то проблем нет — откройте его и краны Маевского на радиаторах и слейте. Из теплообменника котла вода будет сливаться сливом Если там что-то останется, то только в расширительном баке — ничего страшного: в расширительном баке вода в циркуляции не участвует. Сливной шланг является сливом предохранительного клапана при превышении давления в системе.

Анод необходимо заменять каждые 2 года, как указано в руководстве пользователя. Также добавлена ​​внутренняя стеклянная облицовка, чтобы избежать коррозии стали. Поскольку вода не контактирует с внешней сталью, это продлевает срок службы водонагревателя.

Самый экологичный из всех доступных вариантов, солнечные водонагреватели являются обязательными на Мальте, если вы можете себе это позволить или имеете право подать заявку на правительственный грант, чтобы помочь ему финансировать его. Солнечные обогреватели заполнены жидкостью, обычно называемой гликолем, которая проходит по внешней стороне резервуара и нагревает воду.Вода нагревается за счет так называемого термосифонного эффекта, который представляет собой метод пассивного теплообмена, основанный на естественной конвекции, которая циркулирует в жидкости без использования механического насоса.

Bosch 6000, при отключении и включении БП запускается сам или должен запускаться вручную?

Все котлы, в том числе и ваш, запустятся при возобновлении подачи электроэнергии.

Подскажите по bosch bw 24c classic. Работал 2,5 года исправно, сейчас при включении ГВС горелка зажигается и сразу гаснет и так несколько раз подряд, потом загорается, но работает не стабильно, то есть вода идет, то то жарко, то холодно.Стирать жутко не удобно. Иногда гаснет и не загорается. Что может быть где посмотреть, или сразу в спец?

Термический сифон используется для циркуляции жидкостей и летучих газов в системах отопления и охлаждения, таких как тепловые насосы, водонагреватели, бойлеры и печи. Это означает, что с годами солнечные водонагреватели, как правило, практически не теряют в эффективности.

Вопросы о неисправностях бойлера Bosch

Солнечные водонагреватели ничего не стоят, и вы можете использовать их на Мальте круглый год, в отличие от большинства других европейских стран, которые вынуждены использовать их с обычным водонагревателем в холодные месяцы.В системе есть резервный нагревательный элемент, когда очень мутно или когда израсходована вода.

Лучше в обслуживании.

Котел Bosch ГАЗ 6000 с коаксиалом. Как выбрать скорость вращения вентилятора при первом запуске, по умолчанию? Устройство подключено к отоплению и горячей воде. Al. питание не подключал, стабилизатор не приобретал, так как есть пример работы корейского агрегата без стабилизатора 8 лет. Да и вообще любые рекомендации по первому запуску интересны.

Солнечный водонагреватель может снизить ваш счет за электроэнергию на 50%. Это самый экологичный вариант, потому что солнечные водонагреватели не производят никаких выбросов и контролируются неограниченным источником энергии; солнце. Современные технологии очень эффективны при превращении солнечного света в тепло, поэтому даже в мягкие солнечные дни достаточно, чтобы ваша система работала только на солнечной энергии. Солнечные водонагреватели бывают разных размеров и могут быть установлены в разных помещениях, если они в основном расположены на солнце.

Стабилизатор постав.

Bosch 6000 24N не отапливает котел. Какой вопрос?

Изменить параметр 2.4E. Установил 0.

Купил одноконтурный Бош 6000 и котел АЦВ 130. Как их совместить? В мануале только описание двухконтурной. Вода прозрачная, но куда подключить датчик температуры и что нужно? Датчик температуры NTC арт. 87004000140 подойдет?

Это термистор! Естественно контактов там нет.Полупроводник меняет сопротивление в зависимости от температуры. Работает за счет выпадающих вольт-амперных характеристик, поэтому называется «отрицательным температурным коэффициентом». Что и бойлер, и датчик, и котел без разницы.

Они также могут работать в частично затемненных средах. Наиболее распространенным ограничением размера является пространство на крыше, поэтому это может определять модель, которую вы можете выбрать. Существуют разные типы застежек, и мы можем адаптировать их к вашей конкретной ситуации.

Регулярное техническое обслуживание продлит срок его службы и обеспечит эффективное функционирование на долгое время. От 10 до 15 лет — это достаточно долго, поэтому водонагреватель нужно осматривать каждые 2 года. Обычно водонагревателю просто требуется долить гликоль, чтобы он работал эффективно, но смена узла продлит срок службы внутреннего бака.

Вопрос по комнатному контроллеру, не знаю какой выбрать. Котел Бош 6000 24с, отопление ТП, температура подачи 45 градусов.Все хорошо, агрегат не тактовой, греется до 45 и при такой температуре часами работает, как я понял по модуляции. Газ потребляет мало, пол хороший. Но на улице сейчас не очень холодно, а температура в доме в отдельные часы достигает 25-26, но котел продолжает работать. Приходится переводить еще раз в летнем режиме, и так примерно 1-2 раза в день. Мне нужно, чтобы в доме было 23, и он выключен, но при этом, чтобы термостат не регулировал температуру подачи, и модуляцию тоже, котел так хорошо с этим справляется.Какой регулятор подходит и есть ли?

Стоимость услуги около €. Чтобы найти этих поставщиков, мы предлагаем поиск в Интернете, рекламу в газетах или справку по желтым страницам. На каждый продукт предоставляется гарантия, которая покрывает любые проблемы в работе. Гарантия производителя не распространяется на проблемы, вызванные ненадлежащим подключением сантехники или ненадлежащим монтажом и вводом в эксплуатацию. Представитель службы поддержки поможет вам решить проблему. Кроме того, не забудьте сохранить копию номера счета и номера модели, когда звоните в нашу службу поддержки.

Итак, вам нужен простой термостат включения / выключения. Лучше электронный с небольшим гистерезисом. + -0,2 градуса. Там в термостате обычное выходное реле. При замыкании реле получается аналог перемычки, которая по умолчанию находится в блоке на выводах разъема термостата. Все, что ты хотел. Температура будет поддерживаться, но не будет регулирования мощности и т. Д. На котле есть специальный вход для термостата. Он знает, как с этим справиться.

Водонагреватель следует устанавливать как можно ближе к наиболее часто используемому месту горячего водоснабжения.Другие факторы, которые могут повлиять на положение установки, включают длину и размер трубы подачи газа, длину трубы горячей воды, положение существующих дверей и окон в доме. Австралийские стандарты сантехники включают минимальные расстояния и расстояния, которые должны соблюдаться установщиками.

Установщик имеет право выдать сертификат соответствия по завершении установки. В большинстве случаев требуется сертификат соответствия. Установщик будет осведомлен о любых дополнительных государственных правилах сантехники, которые влияют на установку.Модели гидроэлектростанции и пилот не подходят. Все инструкции по установке и эксплуатации водонагревателя теперь содержат прилагаемое описание качества воды. Вы все равно должны регулярно проверять автоматическое переключение клапана и принимать меры для заполнения пустого баллона.

В прошлом году аварийный АОГВ-120 заменили на двухконтурный Bosch 4000 с закрытой камерой в частном доме. Систему отопления решили не менять (было очень холодно). Они как-то перезимовали, хотя система была старая и тяжеловесная, довести ее до нормы не удалось.Весной собственными силами заменил систему на полипропилен и радиаторы алюминиевые Royal termo 350. Система Techelman. Система работает с комнатным термостатом. Устраните сомнения. На старой системе экономии газа по сравнению с АОГВ не заметил (работала без автоматики). Практически ясно, что система не для современного агрегата. Подскажите, нужно ли настраивать котел? Военнослужащие сказали, что все настроено и трогать ничего не надо. Какую температуру следует выставлять при работе с термостатом? Я привык, что АОГВ горело в ручном режиме постоянно, когда нужно было прибавлять, гасить пламя.А теперь пытается поставить регулятор на 1-2. Мне кажется, это не правильно, дольше прогревает комнату, соответственно сжигает больше газа, а для пожилых людей главное экономия. Им очень не нравится, что все это трясется на счетчике (цифры на стабилизаторе и лампочки на котле). Не пересказывайте, сколько недостатков в этой модели. Очень прошу рассказать по настройкам и температуре (для экономии газа). Дом 70 кв.м., радиаторы по кругу, тепло равномерно. Да какое давление держать в агрегате?

При прекращении подачи газа или отсутствии газа в баллонах водонагреватель будет делать повторные попытки зажигания.Если водонагреватель не включается после определенного количества попыток, водонагреватель выключится в качестве меры предосторожности, и потребуется перезагрузка.

Ваш сантехник сможет измерить газовую нагрузку всех бытовых приборов и разработать необходимое газоснабжение. Низкотемпературный потенциал в вашем районе также будет фактором, который будет учитывать водопроводчик, поскольку жидкость в бутылке должна испаряться, а низкие температуры снижают способность жидкости превращаться в газ.

У меня модель w6000 при заданной температуре 45 градусов входила в режим поддержания небольшого пламени, но достаточно долго.Те. котел пытается подольше проработать, но с малой мощностью, чем сильно раскочегарить выключить. И я считаю, что первый вариант более экономичный, так как ему виднее. Правильно настроенный по давлению газовый аппарат — это 90% правильной и стабильной и экономичной работы. По настройкам газа подсказку дать нельзя, это должны делать грамотные комиссары с манометром. Если имеется в виду настройка котла по параметрам или регулировкам, доступным пользователю, то это все прописано в инструкции.

Тем не менее, вы все равно должны регулярно проверять, не изменился ли клапан, и заполнять пустую бутылку. Колебания температуры и расхода могут быть вызваны рядом факторов: недостаточным давлением газа, водой под низким или высоким давлением, разницей между давлением холодной и горячей воды.

На самом деле, потребитель не может ничего проверить, чтобы убедиться, что вокруг водонагревателя не пахнет газом. Вы должны попросить сантехника проверить все газовые линии и соединения на линии подачи.бытовой газ, чтобы проверить утечки газа и закрыть их, если они обнаружены. Купите прибор, чтобы обеспечить его правильную работу и максимальную энергоэффективность.

Котельная 6000, новостройка, 80 кв. Проблема в следующем: Не держит температуру. То есть с маленькой головы идет кипяток, с большой температуры начинает плавать. Несколько раз звонили мастерам. Все началось с того, что на полотенцесушитель пошел кипяток, он был огненным. Потом выдал ошибку E2, E9.На агрегате температура поднялась выше 70 при установке 40 (раньше такого не замечал). Пришел мастер, покопался, снял резиновую прокладку, чтобы давление было больше, посоветовал уменьшить мощность. Сначала было нормально, но температура сильно плавала, постоянную ставить не получалось, опять показывала 70 и выше. В очередной раз начали мучить мастеров. В итоге сказали, что лучше не перемешивать прибором в смесителе, регулировать давление. Посоветовали увеличить минимальный напор горячей воды.В итоге мощность выставили на 40% (не влияет на кипяток), на напор воды можно как-то повлиять. Нужно еще раз попробовать отрегулировать минимальную и максимальную мощность?

Есть только три причины, по которым ваша вода перегревается.
1. При нормальном потоке к горелке одновременно поступает слишком много газа.
2. При нормальном, правильно отрегулированном давлении газа (максимальное давление, поскольку настенный газовый двухконтурный котел всегда переключается на максимальную мощность в режиме ГВС) расход ГВС слишком мал.Холодная бытовая вода, проходящая через вторичный пластинчатый теплообменник, нагревается и нагревается, сокращенно это называется GWS.
3. 1 + 2. То есть воздуховод маленький и максимальное давление газа завышено.

Проблемы с бойлером, специалист еще раз проверил фильтр для воды, сказал, что помпа работает нормально, что теплообменник не должен так быстро нагреваться, а потом так же быстро понижать температуру, что-то смотрел, крутил. Потом предложил сбросить настройки до заводских.Я попробовал, но путаницы не было. Он держит 33 на нагреве, потом зажигается горелка, быстро нагревается до 51 (на нагреве установил 45), потом отключают газ, как я понял, включается насос, температура быстро падает до 33 и держится до следующего старта.

Открыть горячую воду на полную мощность. Установите температуру ГВС на 60 ° C (это кратковременно). Если расход около 10 л / мин и выше, то при правильно настроенной горелке температура на котле не должна плавать (но и 60 вы не должны видеть).В режиме ГВС агрегат отображает температуру горячей воды. Теперь закройте воду и активируйте режим нагрева. Если температура резко повысится и горелка отключится, то:
1. Фильтр отопительного контура.
2. Ротор насоса и его частота вращения должны быть 3.
3. Трехходовой клапан — напряжение привода не подается.
3. Максимальная мощность системы отопления.
Насколько быстро повышается температура в отопительном контуре? В принципе, это зависит от потребляемой мощности системы обогрева и ее сопротивления, но, учитывая, что еще не холодно, она быстро сработает.Далее при выставлении температуры, по достижении установленного значения горелка не выключается сразу, а какое-то время работает, говоря своими словами, создает инерционный запас тепла. Обычно это + 5К к заданному значению и только потом отключается. Плюс закидывать на 1К нормально. Вот вам 51 С. Далее после выключения система активирует задержку от частого включения — по умолчанию 3 минуты и дополнительно вводит температурную поправку -5К. Время задержки в любом случае является приоритетным.То есть, если температура в устройстве упала слишком быстро, например, за 30 секунд она изменилась до 15 K, она все равно будет стоять в течение 3 минут. Резкий перепад говорит о высоком сопротивлении системы отопления (а котел является ее частью). В то же время, если через три минуты
отопительный контур Если горелка не остыла до заданного значения, горелка не загорится. Если вы хотите видеть на дисплее постоянное поддержание заданной температуры, задайте себе вопрос — что для вас важнее, чем 45 С в радиаторах или + 22 С в помещении.Для меня важнее последнее.

Это правда, что теплообменники Bosch всех моделей не покрыты антикоррозийной краской для алюминия. Теплообменники других производителей Viessmann, Vaillant, Ariston, Baxi покрыты специальным защитным антикоррозийным слоем. В котлах Bosch чистая медь, и она преподносится как преимущество, которого нет у других брендов. Действительно ли это преимущество или такие теплообменники просто дешевле и просто экономят?

Медь используется потому, что она не подвержена коррозии.Ну, в силу своих физических свойств. И это «антикоррозийное» покрытие быстро горит.

В каких случаях горелка использует модуляцию — только при использовании термостата?

Когда температура охлаждающей жидкости приближается к заданному значению, модуляция включается даже без датчика температуры в помещении, но этот процесс может быть слишком кратковременным (до выключения), чтобы его заметить. При использовании термостата FRT модуляция пламени также происходит, когда температура в помещении приближается к заданной.При использовании термостата «Вкл / Выкл» модуляция и активация термостата никоим образом не связаны.

В эксплуатации двухконтурный котел bosch gaz wbn 6000W, проработал два с половиной года без нареканий. За исключением водяного отопления. Недавно сделан ремонт, чистка и регулировка. Отбивать перестало. Потом через пару недель в камере сгорания вылетело смотровое стекло. Приклеен на место. Летом изредка начинал глючить с ошибками 60 и 70.К осени неисправности участились. Сейчас такое бывает, много раз в день отключается. Бывает за две недели работы. Открыл, прочистил вентилятор, продул трубы от Диффреля, разобрал, прочистил и снова собрал дымоход, попутно немного расправив (были небольшие загибы в коленях). Похоже, вентилятор начал слабо задувать. Помогите пожалуйста дельным советом. И подкинь идею как отключить сигнализацию устройства.

Если вентилятор чистый и крыльчатка вращается тихо, это маловероятно.Замените реле давления.

Подскажите, как сделать звуковой сигнал при неисправности?

Простыми методами — никак. Ставим датчик температуры на поток плюс электроника, если температура небольшая — пищит.

Дом 70м2 300мм пеноблок + минвата 50 мм + облицовка керамическим кирпичом. В дальнейшем пристроим еще 50-60 метров. На первом этаже ТП 33м2, на первом и втором этаже радиаторы. На данном этапе точки сбора воды: кухня и санузел с душевой кабиной.Потом сделаю еще 1 ванную. Планирую установить BKN Drazice 125. Подступенка нет, поэтому котел будет настенный с коаксиальным дымоходом. Рассмотрены различные котлы. По цене Bosch 6000 привлекателен, и еще у него есть модель на 18 кВт, да и у bosch gaz 7000 минимум 24 кВт, думаю, с моими площадями он часто будет вызывать отключение. Для меня в функционале главное, чтобы с его помощью можно было выставить температуру котловой воды на будущее.
подключить любой комнатный термостат или датчик наружной температуры (последние 2 условия не являются фактом). Есть ли разница в качестве компонентов между этими двумя моделями? Может место сборки другое или еще что?

Возьмем модели bosch gaz wbn 6000-18 и wstb 120.

Насколько я понимаю, БКН можно подключить к двухконтурному котлу 2 способами: через трехходовой клапан и через гидросепаратор. И в том, и в другом случае, как потребитель отопительной системы (радиатора), он будет нагреваться от температуры отопительной системы.Это понятно. А куда подключается бойлер ГВС, или его можно просто заглушить? Хотел взять одноконтурный Бош 6000, но его нет в наличии, а предлагают двухконтурный. Если перекрыть выходы, с теплообменником ничего не происходит, без воды быстро не сгорит? И я не хочу держать девайс всегда на максимуме, даже если он просто дольше греет БКН. Тем более что брал ACV Comfort 130, но он будет держать бак в баке, думаю, дольше сохранит температуру, чем со змеевиком.Недостатком является то, что все котлы этой марки имеют максимальное давление по контуру отопления 3 бара, в предохранительном клапане котла тоже 3 бара. Говорят, если клапан заклинило, то ваш БКН дергается. А насчет пароварки я все же считаю, что в случае отказа котла без ГВС не останется?

Эти выводы можно оставить открытыми, они относятся только к водопроводу. И есть возможность построить резервную линию нагрева ГВС. Но я не припоминаю случаев выхода из строя котлов ACV.

Прошу совета по двум техническим вопросам организации раздельного дымоудаления газового котла Bosch 6000:
1. Выхлопной тракт — есть ли смысл при переходе с брюк 80-80 через тройник с отводом конденсата переходить на вертикальный диаметр дымохода 100 мм? Стоимость труб 80 и 100 мм близка, разница по всей трубе 1200-1500 рублей с учетом допов. Высота дымохода от точки присоединения тройника — 4500 мм, вывод через крышу здания — 5500 мм от конька, учитывается 10 градусов.
2. Впускной тракт. Забор воздуха будет идти из помещения холодного вентилируемого чердака. До внешней стены комнаты больше 4 метров не вариант; забор воздуха для горения из помещения не вариант. Расстояние от точки ограждения в мансардном помещении до верхней плоскости агрегата около 1050 мм, в том числе внутри котельной — около 800 мм. В зимний период этот воздуховод может быть источником нескольких проблем, основная из которых — поступление в аппарат воздуха практически с внешней температурой (очень плохо) и обильная конденсация на самом воздуховоде, которая стекает на его корпус.Конденсат отсекается изоляцией труб различных видов теплоизоляции, но он сохраняется и обостряется.
Основным недостатком схемы является сушка аппарата воздухом при температуре наружного воздуха. В качестве радикального решения он придумал схему, в которой роль приточного канала играет дымовая труба банной печи (диаметром 100-110 мм) с приварным водоприемником длиной 300-500 мм. Циркуляция теплоносителя в регистре — от СО, отдельный контур. Сложно, но результат может быть.

Подскажите, пожалуйста, какой комплект дымохода купить на bosch wbn 6000-24 c? Необходимо пропустить стенку толщиной 375 мм, вывод от котла прямо за стенку, больше некуда вести. Поднялись цены на бошевские дымоходы, хотелось бы купить что-нибудь подешевле, например по низким ценам.

Если отключить датчик воздуховода ГВС, то может будет через меню L3 перепрограммировать одноконтурный агрегат?

Нет. Замена платы от одноконтурного котла.И гидроагрегат от одноконтурной модели, а также установить трехходовой клапан.

При работе от регулятора можно ли настроить так, чтобы насос не выключался? Это связано с тем, что в доме одновременно работают и пол, и батареи (мы очень любим теплые полы). Ставлю сегодня boshevsky cr 12005, вот сижу сейчас думаю. Агрегат нагонит температуру в помещении до 25 градусов и полностью отключится. В комнате остынет, полы тоже обязательно остынут.В будущем при включении, чтобы снова нагреться до заданной температуры, не пройдет много времени из-за высокой температуры в батареях, и полы, как правило, будут все время слегка теплыми. Как лучше здесь настроить? И второй вопрос, нажимаю среднюю кнопку с буквой П, на дисплее появляется иконка горячей воды, ее температура и время. Что это значит?

Проблема с выбором котла между Bosch 4000 b 6000. Я знаю о разнице теплообменников, желательно с открытой камерой с выходом на вертикальный стояк (там диаметр 130 мм).Что мешает выбору:
1. 6000 с закрытой камерой, значит нужен переходник на 60 мм плюс диафрагма, смысл чего пока не ясен, это минус
2. У 6000 отдельный теплообменник, это это своего рода плюс
3. у 6000 на первый взгляд более сложные настройки, но в районе нет сервиса, это минус
4. Возможность использования с комнатным регулятором AURATON 1300 (установил и работал на старых ферролах котел). И запчастей ни на какие котлы нет.

Выявлена ​​зависимость работы котла ZWA24 от установки отопления СО. Если 3 и выше, то работает как часы. Если 2,5 и ниже, то вырубается при первом же ударе или если по ошибке манометрического выключателя включить горячую воду (с чем я пытался бороться ранее). Может быть, это связано с настройками подачи газа (один раз вместо сброса в режим настройки агрегат был случайно переведен) или там происходит какой-то другой непростой процесс.

В квартире установлен двухконтурный котел ГАЗ 6000.Дополнительно купил комнатный терморегулятор OpenTherm CR12005 aka TRZ200. Подключил по инструкции. Вроде инструкции по настройке не существует в природе, как-то разобрался. Устройство вроде работает. Но не могу понять: аппарат уже в летнем режиме и температура в помещении упала на 2 градуса, а датчик почти не дает команду на включение, включение на несколько секунд и выключение. А без датчика установка нормально поддерживает заданные температуры.

Bosch 6000, одноконтурный, выход газа 3/4 дюйма, гибкое соединение соответственно 1/2. Купил переход, собственно вопросов два:
1 — Обернуть дым на бойлер для переноса или через прокладку.
2 — Будут ли проблемы из-за перехода, как я понимаю, будет снижение давления.

Пропустили одноконтурный котел Bosch WBN 6000-24H, все работает нормально, но возник вопрос, у него отопление работает вместе с летним режимом, мастер сказал так и должно быть.Но я чего-то не понимаю, для двухконтурной это понятно, когда на летний режим работает ГВС, а отопление выключено. Как это? У меня есть значки отопления и летний режим, и отопление работает. Насколько я понимаю, должно быть включено только одно, то одно, то другое. И как в одноконтурном агрегате реализован летний режим.

_______________________________________________________________________________

_______________________________________________________________________________

____________________________________________________________________________

_____________________________________________________________

_____________________________________________________________

Управление системой отопления.Монтаж. Подключение Перевод на другой вид газа. Регулирующие устройства и устройства защиты.

Особенности Установка и установка. Компоненты автоматизации.

Технические характеристики. Монтаж. Регулировка и проверка. Обслуживание.

Регулировка и защита. Установка и установка. Настройка давления. Обслуживание.

После запуска неисправность. Не хочет включаться, проработал два года, сейчас вся плата загорелась, вроде при включении котла, когда идет режим самодиагностики, потом щелкает, отключается на километры и снова включается вся доска.Включается один раз, но выдает ошибку давления воды Е10, хотя давление в системе 1,5 атм. Подскажите, что могло быть?

Установлен и подключен котел Baxi Fourtech 24 F. Какой напор холодной воды допустим на входе в агрегат для горячего водоснабжения?

Котел Бош 6000 24 кВт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик котла, выдает ошибку. Подскажите, как сделать, чтобы ошибка не выдавала и нормально работала и на отопление, и на котел?

Если отключить датчик протока ГВС, то может получится перепрограммировать меню L3 в одноконтурном агрегате?

Установить котел Arderia esr 2.13 ffcd. Если у меня за 2-3 дня на пару делений давление теплоносителя немного упадет, может быть причина в неисправности трехходового клапана (утечек из радиаторов нет)?

В эксплуатации газовый котел Arderia 2.35. Расскажи про снижение мощности. Я слышал кое-что о модуляции, скорости вращения вентилятора и так далее. Можно ли реально снизить мощность?

Произведена установка и подключение котла Buderus Logano G234-WS-44 кВт, автомат Logomatic 4211. Отопление на баллонах без ГВС, также заменены форсунки на пониженный газ.Зиму пережили, цилиндры заменили, все без проблем. Потом весной при температуре на улице + 16 + 18 котел стал долго отключаться и при включении стал выдавать ошибку горелки на экране и загорелась красная лампочка на передней стенке. на. Нажали кнопку, включили питание и все заработало. Несколько раз было, потом на лето полностью отключили котел, в чем может быть проблема?

В одноконтурном Buderus 072 контур змеевика БКН нагревается тем же теплообменником, который используется для отопления, или таким же, как в двухконтурном контуре, стоящем на ГВС?

Подскажите, для настенных газовых котлов Vaillant есть ли реальные / актуальные отличия в лучшую сторону в turboTEC plus нового поколения VU / 5-5 по сравнению с / 3-5?

Неисправность в работе котла, мигает зеленый светодиод (питание), в инструкции написано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено.Как исправить? Я проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации котел газовый двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС отопление нагревается, режим работы летний. Снял трехходовой клапан, грязи и работы нет. Похоже, плата трехходовым клапаном не управляет. Как проверить?

Настенный котел Electrolux Basic Xi ​​установлен и подключен. Возникла проблема, котел перестал видеть пламя и через 7-8 секунд отключил подачу газа.И после 3-х попыток выдал ошибку E1. Как я могу это исправить?

Неисправность котла Кореастар. Отопление работает нормально, горячая вода идет хаотично, при открытии крана горячей воды идет сначала холодная, потом кипяток. Через несколько секунд остыть, затем снова закипеть. В чем может быть проблема?

Вопрос: Газовый настенный котел Bosch 3000 был установлен и подключен в 2013 году. Сам сделал двухтрубную систему, одноэтажную. Питание котла осуществляется через стабилизатор. Свекровь, который зимой долго отсутствует.Весной этого года котел стал выдавать ошибку «АА» и перестал нагреваться в отопительном контуре. Нагреть воду не проблема.

В инструкции по этой ошибке предлагаются следующие варианты: 1. Остановить помпу. 2. Проверить датчик температуры отопительного контура. 3. Проверьте радиатор на наличие известкового налета. Следуя этим пунктам, проверил помпу и теплообменник, вал помпы вращается, на теплообменнике нет чистой накипи. Опытным путем обнаружено, что при включении бойлер начинает греть контур водоснабжения.

В отопительном контуре не открывается трехходовой вентиль, в результате котел выдает ошибку «AA» перегрев. Трубы отопления холодные. После неудачной попытки запустить отопление отключите газ и просто перезапустите котел до тех пор, пока не появится ошибка «EA r», поток ионизации отсутствовал и только после этого трехходовой клапан открыл отопительный контур и батареи стали теплее.

Так как котел находится на участке и далеко от обслуживания, решил снять электрическую часть трехходового клапана и открыть отопительный контур без горячей воды, в этом состоянии котел быстро прогрел все батареи.Предполагаю, что на котле включен какой-то режим, не позволяющий открыть трехходовой вентиль отопительного контура
. Проверить датчик температуры в сервисном режиме не успел. Режим солнечной батареи отключен точно. Как сбросить настройки котла на заводские в инструкции сразу не нашел?

Ответ: Для трехходового клапана такого режима нет. Возможно, у вас заклинило датчик расхода воды. Отсоедините датчик и попробуйте запустить нагрев.

Вопрос: Установлен настенный котел Bosch WBN 6000.При работе на ГВС горелка зажигается через 8-10 секунд после открытия крана горячей воды. Так и должно быть? (Смущает только то, что у других производителей такой большой задержки нет) Время задержки зажигания минимальное. (параметр 2.9E).

Ответ: Посмотрите параметры: 1.6d — потребление тока в турбине — чтобы понять расход воды, протекающей через котел. 1.7s минимальный расход гвс — может тут что то. И самое главное, смотрим — 2.9Е — задержка сигнала турбины ГВС имеет заводское значение 2 0.5 секунд! ставь меньше. Как насчет потребления воды в целом? посмотреть сколько литров в минуту параметр 1.6d. Если все в порядке, очистите крыльчатку, затем дуйте, она должна вращаться с легкостью.

Вопрос: У меня в эксплуатации газовый котел bosch wbn 6000-24c. С прошлого года. Пока особых косяков по нему не наблюдал. Да и нет возможности проверить ГВС на нормальное, в доме пока нет живого ремонта. Возникает вопрос: можно ли использовать его для душа, не будет ли перепадов температуры горячая / холодная? Или еще котел к нему нужен! Просто заметила, что уже при мытье посуды одной горячей водой через 3-4 минуты температура воды падает.

Ответ: Котел Bosch wbn 6000-24c — традиционный настенный двухконтурный котел, контур gs. Работает проточным способом, как газовая колонка, при этом отопление отключено. Такой бойлер удобно использовать, когда точки горячего водоснабжения расположены рядом и включаются по отдельности, сначала по очереди, иначе температура подскочит, если перед выходом на постоянную температуру придется пролить много воды.

Вопрос: У меня пароварка. Также доступно базовое понимание.Было решено пополнить воду из коллектора подачи воды в обратную трубу. Система однотрубная. Это верно? Сливной вентиль тоже лучше сделать с обратной? Я просто смотрел, как люди делали отопление и там питали трубу отопления.

Ответ: Подпитка отдельно по потоку, чтобы не задевать подачу котла. Корм в котле изменить сложнее. Клапан 2 штуки купил и радуйтесь. Если не держит — менял втулку крана и все. В общем, это кран для макияжа; система заполняется от внешнего крана при отсутствии бойлера на стене! Итак, необходимо установить внешний кран.

Вопрос: Подключен и подключен настенный котел Бош газ 6000 24кВт, внешнего датчика температуры нет. Вчера установил термостат trz 200. Инструкция была у него только на турецком, так что понял почти наугад. Прочитал инструкцию, стало немного понятнее, что там написано, но к сожалению не сильно, может у кого-то есть на русском? В принципе, как программировать разобрался, но возник вопрос — очень странно работает. В комнате 22. Ставлю ручной режим и выставляю 25.

Котел запускается, горелка включается, 30 секунд гаснет, гаснет, идет продувка, в это время на панели котла видно, что включен летний режим. Проходит 20-30 секунд, горелка снова запускается и все повторяется, снова 30 секунд и переходит в летний режим.

Температура теплоносителя не поднимается выше 35 градусов (и задается на котле 45), поэтому есть несколько итераций и в результате котел вырубается, зависает в летнем режиме. в комнате как было 22 осталось.охлаждающая жидкость в районе 25. В автоматическом режиме все так же. Вроде терморегулятор не заботится о температуре в помещении, хотя показывает это правильно (есть еще один независимый датчик для проверки). Может я что то не так делаю?

Ответ: Когда я запускал котел на Бошевском и это был Бош 6000, я тоже за системой не гнался. Были такие симптомы, прогревается вывод, дико поднимается температура, а когда в бойлер поступает вода, она холодная.Котел подключен на однотрубную систему ф-100 мм, (потом батарейки поменяю), вот и замучились мастера и воздушно, то у меня все что может быть и тд и тп, ибо им лень возиться с ними.

Все решилось снижением давления в системе, упало до 1 и потом добавили немного через дополнительный вентиль (не знаю, как называется дно котла стоит между первой и второй трубами. Все заработало. Но есть одно но горелка периодически включается, нарастает шум.Когда он выключается, не имеет значения, шумит ли он, вентилятор, насос или что-то еще. Как это вообще должно работать. Датчик комнатной температуры не стоит, на котле всегда одна температура.

Вопрос: Двухконтурный газовый котел Бош 6000 запустили программатором CR12005, выставлена ​​температура теплоносителя, а там и там температура 75 С в помещении 21 С держится правильно, а теплоноситель температурные прогулки (чем ниже подвесной двигатель, тем выше в системе).

Ответ: Она должна гулять — автоматика экономит газ.

Вопрос: нагрев воды для бойлера косвенного нагрева в одноконтурном котле происходит только при включении зонта бойлера на нагрев или на приготовление горячей воды, сам бойлер может включаться независимо от контакта термостата с соответствующие контакты? Теперь у меня в меню котла выставлена ​​температура ГВС, а датчик температуры котла подключен к соответствующим разъемам в котле.На отопление котел теперь не работает, потому что температура в доме выше, чем заданная в настройках зонтика. Может ли котел сам включиться для нагрева воды в бойлере?

Ответ: если у вас нет ОТ, то зонтик для котла — обычный комнатный термостат. Следовательно, котел будет прогреваться в соответствии с показаниями датчика температуры котла и настройками котла.

Вопрос: Установлен ли газовый котел Bosch 6000? При достижении определенной температуры, должен ли он отключаться или поддерживать эту температуру, модульно регулируя подачу газа? у меня конфорка не выключается, а температура держится плюс-минус градус, так должно быть? и есть ли в этом режиме перерасход газа?

Ответ: Если минимальный уровень мощности горелки соответствует тепловым потерям, то котел продолжит работу.Нет, перерасхода газа по сравнению с режимом включения / выключения не будет. Для оптимизации расхода и повышения комфорта рекомендуется установить датчик температуры в помещении.

Вопрос: Планирую установить котел Bosch с двухпозиционным регулятором. Вот чего я не понимаю: циркуляционный насос постоянно работает или нет? При неработающей горелке насос нагнетает теплоноситель? Или все выключено? Проблема в том, что у меня труба отопления проходит через холодный тамбур. А во время сильных морозов бывает отрицательная температура.Интересно, если насос выключен, а циркуляции теплоносителя (обычной воды) нет — в этом холодном помещении труба будет таять, пока в самом доме тепло?

Ответ: Настраивается через меню от 1 до 10 минут. (заводская установка — 3 мин после отключения горелки).

Вопрос: Котел BOSCH GAS3000 24кВт (закрытая камера сгорания) находится в эксплуатации 1 год. Проблема началась с первого дня, когда был открыт кран горячей воды, температура воды плавающая, то горячая или холодная.Обратился в сервисный центр, который обслуживал этот товар пять раз приходили что-то покрутить, поменять клапан, потом еще что-то, наконец-то поменяли мозги этого котла (сказали оригинал из Германии).

Сначала вроде все нормально, потом все началось сначала. Обратил внимание на отключение отопления с гор. вода без проблем температура не ходит, но когда начал топить дом все началось заново. Я больше не знаю, к кому обратиться и возможно ли решить эту проблему с помощью этих котлов, это нормальное явление и какой комфорт было бы использовать душ, нужно ли устанавливать бойлер?

Ответ: Варианты:
1.Промойте оба теплообменника.
2. Установите минимальное и максимальное давление на газовом клапане.
3. Заменить датчик температуры ГВС. Вариант №1 наиболее вероятен.

Вопрос: Подскажите: остановился настенный котел Бош, давление поднялось до 3 бар, выдавала ошибку Е9r. Пытался перезагрузить — через 10 секунд все заработало. давление подскочило до максимума, все остановил, выключил, давление сбросил. Проверил давление газа — в норме, как было. Что бы это могло быть?

Ответ: Если система новая, значит расширительный бачок маленький, если старый — значит, расширительный бачок неисправен, и возможно подача отравлена.В вашем случае неисправность расширительного бачка наиболее вероятна. Если это так, вариант 2: накачать давление, заменить бачок.

Вопрос: После открытия крана горячей воды и розжига горелки котел Bosch выдает ошибку E2 (неисправен датчик температуры подачи). Это происходит за 10-15 секунд. После закрытия крана ошибка снимается сама собой, и котел продолжает работать в режиме отопления. Если кран
снова открыт, ситуация повторяется.

Для полноты комплектации в отопительный контур был установлен дополнительный циркуляционный насос, до его установки котел на пару секунд показывал ошибку Е2 в режиме отопления а потом поменял ее на Е9 (сработал ограничитель температуры теплообменника).Источник водоснабжения — скважинный насос (давление на водопроводе от 2 до 3 без резких перепадов).

Ответ: Возможные причины:

Неисправный собственный цирк. насос (если он задействован только в режиме ГВС?).
— Забит сетчатый фильтр.
— ну датчик наверное исключать не стоит.

Вопрос: У меня появился выбор купить котел. Особенно меня заинтересовала модель Bosch BW Exclusive ZWC 24–3MFA. 2-х контурный турбо. Информации об этом производителе не обнаружено.У кого есть инфа поделитесь. Интересует качество, надежность, слабые места, где их собирают.

Ответ: У меня одноконтурный + котел Bosch BW Exclusive ZWC 24–3MFC. Страна-производитель — во всех ящиках в Вернау, Германия, на самом деле в Турции самый современный завод по производству отопительного оборудования недалеко от Bosch (друг работал в Bose и вопрос был тщательно изучен). Надежность: линия новая и особой статистики нет, но предыдущие линии были очень надежными (по большому количеству отзывов).

Качество изготовления довольно высокое; В комплект входит все, в том числе панель для подключения к стене (но все же Краны шаровые рекомендую заменить). Слабые места — пластинчатый теплообменник для приготовления ГВС и трехходовой клапан, но при регулярном обслуживании все будет работать без сбоев. Выбор хороший, но лучше брать одноконтурный + котел и не экономить на контроллере (у меня FW200).

___________________________________________________________________________

Самодельный бойлер косвенного нагрева открытого типа.Изготавливаем экономичный самодельный водонагреватель. Корпус Бойлера из газового баллона своими руками

Проблема нагрева воды в частном доме может быть решена различными способами: установкой газовой колонки, двухконтурного котла, водонагревателя, а также бойлера косвенного нагрева, который можно сделать своими руками.

Принцип работы котла косвенного нагрева основан на использовании системы, общего или раздельного контура. Котел представляет собой накопительный бак с установленным внутри змеевиком, по которому проходит теплоноситель.Геометрические размеры змеевика определяются в соответствии с объемом бака, который, в свою очередь, может быть любым и зависит от потребности семьи в горячей воде. Вода, предназначенная для использования, поступает по трубе в котел через входную трубу, обычно расположенную внизу. Вода нагревается от змеевика равномерно по всей воде. Выходную трубку обычно ставят вверху, чтобы при использовании не было резких перепадов температуры. Снаружи котел должен быть хорошо изолирован, чтобы избежать потери тепла стенками бака.

Бойлер косвенного нагрева обычно устанавливается в одном помещении с бойлером, чтобы снизить затраты на установку контура и потери тепла. Установите котел на прочное ровное основание, обеспечив удобный доступ ко всем кранам и крышке.

R увеличен объем бойлера косвенного нагрева и конструкция змеевика

Объем бака напрямую зависит от потребности в горячей воде. Считается, что каждому члену семьи достаточно от 50 до 70 литров горячей воды в сутки.Поэтому для семьи из 3-4 человек достаточно бойлера на 200 л. В качестве емкости подойдет любая жаропрочная тара из антикоррозийного материала: нержавеющая сталь, алюминий, пластик. В баке установите входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитывается на основе объема бака, материала трубы, расхода охлаждающей жидкости и ее температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика.Змея обычно изготавливается из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались — обеспечивается максимальный контакт ее нагревательной поверхности с нагретой водой. Для определения общей длины трубы необходимо рассчитать необходимую мощность змеевика, после чего необходимо определить длину трубы по формуле:

где P — тепловая мощность змеевика. в кВт;

d — диаметр трубы в метрах;

ΔТ — температура теплоносителя и нагретой воды, ° С.

Например, для бака на 200 литров требуется змейка с тепловой мощностью 30 кВт. Диаметр змеевидной трубки 10 мм или 0,01 м. Температура теплоносителя 80 ° С, температура поступающей воды 15 ° С. По приведенной выше формуле рассчитываем длину змеевика:

Серпантин в данном случае выполняется в виде спирали. диаметром 40 см. При диаметре резервуара 0,5 м и высоте 1 метр у такого змея будет 12 витков с расстоянием между касаниями 6-8 см.Для удобства намотка производится по шаблону — трубам соответствующего диаметра. Ввод и вывод серпантина удобнее выполнять на одной стороне резервуара.

Принцип работы системы

Устройство косвенного нагрева — это специальный накопительный агрегат, который нагревает воду без использования дополнительных источников энергии. В связи с этим горячее водоснабжение частного домостроения требует от хозяев минимальной отделки.


Агрегат косвенного нагрева — горячая вода по низкой цене

Владельцы многих частных домов сейчас устанавливают в своих жилищах двухконтурные котлы.Эти устройства способны обеспечить дом не только теплом, но и горячей водой. Обычные отопительные агрегаты такими возможностями не обладают. Это означает, что собственнику жилья приходится искать другие способы производства подогретой воды для бытовых хозяйственных нужд.

На первый взгляд, самое простое решение такой проблемы — приобрести и установить. Быстро нагревает воду, без проблем монтируется своими руками. Но его стоимость, как и космические цены на потребляемую электроэнергию в душе далеко не каждому человеку.К тому же проточные водонагреватели часто требуют полной замены существующей в доме проводки. Такие мероприятия в копеечку.

Интеллектуальной альтернативой проточным приборам нагрева воды, по мнению многих специалистов и рядовых потребителей, станут устройства косвенного нагрева.

Он действительно экономичен в работе и в то же время эффективно выполняет свою задачу. К сожалению, стоимость заводского котла доступна далеко не всем. В этом случае у мастеров-самоделок есть возможность изготовить такой агрегат своими руками.Чуть позже мы подробно опишем процесс его изготовления. Но сначала разберемся с принципом работы интересующего вас оборудования.

Котел — это бак, внутри которого монтируются трубы. Это происходит по циркуляции теплоносителя, который используется для отопления жилища. Внизу резервуара находится входная трубка. Предназначен для подачи холодной воды в описываемую емкость. Нагрев усиленной жидкости осуществляется за счет движущегося теплоносителя.Важная особенность! Снаружи бак покрыт слоем теплоизоляции, благодаря чему нагретая вода надолго сохраняет свою температуру. Трубка для нагретой воды обычно монтируется вверху емкости. Рекомендуется оборудовать его обычным шаровым краном, чтобы упростить процесс эксплуатации устройства.

Плюсы и минусы оборудования — бойлер хороший, но далек от совершенства

Эффективность использования косвенного водонагревателя важно, но не единственное достоинство.Котел имеет ряд других эксплуатационных преимуществ:

  • Высокая производительность достаточно высокая. Его конкретный показатель зависит от сечения труб, установленных в агрегате, а также от силовых характеристик самого отопительного котла.
  • Нет нагрузки на бытовую электросеть (если не установлен ТЭН).
  • Возможность круглогодичной эксплуатации оборудования (установка Тана — специальный обогреватель) и использование различных источников тепловой энергии.В некоторых случаях это очень важно.
  • Отсутствие участков контакта содержащих значительное количество вредных солей с теплоносителем и нагретой водой.

Теперь мы разобрались с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус котла — большие размеры бака. Агрегат занимает много места, что может вызвать затруднения при его установке в скромных помещениях. Второй недостаток — при большой емкости емкости достаточно долго греется вода.Причем при нагреве жидкости в баке происходит небольшое снижение интенсивности нагрева корпуса.

Установка обвязки

Из описания принципа работы водонагревателя косвенного действия видно, что без дополнительных устройств он может работать только тогда, когда работает система отопления. То есть бойлер используется исключительно в холодное время года. А хотим ли мы постоянно получать горячую воду вне зависимости от температуры на улице? Это вполне реально.Нам просто нужно оборудовать водонагреватель Тан. Он встроен в резервуар и подключается к электросети. Понятно, что при этом нужно оплачивать счета за электричество. Но в вашем доме всегда будет горячая вода в необходимом количестве.

Самодельный водонагреватель — Популярные образцы

Народные мастера разными способами назначают встречи, которые нас интересуют. Котел косвенного нагрева без лишних трудозатрат — собственно построить его своими руками по одному из предложенных вариантов:

  1. 1.Внутри резервуара устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
  2. 2. Установка змеевика. Принцип работы устройства останется прежним. Но КПД агрегата увеличится. Змейку обычно делают из трубы (металл, пластик). Достаточно его согнуть, чтобы получился спиральный элемент.
  3. 3.Использование двух контейнеров (с разными геометрическими параметрами). В этом случае трубы не нужны. Обязательна в баке с большим объемом вставка меньшей емкости. Теплоноситель в такой конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Наиболее эффективными в применении признаны системы косвенного нагрева со змеевиком. Суть в том, что изогнутая трубка отличается большой длиной. Это дает возможность максимально использовать потенциал теплоносителя.Кроме того, проще сделать сам резервуар спиральным элементом. Об этом дальше.

Емкость для ТЭНа из чего делать и как готовить?

Бак водонагревателя допускается изготавливать практически из любых материалов, обладающих некоторой устойчивостью к явлениям коррозии. Можно использовать эмалированный металл, стеклокерамику, нержавеющую сталь, пластик. При выборе материала необходимо учитывать следующее: пластиковая, стеклокерамическая и эмалированная тара не отличается особой механической прочностью, к тому же эмаль и керамика подвержены коррозии.Из-за этого через пару лет эксплуатации может возникнуть необходимость в замене бака из этих материалов.

Но резервуары из нержавеющей стали во много раз больше, чем больше, и надежнее. Проще всего сделать косвенный водонагреватель из обычного газового баллона. Желательно купить новую тару. Но разрешено использование и со старым баллоном. Его необходимо разрезать на две половинки, очистить от загрязнений внутренние стенки и обработать их грунтовкой (обычно наносится 2-3 слоя).Нюанс. Грунт можно и не использовать. Но тогда уже в первые пару недель эксплуатации самодельного котла вы четко почувствуете запах газа, идущий от горячей воды.

В цилиндре, подготовленном описанным способом, проделаем четыре отверстия. Через один пойдет нагретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят подключить теплоноситель и змеевик. Тогда позаботьтесь о качественной теплоизоляции бака. Самодельный котел нужно утеплять максимально тщательно.Если это условие не выполняется, эффективность устройства значительно снизится. Вода в теплом состоянии в нем будет сохраняться недолго.

При сборке агрегата рекомендуется использовать тепловую защиту. Так удобнее, проще и надежнее. Функцию утеплителя может выполнять практически любой теплоизолятор. Некоторые мастера используют стеклянную азартную игру. На корпусе баллона его закрепляют проволокой или клеевым составом. При желании можно сначала наклеить ватой, а потом закрепить проволочной стяжкой.Еще лучше использовать монтажную пену для утепления. Работа с ним требует минимальных трудозатрат. И результат отличный.

Делаем серпантин и собираем прибор — проблем не будет!

Спиральный элемент для котла изготавливают из пластиковой или металлической трубы. Его диаметр должен быть небольшим — в пределах 0,8-2 см. Труба наматывается на прокатное бревно, металлическую трубу или любую другую сплошную оправку цилиндрической формы на любую другую сплошную оправку. Убедитесь, что спирали не соприкасаются друг с другом.В этом случае мы обеспечим максимальный контакт нагретой воды и поверхности нагрева.

Количество витков и длина катушки определяется в зависимости от емкости бака. Для котла, изготовленного из баллона на 200 литров, длина спирали составляет около 15 м. Необходимое количество витков — 12 (при расстоянии между ними около 7 см). Катушку не нужно слишком туго подмигивать на оправке. Ежегодно его придется демонтировать и очищать от накопившихся отложений.Если спираль накрыть слишком сильно, принять это будет проблематично.

Теперь собираем наш водонагреватель:

  1. 1. Устанавливаем змеевик по стенкам или по центру бака.
  2. 2. Транспортные форсунки к выходному и входному патрубкам.
  3. 3. Привариваем к корпусу корпуса ушей — элементы крепления из металлического уголка, когда котел планируется повесить на стену. Если утеплитель установлен на полу вертикально, необходимо провести ножки к низу.Они обеспечат устойчивость агрегата.
  4. 4. На концах спирального элемента нарезаем резьбу, накручиваем на нее стопорную гайку. Затем выводим змеевик за резервуар, натягивая на его конце прокладки из резины, а на них — резьбовые муфты. Подключаем змейку к контуру отопительной системы.
  5. 5. Подключите устройство к входной и выходной трубкам.

Финал работ — разводка трубопроводов в разных помещениях (ванная, кухня).Совет. Если разводка не планируется, на кран с горячей водой устанавливается вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.



Чтобы сделать самодельный бойлер косвенного нагрева, необходимо понимать принцип работы водонагревателя. Потребуется рассчитать объем емкостей, выбрать тип и материал змеевика, а также подобрать теплоизоляцию.

Принцип работы и назначение БКН

Емкостной водонагреватель косвенного нагрева имеет простое внутреннее устройство и отличается простым принципом работы.Конструкция БЦН состоит из следующих элементов:

  • Нагревательный элемент — Saint или Емкость (в устройстве резервуара в резервуаре), по которому циркулирует теплоноситель из системы отопления. В комбинированных моделях дополнительно устанавливается Электротан.
  • Суммарная емкость — Холодная вода внутри бака контактирует со змеевиком, отбирая тепло. Нагретая жидкость направляется в систему горячего водоснабжения.
  • Теплоизоляция — служит для уменьшения теплоотдачи привода.Заводские котлы используют пенополистирол толщиной не менее 5 см.

Нагрев горячей воды осуществляется за счет тепла от системы отопления. Котел подключается к котлу. Теплоноситель передает энергию нагревательному элементу: змеевику или баку. Нагревательная поверхность змеевика контактирует с водой из ГВС, происходит теплообмен. На выходе получается горячая вода для хозяйственных нужд с температурой 65-70 °.

Смотрите также: Как работает бойлер косвенного нагрева — устройство и конструкция

Как рассчитать объем произведенного BKN

По примерным расчетам, учтенным при проектировании частного дома, средняя семья из 4 человек тратит в среднем 280 л / сутки.Для нормального водоснабжения семьи потребуется бойлер на 200 литров. Если планируется использовать горячую воду только для душа и мытья будет достаточно 100-120л. Вместимость.

При расчете объема котла учитывается еще один фактор. Если планируется установка навесного БКН, то его вместимость ограничивается 150-160 литрами, что связано с нагрузкой на стену. Если требуется больший объем, устанавливается уличный бойлер.

Можно ли сделать БКН из электрического водонагревателя?

Теоретически возможно.Нагревательный элемент легко снимается с корпуса привода. На его место можно поставить змеевик и в результате переделки из обычного электрокотла сделать бойлер косвенного нагрева.

Преимущества решения в том, что уже есть хорошо утепленный контейнер. При необходимости можно демонтировать змеевик и обратно установить трубчатый ТЭН.

У данного технического решения есть несколько минусов:

  • Недостаточная производительность — змейка будет иметь небольшую площадь нагрева, соответственно снизит обороты котла.
  • Уменьшение скорости нагрева воды.

На практике бойлер от водонагревателя изготавливается редко. Лучше снова сделать накопительный бак. Итак, вы можете учесть все необходимые теплотехнические расчеты, выбрать материал бака и теплообменника. Выберите подходящую теплоизоляцию.

Что умеет БКН — материалы

Самодельный бойлер косвенного нагрева, при правильном расчете змеевика, подборе мощности и теплоизоляции не уступит заводским образцам приводов.

Схема изготовления котла:

  • подготовка накопительной емкости;
  • производство теплообменников;
  • установка Тан;
  • теплоизоляционный корпус.

При монтаже потребуются теплотехнические расчеты, проект котла в разрезе и план поэтапной реализации.

Как сделать бак косвенного нагрева

Для изготовления емкости берут термостойкие материалы, отличающиеся прочностью, устойчивой к механическим повреждениям.Можно сделать емкость из готовой емкости, например, из бочки или пивной бочки, либо использовать трубу достаточного диаметра (в этом случае потребуются сварочные работы).

Еще один популярный вариант — накопительный бойлер косвенного нагрева из пластиковой бочки. К достоинствам можно отнести небольшой вес бака, простоту врезки змеевика и форсунок. Если установлен пластиковый привод, то необходимо, чтобы полимер соответствовал следующим критериям:

  • пригоден для питьевой воды;
  • он продолжал нагреваться до 90 °.

Описание

Наружный диаметр (включая изоляцию)

Внутренний диаметр

Вход холодной воды (1 «1/4)

315 — 1 дюйм 1/4 мм — дюйм

Выход воды из нижнего змеевика (1 «1/4)

Отверстие для нижнего датчика температуры (1/2 «)

Водоснабжение Нижний Змеевик (1 «1/4)

Выход воды из верхнего змеевика (1 «1/4)

Отверстие для верхнего датчика температуры (1/2 «)

Переработка (1 «)

1460 — 1 дюйм — дюйм

Подача воды к верхнему змеевику (1 «1/4)

Подача горячей бытовой воды (1 «1/4)

1935 — 1 дюйм 1/4 мм — дюйм

Фланец для контроля осмотра (Ø внутр.114 — Ø внешний. 168)

Дополнительное электрическое сопротивление (1 «1/2)

Термометр (1/2 «)

Емкость косвенного нагрева в основном устанавливается вертикально: вешается на стену или устанавливается на пол, что необходимо учитывать при выборе формы бака.

Металл, наиболее подходящий для самодельного водонагревателя косвенного нагрева — нержавеющая сталь.Следует отметить, что существует несколько десятков марок нержавеющей стали, которые лишь частично подходят для бытовых нужд. Бойлер косвенного нагрева из нержавеющей стали — самый надежный. Он прослужит долго за счет хороших антикоррозионных свойств.

Устройство резервуара из нержавеющей стали не отличается от того, что используется в стандартном приводе, но требует использования специального оборудования. Слабое место сварных швов всех резервуаров (изготовленных самостоятельно или в заводских условиях).От квалификации мастера по сварке зависит конечный результат и соответственно продолжительность работы водонагревателя.

Из какого материала сделать теплообменник

Изготовление змеевика — следующий этап после подготовки бака водонагревателя. На этапе подготовки следует рассчитать полезную площадь нагревательного элемента и выбрать подходящий материал для изготовления.

Длина змеевика для котла рассчитывается по формуле:

L = Q / D * (TG — TX) * 3,14

В формуле учитывается:

  • длина змеевика — L;
  • тепловая мощность — q;
  • Диаметр теплообменника — D;
  • Ожидаемая температура горячей и холодной воды — TR и TX соответственно.

По этой формуле рассчитывается длина катушки и толщина используемого материала. Теплообменник обычно делают из медной или латунной трубки. Металл легко гнется и обладает хорошей теплоотдачей. Еще одно преимущество: способность выдерживать длительное термическое воздействие.

Еще один популярный вариант сердечника БКН: нержавеющая катушка из гофры. Теплообменник из нержавеющей стали будет стоить примерно в 1,5 раза дешевле медного. Вместе с гофрой продаются фитинги с резьбовым компаундом, облегчающим подключение к трубопроводу отопления.

Самодельная спираль сделать несложно. Для этого в стальную трубу необходимого диаметра ввинчивается медная или латунная трубка. Между витками обязательно оставляйте зазор до пристройки.

Можно использовать готовый змеевик, из технологического оборудования. Важно, чтобы теплообменник из меди, используемый для бойлера косвенного нагрева, соответствовал расчетным параметрам и мощности теплообмена.

ТЭН для комбинированных БКН

ТЭНы продаются в ассортименте в строительных магазинах.Рассчитать показатели Tan поможет следующая формула:

P = 0,0011 * M * (TK-TN) / T

Рассчитываются следующие значения:

  • P — Мощность Tan;
  • М — масса нагретой воды;
  • тк — желаемая температура воды;
  • тн — начальная температура воды;
  • T — время нагрева воды.

В комбинированном бойлере косвенного нагрева змеевик размещен по всему водонагревателю Баку снизу сзади — схема обеспечивает максимальный КПД и равномерный прогрев воды.Десятка установлена ​​на дне бака.

Даже жители многоквартирных домов, оборудованных централизованной системой горячего водоснабжения, сталкиваются с отсутствием горячей воды.

Если собственники частных домов не позаботились об установке двухконтурного котла, обеспечив коттедж как теплой, так и горячей водой, то они начинают искать способ получить достаточное количество нагретой воды для хозяйственных нужд. .

Даже в идеальном варианте, когда дом газифицирован, установка газовой колонки не всегда полностью решает проблему получения горячей воды в достаточном количестве.

Для горячей воды в кран должно быть какое-то время, а при использовании душа температура воды может резко упасть, если на кухне заводится точка забора воды. Эти недостатки всегда свойственны проточным водонагревателям, где нагрев воды происходит с помощью газа или электричества.

При использовании бойлера косвенного нагрева таких проблем не возникает, так как их устройство позволяет сохранить постоянную температуру воды .

Если посчитать стоимость получения горячей воды при использовании проточных водонагревателей и сравнить ее с расходами на нагрев воды в бойлерах косвенного нагрева, то очевидно, что работа последних обходится потребителям значительно дешевле.

но приобретение такого водонагревателя промышленного производства будет в значительных суммах. . Обычно необходимый проектный объем рассчитывается исходя из количества проживающих в доме человек. В день на одного человека потребуется не менее 50 литров горячей воды.

Для семьи из четырех человек , необходимо приобрести бойлер косвенного нагрева с минимальным объемом 200 литров. В зависимости от производителя приобретение такой модели обойдется владельцам дома в 35-45 тысяч рублей .
Поскольку конструкция не слишком сложная, то многие владельцы жилья изготавливают прибор самостоятельно.

Принцип работы бойлера косвенного нагрева

Прежде чем браться за изготовление такого нагревательного прибора, следует разобраться, как он работает, а для этого изучить его устройство.Бойлер косвенного нагрева представляет собой обычный бак, внутри которого расположены трубы. В них циркулирует охлаждающая жидкость.

Источником тепла может быть система отопления. Вода подается внутрь бака, постепенно нагреваясь до температуры, зависящей от параметров теплоносителя. Так как водозабор для хозяйственных нужд делается сверху резервуара, то его температура остается стабильной, использовать подогретую воду удобно.

Таким образом, можно найти частный дом, где есть система отопления, работающая на любом виде топлива, чтобы обеспечить горячую воду в достаточном количестве.Бойлер косвенного нагрева можно использовать в многоэтажных домах, подключив его к системе отопления.

Правда, он будет работать только в отопительный сезон. Для того, чтобы устройство можно было использовать при отсутствии нагрева, в конструкцию добавляется электробак, включающий его в сеть по мере необходимости.

Виды самодельных бойлеров косвенного нагрева

В наиболее распространенной конструкции используется охлаждающая жидкость из металлической трубы. Змеевик помещается в резервуар, заполненный емкостью для воды, после чего они пропускают теплоноситель.

При контакте со змеевиком холодная вода в баке нагревается. Если трубы с теплоносителем расположить вдоль стенок бака, гидроаккумулятор не будет работать хуже.

Самодельные мастера постоянно изобретают новые конструкции устройств. Есть вариант, позволяющий обойтись без патрубков для теплоносителя. В этом случае две емкости имеют разный диаметр. Они вставляются друг в друга, холодная вода подается на меньшее, а теплоноситель подводится к месту между их стенками.

, но использование змеевика дает более быстрый нагрев воды. Так как труба такой формы имеет большую длину, а это дает возможность более эффективно использовать теплоноситель. Есть и другие конструкции, но самые описанные проще всего сделать сами.

Материалы и детали, необходимые для изготовления котла

В первую очередь необходимо выбрать емкость для изготовления емкости. Лучший выбор материала — нержавеющая сталь.Вы можете воспользоваться готовой бочкой, заказать баллон необходимого размера или приобрести газовый баллон. Имеет достаточную прочность, подходящие размеры и формы. Еще одним вариантом изготовления емкости может стать емкость из термостойкого пластика.

В емкости необходимо проделать отверстия нужного размера. Два отверстия понадобятся для крепления трубопроводов холодной и отводящей горячей воды. Один из них берется за дно резервуара, а другой — за его верхнюю часть.Еще два отверстия потребуются для крепления змеевика, предназначенного для прохождения теплоносителя.

Для изготовления катушки . Идеально подходит трубка из латуни или меди. Эти материалы хорошо передают тепло, а нужная форма довольно легко крепится. Также можно использовать трубы небольшого диаметра из пластика.

Для изготовления змея труба необходимой длины наматывается из расчета, что это может быть прочная металлическая трубка или оцилиндрованное бревно.

Для того, чтобы трубка предназначалась для равномерного изгиба змеевика без шансов, перед началом работы ее полностью засыпают песком.Тогда змей будет правильной формы, одинакового диаметра по всей длине.

Часто начинающие мастера не знают, как правильно рассчитать размеры катушки. Его параметры зависят от нескольких факторов — необходимо учитывать емкость емкости, материал изготовления змеевика и температуру теплоносителя. Считается, что на каждые 10 литров объема воды для отопления требуется 1,5 кВт тепловой мощности. .

На основании объема бака, температуры теплоносителя и температуры поступающей воды рассчитывается необходимая длина змеевика.При этом используется специальная формула расчета. Для емкости объемом 200 литров при использовании змеевика диаметром 10 мм его длина будет около 15 метров.

Еще до установки накопительного котла необходимо определиться, как будет сделана его теплоизоляция. Без него не обойтись, так как естественные потери тепла велики и КПД водонагревателя будет слишком низким. Идеальным способом теплоизоляции бака будет помещение внутри подходящей емкости с последующим заполнением ее монтажной пеной.

Для сборки котла позаботьтесь о наличии арматуры, гаек, резиновых уплотнителей, шаровых кранов. При изготовлении конструкции из газового баллона потребуется сварочное оборудование.

Посмотрите видео, как сделать бойлер косвенного нагрева своими руками:

Порядок монтажа

Монтаж бойлера косвенного нагрева, в котором теплоноситель подается змеевиком, начинается с его монтажа. На концах катушки нарезается резьба, на которую наматывается стопорная гайка, а затем вставляются в подготовленные отверстия бака так, чтобы стопорные гайки остановились.

Часть резьбовой катушки должна выходить за поверхность резервуара. На них надеваются резиновые прокладки, а поверх них накручиваются резьбовые муфты. В результате этих манипуляций змеевик надежно фиксируется, и появляется возможность подключения его к системе отопления.

Следующий этап работ — подключение бака к холодной воде и снятие в нужное место крана горячей воды. Завершающей частью установки будет утепление водонагревателя, но перед этим следует проверить герметичность всех соединений.

Таким образом, вы сможете обеспечить свой дом достаточным количеством горячей воды с минимальными затратами. Стоимость приобретенных материалов обойдется в небольшую сумму, особенно если сравнивать ее с моделями, изготовленными промышленным способом. Цена заводского исполнения котла начинается от 20 тысяч рублей за модель фирмы DRAZICE OKC.

Видео о том, как подключить бойлер косвенного нагрева своими руками:

Наличие горячего водоснабжения — часть привычного комфорта современного дома.Однако не всегда удается решить задачу по подведению централизованных коммуникаций к загородной недвижимости.

Поэтому частные домовладельцы устраивают автономную подачу горячей воды с использованием отопительного контура в качестве источника тепла. Для решения проблемы вам потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Расскажем, как сделать прибор полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего бытовую воду в точках водоразбора.Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Фактически устройство представляет собой обычный теплообменник.

Правда, теплообменники традиционно строятся по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд выполняет роль наружной «трубы», внутри которой находится «труба» внутренняя или змеевик.

Галерея изображений

Обновлено: 11.06.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
