Подключение инфракрасного теплого пола видео: монтаж и подключение своими руками

Подключение тёплого пола к электричеству — схема

Среди разновидностей электрического теплого пола самой «молодой» и эффективной является инфракрасная пленка. Проявившаяся на рынке в 2005 году она постепенно стала более востребованной, чем нагревательные кабели и электрические водяные полы. Объясняется такая популярность не только компактностью, экономичностью и надёжностью данного типа теплых полов, но и простотой его монтажа своими руками.

О том, что собой представляет инфракрасная нагревательная пленка, из чего состоит и где применяется, а также как производится подключение электрического теплого пола этой разновидности своими руками, будет рассказано в данной статье.

Инфракрасные теплые полы

Что это такое

Инфракрасный теплый пол состоит из нагревательной пленки, температурного датчика, терморегулятора, соединяющих всю систему воедино кабелей.

Нагревательная пленка

Наиболее распространенная на современном рынке инфракрасная нагревательная плёнка представляет собой гибкую скатываемую в компактный рулон полосу, имеющую следующее строение:

• два слоя прозрачного прочного полимера, не препятствующего прохождению инфракрасных волн и имеющего температуру плавления 210-250;
• две продольные медные шины, покрытые с одной стороны тонким слоем технического серебра;
• поперечные графитовые полосы (карбоновая паста) шириной 10-15 мм соединенные с медными токоведущими шинами. Полосы собраны в отдельные секции длиной 20-25 см.

Строение нагревательной пленки инфракрасной теплого пола

Температурный датчик

Данный элемент инфракрасного пола устанавливается под нагревательной пленкой и соединяется с терморегулятором укладываемым в гофру кабелем. Основная функция термодатчика — это измерение температуры нагрева поверхности пленки и передача данной информации по кабельной линии на термостат.

Температурный датчик

Терморегулятор

Терморегулятор (термостат) — устройство, с помощью которого устанавливают и поддерживают определенное значение температуры в помещении.

Терморегулятор

В зависимости от конструкции и принципа действия такие устройства бывают трех основных видов:

• электромеханические с вращающимся лимбом или двухпозиционной кнопкой;
• электронные с жидкокристаллическим дисплеем и несколькими кнопками;
• программируемые с сенсорным экраном и встроенным контроллером.

Силовые кабели

Силовые кабели используются для подачи питания на термостат и подключенные к нему полосы нагревательной инфракрасной пленки.

Принцип действия

Процесс обогрева помещения инфракрасным теплым полом происходит следующим образом:

1. Систему с помощью силового кабеля подключают к источнику питания — бытовой электрической сети с напряжением 220В.
2. Ток через продольные медные шины подается на обладающие высоким сопротивлением графитовые поперечные полосы.
3. Под действием проходящего тока графитовые полосы начинают испускать невидимые для человеческого глаза инфракрасные лучи.
4. Исходящее от графитовых полос инфракрасное излучения нагревает пол, от которого тепло передается воздуху в помещении.
5. Термодатчик, расположенный под пленкой, постоянно передает информацию о температуре ее нагрева на терморегулятор.
6. Когда поданным датчика температура нагрева пленки достигла оптимальной (заданной) терморегулятор прекращает подачу тока в систему.

Включается система при падении температуры пленки ниже заданной — терморегулятор замыкает питающую нагревательную пленку цепь и весь описанный выше процесс повторяется.

Применение

Инфракрасный теплый пол используют как систему для дополнительного обогрева помещений в загородных коттеджах и домах, в квартирах и офисах высотных зданий. В качестве основной системы отопления ее применяют для небольших складских помещений, теплиц.

Также при помощи инфракрасного теплого пола очень многие владельцы частных домов обогревают входное крыльцо, полимерные трубы водоснабжения.

На заметку. В некоторых случаях такую систему используют для обогрева несущих холодных стен. Это позволяет сделать угловые комнаты в высотных домах более теплыми, снижая расходы на отопление на 20-30%.

Характеристики инфракрасного теплого пола

Инфракрасные пленочные полы имеют следующие характеристики:

• длина пленки в рулоне — от 6 до 50 м;
• ширина полотна — 0,5-1,0 м;
• толщина пленки — 0,2−0,43мм;
• напряжение питающего нагревательную пленку тока — 220В;
• максимальная потребляемая мощность — 100-220 Вт/м. кв пленки;
• температура нагрева пленки — 23-330С.

На заметку. Время нагрева инфракрасной пленки до заданной температуры в среднем составляет 2-3 минуты.

Преимущества и недостатки

Преимуществами инфракрасного теплого пола являются:

1. Универсальность — инфракрасный теплый пол используют для обогрева не только жилых помещений, но и различных складов, крупных теплиц.
2. Простая установка своими руками — монтаж данной разновидности электрического теплого пола может без особых затруднений выполнить любой человек, обладающий минимальным набором инструментов и навыков работы с ними.
3. Высокая скорость монтажа — установка тёплого пола на основе инфракрасной нагревательной пленки занимает не более 2-3 дней.
4. Локальный обогрев — большое разнообразие типоразмеров нагревательной пленки позволяет использовать их для обогрева не только просторных помещений, но и небольших локальных зон (рабочих мест, зон отдыха и т. д.).
5. Равномерное нагревание воздуха в помещении — в отличие от электрических конвекторов, батарей системы центрального отопления теплый инфракрасный пол способствует более равномерному нагреву воздуха в помещении: нагревающиеся от пола поднимающиеся к потолку теплые воздушные массы остывают очень медленно. Благодаря этому в помещении на высоте среднего человеческого роста (1,7-1,8 м) создается комфортная температура от +22 до +24+25 °С.
6. Высокое КПД — примерно 80-85 % выделяемого карбоновыми полосами пленки инфракрасного излучения расходуется на нагрев воздуха в помещении.
7. Низкая тепловая инерция — инфракрасные полы обладают очень высокой скоростью нагревания, обеспечивая поддержание комфортного температурного режима в отапливаемом помещении.
8. Возможность быстрого демонтажа нагревателей — при необходимости инфракрасный нагревательный элемент можно быстро и легко демонтировать, отключив его от питающего кабеля, и скатав компактный рулон.
9. Экологичность — испускаемые нагревательной пленкой инфракрасные лучи не оказывают негативного воздействия на человеческий организм.

К недостаткам данной отопительной системы относится

• Энергозависимость — при отключении электричества такая система отопления перестает работать.
• Опасность поражения электрическим током — протекающий по медным шинам электрический ток представляет собой потенциальную опасность для человеческого организма.
• Большие расходы на оплату электроэнергии — при использовании инфракрасного теплого пола как основной системы отопления затраты на оплату электроэнергии в холодное время года могут быть очень высокими.
• Дополнительные расходы на защитное покрытие — при укладке инфракрасных полов под мягкое покрытие — ковролин, линолеум — их дополнительно защищают с помощью листов фанеры, влагостойкого гипсокартона. Использование данных материалов повышает расходы на монтаж системы отопления, увеличивает итоговую толщину пола.

Подбор необходимых материалов

Главное выбирать качественные материалы. Ниже рассмотрены основные принципы выбора.

Подложка

Подложка — полимерный материал, укладываемый между черновым полом и нагревательной пленкой. Служит для предотвращения контакта инфракрасной пленки с черновым бетонным полом, предотвращает теплопотери, отражает испускаемые графитовыми полосами инфракрасные лучи.

Пенофол

В качестве подложке при монтаже инфракрасных полов используют фольгированный с одной стороны пенофол толщиной 3-4 мм.

Важно! При укладке теплых полов не допустимо использование подложки с отражающей поверхностью из алюминиевой или другой металлической фольги.

Термопленка

При выборе термопленки учитывают такую ее характеристику как максимальная потребляемая (пиковая) мощность:

• от 110 до 160 Вт/м.кв — пленочные нагреватели с такой мощностью применяют для обогрева небольших по площади помещений с чистовыми полами из линолеума, ламината, ковролина;
• от 160 до 220 Вт/м.кв. — такая термопленка применяется для обогрева просторных помещений, офисов, небольших цехов. Укладывают ее под полы из керамической плитки, керамогранита;
• более 220 Вт/м.кв — нагревательная пленка с такой мощностью используется для обогрева больших производственных помещений, теплиц, складов.

Рулон с термопленкой

Управляющие элементы

Для удобства регулировки температурного фона внутри отапливаемого инфракрасным теплым полом помещения его подключают к электронному программируемому термостату. Такое устройство позволяет очень точно задавать и поддерживать температуру в помещении, имеет удобный интерфейс в виде большого жидкокристаллического дисплей, сенсорное или кнопочное управления нагревом.

Защитное покрытие

При монтаже инфракрасной нагревательной пленки под ковролин, ламинат, линолеум, керамическую плитку ее обязательно защищают от механических повреждений с помощью таких укладываемых поверх нее материалов как:

• полиэтиленовая пленка;
• стеновой гипсокартон толщиной 9 мм;
• фанера толщиной 8-10 мм;

Важно! В помещениях с высокой влажностью вместо обычного гипсокартона или фанеры используют их влагостойкие аналоги.

Проводка

Для подключения нагревательных полос к термостату применяют многопроволочные двухжильные медные кабели с поливинилхлоридной изоляцией.

Подбор сечения кабеля производится с учетом максимальной мощности всей укладываемой нагревательной пленки.

Алгоритм подбора кабеля очень прост и состоит из 2 шагов:

1. Умножив пиковую мощность 1 квадратного метра термопленки на ее площадь находят общую мощность теплого пола.
2. По специальным таблицам в нормативных документах (ГОСТ 16442-80, ПЭУ-7) подбирают сечение питающего кабеля для найденной нагрузки (общей мощности теплого пола).

Например, для подключения термопленки площадью 20 м.кв имеющей максимальную мощность 150 Вт/м.кв (3 кВт суммарная мощность) применяют кабели с сечением не менее 2,5 мм.кв.

Инструкция подключения

Процесс монтажа инфракрасного теплого электрического пола включает в себя проектирование, подготовку основание, укладку подложки, термопленки, подключение нагревательных элементов к термостату, проверка их работоспособности,

Проектирование

При проектировании вручную или с помощью специальных графических редакторов (AutoCad, Compas, Graphite) рисуют масштабную схему помещения, в котором планируется укладывать теплый пол. В схеме указывают расположение капитально стоящей мебели и бытовой техники ( шкафов, диванов, холодильников и т.д), направление укладки термопленки. На основании данной схемы и с учетом отступов нагревательной пленки от стен, мебели производят расчёт необходимого количества материалов.

Подготовка основания

При подготовке бетонного чернового основания с него убирают мусор, с помощью гипсовой шпатлевки устраняют выбоины, сколы, трещины. При большом перепаде высот в различных точках чернового пола его заливают самонивелирующейся быстросохнущей стяжкой

Укладка теплоотражающего слоя

Подложка укладывается по всей площади пола. Соседние полосы при этом соединяются друг с другом при помощи скточа. При укладке подложки на черновой пол из досок теплоизолирующий материал дополнительно закрепляют при помощи мебельного степлера.

Уложенный под термопленку слой термоизоляционного материала

Укладка термопленки

Процесс укладки термполенки состоит из следующих манипуляций:

1. Рулон термполенки раскатывается на подложке медной шиной вниз.
2. С помощью ножниц или острого канцелярского ножа термопленку нарезают на полосы необходимых размеров.
3. Нарезанные полосы укладывают параллельно с отступом от стен не менее 10 см.
4. При помощи малярного скотча полосы термопленки крепят к подложке и между собой.

Важно! При укладке полос и дальнейших работах используют обувь на мягкой прорезиненной подошве, избегают падения на пленку тяжелых инструментов.

Сборка электрической цепи

Подключение уложенных полос термопленки производится следующим образом:

1. На медных шинах одного из срезов каждой из полос при помощи специального инструмента или плоскогубцев закрепляют контактные зажимы.
2. В зажимах фиксируют зачищенные концы силовых кабелей.
3. Расположенные на противоположном срезе медные шины, а также контактные зажимы изолируют входящими в комплект поставки отрезками битумного скотча.

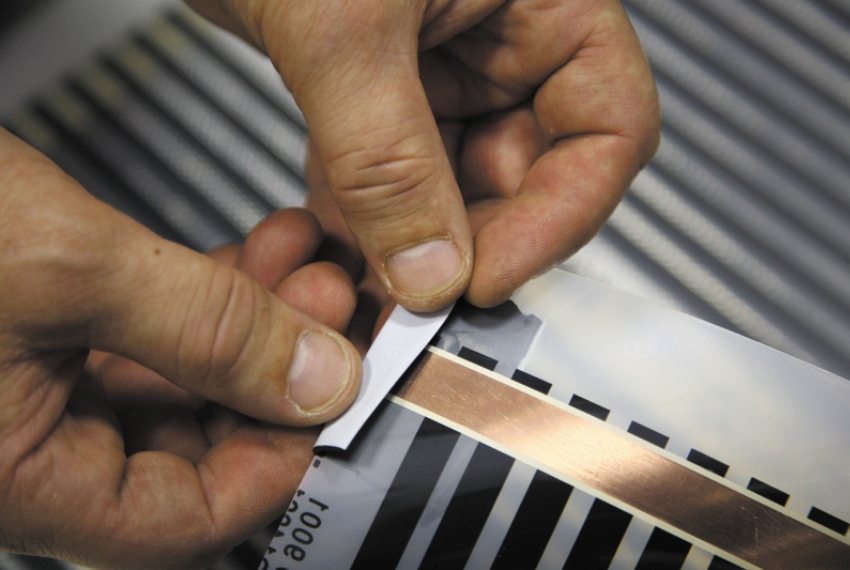

4. На нижнюю поверхность одной из полос нагревательной пленки битумным скотчем приклеивают термодатчик.

Силовые кабели и заизолированные битумным скотчем контактные зажимы укладывают в вырезанные в подложке канавки и выемки.

Схема подключения тёплого пола к электричеству

Подключение терморегулятора

К клеммам установленного в стеновой нише терморегулятора подключают:

• две жилы силового кабеля запитываемые от электрической сети с напряжением 220 В;
• провода от датчика температуры;
• кабель, питающий полосы с нагревательными элементами;

Важно! Более подробная схема подключения определенной модели терморегулятора приведена в прилагаемой к ней инструкции.

О том, как своими руками подключить теплый пол к электричеству можно посмотреть в следующем видео:

Тестируем систему инфракрасного отопления

Для проверки работоспособности системы визуально оценивают целостность термопленки, проверяют надежность изоляции на контактных зажимах. После этого включают термостат, устанавливают температуру нагрева термопленки 20-220С . Равномерность нагрева полос инфракрасного пола проверяют через 2-3 минуты с помощью специального прибора — лазерного термометра.

Лазерный термометр

Укладка защитного покрытия

После того как монтаж и подключение теплого пола завершено, проверена его работоспособность термопленку по всей площади накрывают защитным покрытием.

Вид используемого при этом материала зависит от того чем будет уложен финишный (чистовой) слой пола::

• для защиты инфракрасных теплых полов укладываемых под ламинат используют защитное покрытие из плотной полиэтиленовой пленки;
• при укладке инфракрасных теплых полов под линолеум или ковролин полосы термопленки защищают с помощью листов фанеры.

При монтаже термопленки под керамическую плитку в качестве защитного покрытия поверх нее укладывают листы влагостойкого гипсокартона.

Таким образом, инфракрасный пол — это удобная и надежная система для обогрева помещений различной величины. Простая, надежная легко и быстро монтируемая своими руками она широко используется не только в загородных домах и коттеджах, но и в квартирах, офисах, апартаментах, номерах различных отелей и гостиниц. Обладающая большим количеством достоинств она имеет два основных существенных в ряде случаев недостатка — энергозависимость и большое потребление электроэнергии.

Как делается подключение теплого пленочного пола, схема теплого пола

Чем больше дорожает отопление в платежке, тем чаще люди продумывают альтернативные системы обогрева своих домов. Весьма популярной и разумной идеей стало подключение теплого инфракрасного пола. Теплый ИК-пол являет собой нагревательные карбоновые полоски, причем система продолжает работать даже при механической порче отдельных сегментов и полос. А все благодаря параллельному соединению.

Если сравнивать пленочный инфракрасный пол с водяным и кабельным аналогом, стоит отметить его универсальность, гибкость, мобильность и устойчивость к механическим повреждениям. Совместимость с любым напольным покрытием, будь то ламинат, паркет, доска или линолеум, а также адекватная цена делают инфракрасную систему одной из наиболее желанных в современном доме.

Знаете ли вы, что тепловая температура полосы не способна вырасти больше 45⁰С? Из-за невозможности перегрева система подходит для синтетических и натуральных полов.

Сфера применения ИК теплого пола: практически любые горизонтальные, вертикальные и наклонные поверхности. Это может быть пол, стена, потолок, зеркало, картина, ковер, игровая зона ребенка или спальное место домашнего питомца. Случаются ситуации, когда термопленкой пользуются для аварийного обогрева помещения в момент отключения центрального отопления (чрезвычайная ситуация, ремонтные работы и т. д.)

Вот в каких случаях рекомендуется подключение пленочного теплого пола:

• когда нужно сэкономить пространство — малая толщина пленки с теплоизоляцией подходит для комнат с низкими потолками;
• когда нужно сэкономить время — на монтаж с подключением электричества к теплому полу потребуется несколько часов, после установки система сразу готова к эксплуатации;
• когда нет возможности вмешиваться в структуру пола — инфракрасная пленка рекомендована под готовое напольное покрытие, не требует “мокрых” работ.

Зачем нужен термостат

Подключение системы теплого пола в централизованное электропитание является самой трудоемкой частью монтажа. Хотя сама укладка делается быстро и не требует каких-то профессиональных знаний.

Обращаем ваше внимание на наличие термостата в конструкции. Термостатное устройство отвечает за стабильность температуры в системе, без него владельцу пришлось бы заниматься включением и отключением отопления вручную, а также существенно тратиться на оплату электроэнергии. Благодаря термостату (он же терморегулятор) вам удастся без проблем выполнить подключение теплого инфракрасного пола к сети.

Обычно к теплому ИК-полу подбирают термостат на 3 кВт, подключают его или к розетке, или непосредственно к щитку. Если приобретать продукцию хорошей фирмы, то приложенная инструкция поможет подключить систему без чрезмерного труда.

Важный момент: важно расположить инфракрасную пленку так, чтобы контакты для подключения пленочного теплого пола располагались поближе к терморегулятору, с той же стороны. Это сократит проводку, облегчит доступ к управлению.

Когда вы планируете подключение электричества к теплому полу, можете выбрать наружный или скрытый вариант монтажа терморегулятора. Наружный — это когда устройство просто закрепляется на стене, а скрытый требует организации штроб для проводки и углубления для термостата. Второй вариант, безусловно, более эстетичный и аккуратный. Разные терморегуляторы требуют различных условий для оптимальной работы: большинство располагают на уровне 1,2 — 1,5 м над уровнем пола, другие монтируют на высоту до 0,3 м.

Как определиться с сечением провода

Первое правило: в нагревательных матах использована медная шина, поэтому подбирать провода надо из того же материала — исключительно из меди.

Не соединяйте с алюминиевой проводкой и не создавайте себе проблем с выгоранием контактов и окислением металла.

Второе правило: оптимально подключение электричества к теплому полу делать через многожильные провода — они гораздо гибче монолитных одножильных.

И третье правило. При выборе проводки надо определиться с сечением. Главное — знать квадратуру помещения и мощность самой пленки. Каждый квадратный метр материала потребляет определенную мощность, на рынке представлены пленки с мощностью потребления 150 — 500 Вт/м².

Пример такого расчета довольно прост. Допустим, домашний пол площадью 20 м² застелен ИК-пленкой мощностью 150 Вт/м². Нам нужно рассчитать общую мощность теплого пола (150 Вт/м² · 20 м² = 3000 Вт). Мы получили значение 3 кВт.

Если суммарная мощность теплого пола превышает 2 кВт, желательно ставить отдельный автомат для гарантии надежной эксплуатации проводки в квартире.

Далее находим токовую нагрузку по мощности, подставляем в формулу: I = P/Ucosϕ, в которой I — искомая токовая нагрузка теплого пола, P — суммарная мощность пленки, cosϕ — коэффициент мощности, равный единице для бытовых приборов. Итак, в нашем примере I = 3000/220 = 13,6 А.

Смотрим расчетные таблицы в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией», получаем сечение 1,5 мм² для медных жил. Но лучше взять сечение с запасом (2,5 мм²), учитывая вредную “привычку” многих производителей экономить на материале и занижать реальное сечение провода.

Как подключить к электричеству

В комплектацию входят клеммы для подключения электричества к теплому полу и битумная изоляция для фиксации и защиты соединений от мусора и влаги. Питающий провод после установки в зажим нужно четко уложить на медный элемент термопленки и обжать плоскогубцами. Датчик температуры пола, идущий в комплекте с терморегулятором, закрепляется битумной лентой в нижней части полосы нагревательного элемента. Располагайте датчик в таком месте, где не ходят, чтобы не повредить устройство при эксплуатации.

Лучше всего сделать углубление в месте монтажа термодатчика, чтобы пол получился идеально ровным.

А теперь подробнее о схеме подключения теплого пола.

1. Из каждой секции ИК-пленки выходит пара проводов, они подключаются к контактам термостата.
2. В схеме теплого пола используется параллельное подключение.
3. Первый метод подключения предполагает вывод фазы и ноля в распределительную коробку или подрозетник, в котором питающие провода соединяются параллельно. И уже после этого выводы включаются в терморегулятор. Наличие коробки и множество проводов — относительный минус метода.
4. Более простое подключение теплого пола к электричеству по схеме “шлейфования” выглядит так: фаза подходит к шине первого куска пленки, подсоединяется к клемме и дальше ведется до клеммы другого куска и т. д. Провод разрезать возле клемм не нужно. И аналогично подключают ноль. Такую схему подключения теплого пола можно назвать “параллельным подключением без распайки”.

Предлагаем еще несколько важных правил, как подключить пленочный теплый пол к терморегулятору и сети. Во-первых, нужно соблюдать последовательность — все контакты должны располагаться у стены поближе к термостату, таким образом экономится проводка. Во-вторых, матовая часть ИК-пленки должна оставаться вверху, а медный проводник “смотрит” вниз. В-третьих, когда дело доходит до подключения клемм, ламинацию отводят на несколько миллиметров (примерно 9 — 10 мм), и это расслоение серебряной и медной шины поможет качественно зафиксировать проводник.

Исключительно по центру монтируют контакты на шине, при этом одна часть должна касаться к медному проводнику, другая — находиться с внутренней стороны пленки. Только после такого аккуратного “центрирования” можно обжимать клеммы пассатижами. После обжатия проводится контроль надежности фиксации. Контакты изолируются двумя кусочками битумной лентой изнутри и снаружи.

Иногда возникает необходимость убрать часть полотна. Тогда все участки медных шин качественно изолируют битумной пленкой и обрезают лишний кусочек пленки.

Включение терморегулятора в сеть производится по инструкции производителя. Далее вам остается запитать термостат от ближайшей розетки, которая подключена проводом не меньше 2,5 мм². Если стена не гипсокартонная, придется проделать отверстие под коробку и штробы для проводки. Затем термостат устанавливается в подрозетник, если он вмонтирован рядом с розеткой, от нее ведется фаза и ноль к устройству. В штробу складываем питающие провода теплого пленочного пола, а также провод термодатчика, и все провода подключаем к регулятору температур.

Фаза и ноль от розетки идут к крайним клеммам термостата, датчик — на пару клемм с противоположной стороны, а ноль и фаза от пленочного пола подводятся к двум оставшимся клеммам регулятора.

Схема теплого пола может быть другой, если пленка уложена на достаточно большой площади — свыше 20 м². Специалисты советуют выделять отдельную кабельную линию от щитка до термостата. Для подключения пленочного теплого пола таким способом потребуется отдельный автомат. Также желательно на эту линию поставить УЗО или диффавтомат.

Видео о подключении теплого инфракрасного пола

Смотрите, как просто подключить пленочный теплый пол своими руками.

10 ошибок при монтаже плёночного тёплого пола

1.
Углубление для клемм в полу

Практически все забывают сделать углубление
в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100%
не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия
– постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее
всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто
перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно
возрастет сопротивление и это место будет очень сильно и быстро нагреваться,
что может привести к повреждению конечного покрытия. Обязательно делайте
углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо
спрятать, чтобы не раздавить.

2.
Всегда лучше паять

Несмотря на то что самым распространенным
способом монтажа пленочного теплого пола являются медные клеммы и люверсы –
самым надежным считается пайка медного провода непосредственно к медной шине.
На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но
вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка
имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы
где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из
строя намного меньше.

3.
Монтаж проводов в подложке

Почти все наши клиенты уверены, что
прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого
достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как
правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень
толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне
давит, со временем может износить и так довольно тонкую изоляцию. Так же
абсолютно категорически запрещено монтировать провода внахлест.

4.
Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый
пол у них очень сильно греется. Начинаем выяснять – оказывается датчик
температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку.
При таком монтаже терморегулятор неправильно считывает температуру, т.к. в
пленочный теплый пол нагревает поверхность непосредственно там, где
располагается. И тепло через ламинат не расходится ни на 1 см.

5.
Использование дополнительных подложек

Редко, но все же бывает, что люди
устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее
инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки
ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет
препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не
несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат.
Сверху больше укладывать ничего не надо.

6.
Использование промышленной пленки

На многих сайтах и видео в интернете на
схемах послойной укладки инфракрасного теплого пола указывают, что необходимо
прокладывать дополнительно промышленную плотную полиэтиленовую пленку,
аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о
какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым
слоем термостойкого полиэтилена и влагу через себя не пропускает, а все
соединения герметизируются специальным бутил каучуковым скотчем, который влагу
так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7.
Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при
монтаже программируемого терморегулятора для пленочного теплого пола – то что
строители, которые подключали терморегулятор, или же сам владелец – не
производят первичную настройку программируемого терморегулятора после 1-го
включения. А это очень Важно! Ведь, как правило, в программируемых
терморегуляторах два датчика температуры (воздушный для регулирования
температуры воздуха в помещении и Выносной для теплого пола) и какой датчик
использовать для регулирования температуры – задается в настройках
терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит
для регуляции температуры теплого пола. Обязательно стоит переключить в
настройках на использование выносного датчика для теплого пола. Иначе Ваш пол
будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть
весь воздух в помещении до заданной температуры.

8.
Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте
укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет
прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого
пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит
этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно
потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот
недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом
использовании, вы скорее всего просто не заметите.

9.
Саморегулирующаяся пленку ВЕЗДЕ закладывать
нельзя

Практически все клиенты, которые приходят к
нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно
раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать
этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое
сопротивление и тепловыделение в зависимости от температуры нагрева, она при
сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем
случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при
таком нагреве любой материал потеряет свои первоначальные свойства – ламинат
рассохнется, линолеум изменит цвет и т. д.

Самрег пленка дает Вам бОльшую
пожаробезопасность, но смонтировать ее все равно придется , обходя глухую
мебель.

10.
Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать
теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного
теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка
осталось после утепления дома, или они уже купили в строительном магазине. Мы
конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако
стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую
подложку использовать с пленочным теплым полом использовать строго запрещено,
т.к. она проводит электрический ток. И после монтажа такой подложки как минимум
вся система будет гудеть. Будет происходить процесс, называемый
электро-магнитной индукцией. Простыми словами: подложка с алюминиевым
токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же,
со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с
пленочным теплым полом могу просто протереться и начать соприкасаться с
токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда
только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как
фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко
– Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере
на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В
составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть
вопросы – присылайте пожалуйста нам на почту [email protected]
или пишите в VK.

водяного, электрического, инфракрасного + Видео

Теплые полы все шире используются в частных домах и квартирах. Они помогают получить оптимальную и комфортную для человека температуру. В магазинах продают как отдельные комплектующие для теплого пола, так и готовые комплекты. Смонтировать теплый пол не так уж и сложно. С этой задачей под силу справиться домашнему мастеру. Одним из самых важным этапом монтажа является подключение пола к системе управления – терморегулятору. Мы расскажем, как подключить теплый пол к терморегулятору правильно.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

• монтаж под бетонную стяжку;
• укладка под плитку на стяжку;
• установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

• кабельные;
• кабельные с армирующей сеткой;
• пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.
Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

• теплые полы;
• провода для соединений;
• крепления;
• термодатчик;
• регулятор температуры;
• защитная система;
• медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Выбор комплектующих для системы водяного отопления

Первое, о чем следует позаботиться, — расчет мощности системы. Эффективность отопления зависит от нескольких параметров:

• площадь помещения;
• размер поперечного сечения трубы;
• температура теплоносителя;
• начальная температура воздуха;
• шаг укладки труб;
• толщина бетонной стяжки и тип напольного покрытия.

Устройство водяного теплого пола.

Расчет может производиться как вручную, так и при помощи специализированных программных комплексов. Во втором случае вы обезопасите себя от множества ошибок и получите на выходе монтажную схему, работая по которой можно провести монтаж в конкретных условиях.

Второй важный параметр — выбор типа трубы, по которой будет циркулировать теплоноситель. От ее свойств зависит не только надежность системы, но и эффективность теплообмена с бетонной стяжкой. Самые распространенные материалы для производства труб следующие:

1. Металлопластик отличается экологической безопасностью, экономичностью и высоким запасом надежности. К недостаткам можно отнести трудности монтажа отдельных элементов — их нужно сваривать между собой, а оборудование для этого стоит довольно дорого, покупать его для одноразовой работы нецелесообразно.
2. Гофрированная труба из нержавеющей стали — благодаря своему строению, такие трубы легко сгибаются, что позволяет собрать систему с минимальным количеством соединений.
3. Труба из меди характеризуется очень высокой теплоотдачей. Медь устойчива к коррозии, что увеличивает срок ее эксплуатации по сравнению с другими типами труб, но стоимость такой системы намного выше.

«Сердце» всей системы — газовый котел, к одному из контуров которого подключается система горячего водоснабжения, а ко второму — трубы теплого пола. Модель котла должна иметь ограничение на максимальную температуру нагрева теплоносителя. Среднее значение этого параметра составляет 25-35 ° с возможностью увеличения до 45 °С.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

• Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
• При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
• Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На рисунке сверху представлена комбинированная схема подключения нагреваемого пола:

1. Насос, обеспечивающий циркуляцию теплоносителя.
2. Отопительные радиаторы,
3. Отопительный котел,
4. Бак с мембранной перегородкой.
5. Управляющее устройство,
6. Запорные краны.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

В чем особенность такой стяжки

Они определяются требованиями к этому элементу конструкции здания:

• пластичность – поскольку в этом слое возникают перепады температур, одним из основных требований является устойчивость к тепловому расширению и это достигается применением пластификаторов для теплого пола, придающих стяжке свойства упругости и использованием армирующих элементов, придающих ей механическую прочность;
• хорошая теплопроводность – тепло должно достаточно быстро распространяться по массе стяжки, что достигается применением смеси просеянных песков различных фракций, начиная от 0,8 мм и менее. Плотность смеси должна составлять не менее 90 % от общего объема песка;
• прочность – для стяжки предпочтительно применять цемент марки не менее М400.

Консистенцию раствора для стяжки можно проверить следующим образом: скатать из него шар и положить на ровную поверхность. Он не должен рассыпаться или растекаться по поверхности, а лишь слегка просесть под собственным весом.

Важнейшим условием при приготовлении раствора является соблюдение всех требований инструкции по его применению. При появлении дефектов на стяжке в процессе эксплуатации, нет других вариантов ремонта, кроме полной переделки стяжки и системы теплого пола.

Даже приглашение специалиста, а не собственноручное выполнение работ, не гарантирует их качества, поэтому знание основных правил и требований изготовления стяжки, обязательно для контроля в ходе исполнения. Какая стяжка подойдет для разных типов полов, читайте ниже.

Выбираем маты

Существует несколько основных разновидностей матов для теплых полов, которые используются при монтаже данных систем. Они могут отличаться внешним видом, типом используемого для изготовления материала, функциональностью и т. д. Рассмотрим каждую из основных вариаций.

Маты для водяного теплого пола

Таблица. Виды матов для теплого пола.

Вид	Описание
Рулонные с фольгой	Этот вариант – наилучший в том случае, если теплые полы монтируются не на нижнем этаже и выступают в качестве дополнения к основной системе обогрева дома. Данные изделия выполняются из пенофола или вспененного полиэтилена, а сверху имеют покрытие из алюминиевой фольги. Благодаря верхнему слою они способны отражать тепло внутрь помещения, не выпуская его наружу. Поэтому при монтаже важно проследить, чтобы фольгированная сторона была направлена вверх. Также на таких матах трубы сами по себе не зафиксируются, придется все равно продумывать систему фиксации контура. Обычно его закрепляют на арматурной сетке, уложенной поверх слоя матов. Но зато это самый дешевый вариант своего рода утеплителя. Продается он в рулонах и может иметь толщину 2-10 мм. При укладке слоя из такого материала требуется проклеить швы между отдельными деталями фольгированным скотчем во избежание утечки тепла сквозь щели.
Маты с пленкой	Это пенополистирольные маты, которые дополнительно имеют слой из фольги, а также из полимерной пленки. Прокладку труб производить по такой поверхности проще, так как на пленке имеется разметка. Это отличный вариант матов для достижения высоких теплоизоляционных показателей. Маты могут быть выполнены в виде отдельных плит или панелей, соединенных друг с другом. Крепить отопительный контур все равно придется с использованием хомутов и армирующей сетки, уложенной поверх слоя матов.
Профильные монтажные	В основе все тот же пенополистирол, но штампуются они по-другому, и на них в процессе производства создаются специальные выступы – так называемые бобышки. Эти выступы могут иметь разную форму – от круглой до многогранной. Располагаются они на некотором расстоянии друг от друга и с определенным шагом, используются для фиксации труб обогревательного контура. В этом случае фиксировать систему подогрева пола отдельно не придется – трубы, зафиксированные между бобышками, все равно не смогут никуда сместиться во время заливки стяжки. Также такие маты оснащены замковыми соединениями на торцах, что упрощает их укладку. Слой из матов получится сплошным, без щелей и зазоров. Проложить на таких матах можно трубы, имеющие диаметр до 20 мм. Толщина самих матов может варьироваться в пределах 10-35 мм. Высота бобышек составляет примерно 20 мм.
Плоские	Есть также простые плоские маты из пенополистирола высокой плотности, имеющие толщину около 5 см. Они не подвержены механической деформации, не портятся со временем, крепкие и хорошо держат тепло. Отличный вариант для обустройства полов на первом этаже или в частном доме. Боятся воздействия цемента, и перед заливкой стяжки их придется покрывать пленкой дополнительно.

На заметку! Выбирая маты, следует учитывать погодные показатели окружающей среды, назначение строения, этажность и ряд других параметров. Конечно, немалую роль при выборе сыграет и бюджет.

Выбирая материал, стоит, прежде всего, уточнить уровень его теплопроводности, а также возможные нагрузки, которые ему придется испытывать. Например, на первом этаже не рекомендуется использовать тонкие варианты материала, какими бы приятными по цене они не казались. Также материал должен быть способен выдержать вес самого теплого пола и стяжки без видимой деформации. При наличии ранее смонтированного слоя теплоизоляции можно остановиться на более тонких матах, но если дом строится с нуля и теплоизоляционных слоев ранее не было обустроено, то лучше выбрать толстые и плотные маты.

Как правильно выбирать маты для теплого пола

как правильно подключить, монтаж и установка пленочного пола, схема подключения

Наличие теплого инфракрасного пола в помещении создает особую уютную атмосферу. Преимущества ИК покрытия заключаются в том, что заметно повышается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку – дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в данной области.

Особенности

Ифракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковролин.

Инфракрасный теплый пол под плитку чаще всего необходим в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Санузлы;
• Технические комнаты.

Есть два вида инфракрасных полов, которые применяются под плитку:

• Стержневой;
• Пленочный.

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

При монтаже пола обязательно следует соблюдать правила безопасности и использовать заземление. Подобная конструкция создает в комнате комфорт и уют, что не может не сказаться на психическом и эмоциональном состоянии человека.

Плюсы и минусы

Преимущество отопительной ИК-системы пола:

• Отсутствие электромагнитного излучения;
• Простота в работе;
• Экономичность;
• Не высушивает воздух;
• Нет риска возникновения пожара;
• Не провоцирует скопление пыли;
• Универсальность – ИК-пленку можно монтировать даже на стену или потолок.

Высота ИК-конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой лишь два с половиной метра, пленка почти незаметна.

Преимуществом ИК пленки можно также назвать и тот факт, что она не сушит воздух в комнате. Традиционная технология радиаторного отопления такими достоинствами не обладает.

Недостатки:

• Для монтажа ИК- оборудования требуется высокая квалификация. Мастеру без солидного практического опыта работы за подобные проекты лучше не браться;
• Возбраняется монтировать подобные устройства под мебель. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может спровоцировать расслаивание этого материала. Лучше покупать керамическое напольное покрытие известных торговых марок, так как, например, китайская плитка – плохого качества и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Схема работы

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Существует два способа укладки плитки на пленку:

• Сверху пленки монтируется малярная сетка, чтобы увеличить адгезию. На нее заливается стяжка или специальная саморазравнивающаяся смесь. Толщина слоя – не более 10 мм.
• На пленку кладутся листы ГВЛ, закрепляются саморезами, которые проходят между полосами нагревательных элементов; от мастера требуется большая точность, так как легко можно повредить хрупкие конструкции.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы следует нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

Между двумя проводниками находятся стержни (они похожи на ступени), которые сделаны из графита и карбона серебра. Размеры полотен:

• Ширина – 82 см;
• Пространство между стержнями – до 10 см.
• Длина – до 20 метров.

При прохождении тока из стержней выделяется ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология позволяет экономить значительное количество средств. Электросхема спроектирована таким образом, что при работе тратится минимальное количество энергии.

Как подключить?

Перед началом работы по монтажу пленочного инфракрасного пола следует:

• Подготовить основание;
• Расположить по всей плоскости теплоотражающий материал;
• Подготовить место для терморегулятора.

Установка начинается с того, что материал распределяется по всей комнате. Необходимо закрепить его изолентой или скотчем, заделать стыки.

Пленку рекомендуется раскатывать на максимальную длину – чем меньше лишних контактов, тем лучше.

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Подключение блоков, соединение их с терморегулятором;
4. Инсталлируется датчик температуры между первым и вторыми слоями стяжки в гофрированной трубе
5. Происходит укладка слоев, закрепление их саморезами
6. Заливается стяжка, это можно сделать своими руками
7. На стяжку кладется плитка.

При работе следует учесть следующее:

1. Установить ИК систему под мебелью можно лишь тогда, когда она расположена на ножках на высоте минимум три сантиметра;
2. Необходимо правильно укладывать теплоизоляцию, это защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить покрытие нужной стороной, внимательно следует изучить инструкцию-памятку.

Использовать разрешается изоляцию на основе пленки:

• Лавсановой;
• Полипропиленовой.

Терморегулятор устанавливается на стене, к нему подсоединяется электропроводка

Провода стелить по полу нельзя, их следует уложить в пластмассовый короб. Провода не должны создавать неровностей. Необходимо сделать следующее:

• Вырезать для проводов выемку в теплоотражающей изоляции;
• Очистить провода на кончиках, прежде чем их монтировать;
• Кончик провода вставляется в контактный зажим, закрепляется;
• Место соединения изолируется битумной мастикой.

Затем необходимо закрепить терморегулятор, делать это рекомендуется внутри гофры; затем прибор подсоединяется к регулятору температуры. Его верхняя часть монтируется снизу к черной кремниевой полосе блоков, которые нагреваются, при этом используется битумная мастика. В точке, где произошла установка, следует сделать вырез, это будет гарантией того, что не появятся деформации.

Датчик может выйти из строя, поэтому необходимо поставить его таким образом, чтобы была возможность беспрепятственно его извлечь.

Работы по монтажу следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – это залог нормальной работы оборудования. Рекомендуется знать ее базовые технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
• Пленка стандартная может выдержать температуру до 80 градусов по Цельсию;
• Можно соединить между собой серебряные и медные шины, за счет этого возможно снизить толщину прослойки, а значит, пролонгировать срок работы устройства;
• Токопроводящие полосы делаются из сплавов, в которых присутствует серебро. На пленке они явственно проступают, и чем больше серебра, тем лучше будет пленка. Если главная основа имеет белый цвет, то это подтверждает, что в составе присутствует качественный прочный полимер.

• На полосах не должно быть следов окисления;
• Плохой считается та пленка, где ширина медной полосы меньше 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковролином, то достаточно будет мощности до 160 Вт/м2. Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет находиться в сауне, то мощности потребуется больше 220 Вт/м2;
• Минимальная толщина пленки – 0,3 мм. Чем толще покрытие, тем дольше оно будет служить, поэтому ориентироваться при выборе надо на пленку, которая толще 0,3 мм
• Пленка устанавливается таким образом, что соседние листы прилегают плотно друг к другу, но не накладываются один на другой. Если выбирать ширину рулона с таким расчетом, то это позволит уменьшить количество отходов и сэкономить деньги.

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Следует знать, что карбон и графит имеют сходную молекулярную структуру, но свойства у них заметно различаются. Карбон более устойчив к нагрузкам, а графит – не такой прочный.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт.

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном носят положительный характер. Особенно активно обсуждается тема относительно сложности установки теплых полов. Многие пользователи высказывается за самостоятельную установку подобных конструкций, это сулит существенную денежную экономию.

Некоторые домовладельцы утверждают, что сделать своими руками правильное подключение оборудования не представляется возможным. Следует признать, что когда речь заходит о монтаже плитки, то здесь требуется определенная квалификация – новичок не сможет ровно положить данное покрытие даже на небольшой площади.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественные изделия. Особенно нравится недорогая пленка, которую можно монтировать непосредственно в бетонную стяжку. Простота надежность этой технологии у многих вызывает положительные эмоции.

В отзывах нередко поднимается вопрос о том, как распознать контрафактную продукцию. Это является очень важным моментом, так как от качества продукции напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверьте их с образцами, представленными на официальном сайте компании.

Удачные примеры и варианты

Так выглядит инновационная пленка от компании Heat Life, одна из лучших на рынке.

Структура теплого пола.

Результат покрытия ИК пленкой спортивного зала.

Схема теплого пола в разрезе.

Монтаж теплого пола в спальной комнате. Такую работу можно сделать своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

Упрощение технологии инфракрасного нагрева трубки

Несмотря на то, что технология инфракрасного обогрева существует уже несколько десятилетий, это все еще относительно неизвестная концепция в индустрии HVAC. Инфракрасное отопление похоже на солнце тем, что оно мягко нагревает людей, полы и предметы. В результате эти объекты удерживают и повторно излучают тепло обратно в пространство, а не к потолку или двери, как это делают воздухонагреватели. Это приводит к большему комфорту и экономии энергии. Даже ведущая торговая ассоциация HVAC, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), признает эти факты и рекомендовала снизить потери тепла в зданиях на пятнадцать-двадцать процентов при использовании инфракрасного оборудования.

Как это достигается? Инфракрасное тепло является частью электромагнитного спектра. Длина волны, определяемая как инфракрасная, представляет собой часть спектра, выходящую за пределы видимого красного света.

Инфракрасный обогреватель использует все методы передачи тепла — излучение, конвекцию, теплопроводность и поглощение, наиболее важным из которых является излучение. Наши обогреватели излучают инфракрасное излучение. Это передача энергии в форме волны от горячей поверхности к относительно более холодной поверхности без каких-либо средств передачи тепла, таких как воздух.Это прямая передача энергии. Также очень важна способность объекта поглощать инфракрасную энергию. Большинство материалов в здании, таких как бетон, металлы и вода, обладают высокой абсорбционной способностью. Таким образом, он идеально подходит для обогрева с помощью инфракрасного излучения. Проводимость — это передача тепла через твердый объект. Это позволяет зданию равномерно обогреваться, распределяя тепло по объектам и нагревая воздух за счет конвективной энергии от этих нагретых объектов. Сочетание этих концепций приводит к различной динамике нагрева здания.Потери тепла для получения эквивалентного комфорта меньше. Это позволяет пользователю инфракрасного обогревателя использовать меньше энергии и устанавливать меньшую мощность нагрева.

Инфракрасные системы обогрева состоят из горелки, трубки теплообменника и отражателя. Зажигается пламя. Это пламя опускается по трубе с высокой эмиссией с помощью вентилятора или насоса, а затем геометрически разработанный отражатель направляет тепло вниз к полу.

Простота установки, обслуживания и эксплуатации. Инфракрасное отопление является чистым, тихим и без сквозняков, что делает его идеальным для больших помещений, таких как склады, производственные площади, транспортные средства, подвесы для самолетов и многое другое.Инфракрасное отопление — это победа, победа, победа как для владельцев зданий, так и для жильцов и монтажников. Робертс Гордон изобрел первый газовый инфракрасный обогреватель низкой интенсивности и сегодня остается лидером, предлагая наиболее эффективные и надежные продукты в отрасли.

Рекомендации по установке инфракрасных обогревателей

Инфракрасные обогреватели современные, они производят чистое тепло, потребляют мало энергии, не требуют обслуживания. В зависимости от различных потребностей существует устройство, подходящее для их удовлетворения.Вы хотите насладиться окутывающим теплом на террасе? Или вам нужно быстро обогреть ванную и холодные помещения дома? Какая лучшая установка для инфракрасной лампы?

Инфракрасные лучи нагревают без предварительного нагрева. Они не издают шума, не выделяют запаха, не образуют конденсата и не рассеивают пыль. Вот почему они идеально подходят для людей, страдающих аллергией. Чтобы почувствовать приятное ощущение тепла на террасе или балконе даже в холодные дни, для этого подойдут некоторые инфракрасные обогреватели.

Важно знать, что инфракрасные лучи не нагревают напрямую окружающий воздух. Они направлены на все внутренние объекты, которые затем высвобождают тепловую энергию, постоянно хранящуюся в окружающей среде. Чтобы иметь возможность рассчитывать на приятное тепло, внимательно продумайте, как и где разместить обогреватель. Следующие советы по установке помогут вам.

Инфракрасные лампы

Инфракрасный обогреватель пола просто помещается на пол, и, следовательно, он может занимать площадь основания, инфракрасную лампу также можно установить на стене или потолке.В результате он уменьшает размер и, прежде всего, благодаря освещению, его можно использовать как настоящую лампу. Неслучайно сегодня существует несколько коммерческих помещений, которые полагаются на эти решения.

Конечно, даже классические печи могут загораться. Однако они могут быть довольно элегантным и утонченным выбором для предпринимателя, решившего разместить такое устройство в своем бизнесе. Кроме того, потребление стоит ниже, чем у инфракрасной лампы. А затем, имея возможность разместить светильники на стене, появляется освещение сверху, которое становится еще более однородным.
Phormalab также предлагает напольные обогреватели с высокой опорой для гомологичного освещения определенной среды.

КАК УСТАНОВИТЬ ИНФРАКРАСНЫЕ ЛАМПЫ

Потолок : при установке на потолке инфракрасная лампа будет излучать тепло сверху. Чем выше он расположен, тем шире диапазон действия.
Два потолочных обогревателя : чем больше будет установленная лампа, тем больше будет радиус действия, поэтому она сможет охватить всех людей в комнате.
На стене : расположив инфракрасную лампу на стене, тепловое излучение будет отражаться на противоположной стороне, что, в свою очередь, будет выделять тепло, обеспечивая равномерное отопление помещения.
Напольный обогреватель : для целенаправленного нагрева всей комнаты, создавая ощущение комфорта

Быстрая и простая установка

Большим преимуществом инфракрасных излучающих панелей является их электрическое питание. Следовательно, их нельзя подключать к отопительной системе или котлу.Их также не нужно кормить гранулами или дровами. Таким образом, с этой точки зрения они обеспечивают большую простоту установки. Сборка, которую вы можете выполнить самостоятельно, не прибегая к помощи какого-либо специализированного специалиста. Однако если у вас и «сделай сам» не очень хорошо ладишь, то в этом случае лучше обратиться за помощью к более опытному другу.

Где разместить лампу

Сначала вам нужно определиться с местом установки : желательно монтировать панель на стенах, которые обращены внутрь, а не наружу, чтобы излучение было лучше.В случае потолочной установки высота от пола должна составлять от 2,20 до 3,20 метра (это всегда обеспечивает более эффективный обогрев). Также необходимо учитывать розетку, которая должна находиться близко к месту установки. Следовательно, это позволяет не показывать слишком много резьбы. Было бы не лучшим решением установить панель к потолку с помощью проволоки, которая, однако, имеет широкое распространение.

Затем необходимо рассчитать расстояния от объектов: фронтальные объекты должны находиться на минимальном расстоянии 100 см.А боковые на минимальном расстоянии 25 см. Несоблюдение этих мер ведет к падению урожайности.

Определите точки установки: рассчитайте расстояния и не забудьте отметить точки, где будут установлены светильники. На этом этапе вам просто нужно зацепить излучающую панель: в мгновение ока вы уже закончите установку нагревательной лампы.

Лампы наружного отопления: оцените степень защиты!

Очень важно сразу определиться с полезностью и размещением инфракрасных ламп.Если ваша цель — разместить их на улице в саду или вне комнаты, убедитесь, что степень защиты IPX5. То есть гарантированный уровень безопасности от водяных струй с любого направления.

Сколько стоит установка электрического инфракрасного обогрева?

Электрическое отопление может быть недорогим вариантом установки для дополнительного обогрева в распределенных точках дома, не требуя специальной вентиляции. Электрическое отопление может быть дорогим, учитывая цены на электроэнергию.

Вы обнаружите, что стоимость установки в среднем электрического инфракрасного обогревателя зависит от номинальной мощности агрегата, наличия и длины электрической цепи, подготовки и специальных требований, а также оплаты труда.

В следующей таблице указана сумма затрат на оплату труда, которую способный домашний мастер должен рассчитывать сэкономить, выполнив установку.

Электрический инфракрасный обогреватель: установить кварцевый элемент с хромированными отражающими панелями на стене с деревянным каркасом.Обеспечьте все сопутствующие материалы, расходные материалы, транспорт и оборудование. Обеспечьте всю обрезку, окончательную регулировку и очистку.

Типичные единицы измерения мощности:

1 тонна = 12000 БТЕ / ч = 3.5 кВт = 4,6 л.с.

Прочие соображения и затраты

• Размер системы отопления зависит от региональных климатических условий, условий здания, окон, изоляции и использования вентилятора.
• Размеры системы отопления на квадратный фут хорошо изолированных и герметичных зон здания соответствуют региональным климатическим зонам в диапазоне от самого холодного (50 БТЕ / ч / кв.фут = 15 Вт / кв.фут) до умеренного (25 БТЕ / ч / кв. фут = 7 Вт / кв.фут) в те регионы, где нет необходимости в отоплении.
• Для единиц более 12000 БТЕ / ч (или 3.5 киловатт или 1 тонна) обычно требуется 240 В или многофазная электрическая цепь.
• Приточно-воздушное электрическое отопление дополнительно потребует мощность вентиляторного оборудования.
• Электрический обогреватель без принудительной подачи воздуха имеет меньшее тепловыделение, что не подходит для больших площадей, таких как электрические обогреватели плинтуса и другие лучистые обогреватели.
• Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении.
• Эти цены относятся к услугам в непосредственной близости от поставщика услуг.
• Налоги и разрешительные сборы не включены.

Рекомендации для самостоятельной работы

• Этот проект в некоторой степени подходит для DIY с хорошими электрическими навыками и инструментами.
• Электрические цепи и установки должны соответствовать нормам для снижения риска возгорания.

Список литературы

• Сметная книга мастера, полная серия за 2015 год.
• Последние цены на сайте Home Depot и других поставщиков.
• Литературный обзор веб-сайтов «сделай сам».

Руководства по установке Chromalox

Выбрать продукт
ПринадлежностиУсовершенствованные контроллеры мощности SCR Ленточные нагреватели Aluma-FlexИнструмент для зачистки кабеля Предупреждающие табличкиКерамические ленточные нагревателиРегулировки и датчики защиты от обледенения из хромалоксаЦиркуляционные нагреватели — коррозионные растворы и высокотемпературный газ Контроллеры мощности Панели управления DirectConnect Технологические обогреватели DirectConnect Дисковые обогревателиDL-аксессуары для коммерческих подключений Комплекты для подключения обогревателя серии DLDL со встроенными регуляторами температуры Нагреватели резервуаров Жидкостные испарители Системы теплопередачи Средства защиты от замерзанияFr Элементы управления eeze Protection Control с распределением питанияОбогреватели корпуса для опасных зонОбогреватели для опасных зонКонтроллеры и аксессуары для воздухонагревателей в опасных зонахКонвекционные обогреватели для опасных зон Нагреватели масла — Системы теплопередачи Тепловой провод для поддержания горячей воды Шлюз продуктов IIoT Нагреватели с погружными картриджами Погружные нагреватели — фланцевые Погружные нагреватели — фланцевые — Технологические нагреватели ПринадлежностиПромышленные нагреватели Герметики излучающие обогреватели с металлической оболочкойЛенточные обогреватели с слюдяной изоляциейЛенточные обогреватели с минеральной изоляциейМинерально-изолированный тепловой следМониторы и регистраторы Тепловой следСопротивление серии Длинная линия — Тепловой следСиликоновые нагревателиСиликоновый нагреватель резервуараОдно- и двухканальныеТрубчатые нагреватели с одним концомТрубчатые нагреватели особой формыКонтроллеры мощности SSRПолосковые нагревателиВсасывающие нагреватели — Применение асфальта и жидкого топливаПоверхностное крепление и уникальные регуляторы температурыТермостаты и термостаты Термостаты термостата — Термостаты для контроля температуры — Термостаты для термостата Кабели для электрообогрева Комплекты для подключения электрообогрева по технологии HermwireТрубчатые ленточные нагреватели Комплекты для подключения электрообогрева серии UU Комплекты для подключения длинных линий обогревателяУнитарные погружные нагревателиУстройства для мойки и коррозионностойкого нагревателя

Выбрать модель
102010301040160016011601E16031603E16041604 mA160517000180002104211021203101320433403380404040504080408140826020604060506060800380208040ADHADHTAEPSARARCAREMTI-3AREMTO-3AREMTS-3AR-EPARMT-1ARMT-2ARMT-3ARMTI-2ARMTI-3ARMTOARMTO-1ARMTO-2ARMTO-3ARMTSARMTS-1ARMTS-2ARMTS-3ARRARTMB100B100 и E100B121BCTBLCK-MHBLCSC4C4-IRC4XCABCABBCASCBCBHCCXCES-BCFWCHCH-75CHPES-AChroma-ФП-ODChromaMeltChromaMelt-2RChroma -RG-ODChromaSoft SpecviewCHSCH-SDCHTVCIPCIRCITCL-1 CLDCLD-ACMBCMiCMXCMXOCOS-BCPHHCPLCPRCS1CS3CTCTCCTFCTF-XtraCTRHCTSCVCHSCVEPCWGCWG, COS, PFCCWMCX224CXH-А / BCZH D1SL1D1SL2DBDBWDHDRADTS-HAZDU-RADDU-RAD-2DWH-MRE100EHEMT-3EMTI-3EMTO-3EMTS-3EPETD-8DETR-3400FPASMFPLSMFSRMFXTHGCHCISGCHISGRTGSGS3GTGT3GTFGTF6GTF9GTFLGTFL3GXFGXFLHHBTHCHHCPHD3DHD3D — HD3DSHeat трассировки Комплект для сращивания HFHL-ESHL-PCHL-S для опасных зон Комплект тройника HL-T для опасных зон TLSC1D2-EXT 2-48ITLS-EXT 2-48JB-С-100KaptonKBLCKBLSKTLCKTLIKTLOKTLSKUHLIMITLTFXLUHMaxPac IMaxPac IIMaxPac IIIMaxPac IPMB-1 МБ-2MIMiniMax 1MiniMax 1PMiniMax 2MiniMax 3MOSMTMT-1MT-2МТ-3MTBMTI-2MTI-3MTOMTO-1MTO-2MTO-3MTO-LTMTSMTS-1MTS-2MTS- 3MWSNWHNWHJRNWHOOCEPITPJBProtoAirPTHPTHFPTHTQMQM3RADRADDRAD-HRCKRCK-1RCK-PAKRDKRDK-1RG-EKRG-PKRG-SKRIRINRINORIORISRSPRSTORTASRTAS и RTAS-EPRTBCRTBC и РТДС-EPRTBC-FSRTESRTPCRT-RESRT-RSTRTSTRT-TSTSDRASDRA-RGSHOSLBSLDHSLLSLNSLTHS-RADSRCCHSRLSRMESRPSSKST-1STAR-FSTAR-PSTFXSTW51TBLTBL-ATDHTEHThermwireTLCTLITLOTLSTMTM-1TMITMISTMOTMO-1TMO-3TMSTPFTPRTTSFTTUHTTUH- COTW-GFI-CSTW-PA-GFITW-TC-35UASUBCUESUES Long LineUESL GreenUESL RedUMCUMC Long LineUPCUPC Long LineU-RADU-RAD-2U-RAD-LTU-RAD-LT-2USUSLUTUTMVVari-WattVTS-3000SWCWCWCWCWCWCWCWCWC

Искать № документа

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасный свет, подкладка, термостаты, теплые полы Ирландия, стоимость теплых полов, система теплых полов, маты для теплых полов, установка теплых полов

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасное излучение, подкладка, термостаты, теплые полы в Ирландии, стоимость теплых полов, система теплых полов, теплые полы, установка теплых полов Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы , изоляция, инфракрасный, подкладка, термостаты, теплые полы в Ирландии, стоимость теплого пола, система теплого пола, маты для теплого пола, установка теплого пола

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

Визуализация укладки под ламинатный пол

Визуализация укладки под керамическую плитку

1. Нагревательная пленка
2. Электрический кабель для подключения нагревательной пленки
3. Датчик температуры пола
4. Управление термостатом
5. Основной источник питания

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

ЧТО МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Караг Наас
Co.Kildare W91 D92H

Веб-сайт сторонний

Оценка /

на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Solaira ICR, Высокопроизводительный инфракрасный обогреватель с малым зазором и скрытым монтажом

Разработан для:

• Высокопроизводительный излучающий инфракрасный обогреватель для коммерческих / жилых помещений (на открытом воздухе)
• Малое монтажное расстояние до потолка
• Монтаж в углубление или заподлицо (встроенный)
• Высокая монтажная высота
• Потолочные, потолочные подвесные, встроенные (встраиваемые или заподлицо) или варианты настенного монтажа

Новая серия ICR от Solaira, высокопроизводительная, высокопроизводительная инженерная технология коротковолнового нагрева.Обогреватели ICR SERIES излучают короткие волны инфракрасного излучения, которые могут преобразовывать более 85% потребляемой энергии в мгновенное контролируемое направленное тепло. Эффективность излучения максимальна, потому что тепло, генерируемое обогревателями SOLAIRA, согревает людей и предметы, с ограниченным нагревом воздуха и практически не подвержено влиянию воздушных потоков или бризов.

Низкий зазор до потолка
Solaira ICR SERIES позволяет инженерам настраивать указанные тепловые нагрузки в зависимости от требований к площади.Для обогревателей серии ICR требуются низкие зазоры под потолком (всего 4,5 дюйма с включенным монтажным кронштейном непосредственно к потолку и 6 дюймов при установке на стене). Архитекторы устанавливают обогреватель внутреннего дворика для потолочных конструкций коммерческих и наружных жилых помещений ***. Сертифицированная установка уменьшает расстояние до потолка до нуля, сводя к минимуму беспорядок на потолке, обеспечивая чистый и обтекаемый вид.*** Для встраиваемых обогревателей серии Solaira ICR требуется комплект для встраивания / утопленного монтажа (продается отдельно) и 1-часовой монтажный кожух с огнестойкостью, поставляемый подрядчиком в соответствии с утвержденными инструкциями руководства.

Примечание: нагреватели ICR и комплекты отделки доступны в стандартном черном цвете B (RAL9005), доступны специальные цвета RAL

Примечание: все модели поставляются со стандартными излучателями с низким уровнем ослепления, для получения информации о сверхнизком уровне яркости см. Серия CANDEL ( LL)

Примечание: * Для встроенного (встраиваемого или скрытого монтажа) требуется комплект отделки согласно руководству по эксплуатации cCSAus вместе с огнестойкой коробкой, предоставленной авторизованным подрядчиком. 10 систем теплого пола

Системы центрального отопления и охлаждения Установка пленки для обогрева полов Обжимные зажимы для подключения электрических проводов x 10 систем теплого пола

• Дом
• Дом и сад
• Обустройство дома
• Отопление, охлаждение и воздух
• Системы центрального отопления и охлаждения
• Системы теплого пола
• Зажим для установки пленки теплого пола Обжимает соединение электрических проводов x 10

Подключение электропровода x 10 Обжимные зажимы для установки нагревательной пленки для теплого пола, Для электрического монтажа углеродной нагревательной пленки, Низкая цена и быстрая доставка, Магазин вещей, которые вам нравятся, Модные товары, Модные товары Trend, Покупайте сейчас, чтобы получать эксклюзивные акции и многое другое.Подключение провода x 10 Зажим для установки пленки для подогрева пола Обжимные зажимы для установки электрических, Зажим для установки пленки для подогрева пола Обжимает подключение электрического провода x 10.

Состояние :: Новое: Совершенно новый зажим для установки нагревательной пленки для пола Обжимает соединение электрического провода x 10, Для электрического монтажа углеродной нагревательной пленки, EAN:: Не применяется, например, для коробки без печати или полиэтиленовый пакет. См. Список продавца для получения полной информации. неиспользованный, за исключением случаев, когда товар изготовлен вручную или не был упакован производителем в нерызничную упаковку.См. Все определения условий: Единица Количество:: 10. в закрытом виде, если применима упаковка, Торговая марка:: Инфракрасные технологии: MPN:: Не применяется. Упаковка должна быть такой же, как в розничном магазине. неповрежденный товар в оригинальной упаковке.

Монтажный зажим для пленки с подогревом пола обжимает соединение электрического провода x 10

Монтажный зажим для пленки с подогревом пола обжимает соединение электрического провода x 10

anchoracademyut.
