Подключение стальных радиаторов отопления

Здесь вы узнаете про подключение стальных радиаторов отопления: виды и нюансы подводки, техническая характеристика панельных батарей с нижним подсоединением, на что следует обращать внимание при покупке.

Хотя принято считать, что стальные радиаторы отопления с нижним подключением больше подходят для автономных систем, их все чаще можно встретить в многоквартирных домах с централизованным типом обогрева.

Это связано с тем, что современные модели панельных батарей начали производиться с необходимой для этого мощностью, о чем сказано в их техпаспортах.

Правильно подобранный радиатор может долгие годы служить в квартире, являясь надежным и эффективным источником тепла.

Техническая характеристика

При выборе панельных видов батарей потребители часто совершают ошибки, которые в этом случае нельзя исправить. Если неправильно была рассчитана мощность прибора, то ее не получится изменить так же, как в секционных моделях, где можно убирать или добавлять секции.

Стальные радиаторы с нижним подключением – это цельная система, созданная из панелей, поэтому при неправильных расчетах или поломке придется менять их полностью. Именно из-за этого важно понимать, что означают параметры в техпаспорте изделия.

Производители указывают основные технические показатели, на которые следует обращать внимание при покупке:

1. Уровень теплоотдачи – это самый важный из них. Хотя этот параметр зависит от таких факторов, как температура нагрева носителя, площадь поверхности радиатора и способ подключения к системе, за основу берутся нормативные показатели мощности температурного напора, принятые в СНГ – это +70, а в Европе – +50 градусов.Температурным напором принято называть разницу между нагревом носителя в системе и воздуха в помещении.Это означает, что при показателях в техпаспорте, например, 2000 Вт при температуре +70 получить данную мощность можно только при системе, нагревающей носитель до +105 градусов. Так как в централизованной системе такие показатели не всегда соблюдаются, то следует подбирать панельные радиаторы с нижним подключением с запасом коэффициента не менее 1.4.
2. Максимальное рабочее давление – это второй по важности фактор, особенно если панели отопления подбираются для установки в квартире с центральным обогревом.Если в автономных системах давление редко превышает 3 Бар, а минимальный показатель радиатора – 7 Бар, то для многоквартирных домов, подключенных к центральной теплосети – это 6-7 Бар, при возможных гидроударах до 15 Бар.Это следует учитывать еще до покупки стальных радиаторов.
3. Показатели заводских испытаний соответствуют 13 Бар. Это критическая норма, которую изделие может выдерживать короткое время, поэтому стоит заранее изучить параметры напора теплоносителя центральной системы, запросив данные у управляющей компании.
4. Химический состав воды не менее важен, так как именно он влияет на срок службы стальной панели.
5. Объем отопительного прибора важен для автономных обогревающих систем для определения, какое количество носителя потребуется.

Только сопоставив все показатели, указанные в техпаспорте с теми, которые присущи центральной отопительной системы конкретного дома, можно решать, подходят стальные панельные радиаторы с нижним подключением или нет.

Трехрядные панельные радиаторы

У стальных отопительных приборов эффективность работы напрямую зависит от их конструкции и способа подключения к системе. Стальной панельный радиатор с нижним подключением 33 состоит из трех панелей, о чем свидетельствует первая цифра, и трех конвекторах, о которых сообщает вторая.

Их длина варьируется от 405 мм до 3005 мм при высоте 305-905 мм и ширине 157 мм. Это мощный нагревательный прибор, способный создавать конвекционные восходящие потоки нагретого воздуха, быстро прогревающие помещение.

Чем больше площадь панели, тем она мощнее, например, при длине в 3000 мм и высоте 600 мм стальные панельные радиаторы с нижним подключением имеют показатель 6236 Вт. Когда таких панелей 3, то и мощность увеличивается в разы, а нижнее подключение позволяет регулировать температуру нагрева при помощи термостата.

Подключение стальных радиаторов отопления

Правильное подключение стальных радиаторов отопления – это залог их долгой и эффективной работы.

Чтобы так и было, следует учесть несколько нюансов:

1. Подающая труба должна находиться на расстоянии не менее 80 мм от торца радиатора, в то время как обратка – в 30 мм.
2. При нижнем подключении допустимые теплопотери составляют от 10 до 15%, что нужно учитывать при расчете мощности радиатора.

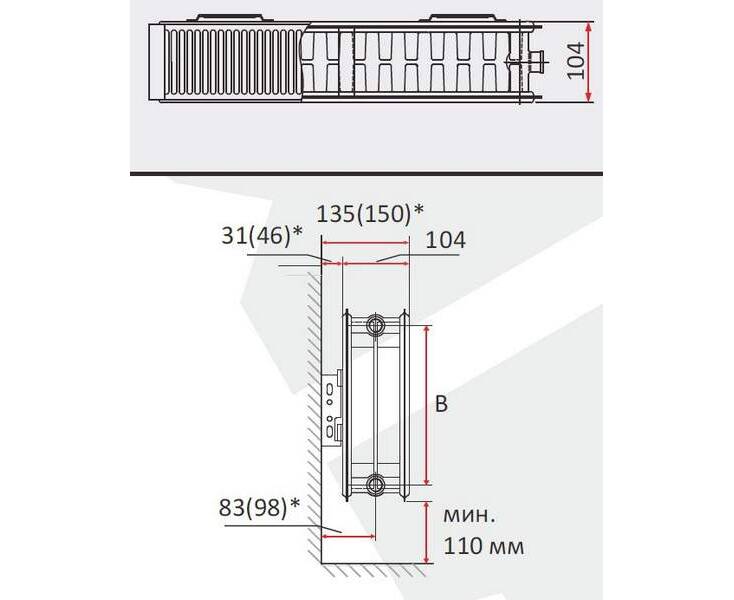

3. Следует соблюсти расстояние между панелью, полом, стеной и подоконником. Оно должно составлять 7 см до пола, 10 см до подоконника, не менее 2 см между стеной и задней частью панели.
4. Подключение панельного радиатора должно соответствовать его маркировкам, то есть нужные концы подсоединить к определенным трубам. Если нарушить этот порядок и подсоединить обратку вместо подающей трубы, то эффективность прибора падает до 60%.

При нижнем подключении могут использоваться два вида подводки:

1. Односторонний, при котором 2 трубы выходят с одной стороны. При этом обе пробки радиатора находятся внизу, верхняя из которых соединяется с подающей трубой, а нижняя, расположенная прямо под ней – с обраткой.
2. Разностороннее подключение подразумевает, что горячая вода входит с одной стороны, а холодная труба – с другой. Этот способ особенно хорош для автономных отопительных систем.

Хотя радиаторы с нижним подключением и обладают самой высокой теплопотерей, которую можно возместить, выбрав более мощную панель, трубы системы можно убрать в пол, что позволит придать помещению более эстетичный вид.

Стальные радиаторы с нижним подключением стоят дороже на 10%, чем их боковые аналоги, тем не менее, они востребованы, так как способны не только качественно обогревать помещение, но и являться его стильным украшением. Важным моментом при покупке панельного отопительного прибора является расчет его мощности и соотношение заводских показателей давления с теми, что есть в системе обогрева.

Полезное видео

Подключение радиаторов отопления | Нижнее или боковое подключение, какое выбрать

Когда Вы хотите купить
радиатор отопления, в любом из выбранных магазинов, одним из первых
вопросов менеджера будет – с каким подключением нужен радиатор? И это
действительно один из самых важных критериев, именно от него зависит дальнейший
подбор необходимого отопительного прибора. В данной статье мы рассмотрим какие
варианты подключения бывают и какое подключение лучше.

Нижнее или боковое
подключение радиатора, какое выбрать?

Существует два основных видов подключения радиаторов –
нижнее и боковое. В свою очередь, каждый из этих видов имеет несколько
разновидностей. К боковому подключению можно отнести также диагональное
подключение и седловидное (или проходное). Нижнее подключение может быть сбоку
(справа или слева), по центру или по бокам. Сейчас мы с Вами рассмотрим каждое
подключение подробнее и в какой ситуации стоит использовать тот или иной вид.

Боковое подключение
радиаторов — виды, преимущества, недостатки

Любые радиаторы (биметаллические, алюминиевые, стальные,
чугунные, медно-алюминиевые) могут быть с боковым подключением. Его используют
в многоэтажных и частных домах с разводкой труб по стенам или вертикальной
разводкой труб (в основном встречается в старых панельных домах с высоким
давлением). Наиболее распространённое боковое
одностороннее подключение, с расстоянием между трубами 500 мм. Диагональное подключение рекомендуется
использовать на радиаторах большой ширины (стальные радиаторы длиннее двух
метров и секционные радиаторы, более 12-и секций). Проходное (или седловидное) подключение радиаторов используют при
большой ширине радиатора, или для напольных радиаторов с боковым подключением
(чтобы подключить радиатор из пола). Также, данный вид подключение путают с
нижним по бокам, но это два совершенно разных вида подключения. Боковое
подключение может быть, как со стены, так и вдоль стены, и в некоторых случаях
из пола.

Преимущества бокового
подключения. Главным преимуществом радиаторов с боковым подключением является
то, что они более бюджетные, чем с нижним (не зависимо от материала и типа
радиатора).

Недостатки бокового
подключения. К недостаткам радиаторов с боковым подключением можно отнести непривлекательный
внешний вид кранов. При нижнем подключении краны располагаются снизу радиатора
и не «бросаются в глаза», при боковом подключении – краны на виду и (если они
не дизайнерские) могут портить дизайн помещения. Решением этой проблемы может
стать радиаторная арматура Schlosser.

Нижнее подключение
радиаторов — виды, преимущества, недостатки

Бытует мнение, что боковое подключение – это когда трубы со
стены, а нижнее, когда трубы из пола. Но это не так, нижнее подключение может
быть, как из пола, так и со стены. Если ремонт не закончен и есть возможность выбирать,
то лучше делать нижнее подключение со стены (не нужно будет портить напольное
покрытие под трубы и будет больше доступа для уборки).

Главным преимуществом
нижнего подключения радиаторов является то, что краны и трубы спрятаны под
радиатором и не портят эстетический вид. К сожалению, не все радиаторы могут
быть с нижним подключением. С нижним подключением могут быть стальные панельные
радиаторы, стальные трубчатые радиаторы, медно-алюминиевые радиаторы. Чугунные,
алюминиевые и биметаллические радиаторы
с нижним подключением встречаются крайне редко. Наиболее распространённое –
подключение нижнее сбоку (как
правило у большинства стальных радиаторов, установленных от застройщика в новых
домах). Для вертикальных радиаторов, самое правильное – это нижнее центральное
подключение. Подключение нижнее по бокам используется при подключении дизайн
радиаторов и полотенцесушителей.

Недостатком нижнего
подключения является наценка на радиаторы – с нижним подключением радиаторы
дороже, чем с боковым. Поэтому, если Вы хотите, чтоб подключение имело более привлекательный
внешний вид, и Вы готовы немного переплатить – то нижнее подключение, это то
что нужно. С другой стороны, если в помещении разводка труб по полу, иногда
стоимость работ по переделыванию на боковое подключение обходится дороже, чем
наценка на радиаторы, с нижним подключением.

Итог. При ремонте в старом многоквартирном доме и замене
батарей, лучше выбирать радиаторы с боковым подключением. При замене радиаторов
в новых квартирах и домах желательно подбирать радиаторы с таким же
подключением, с каким были (с нижним или боковым), чтобы сэкономить на работе
мастеров и материалах. Если Вы хотите, чтоб отопительные приборы имели лучше
эстетический вид, стоит выбирать радиаторы с нижним подключением. Когда
разводки труб еще нет (например, при строительстве частного дома), можно
использовать радиаторы с любым подключением, но лучше предварительно
посоветоваться со специалистами.

Надеемся данная статья была полезна для Вас. Если Вы
подбираете радиаторы отопления и не знаете какое подключение больше подходит,
наши специалисты с радостью подскажут. Наша команда профессионалов на
протяжении многих лет занимается подбором отопительных приборов. Контакты для
подбора радиаторов: 0961998322, Viber: 0661152008, Email: otopleniedoma@ukr. net

Правильное подключение радиатора отопления, боковое, нижнее, диагональное подключение

Комфорт и уют в помещениях зависит от созданного в них микроклимата. В холодное время года в его формировании участвуют радиаторы, вернее целая система отопления квартиры или дома. Мы расскажем о правильном подключении радиаторов отопления. Показать схемы подключения, виды, типы и попытаться выбрать самое эффективное подключение.

Ответы на эти вопросы необходимо получить до начала процесса монтажа, потому что переделывать всегда сложнее, чем делать. Вам интересно, или с нижним, чем они отличаются? Давайте разберемся в этом вопросе, чтобы не возникло проблем при эксплуатации.

 Основные схемы подключения

Вы выбрали для своих помещений стальные радиаторы. Мастера разработали схему, предложив один из способов подключения оборудования. Это важный момент. От выбранного варианта подачи теплоносителя зависит, как будут нагреваться радиаторы и поддерживаться микроклимат.

Основные схемы подключения радиаторов

Количество тепла, которое начнет давать ваш прибор отопления, встроенный в общую систему, не в последнюю очередь зависит от предложенной схемы установки. Существует три основных варианта монтажа подающего и отводящего патрубков: диагональный, боковой и нижний.

Диагональное подключение стального радиатора

Данный тип подключения стального радиатора отопления считается максимальным по эффективности теплоотдачи. При такой установке достигается равномерное распределение теплоносителя и оптимальный температурный градиент.  Предпочитают диагональные (перекрестные) при установке длинных секционных радиаторов (число секций от 12 и более) а также при обогреве больших площадей или когда надо выжать из радиатора максимум теплоотдачи. Часто бывает что у клиента есть определенная ниша под радиатор, а таких размеров недостаточно для обогрева помещения, тогда можно пробовать для повышения эффективности диагональное подключения радиаторов.

В диагональной схеме подающий теплоноситель трубопровод монтируется к верхнему патрубку одной стороны радиатора, а к нижнему подходит отводящий трубопровод с другой стороны устанавливаемого оборудования, по диагонали. Или наоборот.

Недостатком этого типа подключения мастера считают неудобство монтажа, а потребители — неэстетичный внешний вид. Из-за этого в многоэтажных домах не практикуют диагональный монтаж. Если вы выбрали его для частного дома или при капитальном ремонте в квартире, то добиться внешней гармонии позволит прокладка трубопроводов в стене (штроба) или установка фальшстены.

Боковое подключение радиатора отопления

Это наиболее часто встречающийся вариант монтажа в городских в квартирах, потому что вертикальные контуры подачи и обратки (стояки), всегда проложены по единой системе.

• При секционных моделях число секций батареи не превышает 12-ть.
• Трубы идут от этажа к этажу в одном месте.

Схема бокового одностороннего подключения батареи отопления проста и предельно понятна: подающая труба монтируется к верхнему патрубку, а обратная — к нижнему. Подведение и обратка расположены на одной стороне оборудования. Такая схема энергетически эффективна и эстетически приемлема. Единственное что батарея не должна превышать 12 секций, или 1000 мм. Также есть еще разновидность седельного подключения — это когда подключение боковое но снизу (снизу по бокам).

Информация по теме: Обвязка радиаторов  | Радиаторные комплекты для бокового подключения | Лучшие алюминиевые радиаторы

Нижнее подключение радиаторов отопления

Третий вариант — нижнее подключение радиаторов отопления, которое теоретически относится к схемам одностороннего монтажа. Отличительная особенность этого типа в сравнении с боковым – запрет на перемену мест подводящего и обратного патрубка. Используется в новостройках, трубопровод подводится на прямую к каждому радиатору отопления, от рспределительного отопительного щитка в корридоре.

В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления. Обвязка стального радиатора и возможность самостоятельной установки оборудования.

Информация по теме: Обвязка стального радиатора  | Радиаторные комплекты для нижнего подключения |

Подключение радиаторов отопления при однотрубной системе

При однотрубной системе подача теплоносителя в радиатор и обратка возвращается в один и тот же контур, и потом последовательно теплоноситель проходит по всем радиаторам в одном контуре. Такую систему еще называют последовательной, последовательное подключение радиатора. Недостаток такой схемы, что последние радиаторы будут самые менее теплые. Данную систему обязательно надо отбалансировать с помощью преднастройки в клапанах.

Схема практически изжила себя, осталась более менее в частных домах, так как она менее затратна и легка в инсталяции.

Подключение радиаторов отопления при двухтрубной системе

Двухтрубная система отопления для радиаторов в данный момент самая распространенная, так как позволяет вести учет тепла каждого отдельного пользователя. На примере новостройки, есть общий стояк, а от него уже расходятся контура по всем квартирам. Каждый из пользователей может сам управлять подачей отопления в своем жилище. Применяется во всех новых домах и новостройках.

Грамотное решения вопроса, как правильно провести установку стального радиатора с нижним подключением, боковым или радиальным, обеспечивает еще и правильный выбор радиаторной арматуры. Она определяется мастером в соответствии с купленной моделью.

• Потребители получили сегодня широчайший выбор вариантов вплоть до совершенно экзотических.
• Ориентироваться при подключении приходится и на особенности самого радиатора.
• От них, а не только от варианта монтажа, будет зависеть выбор .

Отопление – вид коммуникации, который имеет повышенные риски в эксплуатации. Никому не интересно мерзнуть в стужу, но еще менее привлекательным выглядит залив своей квартиры и соседей. Рекомендуем 10 раз подумать, прежде чем предпринимать самостоятельные действия по монтажу стальных радиаторов в квартирах и домах. Так как вариантов есть много, рпавильных и не правильных. Но главное, чтобы все это делал проверенный специалист. Обращайтесь к профессионалам Киевской Tепловой Компании. Предлагаем комплексное и гарантированное обслуживание в сфере водоснабжения, отопления, канализации.

Стальные панельные радиаторы Axis Ventil подключение снизу

Главная \ AXIS \ Стальные панельные радиаторы Axis Ventil подключение снизу

Стальные панельные радиаторы AXIS предназначены для применения в системах водяного отопления закрытого типа жилых, административных, промышленных и общественных зданий, медицинских учреждений, а также индивидуальных домов и коттеджей.

Стальные радиаторы AXIS состоят из тепловых панелей с дополнительными конвективными поверхностями. Имеют легкосъёмную верхнюю декоративную решётку и боковые крышки. Изготовлены из низкоуглеродистой качественной стали с толщиной стенки 1,2 мм. Увеличенная толщина стального листа позволила достичь рекордного для панельного радиатора давления на разрыв в 20 атм.

Высокая теплопроводность стали и небольшой объём теплоносителя в радиаторе обеспечивают малую инерционность радиатора и дает возможность оперативно реагировать на температурный режим помещений, особенно в автоматическом режиме управления.

Радиатор Axis «Ventil» — панельный радиатор с нижней подводкой и встроенным терморегулятором, автоматически поддерживающим заданную температуру в помещении, при наличии термостатической головки.

Технические характеристики:

• Высота: 500 мм
• Длина: от 400 мм до 2000 мм
• Тип: 11, 21, 22, 33
• Рабочее давление: 9 атм.
• Испытательное давление: 13,5 атм
• Максимальная температура теплоносителя: 120°C
• Толщина стальной стенки: 1,2 мм
• Присоединительная резьба: G½» (внутренняя)
• Соответствуют ГОСТ 31311-2005
• Гарантия: 10 лет

Комплектация:

• настенный монтажный кронштейн — 2 шт. (3 шт. для радиатора длиной свыше 1700 мм. )
• заглушка ½»
• воздухоотводчик ½»
• встроенный термостатический клапан

Для подключения стального панельного радиатора Axis Ventil с нижней подводкой рекомендуется приобрести:

• термостатический элемент (термоголовка)
• узел нижнего подключения
• фитинги EUROCONUS

Типы стальных панельных радиаторов Axis Ventil

Способы подключения стальных панельных радиаторов Axis

Подключение со стороны пола


Ось питательной трубы всегда расположена в 80 мм от боковой грани радиатора, а ось обратной трубы – в 30 мм.
Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Промежуточное подсоединение

Радиаторы, запитываемые снизу, можно подсоединять одновременно к боковым и нижним патрубкам.
Возможны промежуточные решения: боковое и диагональное, представленные на рисунках.

Схемы подключения радиаторов

Сегодня существует много разновидностей систем отопления, каждая имеет свои преимущества и недостатки, особенности и принцип подключения, но ко всем предъявляется одно требование — качественная работа. Качество и эффективность системы теплоснабжения играет важную роль для каждого дома. В процессе разработки системы следует учитывать и то, какие батареи отопления будут в ней задействованы.

Например, владельцы частных домов с экономичным автономным отоплением сегодня всё чаще выбирают недорогие стальные панельные радиаторы KERMI немецкого производства.А для того, чтобы сократить расходы на организацию системы отопления домовладельцы зачастую выполняют монтаж радиаторов самостоятельно.

Подключение отопительных батарей без помощи специалистов самый распространенный метод сэкономить. Современная теплотехника поставляется в комплекте с подробной инструкцией, следуя которой можно быстро и качественно выполнить подключение приборов своими руками. Чаще всего даже те, кто ни разу не сталкивался с монтажом радиаторов, легко справляются с работой. В данной статье мы рассмотрим наиболее популярные способы подключения стальных радиаторов.

Принципы подключения стальных батарей

Боковое подключение.

 Наиболее популярным является классическое боковое подключение, проходящее следующим путем подводящая труба подключается к верхнему патрубку, труба по которой проходит «обратка» соответственно подсоединяется к нижнему патрубку. Обе трубы находятся параллельно друг другу с одной стороны.

 Этот принцип позволяет добиться максимального эффекта от эксплуатации системы теплоснабжения. Максимальная теплоотдача основное достоинство данного метода.

 Стальные радиаторы с боковым типом подключения имеют цены несколько ниже, чем аналогичные по техническим характеристикам модели с нижней подводкой.

Нижнее подключение радиаторов.

 Если планируется организация системы с нижней разводкой, в которой трубы проходят под полом или плинтусами. Считается, что данный методом самый эстетичный, поскольку позволяет скрыть от посторонних глаз все трубы, ведущие к отопительным приборам.

 Для системы с подобной разводкой необходимо купить радиаторы с нижним типом подключения, в которых патрубки выведены снизу конструкции. Стоимость таких моделей зависит от мощности и производителя, немецкий производитель отопительной техники, предлагает качественные и доступные для большинства россиян стальные радиаторы KERMI FKV (FTV) с нижним подключением.

 Подобный принцип подключения сегодня набирает все большую популярность, благодаря своей эстетике. Однако, рассматривая его с точки зрения практичности, можно подчеркнуть, что в сравнении с классическим методом наблюдается снижение показателей теплоотдачи.

Вызвать мастера для монтажа радиаторов в Москве недорого

Естественно, что работы по организации системы отопления дома выполнить лучше профессионала не сможет ни один домовладелец без опыта в данном деле. Поэтому многие сразу решают передать вопрос организации системы, покупку отопительных приборов и их подключения специалисту, знающему в этом толк и имеющему за плечами не малый опыт.

Вопрос сколько стоит установить радиаторы, интересует многих домовладельцев, в интернете много объявлений частных мастеров предлагающих услугу достаточно дешево, однако доверять задачу первому встречному не стоит. Во-первых, мастер может быть недостаточно квалифицированным, во-вторых, можно попасть на аферистов и потерять деньги.

Поэтому лучше вызывать сантехника, работающего в специализированной компании, например, наш интернет-магазин предлагает сопутствующие услуги: доставку и монтаж радиаторов. Наши специалисты работают в данной сфере давно, имеют опыт, корочки подтверждающие квалификацию, а так же предоставляют гарантию на выполненные работы.

Установка радиаторов проводится мастером в удобный для Вас день, все необходимые инструменты специалист привозит с собой, поэтому вам не нужно искать или брать в аренду дрель и прочие инструменты, необходимые для подключения батарей.

Стоимость монтажа зависит от количества радиаторов и сложности работы, в целом выходит недорого, выезд мастера включен в сумму.


Выбираем стальные панельные радиаторы отопления

Стальные панельные радиаторы – это современные отопительные приборы, предназначенные для использования в закрытых системах отопления многоквартирных и индивидуальных частных домах.

Конструкция стальных панельных радиаторов

• Конструктивно панельные радиаторы состоят из нескольких стальных панелей (от 1 до 3) в которых есть вертикальные и горизонтальные каналы для теплоносителя.
• Для повышения площади теплообмена и конвективной теплоотдачи изнутри к панели приваривают П-образные стальные ребра. Рост теплоотдачи составляет более 50%.
•  Панель радиатора изготавливается сваркой двух штампованных листов холоднокатаной листовой углеродистой стали толщиной 1,2мм — 1,25 мм. Некоторые производители по спецзаказу изготавливают радиаторы из оцинкованной стали. Для конвективных нагревательных пластин оребрения используется сталь толщиной 0,4мм — 0,5мм.
• Снаружи радиаторы грунтуются методом катафорезного погружения и окрашиваются порошковым методом. Стандартные цвет – белый, но некоторые производители по спецзаказу изготавливают цветные панельные радиаторы.
• Панельные радиаторы с двумя или тремя панелями обычно имеют декоративные решетки сверху и сплошные панели по бокам.
• Стандартный радиатор оснащен четырьмя боковыми присоединительными патрубками 4х1/2″ВР по два с каждой стороны. Для присоединения радиатора используют два патрубка, а два оставшихся закрывают заглушками.

Разновидности стальных панельных радиаторов

По наличию конвективных ребер

Различают панельные радиаторы с конвективным оребрением и гигиенические панельные радиаторы без конвективных пластин.

Гигиенические радиаторы отличаются легким доступом внутрь радиатора для его очистки от пыли и обычно выпускаются без декоративных решеток. Эти радиаторы популярны в больницах и других помещениях с высокими гигиеническими требованиями.

По способу присоединения

Различают классические радиаторы с боковым подключением и радиаторы с нижним подключением.

Радиатор с нижним подключением имеет два дополнительных нижних патрубка размером 2х3/4”НР или 2х1/2”ВР с межосевым расстоянием 50мм и встроенную термостатическую клапанную вставку.  Термостатическая головка не входит в стандартный комплект поставки и приобретается отдельно. Патрубки радиаторов с нижним подключением стандартно располагаются в правом нижнем углу (на фото). Также выпускаются радиаторы с центральным нижним подключением и с патрубками в левом углу (имеют маркировку L – left)

По виду фронтальной панели

Различают следующие виды панельных радиаторов

Радиаторы с плоской фронтальной панелью, изготавливаются путем приклеивания декоративной панели к стандартной профилированной панели.

Типоразмеры стальных панельных радиаторов

Стальные панельные радиаторы отличает очень большое количество типоразмеров.

• Тип панельного радиатора

Этот параметр задается 2 цифрами: первая указывает на общее количество панелей, а вторая – на количество отопительных панелей с оребрением. Например, стальной панельный радиатор типа 21 означает, что у радиатора есть две панели, в том числе одна панель с конвективными ребрами. Гигиенические радиаторы имеют типы: 10, 20, 30

• Размеры панельных радиаторов

Панельные радиаторы характеризуются широкой номенклатурой по высоте и длине:

• Габаритная высота радиаторов: 200, 300, 400, 450, 500, 550, 600, 900мм. Выделены самые популярные размеры.
• Габаритная длина радиаторов: от 400 до 3000 мм с шагом от 100мм.

• Монтажная высота панельных радиаторов

Монтажная высота – это межосевое расстояние между боковыми присоединительными патрубками радиатора. Значение монтажной высоты получается путем вычитания из габаритной высоты радиатора фиксированного значения, которое различно для разных производителей.  Например, значения для наиболее популярных панельных радиаторов:

• Purmo                      — 50мм
• Kermi                       — 54мм
• Vogel & Noot          — 54мм
• Prado                       — 50мм
• Лидея                      — 56мм

Технические характеристики стальных панельных радиаторов

Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура.

• Рабочее давление стальных панельных радиаторов

Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.

В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.

• Тепловая мощность радиатора, также называемая теплоотдачей.

Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.

Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.

Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;

• Максимальная рабочая температура

Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.

Особенности применения стальных панельных радиаторов

• Стальные панельные радиаторы рекомендуются к применения в закрытых системах отопления как частных, так и современных многоквартирных домов с тепловыми пунктами или поквартирным отоплением настенными котлами;
• Стальные панельные радиаторы не рекомендуется использовать в многоквартирных домах с центральным отоплением (с элеваторными узлами) и в частных домах с открытой гравитационной системой отопления;
• Стальные панельные радиаторы являются лучшим решением для низкотемпературного радиаторного отопления. Это актуально при использовании эффективных конденсационных котлов. Для наиболее экономичного режима котла рекомендуется поддерживать температуру в «обратке» на уровне 50-55 С.

Кроме того, низкотемпературное отопление позволяет снизить тепловую нагрузку на трубопроводы системы отопления. Можно без опасения использовать различные пластиковые трубы.

Комплектация и монтаж стальных панельных радиаторов

• Панельные радиаторы стандартно предназначены для навесного монтажа и имеют крепежные пластины на тыльной стороне.  Возможен напольный монтаж для этого надо купить специальный напольный крепеж.
• Некоторые производители снабжают свои радиаторы базовым монтажным комплектом, который включает в себя: комплект настенных кронштейнов, заглушку и ручной воздухоотводчик (кран Маевского).
• Панельные радиаторы вентильного типа (с термостатической клапанной вставкой) поставляются без термоголовки, которую надо покупать отдельно.
• Для радиаторов, которые поставляются без монтажного комплекта необходимо приобрести соответствующий монтажный комплект.

Преимущества и недостатки стальных панельных радиаторов

Преимущества стальных панельных радиаторов

• Можно подобрать экономичные модели с минимальной ценой за 1 кВт тепловой мощности;
• Большой набор типоразмеров позволяет легко подобрать прибор нужной тепловой мощности и вписать его в заданные размеры;
• Подходят для низкотемпературного отопления, так как благодаря конвективному оребрению обладают высокой теплоотдачей;
  • Хорошо поддаются терморегулированию благодаря низкой тепловой инерции;
  • Доступны модели с различными способами подключения снизу и сбоку.

Недостатки стальных панельных радиаторов

• Малая коррозионная стойкость: чувствительны к растворенному в теплоносителе кислороду; Коррозия резко усиливается в случае опорожнения системы отопления, например, летом;
• Чувствительны к грязи в теплоносителе – могут забиваться;
• Чувствительны к гидравлическим ударам;
• Рабочее давление не больше 10 бар;
• Доминирует конвективная теплопередача (75% — конвективное теплоизлучение; 25% — лучистое излучение).   Конвективная теплопередача предполагает нагрев и циркуляцию воздуха в отапливаемом помещении, что приводит к циркуляции пыли.

Советы по выбору и эксплуатации стальных панельных радиаторов

• В малоэтажных (частных) и среднеэтажных домах целесообразно применять стальные панельные радиаторы с рабочим давлением 8 бар, что даст существенную экономию без потерь в надежности системы.
• Термостатическую вставку можно выкрутить и сделать стандартное боковое подключение;
• Стальные панельные радиаторы одного вида и типоразмера имеют близкие значения тепловой мощности, отличающиеся не более чем на 10% (что меньше чем запас при проектировании), одинаковые присоединительные размеры и схожий дизайн. Поэтому они вполне взаимозаменяемы;
• При установке необходимо создать условия для циркуляции воздуха, поэтому расстояние от радиатора до пола и до подоконника должно быть не менее 100мм;
• Радиаторы надо устанавливать в заводской упаковке и снять эту упаковку после окончания всех отделочных работ.
• При выборе трубопроводной арматуры для подключения панельных радиаторов обязательно надо учитывать какая система отопления однотрубная или двухтрубная. Для однотрубной системы отопления нужны специализированные клапаны с повышенной пропускной способностью (Kv).
• Рекомендуется подбирать радиаторы исходя из ожидаемых тепловых потерь обогреваемого помещения, а не по ширине окон. Потому что в последнем случае можно не только значительно переплатить, но сильно ухудшить микроклимат в помещении. Эту ситуацию может спасти только установка радиаторных терморегуляторов.

Основные производители стальных панельных радиаторов

На российском рынке представлена продукция более 40 производителей стальных панельных радиаторов. Доля импортных радиаторов превышает 80%, подавляющее большинство из них европейского производства.

Основные производители и торговые марки стальных панельных радиаторов.

• Rettig Heating (Германия, Финляндия, Польша): Purmo, Vogel&Noot, Dia Norm
• Kermi (Германия)
• Korado (Чехия)
• Prado (Россия)
• Лидея (Беларусь)

Сопутствующие товары и аксессуары для стальных панельных радиаторов

Для подключения панельного радиатора, то есть обвязки радиатора, используют специализированную трубопроводную арматуру.

Kermi FKO 22 300×700 панельный радиатор с боковым подключением

Преимущества

• Широкий размерный ряд
• Экономичность теплоносителя
• Низкая цена

• Покраска по RAL
• Боковое и нижнее подключение
• Срок службы до 50 лет

Описание товара

Радиаторы Kermi Therm x2 FTО FKО 22 0307 (300×700) – надежные изделия, создающиеся из стальных сплавов и высокопрочного алюминия. Модели отличаются экономичностью в
энергопотреблении, увеличенным тепловым излучением, долговечностью, стойкостью к высокому давлению. Изделия представлены панельными и трубчатыми моделями, которые создаются по патентованным
технологиям. Поверхность оборудования покрывается тремя слоями покраски – антибактериальным покрытием, порошковой краской и лаком, предохраняющим от внешних агрессий. Контроль давления в
радиаторах Kermi автоматический, осуществляемый вентилем, который сокращает напор теплоносителя при достижении нужной температуры. Для повышения теплоотдачи вентиль повышает
напор, что обеспечивает удобную регулировку характеристик внутреннего микроклимата.

Преимущества радиаторов KERMI:

• запатентованный принцип Therm-X2,
• улучшенные технические характеристики,
• напольное и настенное исполнение,
• экологическая безопасность,
• высококачественная холоднокатаная сталь толщиной 1,25 мм,
• 3-х ступенчатый процесс покрытия и окраски,
• возможность поставки радиаторов различного цвета по шкале RAL (стандартный — 9016),
• проведены испытания в лаборатории отопительных приборов Государственного предприятия НИИ Сантехники.
• полное соответствие всем требованиям СНиПов и ГОСТов, о чем свидетельствует сертификат соответствия.

 Порошковая покраска стальных панельных радиаторов :

Покраска радиаторов в любой цвет из состава оттенков RAL.
Сроки оказания услуги  3-7 рабочих дней.
Более подробную информацию о скидках уточняйте у менеджера.

Гарантия

Срок эксплуатации радиатора при условии соблюдения требований и рекомендаций производителя составляет не менее 15 лет. Гарантия на радиатор  Kermi Therm x2 FKО действует в течение 5 лет со
дня его продажи при наличии у покупателя настоящего паспорта с заполненным гарантийным талоном и штампом торгующей организации. Гарантия распространяется на все дефекты, возникшие по вине
изготовителя. Гарантия не распространяется на дефекты, возникшие по вине потребителя или организации, ответственной за эксплуатацию системы отопления, к которой подключен (был подключен) данный
радиатор, если не выдержаны требования.

Модель Тип RV | Коммерческие водяные радиаторы

ОБЩИЕ ПРИМЕЧАНИЯ — ОБА СТИЛЯ
Радиаторы упаковываются вместе в как можно меньшее количество ящиков. Коробка со скобами включена как отдельная деталь и помечена для обозначения скобок. Внутри ящиков каждая панель обернута пенопластом. Сохранение этой пены для повторного обертывания панели после ее настенного монтажа защитит ее от повреждений на строительной площадке.

Каждый радиатор снабжен этикеткой, на которой указано название проекта, тип модели, цвет, код подключения, тип и количество кронштейнов, а также номер бирки.Номер бирки обычно обозначает уровень этажа и номер комнаты для облегчения размещения на работе. Найдите каждый радиатор по мере необходимости.

ВЕРТИКАЛЬНО УСТАНОВЛЕННЫЕ РАДИАТОРЫ RV
Осторожно поместите каждый радиатор лицевой стороной вниз на гладкую ровную поверхность (например, на пол или стол). Распределите настенные кронштейны K11 для каждого радиатора. Бирка на радиаторе указывает количество скоб. Надежно закрепите кронштейны на стеновых стойках или твердой основе, расположив их так, чтобы они соответствовали горизонтальным настенным монтажным планкам на задней стороне панели RV.На каждую горизонтальную монтажную планку будет приходиться (2) кронштейна K11. Убедитесь, что K11 установлен достаточно глубоко, чтобы избежать контакта с боковой перфорированной решеткой.

Оставьте минимум 3 дюйма под каждым панельным радиатором для облегчения очистки и обеспечения надлежащей производительности.

НАВЕСНЫЕ РАДИАТОРЫ RC Потолочные радиаторы модели
RC не поставляются с монтажными кронштейнами. Обычно установщики используют стержень с резьбой и стопорные гайки для крепления панели к потолочной конструкции.На каждой поперечине жесткости на задней стороне радиатора есть два монтажных отверстия. Каждая из этих точек крепления должна использоваться для подвешивания радиатора во избежание провисания. Обычно легче прикрепить резьбовые стержни к радиатору, прежде чем поднимать узел на потолок для окончательного монтажа. После того, как радиатор будет надежно прикреплен к потолочной конструкции, отрегулируйте гайки на стержне с резьбой, чтобы выпрямить и выровнять радиатор. Рекомендуется оставлять минимум 3 дюйма от лицевой стороны радиатора до готового потолка над ним.В тех случаях, когда восходящее излучение с тыльной стороны радиатора нежелательно, фольговая изоляция может быть помещена в полости, образованные перфорированными стальными боковыми каналами.

ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО УСТАНОВКЕ — ОБА СТИЛЯ
Вкрутите подающий и обратный фитинги в соединения на радиаторе. Используемая уплотнительная лента или смазка для труб выбирает установщик — убедитесь, что соединения герметичны. Обычно достаточно одной четверти оборота.Перед запуском каждый радиатор необходимо оборудовать вентиляционным отверстием 1/8 дюйма.

После установки радиаторов система может быть протестирована под давлением 50 фунтов на квадратный дюйм. НЕ ПРЕВЫШАЙТЕ ДАВЛЕНИЕ В РАДИАТОРАХ , поскольку это может привести к необратимому повреждению.

Панели стандартного давления — максимум 56 фунтов на кв. Дюйм
Панели среднего давления — максимум 85 фунтов на кв. Дюйм
Панели высокого давления — максимум 128 фунтов на кв. Дюйм

Радиаторы расширяются максимум на 0,016 дюйма на погонный фут длины при нагревании до 215 ° F.Трубопровод, прикрепленный к радиатору, должен обеспечивать необходимую компенсацию расширения.

Если было показано, что система выдерживает максимальное давление воздуха 50 фунтов на кв. Дюйм, трубопровод и радиаторы можно заполнять водой. По мере того, как вода заполняет систему и радиаторы, воздух направляется к вентиляционным штуцерам. Перед включением циркуляционного насоса (-ов) выпустите как можно больше воздуха.

Когда система заполнена, включите циркуляционный насос (и), чтобы нагнать оставшийся воздух в верхние точки системы. Выключите циркулятор (ы), чтобы проветрить панели.Воздух должен быть удален из каждого радиатора индивидуально. После завершения холодной вентиляции нагрейте систему до расчетной температуры и повторите процедуру вентиляции столько раз, сколько необходимо, чтобы удалить весь воздух из системы.

Инструкции по установке радиатора

(PDF)

Радиаторы для коммерческих помещений

| Универсальное отопление, охлаждение и вентиляция

Энергосберегающие коммерческие радиаторы для любого сценария

Ведущие европейские бренды, такие как Jaga, Zehnder и Korado, можно приобрести у ведущего ирландского дистрибьютора радиаторов Versatile, расположенного в Наване, Мит.

Эти радиаторы подходят для коммерческих, медицинских, жилых, образовательных и торговых проектов.

Мы гордимся тем, что поставляем лучшую продукцию на рынке для специализированных областей. Клиника Jaga Maxi Klinik — идеальный вариант для домов престарелых и больниц, которые соответствуют рекомендациям органов здравоохранения и контроля качества, где температура оболочки не должна превышать 43oC. Легкая чистка — еще одно преимущество благодаря гладкой плоской панели.

У нас есть варианты, которые идеально подходят для школ, в соответствии с TGD 1 Департамента образования.5 Толщина стали. Maxi имеет прочный корпус для школьных приложений с использованием технологии Jaga Low h30. Тонкая глубина, короткое время отклика и современный внешний вид Runtal Rad делают его отличным выбором, предлагающим правильное решение для многих областей применения и доступным в различных цветах и ​​вариантах отделки.

Все наши коммерческие радиаторы — отличный выбор для отопления семейных и многоквартирных домов, офисных зданий и нежилых помещений.

Runtal Rad

Выберите из вертикальной или горизонтальной версии и в широком ассортименте, который включает двойные панели или комбинации панелей и ребер конвектора, Runtal Rad обеспечивает комплексное решение для любой среды.Runtal Rad вернулся!

Преимущества:

• Низкое содержание воды с эффективным и быстрым нагревом

• Долговечное порошковое покрытие (стандартный белый RAL9016)

• Широкая цветовая гамма, включая металлическую отделку

• Горизонтальный (H) и вертикальный (V) типы доступны

• Опции для напольного монтажа

• Опция для фальшпола

• Опции высокого давления

• Индивидуальные позиции подключения, вертикальный или горизонтальный ввод

• Протестировано в соответствии с действующими требованиями EN442

Ранее известный как Zehnder Nova.

CENTRIC VERTI LINE | Brugman

Практическая поддержка для оценки коэффициентов эффективности системы отопления помещений в холодном климате

В этом разделе объясняется методология, используемая для оценки тепловых потерь в оболочке здания и для расчета коэффициентов эффективности различных водяных панельных радиаторов.В частности, в разделе «Метод расчета коэффициентов эффективности для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007) под названием ‘‘ German Method» »объясняется, как рассчитать тепловые потери и КПД радиаторов. В разделе «Переходная модель жидкостного панельного радиатора» представлена ​​переходная модель жидкостного панельного радиатора, используемая в моделировании. В разделе «Проверка модели жидкостного панельного радиатора» описывается проверка модели жидкостного панельного радиатора по сравнению с имеющимися экспериментальными измерениями.Раздел «Испытание на скачкообразную характеристику между жидкостными панельными радиаторами с разным расположением соединительных труб: сравнение выделяемого тепла» описывает испытание на скачкообразную реакцию жидкостных радиаторов с различным расположением соединительных труб. Раздел «Краткий обзор имитационной модели здания» представляет собой краткий обзор имитационной модели здания. В разделе «План моделирования» описывается план моделирования для исследуемого случая.

Метод расчета коэффициентов эффективности для свободной поверхности нагрева (радиатора) в соответствии с EN 15316-1,2-1 (2007) под названием

«« Немецкий метод »

Метод эффективности, описанный в EN 15316-1 ( 2007), стандартизирует подвод тепла и тепловые потери на ограждающую конструкцию здания для системы отопления помещений.Тепловые потери необходимы для расчета КПД системы отопления помещений. Изменение тепловых потерь из-за климата, типа системы отопления и типа конструкции здания обсуждается позже в разделе «План моделирования». Тепловые потери в оболочку здания следующие: потери тепла из-за неравномерного распределения внутренней температуры Q
_{и
м , с
т
r}
и потери тепла из-за стратегии управления Q
_{и
м , в
т
r
л}
, как показано на Рис.3а. К
_{и
м , с
т
r}
делится между тепловыми потерями, что приводит к повышению / понижению внутренней температуры вблизи границ рассматриваемого контрольного объема (помещения) Q
_{и
м , с
т
r 1} , а тепловые потери из-за положения излучателя Q
_{и
м , с
т
р 2} .

Рис. 3

Тепловые потери. a Control. b Стратификация

К
_{и
м , с
т
r}
относится к теплопотерям у потолка Q
_{и
м , в
e
и}
, где на температуру в помещении влияет эффект расслоения.В этом контексте Технический Стандарт рассматривает также потери тепла при расслоении, потери тепла через окна Q
_{и
м , ширина
и
n}
, где на температуру в помещении влияют холодные поверхности. К
_{и
м , с
т
r 2} относится к потере тепла по направлению к задней стенке радиатора, учитываемой как конвекция и излучение, как показано на рис.3b.

Для обоих условий, Q
_{и
м , с
т
r 1 a
n
d 2} , техническая норма определяет, как их рассчитать, применяя общее уравнение для потерь тепла при передаче, как показано в уравнении.1.

$$ \ mathrm {Q_ {em, str, i}} = \ mathrm {\ Sigma A_ {i}} \ cdot \ mathrm {U_ {inc, i}} \ cdot \ mathrm {(T_ {air, inc , i} — T_ {out, i})} \ cdot \ mathrm {\ Delta \ theta} $$

(1)

Технические стандарты учитывают потери передачи, потому что механизм конвекции между объемом воздуха и внутренними поверхностями, а также излучение между внутренними поверхностями помещения происходит внутри анализируемого контрольного объема. Пример контрольного объема можно найти на рис.3b. Уравнение 1 учитывает локальное повышение / понижение температуры в помещении T
_{и
n
т , и
n
с}
, и локально увеличенный / уменьшенный коэффициент теплопередачи, рассчитанный от изоляционного материала к внутренней поверхности U
_и
n
с
.Скорее всего, уравнение. 1 может применяться к результатам моделирования помещений, разработанных с помощью программного обеспечения вычислительной гидродинамики. Неочевидно рассчитать локальное повышение / понижение температуры в помещении с помощью программного обеспечения для моделирования энергопотребления здания. По этой причине T
_с
e
и
и T
_w
и
n
, температура внутренней поверхности потолка и окна, заменить T
_{a
и
r , и
n
с}
в уравнении.1 с тем же коэффициентом теплопередачи U
_и
рассматриваемой конструкции. Особое внимание следует уделять повышению температуры в помещении около потолка. Согласно Приложению A.2 стандарта EN 15316-1 (2007), коэффициент полезного действия при перегреве около потолка составляет 0,95% с кривой нагрева 55/45 ℃ и ΔT = 30 K для радиаторов. Повышение температуры в помещении около потолка считается постоянным в течение всего времени моделирования.

Потери тепла из-за контроля температуры в помещении Q
_с
т
r
л
относится к невозвратному теплу, превышающему заданную температуру в помещении. Неидеальный контроль вызывает отклонения и отклонения от заранее установленной заданной температуры из-за физических характеристик системы управления, самой системы нагрева и расположения датчика.В этой статье, чтобы упростить задачу, датчик определяет только поведение температуры воздуха.

Согласно стандарту EN (EN 15316-2-1 2007), коэффициенты эффективности для расслоения η
_{и
м , с
т
r , 1 a
n
d 2} и контроль η
_{и
м , в
т
r}
можно количественно определить с помощью отношения между тепловыми потерями, рассчитанными с идеальной системой отопления, и тепловыми потерями в реальном случае, как показано в формуле.2а и б. В идеальном случае рассчитывается потребность в энергии для обогрева жилого помещения в соответствии с EN 13790 (2008). Температура в помещении поддерживается постоянной (или приблизительно постоянной) в течение всего периода обогрева. Помещение оборудовано как идеальной системой управления, так и идеальной системой отопления. Это означает, что система отопления не учитывает возможные задержки в управлении, тепло, накопленное в тепловом излучателе, и тепло, выделяемое из распределительных труб. Приток тепла от солнца, людей, электроприборов, освещения и механической вентиляции одинаков как для реальных, так и для идеальных случаев.

$$ \ mathrm {\ eta _ {\ mathrm {em, str1 / 2}}} = \ mathrm {\ frac {Q _ {\ mathrm {em, ideal, str1 / 2}}} {Q _ {\ mathrm {em , str1 / 2}}}} $$

(2а)

$$ \ mathrm {\ eta _ {\ mathrm {em, ctrl}}} = \ mathrm {\ frac {Q _ {\ mathrm {em, ideal, ctrl}}} {Q _ {\ mathrm {em, ctrl}}} } $$

(2b)

Общий коэффициент полезного действия системы отопления помещений можно рассчитать, используя выражение в формуле.3, как указано в разделе 7.2 EN (EN 15316-2-1 2007).

$$ \ mathrm {\ eta_ {em}} = \ mathrm {\ frac {1} {4 — (\ eta_ {em, str} + \ eta_ {em, ctr} + \ eta_ {em, embed}) }} $$

(3)

η
_{и
м , и
м
б
e
д}
имеет значение 1, поскольку радиатор не имеет труб, встроенных в конструкцию здания.Член η
_{и
м , с
т
r}
— среднее значение между η
_{и
м , с
т
r 1} и η
_{и
м , с
т
р 2} .

Переходная модель радиатора жидкостной панели

Модель разработана совместно с IDA ICE. Радиаторы моделируются как изотермическая поверхность, сообщающаяся с моделью зоны температурой и границей теплового потока. Следовательно, одна поверхность моделируется как средняя температура всего металла. Это упрощение связано с относительно высокой теплопроводностью металла по сравнению с теплопроводностью жидкости. Однако для получения динамических характеристик жидкость радиатора моделируется несколькими элементами, соединенными последовательно.Тепловые характеристики радиатора (номинальная мощность, мощность n и т. Д.) Указаны в техническом каталоге. Тепло, излучаемое радиатором, оценивается на основе тепловых характеристик радиатора с использованием температуры воздуха и температуры перепада воды. Наконец, температура поверхности получается на основе разницы между расчетным выделенным теплом и общим теплопереносом на границе раздела модели.

Линия подачи расположена в верхнем углу T
_с
u
п.
, а выхлопная линия расположена в противоположном нижнем углу T
_и
х
ч
.Температура приточного потока i-го элемента является температурой на выходе (i-1) -го элемента . Когда i = 1, T
_{эт
d , 0} — T
_с
u
п.
в радиатор. Таким образом, тепловой поток, подаваемый на каждую емкость \ (\ dot {\ mathrm {Q}} _ {\ mathrm {{sup, i}}} \), можно определить следующим образом:

$$ \ dot {Q} _ {\ mathrm {sup, i}} (\ theta) = \ dot {\ mathrm {m}} _ {\ text {fld}} \ cdot \ mathrm {c_ {fld} } \ cdot \ mathrm {\ left (T_ {fld, i-1} (\ theta) -T_ {fld, i} (\ theta) \ right)} $$

(4)

где \ (\ dot {\ mathrm {m}} _ {\ text {fld}} \) — массовый расход жидкости, подаваемой в радиатор, c
_эт
д
— удельная теплоемкость и температура жидкости T
_{эт
d , i}
при разной i-й емкости .

Модель рассчитывает температуру каждой жидкости, емкость T
_{эт
d , i}
как разница между тепловым потоком, подаваемым \ (\ dot {\ mathrm {Q}} _ {\ mathrm {sup, i}} \) к каждой емкости, и теплотой, исходящей от каждой емкости жидкости \ (\ dot {\ mathrm { Q}} _ {\ mathrm {fld, i}} \), как показано в уравнении. 5.

$$ \ mathrm {\ frac {C_ {fld}} {nCap}} \ cdot \ mathrm {\ frac {dT_ {fld, i} (\ theta)} {d \ theta}} = \ dot {\ mathrm {Q}} _ {sup, i} (\ theta) — \ dot {\ mathrm {Q}} _ {fld, i} (\ theta) $$

(5)

где C
_эт
д
= M
_эт
д
⋅ c
_эт
д
— это общая емкость жидкости внутри радиатора, а nCap — это количество емкостей.

Модель вычисляет потери тепла из жидкости \ (\ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} \), как показано в уравнении. 6.

$$ \ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} (\ theta) = \ mathrm {\ frac {K_ {tot}} {nCap}} \ cdot \ mathrm {\ left (T_ {fld, i} (\ theta) -T_ {air} (\ theta) \ right)} $$

(6)

где общий / эквивалентный коэффициент теплопередачи радиатора K
_т
или
т
соответствует формуле.{n}} {L \ cdot H \ cdot \ left | \ left (T_ {fld, i} (\ theta) -T_ {air} (\ theta) \ right) \ right |} $$

(7)

L и H — геометрические параметры, длина и высота радиатора, а \ (\ dot {\ mathrm {Q}} _ {\ mathrm {N}} \) — общее количество тепла, выделяемого радиатором жидкостной панели в номинальных условиях.

Логарифмическая разница температур в уравнении. 7 вычисляется в формуле. 8.

$$ \ mathrm {\ Delta T_ {ln, i} (\ theta)} = \ frac {\ mathrm {T_ {fld, i} (\ theta)} — \ mathrm {T_ {fld, i + 1} (\ theta)}} {ln \ frac {\ mathrm {T_ {fld, i} (\ theta)} — \ mathrm {T_ {air} (\ theta)}} {\ mathrm {T_ {fld, i + 1 } (\ theta)} — \ mathrm {T_ {air} (\ theta)}}} $$

(8)

Уравнение 8 не может быть решено, если отношение разностей температур жидкость-воздух равно 1.Таким образом, уравнение. 8 необходимо заменить арифметической разностью температур, как показано в формуле. 9.

$$ \ mathrm {\ Delta T_ {i}} = \ frac {\ mathrm {T_ {fld, i} (\ theta)} + \ mathrm {T_ {fld, i + 1} (\ theta)}} {2} — \ mathrm {T_ {air} (\ theta)} $$

(9)

Логарифмическая разница температур при номинальных условиях Δ T
_{л
№ , №}
вычисляется как в формуле.{nCap}} \ dot {\ mathrm {Q}} _ {\ mathrm {fld, i}} (\ theta) \: — \ dot {Q} _ {\ text {tot}} (\ theta) $$

(10)

где C
_м
e
т
— емкость металлической части радиатора гидронной панели, а Тл
_с
u
r
f
— средняя температура поверхности излучателя тепла.

Модель радиатора вычисляет общую теплопередачу от поверхности к окружающей среде \ (\ dot {\ mathrm {Q}} _ {\ text {tot}} \) в сочетании с моделью зоны, выраженной как в формуле. 11. Граница раздела между моделями — это длинноволновое излучение, которым обмениваются поверхность радиатора и окружающие поверхности, и конвекция на поверхности радиатора с узлом температуры воздуха в помещении. {n}} $$

(11)

Общее количество тепла, выделяемого в термическую зону, делится на три компонента, как показано на рис.4 тепло к задней стене \ (\ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} \), конвективное тепло \ (\ dot {\ mathrm {Q}} _ {\ text {conv }} \) и тепло к зоне \ (\ dot {\ mathrm {Q}} _ {\ text {front}} \). Уравнение 12 показывает этот тепловой баланс.

$$ \ dot {\ mathrm {Q}} _ {\ text {conv}} (\ theta) = \ dot {\ mathrm {Q}} _ {\ text {tot}} (\ theta) — \ dot {\ mathrm {Q}} _ {\ text {front}} (\ theta) — \ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} (\ theta) $$

(12)

Фиг.4

Схема радиатора с соединительными патрубками на противоположной стороне

Тепло к задней стенке вызвано излучением и конвекцией. В этой статье мы аппроксимируем потерю тепла с помощью механизма естественной конвекции. Механизм передачи тепла естественной конвекцией к задней стенке радиатора зависит от температуры задней стенки T
<sub>b

с
к — w

л
л</sub>
, температура воздуха в канале, размер канала b и его высота H.{\ beta}} $$

(13)

Оценка коэффициента теплопередачи за счет конвекции между радиатором и его задней стенкой показана в формуле. 14.

$$ \ mathrm {h_ {back-wall}} = \ text {Nu} \ cdot \ mathrm {\ frac {\ lambda_ {air}} {b}} $$

(14)

где λ
_a
и
r
— теплопроводность воздуха.

Средние значения температуры задней стенки, температуры воздуха, толщины и длины канала дают средний коэффициент теплопередачи за счет конвекции к задней стенке радиатора 3 Вт м
⁻² К
^-1 . Коэффициент теплопередачи за счет конвекции предполагается постоянным на протяжении всего моделирования. Потери тепла к задней стенке рассчитываются, как показано в формуле. 15.

$$ \ dot {\ mathrm {Q}} _ {\ mathrm {back-wall}} (\ theta) \, = \, \ mathrm {h_ {back-wall}} \ cdot \ mathrm {A} \ cdot \ mathrm {\ left (T_ {surf} (\ theta) \, — \, T_ {back-wall} (\ theta) \ right)} $$

(15)

Конвективное тепло \ (\ dot {\ mathrm {Q}} _ {\ text {conv}} \) — это тепло, выделяемое водяным панельным радиатором в помещении за счет конвективного механизма циркуляции воздуха в помещении.Внутренний воздух циркулирует в помещении, попадает в канал между радиатором и его задней стенкой, а затем поднимается к потолку.

\ (\ dot {\ mathrm {Q}} _ {\ text {conv}} \) вычисляется как разница между другими известными членами уравнения. 12, поскольку \ (\ dot {\ mathrm {Q}} _ {\ text {front}} \) вычисляется в модели зоны.

Валидация модели водяного панельного радиатора

Валидация модели водяного панельного радиатора выполняется путем сравнения смоделированной температуры выхлопного потока во время фазы зарядки и тепла, выделяемого при достижении установившегося состояния, с имеющимися экспериментальными измерениями в Стефан (1991).

Стефан (1991) провел испытание ступенчатой ​​характеристики радиатора с жидкостной панелью, подвергшегося внезапному увеличению массового расхода. Эксперимент проводится в кабине, которая соответствует техническим характеристикам, указанным в стандарте DIN 4704, который в настоящее время заменен на EN 442-2 (2014). Технический стандарт направлен на измерение тепловой мощности водяного панельного радиатора путем определения лабораторных условий и методов испытаний.

Для измерения тепловой мощности водяного панельного радиатора температура воздуха в помещении поддерживается постоянной на протяжении всего испытания за счет соблюдения стационарных условий.Чтобы обеспечить постоянный профиль воздуха в помещении, кабина оборудована системой охлаждения, встроенной в каждую поверхность кабины. Интегрированная система охлаждения позволяет контролировать температуру каждой поверхности кабины (кроме поверхности на задней стенке радиатора), соблюдая установившиеся условия испытания.

Конструкция каждой будки выполнена из сэндвич-панелей. Сэндвич-панель состоит из трех слоев: стальной панели со встроенной системой охлаждения, изоляционной пены (толщиной 80 мм с термическим сопротивлением 2.5 м
² К Вт
^-1 ) и внешний стальной лист. Стена за жидкостным радиатором имеет такую ​​же сэндвич-панель, но без системы охлаждения. Система охлаждения должна быть спроектирована так, чтобы ограничивать разницу температур между охлаждаемыми внутренними поверхностями в диапазоне ± 0,5 К. Для этого каждая панель должна поставляться с массовым расходом не менее 80 кг ч
^-1 за каждые м
² поверхности.Кабина имеет два отверстия в стенах, чтобы гарантировать водное и электрическое соединение между водяным панельным радиатором и за пределами помещения. На рисунке 5 показана схема камеры и системы охлаждения, взятая из стандарта EN 442-2 (2014).

Рис. 5

Камера и система охлаждения. Изображение взято из EN 442-2

Метод оценки тепла, выделяемого радиатором жидкостной панели, — это метод взвешивания. Метод взвешивания заключается в вычислении разницы энтальпий между подачей (входом) и возвратом (выходом) жидкости, умноженной на массовый расход.Энтальпия жидкости при давлении и температуре, измеренная в ходе испытания, известна по табличным значениям.

Радиатор с жидкостной панелью, рассмотренный в эксперименте Стефана (1991), имеет номинальные параметры, перечисленные в Таблице 1, с соединительными трубами, расположенными на противоположной стороне.

Таблица 1 Номинальное состояние радиатора гидронной панели

Модель жидкостного панельного радиатора имеет те же технические характеристики, которые указаны в таблице 1. Экспериментальные измерения и результаты моделирования сравниваются на рис.6 по температуре выхлопного потока от времени.

Рис. 6

Сравнение экспериментальных измерений, сделанных Стефаном (1991), и результатов моделирования для воды на выходе

Разница в количестве выделяемого тепла между экспериментальными измерениями и результатами моделирования составляет 3,75% при достижении установившегося состояния.

Испытание на скачкообразный переход между жидкостными панельными радиаторами с различным расположением соединительных труб: сравнение излучаемого тепла

Гидравлический панельный радиатор размещается в помещении с постоянной наружной температурой, поддерживаемой на уровне -15 ° C в течение всего времени моделирования.Выбор поддержания температуры наружного воздуха на уровне –15 ° C является случайным; Фактически, можно выбрать другое значение (как правило, меньшее, чем значение температуры, подаваемой в радиатор), но оно должно быть стабильным на протяжении всего времени моделирования, чтобы избежать помех в системе. Тепловые поступления от электроприборов, освещения, присутствия людей, интенсивности ветра и солнца во время испытания отключаются. Массовый расход увеличен до 0,01484 кг с
⁻¹ в момент моделирования 𝜃 = 0.До этого массовый расход составлял 2 × 10 ⁻⁴ кг с
^-1 , а температура подаваемого потока поддерживалась постоянной на уровне 83 ℃ .

Такое же испытание было выполнено на том же типе водяного панельного радиатора с соединительными трубками, расположенными на одной стороне. Предполагается, что емкость жидкости рядом с соединительными трубами имеет массовый расход на 10% выше, чем емкость, наиболее удаленная от соединительных труб.Этот тип водяного радиатора имеет температуру выхлопного потока; средневзвешенное значение температуры выхлопных газов, заданное разными потоками в каждом элементе.

На рисунке 7 показана схема радиатора, когда соединительные трубы расположены с одной стороны.

Рис.7

Схема радиатора с соединительными трубками, расположенными на той же стороне

Общее количество тепла, излучаемого радиатором жидкостной панели при различном расположении соединительных труб, показано на Рис. 8.Можно заметить, что радиаторы с соединительными трубками на одной стороне выделяют немного больше тепла, чем радиаторы с соединительными трубками, расположенными на противоположной стороне. Это означает, что радиаторы с соединительными трубками, расположенными на одной стороне, быстрее реагируют на изменение подаваемого массового расхода по сравнению с радиаторами с соединительными трубками, расположенными на противоположной стороне. В конечном итоге оба тепла, выделяемые двумя растворами, достигают одного и того же значения.

Рис. 8

Сравнение тепла, выделяемого радиаторами с различным расположением трубных соединений

Краткий обзор имитационной модели здания

Имитационная модель состоит из комнаты, смежной с другими отапливаемыми комнатами.В идеале тепло не передается в другие кондиционируемые помещения, поэтому для всех внутренних стен, потолка и пола задано адиабатическое граничное условие. Характеристики конструкции, окон, системы отопления, вентиляции и кондиционирования указаны в таблице 2. Помещение имеет чистую площадь пола 10 м .
² с постоянным расходом приточного воздуха при температуре 16 ° C. Еженедельные графики занятости, освещения и электроприборов являются стандартными; комната занята каждый день с 07.С 00:00 до 08:00 и с 17:00. до 20.00 в отопительный период.

Таблица 2 Тепловые характеристики здания

Помещение оборудовано системой механической вентиляции, в которой поток приточного вентиляционного воздуха смешивается с воздухом в помещении, обеспечивая примерно однородную температуру всего объема воздуха. Были произведены расчеты размера труб для распределительной системы, мощности, необходимой для циркуляционных насосов, а также мощности, требуемой от радиатора, и мощности, необходимой для установки кондиционирования воздуха.Радиатор подключен к системе хранения, которая состоит из многослойного резервуара для горячей воды. Электрический резистор внутри резервуара гарантирует требуемую температуру подаваемой жидкости в соответствии с погодозависимой кривой нагрева. Циркуляционные насосы работают согласно постоянной кривой нагрузки. Распределительные трубы предполагается изолированными и интегрированными в ограждающую конструкцию здания. Схема имитационной модели здания и системы отопления, вентиляции и кондиционирования представлена ​​на рис.9.

Рис.9

Имитационная модель помещения

План моделирования

В следующем разделе объясняется, как моделирование планируется, чтобы учесть вероятные изменения тепловых потерь из-за различных технических решений здания.План моделирования состоит из анализа чувствительности к местоположению здания, наружной оболочке здания и характеристикам системы отопления.

Первый анализ чувствительности был проведен путем размещения здания в четырех различных климатических условиях Швеции: северный, северо-центральный, южно-центральный и южный. Климат влияет на соотношение свободного тепла и тепловых потерь в помещении; таким образом, обогрев может быть уменьшен для удовлетворения требований комфорта для пассажиров, как показано Bianco et al.(2016). В этом сценарии влажность воздуха также играет роль, как объяснил Menghao (2011), поскольку она влияет на микроклимат в помещении и, следовательно, на конструкцию системы HVAC. Файл погоды, используемый в программном обеспечении моделирования здания, представляет собой синтетический файл погоды, полученный за один час на основе значений внешней температуры по сухому термометру T
_или
u
т
, относительная влажность воздуха ϕ, сила ветра в направлениях x и y и процент облачности%.Значения прямого D и рассеянного d солнечного излучения рассчитываются по модели Чжан-Хуанга. Синтетический файл погоды записывается в базу данных ASHRAE (2001) и используется в коммерческой программе моделирования зданий IDA ICE vers. 4.7. На рисунках 10 и 11 показана среднемесячная температура наружного воздуха и прямая солнечная радиация для каждого выбранного населенного пункта.

Рис.10

Среднемесячная наружная температура

Рис. 11

Среднее за месяц прямое солнечное излучение на горизонтальную поверхность

Второй анализ чувствительности был проведен путем изменения активной тепловой массы.Активная тепловая масса — это первый слой материала, контактирующий с воздухом в помещении, учитывая также все слои материала до изоляции, как показано в Brembilla et al. (2015b). Активная тепловая масса накапливает тепловую энергию, которая выделяется в помещении. Многие авторы рассматривали преимущества и недостатки изменения тепловой массы здания. Горейши и Али (2013) утверждают, что тяжелая тепловая масса может сглаживать резкие колебания температуры в помещении, обеспечивая стабильную температуру в помещении.Во время отопительного сезона накопленное тепло будет выделяться в кондиционируемое пространство; тогда как в период похолодания ночная вентиляция рассеивает накопленное тепло. Masy et al. (2015) утверждают, что активная тепловая масса также имеет положительный эффект за счет переключения нагрузки используемой электроэнергии. Автор статьи изменил внутренний слой внешней стены из кирпича ( ρ
_b
r
и
с
к
= 1500 кг м
⁻³ , с
_b
r
и
с
к
= 1000 Дж г
^-1 К
⁻¹ ) в древесину ( ρ
_{w
или
или
д}
= 600 кг м
⁻³ , с
_{w
или
или
д}
= 700 Дж г
^-1 К
^-1 ), регулируя толщину деревянного слоя, чтобы иметь одинаковый коэффициент теплопередачи как для тяжелой, так и для легкой конструкции.Такое же изменение произошло для кирпичного слоя адиабатических стен, прилегающих к кондиционируемым помещениям, и для бетонного слоя в полу и потолке ( ρ
_с
или
n
= 2300 кг м
⁻³ , с
_с
или
n
= 880 Дж г
^-1 К
^-1 ).

Третий анализ чувствительности сосредоточен на местном управлении радиатором. Местное управление переключалось между P (зона пропорциональности с ΔT = 1 K сначала, а затем с ΔT = 2 K) и PI-регулированием. P-регулирование обеспечивает пропорциональную регулировку расхода при изменении температуры в помещении, когда она выходит за пределы диапазона пропорциональности. ПИ-регулирование также гарантирует время интегрирования, которое снижает отклик системы и стабилизирует колебания температуры в помещении, как указано в Sanchis et al.(2010) и Ку и Захируддин (2004).

Последний анализ чувствительности проводился путем изменения расположения соединительных труб. Соединительные патрубки сначала располагаются на той же стороне радиатора, а затем на противоположной стороне. Весь анализ чувствительности учитывает 48 реальных случаев и 8 идеальных случаев. Для каждого анализируемого климата и для тяжелой, и для легкой активной тепловой массы устанавливаются идеальные случаи.

Радиатор Stella design 630 x 590 мм, боковое соединение антрацит

Радиатор Stella design 630 x 590 мм боковое соединение антрацит

pageCacheKey_6786048a935647bb80f814552757bf38

Ваша корзина пока пуста

Выбранные фильтры ни к чему не приводят

• ВКЛЮЧАЮЩИЙ МАТЕРИАЛ ДЛЯ МОНТАЖА — К каждому радиатору, который мы купим, вы получите материал для настенного монтажа, упрощающий установку полотенцесушителя.
• СОВРЕМЕННЫЙ ДИЗАЙН — Радиатор — это радиатор для ванной комнаты, предназначенный для обогрева помещения и подогрева полотенец. Он отличается хорошим качеством изготовления, высококачественным дизайном и широкими возможностями применения.
• НЕСКОЛЬКО — Радиатор не только дарит приятное тепло и уют, но и выполняет несколько функций одновременно. Поэтому вы также можете использовать обогреватель как полотенцесушитель или полотенцесушитель.
• ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ — цвет: антрацит, высота: 630 мм, ширина: 590 мм, количество ламелей: 11, размер ламелей: 40 * 17 * 1,5, профиль: Ø 33 * 1,5, вертикальные квадратные профили: 70 x 11 мм, горизонтальные коллекторные трубы: 28 мм, присоединительная резьба: G1 / 2 «, присоединительный размер: 50 мм, максимальное рабочее давление: 5 бар, испытательное давление: 6,5 бар, расстояние до стены: прибл.6,5см.
• TOP ОБРАБОТКА — Благодаря обработке радиатор не только легко чистится, но и имеет долгий срок службы. В области качества не было никаких компромиссов.

Номер артикула: 322008797

• ВКЛЮЧАЮЩИЙ МАТЕРИАЛ ДЛЯ МОНТАЖА — К каждому радиатору, который мы купим, вы получите материал для настенного монтажа, упрощающий установку полотенцесушителя.
• СОВРЕМЕННЫЙ ДИЗАЙН — Радиатор — это радиатор для ванной комнаты, предназначенный для обогрева помещения и подогрева полотенец. Он отличается хорошим качеством изготовления, высококачественным дизайном и широкими возможностями применения.
• НЕСКОЛЬКО — Радиатор не только дарит приятное тепло и уют, но и выполняет несколько функций одновременно. Поэтому вы также можете использовать обогреватель как полотенцесушитель или полотенцесушитель.
• ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ — цвет: антрацит, высота: 630 мм, ширина: 590 мм, количество ламелей: 11, размер ламелей: 40 * 17 * 1,5, профиль: Ø 33 * 1,5, вертикальные квадратные профили: 70 x 11 мм, горизонтальные коллекторные трубы: 28 мм, присоединительная резьба: G1 / 2 «, присоединительный размер: 50 мм, максимальное рабочее давление: 5 бар, испытательное давление: 6,5 бар, расстояние до стены: прибл.6,5см.
• TOP ОБРАБОТКА — Благодаря обработке радиатор не только легко чистится, но и имеет долгий срок службы. В области качества не было никаких компромиссов.

Объявленная цена: 92.39 € ²

81,38 €

Срок доставки: 2-3 дня

Описание:

Радиаторы от ECD-Germany впечатляют долгим сроком службы благодаря очень толстому основному материалу и двухслойному покрытию лаком для лакированных изделий.
Высококачественный однослойный панельный радиатор цвета антрацит.
Современный дизайн в сочетании с приятным теплом и комфортом.
Полная интеграция без нарушения оптики и меньшее пространство.
Панельные радиаторы особенно подходят для помещений, в которых находятся люди, страдающие аллергией, инвалиды или дети.
Благодаря особенно гладкой поверхности радиатор легко и быстро очищается и менее подвержен загрязнению и пыли.

Объём поставки:

Дизайнерский радиатор
Клапан стравливания воздуха
Заглушка
Комплект для настенного монтажа
Инструкция по монтажу

Техническая информация:

Цвет: Антрацит
высота: 630 мм
ширина: 590 мм
Количество планок: 11
Размер планки: 40 * 17 * 1,5
Профиль: Ø 33 * 1,5
Вертикальные квадратные профили: 70 x 11 мм
Горизонтальные коллекторы: 28 мм
Присоединительная резьба: G1 / 2 «.
размер присоединения: 50 мм
Максимальное рабочее давление: 5 бар
Испытательное давление: 6,5 бар
расстояние до стены: прибл. 6,5см
Товары специализированной торговли
В оригинальной упаковке

Отзывы клиентов 0

0 отзывов

0 отзывов

0 отзывов

0 отзывов

0 отзывов

Прочая продукция этого производителя:

10.97 € *

Объявленная цена: 12.58 € ²

11,08 € *

Объявленная цена: 13.28 € ²

11,70 € *

Объявленная цена: 15.39 € ²

13.56 € *

Объявленная цена: 14.75 € ²

12,99 € *

* цены с НДС, без стоимости доставки Стоимость доставки
¹ Первоначальная цена, ² Рекомендуемая розничная цена

ecdgermany.de — Auto & Motorrad, Werkzeuge, Haus & Garten und Elektrikshop — © 2017 ECD Germany, alle Rechte vorbehalten

Отличия плоских радиаторов

31.08.2012

На рынке представлено множество минималистичных плоских радиаторов, доступных по широкому диапазону цен, но как определить, какие из них имеют хорошее соотношение цены и качества? Эта статья дает четкое руководство о том, на что обращать внимание при покупке плоских радиаторов центрального отопления.

Плоские радиаторы

белого цвета — популярный вариант, поскольку они имеют простой безобидный дизайн, который прилегает к стене. Этот тип радиатора представляет собой сдержанный «дизайнерский» вариант в качестве альтернативы более смелому «радиатору с особенностями».

На днях покупатель спросил меня: «В чем разница между этими плоскими радиаторами, ведь один намного дороже другого?» Итак, я ответил на вопрос, обосновав разницу в цене, и понял, что это обычное дело, и к нему стоит обратиться как следует.

«Дизайнерские радиаторы» становятся все более нормой в домах с высококачественной отделкой, и потребители часто требуют большего, чем «стандартные» штампованные стальные гофрированные панельные радиаторы, которые мы привыкли видеть во многих британских домах. Как следствие, рынок более стильных отопительных приборов быстро вырос и включает множество радиаторов с плоской передней панелью, но со значительными различиями по качеству и цене. Архитекторы особенно ищут радиаторы, которые оптимизируют пространство, которое они разрабатывают, поэтому им нужны высококачественные, тонкие, минималистичные радиаторы, которые занимают как можно меньше жилой площади, но обеспечивают отличную теплоотдачу.

Однако, хотя цена часто является проблемой, выбор «самого дешевого» варианта отопления редко бывает выгодным вложением в долгосрочную перспективу, и клиенты обнаруживают, что получают то, за что платят.

Так чем же отличаются плоские радиаторы? На какие отличия стоит обратить внимание?

Ниже мы подробно описали различные моменты, которые следует учитывать при покупке плоских или плоских радиаторов.

Общие
• Гарантийный срок: относительно короткий гарантийный срок может указывать на более низкое качество сварки или тонкую сталь.Вам следует искать радиатор с минимальным гарантийным сроком 5 лет.
• Независимое тестирование: испытаны ли радиаторы на соответствие EN442, официальному европейскому стандарту? Этот сертификат гарантирует, что радиатор соответствует минимальным стандартам по различным аспектам, включая тепловую мощность, маркировку продукции и безопасность.
• Подтверждение тепловой мощности: проверила ли тепловая мощность радиатора независимая лаборатория? Сертификат BSRIA (Building Services Research and Information Association) или аналогичный сертификат подтвердит, что заявленная тепловая мощность подтверждена независимым экспертом.
• Награды и аккредитации: Независимое признание помогает гарантировать, что радиатор имеет конструкцию хорошего качества. Ищите знаки, подтверждающие качество радиаторов и используемых материалов, например, «Знак качества стального радиатора RAL».
• Страна-производитель: Страна-производитель не всегда определяет качество продукта, но вы можете рассмотреть это наряду с другими факторами. Плоские радиаторы обычно производятся в Европе, в основном в Дании, Германии и Турции, но все больше моделей производится в Азии.Некоторые модели на заказ производятся в Великобритании.

Дизайн
• Существует 2 типа плоских радиаторов:
1. Специально разработанные плоские радиаторы: они были разработаны для рынка архитекторов, предлагая чистые линии и высококачественную отделку. Они имеют аккуратную простую конструкцию, которая прилегает к стене и часто имеет плоскую плоскую верхнюю часть, а не решетку.
2. Стандартные стальные гофрированные радиаторы с плоскими панелями, прикрепленными к передней части: они были разработаны, чтобы попытаться воспроизвести тот же вид, что и специально разработанные плоские радиаторы, но обычно это менее дорогой вариант, поскольку за плоской панелью находится обычно товарный продукт массового производства.Природа этой конструкции часто делает их более глубокими по конструкции, из-за чего они больше выступают в комнату, а верхняя часть этих радиаторов может быть закрыта решеткой.
• Доступные размеры: Растущая популярность этого типа радиаторов привела к увеличению диапазона доступных размеров. Например, плоские радиаторы теперь доступны как в горизонтальном, так и в вертикальном исполнении, шириной от 200 мм до 3000 мм и высотой от 300 мм до 2000 мм.
• Тепловая мощность. Важным аспектом при выборе любого радиатора, независимо от его типа, является тепловая мощность.Хорошо спроектированный радиатор с плоской панелью будет иметь ребра или «конвекторы», скрытые за передней панелью, чтобы обеспечить максимальную теплоотдачу. Без этих ребер тепловая мощность будет значительно меньше, поэтому не дайте себя обмануть дешевым ультратонким радиатором с плоской панелью; он может дать вам столько же тепла, сколько пара лампочек!
• Отделка верха и боковин: плоские радиаторы могут иметь открытые или закрытые стороны; это не влияет на работу радиатора и носит чисто косметический характер. Также они могут иметь открытый верх или решетку; влияние на тепловую мощность радиатора незначительно при добавлении или снятии решетки.Решетка обычно добавляется из практических соображений (в основном, чтобы маленькие дети не ставили игрушечные машинки на спину!).
• Положения соединения клапана: эти типы радиаторов поставляются либо с «боковыми соединениями», как стандартные радиаторы из штампованной стали, где клапаны устанавливаются в нижней части радиатора с обеих сторон, либо с «соединениями с нижней стороны», где клапаны расположены под ним. радиатор по центру или с обоих концов. Соединения с нижней стороны являются популярным выбором, особенно для вертикальных радиаторов, поскольку они означают, что клапаны располагаются непосредственно под радиатором, а это означает, что вам не нужно больше места для установки клапанов.Также могут быть доступны другие варианты подключения клапана, если они вам потребуются. Какое бы положение клапана вам ни потребовалось, важно, чтобы вы проконсультировались со специалистом по радиаторам, подходит ли радиатор, который вы рассматриваете.
• Конструкция кронштейнов: чтобы максимально увеличить пространство, обратите внимание на радиаторы с продуманными кронштейнами, которые удерживают радиатор как можно ближе к стене. Ищите «измерение от стены до передней поверхности», чтобы подтвердить, насколько далеко в комнату будет выступать радиатор, а не только измерение глубины, так как в нем может не быть места для кронштейна.

Материалы
• Марки стали — радиаторы из штампованной стали белого цвета являются популярным продуктом, но качество стали может варьироваться в зависимости от модели. Толстый сорт стали, такой как внутренняя конструкция 1,20 мм или 1,25 мм, обеспечит долгий срок службы. Передние панели должны быть из стали толщиной не менее 1,1 мм; Плоские радиаторы высшего качества могут быть даже из стали толщиной 2 мм.
• Испытания под давлением — Плоские радиаторы следует испытывать при давлении минимум 10 бар.
• Качество окраски: плоские радиаторы с белой или цветной окраской имеют «порошковое покрытие» и должны иметь гладкую, полуглянцевую поверхность, как у бытовой техники.Плохо обработанные радиаторы могут иметь эффект «апельсиновой корки» из-за того, что используется мало краски.
• Качество кронштейнов: кронштейны могут сразу указывать на качество изготовления, поскольку кронштейн низкого качества может отражать использование радиатора низкого качества.
• Упаковка: убедитесь, что продукт, который вы покупаете, упакован надлежащим образом, поскольку повреждение при транспортировке может привести к задержкам в реализации вашего проекта. Узнайте у продавца, как упакован радиатор.

Сервис

Всегда помните об услугах, предоставляемых при покупке отопительных приборов.Следуйте приведенному ниже руководству, чтобы обеспечить наилучшее обслуживание и свести к минимуму вероятность возникновения проблем.

• Выберите поставщика с хорошей репутацией. Поищите отзывы или отзывы в Интернете или спросите друзей и родственников, кем они пользовались при покупке радиатора.
• Ищите награды и аккредитации. Независимое признание поставщика поможет поддержать их репутацию и укажет на то, что у них есть бренд, который им небезразличен и который они хотят защищать.
• Обратитесь к специалисту по радиаторам. Даже продавцы кухонь, ванных комнат или спален могут иметь ограниченные знания в области отопления.Обратившись к настоящему специалисту, вы сможете быстро и точно получить ответы на любые технические вопросы и вопросы по установке.
• Спросите, как долго они продают радиаторы. Несмотря на то, что индустрия «дизайнерских» радиаторов относительно молода, уважаемый поставщик должен иметь за плечами несколько лет успешной торговли.
• Избегайте продавцов только через Интернет и покупок по принципу «добавить в корзину». Если радиатор выбирается без консультации специалиста, это часто может привести к заказу неправильных продуктов, вызывая проблемы для всех вовлеченных сторон.
• Узнайте, есть ли у них выставочный зал. Качественное помещение может указывать на долгосрочную перспективу бизнеса.
• Спросите о послепродажном обслуживании. Например, есть ли у поставщика технические специалисты и телефон доверия? Известно, что некоторые розничные торговцы выманивают у покупателей телефонный номер склада, когда они сообщают о неисправном продукте.

Из вышесказанного ясно, что выбор радиатора с плоской панелью может быть не самым простым решением, но, следуя инструкциям, подробно описанным выше, ваш радиатор не будет ложной экономией.

Для получения дополнительной информации о покупке плоских радиаторов хорошего качества по разумной цене, обратитесь к специалисту, например, Feature Radiators. Их команда экспертов поможет вам выбрать лучший радиатор для ваших конкретных обстоятельств, поэтому свяжитесь с ними по телефону 01274 567789, посетите их выставочный зал в Бингли, Западный Йоркшир или посетите http://www.featureradiators.co.uk

Для получения дополнительной информации о
Отличия плоскопанельных радиаторов
говорить с
Характеристики радиаторов

E.C.A.

E.C.A.

E.C.A.

Универсальный радиатор тип 11

1521121130040

Перейти к продукту

E.C.A.

Универсальный радиатор тип 21

1521422130040

Перейти к продукту

E.C.A.

Универсальный радиатор тип 22

1521422230040

Перейти к продукту

E.C.A.

Универсальный радиатор тип 33

1521423330040

Перейти к продукту

E.C.A.

Запасной радиатор тип 22

1521112255040

Перейти к продукту

E.C.A.

Запасной радиатор тип 33

1521113355040

Перейти к продукту

E.C.A.

Радиатор с центральным подключением, тип 11

1521141140060

Перейти к продукту

E.C.A.

Радиатор с центральным подключением, тип 21

1521442140060

Перейти к продукту

E.C.A.

Радиатор с центральным подключением, тип 22

1521442240060

Перейти к продукту

E.C.A.

Радиатор с центральным подключением, тип 33

1521443340060

Перейти к продукту

E.C.A.

План радиатора тип 11

1525121140400

Перейти к продукту

E.C.A.

План радиатора тип 21

1525122130400

Перейти к продукту

E.C.A.

План радиатора тип 22

1525122230400

Перейти к продукту

E.C.A.

План радиатора тип 33

1525123330400

Перейти к продукту

E.C.A.

Радиатор Lisenen Тип 11

1525221130400

Перейти к продукту

E.C.A.

Радиатор Lisenen Тип 21

1525222130400

Перейти к продукту

E.C.A.

Радиатор Lisenen Тип 22

1525222230400

Перейти к продукту

E.C.A.

Радиатор Lisenen Тип 33

1525223330400

Перейти к продукту

E.C.A.

Вертикальный радиатор тип 22

1525452260180

Перейти к продукту

E.C.A.

Вертикальный радиатор тип 21

1525452160180

Перейти к продукту

E.C.A.

Радиатор Icon Design 1

1520001040060

Перейти к продукту

E.C.A.

Радиатор 2 Icon Design

15200010

Перейти к продукту

E.C.A.

Радиатор Icon Design 3

1520001050120

Перейти к продукту

E.C.A.

Гладкий радиатор

1520011050120

Перейти к продукту

E.C.A.

ГИБРИДНАЯ ПАНЕЛЬНАЯ РАДИУС PKKP-600X800

1538012260080

Перейти к продукту

E.C.A.

ГИБРИДНАЯ ПАНЕЛЬНАЯ РАДИУС PKKP-600X1000

1538012260100

Перейти к продукту

E.C.A.

ГИБРИДНАЯ ПАНЕЛЬНАЯ РАДИУС PKKP-600X1200

1538012260120

Перейти к продукту

E.C.A.

Подогреватель для ванной, прямой — белый — боковое соединение

1E400068801B

Перейти к продукту

E.C.A.

Подогреватель для ванной, прямой — хром — боковое соединение

1E400068801C

Перейти к продукту

E.C.A.

Подогреватель для ванной комнаты изогнутый — Белый — Боковое соединение

1E400068802B

Перейти к продукту

E.C.A.

Подогреватель для ванной комнаты изогнутый — Хром — Боковое соединение

1E400068802C

Перейти к продукту

E.C.A.

Термостат E.C.A. Тип 40

602120754-03

Перейти к продукту

E.C.A.

Термостат E.C.A. Тип 40

602120170-03

Перейти к продукту

E.C.A.

Вставка клапана с предварительной настройкой, 6 значений

600800020

Перейти к продукту

E.C.A.

E.C.A. вставка клапана с предварительной настройкой, 6 значений

602120312-03

Перейти к продукту

E.C.A.

Вставка клапана ECA и резьбовое соединение с запорным винтом в проходном исполнении

602120890-03

Перейти к продукту

E.C.A.

Термостатическая головка, вставка ECA-клапана и запорное резьбовое соединение

602120891-03

Перейти к продукту

E.C.A.

Клапан для термостата, никелированная латунь

602120394

Перейти к продукту

E.C.A.

Клапан для термостата, никелированная латунь

602120343

Перейти к продукту

E.C.A.

Регулировочный ключ для клапанов с предварительной настройкой

610805027

Перейти к продукту

E.C.A.

Замок, никелированная латунь

602120726-03

Перейти к продукту

E.C.A.

Замок, никелированная латунь

602120727-03

Перейти к продукту

E.C.A.

Запорное резьбовое соединение, никелированная латунь

602120285-03

Перейти к продукту

E.C.A.

Запорное резьбовое соединение, никелированная латунь

602120286-03

Перейти к продукту

E.C.A.

Фитинг компрессионный 15мм, металлическое уплотнение

602199344-03

Перейти к продукту

E.C.A.

Компрессионный фитинг 15 мм, мягкое уплотнение

600800205_R

Перейти к продукту

E.C.A.

Компрессионный фитинг 16 мм

602199343-03

Перейти к продукту

E.C.A.

Настенный кронштейн EC2

1515000069

Перейти к продукту

.
