Как правильно прокладывать проводку в квартире

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10. 5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

1. Скрытый

2. Открытый

3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

• Не компонуйте вместе силовой, слаботочный и осветительный провода

• Выбирайте плинтус из электроизоляционных негорючих материалов

• Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

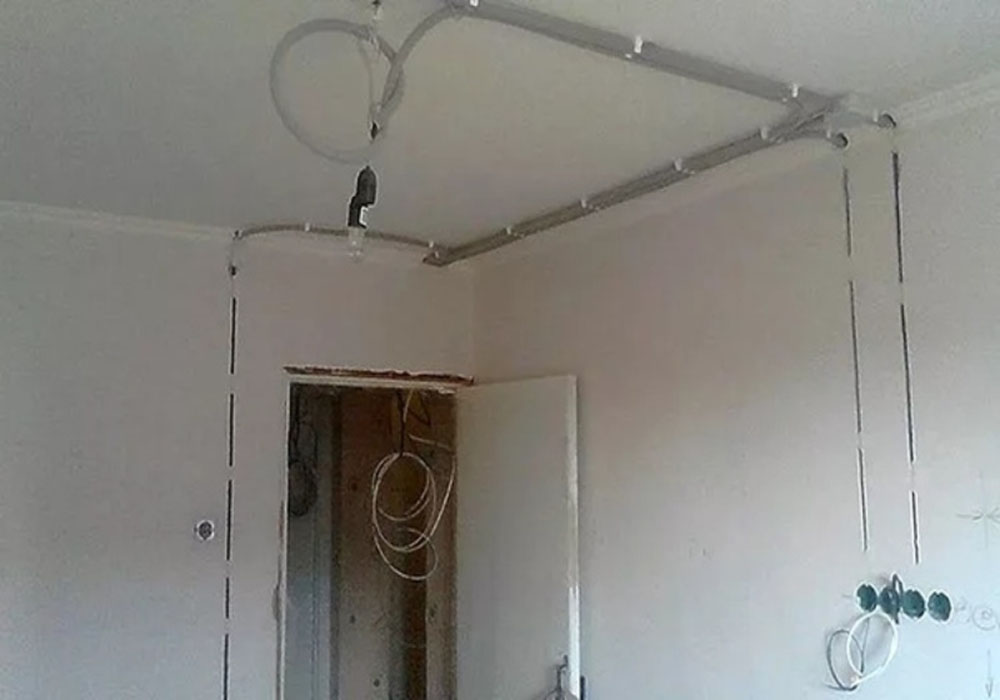

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

• В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
• Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
• Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
• В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

• осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
• составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
• составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

• размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
• фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
• монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
• после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Прокладка проводки в квартире

По всему миру идет борьба за экономию ресурсов. Основным ресурсов во Вселенной является энергия. В силу того, что энергия проявляется по-разному, возможны различные манипулирования и преобразования энергии из одного вида в другой. Некогда наши предки считали огонь основным видом энергии, за который можно было вести войны. Огонь было непросто транспортировать, но люди строили клетки с подстилкой из травы, в которых и переносили огонь. Огнем кормились, согревались, защищались, но ввиду того, что племен было много и дружбы между ними не было, то и транспортирование огня на большие дистанции не требовалось. На тот момент огонь устраивал во всех отношениях, но мы так устроены, что сладок плод, который недоступен. Человек всегда смотрел в природу, и больше всего его привлекала и устрашала молния, поражала мощь молнии. И поэтому немудрено, что все стремления были направлены на ее покорение. Электричество стало доступным лишь в 19 веке, и оно стало именно тем видом энергии, который устроил всех.

Советский союз вел борьбу за экономию. Вся экономия распространялась на освещение, а при этом выпускались станки и аппараты гигантских мощностей. Военная техника всегда была вне правил и требований к шуму и СО. Оставалось экономить на жильцах, для которых производились только светильники, утюги, холодильники и телевизоры. На сегодняшний день техники очень много, и она энергоемка: СВЧ печи, стиральные машины, посудомоечные машины, нагревательные полы, индукционные печи, электрические духовки, тостеры, чайники, бойлеры… Вся эта армия бытовых приборов нуждается в электричестве. Только где взять столько ватт энергии, если при постройке дома на каждую квартиру подводят два алюминиевый провода сечением 2,5 кв. мм, способных передать лишь 3,96 кВт (18 А)? Поэтому при заселении в новую квартиру все начинают не с ковров и шкафов, а с новой проводки.

По общению с электричеством написано много книг, но основная – «Правила устройства электроустановок» (ПУЭ). Эта книга является сборником норм и правил, по которым необходимо выполнять все работы с электричеством в различных помещениях. При этом многие эти правила игнорируют либо обходят, в результате чего и случаются несчастные случаи.

Прежде чем штробить, ломать и сверлить, нужно примерно представлять, что должно получиться в итоге. Для проектирования можно почитать эту статью. Штробить в панельных домах стены нельзя – они несущие, поэтому нужно либо из полостей вытягивать старые провода и затягивать новые, либо в коробах по стенам вести новую проводку. Прикол протяжки проводов в панельных домах в том, что тянется магистраль от одной монтажной коробки до другой. Коробки располагаются под потолком посередине стены. Магистраль проходит также и через точки для подключения люстры. К примеру, не горит свет во всей квартире кроме прихожей. Нужно вскрыть коробку в прихожей — над выключателем под самым потолком. Дальше вскрыть коробку в ближней к кородору комнате. Если в прихожей есть напряжение на проводах, а в комнате нет, то снимаем светильник в прихожей и нащупывает трассу от коробки прихожей. Дальше трасса идет через следующий светильник, а уж затем выходит в коробку в комнате. У меня был случай, когда при строительстве дома строители заделывали выход на светильник в ванной при помощи керамической трубки и этой трубкой умудрились надрезать провод. Юмор в том, что все работало 40 лет, а только после этого провод отгорел. Вскрыв коробку в комнате я вытянул половину проводов, а из коробки в прихожей — вторую половину. Затем пришлось протягивать стальку и перепротягивать провода.

Вначале нужно нарисовать план квартиры со всеми розетками, выключателями и разветвительными коробками. Схема даст наглядное представление о разводке проводки и поможет посчитать количество проводов, кабелей и розеток.

План квартиры можно либо нарисовать самому, либо взять из паспорта на квартиру. В любом случае нужно перемерить все стены для полной уверенности. После зарисовки плана нужно на нем отобразить все провода, разветвительные коробки, розетки и щиток. В итоге должна получиться примерно такая схема.

Вводной кабель приходит с лестничной клетки на щиток. От щитка первой группой запитывается освещение прихожей и ванной, розетки прихожей и дверной звонок. Вторая группа запитывает розетки и освещение спальни, третья группа – розетки и освещение гостиной, четвертая группа – розетки и освещение кухни, пятая группа – розетки ванной.

Сетевой кабель подключает домофон или радиоточки, все телефоны и непосредственно компьютерный переключатель. Удобно иметь телефоны во всех комнатах и на кухне. Причем в комнатах возможна разнообразная перестановка, поэтому места для телефонов нужно иметь несколько и в разных местах.

Телевизионный кабель можно прокладывать один и разветвлять при помощи разветвителей. Такая схема называется радиальной. Вводим с лестничной клетки один телевизионный кабель и тянем до коробки на комнату. В коробку вставляем разветвитель по количеству точек в комнате плюс еще две для входящего кабеля и выходящего на следующую комнату. Применять желательно специальные разветвители с одним прямым входом, одним прямым выходом и несколькими точками для подключения телевизора. В данной квартире количество точек получилось три. При этом качество сигнала осталось на одном уровне и к кажой розетке можно подключить кабельный цифровой модем.

Бывает очень неприятно, когда сосед по ошибке выключает тебе автоматический выключатель на лестничной клетке. Свет сразу тухнет, компьютеры отключаются, холодильник перестает работать. Неудобно, поэтому проще иметь отдельно свой автоматический выключатель в квартире. При этом счетчик учета электроэнергии перемещать в квартиру не стоит – такие условия у предприятий поставщиков электроэнергии должен быть доступен для осмотра, даже если вас и нет дома. Проще всего оставить счетчик на лестничной клетке, а аппараты защиты перенести в прихожую.

На схеме видно, что толстые провода с лестничной клетки приходят на щиток. Со щитка делается дальнейшая разводка по квартире. При проектировании нужно четко представлять нагрузку, которую вы хотите потребить. Единственное, чем ограничено потребление – счетчик. Индукционные счетчики имеют маркировку по току, например 5 А. Это означает, что счетчик может нормально посчитать ток — берется запас в 3 раза — до 15 А (15*220=3300 Вт). На других счетчиках стоит маркировка 5-34 А. Это означает, что в промежутке между 5 и 34 амперами (1100-7480 Вт) счетчик считает кВт*ч корректно.

Обычно вся проводка в квартире выполнена по магистральной схеме. Два провода от счетчика через автоматический выключатель входят в квартиру и запитывают все розетки и выключатели через разветвительные коробки. Минус в том, что при ремонте розетки придется отключать и весь свет, поэтому ремонт в ночное время невозможен – ну или только при свечах. Кроме магистральной схемы существует радиальная схема. При радиальной схеме от щитка до каждой розетки прокладывается отдельный провод. Минус в количестве прокладываемых проводов. Наиболее предпочтительный вариант – смешанная схема. Схема подразумевает прокладку нескольких магистральных линий, например, до каждой комнаты, а разводка по комнатам — по радиальной схеме от коробки магистральной линии до каждой точки в комнате. Минус в защите радиальных линий.

Учитывая все это, я выбрал смешанную схему. На каждую комнату я решил проложить линию кабелем ВВГ 3*2,5, способную передать 24 А (5,28 кВт при Uф=220 В). При этом нужно учитывать, что радиальные линии от магистрали тоже должны выдерживать 24 А. При этом защищено будет все. Однако можно сэкономить и радиальные линии проложить меньшим сечением, но тогда автомат защиты должен соответствовать току в радиальной линии.

Вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи. Допускается прокладывать силовые кабели и связи в параллель, но при этом расстоянии должно быть не менее 30 см между ними.

По схеме примерно прикидывается количество проводов. При подсчете проводов нужно учитывать, что розетки будут установлены около пола, а магистраль должна проходить на уровне потолка, поэтому нужно к каждой группе розеток добавлять опуски от уровня розетки до уровня проводки.

Помимо силовых кабелей можно проложить кабели на телевизор и сеть. Телевизионный кабель необходимо прокладывать по радиальной схеме. Магистральная схема также работает, но она требует большее количество кабеля.

Сетевой кабель имеет 8 проводов, при этом для организации сети на 100 Мбит/с нужно только 4 провода. Оставшиеся 4 провода можно использовать для телефона, радиоточки или домофона.

Вместе с кабелями нужно приобрести стальку – стальную жесткую проволоку для протяжки кабелей в полостях потолочных плит.

После того как со схемой все понятно и кабели закуплены – можно приступать к прокладке новой проводки, но перед этим нужно накрыть всю мебель, а затем штробить. В идеале лучше убрать всю мебель в другую комнату.

Перед штроблением можно размерить места под силовой щиток и разветвительные коробки. Это нужно для того знать, в какую сторону штробить. Место для щитка размечается по размеру самого щитка.

В многих квартирах есть радиоточки. Если проводное радио для вас актуально, то все равно надо сначала все снести, а потом заново все провести. Главное — не забыть. Розетки проще всего долбать молотком или зубилом. На схеме необходимо нарисовать дополнительный кабель, но можно подцепиться и к сетевому кабелю.

Далее следует найти все разветвительные коробки. На каждую комнату приходится по одной коробке, коробка есть и в прихожей. В ванной и кухне таких коробок нет. Конечно, эти данные общие, возможно электрики при строительстве не так прочитали схему и построили не так, как надо. Коробка располагается над одной из точек, например над выключателем. Чтобы ее найти, нужно постучать по стене отверткой и по звуку определить местоположение коробки. Глухой звук намекает на сплошную стену, а звонкий – на пустоту в стене. Высота установки коробки — 10-20 см от уровня потолка.

От коробки идет множество проводов во все стороны. Можно использовать старые штробы для прокладки новых проводов. Главное — старые провода при этом не перерезать, а то болгарка и перфоратор работать не будут.

При осмотре коробки желательно четко представить для себя, куда уходит каждый провод. Тогда проще будет обесточивать светильники и выключатели.

Разветвительные коробки в панельных домах выполнены очень оригинально — в стиле современных дизайнеров интерьера. Коробки находятся в центре под потолком каждой комнаты, их обычно две. Закрыты коробки стальными полукольцами и легко находятся есть простукивать стены. Коробка оформлена только с фасада, а изнутри — ниша из бетона. Коробки все соединены полостями в бетоне в которые протянуты кабели.

Изоляция проводов со временем стареет, но не так чтобы полностью разрушается. К примеру, данная проводка служит дому уже больше 50 лет. Если алюминиевую проводку не трогать — то изоляция может служить вечно.

В стальных полукольцах есть вырез под вставляющуюся крышку. Крышка поворачивается и вынимается. Беда проводки в таких домах — короткие концы для скрутки.

Магистральные линии из одной стороны квартиры в другую проще прокладывать через потолок. Дело в том, что перекрытия в большинстве домов делают из железобетона на заводах. Перекрытие представляет собой плиту с каналами внутри. Каналов обычно шесть, а плиты при постройке дома кладут вдоль ширины дома. Места стыков плит четко видны в комнатах и имеют вид канавки, проходящей по потолку.

Для прокладки проводов в каналах плит нужно просверлить два отверстия и втянуть в них стальную проволоку. Это заведомо трудный процесс. Каналы могут быть завалены мусором, а штробить потолок нельзя. Мусор в канале обычно располагается по торцам плиты. Плиты делают длиной 6 метров. Если у самой стены нельзя просверлить перфоратором отверстие, то можно несколько подальше просверлить. В итоге стальная проволока (сталька) должна хотя бы на метр войти в потолок.

Конец проволоки нужно обязательно загнуть, чтобы при протягивании в канале сталька шла вперед загнутой частью и не цеплялась за выступы своей острой частью. Сталька должна быть относительно крепкой и прочной и с трудом поддаваться сгибанию.

Конечно, из второго отверстия сталька вынырнет в одном случае из десятка тысяч. Необходимо помочь стальке. Стальку, которую толкают, необходимо согнуть, оставив на конце крючок, и толкать в полость плиты. Когда примерно по метражу сталька должна выйти с другой стороны, то запускают второй кусок стальки, согнутый тоже крючком. Получается, что в один канал с разных сторон втянуты две проволоки. Теперь нужно покрутить вторую стальку, которая короче. Идея в том, чтобы зацепить первую стальку за вторую и вытянуть вторую из плиты.

После нескольких часов тренировки все должно получиться. Проще будет, если использовать только одну стальку и орудовать ее обоими концами в полости потолка. Тогда если поймать один конец за другой и вытянуть, то получится, что получилось кольцо, проходящее через потолок.

Вслед за сталькой нужно протянуть все кабели. Для этого имеющуюся петлю не разгибают, а делают вторую петлю – так проще стальке проходить в перекрытии – и загибают первую петлю за основную стальку. Провода приматывают крепко, чтобы не оторвать при рывке в перекрытии, если там имеется мусор или завал.

Для лучшего скольжения кабелей в перекрытии место стыковки кабелей и стальки перематывают изолентой. Теперь за свободный конец стальки можно тянуть и протягивать провода через перекрытие. Чтобы не поцарапать кабели о бетон перекрытия, нужно подавать провода, т.е. поправлять кабели и заправлять их в отверстие.

Если с другой стороны перекрытия отверстие для стальки расположено на отдалении от стены, то нужно сделать небольшую штробу глубиной 2-4 см в потолке. В местах вывода проводов под светильник свисают провода старой проводки. Их можно использовать и за них вытянуть новые провода, если конечно известно, куда они идут. Но провода могут быть и примазаны штукатуркой, тогда они не пойдут.

Стальку нужно протянуть на все светильники.

Места для разветвительных коробок можно пробивать на любом уровне, но лучше отойти от потолка на 10-20 см. Коробки под разветвление силовых кабелей и кабелей связи нужны отдельные. По конструкции коробки могут быть и одинаковые, но располагаться на расстоянии 30 см друг от друга. Это связано с помехами в кабелях связи. Коробки нужны для соединения в них кабелей. Соединять провода и место соединения замуровывать в штробу нельзя, т.к. при возгорании или ремонте это место будет недоступно. Вообще сам по себе кабель – надежная конструкция, и все сбои происходят сугубо в местах соединения и ответвления. Коробки бывают различных размеров и форм. Все равно, какую коробку брать, главное, чтобы можно было легко выдолбать под нее место, при этом чтобы все провода свободно уместились в ложе монтажной коробки.

После долбления мест под коробки можно приступать в прорезанию штроб. Штроба – это канавка в материале, в которую закладываются все провода. Сверху она замазывается раствором. Для резания вначале нужно наметить контур будущей штробы. Прокладывать все штробы лучше на уровне монтажных коробок на расстоянии 10-20 см от потолка. Это позволит не перебить кабель, когда будете вешать картины. При помощи уровня и карандаша на стене рисуется контур штробы. Штробы должны быть горизонтальными или вертикальными.

Резать штробы нужно болгаркой с диском по бетону. При этом поднимается большая туча пыли, поэтому стену перед резкой штробы нужно обрызгивать водой. Вода хоть как-то прибивает пыль.

Если под рукой болгарки нет, то можно использовать молоток и зубило. Советские строители сильно нуждались в дачах, поэтому в штукатурном растворе домов обычно сама штукатурка отсутствовала, зато обильно присутствовал песок. В кирпичном доме все внутренние стены сделаны из гипсолитовых плит. Эти плиты шли не до самого потолка, а не доходили 15 см. Далее шла деревянная доска, поверх доски войлок и описки. Все это штукатурилось вместе со стеной. Под доской можно нащупать канавку, в которую лягут все кабели. Только нужно проложить стальную ленту по дереву в местах, где соприкоснутся кабели.

Повороты штробы нужно делать только под углом 90*, и хотя это не сэкономит денег, зато позволит четко определять места, где прошел кабель. Обои при штроблении стен лучше снять заранее, потому что в складках полуоторванных обоев скапливается мусор и пыль.

Когда все штробы проделаны, можно выдалбливать места для подрозетников. Чтобы в дальнейшем все розетки встали на свои места без сдвигов, подрозеточные коробки также необходимо вставлять без сдвигов и точно под уровень.

Высота установки розеток составляет 30 см от уровня пола. Но иногда это место оказывается сразу за креслом или за столом. Тогда нужно ставить розетки там, где удобно. На месте будущих розеток нужно нарисовать горизонтальную линию и вдоль нее точно вырезать кусок стены на глубину примерно 5 см в зависимости от коробки.

Подрозетники лучше приобрести такие, чтобы они входили друг в друга. Таким образом можно будет достичь соответствия, чтобы розетки встали, но если таких розеток под рукой нет, то можно размерить стену так, чтобы между центрами двух розеток было 7 см, но это в том случае, если все розетки входят под одну накладную декоративную накладку. Если нужно установить два блока с двумя рамками рядом, то нужно разметить розетки так, чтобы между центрами розеток одного блока было 7 см, а между розетками смежных рамок 8 см.

Стены из мягкого материала проще резать коронкой – стальная фреза по бетону с победитовыми зубьями. Коронка проделает только отверстия, а все перемычки нужно разбить молотком и зубилом.

После точного махания молотком обязательно нужно проверить, помещаются ли подрозетники в подготовленное место. Проверяется глубина вставки – должны заходить заподлицо со стеной (полностью скрываться), параллельность полу и перекос сборки подрозетников.

После установки подрозетников и закладывания проводов в штробу можно все замазывать раствором. Конечно, провода в штробу укладываться не хотят и лежать они там тоже не хотят. Прикрепить на время провода можно с помощью гвоздей, забитых так, чтобы кабели держались.

Все кабели нужно проложить от своих разветвительных коробок до подрозетников. После чего можно замазать все штробы, подрозетники и разветвительные коробки.

Соединять провода по правилам нужно при помощи клемников. Скруткой соединять провода нельзя. Но скрутка дает более большую площадь контактов проводов, что уменьшает нагрев в месте соединения. Для того чтобы соединить провода скруткой, нужно поставить провода под углом друг к другу и закрутить оба провода плоскогубцами. Провода образуют косичку. Эту косичку можно пропаять или сверху заварить. После соединения провода нужно согнуть пополам. Это даст еще большую площадь соприкосновения проводов. Этот метод можно использовать и при соединении алюминиевых и медных проводов.

Жгуты проводов будут внушительными. Штробы должны все их вместить. Можно также временно прикреплять кабели к стене при помощи перфорированных полос от маячков. Полоса прикручивается на саморезы прямо в стену, надежно крепя провода.

В последнее время для экономии сил и денег стали применяться подвестные потолки. Прелесть подвестных потолков при прокладывании проводки очевидна — не надо столько штробить стены, все провода пройдут по потолку.

В самом начале нужно прямо на потолке нарисовать линии магистралей и коробки. От коробок стрелками указать приход и уход трасс, направления ухода на светильники, выключатели и розетки. Для простоты можно разделить коробки отвещения и розеток.

К потолку нужно прикрутить разветвительные коробки и пробить все отверстия между комнатами по ходу трасс. Нужно учитывать, что провода обычно располагаются в стенах и идут на расстоянии 5-10 см от потолка. Но строители могут проложить провода на любом расстоянии от потолка. Желательно при таких работах иметь определитель скрытой проводки, например DMF 10 zoom от bosch. В панельных домах все понятно — коробка в центре комнаты, а от нее по кратчайшему расстоянию идут провода к розеткам. В кирпичных и блочных межкомнатные стены цельные гипсолитовые. Они не доходят 10 см до потолка и обрываются. Далее кладется горбыть — неструганная доска, а на нее слой утеплителя — вата, войлок. И стена штукатурится. Провода прокладываются при стройке на прямых участках именно по этой доске, а при переходах от комнаты в камнату — как угодно — в утепителе, под доской. Часто провода идут и по несущим стенам по стыку потолка и стены.

Это все к тому, чтобы при прокладке проводки не остаться без электричества нужно внимательно штробить и просверливать отверстия. Отверстия следует сверлить между комнатами под самый потолок. Во-первых меньше шансов просверлить провод, а во-вторых — чем выше отверстие, тем выше будет висеть новый потолок. При пробивании отверстия перфоратором нужно не жать до потери пульса, а бить острожно и при выключенной лампочке. Чуть лампочка мигнула — явно наткнулся на провод. Если лампочка продолжает светить — повезло и отверстие следует немного сместить в выгодную сторону.

Перед пробиванием отверстий нужно проштробить опуски на розетки и выключатели. Можно штробить и после отверстий, но мне кажется, что вероятнее пробить провод при сверлении отверстий между комнатами, чем при штроблении стен. Но здесь кому что нравится, главное не остаться без электричества с недоделанной разводкой.

После того как все грязные работы закончены можно протягивать провода. Еще один плюс в подвесных потолках — сокращение провода, т.к. все трассы пройдут в любых самых коротких направлениях. Провода нужно прикреплять и к потолку. Если провода будут провисать, то через натяжные потолки они будут просвечивать. Прикреплять провода к потолку очень удобно с помощью пластиковых дюбелей в хомутом. Хомут имеет наружнюю защелку и при необходимости может расстегиваться.

В подготовленную нишу нужно вставить щиток и завести все кабели. Щиток комплектуется автоматами защиты. Лучше использовать автоматы мировых производителей не китайского производства. По схеме каждый автомат защищает кабель на каждую комнату (20 А), кухню (20 А), прихожую (16 А) и ванную (16 А). Розетки ванной комнаты защищены устройством защитного отключения (УЗО) на ток 16А.

В самом конце можно поставить все розетки и подключить вводной кабель после счетчика на лестничной клетке. Все работы, если не лениться, можно выполнить за неделю при условии отпуска и полностью нежилой квартиры.

Правила прокладки проводов при разводке электрики

Электрика

Монтаж электропроводки в квартире или частном доме – технически сложная работа, требующая от мастера высокой квалификации. Самостоятельная прокладка проводов без знаний правил устройства электроустановок (ПУЭ) и СНиП недопустима, так как угрожает безопасности и жизни жильцов. Пожар в частном секторе или многоквартирном доме нередко возникает из-за несоблюдения норм при работе с электрикой.

Основные требования

Разводка электропроводов осуществляется после расчета рабочей нагрузки на проводку в конкретной квартире. Специалист учитывает мощность и силу тока, необходимые для работы электрооборудования – стиральной машины, осветительных приборов, микроволновой или кухонной печи, бытовых приборов. Получив данные по реальной нагрузке на электропроводку, мастер точно представляет, какое сечение провода необходимо выбрать для разводки. Правило «нагрузки должна быть ниже силы тока» предотвратит короткое замыкание и возгорание проводки.

Установка распределительного щитка – УЗО – обеспечивает безопасность при превышении допустимой нагрузки на провода. При существенном скачке напряжения или длительном превышении установленного значения автомат просто отключит электричество в квартире, предотвратив пожар. Распределительная коробка должна быть пластмассовой или металлической, обеспечивающей мгновенный доступ к проводам.

Кабель для современной электропроводки должен быть исключительно трехжильным медным. Это требование связано с тем, что алюминиевые провода не способны выдержать нагрузку из-за скопления множества мощных электроприборов в квартире, а третья жила обеспечивает заземление. Установлены следующие нормы сечения кабеля и проводов:

• подводка к выключателям и осветительным приборам – 1,5 мм²;
• подключение к розеткам и монтаж основной проводки в квартире – 2,5²;
• подключение к распределительному щитку – 6мм².

В квартире к щитку должны быть проложены три жилы: ноль (N), фаза (L) и земля (PE). Правила ПУЭ и СНиП позволяют обеспечить оптимальную нагрузку на систему и создать условия для бесперебойной безопасной работы электрики. Наличие «земли» исключает удар электрическим током, который может оказаться для человека смертельным, и предотвращает перегорание бытовых приборов. В случае пробоя фазы напряжение будет подано на корпус электроприбора, и спасти человека в этом случае может лишь заземляющая жила.

Требования к системе розеток и выключателей

Электропроводка в квартире создается по тщательно продуманной схеме. Она подчиняется правилом СНиП:

• на шестиметровой площади размещается одна розетка, однако в условиях современной кухни такое требование не имеет смысла, ведь бытовых приборов в маленьком помещении больше;
• выключатель размещен не ближе 100 мм от дверной ручки, лучше с правой стороны;
• в ванной комнате допускается размещение розеток в случаях, если они имеют специальный уровень защиты влаги, размещены не ближе, чем в 60 см от источника воды;
• выключатели расположены не ниже 10 см от пола, окон, дверей и расстоянии не менее 20 см от потолка.

На кухне допускается довести число розеток до реального соответствия бытовым приборам, не выполняя требование монтировать только одну розетке на 6 км. метров площади. Розетки в ванной обязательно должны быть подключены к коробке распределения.

Допустимо запланировать несколько линий освещения. Грамотный электрик составит схему прокладки электрокабелей, розеток, выключателей. Каждая линия должна иметь логику размещения, быть расположена вертикально или горизонтально с обязательным отражением на схеме. Кабель прокладывается в 20 см от дверных и оконных проемов.

Разновидности проводки

Существует три варианта размещения квартирной проводки:

• скрытая;
• наружная;
• комбинированная.

Скрытая представляет собой кабель, проложенный под потолочной конструкцией или напольным покрытием. Чаще всего при капительном ремонте прокладываются удобные ровные штробы, в которые закладывается силовой кабель, уложенный в гофрированный футляр. Такой вариант размещения проводки незаметен под слоем штукатурки и финишных покрытий, при этом никаких нарушений техники безопасности нет.

Наружная проводка наиболее проста. Кабель в этом случае размещается на стенах в ложе специального пластикового канала. Эстетика страдает, зато доступ к электрике удобный, в случае необходимости можно сделать любые по сложности манипуляции с проводами, кабелем.

Комбинированная проводка сочетает преимущества первых двух. Варианты размещения кабеля разные. Одна линия может располагаться на стене, другая спрятана в пол или под финишное покрытие. В квартире комбинированная проводка практически не встречается.

Кабель должен быть уложен в гофрированный рукав. Это защищает провода от повреждений, а также позволяет производить нужные манипуляции, не разрушая слой штукатурки.

Прокладка проводов и кабелей электропроводки в квартире и частном доме

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. Для разметки необходима рулетка, карандаш, уровень, шнур разметочный (малярный, отбивочный с мелом). Хорошо, если есть в наличии лазерный дальномер (рулетка) и лазерный нивелир.

В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. Обязательно учесть наличие или отсутствие стяжки и предполагаемую высоту (толщину) чистового пола. Выключатели следует располагать в 20 см от дверного проема для того, чтобы они были бы близко к двери и дверные наличники поместились бы любого размера. Высота равна 90 см от чистового пола. Высота расположения розеток зависит от предназначения розетки, но для большинства розеток равна 30-40 см от чистового пола. Отмерив рулеткой и отметив карандашом центр будущей  розетки или выключателя и отступив 20 см,  следует строго вертикально, через 30-40 см, отметить места для сверления отверстий под крепеж. Отмечать необходимо до потолка или распределительной коробки.

На сегодняшний день, почти  все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Отступив от угла 10-15 см и параллельно стене отбить шнуром линию и по этой линии, через 30-40 см, отметить места для сверления отверстий. Отбить разметочные линии для проводов на потолочные светильники. Для сверления необходим перфоратор и бур диаметром 6 мм, а также стремянка или подмости. При сверлении обязательно одевать защитные очки, перчатки и респиратор. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладку провода или кабеля следует начать с замера расстояния от распределительной коробки  до розетки или выключателя, при этом обязательно учитывать все изгибы и добавить 50 см на расключение в распределительной коробке и подключение розетки или выключателя в установочный коробке. Затем отмотать от бухты кусок примерной длины, отмерить рулеткой точный размер и откусить пассатижами. При этом стараться не перегибать и не мять провод, если провод будет ровный, как на бухте, тогда и по стене он ляжет ровно и не будет торчать, отходить от стены.

По стенам провода и кабеля крепятся дюбель-хомутами. На провод надеть дюбель-хомут и вставит его в просверленное отверстие, затем молотком забить хомут в отверстие. Удары наносить не сильные и только по добелю, при этом не попадая по проводу или кабелю. По потолку, при монтаже в гофрированных трубах, держатели для труб крепятся дюбель-гвоздями с потаем, пластиковый дюбель вставляется в просверленное отверстие на потолке, а гвоздь в отверстие держателя и с использованием ударной крестовой отвертки и молотка, или шуруповёрта, закрепляется на потолке. Провода затягиваются в гофрированные трубы с помощью тонкой металлической проволоки — зонда,  вставленной в трубы при их изготовлении. Один конец проволоки соединяется с проводом, другой конец проволоки закрепляется за что-нибудь способное выдержать натяжение и затем, выравнивая провод на него натягивается гофра. После протяжки, гофрированные трубы с проводами вставляются в держатели.

При монтаже по потолку  без гофры, одиночный провод крепится дюбель-хомутами, если проводов несколько они прокладываются в пучках и крепятся хомутами-стяжками. Сами стяжки закрепляются дюбель-хомутами.

По потолку, в основном, прокладываются магистрали, групповые провода и кабеля электропроводки от щитка в квартире или частном доме,  например на группу розеток спальни или провод на сплит-систему зала или на группу розеток  кухни. Еще по потолку прокладываются провода на светильники и расположенные рядом с распределительной коробкой розетки или выключатели, для которых нет смысла ставить отдельную распределительную коробку из-за близкого расположения другой распределительной коробки. Самое главное — это внимательно все размечать и замерять.

Кабель и провод  для электропроводки в квартире и доме.

Как произвести скрытый монтаж электропроводки в квартире?

Чаще всего монтаж скрытой электрической проводки в своём доме или квартире выполняют в процессе их капитального ремонта. Ещё относительно недавно, для того, чтобы выполнить скрытый монтаж электропроводки использовали преимущественно алюминиевый кабель. В настоящее время для этих целей применяют исключительно медную электропроводку. К тому же, значительно возросла суммарная нагрузка на современную электрическую проводку в доме, поэтому для скрытого её монтажа применяют медный кабель имеющий достаточно большую площадь своего сечения.

Начинать монтажные работы по установке скрытой электрической проводке в своём доме необходимо до начала финишной отделки поверхностей стен помещения. Ведь для того, чтобы произвести монтаж электрических проводов подобным способом, необходимо предварительно проложить по поверхности стен специальные каналы. А они изготавливаются при помощи долбления стен. Поэтому выполнять эту работу нецелесообразно после нанесения на стены финишного покрытия.

Перед началом всех работ по монтажу скрытой электрической проводки необходимо составить правильную и максимально точную её схему. На ней необходимо указать все трассы будущей проводки, места, в которых будут установлены все розетки и выключатели, а также люстры и другие осветительные приборы.

Приступая к монтажным работам необходимо приготовить карандаш и уровень. Они потребуются для точной разметки всех трасс будущей скрытой электрической проводки, чтобы все каналы получились максимально прямыми и ровными.

Скрытая электрическая проводка прокладывается по стенам помещений в специальных каналах, называемым штробами. Для того, чтобы их подготовить для укладывания в них кабеля, потребуется устройство — штроборез. Хорошо ещё при выполнении подобных работ иметь под рукой болгарку, оснащённую алмазной насадкой, а также перфоратор со сверлом, позволяющим просверлить бетонную стену.

Разумеется, необходимо заранее подготовить и весь требующийся для прокладки проводки материал — электрический провод, пластиковые трубы или гофру, розетки, подрозетники, выключатели, распределительные коробки, а также изоляционную ленту.

Сначала в помещении размечаются места будущей установки монтажных коробок. Затем осуществляется разметка линий электрической проводки от коробок до всех выключателей и розеток. Следует помнить, что все линии электропроводки должны быть либо параллельны, либо перпендикулярны друг другу. Углы этих линий должны иметь небольшие закругления, служащие для того, чтобы уложенный в каналы провод имел возможность не сильно перегибаться. В будущие штробы должен быть уложен только один электрический кабель.

После того, как все эти подготовительные этапы будут закончены, можно приступать к штроблению стен помещения. Для подготовки мест установки будущих выключателей и розеток необходимо использовать перфоратор со специальными насадками в виде коронок. Если таковых не оказалось под рукой, то можно использовать обычное сверло для бетона, молоток и зубило. Конечно же, это немного усложнит работу и увеличит время её выполнения.

После того, как все штробы были проложены, в стенах сделаны необходимые отверстия для будущих монтажных коробок, розеток и выключателей, можно приступать к установке этих коробок и необходимых подрозетников. Все эти элементы необходимо тщательно зафиксировать в стене при помощи цементной смеси или шпатлёвки.

После удачного завершения всех предыдущих операций можно приступать к прокладке самого электрического провода. Его необходимо укладывать предварительно надев на него пластиковую трубу или гофру. Электрический кабель должен выходить из этих труб сантиметров на 15. Это необходимо для того, чтобы удобно было выполнять работы по его соединению с розетками, выключателями и осветительными приборами в помещении.

После того как весь электрический кабель будет уложен в штробы и будут выполнены все работы по его соединению с розетками и выключателями, можно приступать с завершающему этапу работ по скрытому монтажу электропроводки. Он заключается в шпатлевании всех ранее проложенных в помещении штроб, а затем уже можно приступать к финишной отделке стен.

Таким образом, имея представления о всех этапах самостоятельного монтажа скрытой электрической проводки в своём доме или квартире, можно без особого труда качественно выполнить весь комплекс требующихся для этого работ.

Как провести грубое электричество в новом строительстве

Шагов:

1. Для проведения новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.
2. Электрические коробки должны устанавливаться на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках.

Кодекс

3. требует, чтобы розетка из любой точки стены находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой шпильки для проводки.
5. Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках. Протяните достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
6. Закрепите кабель на расстоянии 6 дюймов от коробки, используя скобу для кабеля.
7. Снимите 8 дюймов оболочки с проволоки и вставьте ее в коробку.
8. В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов по центру от пола для выключателя света.
10. Проведите провод от розетки через распределительную коробку к первому осветительному устройству. Оттуда соедините другие приспособления проволокой.
11. Прикрепите провода светильников к потолочным балкам с помощью скоб.
12. Подсоедините провода к осветительной арматуре.
13. Закрепите осветительные приборы на месте.
14. Свяжите подающую проволоку от ближайшего выхода к монтажной панели.Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования прерывателя цепи дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена ​​окончательная электрическая часть.
15. Перед тем, как покрыть гипсокартоном, попросите местного инспектора подписать электромонтажные работы.

Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (Arc Fault Circuit Interrupter), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.

Экспертная помощь в этом проекте была предоставлена ​​Caron Electric.

Методика прокладки подземного кабеля

Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — проложением подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку — это то, что вы, возможно, сможете сделать самостоятельно.Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей потребуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который произведет окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом с гаражом или хозяйственной постройкой.

Провод и кабель для подземных линий

Существует множество способов прокладки электропроводки под землей. Метод, который вы используете, может зависеть от того, что разрешено или рекомендовано местными властями Кодекса, поэтому всегда уточняйте в местном отделении строительной инспекции, что рекомендуется в вашем районе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

• Прокладка кабеля УФ (подземного фидера) непосредственно в землю .Это известно как , прямое захоронение , и если вы это сделаете, UF-кабель должен быть на глубине не менее 24 дюймов от поверхности земли, чтобы свести к минимуму вероятность того, что кабель будет проколот обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть помещены в жесткий кабелепровод. Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель протягивается через колена и поднимается в канал с обеих сторон.
• Прокладка проволоки по жесткому оцинкованному металлическому каналу . В этом методе кабелепровод может иметь глубину до 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных применений.
• Пропуск провода через ПВХ-канал Schedule 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри канала должны иметь степень водонепроницаемости «W», такую ​​как THWN-2.
• Прокладка УФ кабеля через металлический или ПВХ канал. Хотя обычно это не делается, допускается прокладка кабеля УФ (но НЕ ЯМ) через металлический или ПВХ канал в подземных условиях. Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей. Вот стандартные рекомендации:

• Для питания потолочных светильников и одной или двух розеток в гараже: установите одну цепь на 15 или 20 ампер на 120 вольт.
• Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
• Если вы будете использовать много инструментов или один или несколько инструментов на 240 вольт, установите дополнительную электрическую панель в вашем гараже.

Расширение существующего контура до пристройки должно выполняться только там, где существующий контур уже обслуживает палубу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не будут превышать пропускную способность контура. И убедитесь, что местным Кодексом разрешено простое расширение цепи.

Как проложить подземный кабель

В нашем примере мы выбрали прокладку ПВХ-кабелепровода Schedule 40 и пропустим через него УФ-кабель или отдельные провода THWN.Этот процесс аналогичен прямому закапыванию ультрафиолетового кабеля или при использовании жесткого металлического кабелепровода.

1. Проложить путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
2. Используйте землеройную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине в соответствии с типом выполняемой вами установки. Если вам нужно рыть длинную траншею, вы можете арендовать траншейную машину для этой работы.
3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, продев кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем протяните трубопровод под тротуаром через просверленное отверстие.
4. Уложить кабелепровод в траншею, заварив стыки отдельных участков клеем на основе растворителя. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
5. Протяните рыбную ленту через один конец канала до противоположной стороны. Присоедините конец кабеля УФ (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через канал. Помощник, протягивающий кабель с одного конца, пока вы натягиваете ленту, значительно упрощает эту работу. Применение смазки для кабеля облегчит его натягивание.
6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжит установку контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить все подключения. Убедитесь, что все провода находятся внутри кабелепровода, поскольку они проходят через стены дома и гаража во внутреннее пространство.После разводки розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главной сервисной панели.

Как подключить ваш новый дом к домашней автоматизации

Хотя большинство энтузиастов устанавливают устройства домашней автоматизации в существующих домах, многие новые дома строятся и подключаются для домашней автоматизации. Небольшое предварительное планирование в процессе строительства нового дома может сэкономить вам дополнительную работу в будущем.

Электропроводка

Попросите вашего подрядчика по электрике подключить нулевые провода ко всем распределительным коробкам.Хотя большинство электриков делают это в соответствии с профессиональной практикой, объявление о ваших предпочтениях гарантирует, что у вас всегда будет нейтральный провод. Нейтральные провода необходимы для большинства устройств домашней автоматизации Powerline. Если вы планируете в будущем установить улучшенные настенные переключатели, диммеры или клавиатуры, вам нужны нейтральные провода, поскольку для них требуется трехпроводное соединение.

Запросите глубокие распределительные коробки. Более глубокие распределительные коробки дают вам больше места для работы, позволяют разместить более глубокие встраиваемые в стену устройства и в целом облегчают вашу жизнь.

Попросите вашего электрического подрядчика установить и подключить дополнительные распределительные коробки. Если поначалу они вам не нужны, накройте их лицевой пластиной. Легче установить дополнительные распределительные коробки на этапе строительства, чем вернуться позже и добавить их.

DreamPictures / Getty Images

Установка трубопроводов

Устанавливайте кабелепроводы везде, где может возникнуть потребность в проводах любого типа. Кабельные каналы отделены от электрических каналов и используются для прокладки провода динамика, видеокабеля и сетевого кабеля.Установите трубы в стены, даже если вы не планируете использовать их сразу. Опять же, легче установить кусок трубы во время строительства, чем протянуть провод динамика через стену после постройки дома.

Соедините кабелепроводы с распределительными коробками, накройте их лицевыми панелями и забудьте о них, пока они вам не понадобятся. Установите по крайней мере один кабелепровод и распределительную коробку на уровне глаз в каждой комнате для размещения сенсорной панели.

Электрощиты

Постройте небольшой шкаф в центре для хранения коммутационных панелей, распределительных панелей и медиа-серверов.Убедитесь, что ваш коммутационный шкаф достаточно велик, чтобы в нем можно было разместить стойку с дополнительным пространством для передвижения, и проложите в этой комнате достаточные кабельные каналы, потому что большая часть вашей проводки будет заканчиваться здесь.

Динамики

Даже если изначально вы не собираетесь устанавливать аудиосистему для всего дома, подумайте о ее планировании в будущем и подключите каждую комнату к потолочным или встраиваемым динамикам. В какой-то момент в будущем вы можете захотеть добавить аудио для всего дома.

Беспроводные сети для домашней автоматизации

У вас может возникнуть соблазн полностью использовать беспроводную связь в своем новом доме.Беспроводное соединение имеет свое место, но оно не такое быстрое, как проводное. Если вы планируете использовать приложения с высоким трафиком, такие как видео или потоковая передача 4K или Ultra HD, вам лучше использовать проводные соединения. Электропроводка в новом доме с использованием кабелей категории 5e или CAT 6 — залог будущего дома на долгие годы.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой

Недостаточно подробностей

Трудно понять

Шаг 1: Планирование установки — Экстремальный электрический забор для собак 2021 DIY

Шаг 1 Планирование установки

Отметьте ваши утилиты и препятствия

Чтобы ваши коммунальные услуги были отмечены, просто позвоните по номеру 811.Они выйдут и отметят ваши подземные коммуникации краской или флажками. Звоните заранее, так как они могут выйти через неделю.

Если у вас есть какие-либо частные инженерные сети, такие как газовые баллоны или септическая система, они также должны быть помечены. Поскольку подземные коммуникации обычно закапываются на глубину более 30 см, а ваш провод — всего на несколько дюймов, удар по этим подземным коммуникациям обычно не является проблемой.

С учетом сказанного, вам необходимо убедиться, что если проволока вашего собачьего забора проходит параллельно любым подземным линиям, вы отделяете от них проволоку для собачьего забора примерно на 4 фута.Однако пересечь перпендикулярные линии метро не проблема.

Если возможно, отметьте также расположение линий наружного освещения низкого напряжения или спринклерных систем. Если вы не знаете, где расположены эти линии, сделайте обоснованное предположение. Вы не хотите повредить спринклерную линию или линию электропередач низкого напряжения. Вы можете решить, хотите ли вы отключить воду и электричество перед тем, как начать копать, если не знаете, где расположены эти линии.

Принципы дизайна

Вот некоторые вещи, о которых следует помнить при планировании размещения проводов:

Коммунальные линии должны пересекаться под прямым углом

Вам необходимо убедиться, что вы не прокладываете провод рядом с инженерной линией на протяженном участке.Это связано с тем, что в некоторых случаях ограничительный провод, проходящий рядом с сетевым проводом, может привести к срабатыванию собачьего ошейника там, где этого не должно быть.

Скруглите углы

Угол проволоки забора для собак должен постепенно закругляться, избегая резких поворотов на 90 градусов. В противном случае сигнал в этой области может погаснуть.

Установите разделение между параллельными проводами ограждения для собак

Ограничительный провод каждой длины излучает сигнал. Если они бегут слишком близко друг к другу, они нейтрализуют друг друга.По этой причине любые ограничительные провода, идущие параллельно друг другу, должны быть разделены не менее чем на 4 фута. В дополнение к этому, если у ваших соседей есть электрический забор для собак, вам нужно держать ваши провода на расстоянии около 6-10 футов от их.

Схема вашего двора

На миллиметровой бумаге нарисуйте приблизительный набросок вашей собственности. На нем должны быть показаны постройки, тротуары, подъездные пути, сады и подземные коммуникации. Это сделано для того, чтобы вы могли понять, к каким частям ваша собака должна иметь доступ, а к каким частям вы хотите, чтобы она не имела доступа.

Примите решение о том, где вы собираетесь установить блок передатчика. В идеале он должен располагаться рядом с розеткой и должен быть защищен от непогоды. Гараж — отличное место, или, возможно, внешний сарай, к которому подключено электричество.

Затем определите, где вы будете класть проволоку для забора для собак, используя схемы ниже. Забор для собак должен образовывать полную петлю, которая начинается и заканчивается в одном и том же месте. Вы можете использовать скрученный провод для соединения двух концов ограничительного провода с передатчиком.Когда скрученная проволока используется таким образом, ваша собака может пересекать ее, не получая поправки. Подробнее о витой проволоке.

Примеры макетов

1. Периметр всего двора

Самая распространенная схема ограждения для собак, образует единую петлю вокруг вашего участка. Ваша собака имеет доступ ко всей территории, а витой провод подключается к главному блоку управления. Ваша собака может путешествовать по всему дому без каких-либо точек выхода.

2.Схема ограждения для собак только на заднем дворе: Double Loop

Проблема ограждения вашего заднего двора состоит только в том, что если вы создадите сплошную петлю с ограничительным проводом вокруг вашего заднего двора, ваша собака не сможет выйти через заднюю дверь, не будучи исправленной. По логике вещей, это не то, что вам нужно. Что делать? Ответ — двойной цикл. Вот как это работает. Вы обходите свой двор с трех сторон, затем удваиваетесь по первому проводу, который вы положили, укладывая провода параллельно друг другу.Вам просто нужно убедиться, что параллельные провода разделены не менее чем на 4 фута. Если вы этого не сделаете, у вас не будет хорошего сильного сигнала вдоль границы. В дополнение к этому у вас могут быть мертвые зоны, где вообще нет коррекции. У вас уже есть забор? В этой ситуации вы можете просто провести собачьей проволокой для забора вдоль нижней части забора, а затем вернуться к передатчику, пропустив проволоку вдоль верхней части забора.

3. Двойная петля на существующем заборе

Варианты установки ворот

Возможно, у вас уже есть забор, и вам просто нужно не дать собакам перепрыгнуть через него или попытаться копать под ним.Ваш существующий забор огибает только ваш задний двор? Если это так, то правильная планировка для вас — это двойная петля на существующем заборе. Вот как это работает. Начиная с вашего передатчика, вы прокладываете свой первый провод по нижней части забора. Затем вы возвращаетесь к своему передатчику, протягивая провод вдоль верхней части забора, который по существу разделяет ваши провода на 4 фута, возвращаясь к передатчику.

4. Метод над домом

Еще одна вещь, которую вы можете сделать, если вам нужно ограничить только свой задний двор, — это проложить проволоку для собачьего забора высоко над задней частью вашего дома.Начните с того, что проведите провод по водосточной трубе с одной стороны дома, через желоб и вниз по водосточной трубе по обе стороны от дома. Эта вертикальная высота над землей дает вашей собаке достаточно места, чтобы входить и выходить из задней двери без каких-либо корректировок. Как всегда, вам нужно проверить свой ошейник, чтобы убедиться, что он не срабатывает, когда ваша собака входит и выходит. Также проверьте помещения рядом с линией желоба, чтобы убедиться, что в них нет сигнала. Если есть, уменьшите настройку ширины границы на передатчике до тех пор, пока этого больше не произойдет.

5. Только задний двор: метод защемления

Опять же, проблема планировки только на заднем дворе заключается в том, что вам нужно, чтобы сторона границы дома была неактивной, чтобы ваша собака могла свободно входить и выходить из вашего дома. Для того, чтобы забор работал, у вас должна быть полная петля из одинарной (НЕ КРУТКОЙ) проволоки. Еще один подход, который вы можете использовать, — это щипковый метод.

Способ сделать полную петлю, давая собаке доступ только к заднему двору, — это сделать петлю, которая плотно облегает перед домом.Это позволяет завершить цикл. Однако, поскольку он плотно прилегает к передней части дома, он не дает вашей собаке места для прогулок во дворе дома.

Однако, когда вы делаете такую ​​планировку, важно быстро проверить ошейник внутри дома, чтобы убедиться, что сигнал не попадает случайно в дом в комнатах, где будет жить собака. Если возникнет проблема, просто уменьшите ширину границы или просто отодвиньте провод подальше от дома.

6. Макет «Песочные часы»

В некоторых случаях владельцы собак хотят, чтобы их собака находилась в их переднем и заднем дворе, но не хотят, чтобы их собака могла свободно переходить между ними. Обратите внимание, что 2 контура соединены друг с другом в левой части этой схемы, и что они оба встречаются у передатчика с правой стороны. В качестве примечания: там, где провода расположены близко друг к другу, образуя центр песочных часов, вам нужно убедиться, что они находятся на расстоянии не менее 10 футов друг от друга, чтобы не было помех для сигнала.

7. Зоны избегания в пределах периметра

Предоставить собаке доступ к вашему участку, но не к вашему саду или другим участкам, легко сделать с помощью внутренней петли вокруг озера. Озерные петли по периметру создают зоны, запрещенные для прохождения, путем подключения к основному периметру с помощью витой проволоки, которую ваша собака может свободно пересекать без корректировки. Вы также можете использовать дополнительный передатчик для ограждения собаки той же марки, что и ваш передатчик основного контура, чтобы создать поле сигнала на основе меньшего расстояния, чем то, которое вы установили для барьера сдерживания.Области избегания могут быть установлены на гораздо более низкий диапазон поля, чем ваше фактическое поле сдерживания. Например: предположим, что у вас есть 100-фунтовый немецкий дог и у вас есть поле высотой шесть футов, чтобы удержать его, может потребоваться шесть футов, чтобы удержать его во дворе, но потребуется всего около шести футов поля, чтобы заставить его избегать клумбы или закрытые участки. Вы можете настроить два настраиваемых передатчика, отправляющих разные диапазоны. Поле сдерживания будет составлять шесть футов, а поле избегания будет подключено к другой системе ограничительного провода, но имеет диапазон поля только 6 дюймов или около того.

8. Установки ворот или эвакуационных пунктов

В некоторых случаях основная цель установки — не дать вашему любимому питомцу вырваться из ворот или проема забора. Вы, безусловно, можете сделать это с помощью системы электрического ограждения для собак. Все основные правила установки применимы к установке небольшой секции защиты, как и к установке во всем дворе. Это включает завершение петли, скрученного провода и установку главной панели управления рядом с розеткой.На рисунках ниже показано, как можно обеспечить защиту практически для любой точки эвакуации на вашей территории.

При такой схеме вы можете просто протянуть кусок скрученного провода от вашего основного передатчика ограждения для собак до проема ворот или выхода. Просто протяните небольшую петлю вокруг этой области, разделяя провода минимум на 2-4 фута. Эта область теперь будет активной и предотвратит побег вашей собаки через нее.

9. Односторонняя граница

Возможно, вы живете в сельской местности, и все, что вам нужно сделать, это защитить свою собаку от выхода на дорогу.В этом случае односторонняя разметка границ — это то, что вам нужно. Вы просто протягиваете длинный скрученный провод от передатчика до дороги. Затем вы создаете длинную тонкую петлю, не забывая держать параллельные секции на расстоянии не менее 4 футов друг от друга, чтобы провода не мешали друг другу. Важно проложить петлю достаточно далеко по дороге, чтобы ваша собака не объезжала ее. Единственным условием этой схемы является то, что длина скрученного провода может составлять только половину длины ограничительного провода с петлей.Например, если у вас есть петля длиной 100 футов по кругу, вы можете протянуть только 50 футов провода обратно к передатчику.

10. Зоны избегания как основная функция

Вы можете использовать электрическое ограждение для собак не только для того, чтобы держать собаку внутри, но и для того, чтобы держать ее подальше от чувствительных участков вашего дома. Несколько петель, соединенных витым проводом, могут позволить вам создать несколько запретных зон на вашем участке. С помощью этого приложения можно создать неограниченное количество закрытых зон.Этот тип установки идеально подходит для тех, кто уже огорожен на заднем дворе и хочет держать собаку подальше от определенных участков.

11. Двусторонняя компоновка

Эта схема включает создание 2 отдельных двойных петель и соединение их скрученной проволокой. Это позволяет вашей собаке входить и выходить из задней части вашего дома, а также дает доступ к задней части вашего дома.

Если у вас достаточно места на дворе, вы можете использовать метод двойной петли, чтобы создать трехстороннюю границу.Только не забудьте загнать его концами в озеро, когда откидываете назад, чтобы ваша собака не смогла обойти ограду.

12. Ограниченный доступ к воде на набережной

Если у вас есть собственность на берегу озера или вы хотите дать собаке доступ к озеру, у вас есть несколько различных вариантов. Обратите внимание, что во время плавания ваша собака не может получить удар током. Уровень коррекции вашей собаки не изменится и не будет представлять никакой угрозы безопасности.Когда вы застраиваете озеро, вам нужно знать, обрывается ли берег вашего озера или постепенно становится глубже. Это зависит от того, что вы пытаетесь выполнить, как вы будете проложить проволоку, чтобы включить озеро. Когда вы опускаете проволоку, рекомендуется пропустить ее в водяной шланг и опустить на дно озера. Это дополнительно защитит проволоку от рыболовных крючков и зверей.

Просто опустите лишний ограничительный провод в озеро на желаемом расстоянии. Возможно, вы просто хотите, чтобы ваша собака могла просто пройти в озеро на несколько футов, чтобы попить, или прилегла и остыла в воде.Или, может быть, вы предпочитаете опустить проволоку на 10 футов, чтобы ваша собака могла пойти на более глубокое плавание? В зависимости от вашей цели вы можете решить, сколько проволоки вам нужно утопить.

13. Вариант дока / эллинга на набережной

Этот макет является модификацией первого, только включает док и эллинг. В этой ситуации озеро не учитывается при планировке забора.

14. Двойная петля с доступом к воде

Если у вас достаточно места во дворе, вы можете использовать двойную заднюю стенку, чтобы создать трехстороннюю границу забора.При отгибании назад установите дополнительную длину в озеро, чтобы ваша собака не могла легко обойти электрическую ограду для собак.

Подземная проводка в новых жилых районах

PAS опубликовала свой первый информационный отчет в 1949 году. Чтобы отметить эту историю, каждый месяц мы представляем новый отчет из архивов.

Надеемся, вам понравится этот увлекательный снимок прошлогоднего выпуска о планировании.

Подземная проводка в новых жилых районах

Скачать исходный отчет (pdf)

По мнению многих, рекламные щиты — это бельмо номер один в наших городских районах. Но воздушные провода и опоры обслуживания также были с нами в течение долгого времени — фактически настолько долго, что многие из нас, кажется, привыкли к ним. Визуальный хаос проводки в массовом подразделении, однако, побудил одного сторонника улучшения внешнего вида сообщества прокомментировать: ^l

Кто-то однажды сказал, что если вы посмотрите на чудовище достаточно долго, то увидите, что не заметите его.Может быть, некоторые люди так долго наблюдали за чудовищностью полюсов, что не осознают, насколько ужасно они выглядят. Когда-нибудь внимательно посмотрите, что поляки делают с квадратными километрами загородной местности. Когда у вас есть деревья и вы живете в двухэтажном доме, вы не замечаете телефонных столбов. Но, как и стрельба, на большинстве новых участков одноэтажных домов можно увидеть только столбы.

К счастью, коммунальные предприятия и жилищное строительство в некоторых районах США и Канады начинают осознавать ценность подземных линий электропередач и телефонных линий в новых жилых кварталах.Канадская федерация мэров и муниципалитетов, например, активно продвигает подземную проводку не только в новых подразделениях, но также в центральных районах и старых жилых кварталах, где Федерация призывает к постепенному закрытию существующих воздушных систем. Некоторые коммунальные компании незаметно приступили к существенным подземным установкам, но многие другие все еще сопротивляются этой идее, несмотря на многие достижения в оборудовании и методах установки. В некоторых случаях строители и девелоперы берут на себя часть затрат на подземную установку, признавая потенциал продаж, связанный с улучшением внешнего вида подразделения, полученного таким образом.И кредиторы начинают давать дополнительную оценку стоимости подземных коммуникаций.

В этом отчете будут представлены некоторые основные характеристики систем распределения подземной проводки. В нем будут рассмотрены причины широкого и продолжающегося использования подвесных систем и будет проведен обзор значительных событий в области подземных сооружений и деятельности местных органов власти в этой области.

РАСПРЕДЕЛИТЕЛЬ ПЕРЕГРУЗКИ

Электроэнергетические и телефонные системы распределения в U.С. и Канада были разработаны в основном с надземным строительством. Подземная установка использовалась в прошлом только там, где плотность нагрузки делала невозможным использование верхнего распределения. Например, многие центральные деловые районы крупных населенных пунктов и некоторые междугородные телефонные линии обслуживаются подземными системами. В некоторых городах подземные системы встречаются в дорогостоящих жилых районах, где более высокие затраты на установку оплачиваются застройщиком и, конечно же, в конечном итоге перекладываются на покупателя дома.

Принятие воздушной системы распределения было основано, прежде всего, на ее преимуществах, заключающихся в минимальных начальных инвестициях и менее сложной конструкции. Система была гибкой; дополнительные провода означали дополнительную емкость. Таким образом, распределение накладных расходов превосходно подходило для удовлетворения любого расширения жилых, деловых и промышленных нагрузок.

На первоначальный дизайн наших национальных энергосистем большое влияние, особенно в отношении методов распределения электроэнергии, оказали требования к рабочей нагрузке, которые были довольно небольшими по сравнению с сегодняшними требованиями.Еще совсем недавно электричество в жилых помещениях состояло в основном из осветительных приборов, разбросанных по всему дому. Только недавно заметное увеличение количества и типов бытовых приборов привело к соразмерному росту спроса на электроэнергию в жилых домах.

Другим конструктивным фактором, способствующим использованию накладных расходов, было принятие однофазной трехпроводной системы подачи питания на 110–220 вольт. В Европе, где подземное распределение является обычным явлением, в большинстве систем распределения электроэнергии используется расчетное напряжение, вдвое превышающее североамериканский стандарт, что является важным элементом при определении затрат, поскольку европейские линии с удвоенным напряжением могут проходить в четыре раза дальше при том же уровне. потеря мощности, или, как альтернатива, может переносить четырехкратную нагрузку на то же расстояние.Следовательно, можно использовать трансформаторы большего и меньшего размера. Более низкие ставки заработной платы (значительная часть общих затрат на подземные установки в этой стране представлена ​​затратами на рабочую силу) также играют роль в продвижении подземного распределения в Европе.

Еще одним фактором, который стимулировал дальнейшее использование воздушных распределительных сетей в Северной Америке, был взрывной рост спроса на бытовые услуги после Второй мировой войны. Практически все проектировщики коммунальных служб не осознавали, что рост загрузки жилых домов, начавшийся несколько лет назад, был латентным на протяжении всего периода войны.Опираясь на прецедент сокращения использования электроэнергии после Первой мировой войны, они ожидали еще одного сокращения спроса на электроэнергию в результате остановки военного производства вместо продолжающегося роста спроса в жилищном секторе, который действительно имел место. Перед лицом этого неожиданного всплеска оказавшиеся в затруднительном положении коммунальные компании проделали замечательную работу по расширению своих услуг на новые жилые комплексы, в то же время расширяя свои возможности для удовлетворения растущего спроса со стороны существующих жилых и коммерческих районов.Учитывая эти трудности, система распределения накладных расходов была некрасивой, но функциональной.

Несмотря на остроту ситуации, были предприняты определенные усилия для улучшения внешнего вида растений. Значительно помогло использование витых силовых кабелей для бытовых нужд, витых или витых силовых кабелей для вторичных обмоток и витых антенных кабелей, которые устраняют необходимость в поперечных рычагах на первичных обмотках. Также были эффективны сервитуты на задних опорах и улучшение внешнего вида трансформатора. Но эти изменения не могут сделать ничего, кроме как сделать непривлекательные воздушные линии и оборудование немного менее неприемлемыми.

ПОДЗЕМНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Телефонные и энергетические компании более 50 лет назад начали замену воздушных распределительных сетей подземными коммуникациями в густонаселенных районах наших больших городов. Конверсия была произведена полностью для обеспечения лучшего обслуживания в зонах с высокой нагрузкой, где коммунальные предприятия сталкивались с обширными и дорогостоящими сбоями в обслуживании, когда обслуживание полюсов было прервано. Следовательно, в этих местах подземная установка может быть экономически оправданной.Точно так же на многие годы были похоронены магистральные телефонные линии и междугородные магистральные линии. На сегодняшний день полностью разработаны материал и методы закладки линий связи жилого телефона. Энергетическая промышленность, однако, сталкивается с различными проблемами, связанными с более дорогостоящим и сложным распределительным оборудованием, что затрудняет подземную установку в новых подразделениях.

Американская телефонная и телеграфная компания дала указание своим 20 операторам прокладывать линии метро в новых подразделениях везде, где это возможно.В некоторых областях, где условия благоприятны, телефонные кабели могут быть проложены под землей с затратами, равными или даже меньшими, чем затраты на строительство антенн. Например, компания Illinois Bell Telephone Company, которая с 1959 года поставила подземные электростанции более чем 25 000 жилых домов, приняла следующую политику в отношении подземного распределения: ²

1. Разместите заглубленную распределительную установку во всех местах, где это считается целесообразным, и где оценочная стоимость заглубленной установки не превышает оценочную стоимость воздушной установки более чем на десять процентов.

1. Следует приложить все усилия, чтобы сделать это совместным предприятием с энергетической компанией или другим подземным коммунальным предприятием.
2. Однако отсутствие интереса со стороны энергетической компании не должно удерживать нас от использования преимуществ подземных распределительных систем.

2. Если сметная стоимость заглубленного завода в … подразделениях превышает сметную стоимость авиационного завода более чем на десять процентов, мы должны провести переговоры со строителем или разработчиком на следующей основе:

1. Бесплатно, где застройщик или застройщик роет и засыпает траншеи под распределительный кабель и все служебные провода в районе.
2. Если наша компания роет и засыпает все траншеи, застройщик или строитель оплачивает стоимость, которая превышает сметную стоимость авиационной установки более чем на десять процентов.

Согласно приведенному выше заявлению о политике, подземный завод считается стандартной конструкцией Illinois Bell. Конечно, могут быть отдельные случаи, когда размещение заглубленных растений не считается практичным или экономичным. В этих единичных случаях мы были бы обязаны разместить тип установки, исходя из обоснованного инженерного решения.

Прогресс в области подземного распределения электроэнергии в жилых домах за последние пять лет был значительным. Во многом благодаря активному продвижению подземных кабельных систем несколькими коммунальными предприятиями 78 процентов основных коммунальных предприятий в Соединенных Штатах и ​​73 процента в Канаде в настоящее время приняли программы подземной разводки жилых домов. Обзор электроэнергетических компаний, проведенный журналом Electrical World ³ в 1961 году, включал данные 78 коммунальных предприятий в 42 штатах, обслуживающих более 60 процентов США.S. метров и 11 инженерных сетей в пяти провинциях Канады, обслуживающих около 40 процентов канадских метров. Цифры суммируют эти данные.

На рис. 1 показан процент предприятий электроэнергетики, предлагающих в настоящее время тот или иной тип подземной жилой проводки. Во всех географических регионах, кроме двух, такие услуги предлагают 70 или более процентов отчитывающихся коммунальных предприятий, за исключением Новой Англии со средним показателем 45 процентов для шести штатов и Восточно-Юго-Центрального региона со средним показателем 50 процентов для четырех штатов. .

Рис. 1. Коммунальные предприятия, предлагающие подземную проводку

Из Electrical World , 6 февраля 1961 г. © McGraw-Hill Publishing Co., Inc., 1961, авторское право. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

На рис. 2 показан процент предприятий электроэнергетики, которые внедрили новые методы прокладки подземной проводки в жилых домах в течение последних пяти лет, и процент предприятий, которые планируют использовать новые методы в течение следующих пяти лет.

Рис. 2. Коммунальные предприятия внедряют новую практику подземной проводки

Из Electrical World , 6 февраля 1961 г. © McGraw-Hill Publishing Co., Inc., 1961, авторское право. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Проектирование подземных систем

Канадский специалист по коммунальному обслуживанию рассказал о некоторых проблемах, связанных с планированием подземных систем распределения электропроводки: ⁴

Перед установкой какой-либо системы, надземной или подземной, необходимо определенное планирование, и в этом отношении необходимо сделать больший упор на подземную систему.Это связано с тем, что система накладных расходов, будучи легкодоступной, гораздо более гибкая и может быть добавлена ​​или изменена в соответствии с изменяющимися нагрузками или другими требованиями без особых трудностей.

Вероятно, что различные подходы, используемые коммунальными предприятиями к планированию, частично ответственны за различия в общей конструкции подземных систем. При планировании коммунальное предприятие обычно ищет систему, которая, в соответствии с экономичностью, обеспечит высокую степень непрерывности обслуживания, способна обслуживать, безопасна как для населения, так и для сотрудников коммунального предприятия и может без больших затрат обеспечивать текущие и будущие нагрузки. модификация или дополнительное строительство.Используемые методы и степень достижения этих целей отражены в базовой компоновке и окончательном проекте подземной системы.

Местоположение системы важно. Если кабели не могут быть проложены под тротуаром, они, вероятно, будут больше повреждены на улице в результате эксплуатации и обслуживания других коммуникаций, таких как водопровод, канализация, газ, чем на заднем участке. Это должно быть сбалансировано с учетом более трудного доступа к оборудованию, если потребуется техническое обслуживание при нахождении в задней части участка.

Знание текущих и будущих нагрузок важно при планировании любой системы и, вероятно, в большей степени для подземных [систем]. Многие коммунальные предприятия сегодня призваны снабжать электрические тепловые нагрузки в новых подразделениях, не зная заранее, сколько [единиц будет] или где они будут. Поскольку электрическое отопление представляет собой такую ​​большую нагрузку, а электрические распределительные устройства обычно требуются до завершения строительства дома, коммунальное предприятие сталкивается с трудной проблемой.Если предусмотрено 100% электрическое отопление, требуются трансформаторы и жилые или вторичные проводники значительно большего размера, и если эта нагрузка не увеличивается, установленная система, очевидно, становится неэкономичной, которая не будет поддерживаться полученными доходами. С другой стороны, если в первоначальной установке предусмотрено недостаточное электрическое отопление и [спрос] на отопление действительно возрастет, потребуются дополнительные трансформаторные мощности и проводники. В случае надземной системы эти дополнения обычно не представляют проблемы, но в подземных условиях они могут быть трудными и дорогостоящими, если их не спланировать заранее.

Непрерывность обслуживания приобретает все большее значение. Хотя мы надеемся, что перебои в работе подземной системы будут реже, чем перебои в работе воздушной сети, тем не менее, они будут происходить и должны быть предусмотрены. Перебои в подземной системе обычно значительно дольше, чем в воздушной системе, поэтому при планировании подземной системы необходимо построить соответствующие сооружения, чтобы избежать длительных перерывов в работе в случае неисправности.

Эксплуатация и обслуживание подземных систем обычно выполняются в гораздо более ограниченном пространстве, чем на воздушных системах, и, следовательно, для обеспечения безопасности линейных инженеров обычно требуются специальные средства и методы работы. Следует также отметить, что операции в подземной системе, как правило, не так приспособлены к методам работы с инструментами на линиях под напряжением, как на воздушной системе.

Еще один аспект планирования — это очень определенная тенденция из-за увеличения нагрузки к более высоким напряжениям в распределительной сети.В подземной системе избыточная изоляция первичных кабелей для будущего более высокого напряжения является относительно дорогой, тогда как в воздушной системе установка изоляторов большего размера обходится недорого.

Конечно, есть и другие соображения, но достаточно сказать, что компоновка и планирование более важны для подземных систем, чем для воздушных.

Предполагаемый срок службы подземной проводки может быть на 50–100 процентов больше, чем у воздушной системы. Следовательно, проектирование подземной системы должно основываться на росте нагрузки на дополнительные 15 или более лет по сравнению с воздушными системами. ⁵

Характеристики жилых подземных систем

Методы строительства подземных распределительных систем широко варьируются. Для небольших систем, включающих несколько домов, может потребоваться один подземный кран или отвод от воздушной линии, ведущей в район. Для крупных подразделений могут потребоваться главные магистральные фидеры с альтернативными воздушными точками питания, или же основное питание может быть взято из подземных фидерных линий, напрямую подключенных к центральной станции.Телефонные линии и линии электропередач на некоторых участках могут быть закопаны в отдельные траншеи; на других участках они могут быть размещены в общей траншее. Некоторые коммунальные предприятия требуют прокладки линий в стальных или волоконных каналах; другие используют прямое захоронение.

На рисунке 3 показана типичная подземная распределительная система для линий электропередач и телефонных линий в жилом районе. На рис. 4 представлена ​​схема распределения электроэнергии, показывающая 12 домов, обслуживаемых одним трансформатором. Первичный кабель подает высокое напряжение на трансформатор, который понижает его до напряжения дома для распределения по вторичному кабелю.На обоих рисунках телефонный кабель проложен в отдельной траншее.

Рисунок 3. Типовая система распределения подземной электропроводки в жилых помещениях

из House and Home , август 1959 г.

Рис. 4. Типовая схема подземного распределения электроэнергии

из House and Home , август 1959 г.

Расположение . Подземные сооружения в новых подразделениях обычно располагаются в пределах сервитутов по тыловым линиям участков.План сервитута на Рисунке 5, подготовленный Detroit Edison Company и Michigan Bell Telephone Company, является типичным. В руководстве по сервитуру, подготовленном совместно двумя компаниями, предлагаются следующие критерии проектирования подземных коммуникаций: ⁶

Рисунок 5. План облегчения размещения подземных линий электропередачи и телефонной связи

Из Easement Planning for Utility Services , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Расположение сервировок

В целом, расположение сервитутов для подземных коммуникаций аналогично расположению сервитутов для воздушных линий обслуживания, в том смысле, что сервитуты должны располагаться вдоль тыловых или боковых линий участка или в некоторых случаях должны быть предусмотрены между участками. Кроме того, в некоторых местах потребуются сервитуты вдоль линий фронта.

Компоновка, топография, естественные препятствия и использование сервитутов для водопроводных, канализационных и дренажных сооружений повлияют на проектирование системы сервитута, подходящей для подземной распределительной системы.

Ширина подмостков

Ширина ограждения, необходимая для размещения подземных коммуникаций и других коммуникаций, включая водопровод, канализацию и т. Д., Указана в таблице 1.

Таблица 1. Ширина фюзеляжа, необходимая для размещения подземных коммуникаций

Адаптировано из Easement Planning for Utility Services , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Воздуховод и прямое захоронение. Существует два метода установки подземных распределительных систем — канальный и прямой засыпание. В системе воздуховодов кабели протягиваются через трубы, которые могут быть, а могут и не быть заключены в бетон.В системе захоронения кабели закапывают прямо в землю. В то время как использование прямых заглублений увеличивается, появление новых типов силовых и телефонных кабелей означает, что необходимо использовать каналы для предотвращения повреждения кабеля в каменистых почвах, на засыпанной земле и под проезжей частью дорог.

Телефонные компании используют почти исключительно прямое захоронение (за исключением случаев, когда грунтовые условия требуют использования воздуховодов), но использование этого метода энергетическими компаниями не так широко распространено. Исследование Electrical World 1961 года (см. Рисунок 6) показало, что 48% U.Южно-коммунальные предприятия и 50% канадских коммунальных предприятий практиковали прямое закапывание первичных кабелей. Прямое закопание вторичных кабелей в среднем составляло 55% в США и 88% в Канаде.

Рис. 6. Коммунальные предприятия, разрешающие прямую закопку кабеля

Из Electrical World , 6 февраля 1961 г. © McGraw-Hill Publishing Co., Inc., 1961, авторское право. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Трансформаторы .В ранних подземных электрических распределительных установках использовались полупогруженные корпуса трансформаторов, которые требовали дорогостоящих земляных работ и гидроизоляции. Разработка трансформатора и корпуса для открытого монтажа играет важную роль в снижении затрат на подземную установку. Здесь стандартный воздушный трансформатор в металлическом корпусе или новый трансформатор специальной конструкции размещается на сборной бетонной площадке. Затраты можно было бы снизить еще больше, если бы трансформаторы, устанавливаемые на площадках, были стандартизированы, но производители не решаются приостановить эксперименты в то время, когда новые разработки могут привести к более желательным и экономичным конструкциям.На рисунках 7 и 8 показана степень признания трансформаторов, устанавливаемых на площадках, коммунальными предприятиями США и Канады: на рисунке 7 показаны те, которые предпочитают трансформаторы, устанавливаемые на площадках, для использования в будущих подземных жилых распределительных сетях, а на рисунке 8 показан процент компаний, у которых есть применяли этот тип установки в течение последних пяти лет, и процент, который ожидает принятия в течение следующих пяти лет. На рисунке 9 показан трансформатор, установленный на подставке.

Рисунок 7 Коммунальные предприятия, предпочитающие трансформаторы для установки на площадках

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рис. 8 Коммунальные предприятия внедряют новые трансформаторные установки

Из Electrical World , 6 февраля 1961 г. © McGraw-Hill Publishing Co., Inc., 1961, авторское право. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рисунок 9 (слева) Трансформатор, устанавливаемый на подставке, с подставками для телефонной связи

Рисунок 10 (в центре) Типовые стойки для подземной проводки: Телефон

Рисунок 11 (справа) Типовые опоры подземной проводки: Power

Фотографии любезно предоставлены компанией Illinois Bell Telephone Company.

Пьедесталы обслуживания . Для упрощения сервисных подключений и снижения затрат на обратный звонок телефонные и энергетические компании разработали наземные точки подключения, называемые служебными стойками (рисунки 10 и 11). Эти пост-типовые терминалы предлагают удобные средства для добавления или отключения новой услуги.

Траншеи . Глубина траншеи варьируется от двух до четырех футов, большинство установок размещается на уровне двух-трех футов (см. Рисунок 3). Линии электропередач и телефонные линии во многих подземных распределительных сетях до сих пор прокладываются раздельно, но в ряде районов линии связи и силовые провода прокладываются в одной траншее.Силовые кабели помещаются на дно 36-дюймовой траншеи, которая затем засыпается на 12 дюймов для размещения телефонных кабелей.

В 1956 году Объединенный комитет Edison Electric Institute и Bell System назначил подкомитет для проверки непосредственного размещения силовых и телефонных кабелей бок о бок в общей траншее. Кабели для полевых испытаний были уложены вместе на дне траншеи без всяких усилий для сохранения разделения. Первоначальные опасения, что высоковольтная электроэнергия может заглушить телефонные сигналы, оказались необоснованными, и объединенный комитет рекомендовал попробовать случайное разделение на пробной основе.Однако в настоящее время случайное разделение является нарушением Национального кодекса электробезопасности и запрещено государственными кодексами безопасности. В 1961 году совместная петиция, поданная Illinois Bell и Commonwealth Edison с просьбой об отказе от правила разделения, была одобрена Комиссией по торговле Иллинойса на пробной основе. Ограниченный опыт использования этого типа установки на сегодняшний день еще не позволяет оценить ее эффективность, но официальные лица компании уверены, что такие методы строительства позволят существенно сэкономить.При случайном разделении, например, можно использовать траншею глубиной 30 дюймов, обрезая на шесть дюймов по старому методу. И телефонный, и силовой кабель можно проложить за одну операцию, что исключает необходимость обратной засыпки, которая ранее требовалась для обеспечения разделения кабелей.

Стоимость . Соотношение затрат на надземную и подземную установку в последние годы сократилось. С одной стороны, неровности сегодняшней криволинейной и тупиковой планировки жилых улиц порождают проблемы с оттяжкой полюсов.В отличие от этого, компоненты подземных коммуникаций дешевле, чем они были раньше, а улучшенное оборудование для рытья траншей снижает затраты на рабочую силу. Поскольку телефонные компании перемещают свои линии с опор и уходят под землю, энергокомпании больше не могут рассчитывать на разделение затрат на установку опор.

Реальная стоимость подземной электропроводки — это разница между стоимостью установки воздушной распределительной системы (на основе тарифов на электроэнергию) и стоимостью установки подземной системы для предоставления тех же услуг.Соотношение затрат между двумя системами сильно различается. House and Home сообщил о поразительном разнообразии цен на установку по всей стране. ⁷ Котировки коммунальных предприятий за предоставление подземных услуг составляли от 50 до 10 000 долларов за лот. В то время как соотношение затрат зависит от условий грунта, мощности нагрузки, метода строительства и количества обслуживаемых домов, такой широкий диапазон цен вполне может «отражать разницу во взглядах больше, чем разницу в реальных затратах.» ⁸

Затраты на подземные работы во многих областях могут быть сокращены, если застройщик или строитель сам выполнит рытье траншей и земляные работы. Бригады земляных работ, которые уже работают для фундамента, канализации и водопровода, могут сделать работу дешевле, чем бригады инженерных сетей. Однако в районе Чикаго полевые испытания, проведенные Commonwealth Edison Company и Illinois Bell Telephone Company, показали, что обе компании могут сократить затраты на рабочую силу на 35 процентов, используя специальные бригады для земляных работ и засыпки траншей, вместо того, чтобы требовать выполнения этих операций. выполняться подразделением.Политика, действующая в настоящее время в их совместной зоне обслуживания, заключается в том, чтобы подразделение выплачивало энергетической компании фиксированную плату в размере 50 долларов за лот (плата за установку телефона не взимается).

Для эффективного выполнения этой работы энергетическим и телефонным компаниям требуются удобные полосы, доступные для оборудования компании. Все препятствия внутри полосок должны быть удалены. Линия участка и колья готовой отметки должны быть размещены с подходящими интервалами, а уклоны сервитута должны быть приблизительно на окончательной отметке.Достаточно большое количество партий в подразделении должно быть готово в любой момент, чтобы монтажные операции проходили с максимальной эффективностью. Во всех жилых подразделениях в зонах обслуживания двух компаний, где должны быть поставлены подземные сооружения, каждая компания выкапывает половину площади траншеи и выставляет счет другой по взаимно согласованной фиксированной ставке за фут. (Эта процедура используется для выравнивания затрат на рытье неожиданных препятствий.)

По словам инженеров Commonwealth Edison, указанная выше плата за подземную установку за лот основан на разнице между стоимостью надземного и подземного обслуживания для подразделения из 24 или более смежных участков, имеющих средний размер задней линии участка менее 125 футов. .Любые дополнительные расходы, понесенные при переходе под улицами, переулками или другими площадками, вымощенными перед рытьем траншеи, должны быть оплачены застройщиком. Если имеется менее 24 лотов, застройщик должен оплатить минимальную плату в размере 1200 долларов без учета каких-либо дополнительных затрат.

Эффективная организация программы подземного монтажа зависит от надлежащей координации между строителем и коммунальными предприятиями. Значительная экономия времени и средств может быть достигнута за счет подробного обследования участка с последующим интеллектуальным планированием до начала строительных работ.Подземную проводку не следует добавлять на заднем плане, когда все остальные проектные работы по разделу уже завершены. Перед началом любых работ следует установить приблизительные оценки. Кабели следует прокладывать в быстрой последовательности за траншеекопателями с немедленной засыпкой, чтобы свести к минимуму провалы или повреждение кабеля.

Представитель телефонной компании перечислил некоторые проблемы согласования строительной и коммунальной компании: ⁹

… Координация должна начаться во время разделения территории, чтобы можно было составить планы для всех услуг.Строителя нужно вовлечь в картину, а его планы скорректировать в соответствии с общим развитием. Одно из основных препятствий для экономичного строительства под землей сегодня возникает из-за того, что строитель накапливает материал из подвала в задней части собственности. В таких условиях установка нескольких столбов может стоить меньше, чем прокладка траншеи через эти груды грязи. Абсолютные уровни также не очевидны. Плановая утилизация этого материала может решить эту проблему. … Если энергокомпания считает условия настолько сложными, что на этом этапе ей приходится размещать опоры и антенный провод, для телефонной компании обычно оказывается экономически выгодным использовать те же опоры совместно позже.

Компании Детройт Эдисон и Мичиган Белл Телефон Компани подготовили брошюру, чтобы помочь застройщикам в установке подземных электрических и телефонных служб в новых подразделениях. ¹⁰ В этом руководстве, воспроизведенном в Приложении, и особенно в Контрольном списке для разработчиков, содержащемся в нем, излагаются конкретные обязанности двух коммунальных компаний и застройщика на этапе строительства прокладки подземной проводки.

В целях дальнейшего снижения затрат строителей на подземную проводку некоторые компании предлагают финансовые скидки при гарантии повышенного энергопотребления.Включив в дом электрическое отопление или другое 240-вольтовое оборудование, строитель может получить серию скидок до полной суммы его подземных затрат.

Затраты на техническое обслуживание установленных сегодня систем подземной электропроводки трудно обеспечить на какой-либо надежной основе. Недавний опрос канадских коммунальных компаний показал, что лишь небольшая часть респондентов может оценить процентное снижение затрат на подземное обслуживание по сравнению с затратами, связанными с воздушными распределительными системами. ¹¹ По оценкам, такое снижение составило от 30 до 90 процентов. Шесть канадских общин, проводящих подземную проводку, сообщили о снижении затрат на техническое обслуживание как минимум на 80%. Пять респондентов заявили, что их расходы на техническое обслуживание незначительны.

Схема, которая может привести к дальнейшему снижению затрат на техническое обслуживание, все еще находится в стадии разработки. Ответственность за владение, установку и обслуживание подземных электрических подключений к индивидуальному жилью обычно несет заказчик.Телефонные компании, однако, взяли на себя такую ​​ответственность в своих зонах обслуживания. Если энергетические компании примут аналогичную политику, то возможна совместная установка как телефонных, так и электрических сетей от линии участка до дома. Если можно разработать единый служебный кабель, содержащий как силовые, так и телефонные проводники, подключенные к единому основанию для совместной службы, вероятно дальнейшее снижение затрат для обеих компаний.

Commonwealth Edison — одна из компаний, которая недавно ввела политику принятия на себя ответственности за подземные службы. ¹² Право собственности на коммунальную компанию позволяет производить установку системы обслуживания совместно с Illinois Bell таким же образом, как и ранее описанная схема строительства подземной распределительной системы. Согласно этой политике энергокомпания взимает фиксированную абонентскую плату в размере 1,00 долл. США за фут траншеи за установку, владение и обслуживание подземного коммуникационного соединения от подземной распределительной системы до дома. Плата является единообразной независимо от размера кабеля, но не распространяется на подземные коммуникации, подключенные к воздушной системе.

ОРГАНЫ УПРАВЛЕНИЯ МЕСТНЫМ РАЗВИТИЕМ

Энергетические и телефонные компании подлежат комплексному государственному контролю. Ставки устанавливаются правительством штата и федеральным правительством; оборудование должно соответствовать минимальным требованиям Национального кодекса электробезопасности и соответствующих государственных норм безопасности; и местные правила могут повлиять на расположение системы распределения и завода. Государственные служащие часто не уверены в том, как законы штата о коммунальных услугах повлияют на их собственные полномочия по контролю за коммунальными предприятиями.Могут ли города потребовать прокладки подземной проводки в новых жилых районах? Правила коммунальных предприятий поднимают множество юридических вопросов, на которые не может дать ответ Консультационная служба по планированию ASPO.

Многие города заключили соглашения с коммунальными предприятиями, согласно которым воздушные провода удаляются с определенного количества миль улиц в год, в основном в густонаселенных центральных деловых районах. Однако в некоторых городах коммунальные предприятия требуют от коммунальных предприятий прокладывать подземные телефонные линии и линии электропередач в новых подразделениях.McQuillin’s Municipal Corporation сообщает, что:

Компании, использующие провода, могут быть вынуждены прокладывать свои провода под землей или в подземных каналах, когда этого требуют удобства или хорошее управление муниципалитета. Чтобы проиллюстрировать это, было высказано мнение, что требование, чтобы телефонная компания проложила трубопроводы через неклассифицированные улицы в пригородных частях города и на открытой местности, чтобы проложить свои провода, было явно неразумным применением власти полиции. … Но создать подземный район и потребовать удаления всех используемых в нем столбов и проводов с поверхности… там, где подземная часть является густонаселенным центром города, это полноценное проявление власти полиции.

Два калифорнийских города — Пало-Альто и Палм-Спрингс — требуют от застройщика прокладки подземной проводки в новых жилых районах. Застройщик, предположительно, должен оплатить разницу в стоимости подземных и воздушных объектов. Требования к подземной проводке в постановлении Пало-Альто, принятом в 1960 году, просты:

Электрооборудование, телефон и все другие инженерные сети должны быть установлены под землей подразделением, если, по мнению городского инженера, особые условия не требуют иного.В таком случае такие установки должны соответствовать указаниям городского инженера.

Постановление о подразделении Палм-Спрингс более подробно описывает подземные сооружения. Из положений исключены высоковольтные линии:

Все подразделения должны быть связаны с газовыми, электрическими и телефонными коммуникациями, обслуживающими город. Кроме того. подразделения могут быть связаны с местной службой телевидения. Все инженерные сети и телевизионные линии, подпадающие под юрисдикцию Комиссии по коммунальным предприятиям или нет, должны проходить под землей в тех местах, которые указаны на табличке, находящейся сейчас в файле в офисе директора по планированию города Палм-Спрингс.Следующие инженерные сети исключены из этого положения:

1. Электрические линии напряжением 33 000 вольт и более.
2. Электрические линии, спроектированные или построенные на пропускную способность 2000 киловольт или более.

Все инженерные сети, независимо от того, контролируются ли они Комиссией по коммунальным предприятиям штата Калифорния или их правопреемниками, должны быть обязаны устанавливать только подземные «линии обслуживания» в тех местах на упомянутой площадке, что указывает только на подземные линии связи. .

Все телефонные и электрические установки должны находиться под землей в соответствии со спецификациями коммунального предприятия и его правилами и положениями, хранящимися в Комиссии по коммунальным предприятиям.

Упомянутая платформа — это платформа, разработанная Директором по планированию, датированная 28 октября 1959 года и принятая в настоящем документе, как если бы она была полностью изложена.

Прокладка подземной проводки в Дирфилде, Иллинойс (пригород Чикаго) не является обязательной. Тем не менее, застройщики, обеспечивающие подземные распределительные системы, должны соответствовать следующим положениям постановления о подразделении:

Если телефонные линии и линии электроснабжения полностью проложены под землей по всей разделенной территории, указанные трубопроводы или кабели должны быть размещены в пределах сервитутов или выделенных общественных путей таким образом, чтобы они не противоречили другим подземным коммуникациям.Кроме того, все трансформаторные коробки должны быть расположены таким образом, чтобы они не создавали неприглядный вид и не создавали опасности для населения.

В предварительном отчете комиссии по планированию городской менеджер Гринвилля, штат Иллинойс (население 5000 человек), указал, что требование подземной проводки в новых подразделениях может быть неразумным в типичной небольшой застройке этого города. По его словам, затраты на установку подземной проводки в блоке из 12 лотов для разработчика почти в три раза превышали затраты на монтаж в блоке из 48 лотов.Стоимость подземной установки на участке с 12 участками оценивалась примерно в 480 долларов США, в то время как на участке с 48 участками эта цифра составляла примерно 180 долларов США. В отчете сделан вывод: ¹³

Ключевой вопрос подземной проводки для небольших предприятий, казалось бы, заключается в том, соответствует ли требование подземной проводки. Не похоже, что это справедливое требование. Стоимость небольшого предприятия, вероятно, будет настолько высока, что только более дорогие подразделения смогут нести расходы без чрезмерных трудностей.Необходимо соблюдать осторожность, чтобы гарантировать, что не введены правила, которые могут помешать строительству нового жилья. Кажется, что подземная проводка слишком дорога для небольшого подразделения такого размера, которое мог бы себе представить Гринвилл. …

Предлагаемая поправка к правилам территориального деления Парк-Форест, штат Иллинойс, потребует подземного распределения и установки услуг во всех многоквартирных жилых и коммерческих районах. Распределение накладных расходов по-прежнему будет разрешено вдоль линий тыловых участков в односемейных и промышленных зонах.

Отчет о необходимости подземной проводки, подготовленный для города Окленд, Калифорния, четко излагает основы законодательства, требующего прокладки подземных коммуникаций в новых жилых кварталах, промышленных и коммерческих районах. Некрасивая воздушная проводка будет постепенно удалена в застроенных жилых районах Окленда путем создания подземных районов, в которых владельцы собственности будут нести расходы по переходу на подземные установки.

Высокая стоимость, указанная некоторыми коммунальными предприятиями, без сомнения, отпугнула местных властей от принятия требований к подземной проводке, даже несмотря на то, что постановления о территориальных делах обычно требуют строительства других улучшений без компенсации застройщику. Требования к подземной проводке не будут считаться действительными мерами полицейской власти, если суды не установят, что они существенно связаны с общественным здоровьем, безопасностью, моралью или общим благосостоянием. Несмотря на то, что было относительно мало судебных разбирательств, связанных с конституционностью контроля за подразделениями, суды, как правило, поддерживали постановления, которые требуют от подразделений тратить большие суммы денег на строительство таких необходимых улучшений, как улицы, канализация и водопровод, в качестве условия утверждения платформы подразделения. .

Хотя никаких судебных разбирательств, связанных с положениями о подземной проводке в правилах о подразделениях, не было доведено до сведения Консультативной службы по планированию ASPO, некоторые суды могут прийти к выводу, что такие требования находятся в пределах разумности. Однако можно ожидать, что в двух отношениях юридические споры, касающиеся требований к подземной проводке, будут отличаться от других судебных разбирательств по усовершенствованию подразделения. Во-первых, требования к подземной проводке в значительной степени основаны на эстетических соображениях.Во-вторых, спор зависит не от того, должно ли подразделение предоставить необходимое оборудование, то есть систему электропроводки, а, скорее, от типа объекта — надземного или подземного.

Там, где плата за установку коммунальных услуг невысока, обязательные требования к подземной проводке, вероятно, находятся в пределах разумной муниципальной политики. В районах с высокими затратами на установку некоторые муниципальные чиновники могут посчитать принуждение подразделений к прокладке подземной проводки неразумной.В настоящее время, к сожалению, нет конкретных критериев, которые можно было бы предложить для измерения такой разумности. Однако муниципальная политика должна признать, что необходимость обеспечить постоянное электроснабжение дома сегодня намного важнее, чем десять лет назад. Отопление, кондиционирование, охлаждение, приготовление пищи и освещение зависят от электричества. Сбои в подаче электроэнергии являются серьезным неудобством для жителей, а подземные распределительные сооружения, не пострадавшие от штормов и других аварий, намного надежнее воздушных систем.

В некоторых сообществах подход «района благоустройства» может быть использован для обеспечения подземных систем в новых жилых районах таким же образом, как он использовался для удаления подвесных систем в застроенных районах. Специальная оценка может первоначально выпадать на застройщика, но затем переходить к покупателю дома либо как часть покупной цены дома, либо как специальная муниципальная оценка.

По крайней мере, муниципальное влияние должно быть оказано, чтобы объединить представителей коммунальных служб и строителей домов для выработки общего подхода к проблеме прокладки инженерных линий.Имеется достаточный опыт эксплуатации в сфере коммунальных услуг, чтобы показать, что затраты на подземную установку в жилых районах можно удерживать на разумном уровне. Таким образом, муниципальные чиновники могут указать на множество успешных примеров в этой области, чтобы убедить свои местные коммунальные предприятия в целесообразности подземной проводки.

ССЫЛКИ

1. «Подземная проводка», апрель 1961 г., с. 141.

2. Illinois Bell Telephone Company, Заявление о политике размещения подземных городских распределительных систем, 24 мая 1962 года.

3 «Распространение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–33.

4. Г. А. Пайпер, «Подземный жилой дом в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, 2 мая 1962 г., стр. 2–4, (мимеография).

5. Ассоциация муниципальных электроэнергетических предприятий (Онтарио), Руководство по муниципальным стандартным подземным сооружениям, , второе издание, июнь 1959 г., стр. 2–4.

6.Компания Детройт Эдисон и Телефонная компания Мичиган Белл, Планирование простоты для коммунальных служб, , 1962. стр. 13–15.

7. «Подземная проводка», op. соч., стр. 141.

8. Там же.

9. Презентация от имени Телефонной ассоциации Канады Комитету по расследованию дизайна жилой среды Королевского архитектурного института Канады, февраль 1960 г. (мимеография).

10. Detroit Edison Company и Michigan Bell Telephone Company, Подземная электрическая и телефонная служба в новых подразделениях , 1962.

11. Джон Хендри, «Можно ли проводить подземную проводку?» The Listening Post , том 22, номер 10, октябрь 1962 г., стр. 3.

12. Дж. С. Смит и Дж. А. Шнайдер, «Подземная распределительная система для жилых единиц», Передача и распределение , август 1962 г., стр. 19.

13. Питер М. Росс и Норман Э. Таффорд, Провода подземных коммуникаций для Гринвилля? (предварительный отчет), Офис городского менеджера, Гринвилл, Иллинойс, 1962 г.С. 13–14.

ПРИЛОЖЕНИЕ

ПОДЗЕМНОЕ ЭЛЕКТРИЧЕСКОЕ И ТЕЛЕФОННОЕ ОБСЛУЖИВАНИЕ В НОВЫХ ПОДРАЗДЕЛЕНИЯХ

Подготовлен для использования в зонах, обслуживаемых совместно Detroit Edison Company и Michigan Bell Telephone Company

1962

ТРЕБОВАНИЯ

1. ОТДЕЛЬНЫЕ СОГЛАШЕНИЯ

Для каждой утилиты требуется отдельное подписанное соглашение с разработчиком. В соглашениях будут подробно определены обязанности разработчика и каждого коммунального предприятия.

2.СОВМЕСТНОЕ ЗАЯВЛЕНИЕ ОБ ОГРАНИЧЕНИЯХ

Ограничения собственности для совместных подземных систем должны быть зарегистрированы ДО сооружения инженерных сетей. Формулировки ограничений будут предоставлены застройщику коммунальными предприятиями.

Одним из наиболее важных ограничений собственности является то, что наличие подземных сервисных сооружений для каждого клиента, обслуживаемого из подземной системы, является обязательным.

3. УСТРОЙСТВА

Застройщик несет ответственность за предоставление сервитутов, приемлемых для обоих коммунальных предприятий, для обслуживания электричества, телефона и уличного освещения.Эти сервитуты должны регистрироваться на площадке подразделения как частные сервитуты для коммунальных услуг или сервитуты, предоставляемые отдельным документом.

4. УСТАНОВКА ОБЪЕКТОВ ДО ПЛАТЫ ЗАПИСИ

1. The Detroit Edison Company

Трубопровод для перекрестков улиц может быть установлен по специальному соглашению до регистрации ограничений на площадку и собственность. Однако установка всех других объектов не будет начата до тех пор, пока не будут записаны ограничения по площадям и собственности.Особое внимание будет уделено конкретным случаям.

2. Michigan Bell Telephone Company

Телефонная связь не будет размещена до тех пор, пока не будут зарегистрированы ограничения на использование плат и собственности. Особое внимание будет уделено конкретным случаям.

5. КООРДИНАЦИЯ С ДРУГИМИ ПРЕДЛАГАЕМЫМИ УТИЛИТАМИ

Когда другие инженерные сети предлагаются рядом с совместно заглубленными электрическими и телефонными установками, которые занимают половину обычного 12-футового сервитута, требуется особая координация, а именно:

1. Канализация

Если предлагаются канализационные трубы, они должны располагаться на другой половине 12-футового сервитута и устанавливаться достаточно далеко заранее, чтобы избежать оседания почвы на маршруте совместно заглубленных работ.Все краны канализационной линии, которые будут проходить под совместно заглубленными сооружениями, должны быть установлены во время строительства основной канализации. Такие краны канализационной линии должны быть доступны для подключения в точке в 3 футах за пределами покрытой пластиной полосы сервитута. Удлиненный канализационный кран уменьшит возможное повреждение подземных электрических и телефонных сетей и облегчит подключение отдельных канализационных линий.

2. Дренажная плитка

Везде, где дренажная плитка должна быть установлена ​​вдоль тыловой линии собственности для ухода за поверхностными водами, электрические и телефонные устройства не будут размещаться на одном 6-дюймовом пространстве с плиткой, за исключением переходов.Такая дренажная плитка должна быть показана в плане и в профиле на чертежах ливневой канализации. Необходимо запланировать монтаж дренажной плитки с коммуникациями.

3. Газ и вода

Электротехнические и телефонные устройства нельзя размещать в одной траншее с линиями газа или воды.

Когда подземные электрические и телефонные устройства должны быть расположены в непосредственной близости от планируемых газо- и водопроводных сетей, планирование и координация всех инженерных сетей абсолютно необходимы.

6. СОСТОЯНИЕ

Окончательная планировка трассы основной траншеи должна быть завершена до начала рытья траншеи для подземных электрических и телефонных сооружений.

7. НЕОБХОДИМЫЕ СТАВКИ

Застройщик должен точно разбить все линии участков вдоль основных маршрутов траншеи. После того, как рытье траншеи будет завершено, он должен провести повторную заделку, где это необходимо, чтобы определить все линии участка, прилегающие к траншее, чтобы обеспечить надлежащее расположение наземного оборудования, такого как трансформаторы, вторичные опоры, телефонные терминалы и т. Д.

8. ОТКРЫТИЕ И ЗАПОЛНЕНИЕ ОСНОВНОГО КАНАЛА

Разработчик должен обеспечить все траншеи и обратную засыпку для совместных заглубленных сооружений, как показано ниже.

Рис. 1. Траншея для размещения стыков

Рисунок 2 Траншея, занятая исключительно электрооборудованием

Таблица A (для использования с рис. 1 и 2)

ПРИМЕЧАНИЕ: Фактическая ширина должна быть указана на чертеже траншеи.

Рис. 3 Траншея, занятая исключительно телефонными линиями

ПРИМЕЧАНИЯ:

1. Хотя минимальные глубины показаны на рисунках 1, 2 и 3, могут потребоваться большие глубины из-за других существующих или предполагаемых заглубленных сооружений или препятствий
2. Вся засыпка не должна содержать обломков и комков твердой или замороженной грязи и не должна содержать материала, который может порезать, проколоть или каким-либо иным образом повредить электрическое или телефонное оборудование. Использование грунта из траншеи в качестве засыпки остается на усмотрение коммунальных предприятий.Если грунт замерзнет при открытой траншее, разработчик должен предоставить песок для двухэтапной засыпки следующим образом: 12 дюймов песка поверх электрического трубопровода, 12 дюймов песка поверх телефонного кабеля и последние 12 дюймов обычного портить
3. Все совместно занятые траншеи должны быть засыпаны в два этапа.

Этап l. После установки энергообъектов требуется хорошо утрамбованная засыпка для обеспечения минимального покрытия 12 дюймов.

Этап 2. После установки телефонной связи должна быть завершена засыпка.

4. Все препятствия на маршрутах траншей должны быть удалены, чтобы можно было проложить телефонные линии. Протягивать телефонные аппараты через препятствие или под ним, как правило, нецелесообразно. Особое внимание будет уделено конкретным случаям.
5. Все размеры относятся к итоговой оценке.

ОБХОД ТЕЛЕФОННОГО ТРАНСФОРМАЦИИ: ЭЛЕКТРИЧЕСКИЕ ТРАНСФОРМАТОРЫ И ВТОРИЧНЫЕ ПЕДЕСТАЛИ

Обычно требуется траншея, занятая исключительно телефонными аппаратами, чтобы обойти трансформаторы Детройт Эдисон и вторичные опоры.Обводные траншеи являются частью основной траншейной системы.

На рисунках 4 и 5 показано расположение обходных траншей.

Рисунок 4 Траншея телефонного байпаса в месте расположения трансформатора

Рисунок 5 Траншея телефонной байпаса — расположение дополнительной подставки

9. ОСНОВНЫЕ СООРУЖЕНИЯ ТРАНСПОРТА

A. Детройт Эдисон Компани

Все электрооборудование в основной траншее будет оборудовано, установлено и обслуживается компанией D.E. Компания, за исключением сервисных кабелей, которые предоставляются, устанавливаются и обслуживаются заказчиком.

B. Michigan Bell Telephone Company

Все телефонные устройства в основной траншее, за исключением кабелепровода, как указано в пункте 12B, будут предоставлены, размещены и поддержаны M.B.T. Компания.

10. ТРАНШИНГ И ЗАПОЛНЕНИЕ-ОБСЛУЖИВАНИЕ

(между основной траншеей и зданием)

Застройщик или владелец лота должен обеспечить все траншеи и засыпку для стыков подземных электрических и телефонных служебных проводов и кабелей, как показано ниже.

Рис. 6. Траншея для обслуживания совместного размещения

ПРИМЕЧАНИЕ: Вся засыпка не должна содержать обломков и комков твердой или замороженной грязи и не должна содержать материала, который может порезать, проколоть или каким-либо иным образом повредить электрическое или телефонное оборудование.

11. ОБСЛУЖИВАНИЕ ТРАНШЕВЫХ ПОМЕЩЕНИЙ

A. Детройт Эдисон Компани

Все электрооборудование в технологической траншее будет оборудовано, установлено и обслужено заказчиком.

Сервисный кабель, который должен быть проложен заказчиком от трансформатора или вторичного постамента к жилому дому, будет из меди 3-1 / C 1/0 AWG или больше, с резиновой изоляцией типа RHW и неопреновой оболочкой.Кабель должен быть типа USE. Эти кабели должны быть проложены в соответствии с D.E. Спецификация компании.

Там, где проложенные заказчиком сервисные кабели занимают основную траншею, D.E. Компания обеспечит трубопровод в главной траншее от трансформатора или вторичного постамента до точки в главной траншее, ближайшей к линии собственности заказчика.

B. Michigan Bell Telephone Company

Все телефонные устройства в служебном желобе будут предоставлены, размещены и поддержаны М.Б.Т. Компания.

C. Запросы клиентов на электрические и телефонные услуги

Запросы на электрическое и телефонное обслуживание необходимо направлять в соответствующие компании. Совместная траншея, как показано на рис. 6, используется для этих установок. Поскольку электрические устройства всегда располагаются ниже телефонной станции, D.E. Компания уведомит M.B.T. Компании, чтобы телефонные работы в траншее можно было провести в кратчайшие сроки после завершения первого этапа засыпки. Хотя это желательно, необязательно, чтобы заказ на телефонное обслуживание был размещен до этого шага.

12. ТРУБОПРОВОД ДЛЯ ПЕРЕХОДА УЛИЦ И Т.Д.

A. Детройт Эдисон Компани

Все трубопроводы для перекрестков улиц будут оборудованы, устанавливаться и обслуживаться D.E. Компания. Все рытье траншей и засыпка или проталкивание труб будут выполняться застройщиком.

B. Michigan Bell Telephone Company

The M.B.T. Компания обставит, а застройщик разместит все необходимые каналы под проезжей частью и аллеями, предлагаемыми в качестве маршрутов телефонных линий.

Если необходимо установить телефонную связь на другом участке земли, предложенном для общественного пользования, застройщик должен предоставить и установить необходимые кабельные каналы.

Все водоводы должны проходить на всю ширину (от линии собственности до линии собственности) проезжих частей и переулков, как указано в площади участка.

После установки кабелепровод, предоставленный M.B.T. Компания останется, а канал, предоставленный застройщиком, станет собственностью M.B.T. Компания.

ПРИМЕЧАНИЕ. Как в пунктах A, так и в B выше, застройщик несет ответственность за то, чтобы вся засыпка, необходимая на пересечениях дорог, соответствовала всем постановлениям государственных органов, юрисдикция которых распространяется на дороги.

13. УЛИЧНОЕ ОСВЕЩЕНИЕ

Когда государственные органы требуют подземного уличного освещения, все относящиеся к этому сооружения, включая рытье траншей и засыпку, кроме основной траншеи, будут предоставлены D.E. Компания.

14. КООРДИНАЦИОННОЕ ЗАСЕДАНИЕ ПЕРЕД СТРОИТЕЛЬСТВОМ

Для обеспечения экономичной работы застройщика и двух коммунальных предприятий требуется, чтобы подрядчик по рытью траншей застройщик и D.E. Компания и M.B.T. Перед началом земляных работ мастера компании встречаются на строительной площадке.

На этой встрече будут подтверждены соглашения о рытье траншей и обратной засыпке, и будет определен график работ.

№ D.E. Co. или M.B.T. Строительные работы будут начаты до этой встречи.

15. ИНФОРМАЦИОННАЯ ИНФОРМАЦИЯ

Если требуется дополнительная информация, звоните по следующему номеру.

Детройт Эдисон Компани

Г-н ________ Тел. № ______

Телефонная компания Мичиган Белл

г.________ Тел. № ______

КОНТРОЛЬНЫЙ СПИСОК РАЗРАБОТЧИКА

Этот список предоставляется в качестве помощи для проверки требований в их обычном порядке выполнения разработчиком и утилитами. Перед началом строительства инженерных сетей в новых подразделениях необходимо выполнить все требования.

D — Разработчик, U — Утилиты

БЛАГОДАРНОСТИ

Консультативная служба по планированию ASPO благодарит L.A. Kemnitz, Illinois Bell Telephone Company и J.C. Smith, Commonwealth Edison Company, за их помощь в подготовке этого отчета.

БИБЛИОГРАФИЯ

Остин, Джеймс Э. и Кармак, Ховард. «Воздушные провода исчезают», Американский город, , март 1962 г., стр. 100–102.

Департамент городского планирования, Окленд, Калифорния. Переход от устаревшей воздушной проводки к современной подземке: отчет о дополнительных муниципальных ценностях , 1961.

«Распространение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–53.

Планирование легкости для коммунальных услуг .Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, Revised 1962, стр. 13–15.

Хендри, Джон. «Практична ли подземная проводка?» Пост прослушивания , Vol. 22, № 10 (октябрь 1962 г.), стр. 3–4.

«Пора по-новому взглянуть на подземные электросети и телефонные линии», House and Home , август 1959 г., стр. 112–117.

Пайпер, Г. А., «Жилой метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, май 1962 г. (мимеография), стр.2–4.

Презентации по проблемам подземного строительства для распределения электроэнергии в Онтарио. Торонто, Онтарио, Канада: Ассоциация муниципальных электроэнергетических предприятий (Онтарио), май 1962 г.

Росс, Питер М. и Таффорд, Норман Э. Провода подземных коммуникаций для Гринвилля? (предварительный отчет). Гринвилл, Иллинойс: Офис городского менеджера, 1962, стр. 13–14.

Смит, Дж. К., и Шнайдер, Дж. А. «Подземная распределительная система для жилых единиц», Передача и распределение , Vol.14, № 8 (август 1962 г.), стр. 16–19.

Томпсон, Рут Мартин. «Хоронить или не хоронить», Municipal World , апрель 1957 г.

Подземная электросвязь и телефония в новых подразделениях . Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, 1962.

«Подземная проводка», House and Home , апрель 1961 г., стр. 138–141.

Электропроводка. Фото любезно предоставлено Центральной ипотечной и жилищной корпорацией, Оттава, Онтарио.

Подготовил Джеймс Х. Пикфорд. Авторское право © 1963 г. Американского общества должностных лиц по планированию

Как скрыть провод динамика

Smarter Home Guide поддерживается аудиторией. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнайте больше здесь.

________

Итак, у вас есть птичье гнездо из проволоки, проложенное вокруг вашей гостиной, домашнего кинотеатра или спальни. Вы устали смотреть на него и пытаться решить, как вы будете прятать и скрывать провод динамика.Есть несколько простых и экономичных вариантов.

Просмотр фильмов на вашей системе объемного звучания — это то, чего с нетерпением ждут почти все. Однако, если в вашей комнате повсюду лежат провода колонок, это может испортить эстетический вид комнаты. Более того, эти провода не только доставляют неудобства при уборке пылесосом, но и могут стать опасностью споткнуться как для вас, так и для вашей семьи.

Во многих ситуациях необходимо проложить провод динамика через комнату. Это обычное дело в домах, где есть домашний кинотеатр с объемными динамиками.В таких установках слишком много проводов, чтобы их игнорировать, если вы не замаскируете их должным образом.

( Ознакомьтесь с нашим руководством по созданию небольшого домашнего кинотеатра с ограниченным бюджетом)

Хотя вы все еще можете протянуть эти дополнительные провода вдоль плинтусов, это тоже странно выделяется в вашей комнате. С другой стороны, пытаясь пропустить кабель через стены, вы будете выдергивать волосы, поскольку пробить стены для сокрытия проводов в большинстве случаев не так просто.

В какой-то момент вы даже можете начать рассматривать варианты беспроводной связи, чтобы избавиться от проводов, лежащих в вашей комнате. Однако вместо использования беспроводной связи существуют различные методы сокрытия кабеля сабвуфера и проводов динамиков объемного звука. В этой статье мы поможем вам узнать, как эффективно скрыть провода колонок.

Большинство из этих методов работают практически с любым типом проводов или кабелей. Сначала мы рассмотрим решение в самом проводе динамика…

Также ознакомьтесь с нашей статьей о том, как скрыть кабели Ethernet.

Лента для громкоговорителей

Если вам нужно по-настоящему невидимое, но постоянное размещение проводов и избегать прорезания отверстий или прокладки проводов через стены, то лучшим вариантом будет плоская лента для проводов громкоговорителей. Эти типы проводов похожи на ленту и могут использоваться так же, как упаковочная лента.

Как только вы отклеите основу ленты, она откроет клейкую сторону промышленной прочности. Эта липкая сторона легко наносится на все плоские поверхности.

Поскольку провода очень гибкие и тонкие, вы можете использовать ленту, чтобы полностью обернуть их даже в углах.Вы даже можете покрасить внешнюю сторону ленты, чтобы она идеально соответствовала цвету окружающего плинтуса или стены.

В то же время незаметные провода для громкоговорителей в основном доступны в 16 калибре с двумя или четырьмя проводниками. Вариант с четырьмя проводниками идеально подходит для людей, которые хотят прикрыть провода динамиков с двойным усилением.

Однако, когда вы используете эти типы проводов, вы также должны приобрести клеммные колодки с плоским проводом с одной парой для каждого динамика. Вы должны прикрепить одну сторону клеммной колодки к обычному кабелю динамика, который подключается к задней части динамика, а другую сторону необходимо подключить к плоской медной проводке.

При этом важно тщательно измерить плоский динамик, в деталях следовать инструкциям по изделию и в конце покрасить.

Лента для громкоговорителей Frankever 50FT 16-Guage

Найдено здесь, на Amazon

Найти хороший плоский клейкий провод динамика сложно, поскольку многие из них хрупкие и ненадежные. По нашему опыту, провод Sewell Ghost Speaker Wire был одним из лучших вариантов на рынке.

Больше всего от этого провода динамика выделяется то, что он действительно плоский.Более плоский, чем у большинства проводов для динамиков, которые вы встретите на рынке. Благодаря плоской форме его можно легко положить под ковер или любую другую плоскую поверхность. В то же время вы также можете запустить его вдоль стен или выбрать для звука в машине.

На динамик уже нанесен клей на кабель. Вам нужно только отогнуть ленту и наклеить ее на желаемую поверхность. Кроме того, лента доступна не только для двухжильных проводов громкоговорителей, но и для проводов с 4-мя проводниками, что делает ее идеальной для двухпроводных громкоговорителей.

Каждый из этих проводов имеет ширину 1 см и разводку 16 AWG. Кабель из чистой меди, используемый в проводе, идеально поддерживает качество звука и рассчитан на ток до 10 ампер.

На изображении ниже показан Призрачный провод после раскрашивания. Теперь ваш динамик можно подключить к новым терминалам (продаются отдельно).

Плюсы

• Вы можете покрасить с одной стороны
• Поскольку он плоский, вы можете легко провести его под ковром
• Доступны как с двумя, так и с четырьмя проводниками
• Провод динамика 16 AWG
• Чистый медный провод
• Подходит для установки на высокой высоте динамики объемного звука

Минусы

• Как и любой плоский провод, вы должны быть осторожны при установке
• Вы должны приобретать клеммные блоки отдельно

Органайзеры для кабелей и укрыватели для кабелей

Хотя существует множество способов скрыть провода динамиков объемного звука, некоторые из них так же эффективны, как кабельные органайзеры и маскирующие средства.Эти инструменты просты в установке и скрывают провод, не делая его неуместным.

В то же время эти продукты экономичны. Это означает, что вы можете держать все провода громкоговорителей в низкопрофильном состоянии, не вкладывая много денег или труда. Многие варианты, такие как угловые воздуховоды, имеют аксессуары, такие как предварительно нанесенная клейкая подложка, внутренние и внешние углы, тройники и фитинги — вещи, которые могут помочь вам настроить управление проводкой.

С учетом сказанного, хотя многие из этих опций скрывают провода, они остаются видимыми для других.

Дорожки качения в угловых воздуховодах

Дорожка кабельного канала в угловом канале Wiremold (можно найти здесь, на Amazon)

Несмотря на то, что в большинстве случаев лента для проводов динамика является достойным вариантом, некоторые пользователи предпочитают другие варианты. Угловой кабельный канал является экономичной альтернативой проволочной ленте и предназначен для промышленных, коммерческих, а также жилых помещений для хранения и скрытия кабелей в углу комнаты или проводов, идущих от потолка до пола.

Эти кабельные каналы эффективно удерживают кабели и провода громкоговорителей вместе и защищают их от повреждений.Это не только исключает некрасиво оголенный провод динамика, но также позволяет подключать большинство типов кабелей и шнуров питания.

Многие из этих консилеров доступны в уникальном трехстороннем дизайне каналов. Кроме того, эти инструменты содержат предварительно нанесенную клейкую основу, которая поможет вам во время установки. Однако для некоторых проектов вам могут потребоваться дополнительные винты или клейкий материал.

Треугольные воздуховоды имеют две смежные стороны, поэтому их можно прикрепить к прямоугольным стенам, а третья сторона гипотенузы в основном включает защелкивающуюся крышку для облегчения установки.В конце концов, простая конструкция кабельного канала и простота использования делают его идеальным для быстрого обслуживания кабеля и позволяют предотвратить любые структурные повреждения стены при извлечении кабеля из углового канала воздуховода.

В качестве последнего штриха вы можете закрасить их под цвет стены.

Простые консилеры для кабелей

Посмотреть текущие цены на консилер Yecaye Cable Concealer на Amazon (125 ″)

Вот текущие цены Amazon на комплект Yecaye 250 ″.

Yacaye — это полный пакет, предназначенный для удовлетворения всех ваших потребностей в организации кабелей.Первый комплект включает 8 кабельных каналов для максимального покрытия. Размер каждого кабельного канала составляет 0,59 дюйма x 0,39 дюйма x 15,7 дюйма, что в сумме дает 125 дюймов. Для большей площади вы можете выбрать второй вариант выше, который дает вам 250 ″ каналов для провода динамика (16 кабельных каналов).

В комплект маскировки входит самоклеющаяся лента повышенной прочности для облегчения установки. Благодаря новому тонкому и гладкому дизайну крышка гармонирует с большинством декоров. И снова большинство людей решают раскрасить канал под стены.

Вы также можете проверить этот список кабельных каналов, доступных на Amazon, для других комплектов маскировки кабелей.

Скрытие провода динамика в комнате с ковровым покрытием

Заправьте провод динамика между ковром и плинтусом

Это довольно простой и эффективный способ скрыть провод динамика. Вообще говоря, это будет хорошо работать только в комнате с ковровым покрытием. Прокладывая провод динамика вдоль стены к компонентам стерео / домашнего кинотеатра, вы можете заправить провод под нижнюю часть плинтусов.

Вам просто нужно немного придвинуть ковер вниз и подоткать проволоку, продвигаясь вдоль плинтуса. Обычно это довольно легко сделать, и никто не сможет сказать, правильно ли вы это сделаете.

Как скрыть провод динамика с деревянным полом

Есть несколько способов справиться с этим. Номер один — использовать один из упомянутых выше маскирующих средств для кабелей или призрачной проволоки. Вы также можете использовать одну из «деревянных» кабельных каналов ниже или спрятать провод динамика за плинтусами.

Проведите по полу дорожку качения подходящего цвета «под дерево».

A + электрические покрытия для цветных деревянных проводов

Посмотреть текущие цены Amazon

Маскирующее средство для кабелей от A + Electric содержит полный комплект крышки электрического напольного шнура, который отлично подходит для укладки любого шнура, включая провода динамиков.

Провода громкоговорителей могут превратиться в беспорядочные комки или спутанные птичьи гнезда, если их не проверять. Эти маскирующие средства для кабелей не только минимизируют воздействие проводов, но и сохраняют внешний вид вашей комнаты.

В этот комплект входят 2 канала с клейкой основой общим размером 66 дюймов.

Спрячьте провод динамика за основной платой

Очевидно, что это один из наиболее сложных вариантов. Возможно, это не самый лучший вариант для обычного пользователя. Однако, если вы хорошо владеете руками, вы можете выбрать этот путь. Вот что вам нужно сделать:

Шаг 1

Сначала вы должны поднести канцелярский нож или бритву к месту пересечения стены и верхней части лепнины, чтобы можно было разрезать защитный слой краски.

Шаг 2

После этого вы должны удалить молдинги основания со стены, где вы собираетесь проложить провод динамика. Лучше всего начать с первого стержня молдинга, а затем продолжать встряхивать один конец монтировки между гипсокартоном и молдингом. Затем нужно осторожно отодвинуть, чтобы снять молдинг со стены. Продолжайте делать это для каждой стойки, пока вся лепка не будет снята. Будьте очень осторожны в подходе, чтобы не допустить появления пятен и трещин на лепке.

Шаг 3

Поместите молдинг в такое место, где он не будет поврежден. Было бы разумно держать их в порядке, чтобы вы могли разместить их в том же положении, как и раньше. Вы можете на всякий случай пронумеровать их оборотную сторону.

Шаг 4

Вариант A — Найдите часть пола, которая соприкасается со стеной. Обычно у паркетных полов есть дополнительное пространство между стеной и краями досок, поэтому у пола есть пространство, когда он расширяется.Вы можете пропустить провод через это пространство и закрыть его через молдинг, если это кажется приемлемым вариантом.

Примечание: я полагаю, что всегда есть вероятность, что ваша расширяющаяся древесина твердых пород может в какой-то момент позже повредить провод динамика. Но я считаю это очень сомнительным.

Option B — Если вы не хотите прокладывать провод по краю пола, вы всегда можете создать канал в стене за молдингом. Вы также можете приобрести множество молдингов, которые имеют встроенные каналы в задней части, так что вы можете пропустить через них свои провода.

Шаг 5

После того, как вы определились, где вы собираетесь скрыть провод динамика, осторожно протяните провод вдоль канала.

Шаг 6

Наконец, вам нужно будет осторожно переустановить молдинг, который вы сняли ранее. В идеале вы разместите каждую полоску молдинга на том же месте, на котором она была раньше, чтобы убедиться, что все правильно совмещено.

Заключение

Провода для громкоговорителей, лежащие в доме, вызывают у большинства людей бельмо на глазу.Помимо этого, они также мешают во время вакуумирования и представляют потенциальную угрозу безопасности, которая может привести к несчастным случаям со спотыканием.

Упомянутые выше методы и продукты позволяют легко и экономично ориентироваться в этом вопросе. Большинство этих решений можно использовать для сокрытия проводки, шнуров питания или кабелей любого типа. Просто посмотрите на размер канала, поскольку он соотносится с диаметром ваших проводов.

Подключение домашней сети — (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и наводит беспорядок.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана.Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и где он будет расположен.
• Сколько комнат вы подключите?
• Какие есть маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение розеток?
• Кабель Cat5,6 или 7? (рекомендуется кошка 6)
• Будете ли вы использовать патч-панель?

Далее нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и др.
• Сетевые инструменты для опрессовки кабелей.
• Кабель UTP (Cat 5,6 или 7)
• Концевые розетки и соединители.
• Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирован, что усложняет установку.

Жесткий или многожильный кабель — см. Здесь Для магистральных кабелей используйте сплошной кабель.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемов RJ45 .

Лицевые панели настенные — Эти крышки настенных розеток.

Разъемы Keystone Это розетки, которые обычно устанавливаются в настенную панель или патч-панель. Они являются частью настенной розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. — По общему мнению, он должен работать нормально, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Патч-панель и настенные розетки типов

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, в которые вставляются гнезда трапецеидального искажения.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели обратно к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центральном районе

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод к патч-панели (самый профессиональный)
• Конец с вилкой RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192м
• 8 стеновых панелей
• 16 домкраты трапецеидального искажения

Коммутатор

• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно
• Разъемы RJ45
• Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют два вывода, то это означает, что удвоить кабель и гнезда для трапецеидальных искажений?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенные панели * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
штекеры Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели * 16 по 8 фунтов стерлингов за упаковку из 5 — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
патч-кабель (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструмент для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Связанные руководства

Пожалуйста, дайте мне знать, если вы нашли его полезным

.
